Печь для отопления дома с водяным отоплением: преимущества и особенности устройства

24 Марта 2022

Просмотров:  15671

Время чтения:  12 минут

Содержание

Преимущества водяного отопления на дровах

Основные характеристики печей

Критерии покупки печи для водяного отопления

Ключевые требования к организации печного и водяного отопления

Схемы водяного отопления от дровяной печи

Какие виды печей устанавливают

Выбор по количеству камер

Основные виды теплообменников

Особенности монтажа водяного контура

Основные правила эксплуатации

Коротко о главном

В современной России карта газификации регионов охватывает мало районов и населенных пунктов, а финансовая доступность подключения имеется не у всех владельцев загородной недвижимости. Поэтому до сих пор остается актуальной печь для дома с водяным отоплением. При правильной организации контура обеспечивается качественный нагрев жилых помещений, ванной комнаты, кухни и нежилых пристроек. Перед выбором необходимо уточнить преимущества и особенности оборудования, критерии покупки, способ реализации оснащения в пределах собственного дома.

Особенности обустройства печи с водяным контуром

Преимущества водяного отопления на дровах

Можно выделить следующие достоинства водяного контура, работающего от дровяной печи:

• не требуется покупка дорогостоящего котла и комплектующих к нему;

• при правильной эксплуатации необходим только периодический косметический ремонт;

• предусмотрены широкие возможности заказа печи по индивидуальному дизайн-проекту;

• отличаются габариты и особенности конструктивных элементов, которые можно подобрать с учетом особенностей помещения;

• длительная отдача тепла после окончания растопки;

• теплообменник легко встраивается в существующую конструкцию.



Важный момент! Водяное отопление создает оптимальную температуру и микроклимат в жилых помещениях. Достаточно следить за количеством растопок, которые зависят от сезона, погоды и личных предпочтений в определенный момент времени.

Основные характеристики печей

Традиционная модель в течение часа способна выделять свыше 7500 Ватт тепла. Этого достаточно для обогрева небольшого дома или дачи. Если же объединить магистраль с водяным котлом, КПД всего комплекса увеличивается в 2,5 раза. Это позволяет установить отопление в большом доме, где предусмотрены жилые комнаты, спальни, большая кухня-гостиная.

Достоинства печи с установкой труб и радиаторов

Оптимальной становится комбинированная система отопления, включающая печь + котел. При одновременной работе многократно увеличивается производительность. Так, за один час осуществляется выработка свыше 24 500 Ватт тепла.

Данного объема вполне достаточно для обогрева до 300 кв.м.

В качестве топлива печное отопление с водяным контуром в деревянном доме используются дрова или уголь. Стоимость энергоносителя не создает проблем для семейного бюджета, а доставка не вызывает сложностей. В некоторых случаях для повышения энергоэффективности комбинируют два типа топлива (дрова и уголь).

Главным достоинством по сравнению с твердотопливным котлом является снижение количества топок. Достаточно заложить дрова летом один раз, а зимой дважды. В помещении создаются комфортные условия вне зависимости от температуры и погодных условий на улице.

Внимание! КПД комбинированной системы с водяным контуром увеличивается на 50-85%. Это идеальный показатель, особенно если речь идет о дровяном отоплении. А материалы для строительства и обустройства системы отличаются общедоступностью, как в плане выбора так и в ценовых рамках. Они входят в низкий и средний ценовой диапазон.

Эффективность системы с водяным контуром

Критерии покупки печи для водяного отопления

Можно построить печь, самостоятельно сделав водяную рубашку. Производители предлагают готовые решения, для реализации которых необходимо подобрать комплектующие. Учитывается мощность нагревательного элемента, который зависит от размеров обогреваемой площади. Также учитывают способности отдачи со стороны теплообменника.

Выбирая печь для водяного отопления, принимают во внимание массивность изделия. Именно от этого показателя зависит прочность закладываемого основания. Также отдельно планируется конструкция и диаметр дымового канала, объем воды, используемой в качестве теплового носителя.

Ключевые требования к организации печного и водяного отопления

Предусмотрены следующие нормативные требования:

• обязательное наличие зазора между стенами дома и печкой, а также металлическим листом перед топкой для защиты поверхностей;

• надлежащее армирование каждых четырех рядов кладки с помощью арматуры или штырей для получения дополнительной прочности;

• внесение раствора на основе глины средней степени пластичности;

• на дымоход устанавливается оголовник для защиты от проникновения мусора и осадков.


Конструкция печного отопления с контуром

Можно сложить печь самостоятельно или пригласить печника. Но также можно подобрать готовую металлическую конструкцию, которую обкладывают кирпичом. Конструкция отличается эстетической привлекательностью, преображает внутреннее пространство. Лучшим вариантом становится предварительно обожженный керамический красный кирпич.

Обратите внимание! Не допускается использование недожженных или пережженных кирпичей. Подобный материал может привести к низкому качеству и снижению уровню безопасности. Лучший вариант для выкладки топки – огнеупорный тугоплавкий кирпич.

Схемы водяного отопления от дровяной печи

Выбор схемы зависит от особенностей печи и площади помещений, подлежащих обогреву. Необходимо предусмотреть краны для слива воды. Это важно, ведь при замерзании теплоноситель может повредить всю конструкцию. В качестве альтернативного варианта можно использовать антифриз, который даже при отрицательных температурах не образует лед, а только становится более вязким.

Антифриз в качестве теплоносителя оберегает от повреждения труб

Водяное отопление от печи на дровах представлено следующими схемами:

• открытая;

• закрытая;

• комбинированная.


Выбор зависит от оптимального способа устройства и обслуживания. Также усчитываются возможности по приобретению, выбор самостоятельной установки или профессиональный монтаж.

Организация открытой схемы

По открытой схеме собирается классическая конструкция, которая работает с самотечной подачей теплоносителя. Функционирование возможно благодаря разной плотности горячего и холодного теплового носителя. Допускается использование в небольшом доме. Если постройка большая по площади, нормальное передвижение воды без принудительной циркуляции не представляется возможным.

Открытые схемы печного отопления реализуются по традиционному плану. К печке подключают разгонную трубу, которая имеет диаметр 50 мм и высоту 2,5 метра. В верхней точке устанавливают расширительный бачок с открытым заливом воды. Уклон от верхнего выхода теплообменника до бака составляет 30℃. Подобное устройство способствует защите от гидроударов.

Водопроводная магистраль с расширительным баком с верхней заливкой теплоносителя

Обратный отвод осуществляется при горизонтальном расположении. Затем организуется слив для выхода жидкости из теплообменника. Предусмотрена окружность трубы от 32 мм. Лучшие материалы труб для работы с печью – медь или сталь.

Организация закрытой схемы

Печное водяное отопление по закрытой схеме предполагает монтаж циркуляционного насоса для принудительного движения теплоносителя. Для дополнительной безопасности устанавливают предохранительный клапан и автоматический воздухоотводчик.

Существует вероятность установки теплообменника. Данный элемент увеличивает общий коэффициент полезного действия. В результате регулируется тепловой режим, а во время разогрева печи обеспечивается аккумуляция значительного количества тепла.

Обратите внимание! Здесь также требуются металлические трубы для безопасной и эффективной эксплуатации.

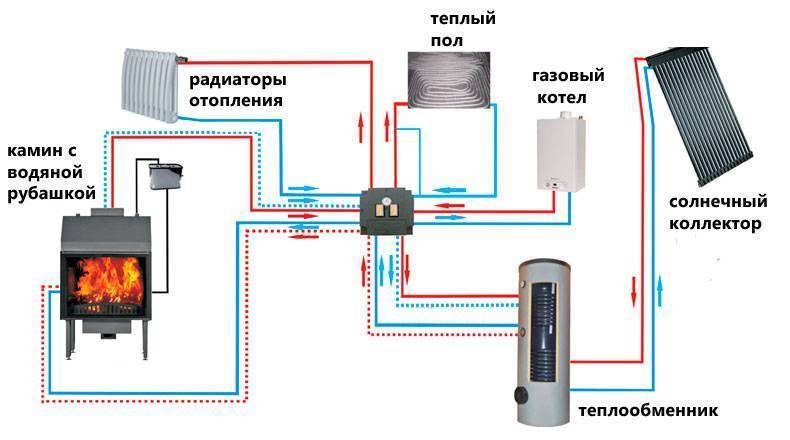

Организация комбинированной схемы

Подобный вариант отопления от печи наиболее предпочтителен. Обогрев выполняется благодаря внедрению циркуляционного насоса для принудительного движения теплоносителя. Это же оборудование обеспечивает резервный запас тепла.

Подобная конструкция удобна в холодное время года, так как обеспечивает обогрев даже отдаленных помещений или дома в несколько этажей. Дополнительно подключаются элементы для приготовления пищи без использования еще одного источника энергии.

Какие виды печей устанавливают

Отопление со встроенным теплообменником дает не только равномерный, но и длительный нагрев теплового носителя. Подобное возможно, так как стенки будут долго остывать, что приводит к продолжительному нагреву воды или антифриза. Важно выбирать готовые элементы компактных размеров.

При этом используются печи из разных материалов:

• Кирпичные. Конструкция включает вентиляционный канал, плиты из металла, духовой шкаф, короба-водогрейки, универсальные коптильные варочные камеры. Для эффективной и продолжительной работы берут кладочную смесь и огнеупорный кирпич.

• Каминные. Объединяют отопительную печь с контуром и современный камин. Используются стеклянные защитные дверцы, отличающиеся повышенной устойчивостью к воздействию огня. Модели отлично смотрятся в интерьере деревенского дома или коттеджа. Главным преимуществом используется высокая прочность чугуна, который применяется в качестве основного материала.


Устройство каминных печей

• Металлические. Устройство подходит для постоянного использования при сезонном или круглогодичном проживании в доме. Для получения хорошей тепловой отдачи приходится постоянно закидывать дрова. Обеспечивается быстрая скорость нагрева помещений. Оборудование представлено в широком ценовом спектре.


Организация водяного отопления от печи – выбор в пользу дополнительного комфорта в межсезонье или холодное время года. Но важно внимательно подойти к выбору материала и конструктивных особенностей.

Выбор по количеству камер

Для отопления можно использовать разное топливо. Выбор зависит от собственного удобства и доступности в определенном месте проживания. Может использовать торф, уголь, дрова или евродрова.

Производители выбирают следующие типы конструкций по количеству камер:

• однокамерные;

• двухкамерные;

• конвекционные.


Дверцы в печи могут быть щелевыми, прямоугольными, шахтными разъемными или круглыми.

Выбор однокамерных конструкций

Используется в небольших помещениях или компактных домах. Обеспечивается быстрый нагрев имеющегося пространства. Модели доступны по стоимости, нет серьезных требований по эксплуатации.

Выбор двухкамерных конструкций

Верхние и нижние части функционируют способом самообеспечения. Топливо сгорает в цокольном отделе. В результате формируется газ, который поднимается и объединяется с кислородом. Подобная система обеспечивает экономичность. Снижаются затраты на топливе. Обеспечивается максимальный коэффициент полезного действия.

Конвекционные модели

Обеспечивается качественная циркуляция воздуха. Снизу поступает холодный поток, который затем нагревается до высокого уровня температуры сверху. При этом обеспечивается не только быстрый нагрев, но и такое же скоростное остывание.

Основные виды теплообменников

Водяное отопление от кирпичной печи становится классическим решением для создания комфортного микроклимата. Теплообменник является важнейшим элементом, а на работу оказывает влияние выбор материала. Производители предлагают медные, чугунные, стальные модели, а также конструкции из нержавеющей стали.

Качественный выбор теплообменника

Медная конструкция представлена эффективным змеевиком, который нормально функционирует до уровня температуры 1083℃. Если использовать деталь с соблюдением правил эксплуатации, не стоит беспокоиться о нарушении норм безопасности. В экстренных случаях модель выдерживает нагрев до 1200℃. Во время остывания формируется конденсат, который может приводить к появлению коррозии. Подобные модели не стоит использовать вместе с печью, выложенной из кирпича.

Чугунный теплообменник отличается повышенной ломкостью. Термические изменения появляются при разогреве или охлаждении. В результате могут появляться расщелины, из-за которых модель выходит из строя. Готовая конструкция выделяется значительным весом.

Стальные теплообменники встречаются редко. Контуры делают из жароустойчивой стали 3-5 мм. При этом трубы не должны иметь швы. Оборудование выделяется доступностью, возможностью использования с печами. Контуры делают из жароустойчивой стали. Толщина обеспечивается на уровне 3-5 мм.

Нержавеющая сталь становится оптимальной по эксплуатационным и техническим характеристикам. Устройство подходит для сельских домов и коттеджей, а также деревянной бани. Обеспечивается защита от воздействия высокой температуры. При установке теплообменника из нержавеющей стали увеличивается период использования отопительного оборудования.

Особенности монтажа водяного контура

Печной котел отопления для частного дома обеспечивает эффективную работу благодаря правильной установке оборудования. Устройство также получило название «змеевик», а установка осуществляется непосредственно в топливник. Схема включает следующие элементы:

• герметичные дверцы;

• зольник;

• камеры горения;

• очистные люки;

• инжекторы;

• поверхность для разогрева;

• шиберы;

• конвективные трубы;

• колосники.


Также допускается изготовление емкости своими силами. Для этого потребуется качественная сварка. Потребуется подключение тру, для которых используют дополнительные элементы – фитинги или муфты. Конструкция отличается экономичным использованием, ведь материалы обходится дешево, чем в случае приобретения готового устройства. Оптимальное решение – использование стандартных металлических труб, оборудованных отверстиями для магистрали.

Изготовление теплообменника своими руками

Важный момент! Теплообменник должен иметь достаточную толщину стенок для безопасного использования при высоких температурах. Если печь будет работать на дровах, стенки могут быть небольшими. При использовании угольных брикетов для растопки, требуются толстые стенки. Если требование не учитывать, котел быстро прогорает, а срок эксплуатации снижается.

Основные правила эксплуатации

Чтобы работа устройства не прекращалась, необходимо соблюдать определенные требования эксплуатации:

• радиаторы не следует отсоединять при работе устройства;

• при нагретом теплообменнике не допускается попадание в систему холодного теплоносителя, так как разница между температурами может приводить к серьезным повреждениям или деформациям;

• кран сливания размещают в нижней точке;

• если контур замкнутый и используется только для отопления, в качестве теплоносителя лучше использовать незамерзающую жидкость;

• установка циркуляционного насоса увеличивает продуктивность всего контура;

• чтобы не допустить прогорания, нельзя использовать теплообменник без жидкости.


Внимание! Период использования теплообменника можно продлить. Для этого выбирают устройство большей мощности, чем это необходимо по проекту. В результате сокращается нагрузка на прибор, которая появляется в случае функционирования на пределах возможностей. Подобная стратегия, к тому же, снижает изношенность конкретных деталей или целых узлов.

Коротко о главном

Печное отопление с водяным контуром – выбор в пользу комфортных условий с собственном доме. Если правильно выбрать схему и организовать сборку оборудования, можно получить бесперебойное тепло в собственном доме. При этом учитывается мощность теплообменника, качество и материал трубопровода, наличие хороших отопительных радиаторов.

Как вы думаете, выгодна ли реализация водяного отопления дома на дровах в современных условиях?

Автор

Марк Соловьев Специальность: Инженер

Все статьи

Поделиться

Поделиться

Печь с водяным контуром — 110 фото твердотопливных печей и их устройство

Некоторые частные дома сохраняют печное отопление. При этом дома могут быть оборудованы металлическими или кирпичными печами. Однако, такие печи являются не самым удобным вариантом, так как не отличаются особым комфортом и требуют много времени.

В этом плане лучше использовать печи на основе водяного контура. Внешний вид таких печей также привлекателен. Убедиться в этом можно, изучив фото печи с водяным контуром.

Что такое «печь»

Печи используются в качестве отопительного прибора, выложенного кирпичом, топливом для которого служат дрова. Помимо дров для металлических печей используются также угли. Работает печь, вне зависимости от материала, по аналогичному принципу. Разными будут только методы, которыми распространяется тепло.

Так, металлическая печь нагревает воздух, а печи из кирпича передают тепло, нагревая стены – сначала самого прибора, затем дома.

Что касается печей, работающих на основе водяного контура, то такое устройство может быть и каменным, и металлическим. Таким образом, выделяют два типа печей с водяным контуром.

Преимущества водяных контуров

Для отопления на основе водяного контура характерен ряд преимуществ.

Во-первых, отопительная печь с водяным контуром нагревает воздух, испуская в него тепло. Такое излучение не является вредным для организма.

Во-вторых, печь довольно привлекательно выглядит и предоставляет возможность насладиться видом пламени.

В-третьих, если использовать дымообороты, то тепло, вырабатываемое печью, будет использоваться наиболее полным образом. К тому же, такая печь не зависима от того, есть ли в доме электричество.

В-четвертых, некоторые печи на водяном контуре могут быть использованы на втором этаже.

Также наличие такой печи создает особую атмосферу дома. Хотя в настоящее время такое отопление применяется не часто и является скорее экзотикой.

Минусы

Наряду с положительными моментами, печи имеют и ряд недостатков.

Первое – тепло не будет распространяться равномерно, углы комнаты прогреваются хуже.

Второе – печь занимает довольно большую площадь, оставляя мало свободного места.

Третье – сложно обогреть одной печью весь дом, особенно если он большой и если в нем много комнат.

К тому же, отсутствует возможность установления и поддержания нужной температуры, если говорить о конкретных комнатах.

Также коэффициент полезного действия печи редко превышает 50 процентов, в то время как газовый котел  выдает до 90 процентов тепла.

К недостаткам можно также отнести тот факт, что печь нужно довольно часто обслуживать. Растопка, регулирование заслонок, вычищение углей – вот необходимый список действий, которые нужно регулярно повторять. Это отнимает время и требует некоторых усилий.

Таким образом, этот обогревательный прибор имеет недостатки, но их вполне можно устранить.  К тому же, водяной контур позволяет преодолеть их часть.

Как действует печь с водяным теплообменником

Такой контур устанавливается в топке и его подключают к радиатору. Таким образом вода осуществляет теплообмен между печью и радиаторами. Это обеспечивает более равномерное распространение тепла, так как радиатор можно установить в любом из помещений, которые нужно обогревать.

Также наличие батарей позволяет регулировать температуру. А установить печь с водяным контуром можно своими руками.

Какие бывают печи

Можно выделить несколько типов отопительных устройств на основе водяного контура. Критерием для такого выделения служит тип циркуляции – естественная или принудительная. Первый тип является энергозависимым, второй работает на основе естественного процесса.

При использовании последнего нужно использовать трубы с большим диаметром, что будет дополнительно загромождать пространство. К тому же, такая система дольше греется. Но этот недостаток компенсируется долгим хранением тепла.

Второй тип – печи, действующие на основе принудительной циркуляции. Это печи длительного горения с водяным контуром. Для обеспечения постоянной циркуляции в систему встроен циркуляционный насос.

Регулируя его настройки, можно осуществлять регулирование интенсивности нагревания комнат. Но такой тип зависит от электричества. Чтобы обеспечить работу печи без электричество, можно обеспечить её бесперебойником, но это вызовет дополнительные затраты.

Также есть смешанные печи, которые работу на основе физических процессов, но при этом оснащаются насосом. Решать, какая печь с водяным контуром лучше, нужно исходя из собственных предпочтений.

Фото печей с водяным контуром
