Водяное отопление. Виды и работа. Устройство и особенности. Выбор

Если необходимо сразу отапливать несколько комнат, то одним из решений, при помощи которого это можно реализовать, является водяное отопление. Хотя сейчас существует много видов обогрева помещения, но именно этот традиционный способ является самым практичным, распространенным и доступным.

Во время работы этого типа отопления происходит нагрев воды, которая движется по трубам и обогревает помещения.

Существует несколько видов таких систем:

С естественной циркуляцией. В этом случае работа системы происходит за счет разной плотности холодной и горячей воды. Нагрев проводится снизу и по законам физики происходит естественная циркуляция воды по трубам.

С принудительной циркуляцией. В данной системе для движения теплоносителя используется электрический насос.

Комбинированная система. Здесь используются одновременно два предыдущих варианта.

Кроме этого, водяное отопление может отличаться схемой монтажа труб:

Однотрубная или одноконтурная, здесь теплоноситель движется по трубам последовательно, поэтому температура в радиаторах, расположенных ближе к котлу будет выше, чем у тех, что находятся дальше.

Двухтрубная, она позволяет легче регулировать температуру и в свою очередь может быть: звездообразной, шлейфовой, коллекторной.

Для нагрева воды в такой системе отопления используются котлы, которые работают на топливе:

Твердое (уголь, брикеты).
Жидкое (дизельное топливо).
Электричество.
Газ.
Комбинированные устройства.

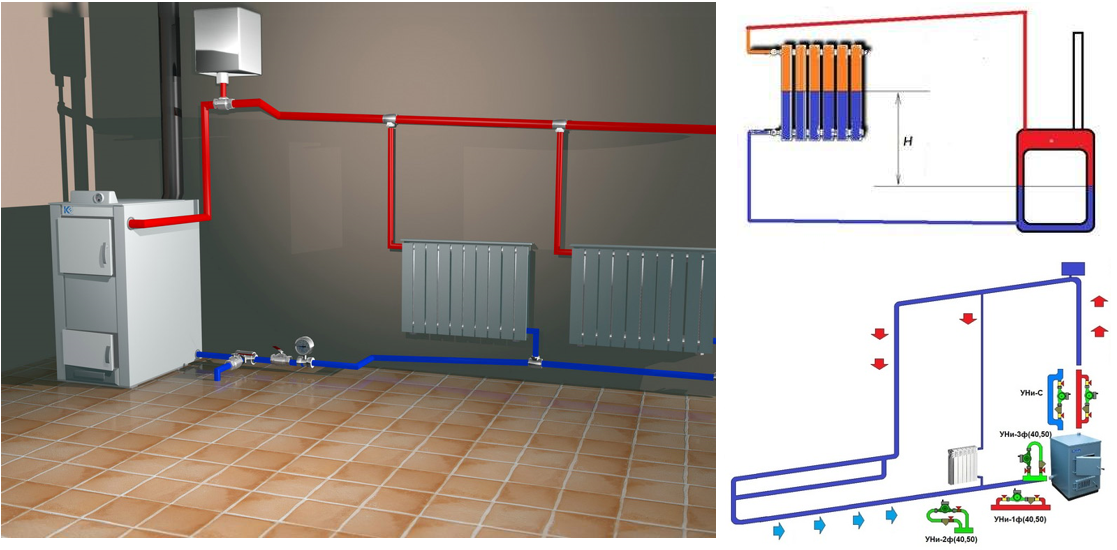

Устройство системы

Устройство системы водяного отопления достаточно простое, но работает она эффективно, чем и объясняется популярность такого способа обогрева.

Водяное отопление состоит из основных элементов:

Котел, он используется для нагрева воды или антифриза.
Расширительный бачок, во время нагрева вода расширяется и ей надо куда-то деваться.
Система труб, они могут быть стальными, медными, металлопластиковыми или пластиковыми, из них создается замкнутый отопительный контур.
Устройства, отдающие тепло в комнату – это могут быть обычные стальные или биметаллические и т.п. радиаторы, но сейчас часто устанавливают теплый пол.
Насос, он необходим для покачивания воды по системе.
Термометр и манометр, эти приборы необходимы для контролирования температуры и давления жидкости в системе, они могут быть встроены в котел или устанавливаются отдельно.

Принцип действия

Некоторые люди называют водяное отопление паровым, но это неправильно. Паровое отопление является отдельным видом обогрева, в нем в качестве теплоносителя выступает пар, а в нашем случае вода или другой жидкий теплоноситель.

Независимо от вида, принцип работы такого обогрева будет одинаковым. Во время работы нагревательного устройства, в нем происходит нагрев воды или другого теплоносителя. После этого, за счет принудительной или естественной циркуляции, нагретый теплоноситель начинает циркулировать по трубам и обогревает комнаты. Тепло может отдаваться в комнату, как через радиаторы отопления, так и через систему теплого пола. По системе труб остывший теплоноситель возвращается в нагревательное устройство, и весь процесс повторяется снова.

Область применения

Водяное отопление используется как для отопления многоэтажных, так и частных домов. Кроме этого, оно применяется для обогрева офисов, магазинов, промышленных предприятий. Такое решение позволяет значительно экономить используемое топливо — это электричество, уголь или газ и т.п.

Данный способ обогрева чаще всего применяется в жилых помещениях, где люди находятся постоянно. Это объясняется тем, что он обеспечивает комфортный режим смены температуры, так как во время работы системы нет ее резких скачков. Кроме этого, вода или антифриз имеют высокую теплоемкость, что позволяет им долго остывать и поддерживать тепло, даже когда котел не работает.

Не стоит думать, что водяное отопление является идеальной системой обогрева. Монтаж такой системы достаточно сложный, поэтому если нет соответствующих навыков, то выполнить его самостоятельно не получится. Надо контролировать работу котла, чтобы он не затух, исключением являются электрические котлы, в которых этот процесс автоматизирован.

Когда система долгое время не используется, из нее рекомендуется сливать воду, особенно в зимний период, иначе можно разморозить трубы и радиаторы. Надо контролировать, чтобы в трубах или радиаторах не образовались воздушные пробки, так как в этих местах появляется коррозия.

Если же такая система сделана профессионалами и правильно эксплуатируется, то она способна поддерживать в любом помещении комфортную для проживания температуру.

Особенности выбора

При выборе данной системы обогрева дома, сначала надо определиться с источником, который будет нагревать теплоноситель. Если в доме есть магистральный газопровод, то лучше использовать газовый котел. Хорошей альтернативой является электрический котел, но можно установить и твердотопливное оборудование или то, что работает на жидком топливе. Все зависит от того, какой энергоноситель будет самым дешевым и доступным в вашем регионе. Можно подключить параллельно несколько генераторов тепла, которые будут работать по очереди, в зависимости от наличия того или иного вида топлива.

При выборе системы циркуляции, а она может быть естественной или принудительной, надо учитывать ваши требования к системе отопления и какие у вас финансовые возможности. Если нагрев воды происходит в твердотопливном котле или печи с водяным контуром, то часто используется естественная циркуляция теплоносителя. Когда применяется газовое или электрическое отопление, то лучше использовать принудительную систему циркуляции воды или антифриза.

При выборе труб есть несколько вариантов: металлические, пластиковые и металлопластиковые. Для естественной циркуляции, трубы надо монтировать с уклоном, для этого лучше подойдут металлические, но надо иметь специальные навыки, чтобы выполнить их монтаж. Металлопластиковые и пластиковые трубы также можно уложить с уклоном, но они не рассчитаны на температуру более 95 градусов, поэтому обычно используются для создания систем с принудительной циркуляцией.

Для соединения металлопластиковых труб используют специальные муфты, поэтому их укладку легко выполнить своими руками. Для монтажа пластиковых труб надо приобрести специальный паяльник, стоит он недорого, и работать с ним несложно.

При выборе радиатора, надо учитывать способ его подключения, это может быть сверху, снизу, с одной или разных сторон.

Достоинства и недостатки

Чаще всего используется водяное отопление с принудительной или естественной циркуляцией, рассмотрим их преимущества и недостатки.

Преимущества системы с принудительной циркуляцией воды или антифриза:

Можно автоматически управлять потоком тепла от радиаторов и таким образом, устанавливать температуру в каждой комнате отдельно.
Она более экономична, так как возможность регулирования температуры в каждой комнате отдельно, приводит к снижению расхода энергии, необходимой для нагрева воды в системе.
Есть возможность использовать пластиковые трубы, а это позволяет ускорить монтаж всей системы и уменьшить стоимость материалов.
Пластиковые трубы скрываются в стену или размещают над плинтусом, поэтому не портят внешний вид комнаты.

Основным недостатком такой системы отопления является то, что для ее работы необходима электроэнергия, иначе насос работать не будет.

Если говорить о естественной циркуляции теплоносителя, то такая система отопления полностью автономная, так как для ее работы не надо электричество.

Недостатки системы обогрева с естественной циркуляцией воды:

В радиаторах нельзя регулировать температуру воды.
Перерасход топлива.
Надо устанавливать трубы большого диаметра, а это увеличивает стоимость такой системы обогрева.
Трубы, размещенные на стенах, выглядят не очень привлекательно.
Данная система обогрева не совместима с теплым полом.

Хотя существует много способов обогрева дома, но наиболее эффективным, практичным и доступным на протяжении многих лет остается водяное отопление.

Современная промышленность периодически представляет новые или усовершенствованные генераторы тепла, трубопроводы и генераторы, за счет чего эффективность данного способа обогрева увеличивается, а его стоимость снижается.

Паровое отопление – схемы, оборудование и комплектующие материалы

Многие обыватели, используя термин «паровое отопления», подразумевают под ним водяное. И это неправильно. Это похожие системы, только в первом случае в качестве теплоносителя используется насыщенный водяной пар с температурой +130°С (не больше). К тому же котел, который доводит воду до состояния пара, также имеет совершенно другую конструкции, сильно отличающуюся от котлов водяного отопления. Чтобы в дальнейшем наши читатели понимали, о чем идет речь, разберемся с паровым отоплением по всем позициям.

Особенности паровой системы

Если рассматривать систему парового отопления с чисто технологического процесса, то необходимо отметить, что тепловая энергия выделяется из двух процессов:

Непосредственно от пара.
И от процесса конденсации пара на внутренних стенках радиаторов.

Кстати, в процессе конденсации происходит высвобождение тепловой энергии, равной 2,3 МДж/кг. Это очень большая величина.

Паровой котел

Оборудование для выработки пара

Теперь можно перейти к основному источнику вырабатываемого тепла. В настоящее время промышленность предлагает три основных вида оборудования:

Паровой котел.
Паровая турбина. Она отличается от котла способом отбора пара.
Редукционно-охладительная установка (РОУ). По сути, эта установка отдельно от котла не работает. Ее основное назначение – снизить давление и температуру пара до необходимых показателей.

Внимание! В настоящее время система парового отопления в жилых помещениях не используется. Поэтому, если кто-то пытается его организовать в своем доме, то знайте, это запрещено законодательными актами.

Паровые установки применяются в производствах различного назначения, на больших заводах и фабриках. И то чаще всего это побочная система, которая снабжается паром, как отходом основного производства.

Стандартная схема

Классификация систем парового отопления

Мы уже упомянули о том, что кроме пара в качестве теплоносителя используется и конденсат. Так вот все системы парового отопления делятся на две группы, в основе которых лежит способ возврата конденсата в отопительный котел, где он пускается в повторный оборот.

Замкнутая. В этой схеме конденсат самотеком поступает по обратным трубам в котел.
Разомкнутая. Здесь конденсат собирается в специальной емкости, откуда насосом подается в котел.

Все остальные элементы отопления ничем не отличаются от водяного. В ней присутствуют трубы, радиаторы, запорная арматура и так далее.

Самодельная паровая система отопления

Отопление паром своими руками

В жилых помещениях использовать этот вид отопления нельзя, а, значит, в нежилых можно. Поэтому многие домашние мастера используют этот вариант для обогрева бань, гаражей, кладовок и сараев. Тем более, этот вид отопительной сети имеет ряд достаточно весомых преимуществ.

Преимущества

Компактные габариты котла и системы в целом.
Используются трубы небольшого диаметра.
Низкая инертность.
Быстрый нагрев помещений.

Недостатки

Без недостатков тоже не обошлось.

Высокая температура приборов отопления. Есть большая вероятность получить ожоги.
Невозможно регулировать температуру радиаторов.
При движении пара по схеме создается шум.
Невысокий срок службы всех элементов отопительной системы за счет высокой температуры теплоносителя.
Сложная схема парового отопления, особенно обратного контура, по которому возвращается конденсат.

С достоинствами и недостатками парового отопления разобрались, возвращаемся к основному вопросу, можно ли соорудить паровое отопление своими руками? Ничего сложного в этом нет, если разобраться со схемой и с материалами, которые используются в ней. Начнем со схем. Их несколько видов, просто перечислим.

Распределительный паропровод расположен вверху.
Внизу.
Используется как промежуточный паропровод.
С прокладкой сухого или мокрого конденсатопровода.

Оптимальный вариант для домашнего использования позиция номер один. По сути, физика движения пара точно такая же, как и у горячей воды, так что не стоит здесь изобретать велосипед.

Это самый простой и эффективный вариант.

Медные трубы для парового отопления

Теперь переходим к выбору котла. Для домашнего использования вам понадобится агрегат низкого давления. Эти приборы сегодня вы можете найти на рынке, проблем здесь нет. Можно соорудить паровой котел своими руками. Правда, это не самая простая конструкция. И если вы в этой сфере не специалист, то не стоит даже и начинать его сборку. Тем более, пар – это по своему агрессивный источник тепловой энергии, поэтому не рекомендуется устанавливать самодельные агрегаты. Используйте только сертифицированное оборудование.

Обращаем ваше внимание на технические характеристики паровых котлов:

Давление пара на выходе – 6 атм.
Температура теплоносителя – 130°С.

Внимание! Паровой котел обязательно устанавливается ниже уровня установки радиаторов и прокладки трубопроводов. В подвале устраивать котельную не стоит, лучше возвести дополнительное помещение с хорошо действующей вентиляцией.

Хотелось бы обратить ваше внимание, что паровые котлы могут работать на любом виде топлива. Поэтому производители выпускают различные модели. Хотя предпочтение отдается газовым котлам и твердотопливным.

Паровой котел в сборе

Комплектация

В первую очередь разберемся с трубами. Так вот пластиковые изделия в этой системе не устанавливаются. Они просто не выдержат такой высокой температуры. Бюджетный вариант – стальные трубы. Правда, у них очень низкий срок эксплуатации. Лучше всего, если будут использованы трубы из нержавейки или меди. Но это дорого.

В технологии сооружения трубной разводки самым главным критерием является создание герметичной отопительной системы. Поэтому трубы рекомендуется сваривать между собой. Можно использовать и резьбовое соединение, но необходимо, чтобы оно соответствовало высоким требованиям устойчивости к воздействию пара. Все то же самое относится и к запорной арматуре, манометрам и термометрам.

Что касается радиаторов отопления, то и тут выбор достаточно большой. Главное, чтобы они соответствовали техническим характеристикам котла, то есть вырабатываемому давлению и температуре теплоносителя. С давлением проблем возникнуть не должно, потому что стандартные батареи спокойно выдерживают 6 атм. Если хотите иметь запас прочности, тогда выбирайте модели, которые могут выдержать большее давление до 16 или 25 атм. Хотя во многих случаях это излишне.

Заключение по теме

Отопление с помощью насыщенного пара – дело реальное. Конечно, это не самый простой вариант, к тому же он требует больших денежных вложений, плюс высокое потребление топлива. Ведь, чтобы нагреть воду до +130°С, надо потратить большое количество энергоносителя. Расход получается двойной. Может быть, поэтому еще этот вид отопительной системы не очень популярен среди наших соотечественников.
