Шлиц крепежного изделия

Шлиц это прорезь на головке винта или шурупа (нем. Schlitz — паз, прорезь), предназначенная для передачи этому изделию крутящего момента от инструмента (отвертки или торцевого ключа).

Шлицы бывают различных форм и размеров. В этой статье мы рассмотрим самые распространённые виды отверстий и предназначенных для них бит.

Прямой шлиц (SL) – наиболее популярный и простейший вид шлица. Представляет собой прямой паз, проходящий через центр головки крепёжного изделия. Головка для крепёжных изделий с прямым шлицем называется «шлицевая» или в разговорной речи: «плоская», «прямая» или «минусовая». Рабочий конец отвертки представляет собой клинообразную пластину.

Недостаток данного шлица в том, что из-за отсутствия чёткой центрации, отвёртка часто вылетает из паза, при этом края самого шлица «срываются», что особенно характерно для высоких затяжных усилий. По этой причине плоский шлиц плохо пригоден для сборки механизмов и точных изделий.

Крестообразный шлиц (PH) – широко распространенный вид отверстия в крепёжном изделии. Основные разновидности – традиционный  Филлипс и более современный Позидрайв.

Филлипс (не следует путать с маркой техники Philips) наиболее старый и известный вид крестообразного шлица резьбовых крепёжных изделий и отвёрток или бит для них.

Этот шлиц запотентовал и запустил в производство некий Генри Филлипс (H.F. Phillips), который, в свою очередь, приобрёл права на идею у изобретателя Tомпсона (J.P. Thompson).

В крестообразном шлице, сравнительно с прямым, сцепление упрочняется, сокращается момент усилия на ось, но всё же при «тугом» входе в материал приходится прилагать дополнительные усилия на удержание биты в изделии.

Шлиц типа Позидрайв (PZ) – является улучшенной версией «Филлипса», и используется в производстве шурупов и саморезов по дереву.

В машиностроении и металлообработке позидрайв применяется значительно реже. Отличительным признаком шлица являются небольшие дополнительные углубления, смещённые на 45 градусов относительно основных осей. Они обеспечивают большую стабильность и защиту от прокручивания, хотя и не решают её до конца.

Отвёртки позидрайв при использовании не выталкиваются из шлица – образуется более устойчивое сцепление, которое уменьшает износ биты и самой детали.

Квадратный шлиц Robertson (SQ) – впервые был произведён в 1908 году канадцем Робертсоном, который внедрил его в производство заместо прямого шлица. Впоследствии был востребован Фордом в его автомобильной промышленности до той поры, пока Робертсон не отказался продать ему лицензию на производство и продажу шлица, после этого проект по продажам в США полностью провалился.

Сейчас конструкция шлицевого зажима с рабочей частью квадратного сечения, применяется для головок слесарного инструмента и в крепёжных изделиях. Шлиц Робертсона предназначен для быстрой смены головок ручного инструмента с высокой надежностью.



Шестигранный шлиц (HX) – вид шлица резьбовых крепёжных изделий в форме правильного шестиугольника. Угол между сторонами равняется 120 градусам. Головка крепёжного изделия обычно имеет цилиндрическую форму с шестигранным углублением, для работы с шестигранными шлицами используется отвёртка или бита с шестигранной головкой.

Винты с шестигранным шлицем используется в машиностроении, мебельной, авиационной и автомобильной промышленности.

Шлиц типа Torx (TX) – вид шлица в форме шестилучевой звезды.

Этот шлиц способен передавать большой момент вращения без деформации биты и инструмента. Крепёж со шлицем TX обычно используется в технике: автомобилях, велосипедах, тормозных системах, разнообразных сборных металлических конструкциях, жёстких дисках компьютеров, банкоматах, потребительской электронике и топливной аппаратуре.

Благодаря пониженной радиальной нагрузке, срок службы инструмента и биты продлевается. Это достигается благодаря тому, что угол между гранями составляет всего 15 градусов. Подобная геометрия практически не создаёт напряжения. В отличие от крестовых профилей, TORX не требует приложения усилий для доведения шурупов, также не возникает эффекта проскальзывания, распространённого, например, в минусовом шлице. Таким образом, усилие, передаваемое через данный шлиц, будет гораздо большим при обычной силе приложения.

Следует обратить внимание, что существует различие между шлицем TORX и TORX PLUS: по сути, возможно прикрутить шуруп TORX PLUS отвёрткой TORX, однако это приведёт к быстрому износу как отвёртки, так и самого шлица.

TORX Tamper Resistant (TXH) предотвращает непреднамеренного снятия шурупа. Разница с обычным TORX® лишь в дырке в центре биты и небольшом штырьке в центре шурупа.

Шлиц типа 3VING обозначает специальный «трёхлопастный» вид шлица резьбовых крепёжных изделий и отвёрток для них.

Ключи и отвертки имеют маркировку 3V или TW (Tri-Wing).  Первоначально шлиц 3VING использовался в авиакосмической промышленности, в частности для сборки широкофюзеляжных самолетов, но позднее стал применяться и в других видах производства, на пример в изготовлении электронных устройств. Также такой шлиц применяется в зарядных устройствах фирмы NOKIA.

Шлиц типа TORQ—SET обозначает специальный «четырёхлопостной» вид шлица резьбовых крепёжных изделий и отвёрток для них. Ключи и отвёртки имеют маркировку 4Vили TS. Шлиц 4V используется только в авиакосмической промышленности, хотя отвертки под 4V встречаются в свободной продаже.

Шлиц типа ONE—WAY (CL) – обозначает специальный вид шлица резьбовых крепёжных изделий и отвёрток для них, предусмотренный только для закручивания.

При попытке открутить шлиц, кулачок биты тут же выскакивает из паза. Однако, существует головка, способная открутить шлиц CL. Если такой «приблуды» не оказалось под рукой, останется только высверливать шуруп или, просверлив две дырки в нём, открутить битой 2P. Крепёжные изделия с шлицем ONE-WAY могут использоваться в общественных местах для защиты конструкций от вандализма.

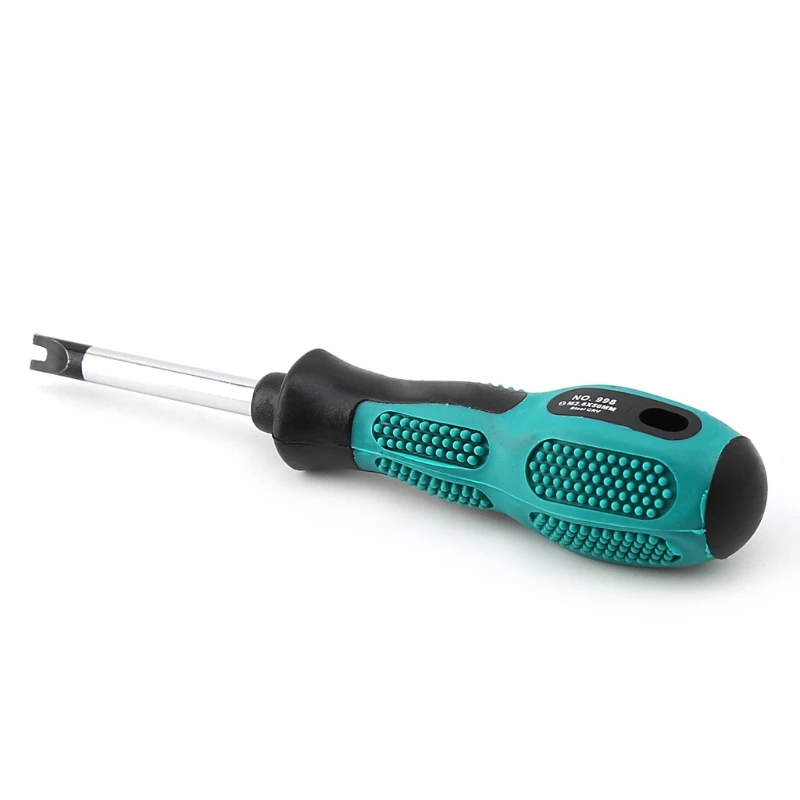

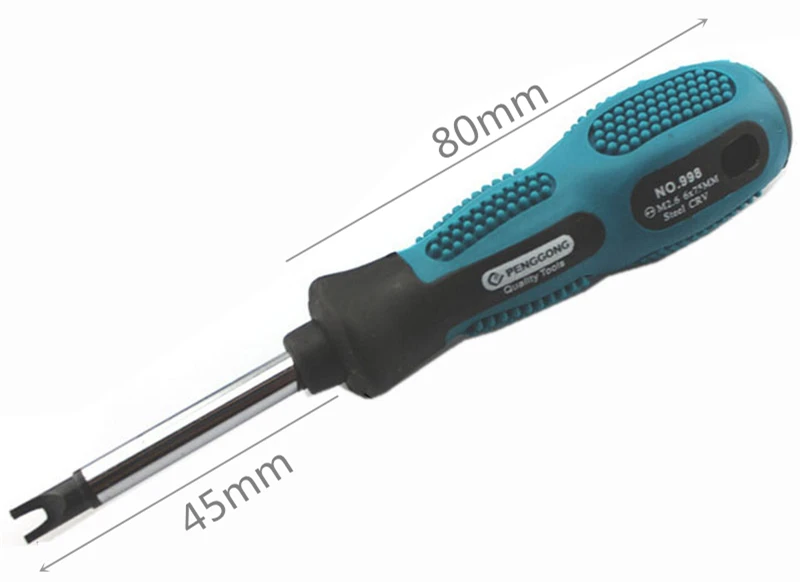

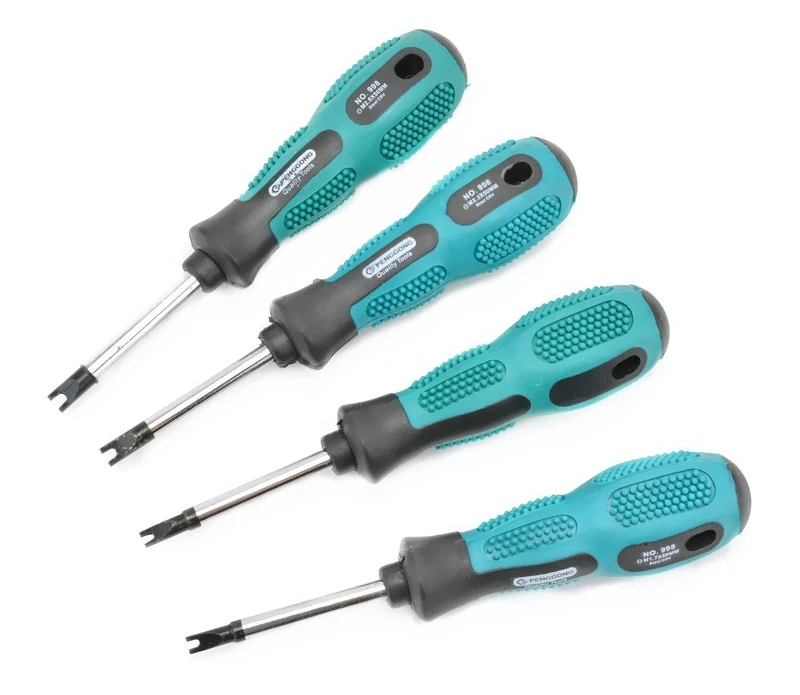

Секретный шлиц типа вилочный ключ (2P) – с двумя прямоугольными кулачками, известный также как «змеиные глазки». Шлиц не рассчитан на передачу высокого момента затяжки, и усилие передаётся здесь только через два штырька, что не позволяет перетянуть шуруп.

Этот вид используется в лифтовых панелях, в некоторых залах ожидания, в метро, а также для затяжки шипов в некоторых видах обуви.

Существует также вариация биты – с тремя пинами, которая, к примеру, используется в сцеплениях холодного и огнестрельного оружия.

Тип шестигранного шлица с закруглённой головкой Hexagon Balldrive (HB) – позволяет достигать труднодоступных мест под углом до 25 градусов. Быстро и полностью вставляются в углубление и сокращают проблему «срыва» граней.

Шлиц типа Spline (SP) – шлиц в виде двенадцатиконечной звезды. Усилие при закрутке равномерно распределяется на все лучи звезды, обеспечивая возможность передачи высокого момента затяжки.

Поэтому данный вид шлица широко используется при закрутке головок цилиндров и других моторных соединениях.

Особенностью типа SP является плотное прилегание и максимальное совпадение контуров биты и изделия, поэтому в случае попадания частиц грязи и пыли вовнутрь болта, бита отклоняется от оси и может срезать внутренние края изделия и свои зубья.

Шлиц с треугольной головкой (TR) — вид секретного шлица, используемый железнодорожными, пожарными службами, а также в радиоэлектронике.

Конструкция представляет собой равносторонний треугольник. Шлиц не предназначен для передачи высокого момента затяжки из-за его маленькой площади.

Виды отверток: особенности и назначение

Читайте в этой публикации:
Виды отверток: что мы знаем об этом инструменте
Какие бывают отвертки: типы наконечников
Как выбрать отвертку: что указано в маркировке
Разновидности отверток: универсальный вариант

Еще сравнительно недавно в обиходе строителя или домашнего мастера присутствовал исключительно один тип отвертки, наконечник которой напоминал тупое зубило – сегодня такая отвертка называется прямошлицевой и используется весьма редко. Ей на смену пришли отвертки другого типа, как, в принципе, и сами винты с болтами. Видов современных отверток весьма много, и большинство из них являются достаточно востребованными в домашнем хозяйстве и ремонте – они имеют разное назначение, с которым мы и будем разбираться в данной статье. Вместе с сайтом stroisovety.org мы изучим виды современных отверток и определимся с их назначением.

Как выбрать отвертку фото

Виды отверток: что мы знаем об этом инструменте

В жизнь человека отвертка вошла примерно в XVI веке вместе с появлением такого крепежного элемента, как винт. Поначалу она представляла собой некоторое подобие гаечного ключа, но впоследствии, когда головка винта приобрела более или менее современный вид и получила такой конструктивный элемент, как шлиц, отвертка превратилась в самостоятельный класс инструмента. Мудреные головы даже разделяют его на составляющие элементы.

1. Наконечник, именуемый жалом. Самый главный элемент любой отвертки – так называемая рабочая часть. Именно жало в большинстве случаев, а вернее его форма, обуславливает основные отличия одной отвертки от другой. От этой формы зависит то, какие винты или шурупы сможет вкручивать и выкручивать выбранная вами отвертка.
2. Стержень. Может иметь различную длину и толщину, и это неспроста – далеко не каждый крепеж может размещаться на поверхности детали. Зачастую их утапливают глубоко в потаенное отверстие, которое, к слову говоря, может отличаться своей шириной. Мало того, толщина стержня также оказывает влияние на размер винтов и шурупов, которые можно будет выкрутить с помощью той или иной отвертки.
3. Рукоятка. Основное требование к этой части отвертки – это эргономичность, то есть удобство в использовании. На сегодняшний день широкое распространение получили два типа рукояток отверток – обычная цилиндрическая с различными противоскользящими приспособлениями и Т-образная. Последний вид рукоятки позволяет создать больший крутящий момент – такими отвертками очень хорошо выкручивать прикипевшие и приржавевшие винты.

   Виды отверток фото

Некоторые отвертки, а вернее даже их рукоятки, на конце могут оборудоваться металлическим наконечником – он может быть либо плоским (это ударная отвертка, по которой можно бить молотком), либо шестигранным. Последняя разновидность предназначена для создания максимального крутящего момента.

Какие бывают отвертки: типы наконечников

На современном рынке существует пять наиболее часто используемых типов наконечников отверток.

1. Прямошлицевая (плоская) отвертка – маркируется двумя буквами SL. Она предназначена справляться с винтами, головка которых оснащена прямой прорезью – такие винты не предназначены выдерживать большую нагрузку и в большинстве случаев используются в быту. Недостатком таких винтов является плохая сцепляемость с отверткой – зачастую тугое затягивание винтов данного типа приводит к срезанию шлица винта. Приржавевший винт данного типа открутить практически невозможно.
2. Крестовая отвертка – маркируется буквами PH. Сегодня это самый распространенный тип отвертки – две крестовые прорези с углублением в центре обеспечивают более качественное сцепление инструмента с винтом, благодаря чему появляется возможность туго завинтить шуруп или винт. Если крепеж качественный, не из сырой стали, то сорвать такие шлицы вручную практически невозможно. Используются такие винты и шурупы как в быту, так и в профессиональном строительстве. Зачастую бытовые винты даже делают универсальными – комбинируют PH и SL шлиц, благодаря чему их можно откручивать как плоской, так и крестообразной отверткой.

   Крестообразные отвертки фото

3. Шестигранная отвертка – маркируется буквами HEX. К такой отвертке можно прикладывать крутящий момент, в десять раз превосходящий аналогичный показатель крестообразной отвертки. Винты с такими шлицами широко используются в электронике различного типа, мебельной промышленности и прочих изделиях, в которых важно соблюсти надежность соединения.
4. Отвертка звездочка – маркируется как TORX. Это, можно сказать, редко используемые отвертки, надобность в которых появляется тогда, когда производитель какой-либо продукции хочет ограничить доступ несведущих в ремонте людей. Винты данного типа вы можете обнаружить на мобильных телефонах и другой тонкой компьютерной технике.
5. Крестообразная отвертка с направляющими – имеет не только профиль в форме креста, но и дополнительные грани, обеспечивающие более надежное сцепление винта с отверткой. Такой крепеж получил широкое распространение в мебельной промышленности.

Кроме вышеперечисленных типов отверток, а вернее форм их наконечника, встречаются и другие варианты – так сказать, специализированные. Нередко они разработаны производителями фирменной продукции, которые стараются защитить свои изделия от подделки и несанкционированного ее вскрытия неспециалистами.

Как выбрать отвертку: что указано в маркировке

Любые строительные материалы и инструменты маркируются не просто так, потому что кому-то так захотелось. В буквенно-числовой код маркировки закладывается некоторый смысл – понимая его, об изделии и его назначении можно сказать многое. Состоит этот код из букв, которые указывают на тип наконечника отвертки, а также цифр – это ее размер, из которого следует следующее.

И это еще не все – номер отвертки также может указывать и на диаметр винта, который можно выкрутить с ее помощью.

• №0 – предназначена для винтов диаметром до 2мм.
• №1 – применяется в паре с винтами диаметром от 2,1 до 3мм.
• №2 – с ее помощью крутят винты диаметром от 3,1 до 5мм.
• №3 – для винтов 5,1-7мм.
• №4 – тяжеловесы применяются для работы с винтами диаметром от 7,1мм и больше.

И для наглядности простой пример – Ph3*120. Это не что иное, как крестообразная отвертка с диаметром стержня 6мм и длиной 120мм.

Разновидности отверток: универсальный вариант

Универсальная отвертка является оптимальным вариантом для домашнего использования, и секретов в этом нет никаких – профессионалы предпочитают ими не пользоваться, так как у них многие сменные насадки остаются невостребованными. Да-да, это отвертки, в которых наконечник можно менять. Как правило, на конце их стержня имеется шестигранное углубление – так сказать, посадочное отверстие для жала, которое почему-то называется бита. Эта сменная насадка от проворота удерживается шестью гранями, а от выпадания мощным магнитом внутри стержня. Кроме того, этот самый магнит, намагничивая биту, создает условия, при которых и сам винт или шуруп надежно держится на шлицах, что очень важно при продевании винта в отверстие.

Это что касается устройства самой отвертки, но кроме нее, выбирая такой набор, следует обратить внимание и на насадки, вернее на их рабочую часть. Наборов такого плана весьма много, и далеко не каждые из них могут оказаться востребованы в домашнем хозяйстве. Стандартная отвертка домашнего умельца в универсальном исполнении содержит штук пять-шесть сменных насадок. В большинстве случаев это плоские и крестообразные наконечники разных номеров. В принципе, имея под рукой саму отвертку, ее в любое время можно доукомплектовать необходимой насадкой. В такой ситуации, правда, возникнет проблема с хранением – комплектные биты аккуратно укладываются в специальный патронташ, который, в свою очередь, прячется в рукоятку, и места для новой биты в нем наверняка не найдется.

Универсальная отвертка фото

И еще одно. Весьма полезной опцией универсальной отвертки является телескопический стержень – в некотором роде он ослабляет отвертку. Снижает допустимую нагрузку на нее, но зато позволяет доставать упавший крепеж из недоступных для человеческих рук или пальцев мест.

И в заключение темы про виды отверток дам несколько рекомендаций по их выбору – кроме описанных разновидностей, самое первое, на что следует обращать внимание, это на стоимость инструмента. Хорошая и качественная отвертка, способная служить долго, просто не может стоить дешево: каленая сталь, надежная рукоятка – вот те самые важные вещи, за которые придется платить деньги. А что касается дешевых инструментов этого типа, то их можно покупать для проведения разовых работ.

Совсем забыл еще о двух видах отверток, которые можно выделить вообще в отдельный класс – это индикаторная отвертка (удел электриков, позволяющих определять фазу и ноль в розетке) и аккумуляторная отвертка, которая в современном мире большого спроса не нашла. Дело в том, что при ее мощности она практически ни для чего не годится – за такую же цену можно купить бытовой шуруповерт, толку от которого будет намного больше.

Автор статьи Александр Куликов

RS Компоненты | Промышленные, электронные продукты и решения

Компоненты РС | Промышленные, электронные продукты и решения

• Поддержка
• Откройте для себя
• для вдохновения
• Найдите местное отделение

Разделы нашей продукции:

• Аккумуляторы и зарядные устройства
• Соединители
• Дисплеи и оптоэлектроника
• Контроль электростатического разряда, чистые помещения и прототипирование печатных плат
• Пассивные компоненты
• Блоки питания и трансформаторы
• Raspberry Pi, Arduino и средства разработки
• Полупроводники

• Механизм автоматизации и управления
• Кабели и провода
• Корпуса и серверные стойки
• Предохранители и автоматические выключатели
• HVAC, вентиляторы и управление температурным режимом
• Освещение
• Реле и формирование сигналов
• Переключатели

• Доступ, хранение и обработка материалов
• Клеи, герметики и ленты
• Подшипники и уплотнения
• Инженерные материалы и промышленное оборудование
• Застежки и крепления
• Ручной инструмент
• Механическая передача энергии
• Сантехника и трубопровод
• Пневматика и гидравлика
• Электроинструменты, Пайка и сварка

• Компьютеры и периферия
• Уборка и техническое обслуживание помещений
• Офисные принадлежности
• Средства индивидуальной защиты и рабочая одежда
• Безопасность и скобяные изделия
• Безопасность сайта
• Испытания и измерения

Типы отверток и их применение

Существует множество типов винтовых креплений для самых разных целей, и для каждого из них есть подходящая отвертка. Использование неподходящего инструмента может сорвать и повредить винт, а также все, что с ним крепится.

Правильный выбор отвертки для винта может сэкономить время, усилия и нервы. Вот краткий обзор некоторых из наиболее распространенных доступных отверток и способов их использования.

Шуруповерты	Насадки для отверток взаимозаменяемы для любого устройства. Проверьте длину, размер точки и диаметр каждого, чтобы обеспечить совместимость.
Сменная головка (многогранная)	Как и электрические отвертки, они имеют сменные головки, но управляются вручную. Основными преимуществами являются гибкость и меньше беспорядка в вашем наборе инструментов. Некоторые модели предлагают аксессуары для организации и хранения бит, чтобы вы ничего не потеряли.
Плоская головка	Плоская головка — одна из самых распространенных отверток. Винты со шлицем бывают разных форм и размеров, часто требуют головок разного размера, несмотря на одинаковую общую форму. Если ваша отвертка слишком мала, потребуется больший крутящий момент и усилие, чтобы немного повернуть винт; слишком большой, и он не влезет в винт.
Филипс	Отвертка Phillips имеет головку с заостренными краями в форме креста, которая точно входит в крестообразные пазы винта Phillips. Отвертки Phillips доступны в пяти различных размерах, от нуля до четырех. Если вы используете неправильный размер, вы можете легко сорвать винт с крестообразным шлицем, что затруднит его удаление.
Квадрат	Квадратная головка, также известная как наконечник Робертсона, была разработана для предотвращения зачистки или повреждения винта. Квадратные винты обычно используются в Канаде. Доступны квадратные отвертки пяти различных размеров.
Шестигранный ключ/отвертка	Шестигранный ключ или шестигранный ключ представляет собой L-образный инструмент с шестигранным поперечным сечением. Они обычно входят в комплект мебели, сделанной своими руками. Шестигранные ключи обычно продаются наборами. Прецизионные шестигранные отвертки отлично подходят для закручивания небольших винтов на чувствительных электронных компонентах. Отвертки имеют ручки с вращающимся колпачком, который позволяет пользователю удерживать вал отвертки неподвижно, вращая колпачок только сзади.
Ключ Torx/отвертка	Ключи Torx аналогичны шестигранным ключам и имеют такую ​​же L-образную форму, за исключением того, что этот инструмент имеет шестигранное поперечное сечение в форме звезды. Отвертки Torx обеспечивают надежный захват головки крепежа.
Биты Фрирсона	Эта отвертка, также известная как Reed and Prince, похожа на Phillips, но имеет крестообразную форму. Биты Frearson подходят для всех винтов Frearson, независимо от их размера. Головка Frearson сужается до острого конца, что позволяет прикладывать более высокий крутящий момент, чем у Phillips с закругленным концом.
Треугольник (ТА)	Треугольная или тавровая отвертка имеет треугольную головку с прямыми сторонами. Треугольные винты используются из соображений безопасности, поскольку их трудно выкрутить без отвертки TA.
Три крыла	Трехгранные отвертки совместимы только с головкой крепежа с тремя прорезями «крыльев» и небольшим треугольным отверстием в центре. Также известные как треугольные прорези, прорези смещены и не пересекаются в центре застежки.
Позидрив	Эти отвертки представляют собой разновидность крестообразных отверток, их можно отличить по четырем дополнительным насечкам на головке винта. Pozidriv был разработан, чтобы обеспечить повышенный крутящий момент по сравнению с Phillips.

Ни один набор инструментов не обходится без разнообразных отверток. Найдите подходящую отвертку для множества работ, которые вы здесь выполняете.
