Устройство отмостки МКД по СНиП

Отмостка многоквартирного дома - это полоса из бетона или асфальта вдоль стен МКД и служит для защиты фундамента от осадков. Мы расскажем про основные и вспомогательные функции защиты фундамента, ее конструкцию и общие требования. Также в статье вы найдете СНиПы со ссылками на скачивание.

Отмостка – важный элемент конструкции любого дома, в том числе, и многоквартирного, поэтому ее проектирование осуществляется с учетом СНиП, действующих ГОСТ и СП. Стандартизованных требований существует достаточно много. Они прописываются как для процесса строительства, так и для последующего содержания МКД.

Что такое отмостка и для чего ее делают

Отмосткой называют горизонтальную защитную полосу, которая плотно примыкает к наружным стенам цоколя или фундаменту. Ее задача заключается в отведении дождевой и талой воды от основания здания. Она обустраивается таким образом, чтобы в месте ее контакта с вертикальной стеной не происходило пропускания воды. Это нужно для продления срока службы фундамента. Избыточная влага не только разрушительно воздействует на основание здания, но и провоцирует морозное пучение грунтов. В результате него появляются дополнительные серьезные силы, которые неравномерно воздействуют на фундамент.

При строительстве многоэтажного дома вокруг его основания насыпается гидроизоляционный слой. Выполненная по ГОСТу стандартная защитная полоса снижает нагрузку на гидроизоляцию, а также предотвращает размывание почвы по периметру фундамента. Общим итогом этого становится продление срока эксплуатации многоэтажки без аварий и необходимости ремонта.

Второе назначение – утепление. При ее правильном обустройстве в подвальном помещении многоквартирного дома лучше сохраняется тепло. Такой эффект получается за счет того, что земля под отмосткой если и промерзает, то лишь на небольшую глубину. Подвалы в результате становятся заметно теплее. Это напрямую сказывается на комфорте жильцов, так как полы первого этажа не будут холодными.

Если рядом с домом растут деревья, то выполненная по ГОСТу отмостка с достаточными размерами и толщиной защищает конструктивные элементы строения от разрушения корневой системой.

Также выполняется и эстетическая функция. Аккуратно сделанная защитная полоса вокруг многоэтажки делает ее внешний вид законченным и привлекательным.

Конструкция и общие требования

Ширина, материалы изготовления, необходимость армирования и прочие особенности отмостки прописываются в СНиП, ГОСТ и СП. В нормативных документах указывается ряд общих требований, которые нужно соблюдать при обустройстве этого обязательного элемента МКД.

1. Отмостка делается сплошной и непрерывной, она проходит по всему периметру сооружения.

2. Один из наиболее частых вопросов касается того, какой должна быть ее ширина. Нормативное значение для этого параметра – шире свеса кровли, как минимум, на 20 см. Ширину нередко увеличивают, так как за счет этого повышается степень защиты здания. Для определения оптимального значения данного параметра можно использовать нормы из соответствующего свода правил.

3. Отмостка выполняется с обязательным небольшим уклоном от дома. Это нужно для быстрого отвода попадающей воды самотеком. Уклон устанавливается в СНиП. Он зависит от материала изготовления, типа грунта и других моментов.

4. Облицовку цоколя дома и отмостку должен разделять температурный зазор шириной два сантиметра. Он не позволит защитному покрытию давить на конструкцию здания, когда зимой начнутся подвижки промерзающего грунта. От проникновения влаги зазор защищается наполняющим его герметиком.

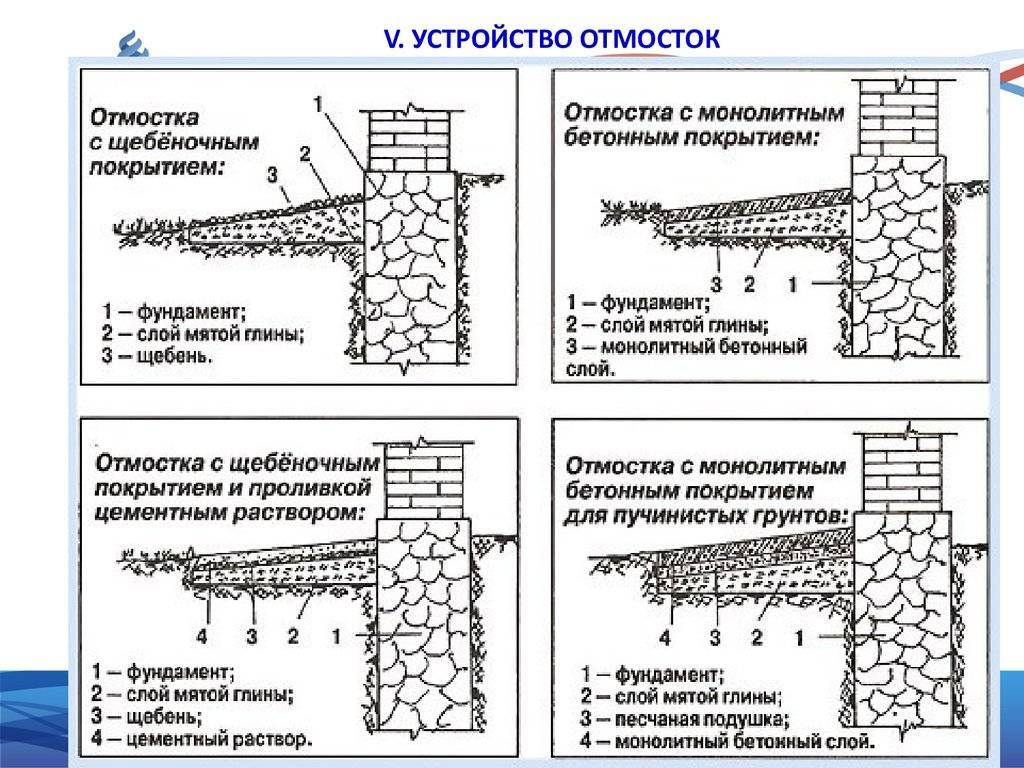

В соответствии со СНиП любая отмостка состоит из двух конструктивных слоев:

* основание;

* защитное покрытие.

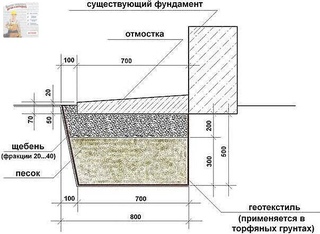

Для устройства основания снимается плодородный слой земли и попеременно насыпается песок и щебень. В такую подушку не проникают корни растений, в ней не делают нор насекомые и животные. В результате отмостка получает неизменную и неподвижную основу, поэтому служит значительно дольше.

Подстилающий слой по нормативам должен иметь толщину не менее 20 см. В его нижней части выполняется глиняный замок. Глина не пропускает влагу, что повышает защиту основания здания.

Размеры по СНиП: уклон, ширина и толщина

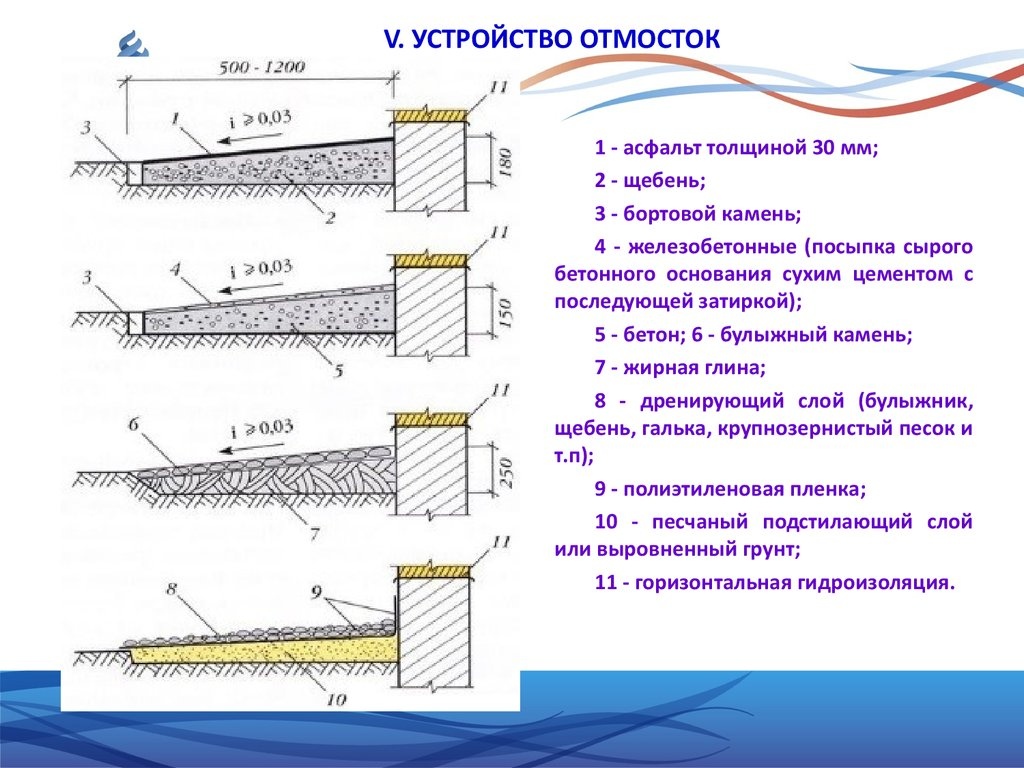

Защитное покрытие обычно имеет толщину 10-15 см. Она определяется используемым материалом. По ГОСТу разрешается делать различные варианты отмостки, чаще всего для этого используется бетон, асфальт, камень или тротуарная плитка. Главное требование к ней – создание плотной непроницаемой для влаги структуры.

В СНиП определяется, какой должна быть минимальная ширина отмостки – она составляет 1 м. Для более точного расчета этого параметра необходимо знать степень просадки конкретного грунта. Эта величина определяется в лабораторных условиях на этапе исследования участка, выбранного под строительство многоэтажного дома.

Принцип здесь простой – чем больше склонность грунта к просадке, тем шире должна быть обустраиваемая вокруг многоэтажки отмостка. За счет нее частично компенсируются отдельные недостатки почвы.

В СНиП грунты по склонности к просадке делятся на две категории:

* просадки не происходит или она не превышает 50 мм и случается только при внешних воздействиях;

* просадка возможна как при внешних воздействиях, так и под собственным весом.

Ее величина превышает 50 мм. В соответствии с этими данными и подбирается ширина отмостки по СНиП. В первом случае она составляет от 150 см, во втором – от 200 см.

Если почва имеет нормальную несущую конструкцию, то можно ограничиться шириной в 1 м. При этом не следует забывать упоминавшееся выше правило соотнесения этого параметра со свесом кровли. Отмостка должна превышать его не менее чем на 20 см.

Защитное покрытие должно возвышаться над нулевой отметкой, как минимум, на 50 мм. Это исключает скопление на нем воды даже при активном снеготаянии или выпадении осадков. В некоторых ситуациях отмостка делается пешеходной. В таком случае к ее прочности и габаритам предъявляются дополнительные требования.

Уклон отмостки в направлении от здания находится в диапазоне 1-10 градусов. Минимальное его значение – 10 промилле, то есть перепад высоты на 10 мм для каждого метра ширины. Для домов, находящихся в зоне повышенного риска подтопления поверхностными водами, это значение увеличивается. Чтобы эффективнее отводить влагу, уклон поднимают до 20-30 мм на каждый метр ширины.

Ограничение уклона отмостки в 10 градусов (или 100 мм на каждый метр ширины) прописано в СНиП не случайно. Если это значение будет слишком большим, то быстро стекающие потоки воды начнут размывать внешний край защитной полосы. В таких условиях отмостка достаточно скоро начнет разрушаться.

Чтобы предотвратить размывание внешнего края, по нему иногда прокладывают водоприемные желоба. Их располагают с определенным уклоном, что помогает быстро отводить воду от стен в ливневую канализацию.

К устройству отмостки предъявляется достаточно много требований, прописанных в разных нормативных документах. Приведем основные из них.

СНиП 2.02.01-83. В документе описываются основные моменты, касающиеся обустройства оснований домов. Главное здесь – выполнение требований относительно грунтов. Отмостка подбирается именно под тип грунта.

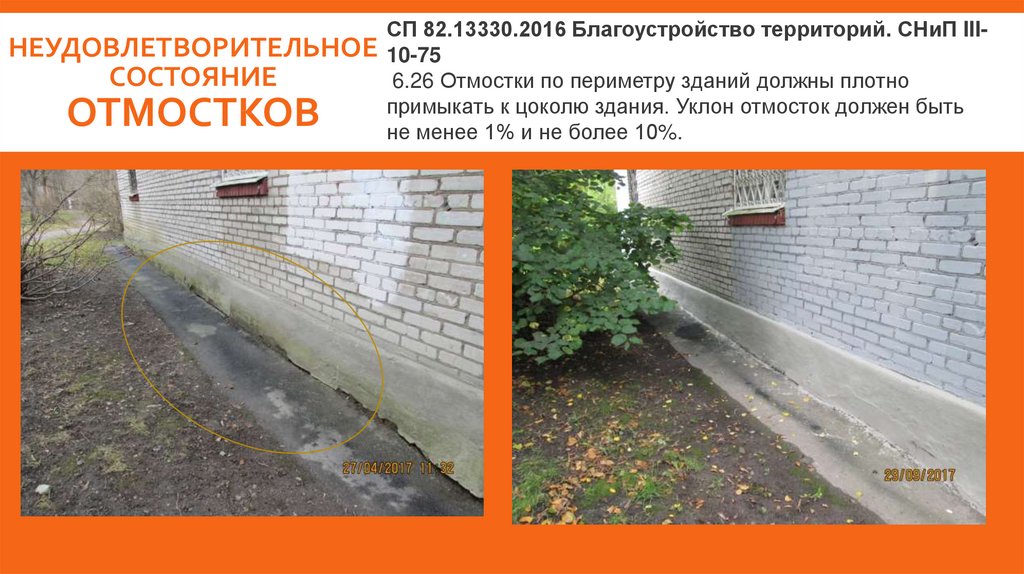

СНиП III-10-75. В стандарте содержатся требования относительно благоустройства территории. В них входит и многое, касающееся отмосток – уклон, материал изготовления, обустройство внешней кромки и так далее.

СНиП 3.04.01-87. В документе можно найти значение отклонений по уклону при обустройстве отмостки, а также иные рекомендации по подготовке оснований.

Информация предоставлена электронным журналом "Управление МКД"

#МКД #Акт #ЖКХ #УО

Как правильно залить отмостку из бетона

Что такое отмостка

Сезонные осадки, грунтовые воды и перепады температур могут понизить прочность фундамента, что может вызвать в свою очередь усадку стен и обрушение строения.

Для защиты фундамента существует специальная бетонная отмостка, проводимая по периметру дома. Отмостка представляет собой окантовочную ленту шириной в среднем 50-120 см; она прилегает к фундаменту здания или цокольному этажу с небольшим уклоном от стены. Бетонная отмостка отличается долговечностью, дешевизной и простотой в укладке.

Зачем нужна отмостка

Несмотря на то, что не все частные застройщики делают отмостку вокруг своих домов, проложить ее необходимо. Ведь по своей сути она многофункциональна и обладает рядом преимуществ:

  • обеспечивает надежный сход природных осадков;
  • не позволяет сорнякам разрастаться под плитами и повреждать фундамент;
  • создает целостность и гармоничность конструкции;
  • защищает основу здания от деформации и трещин ввиду низких температур;
  • обеспечивает эффект «тротуарной дорожки» вокруг строения;
  • сохраняет тепло фундамента и подвальных помещений;
  • увеличивает прочность и долговечность основания;
  • предотвращает возможные вспучивания почвы;
  • предохраняет цокольную часть от переизбытка влаги;

Какие требования предъявляются к отмостке

Несмотря на простоту конструкции важно учесть ряд необходимых требований, предъявляемых нормативами ГОСТ и СНиП. Например, уровень заглубления отмостки не должен быть выше половины от требуемой глубины промерзания почвы (всё зависит от климатических условий).

Ширина

Ширину отмостки задают в зависимости от типа грунта и величины карнизных свесов крыши (свесы — выступающие за пределы внешней стены защитные элементы крыши). Согласно требованиям СНиП средняя ширина отмостки — 100 см. Если основание глинистое, надо увеличить толщину песчаной подушки до 30 см. При этом стоит обратить внимание на свес крыши и увеличить ширину отмостки на 20 см. Это позволит стекающей воде с крыши не размывать почву и не застаиваться. Если грунт рыхлый, минимальная ширина отмостки будет как минимум 1,5 м. При просадочной почве ширина будет на 0,2-0,3 м за границей откосов.

Устройство отмостки

Дно траншеи под отмостку очищается и застилается слоем песка и щебня. Создается своеобразная подушка толщиной в 15 см, после всё это трамбуется и укладываются защитные слои от потери влаги и тепла. Отмостка должна возвышаться над землей примерно на 5 см. Естественно, что в зависимости от типа постройки (дом, баня, коттедж, и так далее) и числа этажей требования к отмостке будут меняться. Также следует учесть, что рынок строительных технологий не стоит на месте и с годами нормативы тоже меняются, поэтому следует пользоваться свежей информацией.

Уровень уклона

Согласно нормам СНиП уклон отмостки должен быть 1%-10% в направлении от здания. Важно соблюсти оптимальную величину: уклон не должен превышать 10 см на 1 м ширины. Иначе быстрый сток воды может привести к разрушению краев. Для избежания этого на границе защитной полосы устраивают желоба-водостоки.

Как подготовиться к работе с отмосткой

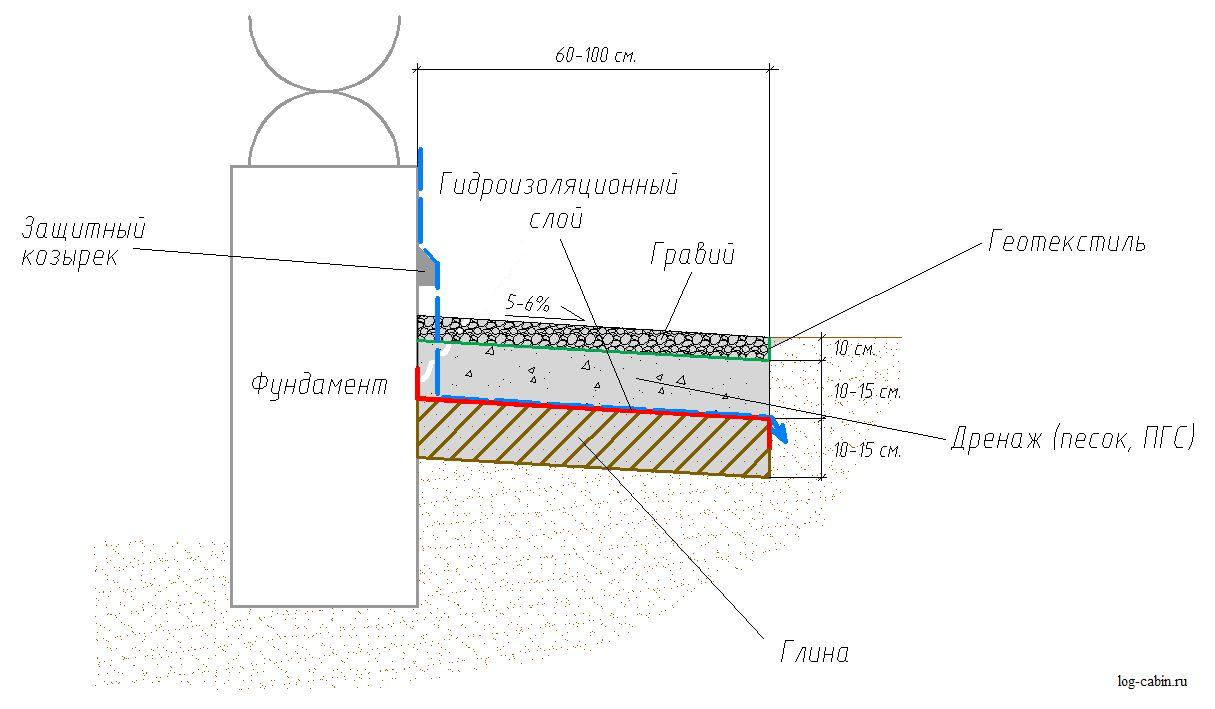

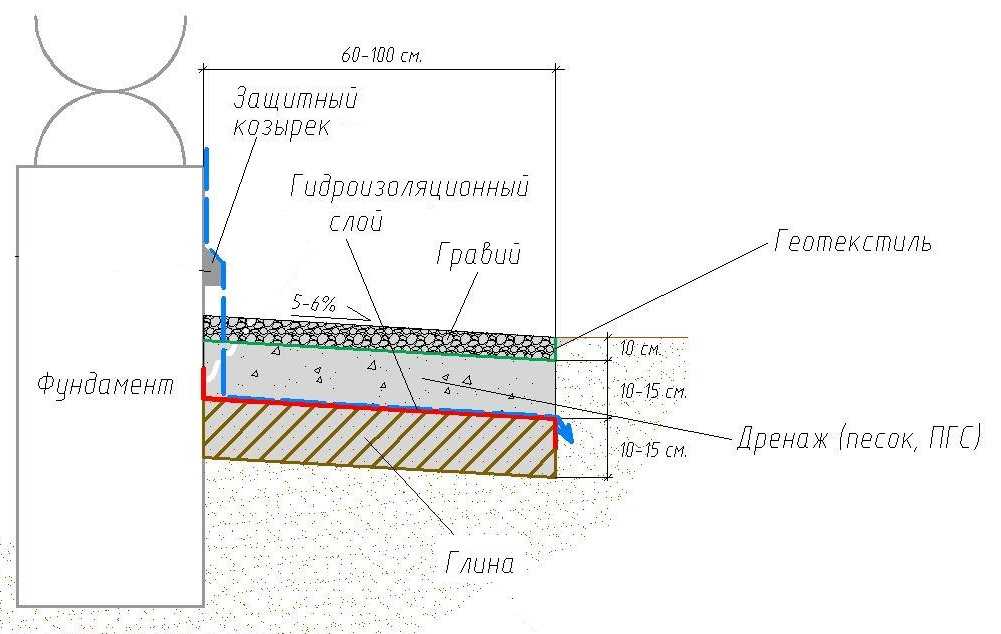

В сущности отмостка состоит из двух основных слоев — подстилочного слоя и декоративного покрытия. Подстилочный слой служит для создания ровного и более плотного основания при последующей укладке отмостки. Выбор материала зависит от внешнего покрытия отмостки. В качестве подстилочного слоя строители используют глину, песок, щебень. Декоративное покрытие отмостки должно быть водонепроницаемым, поэтому материал нужно выбирать качественный. Если фундамент правильно изолировать, для декоративного устройства можно использовать щебень, брусчатку или плиты.

При самостоятельной установке отмостки из инструментов понадобятся: веревка, гвозди, киянка, рулетка, герметик, уровень, бетонная смесь, полиэтиленовая пленка, арматурная сетка, шпатель, колышки, плоскогубцы, мастерок, машина для трамбовки, опалубочные доски.

Как правильно разметить территорию для отмостки

Обустройство отмостки вокруг дома начинается с подготовки площадки для строительства. Сооружение отмостки начинают с вымойки грунта на глубину штык-лопаты (20-25 см) и ширину 1 м. Размечают периметр траншеи под отмостку с помощью колышек на расстоянии 1,5 м друг от друга. В землю вбивают колышки из дерева по углам строения, затем ставят промежуточные маяки по периметру дома и натягивают бечевку для соединения.

Как сделать песчаную подушку

Далее делается песочное основание: высыпается песок слоем в 10-15 см и тщательно утрамбовывается с помощью вибромашины. Если ее нет, можно использовать объемное бревно, оно хорошо уплотнит иллювиальный слой почвы. Песок периодически нужно поливать водой, чтобы он достаточно уплотнился. Уклон от стены делается 5% ширины, то есть 5 см на 1 м ширины. Такой уклон обеспечит наиболее надежный отвод воды.

Как проложить гидроизоляцию

Затем наносится слой герметика с примыканием к фундаментной плите, он будет служить компенсационным швом и позволит отделить отмостку от грунта. После этого формируют уклон системы с помощью траншеи, где глубина одной из сторон делается больше.

В качестве гидроизоляции предпочитают рубероид, гидростеклоизол, гидромастику, гидроцемент и так далее. В зависимости от выбранного материала, застройщик сам решает, каким способом сделать укладку: бетонным, глиняным, рулонным или окрасочным.

Как создать опалубку

После утрамбовки песка вдоль внешнего края отмостки выстраивается опалубка высотой до 20 см и толщиной 2 см, она будет удерживать бетон при заливке. Необходимо сделать специальные неформационные швы, которые будут предохранять бетон от трещин и разрывов при минусовых температурах. Поэтому каждые 2 метра ставятся деревянные рейки на ребро. По этим же рейкам и нужно выравнивать поверхность бетона.

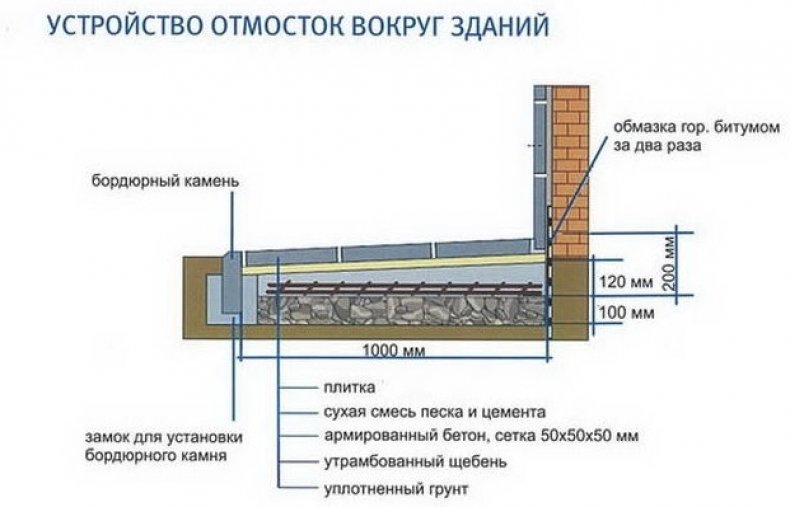

Как осуществляется армирование

Затем укладывается утеплитель, который улучшит температурный режим около фундамента и снизит деформацию грунта под отмосткой. В качестве утеплителя используется пенополистирол толщиной 50 мм в один слой или вспененный полиуретан. Поверх утеплителя укладывается полиэтиленовая пленка, дабы избежать протекания цементного молочка при заливке бетона. Затем укладывается арматурная сетка с ячейками 100 на 100 мм и заливается бетон уровнем до 10 см.

Как выравнивать и сушить отмостку

После бетон посыпается цементом, его нужно смочить водой и разровнять мастерком. Чтобы бетон не высыхал слишком быстро в жаркую погоду, его следует накрыть полиэтиленом на 2-3 дня, периодически увлажняя. Это позволит неокрепшей отмостке избежать трещин. Бетон схватится окончательно через 25-28 дней и по нему уже можно будет ходить.

Краткие итоги и рекомендации

Отмостка выполняется по окончанию строительства дома, на пару с установкой лестницы или подъездной дорожки в гараж, однако уже после отделки фасадной части.

В качестве герметика для обработки швов лучше подойдет состав из полиуретана.

Вообще важно выбрать качественные материалы, произвести точные расчеты того же уклона, количества материала; учесть погодные условия при закладке и трамбовке и заложить 3-4 недели на сушку бетонного основания. Для качественного и прочного основания лучше обратиться к прямым поставщикам с завода, там же можно взять в аренду спецтехнику.

допустимые нормы и дополнительные технические решения


уклон, устройство, толщина, СНиП, ГОСТ

Дата: 29 ноября 2017

Просмотров: 3076

Коментариев: 0

Оптимальные размеры отмостки: ширина, уклон, толщина

После возведения здания возникает необходимость обустройства территории по его периметру. При этом важно обеспечить не только эстетическое восприятие, но и надежно защитить фундамент строения от отрицательного воздействия осадков. Согласно требованиям строительных норм и правил по контуру постройки сооружается своеобразный тротуар, размеры которого регламентированы стандартом. Это ширина отмостки, уклон, а также ряд других показателей. Соблюдение рекомендуемых размеров обеспечивает долговечность защитной конструкции.

Что представляет собой отмостка

Многие обращали внимание на привлекательную дорожку, опоясывающую здание по контуру. Она состоит из следующих слоев:

  • внешнего. Он представляет собой специальное, декоративное покрытие, изготовленное из различных материалов. Располагается под уклоном. Обладает повышенными изоляционными характеристиками и герметично сопрягается с внешней стороной цокольной части или фундаментом строения. Наружный слой затрудняет доступ влаги к стыковым участкам и части фундамента, расположенной ниже нулевой отметки;
  • внутреннего. Он формируется в предварительно подготовленном по периметру здания приямке. Состоит из уплотненной песчано-щебеночной подушки, арматурного каркаса усиления, бетона и термоизоляционного настила. Все слои подложки выполняются последовательно и после окончательного твердения бетонного состава формируют основу для финишного покрытия. Подложка защищает грунт от вспучивания.

Отмостка – это элемент здания, благодаря которому снижается нагрузка на гидроизоляцию фундамента

Горизонтально расположенная защитная полоса, выполненная вокруг здания, обладает следующими характеристиками:

  • повышенной прочностью;
  • теплоизоляционными свойствами;
  • влагоустойчивостью;
  • герметичностью.

Некоторые считают такую дорожку декоративным элементом, однако она выполняет ряд защитных функций.

Для чего выполняется согласно СНиП отмостка здания

Защитная конструкция создается для решения комплекса серьезных задач:

  • защиты цокольной части здания от воздействия осадков;
  • обеспечения целостности фундамента строения;
  • дополнительной теплоизоляции подвального помещения;
  • предохранения почвы от промерзания;
  • защиты основания постройки от разрушения корнями;
  • снижения затрат на восстановление фундамента;
  • предотвращения вспучивания грунта;
  • эффективного отвода атмосферных осадков.

Как и к любому конструктивному элементу, к ней предъявляются особые требования, которые необходимо соблюдать

Кроме того, отмостка обеспечивает следующие функции:

  • удобство перемещения вокруг здания;
  • привлекательный вид строения.

Функциональное назначение защитной конструкции обеспечивается при условии соблюдения ее размеров.

Какие размеры имеет изготавливаемая по СНиП отмостка

Надежно защитить фундамент и обеспечить его долговечность может только качественно изготовленная отмостка. ГОСТ указывает ее главные размеры, которые важно соблюдать при изготовлении.

От чего зависит ширина отмостки по СНиП

Указанный параметр определяется расчетным путем с учетом следующих факторов:

  • типа почвы;
  • расположения края крыши;
  • особенностей здания.

Одним из параметров, влияющих на ширину защитной площадки, является степень просадки почвы, которая определяется лабораторным путем.

Элемент предназначен для того, чтобы отводить лишнюю влагу за периметр дома

Строительные нормы классифицируют грунты на следующие виды:

  • почвы, устойчивые к деформации под действием собственной массы. Они проседают под влиянием внешних усилий не более чем на 50 мм;
  • грунты, восприимчивые к усадке под воздействием собственного веса. Деформация превышает 50 мм под влиянием внешних нагрузок.

Ширина защитного контура в зависимости от типа грунта составляет:

  • более 150 см – для первой группы;
  • выше 200 см – для второго типа.

Тип почвы определяется на основании справочных источников или путем выполнения комплексного анализа.

Минимальная ширина отмостки

Действующие нормативные документы регламентируют минимально допустимую ширину отмостки. Она составляет 80–100 см. При этом необходимо обратить внимание, что указанный размер должен превышать расположение края крыши на 20–30 см. Выполнение этого требования гарантирует эффективный водоотвод при условии соблюдения оптимального наклона поверхности в противоположную от здания сторону.

Необходимо учитывать габариты строения, а также расстояние между расположенными рядом зданиями. Чрезмерно узкая окантовка может визуально нарушать пропорции и общий экстерьер.

Отмостка из тротуарной плитки, булыжника или глины может отлично вписаться в дизайн сада или дачного участка

Уклон отмостки

На способность отводить влагу влияет уклон отмостки. СНиП рекомендует соблюдать значение этого параметра в интервале 2–3 %. При этом примыкающая к фундаменту часть окантовки может возвышаться над нулевой отметкой на 100–150 мм, а внешний край – на 50–100 мм.

Требования к толщине

В зависимости от того, какая применяется марка бетона для отмостки, СНиП допускает различную толщину выполнения отмостки.

Общая толщина защитной дорожки по периметру постройки определяется путем суммирования следующих значений:

  • толщины песчаной подушки;
  • высоты гравийного слоя;
  • глубины бетонной подложки.

Для устройства отмостки необходимо удалить слой почвы на глубину порядка 20–30 см и сформировать подушку толщиной 50–150 мм. Минимальное возвышение внешней части дорожки над уровнем почвы составляет 5 см. Толщина защитной площадки возрастает в сторону дома в соответствии с принятым уклоном.

Устройство отмостки снип

Алгоритм действий по сооружению отмостки предусматривает выполнение следующих операций:

  1. Очистку почвы по контуру здания от мусора и растительности.
  2. Извлечение грунта на заданную глубину и сооружение опалубки.
  3. Засыпку гравийно-песчаной подушки и ее уплотнение.
  4. Установка арматурной сетки и заливку бетонного раствора.

При необходимости, до бетонирования можно установить слой тепловой изоляции.

Бетонную основу можно оригинально декорировать отделочными материалами. При выполнении работ следует соблюдать требования строительных норм, что обеспечивает долговечность конструкции и надежную защиту фундамента.

pobetony.ru

Отмостка СНиП - Легкое дело

Устройство отмостки дома

Для защиты фундамента от дождевых и паводковых вод по периметру дома устраивают отмостку. Для чего она нужна: качественно сделанная отмостка служит надежной защитой от проникания поверхностных вод к основанию фундамента, предотвращает проседание фундамента, служит декоративным элементом внешнего благоустройства, выполняет роль своеобразного тротуара вокруг дома.

Рассмотрим виды, основные этапы устройства, важные моменты по устройству и эксплуатации отмостки. После прочтения Вы сможете выбрать подходящий для Ваших условий вид отмостки и установить ее у своего дома.

Когда нужно делать отмостку

К сожалению, многие хозяева не придают ей нужного значения, и откладывают момент обустройства отмостки на 1-2 года. Правильно же приступать к возведению отмостки сразу после облицовки стен или цоколя.

Что будет, если не сделать отмостку

Если отмостку не сделать, то грунтовые воды свободно проникают к фундаменту и прилегающему грунту и могут привести к неравномерному подмыванию дома. Из-за этого может дать трещины фундамент и даже стены. К еще более серьезным последствиям может привести отсутствие отмостки у дома, стоящего на пучинистых грунтах. Особенно опасно оставлять такой дом без отмостки на зиму. Пучинистый грунт насыщается водой, замерзает и неравномерно вспучивается и так же неравномерно давит на конструкции дома, разрушая их. Поэтому для таких грунтов отмостка должна быть еще и утепленной.

Состав отмостки

Любая отмостка должна состоять из двух основных составляющих: подстилающий слой и покрытие.

Этапы устройства отмостки (основные)

Устройство отмостки начинается с выемки грунта на глубину равную ширине подстилающего слоя и покрытия (25-30 см). Траншею желательно обработать гербицидом для уничтожения корней сорняков, так как они могут разрушить покрытие. Вдоль внешнего края отмостки устанавливается бордюрный камень или съемная опалубка.

Затем укладывается подстилающий слой и тщательно трамбуется. На подстилающий слой укладывается покрытие отмостки. У каждого покрытия есть свои особенности монтажа, поэтому мы рассмотрим каждый вариант покрытия отдельно.

Булыжник. Мелкий булыжник или камень, высотой 4-10 см, укладывается на подстилающий слой из песка (10-20см) или мелкого щебня (3-5см). Зазоры между булыжником заполняются песком.

Отмостка с покрытием из булыжника.

Тротуарные плиты. Тротуарные плиты (4-8см) укладываются на такой же подстилающий слой как и булыжник, зазоры заполняются песком. Для удобства монтажа ширину отмостки определяют исходя из размеров плит таким образом, чтобы поместился 1 или 2 ряда плит и их не нужно было подрезать. Покрытие из тротуарных плит имеет несколько преимуществ. Они имеют длительный срок службы, а также при необходимости их можно частично заменять. Для того чтобы продлить срок службы такого покрытия, плиты можно переукладывать с поворотом в 90° в местах слива водосточной системы.

Отмостка с покрытием из плитки.

Глина. Глина (10-15 см) укладывается на подстилающий слой из утрамбованного песка (10 см). Кроме того, для усиления основания, в песок дополнительно втапливается булыжник.

Бетон. Покрытие из бетона самое популярное. Подстилающий слой на непучинистых грунтах делается из глины (10-15см), а на пучинистых грунтах кроме глины укладывается еще и песок (6-8см). Он служит своеобразным амортизатором между пучинистым основанием и покрытием отмостки. Если планируется бетонное покрытие, то после укладки подстилающего слоя нужно сделать деформационные швы. Они предохраняют бетонное покрытие от разрывов в морозные дни. Сплошная отмостка из бетона разрушается, как правило, в первую же зиму. В качестве деформационных швов поперек отмостки с шагом 2,5-3 м ставятся на ребро деревянные рейки, обмазанные битумом.

Верхняя поверхность реек располагается на уровне поверхности бетона с учетом небольшого уклона отмостки от дома. После этого укладывается бетон, а рейки служат так называемыми маяками, по которым идет выравнивание поверхности бетона. Чтобы увеличить поверхностную влагостойкость бетона, уложенную бетонную отмостку нужно тщательно зажелезнить. Для этого нужно присыпать влажную поверхность несколько раз цементом и загладить железным мастерком. Затем поверхность накрывается мокрой тканью и выдерживается неделю. Бетон поливают время от времени водой из лейки, чтобы ткань все время была влажной.

Для увеличения срока службы бетонной отмостки, особенно на пучинистых грунтах, ее рекомендуется армировать. Это нужно для того, чтобы отмостка работала как на сжатие, так и на растяжение. На сжатие работает бетон, а на растяжение арматура. Армирование выполняется металлической сеткой с ячейками 100х100 мм частями, оставляя деформационные швы каждые 2-2,5 м.

Асфальтобетон. В утрамбованную траншею укладывается щебень (15см), поверх выполняется асфальтное покрытие (3см). Устройство отмостки из асфальтобетона достаточно не простое, а также это не самый экологичный вариант, так как асфальт при нагревании выделяет вредные вещества для человека.

Водопроницаемая отмостка. Если по периметру дома делается дренаж, то отмостку можно сделать водопроницаемую. Такая отмостка самая простая в исполнении. В траншею с предварительно утрамбованным основанием укладывается специальный геотекстильный материал, а на него укладывается 10 см щебеня, гравия, гальки или керамзита. Фракцию рекомендуется использовать 8-32 мм.

Геотекстильный материал предотвращает вдавливание щебня в основание, и таким образом защищают отмостку от проседания. При устройстве такой отмостки из материала однородной фракции, стоит учесть, что его будет сложно плотно утрамбовать, поэтому ходить по такой отмостке будет не очень удобно. А также при неорганизованном водостоке с крыши (то есть когда вода стекает не по желобам, а непосредственно со всего ската) нужно регулярно подправлять такое покрытие.

Отмостка с покрытием из щебня

Теплоизоляция отмостки. Как мы уже говорили в начале этой статьи, отмостку на пучинистых грунтах нужно утеплять. Пучинистый грунт насыщается водой, замерзает и неравномерно вспучивается и так же неравномерно давит на конструкции дома, разрушая их. Утеплитель же не дает грунту замерзнуть, тем самым предотвращает его пучение. Для этих целей рекомендуется использовать теплоизоляционный материал, который не впитывает влагу – экструдированный пенополистирол. Он укладывается между подстилающим слоем и покрытием. На утеплитель не должно быть больших точечных нагрузок, поэтому покрытие лучше использовать из бетона, а также плитки или булыжника по песчаной подготовке. А щебень, гравий, галька, керамзит для покрытия такой отмостки не рекомендуется.

Ремонт отмостки

Если Вы обнаружили повреждения отмостки, то ее ремонт нужно сделать как можно раньше, чтобы предотвратить их распространение. Начинают ремонт отмостки нужно с определения границ поврежденных мест. При этом несколько небольших выбоин можно объединить в одну общую плоскость.

Поврежденное покрытие из асфальтобетона нужно вырубить клиньями на всю глубину и тщательно очистить от пыли и других загрязнений. Дно, стенки и края смазать вязким разжиженным битумом, уложить асфальтобетон и уплотнить ручным катком. Укатывать асфальтобетон нужно от краев к середине. Так получается ровная поверхность. Асфальтобетонную смесь нужно укладывать немного выше старого покрытия, что обеспечивает лучшее соединение нового участка с существующим.

При ремонте трещин, выбоин и шелушений, которые появились в отмостке с цементобетонным покрытием, используют резинобитумные мастики, герметизирующие пасты, цементно-песчаные растворы и мелкозернистые бетоны. Подготовленные работы нужно выполнить так же, как и при ремонте асфальтобетонной отмостки. Очищенные трещины и швы заполнить мастикой, в состав которой входят битум БНД-90/130 или БНД-60/90 (60—80%), измельченный шлак (10—15%) и асбест (10—20%). Заделанные трещины посыпьте песком. Мелкие трещины можно залить жидким цементным раствором состава 1:1 или 1:2.

Ремонт мелких трещин на отмостке

При больших разрушениях цементобетонное покрытие нужно восстанавливать бетоном. Предварительно очистить и погрунтовать цементным раствором ремонтируемую поверхность. Свежеуложенный бетон покрыть влажным брезентом или полиэтиленовой пленкой, чтобы сохранить его от высыхания в период твердения.

Ремонт всей поверхности отмостки

Ремонтировать отмостку лучше весной и осенью в прохладную погоду и летом — в утренние часы, когда швы и трещины больше раскрываются.

Примечание.
Действующие нормативные документы об устройстве отмостки:

«Общие требования. Пособие к СНиП 2.02.01-83»

3.182.Вокруг каждого здания должны быть устроены водонепроницаемые отмостки. Для зданий и сооружений, возводимых на площадках с грунтовыми условиями II типа по просадочности, ширина отмостки должна быть не менее 2 м и перекрывать пазухи.

На площадках с грунтовыми условиями I типа по просадочности, а также при полном устранении просадочных свойств грунтов или их прорезке на площадках с грунтовыми условиями II типа ширина отмосток принимается 1,5 м.

Отмостки по периметру зданий должны иметь подготовку из местного уплотненного грунта толщиной не менее 0,15 м. Отмостки следует устраивать с уклоном в поперечном направлении не менее 0,03м. Отметка бровки отмостки должна превышать планировочную не менее чем на 0,05 м. Вода, попадающая на отмостку, должна поступать беспрепятственно в ливнесточную сеть или лотки.

Если отмостка здания явяется пешеходной зоной, то требования к отмосткам такие же. как и требования к дорожным покрытиям, пешеходным зонам с предполагаемым заездом автомобиля с максимальной нагрузкой на ось 8т.

Если это гидротехнические сооружения, то требования к отмостке согласно СНиП 2.04.02-84.

«Нормы и правила проектирования комплексного благоустройства на территории г.Москвы МГСН 1.02-02 ТСН 30-307-2002»

Для обеспечения поверхностного водоотовода от зданий и сооружений по их периметру необходимо предусматривать устройство отмостки с надежной гидроизоляцией в соответствии со СНиП III-10. Уклон отмостки следует принимать не менее 10 ‰ от здания. Ширину отмостки для зданий и сооружений рекомендуется принимать 0,8-1,2 м, в сложных геологических условиях (грунты с карстами) - 1,5-3 м. В случае примыкания здания к пешеходным коммуникациям, роль отмостки выполняет тротуар с твердым видом покрытия.

http://gruppa7.ru

legkoe-delo.ru

Армирование отмостки - Фундамент своими руками



Армирование отмостки дома

Отмостка дома — неотъемлемая часть при его строительстве, но как правильно ее возвести, чтобы впоследствии она прослужила долго? Поможет армирование отмостки стандартной арматурной сеткой, хотя нормы СНиП эту процедуру жестко не регламентируют.

Для начала рассмотрим виды отмостки:

— каменная и бетонная брусчатка,

— отмостка из щебня,

Рассмотрим вопрос армирования отмостки, которое делается для того, чтобы увеличить ее эксплуатационные характеристики, увеличить срок службы фундамента. Здесь все дело в качестве проведенных работ и арматурной сетки, которую лучше всего приобретать в готовом виде. Использовать арматурный каркас не стоит, поскольку он может утяжелить конструкцию, увеличить ее стоимость. Некоторые используют хлысты из прутка или арматурные стержни, что нецелесообразно, поскольку в этом случае армирование работает на продольную нагрузку, а поперечной уже не существует.

Особенности армирующей сетки для бетонной отмостки:

— придание отмостке высоких прочностных характеристик,

— равномерное распределение нагрузок на сжатие и растяжение,

— придание бетону дополнительной жесткости,

— отмостка не просядет, по ней не пойдут трещины,

— выдержит любые тепловые, механические нагрузки.

Специалистами рекомендовано укладывать армирующую сетку в один слой без малейших выгнутостей — иначе при заливке бетона сетка может выгнуться наружу, и потребуется спиливать лишние элементы. Все работы по укладке армирующей сетки проводятся последовательно — сначала прямые участки, затем внутренние и наружные углы. Полимерную сетку использовать нельзя — она просто просядет, образуя подушку.

Процесс армирования легок и быстр, что удобно для любого пользователя. Приобрести сетку можно в готовом виде. Можно, конечно, изготовить ее самостоятельно, но в этом случае в местах соединения арматуры могут появиться утончения, что снизит эксплуатационные характеристики изделия. Готовая армированная сетка выполнена по ГОСТу из проволоки диаметром 3-4 мм, но если планируется использование тяжелых покрытий, то лучше взять сетку из более толстой проволоки, увеличив толщину бетонной заливки.

Армирование отмостки дома

Армирование отмостки дома Отмостка дома — неотъемлемая часть при его строительстве, но как правильно ее возвести, чтобы впоследствии она прослужила долго? Поможет армирование отмостки стандартной

Источник: build.rin.ru



Выбор сетки для отмостки

Отмостка – это обязательный конструктивный элемент здания или частного дома, имеющий уклон для отвода воды от фундамента. Она является также пешеходной зоной вокруг дома и придает фасаду завершенный архитектурный вид.

Она может быть бетонной или каменной. Ее выполняют из бетонной брусчатки, тротуарной плитки или щебня.

Перед тем как приступить к заливке отмостки бетоном, важно соблюсти требования, предъявляемые к материалам и конструкции к этому строительному сооружению.

Особенности арматурной сетки

Материалом для изготовления сетки служит металлическая арматура, имеющая различный диаметр. Структура сетки представляет собой металлические пруты, перпендикулярно уложенные относительно друг друга, и скрепленные при помощи точечной сварки. Размер ячеек зависит от толщины прутьев и расстояния между ними.

Легкий вариант имеет диаметр арматуры 3 мм, а тяжелый от 12 мм. Поставляется она в виде листов (карт) или рулонов.

Арматуру применяют для различных видов работ:

  • при строительстве монолитных и сборных конструкций в качестве армирующей части;
  • при армировании фундаментов;
  • при устройстве стяжки пола;
  • при устройстве отмостки;
  • в качестве армирующего материала при дорожных работах.

Достоинства

К положительным качествам материала относятся следующие его особенности:

  • высокие прочностные характеристики отмостки;
  • сжимающие и растягивающие нагрузки распределяются равномерно по всей конструкции;
  • дополнительная жесткость бетона;
  • исключено появление трещин, деформации и разрушения конструкции;
  • устойчивость к тепловым и механическим воздействиям.

Основная задача

Армирование отмостки сеткой направлено на увеличения ее эксплуатационного срока и улучшение технических характеристик. Также это способствует увеличению срока службы фундамента здания.

Какие виды сетки чаще всего используют?

Существует несколько видов арматурной конструкции, которую применяют для устройства отмостки. Каждая из них имеет свои характеристики и особенности.

Это проволочные провода наваренные друг на друга при перпендикулярном расположении. Она легче стандартной конструкции.

Поставляется она в рулонном виде и применяется, когда необходимо укрепить кирпичную кладку, асфальтобетон на стоянке или в промышленном помещении, отмостку.

Стандартная

Она характеризуется средними размерами с диаметром стержней 5-7 мм, которые переплетены под прямым углом.

Стандартную сетку применяют при армировании стенок фундаментов, пола плит перекрытий, стягивании поверхности.

Металлическая

Это прочный материал, который применяют для усиления сооружений и строительных материалов.

Металлическая арматура устойчива ко всевозможным неблагоприятным условиям эксплуатации – атмосферным явлениям, температурным перепадам, повышенной влажности и воздействия химических реагентов.

Часто такой материал при изготовлении оцинковывается гальваническим методом. Он имеет ряд преимуществ перед необработанными аналогами:

  • длительный эксплуатационный срок;
  • противостояние воздействиям извне;
  • устойчивость к механическим воздействиям;
  • эстетичный внешний вид;
  • высокая прочность;
  • простота транспортировки;
  • не требуются особые условия хранения;
  • на оцинкованной арматуре исключено появление коррозии.

В составе этого материала содержатся полимеры и ткань. Изделие из полипропилена может быть обтянуто резиной, тканью или геотекстильными материалами.

Чаще такой материал используют при необходимости укрепления грунта перед укладкой асфальтобетона.

Преимущества сетки при армировании отмостки

При устройстве отмостки без армирования не обойтись. Для этого используют сеть с ячейками 10Х10 см.

Использование армированной сетки исключает работы по ее ручной обвязке и образование отходов.

Укладка арматурной сетки в опалубку

Процесс устройства отмостки предусматривает сооружение опалубки. Именно на этом этапе закладывается армирующий материал.

На месте, куда предстоит заливать бетон, устраивают съемную деревянную опалубку. Снаружи ее фиксируют колышками.

В конструкции опалубки предусматривают наличие температурных швов с шагом 2 – 2,5 м, не исключая углы опалубки. Их герметичность обеспечивают при помощи деревянных брусков, поставленных на ребро и покрытых битумом.

У стены обязательна установка компенсационного шва шириной в 10 – 20 мм, заполненного рубероидом.

Верхний край опалубки должен быть ровным, с учетом перепада высоты для устройства уклона.

Для усиления конструкции, в цоколь здания забивают арматуру, выдерживая шаг 0,70 м. Арматурную сетку увязывают с этой арматурой. Под ней обязательно устраивают подушку из щебня толщиной 30 мм.

После того, как арматура уложена, заливают бетон до верхнего края опалубки.

Советы строителей

Чтобы при заливке бетон не выгнулся наружу, армирующая сетка должна быть идеально ровной и уложенной в один слой.

При укладке важно соблюдать последовательность работ. Сначала происходит армирование прямых участков, затем угловых.

При изготовлении арматуры своими руками возможно образование утончений, в результате чего ухудшаются ее технические характеристики. Поэтому лучше приобретать готовое изделие.

Толщину бетонного слоя можно увеличить, используя арматуру большего диаметра.

Бетонная отмостка является обязательным строительным сооружением, а ее долговечность и функциональность зависит от правильно устроенной внутренней конструкции.

Cетка для отмостки - достоинства и основная задача, виды сетки при армировании отмостки

Для изготовления сетки используется металлическая арматура, имеющая различный диаметр. Структура сетки представляет собой металлические пруты, перпендикулярно уложенные относительно друг друга, и скрепленные при помощи точечной сварки.

Источник: okarkase.ru



Устройство бетонной отмостки вокруг дома

Привет друзья. Продолжая обустройство загородного участка в этой статье предлагаю рассмотреть, как сделать отмостку дома своими руками.

Присутствие отмостки у дома – гарантия долговечности фундамента любого здания. Помня об этом необходимо сразу же после сооружения коробки устроить вокруг дома отмостку.

Устройство отмостки

Соорудив коробку дома настает черед устройства отмостки. Полистав литературу и вооружившись необходимыми знаниями я решил тут же, не затягивая приступить к работе.

Ширина отмостки вокруг дома

На первом этапе нужно было определиться с шириной отмостки. На ее счет слишком много предположений. Например, то, что она должна сантиметров на 20-30 выступать за навес крыши. В принципе, это меня устраивало, тем более, что пока садовые дорожки моего участка были только на бумаге, а передвигаться как-то надо было, то отмостку я решил немного расширить. И в результате я остановился на ее ширине – один метр и десять сантиметров. Такая ширина отвечала всем требованиям и обеспечивала свободное передвижение вокруг дома.

Устройство отмостки дома своими руками предполагало удалить вокруг дома примерно сантиметров на двадцать верхний слой грунта с дерном. В моем случае этого не требовалось, так как выемка под фундамент была вырыта с запасом, а широкие пазухи были присыпаны песком. Единственное, что у стен кое-где оставались провалы. Поэтому я вокруг дома отсыпал песком на ширину отмостки, прибавив сверху сантиметров пять на усадку, устроил небольшой уклон (от дома) и из шланга пролил насыпку. Я как-то говорил, что проливка водой – это лучший вариант уплотнения песка.

Опалубка для отмостки

Вторым этапом было устройство опалубки для отмостки. Для нее пришлось использовать доски, оставшиеся от опалубки фундамента. Заранее подготовил колышки, которые удерживали доски по всему периметру. Нет необходимости прибивать доски к колышкам – бетонная масса сама прижмет их друг к другу.

На время работы, воизбежании размыва водой песчаной насыпки, из остатков метало-черепицы и водосточных труб соорудил стоки, отводящие воду за границы насыпки.

После установки опалубки на песочное основание постелил полиэтиленовую пленку. Причем со стороны фундамента задрал края и пристроил их к стене. Пленка нужна для того, чтобы избежать быстрого ухода влаги из раствора и скорого застывания бетона – это вызывает его потрескивание. Также пленка сыграет роль компенсационного шва между отмосткой и фундаментом.

Для армирования отмостки использовалась готовая сварная сетка с ячейками 10 х 10 мм из стального прута с диаметром 3 мм.

Дальше надо было определиться с компенсационными швами. Кто-то из соседей порекомендовал мне их делать примерно через каждые 2-2,5 метра и вставлять в них вместо деревянных досок стекло.

Во-первых, к стеклу не будет приставать бетон, и его спокойно можно будет удалить после окончательного затвердения бетона. Во-вторых, даже если его частички останутся в шве они не будут гнить как дерево, а значит пропадет необходимость обработки пропиткой. Если стекло невозможно полностью удалить, нужно раздробить его на глубину примерно в 1 см.

Там, где занимаются резкой стекла можно набрать сколько угодно кусков подходящего размера – вам только спасибо скажут.

Армирование бетонной отмостки

В качестве маячков была использована арматура диаметром 10 мм, которая также осталась после фундамента. Я заранее нарезал ее необходимой длины. Куски что покороче забил в грунт, оставляя концы требуемой высоты – к ним я проволокой прикрутил поперечные маячки.

Затем под разложенную арматурную сетку подложил куски битого кирпича так, чтобы сетка находилась в 2-3 сантиметрах от земли. Это надо для того, чтобы сетка после заливка оказалась не под бетоном, а в нем. Только тогда она будет исполнять свое прямое предназначение – предотвращать разрыв бетона.

Устройство бетонной отмостки своими руками

В планах у меня поставить веранду у дома, тоже своими руками. Поэтому в предположительных местах, где будут столбы, я установил керамические блоки. Бетон в них не затечет, а придет время я разобью эти блоки и на их месте без проблем забурю скважины под столбы.

В отмостке я сразу решил устроить контур заземления. Подготовил четыре двухметровых штыря из той же арматуры. Вбив их в грунт на расстоянии чуть большим метра друг от друга обвязал их между собой проволокой. Правда потом для надежности я решил обварить этот каркас. К одному из штырей приварил болт – к нему в дальнейшем будет прикручиваться заземление.

По окончанию всех подготовительных работ приступил к заливке бетона. Бетон готовился в бетономешалке из расчета: 1 ведро воды, 2 ведра песка, 1 ведро цемента (М500) и 3-4 ведра щебня (у опытных строителей есть поговорка: «щебня много не бывает»). Толщину отмостки предполагалось делать 8-10 см. Чтобы как говорится «не насмешить людей» я ставил себе задачу в кротчайшие сроки сделать отмостку вокруг дома. Поэтому я работал из расчета – в день – одна сторона. После заливки обязательно накрывал стяжку пленкой – чтобы бетон из-за быстрого испарения не растрескался. Ведь температура на улице была чуть выше +20 о С.

После окончательной заливки и полного затвердевания бетона его поверхность отмостки была загрунтована специальным грунтом.

Отмостка дома своими руками

Устройство отмостки дома своими руками предполагало удалить вокруг дома сантиметров двадцать верхнего грунта. Затем нужно было армировать бетонную отмостку

Источник: odnastroyka.ru



Бетонная отмостка — обустройство и заливка конструкции

Для надежной защиты любого фундамента от грунтовых вод и атмосферных осадков, вокруг жилого строения необходимо возводить отмостку. В общих случаях устройство отмостки выполняется по многослойной технологии с применением 3-4 различных материалов.

Одним из самых распространенных видов, применяемых в частном загородном строительстве, принято считать бетонную отмостку.

В сравнении с другими видами, отмостка из бетона имеет ряд неоспоримых преимуществ:

  • Лучший вариант по соотношению цена/качество;
  • Простота заливки;
  • Простой и недорогой ремонт.

Из существенных минусов можно выделить лишь пористость бетона и необходимость правильно выполненной гидроизоляции отмостки на этапе ее заливки. Но эти детали свойственны для всех видов и нуждаются в индивидуальном рассмотрении.

Выбор бетона и сопутствующих материалов

Выбирая материал для заливки будущей конструкции следует ориентироваться на марку бетона М200, что соответствует классу В15. В некоторых случаях возможно применения бетона марки М100, класса В7.5.

Если же готовый бетон приобрести не удалось, то можно замесить его самостоятельно взяв за основу марку цемента М400.

Общий состав для бетонной отмостки мало чем отличается от принятых нормативов. Основными компонентами выступают цемент, вода, щебень и песок взятый в разных пропорциях.

Единственным нюансом помимо марки цемента, будет выбор правильного размера щебенки. Фракции щебня преимущественно лучше брать меньше 4-5 миллиметров, но и не более 18-20.

Естественно песок для смеси бетона должен быть однородный, рассыпчатый, чистый без примесей глины и других природных компонентов.

При армировании отмостки хорошо подойдет сетка с ячейками 140 x 140 мм.

Состав бетонной смеси

Работы по устройству конструкции

Для качественной смеси рекомендуем взять необходимые компоненты в следующих частях:

Для замешивания 1-го кубического метра бетона потребуется:

При изготовлении бетона, в первую очередь лучше смешать цемент и воду в необходимых вам пропорциях. Желательно это делать хорошо перемешивая компоненты, чтобы в конечной смеси не оставалось не смоченных остатков.

Только после завершения смешивания предыдущих компонентов следует порционально добавлять другие части песка и щебня. Очень важно следить за тем, чтобы получаемая смесь была ровной консистенции, без комков и сухих компонентов. Воду следует добавлять постепенно, по мере впитывания ее цементом.

Общие правила возведения конструкции

Схема устройства отмостки

Приступать к возведению отмостки стоит только по завершению финишной отделки цоколя и фасадов.

У некоторых домов отмостка вокруг дома может выполнять функцию дорожки. Получается это благодаря тому, что ширина бетонного полотна в силу конструктивных особенностей здания достаточно широкая.

Но даже в таких случаях возведение конструкции подчиняется ряду особых правил:

  1. Отмостка должна быть шире карниза и выходить за его край на расстояние не менее 30 см. Это позволит воде, стекающей с крыши, не подмывать основание дома.
  2. По возможности ширину полотна лучше делать не менее одного метра, а в некоторых случаях и вовсе расширить до 130-150 см.
  3. Угол наклона поверхности должен быть не менее 3-5% для отмостки изготовленной из бетона. Для других типов выполненных из кирпича, угол наклона желательно сделать не менее 7-10%.
  4. Верхний уровень не должен быть выше нижнего слоя горизонтальной изоляции.
Подготовка основания

Вырытая траншея вокруг дома

Во многом качество будущей конструкции уже зависит на этапе подготовки поверхности. Поэтому, выполняя подготовку почвы под заливку можно придерживаться трем простым правилам:

  1. Сначала следует определиться, какой тип отмостки наиболее предпочтителен. Отталкиваясь от этого согласна существующим нормативам выбирается необходимой угол наклона поверхности.
  2. Если тип отмостки уже известен, то согласно необходимой ширине выбирают грунт вокруг цоколя здания на глубину не менее 35-40 см.
  3. Если после выборки грунта внизу траншеи есть глиняная подложка, то ее можно сразу накрывать изоляционным материалом. Если же слой глины отсутствует, то предварительно на низ траншеи выкладывается глиняный слой толщиной 10 см. Глину следует хорошо уплотнить и накрыть изоляционным материалом.

Только после этих работ можно выкладывать слой щебня и тщательно его утрамбовывать.

Многие строители в силу особенностей климата и сокращения стоимости пропускают эти работы, но для частного строительства настоятельно рекомендуется их проводить.

Технология устройства бетонной конструкции

Подробная схема отмостки

В данном разделе мы приведем краткую технологию работ. Для получения более развернутой информации рекомендуем прочитать материал о том, как правильно заливать отмостку. В статье мы подробно рассмотрели перечень материалов, их стоимость и последовательность выполняемых работ.

Общая технология устройства отмостки из бетона будет состоять из следующих этапов:

  • Отсыпка песчаного основания;
  • Монтаж дренажной системы;
  • Возведение опалубки;
  • Обустройство изоляции;
  • Прошивка поверхности арматурой;
  • Выставление деревянных прокладок;
  • Заливка бетона;
  • Финишная отделка;

На первом этапе выполняется отсыпка и утрамбовка песка в подготовленную траншею. Песок насыпается ровным слоем толщиной 10 см, смачивается водой и тщательной утрамбовывается. Процесс обычно повторяют 3-5 раз постепенно выравнивая поверхности их песка до нужного уровня наклона.

Угол наклона удобно определять при помощи нивелира или отвеса.

Если в проекте бетонной отмостки предусмотрена дренажная система, то на втором этапе можно приступить к ее монтажу. Для этого неподалеку от дождевых труб вкапываются дождеприемники и слегка бетонируются.

После лопатой выкапывается небольшая траншея для труб, которые скрепляются между собой и подсоединяются к дождеприемникам. По периметру траншеи укладывают водостоки.

При укладке дренажа важно помнить об угле наклона и измерять его при помощи приборов. Если укладка системы выполнена правильно, то конструкцию следует снова присыпать слоем песка и аккуратно утрамбовать.

По краям устанавливается опалубка из деревянных досок. Опалубку следует хорошо зафиксировать небольшими брусками. Среднее расстояние между брусочками не должно быть более двух метров.

Важно выполнять эти работы очень точно и аккуратно так как от этого будет зависит ровность будущей конструкции.

На утрамбованную поверхность выкладывается изоляционный и ароматизирующий слой. Для этого можно использовать плиточный полистирол длинной до 40 см или слой щебня в 15 см. Поверх изоляционного слоя создается гравийная прослойка толщиной 20 см.

После подготовленного основания следует прошить конструкцию арматурой и закрепить к основанию строения. Для этого в стенах фундамента просверливаются отверстия каждые 70-80см друг от друга и выставляют пруты арматуры на всю ширину отмостки.

Затем следует возвести каркас из арматуры при помощи вязки ячеек от 15 до 20 см.

Перед заливкой основной смеси бетона, по углам строения вставляются деревянные прокладки пропитанные битумом или специальным маслом. Для прокладок можно использовать обычную доску размеров в 1 дюйм. Расстояние между прокладками не должно быть более 2 метров.

После можно приступать к заливке бетона и его выравниванию. Для обычный загородных домов вполне будет достаточно слоя в 10-15 см.

Для придания более декоративного вида, полученную бетонную отмостку можно покрыть различными материалами под камень или обычной плиткой.

Бетонная отмостка: устройство, технология заливки и защита конструкции

В отличие от других видов бетонная отмостка значительно лучше… Но при выборе бетона для заливки, следует учитывать следующий ряд факторов….

Источник: otdelkaexp.ru



Как сделать бетонную отмостку вокруг дома

В работы по благоустройству территории и защиты фундамента обязательно следует включить устройство отмостки. Самый доступный материал для ее создания – бетон, о технологии устройства бетонной отмостки вокруг дома вы узнаете здесь.

Функции отмостки

Основной фактор, оказывающий разрушительное влияние на фундамент – попадание под него воды. Особенно опасно ее воздействие для мелкозаглубленных, то есть заложенных выше глубины промерзания грунта, фундаментов. Отсечь воду атмосферных осадков от здания – основная задача отмостки. Второстепенная – использование в качестве дорожки вокруг дома.

Ширина, поперечный уклон, толщина отмостки

Первое, с чем надо определиться – ширина отмостки. Для песчаных грунтов рекомендуется брать значение минимум 70 см, для глинистых – 1 м. Меньше делать не стоит, больше – пожалуйста.

Толщина не нормируется, можно порекомендовать 7 – 10 см.

Задать поперечный уклон нужно так, чтобы вода стекала от стен дома наружу. На ровном участке оптимальным будет значение 2 – 3 см на метр. Допускается и до 10 см на метр, свыше – считается, что из-за стремительного стока воды будет размываться грунт.

Определившись с цифрами, можно переходить непосредственно к работе.

Разметочные работы под отмостку

Для начала нужно отметить верх будущей отмостки на цоколе и, отступив от стены расстояние равное ширине, забить в землю маяки из арматуры. Для точных измерений понадобится нивелир, но можно воспользоваться и гидроуровнем. Для проверки точности измерений сделайте обратный ход, суть его в следующем. Допустим, от начальной точки вы переносите метки уровня, идя по часовой стрелке вокруг дома. Обойдя весь периметр, вы должны вернуться в начальную точку на том же уровне. Если есть расхождения, то проделайте те же измерения, но теперь двигайтесь против часовой стрелки вокруг здания.

Натянутый по отмеченным точкам шнур визуально покажет, на какой высоте пройдет отмостка и ее границы.

Допустим от начальной точки вы переносите метки уровня, идя по часовой стрелке вокруг дома. Обойдя весь периметр, вы должны вернуться в начальную точку на том же уровне. Если есть расхождения, то проделайте те же измерения, но теперь двигайтесь против часовой стрелки вокруг здания.

Расчистка участка под отмостку

Огороженный участок нужно очистить от травы и мусора, выкопать, если нужно, лишнюю землю. Отмостка у нас на фото 10 см, под нее нужно будет сделать песчаную подушку – тоже где-то 10 см толщиной.

Итого: между землей и ниткой везде должно проходить 20 см, если больше, то не страшно – потом выровняется песком.

Устройство песчаной подушки

Тут все просто: «бери больше – кидай дальше». Единственно, песок надо уплотнить. Самый доступный способ – пролить водой, любители механизации могут воспользоваться виброплитой.

Если в хозяйстве нет ни воды, ни техники, то стоит, хотя бы попрыгать или сделать трамбовку из штыря и металлической пластины. В общем, дело пустяковое, но таит в себе огромный творческий потенциал. В результате должна получиться ровная подушка, повторяющая очертания будущей отмостки, между шнурком и песком – 10 см.

Установка опалубки и армирование

Для опалубки вполне сгодится доска-дюймовка, шириной 100 мм. Выставляем ее по шнурку, снаружи присыпаем песком или закрепляем колышками.

Для армирования бетонной отмостки подойдет кладочная сетка, например, с ячеей 50 х 50 мм или тонкая (6 – 8 мм) арматура. Листы сетки нужно уложить внахлест. Если используется арматура, то она связывается в один слой, ячея примерно 250 х 250 мм. Можно и вообще не армировать, но не факт, что песок хорошо утрамбован – покрытие может с годами лопнуть.

Перед армированием на песок желательно положить полиэтиленовую пленку. Впоследствии, при заливке бетона, смесь не будет быстро пересыхать, отдавая воду в землю. Времени на выравнивание останется больше, а цена удовольствия копеечная.

Маяки для бетонной отмостки

С внешней стороны маяком служит опалубка, а на стены можно набить профиля для гипсокартона. По таким рельсам смесь удобно тянуть правилом или метровой самодельной шваброй. При определенной ловкости рук и наметанном глазе, к цоколю можно ничего не прибивать, ограничившись только ориентиром по доскам. Тяжелее, но некоторая экономия налицо (профиль, дюбеля, магарыч соседу за перфоратор).

Пропорции материалов для приготовления бетона отмостки

С бетоном для отмостки есть нюанс. В строительных нормах указано, что бетон по морозостойкости и водонепроницаемости должен соответствовать дорожному, то есть марки М200.

Можно привезти материал с РБУ (бетонного завода), но принять его самому и разровнять, пока бетон не схватился, часто затруднительно – не всегда для миксера есть въезд на участок. Остается вариант изготавливать смесь самостоятельно.

В качестве оптимальной пропорции можно порекомендовать соотношения 1:2,8:4,6 или 1:3,5:5,6 цемента, песка и щебня соответственно. Первый вариант для цемента марки М400, второй для М500. Расход вяжущего на 1 м 3 составит примерно 5 мешков по 50 кг, остальные материалы считаются умножением на соответствующий коэффициент.

Сколько нужно воды – сложно сказать. Чем ниже водоцементное отношение, тем выше прочность, но промешать сухую массу в обычной бетономешалке без «серьезных вливаний» невозможно. Да и разравнивать легче пластичную массу. В общем, сделайте пробный замес, а там уже по обстоятельствам. Бетон должен быть хорошо перемешанным, легко тянуться и не выделять много воды при укладке.

Для повышения пластичности при сокращении количества воды, необходимого для затворения, можно использовать жидкое мыло или моющие средства для посуды. Брать дорогие не нужно – задача ведь не сделать бетон чище.

Качество материалов: цемент марки М500, щебень фракции 5 – 40, из песка выкинуть куски глины.

Самостоятельное приготовление бетонной смеси для отмостки и ее укладка

Час X настал, скоро ваш дом украсит отмостка. Так как статья у нас про бетонную отмостку своими руками и рассчитана на новичков в строительстве, то остановимся подробней и на простом вроде бы деле: замешивании бетона.

Отмерять пропорции будем ведрами – просто и наглядно. Допустим, в нашем бетоносмесителе можно нормально перемешать бетона из расчета на одно ведро цемента. Стало быть, песка будет 3 ведра, а щебня 5. Вода и моющее средство по вкусу. Если мешалка меньше 140 литров, то больше бетона за раз в ней не приготовить (оптимальный объем смеси – примерно половина от объема барабана по паспорту).

Сначала льем воду, чтобы не переборщить – чуть больше, чем полведра. Добавляем несколько капель пластификатора, даем барабану сделать несколько оборотов. Высыпаем ведро щебня, потом цемента, снова даем чуть покрутиться. Далее можно сыпать щебень и песок в любом порядке – это неважно. Такая последовательность загрузки не дает налипнуть песку или цементу на стенки барабана. Спешить не нужно – если масса будет сухой, то образуются комки, которые придется разбивать мастерком, лопатой или другими подручными средствами. Так что в процессе, при необходимости, доливаем воду.

Укладка смеси – самое простое. Накидываем лопатой или ведрами бетон в опалубку и разравниваем шваброй по маякам. Движения легкие, туда-сюда с малой амплитудой.

В процессе укладки приподнимаем сетку так, чтобы снизу было сантиметра 3 – 5 бетона для защитного слоя.

Если нужно прервать устройство бетонной отмостки на длительное время, то желательно не обрывать слой смеси резко, а сделать небольшую ступеньку. При возобновлении процесса легче будет пройти стык.

После заливки отмостки, бетон укройте пленкой, во избежание пересыхания под солнцем или, наоборот, размыванием при дожде.

Возможные ошибки

Не стоит привязывать бетонную отмостку к дому, путем засверливания в фундамент арматуры. Это неправильно. Отмостка должна прилегать к цоколю плотно, но не быть завязана со зданием. Иначе при просадке дома она треснет.

Пожалуй, это единственный нюанс, который мы не рассмотрели выше.

Утепление отмостки

Точнее сказать: утепление под отмостку. Сама она в теплоизоляции не нуждается, но закладка утеплителя защитит грунт под ней от промерзания. Если фундамент мелкозаглубленный, то это положительно отразится на его работе. Грунт будет промерзать как бы по-диагонали, учитывая ширину бетонной отмостки в 1 метр, глубина промерзания намного снизится.

Оптимальный вариант утеплителя – пенополистирольные плиты с маркировкой «для фундамента». Они укладываются непосредственно на песчаную подушку, полиэтиленовая пленка при этом не нужна. Если отмостка утепляется, то ее армирование необходимо.

Заключение

Отмостка – необходимый элемент здания. Теперь вы знаете, как сделать бетонную отмостку своими руками. Ведь на самом деле это просто.

Как сделать бетонную отмостку вокруг дома, Советы Хозяевам - советы строителям, мастерам, хозяевам

Как сделать отмостку из бетона вокруг дома своими руками, Вы узнаете из статьи.

Источник: chonemuzhik.ru



postroifundament.ru

допустимые нормы и дополнительные технические решения

Требования монтажа всех строительных объектов, в частности отмостки, контролируются множеством нормативных общепринятых документов, в которых указывается ряд правил и особенностей. Если в ваших планах выполнить все соответственно с имеющимися требованиями, то нужно соблюсти их все, это: ширина отмостки по госту, высота, угол наклона конструкции и многое другое.

Данный элемент выполняет немаленькую роль в долговечности и комфортной эксплуатации самого здания, препятствует попаданию воды в структуру фундамента. Он служит преградой от попадания паводковых и дождевых вод около дома, не допускает проседание фундамента, является украшением, играет роль особого тротуара по периметру дома.

Что представляет собой данный строительный элемент?

Многие до сих пор не знают, что такое отмостка здания. Это полоса из бетона, асфальта и тротуарной плитки вокруг дома. Согласно строительным нормам и правилам она обязательно должна устраиваться, так как служит преградой от попадания в структуру фундамента воды, что в свою очередь может нанести большой вред. Выполняется данный элемент из водонепроницаемого материала вокруг всего здания. Ширина его должна быть не меньше 70 см и обязательно должна быть устроена от стены дома на внешнюю сторону. Вообще этот размер зависит от структуры почвы и длины свесов карнизов. Помимо главной функции – беречь фундамент от воды, отмостка может играть роль пешеходной зоны.

Также присутствие данного элемента дает возможность поддерживать в чистоте лицевую часть здания. Вода, стекающая с крыш, ударяется о землю, тем самым разбрызгивая компоненты по стенам. Картина после этого, конечно, неприглядная, а монтаж полоски по периметру из бетона, асфальта и тротуарной плитки не допускает этого.

Намного больше неприятностей приносит то, что, если нет отмостки у здания, построенного на пучинистых грунтах. Зимой почва, пропитанная водой, вспучивается неравномерно, что плохо влияет на фундамент. В таком случае на площадке по периметру выполняют утепление. Также немалую роль играет данная составляющая, если дом построен на мелкозаглубленном фундаменте. Поскольку подошва его размещается близко к поверхности, то здесь еще легче достигается водой глубина заложения основания. Стоит сказать, что возведение отмостки для любых сооружений, с различными фундаментами обязательно.

Требования СНиП

Согласно СНиП от 2.02.01 83, очень часто определяющегося как СНиП на отмостку, имеющего общие поправки касательно монтажа основания строительных объектов, объединяя показатели по деформации, влияние подземных вод и другое. Руководствоваться СНиП от 2.02.01 83 стоит для расчетов плана и соблюдения некоторых норм относительно почв и т.д. Но определенные показатели этот документ не учитывает, поэтому советовать его как главный и единственный не стоит.

В соответствии с III-10-75 СНиП отмостка здания должна очень близко примыкать к стене дома по всему периметру. От 1% до 10% должен выполняться уклон данных конструкций. В труднодоступных для приборов местах, в базовой части данного строительного элемента стоит проводить вручную уплотнение, чтобы исчезли следы от ударов и используемый материал перестал иметь подвижки.

Внешняя часть данных строительных элементов в границах прямолинейных территорий не должна включать кривые участки больше, чем 10 мм в горизонтальном и вертикальном направлении. Важно, чтобы бетон, заливаемый для данных конструкций, отвечал всем требованиям материала, используемого для строительства дорожных конструкций. Нормы, предъявляемые к устройству отмосток, указываются в документах ГОСТ 9128-97 и ГОСТ 7473-94.

Деформационные швы в конструкции

Данный строительный элемент с помощью деформационных швов делят на части. В зимний период времени, когда температура опускается ниже нуля, начинают работать силы пучения и цельную конструкцию может порвать на части. Когда устроены деформационные швы, этого не должно случиться. Устанавливать их следует на расстоянии каждых 1.7-2 метров. Выполнять такие швы можно при помощи правила и уровня, можно применять также стекло, фанеру или доски. Деформационные швы обязательно стоит делать в углах этого строительного элемента.

Чтобы их выполнить, следует взять строительный уровень, один из концов положить на применяемую опалубку, второй подвести к поверхности фундамента и сделать отметку карандашом горизонт. А поскольку требуется выполнить незначительный уклон и выставить уровень данного шва, то стоит добавить 3 см вверх к отметке горизонт на фундаменте. Второй конец нужно уложить близко к верхнему углу опалубки.

Деформационные швы в отмостке следует делать на бетонной смеси. Выполнить заливу тонкой полоски бетона в пределах опалубки по краям, вставить по отметке на фундаменте маяк. Важно, чтобы маяк выходил из бетона на высоту 5 см. Благодаря использованию герметиков в деформационных швах можно продлить срок службы данного строительного элемента.

Компенсационные швы в конструкции

Устройство отмостков также должно включать в себя компенсационные швы в двух направлениях. Самая большая ошибка установки данных составляющих — это их отсутствие. Компенсационные швы нужны тогда, когда полоса создается из бетонной смеси или асфальта. Во время перепадов температур происходит движение грунта. В случае, когда строительный элемент крепко связан с цоколем дома, то еще в начале его эксплуатации, после первой зимы, между этим элементом и стеной здания появляется щель, которая приносит неприятности – в нее заходит вода, что приводит к негативным последствиям.

Чтобы не допустить такие явления, стоит выполнять отмостку вместе с компенсационным швом, примерно 1-2 см, применяя битум, рубероид или герметик. Если в здании уже имеется гидроизоляция фундамента, то ее применяют в роли компенсационного шва и поднимают до крайнего уровня строительного элемента. Кроме того, важно сделать данный надрез поперек конструкции из бетонной смеси по периметру дома через каждые 2-2.5 метра.

Сделать компенсационный шов в отмостке можно при помощи доски, толщина которой равна 10-20 мм, пропитанной обработанной разогретым битумом и септиком. Ее устанавливают на ребро в свежезалитый бетон.

Как не допустить появление дефектов

Если при строительстве отмосток вы учитываете ширину свесов крыши и структуру грунта, то в процессе эксплуатации дефекты в будущем вряд ли будут возникать. Ширина бетонируемой или асфальтной полосы, либо тротуара из плитки должна быть шире карниза, если почва обычная. Если здание строится на неустойчивых грунтах, то ширина ее должна быть больше, чем 1 м.

Если в ваших планах возводить здание с гидроизоляцией, то следует следить во время эксплуатации за возможными повреждениями конструкции. Чтобы не появились дефекты отмостки здания, специалисты рекомендуют вывести гидроизоляцию на необходимый уровень – край конструкции.

Конечно, строительство любых объектов должно вестись соответственно с данными нормативных документов. Чтобы не произошло проседания конструкции, ее следует выполнить водонепроницаемой. Если грунт, на котором строится дом, по своим свойствам может проседать, то полоса из бетона, асфальта или тротуарной плитки должна быть не менее 2 метров.

Также, чтобы не допустить появлению дефектов во время эксплуатации данной конструкции важно выполнить армирование с использованием металлической сетки. В частности, это играют большую роль при возведении сооружений на пучинистых грунтах.

Нормы проектирования строительного элемента

Есть множество особенностей, которые следует учитывать при сооружении строительных конструкций, однако среди большого количества требований предлагаем вам выделить основное. Отмостка включает следующие нормы проектирования:

  • конструкция должна включать уклон на внешнюю сторону здания. Это дает возможность отводить воду от фундамента. Угол уклона должен быть не меньше 1.5 градуса;
  • между стеной дома и отмосткой должен быть оставлен зазор 10-20 мм, куда насыпают песок или заливают герметик;
  • согласно СНиП 2.02.01 83 полоса данного строительного элемента должна на грунте I типа иметь ширину от 1.5 м, на грунте II типа – 2 м;
  • если данный элемент служит одновременно и пешеходной территорией, то важно брать во внимание требования гэсн 31.01.025;
  • высота цоколя зависит от материала, используемого для строительства данной конструкции. Если это бетон или брусчатка, то показатель должен быть больше 0.5 м. Если применяется щебень и гравий, то показатель должна быть 0.3 м.

Также некоторые задаются вопросом: можно ли делать отмостку зимой? Специалисты говорят о том, что заниматься данной процедурой можно и в холодный период года, но при этом важно соблюдать некоторые требования.

Статья подготовлена специально для RemontStep.ru.

remontstep.ru

ширина и другие параметры по ГОСТу

Отмостка многоквартирного дома - это полоса из бетона или асфальта вдоль стен МКД и служит для защиты фундамента от осадков. Мы расскажем про основные и вспомогательные функции защиты фундамента, ее конструкцию и общие требования. Также в статье вы найдете СНиПы со ссылками на скачивание.

Отмостка – важный элемент конструкции любого дома, в том числе, и многоквартирного, поэтому ее проектирование осуществляется с учетом СНиП, действующих ГОСТ и СП. Стандартизованных требований существует достаточно много. Они прописываются как для процесса строительства, так и для последующего содержания МКД.

Что такое отмостка и для чего ее делают

Отмосткой называют горизонтальную защитную полосу, которая плотно примыкает к наружным стенам цоколя или фундаменту. Ее задача заключается в отведении дождевой и талой воды от основания здания. Она обустраивается таким образом, чтобы в месте ее контакта с вертикальной стеной не происходило пропускания воды. Это нужно для продления срока службы фундамента. Избыточная влага не только разрушительно воздействует на основание здания, но и провоцирует морозное пучение грунтов. В результате него появляются дополнительные серьезные силы, которые неравномерно воздействуют на фундамент.

Внимание! Важная информация для УК, ТСЖ и ЖСК!

Главное в июле - cпециальный обзор поможет сориентироваться в важных событиях и делах сферы управления МКД на текущий месяц.

При строительстве многоэтажного дома вокруг его основания насыпается гидроизоляционный слой. Выполненная по ГОСТу стандартная защитная полоса снижает нагрузку на гидроизоляцию, а также предотвращает размывание почвы по периметру фундамента. Общим итогом этого становится продление срока эксплуатации многоэтажки без аварий и необходимости ремонта.

Второе назначение – утепление. При ее правильном обустройстве в подвальном помещении многоквартирного дома лучше сохраняется тепло. Такой эффект получается за счет того, что земля под отмосткой если и промерзает, то лишь на небольшую глубину. Подвалы в результате становятся заметно теплее. Это напрямую сказывается на комфорте жильцов, так как полы первого этажа не будут холодными.

Если рядом с домом растут деревья, то выполненная по ГОСТу отмостка с достаточными размерами и толщиной защищает конструктивные элементы строения от разрушения корневой системой.

Также выполняется и эстетическая функция. Аккуратно сделанная защитная полоса вокруг многоэтажки делает ее внешний вид законченным и привлекательным.

Конструкция и общие требования

Ширина, материалы изготовления, необходимость армирования и прочие особенности отмостки прописываются в СНиП, ГОСТ и СП. В нормативных документах указывается ряд общих требований, которые нужно соблюдать при обустройстве этого обязательного элемента МКД.

  1. Отмостка делается сплошной и непрерывной, она проходит по всему периметру сооружения.
  2. Один из наиболее частых вопросов касается того, какой должна быть ее ширина. Нормативное значение для этого параметра – шире свеса кровли, как минимум, на 20 см. Ширину нередко увеличивают, так как за счет этого повышается степень защиты здания. Для определения оптимального значения данного параметра можно использовать нормы из соответствующего свода правил.
  3. Отмостка выполняется с обязательным небольшим уклоном от дома. Это нужно для быстрого отвода попадающей воды самотеком. Уклон устанавливается в СНиП. Он зависит от материала изготовления, типа грунта и других моментов.
  4. Облицовку цоколя дома и отмостку должен разделять температурный зазор шириной два сантиметра. Он не позволит защитному покрытию давить на конструкцию здания, когда зимой начнутся подвижки промерзающего грунта. От проникновения влаги зазор защищается наполняющим его герметиком.

В соответствии со СНиП любая отмостка состоит из двух конструктивных слоев:

  • основание;
  • защитное покрытие.

Для устройства основания снимается плодородный слой земли и попеременно насыпается песок и щебень. В такую подушку не проникают корни растений, в ней не делают нор насекомые и животные. В результате отмостка получает неизменную и неподвижную основу, поэтому служит значительно дольше.

Подстилающий слой по нормативам должен иметь толщину не менее 20 см. В его нижней части выполняется глиняный замок. Глина не пропускает влагу, что повышает защиту основания здания.

Размеры по СНиП: уклон, ширина и толщина

Защитное покрытие обычно имеет толщину 10-15 см. Она определяется используемым материалом. По ГОСТу разрешается делать различные варианты отмостки, чаще всего для этого используется бетон, асфальт, камень или тротуарная плитка. Главное требование к ней – создание плотной непроницаемой для влаги структуры.

В СНиП определяется, какой должна быть минимальная ширина отмостки – она составляет 1 м. Для более точного расчета этого параметра необходимо знать степень просадки конкретного грунта. Эта величина определяется в лабораторных условиях на этапе исследования участка, выбранного под строительство многоэтажного дома.

Принцип здесь простой – чем больше склонность грунта к просадке, тем шире должна быть обустраиваемая вокруг многоэтажки отмостка. За счет нее частично компенсируются отдельные недостатки почвы.

В СНиП грунты по склонности к просадке делятся на две категории:

  • просадки не происходит или она не превышает 50 мм и случается только при внешних воздействиях;
  • просадка возможна как при внешних воздействиях, так и под собственным весом. Ее величина превышает 50 мм.

В соответствии с этими данными и подбирается ширина отмостки по СНиП. В первом случае она составляет от 150 см, во втором – от 200 см.

Если почва имеет нормальную несущую конструкцию, то можно ограничиться шириной в 1 м. При этом не следует забывать упоминавшееся выше правило соотнесения этого параметра со свесом кровли. Отмостка должна превышать его не менее чем на 20 см.

Защитное покрытие должно возвышаться над нулевой отметкой, как минимум, на 50 мм. Это исключает скопление на нем воды даже при активном снеготаянии или выпадении осадков. В некоторых ситуациях отмостка делается пешеходной. В таком случае к ее прочности и габаритам предъявляются дополнительные требования.

Уклон отмостки в направлении от здания находится в диапазоне 1-10 градусов. Минимальное его значение – 10 промилле, то есть перепад высоты на 10 мм для каждого метра ширины. Для домов, находящихся в зоне повышенного риска подтопления поверхностными водами, это значение увеличивается. Чтобы эффективнее отводить влагу, уклон поднимают до 20-30 мм на каждый метр ширины.

Ограничение уклона отмостки в 10 градусов (или 100 мм на каждый метр ширины) прописано в СНиП не случайно. Если это значение будет слишком большим, то быстро стекающие потоки воды начнут размывать внешний край защитной полосы. В таких условиях отмостка достаточно скоро начнет разрушаться.

Чтобы предотвратить размывание внешнего края, по нему иногда прокладывают водоприемные желоба. Их располагают с определенным уклоном, что помогает быстро отводить воду от стен в ливневую канализацию.

К устройству отмостки предъявляется достаточно много требований, прописанных в разных нормативных документах. Приведем основные из них.

  1. СНиП 2.02.01-83. В документе описываются основные моменты, касающиеся обустройства оснований домов. Главное здесь – выполнение требований относительно грунтов. Отмостка подбирается именно под тип грунта.
  2. СНиП III-10-75. В стандарте содержатся требования относительно благоустройства территории. В них входит и многое, касающееся отмосток – уклон, материал изготовления, обустройство внешней кромки и так далее.
  3. СНиП 3.04.01-87. В документе можно найти значение отклонений по уклону при обустройстве отмостки, а также иные рекомендации по подготовке оснований.

www.gkh.ru

Параметры отмостки по СНИП: ширина, толщина, уклон

Отмостка представляет собой горизонтальную ленту, которая устраивается по периметру всего здания. Она выполняет защитную функцию, поэтому должна отвечать некоторым требованиям. В первую очередь это касается ее ширины, толщины и уклона. Также не нужно забывать о том, что отмостка должна плотно прилегать к вертикальным конструкциям здания.

Требования к устройству отмостки согласно строительным нормам

Отмостка необходима для дома, так как она выполняет защитную функцию. Поэтому стоит позаботиться о ее гидроизоляции, утеплении и усилении. Итак, каким требованиям должна отвечать отмостка? Об этом далее.

Толщина и ширина

Согласно СНИП ширина отмостки равняется 1 м. Если основание представлено глинистыми грунтами (т.е. сильно пучинистыми), то необходимо сделать увеличенную толщину песчаной подушки до 30 см.

При этом стоит обратить внимание на свес крыши. Так, ширина отмостки должна на 20 см превышать свес крыши.

Средняя толщина бетонной отмостки составляет 100 мм.

Устройство отмостки

Прежде всего, производится разработка почвенно-растительного слоя. Дно траншеи устилается слоем щебня и песка. Такая подушка поддается трамбовке. Ее толщина должна составлять 15 см. После этого в траншею укладывается тепло- и гидроизоляционный слой.

Отмостка должна возвышаться над землей на 5 см. Если же лента по периметру дома будет использоваться в качестве пешеходной дорожки, то требования к ней значительно повышаются. Так, она должна обладать высокой прочностью и быть несколько шире, что обеспечит комфортное передвижение по ней.

Уклон отмостки

Согласно строительным нормам, уклон отмостки должен составлять от 1% до 10% в направлении от здания. Иными словами, если речь идет о конструкции шириной в 1 м, то ее уклон составляет от 1 до 10 см.

Но, при этом не нужно усердствовать. Уклон не должен превышать 10 см на 1 м ширины. Иначе вода будет стекать на большой скорости, что в результате приведет к разрушению края отмостки. Чтобы избежать этого, на границе защитной полосы устраивают желоба, которые обеспечат отвод стекающей воды, и тем самым защитят отмостку от разрушения.

Из чего делают отмостку

Итак, с конструктивными особенностями отмостки предельно ясно. Теперь рассмотрим методы ее устройства, и начать стоит из материалов. Как уже было сказано, отмостка используется для того, чтобы защитить конструктивные элементы сооружения от влаги. Помимо этого, отмостка может использоваться в качестве пешеходной дорожки. В данном случае все будет зависеть от того, из какого материала она будет устроена. Для этого используется бетон, тротуарную плитка, асфальт и другие строительные материалы.

В последнее время особой популярностью пользуется мембрана ПВП. Несмотря на новизну данной технологии, материал очень хорошо зарекомендовал себя в обустройстве скрытой отмостки . При использовании данного варианта стоит учитывать, что здесь исключается обустройство пешеходной дорожки. Мембрана укладывается на определенной глубине, а газон подводится непосредственно к стенам здания.

Что касается тротуарной плитки, то она идеально впишется в ландшафт загородного дома. Такие же материалы, как бетон и асфальт имеют неэстетичный внешний вид, что может негативно сказаться на внешнем виде приусадебного участка. Но, помимо этого, они имеют и некоторые преимущества, основными из которых является экономичность и простота в устройстве.

Что стоит учесть при обустройстве отмостки?

При устройстве отмостки могут возникнуть некоторые проблемы. Любые ошибки могут снизить прочность отмостки и привести к ее скорому разрушению.

Среди распространенных ошибок можно выделить:

  • Жесткое соединение отмостки со стенами. На пучинистых грунтах риск разрушения и поднимания ленты очень высок. В период оттаивания почвы под ней могут образоваться пустоты, в которые в результате будет скапливаться вода. Это все снижает прочность и долговечность отмостки. Чтобы избежать этого, между лентой и стеной укладывается демпферная лента или полиуретановый герметик.
  • Отсутствие поперечных деформационных швов. В зимне-весенний период происходят подвижки грунта. И это приводит к трещинам в отмостке.

Устройство бетонной отмостки

Чаще всего для устройства отмостки используют бетон. Этот вариант очень прост в обустройстве и не требует значительных финансовых вложений. Справиться с такой задачей сможет даже новичок. Работы проводятся в такой последовательности:

  • Разметка придомовой территории. Прежде всего, стоит отметить ширину защитной линии и в выбранных точках вбить колышки. Между ними натягивается нитка, что позволяет наметить прямую линию.
  • Снять почву по всей площади будущей отмостки. При этом стоит учитывать глубину «корыта» согласно проведенным расчетам. Зачастую этот параметр составляет 25 см. Здесь не учитывается толщина отделочного материала.
  • Если на дне траншеи есть корни растений, то их обрабатывают специальными гербицидами. Это позволит предотвратить разрастание корней, которые могут нарушить целостность конструкции.
  • Собрать опалубку. Для сооружения щитов используют необразную доску, толщина которой не должна быть меньше 2 см. Готовые щиты устанавливаются по внешней границе по периметру траншеи.
  • В транше укладывается подушка из выбранного материала. Чаще всего в качестве базового выравнивающего материала используют песок. Его толщина должна составлять не меньше 5 см. Поверх песка настилается слой щебня слоем 10 см. Подушка тщательно трамбуется.
  • Уложить каркас из арматуры и провести заливку бетона до выбранного уровня.

Соблюдая такую последовательность, каждый сможет создать прочную отмостку, которая на протяжении длительного времени будет защищать строение от атмосферных осадков.

www.bazaznaniyst.ru

Армирование отмостки. Выбор сетки для армирования. Описание, цены!

Одним из обязательных элементов конструкции многоэтажного здания или частного жилого строения является отмостка, оформляющаяся под наклоном для осуществления отвода дождевых вод и паводков от любого типа основания (столбчатый, ленточный, свайный, плавающий фундаменты). В дополнение это пешеходная полоса, обрамляющая территорию вокруг дома, придающая фасаду завершенный вид.

Существует всего два вида такого основания —  бетонное и каменное. Для воплощения используется щебень, тротуарная плитка или бетонная брусчатка. Начало работ по заливке бетона должно сопровождаться четким соблюдением правил, предъявляемых и к выбору материалов, и к самой конструкции архитектурного сооружения. Ключевую задачу здесь выполняет армирование отмостки посредством арматуры, обеспечивающей надежность и долговечность.

Стоит ли укреплять отмостку арматурой

Несмотря на то, что некоторые фирмы отказываются при обустройстве отмостка применять арматуру, объясняя это тем, что в СНиПе этот аспект не указывается, Первая дачная компания акцентирует внимание на том, что бетонная основа представляет из себя подвижную конструкции, поэтому сетка должна применяться в обязательном порядке, особенно, если используется бетон марки М150. Таким образом существенно повышается коэффициент прочности на сжатие и разжатие основы, а вместе с тем, и уровень вандалостойкости.

Полноценный каркас из арматурной сетки не требуется только в случае применения монолитных плит, т.к. он существенно утяжеляет и делает дороже стоимость объекта. Также не имеет смысла и применение прутковых хлыстов, уложенных вдоль постройки. Все потому, что крепежные элементы в этом случае работают исключительно на продольные механические нагрузки, но не на поперечные.

Арматурная сетка: основные характеристики

В качестве основных конструкционных деталей при формировании сеточного полотна используются металлические прутки, с различным диаметром. Фрагменты структурированы прутьями, что уложены перпендикулярно друг другу. В качестве крепления применены точечные сварочные швы.

В зависимости от сложности устройства отмостка могут быть задействованы секции различных типоразмеров, отличающихся весом и диаметром ячеек:

  • мелкогабаритное штукатурное сетчатое полотно 50*50*5 мм: фрагмент весит 1,5 кг/м2;
  • 100*100*4 мм: ячейки — 10 см, вес 1-3 кг/м2;
  • 150*150*8 мм: соты – 15 см; масса зависит от диаметра прутьев – 2-4 кг/м2.

В легком варианте применяются стержни, диаметром 3 мм, в тяжелых – 12 мм и больше. Выпускается она в карточном (листовом) или рулонном форматах.

Прутьями могут укреплять как монолитные, так и сборные виды строительных конструкций:

  • фундамент;
  • стяжка пола;
  • применяться в качестве переходного этапа между полноценными арматурными полотнами в процессе отделки, бетонной стяжки и т. д.;
  • обустройство тротуара по периметру дома.

Такой способ позволяет воспроизводить элементы, отличающиеся стойкостью к деформированию и естественным процессам разрушения под действием осадков, подземных вод, а также перепадов температурных режимов.

Достоинства метода

В классическом варианте для укрепления строительного объекта применяется сетчатый материал с сотами 100*100 мм. Такой образец существенно сокращает время на работы, т.к. имеет полностью собранный остов, с точными типоразмерами.

Выбрав метод обустройства отмостки с сеткой, конструкция приобретает следующие технические характеристики:

  • повышается коэффициент выдержки продольных и поперечных сил, вызывающих изгибающие моменты в процессе эксплуатации;
  • исключаются дополнительные работы по ручному обвязыванию материала;
  • безотходное применение;
  • распределение нагрузки воспроизводится равномерно;
  • добавочная жёсткость бетону;
  • растрескивание, деформирование и разрушение основания исключены;
  • стойкость к негативному воздействию механических и тепловых факторов.

Объединив все аспекты воедино, можно утверждать – этот способ значительно продлевает эксплуатационный срок фундамента.

Выбор сетчатого полотна

Армирующая конструкция разделена на несколько видов, отличающихся своими характеристиками:

  • стандартная;
  • классическая;
  • металлическая;
  • геотекстильная.
Стандартная

Сеточное полотно со средним размером ячеек и стержнями, диаметром 6-7 мм, переплетенными под углом 90°. Его применяют для армирования стенок базового фундамента, стяжки каких-либо поверхностей.

Классическая

Элементы проволоки в этом варианте, наваренные перпендикулярно друг на друга, а вес значительно меньше стандартного аналога. Реализуется в виде рулонов и применяется для укрепления кирпичной кладки, асфальтобетона на стоянках или в производственных помещениях, а также для обустройства, отводящей бетонной стяжки, проложенной вокруг здания.

Металлическая

Поверхностное увеличение несущей способности конструкции металлическими сегментами позволяет осуществлять качественное укрепление шпаклёвочных поверхностей, применяется при заливке цементного пола. Подобный материал незаменим при оформлении несущих бетонных стен, оснований зданий, отмосток и перекрытий.

Применение таких образцов позволяет добиться усиления объектов или основных строительных материалов за счет следующих характеристик:

  • устойчивости к неблагоприятным атмосферным условиям;
  • температурным колебания;
  • температурным колебания;
  • повышенного коэффициента влажности;
  • воздействия различных химических составов.

В основном металлическая арматура для бетонной стяжки в процессе производства проходит этап оцинкования. Метод гальванизации обладает рядом преимуществ перед другими образцами:

  1. Более длительный срок эксплуатации.
  2. Отличные показатели противостояния наружному действию различных факторов: осадков, паводков, механических повреждений и т.д.
  3. Прочностные характеристики на высоком уровне.
  4. Исключение коррозийных образований.
  5. Простота в транспортировке.
  6. Для хранения не требуется создания особенных условий.
Геотекстильная

Этот образец состоит из полипропилена и специальной ткани, чаще всего обтянутый резиной или геотекстилем. В основном такой материал задействуют для укрепления рыхлого грунта, а также в сейсмически опасных зонах перед укладкой асфальта.

Процесс укладки сетчатого полотна в опалубку

Устройство отмостка начинается из сооружения опалубки. В этот период, укладывается армирующий остов. После определения места заливки бетона, на этом участке формируется разборная форма из дерева, фиксирующаяся снаружи шпильками.

В формообразующей конструкции предусматриваются высокотемпературные швы с шагом до 2,5 мм, в том числе и в угловых соединения. Для герметизации используются деревянные бруски, размещенные на ребро. Они покрываются смолой. Также на пристенных зонах делается компенсационный шов 10-20 мм, который после заполняется рубероидом.

При измерении верхнего края опалубки обращают внимание на наличие перепада высоты для формирования наклона. Если требуется усилить объект, применяют металлические стержни, которые забивают в цоколь здания, с шагом 70 см.

Для распила сетки на фрагменты, величиной 1-2 метра, используется стандартный инструмент – болгарка с дисками 125-230 мм, толщиной до 2 мм.

Секции раскладывают в опалубке с дистанцией от подушки из щебня – 20-30 мм. Таким образом арматура располагается непосредственно внутри бетонной стяжки здания. Окончание одного сегмента служит началом следующего, т.е. используется метод «внахлест».

Для обустройства углов делаются специальные угловые сегменты. Их укладка не отличается от описанного метода. Обязательно соблюдаются правила:

  1. Металлическое полотно не располагается под отсечками. Это делается для того, чтобы прилегающие участки не вытягивались в процессе проседания.
  2. Фрагменты сетки должны быть ровными, без явных изгибов для исключения выдавливания бетона наружу.

Для удаления выпирающих прутков применяются: болгарка, крупноразмерные или гидравлические ножницы.

При армировании отмостка соблюдается последовательность действий: изначально процесс ведется на прямых участках, после идет укладка внутренних и наружных углов. Здесь не требуется обвязка сетчатым материалом, прикрепляемым к арматуре, а ее укладка выполняется в однослойном режиме, в отличие от фундамента цоколя, где вязка воспроизводится двумя поясами.

На следующем этапе, до верхних границ опалубки, заливается бетонная смесь. Основная задача при этом – не допустить воздушных пустот. Для этого в процессе задействуют вибратор.

Отмостка, армированная сеткой от Первой дачной компании

Наши специалисты помогут подобрать подходящий вид и типоразмер сеточного полотна и осуществят обустройство отмостка в самые короткие сроки, с четким соблюдением всех нормативных правил. Первоначально объект осматривает профильный сотрудник, производится анализ почвы. После этого Вы получите профессиональные рекомендации по обустройству пояса вокруг дома, с предварительным проектом-сметой.

Этапы выполнения работ

Стоит помнить, что отводящая конструкция выполняет не только предохранительную роль, защищая от подмывания водой фундамента и подвала, но и декоративного элемента, который придает фасаду здания завершенности. Алгоритм работы по монтажу тротуара вокруг дома выглядит таким образом:

  1. Разбивка участка под отмостку.
  2. Земельные работы.
  3. Насыпка и трамбовка щебневой подушки.
  4. Монтаж опалубка.
  5. Формирование термических швов.
  6. Заливка бетоном.
  7. Стяжка.
  8. Процесс демонтажа разборного деревянного каркаса.
Армированная отмостка: цена

Цена формируется на основе нескольких факторов:

  • качество грунта;
  • уровень грунтовых вод;
  • протяженность отмостка.

Также в прайсе учитываются затраты труда на определенные процессы, количество привлеченных сотрудников, техники и выбранные материалы. В некоторых ситуациях требуется увеличение слоя бетона, что предполагает задействование дополнительных материалов и стержней большего диаметра. На сайте можно более детально ознакомиться с ценами.

Не забывайте, что качественная работа может быть выполнена только профессионалом. На сколько долго прослужит бетонная конструкция зависит от корректности устроя внутреннего пирога. Обращайтесь к нам сейчас, и мы выполним все необходимые работы по оформлению качественного армированного отмостка, ведь у нас самые выгодные условия!

xn--80aaafld4dkk8e5df.xn--p1ai

GOST-SNiP.com - самая полная база данных российских нормативных документов в английских переводах

ГОСТ
Национальные стандарты России
RD
Рекомендуемая практика
GD
Постановление Правительства
СНиП
СНиП
ГОСТ Р
Национальные стандарты Российской Федерации
SP
Рекомендации по проектированию
ГГТН
Федеральная горно-промышленная инспекция России
RusRWS
Железнодорожные стандарты
НПБ
Правила пожарной безопасности
ФЗ
Законодательство Российской Федерации
ПБ
Правила техники безопасности
РЭГ
Постановления Правительства РФ
RFS
Российская финансовая система
СанПиН
Санитарные нормы и правила
ОСТ
Отраслевые стандарты
VSN
Стандарты промышленного строительства
Прочие
Прочие
GN
Правила гигиены
ПУЭ
ГЭУ РФ
SN
Строительные нормы и правила
RCR
Таможенные правила РФ
CU
Таможенный союз
STO SO
Внутренние стандарты
МДС
Методическая документация в строительстве
ВНТП
Отраслевые нормы технического проектирования
ГТН
Федеральная техническая инспекция
RDS
Строительные инструкции
RLD
Региональные законодательные акты
MI
Практика измерения
ГКИНП
Геодезические и картографические указания, нормы и правила
ПРФ
Президент Российской Федерации
PND
Стандарты охраны окружающей среды
POT
Правила охраны труда
VN VNE
Отраслевые стандарты
SEV
Стандарты Comeon
VU
Отраслевые директивы
МГСН
СНиП Москвы
МПОТ
Правила охраны труда и техники безопасности при эксплуатации электроустановок
MU
Рекомендуемая практика
РусФедМин
Федеральные министерства России
ТУ
Технические условия
РусФедСерв
Федеральные службы России

RussianGost | Официальная нормативная библиотека - СНиП 3.

05.05-84

Товар содержится в следующих классификаторах:

Конструкция (макс.) » Правила " Документы Система нормативных документов в строительстве » 3. Нормативные документы по градостроительству, зданиям и сооружениям » К.34 Магистральные и промысловые трубопроводы »

Правила сварки » Сварочные работы »

Правила сварки » Сварочные работы » Пайка »

ПромЭксперт » РАЗДЕЛ III.ОХРАНА И БЕЗОПАСНОСТЬ ТРУДА » III Требования безопасности труда к производственному оборудованию и процессам » 2 Требования безопасности при выполнении отдельных видов работ » 2.2 Эксплуатация производственных машин и оборудования »

Классификатор ISO

» 23 ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ » 23.040 Трубопроводы и их комплектующие » 23.040.01 Трубопроводы и их элементы в целом »

Классификатор ISO

» 75 ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕШАННАЯ ДОБЫЧА » 75.200 Оборудование для нефтепереработки, нефтепродуктов и природного газа » 2003.200.13 Трубопроводы и их составные части »

Классификатор ISO

» 91 СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И КОНСТРУКЦИЯ » 91.140 Установки в зданиях » 91.140.10 Системы центрального отопления »

Классификатор ISO

» 91 СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И КОНСТРУКЦИЯ » 91.140 Установки в зданиях » 91.140.40 Системы газоснабжения »

Ссылки на документы:

ГОСТ 16037-80 - Соединения сварные стальных трубопроводов. Основные типы, элементы конструкции и размеры

ГОСТ 3242-79 - Соединения сварные

.

ГОСТ 6996-66 - Соединения сварные.Методы определения механических свойств

СН 527-80 - Инструкция по проектированию стальных технологических трубопроводов на Рном до 10 МПа

Ссылка на документ:

АТК-РЭ 2004: Кожухотрубные теплообменники и теплообменники «труба в трубе». Руководство

АТК-РЭ 2011: Кожухотрубные теплообменники и теплообменники «труба в трубе». Руководство

АТК-РЭ 2013: Кожухотрубные теплообменники и теплообменники трубчатые, изготавливаемые по ТУ 3612-005-00220302, ТУ 3644-006-00220302, ТУ 3612-017-00220302, ТУ 3612-013- 00220302, ТУ 3612-014-00220302, ТУ 3612-013 023-00220302, ТУ 3612-024-00220302, ТУ 3612-100-00220302.Руководство

ГОСТ 12.3.046-91 - Система стандартов безопасности труда. Комплекты автоматического пожаротушения. Общие технические требования

ГОСТ 22790-89 - Узлы и детали трубопроводов сборочные, рассчитанные на давление от 10 до 100 МПа (от 100 до 1000 кгс / см2)

.

ГОСТ 31829-2012 - Оборудование для озонирования. Требования безопасности

ГОСТ 32661-2014 - Трубы и части трубопроводов из термореактивных пластмасс армированные волокном. Общие технические условия

ГОСТ Р 50680-94 - Системы водяного пожаротушения автоматические.Общие технические требования. Методы испытаний.

ГОСТ Р 50800-95 - Системы пенного автоматического пожаротушения Общие технические требования Методы испытаний

.

ГОСТ Р 50969-96 - Системы газового пожаротушения автоматические. Общие технические требования. Методы испытаний

ГОСТ Р 51706-2001 - Оборудование для озонирования. Требования безопасности

ГОСТ Р 52906-2008 - Оборудование топливозаправочного комплекса авиационного. Общие технические требования

ГОСТ Р 53237-2008 - Стекловолокно.Общие требования безопасности при производстве и применении

ГОСТ Р 53491. 1-2009 - Бассейны. Обработка воды. Часть 1. Общие требования

ГОСТ Р 54560-2011 - Трубы и детали трубопроводов из термореактивных пластмасс, армированные стекловолокном. Технические характеристики

ГОСТ Р 54892-2012 - Монтаж воздухоразделительных установок и другого криогенного оборудования. Общие положения

ГОСТ Р 55068-2012 - Трубы и части трубопроводов из эпоксидных материалов, армированных стекловолокном и базальтоволокном.Технические характеристики

ГОСТ Р 55164-2012 - Оборудование горное. Передвижные шахтные компрессорные станции. Требования безопасности и методы испытаний

ГОСТ Р 55599-2013 - Узлы и детали трубопроводов высокого давления от 10 до 100 МПа. Общие технические требования

ГОСТ Р 56936-2016 - Услуги производственные. Системы технической безопасности. Этапы жизненного цикла системы. Общие требования

ИН 4-7-92: Указатель нормативно-технических документов (по состоянию на 01.01.2017).03.92)

Руководство по СН 527-80: Руководство по СН 527-80. О прочностном расчете технологических стальных трубопроводов на Py до 10 МПа

Руководство: Руководство по импульсным и малопотребляющим системам пожаротушения

МДС 11-3.99: Рекомендуемая практика оценки соответствия технико-экономических обоснований (проектов) строительства непромышленных объектов

МДС 11-4.99: Методические рекомендации по экспертизе технико-экономических обоснований (проектов) строительства производственных предприятий, зданий и сооружений

МДС 12-11.2002: Руководство по процедурам СНиП 12-03-2001 «Безопасность и гигиена труда в строительстве. Часть 1: Общие требования» по обучению и тестированию руководителей и специалистов в строительстве по охране труда и технике безопасности

МДС 12-23.2006: Временные рекомендации по технологии и организации строительства многофункциональных высотных зданий и строительных комплексов в Москве

МДС 53-2.2004: Диагностика сварных металлоконструкций

МДС 81-8. 2000: Руководство по процедурам подготовки оценок затрат для операций запуска с использованием методов базового индекса и ресурсов

МР 14-02-2003 - Выбор и применение селективных устройств для средств измерения давления

НПБ 21-98 - Установки газоаэрозольного пожаротушения автоматические. Стандарты и правила проектирования и применения

НПБ 22-96 - Установки автоматического газового пожаротушения. Правила и положения по проектированию и применению

НТП 10-12977-2000 - Нормы технологического проектирования предприятий алкогольной промышленности

НТП 24-94: Нормы технологического проектирования производства водорода методом электролиза воды

ОСТ 24.200.02-91: Монтаж узлов стальных трубопроводов на номинальное давление

ОСТ 26.260.18-2004 - Модули технологические для нефтегазовой отрасли. Общие технические условия

ОСТ 26-18-5-88 - Агрегаты технологические газовой и нефтяной промышленности. Общие технические требования.

ОСТ 34-10.749-97 - Детали и сборочные единицы трубопроводов ТЭС на Рраб

.

ОСТ 34-10-416-90 - Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 34-10-418-90 - Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 34-10-419-90 - Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 34-10-420-90 - Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 34-10-421-90 - Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 34-10-422-90 - Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 34-10-423-90 - Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 34-10-424-90 - Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 34-10-425-90 - Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 34-10-426-90 - Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 34-10-428-90 - Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 34-10-431-90 - Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 34-10-432-90 - Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 34-10-433-90 - Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 34-10-439-90 - Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 34-10-440-90 - Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 34-10-504-95 - Детали и узлы трубопроводов ТЭС.Фланцевые соединения для дисковых диафрагм трубопроводов ТПС на Pном 2,5 МПа (25 кг / см2). Конструкция и размеры.

ОСТ 34-10-509-90 - Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 34-10-510-90 - Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 34-10-511-90 - Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 34-10-512-90 - Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 34-10-513-90 - Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 34-10-701-97 - Детали трубопроводов стальных бесшовных сварных на Рраб

.

ОСТ 34-10-723-93 - Сборка узлов и деталей трубопроводов станции Давление рабочее

.

ОСТ 34-10-747-97 - Детали и сборочные единицы трубопроводов ТЭС на Рраб

.

ОСТ 34-10-750-97 - Детали и сборочные единицы трубопроводов ТЭС на Рраб

.

ОСТ 34-10-751-97 - Детали и сборочные единицы трубопроводов ТЭС на Рраб

.

ОСТ 34-10-752-97 - Детали и сборочные единицы трубопроводов ТЭС на Рраб

.

ОСТ 34-10-753-97 - Детали и сборочные единицы трубопроводов ТЭС на Рраб

.

ОСТ 34-10-754-97 - Детали и сборочные единицы трубопроводов ТЭС на Рраб

.

ОСТ 34-10-755-97 - Детали и сборочные единицы трубопроводов ТЭС на Рраб

.

ОСТ 34-10-756-97 - Детали и сборочные единицы трубопроводов ТЭС на Рраб

.

ОСТ 34-10-758-97 - Детали и сборочные единицы трубопроводов ТЭС на Рраб

.

ОСТ 34-10-759-97 - Детали и сборочные единицы трубопроводов ТЭС на Рраб

.

ОСТ 34-10-760-97 - Детали и сборочные единицы трубопроводов ТЭС на Рраб

.

ОСТ 34-10-761-97 - Детали и сборочные единицы трубопроводов ТЭС на Рраб

.

ОСТ 34-10-762-97 - Детали и сборочные единицы трубопроводов ТЭС на Рраб

.

ОСТ 34-10-763-97 - Детали и сборочные единицы трубопроводов ТЭС на Рраб

.

ОСТ 34-10-764-97 - Детали и сборочные единицы трубопроводов ТЭС на Рраб

.

ОСТ 34-10-765-97 - Детали и сборочные единицы трубопроводов ТЭС на Рраб

.

ОСТ 34-10-766-97 - Детали и сборочные единицы трубопроводов ТЭС на Рраб

.

ОСТ 34-42-661-84 - Детали и сборные блоки трубопроводов АЭС рабочие П

.

ОСТ 34-42-662-84 - Детали и сборные блоки трубопроводов АЭС рабочие П

.

ОСТ 34-42-663-84 - Детали и сборные блоки трубопроводов АЭС рабочие П

.

ОСТ 34-42-664-84 - Детали и сборные блоки трубопроводов АЭС рабочие П

.

ОСТ 34-42-665-84 - Детали и сборные блоки трубопроводов АЭС рабочие П

.

ОСТ 34-42-666-84 - Детали и сборные блоки трубопроводов АЭС рабочие П

.

ОСТ 34-42-667-84 - Детали и сборные блоки трубопроводов АЭС рабочие П

.

ОСТ 34-42-668-84 - Детали и сборные блоки трубопроводов АЭС рабочие П

.

ОСТ 34-42-758-85 - Детали и сборные узлы трубопроводов ТЭС, Pном≤4 МПа (40 кг / см2).Заглушки плоские приварные. Конструкция и размеры.

ОСТ 34-42-759-85 - Детали и сборные узлы трубопроводов ТЭС, Pном≤4 МПа (40 кг / см2). Заглушки плоские приварные с краями. Конструкция и размеры.

ОСТ 34-42-816-85 - Сварка трубопроводов из перлитных и аустенитных сталей на атомных электростанциях. Основные положения.

ОСТ 34-42-836-86 - Фланцы плоские для труб ТЭС и АЭС. Дизайн и габариты.

ОСТ 34-42-840-86: Организация монтажных работ на атомных тепловых электростанциях типа ВВЭР-1000. Монтаж тепломеханического оборудования. Основные положения.

ОСТ 34-42-841-86: Организация монтажных работ на атомных тепловых электростанциях. Монтаж тепломеханического оборудования на АЭС с реакторами ВВЭР-1000. Общие технические требования.

ОСТ 36-100.3.13-85 - Система стандартов безопасности труда. Монтаж технологического оборудования. Общие требования безопасности.

ОСТ 36-123-85 - Трубопроводы стальные технологические на Ру до 10 МПа.Общие технические требования.

ОСТ 36-145-88 - Трубопроводы стальные технологические на давление Ру до 10 МПа. Автоматическая дуговая сварка под флюсом. Типовой технологический процесс.

ОСТ 36-146-88 - Подшипники стальных промышленных трубопроводов на Р 10 МПа. Характеристики.

ОСТ 64-02-003-2002 - Продукция медицинской промышленности. Технологический регламент производства. Содержание, порядок разработки, согласования и утверждения

ОСТ 95 511-85: Правила оформления рабочих чертежей технологических трубопроводов (КТД)

ПБ 03-108-96 - Правила устройства и безопасной эксплуатации технологических трубопроводов

.

ПБ 06-123-96 - Требования безопасности при эксплуатации хвостохранилищ, шлаков и гидротехнических отвалов

ПБ 08-258-98 - Правила устройства и безопасной эксплуатации магистрального трубопровода для транспортировки жидкого аммиака

ПБ 08-83-95 - Требования к организации и безопасной эксплуатации подземных хранилищ природного газа в соляных месторождениях

ПБ 09-224-98 - Правила безопасности производств с неорганическими кислотами и щелочами

.

ПБ 09-297-99 - Правила устройства и безопасной эксплуатации компрессорных агрегатов с поршневыми компрессорами, работающими на взрывоопасных и ядовитых газах

ПБ 09-540-03 - Общие правила взрывозащиты взрывоопасных и пожароопасных химических, нефтехимических и нефтеперерабатывающих заводов

ПБ 09-592-03 - Правила устройства и безопасной эксплуатации холодильных систем

ПБ 11-219-98 - Требования безопасности при производстве побочных продуктов коксования

ПБ 11-401-01 - Правила безопасности газоперерабатывающих предприятий металлургических и коксохимических производств и предприятий

РД 03-33-95 - Руководство по надзору за производством строительно-монтажных работ на ядерных и радиационно опасных объектах

РД 03-421-01 - Методические указания по диагностике технического состояния и определению остаточного ресурса сосудов и аппаратов

РД 09-244-98 - Инструкция по диагностике технического состояния сосудов, трубопроводов и компрессоров промышленных аммиачных холодильных установок.

РД 09-54-94 - Методические указания (отраслевые требования) к порядку лицензирования деятельности по эксплуатации взрывоопасных и химически опасных производств (объектов)

РД 153-34.1-35.503-00 - Методические указания по налаживанию технологических защитных средств теплоэнергетического оборудования тепловых электростанций

РД 153-39.4-056-00 - Магистральный нефтепровод. Правила эксплуатации.

РД 153-39.4-113-01 - Нормы технологического проектирования магистральных трубопроводов

РД 26.260.011-99: Методические указания. Расчетное установление нормативов герметичности сосудов и аппаратов.

РД 26.260.15-2001 - Ведущий документ. Положительная идентификация основных и сварочных материалов и готовой продукции.

РД 34 02.028-2007 - Технические правила. Механическое оборудование и специальные металлоконструкции для гидротехнических сооружений. Изготовление, установка и приемка.

РД 34.10.021-89 - Инструкция по устройству нефтепроводов турбоагрегатов

РД 34.10.059-90: Сварка монтажных стыков трубопроводов АЭС

РД 34.10.124-94 - Инструкция по подготовке и хранению сварочных материалов

РД 34.10.126-94 - Инструкция по оперативному контролю сборочных процессов, сварки и термообработки.

РД 34.10.130-96 - Инструкция по визуально-измерительному контролю.

РД 34.15.027-93 - Сварка, термическая обработка и испытание систем котельных и трубопроводов при монтаже и ремонте оборудования станций электроснабжения (РТМ-1с-93)

РД 34.70.110-92: Правила организации пусконаладочных работ на тепловых электростанциях

РД 34-10.030-89: Правила контроля качества сварных соединений трубопроводов атомных электростанций

РД 34-10-100-91 - Инструкция по монтажу технологических трубопроводов АЭС

.

РД 38.13.004-86 - Эксплуатация и ремонт технологических трубопроводов, работающих под давлением до 10,0 МПа (100 кгс / см2)

РД 39-0147014-535-87 - Инструкция по сварке при монтаже и ремонте трубопроводов и ответственных металлоконструкций в организациях и на предприятиях Министерства нефтегазовой промышленности.

РД 39-0147103-331-86: Пособие по технологии монтажа трубопроводов из полиэтиленовых труб на месторождениях нефти и газа

.

РД 39-0147103-344-86: Правила технической эксплуатации систем сбора и внутрипромыслового транспорта нефти и газа

РД 39-135-94 - Нормы технологического проектирования газоперерабатывающих заводов

РД ЭО 0356-02-2002: Технические требования к устройству хранилища упаковок твердых и твердых радиоактивных отходов в железобетонных защитных невозвратных контейнерах НЗК-150-1.5П Тип

РД ЭО 1.1.2.09.0772-2008: Методика оценки технического состояния и ресурсных характеристик систем и средств противопожарной защиты энергоблоков АЭС

РМ 4-266-93 - Устройства встраиваемые в трубопроводы и оборудование для монтажа приборов и средств автоматизации. Руководство по выбору средств усиления отверстий

РМ 4-6-92 - Системы автоматизации технологических процессов. Проектирование электропроводки и трубопроводов. Часть 3. Методические указания по выполнению документации.Пособие по РТМ 36.22.7-92

РТМ 36.21-90. Технические требования к установке при проектировании, изготовлении и поставке оборудования технологических комплексов предприятий черной металлургии с использованием заводских комплектов, готовых к использованию. Руководство по процедурам

RTM 36.44.15.3-87: Рекомендуемая практика изготовления полиэтиленовых и полипропиленовых фитингов, используемых для монтажа технологических трубопроводов

Правила выбора сосудов под давлением и оборудования: Инструкция по выбору сосудов под давлением и устройств, работающих под давлением 100 кгс / см2 и защиты от избыточного давления, Министерство нефтяной энергетики

СА 03-005-07: Промышленные трубопроводы нефтеперерабатывающей, нефтехимической и химической промышленности.Требования к настройке и эксплуатации

СНиП 3.02.01-87: Сооружения земляные, фундамент и основания

СНиП 3.05.06-85: Электрооборудование

.

СНиП 3.05.07-85: Автоматизированные системы

СНиП 3.07.01-85 - Гидротехнические сооружения речные

.

СНиП 34-02-99: Подземные хранилища газа, нефти и продуктов их переработки

СО 34.09.164-00: Типовая программа энергетических обследований систем транспортировки и распределения тепловой энергии (трубопроводных сетей теплоснабжения)

СО 34.23.501-2005: Инструкция по эксплуатации мазутного хозяйства тепловых электростанций

СП 120.13330.2012 - Метро

.

СП 12-106-2004: Правила проверки знаний персонала сварочного производства для допуска к сварочным работам в сфере строительства, промышленности строительных материалов и ЖКХ

СП 158.13330.2014 - Здания и помещения медицинских учреждений. Правила оформления

СП 32-105-2004 - Метро

.

СП 34-106-98 - Подземное хранение газа, нефти и нефтепродуктов.Заменить ВСН 51-5-85

СП 4416-87 - Санитарные правила для предприятий по очистке и розливу питьевых минеральных вод

СП 45.13330.2012 - Земляные конструкции, основания и фундаменты

СП 45.13330.2017 - Земляные работы, грунты и опоры

СП 5.13130.2009 - Системы противопожарной защиты. Автоматизированная пожарная сигнализация и установки пожаротушения. Нормы и правила проектирования

СП 50-101-2004 - Проектирование и устройство грунтовых оснований и фундаментов зданий и сооружений

СП 77.13330.2016: Системы автоматизации.

СП 80.13330.2016 - Сооружения речной гидросистемы

.

СТА 25.03.02-2004: Комбинированная система безопасности

ТР 101-07: Технические рекомендации по проектированию и устройству безнапорных подземных трубопроводов хозяйственно-дождевой канализации из полиэтиленовых труб с двухслойной профилированной стенкой «Корсис»

ТР 182-08: Технические рекомендации по научно-техническому сопровождению и контролю строительства большепролетных, высотных и других уникальных зданий и сооружений

ТР 206-09: Технические рекомендации по проектированию и производству работ по устройству котлованов в стесненных условиях существующей городской застройки г. Москвы

ТУ 34-10-10380-04 - Опоры и подвески станционных трубопроводов с экологическими параметрами Праб не более 2.2 МПа (22 кгс / см2) ТЭС, АЭС и газопылевоздушные трубопроводы ТЭС из типовых деталей

ТУ 4218-008-51216464-01 - Устройство селекционное. Технические условия

ВНТП 04-94. Нормы проектирования заводов по розливу вина

ВНТП 10М-93: Нормы инженерного проектирования для пивоварен

ВНТП 11-93. Нормы технического проектирования предприятий по производству ячменного пивоваренного солода

ВНТП 26-94: Нормы технологического проектирования заводов игристых вин (производство советского шампанского непрерывным баковым способом)

ВНТП 34-93. Нормы инженерного проектирования предприятий спиртовой промышленности

ВНТП 35-93. Нормы инженерного проектирования заводов по производству алкогольных напитков / ликеро-водочных заводов

ВНТП 5-95: Нормы технологического проектирования предприятий по обеспечению нефтепродуктами (нефтебазы)

VPNRM 460-88: Специфические отраслевые нормы количества материалов, используемых в практике установки и военном строительстве.Монтаж технологического оборудования для предприятий пищевой промышленности

VPNRM 476-89: Специфические отраслевые нормы количества материалов, используемых в практике установки и военном строительстве. Изготовление узлов и деталей для технологических трубопроводов

ВРД 39-2.5-082-2003: Правила технической эксплуатации газозаправочных станций для компрессорных станций

ВСН 02.07.34 Минобороны РФ: Проектирование топливных складов Минобороны РФ

ВСН 10-83 / Минхимпром: Инструкция по проектированию кислородных газопроводов

ВСН 171-84: Инструкция по технологии сварки и контролю качества сварных соединений промысловых трубопроводов

ВСН 217-87 - Планирование и организация строительно-монтажных работ при строительстве котельных

ВСН 218-85 - Монтаж технологического оборудования на объектах молочной и мясной промышленности

ВСН 25-09. 67-85: Требования к исполнению и приемке. Системы автоматического пожаротушения

ВСН 25-09.68-85 *: Положение на выполнение и приемку работ. Установки охранной, пожарной и охранно-пожарной сигнализации

ВСН 301-86 - Монтаж стеклопроводов

ВСН 351-88: Монтаж сосудов вертикальных

ВСН 35-86: Руководство по монтажу пластиковых трубопроводов на объектах Госагропрома СССР

ВСН 361-85: Монтаж технологического оборудования на фундаменты

ВСН 362-87 - Дезинфекция и травление трубопроводов

ВСН 39-1.8-008-2002: Проектирование электроизоляционных вкладышей магистральных и промысловых трубопроводов

ВСН 395-85 - Монтаж технологического оборудования прокатных станов

ВСН 396-85 - Монтаж технологического оборудования металлургических комбинатов

ВСН 398-87 - Монтаж технологического оборудования доменных цехов

ВСН 406-87 - Монтаж технологического оборудования обогатительных и агломерационных фабрик

ВСН 411-88: Монтаж смазочных, гидравлических и пневматических систем общепромышленного применения

VSN 440-83: Руководство по установке пластиковых технологических трубопроводов

VSN 458-85: Сборник отраслевых нормативов количества материалов, используемых в практике монтажа и военном строительстве.Том 1: Монтаж технологических трубопроводов

ВСН 459-85: Сборник ведомственных производственных норм расхода материалов на строительно-монтажные и специальные строительные работы. Выпуск 1. Монтаж технологического оборудования предприятий химической, нефтехимической и нефтехимической промышленности

ВСН 461-85: Инструкция по сварке стыков стальных трубопроводов

.

ВСН 471-86: Методические указания по выполнению графиков параллельных строительно-монтажных работ для птицеводческих хозяйств

ВСН 473-86: Отраслевые нормы количества материалов, используемых в практике монтажа и военном строительстве.Монтаж технологического оборудования для предприятий металлургической промышленности (цеха побочных продуктов коксования, аглофабрики и руда Enric

ВСН 478-86 - Производственная документация на монтаж технологического оборудования и технологических трубопроводов

ВСН 482-86: Методические указания по оформлению строительной документации на модульное строительство объектов химической промышленности. Технологический процесс

ВСН 500-87: Требования к монтажу для модульного проектирования нефтеперерабатывающих и нефтехимических заводов - Теплоизоляция

ВСН 513-88 - Планировка площадок для установки модульной техники шахтного транспорта заводской сборки на угольных разрезах.Технические требования

ВСН 514-89. Требования к проектированию блочного производства минеральных удобрений. Технология производства

ВСН 517-89 - Монтаж технологического оборудования и металлоконструкций коксовых батарей

ВСН 521-91: Требования к монтажу при модульном проектировании нефтеперерабатывающих и нефтехимических заводов с использованием модулей. Технологический процесс

ВСН 71-84: Руководство по установке стационарных дизельных двигателей и дизельных генераторов

АТК-РЭ 2015: Кожухотрубные теплообменники и трубчатые теплообменники.Руководство

ГОСТ 12.2.016-81 - Система стандартов безопасности труда. Газоперекачивающее оборудование. Общие требования безопасности

ГОСТ Р 58367-2019 - Устройство нефтяных промыслов на суше. Технологическое проектирование

Пособие к РД 78.145-93: Пособие к руководящему документу «Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ»

Пособие по СНиП 3.05.01-85: Пособие по производству и приемке работ при установке систем вентиляции и кондиционирования

НПБ 88-2001 * - Системы пожаротушения и сигнализации.Нормы и правила проектирования

НТП-АПК 1.20.11.001-04: Нормы технологического проектирования предприятий дрожжевой промышленности

НТПД-90: Нормы технологического проектирования дизельных электростанций

PBPRV-88: Требования безопасности при производстве и использовании продуктов разделения воздуха

ПОТ Р М-004-97: Межотраслевые правила охраны труда при использовании химикатов

ПОТ Р М-005-97: Межотраслевые правила охраны труда при термической обработке металлов

ПОТ Р М-015-2000: Межотраслевые правила охраны труда при эксплуатации фреоновых холодильных установок

ПОТ Р М-018-2001 - Межотраслевые правила охраны труда при нанесении металлических покрытий

ПОТ Р М-027-2003: Межотраслевые правила по охране труда на автомобильном транспорте

POT R O-00-97: Требования безопасности и гигиены труда в целлюлозно-бумажной и канифольной промышленности

ПОТ Р О-112-001-95: Правила по охране труда при эксплуатации нефтебаз и АЗС

ПОТ Р О-200-01-95: Правила по охране труда на автомобильном транспорте

ПОТ Р О-97300-04-95: Правила по охране труда при хранении и переработке фруктов и овощей

ПОТ Р О-97300-07-95: Правила по охране труда при производстве алкогольной и алкогольной продукции

ПОТ Р О-97300-08-96: Правила по охране труда в животноводстве. Свиноводство

ПОТ Р О-97300-13-97: Требования безопасности и гигиены труда в птицеводстве

ПОТ Р О-97300-14-97: Правила по охране труда в животноводстве. Звероводство

ППБО-157-90: Правила пожарной безопасности в лесной промышленности

РД 112 РСФСР-023-89: Методические указания. GSE. Емкостные технологические трубопроводы. Методика измерений

РД 12.18.086-89 - Руководство по монтажу, ревизии и пуско-наладке проходческого оборудования.Лебедки приводные

РД 210.006-90: Правила технологического проектирования АЭС (с реакторами ВВЭР)

РД 39-108-91 - Методические указания по определению величины технологических потерь нефтяного газа при его добыче, сборе, подготовке и межпромысловой транспортировке

РД 95 10541-98 - Оборудование для работы с радиоактивными средами. Классификация

СП 10.13130.2020 - Системы противопожарной защиты. Внутренний противопожарный водопровод. Нормы и правила проектирования

СП 429.1325800.2018: Ограждающие конструкции с эффективной изоляцией и листовой облицовкой. Правила оформления

СП 485.1311500.2020 - Системы противопожарной защиты. Установки автоматического пожаротушения. Нормы и правила проектирования

ТСН 12-323-2003: Приемка и сдача в эксплуатацию завершенных объектов строительства. Основные положения. Архангельская область

ВРД 39-1.10-006-2000 *: Правила технической эксплуатации газопроводов

Клиенты, которые просматривали этот товар, также просматривали:


Нагрузки и удары

Язык: английский

Сосуды и аппараты стальные сварные.Общие технические условия

Язык: английский

Единая система конструкторской документации. Правила выполнения эксплуатационных документов

Язык: английский

Электропоезда. Общие технические требования.

Язык: английский

Колонны.Технические требования

Язык: английский

Сосуды, аппараты и технологические установки, работающие при температуре ниже минус 70 ° C. Технические требования

Язык: английский

Скалы. Методы определения прочности на осевое сжатие

Язык: английский

Испытания на сейсмостойкость машин, инструментов и другой промышленной продукции.Общие рекомендации и методы испытаний

Язык: английский

Текстильные материалы и изделия из них. Метод определения толщины

Язык: английский

Неэлектрическое оборудование для использования во взрывоопасных зонах. Часть 8. Защита погружением в жидкость «к»

Язык: английский

Металлические материалы.Метод испытания на изгиб

Язык: английский

Бытовые услуги. Косметическая татуировка. Общие требования

Язык: английский

Ткани текстильные. Методы определения гигроскопических и водоотталкивающих свойств

Язык: английский

Нетканые материалы. Методы определения прочности

Язык: английский

Теплоизолированные конструкции промышленных трубопроводов. Метод испытания на распространение пламени

Язык: английский

Листы холоднокатаные тонкие из низкоуглеродистой стали для холодной штамповки. Технические характеристики

Язык: английский

Скалы.Метод определения деформационных характеристик при одноосном сжатии

Язык: английский

Скалы. Методы определения прочности на одноосное растяжение

Язык: английский

Неэлектрическое оборудование для использования во взрывоопасных зонах. Часть 6. Защита контролем источника возгорания «б»

Язык: английский

Сталь.Методы определения глубины обезуглероженного слоя

Язык: английский

ВАШ ЗАКАЗ ПРОСТО!

RussianGost.com - лидирующая в отрасли компания со строгими стандартами контроля качества, и наша приверженность точности, надежности и точности является одной из причин, по которым некоторые из крупнейших мировых компаний доверяют нам обеспечение своей национальной нормативно-правовой базы и перевод критических сложная и конфиденциальная информация.

Наша нишевая специализация - локализация национальных нормативных баз данных, включающих: технические нормы, стандарты и правила; государственные законы, кодексы и постановления; а также кодексы, требования и инструкции агентств РФ.

У нас есть база данных, содержащая более 220 000 нормативных документов на английском и других языках для следующих 12 стран: Армения, Азербайджан, Беларусь, Казахстан, Кыргызстан, Молдова, Монголия, Россия, Таджикистан, Туркменистан, Украина и Узбекистан.

Размещение заказа

Выберите выбранный вами документ, перейдите на «страницу оформления заказа» и выберите желаемую форму оплаты. Мы принимаем все основные кредитные карты и банковские переводы. Мы также принимаем PayPal и Google Checkout для вашего удобства. Пожалуйста, свяжитесь с нами для любых дополнительных договоренностей (договорные соглашения, заказ на поставку и т. Д.).

После размещения заказа он будет проверен и обработан в течение нескольких часов, но в редких случаях - максимум 24 часа.

Документ / веб-ссылка для товаров на складе будет отправлена ​​вам по электронной почте, чтобы вы могли загрузить и сохранить ее для своих записей.

Если товары отсутствуют на складе (поставка сторонних поставщиков), вы будете уведомлены о том, для выполнения каких товаров потребуется дополнительное время. Обычно мы поставляем такие товары менее чем за три дня.

Как только заказ будет размещен, вы получите квитанцию ​​/ счет, который можно будет заполнить для отчетности и бухгалтерского учета. Эту квитанцию ​​можно легко сохранить и распечатать для ваших записей.

Гарантия лучшего качества и подлинности вашего заказа

Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).

Мы всегда гарантируем лучшее качество всей нашей продукции. Если по какой-либо причине вы не удовлетворены, мы можем провести совершенно БЕСПЛАТНУЮ ревизию и редактирование приобретенных вами продуктов. Кроме того, мы предоставляем БЕСПЛАТНЫЕ обновления нормативных требований, если, например, документ имеет более новую версию на дату покупки.

Гарантируем подлинность. Каждый документ на английском языке сверяется с оригинальной и официальной версией. Мы используем только официальные нормативные источники, чтобы убедиться, что у вас самая последняя версия документа, причем все из надежных официальных источников.

Аракчаевская крепость | Прохождение контрактов Sniper Ghost Warrior - Руководство по контрактам Sniper Ghost Warrior

Далее Прохождение Перекресток Сибирская-7 Назад Прохождение Бекетовская долина
Ключевые точки контрактов Sniper Ghost Warrior - карта Аракчаевской крепости

Этим значком отмечалось расположение предметов коллекционирования.

Этот значок использовался для обозначения местоположений контрактов и миссий за награды.

Этим значком отмечены достопримечательности - зоны быстрого перемещения, зоны эксфильтрации.

Крепость Аракчаева - четвертая и одновременно предпоследняя полноценная локация в Sniper: Ghost Warrior Contracts . Это относительно небольшое место, однако, учитывая узкие проходы и количество врагов, исследование занимает больше времени, чем в предыдущих местах.Вам нужно выполнить 6 контрактов, а также 6 испытаний, 6 коллекционных предметов и 2 награды. В этой главе рассказывается об обходе Аракчаевской крепости.

На карте не показаны позиции вражеских юнитов. Причина проста - в каждой локации находится более 100 вражеских солдат, их устранение не представляет проблемы, ни один из них не представляет особой опасности, а размещение их на карте сделает ее нечитаемой

Контракты

Аракчеев Fortress предлагает следующие контракты:

  1. Задача 1: Получить доказательства генетических экспериментов.
  2. Задача 2 - Устранить Никиту Зайцева.
  3. Задача 3-Украсть флешку у Никиты Зайцева.
  4. Задача 4 - Найти доказательства нарушений программы.
  5. Задача 5 - Устранить Антанасию X. Алиханова.
  6. Цель 6 - Уничтожить данные генетической программы.

Вызовы

Игрок может участвовать в дополнительных испытаниях, таких как:

  1. Выполните 2 синхронных выстрела вместе со снайперской турелью.
  2. Ослепить 10 врагов.
  3. Убить 5 врагов одним взрывом.
  4. Найдите и убейте только настоящего доктора Найдите и убейте только настоящего доктора Алиханову.
  5. Убить Зайцеву и настоящую Алиханову за 8 минут.
  6. Завершите все контракты без загрузки контрольных точек.

Предметы коллекционирования и награды

Есть также 6 предметов коллекционирования и 2 награды. Цели, которые необходимо устранить, описаны в конце этой главы. Мы отметили расположение всех предметов коллекционирования на карте (подробное описание секретов и предметов коллекционирования можно найти на отдельной странице этого руководства).

Получите доказательства генетических экспериментов.

В самом начале вы попадете на заставу врага.

После довольно продолжительного вступления ваша первая цель находится к востоку от вашей позиции. Сразу после старта вы попадете на заставу противника - в этом месте вам не нужно выполнять задание бесшумного уничтожения, поэтому вы можете спокойно стрелять по этим и другим противникам.

Снайпер спрятан в траве - его стоит допросить.

Продолжайте движение по единственной доступной тропе. Все время держитесь правой стороны, чтобы добраться до небольшого возвышения. Там вы встретите спрятанного в траве вражеского снайпера - допросите его, чтобы получить информацию о местонахождении вражеских войск.

Примечание - в этот момент солдат может «встать» вам, и вы не получите информации о вражеских юнитах.

В этой локации много врагов.

Сразу уничтожьте солдата, находящегося слева от вашей позиции, и упадите на землю прямо перед вражеской базой.Прежде всего, уничтожьте снайперов и отдельных солдат. Затем стреляйте во врага, патрулирующего базу башни слева. Теперь вам нужно быстро убить двух солдат, стоящих на этой башне - вы можете подождать, пока они выстроятся в очередь, чтобы совершить двойное убийство, или убейте их одного за другим.

Будьте осторожны, чтобы случайно не выстрелить взрывоопасным предметом.

Теперь очистите область от оставшихся врагов. Берегитесь взрывоопасных предметов - бочек, топливных баков и автомобильных цистерн.Один случайный выстрел может привести к взрыву, который привлечет внимание врагов к вашей позиции. Здесь нужно тихонько выбивать противников, так как у них есть миномет. Если вас обнаружат, смените позицию на несколько десятков метров, чтобы не попасть под артиллерийский снаряд.

Цель контракта находится в небольшой комнате на верхнем уровне.

Как только вы избавитесь от охранников, идите в центр. Но берегитесь мин, установленных у входа, вы можете обнаружить их с помощью режима маски. Вы должны взаимодействовать с устройством в небольшой комнате на верхнем этаже Института, чтобы завершить этот контракт.

Устранить Никиту Зайцева.

Следующий этап восхождения.

Подберите предметы с трупов и идите на север. Осторожно, есть минное поле - используйте режим маски, чтобы обойти взрывчатку и пройти в пещеру. Когда дойдете до конца тропы, заберитесь на стену справа и переходите от нее к другой, на этот раз левой. Двигайтесь вправо, а затем к другому выступу скалы, чтобы продолжить движение.

Уничтожьте дезинтегратор, чтобы можно было безопасно отмечать цели.

Вы находитесь на открытой позиции с вражеской базой к северу от вас. Вот дизраптор - его расположение можно увидеть на изображении выше. Если вы хотите пометить врагов, вы должны их уничтожить. Потратьте немного времени, чтобы точно определить врагов, потому что их здесь довольно много.

Как обычно, постарайтесь сначала уничтожить вражеских снайперов.

Начните с уничтожения вражеских снайперов и отдельных солдат. Затем уничтожьте врагов, идущих парами - вы можете подождать, пока они выстроятся в очередь для выстрела, чтобы убить их одной пулей или убить их одного за другим.

Объектом этого контракта является Никита Зайцев.

Вы можете видеть Никиту из вашего текущего местоположения. Он сидит в главном корпусе учреждения, на верхнем этаже - , его местонахождение показано на снимке. Убейте врага, чтобы завершить этот контракт.

Украсть флешку у Никиты Зайцева.

Собрать флешку с тела Зайцева.

Уничтожив Зайцева, вам нужно будет забрать флешку с его трупа. Очистите территорию от оставшихся врагов и автоматических турелей и отправляйтесь к месту, где была убита цель. Взаимодействуйте с его трупом, чтобы забрать предмет и завершить этот контракт.

Найдите доказательства программных нарушений.

Перед вами вы найдете туннель, в который вам нужно пройти, чтобы подойти к локации врага.

Теперь вам нужно перейти к локации четвертого контракта - это небольшая область, отмеченная на карте синим цветом, к западу от вашего текущего местоположения. Выйдите из заставы врага и бегите в туннель, расположенный к западу от него.

Прежде всего, очистите башню справа.

Вы находитесь на довольно обширной локации, которую патрулируют несколько небольших групп врагов. Обратите внимание на башню справа - вытащите снайпера и убейте оставшихся врагов, а затем заберитесь на него.

С вершины башни открывается вид на окрестности.

С башни можно исследовать всю территорию. Найдите снайпера на другой башне, а затем бродящих внизу врагов. Спуститесь сейчас и идите на запад, к вражескому форпосту.

Застава противника, скрывающая контрактную цель.

Вам предстоит уничтожить более дюжины врагов, включая двух солдат в тяжелой броне. Вам не нужно беспокоиться о ситуации - у врагов на вооружении нет снайперов и минометов, поэтому вы можете смело уничтожать их одного за другим.

Красным помечено поле, с которым вы хотите взаимодействовать.

Когда очистите базу, идите вдоль стены справа, спрыгните на замерзшее озеро и заберитесь на противоположную стену. Однако будьте осторожны, потому что справа от вас находится автоматическая башня - короткая очередь из пулемета или меткий выстрел в ствол позволят вам справиться с ней. Теперь идите к заставе, где раньше были враги, и взаимодействуйте с ящиками, стоящими у стены здания, чтобы завершить этот контракт.

Уничтожить Антанасию X. Алиханова.

Путь к заставе врага.

Стоя лицом к вражеской заставе, поверните камеру на север - там вы увидите тропу к горе. Идите туда, и вы пройдете пункт эксфильтрации. Вы попадете на последнюю базу противника, где расположены две последние цели.

Вы должны взобраться на эту стену, чтобы добраться до базы противника.

Поверните налево и взбирайтесь по скалам на вершину. Отсюда поверните и идите по тропинке вверх. Вы достигнете отличной точки обзора, откуда вы сможете увидеть всех врагов внутри базы, а также свою цель.

Ваша цель - ее двойник.

Антанасия X.Алиханова - главная цель. Интересно, что женщина наняла двойника, чтобы привлечь внимание врага, то есть вас. Женщины визуально ничем не отличаются, их отличает один факт - дважды курит сигареты, а настоящий доктор Антанасия не курит.

После непродолжительного наблюдения вы легко найдете истинную цель.

Вам нужно подождать, пока женщины разделятся - тогда они посетят несколько мест, и двойник остановится «покурить». Используйте это время, чтобы нокаутировать местных снайперов и изолированных врагов - однако будьте осторожны, чтобы не поднимать тревогу, так как тогда ваша цель скроется в здании.Теперь проследите за движениями обеих женщин - когда вы заметите одну из них с сигаретой в руке, быстро переходите к другой и устраните ее, разорвав этот контракт.

Примечание - после убийства настоящего доктора не убивайте ее двойника. Она не станет стрелять в вас, и если останется в живых, вы выполните одно из испытаний в этой локации.

Уничтожить данные генетической программы.

Внизу виден вход в здание.

Остался последний контракт. Вы найдете цель в здании (в конце помещения, рядом с которым, скорее всего, стоял настоящий доктор. Убейте оставшихся врагов и идите к большим воротам. За дверью автоматическая турель, а внутри вам предстоит сразиться с несколькими солдатами.

Компьютер, который нужно взломать.

Когда вы справитесь с ними, поднимитесь на верхний этаж здания и взаимодействуйте с одним из локальных компьютеров - активация режима маски поможет вам найти его.Это завершит действие последнего контракта в этом месте.

Все контракты в этой локации выполнены -Теперь вы можете искать предметы коллекционирования (способ их получения описан в отдельной главе этого руководства) или выполнять задания - если вы хотите пройти этот этап и перейти к следующему , иди в любую зону эксфильтрации.

Далее Прохождение Перекресток Сибирская-7 Назад Прохождение Бекетовская долина

Как делать снимки экрана в Windows 10

Если вы хотите поделиться чем-то со своим ИТ-специалистом или составляете инструкции, создание снимка экрана вашего компьютера может быть невероятно полезным.К счастью, в Windows 10 есть несколько способов делать снимки экрана, и мы собрали для вас несколько из них.

Связанные : Как делать полные снимки экрана веб-сайтов в iOS

1. Используйте программное обеспечение видеокарты (Nvidia или AMD)

Скриншоты иногда могут быть сложной задачей. В зависимости от того, какое приложение или игру вы используете, возможно, вы не сможете использовать ярлыки Windows по умолчанию для создания снимков экрана. В таких ситуациях хорошо иметь резервную копию.Если вы используете видеокарту Nvidia или AMD, то она у вас есть.

Владельцы графических процессоров Nvidia с включенным GeForce Experience должны иметь возможность сделать снимок экрана, нажав Alt + F1 . (Вы можете изменить горячую клавишу через оверлей GeForce Experience, который можно открыть, нажав Alt + Z .)

Тем временем владельцы графических процессоров AMD

могут делать снимки экрана с помощью Ctrl + Shift + I , но, опять же, вы можете изменить эту горячую клавишу на любую по своему выбору через Radeon Software в разделе «Настройки -> Горячие клавиши».”

2. Опережая кривую с помощью Snip & Sketch

В течение многих лет интегрированный инструмент Windows Snipping Tool служил нам хорошо, но в интересах модернизации Microsoft в этом году выпустила новый инструмент для создания снимков экрана под названием «Snip & Sketch», который в конечном итоге полностью заменит Snipping Tool. Если вы хотите быть впереди всех, вам следует использовать это вместо этого.

Чтобы открыть Snip & Sketch, нажмите клавишу Win , введите «snip» и выберите «Snip & Sketch.”

В окне Snip & Sketch вы можете сразу перейти к фрагменту, нажав New в верхнем левом углу. (Щелкните стрелку рядом с ним, чтобы установить снимок экрана по таймеру.)

После того, как вы нажали «Создать», вы увидите значки для четырех вариантов в верхней части экрана - прямоугольный фрагмент, фрагмент произвольной формы, фрагмент окна и фрагмент во весь экран. Нажмите на тот, который хотите, и создайте свой собственный снимок экрана!

Создав снимок экрана, вы можете внести в него основные изменения, сохранить его или даже поделиться им с определенными людьми или в Интернете (опция в правом верхнем углу).

3. Сделайте снимок экрана с помощью Snipping Tool

Несмотря на то, что Snip & Sketch настроен на его замену, Snipping Tool все еще существует в Windows 10 и по-прежнему является хорошим инструментом для создания снимков экрана. Он существует со времен Vista, и не зря. Он интуитивно понятен и прост в использовании. Чтобы открыть приложение, перейдите в «Пуск -> Все программы -> Стандартные Windows -> Snipping Tool».

В открытом приложении нажмите «Создать», чтобы начать процесс создания снимка экрана.Это автоматически сделает ваш экран тусклым, но не беспокойтесь. Это просто означает, что инструмент готов «вырезать» обозначенную вами область экрана.

Просто щелкните мышью и перетащите ее, чтобы обрезать экран, включая желаемую область, которую вы хотите захватить. При отпускании кнопки мыши автоматически создается предварительный просмотр только что созданного снимка экрана. Если вы хотите сохранить его, щелкните значок дискеты в верхней левой части окна Snipping Tool. При выходе из программы без сохранения снимок экрана сбрасывается.

Имейте в виду, что тип фрагмента по умолчанию - прямоугольная рамка. Если щелкнуть стрелку рядом с кнопкой «Создать» в инструменте Snipping Tool, появится раскрывающееся окно, позволяющее изменить тип фрагмента на произвольный, оконный или полноэкранный.

4. Самый простой способ делать снимки экрана в Windows: кнопка PrtScn

Ножницы - не единственный способ делать снимки экрана в Windows 10. Вы также можете делать снимки всего экрана, просто нажав кнопку «Печать экрана».Эта кнопка может быть обозначена как «PrtScn», «PrtSc» или что-то подобное. Имейте в виду, что на некоторых клавиатурах портативных компьютеров вам может потребоваться нажать функциональную кнопку «Fn» одновременно с кнопкой «Печать экрана», чтобы активировать эту функцию.

Похоже, что нажатие кнопки «Print Screen» ни к чему не приводит. Тем не менее, он действительно захватил ваш экран. Вместо того, чтобы сохранять снимок экрана в виде файла, кнопка «Печать экрана» просто копирует его в буфер обмена. Чтобы сохранить снимок экрана, вам нужно будет вставить его из буфера обмена в другую программу.Скопировав снимок экрана в Paint, Word или другую программу, вы можете сохранить его в любом месте по вашему выбору.

Связанные : Клавиатура ноутбука не работает? Попробуйте эти исправления

5.

Клавиша Windows + PrtScn

Копирование снимка экрана в другую программу удобно, если вы хотите вносить изменения, но что, если вы просто хотите, чтобы ваш экран был таким, какой он есть? К счастью, есть простой и быстрый способ сделать это. Все, что вам нужно сделать, это одновременно нажать клавиши Windows и Print Screen .

Это приведет к тому, что ваш экран на мгновение потемнеет, что также означает, что он успешно сделал снимок экрана вашего экрана. Снимок экрана появится в папке с метким названием «Снимки экрана» внутри папки «Изображения».

Примечание : на некоторых ноутбуках может потребоваться кнопка Fn для активации кнопки Print Screen. В этом случае вам придется одновременно нажать клавиши Windows, Fn и Print Screen.

6. Сделать снимок экрана только одного окна

В некоторых случаях вам может не понадобиться снимать весь экран.К счастью, если вы хотите сделать снимок экрана только определенного окна, для этого есть сочетание клавиш. Просто щелкните строку заголовка окна, которое вы хотите захватить, и одновременно нажмите Alt + PrtScn . Активное окно будет сохранено в виде снимка экрана и скопировано в буфер обмена. Чтобы сохранить или отредактировать, вам нужно будет вставить изображение в программу по вашему выбору.

7. Сделайте снимок только части экрана

Если вы хотите сделать снимок экрана только определенного окна, а не всего экрана, вам повезло.При одновременном нажатии Win + Shift + S экран станет тусклым, а курсор мыши изменится. Если это звучит знакомо, это потому, что он выглядит и работает точно так же, как упомянутый ранее Snipping Tool.

Щелкните и перетащите по экрану, чтобы выбрать часть экрана, которую вы хотите захватить. Отпустив мышь, вы заметите основное различие между этим ярлыком и инструментом Snipping Tool. В отличие от Snipping Tool, этот ярлык не позволяет автоматически предварительно просмотреть снимок экрана.Вместо этого он просто копирует снимок экрана в буфер обмена, что означает, что вам нужно будет вставить его в программу редактирования (Word, Paint и т. Д.), Прежде чем вы сможете его сохранить.

Теперь, когда вы знаете, как делать снимки экрана в Windows 10, следующее - сделать снимок экрана с прокруткой веб-страницы в Windows 10. Вам также следует ознакомиться с нашим руководством по преобразованию файлов VCE в PDF.

Связанный:

Эта статья полезна? да Нет

Уклон, высота и ширина отмостки

Отмостка играет важную роль в строительстве любого дома.Этот элемент предотвращает просачивание воды в фундамент, делает внешний вид дома законченным, а также часто играет роль тротуара. Лента может быть изготовлена ​​из разных материалов. При этом существуют определенные стандарты, регулирующие такие параметры, как ширина отмостки вокруг дома, ее высота и угол наклона.

Из каких материалов можно сделать отмостку

Чаще всего этот важный элемент дома делают из:

  • бетона;
  • плитка тротуарная;
  • щебень.

Чтобы сделать отмостку вокруг всего здания. Некоторые строители считают, что при заселении дома канализация может обойтись и без нее. Однако такое мнение, конечно, ошибочно. По регламенту даже в этом случае отмостка считается обязательным элементом.

Общие требования СНиП

Ширина окна должна быть устроена по всему дому, мы узнаем чуть ниже. Теперь рассмотрим общие требования СНиП к этому важному конструктивному элементу любого здания.При изготовлении отмостки необходимо руководствоваться прежде всего такими строительными нормами:

  • Конструкция обязательно должна быть наклонной от основания дома наружу;
  • Между глухой и приподнятой частью фундамента дома следует оставить зазор примерно 20 мм;
  • пояс должен непрерывно подпоясываться.

Необходимо соблюдать эти требования. В противном случае ступень не будет выполнять свою функцию по отводу воды с фундамента.Зазор оставляют для того, чтобы на морозе бетонная или кафельная лента не давила на плинтус и, как следствие, не разрушала его. Заполните компенсационный шов песком или герметиком.

Конструктивно любое покрытие состоит из двух основных элементов:

  • Основание, которое может быть выполнено из песка, гравия или гравия;
  • основная крышка, основная задача которой не допускать проникновения воды в подземную часть подвала дома.

Ширина отмостки дома

Конечно, нужно правильно делать ленту.В первую очередь следует определить его ширину. Считается, что чем больше этот параметр, тем лучше.

По регламенту ширина отмостки не должна быть меньше 70 см. Но лучше, если этот параметр будет равен 1 или 1,5 м. При выборе конкретного показателя ширины отмостки следует ориентироваться:

  • на длину карнизов карнизов;
  • состав почвы.

На территории нашей страны все участки имеют хорошую несущую способность.Однако иногда случается, что в данной местности он очень подвержен деформации. На таких участках вокруг дома обычно обустраивают очень большую территорию (от 2 м). Если грунт имеет хорошую несущую способность, можно немного сэкономить и построить конструкцию еще меньше.

В любом случае, выбирая такой параметр, как ширина отмостки, не забывайте, что для поддержки плоскости стен дома лента должна быть как минимум на 20 см дальше карниза. В противном случае под него будет протекать вода, стекающая с крыши.

Угол наклона

После выбора ширины отмостки Вы можете определить угол ее наклона. Этот параметр тоже регулируется регламентом. Согласно СНиП, уклон отмостки из булыжника или щебня должен составлять 5-10% от ее ширины. То есть для конструкции, например, на 100 см этот показатель будет примерно 5-10 см. Для отмостки из бетона или асфальта угол по ТУ должен составлять 3-5% от ширины. В любом случае слишком аккуратно поступать не стоит.Чем больше угол ее наклона, тем лучше будет отвод воды от основания и фундамента, а следовательно, тем дольше прослужит постройка.

Высота отмостки

Какой бы ни была ширина отмостки здания, она должна выступать минимум на 5 см от внешнего края над землей. Таким образом, со стороны цоколя эта цифра будет увеличена на несколько сантиметров (в зависимости от выбранного угла наклона). Иногда жалюзи над землей не так высоко поднимаются.Таким образом можно немного сэкономить на материалах. Однако лучше расположить ленту возле дома повыше. В этом случае он будет более эффективно сливать воду, а также прослужит дольше.

Какой должна быть толщина

По нормам котлован должен быть заложен глубиной не менее 40 см. В любом случае при проведении земляных работ необходимо удалить слой почвенной растительности. Подушка из песка под ленту укладывается исключительно на твердый слой глины или извести.

При возведении отмостки в обязательном порядке устраивают деформационные швы.В противном случае из-за перепадов температуры лента очень быстро разрушится. По нормам СНиП компенсаторы следует оборудовать с шагом не менее 1,7-2 м. По углам отмостки их необходимо сделать.

Технология изготовления

Перед тем, как приступить к возведению отмостки, необходимо завершить все работы, выполнение которых может привести к повреждению ленты. То есть уже должна быть смонтирована крыша, карнизные свесы и козырьки.

Собственно процедура изготовления отмостки обычно включает несколько этапов:

  • на внешнем крае ленты устанавливают пробные колышки;
  • выкопать котлован под устройство фундамента и утрамбовать его дно;
  • рассыпают в образовавшейся «корыте» щебень (у основания его слой должен быть 15 см, у края - 10 см).

В дальнейшем технология работ зависит от того, какой материал будет выбран для изготовления отмостки. Яму либо заливают цементной смесью, либо, построив основание толщиной 3 см, кладут тротуарную плитку.

Ширина отмостки согласно СНИП должна быть достаточно большой. Толщина такой конструкции относительно небольшая. Поэтому при сильных механических или ударных нагрузках бетонная полоса может легко разрушиться. Чтобы этого не произошло, эту отмостку следует укрепить.Для укрепления ленты перед заливкой цементного раствора в яму нужно установить сетку с ячейками 100х100 мм. Также можно использовать стержень внахлест.

Деформационные стежки обычно делают для гудронированных плит толщиной 10-20 мм. На завершающем этапе бетонный участок следует загнить. Для этого через 1-2 часа после заливки его поверхность следует присыпать слоем цемента 3-7 мм.

Как устроить дренаж

Наиболее эффективно вода из фундамента будет отведена только в том случае, если ширина отмостки дома не менее 3 м.Конечно, возле загородных частных построек такие постройки встречаются крайне редко.

Чаще всего владельцы домов и коттеджей просто используют дополнительную защиту в виде дождевой воды и канализации. В большинстве случаев для слива воды достаточно выкопать не слишком глубокую канавку, параллельную внешнему краю шторки. Чтобы края в будущем не осыпались, стоит проложить разрезанную по длине пластиковую трубу.

Нормы высоты плинтуса

Выбирать материал для изготовления отмостки следует еще на стадии проектирования дома.Дело в том, что от того, из чего именно будет изготовлен этот конструктивный элемент, зависит такой показатель, как высота цоколя. Если предполагается использование твердого материала для изготовления заглушки, необходимо предусмотреть в проекте надземную часть фундамента высотой не менее 50 см. В этом случае делать это нежелательно. Над завалами из щебня или, например, глины высота надземной части фундамента может быть меньше. В этом случае достаточно заполнить основу на 30 см.

Трещины на ступени

Если технология заливки бетонной полосы будет нарушена, в последующем на ней обязательно образуются трещины. Нельзя оставлять такие дефекты на сцене.
