Теплый пол создает непревзойденный комфорт в помещении и позволяет дополнительно сэкономить до 10% энергии на отопление. В загородных домах распространены водяные теплые полы, тепловая энергия для которых берется от того же источника тепла, которым отапливается весь дом. Такая энергия получается значительно дешевле электрической, и эксплуатационные затраты на водяные теплые полы существенно ниже, чем на распространенные в городских квартирах электрические теплые полы. Рассмотрим, какое оборудование необходимо для комфортной работы водяного теплого пола.

В зависимости от напольного покрытия, максимальный комфорт достигается при температуре поверхности 23-26 С. Слишком высокая температура пола вредна для здоровья, поэтому в своде правил по отоплению установлена максимальная средняя температура поверхности пола в жилых помещениях 26 С. Чтобы достичь такой температуры на поверхности, в трубопроводы теплого пола нужно подавать теплоноситель с температурой 35-40 С.

Проходя по трубопроводам теплого пола, теплоноситель остывает. Температура воды на выходе из змеевика теплого пола должна быть на 5-10 С ниже температуры на входе, иначе перепад температур будет ощущаться ногами, что некомфортно.

Котел нагревает воду до 60-80 С чтобы обеспечить подготовку горячей воды и прогреть радиаторы. Температура на входе и выходе из котла отличается, как правило, на 20 С. Чтобы обеспечить необходимую температуру для водяного теплого пола, применяют узлы смешения. Узел смешивает остывшую воду на выходе из теплого пола с горячей водой от котла и подает воду с температурой 35-40 С в контур теплого пола. Насос узла смешения обеспечивает циркуляцию воды в контуре теплого пола и небольшую разницу температур на входе и выходе из петли теплого пола, не более 10 С. Термостатический элемент с чувствительным элементом в подающем патрубке обеспечивает постоянную температуру в контуре теплого пола. Значение температуры можно отрегулировать в пределах 20…

50 С в зависимости от толщины стяжки и типа напольного покрытия.

Теплый пол состоит из нескольких контуров. Как правило, один контур отапливает до 15 м2. Для достижения комфорта необходимо распределить теплоноситель по контурам теплого пола в соответствии с нагрузкой, т.е. длиной каждого контура. Для этого используют специальные распределительные коллекторы с преднастройкой. Преднастройка представляет собой прецизионный клапан со шкалой настройки. Каждому промаркированному положению соответствует определенное проходное сечение клапана. Положение каждого клапана определяют по таблице в зависимости от длины петли контура. Корректность настройки можно проверить с помощью расходомеров, установленных в каждом контуре.

С помощью узла смешения и коллекторов с расходомерами достигается подача необходимого количества теплоносителя в каждое помещение, пропорционально площади помещений. Но требуемая мощность отопления не постоянна. Она меняется в зависимости от времени суток и того, насколько ярко светит солнце, какую температуру воздуха в помещении установил пользователь.

Наконец, если в комнате несколько дней никого не будет, владелец может без потери комфорта снизить температуру теплого пола или вовсе выключить напольное отопление.

Для регулировки температуры теплого пола в каждом помещении независимо служат комнатные термостаты с датчиком температуры теплого пола. Комнатный термостат измеряет температуру теплого пола и включает/отключает подачу теплоносителя в контур теплого пола данного помещения. Для включения/отключения подачи теплоносителя служат термоэлектроприводы, устанавливаемые на коллектор теплого пола. Если помещение большое и в одном помещении уложено несколько контуров теплого пола, сигнал от одного комнатного термостата подается одновременно на несколько термоэлектрических приводов — по числу контуров.

Простые комнатные термостаты позволяют автоматически поддерживать заданную температуру теплого пола. Более функциональные модели позволяют автоматически изменять температуру теплого пола, например, прогреть пол ко времени прихода с работы. Проводные модели подключаются с помощью обычного электрического кабеля, для удобного подключения служит распределительная коробка. Беспроводные модели работают совместно с приемником беспроводного сигнала и не требуют проводов для подключения.

Для небольших, не более 10м2, помещений вместо комнатного термостата можно использовать термомеханический регулятор температуры теплого пола. Такой регулятор поддерживает заданную температуру теплоносителя на выходе из теплого пола и, таким образом, управляет температурой самого теплого пола. Термомеханический регулятор не требует электроэнергии и поэтому особенно часто применяется в помещениях с повышенной влажностью — ванных комнатах.

Легко и быстро выбрать оборудование для теплого пола вашего дома можно с помощью бесплатного конфигуратора систем отопления коттеджей. Наглядные изображения и подробное описание позволят даже неспециалисту выбрать оптимальное решение.

Перейти в конфигуратор

Температура теплых водяных полов: максимальная и комфортная

Температура теплых водяных полов всегда должна создавать комфорт в помещении. Такая система отопления все больше набирает популярность на рынке. Благодаря ей тепло равномерно распределяется между полом и потолком, а показатель влажности всегда оптимальный.

Теплый пол легкий в установке и имеет большой срок эксплуатации. Специалисты считают, что оптимальная температура воды в трубах должна быть 40С, чтоб пол не забирал лишнюю электроэнергию.

В данной статье мы рассмотрим информацию о том, какая должна быть оптимальная температура у теплых полов. Также рассмотрим рекомендуемую температуру для разных покрытий полов.

Содержание

• 1 Температура теплоносителя в теплом полу
• 2 Максимальная температура теплых водяных полов
• 3 Оптимальная температура теплого пола
  • 3.1 Установленные стандарты для температуры поверхности теплых полов
  • 3.2 Скорость нагрева теплых полов
• 4 Комфортная температура теплого пола
  • 4.1 Регулировка температуры
  • 4.2 Температура на разных покрытиях пола

Температура теплоносителя в теплом полу

Наиболее комфортными для человека считаются такие условия, когда температура поверхности пола составляет 22-25°С, а нагрев воздуха на уровне головы 19-20°С.

Санитарные нормы ограничивают температуру воздуха: в жилых помещениях — величиной 18-24ºС (оптимальная 20-22ºС), в ванных комнатах и санузлах – величиной 18-26ºС (оптимальная 24-26ºС), в вестибюлях, кладовых и лестничных клетках — величиной 12-22ºС (оптимальная 16-18ºС).

В конструкциях систем напольного отопления, в частности, водяных теплых полов (ВТП), происходит распределение и передача тепловой энергии, которые зависят как от тепловой нагрузки, так и от параметров греющей панели (теплофизических и геометрических), диаметра труб контуров теплого пола, их материала и шага укладки, материала финишного покрытия, вида теплоносителя, настройки расходомера и т. д.

Как известно, на каждую единицу перепада температур (между значением поверхности пола и воздуха) теплоотдача с одного квадратного метра отопительной панели ВТП составляет 11 Вт. При этом около 45% передается за счет теплообмена конвекцией, а примерно 55% — за счет излучения.

Таким образом, для обеспечения температуры воздуха в 20°С при максимально комфортном значении 29°С, отопительная нагрузка, которую можно снять с поверхности ВТП составит порядка 100 Вт/м².

В большинстве случаев потребность энергии покрывает эффективная теплоотдача поверхности равная 80 Вт/м², однако для того, чтобы делать расчеты исходя из этого значения, здание должно соответствовать нормам теплозащиты.

При этом наружные стены зданий, в которых предполагается установка ВТП, должны иметь рекомендуемый коэффициент теплопередачи k<0,35 Вт/м² ºС (для окон рекомендуется коэффициент k<2,0 Вт/м² ºС).

При использовании систем напольного отопления необходимо помнить об ограничении температуры поверхности пола.

Оптимальная температура составляет 24-26ºС и для обеспечения теплового комфорта по санитарным нормам не должна превышать: 29ºС для жилых и офисных помещений, где люди пребывают постоянно, 35ºС по периметру для приграничной зоны вдоль внешней стены, 33ºС для кухонь и ванных комнат, 27ºС в служебных и рабочих помещениях, где люди работают стоя.

При расчётах и проектировании системы необходимо учитывается допустимая температура пола при том или ином расположении и длине контуров, шаге укладки труб, скорости подачи и нагреве теплоносителя.

Следует помнить, что максимально разрешенная температура теплоносителя для ВТП составляет 55ºС (рекомендуется 45°С), а перепад на прямом и обратном трубопроводах контура теплого пола должен составлять 5-10°С (на практике порядка 7°С).

Шаг укладки является величиной расчетной, но в любом случае не должен превышать 30 см, в противном случае возникнет неравномерный нагрев поверхности пола с появлением теплых и холодных полос. Чтобы эффект «температуно-полосатого пола» не воспринимался ногой человека, максимальный перепад температуры по длине стопы не должен превышать 2°С.

Существует несколько методик регулирования температуры теплоносителя. Если рассматривать ВТП как основную систему отопления и не брать в расчет помещения, где существенно именно поддержание постоянного нагрева пола, то основными способами регулировки теплоты являются следующие:

• Изменение нагрева подачи при постоянном потоке в зависимости от внутренней температуры.

По мнению некоторых экспертов, самым лучшим является способ контроля внутреннего нагрева. Причина в том, что большинство зданий имеет очень высокую тепловую инерцию. Это означает, что быстрые изменения наружной температуры влияют на внутреннюю очень медленно.

Другими словами, контролирование внутренней температуры гармонирует с тепловой инерцией дома. При применении этого способа регулирования, риск от влияния пиковых значении на внутренний климат помещения минимален.

• Изменение нагрева подачи при постоянном потоке в зависимости от наружной температуры.

Ряд экспертов, наоборот, считает лучшим способом регулирования контроль наружной температуры. Причина в том, что в этом случае можно работать с предварительно рассчитанными кривыми зависимости нагрева подающей воды от наружной температуры.

Главное преимущество заключается в том, что когда происходит повышение наружной температуры, контрольная система немедленно понижает нагрев подающей воды, доводя до минимума нежелательные потери тепла. С другой стороны, понижение наружной температуры всегда вызывает повышение нагрева подающей воды

• Переменный поток при постоянной температуре подающей воды.

Некоторые эксперты считают самым современным способом регулирования мкроллимата применение переменного потока подающей воды с постоянной температурой.

Как правило, отдаваемое тепло оценивается измерением разницы между подающей и обратной водой в отопительной системе. Большая разница температур указывает на низкую теплоотдачу и, следовательно, малая разница — на высокую.

Каждая из этих методик имеет своих сторонников и противников, однако, на наш взгляд, для обеспечения хорошего регулирования внутреннего климата оптимальным является комбинированное их использование.

Если использовать ВТП не только для отопления, но и для охлаждения помещений, то с точки зрения энергоэффективности важно, чтобы температурные уровни систем отопления и охлаждения составляли единоуправляемое целое, а не соперничали друг с другом.

Здесь наиболее эффективным будет применение погодозависимого регулирования, способного выключать одну систему и включать другую в зависимости от определенного уровня наружной температуры.

Максимальная температура теплых водяных полов

Понятие допустимой температуры определено в СНиП41-01-2003 «Отопление, вентиляция и кондиционирование». По нему, максимальный нагрев водяного теплого пола не может превышать 26 °С в тех помещениях, где все время находятся люди.

Если максимальная температура теплоносителя в теплом водяном полу – 55 градусов, то это обеспечивает комфортный подогрев пола – 28 °С. Не лишним будет учесть и специфику напольного покрытия. Они выдерживают 27 °С, но если пол вскрыли лаком, то нельзя переходить рубеж в 21 °С. Если же на полу лежит ковер, то придется добавить около 5 °С.

По стандартам здравоохранения, если в помещениях, где постоянно находятся люди, должно быть 26 °С, то во влажных комнатах – уже 31. Такую же температуру нужно предусмотреть и в тех помещениях, где люди пребывают какое-то время, а не постоянно. Над осью трубы должно быть 35 °С, а на паркетном полу максимум обозначен в 27 °С.

Оптимальная температура теплого пола

Водяная отопительная система, в отличие от электрических моделей предусматривает наличие бетонной стяжки, которая имеет более высокий показатель нагрева. Поэтому, прежде чем приступить к рассмотрению какая должна быть температура пола по финишному покрытию, сначала необходимо ознакомиться со стандартными показаниями потока теплоносителя.

Для приятной ходьбы по комфортному полу и во избежание деформации бетонной стяжки с трубопроводами, максимальный показатель температуры теплоносителя при входе в отопительную систему не должен превышать — + 60 градусов.

Оптимальным значением подающего потока жидкости считается + 40 — + 50 градусов. Перепад температуры теплоносителя для теплого пола и обратки, должен варьироваться в пределах 5 – 15 градусов. При несоблюдении этих норм, также могут возникнуть проблемы с напором теплоносителя.

Чтобы теплые полы были комфортными и приносили удовольствие, а не вред (а при их перегреве возможно и это, ведь слишком высокая температура воздуха может привести к утомлению и перегреванию организма), рекомендуем иметь в виду следующие моменты.

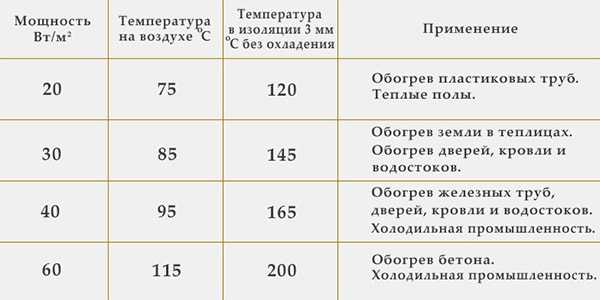

Нагревательная жила греющего кабеля может нагреваться до 60-70°C. Нагрев самого пола при этом может достигать 35-40°C. В то же время обычно не стоит нагревать пол до максимально возможной температуры.

Это связано с физиологическими особенностями тактильных ощущений человека. При температуре поверхности выше примерно 31°C, тепло перестает ощущаться ступнёй, как комфортное.

Согласно СНиП 41-01-2003, п.6.5.12 рекомендуется, чтобы средняя температура пола не превышала:
1. 26°C для помещений с постоянным пребыванием людей;
2. 31°C для помещений с временным пребыванием людей и обходных дорожек плавательных бассейнов;
3. температура поверхности пола по оси нагревательного элемента в детских учреждениях, жилых зданиях и плавательных бассейнах не должна превышать 35°C;
4. для детских учреждений и помещений с постоянным пребыванием детей, в том числе детских дошкольных учреждениях, согласно Санитарным нормам и правилам (ВСН-49-86), рекомендуемый нагрев полов – не выше 24°C. Подобные правила действуют и за рубежом.

Именно с целью исключения перегрева полов, большинство термостатов (терморегуляторов) ограничивают верхнюю температуру 40°C. Отметим, кстати, что параметр отслеживаемый термодатчиком, соответствует температуре в месте его установки.

При толстой стяжке она может отличаться от температуры на поверхности пола (на поверхности, как правило, немного ниже). Поэтому, кстати, рекомендуется устанавливать датчик как можно ближе к поверхности пола. Использование кабельных систем обогрева без термостатов с применением, например, простых выключателей, вообще говоря, запрещено ВТТКСО.

Если у вас возникли сомнения в том, что нагрев пола соответствует заданному вами на терморегуляторе, это можно проверить при помощи, например, инфракрасного термометра. Если теплый пол не греет или греет плохо (стал нагреваться значительно меньше, чем это было раньше), возможна неисправность датчика температуры пола.

Самостоятельно установить причину и устранить ее вам помогут материалы из раздела ремонт теплого пола. Если вы не обладаете достаточными навыками, рекомендуем обратиться за консультацием к нам, см. ремонт теплого пола: неисправности и стоимость.

Отдельным вопросом является температура пола при покрытиях типа паркет и ламинат. Использование теплого пола в этом случае требует большей осторожности и не всегда целесообразно, т.к. тот же паркет ощущается гораздо более теплым, чем керамическая плитка.

Также необходимо учитывать, что при нагреве до порядка 30°C у обычного паркета может происходить разрушение лакового покрытия и деформация, что никогда не произойдет, если вы установили теплый пол под плитку. Под ламинат укладывать теплые полы можно, это относится, прежде всего к пленочным полам, ограничивая их температуру 27 – 29°С.

При этом, необходимо обязательно проконсультироваться у продавца, подходят ли конкретный ламинат или паркетная доска для использования с теплыми полами и уточнить максимальную температуру, на которую нужно ориентироваться при использовании конкретного напольного покрытия.

Установленные стандарты для температуры поверхности теплых полов

В справочнике Строительных Норм и Правил (СНиП) установлен строгий регламент на счет того, какая должна быть температура пола. Согласно пункту 44-01-2003 максимальный и минимальный параметр теплого пола должен быть в диапазоне 26 и 35 °С.

Минимальную точку в 26 °С следует устанавливать только в том случае, если в данной комнате постоянно находятся люди. Если в помещение редко заходят посетители, тогда оптимальная температура должна быть на отметке в 31 °С.

Такое значение обычно выставляется для ванных комнат, бассейнов и санузлов, где комфортная температура для ног наиболее необходима.

Главное ограничение заключается в том, что температура по осям нагрева не должна превышать допустимые 35 °С, более высокая вызовет нежелательный перегрев системы и напольного покрытия.

Значения комфортной для человека в позе стоя температуры пола из различных материалов (в позе сидя люди предпочитают температуры на 1 ‘С — 2 *С выше) в зависимости от времени соприкосновения

Конструкция пола (толщина)	Потеря тепла кДж/м2		Оптимальная температура пола °С		Рекомендуемый диапазон температур пола °С
	1 мин	10 мин	1 мин	10 мин	1 мин (10 % неудовлетворенных)	10 мин (15 % неудовлетворенных)
Текстильное покрытие	17	75	19	24	8 — 30	20 — 28
Пушистый (бархатный) ковер	20	91	21	24,5	12 — 30. 5	21 — 28
Ковер из сизели	14	123	23	25	15.5 — 31	22.5 — 28
Покрытие из нетканого материала	21	111	22	25	13 — 30.5	22 — 28
Пробковый пол (5 мм)	26	145	24	26	17 — 31	23 — 28
Пол из сосновой доски	29	124	2S	25	18.5 — 31	22.5 — 28
Пол из дубовой доски	36	182	26	26	21.5 — 31.5	24.5 — 28
Деревянный пол	38	134	26,5	25,5	22 — 31.5	23 — 28
Виниласбестовая плитка	80	485	30	28,5	28 — 32.3	27.5 — 29
ПВХ-покрытие с войлочным основанием	49	242	28	27	24.5 — 32	25.5 — 28
ПВХ-покрытив (2 мм)	60	36S	29	27,5	26 — 32	26. 5 — 28.5
Мозаичный пол (S мм) на пенобетоне	60	301	29	27	26 — 32	26.5 — 28.5
Мозаичный пол (б мм) на пробке (20 мм)	63	211	29	26,5	26.5 — 32	25 — 28
Твердый линолеум (2.5 мм) не деревянном полу	46	176	28	26	24 — 32	24 — 28
Твердый линолеум (2.2 мм)на бетоне	45	296	28	27	23.5 — 32	26 — 28.5
Крашеный бетонный пол	77	467	30	26,5	27.5 — 32.5	27.5 — 29
Бетонный поп	50	298	28,5	27	24.6 — 32.0	26 — 28.5
Мрамор	7S	S11	30	29	27.5 — 32.5	28 — 29.5
Бетонные плиты, отделанные стальной гладилкой	63	475	29	28,5	26. 5 — 32	27.5 — 29
Бетонные плиты, отделанные деревянной гладилкой	60	419	29	28	26.0 — 32	27 — 29

Для паркетной поверхности максимальное значение составляет 27 °С. Это вызвано особенностями материала и его термическими свойствами, перегрев такого напольного покрытия может привести к его деформации.

Для комфортного нахождения в помещении достаточно 22-24 °С. Такая температура приятна для ног и равномерно нагревает воздух в помещении. В отличие от классических батарей, нагрев воздуха будет максимальным по всей высоте участка. На практике редко достигается значение теплоносителя в 30 °С.

Как правило, все параметры просчитываются на этапе проектирования отапливаемой поверхности. Перед установкой водяных и электрических систем обогрева следует учитывать их задачи и показатели теплопотерь помещения.

Скорость нагрева теплых полов

По своим особенностям системы отопления можно подразделить на два вида:
1. Водяные, где функцию теплоносителя выполняет вода, антифриз или растворы этиленгликоля.
2. Электрические, где в качестве теплоносителя выступают углеродные стержни, электрические кабеля или инфракрасная пленка.

Каждая система имеет свои преимущества и недостатки. Время нагрева таких полов зависит от конструкции теплоносителей и глубины, на которой они заложены.

Для нагрева одного квадратного метра поверхности с глубиной стяжки 5 — 6 см в среднем требуется 1,5 — 2 часа.

Водяной теплый пол достаточно долго прогревается. Время нагрева может быть 20 — 30 часов, для ног поднятие температуры будет ощутим примерно через 5 часов. Большую часть времени и энергии уходит на прогрев стяжки, которая в среднем достигает толщины в 5 см.

Только после ее нагрева происходит отдача тепла в помещение. После отключения комфортная температура поверхности и помещения может сохраняться на протяжении суток. Как правило, общее время нагрева и остывания зависит от толщины стяжных элементов. Значительным недостатком такого теплоносителя является сложность при монтаже.

Комфортная температура теплого пола

Для кого возможно это будет открытием, но теплый пол практически не ощущается ногами. В прямом смысле этого слова. Вы можете ходить босым по полу в ожидании, что вот-вот я почувствую это тепло и познаю всю прелесть теплых полов. Но не тут то было.

Адекватный нагрев поверхности водяного теплого пола не превышает 28 градусов. Именно поэтому с трудом удается что-либо почувствовать ногами. Температура тела попросту выше. И все, что Вы испытываете – это комфорт от того, что ногам не холодно.

При этом нагрев теплоносителя на котле обычно не превышает 45 градусов. Само собой цифры не абсолютные и бывают корректировки в большую и меньшую сторону. Важным параметром такого рода системы является температура системы и покрытия.

Конечно же, каждой разновидности свойственны определенные показатели, однако стандартные пределы определяются СНиПом. В этом документе четко регламентирована максимальная и минимальная температура напольного покрытия. Она может варьироваться в пределах 26-35 градусов.

Учитывая физиологические особенности человека, температура пола не должна превышать следующие границы:
• 29 градусов (при оптимальной 26) – коридоры, прихожие, кухни, гостиные. В спальных, детских и игровых помещения, температура должна быть на несколько делений ниже, что обусловлено условиями эксплуатации.
• 34 градуса – пол в ванной и санузле;
• 35 градусов – для мест, которым характерна высокая теплопотеря (окна, периметр по наружным стенам).

Подогрев пола до такого значения позволяет обеспечивать в помещении температурный режим на отметке 20 градусов, для жилых помещений, и 24, для комнат с повышенным уровнем влажности (ванная). Специалисты рекомендуют, в помещениях с высокой проходимостью, удерживать нагрев поверхности пола на значении 26 °С.

Если в комнате низкая проходимость, тогда температуру желательно поднять до 31 °С. Основным ограничением, которое указано в нормативных документах, является соблюдение температуры по осям подогрева. Она не должна превышать 35 °С, в противном случае происходит перегрев самой системы и напольного покрытия.

В случае с перегревами страдает не только система, но и человек, так как ходить по слишком теплой поверхности неприятно. Помимо этого, колебания температуры в высоких диапазонах может привести к нарушению целостности напольного покрытия. Для каждого типа отделки рекомендованы определенные границы, превышение которых нежелательно.

Почему температура у Вас сильно больше?

Довольно часто бывает, когда нагрев теплоносителя в котле достигает 60-70 градусов. При этом полы могут быть еле теплыми. Связано это в первую очередь с неправильно смонтированной системой.

При таком раскладе причин может быть три:

1. Самая частая. Не положили должную теплоизоляцию или использовали слишком тонкий вариант. От этого часть тепла у Вас уходит вниз и Вы вынуждены «кочегарить» до высоких температур, чтобы как-то почувствовать тепло.
2. Встречается реже. Теплые полы смонтировали с большим шагом укладки и от этого дом не может прогреться.
3. Теплопотери вашего дома превышают таковые для использования водяных теплых полов. Поэтому Вы не можете прогреть дом.

Так же бывают случаи, когда температура водяного теплого пола на поверхности наоборот слишком большая. А если её снизить, то становится холодно. Тут, как вариант, можно грешить на то, что залили достаточно тонкую стяжку и она попросту не аккумулирует достаточно тепла.

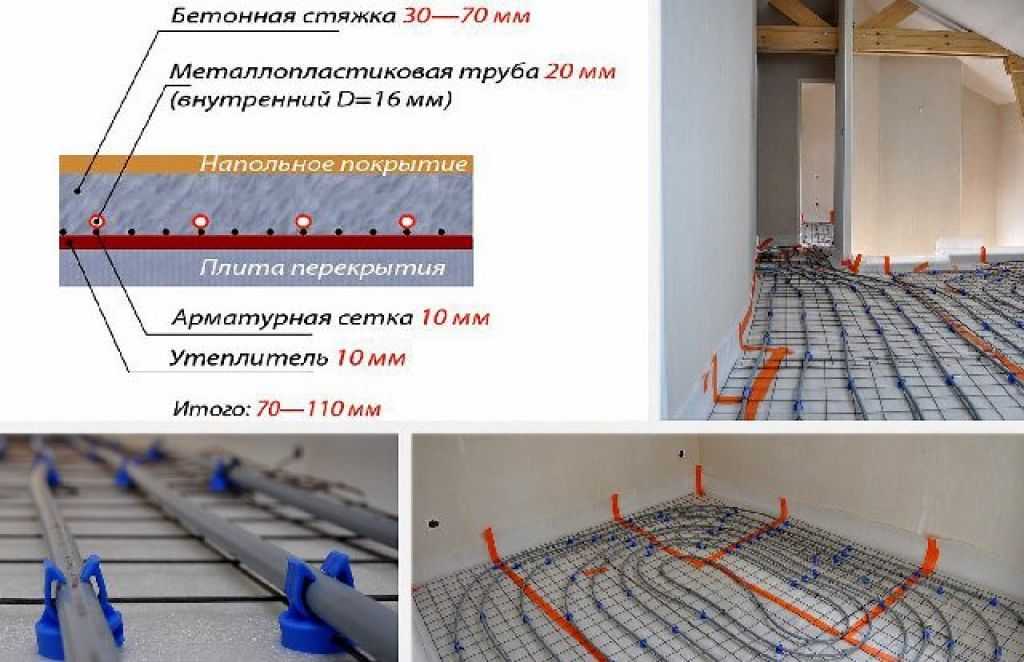

Вот Вам несколько рекомендаций для монтажа водяного теплого пола, которые позволят Вам избежать проблем с неправильной температурой:
• Используйте хорошую теплоизоляцию. Пенополистирол толщиной не менее 5 см.
• Заливайте стяжку высотой 5 см от поверхности трубы.
• Используйте шаг 15 см в основных зонах, 10 см в краевых зонах.
• Сделайте проект отопления и по нему монтируйте систему. Тогда точно не ошибетесь.

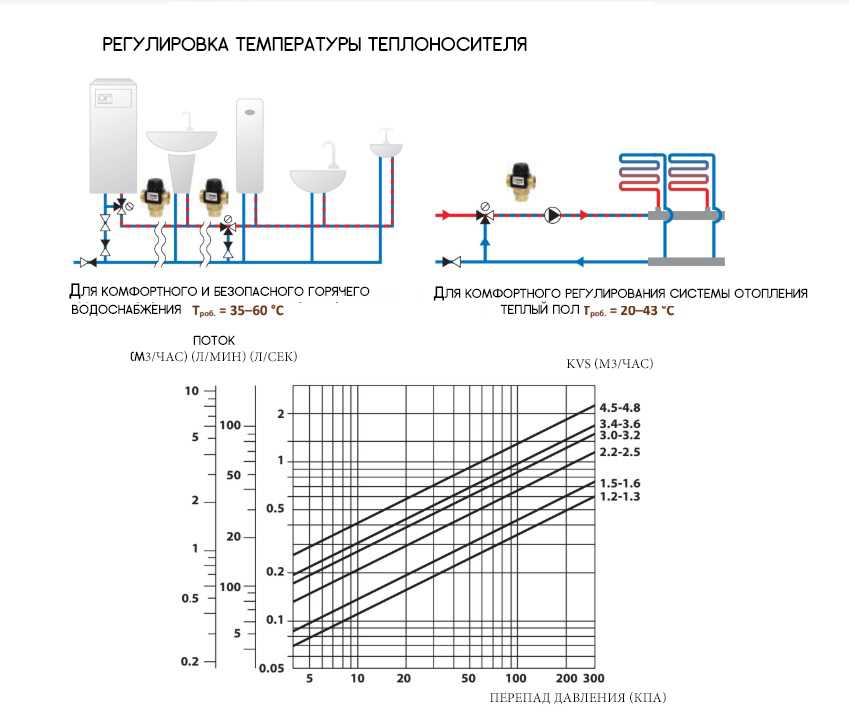

Регулировка температуры

Регулировка температуры:
1. Накладой термостат. Монтируете его на коллектор. Трубы используете с рабочей температурой 95 градусов, потому что нагрев водяного теплого пола в подаче будет высоким.
2. Регулировать можно с помощью трехходового клапана.
3. С помощью смесительного модуля или по другому модуля подмеса.
4. С помощью комнатных термостатов и сервоприводов на коллекторе.

Чтобы создать комфортные условия, а также экономить потребляемый расход ресурса, предусмотрены специальные приборы, позволяющие регулировать и контролировать температуру теплого пола. Виды регулировки стоит рассматривать в рамках каждой отдельной системы.

Водные системы оснащаются термостатическими вентилями или насосно-смесительными группами с автоматическим управлением. С их использованием исключается возможность перегрева напольного покрытия.

Помимо этого, они способны реагировать на изменение температурного режима в помещении, и осуществлять закрытие или открытие клапанов, чтобы сохранить оптимальный уровень нагрева.

Регулировка инфракрасных и электрических полов. Чтобы следить за температурой и осуществлять ее регулирование, для таких систем предусмотрены следующие устройства:
• электромеханические регуляторы;
• цифровые приборы;
• программируемые устройства.

В комплексе системы предусмотрен не только регулятор, но еще и специальные датчики, следящие за изменением режима обогрева. Для безопасности в них предусмотрена функция отключения, которая срабатывает при достижении системой максимально предельного уровня температуры.

Когда температура понижается, они снова включаются. Такая система является энергоэффективной, ведь позволяет экономить порядка 40-50% потребляемых ресурсов.

Температура на разных покрытиях пола

Какие напольные покрытия выбрать, чтобы не ошибиться? Ведь необходимо не только поддерживать комфортную температуру, но и обеспечивать безопасность для собственного здоровья.

Рассмотрим основные материалы, чаще всего используемые для финишной отделки пола.

Выбирая ламинат в качестве чистовой отделки пола, необходимо принимать во внимание его особенности. Ламинатную доску разрешается стелить, когда нагревательные элементы системы отопления смонтированы равномерно по всей площади комнаты, и температурный режим нагрева не выше 27 – 30 градусов.

Приобретая такой материал, следует выбирать класс от 32 и выше, с оптимальной толщиной доски в 8 – 10 мм. Производитель на упаковке материала ставит маркировку, подтверждающую сочетание ламината с теплым полом.

Линолеум и покрытия на виниловой основе отличаются эластичностью и устойчивостью к воздействию воды. Для теплого пола лучше всего использовать тонкие материалы, не имеющие утеплительной основы. Покрытие не будет менять свои свойства, если оптимальный режим прогрева не превысит 27 градусов.

Выбирая ковролин для пола с подогревом, старайтесь приобрести натуральные изделия, потому что нагретая синтетика начинает выделять вредные для организма вещества. Если на полу лежи ковролин, о рабочую температуру теплого пола можно поднять до 30 градусов.

Старайтесь использовать коротковорсовый ковролин, так как длина ворсинок оказывает влияние на тепловую проводимость.

Пробка доказала свою неэффективность. Но если ваш выбор склонился именно в ее пользу, то на теплый пол лучше всего постелить бесклеевое покрытие.
Пол из натуральной древесины нагревают до 27 градусов, так как от более жаркого режима дерево начинает рассыхаться.

В таких случаях рекомендуется отрегулировать работу системы с таким расчетом, чтобы уровень был не выше 2/3 о общей мощности. И помните, что сразу после укладки пола отопление включается постепенно, режим прогрева наращивается в течение нескольких дней.

Автор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.

Температура водяного теплого пола: какая должна быть

Назначение тёплых полов – создание наиболее благоприятных условий пребывание человека в жилых и общественных зданиях. Комфортная температура внутри помещений достигается различными системами отопления.

Среди таких конструкций большую популярность завоевало устройство т водяного обогрева пола. Какая температура водяного тёплого пола должна быть для создания комфортного пребывания человека в своём жилище? Каким образом можно регулировать температуру поверхности тёплого пола? Постараемся ответить на эти вопросы в данной статье.

Содержание:

• Зоны обогрева внутреннего объёма помещения
• Устройство водяных тёплых полов
• Виды трубопроводов тёплых полов
• Длина трубопроводов
• Котёл газовый
• Коллекторные узлы
• Управление системой водяных полов
• Температура нагрева воды в тёплых полах

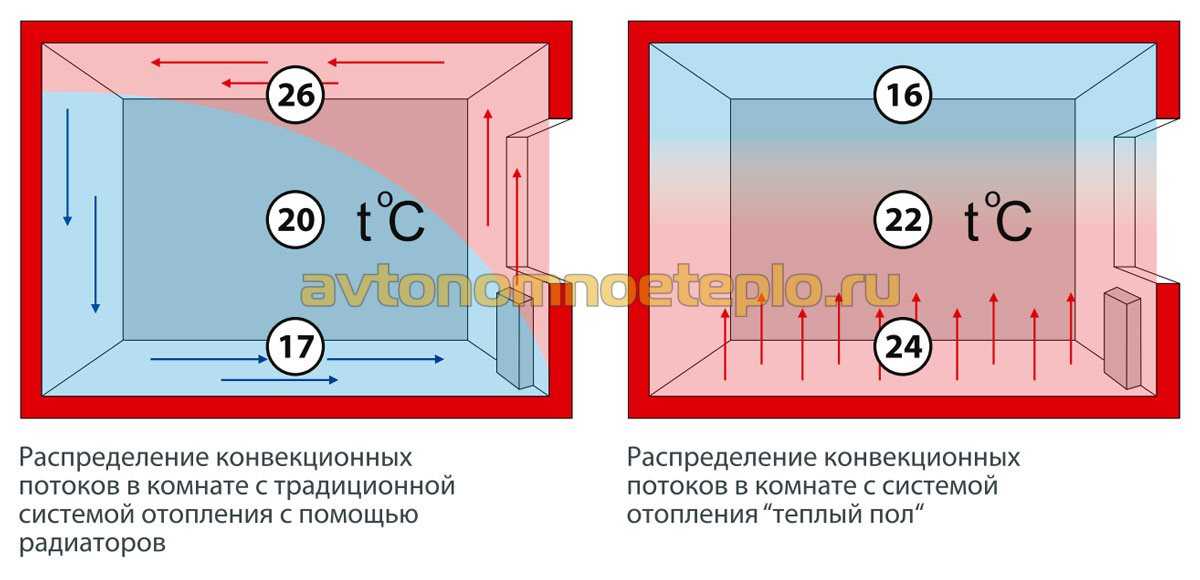

Зоны обогрева внутреннего объёма помещения

Нагретый воздух от поверхности тёплого водяного пола должен равномерно распределяться по высоте помещения.

Существуют нормы нагрева воздушных масс от температуры тёплых водяных полов.

В таблице указана, какая температура должна быть в разных по высоте зонах внутреннего объёма жилых помещений:

№	Высота от пола	Температура воздуха
1	30 см у тёплого пола	22оС
2	От 30 см до 200 см	20оС
3	От 200 см и выше	От 17оС до 18оС

Устройство водяных тёплых полов

Водяной обогрев, встроенный в нижнее перекрытие помещения, не везде возможен.

В многоквартирных домах самостоятельный монтаж таких систем отопления запрещён, если только это не предусмотрено проектом.

Там, где отсутствует центральное газоснабжение и водопровод, делать водяное отопление полов не выгодно, да и технически проблематично.

Самая распространённая схема водяных полов представляет собой замкнутую цепь трубопроводов, соединённых с газовым котлом. Котёл подключают к газопроводу и центральному водоснабжению.

Виды трубопроводов тёплых полов

Трубы горячего водоснабжения применяют из различных материалов:

• сшитый полиэтилен;
• полиуретан;
• металлопластик;
• медные трубы.

Сшитый полиэтилен

Устройство труб из сшитого полиэтилена

Сшитый полиэтилен – гибкий материал, позволяющий сгибать трубы под углом 90^о, что очень удобно для укладки трубопровода на маленьких площадях (ванная, туалет).

Внутренняя поверхность шланга прочная и гладкая и выдерживает максимум нагрева воды, до 100^оС.

Полиуретан

Полиуретановые шланги легкие по весу. Они пригодны для устройства обогрева полов на больших площадях. Такие трубы привлекают потребителей своей демократичной ценой.

Металлопластик

Металлопластиковые трубопроводы – гибкие и прочные шланги. Материал обладает особой прочностью и может прослужить 20 и более лет.

Медные трубы

Медный контур впишется не в каждый бюджет

Медные трубопроводы у тёплого водяного пола практически не имеют недостатков, кроме одного. Из-высокой цены медные трубопроводы доступны только ограниченному контингенту потребителей.

Цветной металл по своим физическим свойствам – идеальный передатчик тепла. Никакая максимальная температура теплоносителя таким трубам не повредит.

При выборе вида труб решающую роль играет соответствие цены и качества изделия.

Длина трубопроводов

Диаметр трубы 17 мм позволит укладывать контур от 90 до 100 м. Контур из труб диаметром 20 мм уже даёт возможность увеличить длину контура до 120 м.

Котёл газовый

Современный рынок бытового оборудования предлагает на продажу большое количество отопительных моделей. Газовые агрегаты реализуют в торговой сети в напольном и настенном вариантах. Настенные котлы менее мощные, чем стационарные аппараты.

Схема отопления теплым полом в частном доме

Для обогрева полов, состоящих из нескольких контуров, и одновременного снабжения горячей водой применяют напольные мощные котлы.

Коллекторные узлы

Устанавливать и настраивать коллекторное оборудование доверяют только профессиональным работникам.

Управление системой водяных полов

Температура тёплого пола может регулироваться вручную кранами коллекторного узла. Наряду с этим устанавливают электронные клапаны, которые регулируют напор подачи теплоносителя в каждом водяном контуре отдельно.

Управление осуществляется со специального щита с дисплеем, на котором отражается информация о том, какая температура нагрева поверхности напольного покрытия имеется в данный момент в определённом помещении.

Информация о температуре тёплых водяных полов подаётся на дисплей термодатчиками, которые устанавливают под каждым контуром обогрева полов.

Температура нагрева воды в тёплых полах

Если разница нагрева будет меньше 5^оС,то это вызовет падение давления воды в контуре. Превышение максимального показателя 15^оС приведёт к неравномерному прогреву поверхности напольного покрытия.

Практика показывает, что самый оптимальный вариант разницы нагрева воды тёплого водяного пола на входе и выходе находится в пределах 10 – 12^оС.

Какая идеальная температура для обогрева пола?

Вы недавно установили пол с подогревом и задаетесь вопросом, на какую оптимальную температуру его установить? Или вы думаете о подогреве пола, но хотите узнать, какая температура лучше всего установлена? Не смотрите дальше! Продолжайте читать ниже, чтобы получить окончательный ответ и узнать больше о различных аспектах/особенностях напольного отопления.

Идеальная температура для i-теплого пола составляет 75° F (24° C). Для небольшого диапазона, где-то между 74 ° F и 77 ° F, находится в оптимальной температурной зоне для напольного отопления.

Некоторые люди примут это таким, какое оно есть, но тем, кому интересно, почему именно 75°F является идеальной температурой, продолжайте читать. Мы выяснили, почему именно на эту температуру нужно установить подогрев пола, чтобы вам было комфортно и не было слишком жарко или холодно.

Почему 75°F идеальная температура?

Когда вы думаете о 75 ° F, вы, вероятно, думаете о пиковых летних температурах, а для тех, кто предпочитает осень/зиму, вы можете подумать, что это будет слишком жарко, чтобы выдержать. Не бойся!

Семьдесят пять градусов по Фаренгейту немного ниже температуры нашей кожи, которая составляет около 91°F. Это означает, что пол не будет горячим; это будет удобно для людей. И, в конечном счете, комфорт — это то, что каждый ищет с подогревом пола. Вы не хотите, чтобы вам было холодно, и вы не хотите, чтобы вам было слишком жарко, вы хотите, чтобы это было правильно.

Продолжайте читать ниже, чтобы узнать, насколько теплым будет тепло с подогревом пола, потому что, хотя идеальная температура составляет 75 ° F, это не то, что будет в комнате.

Насколько теплым должен быть теплый пол?

Итак, как упоминалось выше, идеальная температура для подогрева пола составляет 75° F, но будьте уверены, что это не будет ощущаться во всей комнате. Как узнали на уроках естествознания в детстве, тепло поднимается. Таким образом, ваши ноги будут чувствовать себя самыми горячими, но температура не будет такой горячей на уровне глаз или выше.

Наверху температура не будет такой высокой, как у источника. Таким образом, на уровне глаз люди могут ожидать падения на семь-десять градусов от источника. Отклоняясь от идеальной температуры, люди будут чувствовать, что она составляет около 68 ° F или немного больше на уровне глаз. На потолке будет около 60°F. Опять же, вы теряете тепло по мере подъема, и никогда не будет так жарко, как на земле с подогревом пола.

В целом, вы почувствуете заданную для пола температуру. Но в воздухе это должно ощущаться как приятный теплый день при температуре 68–70 ° F в самой комнате.

Сколько времени нужно для прогрева пола с подогревом?

Несмотря на то, что напольное отопление известно быстрым временем нагрева, несколько факторов затрудняют определение точного времени, которое потребуется для этого. На это время влияют следующие факторы:

• Размер комнаты
• Инсоляция помещения
• Пол готовый б/у
• Тип системы и источника тепла

Эти четыре основных фактора влияют на то, сколько времени потребуется для прогрева помещения.

Размер комнаты

Очевидно, что если вы установили пол с подогревом в небольшой комнате, например, в ванной, это займет не так много времени, как в гостиной приличных размеров. Например, для нагрева помещения малого и среднего размера может потребоваться от 20 до 30 минут, а для помещения среднего и большого размера может потребоваться от 40 минут до часа. Это не точное время, но оно используется для примеров, чтобы продемонстрировать разницу в зависимости от размера.

Изоляция

Изоляция — это то, насколько хорошо ваш дом удерживает тепло. Вы замечаете, что часто мерзнете и чувствуете, что отопление уходит впустую? Тогда у вас плохо изолированный дом. Таким образом, если вы находитесь в плохо изолированном помещении, потребуется больше времени, чтобы пространство почувствовало себя должным образом нагретым.

Вам следует подумать об утеплении дома, если это вас беспокоит. С другой стороны, если ваш дом хорошо изолирован, вам не придется беспокоиться о том, что помещение будет нагреваться дольше.

Отделка пола

В зависимости от того, какой тип пола у вас в комнате, в которой вы планируете обогрев пола, количество времени будет варьироваться. Плитка и камень оказались тем типом пола, который нагревается быстрее всего из-за их высокой теплопроводности. Это означает, что тепло от системы внутрипольного отопления будет быстро передаваться на поверхность пола.

С другой стороны, один тип напольного покрытия, о котором нужно знать, это ковры. Если у вас есть комната с ковровым покрытием, вы должны убедиться, что материал ковра не действует как изолятор. Это заблокирует тепло.

Ознакомьтесь с нашей статьей: «Как долго нагреваются полы с подогревом? [По типу пола]».

Если вы хотите узнать о четырех верхних этажах, которые хорошо сочетаются с полами с подогревом, ознакомьтесь с нашей статьей: «Какие полы лучше всего подходят для полов с подогревом? [4 типа]».

Тип системы и источник тепла

Полы с подогревом бывают двух типов: водяные и электрические. Гидравлический просто означает, что пол нагревается водой, тогда как электрический нагревается электричеством.

Гидравлическая система обеспечивает циркуляцию воды из бойлера или водонагревателя по трубам в полу. Этот метод эффективен для обогрева всего дома. Для электронной системы резистивная проводка проходит зигзагом по полу и обычно ограничена одной комнатой/помещением.

Какая максимальная температура для напольного отопления?

Немного подогреть пол не вредно, но важно соблюдать максимальную температуру для обогрева пола. Просматривая несколько источников, верхний диапазон, который нельзя превышать, составляет от 80 ° F до 85 ° F. Но безопаснее оставаться ниже 85 ° F, особенно во избежание ненужных повреждений. На данный момент вы не хотите подходить слишком близко к 90°F, потому что температура нашей кожи 91°F.

Если подумать, ваши ноги будут ощущать любую температуру, на которую вы установите пол, поэтому температура выше 85°F будет горячей, а все, что выше, может быть слишком близко или даже превышать температуру нашей кожи.

Нужно ли обслуживать напольное отопление?

Как правило, полы с подогревом не требуют технического обслуживания, но всегда рекомендуется проводить регулярное сервисное обслуживание, чтобы система оставалась на высшем уровне. Таким образом, чтобы держать все под контролем, разумно будет его обслуживать. Это гарантирует, что вы избежите любых потенциальных проблем, которые могут возникнуть. В целом, вам действительно не нужно его обслуживать.

Обогревает ли напольное отопление всю комнату?

Проще говоря, да. Внутреннее отопление покрывает весь пол выбранного помещения и нагревает равномерно по всей поверхности. Вы не почувствуете холода благодаря эффективному подогреву пола; Вы даже сэкономите деньги на счетах за отопление, используя подогрев пола.

Как было сказано ранее, тепло поднимается. Зная это, вы можете ожидать, что вся комната с подогревом пола будет теплой. Тепло поднимется и сделает комнату уютной и комфортной. Посмотрите выше на диаграмму в этой статье, чтобы получить визуальное представление.

Наслаждайтесь полами с подогревом!

Вооружившись этой информацией, вы без труда сможете настроить температуру для обогрева пола. Если вы все еще сомневаетесь в его установке, обратите внимание, что это безопасно и экономично.

Если вам нужно больше убедительности, ознакомьтесь с нашей статьей: «Опасны ли полы с подогревом?»

На какую температуру должен быть установлен теплый пол?

Идеальная температура теплого пола зависит от места и человека. Более суровый климат требует сравнительно более высокой средней температуры, и у каждого клиента есть свои предпочтения относительно идеальной температуры. Если говорить строго с точки зрения эффективного и экономичного использования, есть несколько рекомендаций, которым можно следовать.

Теплый пол часто оставляют включенным на длительное время для обеспечения фонового тепла. Вы можете выбрать настройку температуры 16-27 градусов Цельсия (60-80 градусов по Фаренгейту) для обогрева дома, в зависимости от помещения. Это может подняться максимум до 32 градусов по Цельсию (90 градусов по Фаренгейту) для быстрого нагрева.

Вы всегда можете использовать свою систему подогрева пола при более низких температурах, особенно в более теплом климате или если вы хотите, чтобы напольное покрытие обладало большей проводимостью. То, насколько горячим должен быть термостат для подогрева пола, зависит от вашего климата, выбора напольного покрытия, изоляции, типа подогрева пола и других факторов, которые мы рассмотрим в этой статье.

Электрическая система обогрева пола работает по принципу нагретых проводов, которые проводят тепло через пол. Водяные или водяные системы подогрева пола основаны на нагретой воде, протекающей по трубам из сшитого полиэтилена под полом, чтобы нагреть пол за счет передачи тепла. Это лучше, чем радиатор, так как обеспечит более равномерный обогрев всего помещения, а не одной горячей зоны и одной прохладной.

1 Сколько времени нагревается теплый пол?

2 Должен ли пол быть теплым с подогревом пола?

3 Какая оптимальная температура для теплого пола?

4 Какая максимальная температура для теплых полов?

5 Насколько горячим может быть теплый пол? – Экстремальные температуры напольного отопления

5. 1 Еще больше информации о теплых полах здесь

Сколько времени нагревается пол с подогревом?

Системе водяного теплого пола требуется от 2 до 3 часов, чтобы нагреть помещение. Это связано с тем, что вода, прокачиваемая по трубам из плексигласа под полом, далеко не такая горячая, как провода в электрических системах под полом. Тем не менее, эта система более экономична в эксплуатации.

Электрический теплый пол может достичь заданной температуры примерно за 30-60 минут, это связано с тем, что провода, которые нагреваются под полом, работают от электричества и работают при более высокой температуре по сравнению с системой водяного теплого пола.

Ознакомьтесь с нашей специальной статьей о скорости прогрева для различных типов теплых полов здесь.

Должен ли пол с подогревом быть теплым?

Да, пол с подогревом может сделать пол немного теплым на ощупь за счет постоянного отвода тепла от системы отопления. Поскольку полы с подогревом установлены для создания приятного уюта в доме, пол может нагреваться до уровня, который можно отнести к категории теплых.

Несмотря на то, что это большое преимущество для компании, занимающейся продажей напольного отопления, покупателю могут быть нужны не теплые полы, а только теплые комнаты. Некоторые клиенты предпочитают теплый пол, а некоторые довольствуются тем, что тепла достаточно для обогрева помещения. Здесь важен выбор напольного покрытия, поскольку некоторые из них будут проводить больше тепла и чувствовать себя теплее, чем другие. В любом случае всегда доступна опция с подогревом полов, и при необходимости полы могут прогреваться.

Кроме того, наличие теплых полов потребует установки более высокого уровня температуры на термостате, что приведет к дополнительным затратам на отопление, так как потребуется больше энергии для нагрева пола до такой степени, что он станет теплым. Это ключевой фактор, мешающий людям достаточно прогревать полы.

Кроме того, чрезмерный нагрев деревянного пола приводит к удалению влаги из древесины, что со временем может привести к растрескиванию и даже короблению половой доски. Поэтому рекомендуется в случае с деревянными, особенно деревянными полами, обогрев можно увеличивать, но не до предела.

Какая оптимальная температура для пола с подогревом?

Теплый пол медленно излучает тепло вверх в помещение, это означает, что температура теплых полов должна быть выше, чем в помещении. В уравнении учитываются многие факторы: вентиляция, изоляция помещения, качество теплопроводности через пол, способность пола удерживать влажность и т. д. Идеальная температура для помещения является теоретической концепцией, потому что температура варьируется от от сезона к сезону, поэтому, учитывая, что температура в помещении со временем будет меняться, необходим температурный диапазон, который можно было бы применять в любое время.

Принимая во внимание все это, многие владельцы теплых полов используют свои системы при температуре от 23 до 27°C (73-80 градусов по Фаренгейту) для фонового обогрева и до 32 градусов по Цельсию (90 градусов по Фаренгейту) в периоды активного обогрева. Это скользящая шкала, и почти все жилые помещения с подогревом полов работают примерно на этих значениях. Хотя это не установленное правило, так как экстремальные погодные условия могут привести к тому, что это значение будет полностью проигнорировано, и все же это лучший вариант.

Какая максимальная температура для теплых полов?

Электрический теплый пол обычно может нагреваться до более высоких температур по сравнению с водяной системой напольного отопления. Электрический теплый пол может нагреть комнату до экстремального уровня 40°C, это означает, что нагревательные провода под полом нагреваются почти вдвое больше. Эта экстремальная жара не нужна, а в некоторых случаях и нецелесообразна, поскольку большинству домов не нужны такие обжигающие температуры для повседневного использования. Средняя температура, поддерживаемая в большинстве жилых помещений с использованием электрических систем подогрева пола, составляет от 23°C до 29°C.°С.

Водяной теплый пол использует теплую воду для обогрева пола в процессе передачи тепла через пол. Поскольку вода, перекачиваемая по полу, требует непрерывной подачи нагретой воды, используются газовые нагреватели, что делает их более дешевыми в эксплуатации, чем электрические системы. В отличие от котла или радиатора, водяная система пола нагревает помещение равномерно и непрерывно, поэтому для водяного теплого пола не требуется очень горячая вода. Вода, прокачиваемая через пол, имеет температуру около 50°C, что в идеале позволяет нагреть пол примерно до 25°C.

Насколько горячим может быть пол с подогревом? – Предельные значения температуры напольного отопления

При строгом соблюдении рекомендаций по эксплуатации системы напольного отопления обычно считаются самым безопасным доступным методом бытового отопления. Во время установки следует соблюдать особую осторожность, так как это наиболее важная часть процесса, и именно здесь может возникнуть большинство потенциальных проблем.

Изоляция должна быть выполнена надлежащим образом, воздушные зазоры должны быть удалены, а температурные узлы должны быть точно размещены для правильного определения температуры.

При максимальной температуре нагрева около 40°C электрическая система обогрева пола не должна загореться из-за перегрева (при условии, что была произведена надлежащая профессиональная установка и соблюдены инструкции по технике безопасности). Если в нем есть полный доступ воздуха и современная проводка, теплый пол не доставит вам проблем.

Электрические теплые полы нагревают помещение примерно за час, поэтому нагрев при умеренной температуре создает в помещении ощущение уюта. Провод в теплых полах может нагреваться примерно до 80°C.

Водяные или водяные системы обогрева пола используют теплую воду для обогрева пола. Эта вода нагревается до максимального значения 50°C, так как это не уровень кипения, нет риска обжечься или повредить пол в случае поломки. Труба PEX, используемая для транспортировки этой воды, почти герметична, так как это бесстыковая установка, и внутри трубы нет точек давления.

Риск возгорания в этой системе примерно такой же, как и в обычном радиаторе, поскольку для нагрева воды используется та же система, что и в радиаторе. Если система правильно установлена, риск возгорания при движении воды под полом еще ниже.

Больше информации о напольном отоплении здесь

• Какая глубина необходима для напольного отопления?
• Первое включение теплого пола – сколько ждать?
• Можно ли укладывать виниловые полы на полы с подогревом?
• Трескается ли плитка при полах с подогревом?
• Можно ли обогреть весь дом теплыми полами?
• Можно ли сделать пол с подогревом наверху?
• Поднимет ли пол с подогревом пол? – Объяснение слоев теплого пола
• Можно ли ставить мебель на теплый пол?
• Как узнать, протекает ли пол с подогревом?
• Можно ли комбинировать напольное отопление с тепловым насосом, работающим от грунта?
• Безопасен ли теплый пол?
• Влияет ли пол с подогревом на недвижимость?
• Можно ли делать деревянные полы с подогревом?
• Может ли пол с подогревом стать причиной пожара?
• На какую температуру должен быть установлен теплый пол?
• Можно ли положить коврик на пол с подогревом?
• Сколько времени нужно для прогрева пола с подогревом?
• Почему мой теплый пол шумит?
• Почему у меня неоднородный пол с подогревом?
• Как узнать, работает ли мой теплый пол? – Общие проблемы и решения
• Что может пойти не так с теплым полом?
• Можно ли комбинировать напольное отопление с воздушным тепловым насосом?
• У вас постоянно включен теплый пол?
• Работает ли система «теплый пол» с умными термостатами?
• Пол с подогревом на кухне – Должен ли теплый пол быть под кухонным гарнитуром?
• Сколько энергии потребляет система «теплый пол»?
• Полы с подогревом летом и зимой

Книга по лучистому отоплению: когда это имеет смысл, а когда нет исходит из точки зрения, что вы сходите с ума от своего дома.

Даже если вы просто строите достаточно экологичный дом, вам определенно стоит подумать об экономии денег, позвоните мне, если вы хотите обсудить свои варианты. -Уэс

Следующая статья была написана Алексом Уилсоном для журнала «Environmental Building News». Copyright © 2002 BuildingGreen, Inc. Все права защищены; перепечатано с разрешения. www.BuildingGreen.com

Лучистое отопление полов: когда оно работает и не имеет смысла

Во время оценки Северо-восточного конкурса экологически чистых зданий прошлой весной меня поразило количество заявок от жилых домов с действительно звездный пассивный солнечный дизайн и сверхвысокоэффективные оболочки здания. Ясно, подумал я, когда начал рассматривать характеристики, что мы прошли долгий путь в высокопроизводительном зеленом жилом строительстве с тех пор, как я впервые столкнулся с пассивной солнечной энергией в середине 19-го века.70-е годы. Но что-то тоже показалось странным. В большинстве этих входов были сложные системы лучистого обогрева пола. После всех усилий и затрат, направленных на суперизоляцию ограждающих конструкций этих домов и обеспечение пассивного солнечного дизайна, им все еще нужны системы отопления за 10 000 долларов? И действительно ли эти системы имели смысл с точки зрения производительности? Я не был уверен и решил покопаться в этих вопросах.

Я давно являюсь поклонником комфорта, обеспечиваемого теплым полом, и часто приводят веские аргументы в пользу экономии энергии и преимуществ качества воздуха в помещении. Но действительно ли это лучший выбор для высокопроизводительных зеленых домов? В большинстве энергоэффективных зданий ответ, кажется, «нет», хотя лучистое отопление пола может обеспечить как комфорт, так и преимущества качества воздуха в помещении. В этой статье представлен краткий обзор лучистого обогрева пола, рассмотрены преимущества этого подхода к теплоснабжению, а также обзоры, когда эти системы имеют смысл — и не имеют смысла — в домах и небольших коммерческих зданиях.

Теплые полы Обзор

Теплые полы берут свое начало в Древнем Риме, где под полами вилл разжигали костры. Ранние корейские здания аналогичным образом отапливались путем направления дымовых газов под полы, а затем выбрасывались через дымоходы. Фрэнк Ллойд Райт пропускал горячую воду, а не воздух, через полы многих своих зданий в 1930-х годах — практика, которая сегодня стала обычным явлением в частных домах.

Лучистое отопление пола превращает пол в низкотемпературный радиатор большой площади. В большинстве современных систем лучистого отопления теплая вода циркулирует по пластиковым трубам, встроенным в плиту пола или прикрепленным к нижней стороне чернового пола. В системах плит можно использовать либо стандартную бетонную плиту на уровне грунта, либо более тонкую и легкую гипсобетонную плиту, заливаемую на черновой пол или поверх существующего чистового пола. В любом случае тепловая масса плиты удерживает тепло и медленно излучает его в жилое пространство над ним.

Помимо горячей воды в качестве источника тепла, лучистые полы также могут использовать электричество или горячий воздух. Из-за высокой стоимости электроэнергии в большинстве районов лучистое электрическое отопление пола обычно имеет наибольший смысл, когда электричество доступно для зарядки плиты в ночное время и в другие непиковые часы. Производство электромагнитных полей (ЭМП) также является потенциальной проблемой лучистого электрического обогрева (см. EBN Vol. 3, No. 2). Теплые полы иногда используются в коммерческих зданиях, но, как правило, они непрактичны и слишком дороги для жилых помещений.

Раньше для гидравлических систем теплого пола использовались медные трубы, но в настоящее время в большинстве систем используются трубы из резины или сшитого полиэтилена (PEX), причем последние являются наиболее распространенными. Проектирование систем лучистого теплого пола довольно сложно и должно выполняться человеком с соответствующей подготовкой или опытом. Различные руководства по проектированию, руководства по установке для конкретных производителей и программные инструменты доступны для использования при проектировании и определении размеров систем лучистого отопления пола. Длина труб, необходимая на квадратный фут пола, зависит от таких переменных, как диаметр труб, тип системы теплого пола (толстая плита, тонкая плита, без плиты), климата, тепловой нагрузки здания, типа котла и используемых средств управления. . В последние годы производители проделали большую работу по упаковке различных компонентов для упрощения конструкции систем теплого пола.

Ключевым требованием для большинства систем лучистого обогрева пола является адекватная изоляция под обогреваемой плитой или под трубкой (когда трубка крепится к нижней стороне чернового пола). Большинство производителей рекомендуют как минимум 1 дюйм (25 мм) экструдированного полистирола (XPS) для систем лучистого отопления с бетонными плитами, но в холодном климате оправданы значительно более высокие уровни.

Зонирование теплых полов обычно осуществляется с помощью усовершенствованных коллекторных модулей, которые позволяют изменять температуру воды в разных зонах. Это обеспечивает гибкость для поддержания разных температур в разных помещениях и позволяет дифференцировать подачу тепла в помещения с солнечным притоком и без него.

Наконец, для обеспечения оптимального комфорта и максимальной энергоэффективности часто устанавливаются сложные элементы управления. Некоторые системы лучистого пола полагаются на отдельные датчики температуры снаружи, внутри плиты перекрытия и в жилом помещении с микропроцессорным управлением для регулирования того, когда и куда должна подаваться горячая вода. По словам консультанта по строительству, из-за длительного запаздывания в системах лучистого обогрева пола из бетонных плит стандартные термостаты с понижением температуры обычно неэффективны, хотя термостаты со встроенной функцией упреждения могут хорошо работать в этом случае. Энди Шапиро из Монпелье, Вермонт.

Преимущества системы лучистого отопления

Система лучистого отопления имеет ряд существенных преимуществ:

Комфорт. Безусловно, самым большим преимуществом лучистого теплого пола является комфорт. Большая излучающая поверхность означает, что большая часть тепла будет доставляться за счет излучения — нагревая непосредственно пассажиров, а не за счет конвекции (основной механизм доставки тепла от обычных водяных плинтусных «радиаторов»). Более теплые поверхности в жилом помещении приводят к более высокой средней температуре излучения (мера температуры поверхности в помещении, влияющая на скорость потери лучистой теплоты от находящихся в нем людей). При более высоких средних лучистых температурах большинству людей комфортно даже при более низких температурах воздуха. Подача тепла на уровне пола с теплой поверхностью пола также позволяет жильцам ходить босиком даже зимой — очень популярная функция. Повышенный комфорт должен быть важным преимуществом в любом зеленом доме, поэтому этот подход к отоплению может быть веским аргументом.

«Пока вы не познакомились с этой формой тепла, — говорит исполнительный директор Radiant Panel Association Ларри Дрейк (который занялся лучистым отоплением после многих лет работы с солнечными домами), — трудно понять, насколько это удобно». Он утверждает, что, в частности, в зеленых домах, после всех усилий и затрат на использование здоровых и экологически чистых материалов, обеспечение высокого уровня комфорта с помощью лучистого тепла должно быть главным приоритетом.

Энергосбережение

Существует потенциал для экономии энергии с помощью лучистого теплого пола с помощью нескольких механизмов, включая более низкие настройки термостата, более низкие настройки котла и снижение инфильтрации. Домовладельцам с лучистым отоплением пола, вероятно, будет комфортно при более низких температурах воздуха из-за повышенной средней лучистой температуры в таких домах, отсутствия значительного воздушного потока (как это происходит в системах конвективного водяного отопления и систем принудительного воздушного отопления) и доставки тепла. тепло на уровне пола. Сторонники лучистого отопления пола утверждают, что кому-то, кто обычно чувствует себя комфортно при 72 ° F (22 ° C), будет комфортно в здании с лучистым отоплением пола, поддерживаемым на уровне 68 ° F (20 ° C). Если это правда, можно было бы ожидать, что люди с лучистым подогревом пола будут устанавливать свои термостаты на более низком уровне и, таким образом, добиваться значительной экономии энергии.

Вторая возможность экономии энергии за счет лучистого теплого пола заключается в поддержании температуры котла ниже, чем это необходимо при традиционном распределении горячей воды по плинтусу. Типичный европейский подход к лучистому отоплению пола заключается в циркуляции воды довольно низкой температуры на почти непрерывной основе, изменяя температуру воды по мере необходимости для удовлетворения нагрузки. Эта практика может уменьшить потери тепла в некондиционируемое помещение, если котел и трубопроводы расположены в неотапливаемом подвале, но эксперты EBN, с которыми беседовал эксперт, предполагают, что экономия будет в лучшем случае очень небольшой, особенно из-за дополнительного потребления электроэнергии для работы насосов в течение долгих часов. Консультант по экологическому строительству Марк Розенбаум из Меридена, штат Нью-Гемпшир, предлагает использовать котел с малой массой, который запускается по требованию, а не котел с большой массой, работающий почти непрерывно.

Третья возможность экономии энергии (за счет принудительного воздушного отопления) заключается в том, что системы лучистого пола не увеличивают скорость инфильтрации воздуха. Стандартные системы воздушного отопления могут значительно увеличивать или уменьшать давление воздуха в различных частях здания, что, в свою очередь, может увеличивать скорость инфильтрации/экфильтрации воздуха, по крайней мере, в обычном негерметичном здании. С лучистым отоплением пола, как и с плинтусным водяным отоплением, этого не произойдет. (Хорошо спроектированная, должным образом сбалансированная система принудительной вентиляции не должна увеличивать инфильтрацию.)

Возможность использования солнечной энергии

Относительно низкая температура, необходимая для циркуляции воды в системе лучистого теплого пола, дает возможность использовать солнечную горячую воду. Этот подход лучше всего работает с системами бетонных плит; вода более высокой температуры обычно требуется, когда трубка крепится к нижней стороне деревянного пола. Хотя такие системы довольно сложны и дороги, излучающие плиты предлагают один из лучших способов использования солнечной энергии для обогрева частей здания без прямого доступа солнечного света. Наиболее практичными являются системы, в которых солнечная энергия нагревает воду в резервуаре для хранения, который затем может циркулировать через плиту. Согласно информационному бюллетеню EREN Consumer Energy (www.eren.doe.gov) под названием «Солнечное лучистое отопление пола», такие системы обычно стоят не менее 14 000 долларов. Резервное тепло по-прежнему требуется и может быть обеспечено дровяной печью, газовым обогревателем с вентиляцией через стену, электрическим сопротивлением или резервным нагревательным элементом в баке для хранения солнечной энергии.

Увеличение срока службы котла. Эксплуатируя котел при более низкой температуре, можно продлить его срок службы. В системах лучистого обогрева пола обычно используется температура воды 85–140 ° F (30–60 ° C), по сравнению с водяными системами плинтуса, которые обычно работают при 130–160 ° F (55–70 ° C). По данным Министерства энергетики, при этих рабочих температурах срок службы котла может превышать 45 лет. (Однако Шапиро скептически относится к этому утверждению, указывая на то, что новые котлы предназначены для работы с холодным пуском и должны хорошо выдерживать такое циклическое изменение температуры.)

Бесшумная работа

Водяной теплый пол работает очень тихо. В отличие от принудительного воздушного отопления, нет шума от вентилятора или потока воздуха по воздуховодам; и, в отличие от водяного плинтусного отопления, вода обычно не булькает через плинтусные радиаторы и не скрипит от расширения и сжатия. Основным шумом будет звук циркуляционных насосов и вентилятора, используемого для принудительной вентиляции котла. В системах лучистого пола, в которых трубы прикреплены к нижней стороне деревянного пола, также может быть некоторый скрип от расширения и сжатия.

Гибкая планировка помещения

Поскольку в напольных лучистых обогревателях отсутствуют плинтусные радиаторы или воздуховоды, появляется гораздо больше свободы в выборе места для размещения мебели. Системы лучистого теплого пола «невидимы».

Улучшение качества воздуха в помещении

Можно привести аргумент в пользу улучшения качества воздуха в помещении в домах с лучистым теплым полом. По сравнению с обычной системой принудительного распределения воздуха по дому, вероятно, будет циркулировать меньше пыли. И в отличие от электрического плинтуса или принудительного воздушного отопления, не будет поверхностей, достаточно горячих, чтобы сжечь частицы пыли, которые могут внести летучие химические вещества или токсичные частицы в воздух дома (даже проходящий через фильтры). Эта проблема будет наибольшей для людей с острой химической чувствительностью. Фактически, строитель-ветеран Макс Стрикленд из Burkholder

Строитель в Трэверс-Сити, штат Мичиган, впервые заинтересовался теплыми полами несколько лет назад после того, как его жена стала химически чувствительной. Он беспокоится о «поджаривании воздуха» обычными системами отопления и считает, что обычные фильтры в системах принудительной вентиляции неэффективны. Три года назад Стрикленд построил Дом здоровья Американской ассоциации легких (ALA) в Трэверс-Сити, и теперь он включает пол с лучистым подогревом во всех своих домах (обычно от 4 до 6 элитных индивидуальных домов в год).

Так что же не так с теплым полом?

При правильном применении лучистое отопление пола представляет собой превосходную систему подачи тепла, возможно, даже самую лучшую. Обычно вы платите за это больше, но повышенный комфорт, потенциальная экономия энергии и другие преимущества могут легко оправдать дополнительные затраты. Тем не менее, сверхэнергоэффективные зеленые здания могут не так хорошо подходить для лучистого обогрева полов. Вот почему:

Экономика

Можно обоснованно утверждать, что зеленый дом в умеренно-холодном климате должен иметь очень высокий уровень изоляции (стены не менее R-25 и потолок/крыша R-40), чрезвычайно низкая скорость инфильтрации, высокоэффективное остекление (единичный коэффициент U ниже 0,3) и, по крайней мере, некоторое пассивное усиление солнечного излучения или закаливание на солнце.

Мы говорим не об обычных домах, заметьте, а о высокоэффективных зеленых домах. Такой дом будет потреблять очень мало тепловой энергии — вероятно, менее 2,0 БТЕ/фут2 · градусо-день (41 кДж/м2 · °C), что приведет к очень низким затратам на отопление. Для достижения такого уровня энергоэффективности требуются значительные инвестиции в ограждающие конструкции здания (например, двойные стены 2×4). В таком доме установка дорогой системы отопления не имеет экономического смысла. Как отмечает Розенбаум, «просто не имеет смысла устанавливать систему отопления за 10 000 долларов, чтобы обеспечить тепло на 100 долларов в год».

Вложение стольких денег в ограждающие конструкции здания и установка дорогостоящей системы лучистого обогрева полов исключает возможность компенсации значительной части дополнительных затрат на улучшение ограждающих конструкций здания за счет экономии на механическом оборудовании — один из ключевых принципов интегрированного, комплексное проектирование зданий. В большинстве энергоэффективных домов такой же высокий уровень комфорта, обеспечиваемый лучистым отоплением пола, должен быть достигнут простой установкой одного или двух небольших, тихих, высокоэффективных сквозных газовых обогревателей (например, производимых Rinnai) или несколько коротких секций электрического обогрева плинтуса. От 1000 до 2000 долларов за штуку за нагреватели Rinnai (установленные) или несколько сотен долларов за электрический плинтус по сравнению с 10 000 долларов за типичную систему лучистого обогрева пола, экономия от 6000 до более 9 долларов.000 было бы возможно — и эта экономия могла бы окупить большинство улучшений оболочки, необходимых для снижения отопительной нагрузки настолько, что отопление помещений (вместо распределенного тепла) стало бы жизнеспособным вариантом.

Даже Ларри Дрейк, ярый сторонник систем лучистого обогрева пола в качестве исполнительного директора Ассоциации лучистых панелей в Лавленде, штат Колорадо, признает, что лучистое тепло труднее оправдать в высокоэффективных зданиях. «Чем плотнее конверт, тем меньше сумма экономии излучающей системы», — сказал он EBN.

Эффективность обогрева с микронагрузками

Наряду с экономическими вопросами целесообразности систем лучистого обогрева полов для высокопроизводительных зеленых домов существуют научные причины, по которым это может не подойти. Согласно Розенбауму, тепло передается от открытой плиты в помещение со скоростью около 2 БТЕ/фут2 · час · °F (11 Вт/м2 · °C). В хорошо изолированном доме такая скорость теплового потока означает, что даже когда на улице очень холодно, плита может быть лишь на несколько градусов теплее, чем остальная часть комнаты, иначе комната будет продолжать нагреваться. Однако, чтобы бетонная плита была теплой, она должна быть около 80°F (27°C). Таким образом, в течение большей части отопительного сезона главная особенность лучистого теплого пола — теплый пол — не возникает. При умеренном солнечном притоке отдача тепла от плиты перекрытия будет еще меньше. Поскольку пол утеплен снизу, по нему будет более комфортно ходить, чем по большинству плитных полов, но преимущество будет от изоляции, а не от лучистого тепла.

Запаздывание движения тепла через бетон также может быть проблемой. В очень хорошо изолированном доме это время задержки может привести к перегреву, особенно если в помещение доставляются другие источники тепла, такие как пассивная солнечная энергия. Если бетонная плита «заряжена» теплом в ранние утренние часы и ее поверхность нагрета до такой степени, что она не может легко поглощать падающее на нее солнечное излучение, это солнечное тепло будет более непосредственно нагревать воздух, увеличивая риск перегрева. То же самое происходит в гораздо большей степени в высокоэффективных пассивных солнечных домах с каменными нагревателями, потому что поверхность работающего каменного нагревателя имеет более высокую температуру. В таких домах жильцам обычно нужно сверяться с прогнозом погоды — если они утром загрузят топку каменной каменки, а день выдастся ясным, солнечным, помещение, скорее всего, перегреется. Теплый пол поддерживает гораздо более низкую температуру поверхности, чем каменный обогреватель, поэтому пол эффективно «выключается», когда комната нагревается за счет солнечного тепла. «Если температура пола составляет 76°F, — говорит Розенбаум, — то излучающая система не может нагреть помещение до более высокой температуры». Таким образом, это не является большой проблемой для систем лучистого обогрева пола, но это может означать, что домовладельцам придется периодически открывать окна зимой, и их общая экономия энергии от солнечной энергии не будет такой большой. Шапиро советует не использовать излучающие плиты в зонах домов с пассивным солнечным теплом. «Это пустая трата энергии», — говорит он, хотя неясно, сколько именно происходит.

Риск перегрева при использовании систем лучистого обогрева полов из бетонных плит в очень энергоэффективных зданиях заставляет некоторых проектировщиков внедрять сложные системы управления. Вместо простого комнатного термостата многие проектировщики теплых полов устанавливают системы управления, которые также регулируют температуру циркулирующей воды в зависимости от температуры наружного воздуха и температуры плиты. Также может быть важно иметь разные зоны в системе лучистого обогрева пола из бетонной плиты, чтобы меньше тепла могло доставляться, например, к частям плиты, которые нагреваются за счет солнечного излучения. Однако, по словам Розенбаума, плита излучающего пола в некоторой степени саморегулируется, когда речь идет о солнечном усилении. Если плита перекрытия начнет поглощать солнечное тепло и нагреваться, она будет извлекать меньше тепла из циркулирующей воды; это тепло вернется в котел и может быть направлено в несолнечные зоны.

Потери тепла в грунт

В системах напольного лучистого отопления, устанавливаемых на уровне земли, существует потенциальная возможность значительных потерь тепла в грунт. По словам Пола Торчеллини, доктора философии, специалиста по ПЭ из Национальной лаборатории возобновляемых источников энергии, даже при наличии изоляции под плитой 20% тепла, поступающего в плиту, может уходить в землю. Это снижает общую эффективность системы лучистых плит, компенсируя потенциальную экономию, описанную выше. Типичные рекомендации производителей для изоляции XPS толщиной 1 дюйм (25 мм) под излучающей плитой явно неадекватны; даже 2” (50 мм) может быть недостаточно. Шапиро рекомендует до 4 дюймов (100 мм) в холодном климате. Вместо озоноразрушающего XPS можно использовать пенополистирол высокой плотности (минимум 1,5 фунта на фут, рекомендуется пенопласт 24 кг/м3).

По иронии судьбы, большинство людей хотят лучистого теплого пола, потому что им не нравится холодный пол, однако долгое время существовало сопротивление изоляции под бетонными плитами пола, что значительно уменьшило бы проблему холодного пола. Они решают проблему с дорогой системой лучистого обогрева пола (включая жесткую изоляцию под плитой), когда одна только жесткая изоляция решит большую часть проблемы. (Чтобы быть справедливым к сторонникам лучистого отопления пола, единственный способ сделать пол из плиты действительно теплым на ощупь — это обеспечить лучистое отопление пола, потому что высокая проводимость бетона заставляет плиту чувствовать себя прохладной, даже когда она нагрета или слегка нагревается. выше комнатной температуры.)

Проблемы с охлаждением

Большинство систем лучистого обогрева пола не могут обеспечить охлаждение, и большинство домов и небольших коммерческих зданий сегодня строятся для обеспечения охлаждения даже в относительно прохладном климате. Вот почему системы принудительного воздушного отопления гораздо более популярны по всей стране, чем водяные системы отопления — воздуховоды, используемые для принудительного воздушного отопления, также могут использоваться для подачи охлажденного воздуха (см. дальнейшее обсуждение в разделе «Лучистое отопление пола по сравнению с принудительным воздушным отоплением» ниже). Одной из проблем превращения пола в теплоотвод является риск образования конденсата на прохладной поверхности. (Конденсация происходит, когда температура поверхности падает ниже точки росы, которая может быть довольно высокой в ​​более влажных частях страны.)

Лучистое охлаждение (как правило, с помощью потолочных панелей) довольно широко используется в Европе, где уровни влажности, как правило, не так высоки, как в восточной части Северной Америки, и где комфортный диапазон обитателей здания (температурный диапазон, при котором им комфортно) шире чем здесь. Тем не менее, в США проводятся интересные исследования по радиационному охлаждению. Эта концепция апробируется, например, в студии архитектурной школы Университета штата Пенсильвания. Охлажденная вода циркулирует через потолочные панели для обеспечения лучистого охлаждения, а для вентиляции используется 100% свежий воздух. Ключевым моментом является то, что вентиляционный воздух осушается перед подачей в кондиционируемое помещение, что исключает возможность образования конденсата на лучистых потолочных панелях. Эта система экономит энергию двумя способами: потому что перекачка воды требует меньше энергии, чем перемещение воздуха, и потому что охлажденная вода должна отводить только явную тепловую нагрузку, а не скрытую нагрузку. При 100%-ной подаче наружного воздуха общее количество циркулирующего воздуха уменьшается примерно на 80% по сравнению с обычными рециркуляционными системами.

Прогнозируемая и фактическая экономия

Последняя проблема с системами лучистого обогрева пола заключается в том, что большая часть предполагаемой экономии энергии может не получиться. Существует очень мало надежных данных, подтверждающих распространенное утверждение о том, что системы лучистого обогрева пола экономят много энергии, потому что люди с этой формой тепла чувствуют себя комфортно при более низких температурах и, следовательно, держат свои термостаты ниже. Фактически, единственное исследование, которое мы смогли найти, показывает, что это не так.

Прошлой зимой Канадская ипотечная и жилищная корпорация (CMHC) провела исследование 75 домов в Новой Шотландии: 50 с теплыми полами и 25 с другими системами распределения тепла. Журнал легкого строительства. Эти дома посещали в светлое время суток по выходным и записывали настройки термостата. Настройки термостата в домах с лучистым отоплением в среднем составляли 68,7 ° F (20,4 ° C), в то время как настройки в контрольных домах в среднем составляли только 67,6 ° F (19).0,8°С). Хотя размер выборки был небольшим, это исследование не показало доказательств того, что домовладельцы с лучистым подогревом пола снижают настройки термостата; на самом деле, это показывает обратное. Дон Фуглер из CMHC, руководивший исследовательским проектом, сообщил EBN, что они начали исследование после того, как производитель продукции для лучистого теплого пола связался с CMHC с просьбой предоставить более подробную информацию о стандартной информации, которую агентство предоставляло об экономии энергии за счет лучистого теплого пола. . Он предупреждает, что это было очень поверхностное исследование, но оно указывает на необходимость дополнительных исследований общепринятого утверждения об экономии энергии.

Ларри Дрейк из Radiant Panel Association говорит, что исследование CMHC было очень интересным, а сделанные на его основе выводы вводят в заблуждение. «Предполагать, что люди не чувствуют себя комфортно при более низкой температуре, — это предположение», — сказал он. Он утверждает, что взаимосвязь между комфортом и средней лучистой температурой была хорошо установлена ​​ASHRAE на протяжении десятилетий. Он предполагает, что если домовладельцы с лучистым теплом решили оставить свои термостаты там, где они держат их без лучистого тепла, они предпочли повысить уровень своего комфорта, а не пойти на экономию энергии. Он также предполагает, что домовладельцы могут иметь тенденцию устанавливать свои термостаты численно, независимо от комфорта, так что, если они раньше держали свои термостаты на 70 ° F, а затем включали теплый пол, они могли по-прежнему поддерживать свои термостаты на 70 °. и в итоге стало удобнее).
Энди Шапиро предпочитает не заявлять об экономии энергии за счет теплого пола. «Лучистое тепло может быть прекрасным дополнением в доме, — говорит он, — но продавать его как энергосберегающее — значит преувеличивать».

Лучистое отопление пола против принудительного воздушного отопления

Многие люди, которые выбирают лучистое отопление пола, делают это, потому что им не нравится принудительное воздушное отопление. Существует распространенное мнение, что системы принудительного воздушного отопления высушивают воздух и создают пыль. «Ничто не может быть более далеким от истины с правильно установленной системой принудительной вентиляции», — говорит Бетси Петтит, AIA, Building Science Corporation в Вестфорде, штат Массачусетс. Преимущество систем с принудительной подачей воздуха, утверждает она, состоит в том, что они «все для всех систем». Система принудительной вентиляции может обеспечивать отопление, кондиционирование воздуха, вентиляцию и фильтрацию — и все это через единую систему воздуховодов и с общими вентиляторами. С другой стороны, система лучистого обогрева пола, по словам Петтита, делает только одну вещь, и она делает это по цене, которая обычно выше, чем у системы с принудительной подачей воздуха, выполняющей эти многочисленные функции. «Для меня это просто навязчивая идея», — сказала она EBN. «Если вы изолируете плиту и правильно строите ограждающую конструкцию, то есть без утечек, вы можете чувствовать себя более комфортно за меньшие деньги с канальной системой распределения», — говорит она.

Петтит не может представить себе ни одного строителя обычных домов в США, который устанавливал бы теплый пол, хотя есть много строителей на заказ и по спецзаказу, которые очень довольны лучистым теплым полом. Макс Стрикленд подтверждает, что стоимость лучистого теплого пола действительно выше — обычно на 50 % выше, чем у системы принудительной вентиляции, — но он отмечает, что если вы обеспечите такой же уровень зонирования с помощью принудительной вентиляции, затраты будут намного меньше. Он занимается кондиционированием воздуха в домах с теплым полом, устанавливая бесканальные мини-сплит-кондиционеры производства Fujitsu, Sanyo или Mitsubishi, которые, по его словам, очень эффективны. Дрейк не знал о каких-либо крупных строителях жилых домов, которые внедрили системы лучистого отопления вместо систем с принудительной подачей воздуха.

Когда и где имеет смысл использовать лучистое отопление пола

Было отмечено, что системы лучистого отопления пола могут быть не лучшим выбором для очень хорошо изолированных пассивных солнечных домов. Так когда же они имеют смысл?

• В домах и небольших коммерческих зданиях с обычным уровнем теплоизоляции и стандартными окнами со стеклопакетами, особенно в климате с минимальной охлаждающей нагрузкой, где желателен дополнительный комфорт лучистого тепла и позволяет бюджет.
• В зданиях с большими открытыми пространствами и высокими потолками.
• В зданиях, где распространена воздушная промывка, таких как гаражи, пожарные депо, авиационные ангары и промышленные помещения (поскольку излучающий пол большой площади обеспечивает быстрое восстановление).
• Когда стоимость не имеет значения, а удовлетворение большей части или всей тепловой нагрузки за счет солнечной энергии является первоочередной задачей.
• Когда жильцы здания имеют острую химическую чувствительность или аллергию — в этом случае может возникнуть опасение, что пыль может распространяться через систему принудительной вентиляции или что высокая температура поверхности от газовой горелки или электрического нагревательного элемента приведет к сжиганию частиц пыли и вызовет проблемы со здоровьем. .

Заключительные мысли

Трудно выразить сомнение в том, что действительно популярно. Подобно геотермальным тепловым насосам, лучистое отопление пола имеет преданных и ревностных поклонников строителей, проектировщиков и домовладельцев, которые считают его лучшим вариантом отопления — и уместным практически в любой ситуации.

Одна из причин, по которой лучистое отопление пола так популярно, заключается в том, что оно намного удобнее, чем то, с чем знакомо большинство из нас: старые дома со сквозняками, где существует значительная стратификация температуры от пола до потолка. Если бы больше людей осознали, что такого же или, по крайней мере, подобного уровня комфорта можно достичь, просто создав действительно хорошо изолированную, плотную оболочку здания, мы могли бы обеспечить комфорт многим людям, одновременно сэкономив огромное количество энергии. энергии, не требуя лучистого теплого пола. «Дом с достаточно хорошей оболочкой, чтобы его можно было назвать зеленым — хорошо изолированный и герметичный — будет иметь очень высокий уровень комфорта независимо от того, какой тип системы отопления используется, — говорит Шапиро, — до тех пор, пока эта система отопления находится в хорошем состоянии. разработан».

В домах с обычным уровнем теплоизоляции и типичным остеклением лучистый теплый пол является чрезвычайно удобным вариантом распределения тепла. Это не усугубляет проблемы с качеством воздуха в помещении и может даже сэкономить немного энергии, если домовладельцев удастся убедить выключить свои термостаты до уровня, обеспечивающего тот же уровень комфорта, что и в доме без лучистого тепла. Но в очень хорошо изолированном зеленом доме пол с подогревом обычно не лучший вариант. Если вы приложили все усилия и потратили все деньги, чтобы получить действительно выдающуюся энергосберегающую оболочку с пассивным усилением солнечной энергии, почему бы не компенсировать эти затраты за счет значительного снижения стоимости системы отопления?

– Alex Wilson

Для получения дополнительной информации:
Radiant Panel Association
P.O. Box 717
Loveland, CO 80539
800/660-7187, 970/613-0100
970/613-0098 (fax)
www.radiantpanelassociation.org
For subscription information contact: Новости экологического строительства,
122 Birge St.
