Окно на крыше: стандартные размеры мансардных окон

Коровин Сергей Дмитриевич

Автор

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Мансардные окна привлекают внимание своей романтичностью и нетривиальным внешним исполнением, который добавляет облику дома оригинальность и позволяет создать источник обильного дневного света. Основная сложность, если вы хотите установить окно на крыше – размеры конструкции, подбирать которые необходимо с особой щепетильностью. Правильный выбор означает создание экстерьера, который выгодно подчеркнет внешнее благородство дома.

Как выбрать площадь будущего остекления

Сегмент рынка по изготовлению мансардных установок изобилует различными предложениями, запутаться в которых не составит труда. Для того чтобы мансарда была остеклена правильно, придерживайтесь ряда простых рекомендаций:

Размерная сетка мансардных установок

Стандартные размеры мансардных конструкций представлены 14-ю позициями, а каждый из производителей насчитывает в своих рядах минимум 6 размерных сеток. Например, размеры мансардных окон Velux достаточно велики, они находятся в большой и средней сетке, поэтому малые размеры найти будет весьма проблематично.

Размерная сетка мансардных оконОкна Велюкс выпускаются в средних и больших размерах

Компания Велюкс может порадовать клиентов лишь одним небольшим размером – 55 х 98 см. Конструкции средних размеров представлены показателями 66 х 118 см, а крупноразмерные – от 78 х 98 см до 114 х 140 см. Прежде чем отправляться за покупкой, практичным будет поинтересоваться у продавца, есть ли на складе нужные модели.

Из чего делают конструкцию

Чаще всего главным материалом выступает клееный брус, за исключением оформления санитарных зон, поскольку древесина не переносит влажность. Для санузла или ванной используют каркасы из металлопластика или дерева с покрытием из полиуретана, который справляется с высокой влажностью и температурными перепадами.

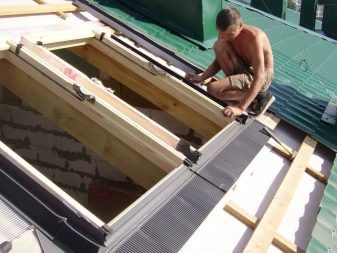

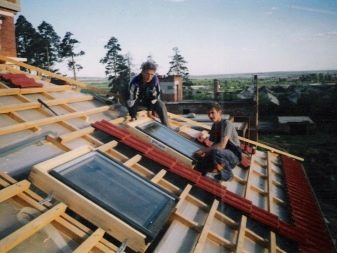

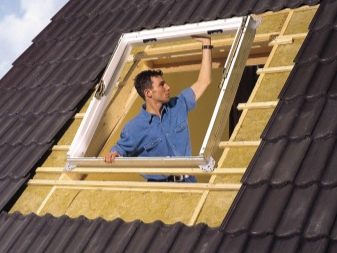

Монтаж окна на крышу
Основной материал для изготовления мансардных окон – клееный брус

Кстати, мансардные окна velux или других производителей с мелкими размерами, органично смотрятся в уборных. Они обеспечивают достаточное освещение, но при этом не открывают большой обзор с внешней стороны.

Расположение элементов открывания

Ось открывания располагают в трех вариациях: по центру, по верхней части и на 2/3 высоты самого окна. Большой популярностью пользуется центральный вариант, поскольку его установка признана самой недорогой. Два оставшихся варианта обладают общим преимуществом, которое состоит в удобстве и комфорте, исключая вероятность случайно удариться об открытое окошко. Не забывайте, что при желании всегда можно выбрать комбинированную систему открывания.

Способы открывания оконЧаще всего монтируются окна с центральной осью

Выбираем стеклопакет для мансардной конструкции

Важную роль в выборе мансардных окон выполняет качественное стекло, обязательно закаленное и наполненное инертным газом – аргоном, который обеспечит отличную теплоизоляцию помещения

. Поскольку окно располагается на крыше, размеры и стеклопакет определяют степень нагрузки, которую придется выдержать конструкции. Обычное стекло не справится с дождевыми и снежными осадками, сильными порывами ветра и прочими погодными явлениями, поэтому надежность стеклопакета – это залог безопасности для хозяев дома.

Стеклопакет для мансардного окнаЦелесообразнее не крыше устанавливать стеклопакеты, а не обычное стекло

В зависимости от финансовых возможностей многие производители предлагают рассмотреть модели, конструкции которых обладают повышенным функционалом:

  • аргон заменяют газом, который обеспечивает еще более высокую теплопроводность;
  • стеклопакет, изготовленный по специальной технологии, позволяет поврежденному стеклу распадаться на неострые фрагменты и защищает человека от получения травмы;
  • стекло со специальным покрытием, которое будет отражать тепло либо внутрь комнаты, либо во внешнее пространство;
  • увеличение толщины стеклопакета для достижения максимальной прочности.
Управление мансардным окном с помощью пультаПри необходимости устанавливается автоматизированная система управления окном

Кроме показателей качества, производители предлагают воспользоваться приятными разработками в виде автоматизированных мансардных конструкций. Управлять ими можно мобильным пультом или с помощью переключателей, закрепленных на стене.

Технические характеристики стеклопакета

Для достижения хорошей функциональности мансардных окон большую роль играют технические требования к стеклопакетам, которые должны соответствовать следующим показателям:

  • высокая безопасность изделия;
  • обеспечение хорошей теплоизоляции;
  • наличие бонусных функций у окна класса «Люкс».

Располагаем окошки правильно

Чтобы добиться максимально яркого освещения в течение дня, монтируйте 2 или 3 окна в одной комнате, располагая их на противоположных гранях крыши. Монтаж одного, но большого окна, не позволит достичь подобного эффекта, поскольку его площадь будет равняться сумме площадей нескольких составляющих. Мансардные окна с большой поверхностью сделают помещение уютным и равномерно наполнят светом. Расстояние между окнами и ширина конструкций определяется расстоянием между стропилами.

Мансардное окно с большой поверхностьюРасстояние между окнами и их ширина зависят от расстояния между стропилами

Оптимальные размеры конструкций

Прекрасные виды позволят наблюдать установки с размерами, достигающими 1 метра. Но, заботясь о красивых пейзажах, не забывайте о том, что главное – установить окошко правильно. Для этих целей располагать его нужно в пределах от 0,9 м до 1,2 м по нижней части (от пола) и от 2 м до 2,2 м по верхней части.

Размеры мансардных оконРасстояние от пола до окна должно быть не менее 0.9 м

Определяя размеры в длину, обращайте внимание на угол наклона крыши. Чем ниже будет уклон, тем выше будет длина оконной конструкции. Например, для крыши с уклоном в 35° оптимальным станет длина окна в 160 см. Уклон в 70° потребует каркаса в 100-120 см длиной соответственно

.

Выбор размера мансардного окна

Продумывайте количество будущих окон на этапе планирования и разработки проекта, поскольку ширина окошек и расстояние между стропилами имеют тонкую взаимосвязь. От изначального выбора напрямую зависит способ проектирования стропил.

Устанавливая мансардные окна, определите их размеры по проемам заблаговременно, что позволит облегчить дальнейшие работы и обойтись без переделок с дополнительными затратами.


Какие бывают разновидности мансардные окна для частных домов и что лучше выбрать

Окно в крыше мансарды

Окна для крыши частных домов выпускаются самые разнообразные. Благодаря им можно превратить чердак в жилое помещение, сделав его достаточно светлым и теплым. Существует много советов по выбору и установке подобных окон, которые нужно подбирать в зависимости от типа кровли, назначения помещения, цены, вашего эстетического вкуса.

к содержанию ↑

Окна на крыше



Прежде чем приобрести и установить конструкцию, нужно разобраться, как называется окно на крыше. Такие системы называют мансардными, и их бывает несколько разновидностей, благодаря чему можно подобрать наиболее оптимальный для вашего строения вариант, решить множество задач, связанных с эксплуатацией помещения.

Вне зависимости от того, каково устройство мансардных окон в крыше, они имеют определенное функциональное значение. Прежде всего они отвечают за попадание света в мансардное помещение. Обязательно створки должны открываться: это позволит проветривать комнату, держать утеплитель в сухом, комфортном для него климате. Окна имеют и эстетическое значение, благодаря им крыша приобретает оригинальный внешний вид, кроме этого, конструкцию можно использовать как выход на крышу, что пригодится при ее обслуживании.

По возможности нужно сделать так, чтобы окно в крыше мансарды выходило на южную сторону: это даст наилучшее освещение, поможет хорошо проветривать помещение, содержать его в сухости. Если окно не открывается, можно обустроить решетку вентиляции, кроме этого, потребуется делать вентиляционный канал, в противном случае может появиться ряд проблем:

  • Возможна достаточно крупная теплопотеря: если под крышей будет достаточно холодно, то при столкновении теплого и холодного воздуха там начнет образовываться конденсат. Он вреден для утеплителя, может вызывать появление грибка, различные заболевания дыхательных путей у обитателей дома.
  • Решетку можно закрепить на фасаде здания, однако зачастую она портит внешний вид.

Намного удобнее использовать слуховые окна на крыше, для чего они нужны, понять несложно. Это эффективный способ борьбы с плесенью, возможность сделать помещение светлым, не портить фасад сомнительного вида элементами в виде решеток. Окна в мансардной крыше могут быть достаточно разнообразными в зависимости от того, из какого материала собрана кровля, какой она имеет наклон, общий стиль.

Как называется окно на крыше.

к содержанию ↑

Популярные разновидности

Современное окно в мансардной крыше может отличаться формой, размером, внешним видом, толщиной и другими параметрами, нередко его монтируют в плоскость или делают остекление вертикального типа. Наиболее популярны конструкции малой и средней площади, которые имеют арочную или треугольную форму, их производит большинство компаний. Слуховое окно в мансардной крыше может также иметь следующие варианты конструкции:

  • Плоское.
  • Четырехугольное одно- или двускатное.
  • Полукруглое или круглое.
  • Панорамное в форме трапеции.

Выбор зависит от кровельной конструкции дома. Самым простым типом считается односкатное окно: его устанавливают в плоскую кровлю с малым уровнем наклона. Такая конструкция может быть и слуховой: для нее характерно наличие большого пространства в потолочной области. При обустройства такого варианта окон в крыше следует позаботиться о качественном стоке для осадков, иначе влага будет задерживаться и вредить покрытию. Недостатком системы с малым уклоном является ограниченный выбор материалов для создания кровли.

Слуховые окна на крыше для чего они нужны

Окна на односкатной крыше устраивают не всегда: чаще всего кровля имеет двускатную конструкцию, и остекление там делается в большинстве случаев. Окна могут находиться в торцевых областях: как правило, это небольшие прямоугольные, квадратные или круглые системы. Кроме того, конструкции могут быть слуховыми и монтироваться в саму кровлю: такие окна для мансардной крыши более сложны в установке и отнимают небольшую часть внутреннего пространства, зато обеспечивают хорошее освещение и позволяют с легкостью избавляться от следов осадков. В зимнее время обслуживание таких изделий проще.

Многие интересуются, как называется окно на крыше дома, которое полностью повторяет степень наклона самой кровли; такие конструкции известны как вальмовые, они практически не уменьшают внутреннее пространство, но их монтаж также не слишком прост. Кроме того, потолочные окна на крыше могут быть панорамными: эта конструкция создает максимальный обзор и отличное освещение естественного типа, однако монтаж наиболее трудоемкий и требует применения наиболее качественных конструкций и фурнитуры.

В крупных домах оконные системы могут иметь форму трапеции или арки; округлые формы придают самому зданию монументальный вид и вызывают ассоциации с замком или родовым особняком, поэтому при выборе таких окон следует удостовериться, что внешний вид самого здания соответствует им.

Окно в мансардной крыше

к содержанию ↑

Конструктивные решения

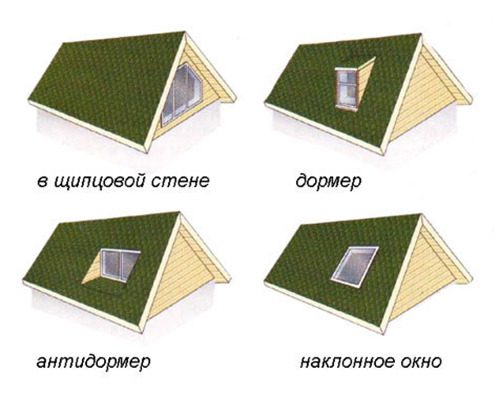

Устройство слухового окна на крыше требует тщательного выбора места установки, поскольку от этого зависит эффективность эксплуатации, легкость обслуживания и степень освещения пространства. Наиболее популярными считаются следующие варианты расположения:

  • В щипцовой стенке. Эта часть относится к торцевым стенам и является верхним сегментом, который входит в пространство между кровельными скатами и имеет треугольную форму. Монтаж в этой части не требует дополнительно укреплять конструкцию, что позволяет сэкономить время, однако освещение не будет достаточным.
  • Дормер. Это может быть крыша с боковыми окнами или установленными с торца; принцип заключается в расположении на кровле, благодаря чему подкровельное пространство остается в прежнем состоянии, а не уменьшается. Такой вариант особенно актуален для домов, чердаки и мансарды которых используются как жилые помещения. При установке дормера требуется усиление стропильной системы, поскольку в противном случае существует риск обрушения, и тщательная гидроизоляция для защиты стыков от попадания влаги и конденсата. Такие окна могут иметь подоконник, на котором можно хранить предметы или ставить горшки с растениями, под ним нередко ставят предметы интерьера либо емкости для хранения вещей, комоды, мини-шкаф.
  • Антидормер. Такой вариант, как несложно догадаться из названия, находится не на кровле, а утоплен в поверхность, за счет чего не требует дополнительных работ по гидроизоляции и утеплению, а также не нуждается в усилении стропил и обрешетки. Минусом такого варианта смотрового окна на крыше является уменьшение пространства под кровлей; чаще всего конструкции обустраивают на чердаке, который не используется для постоянного проживания, или в мансардах с большой площадью.
  • Современные дома с плоской крышей и панорамными окнами встречаются не так часто; при монтаже таких конструкций требуется тщательно герметизировать стыки и утеплять их, чтобы избежать потерь тепла и сквозняков. Такое решение характерно для зданий в современном стиле и Hi-Tech, а также производственных строений.

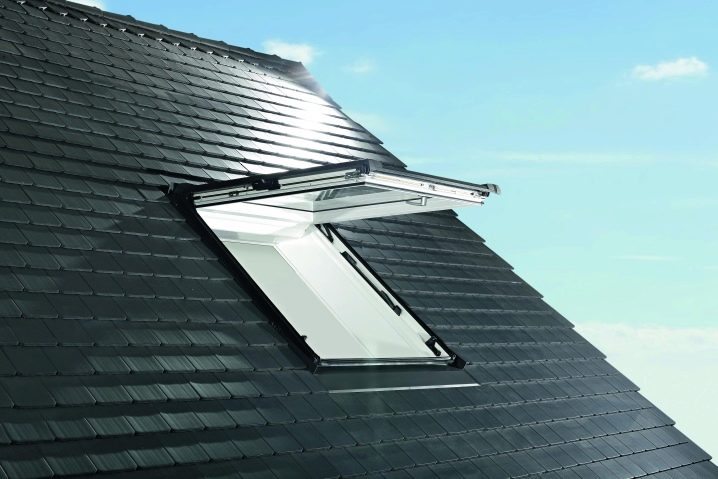

  • Наклонное расположение или установка в кровельную плоскость. Этот вариант используется в основном в загородных домах, он интересен разнообразием самих конструкций и возможностью создать необычный дизайн мансардного этажа. Такие окна имеют высокопрочный стеклопакет и усиленную раму, поскольку они должны выдерживать вес снега в зимний сезон и быть устойчивыми к другим механическим воздействиям. Иногда монтируется окно-люк для выхода на крышу: оно сочетает практические функции с эстетичным внешним видом и позволяет упростить обслуживание оконных систем и самой кровли.
  • Зенитный фонарь. Данная конструкция остеклена со всех сторон, за счет чего в помещение попадает максимум света. Наиболее популярные формы – овальная, круглая, асимметричная.

Окна для крыши частных домов

к содержанию ↑

Проектирование и монтаж

Прежде чем приступать к созданию проекта, нужно помнить о том, что конструкция слухового окна на крыше, чертеж которого создают с учетом формы кровли и размеров здания, должна соответствовать СНиП II-26 и 21-01. Эти строительные нормы регламентируют параметры прочности и долговечности конструкции, соответствие указанным в них критериям гарантирует максимальный срок эксплуатации системы. Основные требования:

  • Скаты кровли должны иметь минимальный наклон в 35 градусов, в противном случае монтаж будет невозможен.
  • Если планируется сделать надстройку, нужно соблюдать указанные в нормативах расстояния до ограждающих систем строения.
  • Независимо от того, предстоит ли установить горизонтальное или вертикальное окно в крыше, необходимо соблюдать требования по размерам. Минимальные параметры створки – 60 на 80 см, т.е. с учетом рамы размер оконной конструкции будет составлять 120 на 80 см или более.
  • Если фасад сочетается с вальмовой кровлей, то он не должен быть продолжением стены здания.
  • Облицовка кровли может выполняться медными, металлическими материалами, черепичным покрытием.

Слуховое окно в мансардной крыше

к содержанию ↑

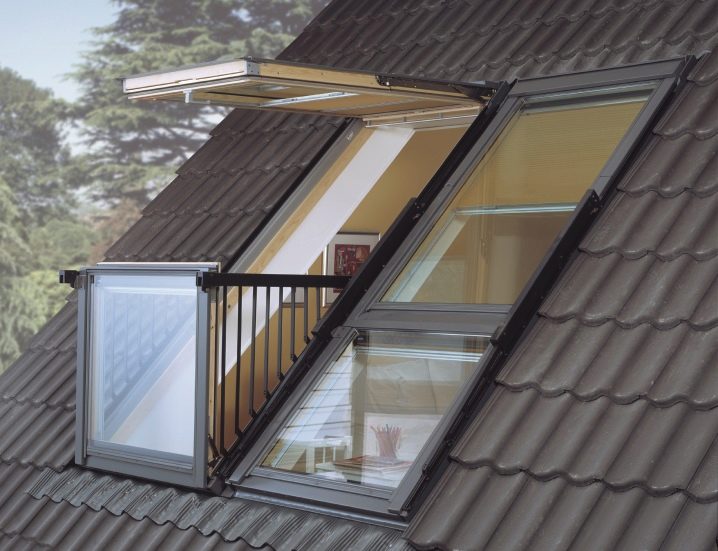

Балкон на крыше

Некоторые владельцы решают обустроить на крыше балкон: его используют для обслуживания самой кровли, обзора, отдыха и других задач. Подобный вариант подходит, если оборудован достаточно большой проем и есть ограждающая конструкция. Система балкона должна иметь усиление, чтобы избежать обрушения.

к содержанию ↑

Разработка каркаса

Решив, для чего на крыше слуховое окно, и разобравшись с проектом, потребуется создать чертеж оконной конструкции, определить размеры проемов, местоположение каждого изделия. Нужно учитывать, на какую сторону будут развернуты окна, сколько всего их будет, для чего будет использоваться подкровельное пространство.

Ширина слухового отверстия рассчитывается с учетом ширины помещения мансардного этажа: она должна быть больше половины этого параметра.

Устройство мансардных окон в крыше

к содержанию ↑

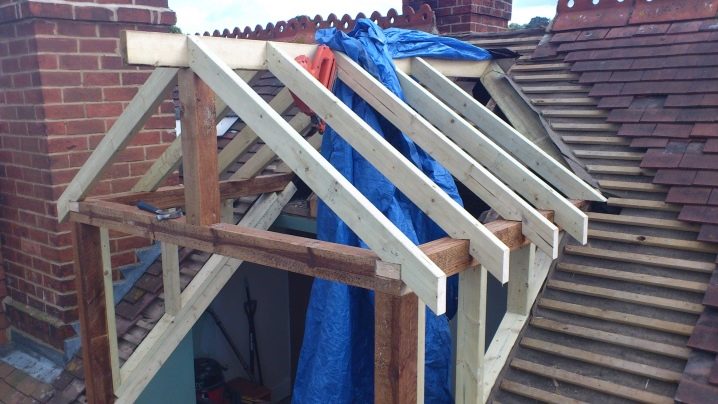

Создание деревянного каркаса и его схема

Формирование каркаса происходит на этапе монтажа стропильной системы для самой крыши; фактически проем представляет собой миниатюру этой  конструкции. Его система включает те же элементы, сборка состоит из следующих этапов:

  • Создание фронтонов, крепеж конькового бруса и стропил.
  • Формирование проемов под окна.
  • После этого устанавливают стропильное ограждение, которое принимает основную нагрузку, монтируют поперечные балки (нижняя должна располагаться на уровне внешней стенки строения, а верхняя – на уровне, где заканчивается окно).
  • К нижней балке прикрепляют стойки, конструкцию соединяют с верхним элементом посредством брусьев.
  • Монтаж конькового бруса самой кровли проводится после этих работ. Крышу утепляют, гидроизолируют и делают внешнее покрытие.

Слуховые и мансардные окна – наиболее популярные конструкции в кровле частных домов, помимо того, распространенными считаются панорамные конструкции, а также нестандартные варианты наподобие зенитного фонаря. Поняв, как называется окно в крыше, можно определиться с наиболее подходящим вариантом уже на этапе строительства.

Окна в крыше мансарды, расположение и размеры

Содержание статьи:

На современном строительном рынке очень востребованы мансардные окна. Менее традиционным вариантом считается мансардное окно-балкон.

устройство мансардных окон

Окна весьма популярны среди владельцев собственных домов. Их ассортимент огромен, поэтому выбрать мансардные окна - какие лучше достаточно затруднительно для непрофессионалов. Есть ряд несложных правил, воспользовавшись которыми можно даже не специалисту принять верное решение.



Определение площади остекления и количества окон в каждой комнате

Прежде всего, нужно знать, какая площадь остекления должна быть у помещения мансарды. Согласно нормам, полагается, чтобы на каждые 10 «квадратов» площади пола приходился один м² окна. Имеются исключения для детской комнаты и гостиной, если их обустраивают на мансардном этаже: пропорция для этих помещений должна составлять не 1:10, а 1:8. В каждой комнате необходимо иметь минимум одно окно, кроме санузлов и подсобных помещений, таких как кладовая, гардеробная.

Расположение и размеры мансардных окон

Определяя, как расположить несколько мансардных окон в одном помещении, следует помнить, что если поместить их в разных местах, то света будет гораздо больше, чем установить одно, но равное по площади.

Чтобы иметь возможность постоянно наблюдать за окрестностями, необходимо устанавливать такие, как на фото, панорамные мансардные окна на расстоянии 90-120 сантиметров от пола, при этом верхний край должен возвышаться на 200-220 сантиметров от этой же отметки. Отсюда следует вывод: чем меньше угол уклона ската кровли над мансардой, тем большей длины должно быть окно.

 окна деревянные мансардные Определиться с решением относительно того, мансардные окна - какие выбрать и в каком количестве, обязательно надо на стадии составления проекта возведения дома проектировщиками. Дело в том, что шаг стропильной системы кровли и ширина окна являются взаимозависимыми величинами. Именно при проектировании следует обговорить со специалистами вопрос, касающийся данного параметра. Обсуждая устройство мансардных окон с заказчиком, проектировщик в случае несогласия с клиентом всегда даст профессиональную рекомендацию относительно их размеров (читайте: "Устройство и размеры мансардных окон").

Как правило, мансардные окна изготавливают, придерживаясь стандартных размеров. Но у каждого из производителей имеется свой перечень размеров, который состоит из 5-15 пунктов. Выпускаемая стандартная продукция всегда присутствует на складе изготовителя мансардных окон. Производство нестандартных изделий, например, таких как треугольные мансардные окна, процесс трудоемкий, и дорогой, поскольку требует больше времени и трудовых затрат.



Выбор серии окна для мансарды

Под серией понимается определенный вид мансардного окна вместе с набором его характеристик. У каждого производителя имеется несколько серий выпускаемой продукции.

В перечень характеристик входят:

  • материал изготовления;
  • стеклопакет;
  • месторасположение у окна оси открывания;
  • наличие/отсутствие такой функции как микропроветривание и прочее.

Здесь можно посоветовать следующее: заказчику до того, как выбрать мансардные окна, необходимо выписать предлагаемые производителями функции и характеристики и затем отметить те, что нужны и, исходя из этого, определить серию, которая больше всего подходит и ее изготовителя.

мансардное окно балкон Материал изготовления. Как правило, мансардные окна изготавливают из клееного бруса и устанавливают во всех типах помещений, кроме тех, где наблюдается постоянная влажность – ванных комнатах и санузлах. Там желательно монтировать окна деревянные мансардные, покрытые защитным полиуретановым слоем, или пластиковые.


Стеклопакет. Базовым элементом мансардных окон считается стеклопакет, заполненный аргоном, с внешним закаленным стеклом. Почему используют закаленное стекло? Дело в том, что оно гораздо прочнее обычного. А благодаря инертному газу аргону обеспечивается теплоизоляция.

Помимо базового стеклопакета в дорогих сериях предлагаются такие варианты:

  • с заполнением другим газом, имеющим лучший коэффициент теплопроводности;
  • с безопасным внутренним стеклом – когда оно разбивается, то рассыпается на неострые мелкие осколки;
  • с различными покрытиями на стекле, например, с эффектом отражения теплового излучения вовнутрь или наружу комнаты;
  • с увеличенным внутри стеклопакета расстоянием для улучшения коэффициента теплопроводности или с более толстым наружным стеклом для придания повышенной прочности.

Выбор стеклопакета чаще всего зависит от потребностей и возможностей владельца недвижимости.

Но при этом важно помнить, что:

  • базовый стеклопакет позволяет обеспечить хорошую степень безопасности и теплоизоляции;
  • если уровень теплопроводности имеет определяющее значение, надо обращать внимание на этот показатель у всего окна, а не только у стеклопакета.

Ось открывания

Располагаться она может:

  • вверху окна;
  • посередине окна;
  • на расстоянии 2/3 высоты окна;
  • комбинированный вариант месторасположения.
треугольные мансардные окна

Наиболее востребована у потребителей конструкция мансардного окна, ось открывания которого находится посередине. Объясняется такое положение вещей недорогой стоимостью подобных моделей.

Преимущество, которое имеют другие типы мансардных окон, заключается в более безопасном и удобном доступе к ним, когда они открыты.

Выбор функций открытия и управления

Ручка, предназначенная для открывания и проветривания окон, может располагаться на нижней или верхней части рамы. Какой вариант выбрать, зависит от предпочтения заказчика. Но если в семье подрастают малыши, на окнах с нижним расположением ручки необходимо предусмотреть установку блокировочного приспособления от случайного открывания.

Когда запроектировано наличие не одного окна в комнате, а нескольких, одно-два из них могут быть глухими. Обычное мансардное окно глухое не имеет створок для открывания или шарниров.

Наличие функции дистанционного управления позволяет легко и быстро открывать/закрывать окна на крыше. Оно может быть механическим (при помощи шеста) или электрическое/пневматическое (управление с мобильного пульта или с использованием настенных переключателей). В данном случае выбор клиента основывается на финансовых возможностях и личных предпочтениях.

Как самостоятельно сделать окна на крыше мансарды, советы профессионалов:

Выбор аксессуаров для мансардных окон

Специалисты советуют аксессуары для мансардных окон - москитные сетки, шторы на мансардные окна, роллеты и прочее – приобретать фирменные, изготовленные компанией-производителем выбранных окон.

Выбор торговой марки

На отечественном рынке постоянно присутствуют на протяжении длительного периода такие известные компании, производящие мансардные окна под торговыми марками, имеющими одноименное название, как Fakro, Velux и Roto. Их продукция отличается неизменно высоким качеством. Но выбор той или иной торговой марки во многом определяется наличием представительства в регионе и необходимой клиенту продукции на складе дилера. Также на решение влияет набор функций у изделий.

как правильно называются, зачем нужно слуховое окошко в кровле, чертежи оптимальной конструкции для дома, установка и монтаж

Даже нежилое чердачное помещение нужно оборудовать окнами. Это помогает упростить его использование и сэкономить на электричестве. Но выбирать и устанавливать подобные конструкции следует максимально тщательно, чтобы исключить малейшие ошибки.

Особенности

Крыши на жилых домах бывают довольно разнообразными, но популярнее всего сооружения с наклонными скатами. Благодаря им удается сделать объемные чердаки, облегчить сход снега и сток дождя вниз. Но чтобы постройка действительно стала законченной, нужно обязательно оборудовать в крыше окна. Когда-то их использовали исключительно для вентиляции, а затем обнаружили, что такие конструкции позволяют увеличить освещенность и визуально расширить пространство. По традиции маленькие окошки в кровле называются слуховыми, но иногда их делают большими, а вентиляцию и стабилизацию здания обеспечивают другими средствами.

Виды

Слуховое окно – это такой своеобразный «домик» с парой внешних скатов. Мансардные проемы располагаются на одном уровне со скатом и не прикрываются навесами, что позволяет им пропускать максимум света. Для направленных вертикально слуховых окошек обязательно нужно формировать особый каркас. Как правило, их делают треугольными, не утапливая участок со стороны фронтона внутрь, а выставляя в той же плоскости, что и фасад. В остроугольной кровле фронтоны иногда оснащают крупными рамами, дополняют нетипичными деталями, позаимствованными у храмовой архитектуры.

Кровельные смотровые окна могут быть установлены и на односкатную, и на двускатную, и на ломаную крышу.

Любые виды кровельных конструкций могут быть объединены с проемами различной величины и геометрии. Ставить ли такие проемы на поверхности кровли или на фронтоне – решают исключительно домовладельцы. Никаких технических препятствий для того и другого решения обычно нет. Если окнами оснащается плоская крыша, водосток иногда приходится дополнять новыми желобами со скатом от 5 до 15 градусов.

Люк для выхода на крышу необходим не в меньшей, а подчас и в большей степени, чем простое окно.

Выход наружу из него куда удобнее, особенно если требуется осматривать и чинить расположенные высоко или в труднодоступных местах:

  • антенны;
  • кондиционирующие системы;
  • водостоки;
  • коньки;
  • молниеотводы.

Даже при отсутствии подобных элементов наверху без люка по правилам может эксплуатироваться только крыша, площадь которой не превышает 100 кв. м. При выходе из люка может быть установлена наружная либо раздвижная лестница. Довольно часто монтируют стремянки вплотную к стенам, а также кровельные трапы. Стремянки обычно ставят перпендикулярно горизонту в плоскости внешней стены. Любая лестница обязательно должна быть защищена от коррозии и выполнена таким образом, чтобы пользоваться ею было абсолютно безопасно. На плоскую кровлю удобнее подниматься по наружной лестнице, которую основательно прикрепляют к стенам.

Возвращаясь к окнам, нельзя не сказать про их потолочные варианты. Такие конструкции выполняются в самом разном стиле, могут отличаться по форме. Роль их не ограничивается простой подсветкой помещения мансарды – нередко лишь такой прием позволяет сформировать легкую и романтическую атмосферу в жилище. Совсем не обязательно пользоваться простой прямоугольной или квадратной системой: круглые окошки смотрятся даже лучше.

Дополнить необычное ощущение помогает установка витражных стекол.

Зенитные окна составляют уверенную конкуренцию привычным осветительным элементам и витражам. Собирать их должны квалифицированные специалисты, поскольку сделать все качественно вне конкретной технологии невозможно.

Их никогда не делают плоским, у потребителей есть выбор между такими формами, как:

  • срезанный конус;
  • полукруг;
  • купол;
  • трапеция.

Благодаря особенной конфигурации и тщательно продуманной сборке рассеивание света полностью реализует замысел разработчиков. При создании зенитных фонарей, кроме стекла, может использоваться поликарбонат; более того, простые стеклянные элементы не могут выдержать требуемой нагрузки в большинстве случаев. При помощи фонарей удается осветить залы и мансарды, которые не получается оборудовать требуемым количеством окон. Именно такой способ подсветки используется в зданиях большой площади, когда требуется осветить помещение, протянувшееся на 20-30 метров в длину.

Чтобы открыть зенитное окно, потребуется несколько нажатий на кнопки.

Более того, часть таких сооружений оборудуют системами, автоматически открывающими выход на крышу в случае возгорания или иной чрезвычайной ситуации. В жилых зданиях такой подход практикуется лишь изредка, в основном, там зенитные фонари вносят ощущение роскоши и повышают общую декоративность внешнего вида строения. Электронное оборудование, если оно предусмотрено, монтируется вместе с механикой. Перед окончательным закреплением стекла либо поликарбоната их положение тщательно регулируют.

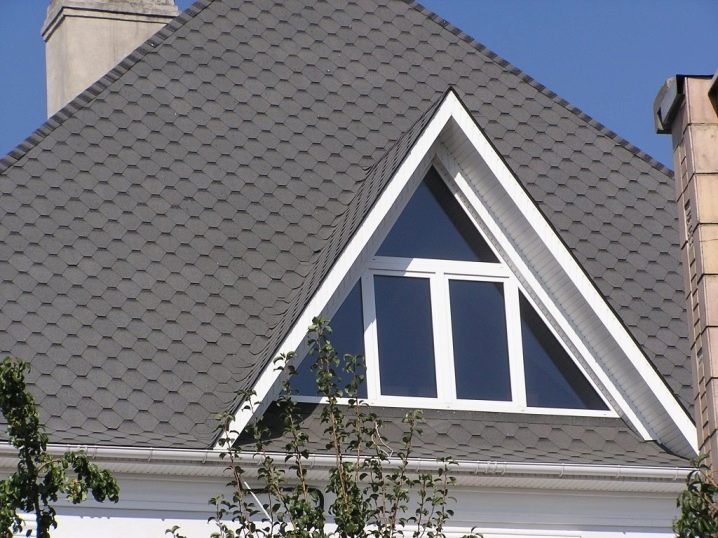

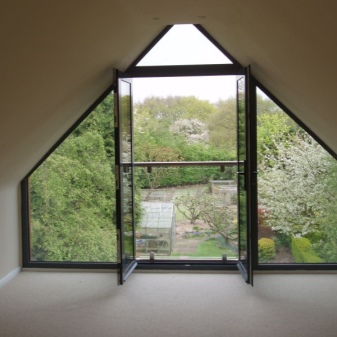

Треугольное окно в кровле устанавливается, когда обустраивают основную систему стропил. Несмотря на отличия готовой формы, выходные проемы должны быть в виде стандартного прямоугольника. Потом ставят вертикальные формы стропил, выводя края треугольной конструкции за контуры главного проема. Коньковый брус связывает балки перекрытий с наивысшей точкой треугольника и идет строго по горизонтали. В большинстве случаев хватает бруса сечением 10х5 см.

От обычного стенного окна такое изделие отличается присутствием наплава – выступа, внутри которого расположен уплотнитель; к выступу и прижимают смонтированный стеклопакет. В большинстве случаев остекление производится не напрямую на раму, а на особые подкладки, благодаря которым сокращается риск появления сколов и деформаций. Улучшить эстетические свойства системы помогают шпроссы, то есть особые переплетения внутренних деталей стеклопакетов. Чтобы закрепить пакет, применяются штапики. Чаще всего размер фиксирующих профилей для конкретного типоразмера рамы варьируется, поскольку нужно соблюсти баланс между удержанием стекла и сохранением его целостности.

Глухое световое окно не предназначено для вентиляции или выхода наружу. Часто полагают, что составление подобных конструкций всего из нескольких деталей позволяет устанавливать их без лишних затруднений. Но это не совсем так хотя бы потому, что существуют только частично глухие окна. Они позволяют сберечь деньги и радикально сократить нагрузку на части фурнитуры. Чем меньше подвижных элементов, тем она меньше, а потому окно в целом проработает больше времени.

Чаще всего глухие окошки делают из профиля ПВХ, который дополнительно упрочняется.

Глухое остекление предпочтительно уже потому, что оно позволяет сберегать деньги заказчиков. Исключение профиля створок и специальной фурнитуры сразу уменьшает плату на 30 – 40%. Если даже окно поломается, ремонтировать его будет проще, быстрее и дешевле, чем конструкцию с открывающимися частями. Заменять все сразу требуется лишь при полном разрушении, а оно бывает не так часто. Основная масса дефектов ликвидируется заменой стеклопакета, не затрагивая профиля.

Глухие окна гораздо эффективнее открывающихся в плане сбережения тепла, потому что штапик неизменно плотнее самой крепкой и устойчивой фурнитуры. Что немаловажно, единственным ограничением при монтаже является прочность стеклопакета. А если есть створки, нужно учитывать еще величину фурнитуры и допустимую нагрузку на петли, что лимитирует размеры конструкции. Не говоря уже о том, что закрытая рама занимает только пространство проема и позволяет полнее использовать внутренний объем мансарды.

Отсутствие доступа воздуха – самое очевидное из затруднений при использовании глухих окон.

Обычно эта проблема решается за счет вентиляции, но не всегда и не везде такая альтернатива приемлема. Чем больше стеклопакет, тем выше риск, что он будет разбит. Профилактические меры (бронирование) частично устраняют опасность, но тогда и об экономии средств придется забыть. Очень трудно мыть герметичное окно, нередко такая работа оканчивается падениями с высоты; затрудняется и эвакуация при ЧП, так что все это нужно учесть.

Материалы

При всех различиях в форме, размерах и исполнении окон на крыше у них есть общая черта – использование строго ограниченного круга материалов. Металлопластиковые конструкции обладают такими несомненными достоинствами, как экологическая чистота, длительная служба, внешняя привлекательность и ценовая доступность. В любом случае, значение вида материала больше, чем наименование фирмы, которая берется за работу. В свою очередь, стеклопакет важнее профиля, потому что он более тонок в исполнении. Простое пластиковое окно на крыше предпочтительно, потому что оно не пропускает практически тепло, тепловое расширение у профиля и стекла весьма близкие, к тому же оно обладает приличным модулем упругости, легко переносит нагрузки.

Деревянные изделия смотрятся красиво и служат долго, но значительные технологические трудности не позволяют сделать их дешевыми.

Даже качество древесины, которое лучше, чем у ПВХ, не позволяет ей покинуть элитарную нишу. Для производства окон высшей категории применяют сибирский кедр или тик, обе породы служат свыше 100 лет. Лиственница совсем немного не дотягивает до этой планки. Сосновая древесина относительно дешева, окна из нее работают приблизительно 60 лет, что на практике вполне приемлемо.

Изделия из чистого алюминия хуже древесины и пластика, так как их теплопроводность велика. Кроме того, у алюминия и стекла разные темпы теплового расширения, поэтому время использования окна сокращается. Учитывая эти проблемы и сравнительную мягкость металла, его рекомендуется использовать для декоративных целей либо гармонично сочетать с поливинилхлоридом – так они взаимно гасят недостатки друг друга. Что касается стеклянных композитов, практически нулевая теплопроводность перечеркивается неустойчивостью при сколько-нибудь сильном морозе.

Дизайн

Выбрав геометрию и материал для окна на крыше, нужно внимательно разобраться и с его дизайном. Для стиля шале характерны занимающие значительную площадь панорамные окна. Романские (в средневековом стиле) конструкции сравнительно невелики и скорее напоминают щели. Если здание выдержано в готическом духе, стоит использовать стреловидные, устремленные кверху проемы либо имитацию языков костра (это уже поздняя готика). Далеко не все, конечно, будут удовлетворены таким стилистическим набором.

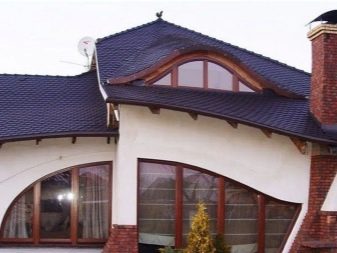

Барочная архитектура лучше всего сочетается с криволинейной формой окон – круглой, эллипсовидной и так далее. Подвид таких элементов – французские окна, которые начинаются практически от самого пола. Классицизм в том виде, в каком он пришел к концу XVIII – началу XIX столетий, всегда выглядит просто и монументально. Широко используются симметричные построения и правильные по геометрии элементы. Не будет стилистической ошибкой использование импостов на нижних створках и причудливо изогнутых перемычек.

Совершенно иначе к оформлению светопрозрачных конструкций подошли в эпоху модерна – с начала ХХ века.

Подражая этому стилистическому направлению, придется отказаться от любых прямых линий и угловатых конструкций. Допускается использование добавочных перекладин для верхних фрамуг, оснащаемых прямыми либо закругленными средниками. Часто фрамуги делятся на незначительные сегменты, а вот нижняя часть створок всегда остается цельной. Функциональные стили, появившиеся чуть позднее, отличаются использованием несимметричных створок. Конструктивизм прежде всего выражается в строгих квадратных и прямоугольных исполнениях, а вот любителям ар-деко стоит предпочесть ступенчатые либо оформленные в виде зигзагов окна, обилие изогнутых плоскостей.

Размеры

Независимо от стиля и формы, размеры окон на крыше четко регламентированы положениями ГОСТ. На рынке присутствует немало привлекательных предложений, но разобраться в них довольно легко. Как и на обычном чердаке, каждые 10 кв. м мансарды должны освещаться при помощи 1 кв. м остекления. Если внутри оборудована детская или гостиная комната, соотношение составляет уже 8: 1. Повысить освещенность внутреннего пространства можно, смонтировав окна сразу на обоих скатах.

Габариты и конфигурация подбираются также с учетом планировочной схемы кровли. На плоских крышах наилучшим образом проявляют себя высокие окна. Мелкие светопрозрачные конструкции оптимальны для туалетных комнат: там как раз требуется определенная интенсивность подсветки и затруднение подглядывания извне.

Ось открывания может быть расположена:

  • в середине;
  • наверху;
  • на 2/3 по высоте.

Размещение по центру признано специалистами наиболее удобным и практичным, а два других способа не позволят случайно получить травму при открытом окне. Наблюдение за внешним миром и происходящим там будет вполне возможно, если окошко будет иметь 1 м в высоту и в ширину.

Обычно расстояние от пола делают 90 – 120 см.

Первая из этих цифр минимальна и ни в коем случае не должна занижаться. На крыше с наклоном 35 градусов ставят окна 1,6 м в длину, а если он составляет 70 градусов, то каркас делают уже 1 – 1,2 м по длине.

Варианты устройства

Конструкция окна в остроугольной кровле позволяет размещать на фронтонах крупные рамы, при этом используются оригинальные детали. В домах старой постройки, сохранивших прежние архитектурные черты, целесообразно использовать привычное слуховое окно. Когда жилище более современное по духу, тут уже допускается применение мансардного формата. Важным отличием слуховых окон является то, что они не ставятся без особых ниш в кровле. Количество креплений весьма велико в этом случае.

Мансардные окна просто крепятся в промежутки стропил. Подобные элементы, кроме своей основной функции, оказываются преградой для потоков воды. Оттого их рекомендуется монтировать на покатые крыши, угол наклона которых составляет от 15 до 20 градусов. Нужно очень тщательно продумывать всю схему, составляя чертеж. Большое внимание уделяют защите внутреннего пространства от холодного воздуха, ветра и осадков.

Особым типом кровельных окон является «балкон».

Использование его позволяет исправить недоработки проектировщиков и все же воспользоваться практически полноценным балконом на мансардах. Подобное технологическое решение было найдено сравнительно недавно, когда за работу взялись дизайнеры из западноевропейских стран. За основу взята концепция трансформера, причем точный подбор габаритов под параметры зданий помогает не нагружать фасады сверх меры.

Как сделать самостоятельно?

Слуховые окна начинают делать, продумывая и монтируя каркас. Целесообразно сочетать эту работу с обустройством стропил крыши в целом. У окошка должна быть автономная балка конька, свои стропила и обрешетка, на них накладывается кровельный пирог. Фактически это еще одна крыша, только в миниатюрном варианте. Установка стропильных ног для ограждения проема должна делаться из максимально прочных материалов: ведь им придется выносить нагрузки от всех составных частей и кровли.

Поперечная балка, расположенная внизу, ставится вровень с внешней стеной. Верхнюю располагают сообразно тому, насколько высокое окно хотят получить. Вертикальные стойки упирают в нижнюю балку и затем наверху скрепляются поперечной перекладиной. В готовую раму нужно добавить продольно направленный брус, который свяжет ее с упирающейся в стропила балкой. Этот каркас позднее дополняется стропилами, построить их нужно точно так же, как и под основной крышей жилища.

Закрепление перемычек должно производиться без врубок в основания стропильных ног, потому что тогда те окажутся слишком слабыми.

Крепежные изделия запасают заранее, внимательно проверяя, из хорошего ли металла они сделаны. Окончив монтаж каркаса своими руками, обязательно требуется оценить его ровность. Проверка производится уровнем и отвесом, причем даже самые ничтожные по величине перекосы недопустимы в принципе. Без подобного теста нежелательно класть конек и выставлять стропила.

Боковые плоскости окон покрываются водостойкими материалами, повышенное внимание уделяют вероятным пунктам протечек. Такие проблемы часто появляются на стыках и на углах, на выводах труб и вентиляции.

Все эти участки снабжаются гидроизоляцией, для нее могут использоваться:

  • прижимающие планки;
  • мембраны;
  • стойкие к погодным процессам герметики на основе силикона.

Нижние стропила рекомендуется изготавливать по шаблонам, а до установки ненужные части отпиливают, придавая изделию требуемую величину. Поставив все детали на место, крышу окошка обшивают гидрофобной фанерой и избранным кровельным покрытием. Фанеру размещают, двигаясь сверху от балки конька, особенно это важно на крутом скате. Лист следует четко ориентировать по верхнему торцу. Когда фанеру прикрепят, спускаются, замеряют и подгоняют прочие угловые детали.

Работа с мансардной кровлей кажется более простой, потому что нет необходимости в постройке «домиков». Но на самом деле как раз по этой причине перечень требований только вырастает. При помощи маркизета обеспечивается защита от механических нагрузок. Оклад из разнообразных материалов выбирают сообразно виду покрытия кровли, поскольку он должен встать на одном уровне со скатом.

Дополнительно монтируется внешний контур, защищающий конструкцию от потери тепла и от промокания.

Жалюзи и шторы почти никогда не поставляются в комплекте, поэтому их приходится покупать отдельно, ориентируясь на дизайн интерьера и собственные вкусовые предпочтения. Еще обязательно используют откосы. Выяснив, сколько окон придется поставить, какова окажется их величина, приступают к разметке. Необходимые точки помечаются с резервом в 20-30 мм справа и слева; верхние и нижние пометки должны иметь резерв 100-150 мм. При нарезке гидроизоляционных материалов стоит предусмотреть запас по 0,2 м во все стороны по сравнению с размерами окна.

Если сверху уже уложена основная кровля, в предусмотренном месте ее убирают или срезают. В отдельных случаях приходится демонтировать препятствующие нормальной работе стропильные конструкции. Внизу, в 80-100 мм от обрешетки прибивается опорный брус, сечение его составляет 5 см. На этот брус нужно набить нижнюю долю гидроизоляции, а верхушку ее присоединяют к обрешетке. Боковые участки гидроизоляционного материала полагается извлекать наружу.

Крепление рамы от различных производителей не может производиться одинаково.

Лучше всего прочесть инструкцию, идущую в комплекте, либо получить консультацию у официального представительства поставщика. Когда монтаж рамы окончен, к ней крепятся кронштейны. Сверху обязательно крепят утеплитель, внизу его раскладывают на опорном брусе. Теперь можно монтировать створку и регулировать плотность ее прижатия, используя верхние кронштейны.

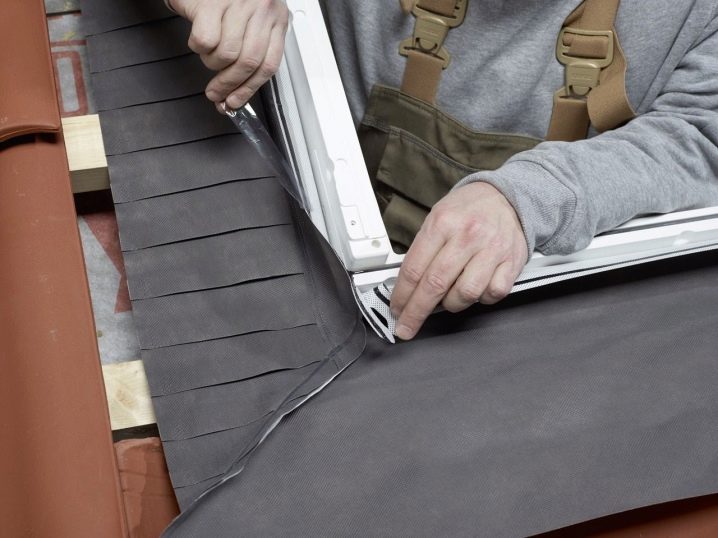

Освобожденные ранее края гидроизоляции присоединяются к раме, под них вкладывают утеплитель. Наверху монтируется желоб для дренажа, который должен учитывать конструктивную специфику модификации окна. Практически всегда на этом этапе вновь обращаются к технической документации либо к помощи консультантов. Окно оборудуется снаружи фартуком, спасающим от протечек.

Этот фартук последовательно присоединяют к:

  • верхней обрешетке;
  • раме;
  • подпирающему брусу;
  • стропилам.

Края фартуков заводятся под обрешетку, а над нижними ставится желоб. Недопустимо заполнять стыки монтажной пеной. Она повышает гидроизоляционные свойства соединений, но сильный напор потока способен исказить геометрию оконного блока. Опытные мастера применяют стойкие к атмосферным условиям герметики. При создании как мансардных, так и слуховых окон требуется применять снаряжение и страховочные приспособления для работ на высоте.

Эффектные примеры

Для частного дома можно применять самые разные конструкции кровельных окон. Вот так выглядит одно из решений – открывающийся вверх оконный блок благородного черного цвета. Его внешняя притягательность гармонично сочетается с неброской светло-коричневой металлочерепицей вокруг.

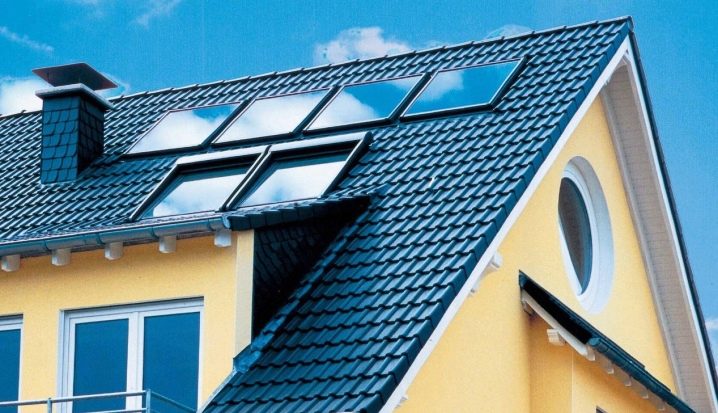

А вот тут не стали делать цветового контраста – просто сыграли на симметрии двух конструкций.

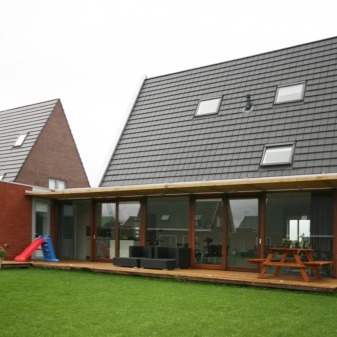

Глухие прямоугольные окна в очень крутом скате крыши смотрятся вполне симпатично.

Окно балконного формата может выглядеть так: одна часть поднимается, а другая, имеющая по периметру барьер средней высоты, оказывается наружи. Как отчетливо видно по фотографии, если все правильно рассчитано, система вполне устойчива и красива, ничто не мешает выходить на свежий воздух. Вот так выглядит одна из завершающих стадий монтажа изящных окон на крыше: обрешетка уже набита, но облицовочный материал еще не выложен. А эти белые окна, встроенные в небольшой выступающий «домик», мало кого оставят равнодушными, особенно из-за контраста с неяркой красноватой отделкой крыши.

Процесс монтажа мансардного окна ждет вас в следующем видео.
