Назначение обратного вентиляционного клапана

Задача вентиляционной системы заключается в том, чтобы обеспечивать постоянный прилив свежих воздушных масс в помещение и удалять из него отработанные вместе с пылью и плохими запахами. Когда же в кухню (санитарный узел) проходят чужие ароматы, холод с улицы либо из дымохода внутрь помещения идут обратно продукты сгорания топлива, то это называется «обратная тяга». Это означает, что действующая вентиляция укомплектована не полностью.

Бороться с таким явлением заклеиванием вентиляционных решеток либо установкой механических задвижек нерационально и неразумно. Система должна работать эффективно независимо от того, как часто используется ванная, туалет или кухня. Закрытием каналов можно добиться только одного – повышения влажности и появления грибков, плесени, сырых поверхностей.



Однако выход есть – нужно вмонтировать в сеть обратный вентиляционный клапан. Данное приспособление позволяет блокировать перемещение воздушных потоков в возвратной направленности, не мешая выводу отработанного воздуха из помещения.

Особенности обратных вентиляционных клапанов

В конструктивном плане изделие представляет собой довольно простой механизм. Он состоит из куска трубы округлого, квадратного либо прямоугольного сечения. Внутри у него размещаются мобильные лопасти, укрепленные на оси. Лопатки располагаются таким образом, что пропускают поток воздуха лишь только в одной направленности. Если курс движения изменяется, то заслонка просто перекрывает канал. С помощью этого устройства можно выполнять и регулировку объемов приточного потока.



Строительный рынок предоставляет широкий ассортимент обратных клапанов на вентиляцию. Устройства классифицируются по следующим признакам:

1.  Материл изготовления должен быть аналогичен сырью, из которого сооружен воздуховод. Чаще обычного это сталь с оцинкованным покрытием, нержавеющие сплавы, реже – технический пластик.
2.  Конфигурация и размеры сечения изделия также повторяют габариты вентиляционных каналов: круг, прямоугольник.
3.  Способ монтажа зависит от конструкционного решения всей системы. Разводка воздухопроводов может располагаться вертикально, горизонтально, под определенным углом. Соединение отдельных элементов в единую сеть исполняется при помощи фланцев либо ниппельным методом, что особенно присуще для воздухопроводов круглой формы.
4.  Мощность устройства определяется пропускной способностью. То есть, зависит от количества воздуха, пропускаемого сквозь клапан за единицу времени.
5.  Метод управления может быть автономным ручным или автоматическим через электропривод. В первом случае регулировочные действия выполняются при помощи рукоятки или рычага, расположенного на наружной поверхности корпуса механизма. Электрическое устройство взаимодействует с другими элементами вентиляционной сети. Управление в этом случае осуществляется в автоматическом режиме по заданной программе либо с центрального пульта.
6.  Конструктивное исполнение оказывает существенное влияние на область использования конкретного механизма и его цену.

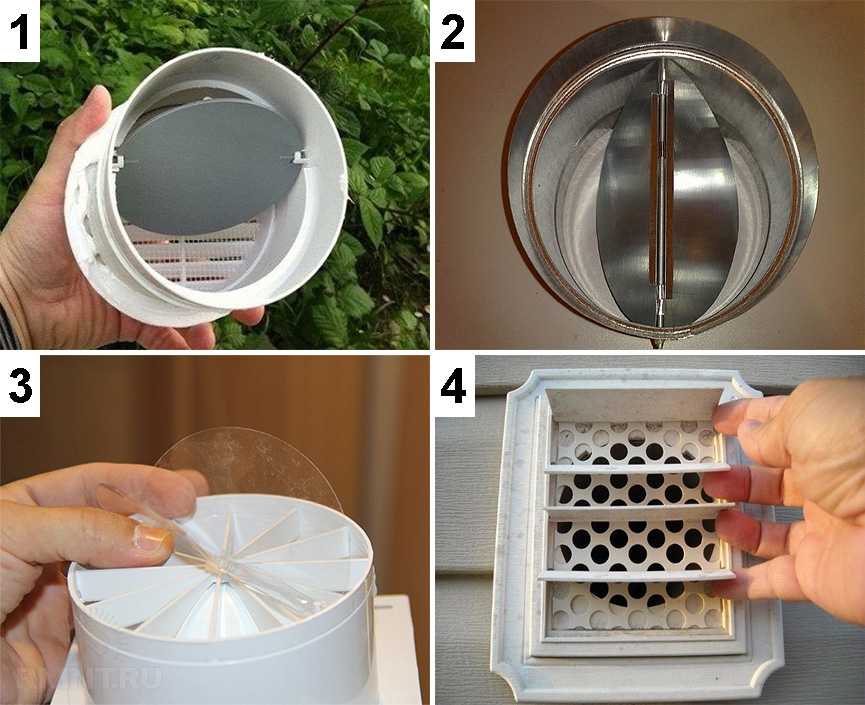

   Различают следующие вентиляционные приспособления для предупреждения обратной тяги:

1. Вентрешетки для естественной вентиляции оснащаются ламелями, которые раскрываются только в одну сторону. Подлежат установке на вход/выход вентиляционного канала. Выпускаются в различных колористических и дизайнерских решениях, разнообразных конфигурациях и габаритах. Это наиболее дешевый способ защиты своей вентиляции от негативного влияния извне.

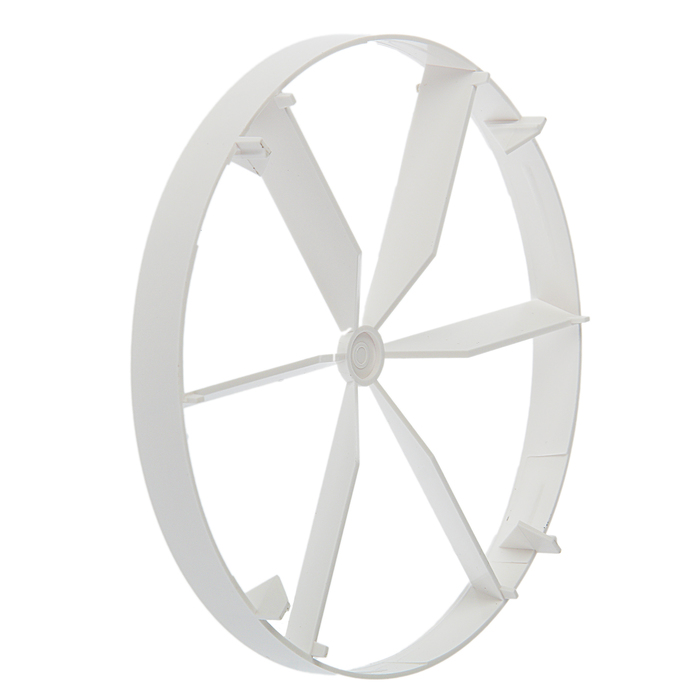

2. Модель «клапан бабочка» называют так из-за похожести на крылья насекомого. У данного устройства лопасти выполнены в виде двух лепестков на пружинном креплении. При появлении обратного потока воздуха «крылья» клапана раскрываются под его воздействием, перекрывая просвет вентиляционного канала.
3. Затвор обратного мембранного клапана для вентиляции изготовлен из очень тонкого материала. Он настолько легкий и подвижный, что даже при легком изменении направленности движения воздушного потока отклоняется от первоначального положения.

Мембрана закрывает собой щели вентиляционной решетки, поэтому крепится в прямой близости от нее. Применяется лишь только в вентиляционных системах естественного типа.
4. В корпус лепесткового клапана встроена жесткая заслонка на оси, в отличие от мембранной модели. Принцип поворотного действия заставляет пластину поворачиваться под воздействием воздушного потока, открывая или закрывая просвет воздуховода.



Принцип действия любой модели основан на наличии затвора, который в нормальных условиях всегда закрыт. При малейшей трансформации направленности воздушного потока он просто перекрывает канал.

Мерила подбора обратного клапана

Обратный клапан вводят в вентиляционные схемы любого типа: естественного и принудительного, приточного, вытяжного, приточно-вытяжного действия. Важно правильно выбрать модель, подходящую по всем основным параметрам к конкретному случаю.

Важно! Неграмотный выбор модификации обратного клапана, как и неправильная его установка, сведет к нулю воздухообмен в здании.

При приобретении данного изделия надлежит учитывать следующие обстоятельства:

1. Оборудование обязано срабатывать даже при слабом перемещении воздушных масс, что присуще естественной вентиляции. Для лучшего воздухообмена надежнее всего установить комплект, состоящий из вентилятора вытяжного действия с решеткой и обратным клапаном мембранного вида.
2. Технические качества клапанного механизма подбираются под параметры оборудования для вентиляции. Мощность вентилятора должна обеспечивать такое давление воздушного потока, которое может спокойно открыть заслонку или лопасти задвижки.
3. Возможность эксплуатации обратного клапана при определенных температурных условиях. Одни модели предназначены для использования только внутри здания, другие – снаружи, третьи являются универсальными.

Большое значение имеет также правильный подбор конфигурации, размеров сечения и способа соединения. Эти параметры у элементов воздуховода и обратного клапана должны совпадать с большой точностью, чтобы разводка каналов получилась абсолютно герметичной. Хорошо, когда все компоненты, составляющие вентиляционную систему, изготовлены из материала одного качества.

Особенности выполнения монтажных работ

Эффективность функционирования вытяжного вентиляционного клапана находится в прямой зависимости от точки и качества установки. Когда вентиляционная система не оснащена серьезным оборудованием и работает по естественному принципу, чаще используются решетки.

Монтаж этого простого приспособления легко осуществляется своими руками. Решетку можно закрепить на входное или выходное отверстие вентканала клеем «жидкие гвозди» или при помощи саморезов. Главное правильно подобрать габариты решетки, чтобы она целиком закрывала воздуховод и плотно прилегала к поверхности стены или потолка.

Полезный совет! От неплотностей прилегания решетки к основе избавляемся силиконовым герметиком. Цветовое решение и дизайн изделия должны соответствовать интерьерному стилю помещения.



При выборе точки вживления обратного клапана в схему вентиляции принудительного типа следует учитывать перспективу технического обслуживания. Затвор нужно систематически очищать и контролировать правильность его действия. Зависимо от типа вентиляционной системы, технических качеств и модификации вентилятора обратный клапан монтируют перед ним, либо после него.

1. Кухонное помещение. Если при обустройстве принудительной вытяжки необходимо сохранить возможность использования естественной вентиляции, то на входном отверстии канала ставят тройник. К одному из патрубков тройника подключается вытяжка с обратным клапаном, к другому – только заслонка обратного действия. Такой узел лучше располагать как можно ближе к потолку, поскольку именно вверху скапливаются наиболее теплые и влажные воздушные массы.
2. Санузлы. Если ванная и туалет снабжены отдельными вентиляционными каналами, то в этом случае обратный клапан нужно поставить на входе в каждую вентшахту, и проблема будет решена. Но такой вариант встречается крайне редко. Чаще всего в многоэтажных домах вентиляционный канал имеется только в туалетной комнате. Тогда вентиляцию в ванной обеспечивают прокладкой короба сквозь стену, а задвижку ставят не только на отверстие основного канала, но также в промежуточный короб.
3. Самый сложный вариант, когда в доме есть только один вентиляционный канал, и расположен он в кухне. Принцип установки заслонок не меняется. Один обратный клапан необходимо поставить на кухонную вытяжку, второй – на короб, который ведет в ванную комнату или совмещенный санузел. Третий затвор устанавливается на трубу, ведущую в туалет, если санузел раздельный.

Способ крепления оборудования для вентиляции выбирается в зависимости от материала основы. К металлическому рукаву задвижку присоединяют ниппельным способом или посредством фланцев. Если вентиляционный канал выполнен из стенового материала (кирпича, железобетона, блоков), то крепление осуществляется строительными дюбелями, анкерами или саморезами.

Как избежать ошибок при установке

Наиболее распространенной оплошностью является установка оборудования, которое по своим параметрам не в состоянии обеспечить нормальный воздухообмен. Чаще всего это случается, когда владелец помещения старается соорудить заслонки своими руками и по собственному разумению.



Самодельные решетки и приспособления, имеющие очевидно малую площадь сечения, могут избавить от проблемы с обратной тягой. Однако они же поспособствуют возникновению застойных явлений, увеличению процента влажности в здании. Как следствие – сырость, чернота, плесень, грибок.

Надо понимать, что принудительная вентиляция нигде и никогда не работает постоянно. Это удовольствие недешевое и ничем неоправданное, поэтому качественной работе системы естественной вентиляции необходимо уделять должное внимание. Большое значение имеет соразмерность величины просвета вентиляционного канала и технических параметров обратного клапана.

Нужно учитывать тот факт, что, согласно законам физики, доля кинетической энергии перемещаемого воздушного потока тратится на открытие/закрытие лепестков клапана. Это ведет к снижению производительности устройства. Вывод – габариты вентиляционных каналов и шахт обязаны соответствовать действующим стандартам и нормам.

Обратный клапан для вентиляции – устройство достаточно простое, но весьма эффективное. При правильном выборе и грамотной установке оно непременно поможет создать комфортные и здоровые условия пребывания в помещении, благодаря качественному воздухообмену.

Воздушные клапаны вентиляции — описание и разновидности

Воздушные клапаны в системах вентиляции

Современный жилой или промышленный объект невозможно принять в эксплуатацию без наличия системы вентиляции. Небольшие воздушные клапаны для установки в квартирах и огромные агрегаты с подогревом и электроприводом для промышленных и административных зданий выполняют важную задачу – они регулируют объём подачи и вывода воздушного потока.

Вне зависимости от размера, все воздушные заслонки имеют простую конструкцию: металлический корпус круглого или прямоугольного сечения и вал, на который установлена алюминиевая заслонка. Привод, приводящий в действие вал и заслонку или жалюзи, также является составляющим элементом данного механизма. Он может быть ручным или электрическим.

Конструкция воздушного клапана на примере клапана АВК

Воздушный обратный клапан для вентиляции

Во многих случаях устанавливают такую модификацию, как обратный клапан. Это оптимальное решение, если существует необходимость удаления отработанного воздуха из помещения или же для устройства круглогодичной вентиляции. Специфическая особенность этого вида воздушных клапанов для вентиляции – наличие пружины, посредством которой заслонка перекрывает доступ воздуху в противоположном направлении. Элемент может быть выполнен как в обычном формате (для общего назначения), так и во взрывозащищенном варианте. При производстве последних защиту от огня и искр делают более высокой.

Обратные клапаны типа «бабочка»

Для оптимальной циркуляции воздушного потока в квартирах и жилых домах устанавливают обратные клапаны типа «бабочка», которые получили свое название благодаря центрально расположенной оси и размещенным на ней двум заслонкам. Эти лепестки установлены таким образом, что под напором нагнетаемого воздуха они складываются вместе, открывая тем самым доступ воздушному потоку. При неработающем же вентиляторе лопасти полностью перекрывают пространство внутри корпуса, препятствуя движению воздуха в обратном направлении.

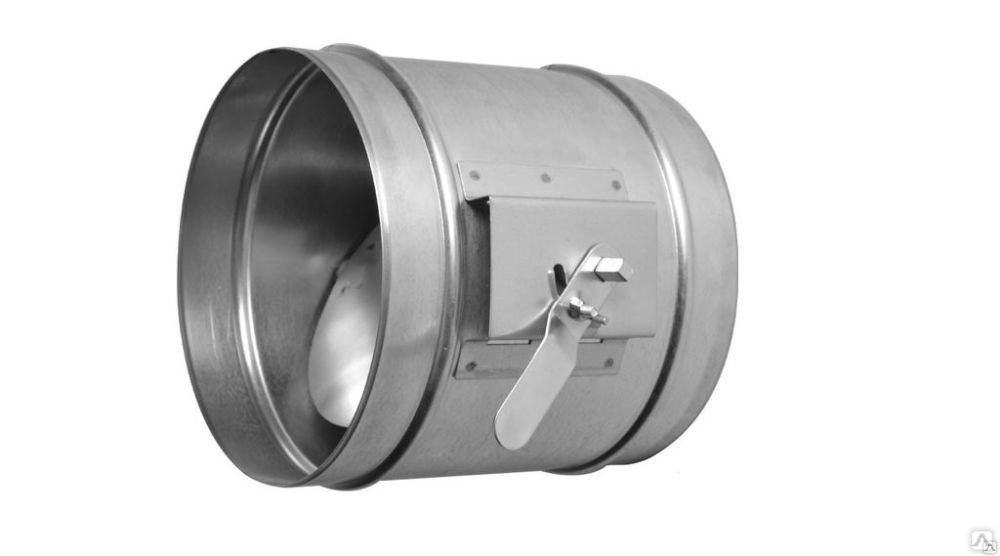

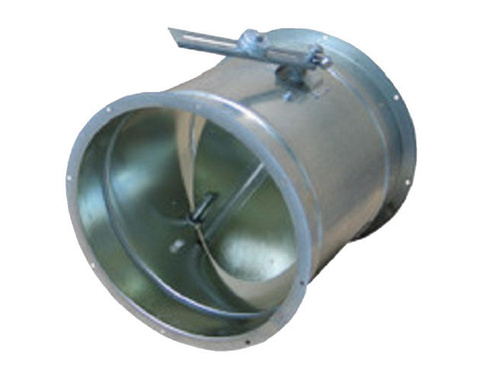

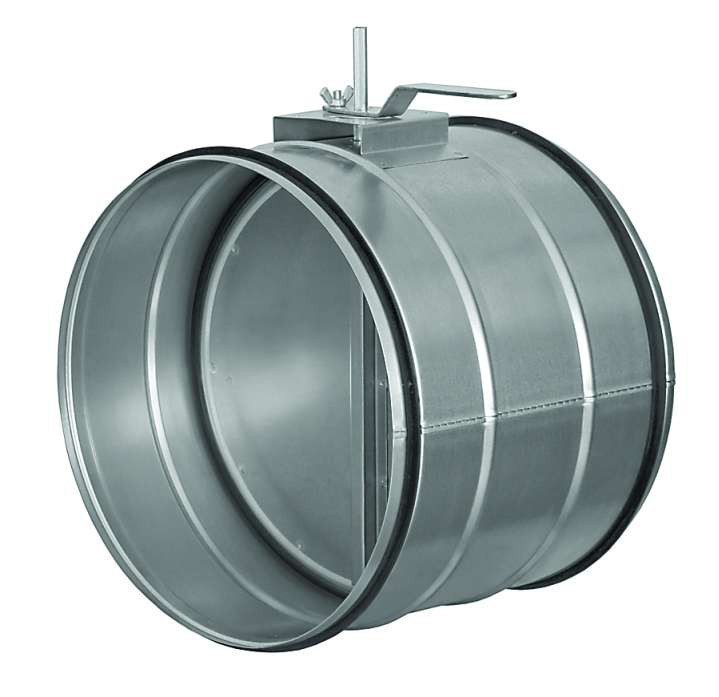

Дроссель-клапаны вентиляции

Дроссель клапан, напротив, оборудован цельной металлической заслонкой, круглой или квадратной, закрепленной на оси в вентиляционном канале. Лопасть данной модели зафиксирована и не имеет свободного вращения оси, в отличие от других модификаций. Регулировать поток воздуха можно поворотом рукоятки, закрепленной на внешней стороне клапана, устанавливая заслонку от горизонтального до вертикального положения. Однако, для полного перекрытия потока воздуха данная модель не предназначена, поскольку даже через вертикально зафиксированную лопасть проходит около 10% воздушного потока.

Вентиляционные Клапаны КВК, АВК, УВК, КВУ и КВА

Особенности и назначение каждого воздуховода определяют конструкцию, размер и диаметр сечения самих клапанов. Для промышленных объектов, как правило, изготавливают крупногабаритные модели, отличающиеся высокой производительностью. Это могут быть установки прямоугольного сечения, позволяющие максимально экономично использовать площадь используемой поверхности для монтажа всей вентсистемы, или магистрали круглого сечения, обладающие повышенными аэродинамическими, шумопоглощающими характеристиками. К наиболее распространенным моделям относятся следующие:

Клапаны КВК имеют цельную заслонку и предназначены для круглых воздуховодов систем вентиляции и кондиционирования. Модификация КВК-М имеет заслонку с резиновым уплотнением для полной герметизации корпуса, версия КВК-Р отличается усеченной лопастью, предоставляющей больше вариаций регулировки потока воздуха.

Клапаны АВК устанавливаются на воздуховоды систем вентиляции и кондиционирования прямоугольного сечения. Угол наклона жалюзи регулируется через систему зубчатых колес.

Клапаны УВК предназначены для систем вентиляции, кондиционирования, воздушного отопления прямоугольного сечения. Используются также в других санитарно-технических системах низкого давления. Имеют несколько рядов алюминиевых заслонок с уплотнителями для лучшей герметизации короба.

Клапаны КВУ устанавливаются на вентсистемах в местах забора наружного воздуха. Поворотные лопасти в местах стыка снабжены трубчатыми электронагревателями для быстрого устранения наледи в зимнее время.

Клапаны КВА прямоугольного сечения относятся к воздухорегулирующим и отсечным устройствам в системах вентиляции и кондиционирования. Также может применяться в отопительных системах низкого давления. Створчатые лопатки снабжены силиконовым уплотнителем для достижения высокого уровня герметичности короба. Изготавливаются одно- и многосекционными.

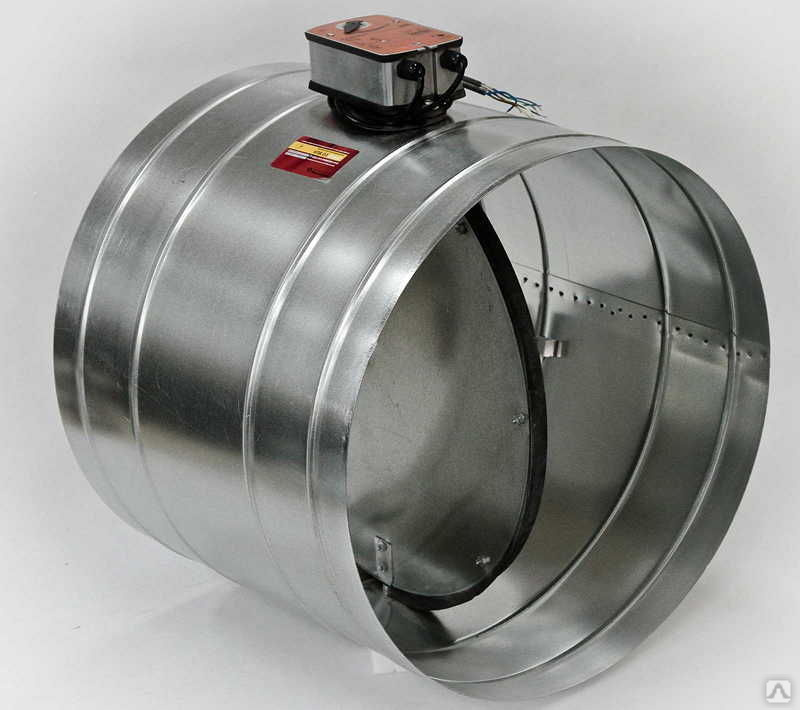

Управление воздушными клапанами (ручные и электро приводы)

Управление вышеперечисленными заслонками может быть ручным или электрическим. В первом случае механизм оборудуется рычагом или вентилем, в последнем – устанавливается электромеханический привод. Как правило, электрический клапан работает в схеме с механическими агрегатами (вентиляторами, вытяжками) и управление скоростью и объемом воздушного потока происходит автоматически, через сигналы сенсоров положения заслонки воздушного клапана. Выбор привода воздушной заслонки должен производиться в строгом соответствии с типом и моделью канального клапана, во избежание несоответствия или быстрого выхода его из строя.

Кроме того, привод воздушной заслонки должен быть сертифицирован и соответствовать всем требованиям международных стандартов, что могут обеспечить только ведущие производители. Они предлагают потребителям два направления в этой области: электромеханический привод с возвратной пружиной (его задача – вернуть заслонку клапана в защитное положение при прекращении подачи электроэнергии) и привод без возвратной пружины (прямая функция которого – при отключении электропитания оставить заслонку в исходном положении). Пружинные приводы являются универсальным оборудованием практически для всех вентсистем, в то время как реверсивный привод имеет ограниченную область использования.

Пример воздушных электроприводов: 1. Привод с возвратной пружиной (на фото Dastech AR-05N220S). 2. Привод без возвратной пружины (реверсивный) (на фото Dastech DA-04N220).

Обратившись в компанию «Панорамавент», вы получите консультацию у наших сотрудников. Вам будут представлены модификации воздушных клапанов с учетом таких важных параметров, как материал изделия, его назначения, диаметр сечения и пропускная способность, и других нюансов, которые послужат гарантией качественной работы вентсистемы.

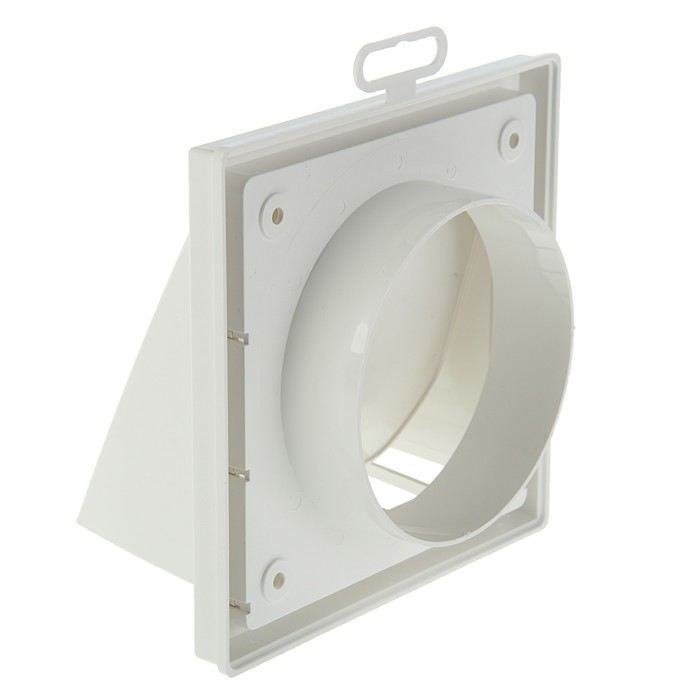

Клапан обратный вентиляционный с решеткой для вытяжки

Оглавление

• Какие задачи решает?
  • Клапан обратный КО 100
  • Клапан обратный КО 125
  • Клапан обратный КО 160
  • Клапан обратный КО 200
• Типы исполнения обратного клапана
  • Одностворчатый гравитационного действия
  • Двустворчатый с использованием пружин
  • Жалюзи на вентиляционную решетку
  • Гибкая мембрана
• Как сделать своими руками?
• Где нужно устанавливать?
• Особенности монтажа и обслуживания
• Видео

Какие задачи решает?

Большинство систем вентиляции работают в четко определенном режиме с постоянным направлением потока воздуха. Любые изменения происходят по мере возникновения необходимости, выполняются по команде извне и регулируются специальным оборудованием. Системы бытовой вентиляции, основанные на естественном перемещении воздушных потоков, нередко дают сбой из-за изменения условий работы.

Перепад давлений, который обеспечивает движение воздуха, имеет свойство изменяться от внешних причин — погодных или атмосферных факторов. Возможно возникновение условий, при которых отработанный воздух начинает перемещаться в обратном направлении. Это явление получило название «обратная тяга».

Кроме внешних причин, появление обратной тяги бывает вызвано сильной тягой в дымоходе печи, недостатком приточного воздуха или иными факторами, способными изменить режим внутреннего воздухообмена.

Бороться с этим явлением непросто, так как изменение физических условий движения воздуха в жилом доме с готовой системой вентиляции практически невозможно. Вопрос решает простое и эффективное устройство — клапан обратный вентиляционный, который отсекает путь воздуха при изменении его направления. При возникновении обратной тяги устройство срабатывает и перекрывает сечение воздуховода, препятствуя возврату отработанного воздуха с дурными запахами, пылью или вредными взвесями, обратно в жилые помещения.

Типы исполнения обратного клапана

Клапан обратный воздушный вентиляционный представляет собой участок воздуховода, оборудованный заслонкой. В режиме ожидания она расположена таким образом, чтобы не препятствовать проходу потока воздуха, но при возникновении определенных условий ее положение меняется и канал перекрывается, отсекая путь воздуха в обратном направлении. Существует два основных типа обратных вентиляционных клапанов:

• круглый
• прямоугольный

Они применяются для воздуховодов соответствующей формы, имеют стандартные присоединительные размеры и элементы. Клапан обратный вентиляционный прямоугольный используется в системах с воздуховодами прямоугольного сечения. Он подключается в разрыв канала с помощью фланцевого соединительного элемента. Чаще всего применяется в крупных системах для отсечки обратной тяги во время отключения вентиляторов.

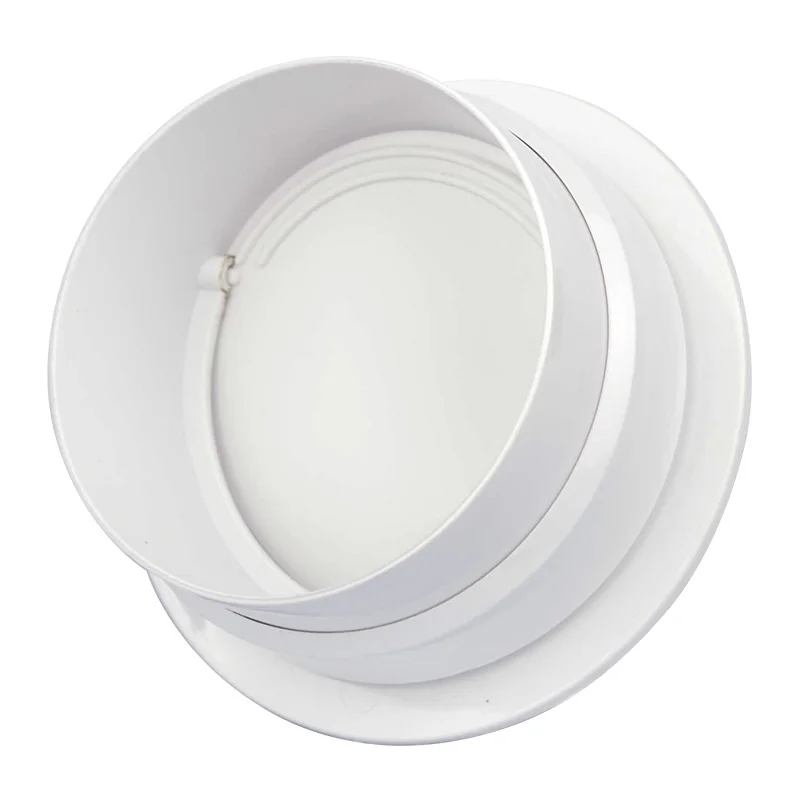

Клапан обратный вентиляционный круглый используется на воздушных каналах круглого сечения. Подключается в разрыв воздуховода муфтовым способом, что значительно упрощает монтаж, так как нет нужды обеспечивать соответствующий присоединительный элемент на воздуховоде. Достаточно создать разрыв и вставить клапан в него. Если диаметры соединительных патрубков воздуховодов и клапана не соответствуют друг другу, используются соответствующие переходники.

Существуют также обратные клапаны с различным принципом действия:

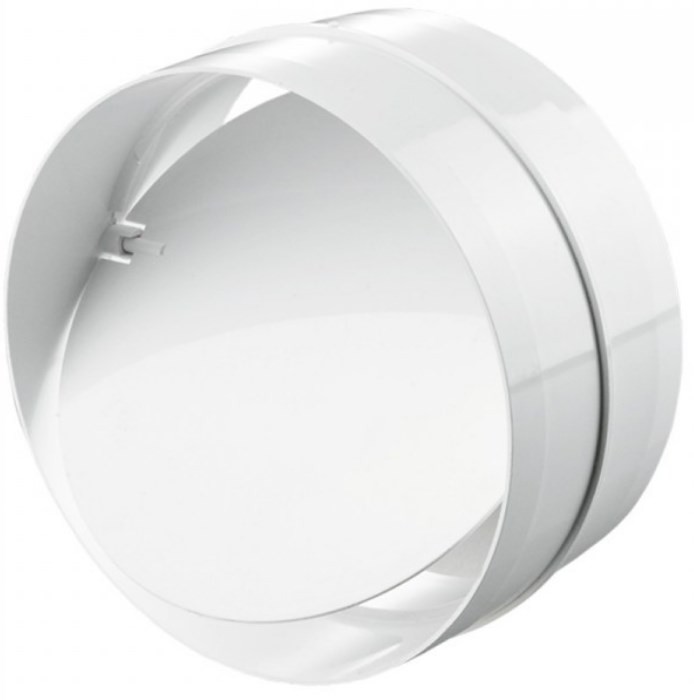

Одностворчатый гравитационного действия

Самая простая конструкция из всех существующих. Створка такого клапана под действием силы тяжести свободно висит и закрывает проход потоку воздуха. При появлении небольшого усилия, которое оказывает выводимый поток, створка приоткрывается и пропускает воздух в нужную сторону. В обратную сторону поворот створки невозможен. При установке надо быть внимательным и обеспечить правильное положение устройства, иначе можно попросту перекрыть путь для вывода отработанного воздуха.

Конструкция створки может представлять собой систему с противовесом, делающим усилие для открывания прохода совсем небольшим, или поворотную створку, установленную на средней линии сечения. Вентиляционная труба с обратным клапаном такого вида должна проходить строго горизонтально или вертикально, в зависимости от типа конструкции.

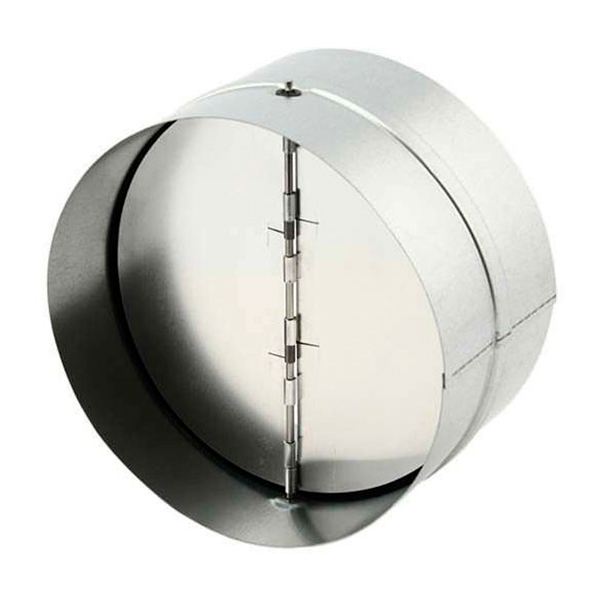

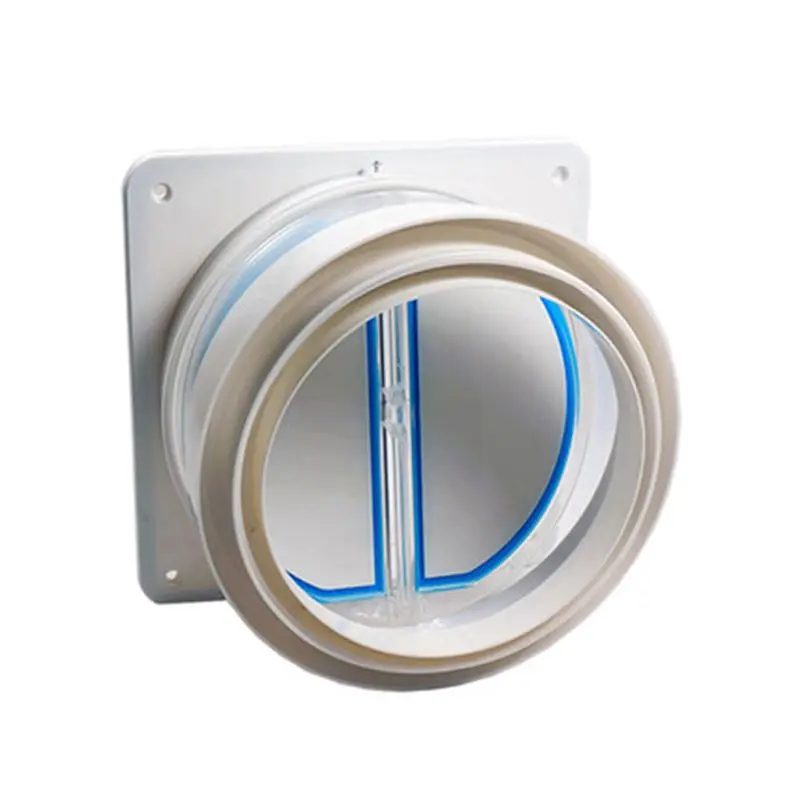

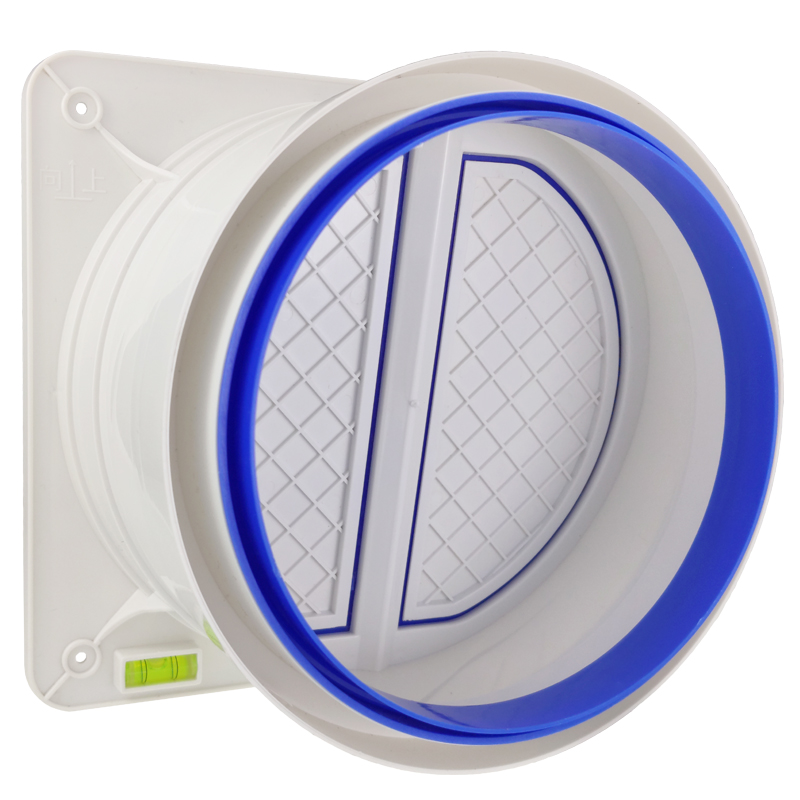

Двустворчатый с использованием пружин

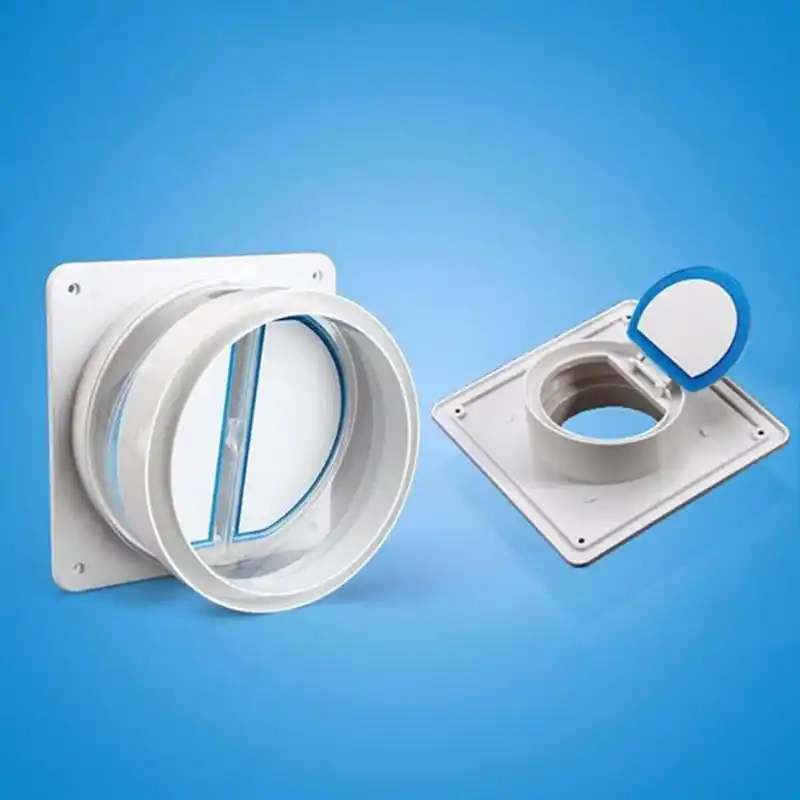

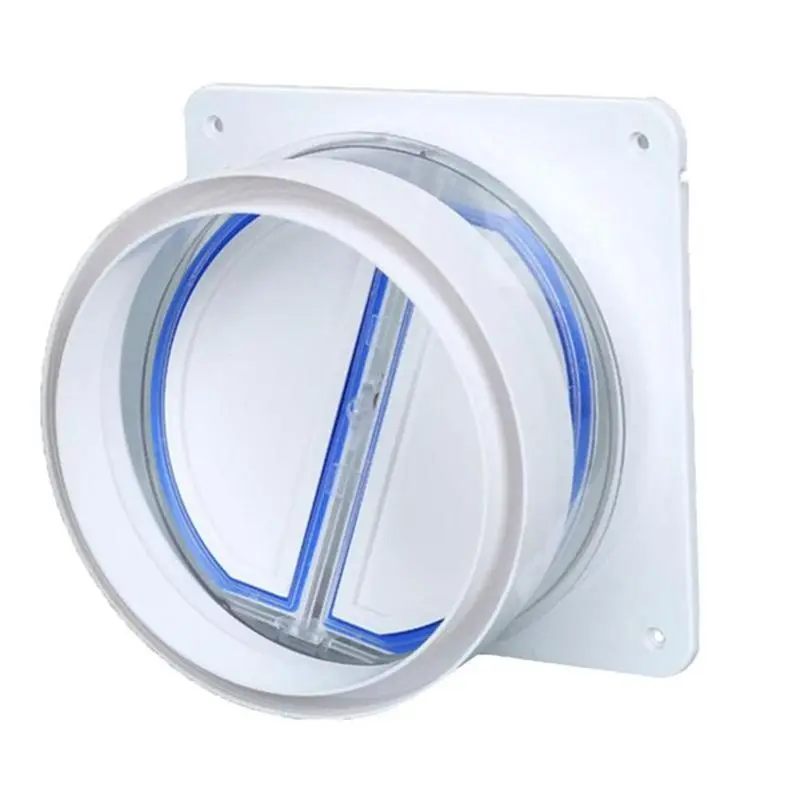

Двустворчатый пружинный клапан (иногда его в обиходе называют «бабочка») представляет собой устройство со шторкой, разделенной пополам и складывающейся под действием усилия воздушного потока. При отсутствии движения воздуха шторки распрямляются с помощью пружины и перекрывают путь воздуха в обратном направлении. Специфика такого клапана состоит в независимости от положения — он одинаково хорошо работает как в горизонтальном, так и в вертикальном или наклонном положении.

Усилие пружин преодолевается энергией воздушного потока. При слабых значениях давления воздуха устройство может не сработать, поэтому его чаще всего используют на системах принудительной вентиляции с механическим побуждением, где в воздуховодах имеется определенное давление. На естественной вентиляции клапан-бабочка встречается редко.

Существуют конструкции с возможностью регулировки усилия пружин, но устанавливать слишком слабое усилие опасно — со временем содержащиеся в воздухе взвешенные частицы жира или пыли забивают механизм поворота створок и затрудняют нормальную работу, что рано или поздно приводит к отказу устройства. При покупке надо проверять усилие открывания, если оно слишком велико, следует рассмотреть другие варианты.

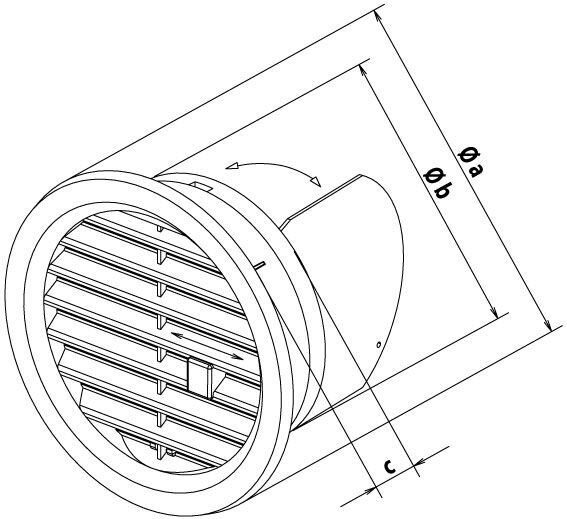

Жалюзи на вентиляционную решетку

Для уменьшения размеров створки и создания более компактного устройства используются жалюзи, устанавливаемые на внешнее отверстие вентиляционного канала. Принцип действия такого клапана аналогичен гравитационному, но створка разделена на несколько отдельных фрагментов, каждый на собственной поворотной оси. Такая конструкция выполняется в декоративном оформлении, благодаря чему выглядит намного аккуратнее, но выполняет свои задачи не менее эффективно, чем любой другой тип обратного клапана.

Размер жалюзи соответствует параметрам вентиляционных каналов и позволяет устанавливать клапан в любом месте, где это необходимо. Клапан в виде жалюзи имеет важное преимущество — он хорошо показал себя при работе в условиях низких температур, значительно опережая другие типы. Это делает его предпочтительным вариантом для монтажа в условиях улицы или других участков с отрицательной температурой потока.

Гибкая мембрана

Представляет собой створку из гибкой пленки, открывающуюся при появлении совсем небольшого положительного давления, но сразу же закрывающуюся при возникновении обратной тяги. Гибкие мембраны безотказны, способны функционировать в любом положении и с воздушными потоками любых составов.

Единственным препятствием к использованию могут быть низкие температуры, при которых мембрана становится жесткой, теряет эластичность и работоспособность. Кроме того, при сильных отрицательных давлениях возможно продавливание закрытой мембраны, поэтому необходимо наличие опорной решетки, препятствующей обратной деформации створки. Это надо учитывать при покупке.

Как сделать своими руками?

Вентиляционный обратный клапан купить можно в любом специализированном магазине. Он недорогой, вариантов конструкции или размеров много. Тем не менее, нередко возникают ситуации, когда требуется устройство с особыми размерами, некоторыми изменениями конструкции. Например, монтаж переходника по каким-либо причинам невозможен, или сечение воздуховода имеет нестандартные размеры. В таких случаях выходом из положения станет самостоятельное изготовление обратного клапана.

Проще всего сделать гравитационную конструкцию или установить гибкую мембрану. В первом случае обычно используется отрезок воздуховода, внутри которого размещается подвижная створка на оси с подклеенным упором для предотвращения обратного поворота. Второй вариант даже проще — можно использовать обычную вентиляционную решетку, плотно прилегающую к стене, с обратной стороны которой уложена лавсановая пленка. Можно использовать бумагу, но она понемногу намокнет и потребует замены, тогда как пленка способна служить очень долго.

Где нужно устанавливать?

Оптимальным местом для установки обратного клапана является вентиляционное вытяжное отверстие. Монтаж клапана будет удобен, при необходимости ремонта или обслуживания устройства доступ к нему будет иметься всегда. Кроме того, считается необходимой установка обратных клапанов в следующих местах:

• на каждой отдельной линии, оборудованной собственным забором воздуха и присоединенной к магистрали
• возле выходного отверстия системы

Мнение эксперта

Интернет-магазин вентиляции «Руником»

Если имеется сложная система вентиляции, иногда требуется установка отсечных клапанов в определенных точках, обусловленных конфигурацией и назначением воздуховодов. В этих случаях надо составить чертеж системы и тщательно проанализировать возможные ситуации для определения точек монтажа обратных клапанов. Это поможет обеспечить стабильную работу всей вентиляции в заранее определенном режиме без сбоев.

Особенности монтажа и обслуживания

Монтаж обратных клапанов прост и особых проблем не вызывает. Если используются готовые модели заводской сборки, то они всегда имеют соответствующие соединительные элементы. Самодельные клапаны также создаются с учетом необходимости подключения к системе определенным образом. При необходимости обеспечить сложный режим работы с чередованием функциональных особенностей, используются узлы обхода с установленными на них клапанами или задвижками.

Мнение эксперта

Интернет-магазин вентиляции «Руником»

Обслуживание заключается в своевременной очистке от грязи и жировых наслоений, накапливающихся на створках и мешающих свободному движению. Работы несложные и выполняются по мере необходимости.

Видео

Обратные / выпускные клапаны | Total Valve Systems

Наши обратные клапаны серии 3000 разработаны для обеспечения защиты в жидкости, газе или услуги пара, где поток требуется в одном направление. Все конструкции небьющиеся, имеют высокая пропускная способность и разработаны в соответствии с API Стандарты 6FA. Давление открытия заводская настройка по спецификации заказчика.

Альтернативные названия

• Вакуумный клапан
• Устройство сброса низкого давления
• Вентиляционный клапан
• Без удара
• Предохранитель обратного потока

Применение

• Хранение сыпучих материалов
• Впускные отверстия для сосудов
• Однонаправленный поток
• Пользовательское давление открытия
• Заправка обратным потоком

Чтобы запланировать короткую презентацию, которая может быть проведено в вашем месте или через вебинар, пожалуйста, свяжитесь с нами в Sales@totalvalve. com.

---

Бесфланцевая модель

Модель 3200

*Базовые опции Корпус из углеродистой стали, Нержавеющая внутренняя. Другие материалы доступный.

Доступны для различных классов давления. Все размеры указаны в дюймах. Указанные размеры относятся к стандартной конструкции. Клапаны изготавливаются по индивидуальному заказу и имеют размеры приведенные выше приведены только для справки. Размеры могут быть изменены без уведомление.

Обратные клапаны обратного давления серии 3200 предназначены для защиты в жидкость, газ или пар, где поток требуется в одном направлении. Щедрый поток мощность и легкая конструкция делает его идеальным для использования при наполнении резервуаров операции. Серия 3200 предназначена для легко вставляется между фланцами ANSI. Этот клапан также может использоваться в качестве прерывателя вакуума или устройство сброса низкого давления с добавление мягкого сиденья. Доступен в карбоне или из нержавеющей стали. Другие материалы Доступен по запросу. Давление открытия ставки устанавливаются на заводе для каждого клиента технические характеристики.

---

Двухфланцевые модели

Модель 3220

*Базовые опции Корпус из углеродистой стали, Нержавеющая внутренняя. Другие материалы доступный. Доступно под разным давлением Классы. Все размеры указаны в дюймы. Размеры указаны для стандартных дизайн. Клапаны изготавливаются по индивидуальному заказу и размеры, указанные выше, приведены для справки Только. Размеры могут быть изменены без предупреждения.

Обратные клапаны серии 3220 предназначены для защиты в жидкость, газ или пар, где поток требуется только в одном направлении в судно. Серия 3220 предназначена для требуются сквозные фланцевые соединения. Этот клапан также можно использовать в качестве вакуумного прерыватель или устройство сброса низкого давления с добавление мягкого сиденья. Доступно в углеродистая сталь или нержавеющая сталь. Другой материалы доступны по запросу. Крекинг значения давления устанавливаются на заводе в спецификации заказчика.

---

Модель 3400

*Типичные размеры указаны. Данные содержащиеся здесь, могут быть изменены на учитывать изменения дизайна. Информация о эта страница является исключительной собственностью L6 Inc. d/b/a Всего систем клапанов.

Серия 3400 Перепускные клапаны предназначены для обеспечения защита для LPG (жидкий пропан) сервиз с удельным весом 0,508 кг/л. Серия 3400 предназначена для удовлетворения особые требования к расходу и размеру требования. Эти требования перечислены в данных ниже. Внутренние детали для клапаны из нержавеющей стали, а корпуса из углеродистой стали.

Загрузить спецификацию продукта
Загрузить форму запроса технической информации

---

Модель 3600

*Базовые опции Корпуса из углеродистой стали, Нержавеющая внутренняя. Другие материалы доступный. Доступно под разным давлением Классы. Все размеры указаны в дюймы. Размеры указаны для стандартных дизайн. Клапаны изготавливаются по индивидуальному заказу и размеры, указанные выше, приведены для справки Только. Размеры могут быть изменены без предупреждения.

Обратные клапаны серии 3600 пропускают поток через, когда желаемое давление открытия достигается. Различные размеры используются в лабораторий до нефтеперерабатывающих заводов, химических перерабатывающие предприятия, полупроводниковая промышленность, фармацевтические, биотехнологические и пищевые предприятия.

Уникальные функции включают внешний регулировка изменения треска давление. Регулировка может производиться снаружи путем поворота резьбового элемента, выступающего через клапан, который вызывает фиксатор двигаться латерально внутри камеры. пороговое давление срабатывания клапана может быть установлен.

Доступен в исполнении из углеродистой стали и нержавеющей стали. стали. Другие материалы доступны по запрос. Внутренние компоненты из нержавеющей стали стали. Дополнительными аксессуарами являются мягкие сиденья. и исполнительные механизмы.

---

Модели с резьбой

Модель 3230

*Базовые опции Корпус из углеродистой стали, Нержавеющая внутренняя. Другие материалы доступный. Доступно под разным давлением Классы. Все размеры указаны в дюймы. Размеры указаны для стандартных дизайн. Клапаны изготавливаются по индивидуальному заказу и размеры, указанные выше, приведены для справки Только. Размеры могут быть изменены без предупреждения.

Обратные клапаны обратного давления серии 3230 предназначены для использования в жидкости, газе или паре обслуживание таких предметов, как резервуары для хранения сыпучих материалов где поток желателен только в одном направлении. Серия 3230 имеет соединения с наружной резьбой NPT на входная сторона и соединения с внутренней резьбой NPT на выходная сторона. Эти клапаны также можно использовать в качестве прерывателя вакуума или сброса низкого давления устройство. Значения давления открытия указаны на заводе. предварительно настроены по техническому заданию заказчика.

Загрузить спецификацию продукта
Загрузить форму запроса технической информации

---

Модель 3240

*Базовые опции Корпуса из углеродистой стали, Нержавеющая внутренняя. Другие материалы доступный. Доступно под разным давлением Классы. Все размеры указаны в дюймы. Размеры указаны для стандартных дизайн. Клапаны изготавливаются по индивидуальному заказу и размеры, указанные выше, приведены для справки Только. Размеры могут быть изменены без предупреждения.

Обратные клапаны обратного давления серии 3240 предназначены для использования в жидкости, газе или паре обслуживание таких предметов, как резервуары для хранения сыпучих материалов где поток желателен только в одном направлении. Серия 3240 имеет соединения с внутренней резьбой NPT. со стороны впуска и соединения с наружной резьбой NPT со стороны выхода. Эти клапаны также могут быть используется в качестве прерывателя вакуума или низкого давления рельефное устройство. Давление открытия заводская настройка по спецификации заказчика.

Загрузить спецификацию продукта
Загрузить форму запроса технической информации

---

Модель 3250

*Базовые опции Корпуса из углеродистой стали, Нержавеющая внутренняя. Другие материалы доступный. Доступно под разным давлением Классы. Все размеры указаны в дюймы. Размеры указаны для стандартных дизайн. Клапаны изготавливаются по индивидуальному заказу и размеры, указанные выше, приведены для справки Только. Размеры могут быть изменены без предупреждения.

Обратные клапаны обратного давления серии 3250 предназначены для использования в жидкости, газе или паре обслуживание таких предметов, как резервуары для хранения сыпучих материалов где поток желателен только в одном направлении. Серия 3250 имеет соединения с внутренней резьбой NPT. со стороны впуска и соединения с внутренней резьбой NPT со стороны выхода. Эти клапаны также могут быть используется в качестве прерывателя вакуума или низкого давления рельефное устройство.

Загрузить спецификацию продукта
Загрузить форму запроса технической информации

---

Модель 3260

*Базовые опции Корпуса из углеродистой стали, Нержавеющая внутренняя. Другие материалы доступный. Доступно под разным давлением Классы. Все размеры указаны в дюймы. Размеры указаны для стандартных дизайн. Клапаны изготавливаются по индивидуальному заказу и размеры, указанные выше, приведены для справки Только. Размеры могут быть изменены без предупреждения.

Обратные клапаны обратного давления серии 3260 предназначены для использования в жидкости, газе или паре обслуживание таких предметов, как резервуары для хранения сыпучих материалов где поток желателен только в одном направлении. Серия 3260 имеет соединения с наружной резьбой NPT на входная сторона и соединения с наружной резьбой NPT на выходная сторона. Эти клапаны также можно использовать в качестве прерывателя вакуума или сброса низкого давления устройство.

Загрузить спецификацию продукта
Загрузить форму запроса технической информации

---

4915 Series (Wafer)

*Указаны типичные размеры. Данные содержащиеся здесь, могут быть изменены на вносить изменения в конструкцию и вносить изменения в повысить производительность. Информация об этом страница является исключительной собственностью L6 Inc. d/b/a Полные системы клапанов.

Вентиляционный клапан модели 4915 можно использовать как обратный клапан, вакуумный прерыватель или предохранительный клапан низкого давления. Эти клапаны легкие и предназначены для легкого вставка между фланцами. Минимальные настройки 2 унции для вакуума и давления.

• Устройство сброса вакуума или давления
• Стандартное мягкое сиденье с широким диапазоном доступных эластомеров
• Доступны металлические седла для высоких температур. приложения
• Размеры от 1 до 20 дюймов
• Создан для длительного сервис
• Легкая конструкция делает простая установка
• Доступен из углеродистой стали или 316 нержавеющая сталь

Загрузить спецификацию продукта
Загрузить форму запроса технической информации

---

Серия 4925 (резьбовая)

Вентиляционный клапан модели 4925 разработан как давлением или вакуумным выпускным клапаном. Минимум настройки: 2 унции для давления и 2 унций для вакуума.

• Только сброс вакуума
• Только сброс давления
• Мягкие материалы седла доступны с широкий выбор эластомеров на выбор
• Доступны седла «металл по металлу»
• Резьба от 1/2″ NPT до 3″ NPT
• Тяжелая конструкция, обеспечивающая длинную длительная служба
• Доступен в исполнении из углеродистой стали или нержавеющая сталь.
• Другие материалы доступны по запрос

Загрузить спецификацию продукта
Скачать форму запроса технической информации

Обратный клапан для вентиляции: типы, устройство, вытяжная установка

Запахи готовящейся пищи возвращаются снова, а не навсегда покидают помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, имеющее множество негативных последствий.

Мы поможем вам избавиться от нежелательных запахов с помощью простого и недорогого устройства. Он не потребует перепланировки существующих вентиляционных каналов или значительных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, что решит проблему.

Для оптимального результата необходимо знать варианты конструкции клапанов, их плюсы и минусы, а также правила размещения и установки в выхлопных системах. Вся информация в нашей статье. Также содержит полезные видео с пошаговой инструкцией по установке и фото, демонстрирующие суть представленного материала.

Содержание статьи:

• Причины возникновения обратной тяги
• Типы обратных клапанов
  • Тип № 1 — одностворчатый гравитационного действия
  • Тип № 2 — двухстворчатый с использованием пружин
  • Тип № 3 -0 вентиляционные жалюзи
  • Тип №4 — Гибкая мембрана
• Особенности самостоятельного изготовления
• Правила размещения и монтажа
  • Расположение клапана в системе вентиляции
  • Нюансы монтажа и обслуживания
• Выводы и полезное видео по теме

Причины возникновения обратной тяги

Для принятия решения об установке обратного клапана необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дом. Понимание этого процесса позволит правильно спланировать и осуществить воздухообмен в помещении.

Принцип работы основан на том, что в любой момент времени объем воздуха, поступающего в помещение и выходящего из него, одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в других точках входа и выхода воздуха направляется из дома. Существует несколько основных причин возникновения этого эффекта.

Часто возникает из-за значительного уменьшения или прекращения потока, поступающего в помещение через приточную вентиляцию.

Галерея изображений

Фото

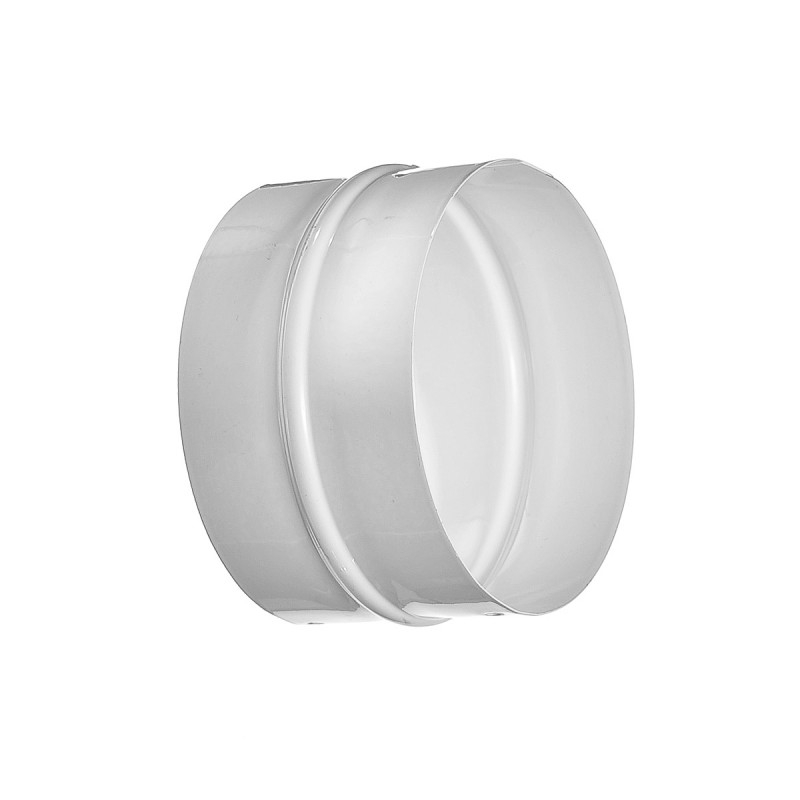

Обратные клапаны для обустройства вентиляционных систем бывают круглого и прямоугольного сечения. Размеры устройств унифицированы, соответствуют размерам вентиляционных труб

Для установки в вентиляционных системах выпускаются модели с механическим и автоматическим принципом действия. Суть их работы заключается в предотвращении обратного потока воздушной массы

Под действием воздушного потока створки устройства открываются только в одну сторону. При снижении давления просто закрывают канал

Одностворчатый вентиляционный обратный клапан работает по тому же принципу. Но под давлением створка устанавливается только по направлению движения воздуха

Створки обратных клапанов фиксируются таким образом, что движение в обратном направлении возможно только при ослаблении пружинного устройства. В этом случае его легко заменить.

Возможно приобретение обратного клапана в составе вентиляционной установки с вентилятором, если такая конструкция должна быть установлена ​​

В настенном приточном устройстве имеется обратный клапан, обеспечивающий подачу свежего воздуха с улицы в помещения с металлопластиковыми окнами

В контуре вытяжной вентиляции используется не менее одного обратного клапана. В случае подключения к вытяжному отверстию нескольких воздуховодов, каждый из них оборудуется своим клапаном

Типы обратных клапанов для вентиляции

Модели с автоматическим клапаном

Вентиляционная установка двухстворчатая

Вариант однокорпусного клапана

Особенности конструкции обратного клапана

Клапан обратный в паре с вентилятором

Клапан в пристенный воздухозаборник

Установка клапана в вытяжную вентиляцию

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы, износа или поломки механизмы, отвечающие за циркуляцию воздуха. Резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств, также может способствовать возникновению обратной тяги.

Например, при интенсивном выходе через дымоход горячего воздуха с продуктами горения. При недостаточном заборе через приточную вентиляцию направление потока в вытяжках будет меняться.

Причиной обратного движения воздушного потока может быть неравномерность давления, образующаяся при присоединении нескольких ответвлений к одному вентиляционному каналу. В таких ситуациях каждая линия оснащается обратным клапаном.

В случае применения воздуховода с несколькими точками забора воздуха внутри дома возможно изменение направления потока, если в одну из них включить принудительную вентиляцию.

Так вот, если боксы из кухни и санузла подключить в одну систему, то включение приведет к напору воздуха не только в сторону улицы, но и в сторону санузла.

Изменение параметров окружающей среды за пределами квартиры или дома также может вызвать обратную тягу. При проведении строительных работ, связанных с изменением рельефа местности, таких как возведение или снос близлежащих зданий, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах при использовании общих вентиляционных шахт для удаления воздуха обратная тяга в квартире может возникнуть из-за подключения мощных вытяжек соседями.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на прохождение большого количества воздуха, создаваемого современными мощными вытяжками

Даже если в настоящий момент отсутствуют условия для возникновения обратной тяги , при монтаже системы циркуляции воздуха лучше установить обратный клапан. Возможные модификации, загрязнение приточной вентиляции или внешние факторы могут привести к изменению направления потока воздуха.

Стоимость готовых устройств невысока, а внедрение клапана в существующие воздуховоды – трудоемкая задача. Желающие проверить вентиляцию в квартире найдут подробную информацию на нашем сайте.

Типы обратных клапанов

В связи с широким распространением вытяжных устройств использование ручного управления для регулирования прохождения воздушного потока уже не актуально.

Существует четыре принципиально разных способа автоматического предотвращения обратной тяги в вентиляционной системе. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип № 1 — одностворчатый гравитационного действия

Поток, направленный из помещения, давит на створку клапана и открывает ее, пропуская воздух. При отсутствии движения или при возникновении обратной тяги давления на створку не будет, и она закроется под действием силы тяжести.

Использование всего одной створки для прохода воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной.

При правильном монтаже самотечной обратный клапан можно использовать при естественной вентиляции, так как его сопротивление открыванию створки незначительно.

Возможны два варианта выполнения данной конструкции:

• Смещение оси , на которой закреплена створка, относительно среднего сечения воздуховода воздуховода;
• Противовес , расположенный внутри или снаружи устройства.

Учитывая, что принцип закрытия створки основан на действии силы тяжести, располагать задвижку необходимо строго горизонтально или вертикально в зависимости от конструкции с помощью уровня.

В противном случае может быть либо неполное закрытие, либо потребуются значительные усилия, чтобы поток воздуха в системе вентиляции открыл створку, особенно при использовании противовеса.

Схема установки обратного клапана на вентиляционном канале определяется конструктивными особенностями системы. Устройства монтируются таким образом, что их створки открываются в направлении потока воздуха

Тип №2 — двухстворчатый с использованием пружин

Клапан обратный дисковый снабжен двумя заслонками, которые при требуемом давлении с избыточным давлением складываются и закрываются с помощью пружин при ее отсутствии. Поскольку процесс закрывания не зависит от действия силы тяжести, такое устройство, в отличие от гравитационного типа, может быть расположено под любым углом.

Как правило, эта опция нормально работает только при принудительной вентиляции с использованием вытяжки.

Перед покупкой клапана необходимо проверить чувствительность завесы на открытие к характеристике давления воздуха воздуховода, на котором она будет установлена. Некоторые современные устройства типа «бабочка» можно регулировать по силе пружин.

Конструкция типа «бабочка» с закрыванием створок под действием пружин применяется в системах вентиляции с сильным напором воздуха, что создает вытяжки

Тип №3 — жалюзи вентиляционной решетки

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто снабжена клапаном в виде оконных жалюзи. Это устройство подробно. Принцип его действия гравитационный, аналогичный одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что немаловажно для внешних элементов системы.

Размеры решеток рассчитаны на стандартные параметры. и вентиляционные отверстия в стенах.

Жалюзи удобны в использовании, но предпочтительнее их установка во внешней части вентиляционной системы. Комбинация створок обеспечивает отличную вытяжку воздуха.

Клапан для предотвращения обратного потока может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже есть решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при низких температурах. Поэтому для уличного мангала лучше выбирать устройство с заслонкой типа «жалюзи».

Тип № 4 — Гибкая мембрана

Принцип работы мембранного обратного клапана основан на способности потока перемещать гибкую пластину. Его размещение позволяет открывать вентиляционное отверстие в одном направлении движения воздуха, а закрывать в другом, плотно прилегая к периметру.

Для открытия или закрытия мембранного обратного клапана достаточно небольшой силы воздушного потока, поэтому такие устройства с успехом применяются для естественной вентиляции

В случае, когда существует опасность деформации мембраны сильным обратным толчком, необходимы дополнительные ребра жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана; в противном случае клапан может погнуться и впоследствии разболтаться, в результате чего устройство будет частично пропускать обратный поток воздуха.

Особенности самостоятельного изготовления

Учитывая невысокую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при использовании вентиляционной решетки или воздуховода с нестандартными геометрическими параметрами. В этом случае зачастую дешевле и быстрее изготовить для него клапан, чем переходить на стандартную форму и размер.

Проще всего сделать мембранный или одностворчатый клапан самостоятельно. В качестве створки используется жесткий материал, например пластиковая или металлическая пластина.

Особое внимание следует обратить на следующие моменты:

• плотность прилегания пластины к стенкам корпуса клапана или стопорному выступу для предотвращения образования зазоров и прохода воздуха;
• исключение стука пластин, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановую пленку большего диаметра, чем вентиляционное отверстие. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подойдет лавсановая пленка. Не теряет своих свойств под воздействием влаги, а также при многократном изгибе

Правила размещения и монтажа

Для систем любой конфигурации необходимо планировать размещение клапанов так, чтобы обратная тяга перекрывалась с любая комбинация включенных вентиляторов и вытяжек. Качество вентиляции зависит от правильной установки самих устройств.

Расположение вентиля в вентиляционной системе

Если Поскольку имеется одно место для забора воздуха, который выходит по вентиляционному каналу в шахту или на улицу, то достаточно установить в воздуховоде одиночный вентиль для предотвратить обратную тягу.

Если топология системы более сложная из-за наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяются следующие правила размещения обратных клапанов:

1. На каждом ответвлении, соединяющем воздухозаборник, устанавливается обратный клапан точки и основного воздуховода. Это необходимо для предотвращения перенаправления воздуха в сторону вытяжки, когда она не включена.
2. Обычно на выходе из вентиляционной системы устанавливается еще одно устройство. В идеале при полной герметичности канала в этом нет необходимости, но практика показывает целесообразность установки клапана в этом месте.

Как правило, обратный клапан устанавливается в местах с наиболее удобным к ним доступом. Это связано с тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе створки не будут полностью закрыты при обратной тяге.

Такое расположение клапана для организации приточной и естественной вентиляции обеспечивает удобный доступ к нему для проведения профилактических работ.

При моделировании воздуховода помните, что производитель может установить обратный клапан на вентилятор или вытяжной колпак. В этом случае нет необходимости устанавливать отдельную защиту от обратной тяги.

Особое внимание следует уделить установке задвижки вблизи входа в шахтный ствол многоквартирных домов.

Система общеобменной вентиляции представляет собой защищенную от прямых солнечных лучей полость с положительной температурой, в которую периодически поступает влажный воздух, являющийся идеальной средой для размножения различных видов микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не проводят вовремя работы по очистке вентиляционных шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям к жилым помещениям. Поэтому даже в случае регулярной санитарной обработки вентиляционных шахт необходимо исключить возможность обратной тяги и попадания воздуха из нее в квартиру.

Нюансы монтажа и обслуживания

Для создания бытовой вентиляции используются круглые или прямоугольные воздуховоды стандартных размеров. Для них есть готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс установки будет аналогичен подключению любого другого вентиляционного элемента.

Готовое решение для вытяжной вентиляции, организуемой с помощью пластикового воздуховода, заключается в размещении клапана в фасонной детали — соединителе прямых каналов

При необходимости чередования работы естественной и принудительной вентиляции имеются два типовых решения по установке обратного клапана, что делает это возможным:

• установка тройника возле вентиляционной решетки, с установкой клапана на выходы для естественной вентиляции;
• приобретение решетки специальной конструкции с двумя отверстиями для обоих типов вентиляции.

Монтаж такой решетки можно осуществлять с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор вентиляционной системы на наличие, ремонт или изменение ее комплектации проще всего сделать сначала, сняв решетку. Если решено установить решетку внутри помещения, то необходимо тщательно загерметизировать стык решетки и стены.

Крепление решетки к стене лучше всего производить с помощью саморезов. В этом случае его легко снять для профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем наружных решеток, оснащенных жалюзи, является примерзание и обледенение крыльев на морозе. Воздух, выходящий из ванной, туалета или кухни, насыщен влагой, которая при низких температурах замерзает.

При этом возникают две проблемы:

• створки перестают плотно закрывать вентиляционное отверстие , в результате чего в случае обратной тяги воздух поступает в помещение, хоть и в меньшей степени, чем при отсутствии защиты;
• происходит значительное уменьшение сечения отверстия В результате снижается пропускная способность системы, что снижает циркуляцию воздуха и увеличивает нагрузку на вентиляторы и вытяжки.

В связи с этим необходимо периодически проверять наличие льда на решетке и удалять его. Проще всего выполнить эту процедуру механическим способом, но есть риск повредить корпус и шторы, если они выполнены из пластика. Поэтому снаружи лучше установить жесткую решетку из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку типоразмеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапан в вытяжной системе обеспечит нормальную вентиляцию, устранит обратное движение воздушного потока, устранит неприятные запахи и ядовитые летучие соединения .

Данное устройство можно установить самостоятельно, если приобрести готовую конструкцию, соответствующую сечению вентиляционного канала в доме.

Желающие поделиться своим мнением о представленной информации или задать вопросы по интересующим вопросам могут оставлять комментарии. Пожалуйста, напишите в блоке под текстом статьи. Делитесь полезной информацией, размещайте фото по теме.

Устройство и принцип действия, типы, установка

Содержание артикула:

• Назначение обратного клапана
• Устройство и принцип действия
• Разновидности обратных клапанов
• Правила размещения и установки обратного клапана на вентиляцию
• Нюансы обслуживания
• Изготовление обратного клапана своими руками

Основной функцией системы вентиляции является очистка воздуха от пыли, лишней влаги. Также он нужен для устранения неприятных запахов, которые могут остаться на кухне после приготовления пищи или в ванной комнате. Иногда загрязненные воздушные массы проникают обратно через сам выходной вал. Чтобы этого не произошло, необходимо установить вентиляционный обратный клапан.

Назначение обратного клапана

Обратный клапан для вентиляции необходим для предотвращения проникновения запахов в помещение

Часто неприятный запах появляется в ванной или на кухне из центральной шахты. Воздух может застаиваться из-за недостаточной естественной тяги, отсутствия приточного воздуха, засорения шахты. Запахи канализации или газа могут проникать из соседних квартир. Чтобы этого не произошло, на вентиляционном канале устанавливают вентиль.

Дополнительно изделие регулирует скорость проходящего через него воздушного потока. Клапан не пропускает холодный воздух из шахты в помещение, снижает уровень внешнего шума.

Устройство и принцип работы

Клапан обратный воздушный — устройство, которое монтируется на выходе из вентиляционного канала. Он состоит из корпуса, снабженного заслонкой, способной открываться под напором воздушного потока, а затем возвращаться в исходное положение, и решетки.

Клапаны бывают разных размеров, поэтому они подходят для любой системы вентиляции.

Принцип работы устройства прост: грязный воздух удаляется из помещения и давит на заслонку, в результате чего она открывается. Как только давление прекращается, этот элемент возвращается на место и не дает пыли и запахам проникать обратно в дом.

Разновидности обратных клапанов

Поскольку вытяжки используются в каждом доме, их оснащение обратным клапаном обязательно. Устройства отличаются не только материалом изготовления, но и конструкцией, формой, способом открывания.

По материалу изготовления

Разновидности обратных клапанов по материалу изготовления

Обратный клапан для вентиляции на кухне или в ванной изготавливают из силикона, пластика, оцинкованной стали. Эти материалы имеют следующие особенности:

• Пластик. Устойчив к ржавчине и коррозии, быстро монтируется. Характеризуется длительным сроком службы, невысокой ценой. Недостатком этого клапана является его низкая механическая прочность и низкая устойчивость к низким температурам.
• Нержавеющая сталь. Устойчив к воздействию холодного воздуха, прочен, имеет большой эксплуатационный ресурс. Установка стального клапана необходима, если используется мощная вытяжка, обеспечивающая высокое давление воздуха.
• Силикон Обычно он уже встроен в коммерческий вытяжной вентилятор. Деталь представляет собой тонкую пленку, прикрепленную к задней части устройства. Поскольку силиконовая заглушка не полностью закрывает вентилятор, она не подходит для больших нагрузок.

В бытовых условиях идеально подойдет пластиковое изделие. Кроме того, за ним легко ухаживать.

По способу открывания

По способу открывания изделие бывает ручным, механическим и электрическим. Первый вид предусматривает наличие специального рычага, посредством которого открывается и закрывается затвор. Недостатком этого изделия является неполная герметичность, а также неудобство эксплуатации.

Обратные клапаны для электрической вентиляции входят в комплект поставки вытяжного вентилятора. Их можно ставить, если вентиляция принудительная, а естественная циркуляция отсутствует.

Автоматический механический клапан является наиболее распространенным, так как работает за счет движения воздушных масс.

По конструкции и форме

Вытяжные клапаны на кухню или в ванную по форме бывают разные, все зависит от вентиляционной трубы. Для бытового использования используются круглые модели диаметром от 100 мм. Промышленные варианты могут достигать сечения 100 см. Прямоугольные воздуховоды часто монтируются на высокопроизводительных воздуховодах.

По конструкции различают такие изделия:

• Одностворчатые (гравитационные). Воздушный поток давит на створку клапана и открывает ее. При наличии обратной тяги пластина закрывается под действием собственного веса. Этот продукт надежен и прост. Его можно установить даже при естественной системе вентиляции. Конструкция имеет 2 варианта: происходит смещение положения оси относительно среднего сечения воздуховода или противовеса, расположенного внутри устройства.
• Двустворчатая пружина. Оснащен двумя шторками, которые открываются под давлением воздуха и захлопываются под действием пружин. Установка такого изделия возможна под любым углом. Хорошая функциональность обеспечивается только системой принудительной вентиляции.
• В виде жалюзи. Изделие имеет гравитационный тип действия и оснащено несколькими крыльями. Устройство компактное, поставить его можно только на отверстие для естественной вентиляции или на всю решетку. Чаще всего используется для наружных частей воздуховода.
• Мембрана В данном случае используется гибкая пластина, положение которой меняется под действием воздушного потока. Так как обратная тяга может деформировать мембрану, ее необходимо оснастить дополнительными ребрами жесткости.

Выбор обратного клапана зависит от формы и размеров воздуховода, его пропускной способности и интенсивности движения воздушных масс.

Правила размещения и установки обратного клапана на вентиляцию

Установка обратного клапана на выходе вентиляционного канала на кухне

Чтобы монтаж изделия был правильным, необходимо учитывать место его локализации в системе. Следует предотвращать образование обратной тяги при любых системах вентиляции и их сочетаниях. Если в системе имеется один воздухозаборник, достаточно установить один клапан.

При наличии нескольких вытяжек размещение осуществляется по следующим правилам:

• На каждом ответвлении, соединяющем основной воздуховод и точку забора.
• На выходе из системы вентиляции.

Установка осуществляется таким образом, чтобы к решетке был свободный доступ. Это необходимо для периодической очистки устройства от мусора и пыли, жира. Если клапан монтируется на вытяжной колпак или вентилятор, то его дополнительная установка на воздуховод не требуется.

В многоквартирном доме обязательна установка обратного клапана возле входа в шахту общеобменной системы вентиляции. Поскольку в него попадает влажный воздух, а солнечных лучей нет, внутри конструкции могут развиваться патогенные микроорганизмы. В шахтах часто селятся птицы или насекомые, поэтому лучше не допускать образования обратной тяги.

Нюансы обслуживания

Доступ к клапану необходим для обслуживания или ремонта.

Обратный клапан на кухне, в ванной или туалете требует тщательного ухода. Грязь, пыль и жир часто скапливаются внутри устройства. Все это не позволяет створкам плотно прилегать к решетке и ее функциональность ухудшается. Для очистки изделия необходимо вытащить внутренний корпус, из которого вынимаются шумоглушитель и фильтр.

Процедуру проводят в теплое время года, чтобы в квартиру не попадал холодный воздух. Если устройство синтетическое, его достаточно промыть теплым мыльным раствором и высушить. В это время чистится сам воздуховод с помощью обычного пылесоса.

На барах, расположенных на улице, зимой часто образуется лед. Его необходимо снять, так как он препятствует полному закрытию створок. Можно использовать обогреватель, который смягчит холодный воздух. Если решетка на улице пластиковая, она быстро сломается, поэтому лучше использовать металлический вариант.

Изготовление обратного клапана своими руками

Самый простой способ сделать гибкую мембрану и установить на выходе из вентиляционного канала если вентиляционный канал имеет нестандартные размеры. Для работы понадобится декоративная решетка, лавсановая пленка. Производство включает следующие этапы:

1. Создание эскиза. Для этого на листе картона обводится рамка. В центре заготовки чертят прямоугольник, ширина и высота которого соответствуют размерам вентиляционного отверстия. Из центра фигуры под прямым углом вниз проводится линия. От него в обе стороны делается отступ по 7 мм (сверху и снизу). Эти точки соединены прямыми линиями.
2. Подготовка шаблона. Обе части прямоугольника вырезаются, при этом перемычка остается целой.
3. Изготовление створки. Из пленки вырезают 2 прямоугольника размером в половину большой заготовки. Фрагменты с помощью клея или строительного степлера фиксируются сбоку каркаса так, чтобы они шли на перемычку.
