Содержание

1. Маркировка проводов с помощью букв
2. Обозначение L в электрике
3. Обозначение N
4. Обозначение PE
5. Цвета изоляционного покрытия проводников
6. Жила заземления
7. Нулевые рабочие контакты
8. Фазный провод
9. Особенности цветовой разметки вручную
10. Разметка двухжильного провода
11. Трехжильного провода
12. Пятипроводной системы
13. Совмещенных проводов
14. Как обозначаются плюс и минус
15. Для чего нужна цветовая маркировка
16. Расцветка проводки как вариант ускорения монтажа
17. Основные требования к расцветке

Для создания электрических сетей — независимо от того, бытовые они или промышленные — используются изолированные кабели, внутри которых находится несколько токопроводящих жил.

Все они разного цвета, который соответствует назначению провода. Принятое обозначение L и N в электрике помогает упростить, ускорить монтаж и ремонт электросетей.

Маркировка проводов с помощью букв

Существует международная аббревиатура, которая используется в любой стране мира. Фазный провод обозначают буквой «L», нулевой — «N», заземление — сочетанием «PE».

Обозначение L в электрике

«L» — начало слова Line, такой буквой помечают фазу. Отсюда пошел термин «линейное напряжение». В цепях с переменным током фазы находятся под нагрузкой и обязательно покрыты цветной изоляцией.

При неосторожном прикосновении к таким оголенным жилам можно получить ожог, травму, а при их замыкании — повреждение или возгорание оборудования.

Обозначение N

Буквой «N» (Neutral) обозначают нейтральный провод. Его подключают к общей точке соединения обмоток, которые включены по типу звезды (на электростанции — к генератору, на подстанции — к трансформатору).

В странах, ранее входивших в состав СССР, его еще называют нулевой провод, или просто нуль.

Обозначение PE

Жила, соединенная с заземлением, имеет обозначение «PE». Такую аббревиатуру данный провод получил от английского словосочетания protective earthing.

Его применение позволяет защитить персонал предприятия или пользователей электросетей от удара током при неисправном электрооборудовании.

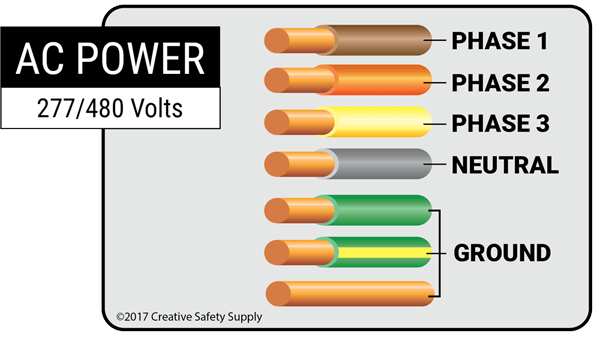

Цвета изоляционного покрытия проводников

В принятых ПУЭ указано, что надо обязательно обозначать разными цветами нуль, фазу и заземление. Здесь для каждого вида провода предусмотрены свои цвета изоляции. Знание того, как обозначают проводники разного назначения, помогает обойтись без расшифровки буквенных символов.

Жила заземления

С 2011 г. в РФ принят единый стандарт, который полностью соответствует европейским нормам. В нем указано, что заземление, которое обозначают РЕ, только желто-зеленого цвета.

В электропроводке старых домов заземление и нуль совмещены.

Защита должна быть организована как на промышленных, так и на жилых объектах.

Нулевые рабочие контакты

По существующим стандартам, изоляция нуля синяя или сине-белая. На электросхеме нейтральный провод читается как минус (это связано с тем, что он обеспечивает замыкание цепи).

Фазный провод

Фаза является той жилой, по которой непосредственно протекает электрический ток. Неопытным электрикам часто бывает сложно определить, где она находится.

Это связано с тем, что основными цветами ее изоляции являются черный и коричневый, но нередко это также может быть красный, оранжевый или другой цвет. Чтобы проще было ориентироваться, надо запомнить, что фаза не бывает синей, зеленой или желтой.

Если подключается одновременно несколько фаз, то на оборудовании рядом с буквой L пишут номер или указывают буквы А, В, С. На электросхемах эту жилу часто обозначают как плюс.

Особенности цветовой разметки вручную

Иногда при прокладке электрических сетей применяют проводники одинакового цвета. В проводке, которую делали давно, цвет жил часто не соответствует существующим стандартам. В таких ситуациях проводится ручная разметка.

Чтобы при ремонте и обслуживании электроцепей не возникало проблем, для маркировки фаз электрики применяют специальные наборы.

Существующие правила позволяют делать такую маркировку при использовании кабелей без цвето-буквенного обозначения. Согласно ГОСТ и ПУЭ, ручная разметка выполняется на концах проводников или там, где они соединяются.

Разметка двухжильного провода

Чтобы найти фазу на подключенном двужильном проводе, пользуются индикатором. Когда его жало коснется провода, пребывающего под напряжением, на тестере засветится имеющийся в его корпусе светодиод.

На протяжении всей длины разметку не наносят, достаточно сделать ее только в местах соединений.

Маркировку выполняют термоусадочными трубками или используют изоленту соответствующего цвета. В однофазных сетях фаза часто имеет красный цвет (главное, чтобы она не была синей, желтой или зеленой).

Трехжильного провода

Для определения того, где и какая жила находится в трехпроводниковом кабеле, понадобится мультиметр. Его надо поставить в режим, позволяющий измерять переменное напряжение.

Сначала с помощью индикатора находят фазу. Затем одним щупом прибора касаются фазы, а вторым по очереди нуля и заземления. В последнем варианте напряжение будет меньше.

После определения назначения проводов на них наносят маркировку. Нуль отмечают синей изоляционной лентой, заземление — желто-зеленым цветом, а фазу — любым другим.

Пятипроводной системы

При прокладке трехфазных сетей допускается использование только пятижильных кабелей. Это связано с тем, что 3 проводами подключают фазы, а 2 другими — нейтраль и заземление. Маркировку выполняют по принятым правилам.

Совмещенных проводов

Сравнительно часто, чтобы упростить монтаж электрической проводки, используют двух- или четырехжильные провода. Их обозначают как PEN (т.е. здесь совмещены заземление и нуль).

Жила будет синего цвета, а кембрики, устанавливаемые на соединениях и концах, — желто-зеленого. Существует и обратная маркировка: жила желто-зеленая, а кембрики синие.

Как обозначаются плюс и минус

Иногда требуется прокладка цепи постоянного тока:

• в электротранспорте;
• на подстанциях, для питания автоматики и цепей защиты;
• в разных отраслях промышленности, строительства, народного хозяйства и т.д.

При создании таких цепей используют провод с 2 или 3 жилами, в нем:

• плюс — красный;
• минус — черный;
• заземление — серый или белый.

При создании цепи постоянного тока от трехпроводной сети цвет плюсовой жилы должен быть аналогичным цвету фазы в трехжильном кабеле.

Для чего нужна цветовая маркировка

Фазу и нейтраль в рабочей цепи определяют индикатором или мультиметром, но эти приборы не всегда есть рядом. Если электроцепь выполнена в соответствии с существующими стандартами, то по цвету изоляции жил можно без дополнительного оборудования определить их назначение.

Это позволяет быстро найти нужный провод, поэтому эффективность работы электрика будет намного выше.

Буквенная маркировка на проводниках аналогична надписям на клеммах и контактах электрооборудования. Достаточно завести и зафиксировать нужный провод в клемме, которая соответствует его маркировке. Чтобы перестраховаться, лучше дополнительно проверять тестером, где находится фаза.

Расцветка проводки как вариант ускорения монтажа

До принятия в 2009 г. ГОСТ Р 50462 маркировка кабелей выполнялась черным и белым цветами. После подачи питания фазу и нейтраль определяли контрольной лампой или индикатором.

Разноцветное обозначение проводников позволяет удобнее и быстрее выполнять монтаж и ремонт электросетей, а также повышает безопасность, т.к. всегда видна фаза.

Основные требования к расцветке

Если монтаж электропроводки выполнял квалифицированный электрик, соблюдавший существующие стандарты, то во время проведения профилактических или ремонтных работ индикатор или мультиметр не понадобится. Выбор регламентированного цвета проводников зависит от их назначения.

При подсоединении выключателя провод протягивают от распредкоробки. На разрыв устанавливают фазу, а не нуль. Можно выполнять запитку кабелем белого цвета на 220В, но на схеме обязательно делают соответствующую пометку.

При подключении розеток соблюдают полярность. Фазу фиксируют справа, нуль — слева, а заземление — посредине. Если 2 проводника одинаковой расцветки, то, чтобы найти фазу и нейтраль, используют мультиметр, контрольную лампу и индикатор.

Если цепь однолинейная, отображается силовая часть — тип питания и число фаз. Для пометки однофазной цепи делают 1 засечку, для трехфазной — 3 и указывают цвет проводов. При отметке коммуникационного и защитного оборудования используют специальные обозначения.

Правильно выполненная цветовая разметка электропроводки и ее буквенная маркировка — основные признаки качественного и профессионального монтажа.

Соблюдение принятых правил помогает ускорить и упростить монтаж и последующий ремонт, обслуживание электросети. Стандартизация цвето-буквенной маркировки позволяет любому электрику без проблем разобраться в существующей проводке даже в другой стране.

Что такое фаза и ноль в электричестве

Электрикдома. Главная » Электропроводка и соединения » Обозначение фазы и нуля в электрике

11 июня, 2022Рубрика: Электропроводка и соединенияАвтор: Andrey Ku

Содержание

1. Что такое ноль, фаза и заземление?
2. Условные обозначения фазы и нуля
3. О цветовом обозначении

Начинающему электрику или просто человеку, желающему поменять розетки в собственной квартире, нужно хорошо разбираться во всех нюансах предстоящих работ. Далеко не последнюю роль в этом деле играет умение правильно распознавать условные обозначения на электрооборудовании — даже одно неправильное действие может стоить человеку жизни. В данном материале мы начнем с основ и выясним, как выглядит обозначение фазы и нуля в электрике на конкретных примерах.

Что такое ноль, фаза и заземление?

Проще всего понять, что же такое ноль, фаза и заземление на примере простейшей однофазной электросети. В такой сети есть всего три провода. По одному из них электричество “течет” непосредственно к потребителю — именно он и называется “фаза”. Второй провод ответственен за возврат электроэнергии обратно в сеть, его называют “нулем”. Наконец, третий провод выполняет предохранительную функцию, направляя избыток энергии в землю. Так работает заземление.

Небрежное обращение с этими тремя проводами может стать причиной трагедии — в случае, если вы перепутаете ноль и фазу, в сети возникнет короткое замыкание, способное вызвать пожар. Дабы минимизировать риски, производители электрооборудования наносят на места подключения специальную маркировку, о которой мы поговорим далее.

Условные обозначения фазы и нуля

Вскрыв обычную розетку у себя дома, вы сможете обнаружить на ее корпусе стандартные условные обозначения, нанесенные крупными латинскими буквами:

• L. Обозначает “активный” провод под напряжением, то есть — фазу. Как уже упоминалось, именно фаза несет в себе наибольшую опасность, а потому обращаться с этим проводом следует предельно осторожно.
• N. Так обозначается ноль. Многие электрики убеждены, что буква “N” — производная от английского слова null (буквально “ноль”), однако на деле это расшифровывается как “neutral”(нейтральный).
• PE. Так обозначается провод заземления. Аббревиатура расшифровывается как Protective Earthing, то бишь — “защитное заземление”, что для англоязычного человека недвусмысленно указывает на предназначение данного провода.

Также стоит отметить, что одиночная буква L используется только в простых однофазных сетях. В случае, например, с трехфазной электросетью, каждая фаза будет помечена не только буквой, но и порядковым номером от 1 до 3. Кроме того, необходимо помнить и о том, что маркировка совпадает с реальностью не во всех случаях без исключения. Учитывая, что цена ошибки может быть очень высока, рекомендуется каждый раз проверять соответствие при помощи простого, но эффективного прибора — тестера (он же мультиметр). Это особенно актуально в тех случаях, когда работать приходится со старыми советскими электроприборами, где очень часто вообще отсутствует какая-либо маркировка.

О цветовом обозначении

Для большей надежности также была разработана система цветовой маркировки, дополняющей буквенную. Речь идет о цвете изоляции самих проводов:

• Фаза. Существует довольно много цветовых вариаций для обозначения фазы, однако в подавляющем большинстве случаев это — черный или темно-коричневый цвет. Гораздо реже можно увидеть серый, красный, оранжевый или даже розовый вариант.
• Ноль. Как правило, изоляция окрашена в голубой или синий цвет. Изредка можно встретить вариант с продольной белой полосой.
• Заземление. В большинстве случаев такие провода имеют желто-зеленую окраску. Реже можно встретить одноцветные желтые или зеленые провода.

Правильно используя информацию о типах маркировки фазы и нуля, вы сможете самостоятельно выполнять целый ряд работ, связанных с электрикой, однако даже опытному человеку всегда стоит перепроверять соответствие вручную для подстраховки.



Рейтинг

( 1 оценка, среднее 2 из 5 )

Andrey Ku/ автор статьи

Понравилась статья? Поделиться с друзьями:

с разделенной фазой по сравнению с 3-фазной | Путеводитель по мощности

Для электрически ненастроенной трехфазной и однофазной энергии можно рассматривать ее в том же ключе, что и механическую энергию. Несмотря на их различия, у них есть одна общая черта — они оба передают силу с давлением и потоком. При обсуждении электрической мощности давление относится к силе, а поток означает скорость.

Мощность, передаваемая через однофазную и трехфазную сети, рассчитывается следующим образом: давление умножается на расход или сила умножается на скорость.

Когда речь заходит о механической мощности, вместо слов «сила» и «скорость» используется несколько разных терминов. Например, термины «фут-фунты» и «фунты на квадратный дюйм» описывают силу. Между тем термины «скорость вращения» и «галлоны в минуту» относятся к скорости.

В отношении электроэнергии терминология становится более ограниченной. Например, только один термин «напряжение» описывает силу. Между тем только два термина — «ток» и «амперы» — описывают скорость.

В прошлые десятилетия стандартом подачи электроэнергии был постоянный ток (DC), при котором мощность текла в одном направлении. В современном мире стандартом подачи электроэнергии является переменный ток (AC), при котором поток энергии работает в переменном направлении.

Стандарт мощности изменился с постоянного тока на переменный ток, поскольку последний подает энергию с большей эффективностью на большие расстояния и расстояния. Частота переменного тока различается в зависимости от страны:

• 60 Гц (циклов в секунду) — это частота переменного тока в США.
• 50 Гц (циклов в секунду) — частота переменного тока во многих других странах.

В механической мощности уравнение мощности представляет собой произведение фут-фунтов (давления) и скорости вращения (скорости). В электроэнергетике уравнение мощности представляет собой произведение напряжения (силы) на ток (поток).

В домашних хозяйствах наиболее часто используемая цепь питания состоит из однофазной двухпроводной сети переменного тока (AC), которая питает все, от компьютеров и бытовой техники до телевизоров, фенов и вентиляторов. Большинство установок имеют два провода — нейтраль и питание. Питание проходит между двумя проводами, начиная с провода питания.

Что такое Single-Split (двойной или 2-фазный) и 3-фазный?

Различия между однофазными, двухфазными и трехфазными системами сводятся к их конфигурации, которая определяет уровень напряжения, подаваемого на оборудование на принимающей стороне. Чем больше нагрузка, тем выше требования.

Что такое однофазное питание?

Однофазная трехпроводная система — это распределение электроэнергии переменного тока, позволяющее экономить материал проводников в однофазной системе. На распределительном трансформаторе для квалификации требуется только одна фаза на стороне питания. Трансформатор, питающий трехпроводную распределительную систему, содержит однофазную первичную входную обмотку.

В США и других странах действуют разные уровни стандартного напряжения. В США стандартное однофазное напряжение составляет 120 В. На многих других территориях стандартное однофазное напряжение составляет 230 В. Оба состоят из одного провода напряжения — 120 В или 230 В — и одного нейтрального провода.

Что такое двухфазное питание?

Двухфазный — также известный как разделенная фаза — в основном то же самое, что и однофазный. Двойная фаза состоит из переменного тока (AC) с двумя проводами. В Соединенных Штатах типичная система электропитания в домашних хозяйствах состоит из двух проводов питания на 120 В — фазы A и фазы B, которые сдвинуты по фазе на 180 градусов. Многие предпочитают этот подход из-за его гибкости.

В нагрузках с низким энергопотреблением, таких как освещение, телевизор, стереосистема и компьютерная периферия, питание подается от одной из двух цепей питания 120 В. В нагрузках, потребляющих большое количество энергии, таких как стиральная машина, посудомоечная машина, кондиционер и нагреватели, в качестве источника питания выступает одна силовая цепь 240 В.

Что такое трехфазное питание?

Трехфазное питание — это силовая цепь, состоящая из цепи переменного тока (AC) с тремя проводами. Большинство коммерческих зданий в Соединенных Штатах имеют трехфазную электрическую цепь. Схема питания обычно состоит из четырех проводов — 208 Y / 120 В — схема считается самой плотной и гибкой.

По сравнению с однофазным, трехфазное питание дает большую сумму мощности — в 1,732 раза по сравнению с однофазной — при том же токе:

• В нагрузках, потребляющих небольшое количество энергии, таких как освещение, телевидение, радио, компьютер и сканер, питание может подаваться от любой из трех однофазных цепей питания 120 В.
• Для нагрузок средней мощности, таких как водонагреватели и осушители воздуха, питание может подаваться от любой из трех однофазных цепей питания 208 В.
• Нагрузки, требующие больших объемов электроэнергии, включая обогреватели, кондиционеры и гаражное оборудование для тяжелых условий эксплуатации, питаются от одной трехфазной цепи питания 208 В.

На большинстве промышленных предприятий в Соединенных Штатах используются трехфазные четырехпроводные схемы питания, поскольку эта схема — 480 Y / 277 В — является самой плотной и мощной. По сравнению с трехфазным напряжением 208 В, трехфазное напряжение 480 В обеспечивает значительно большую мощность при том же токе или с уменьшенным на 43 % током. Преимущества этой установки заключаются в следующем:

• Снижение затрат на строительство благодаря меньшему размеру необходимых электрических устройств и схем.
• Снижение затрат на энергию благодаря сохранению электрического тока, который преобразуется в тепло, а не теряется.

Если принять во внимание задействованное мощное оборудование, трехфазные системы несут ответственность за самые невероятные подвиги архитектурной инженерии, которых когда-либо достигало человечество.

Разница между энергосистемами США и Европы

Энергосистемы различаются в Северной Америке, Великобритании, континентальной Европе и Океании.

Европейская энергосистема

В Европе большинство энергосистем используют трехфазные сети 230/400 В. Основным исключением из этого правила являются фермы и сельские поселки, где для питания используются однофазные установки. Исключение связано с тем, что в сельской местности обычно имеется доступ только к одному высоковольтному проводу.

В Соединенном Королевстве федеральный закон требует, чтобы строительные площадки питали свои инструменты и переносные фонари от систем с центральным отводом 55 В. Подобные устройства используются с оборудованием на 110 В, для которого не требуется нейтральный проводник. Цель здесь состоит в том, чтобы уменьшить вероятность поражения электрическим током, которое часто представляет серьезную угрозу на открытом воздухе, особенно в сырые и дождливые дни.

Одной из наиболее распространенных единиц строительного оборудования в Великобритании является портативный трансформатор, особенно тот, который преобразует энергию между однофазными 240 В и 110 В. Электроснабжение на строительных площадках осуществляется непосредственно через генераторные установки. Одним из дополнительных преимуществ такого расположения является то, что лампы накаливания на 110 В — типичные для этой настройки — имеют нити накала, которые прочнее и лучше приспособлены для работы, чем нити накала ламп на 240 В.

Внизу, в антиподном содружестве, которое предпочитает недорогие варианты, электрические сети обеспечивают однопроводные линии передачи с возвратом через землю (SWER) для удаленных нагрузок.

Североамериканская энергосистема

Для жилых домов и небольших коммерческих объектов в США и Канаде наиболее распространенным источником электроэнергии являются трехпроводные однофазные системы. Установка позволяет работать двумя способами:

• Линия 120 В к нейтрали
• 240 В между линиями

Первый из них подает питание на стандартные розетки и заземленные светильники. Более тяжелое оборудование, такое как холодильники, духовки, посудомоечные машины, обогреватели и другие приборы, которым нужны более мощные источники энергии, используют второе.

Регламент управления электромонтажом двухфазных цепей. Обратный проводник не имеет защиты автоматического выключателя. Таким образом, нейтральный провод должен использоваться исключительно для цепей питания противоположной линии. Нейтраль может использоваться совместно двумя цепями противоположных линий, если имеется перемычка для соединения двух выключателей, поскольку это позволяет обоим отключаться одновременно, а также предотвращает прохождение 120 В через цепи 240 В. В исключительном варианте терминологии 220 В упоминается как однофазный в Соединенных Штатах, но не за рубежом.

Какие ключевые различия существуют между двухфазной и трехфазной электроэнергией?

В зданиях, использующих трехфазные источники питания, инженеры разработали электрические системы, обеспечивающие балансировку нагрузки. Это позволяет избежать дисбаланса в течение дня, поскольку разные стороны используют легкие, средние и тяжелые нагрузки. Инженеры также применили этот же принцип для источников питания, которые они распределяют по разным зданиям.

В Великобритании одна фаза снабжена нейтралью при токе до 100 А для отдельных объектов. В Германии и других странах Европы каждый объект получает три фазы и нейтраль. Однако номинал предохранителя в Германии ниже, и он перетасовывается, чтобы предотвратить влияние повышенных нагрузок на первую фазу.

Соединенные Штаты и Канада часто используют дельта-поставку с высокой ветвью. В этой конфигурации одна обмотка имеет отвод от центра, что позволяет использовать три разных уровня напряжения. Основная цель этого источника питания, подключенного по схеме треугольника, — обеспечить питание мощных двигателей, которым требуется вращающееся поле.

Однофазные нагрузки

За исключением систем с высоким ответвлением треугольника, однофазная нагрузка может работать между любыми двумя фазами. Когда однофазные нагрузки распределяются по фазам системы, это обеспечивает сбалансированность нагрузок и создает более управляемую ситуацию для проводников. В сбалансированной системе «звезда» из трех фаз и четырех проводов три проводника и нейтраль системы имеют одинаковое напряжение.

Когда на питающий трансформатор поступают обратные токи от домов и зданий потребителей, токи объединяются в нейтральный провод. Если все обратные нагрузки равномерно распределены по каждой из трех фаз, по нейтральному проводу течет обратный ток, равный нулю. Однако использование мощности трансформатора может оказаться неэффективным, если вторичная сторона трансформатора имеет несбалансированную фазную нагрузку.

Если в нейтрали питания возникает разрыв, напряжение между фазой и нейтралью не сохраняется. На фазах с более высокими нагрузками будет меньшее напряжение, а на фазах с меньшими нагрузками — более высокое.

Несимметричные нагрузки

В трехфазной системе, в которой токи под напряжением неравны или не образуют идеального фазового угла 120 градусов, нагрузка является несбалансированной, поскольку потери мощности выше, чем в сбалансированной системе.

Электродвигатель относится к особому классу, когда речь идет о трехфазной нагрузке. Трехфазный асинхронный двигатель, используемый в различных отраслях промышленности, обеспечивает высокую скорость и пусковой момент. Трехфазный, известный своей эффективностью, превосходит однофазные двигатели аналогичного номинала и напряжения. Трехфазный двигатель, требующий меньшего обслуживания и относительно недорогой, служит дольше и вибрирует меньше, чем однофазный.

Трехфазные системы часто также обеспечивают электроэнергией электрическое освещение, электрические котлы и другие нагревательные нагрузки сопротивления. По всей Европе трехфазные подпитки подводят к бытовым электроплитам и отопительным приборам. Вы также можете подключить нагреватели между нейтралью и фазами, в которых отсутствует трехфазный доступ. В местах, где трехфазное питание недоступно, конфигурация с расщепленной фазой позволяет получить доступ к удвоенному нормальному уровню напряжения для тяжелых нагрузок.

В двухфазной системе используются два напряжения переменного тока, разделенные фазовым сдвигом на 90 градусов. Некоторые из первых общественных кондиционеров, а также самые ранние генераторы на Ниагарском водопаде работали на двухфазных системах. Трансформатор Scott-T можно использовать для соединения двухфазных систем с трехфазными. Двухфазные системы в значительной степени были заменены трехфазными системами, но некоторые остатки двухфазных систем все еще существуют.

Что такое трехфазные конфигурации? Цепи звезда (Y) и треугольник (Δ)

Трехфазные цепи бывают двух конфигураций — звезда (Y) и треугольник (Δ). В конфигурации «звезда» используются три, а иногда и четыре провода, тогда как в схеме «треугольник» используются только три провода. В конфигурации «звезда» дополнительный четвертый провод обычно заземляется и предлагается как нейтраль.

Ни в трехпроводном, ни в четырехпроводном вариантах не учитывается провод заземления, который проходит по линиям передачи с целью защиты от замыканий. В исправном состоянии заземляющий провод даже не держит ток.

При одновременном использовании однофазной и трехфазной нагрузки вступает в силу четырехпроводная конфигурация «звезда». Примером этого может быть, когда источник питания питает как освещение, так и обогреватели. В местах, где группа потребителей имеет общую нейтраль и имеет различное количество фазных токов, результирующие токи передаются через общую нейтраль.

Треугольник соединяет обмотку между разными фазами в трехфазной конфигурации. Звезда соединяет каждую обмотку в источнике питания между фазой и нейтралью. В этих конфигурациях будет работать один трехфазный или три однофазных трансформатора.

В системе с открытым треугольником, также известной как система V, конфигурация состоит из двух трансформаторов. Если трансформатор выходит из строя или становится злокачественным в замкнутом треугольнике, состоящем из трех однофазных трансформаторов, этот треугольник может работать как открытый треугольник. В дополнение к току для соответствующих фаз два трансформатора в разомкнутом треугольнике также обеспечивают ток третьей фазы.

Чтобы система треугольника могла обнаруживать блуждающие токи, необходимо заземление. Зигзагообразный трансформатор часто защищает конфигурации треугольника от скачков напряжения. Зигзагообразный трансформатор возвращает токи короткого замыкания на землю.

Как проверить трехфазное напряжение

Чтобы иметь трехфазную электроэнергию, вы должны иметь установку с тремя проводами соединения для передачи. Электроэнергетические компании Северной Америки производят трехфазные токи, которые передают энергию по электрическим сетям, и это обеспечивает электроэнергией города, поселки и пригороды на всей территории Соединенных Штатов и Канады.

В жилых домах и небольших офисных зданиях однофазное питание является наиболее распространенным источником энергии. На стадионах и промышленных предприятиях трехфазное питание является стандартным типом электропитания. Две схемы подключения трансформаторов, питающихся от трехфазной сети, называются треугольником и звездой. Между ними есть небольшая разница в напряжении, и все зависит от проводки.

Шаги, необходимые для проверки напряжения на двигателе, просты:

• Выключите выключатель на двигателе. Снимите винты, которыми эта крышка крепится к разъединителю, и отложите крышку в сторону.
• Переместите мультиметр на напряжение переменного тока. Присоедините выводы щупа к следующим выводам — общему и напряжению. Если мультиметр имеет функцию автоматического выбора диапазона, перейдите к следующему шагу. Если нет, выберите диапазон напряжения, превышающий предполагаемое напряжение.
• Проверьте внутреннюю часть распределительной коробки двигателя. Должно быть два комплекта проводов. Один комплект должен включать три входящих провода, а другой должен состоять из трех исходящих проводов.
• Входящие провода должны быть подключены к клемме, имеющей следующие три символа — L1, L2 и L3. В качестве альтернативы терминал может отображать их как Line 1, Line 2 и Line 3.
• Провода, которые выходят наружу, должны быть подключены к клемме, которая имеет следующие три символа — Т1, Т2 и Т3. В качестве альтернативы терминал может отображать их как «Загрузка 1», «Загрузка 2» и «Загрузка 3».
• Из трех фаз тока каждая фаза проходит по проводу и обозначается входом и выходом соответствующим номером. Например, L3 и T3 представляют третью фазу.
• Проверьте пары L и T с помощью щупов мультиметра. Поместите щуп на L1 и L2, затем следите за отображением напряжения. Повторите этот шаг с комбинацией L1 и L3, а затем L2 и L3. Напряжение для каждой из этих пар должно быть одинаковым.
• При выполнении этого теста на парах T — T1 и T2, T1 и T3, T2 и T3 — напряжение для каждой пары должно быть равно нулю.
• Включите разъединитель. Протестируйте T-пары еще раз. Напряжение для каждой пары должно быть таким же, как и для L-пар.

Если у вас есть доступная нейтральная клемма, проверьте однофазное напряжение между ней и L1. Повторите тест между нейтралью и L2 и нейтралью и L3. Испытываемое здесь напряжение должно составлять половину того, что получилось для пар линий.

Во вращающемся преобразователе фаз одна фаза трехфазного тока может иметь другое напряжение, чем остальные две. В условиях нагрузки, когда двигатели работают, напряжение будет меняться, но этого следует ожидать.

При выполнении проверки напряжения внимательно следите за тем, что делаете, и не позволяйте себе отвлекаться. Выполнение этих тестов может быть опасным.

На некоторых двигателях размыкающий выключатель аналогичен выключателю включения/выключения. Таким образом, переключение отключения в положение «включено» фактически включает двигатель.

Получите дополнительную информацию об электроснабжении

В современном мире высоких технологий доступ к электроэнергии в любое время и в любых условиях не является роскошью. Это обязательно. Global Electronic Services выполняет сервисные работы по полному спектру промышленной электроники, двигателей и другого мощного оборудования. Мы рекомендуем вам быть в курсе событий в области электроэнергетики на благо вашей компании.

Запросить цену

Объяснение основных измерений трехфазной мощности — журнал IAEI

Хотя однофазное электричество используется для питания обычных бытовых и офисных электроприборов, трехфазные системы переменного тока почти повсеместно используются для распределения электроэнергии и подачи электроэнергии.

непосредственно к более мощному оборудованию.

В этой технической статье описываются основные принципы трехфазных систем и различия между различными возможными измерительными соединениями.

• Трехфазные системы
• Соединение звездой или звездой
• Соединение треугольником
• Сравнение звезд и треугольников
• Измерение мощности
• Подключение однофазного ваттметра
• Однофазное трехпроводное соединение
• Трехфазное трехпроводное соединение (метод двух ваттметров)
• Трехфазное трехпроводное соединение (метод трех ваттметров)
• Теорема Блонделя: необходимое количество ваттметров
• Трехфазное, четырехпроводное подключение
• Настройка измерительного оборудования

Трехфазные системы

Трехфазное электричество состоит из трех переменных напряжений одинаковой частоты и одинаковой амплитуды. Каждая фаза переменного напряжения отделена от другой на 120° (рис. 1).

Рисунок 1. Трехфазная кривая напряжения

Эта система может быть представлена ​​схематически как в виде формы волны, так и в виде векторной диаграммы (Рисунок 2).

Рисунок 2. Векторы трехфазного напряжения

Зачем использовать трехфазные системы? По двум причинам:

1. Три разнесенных по вектору напряжения можно использовать для создания вращающегося поля в двигателе. Таким образом, двигатели можно запускать без дополнительных обмоток.
2. Трехфазная система может быть подключена к нагрузке таким образом, что требуемое количество медных соединений (и, следовательно, потери при передаче) составляет половину того, что было бы в противном случае.

Рассмотрим три однофазные системы, каждая из которых подает на нагрузку 100 Вт (рис. 3). Общая нагрузка составляет 3 × 100 Вт = 300 Вт. Для подачи питания 1 ампер протекает по 6 проводам, и, таким образом, потери составляют 6 единиц.

Рисунок 3. Три однофазных источника питания – шесть единиц потерь

В качестве альтернативы, три источника могут быть подключены к общему возврату, как показано на рисунке 4. Когда ток нагрузки в каждой фазе одинаков, говорят, что нагрузка быть сбалансированным. При сбалансированной нагрузке и трех токах, сдвинутых по фазе на 120° друг от друга, сумма токов в любой момент времени равна нулю, и ток в обратной линии отсутствует.

Рисунок 4. Трехфазное питание, сбалансированная нагрузка — 3 единицы потерь

В трехфазной системе 120° требуется только 3 провода для передачи мощности, для которой в противном случае потребовалось бы 6 проводов. Требуется половина меди, и потери при передаче по проводам уменьшатся вдвое.

Соединение по схеме «звезда» или «звезда»

Трехфазная система с общим соединением обычно изображается, как показано на рис. 5, и известна как соединение по схеме «звезда» или «звезда».

Рисунок 5. Соединение звездой или звездой — три фазы, четыре провода

Общая точка называется нейтральной точкой. Эта точка часто заземляется на источник питания из соображений безопасности. На практике нагрузки не идеально сбалансированы, и для передачи результирующего тока используется четвертый нейтральный провод.

Нейтральный проводник может быть значительно меньше трех основных проводников, если это разрешено местными нормами и стандартами.

Рисунок 6. Сумма мгновенных напряжений в любой момент времени равна нулю.

Соединение треугольником

Три однофазных источника питания, рассмотренные ранее, также могут быть соединены последовательно. Сумма трех напряжений, сдвинутых по фазе на 120°, в любой момент времени равна нулю. Если сумма равна нулю, то обе конечные точки имеют одинаковый потенциал и могут быть соединены вместе.

Соединение обычно рисуется, как показано на рис. 7, и называется соединением треугольником по форме греческой буквы дельта, Δ.

Рисунок 7. Соединение треугольником — трехфазное, три провода

Сравнение звезд и треугольников

Конфигурация звездой используется для распределения питания между повседневными однофазными приборами, установленными дома и в офисе. Однофазные нагрузки подключаются к одной стороне тройника между линией и нейтралью. Общая нагрузка на каждую фазу максимально распределяется, чтобы обеспечить сбалансированную нагрузку на первичную трехфазную сеть.

Конфигурация «звезда» может также подавать одно- или трехфазное питание на более мощные нагрузки при более высоком напряжении. Однофазные напряжения являются фазными напряжениями. Также доступно более высокое междуфазное напряжение, как показано черным вектором на рис. 8.

Рис. 8. Напряжение (фаза-фаза)

Схема «треугольник» чаще всего используется для питания трехфазных промышленных нагрузок большей мощности. Однако от одного трехфазного питания треугольником можно получить различные комбинации напряжений, выполняя соединения или «отводы» вдоль обмоток питающих трансформаторов.

В США, например, система «треугольник» на 240 В может иметь обмотку с расщепленной фазой или с отводом от середины для обеспечения двух источников питания 120 В (рис. 9).

Рис. 9. Схема «треугольник» с «расщепленной фазой» или обмоткой с отводом от середины

Центральный ответвитель может быть заземлен на трансформаторе из соображений безопасности. 208 В также имеется между центральным отводом и третьей «высокой ветвью» соединения треугольником.

Измерение мощности

Мощность измеряется в системах переменного тока с помощью ваттметров. Современный цифровой ваттметр с выборкой, такой как любой из анализаторов мощности Tektronix, умножает мгновенные выборки напряжения и тока вместе для расчета мгновенной мощности, а затем берет среднее значение мгновенной мощности за один цикл для отображения истинной мощности.

Ваттметр обеспечивает точные измерения истинной мощности, полной мощности, вольт-амперной реактивной мощности, коэффициента мощности, гармоник и многих других параметров в широком диапазоне форм волн, частот и коэффициента мощности.

Чтобы анализатор мощности давал хорошие результаты, необходимо уметь правильно определять конфигурацию проводки и правильно подключать ваттметры анализатора.

Подключение однофазного ваттметра

Рис. 10. Однофазные, двухпроводные измерения и измерения постоянного тока

Требуется только один ваттметр, как показано на рис. 10. Системное подключение к клеммам напряжения и тока ваттметра не вызывает затруднений. Клеммы напряжения ваттметра подключены параллельно нагрузке, а ток проходит через клеммы тока, которые последовательно с нагрузкой.

Однофазное трехпроводное соединение

В этой системе, показанной на рис. 11, напряжение создается одной обмоткой трансформатора с отводом от середины, и все напряжения находятся в фазе. Эта система распространена в жилых домах Северной Америки, где доступны один источник питания 240 В и два источника 120 В, и на каждую ветвь могут быть разные нагрузки.

Для измерения общей мощности и других величин подключите два ваттметра, как показано на рис. 11 ниже.

Рисунок 11. Метод однофазного трехпроводного ваттметра

Трехфазное трехпроводное соединение (метод двух ваттметров)

При наличии трех проводов для измерения общей мощности требуются два ваттметра. Подключите ваттметры, как показано на рисунке 12. Клеммы напряжения ваттметров соединены между фазами.

Рис. 12. Трехфазный, трехпроводной, метод двух ваттметров

Трехфазное трехпроводное соединение (метод трех ваттметров)

Хотя для измерения общей мощности в трехпроводной системе требуется только два ваттметра, как показано ранее, иногда удобно пользоваться тремя ваттметрами. В соединении, показанном на рисунке 13, ложная нейтраль была создана путем соединения клемм низкого напряжения всех трех ваттметров вместе.

Рисунок 13. Трехфазное, трехпроводное (метод трех ваттметров: установите анализатор в трехфазный, четырехпроводный режим.)

Трехпроводное, трехпроводное подключение имеет преимущества, заключающиеся в индикации мощности в каждой фазе ( невозможно при подключении двух ваттметров) и напряжения между фазой и нейтралью.

Теорема Блонделя: необходимое количество ваттметров

В однофазной системе всего два провода. Мощность измеряется одним ваттметром. В трехпроводной системе требуется два ваттметра, как показано на рис. 14.

Рисунок 14. Доказательство для трехпроводной системы «звезда»

В общем случае необходимое количество ваттметров равно количеству проводов минус один.

Доказательство для трехпроводной системы «звезда»

Мгновенная мощность, измеренная ваттметром, является произведением мгновенных значений напряжения и тока.

• Показание ваттметра 1 = i1 (v1 – v3)
• Показания ваттметра 2 = i2 (v2 – v3)
• Сумма показаний W1 + W2 = i1v1 – i1v3 + i2v2 – i2v3 = i1v1 + i2v2 – (i1 + i2) v3
• (Из закона Кирхгофа: i1 + i2 + i3 = 0, поэтому i1 + i2 = -i3)
• 2 показания W1 + W2 = i1v1 + i2v2 + i3v3 = общая мгновенная мощность в ваттах.

Трехфазное, четырехпроводное подключение

Для измерения общей мощности в четырехпроводной системе требуются три ваттметра. Измеренные напряжения являются истинными фазными напряжениями. Линейные напряжения можно точно рассчитать по амплитуде и фазе фазных напряжений с помощью векторной математики.

Современный анализатор мощности также будет использовать закон Кирхгофа для расчета тока, протекающего в нейтральной линии.

Настройка измерительного оборудования

Для заданного количества проводов требуется N, N-1 ваттметров для измерения общих величин, таких как мощность. Вы должны убедиться, что у вас достаточное количество каналов (метод 3 ваттметра), и правильно их подключить.

Современные многоканальные анализаторы мощности вычисляют общие или суммарные величины, такие как мощность, вольт, ампер, вольт-ампер и коэффициент мощности, напрямую, используя соответствующие встроенные формулы. Формулы выбираются на основе конфигурации проводки, поэтому настройка проводки имеет решающее значение для получения хороших измерений общей мощности. Анализатор мощности с возможностями векторной математики также преобразует величины фаза-нейтраль (или звезда) в величины фаза-фаза (или треугольник).

Коэффициент √3 можно использовать только для преобразования между системами или масштабирования измерений только одного ваттметра в симметричных линейных системах.
