Обозначение болт анкерный: Анкера для бетона: размеры, виды, характеристики — Inside

Содержание

Примеры условного обозначения высокопрочного крепежа и размеры высокопрочного крепежа по ГОСТ

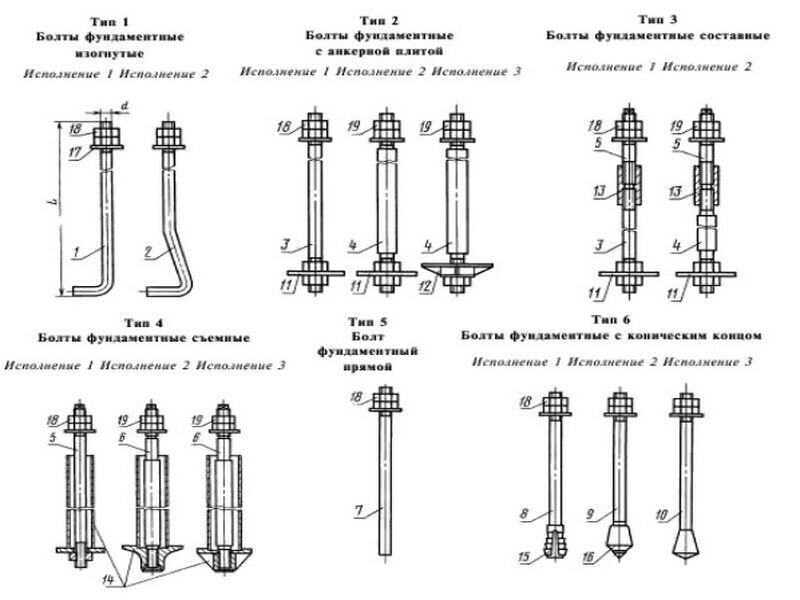

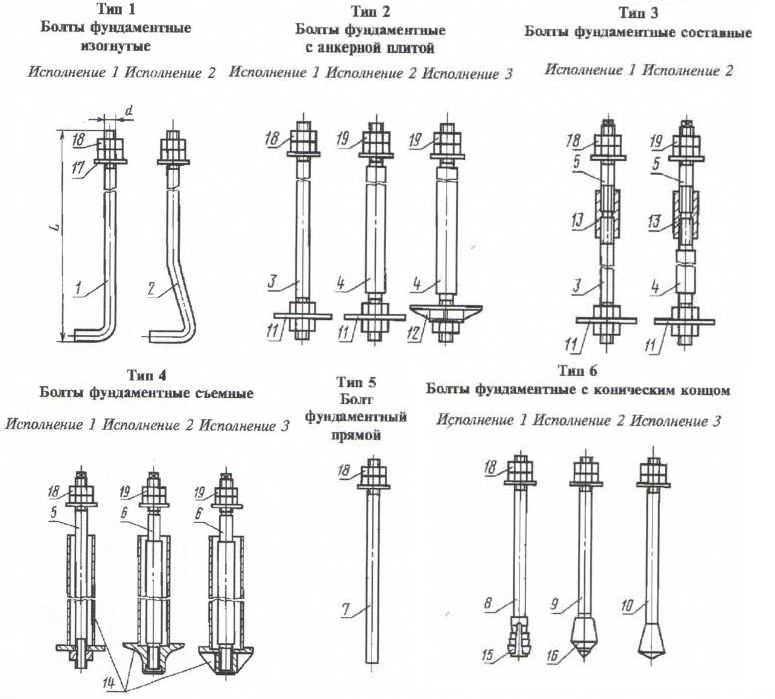

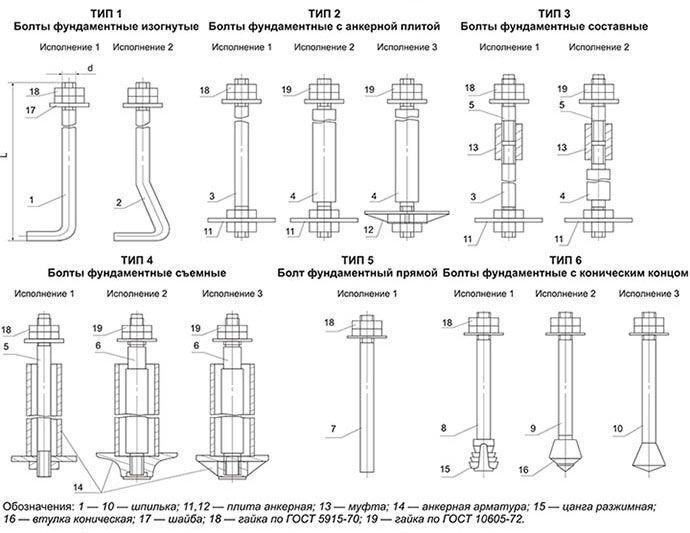

Примеры условного обозначения анкерного фундаментного болта и размеры фундаментных болтов ГОСТ 24379.1-80

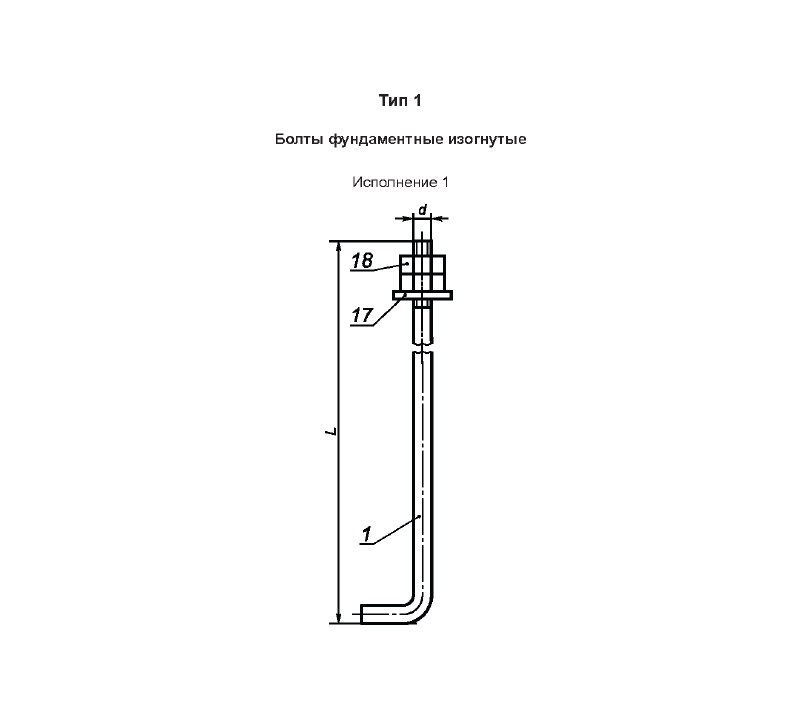

Пример условного обозначения болта типа 1, исполнения 1, диаметром резьбы d = 20 мм, длиной L = 1000 мм, со шпилькой из стали марки ВСт3пс2:

БОЛТ 1.1.М20×1000.ВСт3пс2 ГОСТ 24379.1-80

Пример условного обозначения болта типа 4, исполнения 2, диаметром резьбы d = 100 мм, с мелким шагом резьбы 6 мм, длиной L = 2500 мм, со шпилькой из стали марки 09Г2С-6:

БОЛТ 4.2.М100x6x2500 09Г2С-6 ГОСТ 24379.1-80

Другие варианты условного обозначения фундаментных болтов:

Болт 1.1.М24×900 09Г2С ГОСТ 24379.1-80

Болт 1.2.М30×1000 09Г2С ГОСТ 24379.1-80

Болт 2.1.М36×1120 09Г2С ГОСТ 24379.1-80

Болт 2.2.М56×1400 09Г2С ГОСТ 24379.1-80

Болт 2.3.М100×3500 09Г2С ГОСТ 24379.1-80

Болт 3. 1.М42×1200 09Г2С ГОСТ 24379.1-80

Болт 3.2.М64×2000 09Г2С ГОСТ 24379.1-80

Болт 4.1.М30×1500 09Г2С ГОСТ 24379.1-80

Болт 4.2.М56×1800 09Г2С ГОСТ 24379.1-80

Болт 4.3.М72×2300 09Г2С ГОСТ 24379.1-80

Болт 5.М20×500 09Г2С ГОСТ 24379.1-80

Болт 6.1.М12×450 09Г2С ГОСТ 24379.1-80

Болт 6.2.М16×600 09Г2С ГОСТ 24379.1-80

Болт 6.3.М20×710 09Г2С ГОСТ 24379.1-80

Неправильные варианты условного обозначения фундаментных болтов:

Анкер Болт 1.1 М16*500

анкер болт 1.2М20*800

анкер м20*400

анкер М24

анкер м24*250

анкер М30

Анкерные болты 20*600

анкерные болты М16 х500

анкерные болты м20х250

анкерный болт 16

анкерный болт 2.1 М30

анкерный болт м12х300

анкерный болт м12х800

анкерный болт М16*300

анкерный БОЛТ М20х400

болт 1,1м 20*600

болт 1.1

болт 1.1 16 х600

болт 1.1 m16х710

Болт 1.

1 М12 х 450 ГОСТ 24379.1-80

Болт 1.1 М12 х 500 ГОСТ 24379.1-80

Болт 1.1 М12 х 550 ГОСТ 24379.1-80

Болт 1.1 М12 х 800 ГОСТ 24379.1-80

Болт 1.1 М16 х 250 ГОСТ 24379.1-80

Болт 1.1 М16 х 500 ГОСТ 24379.1-80

Болт 1.1 М16 х 550 ГОСТ 24379.1-80

Болт 1.1 М16х200 ГОСТ 24379.1-80

болт 1.1 М20

Болт 1.1 М20 х 450 ГОСТ 24379.1-80

Болт 1.1 М20 х 500 ГОСТ 24379.1-80

Болт 1.1 М20 х 550 ГОСТ 24379.1-80

БОЛТ 1.1 М20х430 ГОСТ 24379.1-80

Болт 1.1 М20х710 ГОСТ 24379.1-80

Болт 1.1 М24 х 510 ГОСТ 24379.1-80

Болт 1.1 М24 х1120 ГОСТ 24379.1-80

Болт 1.1 М24х1120 ГОСТ 24379.1-80

болт 1.1 м24х620

болт 1.1 М24х800

болт 1.1 м24х900

Болт 1.1 М30 х 900 ГОСТ 24379.1-80

болт 1.1 М30х1200

Болт 1.1 М30х1250 ГОСТ 24379.1-80

Болт 1.1 М30х850

Болт 1.1 М36 х1500 ГОСТ 24379.1-80

Болт 1.1 М36х1500 ГОСТ 24379.1-80

болт 1.1.М24 по ГОСТ 24379. 1-80

Болт 1.1М20х600

Болт 1.1М20х710

болт 1.1М36А250

БОЛТ 1.1М42х1400 ГОСТ 24379.1-80

БОЛТ 1.1М42х1600 ГОСТ 24379.1

БОЛТ 1.1М48х1600 ГОСТ 24379.1

Болт 1.2 М12 х 300 ГОСТ 24379.1-80

Болт 1.2 М12 х 400 ГОСТ 24379.1-80

Болт 1.2 М20 х 400 ГОСТ 24379.1-80

Болт 1.2 М24 х 600 ГОСТ 24379.1-80

Болт 1.2 М30 х 710 ГОСТ 24379.1-80

Болт 1-1 М30х1200 ГОСТ 24379. 1-80

Болт 1-2 М16х300 ГОСТ 24379.1-80

Болт 1-2 М24х600 ГОСТ 24379.1-80

Болт 1-2 М24х800 ГОСТ 24379.1-80

Болт 16 х 450 ГОСТ 24379.1-80

Болт 16 х 750 ГОСТ 24379.1-80

болт 2.1 М24х600

Болт 2.1 М30 х 710 ГОСТ 24379.1-80

болт 2.1 М30х710

болт 2.1 М36х1450

болт 2.1М30х710

болт 2.1М56х1320

БОЛТ 2.2 М72х1600 ГОСТ 24379.1-80

БОЛТ 2.2 М72х1900 ГОСТ 24379.1-80

Болт 20 х 1280 ГОСТ 24379.1-80

Болт 20 х 300 ГОСТ 24379.1-80

Болт 20 х 500 ГОСТ 24379. 1-80

Болт 20 х 600 ГОСТ 24379.1-80

Болт 20 х 900

Болт 24 х 1000 ГОСТ 24379.1-80

Болт 24 х 350 ГОСТ 24379.1-80

Болт 24 х 420 ГОСТ 24379.1-80

Болт 24 х 500 ГОСТ 24379.1-80

Болт 24 х 700 ГОСТ 24379.1-80

Болт 24 х1000 ГОСТ 24379.1-80

Болт 24 х1120 ГОСТ 24379.1-80

Болт 24 х1250 ГОСТ 24379.1-80

Болт 30 х 300 ГОСТ 24379.1-80

Болт 30 х 450 ГОСТ 24379.1-80

Болт 30 х 500 ГОСТ 24379.1-80

Болт 30 х 740 ГОСТ 24379.1-80

Болт 30 х1000 ГОСТ 24379.1-80

Болт 30 х1250 ГОСТ 24379.1-80

Болт 30 х1500 ГОСТ 24379.1-80

БОЛТ 30х1000 ГОСТ 24379.1-80

Болт 36 х 750 ГОСТ 24379.1-80

Болт 36 х 900 ГОСТ 24379.1-80

Болт 36 х1320 ГОСТ 24379.1-80

Болт 36 х1600 ГОСТ 24379.1-80

Болт 36 х750 ГОСТ 24379.1-80

Болт 42 х1320 ГОСТ 24379. 1-80

Болт 42 х1320 ГОСТ 24379.1-80

Болт 42 х1500 ГОСТ 24379.1-80

Болт 48 х 1000 ГОСТ 24379.1-80

Болт 48 х1500 ГОСТ 24379.1-80

Болт 5 М12 х 250 ГОСТ 24379.1-80

болт 6.1

Болт 6.1 М12 х 250 ГОСТ 24379.1-80

Болт 6.1 М12 х 300 ГОСТ 24379.1-80

Болт 6.1 М12 х 350 ГОСТ 24379.1-80

Болт 6.1 М12 х 400 ГОСТ 24379.1-80

Болт 6.1 М16 х 250 ГОСТ 24379.1-80

Болт 6.1 М16 х 300 ГОСТ 24379.1-80

Болт 6.1 М16 х 350 ГОСТ 24379.1-80

Болт 6.1 М20 х 250 ГОСТ 24379.1-80

Болт 6.1 М24 х 200 ГОСТ 24379.1-80

Болт 6.1 М24 х 310 ГОСТ 24379.1-80

Болт 6.1 М30 х 400 ГОСТ 24379.1-80

Болт 6.1 М36 х 550 ГОСТ 24379.1-80

Болт 6.1 М48 х 450 ГОСТ 24379.1-80

болт анкерный 1.1

болт анкерный М24

болт м 20 х 900

болт М 20х900

болт М12 150 ГОСТ 24379.1-80

БОЛТ М12х300 ГОСТ 24379.1

БОЛТ М16х1250 ГОСТ24379. 1-80

БОЛТ М16х200 ГОСТ 24379.1-80

болт м16х300

болт М16х300

БОЛТ М16х300 ГОСТ 24379.1

БОЛТ М16х400 ГОСТ24379.1-80

БОЛТ М16х500 ГОСТ 243791-80

БОЛТ М16х600 ГОСТ 24379.1

БОЛТ М16х600 ГОСТ 243791-80

БОЛТ М16х710 ГОСТ24379.1-80

БОЛТ М20х300 ГОСТ 24379.1

БОЛТ М20х350

БОЛТ М20х400 ГОСТ 24379

БОЛТ М20х460 ГОСТ 24379

БОЛТ М20х500 ГОСТ24379.1-80

БОЛТ М20х710 ГОСТ 24379.1-80

болт М20х800

БОЛТ М20х800 ГОСТ 24379.1-80

болт м24*900

БОЛТ М24х1000 ГОСТ24379.1-80

болт М24х1120

БОЛТ М24х1250 ГОСТ 24379.1-80

БОЛТ М24х400 ГОСТ 24379

БОЛТ М24х550 ГОСТ 24379.5

БОЛТ М24х600

БОЛТ М24х710 ГОСТ 24379

БОЛТ М24х710 ГОСТ 243791-80

БОЛТ М24х760 ГОСТ 243791-80

БОЛТ М24х800 ГОСТ 24379.1-80

БОЛТ М24х875

БОЛТ М24х875 ГОСТ24379. 1-80

БОЛТ М24х900 ГОСТ 24379

Болт М30 х 800 ГОСТ 24379.1-80

БОЛТ М30х1120 ГОСТ 24379

БОЛТ М30х1200 ГОСТ 24379.1-80

БОЛТ М30х1250 ГОСТ 24379.1-80

БОЛТ М30х800 ГОСТ 24379.1-80

БОЛТ М36х1000 ГОСТ 24379.1-80

БОЛТ М36х1120

БОЛТ М36х1250 ГОСТ 243791-80

БОЛТ М36х1320 ГОСТ 24379

БОЛТ М42х600 ГОСТ 24379.1

БОЛТ М64х1415 ГОСТ24379.1-80

Болт фундаментный 1.1 М20х800 ГОСТ 24379.1-80

Болт фундаментный 1.1 М24х800 ГОСТ 24379.1-80

болт фундаментный 1.1.м20*800

болт фундаментный 2.1 М30х710

болт фундаментный гост 24379.1-80

болт1.1 М42х1600

Фундаментные болты М16х500

фундаментный болт м20

Нравится

Твитнуть

Анкерный болт: понятие, маркировка, классификация, монтаж

Содержание

Что такое анкерный болт для бетона
Маркировка анкерных болтов
Анкер-болт – достоинства и слабые стороны
Какие бывают анкера – классификация крепежных изделий
Как отличаются анкеры металлические по конструкции
Как классифицируется цанговый болт по области применения
Размеры анкерных болтов для бетона
Виды анкеров для стен в зависимости от материала крепежа
Анкера металлические – специфика монтажа
Похожие статьи:

Для строительства зданий широко используется бетон, прочность которого затрудняет выполнение отверстий для монтажа предметов интерьера, оборудования, бытовых приборов. Стандартные гвозди и саморезы, обеспечивающие фиксацию к деревянным поверхностям, не могут применяться для бетона или кирпича. Анкерный болт позволяет решить проблему крепления к различным поверхностям. Рассмотрим, что такое анкерный болт и его применение в области капстроительства и частного ремонта. Остановимся на классификации крепежных элементов и особенностях монтажа.

Анкерный болт позволяет решить проблему крепления к различным поверхностям

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.

Анкерный болт для бетона

Маркировка анкерных болтов

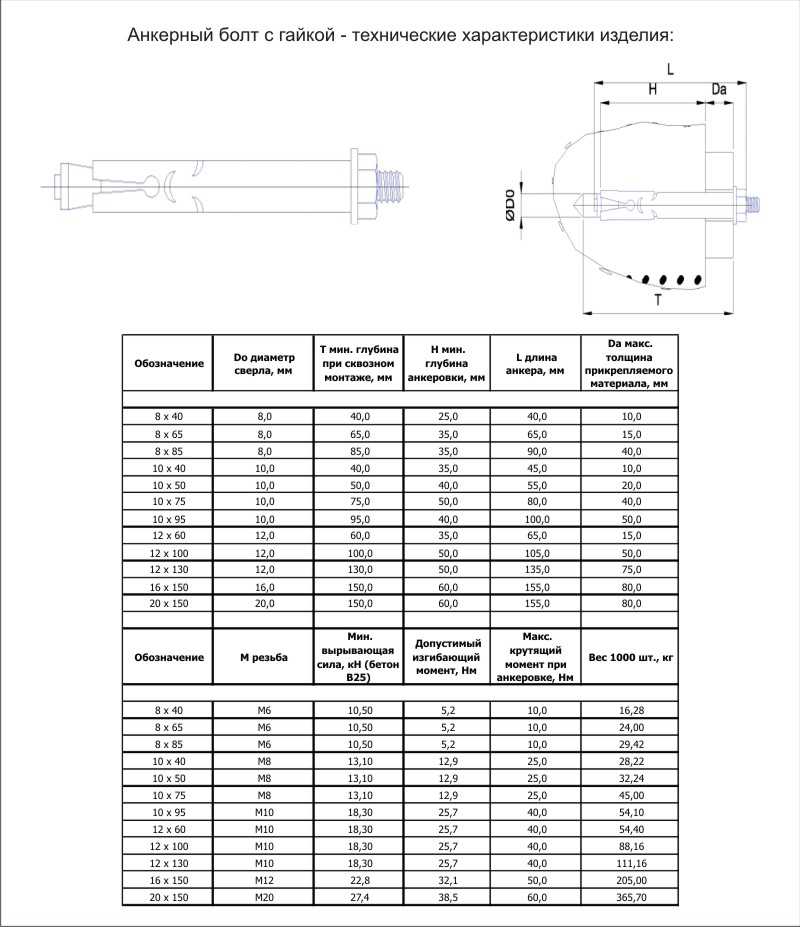

Планируя использовать анкерные болты по бетону, размеры необходимо научиться определять по маркировке. Разберемся, как расшифровывается аббревиатура на примере крепежного изделия с обозначением М8 10/35х90:

буквенно-цифровое обозначение M8 обозначает диаметр резьбы;
цифра 10 соответствует диаметру сверла для выполнения полости в бетоне;
число 35 указывает на максимальную толщину присоединяемого материала;
цифра 90 характеризует минимальную глубину отверстия для монтажа анкера.

Зная, как производится маркировка анкерных болтов, несложно подобрать крепеж для выполнения конкретной задачи.

Анкер-болт – достоинства и слабые стороны

[adsense1]

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.

Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
возможность применения анкеров для укрепления имеющейся конструкции;
стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

Наряду с достоинствами, имеется ряд недостатков:

повышенная стоимость изделий по сравнению с другими видами метизов;
необходимость предварительного выполнения отверстия в твердой основе;
подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт для бетона – незаменимый элемент в арсенале домашних мастеров и профессиональных строителей, которые в полной мере оценили его достоинства.

Анкерный болт имеет стойкость к воздействию усилий

Какие бывают анкера – классификация крепежных изделий

[adsense2]

Все виды анкерных болтов делятся на две категории:

изделия с механической фиксацией. Надежное крепление происходит благодаря силам трения и распирающим усилиям;
химический крепеж клеевым составом. Он позволяет осуществить крепление в хрупких стенах, изготовленных из ячеистых марок бетона.

Остановимся более детально на механических фиксаторах, которые делятся на две категории по следующим признакам:

варианту конструктивного исполнения;
сфере использования изделий.

Рассмотрим особенности классификации в каждой группе.

Как отличаются анкеры металлические по конструкции

[adsense3]

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.

Клиновой анкер 6х100

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;
втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;
цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.

Забивной анкерный болт для бетона

Как классифицируется цанговый болт по области применения

[adsense4]

Крепежные элементы анкерного типа применяются для фиксации:

оконных и дверных рам;
бытового электрооборудования;
лестничных маршей;
подвесных потолков;
инженерных коммуникаций;
стальных конструкций.

Крепеж также используется для следующих целей:

фиксации металлического каркаса в фундаментной основе;
обеспечения надежного крепления с ячеистыми стройматериалами;
крепления массивных конструкций к бетонным и каменным стенам;
дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Для каждой области применения всегда можно подобрать оптимальный тип крепежа.

Цанговый болт используют при креплении лестничных маршей

Размеры анкерных болтов для бетона

[adsense5]

Диаметр резьбовой части и длина металлических анкеров изменяются в зависимости от назначения:

стальные фиксаторы с метрической резьбой диаметром до 12 мм и длиной не более 20 см используются, преимущественно, при выполнении частниками ремонтных работ;
крепежные изделия с увеличенным диаметром резьбы, составляющим до 20 мм, и длиной до 35 см применяются в промышленных целях для фиксации тяжелых конструкций.

От того, какие имеет размеры анкерный болт для бетона, зависят следующие параметры:

максимальная толщина фиксируемых элементов. В зависимости от вида крепежа она составляет 1,5–6 см;
предельный размер несущей поверхности. Он колеблется в интервале от 5 до 30 см для различных вариантов анкеров.

Конструктивные особенности фиксаторов и их размеры влияют также на уровень вырывающей нагрузки, которая составляет от 1,5 до 30 кН.

Анкерный болт клиновой с гайкой 12х100 мм

Виды анкеров для стен в зависимости от материала крепежа

[adsense6]

Анкер металлический предназначен для крепления массивных конструкций и производится из прочных материалов:

конструкционной стали с пониженным содержанием углерода. Этот вид металла обеспечивает повышенный запас прочности и позволяет использовать фиксаторы для повышенных нагрузок;
коррозионностойкой стали, в составе которой присутствуют легирующие элементы. Наряду с повышенным запасом прочности, материал обладает устойчивостью к коррозионным процессам, что позволяет использовать крепеж во влажных условиях;
алюминиево-цинковых сплавов, которые известны как латунь. Крепежные элементы из цветных металлов применяются, преимущественно, для крепления конструкций в бытовых условиях.

Определенные виды крепежа могут включать втулку, изготовленную из пластика или полиамида.

Анкера металлические – специфика монтажа

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

Выполнить на поверхности разметку и обозначить точки установки фиксатора.
Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
Подготовленное отверстие тщательно очистить от пыли или продуть.
Установить анкерный болт с фиксируемым элементом в сформированную полость.
Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение. Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность.

Как вам статья?

Марки

— Анкерные стержни

F1554 | А307 | А449 | А354 | А193 | А320 | Ф593 | А36* | A572*

Анкерные стержни могут быть изготовлены практически по любому классу ASTM, за исключением ASTM F3125, который охватывает несколько классов конструкционных болтов. Хотя анкерные стержни могут изготавливаться различных марок, ASTM F1554 является единственной спецификацией, которая конкретно относится к анкерным болтам.

ASTM F1554 Классы 36, 55 и 105

Спецификация F1554 распространяется на анкерные болты, предназначенные для крепления несущих конструкций к бетонному фундаменту. Анкерные болты этого класса могут иметь форму прямого стержня, анкерного болта с кованой головкой или изогнутой конфигурации анкерного болта. В этой спецификации есть три сорта: 36, 55 или 105. Минимальный предел текучести (тыс.фунтов на кв. дюйм) представлен в номере сорта. Анкерные стержни (или другие конфигурации), которые соответствуют любому из трех классов, имеют цветовую маркировку на конце, который будет выступать из бетона, чтобы легко определить класс, используемый в полевых условиях (класс 36: синий, класс 55: желтый, класс 105: красный ). Постоянное клеймо с символом марки и идентификатором производителя является дополнительным требованием и выполняется по запросу.

F1554 Механические свойства

Марка	Размер в дюймах	Растяжение, тыс. фунтов/кв.дюйм	Предел текучести, тыс.фунтов на кв. дюйм мин	Предел текучести, МПа не менее	Удлинн. % мин	ОС % мин.
36	¹ ⁄ ₂ — 4	58 — 80	36	248	23	40
55	¹ ⁄ ₂ — 2	75 — 95	55	380	21	30
	2 ¹ ⁄ ₄ — 2 ¹ ⁄ ₂	75 — 95	55	380	21	30
	2 ³ ⁄ ₄ — 3	75 — 95	55	380	21	30
	3 ¹ ⁄ ₄ — 4	75 — 95	55	380	21	30
105	¹ ⁄ ₂ — 3	125 — 150	105	724	15	45
Штамповка болтов F1554 с указанием производителя является дополнительным требованием (S2) Цветовое кодирование требуется, если только марка не проштампована в соответствии с дополнительным требованием (S3). Если указан класс прочности 36, по выбору поставщика может быть предоставлена свариваемая сталь класса 55.

ASTM A307, классы A и B

ASTM A307, класс A

Спецификация A307 изготовлена из низкоуглеродистой мягкой стали A36 круглого проката и распространяется на большинство стандартных болтов, представленных на рынке. Обычные отделки включают простой черный цвет, горячее цинкование и оцинкование. В соответствии со спецификацией A307A на одном конце стержня должен быть выбит постоянный символ класса и идентификатор производителя. Требование к штамповке часто игнорируется для всей резьбы, поскольку приложения обычно не являются критическими, и конечный пользователь обычно отрезает стержень до конечной длины в полевых условиях.

A307 Класс A Механические свойства

Номинальный размер	Механические свойства					Твердость по Роквеллу
Номинальный размер	Пробная нагрузка	Урожайная ул.	Натяжная ул.	Удлиненный. %	Р.А. %	Мин.	Максимум
¹ ⁄ ₄ «- 4»	—	—	60 тыс.фунтов/кв.дюйм мин	18 мин	—	В69	В100

ASTM A307, класс B

Настоящая спецификация распространяется на шпильки с полной резьбой из низкоуглеродистой мягкой стали и тяжелые болты с шестигранной головкой, предназначенные для чугунных фланцевых соединений в трубопроводных системах с чугунными фланцами. В то время как для марки A307 A не требуется максимальная прочность на растяжение, для марки A307 B она есть. Подобно классу A, распространенные варианты отделки включают простой черный цвет, горячее цинкование и оцинкование. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.

A307 Марка B Механические свойства

Номинальный размер	Механические свойства					Твердость по Роквеллу
Номинальный размер	Пробная нагрузка	Урожайная ул.	Натяжная ул.	Удлиненный. %	Р.А. %	Мин.	Максимум
¹ ⁄ ₄ «- 4»	—	—	60 мин. 100 макс	18	—	В69	В95

ASTM A449

Спецификация A449 – это высокопрочный сорт, изготовленный из среднеуглеродистой или легированной стали. Для достижения требуемых механических свойств сырье подвергается термообработке для придания ему прочности. Обычные варианты отделки — простой черный цвет и горячее цинкование. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.

A449 Механические свойства

Размер	Растяжение, тыс.фунтов/кв.дюйм	Урожайность, тыс.фунтов/кв.дюйм	Удлиненный. %, не менее	РА %, не менее
¹ ⁄ ₄ — 1	120 мин	92 мин	14	35
1 ¹ ⁄ ₈ — 1 ¹ ⁄ ₂	105 мин	81 мин	14	35
1 ⁵ ⁄ ₈ — 3	90 мин	58 мин	14	35

ASTM A354 марки BC и BD

A354 марка BC

Спецификация A354 марки BC распространяется на закаленные и отпущенные болты с головкой из легированной стали, изогнутые анкерные болты и анкерные стержни. Это строгая спецификация, которая не имеет ограничений по конфигурации и используется для общих приложений. Обычные варианты отделки — простой черный цвет и горячее цинкование. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.

A354 Класс BC Механические свойства

Маркировка класса	Номинальный размер	Механические свойства					Твердость по Роквеллу
Маркировка класса	Номинальный размер	Пробная нагрузка	Урожайная ул.	Натяжная ул.	Удлиненный. %	Р.А. %	Мин.	Максимум
	¹ ⁄ ₄» — 2 ¹ ⁄ ₂»	105	109	125	16	50	С26	С36
	2 ¹ ⁄ ₂ «+	95	99	115	16	45	С22	С33

ASTM A354 Марка BD

Спецификация A354 Марка BD распространяется на болты с головкой из закаленной и отпущенной среды из легированной стали, изогнутые анкерные болты и анкерные стержни. Он практически идентичен A49.0 по химическим и механическим свойствам. Однако у него нет ограничений конфигурации, которые есть у A490. Если у вас есть проект с указанными анкерными стержнями A490, вы должны попросить инженера записи рассмотреть вместо него анкерные стержни A354 класса BD. A354 Марка BD имеет более высокую прочность, чем большинство распространенных марок анкерных болтов, и чаще всего поставляется с гладкой черной отделкой из-за риска водородного охрупчивания при гальваническом или гальваническом покрытии. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.

A354 Класс BD Механические свойства

Маркировка класса	Номинальный размер	Механические свойства					Твердость по Роквеллу
Маркировка класса	Номинальный размер	Пробная нагрузка	Выходная ул.	Растяжимая ул.	Удлинн. %	Р.А. %	Мин.	Максимум
	Все размеры	—	130	150-173	14	40	С33	С38
					14	40

ASTM A193, классы B7, B8 и B8M

A193, класс B7

Спецификация A193 B7 изготовлена из среднеуглеродистой легированной стали, подвергнутой закалке и отпуску для достижения более высокой прочности. Этот сорт предназначен для применения при высоких температурах или высоком давлении и предназначен для использования во фланцах, клапанах, сосудах под давлением и фитингах. Спецификация B7 не так часто используется для анкерных стержней, за исключением всех резьбовых шпилек, которые широко распространены на рынке.

Важно отметить, что в этой спецификации стандарт резьбы для стержней диаметром более 1 дюйма составляет 8 витков на дюйм (tpi). Также доступны анкерные стержни B7 с резьбой Unified National Coarse (UNC), поэтому обязательно дважды проверьте, какой рисунок резьбы вам нужен для вашего приложения. Обычные отделки: простой черный, горячее цинкование и оцинкование. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.

A193 Марка B7 Механические свойства

Маркировка класса	Номинальный размер	Механические свойства					Твердость по Роквеллу
Маркировка класса	Номинальный размер	Пробная нагрузка	Выходная ул.	Растяжимая ул.	Удлинн. %	Р.А. %	Мин.	Максимум
	¹ ⁄ ₄» — 2 ¹ ⁄ ₂»	—	105	125	16	50	—	С35
	2 ⁵ ⁄ ₈ «- 4»		95	115	16	50		С35
	4 ¹ ⁄ ₈ «-7»		75	100	18	50		С35

A193, класс B8

ASTM A193, класс B8, класс 1, крепежные детали изготавливаются из нержавеющей стали AISI 304 и предназначены для применения при высоких температурах или высоком давлении и предназначены для использования во фланцах, клапанах, сосудах под давлением и фитингах. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.

А193 Болты класса B8 класса 2 подвергнуты деформационному упрочнению для достижения повышенных прочностных характеристик и снижения вероятности истирания. Болты класса 2 имеют маркировку « B8SH » с подчеркнутым символом класса.

A193 Класс B8 Механические свойства

Класс	Размер	Прочность на растяжение, тыс.фунтов на кв. дюйм, мин	Предел текучести, тыс.фунтов/кв.дюйм, мин	Удлинение, %, не менее	ОС % мин.	HBW	HRc
B8 Класс 1	Все	75	30	30	50	223 макс.	96 макс.
В8 Класс 2	До 3/4	125	100	12	35	321 макс.	35 макс.
	7/8 — 1	115	80	15	35
	1-1/8 — 1-1/4	105	65	20	35
	1-3/8 — 1-1/2	100	50	28	45

A193, класс B8M

ASTM A193, класс B8M, класс 1, крепежные детали изготавливаются из нержавеющей стали AISI 316 и также предназначены для применения при высоких температурах или высоком давлении и предназначены для использования во фланцах, клапанах, сосудах под давлением и фитингах. . Нержавеющая сталь типа 316 обеспечивает превосходную коррозионную стойкость по сравнению с нержавеющей сталью типа 304 благодаря добавлению молибдена. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.

Болты A193 класса B8M класса 2 подвергают деформационному упрочнению для достижения повышенных прочностных характеристик и снижения вероятности истирания. Болты класса 2 имеют маркировку « B8MSH » с подчеркнутым символом класса.

A193 Марка B8M Механические свойства

Марка	Размер	Прочность на растяжение, тыс.фунтов на кв. дюйм, мин	Предел текучести, тыс.фунтов/кв.дюйм, мин	Удлинение, %, не менее	ОС % мин.	HBW	HRc
B8M Класс 1	Все	75	30	30	50	223 макс.	96 (HRB) макс.
B8M Класс 2	До 3/4	110	95	15	45	321 макс.	35 макс.
	7/8 — 1	100	80	20	45
	1-1/8 — 1-1/4	95	65	25	45
	1-3/8 — 1-1/2	90	50	30	45

ASTM A320 классов L7, L43, B8 и B8M

A320 классов L7 и L43

Спецификации ASTM A320 L7 и L43 охватывают болтовые материалы из легированной стали для эксплуатации при низких температурах. Этот стандарт распространяется на катаные, кованые или упрочненные стержни, болты, винты, шпильки и шпильки, используемые для сосудов под давлением, клапанов, фланцев и фитингов. Однако в условиях низких температур A320 иногда используется для анкерных стержней. Аналогично ASTM A193, стандарт резьбы для стержней диаметром более 1 дюйма составляет 8 витков на дюйм (tpi). Также доступны анкерные стержни L7 и L43 с резьбой Unified National Coarse (UNC), поэтому обязательно дважды проверьте, какой рисунок резьбы вам нужен для вашего применения. Обычные отделки: простой черный, горячее цинкование и оцинкование. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.

Механический и химический состав самолетов A320 классов L7 и L43 практически идентичен. Основное отличие состоит в том, что исходный материал, используемый для изготовления крепежа A320 L7, обычно имеет размер 4140, тогда как исходный материал, используемый для изготовления A320 L43, имеет размер 4340. Крепеж A320 L7 может быть изготовлен с диаметром 2-1/2 дюйма и меньше с относительной легкостью. Однако, как только вы доберетесь до диаметров выше 2-1/2 дюйма, вы часто увидите указанный A320 L43. Причина этого в основном связана с доступностью материала, но это также связано с тем, что сырье 4340 лучше подходит для процесса термообработки. Спецификации A320 L7 и L43 требуют испытания на удар по Шарпи, которое становится сложнее пройти для A320 L7, но не так сложно для материала A320 L43. Из-за этого инженеры часто предпочитают A320 L43 A320 L7.

A320, класс B8

ASTM A320, класс B8, класс 1, крепежные детали изготавливаются из нержавеющей стали AISI 304 и предназначены для применения при низких температурах и предназначены для использования во фланцах, клапанах, сосудах под давлением и фитингах. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.

Болты A320 Grade B8 Class 2 подвергнуты деформационному упрочнению для достижения повышенных прочностных характеристик и снижения вероятности истирания. Болты класса 2 имеют маркировку « B8SH » с подчеркнутым символом класса.

A320 Класс B8 Механические свойства

Класс	Размер	Прочность на растяжение, тыс.фунтов на кв. дюйм, мин	Предел текучести, тыс.фунтов/кв.дюйм, мин	Удлинение, %, не менее	ОС % мин.	HBW	HRc
B8 Класс 1	Все	75	30	30	50	223 макс.	96 макс.
В8 Класс 2	До 3/4	125	100	12	35	321 макс.	35 макс.
	7/8 — 1	115	80	15	35
	1-1/8 — 1-1/4	105	65	20	35
	1-3/8 — 1-1/2	100	50	28	45

A320, класс B8M

ASTM A320, класс B8M, класс 1, крепежные детали изготавливаются из нержавеющей стали AISI 316 и также предназначены для применения при низких температурах и предназначены для использования во фланцах, клапанах, сосудах под давлением и фитингах. Нержавеющая сталь типа 316 обеспечивает превосходную коррозионную стойкость по сравнению с нержавеющей сталью типа 304 благодаря добавлению молибдена. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.

Болты A320 класса B8M класса 2 подвергают деформационному упрочнению для достижения повышенных прочностных характеристик и снижения вероятности истирания. Болты класса 2 имеют маркировку « B8MSH » с подчеркнутым символом класса.

A320 Марка B8M Механические свойства

Марка	Размер	Прочность на растяжение, тыс.фунтов на кв. дюйм, мин	Предел текучести, тыс.фунтов/кв.дюйм, мин	Удлинение, %, не менее	ОС % мин.	Вес	HRc
B8M Класс 1	Все	75	30	30	50	223 макс.	96 макс.
B8M Класс 2	До 3/4	110	95	15	45	321 макс.	35 макс.
	7/8 — 1	100	80	20	45
	1-1/8 — 1-1/4	95	65	25	45
	1-3/8 — 1-1/2	90	50	30	45

ASTM F593

ASTM F593 охватывает химические и механические требования к болтам из нержавеющей стали, винтам с шестигранной головкой и шпилькам диаметром от 1/4″ до 1-1/2″ включительно. Эти крепежные детали предназначены для общего использования и доступны в семи группах сплавов. Ниже приведена основная сводка распространенных марок в рамках ASTM F59.3 спецификация. Существует ряд других менее распространенных сортов ASTM F593, но они не подробно описаны в описании ниже. Механическая таблица здесь ограничена группами сплавов 1 и 2, поскольку они являются наиболее распространенными, а химическая таблица показывает только наиболее распространенные марки стали, используемые для соответствующих групп сплавов.

F593 Группы сплавов

Группа сплавов	Обозначение сплава	Тип сплава
1	303, 304, 304Л, 305, 384, СМ1, 18-9ЛВ, 302ХК, 303Се	Аустенитный
2	316, 316л	Аустенитный
3	321, 347	Аустенитный
4	430, 430Ф	Ферритный
5	410, 416, 416Se	Мартенситный
6	431	Мартенситный
7	630 (17-4)	Дисперсионное твердение
* Выбор сплава в каждой группе осуществляется по усмотрению производителя, если только покупатель не запрашивает конкретный сплав.

F593 Механические свойства/состояние

Группа сплавов	Состояние	Маркировка	Диапазон диаметров	Растяжение, тыс. фунтов/кв.дюйм	Предел текучести, тыс.фунтов на кв. дюйм мин	Твердость по Роквеллу
1	АФ	Ф593А	от 1/4 до 1-1/2	от 65 до 85	20	В85 макс.
	А	Ф593Б	от 1/4 до 1-1/2	от 75 до 100	30	B65 до 95
	КВ1	Ф593К	от 1/4 до 5/8	от 100 до 150	65	B95 — C32
	КВ2	Ф593Д	от 3/4 до 1-1/2	от 85 до 140	45	B80 — C32
2	АФ	Ф593Е	от 1/4 до 1-1/2	от 65 до 85	20	В85 макс.
	А	Ф593Ф	от 1/4 до 1-1/2	от 75 до 100	30	B65 до 95
	КВ1	Ф593Г	от 1/4 до 5/8	от 100 до 150	65	B95 — C32
	КВ2	Ф593Х	от 3/4 до 1-1/2	от 85 до 140	45	B80 — C32

ASTM A36

ASTM A36 — это марка стали, а не спецификация крепежа. Технически анкерные стержни, изготовленные из стали A36, следует заказывать в соответствии со спецификацией крепежа, такой как F1554, класс 36, A307, класс A, A307 или класс B. Соответствующая спецификация крепежа будет зависеть от области применения. Некоторые компании имеют на складе все резьбовые стержни, изготовленные из стали A36, и могут сертифицировать их по запросу.

A36 Механические требования

Растяжение, тыс.фунтов/кв.дюйм	58 — 80
Производительность, мин тыс.фунтов на кв. дюйм	36
Удлинение, мин. % на 2”	20
Удлинение, мин. % в 8”	23
В этой сокращенной таблице показаны только механические требования к стержням. Полную таблицу можно найти в стандарте ASTM на сайте www.astm.org

A36 Химические требования

Толщина, дюймы	До 3/4″	От 3/4″ до 1-1/2″	От 1-1/2″ до 4″	Более 4 дюймов
Углерод, не более %	0,26	0,27	0,28	0,29
Марганец, %		0,60 — 0,90	0,60 — 0,90	0,60 — 0,90
Фосфор, не более %	0,04	0,04	0,04	0,04
Сера, не более %	0,05	0,05	0,05	0,05
Кремний, макс. %	0,40	0,40	0,40	0,40
Медь, мин. %, если указана медь	0,20	0,20	0,20	0,20
В этой сокращенной таблице указаны только химические требования к пруткам. Полную таблицу, включая формы и пластины, можно найти в стандарте ASTM на сайте www.astm.org

ASTM A572

Класс A572 50 охватывает профили, пластины и стержни из конструкционной стали. Хотя эта марка специально не распространяется на анкерные стержни, инженеры регулярно указывают ее в планах. Обычно заменяют свариваемым F1554 класса 55, однако анкерный стержень может быть сертифицирован по A572 класса 50, если производитель и конечный пользователь согласуют требуемую конфигурацию, тип или количество резьбы, тип головки (при необходимости), и подходящая гайка или шайба.

A572 Класс 50 Механические требования

Класс	Выход, мин тыс. фунтов на кв. дюйм	Растяжение, мин. тыс.фунтов/кв.дюйм	Удлинение, мин. % в 8”	Удлинение, мин. % на 2 дюйма
50	50	65	18	21

A572 Класс 50 Химические требования

Класс	Максимальный диаметр, дюймы	Углерод, макс.%	Марганец, не более %	Фосфор, не более %	Сера, не более %	Кремний, макс. %
50	4	0,23	1,35	0,04	0,05	0,40

Стандартные технические условия на анкерные болты, сталь, предел текучести 36, 55 и 105 тысяч фунтов/кв. дюйм

Лицензионное соглашение ASTM

ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете его и соглашаетесь соблюдать его условия. Если вы не согласны с условиями настоящего Лицензионного соглашения, немедленно покиньте эту страницу, не входя в продукт ASTM.

1. Право собственности:
Этот продукт защищен авторским правом как компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM («ASTM»), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда прямо указано в тексте отдельных документов. Все права защищены. Ты (Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы. Это не продажа; все права, право собственности и интерес к продукту или документам ASTM (как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.

2. Определения.

A. Типы лицензиатов:

(i) Индивидуальный пользователь:
один уникальный компьютер с индивидуальным IP-адресом;

(ii) Одноместный:
одно географическое местоположение или несколько объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно.

(iii) Multi-Site:
организация или компания с независимое управление несколькими точками в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.

B. Авторизованные пользователи:
любое лицо, подписавшееся к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудник Лицензиата на Одном или Множественном Сайте.

3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.

A. Конкретные лицензии:

(i) Индивидуальный пользователь:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере в целях просмотра и/или печать одной копии документа для личного пользования. Ни электронный файл, ни единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае разделены. Одна печатная копия может быть распространена среди других только для их внутреннее использование в вашей организации; его нельзя копировать. Индивидуальный загруженный документ иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.

(ii) Односайтовые и многосайтовые лицензии:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;

(c) если образовательное учреждение, Лицензиату разрешается предоставлять печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;

(d) право на отображение, загрузку и распространение печатных копий Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.

(e) Лицензиат проведет всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.

(f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.

B. Запрещенное использование.

(i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.

(ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке, или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.

(iii) В частности, никто не имеет права передавать, копировать, или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. В частности, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов. получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ. Включение печатных или электронных копий в пакеты курсов или электронные резервы, или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без Предварительное письменное разрешение ASTM.

(iv) Лицензиат не может использовать Продукт или доступ к Продукт в коммерческих целях, включая, помимо прочего, продажу Документов, материалы, платное использование Продукта или массовое воспроизведение или распространение Документов в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование Продукт сверх разумных расходов на печать или административные расходы.

C. Уведомление об авторских правах . Все копии материала из ASTM Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение уведомление об авторских правах не допускается.

4. Обнаружение запрещенного использования.

A. Лицензиат несет ответственность за принятие разумных мер для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения прекращение такой деятельности и предотвращение ее повторения.

B. Лицензиат должен прилагать все разумные усилия для защиты Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором стало известно или о котором было сообщено.

5. Постоянный доступ к продукту.
ASTM резервирует право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения. Если Лицензиат не оплачивает ASTM какую-либо лицензию или абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM. вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена. Если Лицензиат или Авторизованные пользователи существенно нарушают настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.

6. Форматы доставки и услуги.

A. Некоторые продукты ASTM используют стандартный интернет-формат HTML. ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.

B. Продукты ASTM также доступны в Adobe Acrobat (PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку и настройка соответствующего программного обеспечения Adobe Acrobat Reader.

C. ASTM приложит разумные усилия для обеспечения онлайн-доступа доступны на постоянной основе. Доступность будет зависеть от периодического перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.

7. Условия и стоимость.

A. Срок действия настоящего Соглашения _____________ («Период подписки»). Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может меняются время от времени, оплачиваются. Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение. в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.

B. Сборы:

8. Проверка.
ASTM имеет право проверять соответствие с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата. Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем любым другим способом, разрешенным законом. Лицензиат признает и соглашается с тем, что ASTM может внедрять определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.

9. Пароли:
Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM. Лицензиат несет исключительную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.

10. Отказ от гарантии:
Если не указано иное в настоящем Соглашении, все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые гарантия товарного состояния, пригодности для определенной цели или ненарушения прав отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.

11. Ограничение ответственности:
В случаях, не запрещенных законом, ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.

12. Общие.

A. Прекращение действия:
Настоящее Соглашение действует до прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии (на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.

B. Применимое право, место проведения и юрисдикция:
Это Соглашение должно толковаться и толковаться в соответствии с законодательством Содружество Пенсильвании. Лицензиат соглашается подчиняться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.

C. Интеграция:
Настоящее Соглашение представляет собой полное соглашение между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заверения и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения, или другое сообщение между сторонами, относящееся к его предмету в течение срока действия настоящего Соглашения.
