Нужен ли дополнительный насос для двухконтурного котла Навьен

01.10.20220Статьи

После монтажа конденсационного двухконтурного котла многие пользователи рассматривают возможность установки дополнительного насоса в систему отопления загородного дома. Необходимость в использовании дополнительного подкачивающего прибора объясняется неравномерностью прогрева жилых помещений двухэтажного дома при достаточной мощности котельного оборудования.

Содержание

Если перепады температуры теплоносителя на подающем и обратном трубопроводе превышают 20 градусов необходимо переключить циркуляционный насос на повышенную скорость или избавиться от воздушных пробок.

Установка ещё одного насоса необходима в таких случаях:

1. При монтаже отопления частного дома с дополнительным контуром, или в случае, когда протяжность труб больше 80 метров.
2. Для равномерной подачи теплоносителя по отопительной системе.

В установке дополнительного насоса нет надобности, если отопление сбалансировано при помощи специальных клапанов.

Поэтому перед покупкой подкачивающего оборудования спустите воздух с радиаторов отопления и долейте воды, проверьте контур на подтечки при  помощи ручного опрессовочного насоса. Если после проведения таких процедур автономное отопление частного дома будет работать нормально, то ещё один насос не понадобится.

Зачем нужна гидрострелка

Если в отопительной системе дачи или коттеджа будет установлено несколько насосов, в контур в обязательном порядке включают гидроразделитель или гидрострелку. Указанный прибор может эксплуатироваться вместе с одноконтурным дизельным котлом или твердотопливным агрегатом. В последнем случае устройство регулирует подачу теплоносителя в разных фазах (воспламенение топлива, фаза горения и затухание). Установка гидрострелки позволяет сбалансировать работу отопительной системы. Главными задачами гидроразделителя являются:

• Автоматическое удаление скопившегося воздуха;
• Улавливание грязи из потоков теплоносителя.

Нюансы установки

При монтаже отопления под ключ мастер сантехник устанавливает циркуляционный насос с мокрым ротором. Такой прибор не создаёт много шума, его ротор вращается без смазки. В качестве охладителя и смазочного материала здесь используется теплоноситель. При монтаже подкачивающего оборудования нужно учесть такие нюансы:

1. Вал прибора, нагнетающего давление, располагают горизонтально по отношению к плоскости пола.
2. Проводите монтаж таким образом, чтоб направление воды совпадало со стрелкой на корпусе устройства.
3. Устанавливайте прибор клеммной коробкой кверху, что предотвратит попадание воды на электронику.

Монтаж агрегата проводится только после слива воды с системы. При отключении электроэнергии насос не сможет перекачивать теплоноситель, поэтому его подключают через байпас, перед входящим патрубком устанавливают сетчатый фильтр для предотвращения попадания накипи и мусора на крыльчатку. Кроме этого на входе и выходе прибора предусматривают запорную арматуру для возможной замены и ремонта прибора.

Как мы видим, установка циркуляционного насоса требует определённых навыков, поэтому монтаж указанного оборудования должен проводить профессионал. Для заказа услуги можете оставить заявку на сайте или позвонить по номеру +7 (926)966-78-68

Подключение двухконтурного газового котла – Схема подключения двухконтурного газового котла

24 Марта 2022

Просмотров:  363459

Время чтения:  17 минут

Содержание

Типы газовых котлов

Правила подключения газового котла

Двухконтурный котел и бойлер косвенного нагрева

Схемы подключения двухконтурного котла

Рекомендации по подключению двухконтурного котла

Улучшение работы систем отопления и ГВС

Коротко о главном

Автономная система отопления для частного дома обеспечивает комфортный микроклимат в помещениях в любое время года. Газовый котёл, устанавливаемый для приготовления теплоносителя, позволяет одновременно подключить две системы – отопление и горячее водоснабжение. В одноконтурном исполнении требуется специальная запорно-регулирующая арматура – трёхходовой клапан. Однако существуют агрегаты, которые снабжаются сразу двумя контурами, что обеспечивает автоматическое разделение потоков. Чтобы система работала безупречно, необходимо знать, как правильно выполнить подключение двухконтурного газового котла.

Двухконтурный газовый котёл в интерьере

Типы газовых котлов

Газовые котлы для системы отопления, вне зависимости от типа исполнения и расчётной мощности, подразделяются на две основных категории:

• Одноконтурные. Представляют собой самую простую схему. Источник энергии – природный или сжиженный газ, который при сгорании нагревает теплообменник трубчатого типа. Внутри данного элемента находится теплоноситель – вода или антифриз. По мере нагрева гравитационные силы или циркуляционный насос приводят жидкую среду в движение по замкнутому контуру. Проходя через радиаторы отопления, жидкость отдаёт тепло и возвращается по обратной магистрали на повторный нагрев.
• Двухконтурные. Методика приготовления теплоносителя во многом схожа с первым типом. Разница состоит в наличии внутри агрегата двух теплообменников, в каждом их которых может находиться разная жидкость. Нагрев двух контуров происходит одновременно, а температура каждого контура зависит от скорости движения теплоносителя в трубах.

Купить газовый котел и необходимые для него принадлежности можно в нашем интернет-магазине.

Смонтированное оборудование в котельной

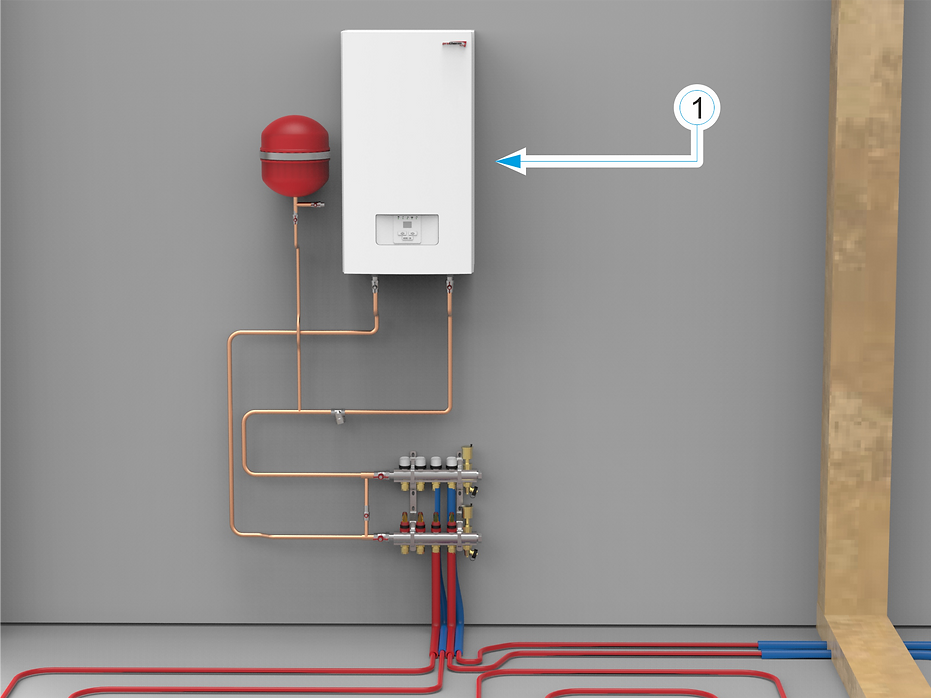

Схема подключения двухконтурного газового котла к системе устроена таким образом, что в одном трубопроводе циркулирует теплоноситель для отопления, а во втором теплообменнике находится жидкость с другими температурными параметрами для нужд ГВС.

Правила подключения газового котла

Газовое оборудование представляет собой технологические объекты повышенной опасности. В связи с этим, подключение двухконтурного газового котла проводится силами специализированных организаций, имеющих государственную аккредитацию. Самостоятельный монтаж с врезкой в газовую трубу категорически запрещается. При установке газового отопительного агрегата необходимо учесть требования СНиП 42-01.2022 и СП-41-104-2000. Данные нормативные документы регламентируют соблюдение следующих обязательных условий:

• Минимальная площадь котельной должна составлять не менее 4 м2 с высотой потолков от 2,5 м и выше.
• Дверной проём для доступа в котельную должен быть не уже, чем 800 мм.

Требования к помещению котельной

• Котельная должна иметь минимум одну наружную стену с оконным проёмом, площадь светопрозрачной части которого должна составлять 0,3 м2 на каждые 10 м2 площади помещения.
• В пространстве котельной устраивается вытяжка с естественной или принудительной циркуляцией для обеспечения удаления частиц природного газа и исключения риска скопления продуктов горения.
• Дымовая труба должна быть выполнена таким образом, чтобы соответствовать количеству удаляемых продуктов горения.
  Сечение дымохода рассчитывается инженерами по специальной формуле.
• Труба должна быть выше конька скатной кровли минимум на 500 мм.
• Газ подводится от магистрали по стальному трубопроводу. Для подключения котельного оборудования допускается использовать специальные гибкие шланги в стальной плетёной обмотке.
• К нагревательной установке предъявляются требования по защите от короткого замыкания. Агрегат также должен оснащаться функцией автоматического отключения на случай перегрева.
• В котельной должен стоять датчик контроля уровня газа с сиреной.
• На вводе газа в здание устанавливается счётчик, контролирующий расход.

Требования к размещению настенного агрегата

• В котельную подводится труба ХВС как средство первичного пожаротушения.
• Внутренние стены котельной должны быть ровными и покрыты штукатуркой.
• Все элементы, имеющие прямой контакт с газовым котлом, должны быть несгораемыми.
• При монтаже оборудования необходимо учесть минимально допустимые расстояния от смежных конструкций, указанные в СНиП.

Перед монтажом и подключением нового объекта представители газового треста инспектируют помещение котельной. Если объемно-планировочные или технические параметры комнаты не удовлетворяют приведённым выше требованиям, служба не начинает работы до устранения предписаний.

Помещение котельной

Двухконтурный котел и бойлер косвенного нагрева

Схема подключения двухконтурного газового котла к системе отопления и ГВС подразумевает интегрирование в систему дополнительного водогрейного устройства –

бойлера косвенного нагрева. Данное оборудование отличается следующими особенностями внутреннего строения:

• Накопительная часть резервуара имеет два патрубка, как и любой другой бойлер.
• Через подводящий патрубок чистая водопроводная вода из скважины поступает в бак, а через отводящее отверстие приготовленная горячая вода раздаётся потребителям при открывании крана.
• Вместо нагревательного элемента в БКН устанавливается трубчатая спираль, внутри которой циркулирует нагретый теплоноситель.
• Спираль подключается одному из нагреваемых контуров двухконтурного газового котельного агрегата.
• Теплоноситель нагревается от газовой горелки и поступает в змеевик бойлера.
• Проходя через трубки внутри накопительного резервуара, теплоноситель постепенно нагревает весь объём воды, который находится внутри бойлера.
• При нагреве используется лишь избыточное тепло двухконтурной газовой установки, а сам накопительный водонагреватель не потребляет никаких дополнительных энергоресурсов.

Двухконтурный котёл в комбинации с бойлером косвенного нагрева

Балансировка системы, позволяющая распределять тепло между двумя контурами в нужных пропорциях, достигается путём установки на магистрали трёхходового клапана. Запорное устройство регулирует расход жидкости, которая проходит через его заслонки.

Схемы подключения двухконтурного котла

Схема подключения двухконтурного котла мало чем отличается от методики монтажа более простого одноконтурного оборудования. Для успешной установки газового котельного оборудования необходимо выполнить работы, согласно следующему алгоритму:

• Монтаж агрегата на пол или на стену. В зависимости от типа конструкции и мощности оборудования производители предлагают 2 возможные схемы установки. В обоих случаях, фиксацию агрегата необходимо провести строго до начала обвязки, так как в рабочем положении он должен находиться в статическом положении. После выбора места для установки следует учесть требования СНиП по обеспечению минимального расстояния от близлежащих стен, пола и потолка.

Заказать установку котла отопления можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «услуги».

Настройка настенного котла

Крепление оборудования на стену производится с помощью металлических анкеров, выдерживающих отрывающее усилие, которое оказывает прибор, наполненный теплоносителем.

• По завершении механической части к установке подводится газ. Данная работа выполняется силами представителей аккредитованной организации. Специалисты производят врезку в магистраль, монтаж и настройку счётчика, а также прокладку газопровода до места установки оборудования. Подключение двухконтурного газового котла в частном доме к энергоносителю осуществляют с помощью гибких шлангов с резьбовым соединением и полимерными прокладками, обеспечивающими герметичность.
• Далее к котлу монтируется дымоход из нержавейки. Диаметр трубы подбирается, исходя из требований СНиП – на каждый 1 кВт мощности агрегата приходится минимум 8 см2 площади внутреннего сечения дымохода. Стенки трубы представляют собой 3-слойную конструкцию с негорючим утеплителем внутри. По помещению котельной труба прокладывается открытым способом для своевременной идентификации возгорания и возможности её ревизии.

Установка дымохода

• После монтажа самой ответственной части газовые службы сдают работы и подписывают договор на эксплуатацию оборудования.
• Дальнейшие работы по обвязке котла с подключением к отоплению, системе ГВС и электричеству могут производиться силами владельца объекта либо монтажниками из подрядной организации.

Для подключения настенного двухконтурного газового котла требуется проверить его комплектность. Нередко, такие устройства изначально снабжают расширительными бачками и циркуляционными насосами, что исключает необходимость отдельного приобретения и монтажа данных приборов в контур отопления.

Подключение двухконтурного котла к системе отопления

Подключение двухконтурного газового котла к системе отопления проводится при уже смонтированном циркуляционном кольце. Перед монтажом обе магистрали – подающая и обратная – должны быть заведены в помещение котельной. Подключение ведётся в несколько этапов:

• Выбирается контур, отвечающий за систему отопления. Как правило, эта часть агрегата снабжается теплообменником большей мощности и габаритов.

Двухконтурный газовый котёл в разрезе

• На подводящий патрубок устанавливается спускной клапан для возможности опорожнения котла.
• Между патрубком и ближайшим фитингом, а также на трубопроводе подпитки необходимо установить фильтрующие сетки для грубой очистки поступающей в котёл жидкости.
• На оба патрубка устанавливаются шаровые краны для блокировки циркуляции теплоносителя в случае проведения ремонтных или демонтажных работ.
• Если схема подключения двухконтурного газового котла подразумевает интеграцию в систему с принудительной циркуляцией, на подаче врезается байпас с циркуляционным насосом.
• При устройстве закрытой системы отопления, в контуре должно задаваться давление от 1,6 до 1,8–2,0 атм., в зависимости от протяжённости трасс, характеристики отопительного оборудования и этажности здания. Давление задаётся на полимерной мембране расширительного бачка с помощью автомобильного компрессора с манометром.

Давление в расширительном бачке

Когда подключение двухконтурного газового котла к системе завершено, ее заполняют теплоносителем, и оборудование включают в тестовом режиме. Мастер проверяет интенсивность нагрева, а также скорость циркуляции жидкости в сети. Если жидкость в накопительной части агрегата закипает, либо реальная теплоотдача не соответствует заявленной производителем мощности, выполняется настройка системы с её последующей балансировкой.

В видео рассказывают о схеме подключения двухконтурного газового котельного оборудования к системе отопления

Подключение двухконтурного котла к системе ГВС

Чтобы понять, как подключить двухконтурный газовый котел к системе ГВС, необходимо разобраться в его внутреннем строении. Агрегат устроен таким образом, что жидкость, находящаяся в любом из контуров, должна пребывать в постоянном движении. Если этого не происходит, теплоноситель начинает перегреваться. Для отопления данное условие выполняется, так как водная среда постоянно циркулирует по замкнутому контуру. Система ГВС может находиться в состоянии покоя до тех пор, пока потребитель не начнёт забор горячей воды, открыв кран.

Бойлер косвенного нагрева в разрезе

Таким образом, для нормальной эксплуатации схема подключения двухконтурного газового настенного котла в частном доме должна включать в себя накопительный резервуар – бойлер косвенного нагрева. Монтаж системы производится в несколько этапов:

• Как правило, на момент подключения котла к ГВС, агрегат уже смонтирован, и к нему подведён газ.
• Бойлер косвенного нагрева устанавливается в проектное положение, подключается к системе подачи воды из скважины.
• Змеевик, расположенный внутри нагревательного бака, оснащается 2 патрубками для обеспечения нормальной циркуляции теплоносителя.
• Подключение бойлера к котлу ведётся по обратной схеме – к отводящему патрубку водогрейной установки присоединяется подающая магистраль котла. Наоборот, к подводящему патрубку – отводящий трубопровод котла.
• Нагретая в котле жидкость должна циркулировать по контуру змеевика и постепенно отдавать тепло жидкой среде внутри накопительного резервуара.
• Как и с отоплением, при подключении обоих агрегатов на входе и выходе ставятся шаровые краны, обеспечивающие блокировку теплоносителя, и циркуляционной насос, способствующий постоянному движению воды в трубках.

Шаровой кран на патрубке

Чтобы понять, как подключить двухконтурный газовый котел к отоплению и водоснабжению, обе системы монтируются котлу, после чего запускаются одновременно. Во время тестовой эксплуатации мастер проверяет, насколько нагружается каждый из контуров. При необходимости интенсивность нагрева каждого из них меняется, в результате чего производится балансировка.

В ролике перечисляют особенности подключения двухконтурного котла и бойлера косвенного нагрева для совместной работы

Подключение двухконтурного котла к электричеству

Подключение двухконтурного котла к силовой электрической сети выполняется с целью обеспечения нормальной работы циркуляционного насосного оборудования и автоматики. В остальном, газовое оборудование является энергонезависимым. Чтобы котельное оборудование отвечало эксплуатационным требованиям, при сборке электромонтажной схемы следует учесть некоторые нюансы:

• Подключение элементов обвязки котла следует проводить по выделенной кабельной линии с установкой отдельного автомата УЗО в щитке.
• Учитывая, что работа электрических приборов сопряжена с движением водной среды, существует риск протечек и замыканий. В связи с этим, всё оборудование должно быть заземлено.

Заземляющий кабель от котла

• Лучшим решением будет подключение насосного оборудования единым неразрывным кабелем, с установкой размыкателя цепи. Если такой возможности нет, розетка должна быть выведена таким образом, чтобы подключение производилось только штатным кабелем агрегата, без необходимости включения удлинителей.
• В помещении котельной всегда существует риск разлива теплоносителя и подтопления. В связи с этим, точки подключения должны устраиваться на расстоянии минимум 200–300 мм от пола.
• Сечение жил должно соответствовать силе тока, на которую рассчитаны автомат и подключаемое оборудование.
• ПВХ изоляция должна быть цельной и надёжно защищать проводку от риска пробоя.
• После подключения необходимо проверить ток короткого замыкания, время срабатывания УЗО, определить допустимый перекос фаз.

Если напряжение характеризуется постоянными перепадами, в помещении котельной ставится стабилизатор напряжения, который также защищает сеть от повышенных пусковых нагрузок при включении.

В видео рассматривают схемы обвязки котлов при их подключении к силовой электрической сети

Стабилизатор напряжения

Рекомендации по подключению двухконтурного котла

Чтобы схема подключения двухконтурного газового котла к системе отопления и ГВС в частном доме эксплуатировалась без сбоев, при подключении требуется исключить все возможные ошибки:

• Монтаж напольных или настенных устройств следует проводить таким образом, чтобы со всех сторон к оборудованию был обеспечен подход для возможности обслуживания.
• Обвязка контура отопления и системы ГВС проводится специальными ПВХ или металлическими трубами, которые рассчитаны на повышенные температуры.
• Все резьбовые соединения должны быть герметичны и не подтекать даже при изменении температуры с неизбежным линейным расширением материала.
• Внутренние стенки дымохода должны быть гладкими и ровными, во избежание скопления конденсата при работе котла в холодное время года. Сечение трубы подбирается таким образом, чтобы тёплые потоки из отработанных газов не опрокидывались на выходе.
• Бойлер косвенного нагрева следует монтировать в непосредственной близости от газового котла, чтобы исключить большие теплопотери при движении теплоносителя.

Дымоход для газового котла

• Для простоты эксплуатации, в систему следует внедрить модуль диспетчеризации, обеспечивающий дистанционной контроль за переключением режимов из любой точки мира.
• При подключении не следует ставить больше количество фитингов и поворотов, так как каждый из них заужает условный проход и вызывает сопротивление на пути движения жидкой среды.
• Избегать образования воздушных пробок в системе. Для этого в каждой потенциально опасной точке ставится автоматический воздухоотводчик.
• На магистрали подпитки следует установить систему многоступенчатой очистки поступающей воды по технологии обратного осмоса. В таких случаях исключается наличие известковых отложения и твёрдых примесей, дающих осадок в процессе эксплуатации.

При наличии возможности верным решением будет обращение к профессионалам из подрядной организации с заключением соответствующего договора. В таких случаях производитель работ после монтажа обеспечивает пуско-наладку системы и предоставляет длительную гарантию.

В видео рассказывают о разнице между одноконтурными и двухконтурными газовыми котлами

Система обратного осмоса

Улучшение работы систем отопления и ГВС

Корректно собранная схема подключения напольного двухконтурного газового котла к основным системам частного жилого дома гарантирует многолетнюю бесперебойную эксплуатацию. Для улучшения работоспособности инженерных сетей в здании эксперты советуют придерживаться следующих простых правил:

• На вводе каждый контур следует снабжать обратным клапаном для предотвращения оттока жидкости на случай остановки циркуляции теплоносителя.
• Учитывая, что контур для ГВС остаётся в рабочем состоянии круглый год, в систему следует интегрировать полотенцесушители из расчёта по 1 единице на каждый санузел. Данные элементы сети обеспечивают круглогодичное локальное отопление, а также предотвращают образование повышенной влажности в помещении.
• Все свободные участки трубопроводов при соединении котла и бойлера косвенного нагрева должны быть обмотаны эффективной теплоизоляцией для снижения риска теплопотерь.

Изоляция магистралей

• По правилам установки водогрейного устройства, следует размещать его на минимальном расстоянии от кранов в санузлах. В противном случае в утренние часы необходимо сливать холодную воду из трубопроводов до тех пор, пока они не заполнятся нагретой жидкостью из бойлера.
• Всё оборудование котельной должно быть автоматизировано для более эффективного использования теплоносителя и исключения рисков перегрева. Лучшим решением будет установка внешнего термодатчика, реагирующего на изменение климатических параметров наружного воздуха с корректировкой интенсивности работы системы.
• Раз в сезон, следует производить контрольную проверку работоспособности системы, а также профилактическую чистку труб и бойлера, что снижает риск зарастания магистралей.

Газовое котельное оборудование следует подбирать с небольшим запасом мощности. При работе котла на пределе возможностей на протяжении всего отопительного периода элементы горелки и теплообменники быстро выходят из строя.

В видео подробнее о корректном подключении двухконтурного газового котельного оборудования

Коротко о главном

Двухконтурный газовый котёл является оптимальным решением для одновременного подключения систем отопления и ГВС к одному источнику тепловой энергии в небольшом частном доме. Котлы могут быть настенными или напольными, их мощность подбирается, исходя из расчётных данных, приведённых в нормативной документации. Подключение устройства к газораспределительной сети выполняется силами специализированных организаций. Дальнейшая обвязка котла может выполняться самостоятельно. При подключении системы ГВС для двухконтурного агрегата потребуется приобрести и смонтировать бойлер косвенного нагрева.

Почему вы решили выбрать двухконтурный газовый котел? На какие характеристики модели обращали наибольшее внимание при выборе? Столкнулись ли вы с какими-либо сложностями при установке и эксплуатации оборудования?

Автор

Руслан Темченко Специальность: Инженер

Все статьи

Поделиться

Поделиться

Чем отличается одноконтурный газовый котел от двухконтурного

На базе газовых котлов принято строить автономные системы отопления частных домов или других помещений.

Это самый экономичный и эффективный способ отопления, не отнимающий у владельца лишних сил и времени и не требующий постоянного контроля за работой системы.

Существует два основных варианта конструкции таких котлов, разница между которыми заключается в функциональности.

Одни работают только на обогрев дома, другие способны параллельно с отоплением подавать горячую воду.

Эти две группы представлены соответственно одно- и двухконтурными агрегатами, которые необходимо рассмотреть более подробно.

Чем отличаются двухконтурные котлы от одноконтурных

Принципиальное отличие одноконтурных от двухконтурных котлов заключается в функциональности агрегатов.

Если первая группа оборудования предназначена только для подачи теплоносителя по отопительному контуру, то вторая, помимо отопления дома, выполняет дополнительную задачу — подготовку горячей воды для хозяйственно-бытовых нужд .

Как следует из названия, в двухконтурных моделях имеется дополнительный контур, предназначенный для нагрева воды. При этом основной (базовой) функцией для обеих групп котлов является подогрев теплоносителя для системы отопления.

Обеспечивается основными узлами конструкции — газовой горелкой и первичным теплообменником, который встраивается в контур отопления вместе с циркуляционным насосом.

ВАЖНО!

Котлы энергонезависимые не имеют циркуляционного насоса и предназначены для работы в системах с естественной циркуляцией.

Функция нагрева горячей воды дополнительная — обеспечивается за счет частичной передачи тепловой энергии от горячего теплоносителя, которая на выходе из основного теплообменника поступает во вторичный, пластинчатый тип .

Нагревает воду в проточном режиме, что создает некоторые ограничения по расходу — чем сильнее водоразбор, тем меньше времени успевает нагреться поток воды.

Некоторые модели можно настроить на приоритет определенного контура, когда при активном потреблении горячей воды снижается температура в системе отопления или, наоборот, падает температура ГВС.

Для решения задачи эффективного распределения тепловой энергии между двумя контурами создан комбинированный или битермический теплообменник. Представляет собой рулон, свернутый из коаксиальной трубы.

Внешний объем занят теплоносителем, а внутренний объем занят горячей водой. Нагрев происходит одновременно, потерь теплопередачи не происходит. КПД такого устройства намного выше.

Однако о битермических теплообменниках специалисты отзываются сдержанно, так как они быстро заполняются изнутри известковыми отложениями, удалить которые крайне сложно.

Промывка такого теплообменника процедура трудоемкая и малоэффективная, а замена слишком дорогая.

Это существенно ограничивает спрос на модели с комбинированным теплообменником, хотя повышенный КПД этих агрегатов никто не отрицает. .

Для более наглядного отображения разницы конструкции одноконтурных и двухконтурных котлов составим таблицу:

Незначительные0054 Средняя

Особенности и возможности	Одноконтурные	Double Circuit
Нагрев охлаждающей жидкости	+	+
DHW.	Подключение к каскаду	+	—
Ограничение мощности блока	—	+
Потери тепловой энергии 5

* для двухконтурных котлов с битермическим теплообменником

Одноконтурные котлы

Одноконтурный котел — установка, обеспечивающая нагрев и подготовку теплоносителя отопительного контура в соответствии с установленный режим работы системы.

В состав входят :

• Горелка газовая совмещенная с теплообменником.
• Циркуляционный насос.
• Турбовентилятор.
• Газовое оборудование.
• Трехходовой клапан.
• Электронная плата управления, оснащенная сенсорной системой самодиагностики.
• Корпус, панель управления.
• Дымоход.

Существуют энергонезависимые модели, в которых отсутствуют устройства с питанием от сети.

Имеют упрощенную конструкцию, но способны обеспечить обогрев дома при отсутствии электроснабжения .

Типы одноконтурных котлов

Одноконтурные котлы :

• Напольные … Устанавливаются непосредственно на пол (или на подставку). Они могут иметь большой вес и, соответственно, большую мощность. Многие напольные котлы оснащены высокоэффективным чугунным теплообменником большой массы. Некоторые модели соединяются в каскад, образуя мощные соединения для обогрева зданий или сооружений большой площади и объема.
• Настенный … Компактные газовые котлы, устанавливаемые на сплошные (желательно несущие) стены. Специфика установки требует ограничения веса, что автоматически сказывается на мощности котлов.

Кроме того, одноконтурные котлы могут иметь разные варианты исполнения камеры сгорания. :

• Атмосферный (открытый) … Воздух поступает прямо из помещения, а дым удаляется естественным путем под действием тяги печного типа.
• Турбированные (закрытые) . .. Забор воздуха осуществляется снаружи с помощью ТРДД. Также создается давление, вытесняющее дым и другие газы, образующиеся при сгорании топлива, наружу.

Все одноконтурные котлы могут иметь дополнительные функции — дистанционное управление, программирование режима работы и т.п. теплоноситель для отопительного контура.

Агрегат подключается к разрыву системы, один патрубок подключается к прямой, второй к обратке. Поток жидкости непрерывно движется через теплообменник, который расположен в зоне нагрева пламени газовой горелки.

На выходе из теплообменника поток поступает в трехходовой клапан, где смешивается с более холодным потоком обратки в заданной пропорции. Получив необходимую температуру, теплоноситель снова выводится в контур отопления.

Температура регулируется регулировкой работы трехходового клапана .

ПРИМЕЧАНИЕ!

Энергонезависимые модели работают по тому же принципу, только циркуляция потока происходит естественным образом.

Преимущества и недостатки

К достоинствам одноконтурных котлов можно отнести :

• Простота и надежность конструкции.
• Отсутствие потерь мощности при передаче тепла.
• Способность развивать большую силу.
• Возможность подключения внешнего бойлера косвенного нагрева для получения горячей воды.
• Стоимость одноконтурных котлов ниже, чем у более функциональных образцов.

Следует учитывать недостатки одноконтурных котлов :

• Отсутствие функции нагрева воды.
• Ограниченные возможности по сравнению с двухконтурными моделями.

ВАЖНО!

Некоторые пользователи утверждают, что одноконтурные котлы в совокупности с внешним накопителем намного удобнее и эффективнее двухконтурных конструкций.

На что обратить внимание покупателю при выборе котла отопления?

При покупке одноконтурного или двухконтурного котла следует обратить внимание на его мощность, производительность и качество комплектующих. Первым делом необходимо осмотреть горелку. От этого напрямую зависит экономичная работа отопительного оборудования.

Важно, что его конструкция непосредственно способствует вытеснению воздуха и газа, что в свою очередь обеспечивает полное сгорание топлива без химического выгорания. Недостатком горелки является дополнительный шум, который создается при работе вентилятора.

Теплообменник в котле. Она позволяет регулировать уровень подачи тепла. Лучше всего приобретать котлы со встроенным теплообменником из стали или меди. Эти компоненты отличаются повышенной устойчивостью к негативному влиянию внешней среды. Кроме всего прочего, такие материалы обладают хорошей теплопроводностью.

Автоматика и электроника в котле отопления. Хорошо, если ваш котел оснащен специальными датчиками. Это позволит без особых проблем нажатием пары кнопок настроить его работу и производительность.

Но нужно понимать, что в ситуации, связанной с отключением электроэнергии, обязательно сработает защита котла отопления и тогда подача топлива прекратится. Поэтому при покупке выбирайте модели, предусматривающие его работу и регулировку даже в экстренных случаях.

Каких производителей выбрать? Многие покупатели считают, что выбор стоит останавливать на котлах российского и немецкого производства. Они просты в эксплуатации, быстро собираются и легко обслуживаются. Ремонт не доставит вам лишней головной боли, так как даже в самых маленьких населенных пунктах есть сервисные центры по ремонту отопительного оборудования.

Кстати, отопительные котлы итальянского производства вызывают нарекания покупателей, которые жалуются на малый гарантийный срок, проблемы с ремонтом и поиском комплектующих. Поэтому нужно внимательно отнестись к выбору техники, обеспечивающей тепло и уют в вашем доме.

Котлы двухконтурные

Котлы двухконтурные имеют дополнительную опцию — Приготовление ГВС.

При этом базовая функция (подогрев теплоносителя) для них является основной, в рабочих настройках задается приоритет отопления над ГВС.

Views

По способу установки двухконтурные котлы бывают :

• Напольные … Устанавливаются непосредственно на пол.
• Настенные … Подвешиваются на несущую стену.

Путем теплопередачи :

• Конвекцией … Обычный метод нагрева — в пламени горелки.
• Конденсационный … Двухступенчатый нагрев — первый предварительный нагрев за счет тепловой энергии, полученной путем конденсации влаги из дымовых газов. Далее следует обычный нагрев с помощью газовой горелки. Поскольку теплоноситель уже подготовлен, можно уменьшить расход газа и общий режим нагрева без ущерба для конечного результата.

По типу теплообменника:

• Раздельный . В работе два теплообменника — первичный (нагрев теплоносителя) и вторичный (нагрев ГВС от горячего теплоносителя).
• Комбинированный (битермический) . . Применяется теплообменник коаксиального типа, в котором одновременно готовятся и теплоноситель, и горячая вода.

По типу камеры сгорания:

• Атмосферная.
• С турбонаддувом.

Конструкции одноконтурных и двухконтурных котлов не имеют принципиальных отличий, но предназначены для работы в разных условиях.

Принцип работы

Работа двухконтурного котла отличается от одноконтурных конструкций только наличием дополнительного теплообменника.

На выходе из первичного контура теплоноситель поступает во вторичный теплообменник, где нагревает воду для горячего водоснабжения … В остальном работа ничем не отличается и идет по стандартной схеме.

Преимущества и недостатки

К достоинствам двухконтурных котлов можно отнести :

• Возможность получать и тепло, и горячую воду от одного прибора.
• Эффективность, экономичность и компактность.
• Широкий набор функций и возможностей.
• Приготовление горячей воды можно отключить, если оно не используется.

Недостатки можно учитывать :

• Ограниченное количество горячей воды.
• Зависимость температуры в отопительном контуре от интенсивности анализа ГВС.

Двухконтурные котлы считаются более привлекательными, способными решить все вопросы.

Какой котел все-таки выбрать

Выбор того или иного типа газового котла определяется условиями работы и потребностями людей.

При принятии решения о том, какой котел больше подходит в той или иной ситуации, рекомендуется учитывать все критерии:

Размеры (править)

Размер газового котла не определяется его функциональностью. Чаще всего в одном модельном ряду все агрегаты выпускаются в одном типоразмере .

Настенные котлы более компактны, но основными факторами, влияющими на размер, являются мощность и производительность агрегатов.

Срок службы

Продолжительность эксплуатации газовых котлов определяется условиями эксплуатации, нагрузками и степенью мощности.

Кроме того, важным показателем является качество воды – появление накипи быстро разрушает теплообменник. … Это относится в равной степени к одноконтурным и двухконтурным котлам.

Экономия

Пользователи отмечают некоторое преимущество одноконтурных котлов по расходу газа. Это влияет на расходы на топливо … В этом случае при подключении внешнего котла расход газа увеличивается.

Удобство

С точки зрения удобства эксплуатации двухконтурные котлы однозначно выигрывают. Не требуют установки дополнительных водонагревателей, что значительно упрощает прокладку коммуникаций .

Одноконтурные модели удобны только там, где нужно только обогреть помещение, но такие ситуации бывают редко.

Цена

Стоимость как тех, так и других котлов в основном зависит от мощности и других параметров котла.

Однако если сравнивать одноконтурную и двухконтурную модель с одинаковыми характеристиками, то одноконтурный котел будет дешевле.

Площадь нагрева

Площадь нагрева котла зависит от его мощности. Учитывается из расчета 1 кВт мощности = 10 м2 .

Зависимости от набора функций в данном случае нет, соотношение одинаково верно для обоих типов агрегатов.

Дополнительные функции

Дополнительными функциями, как правило, оснащены двухконтурные модели. Тут и пульт, и программирование, и возможность подключения комнатного термостата.

Одноконтурные котлы проще и меньше оснащены дополнительными устройствами из-за невостребованности.

Вывод — какой котел лучше

Однозначно сказать какой котел лучше нельзя. Мы должны руководствоваться потребностями и задачами помещения, учитывать количество людей, образ жизни и другие факторы.

Оба типа котлов могут быть необходимы или нежелательны в различных ситуациях. .

Для того, чтобы назвать подходящий вариант, необходимо учесть все влияющие факторы, и только потом принимать решение.

Отзывы

Четко понимая, чем одноконтурный газовый котел отличается от двухконтурного, покупатели выбирают удобную для себя модель и делятся своими отзывами в Интернете. Голоса разделились.

Вас заинтересует >> Газовый котел с чугунным теплообменником

Некоторые строго за одноконтурный котел и наличие дополнительного котла, а кто-то отстаивает положительные качества двухконтурной модели. Все отзывы сводятся к тому, что для небольшой комнаты с одним санузлом и кухней достаточно купить качественный котел с двумя контурами, который может работать как на подогрев воды, так и на обогрев дома.

Отзывы тех, у кого такие модели есть в огромных домах, не столь восторженные, так как горячую воду нельзя подать сразу в большое количество кранов.

При наличии котла с двумя контурами, и одновременно работает более двух водоразборных точек и отапливается значительная площадь, качество работы резко падает. Пользователи советуют в таких случаях все же использовать один контур с большим котлом. С точки зрения экономии более выгодным вариантом считается устройство с двумя контурами, так как оно греет воду тогда, когда это необходимо. Многие для двухконтурного котла советуют ставить стабилизаторы, чтобы устройство не перегорало плату, и она выполняет свои функции максимально долго.

В любом случае важно понимать, что при наличии одноконтурного котла лучше ставить котел не электрический, а косвенного нагрева. Это устройство, использующее основной теплоноситель для нагрева воды. Это будет выгоднее, чем доплачивать за электроэнергию. Одноконтурные и двухконтурные газовые котлы отличаются по многим параметрам. Поэтому лучше ориентироваться на общий набор показателей.

Также многие советуют выбирать настенный котел, так как он удобнее и компактнее. Но тут все зависит от личных предпочтений. Есть любители больших мощных моделей, устанавливаемых на пол.

О том, какой котел выбрать — настенный или напольный, читайте в этой статье.

Двухконтурный газовый котел — принцип работы, устройство и схемы подключения

Как устроен котел, обслуживающий сразу два контура

Основное отличие двухконтурного котла от аналогичного с одним контуром — возможность одновременно обеспечить помещение отоплением и горячей водой. Первичный теплообменник, благодаря своему расположению, нагревает теплоноситель, чтобы система отопления во всем помещении могла полноценно функционировать. Второстепенный отвечает за обеспечение помещения горячей водой в необходимом объеме.

Стабильность функционирования принципа работы двухконтурного котла может быть обеспечена только полной исправностью и слаженностью работы каждого компонента.

Конструктивно любой двухконтурный котел включает такие элементы, как:

• теплообменники в количестве двух;
• камера сгорания, к которой блок горелки обязателен;
• средства защиты;
• система управления.

Чтобы понять, как именно устроен газовый котел двухконтурного типа и принцип его работы, следует более подробно рассмотреть каждый значимый компонент такой конструкции в отдельности.

Типовая схема двухконтурного газового котла отопления

Рассмотрим типовую схему котла на примере двухконтурного газового котла отопления Saunier Duval Themaclassic F 30 :

Котел Saunier Duval Themaclassic F 30 (схема )

1. Вентилятор. 2. Датчик тяги — маностат. 3. Первичный теплообменник. 4. Датчик температуры (аварийный). 5. Газовая камера сгорания. 6. Расширительный бачок. 7. Электрод контроля наличия пламени. 8. Горелка. 9. Электрод розжига. 10. Циркуляционный насос. 11. Датчик температуры охлаждающей жидкости. 12. Блок розжига. 13. Байпас. 14. Газовый агрегат. 15. Датчик давления воды в системе отопления. 16. Теплообменник ГВС. 17. Трехходовой клапан. 18. Датчик протока ГВС. 19. Фильтр ГВС. 20. Устройство для подпитки системы отопления. 21. Предохранительный клапан системы отопления. 22. Кран слива воды. 23. Отопительный фильтр.

А — Подвод воды из системы отопления. Б — холодная вода. C — Выход воды в систему отопления. D — выход ГВС. Электронный газ.

Принцип работы двухконтурного газового котла отопления с двумя теплообменниками

При работе двухконтурного газового котла отопления в режиме «отопление» в нем происходят такие процессы.

• Газовая горелка нагревает первичный теплообменник,
• Теплообменник отдает тепловую энергию циркулирующему (за счет насоса) в нем теплоносителю
• Трехходовой клапан находится в положении, препятствующем попаданию теплоносителя во вторичный теплообменник.
• Весь теплоноситель «уходит» в систему отопления, отдает там энергию радиаторам и возвращается в котел по обратке.

Схемы работы котла в режиме отопления и ГВС
Работа двухконтурного газового котла в системе ГВС (горячее водоснабжение)

• Горелка газовая, нагревает первичный теплообменник,
• Теплообменник отдает тепловую энергию циркулирующему (за счет насоса) в нем теплоносителю
• Трехходовой кран находится в положении, исключающем попадание теплоносителя во внешний контур системы отопления.
• Теплоноситель циркулирует по вторичному теплообменнику, нагревая его.
• Холодная водопроводная вода, проходя через вторичный теплообменник, нагревается и «уходит» в магистраль горячего водоснабжения.

Преимущества отопительных котлов с раздельными теплообменниками:

• Первичный теплообменник менее подвержен коррозии и образованию на нем отложений (накипи), так как теплоноситель циркулирует по замкнутому контуру и не меняет постоянно и существенно свой химический состав.
• Вторичный теплообменник более подвержен «агрессии» водопроводной воды. Соли, входящие в его состав, со временем забивают его, и теплообменник выходит из строя.

Важно! При выходе из строя вторичного теплообменника можно эксплуатировать котел в режиме отопления. Так что без горячей воды — но теплой.

• Вторичный теплообменник дешевле заменить, чем битермический.

Недостатки котлов отопления с разными теплообменниками: более высокая стоимость по сравнению с битермическими.

Принцип работы двухконтурного газового котла отопления с битермическим теплообменником

Схема двухконтурного котла с битермическим теплообменником
При работе котла в режиме горячего водоснабжения газовая горелка нагревается теплоносителя во внешнем контуре. И уже от него нагревается проточная водопроводная вода, которая находится во внутренней трубе теплообменника.

Внимание! При подаче котлом ГВС циркуляция теплоносителя в системе отопления не происходит! Теплоноситель замкнут в контуре котла. Одновременной циркуляции жидкости в обоих контурах быть не должно!

Преимущества котлов с битермическими теплообменниками: более низкая стоимость по сравнению с котлами с раздельными теплообменниками.

Недостатки: повышенная тепловая «нагрузка» на теплообменник (нагрев теплоносителя и горячей воды).

Горелки газовые в составе двухконтурного котла

Горелка газового котла отвечает за получение необходимого количества тепла, которое может обеспечить правильную работу системы отопления в каждом помещении отапливаемого объекта. Также вода нагревается до необходимой температуры и подается уже горячей в должном объеме. Тепловая энергия может быть получена путем сжигания соответствующих объемов топлива. Для этого горелку помещают в камеру сгорания, куда кроме газа вдувают еще и воздух, помогающий поддерживать пламя.

В зависимости от выбранного режима горелки условно можно разделить на одноуровневые, многоуровневые и имитационные. В первом варианте оборудование работает только в двух режимах — «старт» и «стоп», отличается высокой экономичностью, недорогой и простой конструкцией. Двухъярусные горелки могут работать на полной или частичной мощности. Его преимущества можно в полной мере оценить, начиная с весны, когда нет необходимости в отоплении, а потому нет смысла эксплуатировать устройство в полную силу. Модулирующая горелка считается самой дорогой, с ее помощью можно регулировать и регулировать мощность котла. Последний экономичен и служит довольно долго.

Конструктивно горелки бывают открытыми и закрытыми. В первом случае воздух, без которого невозможно полное сгорание топлива, подается из помещения, где находится котел. Такая система оснащена дымоходом, с его помощью обеспечивается естественная тяга.

Котлы отопления атмосферные комплектуются обычной металлической трубой, а модели с турбонаддувом – коаксиальным дымоходом. Их можно устанавливать вертикально, но чаще располагают под углом – такой вариант подключается к общей шахте, по которой полностью удаляются дым и продукты горения.

Особое внимание следует уделить турбированным моделям газовых котлов, в которых установлены камеры сгорания закрытого типа. Кислород в них поступает принудительно, в связи с чем они считаются более надежными и не представляют опасности в процессе работы, что делает их востребованными в жилых помещениях. Помимо дымохода им необходим специальный канал – именно по нему в камеру будет подаваться кислород.

Для турбокотлов коаксиальные трубы необходимы для отвода дыма и забора свежего воздуха с улицы. В некоторых моделях таких элементов два, дополнительно они снабжены патрубком для подачи воздуха.

Все вышеперечисленные модели обязательно оснащены вентиляторами, способствующими задымлению, а также автоматикой и многоуровневой системой защиты.

Подключение двухконтурного котла

Двухконтурный котел может быть выполнен в напольном или настенном исполнении. Установка настенного агрегата несколько проще: для него не нужно специально обустраивать место, и все подключения выполняются одинаково.

Перед установкой двухконтурного газового котла необходимо заказать разработку проекта и согласовать его с представителями надзорных служб. После утверждения проекта работы выполняются в следующей последовательности:

1. Размещение котла … Монтаж настенного двухконтурного прибора необходимо производить с использованием специальных креплений с учетом веса агрегата и материала стены. Во избежание несчастных случаев необходимо обеспечить максимально надежную фиксацию на стене. Монтаж напольного котла осуществляется на заранее подготовленное и усиленное основание;
2. Монтаж отопительного контура … Для подключения теплотрассы необходимо использовать соответствующие вводы и выводы котла.


   Рекомендуется установить фильтр на входе в котел (обратка) для предотвращения попадания грязи.

3. Подключение газа … Подключение двухконтурного газового котла к электросети должен осуществлять специалист, имеющий необходимые допуски. Схема подключения включает в себя газовый вентиль, счетчик и термозапорный вентиль.
4. Установка вытяжной системы … Двухконтурный котел обычно имеет закрытую камеру сгорания, поэтому газы удаляются через коаксиальную трубу. Его надевают на розетку и выводят на улицу через отверстие в ближайшей стене. Схема установки такого дымохода и основные требования по его обслуживанию приведены в инструкции к котлу;
5. Электропроводка . .. Электрическую часть крайне желательно подключать к розетке через стабилизатор напряжения;
6. Заполнение водой. В магистраль отопления двухконтурного котла заливается вода или специальный теплоноситель. Если используется вода, она должна быть тщательно очищена. Использование чрезмерно жесткой воды может привести к преждевременному выходу из строя гидравлической группы. К контуру ГВС необходимо подключить санитарную воду под давлением, создаваемым соответствующим оборудованием, например, гидроаккумулятором;
7. Первый пуск . Двухконтурный газовый агрегат является технически сложным устройством, поэтому правильно настроить его может только специально обученный инженер. Многие производители предоставляют гарантию на свою продукцию только в том случае, если установка и ввод в эксплуатацию были выполнены авторизованными установщиками.

Котел – важнейшая часть автономной системы отопления. Поэтому особое внимание следует уделить его установке. Правильное подключение двухконтурного газового котла – залог его надежной и безаварийной работы на протяжении всего срока службы.

Какие бывают теплообменники газовых котлов

Теплообменник в газовом котле отвечает за прием тепла, чтобы потом передать его воде. Если мы говорим о двухконтурном котле и его принципе работы, то здесь есть первичный и вторичный теплообменник. Первый расположен над горелкой и представлен трубкой с ребрами, изогнутой змейкой. Нагретая до необходимой температуры в теплообменнике вода подается в трехходовой кран, после чего поступает в систему отопления. Вторичный теплообменник представлен целой системой изогнутых волнами пластин, все они объединены в единый блок, на котором также расположены 4 отверстия. Через 2 из них осуществляется подача воды, еще 2 — отвечает за движение теплоносителя, который подается в контур отопления.

Система из двух теплообменников называется двойной. На рынке есть отопительные приборы, в которых используется битермический теплообменник. Характеризуется сложной конфигурацией. Для его изготовления используется медь, сам элемент представлен трубками, расположенными друг в друге: по внешней движется теплоноситель, внутренняя служит для движения воды, с помощью которой осуществляется подача горячей воды. обеспечено.

Газовые котлы, оснащенные такими теплообменниками, сложны в эксплуатации, последние трудно очищаются от накипи. Однако такие отопительные приборы пользуются спросом, так как имеют небольшие размеры и очень быстро нагревают воду.

Как работает котел в разных режимах

Устройство имеет важные особенности. Чтобы в них разобраться, принцип работы двухконтурного газового котла отопления следует рассмотреть в разных режимах отдельно.

Для отопления

Трехходовой клапан выводится в специальное положение. Это означает, что рабочее тело из первичного теплообменника поступает в контур отопления.

Режим следующий:

1. Температура охлаждающей жидкости контролируется датчиком. Когда он остынет на 1°, датчик посылает сигнал контроллеру — подача газа открывается и на основной горелке вспыхивает пламя.
2. После нагрева теплоносителя до температуры на 5°С выше установленного пользователем значения котел выключается.
3. После охлаждения шаги 1 и 2 повторяются.

При наличии выносного термостата котел также учитывает температуру воздуха в доме. Самые продвинутые модели оснащены погодозависимыми датчиками, определяющими температуру наружного воздуха. При его изменении нагреватель успевает своевременно скорректировать тепловую мощность.

При нагреве воды

Когда пользователь открывает кран, жидкость в линии ГВС начинает двигаться, и датчик протока подает сигнал на контроллер. Тот переключает трехходовой клапан, и вещество, циркулирующее в контуре отопления, направляется из первичного теплообменника во вторичный. Этот процесс показан на видео.

Котел, работающий в этом режиме, игнорирует систему отопления. Поэтому при большом расходе горячей воды в помещении будет холодно. В таком случае лучше приобрести отдельный одноконтурный котел и газовую колонку.

Количество приготовленной горячей воды в единицу времени зависит от мощности нагревателя. Этот параметр указывается в технических характеристиках (например, 11 л/мин). Необходимо уточнить, какая разница температур между входом и выходом имеется в виду (dt). У одних производителей она составляет 35°С, у других всего 25°С.

При мощности котла менее 20 кВт производительность по горячему водоснабжению низкая. В таких условиях удобнее модель со встроенным бойлером.

Его преимущества:

1. Нагрев жидкости осуществляется в периоды, когда отопительная система не нуждается в тепле.
2. Даже при минимальной мощности производительности хватает на несколько точек парсинга.
3. Из крана сразу же идет горячая вода.

Есть и недостатки:

• большие габариты;
• ограниченная по времени мощность горячей воды (зависит от объема бойлера).

Также необходимо учитывать увеличение расхода газа, что связано с потерями тепла в накопительном баке.

Летнее время

При переходе в этот режим котел выполняет следующие действия:

1. Трехходовой кран переводится в положение «На вторичный теплообменник».
2. Основная горелка зажигается по команде датчика протока.
3. После нагрева теплоносителя до заданной температуры котел выключается, затем, при остывании вещества, снова включается.

Таким образом, в летнем режиме устройство работает только как водонагреватель.

Как осуществляется управление котлом

Чтобы обеспечить стабильную и безопасную работу такого отопительного оборудования, лучше выбрать автоматику. Он контролирует температуру воды в отдельных компонентах, поддерживает температуру теплоносителя на должном уровне и отвечает за грамотный принцип работы двухконтурного котла. При возникновении потенциально опасных ситуаций котел автоматически отключается – подобное проявление проявляется, если:

• снижение давления в газовой системе;
• максимальный нагрев охлаждающей жидкости;
• отсутствие тяги.

В тех газовых котлах, которые сегодня представлены на рынке, используется в основном «умное» управление, программное обеспечение которого позволяет выбрать один из доступных режимов работы.

Особенности работы котлов с двумя контурами

Те, кто думают, что оба контура в такой системе нагреваются сразу одновременно, ошибаются, на самом деле все работает совершенно по-другому. В штатном режиме такое оборудование работает на постоянной основе только для того, чтобы нагреть теплоноситель, циркулирующий в системе. Как часто он будет включаться и насколько интенсивным кажется пламя во время работы, зависит от датчика температуры, который следит за этими процессами. Вместе с горелкой запускается насос, но только в том случае, если циркуляция теплоносителя естественно не оказывает никакого влияния на работу системы отопления. После того, как температура последнего достигает нужного уровня, с датчика поступает сигнал о том, что активность горелки следует уменьшить. После этого котел работает только в пассивном режиме, пока показатель температуры не достигнет запрограммированного уровня. Далее датчик посылает сигнал автоматике, которая, в свою очередь, запускает клапан, отвечающий за подачу топлива.

Достаточно предварительно ознакомиться с некоторыми тонкостями функционирования газовых котлов, оборудованных двумя контурами, чтобы понять, какие преимущества можно получить от их эксплуатации. Более того, покупка таких систем отопления позволяет не приобретать дополнительное оборудование, которое может потребоваться в любом другом случае для обеспечения дома горячей водой. Даже при выходе из строя одного контура второй можно эксплуатировать дальше, замена одного контура все равно обойдется намного дешевле, чем ремонт всей отопительной установки.

Двухконтурный котел вполне может эксплуатироваться в летнее время, когда нет необходимости в отоплении и необходимо обеспечить только нагрев воды, предназначенной для хозяйственных нужд. Таким образом можно реально сэкономить, так как покупка одновременно двух агрегатов, каждый из которых функционирует автономно, обойдется намного дороже.
