Одно из важнейших условий, которое должно соблюдаться во время строительства самым тщательным образом – безукоризненная горизонтальность и вертикальность соответствующих плоскостей. Без этого возведённая конструкция получится непрочной и не слишком надёжной даже внешне. Вертикальность возводимых стен легко проверить, используя отвес – обычную верёвку с привязанным грузом. Но для проверки горизонтальных плоскостей сегодня используется особый прибор, называемый нивелиром.

Что такое нивелир?

Как правило, приборы с таким названием широко используются в строительстве и в геодезии. С их помощью определяется величина отклонения точек от условно заданной плоскости, в качестве которой, как правило, выступает либо строго горизонтальная, либо вертикальная поверхность.

Но сегодня существует несколько типов нивелиров, функционирование которых базируется на разных принципах. Все они обладают двумя основными элементами – ригельной трубой при уровне, а также компенсационным механизмом наклона. Кстати, чтобы корректировать положение трубы в горизонтальной плоскости, используется специальный винт, называемый элевационным.

Классы точности нивелиров

Важным параметром нивелира является точность его измерений. Все приборы по этому признаку подразделяются на три класса:

  • технические, допускающие квадратичную ошибку в пределах от 2 мм до 10 мм на каждый километр двойного хода;
  • точные, допускающие квадратичную ошибку в пределах от 0,5 мм до 2 мм на каждый километр двойного хода;
  • высокоточные, допускающие квадратичную ошибку в пределах от 0,2 мм до 0,5 мм на каждый километр двойного хода.

Как правило, технические нивелиры используются для предварительной геодезической съёмки, привязки плана строительства к местности и начальной разметки стройплощадки. В дальнейшем, особенно при возведении масштабных и ответственных объектов, используются только точные и высокоточные приборы.

Виды нивелиров по принципу работы

Виды нивелиров

В зависимости от конструкции, различают следующие виды нивелиров:

  1. геометрические, испускающие визирующий луч, которому сообщается горизонтальная ориентация. А отметка точек на местности производится при помощи специальных реек;
  2. тригонометрические
    , или теодолиты, использующие наклонный луч к контрольной точке. При этом после снятия замеров необходимо выполнить сложные вычисления;
  3. гидростатические, наиболее простые по конструкции. Они используют свойство жидкости устанавливать один и тот же уровень в сообщающихся сосудах;
  4. оптикомеханические, в которых применяется световой луч и рейки с нанесёнными делениями. А также оптическая труба для снятия замеров;
  5. лазерные, использующие для отметки точек лазерный луч, чем достигается простота и наглядность снятия замеров, а также появляется возможность работы с плоскостями, а не только с точками;
  6. цифровые, построенные на оптическом либо лазерном принципе. Кстати, в них расчётная часть выполняется микроэлектронным процессором на основе полученных результатов замеров.

В отдельных случаях для нивелирования могут использоваться барометры, радиолокаторы, эхолоты и другие специфические приборы.

Для чего нужен нивелир?

Как правило, нивелиры разных типов повсеместно используются в строительстве и в геодезических работах. Современные лазерные и цифровые модели не требуют сложных вычислений, а работа с ними не представляет сложности даже для непрофессионала. При помощи нивелира на открытой местности:

  •  размечают строительную площадку под фундамент будущего здания;
  • выполняют разбивку сада или парка, проводя ровные параллельные линии для высадки кустарников и деревьев, а также монтажа ограды, строительства беседки либо парника;
  • осуществляют распланировку садовых дорожек, тротуаров, площадок;
  • выполняют землеустроительные работы и пр.

Во время строительства либо ремонта дома с нивелиром:

  1. размечают линии прокладки коммуникаций;
  2. контролируют горизонтальность пола, а также вертикальное положение стен и перегородок;
  3. проверяют правильность монтажа плинтусов, подвесных и натяжных потолков;
  4. устанавливают оконные и дверные блоки;
  5. монтируют встроенную мебель и т. д.
Как используют нивелир?

Использование нивелира, особенно современных лазерных и цифровых моделей, существенно облегчает выполнение многих строительных и отделочных работ.

Строительные уровни. Обзор основных моделей

Строительные уровни. Обзор основных моделей — совет от компании FIT
  • Строительный уровень
  • Пузырьковый уровень
  • Водяной уровень (гидроуровень)
  • Лазерный строительный уровень
  • Дополнительное оснащение
  • Поверки строительных уровней

Ремонт, Быт

Лазерный нивелир — уровень, дальномер, маркер. Виды и особенности выбора

Как и другие инструменты, лазерные уровни можно разделить на бытовые и профессиональные. Об особенностях тех и других поговорим в данной статье.

Лазерные уровни
Лазерные технологии в строительстве, конструкция и принцип работы лазерных нивелиров
Использование лазерных технологий в строительстве позволило совершать измерительные работы, экономя время, трудовые затраты, и обеспечивая при этом высочайшую точность. Лазерные уровни, дальномеры, маркеры – все эти инструменты пользуются сегодня большой популярностью в области строительства и ремонта. Лазерные лучи превосходят по многим характеристика все остальные источники света, обеспечивая отсутствие погрешностей в измерениях, видны при любой освещенности и на всех поверхностях. Лазерные технологии стали применяться в измерительных устройствах около 20 лет назад, значительно упростив измерительные работы.

Лазерный нивелир – это прибор, состоящий из компактного корпуса со светодиодом внутри. Светодиодное устройство обеспечивает световой поток, который, проходя через призму или же линзу, преобразуется в луч лазера, а затем проецируется на объект. Луч может проецироваться в виде линии или же точки. Также в корпус заключены элементы питания прибора. На корпусе присутствует панель управления с индикатором зарядки элементов питания. Каждый нивелир оснащен механизмом выравнивания – либо простым пузырьковым, либо же автоматическим. Автоматический компенсатор значительно точнее, так как подает световой или звуковой сигнал в случае, если прибор установлен с отклонениями (особенно это удобно, когда устройство смещается в процессе работы). Работать с лазерными устройствами лучше в защитных очках.

Классификация лазерных уровней
Выделяют три основных разновидности лазерных нивелиров: точечные, линейные и ротационные.

Точечный лазерный уровень – самый простой прибор, проецирующий всего один луч, которым можно отметить точку на объекте. Используется точечный уровень для простых бытовых задач (поклейка обоев, монтаж полок).

Линейный лазерный уровень – устройство, в котором световой поток проходит через призмы, которые расположены перпендикулярно. Такой уровень еще иногда называют призменный. Светодиоды в приборе располагаются неподвижно, то есть – лучи могут проецироваться только с той стороны, куда направлено устройство. В зависимости от количества проецируемых лучей определяется функциональность нивелира. Самые функциональные модели способны проецировать перекрестные лучи, дополнительные точки (зенит, отвес, надир и др.). Часто такие уровни применяются при монтаже различных конструкций, ремонтных работах.

Ротационный нивелир – лучи фокусируются в таком устройстве, проходя через линзу. Светодиод в корпусе вращающийся, что позволяет работать в плоскостях, охватывая 360 градусов. Дальность луча в ротационных лазерах может превышать 100 метров. С таким нивелиров могут работать сразу несколько человек, что очень удобно и экономит время. Цена ротационного нивелира значительно выше, чем линейного. Используется он в основном в профессиональных кругах: среди строителей, ландшафтных дизайнеров, монтажников, архитекторов.

Аксессуары для лазерных нивелиров
Производители измерительных инструментов могут комплектовать лазерные нивелиры дополнительными аксессуарами, которые сделают работу с прибором комфортней и продуктивней. К таким дополнительным приспособлениям можно отнести: приемник лучей, пульт дистанционного управления, специальные очки, штатив. Использование приемника, например, позволяет значительно увеличить дальность луча, да и все остальные аксессуары очень облегчают работу мастера.

С ассортиментом лазерных нивелиров — лазерные рулетки, лазерные дальномеры, лазерные уровни и аксесуаров к ним, Вы можете ознакомиться в разделе каталога Измерительного инструмента — Уровни

Быт

Гидростатический уровень

При разбивке земельного участка, устройстве фундамента небольшой площади удобен гидростатический уровень. Простой измерительный инструмент не нуждается в электрической энергии, обладает небольшим весом и малыми размерами.

Работа прибора основана на формуле Паскаля – в сообщающихся сосудах уровни равны. Закон гидравлики задал конструктивное устройство инструмента, обеспечивает высокую точность измерений.

Обзор моделей водяных уровней

Гидростатический уровень состоит из соединительного шланга и двух цилиндрических ёмкостей с мерной шкалой. После заполнения жидкостью прибор готов к работе.

Инструмент имеет давнюю историю. Время незначительно изменило конструктивное устройство. Небольшие коррективы внесли современные материалы. Например, повысилась эластичность конструкции за счет применения поливинилхлорида.

Уровень гидростатический 18705–18725 (КУРС РОС). Шланг ПВХ в представленных образцах имеет длину от 5 до 25 метров. Прочный и упругий материал не разрушается от ультрафиолета, истирания, низких температур.

Точность измерений зависит от герметичности прибора, отсутствия воздушных пузырей и четкой шкалы. Рекомендуем – уровень гидростатический 18775–18795 (марка FIT РОС). Для данного образца характерно следующее:

Особая форма крышки для колб;
Усиленный ПВХ;

Яркая мерная шкала.
Рассмотренные модели подходят для контроля монолитных конструкций, стяжки, фундамента, а также кирпичной кладки. Во всех случаях, когда проверяемые углы расположены на значительном удалении друг от друга.

Недостатки инструмента
Инструмент не подходит для работы в маленьких помещениях. Перед началом измерения необходимо избавиться от воздуха внутри шланга, что замедляет процесс. Поливинилхлорид уязвим по отношению к перегревам. Поэтому не следует хранить инструмент вблизи огня и около нагревательных приборов.

Из недостатков также следует отметить следующее:

Замерзание воды при отрицательной температуре;
При работе нужен помощник;
Трудно заправлять ёмкость большой длины;
Для каждого нового измерения нужна новая заправка.
Некоторые перечисленные недостатки можно легко устранить. Например, при работе зимой в ёмкость можно залить тормозную жидкость. Она хорошо заметна в колбе и не боится холода.

Порядок заполнения гидроуровня
Перед заполнением ёмкости следует отсоединить колбы, раскрутить шланг на всю длину и растянуть до ощущения эластичности. Затем можно налить воду. Лучше использовать дистиллированную или кипяченую. Так как в ней меньше кислорода и мало воздушных пузырей. Заполнение производят следующим образом: один конец шланга опускают в ведро с жидкостью, потом его поднимают на высоту. Второй конец шланга должен находиться у помощника в более низком положении, чем первый край.

Всасывающие действия помогут быстрому протеканию воды по шлангу. Когда жидкость пройдет до края, который в руках помощника, остатки воды сливают в ведро, крышки герметично закрывают.

На нашем сайте представлены гидростатические (водяные) уровни в ассортименте и по выгодным ценам от компании производителя.

Строительный уровень – измерительный прибор для контроля поверхностей относительно горизонтальной или вертикальной плоскости. Старое название инструмента – ватерпас. Изделие прямоугольной формы имеет встроенные ёмкости, заполненные спиртосодержащим раствором. Внутри них перемещается воздушный пузырёк, по которому судят о величине отклонений.

Уровень стандартного типа оснащён двумя рабочими колбочками с этанолом. Жидкость обладает нужной вязкостью, не замерзает на улице. Профессионалам необходим контроль углов. Для них предлагают модели с третьей поворотной колбой. Для более точного измерения используют уровни с дублирующими глазками, по паре на каждую сторону.


Строительные уровни FIT HQ

Строительный уровень – устройство крайне необходимое в строительстве и ремонтных работах. С помощью этого прибора можно вычислять отклонения поверхностей от горизонтали или вертикали, а также использовать их для переноса углов наклона одних элементов конструкций на другие. От предварительной разметки зависит конечный результат любого строительства и ремонта.

Прежде чем купить строительный уровень, следует определиться, для каких целей он необходим, ведь вариаций этого прибора существует довольно много. Конечно же некоторые модели универсальны, но все-таки в некоторых случаях покупка универсального инструмента не всегда оправдана. Рассмотрим основные виды строительных уровней, их предназначение и принцип работы.


Пузырьковый уровень

Данный вид уровня, пожалуй, наиболее популярен. Объясняется эта популярность его универсальностью: такой прибор можно применять для сборки мебели, укладке плитки, возведении различных конструкций, установке полок. Конструкция инструмента достаточно проста: планка, на которой закреплена колбочка с пузырьком воздуха в жидкости. Такие приборы еще называют ватерпасы. Длина планки может варьироваться от нескольких сантиметров до нескольких метров (у строительных уровней). Когда-то с помощью строительных уровней замеры можно было производить лишь в горизонтальной плоскости, так как на планки располагалась всего одна колба с пузырьком. Позже появились строительные уровни с двумя и более колбами, что дало возможность определять погрешности и вертикали, а также некоторые приборы оснащены третьей колбой, с помощью которой можно проверять линии, расположенные под углом. Конструкция планки такого уровня может быть двух видов – с квадратным сечением или в виде рельсы. Уровень в виде двутавра относится к профессиональным инструментам, как правило, прочнее, чем с квадратным сечением, вероятность того, что такой прибор деформируется при падении, очень мала. Существуют уровни с фиксированной длиной, а также приборы, которые можно раздвинуть как телескоп.

Для того чтобы понять ровно ли располагается объект, нужно приложить уровень к нему так. Чтобы пузырек располагался строго посередине.

Среди пузырьковых измерительных инструментов можно выделить такую разновидность как трубный уровень. Это компактный прибор прямоугольной формы (бывают и складные), предназначенный для работы с профилем, трубами. Часто такой уровень оснащен магнитом для крепления к трубе.

Водяной уровень (гидроуровень)

Принцип действия водяного уровня основан на законе Паскаля о сообщающихся сосудах. Прибор представляет собой длинную гибкую трубку с колбами на концах, на которые нанесена измерительная шкала. Таким уровнем можно размечать только горизонтали. Трубка наполняется водой, важно при этом, чтобы воздух в трубку не попадал, и не образовывались пузырьки – это приведет к погрешностям в замерах. Одному человеку не очень удобно пользоваться данным уровнем, лучше иметь помощника. Каждый поднимает по одной колбе, перемещая ее так, чтобы край жидкости располагался строго напротив отметки, далее по закону Паскаля, получается точки, находящиеся в одной горизонтальной плоскости. Длина трубки уровня подбирается в зависимости от размера помещения. Гидроуровнем часто пользуются при проектировании оконных проемов, систем отопления.

Лазерный строительный уровень


Лазерный уровень – современный измерительный прибор, проецирующий световые лучи на плоскости. Представляет собой небольшой корпус, внутри которого располагается светодиодное устройство, излучающее поток света, который преобразуется, проходя через линзу, в лазерный луч. Луч может проецироваться на расстояние в сотни метров. Профессиональные лазерные нивелиры могут проецировать до десяти лучей, в то время как бытовые приборы, как правило, ограничиваются двумя. Активно используются лазерные уровни в строительных работах, при облицовке плиткой, при монтаже потолков, поклейке обоев, сборке мебели. Уровнем бытового класса может пользоваться даже неподготовленный человек.

Лазерный уровень в своей работе используют не только опытные мастера, но и начинающие

Попробуем разобраться в разновидностях и выбрать лучшую модель:

Лазерные уровни можно разделить на 4 типа:

  1. Точечные — предназначены для разметки, проецируют точки на одном уровне. Самый бюджетный вариант.
  2. Линейные — проецируют горизонтальную и вертикальную линию на поверхность. Удобны для разметки, установки розеток, каркасов.
  3. Ротационные — проецируют лазерную линию на 360 гр.
  4. Комбинированные — позволяют нанести разметку сразу и на стены и на потолок и пол, образуя единое рабочее пространство.

Какие характеристики могут повлиять на выбор модели?

  • Дальность построения — для бытовых целей достаточно от 2 до 20 м. Для открытой местности — 50 м и более.
  • Количество лучей — для простых работ достаточно 1-2 линий. Когда в работе участвует несколько человек удобнее наличие большого количества лучей.
  •  Цвет луча — зеленый лучше виден даже на свету, но он дороже, чем красный.
  • Крепление на штатив — удобно и для бытового использования используются компактные мини-штативы.

В каталоге FIT представлено несколько моделей (18632-18665) и отдельно можно приобрести треноги (18625-18626). Все модели самоуспокаивающиеся с различными рабочими диапазонами.

Дополнительное оснащение

Профессиональный инструмент может иметь множество дополнительных элементов, которые строже контролируют погрешности, отвечают удобству, особым условиям. Например, для работы с металлической поверхностью рекомендуем – уровень «Магнит» профи 18244 – 18248 (FIT HQ). Линейка изготовлена из алюминиевого сплава, имеет встроенный магнит. Фрезерованное основание препятствует скольжению. Инструмент легко переставляется одной рукой.


Для уровня характерно следующее:

  • Три рабочих глазка;
  • Двойная мерная шкала.

Прочный корпус дополнительно усилен. В категории три типоразмера – от 400 до 800 мм. Уровень подходит для ремонта и монтажа небольших металлоконструкций, укладки плитки.

Уровень «Стайл» 18204 – 18220 (FIT HQ). Диапазон размеров в категории 400–2000 мм. Максимальная длина подходит для монтажа крупногабаритных панелей, заливки бетонной стяжки. Алюминиевый корпус усилен, не боится удара. Фрезерованное основание не скользит. На корпус помещено три глазка. Увеличительная лупа позволяет хорошо видеть движение пузырька. Мерная шкала нанесена только на одну сторону линейки.


Поверки

К измерительным инструментам предъявляется лишь одно требование – точность. Для строительных уровней разработано шесть классов точности. Характеристики каждого прописаны в ГОСТ 9416-83. Стандарт определяет размер, внешний вид, геометрию, правила поверки и маркировки.

Например, обозначение – УС5М-2-I ГОСТ 9416-83. Марка расшифровывается следующим образом: длина – 500 мм, вес профилированной конструкции – 450 граммов, вес литой – 520 граммов, имеет магнитные вставки, две рабочие плоскости, климатическое исполнение от –40 до +40 °С.

Заводской контроль качества осуществляют лабораторными испытаниями: на поверочной плите, при вибрации и замораживании. Проверить изделие на стройке можно в следующем порядке:

  • На отсутствие деформаций. Штукатурное правило прикладываем к рабочим сторонам уровня и смотрим отсутствие щелей.
  • Проверка точности вертикального пузырька. По отвесу чертим на стене линию и прикладываем к ней инструмент. Пузырёк должен быть в центре.
  • Контроль горизонта. Подвешиваем на саморезы гидравлический уровень, переносим отметки на стену. Затем прикладываем проверяемый инструмент – смотрим пузырёк.

Как пользоваться нивелиром: анимированная фото инструкция ◀️

Нивелир − основной инструмент в работе геодезистов, строителей, проектировщиков, топографов. В самом общем понимании, это прибор, определяющий разность высот на местности. Незаменим нивелир и для мастеров по ремонту. Он пригодится при строительстве беседки, закладке фундамента теплицы, ему можно найти применение при выравнивании участка, прокладке дорожек и заливке парковочного места. Однако, несмотря на такой простой принцип и понятные задачи, немногие знают, что это за прибор и как пользоваться нивелиром правильно. А некоторые домашние мастера предпочитают собственный глаз современной оптической или лазерной технике. После прочтения нашего обзора и любители, и профессионалы смогут по-новому взглянуть на нивелир как прибор чрезвычайно полезный для решения многих, казалось бы, простых, но весьма ответственных задач.

Два глаза − хорошо, а три − лучше! Нивелир позволяет точно определить положение высотных точек в заданной системе координат

Читайте в статье

  • 1 Нивелир и нивелирование – что это такое
  • 2 Виды нивелиров, и где они используются
  • 3 Как устроены оптические и лазерные нивелиры
  • 4 Достоинства и недостатки оптических и лазерных приборов
  • 5 Пошаговая фотоинструкция по нивелированию оптическим прибором
    • 5. 1 Как установить штатив
    • 5.2 Монтаж и настройка нивелира
    • 5.3 Настройка фокусировки прибора
    • 5.4 Измерение и фиксация значений
  • 6 Как используют оптический нивелир для устройства основания
  • 7 Как пользоваться оптическим нивелиром при строительстве фундамента
  • 8 Ошибки, которые допускаются при использовании оптического нивелира
  • 9 Как работать с лазерным нивелиром. Ликбез для новичков
    • 9.1 Устройство и принцип работы трёхмерного лазерного нивелира
    • 9.2 Как измерить расстояние лазерным нивелиром
    • 9.3 Как пользоваться лазерным нивелиром при устройстве пола
    • 9.4 Как использовать при работе со стенами
    • 9.5 Как проверить погрешность лазерного нивелира
    • 9.6 Как используются ротационные лазерные нивелиры на открытой местности
  • 10 Выводы

Нивелир и нивелирование – что это такое

Нивелир – это технический прибор, с помощью которого геодезисты и строители делают замеры высотных точек на плоскости. Его основная задача — построить стабильную горизонталь, относительно которой любые отклонения станут заметными.

До изобретения нивелира измерения уровня проводились вот таким, нехитрым способом. Доподлинно неизвестно, что именно служило в качестве ёмкостей. Остаётся только догадываться

Если посмотреть в окуляр современного устройства, видно, что, кроме приближения предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Эта сетка создаёт рисунок поверх объекта из вертикальных и горизонтальных полосок, на которые и ориентируется человек.

Именно на такую картинку так увлечённо и сосредоточенно смотрит геодезист во время измерительных работ

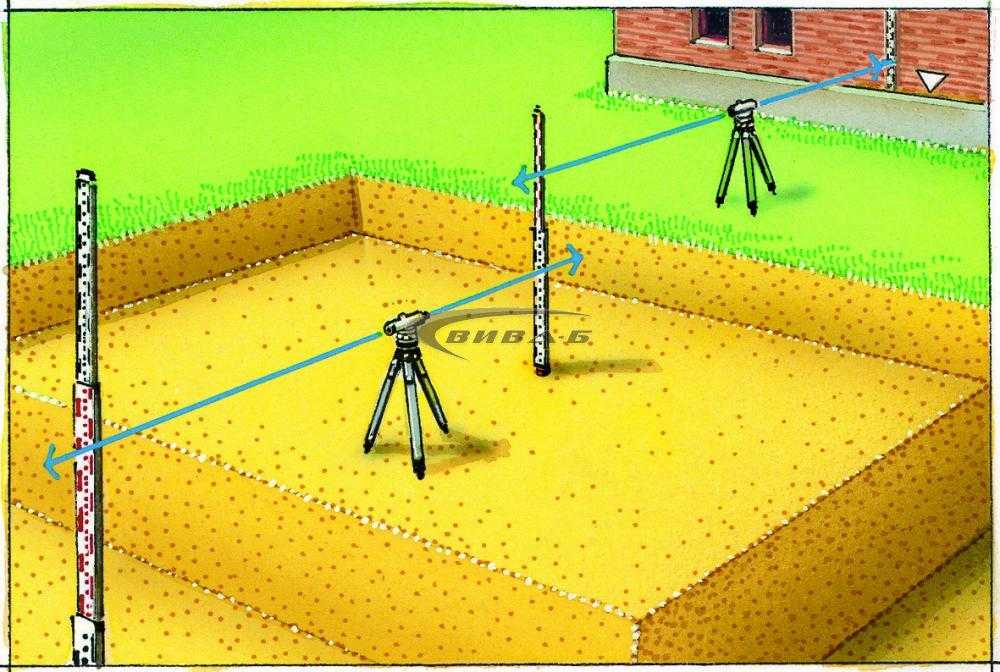

Нивелирование — это процесс геодезических изысканий с помощью нивелира. Иными словами, это определение разности высот двух или многих точек земной поверхности относительно условного уровня (например, уровня океана, реки и пр.) или превышения.

Пример использования лазерного нивелира для разметки места крепления поручней к лестнице

Лазерные модели нивелиров могут рисовать такие линии непосредственно на объекте. В лазерных приборах построение линий происходит на 360° сразу в нескольких плоскостях.

Виды нивелиров, и где они используются

Варианты использования нивелира:

Некоторые несведущие в строительстве читатели могут задать вопрос, чем отличается нивелир от лазерного уровня. Нивелиры − более универсальные инструменты, которые могут не просто проецировать точку, но и делать круговое нивелирование под углом к заданной плоскости. Однако в некоторых лазерных моделях при наклоне он начинает неприятно пищать, ругаясь, что нарушена плоскость, однако, это не мешает нивелиру достойно выполнять свою работу. Такие самовыравнивающиеся лазерные нивелиры станут лучшим выбором для человека, который занимается укладкой плит и наклонных конструкций. На сегодняшний день можно выделить два типа данных устройств: оптический и лазерный. Рассмотрим, как пользоваться нивелиром каждого вида.

Как устроены оптические и лазерные нивелиры

Оптические или призменные нивелиры используются профессионалами чаще всего. Они представляют собой прибор, который состоит из основного блока и подставки (триггера). Рассмотрим, из каких элементов он состоит.

Основные элементы оптического нивелира

Основной частью прибора является оптическая труба с системой линз. Они способны приближать объекты с двадцатикратным и более увеличением. В оптических нивелирах все действия осуществляются вручную: фиксирование положения, выравнивание, настраивание фокуса окуляра, регулировка положения зрительной трубы. В корпус инструмента встроены приспособления для определения уровня. Подробнее о работе с прибором мы поговорим в следующем разделе нашей статьи. По классу точности оптические приборы разделены на три группы. Эта маркировка принята за основу при производстве и определении класса точности:

  1. Технические приспособления. Имеют маркировку Н-10, Н-12 и т.д.
  2. Точные устройства. Имеют маркировку от Н-3 до Н-9.
  3. Особо точные устройства. Имеют маркировку от Н-0,5 до Н-2,5.

Цифры в маркировках обозначают огрехи измерений в мм/км. Следовательно, даже техническое оборудование будет давать отклонение приблизительно 1 см на 1 км расстояния до объекта. Этого будет достаточно для того, чтобы выполнить правильное планирование большинства работ по строительству.

нивелир оптический

Вариант проецирования лучей лазерного нивелира: нулевая отметка (параллельно полу) и построение лучей в двух плоскостях

Если говорить о более современных лазерных моделях, то основной элемент в приборах этого типа − светодиодный излучатель. Световой луч, который создаёт прибор,может строить проекцию на плоскости. В зависимости от модели, устройство может проецировать лазерный луч горизонтально и вертикально, по периметру или образовывать перекрещивающиеся линии в 360°.

По назначению и конструктивным особенностям лазерные нивелиры могут быть:

  1. Ротационными. Такие приборы оснащены специальными серводвигателями. Лазерная головка вращается со скоростью 600 оборотов в минуту. За счёт этого появляется возможность проецировать лучи на 360°. При необходимости скорость можно изменить, чтобы добиться большей чёткости лучей. Этот тип нивелиров будет незаменим при выполнении внешней или внутренней отделки комнат, а также при установке окон из ПВХ.
  2. Проекционными. Прибор может проецировать линии в несколько плоскостей одновременно. Из-за того, что такой луч виден плохо при дневном свете, то такие модели чаще используют внутри помещения. Дальность проецирования таких приборов обычно не превышает 35 метров.
  3. Точечными. Его особенность заключается в том, что на поверхность проецируются только точки. При этом лазер двигается в вертикальной и горизонтальной плоскости, что облегчает замеры и помогает выравниванию поверхностей на потолке и стенах.
  4. Линейными. Они чем-то напоминают обычный фонарик. При его включении появляется отлично просматриваемая линия луча, в соответствии с которой, можно быстро и легко делать отметки.
  5. Комбинированными. Такие приборы умеют строить до шести типов линий: отвесную, наклонную, линии вниз, вверх, вправо и влево. Лазер при этом работает как линейно, так и точечно.
  6. Плоскостными. Их ещё называют построители плоскостей. Его в своей работе используют профессиональные геодезисты. С помощью этого прибора можно определить точки зенита и надира на поверхности, спроектировать линии по диагонали, вертикали, горизонтали, а также определить разницу высот различных предметов.

нивелир лазерный

Достоинства и недостатки оптических и лазерных приборов

Среди главных преимуществ оптических нивелиров можно назвать их автономность, приемлемую цену и высокое качество измерений. Для работы с прибором не нужны ни батарейки, ни розетка. С другой стороны, в одиночку сделать замеры не получится. Для работы с нивелиром этого типа обязательно нужно два человека. Один фиксирует специальную линейку для нивелира с нанесённой на неё шкалой деления ценой 10 мм, тогда как его партнёр производит все необходимые замеры, параллельно записывая нужные сведения в тетрадь.

Цифры на рейке нанесены с шагом в 10 см, а значения от нуля до конца рейки – в дециметрах. Для удобства пять сантиметровых рисок каждого дециметра объединены ещё и вертикальной полоской, так что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной

Работа с нивелиром данной категории не отличается особой сложностью, поскольку прибор не привередлив к погодным условиям, обычно такие приборы изготавливаются из прочных материалов, имеют влаго- и пылезащиту. Главное − понять, как пользоваться нивелиром и рейкой.

Важно! Каждый оптический прибор имеет паспорт. В нём обязательно указывается дата последней поверки. Проверяют такие приборы не реже, чем раз в три года в специальных лицензированных мастерских.

Что же касается лазерных приборов, то они больше подходят для бытовых работ. Что же такое лазерный нивелир, и чем он отличается от оптического? Для них не требуется участие посторонних лиц, они универсальны и просты в использовании. Единственный недостаток – необходимость подключения к сети электроэнергии или использование батареек. В этом случае полезной может стать встроенная функция автоматического отключения. Она программируется пользователем на определённый период времени, после которого прибор отключается.

Пошаговая фотоинструкция по нивелированию оптическим прибором

Для правильной установки и настройки оптического нивелира нам понадобятся: сам нивелир, штатив и измерительная рейка.

Как установить штатив

Главная задача при установке штатива – соблюсти правильную горизонталь основания.

ИллюстрацияОписание действия
Достаём штатив, откидываем клипсы, выдвигаем ножки штатива на нужную нам высоту. Каждая из трёх ножек благодаря специальным скользящим ползункам выдвигается и плотно закрепляется на необходимой высоте, причём разница может быть как существенной, так и мизерной. Фиксируем высоту, зажимая клипсы.
Для того чтобы штатив был максимально жёстко зафиксирован в грунте, нам необходимо прижать ногой специальную подножку.
Достаём нивелир из коробки, ставим на штатив и с помощью специального закрепительного винта фиксируем на основании.

Такая конструкция позволяет установить нивелир на штатив ровно, крепко и устойчиво даже на бугристой поверхности.

Монтаж и настройка нивелира

ИллюстрацияОписание действия
Для выравнивания нивелира мы разворачиваем его так, чтобы два подъёмных винта оказались справа и слева от прибора, а третий находился по передней его части.
Вращая два боковых винта в противоположных направлениях, мы добиваемся того, чтобы «пузырёк» воздуха находился на центральной оси метки уровня.
А теперь начинаем вращать винт, находящийся на передней части нивелира, и перемещаем пузырёк воздуха уже в вертикальном уровне прибора. Во время настройки каждого последующего пузырькового уровня обращаем внимание на то, как ведёт себя предыдущий.

Важно! После установки пузырька в «нуль пункт» надо повернуть нивелир на 180° и проверить, остался пузырёк на месте или сместился. Если он переместился, то регулируется уже шестигранным ключом и двумя винтами на нивелире (пункт в руководстве), и только после этого можно проводить измерения.

Настройка фокусировки прибора

Перед тем как начинать работу с прибором, необходимо правильно выставить фокусировку оптики. Каждый человек подстраивает её под своё зрение. Этапы следующие:

ИллюстрацияОписание действия
Просим напарника встать с рейкой на первую измеряемую точку. При проведении измерений рейку необходимо держать строго вертикально. Для этого ориентируемся на пузырьковый уровень, который идёт в комплекте с нивелиром.
А теперь с помощью коллиматора, который находится в верхней части нивелира, наводимся на неё.

Измерение и фиксация значений

Когда прибор установлен достаточно точно, сфокусирован и выровнен по уровню, можно переходить к измерению данных и их фиксации.

ИллюстрацияОписание действия
Настраиваем нивелир до тех пор, пока нам хорошо не станет видно шашечек. Смотрим, где на рейке изображена горизонтальная полоска нитей. Это и есть наш первый отсчёт по рейке.
Фиксируем данные.
После этого проводим измерение следующей точки по тому же принципу, что и первой. Записываем данные и сверяем показатели. Таким образом, мы точно знаем, какая точка выше, а какая ниже и на сколько.

Важно! Если нивелир требуется установить строго над определённой точкой, то после всех настроек его центрируют. Для этого к закрепительному винту подвешивают отвес, после чего нивелир начинают двигать по головке штатива до тех пор, пока отвес не окажется чётко над заданной точкой. Когда центрирование завершено, нивелир снова фиксируют закрепительным винтом.

Как используют оптический нивелир для устройства основания

Допустим, нам необходимо подготовить и выровнять основание на небольшом участке под индивидуальный дом. В первую очередь определяем среднюю высотную отметку на площадке. Для этого все полученные значения (кроме отметки чистого пола) необходимо суммировать и разделить на 20. Предположим, средняя величина составила 1,7 м.

ИллюстрацияОписание действия
Первый этап – нанесение разметки в виде сетки.
Для этого используем специальные деревянные конструкции.
Для каждой точки с помощью нивелира и рейки была определена высотная отметка.

Следующий этап – рытьё котлована. В нашем случае минимальное значение высоты составило 1,55 м, максимальное − 1,7 м. Уровень чистого пола оказался на отметке 1,25 м. Исходя из полученных данных, определяем необходимую толщину слоя засыпки под наше основание: она составит 1,7 − 1,25 = 0,45 м.

Как пользоваться оптическим нивелиром при строительстве фундамента

Алгоритм действий практически идентичен подготовке основания, с тем лишь отличием, что в этом случае фундамент уже готов, если лишь необходимо выровнять. Итак, последовательность работ:

  1. Установите нивелир так, чтобы чётко видеть каждый угол фундамента в относительно узком поле зрения (90° или меньше). Это поможет избавиться от ошибок, связанных с поворотами нивелира на большие углы. Чтобы свести к минимуму ошибку, установите нивелир над фундаментом как можно ниже.
  2. С помощником, удерживающим рейку, прострелите внешние углы a, b, c, d и запишите их высоту. В нашем примере самый высокий угол b.
  3. Из высоты самого высокого угла вычтите высоты остальных углов и запишите разницу − это будет толщина прокладок.
  4. Подкладками выведите углы до уровня высокого угла с допуском ±1,5 мм.
  5. Протяните шнурку между углами. Натянув шнур горизонтально, положите стальные прокладки между лежнем и фундаментом под все лаги, балки и точечные нагрузки.
  6. Для грубой подгонки лежня к шнуру в нужных местах положите подкладки.

Это общие рекомендации при работе с нивелиром на разных строительных этапах постройки дома.

Ошибки, которые допускаются при использовании оптического нивелира

Для новичков, впервые приступающих к работе с нивелиром, важно учесть некоторые особенности:

  1. Важно обеспечить сохранность прибора. Он хоть и защищён разного рода покрытиями, но чувствителен к ударам и толчкам. Для того чтобы полностью исключить погрешности прибора, стоит позаботиться о том, чтобы все крепёжные элементы и детали были в рабочем состоянии и функционировали исправно.
  2. Не упускайте шанс использовать дополнительные штативы и крепежи. Это позволит сохранить прибор даже при внезапном порыве ветра.
  3. Не стоит полностью доверять данным, указанным в инструкции. Стоит самостоятельно проверить возможности прибора. Если вы покупаете уже не новый аппарат, лучше провести его поверку в специализированном учреждении.
  4. Не забывайте, что при работе с нивелиром обязательно нужен напарник.
  5. А во время установки рейки она должна стоять точно на поверхности, чтобы избежать перекосов. Пусть даже если это овраг или лунка, линейка должна упираться в дно.
  6. Не допускайте перегрева прибора. Это может сказаться на точности измерений.

Как работать с лазерным нивелиром. Ликбез для новичков

Для чего нужен лазерный нивелир – перечислить все задачи прибора в одной статье крайне сложно. Расскажем о том, как его можно использовать и в чём его особенности.

Устройство и принцип работы трёхмерного лазерного нивелира

Основное преимущество лазерного инструмента заключается в непосредственном проецировании линии или точки на поверхность потолка, стены, которую можно увидеть на измерительной линейке или рейке. Это позволяет немедленно приступить к выполнению нивелировочных работ и одновременно контролировать результат.

Рассмотрим устройство и принцип работы двухмерного лазерного нивелира.​

ИллюстрацияОписание действия
Бытовой нивелир − это чаще всего компактное устройство. В нашем случае модель Fukuda 3D (Firecore 3D), на корпусе расположен всего один тумблер, который позволяет включить или выключить прибор.
В комплекте: поворотное основание, пластиковая мишень, а также сумка для переноски.
Прибор работает от батареек. Аккумуляторный отсек рассчитан на 4 батарейки.
В основании прибор имеет крепление на ¼ дюйма для присоединения к основанию, для этих целей подойдёт любой штатив, к примеру, от фотоаппарата.
В комплекте есть переходник, он же является поворотным основанием, в нём уже резьба 5/8 дюйма, что подойдёт для специализированных геодезических штативов, либо штанги.
Прибор создаёт перекрестие на полу и потолке.
Для экономии электричества плоскости переключаются поочерёдно, можно пользоваться какой-то одной или двумя.

Как измерить расстояние лазерным нивелиром

Некоторые приборы имеют в своём устройстве специальные дальномеры, это позволяет автоматически не только строить плоскости, но и высчитывать расстояние. В противном случае придётся пользоваться обычными рулетками.

Как пользоваться лазерным нивелиром при устройстве пола

Лазерный нивелир – незаменимый прибор при устройстве лаг для пола. После включения прибора он сразу же нарисует по периметру нулевой уровень. При условии, что прибор установлен идеально ровно, ваша задача − просто сделать отметки по периметру.

Лазерный нивелир позволяет проводить выравнивание конструкций как на полу, так и на стенах и потолке

В плоскостях можно отмерять любые размеры. После укладки лаг нивелир поможет проконтролировать качество работ.

Как использовать при работе со стенами

Большое поле для использования нивелира открывается в работе со стенами. Его можно использовать для контроля кирпичной кладки, установки осветительных приборов и полок, выравнивания перилл у лестниц, ровной укладки панелей и плитки, а также в других работах, где необходимо определить точное расположение предмета относительно какой-то плоскости.

Как проверить погрешность лазерного нивелира

Для проверки точности лазерного уровня существует множество способов. Самый простой – проверка в небольшом помещении, которое можно легко измерить самостоятельно для уточнения расчётов. Устанавливаем лазерный нивелир точно посередине между двух стен, находящихся приблизительно на расстоянии 20 м друг от друга. Включаем лазерный уровень и отмечаем на стене точку, указанную лазерным крестом. Поворачиваем лазерный построитель плоскостей на 180° и отмечаем точку на противоположной стене, её ставим на пересечении вертикальной и горизонтальной плоскости.

Схема проверки нивелира на точность

Дальше переносим лазерный нивелир к одной из стен, устанавливаем на расстоянии 0,6–0,7 м от стены и делаем такие же метки на стенах по аналогии, как описано сверху.

Замеряем расстояние между точками а1 и а2, также между токами b1 и b2. Вычитаем полученное расстояние из другого (а1 и а2) − (b1 и b2), полученное значение сравниваем с заявленной точностью, если полученное значение не превышает заявленную точность в инструкции, значит,ваш лазерный уровень показывает горизонтальную плоскость правильно. Подробнее о том, как правильно работать с лазерным нивелиром и посчитать его погрешность, смотрите в этом видео:


Watch this video on YouTube

Как используются ротационные лазерные нивелиры на открытой местности

Ротационные лазерные нивелиры − одни из немногих, которые за счёт скоростного вращения головки лазера могут проецировать яркий луч, заметный даже при ярком солнце. Именно его, наряду с оптическими, чаще всего используют профессионалы в работе на открытых строительных площадках.

Ротационный лазерный нивелир – универсальное устройство для построения плоскостей под углом

Особенность работы таких нивелиров заключается в том, что они прекрасно могут работать как на плоскости в 360°, то есть охватывая всё вокруг себя, так и точечно. К примеру, функция сканирования позволяет выбрать только тот участок, где необходимо выровнять дверной проём или окно. При использовании этой функции нивелир отображает лазерный луч только в определённом месте (угол охвата задаётся в настройках).

Выводы

Если вы не знаете, как правильно выбрать лазерный нивелир, то важно помнить, что характеристики каждого отдельного прибора, а значит, и цена, напрямую зависят от задач, которые вы для себя ставите. Для бытовых нужд вполне хватит домашнего прибора с дальностью от 10 до 40 метров. Этого будет достаточно, чтобы проводить нужные работы как внутри помещений, так и при строительстве дома или гаража на даче.

Если у вас есть вопросы, которые вы хотели бы задать автору этой статьи, оставляйте их в комментариях, а также делитесь своим опытом работы с прибором.

[totalpoll]

Как работают уровни строителя? | Как использовать уровень строителя | Информация об уровне Dumpy | Оптические лазерные уровни

  • Как пользоваться строительным уровнем
  • Как проверить уровень строителя
  • Как откалибровать уровень строителя

Посмотреть все оптические уровни от Johnson Level.

Строительный уровень используется в строительстве для установки точек уровня и проверки высот. Это оптический прибор, используемый в основном в геодезии и строительстве, но также полезен для передачи, установки или измерения горизонтальных уровней. Штатив, на котором устанавливается строительный уровень, должен быть установлен на надежном основании, чтобы обеспечить горизонтальное положение телескопа.

Уровень строителя, также называемый «болванкой», недорог, прост в сборке, удобен в использовании и легок. Строительный уровень состоит из многих частей, но в первую очередь это нивелир, прикрепленный к телескопу. Выравнивающий пузырек состоит из меток, называемых делениями, которые используются для центрирования пузырька. Строительный уровень работает, прикрепляя телескоп к нивелирной головке и, наконец, устанавливая его на штатив.

Уровень строителя и транзитный уровень

Уровни строителя работают аналогично транзитным уровням, но с одним важным отличием. Когда телескоп уровня строителя зафиксирован на месте, он работает почти как транзитный уровень. Когда строительный уровень не зафиксирован на месте, он может двигаться по полному кругу в горизонтальной плоскости. И наоборот, когда транзитный уровень не зафиксирован на месте, он может наклоняться только в вертикальной плоскости и имеет ограниченный диапазон подвижности.

Ключевые термины

  • Репер — постоянная или фиксированная точка с известной отметкой.
  • Высота инструмента — насколько высоко над реперной отметкой находится телескоп после выравнивания.
  • Станция — определенная точка, между которой измеряются длины. При перемещении инструмента каждое новое местоположение становится станцией.
  • Поворотные точки — промежуточные точки, используемые для переноса известной отметки.
    • Задняя точка — измерение, выполненное, когда прибор в горизонтальном положении направлен «назад» к реперной отметке. Всегда записывается как плюсовая точка, потому что задняя точка всегда добавляется к известной высоте, чтобы записать высоту инструмента.
    • Форсайт — измерение, проводимое, когда инструмент в горизонтальном положении направлен в сторону от контрольной отметки. Всегда записывается как минус-прицел, потому что он всегда вычитается из высоты прибора. Это новое измерение создает еще одну точку отсчета.

Части строительного уровня

Строительный уровень состоит из многих частей:

  1. Телескоп — содержит линзы, увеличивающие объекты в поле зрения.
  2. Градуированная нивелирная колба — используется для выравнивания телескопа на его основании.
  3. Градуированный горизонтальный круг — отмечен градусами, используется для установки и считывания углов.
  4. Регулировочные винты — позволяют выполнять регулировки, чтобы обеспечить горизонтальное положение прибора во всех положениях.
  5. Ручка фокусировки — можно поворачивать, чтобы объект выглядел четким и четким.
  6. Основание — область крепления строительного уровня к штативу.
  7. Окуляр — расположен на смотровом конце зрительной трубы, можно поворачивать, чтобы сфокусировать перекрестие.
  8. Винт горизонтального зажима — удерживает инструмент в горизонтальном положении при затягивании.
  9. Горизонтальный тангенциальный винт — позволяет настроить прибор по горизонтали.
  10. Нониусная шкала — перемещается при повороте зрительной трубы влево или вправо.
Телескоп

Телескоп находится наверху уровня строителя. Основная цель телескопа — увеличивать удаленные объекты и приближать их. Телескоп движется горизонтально по градуированному горизонтальному кругу. Горизонтальный круг отмечается через каждый 1 градус до 360 градусов.

Линза объектива находится на конце телескопа. Он улавливает наблюдаемый объект и с помощью других линз внутри телескопа объект увеличивается.

На противоположном конце объектива находится окуляр, куда смотрит пользователь. Внутри окуляра перекрестие проходит горизонтально и вертикально. Вращение окуляра позволяет сделать перекрестье более сфокусированным и четким. На корпусе телескопа расположена ручка фокусировки, используемая для четкой фокусировки на наблюдаемом объекте.

Линии Stadia расположены на окуляре. Линии Stadia — это короткие горизонтальные линии, расположенные выше и ниже перекрестия, которые проходят горизонтально. Линии стадиона делятся пополам вертикальным перекрестием, что позволяет пользователю определить расстояние до наблюдаемого объекта.

Пузырёк уровня (градуированный выравнивающий пузырек)

Также известный как спиртовой уровень, градуированный пузырёк используется для выравнивания телескопа, когда он помещается на основание. Это работает так же, как традиционный ручной спиртовой уровень.

Опорная пластина строительного уровня – это область, на которой уровень крепится к штативу. Существует три различных типа опорных пластин, каждая из которых снабжена специальными инструкциями по креплению инструментов. При использовании резьбового основания инструмента его можно привинтить к резьбовой головке штатива. При использовании штатива с плоской или куполообразной головкой в ​​нижней части штатива находится центральный болт, который необходимо вкрутить в уровень.

Подготовка к использованию Дампи Уровень

При подготовке к установке строительного уровня убедитесь, что у вас есть правильный штатив, так как у штативов могут быть разные типы головок.

  • При использовании крепления с центральным болтом 5/8″: защитный колпачок от головки штатива следует надеть на любую из ножек штатива с помощью приспособления на крышке.
  • При использовании штативного крепления с резьбой: снимите защитный колпачок с резьбой и отложите в сторону. Отсоедините уровень от крепления корпуса и прикрутите штативную головку. После подключения к штативной головке наденьте защитный колпачок на крепление корпуса.

После того, как вы нашли головку, подходящую для вашего инструмента, вы можете приступить к настройке.

Установка строительного уровня

Поместите уровень непосредственно на головку штатива после извлечения уровня из переносного футляра. Если уровень находится в другом месте, это может привести к повреждению прибора. После размещения на штативе следующим шагом будет навинчивание или прикручивание болтами к основанию штатива. Снимите защитные крышки с объективов и положите их в футляр для переноски. Вы также должны поместить солнцезащитный козырек на телескоп. После этих действий процесс монтажа завершен.

Как пользоваться строительным уровнем

  1. Прежде чем устанавливать строительный уровень, убедитесь, что штатив устойчив и надежно установлен.
  2. Затяните крепление между строительным уровнем и штативом.
  3. Убедитесь, что четыре регулировочных винта не слишком плотно прилегают к выравнивающей опорной плите.
  4. Первое положение: выровняйте телескоп так, чтобы он располагался непосредственно над парой регулировочных винтов.
  5. С помощью регулировочных винтов отцентрируйте пузырек во флаконе со спиртом.
  6. Поместив оба регулировочных винта между большим и указательным пальцами, одновременно поверните оба винта в противоположных направлениях и следите за движением градуированного флакона со спиртом.
  7. Сдвиньте большие пальцы внутрь или наружу. Пузырь будет следовать за большим пальцем левой руки.
  8. Второе положение: когда пузырь находится в центре, поверните зрительную трубу на 90°.
  9. Повторяйте действие «большой палец внутрь, большой палец наружу», пока пузырь не окажется в центре второго положения.
  10. Верните зрительную трубу в первое положение и произведите надлежащую регулировку, чтобы убедиться, что инструмент все еще находится в горизонтальном положении.
  11. Переместите инструмент через различные этапы 360° и проверьте, выровнен ли инструмент во всех точках.
  12. Сфокусируйте уровень своего строителя, наведя телескоп на объект. Сначала он должен выглядеть размытым, но при повороте окуляра влево или вправо объект должен казаться более четким.
  13. После фокусировки окуляра наведите уровень непосредственно на конкретную цель.
  14. Удерживая перекрестие в фокусе, используйте ручку фокусировки, чтобы сделать указанный объект четким.
  15. Вы готовы к точным измерениям.

Как проверить уровень строителя

  1. Проверьте уровень строителя. Есть ли повреждения? Какие-то детали сломаны?
  2. Возьмите 100-футовую рулетку и два измерительных стержня. Вам нужно будет находиться на большой открытой площадке. Чем ровнее, тем лучше.
  3. Установите строительный уровень на штатив.
  4. Найдите винты с накатанной головкой и поверните их, чтобы отрегулировать пузырьки по центру.
  5. Отмерьте 100 футов от уровня строителя в противоположных направлениях. Поместите измерительные стержни в каждую точку.
  6. Прочтите измерение первого стержня с помощью строительного уровня. Подтвердите, что он измеряет 100 футов.
  7. Считайте и запишите расстояние до второго стержня.
  8. Если два расстояния считываются с помощью строительного уровня одинаково, ваш уровень откалиброван.
  9. Если нет, необходимо откалибровать устройство. Читайте дальше, чтобы узнать, как откалибровать строительный уровень.

Как откалибровать строительный уровень

  1. Если вы уже проверили, нуждается ли ваш строительный уровень в калибровке, перейдите к шагу 9.
  2. Внимательно осмотрите строительный уровень. Есть ли повреждения? Какие-то детали сломаны?
  3. Возьмите 100-футовую рулетку и два измерительных стержня.
  4. Установите строительный уровень на штатив.
  5. Найдите винты с накатанной головкой и поверните их, чтобы отрегулировать пузырьки по центру.
  6. Отмерьте 100 футов от уровня строителя в противоположных направлениях. Поместите измерительные стержни в каждую точку.
  7. Прочтите измерение первого стержня с помощью строительного уровня. Подтвердите, что он измеряет 100 футов.
  8. Считайте и запишите расстояние до второго стержня.
  9. Если два расстояния считываются с помощью строительного уровня одинаково, ваш уровень откалиброван.
  10. Если нет, отрегулируйте флаконы с шага 4 на половину разницы в двух измерениях.
  11. Повторите измерения.
  12. Повторяйте процесс (шаги 6-8), пока расстояния не станут одинаковыми.
Отметка контрольной линии

Линия уровня или контрольная линия — это линия визирования, проходящая через зрительную трубу. Он создается на горизонтальном перекрестии и требует двух рабочих для установки.

  1. Оператор смотрит в окуляр зрительной трубы, в то время как дополнительный рабочий держит градуированную линейку или рулетку вертикально в точке измерения.
  2. Инструмент и рейка используются для сбора или передачи высот во время обследования местности и строительства зданий.
  3. Измерение начинается с репера с известной высотой или произвольной точки с предполагаемой высотой.

    Полезные советы для уровней Builder

    • Когда объектив не используется, его следует закрывать крышкой для предотвращения повреждения оборудования.
    • Съемные солнцезащитные шторки полезны для предотвращения бликов и защиты объектива.
    • Не поднимайте уровень за телескоп; всегда поднимайте его за основание.
    • При выравнивании строительным уровнем обязательно поворачивайте оба винта одновременно и с одинаковой скоростью.
    • Убедитесь, что строительный уровень выровнен по всем 360 градусам направления; если этого не сделать, измерения будут неверными.
    • Убедитесь, что регулировочные винты не затянуты слишком сильно — для получения наиболее точных результатов необходимо ослабить слишком сильно затянутые винты.
    • Не смотрите на солнце в телескоп.
    • Держите оба глаза открытыми, когда смотрите в телескоп. Это предотвратит утомление глаз и избавит от косоглазия.
    • Наведенное изображение будет максимально четким, когда оно будет разделено перекрестием на четыре части. Это самое точное место на объективе.
    • Прыгание изображения называется «параллакс». С каждым движением поворачивайте ручку фокусировки до тех пор, пока изображение не перестанет прыгать.
    • Не прикасайтесь к штативу после того, как установлен строительный уровень. Это может вызвать проблемы с измерениями, а также с точностью уровня.
    • В случае с резьбовым основанием перед снятием прибора его необходимо отвинтить.
    • При откручивании резьбового основания держите инструмент одной рукой. Кроме того, убедитесь, что вы держите инструмент за раму.

    Посмотреть все оптические уровни от Johnson Level.

    Ознакомьтесь с руководством Johnson Level по использованию инструментов и уровней, чтобы узнать, как использовать информацию.

    ©2010 Johnson Level & Tool Mfg. Co., Inc.

    8 типов уровней и их применение



    В арсенале каждого подрядчика и строителя есть несколько необходимых инструментов. Одним из таких инструментов является уровень.

    Хороший уровень поможет убедиться, что все, что вы строите, верно и отвесно. Больше никаких наклонных полок или палуб. С уровнем вы можете быть уверены, что то, что вы ставите, прямоугольное.

    На рынке представлено несколько различных типов уровней, и хотя некоторые из них достаточно универсальны, чтобы их можно было использовать во многих случаях, другие могут иметь более конкретное применение. Узнайте о самых популярных типах уровней и о том, когда их использовать, чтобы все ваши проекты выполнялись правильно.

    1. Уровни коробчатой ​​балки



    Источник

    Наиболее распространенным и универсальным стилем является уровень с коробчатой ​​балкой, иногда называемый коробчатым уровнем. Коробчатые уровни изготавливаются из прямоугольной или коробчатой ​​рамы. Обычно это штампованный металл, обычно алюминий.

    Они часто имеют ручки для удобства обращения и обычно имеют один или несколько пузырьков для снятия показаний. В Северной Америке нивелиры коробчатого сечения обычно имеют фрезерованную измерительную кромку, которая касается измеряемой поверхности.

    Некоторые коробчатые нивелиры также можно использовать для вертикального измерения. Это делает их очень универсальным инструментом для измерения плоской поверхности, будь то вертикальная или горизонтальная.

    Любой уровень, имеющий такую ​​форму, будет считаться коробчатым балочным уровнем независимо от материала, из которого он изготовлен. Деревянные уровни и другие материалы, такие как углеродное волокно, составляют очень небольшой процент уровней, продаваемых в Северной Америке.



    1. Магнитные нивелиры



    Источник

    Добавление магнитов на уровень — отличная функция, если этого требуют ваши материалы. Каменщику или плотнику по деревянным каркасам магниты не пригодятся. С другой стороны, профессиональный плотник, скорее всего, возьмет с собой множество магнитных уровней.

    Магнитный балочный уровень надежно удерживается на магнитной поверхности. Если вам нужно быстрое чтение с магнитной поверхности без помощи рук, независимо от того, нужно ли вам проверить, находится ли объект вертикально или горизонтально, этот инструмент может помочь. Обычно они также доступны в цифровой форме, если вам нужны более точные измерения.



    1. Уровни цифровых ящиков

    Источник



    Цифровые нивелиры имеют тот же корпус и конструкцию, что и коробочные нивелиры, но в дополнение к пузырьку, из которого можно считывать показания, они также обеспечивают цифровое считывание, которое дает измерение с точностью до четвертого знака после запятой. Если вам нужно очень точное измерение или у вас есть трудности с чтением пузырькового пузырька спиртового уровня, вам нужен цифровой коробочный уровень.



    1. Уровень двутавровой балки

    Источник



    Уровень двутавровой балки лучше всего подходит для общего или легкого использования. Если с ними аккуратно, они могут прослужить долго, но их нужно проверять на точность чаще, чем коробчатый уровень. Если вам нужен уровень, который не будет использоваться в суровых условиях, или вы заботитесь о цене, это отличный выбор.



    1. Уровень

    Источник



    Если вы укладываете новую бетонную плиту или цокольный этаж, вам поможет уровень стяжки. Он поможет сделать ваш бетон гладким и ровным, а также может использоваться для выравнивания песка и брусчатки.

    Стяжной уровень позволяет с первого взгляда определить, является ли поверхность гладкой и плоской, а не поднимается под углом. Подрядчики, регулярно работающие на подъездных дорожках, внутренних двориках и дорожках, должны иметь под рукой уровень стяжки.







    1. Уровень торпеды

    Источник



    Если вы работаете в ограниченном пространстве, но вам все же необходимо измерить уровень, вам понадобится торпедный уровень. Этот уровень длиной от 6 до 12 дюймов предназначен только для работы в небольших помещениях. В то время как большинство уровней-торпед имеют прямоугольную форму с заостренными краями, некоторые уровни-торпеды, такие как этот от Keson, имеют горбатую верхнюю часть, что позволяет использовать их в меньшем пространстве или под углом.



    1. Специальная торпеда 9 уровня0012

    Источник



    На рынке существует ряд специальных уровней, которые могут быть необходимы для одних и просто роскошью для других. Этот специальный торпедный уровень имеет квадратную форму с трех сторон с одним закругленным концом. Это позволяет ему лучше вписываться в небольшие или закругленные пространства, такие как скошенный угол стены, для более точных измерений.

    1. Уровень строки



    Если вам нужно найти уровень на очень большом расстоянии, вам подойдет струнный уровень. Уровни струн предназначены для подвешивания или балансировки на куске веревки, натянутой между двумя кольями или столбами. Тетива туго натянута, и уровень струны может проверить уровень большого расстояния между двумя столбиками на самой струне, вместо того, чтобы проводить несколько измерений на расстоянии с помощью более традиционного уровня.



    Выберите правильный уровень для работы



    Строители и подрядчики, желающие расширить свой арсенал инструментов, должны инвестировать в несколько уровней качества. Уровни Box или I-Beam являются наиболее универсальными, но держать под рукой короткий или специальный уровень также может быть хорошей идеей, в зависимости от типов выполняемых вами работ.

    Несмотря ни на что, важно убедиться, что у вас есть нужный уровень для работы, чтобы вы всегда были уверены, что получаете точные измерения.

    Для получения дополнительной информации об уровнях и о том, какие уровни подходят для вашей сферы деятельности, свяжитесь с представителем Keson сегодня.

    Типы уровней, используемых в строительстве

    Если вы работаете в промышленности, у вас, вероятно, есть несколько типов уровней, используемых в строительстве. Однако, если вы новичок в этой работе, количество вариантов может быть немного ошеломляющим. Есть несколько классов уровней, по которым вы можете стрелять: лазерные уровни с перекрестными линиями и вращающиеся лазерные уровни, и это лишь некоторые из них. Но подавляющее большинство, которое вы найдете на строительной площадке, – это спиртовые уровни.

    Не так просто пойти в магазин и выбрать лучший пузырьковый уровень. Вам нужно знать , какой тип строительного уровня подходит вам и вашей работе.

    Типы уровней двутавровой балки

    Из всех типов уровней, используемых в строительстве, двутавровая балка может быть наиболее распространенной. Уровни I-Beam используют I-образную форму конструкции, чтобы придать ей дополнительную жесткость по сравнению с прямым металлическим каркасом. Среди «стандартных» уровней рабочей площадки в диапазоне от 24 до 96 дюймов они являются одними из самых легких, поскольку они используют меньше материала, чем уровни коробок.

    Коробчатые уровни, используемые в строительстве

    Коробчатые уровни используют прямоугольную коробчатую форму для рамы и служат по существу той же цели, что и двутавровые балочные уровни. Их 4-точечная конструкция придает им более высокий уровень прочности, чем модели с двутавровой балкой. Это делает их популярными на строительных площадках, где требуются прочные инструменты. Тем не менее, они также имеют тенденцию быть немного дороже. Когда вы перейдете на боксовые уровни премиум-класса, вы увидите дополнительное усиление, такое как «костяк» на уровнях Milwaukee RedStick.

    Цифровые нивелиры

    Новая тенденция на рынке коробочных уровней проявляется в виде инструментов с цифровыми уровнями. В дополнение к пузырькам уровня, отвеса и иногда 45 °, вы также получаете цифровое считывание угла, чтобы проверить, когда вы находитесь на идеальном градиенте или идеальном уровне.

    Этот тип строительного уровня дает вам визуальную индикацию того, какой конец нужно переместить, чтобы выровнять уровень. У некоторых также есть звуковое оповещение, чтобы вы знали, когда вы туда доберетесь. В то время как некоторые цифровые уровни нуждаются в калибровке, некоторые новейшие калибруются автоматически. Мы рекомендуем держаться подальше от моделей, в которых вообще отсутствует флакон.

    Уровни каменщика

    В семействе уровней коробчатой ​​балки и двутавровой балки есть класс, называемый уровнями каменщика для профессионалов, занимающихся кладкой. Эти уровни являются предметом дополнительных злоупотреблений по сравнению с их аналогами.

    Каменщики не только укладывают бетон на свои уровни, которые им нужно очистить, но также имеют тенденцию довольно сильно постукивать по нему, чтобы помочь уложить кирпичи и блоки на место во время строительства. По этой причине уровни каменщика обычно имеют сплошную коробчатую раму, а не полую коробку или двутавровую балку, чтобы противостоять повреждениям.

    Они также, как правило, длиннее, но на рынок выходят некоторые специальные уровни для каменщика, которые также помогают выполнять стяжку и выравнивание с более короткой длиной. Эти комбинированные стяжки могут быть новейшими типами уровней, используемых в строительстве.


    Уровни Torpedo

    В целом, чем длиннее ваш уровень, тем точнее ваша сборка, если вы используете ее правильно. Но для таких профессий, как электрика и сантехника, не так много места, как для других профессий, поэтому они часто используют торпедный уровень.

    Эти типы уровней обычно варьируются от 6 до 12 дюймов и могут иметь пузырьковый уровень 45° в дополнение к отвесным и квадратным пузырькам. У некоторых будет флакон с несколькими линиями для различных градиентов.

    Поскольку вы обычно работаете с трубой или кабелепроводом, поищите торпедный уровень с выемкой наверху, чтобы он мог опираться на круглые материалы. Другие уровни торпед имеют зажимы, позволяющие им цепляться за трубу при выполнении изгибов.

    Карманные уровни

    Карманные уровни обычно имеют размеры от 3 до 4 дюймов и, как вы уже догадались, могут поместиться в вашем кармане. Идея о том, что более длинные уровни более точны, по-прежнему верна, так что это не те модели, к которым вы обращаетесь, когда вам нужно быть как можно ближе к совершенству. Но для быстрой проверки во время строительства или для еще более тесных пространств, чем торпедный уровень, это удобный инструмент уровня.

    В то время как некоторые карманные уровни представляют собой простую систему с одним флаконом, другие модели поворачиваются, чтобы вы могли проверить угол установки, и они невероятно ценны.

    Магнитные уровни, используемые в строительстве

    Многие уровни поставляются с магнитными опциями. Они хороши, когда вы работаете со стальными рамами, но не всем они нужны или нужны. Их склонность собирать металлическую стружку расстраивает некоторых продавцов, поскольку она может поцарапать поверхности или собрать достаточно, чтобы сбить уровень.

    Дополнительные функции — светодиодная подсветка

    На некоторых уровнях есть возможность использовать светодиодную подсветку, чтобы сделать флаконы более заметными. Они действительно хорошо работают. Просто имейте в виду, что вы вводите электронный компонент на свой уровень.

    Как правило, мы обнаруживаем, что батарейные отсеки хорошо запечатаны. Тем не менее, вам нужно позаботиться о том, чтобы вода не попала внутрь. Вам также нужно будет держать запасной комплект батарей под рукой и обязательно выключать свет, когда закончите, если нет функции автоматического отключения.

    Завершение типов уровней

    Это не исчерпывающий список всех типов уровней, используемых в строительстве. Есть более нишевые модели, такие как почтовые уровни и высокоточные инженерные уровни, а также несколько типов лазеров. Но это самые распространенные, с которыми вы столкнетесь.

    Как я уже говорил, чем дольше уровень вы можете использовать, тем лучше. Для общего строительства трудно ошибиться с 48-дюймовым уровнем для начала, в то время как сантехникам и электрикам понадобится торпедный уровень.
