Ремонт водяного насоса своими руками.

Водяной насос центробежного типа Wilo в системе отопления частного дома обеспечивает принудительное движение теплоносителя. Вило относится к бытовым циркуляционным насосам отопления, отличается компактными размерами, высокой производительностью и надежностью.

Устройство нуждается в минимальном обслуживании и редко выходит из строя. Если же поломка случилась, то ремонт водяного насоса своими руками произвести не сложно.

Содержание статьи

• Порядок разборки
• Насос не запускается
• Не качает теплоноситель
• Работает с низкой мощностью
• Сильно шумит, вибрирует и греется

Прежде чем приступить к рассмотрению особенностей ремонта этого типа насосов советуем прочитать обзорную статью о насосах для отопления.

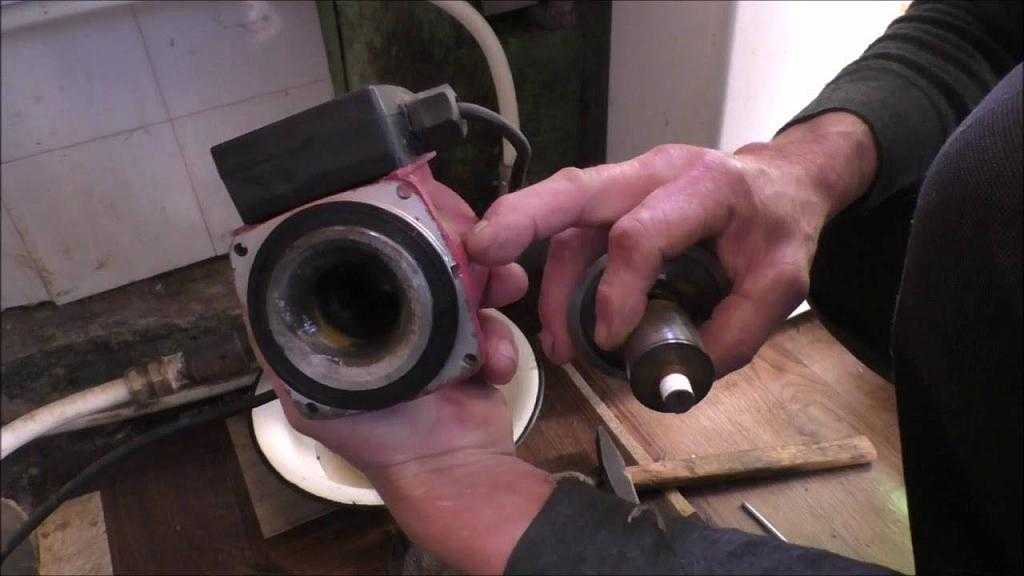

Перед разборкой насоса отопления Wilo или его аналогов необходимо четко определить характеристики неисправности. Как правило, владельцы сталкиваются со следующими проблемами:

   агрегат не запускается;
   насос не качает теплоноситель, но при этом включается;
   помпа работает с пониженной мощностью;
   при работе слышен нехарактерный шум;
   насос шумит, вибрирует и/или нагревается.

При всех этих неисправностях ремонт водяных насосов требует разборки агрегата с последующей заменой вышедших из строя деталей.

Внимание! Водяные насосы Wilo на гарантии разбирать самостоятельно нельзя! При действующем сроке гарантийного обслуживания необходимо обратиться в сервисный центр.

Если вы решили произвести ремонт водяного насоса своими руками, то необходимо демонтировать устройство из сети отопления, предварительно отключив его от электропитания. Подача воды к насосу должна быть перекрыта боковыми вентилями. Остатки воды из помпы сливаются. Агрегат демонтируется при помощи 6-гранной отвертки.

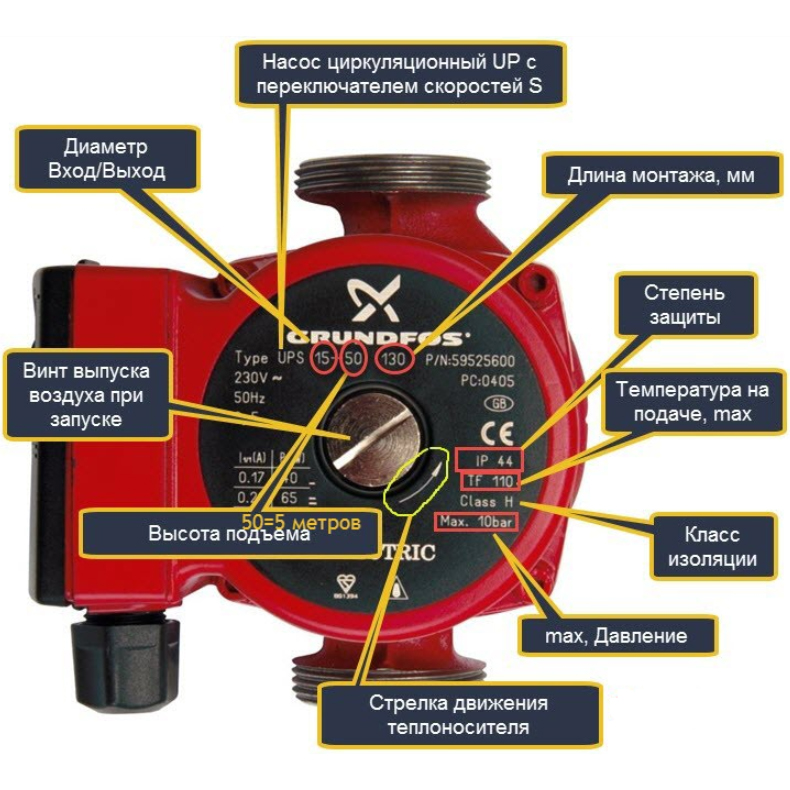

Как и большинство отопительных водяных насосов европейского и российского производства Вило имеет модульную конструкцию. Для его разборки необходимо поочередно раскрутить все винтовые крепления. Первым аккуратно снимается корпус, а затем извлекаются все узлы агрегата.

Насос не запускается

Причин, по которым водяной насос отопительной системы не запускается несколько:

1. Низкое напряжение в электросети. Диагностировать низкое напряжение очень просто: нестабильно работают другие электроприборы, мерцает свет. Для устранения низкого напряжения следует постоянно использовать стабилизатор напряжения.

2. Известковые отложения на внутренних узлах. Водяной насос для отопления, ремонт которого при наличии отложений подразумевает разборку ротора и очистку всех его частей, может прослужить еще очень долго. Для очистки отложений можно использовать мягкую щетку или ткань.

3. Попадание мусора и инородных предметов. Агрегат заклинивает по причине засора. В закрытых системах отопления такая проблема встречается очень редко. Обычно заклинивание происходит после длительной работы неисправного насоса, когда причиной заклинивания становятся части разрушенной детали. Решение проблемы — извлечение инородного предмета, очистка внутреннего пространства от мусора.

4. Повреждение предохранителя. При сгоревшем предохранителе система защиты не позволяет запустить агрегат. Необходимо заменить сгоревший предохранитель. Если это не помогло, то причина в обмотке двигателя. Самостоятельно устранить неполадку не получиться, лучше доверить ремонт опытному мастеру или сервисному центру.

5. Выход из строя электрики: конденсатора, кабеля электропитания. Причина выявляется путем замера сопротивления и визуального осмотра. Неисправную деталь следует поменять на новую.

Современные модификации центробежного насоса Wilo с электронными блоками управления могут не включаться при возникновении неисправности в блоке. Если перезагрузка оборудования не помогла, то необходима замена или ремонт системы электроники.

Насос не качает теплоноситель

Насос включается, двигатель запускается, но при этом теплоноситель не циркулирует по системе отопления. Причины такой неисправности и ремонт водяного насоса в этом случае могут быть следующими:

1. Закисание вала. Проблема встречается при неправильной эксплуатации насоса, когда при его остановке вода не сливается, а остается внутри устройства. Для устранения проблемы нужно разобрать агрегат и провернуть рабочее колесо вручную при помощи отвертки.

2. Присутствие воздуха в теплоносителе. При завоздушенности системы насос отопления не может перекачивать насыщенную воздухом воду — она вытесняется из корпуса устройства обратно. При устранении завоздушенности неисправность исчезает.

3. Неправильная регулировка отопительной системы. Убедитесь, что все краны и вентили установлены в правильном положении. При перекрытом доступе теплоноситель может просто не доходить до помпы.

Насос работает с низкой мощностью

Это самая распространенная причина, по которой приходится выполнять ремонт водяных насосов Wilo. Устройство качает воду в системе отопления, но при этом давление значительно ниже номинального. Это может быть вызвано различными факторами:

1. Повреждение трубопровода. При наличии протечек в системе отопления напор подаваемой к насосу воды резко падает и оборудование работает вхолостую. Ремонт заключается в восстановлении целостности трубопроводов отопительной системы.

2. Насос не подходит по мощности. Возможно, устройство изначально было подобрано неправильно. Со временем эксплуатационный ресурс помпы выработался, и мощность снизилась до критического уровня. Проблема решается только приобретением насоса с оптимальной мощностью.

3. Вращение крыльчатки в противоположную сторону. Если насос до этого разбирали, то возможно неправильно установили рабочее колесо. Для устранения проблемы нужно внимательно осмотреть колесо и установить его, следуя инструкции завода-изготовителя.

4. Высокая вязкость теплоносителя. При попадании мусора, замерзании, образовании накипи теплоноситель меняет свои свойства и становится вязким. Такую субстанцию насос перекачивает с большим трудом, вследствие чего уменьшается мощность.

Стоит отметить, что некоторые помпы могут выдавать низкую мощность при неправильном подключении. Монтаж водяного насоса лучше доверить профессионалам.

Насос сильно шумит, вибрирует, греется

Если насос сильно шумит

Оборудование работает нормально, но при этом издает нехарактерный шум. Причиной грохота внутри корпуса является инородный предмет. Агрегат необходимо остановить, отключить от сети, слить жидкость и разобрать. После извлечения постороннего предмета следует осмотреть все детали на предмет повреждения. Если все в порядке, то устройство собирается и эксплуатируется в обычном режиме.

Чрезмерный гудящий шум свидетельствует о наличии воздуха в отопительной системе. При этом насос может постепенно терять свою мощность. Ремонт водяного насоса заключается в стравливании воздуха. Для предотвращения завоздушенности рекомендуется оснастить систему автоматическим воздухоотводчиком.

Если насос вибрирует и греется

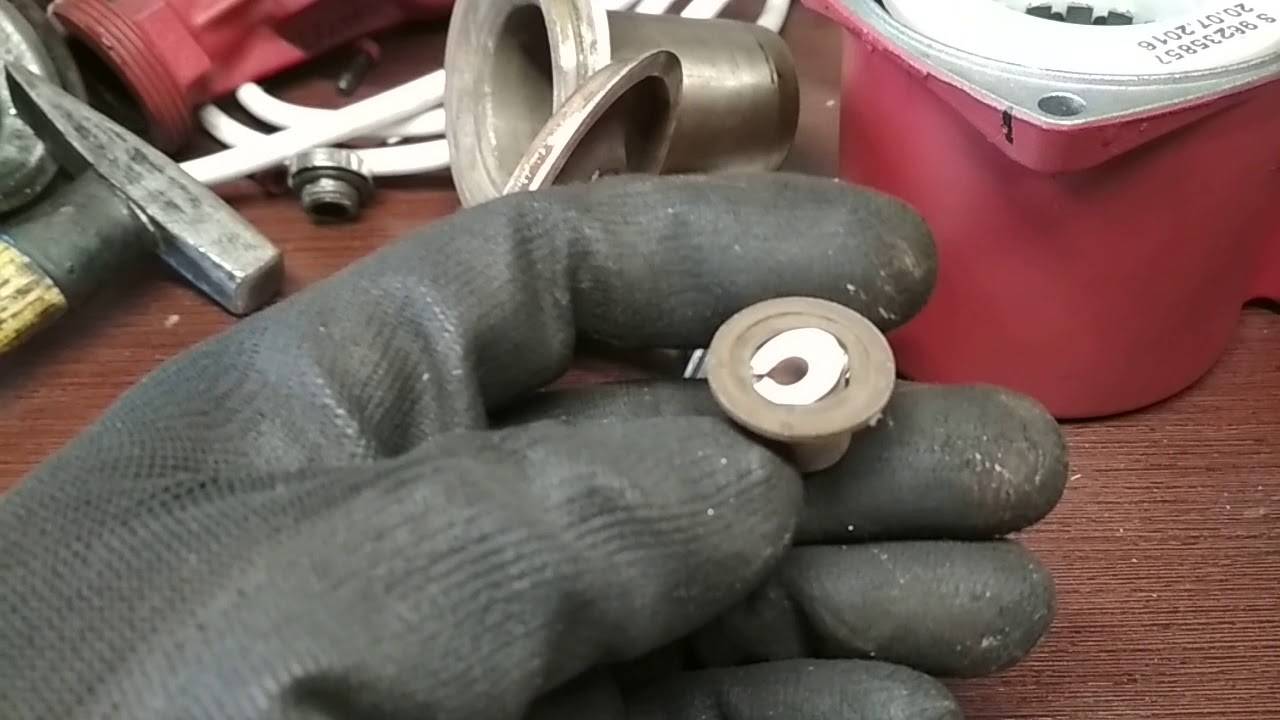

Вибрация устройства связана с износом подшипников. Они легко заменяются новыми из ремкомплекта. Перегрев оборудования возникает при интенсивной эксплуатации с повышенной нагрузкой. В этом случае может помочь внеплановое техобслуживание. Если после этого прибор продолжает нагреваться, то необходимо заменить его более мощным.

Выполнить ремонт водяных насосов Wilo совсем не сложно. Однако помните, что любую поломку гораздо проще предотвратить, чем ремонтировать. Правильно используйте водяной насос, регулярно проводите ТО и устройство бесперебойно прослужит вам долгие годы.

Вместе со статьей «Ремонт водяного насоса своими руками.» читают:

Как разобрать насос Вихрь – инструкция по диагностике, разборке и ремонту погружных скважинных насосов

24 Марта 2022

Просмотров:  3485537155

Время чтения:  16 минут

Содержание

Виды насосов и область их применения

Разборка насоса винтового типа

Насосы вихревого типа. Принцип действия и разборка

Разборка вихревого насоса «Вихрь»

Центробежные скважинные погружные насосы

Как разобрать погружной насос Вихрь центробежного типа

Основные неисправности погружных насосов

Коротко о главном

Ремонт любой машины означает необходимость разборки. Как разобрать скважинный насос Вихрь хорошо знают мастера, имеющие специальное образование и опыт. Однако, эту задачу может выполнить любой технически грамотный человек, если у него будет подробная инструкция по ремонту.

Выбрать скваженный насос Вы можете тут.

Скважинный насос «Вихрь» СН-90В

Виды насосов и область их применения

Из всей линейки выпускаемых насосов марки «Вихрь», рассмотрим водяные модели. По месту работы широко распространены погружные насосы «Вихрь», т.е. они полностью погружаются в перекачиваемую жидкость.

Водяные насосы Вихрь

Водяной насос Вихрь, ремонт и устройство этого прибора не представляют технологической сложности. Они могут разделяться на скважинные и колодезные. Тип конкретной помпы определяется исходя из предстоящего объема перекачки.

Скважинные глубинные машины отличают большая высота, на которую помпа поднимает воду и высокая производительность. Основные в этом ряду – модели СН (скважинный насос).

Маркировка машин, присваиваемая им заводом изготовителем:

• первая и вторая буквы – тип насоса, например, СН – скважинный насос;
• цифра – номинальная высота подъема воды в метрах;
• последняя буква – расположение камеры забора воды, (В – верхний, Н – нижний).

По типу рабочего органа, глубинные насосы для скважин Вихрь, разделяют на 4 вида: винтовые или шнековые, вихревые, центробежные и вибрационные.

Внешний вид, устройство и рабочий орган винтовой модели

Винтовая машина работает благодаря вращающемуся винту (шнеку) – своими изгибами винт захватывает воду и выталкивает ее в выходной патрубок помпы. Устройства такого типа обладают достаточной мощностью, они менее чувствительны к загрязненной воде.

Разборка насоса винтового типа

К машинам винтового типа марки «Вихрь» относится несколько моделей. Например, насос Вихрь СН-60В. Его ремонт, как и ремонт любых других типов помп, разделяется на 2 этапа: разбирают насосную часть и привод (моторная часть).

Разборка скважинного насоса Вихрь СН-60В проводится в следующем порядке.

1. Выкрутив винты, снимают скобу крепления кабеля электропитания.
2. Вывинчивают рым-болты (проушины для троса крепления).
3. Откручивают болты и снимают верхнюю крышку помпы с выходным штуцером.
4. Демонтируют защитную сетку, или внешний корпус с отверстиями, насосной камеры.
5. Снимают резиновый обратный клапан.
6. Движением «вверх» вынимают втулку рабочего органа.
7. Скручивают шнек с вала двигателя.

При работе нужно помнить, что шнек накручивается на вал двигателя по «левой» резьбе.

Отделение электрической (моторной) части

Перед разборкой моторной части рекомендуется кратковременно включить насос в сеть для проверки его работы без насосной части. Равномерная и устойчивая работа двигателя может свидетельствовать о нормальной работе мотора и о том, что причину плохой работы насоса нужно искать именно в насосной части. В то же время, если причиной повышенного шума при работе насоса является неисправность подшипников, то этот шум никуда не исчезнет и его будет слышно даже при снятом рабочем органе.

Разборка рабочего органа

Работу начинают в зависимости от диагностированной неисправности. Если для ремонта необходимо только заменить подшипники вала ротора, но сначала снимают верхнюю крышку. Для этого выкручивают винты крепления, расположенные снаружи верхней части корпуса. Затем отводят в сторону снятую крышку с закрепленным в ней кабелем питания, при этом провода питания можно не отсоединять. Вынимают вверх ротор двигателя.

При необходимости более полной разборки необходимо отсоединить провода питания от обмоток статора. Затем корпус помпы нужно перевернуть и снять крепление нижней крышки. После снятия нижней крышки открывается доступ к статору мотора и его можно демонтировать.

Другой погружной скважинной моделью этой марки является насос «Вихрь» СН-90В. От модели СН-60В он отличается только большей производительностью. Поэтому на вопрос «как разобрать скважинный насос Вихрь СН-90В?» можно дать простой ответ: по методике разборки модели СН-60В.

Опираясь на приведенную методику, можно осуществить ремонт насоса Вихрь СН-90В своими руками. Применения сложных методик или специальных диагностических приборов эта работа не требует.

Насосы вихревого типа. Принцип действия и разборка

Работу вихревых машин обеспечивает вращающееся колесо с лопатками. Рабочий орган представляет собой два параллельно расположенных диска с размещенными между ними специальными пластинами (лопатками). Вращаясь, лопатки рабочего колеса захватывают воду во входном патрубке и, придав ей ускорение, выталкивают в выходной отвод.

Схема вихревого насоса

В семействе «Вихрь» одной из моделей вихревого типа является «Вихрь» СН-50.

Разборка вихревого насоса «Вихрь»

Разборка глубинного насоса Вихрь такого типа производится после диагностики, для проведения ремонта.

Происходит в следующем порядке.

1. Отсоединяют крепление электрокабеля к верхней крышке.
2. Открутив болты крепления, снимают верхнюю крышку с отводным патрубком.
3. Выкрутив винты, снимают обратный клапан рабочей камеры.
4. Снимают защитную сетку.
5. Убрав шпонку, снимают рабочее колесо.
6. Снимают верхнюю часть переходного уплотнения.
7. Открутив болты крепления, снимают рабочую камеру.
8. Снимают нижнюю часть переходника-уплотнителя.

На этом, разборка насосной части закончена. При диагностике проверяют все снятые детали. Помпы такого типа чувствительны к загрязнителям, поэтому наличие в воде абразивных частиц (мелкий песок и (или) камни), отрицательно сказывается на производительности изделия и его долговечности. Даже небольшая царапина на поверхности рабочего колеса может снизить эффективность его работы.

Насос «Вихрь» СН-50

После снятия рабочей камеры, еще раз проверяют работу двигателя. Если причина неисправности кроется в двигателе, то нужно сделать так:

• перевернуть машину «вниз головой»;
• снять, установленное в корпусе, стопорное кольцо;
• снять крышку масляной камеры;
• слить масло из корпусной ванны помпы;
• открутить болты крепления в верхней части корпуса;
• вынуть двигатель наружу.

У некоторых моделей, с целью стабилизации работы, внутри корпуса двигателя может быть установлен конденсатор.

После окончательной проверки всех частей насосного отсека и двигателя, заменяют вышедшие из строя детали на новые. Сборку помпы проводят в обратном порядке.

Важно! В семействе «Вихрь» есть модели, в состав насосной части которых входит не одно рабочее колесо, а несколько. В этом случае необходимо записать последовательность установки колес и строго ее соблюдать. Для облегчения монтажа и демонтажа колеса, в его корпусе сделаны резьбовые отверстия. При работе с колесом в них равномерно вворачивают специальные болты, идущие в комплекте, которые плавно «стягивают» колесо с вала насосной части.

Фото разобранной насосной части вихревого насоса

Ремонт двигателя вихревой машины мало чем отличается от ремонта двигателя шнекового насоса. У «вихревика» тоже может быть отсек для конденсатора, и масляная ванна для смазки подшипника электродвигателя.

Центробежные скважинные погружные насосы

Рабочим органом любого центробежного изделия служит крыльчатка. Так называют плоский диск, на одной из сторон которого сделаны специальные выступы – лопатки. В отличие от лопаток рабочего колеса вихревого насоса, лопатки центробежного изогнуты по центробежной траектории. При вращении крыльчатки возникает «завихрение» водяного потока, которое и выталкивает воду из насоса. Помпы такого типа являются высокоэффективными по объему перекачиваемой жидкости, хотя также чувствительны к чистоте воды.

Выбрать погружной центробежный насос Вы можете тут.

Насос центробежного типа «Вихрь» СН-55

Центробежные модели компании «Вихрь» могут снабжаться не одной, а несколькими крыльчатками. Это позволяет значительно повысить эффективность их работы.

Как разобрать погружной насос Вихрь центробежного типа

Технологическая близость центробежных и вихревых моделей предопределяет похожесть методик разборки этих моделей. Разбираем погружной насос Вихрь этого типа по следующей схеме:

• отсоединяем кабель питания от верхней крышки;
• снимаем верхнюю крышку с отводным патрубком;
• вынимаем обратный клапан рабочей камеры;
• демонтируем наружный кожух;
• поочередно снимаем каждый комплект крыльчаток;
• убираем верхнюю часть переходного уплотнения;
• открутив болты крепления, демонтируем рабочую камеру;
• удаляем нижнюю часть переходника-уплотнителя.

После разборки тщательно осматривают каждый комплект крыльчаток, предварительно очистив их от наслоений ила и ржавчины. Бывали случаи, когда для восстановления эффективной работы помпы достаточно было очистить крыльчатки. Учитывая достаточно высокую стоимость изделий такого типа, то разборка насоса Вихрь ради очистки рабочего органа, вполне оправдана.

Внимание! На видео есть действие, при котором автор допустил грубую технологическую ошибку. Он включил в сеть машину, у которой не до конца удалена рабочая часть – на валу двигателя остался шнек. Так делать категорически нельзя! Шнек присоединяется к валу двигателя с помощью резинометаллической муфты. Это делается для того, чтобы минимизировать осевое биение шнека из-за возможной несоосности его центра и вала двигателя. В течение периода эксплуатации, муфта могла получить повреждения или сорваться с резьбы вала двигателя. При наличии таких повреждений, шнек, разогнанный двигателем до значительной угловой скорости, мог слететь и нанести ремонтнику серьезную травму. Включать двигатель помпы в сеть для проверки можно только при полном демонтаже всей насосной части.

Основные неисправности погружных насосов

Перед тем, как разобрать насос Вихрь СН-90В, нужно помнить, что любая погружная модель состоит из 2-х частей: насосной (рабочей) и приводной.

Одна из неисправностей электрической части помпы – вышедший из строя конденсатор

Значит, и неисправности насоса Вихрь тоже можно разделить по этим признакам.

Среди наиболее часто встречающихся неисправностей есть несколько тех, которые могут стать следствием поломок в обеих частях машины.

Неисправность №1 – насос не работает

Отказ в работе может возникнуть в связи с неисправностями в насосной части, и в электрической. Частой причиной возникновения проблемы служит срабатывание системы электрической защиты. Система может сработать из-за любой неполадки в цепи: «двигатель насоса» — «кабель питания» — «автомат защиты или предохранитель» — «сеть питания». Если насос не включается, то его необходимо отключить от сети, достать из скважины и осмотреть. Перед проверкой двигателя проверяют целостность кабеля, а также качество соединения «розетка сети – вилка кабеля питания насоса».

Вариант повреждения питающего кабеля

В случае исправности кабеля, розетки и вилки, проверяют исправность автоматов отключения или предохранителей (пробок). Исправность всех составляющих цепи свидетельствует о том, что проблема заключается в двигателе.

Интересно! Чтобы провести экспресс-анализ на исправность двигателя, достаточно обнюхать его корпус. Специфический «аромат» горелой изоляции невозможно удержать какими-либо способами или спутать с другими запахами. Его наличие говорит только об одном – насос ремонту не подлежит, его нужно заменить.

При отсутствии запаха изделие желательно разобрать, отделив насосную часть от двигателя. Для проверки, машину кратковременно включают в сеть. Исправный двигатель загудит, и его вал начнет вращаться. После начала вращения, мотор необходимо сразу отключить от сети – погружные типы охлаждаются за счет перекачиваемой жидкости. Их длительная работа «на сухую» приведет к выходу из строя. Если двигатель «молчит» и вал не крутится, то его обмотку можно проверить мультиметром.

Разделенные части насоса

Омметр (мультиметр), установленный в положение «200 Ком» или близкое по значению, подключают к обмотке двигателя. Для этого один щуп прибора прикладывают к одному штекеру сетевой вилки, а второй щуп – к другому штекеру. Любое отклонение стрелки или цифровое показание свидетельствует о целостности обмотки. Неподвижность стрелки или отсутствие показаний на цифровом дисплее (может показывать «0») говорит об обрыве в обмотке. В этом случае насос тоже заменяют. При проверке мультиметром нужно помнить, что такой способ может дать неверный результат, если в конструкцию двигателя входит пусковой конденсатор. О наличии его в составе должно быть указано в паспорте изделия.

Фото паспорта с указанием о наличии конденсаторной коробки

Конденсатор может быть установлен в отдельной коробке, а может быть встроенным внутри корпуса помпы. Вместе с конденсатором, в корпусе может быть установлено тепловое реле.

Внимание! В качестве дополнительной проверки можно проверить двигатель на «пробой» изоляции, но для этой проверки нужен мегомметр или мультиметр, обладающий такой функцией. Если помпа опущена в скважину на стальном тросе и включена в сеть, то человек, стоящий на земле и взявшийся «голой» рукой за трос, почувствует «пробой» двигателя без всяких приборов.

Проблема может возникнуть и при неисправной насосной части. Чаще всего отказ случается, если по каким-либо причинам, крутящий момент мотора перестал подаваться на рабочую часть. Это может быть заклинивание вала из-за попадания засора, заиливание или засоление вращающихся деталей, излом шнека у винтовых типов, обрыв шпонки у вихревых или повреждение крыльчатки у центробежных типов.

Засорения, выявленные после разборки насоса Вихрь СН-90В

Засорения могут откладываться не только на подвижных частях машины. Не меньший вред могут принести засоры, образовавшиеся на обратном клапане. Это может привести к возникновению другой проблемы – резкое падение напора воды.

Неисправность №2 – насос гудит, но воду не качает или качает очень слабо

Указанная проблема может возникнуть также по нескольким причинам. Кроме засорения насосной части, это может быть изношенность крыльчатки у центробежных машин или рабочих колес у вихревых конструкций. Причиной низкого напора у винтовых машин может быть значительный износ пары «втулка-шнек». В некоторых случаях, снижение напора у всех типов помп, может произойти из-за низкого уровня воды в скважине. Засорение механических фильтров, установленных на всасывающей стороне, тоже может стать причиной падения напора и даже его исчезновению. С электрической части, причиной снижения напора, может стать выход из строя пускового конденсатора эл\мотора. В этом случае двигатель будет гудеть, и даже (возможно) медленно крутиться, но нормальные, рабочие обороты он не наберет.

Длительное гудение двигателя при отсутствии подачи воды или ее слабом напоре может привести к выходу его из строя.

Проблема №3 – насос подает воду рывками или с воздухом

Основной причиной такой проблемы может быть снижение уровня воды в скважине. Причину этого явления определить трудно, поэтому самым простым и эффективным решением будет опускание насоса на большую глубину. Если глубина скважины не позволяет этого сделать, то возможным решением проблемы может стать снижение производительности помпы. Перед принятием решения о каких-либо действиях, необходимо перепроверить глубину скважины.

У винтовых машин проблема может быть вызвана износом пары «втулка-шнек» либо срывом резьбы в месте крепления шнека к валу двигателя. Обрыв или значительный износ шпонки крепления крыльчатки может стать причиной такой проблемы у центробежных машин. При использовании вихревых типов этот недостаток может появиться в случае проскальзывания рабочего колеса по валу насосной части.

При решении этой проблемы будет не лишним перепроверить качество всех электрических соединений и целостность питающего насос кабеля.

Неисправность №4 – повышенный расход электроэнергии

Значительное повышение расхода электроэнергии может быть вызвано различными причинами. Заиливание, засорение, износ деталей рабочих органов насосов, могут стать причинами этой проблемы со стороны насосной части машины. Повреждение питающего кабеля, плохой электрический контакт в местах соединений и подключений, неисправности конденсатора и другие похожие проблемы приведут к повышенному расходу со стороны моторной части. Значительный перерасход электроэнергии могут вызвать сложности с подшипниками валов, входящих в состав помпы. Если по каким-либо причинам, подшипники стали вращаться туго, с «заеданиями», то двигателю приходится развивать большее усилие для их проворачивания, а значит, больше потреблять энергии.

Насос «Вихрь» с конденсаторной коробкой и кабелем питания

Устранение этой неисправности решается теми же способами – разборка машины, ревизия деталей и рабочих органов и замена их в случае необходимости.

Проблема №5 – постоянное срабатывание электрической защиты

Самой главной причиной появления этой неисправности становится механическое повреждение изоляции питающего кабеля. «Выбить пробки» может от пробоя изоляции двигателя, заклинивания подшипников ротора мотора или вала насосной части, затруднения вращения валов в результате засоров. Избавление от проблемы даст разборка и ремонт машины, при проведении которых необходимо наиболее тщательно проверить электрическую часть помпы. Нелишним будет проверить состояние изоляции обмоток двигателя и шнура питания. Для проведения проверки один щуп мегомметра, или мультиметра с такой функцией, прикладывают к одному штекеру сетевой вилки шнура питания, а второй – к корпусу машины. У исправного изделия, после проведения измерения, прибор должен показать не менее 500 МОм.

Коротко о главном

Разборка современных скважинных насосов дело несложное, но, в то же время, требующее внимания, технической грамотности и упорства. Технология производства машин такого типа построена на максимальной простоте и доступности. В составе любой современной помпы нет каких-либо сложных или труднодоступных деталей, для их ремонта не требуется наличия особых ремонтных условий или дорогих диагностических устройств. Поэтому, разборку и ремонт машин «Вихрь» можно выполнить самостоятельно, в домашних условиях.

А как Вы думаете – имея «под рукой» инструкцию, справится с разборкой и ремонтом скважинного насоса «Вихрь», начинающий мастер или нет?

Автор

Поляков Сергей Специальность: Инженер

Все статьи

Поделиться

Поделиться

Руководство по замене насоса центрального отопления, цены и стоимость

Перейти к:

• Как заменить насос центрального отопления и стоимость
• Стоит ли заменять насос центрального отопления самостоятельно?
• Подберите правильный запасной насос центрального отопления
• Демонтаж и замена насоса центрального отопления
• Какова стоимость установки насоса центрального отопления?

Как заменить насос центрального отопления и стоимость

Это руководство покажет вам, как заменить насос центрального отопления и как обеспечить его правильную работу и связанные с этим расходы. Наиболее распространенными типами котлов, в которых используется внешний насос, являются системные котлы и обычные котлы. Они встроены в комбинированные котлы.

В этом руководстве подробно рассказывается, как отключить подачу электроэнергии от насоса. Он также научит вас, как идентифицировать каждый провод и какие инструменты использовать, а после того, как ваш новый насос будет установлен, мы расскажем вам, как отключить подачу воды и вставить новый насос центрального отопления.

Ищете новый котел с заменой насоса ЦО? Свяжитесь с Котельной Центральной сейчас.

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Заполните форму, если вы хотите, чтобы перезвонили, чтобы заказать обслуживание котла по всей стране

Стоит ли заменять насос центрального отопления самостоятельно?

Если вы достаточно уверены в себе и чувствуете, что можете, то почему бы и нет? Если у вас есть какие-либо сомнения, всегда лучше обратиться к профессиональному инженеру-теплотехнику.

Иногда замена системы центрального отопления может быть затруднена, поскольку она расположена в сушильном шкафу или подобном месте.

Это основные правила. Если у вас есть старый гаечный ключ, который не подходит должным образом, используйте правильные инструменты. Это значительно упрощает жизнь, а разводной ключ идеально подходит для снятия и установки водяных насосов центрального отопления

Для замены насосов центрального отопления вам потребуются следующие инструменты

При выходе из строя насосов центрального отопления их необходимо заменить как можно скорее насколько это возможно, иначе вы не получите горячую воду, циркулирующую по всей вашей системе центрального отопления. Вам понадобятся два больших разводных ключа, чтобы заменить насос центрального отопления.

Ваш насос системы отопления подает горячую воду от котла к радиаторам. Если ваши радиаторы теплые вверху, но холодные внизу, это признак того, что система центрального отопления выходит из строя. Это лишь некоторые из наиболее распространенных неисправностей системы центрального отопления, которые могут возникнуть. Чтобы решить эту проблему, можно увеличить давление насоса.

Для снятия и установки насосов центрального отопления можно использовать гаечный ключ. Помните, что насос отопления питается от электричества. Прежде чем включить его, отключите питание. Также отключите центральное отопление.

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Подберите правильный насос для замены центрального отопления

Прежде чем покупать новый, посмотрите на этикетки и надписи на старом насосе. На этих этикетках часто указываются технические характеристики насоса (скорость, расход и т. д.), которые облегчают поиск подходящей замены для получения идеальной температуры подачи горячей воды.

Убедившись, что электричество отключено, снимите электрическую крышку. Сделайте цифровую фотографию (или даже свой смартфон) всех подключений.

Вы также можете нарисовать соединения, если не можете сделать снимок. Это позволит правильно собрать все обратно. Гораздо проще иметь всю эту информацию сейчас, чем пытаться разобраться в ней потом.

Рекомендуется не спешить с покупкой помпы на замену раньше, чем вы это сделаете. Вам нужно будет убедиться, что ваш насос может качать воду вокруг вашей системы. Спецификации вашего существующего насоса должны помочь вам решить, какие характеристики вы должны выбрать.

Какие насосы центрального отопления самые лучшие?

Также стоит инвестировать в современный энергоэффективный насос. Это не только поможет вам сэкономить деньги на счетах за отопление, но и станет отличной инвестицией в будущее.

Как и везде, есть хорошие и плохие насосы, и одним из лучших насосов для центрального отопления является модельный ряд Grundfos Alpha. По мнению профессиональных инженеров-теплотехников, Grundfos является производителем с самым высоким рейтингом. Однако, если вы сомневаетесь, быстро позвоните одному из наших специалистов по котлам или обратитесь за помощью к профессиональному инженеру-теплотехнику.

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Снятие и замена насоса центрального отопления

Обязательно отсоедините электрические провода

Крышка электрических соединений должна быть снята. После снятия крышки провода должны быть отсоединены от нейтрали, заземления и положения под напряжением. Извлеките кабель из соединительной коробки, стянув его с насоса.

Отключение выпускного и впускного клапанов

Разводные гаечные ключи используются для отключения выпускного и впускного клапанов. Поверните клапаны по часовой стрелке, чтобы выключить их. Вы можете просмотреть наш проект, если вам нужна помощь с заклинившим или заклинившим клапаном.

Отсоедините старый насос, а затем снимите его.

С помощью гаечного ключа ослабьте болты, соединяющие насос и трубопровод. Вы не должны повредить соединение между трубопроводом и клапанами, так как это может привести к утечкам.

Под насос можно положить тряпки, чтобы собирать капли. Шайбы можно оставить, но лучше заменить. Старый насос следует демонтировать, как только он будет полностью отсоединен.

Установите новый насос

Установите новый насос. Вы должны были заменить шайбы и, возможно, заменить их на новые. Установите шайбы и затяните соединительные гайки.

Если шайба сжата в течение длительного периода времени, на ней могут образоваться вмятины, и со временем она может изнашиваться. Вы не хотите, чтобы его собрали и обнаружили, что он протекает, потому что вы не заменили несколько шайб.

После установки шайб затяните гайки на выходе и входе. Делать это нужно руками, пока палец не будет плотно прилегать. После того, как вы плотно зажали палец, вы можете затянуть гайки гаечным ключом.

При установке насоса центрального отопления убедитесь, что он расположен правильно! На корпус насоса должна быть нанесена стрелка, указывающая направление потока воды. Это должно быть обращено в правильную сторону, чтобы гарантировать, что вода течет в правильном направлении. Если это сделать неправильно, ничего не получится!

Не затягивайте ключ слишком сильно, так как это может привести к повреждению резьбы.

Снова подсоедините электрику и соединения

Чтобы убедиться, что вода не попала в крышку коробки электрических разъемов, снимите ее и протрите чистой тканью. Подключите провода кабеля к вашей схеме или фотографии.

Запустить и проверить новый насос

Чтобы насос заработал как можно быстрее, включите термостат в комнате и снова включите электропитание.

После того, как все компоненты насоса подключены, можно включать центральное отопление. В зависимости от того, какой насос вы использовали, вы можете услышать, как насос начинает качать.

Удаление воздуха из системы центрального отопления

После замены насоса в системе может оставаться воздух. Это может означать, что вы вызвали много сбоев. Каждый насос будет иметь стравливающий винт, который позволит вам удалить воздух из насоса. Вы должны осторожно открутить винт (обычно поворачивая его против часовой стрелки), пока не услышите шипящий звук. На этом этапе вы всегда можете позволить небольшому количеству воды вытечь, поэтому рекомендуется использовать тряпки или поддон для сбора капель. Возможно, вам также придется прокачать радиаторы, так как воздух может

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Сколько стоит установка насоса центрального отопления?

Установка нового насоса центрального отопления может занять до 4 часов в зависимости от того, насколько компетентен человек, выполняющий замену. По сути, у вас есть 2 затраты. Работа и сам насос.

Большинство инженеров взимают почасовую ставку для вашего района, поэтому она будет умножена на время, необходимое для установки, чтобы рассчитать стоимость установки котла. Поскольку Великобритания полна различий в стоимости жизни, почасовая ставка будет варьироваться в зависимости от того, где вы живете. Котельные установки в Лондоне почти всегда самые дорогие.

Мы также смогли сопоставить адреса наших клиентов с их примерными затратами на установку. Давайте посмотрим на эти результаты.

Сколько стоят насосы центрального отопления?

Как и все, цены на разные модели и производители будут различаться. Высококачественный насос будет стоить вам от 90 до 200 фунтов стерлингов, но существует широкий выбор вариантов, и всегда лучше проконсультироваться с сертифицированным инженером-теплотехником Gas Safe, если у вас есть газовый котел и вы не уверены.

Хороший насос центрального отопления также может помочь снизить расходы на эксплуатацию центрального отопления, поэтому убедитесь, что вы приобрели энергосберегающий насос.

Если вы хотите снять бак с горячей водой, вы можете заменить его на комбинированный котел, и вам не нужно будет беспокоиться о вашем насосе центрального отопления.

Стоимость замены насосов центрального отопления

Короче говоря, будет стоить 190-350 фунтов стерлингов для замены насоса центрального отопления . В эту цену включены все материалы и работа. Это означает, что трудозатраты находятся в диапазоне от 100 до 150 фунтов стерлингов, но также зависят от того, какую марку и модель насоса вы выберете.

Если в вашем котле нет насоса, а в системе центрального отопления нет запорных клапанов, вы можете рассчитывать на более высокие затраты на оплату труда. Это потребует от инженера опорожнения всей системы перед заменой насоса.

Вещи, которые могут увеличить ваши затраты на установку

Исследование включало опрос сантехников о времени и стоимости установки стандартного насоса центрального отопления. Стандартной установки насоса центрального отопления нет. Каждый дом уникален, и каждая установка займет немного больше времени. Вот некоторые факторы, которые могут увеличить стоимость вашей установки.

Сколько времени занимает замена насоса?

Если вы заменяете насос самостоятельно, может потребоваться несколько попыток, прежде чем вы сможете сделать это уверенно и быстро. Будьте готовы к возникновению дополнительных проблем при самостоятельной замене насоса. Их можно было бы легко решить, например, заменить запорные вентили.

На установку насоса у сантехников может уйти от 30 до 90 минут. Это может занять больше времени, если доступ к котлу и насосу затруднен.

Другие действия, которые увеличивают время установки, включают слив воды, демонтаж старого насоса и последующую проверку работоспособности системы. В целом вся операция может занять чуть более двух часов.

Возможно, имеет смысл попросить инженера осмотреть весь котел при замене насоса. Это поможет вам определить любые другие основные проблемы, которые повлияют на котел в ближайшем будущем.

После регулярной оценки котла и насоса вы сможете быстро замечать все, что кажется необычным.

Если ваш системный котел немного устарел, возможно, стоит подумать о его замене. Ознакомьтесь с лучшими системными котлами прямо сейчас и получите выгодные предложения в Boiler Central.

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Стоимость демонтажа и замены теплового насоса

Ваш тепловой насос достиг пенсионного возраста или сломался и не подлежит ремонту? Если вы планируете демонтаж и замену ОВКВ, читайте дальше, чтобы узнать больше о том, как это повлияет на затраты и что это может означать для вашего проекта.

Два основных фактора, влияющих на стоимость теплового насоса

Когда вы начнете собирать предложения по модернизации вашей системы HVAC, примите во внимание эти два ключевых фактора, которые повлияют на стоимость замены вашего теплового насоса:

• Мощность теплового насоса

  : Профессиональный расчет нагрузки определит размер и мощность, необходимые для вашего нового оборудования HVAC. Размеры тепловых насосов/кондиционеров воздуха измеряются в тоннах от 1,5 до 5 тонн. Чем больше размер, тем выше стоимость замены.

• Рейтинг эффективности теплового насоса

  : Тепловые насосы измеряются по эффективности с их рейтингом SEER (сезонный коэффициент энергоэффективности). Подобно кондиционеру, тепловые насосы, представленные сегодня на рынке, чаще всего имеют рейтинг SEER от 14 до 20 SEER.

Цены на тепловые насосы по брендам

Важно понимать, что не все марки HVAC одинаковы, и когда приходит время выбирать новое оборудование для тепловых насосов, производитель системы должен играть важную роль. Особенно, если вы находитесь в своем «вечном доме», вы не захотите бросать кости в своем домашнем комфорте с менее известным брендом HVAC.

Некоторые из лучших марок тепловых насосов, основанные на отзывах потребителей, включают:

Trane : Тепловые насосы Trane, отмеченные наградами и высоко оцененные потребителями, обеспечивают надежную и долговечную работу. Большая часть сборки их оборудования производится в Соединенных Штатах, а их штаб-квартира находится в Тайлере, штат Техас. В сочетании с подрядчиком, таким как Logan Services, который может предложить цены напрямую с завода, тепловой насос Trane является эффективной и экономичной инвестицией в ваш дом. Сотрудничайте с авторитетным дилером Trane, который может предложить конкурентоспособные цены на оборудование этой первоклассной марки, и вы получите максимальную отдачу от вложенных средств для своего проекта.

Rheem : Rheem, еще один фаворит среди потребителей, предлагает множество новых продуктов для тепловых насосов, качество которых высоко ценится. Как правило, системы Rheem немного дешевле, чем самые эффективные бренды, и их хвалят за то, что они являются недорогим и долговечным оборудованием HVAC. Продукты Rheem для обогрева и охлаждения могут стать отличным выбором для модернизации вашего HVAC.

Carrier : Имя производителя ОВКВ, о котором вы, вероятно, слышали и видели в своих исследованиях, имя Carrier пользуется признанием среди потребителей. Основанная Уиллисом Кэрриером, человеком, который изобрел первую современную систему кондиционирования воздуха в 1902, Carrier является одним из ведущих брендов в отрасли HVAC. Если вы сравниваете цены, продукты Carrier, вероятно, будут дороже, чем многие другие доступные варианты.

Lennox : Отопительное и охлаждающее оборудование, производимое Lennox, на протяжении многих лет заслужило положительную оценку потребителей. Компания Lennox известна тем, что ее основатель (Дэйв Леннокс) представил первую печь из клепаной стали в 1895 году. Продукция Lennox, ориентированная на энергоэффективность, исторически стоила дороже, чем многие сопоставимые модели в отрасли.

Mitsubishi Electric : Ведущий производитель бесканальных тепловых насосов, мини-сплит-системы Mitsubishi становятся все более популярными в Огайо, особенно в качестве однозонного решения для обогрева/охлаждения помещений, которые трудно поддерживать в комфортных условиях с помощью традиционных ОВКВ. система. Бесканальные тепловые насосы Mitsubishi, которые обычно используются в соляриях, главных спальнях и пристройках к комнатам, являются одними из самых эффективных и экономичных систем на рынке.

Мы рекомендуем вам изучить, какие бренды лучше всего соответствуют вашему бюджету на замену нового теплового насоса. Выбирайте надежного производителя, но помните, что качество установки от компании самое главное, что вы выбрали для замены своих систем охлаждения и отопления. Как мы говорим в Logan Services, , лучшая гарантия — это та, которую вам не нужно использовать, потому что тепловой насос был установлен правильно с первого раза.

Детализированные затраты на систему теплового насоса

Если у вас есть новая смета на замену теплового насоса, вполне вероятно, что проект указан в одной общей цене. Ваша смета может включать в себя настройку многих элементов, необходимых для завершения проекта и обеспечения вашего дома надежным, энергоэффективным домашним комфортом. Затраты на ремонт или замену теплового насоса могут зависеть от наличия запчастей и оборудования, а также от спроса.

Вот некоторые общие термины, которые могут относиться к вашему проекту теплового насоса:

• Конденсатор теплового насоса

  : Блок конденсации, расположенный в наружном оборудовании, представляет собой наружный змеевик, работающий в режиме охлаждения.

• Устройство обработки воздуха

  : Это внутренний блок, работающий только от электричества и работающий аналогично печи для перемещения воздуха по всему дому.

• Внутренний змеевик

  : Известный как змеевик испарителя, внутренний змеевик заполнен холодным хладагентом, который поглощает тепло.

• Комплект трубопроводов хладагента

  : Линии хладагента представляют собой медные трубы, соединяющие наружный блок с внутренним змеевиком. Хладагент в трубопроводе предназначен для поглощения или отвода тепла по всей системе.

• Электрика

  : Электрические компоненты вашего теплового насоса должны быть правильно подключены к электросети вашего дома. Процесс подключения к электросети должен быть включен в стоимость оценки вашего теплового насоса и должен требовать дополнительной оплаты только в том случае, если вам нужно обновить свою электрическую коробку.

• Термостат

  : Ваш тепловой насос должен поставляться с новым термостатом. Вы можете перейти на дисплей большего размера, но ваш дилер HVAC должен предложить вам это за минимальную доплату.

• Газовая печь

  : Независимо от того, подключаете ли вы свой тепловой насос к газовой печи или электрическому воздухообрабатывающему агрегату, важно помнить о преимуществах совместимости оборудования для нагрева и охлаждения. Чтобы получить максимальную отдачу от вашего проекта по замене, вы захотите заменить как внутреннее, так и наружное оборудование HVAC.

Выберите экспертов Logan Services для замены вашего HVAC в этом году. Воспользуйтесь сезонными акциями, а также 0% финансирования на 60 месяцев! Свяжитесь с нашей командой для бесплатной оценки сегодня.

Затраты на оплату труда теплового насоса

Цены на ваш проект HVAC могут варьироваться в зависимости от региона, компании-установщика, наличия оборудования и других экономических факторов. Часто стоимость рабочей силы сводится к времени, необходимому для завершения проекта. Чем больше времени занимает ваш проект, тем выше могут быть ваши трудозатраты.

Учитывайте время, необходимое для следующих задач по замене:

• Источник воздуха

  : В зависимости от объема работы, чаще всего затраты на установку воздушного теплового насоса должны основываться примерно на 1-2 рабочих днях, поэтому оплата труда будет минимальной, когда придет время заменить вашу систему.

• Геотермальная

  : Более длительный процесс, проекты геотермальных тепловых насосов могут занять до 6-8 недель от начала до конца.

• Дополнительные затраты на оплату труда

  : Плата за рабочую силу, которая может быть добавлена ​​дополнительно, может включать перемещение вашего теплового насоса, модернизацию вашей электрической коробки и т. д. Ваше предложение должно включать все эти дополнительные сборы (если применимо) авансом, чтобы вы не столкнулись с какими-либо неожиданными расходами в день. установки.

• Стоимость демонтажа теплового насоса

  : Стоимость демонтажа теплового насоса должна быть частью вашего предложения по проекту. Подрядчик HVAC, имеющий опыт замены тепловых насосов, должен иметь процесс переработки старого оборудования для отопления/охлаждения, чтобы бремя утилизации теплового насоса никогда не ложилось на домовладельца. Типичная система HVAC может быть демонтирована в течение первых 1-2 часов проекта, и это не должно влиять на количество дней, необходимых для завершения установки.

Выберите компанию, которая специализируется на установке и ремонте тепловых насосов, будь то воздушные или геотермальные, так как они, вероятно, будут наиболее опытным и эффективным вариантом, который, в конечном итоге, может сэкономить вам время и деньги.

Общая стоимость замены теплового насоса

Стоимость замены теплового насоса будет зависеть от всего объема проекта. Некоторыми из ключевых факторов, которые будут влиять на цену установки теплового насоса, будут размер необходимого оборудования, предпочитаемый уровень эффективности, хотите ли вы одноступенчатую, двухступенчатую или регулируемую скорость (тепловые насосы переменной производительности) технологию HVAC, а также любые доступные сезонные акции и поощрения.

Кроме того, важно отметить, что когда придет время заменить блок теплового насоса, это может также означать, что необходимо заменить печь или вентиляционный агрегат для обеспечения совместимости системы. Эта «небольшая» деталь может значительно повлиять на стоимость замены теплового насоса, но может быть необходима для достижения уровней энергоэффективности, на которые рассчитано оборудование.

Если принять во внимание все эти детали, стоимость замены теплового насоса может варьироваться от 6 000 до 16 000 долларов США, поэтому мы всегда рекомендуем получить бесплатную оценку на дому, чтобы получить четкое представление о том, какой инвестиции, на которые вы смотрите. Воспользуйтесь бесплатной консультацией эксперта по комфорту и эффективности в Logan Services и узнайте о вариантах замены HVAC.

Мы предлагаем оценку в тот же день и установку на следующий день; мы здесь, чтобы помочь сделать ваш проект без проблем. Чтобы узнать больше о демонтаже и замене теплового насоса, свяжитесь с нами сегодня, чтобы начать!

Часто задаваемые вопросы

Тепловой насос какого размера мне нужен для дома площадью 2000 квадратных футов?

Чтобы правильно подобрать оборудование для вашего дома, ваш специалист по HVAC должен выполнить так называемый расчет нагрузки. В то время как квадратные метры дома играют большую роль в определении тоннажа, необходимого для обогрева/охлаждения вашего дома, это лишь один из многих факторов, которые учитываются при принятии решения о выборе размера теплового насоса.

Стоит ли устанавливать тепловой насос?

Замена наружного блока HVAC тепловым насосом может быть выгодной во многих отношениях. Если вы замените традиционный кондиционер тепловым насосом, вы получите дополнительную функциональность режима обогрева, что позволит вам сэкономить деньги с энергоэффективной моделью на поставке топлива в холодные месяцы. Тепловые насосы — отличный выбор для домовладельцев в Огайо в сочетании с газовой печью или электрическим вентилятором.

Сколько времени займет установка?

В зависимости от сложности работы и подрядчика по тепловому насосу, которого вы выбрали для установки системы, установка вашего оборудования может занять от одного дня до недели и более. В Logan Services наша команда по установке имеет большой опыт и подготовку для правильной и своевременной установки вашего теплового насоса. Чаще всего наши установки занимают всего один день! Есть много подрядчиков, которые не могут предложить такое удобство, поэтому имейте это в виду, когда выбираете компанию по установке кондиционеров, печей и тепловых насосов.

Каков, по вашему мнению, средний срок службы теплового насоса?

Мы надеемся, что ваш тепловой насос прослужит в среднем 12–15 лет при хорошей эксплуатации. Тем не менее, срок службы любого оборудования HVAC может варьироваться в зависимости от качества установки, того, насколько хорошо за системой ухаживали с плановым обслуживанием и заменой фильтров, а также от того, насколько быстро был выполнен ремонт при возникновении эксплуатационных проблем. Как и наша собственная продолжительность жизни, состояние и будущее вашего теплового насоса будет зависеть от многих внешних факторов, независимо от марки.

На что следует обратить внимание при выборе теплового насоса?

Некоторые из наиболее важных решений, которые вы примете во время проекта по замене ОВК, будут касаться марки оборудования, правильного размера, предпочтительных уровней эффективности, одноступенчатой, двухступенчатой ​​работы или работы с переменной скоростью, а также того, кого вы выберете для покупки и установки вашей системы.
