Ремонт циркуляционного насоса для отопления grundfos цены в Москве

Наша компания «ОБИНС» предлагает услуги по монтажу и обслуживанию насосного оборудования. В штате квалифицированные специалисты, которые быстро выявят возможную неисправность и произведут ремонт циркуляционного насоса для отопления. Мы предлагаем выгодные условия для сотрудничества физическим и юридическим лицам.

Возможные неисправности циркуляционных насосов

Срок эксплуатации циркуляционного насоса для котла зависит от правильности использования и установки, но в любом случае при вызове мастера от компании «ОБИНС» проблема будет решена в сжатые сроки. Рассмотрим основные неисправности и способы устранения неполадок:

1. Звук есть, но вал не функционирует:

  • проблема может заключаться в блокировки каким-либо предметом – потребуется разобрать блок, проверить фильтр и при необходимости провести чистку;

  • если оборудование не эксплуатировалось определенное время, то возможно произошло окисления вала – здесь производится разборка и вал вручную прокручивается;

  • недостаточное напряжение в сети.

2. При включении насоса для систем отопления в частном доме оборудование шумно работаем:

  • возможна кавитация – для устранения неполадки требуется повысить давление в водопроводе;

  • в трубах присутствует воздух, который необходимо выпустить – ракушку требуется дренировать и заполнить водой.

3. Насос для отопления в частном доме grundfos после включения не работает и не шумит. С большой вероятностью нет питания – потребуется проверить защитные автоматы и наличие электропитания. Возможно, вышел из строя предохранитель – здесь происходит простая замена.

4. При работе рециркуляционного насоса для систем отопления происходит вибрация. Неисправность – износ опорных подшипников, которые заменяются.

5. Если происходит срабатывание внешней защиты на линии питания, то проверяются клеммы, обмотка статора, блок регулировки и конденсатор. Все показатели должны соответствовать техническому паспорту оборудования.

6. Понижение показателей напора воды относительно техническим характеристикам, заявленным производителем:

  • высокое гидравлическое сопротивление контура – проверяется износ запорной арматуры и фильтров, при необходимости увеличивается сечение труб;

  • снижение мощности становится следствием нарушения в питании оборудования или смене фаз – здесь проверяются все фазы.

7. Если происходит выключение после непродолжительной работы. Ремонт насоса отопления wilo заключается в чистке ротора и стакана статора.

Были рассмотрены только основные неисправности насоса для системы отопления. Для проведения правильного ремонта нужно знать все конструктивные элементы устройства, без опыта самостоятельное вмешательство приводит к тому, что после, «реанимировать» оборудование не смогут даже специалисты.

Обслуживание и ремонта насоса отопления wilo и других моделей

Опыт специалистов компании «ОБИНС» и наличие необходимого инструмента позволяют проводить ремонт водяного насоса любой сложности. Стоимость услуг зависит от вида неисправности. Мы сначала с точностью определяем вид поломки и только после приступаем к работам – без привлечения специалистов со стороны трудно понять, что именно неисправно в оборудовании.

Для увеличения срока эксплуатации и предотвращения преждевременного ремонта циркуляционных насосов компания «ОБИНС» рекомендует проводить не реже 1-ого раза в месяц проверку работоспособности и осмотр оборудования:

  • убедиться, что включенный двигатель не перегревается;

  • при работе должны отсутствовать посторонние шумы и вибрации;

  • напор теплоносителя должен соответствовать техническим характеристикам, заявленным в паспорте;

  • все провода в коробке для клемм должны быть зафиксированы, наличие воды в узле недопустимо;

  • всегда должна присутствовать смазка на резьбовых соединениях;

  • требуется проверить заземление между клеммой и корпусом насоса;

  • удостовериться в герметичности системы отопления и насосного оборудования, проверить износ прокладок и затяжку болтовых соединений.

Вы можете оформить у нас заявку на обслуживание оборудования на весь период эксплуатации, что обеспечит бесперебойную и долговечную работу насоса. С компанией «ОБИНС» вы не останетесь без тепла в лютые морозы!

Правила разборки циркуляционного насоса для ремонта

Для правильной разборки потребуется шестигранный ключ, крестовая и шлицевая отвертка. На рынке так же представлены модели, которые не подлежат ремонту и после выхода из строя попросту утилизируются.

Разборка циркуляционного насоса выполняется в представленной последовательности:

  • На месте соединения ракушки и корпуса двигателя по периметру откручиваются болты.
  • Ракушка снимается, но крыльчатка не трогается и остается на валу.

  • Шлицевой отверткой поддеваются по периметру четыре дренажных отверстия, после чего из стакана статора и пазов выйдет крыльчатка и вал с ротором.

После завершения разборки циркуляционного насоса выполняется чистка или ремонт.

Где недорого заказать ремонт циркуляционного насоса?

Одно из основных направлений нашей компании «ОБИНС» заключается в установке, ремонте и обслуживании насосов. Квалифицированные мастера произведут все работы в оговоренный срок. Мы постоянного работаем над повышением уровня обслуживания клиентов и на сегодня предоставляем следующие услуги:

  • установка циркуляционных, дренажных, фекальных и погружных насосов;

  • наладка и запуск оборудования;

  • ремонт и обслуживание;

  • профилактические обследования;

  • аварийный ремонт;

  • проектирование.

На выполненную работу предоставляется гарантия. Стоимость услуг для каждого случая рассчитывается индивидуально и зависит от многих критериев: вида, сложности, объема работ и так далее. Точную цену на ремонт циркуляционного насоса можно узнать после составления сметы. Наше преимущество – после подписание договора увеличение цены невозможно! Работать с компанией «ОБИНС» не только выгодно, но и комфортно!


Полезная информация:


Ремонт циркуляционного насоса отопления – как восстановить его работоспособность?

Ремонт циркуляционного насоса отопления своими руками – это достаточно сложная задача. Чтобы правильно выполнить его, необходимо разобраться с конструкцией и особенностями такого оборудования.

1 Устройство насоса отопления – простая ли это конструкция?

Насосные циркуляционные приспособления, нередко называемые помпами, пользуются популярностью среди собственников дач, частных домостроений, квартир с автономным отоплением, загородных коттеджей. Выбор подобных аппаратов в наши дни довольно большой. Циркуляционные насосы отличаются друг от друга техническими характеристиками. При этом их общая конструкция остается неизменной.

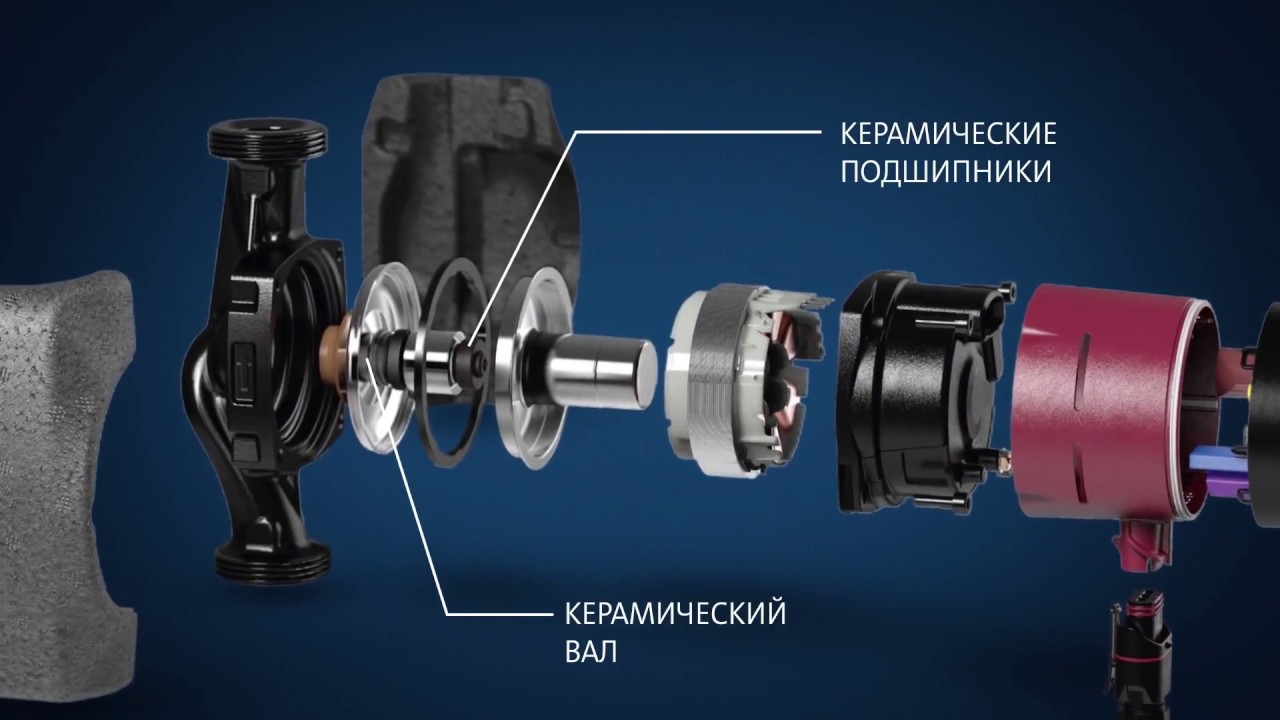

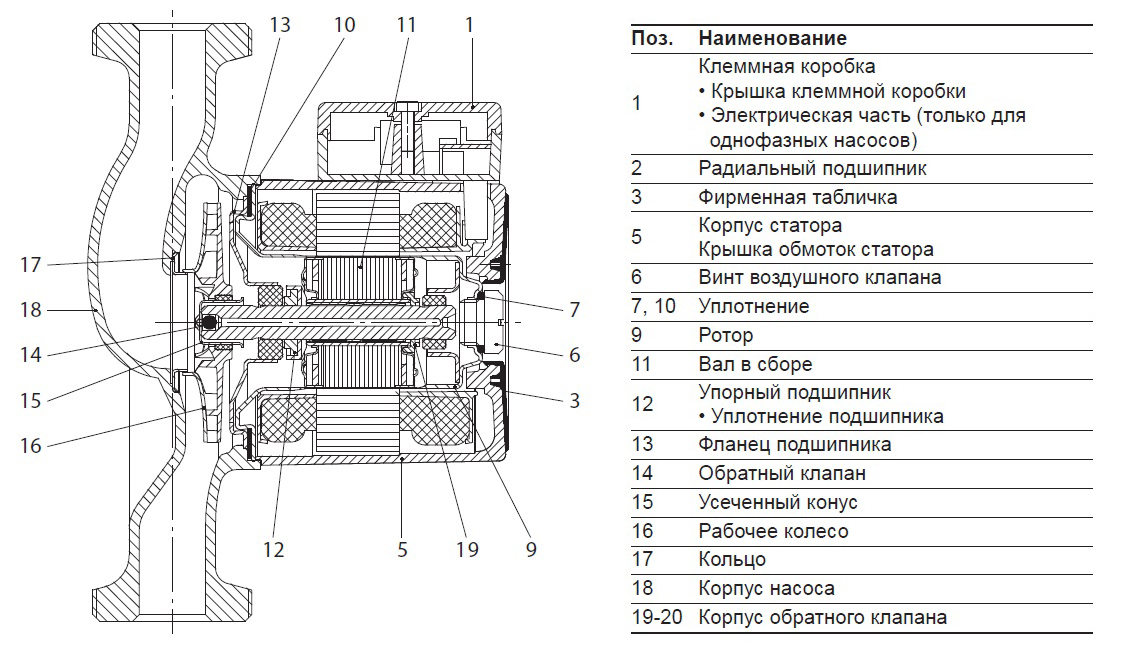

Устройство циркуляционного насоса таково: прибор располагает корпусом, который изготавливается из углеродистой стали, нержавейки либо прочных сплавов на основе алюминия. По горизонтали насос делается вытянутым. В корпусе устанавливается электродвигатель с ротором. Мощность мотора достаточно высокая. Она варьируется в зависимости от модели оборудования. На роторе монтируется рабочее колесо из сверхпрочных полимерных составов или стали. Его оснащают специальными лопастями. Они изгибаются в направлении, противоположном вращению колеса.

В корпусе насоса устанавливается электродвигатель с ротором

В некоторых случаях узлы насосного оборудования заключаются не в один корпус, а в несколько отдельных блоков. Такие помпы для двух- и однотрубных систем отопления называют консольными. Насосы бывают двух типов – мокрого и сухого. Первые из указанных аппаратов выполняются в виде моноблока. Они имеют доступную стоимость, работают почти бесшумно. Сухие помпы в большинстве случаев изготавливаются консольными. Электрический мотор в них устанавливается в отдельный блок. Ротор двигателя получает вращение через специальную муфту. Сухие насосы конструктивно более сложные за счет наличия в них приводного механизма.

Принцип работы описываемых устройств:

  • После запуска электромотор начинает вращать крыльчатку на роторе.
  • Жидкость поступает в центральную часть помпового устройства.
  • Лопасти на крыльчатке отбрасывают к внешней стороне корпуса используемый теплоноситель (масло, воду).
  • На жидкость начинает действовать центробежная сила. За счет этого теплоноситель попадает в выходной патрубок.

После всех этих операций в камере наблюдается падение давления, благодаря чему помпа получает очередную порцию нагнетаемой жидкости. Тем самым обеспечивается непрерывность функционирования помпы.

2 Разборка оборудования – выполним своими руками!

Ремонт циркуляционных помп требует их демонтажа и (как правило) разборки. Снять насос несложно. Потребуется обесточить устройство, перекрыть обходную отопительную трубу – байпас, если таковой монтировался, а затем аккуратно отвинтить все фиксирующие помпу запорные вентили. После этого можете смело демонтировать насос.

С разборкой приспособления придется повозиться подольше. Но и эта операция вполне осуществима. Запаситесь заранее шестигранником, крестовой отверткой, жидким ключом – специальным аэрозольным составом, который наносится на прикипевшие в процессе эксплуатации крепежные элементы и позволяет без затруднений выкрутить последние. Если помпа не разбиралась очень давно, применение указанного аэрозоля является обязательным. Как разобрать циркуляционный насос?

Руководствуйтесь следующей инструкцией:

  1. Откручиваете болты, которые фиксируют крышку механизма. Не забывайте об использовании жидкого ключа!
  2. Демонтируете крышку. Под ней располагается ротор. Его крепление чаще всего выполняется болтами. Реже используются специальные фиксаторы.
  3. Выкручиваете болты (освобождаете фиксирующие элементы).

Разборка насоса завершена. Под ротором расположены все узлы и отдельные детали циркуляционного устройства. Разбирать насос до болтиков не нужно. Сначала следует определиться, какой его элемент вышел из строя, и только после этого снимать конкретную деталь, которая нуждается в замене либо ремонте. Если требуется замена всего насоса, достаточно просто демонтировать его. Полностью разбирать механизм не нужно. Снимаете вышедшее из строя оборудование. Устанавливаете на его место новое.

3 Распространенные неисправности помп – как устранить самому?

Насосы разных производителей, как было указано, имеют одну и ту же конструкцию. Поэтому и неисправности у них, как правило, одинаковые. Многие пользователи сталкиваются с тем, что циркуляционное устройство при запуске начинает гудеть, но вращения ротора не происходит. Подобная проблема возникает из-за:

  • Неправильного подключения электрической проводки либо отсутствия на клеммах помпы питания. Проблема решается проверкой наличия электропитания тестером и переподключением (правильным!) кабелей.
  • Окисления вала двигателя. Это явление чаще всего отмечается в случаях, когда насос не использовался продолжительное (несколько лет) время. Ремонт своими руками в такой ситуации будет следующим – отключим питание, сольем воду из трубопровода и самой помпы, разберем электродвигатель (снимем крышку и ротор). Теперь главное. Нужно взять отвертку и провернуть ротор до упора в рабочую насечку. Операцию допускается выполнять и рукой, если механизм крутится без затруднений.
  • Попадания в механизм посторонних предметов. Вам нужно произвести разборку крышки и ротора. Убрать инородное тело. После этого обязательно произведите замену сетчатого фильтра. Как правило, посторонний предмет выводит его из строя.

Циркуляционное устройство в системе отопления

Если помпа запускается в обычном режиме, а затем останавливается, вероятнее всего, ее неправильно подключили к клеммам. Проверьте. При необходимости выполните грамотное подключение. Другая причина описываемой поломки – появление накипи между вращающимися узлами механизма. Следует разобрать агрегат, удалить имеющийся налет извести, смазать маслом стыки всех деталей. Иногда насос останавливается из-за неплотного прилегания предохранителя. Нужно демонтировать этот элемент и зачистить крепящие его зажимы.

Неисправность предохранителя зачастую является причиной того, что насосное оборудование не включается.

Проверьте зажимы, замерьте мультиметром величину напряжения на клеммах. Если предохранитель вышел из строя, замените его. Подобные ситуации встречаются нередко из-за скачков напряжения в электросети. Если вы не хотите постоянно ставить новый предохранитель, подключите к оборудованию стабилизатор. Он надежно защитит систему от перепадов напряжения.

Насос может издавать при запуске сильный шум. Это сигнализирует о попадании в замкнутый контур циркуляционной системы воздуха. Предупреждают подобное явление посредством монтажа спец. узла в трубопроводе. Такой небольшой элемент исключает вероятность образования воздушных пробок в системе. Если специальный узел не был установлен, придется выполнять продувку трубопровода. Сильный шум, а также ощутимая вибрация иногда возникают и из-за износа подшипника, который ставится на колесо с крыльчаткой. Разбираете корпус агрегата, анализируете состояние подшипника, меняете его на новый в случае необходимости.

Ремонт циркуляционного насоса

Когда помпа не обеспечивает требуемого напора теплоносителя, причина кроется в неправильном (в обратную сторону) вращении рабочего колеса. Эта проблема встречается только при подключении насосного оборудования к 380-вольтной электросети. Решение – подсоединение провода к нужной фазе. Также напор снижается при увеличении показателя вязкости теплоносителя. В подобных ситуациях колесо сталкивается с высоким сопротивлением и не может выполнить свои функции. Нужно будет достать сетчатый фильтр из насоса, прочистить его либо заменить.

Как видим, циркуляционный насос отремонтировать своими руками вполне реально. Конечно, если речь идет о распространенных поломках. В остальных случаях лучше доверить восстановление работоспособности помпы специалистам сервисных центров.

4 Грамотная эксплуатация насоса – чтобы экстренный ремонт не понадобился

Правильное обращение с насосным оборудованием и регулярное проведение его техобслуживания исключает необходимость ремонтных работ на долгие годы. При эксплуатации помпы учитывайте следующее:

  • Не запускайте насос, если трубопровод не заполнен теплоносителем.
  • Включайте циркуляционное оборудование хотя бы раз в месяц на 15–20 минут. Длительный простой насоса гарантированно приведет к появлению неисправностей его отдельных узлов и механизмов.
  • Следите за рекомендованным производителем объемом перекачиваемой жидкости. Если устройство рассчитано на 100 л теплоносителя в час, запрещено перекачивать через него большее количество воды.
  • Перед началом отопительного сезона проверяйте систему на герметичность, правильность подключения циркуляционного агрегата к электросети. Проводите пробные запуски насоса, чтобы удостовериться в отсутствии вибрации и посторонних шумов.

Большое значение для стабильной работы циркуляционного насоса имеет и его регулярное техобслуживание. Эту процедуру можно выполнить самостоятельно. Нужно удостовериться в надежной фиксации проводов, ведущих к клеммам, отсутствии течей в агрегате, наличии заземления между клеммой и корпусом помпы. Также нужно раз в 1–3 месяца смазывать резьбовые фланцы и подтягивать все болты насоса. Не забывайте об описанных профилактических мероприятиях, и тогда циркуляционный агрегат будет служить вам без аварий десятилетиями.

Прочищаем циркуляционный насос

Если у вас засорился циркуляционный насос, что выясняется с началом отопительного сезона, можно прочистить его без замены на новый.

Циркуляционный насос обеспечивает циркуляцию воды в отопительной системе. Часто он засоряется из-за отложений на двигателе.

После снятия крепежных гаек (при этом капает вода, и это норма) попытаться отверткой провернуть вал двигателя. Если не удастся, нужно вызвать сантехника, который сменит насос. При этом старый насос не стоит выбрасывать, он может еще пригодиться. Чаще всего бывает достаточно снять отложения на валу и роторе, если, конечно, обмотка двигателя и конденсатор не повреждены.

Для очистки насоса надо отвернуть одно из крепежных соединений на корпусе насоса и залить в насос смесь из воды и уксусной эссенции в пропорции 1:1. Уже по истечении суток после действия данной смеси ротор снова начинает вращаться и насос еще долго может работать. После этого следует разобрать насос и тщательно очистить все детали.

Вокруг несущего диска имеются маленькие пазы, в которые легко заходит тонкая отвертка. Осторожно поддевая, снять диск и ротор вместе с колесом насоса. Если еще остались наслоения, их удаляют деревянным шпателем. Чем чище поверхность, тем меньше опасность новых отложений. Затем отполировать все поверхности валиком из волокнистого шлифовального материала, сукном или полировальной пастой.

После ремонта надо проверить насос у специалиста, причем тест проводится при заполненном водой насосе. Проверить также безопасность работы насоса, подключенного к сети.

1. Прокладка из пластика или резины (старая велосипедная покрышка) уплотняет соединение крепежных гаек.

2. Смесь из воды и уксусной эссенции может размягчить известковые отложения.

3. Прежде чем разобрать крепеж корпуса насоса, из него следует вылить всю жидкость.

4. При снятии несущего диска стараться не повредить уплотнительное кольцо.

5. Использование сверлильного станка облегчает процесс полировки.

6. Внутренние стенки корпуса требуют тщательной очистки.

Инструменты:

Гаечный ключ, отвертка, деревянный скребок, полировочные инструменты, полировальная тряпка, полировочная паста.

устройство, разборка, как разобрать, неисправности, почему не работает, как проверить


Устройство и принцип работы циркуляционного насоса

Если не знать, в чем заключается принцип работы циркуляционного насоса, то вам трудно будет как производить ремонт, так и заниматься техническим обслуживанием.

Циркуляционный насос сконструирован из следующих элементов:

  • корпус, который выполнен из нержавеющей стали или цветных сплавов;
  • электрический двигатель, вал которого соединен с ротором;
  • ротор, на котором крепится колесо с лопатками — крыльчатка (ее лопасти находятся в постоянном контакте с перекачиваемой средой, выполняются они из металла либо полимерных материалов).

Циркуляционные насосы бывают двух видов:

  • с мокрым ротором;
  • с сухим ротором.

Виды циркуляционных насосов описаны в этой статье

У агрегатов с мокрым ротором эта деталь все время помещена в жидкую среду. Такими насосами обычно снабжаются бытовые отопительные системы. За счет того, что ротор располагается в жидкости, все движущиеся детали не только смазываются, но и эффективно охлаждаются.

Главные плюсы такого типа циркуляционного насоса:

  1. В процессе работы они практически не издают шума, поскольку вода, в которой располагаются все детали устройства, хорошо поглощают вибрации.
  2. В установке они просты, достаточно их врезать в трубопровод, также ремонт и техобслуживание не отнимет много времени и сил.

В качестве недостатков насосов с мокрым ротором стоит отнести небольшую производительность, монтировать их следует исключительно в горизонтальном положении. Также, если в отопительной системе будет отсутствовать жидкость, то такие устройства могут дать сбой.

Циркуляционный насос и помпа

Приводной двигатель насосов с сухим ротором выделен в отдельную группу. Вращение от вала электродвигателя передается крыльчатке при помощи специальной муфты. По сравнению с предыдущим видом, этот отличается более высокой производительностью, КПД доходит до 80 %. Также конструкция агрегатов с сухим ротором — более сложная, в связи с этим обслуживать и ремонтировать тоже несколько труднее.



Как устроены и работают циркуляционные насосы

Принцип работы циркуляционных насосов мало чем отличается от устройства дренажных моделей. Корпус прибора изготовлен из прочных материалов, устойчивых к коррозии. Обычно это нержавеющая сталь, алюминий, латунь, чугун. При запуске двигатель начинает вращать ротор, оснащенный крыльчаткой. В результате давление на входном патрубке снижается, и вода засасывается в гидравлическую камеру. Вращение крыльчатки создает центробежную силу. Вода прижимается к стенкам камеры и с силой выбрасывается в трубопровод через выходное отверстие. Так обеспечивается принудительная циркуляция теплоносителя в закрытом контуре отопления.

Конструктивные различия между устройствами разных типов

Существует два основных типа насосов – с «мокрым» и «сухим» роторами. «Мокрый» ротор отделен от воды специальными уплотнительными кольцами, между которыми находится тонкая водяная пленка. При износе кольца истираются и плотнее прижимаются друг к другу, что гарантирует герметичность конструкции на протяжении нескольких лет. Охлаждение и смазка осуществляются за счет рабочей жидкости. Насосное оборудование этого типа устанавливают в небольших по объему теплоносителя системах, т.к. обеспечить герметичность соединений в конструкциях большого диаметра затруднительно

При монтаже приборов важно добиться строго горизонтального расположения вала, иначе устройство может работать со сбоями

Основное преимущество «сухих» моделей заключается в высоком КПД. Он составляет 80%, что выгодно отличает его от 50% КПД устройств «мокрого» типа. Роторы «сухих» циркуляционных насосов отопления не контактируют с жидкостью. В зависимости от расположения двигателя конструкции делят на горизонтальные (консольные), вертикальные и блочные. Все «сухие» модели шумят при работе, чувствительны к качеству теплоносителя и чистоте воздуха. Их желательно устанавливать в отдельных помещениях котельных, контролируя чистоту воды в системе и воздуха в помещении.

источник


Как проводить регулярное техническое обслуживание насосов?

Время от времени, желательно не реже раза в месяц, необходимо производить внешний осмотр и проверку качественной работы вашего циркуляционного насосного устройства.

Вариант устройства насоса

  1. Включите насос и на рабочем режиме проверьте отсутствие посторонних шумов и чрезмерной вибрации.
  2. Проверьте напор теплоносителя, выдаваемый насосом. Он должен соответствовать показателям, заявленным в техническом паспорте.
  3. Удостоверьтесь в отсутствии чрезмерного нагрева электрического двигателя устройства.
  4. Проверьте наличие смазки на резьбовых фланцах и, при необходимости, восстановите её.
  5. Убедитесь в наличии заземления между корпусом насосного устройства и соответствующей клеммой.
  6. Осмотрите насос со всех сторон и удостоверьтесь в отсутствии течей. Обычно такими уязвимыми местами является узел сопряжения трубопровода и корпуса насосного устройства. Проверьте уровень затяжения болтов и нормальное состояние прокладок.
  7. Осмотрите клеммную коробку. Все провода должны быть надежно зафиксированы. В узле недопустимо присутствие влаги.

Подготовка к эксплуатации

Перед наступлением холодного времени года подготовьте всю тепловую систему к работе.

Для этого необходимо выполнить следующие пункты:

— проверить на герметичность трубопроводы и насос. Подтянуть весь крепеж и муфту. Выполнить замену прокладок и уплотнителей;

— еще раз проверьте чистоту фильтра сетчатого. При необходимости очистите его;

— проверьте наличие смазки во всех вращающихся деталях, особенно в подшипнике;

— проверьте наличия нормального напряжения. Оно должно быть 220 В. При отсутствии такой цифры – обратитесь в энергетическую кампанию;

— проверьте, как работает система. Включите ее. Пусть проработает два три часа.

Вот вы и выполнили самостоятельно ремонт и замену подшипника центробежного насоса отопления вашего дома.

Благодаря настоящей статье.

Если же в процессе ремонта и замены деталей возникнут вопросы или проблемы – обращайтесь ко мне в комментарии.

Рад помочь советом.



Возможные неполадки и способы их устранения

Какие поломки могут возникнуть и как сделать ремонт циркуляционного насоса своими руками? Давайте разбираться.

Насос гудит, а рабочее колесо не вращается

Возможные причины:

  1. Посторонний предмет в камере рабочего колеса.
  2. Длительный простой аппарата привел к окислению вала ротора.
  3. Подача электропитания к клеммам устройства нарушена.

Устранить неисправности в первом случае можно аккуратно сняв устройство и раскрутив корпус в зоне крыльчатки. При наличии постороннего предмета, удалить его и провернуть вал руками. Во избежание повторного попадания инородного тела следует установить на патрубок фильтр.

Гудение помпы может наблюдаться и при длительном простое и окислении вала. Необходимо тщательно зачистить все окислившиеся места и смазать движимые части рабочего узла.

Гудит циркуляционный насос и при нарушении электропитания. Сперванадо проверить напряжение тестером. При неисправности или порыве кабеля его следует заменить. Если кабель в порядке, смотрят напряжение на клеммах. Значок бесконечность на тестере говорит о замыкании. Меньшее напряжение означает обрыв обмотки. В обоих случаях необходима замена клемм.

Насос не работает совсем

Насос не работает, когда в сети нет напряжения. Тестером проверяют напряжение, а также правильность подсоединения аппарата к питанию.

Вал циркуляционного насоса

При наличии в помпе плавкого предохранителя, есть риск его перегорания от скачков напряжения. Если такое происходит, предохранитель заменяют. Желательно установить надежный стабилизатор.

Насос включается, но через пару минут останавливается

Причинами могут быть:

  1. Накипь между движущимися частями устройства.
  2. Неправильное подключение насоса в районе клемм.

Помпа может включаться, но и сразу останавливаться при наличии накипи. Известковый налет удалить и смазать стыки между статором и ротором.

Во втором случае проверяют плотность предохранителя на устройстве. Его снимают и чистят все зажимы. В клеммной коробке должны быть правильно подключены все провода.

При включении насос шумит

Если насос шумит, это может свидетельствовать о присутствии воздуха в системе. Необходимо спустить воздух из труб, в верхней части контура смонтировать узел для того, чтобы воздух выпускался автоматически.



Циркуляционные насосы: виды неисправностей и способы ремонта своими руками

Большинство современных циркуляционных насосов практически не требуют техобслуживания. Ремонт таких устройств требует повышенной внимательности и понимания структурной части оборудования. Ремонта оборудования рекомендуется доверять квалифицированным специалистам, имеющих опыт работы с насосами для циркуляции разных типов и производителей.

Достаточно часто при функционировании циркуляционного насоса возникают перебои и дефекты. Которые необходимо устранять максимально быстро. Определить неисправность можно по некоторым характерным признакам, что позволяет быстро выявить характер поломки, и вернуть оборудование в рабочее состояние в кратчайшие сроки. В этой статье мы рассмотрим виды неисправностей насосного оборудования, а также способы самостоятельного ремонта.

Правила эксплуатации

При использовании циркуляционного насоса в замкнутом контуре, необходимо соблюдать некоторые правила, которые помогут свести риск выхода оборудования из строя к минимуму. Основные пользовательские правила:

  • оборудование не должно функционировать, если в трубопроводе нет теплонагревателя;
  • если система длительное время простаивала без работы (к примеру, в несезон), необходимо не реже одного раза в месяц запускать насос для работы примерно на 15 минут. Это поможет избежать окисления исполнительные деталей устройства;
  • температура нагревательной жидкости не должна быть ниже, чем +65⁰С, тогда жесткие соли не будут оседать на стенках трубопровода;
  • при функционировании должно соблюдаться достаточное количество теплонагревателя в контуре. Если его будет слишком мало или много, то оборудование может выйти из строя;
  • при первичном запуске обязательно проверьте, чтобы отсутствовали сторонние шумы и вибрации;
  • на корпусе насосного устройства не должно быть трещин и других видимых повреждений;
  • обязательно необходимо выполнить заземление, что является обязательным условием для гарантийного обслуживания у многих производителей;
  • необходимо регулярно проверять места креплений к магистрали на наличие течей. При обнаружении неисправностей потребуется заменить прокладки и подтянуть соединительные крепления.

Распространенные неисправности и способы их ремонта

Каждый может столкнуться с ситуацией, когда циркуляционный насос неисправен. Это может проявляться в нехарактерных звуках и вибрациях, потере эффективности обогрева помещений, либо устройство попросту не функционирует. Большинство неполадок можно отремонтировать самостоятельно, необходимо только правильно определить причину неисправности.

Сильное нагревание устройства

Функционирующий циркуляционный насос должен быть идентичным по температуре тепловому носителю. В ситуации, когда отмечается большая разница температур, это указывает на неправильный монтаж или неграмотное использование оборудования.

Оборудование может перегреваться по следующим причинам:

  1. Неправильный монтаж. Определить такую неисправность можно, если повышение температуры насоса отмечается сразу после монтажа.
  2. Маленькое напряжение электросети. Если напряжение будет ниже 220 Вольт, то электрический привод будет очень быстро нагреваться, и вскоре выйдет из строя.
  3. Недостаточно подшипниковой смазки. Если смазочного материала мало, то подшипники быстро стираются, что приводит к неисправности оборудования.
  4. Попадание инородного предмета. Если в трубопроводе находится большое количество шлаков, то мелкие частицы могут застревать в исполнительных элементах, что заклинивает электродвигатель. Здесь важно быстро почистить прибор, так как существует риск выхода из строя катушки двигателя, что приведет к полной остановке привода.
  5. Засор в системе. Образующаяся на внутренних стенках ржавчина и другие отложения сужают просвет магистрали, что затрудняет ток жидкости. Это повышает нагрузку на насос, а решить проблему поможет чистка системы.

Рабочий шум идет, но рабочий вал не вращается

Наиболее распространенной причиной такой поломки становится окисление приводного вала. Это может происходить из-за того, что циркуляционный насос длительно время простаивал без работы. Для самостоятельного устранения неисправности, нужно выполнить следующие мероприятия:

  • полностью отключить электропитание;
  • сливаем весь теплонагреватель из замкнутого контура;
  • откручиваем соединительные винты, и осуществляем демонтаж приводного движка вместе с ротором;
  • демонтируем сам насос.

Также оборудование будет издавать рабочий шум, но не выполнять своих функций, когда внутрь исполнительных элементов попадет какой-либо сторонний предмет, который будет препятствовать вращению колеса.

В такой ситуации потребуется проверить насос на наличие инородных элементов, и удалить их из рабочей зоны. Для этого требуется следовать следующему алгоритму действий:

  • полностью отключить электропитание;
  • сливаем весь теплонагреватель из замкнутого контура;
  • разбираем корпус насоса;
  • убираем инородные предметы;
  • устанавливаем фильтр на входной патрубок;
  • монтируем насос обратно в контур.

Высокий уровень шума при работе

Оборудование может издавать шумовые эффекты, если в трубопроводе будет находится слишком большое количество воздуха. Чтобы устранить неисправность, потребуется открыть специальный узел, расположенный в верхней части корпуса, после чего воздух самостоятельно удалится из магистрали.

Устройство произвольно выключается

Такая неисправность возникает, когда не внутренних элементах устройства образовываются отложения. Решить эту проблему можно, разобрав, и почистив насосное устройство изнутри. Процедуру необходимо выполнить в максимально короткие сроки, так как промедление может привести к выходу оборудования из строя.

Включенный насос не работает и не издает звуков

Если после включения устройства, оно не подает никаких признаков работающего агрегата, то, чаще всего, проблема заключается в электропитании. Для диагностики не требуется разбирать оборудование, достаточно воспользоваться тестером, проверив напряжение на клеммах.

Большинство неисправностей, связанных с электрическим питанием, решаются путем правильного подключения насоса к сети. В более редких случаях перегорает плавкий предохранитель (если он предусмотрен моделью устройства), тогда потребуется выполнить его замену.

Сильные вибрации или стук в устройстве

Такие признаки, чаще всего, указывают на износ подшипника. Решение достаточно простое и практичное — замена изношенной детали на новую.

Если самостоятельный ремонт не приносит пользы, рекомендуется обращаться к квалифицированным специалистам, которые помогут устранить любую неисправность циркуляционного насоса.

Насос не запускается

Если после включения устройство не гудит и не функционирует, вероятно причина заключается в электропитании. Как устранить подобные неисправности, можно посмотреть на видео ремонта циркуляционного насоса. Однако следует понимать, что причины бывают разными.

Для ремонта не всегда требуется разборка насоса. Следует с помощью мультиметра проверить напряжение в точках подключения агрегата. Возможно оно не соответствует нормам или вовсе отсутствует.

Возможно помпа была неправильно подключена к электросети. В такой ситуации ее нужно отключить и правильно подключить согласно инструкции производителя.

В электронике устройства имеется плавкий предохранитель. Если возникали сбои в электросети, возможно он перегорел. Следует разобрать устройство и произвести замену предохранителя на аналогичный.

Причины неисправностей циркуляционных насосов

Бесперебойник для насоса отопления

Причин, по которым может не работать циркуляционный насос, множество. Например, присутствие в теплоносителе большого количества взвеси может привести к неисправностям циркуляционных насосов. Мелкие частицы осаждаются на поверхность ротора, уменьшая расстояние между ним и стаканом. Из-за этого происходит заклинивание, ведущее к перегреву и короткому замыканию обмоток.

Износ агрегата, эксплуатация в недопустимом режиме и ряд других факторов приводят к тому, что понадобится замена какого-то узла оборудования.

В случаях типовых поломок выполнить ремонт насоса отопления своими руками несложно. Определить такие неполадки можно, зная их характерные признаки. Для этого даже не всегда нужна разборка насоса.

Как разобрать циркуляционный насос отопления своими руками

Чтобы отремонтировать циркуляционный насос, необходимо произвести его демонтаж и качественную разборку.

Изначально устройство нужно отключить от электрической сети. Для отсоединения кабеля от клеммной коробки необходимо снять корпус с блока питания прибора. Затем нужно осуществить перекрытие подачи воды посредством боковых вентилей и слить остаток в системе. Далее насос нужно открутить отверткой-шестигранником.

Вы можете столкнуться с проблемой, когда болты прикипели. Их нужно смочить жидкостью WD-40 и через 20-30 минут попробовать открутить вновь.

После того, как будет выполнен демонтаж, необходимо снять крышку устройства. Под ней располагается ротор с колесом и лопастями. Вам нужно снять ротор, который обычно зафиксирован при помощи болтов. Так вы получите свободный доступ к внутренним деталям насоса. Затем следует тщательно осмотреть устройство и устранить неполадки.

Подводя итог всего вышеописанного, стоит еще раз отметить, что циркуляционный насос — это очень важный элемент отопительной системы, на которого возложены серьезные функции. Именно поэтому очень важно контролировать его работу и проводить регулярное обслуживание. В случае возникновения сбоев в работе и неполадок, нужно сразу принимать необходимые меры, иначе можно запустить и ваш агрегат просто выйдет из строя.

Элементы насоса

  • корпус, имеющий цилиндрическую форму. Для его изготовления применяются различные металлы: латунь, бронза, нержавеющая сталь, чугун. Первые три отлично себя зарекомендовали для использования в любой системе водоснабжения: они не ржавеют, почти не забиваются и долго служат. Чугун же, хоть и обладает отличными характеристиками, для отопительной системы не слишком подходит, поскольку слишком чувствителен к перепадам температур — от них он может растрескаться. Учтите этот момент при приобретении насоса, тогда производить ремонтные работы можно будет гораздо реже;
  • электродвигатель с ротором. Этот элемент размещается внутри корпуса. Мощность двигателя зависит от того, какую именно модель насоса вы приобрели. Она должна соответствовать техническим требованиям системы отопления в вашем доме;
  • рабочее колесо с лопастями. Именно за счет его вращения происходит стимуляция тока теплоносителя. Колесо с лопастями расположено на роторе и сделано либо из нержавейки, либо из суперпрочных полимеров.

По этой причине циркуляционные насосы с «сухим» ротором устанавливаются только в том случае, если отопительный котел находится в отдельном помещении, которое располагается на расстоянии от жилых комнат. В противном случае, постоянный громкий гул просто не даст спать вам и вашим домочадцам.

У «мокрого» ротора такой проблемы нет, он работает довольно тихо, поэтому его можно устанавливать в систему даже в том случае, если для размещения ее ключевых элементов не предусмотрено отдельной котельной. В соответствии с названием, данный тип устройства не «прячется» в отдельный блок, а располагается прямо в теплоносителе.

Недостатком «мокрого» ротора является более низкий коэффициент полезного действия, чем у «сухого». Соответственно, в процессе работы он потребляет большее количество электроэнергии. Но это не слишком высокая плата за возможность спокойно спать по ночам.

Напоследок давайте рассмотрим, как вообще работает циркуляционный насос. Все просто. Колесо с лопастями вращается за счет включенного электромотора. Идущая сквозь оборудование жидкость при этом раскидывается по стенкам цилиндрического корпуса, а оттуда, под воздействием центробежной силы, уходит в трубопровод через выходной патрубок.

Давление при этом резко снижается, за счет чего и поступает следующая порция теплоносителя. Таким образом, оборудование работает постоянно и непрерывно.

Замена ремкомплекта

Замена ремкомплекта циркуляционного аппарата включает в себя:

  • разборку насосной части устройства;
  • замену комплектующих;
  • проверку работы двигателя;
  • сборку устройства;
  • диагностику работы оборудования.

Некоторые производители предлагают готовый ремкомплект для насосного оборудования. К примеру, ремкомплект циркуляционного насоса u4814с производительностью 5200 л/ч, напряжением 12/24 В и диаметром патрубков 38 мм. Покупка такого комплекта уменьшит трату времени и денежных средств.

Схема удаления воздуха

Проводить ремонт циркуляционного устройства своими руками стоит только после истечения гарантийного срока или при невозможности вызвать специалиста по ремонту. Некоторые узлы насосов тяжело найти в свободной продаже, что объясняется торговой политикой фирм-производителей.

Как почистить детали

Засор насоса образуется из-за скопившихся известковых отложений. Чрезмерные загрязнения могут привести теплоагрегат к полному выходу из строя. Небольшие отложения на валу можно устранить самостоятельно с помощью обычной уксусной эссенции.

Чтобы очистить внутренности помпы от загрязнений, разбавьте её водой 1:1. Полученный раствор залейте внутрь насоса через одно из крепёжных соединений.

Через сутки известковые отложения частично растворятся, а для удаления остатков разберите агрегат и основательно его почистьте.

Чистку внутренностей насоса проводите бережно, удаляя остатки отложений со всех поверхностей, при этом воспользуйтесь деревянным шпателем. Завершите обработку шлифовкой, которую можно сделать с помощью кусочка ткани или специальной пасты.

Профилактика и диагностика поломок

Увеличить срок службы теплооборудования помогут несложные профилактические меры:

Перед началом нового отопительного сезона проводится технический осмотр оборудования. Проведите тестовый запуск и проверьте состояние важнейших узлов:

  • правильность подключения к трубопроводу;
  • герметичность соединительных элементов;
  • состояние фильтров.

Характерные поломки насосов разных марок

У оборудования популярных отечественных и зарубежных брендов есть свои характерные поломки. Приборы датского производителя Grundfos, несмотря на надежность и выносливость, нуждаются в регулярной замене торцовых уплотнителей. Если этого не сделать своевременно, вода проникнет внутрь и повредит обмотку.

Обслуживать агрегат в домашних условиях не желательно. Специфическая конструкция требует, чтобы ремонт проводил специалист с опытом, в идеале, сотрудник фирменного сервисного центра.


Выраженное гудение и упавший до минимума напор указывают, что в насосе износилась или сместилась по оси крыльчатка. Прибор необходимо разобрать, почистить от песка, заменить поврежденные элементы и установить новые уплотнители

У агрегатов Джилекс часто вытекает жидкость из электродвигателя. Замена ее возможна, но только на аналогичный состав.

Отдельные мастера считают, что покупать дорогостоящее вещество не обязательно. Можно обойтись глицерином или трансформаторным маслом. Однако, это – не самый удачный совет. Техника очень плохо переносит заливку альтернативными средствами и может полностью выйти из строя после такой операции.

Лучше не чинить прибор самостоятельно, а поручить эту задачу квалифицированным специалистам. Они гарантированно зальют в двигатель оригинальный состав и сделают это в четком соответствии с пожеланиями производителя. После обслуживания будет работать также исправно, как и в первый день покупки.


На износ сальников указывает понизившийся уровень масла в двигателе насоса. Их замену лучше произвести как можно быстрее. Это убережет мотор от перегрева

В устройствах «Малыш» российского предприятия Ливгидромаш нередко выходят из строя катушки. Провоцирует эту неприятность работа «всухую». Сильный шум, раздающийся при включении без откачки воды, указывает на обрыв центральной оси, к которой крепятся мембраны с якорем. Эту поломку легко обнаружить после разборки агрегата.

Замена оси даже в домашних условиях не представляет сложности. Но вот найти деталь в продаже – действительно, проблема.

Насосы «Водолей» имеют свойство перегреваться. Особенно активно этот недостаток проявляется, когда оборудование работает в скважинах небольшой глубины. Ремонт обходится дорого и порой составляет около 50% от изначальной стоимости. Многие пользователи в таких случаях предпочитают купить новый аппарат, правда, уже другого производителя.

Такая же проблема характерна для моделей «Ручеек» . Несмотря на современную конструкцию и соответствие актуальным евростандартам, они плохо переносят режим непрерывной работы.

Производитель говорит, что устройства могут беспрерывно прокачивать воду не дольше 7 часов. Однако почти всегда такая нагрузка приводит к перегреву. Во избежание проблем лучше делать перерывы и давать оборудованию отдыхать каждый 2-3 часа. Таким способом срок службы насоса удастся продлить.


Нельзя запускать приборы для перекачки воды при перекрытом запорном вентиле. В будущем это приведет к поломке насосного оборудования. Перед включением задвижку обязательно нужно открыть

Насосное оборудование «Водомет» считается достаточно надежным и эксплуатационно устойчивым. Большинство поломок здесь возникает из-за неправильного использования. Также оборудование при контакте с загрязненной водой быстро забивается илом и песком. В этом случае требует замены насосная часть агрегата.

Когда возникшая проблема не подлежит решению в домашних условиях, стоит обратиться за помощью к профессиональным мастерам сертифицированного сервисного центра. Они быстро определят, что случилось с оборудованием, и восстановят его работоспособность. Либо порекомендуют приобрести и поставить новый насос, если старый не подлежит ремонту или это экономически не выгодно.

Сухой и мокрый тип прибора

Такие насосы делятся на следующие типы: с «сухим» и «мокрым» ротором. В первом случае двигатель насосного устройства вынесен в отдельный модуль, а вращение ротора происходит через муфту.

В процессе работы возникает шум.

Почему же гудит насос в отоплении?

Оборудование сухого типа создает шум посредство работы вентилятора, охлаждающего двигатель. Данный прибор используют в больших домах. В них он монтируется в отдельном помещении.

Устройства мокрого типа работают с низким уровнем шума, так как ротор погружен в теплоноситель, который охлаждает функционирующий двигатель. Такое устройство можно размещать вблизи с жилыми помещениями. Уровень шума не создаст никакого дискомфорта.

Другие причины гудения

Если шумы возникают не от работы вентилятора, то почему гудит циркулярный насос отопления?

Причины могут быть следующие:

  1. монтаж совершен с нарушениями;
  2. кавитационные нагрузки, чтобы избежать этого, нужно установить гидрокомпенсатор, который позволяет контролировать давление в системе;
  3. из-за наличия воздуха в системе: обычно такая проблема возникает при запуске отопления в начале сезона. Для такой причины характерен резкий шум. Необходимо удалить такие воздушные пробки для полноценного функционирования и насоса и всей сите мы отопления;
  4. неправильно выбранный циркулярный насос: обычно шумы возникают, если выбрано устройство с большей мощность, чем это требуют технические характеристики для отопления дома;
  5. механическая поломка устройства, для устранения причины необходимо снятие и разборка прибора;
  6. наличие зазоров, биение вала двигателя — требуется замена регулировочных шайб.

Фактически гудение устройства может быть вызвано конструктивными особенностями, то есть это естественные шумы при работе, либо гудение иного характера, возникающие уже в процессе эксплуатации.

Неполадки в работе циркулярного насоса могут возникнуть в результате его нагрева.

Причины нагревания насоса

Нагрев может происходить в процессе работы двигателя, обычно для этого предусмотрено охлаждение либо теплоносителем, либо вентилятором. Чрезмерный нагрев возможен от остановки вращения ротора. В случае любых поломок необходимо разобрать устройство, при невозможности устранить проблему самостоятельно — обратиться к специалистам.

Циркулярный насос для системы отопления — зачем он нужен, как работет


Расчет циркуляционного насоса для отопления: формула, нюансы

Инвертор для насоса отопления – делаем сами или покупаем готовый?

Циркуляционный насос — частый элемент системы индивидуального отопления в собственных домах. Такое устройство позволяет качественно прогонять теплоноситель по замкнутому контуру, обеспечивая тем самым постоянную температуру на всех участках системы отопления и полное отсутствие воздушных пробок там же. Но и с самым надёжным оборудованием иногда случаются неприятности в виде сбоев в работе. А поэтому иногда требуется ремонт циркуляционного насоса с тем, чтобы вернуть системе обогрева дома изначальную эффективность.

Примечательно то, что, несмотря на разнообразие модельного ряда циркуляционных насосов, принцип их работы и технического обслуживания одинаковы для всех аппаратов. Поэтому в данном материале мы рассмотрим варианты, при которых можно избежать услуг профессиональных специалистов в сервисном центре и провести ремонт циркуляционного насоса своими руками.

Для того чтобы понимать принцип проведения ремонта насосного оборудования, необходимо досконально разобраться в его устройстве. Такие знания помогут в разы быстрее выявить неисправности в механизме и устранить их.

Итак, устройство стандартного циркуляционного насоса для систем отопления выглядит следующим образом:

  • Крупный вытянутый по горизонтали стальной корпус, в котором располагаются все рабочие узлы системы. Помимо стали для корпуса агрегата могут использоваться прочный алюминиевый сплав или нержавейка.
  • В корпусе размещается мощный электрический двигатель и ротор.
  • Здесь же на роторе фиксируется рабочее колесо с лопастями, которые изогнуты в обратном направлении от движения колеса. Как правило, этот элемент насоса производят из прочных полимеров.

Как диагностировать поломку

Чтобы избавиться от поломки, нужно найти ее причину. Диагностика состоит из следующих последовательно выстроенных этапов:

  1. Снимите своими руками распределительную панель.
  2. Отсоедините от двигателя крыльчатку.
  3. Проверьте, как она вращается, если нет нагрузки. Если впредь вы хотите, чтобы двигатель работал плавно и спокойно, зафиксируйте к детали сглаживающий конденсатор.
  4. Когда крыльчатка отложена в сторону, определите, находится ли мотор в рабочем состоянии, не сгорел ли он.
  5. Если вал не прокручивается, скорее всего, сломалась деталь, спровоцировавшая заклинивание двигателя. Тогда в агрегат вместе с водой попадают небольшие и наоборот крупные части почвы.
  6. Вполне вероятно, что сгорела обмотка статора, по причине накопления грязи и несвоевременного от нее избавления.

Обратите внимание – если вал вращается правильно, собирается нижняя составляющая мотора.

Устройство типового дренажного насоса

Способность перекачивать воду с мелким гравием, большим включением песка, органических остатков – весьма полезное качество, когда нужно откачать воду после затопления или осушить пруд. Дренажные агрегаты рассчитаны на работу в подобных условиях, но превышение нагрузки нередко приводит к поломкам.

Познакомиться с внутренним наполнением аппарата лучше сразу после покупки, чтобы представлять, какие детали могут выйти из строя в случае засорения или поломки. Для этого не обязательно вскрывать корпус или производить разборку – достаточно изучить схему, которая прилагается к инструкции по подключению и обслуживанию прибора.


Всасывающее отверстие насосного узла может иметь различное расположение: у погружных моделей оно находится в нижней части и снабжено фильтрующей сеткой

Аппараты для частного использования на дачных участках не отличаются большой мощностью или сложной начинкой. В отличие от тяжелого промышленного оборудования, они компактные, относительно легкие (средний вес – 3-7 кг), состоят из стальных или пластиковых деталей, хотя для производства промышленных моделей и некоторых бытовых до сих пор используют чугун.

Главные составные части погружного механизма – насосный узел, качающий воду, и электродвигатель, вращающий вал с лопастями. Двигатель находится внутри прочного корпуса, который выполнен из нержавеющей стали или из усиленного полипропилена и является двойным. Между наружными и внутренними стенками циркулирует вода, препятствуя охлаждению.

Современные модели оснащены термозащитой, срабатывающей при перегрузке устройства. К осевому валу прикреплена крыльчатка – винтовое устройство, подающее жидкость внутрь корпуса. При включении агрегата крыльчатка начинает вращаться, забирать снаружи воду и проталкивать ее вдоль стенок к выпускному отверстию. На смену первой порции воды приходит следующая – и так до остановки механизма.

Регулирует периодичность работы поплавковый выключатель. Он следит за уровнем жидкости в резервуаре или естественном водоеме, при его резком снижении выключает аппарат в автоматическом режиме.


Схема, объясняющая принцип работы поплавкового выключателя: поплавок в силу действия физических законов держится на поверхности воды, которая опускается в процессе откачки вместе с ним. При достижении нижнего предела поплавок отдает команду на отключение агрегата

Как видите, устройство дренажного насоса достаточно простое, и если вы когда-нибудь разбирали и чистили погружной колодезный насос, то справитесь и с этой категорией оборудования. Немного отличается фекальный агрегат, имеющий дополнительный узел для размельчения слишком крупных частиц.

Ревизия моторной части

Глубинные скважинные насосы снабжены однофазным, в основном бесколлекторным асинхронным двигателем. В схеме подключения имеется пусковой конденсатор. Статор электродвигателя имеет монолитное крепление к корпусу, часто он залит эпоксидным компаундом.

В насосах монолитной конструкции двигатель нужно выдавить из стакана, нажав на отвод подключения отходящего трубопровода при снятых крыльчатках. В штоковых насосах моторная часть отсоединяется при расстыковке двух половин, в шнековых — после снятия рабочего винта. Во всех случаях к внутренностям двигателя (конденсатору, соединительным клеммам) можно добраться только после снятия герметичной пробки. Она фиксируется 2–3 винтами на боковой поверхности гильзы и мощным стопорным кольцом. В некоторых разновидностях насоса пробка может требовать применения специального съёмника.


Статор двигателя скважинного насоса

Все двигатели скважинных насосов наполнены маслом, выполняющим смазывающую, охлаждающую и диэлектрическую функции. Масло используется специальное пищевое, но оно имеется в свободной продаже. Признаками низкого качества может быть мутный цвет масла в случае смешивания с водой, потемнение или наличие механических примесей, а также недостаточный уровень. Если масло в норме, его нужно слить в чистую сухую ёмкость, оставив корпус мотора на 15–20 минут, пока остатки полностью не стекут со стенок. Недостаточная наполненность двигателя маслом говорит об износе сальниковых уплотнений.

Помимо испорченного масла, причинами неисправности двигателя могут быть изношенные подшипники, что определяется по люфту и шуму свободного хода. Если насос долгое время эксплуатировался в экстремальных условиях, может быть поведён (скручен) вал, возможен перегрев изоляции обмоток. Сгоревшие статоры ремонту практически не подлежат, но их достаточно легко заменить.


Подгорание обмотки статора из-за попадания воды в двигатель

Ревизия насосного механизма

Кроме загрязнений основной причиной поломки механизма перекачки служит долгая работа на сухом ходу. Блоки центробежных крыльчаток из-за отсутствия жидкости сильно греются и спекаются, поэтому единственным вариантом ремонта остаётся их замена. Аналогично обстоит дело со шнеком и посадочными втулками. Также при заклинивших крыльчатках возможен проворот вала в посадочных отверстиях, а в мощных насосах — его деформация и даже разрушение.

В шнековых насосах винты и посадочные втулки — расходные материалы, их меняют каждые 3–5 лет в зависимости от интенсивности использования. Основными причинами служат естественное старение элементов и воздействие мелких абразивных частиц.


Винт и втулка для шнекового насоса
Заострим ваше внимание на том, что детали скважинных насосов имеют высокую точность подгонки, благодаря чему очищенный механизм легко собирается и разбирается. Если при сборке части не становятся на своих места свободно, значит порядок установки элементов нарушен. В разных моделях насосов имеются специфические отличия конструкции, но основные рекомендации по самостоятельному ремонту и разборке с целью ревизии всегда описаны в руководстве пользователя, зачастую включающему и сборочную схему.

Как разобрать дренажный насос

Разбор производится в несколько последовательных этапов:

  1. Переворачиваем насос фильтрами вверх и аккуратно зажимаем корпус в тисках. Снимаем фильтрующую сетку, затем защитный кожух, под которым установлено рабочее колесо. У разных моделей он крепиться на болтах, клипсах, или закручивается с помощью резьбы.
  2. Откручиваем фиксирующую гайку, удерживающую крыльчатку на штоке. Такие гайки имеют левую резьбу, поэтому откручиваются они поворотом по часовой стрелке. Снимаем крыльчатку, и, если она износилась, заменяем на новую.
  3. Когда рабочее колесо целое, следует продолжить разборку до выявления причины неисправности. Откручиваем соединительные болты на корпусе, в результате чего он разделяется на две составляющие, соединённые друг с другом шлейфом разноцветных проводов. Если потребуется их отсоединять, следует предварительно сфотографировать их расположение.
  4. Чтобы отделить электродвигатель от корпуса, следует слегка постучать по штоку молотком, поскольку он впрессовывается в корпус весьма плотно. После изъятия мотора из корпуса производится диагностика электрической части насосного оборудования.

Способы устранения неполадок

Возможность не обращаться для ремонта циркуляционного насоса в мастерскую позволит сэкономить деньги и время. Но только при условии, если хозяин прибора способен сам определить причину поломки и знает, как разобрать насос и поменять неисправную деталь.

Наши рекомендации рассчитаны на устранение простых проблем. Попытки отремонтировать насос своими руками при серьезной поломке, требующей квалифицированного вмешательства, могут окончательно вывести оборудование из строя.

Внимание! Двигатель может быть демонтирован только после отключения электропитания и слива воды из агрегата

Заблокирован вал

Выполняют демонтаж двигателя и осматривают поверхность вала. Если она окислилась, то вал следует провернуть, упершись отверткой в специальную насечку ротора.

Вибрирует корпус

Для прекращения сильной вибрации меняют подшипники. Изношенную деталь удаляют, на посадочное место при помощи деревянного молотка аккуратно вбивают новый подшипник. Размер запчасти можно уточнить в технической документации, прилагающейся к прибору.

Шумит насос

Металлическую сеточку, смонтированную на входе в насос, вытаскивают и тщательно промывают под проточной водой. Затем, не включая прибор, открывают краны. На корпусе находят гайку, предназначенную для отвода воздуха, и откручивают ее. После того, как излишки воздуха стравлены, и пошла вода, гайку закручивают.

Внимание! Для бесперебойной работы системы необходимо, чтобы воздух вовремя удалялся на каждом участке. Рекомендуется смонтировать воздухоотводы, которые будут выполнять эту задачу автоматически

Сброс воздуха из циркуляционного насоса

Слабый напор

В трехфазном насосе проверяют в первую очередь, правильно ли подключены фазы

Если вращение лопастей выполняется в нужном направлении, то обращают внимание на чистоту фильтра. Забитый фильтр вытаскивают и промывают

Нагрев корпуса насоса

Проблема устраняется, если соблюдать правила эксплуатации прибора и не превышать указанную в документации предельную нагрузку.

Отключение агрегата после запуска

Известковые отложения, затрудняющие движение вала, удаляют. Если поверхность чистая, то проверяют, правильно ли подключены фазные провода. Окислившиеся контакты зачищают.

Как разобрать поплавок

Иногда причина того, что насос не желает работать, кроется в неисправности поплавкового механизма. Он предназначается для защиты аппарата от работы на сухую. Для ремонта дренажного насоса с поплавком потребуется разобрать это устройство и осмотреть его изнутри. Чтобы вскрыть поплавок, следует отвинтить соединительные болты на его корпусе, затем поддеть стыковочный шов отвёрткой. Внутри находится свободно перекатывающийся шарик, перемещение которого включает/отключает электропитание.

Бывает, что шарик самопроизвольно стопориться, блокируя запуск мотора. Причиной залипания бывает также потеря корпусом поплавка герметичности, вследствие чего шарик ржавеет, или обрастает минеральными отложениями. Для исправления ситуации нужно почистить его и хорошенько герметизировать швы.

Как отключить поплавок на дренажном насосе

В некоторых ситуациях потребуется полная замена поплавкового устройства. В этом случае понадобится сначала отсоединить его от насоса. Поплавок является частью электрической системы насосного оборудования, и снабжён рычажком с размыкателем цепи. Чтобы отключить его, потребуется отсоединить провода, и заменить неисправный узел.

Если же в наличии запасного поплавка нет в наличии, а работоспособность насоса нужно восстановить немедленно, в качестве временной меры можно соединить провода, ведущие к поплавку напрямую, без размыкателя. При этом надо следить, чтобы место стыковки проводов было поднято выше уровня воды. В противном случае высока вероятность короткого замыкания. Следить за работой дренажного насоса с отключенным поплавком придётся «в ручном режиме», иначе возможно его поломка при понижении уровня откачиваемой воды.

Основные виды поломок насосов Grundfos

Для этого потребуется правильно установить причину поломки, и выбрать способ её устранения. Ломается насосная техника почти всегда внезапно, без особых предварительных «звоночков».

Все насосы, вне зависимости от их технических характеристик или принципа работы, чаще всего подвержены таким неисправностям:

  • Нет вращающего момента на подвижных деталях аппаратуры.
  • Самопроизвольное выключение аппарата.
  • Высокий уровень шума или вибрации.
  • Низкий напор воды.

Если аппарат гудит, но не крутится, то высока вероятность окисления крутящего вала, либо обизвестковывание крутящихся деталей. Такое возможно в результате длительного простоя внутренних механизмов. Когда же прибор не только не крутиться, но и не гудит, скорее всего, проблема в электропитании двигателя. Самопроизвольное отключение насосного оборудования свидетельствует о наличии минеральных отложений между стартером и ротором.

Сильный шум при работе обычно вызывается подсосом воздуха в водопроводящие трубки вследствие разгерметизации агрегата. Вибрация же говорит о неисправностях подшипников на вращающихся узлах насоса. Падение напора вызывается обычно засорением фильтров, либо же неправильным подключением прибора к трёхфазному источнику питания.

Насос циркуляционный бытовой DAB VA 35/180 60112915,60182183H

ЦИРКУЛЯЦИОННЫЙ НАСОС С МОКРЫМ РОТОРОМ Назначение. Разработано специально для индивидуальных систем отопления и кондиционирования. Рабочий диапазон. Производительность: от 0,5 до 3,6 куб.м./ч, напор: до 6 м. водяного столба. Максимальное рабочее давление: 10 бар. Перекачиваемая жидкость. Состав: чистая, без твердых включений и минеральных масел, не вязкая, химически нейтральная, по характеристикам аналогичная воде (макс. содержание гликоля – 30%). Температура: от –10 до +110°С. Основные материалы. Гидравлический корпус — чугун с катафорезным покрытием, рабочее колесо – технополимер, ротор – керамика, уплотнение – EPDM. Особенности. Подшипники двигателя смазываются перекачиваемой жидкостью. Двигатель не требует дополнительной защиты от перегрузки. Три скорости вращения двигателя. Сдвоенные модели имеют встроенный обратный клапан. Монтаж. Вал двигателя строго в горизонтальном положении. Стандартное электропитание: 1×230 В. Степень защиты: IP 44. Класс изоляции: F.

Модель DAB VA 35/180 — циркуляционный одиночный насос в форме моноблока. Разработка итальянских инженеров-конструкторов от завода DWT GROUP, который с середины 1980-х годов занимает топовые позиции в сфере разработки насосов, как для применения в личных целях, так и в инженерных коммуникациях промышленных масштабов.

Малая стоимость устройств, элементарный монтаж, с которым справится неспециалист, высокая производительность до 3 кубов в час — серия DAB VA идеальна в быту. Собираетесь ли вы организовывать отопление, кондиционирование помещения или делать теплый пол, насос VA 35/180 справится с каждой из этих задач.

Приемлемый диапазон температур от –10°С до +110°С, поэтому насос можно ставить как на подачу теплоносителя, так и на обратную линию теплосистемы. Не рекомендуется использовать в системах снабжения питьевой водой.

Жидкость, с которой планируется работа, должна быть нейтральной, чистой (без механических примесей) и не вязкой по текстуре. Допускается обычная вода или незамерзающие растворы с гликолем, концентрация которого не должна быть выше 30 %.

Насос DAB VA 35/180 — классическая конструкция, проверенная временем. «Мокрый» керамически ротор, моноблочный корпус из чугунного сплава, не подверженный коррозии, колесо из износоустойчивого полимерного сырья.

Некрупный по габаритам корпус аккуратно впишется в ограниченное пространство. Автоматический механизм защитит насос от перегрева.

Быстросъемные соединительные элементы упрощают установку, плюс модель отличается высокой ремонтопригодностью — отсоединив всего пару винтов по сторонам, конструкцию легко разобрать, а пользователь получает прямой доступ для замены деталей.

Оригинальные насосы DAB® продаются с гарантией два года и премиальной сервисной поддержкой, так что, покупая модель VA 35/180, вы можете быть уверены в долговременной работе и окупаемости вложенных средств.

Шумит насос отопления: причины и решения

Обнаружили, что при работе отопительной системы в доме слышатся неприятные звуки? Зачастую виной этому является циркуляционный насос. Не спешите демонтировать его и нести в сервисный центр – во многих случаях проблему можно устранить самостоятельно. Разберёмся, почему шумит насос отопления, и какие есть способы избавления от этой неприятности.

Причины возникновения шума в насосе отопления

В первую очередь прислушайтесь – звуки издаются от самого насоса, или от труб и радиаторов? Вполне возможно, что в системе образовались воздушные пробки. Это часто происходит при вводе её в эксплуатацию или вследствие длительного простоя. Вам нужно стравить воздух. Любой современный радиатор отопления снабжён так называемым краном Маевского. Под него нужно поставить ёмкость и потихоньку повернуть вентиль. Когда шипение прекратится и из крана ровной струёй потечёт теплоноситель, кран можно закрыть.

Если отопительная система только введена в эксплуатацию и стравливание воздуха не помогло – внимательно осмотрите все трубы. При неправильном монтаже некоторые из них могут соприкасаться со стеной, что также часто приводит к возникновению посторонних шумов.

Убедившись, что шумит именно циркуляционный насос, приступайте к его осмотру. Возможны следующие причины:

  • Наличие воздуха в самом устройстве. В этом случае нужно слегка открутить специальный винт на корпусе. Процесс аналогичен стравливанию на радиаторах.

    Стравливание воздуха из насоса

  • Неправильная установка изделия. Если насос смонтирован так, что его ротор расположен вертикально – это может привести не только к возникновению шумов при работе, но и заметному снижению производительности. Само изделие допускается устанавливать в любом положении, но ротор всегда должен быть направлен горизонтально.

    Правильное положение насоса отопления

  • Износ подшипников. Вариант возможен, когда устройство эксплуатировалось продолжительное время. Решение – поменять повреждённые детали.

    Конструкция насоса мокрого типа

  • Одной из причин шума в насосе отопления может стать нестабильное напряжение. С его изменениями происходит потеря синхронизации устройства, как следствие – неравномерный поток воды в отопительной системе.

Если насос новый и вышеуказанные действия не помогли, скорее всего, вам попался заводской брак. Обратитесь в сервисную службу для замены изделия по гарантии. Старый насос придётся заменить, иначе он всё равно выйдет из строя в самый неподходящий момент.

В каких случаях наличие шума – нормальное явление

Если подрядчик установил вам насос сухого типа, где ротор не имеет контакта с теплоносителем, наличие шума при его работе не является признаком неисправности. Такие изделия редко используются в частных домах из-за вышеуказанной причины и необходимости регулярного технического обслуживания. У вас есть два выхода: установить в помещении звукоизоляцию или купить изделие мокрого типа. Второй способ предполагает снижение КПД. (Подробное описание различий насосов мокрого и сухого типа смотрите здесь)

Производители в инструкции к устройству предупреждают покупателя о том, что насос отопления шумит. Там же вы можете ознакомиться с рекомендациями, как лучше поступить, чтобы снизить их воздействие до минимума. Есть вариант приобрести специальный кожух. Он существенно снизит шум, но не устранит его полностью. Ещё вы можете перенести насос в другое помещение, из которого звуки не будут доноситься до жилых комнат.

Профилактические меры, помогающие избежать появления неисправностей

Чтобы снизить риск возникновения шумов и продлить срок службы отопительной системы, соблюдайте следующие рекомендации:

Немаловажным является и качество теплоносителя. Вода не должна быть слишком жёсткой и содержать повышенное количество кислорода. Простое кипячение перед вводом в отопительную систему поможет существенно снизить количество кальция и кислорода в воде, а использование фильтров с нейтрализаторами накипи – предотвратить образование осадков.

Выполнение этих несложных правил, и периодическое сервисное обслуживание поможет сохранить ваше оборудование в отличном состоянии на долгие годы.


Загрузка…

Поделиться:

Похожие записи:

Насос циркуляционный Laing S5-36/352 G

Описание

S5-36/352 G

Код товара: 11200378240

Циркуляционные насосы для систем отопления LAING, маркированные типовым знаком «G», служат для циркуляции отопительной воды в котлах, работающих на газе, жидком и твёрдом топливе.

Монтаж: на выход из котла. Насос циркулирует воду в направлении к радиаторам, затем оттуда обратно к котлу.

При отоплении радиаторами насос соответствует небольшой отопительной установке, применяемой в одно-, двухкомнатных квартирах. В многоквартирных домах рядовой застройки насос может применяться до 50 кВт (макс. 500 м2).

При подпольной отопительной системе также может применяться, мощность насоса достаточна для отопления примерно 200 м2 пола.

Отопительные циркуляционные насосы LAING изготовляются и в двухступеньчатом варианте.

Основные преимущества:

  • Не боятся сухого хода
  • Отсутствие вала, исключаещее блокировку насоса.
  • Ротор фиксированный электромагнитным полем автоматически выбрасывает небольшие загрязнения.
  • Полностью запаенный статор исключает вероятность коррозии.
  • Рабочие части насосов выполнены из коррозионностойких материалов.
  • Простая замена ротора.
  • Низкий уровень электропотребления.
  • Бесшумная работа.

Технические данные и параметры:

  • Перекачиваемая среда: водогликолевая смесь( до 20% примесей) для систем отопления.
  • Температура рабочей среды / окружающей среды: от -10гр.С до +110гр.С / 40гр.С.
  • Р, макс. давление: 10 bar.
  • Материал корпуса: Чугун.
  • Число скоростей: 2.
  • Напряжение: 1х230В~50 Гц.
  • Резьбовое соединение: G 1 1/2″ x Rp1″ (G2″ x Rp1 1/4″ для S6-61/372G).
  • Термозащита: автоматически отключает насос при перегреве мотора свыше допустимой температуры.
  • Насосы серии S5 снабжены комплектом гаек.

Поиск и устранение неисправностей и ремонт теплового насоса

Изображение: Shutterstock / Christian Delbert

Тепловой насос — это одно из важнейших устройств в вашем доме или офисе, которое работает круглый год для охлаждения или обогрева помещения. В то время как эффективно работающий тепловой насос позволяет сэкономить на ваших счетах за электроэнергию, тот же агрегат может стоить вам больше, если не будет обслуживаться надлежащим образом. Более того, из-за своей механической природы тепловой насос может со временем изнашиваться и в конечном итоге проявлять признаки плохой работы.

Мы подготовили удобное руководство, которое поможет вам распознать эти проблемы на раннем этапе, чтобы вам не пришлось тратиться на дорогостоящий аварийный ремонт. Узнайте, как можно решить некоторые из распространенных проблем с тепловым насосом, и узнайте, когда необходимо позвонить специалисту по HVAC. В руководстве также приведены советы по обслуживанию теплового насоса для обеспечения надежной работы круглый год.

Общие советы по обслуживанию тепловых насосов

При правильном обслуживании и уходе вы можете продлить срок службы и производительность вашего теплового насоса и предотвратить внезапные поломки.Вот несколько полезных советов по обслуживанию:

  • Регулярно очищайте фильтры и заменяйте их ежемесячно или в соответствии с рекомендациями производителя.
  • Убедитесь, что наружный блок не покрыт растениями, и проверьте блок на предмет мусора или образования льда. Регулярно очищайте устройство, чтобы обеспечить надлежащий воздушный поток, особенно после плохой погоды.
  • Не ставьте мебель или другие предметы рядом с внутренним блоком, чтобы не блокировать воздушный поток.
  • Осмотрите электрические соединения на предмет ослабления и при необходимости подтяните их.
  • Проверьте отсутствие утечек хладагента и долейте в блок нужный хладагент.
  • Обязательно включайте устройство не реже одного раза в сезон, если не используете его регулярно.
  • Подумайте о том, чтобы ваш тепловой насос проверял один раз в год специалистом по HVAC.

Распространенные проблемы теплового насоса

Со временем с тепловым насосом могут возникать проблемы. Он может не охлаждать или нагревать эффективно или вообще не работать. Ниже приведены некоторые распространенные проблемы с тепловым насосом и возможные способы их устранения.Помните, что если вам нужна помощь, вы всегда можете проконсультироваться со специалистом по HVAC, который поможет вам с обслуживанием теплового насоса.

Тепловой насос не включается

Если тепловой насос не включается, вероятно, проблема связана с электричеством. Первое, что вам нужно сделать, это проверить, получает ли ваш тепловой насос питание.

Если выключатель питания включен, но тепловой насос по-прежнему не работает, проблема может быть в настройке термостата. Убедитесь, что термостат установлен на правильный режим.Если вы недавно заменили термостат, вам также необходимо проверить, соответствует ли он вашей системе и правильно ли подключен.

Перед тем, как позвонить в сервисный центр, не забудьте также проверить сработавшие автоматические выключатели или перегоревший предохранитель в распределительной коробке. Переворачивание автоматического выключателя и замена предохранителя могут решить вашу проблему. Однако, если переключатель снова срабатывает, вероятно, в электрической системе произошло короткое замыкание. В таких случаях мы рекомендуем обратиться к квалифицированному специалисту для решения проблемы.

Стоимость ремонта: замена сработавшего выключателя или неисправного переключателя конденсатора может стоить около 150-230 долларов.Однако, если проблема связана с неисправным электродвигателем, стоимость может достигать 400 долларов.

Тепловой насос не охлаждает

Если ваш тепловой насос не охлаждает должным образом, сначала проверьте настройки термостата. Если настройки температуры верны, проблема может быть в проводке термостата. Получите профессиональную помощь в правильной установке термостата, чтобы он успешно регистрировал разницу температур.

Вы также можете проверить, не забит ли наружный блок мусором.Очистите устройство и проверьте, нужно ли заменять воздушные фильтры.

Тепловой насос может не обеспечивать эффективное охлаждение при низком уровне хладагента. Система с низким зарядом — тоже признак утечки. Проконсультируйтесь со специалистом по HVAC, чтобы устранить утечку и долить в систему нужный хладагент.

Если вышеуказанные меры не помогли, вероятно, неисправен реверсивный клапан. Опять же, для решения этой проблемы вам понадобится профессионал.

Стоимость ремонта: Замена проводки термостата может стоить от 40 до 70 долларов, в то время как заправка системы хладагентом будет стоить от 75 до 150 долларов.Стоимость замены неисправного клапана составляет примерно 450-600 долларов.

Тепловой насос не греет

Если тепловой насос не обеспечивает достаточно тепла, сначала следует проверить настройки термостата. Скорее всего, термостат не отправляет сигнал на наружный блок.

Тепловой насос может не обеспечивать достаточно тепла, если зимой наружный блок полностью покрыт снегом. Вы можете смыть снег или мусор с помощью шланга.

Поврежденный реверсивный клапан или таймер размораживания также могут быть виноваты, если тепловой насос не может должным образом обогреть помещение.Обратитесь к квалифицированному специалисту, который поможет вам с заменой.

Низкий уровень заправки хладагента в системе также может привести к неэффективному нагреву. Подумайте о доливке в тепловой насос правильной заправки хладагента. Позвольте профессионалу HVAC помочь вам определить утечки хладагента и долить систему.

Стоимость ремонта: Ремонт термостата может стоить от 40 до 150 долларов, в то время как стоимость замены реверсивного клапана составляет около 400-600 долларов. Стоимость замены таймера размораживания в среднем составляет от 200 до 250 долларов.

Тепловой насос издает шум

Со временем ваш тепловой насос может начать издавать необычный шум, и важно не пренебрегать этими признаками, чтобы ваша система не развалилась полностью. Если вы слышите гудение от теплового насоса, возможно, не закреплено оборудование. При необходимости подтяните крепеж.

Однако, если вы начнете слышать странные звуки, такие как визг или скрежет, проблема может быть более серьезной, например неисправен компрессор или изношены подшипники двигателя.В таких случаях немедленно выключите устройство, чтобы избежать дальнейшего повреждения, и обратитесь за профессиональной помощью для выявления и решения проблемы. Стоимость ремонта: Стоимость замены компрессора может составлять от 800 до 1200 долларов.

Техническое обслуживание и ремонт солнечной водонагревательной системы

Солнечные энергетические системы требуют периодических проверок и текущего обслуживания для поддержания их эффективной работы. Кроме того, время от времени компоненты могут нуждаться в ремонте или замене. Вы также должны принять меры для предотвращения образования накипи, коррозии и замерзания.

Возможно, вы сможете самостоятельно выполнять некоторые проверки и техническое обслуживание, но для других может потребоваться квалифицированный специалист. Прежде чем приступить к работе, запросите смету в письменной форме. Для некоторых систем замена, отключение или демонтаж солнечной системы может быть более рентабельной, чем ее ремонт.

Список периодических проверок

Вот некоторые рекомендуемые проверки компонентов солнечной системы. Также прочтите руководство по эксплуатации, чтобы узнать о предлагаемом графике технического обслуживания.

  • Затенение коллекторов
    Ежегодно проверяйте визуально затенение коллекторов в течение дня (в середине утра, в полдень и в полдень). Затенение может сильно повлиять на работу солнечных коллекторов. Рост растений со временем или новое строительство в вашем доме или собственности вашего соседа может привести к появлению затемнения, которого не было при установке коллекторов.
  • Загрязнение коллектора
    Пыльные или загрязненные коллекторы будут работать плохо.В сухом пыльном климате может потребоваться периодическая чистка.
  • Остекление коллектора и уплотнения
    Поищите трещины в стекле коллектора и проверьте состояние уплотнений. Пластиковое остекление, если оно сильно пожелтело, может нуждаться в замене.
  • Соединения водопровода, воздуховодов и электропроводки
    Поищите утечки жидкости в трубных соединениях. Проверить соединения и уплотнения воздуховодов. Воздуховоды следует заделать мастичным составом.Все соединения проводки должны быть плотными.
  • Изоляция трубопроводов, каналов и проводки
    Обратите внимание на повреждения или ухудшение состояния изоляции, покрывающей трубы, каналы и проводку.
  • Проходы в кровле
    Гидроизоляция и герметик вокруг проемов в крыше должны быть в хорошем состоянии.
  • Опорные конструкции
    Проверьте все гайки и болты крепления коллекторов к любым опорным конструкциям на герметичность.
  • Клапан сброса давления (на жидкостных солнечных коллекторах)
    Убедитесь, что клапан не заедает в открытом или закрытом положении.
  • Заслонки (в солнечных системах воздушного отопления)
    Если возможно, убедитесь, что заслонки открываются и закрываются должным образом.
  • Насосы или нагнетатели
    Убедитесь, что распределительные насосы или нагнетатели (вентиляторы) работают. Послушайте, не загорятся ли они, когда солнце светит на коллекторов после полудня. Если вы не слышите работу насоса или нагнетателя, значит, неисправен контроллер или насос или нагнетатель.
  • Жидкости-теплоносители
    Антифризы в жидкостных (гидронных) солнечных коллекторах необходимо периодически заменять.Эту задачу лучше всего доверить квалифицированному специалисту. Если в коллекторах циркулирует вода с высоким содержанием минералов (т. Е. Жесткая вода), может потребоваться удаление отложений минералов в трубопроводах, добавляя в воду раствор для удаления накипи или слабокислый раствор каждые несколько лет.
  • Системы хранения
    Проверьте резервуары для хранения и т. Д. На предмет трещин, утечек, ржавчины или других признаков коррозии.
Предотвращение образования накипи и коррозии

Два основных фактора, влияющих на работу правильно размещенных и установленных систем солнечного нагрева воды, включают образование накипи (в жидкостных или гидравлических системах) и коррозию (в гидравлических и воздушных системах).

Накипь

Бытовая вода с высоким содержанием минералов (или «жесткая вода») может вызвать накопление или образование отложений минералов (кальция) в водяных солнечных системах отопления. Наращивание масштаба снижает производительность системы по нескольким причинам. Если в вашей системе в качестве теплоносителя используется вода, в коллекторе, распределительном трубопроводе и теплообменнике может образоваться накипь. В системах, в которых используются другие типы теплоносителей (например, гликоль, антифриз), на поверхности теплообменника, который передает тепло от солнечного коллектора в бытовую воду, может образовываться накипь.Накипь также может вызвать отказы клапана и насоса в контуре питьевой воды.

Вы можете избежать образования накипи, используя смягчители воды или циркулируя слабокислый раствор (например, уксус) через коллектор или контур горячего водоснабжения каждые 3–5 лет или по мере необходимости в зависимости от состояния воды. Возможно, вам потребуется тщательно очистить поверхности теплообменника наждачной бумагой среднего размера. Внешний теплообменник типа «круговой» является альтернативой теплообменнику, расположенному внутри резервуара для хранения.

Коррозия

Большинство хорошо спроектированных солнечных систем подвержены минимальной коррозии.Когда они это делают, это обычно гальваническая коррозия , электролитический процесс, вызванный контактом двух разнородных металлов друг с другом. Один металл имеет более сильный положительный электрический заряд и оттягивает электроны от другого, вызывая коррозию одного из металлов. Жидкий теплоноситель в некоторых солнечных энергетических системах иногда служит мостом, по которому происходит обмен электронами.

Кислород, попадающий в водяную солнечную систему с разомкнутым контуром, вызывает ржавчину на любом железе или стали.Такие системы должны иметь компоненты из меди, бронзы, латуни, нержавеющей стали, пластика, резины в водопроводном контуре, а также резервуары для хранения, покрытые пластиком или стеклом.

Защита от замерзания

Солнечные водонагревательные системы, в которых в качестве теплоносителя используются жидкости, нуждаются в защите от замерзания в климатических условиях, где температура опускается ниже 42ºF (6ºC).

Не полагайтесь на изоляцию коллектора и трубопровода (петли коллектора), чтобы предотвратить их замерзание. Основное назначение утеплителя — снизить теплопотери и повысить производительность.Для защиты коллектора и трубопроводов от повреждений из-за отрицательных температур у вас есть два основных варианта:

  • Используйте раствор антифриза в качестве теплоносителя.
  • Слейте воду из коллектора (ов) и трубопровода (петли коллектора) вручную или автоматически, если есть вероятность, что температура может упасть ниже точки замерзания жидкости.
Использование раствора антифриза

Солнечные водонагревательные системы, в которых в качестве теплоносителя используется раствор антифриза (пропиленгликоль или этиленгликоль), имеют эффективную защиту от замерзания, пока поддерживается надлежащая концентрация антифриза.Антифризы со временем разлагаются, и обычно их следует менять каждые 3–5 лет. Поскольку эти системы находятся под давлением, для среднего домовладельца нецелесообразно проверять состояние раствора антифриза. Если у вас есть этот тип системы, регулярно проверяйте ее у специалиста по солнечному отоплению.

Осушение коллектора и трубопроводов

Солнечные водонагревательные системы, в которых в качестве теплоносителя используется только вода, наиболее уязвимы для повреждения от замерзания. В системах «слива» или «слива» обычно используется контроллер для автоматического слива коллекторного контура.Датчики на коллекторе и накопительном баке сообщают контроллеру, когда выключить циркуляционный насос, опорожнить коллекторный контур и когда снова запустить насос.

Неправильное размещение или использование некачественных датчиков может привести к тому, что они не смогут определить условия замерзания. Контроллер может не опорожнить систему, что может привести к дорогостоящему повреждению из-за замораживания. Убедитесь, что датчик (и) установлен в соответствии с рекомендациями производителя, и проверяйте контроллер не реже одного раза в год, чтобы убедиться, что он работает правильно.

Чтобы гарантировать, что коллекторный контур полностью опорожняется, также должны быть средства, предотвращающие образование вакуума внутри коллекторного контура при стекании жидкости. Обычно вентиляционное отверстие устанавливается в самой высокой точке коллекторного контура. Рекомендуется изолировать вентиляционные отверстия, чтобы они не замерзли. Также убедитесь, что ничто не блокирует поток воздуха в систему, когда активен цикл слива.

Коллекторы и трубопроводы должны иметь правильный уклон, чтобы вода могла полностью стекать.Все коллекторы и трубопроводы должны иметь минимальный уклон 0,25 дюйма на фут (2,1 см на метр).

В системах хранения со встроенным коллектором или в «периодических» системах коллектор также является резервуаром для хранения. Размещение большого количества изоляции вокруг неглазурованных частей коллектора и закрытие остекления в ночное время или в пасмурные дни поможет защитить коллектор от низких температур. Однако вода в коллекторе может замерзнуть в течение продолжительных периодов очень холодной погоды. Подающая и обратная трубы коллектора также подвержены замерзанию, особенно если они проходят через неотапливаемое пространство или снаружи.Это может произойти даже тогда, когда трубы хорошо изолированы. Лучше всего слить воду из всей системы до того, как возникнут отрицательные температуры, чтобы избежать возможных повреждений от замерзания.

Помогите! Я не могу разобрать помпу Сторожа. — Системы водоснабжения Xylem

Том 2 / Выпуск 2 / Февраль 2015

Вы готовы разобрать насос и двигатель Watchman для обслуживания, когда заметите, что в инструкциях говорится, что нужно ослабить крепеж, но в списке деталей указаны винты с колпачками. Что теперь?

Во-первых, обратите внимание, что мы используем «застежку», чтобы охватить все возможности.В текущих сборках используются болты с колпачками, но в версиях с 1982 по начало 1984 года иногда используются шпильки и гайки. Вы должны снять гайки с нижней части улитки, чтобы снять двигатель и шпильки.

Начните с ослабления гаек или болтов после того, как вы изолировали устройство Watchman от системы как на выходе насоса, так и на входе в ресивер. Максимально слейте воду из ресивера. Статическая высота любой остаточной воды может создать давление, которое вытесняет воду из насоса. Ослабление креплений сначала снимает статическое давление водяного столба и помогает предотвратить травмы или повреждения от остаточной горячей воды.

Во-вторых, убедитесь, что вы знаете марку своего Сторожа. Это может помочь вам определить, что делать, если вам трудно вынуть двигатель и рабочее колесо из улитки насоса.

B&G Hoffman Specialty Watchman Pump Cut Away

B&G Hoffman Specialty
Насос Watchman в разобранном виде

В оригинальном насосе 1982 года использовались держатель уплотнения и проволочная прокладка, показанные на верхних рисунках.Обратите внимание, что ушко прокладки для проволоки выступает через прорезь в улитке, обеспечивая путь утечки, чтобы помочь клиентам увидеть, что уплотнение вышло из строя вовремя, чтобы предотвратить повреждение двигателя.

С 2001 года в конструкции использовался держатель уплотнения DP1966 со встроенной прокладкой, показанный на нижних рисунках. Обратите внимание на выступы в положении «10 часов» и «4 часа», а остальная часть края сформирована вертикально, чтобы создать размер проставки для сборки.

Держатель уплотнения и распорка для проволоки, использовавшиеся с 1982 по 2001 год.
Номер детали держателя уплотнения DP0290
Номер детали проставки для провода DP0291
В 2001 году заменен на номер детали DP1966, показанный ниже, со встроенной проставкой.

Держатель уплотнения DP1966 со встроенной прокладкой.

Клиентов с более старым держателем уплотнения / проводом конструкцией разделительной могут найти насос более трудно разобрать, потому что провод распорка, немного больше, чем отверстие крыльчатки, действует как стопорное кольцо, чтобы держать насос вместе, как вы затяните винты или гайку и шпильку.

  • Если вы видите ухо проволоки проставки только на одной стороне улиткой, у вас есть этот проект. Осторожно возьмитесь за ухо плоскогубцами и слегка надавите на него во время подъема. Это приводит к небольшому закрытию двух концов проволочной прокладки, противоположных ушку, и упрощает снятие двигателя и крыльчатки в сборе.
  • Если вы видите два выступа держателя уплотнения DP1966 со встроенной прокладкой с обеих сторон улитки и без проушины для проволоки в пазах, значит, у вас текущая конструкция.Застрявший материал может сковывать насос в улитке. Осторожно вставьте две отвертки между бронзовым выступом и чугуном пазов спиральной камеры, осторожно поворачивая, чтобы удалить материал. Будь осторожен; слишком глубокая вставка лезвий отвертки может повредить спиральную прокладку, что потребует ее замены (одна входит в комплект прокладок и уплотнений).

В насосах, изготовленных до 1982 года, используется насос более старой конструкции «А». Вы можете найти инструкции для этой конструкции в текущих списках запчастей и руководствах по обслуживанию.

Основы циркуляционного насоса

— Принцип работы насоса Нагревательный насос HVAC Принцип работы

Прокрутите вниз, чтобы просмотреть обучающее видео на YouTube.

Изучите основы обычного циркуляционного насоса, чтобы понять, как он работает и где мы их используем.

Посетите stateupply.com, который любезно спонсировал эту статью. Здесь вы можете узнать, какие циркуляционные насосы доступны, купить запчасти или поговорить со знающими специалистами по продукции о ведущих брендах насосов, таких как Bell & Gossett и Taco.Просто нажмите здесь, чтобы узнать больше.

State Supply — это ваш источник компонентов паровых и гидравлических систем отопления, таких как конденсатоотводчики, клапаны, регуляторы и насосы (включая ведущие в отрасли бренды, такие как Bell & Gossett, Taco и другие). Посетите www.statesupply.com или позвоните нам по бесплатному телефону 877-775-7705, чтобы получить беспрецедентный выбор продуктов, опытных экспертов и отличное обслуживание клиентов.

Проверьте циркуляционные насосы ➡️ https://www.statesupply.com/pump/hydronic

Посмотреть видеоролики о ремонте и техническом обслуживании насоса ➡️ https: // www.youtube.com/statesupply

Загрузите это руководство ➡️ https://www.statesupply.com/boiler-inspection-checklist

Что такое циркуляционный насос и где они используются?

Циркуляционные насосы

Циркуляционные насосы бывают разных форм, цветов и размеров, но обычно выглядят примерно так. Эти насосы представляют собой встроенные насосы центробежного типа, что означает, что их вход и выход выровнены, а метод перемещения воды осуществляется за счет центробежных сил.

Контур горячей воды

Мы собираемся найти эти насосы, используемые для циркуляции горячей воды по контуру нагретой воды, так что, открывая кран, мы почти мгновенно получаем доступ к горячей воде.В противном случае каждый раз, когда мы открывали кран, нам приходилось ждать, пока горячая вода не потечет через всю систему.

Системы водяного отопления

В системах водяного отопления мы также найдем эти насосы, используемые для циркуляции нагретой воды между котлом и радиаторами или другими типами теплообменников.

Большие системы отопления

Мы также можем найти циркуляционные насосы, используемые в более крупных системах отопления, для подачи тепла в различные части или зоны внутри здания.

Основные части циркуляционного насоса

Детали насоса

Циркуляционный насос состоит из двух основных частей: насоса и двигателя.

Двигатель представляет собой двигатель асинхронного типа, который позволяет преобразовывать электрическую энергию в механическую. Эта механическая энергия используется для приведения в действие насоса и перемещения воды.

Вход и выход

Когда мы смотрим на корпус насоса, мы видим как вход, так и выход. Насос всасывает воду через впускное отверстие и выталкивает через выпускное отверстие. Как правило, на корпусе есть стрелка, указывающая направление потока, чтобы вы знали, где находится вход и выход.

Поскольку это встроенный насос, впускной и выпускной патрубки выровнены концентрически, это полезно, потому что мы потенциально можем вырезать часть трубы из системы горячего водоснабжения и установить циркуляционный насос в этом пространстве без необходимости изменять трубопровод, например это необходимо для стандартного центробежного насоса.

Ушка рабочего колеса

Это все еще насос центробежного типа, поэтому вода должна поступать в насос через проушину крыльчатки. Для этого впускное отверстие следует по изогнутой траектории, которая входит в крыльчатку.

Корпус насоса

Эта деталь представляет собой корпус насоса. Внутри есть канал, известный как спираль. После того, как вода выйдет из крыльчатки, она будет собираться в этом канале и поступать к выпускному отверстию. Мы увидим это более подробно позже в статье.

Улитка

Затем мы находим рабочее колесо, которое находится внутри корпуса насоса и окружено спиральным каналом.Рабочее колесо вращается и передает центробежную силу на воду, которая выталкивает ее из насоса по трубам.

Рабочее колесо

За рабочим колесом находится задняя пластина. Задняя пластина действует как барьер и удерживает поток воды внутри корпуса насоса. На задней пластине также находится один из подшипников вала, обеспечивающий плавное вращение. К нему мы также найдем резиновое уплотнение для предотвращения утечек.

BackplateRubber Seal

Далее мы собираемся найти вал и ротор.Ротор прикреплен к валу, а вал прикреплен к крыльчатке. Когда ротор вращается, вал и крыльчатка вращаются вместе с ним. Это движущая сила воды внутри насоса.

Ротор и вал

Ротор находится внутри корпуса ротора. Ротор обеспечивает физический барьер, который предотвращает попадание воды в электрическую цепь асинхронного двигателя.

Роторная банка

Вокруг ротора находится индукционный двигатель. Он состоит из нескольких витков медной проволоки, плотно упакованных в статор.Катушки и статор неподвижны и не вращаются. Электричество течет через катушки внутри статора, это создает вращающееся электромагнитное поле, которое заставляет вращаться ротор.

Статор и обмотки

Защищая статор и катушки, мы имеем корпус двигателя. Сбоку от корпуса двигателя мы найдем электрическую клеммную коробку. На передней панели у нас есть переключатель скорости, он позволяет нам вручную изменять скорость вращения двигателя между низкой, средней и высокой, что изменяет скорость потока насоса.

Корпус двигателя

Внутри клеммной коробки находится переключатель скорости. У нас также есть клеммы заземления, нейтрали и линии, которые позволяют нам подключать насос к источнику питания. В насосах такого типа обычно есть конденсатор, который жизненно важен для работы насоса, поэтому мы вскоре рассмотрим его подробно.

Клеммная коробка

Обмотки двигателя и конденсатор

Электродвигатель циркуляционного насоса представляет собой однофазный асинхронный двигатель переменного тока.

Однофазный асинхронный двигатель переменного тока

Электричество — это поток электронов по проводу. У нас есть постоянный или постоянный ток, который мы получаем от таких источников, как батареи, и в этом типе электричества электроны текут только в одном направлении от отрицательного к положительному.

Постоянный ток

Но в ваших домах и на работе будет использоваться другой тип электричества, известный как переменный ток. При переменном токе электроны меняют направление и многократно текут вперед и назад.

Переменный ток

Когда электричество течет по проводу, оно генерирует электромагнитное поле. Когда электроны меняют направление, магнитное поле непрерывно расширяется и сжимается. Сворачивая провод в катушку, мы генерируем гораздо более сильное электромагнитное поле.

Обмотка проволоки

Когда провод наматывается на катушку, мы называем это индуктором. Когда мы применяем переменный ток, магнитное поле расширяется и сжимается, каждый раз, когда оно расширяется и сжимается, северная и южная полярность катушки меняются местами.Нам нужно это расширяющееся и схлопывающееся магнитное поле для создания вращения.

Переменный ток

Чтобы сформировать двигатель, мы наматываем провод на две катушки внутри статора, чтобы создать сильное электромагнитное поле. Если мы поместим ротор в центр этого магнитного поля, ротор выровняется с магнитным полем, а затем он застрянет. Чтобы вращать ротор, нам понадобится вращающееся магнитное поле. Если бы мы взяли несколько магнитов и тщательно рассчитали время их взаимодействия с ротором, мы могли бы добиться этого, но это не очень практично.

Ротор застрял, требуется вращающееся магнитное поле

В более крупных двигателях мы создаем вращающееся магнитное поле, используя большее количество фаз, потому что электроны движутся вперед и назад в разное время в двух фазах, что, таким образом, создает другое магнитное поле в разное время. Однако этот тип насоса имеет только однофазное соединение, поэтому вместо этого мы будем использовать конденсатор для создания поддельной фазы 2 и .

Вращающееся магнитное поле

Поэтому мы вставляем вторую катушку в статор на 90 градусов от первой катушки.Две катушки подключены параллельно, но во второй катушке есть конденсатор, подключенный последовательно с катушкой.

Конденсатор создает поддельную вторую фазу

Электричество не проходит через конденсаторы. Цепь разорвана внутри конденсатора, образуя две стенки. Две внутренние стенки расположены очень близко друг к другу, поэтому электроны могут накапливаться на этих стенках и выходить отсюда. Поэтому конденсатор — это что-то вроде накопительного бака или диафрагмы. Когда подача электричества движется в одном направлении, конденсатор будет накапливать электроны.Когда подача электричества меняет направление, конденсатор высвобождает электроны

.

Таким образом, у нас есть электроны, протекающие через разные катушки в разное время, это создаст наше вращающееся магнитное поле. Однако для этого необходимо правильно подобрать размер конденсатора.

Мы подробно рассмотрели основы конденсаторов в предыдущей статье, проверьте это здесь.

Обмотки многоскоростного двигателя

Обычно у нас есть переключатель сбоку на клемме двигателя, который позволяет нам изменять скорость двигателя и, следовательно, скорость потока насоса, а также давление напора.

Выбор скорости

Внутри двигателя катушка хода будет иметь различные точки подключения, или даже может быть несколько разных катушек. Переключатель используется для подключения к этим различным точкам и эффективного изменения длины катушки, через которую должно проходить электричество.

Несколько точек подключения

Вам может быть интересно, почему при низком значении катушка длиннее, чем при высоком значении.

Когда мы пропускаем переменный ток через индуктивную катушку, создаваемое ею магнитное поле мешает электронам, пытающимся пройти через нее.Сила, известная как индуктивное реактивное сопротивление, препятствует изменению тока.

Индуктивное реактивное сопротивление

Когда мы увеличиваем длину катушки, индуктивное реактивное сопротивление также увеличивается, и это затрудняет прохождение тока электронов. Таким образом, по мере уменьшения тока электромагнитное поле также уменьшается, что снижает скорость и крутящий момент двигателя.

Максимальное индуктивное реактивное сопротивление

По мере того, как мы переходим к минимальному значению, индуктивное реактивное сопротивление становится максимальным, ток уменьшается, и двигатель медленно вращается.

Минимальное индуктивное реактивное сопротивление

Когда мы переходим к высокому значению, индуктивное реактивное сопротивление минимально, поэтому ток высокий, а ротор вращается намного быстрее.

Мы рассмотрели многоскоростные насосы и то, как читать их диаграммы насосов, в нашей предыдущей статье. Проверьте это здесь.

Как работает циркуляционный насос?

Итак, как работает циркуляционный насос. Прежде всего, вода из системы горячего водоснабжения поступает в насос через входное отверстие и попадает в проушину рабочего колеса, эта вода будет задерживаться между лопастями рабочего колеса внутри корпуса насоса.

Циркуляционный насос

Электричество поступает в клеммную коробку и проходит через обмотки двигателя, конденсатор помогает создавать вращающееся магнитное поле, и это магнитное поле заставляет ротор вращаться. К ротору прикреплен вал. Вал проходит от двигателя вниз в корпус насоса, где он соединяется с рабочим колесом.

Вал и крыльчатка вращаются вместе с ротором. Когда крыльчатка вращается, она передает воде кинетическую энергию или скорость, и она движется наружу.
Вода увеличивается в скорости и кинетической энергии, когда она достигает края крыльчатки.

К тому времени, когда вода достигает края крыльчатки, она достигает очень высокой скорости. Эта высокоскоростная водяная муха отлетает от рабочего колеса и попадает в улитку, где ударяется о стенку корпуса насоса.

Этот удар преобразует скорость в потенциальную энергию или давление.
Кожух насоса ударов воды. Кинетическая энергия преобразуется в потенциальную энергию (давление).

Вода сталкивается с корпусом насоса

По мере того, как вода движется наружу и от крыльчатки, она создает область низкого давления в центре, которая втягивает больше воды и, таким образом, развивается поток.Спиральный канал имеет расширяющийся диаметр, поскольку он закручивается по окружности корпуса насоса. По мере увеличения скорость воды будет уменьшаться, что приведет к увеличению давления.
Сзади следует больше воды; скорость потока развивается. Увеличивается диаметр спирального канала; это вызывает уменьшение скорости воды, что увеличивает давление.

Диаметр спирального канала расширяется

Расширяющийся канал, таким образом, позволяет большему количеству воды присоединяться и преобразовываться в давление.

Выходное отверстие нагнетания имеет более высокое давление

Таким образом, выпускное отверстие нагнетания имеет более высокое давление, чем входное отверстие всасывания. Высокое давление на выходе позволяет нам заставлять воду циркулировать по трубопроводам и отводить ее, когда и где это необходимо. Хорошо, ребята, это все для этого видео, но чтобы продолжить обучение, посмотрите одно из видео на экране, и я поймаю вас там на следующем уроке. Не забывайте подписываться на нас в Facebook, Instagram, Twitter, linkedin, а также проявлять инженерный склад ума.com


Руководство по устранению неисправностей тепловых насосов Pentair Pool

Служба технической поддержки Pentair: 800-831-7133


ПРЕДУПРЕЖДЕНИЕ ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ.

Неправильная установка создает опасность поражения электрическим током, что может привести к смерти или серьезным травмам.

для объединения пользователей, установщиков или других лиц из-за поражения электрическим током, а также может привести к повреждению имущества.

НЕ пытайтесь выполнить какие-либо внутренние регулировки внутри обогревателя.

1. Держите руки и волосы подальше от лопастей вентилятора, чтобы избежать травм.

2. Если вы не знакомы с системой фильтрации и нагревателем вашего бассейна:

а. НЕ пытайтесь регулировать или обслуживать без консультации со своим дилером, профессиональным подрядчиком по обслуживанию бассейнов или подрядчиком по кондиционированию воздуха.

г. Перед тем, как пытаться использовать, обслуживать или настраивать

, прочтите все Руководство по установке и эксплуатации.

подогреватель или система фильтрации бассейна. Реле давления воды следует отрегулировать, чтобы включить

.

нагреватель выключен, когда насос выключен.Установка переключателя на закрытие при слишком низком расходе может привести к повреждению

.

прибор. Отрегулируйте переключатель, чтобы выключить обогреватель, а не включить его.

Примечание. Перед тем, как приступить к обслуживанию или ремонту, отключите питание устройства.

Проблемы и меры по их устранению

Состояние неисправности:
HIGH TEMP WATER TEMP Alarm: Температура воды выше 108 ° F.

Возможная причина:
Неисправный термистор или неисправная плата управления.

Корректирующее действие:
Проверить температуру воды, чтобы убедиться, что она правильная, если нет, используйте испытание на сопротивление 10 кОм для проверки термистора.В случае неисправности замените термистор. Если все в порядке, замените плату управления.

Состояние ошибки:
LOW WATER TEMP Alarm: Температура воды ниже 40 ° F.

Возможная причина:
Неисправный термистор или неисправная плата управления.

Корректирующее действие:
Проверить температуру воды, чтобы убедиться, что она правильная, если нет, используйте испытание на сопротивление 10 кОм для проверки термистора. В случае неисправности замените термистор. Если все в порядке, замените плату управления.

Состояние ошибки:
LOW WATER FLOW Аварийный сигнал: реле давления, определяющее поток воды, разомкнуто.

Возможная причина:
1. Циркуляционный насос воды не включен.

2. Недостаточный поток воды.

3. Внешний байпас открыт.

4. Неисправность реле давления воды.

Корректирующее действие:
Убедитесь, что циркуляционный водяной насос включен. Грязные или изношенные фильтры или засоренные ловушки для ворса. Убедитесь, что фильтр чистый, при необходимости произведите обратную промывку для очистки всей системы фильтров или замените фильтрующий элемент, если необходимо. Осмотрите и очистите крыльчатку насоса. Отрегулируйте водопроводные краны. Устранить утечки всасываемого воздуха.Убедитесь, что внешний байпас воды вокруг теплового насоса закрыт. Когда вода течет, проверьте сопротивление реле давления воды, если оно разомкнуто, замените переключатель.

Состояние неисправности:
КОРИЧНЕВЫЙ Аварийный сигнал: напряжение питания 24 В переменного тока на плате управления низкое. Осторожно: проверки высокого напряжения. Соблюдайте особую осторожность или обратитесь к дилеру или на завод за советом, прежде чем пытаться устранить неисправность электрической коробки.

Возможная причина:
1. Неисправный трансформатор

2. Недостаточное напряжение питания теплового насоса.

Корректирующее действие:
Напряжение питания трансформатора должно быть между 208 и 260

вольт. Трансформатор должен выдавать от 24 до 28 вольт. Если ниже этого диапазона, замените трансформатор.

Проверить напряжение питания теплового насоса. Напряжение питания должно быть от 208 до 260 вольт. Проверьте, не вышла ли фаза. Должно быть 120 вольт на землю и 240 вольт на силовых ножках.

Состояние ошибки:
Аварийный сигнал HIGH REFRIG: реле высокого давления хладагента разомкнуто.

Возможная причина:

1. Циркуляционный насос воды не включен. Убедитесь, что водяной насос включен.

2. Недостаточный поток воды.

3. Внешний байпас открыт.

4. Неисправность реле высокого давления хладагента. Проверить сопротивление переключателя, если он разомкнут, заменить переключатель.

5. TXV застрял в закрытом состоянии

6. Другие возможности:

7. Другие возможности. Низкий или ограниченный поток воды через нагреватель. Грязные или изношенные фильтры или засоренные ловушки для ворса. Забита крыльчатка фильтрующего насоса.Неправильная настройка клапана водопровода. Утечка всасывания, позволяющая воздуху попадать в поток воды. Низкий расход воды при переключении t

8. Переплата за установку.

Корректирующее действие:
Убедитесь, что водяной насос включен.

Убедитесь, что фильтр и скиммеры чистые, при необходимости произведите обратную промывку. Минимальный расход 30 галлонов в минуту.

Убедитесь, что внешний байпас воды вокруг теплового насоса закрыт. Также убедитесь, что все другие клапаны открыты или находятся в правильном положении, чтобы обеспечить надлежащий поток воды через тепловой насос.

1.Отсоедините лампу TXV от всасывающей линии (SL), держите ее в руке, если давление вернется в норму, затем установите лампу на всасывающую линию (в отверстии может застрять какой-то мусор). Для регулируемых TXV откройте регулируемый клапан, он может удалить мусор и проверить уровень воды в бассейне. Это состояние может появиться, если тепловой насос НЕ эксплуатировался в течение длительного периода. Чтобы сбросить это условие, включите и выключите тепловой насос до 3 раз. Если это не решает проблему, обратитесь в сервисный центр.

Очистите всю систему фильтрации или замените фильтрующий элемент.Осмотрите и очистите крыльчатку насоса. Отрегулируйте все водопроводные краны. Устранить утечки всасываемого воздуха, смазать уплотнительное кольцо крышки насоса. Заменить фильтр. Неправильный размер трубы фильтрующего насоса. Ограничение автоматического вакуумирования бассейна. Возврат заряда. Зарядите заряд с соответствующей паспортной табличкой

Состояние ошибки:
Аварийный сигнал LOW REFRIG: реле низкого давления хладагента разомкнуто.

Возможная причина:
1. Мало хладагента в системе. Найдите источник утечки хладагента и устраните его. Вытяните вакуум и зарядите.

2.Температура воздуха и воды слишком низкая для работы теплового насоса.

3. Неисправность реле низкого давления хладагента. Проверить сопротивление переключателя при полном заряде, если он разомкнут, заменить переключатель.

4. Неисправная лопасть вентилятора.

5. TXV застрял в закрытом состоянии

Корректирующее действие: Проверьте конденсатор и двигатель вентилятора. Замените любой из них, если он неисправен.

Проверьте лопасть вентилятора и убедитесь, что она не соскальзывает и не сломана. Если да, то

заменить вентилятор.

1. Отсоедините лампу TXV от всасывающей линии (SL), держите ее в руке, если давление вернется в норму, затем установите грушу на всасывающую линию (в отверстии может застрять какой-то мусор).Для регулируемого клапана TXV откройте регулируемый клапан, он может удалить мусор и вернуть его в исходное положение.

2. Если (1) не работает, восстановите заряд, снимите лампу с SL, открутите головку TXV, встряхните ее, если дребезжит, замените головку (PN KT-45-ZGA), если нет, замените TXV и фильтр-осушитель и зарядите соответствующим образом.

КОРИЧНЕВЫЙ Аварийный сигнал: напряжение питания 24 В переменного тока на плате управления низкое. ВНИМАНИЕ: Проверки высокого напряжения. Соблюдайте особую осторожность или обратитесь к дилеру или на завод за советом, прежде чем пытаться устранить неисправность электрической коробки.

HIGH REFRIG Alarm: реле высокого давления хладагента разомкнуто.

Аварийный сигнал LOW REFRIG: реле низкого давления хладагента разомкнуто.

Состояние неисправности:

Устройство включено, а заданная температура выше фактической. Блок циклически включается и выключается, то есть компрессор ненадолго отключается, а затем выключается после пятиминутной задержки до достижения заданного значения.

Возможная причина:

Неисправный компрессор. Или внутренние защитные устройства компрессора отключаются из-за чрезмерного количества мусора.Неисправен контактор компрессора. Неправильная разводка. Отказ платы управления. Внутренний перепускной клапан поврежден или забит мусором. Теплообменник забит мусором. Утечка всасывания, позволяющая воздуху попадать в поток воды. Установка подключена в обратном направлении.

Корректирующее действие:

Очистите всю систему фильтрации или замените фильтрующий элемент. Осмотрите и очистите крыльчатку насоса. Отрегулируйте все водопроводные краны. Устранить утечки всасываемого воздуха, смазать уплотнительное кольцо крышки насоса. Заменить фильтр. Неправильный размер трубы фильтрующего насоса. Автоматический вакуум в бассейне вызывает ограничение.Обратитесь к своему дилеру или на завод за советом, если устранение проблемы не устраняет устранение неисправностей. Возможно, неисправен внутренний предохранительный клапан компрессора или устройство защиты от перегрузки. Прежде чем пытаться заменить детали, позвоните дилеру или на завод за советом. Заменить компрессор.

Состояние неисправности:

Устройство формирует ICE или Frost на наружном воздушном змеевике, обычно внизу.

Возможная причина:

Ограничен поток нагнетаемого воздуха. Выпускаемый воздух накапливается и втягивается обратно через наружный воздушный змеевик.Забит вентилятор, слабый воздушный поток. Спринклеры распыляют на внешний воздушный змеевик при более низких температурах. Наружный воздушный змеевик забит мусором. Растения расположены слишком близко к обогревателю, что блокирует выходящий воздушный поток. Низкое давление хладагента из-за утечки хладагента. Возможная неисправность внутреннего реле низкого давления хладагента. Проверьте состояние сигнала тревоги на плате управления на предмет сигнала тревоги LOW REFRIG.

Корректирующее действие:

Слишком низкая температура наружного воздуха и функция размораживания НЕ включена.Неисправность термистора оттаивания. Убедитесь, что обогреватель установлен с учетом необходимых зазоров для прохождения воздуха и крыши. НЕ устанавливайте в помещении. Убедитесь, что ваши спринклеры НИКОГДА НЕ распыляют на обогреватель каким-либо образом. Если на внешнем змеевике образуется лед, выключите нагреватель и дайте льду растаять. Вы можете использовать воду под низким давлением для оттаивания льда на внешнем змеевике, при этом выключите нагреватель. Обратитесь к своему дилеру или на завод за советом. Корректирующие действия не решают проблему.

Состояние неисправности:

Устройство включено, а заданная температура выше фактической. Вентилятор НЕ вращается. Нет сигналов тревоги.

Возможное состояние:

Неисправное реле вентилятора. Неисправный конденсатор. Неисправный мотор вентилятора. Отказ платы управления. Неправильная разводка.

Корректирующее действие:

Обратитесь к дилеру или на завод за советом, прежде чем пытаться заменить детали. Заменить реле вентилятора. Замените конденсатор, замените двигатель вентилятора. Заменить плату управления.

Состояние неисправности:

Вентилятор вращается, нет выхода холодного воздуха из верхней части нагревателя.Агрегат включен, а заданная температура выше фактического значения, но агрегат не нагревается. Нет сигналов тревоги.

Возможная причина:

Тепловой насос находится в пятиминутной безопасной задержке, а компрессор не запускается. Неисправный компрессор.

Неисправный конденсатор. Контактор компрессора застрял в разомкнутом состоянии. Отказ платы управления. Неправильная разводка.

Корректирующее действие:

Обратитесь к дилеру или на завод за советом, прежде чем пытаться заменить детали. Заменить конденсатор. Заменить плату управления. Заменить контактор.Заменить компрессор.

Состояние неисправности:

Spa не нагревается до максимальной температуры 104 ° F. Термостат повернут до упора. ИЛИ

Спа нагревается очень медленно.

Возможная причина:

Низкий или ограниченный поток воды через нагреватель. Грязные или изношенные фильтры или засоренные ловушки для ворса. Забита крыльчатка фильтрующего насоса. Неправильная настройка клапана водопровода. Утечка всасывания, позволяющая воздуху попадать в поток воды. Низкий расход воды при переключении в режим спа или регулятор не в режиме спа.Установка подключена в обратном направлении. Теплообменник забит мусором. Внутренний перепускной клапан поврежден или забит мусором. Термометр вашего спа не показывает правильную температуру. Воздуходувка работает. Входные отверстия для воздуха Вентури открыты. На улице очень холодно. Насос спа не работает.

Корректирующее действие:

Очистите всю систему фильтрации или замените фильтрующий элемент. Осмотрите и очистите крыльчатку насоса. Отрегулируйте все водопроводные краны. Устранить утечки всасываемого воздуха, смазать уплотнительное кольцо крышки насоса.Закройте нагнетатель воздуха и / или впускные отверстия Вентури, которые создают турбулентность воздуха в гидромассажной ванне. При нагревании гидромассажной ванны накройте крышкой. Температура наружного воздуха. слишком холодно. Установите таймер спа-насоса на более длительное время. Позвоните своему дилеру за советом. Позвоните на завод для консультации.

Условия неисправности:

Бассейн нагревается очень медленно. Бассейн не нагревается.

Возможная причина:

Низкий или ограниченный поток воды через нагреватель. Грязные или изношенные фильтры или засоренные ловушки для ворса. Забита крыльчатка фильтрующего насоса.Неправильная настройка клапана водопровода. Утечка всасывания, позволяющая воздуху попадать в поток воды. На улице холодно. Таймер насоса бассейна не установлен на достаточно долгий период работы. Бассейн не закрыт. Высокая скорость ветра над бассейном. Затененная зона бассейна.

Корректирующее действие:

Очистите всю систему фильтрации или замените фильтрующий элемент. Осмотрите и очистите крыльчатку насоса. Отрегулируйте все водопроводные краны. Устранить утечки всасываемого воздуха, смазать уплотнительное кольцо крышки насоса. Используйте накидку для бассейна. Установите ветрозащитный экран вокруг бассейна. Установите таймер насоса бассейна на более длительный срок.Позвоните своему дилеру за советом. Позвоните на завод для консультации.

Рециркуляционные системы для горячего водоснабжения и отопления

Раннее утро, и твоя рутина начинается. Насколько холодным кажется пол в ванной под босыми ногами? Как долго длится душ до того, как на самом деле выльется горячая вода? Сколько холодной и прохладной воды только что ушло в канализацию? Это беды, которые могут раздражать многих ежедневно. Однако есть те, кто никогда с ними не разбирается. Полы и комнаты нагреваются равномерно, а горячая вода по трубам доставляется быстро, если не мгновенно: войдите в мир рециркуляции.

Используя насосы или естественную конвекцию (в пассивной системе), системы рециркуляции продвигают поток горячей воды из вашего бойлера или водонагревателя через ваш дом и обратно к источнику тепла. Эти системы чаще всего используются для водяного отопления полов и плинтусов или для уменьшения или даже устранения ожидания горячей воды в светильниках по всему дому. Понятно, что главное преимущество здесь — экономия воды. Рециркуляция экономит много галлонов воды, которые тратятся впустую из кранов для горячей воды, а водяное отопление обеспечивает циркуляцию одной и той же воды снова и снова.Комфорт и удобство обеспечивают быстрое горячее водоснабжение даже в самом дальнем уголке дома. Добавьте к этому, что большинство пользователей полов с подогревом, похоже, более чем удовлетворены этим, и вы даже можете начать рассматривать рециркуляцию для своего дома. Однако речь идет не только об экономии воды, необходимо учитывать ряд важных моментов, касающихся энергоэффективности, удобства и производительности.

Есть два типа рециркуляционных систем: закрытые и открытые.


Закрытые системы: водяное отопление

Насосы чугунные предназначены для закрытых систем. Закрытые системы обычно ассоциируются с системами водяного отопления и охлаждения, такими как теплые полы и системы плинтусов. Это системы, в которые не вводится пресная вода, а избыток кислорода удаляется с помощью какого-либо вентиляционного отверстия, воздухоотделителя или воздухоочистителя. Если бы это не было так и пресная вода циркулировала регулярно (как в открытой системе), железо быстро ржавело бы, в конечном итоге загрязняя воду, достигающую арматуры, и приводил к отказу насоса.Вот почему чугунные насосы не следует использовать для питья в циркуляционных (открытых) системах горячего водоснабжения.

В системе отопления дома насос подсоединяется к бойлеру и пополняет горячую воду в трубопроводе системы отопления, одновременно возвращая более холодную воду в бойлер. Многие считают, что водяные системы обогрева полов и плинтусов более удобны, чем стандартные системы с принудительной подачей воздуха. Во многом это связано с тем, что тепло в этих системах распределяется по большой площади пола и / или стены, создавая, по сути, один большой радиатор.Тепло медленно перемещается по воздуху, мягко и эффективно согревая тело. Это контрастирует с большинством систем с принудительной подачей воздуха, где основная часть тепла быстро отводится к потолку, что приводит к неудобному расслоению температуры в помещении. Некоторые пользователи этих типов гидронных систем также отмечают улучшение качества воздуха из-за отсутствия пыли и других частиц, проникающих в воздух их дома. Однако многие системы приточного воздуха можно фильтровать, а в гидравлических системах пыль просто оседает вокруг дома, и с ней все еще нужно бороться.

Лучистому напольному отоплению часто требуется больше времени для повышения температуры в комнате, чем воздушному отоплению, особенно если система была отключена в течение некоторого времени. Однако качество тепла, которое в конечном итоге вырабатывается — сбалансированное, равномерно распределяемое и не содержащее аллергенов — обычно достаточно, чтобы компенсировать временные неудобства. При использовании этих систем особое внимание следует уделять материалу пола, под которым они находятся. В частности, деревянные и ламинатные полы могут быть повреждены из-за слишком высокой температуры воды.Теплый пол обычно не рекомендуется для полов с ковровым покрытием, так как изоляция ковра затрудняет отвод тепла через пол.

Гидравлическое отопление не защищено от замерзания и разрывов. В холодном климате пропиленгликоль часто смешивают с водой в отопительной системе в качестве антифриза. Это важно для домов с трубопроводами, которые потенциально могут подвергаться воздействию отрицательных температур, а также для домов, которые какое-то время могут пустовать. Многие циркуляционные насосы могут безопасно обрабатывать смесь воды и пропиленгликоля в соотношении 50/50.

Системы водяного отопления могут быть довольно сложными, а проектирование и установка — непростыми. По этой причине мы настоятельно рекомендуем тем, кто рассматривает такую ​​систему, поручить проектирование и установку профессионалу, хорошо разбирающемуся в водяном отоплении.


Открытые системы: циркуляция горячей воды

Открытая система подключается к основной системе водоснабжения через водонагреватель. Пресная вода подается регулярно, так как вода используется в светильниках. Насосы, используемые в этих системах, изготовлены из бронзы или нержавеющей стали — материалов, которые не ржавеют.Для возврата охлажденной воды для повторного нагрева можно использовать выделенную линию возврата к водонагревателю или существующую линию холодной воды в доме. Эти системы в первую очередь предназначены для использования в системах горячего водоснабжения, например, для подачи «мгновенной» горячей воды ко всем бытовым приборам. Вместо того чтобы ждать несколько минут, пока горячая вода достигнет душа в дальнем конце дома, ее можно доставить мгновенно или за несколько секунд. Холодная вода, которая обычно уходила в канализацию, возвращается обратно в обогреватель.Эти системы чаще всего используются в больницах, отелях и больших зданиях, но они нашли применение в большем количестве домов благодаря большей эффективности и более низким ценам.

Пример традиционной системы рециркуляции воды
Специальный обратный или байпасный клапан?

Открытые системы со специальной возвратной линией обычно используются в старых домах или встраиваются в новые дома на этапе строительства. Установка возвратной линии в существующую конструкцию сложна и часто обходится дорого.Однако обратные линии идеальны, поскольку они не зависят от линий подачи и не смешивают теплую воду с холодной. Когда обратный трубопровод невозможен, трубопровод холодной воды можно использовать для подачи воды обратно в водонагреватель с помощью насоса, установленного на водонагревателе, и специального перепускного клапана, установленного под прибором, наиболее удаленным от водонагревателя. Хотя такие системы удобны и просты в установке (и часто являются единственным вариантом модернизации), они могут немного изменить исходную проблему: для получения действительно холодной воды крану может потребоваться немного поработать.Байпасные клапаны закрываются при установленной температуре, поэтому любая вода ниже этого порога будет течь в линию холодной воды: если клапан настроен на закрытие при 103 ° F, около 102 ° F воды будет смешиваться с подающей холодной водой. Хотя ожидание горячей воды не вызывает такого раздражения, об этом следует помнить.

Как и в случае любого механического устройства, перепускной клапан может выйти из строя. Хотя это может быть редкостью, но стоит помнить: если это произойдет, возможно, что вода непосредственно из водонагревателя — с температурой до 140 ° — потечет через линию холодной воды, не оставив ничего, кроме очень горячей воды. ваши приспособления.В качестве меры безопасности вы можете рассмотреть возможность добавления регулирующего клапана в линию горячей воды перед байпасным клапаном. В случае выхода из строя байпасного клапана это гарантирует, что вода, поступающая в холодную линию, будет иметь приемлемую температуру (то есть не обжигающую). Установка обратного клапана между холодной линией и клапаном темперирования гарантирует, что дополнительная горячая вода не попадет в холодную линию.

Также стоит отметить, что когда холодная вода используется в приборе, где установлен специальный перепускной клапан, давление в этой линии падает.Если в это время байпасный клапан открыт, через него будет течь теплая вода. Это, в свою очередь, приведет к выходу воды из нагревателя, которая заменяется водой из основного источника и нагревается. Таким образом, даже когда используется только холодная вода, водонагреватель может включиться, тратя энергию.

Бесконтактный? Если у вас есть водонагреватель без резервуара, необходимо провести дополнительные исследования, если рассматривается возможность системы рециркуляции. Циркуляционные насосы обычно имеют низкую скорость потока и могут не иметь мощности, необходимой для активации некоторых безбаквальных нагревателей, и может потребоваться включение в систему небольшого накопительного резервуара.Что еще хуже, установка некоторых насосов может привести к повреждению или аннулированию гарантии на безбаковый водонагреватель.

Опции управления

Насосы, используемые в системах рециркуляции воды, могут работать непрерывно или активироваться таймером, термостатом, панелью управления или датчиком движения. Какой тип управления используется, зависит от желаемой экономии энергии и удобства. Постоянно работающий насос гарантирует мгновенную подачу горячей воды в любой арматуре, но при постоянной работе насоса для нагрева воды будет использоваться энергия, даже если в ней нет необходимости, что может сократить срок службы насоса.

У тех, кто стремится к эффективности, есть несколько вариантов. Таймеры позволяют насосу работать только в установленное время, когда потребность в горячей воде является максимальной. Это часто бывает по утрам и вечерам для душа и мытья посуды. В остальное время спрос значительно снижается (или отсутствует, если в течение дня никого нет дома). Это снижает нагрузку на насос и водонагреватель, но может быть неудобно, если горячая вода необходима вне установленного времени: насос нужно будет включить вручную или кран должен будет работать.Дистанционные переключатели доступны для многих насосов, что позволяет включать насос из любой точки дома.

Термостат можно использовать в дополнение к таймеру или отдельно. Термостат отключает насос, когда в трубопроводе горячей воды достигается высокая температура, и включает его снова, когда температура падает ниже определенной точки. При использовании с таймером термостат будет управлять насосом только во время цикла таймера, что делает систему еще более эффективной. В системах со специальной возвратной линией термостат обычно устанавливается на этой линии, а не на линии горячей воды, чтобы гарантировать, что насос не отключится преждевременно.

Для максимальной эффективности рециркуляции горячей воды с приводом от насоса нужно отказаться от мечты о мгновенном нагреве воды и довольствоваться ожиданием в течение нескольких секунд, используя систему по запросу. Системы по требованию полагаются на то, что пользователь активирует насос на арматуре, когда потребуется горячая вода. Это можно сделать с помощью кнопки или переключателя на стене или с помощью датчиков движения, которые включают насос, когда кто-то входит в комнату. Поскольку горячая вода подается в линии только при активации, ей потребуется немного времени, чтобы добраться до прибора, в котором вы находитесь.

Одним из самых популярных предложений по запросу является система управления ACT D’MAND. Эта инновационная установка включает рециркуляционный насос, настенный выключатель активации и термодатчик, расположенный на главной линии горячей воды, который выключает насос, когда температура воды, проходящей через него, повышается на 6 градусов. Включение этого термодатчика делает систему более безопасной при использовании холодной линии в качестве обратной, поскольку по-настоящему горячая вода никогда не может попасть в нее. А поскольку насос работает не дольше, чем необходимо, также экономится энергия.

При работе только тогда, когда есть потребность в горячей воде, потребление энергии значительно сокращается. Фактически, системы по запросу — единственный тип рециркуляции горячей воды в доме, принятый программой EPA WaterSense, и многие штаты и округа даже предлагают скидки на новые установки.

Стоит ли рециркуляция?

Какими бы ни были опции или элементы управления, эти системы действительно экономят воду. Трудно определить, сколько они экономят, и варьируется в зависимости от каждого домохозяйства. Вы можете получить представление о том, сколько воды тратится впустую, если потратите на это день.Вместо того, чтобы слить холодную воду в канализацию, переложите смесители в ведро и используйте воду для домашних животных, растений, смыва туалетов и т. Д. Вы будете иметь представление о типичных расходах воды и о том, что вы делаете с этой информацией. — это суждение: во многих местах вода дешевле, чем энергия, и добавление стоимости насоса, установки, электричества и потенциально более широкого использования водонагревателя может свести на нет любую экономию денег, которая изначально считалась возможной. Энергопотребление современных рециркуляционных насосов минимально, некоторые потребляют всего 65 Вт.Однако следует также учитывать, что основной проблемой, связанной с использованием энергии в любой системе водяного отопления, являются потери тепла из труб горячей воды и последующий повторный нагрев этой воды. Изоляция линий горячей воды имеет решающее значение для предотвращения максимально возможных потерь тепла.

Как всегда, существует компромисс между эффективностью и удобством. Те, кто больше озабочен мгновенной подачей горячей воды и уменьшением потерь воды, могут найти больше преимуществ в непрерывном насосе, приводящем в действие их систему рециркуляции.Хотя счета за электроэнергию могут возрасти, комфорт и роскошь от того, что никогда не придется ждать горячей воды, могут того стоить. Другие могут согласиться на короткое ожидание — особенно если в противном случае им пришлось бы слишком долго — своего горячего душа. И чем лучше будет изолирована линия горячего водоснабжения, тем короче будет ожидание.

Системы рециркуляции — не единственный способ ускорить подачу горячей воды и не единственный способ ее экономии. В зависимости от ситуации они могут оказаться слишком дорогими, неэффективными или непрактичными.Если вы слишком долго ждете горячей воды, устали тратить ее впустую или беспокоитесь о потере энергии из-за потери тепла, есть ряд простых и недорогих вещей, которые вы можете сделать, прежде чем окунуться в рециркуляцию. Если ваши водопроводные линии не изолированы, немедленно устраните это. Попробуйте низкотехнологичные подходы, например, налейте в ведро прохладную воду, пока ждете горячей; вы, вероятно, найдете все виды использования этой потенциальной сточной воде.

Новые дома могут обладать теми же преимуществами, что и рециркуляционная система, используя только конструктивные особенности, такие как размещение светильников как можно ближе к водонагревателю.Если вы строите дом, проконсультируйтесь с архитектором и подрядчиком, чтобы узнать, что можно сделать, чтобы минимизировать потери воды и сократить время доставки горячей воды. Если выбрана система рециркуляции, обязательно установите выделенную обратную линию, пока это все еще несложно. Пассивная рециркуляция (или «гравитационная петля») часто упоминается как вариант при некоторых обстоятельствах, но мы не рекомендуем ее. Вместо насоса эти системы используют конвекцию и гравитацию для поддержания постоянного потока горячей воды к вашим светильникам.В этих системах водонагреватель должен быть на более низком уровне, чем домашняя арматура (обычно в подвале). Пассивные системы постоянно возвращают воду в нагреватель, заставляя его работать круглосуточно. Это расходует энергию и может привести к ненужному износу нагревателя.


Мы все знаем, что много воды тратятся каждый день, ожидая, пока она нагреется. Системы рециркуляции экономят эту воду и обеспечивают дополнительное преимущество в виде почти мгновенной подачи горячей воды во все приспособления в доме.Мы изучили некоторые предостережения, преимущества и альтернативы, предоставив вам информацию, необходимую для принятия наилучшего решения для вашего дома. Всегда помните: как бы вы ни решили это сделать, экономия воды жизненно важна, и ваши усилия по достижению этой цели вознаграждаются не только вашим домом и кошельком, но и вашим сообществом!

Готовы купить новый циркуляционный насос Grundfos?


Циркуляционные насосы — Рекомендации по замене

Фото: supplyhouse.com

Более низкие температуры означают одно: зима уже не за горами, поэтому пришло время убедиться, что ваша система отопления остается в хорошем рабочем состоянии.Для гидравлической системы обслуживание должно включать циркуляционный насос, поскольку он, по сути, является «двигателем» всего этого и, возможно, самым важным компонентом.

Хотя другие детали более уязвимы к поломке, циркуляционные насосы ни в коем случае не непобедимы. «Некоторые вещи могут пойти не так, — объясняет Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com. На какие типы проблем следует обращать внимание? Это зависит от конструкции насоса.

Основными типами насосов являются трехкомпонентные циркуляционные насосы и картриджные циркуляционные насосы.Из двух, трехкомпонентные циркуляторы проблематичнее. О’Брайан говорит: «Трехкомпонентные циркуляционные насосы больше напоминают стиль« старой школы »и имеют больше заменяемых деталей, которые необходимо регулярно смазывать, особенно в начале каждого отопительного сезона». Домовладельцы должны прислушаться к для выявления признаков проблемы. «Если он внезапно начнет издавать странные или раздражающие звуки, возможно, что-то не так, — говорит О’Брайан.

Сменный картридж для насосов серии Taco 1600. Фото: дом снабжения.com

Циркуляционные насосы с картриджами имеют водяную смазку. «Они не требуют масла и имеют очень мало заменяемых частей», — говорит О’Брайан. «Картриджным циркуляционным насосам время от времени может потребоваться новый картридж», но не часто возникает причина для замены самого насоса. По этой причине циркуляционные насосы картриджного типа стали стандартом.

Если домовладелец видит день, когда его циркуляционный насос, наконец, нужно будет заменить, это может быть простой сделай сам. Но выбор подходящего насоса для замены требует понимания нескольких факторов:

• Различные насосы имеют разную производительность.Скорость потока насоса, измеряемая в галлонах в минуту (GPM), относится к максимальному объему воды, который он может циркулировать при заданном диапазоне напора.

• Диапазон напора — это количество футов, на которое насос может поднять или опустить столб воды при атмосферном давлении.

• В гидравлической системе с замкнутым контуром циркуляционный насос может быть чугунным, поскольку используемая вода обезврежена кислородом для предотвращения коррозии. Напротив, в гидравлической системе с открытым контуром, где имеется постоянный поток насыщенной кислородом воды, циркуляционный насос должен быть изготовлен из бронзы или нержавеющей стали для предотвращения коррозии.

• Некоторые насосы предлагают функции переменной скорости, которые учитывают изменения тепловой нагрузки дома в течение дня. Используйте насосы с регулируемой скоростью в системе зонных клапанов или с лучистым теплом, которое зависит от одного коллектора для нескольких зон.

Интернет-магазин SupplyHouse.com предлагает большой выбор циркуляционных насосов от лидеров отрасли Taco, Bell & Gossett, Grundfos, Wilo и Armstrong, а также предлагает множество информационных инструментов на своем веб-сайте, в том числе это полезное видео:

Это сообщение доставлено вам компанией SupplyHouse.
