Накопительный Бак для Водоснабжения: Способы Подключения

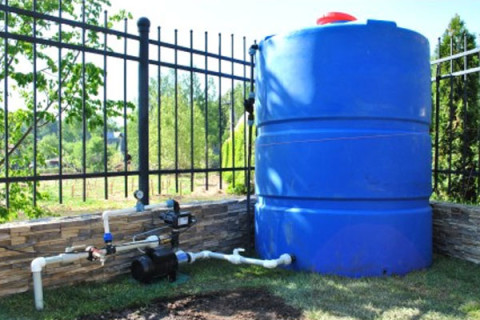

Такого запас воды хватит на несколько дней

Далеко не всегда можно обеспечить загородный дом или дачу бесперебойной подачей питьевой воды. Причины могут быть разными, а вот самым лучшим решением в таких случаях станет система водоснабжения частного дома с накопительным баком.

Сам по себе такой бак является простейшей конструкцией. Но его установка и подключение к системе могут вызвать вопросы и затруднения. Чтобы их не возникло, прочтите эту статью.

В каких случаях выручит накопительный бак

Современному человеку мало, чтобы в доме просто была вода. Нужно, чтобы она текла из крана, причем с хорошим напором для нормальной работы водоразборных устройств. И в некоторых случаях обеспечить такую работу может только бак накопительный для водоснабжения, встроенный в систему.

Какие это случаи:

• Когда на участке или рядом с ним нет никаких источников водоснабжения, и их устройство невозможно. В такой ситуации возможно только водоснабжение накопительным баком, который периодически наполняется из автоцистерны.

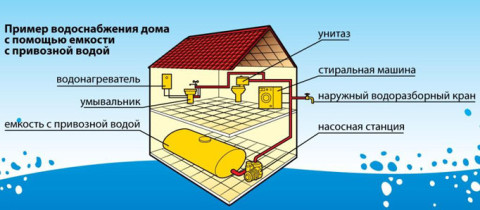

Схема водоснабжения привозной водой

• Когда в доме централизованное водоснабжение от городской или поселковой сети, но вода подается с частыми перебоями или по определенному графику.

При частых отключениях выручит водоснабжение из накопительных баков

• Когда у вас своя скважина или колодец, но они обладают малым дебитом и не могут обеспечить ваши потребности в любой момент, потому что вода в них при длительном непрерывном заборе пропадает.

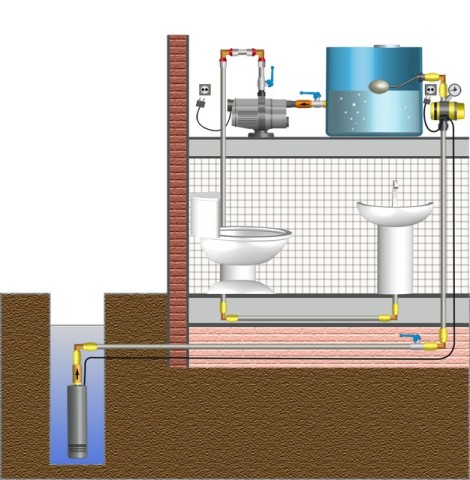

Схема водоснабжения из скважины с недостаточным дебитом

• Когда часто случаются отключения электричества, без которого не может работать ни один насос.

В этом случае выход один: самотечная система водоснабжения от накопительного бака, установленного на возвышении

В любой из этих ситуаций запас воды, накопленный в баке ранее, позволит вам не испытывать дискомфорта от её отсутствия от нескольких часов до нескольких дней. Это зависит от объема емкости, количества пользователей и привычного расхода.

Способы подключения накопительных емкостей

Бак можно подключить к системе двумя разными способами: расположив его на высокой отметке или на уровне земли или ниже.

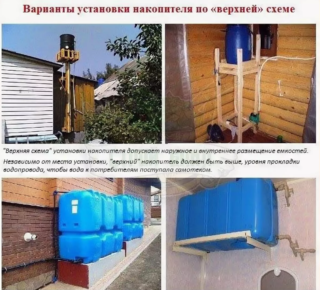

Верхнее расположение

Такая схема водоснабжения дома из накопительного бака практикуется преимущественно в тех случаях, когда в доме нет приборов, нуждающихся в хорошем напоре, а потребность в воде у жильцов минимальна – умыться, вымыть посуду и т.д.

А также при частых перебоях с электричеством. Потому что вода из бака, установленного на крыше, чердаке или эстакаде, поступает к потребителям самотеком, а такая система не зависит от наличия напряжения в сети.

Совет. Проектируя самотечную систему подачи воды из бака, имейте в виду, что напор в одну атмосферу дает перепад высот между накопителем и краном 10 метров. И это без учета потерь в самом трубопроводе.

Такое давление в системе будет недостаточным для работы стиральной машины, и даже принять душ будет проблематично. Увеличить его можно, подключив на выходе из емкости повысительный насос. Преимущество такой установки в её простоте и легкости обслуживания бака.

Однако не стоит забывать и о недостатках:

• Накопительная емкость занимает много места, отнимая у дома полезную площадь;
• Если установить её на чердаке или на улице на специальной эстакаде, то пользоваться водой можно будет только в теплое время года. Или нужно хорошо утеплять и обогревать и сам бак, и идущие к нему и от него трубы;
• Если при монтаже не была соблюдена инструкция или сама система износилась со временем, возможны протечки, способные доставить много неприятностей.

Как видите, каждый домовладелец решает эти проблемы по-своему в зависимости от потребностей семьи.

• Чтобы вода не замерзала, бак устанавливают на отапливаемом втором этаже или мансарде, жертвуя площадью.
• Или используют электрообогрев емкости, стоящей на чердаке. И дополнительно платят за электричество.
• Или просто водружают её на шкаф, довольствуясь минимальным напором в системе.

Нижнее расположение

Это более распространенный и эффективный способ размещения для домов с постоянным проживанием и всеми привычными для городского жителя удобствами. Такая система водоснабжения с накопительным баком обязательно оборудуется дополнительным насосом или насосной станцией. Без них вода сама к потребителям не потечет, а с ней можно получить любой необходимый напор.

Вариантов нижнего размещения тоже несколько:

• Наземное – когда емкость используется только в летнее время и не нуждается в утеплении;
• Подземное – бак закапывается в грунт, а на поверхность выводится только горловина, обеспечивающая доступ к нему для ремонта и обслуживания;

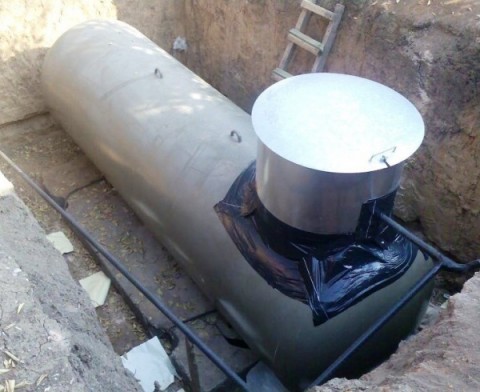

Водоснабжение дома – накопительный бак под землей

• Подвальное – когда в доме имеется отапливаемое подвальное или техническое помещение.

Последний вариант самый удобный, так как емкость не нужно утеплять, к ней всегда есть доступ и она не занимает полезное пространство.

Второй по популярности – подземный вариант. Он тоже позволяет не использовать площадь дома, но в этом случае чистка и ремонт будут сопряжены с определенными трудностями. Да и верхнюю часть, расположенную выше уровня промерзания, тоже придется утеплить.

Кроме того, не каждую емкость можно закапывать в грунт. Она должна быть прочной, с толстыми стенками, ребрами жесткости или металлической опалубкой. В противном случае нужно сооружать для неё жесткую оболочку.

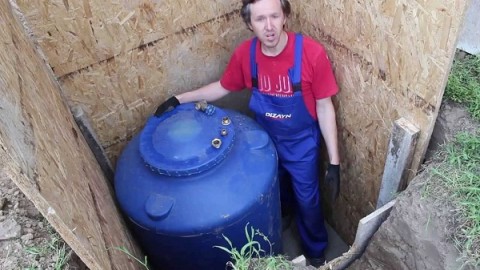

Установка бака в кессоне из водостойких плит

Это важно. При подземной установке дно емкости должно иметь уклон 12-15 градусов для того, чтобы содержащиеся в воде взвешенные частицы оседали в одном месте и их было легче удалять через люк.

Конструктивные особенности

Устройство накопительного бака не зависит от места установки. Есть лишь некоторые нюансы.

Емкость снабжается следующими конструктивными элементами:

• Поплавковый клапан. Он предотвращает её переполнение и включает насос при достижении уровня воды минимальной отметки.

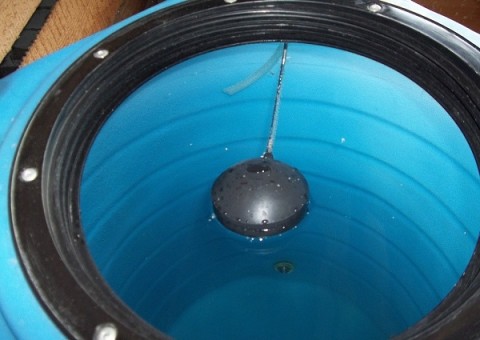

Поплавковый выключатель

• Переливной патрубок на случай поломки поплавкового выключателя. Он располагается в верхней части бака и подключается к канализации.
• Дренажный патрубок в нижней части. Предназначен для удаления осадков. Им оснащаются накопительные баки для водоснабжения, расположенные наверху или в подвале дома. Подземные емкости чистятся верхний люк.

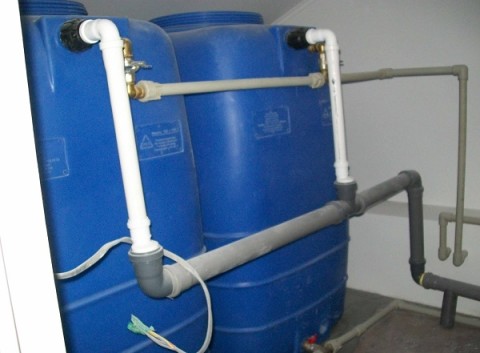

На этом фото видны оба патрубка, присоединенные к системе канализации

• Фильтр, расположенный на входе, задержит часть взвешенных частиц. Его можно установить и на выходе, оснастив более мелкой сеткой.
• Вентиляционная труба или дыхательный клапан. Если не установить их в крышке бака, при сливе воды его стенки могут сплющиться под действием атмосферного давления.

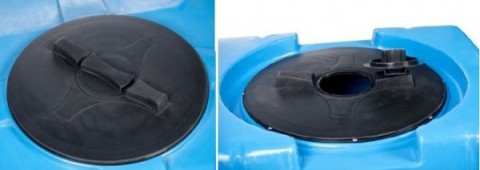

Крышка с дыхательным клапаном

Совет. Рассеиватель на подающей трубе предотвратит бурление воды и её смешивание с осевшим на дно осадком.

Схемы систем водоснабжения с накопительным баком

Схема водоснабжения частного дома с накопительным баком зависит в первую очередь от его размещения и вида источника, а также от необходимости увеличения напора в системе и подготовки горячей воды. Да и выбор самого насоса, подающего воду в накопитель, и сопутствующего оборудования тоже делается не просто так.

Например:

• Если вода берется из колодца глубиной до 7-8 метров, достаточно купить поверхностный насос. На всасывающий трубопровод необходимо установить обратный клапан, препятствующий оттоку воды обратно в источник;
• Если из скважины на песок глубиной не более 15-18 метров, поверхностный насос уже нужно снабдить выносным эжектором;
• Если из глубокой артезианской скважины, добыть её можно только с помощью глубинного погружного насоса. В этом случае обратный клапан ставится на трубу, ведущую от насоса к дому.

Совет. Чтобы защитить оборудование от поломок и перегрева, необходимо установить на нем реле защиты от сухого хода, а в самом источнике – датчик уровня. Это особенно важно, если скважина или колодец малодебитные.

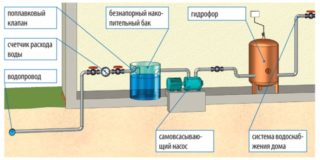

Водоснабжение накопительные баки – схемы подключения могут быть такими:

Как видите, дополнительный насос на подающем трубопроводе из накопителя в систему позволяет не только увеличить давление в ней независимо от положения бака, но и установить бойлер для подготовки горячей воды.

Если же у вас часто отключают электричество, и этот насос, и бойлер будут бесполезны. Остается только снабжение холодной и горячей водой по последней схеме, со вторым баком. Его объем подбирается в соответствии с вашими потребностями, но чем он больше, тем дольше в нем будет остывать вода.

Это можно использовать для обогрева первой емкости в зимнее время. Например, накопительный бак для горячего водоснабжения 1000 литров, установленный рядом с баком холодной воды, не даст ему замерзнуть в течение суток даже если в течение этого времени вода в нем не будет подогреваться.

Существует несколько способов подогрева воды для этой схемы:

Схема	Описание
Непосредственный нагрев	С использованием газового или электрического отопительного котла.

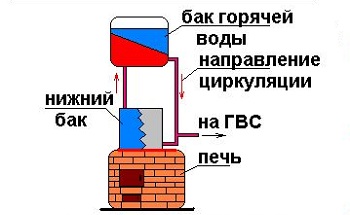

Нагрев с нижним баком	С использованием стационарной дровяной печи.

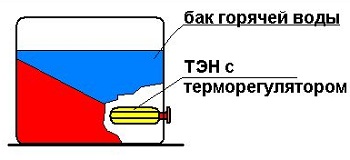

Нагрев ТЭНом	С использованием трубчатого электронагревателя – ТЭНа.

Как выбрать накопитель

При выборе бака нужно обращать внимание на два основных параметра: объем и материал изготовления.

Объем

Бак-накопитель не стоит путать с гидроаккумулятором. И дело даже не в том, что второй представляет собой напорную емкость, которая регулирует давление в сети благодаря давлению сжатого воздуха на резиновую мембрану.

Максимальный объем гидроаккумулятора – всего 100 литров, стандартный – 24-50 литров. Этого очень мало для снабжения водой в привычном режиме в описанных выше ситуациях.

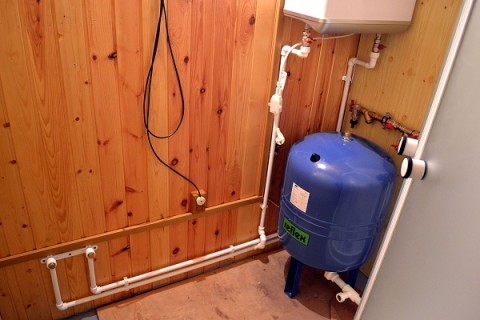

Гидроаккумулятор не в состоянии компенсировать длительное отсутствие воды в системе

Чтобы понять, какая емкость вам нужна, нужно проанализировать следующие факторы:

• Требуемый расход воды в единицу времени. Подсчитать его можно приблизительно, сложив номинальный расход всех приборов, имеющихся в доме – смесителей, унитазов, стиральной и посудомоечной машины. Ещё один способ расчета предлагает умножить суточную потребность в воде одного человека на количество членов семьи. Но эта потребность у всех разная и тоже зависит от наличия в доме удобств. Она может составлять и 60, и 200 литров в сутки. Поэтому ориентируйтесь на свои привычки и условия.

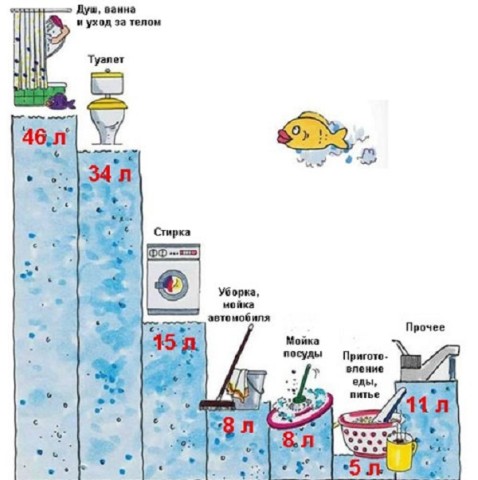

Средний расход воды одним человеком на разные нужды

• Производительность автономного источника или график работы централизованной системы. Например, если воду или электричество отключают максимум на пару часов, вам может хватить 100-литровой бочки, и совсем другое дело, если это происходит часто и на длительное время. Так же нет смысла в установке пятикубовой емкости, если за сутки ваша скважина может накачать в неё не более 500 литров.

Материал

Если вы планируете питьевое водоснабжение для дачи – накопительный бак должен быть изготовлен из материалов, не вступающих в реакцию с водой и не влияющих на её вкус, запах и качество. А это или нержавеющая сталь, или пищевой пластик.

Все чаще предпочтение отдается пластику, так как он гораздо дешевле и долговечнее, особенно если речь идет о подземной емкости. Кроме того, он легкий: даже бак внушительных размеров можно установить своими руками без привлечения кучи помощников или специальной техники.

Чтобы примерно ориентироваться в ценах, посмотрите на представленные в галерее варианты:

Как видите, баки из нержавейки в разы дороже. Выгоднее покупать пластиковые, но нужно убедиться в качестве материала и его назначении – для хранения питьевой воды.

Заключение

Иногда водоснабжение в частном доме с накопительным баком становится единственной возможностью жить в комфорте, обеспечить который не смогут ни суперсовременная насосная станция, ни центральный водопровод. Сложность создания такой системы зависит от расположения бака, ваших потребностей и условий подачи воды, поэтому в каждом случае нужно выбирать свою схему.

Самой простой она будет для сезонного дачного домика, а вот для загородного коттеджа с постоянным проживанием и всеми удобствами придется и потратиться, и повозиться. Но результат того стоит.

Посмотрев видео в этой статье, вы убедитесь, что «не боги горшки обжигают», и многое, если не все, вы сможете сделать самостоятельно.

Накопительный бак для водоснабжения и схема системы для частного дома

Зачастую для дома нужен водяной накопительный бак. При снабжении водой с помощью насоса из скважины или из колодца, в системе обязательно подобное устройство – гидроаккумулятор. Он является помощником №1 для насоса. При снабжении от центрального водовода, гидроаккумулятор, строго говоря, не нужен. Но в обоих случаях, хозяева непрочь обзавестись запасом воды в накопительном баке в объеме литров на 250. Рассмотрим, как это достигается.



Запас воды в доме – какой объем

Многие сходятся во мнении, что средний подходящий объем запаса воды в накопительном баке – 250 литров. Этого хватает для массового расхода, например, на мытье автомобиля и уборку, на наполнение ванны…  В то же время вода не будет застаиваться, будет более быстрый ее обмен и прибытие свежих порций.  150 – 200 литров обычно маловато (но при хорошем колодце сойдет), особенно при не частой подаче воды в дом от водовода – раз в сутки или реже. В таком случае рекомендуется подобрать объем ближе к 300 литрам.



Какой накопительный бак выбрать

Металлические из нержавейки, или покрытые эмалью водонакопительные емкости дорогие. Их используют, в основном для хранения большого запаса горячей воды. Для холодной воды чаще подходят баки (со знаком пищевые) из полипропилена. Но здесь важно выбрать качественную вещь, не из «пахнущей пластмассы», которая годится только для сугубо технической воды.

Такие накопительные баки снабжаются одной большой горловиной и могут быть разных форм. Чаще пластиковые емкости для использования в качестве водонакопителя выбирают приземистыми, с большой площадью опоры.



Типичные места установки и схемы обвязки водонакопительных баков

• Можно поступить просто, и установить водонакопительный бак в подсобке, в санузле под потолком. Возможна его подвеска на тросах к прочным балкам перекрытия, или же на сварной подставке.

  Подачей воды — врезка вверху, здесь же контрольный спуск в канализацию, врезка внизу – забор воды.

  Из бака всегда самотеком обеспечится струйка в кранах.

Самые разные способы установить накопительный бак понадежнее…

• Можно увеличить высоту на метр — другой и установить бак для воды на чердаке (мансарде). Если это не отапливаемое, то несложно достигнуть незамерзания, укрыв в кожухе из пенопласта (деревянный каркас обклеенный) который сопрягается с утеплением перекрытия. Под баком непосредственно удаляется все значительно мешающее доступу тепла из дома. Автоматизировать заправку водонакопителя можно поплавковым выключателем, что достигается и самостоятельно.



• Установка на полу или в подвале. Здесь нужен насос, который и создаст давление в сети водоразбора. Включается обычно кнопкой. Возможно также, он снабжается своим гидроаккумулятором и реле включения, что значительно упрощает пользование водой именно из бака.

Вода в дом подается из бака с помощью насоса с аккумулятором



Гидроаккумулятор

Гидроаккумулятор не только обеспечивает редкие включения снабжающего насоса, но и может служить резервом воды. Чем больше прибор, тем лучше, но и цена растет значительно. Важно, что в нем может храниться вода питьевого качества – герметичная система. Обычная схема для дома – насос – фильтр – гидроаккумулятор – пищевая вода. Сюда же подключается после насоса второе ответвление – накопительный бак, который заполняется под контролем человека, но разбор может быть организован как угодно, в том числе и с дополнительным насосом.

Установка промежуточного водонакопителя в ХВС. Заполнение бака ведется вручную, после включения в работу клапана на входе (и насоса в колодце…) Разбор оборудуется насосом с гидроаккумулятором на ту же сеть.



Водонагреватель

Зачастую в домах, как и в квартирах не мудрствуя лукаво, устанавливают водонагреватели электрические закрытого типа, которые также служат накопителями воды на всякий случай. Установка проста, — зато теплая вода может быть и вне отопительного сезона, независимо от отопления….

Дополнительно – как сделать ГВС в доме





Одной из самых неприятных бытовых проблем является отсутствие воды в кране. Легко пережить отсутствие света или газа, однако вода – это обязательный компонент жизни человека, и когда ее нет или мало, начинаются проблемы. Можно держать постоянно в доме несколько емкостей с водой, например пластиковые бутыли, однако куда практичнее определить, какой нужен накопительный бак для водоснабжения и схема системы для частного дома, чтобы не терять в комфорте и продолжать пользоваться бытовыми приборами и раковиной с ванной, как ни в чем не бывало.

Зачем нужен и как им пользоваться

Если по каким-то причинам не работает насос в системе автономного водоснабжения, или нет напора в централизованном городском водопроводе, то подавать ее в раковину или бачек унитаза можно из предварительно набранной резервной емкости. Проще говоря, лучше всегда иметь в доме запас питьевой воды и использовать ее в экстренных ситуациях.

Для удобства пользования резервным запасом воды накопительную емкость необходимо интегрировать в водопровод так, чтобы она или автоматически использовалась в отсутствии внешнего напора, или ее можно было задействовать простым поворотом вентиля.

Есть масса вариаций, как установить и подключить накопительную емкость, в зависимости от типа источника воды, возможного расположения емкости и даже планировки дома. Достаточно выбрать подходящий вариант и определиться с типом самого аккумулирующего бака.

Типы

Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:

• поливинилхлорид;
• сшитый полиэтилен высокого или низкого давления;
• полипропилен;
• нержавеющая сталь;
• сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.

Пластиковые баки

Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.

По конструкции выделают:

• открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
• закрытые полностью герметичные емкости мембранного типа.

В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.

В случае с мембранными аккумулирующими баками полезный объем как минимум на треть меньше объема всей конструкции. Часть объема отводится под воздушную камеру, отделенную от воды с помощью прочной эластичной мембраны. По мере наполнения емкости водой мембрана давит на воздушную камеру, создавая избыточное давление. Когда требуется получить воду обратно, открывается вентиль, и она поступает в водопровод под действием накопленного давления.

С нижним или верхним расположением

Есть три варианта подключения накопительной емкости и использования запаса воды:

• Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
• Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
• Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.

Как определить оптимальный вариант?

Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.

В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе. При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.

Объем бака

В случае проблем на линии городского водопровода и отключения воды обычно ремонтные работы выполняются за день-два. Однако аварии случаются и на праздники, и в местах, где быстрый ремонт попросту невозможен, тогда придется ждать куда дольше. Оптимальным будет запас воды на 2-3 дня из расчета использования туалета, поддержания личной гигиены и приготовления пищи.

На семью из трех человек вполне достаточно 100 литров в день при использовании воды в эконом режиме. Для одной стирки требуется приблизительно 80 литров воды, точнее можно узнать в паспорте к стиральной машинке. Аналогично для посудомойки.

Получается, что на 2-3 дня при использовании бытовой техники надо искать накопительную емкость объемом не менее 500 литров, половина кубического метра.

Однако есть ряд ограничений:

• Чем больше объем воды и накопительной емкости открытого типа, тем быстрее она начнет зарастать осадком. Не рекомендуется использовать в быту емкости объемом больше 200-250 литров для долговременного хранения воды.
• Следует учитывать запас прочности перекрытия и несущих стен. Установку бака нужно закладывать еще на стадии проектирования дома.
• При использовании автономного водоснабжения объем накопительного бака, особенно мембранного типа, не должен превышать дебета скважины. Если это правило не получается соблюсти, то обязательно нужна защита насоса от холостого хода.

Накопительные баки мембранного типа ограничены в своем объеме и не способны отдать весь запас сохраненной жидкости. Для формирования запаса свыше 300 литров придется подключить несколько баков меньшей емкости параллельно друг другу.

Общие правила подключения

Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

С централизованным водоснабжением

Любой тип подключения накопительной емкости требует наличия обратного клапана на вводе в дом или квартиру. Именно клапан будет препятствовать вытеканию запасенной воды обратно в трубопровод, а не к потребителю.

Верхнее подключение

Бак устанавливается под потолком первого этажа, этажом выше санузла и кухни или на чердаке. У бака должен быть штуцер в верхней части для подачи воды, еще один чуть выше для сброса в канализацию при переполнении и штуцер в самой нижней части для забора воды.

Уже после ввода фильтра грубой очистки запорного вентиля, счетчика и обратного клапана устанавливается тройник, от которого труба идет к входному патрубку бака, перед штуцером устанавливается запорный вентиль или управляемый клапан.

К выходному штуцеру подсоединяется запорный вентиль и опускается труба обратно к водопроводу, с которым соединяется посредством тройника.

Шланг для сброса излишков опускается в канализацию или выводится за пределы дома в палисадник или дренажную систему.

Для контроля наполнения используется механический клапан с поплавком, аналогичный тем, что используются в бачке унитаза.

Чтобы воспользоваться запасенной водой, достаточно открыть выходной вентиль.

Нижнее подключение

Подключение выполняется идентично первому варианту. Однако на выходе необходимо установить насос для создания в водопроводе дополнительного давления. Перед каждым использованием воды придется включить предварительно насос.

Упростить жизнь поможет готовая насосная станция или дополнение насоса расширительным баком мембранного типа и реле давления.

Нижнее подключение накопительного бака с мембраной

Для подключения бака используется всего одна труба, подсоединенная к водопроводу через тройник с вентилем. Врезка осуществляется так же после фильтра, счетчика и обратного клапана.

Перед использованием необходимо настроить давление в воздушной камере. Делать это необходимо строго в соответствии с инструкцией к выбранной модели. Предварительно изучается нормальное давление в водопроводе, притом с учетом колебаний в течение суток. Берется в итоге среднее значение, которое используется для настройки бака. Только так получится использовать максимум полезного объема бака.

Для автономного водоснабжения

Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.

Водонапорная башня

Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.

Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.

Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.

Нижнее подключение накопительного бака

Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.

Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.

Схема нижнего подключения накопительного бака

Мембранный аккумулирующий бак

Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.

Такого запас воды хватит на несколько дней

Далеко не всегда можно обеспечить загородный дом или дачу бесперебойной подачей питьевой воды. Причины могут быть разными, а вот самым лучшим решением в таких случаях станет система водоснабжения частного дома с накопительным баком.

Сам по себе такой бак является простейшей конструкцией. Но его установка и подключение к системе могут вызвать вопросы и затруднения. Чтобы их не возникло, прочтите эту статью.

В каких случаях выручит накопительный бак

Современному человеку мало, чтобы в доме просто была вода. Нужно, чтобы она текла из крана, причем с хорошим напором для нормальной работы водоразборных устройств. И в некоторых случаях обеспечить такую работу может только бак накопительный для водоснабжения, встроенный в систему.

Какие это случаи:

Схема водоснабжения привозной водой

• Когда в доме централизованное водоснабжение от городской или поселковой сети, но вода подается с частыми перебоями или по определенному графику.

При частых отключениях выручит водоснабжение из накопительных баков

• Когда у вас своя скважина или колодец, но они обладают малым дебитом и не могут обеспечить ваши потребности в любой момент, потому что вода в них при длительном непрерывном заборе пропадает.

Схема водоснабжения из скважины с недостаточным дебитом

• Когда часто случаются отключения электричества, без которого не может работать ни один насос.

В этом случае выход один: самотечная система водоснабжения от накопительного бака, установленного на возвышении

В любой из этих ситуаций запас воды, накопленный в баке ранее, позволит вам не испытывать дискомфорта от её отсутствия от нескольких часов до нескольких дней. Это зависит от объема емкости, количества пользователей и привычного расхода.

Способы подключения накопительных емкостей

Бак можно подключить к системе двумя разными способами: расположив его на высокой отметке или на уровне земли или ниже.

Верхнее расположение

Такая схема водоснабжения дома из накопительного бака практикуется преимущественно в тех случаях, когда в доме нет приборов, нуждающихся в хорошем напоре, а потребность в воде у жильцов минимальна – умыться, вымыть посуду и т.д.

А также при частых перебоях с электричеством. Потому что вода из бака, установленного на крыше, чердаке или эстакаде, поступает к потребителям самотеком, а такая система не зависит от наличия напряжения в сети.

Совет. Проектируя самотечную систему подачи воды из бака, имейте в виду, что напор в одну атмосферу дает перепад высот между накопителем и краном 10 метров. И это без учета потерь в самом трубопроводе.

Такое давление в системе будет недостаточным для работы стиральной машины, и даже принять душ будет проблематично. Увеличить его можно, подключив на выходе из емкости повысительный насос. Преимущество такой установки в её простоте и легкости обслуживания бака.

Однако не стоит забывать и о недостатках:

• Накопительная емкость занимает много места, отнимая у дома полезную площадь;
• Если установить её на чердаке или на улице на специальной эстакаде, то пользоваться водой можно будет только в теплое время года. Или нужно хорошо утеплять и обогревать и сам бак, и идущие к нему и от него трубы;
• Если при монтаже не была соблюдена инструкция или сама система износилась со временем, возможны протечки, способные доставить много неприятностей.

Как видите, каждый домовладелец решает эти проблемы по-своему в зависимости от потребностей семьи.

• Чтобы вода не замерзала, бак устанавливают на отапливаемом втором этаже или мансарде, жертвуя площадью.
• Или используют электрообогрев емкости, стоящей на чердаке. И дополнительно платят за электричество.
• Или просто водружают её на шкаф, довольствуясь минимальным напором в системе.

Нижнее расположение

Это более распространенный и эффективный способ размещения для домов с постоянным проживанием и всеми привычными для городского жителя удобствами. Такая система водоснабжения с накопительным баком обязательно оборудуется дополнительным насосом или насосной станцией. Без них вода сама к потребителям не потечет, а с ней можно получить любой необходимый напор.

Вариантов нижнего размещения тоже несколько:

• Наземное – когда емкость используется только в летнее время и не нуждается в утеплении;
• Подземное – бак закапывается в грунт, а на поверхность выводится только горловина, обеспечивающая доступ к нему для ремонта и обслуживания;

Водоснабжение дома – накопительный бак под землей

• Подвальное – когда в доме имеется отапливаемое подвальное или техническое помещение.

Последний вариант самый удобный, так как емкость не нужно утеплять, к ней всегда есть доступ и она не занимает полезное пространство.

Второй по популярности – подземный вариант. Он тоже позволяет не использовать площадь дома, но в этом случае чистка и ремонт будут сопряжены с определенными трудностями. Да и верхнюю часть, расположенную выше уровня промерзания, тоже придется утеплить.

Кроме того, не каждую емкость можно закапывать в грунт. Она должна быть прочной, с толстыми стенками, ребрами жесткости или металлической опалубкой. В противном случае нужно сооружать для неё жесткую оболочку.

Установка бака в кессоне из водостойких плит

Это важно. При подземной установке дно емкости должно иметь уклон 12-15 градусов для того, чтобы содержащиеся в воде взвешенные частицы оседали в одном месте и их было легче удалять через люк.

Конструктивные особенности

Устройство накопительного бака не зависит от места установки. Есть лишь некоторые нюансы.

Емкость снабжается следующими конструктивными элементами:

• Поплавковый клапан. Он предотвращает её переполнение и включает насос при достижении уровня воды минимальной отметки.

Поплавковый выключатель

• Переливной патрубок на случай поломки поплавкового выключателя. Он располагается в верхней части бака и подключается к канализации.
• Дренажный патрубок в нижней части. Предназначен для удаления осадков. Им оснащаются накопительные баки для водоснабжения, расположенные наверху или в подвале дома. Подземные емкости чистятся верхний люк.

На этом фото видны оба патрубка, присоединенные к системе канализации

• Фильтр, расположенный на входе, задержит часть взвешенных частиц. Его можно установить и на выходе, оснастив более мелкой сеткой.
• Вентиляционная труба или дыхательный клапан. Если не установить их в крышке бака, при сливе воды его стенки могут сплющиться под действием атмосферного давления.

Крышка с дыхательным клапаном

Совет. Рассеиватель на подающей трубе предотвратит бурление воды и её смешивание с осевшим на дно осадком.

Схемы систем водоснабжения с накопительным баком

Схема водоснабжения частного дома с накопительным баком зависит в первую очередь от его размещения и вида источника, а также от необходимости увеличения напора в системе и подготовки горячей воды. Да и выбор самого насоса, подающего воду в накопитель, и сопутствующего оборудования тоже делается не просто так.

Например:

• Если вода берется из колодца глубиной до 7-8 метров, достаточно купить поверхностный насос. На всасывающий трубопровод необходимо установить обратный клапан, препятствующий оттоку воды обратно в источник;
• Если из скважины на песок глубиной не более 15-18 метров, поверхностный насос уже нужно снабдить выносным эжектором;
• Если из глубокой артезианской скважины, добыть её можно только с помощью глубинного погружного насоса. В этом случае обратный клапан ставится на трубу, ведущую от насоса к дому.

Совет. Чтобы защитить оборудование от поломок и перегрева, необходимо установить на нем реле защиты от сухого хода, а в самом источнике – датчик уровня. Это особенно важно, если скважина или колодец малодебитные.

Водоснабжение накопительные баки – схемы подключения могут быть такими:

Как видите, дополнительный насос на подающем трубопроводе из накопителя в систему позволяет не только увеличить давление в ней независимо от положения бака, но и установить бойлер для подготовки горячей воды.

Если же у вас часто отключают электричество, и этот насос, и бойлер будут бесполезны. Остается только снабжение холодной и горячей водой по последней схеме, со вторым баком. Его объем подбирается в соответствии с вашими потребностями, но чем он больше, тем дольше в нем будет остывать вода.

Это можно использовать для обогрева первой емкости в зимнее время. Например, накопительный бак для горячего водоснабжения 1000 литров, установленный рядом с баком холодной воды, не даст ему замерзнуть в течение суток даже если в течение этого времени вода в нем не будет подогреваться.

Существует несколько способов подогрева воды для этой схемы:

Схема	Описание
Непосредственный нагрев	С использованием газового или электрического отопительного котла.
Нагрев с нижним баком	С использованием стационарной дровяной печи.
Нагрев ТЭНом	С использованием трубчатого электронагревателя – ТЭНа.

Как выбрать накопитель

При выборе бака нужно обращать внимание на два основных параметра: объем и материал изготовления.

Объем

Бак-накопитель не стоит путать с гидроаккумулятором. И дело даже не в том, что второй представляет собой напорную емкость, которая регулирует давление в сети благодаря давлению сжатого воздуха на резиновую мембрану.

Максимальный объем гидроаккумулятора – всего 100 литров, стандартный – 24-50 литров. Этого очень мало для снабжения водой в привычном режиме в описанных выше ситуациях.

Гидроаккумулятор не в состоянии компенсировать длительное отсутствие воды в системе

Чтобы понять, какая емкость вам нужна, нужно проанализировать следующие факторы:

• Требуемый расход воды в единицу времени. Подсчитать его можно приблизительно, сложив номинальный расход всех приборов, имеющихся в доме – смесителей, унитазов, стиральной и посудомоечной машины. Ещё один способ расчета предлагает умножить суточную потребность в воде одного человека на количество членов семьи. Но эта потребность у всех разная и тоже зависит от наличия в доме удобств. Она может составлять и 60, и 200 литров в сутки. Поэтому ориентируйтесь на свои привычки и условия.

Средний расход воды одним человеком на разные нужды

• Производительность автономного источника или график работы централизованной системы. Например, если воду или электричество отключают максимум на пару часов, вам может хватить 100-литровой бочки, и совсем другое дело, если это происходит часто и на длительное время. Так же нет смысла в установке пятикубовой емкости, если за сутки ваша скважина может накачать в неё не более 500 литров.

Материал

Если вы планируете питьевое водоснабжение для дачи – накопительный бак должен быть изготовлен из материалов, не вступающих в реакцию с водой и не влияющих на её вкус, запах и качество. А это или нержавеющая сталь, или пищевой пластик.

Все чаще предпочтение отдается пластику, так как он гораздо дешевле и долговечнее, особенно если речь идет о подземной емкости. Кроме того, он легкий: даже бак внушительных размеров можно установить своими руками без привлечения кучи помощников или специальной техники.

Чтобы примерно ориентироваться в ценах, посмотрите на представленные в галерее варианты:

Как видите, баки из нержавейки в разы дороже. Выгоднее покупать пластиковые, но нужно убедиться в качестве материала и его назначении – для хранения питьевой воды.

Заключение

Иногда водоснабжение в частном доме с накопительным баком становится единственной возможностью жить в комфорте, обеспечить который не смогут ни суперсовременная насосная станция, ни центральный водопровод. Сложность создания такой системы зависит от расположения бака, ваших потребностей и условий подачи воды, поэтому в каждом случае нужно выбирать свою схему.

Самой простой она будет для сезонного дачного домика, а вот для загородного коттеджа с постоянным проживанием и всеми удобствами придется и потратиться, и повозиться. Но результат того стоит.

Посмотрев видео в этой статье, вы убедитесь, что «не боги горшки обжигают», и многое, если не все, вы сможете сделать самостоятельно.

Накопительные баки к системам обратного осмоса

Компания «Русфильтр» поставляет на российский рынок несколько моделей накопительных баков для бытовых и коммерческих систем обратного осмоса.

В розничной продаже доступны металлические и пластиковые баки atoll разной ёмкости. У пластиковых накопительных баков в названии модели присутствует индекс «P».

Самая важная характеристика накопительных баков — это полезная ёмкость. Она указывает на то, какое максимальное количество воды способен вместить в себя бак.

Модель бака	Полезная ёмкость (литров, макс.)	Общая ёмкость (литров)
RO-120	4	8
RO-122	8	12
RO-122P	8	12
RO-132	12	18
RO-145P	13	19
RO-1070	40	60
RO-2000	54	80

Цена

Пластиковые баки для классического осмоса

Металлические баки для классического осмоса

Металлические баки для коммерческого осмоса

Конструкция и принцип действия

Все накопительные баки atoll сконструированы одинаково и работают по одному принципу.



1. Нержавеющее резьбовое соединение для подключения шарового крана (вход / выход воды).

2. Отсек для накопления и хранения очищенной питьевой воды.

3. Внутреннее антикоррозийное покрытие из полипропилена.

4. Высокопрочная бутиловая диафрагма (пищевой допуск).

5. Отсек для воздуха (не контактирует с питьевой водой).

6. Ниппель для подкачки/стравливания воздуха.

Накопительные баки для систем обратного осмоса состоят из двух отсеков, разделённых эластичной диафрагмой (4), т.н. резиновой мембраной.

Вода входит и выходит в накопительный отсек бака через одно и тоже отверстие (1), к которому подключается шаровой кран с внутренней резьбой и цанговым соединением (не входит в комплект поставки бака).

По мере поступления воды в накопительную часть бака, эластичная мембрана растягивается и создаёт противодавление в отсеке для воздуха. При открытии питьевого крана, процесс накопления воды в баке останавливается, и растянутая мембрана начинает выталкивать воду из бака.

Если все комплектующие системы обратного осмоса работают исправно, вода, выталкиваемая из бака, двигается только в одном направлении — от бака к постфильтру и далее к питьевому крану.

Другое направление движения воды из бака невозможно, т.к. перед накопительным баком — к фильтру для воды подсоединён обратный клапан (вкручен в корпус мембраны), который препятствует обратному току воды из бака в систему водоочистки.

Габариты

Если накопительный бак требуется установить в ограниченном пространстве, необходимо обращать внимание на его габариты. Баки atoll можно устанавливать, как в вертикальном, так и в горизонтальном положении.

Модель бака	Высота (мм)	Диаметр (мм)
RO-120	317	203
RO-122	366	244
RO-122P	364	240
RO-132	368	279
RO-145P	401	280
RO-1070	626	389
RO-2000	790	389

Накопительный бак можно установить на значительном удалении (до 10-20 метров) от системы обратного осмоса и питьевого крана, но желательно, не выше чем на 2-3 метра над блоком фильтрации.

Давление в баке

Для нормальной работы системы водоочистки, давление воздуха в накопительном баке atoll должно быть не менее 0,4 бар (давление в новых баках atoll соответствуют этому показателю).

В процессе эксплуатации фильтра для воды, давление воздуха в баке может постепенно снижаться и достигать значения ниже 0,4 бар. В результате снижения давления — в питьевой кран по-прежнему будет поступать питьевая вода, но бак будет опорожняться не полностью.

Для того, чтобы использовать полезную ёмкость бака «по максимуму» — необходимо повысить в нём давление до 0,4-0,5 бар. Для регулировки давления потребуется автомобильный/велосипедный насос и манометр.

Порядок подкачки воздуха в баке

8. Открыть подачу воды к фильтру.

Чем выше давление в отсеке для воздуха, тем меньше в накопительный бак помещается воды. Поэтому «перекачивать» давление выше 0,4-0,5 бар не целесообразно.

Если в хозяйстве нет ручного насоса, но есть автомобильный насос, которой работает от прикуривателя, бак atoll можно полностью отсоединить от фильтра для воды, спуститься к автомобилю и произвести процедуру его опорожнения на улице.

Важно!!

При подкачке воздуха кран бака должен быть обязательно открыт. Если в процессе подкачки воздуха — из бака вышла вся вода и затем из него начал интенсивно выходить воздух — это является признаком того, что разделительная резиновая мембрана бака порвалась.

С технологической и экономической точек зрений ремонт баков atoll с целью замены эластичной мембраны не целесообразен. Поэтому при повреждении мембраны накопительный бак для обратного осмоса следует заменить на новый.

Основные признаки повреждения мембраны

• При подкачке воздуха — из отсека для воды выходит воздух.
• Из ниппеля, через который подкачивается воздух — выходит вода.
• После полного опорожнения бака с помощью насоса, чувствуется что на его дне плещется вода.

Ответы на часто задаваемые вопросы

В каких случаях может потребоваться полное опорожнение бака?

В процессе сервисного обслуживания фильтра рекомендуется полностью выгнать воду из бака, для того чтобы после замены картриджей заполнить его на 100% свежей водой.

Давление воздуха в баке следует регулировать только после его опорожнения. Если давление отрегулировано при полном баке, эксплуатация фильтра может быть затруднена.

При первом подключении новой системы обратного осмоса, а также при длительном перерыве в её эксплуатации (в течении нескольких недель), перед началом потребления питьевой воды бак рекомендуется заполнить/опорожнить 2-3 раза.

Если фильтром не пользовались более 3х недель, накопительный бак рекомендуется обеззаразить.

Чем можно дезинфицировать бак изнутри?

Дезинфекцию накопительного бака atoll рекомендуется проводить при длительном бездействии фильтра, а также если префильтры и мембрана не менялись в течении нескольких лет.

Подробная инструкция по обеззараживанию накопительных баков atoll представлена в инструкции к системам обратного осмоса.

Для обеззараживания бака могут использоваться специальные растворы (например, Sani-System Sanitizer), либо обычный бытовой хлорный отбеливатель (например, «Белизна» на основе гипохлорита натрия 5,25%).

Если для обеззараживания используется Белизна, её не следует оставлять в баке на длительный срок, так как потом из бака сложно будет вытравить устойчивый запах хлора.

Ржавеет ли бак изнутри?

У внутренней поверхности отсека бака, контактирующего с водой, специальное антикоррозийное покрытие, которое исключает вероятность ржавления бака и попадания продуктов окисления железа в очищенную питьевую воду.

Процессу ржавления бака изнутри может быть подвергнут только воздушный отсек. Но это происходит лишь в том случае, если резиновая мембрана порвалась, и вода стала просачиваться в отсек для воздуха.

Почему бак не наполняется?

Однозначный и односложный ответ на вопрос «Почему в накопительный бак atoll не набирается вода?» дать невозможно. Отсутствие воды в накопительном баке свидетельствует о неправильной работе системы обратного осмоса.

Если проблему с наполнением бака решить самостоятельно не удаётся, необходимо обратиться к сотрудникам сервисной службы, которые выявят первопричину проблемы и восстановят работоспособность обратноосмотической системы водоочистки.

Возможные причины отсутствия воды в накопительным баке:

• Избыточное давление в отсеке для воздуха (стравить давление через ниппель до 0,4 бар).
• Забиты механические или угольный префильтры (заменить).
• Засорена дренажная трубка в месте входа в канализацию (заменить трубку, прочистить канализацию).
• Неисправен ограничитель потока (можно заменить, либо попытаться прочистить тонкой иглой).
• Неправильно подсоединены трубки.
• В системе водоснабжения нет воды.
• Давление воды на входе в фильтр менее 2,8 бар.
• Для ремонта фильтра atoll использовались запасные части других производителей.
• Корпус мембраны засорён угольной пылью.
• Шаровой кран на баке перекрыт.
• При замене картриджей, с них не была снята полиэтиленовая плёнка.
• Неправильно установлен угольный префильтр (правильное положение — конусом вверх).
• Одна или сразу несколько присоединительных трубок деформированы и заломлены.
• Неправильно подсоединён/заклинил/забит 4-х ходовой отсечной клапан.

Почему в баке нагревается вода?

При низком объёме водопотребления — вода в баке может прогреться до температуры окружающей среды. В летний сезон, питьевая вода нагревается до комнатной температуры и действительно может казаться слишком тёплой.

Для того, чтобы уменьшить воздействие 30-ти градусной жары на питьевую воду, накопительный бак можно обернуть термоизоляционным материалом (например, «автомобильным одеялом»). Вода от этого не станет холодной «как из-под крана», но скорость её нагрева должна снизиться.

Как узнать, что бак наполнился?

Когда накопительный бак заполнен, вода перестаёт течь в дренаж (при условии исправности обратного клапана и достаточного давления воздуха в баке).

Если система обратного осмоса оборудована насосом, после заполнения бака насос отключится.

Как быстро наполняется бак?

От 60 минут до нескольких часов.

Зависит от объёма бака, входного давления воды, производительности фильтра, степени загрязнения префильтров, давления воздуха в мембранном баке и т.д.

Система водоснабжения частного дома с накопительным баком: принцип работы и устройство

Содержание статьи:

Чтобы на загородный участок в полном объеме постоянно поступала вода для бытовых и хозяйственных нужд, желательно сразу монтировать систему водоснабжения частного дома с накопительным баком и насосом. Такая магистраль позволит хозяевам коттеджа пользоваться удобствами без подведения к поселку коммунальных сетей.

Принцип работы и устройство

Схема водоснабжения с накопительным баком

Магистраль работает по принципу насосной станции:

• В накопительный резервуар из источника (скважины/колодца) поступает вода. Она набирается до тех пор, пока поплавковый выключатель не среагирует на предельно высокий уровень. Жидкость подается при помощи насоса.
• Как только вода достигает предельной верхней отметки, агрегат отключается, а накопительная ёмкость постоянно поддерживает запас жидкости в системе.
• При открытии крана в доме вода начинает поступать в трубы магистрали. Накопитель опустошается частично или полностью.
• Поплавковый выключатель запускает в работу насос и тот снова закачивает жидкость в резервуар до верхнего предела.

Система водоснабжения с накопительным баком хороша в таких ситуациях:

• низкая производительность автономного источника на участке;
• наличие централизованной магистрали, но подача воды по часам;
• автономная система водоснабжения, работающая от электричества, но при этом электроэнергию подают на поселок с перебоями.

Накопительный резервуар станет настоящей панацеей для жильцов загородного дома.

Критерии выбора накопительной емкости

Чтобы определиться с видом/габаритами бака, стоит опираться на такие критерии:

• Тип материала, из которого изготовлен накопитель: полимер, оцинкованная сталь, сшитый полиэтилен. Чаще мастера предпочитают иметь дело с поливинилхлоридом или ПНД. Они устойчивы к коррозии, механическому воздействию, агрессивным средам. Вес полимера в разы меньше металла, поэтому монтаж накопительной емкости будет более простым.
• Конструкция. Можно брать бак закрытого (мембранного) типа или открытого. Первый представляет собой полностью герметичный резервуар с полезным объемом на треть меньше его видимых габаритов. Второй — имеет крышку/люк, но герметичные стенки и дно.
• Тип расположения резервуара. Если предусмотрен верхний монтаж бака (на чердаке или водонапорной башне), лучше отдать предпочтение полимерной ёмкости с гладкими наружными стенками. При нижнем расположении накопителя лучше брать бак с ребрами жесткости. Они способствуют сохранению целостности полимера при давлении на него грунта.
• Объем накопителя. В среднем, на семью из 2-3 человек лучше брать бак на 100-150 литров. При экономном расходе воды этого вполне достаточно. Далее стоит опираться на индивидуальные потребности жильцов. Важно помнить, что резервуар открытого типа и большого объема будет быстрее заиливаться. Опытные специалисты не рекомендуют ставить накопитель более чем на 250 литров для длительного хранения жидкости.

При подборе объема резервуара нужно учесть следующее:

• чем меньше литраж бака, тем чаще будет включаться насос;
• при большем объеме накопителя он заполняется дольше – длительная работа нагнетающего оборудования расходует электроэнергию;
• если бак имеет скромный литраж, перепады давления в системе случаются чаще.

Каждые 10 м высоты расположения емкости при верхнем монтаже прибавляют 1 бар давления в системе. При нижнем устройстве бака придется использовать дополнительный насос для подачи воды из накопителя в трубы. Здесь лучше ставить гидроаккумулятор.

Этапы монтажа

Накопительный резервуар устанавливают только на специально подготовленную площадку. Это может быть сварная рама либо бетонная армированная конструкция. Они должны выдерживать вес полностью наполненного бака. Если монтаж резервуара будет проводиться на чердаке, такие работы необходимо учитывать еще на этапе проектирования коттеджа, иначе несущие стены могут не выдержать массы накопителя с водой.

Как только емкость установлена, нужно подключить к ней входной и выходной патрубки. Первый может иметь любое сечение, поскольку жидкость подается под давлением. Для выходного патрубка лучше брать шланг размером (диаметром) в 1,5-2 раза больше, чем просвет магистрали.

Схема подключения предусматривает наличие в ёмкости негерметичного типа поплавкового выключателя. Здесь же на ввод нужно установить обратный клапан, который предотвратит отток жидкости в источник. Перед ним ставят запорный вентиль.

Обязательно следует смонтировать фильтр грубой очистки на ввод. За ним ставят водяной счетчик (для централизованных магистралей).

Следует предусмотреть наличие шланга для сброса излишков жидкости в канализацию или за пределы коттеджа. Он же пригодится при промывке накопителя.

При монтаже емкости следует обязательно позаботиться о её утеплении. В грунте это можно сделать с помощью керамзитной обсыпки. Для верхней установки бака желательно иметь теплый чердак или обматывать ёмкость теплоизоляционными материалами. Также нужно качественно утеплять трубопровод.

Эксплуатация и обслуживание

Как правило, накопительная ёмкость под воду не требует специального обслуживания. Но некоторые мероприятия при эксплуатации бака проводить все же стоит:

• Гидроаккумулятор (герметичную ёмкость) следует проверять на целостность раз в полгода. Особенного внимания бак требует, если в системе падает давление без видимых причин.
• Негерметичный бак следует регулярно промывать от скопившегося ила. Для этого отключают насос, из системы естественным путем сливают воду. При помощи щетки на длинной ручке обрабатывают стенки резервуара. Затем открывают запорный вентиль шланга, который ведет в канализацию. Таким образом бак промывают дважды и затем снова заполняют на дальнейшую эксплуатацию.

При промывке резервуара запрещено пользоваться любыми химическими бытовыми моющими средствами, иначе их остатки попадут в магистраль.

Преимущества и недостатки накопительных емкостей

Из положительных моментов автономной коммуникации выделяют:

• постоянный запас воды дома, даже если производительность скважины/колодца оставляют желать лучшего;
• оптимальное давление в системе и подача жидкости в краны с нормальным напором;
• возможность не зависеть от цикличности работы коммунальных предприятий (водоканала, энергосети).

Из минусов отмечают:

• трудоемкость установки бака;
• необходимость его регулярной промывки;
• быстрое заиливание негерметичного накопителя;
• возможность образования неприятного запаха застоявшейся воды при неправильно выбранном объеме бака;
• дополнительный расход электроэнергии при работе насоса;
• необходимость утепления грунта над резервуаром.

Несмотря на все сложности, система водоснабжения с накопителем предпочтительнее, чем прямая подача жидкости из колодца/скважины в дом.

Как выбрать и установить накопительный бак для водоснабжения

Оборудование водоснабжения

В современное время система автономной подачи воды является достаточно распространенной конструкцией. Это обусловлено отсутствием централизованного водоснабжения во многих загородных поселках, построенных не очень давно. Для установки такого оборудования потребуется приобретение накопительного бака, способного вместить в себя определенный объем воды и обеспечить полноценный напор в любое время суток.

1

Общие характеристики накопительных баков

Не все жители пригородных населенных пунктов могут легко решить вопрос с водоснабжением из-за отсутствия поблизости источника воды, к которому можно было бы подключить насосную станцию. В таких случаях накопительный бак представляет собой незаменимое устройство, выполняющее функции аккумулятора.

В тот период, когда водопотребление минимально, бочка постепенно заполняется водой, с целью снабжения ею водопроводной сети во время максимального расходования. Для того чтобы в процессе его установки и подсоединения к общей системе не появились затруднения, следует внимательно ознакомиться с принципами данной конструкции.

1.1

Устройство и специфика

Благодаря накопительной бочке в системе водопровода поддерживается требуемое давление. Обычно для таких целей устанавливается закрытое оборудование мембранного типа, которое выполнено в виде емкости с расположенной внутри мембраной из резины. Эта пластинка делит бак на два отсека, один из которых представляет собой пространство, состоящее из воздуха, другой заполнен водой.

Мембрана имеет свойства с одной своей стороны собирать идеально чистую жидкость, а с другой – состав, пересыщенный примесями. Данный процесс носит название обратного осмоса.

Сооружение для водоснабжения эксплуатируется в автономных сетях, подающих как горячую, так и холодную воду. В случае недостатка жидкости в основном ресурсе накопительный резервуар пополняет ее из своих резервов. Бак представляет собой емкость, выполненную в разных вариантах и объемах. На нем расположены патрубки для входа и выхода воды, а также устройства для ее очистки в виде фильтров и вентиляционной системы. Модели с более высокой стоимостью оснащены насосными системами.

Контроль над уровнем жидкости в бочке происходит посредством электронных и поплавковых приборов для определения уровня, встроенных в аппарат. Из главного источника вода перекачивается насосной станцией в накопительную бочку, наполняет его до некоторого уровня, а затем вследствие приведения в действия крана, оснащенного поплавком, процедура водозабора завершается.

Камера для жидкости заполняется после запуска электрического двигателя насоса, при этом размеры отсека для воздуха уменьшаются. От количества воздуха зависит величина давления, которая увеличивается с его уменьшением. После того как набирающаяся вода достигает определенного уровня, насос автоматически отключается. Его включение происходит лишь после снижения давления до минимума, а жидкость в это время подается из отделения для воды.

Работа насоса (включение и выключение) осуществляется автоматически, а благодаря вмонтированному манометру производится контроль давления. После прохождения очищения и аэрации жидкость подается в структуру водоснабжения, где регулируется посредством водопроводного крана. Накопительный резервуар осуществляет одновременно несколько функций:

• после прекращения работы насоса стабилизирует давление;
• при проникновении в систему водоснабжения воздуха или скачков напряжения создает защиту от гидравлических колебаний;
• поддерживает определенный объем воды;
• продлевает срок эксплуатации насоса.

За счет резерва воды в накопительной бочке отсутствует ее дефицит, а при малом потреблении насосную систему приводить в действие необязательно.

1.2

Разновидности изделия

Накопительные резервуары могут различаться между собой по следующим признакам:

1. 1. Конфигурация, которая бывает круглой, в виде цилиндра или прямоугольника или нестандартной.
2. 2. Тип конструкции. Модели открытого типа с крышкой или без нее и абсолютно закрытые.
3. 3. Материал, используемый при производстве. Баки выполняются из полипропилена, пластика, нержавеющей стали или металла.
4. 4. Объем изнутри. Резервуары бывают как маленькие (от двадцати до тридцати литров), так и большие (от пятидесяти до десяти тысяч литров).
5. 5. Назначение. Резервуары используются с целью холодного и горячего водоснабжения, орошения, создания запаса воды, а также входят в конструкции летнего душа, сделанные своими силами.
6. 6. Вариант монтажа, подразумевающий расположение горизонтального и вертикального типа под землей или на поверхности.

Модели баков, выполненные из пластика, считаются более востребованными из-за своей практичности. Они отличаются незатейливым изготовлением, маленьким весом и небольшой ценой.

Несмотря на то что заполнение баков с большим объемом происходит значительно дольше, они представляют собой более экономичный вариант, так как позволяют реже включать насос.

Бочки из нержавейки отличаются устойчивостью к механическим неисправностям и возникновению коррозии, этим обусловлена их немалая стоимость, нередко такие модели изготавливаются под индивидуальный заказ.

Метод установки накопительных резервуаров, имеющих нижнее месторасположение, способствует целесообразному использованию полезной площади. Этот случай подразумевает наличие насосной системы для подачи воды в частный дом или баню. При таком размещении с помощью насоса в накопитель закачивается вода с одновременным образованием прослойки воздуха.

Когда жидкость достигает положенного уровня, воздух с силой вытесняет ее к точкам забора. Нередко, чтобы достичь оптимального давления в процессе водоподачи, используется погружной дренажный насос, поплавок которого устанавливается внутри накопительного резервуара.

Если емкость с нижним месторасположением планируется эксплуатировать в зимнее время, то ее заглубление в грунт должно производиться ниже уровня его замерзания. Помимо этого, производится еще и качественное утепление. Накопитель системы водоснабжения, используемой только летом, обычно располагают на глубине не более 50 сантиметров от верхнего слоя почвы.

Схема верхнего расположения резервуара предполагает его установку на максимально разрешенной высоте. Это может быть на террасе, чердаке или под потолком, в зимний период он также утепляется. Месторасположение вверху способно обеспечивать отличный водозабор без применения насосной системы и обеспечивает безопасную эксплуатацию резервуара.

1.3

Предназначения резервуара

В современное время жильцам необходимо иметь не только круглосуточную подачу воды, но и идеальный напор, удовлетворяющий требования водоразборного оборудования. Для обеспечения такого водоснабжения в систему встраиваются накопительные баки, которые устанавливаются даже в квартире. Такое решение предопределяют следующие случаи:

1. 1. На участке дачи или частного дома источники водоснабжения полностью отсутствуют, и их обустройство не представляется возможным. Накопительный резервуар в этой ситуации будет регулярно заполняться из автоцистерны.
2. 2. Несмотря на наличие централизованного водоснабжения, имеют место систематические перебои воды или подача производится по тому или иному графику.
3. 3. Собственная водяная скважина или другой источник не имеет возможности удовлетворить потребности жильцов в любое время, что приводит к дефициту воды из-за длительного и беспрерывного забора.
4. 4. По каким-либо причинам происходит частое отключение электроэнергии, влекущее за собой остановку работы насосов.

В каждой из перечисленных ситуаций накопленный в емкости резерв воды исключит дискомфортные условия из-за ее отсутствия на определенный период (в зависимости от объема бака).

2

Критерии правильного выбора

При наличии в частном доме двух этажей и более установка накопительной емкости производится на чердаке, что позволяет исключить обустройство насосной системы. Но в то же время для оптимального напора потребуется размещение оборудования на определенной высоте, с последующим монтажом прибора для нагревания воды, чтобы избежать ее замерзания в зимний период.

Выбирая накопительный бак, необходимо внимательно изучить все его характеристики. Вместимость емкости должна быть оптимальной для того количества людей, которому она предназначается с целью потребления воды. Очень важно учесть и количество участков в помещении, забирающих воду, например бытовая техника, краны и душ. Кроме того, стоит предусмотреть вероятность одновременного расходования сразу несколькими водопотребителями.

При выборе накопительного бака следует произвести анализ производительности автономного ресурса или порядок функционирования централизованной системы. Если подача электричества или воды прекращается на два или три часа, то бочка с объемом в сто литров вполне сможет компенсировать эти неудобства. В случае частого отключения коммунальных услуг потребуется емкость с гораздо большим литражом.

Не имеет смысла приобретать и устанавливать резервуар с объемом пять кубов, если в течение суток скважина имеет возможность заполнить его не более, чем на пятьсот литров.

Рассматривая материал для изготовления, нужно помнить, что резервуары из металла или нержавеющей стали в основном предназначены для создания резерва горячей воды. А так как они отличаются высокой стоимостью, приобретать их для хранения холодной жидкости не имеет смысла. Для этой цели оптимальны бочки из полипропилена с маркировкой для пищевых продуктов. Особое внимание необходимо уделить качеству изделия, поскольку пластмасса, имеющая запах, может сгодиться только лишь для хранения технической воды.

3

Монтаж с верхним расположением

Установка резервуара в помещении чердака рассматривается как наиболее распространенное решение в процессе обустройства автономной структуры водоснабжения в частном доме, на даче или в бане. С этой целью требуется приобрести емкость, имеющую необходимый объем и форму, монтаж которой будет осуществляться на балочное перекрытие, расположенное вверху. Если это место является неудобным для жильцов, то накопительный бак можно расположить в любой подходящей части чердака.

Установочное мероприятие включает в себя несколько этапов:

1. 1. Укрепляется основание, на котором будет расположен резервуар, поверх балок перекрытия накладываются доски с требуемой шириной.
2. 2. На приготовленной базе устанавливается накопительная емкость.
3. 3. Осуществляется монтаж поплавкового клапана, от верхнего края делается отступ, составляющий 7,5 см, и на отмеченном месте выпиливается отверстие с необходимым диаметром. После через него пропускается часть клапана со стороны хвоста, оснащенная пластиковой шайбой для уплотнения. Тем временем с противоположной стороны резервуара монтируется жесткая пластина и такая же уплотняющая шайба, а затем навинчивается гайка. Весь крепеж необходимо качественно зафиксировать и к хвостовому участку прикрепить соединитель, который является посредником между баком и водонапорной трубой.
4. 4. Для монтажа труб отвода выполняются отверстия с соответствующим размером. В отверстия, расположенные на внутренней стороне резервуара, ввинчивается соединитель с шайбочкой. Для того чтобы закрепить резьбу, следует воспользоваться специальной лентой, а затем надеть шайбу и закрутить гайку.
5. 5. В трубы отвода помещаются запорные вентили.
6. 6. Осуществляется перелив, для которого фиксируется отметка, расположенная ниже поплавкового крана на два с половиной сантиметра, после чего делается отверстие.
7. 7. Труба на случай перелива выводится в систему канализации и прикрепляется к стенкам емкости посредством соединителей по подобной схеме. После этого подводятся трубы с компрессионными фиксаторами. Подготовленные части системы трубопровода прикрепляются к стенкам резервуара и к деревянной основе.
8. 8. Присоединенный накопительный бак наполняется жидкостью с целью проверки системы на герметичность и регулирования крана поплавкового типа.
9. 9. Осуществляется утепление резервуара с использованием полистирола или минеральной ваты.

4

Установка бака в земле

Перед тем как приступить к монтажу резервуара, используя вариант с нижним месторасположением, следует выбрать наиболее подходящее для этого место. В этом случае рекомендуется приобретать конструкции с круглой конфигурацией, кроме этого, стоит сделать акцент на ребра жесткости, необходимые для повышения механических характеристик и идеальной установки аппарата.

Когда производится монтаж накопительного резервуара, имеющего другую форму, и без ребер, то для правильной установки потребуется обустройство оболочки из бетона. С ее помощью можно качественно зафиксировать аппарат в грунте.

Часть конструкции, находящаяся сверху, должна быть оснащена специальным отверстием, выполненным в виде люка. Это позволит периодически контролировать состояние оборудования изнутри. Наклон накопительного бака не должен превышать пятнадцати градусов, что предоставит возможность производить его чистку, не прилагая особых усилий.

В завершении работ подключается расширительный бак (гидроаккумулятор), предназначенный для того, чтобы компенсировать внутри системы давление.

Установка накопительного бака не представляет собой сложной процедуры и предоставляет возможность в течение года не зависеть от графика подачи воды централизованной системы водоснабжения.

Резервуар для воды для квартиры и дачи — способы установки. Жми!

Нередко бывают ситуации, когда автономная система водоснабжения – это единственный источник питьевой воды в доме.

Если подача ее по причине неисправности насоса или отключения электроэнергии прекращается, без воды остается весь дом. Не работает канализация, нет воды в кране.

При плохом водоснабжении целесообразно установить накопительный бак.

Функции

Водонакопительные баки используются для сбора дождевой воды (в технических целях), для работы канализационной системы, для нагрева горячей воды, для создания запаса питьевой жидкости.

Современные системы водоснабжения конструируются таким образом, что давление в них поддерживается именно за счет массы воды в баке.

Как устроен

Резервуар состоит из двух камер, разделенных подвижной резиновой перегородкой.

В один отсек поступает вода, происходит давление на перегородку, за которой находится воздушная камера.

Воздух, сжимаясь под напором растягивающейся мембраны, создает в системе давление. Насос накачивает воду до определенной отметки, затем автоматически отключается. Когда давление падает, он снова наполняет водяной резервуар. Пользователи могут самостоятельно настраивать систему подачи воды в бак, чтобы создавать нужное давление.

Необходимость накопления воды

Локальная водопроводная система используется в коттеджах, дачных домах, в небольших предприятиях, расположенных далеко от центральных систем.

В квартире многоэтажного дома можно подключить небольшой резервный бачок.

Непостоянная подача воды создает проблемы и неудобства. Такое случается, если вода подается в водопровод по несколько часов в день. Другой пример – скважина, колодец не успевает наполняться при интенсивном разборе воды.

Чтобы не зависеть от этих условий и пользоваться водой постоянно, в систему водоснабжения дома и включают накопительный резервуар. Он аккумулирует запас влаги и обеспечивает ее бесперебойную подачу в трубы.

При минимальном поступлении воды в систему, она будет постепенно накапливаться, а потом по необходимости полностью обеспечивать потребление. В системе гвс так же нужен термобак.

Способы монтажа

Накопитель воды может располагаться в верхнем и нижнем положении по отношению к водопроводной системе.

Часто его устанавливают на чердаке или мансардном этаже. Это своего рода водонапорная башенка.

Подключение такой системы удобно тем, что не требуется насос для выкачивания воды из бака. А значит, нет зависимости от электроснабжения.  Вода самотеком под давлением расходится по трубам в краны.

Напор воды в этом случае не будет сильным. Если установка бака производится на высоте 1 м, то давление воды в трубах нижнего этажа составит 1 атм. Стиральная машина–автомат не сможет работать при таком давлении. Зато в кране всегда будет вода. В днище бака надо врезать дренажную трубу, через которую удаляется осадок.

[advice]Стоит отметить: у накопительного резервуара есть отрицательные стороны: он занимает много полезного пространства, нуждается в хорошем потолочном перекрытии для установки. В зимнее время система нуждается в утеплении.[/advice]

Для тех пользователей, кто ценит каждый метр полезной площади, больше подойдет подземное размещение горизонтального накопительного бака.

Закапывают его на глубину 50-60 см. Сверху можно посадить цветы или овощи.

Важно то, что под землей можно разместить емкость любого размера. Подача воды из нее осуществляется с помощью насоса. Без него в систему вода не пойдет. Ремонт и чистка резервуара затруднена, так как ее перед работами надо будет освободить от земли.

[warning]Совет специалиста: для избежания деформирования бака и его протекания, необходимо сделать под него подложку из утеплителя. Тогда промерзающий грунт не будет сдавливать стенки.[/warning]

Если в нижнее положение устанавливается пластмассовый бак, то он должен иметь круглую форму. При этом нагрузки и давление на оболочку распределяются равномерно. В верхней части надо сделать люк для обследования и чистки емкости.

Лучше установить ее под небольшим уклоном. Тогда осадок будет скапливаться в одном месте, над которым и следует смонтировать люк. Через него мусор и осадок легко удаляются с помощью насоса.

Объем

Рассчитать размер бака надо в соответствии с потребностью использования воды в доме и на участке (например, для полива).

Ориентироваться необходимо на средние данные дома со всеми удобствами – кухонная мойка, посудомоечная машина, в санузле – унитаз, душ, ванна, раковина и стиральная машина. За 1 сутки на человека расходуется 180-210 литров воды. На даче без душа и бытовой техники расходы сокращаются почти в 2,5 раза.

[advice]Обратите внимание: при установке резервуара следует учесть, сколько воды проходит за сутки из водопровода.[/advice]

Литраж емкости не должен быть больше этого объема. Если перебои с водоснабжением – редкая проблема, то «на всякий случай» можно иметь небольшой бачок.

Материал и особенности монтажа

Стенки бака не должны выделять вредные вещества в воду и должны служить долго.

Поэтому изготавливают такие емкости из пищевой нержавеющей стали или пищевого полипропилена.

Водонакопитель для горячей воды – всегда металлический. Пластиковый бак используют для холодной воды.

Около наливной трубы вставляют кран с поплавком или поплавковый клапан насоса (если вода поступает из скважины, а не из водопровода). Если механизм ломается, лишняя вода уходит в трубку, выведенную в канализацию. Она установлена ниже входной трубы.

На наливное отверстие прикрепляют фильтр для задерживания взвесей и частиц песка и грязи. Если оболочка бака непрозрачная, то нужен уровень, определяющий количество воды в емкости.

Невозможно не оценить значение накопительных резервуаров, особенно для частных домов. Имея подобный бак, можно спокойно пользоваться водой круглый год, вне зависимости от стабильности подачи воды в системе водоснабжения. Конструкция и установка достаточно простая, что тоже является дополнительным преимуществом.

Смотрите видео, в котором пользователь делится опытом установки накопительного резервуара для воды:

Накопительные баки

Уважаемый посетитель!
Если Вам не хочется читать технический текст —
закажите обратный звонок.
Вам гарантирована консультация специалиста и
скидка на оборудование!

____________________________________________________________________________________

Накопительный бак это востребованная вещь на даче и в частном доме. Она обеспечит бесперебойную подачу воды в любое время и в нужном объеме. Кроме того, бак подготовит воду для дальнейшей очистки в фильтрах.

В каких случаях необходим?

1. При отсутствии централизованной системы водоснабжения

В зависимости от условий, обеспечить себя водой можно двумя способами: с помощью бака или с помощью скважины и емкости. В первом случае устанавливается бак для воды c большим объемом, например 3 куба или 5, а вода используется привозная.

Если на участке имеется скважина, то она может подавать воду с перебоями из-за невысокого ресурса. Плюс к этому – вода из скважины часто требует как минимум грубой очистки. Установка бака для воды 1000 литров позволит решить подобные вопросы.

2. При плохой работе централизованной системы водоснабжения

В таких случаях вода может некоторое время отсутствовать (например, в часы пик, когда увеличивается водозабор вашими соседями), что, конечно же, становится настоящей проблемой. Но если на участке будет установлен бак накопительный для воды – беспокоиться не о чем. Вы станете независимы от различных неполадок и сбоев и сможете получить воду когда нужно.

Удобнее всего иметь в такой ситуации емкость с объемом – от 500 литров. В комплексе устанавливается также насос, который подает воду в систему водоснабжения дома под нужным давлением.

3. При необходимости очистки воды

Водопроводная вода не всегда бывает хорошего качества. Вода из скважины, помимо неприятного вкуса и запаха, может включать вредные вещества и микроорганизмы. Поэтому требуется очистка воды и, как правило, многоступенчатая. На первом этапе с этим прекрасно справится накопительная емкость для питьевой воды.

Например, во время поступления воды в резервуар под давлением, из нее будет выходить сероводород, а железо, контактируя с воздухом, окислится и выпадет в осадок. Механические включения – ил, песок и другие, удалятся с помощью фильтра грубой очистки при прохождении через резервуар. Все это позволит подготовить воду для более деликатной очистки в фильтрах-баллонах, что увеличит их производительность и срок службы.

__________________________________________________________________________

Уважаемый посетитель!
Если Вы не нашли здесь нужной информации —
закажите обратный звонок.
Гарантируем точный ответ на любой вопрос по теме!


____________________________________________________________________________________
