• Как замерить сопротивление мультиметром – основные правила и порядок действий
• Электросхема и ремонт мультиметра DT 832
• Мультиметр не измеряет сопротивление
• Мультиметр DT9208A
• Как починить мультиметр своими руками
• частично не работает мультиметр M830B
• Как пользоваться мультиметром правильно
• Как измерить сопротивление мультиметром
• Эксплуатация мультиметра DT- 832: инструкция по применению
• M832- Ремонт и устройство мультиметра

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Ремонт мультиметра Vichy vc99 не измеряет напряжение

Как замерить сопротивление мультиметром – основные правила и порядок действий

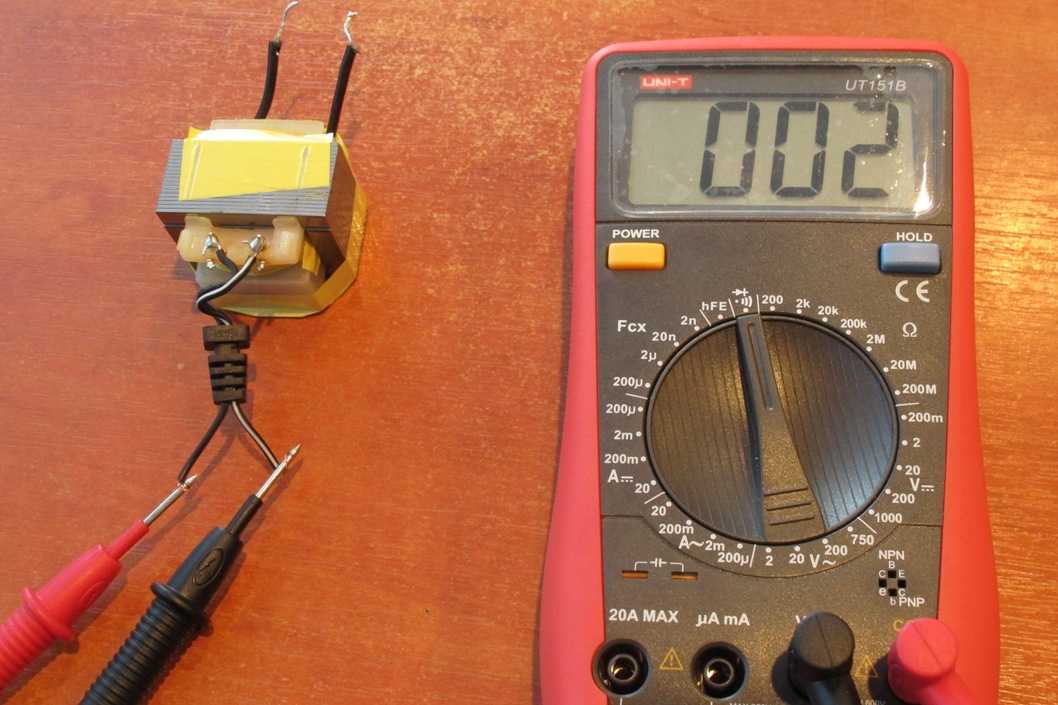

В составе любого многофункционального тестера — мультиметра есть омметр. Омметр представляет собой измерительный прибор, с помощью которого можно измерить электрические сопротивление цепи, участка электронной схемы, определить номинальное сопротивление резистора. Также с помощью омметра можно проверить исправность большинства широко распространённых радиодеталей, таких как резисторы, диоды, катушки индуктивности, трансформаторы, плавкие предохранители.

С помощью омметра можно проверить конденсаторы на наличие электрического пробоя обкладок, обнаружить обрыв или пробой p-n переходов у транзисторов и диодов, оценить целостность электрических соединений и печатных проводников на плате. Обозначение омметра на принципиальной схеме. На принципиальной схеме омметр изображается в виде кружка с двумя выводами, которые на практике являются измерительными щупами.

Рассмотрим основные моменты проведения измерений сопротивления с помощью цифровых мультиметров серий DTx , M83x , MAS83x и им подобных.

Для замера сопротивления цепи необходимо ориентировочно оценить её сопротивление и выбрать соответствующий предел измерения. Секция измерения сопротивлений. Например, у вас есть резистор, сопротивление которого ориентировочно составляет от 1 килоОма Ом до 10 килоОм Ом.

В этом случае необходимо выбрать предел измерения, который выше наибольшего предполагаемого значения. Для цифрового мультиметра марки MBZ таким пределом будет 20k 20 килоОм. При этом необходимо перевести ручной переключатель на предел выше k и провести повторное измерение. В практике радиолюбителя часто приходиться измерять сопротивление резисторов. При этом щупы прибора необходимо соединить с выводами резистора, сопротивление которого предстоит измерить. Теперь Внимание!

Не повторите ошибку многих новичков. При измерении нельзя касаться руками токоведущих частей щупов и выводов радиодетали.

Если удерживать руками металлические выводы щупов и выводы резистора, то в результате будет измерено сопротивление резистора R1 и сопротивления вашего тела R2. В таком случае измеренное сопротивление будет составлять общее сопротивление двух параллельно соединённых резисторов. Один резистор — это тот, сопротивление которого замеряется, а второй — это сопротивление вашего тела.

Общее сопротивление резистора R1 и тела человека R2. Полученные показания будут неверными или иметь очень большую погрешность. В некоторых случаях сильно отличаться от действительного сопротивления резистора. Всё зависит от того, какое сопротивление имеет в данный момент ваше тело. Неправильный замер сопротивления. Это простое правило стоит помнить. Придерживать щуп и вывод детали можно только одной рукой.

В таком случае в измеряемой цепи будет только сам мультиметр и резистор. Данное правило необходимо соблюдать и при проверке прочих радиоэлементов. Правильный замер сопротивления резистора. При ремонте радиоаппаратуры часто возникает необходимость проверить сопротивление радиодетали, например, резистора, впаянного в электронную схему.

В таком случае нужно выпаять хотя бы один вывод радиодетали.

Впаянная в электронную схему радиодеталь электрически связана с другими элементами схемы, и общее сопротивление будет равно сопротивлению всех связанных между собой радиодеталей. Необходимо обеспечить условия, при которых измерительная цепь состоит только из измерительного прибора — омметра, и проверяемого элемента. На принципиальной схеме это можно изобразить как цепь из омметра PR1 и резистора R1. Принципиальная схема измерительной цепи. При проверке многовыводных радиодеталей лучше их сначала полностью выпаять и проводить измерения уже выпаянной радиодетали.

При частом использовании мультиметра в первую очередь страдают измерительные щупы. Изоляция на проводе щупа трескается обычно из-за работ на холоде или морозе.

Делается это просто. Мультиметр переводят в режим измерения наименьшего сопротивления либо переключается в режим прозвонки.

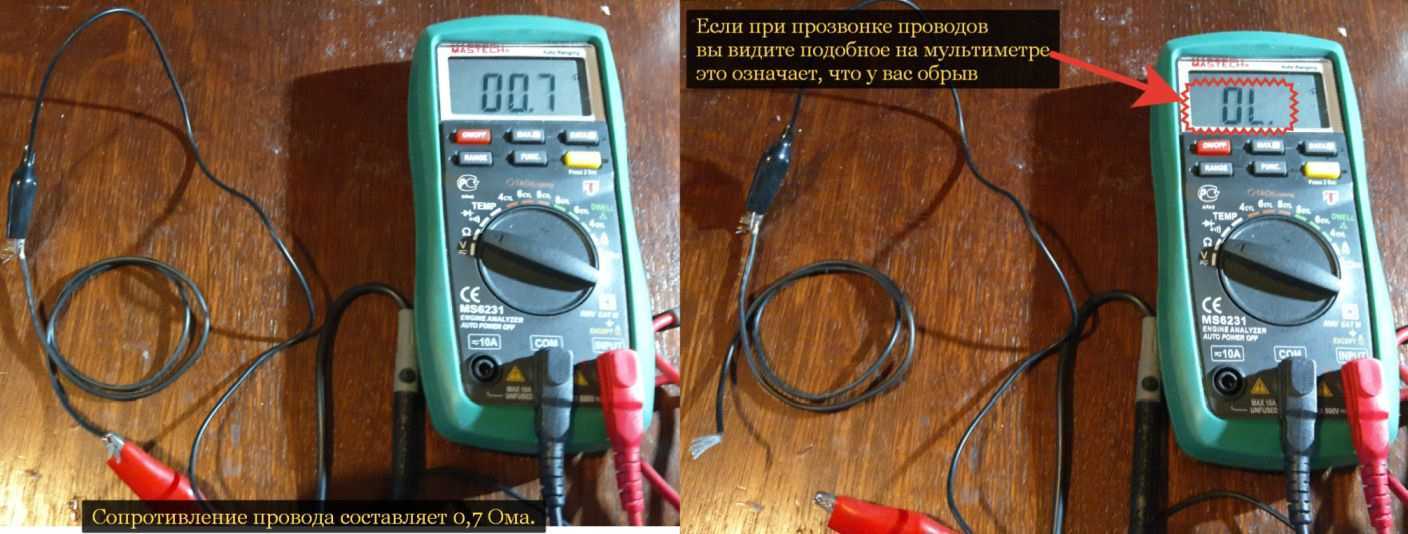

Затем замыкают щупы накоротко. Если соединительные провода щупов исправны, то зуммер мультиметра будет стабильно пищать. При проверке щупов в режиме наименьшего сопротивления на дисплее должно высветиться сопротивление щупов. Иногда при проверке не лишним будет прощупать провода щупов вдоль их поверхности или пошевелить их. Так можно более точно найти возможный обрыв или плохой контакт в соединительных проводах. Если в медных жилах измерительного щупа есть плохой контакт, то на цифровом дисплее мультиметра показания будут сбиваться.

В случае проверки щупа с помощью режима прозвонки, при обрыве в проводах или ненадёжном контакте звуковой сигнал встроенного зуммера будет то пропадать, то появляться.

Это свидетельствует о том, что измерительные щупы неисправны. Данная простая проверка щупов перед началом измерений позволит избежать неверных показаний. Не стоит забывать, что состояние батареи питания цифрового мультиметра сказывается на точности показаний прибора. При разряде батареи прибор начинает подвирать — выдавать неверные результаты измерений. Поэтому следует заменять разряженную батарею новой, если вы хотите, чтобы мультиметр показывал корректные значения. Во всех цифровых приборах при разряде батареи питания на дисплее появляется значок батарейки, сигнализирующий о том, что батарею следует заменить.

В продаже есть мультитестеры, функционал которых дополняет кнопка HOLD. Предназначена кнопка HOLD для фиксации показаний на цифровом дисплее мультиметра для последующего считывания. Кнопка HOLD. Иногда, из-за спешки или при проведении измерений в затемнённых и плохо освещённых помещениях, можно нечаянно нажать данную кнопку.

При этом на дисплее зафиксируется значение, соответствующего моменту нажатия кнопки HOLD. В результате можно недоумевать, почему прибор не работает, возникают ложные выводы о неисправности измерительных щупов, разряде батареи питания и пр.

Поэтому следует проверять, не нажата ли кнопка удержания показаний. Размеры SMD-резисторов. Таблица типоразмеров. В чём разница? Ремонт блютуз-колонки JBL Charge 3 реплики. Телевизор не включается. Индикатор мигает. Что делать? Измерение сопротивления цифровым мультиметром Рекомендации по работе с мультиметром.

Электросхема и ремонт мультиметра DT 832

Перевод статьи «Multimeter Tutorial» [1], популярно раскрывающей тему мультиметров — что это такое, для чего нужны, как работают и как ими пользоваться. Вы все еще не знаете, что такое мультиметр и что можно с ним делать? Тогда Вы попали в нужное место! Далее будет приведен обзор сути мультиметров, и в чем состоит их польза.

Хотелось бы узнать какие есть причины того, что мультиметр MAS а еще он не измеряет сопротивление и постоянный ток.

Мультиметр не измеряет сопротивление

Инфу дали неполную — по вашим словам выходит, что переменку и прочее он измеряют, обычно совсем не измеряет напругу. Оно надо столько времени тратить при таких за эту сумму? ПС если спорт. Хотелось бы узнать какие есть причины того, что мультиметр MAS перестал измерять постоянное напряжение. Возможно им прозванивали цепи под напряжением. Что в таких случаях сгорает? Плату смотрел ничего такого не нашел.

Мультиметр DT9208A

Дневники Файлы Справка Социальные группы Все разделы прочитаны. Мультиметр DTA. Оценка 0. Крупнейшее в Китае предприятие по производству прототипов печатных плат, более , клиентов и более 10, онлайн-заказов ежедневно. Литиевые батарейки Fanso для систем телеметрии и дистанционного контроля.

Forum — VseProsto.

Как починить мультиметр своими руками

By Durrrr , January 13, in Измерительная техника. У меня такая проблема, не работает омметр в мультиметре DT Ток измерять не пробывал. Что вообще смотреть надо? Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6.

частично не работает мультиметр M830B

Тестер — это устройство, которое используется как радиолюбителями, так автоэлектриками. Популярной моделью среди них является мультиметр DT Инструкция по применению прибора содержит все основные сведения для его комфортного использования. Но существуют так называемые OEM поставки, в которых она отсутствует, из-за чего не все его возможности становятся известными пользователю. Мультиметр DT представляет собой цифровое устройство, предназначенное для измерения различных электрических величин. Выпускает его компания Digital Multimeter. Страна сборки — Китай.

Перед тем как измерить сопротивление мультиметром необходимо Но речь в сегодняшней статье пойдет не о лаборатория для.

Как пользоваться мультиметром правильно

Ремонт мультиметра DT, после того как им замерили ток в 10А выгорели резисторы, мультиметр по заявленым.. Спасибо за просмотр, если понравилось ставим лайки, подписываемся. Что не понятно — спрашивайте в коммен. Ремонт мультиметра DT Не работает прозвонка и режим измерения сопротивлений на шкале Ом.

Как измерить сопротивление мультиметром

ВИДЕО ПО ТЕМЕ: Мультиметр. Измерение сопротивления.

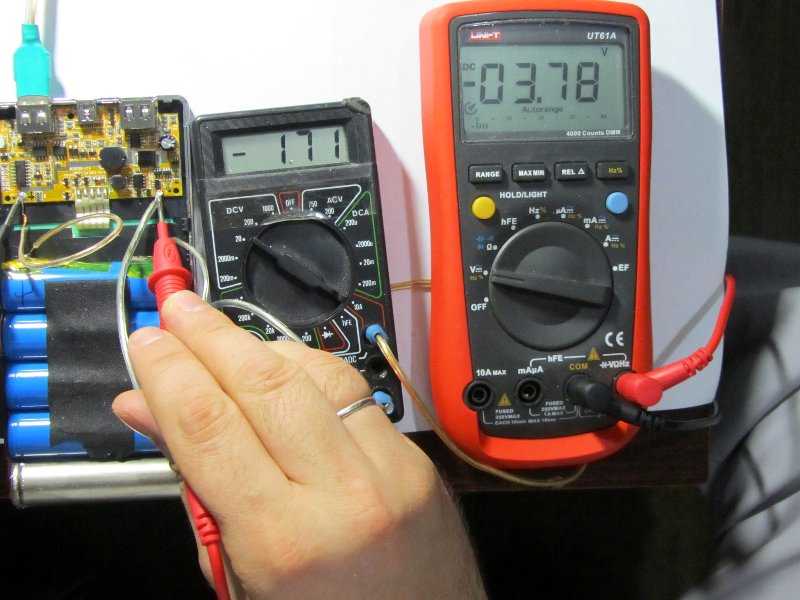

Самостоятельно организовать и произвести ремонт мультиметра вполне по силам каждому пользователю, хорошо знакомому с азами электроники и электротехники. Но прежде чем приступать к такому ремонту необходимо попробовать разобраться с характером возникшего повреждения. Проверить исправность прибора на начальной стадии ремонта удобнее всего путём осмотра его электронной схемы. Для данного случая разработаны следующие правила поиска неисправностей:. Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов. Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании.

Форум Новые сообщения. Что нового Новые сообщения Недавняя активность.

Эксплуатация мультиметра DT- 832: инструкция по применению

В составе любого многофункционального тестера — мультиметра есть омметр. Омметр представляет собой измерительный прибор, с помощью которого можно измерить электрические сопротивление цепи, участка электронной схемы, определить номинальное сопротивление резистора. Также с помощью омметра можно проверить исправность большинства широко распространённых радиодеталей, таких как резисторы, диоды, катушки индуктивности, трансформаторы, плавкие предохранители. С помощью омметра можно проверить конденсаторы на наличие электрического пробоя обкладок, обнаружить обрыв или пробой p-n переходов у транзисторов и диодов, оценить целостность электрических соединений и печатных проводников на плате. Обозначение омметра на принципиальной схеме.

M832- Ремонт и устройство мультиметра

Аналоговые мультиметры очень быстро были вытеснены с рынка приборами на АЦП аналогово-цифровых преобразователях. Произошло это по ряду объективных причин компактные размеры, высокая точность, наглядность предоставляемого результата, приемлемая стоимость и т. Во-первых, современные производители очень неохотно делятся принципиальными схемами приборов, что значительно затрудняет поиск неисправности. А, во-вторых, лежащая в основе устройства микросхема тяжело поддается не только диагностике, но и замене часто кристалл не просто припаян к плате, а еще и дополнительно залит твердым клеем, который защищает кристалл, а также увеличивает теплоотдачу.

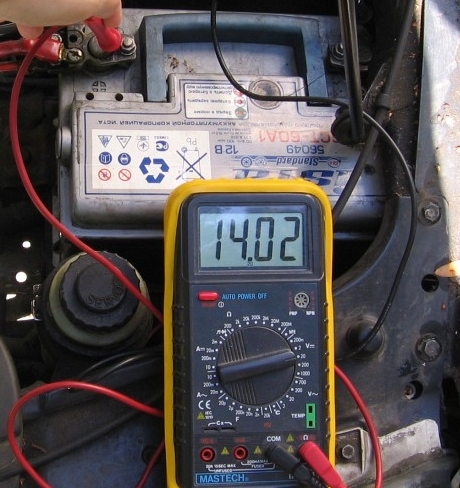

Мультиметр не измеряет напряжение — Всё о электрике

12. 11.2019

Как починить мультиметр своими руками

Самостоятельно организовать и произвести ремонт мультиметра вполне по силам каждому пользователю, хорошо знакомому с азами электроники и электротехники. Но прежде чем приступать к такому ремонту необходимо попробовать разобраться с характером возникшего повреждения.

Визуально обнаруживаемые дефекты (заводской брак)

Проверить исправность прибора на начальной стадии ремонта удобнее всего путём осмотра его электронной схемы. Для данного случая разработаны следующие правила поиска неисправностей:

• необходимо тщательно обследовать печатную плату мультиметра, на которой могут иметься хорошо различимые заводские недоработки и ошибки;
• особое внимание должно уделяться наличию нежелательных замыканий и некачественной пайки, а также дефектам на выводах по краям платы (в районе подключения дисплея). Для ремонта придется применить пайку;
• заводские ошибки чаще всего проявляются в том, что мультиметр показывает не то, что он должен по инструкции, в связи с чем его дисплей обследуется в первую очередь.

Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов. Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании.

В общей же сложности визуально определяемых неисправностей может набраться достаточное количество. С некоторыми из них вы можете ознакомиться в таблице и затем устранить своими руками. (по адресу: http://myfta.ru/articles/remont-multimetrov.) Перед ремонтом необходимо изучить схемы мультиметра, которая обычно дается в паспорте.

Проверка дисплея

Если хотят проверить исправность и провести ремонт индикатора мультиметра, то обычно прибегают к помощи дополнительного прибора, выдающего сигнал подходящей частоты и амплитуды (50-60 Гц и единицы вольт). При его отсутствии можно воспользоваться мультиметром типа M832 с функцией генерации прямоугольных импульсов (меандра).

Для диагностики и ремонта дисплея мультиметра необходимо вынуть рабочую плату из корпуса прибора и выбрать удобное для проверки контактов индикатора положение (экраном вверх).

После этого следует присоединить конец одного щупа к общему выводу исследуемого индикатора (он расположен в нижнем ряду, крайний слева), а другим концом поочередно прикасаться к сигнальным выводам дисплея.

При этом все его сегменты должны загораться один за другим согласно разводке сигнальных шин, с которой следует ознакомиться отдельно. Нормальное «срабатывание» проверяемых сегментов во всех режимах свидетельствует о том, что дисплей исправен.

Дополнительная информация. Указанная неисправность чаще всего проявляется в процессе эксплуатации цифрового мультиметра, в котором его измерительная часть выходит из строя и нуждается в ремонте крайне редко (при условии, что соблюдаются требования инструкции).

Последнее замечание касается лишь постоянных величин, при измерении которых мультиметр хорошо защищён по перегрузкам. Серьёзные затруднения с выявлением причин отказа прибора чаще всего встречаются при определении сопротивлений участка цепи и в режиме прозвонки.

Неполадки, связанные с проверкой сопротивлений

В данном режиме характерные неисправности, как правило, проявляются в измерительных диапазонах до 200 и до 2000 Ом. При попадании на вход постороннего напряжения, как правило, сгорают резисторы под обозначениями R5, R6, R10, R18, а также транзистор Q1. Кроме того, нередко пробивается и конденсатор C6. Последствия воздействия постороннего потенциала проявляются следующим образом:

1. при полностью «выгоревшем» триоде Q1 при определении сопротивления мультиметр показывает одни нули;
2. в случае неполного пробоя транзистора прибор с разомкнутыми концами должен показывать сопротивление его перехода.

Обратите внимание! В других режимах измерения этот транзистор замкнут накоротко и поэтому влияния на показания дисплея не оказывает.

При пробое C6 мультиметр не будет работать на измерительных пределах 20, 200 и 1000 Вольт (не исключён и вариант сильного занижения показания).

Если мультиметр постоянно пищит при прозвонке или молчит, то причиной может быть некачественная пайка выводов микросхемы IC2. Ремонт заключается в тщательной пайке.

Неполадки в АЦП

Обследование и ремонт неработающего мультиметра, неисправность которого не связана с уже рассмотренными случаями, рекомендуется начинать с проверки напряжения 3 Вольта на питающей шине АЦП. При этом в первую очередь необходимо убедиться в том, что отсутствует пробой между питающим выводом и общей клеммой преобразователя.

Пропадание элементов индикации на экране дисплея при наличии питающего преобразователь напряжения с большой долей вероятности свидетельствует о повреждении его схемы. Такой же вывод можно сделать и при выгорании значительного количества схемных элементов, расположенных поблизости от АЦП.

На практике этот узел «выгорает» лишь при попадании на его вход достаточно высокого напряжения (более 220 Вольт), что проявляется визуально в виде трещин в компаунде модуля.

Тестирование АЦП

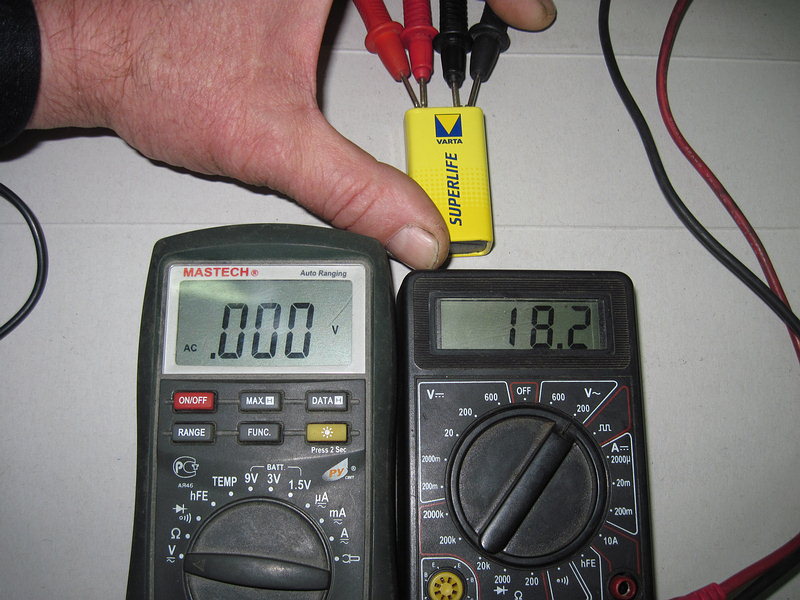

Прежде чем говорить о ремонте, необходимо провести проверку. Простым способом тестирования АЦП на пригодность к дальнейшей эксплуатации является прозвонка его выводов с использованием заведомо исправного мультиметра того же класса. Отметим, что для такой проверки не подходит случай, когда второй мультиметр неправильно показывает результаты измерений.

При подготовке к работе прибор переводится в режим «прозвонки» диодов, а измерительный конец провода в красной изоляции подсоединяется к выводу микросхемы «минус питания». Вслед за этим чёрным щупом последовательно касаются каждой из её сигнальных ножек.

Так как на входах схемы имеются защитные диоды, включённые в обратном направлении, после подачи прямого напряжения от стороннего мультиметра они должны открыться.

Факт их открытия фиксируется на дисплее в виде падения напряжения на переходе полупроводникового элемента. Аналогично проверяется схема при подключении щупа в чёрной изоляции к контакту 1 (+ питания АЦП) с последующим касанием всех остальных выводов. При этом показания на экране дисплея должны быть такими же, как в первом случае.

При смене полярности подключения второго измерительного прибора его индикатор всегда показывает обрыв, поскольку входное сопротивление рабочей микросхемы достаточно велико.

При этом неисправными будут считаться выводы, в обоих случаях показывающие конечное значение сопротивления. Если при любом из описанных вариантов подключения мультиметр показывает обрыв – это с большой вероятностью свидетельствует о внутреннем обрыве схемы.

Возможен ли в таком случае ремонт?

Поскольку современные АЦП чаще всего выпускаются в интегральном исполнении (без корпуса), то заменить их редко кому удаётся. Так что если преобразователь сгорел, то починить мультиметр не удастся, ремонту он не подлежит.

Неполадки в круговом переключателе

Ремонт потребуется, если возникли неисправности, связанные с пропаданием контакта в круговом галетном переключателе. Это проявляется не только в том, что не включается мультиметр, но и в невозможности получить нормальное соединение без сильного нажатия на галетник. Объясняется это тем, что в дешёвых китайских мультиметрах контактные дорожки редко покрываются качественной смазкой, что приводит к их быстрому окислению.

При эксплуатации в пыльных условиях, например, они через какое-то время загрязняются и теряют контакт с переключающей планкой. Для ремонта этого узла мультиметра достаточно удалить из его корпуса печатную плату и протереть контактные дорожки ваткой, смоченной в спирте. Затем на них следует нанести тонкий слой качественного технического вазелина.

В заключении отметим, что при обнаружении заводских «непропаев» или замыканий контактов в мультиметре следует устранить эти недоработки, воспользовавшись низковольтным паяльником с хорошо отточенным жалом. В случае отсутствия полной уверенности в причине поломки прибора следует обратиться к специалисту по ремонту измерительной техники.
