Камины с водяным контуром | Печи и камины

Владельцы классических дровяных каминов хорошо знают, что сам по себе этот генератор тепла способен обогреть лишь то помещение, где он установлен, и, возможно, еще одну или несколько смежных комнат. Однако напрашивающийся вывод о том, что на основе данного устройства нельзя построить полноценную отопительную систему всего частного дома, является неверным: справиться с поставленной задачей поможет водяной контур.

Идея использовать обычную, хотя и несколько доработанную печную топку для нагрева воды и подачи ее в радиаторы отопления родилась довольно давно. Этот метод позволял, во-первых, решить проблему неравномерности распространения тепла по дому, а во-вторых, заметно повысить теплоемкость всей системы. Однако подобные конструкции в России изготовлялись, как правило, кустарным способом, а специалистов, которые могли бы правильно рассчитать, смонтировать и профессионально обслуживать такие отопительные установки, попросту не было.

Кроме того, отсутствовали эффективные и экономичные, а главное, тихие циркуляционные насосы, обеспечивающие необходимую скорость прохождения жидкости внутри теплообменника. Но времена изменились, и на сегодняшний день никаких технологических преград для использования дровяной топки в качестве генератора тепла, способного обогреть весь дом, не существует.

Фото 1. Камин в стиле модерн сделан на основе топки Kratki с водяным контуром.
Фото 2. Каминная печь Caldea Wood от Jolly Mec снабжена водяным контуром и духовкой.
Фото 3. Стальной кожух защищает трубки водяной части камина Koppe от случайного повреждения, оставляя доступными лишь присоединения отопительных трубопроводов и клапаны безопасности.
Фото 4. Дровяная печь-камин KAGO модели Aquapower с отделкой из нержавеющей стали весит 220 кг и обладает тепловой мощностью 6.8 кВт.

Игра живого пламени

Разработчики дровяных каминов с водяным контуром, иногда называемым водяным регистром, преследовали цель совместить завораживающую красоту живого пламени в топке с высокой эффективностью современных жидкостных систем отопления.

На рынке имеются две разновидности таких изделий: это печи-камины, то есть полностью готовые к использованию конструкции, которые остается только смонтировать в нужном месте, подключив к дымоходу и отопительному контуру, а также каминные вставки — основа для более сложных систем. Первые отличаются простотой установки и относительно низкой стоимостью, вторые же позволяют будущему владельцу сделать свой очаг уникальным, придав ему индивидуальность, которая, впрочем, наверняка потребует существенных финансовых вложений.

С точки зрения внутреннего устройства отопительные приборы обоих типов напоминают твердотопливные котлы, работающие на дровах. Тепло, выделяющееся в процессе горения, передается циркулирующей жидкости, которая проходит либо по каналу над камерой сгорания, где поддерживается наиболее высокая температура, либо между ее задней стенкой и внешним кожухом конструкции, что увеличивает площадь поверхности теплообмена без ущерба для габаритов всего сооружения. Внешне это полноценные камины или печи-камины, не уступающие своим аналогам без водяного контура ни по дизайну, ни по богатству выбора облицовок.

Идентичны и материалы, используемые при изготовлении подобных изделий: топки делают из стали либо чугуна. Стальные модели характеризуются хорошей теплопроводностью, которая при наличии водяного теплообменника считается, пожалуй, одной из важнейших характеристик. Ну а футеровка шамотом или вермикулитом предохраняет стенки топочной камеры от прямого контакта с огнем, защищая их от прогорания. Чугун же является довольно хрупким сплавом, плохо выдерживающим динамические (ударные) нагрузки: он может треснуть или расколоться, в то время как сталь при аналогичном механическом воздействии просто сомнется. Такое положение вещей вынуждает производителей увеличивать толщину основных (несущих) деталей чугунных топок, дабы придать им необходимый запас прочности. Как следствие, заметно возрастает масса изделия — кстати, сам по себе чугун лишь незначительно отличается от стали по удельному весу.

Отопление на основе камина с водяным регистром нередко организуется по открытой схеме, однако существуют приборы и с закрытым контуром, отличающиеся наличием клапана безопасности и змеевика, стенки которого играют роль теплообменника. Они предотвращают перегрев топки или печи: при срабатывании клапана внутрь змеевика начинает поступать холодная вода, которая понижает температуру теплоносителя в системе и таким образом не дает ему закипеть.

Фото 1. Теплонакопительный камин S6 от Schmid на основе топки Olsberg Profi plus.
Фото 2. Печь-камин MCZ модели Musa (модификация Hydro) рассчитана на использование пеллет, что позволяет автоматизировать её работу за счет встроенного программируемого термостата, который управляет процессом горения топлива и поддерживает заданную температуру жидкости в присоединенном водном контуре.
Фото 3. Печь-камин HWAM Monet предполагает заднее или верхнее присоединение дымохода.
Фото 4. Пеллетная печь-камин ORANIER модели Solarus (10 кВт) со встроенным термостатом.
Фото 5. Каминная вставка Jolly Meс модели Foghet работает на дровах либо пеллетах и за счет водяного теплообменника может отапливать помещения площадью до 270 м².

Фото 6. Широкая стальная топка Kratki модели Mila/PW/24/G номинальной тепловой мощностью 24 кВт и массой 220 кг с подъемной дверцей и прямым стеклом.

Автоматизация и безопасность

К сожалению, в отличие от своих газовых, жидкотопливных и электрических «собратьев» твердотопливные генераторы тепла (за исключением, возможно, пеллетных) в целом и камины с водяным контуром в частности не могут похвастаться высоким уровнем автоматизации работы. То есть разводить огонь и подкладывать дрова приходится вручную. Управление топкой производится при помощи воздушной заслонки, которая позволяет изменять высоту пламени (от максимума до минимума) и переводить устройство в режим медленного горения, если таковой предусмотрен. Чтобы владельцу не пришлось каждый раз делать это вручную, он может установить термостат — механический или электронный.

Первый монтируется, как правило, на подающем трубопроводе водяного отопления и отслеживает температуру жидкости в первичном контуре генератора тепла, по мере необходимости регулируя положение заслонки при помощи специальной пружины либо иным способом.

Параллельно данное устройство обеспечивает безопасность функционирования установки, полностью перекрывая подачу воздуха в топку при вероятности закипания теплоносителя. Если же оно по каким-либо причинам не успеет предотвратить перегрев, то водяной контур охлаждается с помощью медной спирали теплообменника, прогоняющей через него холодную воду из водопровода. Но если и таким способом охладить систему не удается и давление в ней продолжает расти, то открывается предохранительный сбросной клапан (их может быть несколько), вода стравливается в канализацию и давление падает.

Электронный модуль, выполняющий аналогичные функции, обладает намного более широкими возможностями, правда, имеющими отношение скорее к радиаторной части системы, нежели к работе самого камина. Например, датчики термостатов контролируют не только температуру теплоносителя в подающей трубе, но и воздуха в комнате, что позволяет довольно оперативно и точно регулировать температурный режим в доме, исходя из складывающейся ситуации.

Однако если контроль и управление осуществляются исключительно за счет изменения интенсивности горения пламени в топке, то рассчитывать на быстрое достижение желаемого результата не приходится — слишком велика тепловая инерция теплообменника и самой жидкости, которой заполнены трубы. Дабы ускорить процесс, необходимо регулировать расход теплоносителя через отопительные приборы в комнатах. Благодаря современным блокам управления можно решить и такую задачу, что наводит на мысль о расширении их функций и переходе к погодозависимой автоматике. Впрочем, некоторые конструктивные особенности каминов с водяным контуром существенно ограничивают полет инженерной фантазии…

Во избежание повреждений водяной части камина его владельцам следует периодически контролировать уровень теплоносителя в системе, так как открытый расширительный бак и высокая температура жидкости способствуют его интенсивному испарению, а недостаточное количество воды приведет к образованию воздушных пробок в трубопроводах и снижению эффективности отвода тепла от поверхности топки. Однако при закрытой системе этой проблемы не существует.

Фото 1. За счет встроенного теплообменника печь Koppe Caron Aqua демонстрирует высокую эффективность сжигания топлива: её КПД достигает 90%.
Фото 2. Каминная топка Acqua-tondo от Edil-Kamin способна обеспечивать эффективную работу системы отопления, а также снабжать жильцов дома горячей водой.

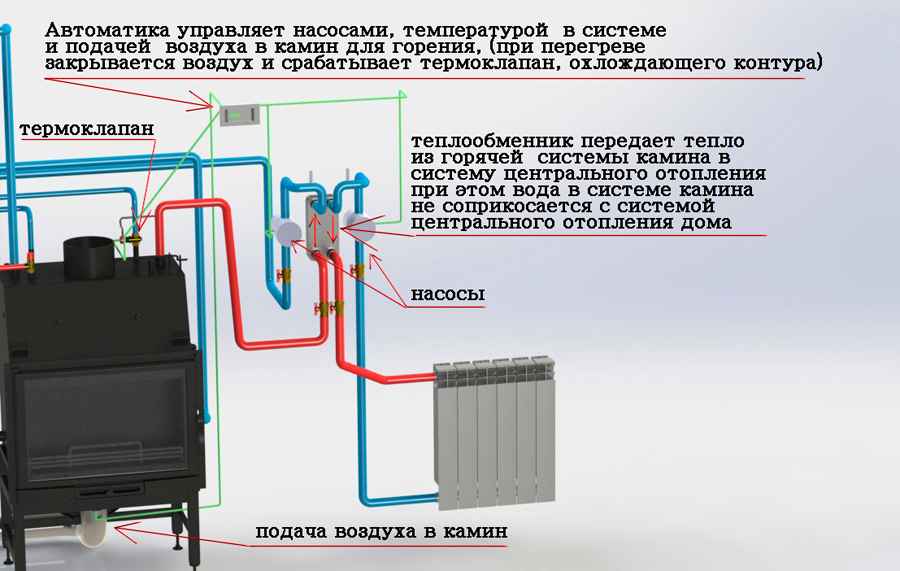

Фото 3. Организация систем отопления и ГВС на основе камина с водяным контуром.

Издержки конструкции

Проблема кроется в уже упоминавшейся тепловой инерции камина с водяным контуром, намного более высокой, чем у привычных автоматических отопительных котлов. Для нормального (то есть безаварийного) функционирования любого подобного устройства следует обеспечить достаточный отбор тепла от поверхностей теплообмена. При наличии газовых, жидкотопливных, электрических и даже пеллетных агрегатов, если в доме стало слишком жарко, пользователь (или автоматика) просто переводит горелку на меньшую мощность, а циркуляционные насосы соответствующих контуров — в режим пониженной производительности. Поскольку практически вся тепловая энергия, выделившаяся при сгорании топлива, передается жидкости, протекающей по теплообменнику (прочие элементы котла почти не нагреваются), то инерция у данной системы настолько несущественна, что ею можно попросту пренебречь. Это позволяет одновременно регулировать факел горелки и снижать частоту вращения вала насосов, тем самым значительно ускоряя достижение требуемого результата.

Теперь рассмотрим ситуацию с камином. Нельзя забывать, что в первую очередь это все-таки классический дровяной очаг, отапливающий окружающее пространство посредством теплового излучения и конвекции, а водяной контур является просто дополнением, расширяющим возможности устройства. Элементы каминной топки, в том числе, разумеется, теплообменник, нагреваются до весьма высокой температуры, которая благодаря отличной теплоемкости стали и чугуна будет понижаться очень медленно даже при полностью погашенном пламени. То есть жидкость, поступающая в радиаторы отопления, останется столь же горячей, как и до отключения камина. Единственным способом охладить батареи остается снижение скорости циркуляции воды в системе. Однако этого делать нельзя.

Если водяной контур интегрирован в каминную топку, то 70% тепловой энергии, выделившейся при сжигании дров, идет на подогрев воды и 30% — воздуха, на конвекцию и излучение. Если он подключен последовательно к дымосборнику, то распределение энергии происходит наоборот: 30% — на воду и 70% — на воздух. Без помощи водяного контура ни излучение, ни тем более конвекция (ее роль довольно незначительна) не смогут эффективно отводить тепло от поверхностей очага. Следовательно, уменьшение количества жидкости, проходящей через теплообменник, приведет к перегреву всей конструкции, возникновению риска ее деформации и дальнейшего выхода из строя. Поэтому камин нельзя разжигать при выключенных циркуляционных насосах, а также при отсутствии либо недостаточном количестве воды или антифриза в системе.

Можно ли считать сказанное серьезным недостатком рассматриваемого способа отопления? Скорее всего, нет. Проблема вполне решаема еще на этапе проектирования системы, в которой предусматривается резервный контур, при необходимости подключаемый легким поворотом запорного вентиля и призванный рассеивать избытки тепловой энергии, например, через радиаторы на чердаке или в подсобном помещении. Конечно, такой подход причиняет определенные неудобства владельцам дома, но это лишь малая плата за возможность пользоваться высокоэффективным водяным отоплением, одновременно наслаждаясь великолепием настоящего камина.

Наличие камина с водяным контуром желательно предусмотреть еще на этапе проектирования дома, чтобы архитекторы, инженеры и дизайнеры могли найти разумный компромисс между требованиями заказчика относительно места расположения очага и возможностью спрятать элементы технологической обвязки системы, не вписывающиеся в интерьер каминного зала.

Один или в паре

Обладая прекрасным внешним видом и демонстрируя высокую эффективность работы (общий КПД устройства составляет порядка 80% и даже больше), камин с водяным контуром сам по себе является еще и полностью энергонезависимым генератором тепла. Однако, чтобы сделать таковой всю отопительную систему, построенную на его основе, придется отказаться от использования циркуляционных насосов и электронных блоков управления. Теоретически это вполне возможно: на помощь приходят механический термостат и гравитационный способ организации движения теплоносителя по трубам, базирующийся на зависимости плотности вещества от его температуры. Впрочем, на практике подобные схемы реализуются редко, и причин тому несколько. Естественная циркуляция заключается в том, что нагретая в теплообменнике вода теряет в удельном весе, а прошедшая через радиаторы отопления и отдавшая накопленную тепловую энергию жидкость, как более тяжелая, выдавливает ее к верхней точке трубопровода, сама опускаясь вниз и поступая внутрь генератора тепла. Следовательно, такой метод не позволит обогреть помещения, находящиеся ниже каминного зала. Однако серьезные неудобства кроются в другом. Низкая скорость протекания воды по системе приведет к недостаточно эффективному отводу тепла от поверхности топки — о возможных негативных последствиях этого явления говорилось выше. Довольно высокое гидравлическое сопротивление труб вынуждает либо уменьшать их общую протяженность, либо увеличивать и без того немаленький диаметр (он составляет минимум 1,5–2 дюйма, то есть 3,8–5 см), а также ограничивает максимальную численность подключаемых радиаторов. В любом случае гравитационная схема может применяться лишь в относительно небольших домах площадью до 100–120 м².

Система с принудительной циркуляцией позволяет избежать всех этих неудобств, сделать трубопроводы практически незаметными, смонтировать любое количество отопительных батарей и обогревать все без исключения помещения в здании. А приобретение и последующая эксплуатация одного или нескольких циркуляционных насосов, по потребляемой мощности сопоставимых с обычной лампой накаливания и работающих бесшумно, будут не слишком затратны для семейного бюджета.

В итоге становится очевидным, что камины с водяным контуром способны взять на себя роль основного генератора тепла. Но все же многие владельцы используют их лишь в качестве вспомогательной установки, работающей в паре с автоматическим отопительным котлом любого типа. Дело в том, что рассматриваемые дровяные очаги обладают сравнительно невысокой тепловой мощностью, доходящей до 20–25 кВт и позволяющей обогреть коттедж площадью порядка 250 м². Другое дело — тандем с современным газовым, жидкотопливным или электрическим агрегатом: ассортимент моделей настолько широк, что дает возможность подобрать устройство для сколь угодно большого дома. В итоге получается обычная, хорошо всем знакомая система радиаторного отопления, а камин просто подключается к одному из ее контуров.

При внимательном рассмотрении никаких недостатков в данной системе не обнаружено, зато налицо ряд достоинств. Во-первых, экономия топлива для котла — не столь ощутимая при наличии магистрального газа, зато вполне заметная при использовании дизельных либо электрических агрегатов. Во-вторых, решается проблема автоматизации обогрева: как только потребитель перестанет подкладывать дрова в топку, камин еще некоторое время продолжит отдавать накопленное тепло жидкости, а когда он остынет, панель управления системой задействует котел. В-третьих, теплоснабжение жилища основывается сразу на двух независимых устройствах: при отключении одного из них (перебои с поставками горючего, поломка и т.п.) здание будет отапливаться другим. Это как раз тот самый случай, когда запас не только не тяготит карман, но и радует глаз, великолепно дополняя интерьер (при правильном дизайнерском подходе) и привнося в дом непередаваемое ощущение уюта, которое способен подарить лишь настоящий камин.

Комментарии специалистов

Глеб Панченко, директор по экспорту компании Schmid (Германия):

«Если вы задумались о приобретении камина с водяным контуром, очень важно заранее проконсультироваться не только с продавцом каминного и печного оборудования, но и с профессионалом, работающим в компании, устанавливающей и обслуживающей отопительные системы. К сожалению, даже в такой стране, как Германия, каждый год случаются неприятности из-за неправильного подключения каминов с водяным контуром к системе отопления. Также на этапе планирования важно выяснить, сколько энергии необходимо для отопления дома, — от этого зависит выбор каминной или печной топки.

Компания Schmid предлагает широкий выбор каминно-водяной техники и выпускает топки различной мощности как со встроенным водяным контуром, так и с последовательно подключенным к дымосборнику. Кроме того, имеется возможность установки аккумулирующих дымооборотов (связанных последовательно каналов, по которым замедленно проходит горячий дым) или байпаса (обвода для дымовых газов). Это позволяет топить камин, когда нет необходимости нагревать воду в отопительной системе, к примеру, ранней осенью или весной. При расчете фактической мощности каминной топки и водяного контура следует учитывать, что количество кВт прямо пропорционально зависит от количества дров, заложенных в камеру сгорания. Приблизительно 1 кг сухих дров с остаточной влажностью 20% отдает при горении 3,5–4 кВт в зависимости от породы древесины.

Водяные контуры Schmid предназначены для систем замкнутого цикла с подключением к водонакопительному буферу, который при необходимости последовательно отдает накопленную энергию в систему отопления и для нагрева расходной воды. Такие системы не подвержены коррозии и способствуют длительному сроку службы насосной группы, к тому же их можно дополнить, к примеру, солнечными батареями».

Сергей Насонов, генеральный директор компании «Белфорт Камин»:

«В последнее время наблюдается постоянный рост потребительского интереса к каминам с водяным контуром. Действительно, многие хотели бы иметь в своем доме красивый и эффективный отопительный прибор, радующий жильцов теплом настоящего огня. При этом у потенциальных покупателей возникает ряд типичных вопросов касательно выбора, монтажа и дальнейшей эксплуатации такого оборудования.

К примеру, они спрашивают: можно ли топить печь-камин с теплообменником, не подключая ее к циркуляционному трубопроводу? Отвечу кратко: нет, нельзя. Не заполненная водой конструкция быстро перегреется и выйдет из строя, а гарантия, которая, кстати, для продукции чешской компании ABX составляет 5 лет, на подобные поломки не распространяется. Конечно, теоретически можно снять теплообменник и использовать устройство как обычный камин, но такой режим работы не предусмотрен изготовителем. ABX выпускает модели мощностью до 20 кВт, из которых «в воду» отдается 4,3–10 кВт в зависимости от конкретного изделия. Сильный жар от пламени в топке позволяет очень быстро прогреть жидкость в контуре: таким образом, температура в батареях отопления начинает повышаться уже через 5–10 минут. В итоге даже в сильный мороз система выходит на номинальный тепловой режим работы за 50–60 минут.

Кстати, люди нередко интересуются: как много радиаторов можно подключить к циркуляционному контуру печи-камина с теплообменником? Скажу, что навскидку это определяется по несложной формуле: количество нагревательных приборов из 6–7 секций должно быть равно численному выражению мощности генератора тепла. Например, если печь-камин отдает «в воду» 10 кВт, то она допускает присоединение до 10 подобных батарей. Ну а для точного расчета следует привлечь специалиста».

Андрей Советов, менеджер салона каминов компании «Центр каминов и котлов»:

«Отопительные приборы с водяным контуром имеют ряд преимуществ: они способны отапливать несколько помещений, не поднимают пыли и пригодны для производства горячей технической воды. Кроме того, они позволяют экономить энергию при совмещении, например, с солнечными батареями, аккумуляционным баком и бойлером. Есть ряд важных компонентов, без которых невозможно беспроблемное функционирование системы: это расширительный бак, циркулярный насос, водяной контур с подачей и возвратом и предохранительные клапаны. В инсталляции с открытым расширительным баком для предотвращения попадания воздуха в систему бак должен быть размещен на 3 м выше наиболее высоко расположенного элемента системы.

В случае избыточного давления (например, при перебоях электричества) вода без проблем уйдет в открытый расширительный бак. Но как сделать, чтобы не поднимать его на такую высоту? Нужно, чтобы самым высоко расположенным элементом в системе был не радиатор, а сам термоприбор, для чего следует разделить контур на два пластинчатых теплообменника. Ряд пластин помещены в нем таким образом, что между ними образуются каналы, по которым попеременно циркулирует вода из первичного контура и из контура отопления. В системе с закрытым расширительным баком воздух не попадает в систему, поэтому бак может быть установлен на любой высоте. Вода при возникновении избыточного давления выводится из системы в ограниченное пространство закрытого расширительного бака.

Топка с закрытым расширительным баком уже имеет в своей конструкции змеевик и клапан безопасности, не позволяющий ей перегреваться. При срабатывании клапана холодная вода поступает в змеевик для дальнейшего снижения температуры».

Текст: Александр Рубин

Печь-камин с водяным контуром: характеристики, преимущества, применение

Для обогрева жилища в поселке без газоснабжения, загородного дома или дачи подойдет печь-камин с водяным контуром. Агрегат работает на твердом топливе, обеспечивают параллельный нагрев помещения и теплоносителя в трубах. Воду можно использовать в качестве источника тепла и для бытовых нужд. Перед установкой оборудования необходимо определиться с материалом изготовления и разобраться с технологией подключения.

Содержание

Основные виды печей-каминов с водяным контуром
Модели из стали
Камины из чугуна
Комбинированные модели
Кассетные камины
Водяные камины углового типа
Плюсы и минусы водяных печей-каминов
Особенности выбора, монтаж своими руками и эксплуатация
Монтаж своими руками
Правила эксплуатации
Особенности подсоединения к системе отопления
Естественный тип циркуляции
Принудительный тип циркуляции
Обзор популярных печей-каминов с водяным контуром

Основные виды печей-каминов с водяным контуром

Стальная печь-камин длительного горения обходится дешевле в покупке

Печка подбирается на этапе проектирования дома. Это позволит соотнести конструкцию с другими объектами, скрыть ее обвязку. При монтаже отопительных агрегатов после постройки строит рассмотреть их разновидности.

Модели из стали

Отличаются доступной стоимостью и простотой эксплуатации. Теплообменник изготовлен из жаростойкого металла толщиной 3-5 мм, не имеет швов. Для внешней футеровки применяется шамот, керамика, чугунные листы. Дымоулавливатель, рассекатель пламени и дефлектор топки производятся из стали или чугуна. Колосниковая решетка – исключительно чугунная.

За счет гибкости материала сооружение может иметь любую форму. Шамотная или керамическая футеровка повышает срок эксплуатации печки.

Стальные детали подвергаются коррозии, поэтому топить печь нужно в режиме с минимальной выработкой конденсата.

Камины из чугуна

Чугунная печь дольше служит, не растрескивается под воздействием высоких температур

Чугунный вид каминов может подключаться к общей радиаторной системе и обеспечивает эффективный нагрев дома любой квадратуры. Устройство включает следующие элементы:

теплообменник, оснащенный змеевиком – используется для циркуляции воды;
контур отопления – на него подсоединяется змеевик;
контур, состоящий из радиаторов, расширительных бачков, труб с фитингами и насоса;
топка открытого или закрытого типа;
колосник – нужен для вентиляции воздушных масс и удаления продуктов сгорания;
зольник с выдвижным лотком – на него падает зола при чистке;
дымоход с дымосборником для фиксации.

Печка из чугуна не выжигает кислород в помещении, отличается высокой теплоемкостью и не остывает длительный период времени. При воздействии высокой температуры материал не растрескивается и не деформируется.

Комбинированные модели

Стальной корпус и чугунные детали топки увеличивают срок службы печки

Камины длительного горения подойдут, если у вас дом с несколькими комнатами или загородный коттедж. Комбинированные модификации выполняются со стальным корпусом и чугунными деталями, на который воздействует огонь. Чаще всего это топка и варочная плита. Нержавеющий корпус исключает растрескивание чугуна при температурных перепадах, а чугунные стенки не дают стали оплавляться при перегревании.

Конструкция печи-камина длительного горения с водяным контуром для отопления представлена:

топочной камерой, в которую закладываются дрова;
поддувальным отсеком с колосником и выдвижным зольником под ним;
камерой дожига пиролизных газов;
перегородкой между топкой и отсеком дожига;
дымоходным патрубком, куда выводится труба;
дверкой из чугуна или термостойкого стекла.

Изделия отличаются высоким КПД, компактностью и долговечностью. Эстетичный вид и дополнительную теплоемкость обеспечивает керамическая облицовка.

Кассетные камины

Кассетный камин можно обложить кирпичом, а трубы скрыть в стене

Кассетный камин внешне похож на классический дровяной. Для изготовления топки, каркаса и стенок применяется сталь или чугун. Отопительные агрегаты могут работать автоматически, без постоянного пользовательского контроля. Отделка корпуса выполняет функцию защиты и выполняется из керамической плитки, натурального либо искусственного камня.

От стандартных модификаций изделие отличают:

эффективность – характерна для закрытых моделей;
универсальность – за счет большого КПД применяются как основной и вспомогательный источник тепла;
наличие контактного дымохода с небольшим сечением и укороченной трубой для быстрого вывода продуктов сгорания;
кассетные элементы – кассета обеспечивает быстрый нагрев, оснащается системой встроенных воздухоотводчиков;
огнеупорные створки из матового или прозрачного стекла.

Для интенсивного нагрева можно установить распределительный металлический диск.

В зависимости от мощности, габаритов оборудования и квадратуры отапливаемой площади можно подобрать кассеты:

для монтажа в открытую топку: дают минимум тепла, но подойдут, если у вас небольшая дача из 1-2 комнат;
для установки в закрытую топку: отличаются мощностью, эффективно обогревают большой дом.

Кассетная печь быстро остывает, но для максимального сбережения тепла организуется кирпичный портал.

Водяные камины углового типа

Угловой камин занимает меньше места, подходит для небольших помещений

Угловой вариант отопительных агрегатов имеет форму треугольника или пятиугольника. В первом случае отсутствует духовка, а во втором – имеется большая варочная панель для приготовления пищи.

Задние стенки камина располагаются относительно друг друга под прямым углом. Сооружения подходит для небольших комнат, отличаются эргономикой и компактностью. Нижняя часть печного массива оснащается сушилкой для дров или выдвижным поддувалом. Около боковых сторон могут находиться декоративные тумбы из кирпича. Каминный топочный отсек имеет полукруглую, квадратную, прямоугольную или трапециевидную форму.

Конструкции углового типа отличаются несколькими преимуществами:

компактность по сравнению с пристенными или островными агрегатами;
рациональность использования небольшого помещения;
легкость самостоятельной установки;
возможность декора штукатуркой, керамической плиткой, готовым порталом.

Угловые модификации выделяют максимум тепла при минимальных размерах.

Плюсы и минусы водяных печей-каминов

При естественной циркуляции теплоносителя можно обойтись одними дровами — без электричества и газа

Каминные топки и печи с жидкостным теплообменником отличаются рядом преимуществ:

независимость от электричества и газа – для закладки используются дрова;
компактные габариты, что подходит для любой зоны помещения;
возможность использования для обогрева и приготовления пищи;
поддержка комфортного температурного режима в большом доме;
равномерность распределения и подачи тепла в дальние комнаты;
большой КПД при минимальных топливных затратах;
эксплуатация печек с контуром и баком для горячего водоснабжения;
безопасность – наружные части корпуса с облицовкой не нагреваются;
подключение к радиаторной системе отопления.

Печной камин с водяной системой имеет несколько недостатков:

минимальная автоматизация кирпичных и металлических моделей;
затраты времени на закладку топки и розжиг огня;
образование копоти, сажи и дыма при использовании дров из хвойных деревьев, вишни, ивы;
быстрое остывание стальных модификаций;
для топки углем подходят не все агрегаты.

Топить печку можно поленьями из граба, осины, березы, бука или специальными брикетами.

Особенности выбора, монтаж своими руками и эксплуатация

Мощность камина выбирают исходя из площади отопления

Камин, оснащенный системой с контуром и котлом, подходит для водяного отопления всех комнат дома. Он подключается к системе посредством труб в топке. При покупке оборудования нужно учитывать:

Особенности безопасной установки и подсоединения к коммуникациям.
Мощность. Для дома с общей площадью 100 м2 подойдут модели от 7 кВт, в помещениях менее 80 м2 допустимо маломощное оборудование. Стоит учитывать, что 1 кВт мощности идет на обогрев 10 м2 жилища.
Материал. Стальные агрегаты при недорогой стоимости больше подвергаются коррозии. Чугунные долго аккумулируют тепло, но их цена дороже.
Наличие режима длительного горения. Такие устройства энергоэффективны, имеют КПД 75-90%.
Комплектацию. Стандартный водяной камин оснащается зольником, трубами, дымоходом, варочной плитой, жаростойкой створкой.
Возможность заливки антифриза в систему. Глицериновый раствор, этиленгликоль и пропиленгликоль не замерзают при -30 градусах.

Все технические параметры есть в документации изготовителя.

Монтаж своими руками

Встроенный водяной контур внутри камина

Компактность и небольшой вес каминного оборудования исключает строительство массивного фундамента. Достаточно сделать настил из листового материала, выложить плитку или другое огнестойкое покрытие. Самостоятельная установка производится так:

Снятие заводской упаковки и проверка конструкции на целостность.
Контроль готового покрытия уровнем.
Вынос патрубка на один уровень с дымоотводным каналом.
Сборка газоотводных элементов.
Монтаж колосников, зольника, решетки и створки.
Герметизация места подключения очага к дымоходу, а также стыков и швов.

Одноконтурный трубопровод утепляется.

Правила эксплуатации

Дымоход необходимо чистить дважды в год во избежание возгорания

При использовании каминов с гидравлическим теплообменником необходимо придерживаться ряда требований:

Чистка дымовыводных каналов от сажи 2 раза за год.
Регулярное, по мере накопления, удаление золы из топки и зольника.
Слив воды из труб, если система не используется летом.
Предварительный осмотр радиаторов, емкости, насоса, фитингов и фильтров перед запуском отопления.
Очистка стеклянной дверки специальными средствами.
Заполнение теплообменников водой для предотвращения прогорания.
Подача теплой воды в режиме разогретой печки.
Использование циркуляционного насоса с байпасом для повышения эффективности системы.

Зимой допускается заливать в коммуникации антифриз.

Особенности подсоединения к системе отопления

Подключение водяного камина в систему производится при наличии теплоносителя в контуре с учетом его циркуляции.

Естественный тип циркуляции

Расположение труб с принудительной и естественной циркуляцией

Агрегаты с водяным контуром подключаются так:

Сооружение разгонного коллектора за теплообменником для подъема теплоносителя на самую высокую точку.
Установка расширительной емкости вверху.
Сооружение отопительной магистрали из труб не меньше 32 мм диаметром.
Соблюдение уклона – 5 см на 1 м для нормальной циркуляции.

Для подводки системы к радиаторам используйте трубы 16-20 мм в диаметре.

Принудительный тип циркуляции

Принудительная циркуляция воды предусматривает несколько нюансов:

расширительный резервуар ставится на любом участке магистрали;
батареи подключаются любым способом;
соблюдать уклон трассы не обязательно;
для предотвращения появления конденсата в топке можно использовать автоматический блок.

Поставьте расширительный бак на трубе обратки за насосом.

Обзор популярных печей-каминов с водяным контуром

Разновидности печей-каминов по дизайнерским характеристикам

Современные изготовители выпускают водяные камины для отопления маленьких домов и габаритных помещений. Потребители отдают предпочтение нескольким вариантам:

Koza/K6, Kratki. Компактный отопительный агрегат для небольшого дома с регулировкой интенсивности пламени. Мощность составляет 8 кВт, топка выполняется из чугуна.
Бавария Три стекла, ЭкоКамин. Печка с оригинальным дизайном застекленной с трех сторон стальной топки. Дымоход подключается сверху и сзади. Отопитель с режимом вторичного дожига способен греть помещение около 6 часов.
Профессор Бутаков, Термофор. Выпускается с дверкой из стали, чугуна с окошком и экранированной системы труб конвекции. Подходит для оснащения склада, ангара на 1000 квадратов. КПД составляет 80 % за счет направления воздуха в камеру дожига специальными жиклерами.
Happy Red, MBS. Стильный камин для помещения на 45 м2. Изготовлен из стали и чугуна каркасным способом. Топка обрамлена шамотом, сглаживание температурной разницы осуществляется отбойником из вермикулита. КПД – 82 %.
ПК-01, Везувий. Модель с варочной панелью обогреет дом на 150 квадратов. Топка разогревается электровентилятором, отдача тепла при длительном горении – 5 часов. интенсивность горения регулируется поддувальной створкой.
Lava, Guca. Чугунное устройство с площадью отопления 89 м2 оснащено двумя регуляторами – в топке и зольнике. Дымоход подсоединяется на задней или боковой части.

Все печи-камины отличаются безопасностью, оснащаются инструкцией по эксплуатации.

Каминная печка с водяным теплообменником подойдет для строений любой площади. Агрегат отличается эффективностью, простотой монтажа и эксплуатации. При его подборе нужно учитывать параметры мощности, специфику конструкции и отапливаемую квадратуру.

Как правильно топить печь для бани

Наш способ топить печь для бани, применив который, вы точно избежите перетопа и выброса дыма в парилку, а дрова загорятся с первого раза. Актуально и для отопительной печи.

Как укладывать дрова при растопке печи

Вниз на колосник укладываются крупные поленья. Выше следует класть все более и более мелкие дрова, чтобы на самом верху лежали щепки, кора и береста. Укладывайте дрова с промежутками между ними для циркуляции воздуха. Для розжига лучше использовать газовую горелку, но можно обойтись спичками или зажигалкой.

Рис 1. Инфографика как растопить печь для бани

Выдвиньте на 5-10 см зольный ящик и откройте шиберную заслонку на дымоходе. Поджигаются дрова сверху — по типу свечки — а не привычным образом снизу. Такой способ позволяет пробить воздушную пробку в дымоходе, из-за которой происходит выброс дыма в парилку.

Важно: не используйте для розжига газету. Типографская краска будет оседать на стекле (если оно есть) и откладываться на стенках дымохода.

Запрещено использовать жидкость для розжига! Может быть хлопок газов, есть риск остаться без бровей.

На первые пару минут лучше оставить топочную дверцу приоткрытой, чтобы огонь хорошо разгорелся.

Как правильно подкладывать дрова в печь

После того как первая закладка прогорела до углей подкиньте дрова, но не более 1/3 топки. Это позволит избежать перетопа банной печи. И далее также давайте дровам прогореть до углей и закладывать их не более чем на 1/3.

Зольный ящик и задвижку на дымоходе нужно призакрыть (но не полностью) после прогорания второй закладки дров, чтобы печь для бани не топилась в интенсивном режиме.

Посмотрите наше видео, где показан указанный выше способ растопки печи для бани.

Народный камин — крупнейшая розничная сеть в России:

более 3000 печей в наличии на складе в Северо-Западном федеральном округе;
29 специализированных магазинов по продаже печей в СПб и Лен. области;
монтаж с гарантией по договору до 3-х лет;
60 дней на возврат товара;
в наличии все сопутствующие материалы: дымоходы, термоизоляция, гидроизоляция, топливо и аксессуары.

Звоните и получите бесплатную консультацию: 8 (812) 605-85-05.

Будем рады помочь!

Некоторые мысли о конструкции и эффективности дровяной печи « Рой Спенсер, доктор философии

Огонь и вода: некоторые мысли о конструкции и эффективности дровяной печи

Иногда мне нужно на некоторое время отвлечься от климатических проблем. Это один из тех моментов.

Кроме того, каждый год в это время моя жена спрашивает, как мы можем быстрее прогреть бассейн этой весной. Даже спустя 20 лет глобальное потепление ничуть не помогло.

Она также всегда упоминает возможность обогрева дровами. Я всегда отвергал эту идею как слишком сложный проект.

Что ж, в этом году мы собирались закончить. В прошлом году я построил самодельный солнечный нагреватель для бассейна. В этом году мы собираемся добавить часть этого концентрированного углеродного топлива в наш энергетический портфель.

В конце концов, у нас ДЕЙСТВИТЕЛЬНО есть много дерева позади нашего дома. Зрелые лиственные породы, а старые деревья просто падают и гниют. Я считаю, что один из наших белых дубов датируется до того, как наша страна БЫЛА страной.

Итак, как сделать дровяную печь, которая нагревает воду в бассейне? За годы работы у меня было достаточно опыта работы с дровяными каминами, отдельно стоящими дровяными печами, термодинамикой, радиационным и конвективным теплообменом, плавучестью нагретого воздуха и т. д., и я думаю, что смогу помочь придумать хорошую конструкцию печи.

А дядя Лу (муж сестры моей жены) из Су-Сент-Мари, штат Мичиган, всю жизнь занимался строительством, сваркой, ремонтом и изготовлением. Итак, он помогает мне спроектировать дровяную печь из нержавеющей стали с внешней водяной рубашкой, через которую я буду перекачивать воду из бассейна, чтобы нагреть бассейн. Мы будем использовать нержавеющую сталь, чтобы не допустить попадания железа в воду бассейна.

Между тем, я читал о новых конструкциях печей, сертифицированных Агентством по охране окружающей среды (EPA), которых больше нет и которые можно купить. Они обеспечивают более горячий огонь с более полным сгоранием древесины, а не потерю газов и дым из трубы, как у старых дымовых драконов. конструкции делают. Я понятия не имел, что (сухая) древесина может сгореть настолько полностью, что дыма будет мало или совсем не будет. Прохладный!

Современный прогресс в технологии дровяных печей, проще говоря, заключается в создании более горячего огня с достаточным количеством кислорода, чтобы сжечь всю древесину и ее побочные продукты.

Для этого топка лучше изолирована, а в верхнюю часть топки подается предварительно подогретый воздух через перфорированные трубы вторичного сгорания из нержавеющей стали, чтобы древесные газы и дым могли гореть.

Я уверен, что у многих из вас есть эти печи, которые сейчас единственные, которые продаются для использования внутри жилых помещений. Вторичные горелки производят красивое призрачное пламя, помогая воспламенить древесные газы и дым, которые раньше просто поднимались в дымоход.

Итак, это натолкнуло меня на мысль об оптимальной конструкции печи, которая обеспечивала бы максимальный КПД, то есть максимальное количество тепловой энергии от сжигания дров, переданной в ваш дом (или в воду моего бассейна).

Цель довольно проста: сжечь дрова и их газы как можно полнее, чтобы в дымоход уходило как можно меньше тепла. Но даже после сотен лет опыта люди все еще спорят о том, как этого добиться.

Я думал об эффективности автомобильного двигателя в качестве аналогии, но это совершенно неправильно. 100-процентная эффективность автомобильного двигателя будет заключаться в том, что вся энергия, создаваемая при сжигании топлива, пойдет на механическую работу по проталкиванию поршней, вращению двигателя и созданию движения с нулевым отходом тепла.

А вот с дровяной печью все наоборот. Мы хотим создать как можно больше отработанного тепла, используя как можно меньше механической энергии для проталкивания воздуха через систему.

Итак, каковы пределы эффективности дровяной печи на 100 %?

Во-первых, вы должны признать, что НЕКОТОРОЕ количество тепла уходит через дымоход. Именно теплый воздух в дымоходе обеспечивает плавучесть (подъемную силу), необходимую для втягивания большего количества воздуха в топку. Но чем больше объем воздуха, выходящего из дымохода, и чем выше его температура, тем ниже КПД печи для обогрева.

Далее, более высокие температуры, необходимые в топке для более полного сгорания, означают большую теплоизоляцию, а это означает снижение скорости теплового потока в помещение, что в первую очередь противоположно всей сути отопления дровяной печью .

Теперь я понимаю, что более горячий огонь, который сжигает топливо более полно, может на самом деле привести к увеличению тепла, передаваемого в помещение. к меньшему утеплению. Простая термодинамика.

Это интересная дихотомия, попытка повысить эффективность этих печей. С одной стороны, вам необходимо МИНИМИЗИРОВАТЬ потери тепла из топки, чтобы достичь высоких температур, необходимых для более полного сгорания. Но вы также хотите МАКСИМАЛЬНО УВЕЛИЧИТЬ потери тепла печкой в помещение. Вот и весь смысл использования печки.

Но это действительно не дихотомия, если вы понимаете, что вы изолируете только часть топки печи для достижения высоких температур и более полного сгорания. Если вы затем сможете направить горячие газы, выходящие из топки, через другую часть печи, прежде чем подняться в дымоход, у вас будет возможность извлечь дополнительное тепло, которое вы вырабатываете в результате более полного сгорания при более высоких температурах, создаваемых в (хорошо изолированном). ) топка.

Другими словами, топочная часть печи в первую очередь является частью системы для выработки энергии, а остальная часть печи, через которую проходят горячие газы, является частью системы для рекуперации тепла.

Что необходимо, так это способ предоставить горячим газам, выходящим из топки, большую возможность передавать свое тепло через печь в окружающую среду. Одним из способов достижения этого был бы более длинный путь через печь с несколькими перегородками, отводящими тепло наружу печи.

Еще бы иметь систему плавников внутри. В любом случае вам нужно, чтобы горячий газ соприкасался с как можно большей внутренней поверхностью печи, чтобы максимизировать передачу тепла наружу печи, прежде чем все тепло пойдет вверх по дымоходу.

Теперь, очевидно, вы не сможете отвести столько тепла от выхлопных газов, что воздух в дымоходе перестанет быть плавучим, потому что тогда вы потеряете мощность всасывания печей для свежего воздуха, необходимого для сжигания дров. Изолированный дымоход поможет сохранить эти газы максимально теплыми по всей длине дымохода.

Подача воздуха представляет для меня особый интерес. (Ведь я метеоролог. Мы знаем воздух.) Почему костер при неограниченном запасе свежего воздуха не сжигает полностью все древесные газы и дымит? Это связано с тем, что как только возникает пламя, оно турбулентно смешивается с более холодным окружающим воздухом, снижая температуру смеси ниже той, которая необходима для сжигания древесных газов и дыма.

Аналогией является вовлечение окружающего воздуха в конвективное облако, которое снижает способность облаков производить осадки — ключевой компонент тепловой машины атмосферы.

Так, в современной дровяной печи в топку ставят трубы, нагретые огнём, для подачи дополнительного вторичного источника очень горячего воздуха — в верхнюю часть топки, где естественным образом собираются горячие газы и дым. Предварительный подогрев воздуха необходим для того, чтобы произошло сгорание этих газов.

Но, подумав и прочитав об этом, я действительно не вижу необходимости различать первичный и вторичный источники воздуха для дровяной печи. Все, что необходимо, это достаточная подача предварительно нагретого воздуха ко всему огню. Технология вторичного сжигания кажется мне модернизацией для решения проблемы, которую можно было бы так же легко решить, переработав подачу первичного воздуха.

Итак, дядя Лу и я обсуждали способ предварительного нагрева ВСЕГО воздуха, поступающего в топку, который включает в себя в качестве первой остановки окно в двери, поскольку постоянный поток горячего свежего воздуха также необходим для поддержания окно чистое.

Конечно, сейчас все это находится на стадии проектирования. К сожалению, Берт однажды сказал Эрни на «Улице Сезам» относительно строительства киоска с лимонадом: «Легко иметь идеи. Не так-то просто заставить их работать.

Так что, если вы не услышите отчет о ходе работы через месяц или два, значит, проект провалился. По крайней мере, мне не нужно беспокоиться о том, что спалит бассейн.

Итак, теперь НАСТОЯЩИЕ эксперты по печам могут присоединиться и сказать мне, где я ошибаюсь в моем анализе дровяных печей для новичков. Это нормально, я к этому привык.

Распространение тепла от печи по всему дому

В старину британские дома традиционно отапливались открытым огнем. Вы сидели лицом к камину, согреваясь передней частью тела и чувствуя холодный сквозняк на затылке. Открытый огонь согревал комнату, но большая часть тепла уходила прямо в дымоход. Однако его самая большая неэффективность заключалась в том, что, поскольку он использовал так много воздуха для своего сгорания, он втягивал большое количество холодного воздуха снаружи, создавая сквозняки и охлаждая остальную часть дома. В конце дня люди бежали по холодным коридорам в холодные спальни, сжимая в руках грелки.

С появлением печей дома стали теплее и эффективнее.

Внедрение дровяных печей значительно улучшило ситуацию. Печь излучала бы гораздо больше тепла в комнату и отдавала бы гораздо меньше тепла в дымоход. Поскольку для горения используется так мало воздуха, он не создает сквозняков и не засасывает много наружного воздуха в здание. Технологии печей продолжали совершенствоваться, и теперь у нас есть печи с рейтингом эффективности более 70%, а во многих случаях 80% и выше.

Печь нагреет комнату быстрее и эффективнее, а также распространит тепло по дому дальше, чем открытый огонь. Однако существует ряд способов еще больше распространить это тепло, чтобы произвести что угодно, от фонового тепла в некоторых других комнатах до отопления всего дома.

Печи-бойлеры и котлы на пеллетах могут обогреть весь дом

Наиболее распространенным способом распределения тепла по всему дому является использование печи с внутренним бойлером, который передает часть своего тепла непосредственно в горячую воду, которая затем перекачивается через радиаторы. или напольная система. Это позволит вам регулировать, сколько тепла вы хотите в каждой части дома, где бы ни находилась печь. У некоторых людей есть кухонные плиты, которые также могут готовить, а также нагревать горячую воду и комнаты. Альтернативой дровяному или многотопливному котлу может быть котел на древесных гранулах. Пеллетные печи имеют определенные преимущества в том, что топливо чистое и его легко хранить, они сами зажигаются и сами выключаются, когда потребность в тепле будет удовлетворена. Кроме того, правительство выплатит вам грант (Поощрение возобновляемых источников тепла) в течение семи лет, чтобы побудить людей перейти на возобновляемое отопление. Этого должно быть достаточно для оплаты вашей пеллетной печи, ее установки и определенного количества вашего топлива.

Бойлерная печь нагревает воду, которую затем можно легко перекачать к вашим батареям или в термоаккумулятор. Вы можете запустить систему в тандеме со стандартным газовым или масляным котлом или другим возобновляемым источником тепла, таким как тепловые насосы.

Обычно около 80% тепла уходит на воду, так что вы можете выбрать печь, которая может питать весь дом, но в комнате с печью не будет слишком жарко.

Вы можете узнать больше об использовании печи для центрального отопления и увидеть множество Печей с обратными котлами, которые мы можем предложить. Если вы решите работать с нами, то мы предлагаем полный комплексный дизайн системы отопления в качестве стандартной части наших услуг, включая полный расчет тепловой нагрузки для вашего дома, чтобы мы могли правильно подобрать котел.

Позволить горячему воздуху от печи распространяться

Установка систем центрального отопления может быть дорогостоящей и требует прокладки труб по всему дому и радиаторов в каждой комнате, поэтому здесь мы рассмотрим другие способы, позволяющие печи поддерживать часть или весь ваш дом тепло. Самый простой способ переместить это тепло еще дальше по дому — просто позволить теплу распространяться по воздуху.

Есть несколько способов сделать это, но сначала вы должны подумать о том, как циркулирует горячий и холодный воздух в вашем доме.

Воздушный поток и конвекционные потоки вокруг печи

Полезно подумать о воздушном потоке в вашем доме. При перемещении горячего воздуха от вашей печи по дому очень важно установить обратный контур, чтобы воздух мог поступать обратно в помещение, в котором стоит печь. Таким образом вы формируете воздушный контур. Если вы этого не сделаете, давление в помещении, в котором находится печь, снизится. Это может привести к снижению производительности и дымлению печи (и может быть опасным) и, по крайней мере, к избыточному забору холодного воздуха из снаружи через вашу вентиляцию, а также означает, что движение воздуха по дому, которого вы пытаетесь достичь, не будет работать очень хорошо.
Воздух «хочет» следовать своим обычным путем. Горячий воздух поднимается от печи, встречается с потолком, отходит от печи и охлаждается. Когда он остывает, он снова начинает падать, пока не коснется пола, а затем снова движется к печке. Таким образом, воздушный поток образует круг. Горячий воздух, распределяемый по другим частям дома, движется аналогичным образом, поэтому вы должны разместить свои вентиляционные отверстия, решетки, вентиляторы так, чтобы они лучше всего работали с тем, как воздух движется в первую очередь.

Все просто: откройте дверь

Возможно, самый простой способ позволить теплу проникнуть в ваш дом — это открыть двери. Это работает тем лучше, чем больше ваша дверь, через которую будет проходить больше воздуха.

Принудительный приток воздуха через воздуховоды с встроенными вентиляторами на встраиваемую печь Встраиваемые печи часто имеют 2-4 выхода воздуховодов наверху печи. Вы прикрепляете лайнер класса II в качестве воздуховода к этим выходным отверстиям и запускаете лайнер в другие помещения. Часто вы запускаете эти воздуховоды вверх по дымоходу в комнату наверху. Горячий воздух из воздуховода подается в помещение через вентиляционное отверстие в стене. Как и в случае со всеми этими способами перемещения горячего воздуха по дому, помните, что вам нужно будет обеспечить возврат воздуха в комнату, в которой находится печь.0003

Использование вентиляционных отверстий / решеток в полу
Поскольку горячий воздух, производимый печью, поднимается вверх, вы обнаружите, что самая горячая часть комнаты находится у потолка. Возможна установка вентиляционных отверстий в помещение наверху в потолке с напольной решеткой вверху. Вентиляционное отверстие переносит горячий воздух из помещения, в котором находится печь, в помещение выше. Это очень простой и дешевый способ перемещения тепла, но убедитесь, что вентиляционные отверстия и решетки большие — маленькие вентиляционные отверстия / решетки не будут иметь большого значения. Как всегда, необходимо обеспечить возврат воздуха в помещение с установленной печью.

Очевидно, воздуховоды/решетки также будут передавать шум и дым, так что вам нужно иметь это в виду: если комната наверху является спальней, не делайте этого. Если комната внизу наполняется дымом, вы определенно не хотите, чтобы спальня тоже наполнялась дымом. Преимущество прокладки воздуховодов от встроенной печи заключается в том, что подача воздуха обычно осуществляется снизу в комнате, которая является одним из мест, где дым задерживается, если в вашем доме случился пожар.

Также убедитесь, что выбранный вами способ вентиляции соответствует действующим строительным нормам.

Если в комнатах или коридоре наверху сделать вентиляционные отверстия в потолке, то тепло естественным образом будет распространяться туда. То же количество теплого воздуха, которое идет наверх, затем направляется вниз по лестнице в виде прохладного воздуха. Эй, вуаля, теперь вы создали конвекционный поток, и ваша печь будет распространять фоновое тепло по всему дому. Что вы должны иметь в виду, так это то, что если ваш дом загорелся, вы должны быть осторожны с распространением дыма из одной комнаты в другую.

Конвекционные печи обеспечивают более равномерный нагрев

Лучистое тепло (тепло, которое вы чувствуете на своем лице и которое исходит прямо из печи) согревает комнату, где стоит печь, но именно конвекция (нагрев воздуха) распространяет это тепло дальше по дому. Чтобы увеличить количество тепла, идущего на конвекцию, а не на лучистое тепло, в ряд печей теперь встроены конвекционные панели. Эти панели имеют зазор между ними и корпусом печи. Поскольку печь излучает лучистое тепло, она нагревает воздух между панелями, направляя горячий воздух вверх и втягивая холодный воздух с пола вверх между панелями. Чистый эффект заключается в том, что вокруг печи становится не так жарко, а становится теплее по всей комнате, и тепло распространяется намного дальше.

Некоторые встраиваемые печи позволяют прокладывать каналы горячего воздуха в другие помещения.

Наиболее быстро развивающимся сектором в производстве печей являются врезные или встраиваемые печи. Эти печи встроены в камеру в стене и забирают холодный воздух с уровня пола и нагревают его вокруг корпуса печи. После нагревания они выпускают тепло либо прямо над дверью, либо через вентиляционные отверстия под потолком. Вкладные печи обычно предназначены для отдачи некоторого количества лучистого тепла спереди, но большая часть их тепла поступает в виде конвекционного тепла. Опять же, это означает, что она не будет перегреваться в том месте, где установлена печь, особенно в моделях, выпускающих тепло к потолку. Вместо этого он создает комфортное тепло прямо по всей комнате, которое затем легко распространяется в другие части дома. Этот тип также может излучать тепло прямо в комнату позади. Некоторые из этих печей, например модели Fondis и Woodfire, также могут отводить тепло наверх или в более отдаленные помещения. В то время как тепло будет перемещаться горизонтально, для этого потребуется определенный подъем, и существуют доступные системы вентиляторов, которые при необходимости могут направлять тепло по всему дому.

Дровяные печи — это удобный и экономичный способ добавить тепла в ваш дом, и чем дальше вы сможете распространять это тепло, тем больше денег вы сэкономите и тем суше и теплее станет ваш дом.

Дровяные котлы, горячая вода и радиаторы: все, что вам нужно k

ЗАМЕТИТЕ, ЧТО Я ВСЕГДА ВКЛЮЧАЮ ВЕНТИЛЯЦИОННУЮ СХЕМУ НА СХЕМУ ПЕЧИ, ДАЖЕ ЕСЛИ ЭТО ДОБАВЛЯЕТ ДЕТАЛИ, НЕ ТРЕБУЕМЫЕ ДЛЯ ТО, ЧТО Я ПЫТАЮСЬ ДОВЕСТИ. ЭТО ВАЖНАЯ ФУНКЦИЯ БЕЗОПАСНОСТИ, И ПОЗВОЛЯЕТ СИСТЕМЕ ПОТЕРЯТЬ ПАР (ДАВЛЕНИЕ) В СЛУЧАЕ КИПЕНИЯ. НА ЛЮБОМ ТВЕРДОТОПЛИВНОМ КОНТУРЕ ДОЛЖЕН БЫТЬ ПУТЬ К ВЕНТИЛЯЦИИ, КОТОРЫЙ НЕ ИМЕЕТ ИЛИ ВОЗМОЖНЫХ ОГРАНИЧЕНИЙ (НИКАКИХ НАСОСОВ/КРАНОВ/КЛАПАНОВ, НИЧЕГО). JUST PIPE (МИНИМУМ ДИАМЕТРОМ 22 ММ ДЛЯ ВЕНТИЛЯЦИОННЫХ ЦЕЛЕЙ). ОТСУТСТВИЕ ФУНКЦИОНАЛЬНОЙ ВЕНТИЛЯЦИИ ОЗНАЧАЕТ, ЧТО ВАША ПЕЧЬ ВЗОРВЕТСЯ, КАК БОМБА.

Есть несколько печей, которые можно установить в невентилируемых контурах. Это очень специализированная область и выходит за рамки этого веб-сайта.

С чего начать? Что ж, я собираюсь вернуться к основам твердотопливных и дровяных печей и не усложнять. Прости, если ты впереди, если криво на этом. Время для некоторых каракулей:

Важно понимать, что все трубы заполнены холодной водой почти до верха вентиляционной трубы (контуры заполняются из напорных баков на чердаке, а контуры будут заполняться до того же уровня, что и напорный бак).

Все контуры твердотопливных печей основаны на одном основном принципе: горячая вода поднимается через холодную воду (поэтому, когда вы плаваете в Средиземноморье, вода становится холоднее, если вы ныряете на несколько метров вниз). В каракулях выше горит печь и вода внутри печи (в металлическом ящике внутри печи или в рубашке печи) нагревается. Нагретая вода поднимается на верх печки и начинает подниматься вверх по трубе, которая соединена с верхом печки (красная трубка в нашей каракули). Поскольку теплая вода выходит из печи, более холодная вода из оранжевой трубы течет в печь, чтобы заменить то, что осталось. По мере того, как все нагревается, скорость этого процесса увеличивается, и мы получаем кругооборот быстро текущей воды: вверх по красной медной трубе, через медный змеевик и вниз по оранжевой медной трубе. Это то, что часто называют «гравитационной циркуляцией». Обратите внимание, что насос не требуется! Преимущество, конечно, в том, что вода в самом цилиндре постепенно нагревается горячим змеевиком (цилиндр известен как «непрямой цилиндр»). Обратите внимание, что вода в нашем первичном контуре никогда не смешивается с основной массой воды в цилиндре (в воду первичного контура добавлено химическое вещество, известное как «ингибитор», для предотвращения ржавчины).

Теперь должно быть очевидно, что диаметр трубы для гравитационного контура важен. Если вода, поднимающаяся по красной трубе, не может выйти из печи достаточно быстро, то она останется в печи дольше и может закипеть (нехорошо). Следовательно, трубопроводы первого контура будут увеличиваться в диаметре по мере увеличения мощности печи. Для печей мощностью менее 35 кВт рекомендуется диаметр 28 мм.

Обратите внимание, что цилиндр на изображении выше можно заменить радиатором, если не требуется горячая вода для бытового потребления (подробнее об этом ниже).

Печка не кипит, потому что горячая вода поднимается по красной трубе и охлаждается, проходя ВНИЗ по змеевику (поскольку вода в самом цилиндре холодная и поэтому охлаждает змеевик). Следовательно, красная труба (мы называем это ПОТОКОМ) горячее оранжевой трубы (мы называем это ВОЗВРАТОМ). Обратите внимание, что подающая труба всегда подключается к верхней части змеевика цилиндра (сверху печи).

Цилиндр действует как ОТВОД ТЕПЛА (термин, с которым мы еще встретимся), другими словами, он крадет тепло из первичного контура. Это означает, что красная труба (ПОТОК) горячее оранжевой трубы (ВОЗВРАТ), и пока это продолжается, контур будет течь. Конечно, температура воды в цилиндре будет постепенно повышаться, и на каком-то этапе она не будет охлаждать змеевик – тогда гравитационный контур замедлится и в конечном итоге остановится (что в конечном итоге приведет к тому, что все закипит). Мы еще вернемся к этому сценарию.

Если котельная-печка имеет две трубы, то к этим двум трубам подключается первичный контур (подача к более высокой трубе). Если в котельной печи четыре трубы, то первичный контур будет присоединяться к двум из четырех, угол в угол. Представьте себе четыре точки на кубике: подача соединяется с любой из двух верхних труб, а обратка соединяется с противоположным углом на дне печи (в этом случае две другие предназначены для контура радиатора или могут быть закрыты крышкой).

Давайте посмотрим на конструкцию системы, которая не будет работать:

Между центром котла и центром змеевика должно быть не менее двух метров высоты (некоторые люди считают, что одного метра достаточно), чтобы гравитационный поток работал эффективно. Гравитационному потоку способствует вертикальное разделение между источником тепла (плитой) и радиатором (в данном случае цилиндром). Вот почему цилиндры и сушильные шкафы находятся наверху, часто прямо над каминами. Гравитационному потоку также способствуют толстые трубы (проконсультируйтесь с производителем печи, но диаметр 28 мм является нормой) и неглубокие изгибы (например, изгиб, созданный трубогибом, лучше, чем 9-дюймовый).Колено 0 градусов и два фитинга под 45 градусов рядом друг с другом лучше, чем один фитинг под 90 градусов, поэтому, если нет подходящего гибочного станка, сделайте то, что делаю я, и сделайте все свои углы из двух 45-градусных!). Вы можете подумать: «Ну, я просто накачаю его». Это неприемлемо. Если у вас отключат электричество или выйдет из строя насос, вода закипит. Если ваш цилиндр находится на том же этаже, что и ваша печь, есть и другие схемы, которые будут работать (мы вернемся к этому).

Все, что я описал до сих пор, называется ПЕРВИЧНОЙ ЦЕПЬЮ. Первичный контур работает без насоса и имеет радиатор в верхней части контура. Первичный контур находится в центре любого контура твердотопливной печи. При любом отключении электроэнергии или сбое оборудования эта цепь всегда на месте и всегда будет предотвращать закипание цепи (если вы действительно не увеличите скорость печи, чтобы перегрузить радиатор).

Наша цель — создать систему, которая не закипит даже при отключении электроэнергии. Если ничего не получится и все-таки закипит – будет безопасно.

Очевидно, что не всегда возможно идти по вертикали, не имея горизонтали*. Но как далеко по горизонтали вы можете зайти? И какой длины могут быть ваши трубы? Честно говоря, я никогда не открывал пределов (может быть, я довольно консервативен). Я видел много работающих систем, которые, как я ожидал, не будут работать. В качестве приблизительного ориентира я бы двигался под углом сорок пять градусов, а не горизонтально, если это вообще возможно (часто это невозможно, конечно, из-за эстетики, но помните, что вы всегда можете завернуть трубы или добавить тонкую фальшстену). Расстояние трубопровода (длина трубопровода)? Если печь находится в пределах 10 м от радиатора, не беспокойтесь об этом. Я не уверен, как далеко можно зайти в этом. Однако я видел работающую систему с радиатором на расстоянии не менее 20 м (10 м постепенного подъема по горизонтали в сочетании с 10 м по вертикали).

Передовой опыт: если вам нужно идти горизонтально, сначала убедитесь, что вы идете вертикально, как можно ближе к печи, чтобы цепь заработала (распространенный сценарий — оставить печь на небольшом возвышении, проходя через стороны дымохода перед тем, как следовать по нему вертикально вверх по лестнице к радиатору). Между плитой и радиатором не проходите по горизонтали больше половины того, что вы проходите по вертикали (я полагаю, что вы вполне можете увеличить это до 50:50, но я недостаточно экспериментировал, чтобы рекомендовать это… может быть, у кого-то есть формула?)

*Примечание. Горизонтальное никогда не должно быть горизонтальным. Все трубопроводы между печью и радиатором как на подаче, так и на обратке должны иметь небольшой подъем (чем больше, тем лучше, но допустим любой подъем). Это делается для того, чтобы любой захваченный воздух поднимался к вентиляционному отверстию и выходил наружу. Трубопровод даже сзади печи должен иметь небольшой подъем.

ЗОЛОТОЕ ПРАВИЛО: НИКОГДА НЕ ПОГРУЖАЙТЕСЬ В ТРУБОПРОВОДЕ – ни один участок трубы не должен быть горизонтальным или направленным вниз, так как здесь будет задерживаться воздух.

Как можно меньше изгибов. Если есть возможность, используйте бендер. Если нет, используйте два 45 вместо одного 9.0.

Мы тщательно выбираем марки наших печей и работаем с: DG, Saltfire, Hobbit, Hamlet, Ekol, Arada, Flavel, Heta Island Pellet Stove и другими.

Мы проверяем печи, одну печь в месяц и не принимаем в расчет любые модели, признанные неисправными.

Лидерами продаж, не являющимися бойлерными печами, являются: DG Ivar 5, Hobbit, Saltfire Peanut Bignut, Saltfire Peanut 5, Firewire, Flavel Arundel, Hamlet Solution 5 Widescreen, DG Ivar 8, Saltfire Scout, Woodford Lowry, Saltfire Peanut 3, Heta Inspire 45 и Ekol Applepie.
