Компьютерная розетка: категории и технология подключения

Ключевым условием создания системы коммуникации является налаживание структурированной работы кабельной системы, которую невозможно реализовать без компьютерных розеток.

Какие виды разъемов для автоматизации связи предлагает современный рынок и какие особенности монтажа имеет компьютерная розетка, рассмотрим в статье.

Содержание статьи:

• Компьютерная розетка и ее виды
• Категории информационных розеток
  • Наружные и внутренние точки подключения
  • Укомплектованные и разборные модели
• Требования к комплектующим устройства
• Правила расположения точек подключения
• Технология монтажа компьютерных розеток
  • Выбор необходимых инструментов
  • Подведение кабеля и монтаж подрозетника
  • Подключение контактов устройства
• Заделка разъема в коннекторе
• Выводы и полезное видео по теме

Компьютерная розетка и ее виды

Для подключения компьютерной техники и любого другого периферийного оборудования применяют компьютерную розетку стандарта RJ-45. Она соответствует единым нормам и стандартам связи, призванным автоматизировать большинство задач.

Устройство включает пластиковый корпус, внутри которого размещают от одного до четырех разъемов.

Компьютерная розетка представляет собой устройство, основная функция которого – передача соединения от сетевой карты компьютера к кабельным сетям

Для организации домашней сети чаще всего используют устройства, оснащенные одним или двумя разъемами. В приборах с двумя разъемами первый предназначен для соединения с идущим к компьютеру информационным кабелем, а второй – для коммутации с панч-панелью.

Передающий информацию кабель, именуемый как «», просто заводится в предназначенный ему модуль с контактом. Через другую витую пару информация уходит в сеть.

Телефонные модули стандарта RJ11 оснащены двухпарными разъемами с четырьмя контактами, а телекоммуникационные устройства типа RJ45 оснащены 8-ю контактами

Внешне компьютерный разъем RJ45 похож на телефонный аналог RJ11. Но главное отличие устройств – количество контактов. В телефонных моделях по 4 контакта, а в информационных – по 8 штук. По этой причине если компьютерную розетку RJ45 можно задействовать в качестве телефонной, то к разъему RJ11 компьютерную технику подключить уже не удастся.

Последовательность работ по установке большинства видов компьютерных розеток типична. Выполнить нужно ряд практически аналогичных этапов:

Галерея изображений

Фото из

Разбираем устройство. Конструктивно компьютерная розетка мало чем отличается от стандартного электроустановочного оборудования, включает монтажную пластину механизм и лицевую часть

Подключаем к компьютерной розетке витую пару согласно схеме, указанной на корпусе устройства. Перед подключением зачищаем от изоляции 0,5 см с проводов

Установив зачищенный от изоляции край провода в предназначенное ему место, закрепляем его пружинным приспособлением

Терминал с подключенной витой парой закрываем металлической крышкой, применяемой в качестве дополнительной защиты соединений

Закрепим корпус интерент-розетки на стене, используя соответствующий материалу стены крепеж

Контейнер с механизмом интернет розетки фиксируем в корпусе, закрутив винты в комплиментарные отверстия

Закрепляем деталь лицевой панели, скрывающую терминал розетки и служащую направляющей для штекера

Проверяем работоспособность сетевой розетки, тестируем качество подключения и сигнала

Шаг 1: Подготовка устройства к монтажу

Шаг 2: Подключение компьютерной розетки

Шаг 3: Подключение проводов пружинными клеммами

Шаг 4: Установка крышки контейнера терминала

Шаг 5: Фиксация корпуса сетевой розетки на стене

Шаг 6: Крепление механизма розетки в корпусе

Шаг 7: Установка лицевой панели устройства

Шаг 8: Проверка работоспособности

Категории информационных розеток

От того, к какой категории принадлежит компьютерная розетка, зависит дистанция, на которую будет передаваться сигнал при минимальных искажениях, а также сама скорость передачи данных.

При оснащении офисных и бытовых сетей чаще используют такие виды розеток:

• RJ-45 Cat.5 – предназначены для организации сетей 100BASE-TX с полосой частот 125 МГц при скорости передачи данных в пределах 100 Мбит/с.
• RJ-45 Cat.5е – более «продвинутый» вариант, позволяющий передавать данные для двух пар в пределах 100 Мбит/с., для четырех пар – 1000 Мбит/с.
• RJ-45 Cat.6 – предназначены для обустройства сетей «Gigabit Ethernet» и «Fast Ethernet». Пропускная способность устройства до 1000Мбит/секунду.

Выделяют несколько основных параметров, по которым разделяются компьютерные розетки. Один из них – способ монтажа.

Наружные и внутренние точки подключения

В зависимости от способа монтажа приборы делятся на два типа:

• Внешние – применяют, когда устройство необходимо разместить на поверхности стены. На тыльной стороне устройства для наружного монтажа есть коннектор, оснащенный ножевыми контактами. Если в них вдавить провод, изоляция пробивается то жилы, благодаря чему существенно облегчается монтаж.
• Внутренние – предполагают установку внутри монтажной коробки с заглублением устройства в полость бетонной, кирпичной или гипсокартонной стены. Коннектор таких устройств обычно съемный. Его снимают, а после установки в углубленный в стену подрозетник зажимают пластиковым винтом.

Корпуса устройств для наружной установки изготавливают из прочных технополимеров негорючего типа. Благодаря этому их наружная поверхность устойчива к воздействию УФ-лучей.

Применение внутренних розеток обеспечивает презентабельный внешний вид проводки, но усложняет процесс обслуживания оборудования в случае поломки

Укомплектованные и разборные модели

В зависимости от типа комплектации устройства делятся на два вида:

• С встроенными модулями. В укомплектованные модели изначально встроена контактная плата и разъемы. В них предусмотрен неизменный тип экранирования.
• Со сменными модулями. В устройствах этого типа модули отделены от лицевой панели. Такое решение позволяет составлять любые комбинации: «UTP» и «FTP» разных категорий – 3, 5, 6, 7.

Укомплектованные устройства со встроенными модулями доступны по стоимости и просты в монтаже. Но в случае поломки приходится заменять всю конструкцию.

Приборы со сменным модулем выигрывают в том, что их легко обслуживать, а гибкий модуль в случае необходимости не составит заменить в соответствии с потребностями системы

Главным критерием, которым следует руководствоваться при выборе устройства – наличие дополнительных портов. К примеру, при необходимости обслуживания нескольких единиц техники, стоит выбирать двойные розетки типа RJ-45. В двухмодульной моделе к одному порту RJ-45 может быть подсоединен компьютер, а ко второму RJ-11 – телефон.

Встречаются также модели, в которых оба модуля предназначены для подключения компьютерной техники. Но порты различаются между собой по категории и типу экранирования. Применение таких устройств позволяет сэкономить статью расходов, комбинируя модули под свои потребности и категорию оборудования.

Отдавайте предпочтение изделиям проверенных производителей. Это является гарантией того, что продукция произведена в соответствии с общепринятыми нормами и стандартами. Качественные устройства будут легко совмещаться с любым типом компьютерной техники и спокойно выдерживать напряжение российских сетей.

Требования к комплектующим устройства

Без набора комплектующих невозможно выполнить .

Отдельно придется приобретать:

1. Кабель (lan) соответствующей категории.
2. Коннектор(jack) – приспособление в виде восьмиконтактной вилки для подключения кабеля к порту компьютера.
3. Патч-панель – обеспечивает возможность быстрого переключения между активным сетевым оборудованием и рабочими точками. Количество портов приспособления зависит от количества подключаемого оборудования и может варьироваться в пределах от 10 до 50.

Для подключения розетки RJ45 cat.5e потребуется четырехпарный экранированный кабель «витая пара», оснащенный общим фольгированным экраном типа КВПЭф-5е 4х2х0,52. В случае подключения модели RJ45 cat.6 потребуется тоже четырехпарный кабель «витая пара», но уже типа КВП-6 4х2х0,57.

Общепринятым вариантом разделки в России считается стандарт EIA-5688; его маркировочное обозначение отображается латинской литерой «В»

Восьмижильный кабель для интернета включает четыре витые пары. Второй по счету провод в каждой скрученной паре имеет белую изоляцию и промаркирован белой полосой.

Информационные кабели делятся на несколько категорий, начиная с третьей. Чем выше категория, тем более высокий стандарт передачи.

Для передачи данных в 1 Гб/с применяют двухпарные кабели, а в пределах 10 Гб/с – четырехпарные аналоги. Разница между ними в цене не большая. А потому, планируя в дальнейшем задействовать большее число проводников, лучше сразу приобретать четырехпарную сеть.

Кабели категории «3» и «5» задействуют для передачи данных при скорости в 100 Мбит/с., а категории, начиная с «5е» и выше – в 1000 Мбит/секунду

При установке точек подключения предпочтение стоит отдавать экранированным типам кабелей, которые наиболее защищены от помех. Экранированные кабели подходят для решения широкого спектра задач: телефония, смарт TV, Ethernet.

В случае в процессе монтажа оборудования не достаточно длины кабеля или один из его участков поврежден, можно задействовать переходник «гнездо-гнездо». При подключении коннектора для наращивания кабеля, чтобы избежать ошибок, нужно лишь ориентироваться на нанесенные внутри коробки цветовые указатели.

Переходник RJ45 «гнездо-гнездо» позволяет быстро соединить витые пары, оснащенные разъемом соответствующего стандарта, без ущерба потери сигнала

Выбирая пат-панель, ориентируйтесь на категорию розетки. В продаже встречаются устройства категории «5», «5е» и «6».

Конец информационного кабеля оснащают коннектором 8P8C, именуемом на профессиональном жаргоне как «джек». Он имеет прозрачный корпус, сквозь который видны разноцветные провода.

Этот элемент часто ошибочно называют RJ45. Но на самом деле RJ45 – это принятый стандарт, а точное название коннектора 8P8C. Сегодня для коннекта с оборудованием применяют общепринятый с 2001 года стандарт подключения витой пары жил TIA/EIA-568-B.

При подключении интернет-кабеля допускается применять две схемы: T568А и T568В. Но в нашей стране провода располагают в основном, применяя схему «В».

Стандарт подключения «витой пары» жил TIA/EIA-568-B подразумевает последовательность жил в таком порядке: (1-2) –бело-оранжевый с оранжевым, (3-4) – бело-зеленый с синим, (5-6) бело-синий с зеленым, (7-8) – бело-коричневый с коричневым

При подключении сетей 10BASE-T и 100BASE-Т используют стандарт TIA/EIA-568-А. Опасаться что, при подключении витой пары случайно можно что-то перепутать, не стоит. Современные модели роутеров, рассчитаны на оба варианта. Поэтому они способны автоматически перекидывать сигнал.

Правила расположения точек подключения

Если вы не фанат «гирлянд» переплетенных проводов, стоит серьезно подойти к вопросу размещения розеток. Ведь каждая манипуляция по установке и переносу точек подключения подразумевает как минимум косметический ремонт в помещении.

Подключение стационарного компьютера требует задействование как минимум пяти розеток. Поэтому оптимальным решением станет установка блока, включающего несколько точек: для модема, монитора, системного блока…

При выборе места под установку информационных розеток стоит ориентироваться прежде всего не на «евростандарт» — 15 см от уровня пола, а количество подключаемой техники

Справедливости ради стоит отметить, что допускается также подключение компьютерной техники без задействования розеток. Но такой способ монтажа слишком сложен в исполнении. Да и к тому же совершенно не оправдан, особенно в тех ситуациях, когда приходится работать с крупными сетями.

К тому же никто не может с уверенностью гарантировать, что в ближайшем будущем от этой точки подключения не будет «запитан» еще один смарт TV, компьютер или любой другой девайс.

Если требуется нарастить витую пару, подробный инструктаж по соединению отрезков интернет-кабеля .

Технология монтажа компьютерных розеток

В том, чтобы подключить компьютерную розетку своими руками, нет ничего сложного. Нужно лишь придерживаться в своих действиях заданной последовательности.

Выбор необходимых инструментов

Для проведения работ необходимо подготовить:

• перфоратор, оснащенный коронкой соответствующего диаметра;
• кроссировочный нож для снятия изоляции;
• набор отверток;
• тестер.

Помимо основного набора инструментов заранее стоит позаботиться о приобретении обжимных клещей. Этот инструмент стоит порядка 10 долларов. А потому для разовой работы имеет смысл взять его на прокат.

Подведение кабеля и монтаж подрозетника

Первым делом подводят кабель к точке монтажа. Его можно проложить открытым или закрытым способом. Первый способ предполагает прокладку кабеля в пластиковых коробах, оснащенных съемными крышками, или размещение за стенками плинтуса.

Разместив кабель накладным способом и «посадив» его на DIN-рейку, можно не только упростить процедуру монтажа, но и облегчить процесс обслуживания

Широкое распространение получил и так называемый модульнакладной способ, предполагающий закрепление кабеля на стене с помощью специальных дюбелей варианта «быстрый монтаж».

Для реализации второго способа проделывают штробы, в полость которых и прокладывают кабель. Для этого с помощью перфоратора, оснащенного специальной коронкой, проделывают круглую нишу в стене. Диаметр коронки должен совпадать с размером коробки.

Монтажную коробку точки подключения заглубляют в проделанное отверстие в стене и фиксируют с помощью шурупов и дюбелей

Конец подведенного кабеля отрезают, оставляя запас для возможности последующего многократного соединения. Лишний конец нужно аккуратно уложить по кругу внутри коробки, избегая переломов проводника.

Подключение контактов устройства

Чтобы подключить розетку, с помощью лезвий кроссировочного ножа снимают внешнюю защитную изоляцию, освобождая конец длиной в 5-6 см. Эту процедуру следует выполнять осторожно с тем, чтобы избежать повреждения изоляции проводников.

Под снятой изоляцией должны показаться четыре разноцветных пары проводников, скрученных по двое; в некоторых кабелях предусмотрен также тонкий экранирующий провод

Каждую пару аккуратно разравнивают. Зачищать их нет необходимости, поскольку само устройство платформы обеспечивает надежный контакт. С корпуса розетки снимают лицевую панель, откручивая фиксирующий его болтик.

Некоторые модели розеток оснащены специальными защелками, которые работают по типу зажимов. В таких моделях, чтобы снять часть фурнитуры и получить доступ к внутреннему механизму, нужно аккуратно повернуть расположенную по задней грани фиксатор-рукоятку.

Каждую жилу вкладывают в прорези розетки, ориентируясь на схему подключения с цветами под каждым номером, нанесенную на верхнюю грань устройства, либо же прилагаемую в инструкции к нему

Все жилы поочередно в соответствии с расцветкой вставляют в фиксатор. Конец каждой жилы фиксируют с помощью прижимного болта. Чтобы утопить каждую жилу как можно глубже, используют обратную сторону канцелярского ножа.

Цветовое кодирование маркировки всех клемм значительно упрощает процесс состыковки компьютерной розетки и . Не стоит переживать, если жила заходит не до конца. При возвращении фиксатора в исходное положение размещенные по бокам выемки протолкнут жилы до конца.

Когда все проводники завели в посадочные места, торчащие кусочки аккуратно обрезают.

Все о том, каким образом производится распиновка проводников витой пары, вы сможете .

«Сердцевину» с подключенными жилами устанавливают на прежнее место, проворачивая фиксатор-рукоятку в противоположном направлении

Применяя открытый способ монтажа, корпус устройства фиксируют на стене, направляя компьютерный разъем вниз, а входное отверстие для кабеля вверх. При закрытом способе монтажа розетку заглубляют в подготовленное для нее гнездо, фиксируя посредством распорок.

На завершающем этапе с помощью тестера проверяют правильность подключения. Если тестера под рукой нет, можно в подключенную, но еще не установленную «сердцевину» просто воткнуть конец идущего к компьютеру кабеля.

Убедившись в правильности подключения, остается только прикрутить лицевую панель.

Заделка разъема в коннекторе

Для подключения коннектора с конца кабеля снимают изоляцию. Каждую пару раскручивают и выравнивают, направляя в разные стороны. Если предусмотрен экранирующий тонкий провод, его на время также отгибают в сторону.

При выкладывании пар в определенной последовательности ориентируются на описанную выше схему «В».

Плотно уложенные в один ряд провода выравнивают и обрезают, оставляя длину в 10-12 мм так, чтобы изоляция витой пары начиналась выше защелки

Витые пары с отрезанными концами проводов заводят в полость коннектора. Разъем при этом должен располагаться защелкой вниз. Каждый проводник укладывают на отдельную дорожку, стараясь протолкнуть его до упора.

Коннектор с уложенными в него проводами . Чтобы заделать разъем, нужно плавно свести ручки клещей вместе.

Выступы, имеющиеся в посадочных гнездах клещей, при надавливании пододвинут проводники к микроножам, а те уже прорежут защитную оболочку и обеспечат надежный контакт

В идеале, если корпус разъема «сажается» в гнездо нормально, никаких усилий прилагать не нужно. В случае необходимости перезаделки кабеля нужно лишь вновь отрезать конец и выполнить те же действия, но уже с другим «джеком».

Технология установки двойной розетки аналогична. Единственное – от роутера придется подвести два кабеля, поскольку параллельное соединение для сетевого оборудования не применяют.

Выводы и полезное видео по теме

Ролик #1. Пример монтажа розетки Viko RJ45:

Ролик #2. Как правильно выполнить обжим проводов:

Зная, как подключать интернет розетку, вы всегда можете модернизировать домашнюю сеть собственными силами. Главное – придерживаться схемы и не запутываться в цветовом обозначении проводов.

Хотите поделиться личным опытом в устройстве розетки для подключения компьютера или задать вопрос по заинтересовавшим моментам? Нашли недоработки в статье? Пишите, пожалуйста, комментарии в ниже расположенном блоке.

Установка компьютерной розетки: категории и технология подключения

Чтобы пользоваться интернетом, потребуется провести сетевой кабель. Для этого применяют специальные розетки. Их можно установить самостоятельно. В продаже представлено несколько видов розеток. Они отличаются производителем, конфигурацией и способом подключения кабеля.

Как выполняется монтаж компьютерной розетки, следует рассмотреть перед началом работы. Советы специалистов помогут выполнить работу качественно и просто.

Описание розетки

Монтаж компьютерной розетки не является сложным занятием. С этой процедурой сможет справиться практически каждый. Для начала потребуется рассмотреть устройство и особенности розеток. В продаже представлено множество их разновидностей.

Внешне розетка напоминает изделие для подключения к сети электричества. Она имеет специальный разъем для подключения провода для пользования интернетом. Такой тип розеток называют RJ45. Они также очень похожи на приборы для подключения телефонного провода, которые называются RJ11.

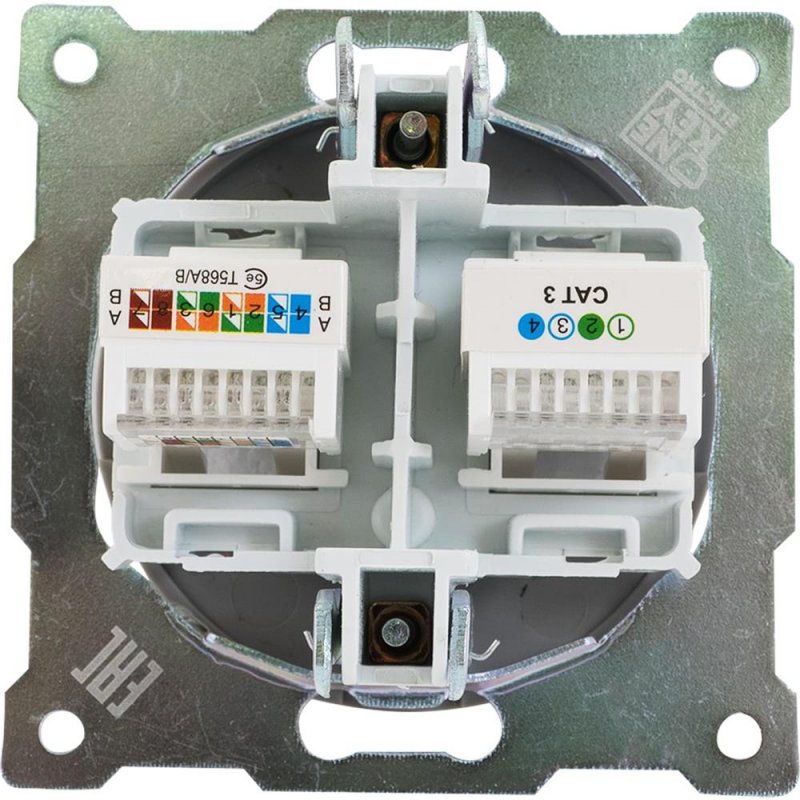

У этих двух разновидностей розеток есть отличие в количестве проводов в сетевом кабеле. Для подключения телефонной линии применяют 4 жилы. Для интернета же нужно 8 проводников. Поэтому подключить к интернетовской розетке телефонный кабель можно, но наоборот – нет.

Категории розеток

Существуют разные категории розеток для подключения сетевого кабеля. Они отличаются по показателю дистанции, на которую можно будет впоследствии передавать неискаженный сигнал. Также существующие категории отличаются скоростью передачи данных по сети интернет.

Наиболее простым вариантом розеток является тип RJ45 Кат. 5. Их чаще всего применяют для бытовых и офисных сетей. Полоса частоты представленных устройств составляет 125 МГц. При этом максимальная скорость передачи информации составляет 100 Мбит/с.

Для пользователей, которым нужна более высокая скорость передачи данных рекомендуется производить монтаж компьютерной розетки RJ45 Кат. 5е. Этот вариант позволит передавать информацию для двух пар проводов со скоростью до 100 Мбит/с.

Для коммерческих интернет-сетей предлагается устанавливать розетки категории RJ45 Кат. 6. Такие устройства позволяют передавать данные на скорости до 1000 Мбит/с.

Способ установки

Монтаж компьютерной розетки RJ45 может быть выполнен одним из двух возможных способов. Это внешний и внутренний тип установки. Они имеют ряд преимуществ и недостатков.

Внешний тип монтажа розеток предполагает размещение изделия непосредственно на поверхности стены. Это наиболее простой вариант, который подойдет для помещений, в которых уже выполнен косметический ремонт. Недостатком этого способа монтажа является более габаритный вид розеток. Они подойдут не для каждого типа интерьера. Их чаще всего прячут за мебелью.

Второй вариант называется скрытым. В этом случае в толще стены при помощи дрели со специальной насадкой вырезают углубление. В него помещают подрозетник, в котором и будут проходить провода, подключаться коннекторы. Подобные устройства выглядят эстетичнее. Однако необходимость прорезать углубления приводит к образованию большого количества строительной пыли. Этот вариант нужно применять при проведении капитального ремонта в помещении.

Рекомендации по выбору

Монтаж компьютерных розеток RJ 45 следует начинать с разработки схемы всей системы проводов. Далее нужно рассчитать необходимое количество провода. Также следует предусмотреть оптимальное количество розеток в соответствии с разновидностями и количеством техники, нуждающейся в подключении к сети.

Если провод нужно подвести сразу к нескольким компьютерам или ноутбукам, нужно приобретать двойную розетку. Помимо того, что к такому устройству можно подсоединить два коннектора типа RJ45, можно произвести и другой тип соединения. Например, на место одного из контактов можно подсоединить телефонный кабель.

Следует также учесть, что порты могут отличаться в одной и той же розетке по типу экранирования и скорости передачи данных. Применение нескольких портов в одной розетке позволяет сэкономить на материалах в процессе проведения ремонта. Качественно продумав всю систему, можно избежать закупки слишком большого количества провода и розеток.

Закупка материалов

При выборе розеток нужно обращать внимание на продукцию известных брендов. Проще всего выполнить самостоятельный монтаж компьютерной розетки Schneider Unica, Glossa, Legrand. Это качественная, надежная продукция, проверенная годами добросовестной службы.

Для проведения монтажа потребуется приобрести также кабель, восьмиконтактные коннекторы. Также рекомендуется приобрести патч-панель. Это устройство позволит быстро переключать подачу трафика между активным сетевым оборудованием. Количество портов патч-панелей может варьироваться от 10 до 50 штук.

Кабель должен включать в себя 4 витые пары. Они отличаются цветом. Подключать каждый проводок к коннектору нужно в определенной последовательности. Выбор провода зависит от категории розетки.

Также нужно подготовить соответствующее количество розеток. Инструмент, который применяется в процессе работы, может быть представлен обычной отверткой, острым ножом. Также потребуется электродрель или перфоратор.

Основные правила для монтажа

Выполняя монтаж компьютерной розетки Schneider Glossa, Unica, Legrand или иных разновидностей оборудования, нужно рассмотреть принцип проведения этой работы. Сначала нужно провести кабель к точкам подключения. Это можно выполнить также скрытым или открытым способом.

Далее нужно снять изоляцию с сетевого провода. Делать это нужно очень осторожно, чтобы не повредить жилы. Их нужно будет расправить, размотать. Далее нужно обратить внимание на схему подключения проводов. Она может быть типа А или типа В. Второй вариант применяется чаще.

Следует учесть, что при подключении компьютера, ноутбука все коннекторы должны иметь расположение жил по схеме В. Если нужно создать соединение между двумя устройствами, применяют тип соединения с одной стороны А, а с другой стороны – В. Существуют и другие схемы, которые может применять провайдер интернет-сети. Нужно запомнить схему, по которой были расположены жилы в коннекторе кабеля.

Монтаж розетки Legrand

Монтаж компьютерной розетки RJ45 Legrand выполняется просто. Это один из относительно недорогих и легких в установке типов оборудования. Сначала нужно снять лицевую панель розетки. С противоположной стороны нужно открутить фиксатор. Зажим следует снять и отложить в сторону.

Далее нужно внимательно посмотреть на заднюю панель, предназначенную для укладки жил сетевого провода. Там представлена схема А и В. Каждое посадочное место для жилы пронумеровано, что снижает вероятность допустить ошибку.

Когда жилы будут подключены к фиксаторам, нужно взять вторую половину коннектора. Две части фурнитуры нужно правильно состыковать. Допустить ошибку будет практически невозможно. Конструкция устроена так, что этого сделать будет практически невозможно. Далее рукоять нужно повернуть по часовой стрелке. Контакты прорежут жилы для обеспечения высокого качества сигнала.

Монтаж розетки Schneider

Монтаж компьютерной розетки Schneider также не вызывает трудностей. Отличием представленного изделия является наличие двух портов для разъемов. Они предназначены для подключения двух разных проводов от роутера. Если их подключать последовательно, добиться требуемого результата не получится.

Сначала нужно снять лицевую панель розетки и блокировку. Для этого стоит зажать два фиксатора. Далее нужно снять один из существующих в конструкции модулей. Его разбирают. Для этого понадобится снять заднюю крышку.

Кабель расправляют и подсоединяют по выбранной схеме к контактам. Лишнюю длину проводов нужно подрезать. Далее все части розетки собираются в обратной последовательности.

Со вторым модулем поступают по такому же принципу. Следует сказать, что монтаж розеток для интернета обычно не вызывает сложностей. Перед началом процедуры желательно ознакомиться с инструкцией производителя. Это позволит выполнить все действия правильно. После подключения нужно обязательно проверить, проходит ли сигнал к компьютеру или ноутбуку. Только после этого можно продолжить монтаж.

Завершение установки

Монтаж компьютерной розетки завершается сборкой всей конструкции. Сначала нужно установить подрозетник для скрытого типа приборов. Если же модель накладная, заднюю панель нужно прикрутить при помощи саморезов к основанию.

Далее в подготовленное для установки место (подрозетник) нужно сложить все провода. Это следует сделать аккуратно, чтобы не повредить контакты. Далее металлическую планку нужно прикрутить к соответствующим местам подрозетника при помощи саморезов или винтов (в зависимости от модели). Если же модель накладная, эту фиксацию проводят к установленной ранее планке.

После установки внутренней части розетки, нужно надеть декоративную накладку. Эта работа выполняется просто. Когда произойдет щелчок, панель встанет на предназначенное для нее место. На этом процесс монтажа завершается.

Рассмотрев, как происходит монтаж компьютерной розетки, можно выполнить эту процедуру самостоятельно. Это позволит подключить всю компьютерную технику в помещении к сети правильно. Современные модели розеток легко впишутся в любой интерьер и смогут удовлетворить потребности пользователей сети.

Компьютерная и телефонная розетка (RJ45 Cat 6+RJ11) LOGI 02-1440-002 bi

Как мы можем помочь?

*- требуется Имя* Страна Эл. адрес* Сообщение

Информация об обработке персональных данных (GDPR)

Контроллером ваших персональных данных является Kanlux S. A. с зарегистрированным офисом в Радзионкове (41-922) по ул. Объездова 1-3 («Контролер»).

1. Контактные данные Контролера: [email protected].
2. Персональные данные обрабатываются с целью выполнения законных интересов Контролера в выполнении соглашения, предъявлении требований, связанных с осуществляемой деловой деятельностью, и — в случае добровольного согласия — ведения прямого маркетинга собственных продуктов или услуг.

3. Персональные данные будут храниться в ИТ-среде, что означает, что данные также могут временно храниться и обрабатываться, например. в резервных копиях, в рамках испытаний ИТ-систем или процедур, направленных на выявление нарушений или защиту от мошенничества или атак, с целью обеспечения безопасности и надлежащего функционирования ИТ-систем.
4. Получателями данных будут лица, поддерживающие Контролера в сфере ИТ-услуг, транспортных услуг, а также дочерние и аффилированные компании Kanlux S.A. и ее постоянные коммерческие представители, имеющие свои зарегистрированные офисы на территории государства-члена Европейского Союза. , а также юристы и аудиторы.
5. Контролер не намерен передавать данные в третью страну или международную организацию.
6. Персональные данные будут храниться в течение срока действия договора, а после его расторжения — в течение периода, необходимого для выполнения бухгалтерских или налоговых обязанностей (в течение их срока действия), и периода, необходимого для истечения срока действия или ограничения любых возникающих требований от договора, а в случае согласия на обработку персональных данных в маркетинговых целях — до отзыва согласия.
7. Вы имеете право:
а) требовать доступ к данным;
b) Требовать исправления ваших данных, если они были неправильно сохранены или если они изменились;
c) Требовать удаления данных, если законное основание для их обработки больше не действует;
d) Требовать ограничения обработки, если, по вашему мнению, они неверны (на период, позволяющий Контролеру проверить точность данных) или в ожидании обработки вашего возражения, или если Контролеру больше не нужны личные данные, но они нужны вам для установления, рассмотрения или защиты ваших требований;
e) Выдвигать возражения против обработки персональных данных, если они больше не нужны для целей законных интересов, преследуемых Контролером;
f) Подать жалобу в надзорный орган, если вы считаете, что обработка персональных данных нарушает закон. ;
8. Предоставление данных, связанных с выполнением соглашения, является добровольным, но необходимым для целей выполнения соглашения. Предоставление данных в маркетинговых целях является добровольным.
9. Никаких автоматизированных решений, в том числе посредством профилирования, на основе ваших персональных данных не принимается.
10. После завершения обработки ваших персональных данных для первоначальной цели данные не будут обрабатываться для каких-либо других целей.

Показать больше ▾

Сколько стоит установка сетевого кабеля?

Типичный диапазон:

187 долларов — $668

Данные о затратах основаны на фактических затратах на проект, о которых сообщили 2568 участников HomeAdvisor. Встроить эти данные

Как мы получаем эти данные

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

• Домовладельцы используют HomeAdvisor, чтобы найти профессионалов для домашних проектов.
• Когда их проекты завершены, они заполняют краткий обзор стоимости.
• Мы собираем данные и сообщаем вам о затратах.

Обновлено 12 октября 2022 г.

Автор HomeAdvisor.

Типичная стоимость установки сетевого кабеля может варьироваться от 187 до 668 долларов , при этом средняя стоимость базовой профессиональной установки составляет 410 долларов . Стоимость установки компьютерной сети для более сложных работ, включая проводку кабелей в стену, может достигать 4000 долларов только за работу, но простая установка сети своими руками может стоить всего 200 долларов .

Хотя Wi-Fi и Bluetooth становятся все более популярными, проводная компьютерная сеть по-прежнему предлагает более высокие скорости, большую надежность и даже лучшую безопасность. Ваша проводная компьютерная сеть будет зависеть от комплексной установки Ethernet.

В этой статье

• Калькулятор стоимости установки компьютерной сети
• Цены на Ethernet
• Установка Ethernet
• Стоимость настройки сети малого бизнеса
• Факторы стоимости установки сетевого кабеля
• Сделай сам против найма профессионала

Калькулятор стоимости установки компьютерной сети

Рассчитаем для вас данные о затратах. Где вы находитесь?

Где вы находитесь?

Почтовый индекс

Среднее по стране	410 долл. США
Типовой диапазон	$187 — 668 долл. США
Нижний уровень — Высокий уровень	$85 — 1500 долларов США

Данные о затратах основаны на фактических затратах на проект, о которых сообщили 2568 участников HomeAdvisor.

Цены на Ethernet

Цены на Ethernet варьируются от От 0,05 до 4,50 долларов США за фут , в зависимости от типа кабеля. На кабель Ethernet длиной 2000 футов вы потратите от 100 до 9000 долларов только на материалы.

Стоимость коаксиального кабеля

Коаксиальные кабели стоят около от 0,05 до 0,20 доллара за фут , что делает их наиболее доступным вариантом для установки Ethernet. Хотя коаксиальные кабели недороги, они являются самым старым типом кабеля Ethernet и не могут обеспечить надежную высокую скорость, которую вы получаете от витой пары и оптоволоконных кабелей.

Стоимость кабеля с витой парой

Кабели с витой парой, также называемые кабелями CAT, могут стоить от 0,10 до 1,15 долл. США за фут . Семейство кабелей CAT имеет несколько типов, наиболее популярными из которых в настоящее время являются CAT-5, CAT-6 и CAT-7.

Кабели CAT-5 представляют собой скрученные медные кабели, также называемые неэкранированной витой парой (UTP). CAT-6 — это стандартные кабели Ethernet, а CAT-7 — экранированная витая пара (STP). UTP менее дорог и наиболее распространен, в то время как STP обеспечивает большую безопасность вашей сети.

Стоимость оптоволоконного кабеля

Цены на оптоволоконный кабель варьируются от 0,75 до 4,50 долл. США за фут

только за материалы. Хотя цена оптоволоконного кабеля за фут может быть в 90 раз выше, чем у обычных коаксиальных кабелей, эти кабели обеспечивают самую высокую скорость и наибольшую безопасность.

Это также отличная долгосрочная инвестиция: сигналы в оптоволоконном кабеле ухудшаются не так быстро, как сигналы в медных проводах, таких как CAT или коаксиальный кабель. Хотя цена может быть пугающей, вы можете найти много качественных волоконно-оптических кабелей в пределах Диапазон от 1 до 2 долларов за фут .

Рассчитайте стоимость установки вашей сети

Почтовый индекс

Найдите профессионала

Стоимость установки Ethernet

Большинство домовладельцев и малых предприятий нанимают местного электрика для крупномасштабной установки Ethernet. Вам нужно будет предусмотреть в бюджете как проводку, так и установку порта, но рассчитывайте потратить от 1240 до 4200 долларов только на оплату труда для установки на высоте 2000 футов.

Вид работ	Диапазон средней стоимости установки 2000 футов. of Cable
Wiring	$1,200 – $4,000
Port installation	$40 – $200

Cost to Wire Ethernet in the House

Paying a professional to wire Ethernet in your house can быть дорогим. Электрики берут за эту работу от 40 до 100 долларов в час, а крупномасштабный проект с 2000-футовым кабелем и восемью соединениями Ethernet может занять от 30 до 40 часов. это около От 1200 до 4000 долларов только оплата труда плюс стоимость кабеля.

Стоимость установки порта Ethernet

Стоимость установки порта Ethernet составляет около 150 долларов США . Эта цена в основном состоит из рабочей силы, которая требует одного-двух часов по цене около долларов от 40 до 100 долларов в час . Сам порт стоит от 25 до 50 долларов.

Прочие затраты на установку домашней сети

Несмотря на то, что проводка кабеля и порт, наряду с работой по их установке, составляют большую часть стоимости установки сетевого кабеля, настройка вашей компьютерной сети может потребовать дополнительных затрат, таких как следующие:

• Modem

• Router

• New computer

• Monitor, keyboard, and wireless mouse

• Office chair

• Electrical outlet installation cost

• Network switch

Стоимость установки сети для малого бизнеса

Если вы подключаете офис с помощью кабелей Ethernet, стоимость проекта может быть значительно выше, чем описано здесь, в зависимости от размера вашего офиса и требуемого размера сети.

Приведенные выше цены на Ethernet отражают цены для типичного дома с несколькими подключенными компьютерами. Цены для малого бизнеса могут удвоиться, утроиться и более в зависимости от размера офиса и количества сотрудников.

Как насчет домашнего офиса? Если вы работаете удаленно и подключаете свой дом к домашнему офису, оценок стоимости установки Ethernet, приведенных в этом руководстве, должно быть достаточно. Однако, если вы полагаетесь на высокие скорости, вы, вероятно, захотите использовать оптоволоконные кабели, а это означает, что стоимость сети вашего домашнего офиса будет выше, чем наш прогнозируемый диапазон затрат.

Найдите установщиков локальной сети в вашем районе

Почтовый индекс

Найдите профессионала

Факторы стоимости установки сетевого кабеля

Количество кабеля, необходимого для вашей домашней компьютерной сети, и тип кабеля, который вы выберете, окажут наибольшее влияние на стоимость, но дополнительные факторы стоимости установки сетевого кабеля могут повлиять на общую цену.

Аппаратное обеспечение

Стоимость аппаратного обеспечения домашней сети включает от 800 до 1000 долл. США для каждого компьютера. Маршрутизатор стоит около 130 долларов, а модем — около 75 долларов.

Стоимость установки телефонных розеток, таких как разъемы RJ45, пластины и вилки, может варьироваться от 100 до 280 долларов, хотя почти все эти затраты связаны с работой. Готовые коммутаторы Ethernet стоят от 50 до 100 долларов, но каждый порт может стоить от 10 до 15 долларов за настройку, если вам нужны пользовательские настройки.

Если у вас есть правильно настроенная сеть, вы можете сэкономить деньги за счет совместного использования периферийных устройств, таких как мониторы, модемы и принтеры.

Стоимость установки Интернета и Wi-Fi

Стоимость установки подключения к Интернету составляет от 75 до 150 долларов США. Провайдеры часто отказываются от платы за установку в качестве стимула для регистрации, предполагая, что посещение сайта не требуется. Тем не менее, провайдер должен будет отправить техника, если текущая проводка вашего дома не поддерживает скорость, которую вы хотите.

Установка Wi-Fi обойдется вам примерно в 240 долларов. Эта цена предполагает кабель CAT-5e с максимальной длиной 150 футов от проводного подключения к Интернету до точки беспроводного доступа. Установщик Wi-Fi рядом с вами может установить точку доступа в выбранном вами месте и подключить ее к вашей локальной сети (LAN). Технический специалист также должен проверить сетевые соединения и покрытие беспроводной сети.

Новое и существующее здание

Прокладка кабелей Ethernet в существующем здании сложнее и дороже, чем проводка в новом доме, что в сумме составляет около от 2000 до 3000 долларов больше затрат на оплату труда. Ваш электрик может установить провода в недавно построенном доме до того, как будет возведен гипсокартон.

В существующем доме электрику может потребоваться снести стены, залатать и перекрасить их. Возможно, им даже придется удалить старую проводку. Независимо от сценария, существующая инфраструктура обычно увеличивает требуемое рабочее время.

Сетевая установка своими руками или наймите профессионала

Любой может подключить кабели к соответствующему порту на вычислительном устройстве, но сетевые установки обычно сложнее. Прокладка кабеля в доме обычно включает в себя прокладку кабеля через стены. Для этого процесса вы почти всегда должны нанять компьютерного специалиста или электрика.

Зачем обращаться к профессионалу? Кабели нестандартной длины требуют, чтобы профессионалы обрезали кабель до нужного размера и установили разъем на конце. Настройка сети, особенно с необычной архитектурой, также непроста для новичков.

Начните свой проект сетевой установки

Почтовый индекс

Найдите профессионала

Часто задаваемые вопросы

Сколько стоит компьютер?

Базовый компьютер стоит около 800 долларов США , при условии наличия монитора разумного размера, достаточного объема памяти и хранилища для общего использования. Эта цена существенно возрастает для таких приложений, как игры, для которых требуется монитор большего размера, больше памяти и выделенная видеокарта. Небольшому бизнесу также могут потребоваться компьютеры с дополнительным хранилищем. При этом компьютеры могут стоить несколько тысяч долларов.

Кто устанавливает кабели и порты Ethernet?

Большинство домовладельцев нанимают электрика для установки кабелей и портов Ethernet. Вы будете платить от 40 до 100 долларов в час за установку. В зависимости от сложности компьютерной сети профессионал может выделить на проект от 30 до 40 часов.

Если в вашей компьютерной сети возникли проблемы, вы можете нанять электрика, чтобы он помог вам их устранить. Ремонт компьютерной сети стоит от 100 до 230 долларов.

Можно ли прокладывать кабели Ethernet через воздуховоды?

Нет, кабели Ethernet нельзя прокладывать через воздуховоды или вентиляционные отверстия. Это небезопасно и обычно противоречит местным строительным нормам.
