Монтаж профилей под гипсокартон на стены: технология и нюансы

Содержание

• 1 Необходимый набор материалов и инструментов
• 2 Кратко о видах профиля
• 3 Монтаж профиля для гипсокартона
  • 3.1 Оценка и разметка
  • 3.2 Установка направляющих профилей
  • 3.3 Установка стоек каркаса

Затеяв ремонт в доме, возможно, вы будете делать монтаж профилей под гипсокартон на стены. Конечно, существуют различные варианты исполнения каркаса под ГКЛ, но именно металлические профили, правильно смонтированные в единую конструкцию, дают прочное и легкое основание для будущих стен.

Использование метллопрофиля для гипсокартона один из наиболее надежных вариантов для монтажа гипсокартона.

Вариант такого основания стал намного предпочтительнее в современной концепции ремонтов, ведь такой материал обладает массой преимуществ, если сравнивать с традиционным деревом. Но установка профиля для гипсокартона требует соблюдения технологий и правильного подбора материалов, иначе такая стена долго не прослужит. Что нужно знать об монтажных работах?

Необходимый набор материалов и инструментов

Установка профилей под гипсокартон требует необходимого минимума инструментов:

• Измерительные: строительный уровень, рулетка, если нужно – отвес.
• Для нарезки металла: болгарка, ножницы по металлу (как альтернатива – ножовка).
• Электроинструмент: перфоратор, шуруповерт (дрель).
• Крепежи: прямые подвесы, дюбель-гвозди, пресс-шайбы, «блошки».

Прямые подвесы – полоска металла с перфорацией, которая предназначена для жесткого закрепления конструкции к стенам.

Дюбель-гвозди – пластиковые дюбеля с шурупами, у которых вместо буравчика на конце острие как у гвоздя.

Пресс-шайба – саморез с широкой шляпкой и буравчиком. Применяется в различных соединениях по металлу.

«Блошки» («клопы») – мелкие саморезы с буравчиком, используются для соединения прямых подвесов с каркасными стойками.

Кратко о видах профиля

Весь каркас собирается из двух видов профиля.

CD – это рейка, которая используется для основных стоек и перемычек каркаса. Изготавливается в виде желоба с загнутыми краями, по всей длине имеет ребра жесткости. Для такого вида работ берут размер 60×27 миллиметров, где это, соответственно, ширина и высота полки.

UD – основа всей конструкции, или направляющая. Монтируется на поверхность пола и потолка. Изготовлен в виде буквы «П» без ребер жесткости и загибов. Размер: ширина – 28 мм, высота – 27 мм.

Оба вида этого элемента покрыты защитным цинковым покрытием, чтобы пресечь возникновение коррозии.

Это минимальный набор того, что понадобится для монтажных работ.

Монтаж профиля для гипсокартона

Некоторые технологии при монтажных работах могут отличаться у разных мастеров в некоторых мелочах. Но основной процесс един, это крепление направляющих и сборка всей конструкции. Итак, как осуществляется установка профиля под гипсокартон на стены?

Оценка и разметка

Все строительство всегда начинается с разметки и составления плана монтажных работ.

Это только в телепередачах показывают отделку идеально ровных поверхностей, в реальности все не так и стены, как правило, имеют неровности.

Основным этапом монтажа каркаса является выполнение расчетов и закупка необходимого инструмента.

• Осмотрев стену, с помощью строительного уровня устанавливают кривизну стен и находят самые выступающие части поверхности. Дальнейшая отметка будет ориентироваться на них.
• Вдоль стены на полу делают отметку, где будет монтироваться направляющая конструкции. Не стоит делать разметку притык к поверхности, лучше сделать небольшой отступ в 10 – 15 миллиметров. Если есть значительные перепады, то расстояние увеличивается. Конечно, это уменьшит полезную площадь помещения, но сделать это
  необходимо для выравнивания стен. Придется несколько отступить, если запланирована прокладка инженерных линий под ГКЛ или же утепление стен.
• Такая же отметка делается на стенах слева и справа. Для удобства можно использовать разметочный шнур.
  Вертикальную разметку проводят, обязательно сверяясь с уровнем.

Установка направляющих профилей

• Для направляющих каркасной конструкции берут UD-профиль. Он устанавливается по разметке на пол в виде перевернутой буквы «П». Крепление делают на дюбель-гвозди с шагом 500 мм.
• На стены слева и справа также монтируются такие направляющие. Одним концом они вставляются в напольную рейку. Сверив уровень, их закрепляют такими же дюбелями.

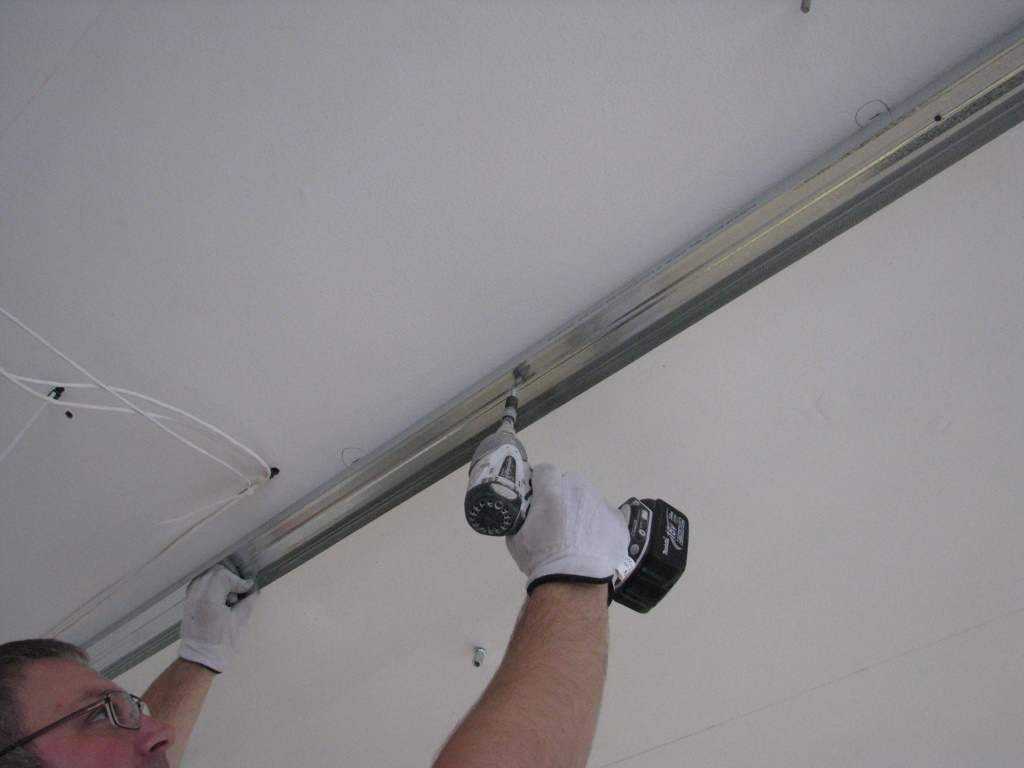

• Теперь закрепляется потолочная направляющая. Концы вставляют в вертикальные и прикрепляют к потолку. Для сверки правильности установки верхнего профиля посередине конструкции ставят стоечную рейку CD и проверяют с помощью уровня. Если все верно, потолочный тоже фиксируют на дюбеля с гвоздями.

Если длина стены помещения больше, чем длина направляющих реек, то их сращивают. Для этого один конец рейки вставляют в желоб другого внахлест миллиметров на 400 и соединяют между собой пресс-шайбами.

После проверки уровня расположения направляющих приступают к монтажу стоечных реек.

Установка стоек каркаса

Стойки делают, используя профиль маркировки CD.

• Он производится длиной 2,5 и 3 метра, если нужно, то его обрезают до нужных параметров высоты помещения. При этом используют болгарку или другой инструмент для резки металла.
• Для большей прочности в вертикальные направляющие можно завести по одной стойке, скрепив их «блошками» вместе.
• Ширина гипсокартона 1200 мм, нужно расположить стойки так, чтобы стыки двух соседних листов приходились на середину рейки (по 30 миллиметров будет достаточно для закрепления каждого из краев ГКЛ).
  На один гипсокартонный элемент обычно устанавливают три стоечных рейки, но лучше смонтировать четыре. Это значительно упрочнит конструкцию будущей стены.

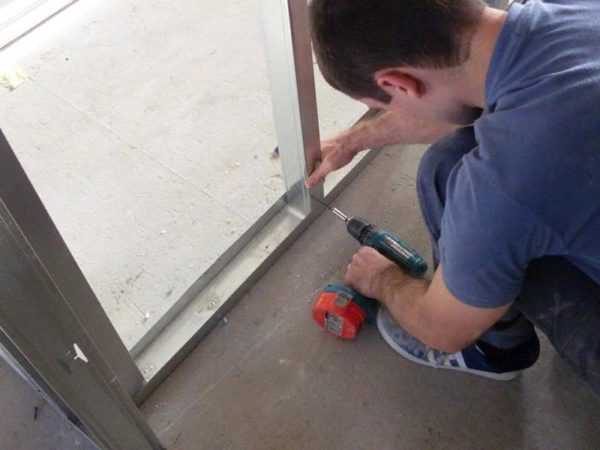

• После расположения стоек в нужном положении их прикрепляют к направляющим снизу и сверху пресс-шайбами.
• Расположение всех стоечных профилей должно быть точно по уровню, что сверяют в процессе установки.

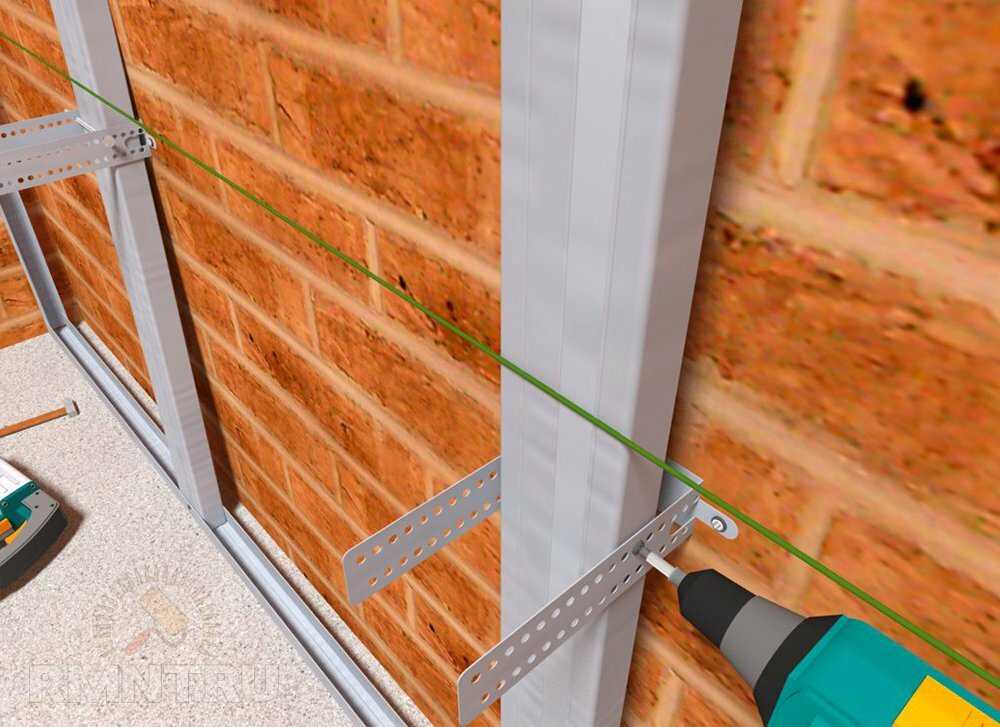

• Выставив стойки и закрепив, их соединяют со стенами, используя прямые подвесы.

Пластины прикладывают к поверхности стены под стойками и маркером ставят метки, где будут забиты дюбеля.

• Под дюбеля по отметкам пробивают отверстия, прикладывают пластинку и вставляют дюбель, в который забивают гвоздь.
• Края подвесов подводят к стоечному профилю и жестко фиксируют, используя саморезы-«блошки». Лишние концы отгибают или срезают.

Во время фиксации профиля к подвесам не исключены подвижки стоек. Как выставить профиль под гипсокартон, избежав такой проблемы? Можно на время вдоль всей стены приблизительно на середине высоты комнаты закрепить рейку. После соединения стоек с подвесами ее снимают.

При установке каркаса сначала на стене необходимо найти самые выступающие части, а затем ориентируясь на них делать разметку.

Количество подвесов на одну стойку каркаса может быть три – четыре штуки. Сначала закрепляют все пластинки по центру, а затем уже остальные.

По высоте лист гипсокартона – 2,5 метра. Что делать, если помещение выше? Для этого в шахматном порядке в местах расположения листов делают перемычки сверху и снизу. Их также делают из CD-профиля, у которого срезают полки с обоих концов. Оставшуюся часть прикладывают к стойкам и фиксируют на пресс-шайбы.

На этом этапе установка профиля для гипсокартона считается законченной, и далее переходят к обшивке каркаса.

Что делать, если расстояние каркаса от стены не позволяет использовать прямые подвесы? Для этого отлично подходят обрезки стоек и направляющих. Взяв кусок рейки нужной длины, делают надрезы боковых полок и сгибают внутрь под прямым углом. Такой способ крепления очень прочный и позволит отступить от несущих стен на расстояние, требуемое для утепления или же прокладки каких-либо коммуникационных линий.

Установка профиля под гипсокартон. Нюансы монтажа профилей для гипсокартона. Все этапы установки профиля под гипсокартон.

Отделка помещения гипсокартоном решает многие проблемы. В частности, можно в сжатые сроки выровнять любую поверхность. Составляющей частью гипсокартонной конструкции является каркас из оцинкованного профиля. О том, как крепить профиль под гипсокартон и пойдет речь в нашей статье.

Содержание

• Подготовительный этап
• Разметка поверхности
• Монтаж профилей
• Другие особенности устройства каркаса

Подготовительный этап

Особых работ по подготовке поверхности проводить не нужно. Единственное, о чем необходимо заблаговременно позаботиться, — это будущее расположение розеток, выключателей и мебели. Это в значительной мере влияет на количество приобретаемого материала.

Сам профиль под гиспсокартон выпускается из оцинкованной стали, которая обладает достаточной прочностью. С данным материалом можно без проблем работать при различной температуре и влажности.

Приобретение профилей осуществляется, исходя из типа создаваемой конструкции. Существуют такие разновидности материала:

• стоечные;
• направляющие;
• потолочные.

Стоечные изделия имеют специальное углубление по центру, благодаря которому достигается максимальная прочность каркаса из профиля под гипсокартон и определяется точное местонахождение саморезов.

Направляющие профили обладают прочными стенками, которые имеют повышенную жесткость. При покупке данного материала обязательно учитываются габариты стоечных профилей.

При отделке потолка приобретаются потолочные профили. Они имеют три канавки, благодаря чему достигается самая точная фиксация подвесов.

На шаг крепления и размеры профиля под гипсокартон  непосредственное влияние оказывает нагрузка, которой в будущем будет подвергаться отделочный материал. Фиксация смежных стоечных профилей производится на расстоянии 0,6 м друг от друга. Если впоследствии гипсокартон планируется облицевать керамической плиткой, то шаг уменьшается до 0,4 м.

Также следует учесть, что наличие дверных и оконных проемов потребует создания отдельной обрешетки. При настиле гипсокартона должны отсутствовать швы по углам проемов, а смежные листы должны соприкасаться крайней частью над окном или дверью.

Особое внимание уделяется приобретению саморезов. Они должны быть светлыми (покрытыми краской). Черные саморезы будут окисляться.

Разметка поверхности

Перед тем как установить профиль под гипсокартон, нужно провести разметку поверхности. Для осуществления данного процесса следует воспользоваться:

• лазерным уровнем;
• отбивочным шнуром;
• рулеткой;
• маркером.

Сразу проводятся линии, которые служат ориентиром для создания новой гипсокартонной стены. При наличии неровной стены выбирается наиболее выступающая поверхность, от которой перпендикулярно отмечается точка. Расстояние между ней и стеной равняется ширине профиля, к которому добавляется 2-3 мм.

Возле одного из углов на аналогичном расстоянии от стены делается еще одна отметка. С помощью отбивочного шнура между двумя отметками делаются линии на потолке, полу и стенах. Так определяется расположение стоечных профилей.

Далее происходит нанесение отметок, предназначенных для крепления прямых подвесов. Они располагаются с шагом в 0,4-0,5 м. Отмеченные точки размещают на линии нахождения стоечного профиля. Чтобы не допустить соприкосновения крайних подвесов с направляющими профилями, их следует устанавливать на расстоянии 15-20 см от потолка и пола.

От правильности монтажа подвесов будет зависеть качество крепления стоечных профилей. После проведения разметочных работ можно смело приступать к монтажу профилей под гипсокартон.

Монтаж профилей

Сначала монтируются направляющие профили. Они укладываются на пол вдоль стен. Наружная часть профилей совмещается с разметочной линией. Крепление профилей осуществляется к полу. Для этого используются дюбели, которые ввинчиваются с шагом 20-25 см.

Аналогичная процедура производится и на потолке. Концы направляющих профилей монтируются встык. Причем установка профиля под гипсокартон не предусматривает пользования специальными крепежными элементами. Достаточно просто ввинтить дюбели по краям направляющих.

После этого можно приступать к монтажу стоечных профилей. Данный процесс начинается c создания заготовок необходимого размера. Длина стоечных профилей равняется расстоянию от потолка до пола, уменьшенному на 3-4 мм.

При монтаже своими руками профиля под гипсокартон следует учесть, что крепление первого листа обшивки осуществляется к широкой стороне (спинке) оцинкованного материала. То есть, установка профилей проводится таким образом, чтобы спинки располагались именно в том месте, где начинается монтаж гипсокартонных листов.

Сама процедура монтажа предполагает осуществление следующих действий:

• концы стоечных профилей вставляются в направляющие профили;
• они должны располагаться в вертикальной плоскости;
• по линии расположения профилей происходит крепление подвесов;
• ленты подвесов загибаются;
• с помощью саморезов к подвесам фиксируются стоечные профили;
• выступающая часть подвесов обрезается или загибается.

На завершающем этапе установки профиля под гипсокартон на стены производится усиление каркасной конструкции в местах, где предполагается увеличение нагрузки на обшивочный материал. Для этого монтируются поперечные профили.

После измерения расстояния между стоечными профилями происходит нарезание заготовок поперечных профилей. При осуществлении этого процесса с обеих сторон профиля следует оставить куски спинки материала длиной до 10 см. Обрезается лишь две неширокие части профиля.

Оставшаяся часть спинки будет фиксироваться непосредственно к стоечному профилю. Крепление производится с помощью саморезов. Спинка профиля должна направляться в ту сторону, где будет монтироваться первый гипсокартонный лист.

При стандартной ширине гипсокартонного листа в 1,2 м шаг монтажа поперечных профилей составляет 0,3-0,4 м. При монтаже каркаса под гипсокартон не должно быть крестообразных стыков.

После создания каркаса пространство между профилями утепляется (при необходимости) и обшивается гипсокартоном.

Другие особенности устройства каркаса

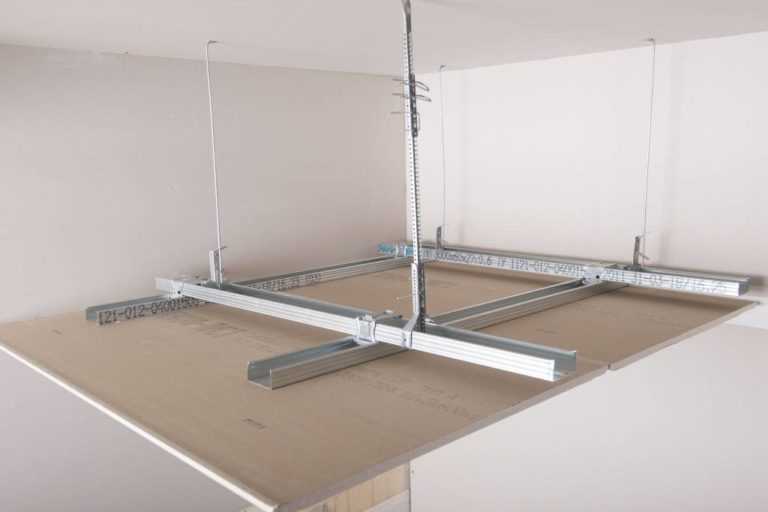

Из гипсокартона можно создать разнообразные конструкции. Одной из наиболее распространенных конструкций является двухуровневый потолок.

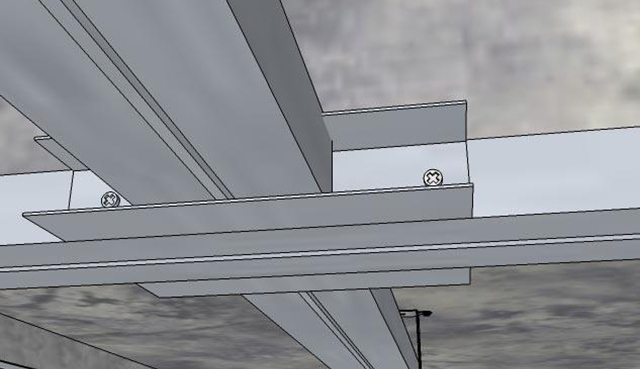

При сборке каркаса для такого потолка происходит крепление второго слоя направляющих и стоечных профилей. Они соединяются с основными профилями крестообразным способом. Для этого используются П-образные крепежи (в народе их называют «пэшками»).

При работе с профилями можно столкнуться с такой проблемой, как устройство внутренних и внешних углов. При полной сборке металлического каркаса наличие внутреннего угла не дает возможности выполнить монтаж стоечных профилей на примыкающей стене.

Чтобы качественно соорудить каркас во внутреннем углу, необходимо к основным стоечным профилям закрепить дополнительную стойку. Шаг ее крепления саморезами составляет 25-30 см. Оба профиля должны располагаться в одной плоскости.

Для устройства внешнего угла не понадобится соединения двух смежных профилей. Их просто монтируют с двух сторон угла. Фиксация стоечных профилей осуществляется на потолке, стене и полу. Что значительно улучшит надежность конструкции.

В некоторых случаях при возведении сложных архитектурных элементов (арки, проемы, ниши) нужно создать полукруглый каркас. Это делается довольно просто. С помощью ножниц по металлу в направляющих профилях вырезаются небольшие клинья, которые гнутся и складываются по окружности.

Видео об установке профилей под гипсокартон:
