Монтаж мансардного окна в мягкую кровлю

В частном доме мансарда – это еще одна комната. Чтобы превратить чердачное помещение в полноценное жилое, необходимо установить окна. Лучше это сделать сразу на этапе строительства крыши.

Установка мансардного окна в готовую мягкую кровлю сложнее: для монтажа придется вырезать большой участок покрытия, подкладочной фанеры, кровельного пирога и даже стропил, если они установлены с небольшим шагом.





Технология монтажа мансардного окна в мягкую кровлю зависит в первую очередь от конструкции самих окон. Требования к установке у производителей различны. Например, модели Velux можно крепить только к стропильным ногам, а FAKRO и ROTO часто крепят к обрешетке.

Рассмотрим общие правила монтажа.



Схема и выбор модели установки мансардного окна в мягкую кровлю

При выборе модели и определении нужного количества окон исходят из расчета 1 метр квадратный светопрозрачной конструкции на десять квадратов площади чердака. Рекомендуется заранее составить схему размещения окон.

Размещение зависит от крутизны скатов:

• для крутых крыш окно устанавливают так, чтобы его нижний срез располагался на высоте от одного метра до 1,4;

• если уклон в пределах двадцати градусов, можно поместить окно выше – освещенность будет лучше;

• минимальная высота установки – 80 сантиметров, максимальная – метр девяносто.

На высоту также влияет конструкция самого блока. Точнее, расположение ручки:

• если ручка сверху, окно ставят не более чем в 1,1 м от пола;
• если посередине – 1,2-1,4 метра;
• при нижнем положении ручки, если в доме есть дети, нельзя ставить окно низко. Не меньше 1,3 метра.



Не рекомендуется:



Окно устанавливают между стропильными ногами. Ширину модели подбирают так, чтобы между рамой и стропилами с обеих сторон оставалось около двух сантиметров. По периметру рамы будет располагаться утеплитель, ширина зазоров между коробкой и стропилами зависит от его толщины.





Наши работы





Порядок монтажа

1. Если крыша уже готова, в ней нужно вырезать проем для оконной коробки. Проем делают по срезу стропил: между краем и коробкой оставляют такой же зазор, как между коробкой и стропилом. Так обрезают все материалы за исключением гидроизолирующего слоя: нужно оставить лишние 20-25 сантиметров пленки для нахлеста.

2. Если потолок изнутри обшит гипсокартоном или вагонкой, определить местоположение проема будет сложно. Рекомендуется иметь на руках схему размещения стропил, иначе придется демонтировать часть панелей. Перед тем как вырезать в гипсокартоне по контуру весь проем, следует сделать несколько сквозных отверстий, чтобы снять напряжение кровельного пирога.

3. Сверху и снизу проема прибивают к стропильным ногам поперечные бруски. Их монтаж обязателен, если для установки окна потребовалось удалить участок стропила. Если нет – бруски все равно рекомендуется прибить: так окно будет держаться крепче.

4. Поверх готового проема под небольшим уклоном ставят дренажную трубку/желоб для отвода конденсата, крепят к обрешетке. Длина желоба равна ширине проема. Уклон необходим для того, чтобы вода не застаивалась, а самопроизвольно стекала в вентзазор кровли.

5. Извлекают из окна створку. Если окно глухое, вынимают стеклопакет.

6. Крепят коробку к стропилам и поперечным брускам кронштейнами-уголками. Одна полка привинчивается саморезами к деревянному элементу, вторая – к оконной раме. Нижний край крепят плотно, на верхнем шурупы до конца не затягивают.

7. Регулируют конструкцию по уровню. Серьезные перекосы выправляют пластиковыми уголками. Рекомендуется вернуть на место створку, чтобы убедиться в корректном прилегании. После регулировки створку опять снимают и затягивают крепеж.

8. Укладывают вокруг окна гидроизоляцию и утеплитель. Края гидроизолирующего фартука заводят с одной стороны под гидроизолирующий слой самой кровли, с другой – под желоб для конденсата. Края гидроизоляции крыши фиксируют к раме. Крепление – оцинкованными гвоздями.

9. Закрывают монтажные швы планками оклада из комплекта окна. Сначала ставят нижнюю деталь, потом остальные. Все планки нужно завести под эластичный уплотнитель.

10. Изнутри щели по периметру рамы заделывают теплоизолирующим или уплотнительным материалом, укладывают пароизоляцию и обрабатывают откосы. Нижний откос должен быть горизонтальным, верхний – вертикальным.

11. Возвращают на место створку.

Можно немного изменить последовательность монтажа: сначала обшить проем теплоизоляционным материалом, а потом установить раму. Полосы утеплителя крепят к стропилам и брускам степлером.

Установка мансардных окон на мягкую кровлю – дело энергоемкое и требующее высокой точности.

Некачественный монтаж наклонного окна на крыше приведет к тому, что мансарду будет постоянно заливать дождем, под кровельным покрытием начнет скапливаться конденсат, дождевая и снеговая влага. Все это ускорит износ крыши и всего дома.



Обращайтесь к нам в СТМ-Строй: наш опыт кровельных работ больше пятнадцати лет, мы установим для вас мансардные окна быстро, недорого и с полным соблюдением технологии.





Дополнительные материалы по теме





Добавить комментарий

Установка мансардных окон Fakro – инструкции, видео

Для того чтобы при установке мансардных окон и других изделий марки FAKRO не возникало затруднений, а конструкции служили долго и были безопасными, монтаж нужно выполнять по инструкции. У вас не возникнет проблем с поиском нужного вам документа – все они собраны в этом разделе сайта.

Содержание инструкций

Открыв документ, посвященный той или иной продукции, вы найдете:

• техническое описание мансардных окон, чердачной или другой конструкции;
• подробные иллюстрации;
• последовательность этапов правильной установки окна в крышу или другого изделия марки FAKRO;
• иные полезные материалы, содержание которых зависит от описываемой конструкции – например, правила ухода за фурнитурой для продления срока ее службы.

Обратите особое внимание на видеоролики, которые мы записали и смонтировали специально для вас. Установка мансардных окон на видео показана максимально наглядно и доступно, это же касается и другой продукции марки FAKRO.

Охвачен практически весь ассортимент

На этой странице сайта вы найдете инструкции по монтажу практически всех конструкций, выпускаемых компанией FAKRO:

• мансардных окон;
• сервисных окон, предназначенных для обеспечения выхода на крышу;
• окладов для окон и дымовых труб;
• чердачных лестниц;
• гидропароизоляционных пленок;
• рольставен, жалюзи, автоматических систем управления и многого другого.

Также вы можете ознакомиться с ВИДЕОИНСТРУКЦИЯМИ

. Смотреть ->



Чердачные лестницы

Монтаж чердачной лестницы не требует специальных навыков и дополнительного оборудования. При установке чердачной лестницы необходимо соблюдать несколько правил регулировки ее высоты и крепления в потолочном проеме. Специальные трафареты для подрезания деревянных лестниц под нужную высоту и подробные инструкции с описанием всех технологических моментов поставляются в комплекте с каждой лестницей. Для более яркой и наглядной презентации процесса монтажа продукции FAKRO на сайте представлено несколько видеороликов с пошаговой установкой мансардных окон и аксессуаров к ним, чердачных лестниц и гидро-пароизоляционных пленок. При необходимости, Вы можете запросить дополнительную информацию у наших региональных представителей, которые на сегодняшний день работают в Самаре, Екатеринбурге, Новосибирске и многих других российских регионах.

монтаж мансардного окна своими руками

Многие владельцы загородных домов пытаются сделать из мансарды полноценное жилое помещение. Одним из требований к таким помещениям является доступ свежего воздуха, а также должный уровень освещенности. Решить обе проблемы разом может установка окна в кровлю. Такое решение сегодня пользуется немалой популярностью и чаще всего для этой задачи владельцы предпочитают нанимать сторонних исполнителей, хотя сделать это можно и самостоятельно. Итак, как установить мансардное окно?

Устройство мансардных окон

В комплект поставки чаще всего входят следующие комплектующие:

• маркизет или рольставни для наружного затемнения;
• оклад для защиты от негативных атмосферных воздействий;
• само окно – замкнутая герметичная система;
• гидроизоляционный уплотнитель;
• внутренние откосы.

В стандартный набор мансардного окна входит стеклопакет, оклад, рама, откосы, фурнитура

Конечно, в продаже можно найти и более скромные комплекты, но рекомендуется выбирать вариант со встроенными шторами. Из-за того, что сама конструкция будет располагаться под углом, то классические средства затемнения могут быть не эффективны.

Планирование и расчеты

Установка мансардного окна в готовую кровлю должна начинаться с этапа планирования. Прежде всего, потребуется вычислить требуемые размеры. Формула для расчета достаточно проста: 1 квадратный метр остекления на каждые 10 квадратных метров помещения.

Также требуется правильно выбрать высоту, на которой будет проводиться монтаж окон. Расположение мансардных окон следует подбирать таким образом, чтобы нижняя часть рамы возвышалась над уровнем пола на 1-1,5 метра.

Нижняя часть рамы должна быть выше уровня пола на 1-1,5 м

Выбор места установки мансардного окна в металлочерепицу или мягкую кровлю и размеров следует делать так, чтобы по возможности не затрагивать при монтаже стропильную систему. Габариты должны позволить монтировать оконную коробку между стропилами и оставить запас около 10 см.

План работ и инструмент

Будь то установка мансардного окна в мягкую кровлю или металлочерепицу, при любом варианте инструкция по монтажу здесь следующая:

• подготовка проема;
• установка рамы;
• тепло- и гидроизоляция;
• подготовка дренажной системы;
• монтаж деталей оклада;
• установка стеклопакета;
• внутренняя отделка, включая монтаж откосов и пароизоляцию.

Установка мансардных окон своими руками – задача вполне посильная, но без подходящего инструмента мастеру будет не обойтись:

• шуруповерт и саморезы;
• рейки и брусы из дерева;
• уровень;
• гвозди;
• материалы для тепло- и гидроизоляции.

Монтаж окна

После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ. Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы. Важно резать по диагонали, а не по контуру, после этого отрезают у полученных треугольников вершины и лишь после этого формируют проем.

Проем в кровле формируют с помощью циркуляционной пилы

Отдельно следует отметить работу с кровельным материалом. Монтаж мансардных окон в металлочерепицу производится аналогично, равно как и в случае с профнастилом или листовым железом. Если же речь идет о мансардных окнах в фальцевой кровле или подобных материалов, то обшивку вначале потребуется разобрать.

Установка рамы и регулировка

Важно: в целях безопасности рамы монтируют без стекла. Оно может быть установлено лишь на заключительных этапах.

Установку рамы рекомендуется проводить без стекла

При монтаже рамы для мансардных окон следует сразу тщательно закрепить нижние кронштейны, а вот крепление верхних до конца затягивать не стоит – это поможет затем проще отрегулировать створку. Делается это при помощи уровня. Если найдены какие-либо отклонения вставленного окна, следует устранить их при помощи пластиковых уголков – эти запчасти часто входят в комплект поставки. Также рекомендуется ненадолго вставить стекло в раму, чтобы проверить качество установки. Как только регулировка будет завершена, следует закрутить шурупы.

Изоляция и дренаж

После того как крепеж будет надежно завернут, вокруг рамы потребуется проложить тепло- и гидроизоляционный материал для большей герметичности. Фиксацию гидроизоляционного фартука выполняют с помощью степлера.

Гидроизоляцию фиксируют с помощью степлера

Дренажный желоб делается в верхней части рамы. В обрешётке прямо над проемом вырезают два куска под размер дренажного желоба. Подобных же размеров готовят и отрез гидроизоляционного материала. Желоб заводится под обрезки гидроизоляции и крепится к обрешетке. Устанавливать его требуется обязательно под углом, иначе герметизация будет страдать – дождевая вода может пойти в окно.

Установка оклада

Сегодня используется два основных типа оклада для разного фальца. Первый используется для работы с плоским кровельным материалом, второй – с волнистым. Компании, занимающиеся изготовлением мансардных окон, на производстве прикладывают оклад в комплект поставки. При этом принцип работы с обоими типами идентичен.

Оклад окна входит в поставку конструкции, а правила установки описаны в инструкции производителя

Первым делом прикрепить следует нижнюю часть оклада мансардного окна. Устанавливать его следует таким образом, чтобы фартук гидроизоляции выходил и за саму раму, и за листы кровли. После следует перейти к боковым комплектующим. Края этих элементов должны быть уложены на саму раму.

Оклад окна прикрепляется к обрешетке и раме

Уплотнитель прокладывается по внешней части рамы. Чаще всего он, крепления и все прочие комплектующие идут в комплекте поставки, но в отдельных случаях их придется докупать позже. В любом случае после этих действий следует тщательно проверить все на точность и прочность, т.к. замена или ремонт мансардных окон в случае необходимости доставит немало хлопот.

Установка стеклопакета и внутренняя отделка

На следующем этапе установки мансардных окон потребуется вернуть стеклопакет обратно в раму. Делается это достаточно просто, но технология зависит от производителя, поэтому сам процесс исчерпывающе описан в руководстве.

Стеклопакет монтируют на самом последнем этапе, отделку выбирают под интерьер

Также не должна вызывать проблем и внутренняя отделка окон в крыше – тут все зависит от личных предпочтений. Кроме того, многие производители в комплект мансардных окон добавляют также и специальные решения для облицовки. Чаще всего в набор входит герметик, стусло и шаблон. Подобные шаблоны одинаково хорошо ставятся и при необходимости снимаются.

В качестве альтернативного варианта можно использовать и обычный гипсокартон, а вот от механических монтажных конструкций в таком случае следует отказаться.

Особенности утепления мансардного окна

Про работу с утеплителем на крыше следует сказать отдельно. Очень часто неправильное утепление мансардных окон оборачивается множеством проблем с его эксплуатацией. Многие неопытные строители предпочитают использовать для утепления обычную монтажную пену. Делать этого не стоит: расширение материала может привести к перекосам и проблемам с изоляцией. Правильная технология монтажа рекомендует использовать материалы в виде матов каменной ваты с высоким сроком службы.

Для теплоизоляции мансардного окна лучше всего использовать каменную вату

В качестве дополнительной меры крайне рекомендуется установить под мансардным окном приборы отопления. Поток теплого воздуха с равным успехом и оконные откосы прогреет, и от конденсата защитит. Металлические элементы для монтажа изоляции использовать не стоит – они могут образовывать мостики холода.

Это все, что требуется знать о монтаже мансардного окна в мягкую кровлю или черепицу. Несмотря на кажущиеся сложности, сам процесс достаточно прост и требует не столько умений, сколько времени.

монтаж в мягкую готовую кровлю, окна в крыше мансарды, как установить

Содержание:

Тем, кто решил перестроить мансарду над баней в полноценное жилое помещение, нужно будет сделать все для того, чтобы в него беспрепятственно поступали свежие потоки воздуха и солнечный свет. Решить данную задачу позволят мансардные окна, монтаж которых несколько отличается от монтажа простых окон. В этой статье мы расскажем о том, как произвести монтаж мансардного окна, а также подробно опишем всю технологию.

Если хозяин решился на установку мансардных окон в скаты, получившаяся в итоге конструкция должна образовать многослойную кровельную систему. Окно потребуется не просто очень надежно закрепить, но и сделать все возможное, чтобы не изменить технические характеристики кровли. Поэтому все работы должны быть выполнены с максимальной грамотностью и точностью.

Требования, предъявляемые к мансардным окнам

Правильно сделанный кровельный пирог отлично сберегает тепло, на нем не собирается конденсат, а также он долго служит благодаря качественно организованной вентиляции. Те же требования предъявляются и к мансардным окнам, которые, ко всему прочему, должны легко открываться и закрываться. Они, также как и кровля, должны суметь противостоять любым атмосферным проявлениям.

В связи с этим, устанавливаемые кровельные окна должны отвечать таким требованиям:

• обязательное наличие закаленного стекла либо это должна быть триплекс система;
• они должны иметь энергосберегающую функцию и при этом отлично пропускать световой поток;
• оснащение прочной рамой, позволяющей постоянно защищать от ультрафиолетового излучения;
• должна присутствовать возможность затенения, необходимо обеспечить легкость в обслуживании, а также весьма предпочтительна летняя и зимняя вентиляция и барьер от насекомых и пыли.

Дабы деньги не были потрачены даром, перед началом проведения всех работ рекомендуется выполнить все расчеты, чтобы выбор окна происходил согласно потребностям. Оно должно соответствовать кровельному покрытию и иметь правильное расположение.

Площадь окна

Произвести расчеты – очень просто, итоговые данные будут зависеть от площади пола. На каждые 10 м² основания должно быть предусмотрено 1 м² остекления, не беря во внимание размеры окна. Стоит учесть тот факт, что чем выше располагается окно, тем больше света оно сможет пропустить. Однако такой подход может помешать тем, кто любит подолгу смотреть на окружающую природу, поэтому подобная установка мансардных окон в готовую кровлю более приемлема для крыш с малыми уклонами скатов – в пределах 15-20º.

В кровли с крутыми скатами монтаж мансардного окна в мягкую кровлю осуществляет таким образом, чтобы его нижняя граница располагалась на высоте от 100 до 140 см. Предельно низкое значение в данном случае может достигать 80 см, а максимальное – 190 сантиметров. Тем не менее, высота размещения почти не оказывает влияния на габариты мансардных окон. Как бы то ни было, общая площадь остекления должна определяться по предложенной формуле, при этом неважно, какое количество окон захочет установить хозяин дома.

Какое окно лучше выбрать для мансарды

На рынке в настоящий момент можно встретить множество разновидностей мансардных окон по конструкции и функциональным особенностям. Они отличаются не только размерами, но и тем, как они функционируют, местом размещения поворотного механизма и ручки. Касаемо оконной ручки, высота ее установки повлияет на высоту монтажа самого окна.

Если установить ручку очень высоко, окно будет неудобно открывать и закрывать, если, конечно, оно не имеет функции ДУ. А если разместить ее чрезмерно низко – это может нести опасность для отдыхающих в мансарде детей. Также на выбор мансардного окна повлияет разновидность уложенного кровельного покрытия. Высота внешнего оконного оклада будет тем больше, чем выше рельеф у кровельного материала. Некоторые производители окон маркируют свою продукцию данными, где указаны кровельные материалы, вместе с которыми окна предпочтительней устанавливать.

Следите за тем, с какой комплектацией продаются окна. Нужно, чтобы в них присутствовали все крепежи, монтажные уголки, влагоизоляционный фартук, а также герметик и клейкая лента.

Стоит отметить, что если в комплект не входит водоотводящий желоб, желательно его сделать самому, например из сложенного вдвое отрезка гидроизоляционного материала.

Определяем место монтажа мансардных окон

Очень важно, чтобы установка окна в крыше мансарды была произведена в правильном месте, таким образом, можно будет максимально продлить срок эксплуатации всей кровли.

Определяясь с местом установки, учтите, что не стоит этого делать в таких местах:

• на скатах ендовы, так как в ее углах будет собираться влага и другие осадки;
• близ вентиляционных воздуховодов, дымоходов, потому что в таких местах довольно часто возникает конденсат;
• недалеко от горизонтальных стен, где собираются осадки, и существует большая вероятность затенения.

Строгих технических норм по расположению мансардных окон не существует, поэтому при их выборе ориентируйтесь на такие рекомендации:

• Самое главное – это тип кровельного покрытия. Рулонный кровельный материал можно легко разрезать в интересующем нас месте. Для керамической черепицы такой подход не подойдет. Окно потребуется разместить таким образом, чтобы его нижняя часть располагалась поверх ряда целостной черепицы. Если этого сделать не получается, черепицу нужно будет разобрать, а по окончании врезки окна уложить подогнанные части материала поверх оконного оклада.
• Немаловажным также считается и шаг стропил. В идеале конструкция системы стропил должна остаться неизменной. Старайтесь покупать окна с размерами, позволяющими без усилия монтировать их между двумя рядом стоящими стропилами, при этом должен оставаться запас в 7-10 см. Дополнительный зазор нужен для последующей закладки теплоизоляции. Если промежутки между стропилами слишком малые для установки большого окна, лучше купить два или три окна размерами поменьше, и установить их рядом.
• Стоит отметить, что в случае необходимости удаления небольшого отрезка стропила для последующей установки окна, в проем для него монтируют дополнительный горизонтальный брус с целью усиления стропильной системы.
• Нужно обращать внимание на то, крепится ручка в верхней части окна или в нижней. В первом случае мансардные окна монтируют на высоте, не превышающей 110 см, а во втором случае – до 170 см

Определяясь с тем, где и как установить мансардное окно в готовую кровлю, нужно предусмотреть установку под окном отопительного прибора, таким образом, можно будет исключить появление конденсата.

Последовательность установки окна на мансардной крыше

Работы по монтажу окна на мансарду состоят из таких шагов:

• под монтируемое окно делают проем;
• устанавливают раму с заранее снятым стеклопакетом;
• производят укладку утеплителя и влагоизоляции;
• установка желоба сверху оконной рамы;
• закрепление элементов оклада;
• установка стеклопакета;
• проведение внутренней отделки, включая монтаж пароизоляции и создание откосов.

Как правило, все изготовители мансардных окон прикладывают полную инструкцию, по которой можно все работы выполнить своими руками. Существует ряд нюансов, с учетом которых установка окон произойдет максимально качественно.

Делаем проем в кровле по правилам

Устройство проема должно соответствовать таким правилам:

• Ввиду того, что по всему периметру проема рамы нужно будет прокладывать теплоизоляцию, потребуется оставить зазор в 2-3,5 см. Эта величина зависит от толщины и плотности утеплительного материала.
• Технологический зазор должен быть предусмотрен и между нижней частью окна и кровельным покрытием. Зазор определяется, исходя из типа кровельного материала. Если это черепица, то отступ в данном случае будет равняться 9 см.
• Просвет в 4-10 см должен быть оставлен между кровельным покрытием и верхним монтажным брусом. В данном случае зазоры необходимы для предотвращения перекоса окна в результате возможной усадки стропильной системы.
• Фиксация рамы окна будет производиться к стропилам или рейкам, закрепленным на одном уровне по горизонтали. Рейки изготавливают из бруса с сечением, аналогичным обрешетке.
• С внутренней части по влагоотталкивающему материалу или по отделке прочерчивают абрис согласно заранее определенным расстояниям.
• Куски гидроизоляционного материала вырезают по периметру окна таким образом, чтобы получался так называемый «конверт», то есть нужно предусмотреть нахлесты по 20-25 см. Впоследствии их нужно будет вывернуть наружу, зафиксировать степлером к раме или обрешетке, а лишние части можно будет удалить. В верхней части на них будет помещен влагоотталкивающий фартук таким образом, чтобы оболочка изоляции стала абсолютно герметичной.

Как правильно установить оконную коробку

Согласно рекомендациям производителей, монтажные кронштейны должны быть закреплены к раме. К примеру, производитель Fakro рекомендует до установки кронштейнов снять стеклопакет, а изготовитель Velux советует его вынимать по окончании монтажа кронштейнов.

Прокладывать и фиксировать теплоизоляцию сверху и снизу окна лучше всего степлером до начала монтажа рамы в проем.

Монтаж и настройка рамы

Установка и настройка рамы осуществляется в такой последовательности:

• Нижние кронштейны закрепляют наглухо, а верхние подкручивают лишь частично, чтобы в будущем была возможность провести регулировку.
• На следующем этапе осуществляют выравнивание рамы по вертикали и горизонтали, а если были найдены какие-либо отклонения, то с помощью пластиковых уголков делают подгонку. Створку рекомендуется на время установить на место для возможности контроля правильности прилегания ее к раме. Лучше проконтролируйте точность установки рамы сейчас, так как позже это сделать не получится.
• Отступы от проема к раме с обеих сторон должны быть одинаковыми.
• Когда регулировка закончена, все болты можно затянуть окончательно, по периметру рамы уложить влагоотталкивающий фартук, а также закрепить при помощи степлера теплоизоляционный материал со всех сторон.

Чтобы произвести монтаж дренажного желоба, в обрешетке над окном делаются прорезы с размерами, равняющимися параметрам дренажного устройства. Согласно этим размерам отрезают кусок влагоизоляционного материала. Желоба продевают сквозь удаленную часть гидроизоляции и фиксируют к обрешетке. Стоит отметить, что водосток должен быть размещен под углом, чтобы влага не собиралась, а самотеком уходила в вентиляционный просвет крыши.

Финишные работы по установке мансардных окон

Стоит помнить и то, что монтаж оклада должен четко соответствовать рекомендациям производителя. Придерживайтесь правила – всегда начинайте сперва закреплять нижний элемент, при этом все узлы оклада продевайте сквозь гибкий утеплитель. Затем раму устанавливают обратно, изнутри прокладывают пароизоляцию и делают откосы.

Вот мы и разобрались в вопросе, как установить окно в мансардной крыше. Были приведены все нюансы, знание которых поможет не допустить ошибок в процессе монтажа. В идеале, нужно придерживаться всех рекомендаций независимо от особенностей конструкции приобретенных окон. Учитывайте технологию их установки и тогда все операции вы сможете произвести своими руками.

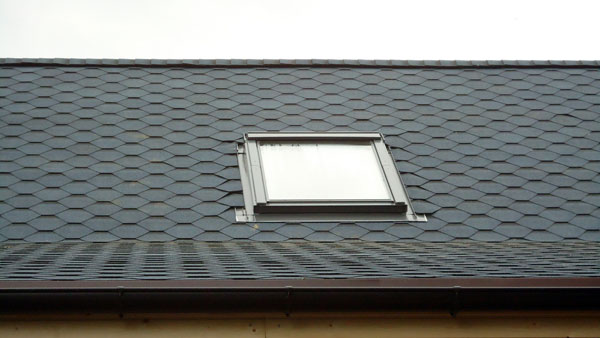

Правила установки мансардных окон на крышах с мягкими покрытиями

Правила установки мансардных окон на крышах с мягкими покрытиями

Мансардные окна на крышах с гибкими битумными покрытиями – удивительное сочетание технологии позапрошлого века и современных достижений. Мансарды в Европе известны давным давно, это только у нас они получили широкое распространение в последние десятилетия. Мягкие кровли современного вида можно считать относительно новым достижением человечества. Вот и получается, что современные мансарды совмещают в себе давние и современные строительные технологии и материалы, надо сказать, что совмещение получилось довольно удачное. В этой статье мы рассмотрим правила установки мансардного окна на крышах с мягкими покрытиями, поговорим о некоторых особенностях технологии.

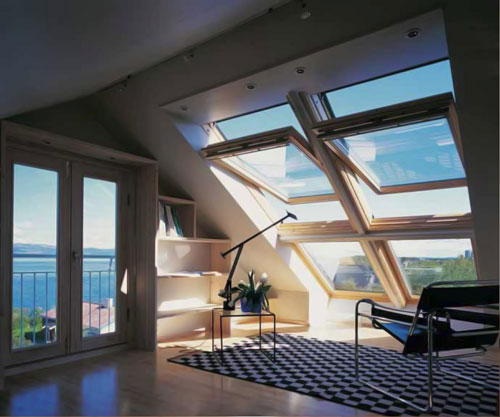

Дом с мансардой

Чем отличаются мягкие кровельные материалы от жестких

Главное отличие – мягкие кровли не могут воспринимать нагрузки, в связи с этим все они настилаются на сплошные покрытие. В качестве сплошных покрытий чаще всего применяются листы клееной фанеры или плиты ОСП. Большой разницы с точки зрения строителей между этими материалами не существует, мягкая кровля отлично себя «чувствует» как на листах фанеры, так и на плитах ОСП. Главное, чтобы основание было сделано с учетом правил СНиПа и во время выполнения работ учитывались рекомендации производителей.

Настил листами ОСП должен быть ровным, без перепадов по высоте и без острых углов. Дело в том, что все подкладочные материалы и сама мягкая кровля довольно негативно реагируют на сложные условия эксплуатации – в таких местах существенно увеличиваются риски появления протечек. Для кровли лучше приобретать влагостойкие сорта ОСП или фанеры, это будет служить дополнительной страховкой минимизации ущерба в случае нарушение герметичности кровельного покрытия. Крепление сплошного слоя должны выполнять специалисты – слишком много эти работы имеют важных составляющих, от которых зависит качество и долговечность покрытия. Мансардное окно монтируется еще до окончательного покрытия мягкой черепицей, работы нужно начинать после установки сплошного подкровельного слоя.

Правила выбора окна

Для начала вы должны правильно выбрать для себя конструкцию мансардного окна, а на оптимальный выбор оказывают влияние следующие факторы:

• Общая площадь мансардных помещений. Современные строительные нормы и правила рекомендуют, чтобы общая площадь оконных проемов составляла не менее 10% площади помещения. Только в этом случае параметры освещения будут соответствовать требованиям санитарных органов. Конечно, вы можете корректировать количество окон с учетом архитектурной конструкции крыши, собственных предпочтений и конкретного назначения помещений.
• Размеры окна не должны превышать расстояния между стропилами. Идеальный вариант – рама окна может крепиться непосредственно к стропилам. В противном случае вам надо будет устанавливать дополнительные несущие балки, балки монтируются под листом фанеры или плитой ОСП. Фиксацию балок производите оцинкованными металлическими уголками, толщина уголков не менее двух миллиметров, уголки крепите с двух сторон деревянных конструкций.
• Тип открывания мансардного окна. Этот параметр зависит только от вашего желания. В реализации существует огромное разнообразие моделей: с обыкновенным и с усиленными стеклопакетами, с жалюзи и без, с прозрачными и с затемненными стеклами и т. д. Кроме того, производители предлагают окна с различными типами открывания, поворотные и раздвижные, с различным уровнем расположения ручек по высоте, с ручным или автоматическим приводом механизмов управления. Выбор очень широк, советуем вам перед принятием окончательного решения посоветоваться с настоящими профессионалами. Не с продавцами, а с профессионалами-строителями. Только в таком случае вы будете гарантированно иметь правдивую информацию.

Краткая инструкция по установке мансардных окон

В связи с тем, что каждый тип окна имеет свои отличительные особенности, мы вам расскажем только о главных и общих для всех типов конструкций правилах монтажа.

• Размеры проема должны быть на 3÷5 сантиметров больше линейных размеров рамы окна. Все грани должны быть обязательно параллельными, углы между ними ровно 90°. Нижняя и верхняя кромки проема должны быть в строго горизонтальном положении. Это аксиома, без выполнения этих начальных условий о правильной установке окна можно и не мечтать. Не стоит надеяться, что уже во время установки рамы вы сможете точно подрегулировать ее положение, в большинстве случаев это не удается. Кроме того, наличие больших и неравномерных по ширине щелей вокруг рамы всегда вызывает преждевременное появление протечек. Протечки же для мансардной крыши – злейший враг, ликвидация их последствий обходится дорого, а ремонт помещений занимает много времени.
• Никогда не пытайтесь крепить несущие элементы конструкции окна к листам фанеры или плитам ОСП, здесь фиксируются только элементы герметизации стыков. Места срезов фанеры или ОСП дополнительно зафиксируйте к деревянным брускам, предназначенным для установки оконной рамы. Правила фиксации такие же, как и при монтаже сплошного покрытия под мягкие кровли.

Строго соблюдайте все рекомендации инструкции, для каждого типа окна производитель разрабатывает индивидуальную инструкцию по выполнению монтажных работ. Иногда между ними отличие небольшие, а в некоторых случаях правила монтажа совсем другие.

Монтаж окна на сплошную подкладку

Несколько практических советов по монтажу мансардных окон

Знать процесс установки окон теоретически – это хорошо, а подкрепить свои знания практическим опытом – еще лучше. Мы рассмотрим несколько конкретных случаев, которые могут возникать во время монтажа окон и подскажем пути их решения.

• Во время монтажа обнаружилось, что сплошное покрытие под мягкую черепицу имеет отклонение от горизонтальности. Что делать, как ставить раму окна? Раму монтируйте только по уровню, пусть будет небольшая разница в боковых зазорах, это намного лучше, чем наклон рамы по всей площади.

Вы ошиблись с размерами и рама не подходит под установочный проем. Расширять проем или уменьшать раму? Только расширять проем, хотя это и отнимет намного больше времени.

Установленные окна

Рекомендуем посмотреть:

инструкция по установке своими руками

В доме не бывает лишних метров: так гласит золотое правило науки дизайна интерьера. Каждый день появляются новые идеи, как буквально из ничего оборудовать личный кабинет, гардеробную, оранжерею или бар. И в этом плане наиболее ценное, просторное и уютное дополнительное пространство – мансарда.

Причем в жилой реально перевоплотить почти любой чердак, а проблему недостатка света и воздуха легко решит качественный монтаж мансардного окна на фронтонные стены или скаты. И не важно, какое именно место вы выбрали для этого элемента и как много окон хотите установить – для крыши такая «операция» совершенно безопасна, если учитывать все рекомендации специалистов и обеспечить надежную гидроизоляцию рам.

Давайте изучим все правила, которые касаются этого процесса.

Понятие жилого помещения под крышей однажды появилось благодаря богемной молодежи, которая любила атмосферу безмятежности и легкости. Поэтому и по сей день это пространство обустраивают так, чтобы оно было наполнено светом и было просторным. А на это уже напрямую влияет выгодная установка мансардного окна или окон, с учетом их высоты, количества и места расположения.

Так, например, в плане размещения преимущество отдают солнечной стороне. Т.е. мансардные окна выгодно размещать там, куда максимально будет заглядывать солнце. Причем у наклонных скатов в этом плане много плюсов, ведь окна под углом пропускают на 40% больше естественного освещения, чем строго вертикальные.

Это важно учитывать при выборе стены, ведь многим кажется, что в прямой стене окно будет выглядеть более привычно, чем то, что как бы нависает над мебелью и психологически менее комфортно. С другой стороны, иногда окна направляют на запад специально, чтобы под крышей встречать красивый закат в кругу семьи или друзей (или заниматься йогой):

Второй момент: наклонные окна убирают теневые ниши, поэтому такое помещение кажется особенно светлым. В то же время прямое окно во фронтоне оставит тени по углам скатов:

И, наконец, чем окон больше, тем светлее, что вполне логично. Поэтому, что касается количества самих окон, их площадь по правилам должна быть не меньше, чем 1/10 пола мансарды:

Теперь, прежде, чем как установить мансардные окна в выбранной стороне крыши, определитесь с их высотой и параметрами. Так, слишком высоко их располагают только в том случае, если планируется сразу два ряда.

В противном случае окна ставят на нормальном расстоянии от пола (90-112 см), иначе не избежать угнетающей атмосферы, как в подвале, где сами окна всегда почти под потолком. Не стоит располагать мансардное окно также слишком низко, ведь стоящий и сидящий человек должен иметь лучший обзор внешнего мира.

На высоту мансардного окна также влияет угол наклона ската. Так, чем меньше уклон кровли, чем более пологий скат, тем выше должно быть окно.

Но помните, что к окну всегда должен быть доступ, минимум для того, чтобы открыть, и максимум – чтобы через него спастись во время пожара:

Вы наверняка задумались: а зачем вообще два ряда окон? Для того, чтобы наблюдать за звездами!

Идем далее. Выбор окна должен быть удачным не только для создания нужного уровня освещения, но и для самой стропильной системы. Хорошо, если ширина окна будет на 2-5 см меньше, чем расстояние между стропилами. Тогда не нужно будет добивать дополнительные бруски, а такую нишу удобно заполнять утеплителем (хотя из без него вполне можно обойтись).

Т.к. расстояние между стропилами обычно составляет 60 см, почти все производители выпускают свои окна с коробкой шириной от 550 мм. Но если окно необычной формы и так сделать не получится, тогда стропильную систему в этом месте попросту подгоняют под ширину имеющегося окна, хоть это и не очень хорошо.

Вырезание отверстия в крыше зависит от того, какое именно кровельное покрытие уже уложено. Например, если оно штучное, то отдельные элементы легко демонтировать, не затрагивая все кровельное покрытие крыши:

Если кровельное покрытие цельное, листовое, то придется в буквальном смысле вырезать в крыше отверстие:

Вот схема расположения дополнительных брусков для установки окна:

У каждой крыши есть свой определенный шаг стропил, который проектируется исходя из целой совокупности возможных нагрузок. Но порой окно приходится вставлять значительно уже, или значительно шире этого шага. И для обоих случаев существуют свои технические решения, как и для нестандартных ситуаций.

Если окно уже шага стропил

Если так получилось, что окно явно уже имеющегося шага стропил, тогда вот что нужно делать. Раме необходимо будет на что-то опираться, а поэтому на определенном расстоянии, параллельно обрешетке, нужно установить монтажные рейки и закрепить на них коробку:

Бывает, что мансардное окно выбрано ну совсем узкое, например в стиле готики. В таком случае придется несколько дополнить стропильную конструкцию крыши, установив вспомогательный фрагмент стропила рядом с окном и специальные контррейки для его фиксации.

Сами контррейки нужно расположить на расстоянии 30-50 см от верхнего и нижнего края рамы (если установить их еще ближе к раме, возникнут проблемы с отделкой окна). Вот эти элементы и будут удерживать мансардное окно на месте.

Если окно шире шага стропил

Здесь придется повозиться больше, чем в предыдущем варианте. Ведь теперь придется затронуть саму стропильную систему, а именно подрезать стропила, что крайне нежелательно. Саму конструкцию нужно будет обязательно укрепить вспомогательными балками. Стоит ли говорить о том, что лучше вообще не трогать стропила, ведь на каждое из них идет своя нагрузка от крыши?

Но раз уже так получилось, и одно большое окно не получится заменить двумя небольшими, тогда вам понадобятся дополнительные горизонтальные балки. Размещать их нужно на расстоянии 30-50 см от нижнего и верхнего края окна, а вертикальные – на 2-5 см от самой оконной коробки (для отделки):

Вот еще один мастер-класс, демонстрирующий процесс монтажа окна, которое шире шага стропил:

Нестандартные варианты установки

Сложные варианты установки мансардных окон встречаются реже, чем стандартные, но все же бывают. Виной тому бурная фантазия современных архитекторов, которые в борьбе за своих клиентов едва ли не переворачивают дома вверх ногами (хотя и такие проекты уже существуют). А в необычных проектах окна располагают как уже получится, и о некоторых таких вариантах мы вам расскажем.

Например, довольно проблематична установка мансардного окна в крышу с декоративным кровельным покрытием. Дело в том, что крайне важно, чтобы гидроизоляционный слой крыши (который всегда есть под финишным кровельным покрытием) был надежно соединен с окладом и гидроизоляционным фартуком окна.

А для этого нужно, чтобы само окно оказалась расположенным в одной плоскости кровли. Для чего под раму окна устанавливают специальный подставочный брус – вот и все решение проблемы.

Строят сегодня также скругленные скаты. На них также возможна установка окна, только оно будет утоплено в саму плоскость крыши.

А вот для любителей созерцать звезды тоже есть свои решения: монтаж окна прямо в коньке крыши. Так освещение, конечно, получается максимальным.

Это реализуют двумя путями: либо располагают два окна по обоим сторонам от конькового бруса, на расстоянии 50 см от верха, и сам брус при этом остается нетронутым и продолжает выполнять свою несущую функцию дальше. Второй вариант – изначально построить стропильную систему без конькового бруса, с висячими и наслонными стропилами. А между окнами устанавливают специальный коньковый элемент.

Еще мансардные окна часто устанавливают в комбинации, для устройства под крышей зимнего сада. В таком случае между окнами по горизонтали и вертикали оставляют всего 100 мм, а количество самих окон остается неограниченным. Их ставят лесенкой, трапецией или в виде треугольника. Обычно для этой цели оклады делают по специальному заказу.

Многие производители делают свои окна довольно удобными для монтажа, под стандартный шаг стропил:

Следующим шагом устанавливают систему водоотводных желобов, которые еще называются окладом окна. Этот элемент необходим для отвода  атмосферных осадков.

Почти во всех современных мансардных окнах в комплект входит наружный специальный изоляционных оклад и весь необходимый крепеж, которых вполне достаточно. Но для уверенности в герметичности окна обычно специалисты советуют все-таки применять дополнительные изоляционные материалы.

Собирают оклад так: первым монтируют нижний элемент, потом боковые части и верхний. Затем прибивают кляммеры, а на них защелкивают нижнюю часть желоба:

Далее накладку крепят к раме, а по периметру окна укладывают уплотнитель для зимней герметизации. И, наконец, всю конструкцию желоба с уплотнителем прижимают накладкой:

Переходим к гидроизоляции окна. Так, утеплитель нередко закладывают между стропилами и откосами изнутри мансардного помещения, а снаружи оконную коробку изолируют манжетой.

Например, современные уплотняющие манжеты делают из специального паропроницаемого материала, по типу того, что укладывают под кровлю. В качестве дополнительного утеплителя также используют пояс из шерсти, который заталкивают между оконной коробкой и брусками крыши. Также прямо в коробку возможно встроить вспененный полипропилен.

Изнутри помещения мансардное окно накрывают пароизоляционным фартуком. Он должен защищать оконный проем не только от влаги, но и от конденсата. Точнее сказать, фартук как раз и собирает конденсат:

Влагостойкая лента обеспечивает особенно плотное соединение окна с гидроизоляцией кровли. Без нее трудно обойтись, если окно приходится монтировать прямо в готовую крышу, ведь в таком случае к имеющейся гидроизоляции крыши уже сложно подобраться.

А снаружи полотна гидроизоляции заводят под кровельное покрытие:

Если вы все сделали правильно, ваша мансарда станет уютной, светлой и теплой. Благодаря наличию таких окон ее можно делить на зоны, ставить перегородки и обустраивать внутри подкровельного пространства отдельные, вполне функциональные помещения. Ведь площадь мансарды обычно равна площади всего дома!

А что вы решили обустраивать под крышей, и какое именно окно планируете ставить?

Монтаж мансардного окна в мягкую кровлю своими руками

Мансардное окно — конструкция, благодаря которой мрачный чердак превращается в светлую и уютную мансарду. В мягкой кровле ее можно установить самостоятельно. Как это выполнить с минимальными затратами времени и сил, мы расскажем в нашей статье.

Как сделать самостоятельный монтаж мансардного окна в кровлю

При обустройстве мансардного окна на кровле из металлочерепицы и профлиста возникают серьезные сложности — нарушение целостности кровельного пирога, деформация материалов и необходимость в доработке стропильной системы. С такими задачами могут справиться только профессиональные строители. Мастера устанавливают мансардные окна и берут за это приличные деньги. При этом качество их работы во многих случаях не соответствует стандартам и ожиданиям клиентов.

Установка мансардного окна в мягкую кровлю — совершенно другое дело. Мягкая кровля лишена недостатков, о которых говорилось выше. Волнистые листы отличаются небольшими размерами и легко раскраиваются с помощью ножа, ножовки и болгарки. При их использовании не возникают риски деформации материалов и нарушения защитного покрытия. Поэтому мягкая кровля идеально подходит для монтажа мансардного окна на крыше.

Совет. Для монтажа мансардного окна хорошо подходит кровля Ондувилла.

Как осуществляются работы по установке конструкции? Возможны два варианта.

Первый вариант

Установка окна на стадии обустройства крыши. В этом случае нужно сделать разметку под оконную раму и прикрепить конструкцию к стропилам или деревянным брускам.

Второй вариант

Монтаж мансардного окна в готовую кровлю. В таком случае выполняются дополнительные работы.

Основные этапы установки окна в готовую кровлю

• На первом этапе проводятся подготовительные работы. Разметка под будущее окно. Разметку можно сделать снаружи и внутри.
• На следующем этапе выпиливается деревянная обрешетка и устраняется утеплитель. Гидро- и пароизоляционная пленка разрезаются так, чтобы в дальнейшем с их помощью можно было изолировать утеплитель.
• Из мансардного окна убирается поворотная рама и укладывается теплоизоляционный контур. Затем проводится монтаж конструкции. Для этого применяются специальные пластины и кронштейны.
• В установленную раму монтируется поворотная рама. После этого проводится регулировка мансардного окна.
• На завершающем этапе выполняется гидроизоляция мест примыкания мансардного окна к битумной черепице. Для обеспечения хорошего результата принимаются во внимание рекомендации производителя.

Полезные советы от экспертов

Установка мансардного окна в объемной черепице — процесс, который можно реализовать своими силами. Чтобы у Вас все получилось правильно и качественно, воспользуйтесь нашими советами:

• Подумайте над тем, где будет расположена конструкция. Для обеспечения хорошего обзора рекомендуется устанавливать мансардное окно на высоте 90 см от пола. Тогда можно рассматривать звезды на ночном небе, сидя на диване или в кресле.
• Установите под мансардным окном радиатор отопления. Таким образом не будет образовываться конденсат на стекле.
• Если планируется монтаж конструкции внушительных размеров, позаботьтесь об усилении стропильной системы.
• При выборе мансардного окна обратите внимание на расстояние между стропилами. Расстояние должно соответствовать габаритам конструкции.

Какую кровлю выбрать для мансардного окна

Битумная черепица Ондувилла — кровельный материал, который наилучшим образом подходит для установки окна на крыше дома. С ним существенно облегчается установка изоляционного слоя, обеспечивающего идеальное примыкание к кровельному материалу. А это значит, что кровля не потечет.

О преимуществах кровли Ондувилла

Битумная черепица Ондувилла — надежная кровля, с помощью которой можно кардинально изменить внешний вид дома. Материал обладает уникальной формой и привлекательной окраской. Ондувилла имитирует натуральную черепицу и всегда остается яркой.

Купить битумную кровлю Ондувилла можно в официальном интернет-магазине shop.onduline.ru.

В ассортименте представлены материалы разных цветов. Зеленая битумная черепица гармонично сочетается с деревьями и кустарниками. Материалы коричневого цвета больше подходят к светлым стенам. Новый цвет Фиорентино придает коттеджу праздничный вид.

Кровля Ондувилла имеет следующие преимущества:

• Компактность — волнистые листы имеют небольшие размеры. Поэтому при монтаже мансардного окна объемная битумная черепица легко ложится на кровлю.
• Практичность — удобный профиль кровельного материала упрощает монтаж окна на крыше. Конструкцию можно установить в любом месте. Это зависит от пожеланий владельца дома и от особенностей объекта.
• Экологичность — кровельные листы изготавливаются из безопасного сырья. В них не содержится такой опасный компонент, как асбест.
• Легкая технология укладки материалов — кровля обустраивается собственными силами. Листы разрезаются вдоль и поперек. Они хорошо гнутся. Поэтому Ондувилла подходит для создания любых архитектурных форм.
• Надежность — битумная кровля не протекает. Секрет герметичности кровельного покрытия заключается в продуманной системе.

Выберите мансардное окно и установите его самостоятельно! 😉 Для установки конструкции на крыше не нужна помощь специалистов. С такой задачей можно справиться своими силами, придерживаясь наших рекомендаций.
