05.03.2021
По статистике, металл по частоте применения в изготовлении лестничных конструкций — на втором месте после дерева.
Виды и особенности лестниц
Вспомогательные марши – технические и эвакуационные – делают цельнометаллическими, поскольку материал не горит, не выделяет токсичных веществ при нагревании.
При помощи художественного литья и ковки из металла создают изысканные внутренние и входные лестницы. Полностью металлические марши внутри дома оправданы в двух случаях:
- в интерьере в стиле хайтек, техно или лофт;
- при оформлении винтового подъема на второй этаж или в мансарду.
Если в концепцию интерьера помещения такой марш не вписывается, железным делают только каркас. Типы каркасов:
- Сварные — элементы сваривают между собой. Плюс — не расшатываются под действием постоянных нагрузок. Минус — сложность доставки от производителя. Сборные — из модулей на болтовом креплении. Плюс — небольшой вес, быстрый монтаж.
- Прямые или криволинейные. Одномаршевая лестница при высоте между этажами 2,7м займет, минимум 12 м2, поэтому прямые ставят в больших домах. Г-, П-образные конструкции удобны тем, что их размещают вдоль стен, оставляя центральную часть комнаты свободной. Самые компактные — винтовые системы, но спиралевидный подъем не очень удобен маленьким детям и людям с ограниченными физическими возможностями.
- Один или два косоура. Марш на монокосоуре — хорошее решение для небольших домов. Центральная несущая балка визуально облегчает конструкцию. Производство лестниц на одном косоуре требует точных расчетов нагрузок. В этом отношении двойной косоур сделать проще.
-
Открытые (без обшивки) или закрытые (под зашивку). Металлокаркас, облицованный камнем, стеклом или деревом, отлично сочетается даже с деревянной отделкой стен.
Открытые железные поверхности обрабатывают защитно-декоративными покрытиями. Грунт-эмаль «3 в 1» — быстро сохнет, нейтрализует ржавчину и защищает от коррозии. Сохраняет защитные свойства до 15 лет. Порошковые краски образуют прочное и равномерное покрытие, устойчивое к влаге, механическим и химическим воздействиям. Более 300 оттенков по таблицам RAL, разные текстуры (имитация гранита, серебра). Можно использовать для создания эффектов, например, антик или хамелеон. Гальваническое покрытие (хромирование, золочение, серебрение) защищает железо от коррозии, резких температурных перепадов, продлевает ресурс изделия.

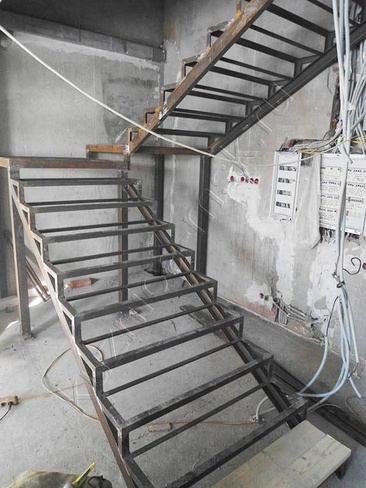

Как собрать лестницу из металла
Лучше, когда проектом занимаются специалисты, которые сделают необходимые замеры, выполнят расчеты. Это — важный этап строительства марша, поскольку от него зависит безопасность и удобство подъема. Для самостоятельного строительства лестниц можно использовать онлайн-калькуляторы с чертежами, которые помогут исключить ошибки в расчетах.
Оптимальные параметры лестничных элементов, рекомендуемые строительными нормами:
- угол наклона марша — 36-45 градусов;
- количество ступеней в одном марше — 3-18, ширина проступи — 27-28 см, высота подступенка — 17-18 см;
- ширина межэтажного пролета — 100-140 см (допустимо 70-90).
Материалы и инструменты
Для сваривания маршевой лестницы на двух косоурах понадобится:
- железный швеллер или квадратная профильная труба — несущие балки;
- уголок, из которого сваривают каркасы для ступенек;
- сварочный аппарат;
- болгарка для резки металла;
- наждачный круг для шлифовки сварочных швов;
- струбцины для фиксации деталей при сверлении и сваривании;
- составы для обработки железа от коррозии и ЛКМ для декоративного покрытия.

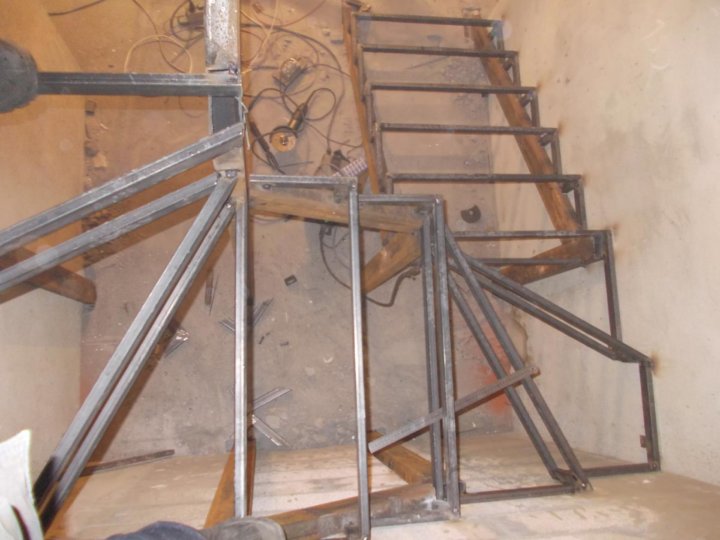

Порядок сборки
Инструкция, как сварить железную лестницу:
- Несущие элементы подгоняют к полу сваркой и анкерными болтами и анкерами к верхнему перекрытию. Сварка обеспечивает прочное соединение элементов, а болтовое крепление исключает перекосы. Косоур пристенной лестницы можно приварить к кронштейнам, закрепленным в стене, что обеспечит дополнительную жесткость.
- Сваривание уголка. Под деревянные проступи уголки нужно сварить полками вниз и внутрь, под керамогранит, керамическую плитку — вверх и внутрь. Количество площадок равно количеству ступеней в марше. Крепление к несущим балкам — сваркой. Для усиления прочности снизу проступи ставят вертикальные опоры.
- Зачистка швов после сварки. Сварочный шов необходимо защитить от преждевременного разрушения и повреждения, для чего используют различные технологии. Самое простое — механическая чистка шлифстанком или болгаркой с абразивным кругом или шлифовальной насадкой, которая избавит металл от окалины, окислов и заусенцев.
Важно правильно выбрать шлифовальный круг. Например, пошагово снимают основной слой окалины или наплывов металла (насадка с крупным зерном), шлифуют шов (среднезернистая насадка), делают финишную обработку (мелкозернистый абразив). В труднодоступных местах шлифовку делают борфрезами. В открытой лестнице сварочные швы зачищают и шлифуют более тщательно, чем в закрытой.
- Грунтовка, окраска металлических элементов. Закрытый каркас достаточно обработать антикоррозийным составом, а все неровности закроет облицовка.
- Монтаж ступеней из выбранного материала. Деревянные проступи фиксируют к металлу болтовым соединением. Для облицовки керамогранитом или плиткой применяют клеящий раствор или профили, которые монтируют к каркасу ступеньки на дюбели. Мрамор и гранит укладывают на бетонный раствор. Самый сложный вариант — стекло, для которого нужен особый крепеж и немалый опыт монтажа стеклянных элементов.
Вызов замерщика
Обратный звонок
основные виды и руководство по сборке
Содержание
- Общие требования
- Классификация металлических лестниц
- Руководство по сборке маршевой лестницы [инструкция]
- Конструкция на косоурах
- Конструкция на тетивах
- Ступени, перила и ограждения
- Советы по экономии
- Поэтапное изготовление лестницы на металлическом каркасе (3 видео)
- Разные варианты лестниц (40 фото)
Современные лестницы могут изготавливаться из различных материалов, наиболее популярны деревянные и металлические конструкции. У последних моделей есть ряд преимуществ – они отличаются высокой прочностью и долговечностью. Кроме того, если имеется опыт работы со сварочным аппаратом, то лестницу из металла легко изготовить самостоятельно. Главное знать технологию и строго соблюдать все правила и рекомендации специалистов.
Общие требования
Лестницы на второй этаж, металлические или деревянные, делаются с учетом безопасности и удобства эксплуатации. Общие требования к конструкциям следующие:
- Ширина лестничного марша должна быть минимум 90 сантиметров. Для одновременного прохода двух человек оптимальные показатели от 120 до 150 см.
- Необходимо правильно сделать расчеты угла наклона марша. Самым оптимальным является значение от 30 до 45 градусов. Если сделать угол меньше, вся конструкция будет занимать много места, если больше, то передвигаться по лестнице будет трудно и небезопасно.
- Для удобства передвижения делаются расчеты высоты и глубины ступеней.
По существующей практике первый параметр должен лежать в пределах 15-20 см. Глубина ступеней делается на длину ступни – от 20 до 30 см.
- Ограждения применяются не всегда. Но в случае с семьей, в которой есть дети, без них не обойтись. По общим требованиям расстояние между стойками ограждения лестницы должно быть не менее 12 см.
- Также необходимо сделать расчеты нагрузок. Минимальный вес, который должна выдержать стальная конструкция — 100 кг. Если в семье есть более крупные члены, то и прочность у лестницы должна быть соответствующая.
Классификация металлических лестниц
Конструкций внутренних лестниц на второй этаж множество. У каждого варианта имеются свои положительные и отрицательные стороны:
- На косоурах. Такие лестницы имеют опоры под каждой ступенью. Вариант является самым распространенным. Существует две разновидности: первая (традиционная) использует два косоура по обоим концам ступеней, во втором случае применяется одна опора, расположенная посередине лестничного марша.
- На тетивах. Это второй по распространенности вариант прямой стальной лестницы. В этом случае опора для каждой из ступеней расположена по бокам. В плюсах, так же как и в первом варианте, высокая надежность, к минусам относят сложность изготовления.

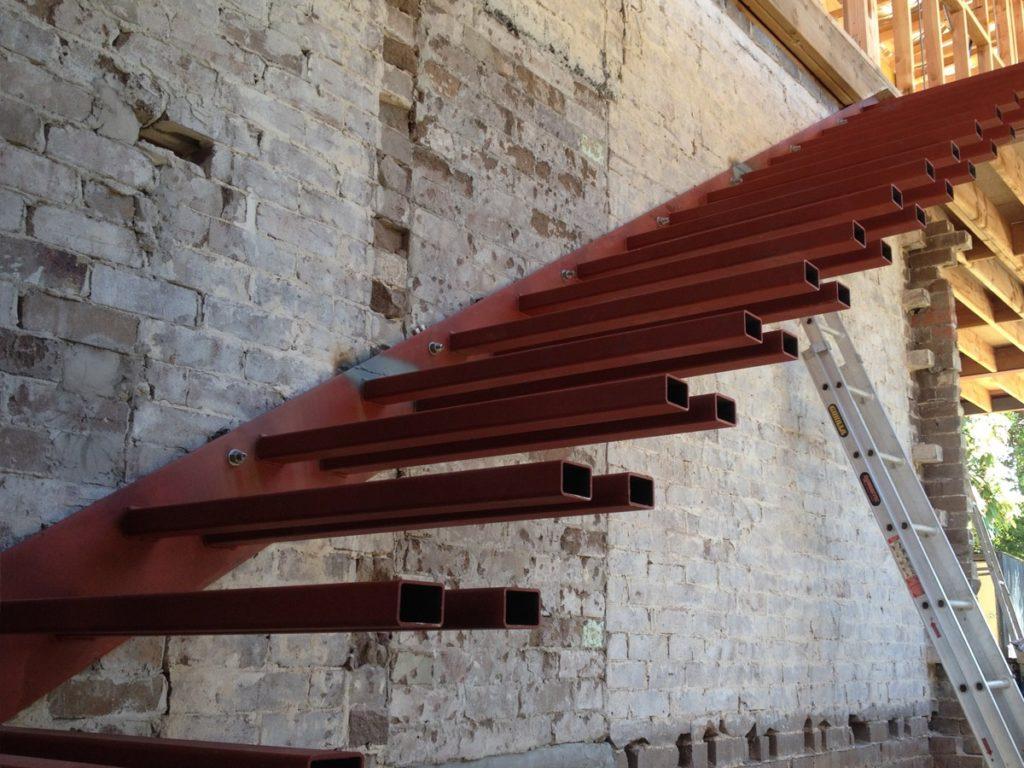

- На больцах. В этом случае каркасные элементы не используется. Каждая ступень крепится к стене при помощи специальных болтов. Положительная сторона – внешний вид. Лестница будто парит в воздухе. Также в плюсы относят малые размеры. Среди минусов специалисты отмечают меньшую надежность, чем стальные конструкции на косоурах и тетивах.
- Винтовая. Характеристики легко понять из самого названия. Чаще всего применяют конструкцию с центральной опорой, к которой и крепят ступени. Главный плюс – внешний вид. Винтовая лестница отнимет мало свободного пространства. Основной минус – сложность изготовления.
Также к недостаткам относят неудобство эксплуатации.
Применяются и другие типы металлических прямых лестниц. Есть комбинированные вариант – с одной стороны ступени крепят к стене на больцах, а другой край поддерживает косоур или тетива.
Модульная лестница — самый простой в сборке вариантМожно приобрести и модульные железные лестницы. Их изготавливают на заводах. Достаточно закупить необходимо количество модулей и собрать их у себя дома самостоятельно.
Лестницы на второй этаж частного дома можно классифицировать и по другим признакам. Маршевый пролет, как обычно, делают один. Но, если их может быть и больше. Если маршевых пролетов два или три, то делается дополнительная площадка. Подобная конструкция потребует больше материала. У площадки должна быть опора, в качестве таковой применяют трубы или швеллеры.
Руководство по сборке маршевой лестницы [инструкция]
Чтобы выполнить любую работу, необходимо ознакомиться с пошаговой инструкцией. Зная ее и имея на руках заранее подготовленную схему, произвести монтаж железных лестниц в частном доме не составит большого труда. Нужно запастись всем необходимым инвентарем и материалом. Так как лестница изготавливается из металла, в первую очередь следует подумать о сварочном аппарате. Без подобного оборудования выполнить работу своими руками будет невозможно.

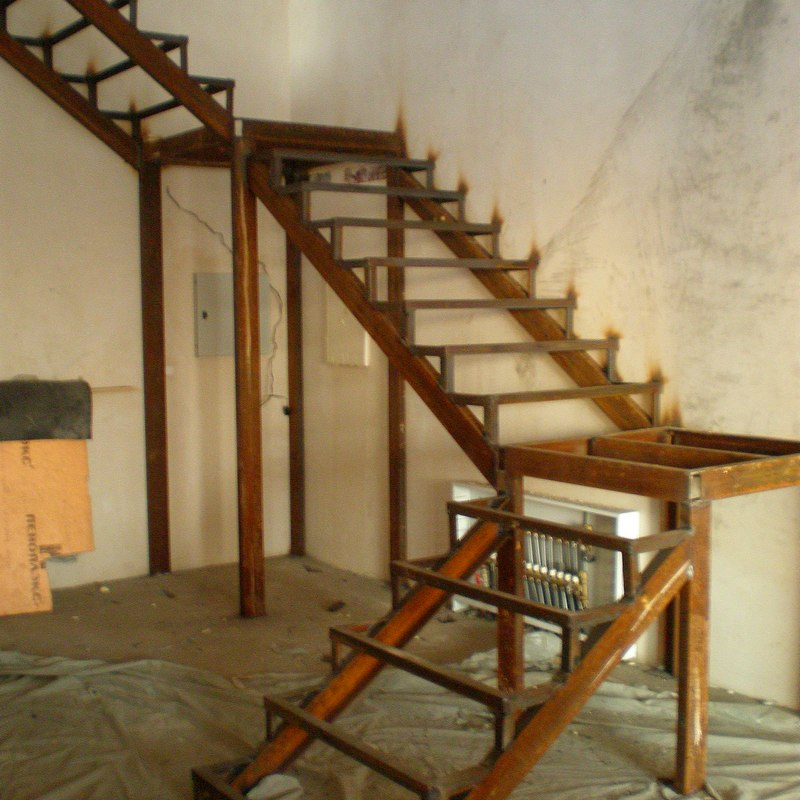

Конструкция на косоурах
Именно такой вариант специалисты считают наиболее надежным. При его воплощении в жизнь мастеру необходимо пройти несколько этапов.
Пошаговая инструкция выглядит так:
1. Первым делом делаем заготовки. Больше всего понадобится уголков. Они нарезаются по нужным размерам.

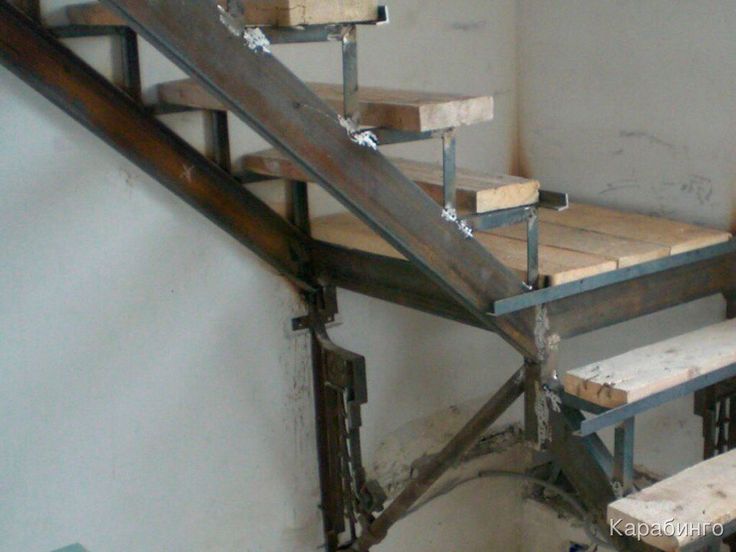

2. Выполняется изготовление кобылок — именно эти узлы будут удерживать ступени. Кобылки сваривают из уголков, в результате должна получиться конструкция в виде буквы «Г». Для правильности углов используют угольник. Одна сторона равна высоте ступенек, другая глубине или проступи.
3. Теперь очередь дошла до самих косоуров. Первоначально делается разметка. Отмечаются места, где будут установлены ступени. После этого привариваем к одному косоуру заготовленные кобылки. Чтобы было все ровно, делать это одновременно на обоих опорах не стоит. Второй косоур прикладываем к первому и переносим точки крепления кобылок.
4. После того как места для крепления ступеней готовы, необходимо закрепить сам марш. Косоуры нужно сварить сверху с анкерами, которые закреплены к межэтажному перекрытию. Нижний конец устанавливаем на опорную платформу, вмурованную в пол первого этажа. Если сварная прямая лестница пристенная, то можно сделать дополнительную точку опоры. Для этого один из косоуров приваривают к анкеру, вмонтированному в стенку.
5. Последний этап предполагает установку ступеней. Они могут быть изготовлены как из дерева, так и бетона, камня или в виде металлической решетки. Деревянные ступени — самый распространенный вариант.
В заключение необходимо обработать металл, поскольку материал подвержен окислению. Чтобы ржавчина не «съела» лестницу, ее покрывают защитным слоем. Первоначально все места сварки шлифуют. После очистки металлической щеткой от стружки вся лестница грунтуется и окрашивается.
На видео: как сделать ломаный косоур для лестницы своими руками.
Конструкция на тетивах
При изготовлении лестниц на второй этаж в частном доме применяют различные конструкции. Вариант на тетивах также подойдет, но тут необходимо приложить некоторые усилия. Сложности может вызвать процесс крепления ступеней к основе.
Работу можно выполнить двумя способами:
- ступени закрепляют к тетивам при помощи сварки;
- крепление проводят с использованием болтов.
У обоих вариантов крепления ступеней есть свои плюсы и минусы. Сварка обеспечит надежное крепление. Минус в том, что выполнить такую работу сможет далеко не каждый. Для этого требуется достаточно опыта.
Болтовое соединение более простое. Достаточно на тетивах просверлить отверстия. На основе ступеней также создают места крепления. После этого все соединяется болтами. Тут главное подобрать подходящий крепежный материал — он должен не ржаветь и иметь достаточную прочность. Единственный минус этого способа в том, что места соединения со временем могут начать скрипеть.

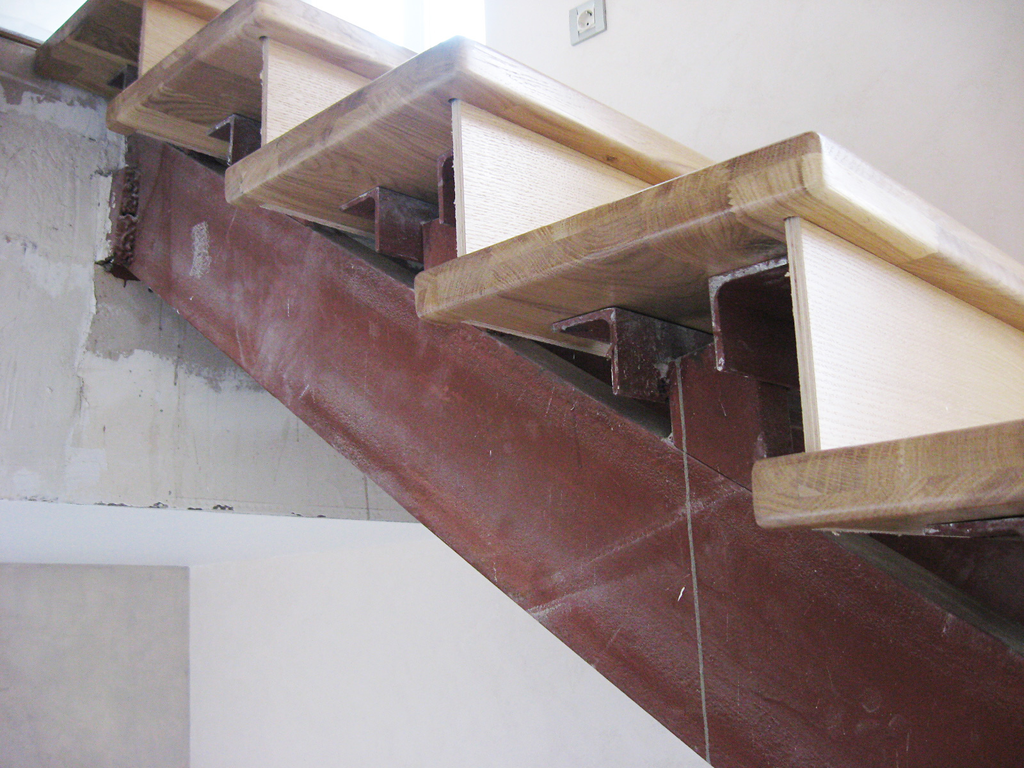

Конструкция лестницы на металлических швеллерахВ качестве тетивы используют металлический швеллер. Деталь имеет профиль в виде буквы «П». Оба выступа находятся на одной стороне, что придает дополнительную жесткость и прочность.
При возведении железной лестницы может использовать две или только одну тетиву. Второй вариант применяется, если конструкция будет прилегать непосредственно к стене. В этом случае один край ступеней держится на больцах.
Тетиву крепят сверху к анкерам, вмонтированным в межэтажное перекрытие. Снизу можно воспользоваться двумя способами. В первом случае также используется анкер, вмонтированный в пол. При втором варианте низ швеллера просто вставляют в углубление и заливают бетонным раствором.
Ступени, перила и ограждения
Косоуры или тетивы – основа железной сварной лестницы. Но при монтаже необходимы и другие важные элементы, а именно:
- Ступени. Именно по ним будут передвигаться. Их можно изготовить из металла, дерева, пластика и даже из стекла. Первый вариант чаще всего применяется для наружных лестниц, так как сварить ступени будет сложно (толщина металла не должна быть менее 3 мм). Чаще всего для ступеней используют древесину. Так и монтаж будет произвести легче, и сама конструкция получится более изящной.
- Перила и ограждения. Здесь так же, как и в случае со ступенями, применяют разные материалы. Если используются только изделия из металла, то это могут быть трубы, прутья и арматура. Красиво смотрятся кованые ограждения. Также применяют и сварные конструкции в виде решеток или ажурного орнамента. Ограждения крепятся к основанию при помощи болтов или можно их приварить.
Для перил лучше подойдет древесина. Она мягче металла, что улучшит безопасность.
При изготовлении ступеней и ограждения важно помнить об общих требованиях. Если не соблюдать рекомендации по высоте, глубине проступа ступени и другим параметрам, то повышается риск получения травмы при передвижении по лестнице. Особенно это важно, если в семье есть дети, люди пожилого возраста и инвалиды.
Советы по экономии
Изготавливать лестницы из металла своими руками достаточно легко. Но стоит сразу уточнить, что такие конструкции могут обойтись дорого. А есть ли способы немного сэкономить? Для этого можно воспользоваться советами от специалистов:
- Лестница должна учитываться еще в проекте строительства дома. Если конструкция создается в уже построенном здании, то перед началом монтажных работ необходимо создавать чертеж. Этот «документ» поможет произвести монтаж межэтажной лестницы правильно и заранее рассчитать, сколько и каких деталей понадобится.
- Лучше всего устанавливать лестницу вдоль одной из стен.
Так можно сэкономить свободное пространство. Можно обойтись одним косоуром или тетивой, тогда вторую сторону ступеней крепят непосредственно к стене при помощи больц.
- Чертеж лестницы позволит правильно рассчитать ширину. Минимальное значение параметра — 90 см. Этого достаточно для прохода одного человека. Именно такая ширина маршевой лестницы позволит использовать минимальное количество материала.
- Еще один способ экономии – изготовить все своими руками. Работы, если нанимать стороннего сварщика, обойдутся дорого.
Есть вещи, на которых экономить нельзя — это относится к выбору материала. Для изготовления косоуров, тетивы и другого каркаса желательно использовать новые швеллера или металлические изделия. Для других элементов применяют и бывшие в использовании изделия. В этом случае необходимо все внимательно проверить. Металл не должен быть сильно испорчен ржавчиной.
Есть еще один способ немного сэкономить – купить модульную лестницу из железа на второй этаж. У такого варианта есть очевидные преимущества. Во-первых, модульную железную лестницу легко собрать своими руками, следуя прилагаемой пошаговой инструкции. Во-вторых, в комплект входят все необходимые крепежные приспособления.
Главный плюс модульных лестниц – возможность подобрать подходящую для каждого конкретного случая модель нужных размеров и конфигурации.
Но и в случае с модульными лестницами есть свой «подвох». Самый дешевый вариант – конструкции первого поколения. Их легко собрать своими руками, и стоят они недорого. Но такие лестницы быстро выходят из строя. Каркас не выдерживает длительной эксплуатации.
Модульные межэтажные лестницы из железа второго поколения обойдутся дороже, да и для монтажа понадобится привлечь специалистов. Каркас, площадки и другие элементы делают из композитных материалов. Но такие конструкции служат дольше и выглядят более привлекательно.

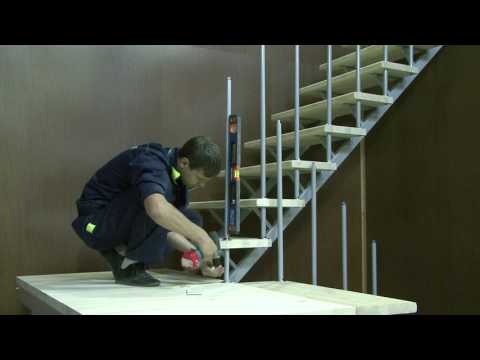

Поэтапное изготовление лестницы на металлическом каркасе (3 видео)
youtube.com/embed/DY-tsFMvuRQ» frameborder=»0″ allowfullscreen=»allowfullscreen»/>Разные варианты лестниц (40 фото)
10 простых шагов, чтобы установка вашей лестницы прошла без заминок
Справка
10 простых шагов, чтобы установка вашей лестницы прошла без заминок
Мы понимаем, что установка одной из наших лестниц может показаться сложной задачей, но с немного планирования и подготовки, вы будете удивлены, насколько легко они могут быть.
Каждая лестница, которую мы поставляем, предназначена для максимально простой установки. Мы используем механические крепления почти для каждого соединения и предоставим вам подробное руководство по установке, адаптированное к вашей лестнице. Вот еще несколько моментов, которые следует помнить при установке лестницы:
- Перед началом полностью прочитайте руководство по установке.
Вероятно, это очевидный совет, но он покажет, как должна быть установлена лестница (особенно планка для триммера) и рекомендуемый процесс установки. Руководство поможет вам визуализировать каждый шаг установки, прежде чем приступать к ее выполнению. Возможно, вам придется изменить процесс в зависимости от ваших требований к зданию. - Убедитесь, что лестничная клетка подготовлена должным образом.
Это обеспечит точное прилегание лестницы. Если заранее определенные требования не были выполнены, вы можете обнаружить, что лестница не будет удобной, так как вы могли установить ее слишком рано. Обратитесь к более ранним рисункам для получения дополнительной информации. - Позаботьтесь о том, чтобы вам помогали при сборке металлоконструкций.
Несмотря на то, что лестница поставляется по частям, некоторые секции все равно будут тяжелыми. Для установки деталей может потребоваться 3-4 человека. Продумайте свой процесс подъема и дайте четкие инструкции своей команде. - Убедитесь, что пластина триммера установлена на правильной высоте и в правильном положении.
Это первая часть, которую необходимо установить, и если она будет выполнена неправильно, это приведет к эффекту домино в дальнейшем. - Используйте подпорки, чтобы удерживать струны на нужной высоте.
Это действительно помогает освободить руки. Их можно установить на нужной высоте, чтобы струны находились в правильном положении. - Всегда проверяйте свои уровни.
Правило 101 при любой установке. - Временно установите несколько ступеней при установке ширины тетив.
Это поможет удалить прогиб в некоторых струнах (да, даже 10-миллиметровые стальные изгибы), помогая установить оставшиеся ступени и позволяя зафиксировать струны в правильном положении. - Используйте распорные блоки, чтобы правильно установить стекло/балюстраду.
Это поможет сохранить воздушные зазоры между стеклами параллельными. Вы действительно заметите, если это не так! - Убедитесь, что у вас острое пильное полотно для мелкой резки при резке поручней.
Это ключ к получению чистых суставов и впоследствии сэкономит вам много времени. Если у вас есть специальное пятно, это очень важно, так как вы не сможете потом отшлифовать шов. - Устраните царапины или сколы с помощью прилагаемого набора для подкраски.
Это можно сделать до, во время или после установки. Вы можете обнаружить, что сталь немного деформируется во время установки, и вам все равно придется делать это позже. Просто убедитесь, что вы маскируете соответствующим образом, когда распыляете.
