Строительные леса своими руками из дерева — чертежи, фото и видео от IVD.ru

Сделать деревянные строительные леса своими руками довольно легко. Они менее надежны, чем стальные, но материал позволяет создать устойчивую и безопасную конструкцию, пригодную для работы. Есть возможность задавать любые технические параметры, не привязанные к стандартным размерам. Предельно допустимая нагрузка зависит от толщины стоек и настила, а также материала, из которого они изготовлены. Не следует использовать подгнившие доски и брусья. Если они применялись раньше, необходимо проверить их качество. Найти заготовки самому будет легко. Подойдут любые породы — как хвойные, так и лиственные. Как правило, это сосна или ель. Допускается проводить монтаж из изделий третьего сорта. Внешний вид в данном случае не имеет значения.

Все о сборке деревянных строительных лесов

Преимущества и недостатки дерева
Детали конструкции
Варианты сборки
Сборка рамы на четырех вертикальных опорах

• Необходимые инструменты для работы
• Монтаж основания
• Укладка настила
• Монтаж люков и лестниц

Установка приставных подмостков

Разбираем особенности дерева и сравниваем его с металлическими лесами.

Плюсы

• Главное преимущество заключается в простоте сборки. Для стыковки сборных элементов не нужен сварочный аппарат или другое профессиональное оборудование. Специальных навыков не требуется. С работой справится любой человек, умеющий обращаться с молотком. Смонтировать металлическое основание гораздо сложнее. Чтобы правильно сварить шов, нужна практика. Научиться владеть электродом по фото и видеоинструкциям невозможно. Аренда или покупка моделей с винтовыми соединениями не всегда бывает возможна.
• В качестве заготовок можно использовать обычные доски и брусья. Вышку легко сконструировать из подручных средств. Единственное требование к заготовкам — их надежность. Часто в ход идут лишние стройматериалы, оставшиеся после ремонта, поддоны, использующиеся при перевозке и хранении.
• По окончании ремонтных работ раму разбирают, а детали используют по мере надобности. Стальные трубки сложнее приспособить для хозяйственных нужд.

Pixabay

Минусы

• Большая гибкость, по сравнению с металлом.  Настил, уложенный на каркас из профиля или прутьев, будет прогибаться под ногами.
• Металл прочнее, поэтому для придания основанию из брусьев устойчивости и жесткости придется делать его более массивным.
• Один из недостатков — пожароопасность. Даже после обработки антипиренами — составами, затрудняющими горение, — детали поддерживают пламя.
• Все элементы крепятся на гвозди и саморезы, ослабляющие края, поэтому использовать массив больше двух раз не рекомендуется.

• Несущий каркас — к нему крепятся все остальные детали.
• Настил — он выдерживает вес одного или нескольких человек. Чтобы было удобнее работать, наверх затаскивают инструменты и материалы. Общая нагрузка составляет несколько сотен килограммов.
• Лестницы на нижний ярус и между ярусами.
• Ограды.
• Ребра жесткости, представляющие собой распорки, расположенные по вертикали и по диагонали.
• Упоры — диагональные балки, поддерживающие платформу. Их низ упирается в землю, верх — в площадку или основание.

Pixabay

• Вышки на четырех опорах — чтобы увеличить поверхность, их соединяют вместе. Основание представляет собой раму из досок или брусьев. Такой способ позволяет создавать многоярусные сооружения и обычные двухметровые тумбы. Его часто применяют, когда нужно добраться до кровли или третьего этажа.
• В качестве опор, расположенных с внутренней стороны рамы, иногда используют стену. Гвозди не оставляют заметных следов на неокрашенных и неотделанных поверхностях. Любую облицовку после такого вмешательства придется менять или ремонтировать.

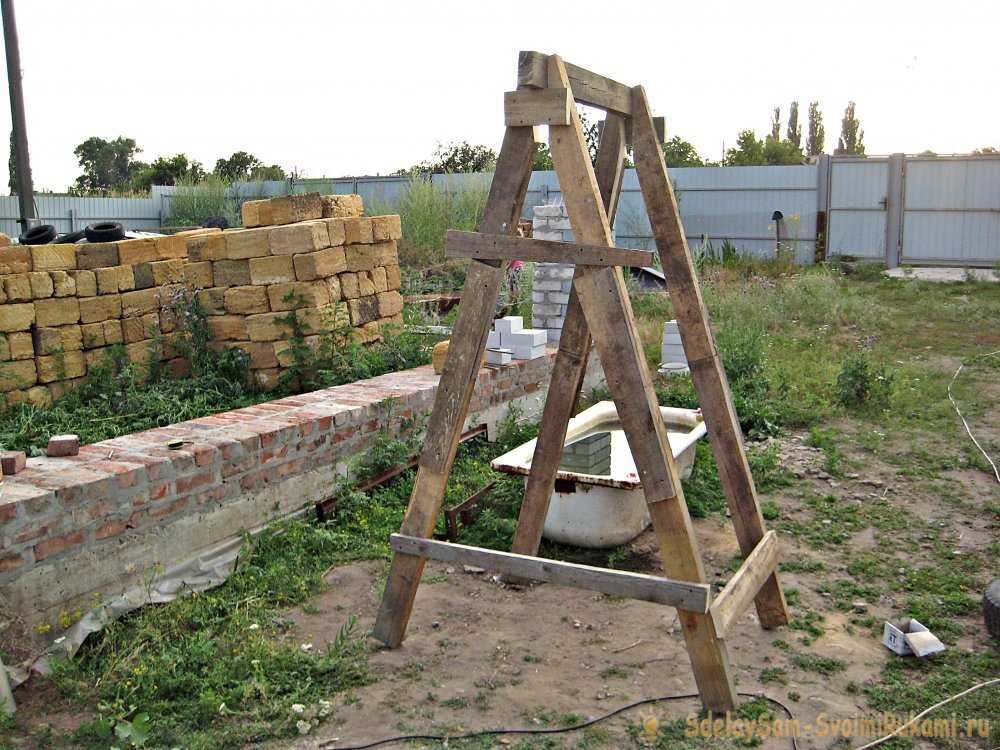

• А-образные козлы представляют собой две самодельные стремянки, на которые сверху уложен настил. Подходят только для малоэтажных строений и применяются в основном при отделке. Конструкция проста и ненадежна. Горизонтальную площадку желательно приколотить гвоздями — иначе ее придется постоянно поправлять. Она довольно узкая и рассчитана только на одного человека. Перила и ступеньки отсутствуют. Наверх забираются по стремянке или приставной лестнице. Чтобы собрать такие деревянные строительные леса своими руками, чертежи не нужны, но контроль качества пиломатериалов все же необходим.
• Приставные подмостки — их еще называют армянскими. Вместо рамы на четырех ногах здесь используются диагональные держатели. Низ упирается в грунт, верх — в угол, закрепленный на стену здания. К держателям прибиваются перпендикулярные им доски. Одной стороной они крепятся к стене, другая служит основанием для рабочей поверхности.
• Полки, отличающиеся от армянских стропил способом крепления. У них нет центрального диагонального держателя. Нагрузку воспринимает система из перпендикулярных брусьев. Вертикальный ряд прибивается снизу к стене, горизонтальный располагается сверху под прямым углом к нему. Горизонтальный вместе с настилом удерживают доски, образующие с ним острый угол. Полки рассчитаны на небольшую нагрузку. После них на поверхности останутся заметные следы от широких гвоздей, анкеров или саморезов. Без диагонального держателя толщину и количество крепежей придется увеличить.

Instagram @alex.pro.framer

Instagram @zhdanov7576

Instagram @oxtrd

Instagram @frame.live.build

Самыми надежными являются рамные и приставные подмостки. Рассмотрим их монтаж более подробно. А для тех, кому нужны обычные козлы, предложим соответствующее видео.

Она способна выдерживать большие нагрузки и подходит для любых работ. Есть возможность создания многоярусной системы. Перед тем как сделать строительные леса своими руками, нужно продумать их схему. Лучше начертить ее с указанием всех размеров — так будет проще рассчитать количество материалов и правильно выполнить монтаж с первого раза.

Необходимые материалы и инструменты

• Доски толщиной 4-5 см. Стандартная длина — 6 м.
• Брус 10х10 и 5х5 см.
• Молоток.
• Пила по дереву.
• Гвозди или саморезы.
• Уровень.
• Рулетка.

Обработка антисептиками и лаком не потребуется, если система нужна только на один раз. Не допускается наличие трещин и участков, пораженных плесенью. Главное требование — безопасность. При падении есть риск получить серьезные травмы. Настил должен быть устойчивым и выдерживать нагрузки, на которые он рассчитан.

Instagram @big_ersh

Instagram @nikolay_meleshkin

Сборка каркаса

Перед началом работ площадку следует осушить и разровнять — иначе конструкция будет шататься. Если его не удастся выровнять и устранить все лужи, под ножки придется подкладывать обрезки, щебень или кирпичи.

Сначала монтируют четыре вертикальные стойки из бруса 10х10 см или досок. Их обрезают по высоте, если это необходимо, и скрепляют горизонтальными элементами. Удобнее сначала собрать на земле две боковины — внутреннюю и внешнюю.

Затем их приводят в вертикальное положение и соединяют параллелями, задавая необходимую ширину. Конструкция станет более устойчивой, если боковинам придать форму трапеции. Например, нижняя распорка может иметь длину 1,2 м, верхняя — 1 м.

Работать удобнее вдвоем. Один человек держит деталь в нужном положении, другой прибивает ее молотком. Чтобы справиться в одиночку, внутреннюю сторону сначала придется зафиксировать на стене.

Прямоугольные секции легко объединять. Каждая пара стоек в этом случае служит опорой для щитов, находящихся от нее с двух сторон. Если нужно собрать одиночную трапецию, вертикали располагают под небольшим углом, наклонив их друг к другу. Длина верхней горизонтали должна быть меньше, чем нижней. При длине секции 4 м верх можно сделать короче на 20-40 см с каждой стороны.

Для придания устойчивости к боковинам прибивают диагональные распорки, служащие ребрами жесткости. Без них рама будет шататься.

Instagram @alex.pro.framer

Положение горизонтальных частей следует проверять с помощью строительного уровня. При наличии неровностей работу придется переделывать — ведь с кривых подмостей легко упасть или уронить инструмент. Кроме того, кривые опоры быстро расшатаются из-за неравномерно распределенных нагрузок.

Укладка настила

Его крепят к верхним боковинам на гвозди. Они должны полностью заполнять пространство между стойками. Чем меньше щелей, тем меньше шансов, что гвоздь или молоток упадет вниз. При толщине 4-5 см допускается устраивать пролет длиной 3-4 м. Из более тонких щитов лучше сделать короткие пролеты длиной до 2 м.

Монтаж люков и лестниц

Чтобы попасть наверх, используют стремянку либо создают самодельную лестницу, прибивая к боковинам ступеньки 5х5 см. Интервал между ними выбирают так, чтобы было удобно подниматься.

Подъем на второй ярус делают сбоку либо вырезают в «потолке». Лучше разместить его на краю — сквозная дыра в полу в центре секции может мешать. К люку приделывают самодельную лестницу — две рейки, соединенные ступеньками.

Instagram @vankevich_siarhei

Instagram @vankevich_siarhei

Instagram @vankevich_siarhei

Чтобы установить облегченные строительные леса из дерева своими руками, потребуется такой же набор инструментов. В качестве материалов будем использовать брусья 5х15 см и доски толщиной 3-4 см. Все элементы крепим на гвозди. При необходимости подмости достают до третьего этажа, но сделать второй ярус не удастся. Им не нужна ровная сухая площадка, так как основная часть конструкции находится в «подвешенном состоянии».

Из двух элементов длиной 1 м сколачиваем опоры. Для этого располагаем их под прямым углом, фиксируем и монтируем на стену. Вертикальный направлен вниз, горизонтальный — в сторону. Вместе они образуют основание для настила. Их расставляют с шагом 1-2 м. В угол вставляют укосины — диагональные брусья, нижней стороной упирающиеся в землю. Низ фиксируют, забивая в землю кол, верх приколачивают гвоздями или привязывают проволокой.

Пространство между сторонами угла заколачивают щитами с обеих сторон. Они выполняют функцию ребер жесткости и дополнительного крепления для диагонального держателя. Сверху укладывают щит.

Instagram @dom_z24

Instagram @busywlad

Instagram @busywlad

Одна секция выдерживает вес человека. Чтобы стойки не ушли в сторону, монтируют боковые держатели либо сколачивают диагонали между собой дополнительными перемычками. Один из способов — повесить основание на длинные анкеры, способные выдерживать большие нагрузки. Не исключено, что отверстия от них придется заделывать цементным раствором.

Также предлагаем посмотреть видео, как построить строительные леса (козлы) из досок своими руками.

Рекомендации по монтажу строительных лесов

Многие виды строительных работ, тем более связанные с внешней отделкой фасадов объектов, предусматривают эксплуатацию строительных лесов. Наличие конструкций данного типа позволяет мастерам подниматься на значительные высоты и, находясь в удобном положении, осуществлять все требующиеся работы. Для того чтобы обеспечить безопасные условия специалистам, нужно точно знать, как собрать строительные леса, то есть при монтаже следовать определенным правилам.

Особенности установки во многом зависят от материала изготовления конструкции. По этому признаку строительные леса классифицируют на деревянные и металлические. Первые чаще всего изготавливаются самостоятельно, они востребованы при сооружении объектов малой этажности. Вторые, то есть выполненные из стальных труб, являются профессиональным оборудованием. Их отличает устойчивость и надежность.

Помимо этого, особенности монтажа деревянных и металлических лесов определяются, в зависимости от типа крепления. Леса могут быть:

• Рамными. Такие применяются при окраске и оштукатуривании стен. Конструкции состоят из жестких рам, они закрепляются на стойках (горизонтальных), а также с помощью диагональных связей.
• Штыревыми. В таких модификациях отдельные элементы объединяются с использованием специальных штыревых разъемов.
• Клиновыми и хомутовыми, монтаж таких строительных лесов осуществляется при решении профессиональных задач. Они выполнены в виде каркасов, которые скреплены с использованием различных деталей. Отличительная особенность конструкций – высокая устойчивость, надежность.

При использовании и сборке вспомогательных конструкций руководствуются нормами следующих стандартов: ГОСТы 27321-87, а также 24258-88, СНиП по технике безопасности, типовые инструкции по охране труда. Вне зависимости от выбранного вида лесов, рекомендуем:

• Определить особенности конструкции, детально изучить правила сборки, указанные производителем.
• Подготовить место, на котором планируется установка оборудования. Например, нужно очистить площадку от мусора и других ненужных предметов, качественно ее выровнять. Почву следует тщательно утрамбовать, при возможности – оснастить ее водоотводами.
• Привезти на объект подъемные механизмы, которые помогут оперативно поднимать и опускать отдельные элементы лесов.
• Стяжки ограждений, крепежные детали, настилы всегда монтировать в процессе сборки.
• Обязательно фиксировать леса на стене здания на всю их высоту, в этом случае обеспечивается безопасность проведения работ.
• Демонтаж лесов производить в обратном порядке, по сравнению с установкой, при этом предварительно нужно убрать с конструкции все строительные материалы, мусор, инструменты.

Подробнее рассмотрим особенности монтажа популярных типов конструкций. Базовая схема установки строительных лесов штыревого типа:

• Подготовка площадки.
• Установка опор. Их необходимо размещать максимально близко к стене здания.
• Фиксация на опорах первых четырех стоек. Следует помнить о том, что стойки должны иметь аналогичные габариты и тип, необходимо, чтобы они имели заземление.
• Установка второй пары стоек на уже созданную конструкцию. Обвязка осуществляется с использованием ригелей. Нужно обогнуть сооружение по периметру, скрепить первую и последнюю пары стоек.
• Наращивание лесов до требующейся высоты. Следует скреплять новые установленные стойки с теми, которые присутствуют на нижнем ярусе. Для этого используются ригели.
• Установка лестниц, а также ограждений и настилов, когда леса достигли нужных размеров.

Теперь подробнее расскажем о том, как собрать рамные строительные леса:

• Изучите с тех. паспорт конструкции, подготовьте место, проведите инструктаж мастеров.
• Установите на площадку специальные подкладки, выполненные из дерева. Их толщина должна быть около четырех сантиметров. Также нужно разместить опорные пятки, их называют башмаками.
• Разместите в башмаках две смежные рамы 1-го уровня. Объедините их горизонтальными и диагональными связями. Рекомендуем на данном этапе воспользоваться строительным уровнем. Этот этап повторяйте, пока конструкция не достигнет нужной высоты.
• Установите ригели на 1-м ярусе, уложите и зафиксируйте настилы. Обратите внимание: максимальная ширина просветов, которые присутствуют между досками, не должна превышать 5 миллиметров. Щиты настила могут располагаться по длине внахлест, но при этом зоны стыков обязательно должны быть на опорах. Борта настилов – не менее 15 сантиметров.
• Монтируйте рамы 2-го уровня, когда 1-й ярус полностью готов. Объединение происходит по аналогичной схеме, то есть с помощью диагональных и вертикальных связей. Для придания лесам большей устойчивости диагональные связи можно дополнительно скреплять в каждой ячейке.
• Зафиксируйте 2-й ярус на стене с применением анкерных кронштейнов.
• Повторяйте описанные этапы до тех пор, пока конструкция не достигнет нужной высоты.

Особенности установки клино-хомутовых конструкций:

• Подготовка рабочей площадки.
• Установка подкладок и домкратов, при этом ось винтов должна быть расположена строго вертикально.
• Размещение на домкратах первых лестничных секций, они соединяются с использованием ферм. Затем необходимо закрепить на конструкции опорные стойки.
• Компенсация имеющихся перепадов рельефа с применением винтовых домкратов.
• Установка несущих ферм на высоте, на которой планируется укладка настила. После нужно зафиксировать настил на ступенях лестничных секций.
• Монтаж держателя настила, установка страховых ферм.

Обратите внимание: если на любых деталях или элементах конструкции при проведении работ вы обнаружили дефекты или повреждения, то их в обязательном порядке нужно заменить на новые.

Правильный монтаж строительных лесов | ПрофМастер

Строительные леса — это вспомогательные сборно-разборные приставные конструкции из металлических труб, предназначенные для проведения монтажных и ремонтно-строительных работ. Правильный монтаж строительных лесов — залог удобства и безопасности рабочих.

Виды строительных лесов

Строительные леса различаются между собой по типу крепления.

Клиновые

Клиновые леса состоят из вертикальных труб с фланцами и горизонтальных с держателями, соединенных с помощью клиньев. Конструкции обладают высокой устойчивостью и надежностью, отличаются простотой монтажа. Опоры регулируются по высоте, что удобно при установке на неровной поверхности.

Конструкция крепится к зданию хомутовым упором, за счет чего оказывает минимальное воздействие на фасад. Клиновые леса используются при реставрации исторических объектов и сооружений сложной конфигурации. Леса рассчитаны на высокие нагрузки. Применяются в кораблестроении и нефтедобыче, а также для возведения сцен и трибун.

Максимальная высота — 100 м, поверхностная нагрузка — до 500 кг/м².

Штыревые

Штыревые леса состоят из вертикальных стоек и горизонтальных связей, диагональных раскосов и башмаков. Элементы конструкции соединяются при помощи штырей, которые заводятся в трубки, приваренные к вертикальным стойкам.

Леса рассчитаны на высокие нагрузки — до 200 кг/м², поэтому используются при кирпичной или каменной кладке и отделочных фасадных работах. Легко возводятся на сложном рельефе и вдоль зданий криволинейной формы. При хранении и транспортировке занимают мало места. Максимальная высота — 100 м.

Хомутовые

Хомутовые леса — многоярусная каркасная конструкция из вертикальных и горизонтальных элементов и связей, соединенных между собой глухими или поворотными хомутами с болтовым фиксированием.

Хомутовые леса используются для зданий с особо сложным рельефом, в том числе для сооружений круглой формы. При их монтаже можно задать нужный угол и высоту секций, а также оперативно внести изменения в схему каркаса. Эти конструкции с успехом используются для реставрации воздушных судов, а также храмов, церквей и прочих объектов с объемной архитектурой.
Отличительная особенность — совместимость с клиновыми и штыревыми лесами. Из недостатков можно назвать сложность монтажа, так как каждый элемент конструкции крепится вручную.

Рамные

Конструкция состоит из торцевых рам с лестницей и проходных вертикальных рам, горизонтальных и вертикальных связей и башмаков. Соединение элементов происходит с помощью флажковых замков без применения специального инструмента.

Рамные леса применяются для отделочно-ремонтных работ на прямых фасадах и внутри зданий. Они позволяют не облицовывать все строение по периметру, а собрать каркас на подвижной основе и проводить работы по частям. Максимальная высота — 100 м, максимальная нагрузка — 200 кг/м². При использовании усиленных ригелей-ферм нагрузку увеличивают до 500 кг/м², что дает возможность применять леса при кладочных работах.

Подготовка площадки

Правильный монтаж строительных лесов начинается с подготовки площадки. Перед началом работ ее необходимо очистить от мусора, снега, льда и посторонних предметов. Ширина площадки должна быть не менее 1 м.

Если имеются перепады высот, нужно выровнять поверхность бетонными плитами или доской толщиной не менее 50 мм. Грунтовую площадку необходимо выровнять и утрамбовать. Если грунт влажный, трамбовку производят с присыпкой щебня или боя кирпича. Выравнивание осуществляют по горизонтали в продольном и поперечном направлениях по строительному уровню.

При необходимости организовывают отвод поверхностных и грунтовых вод во избежание подмыва грунтового основания. Также необходимо выставить временные ограждения с соответствующими предупредительными знаками для посторонних лиц и автотранспорта.

Монтаж

Перед началом монтажных работ назначается ответственный за приемку, монтаж и сдачу в эксплуатацию. После подготовки площадки установка лесов производится в несколько этапов:

• Необходимо детально ознакомиться с монтажной схемой, вникая в нюансы сборки конкретной конструкции с учетом особенностей здания.
• Сборку вспомогательной конструкции выполняют в соответствии с паспортом строительных лесов.
• Монтаж, как правило, начинают с угла здания.
• Башмаки и винтовые опоры устанавливают на подкладки из досок толщиной не менее 40 мм или на специальные закрепленные на высоте конструкции.
• Вертикальные элементы соединяются по принципу «папа-мама».
• Горизонтальные и диагональные связи соединяются в зависимости от типа конструкции.
• Устанавливаются первые 4 стойки или первые рамы проходные и без лесмтницы.
• Первый ярус собирается секция за секцией с постоянным контролем вертикали по отвесу.
• Устанавливаются ригели и настилы.
• Второй ярус собирается в таком же порядке и крепится к зданию с помощью анкеров или заводских металлических трубок через каждые 4 м в шахматном порядке.
• Сборка продолжается ярус за ярусом до необходимой высоты.
• С наружной стороны конструкцию закрывают строительной сеткой.

Приемка строительных лесов выполняется строительной комиссией с выдачей акта приемки-сдачи работ.

Материалы

Элементы строительных лесов могут быть деревянными, алюминиевыми, стальными и оцинкованными. Главное достоинство последних — стойкость к коррозии, поэтому их применяют для наружных работ в неблагоприятных климатических условиях.

Алюминиевые конструкции легки и мобильны, их используют для внутренних и наружных работ на небольшой высоте. Алюминий также устойчив к коррозии, достаточно прочен и не дает искр, что важно при хранении легковоспламеняющихся материалов.

Сталь — прочный и надежный материал, поэтому такие леса используют при масштабных строительных, ремонтных и отделочных работах. Такие леса выдержат не только рабочих, но и инструменты и стройматериалы.

Техника безопасности

Соблюдение правил техники безопасности (ПТБ) при монтаже и эксплуатации гарантирует безопасность рабочих и комфортные условия труда. Допускается применять конструкции, имеющие паспорт с указанием допустимых нагрузок, материала и особенностей сборки. К монтажу и эксплуатации допускаются лица, прошедшие специальное обучение и инструктаж по охране труда, имеющие соответствующую квалификацию.

Монтаж строительных лесов выполняется строго по монтажной схеме. Конструкция допускается к эксплуатации после приемки производителем работ (если высота до 4 м) или строительно-монтажной комиссией с выдачей акта (при высоте свыше 4 м). Далее леса инспектируются на соответствие ТО не реже чем раз в десять дней.

Правила эксплуатации

1. К работе на лесах допускаются сотрудники, прошедшие инструктаж по ТО и умеющие оказывать первую медицинскую помощь.
2. К работе на высоте свыше 5 м допускаются сотрудники со специальным нарядом-допуском.
3. Спуск и подъем рабочих по лесам разрешается только по лестницам, установленным внутри каждой секции.
4. Перемещение строительных материалов и инструментов по вертикали допускается только с применением грузоподъемного оборудования.
5. Нагрузка на леса не должна превышать предельные показатели, указанные в паспорте.
6. Нагружение должно производиться в соответствии с технологической картой.
7. Рабочие должны быть обеспечены монтажными поясами и СИЗ.
8. Необходимо периодически очищать настилы от грязи и обрабатывать антигололедными средствами в зимнее время.
9. После окончания рабочей смены требуется убирать с лесов инструменты, строительные материалы и мусор.

Строительные леса должны быть заземлены. Сопротивление заземляющего элемента не должно превышать 15 Ом. В качестве молниеотводов к вертикальным стойкам на расстоянии 20 м друг от друга приваривают трубы диаметром 60 мм, сплющенные с одного конца.



xn—-7sbbatcd7bxa2ah. xn--80adxhks/pravilnyiy-montazh-stroitelnyih-lesov/
www.vseinstrumenti.ru/stroitelnaya-tehnika-i-oborudovanie/dlya-rabot-na-vysote/stroitelnye-lesa/articles/vidy-i-montazh/

Строительные леса виды, расчеты, инструменты, инструкция монтажа самостоятельно пошагово

Содержание статьи

• 1 Основные этапы изготовления
• 2 Изготавливаем строительные леса из дерева или трубы своими руками
  • 2.1 Из чего состоят строительные леса с «конвертами»?
• 3 Краткая характеристика типов строительных лесов
• 4 Как сделать строительные леса из профильных труб своими руками
• 5 Что важно учесть при монтаже строительных лесов
• 6 Виды строительных лесов
  • 6.1 Клиновые
  • 6.2 Рамные
  • 6.3 Штыревые
  • 6.4 Хомутовые
  • 6.5 Из досок
• 7 Конструкция и виды лесов
• 8 Фото строительных лесов
• 9 От крепления стоек до установки лестницы
• 10 Общая информация
• 11 Виды и узлы строительных лесов из металла
• 12 Сборка металлических лесов
  • 12. 1 Шаг 1. Подготовка распорок
  • 12.2 Шаг 2. Изготовление переходников
  • 12.3 Шаг 3. Сборка рамы
  • 12.4 Шаг 4. Монтаж секции
  • 12.5 Шаг 5. Изготовление настила
  • 12.6 Шаг 5. Покраска лесов
• 13 Виды лесов строительных
  • 13.1 Клиновые
  • 13.2 Рамные
  • 13.3 Штыревые
  • 13.4 Хомутовые
  • 13.5 Подвесные
  • 13.6 Струнные
  • 13.7 Трубчатые
  • 13.8 Башенные леса (вышки-туры)

Основные этапы изготовления

Подготовка деталей. Сначала нарезаются трубы. Даже если и составлен чертеж, с досками торопиться не нужно. После сборки скелета лесов их размеры все равно придется уточнять. Это избавит от лишней работы, если потребуется подгонка заранее приготовленных элементов настила по месту. Концы круглых труб (примерно на 80) расплющиваются, чтобы потом можно было высверлить отверстия для крепежа. Для облегчения такой «прессовки» стоит сделать осевой пропил (надрез металла) на указанную длину.

Подготовка «горизонталей». Перед тем, как их использовать в сборке каркаса, к каждой трубе следует приварить вставки из профиля в обозначенных на чертеже местах.
Подготовка «вертикалей». Для обеспечения большей устойчивости стоек на одном конце каждой наваривается так называемая становочная пята. Хотя ее можно сделать и съемной – пластина + отрезок профиля.
Сверление отверстий в конструктивных элементах

Особое внимание – вертикальным и горизонтальным (стойкам, перемычкам). Несовпадения приведут к появлению перекосов

Поэтому деталь придется однозначно менять, а это нерациональное расходование материалов.
Выставление стоек. Главное на данном этапе – выдержать их соответствие вертикальной плоскости. Малейший перекос значительно осложнит дальнейшую сборку строительных лесов и резко снизит их несущую способность. Да и удобства в работе на них вряд ли добавит. Именно поэтому все горизонтальные стяжки должны быть предельно идентичны (по длине).
Усиление конструкции. Для этого используются распорки диагональные. Особенность их крепление – в симметричности. Если это условие будет соблюдено, то вся нагрузка на леса строительные станет распределяться более равномерно по всей площади.
Изготовление лестницы. Практика использования самодельных строительных лесов показывает, что переносные модели предпочтительнее стационарных. Для эффективной работы (применительно к частному сектору) одной съемной лестницы вполне достаточно. Ее, небольшую по размерам, легко при необходимости снять и установить в другом месте. Материал тот же – труба.
Обустройство настила лесов. Доски укладываются в последнюю очередь, после окончательной подгонки по размеру. Они крепятся к приваренным вставкам саморезами.

Для обеспечения максимальной устойчивости строительных лесов необходимо:

• подготовить «башмаки», с помощью которых конструкция выравнивается в месте установки. Своим руками их несложно сделать из досок; желательно несколько штук и разной толщины. В дальнейшем это упростит процесс корректировки положения лесов относительно земли;
• обработать грунт на участке, где планируется их использование. Он выравнивается (при необходимости) и утрамбовывается. Это гарантирует, что в процессе работы не произойдет усадка почвы (под нагрузкой) и перекос строительных лесов.
• Чаще всего одной секции бывает недостаточно. В этом случае делается больше – две, три. Для их соединения в единую сборку необходимо подготовить переходники. Подойдет тот же профиль (30 х 30), который нарезается на куски по 100 и приваривается к стойкам. Для фиксации секций можно использовать П-образные металлические серьги. Чтобы скрепление было максимально надежным, для них следует тоже взять трубу, но чуть меньшего сечения (25 х 25) или диаметра.

Если внимательно разобраться с процессом изготовления, то получается, что в сборке строительных лесов ничего сложного нет. Главное – правильный расчет и аккуратность.

Изготавливаем строительные леса из дерева или трубы своими руками

При этом строительного материала затрачивается совсем не много. Ну, и плюс ко всему: простота и удобство сборки/разборки конструкции. Завершив работы, строительные леса разбираются и складываются до лучших времен в укромном уголке сарая.

Из чего состоят строительные леса с «конвертами»?

 «Конверт» — это подмости, которые представляют собой опорную площадку в виде треугольника. Опоры изготавливаются из различных пиломатериалов, которые есть на стройплощадке, например, обрезной доски. Главное чтобы доска была прочная, минимальным сечением 50х50 мм. (см. рис №1).

Рис. 1, Опорная площадка-«конверт». 1 — Г-образный кронштейн; 2 — укосины.

Затем, необходимо соорудить Г-образные кронштейны – доски сбиваются, после чего по бокам обшиваются деревянными рейками.

Размеры площадки необходимо сооружать из расчета безопастной эксплуатации конструкции. На опорной площадке не большой по размеру, достаточно неудобно работать, к тому же придется частенько передвигать строительные леса. Изготовив подмости большой площади, вы можете подвергнуть себя травмоопасной ситуации, есть вероятность  отрыва конвертов от стены

Приняв это во внимание, размер площадки необходимо просчитывать таким образом: размер человеческой ноги в среднем 350-400 мм,  приняв этот размер горизонтальных площадок подмостей, человеку можно будет становиться полной ступней, при этом не боясь упасть с высоты

Теперь, когда подмости готовы, опорная площадка закреплена, остается установить на нужную высоту, чтобы можно было дотягиваться до необходимого уровня.  Еще понадобится пара подпорок, вполне можно использовать обрезную доску 150х50 мм. Перед их установкой, подпорки необходимо сделать острыми у основания, для того, чтобы они упирались в грунт, а верхние концы по контуру «конвертного» угла слегка скашивают для плотного примыкания, как это реализовать показано на рис №2.

Рис. 2 Установка подмостей: 1 — подпорка-слега; 2 — «конверт»; 3 — доски настила; 4 — опорная поверхность.

Затем, после того как настил из «конвертов» поднят на требуемую высоту, его необходимо закрепить. Вертикальную часть Г-образного кронштейна следует прибить к стене с помощью обычных длинных гвоздей. Гвозди желательно забивать не до упора, иначе при демонтаже их будет трудно вытаскивать.

Теперь можно поднимать и устанавливать сам настил. Доски укладываются на нужной высоте и прибиваются к горизонтальной полке кронштейнов. Гвозди в этих местах можно загонять в доски полностью, от этого конструкция станет более прочной.

Совет: чтобы гвозди было легче доставать, их можно загонять в доски через тонкие рейки-прокладки, при демонтаже они попросту расщепляются гвоздодером.

!Внимание Будьте осторожны работая на высоте. Соблюдайте технику безопасности на строительных лесах. Помните о том, что изготавливая самостоятельно строительные подмости необходимо проверять на прочность каждый из узлов конструкции

Строительные леса повсеместно используются для проведения каких-либо инженерных работ на определенной высоте.

Краткая характеристика типов строительных лесов

Хомутовые. Плюс – возможность изменения геометрии скелета по любой из осей. Минус – сложность монтажа/демонтажа конструкции. К тому же при необходимости повысить несущую способность придется покупать элементы крепления. Одной лишь проволокой, тем более веревкой, в таком случае не обойтись.

Клиновые. Отличаются от всех аналогичных в применении моделей повышенной надежностью и прочностью. Но и затраты на изготовление неизмеримо больше (в первую очередь, на держатели). Для частного сектора – не лучший вариант.

Штыревые. Плюс – небольшой вес при способности выдерживать значительную нагрузку; простота сборки (хотя и относительная). Минус – высокая стоимость; повышенное давление на почву. Для обеспечения устойчивости необходимо принять ряд дополнительных мер. В частном секторе такие леса, как правило, не используются. Основная причина – сложность изготовления. Здесь нужны точные расчеты и сварочный аппарат.

Рамные. Плюс – вес конструкции небольшой, но при грамотном составлении чертежа и сборке такие леса способны «нести» нагрузку до 200 кг/м². Ограничение же по высоте в 50 м для частного строения большого значения не имеет. Именно такая модель в сфере индивидуальной застройки считается наилучшей.

Как сделать строительные леса из профильных труб своими руками

2 этап — Установить на подпятники две смежные рамы первого яруса, соединить их горизонталями и диагоналями связями

Внимание!!! Вертикальные рамы следует устанавливать строго по уровню

3 этап — Аналогично монтируем следующие рамы строительных лесов до необходимой длинны.

4 этап — Согласно ППР (проект производства работ) произвести крепление разборных лесов к стене, при этом необходимо четко соблюдать вертикальность рам. В случаи установки узкой колонны из фасадных лесов, следует крепить каждую раму. Крепление производить согласно ППР.

5 этап — Установить ригеля и деревянные настилы (металлические настилы) на первый рабочий ярус. При необходимости установить монтажный или дополнительный ярус. При укладке настила проверяются прочность закрепления и отсутствие возможности сдвигов. Зазоры между досками настила принимают не более 5 мм. Выступы досок за поверхность щита не должны превышать 3 мм. Щиты настила могут быть соединены по длине внахлестку, стыки располагают на опоре и перекрывают ее не менее чем на 200 мм в каждую сторону, пороги при этом скашивают (от прямого — до угла 30°). Настил должен быть обустроен бортовым ограждением высотой не менее 150 мм.

6 Этап.- Установить рамы второго яруса, соединить их горизонтальными и диагональными связями, диагонали установить в шахматном порядке. В некоторых случаях для придания жесткости конструкции установка диагоналей осуществляется в каждой ячейке.

Повторяя эти этапы, набрать необходимую высоту фасадных лесов.

На рабочем ярусе установить ограждения. Перила ограждения должны выдерживать сосредоточенную статическую нагрузку 70 кгс, приложенную к ним посередине и перпендикулярно. Все несущие горизонтальные связи должны выдерживать сосредоточенную статическую нагрузку 130 кгс, приложенную посередине.

ВНИМАНИЕ !!! Высотные леса устанавливать четко по отвесу. Монтаж диагональных связей и крепление к стене производить одновременно с монтажом лесов

При установке металлической конструкции для каменной кладки наращивание их производится постепенно по мере возведения кладки стен здания. Укладку настилов и установку перил производить одновременно. В стапельных лесах для отделочных работ допускается укладывать щиты настила в шести ярусах, а для каменных только на двух верхних ярусах. Демонтаж конструкции допускается лишь после уборки с настилов остатков материалов, инвентаря и инструментов. До начала демонтажа производитель работ обязан осмотреть их и проинструктировать рабочих о последовательности и приемах разборки, а также о мерах, обеспечивающих безопасность работ. Демонтаж лесов следует начинать с верхнего яруса в последовательности, обратной последовательности монтажа. Демонтированные элементы перед перевозкой рассортировать. Крупногабаритные элементы связывать в пакеты. Произвольное сбрасывание элементов лесов категорически запрещается. Для защиты от атмосферных электрических разрядов строительные леса оборудуются заземлением, соединенным с рамой при помощи шины.

Что важно учесть при монтаже строительных лесов

Необходимость возведения конструкций обусловлена обеспечением простого и легкого доступа к месту работы, проведения строительных или ремонтных и отделочных процедур на определенной высоте.

При этом монтаж строительных лесов необходимо проводить особенно тщательно, не зависимо от выбранного вида устройства, для обеспечения следующих параметров их дальнейшего применения:

• повышенная безопасность эксплуатации строительных лесов;
• полноценное воспроизведение технологии мероприятий и работ;
• обеспечение доступа к рабочей поверхности на разной высоте.

Использование таких вспомогательных конструкций помогает сэкономить средства на аренду дорогостоящей специализированной техники и высотных машин, для управления которыми необходимы определенные навыки.

Виды строительных лесов

Хотя для изготовления лесов преимущественно используется металл или дерево они могут отличаться по способу крепления, а соответственно иметь в своей конструкции разные функциональные элементы. Так, рассмотрим основные типы лесов.

Клиновые

Составные элементы соединяются специальным клиновым фиксированием. Леса такой конструкции отличаются высокой надежностью. Они способны выдержать достаточно большие нагрузки. При этом они удобны в эксплуатации они быстро собираются и разбираются. Особенно актуально применения клиновых лесов при строительстве и подъеме тяжелых материалов и узлов.

Рамные

Основным элементом такой конструкции является жестко установленная рама. Преимущественно их используют для покрасочных или штукатурных работ. Рама в такой конструкции связана с горизонтальными стойками и диагональными связями благодаря узловым соединениям. Главное преимущество рамных лесов в их дешевизне. Для их строительства не потребуется больших вложений.

Штыревые

В этих лесах узлом соединения, как это очевидно из их названия, является штырь. Такой тип лесов пользуется большой популярностью у строителей, так как их очень легко собирать и разбирать непосредственно на строительной площадке. Нередко на сборку лесов уходит день, а то и два. В этом случае сборка штыревых лесов не займет много времени.

Хомутовые

Если объект, на котором проводятся ремонтные работы имеет сложную конфигурацию, то хомутовые леса являются отличным решением. Используемый метод крепления является профессиональным. А для их изготовления важную роль играют высота и размер рабочей зоны, расстояние между ярусами и шаг стоек. Все это подбирается индивидуально на каждом объекте.

Из досок

Предлагаем вам ознакомиться с простым руководством по изготовлению лесов из досок. Для этого следует выполнить несколько простых последовательных шагов:

• Параллельно друг к другу на ровной площадке раскладываете 4 стойки или доски. Их размер должен сразу соответствовать высоте лесов.
• Стойки между собой связываете горизонтальными перемычками, на которые позднее будет укладываться настил.
• Изготовленные 2 рамы поставьте горизонтально друг против друга, свяжите их диагонально и горизонтально досками, которые будут служить в качестве стяжек.
• На горизонтальные стяжки укладываете настил из досок и прикрепляете его к перемычкам саморезами.
• На стойки крепите перила и фиксируете лестницу.

При необходимости удлинить конструкцию лесов, между собой соединяете несколько подобных секций из досок. Набиваются доски на опорные стойки.

Конструкция и виды лесов

И деревянные, и металлические леса имеют одинаковые элементы:

• опорные стойки;
• лестницы;
• настилы и перемычки для него;
• ограждающие перила;
• упоры;
• горизонтальные и диагональные распорки.

Деревянные конструкции собрать легче – они меньше по размеру, а все детали сбиваются между собой гвоздями. В то же время, такие леса не предназначены для больших нагрузок, их демонтаж требует времени, а повторная сборка будет менее прочной, поскольку в брусьях остаются отверстия от гвоздей. Леса из металлических труб гораздо прочнее, их можно легко наращивать при необходимости, а надежность соединений остается высокой независимо от того, сколько раз конструкцию разбирали и собирали вновь.

Клиновые леса

В зависимости от способов крепления различают 4 основных вида строительных лесов.

Таблица. Виды лесов

рамные	металлические конструкции из вертикальных рам, скрепленных между собой диагональными и горизонтальными распорками. Эти леса обладают небольшим весом, отличаются легкостью монтажа
клиновые	очень надежные и прочные конструкции, все элементы которых фиксируются специальными держателями
штыревые	редко используемые леса, которые отличаются легкостью и простотой сборки, выдерживают очень большие нагрузки, но обходятся слишком дорого и оказывают большое давление на грунт
хомутовые	это универсальные леса, отлично подходящие для зданий сложной геометрической формы. Процесс сборки достаточно трудоемкий, зато при необходимости форма конструкции легко изменяется по горизонтали и вертикали

Хомутовые леса

Фото строительных лесов

Также рекомендуем просмотреть:

• Ремень стяжной с храповым механизмом
• Как выбрать строительное правило
• Обзор топовых виброреек
• Строительные скобы для крепления бруса
• Как выбрать штукатурный ковш
• Как пользоваться пистолетом для герметика
• Лучшие пистолеты для монтажной пены
• Хорошая ручная лебедка
• Как выбрать крестики для плитки
• Какие бывают ножницы по металлу
• Слесарные тиски
• Как выбрать ручной заклепочник
• Хороший монтажный пояс для инструментов
• Кельма для штукатурки
• Лом-гвоздодёр
• Как выбрать малярный валик
• Как выбрать стеклорез
• Гладилка для бетона
• Какие бывают строительные отвесы
• Как выбрать строительный миксер
• Рейтинг лучших бетономешалок 2018 года
• Как правильно выбрать стремянку
• Как сделать полку для инструмента своими руками
• Как выбрать хороший шпатель
• Как выбрать плиткорез
• Лучшие ящики для инструментов
• Выбираем хорошие малярные кисти

Помогите сайту, поделитесь в соцсетях 😉

От крепления стоек до установки лестницы

Как самому сделать строительные леса? Достаточно соблюдать следующие этапы работ:

Установка строительного леса.

Сначала надо скрепить стойки. Для этого применяются диагональные распорки, ставятся они по 4 сторонам. Это будет каркас первого уровня, его необходимо делать максимально надежным и устойчивым. Если гвоздей недостаточно, то можно использовать металлические уголки. Перед тем как начинать дальнейшие работы, устойчивость требуется проверить.
Многих заботит вопрос, как сделать строительные леса безопасными

Важно выбирать прочный строительный материал, соблюдать рекомендованные расстояния, надежно крепить все элементы. Обрезные доски перемычек крепятся на требуемой высоте, определяется она, исходя из размеров лесов

Влияние на высоту перемычек оказывает и то, на уровне какого этажа предполагается работа.
На перемычках крепятся доски для настила. Необходимо брать только целые доски, трещины, дефекты недопустимы. Толщина доски не должна быть малой, так как на настиле могут работать сразу несколько человек, стоять материалы, инструменты. Слишком длинные доски лучше всего не брать, чтобы увеличить надежность настила.
Обязательно прибивается доска для ограждения. Высота определяется таким образом, чтобы находящийся на настиле человек мог свободно работать, при этом его безопасности ничего не грозило. Как правило, такие ограждения размещаются на уровне пояса.
Для опор подбираются крепкие деревянные брусья, хотя подходят и прочные доски с необходимой толщиной.
Далее, крепится лестница. В данном случае можно использовать различные варианты конструкции. Чаще всего это доски, которые прибиваются с боковой части лесов. Шаг должен быть достаточным, чтобы подниматься и спускаться по такой лестнице было удобно. Можно применять и обычную приставную металлическую или деревянную лестницу, стремянку.

Общая информация

Встречаются мнения, что леса из металла и дерева лучше (и дешевле) арендовать, чем собирать самостоятельно. Основной аргумент – покупка труб обойдется дороже. И такие суждения подкрепляются экономическими расчетами. Судя по всему, авторы подобных замечаний проживают в городских квартирах и имеют довольно смутное представление о том, что это такое – поддержание своего дома в надлежащем состоянии (и фасадной части, и помещений, высота которых, как правило, превышает типовую). А ведь собственнику этим приходится заниматься регулярно.

Более того, сочетание таких материалов, как металл (скелет) и доски (настилы на каждом из уровней) считается оптимальным. Одно из преимуществ деревянных лесов в том (второе – невысокая конечная стоимость), что конструкция после окончания строительства (ремонта) легко разбирается, а материал используется для других хозяйственных целей. Но есть и существенный минус – ограничение в грузоподъемности.

То есть на подобном приспособлении можно проводить только такие работы, как оформление фасада (окраска, отделка сайдингом), обработка потолков, штукатурка и ряд иных. При возведении же кирпичной кладки или одновременном пребывании на высоте нескольких человек деревянные леса непригодны. А вот сборка из труб и досок универсальна в использовании.

Единственная сложность – в правильном выборе варианта лесов строительных и способа скрепления всех конструктивных элементов. Затраты на изготовление таких многоуровневых подмостков оправданы лишь в том случае, если их можно разбирать и хранить в сарае (на территории или еще где) до следующего применения. А вот тратить деньги на неразборную модель, сварную, нерационально, и вряд ли кто станет этим заниматься. Нельзя не учитывать и такие факторы, как сложность изготовления, прочность сооружения и его устойчивость.

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.

Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).

Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны

При таком способе важно идеально подобранные размеры труб, чтобы не было люфта.

Клиновые. При общей схожести конструкции отличаются формой соединения

На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:

Шаг 1. Подготовка распорок

Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.

Подготовка распорок

Подготовка распорок

Шаг 2. Изготовление переходников

Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.

Переходники

Шаг 3. Сборка рамы

Стойки

Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде лестницы. Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.

Шаг 4. Монтаж секции

Сборка конструкции

Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

Схема сборки

Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.

Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.

Шаг 5. Покраска лесов

Леса строительные

Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают антисептиком и красят, чтобы защитить от влаги и гниения.

Леса

Виды лесов строительных

Пытливый ум русских людей придумал много различных видов строительных лесов для различных ситуаций применений. Отличия одного вида от другого в основном заключается в различных устройствах фиксаторов необходимых для сборки отдельных деталей лесов в единую конструкцию или отдельных элементов, которые и определили их название – клиновые, рамные, штыревые, хомутовые, подвесные, струнные, трубчатые.

Клиновые

Строительное оборудование данного типа устанавливают с использованием клинового устройства, которое и определило название лесов. Купить по минимальным ценам клиновые леса можно только у производителя оформив договор купли в котором указывается комплектность, сроки поставки и цена. Для монтажа лесов вдоль стен с криволинейным профилем часто используют клино-хомутовый вариант с комбинированными замковыми элементами, это клин и хомутовое соединение.

Фото клиновой замок

Рамные

Основным элементом данного вида приставных лесов являются прямоугольные рамы, из которых собирают опорные стойки скрепляемые связями при помощи флажковых фиксаторов. Для проведения строительных работ на фасадах зданий очень часто используют леса ЛРСП-40 позволяющие формировать самый верхний ярус на высоте 40 метров. С их помощью можно обслуживать большинство строений возводимых в России. Кроме строительства рамные леса очень часто используют для проведения монтажных и финишных работ потолочных конструкций, стен внутри зданий.

Фото рамные строительные леса

Штыревые

Леса имеющие штыревое крепление просты в изготовлении, относительно дешевы, однако они имеют большой вес, что затрудняет быстрый монтаж. Если принято решение купить штыревые леса для проведения строительных работ связанных с кладкой кирпичных стен, то лучше всего обратиться к производителю, адреса которых размещены в нашем каталоге.

Фото штыревой фиксатор

Хомутовые

Данный вид строительных лесов является универсальным благодаря оригинальной конструкции фиксированных и поворотных хомутовых замков при помощи которых соединяются стойки с горизонтальными и диагональными связями придающими собранной конструкции необходимую прочность. Хомутовые леса можно монтировать вдоль стен имеющих любые архитектурные конфигурации, включая горизонтальное формирование перпендикулярно лесам дополнительных площадок с применением новых опор.

Фото хомут поворотный

Подвесные

Название данных лесов вовсе не означает что они висят в воздухе. Если монтаж обычно производится на предварительно подготовленной площадке прямо на грунт, то в данном случае строят искусственную площадку прямо на стене здания при помощи выдвижных консольных балок или специально изготовленных опорных конструкций. На них укладываются ригели с настилом, а далее монтаж подвесных лесов (рамных или хомутовых) проводится согласно технического паспорта с соблюдением СНИП и ППР.

Фото леса подвесные

Струнные

В качестве опор в обычном понимании этого слова, в данных леса используются струны изготовленные из труб, цепей, канатов и закрепляемых в верхней части на консолях или строительных конструкциях сооружений у которых их монтируют. Струнные леса используют для ремонта и обслуживания различных объектов только в самых крайних случаях, когда нельзя использовать другое строительное оборудование. Это связано с большими финансовыми затратами на их монтаж и эксплуатацию. Кроме того в каждом случае необходим отдельный проект.

Фото леса струнные

Трубчатые

Все выше перечисленные виды лесов можно отнести к данному типу, поскольку они изготавливаются из металлических труб, отсюда и название, которое кстати не официальное. Необходимые для строительства трубчатые леса нужного вида можно купить у производителя по самой низкой цене из-за отсутствия дополнительных накруток, которые обычно делают торговые посредники. Адреса заводов представлены на страницах нашего каталога.

Фото леса трубчатые

Башенные леса (вышки-туры)

Леса в которых длина соизмерима с шириной называют на жаргоне башенными, а на самом деле их технический термин вышки-туры, которые бывают стационарными или передвижными, на колесах. Вышки-туры спроектированы и рассчитаны для эксплуатации без привязки к стенам здания и имеют соответствующую устойчивость. Кстати оборудование на базе рам габаритом в плане 1х2м можно также автономно собирать до определенной высоты, обычно это 1-2 яруса и использовать как строительные леса взамен вышки-туры .

схема монтажа и видео инструкция. Строительные леса в Екатеринбурге

Монтаж строительных лесов по шагам Строительные, ремонтные и монтажные работы практически всегда требуют использования строительных лесов. Это оборудование для работ на высоте, которое должно быть устойчивым, безопасным и правильно собранным. Если установка лесов на объекте произведена не по правилам, то все последующие работы будут проводиться с большим риском для рабочих, прораба и инженера по технике безопасности. Ниже вы узнаете, как правильно производить монтаж строительных лесов на объекте.

Виды строительных лесов

Деревянные строительные леса постепенно уходят в прошлое и все меньше людей используют их в виду трудозатратности сборки-разборки. Металлические сборно-разборные конструкции практичней и дешевле своих деревянных собратьев.

Стальные строительные леса делятся на несколько видов по типу крепления: Строительные леса рамного типа. Состоят из жестких металлических рам, которые соединяются с помощью горизонтальных и диагональных связей. Связи крепятся к рамам флажковыми замками, а второй и последующий ярусы методом труба в трубу. Штыревые строительные леса соединяются с помощью штырей на горизонтальных трубах и проушин в вертикальных стойках. Это более дорогой вид сборных конструкций на высоте, чем леса рамного типа. Используются при необходимости соорудить конструкцию сложной геометрии. В хомутовых лесах крепление элементов проводится с помощью специальных хомутов. Это самый дорогой вид строительных лесов, но благодаря особенностям крепежа, из них можно соорудить конструкцию любой формы. Далее в статье будем рассматривать процесс сборки рамных строительных лесов, так как это самый популярный вид оборудования на строительных объектах. Благодаря небольшой цене и удобству монтажа, рамные леса используют в работе более 80% организаций и частных лиц.

Сборка строительных лесов

Сборка рамных строительных лесов Перед сборкой строительных лесов необходимо подготовить площадку. Производится уборка мусора и выравнивание грунта в местах, где есть большие отклонения по уровню. Почва трамбуется и сооружаются водоотводы, иначе во время обильных дождей вся конструкция может «поплыть» и произойдет обрушение или перекос. В таком случае придется разбирать леса и выполнять подготовку площадки вновь, а это потери времени и денег.

Общие требования к монтажу

Монтаж строительных лесов включает в себя несколько этапов:

• подготовительный этап
• сборка и установка строительных лесов
• заключительный этап — приемка.

Рассмотрим, как осуществляются работы во время каждой из стадий правильного монтажа высотных конструкций из рамных лесов.

Подготовительный этап Перед началом работ на объекте, назначается ответственное лицо. Человек, который отвечает за правильность выполнения всех работ, обязан: Изучить особенности конструкции строительных лесов и проверить готовность площадки для их установки. Принять комплекты лесов со склада. Проверить наличие допуска для работ на высоте у рабочих. Провести целевой инструктаж: ознакомить бригаду с правилами сборки данной конструкции и ее особенностями, а также проверить усвоили ли монтажники полученные знания. Площадка для монтажа должна быть не менее 3-х метров в ширину, а также ровная по горизонтали. При больших отклонениях по уровню, необходимо использовать бетонные плиты или деревянные брусья толщиной не менее 40 мм. Если не используется защитная сетка на лесах выше 30 метров, место работ необходимо оградить на расстояние от строительных лесов не менее 7 м.

Порядок сборки и установки строительных лесов

Когда рабочая площадка готова к монтажу строительных лесов, приступаем к сборке. Выполнять работы необходимо в следующей последовательности:

Устанавливаем опорные башмаки (пятки). В башмаки вставляем раму с лестницей (крайняя) и проходную раму. Соединяем рамы секции диагональными и горизонтальными связями. Выставляем таким образом первый ярус по всей длине выполняемых работ. Устанавливаем ригеля и настилы на первый ярус. В таком же порядке собираем второй ярус и закрепляем его анкерными кронштейнами. Повторяем действия до необходимой высоты (максимальная высота для сборки строительных рамных лесов ЛРСП-200 и ЛСПР-40 — 40 метров).

Схема сборки строительных лесов

Заключительный этап — приемка Приемку после монтажа строительных лесов должна осуществлять специальная комиссия. В ее состав входят: главный инженер компании, ответственный по монтажу и специалист по технике безопасности организации, которая проводит работы. Комиссия оформляет акт сдачи-приемки работ.

Только после всех вышеописанных мероприятий можно приступать к работе на лесах.

Сборка строительных лесов инструкция

Консультация и инструкции по сборке строительных лесов Все клиенты, которые покупают строительные леса на заводе МВК, получают экспертную консультацию по монтажу-демонтажу лесов. Также в комплекте с оборудованием идет паспорт изделия, где есть подробная схема сборки-разборки рамных металлических конструкций.

Мы ждем вас по адресу в Екатеринбурге: проспект Космонавтов, д.15, литер «О», офис №2. Приезжайте!

Вы также можете позвонить по нашим номерам телефонов и узнать цену комплекта лесов для сборки на своем объекте.

Или заказывайте звонок на сайте и мы вам перезвоним через несколько секунд!.

FORMRENT | Монтаж строительных лесов

Подготовка к монтажу лесов

а) изучить конструкцию лесов;

б) составить схему установки лесов для конкретного объекта;

в) составить перечень необходимых элементов;

г) произвести приемку комплекта лесов со склада согласно перечню с отбраковкой поврежденных элементов.

• Рабочие, монтирующие леса, предварительно должны быть ознакомлены с конструкцией и проинструктированы о порядке монтажа и способах крепления лесов к стене.

• Леса должны монтироваться на спланированной и утрамбованной площадке, с которой должен быть предусмотрен отвод воды.

• Площадка под леса должна быть горизонтальной в поперечном и продольном направлениях.

• Подъём и спуск элементов  лесов должен производиться подъёмниками или другими подъёмными механизмами.

• Рамы лесов необходимо устанавливать по отвесу. Установку рам и закрепление лесов к стене производить одновременно с монтажом лесов.

• Укладку  настилов  и  установку  связей ограждений следует производить одновременно.

Этапы установки рамных лесов

Монтаж лесов производится по ярусам на всю длину монтируемого участка лесов и происходит в 7 этапов, расскажем подробнее о каждом из них.

I ЭТАП

На подготовленной площадке установить деревянные подкладки и башмаки, при необходимости установить винтовые опоры.
Опорные поверхности рам лесов должны находиться строго в одной горизонтальной плоскости.

​

​

II ЭТАП

В башмаки установить две смежные рамы первого яруса, и соединить их горизонтальными и диагональными связями. Через шаг 3 метра установить две смежные рамы и также соединить их связями и повторить эту операцию для набора необходимой длины лесов. По краям необходимой длины лесов установить рамы ограждения, а следующая рама должна быть с лестницей.

​

III ЭТАП

Установить рамы второго яруса, соединить их связями, причем диагональные связи расположить таким образом, чтобы они были установлены в шахматном порядке.

Для монтажа нужно использовать ригели,  на которые укладываются деревянные настилы.



IV ЭТАП

Для подъёма и спуска людей леса оборудовать наклонными лестницами, которые устанавить в местах, отведённых для люков.

​

V ЭТАП

Крепление лесов к стене осуществить крюками с втулками через кронштейны или хомуты, закреплённые к стойкам рам лесов, через 4м в шахматном порядке (см. схему крепления лесов к стене).

​

VI ЭТАП

Повторяя этапы 3-4-5 набрать необходимую высоту лесов. Ограждения, промежуточные элементы и диагонали должны быть установлены согласно общей схемы сборки лесов.



VII ЭТАП

На рабочем и предохранительном ярусах лесов установить торцевые и продольные связи ограждений.

В местах подъёма рабочих на рабочий ярус, где не установлены диагональные стяжки, установить продольные связи ограждений.

Зафиксировать две смежные рамы по вертикали болтом или штырем.

​

Схема анкеровки лесов

​

Правила эксплуатации

1. Металлические строительные приставные рамные леса допускаются к эксплуатации только после окончания их монтажа, но не ранее. Сдают их по акту лицу, назначенному для приемки главным инженером  строительства  с  участием  работника  по  технике безопасности.

2. При  приемке установленных лесов  в  эксплуатацию проверяются:

• соответствие  собранного  каркаса   монтажным схемам и правильность сборки узлов;

• правильность и надежность лесов на основании;

• правильность и надежность крепления лесов к стене;

• наличие и надежность ограждения на лесах, наличие двойного перильного ограждения в рабочих ярусах;

• правильность установки молниеприемника и заземления лесов;

• обеспечение отвода воды от лесов.

• особое внимание обратить на вертикальность стоек и надежность крепления лесов к стене.

3. Состояние лесов должно ежедневно перед началом смены  проверяться  производителем  работ  или  мастером, руководящим работами.

4. Настилы и лестницы лесов следует систематически очищать от мусора, остатков материалов, снега, наледи, а зимой посыпать песком.

5. Нагрузки на настилы лесов в процессе их эксплуатации не должны превышать допустимых пределов.

6. При  подаче  материалов  на леса  башенным  краном непосредственно  к  рабочим  местам  необходимо  соблюдать следующие правила:

• во избежание ударов грузом по лесам, необходимо сначала производить подъем груза и передвижение крана, а затем поворот стрелы и плавное опускание груза;

• на лесах должен    находиться сигнальщик, регулирующий подачу грузов подачей сигналов крановщику.

7. При   подаче   материалов   на  леса  стационарным подъемником, каркас его должен крепиться к стене независимо от лесов.

Кронштейн крепления к стене строительных лесов (хомут)



Строительные леса крепятся к фасаду здания с применением кронштейна. Конструктивно кронштейн представляет собой две согнутые металлические пластины. Одна пластина загнута в форме крюка, который обхватывает трубу рамы строительных лесов и закрепляется болтом. Вторая пластина загнута под прямым углом, который крепится к стене анкерным болтом.

​

Крепление лесов к стене происходит в шахматном порядке, через 4м (см. схему крепления лесов к стене).

Демонтаж строительных лесов

• Демонтаж лесов допускается лишь после уборки с настилов остатков материалов, инвентаря и инструментов.

• До начала демонтажа лесов производитель работ обязан осмотреть их и проинструктировать рабочих о последовательности и приемах разборки, а также о мерах обеспечивающих безопасность работ.

• Демонтаж лесов  следует  начинать  с  верхнего яруса, в последовательности, обратной  последовательности монтажа.

• Демонтированные  элементы  перед  перевозкой рассортировать, крупногабаритные элементы связать в пакеты, а малогабаритные и стандартный изделия складывать в ящики.

Меры обеспечение безопасности

1. Леса должны быть надежно закреплены к стене по всей высоте. Произвольное снятие крепления лесов к стене не допускается.

2. Настил лесов должен иметь ровную поверхность.

3. Подъем людей на леса и спуск с них должен производиться только по лестницам, с внутренней стороны секций.

4. На лесах должны быть вывешены плакаты со схемами перемещения людей, размещения грузов и величин допускаемых нагрузок.

5. Подача на леса груза, превышающего допустимый проектом, запрещена.

6. Во избежание повреждения стоек, расположенных у проездов, необходима установка защитных устройств.

7. Линии электропередач, расположенные ближе 5 м от лесов, необходимо снять или заключить в деревянные короба.

8. Леса должны быть надежно  заземлены и оборудованы грозозащитным устройством.

9. При монтаже и демонтаже лесов доступ людей в зону ведения работ, не занятых на этих работах, запрещен.

10. Для обеспечения полной безопасности на объекте, так же необходимо также соблюдать требования:

СНиП 111 -4-80  «Техника безопасности в строительстве».

СНиП 111 -4-80  «Техника безопасности в строительстве».

12. При использовании нескольких рабочих ярусов с предельно допустимой нагрузкой рекомендуется диагональные стяжки устанавливать в каждом ярусе.

Закажите БЕСПЛАТНЫЙ расчет

Установка подмостей — Kennison Forest Products

Подмости — это безопасное и прочное решение для предотвращения падений на рабочих площадках. При строительстве строительных лесов выбор высококачественных досок для строительных лесов обеспечит безопасное выполнение работы. Kennison Forest Products, Inc. предлагает широкий выбор досок для строительных лесов, которым вы можете доверять и которые готовы к отправке на вашу строительную площадку. Хотя установка строительных лесов может занять много времени, соблюдение этих инструкций по установке строительных лесов обеспечит правильное строительство.

Чтобы правильно установить строительные леса на рабочем месте или в помещении, выполните следующие действия:

1. Подготовьте и разложите все детали

Прежде чем приступить к сборке секций строительных лесов, важно собрать все детали и инструменты в одном месте. Вам понадобятся строительные леса, косички, рычажные булавки, доски для строительных лесов и уровень.

2. Соберите раму и опорные плиты

Начните установку лесов, уложив две концевые рамы на расстоянии примерно 7 футов (или на ширине поперечных раскосов) рядом с рабочей зоной. Затем установите опорные плиты, чтобы избежать хлопот в дальнейшем. В то время как модели лесов могут различаться по сборке, большинство из них имеют открытую трубу, которая скользит по основанию регулируемой винтовой планки, которая затем закрепляется с помощью косичек, рычажков или других фиксирующих приспособлений.

3. Соберите поперечную скобу

Затем соберите поперечную распорку, подняв одну концевую раму и надвинув концы поперечины на штифты на раме. Заблокируйте штифты и положите поперечную скобу на землю, чтобы временно поддерживать первую концевую раму, пока вы поднимаете вторую. Когда вторая концевая рама будет поднята, поместите другой конец поперечной скобы на штифты и зафиксируйте их на месте. Чтобы закончить эту настройку, повторите тот же процесс на противоположной стороне.

4. Закрепите и выровняйте леса

Разместите подмости в нужном месте. Поскольку безопасная установка строительных лесов начинается с прочного фундамента, добавьте блоки 2×10 под каждую опорную плиту для более прочной поддержки при использовании лесов на мягком грунте. Используйте регулировочные винты на устройстве, чтобы выровнять подмости.

5. Установите деревянные доски

Подняв доску лесов за середину, наклоните ее через концевые рамы, пока оба конца доски не окажутся над рамой. Выровняйте планку и опускайте ее до тех пор, пока крюки не будут прикреплены к стержням обеих концевых рам. Далее закрепите планку поворотными замками. Повторяйте этот шаг, пока не установите все деревянные доски лесов.

6. Установите ограждения

Добавьте ограждения, прикрепив их к угловым стойкам каждой рамы с помощью косички, защелкивающегося штифта или другого фиксирующего механизма. Установите верхние и нижние ограждения между стойками.

7. Подготовка и настройка рабочей станции

Перенесите все свои рабочие предметы на платформы лесов. Установка рабочего места на платформе строительных лесов поможет вам выполнить проект быстрее и эффективнее.

8. Обеспечьте безопасное положение лесов

При установке строительных лесов вокруг линий электропередач внимательно следите за перемещением строительных лесов по рабочей площадке. Держите строительные леса на безопасном расстоянии от опасностей, чтобы обезопасить себя и своих рабочих на работе.

При установке подмостей важно использовать качественные деревянные доски. В Kennison Forest Products, Inc. доски для строительных лесов производятся в США и проходят испытания на безопасность. Мы предлагаем два типа досок для строительных лесов, чтобы удовлетворить ваши потребности. Наши доски SURE-LAM LVL изготавливаются из высококачественного шпона дугласовой пихты, что обеспечивает их превосходную прочность, а наши доски для строительных лесов MSR изготавливаются из южной сосны, что обеспечивает повышенную прочность и надежность. Наши доски соответствуют стандартам OSHA/ANSI для обеспечения оптимальной безопасности и стабильности. Доверьтесь нашим деревянным доскам при установке строительных лесов на следующей рабочей площадке.

Выполнение этих шагов по установке строительных лесов обеспечивает безопасную и эффективную рабочую площадку. Kennison Forest Products, Inc. производит надежные и высококачественные доски для строительных лесов, обеспечивающие оптимальную безопасность и соответствующие отраслевым стандартам. Свяжитесь с нами, чтобы узнать больше о наших досках для строительных лесов премиум-класса, или запросите предложение сегодня.

Поскольку глобальное распространение COVID-19 (коронавируса) продолжает сильно влиять на наш мир, мы в Kennison Forest Products внимательно следим за меняющейся ситуацией.

Штаб-квартира нашей компании и партнерские учреждения следуют указаниям Центров по контролю и профилактике заболеваний, а также местных, государственных и федеральных правительств, чтобы свести к минимуму распространение вируса.

Мы благодарны за то, что не было зарегистрировано ни одного случая заболевания коронавирусом среди наших сотрудников или персонала объектов. Не будет перерыва в нашем обслуживании, поставке/доставке продукции или в рабочих часах.

Поскольку мы продолжаем предоставлять лучшие продукты и услуги в отрасли, мы в Kennison Forest Products делаем все возможное для обеспечения безопасности и благополучия наших клиентов.

Как всегда, мы доступны круглосуточно, чтобы предоставить лучшие доски для строительных лесов на рынке с обслуживанием, которое вы ожидаете.

Пожалуйста, позвоните или напишите любому из наших торговых представителей, если вам нужна цитата, чтобы разместить заказ или просто задать вопрос!

Наверх

17.

Самодельные леса, подъемные краны и домкраты

Если вы находитесь во власти Управления по охране труда и здоровья США (OSHA) или аналогичных правил, вам необходимо приобрести и использовать дорогие запатентованные утвержденные строительные леса и такелажные устройства. Но, если нет, то у вас есть возможность применить собственную находчивость, творческий подход и смекалку или использовать проверенные временем приспособления строительной сборки, которые сделают работу на высоте или подъем тяжелых предметов легкой и безопасной.

[Полный список советов по технике безопасности см. в разделе Безопасность на стройплощадке]

За 30 лет моей строительной карьеры я почти всегда полагался на свои собственные импровизированные или построенные на месте методы, иногда в сочетании с уже имеющимся оборудованием ( такие как лестницы, лестничные домкраты, настенные и кровельные кронштейны), а также подобранные вручную грубо распиленные доски, чтобы добраться туда, куда мне нужно. Эти устройства никогда не подводили.

Проверка прочности первого проекта моего строительного класса

Простые, собираемые на месте козлы часто первым делом строятся на любой строительной площадке, и их можно использовать как эшафот. Я часто предпочитаю строить их высотой 24 дюйма — то, что я называю «пони-пила», — поскольку они более полезны и универсальны, чем стандартные 30-дюймовые лошади. Я все еще использую этих пони спустя 8 лет.

Если вы можете прибить гвоздями обшивку или оконные проемы, существуют всевозможные варианты наружных лесов, либо с вертикальными опорными стойками, либо с треугольниками, примыкающими к зданию. Просто убедитесь, что вертикальные ножки хорошо закреплены и скреплены поперечными связями, а доски имеют упоры, зажаты или прибиты гвоздями. И следите за тем «2-дюймовым сердечным приступом», когда две доски перекрываются.

Настенные кронштейны, изготовленные на месте, могут быть изготовлены по индивидуальному заказу в соответствии с каркасом вашей стены (они имеют размер для моих 12-дюймовых ферм из фермы Riversong и являются «двусторонними»), и для их надежной фиксации требуется всего два зажима на каждый кронштейн. (Я бы не стал использовать их на чем-то меньшем, чем 2 × 6 стоек на одинарных стенах). Обратите внимание, что планка также закреплена на кронштейне для безопасности.

Для каркаса крыши я устанавливаю стойки со смещением от центра на рассчитанной высоте конька, чтобы зафиксировать коньковые доски на месте, и строю прямоугольные скобы с раскосами для поддержки досок на нужной высоте, чтобы выровнять и прибить стропила к коньку. доска (блокировка на каждой второй паре потолочных балок предназначена для «трапа» для доступа на чердак над уровнем насыпной целлюлозной изоляции через дверь «сеновал» на одном конце фронтона).

Аналогично в интерьере, когда обрамление открыто, можно соорудить временные площадки – в этом случае для работы на потолке над лестничной клеткой.

Креативное использование лестниц – в данном случае 16-футовая раздвижная лестница в сочетании с 8-футовой лестницей – позволяет получить доступ в труднодоступные места, например, на этой винтовой лестнице для отделки потолка гипсокартоном. Обратите внимание, что доски прикреплены к лестнице.



Регулируемые кронштейны для строительных лесов, скрепленные вместе, в сочетании с двумя старыми лестницами для строительных лесов Lynn, которые я нашел на дворовой распродаже 20 лет назад, позволяют установить «подъемные леса» по всей длине дома для установки и нанесения окончательной отделки. покрытие для нового откидного сайдинга и для покрытия южной солнцезащитной крыши (зажимы на «перекладинах» 2×4 не показаны). 9№ 0003

Классические треугольные настенные кронштейны с ковровым покрытием идеально подходят для работы над готовым сайдингом, поскольку они не требуют крепления, кроме силы тяжести и одной закрепленной стойки 2×4 на земле на прочном основании.

И, просто используя более длинные ножки 2×4 (X-образные скобы с ремнями), вы можете «подняться» по стене на высоту почти 16 футов.

Использование вертикальных распорок к ножкам позволяет перемещать планку дальше от здания (например, для расчистки софитов) без риска поворота настенных кронштейнов на ножках, а также позволяет использовать ограждение (здесь не показано) ). 9№ 0003

Их можно использовать на любой поверхности стены, которую нельзя легко прикрепить.

Сочетая кровельные кронштейны (стратегически оставленные на месте после кровельных работ) с домкратом для лестницы и встроенным «куполом», можно обработать сайдинг вдоль пристройки эл.

А с алюминиевыми планками лесов они даже достаточно прочны — с зажатыми бортиками — чтобы использовать стремянки, чтобы добраться до вершины фронтона.





Это не мои, но это прочные настенные кронштейны фиксированной высоты, которые можно использовать как лестницы для доступа, сделанные из строительных отходов.

Если лестница находится под любым углом меньше 70°, ее ножки должны быть закреплены на земле, чтобы предотвратить ее выталкивание с помощью колышков или привязок к зданию.





И он должен поддерживаться в середине пролета, чтобы предотвратить отклонение. Лестница рассчитана на номинальную нагрузку только при правильном наклоне (ступенька на уровне плеч должна быть на расстоянии вытянутой руки, когда ваши ноги находятся у основания). В частности, в выдвинутом состоянии двухсекционная лестница должна поддерживаться под малым углом, например, при доступе на крышу.



Обратите внимание на пружинные и стержневые зажимы, чтобы удерживать сборку вместе и предотвращать смещение «стойки» стремянки.

Старая ручная лебедка для лодочного прицепа, прикрепленная к полноприводному транспортному средству с шарниром со свободным штифтом в основании (для крепления к черновому полу и обеспечения возможности поворота) и шкивом наверху (по которому проходит трос), отличный самодельный настенный подъемник.

И, с фиксированной базой и небольшим наклоном вперед (что делает ее похожей на мартышку с расчалками), та же установка работает как подъёмник балки (или для любого другого груза).

Jinniwink Crane (версия 1)

Самодельный Jinniwink с вращающимся основанием удобен для подъема и размещения грузов, например, на этом прицепе с плоской платформой, с использованием троса, подходящего для наклона, и системы канатных шкивов через приклад для подъема.

4:1 Джиггер для механических преимуществ

Верхний блок стрелы Jinniwink

Кран Jinniwink (версия 2)

В этой версии трос служит как для подъема, так и для наклона, при этом основание стрелы вращается вместе с грузом доставлен на борт.

Простая тренога с креплением может помочь в подъеме грузов.

***

А-образная рама или «ножницы», прикрученные к анкеру, могут использоваться в качестве верхней точки для подъема грузов

или в качестве поворотного перенаправления для наклона «согнутой» деревянной рамы. к вертикали.

***

В качестве вектора перенаправления для подъема деревянного каркаса можно использовать простую удочку с зубчатой ​​сцепкой… служит креплением высоконаправленного шкива для следующего изгиба.

***

Якорь для бревен, закрепленный на месте парой тройных «пикетов», привязанных скрученной веревкой типа «брашпиль» или лямками, может обеспечить значительное сопротивление системе тяги с механическим преимуществом.

***

Канат с сердечником низкого растяжения, алюминиевые шкивы с поворотными щеками и 8-миллиметровые нейлоновые пружинные шнуры создают столько механического преимущества, сколько требуется (в данном случае комплекс 5:1) для перемещения неподвижных объектов – даже на один человек.

***

Ролики (железная труба диаметром 1 дюйм) значительно уменьшают трение и позволяют тяжелым объектам — даже целым зданиям — перемещаться с относительной легкостью и могут даже поворачиваться под углом для принудительного поворота.

***

Домкраты, столбы и винтовые домкраты для поднятия второго этажа и крыши…

***

…чтобы можно было заменить стены и прогнившие пороги.

***

PT Стойка 4×4, угловое основание домкрата и винтовой домкрат для поднятия крыши крыльца до уровня и ремонта крыльца.

***

Поддомкрачивающий ригель, столбы и винтовые домкраты для демонтажа и восстановления фундамента амбара.

***

Двойные шкивы 4:1 для подъема новых секций балки вместо прогнившей балки.

***

***

Самостоятельное перемещение тяжелых бревен осуществляется с помощью ручной тележки для прицепа и самодельной тяговой тележки, сделанной из старинной газонокосилки.

***

************************************************* *******************************************

Этот сайт мой подарок вам . Если вы найдете здесь ценность и готовы ответить взаимностью:

Если вам нужна консультация по проекту или дизайнерские услуги, свяжитесь со мной напрямую по телефону

HouseWright (в) Ponds-Edge (точка) нетто.

******************************************************* ************************************

Роберт Риверсонг: воспроизведение разрешено только с указанием автора для некоммерческих целях и ссылку на эту страницу

Для получения дополнительной информации о методах такелажа см.

: Такелаж, прокатка и подъем

Я преподаю и предоставляю консультационные услуги по техническому такелажу и спасению с помощью веревки:

AVERT

A V ERTICAL E СРЕДНА R ОПЕСОН TA ROANGEING

. avert (at) ponds-edge (dot) net

См.: Ropes & Knots, Hardware & Harnesses для обзора узлов.

Нравится:

Нравится Загрузка…

Предотвращение падений и серьезных травм

Мы выбрали мозг эксперта по строительным лесам, и он дал нам отличные советы о том, как работать с умом и оставаться в безопасности на строительных лесах и рядом с ними. Итак, меняете ли вы лампочки на складе высотой до неба или заменяете окна в двухэтажном доме, вот как безопасно использовать строительные леса, чтобы сделать что-то с земли.

1 / 12

Советы Construction Pro

Безопасная перевозка строительных лесов

Сложите доски, распорки и основания снизу между нишами колес, а рамы сложите сверху. Старайтесь не подпирать каркасы лесов сбоку от кровати. Лучше всего, чтобы все было как можно ниже, чтобы детали не взорвались и не отскочили. А рамы, которые выступают за край кровати, могут быть опасны для тех, кто идет мимо грузовика. Если у вас более короткая кровать, вам, возможно, придется держать заднюю дверь открытой; просто не забудьте закрепить все это стяжным ремнем.

2 / 12

Семейный мастер на все руки

Обшивка лесов досками

По возможности покрывайте леса досками по всей ширине. Это создает большую рабочую зону и снижает риск падения. Когда это невозможно, особенно когда вы работаете посередине таких лестничных рам, установите еще одну доску выше, чтобы создать своего рода ограждение. Когда вы работаете с роликами, установите диагональную распорку. Это будет держать строительные леса квадратными и устойчивыми.

3 / 12

Семейный мастер на все руки

Как безопасно установить леса

Сначала установите опорные домкраты или ролики, чтобы вам не пришлось поднимать все леса, чтобы вставить их внутрь. Установите обе поперечные распорки на одну раму. Он останется в вертикальном положении благодаря поддержке поперечных распорок (вверху). Переместите вторую раму на место и прикрепите к ней поперечные скобы (внизу). Сдвиньте леса примерно на 14 дюймов от стены перед установкой досок.

4 / 12

Семейный мастер на все руки

Установка ограждения

Установка ограждения — лучший способ предотвратить случайное схождение с края платформы. Ремни безопасности не нужны, когда вы работаете на лесах такого типа. На самом деле, если вы упадете, будучи пристегнутым ремнями безопасности, вы можете утянуть за собой всю платформу, подвергая опасности всех, кто работает в этом районе.

5 / 12

Семейный мастер на все руки

Сохраняйте трехточечный захват

Когда вы взбираетесь на леса, всегда используйте трехточечный захват. Это означает, что одна рука и две ноги или одна нога и две руки должны все время оставаться в контакте с эшафотом. Держите свое тело как можно ближе к раме. Если вы наклонитесь, все сооружение может опрокинуться прямо на вас. И никогда не лезьте на поперечные распорки; они не рассчитаны на вес.

6 / 12

Семейный мастер на все руки

Установка лесов на неровной поверхности

Рамы строительных лесов предназначены для использования либо с роликами, либо с опорными плитами. Если вы пропустите их, трубы рамы могут быть повреждены и структурно ослаблены. Установите деревянный брусок 2×10 под каждую ногу, даже при использовании опорной плиты. Это поможет предотвратить погружение в мягкую почву или горячий асфальт.

Установка лесов на блоки при работе с бетоном не обязательна, но все же хорошая идея. Неровный пол или слегка вогнутая опорная плита могут привести к небольшой поверхности сопряжения. Небольшой изгиб древесины обеспечивает хорошее и равномерное распределение веса. Когда вы работаете на неровной поверхности, выровняйте и отвесьте леса с помощью регулируемого базового домкрата. Никогда не устанавливайте подмости на каменную кладку или штабеля бревен.

7 / 12

Семейный мастер на все руки

Работа на строительных лесах:

Безопасность превыше всего: Держите доски подальше от беспорядка, чтобы уменьшить риск споткнуться или ударить ногами о ничего не подозревающих душ, работающих внизу. По возможности храните инструменты и расходные материалы в ведрах, ящиках и ящиках для инструментов. Установите бортик 2×4, чтобы предметы не падали. Держите его на месте по углам с помощью проволоки. Заманчиво повесить инструменты на перила, но не делайте этого. Добавление веса к перилам увеличивает вероятность того, что они могут выйти из строя, если кто-то прислонится к ним. Каски для наземных рабочих — это всегда хорошая идея.

8 / 12

Семейный мастер на все руки

Доступ к платформе с помощью лестницы

Используйте лестницу для безопасного и легкого доступа к лесам, особенно когда вы работаете с деревянными досками, свисающими с концов. Проведите лестницу на расстоянии не менее 3 футов от поверхности досок. Прислоняйте лестницу к стене, а не сами леса, иначе вы можете опрокинуть их при подъеме.

9 / 12

Семейный мастер на все руки

Работа с деревянными досками

Вполне допустимо работать с деревянными досками, но есть несколько вещей, которые вы должны знать. Используйте доски размером не менее 2×10, сделанные из прочной древесины, такой как пихта Дугласа. Некоторые более мягкие сосновые доски не выдержат. Особенно избегайте досок с крупными сучками.

Идеально подходит ламинированный брус (LVL). Доски, полученные из пункта проката, должны иметь на краю клеймо, указывающее, что они безопасны для использования. Деревянные доски должны свисать с края рамы минимум на 6 дюймов, но не более чем на 18 дюймов, иначе они могут опрокинуться, если вы подойдете слишком близко к краю. Установите планку, чтобы удерживать доски на месте.

10 / 12

Семейный мастер на все руки

Создание удобного верстака

Один из способов организовать свое рабочее место — создать верстак, установив доски на более высоком уровне, чем те, по которым ходят. Верстак также повышает уровень безопасности, потому что вы с меньшей вероятностью споткнетесь о расходные материалы и инструменты.

11 / 12

Семейный мастер на все руки

Не смешивайте и не сочетайте

Комбинация стилей лесов может привести к нестабильной и опасной платформе. Тот факт, что большинство каркасов строительных лесов желтые, не означает, что они одинаковы. Существует по крайней мере пять различных стилей лесов, и многие из них не имеют опознавательных знаков. Один и тот же производитель часто строит несколько разных стилей.

Чтобы добавить путаницы, различия в диаметрах труб и расположении шпилек поперечной распорки могут быть настолько малы, что части «вроде» подходят друг к другу. Единственный способ убедиться в этом — измерить габаритные размеры рамы, внутренний и внешний диаметры труб, а также расстояние между шпильками поперечной распорки.

12 / 12

Советы Construction Pro

Держитесь подальше от линий электропередач

Вам не нужно прикасаться к линии электропередач, чтобы получить удар током. Электрическая дуга может перейти от линии к токопроводящим материалам (например, лесам). Держитесь на расстоянии не менее 10 футов от всех линий электропередач.

1926 Подчасть L Приложение A — Спецификации лесов

В этом Приложении содержатся необязательные рекомендации, помогающие работодателям соблюдать требования подраздела L этой части. Работодатель может использовать эти рекомендации и таблицы в качестве отправной точки для проектирования систем строительных лесов. Однако руководство не содержит всей информации, необходимой для построения полной системы, и работодатель по-прежнему несет ответственность за проектирование и сборку этих компонентов таким образом, чтобы готовая система соответствовала требованиям 19.26.451(а). Компоненты лесов, которые не выбраны и нагружены в соответствии с настоящим Приложением, а также компоненты, для которых в этом Приложении не приведены специальные указания или таблицы (например, соединения, связи, компоненты лесов с деревянными опорами высотой более 60 футов, компоненты для тяжелых — рабочие леса для лошадей, компоненты, изготовленные из других материалов, и компоненты с другими размерами и т. д.) должны быть спроектированы и изготовлены в соответствии с требованиями грузоподъемности 1926.451 (а) и загружены в соответствии с 1926.451(г)(1).

Указатель к приложению A для подраздела L
   1. Общие указания и таблицы.
   2. Специальные рекомендации и таблицы.
      а) подмости для столбов:
          Подмости на деревянных опорах одностоечные.
          Независимые подмости из деревянных столбов.
      (b) Каркасы из труб и соединителей.
      (c) Сборные рамные леса.
      (d) Подмостки штукатуров, декораторов и большие площади.
      (e) Квадратные леса каменщиков.
      f) подмости для лошадей.
      (g) Сформируйте подмости и подмости плотника.
      (h) Кронштейны для крыши.
      (i) Выносные леса (один уровень).
      (j) Подмости для насосных станков.
      (k) Лестничные домкраты.
      (l) Подмости для оконных домкратов.
      m) доски для ползания (куриные лестницы).
      (n) Подмости для ступеней, площадок и эстакад.
      (o) Подмости с одноточечной регулируемой подвеской.
      (p) Подмости с двухточечной регулируемой подвеской.
      (q)(1) Многоточечная регулируемая подвеска Stonesetters
             подмости.
      (q)(2) Многоточечные регулируемые подвесные леса каменщиков.
      (r) Цепные леса.
      (s) Поплавковые (корабельные) леса.
      (t) Внутренние подвесные леса.
      (u) Каркасы из игольчатых балок.
      (v) Многоуровневые подвесные леса.
      (w) Мобильные леса.
      (x) Отремонтировать кронштейны лесов.
      (у) Ходули.
      (z) Подмости для танкостроителей.


1. Общие указания и таблицы

(a) В следующих таблицах и таблицах в Части 2 — Особые указания и таблицы предполагается, что все несущие деревянные элементы (кроме досок) лесов имеют толщину не менее 1500 мм. фунт-сила/дюйм(2) (степень напряжения) строительный пиломатериал. Все размеры являются номинальными размерами, как указано в Американских стандартах на пиломатериалы хвойных пород от января 1970 года, за исключением того, что там, где указаны грубые размеры, только грубые или необработанные пиломатериалы указанного размера будут удовлетворять минимальным требованиям.

(b) Массивные пиломатериалы, используемые в качестве досок для строительных лесов, должны выбираться для такого использования в соответствии с правилами сортировки, установленными признанной ассоциацией по сортировке пиломатериалов или независимым инспекционным агентством по сортировке пиломатериалов. Такие доски должны быть идентифицированы клеймом качества такой ассоциации или агентства. Ассоциация или агентство и правила классификации, в соответствии с которыми оценивается древесина, должны быть сертифицированы Наблюдательным советом Американского комитета по стандартам пиломатериалов, как указано в Американском стандарте пиломатериалов хвойных пород Министерства торговли США.

(i) Допустимые пролеты должны быть определены в соответствии с Национальными спецификациями проектирования деревянных конструкций, опубликованными Национальной ассоциацией лесопромышленников; пункт 5 ANSI A10.8-1988 «Требования к безопасности строительных лесов», опубликованный Американским национальным институтом стандартов; или для 2 x 10 дюймов (номинально) или 2 x 9 дюймов (грубо) цельных пиломатериалов, как показано в следующей таблице:

_______________________________________________
              | |
  Максимум | Максимум | Максимум
 предназначен | допустимый | допустимый
  номинальный | диапазон с помощью | охват с использованием
   нагрузка | полная толщина | номинальный
 (фунт/фут(2)) | разделся | толщина
              | пиломатериалы (футы) | пиломатериалы (футы)
______________|______________|_______________
              | |
25. ...........| 10 | 8
50............| 8 | 6
75............| 6 |
______________|______________|_______________


(ii) Максимально допустимый пролет для деревянных досок размером 1 1/4 x 9 дюймов или шире полной толщины с максимальной предполагаемой нагрузкой 50 фунтов/фут(2) должен составлять 4 фута.

(c) Вместо досок из цельного пиломатериала могут использоваться сборные доски и платформы. Максимальные пролеты для таких блоков должны соответствовать рекомендациям изготовителя, исходя из максимальной предполагаемой нагрузки, рассчитанной следующим образом:

_____________________________________________________________________
                        |
  Номинальная грузоподъемность | Предполагаемая нагрузка
_____________________________|___________________________________________
                        |
Легкая нагрузка.............| * 25 фунтов на квадратный фут применяется
                        | равномерно по всей площади пролета.
Среднетоннажный... ...... ...| * 50 фунтов на квадратный фут применяется
                        | равномерно по всей площади пролета.
Сверхмощный.............| * Применяется 75 фунтов на квадратный фут
                        | равномерно по всей площади пролета.
Одноместный.............| * 250 фунтов, размещенных в центре
                        | размах (всего 250 фунтов).
Двухместная.............| * 250 фунтов на расстоянии 18 дюймов от
                        | слева и справа от центра
                        | размах (всего 500 фунтов).
Трехместный............| * 250 фунтов, размещенных в центре
                        | размах и 250 фунтов заняли 18 место
                        | дюймов слева и справа от
                        | центр пролета (всего 750 фунтов).
_____________________________|___________________________________________


Примечание. Элементы платформы, используемые для изготовления платформ лесов, предназначенных для легких грузов, должны выдерживать нагрузку не менее 25 фунтов на квадратный фут, равномерно распределенную по всей площади пролета, или точечную нагрузку в 250 фунтов, приложенную к элементу. в центре пролета, в зависимости от того, какая нагрузка создает большую поперечную силу.

(d) Ограждения должны быть следующими:

(i) Верхние поручни должны быть эквивалентны по прочности пиломатериалу размером 2 дюйма на 4 дюйма; или

   конструкционный уголок 1 1/4 дюйма x 1/8 дюйма; или же
   Стальная труба со стенкой 1 дюйм x 0,070 дюйма; или 1,990 дюймов х 0,058
алюминиевая трубка с дюймовой стенкой.


(ii) Промежуточные поручни должны быть эквивалентны по прочности пиломатериалу размером 1 дюйм на 6 дюймов; или

   1 1/4 дюйма x 1 1/4 дюйма x 1/8 дюйма конструкционное угловое железо; или же
   Стальная труба со стенкой 1 дюйм x 0,070 дюйма; или же
   Алюминиевая трубка со стенкой 1,990 дюйма x 0,058 дюйма.


(iii) Бортовые доски должны быть эквивалентны по прочности пиломатериалу размером 1 дюйм на 4 дюйма; или

   конструкционный уголок 1 1/4 дюйма x 1 1/4 дюйма; или же
   Стальная труба со стенкой 1 дюйм x 0,070 дюйма; или же
   1,9Алюминиевая трубка со стенкой 90 дюймов x 0,058 дюйма.


(iv) Стойки должны быть эквивалентны по прочности пиломатериалу размером 2 дюйма на 4 дюйма; или

   1 1/4 дюйма x 1 1/4 дюйма x 1/8 конструкционного уголка; или же
   Стальная труба со стенкой 1 дюйм x 0,070 дюйма; или же
   Алюминиевая трубка со стенкой 1,990 дюйма x 0,058 дюйма.


(v) Расстояние между стойками не должно превышать 8 футов.

(e) Защита потолка должна состоять из плотно уложенной обшивки толщиной 2 дюйма или из фанеры толщиной 3/4 дюйма.

(f) Экран, установленный между бортами и средними или верхними поручнями, должен состоять из проволоки стандарта США № 18 калибра с ячейкой в ​​один дюйм.

2. Особые указания и таблицы.

(а) Подмости для мачт.

           Однополюсные деревянные опорные леса
_______________________________________________________________________
                  | | | |
                  | Легкая нагрузка | Легкая нагрузка | Средняя нагрузка | Тяжелые условия
                  | до 20 | до 60 | до 60 | до 60
                  | футов высотой | футов высотой | футов высотой | футов в высоту
__________________|____________|____________|_____________|____________
                  | | | |
Максимальная предполагаемая | | | |
 нагрузка | | | |
 (фунт/фут(2)). .....|25......... |25......... |50.......... |75
                  | | | |
Столбы или стойки |2 x 4 дюйма... |4 x 4 дюйма... |4 x 4 дюйма.... |4 x 6 дюймов.
                  | | | |
Максимальный полюс | | | |
 интервал | | | |
 (продольный)...|6 футов..... |10 футов.... |8 футов...... |6 футов
                  | | | |
Максимальный полюс | | | |
 интервал | | | |
 (поперечный).....|5 футов..... |5 футов..... |5 футов...... |5 футов
                  | | | |
Направляющие...........|1 x 4 дюйма... |1 1/4 x 9дюйм|2 x 10 дюймов... |2 x 10 дюймов
                  | | | |
Носители и | | | |
 максимальный интервал | | | |
 носителей: | | | |
                  | | | |
   3 фута...... |2 x 4 дюйма... |2 x 4 дюйма... |2 x 10 дюймов.. |2 x 10 дюймов.
                  | | | или 3 x 4 дюйма | или 3 х 5 дюймов.
   5 футов...... |2 x 6 дюймов или |2 x 6 дюймов или |2 x 10 дюймов или |2 x 10 дюймов
                  |3 х 4 дюйма... | 3 х 4 дюйма.. | 3 х 4 дюйма....| или 3 х 5 дюймов.
                  | | (грубый).  | |
   6 футов...... |......... |......... |2 x 10 дюймов или |2 x 10 дюймов
                  | | | 3 х 4 дюйма....| или 3 х 5 дюймов.
   8 футов...... |......... |........... |2 x 10 дюймов или|
                  | | | 3 х 4 дюйма....|..........
                  | | | |
Обшивка...........|1 1/4 x 9дюйм|2 x 10 дюймов.. |2 x 10 дюймов....|2 x 10 дюймов.
                  | | | |
Максимальная вертикаль | | | |
 интервал | | | |
 горизонтальный | | | |
 члены. |7 футов......|9 футов......|7 футов.......|6 футов 6 дюймов
                  | | | |
Крепление | | | |
 горизонтальный.... |1 x 4 дюйма....|1 x 4 дюйма....|1 x 6 дюймов или |2 x 4 дюйма
                  | | | 1 1/4 х 4 дюйма |
                  | | | |
Диагональ связи..|1 x 4 дюйма....|1 x 4 дюйма....|1 x 4 дюйма.....|2 x 4 дюйма
                  | | | |
Врезки...........|1 x 4 дюйма....|1 x 4 дюйма....|1 x 4 дюйма.....|1 x 4 дюйма
__________________|____________|____________|_____________|___________


Примечание. Все элементы, кроме обшивки, используются на ребре. Все деревянные опоры должны быть усилены стальной полосой размером 3/16 x 2 дюйма или эквивалентной, прикрепленной к нижним краям по всей длине опоры.

               Независимые леса для деревянных столбов
______________________________________________________________________
                 | | | |
                 | Легкая нагрузка | Легкая нагрузка | Средняя нагрузка | Тяжелые условия
                 | до 20 | до 60 | до 60 | до 60
                 | футов высотой | футов высотой | футов высотой | футов в высоту
_________________|____________|____________|_____________|____________
                 | | | |
Максимальная предполагаемая | | | |
 нагрузка......... |25 фунтов/фут(2)|25 фунтов/фут(2)|50 фунтов/фут(2) |75 фунтов/фут(2).
                 | | | |
Столбы или стойки|2 x 4 дюйма....|4 x 4 дюйма....|4 x 4 дюйма.....|4 x 4 дюйма.
                 | | | |
Максимальный полюс | | | |
 интервал | | | |
(продольный). |6 футов......|10 футов.....|8 футов.......|6 футов.
                 | | | |
Максимум | | | |
 (поперечный). . |6 футов......|10 футов.....|8 футов.......|8 футов.
                 | | | |
Направляющие... |1 1/4 x 4 дюйма|1 1/4 x 9дюйм|2 x 10 дюймов....|2 x 10 дюймов
                 | | | |
Носители и | | | |
 максимальный интервал | | | |
 носителей: | | | |
                 | | | |
   3 фута...... |2 x 4 дюйма....|2 x 4 дюйма....|2 x 10 дюймов....|2 x 10 дюймов.
                 | | | | (грубый).
   6 футов...... |2 x 6 дюймов или|2 x 10 дюймов.. |2 x 10 дюймов....|2 x 10 дюймов.
                 | 3 х 4 дюйма...| (грубо) или | | (грубый).
                 | | 3 х 8 дюймов | |
   8 футов.... |2 x 6 дюймов или |2 x 10 дюймов.. |2 x 10 дюймов....|........
                 | 3 х 4 дюйма...| (грубо) или | |
                 | | 3 х 8 дюймов | |
   10 футов..... |2 x 6 дюймов или |2 x 10 дюймов.. | |
                 | 3 х 4 дюйма...| (грубо) или | |
                 | | 3 x 3 дюйма.. |.............|........
                 | | | |
Обшивка........ |1 1/4 x 9дюйм|2 x 10 дюймов...|2 x 10 дюймов.. ..|2 x 10 дюймов
                 | | | |
Максимальная вертикаль | | | |
 интервал | | | |
 горизонтальный | | | |
 члены. |7 футов......|7 футов......|6 футов.......|6 футов.
                 | | | |
Крепление | | | |
 горизонтальный.... |1 x 4 дюйма....|1 x 4 дюйма....|1 x 6 дюймов или |2 x 4 дюйма
                 | | |1 1/4 x 4 дюйма|
Диагональ связи.|1 x 4 дюйма....|1 x 4 дюйма....|1 x 4 дюйма.....|2 x 4 дюйма.
                 | | | |
Врезки........ |1 x 4 дюйма....|1 x 4 дюйма....|1 x 4 дюйма.....|1 x 4 дюйма
_________________|____________|____________|_____________|___________


Примечание. Все элементы, кроме обшивки, используются на ребре. Все деревянные опоры должны быть усилены стальной полосой размером 3/16 x 2 дюйма или эквивалентной, прикрепленной к нижним краям по всей длине опоры.

(b) Каркасы из труб и соединителей.

             Минимальный размер участников
_________________________________________________________________________
                   | | |
                   | Легкая нагрузка | Средняя нагрузка | Тяжелые условия
___________________|______________|_______________|_______________
                   | | |
Максимальная предполагаемая | | |
 нагрузка. ............ |25 фунтов/фут(2) |50 фунтов/фут(2)...|75 фунтов/фут(2).
                   | | |
Сообщения, бегуны и | | |
 раскосы........... |Номинальный 2 дюйма |Номинальный 2 дюйма |Номинальный 2 дюйма
                   |(1,90 дюймов) |(1,90 дюйма) |(1,90 дюйма)
                   |Стальная труба OD |Стальная труба OD |Стальная труба OD
                   |трубка или трубка. |или труба. |или труба.
                   | | |
Подшипники............|Номинальные 2 дюйма |Номинальные 2 дюйма |Номинальные 2 1/2 дюйма
                   |(1,90 дюйма) |(1,90 дюйма)..|(2,375 дюйма).
                   | | |
                   |Стальная труба НД |Стальная труба НД |Стальная труба НД
                   |или труба и |или труба и |или труба и
                   |максимальный пост |максимальный пост |максимальный пост
                   |интервал |интервал |интервал
                   |4 фута x 10 футов|4 фута x 7 футов |6 футов x 6 футов
                   | |или номинал |
                   | |2 1/2 дюйма |
                   | |(2,375 дюйма).  |
                   | |Внешний диаметр стальной трубы |
                   | |или труба и |
                   | |максимальный пост |
                   | |интервал |
                   | |6 футов x8 футов(*)|
                   | | |
Максимальный бегун | | |
 интервал | | |
 по вертикали ...... |6 футов 6 дюймов.. |6 футов 6 дюймов.....|6 футов 6 дюймов
___________________|______________|_______________|______________
 Сноска(*) Подшипники должны быть установлены в направлении
более короткий размер.


Примечание: Продольные диагональные связи должны быть установлены под углом 45 град. (+/- 5 град.).

           Максимальное количество планок
_____________________________________________________________________
                          | |
                          | Максимальное количество |
                          | дополнительные дощатые уровни | Максимум
                          |____________________________| высота
                          | Свет | Средний | Тяжелый | строительные леса
                          | долг | долг | долг | (в футах)
__________________________|_________|_________|________|_____________
                          | | | |
Количество рабочих уровней: | | | |
   1. ................. | 16 | 11 | 6 | 125
   2 ...................... | 11 | 1 | 0 | 125
   3 ...................... | 6 | 0 | 0 | 125
   4 ...................... | 1 | 0 | 0 | 125
__________________________|_________|_________|________|_____________


(в) «Сборные рамные леса». Из-за того, что они являются сборными, в этом Приложении не принимаются никакие дополнительные инструкции или таблицы для этих лесов.

(d) «Штукатурные, декораторские и крупногабаритные подмости». Могут применяться руководящие принципы для опорных лесов или трубчатых и соединительных лесов (Приложение А (a) и (b)).

(e) «Квадратные подмости каменщиков».

Максимальная расчетная нагрузка: 50 фунтов/фут(2)(*)

__________
 Сноска(*) Квадраты должны располагаться на расстоянии не более 8 футов друг от друга для
легкие леса и не более 5 футов друг от друга для средних нагрузок
подмости.
Максимальная ширина: 5 футов.
Максимальная высота: 5 футов.
Косынки: 1 x 6 дюймов.
Брекеты: 1 х 8 дюймов.
Ноги: 2 х 6 дюймов.
Несущие (горизонтальные элементы): 2 x 6 дюймов.


(f) Подмости для лошадей.

Максимальная предполагаемая нагрузка (легкий режим): 25 фунтов/фут(2)(**)

__________
 Сноска (**) Лошади должны находиться на расстоянии не более 8 футов друг от друга для
легкие нагрузки и не более 5 футов друг от друга для средних нагрузок
нагрузки.
Максимальная предполагаемая нагрузка (средняя нагрузка): 50 фунтов/фут(2)(**)
__________
 Сноска (**) Лошади должны находиться на расстоянии не более 8 футов друг от друга для
легкие нагрузки и не более 5 футов друг от друга для средних нагрузок
нагрузки.
Горизонтальные элементы или несущие элементы:
   Легкая нагрузка: 2 x 4 дюйма.
   Средняя нагрузка: 3 x 4 дюйма.
Ноги: 2 х 4 дюйма.
Продольная распорка между ногами: 1 x 6 дюймов.
Косынка в верхней части ножек: 1 x 8 дюймов.
Полудиагональные распорки: 2 x 4 дюйма.


(ж) «Подмости опалубочные и подмости плотницкие».

(1) Кронштейны должны состоять из деревянной рамы треугольной формы с поперечным сечением не менее 2 дюймов на 3 дюйма или из конструкционных элементов размером 1 1/4 дюйма x 1 1/4 дюйма x 1/8 дюйма. угловое железо.

(2) Болты, используемые для крепления кронштейнов к конструкциям, должны быть не менее 5/8 дюйма в диаметре.

(3) Максимальное расстояние между кронштейнами должно составлять 8 футов по центрам.

(4) Не более двух работников должны одновременно занимать каждые 8 ​​футов кронштейна или формы лесов. Инструменты и материалы не должны превышать 75 фунтов в дополнение к занятости.

(5) Деревянные подмости-четверки:

Максимальная предполагаемая нагрузка: 25 фунтов/фут(2)
Стойки: 2 x 4 дюйма или 2 x 6 дюймов.
Носители (два): 1 x 6 дюймов.
Брекеты: 1 х 6 дюймов.
Максимальная длина опор (без поддержки): 3 фута 6 дюймов.


(i) Опоры аутригеров должны состоять из двух кусков бруса размером 1 x 6 дюймов, прибитых гвоздями к противоположным сторонам вертикальной опоры.

(ii) Опоры для деревянных кронштейнов в виде фигуры четыре должны выступать не более чем на 3 фута 6 дюймов за пределы опоры формы и должны быть закреплены и закреплены для предотвращения опрокидывания или поворота. Коленная или угловая скоба должна пересекать опору не менее чем в 3 футах от формы под углом примерно 45 градусов, а нижний конец должен быть прибит к вертикальной опоре.

(6) Металлические подмости:

Максимальная предполагаемая нагрузка: 25 фунтов/фут(2)
Стойки: 2 х 4 дюйма
Носители: как задумано.
Брекеты: по проекту.
 (7) Леса с деревянным кронштейном:
Максимальная предполагаемая нагрузка: 25 фунтов/фут(2)
Стойки: 2 x 4 дюйма или 2 x 6 дюймов
Несущие: 2 x 6 дюймов
Максимальная ширина строительных лесов: 3 фута 6 дюймов.
Брекеты: 1 х 6 дюймов


(h) «Подмости для кровельных кронштейнов». Никаких конкретных указаний или таблиц не дается.

(i) «Подмости с выносными опорами (одноуровневые)». Таблицы конкретных рекомендаций не приводятся.

(j) «Подмости для насосных станков». Деревянные столбы не должны превышать 30 футов в высоту. Максимальная предполагаемая нагрузка — 500 фунтов между полюсами; применяется в центре пролета. На подмостках станка-качалки между любыми двумя опорами одновременно должно находиться не более двух рабочих. Когда 2 x 4 соединяются вместе, чтобы получить деревянный шест размером 4 x 4 дюйма, они должны быть сращены обычными гвоздями «10 пенсов» не более чем на 12 дюймов от центра к центру, равномерно расположенными в шахматном порядке от противоположных внешних краев.

(k) «Леса лестничные домкратные». Максимальная предполагаемая нагрузка — 25 фунтов/фут(2). Однако на любой платформе одновременно могут находиться не более двух сотрудников. Максимальный пролет между опорами должен быть 8 футов.

(л) «Подмости для оконных домкратов». На строительных лесах одновременно должно находиться не более одного работника.

(м) «Доски для ползания (куриные лестницы)». Доски для ползания должны быть не менее 10 дюймов в ширину и 1 дюйм в толщину, а шипы должны иметь площадь поперечного сечения не менее 1 x 1 1/2 дюйма. Клипсы должны быть равны по длине ширине доски и располагаться на равных интервалах, не превышающих 24 дюйма.

(н) «Леса ступенчатые, платформы и эстакадные лестничные». Никаких дополнительных указаний или таблиц не приводится.

(o) «Подмости регулируемые одноточечные». Максимальная предполагаемая нагрузка — 250 фунтов. Деревянные сиденья для кресел боцмана должны иметь толщину не менее 1 дюйма, если они изготовлены из неламинированной древесины, или 5/8 дюйма, если они изготовлены из фанеры морского качества.

(р) «Подмости регулируемые двухточечные». (1) В дополнение к прямым соединениям со зданиями (за исключением анкеров оконных очистителей) приемлемые способы предотвращения раскачивания лесов включают угловые тросы и статические тросы. Угловой канат — это система подвески платформы, в которой верхние шкивы или точки подвеса троса расположены ближе к плоскости фасада здания, чем соответствующие точки крепления на платформе, что приводит к прижатию платформы к фасаду здания. Статические линии представляют собой отдельные канаты, закрепленные верхним и нижним концами ближе к плоскости фасада здания, чем крайний край платформы. Натягивая статическую линию, платформа прилегает к фасаду здания.

(2) На подвесных подмостках, рассчитанных на рабочую нагрузку 500 фунтов, допускается одновременное нахождение на подмостках не более двух работников. На подвесных подмостках с рабочей нагрузкой 750 фунтов допускается одновременное нахождение на подмостках не более трех работников.

(3) Платформы лестничного типа. Боковой стрингер должен быть из чистой прямоволокнистой ели. Ступени должны быть из прямослойного дуба, ясеня или гикори, диаметром не менее 1 1/8 дюйма, с шипами 7/8 дюйма, врезанными в боковые стрингеры не менее 7/8 дюйма. Стрингеры должны быть связаны друг с другом стяжками диаметром не менее 1/4 дюйма, пропущенными через стрингеры и заклепаны с шайбами ​​на обоих концах. Полосы пола должны располагаться на расстоянии не более 5/8 дюйма друг от друга, за исключением боковых поручней, где расстояние может составлять 1 дюйм. Платформы лестничного типа должны быть сооружены в соответствии со следующей таблицей:

           Расписание для платформ лестничного типа
_____________________________________________________________________
                   | | |
Длина платформы. |12 футов.........|14 и 16 футов.....|18 и 20 футов.
Боковые стрингеры, | | |
 минимальный крест | | |
 раздел | | |
 (готовые размеры): | | |
   На концах........ |1 3/4 x 2 3/4 дюйма|1 3/4 x 2 3/4 дюйма|1 3/4 x 3 дюйма
   В середине...... |1 3/4 x 3 3/4 дюйма|1 3/4 x 3 3/4 дюйма|1 3/4 x 4 дюйма
Укрепляющая полоса |
 (минимум)......... |Стальная армирующая полоса размером 1/8 x 7/8 дюйма должна быть
                   | крепится сбоку или снизу, полная длина.
Ступени...............| Ступени должны иметь минимальный диаметр 1 1/8 дюйма с
                   | шипы диаметром не менее 7/8 дюйма, а
                   | максимальное расстояние должно составлять 12 дюймов до центра.
Рулевые тяги: | | |
 Количество (минимум). |3................|4................|4
 Диаметр | | |
   (минимум)...... |1/4 дюйма.........|1/4 дюйма.........|1/4 дюйма
Пол, минимум | | |
 готовый размер.... |1/2 x 2 3/4 дюйма...|1/2 x 2 3/4 дюйма...|1/2 x 2 3/4 дюйма
___________________|_________________|_______________|______________
                  Расписание для платформ лестничного типа
_____________________________________________________________________
                           | |
Длина платформы. ........|22 и 24 фута..........|28 и 30 футов.
Боковые стрингеры, минимум | |
 сечение (готовое | |
 размеры): | |
   На концах................ |1 3/4 x 3 дюйма........|1 3/4 x 3 1/2 дюйма.
   В середине............... |1 3/4 x 4 1/4 дюйма....|1 3/4 x 5 дюймов.
Усиливающая полоса (минимум) | Стальная арматура 1/8 x 7/8 дюйма
                           | полоска крепится сбоку
                           | или снизу, в полный рост.
Ступени...................|Ступени должны быть минимум 1 1/8 дюйма
                           | диаметром не менее 7/8 дюйма в
                           | диаметр шипов и максимальный
                           | расстояние должно быть 12 дюймов до центра.
                           | Стяжки.
                           | |
   Количество (минимум)....... |5...................|6.
   Диаметр (минимальный)...... |1/4 дюйма.............|1/4 дюйма.
Полы с минимальной отделкой | |
 размер..................... |1/2 x 2 3/4 дюйма......|1/2 x 2 3/4 дюйма
___________________________|____________________|____________________


(4) Платформы дощатые. Платформы дощатого типа должны состоять из несращенных досок не менее номинального размера 2 x 8 дюймов, соединенных вместе на нижней стороне планками с интервалами, не превышающими 4 фута, начиная с 6 дюймов от каждого конца. Штанга или другие эффективные средства должны быть надежно прикреплены к платформе на каждом конце, чтобы предотвратить соскальзывание платформы с подвески. Расстояние между подвесками для площадок дощатого типа не должно превышать 10 футов.

(5) Платформы балочного типа. Платформы балок должны иметь боковые стрингеры из пиломатериалов размером не менее 2 х 6 дюймов, установленные на ребро. Расстояние между подвесками не должно превышать 12 футов при использовании балочных платформ. Настил должен опираться на 2 поперечные балки размером 6 дюймов, уложенные горизонтально и вставленные в верхний край стрингеров с плотной посадкой, с интервалами не более 4 футов, надежно прибитые к поперечным балкам. Расстояние между половицами не должно превышать 1/2 дюйма.

(q)(1) «Многоточечные регулируемые подвесные леса и многоточечные регулируемые подвесные леса каменотеса». Для этих лесов не дается никаких конкретных указаний или таблиц.

(q)(2) «Многоточечные регулируемые подвесные леса каменщиков». Максимальная предусмотренная нагрузка — 50 фунтов/фут(2). Каждая опорная балка должна быть как минимум стандартной 7-дюймовой, 15,3-фунтовой стальной двутавровой балкой и иметь длину не менее 15 футов. Такие балки не должны выступать более чем на 6 футов 6 дюймов за точку опоры. Если свес превышает 6 футов 6 дюймов, выносные балки должны состоять из более прочных балок или нескольких балок.

(р) «Подмости контактной сети». (1) Максимальная предполагаемая нагрузка — 500 фунтов.

(2) На строительных лесах одновременно может находиться не более двух работников.

(3) Максимальная грузоподъемность 2000 фунтов.

(4) Вертикальные датчики должны располагаться на расстоянии не более 50 футов друг от друга.

(5) Канаты должны быть эквивалентны по прочности стальному тросу диаметром не менее 1/2 дюйма (1,3 см).

(с) «Плавучие (корабельные) леса». (1) Максимальная предполагаемая нагрузка — 750 фунтов.

(2) Платформы должны быть изготовлены из фанеры толщиной 3/4 дюйма, эквивалентной по рейтингу Американской ассоциации производителей фанеры класса BB, группа I, внешний вид.

(3) Подшипники должны быть изготовлены из необработанного пиломатериала размером 2 x 4 дюйма или 1 x 10 дюймов. Они не должны иметь сучков и других дефектов.

(4) Веревки должны быть эквивалентны по прочности манильской веревке первого сорта диаметром не менее 1 дюйма (2,5 см).

(т) Подмости внутренние подвесные.

Носители (используйте на краю): 2 x 10 дюймов.
Максимальная предполагаемая нагрузка: максимальный пролет
25 фунтов/фут(2): 10 футов.
50 фунтов/фут(2): 10 футов.
75 фунтов/фут(2): 7 футов.
 (u) «Леса из игольчатых балок».
Максимальная предполагаемая нагрузка: 25 фунтов/фут(2)
Балки: 4 x 6 дюймов.
Максимальный пролет платформы: 8 футов.
Максимальный размах луча: 10 футов.


(1) Канаты должны быть прикреплены к игольчатым балкам с помощью сцепки лесов или петлевой муфты. Свободный конец веревки должен быть завязан узлом булинь или полувитком.

(2) Веревки должны быть эквивалентны по прочности манильской веревке первого сорта диаметром не менее 1 дюйма (2,5 см).

(v) «Подмости многоярусные подвесные». Никаких дополнительных указаний или таблиц для этих лесов не дается.

(ж) «Передвижные леса». Испытание на стабильность, как описано в стандарте ANSI A9.Документы серии 2, в зависимости от типа лесов, могут использоваться для установления устойчивости в соответствии с 1926.452(w)(6).

(x) «Ремонт подмостей кронштейна». Никаких дополнительных указаний или таблиц для этих лесов не дается.

(у) «Хоули». Никаких конкретных указаний или таблиц не дается.

(з) «Леса танкостроителя».

(1) Максимальное расстояние между кронштейнами, к которым крепятся опоры лесов и ограждений, не должно превышать 10 футов 6 дюймов.

(2) Не более трех сотрудников должны одновременно занимать пролет настила лесов шириной 10 футов 6 дюймов.

(3) Натянутая проволока или синтетический канат, опирающийся на кронштейны лесов, должен быть установлен на уровне досок лесов между самым внутренним краем платформы лесов и изогнутой пластинчатой ​​конструкцией корпуса резервуара, чтобы служить линией безопасности вместо внутреннее ограждение в сборе, где расстояние между платформой лесов и резервуаром превышает 12 дюймов (30,48 см). В случае, если открытое пространство по обе стороны от веревки превышает 12 дюймов (30,48 см), должным образом размещена вторая проволока или синтетическая веревка или ограждения в соответствии с § 19.26.451(g)(4), необходимо установить, чтобы уменьшить это открытое пространство до менее чем 12 дюймов (30,48 см).

(4) Должны использоваться доски из необработанной полноразмерной 2-дюймовой (5,1 см) x 12-дюймовой (30,5 см) пихты Дугласа или южной желтой сосны избранного конструкционного класса. Доски из дугласовой пихты должны иметь напряжение волокна не менее 1900 фунтов/дюйм(2) (130 929 н/см(2)) и модуль упругости не менее 1 900 000 фунтов/дюйм(2) (130 929 000 н/см(2) ), в то время как доски из желтой сосны должны иметь напряжение волокна не менее 2500 фунтов/дюйм(2) (172 275 н/см(2)) и модуль упругости не менее 2 000 000 фунтов/дюйм(2) (137 820 000 н/см (2)).

(5) Ограждения должны быть изготовлены из натянутой проволоки или синтетического каната и должны поддерживаться уголками, прикрепленными к кронштейнам, приваренным к стальным пластинам. Эти ограждения должны соответствовать гл. 1926.451 (г) (4). Опоры ограждения должны располагаться с интервалом не более 10 футов 6 дюймов.

Основные типы строительных лесов

Строительные леса являются неотъемлемой частью почти всех строительных проектов и используются с тех пор, как были построены первые строения. Обычно необходимые для доступа к конструкциям на высоте во время строительства, строительные леса могут служить многим различным целям.

Иногда строительные леса используются для поддержки рабочих и их инструментов, в других случаях они необходимы для поддержки значительных нагрузок от строительных материалов, таких как кирпичи, блоки, штукатурка или монолитный бетон, что известно как «подпорка». вместо «лесенки».

Несмотря на то, что существует множество различных типов строительных лесов, довольно часто появляются новые варианты. Вот некоторые из самых популярных типов строительных лесов в мире:

1. Деревянные и бамбуковые леса
2. Леса из труб и клипс
3. Системные леса
   1. Леса с замком
   2. Леса Kwikstage
   3. Леса Хаки
   4. Лестничные леса башни
4. Каркасные леса
5. Подвесные/качающиеся леса
6. Мачтовые подъемные леса
7. Опорные леса

Почему существует так много разных типов лесов?

Иногда используется определенный тип строительных лесов, потому что оборудование легкодоступно и многие люди знают систему. Возможно, вы уже знакомы с этими региональными различиями, такими как Kwikstage в Австралии и Шотландии, а также Tube и Clip в Англии и Уэльсе. Существует много местных специалистов по тонкостям каждой системы, а также местные нормы, написанные с учетом этих систем.

В зависимости от того, в какой части мира вы работаете, более распространенными будут различные типы систем строительных лесов. В Скандинавии и Северной Европе, где рабочая сила очень дорогая, алюминиевые леса становятся все более распространенными. Поскольку алюминий легче стали, и большинство строительных лесов приходится поднимать вручную, чтобы установить их на место, более легкие леса означают, что строительные леса можно построить быстрее, что снижает трудозатраты.

В некоторых странах алюминий дорог, а рабочая сила намного доступнее, поэтому довольно распространены деревянные столбы и бамбук. Как дизайнер, убедитесь, что вы выбираете систему строительных лесов, которая лучше всего подходит для вашего проекта и соответствует местным правилам.

Ниже вы найдете дополнительную информацию о каждом типе строительных лесов, в том числе об общих областях их применения и о том, где они обычно используются по всему миру.

Деревянные и бамбуковые леса

Строительство строительных лесов из бамбука в Гонконге от CNN — Гонконгские невероятные бамбуковые люди-пауки Америка и Европа.

Предварительно нарезанные пиломатериалы были наиболее распространенным типом строительных лесов, пока сталь и производство материалов не стали намного доступнее. Бамбук чаще используется в Азии, где его ценят за прочность, гибкость и экологичность.

Гонконг — самый известный город, в котором на бамбуковых строительных лесах строится все, от оперных театров до небоскребов. Высококвалифицированные дизайнеры и техники несут ответственность за строительство и маневрирование на нескольких этажах бамбука.

Он настолько популярен, что существует формализованное руководство, из которого были найдены приведенные выше схемы, под названием «Руководство по проектированию и строительству бамбуковых лесов».

Леса с трубками и зажимами

Пример конструкции лесов из труб и соединителей от Ponteggi Edilponte S.p.A. Причина, по которой он так популярен, заключается в простоте сборки и разборки. Чтобы построить леса, вам нужно соединить трубы вместе, чтобы сделать длинные прогоны, а затем соединить вертикали и горизонтали вместе с зажимами, созданными специально для этих труб.

Эта система очень гибкая, так как вы можете размещать вертикали там, где вам нужно. Там, где другие типы строительных лесов не могут легко принимать необычные формы, трубчатые и зажимные леса могут быть адаптированы к круглым, прямым или неправильным зданиям. Сталь в этом типе лесов специально разработана для защиты от ржавчины и коррозии, что означает, что это хороший выбор для регионов с суровыми погодными условиями.

Существуют определенные требования, которые проектировщики строительных лесов и компании должны выполнять в соответствии с правилами безопасности строительных лесов OSHA, где вы найдете больше диаграмм, подобных приведенным выше.

Системные леса

Иногда называемые модульными лесами , системные леса состоят в основном из вертикальных и горизонтальных предварительно спроектированных компонентов, которые систематически соединяются друг с другом.

Системные леса, вероятно, являются наиболее используемым типом строительных лесов во всем мире, и существуют сотни производителей, каждый из которых имеет определенную эффективность. Некоторые из них хорошо работают в условиях очень высокой нагрузки, а другие больше подходят для небольших повторяющихся структур лесов.

Системные леса — это общий термин, который включает в себя множество различных типов строительных лесов, которые можно использовать для создания стандартных отсеков для строительных лесов. Некоторые из наиболее популярных типов системных лесов включают в себя:

Системы чашечных лесов

Обычно изготавливаемые из оцинкованной стали, строительные леса чашечных систем популярны благодаря своей способности выдерживать большие нагрузки. Благодаря замкам через каждые 500-1000 мм этот тип строительных лесов создает строго стандартизированные системы, которые хорошо подходят для строительных лесов с повторяющимися рисунками.

Вы найдете множество схем систем строительных лесов с чашечными замками, а также информацию о различных доступных размерах, таких как приведенные выше.

Леса Kwikstage

Если вы занимаетесь проектированием строительных лесов в Великобритании или Австралии, Kwikstage, скорее всего, станет вашим предпочтительным системным лесом. От коммерческих до жилых помещений, Kwikstage легко монтируется и относительно легко адаптируется. Требуется всего пять компонентов, его легко собрать и разобрать.

Нескользящие платформы и двойные ограждения, входящие в комплект Kwikstage, повышают его безопасность и надежность. Существует множество ресурсов для сборки строительных лесов Kwikstage, в том числе от Work Safe New Zealand.

Леса Haki

Используемые в строительных лесах, а также в опорных и подвесных системах, Haki является одной из самых современных систем. В отличие от других типов строительных лесов, Haki — это одновременно и название производителя, и нестандартная система строительных лесов. Благодаря безопасности, качеству и адаптивности строительные леса Haki легче и содержат меньше компонентов, чем другие системы.

Стандартная длина отсека составляет до 3 метров, и система одобрена для класса нагрузки 6, что делает ее одной из самых надежных систем. Вы найдете множество инструкций по сборке и схем от Haki.

Лестничные башни

Большинство производителей системных лесов создают специальные компоненты, которые используются для строительства лестницы, как показано на приведенных выше диаграммах от Offshore Technology and Scaffolding Depot. Часто эти лестницы являются частью конструкции строительных лесов, которые позволяют рабочим перемещаться с уровня на уровень, но иногда лестничная башня используется сама по себе.

Как проектировщик строительных лесов, они особенно пригодятся, когда рабочим нужен безопасный временный доступ к части здания.

Леса с рамой и связями

Пример строительных лесов с рамой и связями от компании Universal Scaffold

Очень распространенный в жилых и коммерческих помещениях в Северной Америке и Европе, этот тип модульных лесов состоит из рам, связей, досок и оснований. Эти леса очень легкие и могут быть установлены очень быстро. Важно отметить, что этот тип лесов не так прочен, как системные леса.

На приведенных выше схемах вы можете видеть рамы, уложенные вертикально друг на друга, и поперечные распорки, которые соединяют их вместе. Вы можете найти аналогичные диаграммы от OSHA. Каркасно-раскосные леса обычно используются в небольших проектах, где леса можно сделать мобильными.

Подвесные или поворотные леса

Подвесные и поворотные леса Пример из моих строительных фотографий

рассматривайте подвесные или качающиеся леса в качестве строительных лесов. В конце концов, его основная цель — поддержка строительных лесов и их расходных материалов.

Этот тип строительных лесов состоит из платформы, подвешенной на тросовой системе, которая позволяет платформе подниматься и опускаться на различную высоту. Подвесные леса могут обеспечить значительную экономию на очень высоких конструкциях, которые требуют легкого доступа, например, для текущего обслуживания здания и небольших улучшений.

Вы найдете множество примеров качелей или подвесных строительных лесов в Интернете, например, от Shandog Haoke Manufacturing Equipment Co. и Lackner Products Corp.

Леса для подъема на мачту

Леса для подъема на мачту пример от Superior Scaffold

Подобно подвесным лесам, устройство для подъема на мачту может выдвигаться на различную высоту. Вместо того, чтобы висеть на тросах, эти леса могут подниматься и опускаться на стационарных мачтах, установленных на земле. Этот тип строительных лесов предпочитают строительные леса, которым необходимо выдерживать большие нагрузки.

Там, где необходимо возвести кирпичную или блочную стену, часто можно увидеть мачтовые леса для подъема на мачту, поскольку их можно отрегулировать для достижения различной высоты с небольшими приращениями. Эти леса различаются по высоте: некоторые всего на пару этажей, а другие поднимаются на несколько этажей.

Поскольку мачтовым подъемникам не требуется много места у основания конструкции, они идеально подходят для проектов с ограниченной площадью земли. Выше приведен отличный пример одно- и двухмачтовых строительных лесов от Tamer.

Крепление

Крепление Пример строительных лесов от Саглам Орман лечит в твердое тело, которое может поддержать себя. Чаще всего конструкция под ним состоит из строительных лесов.

Существуют системы каркасов и распорок, рассчитанные на такой вес, но на самом деле их можно построить из любых доступных материалов. Вы можете найти множество моделей и схем в Интернете, в том числе приведенные выше из Токийского технологического института.

Существует множество различных типов строительных лесов, которые можно найти по всему миру. Этот список строительных лесов представляет некоторые из популярных типов, которые мы видели разработанными с помощью Avontus.

Вы найдете и другие типы строительных лесов, в том числе новые каркасы, которые еще предстоит создать. Если вы хотите узнать об основных типах строительных лесов, то этот список должен дать вам хороший обзор того, с чем вы столкнетесь в большинстве строительных проектов в Северной Америке и Европе.

---

Загрузите нашу бесплатную электронную книгу по ведению прибыльного бизнеса по производству строительных лесов здесь!

---

11 Советы по безопасности на строительных лесах | Решения для строительных лесов

Опубликовано 31 мая 2022 г. в Строительные леса

---

Безопасность является главной задачей при работе на высоте. Например, в строительной отрасли ежегодно происходит около 4500 травм, связанных со строительными лесами, что приводит к примерно 90 миллионам долларов потерянных рабочих дней и другим сопутствующим расходам, таким как возможные штрафы и увеличение страховых взносов.

Эти несчастные случаи часто можно предотвратить, поэтому небольшая подготовка становится невероятно ценной.

У работодателей есть много способов защитить своих сотрудников от несчастных случаев, связанных с использованием строительных лесов, в том числе обеспечить их надлежащее обучение.

Следующие советы по безопасности при работе со строительными лесами помогут работодателям и работникам предотвратить опасности и несчастные случаи на стройплощадке.

1. Используйте надлежащее защитное оборудование

Прежде всего, средства индивидуальной защиты (СИЗ) необходимы при работе в любых промышленных или строительных условиях, особенно на высоте.

Многие травмы, связанные с лесами, связаны с падением предметов, поэтому ношение каски может иметь большое значение для предотвращения серьезных травм. Нескользящая обувь и средства защиты от падения также необходимы при работе на платформах.

2. Пределы допустимой нагрузки

Материалы и конструкции строительных лесов изготавливаются с расчетом на особую несущую способность. Выбор компонентов, которые не соответствуют типам нагрузок, которые вы собираетесь использовать в своей работе, представляет серьезную опасность для сотрудников. Платформы могут треснуть, сломаться или иным образом полностью разрушиться, что может привести к серьезным травмам всех, кто работает поблизости.

3. Знать соответствующие правила и стандарты

Каждая отрасль имеет свои правила и стандарты, которым необходимо следовать, и они могут различаться от штата к штату (или даже от города к городу). Многие из этих правил включают строительные леса, поэтому важно знать, что диктуют законы в вашем регионе, прежде чем устанавливать платформы.

Вы можете предотвратить несчастный случай и, по крайней мере, избежать ответственности за несоблюдение предписанных стандартов. Кроме того, вы должны обучить своих рабочих распознавать и минимизировать риски и опасности, связанные с типом строительных лесов, которые вы используете.

4. Проверка материалов для строительных лесов

Перед установкой рабочих платформ необходимо проверить все материалы перед началом строительства. Убедитесь, что ни одна из используемых вами деталей не имеет дефектов или повреждений, которые могут нарушить структурную целостность ваших строительных лесов.

Кроме того, все детали должны быть получены от одного производителя и предназначены для совместного использования. Несоответствие деталей может представлять значительную опасность для строительных лесов и привести к разрушению конструкции.

5. Соберите правильно

При сборке строительных лесов следуйте инструкциям производителя. Проверьте типы распорок и креплений и убедитесь, что вы строите леса в соответствии с точными спецификациями производителя — не ищите ярлыков и не создавайте свой собственный дизайн.

При строительстве строительных лесов вы также должны обеспечить полную безопасность территории. Ровная поверхность земли работает лучше всего (если это возможно), и вы должны стараться избегать пересечения с линиями электропередач по пути наверх.

Всякий раз, когда вы строите, перемещаете или демонтируете строительные леса, правила OSHA требуют присутствия и надзора компетентного лица. Компетентным лицом является лицо, прошедшее одобренное OSHA обучение и соответствующее звание.

Обязательно проверьте следующее:

• Распорки для ножек должны быть правильно установлены на раме строительных лесов.
• Штанги, доски и леса ровные и ровные.
• Планки, кронштейны, борта и трубы должны быть установлены жестко, клинья должны быть очень тугими.
• Пороги и опорные плиты должны быть соответствующего размера и жестко закреплены на раме лесов.
• В соответствии с правилами OSHA должно быть расстояние не менее 10 футов между электрическими опасностями и лесами. Если расстояние менее 10 футов, вам необходимо отключить линию.

6. Осмотр площадки и оборудования — еще раз

После возведения строительных лесов потребность в проверках не исчезает. Участок следует регулярно проверять на наличие опасностей, дефектов, мусора или других факторов, которые могут вызвать проблему.

Лучшее время для проведения этих проверок — начало рабочего дня, чтобы убедиться, что рабочая зона свободна для текущей смены. Подумайте о том, чтобы распечатать и использовать контрольный список процедур безопасности на строительных лесах.

7. Держите транспортные средства и тяжелое оборудование на безопасном расстоянии

Транспортные средства и тяжелое оборудование всегда должны находиться вдали от основания строительных лесов. Установка барьеров может предотвратить опрокидывание всей конструкции. Возможно, потребуется иметь поблизости тяжелое оборудование. В таких ситуациях убедитесь, что у оборудования есть зазор.

8. Соблюдайте порядок

Инструменты и оборудование следует содержать в порядке и убирать после использования. В конце каждого дня проверяйте, чтобы на платформе не осталось инструментов или материалов — беспорядок может привести к спотыканию и травмам при падении или представлять опасность для тех, кто работает на нижних уровнях.

9. Позаботьтесь о погоде

При работе на высоте необходимо обеспечить безопасные условия труда. Работа в суровых погодных условиях или других опасностях окружающей среды может увеличить риск серьезной травмы. Например, сильный ветер может нанести травму тем, кто работает на строительных лесах. Если шторм обрушил линию электропередач, это также может создать опасность для строительных лесов.

Узнайте, как компания Scaffolding Solutions решила проблемы с сильным ветром при установке строительных лесов в авиационном ангаре.

10. Иметь полную лицензию

Полная лицензия и работа с лицензированными подрядчиками помогают предотвратить травмы, поскольку все, кто работает на объекте, знают о потенциальных опасностях и о том, как их избежать. Процесс получения лицензии часто включает в себя образование и обучение, что помогает вашей команде работать безопасно.

11. Поднимайтесь ответственно

Те, кто взбирается на ваши леса, должны при этом соблюдать надлежащие меры безопасности. Один из советов — убедиться, что у сотрудников всегда есть по крайней мере три точки контакта со структурой, то есть либо одна рука и две ноги, либо две руки и одна нога.

Кроме того, некоторые части лесов, такие как поперечные распорки, не следует использовать для лазания — они обычно не рассчитаны на то, чтобы выдерживать собственный вес.

Дополнительный совет: таблички безопасности для строительных лесов

Метки строительных лесов помогают определить, безопасно ли использовать строительные леса. Компетентное лицо (согласно определению OSHA) должно осмотреть и пометить конструкцию строительных лесов. Существует три различных типа бирок для строительных лесов:

Зеленые бирки для строительных лесов — Если вы видите зеленую бирку на лесах, это означает, что они были проверены и безопасны для использования. После того, как первоначальный осмотр завершен, его следует прикрепить ко всем точкам доступа.

Желтые бирки для лесов — Желтые бирки указывают на особые требования к безопасному использованию, т.
