Монтаж кабельного теплого пола под плитку: ⓘ Монтаж Кабельного теплого пола — Inside

Содержание

Технология заливки стяжки с установкой электрического кабельного теплого пола

На сегодняшний день теплый пол занимает уверенную позицию на рынке отопительных приборов для жилых и коммерческих помещений. Основным преимуществом данной системы обогрева помещения является то, что распределение тепла происходит равномерно по вертикали (от пола к потолку)

Какой пол выбрать? Виды электрического теплого пола.

Фото с FH

1. Пленочный теплый пол. Укладывается под чистовое финишное покрытие, такие как ламинат, ковролин, линолеум. Такой вид пола прост в монтаже и имеет минимальную толщину системы. Данный вид пола не применяется в случае, если предполагается отделка плиткой или укладка теплого пола в «мокрых помещениях», так как пленка боится влаги, попадания на нее плиточного клея или стяжки из пескобетона.

Важно! При выборе финишного напольного покрытия обратите внимание на его сертификацию по эксплуатации с системой теплого пола.

2. Нагревательные маты. Представляют собой прочно изолированный и уложенный в сетку нагревательный кабель с рассчитанным шагом. Термоматы производятся с определенной шириной и кратностью по площади обогрева 0.5 м², 1 м², 2 м² и т.д. Такой вид теплого пола зачастую применим когда нет возможности увеличить высоту пола и залить полноценную стяжку, а маты монтируются непосредственно в слой плиточного клея (около 5 мм). Мощность этой системы отопления рассчитывается на основе теплопотерь дома, которое она должна компенсировать. Так для сухих помещений в качестве дополнительной системы отопления, мощность термоматов выбирается из расчета 120 — 140 Вт/м². Для основной системы отопления – не менее 150 Вт/м². Для помещений с повышенной влажностью и не теплоизолированных помещений – 180 — 200 Вт/м².

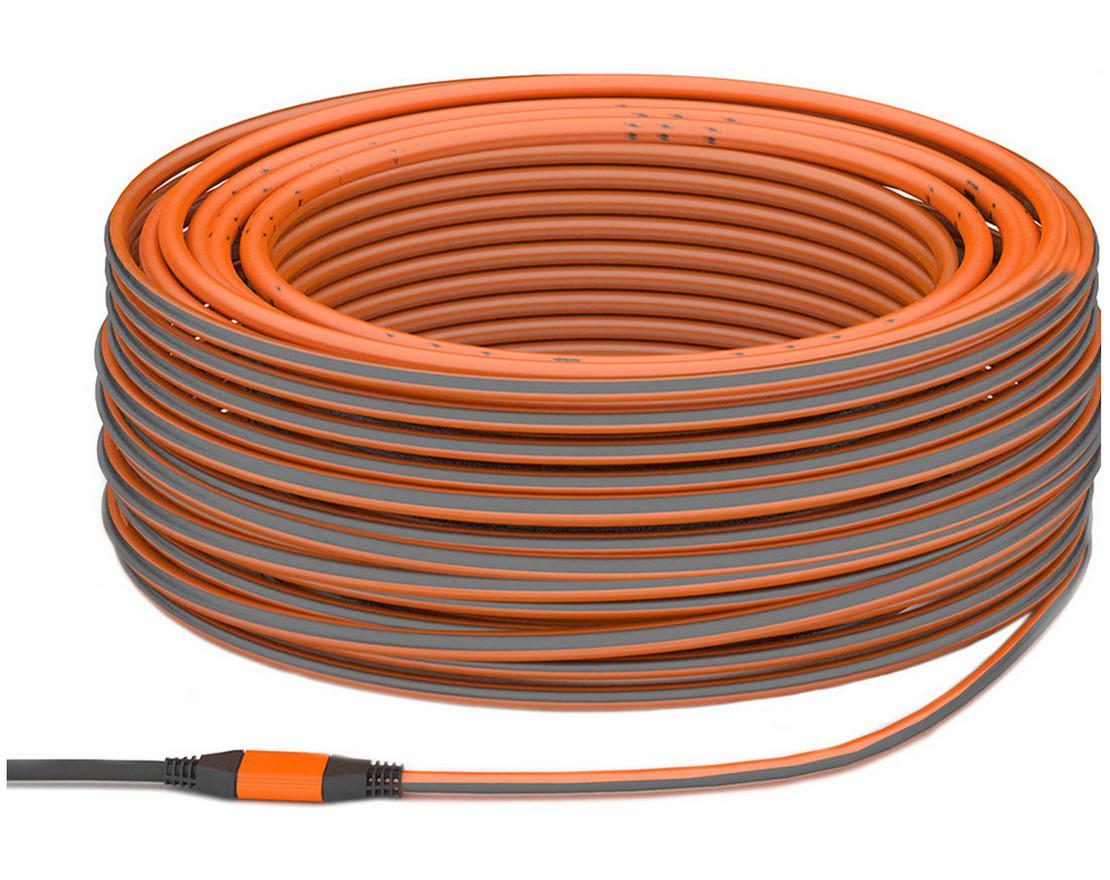

3. Теплый пол на основе греющего (одножильного или двухжильного) кабеля

в экранирующей оплетке, минимизирующей уровень электромагнитного излучения.

При данном виде теплого пола можно изменять мощность системы поквадратно, настраивая шаг укладки на монтажной ленте вручную. При монтаже нагревательного кабеля он укладывается в стяжку из пескобетона, толщина которой составляет от 3 до 6 сантиметров, что ведет к хорошему аккумулированию тепла в помещении.

Выбирая вид теплого пола, нужно помнить, что чем больше толщина стяжки, тем дольше будет происходить нагрев пола и помещения в целом, но вместе с тем пол будет дольше остывать. По завершению монтажа теплого пола на основе нагревательных матов им можно пользоваться спустя 10-14 дней, для нагревательного кабеля стяжке из пескобетона понадобится время для набора прочности, поэтому срок до начала эксплуатации увеличивается до 21-28 дней.

Рассмотрим более подробно один из вышеописанных видов электрического пола – пол с греющим кабелем, уложенный в стяжку из пескобетона. Чтобы сделать надежную и долговечную стяжку пола из пескобетона и избежать ошибок при монтаже отопительной системы нужно знать:

Что представляет собой правильный «пирог» электрического теплого пола с греющим кабелем.
Каковы нюансы выбора качественный цемент и пескобетона, приготовления смеси и заливки стяжки.
Для чего используется фибра.
Как сделать монтаж теплого пола с греющим кабелем при заливке пескобетонной стяжки пола.

Правильное строение системы теплого пола с греющим кабелем в стяжке из пескобетона.

«Пирог» теплого пола с греющим кабелем подбирается с учетом особенностей помещения, в том числе его теплопотери. Для снижения последних необходимо утеплить основание будущего теплого пола. Правильный «пирог» теплого пола – гарант того, что при его эксплуатации не придется отапливать квартиру сверху или помещение снизу вас, будь то жилая площадь или подвал/лоджия, и не допустить увеличения расходов при эксплуатации системы теплого пола.

Для подложки под греющий кабель используется мультифольга — специальный материал, в котором слой фольги защищен от негативного воздействия щелочной среды бетона слоем полиэтилена. Мультифольга будет мешать прямому контакту нагревательного элемента с утеплителем, а также равномерно распределит тепло в стяжке.

МИФ. Зачастую в системе теплого пола применяется использование вспененной теплоизоляции с фольгированным слоем. Мифом этого действия служит то, что якобы слой фольги отразит тепловую энергию вверх. Но на деле отражающий эффект фольги не работает в твёрдых телах (в бетонной стяжке). Кроме этого, обычная фольга растворяется в щелочной среде бетонного раствора или клея, а вспененный утеплитель со временем усаживается под весом стяжки, что приводит к появлению трещин.

Фото с FH

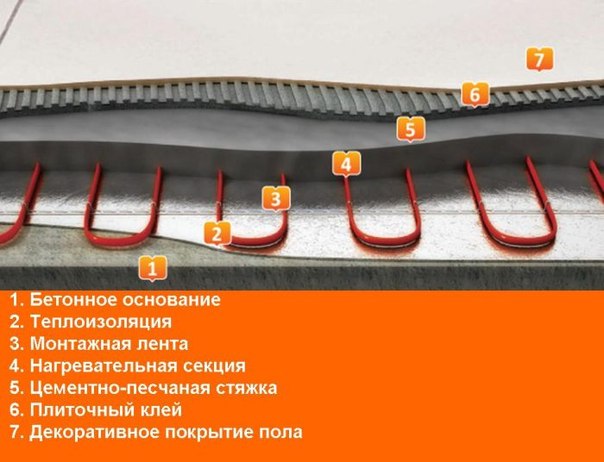

Схема оптимального «пирога» теплого пола с греющим кабелем такова:

На ровное и чистое основание укладывается утеплитель. Оптимальным вариантом для него служит ЭППС (экструзионный пенополистирол), с рекомендуемой толщиной 3-5 см.
По периметру стен помещения монтируется демпферная кромочная лента, которая компенсирует температурное расширение пескобетонной стяжки с теплым полом.
Поверх утеплителя укладывается мультифольга или металлическая сетка, которая также предотвращает контакт кабеля с изоляцией. Размер ячейки: 25х25 мм или 50х50 мм. Диаметр прутка 1.6-3 мм.

Сверху раскатывается монтажная лента, которая крепится к сетке пластиковыми хомутами. На монтажной ленте, выдержав шаг укладки в соответствии с площадью помещения и длинной кабеля, фиксируется греющий кабель. Шаг укладки нагревательного кабеля в среднем составляет 10-12 сантиметров. Фиксаторами для кабеля могут служить пластиковые хомуты.
Совет. Чтобы металлическая сетка армировала стяжку, находясь в толще пескобетона, а не под ним, необходимо приподнять её над слоем теплоизоляции, используя подставки или небольшие куски ЭППС. Еще одним вариантом является укладка второго слоя сетки на кабель.
После укладки нагревательного кабеля и датчика температуры, который должен находиться в «теле» стяжки, систему проверяют на отсутствие видимых повреждений кабеля и тестируют работоспособность электрической части. Далее выставляют маяки и заливают стяжку толщиной от 3 до 6 см.

Важно! Заливать стяжку правильно от стены противоположной входу. При выравнивании высокоподвижных или литьевых стяжек нельзя использовать игольчатые валики, во избежание повреждения теплового кабеля.

Нюансы выбора качественного пескобетона и цемента в мешках и особенности заливки стяжки.

Качественные работы по стяжке напрямую влияют на долговечность чистового покрытие пола. О том как выбрать качественную смесь можно узнать из видеоролика.

Для заливки стяжки можно самостоятельно приготовить смесь на основе цемента и песка, или же воспользоваться готовой сухой смесью — пескобетоном. Преимуществом уже готовой смеси являются четко выверенные параметры по трещиностойкости затвердевшего раствора, а также точно соблюдены пропорции цемента и сеянного песка.

Для устройства стяжки по теплому полу больше подойдет «мокрая» стяжка.

Основное отличие «мокрой» стяжки от «полусухой». Полусухую стяжку сложно качественно распределить и уплотнить с учетом уложенной системы теплого пола. При снижении плотности цементного камня, из-за образования воздушных полостей, понижается эффективность прогрева, так как уменьшается теплопроводность стяжки.

При самостоятельном приготовлении пескобетона для стяжки особое внимание следует уделить качеству ингредиентов. Песок должен быть крупным, просеянным, без глины и прочих вредных примесей. Подбирая пропорции смеси, следует помнить, что песок может быть разной влажности, что влияет на нужное количество воды затворения.

При работе с готовыми сухими обязательно следуйте рекомендациями по базовым рецептурам и точным пропорциям приготовления основных типов растворов.

Чтобы повысить качественные характеристики пескобетона и стяжки можно используя пластификаторы и фиброволокно.

Рекомендации по применению пластификаторов и фибры при заливке пескобетонной стяжки.

Фото с FH

Количество пластификатора указывается на упаковке продукта и рассчитывается по массе цемента, а не готового раствора. При этом уменьшается необходимое количество воды затворения, за счет того, что добавка обладает водоредуцирующими свойствами. Также повышается удобоукладываемость и пластичность пескобетона. Состав хорошо тянется по маякам, уплотняется и заглаживается.

Армирование стяжки металлической сеткой применимо, если ее толщина более 5 сантиметров. При толщине цементной стяжки меньшей толщины для армирования используется полипропиленовая сетка или в раствор добавляется полипропиленовая фибра.

Фибросодержащие растворы для устройства стяжки желательно использовать совместно с химическими добавками-пластификаторами. Если для стяжки выбран пескобетон, то фибра применяется по следующей схеме:

Фото с FH

В бетономешалку или рабочую емкость засыпается сухая смесь.
Добавляется небольшое количество воды (1/3 от рекомендованного) и тщательно перемешивается.
Фибра слегка увлажняем и аккуратно вводим ее в смесь. Тщательно перемешиваем смесь с фиброй, до равномерного распределения фибры по раствору. При перемешивании не должно образовываться «ёжиков» из волокон фибры.
Отмеряем рекомендованное производителем количество химической добавки-пластификатора и смешиваем ее с 2/3 воды затворения, добавляем полученное в раствор при постоянном перемешивании.
После 1.5-2 минут перемешивания вводится дополнительное количество воды для достижения требуемой подвижности. Мешаем еще пол минуты.

Использование фиброволокна уменьшает трудозатраты, связанные с армированием стяжки металлической сеткой, повышается качество стяжки, и уменьшается вероятность трещинообразования.

Фото с FH

После заливки за стяжкой необходим правильный уход. Свежеуложенную стяжку укрывают полиэтиленовой пленкой и исключают сквозняки в помещении. Такие манипуляции удержат влагу и предотвратят её быстрое испарение. Для набора прочности без возникновения внутренних напряжений, которые могут привести к появлению трещин стяжку необходимо периодически увлажнять в течение первой недели после заливки. Перед финишным чистовым покрытием пола поверхность стяжки нужно обеспылить и очистить от загрязнений.

Понравилась статья?

Поделиться в соцсетях:

Монтаж нагревательного кабеля в системе теплый пол « Блог NewPol

Монтаж кабельного теплого пола можно без проблем осуществить самостоятельно, если у вас есть свободное время и желание сэкономить семейный бюджет. Греющий кабель пользуется большим спросом из-за своей универсальности, так как его можно использовать для прокладки под какое угодно напольное покрытие, при этом единственное, на что нужно обращать внимание — его мощность. Отличие монтажа греющего кабеля от других видов напольного обогрева в том, что он требует заливки песчано-цементной стяжки.

Есть несколько вариантов укладки кабельного пола:

с теплоизоляцией;
без теплоизоляции – на металлическую сетку или монтажную ленту.

Перед началом работ стоит определить, будет ли теплый пол основной системой отопления помещения, или дополнительной. Если кроме него, не предвидится других источников тепла, то учитывайте, что высота пола поднимется не только на высоту стяжки (примерно 3-5 см), но еще и на толщину теплоизолятора, в качестве которого может быть пенополистирол.

Монтаж кабельного теплого пола как основной системы отопления

Прежде, чем приступить к монтажу нагревательного кабеля, нужно утеплить основание пола пенополистирольными плитами, толщина которых может варьироваться:

20 мм для пола, внизу которого есть отапливаемое помещение, например, квартира не 1-го этажа;
30 мм для пола помещения 1-го этажа, внизу которого отапливаемый подвал;
50 мм для балконного пола, квартиры 1-го этажа с неотапливаемым подвалом;
100 мм для подушки из бетона, которая лежит на земле.

Учитывайте, что кабель должен покрывать около 80% площади помещения, при этом мощность всей системы будет с пределах 180-220 Вт/м2. Перед его укладкой сделайте план, где будет стоять бытовая техника и мебель, а также сделайте отступы от стен примерно на 10 см. Определите место монтажа терморегулятора, от него начертите линию вниз к полу, по ней вырежьте штробу и углубление для монтажной коробки, возьмите ее и закрепите на место, не забыв завести туда силовой провод с заземлением 220 В.

Монтаж нагревательного кабеля начинайте после грунтовки основания и укладки пенополистирола на разный слой клея, если пол неровный. В случае ровной поверхности пола, сверху на утеплитель положите штукатурную сетку и прикрепите все вместе к основанию пола дюбелями с шайбами. Если пенопласт или пенополистирол уже приклеен, закрепите на него сетку пластиковыми клипсами.

После этих подготовительных работ, рассчитайте шаг укладки кабеля для теплого пола. Для этого воспользуйтесь формулой: Ш см = (100*S)/L, где Ш см – непосредственно сам шаг укладки, измеряемый в сантиметрах, S – площадь обогреваемой поверхности, а L – длина кабеля. Затем приступайте к монтажу греющего кабеля – уложите его змейкой с шагом, определенным в расчетах, прикрепляя к металлической сетке пластиковыми стяжками, или на монтажную ленту

Осталось холодный конец кабеля (у одножильного их два – в начале и в конце, а у двужильного только в начале) для соединения с нагревательным проводом завести в монтажную коробку, не забывая, что соединительная муфта у вас должна быть не в стене, а на полу. С монтажной коробки проложите в заранее сделанной штробе гофрированную трубку для термодатчика и заведите ее в зону обогрева между витками греющего кабеля примерно на 40 см так, чтоб не было резких изгибов. Поместите в трубку датчик температуры пола и замажьте штробу гипсовой штукатуркой.

Замерьте сопротивление греющего кабеля, подключите терморегулятор для проверки работы всей системы, а потом приступайте к завершительным этапам монтажа кабельного теплого пола. Вам останется залить цементно-песчаную стяжку, а после ее высыхания укладывать финишное напольное покрытие.

Общие советы по укладке нагревательного кабеля

Помните, что включать систему можно только тогда, когда стяжка полностью высохнет. Кроме этого, придерживайтесь следующих рекомендаций:

толщина финишного покрытия совместно со стяжкой должна быть не более 50 мм, если будет больше, то система теплого пола будет неэффективна, при этом будет наблюдаться высокий расход электроэнергии;
кабель ни в коем случае не режьте;
при укладке избегайте повреждений кабеля;
в случае повреждения, кабель можно восстановить, используя специальный ремнабор.

Помните, что монтаж нагревательного кабеля вы можете осуществить самостоятельно, но при возникновении проблем, все же стоит обратиться с профессионалу.

Монтаж электрического теплого пола под плитку

Технология монтажа теплого пола под плитку не самая простая, но, тем не менее, с ней реально справиться даже неопытному человеку. В нашей статье мы расскажем, как правильно осуществить расчет, провести подготовку и монтаж теплого пола (нагревательный мат или кабель) непосредственно под плитку.

МОНТАЖ ТЕПЛОГО ПОЛА СВОИМИ РУКАМИ

Как рассчитать теплый пол

Для составления схемы укладки на общем чертеже помещения зачеркиваем те участки, на которых будут располагаться сантехнические приборы и стационарная мебель (шкафы, тумбы, стиральная машинка). Указываем на схеме габариты свободного пространства. Не забываем про отступы от стен и мебели по всему периметру (min 5 см) и между витками кабеля (5-10 см). Шаг укладки рассчитывается как отношение площади укладки к длине кабеля. Выберем место для терморегулятора и подводим к нему питание.

Кабель под плитку. Если укладываем тонкий кабель под плитку, потребуется рассчитать шаг, с которым закрепляются зигзаги кабеля на монтажной ленте (6-10 см), в зависимости от того, будет ли система основным источником обогрева или дополнительным. Шаг укладки рассчитывается как отношение площади укладки к длине кабеля.
Нагревательный мат имеет фиксированную ширину 50 см, поэтому с его расчетом хлопот будет меньше. При наличии схемы помещения точный расчет необходимого для этой задачи кабеля или мата помогут сделать квалифицированные специалисты предприятия Квант Успеха.

Подготовка поверхности под теплый пол

Если требуется повысить уровень пола, можно сделать это при помощи цементных стяжек. По итогу будет оптимальным выполнение нивелировки самовыравнивающейся смесью. Если же уровень пола подходящий, можно ограничиться только нивелирмассой (2-5 мм). Перед началом монтажных работ поверхность очистить от пыли и строительного мусора, стяжку скрепить грунтовкой глубокого проникновения.

Теплоизоляция электрического теплого пола

Укладка теплоизоляционных плит под тонкий кабель под плитку возможна только перед выполнением стяжки (4-5 см) и нивелировки, если позволяет высота помещения и уровень пола. В ином случае к теплоизоляционному материалу, на который ляжет кабель, невозможно будет приклеить плитку. В такой ситуации правильнее использовать нагревательный мат, в котором электрический кабель теплого пола закреплен на армирующей стеклосетке. Сетка частично задерживает тепло, уходящее вниз, в плиту. Да и слой клеевого раствора из-за отсутствия более объемной металлической ленты тоньше, что способствует скорейшему прогреву плитки.

1 – напольная плитка
2 – эластичный клеевой раствор
3 – датчик терморегулятора
4 – кабель или мат теплого пола
5 – цементная стяжка (40-50 мм)
6 – сетка из арматуры
7 – утеплитель (плотностью М-35)
8 – бетонное основание

Укладка теплого пола – электрический кабель

Нагревательный кабель фиксируется при помощи монтажной ленты, которая предварительно крепится к стяжке дюбелями или герметиком параллельно с шагом 40-50 см. Кабель для теплого пола укладывается по зигзагу с шагом от 6 до 10 см. Чем меньше шаг, тем больше мощность на квадратный метр и лучше прогрев. Необходимо придерживаться одинакового шага для равномерного прогревания поверхности. Укорачивать греющую часть кабеля строго запрещено! Нагревательный кабель не должен самопересекаться, а также нельзя его прокладывать под стационарной мебелью или бытовой техникой.

Укладка теплого пола – нагревательный мат

Нагревательный мат укладывается легче. Ввиду того, что кабель уже закреплен на сетке шириной 50 см, требуется размотать рулон и приклеить на самоклейкую ленту, которая также закреплена на мате. Для поворота под любым углом, разворота на 180 необходимо разрезать сетку, сохранив целостность кабеля и сохраняя необходимые зазоры между полосами. Для прогрева труднодоступных мест можно снять с сетки участок кабеля и закрепить к основанию с помощью контактного клея или герметика.

Важно!
Соединение нагревательного и холодного кабеля (муфта MUFFE/SLEEVE), обязательно должно находится в клеевом растворе под плиткой. Укорачивать можно только «холодный конец» кабеля, который стандартно обозначен другим цветом или маркировкой ****.

Монтаж датчика теплого пола

Для монтажа датчика терморегулятора внутрь теплого пола выполняется пропил в стяжке. В штробу в полу укладывается гофрорукав, который переходит на стену (в штробе или под гипсокартоном) к месту установки термостата. В эту же точку подводится «холодный конец» кабеля теплого пола и силовой провод для коммутации в терморегуляторе. Сам датчик для точности замеров должен располагаться параллельно между двумя жилами нагревательного кабеля на расстоянии не менее 15 см от их витков, но ни в коем случае не касаться нагревательного кабеля. Во избежание попадания клеевого раствора и блокирования датчика окончание гофры желательно закрыть изолентой.

По окончании процесса укладки выполняется прозвон целостности кабеля и замеры сопротивления.

Укладка плитки на теплый пол

Во избежание повреждений входе ремонтных работ электрический теплый пол после укладки покрывается тонким слоем плиточного клея. Следует использовать только эластичный клей для плитки. После высыхания, буквально на следующий день, можно приступать к укладке напольной плитки. Для этого также применяется только специальный эластичный клей.

Установка терморегулятора теплого пола

Электрический пол после монтажа может быть сразу подключен к терморегулятору. Но обычно терморегулятор устанавливается после укладки настенной плитки или полного выполнения других отделочных работ. Однако, включение на прогрев возможно только полного схватывания и отвердевания клеевого раствора, желательно не ранее 4-х недель после окончания всех мокрых работ. До установки терморегулятора целостность кабеля на каждом этапе укладки необходимо проверять с помощью замеров сопротивления контура. А качество укладки гофрорукава проверять удобством входа-выхода датчика термостата.

Ниже представлен монтаж теплого пола электрического ВИДЕО – пошаговая инструкция.

Дополнительные рекомендации по монтажу электрического теплого пола

Выбирайте электрический теплый пол только проверенных производителей!
Купить электрический теплый пол стоит у официальных представителей производителя, которые в обязательном порядке оформят гарантийный талон.
Доверяйте монтаж специалистам, ведь срок эксплуатации теплого пола напрямую зависит от качественного монтажа и подключения.
Терморегулятор является важной частью системы. Программируемые терморегуляторы позволяют существенно экономить электроэнергию.

Купить электрический теплый пол под плитку

Специалисты предприятия Квант Успеха помогут не только с выбором правильной системы отопления и ее комплектующих, но и проведут квалифицированный монтаж оборудования у Вас на объекте. Нагревательные маты или кабель под плитку – на ваш выбор. Консультации, тепловой расчет и подбор электрического теплого пола под плитку для наших клиентов бесплатны!

КВАНТ УСПЕХА – теплый пол под плитку от ведущих мировых производителей по лучшим ценам!

ЗВОНИТЕ 050-301-33-77

Подписывайтесь на канал и получайте полезную информацию из первых рук!

Правила расчёта и монтажа систем «тёплого пола»

Правильное расположение нагревательных кабелей и матов в отапливаемых помещениях.

Минимальное расстояние от греющей части кабеля до стены 5-10см. Нагревательный кабель устанавливают исключительно на полезную площадь помещения. Или там, где вы хотите чтобы пол был «теплым». Поэтому, например, на типовой кухне (10 кв.м) достаточно отапливать около половины площади помещения. В стандартной ванной комнате (ее площадь редко превышает 5-6 кв.м) тепло нужно лишь на двух квадратах. Поэтому, прежде чем начать процесс монтажа, следует правильно определить место установки и рассчитать площадь, необходимую для размещения кабеля. При основном обогреве — когда нет других отопительных приборов, рекомендуется максимальное заполнение площади помещения нагревательными элементами теплого пола.

Механический перегиб нагревательной жилы сверх допустимого предела чреват нарушением кристаллической структуры металла и впоследствии приведет к перегоранию кабеля. Поэтому нельзя перекручивать и сгибать кабели с меньшим радиусом, чем допускает производитель.

Увеличение расстояния между отдельными нитками нагревательного кабеля.

У всех производителей величина допустимого расстояния между соседними нитками может колебаться от 5-6 до 15-17см (при укладке в стяжку 3-5 см). Сильно увеличивать расстояние между отдельными нитками не нужно, потому что станет заметной неравномерность нагрева. С другой стороны, уменьшение расстояния приводит к перерасходу кабеля и появлению риска недопустимого сближения соседних ниток кабеля.
При монтаже кабельного отопления датчик температуры пола следует поместить в пластиковую гофрированную трубку. Это делается для того, чтобы в случае неисправности можно было бы легко произвести замену сломанного прибора управления.

Установка при монтаже «теплых полов» теплораспределительных экранов.

Назначение данного экрана — устранение на поверхности пола «температурной зебры», когда участки непосредственно над кабелем имеют температуру значительно более высокую, чем остальные. В качестве теплораспределительного экрана рекомендуется использовать стальную сетку, которая также станет оптимальной армирующей системой для стяжки, испытывающей значительные пиковые термомеханические нагрузки в местах соприкосновения с кабелем из-за постоянных включений и выключений последнего. Именно по этой причине стяжка нуждается в специальной защите от разрушений. Армирование сеткой является эффективным вариантом такой защиты. Обычно сетка крепится к основанию дюбелями в 9-15 точках на 1кв. м.
Рекомендуется крепить кабель к сетке теплораспределительного экрана пластиковыми хомутами с интервалами вдоль длины кабеля, не превышающими 25см.
Основные правила заливки раствором смонтированной системы кабельного отопления.
Соединительная муфта должна находиться в плоскости пола. Прежде всего, нужно последовательно произвести заполнение раствором пространств между кабельными нитями. Нагревательные части кабеля и муфты должны быть полностью закрыты раствором. Выравнивание раствора нужно проводить в направлении длины нитей кабеля во избежание нарушения интервалов его раскладки. Недопустимо образование в растворе воздушных карманов. Объем замесов раствора должен быть таким, чтобы смесь была израсходована в течение ее «времени жизни».
Для более детального изучения вопроса рекомендуем Временные технические требования к специальным электроустановкам 2003г. Возможен монтаж теплого пола своими руками.
Купить теплый пол в Нижнем Новгороде…

Как уложить теплый пол под плитку: правильный монтаж нагревательного мата

Пожалуй, мало кто поспорит с плюсами теплого пола в ванной, душевой комнате или на кухне. Как приятно, когда выйдя, скажем, из душа, становишься не на холодную плитку. Впрочем, если это только мечта, то ее довольно просто реализовать. Теплые полы под плитку – наилучшее решение, для тех, кто хочет обеспечить комфорт в доме. Для помещений с небольшой толщиной пола чаще всего используют: нагревательные маты или инфракрасную пленку.

Рассмотрим обе технологии укладки теплого пола под плитку.

Нагревательные маты – это специальные армированные стекловолоконные сетки, к которой крепится экранированная секция. Толщина их в основном не превышает 3 мм. Надежность секции обеспечивается специальной технологией безмуфтового соединения горячей и холодной частей.

Сетка необходима для проникновения материала стяжки или плиточного клея.

Теплый пол под плитку на основе нагревательных матов

Укладка имеет свои особенности:

Предварительно составляется схема установки, в которой учтено расположение мебели и других стационарных предметов в помещении.
После того, как определено место для установки терморегулятора, оборудуют соответственно распаечную коробку, канавки в стене и в основании пола для соединительных проводов и датчика температуры пола.

Черновой пол тщательно очищается от грязи, а также от посторонних предметов. Чтобы обеспечить лучшую связку плиточного клея и основания пола, понадобится его грунтовка.

Датчик устанавливается внутри уже подготовленного специального канала. При его установке необходимо придерживаться следующих рекомендаций:

глубина канала датчика должна быть правильно рассчитана, чтобы не мешать при укладке плитки;
он должен быть расположен на равном расстоянии от витков кабеля;
он не должен пересекаться с нагревательным кабелем или находиться близко от него.

Канал дает возможность оперативно заменить, если понадобится, датчик теплого пола.

По завершении подготовительных работ по подключению переходят непосредственно к процессу их укладки, пропустив при этом теплоизоляционные работы. Это связано с тем, что наличие теплоизоляционных материалов в большинстве случаев приводит к перегреву кабеля и последующему выходу его из строя.

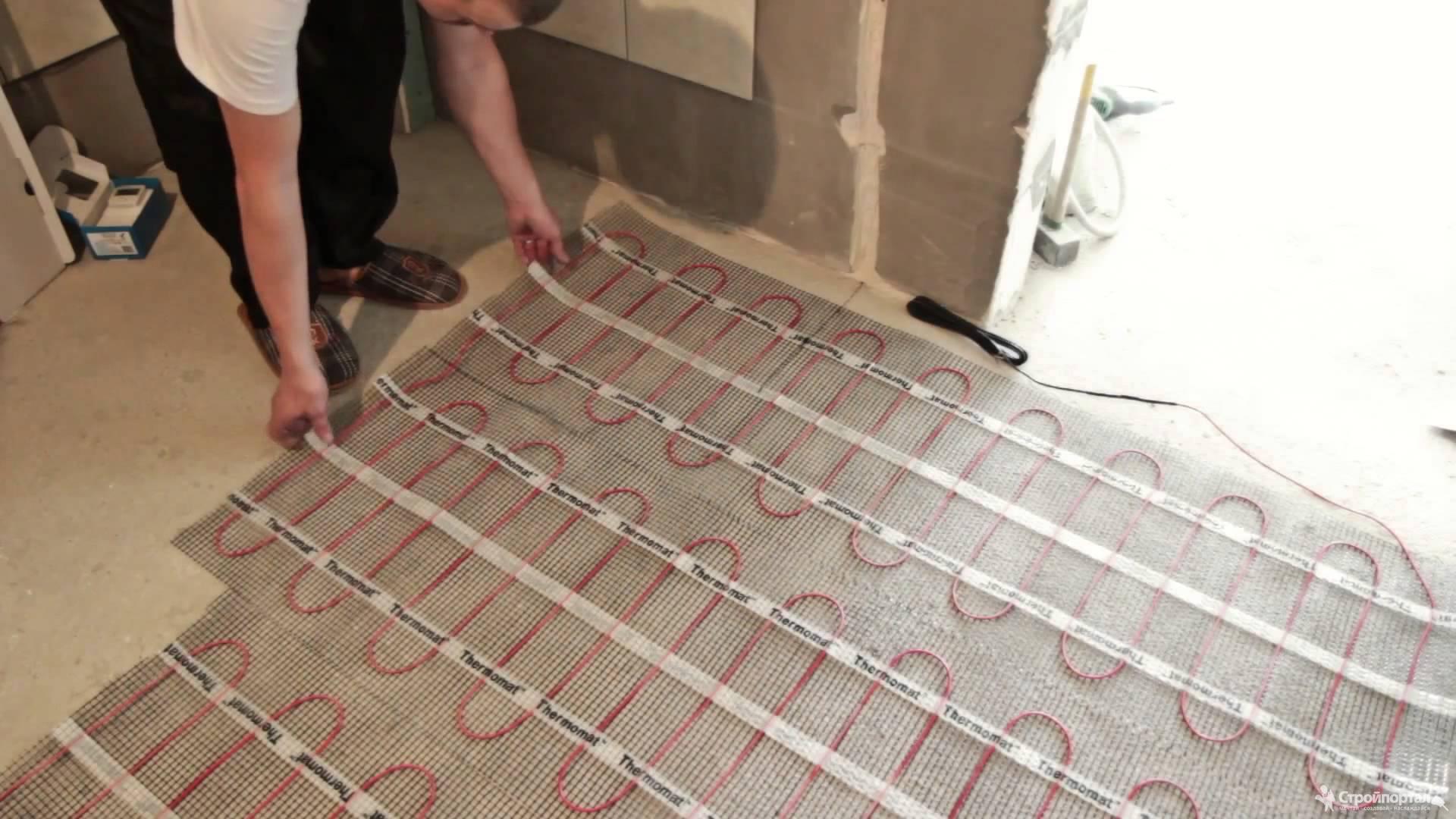

Укладку осуществляют в два этапа. Сначала мат раскатывают согласно подготовленной схеме по всей требуемой площади. Для этого используется метод «змейки», в процессе которого возникает необходимость разрезать стекловолоконную сетку. Делать это нужно осторожно, так чтобы не повредить при этом кабель. Процесс – чем-то напоминающий крой ткани.

Поворот. Сетку разрезают поперек.
Разворот. Мат разворачивают при каждом из циклов укладки типа «от одной стены до другой». При развороте следует сохранять между витками расстояние самое меньшее 6 см.
Препятствие. Возникшие препятствия обходят, обеспечивая расстояние до кабеля примерно 5-6 см .
Удаление сетки. В случае, когда препятствия не удается обойти, часть сетки удаляют и обходят препятствие, уложив вдоль него освободившийся кабель.
Свободная укладка. Если помещение имеет сложную геометрию, сетку можно удалить, и укладывать кабель произвольно. При этом запрещается сильно гнуть кабель, а расстояние между его витками сохраняют, как минимум, в 6 см.

Как правило, чтобы подключить кабель к терморегулятору достаточно бывает примерно 4 м силовых проводов. Если все же «холодных концов» не хватает, то из мата вырезают нагревательный кабель. Соединяющая муфта при этом должна непременно находиться внутри стяжки.

Финишный этап работ

Когда мат разрезан и протянут, приступают к финишной укладке. Разрезанный его скручивают вновь в рулон, отрывают на нижней его стороне защитную полосу клейкой ленты, и вновь раскатывают рулон по поверхности пола.
Затем покрывают плиточным клеем, слоем не более 7 см. После высыхания клея приступают к укладке плитки.
Уложив нагревательный мат, провода подключают к электросети, то есть подключают: его, терморегулятор, термодатчик и устройство для защитного отключения.
Инфракрасный теплый пол можно начать эксплуатировать только после того, как завершатся химические процессы в стяжке или плиточном клее (минимум 25-28 дней).

На основе инфракрасной пленки

Инфракрасная пленка представляет из себя очень тонкую изоляционную пленку (0,3–1мм), в теле которой размещается электропроводный материал.

Подготовительные работы почти не отличаются от предыдущего варианта, только в данном случае необходимо уложить теплоизоляционный материал. Как раз на него и укладывают инфракрасную пленку параллельными листами – укладывать их внахлест категорически запрещено. Устанавливают терморегулятор и проверяют работоспособность системы.

Далее закрепляют монтажную сетку, так чтобы саморезы при этом не повредили контакты. Заливают сетку цементно-песчаной стяжкой и вторично тестируют систему. Дождавшись высыхания стяжки, плитку укладывают на специальный термостойкий клей. Инфракрасный теплый пол включают примерно на 28 день, когда плиточный клей ориентировочно уже высохнет.

Как установить теплый пол под плитку

Самым распространенным местом, где можно найти полы с подогревом, является ванная комната. Таким образом, само собой разумеется, что большую часть времени профессионалы торговли и домовладельцы устанавливают систему лучистого теплого пола под плиточным полом.

WarmlyYours — флагманский продукт лучистого отопления — TempZone ™ — был специально разработан для обогрева кафельных, мраморных и каменных полов путем заделки их в тонкослойный или самовыравнивающийся цемент под напольным покрытием (в отличие от некоторых других систем отопления, которые нагреваются из-под пола и устанавливаются между балками перекрытия).Системы электрического обогрева TempZone ™ доступны в четырех форматах — Flex Rolls, Easy Mats, Cable и Custom Mats. Существует много различий между системами, основанными на рулонах, нагревательных матах или кабелях. Например, ролики TempZone ™ Flex Rolls просты в использовании и доступны по цене, что делает их одним из самых популярных продуктов компании. Их можно установить практически под любым напольным покрытием, приклеив их к черному полу, разрезав и поворачивая сетку по очереди, и подключив систему к термостату.

Если вам интересно, как установить обогрев под кафельный пол, вам повезло.В этом посте мы рассмотрим, как эти отопительные приборы устанавливаются под наиболее распространенным материалом для полов с подогревом — плиткой. Процесс различается в зависимости от напольного покрытия (поэтому установка деревянного пола будет отличаться от того, как вы устанавливаете ламинат).

TempZone Flex Rolls доступны по цене и просты в установке.

Конечно, перед началом установки необходимо ответить на несколько вопросов. Вы захотите узнать, какой тонкослойный материал использовать, необходима ли изоляция, как при необходимости изгибать кабель произвольной формы и как обеспечить ровный пол из плитки.Следуя этим пошаговым инструкциям, вы сможете ответить на эти вопросы и узнать, насколько просто установить электрическую систему теплого пола.

1. Измерьте комнату, которую хотите обогреть.

Измерьте всю комнату, исключив такие постоянные приспособления, как умывальники, туалеты, ванны, душевые и вентиляционные отверстия в полу. Вы будете использовать эту информацию для создания эскиза проекта, который включает размеры комнаты (а не только площадь обогреваемой площади в квадратных футах, которую вы ищете), которую вы отправите в WarmlyYours.Наша команда опытных инженеров создаст индивидуальный SmartPlan, как правило, всего за один день. В вашем бесплатном плане установки WarmlyYours будет подробно указано, как именно ваша система теплого пола должна быть установлена в соответствии с вашими измеренными параметрами.

2. Проверьте свои электрические рулоны для подогрева пола.

С помощью цифрового омметра проверьте свои рулоны для теплого пола, чтобы убедиться, что они находятся в хорошем рабочем состоянии. Результаты должны быть в пределах 15 процентов от значения, указанного на ярлыке UL на продукте.

3. Осмотрите черный пол.

Очистите черновой пол, чтобы убедиться, что на нем нет гвоздей или других острых предметов, которые могут повредить нагревательный элемент (это относится также к вашим полам и стенам). Если ваш черновой пол состоит из бетонной плиты, вам нужно будет приклеить пробковую или синтетическую пробковую подкладку в шахматном порядке, прежде чем начинать установку теплого пола. Если у вас деревянный пол, в подкладке нет необходимости.Под этот TempZone Flex Roll была установлена синтетическая пробковая подкладка

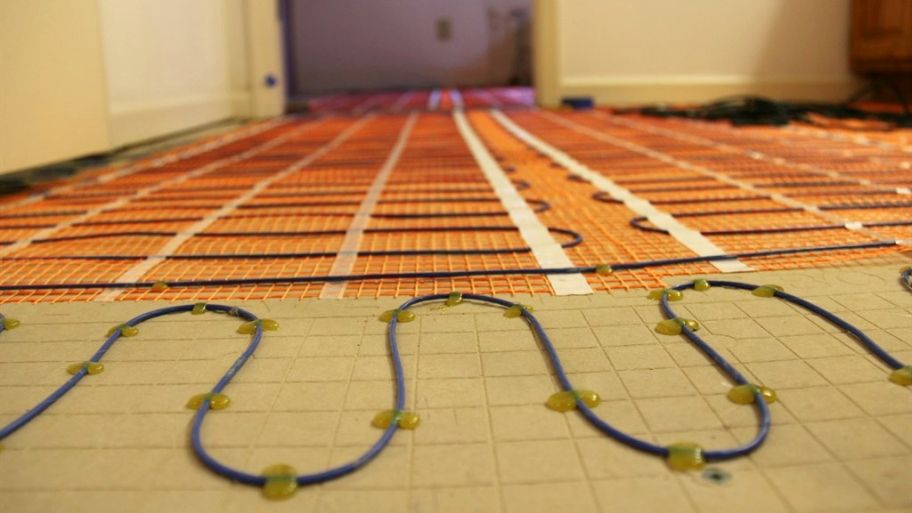

4. Установите гибкий ролик.

Следуя плану установки, разверните гибкий рулон до конца комнаты. Затем отрежьте сетку (не нагревательный кабель) и поверните рулон на 180 градусов, чтобы продолжить установку в другом направлении. Если вам нужно нагреть вокруг столба или сложного угла, вы можете произвольно сформировать кабель, чтобы он был более гибким. Просто удалите часть кабеля из сетки и освободите его в соответствии с вашим планом установки. В вашем плане установки также будет указано, какая часть сетки должна быть удалена.

Во время установки гибкого ролика используйте ленту или горячий клей, чтобы прикрепить сетку к черному полу или подстилке.

5. Установите датчик.

Некоторые термостаты (например, Nest) считывают только температуру окружающей среды (или воздуха), поэтому датчик температуры пола не требуется. Однако, если ваш термостат для теплого пола позволяет использовать датчик температуры пола, убедитесь, что датчик расположен рядом с местом расположения термостата и точно между двумя нагревательными кабелями, не перекрывая их.Чтобы закрепить его на месте, вплетите его в сетку или воспользуйтесь горячим клеем.

6. Проверьте систему еще раз.

Используйте цифровой омметр и проверьте цепь, чтобы убедиться, что система по-прежнему находится в хорошем рабочем состоянии.

7. Подключите термостат.

Мы рекомендуем подключить термостат к квалифицированному электрику. Часто возникает вопрос: «Нужен ли для пола с подогревом выделенный контур?» Ответ заключается в том, что мы настоятельно рекомендуем, чтобы система отопления была подключена к собственному контуру, чтобы предотвратить ненужное срабатывание GFCI в термостате.

8. Установите плитку.

Вы можете спросить, а нужна ли специальная плитка для теплого пола? Нет, почти любую плитку можно установить поверх наших систем отопления TempZone, но, конечно, всегда полезно ознакомиться с инструкциями производителя плитки, чтобы убедиться в этом.

Наконец, нанесите слой модифицированного тонкого раствора на нагревательный элемент и установите сверху плитку. Чтобы убедиться, что пол полностью ровный, вы можете использовать механическую систему выравнивания, такую как система контроля отскока плитки Spin Doctor.Как только тонкий слой застынет, вы готовы пользоваться всеми преимуществами вашего нового пола с подогревом!

В дополнение к TempZone ™ Flex Rolls, еще одним очень популярным вариантом подогрева пола под плиткой является кабель TempZone ™ с монтажной мембраной Prodeso. Этот вариант дороже, но установка особенно проста. Кроме того, он предлагает преимущества предотвращения трещин, а также вариант гидроизоляции (с отдельными аксессуарами).Для получения дополнительной информации об установочной мембране Prodeso щелкните здесь. Вы также можете узнать больше о TempZone ™ Flex Rolls и процессе установки здесь.

После того, как вы ознакомитесь с доступными системами теплого пола, ознакомьтесь с конструктором расценок на теплый пол. Он покажет вам, какие продукты лучше всего подходят для вашего проекта, сколько стоит плиточный пол с подогревом и многое другое. Это лучшее место для начала, когда вы хотите приобрести полы с подогревом самостоятельно.

Подогрев полов, EasyHeat, Подогрев полов из керамической плитки, Отопление полов

Могу ли я закопать кабель в бетоне?

Да, но кабель Warm Tiles не должен располагаться на расстоянии более 3/4 дюйма от поверхности пола.

Можно ли перекрывать кабель?

Кабель НЕ ДОЛЖЕН касаться, пересекаться или перекрывать себя в любой точке. Это может привести к перегреву кабеля и необходимости его замены.

Подогрев полов — знакомство с нашим ассортиментом

Подогрев пола: это самое желанное решение для обогрева в мире? От комфорта теплых полов до эффективности лучистого тепла, достоинств полов. отопление хорошо известны и универсальны.Кто не предпочел бы отказаться от холода зимней плитки в пользу комфорта мягко подогреваемого пола в ванной комнате? И кто устоит перед окружающим теплом гостиной, обогреваемой от пола вверх?

В Heatingpoint мы с энтузиазмом переходим на теплые полы — и у нас есть соответствующий ассортимент. Наша специальность — электрические теплые полы. Эта система дешевле и проще в установке, чем теплый пол с подогревом. Это означает, что мы можем помочь как можно большему количеству людей испытать радость от использования полов с подогревом, не взламывая черновой пол!

Электрические полы с подогревом — также лучший выбор, если вы хотите получить трещину при установке теплого пола своими руками.Хотя вам всегда потребуется квалифицированный электрик для выполнения окончательных подключений, до 90% большинства проектов теплых полов можно выполнить без каких-либо профессиональных знаний — отличный способ снизить затраты на ваш строительный проект. Имея это в виду, мы наполнили наш сайт полезной информацией, от кратких руководств на каждой странице продукта до нашего обширного руководства по покупке полов с подогревом. Если у вас все еще остались вопросы, наши профессиональные консультанты по продажам готовы помочь вам в течение всей недели.

Мы упростили для вас начало работы, настроив наш сайт так, чтобы вы могли просматривать системы по типу этажа. Какое бы напольное покрытие вы ни планировали использовать над полом с подогревом, мы покажем вам, какие системы совместимы. Итак, без лишних слов, вот наш ассортимент!

Плитка и каменные полы

Плиточные полы — это самое популярное напольное покрытие для полов с подогревом — и не без оснований. Плиточные и каменные полы отводят и сохраняют тепло лучше, чем пол любого другого типа, обеспечивая систему, которая нагревается максимально быстро и эффективно.Плитка также может выдерживать более высокие температуры, чем другие напольные покрытия, поэтому вы можете нагревать ее до более высоких температур, чем другие типы полов. Это особенно полезно в сквозняках и плохо отапливаемых помещениях, таких как зимние сады и комнаты с высокими потолками.

Существует два основных типа системы теплых полов, которые можно использовать с плиточным и каменным полом: незакрепленные кабели и липкие маты.

Свободные кабели

Свободные кабели — самые примитивные системы электрического теплого пола. Кабели необходимо протянуть по полу вручную. Это довольно трудоемкий процесс, но он позволяет легко проложить кабели вокруг препятствий и комнат неудобной формы. Затем вы можете выложить плитку прямо поверх или покрыть кабели выравнивающим составом, чтобы создать новый бетонный пол, поверх которого можно установить любое напольное покрытие. Комплекты незакрепленных кабелей наиболее популярны в небольших помещениях с большим количеством препятствий для обогрева, например в ванных комнатах.

Комплекты для обогрева пола со свободным проводом для прогрева

Warmup — крупнейшее имя на рынке теплых полов, не нуждается в представлении.Обладая 21-летним опытом продажи полов с подогревом в более чем 60 странах, Warmup лидирует на рынке с самым тонким кабелем, доступным в настоящее время. Их свободные кабели имеют толщину всего 2 мм, что обеспечивает исключительно низкий профиль, который не приведет к заметному увеличению высоты вашего пола. Комплекты также поставляются с уникальной гарантией установки SafetyNet от Warmup: если вы сделаете ошибку при установке, Warmup бесплатно заменит весь комплект. (Естественно, действуют правила и условия!)

предоставляется пожизненная гарантия.Комбинации комплектов доступны для помещений размером до 12 м ². Цены начинаются от 109,99 фунтов стерлингов за 1,5 м площади ².

Комплекты для обогрева полов Vario Pro со свободным проводом

Изготовленные многообещающими экспертами в области теплого пола Thermogroup, наборы Vario Pro Loose Wire предлагают дополнительный уровень удобства и удобства для потенциальных монтажников. Все комплекты Vario Pro поставляются с катушкой с нагревательным кабелем и рулоном водонепроницаемой мембраны с ямочками. После укладки мембраны нагревательный кабель просто встает на место.Это не только быстрее, чем прокладывать кабели вручную, но и мембрану можно использовать в качестве полностью водонепроницаемой системы резервуаров во влажных помещениях. Вместо того, чтобы прокладывать нагревательные кабели для пола поверх отдельной системы резервуаров, Vario Pro объединяет эти две функции в одну, уменьшая рост высоты и экономя ваше время.

Vario Pro дает вам возможность прокладывать кабели в одной из двух конфигураций кабеля. Прокладка кабелей с тремя углублениями друг от друга обеспечивает мягкий нагрев 130 Вт / м ², достаточный для теплого пола.Прокладка кабелей двумя углублениями друг от друга обеспечивает мощный обогрев мощностью 195 Вт / м ², которого достаточно, чтобы сохранить тепло от пола до потолка даже в самой сквозной ванной комнате. Комбинации комплектов доступны для помещений размером до 11 м ² с шагом 130 Вт / м ² или 8 м ² с шагом 195 Вт / м ². На все комплекты Vario Pro предоставляется пожизненная гарантия. В качестве ориентира цены: комплект, достаточно большой для обогрева комнаты 3,2 м ² при расстоянии 195 Вт / м ², с кабелем и мембраной в комплекте, стоит 349 фунтов стерлингов.98.

Клейкие коврики

Клейкие маты обладают всеми преимуществами нагрева неплотной проволоки, но с дополнительным удобством. Когда вы выбираете липкий коврик, кабели заранее проложены на самоклеющейся сетке. Затем все, что вам нужно сделать, это развернуть циновку по полу, разрезая циновку по краям комнаты, чтобы можно было обходить углы. Это экономит время и нервы, а также гарантирует, что ваша система равномерно отдает тепло по всей комнате.

Комплекты для подогрева полов с липким ковриком

Warmup используется ультратонкий 2-миллиметровый кабель и прочная самоклеящаяся сетка, которую, тем не менее, можно легко переставить.Кабели предварительно проложены таким образом, чтобы обеспечить нагрев 150 Вт / м ², который обеспечивает достаточное количество тепла для вашей системы пола, чтобы действовать в качестве основного источника тепла в помещениях со стандартным уровнем изоляции. Как и их комплекты со свободным проводом, липкий коврик Warmup поставляется с пожизненной гарантией и гарантией на установку SafetyNet.

Комбинации комплектов доступны для помещений размером до 25 м ². Цены начинаются от 89,99 фунтов стерлингов за 1 м ² жилой площади.

Коврики для теплого пола Thermonet EZ

Thermogroup на все более популярный липкий коврик стал Thermonet EZ.При толщине 3,5 мм кабели, используемые в продуктах Thermogroup, немного толще, чем те, которые используются в Warmup, однако они оснащены уникальной кабельной технологией Thermogroup «Twisted Twin», которая увеличивает долговечность кабелей. Как и Warmup Sticky Mat, Thermonet поставляется с пожизненной гарантией и разнесением кабелей, обеспечивающих нагрев 150 Вт / м ².

Комбинации комплектов доступны для помещений размером до 30 м ². Цены начинаются от 89,99 фунтов стерлингов за 1,5 м площади ².

Ковровые, виниловые, ламинатные и деревянные полы

Ковролин, винил, ламинат и дерево — подходящие варианты напольного покрытия для использования с подогревом.Они не делают систему столь же эффективной, как облицовка из плитки или камня, но если производитель считает свое напольное покрытие подходящим для использования с полом с подогревом, вы можете наслаждаться комфортом теплого ковра, досок или виниловой плитки по всему дому. .

Несмотря на то, что для этих типов полов можно использовать системы из неплотной проволоки и липких матов (при условии, что вы сначала покрыли кабели слоем самовыравнивающейся смеси), наиболее популярным способом нагрева ковров, деревянных или виниловых полов является коврик из фольги.

Маты из фольги

идут на шаг дальше, чем липкие маты, поскольку их нагревательные кабели встроены в непроницаемый фольгированный мат. Фольга нагревается вместе с кабелями, равномерно распределяя тепло по напольному покрытию. Он заменяет слой плиточного клея или выравнивающего состава, который будет выполнять ту же функцию в системе с неплотной проволокой или липким ковриком. Большим преимуществом этого является то, что установка становится намного более быстрым процессом. Для того, чтобы не было грязного клея, все, что вам нужно сделать, это положить коврик из фольги на пол, а затем уложить напольное покрытие поверх него.

Единственный недостаток фольгированных матов заключается в том, что их нельзя использовать с плиточными или каменными полами, поэтому они не обеспечивают надежную систему на случай, если вы когда-либо будете менять напольное покрытие.

Комплекты подогрева пола из фольги для подогрева пола

Warmup является признанным лидером на рынке систем отопления дровами, имеет толщину всего 3 мм и имеет 15-летнюю гарантию. Кабели поставляются с предварительно разнесенными интервалами, обеспечивающими нагрев 140 Вт / м ², стандартный уровень тепла для фольгированных матов, которого достаточно для использования в качестве основного источника тепла в помещениях с нормальным уровнем изоляции.

Комбинации комплектов доступны для помещений размером до 22 м ². Цены начинаются от 64,99 фунтов стерлингов за 1 м ² жилой площади.

Коврики для теплого пола Thermofoil Pro

Thermofoil Pro немного дешевле модели Warmup, а также тоньше и имеет сверхнизкую толщину 2,5 мм. Как и Warmup Foil Mat, Thermofoil поставляется с 15-летней гарантией и предварительно проложенными кабелями для обеспечения нагрева 140 Вт / м ².

Комбинации комплектов доступны для помещений размером до 30 м ². Цены начинаются от 49,99 фунтов стерлингов за 1 м ² жилой площади.

Аксессуары для теплого пола

Вам будет приятно узнать, что наш ассортимент не ограничивается самими нагревательными кабелями и матами. Мы также продаем широкий ассортимент дополнительных товаров, необходимых для безопасной и эффективной системы теплого пола.

Термостаты

Когда дело доходит до термостатов, нашей целью всегда было предоставить как можно больший выбор. Комплекты для теплого пола можно использовать для самых разных целей, и индивидуальность применения всегда отражается на требуемом уровне контроля.В иногда используемой системе теплого пола в зимнем саду вам может понадобиться только простой термостат включения / выключения по требованию. Но если вы используете пол с подогревом для обогрева всего дома и вам необходимо обеспечить необходимый уровень нагрева в нужное время, вы, вероятно, предпочтете программируемый термостат с управлением по Wi-Fi, который позволяет вам включать обогрев дистанционно. В Heatingpoint мы предлагаем широкий выбор термостатов на любой вкус.

Изоляция

Всегда полезно установить слой изоляции пола перед установкой кабелей для подогрева пола.Это сделает вашу систему намного более эффективной и может увеличить время нагрева в 10 раз. Многие системы также требуют слоя изоляции для поддержки нагревательных кабелей и напольного покрытия.

Возможно, вы этого не осознавали, но на самом деле существует много разных типов изоляции, поэтому важно выбрать правильный тип для напольного покрытия, системы отопления и черного пола. Это не самая интересная тема в мире, поэтому, чтобы упростить эту задачу, мы разместили на каждой странице продукта краткое руководство, которое покажет вам, какой тип изоляции вам понадобится.Мы даже предоставили калькулятор, чтобы вы могли легко рассчитать, сколько вам потребуется.

Магазин сегодня

Итак, с широким ассортиментом продукции и всей профессиональной помощью, необходимой вам для выполнения любого проекта, нет лучшего места для начала пути с подогревом пола, чем с нами в Heatingpoint. Просмотрите наши продукты или позвоните нам по телефону 0330 880 7008 , чтобы начать работу. Никогда не было лучшего времени, чтобы раз и навсегда избавиться от этих холодных плиток.

Советы по установке плитки с подогревом

Система подогрева пола, также известная как лучистое тепло, может превратить прохладное пространство в вашем доме в теплое и комфортное место.Это часто запрашиваемое обновление для новой недвижимости, поэтому оно может помочь вам заключить сделку, если вы собираетесь продать или перепродать дома на рынке с требовательными клиентами. Вот советы о том, где, когда и как следует использовать лучистый напольный обогреватель.

Оборудование для обогрева пола DMC-PRO компании Warmup сочетает в себе преимущества мембраны, предотвращающей разрушение, с роскошью плитки с подогревом. Вы можете установить ее на бетонные и деревянные черновые полы как более безопасный способ прокладки нагревательных кабелей или как мембрану, предотвращающую разрушение. Кабель DCM-PRO также следует прокладывать в местах, где требуется тепло.

Модифицированный или немодифицированный тонкий набор

Ниже:

Специалисты по напольным покрытиям настоятельно рекомендуют использовать модифицированные наборы, так как они хорошо подходят для полов с подогревом. Как немодифицированные, так и модифицированные клеи считаются подходящими для профессионалов и ведущих компаний отрасли. Также важно, чтобы вы следовали всем инструкциям производителя при смешивании и нанесении разбавителя.

Размер шпателя:

Используйте шпатель ¼ «x 14» с V-образной выемкой для установки мембраны DCM-PRO.Вдавите мембрану в двигатель и периодически поднимайте ее для проверки и обеспечения полного переноса раствора на обратную сторону мембраны DCM-PRO.

Вверху:

Мембрана DCM-PRO позволяет использовать немодифицированные, модифицированные и самовыравнивающиеся двигатели поверх своей мембраны. Это преимущество для конечного пользователя, так как плитки любого формата можно легко установить. Использование самовыравнивающейся мембраны DCM-PRO позволяет вам укладывать другие напольные покрытия, такие как LTV, дерево или ковры. В некоторых случаях установщики выбирают «двухэтапную» установку, при которой они выравнивают кабель по мембране и облицовывают верхнюю часть своей предпочтительной тонкой укладкой.

Важно нанести немного клея на мембрану, если вы собираетесь использовать «одноступенчатый» подход и укладывать плитку непосредственно на мембрану и кабель. Это необходимо для заполнения всех пустот и зазоров и достижения полного контакта правильного кабеля для оптимального нагрева. Ваш выбор шпателя вместо кабельного, тонкого и мембранного будет зависеть от вашего выбора напольного покрытия, а также от размера и толщины плитки. Поэтому проконсультируйтесь со специалистом по напольным покрытиям или ознакомьтесь с инструкциями производителя тонких материалов, чтобы понять, что нужно делать.

Дополнительные советы

Используйте цементную плиту или изоляционную плиту, чтобы приложить к мембране какой-либо груз. Это может помочь вам добиться равномерного сцепления с черным полом и исключить возможное повреждение кабеля.
В случае, если тонкий набор не затвердел под мембраной, сделайте канал длиной 12 дюймов на 1 дюйм для установки Factory Slice на шнур питания нагревательных проводов. Это облегчит вам выравнивание с помощью плитки.
При установке напольного покрытия без плитки или двухэтапного подхода используйте кусок дерева (2–3 фута), чтобы выровнять выравниватель.

Обсуждаемые здесь советы помогут вам понять и легко установить излучающие напольные обогреватели.

Электрический подогрев пола — Как установить внутрипольное отопление

Холодное зимнее утро, когда ты пробираешься в ванную. Но вас не встречает холодный пол — вместо этого из-под вас просачивается успокаивающее тепло. Хорошая мысль, устанавливая систему теплого пола.

Доступны различные системы теплого пола. Некоторые используют горячую воду, которая течет по гибкой трубке.Это можно использовать при установке новых полов, а также в том случае, если напольное покрытие уже установлено, но у вас есть доступ к нижней стороне чернового пола. Вы можете установить пластиковую трубку на нижнюю часть пола. Недостатком этой системы является то, что вам нужен бойлер или водонагреватель, способный обеспечить достаточно горячей воды.

Другой вариант — система лучистого отопления, использующая электричество. Их легче установить, чем водяные системы, и они дешевле, их стоимость составляет около 70 долларов за 3 фута.секция 20 футов, без термостата. Обычно системы состоят из тонких нагревательных кабелей, встроенных в пластиковый мат, который устанавливается между черным полом и напольным покрытием. Когда кабели включены, они работают как электрическое одеяло, нагревая пол.

Выберите напольное покрытие

SunTouch

Лучистое тепло обычно используется для керамических, мраморных или каменных полов, которые мы здесь покрываем.Напольное отопление также можно использовать с деревянными полами. Инженерная древесина — лучший выбор, потому что она может выдерживать изменения температуры с минимальной усадкой и расширением.

Обмерьте комнату и сделайте набросок. Определите, где вы хотите разместить обогреваемые кабели в комнате. Излучающие системы не должны проходить под шкафами, ванной или душевой кабиной, гидромассажной ванной или унитазом или даже стыковаться с ними. Сделайте эскиз комнаты в масштабе, чтобы поделиться с поставщиком или продавцом лучистого пола, а затем купите материалы, соответствующие размерам вашей комнаты.

Установить подкладку

SunTouch

Установите цементную подкладку на черновой пол, как если бы вы делали обычную укладку плитки. (В этой статье объясняется, как ее резать.) Цементная плита — лучший выбор, чем фанера, потому что последняя может расширяться и сжиматься при включении и выключении обогрева пола. Это движение в фанере может привести к растрескиванию раствора. Приклейте подкладочную плиту к черному полу с помощью тонкого раствора.Нанесите шпатель на раствор зубчатым шпателем на 1/4 дюйма.

Поместите цементную плиту в раствор шероховатой стороной вверх. Прикрутите его 1-1 / 4-дюймовыми шурупами для цементной плиты, которые устойчивы к коррозии и имеют головки, которые находятся заподлицо с поверхностью цементной плиты. Заворачивайте винт примерно через каждые 8 дюймов. Держите цементную доску на расстоянии 1/4 дюйма от стен. После того, как цементная плита установлена, закройте швы сетчатой лентой для цементных плит, затем нанесите тонкий раствор сверху широким шпателем или плоским шпателем.Это дает вам ровную поверхность.

Прикрепите маты к цементной плите. Разверните нагревательный коврик на полу. Поместите коврик так, чтобы кабельное соединение находилось у стены, на которой будет расположен термостат. Некоторые коврики имеют двусторонний скотч, поэтому вы можете приклеить коврик к полу. В противном случае используйте ручной степлер, чтобы закрепить коврик на месте. Осторожно скрепляйте скобами только пластиковую часть. Не скрепляйте кабели скобами. При необходимости вы можете разрезать пластик, и только пластик, канцелярским ножом или ножницами.Убедитесь, что кабель лежит ровно и не перекрывает сам себя.

Беги от власти

Если вам неудобно работать с электричеством, вам нужно вызвать профессионала для этой части работы. В небольшой комнате можно подключиться к существующей цепи для питания теплого пола. В цепи не должно быть освещения, вытяжного вентилятора или гидромассажного насоса. Нагревательный кабель должен иметь защиту от GFCI. В большинстве случаев вам нужно запустить новую цепь с выключателем на 15 или 20 ампер.Установите контур, затем установите термостат, включающий теплый пол. Подключите термостат к напольному кабелю.

Укладка плитки

SunTouch

Теперь осталось только установить плитку. Эта история предлагает пошаговые инструкции по качественной укладке плитки. Укладка плитки поверх системы лучистого пола ничем не отличается от ее укладки на цементную плиту без системы пола. Вы просто наносите тонкий раствор на нагревательный мат, а затем кладете плитку.Только будьте осторожны, чтобы шпатель не зацепился за сетку и не зажал кабель. Вам нужно будет разместить датчик пола с подогревом где-нибудь на полу и выложить плитку на него. Датчик отключает обогрев, когда пол достигает заданной температуры.

Подождите месяц

Вам не терпится включить обогреватель, но вам придется подождать 28 дней. Это потому, что раствор сначала должен полностью затвердеть. Когда период ожидания закончится, включите огонь, снимите обувь и наградите ноги успокаивающим теплом.

Вариант многофункционального устройства

Другой вариант — установить автономную систему, такую как Warmboard. Он доступен в двух вариантах. Warmboard-S — это структурный черновой пол и излучающая панель в одном. Он предназначен для использования в новом строительстве и регулярно устанавливается непосредственно над балкой пола. Warmboard-R — это меньшая и более тонкая панель, идеально подходящая для реконструкции и модернизации. Warmboard-R устанавливается на существующий черновой пол или плиту, но также используется в стенах или потолках, когда исходные полы должны оставаться нетронутыми.

С такой системой, как Warmboard, не нужно ждать, и как только ваш этаж опустится, вы готовы к работе. Стоимость выше, но экономия времени и повышение производительности интегрированной системы могут того стоить.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как установить теплые полы (под плиткой с подогревом)

Итак, вы вложили средства в полы с подогревом или в плиточное отопление, чтобы дать ему официальное название, и хотите знать, как его установить.Tile Guru, наш постоянный эксперт по плитке, создал это руководство ниже!

Как установить теплый пол

Поставляемые нами нагревательные маты Thermonet и Comfort Zone очень просты в установке. Они поставляются на самоклеющейся сетке, которая прилипает к большинству поверхностей. Составьте карту своей комнаты и измерьте площадь, которую нужно отапливать. Положите коврик примерно в том месте, где будет размещен термостат, раскатайте его в один конец комнаты, отрежьте сетку (не кабель), чтобы вернуться, и продолжайте, пока не будет покрыта требуемая область нагрева.

Возьмите датчик из термостата и проведите его по поверхности пола на равном расстоянии между нагревательными кабелями, используя прилагаемый кабелепровод. Кабели могут быть облицованы плиткой или заключены в самовыравнивающийся состав. Для завершения мы рекомендуем нанять квалифицированного электрика, который подключит его к электросети.

СВЯЗАННЫЙ: ЭЛЕКТРИЧЕСКОЕ ИЛИ ВЛАЖНОЕ ОТОПЛЕНИЕ ПОЛА

Вот несколько часто задаваемых вопросов о теплых полах:

Как подключить теплый пол

Хотя нагревательный мат может быть установлен кем угодно, термостат должен быть подключен и электрически протестирован квалифицированным электриком.Вы можете найти надежного электрика на сайте checkatrade.com.

Какой утеплитель для теплого пола?

Два типа утеплителя, которые мы поставляем, — это Econoboard без покрытия, который предназначен для использования на бетонных, песчаных, цементных или ангидридных стяжках, где пол является прочным и устойчивым. Кроме того, есть плиты Marmox с цементным покрытием, которые необходимы для более гибких поверхностей, таких как древесина. Они более жесткие, поэтому обеспечивают дополнительную устойчивость против вертикального отклонения, а также обладают свойствами развязки при любом боковом движении.

Полы с подогревом без теплоизоляционных плит

Наши маты с подогревом можно укладывать на любую поверхность пола без теплоизоляции. Однако он будет менее эффективным и будет стоить более чем вдвое больше. При использовании утеплителя тепло направляется прямо на плитку и нагревается примерно за 20-30 минут. Без плит нижний субстрат должен был бы полностью нагреться, прежде чем на плиточной поверхности будет достигнута оптимальная температура.Это может занять примерно 3-4 часа.

Какая стяжка для теплого пола?

Несмотря на то, что плитку можно укладывать непосредственно на нагревательные кабели, для обеспечения равномерного распределения тепла поверх кабелей можно положить тонкий слой гибкой выравнивающей смеси, такой как «Palace Fast Flex». Это также обеспечивает дополнительную защиту электрических кабелей и дает вам идеально ровную поверхность для укладки плитки.

Надеемся, что это ответ на ваш вопрос! Если у вас есть другие вопросы о вашем проекте, посетите наш Справочный центр — это «Википедия» мозаичных запросов.

Продолжить чтение

Лучистое электрическое отопление пола под плиткой

Лучистое отопление пола — это фантастика.

Трудно просыпаться от теплого пола в прохладный день. При правильной установке и эксплуатации лучистое тепло в полу обеспечивает наиболее комфортное и целенаправленное обогревание жилых помещений.

В этой статье рассказывается о моей установке электрических лучистых полов в недавно отремонтированном солярии и прихожей.

Лучистое отопление обычно доступно в виде электрических или водяных (гидронных) систем. У каждого есть свои преимущества и недостатки. Электрическое лучистое отопление дороже в эксплуатации, но его проще установить. Водяное лучистое отопление дешевле в эксплуатации, но требует сложной сантехники и бойлеров. В обеих моих последних установках использовалось электрическое лучистое тепло.

Системы электрического лучистого отопления относительно удобны для самостоятельного ремонта полов и их легко добавить при реконструкции полов или при новом строительстве.Кабельные системы электрического теплого пола также имеют разумную цену и практически не требуют обслуживания.

Электрический обогрев пола также решает проблему добавления тепла в дополнительные помещения, которые было бы трудно подключить к существующей системе отопления, вентиляции и кондиционирования воздуха. Такие помещения, как пристройки, примыкающие, веранды, солярии и гаражи, могут быть отличными кандидатами для электрического лучистого отопления в полу, особенно если добавление воздуховодов или водопровода HVAC будет затруднено. Это одна из основных причин, по которой я добавил лучистое электрическое отопление в пол в два моих новейших проекта — небольшую пристройку для прихожей и переделанную пристроенную солярий.

Прошлой осенью я добавил в нашу каюту новую прихожую, добавив под плитку маты с электрическим лучистым обогревом.

Этим летом я занялся солярием, установив все новые окна, двери и напольную плитку. Под плиткой мы установили электрическое излучающее тепло в полу с помощью излучающего теплового кабеля, установленного в разделительной мембране с каналами. Этим двум недавним установкам и посвящена данная статья.

Но сначала немного о системах внутрипольного лучистого отопления.

Системы лучистого отопления для пола

Системы лучистого внутрипольного отопления нагревают черный пол и плиты, обеспечивая теплом жилые помещения за счет теплопередачи от пола к окружающим конструкциям и пространству.Лучистое тепло имеет преимущества по сравнению с традиционными системами отопления и некоторые недостатки.

Преимущества и недостатки лучистого тепла по сравнению с традиционным отоплением:

Преимущества системы лучистого отопления:

Более эффективны, чем традиционные плинтусы, радиаторы, системы вентиляции, обогреватели, печные системы отопления.
Системы с очень низким уровнем обслуживания или без него — особенно для электрических систем.
Равномерное плавное нагревание с приятными теплыми полами.
Эффективное распределение тепла ближе к полу vs.потолки для приточных систем (поднимается теплый воздух).
Меньшее движение воздуха, меньшая вероятность движения аллергенов и улучшенное качество воздуха.
Нет риска контактных ожогов (радиаторы, печи).
Очень тихий или бесшумный (электрический).
Может быть относительно легко установить в здании или при ремонте пола.
Обычно не для охлаждения или осушения.

Недостатки системы лучистого отопления:

Устанавливается под пол.
Водяные системы (гидронные) могут протечь или замерзнуть.
Относительно высокие затраты на установку (особенно гидравлическую) усложняют укладку на пол.
Увеличенная толщина пола.
Может не подойти под пол из массивной древесины (быстрое расширение / сжатие).
Более медленное начало и смещение тепла.
Принудительный воздух позволяет охлаждать и осушать в дополнение к нагреву.

В системах лучистого тепла в качестве источника тепла обычно используется либо нагретая вода (гидравлические системы), либо электрическое сопротивление (электрические системы).У каждой системы есть свои плюсы и минусы:

Преимущества водяной системы лучистого отопления:

Котлы, работающие на природном газе, могут быть менее дорогими в эксплуатации по сравнению с электрическими системами.
Один котел может питать несколько этажей, а также горячее водоснабжение.
Высокоэффективные системы. Низкий уровень шума (котел, насосы).
Системы, не требующие особого обслуживания.

Водяная (гидронная) система лучистого отопления Недостатки:

Напольный водяной шланг недоступен, если он протекает.Крепежные детали могут повредить трубку.
Установка посложнее, требуется бойлер, насосы. Более сложный, чем проект DIY.
Требуется некоторое обслуживание — промывка, защита от замерзания в некоторых климатических условиях и т. Д.

Электрическое сопротивление системы лучистого отопления Преимущества:

Установка менее сложна — не требуется водопровод, бойлер, газовые линии, выхлоп, насосы и т. Д.
Относительно простая установка своими руками.
Высокоэффективные системы.Отсутствие шума (в некоторых низковольтных системах используются трансформаторы, создающие шум).
Обычно техническое обслуживание не требуется.

Электрическое сопротивление системы лучистого отопления Недостатки:

Затраты на электроэнергию могут быть относительно высокими, особенно в часы пик.
Обычно требуется выделенная электрическая цепь (и). В более обширных системах обычно используются цепи на 240 В.
Напольные крепления могут повредить провода лучистого отопления во время строительства.

Независимо от типа системы лучистого отопления, которую вы используете, установку любой внутрипольной системы лучистого отопления после постройки дома может быть затруднительно.

Существуют системы лучистого теплого пола, предназначенные для установки под черным полом между элементами каркаса.

Системы лучистого теплого пола сложно установить, так как они старые работы

Системы внутрипольного отопления обычно работают лучше всего, когда они устанавливаются внутри конструкции пола, обычно над черновым полом и под отделкой пола.Некоторые системы устанавливают под черным полом, между балками пола, но эти системы, как правило, достаточно неэффективны в зависимости от специфики вашего дома.

Если вы собираетесь реконструировать, или только начинаете строить, или планируете строить, теплый пол — отличный вариант. С нашей запланированной укладкой кафельного пола для нашей солярии, электрическое лучистое тепло под плиткой является идеальным решением.

Зная, что мы хотели бы получить тепло в полу под плиткой, нам просто нужно было выбрать электрическое или водяное лучистое тепло.Это решение было легким. Электрическую цепь легко проложить в солярий. Сантехника, бойлер, газовая линия и все другие сложности сделали водную лучистую систему отопления непригодной для использования в этом проекте.

Фактически, 10 лет назад, после того, как мы купили кабину, я обновил нашу разводку и проложил выделенную цепь на 20 А в солярий, ожидая в будущем тепла в полу.

Теперь мне просто нужно было выбрать формат (мат против намотанного кабеля) и напряжение системы (120 В против.240в), затем закажите материал и установите его.

Форматы лучистого тепла для пола с электроприводом

В электрических системах лучистого отопления для пола используется электрический резистивный нагревательный кабель для преобразования электричества в тепло. В зависимости от производителя часто бывает два основных продукта; маты со встроенным нагревательным кабелем и отдельным нагревательным проводом, закрепленным на черновом полу с помощью зажимов или мембран с пазами.

Меньшие площади (менее 150 квадратных футов) обычно хорошо работают с матами излучающего тепла, а большие и сложные области хорошо работают с кабелем излучающего тепла.

Есть некоторые исключения, так как некоторые производители изготовят коврики на заказ в соответствии с планами вашего проекта.

Вы можете заказать коврики по размеру в зависимости от площади комнаты. Нагревательные маты продаются в рулонах матов шириной от 2 до 3 футов.

Для нашей солнечной комнаты площадью около 150 квадратных футов я использовал намотанный кабель излучающего тепла, установленный в матрицу мембранной основы.

Как работают системы обогрева полов

В системах излучающего обогрева пола используются трубы с горячей водой или теплые электрические кабели для обогрева полов и жилых помещений.

Тепло естественным образом перемещается по температурным градиентам от большего к меньшему количеству тепла. Объекты с более высокой температурой передают тепло объектам с более низкой температурой, нагревая их. Этот процесс теплопередачи между телами, разделенными в пространстве, описывается как лучистая теплопередача, что дало имя системам лучистого тепла.

Лучистое тепло перемещается между объектами как невидимая электромагнитная энергия, подобная свету. Типичный пример лучистой теплопередачи — это солнце, согревающее далекие объекты. Большая часть (50-70%) тепла, производимого системами лучистого обогрева пола, находится в форме лучистого тепла.

Кондуктивное тепло, то есть движение тепла внутри твердых объектов или между соединенными объектами, также генерируется системами лучистого тепла. Например, теплопроводное тепло — это тепло, которое вы чувствуете при ходьбе по полу, нагретому системой лучистого тепла.

Кондуктивная теплопередача также играет роль в потерях тепла в системах лучистого обогрева пола. Лучистое тепло, установленное в слоях раствора или бетонных плитах, будет терять тепло за счет теплопроводной передачи тепла от намеченной цели.Кондуктивная теплопередача зависит от теплопроводности проводящего материала.

Металлы, бетон и камень обладают высокой теплопроводностью и легко передают тепло. Материалы с низкой теплопроводностью, такие как; воздух, дерево и изоляция имеют низкую теплопроводность и замедляют или блокируют теплопередачу.

Вот почему надлежащий тепловой разделительный слой / изоляционный слой так важен для работы системы лучистого отопления.

Изоляционные материалы, которые замедляют или блокируют кондуктивные потери тепла вдали от предполагаемого пространства обогрева, улучшают производительность и эффективность системы.Например, неизолированная бетонная плита приведет к огромным кондуктивным потерям тепла от внутрипольных систем лучистого отопления, поскольку тепло перемещается через плиту и от пола и жилого помещения.

Конвекция, передача тепла движением текучей среды (воздуха или жидкости), играет второстепенную роль в нагревании лучистым теплом, поскольку воздух прямо над поверхностью теплых полов поднимается вверх и заменяется более холодным воздухом сверху.

Достаточно ли излучаемого в пол тепла, чтобы обогреть мою комнату?

Достаточно ли тепла, создаваемого внутрипольными системами лучистого отопления, для использования в качестве основного источника тепла для установленных помещений, например, прихожих и соляриев? И если да, то до каких температур?

Ответ зависит от разницы между теплотой, вырабатываемой системой, и теплопотерей конструкций (тепловой нагрузкой).Вырабатываемое тепло легко оценить, исходя из желаемой разницы температур, окон и дверей, размера помещения, дизайна и уровня монтажа.

Системы лучистого обогрева пола (электрические или гидравлические) обычно производят от 10 до 15 Вт на квадратный фут установленной площади. Например, установленный нагревательный мат площадью 100 кв. Футов обычно вырабатывает от 1000 до 1500 Вт тепловой энергии.

Один ватт тепла примерно равен 3,4 BTU (в час):

1 ватт / кв. Фут = 3.4 БТЕ / кв. Фут в час

Следовательно, система площадью 100 кв. Футов должна генерировать от 1000 до 1500 Вт или от 3400 до 5100 БТЕ в час.

Достаточно ли тепла для вашего солярия в середине декабря, когда на улице 30 ℉? Ответ зависит от теплопотерь системы.

Расчет теплопотерь относительно легко произвести с помощью онлайн-калькуляторов, например:

Чтобы получить представление о потенциальных тепловых характеристиках установленной системы лучистого отопления, воспользуйтесь калькулятором для расчета теплопотерь в рассматриваемом помещении при различных температурах и сравните это с количеством тепла, выделяемого системой лучистого отопления.

Коврики для электрического лучистого обогрева обычно производятся для выработки 10, 12 или 15 Вт (34, 41 или 51 БТЕ в час) на квадратный фут установленного мата во время работы. Электрические излучающие незакрепленные кабельные системы производят от 10 до 18 ватт на квадратный фут проложенного кабеля в зависимости от расстояния между проложенными кабелями.

Итак, может ли наш электрический теплый пол согреть наш солярий до 70 в декабре, когда на улице 30 ℉?

В этом примере я буду использовать следующие значения:

наружная температура 30 ℉
солярий — это помещение площадью 100 кв.м на первом этаже
потолки 9 футов
две наружные стены
шесть окон
одна дверь со средней (посредственной) изоляцией
желаемая температура в помещении 70 ℉.

С этими значениями наши расчетные тепловые потери составляют ~ 38 Вт / К, или 2900 БТЕ в час при желаемом изменении температуры.

Может ли наше внутрипольное отопление обеспечить 2900 БТЕ?

Что ж, если ваша внутрипольная система покрывает весь пол (за исключением рекомендованного 6-дюймового отступа стены), у вас будет нагревательный электрический излучающий источник тепла площадью 90 кв. Футов. Таким образом, если система производит 15 Вт / кв. Фут, создаваемые БТЕ будут 4 603 БТЕ в час (90,25 кв. Футов x 15 Вт x 3,4 БТЕ / ватт / ч), при условии 100% эффективности системы лучистого тепла.

Большинство систем лучистого тепла не работают со 100% -ным КПД и будут терять значительное количество тепла за пределами целевого жилого помещения. Давайте оценим эффективность нашей сборки на 85%. Следовательно, наша система должна генерировать 85% от 4 603 или 3 912 БТЕ в час, что больше расчетных 2 900 БТЕ, необходимых для желаемого повышения температуры в нашей солярии.

В этом примере вы сможете обогреть солярий площадью 100 квадратных футов до 70 ℉ при температуре наружного воздуха 30 ℉ и продолжительности рабочего цикла 74%.

Используя калькулятор, вы можете попробовать различные значения температуры окружающей среды, чтобы получить представление о потенциальных характеристиках вашей системы при понижающихся температурах. Для более точных расчетов вы можете обратиться к подрядчику HVAC, знакомому с расчетами теплопотерь в вашем регионе. Они часто выполняют эти расчеты для систем отопления и кондиционирования воздуха.

Дополнительные рекомендации по установке электрического обогрева пола

При планировании установки электрического излучающего обогрева пола следует учитывать несколько факторов:

Размещение электрической коробки и цепи для подключения питания и термостата
Термостат лучистого тепла для пола и датчик температуры пола
Рекомендации по высоте пола
Обработка и изоляция плит / чернового пола

Электрическая коробка и цепь для электрического обогрева пола

Спланируйте свой проект перед тем, как начать.Обдумайте электрические потребности теплого пола, который вы планируете установить, и определитесь с подходящим источником питания для системы. Найдите требуемую электрическую силу тока для конкретного продукта, который вы планируете установить, чтобы помочь вам спланировать источник электрической цепи.

Для небольших проектов с потребляемой энергией менее 5–10 ампер вы можете использовать схему, питающую другие устройства, при условии, что общая потребляемая мощность меньше, чем емкость этой схемы.
В зависимости от продукта, который вы используете, нагревательные маты на 120 В обычно потребляют около 1 А тока 120 В на 10 квадратных футов мата.Так, например, если у вас есть коврик площадью 50 кв. Футов на 120 В, он потребляет ~ 5 ампер.

Решая, можно ли подключиться к существующей электрической цепи, подумайте о других приборах и устройствах, используемых в цепи, чтобы определить, можно ли безопасно использовать цепь для системы лучистого тепла.
Большинство бытовых электрических цепей на 120 В представляют собой цепи на 15 А с допустимым пределом силы тока около 12 А. Однако в некоторых домашних цепях используются цепи 120 В, 20 ампер с безопасным пределом допустимой силы тока около 15 ампер.

Чтобы определить силу тока в цепи, которую вы рассматриваете, перейдите к своей электрической панели и найдите автоматический выключатель для интересующей цепи. На выключателе будет указана сила тока — обычно 15 или 20 ампер.

Кроме того, калибр провода может помочь определить силу тока в цепи. Например, в 15-амперных цепях обычно используется меньший провод 14 г (напечатанный на внешней изоляции провода (обычно белая изоляция), а в 20-амперных цепях следует использовать больший провод 12 г, часто имеющий внешнюю изоляцию желтого цвета.

Еще одна подсказка — это розетка (плагин) электрической цепи. Например, розетки на 15 ампер (плагины) имеют два прямых гнезда, а розетки на 20 ампер также имеют два прямых гнезда, но в более длинном из двух гнезд будет перпендикулярная выемка, выходящая наружу из этого гнезда.

После того, как вы определили силу тока цепи, которую вы хотели бы использовать для системы лучистого тепла, сложите общую ожидаемую нагрузку в цепи, включая систему лучистого тепла.

Например, если общая сила тока составляет менее 12 ампер для цепи на 15 ампер или менее 15 ампер для цепи на 20 ампер, вы сможете использовать эту схему для своего теплового излучения в полу.

Эта оценка относится только к системам лучистого отопления на 120 В! Некоторые системы лучистого тепла, особенно те, которые имеют площадь более 100 кв. Футов, представляют собой системы на 240 В и обычно требуют выделенной цепи на 240 В.

Как и при любом электрическом проекте, соблюдайте местные и национальные нормы и проконсультируйтесь с электриком, если вы не уверены или не имеете квалификации для работы с электрическими цепями.

Стоимость найма электрика для запуска выделенной цепи для вашего проекта напольного покрытия, скорее всего, окупится, если у вас есть какие-либо сомнения относительно правильности работы для системы.

Электрический излучающий термостат для пола и датчик пола

Существует множество термостатов лучистого тепла от разных производителей.Большинство производителей предлагают несколько вариантов термостатов, от самых простых до программируемых термостатов с возможностью подключения к Wi-Fi.

Я пробовал несколько разных термостатов, и мне больше всего нравятся программируемые устройства с сенсорным экраном Tekmar (под брендом SunTouch). Они просты в установке, интуитивно понятны в использовании и приятны на вид. Они также предлагают множество цветов дисплеев, подходящих к разным домашним декорам и стилям.

У нас они есть в нашем основном доме и в хижине, и они мне очень нравятся!

Большинство термостатов включают датчик температуры пола с термостатом. Датчики температуры пола жизненно важны для правильного функционирования вашей системы теплого пола. Они должны быть установлены в соответствии с инструкциями производителя и подключены к термостату системы.

Расчет высоты пола для систем электрического обогрева пола

Добавление ковриков для обогрева пола к конструкции пола обычно увеличивает высоту пола от 1/2 до 1 дюйма или более. При планировании увеличенной толщины пола учитывайте высоту смежных полов, высоту дверей и отделку, а также другие аспекты отделки.

Производители знают о высоте пола, и многие предлагают более тонкие изделия, чтобы уменьшить толщину, которую добавляет система обогрева. Кроме того, электрические системы теплого пола обычно имеют более низкий профиль по сравнению с гидравлическими системами.

Дополнительные материалы, добавленные к конструкции пола, такие как плиточная подкладка, разделительные мембраны и изоляция или изоляционная подкладочная плита, увеличивают толщину пола. Многие из этих продуктов предлагаются различной толщины, чтобы соответствовать высоте пола.Например, большинство подкладных плит для плитки предлагается толщиной 1/4 дюйма для использования в полу.

Общая толщина пола зависит от нескольких переменных, таких как состояние основания пола и необходимость в усилении, выравнивающие смеси, подкладочный материал для плитки или разделительные мембраны, а также изоляционные слои.

Излучающая теплоизоляция необходима для эффективной системы

Это важно! Системы лучистого отопления, особенно внутрипольные, значительно выигрывают от теплового разделения и надлежащей изоляции за установленными источниками лучистого тепла.

Общее правило для систем лучистого обогрева заключается в размещении теплоизоляции, по крайней мере, в два раза превышающей R-значение позади приспособления для лучистого обогрева по сравнению с лицевой стороной или желаемым направлением обогрева. Например, если общее значение R материалов чернового пола на готовой стороне установленной системы лучистого отопления равно R-1, изоляция не менее R-2 должна быть установлена за системой лучистого отопления.

Если источник лучистого тепла устанавливается над бетонной плитой, в идеале бетонная плита должна быть изолирована под плитой.Кроме того, термический разрыв или более тонкие изделия на основе жесткого пенопласта, такие как Go Board, могут улучшить отзывчивость системы отопления за счет снижения тепловых потерь на большую тепловую массу бетонной плиты.

Предположим, что система лучистого отопления установлена над черным полом. В этом случае нижняя сторона чернового пола должна быть изолирована в соответствии с нормами не менее 3 дюймов стекловолоконной изоляцией с использованием пенопласта или жесткого пенополиизоцианурата или его эквивалента. Чем больше, тем лучше, особенно если нижняя сторона представляет собой некондиционное пространство, такое как подвал или неотапливаемый подвал.

Неизолированный черный пол под системой лучистого теплого пола, как правило, обеспечивает неэффективную и недостаточную производительность. Это связано с тем, что лучистое тепло движется во всех направлениях вниз по температурным градиентам, а не просто вверх, как динамика конвекционного тепла. Следовательно, недостаточно изолированные помещения под системами лучистого отопления будут чрезмерно теплыми, а предполагаемое жилое пространство будет стоить выше систем лучистого тепла.

Неизолированные системы лучистого тепла, установленные на бетонные плиты или аналогичные плиты без термического разрыва, будут работать медленно и плохо, теряя большое количество тепла для нагрева бетонной массы плиты.Это особенно верно, если плита не изолирована, так как тепло, которое проникает в плиту, теряется для окружающей земли.

Go Board

Помимо теплоизоляции, следует учитывать основание и дополнительные факторы, такие как необходимость выравнивания / выравнивания поверхности в контексте желаемой отделки пола.

При использовании плитки вам понадобится достаточно ровный пол, в зависимости от типа и размера плитки, которую вы планируете использовать. Для плитки вам также понадобится подходящая поверхность для нанесения тонкого раствора для укладки плитки. Фанерный пол может подойти, но часто требует обработки или герметизации для надлежащего отверждения в тонком слое.

С отделкой плиткой и теплом пола трудно превзойти слой Go Board на плите под воздействием лучистого тепла. Кроме того, подкладочная плита GoBoard обеспечивает отличную изоляцию для системы отопления, водонепроницаемую поверхность и пароизоляцию, а также идеальную поверхность для нанесения тонкозастывающего раствора.

Полы для лучистого тепла

Над внутрипольными системами лучистого отопления можно укладывать различные напольные покрытия. Плитка — обычно лучший выбор, чем лучистое отопление, но паркет, линолеум или виниловые полы и даже ковровое покрытие можно укладывать поверх лучистого тепла. Но разные материалы будут по-разному работать с лучистым теплом.

Керамика, фарфор, камень и аналогичные материалы хорошо передают тепло, обеспечивая быструю передачу нижележащего лучистого тепла. Эти материалы также имеют значительную тепловую массу, сохраняя тепловую энергию и сглаживая подачу тепла.

Ковры, винил, ковровые покрытия, коврики и материалы для деревянных полов, с другой стороны, обладают изолирующими свойствами, замедляя передачу лучистого тепла в жилые помещения и снижая эффективность системы. В результате эти материалы менее устойчивы к источникам тепла и, как правило, должны использоваться только в областях, где температура пола ограничена максимальной рабочей температурой 80.

Согласно рекомендациям, опубликованным Национальной ассоциацией деревянных полов (NWFA) в 2019 году, максимальная температура для систем лучистого отопления с деревянными напольными покрытиями составляет 80 ℉.

Если вы планируете укладывать деревянные полы над системой лучистого отопления, изучите деревянные изделия, которые вы считаете подходящими для систем обогрева полов. Как правило, инженерные полы с фанерным сердечником хорошо работают с системами подогрева пола.

Изделия из цельной древесины, особенно широкие срезы, имеют тенденцию расширяться и сжиматься из-за резких перепадов температуры при установке на лучистом тепле и обычно приводят к короблению пола, трещинам, искривлению и другим проблемам, связанным с движением.Если используются изделия из цельной древесины, более узкие доски с вертикальными углами пропила (четверть пиленая, рифленая) имеют тенденцию быть более стабильными по размеру и лучше подходят для полов с лучистым обогревом. Деревянные полы выиграют от температурных ограничений — скажем,

При укладке деревянного пола поверх систем лучистого обогрева проконсультируйтесь с производителем продукта, чтобы убедиться в совместимости. При укладке деревянного пола поверх электрического или водяного теплого пола при планировании системы крепления учитывайте возможность проникновения крепежа и повреждения нагревательных элементов.Клейкая техника может быть лучше всего, но убедитесь, что клей, который вы используете, разрешен для использования на теплом полу. Производители часто предлагают максимальную рабочую температуру и для напольных покрытий.

Если вы считаете линолеум, винил или другие изделия отделкой для теплого пола, обратитесь к производителю, чтобы убедиться в совместимости с подогревом пола, и используйте только клеи, предназначенные для теплого пола.

> Как я установил электрическое излучение в полу под плиткой на террасе для загара без кондиционирования

Мой проект заключался в том, чтобы добавить тепла к неизолированному плиточному полу нашего некондиционированного пола веранды для солярия.

Я планировал установить цементную (энкаустическую) плитку для отделки пола. Поскольку пол сделан из неизолированного бетона, необходимо было добавить теплоизоляционный слой. Я решил использовать для этой цели плиточную подкладку GoBoard 1/2 дюйма. Материал 1/2 ″ имеет R-значение R-2.3. Неплохо!

Размер комнаты 15,5 ‘x 10’ (155 кв. Футов) только приближается к размеру проектов, которые, вероятно, выиграют от систем отопления на 240 В. Несмотря на то, что для комнаты такого размера есть рулонные нагревательные маты, более целесообразно укладывать намотанный нагревательный провод на развязывающую мембрану.

Итак, вот сводка моих слоев пола, сверху вниз:

Бетонная плита (неизолированная)
Краска жидкая гидроизоляционная мембрана (RedGard®)
Полимер-модифицированный тонкосиленный раствор, шпатель с квадратными зубцами 1/4 ″
GoBoard 1/2 ″ с изоляцией, водонепроницаемая, подкладная плита для плитки для изоляции, гидроизоляция (швы герметизированы)
Полимер-модифицированный тонкосиленный раствор, шпатель с квадратными зубцами 1/4 ″
Фетровая полимерная развязывающая матричная мембрана для крепления нагревательного кабеля, изоляционный слой
Самовыравнивающаяся шпаклевка (LevelQuik® RS) для выравнивания / выравнивания
Полимер-модифицированный тонкосиленный раствор, шпатель с квадратными зубцами 1/4 ″
Энкаустический цемент Плитка 8 ″ x8 ″, 3/16 ″ полимерно-отшлифованный цементный раствор (Polyblend®)

Вот слои на нескольких изображениях:

Читайте дальше, чтобы ознакомиться с нашей системой электрического лучистого обогрева пола с использованием электрического нагревательного кабеля SunTouch и разделительной монтажной мембраны матрицы.

Технология заливки стяжки с установкой электрического кабельного теплого пола

Монтаж нагревательного кабеля в системе теплый пол « Блог NewPol

Монтаж кабельного теплого пола как основной системы отопления

Общие советы по укладке нагревательного кабеля

Монтаж электрического теплого пола под плитку

Ниже представлен монтаж теплого пола электрического ВИДЕО – пошаговая инструкция.

Правила расчёта и монтажа систем «тёплого пола»

Как уложить теплый пол под плитку: правильный монтаж нагревательного мата

Теплый пол под плитку на основе нагревательных матов

Финишный этап работ

Как установить теплый пол под плитку

1. Измерьте комнату, которую хотите обогреть.

2. Проверьте свои электрические рулоны для подогрева пола.

3. Осмотрите черный пол.

4. Установите гибкий ролик.

5. Установите датчик.

6. Проверьте систему еще раз.

7. Подключите термостат.

8. Установите плитку.

Подогрев полов, EasyHeat, Подогрев полов из керамической плитки, Отопление полов

Подогрев полов — знакомство с нашим ассортиментом

Плитка и каменные полы

Свободные кабели

Комплекты для обогрева пола со свободным проводом для прогрева

Комплекты для обогрева полов Vario Pro со свободным проводом

Клейкие коврики

Комплекты для подогрева полов с липким ковриком

Коврики для теплого пола Thermonet EZ

Ковровые, виниловые, ламинатные и деревянные полы

Маты из фольги

Комплекты подогрева пола из фольги для подогрева пола

Коврики для теплого пола Thermofoil Pro

Аксессуары для теплого пола

Термостаты

Изоляция

Магазин сегодня

Советы по установке плитки с подогревом

Модифицированный или немодифицированный тонкий набор

Ниже:

Размер шпателя:

Вверху:

Дополнительные советы

Электрический подогрев пола — Как установить внутрипольное отопление

Выберите напольное покрытие

Установить подкладку

Беги от власти

Укладка плитки

Подождите месяц

Вариант многофункционального устройства

Как установить теплые полы (под плиткой с подогревом)

Как установить теплый пол

Как подключить теплый пол

Какой утеплитель для теплого пола?

Полы с подогревом без теплоизоляционных плит

Какая стяжка для теплого пола?

Продолжить чтение

Лучистое электрическое отопление пола под плиткой

Системы лучистого отопления для пола

Преимущества и недостатки лучистого тепла по сравнению с традиционным отоплением:

Преимущества водяной системы лучистого отопления:

Водяная (гидронная) система лучистого отопления Недостатки:

Электрическое сопротивление системы лучистого отопления Преимущества:

Электрическое сопротивление системы лучистого отопления Недостатки:

Системы лучистого теплого пола сложно установить, так как они старые работы

Форматы лучистого тепла для пола с электроприводом

Как работают системы обогрева полов

Достаточно ли излучаемого в пол тепла, чтобы обогреть мою комнату?

Дополнительные рекомендации по установке электрического обогрева пола

Электрическая коробка и цепь для электрического обогрева пола

Электрический излучающий термостат для пола и датчик пола

Расчет высоты пола для систем электрического обогрева пола

Излучающая теплоизоляция необходима для эффективной системы

Полы для лучистого тепла

> Как я установил электрическое излучение в полу под плиткой на террасе для загара без кондиционирования

Электрическое лучистое отопление полов над слоями плиточного пола

Добавить комментарий Отменить ответ

Рубрики
