Монтаж перегородки по системе Кнауф С 111 — Перегородки из гипсокартона

Технология возведения гипсокартонной перегородки Knauf (Кнауф) С111

Разметку расположения будущей перегородки и дверного проёма в ней следует выполнить, используя лазерный уровень, рулетку и карандаш.



Нарезать направляющие профили Кнауф для создания каркаса будущей перегородки. Все профили Кнауф имеют специальную маркировку и выбор соответствующего профиля имеет прямую зависимость от проектной высоты и технологического назначения будущей перегородки, а также с учётом требований по водо- и огнестойкости, звуко- и теплоизоляции.

Наклеить специальную уплотнительную ленту на поверхности направляющих профилей, которые касаются несущих конструкций, чтобы ослабить передачу колебаний здания на перегородку и предотвратить появление трещин и иных повреждений в отделке.

Зафиксировать профили усиленными гвоздями по бетону с помощью газового монтажного пистолета.
Либо проделать отверстия в несущих конструкциях с помощью перфоратора и далее зафиксировать профили саморезами, с применением дюбелей.

Стандартный стоечный профиль Кнауф имеет толщину 0,06 см. Специальные отверстия в этих профилях дают возможность проложить любые коммуникации в полостях конструкции. Стоечные профили отрезаются с учётом того, что их высота обязана быть на 1 см. меньше реальной высоты помещения в стандартных условиях, и на 2 см. в сейсмически нестабильной ситуации.

Каркас дверного проёма формируется из стоечных профилей, либо UA-профилей, это зависит от веса двери. Монтировать наддеверную перемычку следует из части направляющего профиля, прикрепив её к стойкам шурупами LN.

Размещать стоечные профили будущей перегородки от дверного проёма следует так, чтобы стыки Кнауф-листов при формировании итоговой поверхности не были расположены на профилях, формирующих дверной проём. Если высота помещения превосходит высоту профилей, то он удлиняются способом насадки.
Места насадки профилей фиксируются и размещаются вразброс для недопущения ослабления каркасной конструкции. Стоечные профили просекателем прикрепляются к направляющим способом просечки с отгибом.

Стоечные профили следует расположить так, чтобы их полки были направлены в одну сторону. В местах, где Крауф-листы примыкают к потолку наклеивается разделительная лента. Она воспрепятствует повреждению листов в углах.

Для монтажа перегородки С111 берётся Кнауф-лист с заявленной толщиной 1,25 см. Края его обрабатываются кромочным рубанком для дальнейшего удобства в процессе шпатлевания поверхностей. Кромка снимается под углом 22,5 градуса в 2/3 толщины листа.



Листы прикрепляются к металлокаркасу шурупами ТН 25 с шагом 2,5 см., которые вкручиваются в листы прямо, до утопления шляпки на 0,1 см. Слой картона должен быть плотно прижат, но не порван шляпкой шурупа. Шурупы вкручиваются в листы с отступом не менее 1 см. от края и должны проникать в металлокаркас не менее чем на 1 см.


Края Кнауф-листов стыкуются на стоечных профилях. Лист гипсокартона относительно пола фиксируется с люфтом в 1 см. В местах горизонтальных стыков листов устанавливаются ребра жёсткости, они нарезаются из стоечных профилей.

Ошибочно закрученные и поврежденные шурупы удаляются и заменяются новыми, которые вкручиваются с отступом не менее 5 см. от предыдущего места крепления.

К направляющим профилям, расположенным на полу и потолке листы не крепятся: это придаёт перегородке устойчивость при естественных изгибах перекрытий.

После того, как одна часть перегородки зашита, производится прокладка коммуникаций и закладка изоляции между стоечными профилями.



При обшивке гипсокартонным листами второй стороны металлокаркаса стыки листов не должны повторять геометрию стыков с противоположной стороны перегородки. Это придаст конструкции дополнительную жёсткость, так как листы будут взаимно удерживать друг друга.

При проектной длине перегородки в 15 м. и более, следует заложить деформационные швы в конструктив перегородки. Затем производится шпатлевание швов и подготовка готовой поверхности к последующей отделке. Работа выполнена.


КНАУФ Перегородка с однослойной обшивкой гипсокартоном C111. Инструкция по монтажу

Перегородки из гипсокартона — это самый быстрый способ разграничить пространство. Кроме того это достаточно простой процесс, так что справиться с перегородкой из гипсокартона сможет даже домашний умелец. Чтобы выполнить монтаж самой экономичной перегородки с однослойной обшивкой гипсокартоном смотрите видео представленное на данной странице.

Перегородка С111 представляет собой профильный металлический каркас, обшитый с обеих сторон гипсокартонными листами (ГКЛ) в один слой.

Данная перегородка идеально подходит для применения в качестве легкой ограждающей конструкции в жилых, гражданских и промышленных зданиях с нормальным влажностным режимом.

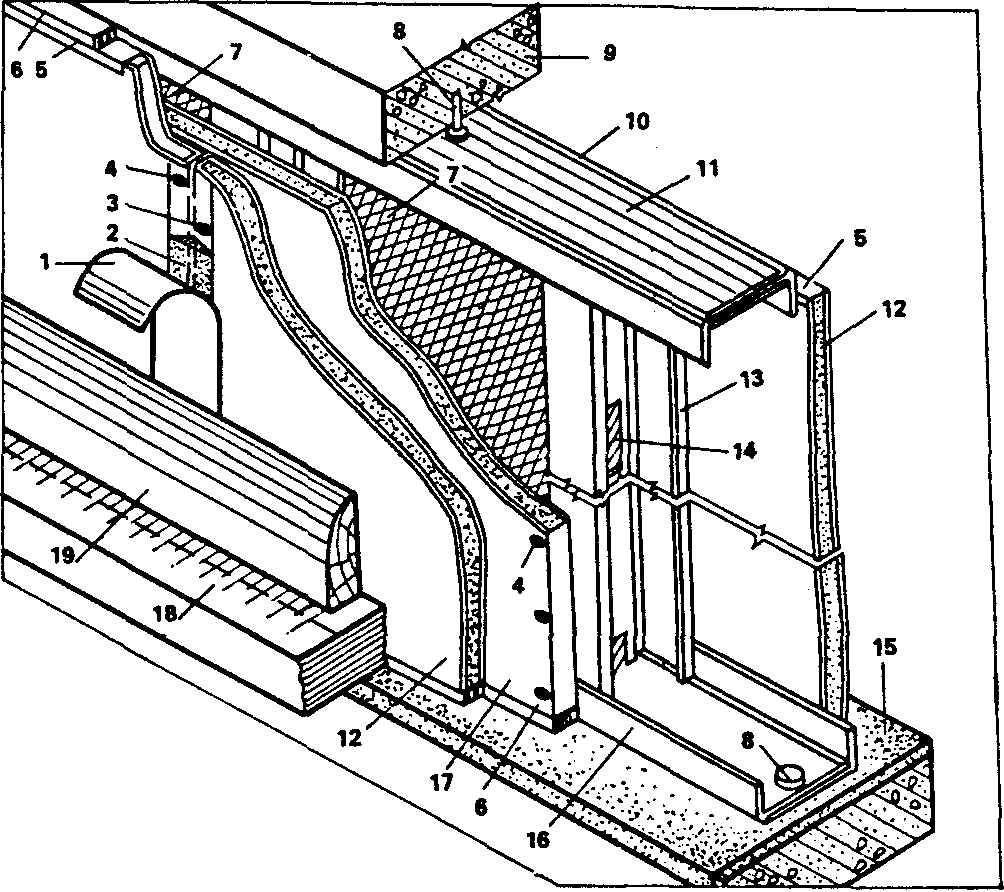

Элементы гипсокартонной перегородки С111.

Для того чтобы построить перегородку С111 Вам понадобиться:

  • гипсокартонные листы (ГКЛ)
  • металлические профиля для гкл — направляющие профиля ПН (в зависимости от ширины перегородки ПН-2 50*40, ПН-4 75*40, ПН-6 100*40) и стоечные профиля ПС(ПС-2 50*50, ПС-4 75*50, ПС-6 100*50).

Необходимое количество материалов для Вашей перегородки Вам без труда посчитают наши менеджеры.

А также подручные материалы:

Характеристики гипсокартонной перегородки С111

Вес одного квадратного метра — около 25кг.

Высота перегородки — до 8м.

Предел огнестойкости — ei45.



Этапы монтажа перегородки из гипсокартона С111.

Монтаж перегородок рекомендуется выполнять до устройства чистовых полов, когда все мокрые процессы уже выполнены в условиях нормального влажностного режима. Температура в помещении не должна быть менее 10С. В случае если помещение имеет повышенную влажность рекомендуется использовать влагостокие ГКЛВ листы.

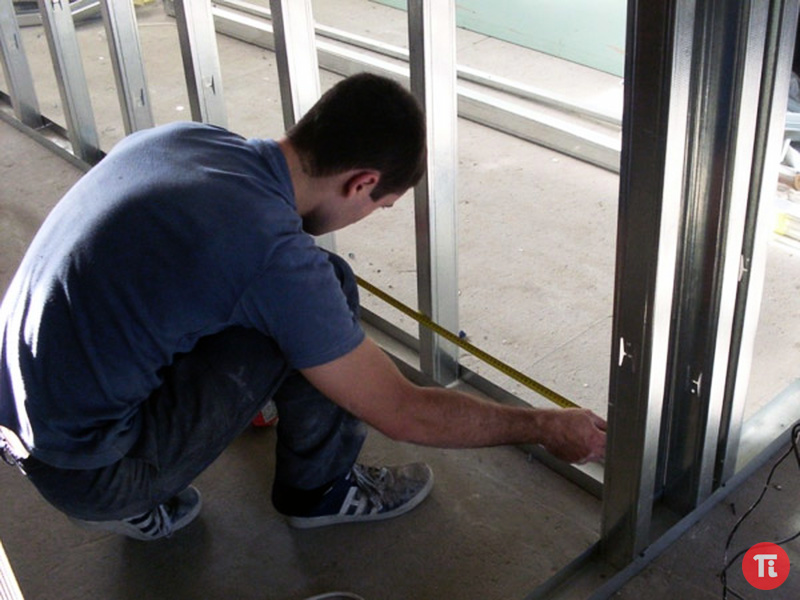

  1. Разметка — на полу, стенах и потолке с помощью рулетки и строительного отвеса делается разметка для будущей гипсокартонной перегородки.

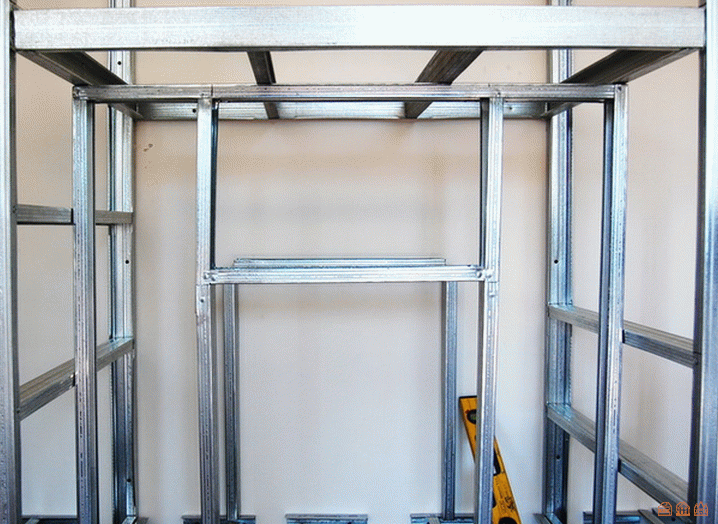

  2. Монтаж каркаса
    1. монтаж направляющих профилей — к полу и потолку на крепятся профили ПН
    2. монтаж стоечных профилей — к профилям ПН просекателем крепятся стоечные профиля с шагом 600мм. Стоечные профиля прилегающие к стенам крепятся к ним дюбель-гвоздями.
  3. Монтаж гипсокартонных листов к профилям —
    1. разметка, обрезка, снятие фаски с обрезанного края гкл-листа.
    2. Крепление листа к профилям сначала с одной стороны, причем монтаж осуществляется с небольшим зазором от пола, для защиты листа от намокания.
    3. монтаж электрических разводок, монтаж звукоизоляции (если необходимо).
    4. монтаж гкл-листа со второй стороны
  4. Заделка стыков и отделка поверхности
    1. грунтование швов
    2. шпаклевание шляпок саморезов и швов, проклеивание швов армирующей лентой
    3. финишное грунтование и шпаклевание всей поверхности

Для снижения стоимости перегородки Вы можете использовать вместо гкл-листов Кнауф, их аналог гипсокартон Волма.

Преимущества гипсокартонных перегородок С111.

  • самая простая ограждающая конструкция
  • не используются мокрые процессы
  • возможность реализации сложных архитектурных  решений
  • готовая поверхность подходит для любой отделки.
  • в помещении создается комфортная атмосфера
  • легкий демонтаж

Недостатки перегородок из гипсокартона С111.

  • низкая прочность материала
  • низкая несущая способность
  • низкая влагостойкость





Монтаж перегородки из гипсокартона, цена в Москве

  • Установим гипсокартонные перегородки в Вашем офисе в короткие сроки по разумным ценам с гарантией качества

  • Монтаж гипсокартонных перегородок в офисах и торговых помещениях

  • Семь причин, почему следует заказать у нас гипсокартонные перегородки:

      1. Цены. По сравнению с конкурентами, стоимость наших работ по монтажу ниже средне рыночной.
      2. Система скидок на перегородки из гипсокартона, зависящая от объема работ. Обычно это один — два процента.
      3. Достоверные отзывы. В сети можно прочитать как положительные, так и негативные отзывы. Некоторые из последних — происки наших конкурентов. Вы можете сами оценить достоверность изложенных фактов, увидев нашу работу и наши объекты. Нам нечего скрывать! Мы открытая компания! Звоните, мы ждем вас!

      4. Качественное выполнение работ. Существует технология монтажа стены из гипсокартона, которую никто не отменял. Мы гарантируем строгое соблюдение технической составляющей сборки металлического каркаса.
      5. Возможность доставки стройматериалов. Мы предлагаем заказчику нашу цену. Если она подходит, берете материал у нас. Если нет — покупаете, где считаете нужным.
      6. Оплата за выполненный объем работ. Никакого аванса или предоплаты! Сначала мы выполняем работу (возводим гипсокртонные перегородки), по факту окончания работы — деньги. При большом объеме расчет производится поэтапно. Возможна наличная и безналичная оплата выполненных работ.
      7. Большой опыт и высокая квалификация наших мастеров. Профессионализм рабочих и наличие современных инструментов позволяют в минимальные сроки выполнять большие объемы работ по возведению перегородки из гкл.


    Возникли вопросы? Задайте вопрос нашему специалисту, либо вызовите мастера для замеров.

    Хотите разделить свою комнату на зоны? Тогда вам понадобится межкомнатная перегородка изгипсокартона, монтаж которой можно заказать в нашей компании.


    Чего вам ожидать от приезда наших специалистов?

    Мастера неукоснительно соблюдают технологию монтажных работ, которая включает:

      1. Разметку расположения стены и проема для дверей.
      2. Установку и фиксацию стоечных профилей, которая производится в направляющий профиль с шагом 400мм или 600 мм.
      3. Обшивка полученного металлического каркаса гипсокартоном с одной или двух сторон и заполнение полученной конструкции по необходимости листами тепло, шумоизоляции.
      4. Шпаклевка стыков листов гипсокартона и шурупов.
      5. Оклейка стеклохолстом для дальнейшей покраски или обоев.

    В ходе возведения стены из гипсокартона в местах примыкания профилей каркаса к поверхности пола, потолка и стен мы используем уплотнительную ленту. Она способствует повышению звукоизоляции конструкции в целом. Мы строго соблюдаем количество коммуникационных отверстий в металлических профилях, необходимых для разводки электрокабеля. По желанию заказчика электромонтажные работы также производит специалист нашей компании.


    Дизайн перегородки из гипсокартона

    Правильно подобранная и профессионально выполненная новая межкомнатная перегородка из гипсокартона невольно привлекает внимание. Лучше такой перегородки из гкл может быть только произведенный нами комплексный ремонт!

    Наши мастера не только превосходно возводят гипсокартонные перегородки. Они профессионально выполнят весь комплекс отделочных работ, начиная от подготовки дизайнерского проекта и сметной документации, до сдачи «под ключ».


    Фотографии перегородок из гипсокартона

    гипсокартон для стен, перегородок, потолка. Монтаж гипсокартонных перегородок кнауф

    Что такое система КНАУФ, её преимущества. Применяемые в комплекте материалы, согласно ГОСТам. Советы для монтажа различных систем. Видео-примеры систем мирового производителя.

    Система Кнауф обшивка стен

    Отделочный материал гипсокартон широко используют в ремонтных работах. Им выравнивают стены и потолки, создают арки, перегородки. Для правильно выполненной работы надо придерживаться правил. Для облегчения работы мировые производители выпускают комплексы.

    Система Кнауф — обшивка стен наиболее применимая мастерами.

    Особенности

    Работа с гипсокартонными листами KNAUF практически не отличается от монтажа иных ГКЛ. Однако, производитель выпускает необходимые комплектующие для создания гипсокартонной поверхности. Все материалы, собранные в комплект для облицовки стен, называют системой. Это упрощает работу, потому что все комплектующие произведены друг для друга. Не нужно задумываться над монтажом нестандартных дополнительных элементов.

    Плюсы использования технологии


    В комплекс KNAUF входят все необходимые элементы для облицовки стены или создания перегородки. Это имеет преимущества:

    Каждая конструкция имеет свое предназначение: обычные перегородки, двойная обшивка и так далее.

    Виды ГКЛ, используемые в системах KNAUF

    Комплект ГКЛ для облицовки стен имеет следующие типы листов:

    1. Гипсокартон серого цвета – толщина от 9.5 мм. используют в помещениях с умеренной влажностью.
    2. Зеленый влагостойкий лист – применяют системы с такими листами во влажных помещениях.
    3. Зеленый с красной надписью, комбинированный – сочетание влагостойкого и огнеупорного материалов.

    Облицовку стен системами производят по 2 методам: каркасный (металлическая обрешетка из профилей) и бескаркасный (приклеивание листов на клеевой состав).

    Технология монтажа Кнауф: гипсокартон, стены и перегородки

    Технология монтажа Knauf мало чем отличается от общепринятой работы по облицовке стен и созданию перегородок.

    При сборке конструкции надо придерживаться некоторых правил:

    1. гипсокартонные листы фиксируют на металлический, деревянный каркас от центра или с угла. Это делают, чтобы лис не деформировался. Для фиксации используют винты НК 11.
    2. Для создания прочного стыка между листами, их монтируют вплотную друг к другу, бес оставления зазора.
    3. ГКЛ монтируют так, чтобы не было крестообразных швов. Листы на поверхности надо смещать.
    4. Для применения бескаркасного способа надо выбирать листы 12.5 мм.
    5. Для приклеивания листов используют клей ПЕРЛФИКС. После приклеивания у мастера есть 10 минут для выравнивания листа на поверхности.
    6. При прокладке теплоизоляционного материала для крепления ГКЛ к каркасной основе в комплект вложены винты 35 мм для деревянной основы и 25 мм для металлических профилей.
    7. Профиль КНАУФ режут ножницами по металлу.
    8. На направляющие профили перед фиксацией накладывают звукоизоляционную ленту.
    9. Для хорошей звукоизоляции надо от черновой стены до направляющего отступить минимум 50 мм.
    10. Если создают перегородку системы Кнауф, при высоте комнаты 2.80 м дверное полотно должно быть шириной 90 см и весом до 25 кг.

    Зная эти правила монтируемая сборка будет прочной, жесткой конструкцией.

    На каких поверхностях допустима облицовка


    Конструкция Кнауф применима в различных областях: стены, потолки, полы.

    Бескаркасной метод применимый для бетонных, кирпичных стен. При установке системы таким методом надо правильно подобрать грунтовку.

    Каркасный метод применяют в том случае, если помещение влажное, стены имеют свойство сыреть, есть желание улучшить звукоизоляцию и теплоизоляцию при помощи дополнительного материала.

    • есть комплекты для создания подвесных потолков;
    • наборы для работы на мансарде – крепление со стороны стропил.

    Комплекты ГКЛ КНАУФ монтируют на различные поверхности. К каждой, из которых есть свои требования и выполнение определенных правил.

    Сколько стоит облицовка

    КНАУФ выпускает большое количество комплексов, применяемых к различным поверхностям с различной комплектацией. Ценовая политика зависит не только от сложности самой системы (подвесной потолок имеет большое количество комплектующих), но и от материалов (ГКЛ 9.5мм или 12.5 мм).

    Огнеупорный ГКЛ имеет наибольшую стоимость среди всех листов, также двойная обшивка листами значительно дороже, чем монтаж в один слой.

    Насколько эффективна технология Кнауф гипсокартон/стены/перегородки: нормы расхода тепла

    В комплектах Knauf применяют тепло, — звукоизоляционные материалы по ГОСТу 9573-96, 21880-94, 10499-95, а также материалы, входящие в «Перечень полимерных материалов и конструкций, разрешенных к применению в строительстве МинЗдравом СССР» — М. 1985 г. Имеющие заключение о соответствии санитарным нормам Законодательства РФ.

    Для поддержания норм расхода тепла в помещении в системах КНАУФ есть материалы, расчет которых ведется индивидуально для каждого случая (сухие, но холодные помещения, влажные помещения).

    Теплоизоляционный слой укладывают только в каркасную основу. Невозможно применить утеплитель в бескаркасном методе.

    Обшивка стен гипсокартоном: можно ли самому

    Для монтажа системы ГКЛ в каждый комплект вложена подробная инструкция, поэтому необязательно вызывать мастера. Однако, не надо забывать, что лист ГКЛ имеет свой вес и при определённых монтажных работах будет нелегко в одиночку поднять его с клеем или же на потолок.

    Специалисты знают тонкости работы с различными системами, это дает гарантию не сделать ошибки и получить прочную долговечную конструкцию.

    Примеры: видео уроки

    Применение бескаркасного метода показано в видео:

    Шумоизоляция стен при обшивке в 1 слой на видео:

    Сборка перегородки ГКЛ КНАУФ и 2 слоя листов:

    КНАУФ мировой производитель смесей, профилей и гипсокартонных листов, широко применяемых в различных монтажных ремонтных работах. Системы КНАУФ позволяют сократить время на покупку материалов, облегчить себе работу при самостоятельном её выполнении, не допустить ошибок, которые в последствие скажутся на всей конструкции.

    Полезное видео

    Перегородки с обшивкой из листовых материалов КНАУФ предназначены для монтажа в жилых, общественных и производственных зданиях.

    Использование перегородок по технологии КНАУФ в большинстве случаев оказывается более выгодным в сравнении с известными конструкциями из штучных материалов (кирпич, блоки и т. д.), так как скорость монтажа перегородок КНАУФ выше, масса меньше, а мокрые процессы в работе исключены.

    Дополнительным преимуществом систем сухого строительства является возможность быстрого демонтажа.

    У компании КНАУФ разработан ряд специализированных перегородок для удовлетворения повышенных требований в области пожарной безопасности, звукоизоляции, ударостойкости и даже рентгенозащиты.

    Использование специальных систем и грамотно подобранных типов КНАУФ-листов позволяет достичь высоких значений предела огнестойкости и уровня изоляции воздушного шума для различных помещений.

    Преимущества

    ПЕРЕГОРОДКИ В ДВА СЛОЯ НА КАРКАСЕ

    Для начала работы необходимо удалить мусор, грязь и пыль с рабочей поверхности.

    Разметить положение перегородки на полу, стенах, потолке. Отметить места проемов (если требуется).

    Приклеить на спинку стоечного и направляющего профилей, примыкающих к стенам полу и потолку, уплотнительную полиуретановую ленту КНАУФ‑Дихтунгсбанд.

    Лента нужна для плотного примыкания к основанию и дополнительной звукоизоляции.

    Смонтировать каркас из металлических профилей.

    КНАУФ-профили стоечные (ПС) установить в КНАУФ-профили направляющие (ПН) вертикально с заданным шагом.

    Закрепить стоечные профили просекателем.

    Обшить каркас КНАУФ-листами с одной стороны.

    Обшить каркас КНАУФ-листами с другой стороны.

    Нанести грунтовку КНАУФ-Тифенгрунд на стыки гипсокартона первого слоя.

    Зашпаклевать стыки первого слоя без армирующей ленты.

    Обшить перегородку вторым слоем КНАУФ-листов с обеих сторон так, чтобы стыки второго слоя не совпадали со стыками первого слоя.

    При необходимости сделать отверстия для розеток и выключателей.

    Зашпаклевать стыки второго слоя с использованием армирующей ленты.

    Перегородки из гипсокартонных листов (ГКЛ)



    Комплекты материалов необходимые для строительства перегородок Расход материалов дан на 1 кв. м перегородки (из расчета перегородки размерами 2.75 м х 4 м =11 кв.м без проемов и потерь на раскрой).


    поз.

    Наименование материалов
    входящих в комплект

    Ед. изме-
    рения

    Расход на 1 кв. м

    933 04 250
    933 04 350
    933 04 450

    Шуруп TN 25 длиной 25 мм
    TN 35 длиной 35 мм
    TN 45 длиной 45 мм

    29 (34)

    13 (14)
    29 (30)

    13 (14)
    29 (30)

    18
    29


    29 (30)


    13 (14)
    29 (30)

    Шпаклевка «Фугенфюллер» (для швов)

    Лента армирующая

    Дюбель «К» 6/35

    Лента уплотнительная

    Грунтовка «Тифенгрунд»

    Изоляционный материал (минвата)

    Профиль ПУ 31/31 (защита углов)

    по потребности заказчика

    Примечания:
    1. В скобках даны значения для случая, когда высота перегородки превышает длину гипсокартонного листа .
    2. * В зависимости от вида листа, упаковки и т.п.
    3. ** Не требуется в случае соединения профилей специальным инструментом методом «просечки с отгибом».

    1. После разметки, резку гипсоволокнистого листа производить на ровной, твердой поверхности ножом для резки ГВЛ. По линии разметки, используя в качестве направляющей металлическую линейку или рейку, несколько раз с усилием провести ножом до образования надреза, гарантирующего последующий излом по разметке.

    2. Надрезанный лист уложить на край стола, после чего путем надлома, части листа отделить друг от друга.

    3. Однородная, достаточно плотная структура гипсоволокнистого листа позволяет производить качественную резку при помощи ножовки или электролобзика.

    4. Если обрезанная кромка гипсоволокнистого листа образует в конструкции перегородки , облицовки или потолка внешний угол, который не требует защиты угловым профилем, она обрабатывается рубанком обдирочным.

    Установка каркаса

    1. Разметить положение перегородки и дверных проемов на полу при помощи рулетки, метра и шнуроотбойного приспособления. При помощи отвеса перенести разметку на потолок . Производство этой операции значительно облегчает применение специального лазерного устройства.

    2. После раскроя на направляющие профили (ПН), предназначенные для установки на полу и потолке , а также на стоечные профили (ПС), примыкающие к стенам, наклеить уплотнительную ленту, которая служит для улучшения параметров перегородки по звукоизоляции.

    3. В соответствии с разметкой закрепить направляющие профили на полу и потолке при помощи дюбелей (в случае деревянных конструкций — шурупами ). Установку крепежа производить с шагом не более 1 м. Установить и закрепить таким же образом крайние, примыкающие к стенам стоечные профили.

    4. Установить стоечные про-фили в направляющие с шагом около 603 мм и выставить вертикально. Крепление в направляющих не производить. При раскрое необходимо учитывать, что длина стойки должна быть меньше фактической высоты помещения на 10 мм.

    5. В случае необходимости (например, наращивания) стоечные профили скреплять при помощи шурупов LN 9 . Соединение производить с нахлестом не менее 10h, где h — высота спинки профиля в мм.
    Для ПС 50 нахлест — > 500 мм,
    ПС 75 — > 750 мм,
    ПС 100 — > 100 мм.

    Гипсокартон используют для создания арок, различного декора помещения, перегородок, выемов в стене и т. д. Создание красивых декоративных элементов не обойдется без прочной опоры, которую представляют собой Кнауф-перегородки. Что собой представляет Кнауф-перегородка? Фактически она выглядит, как гипсокартонная конструкция, у которой каркас полностью состоит из металлического профиля. Конструкция создается по специальной технологии, которая исключает различные непредвиденные обстоятельства.

    Перегородки Кнауф могут быть разными. Их устанавливают в различных помещениях, с разной звукоизоляцией, для различных целей. Перегородки могут быть разных типов и разделяются по определенным параметрам.

    По своей конструкции перегородки делятся на:

    • Перегородки с одним слоем обшивки;
    • Перегородки с двумя слоями обшивки;
    • Перегородки с тремя слоями обшивки;
    • Перегородки с одним слоем обшивки, состоящих из суперлистов Кнауф влагоустойчивых на каркасе одинарного типа.

    Помимо указанных типов, существуют перегородки, куда встроены специальные каналы для вентиляции и коммуникации. Следующий параметр, по которому делятся перегородки – это каркас, а точнее его тип. Каркасы могут быть двойные или одинарные.

    Применение перегородок на основе двойного каркаса рекомендуется, если нужно создать крепкую надежную стену, которая выдержит тяжелую .

    Создание перегородок с одинарным каркасам рекомендуется в тех местах, где звукоизоляция не так важна, а стены не будут обременены тяжелыми предметами мебели или техникой. Можно сделать вывод, что двойной каркас более прочный.

    Перегородки из гипсокартона Кнауф: основные достоинства

    Чем же так популярен гипсокартон и перегородки Кнауф? Начиная с 90-х годов, гипсокартон являлся почти что синонимом слова евроремонт. На российском рынке этот материал появился благодаря фирме Кнауф. К материалу прилагалась инструкция, которая подробно рассказывала, как создавать различные конструкции из гипсокартонных листов. Технология приобрела большую популярность за счет отменного качества товара.

    Основные достоинства перегородок из гипсокартона Кнауф таковы:

    • Установка перегородок может осуществляться самостоятельно без привлечения специалистов, в товар вложена подробная инструкция;
    • Очень просто рассчитать необходимое количество материала и его стоимость;
    • Каждый комплект имеет необходимое количество деталей, что-либо забыть невозможно;
    • Комплект обеспечит быстрый и легкий процесс создания перегородки;
    • Материал Кнауф очень прочный, так что перегородка сможет выдержать даже землетрясение.

    Использование перегородок Кнауф популярно и по сей день. Правильная подборка комплекта перегородок сможет обеспечить прекрасную звукоизоляцию, высокую прочность и надежность стен. Как было сказано выше, существует различная прочность и звукоизоляция, в зависимости от типа помещения следует подобрать подходящий комплект.

    Технология монтажа перегородок из гипсокартона Кнауф

    Технология монтажа по системе Кнауф мало чем отличается от стандартной процедуры монтажа. Однако, некоторые различия все же имеются, именно о них будет рассказано ниже. Вместе с материалом гипсокартона компания Кнауф привезла специальную технологию и общие рекомендации по монтажу перегородок.

    Выглядят они следующим образом:

    1. Каждый комплект перегородок имеет верхние и нижние направляющие и стойки. У данных стоек может быть различная ширина, которая зависит от высоты помещения, где предполагается установка, а также от веса общей конструкции.
    2. Чтобы прикрепить направляющие, рекомендуется использовать дюбеля, необходимо сделать фиксацию минимум в 3 точках.
    3. Чтобы установить стоечные профили, следует соблюсти расстояние в 600 мм, в отдельных случаях расстояние можно уменьшить.
    4. Для закрепления стоек следует использовать способ «просечка с отгибом», допускается использование специальных саморезов фирмы Кнауф.
    5. Чтобы прикрепить устройство к подвесному потолку, необходимо соблюсти класс огнестойкости.
    6. Для звукоизолирования можно использовать минеральную вату.
    7. Для монтажа листов следует использовать метод «встык», т. е. укладывать их без зазора.

    Помимо указанных выше рекомендаций, необходимо учесть особенности установки каркаса. Чтобы вся система служила долго, нужно следить, чтобы стыки из ГКЛ-перегородки над проемом двери располагались не на стойках, прикрепляющихся к коробке. Инструкция по сборке каркаса для крепления ГКЛ в нашем материале: .

    Кроме того, шов нужно сделать так, чтобы он находился в той части промежуточной направляющей, которая находится над горизонтальной балкой. Горизонтальная балка служит верхней границей. Соблюдение этих рекомендаций поможет вам сделать долгоиграющую качественную конструкцию.

    Качественные перегородки из ГКЛ по системе Кнауф: что повлияет на выбор комплекта

    Существуют различные типы перегородок, которые подходят под разные параметры помещения. На данный момент в продаже имеется порядка 25 наборов для установки перегородок по системе Кнауф. Все наборы отмечены буквой «С», которая сочетается с определенным номером набора.

    Чтобы выбрать подходящий набор для монтажа, следует учитывать следующие факторы:

    • Высота комнаты или помещения;
    • Желаемый уровень шума;
    • Возможная нагрузка на стену в виде мебели или техники;
    • Наличие систем коммуникаций;
    • Тип двери или ее отсутствие;
    • Желаемая высота перегородки;
    • Температурный режим в комнате и уровень влажности;
    • Тип комнаты и ее предназначение (спальня, кухня, санузел, гостиная).

    Определившись с параметрами помещения, вам будет гораздо легче выбрать перегородку. Например, спальня, соседствующая с кухней или с гостиной требует высокую степень звукоизоляции, поэтому набор для монтажа следует выбирать соответствующий. Если спальня соседствует со стеной соседней квартиры, то тем более перегородка должна быть с высокой степенью защиты от нежелательных шумов.

    Современная технология Кнауф и гипсокартон: стены и перегородки (видео)

    Гипсокартонные перегородки Кнауф – достойный и надежный способ, чтобы возвести стену в желаемом месте. Простота и удобство в использовании, установке поможет сделать процесс монтажа легким и приятным. С этой технологией вопрос лишнего шума будет навсегда закрыт для вас.

    Если вы решили сделать ремонт в квартире, исправив неровности стен и потолка, утеплив комнату, создать изящный дизайн с различными многоуровневыми конструкциями и подсветкой, то непременно нужно обратить внимание на такой материал, как гипсокартон. Он дает возможность создать новый облик вашей квартиры, и, что очень важно, своими руками. Работать с ним — одно удовольствие, с этим справится даже новичок, не имеющий опыта в строительстве. Еще одно важное преимущество — все это обойдется довольно дешево по сравнению с другими видами отделки. Но когда вы приходите в магазин, то видите множество видов листов гипсокартона различных производителей. А именно от выбора ГКЛ во многом зависит качество, долговечность и надежность ремонта. Гипсокартон Knauf – неплохой вариант, приемлем по цене, которая окупится долгим сроком эксплуатации. В этой статье вы найдете информацию о продукции этого производителя и, главное, о том, как возвести, соблюдая технологию Кнауф, гипсокартонные стены и перегородки, а также навесные потолки из ГКЛ этого производителя.

    Требования Knauf к каркасу стен и потолков

    «Кнауф» обеспечивает огромную часть строительного рынка. Он выпускает гипсокартон многих видов, профиль, различные строительные смеси, материалы теплоизоляции. Поэтому было бы хорошо купить все это в комплекте. Это упростит и ускорит работу, повысит надежность конструкции. Если же нет возможности приобрести комплект, то нужно позаботиться о должном качестве материалов, купленных отдельно, чтобы они по своим характеристикам были как можно ближе к продуктам Кнауф.

    Png» alt=»технология кнауф гипсокартонные стены и перегородки» srcset=»» data-srcset=»https://remontcap.ru/wp-content/uploads/2017/10/01-3..png 300w»>

    К основным требованиям, которые необходимы для долгой службы гипсокартона Кнауф, таковы:

    • Нужно производить монтаж с использованием именно Кнауф ГКВЛ. Это предотвращает порчу материала при промерзании профиля каркаса
    • Для предотвращения деформации или провисания каркаса под массой ГКЛ длинные профили следует устанавливать в шахматном порядке
    • Для крепления используются специальные шурупы Кнауф или винты LN9, также можно использовать просекатель для гипсокартона
    • Над дверным проемом запрещается стыковка листов, это сделано для того, чтобы вибрация и вес самой двери не повредил соединение листов
    • После сборки каркаса обязательно нужно защитить его поверхность термоизоляционной лентой для защиты от промерзания

    Под руководством этих правил, соблюдая все инструкции и рекомендации Кнауф по монтажу гипсокартона, вы добьетесь наилучшего результата, и ремонт не придется обновлять еще долгие годы.

    Монтаж гипсокартона по технологии Кнауф

    Монтаж гипсокартонных листов Кнауф не сильно отличается от работы с ГКЛ других производителей. Отличие в том, что Кнауф выпускает практически все, что нужно для обшивки стен и потолка гипсокартоном, и все это представляет собой комплектную систему, что упростит и улучшит работу, ведь все части идеально подходят друг к другу, не нужно мучиться с нестандартными креплениями и прочими неприятностями.

    Технология облицовки стен и монтажа перегородок из гипсокартона Кнауф

    Под ГКЛ Кнауф стены готовят так же, как и для других марок. Сначала очищают от остатков прошлого ремонта (старые обои, элементы каркаса). Поверхность грунтуют, обрабатывают специальными составами для защиты от коррозии. Если в стене имеются трещины, их обязательно надо заделать штукатуркой.

    Jpg» alt=»технология кнауф гипсокартонные стены и перегородки» srcset=»» data-srcset=»https://remontcap.ru/wp-content/uploads/2017/10/Rigips_povodne_7-1013×1024..jpg 297w, https://remontcap.ru/wp-content/uploads/2017/10/Rigips_povodne_7.jpg 1200w»>

    Инструкция по монтажу гипсокартона Кнауф на стены и при создании перегородок:

    1. Продумывается план каркаса, по нему создается обрешетка – сначала вертикальные направляющие, за ними горизонтальные. Чем больше горизонтальных, тем больше прочность и жесткость конструкции. Каркас монтируется из стального оцинкованного профиля, желательно, чтобы он тоже был марки Кнауф. Но также можно использовать деревянные бруски для создания каркаса;
    2. Каркас бывает двух видов: статический и навесной. Первый крепится непосредственно на стену, его из-за этого считают более надежным, а второй крепится на специально для этого предназначенные подвесы. Это отнимает площадь в вашей квартире, но бывает очень удобно для скрытия коммуникаций;
    3. Пустоты между профилем заполняют минеральной ватой или другим похожим материалом, для лучшей теплоизоляции и защиты от внешних шумов;
    4. Если требуется отрезать лист, используют ножовку для пометки по всей поверхности листа, а затем аккуратно отламывают. Торцы обрабатывают грунтовкой;
    5. Гипсокартон крепится к профилю либо шурупами Кнауф, либо саморезами. Шаг не должен быть больше 25 сантиметров, по расчету на каждый лист приходится 8 саморезов;
    6. На швы соединения листов клеится специальная лента, которая после покрывается штукатуркой;
    7. Из чистовой отделки гипсокартону требуется только грунтовка, затем можно укладывать на него декоративные плитки или наклеить обои.

    Технология монтажа гипсокартона Кнауф на потолок

    Сборка каркаса под гипсокартон Кнауф производится несколькими способами в зависимости от конструкционных особенностей потолка и самой комнаты. Используют для этого и деревянные брусы, и металлический профиль. Чаще всего применяют пять типов конструкций:

    • «Система 111». Применяется для деревянных брусков. Каркас двухосный. Материалом служит дерево хвойных пород, влажность не более 12%, иначе после высыхания каркас сильно деформируется
    • П 112. Изготавливается из металлического профиля Кнауф, также двухосный
    • П 113. Такой же каркас, как и предыдущий, но исполняется в одной оси. Для этих двух типов применяется обычный оцинкованный профиль для потолков
    • П 131. Существенное отличие от остальных – крепление профиля производят не к потолку, а к стенам. Должен обеспечивать еще большую жесткость, поэтому применяют усиленный профиль Кнауф, предназначенный для создания систем перегородок из гипсокартона
    • П 19. Сложная многоуровневая конструкция является ярким представителем архитектурно-декоративных потолков

    Data-lazy-type=»image» data-src=»https://remontcap.ru/wp-content/uploads/2017/10/04-77-600×338..jpg 600w, https://remontcap.ru/wp-content/uploads/2017/10/04-77-600×338-300×169.jpg 300w»>

    Монтаж деревянного каркаса происходит несколькими способами:

    • С помощью прямого подвеса или быстроподвеса. Применяя второй, нужно по очереди менять сторону крепления
    • Прямо на потолок саморезами

    Каркас из металлического профиля монтируется с многоуровневыми подвесами. П 113 применяют там, где будут тяжелые потолки, поэтому материалом для него служит стеновой профиль, а расстояние между дюбелями должен составлять не более 30 см.

    Вы существенно уменьшите затрачиваемое время на ремонт и сэкономите силы, если будете выполнять некоторые советы и рекомендации:

    • Крепление листов стоит начинать с угла или же с центра, дабы уберечь лист от деформации и трещин
    • С кромки листа рубанком для гипсокартона надо снять фаску. Но для разных видов под разным углом (45 или 22,5)

    Технология Кнауф по монтажу гипсокартона предусматривает заделку швов с помощью специальной ленты:

    1. Сначала шов заполняют шпаклевкой;
    2. Затем укладка ленты для швов;
    3. Покрытие шпаклевкой ленты тонким слоем.

    Также специальная разделительная лента Knauf устанавливается между листом ГКЛ и внешним углом.

    Поделитесь статьей с друзьями:

    Похожие статьи

    Перегородки из гипсокартона монтаж

    Монтаж перегородки из гипсокартона

    Вступление

    Перегородку из гипсокартона, на металлическом каркасе толщиной в один профиль называют одинарной. Для каркаса используется стандартный профиль для гипсокартонных конструкций. В качестве примера рассмотрим технологию монтажа перегородки компании Кнауф.

    Данная конструкция перегородки является достаточно прочной, чтобы в последствие, после отделки, стать основой для крепления любого натяжного потолка. На такие перегородки легко монтируются тканевые натяжные потолки и натяжные потолки из ПВХ с любым типом крепления.

    Монтаж перегородки из гипсокартона

    Монтаж перегородки из гипсокартона на каркасе в один профиль, который называют одинарный каркас, а тип такой перегородки маркируется, как C111, C112 и C113, по классификации компании Кнауф. Последняя цифра в типе перегородки обозначает количество слоев гипсокартона в облицовке.

    Монтаж перегородки из гипсокартона — этапы монтажа

    Монтаж перегородки, условно, разделим на следующие этапы:

    • Разметка перегородки,
    • Монтаж каркаса,
    • Прокладка коммуникаций (если есть),
    • Звукоизоляция (если нужно),
    • Крепление листов гипсокартона,
    • Крепление двух листов обшивки.

    Рассмотрим каждый этап подробно. Предварительно нужно рассчитать перегородку и купить нужный материал, согласно расчету.

    Разметка перегородки

    1. Разметка перегородки делается на полу, потолке и стенах. Линия разметки станет линией крепления направляющего профиля ПН (CW). Если не планируется делать перегородку до потолка, то разметка потолка не нужна.

    Примечание: Хотя мы рассматриваем технологию монтажа перегородки компании Кнауф, можно использовать профили Гипрок. Маркировка профилей Гипрок указаны в скобках.

    2. На прочном полу, нарисуйте линию планируемой перегородки. Линия разметки показывает не край самой перегородки, а линию крепления профиля ПН. Если важна точность получаемых размеров отсеченной части комнаты, то не забудьте дать припуск на толщину листов гипсокартона.

    3. На линии разметки нанесите дверные проемы. При монтаже каркаса под дверной проем нужно понимать следующее. Дверь не навешивается на «голый» профиль, она просто не будет на нем держаться. Для установки двери в каркасе делается следующая конструкция.

    4. К основному каркасу перегородки, со стороны установки двери устанавливаются дополнительные профили с вложенными в них брусками, по размеру профиля. Вверху проема, также крепиться поперечный профиль. Эту особенность разметки нужно также нанести на разметку перегородки.

    5. После разметки пола, переходим на потолок. Основная задача, при переносе разметки на потолок это соблюсти точную вертикальность разметки. Для этого используйте лазерный уровень или «старый, добрый» строительный овес с конусным грузом.

    Для нанесения линии на потолок используйте отбивочный шнур.

    6. Завершается разметка нанесением линии разметки на стены. Они должны быть строго вертикальны и при этом должны соединить линию разметки на полу и потолке.

    Разметка сделана, переходим к монтажу каркаса.

    Монтаж каркаса

    Монтаж профиля направляющего (ПН)

    1. Монтаж каркаса начинается с монтажа направляющего профиля ПН по периметру разметки. Между профилем и стеной, согласно правилам монтажа перегородок, клеится уплотнительная лента Дихтунгсбанд. Клеется лента на внешнюю сторону полки профиля.

    2. К основанию профиль ПН. прикручивается саморезами, если основание деревянное или дюбель гвоздями (Дюбель К), если основание бетонное. Для кирпичного основания используют пластиковый дюбель и шуруп длинной от 50 мм.

    3. В месте установки двери, делается специальный загиб профиля, который будет использоваться для его соединения со стоечным профилем (смотрим фото).

    Монтаж профиля стоечного

    1. Стоечный профиль должен быть на 1 см меньше фактической высоты помещения. При этом он должен «цепляться» за направляющий профиль 2 сантиметрами своей длины. Вставляется стоечный профиль сначала в нижний направляющий профиль, а потом заводится в профиль на потолке.

    2. Шаг между серединами стоечного профиля 600 мм. Монтируются стоечные профили от стены к дверям. При короткой перегородки расстояние между профилями можно уменьшить до 300 или 400 мм. Главное запомнить этот шаг, чтобы при двухслойной обшивке, попасть шурупом, крепящим второй лист, в профиль стойки.

    3. Напомню, что в дверном проеме должно быть установлено две стойки с каждой стороны проема. Одна стойка с брусом для дверной коробки, вторая стойка это стоечный профиль, входящий в каркас перегородки.

    4. Профили каркаса, соединяются между собой специальным инструментом, просекателем или саморезами типа LN 19 мм.

    Замечу, все стоечные профили должны быть выставлены строго по вертикали.

    Прокладка коммуникаций в перегородке

    Если в перегородке планируются инженерные коммуникации, то самое время их провести. Электропроводка и водопровод монтируются в перегородке согласно строительным правилам, о которых подробно в статьях сайта, перейдя по ссылкам.

    Звукоизоляция перегородки

    Звукоизоляция перегородки делается минеральной ватой. Вата вставляется в распор между стойками, при необходимости закрепляется специальным клеем.

    Крепление листов гипсокартона

    О креплении листов гипсокартона, я писал подробную статью: Способы крепления гипсокартона к металлическому каркасу, здесь повторюсь кратко.

    Листы прикручиваются к каркасу саморезами типа TN 25 мм. По вертикали лист прикручивается ко всем стоечным профилям. Шаг между саморезами 250 мм. Расстояние от края листа до самореза, 8-10 мм. Головки саморезов утапливаются в картон листа. При необходимости листы нарезаются по размеру, чтобы попадать между стойками. Расстояние от стены и пола до края листа должно быть 8-10 мм.

    Крепление второго слоя гипсокартона

    • При двухслойной обшивки, второй слой гипсокартона крепится в разбежку с первым, чтобы швы между листами были смещены на 600 мм, минимум на 450 мм.
    • Второй слой гипсокартона крепится саморезами TN 45 , с шагом 250 мм. При этом первый слой, двухслойной обшивки, крепится с шагом 750 мм.

    На этом все! Монтаж перегородки из гипсокартона закончен. Добавлю, в местах планируемой навески мебели и предметов интерьера в перегородке делаются поперечные вставки профилей с вложенными брусками.


    Перегородка из гипсокартона своими руками

    Гипсокартон в наше время пользуется чрезвычайно широкой популярностью среди профессионалов и любителей, и все чаще используется при установке перегородок и при обшивке стен в квартирах и домах. Благодаря своей легкости , материал свободно может применяться в многоэтажных зданиях или же на втором этаже или мансарде частного дома – существенной нагрузки на перекрытие эта конструкция не окажет. Простота монтажа дает возможность новичкам-строителям самостоятельно провести установку перегородки или обшивку стены.

    Перегородка из гипсокартона своими руками

    Перегородка из гипсокартона своими руками может быть установлена после изучения последовательности и правил проведения процесса, ознакомления с нюансами работы с этим материалом.

    Нужно отметить, что гипсокартон используется для монтажа как глухих стен, так перегородок, имеющих окна различной формы. Его способности принимать нужные формы, при правильно созданных для этого условиях, дают возможность делать арочные проемы или устраивать окошки в перегородках круглой или иной криволинейной формы.

    Материал в полной мере позволяет проявлять фантазию, выполняя самые причудливые формы перегородок

    Способность листов гипсокартона подвергаться запланированной пластичной деформации позволяет монтировать перегородки с объемными краями и с устройством оригинальных полок, которые способны выдерживать ряды книг или установку в них бытовой техники.

    Перегородка с дополнительными функциям — полки для книг и бытовой техники

    Если раньше в квартиру приходилось затаскивать громоздкую стандартную мебель, то сегодня, использовав гипсокартон, можно создать эксклюзивные варианты стен, которые сразу выполнят две функции – разделителя пространства помещения и предмета мебели. Получается двойная экономия средств и места, что особенно важно для не слишком просторных квартир.

    Материалы для установки гипсокартонной перегородки

    Что же необходимо иметь для создания такой перегородки, кроме основного материала — гипсокартона ?

    Все необходимые материалы — очень просты в использовании и доступны по стоимости

    Из дополнительных материалов нужно совсем немного, и что очень важно — все необходимые составляющие для монтажа подобной стенки имеют вполне доступную цену.

    Еще одним преимуществом всех материалов для создания перегородки из гипсокартона является то, что они не загрязнят помещения дома или квартиры так, как это, например, способны сделать бетонные строительные растворы.

    Итак, если учесть все возможные варианты, то для монтажа перегородки понадобятся:

    • Сосбстве 6 нно , сами ГВЛ . Обычный гипсокартон, имеющий толщину в 12 мм — самый оптимальный вариа нт дл я перегородок в помещениях с нормальной влажностью. При установке стен, которые будут отделять помещение ванной, кухни, санузла понадобится влагостойкий гипсокартон, имеющий мягкий зеленый цвет — именно так производитель выделяет его функциональные особенности. Существуют и другие виды гипсокартона, из которых можно выбрать нужный, в зависимости от места расположения перегородки и от ее формы.

    Осуществление монтажа перегородок из гипсокартона: 6 шагов

    Очень часто некоторые помещения требуют перепланировки, замена старых стен или создание новых разделяющих перегородок. Самым популярным материалом для изготовления конструкций является гипсокартон. Это весьма популярный отделочный материал, его применяют как для потолков, так и для стен. Монтаж перегородок из гипсокартона – довольно быстрый способ возвести новую стену.

    Установка гипсокартонных перегородок в квартире

    Перегородки, выполненные из гипсокартона, пользуются спросом, как в квартирах, так и в офисах. Как и офисные помещения, квартиры часто требуют разделения имеющегося пространства, создания декоративных элементов.

    Установка гипсокартонных перегородок в квартире может быть выполнена:

    • В качестве разделяющей комнату на зоны,
    • Полная замена кирпичных перегородок,
    • Разделение совмещённого санузла,
    • Декоративная составляющая интерьера.

    Также популярна установка перегородки из ГКЛ в качестве декора в виде различных фигурных узоров. Отличным вариантом является и разделение санузла, перегородка намного тоньше кирпичных стен и соответственно меньше занимает полезной площади. Стоит отметить, что монтаж таких стен не займет много времени, самое главное – перегородки легко демонтируются при необходимости. Лёгкие материалы не несут существенной нагрузки на конструкцию всего здания, чем исключают опасную деформацию перекрытий.

    Типы ГКЛ: монтаж перегородок

    ГКЛ – это листы из гипса с картонной оболочкой на специальном клее. Гипсокартон существует в двух категориях качества – «А» и «В». Категория «В» имеет некоторые геометрические неточности, категория «А» является идеальной со всех сторон. Заводы ставят маркировки на каждый лист, в основном в продаже имеются листы категории «А».

    Кромки у листов различны для удобства обработки швов:

    • Прямая кромка – применяется тогда, когда нет необходимости зашпаклёвывать швы,
    • Утончённая кромка закрывается с помощью армирующей ленты и шпаклёвки,
    • Лицевая полукруглая кромка – шов закрывается шпаклёвкой,
    • Лицевая полукруглая с утончением может быть закрыта только шпаклёвкой или с использованием армирующей ленты и шпаклёвки,
    • Закруглённая кромка – шов заштукатуривается.

    Вид кромки во много определяет дальнейший объём работы. Из ГКЛ монтаж перегородок следует выполнять из определённого вида листов.

    Некоторые его виды абсолютно не годятся для монтажа перегородок, поэтому следует знать их виды:

    • Стеновой – длина 2,3 – 2,5 м, ширина 1,2 м, толщина 12,5 мм, серого цвета, сердцевина без добавок,
    • Потолочный – длина 2 – 2,5 м, ширина 1,2 м, толщина 9,5 мм, серого цвета, используется для многоуровневых потолков, ниш и арок,
    • Влагостойкий – длина 2,3 – 2,5 м, ширина 1,2 м, толщина 12,5 мм, зелёного цвета, пропитан противогрибковыми составами и специальными средствами,
    • Огнестойкий – длина 2,3 – 2,5 м, ширина 1,2 м, толщина 12,5 мм, серого цвета с красными маркировками, внутри имеются армирующие добавки и волокна,
    • Арочный – длина 3 м, ширина 1,2 м, толщина 6,5 мм, со стекловолоконными нитями для укрепления сердцевины.

    Так для монтажа перегородок можно использовать стеновой, огнестойкий гипсокартон и, если помещение влажное – влагостойкий. Типов ГКЛ достаточно много и соответственно их цена различна, самый дешёвый это – потолочный.

    Поэтапный монтаж перегородок из гипсокартона

    Популярность перегородок из гипсокартона достаточно большая. Их вполне можно выполнить своими силами при наличии необходимого инструмента. Главное при монтаже ГКЛ соблюдать инструкцию и технику безопасности.

    Поэтапный монтаж перегородок из гипсокартона:

    1. Для начала необходимо нанести разметку на полу и потолке в том месте где планируется перегородка.
    2. Установить по разметке каркас из оцинкованных профилей.
    3. Зашить одну сторону перегородки гипсокартоном.
    4. Уложить коммуникации и изолирующий материал.
    5. Зашить вторую сторону перегородки.
    6. Зашпаклевать швы и выполнить дальнейшую отделку перегородки.

    При соблюдении очерёдности этапов монтажа полученная конструкция из гипсокартонных листов будет крепкая и ровная.

    Дверной проём планируется заранее и отмечается в разметке. В дальнейшем на это место не крепится каркас и не накручиваются листы гипсокартона. Перегородка из ГКЛ может быть сделана любой формы, чем украсит интерьер помещения.

    Как собрать перегородку из гипсокартона своими руками

    Если монтаж перегородки планируется выполнять своими руками, то необходимо вооружиться необходимым инструментом, а именно: рулеткой для выполнения замеров 5 м длинной, уровнем, карандашом, шуруповёртом, шурупами и саморезами. А также – ножом, листами гипсокартона, профилями, ножницами по металлу. Также необходимо нарисовать чертёж будущей перегородки и составить пошаговый план монтажа.

    Когда всё необходимое под рукой, можно приступить к главному – как собрать перегородку из гипсокартона:

    1. Любая конструкция требует основы, для перегородки – это каркас из профилей. Сначала крепятся направляющие профили к полу и потолку.
    2. Затем в направляющие вставляются стоечные профиля с шагом 60 см и крепятся шурупами к направляющим.
    3. Далее между стоечными профилями необходимо закрепить поперечные перемычки.
    4. Листы гипсокартона накручиваются на каркас из профилей сначала с одной стороны.
    5. Дальше по необходимости во внутрь каркаса прокладываются коммуникации через технические отверстия.
    6. Укладывается изоляционный материал.
    7. Накручиваются листы ГКЛ на вторую сторону перегородки.

    После завершения монтажа можно установить двери, зашпаклевать швы и шляпки саморезов, далее выполнить задуманный дизайн перегородки.

    Поставить перегородку на самом деле очень просто, сборка не занимает много времени и не требует профессиональных навыков. Перегородка будет ничем не хуже сделанной бригадой отделочников, главное все делать правильно и следовать инструкции.

    Такой универсальный стройматериал обязательно оправдает возложенные на него надежды. Красивые, ровные перегородки будут служить довольно долго, а уж если так получится, что придётся вернуть помещению прежний вид, то сделать это будет так же просто, как и установить перегородку. Достаточно выполнить действия монтажа в обратном порядке, удалив для начала всю верхнюю отделку, затем с помощью шуруповерта открутить листы гипсокартона, далее вынуть изолирующий материал и разобрать каркас. И помещение приобретёт первоначальную площадь с минимумом трудозатрат.


    Монтаж перегородок из гипсокартона – поэтапное решение задачи

    Необходимые инструменты

    Случается, нужно сделать зонирование в помещении большой площади, иногда необходимо отделить часть просторной комнаты под кабинет или детскую, в общем, ситуации бывают разные, а решение одно – монтаж перегородок из гипсокартона. Совсем не обязательно делать стену, полностью отсекающую отделяемое пространство, иногда достаточно небольшого простенка, намека на перегородку, тем более, что такой вариант будет гораздо дешевле.

    Чем монтаж перегородок из гипсокартона лучше стен из других материалов?

    Основное преимущество данного материала над прочими, использующимися при возведении стен – цена. Если остановить свой выбор на кирпиче, придется купить довольно большое количество строительных блоков, цемент и песок (дешевые материалы в объеме тоже влияют на затраты), грунтовку, отделочные материалы. Для того чтобы технология монтажа перегородок из гипсокартона не имела огрехов, достаточно нескольких листов этого материала и некоторого количества металлических профилей, а также пары килограммов шурупов. Более подробно об этом мы поговорим далее.

    Еще ряд достоинств можно перечислить разом, поскольку относятся все эти плюсы непосредственно к работе с материалом. Во-первых, установкой может заниматься один человек, причем даже без спешки перегородки будут собраны в короткие сроки. Во-вторых, сам процесс сборки каркаса в частности и установка гипсокартонных перегородок в целом не слишком трудоемкие, не связаны с большим количеством строительного мусора (и вообще с грязью). И, в-третьих, данный материал открывает безграничные возможности для вашего творческого потенциала, в том смысле, что конструкциям можно придавать любые формы , в результате получается ровная стена, на которую ложится практически любая отделка.

    Несомненным достоинством легких каркасных перегородок является возможность изменения их конфигурации буквально на ходу. То есть, если понадобятся дополнительные розетки или выключатели, несложно демонтировать часть конструкции, протянуть дополнительную проводку и установить элементы, нужные для электроснабжения квартиры. Отсюда вытекают сразу два преимущества: удобство прокладки различных коммуникаций внутри перегородок и легкость их демонтажа в случае необходимости.

    Как составить смету на монтаж гипсокартонных перегородок?

    Для того чтобы в процессе сборки каркаса не выяснилось, что не хватает материалов, или чтобы впоследствии не остались излишки, которых хватило бы на еще одну конструкцию, следует рассчитать расход профилей и гипсокартона. Также, до того, как сделать каркас для перегородки, нужно посчитать количество сопутствующих материалов. Для начала измеряем помещение и определяем, какой будет перегородка. Если сплошная, через всю комнату, то просто делаем нужные замеры без учета дверного проема и прикидываем количество профилей CW и UW, исходя из того, что устанавливаются они с шагом в 60 сантиметров, а длина их бывает 2.75, 3, 4, 4.5 и 6 метров. Простенок измерить еще проще.

    Стоимость монтажа каркасных гипсокартонных перегородок напрямую зависит от их площади. Как правило, размеры листов составляют 1.2х2.5 или 1.2х3 метров. Логично, если высота потолка составляет 2.5 метра, предпочтительнее первый вариант, а если больше, то второй, чтобы исключить горизонтальные швы, которые неизбежны в высокопотолочных квартирах. Площадь листа получается либо 3, либо 3.6 квадратных метров. Теперь остается только разделить ранее записанную площадь перегородки на квадратуру единицы гипсокартона и получить количество листов, которое следует умножить на два, поскольку обшивка будет двухсторонней. И прибавьте резервных 10 %.

    Что касается дополнительных материалов, то понадобятся крепежные скобы, общее число которых можно высчитать, исходя из того, что монтируются они на стены с промежутком порядка 50 сантиметров. Можно крепить профили сразу на стены, потолок и пол. Монтаж профиля по периметру будущего каркаса выполняется саморезами, с дюбелями или без таковых, через каждые 30-50 сантиметров, а для крепежа гипсокартона необходимо около 60 шурупов на лист. Демпферную ленту или серпянку лучше брать с запасом. Количество минеральной ваты для звукоизоляции соответствует площади перегородки, сделанной в один слой, а для многослойной конструкции ваты понадобится в 2 раза больше.

    Серпянку или демпферную ленту желательно прокладывать и в местах соединения металлического профиля либо деревянного бруса с листами гипсокартона, так удастся значительно повысить звукоизоляцию конструкции.

    Пошаговая установка межкомнатных перегородок из гипсокартона

    Итак, материалы рассчитаны и приобретены, в наличии имеются профили, листы гипсокартона, демпферная лента, шурупы и дюбели, гофрированные трубы, а также звукоизоляционный материал.

    Материалы для перегородки

    Однако, до того как сделать каркасную перегородку, необходимо подготовить и нужные инструменты. Нам понадобятся электродрель с функцией перфоратора, шуруповерт, пила-ножовка, строительный нож, ножницы по металлу, отвес, уровень, измерительная рулетка, отбивочная нить, карандаш.

    Монтаж перегородок из гипсокартона – пошаговая схема

    Шаг 1: Разметка помещения

    Перегородок, в зависимости от размеров площади, может понадобиться и больше одной.

    Рассмотрим именно такой вариант, причем, для простоты, однослойный. Вначале отмеряем от стены, параллельно которой будет установлена конструкция, нужное расстояние, и делаем отметки.

    Отбиваем линию нитью.

    На стену и потолок ее переносим с помощью отвеса, который удерживаем точно над линией, ставя карандашом точки через небольшие промежутки, пока разметка под направляющие не охватит комнату вертикальным поясом.

    Шаг 2: Установка направляющих

    Итак, линии охватывают вертикальный периметр комнаты повсюду, где должны проходить перегородки, установкой направляющих для которых мы сейчас и займемся. Для начала на профили наклеиваем демпферную ленту, она послужит виброизоляцией для закрепляемых на полу, стенах и потолке деталей конструкции.

    Укладываем профиль точно по линии, вниз лентой, сверлим отверстие, если основание бетонное , после чего используем шуруп с дюбелем, на деревянные же поверхности фиксируем саморезами.

    Отверстия для крепления

    Дверные проемы отмечаем заранее и на их месте профили не устанавливаем.


    Устройство перегородок из гипсокартона и основные этапы их возведения

    В статье мы изучим устройство гипсокартонных перегородок и шаг за шагом исследуем процесс их строительства. Кроме того, нам интересны плюсы и минусы гипсокартонных конструкций внутри квартиры или частного дома.

    Легкие перегородки при изменениях планировки почти всегда выполняются из гипсокартона. Насколько оправданно применение этого материала — мы постараемся выяснить.

    Гипсокартон или альтернативы

    Давайте для начала дадим оценки гипсокартону в качестве материала для внутренних перегородок в жилом помещении. Быть может, и в самом деле стоит поискать альтернативы?

    Достоинства

    • Высокая скорость строительства. Благодаря солидным размерам листа гипсокартона перегородки возводятся буквально за пару-тройку дней.
    • Минимизация мокрых отделочных процессов. Работать с цементным раствором не придется вообще, гипсовая штукатурка не оставляет такого количества грязи в доме.

    Однако: пыль, неизбежная при резке гипсокартона, забивается во все углы квартиры. Двери и окна во время работ лучше держать закрытыми. Кроме того, вся бытовая электроника (в первую очередь компьютеры и ноутбуки с их активными системами охлаждения) полностью обесточивается и накрывается любой тканью или, что лучше, полиэтиленом.

    • Материал огнестоек. Гипс, составляющий большую часть его объема, не горит и обладает плохой теплопроводностью.
    • Звукоизоляция будет неплохой даже без закладки в перегородки утеплителя.
    • Полости внутри стен вмещают электропроводку и разводку воды. Разумеется, каркас стоит изначально монтировать в расчете на прокладку коммуникаций.
    • Небольшой вес означает минимизацию нагрузки на перекрытия.

    В случае частного дома с деревянными перекрытиями масса перегородки — важный фактор.

    • Наконец, что немаловажно, материал не выделяют в атмосферу никаких летучих вредных веществ.

    Недостатки

    Серьезных недостатка у гипсокартона два:

    1. Низкая механическая прочность. Проломить одиночный лист гипсокартона несложно, просто опершись на него всем весом или задев достаточно массивным предметом.
    2. Низкая устойчивость к воде. Даже влагостойкий гипсокартон придет в негодность при длительном контакте с ней.

    Кроме того, стена из гипсокартона требует чистовой отделки — пусть и не слишком трудоемкой.

    Альтернативы

    А что, собственно, может быть применено вместо гипсокартона?

    • Ламинированная ДСП используется для отделки нижней части стен. Она обеспечивает наряду с благопристойным внешним видом куда большую прочность: случайно повредить такую стену очень трудно.
    • Фанера — еще более надежный материал. На стену из достаточно толстой фанеры можно спокойно вешать шкафчики, в том числе довольно массивные, она тоже быстро монтируется на каркас и довольно легко обрабатывается. Однако ее цена при сопоставимой с гипсокартоном толщине примерно вдвое больше.
    • Наконец, для внутренних перегородок несложно использовать стеновые панели из МДФ. Очевидный минус — столь же невысокая, как у гипсокартона, механическая прочность. Кроме того, они обойдутся примерно в ту же сумму, что и 10-миллиметровая фанера аналогичной площади.

    Однако мы получим уже готовую стену, не нуждающуюся в покраске и чистовой отделке.

    Панели МДФ, ламинат и паркет монтируются еще быстрее гипсокартона. При этом вы сразу получите готовую стену, не требующую чистовой отделки.

    Схема монтажа

    Как устроена перегородка из гипсокартона?

    Наиболее популярное устройство перегородки из гипсокартона подразумевает вертикальный монтаж цельных листов. Каркас делается вертикальным, из стоечных профилей CW, которые зафиксированы к проходящим по полу и потолку направляющим профилям UW.

    Горизонтальные элементы каркаса, помимо направляющих, используются для обрамления проемов и арок. Направляющие крепятся к перекрытиям дюбель-гвоздями или анкерами. В качестве демпфера, призванного гасить ударные колебания, используется звукопоглощающая лента из пенополиуретана или пенорезины.

    Правила монтажа гипсокартона общие для всех конструкций из него:

    • Смежные края соседних листов обязательно крепятся на один профиль.
    • Между листами остаются зазоры в 3-5 миллиметров под шпаклевку.
    • Швы армируются стеклосеткой в процессе штукатурки и/или бандажируются бумажной лентой.
    • Точки крепления каркаса к перекрытию должны располагаться на расстоянии не больше метра. Оптимально — 60 см. Кроме того, каждый отдельный элемент конструкции должен крепиться как минимум тремя дюбелями или анкерами.
    • При необходимости срастить профили до большей длины они скрепляются не менее чем тремя саморезами.
    • Расстояние между стоячными профилями должно быть не более 60 сантиметров.

    Совет: лучше ставить стояки с зазором ровно в 40 сантиметров по осям. Жесткость конструкции будет больше. Кроме того, ширина листа будет кратна расстоянию между стояками, и края смежных листов попадут на один профиль без дополнительной подгонки.

    Устройство каркаса хорошо видно на фото. На горизонтальные перемычки придутся стыки между листами: для одного расположенного вертикально листа потолок слишком высок.

    Усиленные и широкие перегородки

    При необходимости в перегородке с большей механической прочностью, огнестойкостью или звукоизолирующими качествами, при расположении внутри нее коммуникаций, занимающих большое пространство возможно усложненное устройство гипсокартонной перегородки.

    1. Один ряд стояков может быть обшит гипсокартоном в два слоя. Такая схема, помимо всего прочего, позволяет избежать появления трещин на стыках листов. Между слоями обязателен перехлест: стыки крепятся на разные профили.
    2. Если внутри перегородки нужно разместить стояки водоснабжения или кухонной (диаметр 40-50 миллиметров) канализации, может быть сооружен каркас из двух рядов стоячных профилей, сшитых между собой встык саморезами.
    3. Наконец, если внутри перегородки расположится 90-или 110-миллиметровый канализационный стояк, два ряда вертикальных профилей располагаются на расстоянии друг от друга. Связать между собой их можно не только отрезками того же профиля, но и полосами гипсокартона.

    Перегородка скрывает стояки и разводку электричества. Кроме того, она стала основанием миниатюрной барной стойки.


    Технология каркаса под гипсокартон кнауф перегородки. Стены и перегородки из гипсокартона по технологии Knauf. Правила монтажа ГКЛ на стены и перегородки

    Понятие «сухого» строительства подразумевает проектирование и возведение легких каркасно-обшивных конструкций, при монтаже которых затрачивается минимум средств и физических усилий. Немецкая компания KNAUF производит качественные материалы, необходимые при выполнении таких работ и является своего рода законодателем, определяющим стандарты для этого вида деятельности. Система КНАУФ для перегородок из гипсокартона известна любому строителю-профессионалу. Теперь настал и наш черед познакомиться с этими конструкциями подробней.

    Серии перегородок (по классификации КНАУФ)

    Специалисты компании классифицируют все каркасно-обшивные перегородки на несколько стандартных типов:

    Для наружного покрытия каркасных конструкций компания КНАУФ производит прочный высокотехнологичный материал на основе гипса, не содержащий токсичных веществ, абсолютно не горючий и имеющий отличные эксплуатационные свойства. Гипсокартон выпускается в виде КНАУФ-листов (ГКЛ) – прямоугольных элементов, состоящих из армированного гипсового «сердечника», покрытого картоном, прошедшим специальную обработку.

    В зависимости от области применения эти листы имеют различные свойства и подразделяются на виды:

    • ГКЛ – применяется в помещениях с нормальной влажностью.
    • ГКЛО – имеет повышенную огнестойкость. Материал используется для обшивки перегородок из профиля, установленных в пожароопасных помещениях.
    • ГКЛВ – влагостойкий материал. Его картонное покрытие пропитывается особым составом.
    • ГКЛВО – объединяет в себе свойства влаго- и огнестойкости.

    Кроме этой классификации КНАУФ листы имеют различия по виду боковой кромки. Все особенности материала обозначены маркировкой, которая наносится на каждый лист.

    Особенности каркаса перегородок

    Следующими составными элементами каркасно-обшивных конструкций системы КНАУФ являются металлические профили – полосы из оцинкованной стали толщиной 0,5–0,8 мм. Эти изделия придают прочность каркасу, но не утяжеляют его общий вес. Рассмотрим, какой именно профиль нужен для перегородки из гипсокартона, которая будет выполнена по системе КНАУФ:


    Инструмент и крепеж

    Конструктивные особенности систем КНАУФ предполагают точное соблюдение всех рекомендаций производителя, касающихся их монтажа. Большое внимание специалисты компании уделяют характеристикам и качеству крепежного материала, который применяется при сборке каркасных перегородок их гипсокартона.

    Для соединения профиля между собой рекомендуется использовать шурупы (саморезы) по металлу LN 9 и LB 9 (прокалывающие и сверлящие). Для крепления КНАУФ листов применяются самонарезающие шурупы типа TN и TB длиной 2,5–4 мм. Направляющий профиль крепится к перекрытиям простыми или анкерными дюбелями размером 4, 6, 8 или 12 мм.

    1 — LN шуруп; 2 — LB шуруп; 3 — TN шуруп; 4 — TB шуруп

    Конструкция перегородки из гипсокартона системы КНАУФ очень проста, а для ее монтажа достаточно самого простого инструмента, который есть в любом «домашнем» наборе:

    1. Рулетка, уровень, отвес – для разметки.
    2. Перфоратор – отверстия под дюбели, крепящие направляющий профиль.
    3. Шуруповерт – монтаж каркаса и крепление обшивки.
    4. Ножницы по металлу – нарезание профиля по размеру.
    5. Строительный нож – нарезание гипсокартона.

    Этапы монтажа

    Специалисты компании КНАУФ разработали поэтапную технологию установки гипсокартонных систем, подразумевающую строгую последовательность выполнения всех работ. Итак, рассмотрим краткую инструкцию по монтажу перегородки из гипсокартона:

    • Разметка. Красящим шнуром отмечаем ровную линию на полу, а затем, с помощью отвеса или лазерного уровня, переносим эту отметку на смежные стены и потолок.
    • Монтаж каркаса перегородки из профиля. К полу и потолку, дюбелями (через 80–100 см), крепим профиль ПН. К перекрытиям его нужно крепить, прокладывая уплотнительный материал. В ПН устанавливаем и крепим стоечный профиль. Максимальное расстояние между стойками не должно превышать 600 мм.
    • Установка оборудования. В каркасной конструкции устанавливаем закладные элементы (опоры под шкафы, полки, светильники и пр.). Монтируем электропроводку и все необходимые коммуникации.
    • Облицовка каркаса. С одной из сторон каркаса для перегородки из гипсокартона монтируем листы, закрепляя их саморезами через каждые 250 мм.
    • Укладка звукоизоляции. Между стойками (максимально плотно) прокладываем звукоизоляционный материал.
    • Полная обшивка. Крепим ГКЛ на оставшейся стороне каркаса. В случае если тип перегородки предусматривает многослойность покрытия, каждый слой листов нужно устанавливать, смещая его на 600 мм, от предыдущего.
    • Отделка. Закончив облицовку каркаса, нужно прошпаклевать швы между листами и шляпки крепежных саморезов. Гипсокартон необходимо прогрунтовать для окончательной декоративной отделки.

    Этот краткий обзор гипсокартонных систем, разработанных известной немецкой компанией КНАУФ, является своего рода инструкцией, которой необходимо руководствоваться при монтаже перегородок. Дополнительные вопросы, возникающие у вас в ходе работы, будут тщательно рассмотрены нашими опытными специалистами. Не сомневайтесь, мы дадим вам ответ, который обеспечит «приятный» результат в таком непростом деле, как домашний ремонт.

    Привет-привет, наши отважные гипсокартонщики. Сегодня вас ждет классная обучалка на тему перегородки из гипсокартона. Если говорить конкретно, мы будем разбирать однослойную перегородку на одинарном каркасе – С 111 по классификации Кнауф, т.к. такие перегородки распространены наиболее широко. Разберемся с общими принципами их монтажа, как формировать дверной проем, внешний угол и сопряжения нескольких перегородок между собой. В качестве примера мы возьмем угловую перегородку с дверным проемом, такими обычно огораживают кладовки и гардеробные (по сути питомники для моли), чтобы хранить соленья/варенья и всякое барахло, которое давно пора утилизировать.

    Учтите, что работы с гипсокартоном можно проводить только после полного высыхания штукатурки и стяжки в квартире.

    Для начала познакомимся с особыми профилями, служащими для формирования каркаса перегородок. Эти профили называются стоечными. Если говорить точнее, есть именно стоечные ПС (CW), а есть еще специальные широкие направляющие ПН (UW) для них. Размеры направляющих профилей: 40×50, 75, 100 мм. В нашем примере будут использоваться профили шириной 100 мм. Буквы C и U в их буржуйском названии указывают на форму их сечения. Как видно на картинке, у направляющего полки прямые, как рога у буквы U, а у стоечного – со скруглениями, как у C. Кстати, полками называются боковые грани профилей, а стенками – задние. Вторая буква заморского называния означает, что профили стоечные, т.е. стеновые от немецкого «Wand».

    Стоечный и направляющий профили Кнауф

    Они же в сопряженном варианте

    В очередной раз повторяем, что использовать можно только профиль с толщиной металла 0,55-0,6 мм, например, Кнауф. Они хороши не только из-за жесткости, но и потому, что их конструкция позволяет вставлять их друг в друга, тем самым добиваясь их удлинения и усиления по бокам дверного проема. Профили других производителей могут быть такой возможности лишены. В стенках ПН уже имеются готовые отверстия диаметром 8 мм для дюбелей.

    Размеры стоечных профилей: 50×50, 75, 100 мм. Для однослойных перегородок 50-е стойки слабоваты, поэтому мы всем вам советуем брать 75-е или 100-е. В стенках стоечных профилей Кнауф имеется по 3 пары близкорасположенных отверстия диаметром 33 мм для прокладки проводов.

    1. Профили направляющие KNAUF ПН 100×40 мм
    2. Профили стоечные KNAUF ПС 100×50 мм
    3. Лента уплотнительная Дихтунгсбанд
    4. Разделительная лента
    5. «Дюбель-гвозди» (другое название «Быстрый монтаж») 6×40 мм
    6. Шнуроотбойное устройство
    7. Лазерный уровень, или пузырьковый
    8. Правило алюминиевое 2.5 м
    9. Листы гипсокартона Gyproc 3000x1200x12,5
    10. Шпаклевка для швов (мы работаем с Danogips Superfinish)
    11. Армирующая лента для швов KNAUF Kurt
    12. Рулетка
    13. Молоток
    14. Нож канцелярский (или спец. нож для резки ГК)
    15. Перфоратор + бур
    16. Шуруповерт и просекатель
    17. Саморезы по металлу 3,5×25-35 мм (черные, частый шаг)
    18. Саморезы с пресс-шайбой 4,2×13мм или короче
    19. Ножницы по металлу или болгарка
    20. Минвата ISOVER, KNAUF Insulation, URSA, Rockwool, Шуманет и т.п.
    21. Узкий и широкий шпатели

    На следующем слайде слева – саморез с прессшайбой, он служит для скрепления профилей между собой. Есть вариант со сверлом и без. Их обозначаются, соответственно, LB и LN. На слайде – вариант LN. В нашем случае они нужны, только если нет просекателя. Справа – саморез по гипсокартону. Точнее, он все равно по металлу, но служит уже для крепления к профилям листов ГК. Поэтому чаще всего его так и называют – саморез по гипсокартону. Имеет потайную, т.н. рожковую, головку. Обозначается – TN. Существует еще и TB, со сверлом на конце, но и без него можно прекрасно обойтись, 0.6 мм стали TN-ки легко возьмут.

    Саморезы для монтажа конструкций из ГКЛ

    Инструкция по монтажу перегородки из гипсокартона своими руками.

    Шаг 1. Разметка

    Для примера пусть наша перегородка будет являться продолжением уже имеющейся стены. Ее крайне желательно предварительно выровнять по маякам. Чертим линию-продолжение стены на потолке, прямой угол угол делаем с помощью простого угольника. Линия эта – внутренняя граница нашей будущей перегородки, с учетом ее конечных габаритов. Но нам сначала нужно смонтировать каркас, а для него размеры другие. Необязательно чертить для каркаса свои линии, можно все сделать проще. Как? Узнаете совсем скоро…

    Линии разметки на потолке

    Пока переносим линии с потолка на пол при помощи отвеса и шнуроотбойного устройства, либо лазерного нивелира.

    Перенос разметки на пол

    А вот теперь перед вами тот самый упрощенный способ разметки ПН.

    Размечаем отверстия для крепежа

    Суть в том, что на направляющие профили, вырезанные в размер, нашиваются кусочки гипсокартона, которые уже и выставляются по линиям. При таком подходе риск ошибки будет минимален. Мы имеем в виду, что потом, когда будут нашиваться листы ГК, правИло не будет «прыгать» на границе стена/перегородка. Кусочки ГКЛ должны быть нашиты заподлицо со стенками ПН. Выставляем профиль этими кусочками по линии и ставим метки карандашом или маркером там, где у нас будут отверстия для крепления ПН к основанию.

    С другого ракурса

    Шаг 2. Крепление ПН

    Затем по нашим отметкам высверливаются отверстия в основании, а на профили в обязательном порядке наклеивается уплотнительная лента. Ее отсутствие способно на корню загубить всю звукоизоляцию будущей перегородки. С ней же примыкание к основанию будет очень плотным, что также сказывается и на трещиностойкости конструкции. Само крепление осуществляется дюбель-гвоздями при помощи обыкновенного молотка. Быстро и крепко.

    Крепление профиля на дюбель-гвозди

    Направляющие на полу

    Возле проема

    На потолке

    Не откручиваем кусочки ГКЛ от профилей до тех пор, пока не закрепим ПН во всех нужных точках. Часто бывают ситуации, когда имеющихся в ПН отверстий не хватает. В этих случаях их следует пробурить самостоятельно, причем можно сделать это в один прием – сквозь профиль в основание. Главное – тщательно следить, что бы границы кусочков ГКЛ четко совпадали с линиями разметки. После закрепления направляющих по бокам от дверного проема советую проверить их правИлом и убедиться, что они лежат строго на одной линии.

    Нужно делать не менее трех точек крепления на профиль. Даже если он 30 см в длину. Обычно шаг креплений делают в районе 50 см. Если пол неровный, шаг уменьшают. Иногда даже приходится делить ПН на несколько отрезков. Все то же самое проделываем и на потолке. После чего откручиваем кусочки ГКЛ, но не выкидываем, они нам еще пригодятся…

    Шаг 3. Крепление пристенных ПС

    Крепление стоек к стенам

    Вырезаем по высоте стоечные профили, вставляем их в направляющие вплотную к стенам и бурим отверстия в стенах прямо через них. Старайтесь выдерживать шаг около 50 см, не больше. В эти отверстия снова забиваем дюбель-гвозди. Не забудьте проклеить стенки профилей уплотнительной лентой! И контролируйте их правИлом, они не должны искривляться. Кстати, высота ПС должны быть меньше высоты потолков в помещении, как минимум, на 1 сантиметр. Они не должны подпирать потолок.

    Длина стоек на 1 см меньше высоты потолка

    Как видите, между стоечным профилем и полом есть некоторое расстояние.

    Шаг 4. Установка стоек каркаса

    Стоечные профили каркаса устанавливаются с шагом в 60 см. Если на перегородку будет укладываться плитка, то с шагом 40 см. Профили дверного проема — внеочередные, и они не влияют на шаг остальных ПС. На слайде показаны профили, выставленные на 60 и 80 см от стены. Ближний ПС как раз формирует дверной проем.

    Стойки каркаса перегородки

    Чтобы надежно сформировать проем, боковые ПС делаются двойными, то есть один ПС вставляется в другой. Разумеется, это делается таким образом, что бы отверстия в стенках этих профилей совпадали по высоте. Вставить ПС друг в друга – задача не из легких, иногда приходится ходить по ним ногами, чтобы они защелкнулись по всей длине. Получается, что на слайде вы видите 3 профиля, а на самом деле их 4.

    ПС выставляются в одном направлении — стенкой к углу, с которого начнется обшивка гипсокартоном. Максимальный вес дверного полотна, который может выдержать пара ПС-100 — 40 кг. Стоечные профили устанавливаются строго вертикально. Их длина должны быть на 1 см меньше высоты потолков. А отверстия во всех профилях должны быть на одной высоте. Профили можно закрепить к направляющим с помощью просекателя или саморезов с прессшайбой (на время). Перед нашивкой ГКЛ все саморезы должны быть выкручены.

    Стойки на местах

    Да, ПС устанавливаются в одном направлении, ведь крепление листов должно начинаться с той части полки профиля, которая ближе к его стенке. Если сделать наоборот, саморезы будут заминать полку профиля, и тот может искривиться. На слайде вы видите почти готовый каркас перегородки. Давайте взглянем на то, как правильно формируется внешний угол…

    Формирование внешнего угла

    Каркас с другого ракурса

    Один из стоечных профилей повернут стенкой наружу, а второй стоит к нам полкой. Между ними оставлено расстояние, равное толщине ГКЛ, его мы заложили на этапе крепления ПН. Таким образом, лист ГК с внутренней стороны перегородки будет заводиться, как бы, в ее глубь. В завершении статьи внешний угол полностью готовой перегородки будет показан в разрезе.

    Шаг 5. Перемычка

    Перемычка из ПН

    Осталось нам сделать перемычку для дверного проема. Она выполняется из направляющего профиля путем косого надреза его полок и отгибу части его длины на 5-7 см. На слайде хорошо видно, как она будет выглядеть. То есть вам нужно будет вырезать кусок ПН на 10-14 см длиннее ширины проема. Надрезать и симметрично его загнуть. С каждой стороны перемычка крепится к боковым стойкам на 2-3 самореза LN.

    Установка перемычки в каркас

    Вот теперь наш каркас полностью закончен. Можно пропускать через каркас электро-кабели. Но не следует заводить их внутрь профилей, так они могут быть проткнуты TN-саморезами при обшивке ГКЛ.

    Шаг 6. Обшивка ГКЛ

    Обшивка каркаса гипсокартоном

    ДО перемычек

    Тут есть несколько правил.

    • Первое мы уже называли – нельзя стыковать листы на боковых профилях проема.
    • Второе — недопустимы крестообразные стыки вида «+», только вида «т».
    • Третье — стыки листов с внутренней и с внешней стороны должны быть смещены по горизонтали на шаг профилей, а по вертикали не менее чем на 40 см. На слайде вы можете видеть те самые кусочки гипсокартона, которые мы использовали для разметки. Теперь они нам служат в качестве подпорок. Ведь листы ГК нельзя ставить прямо на пол, они должны быть приподняты над ним примерно на 1 см.
    • И до потолка они тоже доходить не должны, примерно на полсантиметра. Это четвертое правило.

    Чтобы закрепить гипсокартон к двойным стойкам проема, можно воспользоваться маленькими сверлышками по металлу. Иначе очень часто саморезы просто заминают внутреннюю часть профиля. Сначала насверливаете сквозь ГКЛ отверстия, затем в них уже вкручиваете саморезы. Разумеется, листы могут стыковаться по горизонтали только на профилях, а это значит, что мы должны сделать на стыках перемычки из ПС. Как они выглядят, смотрите на следующем слайде.

    Перемычки из ПС

    Это отрезки обычных стоечных профилей. Крепить их, опять же, нужно начинать с той стороны полки, которая ближе к стенке. В деле монтажа перемычек желательно иметь помощника, который будет держать отрезки профилей, пока вы крутите в них саморезы. Как только все перемычки будут расставлены, можно укладывать между профилей плиты звукоизоляции (минваты). Нам больше всего нравится ISOVER. При укладке стараемся не оставлять незаполненных участков. Ее следует отрезать с запасом примерно в 5 см, чтобы она упиралась в профили и за счет этого держалась в каркасе. При работе с минватой обязательно пользуйтесь очками, респиратором и перчатками!

    Процесс обшивки

    Процесс обшивки 2

    Готовая обшивка

    Шаг саморезов — около 20-25 см. На перемычках желательно крутить их почаще, через 10-15 см. Следите за тем, что бы шляпки саморезов были углублены в лист, но не протыкали картон. Если картон оказался проткнут, саморез следует перекрутить. Что еще важно — саморезы должны входить строго под прямым углом. Они должны отстоять от края торцевой кромки листа на расстоянии не менее15 мм и продольной кромки — не менее10 мм. Кстати, ГКЛ можно монтировать только в вертикальном положении! Если в помещении планируется натяжной потолок, под него в перегородке желательно смонтировать закладные из ПС, в которые рекомендуем дополнительно вставить брус соответствующего размера.

    Также рекомендую вкручивать саморезы в перемычки с обеих сторон перегородки, а не только со стороны стыка. Желательно подгадать расположение листов на внешнем углу так, что бы они лежали на нем заводским краем. Потом, когда мы будем устанавливать на него защитный уголок, он углубится, и плоскость не испортится. Конечно, все прогрессивное человечество уже давно использует специальную углозащитную бумажную ленту, Sheetrock, например. Но мы знаем, что в нашей стране такую найти тяжеловато, поэтому у нас каменный век затянулся, и мы по-прежнему используем устаревшие металлические уголки. Итак, перегородка собрана.

    А вот и обещанные сопряжения:

    Прямой внешний угол

    Крестообразное сопряжение

    Т-образное сопряжение

    А вот и видео от Кнауф:

    Вконтакте

    Комплектная система KNAUF для сухого способа отделки помещений включает в себя:

    • основные материалы : гипсокартонные листы, металлические профили;
    • дополнительные материалы – шпаклевочные смеси, армирующие ленты, грунтовки, шурупы и т. п., а также
    • инструмент и техническую информацию о конструкциях и способах производства.

    В данной серии содержатся указания по подбору типа и конструкции облицовки стен каркасного и бескаркасного типа из гипсокартонных листов, а также рабочие чертежи узлов облицовки стен.

    Типы облицовок системы KNAUF

    Примечание: масса одного кв. метра облицовки рассчитана для случая применения гипсокартонных листов толщиной 12,5 мм.

    В зависимости от свойств и области применения листы подразделяются на следующие виды:

    • Листы гипсокартонные обычные (ГКЛ) – гипсокартонные листы, применяемые преимущественно для внутренней отделки зданий и помещений с сухим и нормальным влажностными режимами.
    • Листы гипсокартонные влагостойкие (ГКЛВ) — гипсокартонные листы, имеющие пониженное водопоглощение (менее 10%) и обладающие повышенным сопротивлением проникновению влаги; применяют в помещениях с сухим, нормальным, влажным и мокрым влажностными режимами в соответствии с действующими нормами по строительной теплотехнике.
    • Листы гипсокартонные с повышенной сопротивляемостью воздействию открытого пламени (ГКЛО) — гипсокартонные листы, обладающие большей, чем обычные, сопротивляемостью огневому воздействию; применяют в помещениях с повышенной пожарной опасностью.
    • Листы гипсокартонные влагостойкие с повышенной сопротивляемостью воздействию открытого пламени (ГКЛВО) — гипсокартонные листы, обладающие одновременно свойствами листов ГКЛВ и ГКЛО.

    При применении листов ГКЛВ и ГКЛВО в помещениях с влажностным и мокрым режимами следует предусматривать вытяжную вентиляцию, обеспечивающую нормальный воздухообмен в соответствии с действующими строительными нормами на отопление, вентиляцию и кондиционирование (Смотрите Узлы KNAUF Автокад ниже).

    Влажностный режим помещений зданий и сооружений в зимний период в зависимости от относительной влажности и температуры внутреннего воздуха следует устанавливать по таблице 1 СНиП II-3-79* «Строительная теплотехника»

    Гипсокартонные листы выпускаются с различными типами продольных кромок

    Заделка стыков ГКЛ с кромками типа УК и ПЛУК выполняется при помощи армирующей ленты.

    Кромка ПЛУК, кроме того, позволяет производить заделку стыков ГКЛ без армирующей ленты, что снижает количество операций, расход и номенклатуру материалов.

    Кромка ПК служит в основном для формирования второго слоя обшивки в облицовке С626.

    Торцевые кромки имеют прямоугольную форму.

    Металлический каркас из оцинкованных металлических профилей по ТУ 1111-004-04001508-95

    Металлические профили KNAUF изготавливаются в соответствии с ТУ 1111-004-04001508-95 и представляют собой длинномерные элементы, выполненные методом холодной прокатки тонкой стальной ленты толщиной 0,55-0,8 мм на современном оборудовании.

    Стандартная длина профиля KNAUF составляет 2750, 3000, 4000, 4500 мм.

    Максимальная длина профилей составляет 9000 мм.

    Стоечные профили (ПС) имеют С- образную форму и служат в качестве вертикальных стоек каркасов, предназначенных для гипсокартонных облицовок. Монтируется стоечный профиль в паре с соответствующим по размеру направляющим профилем.

    ПС-профили KNAUF выпускаются со следующими размерами сечения:

    Допускается соединение стоечных профилей по длине (1.073.9–2.00.1–9). При монтаже в местах нахлеста применяется заклепочное соединение, соединение шурупами типа LN9 или при помощи просекателя — методом «просечки с отгибом».

    Направляющие профили (ПН) имеют П-образную форму и служат в качестве направляющих для стоечных профилей, а также для устройства перемычек между ними в каркасах облицовок. Монтируются в паре с соответствующим по размеру ПС-профилем.

    ПН-профили KNAUF выпускаются со следующими размерами сечений:

    (ПНП 28×27) имеет П-образную форму и служит в качестве направляющего для потолочного профиля, а также для устройства перемычек между ними в каркасах облицовки С623. Монтируется в паре с соответствующим по размеру потолочным профилем (ПП 60×27).

    Потолочный направляющий профиль (ПНП 28×27) производится с готовыми отверстиями Ф 8 мм в стенке профиля с шагом около 250 мм. для крепления его к несущему основанию.

    Потолочный профиль (ПП 60×27) имеет С-образную форму и служит в качестве вертикальных стоек каркасов, предназначенных для облицовки гипсокартонными листами. Монтируется в паре с соответствующим по размеру потолочным направляющим профилем (ПНП 28×27).

    Звукоизоляционные и теплоизоляционные материалы

    В качестве звукоизоляционного и теплоизоляционного слоя в гипсокартонных облицовках системы KNAUF следует применять изделия из минерального и стекловолокна на синтетическом связующем и другие материалы, включенные в «Перечень полимерных материалов и конструкций, разрешенных к применению в строительстве министерством здравоохранения СССР» – М.1985 и имеющих сертификат пожарной безопасности и гигиенический сертификат на применение в помещениях соответствующего назначения.

    Крепежные изделия

    Для крепления ГКЛ к каркасу облицовок и крепления элементов каркаса облицовок между собой применяются следующие виды крепежных изделий:

    а) для крепления ГКЛ к каркасу:

    Антон Цугунов

    Время на чтение: 4 минуты

    Гипсокартон повсеместно используется при ремонте квартир. С его помощью выравнивают стены и потолки, конструируют ниши и короба, модернизируют дверные проемы, выполняют многие элементы декора. Есть определенные правила монтажа этих конструкций, которые необходимо соблюдать. Ведущие производители гипсокартона разработали целые комплекты для удобства потребителей. Особенную популярность в нашей стране приобрела технология «Кнауф».

    Преимущества использования технологии

    «Кнауф» выпускает целую линейку готовых наборов, различающихся в зависимости от типа и размеров конструкции.

    Главное преимущество комплектов фирмы Knauf: в них входит все необходимое для монтажа стены или перегородки, от гипсокартона до элементов крепежа. Это дает потребителю несколько преимуществ, среди которых:

    • Гарантия использования только качественных материалов. Этому способствует строгая система фирменного контроля, рассчитанная на минимальные допуски при изготовлении ГКЛ и других элементов.
    • Легкость расчета расхода гипсокартона и иных частей конструкции. Достаточно простого онлайн-калькулятора, имеющегося на многих сайтах. Нужно ввести в него габариты вашей стены или перегородки, указав количество дверей и окон, и он выдаст полный список всех необходимых элементов с указанием их количества.
    • Каждый комплект производитель снабжает подробной инструкцией по сборке, благодаря чему осуществить ее сможет даже неподготовленный человек.
    • Покупая материалы по отдельности, можно забыть некоторые детали. Использование комплекта решает эту проблему.

    Порядок установки комплектов «Кнауф»

    Обязательны подготовительные работы: выравнивание и нанесение разметки. После этого ставится перегородка:

    • На дюбеля крепятся направляющие профили.
    • Через выбранные оптимальные промежутки устанавливаются вертикальные стойки. Их фиксацию рекомендуется производить при помощи просекателя с отгибом.
    • Монтируются горизонтальные перемычки.
    • При необходимости протягиваются коммуникации, укладывается утеплитель.
    • Специальными фирменными саморезами обшивают каркас ГКЛ.
    • Проводят финишную обработку углов и стыков листов.

    Особенности монтажа

    Система сборки стен и перегородок по такой технологии имеет свои нюансы, которые обязательно надо учесть для достижения оптимального результата:

    • Для обеспечения высокой прочности отдельные элементы каркаса усиливают за счет вложения одного профиля в другой.
    • Направляющие крепятся на дюбели минимум в трех точках. Плоскость профиля, прилегающая к основанию, предварительно оклеивается демпферной лентой.
    • Часто приходится стыковать недостаточно длинные элементы металлоконструкции. В этом случае следует разносить места соединения, например размещать их в шахматном порядке. Это снизит вероятность появления вибраций или различных деформаций конструкции.
    • Стойки размещают на расстоянии 600 мм друг от друга. Таким образом, каждый лист будет фиксироваться на трех профилях. При необходимости шаг между стойками можно уменьшать.
    • Профили между собой скрепляются при помощи просекателя или фирменными саморезами. На пересечениях используются соединители типа «краб».
    • Элементы обшивки из ГКЛ крепятся встык с необходимыми зазорами для компенсации температурного расширения материала. В дальнейшем их заполняют специальным составом, произведенным той же фирмой «Кнауф».
    • При строительстве перегородок из ГКЛ, имеющих оконные ниши или дверные проемы, запрещается производить стыковку листов над ними. Иначе есть риск расхождения швов из-за вибраций, возникающих при использовании окон и дверей. Стыковку элементов производят ближе к углам помещения.

    Типы конструкций, предоставляемых фирмой Knauf

    Наборы отличаются друг от друга количеством обшивок, толщиной и конструкцией каркаса. Во всех перегородках используется фирменный утеплитель на основе минеральной ваты. Различают следующие комплекты:

    • С 111 – с обшивкой в один слой. Минимальная толщина и неустойчивость к нагрузкам не позволяют такой конструкции заменить собой полноценную стену, ее функция – декоративная и зонирующая.
    • С 112 – обшивка в два слоя с каждой стороны на одинарном каркасе.
    • Наборы С 121 и С 122 – аналогичны двум описанным выше. Различие в том, что в них вместо профилей используются деревянные брусья для обрешетки.
    • С 115 – комплект со сдвоенным каркасом, облицованный двумя слоями гипсокартона. Это позволяет за счет увеличения толщины перегородки разместить в ней двойной слой минеральной ваты. По своим характеристикам такая конструкция приближается к обычной стене.
    • С 116 – также выполняется на двойном разнесенном каркасе. Внутренние полости, остающиеся внутри него, позволяют произвести скрытый монтаж коммуникаций. Отнесенная от стены двухслойная обшивка реализована в комплекте С 626.
    • С 113 или С 367 – наборы с тройной обшивкой. Предназначаются для тех случаев, когда необходимо применять гипсокартон разных типов: влагостойкий, огнеупорный и обычный во многих комбинациях.
    • С 118 – используется для особопрочных стен и перегородок. В нем между слоями гипсокартона прокладываются листы оцинкованной стали толщиной 0,5 мм.
    • С 361, С 362, С 363 – комплекты на одинарном каркасе, обшитые соответственно в 1, 2 или 3 слоя гипсоволокнистым суперлистами Knauf. С 365–369 – модификации перегородок с гипсоволокном на разных каркасах.
    • С 386.1 и С386.2 – комплекты, в которых предусмотрена прокладка вентиляционных или других коммуникационных каналов.

    Возможны различные комбинации каркасов и обшивок. Все они представлены в линейке продукции фирмы «Кнауф».

    Одинарный каркас используется, когда не планируется вешать на стену что-нибудь тяжелое, а также если не требуется значительное утепление или звукоизоляция. Но чтобы прикрепить на стену бытовую технику, имеющую солидный вес, придется сделать двойной каркас с усилением.

    Особенности формирования углов из гипсокартона

    Важную роль в устройстве гипсокартонной конструкции играют углы. Если их неправильно собрать, то через короткое время в этих местах появятся трещины, да и крепление листов будет ненадежным.

    Конструкции из ГКЛ могут иметь как внутренние, так и внешние углы. Для формирования каждого из них применяются свои приемы. Прежде всего собирается каркас.

    Наружные углы выполняются следующим образом:

    • Две вертикальные стойки, образующие ребро, устанавливаются в направляющие так, чтобы сформировать единый угол. Недопустимо монтировать их со смещением: в этом случае под местом стыковки листов гипсокартона будет пустота.
    • Стойки фиксируют в направляющих парой саморезов в каждом месте крепления. Профессионалы предпочитают пользоваться просекателем: такое соединение не содержит выпуклостей, мешающих плотному прилеганию ГКЛ.
    • Фрагменты гипсокартонной обшивки прикручиваются встык, так, чтобы плоскость одного элемента перекрывал торец другого, и усиливаются специальным угловым профилем. Закрепить его можно шпаклевкой или клеем ПВА.

    Криволинейные ребра укрепляют гибким уголком из пластмассы.

    Внутренние углы формируются несколько иначе:

    • На начальном этапе из профиля делают угол, скручивая две стойки таким образом, чтобы боковая спинка одной крепилась к половине спинки другой. При этом используют саморезы LB19 мм или аналогичные им. Крепление производят через каждые 25–30 см.
    • Эта конструкция вставляется в направляющие на полу и потолке и фиксируется саморезами по металлу.
    • Перед монтажом гипсокартона делают фаски с наклоном 45˚, они облегчат шпаклевку угла.
    • Внутренне ребро проклеивается армирующей сеткой и шпаклюется. После высыхания производится обработка грунтовкой для гипсокартона.

    ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Шпаклевка для заделки швов гипсокартона: какую выбрать и какая лучше


    Монтаж перегородки из гипсокартона с дверью своими руками, фото и видео

    Гипсокартонные листы успешно используются для выравнивания уже существующих или возведения с нуля новых перегородок. Этот материал хорошо скрывает коммуникации, электропроводку, звукоизолирующие или утепляющие прослойки и без проблем распиливается и фиксируется к поверхностям или каркасу своими силами. К основным требованиям технологии установки относят надежную поддержку ГКЛ металлическим профилем, усиление на участках проемов и равномерное распределение нагрузок, размещение стыков плит исключительно на направляющих, обязательную обработку швов и выполнение декоративной отделки.

    Оглавление:

    1. Описание конструкций из ГКЛ
    2. Технология монтажа своими силами
    3. Установка профиля
    4. Полезные советы и рекомендации

    Особенности перегородок из ГКЛ

    Стандартная схема таких перестенков включает жесткий каркас из алюминиевого профиля (самонесущий или прикрепленный к стене), обшивку из ГКЛ и коробку проема (лутку с дверьми или без них). Поддерживающие элементы фиксируются к полу и потолку. С целью усиления изоляционных свойств внутреннее пространство могут закладывать минватой или пенополистиролом, декоративных – наружные поверхности облицовывают или окрашивают.

    К особенностям и преимуществам относят:

    • Легкость и низкую нагрузку на основание.
    • Универсальность, стандартные марки ГКЛ подходят для любых разделительных конструкций в помещениях с нормальной влажностью, ГКЛО выбираются при повышенных требованиях к пожарной безопасности, ГКЛВ – при обустройстве ванн, кухонь и душевых. Материалы легко комбинировать, одна сторона может выполняться из влагостойких плит, другая – из обычных.
    • Простоту обработки и фиксации, возможность создания криволинейных форм в нишах и арочных дверных проемов.
    • Экологичность, соответствие нормам санитарной безопасности.
    • Хорошие декоративные свойства, обладает высокой адгезией с материалами отделки.

    Рекомендуемая толщина используемых листов составляет 12,5 мм, при высоких требованиях в надежности и отсутствии бюджетных ограничений выбирается двухслойная обшивка. Ширина перегородки зависит от габаритов дверного блока, обычно она на 1-2 см больше, этот запас используется при необходимости смещения короба. Для исключения ошибок рекомендуется сделать несколько замеров и точный эскиз. Еще одним фактором влияния является толщина утеплителя или звукоизолятора, при установке раздвижных дверей соответствующие участки оставляют незаполненными. Арки и ниши изготавливаются из ГКЛА 6,5 мм.

    Технология строительства

    Этапы монтажа перегородки из гипсокартона с дверью включают:

    • Удаление неустойчивой основы, замеры, составление чертежа, расчет стройматериалов, подготовку инструментов.
    • Разметку осей для направляющих.
    • Установку каркаса и стоек. Скрепление саморезами, проверка и устранение отклонений по уровню.
    • Прокладку электропроводки и коробов для коммуникаций. Этот этап выполняется полностью, вплоть до проверки правильности подключений.
    • Разметку и распил гипсокартонных листов, подготовку отверстий под розетки и светильники.
    • Крепление ГКЛ к каркасу с обязательным смещением плит с помощью металлических саморезов. При совмещении процесса с утеплением вначале обшивается одна сторона, только потом, после распределения изолятора внутри – вторая.
    • Базовое оштукатуривание стыков и поверхности, легкая шлифовка и выравнивание, монтаж дверного блока, отделка.

    Основные сложности возникают при заложении проемов, важно создать идеально ровную и надежную поддержку еще на стадии сборки каркаса. К необходимым условиям относят закладку перемычки и усиление жесткости конструкции на этом участке. Последовательность приведенной пошаговой инструкции по установке простенка с дверью своими руками нарушать не следует.

    Руководство по размещению и соединению профиля

    Вначале рекомендуется сделать разметку для нижних направляющих с заложением прохода, после этого линия с помощью уровня переносится на потолок. При расположении дверного проема возле стены используется целый профиль, вплоть до его начала. При его нахождении в центре в нужных местах направляющие загибаются под углом в 90°. По всей протяженности перегородки на потолке желательно фиксировать цельные отрезки. При креплении ПН-профиля к капитальным конструкциям используются металлические дюбеля с шагом в 50-60 см, не более. Максимально допустимое отклонение по уровню составляет 1-3 мм, при нарушении этого условия дверь будет открываться произвольным путем или хлопать.

    К монтажу вертикальных направляющих приступают после проверки разметки. К обязательным условиям технологии относят крепление стыков ГКЛ непосредственно к металлу, это означает, что каждый лист имеет не менее 3 линий соприкосновения. Шаг осей – 60 мм, при высоких требованиях к надежности или ожидаемым нагрузкам – 40. Вертикальный профиль для будущей перегородки из гипсокартона крепится либо к стенам, либо к зафиксированным ранее на полу и потолке направляющим. Поперечные вставки предусматриваются на участках крепления края плиты и над проемом, в местах пересечения профиля советуется сделать усиление – соединить их крабами или заклепками.

    Особое внимание уделяется каркасу для дверных коробок. Помимо обязательной и жесткой перемычки предусматривается не менее двух дополнительных вертикальных отрезков, соединяющих участок над проемом с потолочным профилем. Сами стойки рекомендуется усилить деревянными брусками с совпадающими с шириной лутки размерами. Для предотвращения образования грибка и продления срока службы такие элементы заранее обрабатываются антисептиком и просушиваются. Альтернативными вариантом является применение специального профиля из металла толщиной свыше 2 мм.

    Следующим шагом инструкции идет распил ГКЛ с помощью малярного ножа или электролобзика. Средний вес плит стандартной толщины составляет 30 кг, с учетом отсутствия на них раствора их можно поднять самостоятельно, но в целом процесс обшивки лучше не проводить самому, от этого зависит ровность межкомнатной перегородки. Листы укладывают со смещением, схождения четырех углов избегают. Для крепления потребуется шуруповерт и саморезы длиной от 13 до 19 мм (в зависимости от толщины гипсокартона), конец крепежа должен выступать, а шляпка – быть утопленной не более чем на 1-2 мм. Все отверстия под розетки размечаются и подготавливаются заранее.

    К отделке стыков приступают после проверки всех подключений и уровня шляпок саморезов, выступающих элементов быть не должно. При работе с УК и ПЛУК кромками проблем не возникает, при соединении прямых торцов придется сделать дополнительные надрезы и удалить часть материала канцелярским ножом. При высоких требованиях надежности стыки обрабатывают высокопрочными шпаклевочными составами, например, Кнауф Унифлот. Любые сухие смеси разводятся с учетом указанной в инструкции дозировки воды исключительно механизированным способом. Наружные углы в нишах усиливаются специальным пластиковым профилем.

    Дверную коробку прикручивают к стойкам с помощью длинных металлических дюбелей, любые зазоры заполняются монтажной пеной. Для исключения смещения проема внутри самого блока на этом этапе закладываются деревянные бруски. После высыхания излишки пены удаляются ножом, при отсутствии других требований можно приступать к внешней отделке. В качестве декоративных и защитных материалов чаще всего используются обои, штукатурка и краска, поверхность покрытых тонким слоем плит перед их приклеиванием или нанесением слегка шлифуется.

    Рекомендации при ведении работ своими руками

    Выровнять профиль и фиксировать листы проще силами двух человек. Непосредственно установку дверного полотна проводят после этапа обшивки, но все закладные и усиливающие элементы – до, они должны быть скрытыми. Некоторые сложности возникают при размещении сдвижных дверей, в этом случае рекомендуется предусмотреть фальшстенку – дополнительную обрешетку, отстающую от основных конструкций на толщину движущей панели и еще на 10-15 см. На участке сдвига профиль отсутствует.

    Избежать многих проблем при монтаже перегородки с дверным проемом своими руками помогает составление точной схемы и использование качественных стройматериалов. Это относится к крепежам, гипсокартону (марки с утоненной и полуутоненной кромками образуют более аккуратные стыки), шпаклевкам для заполнения швов и армирующей ленте. При необходимости создания арок целесообразно использовать специальный изогнутый профиль, конструкция получится более надежной и красивой. При разделении жилых зон акцент делается на усилении акустического комфорта – под несущими направляющими обязательно прокладывается демпферная лента, между листами размещаются плиты минваты с разнонаправленными волокнами.

    Описание технологии установки и необходимых материалов

    Содержание:

    Одним из самых эффективных способов выравнивания потолка является установка потолка из гипсокартона по технологии Knauf. Этот метод требует довольно много времени и усилий, но результат отличный. Этот метод представляет собой последовательную сборку готовых элементов конструкции.

    Давайте посмотрим, что входит в предлагаемый комплект:

    1. Направляющие.
    2. Профиль 28X60.
    3. Различные подвесные элементы.
    4. Крабы.
    5. Профильные соединители, они понадобятся только в том случае, если длины профилей недостаточно и их нужно увеличивать, соединяя их вместе.
    6. Гипсокартон потолочный Knauf.
    7. Крепежные детали (дюбели, заглушки и шурупы).

    Подготовительные работы

    Монтажные работы проводить в период отделочных работ в помещении, технология монтажа потолков ГКЛ в потолки Кнауф применима только при условии, что все мокрые работы уже выполнены.Также перед началом работы с потолком стоит выровнять все вертикальные поверхности. В помещении должна поддерживаться нормальная комнатная температура и влажность. Ни в коем случае температура не должна опускаться ниже 10 градусов по Цельсию.

    Перед началом работы стоит подготовить инструменты:

    • перфоратор;
    • аккумуляторная отвертка и дрель;
    • рулетка и карандаш;
    • нож для обработки концов;
    • уровень воды.

    Разметка и крепление направляющих

    Для разметки потолка, который будет монтироваться по технологии Knauf из гипсокартона, будет недостаточно использовать строительный уровень, для этого идеально подойдет гидравлический уровень или лазерное устройство.Также стоит приготовить болтовню краски. После того, как с помощью гидравлического уровня в углах комнаты были сделаны разметки, они соединяются между собой по всему периметру с помощью шнурка.

    Крепление металлического профиля будет производиться по намеченной линии, поэтому стоит помнить, что чистовой пол спускается на ширину профиля и на толщину листа гипсокартона. Этот момент следует продумать заранее, чтобы, в конечном итоге, потолок не опустился слишком низко.

    На этапе разметки стоит осмотреть потолок и стены на предмет наличия электропроводки, рекомендуется наметить ее расположение. Это предотвратит его повреждение при креплении металлического каркаса.

    После того, как вся разметка сделана, стоит закрепить направляющие, для этого используется профиль 27 на 28 мм. Крепятся к стене 6 дюбелями 40 мм.

    Монтаж рамы

    Технология Knauf предполагает непосредственно раму. После закрепления направляющих профилей можно приступать к ее монтажу.Подвесы должны быть закреплены по заранее запланированным линиям. Чтобы закрепить их на бетонном основании, нужно использовать дюбеля. Для каркаса используется профиль Knauf 27 на 60 мм. Рекомендуемое расстояние между профилями — 40 см. Когда все профили установлены, можно приступать к установке отдельных частей профиля, которые будут идти перпендикулярно основному.

    На заметку: Для соединения элементов под прямым углом необходимо использовать специальный соединительный профиль — «краб».

    Защелкивается на профиль, но для надежности и долговечности также крепится к профилю с помощью саморезов размером от 3,5 до 9,5 мм. В готовом варианте должен получиться каркас с размером ячеек от 40 до 40 см. Завершающим этапом монтажа каркаса из металлопрофиля является выравнивание поверхности и крепление подвесов. Именно с их помощью можно откорректировать горизонтальную плоскость натяжного потолка. Подвесы следует располагать на расстоянии друг от друга не более 50 см.Если их будет больше, это только повысит прочность и надежность конструкции профиля.

    Монтаж гипсокартона на каркас

    Крепление гипсокартонных листов к потолку не представляет особой сложности, технология монтажа гипсокартонных потолков Knauf очень проста в исполнении. Но для создания более комфортных условий работы следует обратиться за помощью, так как листы гипсокартона довольно большие и держать их под потолком довольно сложно. Перед обшивкой рекомендуется ознакомиться с основными правилами работы:

    1. Листы гипсокартона следует закрепить по направлению всех профилей с шагом между саморезами не более 20 см.В тех местах стыка листов шурупы будут смещены.
    2. Для того, чтобы вырезать прямую часть из гипсокартона, воспользуйтесь острым ножом. Сделав надрез верхнего слоя, лист можно разломать по прорези. Если вам нужно подготовить фигурные детали для их вырезания, лучше воспользоваться ножовкой.
    3. Вверните винты осторожно, важно, чтобы крышка была слегка утоплена и не выступала над поверхностью. Но следует быть осторожным, чтобы не пробить лист, так как крепление будет ненадежным.

    Шпаклевка гипсокартонного потолка начинается с отделки швов. Обязательным является использование сетки, которая предотвратит растрескивание штукатурки. Шпаклевка всей поверхности проводится только после полного высыхания стыков.

    Видео об изготовлении потолка по технологии Knauf


    Внимание, только СЕГОДНЯ!

    Цугунов Антон Валерьевич

    Время чтения: 4 минуты

    Гипсокартон широко применяется при ремонте квартир.С его помощью выравниваются стены и потолки, сооружаются ниши и воздуховоды, модернизируются дверные проемы, изготавливаются многие элементы декора. Для этих конструкций существуют определенные правила монтажа, которые необходимо соблюдать. Ведущие производители гипсокартона разработали комплекты для удобства потребителей. Особую популярность в нашей стране приобрела технология Knauf.

    Преимущества использования технологий

    Knauf производит целую линейку готовых наборов, которые различаются в зависимости от типа и размера конструкции.

    Главное преимущество комплектов Кнауф: в них есть все необходимое для установки стены или перегородки, от гипсокартона до крепежа. Это дает потребителю несколько преимуществ, в том числе:

    • Гарантированное использование только качественных материалов. Этому способствует строгая корпоративная система контроля, рассчитанная на минимальные допуски при изготовлении гипсоволокна и других элементов.
    • Удобство расчета расхода гипсокартона и других частей конструкции.Достаточно простого онлайн-калькулятора, доступного на многих сайтах. Вам нужно вписать в нее размеры своей стены или перегородки с указанием количества дверей и окон, и она выдаст полный список всех необходимых элементов с указанием их количества.
    • Каждый производитель комплекта предоставляет подробную инструкцию по сборке, поэтому выполнить ее сможет даже неподготовленный человек.
    • Купив материалы отдельно, можно забыть некоторые детали. Использование комплекта решает эту проблему.

    Порядок установки комплектов «Кнауф»

    Обязательные подготовительные работы: центровка и разметка. После этого ставится перегородка:

    • На дюбель монтируются направляющие профили.
    • Вертикальные стойки устанавливаются с выбранными оптимальными интервалами. Их фиксацию рекомендуется производить при помощи резца с конечностью.
    • Установлены горизонтальные перемычки.
    • При необходимости протягиваются коммуникации, укладывается утеплитель.
    • Специальные фирменные саморезы обшивают раму ГКЛ.
    • Осуществляется отделка углов и стыков листов.

    Монтажные элементы

    Система сборки стен и перегородок по данной технологии имеет свои нюансы, которые необходимо учитывать для достижения оптимального результата:

    • Для обеспечения высокой прочности отдельные элементы каркаса армируются путем встраивания одного профиля в другой.
    • Направляющие
    • монтируются на дюбеля не менее чем в трех точках.Плоскость профиля, прилегающая к основанию, предварительно проклеивается демпферной лентой.
    • Часто возникает необходимость стыковки недостаточно длинных металлических элементов конструкции. В этом случае соедините точки подключения, например, расположите их в шахматном порядке. Это снизит вероятность возникновения вибраций или различных деформаций конструкции.
    • Стеллажи размещаются на расстоянии 600 мм друг от друга. Таким образом, каждый лист будет закреплен на трех профилях. При необходимости шаг между стойками можно уменьшить.
    • Профили скрепляются между собой при помощи насечки или фирменных саморезов. На перекрестках используются соединители типа «краб».
    • Элементы обшивки
    • ГКЛ закреплены встык с необходимыми зазорами для компенсации теплового расширения материала. Впоследствии их заливают специальным составом, выпускаемым той же компанией Knauf.
    • При устройстве перегородок из гипсокартона с оконными нишами или дверными проемами запрещается стыковка листов над ними.В противном случае существует риск расхождения швов из-за вибраций, возникающих при использовании окон и дверей. Стыковка элементов осуществляется ближе к углам комнаты.

    Виды дизайна, предоставляемые Knauf

    Наборы отличаются друг от друга количеством шкур, толщиной и конструкцией каркаса. Во всех перегородках используется фирменный утеплитель из минеральной ваты. Различают следующие наборы:

    • С 111 — с подкладкой в ​​один слой. Минимальная толщина и неустойчивость к нагрузкам не позволяют такой конструкции заменить полноценную стену, ее функция — декоративная и зонирующая.
    • С 112 — обшивка в два слоя с каждой стороны на едином каркасе.
    • Комплекты C 121 и C 122 аналогичны двум, описанным выше. Отличие в том, что в них вместо профилей для обрешетки используются деревянные бруски.
    • С 115 — комплект с двойным каркасом, обшитый двумя слоями гипсокартона. Это позволяет за счет увеличения толщины перегородки разместить в ней двойной слой минеральной ваты. По своим характеристикам такая конструкция приближается к обычной стене.
    • C 116 — также выполнен на раме с двойным интервалом.Оставшиеся внутри него внутренние полости позволяют скрытую прокладку коммуникаций. Снятая со стены двухслойная обшивка реализована в комплекте С 626.
    • C 113 или C 367 — комплекты с тройной обшивкой. Предназначен для тех случаев, когда необходимо использовать гипсокартон разных типов: влагостойкий, огнестойкий и распространенный во многих сочетаниях.
    • C 118 — применяется для особо прочных стен и перегородок. В нем между слоями гипсокартона уложены листы оцинкованной стали толщиной 0.5 мм.
    • C 361, C 362, C 363 — устанавливаются на одинарном каркасе, обшиваются в 1, 2 или 3 слоя соответственно гипсоволокнистыми листами Knauf. С 365–369 — модификации перегородок с гипсоволокном на разных каркасах.
    • С 386.1 и С386.2 — комплекты, в которых предусмотрена установка вентиляции или других каналов связи.

    Возможны различные комбинации рамок и оболочек. Все они представлены в продуктовой линейке Knauf.

    Одинарный каркас используется, когда не планируется вешать что-то тяжелое на стену или если не требуется значительная изоляция или звукоизоляция.Но чтобы прикрепить к стене бытовую технику солидным весом, придется сделать двойной каркас с армированием.

    Особенности формирования углов из гипсокартона

    Важную роль в возведении конструкции из гипсокартона играют уголки. Если их собрать неправильно, то через короткое время в этих местах появятся трещины, и крепление листов будет ненадежным.

    Конструкции

    ГКЛ могут иметь как внутренние, так и внешние углы.Для формирования каждого из них используются свои методы. В первую очередь собирается рама.

    Внешние углы следующие:

    • Две вертикальные стойки, образующие ребро, устанавливаются в рельсы так, чтобы образовать единый угол. Их монтировать со смещением недопустимо: в этом случае под стыком листов гипсокартона останется пустота.
    • Стойки фиксируются в направляющих парой саморезов в каждой точке крепления. Профессионалы предпочитают использовать просеивающее устройство: такое соединение не содержит выпуклостей, мешающих плотному прилеганию ГКЛ.
    • Фрагменты гипсокартонной обшивки привинчиваются встык, так что плоскость одного элемента перекрывает торец другого, и укрепляются специальным угловым профилем. Можно закрепить шпаклевкой или клеем ПВА.

    Изогнутые ребра жесткости усилены гибким пластиковым уголком.

    Многие мастера, выполняющие монтаж натяжных потолков, освоили технику работы на практике, переняв необходимый опыт и знания у более опытных монтажников.Но когда работа требует подготовки проекта работ, и в итоге нужно предоставить разумные гарантии технического соответствия конструкции нормам СНиП, многие испытывают трудности. Мастера любой респектабельной организации выполняют проектирование и монтаж гипсокартона на потолок в соответствии с рекомендациями, содержащимися в стандартной разводке Knauf.

    Назначение и содержание списка заданий

    Если для любителя ГОСТ и СНиП — «темный лес», то для профессионала технологическая карта — универсальное руководство, как технически грамотно и быстро смонтировать каркас и закрепить гипсокартон.

    • Данная инструкция избавит мастера от изучения именно этих норм и требований, а также ускорит сдачу работы заказчику. При соблюдении всех рекомендаций работа будет соответствовать нормам пожарной, экологической безопасности, требованиям ГОСТ, СНиП.
    • Технологическая карта Knauf содержит таблицы с готовыми исходными данными основных узлов каркасной конструкции до потолка.
    Потолок Кнауф

    Важно ! Если работы ведутся по договору, то при оформлении и сдаче заказа не обойтись без рекомендаций технического плана Knauf по составлению проектной документации.

    • В инструкции указывается необходимый материал и алгоритм сборки каркаса того или иного типа, описывается, как выполнять отдельные конструкторские задачи.

    Последняя действующая трассировка Knauf (серия 1.045.9-2.08.1) содержит подробные сведения о том, как спроектировать и установить подвесной потолок из гипсокартона и гипсокартона. Вся работа разбита на отдельные последовательные этапы, поэтому разобраться в технологии не составит труда.

    Виды потолочных конструкций

    Каркас к потолку изготавливается как из металлического профиля Knauf, так и из деревянных блоков.


    Существует 5 типов подвесных потолочных конструкций:

    1. Потолок П 111 (технология известна в среде мастеров как «система 111»). Двухосный каркас собирается из деревянных брусков.
    2. Потолок П 112. Двухосный каркас из металла.
    3. Потолок П 113. Одноосный каркас из металлопрофиля Knauf.
    4. Потолок П 131. Каркас, в котором используется стеновой профиль с креплением не к основанию потолка, а к стенам.
    5. Архитектурно-декоративный потолок П 19.Сложный многоуровневый каркас.

    Направляющие рамы

    Для деревянной конструкции П 111 применяют хвойные бруски с влажностью не более 12%. Перед установкой на потолок их обрабатывают антисептиком и антипиреном. Рекомендуемое сечение прутков — 50 × 30 мм.

    Металлический каркас потолка изготовлен из длинных тел качения из листовой стали.


    Рама с креплением к основанию (P 112, 113). Для его сборки возьмем обычный потолочный профиль.Состоит из следующих элементов:

    • Профиль направляющий PN. Размер секции 27 × 28 мм. В стене имеются заводские отверстия, через которые производится монтаж в основание стены.
    • В комплекте с PN креплением несущего профиля PP. В поперечном сечении он имеет размер 60 × 27 мм.

    Потолок системы П131 с настенным креплением выполнен из более мощного профиля для установки перегородок (ПС).


    Для усиления конструкции в местах стыковки помещений используют усиленный профиль UA на потолке.

    Крепеж

    Работы по соединению профиля производятся с использованием следующих элементов:

    1. Соединитель крестовой многоуровневый для профиля ПП (60 × 27). Он продается в распрямленном виде, поэтому перед тем, как завершить установку, его необходимо согнуть.
    2. Крестовина одноуровневая «Краб».
    3. Односторонний поперечный соединитель. Верхней стороной он цепляется за несущий профиль.
    4. Поворотный многоуровневый соединитель, позволяющий подсоединять несущий профиль под любым углом.
    5. Соединитель продольный одноуровневый. Используется, когда необходимо увеличить несущий профиль.
    6. Универсальный соединитель. Это необходимо для того, чтобы соединить несущий профиль в одной плоскости под любым углом.

    Монтаж каркаса на потолок Кнауф осуществляется с помощью следующих элементов:

    • Прямой П-образный подвес.

    Важно ! Не все знают, что П-образные подвесы выпускают под профиль и под балку.При внешнем сходстве они имеют разный номинальный размер после загиба боковых полос. Для дерева он составляет 50 мм, а для профиля — 60 мм.

    • Якорная подвеска с регулируемым зажимом, быстродействующая. Они похожи за счет наличия фиксирующих стержней. Его длина может достигать 1500 мм, что позволяет регулировать необходимый пролёт потолка в широких пределах. Недостаток — ограничение в нагрузке до 25 кг. Это считается низким показателем, так как все средние расчеты в списке задач Кнауф идут от нагрузки в 40 кг.

    • Регулируемая подвеска с нониусом. Это телескопическая конструкция, состоящая из двух частей. Рассчитан на нагрузку 40 кг.
    • Подвеска комбинированная, в которой присутствует как тяговый, так и скользящий элемент нониусной подвески.
    • Для соединения металлических элементов необходимы винт LN (с острым концом) и винт LM (с саморезом).
    • Монтаж тяжелого профиля в системе П131 выполняется саморезами ФН.
    • Установка направляющих к стене выполняется металлическими или капроновыми дюбелями.
    • Крепление к пустотным конструкциям в лист гипсокартона Кнауф осуществляется с помощью многофункциональных дюбелей или дюбелей-бабочек.
    • Установка крепления к листам осуществляется с помощью резьбовой пробки.
    • Гипсокартон скручивается саморезами TN (в стандартном профиле) или ТВ (в пластинчатом профиле). Винт МН предназначен для ввинчивания в лист гипсоволокна.

    Виды гипсокартона

    В зависимости от условий эксплуатации необходимый гипсокартон Кнауф выбирают из следующих разновидностей:

    Тип А.Обычная конструкция из гипсокартона. Такой лист применяется для отапливаемых помещений с нормальным уровнем влажности (до 60%).

    Тип h3. Гипсокартон с повышенной влагостойкостью. Лист имеет низкий уровень водопоглощения (до 10%). Влажность в помещении может достигать 75%.

    Тип DF. Сухой огнестойкий гипсокартон.

    Тип ДФх3. Гипсокартон со свойствами двух предыдущих видов.

    Важно ! Изначально каркас принято считать конкретно под потолок из гипсокартона размером 1.2 × 2,5 м и толщиной 9,5 мм. Но доступен гипсокартон и в других размерах.

    Гипсокартон имеет заводскую продольную кромку. Самым технологичным и поэтому распространенным является полукруглый изысканный, но есть гипсокартон с другими видами кромок:

    1. Лист с прямой кромкой.
    2. Лист со срезанным уголком.
    3. Лист обрезной.
    4. Лист с закругленной односторонней фаской.
    5. Лист с полукруглым краем.

    Каждый тип кромки необходим для решения конкретных структурных проблем.В частности, установка фигурных угловых выступов.

    Работы производятся в сухом и отапливаемом помещении при температуре воздуха не ниже +10 градусов.

    Работа по выполнению любого каркаса начинается с разметки проектного положения потолочной поверхности. С помощью уровня и нарезной нити на стенах по периметру отметьте соответствующую линию.

    Далее, в зависимости от того, какой гипсокартон Кнауф выбран на подвесной потолок, ведутся работы по разметке расположения реек и точек крепления подвесов.Линии направляющих подшипников размечаются в зависимости от длины листа, чтобы концевой стык приходился на профиль.

    В отмеченных точках дюбелями или анкерами крепятся подвесы к потолку.

    Деревянная рама устанавливается двумя способами:

    • Крепление направляющей к основанию с помощью прямого или быстросъемного подвеса. При использовании быстросъемной подвески попеременно меняется сторона крепления к балке.
    • Установка направляющей шины с помощью анкерных дюбелей непосредственно на потолок.При этом в местах отличий основания используйте накладки.

    Монтаж каркаса из профиля:

    • Потолок П112 монтируется аналогично, только для соединения направляющего и несущего профиля используются двухуровневые подвесы. При нарезке направляющих сделать компенсационный зазор 10 мм. Это предотвратит деформацию поверхности из-за перепадов температуры.
    • Установка одноосной системы Knauf P 113 отличается тем, что технология предусматривает прокладку под направляющий профиль уплотнительной ленты.
    • Монтажные работы системы P 131 отличаются от вышеперечисленных тем, что используется стеновой профиль, а установка реек производится по длинной стене помещения. Эти конструкции обычно монтируются под тяжелым потолком, поэтому необходимый шаг крепления дюбелей — не более 30 см. Гиды используют только солидные. Опорный профиль должен входить в направляющую не менее чем на 3 см.

    Листы гипсокартона

    Важно ! Край листа, не оклеенный картоном, обрабатывается рубанком для снятия фаски.

    Производитель подготовил видеоролик, в котором мастера демонстрируют принцип сборки подвесной конструкции

    Закручивание листов Knauf производится попарно или с помощью подъемного механизма. Гипсокартон монтируется на потолок без тройников, отдельно. Лист сдвигается на ступеньку несущего профиля. Монтаж осуществляется так, чтобы в продольном направлении лист лежал без зазора, а в поперечном направлении получался небольшой зазор. Так шпатлевка полностью заполнит шов, а шов будет прочным.

    При понижении температуры лист гипсокартона расширяется, поэтому в больших помещениях необходимо предусматривать компенсационные швы с шагом 15 м.

    Для удобства шпаклевки шурупов закручивают с небольшим углублением шляпки в лист — на 1 мм. Стыковка стыков выполняется с помощью армирующей ленты.

    Гипсокартон — универсальный материал, и технологическая карта Knauf поможет осуществить качественный монтаж любой конструкции даже начинающему мастеру.

    Гипсокартон по праву считается универсальным материалом, который удобен в использовании, не требует постоянного и сложного ухода, а главное, может использоваться для формирования простых и сложных элементов при отделке комнаты. С помощью гипсокартона можно обшить арку, перегородки и ниши, натяжные потолки.

    С другой стороны, листы гипсокартона — это не самое главное при отделке стен в комнате. В этом случае без прочного каркаса не обойтись. Перегородки Кнауф — это именно тот вариант, который отлично подойдет для отделки стен с помощью гипсокартона.Рассмотрим подробнее, что представляет собой перегородка из гипсокартона по типу КНАУФ, а также какие меры предпринимаются в связи с установкой этого варианта отделки.

    Что такое перегородка Кнауф и какие бывают конструкции?

    Перегородки из гипсокартона

    КНАУФ, по сути, представляют собой обычную конструкцию из гипсокартона, внутри которой находится металлический каркас. Для создания каркаса используется надежный профиль. Перегородки отличаются повышенной прочностью и достаточно просты в сборке.

    Сборка конструкций происходит по особой технологии, которая в последствии исключает различные непредвиденные обстоятельства и проблемы, связанные с эксплуатацией перегородок.

    Перегородки

    ГКЛ, изготовленные по системе КНАУФ, могут иметь другой вид. Их монтируют в помещениях с разным уровнем звукоизоляции и различного назначения. Конструкции бывают разных типов и делятся по разным параметрам.

    Разделы есть:

    • с одним слоем кожи;
    • с двумя слоями кожи;
    • с трехслойной обшивкой;
    • с однослойной обшивкой из влагостойких суперлистов КНАУФ на однотипном каркасе.

    Важно! Если вы хотите сделать в комнате крепкие стены и повышенный уровень звукоизоляции, то нужно использовать перегородки с двойным каркасом.

    Кроме указанных разновидностей, есть перегородки, в которых сооружаются специальные вентиляционные каналы и коммуникации. Еще один параметр, на который стоит обратить внимание, — это тип каркасной конструкции. По этому критерию каркас может быть двойным и одинарным.

    Технология установки перегородок с двойным каркасом предусматривает создание прочной, надежной стены, выдерживающей даже тяжелый телевизор или другую мебель, имеющую значительный вес.

    Однокаркасные конструкции имеют более доступную стоимость, применяются в помещениях, где не требуется повышенного уровня звукоизоляции, а на стены не будут ставиться тяжелые предметы.

    Преимущества перегородок из гипсокартона КНАУФ

    Перегородки из гипсокартона, изготовленные по системе КНАУФ, появились в 90-х годах и сегодня заняли прочные позиции на рынке отделочных материалов. Гипсокартон сегодня прочно ассоциируется со словом «евроремонт», ведь он позволяет за небольшой промежуток времени создать аккуратную, красивую и недорогую отделку в комнате.Компании КНАУФ удалось улучшить качественные показатели материала и создать конструкции, которые стали не только стильным, аккуратным дизайном в помещении, но и отличались повышенной прочностью и надежностью.

    Такой материал, как гипсокартон КНАУФ, считается прочным и долговечным материалом, которым легко пользоваться.

    Основные преимущества перегородок КНАУФ следующие:

    • Монтаж перегородок можно выполнить самостоятельно, без привлечения специалистов.В пакете есть подробные инструкции;
    • рассчитать нужное количество материалов довольно просто с помощью специального онлайн-калькулятора строительства. Расход определяется из расчета рабочей площади помещения и вида отделки, которая будет выполнена;
    • В установочный комплект
    • входит достаточное количество деталей, необходимых для сборки перегородок. Подрядчику не придется рассчитывать материалы с помощью калькулятора;
    • Наборы
    • позволят быстро и легко собрать перегородку;
    • материал отличается высокой прочностью и выдерживает даже сильное землетрясение.

    Использование перегородок КНАУФ сегодня очень популярно и помимо простоты использования покупатели отмечают доступную стоимость таких конструкций.

    Процесс сборки перегородок по системе Кнауф

    Данный способ монтажа не имеет особых отличий от стандартной технологии отделки гипсокартоном. Однако некоторые отличия все же существуют.

    При укладке гипсокартона КНАУФ важно следить за отсутствием крестообразных швов.

    • В стандартный комплект входят верхние и нижние направляющие, а также стойки. Ширина стеллажей может быть разной и зависит от высоты помещения, где будет производиться отделка, а также от общего вида конструкций.
    • Для фиксации направляющих рекомендуется использовать специальные дюбели, которыми следует закрепить в трех точках.
    • При установке стоек важно учитывать расстояние 60 см. В индивидуальных проектах шаг размещения стеллажей может быть уменьшен.
    • Основным методом крепления стоек является техника «надрез с лимбом». Здесь допускается использование специальных саморезов КНАУФ;
    • Для повышения уровня звукоизоляции можно использовать минеральную вату.
    • При монтаже листов необходимо применять технику «встык», чтобы укладка производилась без зазора.

    Помимо этих рекомендаций важно учитывать особенности установки каркаса.Чтобы система прослужила долго, стоит обратить внимание на стыки, которые расположены над дверным проемом, а не расположены на стойках. Все эти рекомендации позволят вам в кратчайшие сроки справиться с монтажом конструкции.

    Заключение

    Перегородки, выполненные по системе КНАУФ, могут стать идеальным вариантом для планировки помещения и его отделки. Для расчета необходимого количества материала можно воспользоваться специальным калькулятором, а можно воспользоваться уже готовым комплектом.Используя такой вариант отделки, пользователь получит аккуратное, современное и эстетически привлекательное помещение.

    Гипсокартон используется для создания арок, различного декора помещения, перегородок, проемов в стене и т. Д. Создание красивых декоративных элементов не обойдется без прочной опоры, которую представляют перегородки Кнауф. Что такое перегородка Кнауф? По сути, это выглядит как конструкция из гипсокартона, в которой каркас целиком состоит из металлического профиля. Дизайн создан по специальной технологии, исключающей различные непредвиденные обстоятельства.

    Перегородки Кнауф могут быть разными. Устанавливаются в разных помещениях, с разной звукоизоляцией, для разных целей. Перегородки бывают разных типов и делятся по определенным параметрам.

    По конструкции перегородки делятся на:

    • Перегородки с однослойной обшивкой;
    • Перегородки с двухслойной обшивкой;
    • Перегородки с трехслойной обшивкой;
    • Перегородки с однослойной облицовкой, состоящие из влагостойких суперлистов Knauf на однотипном каркасе.

    Кроме этих типов, существуют перегородки, в которые встроены специальные каналы для вентиляции и связи. Следующий параметр, по которому делятся перегородки, — это рамка, а точнее ее тип. Рамы могут быть двойными или одинарными.

    Использование перегородок на основе двойного каркаса рекомендуется, если вы хотите создать прочную надежную стену, выдерживающую большие нагрузки.

    Создавать перегородки с одинарным каркасом рекомендуется в тех местах, где звукоизоляция не так важна, а стены не будут обременены тяжелыми предметами мебели или бытовой техникой.Можно сделать вывод, что двойной каркас более прочный.

    Перегородки из гипсокартона Knauf: основные преимущества

    Почему так популярны гипсокартон и перегородки Knauf? С 90-х годов гипсокартон стал почти синонимом слова «ремонт». Этот материал появился на российском рынке благодаря Knauf. К материалу была приложена инструкция, в которой подробно описано, как создавать различные конструкции из листов гипсокартона. Технология приобрела большую популярность благодаря отличному качеству товара.

    Основными преимуществами перегородок из гипсокартона Кнауф являются:

    • Монтаж перегородок может осуществляться самостоятельно без привлечения специалистов, подробная инструкция прилагается к товару;
    • Рассчитать необходимое количество материала и его стоимость очень просто;
    • В каждом наборе необходимое количество деталей, ничего не забыть;
    • Комплект обеспечит быстрый и легкий процесс разделения;
    • Материал Knauf очень прочный, благодаря чему перегородка выдерживает даже землетрясение.

    Использование перегородок Кнауф популярно и сегодня. Правильный подбор комплекта перегородок может обеспечить отличную звукоизоляцию, высокую прочность и надежность стен. Как уже упоминалось выше, существуют различные сильные стороны и звукоизоляция, в зависимости от типа комнаты вам следует выбрать подходящий комплект.

    Технология монтажа перегородок из гипсокартона Кнауф

    Технология монтажа системы Кнауф мало чем отличается от стандартной процедуры монтажа.Однако некоторые отличия все же есть, о них мы расскажем ниже. Вместе с материалом гипсокартона компания Knauf внесла особую технологию и общие рекомендации по установке перегородок.

    Выглядят они следующим образом:

    1. Каждый комплект перегородок имеет верхние и нижние направляющие и стойки. Эти стеллажи могут иметь разную ширину, которая зависит от высоты помещения, в котором предполагается установка, а также от веса всей конструкции.
    2. Для крепления направляющих рекомендуется использовать дюбели, необходимо зафиксировать не менее 3-х точек.
    3. Для установки стоечных профилей необходимо соблюдать расстояние 600 мм, в некоторых случаях расстояние можно уменьшить.
    4. Для крепления стоек следует использовать метод «насечки с отгибом», допускается использование специальных саморезов Knauf.
    5. Для крепления устройства к подвесному потолку необходимо соответствие классу огнестойкости.
    6. Для звукоизоляции можно использовать минеральную вату.
    7. При укладке листов следует использовать метод «встык», т. Е. Укладывать их стопкой без зазора.

    Помимо вышеперечисленных рекомендаций, необходимо учитывать особенности установки каркаса. Чтобы вся система прослужила долго, нужно следить за тем, чтобы стыки от перегородки ГКЛ над дверным проемом не располагались на прикрепленных к коробке стойках. Инструкция по монтажу монтажа гипсокартона в нашем материале :.

    Кроме того, шов нужно делать так, чтобы он находился в той части промежуточной направляющей, которая расположена над горизонтальной балкой. Горизонтальная балка служит верхней границей. Следование этим рекомендациям поможет вам создать долговечный качественный дизайн.

    Качественные перегородки из ГКЛ по системе Knauf: что повлияет на выбор комплекта

    Существуют разные типы перегородок, которые подходят под разные параметры помещения. На данный момент существует около 25 комплектов для установки перегородок с помощью системы Knauf.Все наборы отмечены буквой «C», которая сочетается с определенным номером набора.

    Чтобы выбрать подходящий монтажный комплект, учитывайте следующие факторы:

    • Высота комнаты или комнаты;
    • Желаемый уровень шума;
    • Возможная нагрузка на стену в виде мебели или техники;
    • Наличие систем связи;
    • Тип двери или ее отсутствие;
    • Желаемая высота перегородки;
    • Температура в помещении и уровень влажности;
    • Тип помещения и его назначение (спальня, кухня, санузел, гостиная).

    Определившись с параметрами комнаты, вам будет намного проще подобрать перегородку. Например, спальня, примыкающая к кухне или гостиной, требует высокой степени звукоизоляции, поэтому монтажный комплект следует подбирать соответствующим образом. Если спальня примыкает к стене соседней квартиры, то тем более должна быть перегородка с высокой степенью защиты от нежелательного шума.

    Современные технологии Кнауф и гипсокартон: стены и перегородки (видео)

    Перегородки Кнауф из гипсокартона — достойный и надежный способ возвести стену в желаемом месте.Простота и удобство использования, установка поможет сделать процесс установки легким и приятным. С этой технологией проблема лишнего шума будет навсегда закрыта для вас.

    Стена с карнизами — обзор

    8.5 Примеры акустических характеристик в зданиях

    Стены с ступенчатой ​​или двойной стойкой из CFS могут обеспечить более высокое значение индекса звукоизоляции, чем стены с одним каркасом. На рис. 8.3 показана конструкция двухстворчатой ​​стены с шахматными стойками: С-образные стойки с упругими стержнями размещены с обеих сторон, и по одному слою гипсокартона установлен с каждой стороны с впитывающим материалом, используемым в полости.

    Рисунок 8.3. Ступенчатые шпильки, поглощающие материалы и упругие металлические стержни.

    В руководстве, опубликованном Steel Framing Alliance (2013), испытанная STC в 45 дБ описана в ненесущей стене, которая состоит из стальных шпилек C толщиной 64 × 35 × 0,5 мм, расположенных с шагом 600 мм, в один слой. гипсокартона толщиной 12,7 мм с каждой стороны и теплоизоляции из минеральной ваты толщиной 38 мм.

    В акустической деталировке стальных конструкций Уэй и Каучман (2008) типичная разделительная стена, сделанная из одной акустической стойки глубиной 45–125 мм с одним слоем гипсокартона с каждой стороны, имеет ожидаемый индекс снижения воздушного шума, равный 39. –43 дБ.Чтобы увеличить индекс звукоизоляции, разделительная стена может включать упругие стержни, два слоя гипсокартона с каждой стороны стойки и стеганое одеяло из минеральной ваты, помещенное между стойками. Для стены стандартной толщины 140–220 мм ожидаемые акустические характеристики составляют 59–62 дБ.

    Полы могут быть построены с использованием балок CFS, деревянного настила пола, потолка из гипсокартона, упругого стержня и абсорбирующего материала, как показано на рис. 8.4. Пропускание ударного шума полов в основном зависит от отделки и конструкции пола: плавающий пол с мягкой отделкой поверхности может значительно снизить ударный шум.

    Рисунок 8.4. Плавающий пол с металлическими балками и упругими металлическими решетками.

    Испытанный пол показывает IIC 51 дБ в руководстве, опубликованном Steel Framing Alliance (2013); Этот пол состоит из 19-миллиметровой фанеры в качестве настила и стальных балок глубиной 203 мм и толщины 1,22 мм, расположенных по центру 610 мм. Он имеет изоляционный материал из целлюлозного волокна толщиной 100 мм с обеих сторон балки и 94 мм на нижней стороне настила пола, а упругие металлические каналы расположены с шагом 610 мм между центрами и двумя слоями по 12.Со стороны потолка используется гипсокартон толщиной 7 мм.

    Конструкция пола с использованием легких стальных балок, описанная Уэй и Каучманом (2008), может обеспечить взвешенный стандартизованный уровень ударного звукового давления 44–58 дБ. Глубина пола колеблется от 250 до 380 мм с обработкой пола, такой как минеральная вата между обрешетками, а потолок состоит из двух слоев гипсокартона, прикрепленных к упругим стержням и прикрепленных к нижней стороне швов из легкой стали.

    Трудно предсказать боковой звук, так как он передается через стыки между элементами конструкции здания, такими как окна и внешние стены.Чтобы уменьшить боковую передачу звука, важно избегать прямого контакта между элементами конструкции здания и обеспечивать надлежащую герметизацию вокруг элементов конструкции, например полов и стен. Небольшие зазоры и отверстия могут передавать воздушный звук и снижать звукоизоляцию, поэтому их следует заклеить лентой или заполнить акустическим герметиком. Институт стальных конструкций в Великобритании опубликовал ряд тематических исследований по акустическим характеристикам жилых зданий, возведенных с использованием различных форм стальных конструкций, включая детали конструкции полов и стен.Измеренные характеристики воздушного и ударного шума удовлетворяют требованиям строительных норм. Акустические характеристики перегородок и полов можно получить в компании British Gypsum, которая опубликовала литературу по проектированию и конструктивным деталям строительных систем с использованием профилей CFS.

    строительство из гипсокартона | Britannica

    конструкция из гипсокартона , тип конструкции, при которой внутренняя стена укладывается в сухом состоянии без использования строительного раствора. Это контрастирует с использованием штукатурки, которая сохнет после нанесения.

    В производстве гипсокартона используются гипсокартон, фанера, древесно-волокнистые и асбестоцементные плиты. Большие жесткие листы крепятся непосредственно к каркасу здания с помощью гвоздей, шурупов или клея или устанавливаются на опалубку (деревянные полоски, прибитые к стойкам, балкам, стропилам или каменной кладке, которые обеспечивают свободную циркуляцию воздуха за конструкцией). внутренняя стена).

    К специализированным инструментам для подвешивания гипсокартона относятся молоток для гипсокартона и инструмент для швов, который похож на штукатурный шпатель, но изготовлен из гибкой стали с вогнутой дугой.Он используется для нанесения и разглаживания швов между стеновыми плитами, разглаживая их, так что внешние края практически исчезают, а шов после окрашивания становится практически невидимым. Головки гвоздей, слегка вдавленные или покрытые молотком, исчезают при аналогичном лечении.

    Строительство из гипсокартона используется во избежание задержек, поскольку внутренние стены не должны высыхать перед началом других работ, а также для получения определенной отделки. Стеновые плиты производятся как в готовом, так и в незаконченном виде.Готовые стеновые панели облицовываются винилом или другими материалами различных постоянных цветов и текстур, поэтому при установке их не нужно красить. Материалы основы и состав основания панели определяют степень изоляции, огнестойкости и пароизоляции. Стеновые плиты имеют класс огнестойкости от 1 часа до 4 часов в зависимости от времени, в течение которого распространение огня будет задерживаться стеновой панелью.

    Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту.Подпишитесь сейчас

    Поскольку гипсокартон монтируется на каркас здания, пиломатериал для каркаса должен быть ровным, чтобы внутренняя стена могла идеально выровняться; а пиломатериалы должны иметь низкое содержание влаги, чтобы не было расшатывания гвоздей гипсокартона. Этих проблем не возникает при использовании штукатурки для внутренней отделки. Однако из-за экономии времени строительство из гипсокартона стало относительно обычным явлением в жилых домах.

    5 Преимущества стеклянных перегородок

    Команды управления зданием пытаются максимизировать заполняемость и доход от арендованных офисных помещений, одновременно минимизируя эксплуатационные расходы.Им может быть трудно удовлетворить потребности широкого круга корпоративных клиентов без ущерба для одной или нескольких из этих целей.

    План этажа офиса, который идеально подходит для одной организации, часто оказывается неподходящим для другой, что создает проблему для владельцев коммерческих зданий, которые не хотят, чтобы их недвижимость постоянно оставалась пустой.

    К счастью, модульные стеклянные перегородки представляют собой экономичное решение со значительными преимуществами по сравнению с традиционными стеклянными перегородками и перегородками из гипсокартона.

    5 Преимущества переносных стеклянных перегородок

    Пять наиболее распространенных преимуществ, которые вы можете ожидать от установки подвижных стеклянных перегородок в коммерческих офисных помещениях, включают:

    1. Быстро реконфигурируйте пространство в ответ на запросы клиентов.

    Наиболее важным преимуществом установки модульных стеклянных перегородок для большинства владельцев зданий и управленческих групп является легкость, с которой они могут быть перемещены на новые должности.

    Переносные перегородки позволяют создавать новые офисные помещения намного проще, чем в случае с традиционными перегородками, которые не предназначены для перемещения с одного места на другое.

    Пространство, состоящее из множества небольших кабин, например, можно быстро и легко преобразовать в рабочее пространство открытой планировки с прилегающим конференц-залом и зоной для встреч при использовании переносных стеклянных стен.

    [Связано: Стеклянные здания отражают множество преимуществ ]

    2.Улучшенная акустика .

    Одна из проблем, с которой часто сталкиваются при работе с современными рабочими пространствами с открытой планировкой, — это чрезмерный шум. Эту проблему сложно решить с помощью гипсокартона или других традиционных технологий перегородок, не изменяя при этом открытую планировку рассматриваемых пространств.

    Стеклянные перегородки, с другой стороны, позволяют управляющим зданиями уменьшать окружающий шум в больших, просторных рабочих помещениях без ущерба для внешнего вида и ощущения оригинального дизайна интерьера.

    Используя стеклянные перегородки половинной высоты, можно значительно снизить окружающий шум в проблемных местах, сохранив при этом все положительные черты офиса открытой планировки.

    Портативность модульных перегородок также позволяет вам экспериментировать, пока вы не достигнете желаемого результата, избавляя от необходимости нанимать консультантов по акустике.

    3. Недорогой ремонт.

    Если вы хотите изменить дизайн интерьера вашего коммерческого помещения в ответ на запрос клиента или сделать его более привлекательным для вашей целевой аудитории в будущем, модульные стеклянные стены могут быть экономически эффективным вариантом.

    Ваша внутренняя группа технического обслуживания должна быть в состоянии справиться с задачей относительно быстро, и даже если у вас нет группы технического обслуживания на месте, вы можете нанять местных экспертов для выполнения задачи.

    [ 10 Удобства для улучшения самочувствия в вашей собственности ]

    Поскольку модульные перегородки спроектированы с учетом портативности, их можно перемещать гораздо быстрее, чем традиционные перегородки, без необходимости использования специальных инструментов или закрытия Ваш дом под длительный ремонт.

    4. Эстетичное рабочее место.

    Какую бы планировку вы ни хотели иметь в коммерческом здании, стеклянные перегородки придадут изысканности интерьеру вашего офиса, сделав его более привлекательным для клиентов из всех отраслей и секторов рынка.

    Перегородки из гипсокартона позволяют легко создавать различные планировки в коммерческих зданиях. Несмотря на то, что их приходится вырывать и переустанавливать каждый раз, когда требуется новый макет, они остаются популярными.

    [Читайте также: Living Walls. Поместите «зеленый» в Greenbuild ]

    Однако стеклянные перегородки, переносные или стационарные, эстетичны и соответствуют современным принципам и тенденциям дизайна.

    Имея это в виду, имеет смысл инвестировать в модульную систему стеклянных стен, если вы хотите иметь возможность регулярно реконфигурировать свое коммерческое пространство и обеспечивать его привлекательность для клиентов в тех секторах, где современный имидж имеет важное значение.

    5. Больше естественного света.

    Как стационарные, так и переносные стеклянные перегородки позволяют владельцам зданий создавать офисные интерьеры, в которых естественный свет проникает даже в самые мрачные уголки. Но портативные перегородки позволяют максимально увеличить количество естественного света в коммерческих помещениях.

    Если вы недовольны результатами после завершения начальной установки, перемещение различных разделов в новое место для улучшения ситуации будет относительно простой и недорогой задачей.

    Предполагая, что вы в первую очередь выберете высококачественную систему стеклянных перегородок, вы можете рассчитывать на снижение эксплуатационных расходов и повышение заполняемости в будущем. В то время, когда управляющим зданиями трудно выжить на все более конкурентном рынке, преимущества портативных стеклянных перегородок могут существенно повлиять на долгосрочную прибыльность.

    Шай Секлер, президент IMT Modular Partitions Inc. Шай участвует во всех аспектах проектирования, разработки и производства модульных перегородок и считается авторитетом в области модульных офисных стен.


    Две специально отобранные статьи для чтения:

    Разработка стен | Журнал Architect

    Строительство было названо «динамично консервативной отраслью» — она ​​упорно работает, чтобы оставаться на том же месте. Это особенно заметно в основном модуле жилого и коммерческого здания: каркасной стене.

    Современная деревянная конструкция 2 × 4 практически не улучшается по сравнению с источниками, воздушными шарами 19 века и рамками платформ.Гипсокартон, возможно, был инновационной альтернативой штукатурке и обрешетке, когда он появился в 1916 году, но это было почти столетие назад. Сегодня сборка перегородок по-прежнему страдает большой неэффективностью, поскольку большая часть металла, дерева и гипсокартона выбрасывается во время производства и установки. Результаты могут быть неточными, ненадежными и их практически невозможно разобрать и переработать. Конструкция каркасной стены — это беспорядок.

    Недавние попытки «озеленения» стен благородны, но не вдохновляют. Переработанная сталь или экологически чистая древесина, синтетический гипс и менее токсичная краска улучшают содержание перегородок, но не их форму.В коммерческих офисных помещениях отток — модификации, вызванные кадровыми изменениями — составляет в среднем около 40 процентов в год и может достигать 200 процентов. Избегание значительных изменений в инфраструктуре может привести к огромной экономии (по некоторым оценкам, до 500 долларов на человека за переезд). Один из способов приспособиться к оттоку — использование модульных стеновых систем. В последние годы такие продукты, как LifeSPACE от Haworth, стали более доступными, привлекательными и экологически разумными, а также позволяют использовать стены с каркасом за свои деньги.

    Съемные стены можно использовать снова и снова, что является стратегическим преимуществом при строительстве интерьеров. Хлеб с маслом коммерческого дизайна интерьера — это арендуемая площадь, а продолжительность аренды может составлять в среднем всего несколько лет. Независимо от того, насколько эффективно мы используем материалы, насколько мы ответим, если через полдесятилетия они окажутся на свалке? Даже если ремонтная бригада будет достаточно осторожна, чтобы разложить стены для «вторичного использования» (например, через измельченный гипсокартон), возврат будет низким.Повторное использование продукта разумнее, чем переработка его материалов.

    Другой вариант — полностью переосмыслить традиционное обрамление, и многие молодые дизайнеры экспериментируют с технологией цифрового производства, чтобы создать более разумные альтернативы. Шон Дорси, недавний выпускник архитектурного факультета Католического университета Америки, разработал расширяемую систему стен, вдохновленную японской вырезкой из бумаги и картонными коробками для пиццы (см. Врезку). Такая изобретательность демонстрирует, что падение разрушающейся стены давно пора.

    Независимый обозреватель Лэнс Хози — директор компании William McDonough + Partners.

    Прототип: система расширяемых стен из фанеры

    Шон Дорси, недавний выпускник архитектурного факультета Католического университета Америки, разработал прототип стеновой системы, которая эффективна с точки зрения источников материалов, дизайна и применения.

    Два подхода к секции 8-футовой стены Стена, построенная по образцу из бруса 2 × 4 или 2 × 6 (см. Ниже), будет стоить и весить больше, чем стена, в которой используется фанерная система Дорси, а поскольку фанера распиливается ротационным способом, она расходует меньше древесины, чем пиломатериалы заданных размеров.

    Стоимость завершения проекта гипсокартона — как оценить?

    Оценка бюджета для проекта ремонта или строительства — непростая задача. Лучший вариант, который вам доступен, — это попросить подрядчика оценить стоимость ваших внутренних столярных работ. Однако оценка стоимости для отделки гипсокартона может помочь вам принять или отклонить цену подрядчика.

    Для любого проекта строительства или ремонта вам придется установить гипсокартон.Последний предлагает значительный комфорт как с точки зрения звукоизоляции, так и с точки зрения теплоизоляции. Существует несколько видов гипсокартона для дома. Чья специфика различна и которая более или менее подойдет вашему девелоперскому проекту. Вот различные возможности, доступные вам для расчета лучшей цены на гипсокартон.

    Стоимость отделки проекта гипсокартона

    Большинство подрядчиков оценивают свою ставку в зависимости от размера комнаты. Их первый критерий — это количество гипсокартона, необходимое для всего проекта.У предпринимателей разные методы оценки. Самый точный способ определить количество гипсокартона — это измерить высоту и ширину каждой стены и потолка. То есть определить квадратные метры для покрытия площади.

    Чтобы определить площадь каждой стены в квадратных футах, умножьте ширину на высоту каждой стены. Важно не вычитать из расчета двери и окна. Потому что хотя они не покрываются. Подрядчики включают их в свои. Затем сложите все измерения площади стен и потолка, чтобы определить общую площадь помещения.Это для установки гипсокартона. После преобразования этой площади в квадратные футы разделите ее на 32 квадратных фута. Как кусок гипсокартона 4 х 8 дюймов. И вы получите необходимое количество гипсокартона.

    Что касается цены на гипсокартон, то сумма варьируется в зависимости от материала. Размеры перегородки и тип установки. Гипсокартон бывает двух видов: сотовые панели и гипсокартон. В целом на сотовые панели уходит от 1 до 2,5 долларов за квадрат. И от 35 до 45 долларов за м² для гипсокартона.

    Возьмите маржу в окончательный расчет, чтобы учесть стоимость различных других аксессуаров. Ящики для шурупов для гипсокартона, ведра для гипсокартона, рулоны сшивающей ленты для гипсокартона и т. Д.

    Стоимость монтажа и отделки гипсокартона по проекту

    Небольшие работы могут относиться к установке гипсокартона на кухне или в ванной. Большинство подрядчиков устанавливают свою ставку на основе стоимости материалов, необходимых для работы. И количество дней, необходимых для завершения проекта. Конечно, это очень объективная оценка, зависящая от предыдущего опыта предпринимателя.Это поможет, если вы помните, что каждый ремесленник на сайте вакансий будет зарабатывать от 236 до 354 долларов в день. Менее квалифицированные мастера будут рассчитывать на 15 или 20 долларов в час.

    Цена гипсокартона за материал

    Цена на гипсокартон напрямую зависит от того, какие материалы вы хотите использовать. Точно так же выбор материалов зависит от использования.

    Например, если последний намерен поддерживать буфет в несколько десятков килограммов. Его нельзя сделать из стекла и перегородки японского типа.Обычно мы различаем фиксированные и съемные разделы, потому что у них разные свойства.

    Цена гипсокартона

    Звездой перегородок является гипсокартон, точнее ВА 13. Преимущество так называемых сухих перегородок состоит в том, что они устанавливаются без использования строительного раствора. Итак, гипсокартон для этого идеально подходит. К тому же цена на гипсокартон меньше других.

    Его принцип прост. Гипсокартон BA 13 крепится к металлическому каркасу стандартной толщины.Достаточно вставить изоляцию и электрическую или водопроводную обшивку. Также можно установить этот каркас на потолок для создания подвесного потолка.

    Однако BA 13 чувствителен к влажности. Во влажных помещениях обязательно использовать водоотталкивающие средства (качество H), как правило, зеленого или синего цвета.

    Стоимость перегородки из гипсокартона обычно составляет от 35 до 45 долл. США / м², включая BA 13 и металлический каркас.

    Цена деревянной перегородки

    При желании можно использовать деревянную перегородку.Последний имеет очень хорошие технические возможности. Но это требует более сложной работы, чем расставить перегородки. Однако они придают интерьеру вашего дома шарм и теплоту, с которыми гипсокартон не может сравниться.

    В основе деревянных перегородок также лежит каркас. Обычно древесина состоит из стропил. Этот каркас может быть выровнен с изоляцией и покрыт первым слоем панелей, будь то фанера или ДСП. Эта мера предосторожности позволяет усилить перегородку и придать ей большую жесткость.Эта система также может размещаться на потолке и действовать как подвесной потолок.

    Деревянные перегородки продаются по цене от 35 до 70 долларов за м².

    Цена газобетонной перегородки

    Газобетон становится все более популярным среди специалистов по внутренним и строительным работам. Действительно, этот материал предлагает очень большие технические возможности, связанные с большой простотой работы.

    Газобетон — это естественно хорошо изолированный материал. В большинстве случаев не требует дополнительной изоляции.Будь то в стене или в перегородке. Он также очень легкий и позволяет устанавливать перегородки в помещениях с пониженной несущей способностью, облегчая работу.

    Наконец, ячеистый бетон может покрывать любой продукт, если вы покрываете его подходящей пропиткой для заполнения пор. Эта обработка очень важна, если ваш проект предполагает рисование. Чаще всего это происходит при добавлении перегородки внутри дома.

    Цена ячеистого бетона выше, чем у более традиционных решений.Как правило, это требует валовых вложений в размере от 45 до 65 долларов США / м², в зависимости от толщины.

    Цена стеклоблока

    Стеклоблок идеален для создания непрозрачной перегородки. Он позволял свету проходить без прямого обзора. Таким образом, мы можем разделить пространство и предложить ему естественное освещение, если оно слепое, без прямого и полного обзора.

    В идеале стеклоблок использовать в ванной. Стеклянные кирпичи могут создать в этой комнате полноценную перегородку, например, отделить главную спальню от ванной комнаты.Прежде всего, мы можем создать индивидуальную и очень эстетичную душевую кабину, используя только стеклоблоки.

    Обычно считается, что цена на классический стеклоблок составляет от 8 до 15 долларов.

    Цена стеклянной перегородки

    В отличие от стеклянных кирпичей, стеклянная перегородка обычно обеспечивает прямой и непрерывный обзор. Чаще всего это металлический каркас, в который вставляется одинарное или двойное остекление. Такой вид перегородки очень часто встречается в квартирах промышленного типа.

    Однако можно использовать и другие типы остекления.Которые могут быть полностью прозрачными или наоборот блэкаутными, кованными или даже армированными. Цена стеклянной перегородки колеблется от 1000 до 1500 долларов.

    Цена съемной перегородки

    Предположим, вы хотите разделить комнату, не добавляя последнюю стену или жесткую перегородку. Вы можете выбрать съемный раздел. У последнего есть два основных преимущества. Во-первых, вы можете иметь раздел или нет, как хотите. Модулируйте свое пространство и, таким образом, лучше наслаждайтесь своим домом.

    С другой стороны, съемная перегородка значительно сокращает работу.Более того, речь пойдет не о строительных работах, а о простых строительных работах.

    Съемные перегородки обычно делаются как большие стеклянные двери, которые сдвигаются, чтобы освободить место. Эта система часто используется для отделения гостиной от столовой, сохраняя при этом единое пространство. То, что вы можете использовать по случаю более массового приема.

    Установка перегородки: Стоимость отделки гипсокартоном

    Тогда любая перегородка должна быть идеально вертикальной и иметь особенно ровную поверхность.Любой дефект плоскостности будет мучительно заметен после покраски. Так что вы должны применять это правильно. Устанавливая гипсокартон, вы быстро поймете, что получение невидимых стыков мест — это специальность. Это требует большого опыта.

    Наконец, необходимо внимательно рассмотреть любую перегородку из гипсокартона. Действительно, было бы полезно, если бы вы все спланировали, дверную систему, коробку. Но также любой проход кабеля или водопровода.

    Найдите специалиста по установке гипсокартона .

    Как правило, необходимо вызвать специалиста. Действительно, у профессионалов есть соответствующие инструменты, которые значительно облегчают продвижение работ. Например, в перегородке из гипсокартона у профессионалов есть подъемники для гипсокартона, которые экономят часы работы. Кроме того, профессионалы предложат вам безупречный рендеринг вашей перегородки и исключат дефекты ровности.

    Чтобы найти профессионала, наиболее подходящего для ваших нужд, попросите несколько предложений. Таким образом, у вас будет очень хорошая общая оценка стоимости перегородки, которая позволит вам найти наилучшее соотношение цена / качество.

    FAQ по стоимости отделки гипсокартоном

    1. Сколько стоит укладка гипсокартона?

    Он взимает 120 долларов США с одной стороны и 220 долларов США с двух сторон. Цена варьируется в зависимости от условий работы. Объем устанавливаемого гипсокартона, высота. Если это прямой или криволинейный монтаж. Или это двухсторонняя стена или гипсокартон, в том числе.

    2. Сколько стоит построить дом из гипсокартона?

    Материальные затраты составят около 1400 подошв, а затраты на рабочую силу — 800.Таким образом, в зависимости от стиля текстуры и других характеристик. Этот проект, вероятно, будет стоить до 3000 подошв.

    3. Сколько стоит укладка гипсокартона?

    Приблизительная стоимость может варьироваться от 2 000 до 27 000 долларов, всегда в зависимости от размеров, характеристик и дизайна. Это желание, а также вид гипсокартона использовать. Также качество материалов, расчетное время в продолжительности работ и т. Д.

    4. Что такое подвесные потолки?

    Потолки — подвесные потолки, устанавливаемые под крышей здания и выполняющие различные функции.Создание звукоизоляции, теплоизоляции, скрытие электрических и гидравлических установок. А также системы пожаротушения, наблюдения и безопасности, оборудование, интернет, проводка и различные трубопроводы и т. Д.

    Заключение о стоимости отделки гипсокартоном

    Профессионалы обычно рекомендуют устанавливать проекты гипсокартона. Они могут быстро реализовать проект и с очень технической безопасностью, которая всегда заметна, если перегородка используется во влажной комнате или на кухне.

    Стоимость монтажа гипсокартона во многом зависит от обрабатываемой поверхности. И тип материала, с которым он будет работать. Обычно гипсокартон — самый дешевый, а пенобетон — самый дорогой.

    Обследование и диагностика стен из гипсокартона

    % PDF-1.5 % 1 0 объект > / Метаданные 2 0 R / Контуры 3 0 R / PageLayout / OneColumn / Страницы 4 0 R / StructTreeRoot 5 0 R / Тип / Каталог >> эндобдж 6 0 obj > эндобдж 2 0 obj > транслировать 2015-06-24T10: 18: 05 + 01: 002015-06-24T10: 17: 52 + 01: 002015-06-24T10: 18: 05 + 01: 00Acrobat PDFMaker 11 para Worduuid: a189ec3c-cd35-4e5a-9a9e- 37dd2fd4ac36uuid: b879268e-5a36-42ce-b30e-5c4c38408622

  • 5
  • application / pdf
  • Обследование и диагностика гипсокартонных стен
  • Хосе Сильвестре
  • Библиотека Adobe PDF 11.0D: 20100429181937IST конечный поток эндобдж 3 0 obj > эндобдж 4 0 obj > эндобдж 5 0 obj > эндобдж 7 0 объект >> эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > / XObject> / Шрифт> >> / MediaBox [0 0 594.95996 840.95996] / Аннотации [1314 0 R 1315 0 R 1316 0 R 1317 0 R 1318 0 R 1319 0 R 1320 0 R 1321 0 R 1322 0 R 1323 0 R 1324 0 R 1325 0 R 1326 0 R 1327 0 R 1328 0 R 1329 0 R 1330 0 R] / Содержание 1331 0 руб. / StructParents 0 / Родитель 8 0 R >> эндобдж 18 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 0 / Вкладки / S / Тип / Страница >> эндобдж 19 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 1 / Вкладки / S / Тип / Страница >> эндобдж 20 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 2 / Вкладки / S / Тип / Страница >> эндобдж 21 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 3 / Вкладки / S / Тип / Страница >> эндобдж 22 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 4 / Вкладки / S / Тип / Страница >> эндобдж 23 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 5 / Вкладки / S / Тип / Страница >> эндобдж 24 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 6 / Вкладки / S / Тип / Страница >> эндобдж 25 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 7 / Вкладки / S / Тип / Страница >> эндобдж 26 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 8 / Вкладки / S / Тип / Страница >> эндобдж 27 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 9 / Вкладки / S / Тип / Страница >> эндобдж 28 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 10 / Вкладки / S / Тип / Страница >> эндобдж 29 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 11 / Вкладки / S / Тип / Страница >> эндобдж 30 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 12 / Вкладки / S / Тип / Страница >> эндобдж 31 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 13 / Вкладки / S / Тип / Страница >> эндобдж 32 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 14 / Вкладки / S / Тип / Страница >> эндобдж 33 0 объект > / ExtGState> / Шрифт> / XObject> >> / Повернуть 0 / StructParents 15 / Вкладки / S / Тип / Страница >> эндобдж 34 0 объект > / ExtGState> / Шрифт> / XObject> >> / Повернуть 0 / StructParents 16 / Вкладки / S / Тип / Страница >> эндобдж 35 0 объект > / ExtGState> / Шрифт> / XObject> >> / Повернуть 0 / StructParents 17 / Вкладки / S / Тип / Страница >> эндобдж 36 0 объект > / ExtGState> / Шрифт> / XObject> >> / Повернуть 0 / StructParents 18 / Вкладки / S / Тип / Страница >> эндобдж 37 0 объект > / ExtGState> / Шрифт> / XObject> >> / Повернуть 0 / StructParents 19 / Вкладки / S / Тип / Страница >> эндобдж 38 0 объект > / ExtGState> / Шрифт> / XObject> >> / Повернуть 0 / StructParents 20 / Вкладки / S / Тип / Страница >> эндобдж 39 0 объект > / ExtGState> / Шрифт> / XObject> >> / Повернуть 0 / StructParents 21 / Вкладки / S / Тип / Страница >> эндобдж 40 0 объект > / ExtGState> / Шрифт> / XObject> >> / Повернуть 0 / StructParents 22 / Вкладки / S / Тип / Страница >> эндобдж 41 0 объект > / ExtGState> / Шрифт> / XObject> >> / Повернуть 0 / StructParents 23 / Вкладки / S / Тип / Страница >> эндобдж 42 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 24 / Вкладки / S / Тип / Страница >> эндобдж 43 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 25 / Вкладки / S / Тип / Страница >> эндобдж 44 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 26 / Вкладки / S / Тип / Страница >> эндобдж 45 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 27 / Вкладки / S / Тип / Страница >> эндобдж 46 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 28 / Вкладки / S / Тип / Страница >> эндобдж 47 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 29 / Вкладки / S / Тип / Страница / Аннотации [1414 0 R] >> эндобдж 48 0 объект > эндобдж 49 0 объект > эндобдж 50 0 объект > эндобдж 51 0 объект > эндобдж 52 0 объект > эндобдж 53 0 объект > эндобдж 54 0 объект > эндобдж 55 0 объект > эндобдж 56 0 объект > эндобдж 57 0 объект > эндобдж 58 0 объект > эндобдж 59 0 объект > эндобдж 60 0 объект > эндобдж 61 0 объект > эндобдж 62 0 объект > эндобдж 63 0 объект > эндобдж 64 0 объект > эндобдж 65 0 объект > эндобдж 66 0 объект > эндобдж 67 0 объект > эндобдж 68 0 объект > эндобдж 69 0 объект > эндобдж 70 0 объект > эндобдж 71 0 объект > эндобдж 72 0 объект > эндобдж 73 0 объект > эндобдж 74 0 объект > эндобдж 75 0 объект > эндобдж 76 0 объект > эндобдж 77 0 объект > эндобдж 78 0 объект > эндобдж 79 0 объект > эндобдж 80 0 объект > эндобдж 81 0 объект > эндобдж 82 0 объект > эндобдж 83 0 объект > эндобдж 84 0 объект > эндобдж 85 0 объект > эндобдж 86 0 объект > эндобдж 87 0 объект > эндобдж 88 0 объект > эндобдж 89 0 объект > эндобдж 90 0 объект > эндобдж 91 0 объект > эндобдж 92 0 объект > эндобдж 93 0 объект > эндобдж 94 0 объект > эндобдж 95 0 объект > эндобдж 96 0 объект > эндобдж 97 0 объект > эндобдж 98 0 объект > эндобдж 99 0 объект > эндобдж 100 0 объект > эндобдж 101 0 объект > эндобдж 102 0 объект > эндобдж 103 0 объект > эндобдж 104 0 объект > эндобдж 105 0 объект > эндобдж 106 0 объект > эндобдж 107 0 объект > эндобдж 108 0 объект > эндобдж 109 0 объект > эндобдж 110 0 объект > эндобдж 111 0 объект > эндобдж 112 0 объект > эндобдж 113 0 объект > эндобдж 114 0 объект > эндобдж 115 0 объект > эндобдж 116 0 объект > эндобдж 117 0 объект > эндобдж 118 0 объект > эндобдж 119 0 объект > эндобдж 120 0 объект > эндобдж 121 0 объект > эндобдж 122 0 объект > эндобдж 123 0 объект > эндобдж 124 0 объект > эндобдж 125 0 объект > эндобдж 126 0 объект > эндобдж 127 0 объект > эндобдж 128 0 объект > эндобдж 129 0 объект > эндобдж 130 0 объект > эндобдж 131 0 объект > эндобдж 132 0 объект > эндобдж 133 0 объект > эндобдж 134 0 объект > эндобдж 135 0 объект > эндобдж 136 0 объект > эндобдж 137 0 объект > эндобдж 138 0 объект > эндобдж 139 0 объект > эндобдж 140 0 объект > эндобдж 141 0 объект > эндобдж 142 0 объект > эндобдж 143 0 объект > эндобдж 144 0 объект > эндобдж 145 0 объект > эндобдж 146 0 объект > эндобдж 147 0 объект > эндобдж 148 0 объект > эндобдж 149 0 объект > эндобдж 150 0 объект > эндобдж 151 0 объект > эндобдж 152 0 объект > эндобдж 153 0 объект > эндобдж 154 0 объект > эндобдж 155 0 объект > эндобдж 156 0 объект > эндобдж 157 0 объект > эндобдж 158 0 объект > эндобдж 159 0 объект > эндобдж 160 0 объект > эндобдж 161 0 объект > эндобдж 162 0 объект > эндобдж 163 0 объект > эндобдж 164 0 объект > эндобдж 165 0 объект > эндобдж 166 0 объект > эндобдж 167 0 объект > эндобдж 168 0 объект > эндобдж 169 0 объект > эндобдж 170 0 объект > эндобдж 171 0 объект > эндобдж 172 0 объект > эндобдж 173 0 объект > эндобдж 174 0 объект > эндобдж 175 0 объект > эндобдж 176 0 объект > эндобдж 177 0 объект > эндобдж 178 0 объект > эндобдж 179 0 объект > эндобдж 180 0 объект > эндобдж 181 0 объект > эндобдж 182 0 объект > эндобдж 183 0 объект > эндобдж 184 0 объект > эндобдж 185 0 объект > эндобдж 186 0 объект > эндобдж 187 0 объект > эндобдж 188 0 объект > эндобдж 189 0 объект > эндобдж 190 0 объект > эндобдж 191 0 объект > эндобдж 192 0 объект > эндобдж 193 0 объект > эндобдж 194 0 объект > эндобдж 195 0 объект > эндобдж 196 0 объект > эндобдж 197 0 объект > эндобдж 198 0 объект > эндобдж 199 0 объект > эндобдж 200 0 объект > эндобдж 201 0 объект > эндобдж 202 0 объект > эндобдж 203 0 объект > эндобдж 204 0 объект > эндобдж 205 0 объект > эндобдж 206 0 объект > эндобдж 207 0 объект > эндобдж 208 0 объект > эндобдж 209 0 объект > эндобдж 210 0 объект > эндобдж 211 0 объект > эндобдж 212 0 объект > эндобдж 213 0 объект > эндобдж 214 0 объект > эндобдж 215 0 объект > эндобдж 216 0 объект > эндобдж 217 0 объект > эндобдж 218 0 объект > эндобдж 219 0 объект > эндобдж 220 0 объект > эндобдж 221 0 объект > эндобдж 222 0 объект > эндобдж 223 0 объект > эндобдж 224 0 объект > эндобдж 225 0 объект > эндобдж 226 0 объект > эндобдж 227 0 объект > эндобдж 228 0 объект > эндобдж 229 0 объект > эндобдж 230 0 объект > эндобдж 231 0 объект > эндобдж 232 0 объект > эндобдж 233 0 объект > эндобдж 234 0 объект > эндобдж 235 0 объект > эндобдж 236 0 объект > эндобдж 237 0 объект > эндобдж 238 0 объект > эндобдж 239 0 объект > эндобдж 240 0 объект > эндобдж 241 0 объект > эндобдж 242 0 объект > эндобдж 243 0 объект > эндобдж 244 0 объект > эндобдж 245 0 объект > эндобдж 246 0 объект > эндобдж 247 0 объект > эндобдж 248 0 объект > эндобдж 249 0 объект > эндобдж 250 0 объект > эндобдж 251 0 объект > эндобдж 252 0 объект > эндобдж 253 0 объект > эндобдж 254 0 объект > эндобдж 255 0 объект > эндобдж 256 0 объект > эндобдж 257 0 объект > эндобдж 258 0 объект > эндобдж 259 0 объект > эндобдж 260 0 объект > эндобдж 261 0 объект > эндобдж 262 0 объект > эндобдж 263 0 объект > эндобдж 264 0 объект > эндобдж 265 0 объект > эндобдж 266 0 объект > эндобдж 267 0 объект > эндобдж 268 0 объект > эндобдж 269 ​​0 объект > эндобдж 270 0 объект > эндобдж 271 0 объект > эндобдж 272 0 объект > эндобдж 273 0 объект > эндобдж 274 0 объект > эндобдж 275 0 объект > эндобдж 276 0 объект > эндобдж 277 0 объект > эндобдж 278 0 объект > эндобдж 279 0 объект > эндобдж 280 0 объект > эндобдж 281 0 объект > эндобдж 282 0 объект > эндобдж 283 0 объект > эндобдж 284 0 объект > эндобдж 285 0 объект > эндобдж 286 0 объект > эндобдж 287 0 объект > эндобдж 288 0 объект > эндобдж 289 0 объект > эндобдж 290 0 объект > эндобдж 291 0 объект > эндобдж 292 0 объект > эндобдж 293 0 объект > эндобдж 294 0 объект > эндобдж 295 0 объект > эндобдж 296 0 объект > эндобдж 297 0 объект > эндобдж 298 0 объект > эндобдж 299 0 объект > эндобдж 300 0 объект > эндобдж 301 0 объект > эндобдж 302 0 объект > эндобдж 303 0 объект > эндобдж 304 0 объект > эндобдж 305 0 объект > эндобдж 306 0 объект > эндобдж 307 0 объект > эндобдж 308 0 объект > эндобдж 309 0 объект > эндобдж 310 0 объект > эндобдж 311 0 объект > эндобдж 312 0 объект > эндобдж 313 0 объект > эндобдж 314 0 объект > эндобдж 315 0 объект > эндобдж 316 0 объект > эндобдж 317 0 объект > эндобдж 318 0 объект > эндобдж 319 0 объект > эндобдж 320 0 объект > эндобдж 321 0 объект > эндобдж 322 0 объект > эндобдж 323 0 объект > эндобдж 324 0 объект > эндобдж 325 0 объект > эндобдж 326 0 объект > эндобдж 327 0 объект > эндобдж 328 0 объект > эндобдж 329 0 объект > эндобдж 330 0 объект > эндобдж 331 0 объект > эндобдж 332 0 объект > эндобдж 333 0 объект > эндобдж 334 0 объект > эндобдж 335 0 объект > эндобдж 336 0 объект > эндобдж 337 0 объект > эндобдж 338 0 объект > эндобдж 339 0 объект > эндобдж 340 0 объект > эндобдж 341 0 объект > эндобдж 342 0 объект > эндобдж 343 0 объект > эндобдж 344 0 объект > эндобдж 345 0 объект > эндобдж 346 0 объект > эндобдж 347 0 объект > эндобдж 348 0 объект > эндобдж 349 0 объект > эндобдж 350 0 объект > эндобдж 351 0 объект > эндобдж 352 0 объект > эндобдж 353 0 объект > эндобдж 354 0 объект > эндобдж 355 0 объект > эндобдж 356 0 объект > эндобдж 357 0 объект > эндобдж 358 0 объект > эндобдж 359 0 объект > эндобдж 360 0 объект > эндобдж 361 0 объект > эндобдж 362 0 объект > эндобдж 363 0 объект > эндобдж 364 0 объект > эндобдж 365 0 объект > эндобдж 366 0 объект > эндобдж 367 0 объект > эндобдж 368 0 объект > эндобдж 369 0 объект > эндобдж 370 0 объект > эндобдж 371 0 объект > эндобдж 372 0 объект > эндобдж 373 0 объект > эндобдж 374 0 объект > эндобдж 375 0 объект > эндобдж 376 0 объект > эндобдж 377 0 объект > эндобдж 378 0 объект > эндобдж 379 0 объект > эндобдж 380 0 объект > эндобдж 381 0 объект > эндобдж 382 0 объект > эндобдж 383 0 объект > эндобдж 384 0 объект > эндобдж 385 0 объект > эндобдж 386 0 объект > эндобдж 387 0 объект > эндобдж 388 0 объект > эндобдж 389 0 объект > эндобдж 390 0 объект > эндобдж 391 0 объект > эндобдж 392 0 объект > эндобдж 393 0 объект > эндобдж 394 0 объект > эндобдж 395 0 объект > эндобдж 396 0 объект > эндобдж 397 0 объект > эндобдж 398 0 объект > эндобдж 399 0 объект > эндобдж 400 0 объект > эндобдж 401 0 объект > эндобдж 402 0 объект > эндобдж 403 0 объект > эндобдж 404 0 объект > эндобдж 405 0 объект / К 2 / П 169 0 Р / Стр. 36 0 R / S / InlineShape >> эндобдж 406 0 объект > эндобдж 407 0 объект / К 2 / П 172 0 R / Стр. 37 0 R / S / InlineShape >> эндобдж 408 0 объект > эндобдж 409 0 объект / К 2 / П 176 0 R / Pg 38 0 R / S / InlineShape >> эндобдж 410 0 объект > эндобдж 411 0 объект / К 2 / П 179 0 R / Pg 39 0 R / S / InlineShape >> эндобдж 412 0 объект > эндобдж 413 0 объект / К 6 / П 179 0 R / Pg 39 0 R / S / InlineShape >> эндобдж 414 0 объект > эндобдж 415 0 объект / К 2 / П 182 0 R / Pg 40 0 ​​R / S / InlineShape >> эндобдж 416 0 объект > эндобдж 417 0 объект / К 6 / П 182 0 R / Pg 40 0 ​​R / S / InlineShape >> эндобдж 418 0 объект > эндобдж 419 0 объект > эндобдж 420 0 объект > эндобдж 421 0 объект > эндобдж 422 0 объект > эндобдж 423 0 объект > эндобдж 424 0 объект > эндобдж 425 0 объект > эндобдж 426 0 объект > эндобдж 427 0 объект > эндобдж 428 0 объект > эндобдж 429 0 объект > эндобдж 430 0 объект > эндобдж 431 0 объект > эндобдж 432 0 объект > эндобдж 433 0 объект > эндобдж 434 0 объект > эндобдж 435 0 объект > эндобдж 436 0 объект > эндобдж 437 0 объект > эндобдж 438 0 объект > эндобдж 439 0 объект > эндобдж 440 0 объект > эндобдж 441 0 объект > эндобдж 442 0 объект > эндобдж 443 0 объект > эндобдж 444 0 объект > эндобдж 445 0 объект > эндобдж 446 0 объект > эндобдж 447 0 объект > эндобдж 448 0 объект > эндобдж 449 0 объект > эндобдж 450 0 объект > эндобдж 451 0 объект > эндобдж 452 0 объект > эндобдж 453 0 объект > эндобдж 454 0 объект > эндобдж 455 0 объект > эндобдж 456 0 объект > эндобдж 457 0 объект > эндобдж 458 0 объект > эндобдж 459 0 объект > эндобдж 460 0 объект > эндобдж 461 0 объект > эндобдж 462 0 объект > эндобдж 463 0 объект > эндобдж 464 0 объект > эндобдж 465 0 объект > эндобдж 466 0 объект > эндобдж 467 0 объект > эндобдж 468 0 объект > эндобдж 469 0 объект > эндобдж 470 0 объект > эндобдж 471 0 объект > эндобдж 472 0 объект > эндобдж 473 0 объект > эндобдж 474 0 объект > эндобдж 475 0 объект > эндобдж 476 0 объект > эндобдж 477 0 объект > эндобдж 478 0 объект > эндобдж 479 0 объект > эндобдж 480 0 объект > эндобдж 481 0 объект > эндобдж 482 0 объект > эндобдж 483 0 объект > эндобдж 484 0 объект > эндобдж 485 0 объект > эндобдж 486 0 объект > эндобдж 487 0 объект > эндобдж 488 0 объект > эндобдж 489 0 объект > эндобдж 490 0 объект > эндобдж 491 0 объект > эндобдж 492 0 объект > эндобдж 493 0 объект > эндобдж 494 0 объект > эндобдж 495 0 объект > эндобдж 496 0 объект > эндобдж 497 0 объект > эндобдж 498 0 объект > эндобдж 499 0 объект > эндобдж 500 0 объект > эндобдж 501 0 объект > эндобдж 502 0 объект > эндобдж 503 0 объект > эндобдж 504 0 объект > эндобдж 505 0 объект > эндобдж 506 0 объект > эндобдж 507 0 объект > эндобдж 508 0 объект > эндобдж 509 0 объект > эндобдж 510 0 объект > эндобдж 511 0 объект > эндобдж 512 0 объект > эндобдж 513 0 объект > эндобдж 514 0 объект > эндобдж 515 0 объект > эндобдж 516 0 объект > эндобдж 517 0 объект > эндобдж 518 0 объект > эндобдж 519 0 объект > эндобдж 520 0 объект > эндобдж 521 0 объект > эндобдж 522 0 объект > эндобдж 523 0 объект > эндобдж 524 0 объект > эндобдж 525 0 объект > эндобдж 526 0 объект > эндобдж 527 0 объект > эндобдж 528 0 объект > эндобдж 529 0 объект > эндобдж 530 0 объект > эндобдж 531 0 объект > эндобдж 532 0 объект > эндобдж 533 0 объект > эндобдж 534 0 объект > эндобдж 535 0 объект > эндобдж 536 0 объект > эндобдж 537 0 объект > эндобдж 538 0 объект > эндобдж 539 0 объект > эндобдж 540 0 объект > эндобдж 541 0 объект > эндобдж 542 0 объект > эндобдж 543 0 объект > эндобдж 544 0 объект > эндобдж 545 0 объект > эндобдж 546 0 объект > эндобдж 547 0 объект > эндобдж 548 0 объект > эндобдж 549 0 объект > эндобдж 550 0 объект > эндобдж 551 0 объект > эндобдж 552 0 объект > эндобдж 553 0 объект > эндобдж 554 0 объект > эндобдж 555 0 объект > эндобдж 556 0 объект > эндобдж 557 0 объект > эндобдж 558 0 объект > эндобдж 559 0 объект > эндобдж 560 0 объект > эндобдж 561 0 объект > эндобдж 562 0 объект > эндобдж 563 0 объект > эндобдж 564 0 объект > эндобдж 565 0 объект > эндобдж 566 0 объект > эндобдж 567 0 объект > эндобдж 568 0 объект > эндобдж 569 0 объект > эндобдж 570 0 объект > эндобдж 571 0 объект > эндобдж 572 0 объект > эндобдж 573 0 объект > эндобдж 574 0 объект > эндобдж 575 0 объект > эндобдж 576 0 объект > эндобдж 577 0 объект > эндобдж 578 0 объект > эндобдж 579 0 объект > эндобдж 580 0 объект > эндобдж 581 0 объект > эндобдж 582 0 объект > эндобдж 583 0 объект > эндобдж 584 0 объект > эндобдж 585 0 объект > эндобдж 586 0 объект > эндобдж 587 0 объект > эндобдж 588 0 объект > эндобдж 589 0 объект > эндобдж 590 0 объект > эндобдж 591 0 объект > эндобдж 592 0 объект > эндобдж 593 0 объект > эндобдж 594 0 объект > эндобдж 595 0 объект > эндобдж 596 0 объект > эндобдж 597 0 объект > эндобдж 598 0 объект > эндобдж 599 0 объект > эндобдж 600 0 объект > эндобдж 601 0 объект > эндобдж 602 0 объект > эндобдж 603 0 объект > эндобдж 604 0 объект > эндобдж 605 0 объект > эндобдж 606 0 объект > эндобдж 607 0 объект > эндобдж 608 0 объект > эндобдж 609 0 объект > эндобдж 610 0 объект > эндобдж 611 0 объект > эндобдж 612 0 объект > эндобдж 613 0 объект > эндобдж 614 0 объект > эндобдж 615 0 объект > эндобдж 616 0 объект > эндобдж 617 0 объект > эндобдж 618 0 объект > эндобдж 619 0 объект > эндобдж 620 0 объект > эндобдж 621 0 объект > эндобдж 622 0 объект > эндобдж 623 0 объект > эндобдж 624 0 объект > эндобдж 625 0 объект > эндобдж 626 0 объект > эндобдж 627 0 объект > эндобдж 628 0 объект > эндобдж 629 0 объект > эндобдж 630 0 объект > эндобдж 631 0 объект > эндобдж 632 0 объект > эндобдж 633 0 объект > эндобдж 634 0 объект > эндобдж 635 0 объект > эндобдж 636 0 объект > эндобдж 637 0 объект > эндобдж 638 0 объект > эндобдж 639 0 объект > эндобдж 640 0 объект > эндобдж 641 0 объект > эндобдж 642 0 объект > эндобдж 643 0 объект > эндобдж 644 0 объект > эндобдж 645 0 объект > эндобдж 646 0 объект > эндобдж 647 0 объект > эндобдж 648 0 объект > эндобдж 649 0 объект > эндобдж 650 0 объект > эндобдж 651 0 объект > эндобдж 652 0 объект > эндобдж 653 0 объект > эндобдж 654 0 объект > эндобдж 655 0 объект > эндобдж 656 0 объект > эндобдж 657 0 объект > эндобдж 658 0 объект > эндобдж 659 0 объект > эндобдж 660 0 объект > эндобдж 661 0 объект > эндобдж 662 0 объект > эндобдж 663 0 объект > эндобдж 664 0 объект > эндобдж 665 0 объект > эндобдж 666 0 объект > эндобдж 667 0 объект > эндобдж 668 0 объект > эндобдж 669 0 объект > эндобдж 670 0 объект > эндобдж 671 0 объект > эндобдж 672 0 объект > эндобдж 673 0 объект > эндобдж 674 0 объект > эндобдж 675 0 объект > эндобдж 676 0 объект > эндобдж 677 0 объект > эндобдж 678 0 объект > эндобдж 679 0 объект > эндобдж 680 0 объект > эндобдж 681 0 объект > эндобдж 682 0 объект > эндобдж 683 0 объект > эндобдж 684 0 объект > эндобдж 685 0 объект > эндобдж 686 0 объект > эндобдж 687 0 объект > эндобдж 688 0 объект > эндобдж 689 0 объект > эндобдж 690 0 объект > эндобдж 691 0 объект > эндобдж 692 0 объект > эндобдж 693 0 объект > эндобдж 694 0 объект > эндобдж 695 0 объект > эндобдж 696 0 объект > эндобдж 697 0 объект > эндобдж 698 0 объект > эндобдж 699 0 объект > эндобдж 700 0 объект > эндобдж 701 0 объект > эндобдж 702 0 объект > эндобдж 703 0 объект > эндобдж 704 0 объект > эндобдж 705 0 объект > эндобдж 706 0 объект > эндобдж 707 0 объект > эндобдж 708 0 объект > эндобдж 709 0 объект > эндобдж 710 0 объект > эндобдж 711 0 объект > эндобдж 712 0 объект > эндобдж 713 0 объект > эндобдж 714 0 объект > эндобдж 715 0 объект > эндобдж 716 0 объект > эндобдж 717 0 объект > эндобдж 718 0 объект > эндобдж 719 0 объект > эндобдж 720 0 объект > эндобдж 721 0 объект > эндобдж 722 0 объект > эндобдж 723 0 объект > эндобдж 724 0 объект > эндобдж 725 0 объект > эндобдж 726 0 объект > эндобдж 727 0 объект > эндобдж 728 0 объект > эндобдж 729 0 объект > эндобдж 730 0 объект > эндобдж 731 0 объект > эндобдж 732 0 объект > эндобдж 733 0 объект > эндобдж 734 0 объект > эндобдж 735 0 объект > эндобдж 736 0 объект > эндобдж 737 0 объект > эндобдж 738 0 объект > эндобдж 739 0 объект > эндобдж 740 0 объект > эндобдж 741 0 объект > эндобдж 742 0 объект > эндобдж 743 0 объект > эндобдж 744 0 объект > эндобдж 745 0 объект > эндобдж 746 0 объект > эндобдж 747 0 объект > эндобдж 748 0 объект > эндобдж 749 0 объект > эндобдж 750 0 объект > эндобдж 751 0 объект > эндобдж 752 0 объект > эндобдж 753 0 объект > эндобдж 754 0 объект > эндобдж 755 0 объект > эндобдж 756 0 объект > эндобдж 757 0 объект > эндобдж 758 0 объект > эндобдж 759 0 объект > эндобдж 760 0 объект > эндобдж 761 0 объект > эндобдж 762 0 объект > эндобдж 763 0 объект > эндобдж 764 0 объект > эндобдж 765 0 объект > эндобдж 766 0 объект > эндобдж 767 0 объект > эндобдж 768 0 объект > эндобдж 769 0 объект > эндобдж 770 0 объект > эндобдж 771 0 объект > эндобдж 772 0 объект > эндобдж 773 0 объект > эндобдж 774 0 объект > эндобдж 775 0 объект > эндобдж 776 0 объект > эндобдж 777 0 объект > эндобдж 778 0 объект > эндобдж 779 0 объект > эндобдж 780 0 объект > эндобдж 781 0 объект > эндобдж 782 0 объект > эндобдж 783 0 объект > эндобдж 784 0 объект > эндобдж 785 0 объект > эндобдж 786 0 объект > эндобдж 787 0 объект > эндобдж 788 0 объект > эндобдж 789 0 объект > эндобдж 790 0 объект > эндобдж 791 0 объект > эндобдж 792 0 объект > эндобдж 793 0 объект > эндобдж 794 0 объект > эндобдж 795 0 объект > эндобдж 796 0 объект > эндобдж 797 0 объект > эндобдж 798 0 объект > эндобдж 799 0 объект > эндобдж 800 0 объект > эндобдж 801 0 объект > эндобдж 802 0 объект > эндобдж 803 0 объект > эндобдж 804 0 объект > эндобдж 805 0 объект > эндобдж 806 0 объект > эндобдж 807 0 объект > эндобдж 808 0 объект > эндобдж 809 0 объект > эндобдж 810 0 объект > эндобдж 811 0 объект > эндобдж 812 0 объект > эндобдж 813 0 объект > эндобдж 814 0 объект > эндобдж 815 0 объект > эндобдж 816 0 объект > эндобдж 817 0 объект > эндобдж 818 0 объект > эндобдж 819 0 объект > эндобдж 820 0 объект > эндобдж 821 0 объект > эндобдж 822 0 объект > эндобдж 823 0 объект > эндобдж 824 0 объект > эндобдж 825 0 объект > эндобдж 826 0 объект > эндобдж 827 0 объект > эндобдж 828 0 объект > эндобдж 829 0 объект > эндобдж 830 0 объект > эндобдж 831 0 объект > эндобдж 832 0 объект > эндобдж 833 0 объект > эндобдж 834 0 объект > эндобдж 835 0 объект > эндобдж 836 0 объект > эндобдж 837 0 объект > эндобдж 838 0 объект > эндобдж 839 0 объект > эндобдж 840 0 объект > эндобдж 841 0 объект > эндобдж 842 0 объект > эндобдж 843 0 объект > эндобдж 844 0 объект > эндобдж 845 0 объект > эндобдж 846 0 объект > эндобдж 847 0 объект > эндобдж 848 0 объект > эндобдж 849 0 объект > эндобдж 850 0 объект > эндобдж 851 0 объект > эндобдж 852 0 объект > эндобдж 853 0 объект > эндобдж 854 0 объект > эндобдж 855 0 объект > эндобдж 856 0 объект > эндобдж 857 0 объект > эндобдж 858 0 объект > эндобдж 859 0 объект > эндобдж 860 0 объект > эндобдж 861 0 объект > эндобдж 862 0 объект > эндобдж 863 0 объект > эндобдж 864 0 объект > эндобдж 865 0 объект > эндобдж 866 0 объект > эндобдж 867 0 объект > эндобдж 868 0 объект > эндобдж 869 0 объект > эндобдж 870 0 объект > эндобдж 871 0 объект > эндобдж 872 0 объект > эндобдж 873 0 объект > эндобдж 874 0 объект > эндобдж 875 0 объект > эндобдж 876 0 объект > эндобдж 877 0 объект > эндобдж 878 0 объект > эндобдж 879 0 объект > эндобдж 880 0 объект > эндобдж 881 0 объект > эндобдж 882 0 объект > эндобдж 883 0 объект > эндобдж 884 0 объект > эндобдж 885 0 объект > эндобдж 886 0 объект > эндобдж 887 0 объект > эндобдж 888 0 объект > эндобдж 889 0 объект > эндобдж 890 0 объект > эндобдж 891 0 объект > эндобдж 892 0 объект > эндобдж 893 0 объект > эндобдж 894 0 объект > эндобдж 895 0 объект > эндобдж 896 0 объект > эндобдж 897 0 объект > эндобдж 898 0 объект > эндобдж 899 0 объект > эндобдж 900 0 объект > эндобдж 901 0 объект > эндобдж 902 0 объект > эндобдж 903 0 объект > эндобдж 904 0 объект > эндобдж 905 0 объект > эндобдж 906 0 объект > эндобдж 907 0 объект > эндобдж 908 0 объект > эндобдж 909 0 объект > эндобдж 910 0 объект > эндобдж 911 0 объект > эндобдж 912 0 объект > эндобдж 913 0 объект > эндобдж 914 0 объект > эндобдж 915 0 объект > эндобдж 916 0 объект > эндобдж 917 0 объект > эндобдж 918 0 объект > эндобдж 919 0 объект > эндобдж 920 0 объект > эндобдж 921 0 объект > эндобдж 922 0 объект > эндобдж 923 0 объект > эндобдж 924 0 объект > эндобдж 925 0 объект > эндобдж 926 0 объект > эндобдж 927 0 объект > эндобдж 928 0 объект > эндобдж 929 0 объект > эндобдж 930 0 объект > эндобдж 931 0 объект > эндобдж 932 0 объект > эндобдж 933 0 объект > эндобдж 934 0 объект > эндобдж 935 0 объект > эндобдж 936 0 объект > эндобдж 937 0 объект > эндобдж 938 0 объект > эндобдж 939 0 объект > эндобдж 940 0 объект > эндобдж 941 0 объект > эндобдж 942 0 объект > эндобдж 943 0 объект > эндобдж 944 0 объект > эндобдж 945 0 объект > эндобдж 946 0 объект > эндобдж 947 0 объект > эндобдж 948 0 объект > эндобдж 949 0 объект > эндобдж 950 0 объект > эндобдж 951 0 объект > эндобдж 952 0 объект > эндобдж 953 0 объект > эндобдж 954 0 объект > эндобдж 955 0 объект > эндобдж 956 0 объект > эндобдж 957 0 объект > эндобдж 958 0 объект > эндобдж 959 0 объект > эндобдж 960 0 объект > эндобдж 961 0 объект > эндобдж 962 0 объект > эндобдж 963 0 объект > эндобдж 964 0 объект > эндобдж 965 0 объект > эндобдж 966 0 объект > эндобдж 967 0 объект > эндобдж 968 0 объект > эндобдж 969 0 объект > эндобдж 970 0 объект > эндобдж 971 0 объект > эндобдж 972 0 объект > эндобдж 973 0 объект > эндобдж 974 0 объект > эндобдж 975 0 объект > эндобдж 976 0 объект > эндобдж 977 0 объект > эндобдж 978 0 объект > эндобдж 979 0 объект > эндобдж 980 0 объект > эндобдж 981 0 объект > эндобдж 982 0 объект > эндобдж 983 0 объект > эндобдж 984 0 объект > эндобдж 985 0 объект > эндобдж 986 0 объект > эндобдж 987 0 объект > эндобдж 988 0 объект > эндобдж 989 0 объект > эндобдж 990 0 объект > эндобдж 991 0 объект > эндобдж 992 0 объект > эндобдж 993 0 объект > эндобдж 994 0 объект > эндобдж 995 0 объект > эндобдж 996 0 объект > эндобдж 997 0 объект > эндобдж 998 0 объект > эндобдж 999 0 объект > эндобдж 1000 0 объект > эндобдж 1001 0 объект > эндобдж 1002 0 объект > эндобдж 1003 0 объект > эндобдж 1004 0 объект > эндобдж 1005 0 объект > эндобдж 1006 0 объект > эндобдж 1007 0 объект > эндобдж 1008 0 объект > эндобдж 1009 0 объект > эндобдж 1010 0 объект > эндобдж 1011 0 объект > эндобдж 1012 0 объект > эндобдж 1013 0 объект > эндобдж 1014 0 объект > эндобдж 1015 0 объект > эндобдж 1016 0 объект > эндобдж 1017 0 объект > эндобдж 1018 0 объект > эндобдж 1019 0 объект > эндобдж 1020 0 объект > эндобдж 1021 0 объект > эндобдж 1022 0 объект > эндобдж 1023 0 объект > эндобдж 1024 0 объект > эндобдж 1025 0 объект > эндобдж 1026 0 объект > эндобдж 1027 0 объект > эндобдж 1028 0 объект > эндобдж 1029 0 объект > эндобдж 1030 0 объект > эндобдж 1031 0 объект > эндобдж 1032 0 объект > эндобдж 1033 0 объект > эндобдж 1034 0 объект > эндобдж 1035 0 объект > эндобдж 1036 0 объект > эндобдж 1037 0 объект > эндобдж 1038 0 объект > эндобдж 1039 0 объект > эндобдж 1040 0 объект > эндобдж 1041 0 объект > эндобдж 1042 0 объект > эндобдж 1043 0 объект > эндобдж 1044 0 объект > эндобдж 1045 0 объект > эндобдж 1046 0 объект > эндобдж 1047 0 объект > эндобдж 1048 0 объект > эндобдж 1049 0 объект > эндобдж 1050 0 объект > эндобдж 1051 0 объект > эндобдж 1052 0 объект > эндобдж 1053 0 объект > эндобдж 1054 0 объект > эндобдж 1055 0 объект > эндобдж 1056 0 объект > эндобдж 1057 0 объект > эндобдж 1058 0 объект > эндобдж 1059 0 объект > эндобдж 1060 0 объект > эндобдж 1061 0 объект > эндобдж 1062 0 объект > эндобдж 1063 0 объект > эндобдж 1064 0 объект > эндобдж 1065 0 объект > эндобдж 1066 0 объект > эндобдж 1067 0 объект > эндобдж 1068 0 объект > эндобдж 1069 0 объект > эндобдж 1070 0 объект > эндобдж 1071 0 объект > эндобдж 1072 0 объект > эндобдж 1073 0 объект > эндобдж 1074 0 объект > эндобдж 1075 0 объект > эндобдж 1076 0 объект > эндобдж 1077 0 объект > эндобдж 1078 0 объект > эндобдж 1079 0 объект > эндобдж 1080 0 объект > эндобдж 1081 0 объект > эндобдж 1082 0 объект > эндобдж 1083 0 объект > эндобдж 1084 0 объект > эндобдж 1085 0 объект > эндобдж 1086 0 объект > эндобдж 1087 0 объект > эндобдж 1088 0 объект > эндобдж 1089 0 объект > эндобдж 1090 0 объект > эндобдж 1091 0 объект > эндобдж 1092 0 объект > эндобдж 1093 0 объект > эндобдж 1094 0 объект > эндобдж 1095 0 объект > эндобдж 1096 0 объект > эндобдж 1097 0 объект > эндобдж 1098 0 объект > эндобдж 1099 0 объект > эндобдж 1100 0 объект > эндобдж 1101 0 объект > эндобдж 1102 0 объект > эндобдж 1103 0 объект > эндобдж 1104 0 объект > эндобдж 1105 0 объект > эндобдж 1106 0 объект > эндобдж 1107 0 объект > эндобдж 1108 0 объект > эндобдж 1109 0 объект > эндобдж 1110 0 объект > эндобдж 1111 0 объект > эндобдж 1112 0 объект > эндобдж 1113 0 объект > эндобдж 1114 0 объект > эндобдж 1115 0 объект > эндобдж 1116 0 объект > эндобдж 1117 0 объект > эндобдж 1118 0 объект > эндобдж 1119 0 объект > эндобдж 1120 0 объект > эндобдж 1121 0 объект > эндобдж 1122 0 объект > эндобдж 1123 0 объект > эндобдж 1124 0 объект > эндобдж 1125 0 объект > эндобдж 1126 0 объект > эндобдж 1127 0 объект > эндобдж 1128 0 объект > эндобдж 1129 0 объект > эндобдж 1130 0 объект > эндобдж 1131 0 объект > эндобдж 1132 0 объект > эндобдж 1133 0 объект > эндобдж 1134 0 объект > эндобдж 1135 0 объект > эндобдж 1136 0 объект > эндобдж 1137 0 объект > эндобдж 1138 0 объект > эндобдж 1139 0 объект > эндобдж 1140 0 объект > эндобдж 1141 0 объект > эндобдж 1142 0 объект > эндобдж 1143 0 объект > эндобдж 1144 0 объект > эндобдж 1145 0 объект > эндобдж 1146 0 объект > эндобдж 1147 0 объект > эндобдж 1148 0 объект > эндобдж 1149 0 объект > эндобдж 1150 0 объект > эндобдж 1151 0 объект > эндобдж 1152 0 объект > эндобдж 1153 0 объект > эндобдж 1154 0 объект > эндобдж 1155 0 объект > эндобдж 1156 0 объект > эндобдж 1157 0 объект > эндобдж 1158 0 объект > эндобдж 1159 0 объект > эндобдж 1160 0 объект > эндобдж 1161 0 объект > эндобдж 1162 0 объект > эндобдж 1163 0 объект > эндобдж 1164 0 объект > эндобдж 1165 0 объект > эндобдж 1166 0 объект > эндобдж 1167 0 объект > эндобдж 1168 0 объект > эндобдж 1169 0 объект > эндобдж 1170 0 объект > эндобдж 1171 0 объект > эндобдж 1172 0 объект > эндобдж 1173 0 объект > эндобдж 1174 0 объект > эндобдж 1175 0 объект > эндобдж 1176 0 объект > эндобдж 1177 0 объект > эндобдж 1178 0 объект > эндобдж 1179 0 объект > эндобдж 1180 0 объект > эндобдж 1181 0 объект > эндобдж 1182 0 объект > эндобдж 1183 0 объект > эндобдж 1184 0 объект > эндобдж 1185 0 объект > эндобдж 1186 0 объект > эндобдж 1187 0 объект > эндобдж 1188 0 объект > эндобдж 1189 0 объект > эндобдж 1190 0 объект > эндобдж 1191 0 объект > эндобдж 1192 0 объект > эндобдж 1193 0 объект > эндобдж 1194 0 объект > эндобдж 1195 0 объект > эндобдж 1196 0 объект > эндобдж 1197 0 объект > эндобдж 1198 0 объект > эндобдж 1199 0 объект > эндобдж 1200 0 объект > эндобдж 1201 0 объект > эндобдж 1202 0 объект > эндобдж 1203 0 объект > эндобдж 1204 0 объект > эндобдж 1205 0 объект > эндобдж 1206 0 объект > эндобдж 1207 0 объект > эндобдж 1208 0 объект > эндобдж 1209 0 объект > эндобдж 1210 0 объект > эндобдж 1211 0 объект > эндобдж 1212 0 объект > эндобдж 1213 0 объект > эндобдж 1214 0 объект > эндобдж 1215 0 объект > эндобдж 1216 0 объект > эндобдж 1217 0 объект > эндобдж 1218 0 объект > эндобдж 1219 0 объект > эндобдж 1220 0 объект > эндобдж 1221 0 объект > эндобдж 1222 0 объект > эндобдж 1223 0 объект > эндобдж 1224 0 объект > эндобдж 1225 0 объект > эндобдж 1226 0 объект > эндобдж 1227 0 объект > эндобдж 1228 0 объект > эндобдж 1229 0 объект > эндобдж 1230 0 объект > эндобдж 1231 0 объект > эндобдж 1232 0 объект > эндобдж 1233 0 объект > эндобдж 1234 0 объект > эндобдж 1235 0 объект > эндобдж 1236 0 объект > эндобдж 1237 0 объект > эндобдж 1238 0 объект > эндобдж 1239 0 объект > эндобдж 1240 0 объект > эндобдж 1241 0 объект > эндобдж 1242 0 объект > эндобдж 1243 0 объект > эндобдж 1244 0 объект > эндобдж 1245 0 объект > эндобдж 1246 0 объект > эндобдж 1247 0 объект > эндобдж 1248 0 объект > эндобдж 1249 0 объект > эндобдж 1250 0 объект > эндобдж 1251 0 объект > эндобдж 1252 0 объект > эндобдж 1253 0 объект > эндобдж 1254 0 объект > эндобдж 1255 0 объект > эндобдж 1256 0 объект > эндобдж 1257 0 объект > эндобдж 1258 0 объект > эндобдж 1259 0 объект > эндобдж 1260 0 объект > эндобдж 1261 0 объект > эндобдж 1262 0 объект > эндобдж 1263 0 объект > эндобдж 1264 0 объект > эндобдж 1265 0 объект > эндобдж 1266 0 объект > эндобдж 1267 0 объект > эндобдж 1268 0 объект > эндобдж 1269 0 объект > эндобдж 1270 0 объект > эндобдж 1271 0 объект > эндобдж 1272 0 объект > эндобдж 1273 0 объект > эндобдж 1274 0 объект > эндобдж 1275 0 объект > эндобдж 1276 0 объект > эндобдж 1277 0 объект > эндобдж 1278 0 объект > эндобдж 1279 0 объект > эндобдж 1280 0 объект > эндобдж 1281 0 объект > эндобдж 1282 0 объект > эндобдж 1283 0 объект > эндобдж 1284 0 объект > эндобдж 1285 0 объект > эндобдж 1286 0 объект > эндобдж 1287 0 объект > эндобдж 1288 0 объект > эндобдж 1289 0 объект > эндобдж 1290 0 объект > эндобдж 1291 0 объект > эндобдж 1292 0 объект > эндобдж 1293 0 объект > эндобдж 1294 0 объект > эндобдж 1295 0 объект > эндобдж 1296 0 объект > эндобдж 1297 0 объект > эндобдж 1298 0 объект > эндобдж 1299 0 объект > эндобдж 1300 0 объект > эндобдж 1301 0 объект > эндобдж 1302 0 объект > эндобдж 1303 0 объект > эндобдж 1304 0 объект > эндобдж 1305 0 объект > эндобдж 1306 0 объект > транслировать xyp} h, если & i22S4dIҤMIv1M6N2iCMdhJƷ | `cc | bԧ $> uCƦHZmp: ˫ ߻ Z ~ Ϯ} ww? ~ _R ​​

    .
