Как сделать перекрытия в деревянном частном доме своими руками

Сегодня наиболее популярны жилые постройки из дерева. Перед каждым застройщиком в самом начале строительства встаёт задача, какими должны быть перекрытия в деревянном доме. Ведь они необходимы для обеспечения прочности крыши, равномерного распределения межэтажной нагрузки, устойчивости стен всего малоэтажного здания. В этом основное назначение перекрывающих конструкций.

Пример устройства межэтажных перекрытий в доме из брусаПример устройства межэтажных перекрытий в доме из бруса

Пример устройства межэтажных перекрытий в доме из бруса

Кроме того, их устройство в значительной мере обеспечивает эффективное утепление всего жилища и в первую очередь потолка.

Вернуться к оглавлению

Содержание материала

Виды перекрытий

В строительном деле известны следующие перекрытия:

Чердачные перекрытия в кирпичном доме монтируются между жилой комнатой и чердаком. Они должны выполнять такие функции, как пароизоляция и утепление. Для межэтажных перегородок эти качества не столь важны, для них наиболее значимым фактором является звукоизоляция. Подвальные, цокольные помещения в частном доме зачастую не отапливаются. Поэтому их перекрывающие устройства необходимо сделать не только с повышенной прочностью, но и с высокой устойчивостью к воздействию сырого холодного воздуха. Если цоколь построен для гаража, то его потолку не помешает шумоизоляция.

Важнейшие составные части балочного перекрытия:

  • сами балки;балочные перекрытия балочные перекрытия

    Схема балочного перекрытия

  • накат;
  • пол;
  • утеплитель.
Вернуться к оглавлению

Основные требования

Устройство несущей части по конструктивному решению бывает балочное или без использования балок – монолитное. Безбалочные перекрытия в деревянном частном доме практически не используются. Их достоинство: высокая прочность, устойчивость к сырости. За всё время эксплуатации ремонт может даже не понадобиться. Но звукоизоляция в таком жилище не на высоком уровне. Уже вид монолита отметает желание сделать перекрывающие конструкции своими руками. А на заводе производятся панели стандартных размеров, которые могут не подойти к конкретному пролёту.

Застройщик деревянного дома обычно не затрудняется с выбором между деревянным балочным и монолитным перекрытием. Бетонные конструкции непопулярны не только потому, что в доме не будет обеспечена хорошая межэтажная шумоизоляция. Через несколько лет для старых стен они будут чрезмерной нагрузкой.

шумоизоляция перекрытий шумоизоляция перекрытий

Подробная схема шумоизоляции деревянных перекрытий

Монтаж конструкций из металла и бетона, как и их ремонт невозможен своими руками. Здесь не обойтись без использования машин и механизмов, а также без привлечения специалистов, управляющих этими средствами. А всё это отразится на более высокой стоимости строительства всего дома.

Балки бывают деревянные, металлические, бетонные. Но независимо от материала изготовления, ко всем им предъявляются одинаковые требования:

  • быть прочными, жёсткими, не прогибаться между этажами, выдерживать равномерную нагрузку согласно СП 20.1333 – Свод правил от 2011 г. – не меньше 200 кг на квадратный метр;
  • обеспечивать утепление, укладку материалов, от которых зависит межэтажная звукоизоляция;
  • удерживать слой покрытия, необходимого для сохранения тепла по этажам;
  • их установка своими руками должна быть максимально надёжной.
Вернуться к оглавлению

Способы крепления балок

Чтобы пол не был зыбким, балки укладывают не точечно, а в пазы глубиной примерно 70 мм, вырезанные в стенах.

 крепление балок  крепление балок

Вариант крепления балок перекрытий

Количество несущих брусьев должно быть достаточным для обеспечения прочности всей межэтажной конструкции. Между заглублением и торцом можно положить изоляционный материал, который исключит появление скрипа.

Балки верхнего этажа могут крепиться к стене так называемым методом ласточкиного хвоста. Для этого на их торцах требуется сделать двухстороннюю диагональную подрубку, которая вставляется в гнездо такой же формы. Правда, от этого уменьшается сечение брёвен, а также могут возникнуть продольные трещины в зоне распила. Жёсткость опоры снижается, сокращается срок эксплуатации перекрытия, а, значит, приближается ремонт.

Вернуться к оглавлению

Деревянные

У будущих домовладельцев популярным является устройство перекрытий на балочной основе из дерева. Оно позволяет оборудовать достаточно хорошее утепление дома. Имеет как преимущества, так и недостатки.

схема деревянные перекрытия схема деревянные перекрытия

Схема устройства деревянных перекрытий для дома

Положительные факторы:

  • приятный внешний вид;
  • сравнительно небольшой вес;
  • быстрый монтаж и последующий ремонт;
  • экологическая чистота.

Минусы:

  • оно огнеопасно, требуется специальная пропитка;
  • от перепадов температуры, влажности может деформироваться;
  • дерево подвержено гниению, воздействию насекомых, грибков.

Однако эти недостатки можно свести к минимуму, отодвинуть ремонт, применяя специальные противопожарные растворы и антисептические средства. Для выполнения требований пожарной безопасности деревянные детали, используя асбест, изолируют от дымохода. Между ним и ближайшей балкой обычно ставят короб, заполненный негорючим материалом, например, минеральной ватой.

Строящемуся дому из оцилиндрованного бревна или сруба в большей мере подходят балочные рейки из дерева лиственных или хвойных пород.

перекрытия дом из бревна перекрытия дом из бревна

Вариант устройства перекрытий в доме из бревна

Для возведения жилых помещений это экологически чистый и сравнительно недорогой стройматериал. К тому же хорошая звукоизоляция будет обеспечена. Древесина легко поддаётся обработке и сравнительно недорогая.

Монтаж деревянных перекрытий по этажам возможен в короткие сроки и своими руками, без привлечения специалистов и использования грузоподъёмной техники.

Для подвала коттеджа или гаража под домом необходимо устройство более прочного перекрытия. Если балки из дерева, то расстояние между ними необходимо сделать несколько меньше. В этом случае лучше, если они будут металлическими, и по ним настилать деревянный пол всего первого этажа. Они в меньшей мере подвержены неблагоприятному воздействию подвальной среды, поэтому ремонт понадобится нескоро. При обустройстве гаражного помещения не следует забывать о таких факторах, как шумоизоляция и достаточно эффективное утепление верхнего помещения.

Цельные и клеёные

Если пролёты не более 5 м, то используются цельные деревянные балки, которые вполне способны обеспечить прочность потолка и обустроить надёжный пол. Но они могут быть клеёными, для которых нет ограничений по длине. Они превосходят неклеёные по следующим параметрам:

  • высокой прочностью;
  • длительным сроком эксплуатации;
  • отсутствием деформации;
  • возможностью осуществить монтаж перекрытия в длинных пролётах.

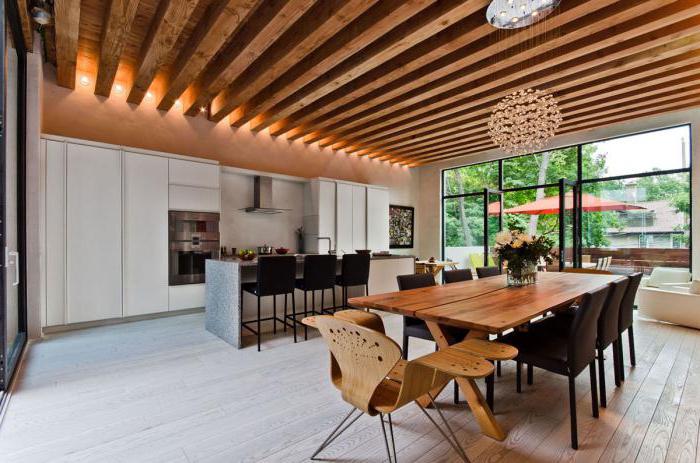

В межэтажных перекрытиях дома балки из бруса часто оставляют со стороны потолка открытыми. Их гладкая поверхность с привлекательным рисунком натурального дерева украшает дизайнерское оформление. Его по этажам также не закрывают, так как он придаёт особую привлекательность помещению. В соответствующем стиле необходимо оформить пол.
монтаж перекрытий

монтаж перекрытий
Он должен быть из деревянных досок, по цвету гармонирующих с дизайном всего помещения.

Двутавровые

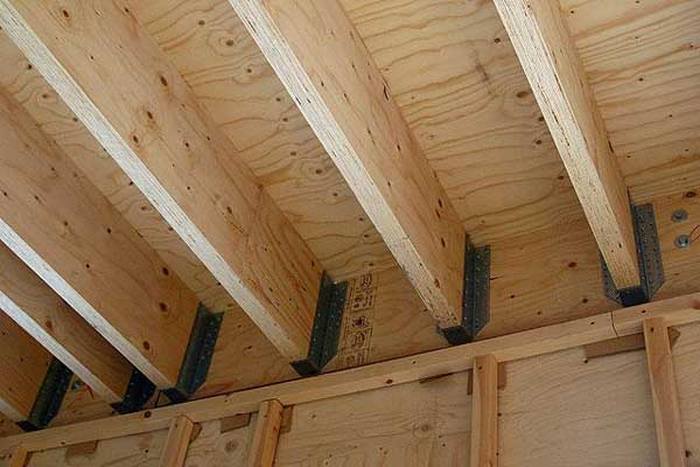

В каркасных домах широко используются двутавровые балочные конструкции. Зачастую их выбирает тот пользователь, которого волнует утепление своего дома и межэтажная звукоизоляция. Двутавры несложно сделать из обычного клеёного бруса. По форме они напоминают две буквы «Т», соединённые по основанию. Заменяют массу несущих балочных реек, сокращают затраты времени на устройство перекрытий и что немаловажно, с их использованием возможен монтаж в пролётах до 15 м.

Двутавры от воздействия влаги не деформируются, частый ремонт им не понадобится. С их использованием в доме своими руками может быть оборудована замечательная межэтажная звукоизоляция и достаточно эффективное утепление. Чтобы исключить вероятность скрипа напольного покрытия, к ним прибивают так называемый черновой пол.

двутавровые перекрытия двутавровые перекрытия

Пример двутавровых перекрытий в деревянном доме

Конструкция их очень удобна для прокладки коммуникаций по этажам: электропроводки, водопроводных и газовых труб, вентиляции.

Доски вместо балок

В строительной практике применяется устройство перекрытий, в которых вместо несущих брусьев используются поставленные на ребро толстые доски. Предпочтительно, чтобы они были сечением не менее 60х200 мм. Концы их врезают на полную толщину деревянной стены. Укрепляются одна от другой на расстоянии в два раза меньшим, чем дистанция между балками из клеёного бруса или оцилиндрованного бревна. Монтаж такой конструкции возможен при нешироких пролётах. Тогда пол будет очень устойчив, а обустройство потолка потребует обычных материалов, чтобы обеспечить утепление и создать хорошую звукоизоляцию.

доски перекрытия доски перекрытия

Пример монтажа досок перекрытия

Вернуться к оглавлению

Порядок сборки перекрытия

Монтаж деревянных балок своими руками, как и последующий ремонт – весьма проблематичное дело, потребуется хотя бы ещё одна рабочая сила. Для перекрытия между этажами они укладываются на дистанции обычно равной 1 метру, а для чердачного – 1, 80 м.

Ширина межбалочных пролётов зависит также от толщины досок, которые будут выстилать будущий пол. Если толщина их менее 28 мм, то несущих поперечин должно быть больше.

Концы деревянных балок в наружных стенах особенно уязвимы, потому что снаружи они подвергаются воздействию влаги, отчего гниют и разрушаются. Ремонт неминуем. Чтобы этого избежать, их не только обрабатывают специальными растворами, но и покрывают рубероидом. Для этого опытные строители советуют концы балок по этажам на 2 см не доводить до наружного края стены, а это пространство заполнить влагоизоляционным материалом.

схема перекрытия схема перекрытия

Схема сборки деревянного перекрытия

Деревянное перекрытие для старых срубов можно сделать на усиливающем бетонном поясе. Монтаж конструкции должен обеспечить строго горизонтальное его положение, иначе будет нарушена равномерность распределения нагрузки и прочность всего здания. Межэтажное перекрытие монтируется так, что пол верхнего этажа служит в качестве потолка нижнего. Одна и та же звукоизоляция используется на два фронта: для верхнего и нижнего помещения.

Монтаж покрытия осуществляется в такой последовательности. По обе стороны каждой балки снизу прибивают так называемые черепные бруски. Они будут держать накат, который делается из сколоченных досок. На них между балками кладут пароизоляционную плёнку и толь. А затем настилают утеплитель. От этих элементов не в меньшей мере зависит звукоизоляция помещения.
схема утепления перекрытия

схема утепления перекрытия
Сверху это будет опорой «чёрного» пола, на который будет уложено внешнее напольное покрытие.
Снизу – это основа «чистого» потолка, которая может быть покрыта вагонкой.

Утеплителем может быть:

  • пенопласт;
  • керамзит;
  • минеральная вата;
  • опилки;
  • сухая солома;
  • шлак или песок.

От выбора утеплителя зависит также шумоизоляция. Можно накат покрыть густым раствором глины, высушить и засыпать шлаком.

дощатые полы дощатые полы

Варианты конструкции дощатых полов

Его можно заменить сухими опилками, которые почти в 4 раза легче, а утепление будет намного эффективнее. А потребуется этого материала значительно меньше – подушка высотой 5 см. Глиняный слой часто заменяют рубероидом.

Самой лёгкой по весу является минеральная вата. Подходит для межэтажных и чердачных перекрытий, к тому же в отличие от других утеплителей, «дышит». Звукоизоляция практически без неё не обходится. Керамзит, шлак, песок – это материалы, утяжеляющие конструкцию. Их лучше использовать для потолка подвального помещения. Ими будет обеспечена шумоизоляция, особенно если там находиться гараж.


Особого внимания требует пол санузлов. Здесь нужна более качественная гидроизоляция, устройство которой выполнимо своими руками – сколотить сплошной настил из деревянных досок, соединённых по принципу шпунта. Пазы следует уплотнить герметизирующим материалом, например, смолёной паклей. Чтобы добиться ещё большей водонепроницаемости, напольное покрытие можно сделать из керамической плитки. Если всё выполнить с соблюдением строительных правил, то перекрытие малоэтажного деревянного дома прослужит несколько десятилетий.

Деревянное перекрытие между этажами

деревянное перекрытие

Если рассматривать деревянное перекрытие между этажами, то в общем виде оно состоит из балок, межбалочного заполнения, наката, формирующего черновой пол, и отделочного слоя потолка. Основной элемент конструкции — это балки. Чаще всего их выполняют из хвойных пород дерева. Именно такую древесину и стоит применять, поскольку материал из лиственных пород хуже работает на изгиб. Помимо цельного бруса можно использовать балки, сбитые из поставленных на ребро широких досок. Причем итоговое поперечное сечение элементов в подобном случае можно уменьшить на 20-30%, так как прочность такой балки немного выше, чем у цельного бруса.

Также в качестве материала для перекрытий подойдут и клееные брусья, изготовленные из досок-ламелей длинной до 12 метров. Такие балки значительно более прочные, чем элементы из цельной древесины. Возможно их изготовление по индивидуальным заказам в соответствии с согласованными размерами. В этом случае монтаж облегчается из-за отсутствия пополнительных манипуляций по подгонке. При использовании клееного бруса следует помнить, что чаще всего данные элементы проходят дополнительную обработку и покрываются тонким слоем воска. Воск делает поверхность брусьев скользкой. Поэтому сразу после монтажа на стены или фундамент поверх них нужно уложить временные настилы, чтобы предотвратить возможное травмирование.

Подбор сечения балок деревянного перекрытия

Для перекрытий между этажами при пролете в 3 — 4,5 метра следует использовать брусья с сечением от 140 × 100 мм до 200 × 120 мм. Для пролетов в 4,5 — 6 метров понадобятся балки от 200 × 120 мм до 240 × 160 мм. Для чердачных перекрытий можно использовать элементы с сечением на 20 — 30% меньше. Все это конечно общие рекомендации. Для более точного и правильного определения нужного сечения и шага между балками нужен расчет. Для вычисления сечения учитываются длина пролета, расстояние между балками и величина нагрузки, оказываемой на них. В качестве альтернативы самостоятельному подсчету параметров можно воспользоваться программой расчета однопролетных  деревянных балок.

Общие параметры подбора балок для межэтажных и чердачных перекрытий:

Сечение деревянной балки, мм Расстояние между балками при заданной ширине пролета в деревянном перекрытии между этажами, м расстояние между балками при заданной ширине пролета в чердачном перекрытии, м
 3,0  3,5  4,0  4,5  5,0  3,0  3,5  4,0  4,5  5,0
 50 × 160  0,8 0,6  0,45  1,2  0,9  0,65  0,5  0,4
60 × 200  1,25  0,8  0,7  0,55  0,45  1,85  1,35  1,05  0,8  0,65
100 × 100  0,6  0,45  0,35  0,9  0,7  0,5  0,4

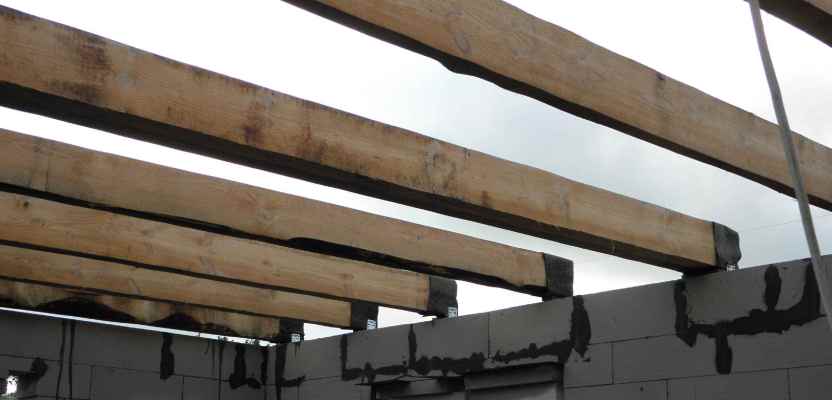

Монтаж деревянных перекрытий между этажами

Балки из древесины укладывают на расстоянии 0,6; 0,8; 1,0 или 1,2 метра друг от друга (таблица подбора балок для межэтажных и чердачных перекрытий). Чем больше ширина пролета и сечение балки, тем меньшим должен быть этот промежуток. Исключением может быть чердачное перекрытие, где расстояние между элементами можно увеличить до 1,5 метров. Брусья (бревна) монтируют вдоль короткой стороны помещения перпендикулярно его длине, максимально соблюдая параллельность друг к другу. В первую очередь закрепляются крайние балки, правильность положения которых проверяется строительным уровнем. Затем укладываются элементы от краев к центру с соблюдением расстояния между ними. Также нужно проверять горизонтальность балок и при необходимости подкладывать под их концы обрезки досок, защищенные гидроизоляцией.

В конструкциях наружных стен необходимо оставлять специальные ниши глубиной  150-200 мм, в которые в последующем закладываются брусья. Длина опорной части должна быть не менее 120 мм, но не более 180 мм с таким расчетом, чтобы между стеной и балкой в нише оставалось 20-30 мм зазора. При укладке в стены из кирпича или других блочных материалов каждую третью балку необходимо закрепить с кладкой. Концы брусьев со стороны как внутренних, так и наружных стен перед укладкой обертывают двумя-тремя слоями рубероида или покрывают битумной мастикой. Это снижает вероятность гниения древесины. Оставшиеся пустоты в нише заполняются утеплителем (минеральной ватой или пенопластом) и герметизируются.

Установка деревянного перекрытия в паз стены:

установка деревянного перекрытия в паз стены

Межбалочное заполнение выполняется из двух слоев: наката (настила) и теплоизоляции. Для первого слоя используются деревянные щиты и доски. Накат крепиться на бруски сечением от 50 × 50 мм, которые прибивают к боковым сторонам балок. Снизу межэтажное перекрытие подшивается досками, древесностружечными плитами (ДСП, ОСП) или плитами гипсокартона. Все эти материалы играют роль чернового или чистового потолка. При желании оставить балки натуральными и видимыми, чистовою подшивку следует выполнять к каркасу (бруску), прикрепленному к внутренней части бруса выше нижней плоскости перекрытия.

Деревянное перекрытие между этажами в разрезе:
деревянное перекрытие в разрезе

Поверх наката укладывается пароизоляция и плиты из минеральной ваты, экструдированного пенополистирола, пенопласта, перлита. Укладывать плиты утеплителя нужно максимально плотно друг к другу. Толщина слоя любого материала для межэтажного перекрытия должна составлять как минимум 100 мм, а для чердачного и надподвального — 200-250 мм. Более точный расчет требуемого утеплителя и его необходимой толщины можно выполнить в программе теплотехнического расчета ТеРеМОК.

Если есть необходимости усилить деревянное перекрытие между этажами с большим пролетом, тогда рекомендуется балки укладывать по перекрестной схеме, перпендикулярно друг другу. Однако такой способ увеличит трудоемкость работы, ведь придется не только устанавливать больше балок, но и выполнять вырезы в них (в узлах пересечений), затем стягивать их хомутами или проволокой. Правда, сами балки в таком случае как в продольном, так и в поперечном направлениях можно укладывать реже. И все же значительно проще снизить шаг балок и уложить большее их количество, уменьшая межбалочное пространство. Другой способ решения вопроса — выбрать элементы с большим сечением или укрепить балки по бокам дополнительными накладками из досок.

подписка на дзен

Черновой пол по деревянным балкам: как смонтировать самому 🔨

Черновые полы по деревянным балкам – широко используемые архитектурные элементы строительства зданий. В зависимости от конкретного места размещения и особенностей зданий, выполняют различные функции и отличаются технологией обустройства. Как выполнить работу самостоятельно? Подробнее читайте далее.

Черновой пол по деревянным балкам

Черновой пол по деревянным балкам

Содержание статьи

Назначение черновых полов по деревянным балкам

Черновые полы используются в следующих целях.

  1. Как один из элементов утепленных полов. Такие черновые полы крепятся с нижней части балок перекрытия или половых лаг. Служат основанием для укладки утеплительных материалов. В качестве утеплителей может применяться рулонная или прессованная минеральная вата, плиты пенопласта или пенополистирола, керамзит и т. д. Черновые полы могут изготавливаться из различных пиломатериалов, в том числе и бывших в употреблении. Схема утепления деревянного пола

    Схема утепления деревянного пола

  2. Как основание для настилки чистовых полов. Выполняют две функции: выравнивание пола и несущее основания. Применяются как один из элементов настилки полов из тонкого ламината или различных мягких финишных покрытий. Требования к материалам изготовления более жесткие, для обустройства в основном используются плиты ОСП, листы клееной фанеры или строганные обрезные доски.
Технология устройства чернового пола в деревянном доме. Пример с лагами

Технология устройства чернового пола в деревянном доме. Пример с лагами

Технология изготовления черновых полов во многом зависит от их конкретного назначения.

Особенности конструкции черновых полов

Особенности изготовления черновых полов учитывают способы крепления балок или половых лаг. Балки могут устанавливаться на разные конструкции.

Таблица. Конструкции, на которые могут устанавливаться балки.

Наименование конструкции Краткие характеристики
Столбчатые фундаменты

Столбчатые фундаменты

Такой вариант применяется во время строительства деревянных срубов или щитовых домов. На столбчатых фундаментах монтируются несущие элементы пола первого этажа. В связи с тем, что нижняя поверхность балок опирается на фундамент, крепление черновых полов может быть только на черепном брусе. Они фиксируются к боковой поверхности лаг или балок. Кроме тех случаев, когда балки изготовлены из кругляка и не имеют плоских боковых поверхностей. Второй вариант – монтаж черновых полов поверх балок для несущего основания финишных половых покрытий.
Плиты перекрытия

Плиты перекрытия

Черновые полы делаются на лагах, фиксируются к боковым черепным брускам или верхним поверхностям. Между плитами и балками используется гидроизоляционный барьер.
Ленточные фундаменты

Ленточные фундаменты

Торцы балок лежат на фундаментной ленте или нижних венцах сруба. Черновой пол может устанавливаться как на боковых поверхностях, так и сверху или снизу балок.

Нужно иметь в виду, что крепление черновых полов на черепном брусе уменьшает толщину утеплительного слоя. Если ширина балок или лаг менее 15 см, то использовать такой вариант нежелательно. Дело в том, что рекомендованная минимальная толщина утеплителя более 10 см, при уменьшении этого показателя значительно снижается эффективность утепления.

Схема устройства деревянного пола на столбчатом фундаменте

Схема устройства деревянного пола на столбчатом фундаменте

Общие советы

Балки – опорные элементы для строительства пола или потолка, должны выдерживать максимальные расчетные нагрузки, иметь запас по прочности. В зависимости от назначения и условий эксплуатации помещений, подбирается толщина балок и расстояние между ними. В качестве материалов могут использоваться брусья размерами 50×50 мм и более или доски с параметрами от 50×150 мм. На пиломатериалах с ровными поверхностями черновой пол может крепиться снизу, сбоку или сверху, на круглых балках — только снизу или сверху.

Характеристики древесины, используемой для устройства лаг пола

Характеристики древесины, используемой для устройства лаг пола

Таблица. Из каких элементов состоит классический черновой пол.

Наименование элемента Назначение и описание
Балки или лаги

Балки или лаги

Главный несущий элемент, воспринимает все статические и динамические усилия. В каждом отдельном случае производятся индивидуальные расчеты по линейным параметрам и шагу расстояния. Могут опираться на столбики, ленту фундамента, плиту перекрытия, фасадные стены или несущие межкомнатные перегородки.
Черепные бруски

Черепные бруски

Размер - примерно 20×30 мм, фиксируются к боковым поверхностям балок, служат для укладки досок чернового пола.
Гидро- или пароизоляция

Гидро- или пароизоляция

Гидроизоляция укладывается на черновой пол, служащий основанием чистового. Пароизоляция используется для защиты утеплителей от повышения относительной влажности, применяется на первых этажах или потолочных перекрытиях.

В зависимости от конкретного размещения и назначения черновых полов, перечисленные элементы могут добавляться или исключаться. Мы рассмотрим несколько наиболее часто используемых видов черновых полов.

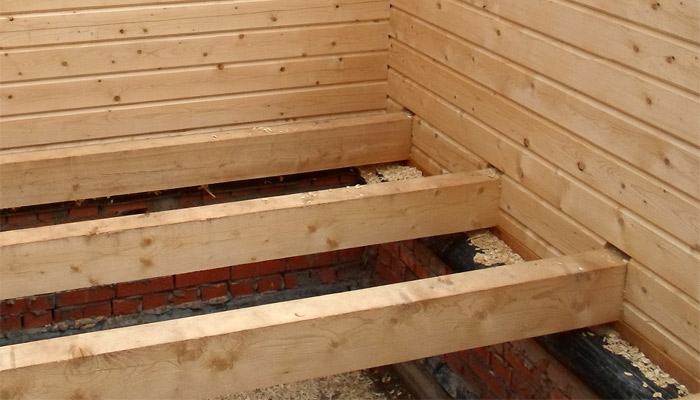

Балки перекрытия пола

Балки перекрытия пола

Черновой пол в срубе по балкам

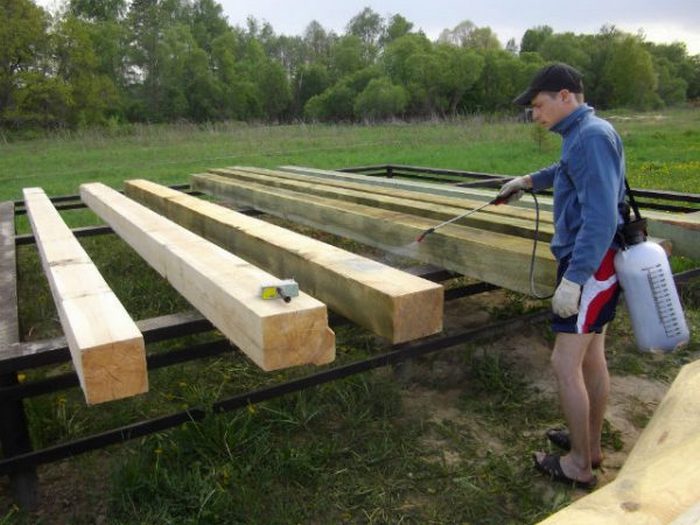

Балки должны тщательно пропитываться антисептиком, желательно не менее двух раз. Торцы могут лежать на ленточном фундаменте или брусе, между бетоном и деревянными конструкциями обязательно укладываются два слоя гидроизоляции из рубероида. Верхняя и нижняя плоскости балок стесаны топором, боковые поверхности ошкурены. Черновой пол будет изготавливаться из листов влагостойкого ОСП толщиной примерно 1 см. Имейте в виду, что окончательную толщину плиты следует подбирать с учетом расстояния между балками. Главный критерий выбора – листы не должны прогибаться под собственным весом. Можно использовать и более дешевые материалы: необрезные ошкуренные доски третьего сорта, бывшие в употреблении пиломатериалы, куски фанеры и т. д.

Необрезные ошкуренные доски третьего сорта

Необрезные ошкуренные доски третьего сорта

Если планируется утепление пола, то рекомендуется расстояние между балками выдерживать в пределах 55 см. Дело в том, что прессованная или рулонная вата имеет стандартную ширину 60 см, за счет такого расстояния между балками утеплитель будет плотно прижиматься к боковым поверхностям, а это намного повышает эффективность утепления. Кроме того, минеральную вату не придется резать, что позволяет ускорить строительные работы и свести к минимуму количество непродуктивных потерь дорогостоящего материала.

Пример крепления лаг

Пример крепления лаг

Шаг 1. Установите балки на место на заданном расстоянии, проверьте положение верхних поверхностей — все они должны лежать на одном уровне. Для проверки лучше пользоваться веревкой. Натяните ее между двумя крайними балками и все остальные подгоняйте по этому уровню. Для подгонки лучше стесывать лишнюю высоту, если это делать трудно, то можно пользоваться подкладками. Профессиональные строители не рекомендуют подкладывать деревянные клинья, со временем они дадут усадку. Намного лучше применять пластиковые или металлические. Уровнем проверяйте горизонтальность положения балок.

Балки, поверх которых будет укладываться черновой пол

Балки, поверх которых будет укладываться черновой пол

Шаг 2. Снимите балку, открутите от угольника. В дальнейшем элемент надо устанавливать на то же самое место, в противном случае может нарушиться линейность чистового пола, при ходьбе появятся неприятные скрипы. Переверните ее нижней плоскостью кверху, положите на свободное место на фундаменте.

Шаг 3. Из плит ОСП нарежьте полосы шириной на 5–6 см больше, чем ширина нижней части балки. Длина не имеет значения, при необходимости полосы можно стыковать.

Практический совет! В целях экономии материала в нижней части бруса можно прикручивать не сплошные полосы, в квадраты. Расстояние между ними 30–50 см. Черновой пол не несет никакой нагрузки, масса утеплителей ничтожно мала, нет надобности делать прочные полки для установки чернового пола.

Внизу поперек балок набиваются брусья - один из возможных вариантов

Внизу поперек балок набиваются брусья — один из возможных вариантов

Между этажами брусья желательно прибивать вдоль балок

Между этажами брусья желательно прибивать вдоль балок

Шаг 4. При помощи электрической дрели или шуруповерта закрепите полосы к балке. Используйте саморезы, длина которых должна минимум на одну треть превышать толщину плиты ОСП. В противном случае фиксация будет непрочной. Вместо саморезов можно использовать обыкновенные гвозди соответствующих размеров.

Шаг 5. Аналогичным способом поступайте со всеми оставшимися балками. По очереди откручивайте их, фиксируйте полосы ОСП и устанавливайте на прежнее место.

Шаг 6. Разрежьте плиты ОСП под ширину чернового пола. Если у вас точно выдержаны расстояния между балками, то можно сразу заготовить все элементы. Если по каким-либо причинам расстояния между брусами неодинаковые, то отмерять придется каждую полосу отдельно.

Листы ОСП

Листы ОСП

Шаг 7. Уложите листы на полки. Не нужно добиваться полного отсутствия зазоров, черновой пол под утеплитель не требует точного соблюдения размеров.

Укладка листов ОСП

Укладка листов ОСП

Практический совет! Для облегчения работы отрезайте листы на 1–2 см уже, чем расстояния между полками. Дело в том, что балка по бокам имеет выпуклости, сужающие просвет, за счет небольшого уменьшения ширины листов их намного проще устанавливать на место. Еще один плюс уменьшения ширины – появляется компенсирующий зазор. Плиты ОСП во время изменения показателей относительной влажности довольно значительно изменяют линейные размеры. Если компенсирующие зазоры отсутствуют, то листы могут вспучиваться. Для чернового пола это не критично, но вспучивание указывает на низкую квалификацию строителей.

Шаг 8. Для уменьшения теплопотери можно все щели задуть монтажной пеной.

Монтажная пена

Монтажная пена

монтажная пена

На этом изготовление чернового пола закончено, можно начинать укладку утеплителя. Как это делать?

Шаг 1. Положите на балки и черновой пол пароизоляцию, не очень натягивайте ее, крепите к дереву степлером. Для пароизоляции можно применять дорогие современные нетканые материалы или обыкновенную дешевую полиэтиленовую пленку.По эффективности разницы нет, а цена может отличаться на порядок.

В магазине можно найти разный утеплитель для пола в деревянном доме. Какой лучше всего приобрести и использовать? Подробнее в специальной статье.

Пароизоляция – обязательный элемент, не пренебрегайте этим. Дело в том, что минеральная вата крайне негативно реагирует на повышение влажности. При увеличении показателя теплопроводность возрастает в геометрической прогрессии, что резко понижает эффективность теплоизоляции. Еще один эксплуатационный недостаток – материал долго сохнет. Это значит, что влажная вата будет иметь длительный контакт с деревянными конструкциями. Такие неблагоприятные условия значительно сокращают срок эксплуатации пиломатериалов.

Важно! Никогда не храните утеплитель на открытых площадках. При подозрении о повышенной влажности тщательно просушите материал, используйте только сухую вату.

Шаг 2. Уложите на черновой пол первый слой минеральной ваты толщиной 5 см. Плотно сжимайте края, не допускайте образования щелей. Прессованная минеральная вата немного сжимается и обладает упругостью, что позволяет ей занимать самое удобное место.

Утеплитель укладывается в шахматном порядке (в данном случае)

Утеплитель укладывается в шахматном порядке (в данном случае)

Шаг 3. Второй слой утеплителя укладывайте со смещением швов. Для этого первым положите отрезок, оставшийся от последнего куска прессованной минеральной ваты. По такому же алгоритму утеплите всю площадь чернового пола. Толщина утепления пола для северных регионов страны должна быть не менее 15 см, для средней климатической зоны достаточно 10 см.

Практическая рекомендация! Не стоит утеплять пол одним тонким слоем минеральной ваты, толщина 5 см почти не оказывает эффекта теплосбережения. Тем более на первом этаже, где есть постоянная естественная вентиляция и тепло из помещений быстро удаляется.

Шаг 4. Накройте утеплитель гидроизоляцией. Для этого можно применять любые специальные материалы. Гидрозащита фиксируется степлером, ширина нахлестов — не менее 10 см, торцы материала герметично заклеиваются скотчем.

Для фиксации используется степлер

Для фиксации используется степлер

Шаг 5. Поверх гидроизоляционной мембраны на лаги прибейте рейки 20×30 или оставшиеся полосы из ОСП. Рейки обеспечат вентиляцию чистового пола и не допустят появления плесени под ним.

Прибиваются рейки

Прибиваются рейки

Подполье обязательно должно иметь вентиляционные отверстия, обеспечивающие многократный обмен воздуха. Не забывайте отверстия закрывать металлическими решетками, предохраняющими подполье от проникновения грызунов. Современная минеральная вата имеет очень тонкие волокна, грызуны без проблем делают в ней проходы и обустраивают гнезда. Как следствие — не только ухудшаются показатели теплозащиты, но и в помещениях появляются мыши.

Примерная схема вентиляции дома

Примерная схема вентиляции дома

На этом черный пол полностью готов, можно начинать настилать доски чистового пола.

Черновой пол на чердачном перекрытии

Имеет несколько вариантов, мы для примера рассмотрим самый сложный из них. Подшивку потолка лучше делать до начала монтажа чернового пола, но это условие необязательно. При работе с утеплителями из минеральной ваты рекомендуется использовать респиратор или маску для защиты органов дыхания, на руки надевайте прорезиненые перчатки.

Устройство деревянного междуэтажного перекрытия

Устройство деревянного междуэтажного перекрытия

Так как потолочное покрытие отсутствует, прибейте снизу пароизоляционную мембрану. Крепите ее надежно, она первое время будет удерживать вес утеплителя.

Важно! При выполнении дальнейших работ на чердаке для ходьбы сделайте специальные проходы, положите в этих местах длинные доски. Для повышения безопасности рекомендуется их временно зафиксировать. Доски несколько усложнят процесс укладки утеплителя, зато минимизируют риски возникновения неприятных ситуаций.

Для более безопасного передвижения можно соорудить из досок небольшой трапик

Для более безопасного передвижения можно соорудить из досок небольшой трапик

Шаг 1. Начинайте укладывать утеплитель в пространство между балками чердачного перекрытия. Мы уже упоминали, что во время расчетов расстояния между балками нужно принимать по внимание стандартную ширину материалов для теплоизоляции. Укладывайте максимально плотно, если есть два слоя, то их стыки следует смещать.

Укладка утеплителя

Укладка утеплителя

Процесс укладки утеплителя

Процесс укладки утеплителя

Еще одно фото процесса

Еще одно фото процесса

Важно! При укладывании рулонной минваты не допускайте резких перегибов – в этих местах значительно уменьшается толщина утеплителя, образуется мостик холода. И еще один совет. Не придавливайте сильно вату, не уменьшайте искусственно ее толщину. В отличие от прессованной, рулонная не выдерживает никаких нагрузок.

Шаг 2. Положите ветрозащитную и парозащитную мембрану. Рулонная миновата легко насквозь продувается сквозняками, а вместе с поступлением свежего воздуха удаляется тепло. Мембраны фиксируются к балкам степлером. Профессиональные строители не рекомендуют сильно натягивать мембраны, желательно, чтобы они свободно лежали поверх утеплителя. В случае протечек вода не будет попадать на утеплитель сквозь отверстия, проделанные скобами степлера.

При работе используйте защитную маску

При работе используйте защитную маску

Также потребуются перчатки

Также потребуются перчатки

Укладка влаго- и ветрозащиты

Укладка влаго- и ветрозащиты

Мембрана должна лежать свободно

Мембрана должна лежать свободно

Шаг 3. Закрепите мембрану по балкам тонкими рейками. Укладывайте на рейки доски чернового пола. Их можно прикручивать саморезами или прибивать гвоздями.

Укладка реек на лаги

Укладка реек на лаги

Доски прикручиваются к лагам через рейки

Доски прикручиваются к лагам через рейки

Монтаж ОСП

Монтаж ОСП

Черновой пол под ламинат

Этот вид черновых полов требует более требовательного отношения к качеству покрытия. Если полы делаются между этажами, то утепление можно не делать. Теплый воздух из помещений первого этажа не уходит на улицу, а обогревает второй этаж. За счет этого улучшаются параметры микроклимата комнат на втором этаже. Утепление делается только на чердачных перекрытиях.

Деревянный пол на лагах

Деревянный пол на лагах

Черновой пол служит основанием для ламинатных покрытий и должен соответствовать трем требованиям.

  1. Твердость. Толщина досок и расстояние между балками подбираются с таким расчетом, чтобы полностью исключались деформации плоскостей при максимально возможных нагрузках.
  2. Влажность. Относительная влажность пиломатериалов не должна превышать 20%. Перед укладкой доски необходимо несколько дней просушить в отапливаемом помещении. За это время они приобретут естественную влажность и не будут изменять линейные размеры.
  3. Ровность. Отклонение по высоте плоскости не может превышать двух миллиметров на два метра длины. В противном случае ламинатный пол во время хождения начнет издавать очень неприятные звуки, появляющиеся из-за трения элементов в соединительных замках. Устранить эти звуки невозможно. Придется полностью демонтировать половое покрытие, выровнять черновой пол и только потом опять настилать ламинат. Работы делать долго и дорого, лучше сразу обращать внимание на качество. Для черновых полов нужно использовать только пропущенные через двухсторонний рейсмус пиломатериалы. Окончательная подгонка чернового пола под ламинат может делаться паркетной машиной или ручным рубанком. Выбор инструмента зависит от общей площади покрытий.
Монтаж чернового пола из OSB на лагах

Монтаж чернового пола из OSB на лагах

Ровность основания следует проверять длинным уровнем или правилом, прикладывайте инструменты в различных местах черного пола и обращайте внимание на зазоры. При обнаружении отклонений плоскость следует выравнивать одним из инструментов. Если перепад по высоте чернового пола не превышает миллиметра, то неприятный скрип может самостоятельно исчезнуть через несколько месяцев эксплуатации. За это время элементы замкового соединения частично притрутся, упирающиеся части уменьшат свою толщину. Те, что не притерлись, немного деформируются, за счет чего уменьшиться плотность замкового соединения. Эти изменения не повлияют на качество и долговечность пользования ламинатными полами.

Укладка фанеры под ламинат на деревянный пол

Укладка фанеры под ламинат на деревянный пол

Во время фиксации чернового пола под ламинат нужно немного утапливать шляпки гвоздей или саморезов в доски. Дело в том, что добиться идеально ровного прилегания досок к балкам даже теоретически невозможно. Со временем в местах провисания досок гвозди могут немного выходить из балок, из-за этого шляпка приподнимается над плоскостью досок. Это очень нежелательно для ламинатных полов. Они укладываются на специальную подстилку, имеют герметичную гидроизоляцию. Шляпки метизов острыми краями повреждают мембранный слой, герметичность гидроизоляции нарушается. Попавшая через отверстия влага между ламинатом и черновым полом становится причиной появления грибков и гнили на древесине. Увидеть проблему своевременно невозможно, она обнаруживается уже после потери пиломатериалами первоначальных свойств. Как следствие, для устранения требуются сложные специальные мероприятия, иногда приходится менять несущие конструкции.

Покрытие по лагам

Покрытие по лагам

На заметку! Деревянные балки должны иметь возможность немного двигаться, никогда не фиксируйте их в неподвижном состоянии. Сегодня в продаже имеются специальные металлические упоры, позволяющие торцам передвигаться по длине.

Плиты ОСП

Плиты ОСП

И последнее. Самым оптимальным вариантом для настилки черновых полов под ламинатные покрытия считаются водостойкие ОСП плиты или клееная фанера. Листы большого размера, за счет этого минимизируется количество стыков, намного легче сглаживать резкие перепады по высоте. Укладывать плиты необходимо с демпферными зазорами шириной примерно 2–3 мм, которые будут компенсировать тепловые расширения материала. В противном случае вероятны вспучивания ламинатного пола, их устранение потребует полного демонтажа как финишного покрытия, так и выравнивающего основания.

осп плита

Видео – Черновой пол из ОСП

Как сделать перекрытия в деревянном доме и монтаж балок


В процессе строительства частных домов из дерева, кирпича или бетонных блоков, используют деревянные перекрытия. Деревянные перекрытия в доме имеют ряд преимуществ, а главное, не перегружают стены. Для их фиксации не требуется использование тяжелой техники. Этот материал обладает высокой прочностью и большим сроком эксплуатации. Установка перекрытий не сложный процесс и его вполне можно сделать своими руками.

Устройство перекрытий

как сделать перекрытия в деревянном доме

Перекрытия представляют собой балки, которые фиксируются в стенах дома и служат для остальных элементов строения в качестве прочного фундамента

Перекрытия представляют собой балки, которые фиксируются в стенах дома и служат для остальных элементов строения в качестве прочного фундамента. Для того, чтобы конструкция смогла выдержать всю нагрузку строения, необходимо провести правильный расчет. Как правило, для балок используют клееный брус, бревна или дощечки. Брус из хвойных пород является идеальным вариантом для перекрытий, т.к. они обладают высокой прочностью на изгибах, а вот лиственные породы уязвимы, и при сильной нагрузке могут деформироваться. Сверху конструкции фиксируют доски или фанеру, и обшивают лицевым покрытием. Также возможно еще и установка лагов на пол, которые крепятся к балкам. Стоит учитывать, перекрытие с первого этажа будет служить потолком, а со стороны второго будет выполнять функцию пола. Для этого необходимо обшить напольным покрытием верхнюю часть, а нижнюю — вагонкой или гипсокартонном.

Между балками, как правило, образуется пространство, которое утепляют и гидроизолируют, что дает дополнительную защиту от влаги.

Важно! Если чердачное помещение не планируется отапливаться, его обязательно теплоизолируют. Если же второй этаж планируется использовать в качестве жилой комнаты, напольное покрытие нет необходимости утеплять, а вот для уменьшения шума необходимо проложить звукоизоляционный материал.

Виды перекрытий и основные требования к ним

деревянные перекрытия в доме

Существует несколько видов балок, которые чаще всего используют при строительстве частного дома

Существует несколько видов балок, которые чаще всего используют при строительстве частного дома:

  • Межэтажные. Основная функция разделять этажи;
  • Подвальные. Основная функция разделять подвал от дома;
  • Цокольные. Основная функция разделить этаж от холодной цокольной конструкции;
  • Чердачные. Основная функция разделять этаж дома от чердачного помещения.

По несущей способности можно отметить:

  • балочные, состоят из несущей части и заполнения;
  • безбалочные, состоят из однородных элементов.

А теперь разберем каждый вид более подробно.

Рекомендуем к прочтению:

Балочная конструкция.В ее несущей основе лежат балки, расположенные на одинаковом расстоянии друг от друга, сверху их выкладывают заполнения, за счет чего вся конструкция выполняет функцию ограждения. Балочная конструкция чаще всего служит в качестве перекрытия в деревянном доме. Для нее характерна ширина пролета, поэтому их используют для:

  • межэтажного соединения по ширине в 5 м;
  • чердачного помещения по ширине 6 м.

Важно! Металлические балки можно использовать при любой ширине пролета.

В качестве материала используют дерево хвойных и лиственных пород. На верхней части делают настил, который служит еще и полом. Конструкция состоит из балок, наката, утеплителя и пола. Преимущество такого строения заключается в быстром монтаже, без использования специальных средств и техники. Само покрытие из дерева выходит легким и не дорогим. Из недостатков можно отметить, высокую огнеопасность.

Безбалочная конструкция. Выполняется из многопустотных или сплошных плит. Ширина пролета рассчитывается на основании особенностей дома. Преимущество такого вида заключается в:

  • высокой прочности и способности выдерживать большие нагрузки здания;
  • в отличие от дерева не подвержены процессу гниения.

К недостаткам можно отнести:

  • при их устройстве не обойтись без тяжелой техники;
  • изделия выпускаются определенных размеров, при нестандартном проекте дома могут возникнуть сложности с их установкой.

Расчет материала

монтаж деревянных перекрытий

Длина балок напрямую зависит от ширины пролета и метода их крепления

Перед строительством перекрытий необходимо выполнить правильный расчет материалов. Длина балок напрямую зависит от ширины пролета и метода их крепления. При фиксации в пазы стены, длину балки вычисляют, прибавив величину пролета к глубине ввода концов изделия в пазы. Ширину выдерживают на расстоянии 1 м. Расчет балок производят следующим образом, размещение крайних изделий на расстоянии в 50 см, а оставшиеся балки устанавливает равномерно в пространстве пролета.

Стоит отметить, балки могут быть разной формы. Например, квадратные, круглые, прямоугольные. В строительстве чаще всего используют прямоугольное изделие, ширина которого составляет 50-160 мм, а высота — 140-240 мм. Сечение изделия напрямую зависит от предполагаемой нагрузки дома, ширины пролетов и размещения балок. Нагрузку рассчитывают таким образом: суммируют нагрузку собственного веса изделия с временной нагрузкой (200 кг). На практике величину нагрузки применяют в значении 320-400 кг, а для чердачного помещения — 200 кг.

Рекомендуем к прочтению:

Важно! Если в проекте дома планируется установка тяжелой и мощной ванны или бассейна, расчет необходимо выполнять индивидуально исходя из плана проекта.

Стоит отметить, при больших пролетах возможно провисание балки. Для решения этой проблемы возводят колонны или опоры, таким образом конструкцию защищают от деформаций и разрушений. Если вы не уверены в правильном расчете, можно воспользоваться уже готовыми таблицами с приведенными значениями. Каждое значение указано с учетом воспринимаемой будущей нагрузки.

Монтаж балок

монтаж перекрытий из дерева

Перед тем как сделать установку перекрытий необходимо произвести обработку антисептическим средством

Монтаж деревянных перекрытий выполняется с учетом определенной технологии. Весь процесс разбит на несколько важных этапов.

Установка балок. Перед тем как сделать установку перекрытий необходимо произвести обработку антисептическим средством. Если концы балки упираются в бетон, необходимо их края завернуть в два слоя рубероида. Далее готовят небольшое место в виде гнезда и заводят в него балку, оставляя небольшой зазор в 2-3 см. Свободное пространство заполняют монтажной пеной или утеплителем.

Установка наката. К боковым граням балки фиксируют небольшие брусья в 4 см, далее на эти брусочки фиксируют накат. Сам накат делают из дощечек, в виде щита. Пластины конструкции необходимо плотно прижать друг к другу и закрепить саморезами к балке.

Укладка теплоизолирующего материала. Важной составляющей в деревянных конструкциях является прокладка теплоизолирующего материала. Изоляция выполняет две основных функции, во-первых, она хорошо изолирует звук, а во-вторых, еще и утепляет помещение. Для укладки изоляции необходимо выбрать материал. Можно использовать минеральную вату, пенопласт, керамзит, песок или стружку. Специалисты рекомендуют использовать минеральную вату. Этот материал способен дышать, легок в работе и обладает высокими характеристиками в утеплении дома. Как только, накат прочно зафиксирован, поверх него стелят слой теплоизоляции, толщина которого составляет 10 см, а для чердачного помещения — 25 см.

Совет специалиста! После того, как конструкция из балок перекрытия готова, приведите в нормальное состояние потолок. Не стоит его герметизировать и подбивать черновые дощечки, зазоры создадут вентилируемые каналы для дерева.

Основные ошибки в устройстве перекрытий

монтаж балок перекрытия в деревянном доме

Установка балок возле дымохода на расстоянии в 40 см

Если вы решили самостоятельно выполнить установку перекрытий, подойдите к этому делу профессионально. При недостаточном знании процесса можно сделать много ошибок, которые приведут к строительству не безопасной конструкции для всех жильцов. Разберем детально распространенные ошибки:

  • Установка балок возле дымохода на расстоянии в 40 см. Как известно, дерево горит, а сделанное таким образом перекрытие, может обуглиться под действием высокой температуры. Кроме того, поверхность дымохода необходимо оштукатурить специальной смесью в 2 см.
  • Дерево для лага должно быть сухим. Если вы купили древесину с признаками влажности, стоит дать материалу просохнуть, для этого понадобится около полугода. Возводить любую конструкцию из сырого дерева крайне нежелательно и чревато тем, что дом может просто обвалиться.
  • После установки перекрытий обязательно обработайте их специальным средством против гниения, грибка, плесени и жука-короеда. При не обработанной древесине есть большая вероятность атаки внешних раздражителей. Устранить такую проблему сложно и дорого, т.к. для этого снимаются полы и всю работу по устранению проблемы выполняют профессионалы.

Деревянные перекрытия в доме своими руками: инструкция

Деревянные перекрытия в доме вполне возможно возвести своими руками. Такая конструкция считается одним из традиционных вариантов. Устраивают такие перекрытия при строительстве жилых зданий практически из любых материалов: кирпича, пенобетона, керамзитных блоков, и, конечно, актуальными они будут в деревянном доме. Как сделать их своими руками? Подробный ответ на этот вопрос можно будет найти в данной статье. Монтаж, утепление, звуко- и пароизоляция: мы рассмотрим важнейшие аспекты работы.

Междуэтажные, а также чердачные деревянные перекрытия в доме, выполненные из дерева, по своим конструктивным особенностям практически ничем не отличаются. Они состоят из деревянных балок, а также из межбалочного заполнения, которое представляет собой накат, выполненный из щитов или из дерева. Деревянные балки являются несущими конструкциями, которые производятся обычно из хвойных пород дерева. Это могут быть, к примеру, отесанные бревна, доски или брусья.

Шаг 1. Определение размеров используемых материалов и основных расстояний

Сечение балок определяется в зависимости от длины, а также от нагрузки, которая будет на них приходиться. Приблизительно, соотношение будет следующим: высота составляет 1/24 от длины, а ширина – приблизительно половину высоты.

Что же касается расстояния между балками (или, как принято говорить, размер шага укладки) – он определяется, исходя из данных о сечении материала, а также от длины пролета. Для удобства, это расстояние можно определить по соответствующей таблице.

Таблица подбора сечения и шага балок

Шаг 2. Монтаж балок своими руками

Подпорки под перекрытия

После того, как вы определились со всеми размерами и расстояниями, настало время выполнять устройство балок. Для того чтобы использовать балки более тонкие и короткие, следует устроить также несущие перегородки. Нужно это и для того, чтобы минимизировать общую толщину перекрытия, выполненного из дерева.

Концы балок срезаются наискось, далее необходимо провести их антисептическую обработку, использовать специальные составы, которые надолго защитят дерево от самых разнообразных повреждений. Затем балки должны быть обернуты гидроизоляционным материалом – в два слоя и, наконец, заделаны в перегородки и в наружные стены жилого здания. Какой должна быть глубина заделки балок? По стандарту, не менее 180 сантиметров. Вместе с тем длина опорной части будет составлять порядка 150 сантиметров, а ширина зазора между стеной и торцом балки – около 3 сантиметров. Когда создается упор балок на внутренние стены, нужно обязательно подложить под них в два слоя рубероид или другие гидроизоляционные материалы. Торцы балок, обустраивая деревянное перекрытие, нужно оставить открытыми, их нельзя покрывать битумом или рубероидом, поскольку они должны «дышать».

С боков на балки набивают «черепные» бруски, сечение которых составляет 4х4 см или 5х5 см.

https://www.youtube.com/watch?t=1&v=F6cn3B0ehos

Шаг 3. Устройство наката

крепление балок к стенам1 – Стена; 2 – Гидроизоляция; 3 – Балка; 4 – Монтажная пена; 5 – Утеплитель; 6 – Анкер; 7,8 – Накат; 9 – Черепной брусок.

Накат деревянных перекрытий обустраивается либо из ординарной доски, либо из двух рядом сбитых между собой перпендикулярно досок (щитов). Начиная устройство наката, следует обратить внимание на то, чтобы с нижней поверхностью балок низ наката был расположен в одной плоскости. Исключением может быть только тот случай, когда вы решили сделать стилизацию под старину, и балки в вашем доме получились несколько выступающие. Не забывайте о том, что любые деревянные элементы, которые вы используете при возведении вашего жилья, должны быть тщательным образом обработаны составами-антисептиками. Далее накат должен быть покрыт материалом для гидроизоляции, к примеру – рубероидом. Устройство его выполняется таким образом, чтобы гидроизоляция закрывала балку на половину высоты. Затем выполняется утепление: слой теплоизоляции- керамзита, пенопласта, каменной ваты и других материалов укладывается на гидроизоляцию.

Шаг 4. Утепление



конструкция деревянного перекрытия1 – Балка; 2 – Черепной брусок; 3 – Накат с подшивкой; 4 – Пароизоляция; 5 – Утеплитель

То, насколько качественно осуществлено утепление, влияет не только на уровень теплопотерь в здании, но и на то, как долго будет служить стропильная система, а также на долговечность перекрытия кровли. Хорошая теплоизоляция должна сочетаться и с хорошей вентиляцией пространства на чердаке жилого дома.

Чаще всего утепление межэтажного перекрытия из дерева в доме производится с использованием плит из минеральной ваты. Материал как правило настилается между балками, либо на перекрытие. Укладывается материал, с помощью которого производится утепление, на полиэтиленовую пленку или другие пароизоляционные материалы (к примеру, на материал «Поликрафт»). У тех материалов, которые имеют фольгированную сторону, такая сторона должна быть снизу. Далее межбалочное пространство заполняется теплоизоляцией. Выполняя утепление своими руками, для того чтобы предотвратить потери тепла через так называемые «мостики холода», осуществляется еще и устройство дополнительного слоя материала-теплоизолятора, он кладется поверх балок.

Шаг 5. Звукоизоляция, подшивка потолка своими руками, работа с дымовыми трубами

Укладка утеплителя

После того, как накат установлен и выполнено утепление (материал размещен на балках), начинается следующий этап – устройство подшивки потолка. Сделать подшивку можно, например, из гипсокартонных плит стандартной толщины (9,5 мм). Устанавливаются такие плиты своими руками легко и оперативно, а поверхность будет ровной. Если вы хотите обустроить мансардную крышу в вашем доме своими руками, к балкам будет прибиваться пол из досок. В таком случае вместе с теплоизоляцией важно сделать и качественную, достаточную звукоизоляцию. Для этого специальные материалы, создающие звукоизоляционную прокладку, укладываются под доски пола. Дополнительную защиту от посторонних звуков и шумов также обеспечит хороший слой утеплителя.

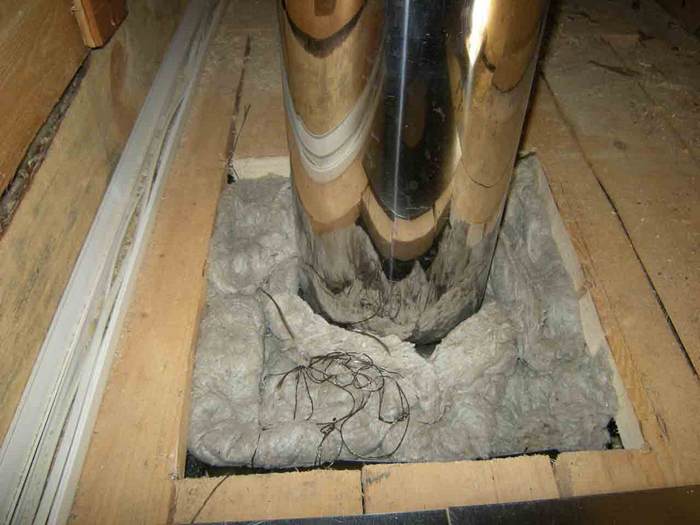

В тех местах, где проходят дымовые трубы, в деревянном перекрытии нужно будет оставить соответствующие отверстия: они обрамляются дополнительными балками, покороче. Эти балки будут опираться друг на друга при помощи специальных хомутов. Планируя устройство такой конструкции, имейте ввиду: расстояние от незащищенной наружной поверхности дымохода до балки должно составлять, как минимум, 40 сантиметров. Можно провести специальные мероприятия – устроить “песочницу”, теплоизоляцию или асбестовую прокладку в месте пересечения с перекрытием – тогда это расстояние можно сократить до 10-20 см.

Как можно убедиться, вполне возможно осуществить устройство своими руками деревянных перекрытий в загородном доме, их утепление, звукоизоляцию и другие сопутствующие работы. Главное – следовать всем указанным правилам и применять в работе исключительно качественные материалы.


Как сделать перекрытие в деревянном доме – устройство и усиление

Перекрытие в деревянном доме

Межэтажное перекрытие в деревянном доме



Строительные конструкции в доме, разделяющие собой различные этажи, называют перекрытиями. Они усиливают каркас дома, связывают стены между собой, служат основанием для настила полов и крепежа потолков. Могут быть расположены между этажами, между крышей и нижним помещением, а также разделять первый этаж и подвал.

В малоэтажных загородных домах и коттеджах, как правило, используются деревянные перекрытия, а в мансардных помещениях требуется усиление деревянных балок перекрытия. Деревянные конструкции обладают большими преимуществами, поэтому имеют большое распространение в индивидуальном строительстве. Подробнее остановимся на плюсах деревянных перекрытий чуть ниже, а также приведем некоторые рекомендации по их монтажу, технологии сооружения и способам шумоизоляции. Подскажем, как не делать ошибок при устройстве деревянных перекрытий.

Конструкция перекрытий из дерева

Наиболее распространенный материал, из которого проводят монтаж межэтажных, кровельных и напольных перекрытий — это дерево. Особенно в частных сооружениях, поскольку этот материал прост в обработке, экологичен, легко и быстро монтируется. Ограничения по длине пролета перекрытий из дерева — восемь метров. Главными элементами, несущими нагрузку, служат брусья размерами сечения 5×15 см (минимально) и 14х240 (максимально). Иногда для изготовления балок используют ошкуренное бревно подходящих диаметров. На перекрытие идут сорта хвойных деревьев, как наиболее прочные. Перед монтажом деревянные конструкции необходимо хорошо просушить.

Совет!

Качество просушки можно определить постукиванием топора по изделиям, звук звонкий и чистый подтвердит это.

Перекрытие в деревянном доме

К достоинствам деревянных перекрытий относят легкость, возможность придания конструкции надлежащих теплотехнических и акустических свойств



В перекрытиях используются и прочие конструктивные элементы, позволяющие укрепить балки, прочно соединить их и создать надежный каркас дома. При их устройстве применяются:

  • Черепной брусок – деревянный брус 5х5см, который, как правило, крепят снизу балки, для подшивания потолков ниже расположенного помещения.
  • Доски черновых полов. Подходит для устройства даже некачественная доска — необрезная и не струганная.
  • Половые доски – специально изготовленные, хорошо струганные доски со шпунтом.
  • Утепляющий материал – это может быть эковата, пенопласт (пеноплекс), рулонный материал для теплоизоляции.
  • Гидроизоляционная и пароизоляционная пленки, которые служат для предотвращения влаги внутрь и удаление конденсата.
  • Антисептические пропитки, битум, краска, рубероид.
  • Декоративные отделочные материалы.
Деревянные перекрытия

Устройство пароизоляции в междуэтажном перекрытии



Некоторые особенности перекрытий из дерева

Как сказано было выше, конструкция перекрытий состоит, в основном, из деревянных элементов, а вот технология отделки пола и потолка может использовать любой современный материал. Правильно провести монтаж различных частей в единую конструкцию перекрытий — важная задача, в этом случае балки будут надежны и прослужат долго.

В частности, одна из важных функций перекрытий – звукоизоляция. Преимущество деревянных перекрытий в том что, к ним легко крепятся любые изоляционные материалы. Также хорошо проводится монтаж декоративной отделки для придания современного дизайна помещению.

Еще одно отличие перекрытий из дерева в том, что они не дают дополнительную нагрузку. Поэтому выбирая деревянные конструкции, возможно сэкономить на устройстве усиленного фундамента дома. Грамотный монтаж перекрытий между уровнями дома позволяет «дышать» помещениям, в них поддерживается нужная температура и хорошая звукоизоляция. Балки из дерева весьма надежны и долговечны.

Деревянные перекрытия

Грамотное устройство деревянных перекрытий между этажами избавит от шума и создаст комфортную атмосферу в доме



Важно!

Расстояние между балками рассчитывается в зависимости от этажности здания, его площади и нагрузок на перекрытие. Варьируется от 60 сантиметров до 1 метра.

Длина балок выбирается с учетом их прочной опоры на стены здания в специальных устроенных гнездах.

Порядок устройства перекрытий

Монтаж перекрытий начинается в процессе возведения дома. Технология строительства к балкам предъявляет определенные требования по прочности и степени прогиба. Поэтому перед их изготовлением требуется сделать расчеты по нагрузке. После расчетов станет возможным правильно подобрать сечение балок и расстояние между ними.

Перекрытие в деревянном доме

Перекрытие по деревянным балкам – довольно стандартный способ обустройства межэтажного или чердачного перекрытия



  1. Подготовительный этап перед монтажом перекрытий состоит в сооружении гнезд в стенах для укладки в них балок. Гнезда следует делать глубиной не меньше ½ толщины стены или могут быть сделаны насквозь с дальнейшим утеплением и пароизоляцией.
  2. В рубленых зданиях балки врубаются в венцы. Перед этим следует провести обработку балок антисептическими растворами, после чего просушить. Окончания балок следует обрезать под наклоном 60 градусов, обработать битумом и обернуть рубероидом. Технология рекомендует установку балок начинать с крайних. Горизонтальность проверяется уровнем.
  3. Непосредственно строительство перекрытий производится вслед за возведением стен и крыши. Снизу балок, по обеим сторонам следует делать крепление черепных брусков, они будут служить опорой черновых полов. Кроме того к черепным брускам подшивается потолочная конструкция нижерасположенного помещения. Черепные бруски изготавливаются из сосновых брусьев с сечением 50х50 мм, пропитанных антисептическим составом. Крепление к балкам производится шурупами для деревянных изделий.
  4. Черновой пол из не струганной, необрезной доски крепится к черепным брускам. Толщина доски может быть небольшой (около 16 мм), поскольку нагрузки на черновые полы не высокая. Уложенные перпендикулярно балкам доски черновых полов, также следует обработать антисептиком.
  5. Сверху черного пола необходимо уложить гидроизоляционную пленку (изоспан или аналогичную). Очень рекомендуется выбирать пленки, обладающие также пароизоляционными свойствами. Монтаж полотна гидроизолятора следует делать внахлест, стыки необходимо закрепить строительной лентой типа скотч. Следующим слоем идет утепляющий материал (насыпной, плиточный или рулонного типа). Толщина его выбирается таким образом, чтобы утеплитель не превышал уровень балок. Настоятельно рекомендуется выбирать для утепления перекрытий негорючий материал.
  6. Далее, поверх балок производится монтаж полов верхнего помещения. Укладываются лаги из бруса или из досок 0,4 мм с шагом 0,6-1 м. Лаги, уложенные поперек балок, фиксируют уголками из металла и саморезами. Для большего утепления, между лагами можно сделать дополнительный слой изолятора, который повысит также и шумоизоляцию. Следующим слоем рекомендуется проложить еще раз гидроизолирующую пленку, чтобы предохранить нижний этаж от протечек, разлитой жидкости и проч.
  7. На лаги настилается чистовой пол, фанерный или из половой шпунтованной доски, поверх которой возможно провести финишную отделку: линолеум, паркет или керамическую плитку.
  8. Под финишной отделкой возможна прокладка электрических или водяных нагревателей для теплого пола. В этом случае обязательно устройство пароизоляции, которая может быть сделана фольгированной пленкой.
Деревянные перекрытия

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом



Установка такого перекрытия, правильно выполненного, не прогибается и способно выдержать внушительный вес.

Монтаж шумоизоляции

Важным фактором является тишина и покой в собственном доме. Добиться этого поможет хорошая шумоизоляция перекрытий между этажами. Делать это необходимо по следующим причинам:

  • Деревянные элементы хорошо проводят звук из-за своей структуры и поэтому конструкции из дерева являются хорошим ретранслятором.
  • Постоянные посторонние шумы, проникающие из соседних помещений, делают жизнь невыносимой и обстановку раздражающей.
  • Отделка и окружающая обстановка (мебель, портьеры, ковры) также влияют на проницаемость шумов.

Созданию уюта и комфорта в своем жилище поможет правильная шумоизоляция деревянных перекрытий в доме. Поэтому ниже рассмотрим, как избежать ошибок при устройстве звуконепроницаемых перекрытий между этажами.

Перекрытие в деревянном доме

Звукоизоляция перекрытия в деревянном доме



Одним из распространенных ошибочных решений при строительстве частных домов является использование минеральной ваты, поскольку минвата плохой изолятор шумов. К тому же минеральная вата содержит микрочастицы вредные для организма и использование ее в жилых помещениях не желательно.
Другая ошибка при устройстве перекрытий в деревянном доме — экономия на лагах. В подобном варианте отсутствует решетчатая схема перекрытия и образуется дрожание пола и потолка.

В углах всех помещений в перекрытиях должны быть проделаны сквозные отверстия для вентиляции и циркуляции воздуха. Лучше их прикрыть декоративными решетками. Важна схема их расположения, поскольку отверстия для вентиляции не следует располагать непосредственно одно над другим, иначе вся работа по шумоизоляции будет насмарку. Другими словами при устройстве вентиляционных отверстий в правом углу, нижерасположенное отверстие следует сделать в левом. На каждое перекрытие между этажами необходимо два отверстия, располагаемые, как правило, по диагонали комнат.

Будем рады, если наши рекомендации пригодятся при строительстве дома, и вы сможет защитить его от холода и шума.

Межэтажные перекрытия в деревянном доме
