существующие нормы и правила монтажа оборудования

Мы уверены, что если вам понадобится установить вытяжное устройство, то вы воспользуетесь помощью мастера. Между тем, чтобы подобрать расстояние от газовой плиты до вытяжки, придется забыть о спешке и учесть в среднем более пяти факторов, которые актуальны для вашей кухни.

Вам бы не хотелось повторной установки, не так ли? Монтаж вытяжки — очередное звено в обустройстве кухни, и выполненная работа по качеству не должна уступать всему остальному.

При установке вытяжки возникают ошибки, из-за которых прибор со временем становится непригодным. Потребители, у которых сломалось устройство, порой жалеют свои деньги на новую технику и начинают проветривать кухню в разы чаще и дольше. Для того чтобы с вашей вытяжкой такого не случилось, мы собрали всю важную информацию насчет высоты установки и правил монтажа прибора.

Содержание статьи:

Вытяжка над варочной поверхностью

Вытяжки над плитами улучшают местную вентиляцию, циркуляцию воздуха по всей комнате. Встроенные вентканалы с той же задачей справляются плохо, и перед владельцами кухни стоит выбор — использовать вытяжной прибор или постоянно открывать окна, как летом, так и зимой. Мебель и отделка сохранят вид, если пар от блюд будет выходить быстро.

Купольная вытяжка для кухниКупольная вытяжка для кухни

На изображении — вытяжка классической купольной модели, но с более редкой для современности округлой формой и воздуховодом, уходящим в потолок

Вентиляционные устройства бывают 2 видов по способу действия и имеют больше 10 разновидностей по строению. Вытяжки ставят над газовыми плитами, электрическими, приборами смешанного типа.

Свойства воздуха становятся лучше благодаря тому, что вытяжка устраняет:

  • пар;
  • остатки горения газов;
  • загрязненность;
  • копоть;
  • запахи.

Приборы очищают газообразную среду проточным (отводящим) и рециркуляционным способами. Устройства 1-го вида втягивают воздух и выводят его из здания. Среди недостатков стоит отметить, что системы нуждаются в каналах, и что кухню приходится наполнять воздухом с улицы.

Рециркуляционные вытяжки вбирают воздушную массу, перекачивают по фильтрам и отдают обратно. Очищают воздух долго, а их детали изнашиваются быстро, что и есть главным минусом.

Наименьшая высота установки вытяжки в случае с газовой плитой составляет 75—85 см между нижней кромкой и конфорками, кроме того, точные числа указывают в инструкциях к оборудованию. Приборы с меньшей силой тяги, около 300 м³/час, обычно размещают по нижней границе интервала, т.е. в 75 сантиметрах.

Такое же расположение подходит для систем, которые не имеют 10-сантиметрового запаса по ширине по каждой из боковин плиты. Вытяжки для электрической техники крепят в среднем на 10 см ниже — в 65—75 см над варочной панелью.

Зонт вытяжного прибораЗонт вытяжного прибора

Идеальный зонт вытяжки выступает за плиту с боков и спереди, имеет большую глубину, ширину и площадь, чем варочная панель

В общих правилах есть исключение для наклонных систем. Над газовыми плитами их монтируют в 55—65 см по нижнему краю. На 20 см выше, чем над электрическими, с которыми хватает промежутка в 35—45 см.

Все виды вытяжных систем размещают по нижней кромке не выше чем в 90 см над варочной поверхностью любого прибора. Островную вытяжку на 1,3—1,5 метра в ширину, можно поднять еще на 5—10 см. Несоблюдение нижнего ограничения по установке увеличивает риск поломки деталей и возгорания жирной пленки.

На над газовой или любой другой плитой материал вытяжки не влияет. На размещение в пределах допустимого интервала — тоже.

Вытяжка над кухонным островомВытяжка над кухонным островом

Островные вытяжки устанавливают над кухонными островами и полуостровами: приборы изготавливают с прямоугольной, цилиндрической, квадратной, Т-образной формой, а также в виде перевернутых столов и необычных геометрических фигур

При выборе высоты учитывают три дополнительных фактора:

  1. Наличие организованной естественной вентиляции приточно-вытяжного типа и расстояние к ней. Чем меньше дистанция, тем выше можно монтировать устройство для плиты.
  2. Конфигурация кухни, мебели и бытовой техники. Речь идет о размещении второго яруса гарнитура, объектов над вытяжкой, высоте потолков, а также о наличии, размере и особенностях крышки плиты.
  3. Наличие печки. Прогретая духовка плохо влияет на внутренние детали вытяжного прибора. Над стандартным устройством с печкой вытяжку устанавливают ближе к верхней границе нормы, если этому ничто не мешает.

Сложности возникают из-за строения вытяжного прибора. Подвесные телескопические рассчитывают на установку ниже дна навесного ящика, что ограничивает выбор высоты. То же касается , которые «заменяют» дно мебельной секции, но шкафчики для крепления и скрытия воздухозаборника в случае чего меняют.

Установке настенных вытяжек на оптимальной высоте иногда мешают трубы и крышки плит. Островные модели крепят к потолку, поэтому их высоту по нижнему уровню определяют габариты.

Эргономичность вытяжкиЭргономичность вытяжки

Для всех, кто занимается готовкой, следует организовать доступ до дальней части вытяжного прибора; к его регулировочной панели, которая обычно находится спереди, дотянется любой взрослый даже при максимальной высоте размещения

В промежутке между варочной панелью и низом вытяжки нельзя использовать розетки. Точку для электропитания предусматривают на уровне 2—2,5 метров над полом, внутри навесных шкафчиков или сразу над ними.

Розетку отдаляют минимум на 15 см от воздуховода. Наиболее универсальной высотой для гнезда считают уровень в 200 см над полом и 110 см выше плиты или столешницы рабочей зоны.

Расчет мощности вытяжного прибора

По СНиП 2.08.01-89 норма удаления обработанного воздуха для 4-конфорочных плит составляет 90 и более кубометров в час. ГОСТ 26813-99 требует от вентиляционных установок мощности от 200 м³/час.

А вот устанавливать механическую (принудительную) вентиляцию на кухне обязывает СНиП 2.04.05-91.

Перед выбором высоты и установкой следует определить нужную производительность. Монтаж слабой системы в большой кухне — пустая трата денег.

Минимальную мощность для эффективной очистки воздуха определяют формулой N=S×h×12×1,3, где:

  • S — площадь кухни;
  • h — высота потолков в комнате;
  • 12 — столько раз нужно обновлять воздух в кухне в течение часа;
  • 1,3 — эквивалент 30% — примерного показателя потери мощности из-за движения воздуха по изгибам, соединениям, отверстиям и фильтрам.

К полученному результату добавляют небольшой запас и без указанных 30 процентов, ведь изготовителями бывает неточным.

Владельцам средних кухонь стоит ориентироваться на модели мощностью 350, 400, 450 и 500 м³/час. Показатель подбирают не больше пропускной способности используемых встроенных вентканалов.

Таблица нужной мощности вытяжкиТаблица нужной мощности вытяжки

В таблице показана минимально необходимая мощность вытяжки в м³/час (с округлением к целым числам) по уже описанной формуле N = S × h × 12 × 1,3 — с показателями площади кухни, высоты потолка и других множителей — расчеты подходят для кухонь с дверью

Множитель «12» можно увеличивать до 20, если плита газовая и с повышенной мощностью. Наращивают его и для электрических приборов, тоже по критерию производительности (до 15). Минимальное значение коэффициента составляет 10.

Путь воздушного рукава прокладывают так, чтобы не загораживать решетку встроенной вентиляции. Избегают сложной геометрии и большой удаленности участков воздуховода.

В квартирах коммуникацию к отверстию на улицу нельзя прокладывать без разрешения. Более подробно о тонкостях выбора вытяжек можно прочесть в .

Установка вытяжной системы над газовой плитой

Сперва на бумаге отмечают коммуникации и расстановку мебели — планируемые или готовые данные. Для абсолютной точности рисуют линии на стенах.

Обязательно учитывают электробезопасность. Без заземления не обойтись, и, если соответствующей розетки в кухне нет, то в электрощитке ставят (УЗО) на 16 ампер.

К силовой сети прибор подключают тремя проводами: фаза, ноль и земля. В щитке находят глухую нейтраль с гайками и проводами. От нее проводят собственный провод сечением от 2,5 мм². Жилу накидывают отдельно или поверх других, если есть техническая возможность.

Самостоятельно отсоединять уже закрепленный провод нельзя – может ударить током. Вытяжную систему подключают через автомат на 6,3 ампера.

Провода на шинеПровода на шине

Провода заземления имеют желто-зеленый окрас, это так называемый защитный ноль, а рабочий ноль обозначают проводами синего цвета

В новых квартирах есть розетки евро-типа и контур заземления. Устройство подключают к клемме с надписью GND (Ground) или с тремя линиями разного размера. На вытяжных приборах без гнезда для заземления провод крепят к металлической части.

Безопасными моделями считают вытяжки с автоотключением, которые прекращают работу после короткого замыкания или возгорания.

После начальных мероприятий переходят к разметке места под вытяжное устройство, подсчету крепежных частей. В последний раз замеряют расстояние от вытяжки до плиты и сравнивают его с нормой высоты над газовыми приборами.

Воздуховод для вытяжки делают максимально прямым и коротким, но без нарушения относительной прямоты в соединениях и без углов, существенно отличающихся от прямого. Переходные детали между участками используют со слегка закругленной формой. В идеале повороты состоят из множества коротких деталей.

Площадь сечения прохода изменяют, только если других вариантов нет. Всего делают не больше трех изгибов. С забитой вентиляционной шахтой вытяжка будет работать плохо, и тогда используют циркуляционные системы и обходятся без воздуховода.

Монтаж вытяжки между шкафчиками

Сначала собирают вентиляционный рукав. Воздуховоды бывают квадратного и круглого сечения, а типовой размер составляет 13×13 см. Диаметр подбирают под проделанное отверстие в вентиляционной решетке или стене, выдерживают неизменным по всей длине.

Предпочтение отдают воздуховодам, изготовленным на основе пластмасс или металлов, с гладкой внутренностью и .

Воздуховод кухонной вытяжкиВоздуховод кухонной вытяжки

Вентиляционный рукав, собранный из коротких фрагментов и длинной трубы: таким образом создают жесткие конструкции с плавными прямолинейными переходами

Этапы установки вытяжного прибора:

  1. Сверлим отверстия под метизы или шурупы для закрепления вытяжки.
  2. Вкручиваем крепежные изделия.
  3. Проверяем горизонтальность между шурупами строительным уровнем.
  4. Закручиваем крепления до рабочего положения.
  5. Навешиваем вытяжку на шурупы. Убеждаемся, что крепления выдерживают нагрузку. Закручиваем шурупы более туго, если есть потребность.
  6. Соединяем вытяжной прибор с , который уже прикреплен к вентиляции или другому выводу.
  7. Включаем устройство в розетку. Проверяем, как оно работает в разных режимах мощности.

Приборы с декоративным коробом устанавливают без обрамления. После успешного пуска вытяжки украшающую деталь ставят на место.

Подробную инструкцию по подключению вытяжки к вентиляции можно прочесть в .

Другие варианты монтажа

Вытяжки крепят не только между шкафчиками, но также внутри. В комплектах мебели иногда делают модули под вытяжной прибор.

Установка в неприспособленную секцию включает три этапа: подготовку навесного шкафчика, его закрепление и подводку коммуникаций, монтаж рабочего устройства.

Специальный шкафчик для вытяжного прибораСпециальный шкафчик для вытяжного прибора

Специальная секция для встраиваемой вытяжки: агрегат можно скрывать на время простоя, однако в таких шкафчиках почти никогда нет места для хранения

Подготовка навесного ящика:

  1. Откручиваем дверцы.
  2. Снимаем модуль с петель на стене. Второй человек должен поддерживать шкафчик, чтобы он не упал. Еще можно сделать временное крепление со смежными стенками других ящиков.
  3. Демонтируем нижнюю полку корпуса. Убеждаемся в совместимости техники и шкафчика. Боковины при необходимости подрезаем.
  4. Определяем, какой будет глубина размещения воздуховода в шкафчике. Потом из верхней и внутренних полок вырезаем части по очертаниям воздушного канала и глубине расположения. Предусматриваем также место для шнура электропитания.
  5. Во внутренней полке делаем четыре отверстия для фиксации вытяжки — если конфигурация прибора предусматривает такое крепление. В других случаях монтируем рейки.

Шкафчик устанавливают обратно и организовывают подключение к электросети. Вытяжку встраивают в отведенное пространство и крепят саморезами. Потом соединяют с воздуховодом, а полки при потребности временно устраняют.

В конце возвращают на место дверцу, но, по возможности, переделывают на подъемную. При желании добавляют газлифты.

Кухонная вытяжка в шкафчикеКухонная вытяжка в шкафчике

Пример расчета габаритов (мм) для установки вытяжного прибора в нижнюю часть шкафчика с креплением четырьмя саморезами к внутренней полочке

Тесную кухню есть смысл оборудовать вытяжкой без оболочки вроде декора или шкафа для встраивания, которые постепенно теряют привлекательный вид. Роль опорной конструкции можно отвести самодельному каркасу из металлических уголков.

Детали собирают в прямоугольную конструкцию и потом все окончательно замеряют и определяют место для несущих саморезов-шпилек, на которых будет держаться каркас. Еще перед установкой до рамы подводят заземляющий провод. В конце остается закрепить вытяжку в каркасе, повесить аппарат, соединить его с готовым воздуховодом и запустить для проверки.

Выводы и полезное видео по теме

Высота монтажа над плитой, особенности установки и некоторые интересные моменты:

Обзор нюансов строения и подключения вытяжек, разные ошибки:

Очистка жирового фильтра вытяжки для того, чтобы увеличить мощность прибора и продлить срок его службы — способы:

В статье мы привели исчерпывающую информацию о нюансах, которые придется учесть до размещения вытяжного прибора. Мы указали стандарты по высоте вытяжки над газовой плитой, сравнили их с нормами для электрических. Нижний уровень монтажа начинается от 75 см над газовыми конфорками.

Наклонные приборы можно вешать в 55 см. Высоту определяют также по указаниям производителя, размерам вытяжки, ее мощности, рисунку кухни и мебели. Устройства для работы над кухонными плитами бывают проточными и циркуляционными. Приборы 2-го типа воздух очищают и возвращают.

Пишите комментарии и задавайте вопросы по теме статьи. Расскажите, с какими трудностями пришлось столкнуться при установке вентиляционного прибора над плитой. Форма для связи расположена под статьей.

на какой высоте вешать очиститель над варочной поверхностью электроплиты, нормы по установке конструкции

Как рассчитать расстояние от вытяжки до плиты?

Вытяжное устройство – необходимый элемент кухни. Оно применяется для вентиляции помещения. Когда идет процесс готовки, еда может пригореть, и тогда появятся неприятные запахи. Удалить их не составит труда с помощью современной техники.

Если вы решили обзавестись вытяжкой, важным моментом будет правильно рассчитать расстояние от нее до плиты, чтобы запахи удалялись максимально эффективно.

Как рассчитать расстояние от вытяжки до плиты?

Как рассчитать расстояние от вытяжки до плиты?

Стандарты

Для обеспечения в помещении требуемой чистоты воздуха, комфортной человеку, вентиляцию нужно монтировать в соответствии со всеми принятыми нормами и стандартами. Для разных типажей плит предусмотрено два типа вытяжек: наклонная и обычная (прямая). Рекомендуемое расстояние от вытяжного устройства до плиты напрямую зависит от типа кухонной панели и особенностей конструкции оборудования для конкретной кухни.

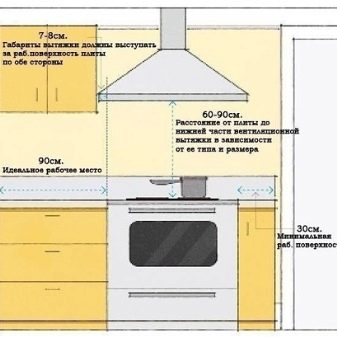

Минимальное расстояние над столешницей газовой плиты у обычной вытяжки составляет семьдесят пять сантиметров, над электроплиткой – шестьдесят пять сантиметров. Если рассмотреть наклонную вытяжку, то показатели будут пятьдесят пять сантиметров у газовой и тридцать пять сантиметров у наклонной вентиляции.

Норма расстояния выбирается человеком, который будет готовить, поэтому может также зависеть от роста владельца, типа кухни, высоты потолков.

Как рассчитать расстояние от вытяжки до плиты?

Как рассчитать расстояние от вытяжки до плиты?

Допускается изменять высоту вытяжки на 5-10 сантиметров от минимального расстояния. Правильный выбор расстояния между вытяжным устройством и столешницей плиты влияет на эффективность работы, безопасность эксплуатации и долгосрочность использования этого бытового аппарата. Ведь неправильная установка устройства ниже требуемого уровня влечет за собой нагрев и, следовательно, выход агрегата из строя.

По типу конструкции вытяжки делятся на три вида:

  • проточные;
  • циркуляционные;
  • смешанные.

Как рассчитать расстояние от вытяжки до плиты?

Процесс эксплуатации воздухозаборников проточной конструкции заключается в следующем. Трубы воздуховода подключаются к общедомовой системе вентиляции, загрязненный воздух через трубы выходит в общую вентиляцию, а чистый и приятный воздух поступает в помещение, где готовится пища, через открытые двери и окна. Циркуляционные модели не присоединяются к общедомовой системе, в них воздух очищается во внутренней системе фильтров агрегата и возвращается на кухню.

На этом устройстве установлен высокопроизводительный мотор, который увеличивает коэффициент полезного действия агрегата. Устанавливаются подобные конструкции обычно в старых домах или в кухнях, где столешница варочной поверхности находится в отдалении от вентиляционного канала.

Как рассчитать расстояние от вытяжки до плиты?

Смешанные вытяжные устройства обладают конструктивными особенностями предыдущих видов, они имеют воздуховод, который работает вместе с системой фильтрации воздуха. Такую систему вентиляции удобно использовать зимой, чтобы сохранять тепло в кухонном помещении и в квартире. Минус такого воздухозаборника заключается в том, что, когда устройство выключено, из-за своей конструкции оно перекрывает вентиляцию. Поэтому появляется вынужденная необходимость открывать окна для проветривания. Также установка за счет мощного мотора очень шумная при использовании, это же относится и к циркуляционным моделям.

Как рассчитать расстояние от вытяжки до плиты?

Как рассчитать расстояние от вытяжки до плиты?

Как влияют габариты оборудования?

Габариты у вентиляции кухонного помещения разные, стоит учитывать это при выборе вытяжки. Она должна устанавливаться после замеров самой кухни.

Необходимо:

  • рассчитать размеры комнаты;
  • определить положение предметов интерьера на кухне;
  • измерить размеры плиты;
  • учитывать высоту каждого, живущего в квартире;
  • выбрать желаемый вид вентиляции и коэффициент полезного действия;
  • учитывать, где будет установлено устройство.

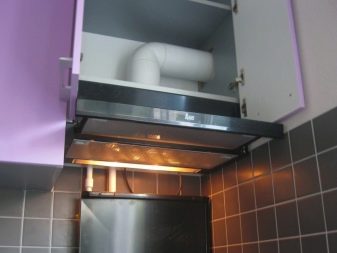

Вытяжки, встроенные в какой-либо предмет интерьера, устанавливаются непосредственно над газовой или электроплитой для обеспечения максимальной эффективности работы. Такие модели расположены внутри объекта интерьера кухни.

Подобная система вентиляции незаметна в кухонном помещении, визуально можно увидеть только поверхность, в которую поступает воздух. Из различных видов встроенных вентиляций особо популярны телескопические. Подобные вытяжки имеют мощный мотор с максимальной производительностью 1000 куб. м/час. Для установки моделей данного типа потребуется навесной шкаф без дна. Размеры шкафа и вентиляции должны совпадать.

Как рассчитать расстояние от вытяжки до плиты?

Как рассчитать расстояние от вытяжки до плиты?

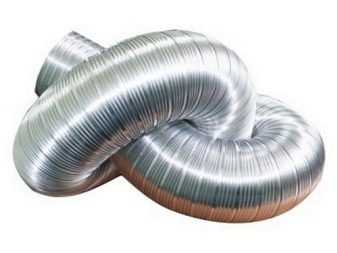

Когда устанавливается воздуховод, рекомендуется избежать лишних изгибов трубы во избежание потери мощности. Нужно установить обратные клапаны вытяжной вентиляции, чтобы загрязненный воздух не попал обратно в помещение. Монтаж вытяжки этого вида начинается со сборки шкафа или короба. Короб изготавливается из дерева. Сборка короба производится следующим образом: верх короба и боковые его части скрепляются сразу, а после этого сравниваются размеры короба и вытяжки. Затем происходит монтаж нижней части шкафа, где вырезано отверстие для воздуховода. Для бесшумной работы рекомендуется использовать пластиковые воздуховоды.

Как рассчитать расстояние от вытяжки до плиты?

Как рассчитать расстояние от вытяжки до плиты?

Что учитывать при установке?

Если у вас компактное помещение для готовки, то, приобретая объемную вентиляционную конструкцию, вы рискуете создать неудобство себе и своей семье. В этом случае целесообразно будет взять встраиваемую вытяжку и установить ее в шкаф на стене, если он есть над варочной поверхностью или в другой элемент интерьера кухни. Главное, чтобы он находился над столешницей плиты. Следует подбирать размер воздухозаборника, соответствующий размеру плиты, над которой он будет устанавливаться. Если габариты окажутся меньше, то забор воздуха будет происходить не полностью, следовательно, воздух не очистится. Но если устройство забора воздуха немного больше плиты, то ничего страшного нет, это даже лучше.

Габариты и характеристики влияют на высоту расположения вытяжного устройства над плитой. Системы малой мощности следует устанавливать на высоту не менее семидесяти пяти сантиметров. Если мощность воздухозаборника превышает пятьсот пятьдесят куб. м/час, то расстояние от поверхности варки до края устройства следует увеличивать.

Как рассчитать расстояние от вытяжки до плиты?

Как рассчитать расстояние от вытяжки до плиты?

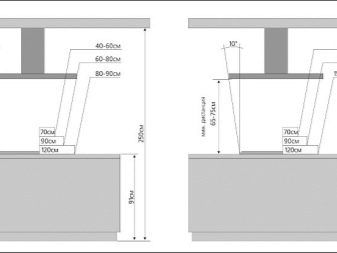

Еще на высоту над плитой повлияет угол наклона вентиляции. Если он равняется нулю, то никаких изменений по высоте не надо производить. Но если появляется угол, то расстояние от нижнего края вытяжного устройства до поверхности плиты должно составлять порядка шестидесяти сантиметров. Вытяжная установка работает над плитой, где температура достигает высоких значений. Из-за больших габаритов и неправильной установки на вытяжке могут скапливаться жирные пятна, тогда она сама по себе будет загрязняться. Следует знать, что загрязнения и пятна легко воспламенимы и, следовательно, при неправильной установке вытяжки и ее загрязнении может произойти возгорание.

Вентиляция, как и любой электрический прибор, нуждается в питании. При установке нужно учитывать, перекрывается или нет розетка, а также расстояние до нее. На заводе при производстве вытяжных устройств их оборудуют коротким электрическим шнуром. Самый рациональный вариант – розетка должна быть выше агрегата на десять-тридцать сантиметров и смещена на двадцать сантиметров относительно оси симметрии устройства. Это важно из-за того, что непосредственно по оси симметрии пойдет труба для отвода воздуха.

Как рассчитать расстояние от вытяжки до плиты?

Как рассчитать расстояние от вытяжки до плиты?

Воздуховод устройства имеет свою конструкцию, для самого эффективного забора воздуха он должен иметь минимальное количество прямых углов, а также не должен нигде пережиматься, иметь перекосы. Необходимо прочищать воздуховод, так как он имеет свойство засоряться. При засоре уменьшается площадь проходного сечения, поэтому воздух поступает не в полном объеме. Так снижается эффективность и производительность устройства.

Установка вентиляции – ответственное занятие, от правильной установки зависит то, как будет работать вся система, ее эффективность и продуктивность. Что нужно учитывать при установке? Первым делом надо определиться, какого вида будет вентиляция: циркуляционная, проточная или смешанная. После этого нужно определить тип вентиляции: прямая (обычная), наклонная или встроенная. Для каждого из них есть свой способ установки и свои хитрости, также у каждой из них есть свои плюсы и минусы.

Как рассчитать расстояние от вытяжки до плиты?

Как рассчитать расстояние от вытяжки до плиты?

Прямые вытяжки

Обычные вытяжки зачастую имеют форму трапеции или прямоугольника. Устанавливаются над газовой или электрической плитой. Как правило, агрегат монтируется на стену, так как имеет большие размеры, поэтому установить его в шкаф — задача не из легких. Обратить внимание нужно на доступность розетки. Нижний край вентиляции должен быть выше плиты минимум на шестьдесят пять сантиметров и ниже девяноста сантиметров, чтобы не терялась эффективность вытяжного устройства.

Внимания заслуживает и отверстие для вентиляции, не во всех домах проектировщики устанавливают отверстия так, как удобно жильцам. Выход из ситуации есть, это использование гибкой гофротрубы или жесткой пластиковой трубы для воздуховодов. Для снижения уровня шума гофру рекомендуется растягивать. Вытяжка должна быть прочно прикреплена к стене, стоит сначала подготовить стену, высверлив в ней отверстия перфоратором и вставив дюбеля. После прочной фиксации агрегата происходит дальнейшая установка воздуховода.

Вытяжки наклонные

Главное в установке наклонной вентиляции – проверить, мешает ли она открытию навесных шкафов. Для небольших помещений будет достаточно вытяжки размером в пятьдесят сантиметров. Если помещение часто подвержено загрязнениям или большое по площади, рекомендуется устанавливать воздухозаборники размером более восьмидесяти сантиметров. Если модель вытяжки с функцией отвода воздуха, то нужно дополнительно установить вентиляционную трубу и загерметизировать швы, которые появятся.

Если агрегат работает автономно без отвода воздуха, нужен будет только доступ к электросети. Расстояние между такой вытяжкой и варочной поверхностью должно быть больше шестидесяти сантиметров, если плита газовая, и пятидесяти сантиметров, если это электроплита.

Как замерять и устанавливать?

В процессе работы возможны вибрации трубы. Во избежание ее деформации рекомендуется оставить немного места между трубой вытяжки и потолком. Устанавливать можно как самостоятельно, так и прибегнуть к вызову мастера. Монтаж вентиляционной системы производится в несколько этапов. Измерительной рулеткой отмеряется требуемая высота от плиты до предполагаемого начала вытяжки. При помощи специального уровня проводится линия, параллельная горизонту. Она является ограничителем высоты, на которой будет находиться нижняя часть корпуса воздухозаборника.

После проведения линии нужно найти ее центр и провести от него перпендикулярную прямую при помощи уровня – эта линия определяет место, где будет находиться воздуховод. Далее производим обмер аппарата и примерно сопоставляем его размеры с уже отмеченными линиями. Если верхняя грань агрегата будет упираться в потолок, то воздуховод нужно будет укоротить, чтобы корпус воздухозаборника не опустился ниже отметки, где он не сможет нормально функционировать.

Как рассчитать расстояние от вытяжки до плиты?

Как рассчитать расстояние от вытяжки до плиты?

Далее измеряем расстояние от нижней грани устройства до верхних его креплений на корпусе. Проведем перпендикулярные линии к нижней горизонтали, а концы этих линий соединим между собой, чтобы получились две параллельных линии (верхняя и нижняя). На верхней горизонтали отмерим расстояние от центра, отметив местонахождение креплений агрегата. С помощью дрели или перфоратора нужно просверлить отверстия в стене, вставить в них дюбели, в которые будут в дальнейшем вкручиваться шурупы.

Устанавливать аппарат на стену рекомендуется с верхней его части, после установки верха. Следует выровнять аппарат по нижней горизонтали и окончательно его закрепить на стене. В самом конце работы к воздухозаборнику крепится труба из гофры или пластиковый канал. Вешать воздухозаборник рекомендуется после тщательной подготовки кухни, после всех процедур измерения и прочтения соответствующей документации. На каждом заводе к вытяжному агрегату прилагается инструкция к установке и эксплуатации, где указаны параметры для установки конкретного вида устройства.

Как рассчитать расстояние от вытяжки до плиты?

Как рассчитать расстояние от вытяжки до плиты?

В среднем нижний край вытяжки при установке должен быть выше плиты на 65-90 сантиметров. Если установить ниже требуемой высоты, появляется возможность порчи отдельных элементов конструкции и воспламенение жировых отложений на воздухозаборнике. Правильная установка дает гарантию безопасности жизни, ровно так же, как и правильное подключение аппарата к электрической сети.

Так как в процессе работы в устройство попадает жировые капли, которые оседают в фильтрах воздухозаборника и снаружи, а внутри скапливается влага, существует вероятность получить удар током, если при монтаже агрегат был подключен неправильно.

Как рассчитать расстояние от вытяжки до плиты?

Как рассчитать расстояние от вытяжки до плиты?

Также из-за скапливания в сечении трубы посторонних примесей уменьшается площадь проходящего воздуха и теряется продуктивность работы. При установке канала вентиляции обязательно нужно убедиться, что он не перекрывает единственное отверстие в комнату. В противном случае возможно запотевание окон, остатки неприятного запаха в комнате. Если у вас одна отдушина, то следует пробить дополнительный выход из вентиляционной шахты и установить там клапан перепуска воздуха. Клапан закроет воздушную подачу потока при включении воздухозаборника. Для домов, находящихся за городом, наилучшим способом является пробитие в стене второй дырки для канала воздуховода.

Пробивать нужно так, чтобы канал не затрагивал уже существующее отверстие. В просверленную дыру выводится труба от агрегата. На конце отверстия должен быть установлен обратный клапан перепуска воздуха, чтобы воздух снаружи дома не попадал через дополнительное отверстие внутрь. В стандартной двухкомнатной квартире многоквартирного дома не всегда есть возможность сделать вторую дырку. В этом случае есть два способа решения: расширение канала или применение специального переходника, который имеет два отверстия. Монтаж вытяжного устройства можно сделать своими руками, если вы обладаете достаточной квалификацией и знаниями, но опытные люди советуют вызывать специально обученных работников для выполнения установки вытяжки.

В следующем видео вас ждет установка вытяжки на кухне.

На какой высоте вешать вытяжку над газовой плитой по нормам ГОСТа

Для многих людей кухня – едва ли не самое главное помещение в доме или квартире. Здесь не только готовят и едят, но и собираются всей семьей, ссорятся и мирятся, обсуждают новости, принимают важные решения. На Руси под кухню отводили не просто комнату в доме, а иногда даже специально обустроенное здание.

Современная кухня представляет собой гармоничное сочетание красоты, практичности и технологичности. Один из важных моментов в обустройстве кухни – отведение запахов, образующихся при приготовлении пищи. С этим справляются кухонные вытяжки. Мы расскажем, на какой высоте вешать вытяжку над газовой плитой, чтобы она качественно работала.

Высота вытяжки над газовой плитой: стандарты по ГОСТу

На какой высоте над газовыми плитами вешают вытяжкиНа какой высоте над газовыми плитами вешают вытяжки

Правильно выбранная высота вытяжки над варочной панелью обеспечивает длительный срок службы прибора, эффективность его работы и безопасность при использовании.

Высота монтажа вентиляционного прибора зависит от таких факторов:

  • разновидность плиты – газовая или электрическая;
  • тип вытяжки;
  • производительность устройства;
  • расстояние от вытяжки до вентиляционной шахты.

Учитываются и такие моменты, как рост пользователя и интерьер кухонного помещения.

На основе расчетов и из соображений безопасности ГОСТом установлены параметры расстояния между вытяжным оборудованием и кухонной печью. Эти стандарты отображены в техническом паспорте каждого вытяжного устройства.

Расстояние минимальное и максимальное, в зависимости от типа плиты и вытяжки

На какой высоте над газовыми плитами вешают вытяжкиНа какой высоте над газовыми плитами вешают вытяжки

Газовая плита – это открытый огонь и повышенная пожароопасность, поэтому требования к ее размещению более строгие. Стандарты по ГОСТу для высоты вытяжки над газовой плитой следующие:

  1. Прямые вентиляционные конструкции – купольные, встроенные, плоские, угловые. В них фильтры расположены параллельно поверхности печи. Должны крепиться на расстоянии 75-85 см от конфорок.
  2. Наклонные приборы, в которых фильтры расположены под углом по отношению к варочной поверхности. Высота расположения – 55-65 см.

Параметры размещения оборудования над электроплитой (индукционной, галогенной, простой с чугунными блинами-конфорками):

  1. Прямые. Минимальная высота над плитой – 65 см, максимальная – 75 см.
  2. Наклонные приборы монтируются на высоте 35-45 см.

Для комфортного процесса приготовления пищи допускается изменять высоту с поправкой на мощность модели, технические характеристики, дизайн кухни и рост пользователя.

Справка. Максимально разрешенное отклонение от стандартных норм в обе стороны – 5-10 см.

Как правильно измерить расстояние от плиты и столешницы со встроенной плитой до вытяжки

На какой высоте над газовыми плитами вешают вытяжкиНа какой высоте над газовыми плитами вешают вытяжки

При замере расстояния от плиты до вытяжки учитывают тип техники. В зависимости от вида устройства замеры проводят следующим образом:

  1. Прямые вентиляционные устройства – купольные, встроенные, плоские, островные, угловые, т-образные. Замер производят от плиты до фильтров.
  2. Наклонные. Расстояние измеряют от поверхности кухонной печи до нижней точки вентиляционной техники.

Измерив высоту рулеткой, с помощью уровня переносят прямую на стену. Это и будет нижняя граница вытяжки, на которую ориентируются при ее установке.

Последствия неправильно выбранного расположения

На какой высоте над газовыми плитами вешают вытяжкиНа какой высоте над газовыми плитами вешают вытяжки

Стандарт размещения определен не случайно. Любое самовольное изменение расстояния влечет неприятные и даже опасные последствия.

Если повесить вытяжку ниже установленной нормы, это чревато:

  • перегревом устройства;
  • воспламенением копоти, пыли, жира, оседающих на фильтрах вытяжки;
  • сложностью очистки прибора;
  • перекрытием обзора варочной панели.

Из-за низкого расположения пользователь будет часто задевать ее головой, ударяться. Процесс приготовления станет менее удобным, особенно для людей высокого роста.

Последствия слишком высокого расположения:

  • снижение эффективности, так как высоко расположенный прибор хуже поглощает запахи и продуты сгорания;
  • сложности в обслуживании устройства;
  • из-за слабого поглощения неприятных запахов пользователь чаще включает прибор на максимальную мощность, что приводит к шумной работе устройства и повышенному расходу электроэнергии.

Заключение

Кухонная вытяжка поглощает неприятные запахи, испарения, продукты горения, образующиеся при приготовлении пищи. Есть стандартные правила монтажа оборудования.

По ГОСТу прямая вытяжная система над газовой печью должна находиться на высоте 75-85 см, а наклонная – 55-65 см. Над электроплитой установлено расстояние 65-75 см и 35-45 см соответственно. Допустимо изменять параметры не более чем на 10 см в пределах указанных. Соблюдение этих норм обеспечивает эффективность работы устройства и безопасность при эксплуатации.

Расстояние от плиты до вытяжки и все, что нужно знать про это

Вентиляционные каналы, которые расположены в здании, не всегда справляются с проблемой отработанного воздуха. Зачастую, они малоэффективны. Выходом из ситуации может стать наличие вытяжной системы.

Начиная монтаж, возникает вопрос, какое должно быть расстояние от плиты до вытяжки и какую нужно вешать вытяжку в своей кухне? Этот вопрос очень актуален. От того, на какой высоте устанавливать кухонную вытяжку, зависит качество ее работы и степень очистки воздуха.

Содержание статьи

Принцип работы вытяжного механизма

Конструкция предназначена для вывода грязного воздуха, паров, копоти, запахов, остатков горения газа и других вредных компонентов наружу здания или очистки воздуха с последующим его возвращением внутрь кухни. Уровень очистки помещения от грязного воздуха зависит от того, на какой высоте вешать вытяжку и каким способом воздух будет очищаться.

В зависимости от того, куда уходит забранный воздух, определяется способ его очистки. Он может быть проточный или циркуляционный. На какую вытяжную систему обратить внимание, зависит от условий оборудования кухни и наличия в здании вентиляционных шахт.

Проточный способ очистки заключается во втягивании грязного воздуха и вывода его через систему вентиляции здания за его пределы. Положительной стороной такого способа является максимальная и быстрая очистка кухни от вредного воздуха. Для получения свежего воздуха достаточно открыть окно или форточку.

Циркуляционный способ основан на всасывании и перекачки грязного воздуха через систему угольных фильтров, с последующим его выводом внутрь кухни. Такой способ не требует оборудования вентиляционных каналов. Существенным недостатком является длительное время очистки воздуха и быстрое изнашивание фильтров.

Разновидности вытяжных устройств

В зависимости от места расположения плиты, выбирается конструкция кухонной вытяжки и способ ее установки. Вытяжные системы для кухни делятся на следующие виды:

  1. Подвесные. Имеют плоскую форму. Местом монтажа может служить дно навесного шкафа или полки.
  2. Встраиваемые. Этот вид монтируется вместо дна навесного шкафа. Часто сам шкаф служит корпусом, который скрывает вытяжную систему и ее коммуникации.
  3. Настенные. Монтаж проводится над плитой, как у подвесной вытяжной системы. Но крепление корпуса системы проводится на стену.
  4. Угловые. Монтаж таких устройств проводится над плитами, которые расположены в углу кухни. Они умеют угловую форму.
  5. Островные. Применяются в объемных кухонных помещениях. Крепятся на потолок в центре кухни.

Еще одна классификация представлена на фото ниже.

В зависимости от формы воздушного приемника, вытяжное устройство может быть горизонтальным, вертикальным или куполообразным.

Горизонтальная конструкция имеет плоскую поверхность с выпускными каналами. Устанавливается вытяжка параллельно поверхности плиты, по горизонтали.

Вертикальная система является прототипом горизонтальной, но вешается под наклоном. Иногда на верхней плоскости крепится улавливатель для отвода пара и запаха. Горизонтальные и вертикальные конструкции имеют ширину 0.5, 0.6, 0.9 или 1.2 м.

Куполообразная конструкция имеет форму шатра. Она может иметь ширину от 0.5 до 1.2 метра и глубину до 0.5 м.

Нормативные показатели

Высота установки вытяжки над плитой указана в инструкции по монтажу и эксплуатации. Это величина является рекомендуемой, так как невозможно заранее предусмотреть над каким видом плиты и каким образом будет крепиться вытяжная конструкция. Расстояние между плитой и вытяжкой должно обеспечить нормальные условия для работы повара и гарантировать полный отвод запахов и остатков горения. Для выполнения этих требований необходимо обратиться к стандарту.

При монтаже горизонтального или куполообразного вытяжного ящика, расстояние от варочной поверхности будет составлять:

  1. Над газовой плитой — 0.75-0.85 м.
  2. Над электрической плитой — 0.65-0.75 м.

Высота наклонной вытяжки от плиты составит:

  1. Над газовой плитой — 0.55-0.65 м. до нижнего края.
  2. Над электроплитой — 0.35-0.45 м. до нижнего края.

Расстояние от газ. плиты до кухонной вытяжки немного больше, чем у вытяжки над электрической плиткой. Диапазон в 10 см нужен, чтобы отрегулировать расстояние между вытяжкой и поверхностью столешницы. Если у механизма слабая тяга, а монтаж проведен на максимальной дистанции, то достичь оптимальных условий очистки воздуха будет сложно.

Где установить розетку

Часто встречается ситуация, в которой на стене, между варочной поверхностью и вытяжкой, устанавливают блок розеток и выключателей. Это не совсем правильное решение. Розетки не могут находиться сразу за конфорками. Шнур электропитания от вытяжного ящика короче, чем расстояние до вытяжки от розетки. Чтобы избежать этого, рекомендуется оборудовать точку электропитания для вытяжного ящика.

Розетка должна быть установлена на высоте около 2-2.5 метров. Это будет место над навесным шкафом или внутри его. Прежде, чем закрепить розетку, следует обратить внимание на расположение воздуховода. Установка розетки не может быть выполнена на линии воздуховода. Точка розетки должна быть оборудована на расстоянии 15-20 см от воздуховода.

Критерии монтажа

Промежуток высот, который определяет, на каком расстоянии должна проводиться установка вытяжки, не является случайным. Чтобы более точно определить, какой будет высота монтажа вытяжки, необходимо учесть следующие моменты:

  1. Мощность и размеры системы.
  2. Архитектурную форму кухни и ее наполнение.
  3. Расстояние между притоком и вытяжкой.
  4. Вид плиты и наличие печки у нее. Вытяжки над электроплитой монтируются немного ниже, чем у газовых плит.
  5. Рекомендации завода производителя и стандарты по монтажу вытяжки на кухне.

Монтаж конструкций должен быть на высоте не меньшей, чем минимальное расстояние, определенное стандартами. Если эта норма будет нарушена, то это создаст сложности в работе:

  1. Уменьшив высоту монтажа, повар будет постоянно задевать головой вытяжной ящик. Кроме этого, появится дискомфорт в работе. На меньшем расстоянии от плиты неудобно осматривать кастрюли.
  2. Маленькое расстояние между варочной плоскостью и вытяжным механизмом приведет к тому, что система будет подвергаться нагреву, в результате чего может выйти из строя.
  3. Фильтры ящика будут засоряться значительно быстрее. Продукты приготовления и горения будут оседать на столы. Уменьшенное расстояние от варочной панели может повлечь возгорание фильтрующих элементов.

Рекомендуется заранее подбирать место для вытяжки, планировать ее тип и мощность, место монтажа, систему электропитания и наличия отдельной розетки. Прежде, чем повесить вытяжную систему, необходимо проверить ее осевое совпадение с плитой.
Обязательно посмотрите видео на эту тему

Вывод

Правильно подобранная высота вытяжки позволит обеспечить максимальную очистку кухни от запахов приготовления пищи и остатков горения.

Расстояние от плиты до вытяжки: нормы и расчеты.





Каким должно быть расстояние?

Как узнать расстояние до вытяжки?

Вытяжка – весьма полезный кухонный прибор, актуальный отнюдь не только для больших кухонных помещений ресторанов и кафе. Компактные варианты данных приборов для освежения воздуха весьма востребованы и среди обычных потребителей. Более того, они не требуют каких-либо особых навыков для установки. Однако, если отойти от инструкции или же допустить ряд, пусть даже и не самых грубых ошибок при установке, то работоспособность прибора окажется под угрозой. Один из важных вопросов, с которым часто сталкиваются при установке – как верно рассчитать расстояние от плиты до вытяжки.

Каким должно быть расстояние?

Одним из ключевых вопросов установки является непосредственная высота установки вытяжки над газовой плитой. То есть мы должны рассчитать расстояние от варочной поверхности до вытяжки так, чтобы она качественно поглощала все возможные испарения, но в то же время не наносила ущерба приготавливаемым продуктам. Наиболее опасным вариантом, в случае ошибки, будет установка вытяжки ниже нормы. Жировой фильтр под давлением температур от плиты имеет риск попросту загореться. Но это отнюдь не значит, что устанавливать вытяжку следует как можно выше. В этом деле необходим баланс и оптимальный расчет.

Если расстояние от плиты до вытяжки будет слишком большим, она просто не сможет поглотить крупную часть, вредных для нас, испарений.

В наше время представлено огромное количество всевозможных видов вытяжек и у каждой из них есть отличные друг от друга моменты в установке. Рассмотрим основные из них.

Классификация кухонных вытяжек



Сейчас рынок бытовой техники невероятно обширен. Это относится и к вытяжкам. Этих аппаратов огромное количество, основные из которых делятся на:

  1. Встраиваемые.
  2. Каминного типа.
  3. Фильтрующие.
  4. Воздухозаборные.

Каминный тип вытяжек

Вытяжное устройство каминного типа

Есть еще несколько вариантов, но они менее распространены, либо не так популярны.
Теперь рассмотрим главные правила установки вытяжки над плитой, определимся с расстоянием и размерами.
В первую очередь, размеры вытяжки не должны превышать размеры варочной панели.
Вешать прибор нужно строго симметрично от варочной панели, в противном случае создастся риск того, что он просто не сможет обеспечить охват всех выделяемых при готовке испарений.

Важные моменты установки

В разных случаях расстояние между вытяжкой и плитой может значительно разниться. Однако, для каждого случая есть свой стандарт. Если мы рассматриваем такой случай, как установка вытяжки над газовой плитой, то расстояние должно варьировать в пределах от 55 до 65 см — для наклонного типа.

В случае, если прибор относится к прямому типу, то высота вытяжки над газовой плитой должна составлять от 70 см до 80 см.

К установке вытяжки для газовой плиты следует подойти с большей осторожностью, так как здесь нужно задумываться о вопросе пожарной безопасности, чего не скажешь об электрическом варианте.

Для электрических печей работает тот же принцип, но с другим расстоянием – от 35 до 45 см для наклонного типа и от 60 до 65 см — для прямого.

Расстояние между электроплитой и вытяжкой наклонного типа

Расстояние между электроплитой и наклонной вытяжкой.

Опора при расчете расстояния делается, в основном, на три фактора – мощность вытяжки, конфигурация помещения и рост хозяина или хозяйки, которые будут готовить на кухне. Если все факторы соблюдены, то установленный над плитой прибор будет исправно выполнять свои функции, совершенно не мешая хозяевам кухни. Приведенные цифры расстояния являются минимальными и уменьшать расстояние уже, ни в коем случае, нельзя. Однако, в определенных случаях, этот показатель можно увеличить, если функциональность не пострадает. Впрочем, расчет расстояния не является сложной задачей, в большинстве случаев рекомендуемые цифры указываются в сантиметрах в инструкции, прилагаемой к агрегату.

Если вы пользуетесь услугами мастера, то вопрос высоты установки вытяжки актуальным и вовсе не будет, он сумеет наиболее оптимально определиться с положением на основании собственного опыта, а также установить всю поддерживающую систему – розетки и воздуховоды.

Хитрости монтажа

Перейдем к основному вопросу – как повесить вытяжку? Замер необходимо производить от конфорок на плите до самого нижнего края вытяжки. Особенно аккуратно следует подойти к процессу крепления, так как впоследствии не будет возможности исправить ошибки, допущенные на этом этапе. При расчете расстояния важно учитывать его не только относительно плиты, но и обращать внимание на совокупность всех остальных факторов вытяжной системы. Необходимо проработать вопрос с доступом к электропитанию, а также возможность установки качественного воздуховода.

Правильный монтаж вытяжки

Правила монтажа

Особое внимание следует уделить специфике установки, если речь заходит о разных видах вытяжного оборудования. Каминная вытяжка крепится к стене, а встроенная — в специально установленный подвесной шкаф. Угловой вариант располагается в углу кухонной части.

Важными условиями для расчета высоты при монтаже являются и обычные бытовые факторы – количество членов семьи, как часто используется плита для приготовления пищи и как долго вы будете находиться в кухонном помещении.

Вывод

Таким образом, мы видим, что установка вытяжки – задача не самая сложная. Однако она требует максимально точного расчета и кропотливого ответственного подхода, а также знания всех правил взаимодействия с различными кухонными электроприборами.
Учитывая и бытовые факторы, вы сможете подобрать наиболее подходящий для вас  вариант, четко рассчитать расстояние и качественно произвести установку. Удачи вам и легкой работы!

Как установить вытяжку на кухне своими руками

1. Приготовьте материалы

  • Вытяжка;
  • воздуховоды;
  • фланец для вентканала;
  • герметик;
  • кромочный профиль для ДСП;
  • хомуты;
  • шуруповёрт;
  • лобзик;
  • ножовка по металлу;
  • дрель;
  • перфоратор;
  • уровень;
  • рулетка;
  • карандаш;
  • шило;
  • циркуль.

2. Определитесь с высотой

Как установить вытяжку на кухне: определитесь с высотойФото: Bosch

Уровень, на котором будет располагаться нижний край вытяжки, зависит не только от вашего роста и высоты подвесных шкафов кухни. Эти параметры тоже важны, но прежде всего следует руководствоваться рекомендациями производителей устройства и плиты.

В зависимости от типа последней минимальное расстояние от вытяжки до варочной поверхности отличается. Как правило, для индукционных и электрических плит оно составляет от 45 до 75 см, для газовых — от 55 до 85 см. Роль играет ещё и вид самой вытяжки: у моделей с прямым расположением высота больше, у наклонных — меньше.

Всё это обусловлено тем, что в процессе работы на сетчатых фильтрах накапливается жир, который при чрезмерном нагреве может воспламениться и стать причиной пожара.

3. Сделайте разметку

Для аккуратной и точной установки очень важно правильно выполнить разметку. Для настенных вытяжек достаточно точек под сверление крепёжных отверстий. Встраиваемые модели помимо этого нуждаются в выпиливании гнёзд под воздуховод в днище шкафа.

В обоих случаях разметка осуществляется по монтажному шаблону, который обычно идёт в комплекте с вытяжкой. Процесс разметки детально описывается в инструкции. Последовательность операций примерно такая.

Настенные модели

Установка вытяжки на кухне: сделайте разметкуКадр: @Мастерская Aleksa / YouTube

Найдите центр плиты и отметьте от этой точки вертикальную осевую линию. Для удобства наклейте на стену малярную ленту и рисуйте карандашом на ней. Затем на нужной высоте прочертите горизонтальную линию, на которой будет располагаться низ вытяжки.

Приклейте трафарет малярной лентой и карандашом или шилом пометьте точки для сверления отверстий. Если шаблона в комплекте нет, воспользуйтесь крепёжным кронштейном и сделайте по нему метки в нужных местах. Другой вариант — измерить рулеткой расстояния до отверстий на корпусе и перенести их на стену, отмеряя от осевой линии.

Встраиваемые модели

Установка вытяжки на кухне: сделайте разметкуКадр @М.Видео / YouTube

Снимите со стены шкафчик, на который будет устанавливаться вытяжка. Демонтируйте днище и малярной лентой приклейте к нему трафарет. Отметьте шилом точки крепления, а также центр гнезда под воздуховод. Измерьте циркулем радиус трубы по шаблону и начертите окружность, по которой затем вырежете ДСП.

Если трафарета для монтажа нет, то задвиньте вытяжку в шкаф, установив её таким образом, чтобы она была вровень с фасадами с учётом толщины дверцы. Наденьте на выход воздуховода раструб и нанесите по контуру герметик. Затем аккуратно приложите сверху днище, чтобы на ДСП остался отпечаток, и обведите след карандашом.

Если воздуховод пройдёт над шкафами, то подобным образом необходимо разметить вырез для трубы в верхней крышке.

4. Подготовьте шкаф

Установка вытяжки на кухне: подготовьте шкафКадр: @Строим для себя / YouTube

Если устанавливаете настенную вытяжку, переходите к следующему пункту.

Дрелью просверлите отверстие для захода лобзика, а затем вырежьте по размеченной ранее окружности гнездо для воздуховода. Чтобы защитить срезанные края ДСП от разбухания, наклейте поверх них кромку или пластиковый профиль. В крайнем случае обработайте торцы спила силиконовым герметиком. Также сделайте небольшой вырез для кабеля у задней стенки.

Поместите вытяжку в шкаф и закрепите вырезанную полку на нужной высоте шурупами или конфирматами, предварительно просверлив в стенке отверстия меньшего диаметра.

5. Смонтируйте вытяжку

В зависимости от выбранной производителем конструкции монтаж может отличаться, поэтому ориентируйтесь на инструкцию. В целом же алгоритм следующий.

Настенные модели

Как установить вытяжку: смонтируйте настенную модельКадр: @КаЮТ Компания / YouTube

По размеченным ранее точкам просверлите отверстия перфоратором и установите в них дюбели. Шурупами закрепите крепёжную пластину. Если её нет, просто вверните крепёж в стену, не докручивая на 1–2 мм.

Навесьте вытяжку на кронштейн или шурупы в стене. Разместите электрический кабель таким образом, чтобы не передавить его. При необходимости выровняйте корпус и окончательно зафиксируйте.

Встраиваемые модели

Смонтируйте встраиваемую вытяжкуКадр @Redecoration / YouTube

Если шкаф, куда монтируется вытяжка, массивный, сразу установите его на стену и выровняйте относительно остальных. Затем прижмите корпус устройства к полке, уложите в подготовленный вырез кабель и прикрепите вытяжку к шкафу с помощью шурупов.

Если шкафчик небольшой, можно привинтить к нему вытяжку и уже потом навесить на стену всю конструкцию в сборе.

6. Прикиньте конструкцию воздуховода

Как установить вытяжку: прикиньте конструкцию воздуховодаФото: Public domain / Pinterest

Для подключения вытяжки к вентканалу используют гибкую алюминиевую гофру либо жёсткие пластиковые трубы круглого или прямоугольного сечения.

Первый вариант дешевле и проще в монтаже, поскольку позволяет проложить воздуховод под любым углом без использования дополнительных фитингов. Недостатки гофры — неэстетичный внешний вид, а также высокий шум и склонность к обрастанию жиром из‑за ребристой внутренней поверхности.

ПВХ‑трубы выглядят гораздо привлекательнее, менее шумные за счёт гладких стенок, а при выборе прямоугольного профиля легко прячутся под потолком. Платой за это является более высокая цена, к которой добавляется стоимость фитингов для соединения и поворотов.

Независимо от материала для наиболее эффективной и бесшумной работы сечение воздуховода должно быть таким же, как у выходного раструба вытяжки, или минимально отличаться от него. Как правило, это 125–150 мм. Помните, что уменьшение диаметра не только снижает производительность, но и резко увеличивает шум.

7. Проложите воздуховод

Неважно, какой материал трубопровода выбран, он должен иметь наименьшую длину и количество изгибов. При этом все соединения должны быть герметичны, а стыки — надёжно закреплены.

Для снижения шума можно оклеить поверхность воздуховода вспененным полиэтиленом или другим звукоизолирующим материалом. Хотя бы в самом громком месте — переходе с большего диаметра на меньший.

Алюминиевая гофра

Установка вытяжки на кухне: проложите воздуховодКадр: @Life is good / YouTube

Максимально растяните трубу, чтобы распрямить складки и уменьшить сопротивление воздуха. Один конец наденьте на патрубок вытяжки и зафиксируйте хомутом. Если диаметр гофры отличается от выходного раструба, воспользуйтесь переходным адаптером из комплекта поставки.

Без резких изгибов проложите гофру по стене или шкафчикам до вентканала. Для лучшего прохождения воздуха приподнимите горизонтальный участок трубы в сторону вентканала примерно на 10 градусов.

Пластиковые трубы

Как установить вытяжку на кухне: проложите воздуховод из пластиковых трубКадр: @Строим для себя / YouTube

Наденьте на выход вытяжки раструб или отвод в зависимости от ситуации и соберите весь воздуховод до вентканала. Колена и другие фитинги соединяйте между собой трубами необходимой длины. Размечайте их рулеткой и отрезайте с помощью ножовки по металлу. Выдержите небольшой подъём в сторону вентканала.

Сначала соберите всю конструкцию насухо, а затем промажьте стыки силиконом, чтобы добиться максимальной герметичности соединений. Не используйте жидкие гвозди и другой клей, иначе разобрать воздуховод при необходимости будет уже невозможно.

8. Подключитесь к вентканалу

Соединение воздуховода с вентиляцией — один из самых важных моментов. Из‑за неправильного подключения может нарушиться вентиляция не только на кухне, но и во всей квартире. При этом даже самая дорогая вытяжка будет шуметь, как самолёт, и не справится со своей задачей.

Как быть, если канала два

В новостройках на кухне по два вентканала: один для естественной вентиляции, второй — специально для вытяжки. Если у вас так, то всё, что нужно сделать, — это снять с одного из каналов решётку и подключить вместо неё воздуховод с помощью соответствующего фланца.

Как быть, если канал один

Если вентканал один, присоединяться к нему напрямую ни в коем случае нельзя. Вытяжка не заменяет естественную вентиляцию, поскольку улавливает только пары и жир в районе плиты, никак не реагируя на спёртый и загрязнённый воздух под потолком. При прямом подключении вентиляция просто перестаёт работать из‑за сопротивления воздуха, которое оказывают фильтры и лопасти турбины.

Установка вытяжки на кухне: подключитесь к вентканалуКадр: @Александр А Любименко / YouTube

Поэтому в таком случае есть два варианта: использование фланца с решёткой или установка тройника с клапаном. Первый проще, но менее эффективен: вместо полного перекрытия вентканала оставляют решётку, через которую осуществляется естественная вентиляция. Тяга станет похуже, к тому же во время работы вытяжки часть пара будет попадать назад в кухню.

Установите на воздуховод тройник с обратным клапаномКадр: @Анатолий Лупашин / YouTube

Более правильной будет установка на воздуховод тройника с обратным клапаном. При выключенной вытяжке он открыт, и естественная вентиляция действует как полагается. Во время работы вытяжки клапан закрывается потоком воздуха, и вентилятор выводит пары в шахту вентканала. Как только прибор отключится, клапан автоматически откроется и работа естественной вентиляции восстановится.

Установка вытяжки на кухне своими руками

Минусы такого способа в громоздкости конструкции и не очень эстетичном виде, когда воздуховод не скрыт.

9. Подключитесь к электросети

Подключитесь к электросетиКадр: @Вова Полтавский / YouTube

После установки воздуховода остаётся подключить устройство к сети. Вытяжка не является мощным прибором, поэтому не требует прокладки отдельной линии. В большинстве случаев достаточно вставить вилку в ближайшую розетку, желательно с заземлением.

На некоторых моделях вилки может не быть. В таком случае придётся сначала установить её или воспользоваться для подключения автоматическим выключателем либо клеммной колодкой.

10. Проверьте работу вытяжки

Проверьте работу вытяжкиКадр @М.Видео / YouTube

По завершении всех подключений и монтажа проверьте, что внутри вытяжки нет посторонних предметов вроде документов, крепежа и забытых инструментов. Установите на место фильтры, лампы и другие съёмные детали согласно инструкции. Включите вытяжку и убедитесь в корректной работе.

Читайте также
🔨🔧✂

«рабская» зависимость от варочной поверхности

Судьба самой маленькой комнаты в квартире или частном доме незавидна. Виновница тому плита — электрическая и, особенно, газовая. Ежедневное приготовление пищи сопровождается появлением брызг жира, продуктов сгорания газа, запахов, которые иногда совсем не радуют обоняние. Домовые вентиляционные каналы не справляются с поставленной задачей, поэтому приходится приобретать «профессионала» — устройство, очищающее воздух. После покупки возникает множество вопросов, один из них — высота установки вытяжки. Некорректный монтаж с игнорированием этого параметра приведет к неэффективности прибора, а значит, микроклимат в кухне мало изменится.

Принципы работы конструкций

Все описываемые устройства обязаны принудительно забирать загрязненный воздух, предохранять поверхности от частичек жира и копоти. Приборы состоят из корпуса, панели, фильтров и элемента, обеспечивающего принудительную вентиляцию. Все вытяжные системы делят на две группы:

Высота установки вытяжки: «рабская» зависимость от варочной поверхности

Высота установки вытяжки: «рабская» зависимость от варочной поверхности

  1. Проточные — эвакуационные. Их функции — принудительный забор воздуха, который затем отводится в вентиляцию. Главное условие для работы такой вытяжки — обеспечение постоянного притока свежего воздуха.
  2. Рециркуляционные. Их работа заключается в эвакуации грязного воздуха с последующей его очисткой с помощью системы фильтров: жировых, угольных. Такая операция занимает немало времени, зато главное преимущество аппаратов — отсутствие дополнительных магистралей.
  3. Комбинированные, имеющие 2 этих режима, которые переключаются в случае необходимости.

Высота установки вытяжки: «рабская» зависимость от варочной поверхности

Высота установки вытяжки: «рабская» зависимость от варочной поверхности

У обеих систем есть недостатки. Проточным устройствам нужно отдельное подключение к домовой вентиляции, поэтому монтаж воздуховода станет затратным, если вытяжку планируют установить далеко от вентиляционного канала.

Рециркуляционные системы имеют несколько минусов. Первый — необходимость ежегодной замены угольных фильтров. Минимум — 1-2 раза. Второй недостаток — недостаточная эффективность, если вытяжка устанавливается над газовой плитой.

Факторы, влияющие на установку

Перед монтажом необходимо учесть все, что может в будущем доставить неудобство при эксплуатации прибора, поэтому ориентируются на:

  • рекомендации — стандартные и те, что прописаны в паспорте изделия;
  • площадь кухонного пространства, его интерьер;
  • тип варочной поверхности;
  • производительность вытяжки;
  • ее габариты, размер воздухозаборника;
  • рост хозяев, занимающихся приготовлением блюд.

Высота установки вытяжки: «рабская» зависимость от варочной поверхности

Высота установки вытяжки: «рабская» зависимость от варочной поверхности

Однако любое грубое отступление от норм высоты при установке — причина снижения эффективности вытяжки. Чересчур большое расстояние не позволит прибору эвакуировать загрязненный воздух и капли жира, норовящие «атаковать» все поверхности. Если хозяева имеют высокий рост, то лучшей альтернативой увеличения высоты станет приобретение более мощной вытяжки.

Близость устройства к варочной поверхности обернется более серьезными проблемами, так как:

  • низко расположенная вытяжка затруднит приготовление пищи, приведет к травмам;
  • поверхность прибора будет постоянно перегреваться, а значит, срок ее работы неминуемо сократится;
  • жировые фильтры будут слишком быстро засоряться, что станет причиной бесполезности агрегата;
  • возможно ЧП — пожар, потому что не исключен риск возгорания жира, оседающего на фильтрах.

Виды вытяжных агрегатов

На то, какую высоту выбрать, больше всего влияют всего 2 фактора: особенности монтажа устройств в конкретном месте и тип варочной поверхности. Однако многое зависит от высоты потолков: там, где они низкие, не всегда получается монтировать вытяжку в соответствии с рекомендациями. В этом случае гарантии безупречной работы не существует.

Высота установки вытяжки: «рабская» зависимость от варочной поверхности

Высота установки вытяжки: «рабская» зависимость от варочной поверхности

Классифицируют вытяжки по месту их расположения.

  1. Настенные модели считаются самыми популярными, традиционными устройствами.
  2. Встроенные «прячут» в шкафу кухонного гарнитура. Место для монтажа — нижняя полка этой мебели.
  3. Островные устройства идеальны только для просторных кухонь, где плита является центром маленькой «вселенной».
  4. Угловые конструкции — отличный вариант, если варочная поверхность вынуждена находиться на «отшибе».

По типу корпуса вытяжки делятся на:

  • плоские конструкции, которые встраивают в мебель, зачастую снабжают электронным управлением;
  • купольные габаритные агрегаты, всегда присоединяемые к вентиляционному каналу;
  • наклонные аппараты — современные и эргономичные варианты, облегчающие готовку из-за отсутствия отбрасываемой тени и риска «заработать» травму.

По конструктивным особенностям вытяжки бывают:

  • съемными;
  • стационарными;
  • выдвижными.

Высота установки вытяжки: «рабская» зависимость от варочной поверхности

Высота установки вытяжки: «рабская» зависимость от варочной поверхности

Последний вид относится к проточным системам. Они оснащаются выдвижными (либо откидными) воздухозаборниками, из вводят в рабочую зону только в том случае, если возникает необходимость в очистке воздуха.

Правила, стандарты, требования

При монтаже любой вытяжной системы надо учитывать рекомендации производителя оборудования, а также установленные стандарты. Каждая модель имеет инструкцию, в которой указана вся нужная информация, включая оптимальную высоту над варочной поверхностью. Данный параметр может быть несколько изменен по желанию владельцев устройства, но максимально возможное увеличение — ± 100 мм. Меняют его обычно из-за роста пользующихся, особенностей кухонной мебели. Другое обязательное условие — совпадение ширины плиты и воздухозаборника. Если размер всасывающей поверхности будет меньше, ждать от прибора эффективной работы не придется.

Установка над газовой плитой

Опасное газовое оборудование всегда предъявляет серьезные требования к эксплуатации. Их игнорирование чревато грозными последствиями: как для хозяев дома, так и для их соседей. Нижние части газовых конфорок обязаны быть удалены от любых конструкций, висящих над ними, на 750-850 мм.

Высота установки вытяжки: «рабская» зависимость от варочной поверхности

Высота установки вытяжки: «рабская» зависимость от варочной поверхности

После покупки проточного либо комбинированного оборудования необходимо обдумать обустройство вытяжного канала. Оптимально сооружение отдельного воздуховода. Если такой возможности нет, то домовой вентканал делят пополам: устанавливают разделительную решетку, вторая часть которой оснащена отверстием для трубы.

Монтаж электрической (индукционной) плиты

Варочные поверхности, не имеющие конфорок с открытым огнем, не так требовательны к расстоянию до нижней горизонтальной части вытяжки. В этом случае устанавливать прибор позволяется на 100 мм ниже. Рекомендованная высота — 650-750 мм.

Как поступать с наклонными вытяжками?

Эти устройства — самые «доброжелательные» не только к хозяевам, но и к высоте расположения над нагревательными приборами. От нижнего края воздухозаборника рекомендовано отступать 550-560 мм, если плита газовая. Когда варочные поверхности электрические, надо оставить расстояние всего в 350-450 мм.

Высота установки вытяжки: «рабская» зависимость от варочной поверхности

Высота установки вытяжки: «рабская» зависимость от варочной поверхности

Помимо вида варочной поверхности, дизайна помещения и роста повара при монтаже вытяжки учитывают размеры кухни, а также мощность прибора. Однако если возникла необходимость немного изменить расстояние, лучше его увеличить, так как опускать устройство ниже стандартной величины все же не рекомендуется.

Характеристики вытяжки и высота

Нормальными считают пределы 700-900 мм, но именно от мощности такого оборудования зависит оптимальное значение. Вытяжки, имеющие производительность 240-300 м3/ч требуют максимально возможного расстояния в 750 мм. Более мощные устройства (свыше 600 м3/ч) дают шанс увеличить этот параметр.

Чтобы высчитать минимальную мощность вытяжки, площадь кухни сначала умножают на высоту потолка, затем (полученный результат) на 12. Например, для помещения 8 м2 с высотой стен 2,8 м искомой мощностью станет 268,8 м3/ч. Однако минимальные значения — синоним максимальных нагрузок, поэтому к этой цифре добавляют еще 15%, получая 309 м3/ч.

Высота установки вытяжки: «рабская» зависимость от варочной поверхности

Высота установки вытяжки: «рабская» зависимость от варочной поверхности

Другой фактор, влияющий на высоту, — размер вытяжки. Он не должен быть меньше, чем у варочной поверхности. Больше — лучше. Так как стандартная ширина плиты составляет 600 мм, то аппарат таких же размеров уже не будет достаточно эффективен, если поднять его выше. В этом случае положение спасет покупка агрегата, чьи размеры будут не менее 900 мм.

Соостность расположения обоих агрегатов — еще одно обязательное требование, так как даже минимальное смещение устройства сделает его работу неидеальной. Произойдет это в любом случае: как при низкой, так и при нормальной — стандартной — высоте.

Высота установки вытяжки — тот критерий, который более зависит от производителя этой техники, поэтому лучше сначала ознакомиться с его рекомендациями и ориентироваться на «инструкцию конструкции». Меньшие значения увеличат риск возгорания, сделают приготовление пищи неудобным. Слишком большое расстояние превратит вытяжку в почти бесполезный элемент кухонного интерьера. Поэтому разумный компромисс — самый лучший вариант для хозяев, желающих получить максимальный комфорт.

Узнав все о необходимой высоте, можно приступать к операции. Один из хороших примеров можно увидеть у нас:
