Межэтажные перекрытия по деревянным балкам: Устройство межэтажного перекрытия по деревянным балкам

Содержание

Междуэтажное перекрытие деревянное. Перекрытия досками 200 на 50 и другие ходовые размеры

Междуэтажное перекрытие деревянное. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 - перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

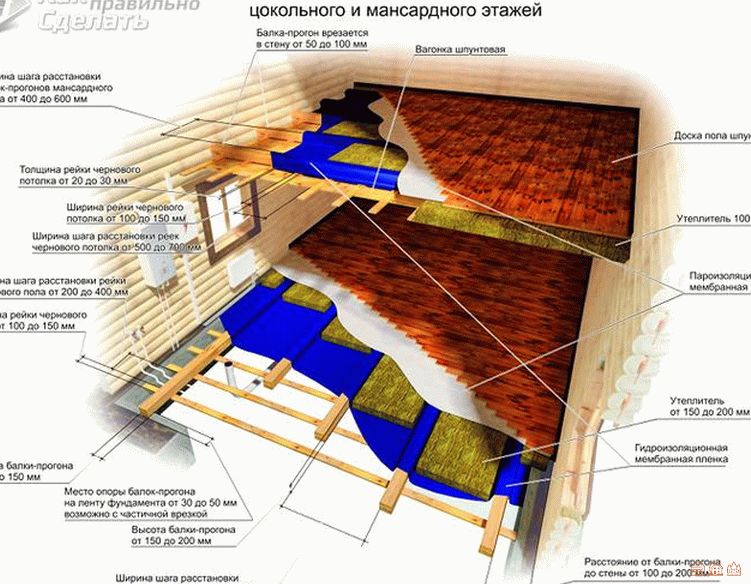

Деревянное перекрытие между этажами. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

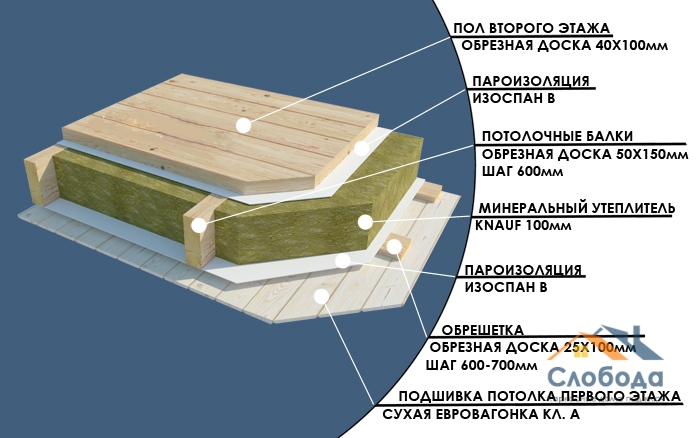

Конструктивно деревянное перекрытие собирается из следующих деталей:

  • Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
  • Подшивка фанерой или плитами ОСБ потолочной поверхности;
  • Система лагов с досками пола верхнего этажа;
  • Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
  • Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Межэтажное перекрытие в деревянном доме. Преимущества перекрытий из дерева

Монтаж деревянных элементов здания не требует привлечения строительной спецтехники и наемной рабочей силы. Этим он выгодно отличается от укладки тяжеловесных бетонных плит. Более того, такое межэтажное перекрытие в деревянном доме при наличии второго этажа или мансарды — единственно верное решение.

Важный параметр качества деревянных элементов здания — отсутствие мостиков холода. Если для утепления используют листовые материалы (пенопласт, минераловатные плиты), полотна подрезают строго по размеру проемов между балками. Если устройство деревянного перекрытия между этажами предполагает использование сыпучих или волокнистых материалов, необходимо проследить за тем, чтобы были заполнены все щели.

Крайне важно обеспечить качественную паропроницаемость. Поэтому при укладке на утеплитель полиэтилена, а не специальной гидропаропроницаемой мембраны, оставляют зазоры. Монтаж деревянного перекрытия завершают настилом чистового пола и отделочными работами.

Еще статьи по этой теме:

    Правильная конструкция стен каркасного дома

    Как произвести отделку стен деревом своими руками

    Как своими руками построить каркасные дома?

    Как сделать межэтажные деревянные перекрытия в домах из кирпича и дерева

    Перекрытия – это один из элементов возводимого дома, сильно влияющий на крепость постройки. В зависимости от материала они бывают деревянными и железобетонными (монолитными, сборными, сборно-монолитными). Для изготовления конструкционного элемента в частном малоэтажном строительстве часто выбирают деревянные бруски, доски или бревна, так как сооружение перекрытий из дерева отличается меньшей трудоемкостью при монтаже и его можно выполнять без специальных навыков.

    При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

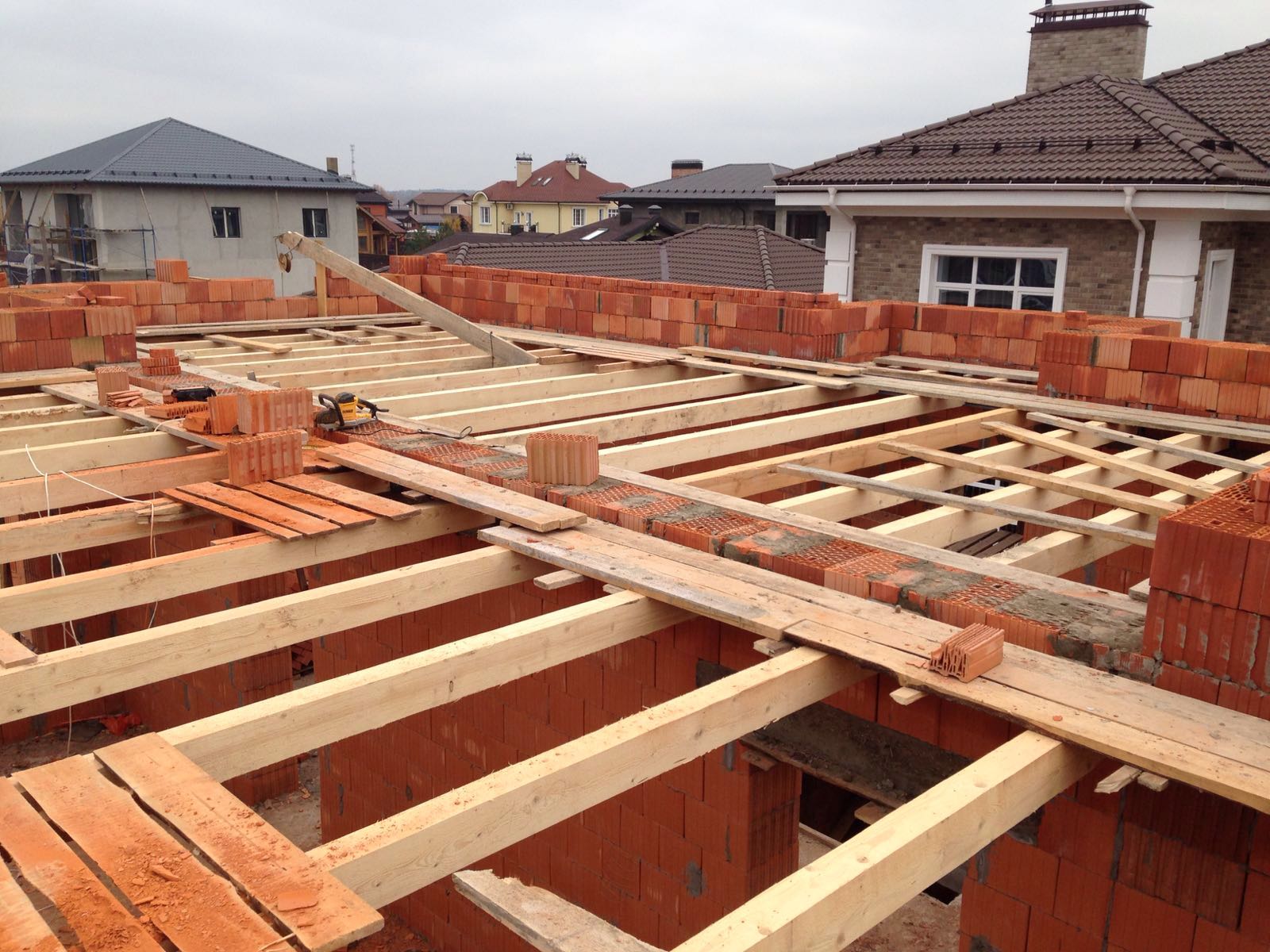

    Перекрытие в доме

    Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

    Замер влажности древесины

    У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

    В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции.

    Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

    Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

    Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

    Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

    Выбор сечения бруса в зависимости от нагрузки и ширины пролета

    Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

    Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

    Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

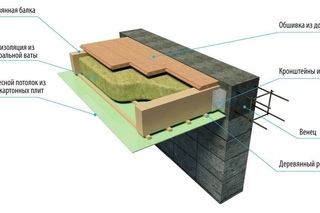

    Перекрытие по деревянным балкам чертеж. Перекрытия по деревянным балкам или бревнам



    Перекрытие по балкам или бревнам – это самый древний, традиционный вид деревянных перекрытий, в котором ранее в качестве несущих жесткость элементов применялись балки прямоугольной или квадратной формы из цельной древесины, уложенные с шагом в 60-150 см.

    Такие перекрытия по деревянным балкам или бревнам устраиваются на каменных или бревенчатых стенах.



    Современные же деревянные перекрытия выполняются и по балкам, изготовленным из клееной дощатой и фанерной древесины. Прямоугольного сечения они бывают цельными и пустотелыми (коробчатыми), могут иметь также бревенчатое (круглое/овальное) сечение или сложное двутавровое сечение.





    Сопряжение балки со стеной также выглядит по-разному, в зависимости от конструктива стены. Если в ней нет соответствующих технологических отверстий, то для опирание балки на деревянную стену пробиваются гнезда на глубину не меньше чем 150 мм, чаще всего – на 2/3 толщины стены. Каждую 3-ю балку фиксируют к стене анкерным крепежом.



    Если же присутствует бетонный пояс обвязки, то к нему при помощи специальных скоб, кронштейнов, анкеров осуществляется крепление балки. Бревенчатые стены также сопрягают с балками при помощи скоб на мощных винтовых крепежах.



    Самой балке обрезают торец под 60 градусов,  обрабатывают гидроизоляционной мастикой и обворачивают гидроизолирующим рулонным материалом на глубину залегания в стене плюс 10 см. свободное пространство в гнезде заделывают минераловатным утеплителем.

    Деревянное перекрытие. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

    При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

    Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

    Для начала предлагаем вам посмотреть небольшой

    Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

    Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

    Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

    • Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
    • Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
    • И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

    В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

    Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

    И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

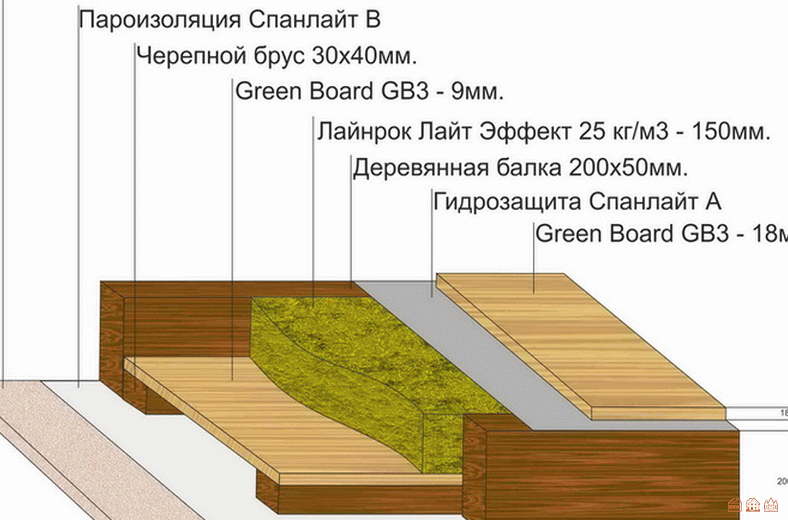

    Пирог межэтажного перекрытия по деревянным балкам. Технология монтажа межэтажного перекрытия

    Варианты крепления балок

    Деревянное межэтажное перекрытие руками обустраивается одним из следующих способов:

    1. Фиксация в несущей конструкции. Балка вмуровывается на глубину 15-20 см. Торцы деревянной опоры спиливаются под углом 60°, зачищаются и покрываются водоотталкивающим слоем, например, рубероидом. В стене размещается утеплитель и оставляется зазор в 2-2,5 см для обеспечения нормального воздухообмена.
    2. Подвесной метод применяется, как правило, при возведении межэтажного перекрытия деревянного дома своими руками. Фиксация балок осуществляется посредством металлических крепежей, уголков и кронштейнов. При таком монтаже поддерживающие конструкции принимают на себя вес балка двутавровой и остальные нагрузки.

    Важно! Крайние балки перекрытия не должны размещаться впритык к параллельной стенке. Минимально допустимое расстояние – 10 см. Нельзя устанавливать балку возле дымохода.

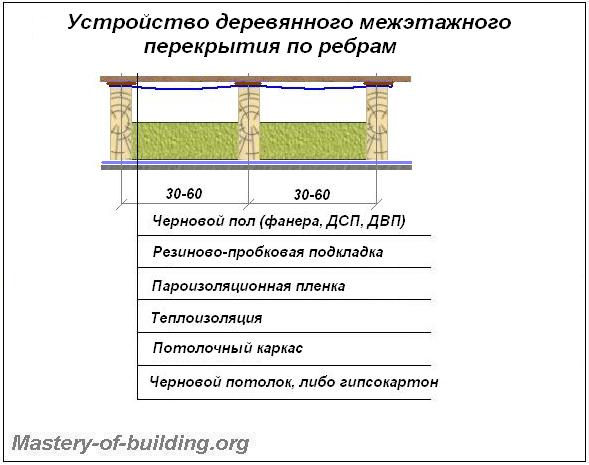

    «Пирог» межэтажного перекрытия из деревянных балок

    Устройство перекрытия по деревянным двутаврам осуществляется по следующей схеме:

    1. Сверху балок зафиксировать потолочное покрытие. В качестве чернового пола может использоваться: фанера, ДСП, доски или другой материал.
    2. Уложить пароизоляционную пленку. Материал желательно прикрепить к двутаврам скобами, чтоб он не сместился в процессе работы.
    3. В пространство между двутаврами уложить теплоизоляционный материал (минеральную вату). Важно проконтролировать, чтоб утеплитель плотно примыкал к деревянным элементам.

    Стоит помнить, что перекрытие со стороны нижнего этажа будет потолком, а со стороны верхнего – полом. Верх обшивают напольным покрытием – ламинатом, шпунтованной доской. Подойдет укладка ковролина или линолеума. Для отделки потолка используют гипсокартон, деревянные ламели, вагонку, пластиковые панели или подвесные системы.

    Видео МЕЖЭТАЖНОЕ ДЕРЕВЯННОЕ ПЕРЕКРЫТИЕ.пирог деревянного перекрытия своими руками!!

    Виды межэтажных перекрытий — монолитные, многопустотные плиты, по деревянным балкам

    Межэтажные перекрытия относятся к основным элементам дома, объединяют в себе ограждающую и несущую функции. Они разделяют смежные по высоте жилые, подвальные и чердачные помещения, различаются по техническим и теплозвукоизоляционным характеристикам.

    Правильность выбора материалов, выполнения проектных расчетов и устройства обеспечивает должную прочность, жесткость и надежность. Реализуемое решение зависит от особенностей конструкции здания и планировки, постоянных и переменных нагрузок.

    Монолитное межэтажное перекрытие

    Заливка межэтажного перекрытия — проверенный и хорошо зарекомендовавший себя метод. Трудоемкость процесса компенсируется преимуществами армированного бетона — долговечностью, высокой несущей способностью и устойчивостью к деформациям.

    Монолитные перекрытия требуют мощного фундамента и используются в малоэтажном частном строительстве при возведении кирпичных и блочных зданий из газобетона. Толщина плиты определяется плотностью армирования и максимально допустимой нагрузкой.

    Устройство монолитного межэтажного перекрытия включает в себя создание двухъярусного каркаса из арматуры A-III и укладку бетона класса В20-В25 в один этап для исключения риска появления трещин. Использование профессиональной съемной опалубки позволяет сократить время работ и получить минимальные отклонения от плоскостности, тогда как сооружение самодельной приводит к лишним расходам материалов и худшей регулировке по высоте.

    Межэтажное перекрытие из многопустотных плит

    Многопустотные плиты подходят для устройства межэтажных перекрытий в частных домах с кирпичными, каменными и блочными несущими стенами. Они изготавливаются из тяжелого и легкого бетона, демонстрируют высокие показатели жесткости, прочности и трещиностойкости.

    Заводская готовность плит межэтажных перекрытий обуславливает технологичность, быстроту и удобство монтажа и прокладки проводки в пустотах. Локальные нагрузки в точках сопряжения со стенами объясняют необходимость создания армопояса по периметру. Сборная конструкция перекрытия подразумевает обязательное замоноличивание стыков.

    Использование плит типа ПК сопряжено с рядом трудностей. Большой вес требует применения спецтехники, что удорожает строительство. Типовые размеры ограничивают по длине и ширине. При сложной архитектуре дома возможно наличие неперекрытых участков под отдельное дополнительное армирование и бетонирование.

    Межэтажное перекрытие по деревянным балкам

    Конструктивные особенности дома не всегда допускают использование тяжелого сборного или монолитного железобетона. Сборные межэтажные перекрытия по деревянным балкам устраиваются, исходя из расчета нагрузок и допустимого прогиба, и обеспечивают достаточную прочность при относительно небольшом весе.

    Система универсальна и используется в кирпичных, блочных, бревенчатых и каркасных зданиях. Деревянные межэтажные балки перекрытия крепятся в вырезанных пазах, гнездах в кладке с опорой на армопояс, к верхней обвязке, в зависимости от требований зашиваются с обеих сторон или остаются открытыми со стороны потолка. Сечение и шаг установки выбираются в соответствии с расчетами и длиной пролета.

    При необходимости межэтажное перекрытие может устраиваться по фермам с более сложной конфигурацией. Такая система позволяет прокладывать габаритные коммуникации — трубы и воздуховоды разного диаметра, и увеличить величину пролета.


    Звукоизоляция межэтажного перекрытия по деревянным балкам: виды и способы организации

    Звукоизоляция межэтажного перекрытия по деревянным балкам необходима для поглощения волновых вибраций в виде шумов и звуков различной интенсивности. Звуки легко распространяются в доме, через его стены, оконные и дверные проемы, перекрытия. Посторонние шумы и звуки могут негативно влиять на психологическое состояние человека, отнимая сон и покой у жильцов частного дома или квартиры. Звукоизоляция деревянного перекрытия необходима для защиты внутреннего пространства дома от шума и звуков.

    Материалы для звукоизоляции перекрытий

    Деревянные конструкции легко проводят шум. Это обусловлено структурой и физическими особенностями древесины. Лучше всего звук распространяется вдоль волокон, медленнее в радиальном и особо медленно в тангенциальном направлениях. С помощью комплекса изоляционных мероприятий с применением строительных материалов обеспечивается звукоизоляция перекрытий.

    Для этой цели используются следующие материалы:

    1. Волокнистые материалы: маты из минеральной ваты, базальтовые маты и плиты, эковата. Эти материалы имеют пористую структуру с многочисленными пустотами, которые не сообщаются между собой. Также эти материалы обладают высокими теплоизоляционными свойствами.
    2. Панели в виде сэндвича. Этот вид звукоизоляции поставляется в виде готового изделия. Он состоит из 2 жестких листов OSB и звукоизоляционного материала, расположенного внутри сэндвича. Панели используются для звукоизоляции плит перекрытия. Сэндвич обладает увеличенной несущей способностью и жесткостью конструкции. Звукоизоляция в частном доме с деревянными перекрытиями не ограничивается потолком, так как изолировать необходимо и перегородки стен.
    3. Полоски войлока, вспененной резины, полистирола и пробки снизят ударные шумы на балках перекрытия и стропильном каркасе дома.

    Главное требование, которое предъявляется к звукоизоляционным материалам - высокий коэффициент звукопоглощения. Требования к перекрытиям регламентирует ГОСТ 8486-86.

    Звукоизоляция потолка в доме

    Звукоизоляция потолка деревянного перекрытия между этажами должна обеспечивать достаточный уровень комфорта жильцов дома.

    При монтаже потолка часто используют каркас из металлического профиля. Для такого потолка воспользуйтесь следующими решениями:

    • вместо CD подвесов на потолок крепят специальные подвесы с вибрационными накладками;

    • профиль UD монтируют с использованием виброизолирующей ленты, которая предотвратит передачу вибрационных шумов на стены и потолок;

    • сведите к минимуму соприкосновение несущих деталей каркаса и звукоизоляционного материала;

    • обрешетку заполняем звукоизоляционным материалом с высоким коэффициентом звукопоглощения;

    • стыки потолочных панелей проклейте герметизирующим составом и тщательно изолируйте;

    • места прохождения дымохода сквозь перекрытие изолируются термостойким утеплителем.

    При выборе деревянного каркаса используют аналогичные приемы звукоизоляции. Результат - герметичный, жесткий и многослойный потолок с толщиной 5-7 см. Для финишного покрытия лучше применить натяжной потолок. Гипсокартонные листы создают дополнительные мостики шума.

    Звукоизоляция пола в доме

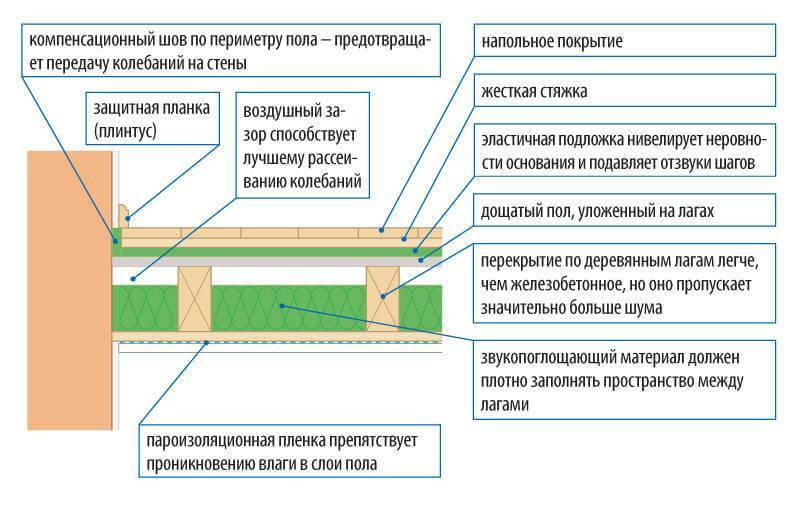

    Звукоизоляция пола в доме с деревянными перекрытиями выполняется по методу плавающего пола. Принцип выполнения такого пола включает в себя ряд особенностей:

    1. Покрытие чернового пола не должно быть тоньше 25 мм.
    2. Края плит профилируют по типу шпунт-паз.
    3. Для крепления плит используются саморезы с оцинкованным покрытием.
    4. Соединения герметизируют.
    5. Под плиты укладывают прокладки из пробки, листового войлока, резины или вспененного полистирола.
    6. На черновой пол укладывают слой звукоизоляции в виде минеральных плит. Плотность звукоизоляции не менее 125 кг/м3.
    7. На изоляционный материал укладывают плиты верхнего напольного покрытия, стыки проклеивают герметизирующим составом.
    8. Для финишного покрытия используйте ламинат или линолеум, который укладывается на подложку из пробки вспененного полистирола или полиэтилена.
    9. Плинтус прибивают только к стене, со стороны пола укладывают демпферную ленту. Приветствуется использование пластикового плинтуса с гибким краем.
    10. В зазор между инженерными трубами и перекрытием укладывают звукоизолирующую прокладку из каучука.

    Эти особенности помогут добиться шумовой и вибрационной изоляции пола.

    Звукоизоляция в деревянном доме

    Звук с легкостью распространяется как на открытом пространстве, так и внутри помещений. Шум проходит сквозь строительные материалы. Дерево - это проводник звука. Для построения грамотной звукоизоляции необходимо отсекать контакты с деревянными поверхностями стропил, ферм, балок перекрытия.

    Часть звуков распространяется по стенам, поэтому минимизируйте контакт деревянных конструкций со стеной. Используйте комбинированную звукоизоляцию верхнего и нижнего помещения.

    Звукоизоляцию стен расположите на стене так, чтобы верхний край изоляции ложился внахлест на потолок. Приветствуется комбинирование мембранного поглотителя и минеральной плиты. Это понизит силу высоких и низких частот звуковых волн. Не забывайте о заполнении пустот и щелей волокнистыми и ячеистыми уплотнителями. Использование базальтового волокна уменьшит тепловые потери и повысит пожаробезопасность дома.

    Оптимальным способом изоляции является перекрытие с двойной системой балок. Часть балок будет выполнять несущую функцию потолка, а другая часть - принимать на себя статические и динамические нагрузки пола второго этажа.

    Звукоизоляция перекрытий в деревянном доме

    Звукоизоляция межэтажного перекрытия в деревянном доме должна осуществляться от звуков и шума. В зависимости от источника выделяют 3 группы звуков:

    1. Акустические шумы. К ним относят звуки, которые исходят от телевизора, акустических систем, человека и домашних животных. Этот тип звуков распространяется по воздуху.
    2. Ударные шумы. Этот тип возникает при ударном воздействии на перекрытие. К этой группе относят звуки передвижения людей, перемещения мебели, упавших предметов, звуки работы электрического и слесарного инструмента.
    3. Шумы, возникающие от статических и динамических нагрузок на опорные конструкции и перекрытие по деревянным балкам. К ним относят скрип крепежных и опорных элементов, которые принимают и распределяют нагрузку по площади конструкции сооружения.

    Звукоизоляция перекрытия между этажами в деревянном доме должна обеспечивать изоляцию от воздушного и ударного шума комнат, которые находятся под и над перекрытием. Нормы изоляции воздушного и ударного шума регламентирует СП 51.13330.2011 «Защита от шума». По норме индекс изоляции воздушного шума составляет 45 дБ., а индекс ударного шума - 65 дБ.

    Обратите внимание, что все конструкции межэтажных перекрытий, используемые в частном домостроении, без звукоизоляционных работ не могут обеспечить соблюдение норм по защите конструкций. В деревянном доме между этажами необходимо заложить слой изоляции в стенах и деревянных перекрытиях.

    Еще нужно обратить внимание на дверные коробки - они не должны соприкасаться с покрытием пола.

    Изолируем деревянный пол

    Деревянный пол по лагам является наименее защищенным местом в доме. Он пропускает как акустические, так и ударные шумы. Для изоляции деревянного пола предусмотрите устройство двойных полов. Технология устройства:

    1. На черновой пол укладывают слой известкового или глиняного раствора. Толщина слоя должна составлять 2,5 см. Слой раствора просушивают. Потом наносится слой песка. Можно использовать керамзит - он обладает теплоизоляционными свойствами и в 2 раза легче песка. Толщина слоя не должна быть меньше 30 мм. Затем слой песка заливают известковым раствором и оставляют до полного высыхания.
    2. После высыхания засыпки укладывают чистый пол. Между черным и чистым полом должно оставаться воздушное пространство не меньше 5 см. При укладке на чистый пол ламината уложите под плоскость чистового пола слой паровой изоляции.

    Не стоит забывать, что квадратный метр песчаной засыпки толщиной 50 мм весит 80 кг, а квадратный метр керамзита толщиной 100 мм весит 35кг. Если деревянное перекрытие не рассчитано на такую массу, то воспользуйтесь легкими материалами (минеральная вата, эковата, базальтовая вата, вспененный полиэтилен или полистирол).

    Шумоизолируем стен в деревянном доме

    Шумовая изоляция стен в деревянном доме выполняется в 6 этапов. Из важных работ можно выделить:

    1. Заделка щелей, трещин в перегородках стен.
    2. Формирование каркаса и установка направляющих профилей с шагом 0,6м.
    3. Свободное пространство между профилями заполняют изоляционным материалом в виде плит из минеральной или базальтовой ваты. Плиты укладывают плотно и без щелей. Можно воспользоваться готовыми звукоизоляционными панелями, которые не требуют дальнейшей отделки плитными материалами.
    4. После укладки плитного материала на направляющие профиля укладывают и закрепляют саморезами листы гипсокартона, OSB, фанеры. Стыки обрабатывают герметизирующими замазками.
    5. Швы между листами тщательно заделывают с последующим выравниванием шпатлевкой.
    6. После шпатлевки листы красят водоэмульсионной краской или оклеивают обоями.

    При монтаже розеток старые отверстия под коробки заполняют пеной, укладывается изоляционный материал, формируются места для коробок. Электрика монтируется с соблюдением действующих норм и правил пожарной безопасности. Если делать все правильно, то посторонний шум не проникнет в дом.

    Понравилась статья? Поделитесь с друзьями:


    Рекомендуем посмотреть наши проекты домов

    Межэтажные перекрытия по деревянным балкам

    Конструкция зданий не всегда позволяет устраивать тяжёлые перекрытия из железобетона. Часто есть смысл задуматься о сборной конструкции на деревянных балках, обеспечив простую прокладку вентиляционных каналов, трубопроводов и электрической сети. Мы поделимся секретами устройства таких перекрытий.
    Простейшая система деревянных перекрытий основывается на массивных балках, уложенных поперёк пролёта с определённым шагом. Размеры сечения балок и шаг их установки определяются двумя ключевыми параметрами:
    Расчётная нагрузка в кг/м2 (обычно от 300 до 700 кг/м2).
    Длина пролёта ( до 6 метров).
    Перекрытие в каркасном доме
    При расчёте балок необходимо учитывать как вес напольного покрытия и потолочной системы на нижнем этаже, так и проходную нагрузку, массу мебели и прочих деталей интерьера. Ширину и высоту балок можно варьировать в достаточно широких пределах: каждая из них работает как ребро жёсткости, поэтому вертикальная ориентация считается предпочтительной.
    Перекрытие на балках допускает прокладку таких коммуникаций, как электросеть и система трубопроводов водоснабжения и отопления. Для прохода через балки перекрытия их можно сверлить, но диаметр отверстия не должен превышать 1/4 от сечения балки по высоте.

    Прокладка труб в деревянном перекрытии
    Если есть необходимость прокладывать в перекрытии крупногабаритные коммуникации, такие как каналы вентиляции и воздушного отопления, балочная система не актуальна. Как и при длине пролёта более 6 метров, когда расчётное сечение балки становится столь высоким, что её собственная масса слишком сильно выражена не в угоду восприятия нагрузки.
    В таких случаях вместо балок используют деревянные фермы. Их главные составляющие — несущие пояса и система связей, прямых или наклонных. В полостях между элементами фермы достаточно места для прокладки коммуникаций любого рода, к тому же они легковесны: около 90% объёма перекрытия занимает воздух или утеплитель, что способствует хорошей тепловой и звуковой изоляции между этажами.
    Деревянные фермы перекрытия

    Конструирование и изготовление деревянной фермы
    В современной практике строительства каркасных домов оптимальная высота фермы составляет до 50 см. Такими конструкциями можно перекрыть пролёты до 12 м, а при наличии дополнительной опоры — 20 м и выше.
    Расчёт конфигурации деревянной фермы по нагрузке — достаточно сложная инженерная задача. К счастью, большинство изысканий в этом направлении давно выполнены: поставщики подобной продукции берут выполнение расчётов в свои руки, а желающим воспроизвести изделие собственноручно доступны как типовые схемы, так и описание (размеры, материал) составляющих ферму элементов.
    Фермы перекрытия из дерева
    Первый тип фермы для устройства перекрытий — прямоугольная с двумя параллельными поясами. Для них используют цельный клееный брус (доску) сосны или лиственницы, сечение которого определяется как треть от расчёта массивной деревянной балки. В крайних точках пояса связаны двумя прямыми вертикальными связями, затем образованная рамка заполняется наклонными и прямыми перекладинами в соответствии с распределением нагрузки на перекрытие. Ширина перемычек и поясов эквивалентна.
    Деревянная ферма перекрытия
    Второй тип ферм — вогнутые с прямым верхним поясом и нижней укрепляющей обвязкой. Такая конфигурация рассчитана на преодоление прогиба балки под нагрузкой, она же используется в системах перекрытий с промежуточной опорой.
    Соединение связей с поясами выполняется с зарубкой шипа на краях перемычки и паза в теле пояса, взаимная глубина которых не превышает четверти от сечения горизонтального элемента. Каждый соединительный узел усиливается МЗП — металлической зубчатой пластиной.
    Деревянная ферма перекрытия своими руками

    Опирание ферм на несущую конструкцию
    Нагрузку от ферм и балок перекрытия принимает на себя венец стен нижнего этажа. Деревянные перекрытия могут с успехом устраиваться как в зданиях из каменной кладки, так и в каркасных строениях, но схема монтажа будет отличаться.
    В каркасных домах верхние грани секций несущих стен служат опорой для перекрытия, которое образует готовую плоскость для сооружения скелета следующего этажа. В более сложных конфигурациях здание окружено вторым каркасным поясом высотой от фундамента до мауэрлата, при этом опирание ферм происходит на внутреннюю секционную часть, собранную индивидуально для каждого яруса.
    Перекрытие в каркасном доме
    Здания на кирпичной кладке должны иметь железобетонный пояс для распределения нагрузки от балок или ферм. Система перекрытий устанавливается с отступом от наружной стороны, где впоследствии будет возведена защитная и связующая кладка. При этом по всему сечению стены в плане фермы укрепляются дополнительными поперечными и вертикальными связями, служащими для поддержки стен над перекрытием, пространство также может заполняться кирпичной кладкой.

    Деревянное перекрытие дома
    В особых случаях для перекрытий требуется промежуточная опора. В таком варианте конфигурации здание имеет массивную осевую балку, поддерживаемую рядом колонн. Они, в свою очередь, скрываются за обшивкой псевдокапитальной стены, такой вариант гораздо выгоднее в плане материалоёмкости.
    Перекрытие дома по деревянным балкам

    Сборка перекрытия и прокладка коммуникаций
    Во избежание линейных расхождений конструкции, фермы по мере их установки скрепляются между собой отрезками стальной перфоленты, направленными как поперечно, так и диагонально. Основная масса дополнительных связей располагается с нижней части фермы: это позволит заложить наполнитель перекрытия до подшивки чернового потолка.
    После установки всех ферм проводится их капитальное закрепление к армопоясу или несущим секциям. Затем в центральной части пролёта фермы скрепляются одним или несколькими распределёнными ригелями, при необходимости дополнительного распределения нагрузки между фермами добавляют косые горизонтальные и вертикальные связи.

    Монтаж деревянного перекрытия
    Перекрытие приобретает монолитность после настила досок чернового пола и подбивки обрешётки потолка. Но эти работы выполняют только после закладки коммуникаций и наполнителя. Собственно, в монтаже воздуховодов, труб и электросети нет особых хитростей. Фермы образуют множество рёбер и полок для основного и промежуточного крепления, важно лишь оставлять компенсационный провис и соблюдать защитные меры при прокладке электропроводки.
    Деревянное перекрытие с коммуникациями

    Какой использовать наполнитель
    В доме для постоянного проживания перекрытие обычно ничем не заполняют. И всё же требования звуковой изоляции и теплосбережения могут подразумевать использование как насыпных, так и рулонных материалов. Наиболее распространённый случай — загородные дома, которые при периодическом посещении нет смысла отапливать полностью, если жильцы расположились только на первом этаже.
    Утепление перекрытий по деревянным балкам
    Если перекрытие имеет запас по прогибу и его низ подшит плотной обрешёткой чернового потолка, рекомендуется насыпка просушенного песка до трети высоты ферм. Выше может укладываться как стекловата плотностью до 60–80 кг/м3, так и гранулированный утеплитель из негорючего пенополистирола, перлит или керамзит мелкой фракции.
    Утепление деревянного перекрытия керамзитом

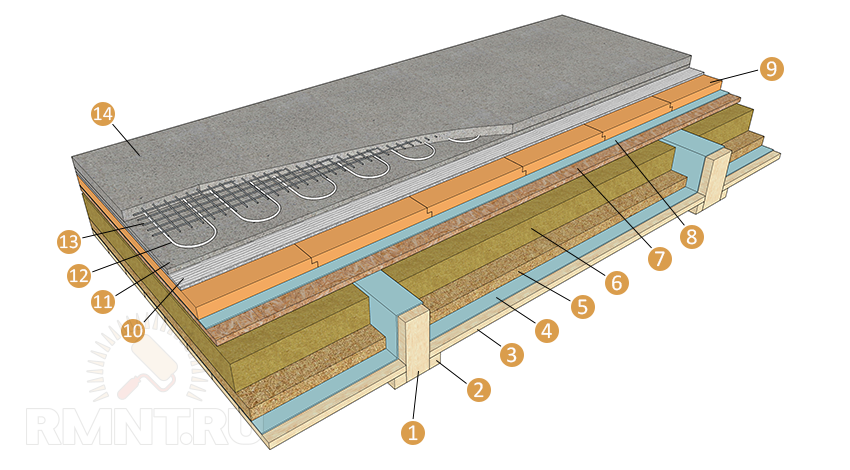

    Возможно ли устройство тёплого пола
    Часто встречается мнение, что каркасная система перекрытия не позволяет устроить водяной или электрический подогрев пола. Но технические решения для подобных случаев есть и применяются они повсеместно.
    Подвод коммуникаций к подогреву, будь то трубы отопления или электрическая сеть, может быть легко выполнен как в перекрытии на балках, так и в системе ферм. Совершенно другую сторону вопроса представляет теплотехническая часть: конструкция должна направлять поток тепла вверх, не допуская прогрева неиспользуемого пространства.

    Для этого пол требует настила сплошной плоскости, выполняемой обычно ОСП или обрезной доской. После раскатки рулонной гидроизоляции на пол укладывается от 30 до 70 мм экструдированного пенополистирола, затем заливаются подготовительная и аккумулирующая стяжка.
    Чтобы упредить продавливание покрытия, поверх нагревательной системы устанавливается армирующая стальная стека с ячейкой около 100–150 мм, также полезно выполнить разделение стяжки и утеплителя слоем ГВЛ или СМЛ толщиной до 10 мм. При устройстве тёплого пола по каркасной системе перекрытия потеря высоты составит около 50–70 мм, также необходимо учесть дополнительную нагрузку при расчёте ферм.

    Цены на деревянные перекрытия и стоимость работ по монтажу деревянных балок в доме из газобетона в СПб и Ленобласти

    Перекрытие по деревянным балкам всегда придет на помощь в том случае, когда нельзя использовать в строительстве железобетонные плиты, монолитное перекрытие и прочие тяжёлые варианты. Главные преимущества, за которые деревянное перекрытие в доме из газобетона ценят строители и заказчики: прочность, надежность, достаточная простота в монтаже и меньшая теплопроводность чем у бетонных элементов.

    Немаловажно и то, что все элементы, состоящие из дерева, на место застройки можно привести без привлечения тяжелой техники. В качестве несущих элементов обычно выбирается цельный брус или сбитые доски. Часто используется и клееный брус для перекрытий, который по прочности на изгиб не уступает цельному брусу, и даже порой – превосходит его.

    Решив выполнить работы по монтажу деревянного перекрытия, убедитесь, что оно будет выдерживать все необходимые вам в дальнейшем нагрузки, а также предусматривать наличие звуко- и теплоизоляционной составляющей.

    Работы:

    Работы включают:

    • подрезка бруса 200х100 мм в размер
    • гидроизоляция (обмазка мастикой+обвертывание рубероидом) концов бруса
    • укладка на армпояс с шагом 50-60 см с последующим выравниванием в горизонтальной плоскости
    • облицовка газобетоном

    Цена на деревянное перекрытие:

    Монтаж перекрытия
    по деревянным балкам
    - 550 руб/м2

    Для расчёта цены на монтаж конкретно вашего деревянного перекрытия - оставьте заявку на расчёт через форму обратной связи или закажите обратный звонок менеджера.

    Для расчёта стоимости работы по строительству вашего деревянного перекрытия второго этажа - оставьте заявку на расчёт через форму обратной связи или закажите обратный звонок менеджера.

    Перекрытия по деревянным балкам двухэтажного дома - прочные и легкие элементы конструкции, которые при корректном весовом расчете нагрузки прослужат долго. Клееный или цельный брус, бревна, сбитые гвоздями доски имеют меньшую теплопроводность по сравнению с бетонными элементами конструкции - эти материалы часто выбирают в качестве перекрытий здания, когда требуется уменьшить нагрузку на фундамент.

    Достоинства и показатели качества

    • Отлично подойдут при невозможности использования тяжёлых конструкций.
    • Не перегружают стены и фундамент.
    • Просты в монтаже.
    • При строительстве не требуется привлечение на объект тяжелой техники, грузоподъемников - не будет нанесен урон целостности участка.
    • Экономия на материалах и заказе техники.

    На начальном этапе проектирования и составлении сметы лучше проследить, чтобы приобретались балки с повышенным запасом прочности. В таком случае конструкция не нуждается в ремонте длительное время.

    Дерево отличается высокой прочностью на изгиб - для перекрытий лучше выбирать брус сосны и лиственницы.

    Качественная работа по монтажу деревянных перекрытий обязательно предполагает закладку утепления и звукоизоляции (базальтовая вата, стекловата и др.), в том числе - пароизоляционной плёнки.

    Расстояние между осями балок должно быть выдержано в пределах 0,6-1 метра. Для сечения балок нет единого правила, но классикой является форма прямоугольного сечения.

    Обязательна пропитка балок межэтажного деревянного перекрытия антисептиками и антипиренами для защиты от гниения, плесени и продления срока службы конструкции.

    Из чего формируется цена на деревянное перекрытие

    В обязательный комплекс работ по созданию деревянных перекрытий входит подрезка бруса, гидроизоляция, укладка на армопояс и облицовка газобетоном. Каждый проект дома индивидуален по своим характеристикам. Первый шаг - это расчет цены на основании конкретных параметров здания. После согласования каждого пункта монтажа начинается строительство.

    На чём экономить не стоит

    Перекрытие – важнейший элемент конструкции здания. Доверьте такие работы профессионалам, которые предоставляют гарантии и работают по четкой и отлаженной схеме. Не стоит отдавать такие работы малочисленной бригаде любителей без оформленного статуса компании.

    Экономить нельзя на качестве древесины и материалах. При выборе влажного бруса и сокращении количества материалов для теплоизоляции и крепления элементов, вы уменьшите срок службы перекрытий и приблизите ремонтные работы, которые отнимут еще больше средств.

    Устройство деревянных перекрытий между этажами в доме

    Легкие и удобные в работе деревянные перекрытия

    Охарактеризуем деревянные междуэтажные перекрытия. Сравним деревянные перекрытия с несущими

    Приступаем к одной из самых трудоемких и дорогостоящих конструкций в доме. Для перекрытия нужно большое количество хороших материалов. Не следует забывать и о требованиях, предъявляемых к ним: необходимая несущая способность, звуконепроницаемость, жесткость, минимальный прогиб и объем.

    Собственная масса несущих перекрытий различна. Так, 1 м2 железобетонных плит с основанием пола составляет 250-400 кг, деревянных со шлакобетонной насыпкой - 150-200 кг, легких деревянных -75-120 кг. Обычно площадь перекрытий одноквартирного дома - около 80 м2. Поэтому, если масса 1 м2 равна 100 кг, то вес несущих перекрытий составит в таком доме около 8 тонн

    Наибольшее распространение в индивидуальном строительстве получили деревянные перекрытия как наиболее простые и не требующие при монтаже подъемных механизмов. Различаясь конструкцией, они выполняются по единому принципу: дощатый настил по деревянным балкам.

    Несущие элементы

    Несущие элементы - балки или лаги - обычно делают из сухих бревен или брусьев хвойных пород древесины, обработанных антисептиком. Например, фтористым или кремнефтористым натрием, медным или железным купоросом. В балках не должно быть расщепов, гнили и трухлявости.

    Нормативная нагрузка для цокольного и междуэтажного перекрытий - 150 кг/м2, для чердачного - 75 кг/мг. Сечение деревянных балок зависит от ширины пролета и предполагаемой нагрузки, а также от расстояния между балками

    Минимальное сечение балок прямоугольного сечения (таблицы 1, 2)

    Установка деревянных балок

    При установке деревянных балок их концы следует спилить под углом в 60 град. , так чтобы они не доходили до задней ниши на 20-30 мм. Затем желательно промазать горячим битумом и обернуть двумя слоями рубероида, а на опорную площадку положить обрезок просмоленной доски. Брус для балки можно заменить двумя досками с общим сечением, равным сечению бруса. Для этого их сбивают гвоздями в шахматном порядке.

    Устройстве цокольного перекрытия

    При устройстве цокольного перекрытия над холодным подпольем к нижней части балок прибивают черепные бруски (50x50 мм), на которые укладывают обрезки горбылей или низкосортные доски. По черному полу кладется утеплитель (например, термозвукоизол или пенополистирол), а по нему - слой пергамина или толя. Затем настилают пол из строганых досок. Под ваннами, мойками или в банях вместо обычной следует положить трехслойную гидроизоляцию

    В домах с панелями и каркасными стенами балки опирают на цокольную обвязку, а если она не шире толщины стен, тогда на выступающую часть фундамента. Если же фундамент узкий, то для опоры балок ставят бетонные или кирпичные столбы. Балки покрывают антисептиком, а в местах контакта с опорами укладывают два слоя рубероида или толя. Над подвалом перекрытие можно сделать из железобетонных балок со шлакобетонной стяжкой (50 мм).

    Конструкция деревянных перекрытий:
    а - чердачное; б - мансардное; в, г - цокольное; 1 - ходовые доски; 2 - утеплитель; 3 - пергамин; 4 - дощатый настил; 5 6 - доска пола; 7 - звукоизоляция; 8 - щиты наката; 9 - черепные бруски; 10 - подшивка потолка

    Между этажами перекрытие может быть без утеплителя, но для звукоизоляции следует насыпать сухой песок слоем не менее 50 мм.
    Конструкция мансардного перекрытия аналогична цокольному, но на черепные бруски укладывают строганые доски (они будут потолком). Более простой вариант: строганые доски прибивают не к черепным брускам, а снизу балок. В этом случае сразу получается чистый потолок. Сверху кладут строительную бумагу, пергамин и доски (пол).

    В деревянных домах концы балок врубают в верхние венцы на всю толщину стены. В щитовых и каменных кладут на стены или в специально оставленные "гнезда" (глубина 200-250 мм). Чтобы не допустить загнивания, между концами балок перекрытий и стенами оставляют пространство (30-50 мм). Поскольку балки должны быть на одном уровне, то основания "гнезд" выравнивают бетонным раствором и двумя-тремя слоями рубероида или толя, а пустоты, когда балки перекрытий заняли свое место, заполняют цементным раствором со щебнем.

    Монтаж, строительство перекрытий из дерева

    Деревянные перекрытия — основной тип для зданий массового строительства (III и IV классов).
    Преимущества: небольшой собственный вес, хорошие звуко-и теплоизоляционные свойства, простота устройства, легкость ремонта, достаточная долговечность, экономичность.

    Недостатки: горючесть и возможность загнивания

    На балки применяется дерево следующих пород: сосна, лиственница, ель, пихта, кедр, дуб, бук, береза. Наиболее устойчивы против гниения хвойные породы; из них лучшими являются сосна и лиственница, из лиственных — дуб.

    Балки прямоугольного сечения (брусчатые, дощатые) требуют меньше материала, удобны в сопряжениях и для крепления к ним элементов перекрытия. Балки из кругляка применяются лишь в случае невозможности получить брусчатые или дощатые.

    Третий тип балок — из пластин — невыгоден по расходу материала, неудобен для конструирования применяют только при отсутствии других типов балок. Длина балок (м): от 2 до 9, через 0,25 м.


    Предельный пролет для деревянных балок 6 м, нормальный — 4 — 5 м. Шаг балок (от 0,5 до 1,5 м) назначают в зависимости от нагрузки, пролета и типа балок.

    Создание деревянных перекрытий: 5 актуальных вопросов

    Среди множества конструктивных элементов частного дома перекрытие является одним из самых ответственных и сложных для проектирования, монтажа узлов. Именно тут неопытные строители допускают, пожалуй, наиболее опасные ошибки, именно по обустройству этой системы задаётся больше всего вопросов.

    Балки деревянного перекрытия - брус 100х200 мм

    1. Почему стоит выбрать дерево

    В любом здании перекрытие представляет собой горизонтальную конструкцию, которая выступает основой для создания пола. Кроме того, будучи перевязанным с несущими стенами дома, оно обеспечивает строению поперечную стабильность, равномерно распределяя возможные нагрузки. Поэтому к надёжности этой конструкции предъявляются самые высокие требования.

    Вне зависимости от того, какой материал используется при строительстве дома, в частном секторе наибольшее распространение получили как раз деревянные перекрытия. Их часто можно увидеть в различных каменных коттеджах, и вполне очевидно, что в деревянном строительстве (бревно, брус, каркасная и каркасно-щитовая технология) такому решению – альтернативы не существует. Тому есть множество объективных причин. Рассмотрим достоинства и недостатки перекрытий из древесины.

    В частном малоэтажном строительстве перекрытия монтируются в нескольких вариантах:

    • Готовая железобетонная плита,
    • Монолитная железобетонная плита,
    • Готовые железобетонные балки,
    • Балки и фермы из металлопроката,
    • Перекрытие из пиломатериалов.

    Лаги перекрытия из бруса

    Лаги перекрытия из доски на глухарях

    Балка из бруса на монтажных пластинах

    Плюсы

    Или почему деревянные перекрытия так популярны.

    • Небольшая масса. Применяя доску или брус, мы не перегружаем несущие стены и фундамент. Вес перекрытия в разы меньше, чем у бетонных или металлических конструкций. Обычно не требуется привлечение техники.
    • Минимальные сроки выполнения работ. Минимальная трудоёмкость среди всех вариантов.
    • Универсальность. Подходит для любых зданий, в любых условиях.
    • Возможность монтажа при минусовых и очень высоких температурах.
    • Отсутствие «мокрых» и грязных процессов.
    • Возможность получения любого уровня теплоизоляционных и звукоизоляционных характеристик.
    • Возможность использования полостей для прокладки инженерных коммуникаций (электросеть, отопление, водоснабжение, канализация, слаботочка…).
    • Сравнительно невысокая цена сборного каркасного перекрытия из пиломатериалов, как по стоимости деталей/комплектующих, так и по оплате труда подрядчика.

    Прокладка коммуникаций в полостях

    Минусы

    Минусы у деревянной перекрывающей системы из дерева довольно условны.

    • Сложность выбора сечения материалов и конструктивных решений для обеспечения расчётной несущей способности.
    • Необходимость выполнения дополнительных противопожарных мероприятий, а также обеспечения защиты от влаги и вредителей (антисептирование).
    • Необходимость покупки звукоизолирующих материалов.
    • Строгое соблюдение технологий во избежание строительных ошибок.

    2. Какой материал использовать для сборки

    Деревянное перекрытие – всегда состоит из балок. Вот только сделанными они могут быть из самых разных пиломатериалов:

    • Бревно оцилиндрованное до 30 см в диаметре.
    • Брус четырёхкантный.
    • Доска большого сечения (толщиной от 50 мм, шириной до 300 мм).
    • Несколько досок относительно небольшой толщины, скрученных пластями друг к другу.
    • Двутавровые балки, верхний и нижний пояс которых выполнен из обрезной строганной доски/бруска, а вертикальная стенка - из OSB-3, фанеры или профилированного металла (деревянно-металлическое изделие).
    • Замкнутые короба из листовых материалов (фанера, ОСП).
    • СИП-панель. По сути, это - отдельные секции, в которых балки уже обшиты и имеют внутри изолятор.
    • Различной конструкции фермы, позволяющие перекрывать большие пролёты.

    Наиболее простыми для монтажа, а также наиболее дешёвыми и удобными для выполнения последующих операций считаются варианты, когда балки перекрытия выполнены из обрезных пиломатериалов.

    Ввиду очень высоких требований, предъявляемых к несущим способностям, долговечности и геометрическим отклонениям, в качестве заготовок необходимо рассматривать пиломатериал первого сорта. Возможно применение изделий, относящихся ко второму сорту по ГОСТ, которые не имеют критичных геометрических отклонений, пороков и дефектов обработки, способных снижать прочностные характеристики и срок службы готовых деталей (сквозные сучки, свилеватоть, косослои, глубокие протяжённые трещины…).

    В данных конструкциях исключено применение мёртвой древесины (сухостой, валежник, горельник) из-за недостаточной прочности и множественных поражений разрушающими древесину болезнями и насекомыми. Также большой ошибкой будет купить брус или доску «с воздухом», «с армянским размером», «ТУ» - ввиду заниженных сечений.

    Это должен быть исключительно здоровый материал из зелёной ели или сосны, так как хвоя ввиду своей смолистости и строения массива намного лучше переносит изгибающие нагрузки и сдавливание, нежели большинство лиственных пород, причём имея относительно невысокую удельную массу.

    В любом случае обрезной пиломатериал должен быть освобождён от остатков коры и лубовых волокон, обработан антисептиком и антипиреном. Лучше всего тут покажет себя сухая строганная пилопродукция, но материал естественной влажности (до 20 процентов) при нормальной обработке тоже активно (а главное – результативно) используют, тем более что цена обрезного бруса или доски такого типа заметно ниже.

    Перекрытие из обрезной доски

    Балки склеены из ОСБ по технологии СИП (SIP)

    Перекрытие из обрезного бруса

    3. Как выбрать размер балок и с каким шагом их расставить

    Длина балки рассчитывается таким образом, чтобы она перекрывала имеющийся пролёт и имела «запас» для обеспечения опоры на несущие стены (о конкретных цифрах допустимых пролётов и захода в стену читайте ниже).

    Для набора расчетной толщины и длины балки - можно использовать технологию сращивания

    Как бы не была устроена балка - необходима гидроизоляция

    Сечение доски/бруса определяется в зависимости от расчётных нагрузок, которые будут оказываться на перекрытие в процессе эксплуатации здания. Нагрузки эти разделяют на:

    • Постоянные.
    • Временные.

    К временным нагрузкам в жилом доме относят вес людей и животных, которые могут передвигаться по перекрытию, перемещаемых объектов. К постоянным нагрузкам относят массу самих пиломатериалов конструкции (балки, лаги), заполнения перекрытия (утеплитель/шумозащита, изоляционные полотна), подшива (накат), черновых и чистовых настилов, финишного напольного покрытия, перегородок, а также встроенных коммуникаций, мебели, оборудования и предметов обихода...

    Также не стоит упускать из виду возможность складирования предметов и материалов, например, при определении несущих способностей перекрытий нежилого холодного чердака, где могут храниться ненужные, редко используемые вещи.

    В качестве отправной точки берётся сумма постоянных и временных нагрузок, и к ней обычно применяется коэффициент надёжности 1,3. Точные цифры (в том числе сечение пиломатериалов) должны определять специалисты согласно положениям СНиП 2.01.07-85 «Нагрузки и воздействия», но практика показывает, что значения нагрузок в частных домах с деревянными балками получаются примерно идентичными:

    • Для межэтажных (в том числе под жилой мансардой) и цокольных перекрытий суммарная нагрузка составляет порядка 350 - 400 кг/м2, где доля собственного веса конструкции составляет около 100 килограмм.
    • Для перекрытия ненагружаемого чердака – около 130 - 150 кг/м2.
    • Для перекрытия нагружаемого нежилого чердака до 250 кг/м2.

    Очевидно, что безусловная безопасность ставится во главу угла. Тут учтён хороший запас и рассматривается вариант не столько распределённых нагрузок на всё перекрытие (в таких количествах они практически нереальны), сколько возможность локальной нагрузки, способной привести к прогибам, вызвавшим в свою очередь:

    • физиологический дискомфорт жильцов,
    • разрушения узлов и материалов,
    • потерю конструкцией эстетических свойств.

    К слову, определённые значения прогибов допускаются нормативными документами. Для жилых помещений они могут составлять не более 1/350 части от длины пролёта (то есть 10 мм на 3-х метрах или 20 мм на шести метрах), но при условии, что выше перечисленные ограничивающие требования не нарушены.

    При выборе сечения пиломатериалов для создания балки обычно руководствуются соотношением ширины и толщины бруса или доски в пределах 1/1,5 – 1/4. Конкретные цифры будут зависеть, прежде всего, от: нагрузок и длины пролётов. При самостоятельном проектировании можно воспользоваться данными, полученными на основании расчётов при помощи онлайн-калькуляторов или общедоступных таблиц.

    Оптимальное усреднённое сечение балок деревянного перекрытия, мм

    Нагрузка, кг/м2Пролёт 3 мПролёт 3,5 мПролёт 4 мПролёт 4,5 мПролёт 5 мПролёт 5,5 мПролёт 6 м
    15050Х15050Х15050Х200150Х150100Х200100Х200100Х220
    20050Х15050Х20070Х18080Х200100Х200120Х220140Х220
    25060Х15060Х18070Х200100Х200150Х200150Х220160х220
    350100Х15070Х180100Х200150Х200150Х220160Х220200Х220

    Как видим, чтобы увеличить несущие способности перекрытия – достаточно выбирать пиломатериал с большей шириной или большей толщиной. В том числе можно собирать балку из двух досок, но так, чтобы полученное изделие имело сечение не меньше расчётного. Нужно также отметить, что несущие свойства и стабильность деревянного перекрытия возрастают, если применять поверх балок лаги или различного рода черновые полы (листовые настилы из фанеры/ОСП или из обрезной доски).

    Ещё одним способом улучшить силовые качества перекрытия из дерева – это уменьшить шаг расстановки балок. Инженеры в своих проектах частных домов определяют в разных условиях дистанцию между балками от 300 мм до полутора метров. В каркасном строительстве шаг балок ставят в зависимость от шага расстановки стоек, чтобы под балкой находилась стойка, а не просто прогон горизонтальной обвязки. Практика показывает, что наиболее целесообразными с точки зрения практичности и стоимости конструкции является шаг в 600 или 1000 мм, так как он лучше всего подходит для последующего монтажа утеплителей и шумоизоляции враспор (изоляционные материалы как раз имеют такой форм-фактор плит и рулонов). Такая дистанция также создаёт оптимальное расстояние между точками опоры для монтажа лаг пола, устанавливаемых перпендикулярно балок. Зависимость сечения от шага хорошо видно по цифрам таблицы.

    Возможное сечение балок перекрытия при изменении шага (суммарная нагрузка на квадратный метр порядка 400 кг)

    Шаг, ммПролёт 3 мПролёт 4 мПролёт 5 мПролёт 6 м
    600100Х200100Х200150Х200200Х200
    1000100Х225150Х200150Х225200Х225

    4. Как правильно устанавливать и закреплять балки

    С шагом мы определились – от 60 сантиметров до метра будет золотой серединой. Что касается пролётов, то лучше всего ограничиться 6-ю метрами, в идеале: четыре-пять метров. Поэтому проектировщик всегда старается «положить» балки вдоль меньшей стороны дома/помещения. Если пролёты слишком велики (более 6 метров), то прибегают к установке несущих стен или опорных колон с ригелями внутри дома. Такой подход позволяет применить пиломатериалы меньшего сечения и увеличить шаг расстановки, снижая тем самым массу перекрытия и его стоимость для заказчика при тех же (или лучших) несущих характеристиках. Как вариант, создаются фермы из более лёгкого пиломатериала с применением металлических перфорированных крепежей, например, гвоздевых пластин.

    В любом случае балки выставляют строго горизонтально, параллельно друг другу, с выдержкой одинакового шага. На несущие стены и прогоны деревянная балка должна опираться не менее чем на 10 сантиметров. Как правило, используют 2/3 толщины наружной стены со стороны помещения (чтобы торец балки не выходил на улицу и оставался защищённым от промерзания). В деревянных стенах делают врубку, в каменных – оставляют проёмы во время кладки. В местах касания балок несущих конструкций необходимо уложить изолирующие материалы: демпферные упругие прокладки из резины/войлока, несколько слоёв рубероида в качестве гидроизоляции и т.п. Иногда применяют обжиг скрываемых впоследствии участков балки или их обмазку битумными мастиками/праймерами.

    Опора бруса

    Гвоздевая пластина

    Демпферная лента

    В последнее время всё активнее для создания перекрытия используются специальные перфорированные кронштейны «держатели/опоры бруса», которые позволяют монтировать балку встык со стеной. При помощи данного типа кронштейнов также собирают узлы с поперечными ригелями и усечёнными по длине балками (проём для лестничного марша, проход дымохода и прочее). Достоинства такого решения очевидны:

    • Получаемое Т-образное соединение очень надёжное.
    • Работа выполняется быстро (врубки делать не приходится, выставлять единую плоскость намного проще).
    • Мостиков холода по телу балок не образуется, ведь торец удаляется от улицы.
    • Есть возможность купить пиломатериал меньшей длины, так как не нужно заводить брус/доску внутрь стены.

    В любом случае очень важно после подгонки пиломатериалов по размеру тщательно антисептировать торец балки.

    5. Какие изоляционные прослойки нужно использовать внутри деревянных перекрытий

    Чтобы ответить на этот вопрос, прежде всего, следует разделить перекрывающие конструкции (в круглогодично обитаемом доме) на три отдельных типа:

    • Цокольное перекрытие,
    • Межэтажное,
    • Чердачное.

    В каждом конкретном случае набор пирога будет отличаться.

    Межэтажные перекрытия в подавляющем большинстве случаев разделяют помещения, в которых температурный режим схожий или близкий по значению (если есть покомнатная/поэтажная/зонная регулировка отопительной системы). К таковым также стоит отнести чердачное перекрытие, которое отделяет жилую мансарду, так как это помещение отапливается, а утеплитель располагается внутри кровельного пирога. По этим причинам теплоизоляция тут не нужна, но очень актуальным становится вопрос борьбы с шумами, воздушными (голоса, музыка…) и ударными (шаги, перестановка мебели…). В качестве звукоизоляции в полости перекрытия укладываются акустические волокнистые материалы, созданные на основе минеральной ваты, а также под обшивки устилаются полотна звукоизоляционных мембран.

    Конструктив для сухих помещений

    Конструктив для влажных помещений

    Цокольная конструкция предполагает, что под перекрытием находится грунт или подвал, погреб, цокольный этаж. Даже если внизу будет оборудовано эксплуатируемое помещение, то этот вид перекрытия нуждается в полноценном утеплении, свойственном ограждающим конструкциям конкретной климатической зоны и конкретного здания с его неповторимым тепловым балансом.  Согласно нормам, в среднем для Московской области толщина современного утеплителя с хорошими показателями теплопроводности будет составлять порядка 150-200 мм.

    Аналогичные требования по теплоизоляции предъявляются к чердачному перекрытию, над которым нет отапливаемой мансарды, ведь именно он будет главным барьером на пути тепловых потерь через крышу здания. Кстати, ввиду большего перетока тепла через верхнюю часть дома, толщина утеплителя тут может потребоваться больше, чем в других местах, например, 200 мм вместо 150-ти или 250 мм вместо 200-от.

    Применяют пенопласт, ЭППС, минеральную вату плотностью от 35 кг/м3 в плитах или нарезанную матами из рулона (подходит та, что допускается к использованию в ненагружаемых горизонтальных конструкциях). Укладывают теплоизоляцию между балками, как правило, несколькими слоями, с перевязкой стыков. Нагрузка от утеплителя передаётся на балку через черновой подшив (часто он крепится к балкам посредством черепных брусков).

    Там, где в конструкциях работает ваттный утеплитель/звукоизолятор, его следует защитить от увлажнения. В цокольном перекрытии влага может в виде испарений подниматься от грунта или из подвала/погреба. В межэтажные перекрытия и чердачные может попадать водяной пар, который всегда насыщает воздух жилых помещений в процессе бытовой деятельности человека. В обоих случаях снизу под утеплителем нужно простелить строительную пароизоляционную плёнку, которой может выступать обычный или армированный полиэтилен. Но, если теплоизоляция выполняется с помощью экструзионного пенополистирола, не имеющего сколько-нибудь значимого уровня водопоглощения, то пароизоляция не понадобится.

    Сверху утеплители и волокнистые звукоизолирующие материалы защищают водонепроницаемыми полотнами, в качестве которых могут выступать мембраны или неперфорированная гидроизоляция.

    Надёжный гидробарьер особенно актуален в помещениях с повышенной влажностью: кухня, прачечная, ванная комната… В таких местах его расстилают поверх балок, обязательно с перехлёстом полос на 100-150 мм и проклейкой шва. Полотна по всему периметру помещений в обязательном порядке заводят на стену – на высоту не менее чем 50 мм над финишным покрытием.

    Перекрытие, которое в дальнейшем будет облицовано кафельной плиткой, есть смысл дополнять черновым настилом пола из водостойких листовых материалов – различного типа цементосодержащих плит, желательно шпунтованных. По такому сплошному настилу можно провести дополнительную обмазочную гидроизоляцию, выполнить тонкослойное выравнивание плоскости нивелирмассой или сразу укладывать плитку.

    Можно избрать другой вариант – собрать из обрезной доски сплошной настил, уложить гидробарьер, залить тонкослойную стяжку (до 30 мм), смонтировать лпитку.

    Существуют также современные клеевые составы (и эластичные затирки), позволяющие производить облицовку плиткой деревянных оснований, в том числе подвижных и нагреваемых. Поэтому часто тут реализуются кафельные полы по влагостойкой фанере или ОСБ.

    Важно! Учитывая возрастающие нагрузки (общие или локальные – крупная ванна, чаша джакузи, напольный котёл…), расчёт сечения и шага балок под такими помещениями нужно выполнять индивидуально.

    При желании, полы в санузле или на кухне деревянного дома можно укомплектовать греющим кабелем или трубами водяного контура отопительной системы. Их монтируют как в стяжках и слое плиточного клея, так и между лагами в заведомо созданной воздушной прослойке. При любом выбранном варианте перекрытие должно быть хорошо утеплённым, чтобы не греть потолок комнаты снизу, желательно укомплектованным гидроизоляцией с отражающим фольгированным слоем.

    Межэтажные перекрытия по деревянному двутавру

    • Какие странные вещи
    • Практическое применение балок
    • Выбор балок и их правильная опора
    • Подключение и стыковка
    • Пошив потолка
    • Теплоизоляция и полы

    Какие странности

    Технология сборки двутавра довольно проста. Представьте себе плату размером 25x80 с одним или несколькими продольными пазами. Две такие доски ориентированы параллельно бороздками друг к другу.Прямоугольные плиты OSB вставляются в пазы, изделие склеивается и, возможно, заливается полиуретаном. Перед нами пример интересного и смелого технологического решения, направленного в основном на утепление крыш и потолков без мостиков холода.

    Казалось бы, зачем все усложнять и отказываться от естественной прочности массивных и клееных балок? Потому что использование балок имеет ряд преимуществ: ускоренный монтаж, простота эксплуатации, достаточно качественная изоляция от конструктивного и воздушного шума.При правильном использовании эти преимущества перевешивают относительно высокую стоимость материала, к тому же за счет ориентации волокон центральной полки деревянный двутавр по надежности сопоставим с массивом дерева.

    Практическое применение балок

    Широкое использование деревянных двутавров подтверждается разнообразием их типов и размеров. После обработки антипиренами или гидрофобизаторами балки приобретают дополнительные свойства и становятся пригодными для большинства проектов «сухого ремонта».На них, в частности, можно соорудить хороший и очень теплый пол, стены, перегородки или стропильную систему.

    Практически сразу после монтажа конструкция готова к облицовке гипсокартоном. Помимо гипсокартона не запрещено использовать гипсовую штукатурку, битумную и цементную штукатурку или любой вид сайдинга.

    В качестве примера рассмотрим процесс монтажа простого межэтажного перекрытия с наполнителем из минеральной ваты высокой плотности (120-140 кг / м 3 ) толщиной 250 мм с допустимой нагрузкой 400 кг / м 2 и пролетом 8 метров.

    Выбор балок и их правильная опора

    При использовании деревянных балок в таких проектах необходимо постоянно балансировать между обеспечением необходимой несущей способности и собственным малым весом пола. При работе с сосновой балкой допускается длина пролета до 6 метров, однако потребуются балки 300х1500 мм, при этом максимальный прогиб будет более 10 мм.

    Используемые двутавры высотой 400 мм с фланцами 40x90 мм и стойками толщиной 10 мм.Свободное пространство между полками составляет почти 320 мм, чего вполне достаточно для укладки 250 мм утеплителя и 15 мм доски для подшивки. Межосевое расстояние балок выбирается по ширине утеплителя, но не меньше рекомендуемого, то есть 40 см.

    При установке балок на несущие стены глубина закладки составляет не менее половины высоты балки, в данном случае - 200 мм. Хотя производители часто указывают меньшую глубину закладки, лучше игнорировать такие рекомендации и перестраховаться.Перебарщивать тоже не стоит - при частом шаге балок это негативно сказывается на прочности стен. Кроме того, для такого перекрытия лучше оставить несущий слой.

    Торцы балок промазываются битумной мастикой на глубину закладки, монтаж производится только после полного высыхания. Лучше сразу идеально выровнять балки, для этого укладывают на небольшие неровности застывшего цементного раствора как на несъемные маяки, а затем корректируют положение каждой двутавровой балки в общей плоскости.После высыхания нужно наложить на балки венец и залить ниши цементным раствором.

    Монтаж балок на каркасных стенах или на самонесущих изолированных проводах должен сопровождаться механическим креплением. Для этого можно использовать треугольные шарфы из фанеры 20 мм или купить металлические кронштейны. Края балок должны быть заглублены от внешней плоскости стен не менее чем на 50 мм и обшиты снаружи влагостойкой фанерой.

    Подключение и стыковка

    Существуют довольно сложные конфигурации перекрытий, в которых балки можно соединять для увеличения их длины или соединять под прямым углом для образования перемычек.Балки основного пролета не следует стыковать вне несущих стен или колонн, но в некоторых случаях это может потребоваться, например, при выходе потолка в нишу эркера.

    Для соединения балок с одной из них необходимо обрезать полки не менее чем на 4 высоты балки. Центральная стойка обрезается на такое же расстояние, а паз очищается с другой стороны. Брус сращивается и по возможности приклеивается казеиновым клеем с обязательной установкой давления 2–2.5 кгс / см 2 . После высыхания стык с двух сторон армируют стыковыми планками - одной или несколькими досками по 25 мм, хорошо подогнанными между полками. Накладки стягиваются саморезами и прикручиваются к наружным полочкам с шагом 20 см.

    Для прямоугольного соединения используйте специальные стальные скобы. Фланцы примыкающей балки необходимо обрезать на глубину входа, при этом балка, к которой выполняется примыкание, должна оставаться целой. Что касается расходных материалов для крепления, то вы найдете их в изобилии у производителей и распространителей балок, а также методы расчета полов, стропильных систем и стен, а также более конкретные способы соединения.

    Пошив потолка

    Следующий этап предельно прост: на нижние полки деревянного двутавра укладывается подшивка произвольной толщины, которую произвольно фиксируют. Доски также можно укладывать с зазором, используя грубый лист в качестве опоры для теплоизоляции, особенно если речь идет о плотных материалах, таких как каменная вата или пенополистирол. Это немного снизит вес пола.

    Доски не следует прилегать слишком плотно, оставлять зазор 3-5 мм для деформации при усадке.Если вы хотите сразу стелить вагонку под лак, оставив балки открытыми, постарайтесь изолировать утеплитель от просыпания и выветривания, оставив зазор на концах планок не менее 2-3 мм.

    Еще можно отказаться от такой закладки досок и подшить потолок, скажем, ДСП. Однако описанный подход позволяет избежать простоев: ведь готовый потолок монтируют не быстро, а пол нужно использовать.

    Теплоизоляция и полы

    При укладке утеплителя он должен как можно меньше подвергаться механическим воздействиям.Остальные зазоры и стыки плит необходимо заполнить пенополиуретаном. Если в потолке есть свободное место, как в нашем случае, это может привести к появлению гулких звуков при ходьбе.

    Эффект типичен для деревянных двутавров: при большом пролете высота превышает толщину слоя утеплителя. Один из способов решения проблемы - заполнить пространство менее плотным наполнителем, то есть стекловатой или крошкой поролона.

    Более затратный способ - подготовка двух слоев чернового пола.Первый изготовлен из обрезных досок, второй - из влагостойкой фанеры 9–13 мм. Между слоями прокладывается демпфирующая подложка, и обычного изолона будет достаточно. При определенной стоимости такой пол действительно устойчив и не будет «пробивать».

    После укладки утеплителя удобно провести черновой электромонтаж, выполнив разводку внутри потолка на обоих этажах. Для этого допускается проделывать в OSB отверстия размером около 50 мм с расстоянием между ними не менее пяти диаметров.

    Монтаж деревянных балок. Перекрытие полов по деревянным балкам. Какие требования к перекрытию?

    Устройство и устройство полов по деревянным балкам. Балки деревянные

    Перекрытия - важнейшие конструктивные элементы любого частного или загородного дома. В этой статье мы постараемся максимально рассмотреть особенности устройства и устройства перекрытий по деревянным балкам.

    Перекрытие - это горизонтальная конструкция, разделяющая пространство здания по высоте.Потолки воспринимают нагрузки от мебели, оборудования и людей в помещении, а также связывая несущие стены между собой, служат элементами, обеспечивающими устойчивость конструкции.

    Балки должны быть усилены перед продольным изгибом в соответствии с проектом. В зависимости от поперечной жесткости балок жесткость может использоваться как жесткость или поперечная жесткость в виде межреберного сухожилия. Деревянная конструкция потолка из-за используемого материала более подвержена прогибу, чем потолки других технологий.И балки, и потолочные перекрытия отклоняются. Эффект деформации потолочных элементов - это эффект скрипа пола.

    Во избежание скрипа пола. Выбирайте сечения балки на основе статических расчетов или расчетных таблиц. Для балок шириной более 3,60 м используйте противоскользящие ленты, чтобы предотвратить скручивание потолочных балок. Оставьте зазор около 3 мм между панелями или используйте пластины с выступами и язычками.

    В зависимости от расположения различают цокольные, цокольные, межэтажные и чердачные перекрытия.По своей конструкции перекрытия могут быть безбалочными или балочными.

    Какие требования к перекрытию?

    Перекрытие должно иметь прежде всего необходимую прочность , чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные).

    Устройство полов в конструкциях из пеноблоков

    Снять потолок с балок с помощью акустических лент, прокладок, войлока или резиновых лент. Для сборки панелей покрытия используются гофрированные или витые гвозди подходящего размера, количества и расстояния в соответствии с дизайном.

    Не перегружать потолок. Потолочный потолок стягивает балки и составляет основу конструкции перекрытия пола. Толщину облицовочной панели следует выбирать в соответствии с расчетными нагрузками и осевым расстоянием между балками перекрытия. При осевом расстоянии от балок шириной 400 мм используйте лист толщиной не менее 18 мм; На расстоянии 600 мм - не менее 22 мм.

    Согласно (а точнее, в более поздней редакции, свод правил СП 20.13330.2011 «Нагрузки и воздействия») перекрытия в жилых домах должны выдерживать равномерно распределенную нагрузку не менее 200 кг / м² . Однако на практике межэтажные потолки в частном загородном доме обычно рассчитаны на большую нагрузку, а чердаки - на меньшую. Особый расчет необходим, когда предполагаются сосредоточенные нагрузки значительной величины - ванна большого объема, спа-бассейн, бойлер, рояль и т. Д.

    Плиты следует укладывать перпендикулярно оси балок перекрытия со смещением на половину длины. в последовательных рядах.Для защиты пола от скрипа панель покрытия необходимо утеплить от балок перекрытия. В качестве изоляции используйте акустические ленты, войлок или резиновые ленты.

    Пластины толщиной 18 мм крепятся к балкам гвоздями нормальной или спиральной длиной мин. 51 мм или мин. 45 мм. При использовании доски толщиной 22 мм длину гвоздя следует увеличить до 57 мм для гладких и торсионных гвоздей и до 51 мм для гвоздей с насечками. Не зажимайте напольную пластину кронштейнами.

    Еще одно требование - перекрытие должно быть плотным , то есть не прогибаться под действием нагрузок (допустимый прогиб - от 1/200 пролета для чердачных этажей до 1/250 пролета для перекрытий этажей), а также не быть неустойчивым, то есть не стесняйтесь перемещать мебель или людей.

    Неклееные деревянные балки часто имеют высокий процент влаги, что может вызвать деформацию во время эксплуатации здания. Неклееные балки могут перекрывать пролет длиной не более 6 м.

    Гвозди следует забивать на расстояние до 150 мм по краю пластины и до 300 мм в середине пластины. Между пластинами сохраняйте ширину около 3 мм. Потолок следует укладывать горизонтально. Измерение уровня покрытия следует проводить с помощью патч-модуля или лазерного блока на 2 штуки.0 м с точностью до 1 мм на длину участка.

    Крыша должна покрывать все здание. Если элементы здания выступают над крышей, они должны покрывать эти элементы и покрывать остальную часть здания. Стропила - это основной элемент конструкции крыши, который напрямую переносит нагрузку ветра, снега и крыши. Высота коровы должна быть получена из расчетов и толщины утеплителя. Сплавы и анкеры на двойных иглах наружных стен. В зависимости от решения стропила в верхней части крыши могут поддерживаться коньковой доской или противоположным стропилом.

    Более того, полы предназначены для защиты помещения от проникновения воздуха и ударного шума из помещений, расположенных сверху или снизу. В конструкции перекрытия из балок для подавления шума устанавливаются плиты утеплителя из минеральной ваты, которые устанавливаются в зазоре между опорами. Уровень шума в помещении зависит от толщины изоляционного слоя. Обычно создают слой утеплителя толщиной 150 мм.

    Более простой и дешевый способ звукоизоляции

    Конструкцией крыши могут быть стропильные фермы.Кровля укрепляет структуру крыши и является грунтовкой для кровли - смолы, битумной черепицы, камыша и других покрытий, для сборки которых требуется ровная поверхность. Плиты укладывать готовым слоем вверх, более длинным краем, перпендикулярно стропилам. Следующие ряды досок следует укладывать со смещением половинной плиты к низу плитки.

    Не рекомендуется использовать плиты под покровную бумагу или битумную черепицу. Если они используются, они должны быть высушены в камере и строганы, соединены на шпунт и паз.Плиты обшивки следует укладывать с зазором между собой 3 мм. Толщина облицовочной панели должна зависеть от расстояния между стропилами и типа используемого покрытия. Для легких покрытий - смолы, битумной плитки - минимальная толщина покрытия должна составлять 12 мм при осевом расстоянии между стропами до 400 мм и 15 мм при осевом расстоянии до 600 мм.

    Бывают случаи, когда балки перекрытия должны частично оставаться в интерьере, а толщина их частей, скрытых за кромкой потолка, недостаточна для того, чтобы проложить между ними плиты, необходимые для обеспечения хорошей толщины изоляции.Затем поверх балок можно установить каркас из деревянных брусков, также заполненный плитами из минеральной ваты. Наиболее эффективным решением с точки зрения звукоизоляции является потолок, состоящий из двух контуров деревянных балок (как вариант - разнонаправленных), не соприкасающихся друг с другом. Каждый контур залит звукоизоляционным материалом.

    Плиты толщиной до 12 мм необходимо крепить гвоздями или спиральными минами. 51 мм или мин. Кронштейны 45 мм или мин. Мин. 51 мм. Гвозди следует прибивать до 150 мм по краю пластины и до 300 мм в центре пластины.Для покрытия панелей необходимо использовать коррозионно-стойкие гвозди.

    Примечание. Нитки выпущены Центром деревянного строительства. Ошибки многочисленны и могут возникнуть уже на этапе реализации конструкции кровли - каркаса, который необходимо рассчитать и выполнить в зависимости от типа покрытия и его веса. Чтобы конструкция крыши выдерживала более низкое давление, а также сохраняла крышу, предпочтительно выбирать плотное, маломощное и атмосферостойкое покрытие.

    Перекрытие должно быть утеплено в случае, когда оно разделяет комнаты с разницей температур.

    Теплоизоляция крыши - еще один шаг, на котором возникают ошибки, часто из-за тенденции выбирать более дешевые материалы на том основании, что их не было. видно », выбирая материалы, не соответствующие типу крыши или местности, где находится здание, чаще всего из-за незнания или неправильного монтажа теплоизоляции.

    Толщина слоя теплоизоляции рассчитывается в зависимости от выбранного типа теплоизоляции и конструкции кровли. Если он был выбран или ошибочно, проблемы возникнут как летом, так и зимой. В случае чердаков будет использоваться как антиконденсационная, так и пароизоляция. Рекомендуется использовать изоляционные мембраны с двойной термозащитой, что также обеспечивает комфортный климат под крышей как летом и отражение внешнего тепла, так и зимой, когда система крепления говорит больше, чем когда-либо.

    В зданиях из бревен и бруса имеет смысл опирать балки перекрытия с обоих концов на несущие стены: осадка таких стен примерно одинакова, а значит перекосы не будут перекосами

    Балки деревянные

    Перекрытия по деревянным балкам обычно устраивают в деревянных и , но чаще их применяют в коттеджах с каменными стенами (из керамического кирпича, пенобетонных блоков и т. Д.). Такие потолки легкие, быстровозводимые и недорогие по сравнению с другими видами потолков.Однако они не лишены недостатков. Прежде всего, деревянные балки меняют размер при колебаниях температуры и влажности, что может привести к их деформации.

    Самыми эффективными считаются мембраны с самоклеящимися краями, которые очень хорошо уплотняются, что позволяет экономить тепло и энергию. Таким образом, холодный воздух не пройдет теплоизоляционный слой. Не трясите материалы, используемые в теплоизоляции! После этого выбор качественного продукта позволит вам убедиться, что хорошая теплоизоляция может снизить расходы на отопление или кондиционирование воздуха до 80%.В доме с плохой изоляцией будет потеряна энергия, а его жители потеряют деньги.

    Наибольшая потеря тепла происходит на уровне крыши. Летом плохая изоляция означает дополнительные расходы на кондиционирование воздуха, а зимой, помимо затрат на отопление, также возникает конденсат, который может повредить салон.

    Самая частая проблема, возникающая при эксплуатации деревянных полов - это их колебания, колебания под действием нагрузок, в результате чего сокращается срок службы дома в целом. Причины такой изменчивости могут быть разными. Во-первых, недостаточная жесткость балки, особенно в случае большого пролета. Во-вторых, неправильное расположение балок, когда вместо ряда опор, уложенных вдоль короткой стены, вдоль длинной стены расположено небольшое количество балок. Даже при достаточном сечении этих балок амплитуда их колебаний за счет собственного веса (в сочетании с нагрузкой на них) может быть заметна. В-третьих, колебание может быть вызвано неправильным креплением балок к стенам, например, когда балка точечно упирается в бревенчатую стену, а не укладывается в паз, вырезанный в бревне.

    Устройство перекрытия по деревянным балкам: технологические работы

    Пока только экономия, которая может быть достигнута после завершения утепления кровли. Но значительной экономии можно добиться и в процессе строительства, если подобрать подходящие материалы. Например, для дома с крышей 200 кв.м. ок. 5 м.куб гравийной футеровки, а также 3 рулона антиконденсатной фольги.

    Энергосберегающая противоконденсатная пленка, которая благодаря своей прочности может заменить рельсы и выдержать вес человека.Если вы выбрали материалы для облицовки и теплоизоляции, убедитесь, что они установлены правильно. Вы можете наслаждаться качеством выбранных продуктов только в том случае, если они правильно установлены. Вы можете добавить безопасности, когда продавцы материалов обеспечивают сборку и дают вам гарантию выполненной работы вместе с материальной гарантией.

    Кроме того, существует опасности поражения древесины грибком и . Чтобы свести к минимуму деформацию и вероятность загнивания балок, имеет смысл использовать только древесину, просушенную до 8-12%.Для дополнительной защиты от гниения их обрабатывают антисептиками (биозащитными составами). Однако срок их годности, как правило, не превышает 3-5 лет, поэтому специалисты не рекомендуют использовать сушеную древесину, полагаясь только на антисептик. Чтобы продлить срок службы деревянных конструкций, в доме следует поддерживать стабильный температурно-влажностный режим.

    Не пытайтесь экономить на мастерстве изготовления, особенно если вы выбрали материалы отличного качества, последующие средства намного дороже.В данной статье представлены основные части строительного проекта - особенности сопротивления - конструкции одноквартирного жилья.

    Варианты повышения несущей способности этажей.

    В здании стандартные проемы до 4,7 м и высотой 3,0 м как на первом, так и на первом уровне. Чердак выполнен из дерева и обшит легкой металлической отделкой. Расположение сооружения характеризуется умеренной сейсмичностью. Учитывая основные характеристики здания, заложенные в архитектурном проекте, был выбран монолитный железобетонный каркас.Кирпичная кладка из больших вертикальных пустотелых кирпичей играет неструктурированную роль разделения и закрытия.

    В целях пожарной безопасности дымоходы следует отделять от деревянных полов специальными воздуховодами, заполненными негорючим теплоизоляционным материалом (обычно минеральной ватой).

    К недостаткам деревянных полов можно отнести также повышенную пожароопасность, в связи с чем, как правило, балки обрабатывают антипиренами (антипиренами), например Neomid 530-540, Senezh ognebio prof или Pirex Firebio Prof.

    Использование деревянных балок по ГОСТ и СНП

    Предварительные измерения сопротивления конструкции проводились исходя из следующих соображений. Сечение балок было выбрано таким образом, чтобы балки соответствовали жесткости и прочности с умеренным усилением. Сечение столбов было выбрано таким образом, чтобы их можно было «скрыть» толщиной крышки и перегородок.

    Толщина 15 см выбрана по согласованию с заказчиком и застройщиком.Последний предпочел более толстую доску для обеспечения надлежащего исполнения. Следует отметить, что из-за небольших отверстий между упором и местом назначения для одного семейства, толщина пластины может быть значительно уменьшена до 12 см, что приведет к значительному уменьшению конструкции кузова на каждом уровне.

    Экономичный вариант перекрытия - это сквозные балки толщиной 50-80 мм и высотой 200-300 мм из неклееной древесины (обычно хвойных). Часто во избежание боковых деформаций широкие балки укрепляют деревянными подкосами.У опор такого типа есть ряд недостатков. Во-первых, приобрести продукцию приемлемого качества довольно проблематично. Как правило, балки имеют высокий уровень влажности (так как не проходят камерную сушку), что приводит к заметному изменению их геометрии в процессе эксплуатации здания.

    Мы выбрали базовую систему фундамента под колонны, состоящую из простого бетонного блока и опоры, соединенных между собой в обоих основных направлениях конструкции балансировочными балками.У здания нет фундамента, поэтому вне этой системы в качестве альтернативы можно выбрать систему, состоящую из глубоких балок, расположенных вдоль главной оси здания. Так как доля 0, 00% здания составляет ок. 50 см над уровнем земли и с учетом минимальной глубины фундамента -0, 90 см по сравнению с уровнем земли, считалось, что выбранное решение является наиболее экономичным с точки зрения расхода бетона и стали.

    Кроме того, они могут содержать скрытые дефекты, снижающие их несущую способность.Во-вторых, размер пролета, который может перекрыть неклееный брус максимального сечения, не превышает 6 м, что зачастую невелико. Кроме того, шаг таких опор будет относительно небольшим (например, в случае пролета длиной 4,5 м при использовании подножки размером 50 х 200 мм шаг между осями досок обычно составляет 500 мм. ), что тоже можно отнести к их минусам.

    Расчеты проводились. Определение усилий в элементах конструкции.Принципы построения конструкций в фреймах с примером расчета можно найти на сайте портала в разделе «Обучение». Изолированные основания играют роль передачи осевой силы полюса на землю, а лучи служат для уравновешивания моментов в основании столбов. Не допускается пластификация балансировочной балки, поэтому на каждом узле их прочность на изгиб должна быть больше, чем у стойки. Уравновешивание момента можно упростить, если в колонне расположены две балки, параллельные предполагаемому направлению сейсмического воздействия.

    Всех этих недостатков лишены более дорогие балки - в виде склеенных между собой ламельных досок (без дефектов) (балки из клееного бруса). Размеры поперечного сечения стандартных клееных опор составляют от 140 x 50 до 200 x 200 мм, но при необходимости их поперечное сечение может быть увеличено. Балки этого типа, размер которых не создает затруднений при транспортировке, могут перекрывать пролет до 12 м. Добавим, что клееные опоры намного прочнее, чем не клееные того же сечения.Некоторые фирмы изготавливают гнутоклееный брус: чаще всего они нужны для создания перекрытий над помещениями оригинальной формы, где опоры частично просматриваются в интерьере.

    Сечение и шаг размещения балок перекрытия - параметры взаимозависимые, их выбирают исходя из пролета, предполагаемой нагрузки на перекрытие, удобства заполнения пространства между опорами звуко- или теплоизоляционным материалом необходимого размера. Выбор сечения обусловлен еще и необходимостью сделать балки элементом интерьера.Обычно балки укладывают параллельно невысокой стене помещения. Но если в архитектурном проекте предусмотрены опоры, расположенные вдоль длинной стены (как правило, это балки, которые видны из комнаты), следует принять меры против их прогиба или вибрации: например, использовать специальные клееные балки, армированные металлической фурнитурой. , установить опорные стойки под балки или укрепить перекладины перекрытия и т. д.

    Бывают ситуации, когда деревянная балка перекрытия одним концом опирается на деревянную стену, подверженную опрокидыванию, а другим - на конструкцию, которая не дает опрокидывания (например, на кирпичную или бетонную стену).В этом случае во избежание перекоса пола при эксплуатации здания применяем следующее решение: вдоль жесткой стены устанавливаем столбы (деревянные, бетонные и др.), На них закрепляем специальные винтовые домкраты, на которых укладываем опорную балку, а на ней концы балок перекрытия. По мере оседания деревянной стены регулируем домкраты, уменьшая высоту стойки и сохраняя ровность потолка.

    Сечение и шаг стоек определяются по предварительному расчету.Немаловажен и эстетический фактор: если в интерьере оставить опорные столбы, имеет смысл сделать шаг их расположения побольше, если они скрыты отделкой комнаты, то этот шаг можно уменьшить. Когда опоры находятся за отделкой помещения, необходимо предусмотреть возможность доступа к домкратам: например, закрыть их съемными декоративными наличниками.

    В последнее время у деревянных перекрытий появились серьезные конкуренты - балки из LVL wood (аббревиатура от английского Laminated Veneer Lumber - клееный брус), балки на основе плит OSB, металло-деревянные балки и т. Д.

    Для крепления балок к стенам из бруса или бревна применяются различные решения

    Первый - это проникновение концевых частей не менее чем на 70 мм в пазы, прорезанные в стенках (иногда паз заполняется изоляционным материалом для предотвращения скрипа). Также практикуется соединение типа «ласточкин хвост». Если фиксация бруса предполагает обрезку его концов, то следует иметь в виду: по нему допустим пропил не более 1/4 высоты бруса.К сожалению, часто концы распиливают на полдерева, значительно уменьшая сечение бруса, из-за чего в зоне распила образуются протяженные трещины, снижается жесткость опоры, что сокращает срок службы постройки.

    Другой способ соединения - с использованием специальных опор из оцинкованной стали (зажимы, кронштейны, уголки и т. Д.). Их плюс - технологичность и скорость монтажа. Есть подставки с открытым и скрытым креплением. Последние используются, когда балки должны быть видны в интерьере (пример такого крепежа - пластина Т-образной формы с длинным уступом в пазу, сделанном на конце балки).Балка крепится к опоре саморезами по металлу, а сама опора крепится к стене саморезами по металлу или саморезами большого сечения.

    Ряд специалистов критически относятся к использованию таких опор при креплении балок к ограждающим стенам. Ведь согласно вышеприведенным СНиПам металлические элементы, используемые в условиях, при которых может возникать конденсат, должны быть отделены от древесины слоем гидроизоляции. Между тем, если балка перекрытия соединяется с ограждающей стеной, металлические крепления опор могут находиться в зоне точки росы.По мнению специалистов, это приведет к появлению темных полос на поверхности древесины в районе таких креплений.

    При использовании стальных опор для соединения балок перекрытия со стенами внутри помещения (где нет опасности образования конденсата) такой проблемы не возникает. В каменных (кирпич, пенобетон и др.) Ограждающих стенах для крепления деревянного бруса на этапе их возведения создается так называемое гнездо, в которое вставляется брус.

    Глубина укладки опоры - не менее 150 мм.Конец бруса тщательно обрабатывают антисептическими составами и срезают под углом, чтобы его конец не пропитался влагой. Причем для отделения дерева от камня торец бруса оборачивают гидроизоляционным материалом (чаще всего двухслойным рубероидом или пергамином), оставляя торец открытым, чтобы не было препятствий для свободного отвода воды. пар из дерева. Брус обычно укладывают на деревянный рулон антисептика, закрепляют в гнезде поверх гидроизоляционного слоя, механически фиксируя к нему.


    Для крепления деревянного бруса в каменной стене на этапе строительства создается специальное гнездо.

    Согласно требованиям вышеперечисленных СНиП, не допускается глухая заделка деревянных конструкций в каменные стены. означает, что гнездо необходимо проветривать. Кроме того, чтобы предотвратить появление в стене мостиков холода, ее следует заполнить теплоизоляционным материалом (например, паклей), не создавая никаких препятствий для движения воздуха.

    "Пирог" внахлест

    Балка конструкция бывает разная. Чаще всего пространство между балками заполняется утеплителем в виде плит из базальтового волокна, выполняющих тепло- и звукоизоляционную функцию. Толщина слоя утеплителя рассчитывается исходя из поставленных перед ним задач. Так, для межэтажного перекрытия, где важна только шумоизоляция, слой утеплителя составляет от 50 до 150 мм. Более толстый слой более эффективно изолирует комнату от шума из соседней комнаты.Слой толщиной, например, 100 мм формируется, как правило, из плит толщиной 50 мм, уложенных в два слоя со швами внахлест.

    Обычно между балками кладут тепло- и звукоизоляционный материал, защищающий от влаги пароизоляционной пленкой снизу, а гидроизоляционной пленкой сверху.

    Для обеспечения долговечности утеплителя его необходимо защищать от влаги. Для этого его снизу закрывают пароизоляцией (обычно пленочного типа), отсекающей водяной пар, который стремится подниматься вверх из нижних помещений здания.Кроме того, пароизоляция предотвращает попадание запахов в помещение. Пароизоляция укладывается либо на нижнюю поверхность балок, либо так, чтобы огибать балки. Укладывается без разрывов, с нахлестом швов валков и склейкой стыков специальными лентами (при этом ряд специалистов рекомендуют разрезать в месте изгиба, чтобы пар беспрепятственно выходил из балки).


    Сверху утеплитель обычно покрывают гидроизоляционной пленкой для защиты от влаги, которая может попасть в него через пол верхнего помещения, соблюдая при установке те же правила, что и с пароизоляцией.К нижней поверхности балок крепится либо переплет потолка нижнего этажа (например, вагонка), либо та или иная конструкция для потолочного покрытия. На верхнюю поверхность балок монтируется обрешетка (или бревна), по которой устраивают черновой, а затем чистовой пол или сразу чистовой пол (например, массивная доска).

    Деревянные балки перекрытия - это несущая конструкция, отвечающая за прочность пола и потолка между этажами.Монтаж деревянных балок выполняется между этажами, они должны опираться на несущие стеновые конструкции.

    Перекрытие - важный конструктивный элемент любого частного или загородного дома. Они разделяют пространство постройки по высоте. По конструкции перекрытия бывают безбалочные или балочные.

    Перед тем, как сделать деревянный пол, необходимо произвести полный расчет нагрузки на него, обзавестись необходимым материалом и инструментами.

    Балочные потолки самые долговечные, их несложный монтаж, они экологически чистые, что является важным аспектом для здоровья человека.Балочная компоновка соединяет конструкцию по горизонтали и равномерно распределяет нагрузку на несущие стены.

    Особенности и преимущества

    Кладка решит многие вопросы для дома:

    Внимание, перед тем как делать деревянный пол, необходимо учесть, что используется только шумоизоляция, а в ванную и подвал добавляется теплоизоляция с гидроизоляционным слоем.

    При установке деревянных балок следует учитывать собственную весовую категорию и дополнительную весовую категорию (люди, техника, мебель).Вес нетто деревянных балок на квадратный метр достигает 250 кг, а дополнительных нагрузок около 200 кг. Учитывая вес и все характеристики, величину нагрузок и пролет, можно рассчитать точное расстояние между ними. В особых случаях не превышает 1 м.

    При выборе материала следует учитывать некоторые параметры балок:

    Схема деревянных полов

    1. Толщина материала - 5 см.
    2. Высота - 15 см.
    3. Установленная структура должна быть с шагом 0.5 м, а при установке используется минеральная вата или другой утеплитель.

    При укладке следует помнить, что все полы укладываются на каркасно-панельную конструкцию, для более надежной жесткости конструкции. Основа потолочных перекрытий - балки, размеры подбираются в соответствии с конструкцией силового каркаса конструкции.

    Особенности использования

    Для изготовления внахлест понадобятся доски толщиной не менее 60 мм. Можно использовать доски в паре с гвоздями толщиной 50 мм, но в частых случаях они используются для строительства коробки. Весь принцип перекрытия сводится к заливке на опорные балки перекрытия из досок.

    При возведении каменной стены оставляют специальное гнездо, чтобы потом закрепить в нем деревянный брус.

    Для небольших дачных построек в особых случаях выполняется установка подшивки с учетом того, что важность теплоизоляции актуальна на время продолжительности сезонного периода эксплуатации. Для обшивки нужны рифленые доски для набивки с двух сторон; Сначала на нижнюю часть обшивки устанавливается звукопоглощающий материал.

    Изоляционный слой засыпки должен быть достаточно легким. Лучше всего использовать опилки и лузгу, чтобы в дальнейшем доски не отходили от кожицы. Так выглядит нижний этаж. Последний этаж будет перекрытием мансарды. Если впоследствии потолок будет использован под штукатурку, рекомендуется использовать доски без шпунтов и обязательно подшивать битумную черепицу - тогда сцепление с материалом будет намного лучше.

    В домах для постоянного проживания используются деревянные балки с опрокидыванием, это обеспечит повышенную тепло- и шумоизоляцию.Монтаж прогона осуществляется из сбитых досок (досок) и собирается на несущие балки. Такой вид переворачивания полностью выдержит вес утеплителя, кроме того, он станет отличным тепловым мостом между утеплителем и балкой.

    Монтажные работы

    Подготовительные работы и монтаж начинаются с подготовки деревянных балок, необходимо выбирать материал с влажностью до 20%. Перед началом всех работ необходимо очистить материал от коры и обработать антисептическим составом и специальной противопожарной смесью.Вы можете купить готовый материал, прошедший всю техническую обработку.

    При установке, помимо материала, должны быть в наличии следующие инструменты.

    На фото пример крепления балок на стены и стыковки стальными уголками и накладками, которые фиксируются саморезами.

    1. Молоток.
    2. Отвертка.
    3. Ключи.
    4. Анкерные болты.
    5. Скобы.
    6. Трап или лестница.
    7. Топор.
    8. Уголки.
    9. Винты.
    10. Гвозди.
    11. Ножовка по дереву.
    12. Крепкий трос.
    13. Уровень жидкости и строительный шнур.
    14. Рулетка.

    После приобретения необходимых инструментов и материала выполняется монтаж несущей конструкции, настила и подшивки. Из материала для монтажных работ специалисты рекомендуют приобретать клееный брус длиной 12 м, что является наиболее надежным вариантом для таких целей. Такой материал изготавливается на заказ, поэтому нет необходимости подгонять сырье на стройплощадке.

    Выбор сечения и шага размещения балок зависит от пролета и предполагаемой нагрузки на перекрытие.

    • начинается с укладки от краев к центру несущих стержней, при этом необходимо следить за соблюдением точного расстояния между стержнями и равномерностью укладки. Контроль осуществляется строительным уровнем, особенно горизонтальностью балок. Если при укладке обнаруживаются неровности, то для их выравнивания под их торцы подставляют предварительно просмоленные и покрытые гидроизоляционной мастикой плиты;
    • в наружных стенах конструкции, для устройства балок, оставляются специальные гнезда глубиной 20 см, куда укладывается материал.Опорная часть должна быть не более 180 мм. Но следует рассчитывать так, чтобы в нише оставался зазор около 3 см;
    • при установке в плоскости стены каждая третья крепится анкерными болтами. Концы балок перед укладкой оборачивают несколькими слоями рубероида и покрывают слоем защитной мастики во избежание гниения. Ниша заполняется дополнительным утеплителем; в качестве утеплителя можно использовать пенопласт или минеральную вату.

    Пространство между ними выполнено из двух слоев тепло- и звукоизоляционных материалов и настила.Первый слой - деревянные щиты. Этот щит шириной 15 см и толщиной 5 см, пустотелые панели станет отличным вариантом. Для низа пола отлично подойдут подшитые доски из гипсокартона или ДСП.

    Между балками укладывается тепло- и звукоизоляционный материал. Снизу монтируется пароизоляционная пленка для защиты от влаги, а сверху монтируется водонепроницаемая мембрана.

    После изготовления промежуточного (настилочного) слоя устанавливаются плиты теплоизоляционного слоя, это может быть:

    • минеральная вата;
    • Пенополистирол
    • ;
    • Пенополистирол экструдированный
    • ;
    • перлит;
    • керамзитобетон.

    Теплоизоляционные плиты рекомендуется укладывать плотно друг к другу. Для мансарды вполне подойдет глиняный песчаный пол от 2 до 3 см для теплоизоляции. После завершения заливки армирующая сетка разматывается, после чего слой заливается цементной стяжкой, являющейся черновой основой напольного покрытия. Для мансарды по балкам забивают бревна, на которые устанавливают пазогребневые доски. Между лагами и балками рекомендуется укладывать просмоленные куски картона или ДВП.На следующем этапе можно рассмотреть требования к балкам перекрытия.

    Способы усиления внахлест

    Перекрытие не должно прогибаться под действием нагрузок.

    Деревянные полы в доме должны соответствовать определенным требованиям надежности и качества. Установка должна иметь такую ​​несущую способность, чтобы выдерживать вес всех действующих на нее нагрузок. При расчете несущего пола необходимо учитывать вес самого материала плюс дополнительный вес мебели людей и необходимой техники.

    Жесткость деревянных балок играет важную роль, которая должна быть рассчитана на дополнительные нагрузки, чтобы избежать деформации и прогиба. Также стоит обратить внимание на звукоизоляцию, кроме того, теплоизоляцию рекомендуется усилить. Это делается тогда, когда наверху нет комнаты или находится неотапливаемый чердак. Кроме того, полы должны иметь высокий уровень огнестойкости.

    Для обеспечения вышеперечисленных требований рекомендуется усиление способности деревянных полов.Если балки с большим пролетом, то материал следует монтировать перпендикулярно друг другу, несмотря на то, что это увеличит объем работ. Кроме того, потребуется больше материала и необходимо будет сделать надрезы на пересечении и затянуть их проволокой или зажимом. Помимо бортиков можно добавить вагонку из досок, увеличив тем самым сечение.

    Балочные конструкции

    Используя материалы из клееной древесины, можно перекрыть пролет длиной до 12 м.

    Этот вид материала чаще всего используется в индивидуальном строительстве. Поэтому, если установка потолков производится самостоятельно, рекомендуется использовать балки из дерева, что значительно упростит монтажные работы.

    Основой несущей конструкции являются именно балки, опирающиеся на несущие стены. Рассчитав пролет, расстояние между элементами и нагрузку на потолок, можно смело определять точное сечение балок. При покупке материала нужно обращать внимание на качество древесины (обязательная сушка 4 месяца).Если при покупке обнаружены дефекты и трещины, их ни в коем случае нельзя использовать.

    Если материал не обработан специальными средствами, допускать его установку категорически запрещено. При укладке нужно обращать внимание на малейшую точность при строгом соблюдении горизонтальности. При установке следует учитывать правила пожарной безопасности, расстояние между балками и дымоходом должно быть не менее 50 см. Когда черновой потолок устанавливается на балки, то следует использовать черепные бруски.Их монтируют по боковым граням, затем прибивают прогон, служащий черновым перекрытием.

    Расчет балок перекрытия мансарды для частного дома

    Поделиться в соц. Сетях: Поделиться на другие:

    Чердачный пол должен быть достаточно прочным, чтобы выдерживать необходимую нагрузку. На прочность перекрытия влияют несколько параметров, которые можно изменить - размер пролета, сечение балок, шаг их установки, соединения между балками.

    Рассмотрим подробнее, как выбрать балки перекрытия мансарды для частного дома, методику их расчета и варианты дизайна.

    Факторы, определяющие нагрузку на пол

    Нагрузка на мансардный этаж создается:

    • вес самого пола;
    • временная эксплуатационная нагрузка - люди, грузы, которые могут находиться на полу.

    Если для создания мансардного этажа используются только деревянные детали и обычный легкий утеплитель, то удельный вес самого перекрытия можно принять равным 50 кг / м2.без подробных расчетов.

    Если дополнительно используются стяжка и опоры, необходимо прибавить их удельный вес. Обычно при использовании сухой стяжки и легких пустотелых межкомнатных перегородок удельную нагрузку от деревянного перекрытия и этих конструкций принимают не менее 100 кг / м2.

    Определение нагрузки на мансардный этаж

    Временная рабочая нагрузка может быть разной в зависимости от назначения и использования чердачного помещения.

    • Если помещение вообще не эксплуатируется, то удельную рабочую нагрузку по СНиП принимают не менее 100 кг / м2.(75 кг х 1,3 - коэффициент надежности).
      Тогда суммарная удельная нагрузка на мансардный этаж составит 100 + 50 = 150 кг / м2.
    • Для межэтажного перекрытия временная эксплуатационная нагрузка по нормам должна быть не менее 200 кг / м2 (150 кг x1,3).
      Если неотапливаемый чердак должен служить складом для ненужных вещей, то его приравнивают к межэтажному перекрытию.
      Общая удельная нагрузка составляет 250 кг / м2. (200 + 50).
    • Если мансардный этаж жилой, а стяжка пола (плавающий пол со звукоизоляцией) и легкие межсекционные перегородки, мебель, оборудование и т. Д.то межэтажный пол
      будет с общей удельной нагрузкой 300 кг / кв.м. (200 + 100 кг / кв. М.).

    Определение сечения и шага балок

    Ранее исходные данные для расчета определялись:

    - общая удельная нагрузка мансардного этажа;
    - размер пролета между несущими стенами;

    Для подбора балок мансардного этажа можно воспользоваться таблицами, приведенными в СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом».

    Для неиспользуемого чердака предлагается следующее сечение балок перекрытия и этап их монтажа в зависимости от размеров этажа. Но здесь предполагается временная рабочая нагрузка 35 кг / м2. - это очень редкое посещение чердака одним человеком. При этом прогиб балки составляет не более 1/360 длины пролета.

    Следующая таблица предназначена для плит перекрытия с удельной нагрузкой 240 кг / м2. Также предусмотрен максимальный прогиб балки не более 1/360 кг / м2.

    Также для проектирования балок существуют методики расчета, а на любительском уровне используются различные программы и калькуляторы.

    Какие соединения необходимо применить между балками из досок

    Если в качестве балок используются деревянные доски (не шире 80 мм на высоте до 250 мм), то необходимо предусмотреть меры по предотвращению перекручивания балок. Достаточно будет, если доски сверху и снизу обшить (соединить) сплошным настилом из листовых жестких материалов, таких как ДСП, ДСП, OSB, фанера... толщиной не менее 12 мм, с шагом установки балок не более 600 мм.

    Стыки обшивки должны располагаться по центру балок. Обшивка крепится саморезами с шагом 200 мм на глубину 40 мм.


    В результате будет каркас, который не только предотвращает скручивание, но также увеличивает сопротивление прогибу и склонность к вибрации.

    С одной стороны, каркас также может быть образован планками контррешетки, которые устанавливаются перпендикулярно балкам с шагом не более 600 мм и сечением не менее 20X90 мм.Обрешетка может быть обшита менее жестким материалом - ГВЛ, ГКЛ.

    Если не предусмотрена верхняя сплошная обшивка балок-досок, а также нет контррешетки, то каркас усиливается вертикальными подкосами. Их вставляют между балками и крепят к ним металлическими угловыми элементами, сечение их от 40Х100 мм. Шаг установки таких стяжек составляет не более 2,1 метра, но обычно их кладут на стыки обшивки потолка, при этом нижнюю контррешетку не делают.

    Выбирая доски внахлест, следует учитывать, что широкие плоские доски дороже узких (при расчете на 1 кубометр).

    Высота доски (высота балки) должна выбираться на основе решения, принятого по размещению всего слоя утеплителя и конструкции контр обрешетки.

    Шаг балок можно уменьшить, исходя из целесообразности крепления обшивки, кратности размеров листов.

    Поделиться в соц. Сетях: Поделиться на другие: Расчет

    для сборных нагрузок и допустимого прогиба

    Рост объемов строительства частного жилья свидетельствует о росте благосостояния наших соотечественников. Молодое поколение с трудом может поверить, что не так давно нужно было по 30-40 лет находиться в очереди на получение жилья, а результат ожидания был еще неизвестен. Даже те, кто имел возможность сразу оплачивать кооперативное жилье, должны были записываться в члены этих общин, объемы такого строительства были мизерными.Это для тех, кто слишком идеализирует времена СССР, но не жил тогда.

    Сегодня ситуация кардинально изменилась, большое количество наших соотечественников может покупать готовые квартиры в многоэтажках, а тех, кто не хочет дышать городским смогом, строят за городом. Существующие на рынке строительные материалы и технологии позволяют создавать уникальные проекты, о которых архитекторы раньше не могли и мечтать. Но не всем застройщикам хватает знаний, чтобы правильно подобрать вариант на втором этаже.Попробуем разобраться.

    В зависимости от особенностей проекта здания на втором этаже есть два типа этажей. деревянные балки.

    СНиП 2.03.13-88 от 01.01.1989, Полы. Толщина, напольные покрытия, подложка, стяжка и черный пол (щелкните ссылку, чтобы открыть PDF-файл в новом окне).

    Таблица. Напольные виды второго этажа по деревянным балкам.

    Тип пола Описание технических и эксплуатационных характеристик

    Такие полы в настоящее время практически не используются, а зря. Ниже мы рассмотрим варианты, когда целесообразно устанавливать неизолированные полы. По стоимости они самые дешевые; Уложить их несложно даже новичку.
    Инженерно-сложное сооружение, состоит из нескольких слоев, каждый из которых оказывает существенное влияние на общую производительность. Стоимость на порядок выше холодных, но позволяет значительно снизить тепловые потери ... За счет этого дорогая конструкция быстро окупается и начинает приносить прямую прибыль.Но это возможно только при одном условии - теплые полы укладываются в строгом соответствии с действующими строительными нормами и правилами. В противном случае они быстро теряют свои первоначальные свойства и требуют сложного и дорогостоящего ремонта.

    В каких случаях рекомендуется укладывать холодные полы на втором этаже

    Чтобы убедительно ответить на этот вопрос, необходимо вспомнить несколько элементарных правил теплотехники.


    Большинство профессиональных строителей настоятельно не советуют делать утепленные полы на втором этаже, если его помещения используются как жилые помещения.Нужно знать, что помимо ненужных потерь денег и тепловой энергии может появиться еще одна проблема. При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы используются в очень сложных условиях. Тепло плюс влага - отличная среда для развития грибка и гнили на несущих деревянных элементах, и ни одна из самых современных пропиток не может защитить их надолго. Со временем приходится сталкиваться с очень неприятным преждевременным ремонтом.Мы надеемся, что эта информация поможет вам принять оптимальное решение в каждом конкретном случае.

    Общие требования

    Независимо от особенностей пола, строительные нормы и правила выдвигают ко всем конструкциям общие требования ... Только их выполнение гарантирует долгую и эффективную эксплуатацию конструкций.

    Изоляция

    Среди множества типов наиболее часто используются два: минеральная вата и. Что выбрать? Каждый разработчик должен искать ответ на вопрос самостоятельно, мы даем только свои рекомендации.

    1. ... Его можно катать или прессовать, он пришел на замену традиционной стекловате. У него два реальных преимущества: он не горит и не выделяет в воздух вредных химических соединений. Недостатки: высокая цена, относительно большой вес и гигроскопичность. Последний недостаток требует особого внимания. Дело в том, что вата очень быстро впитывает влагу и долго сохнет. Это означает, что полы из деревянных конструкций постоянно используются в условиях повышенной влажности, а это крайне негативно сказывается на долговечности.Еще одна проблема гигроскопичности заключается в том, что влажная вата резко увеличивает теплопроводность, а эффективность утеплителя заметно снижается.

    2. ... Многие потребители настороженно относятся к этому материалу, сказываются последствия антирекламы конкурентов. Мол, горит и выделяет агрессивные химические соединения. Такую антирекламу распространяют производители минеральной ваты, у них свои личные экономические цели. Что это на самом деле? Современная пена производится с использованием инновационных добавок, за счет чего количество выделяемых вредных веществ снизилось до нормированного допустимого уровня.По этим параметрам жестких ограничений у пенопласта нет; Кстати, он менее токсичен, чем некоторые лаки, используемые для изготовления мебели. Еще одно малоизвестное качество - современный полистирол не поддерживает открытого горения, это очень важная характеристика всех строительных материалов. Конечно, по пожаробезопасности пенопласт намного уступает минеральной вате, но это не так критично, как может показаться. На практике еще никто не видел, чтобы весь дом сгорел, а пол с минеральной ватой остался цел.Напротив, пожарные не наблюдали ситуации, когда сгорел только один этаж с пенопластовой изоляцией, а все остальные конструкции не пострадали от пожара. В случае пожара особой разницы, каким материалом вы утеплили пол второго этажа, дом все равно полностью выгорит. Но по стоимости технологичности и долговечности эксплуатации полы с пенопластом намного превосходят конструкции с минеральной ватой.

    Это объективные сравнительные характеристики двух обогревателей, проанализируйте полученную информацию и сделайте собственные выводы.

    Балки перекрытия

    В зависимости от планируемых нагрузок можно использовать доски 50 × 200 мм, 50 × 250 мм или балки не менее 150 × 150 мм. Выбирать нужно только качественный пиломатериал не ниже первого сорта. При расчетах следует учитывать, что нагрузка на пол квадратного метра может достигать 210 кг, а максимальный прогиб не должен превышать 1/250 длины. Например, если длина комнаты на втором этаже 5 м, то прогиб в ее центре не может быть больше 2 см.Это максимальное значение; в некоторых случаях прогиб не может превышать 1/400 длины.

    Балки и перекрытия должны выдерживать нагрузку до 180 кг / кв.м

    Достаточно бруса сечением 15х15

    Балки в обязательном порядке должны быть пропитаны современными антисептиками, все места соприкосновения дерева с бетоном или кладочными стройматериалами гидроизолированы. И самое главное - наличие постоянного и эффективного проветриваемого пространства под полом.Только так можно обеспечить оптимальные условия эксплуатации несущих деревянных конструкций.

    Звукоизоляция

    Действующие правила предписывают, чтобы порог звукоизоляции межэтажных перекрытий не превышал 50 дБ. Из физики известно, что чем выше плотность материала, тем лучше он проводит колебания. Звук - это колебания воздуха, воздушные волны различной длины и интенсивности. Все изоляционные материалы отлично их гасят; для достижения требуемых норм достаточно сделать между этажами слой минеральной ваты или пенопласта толщиной 50 мм.

    Максимальная длина деревянных балок

    Пол нельзя укладывать на непрочные основания, и у пиломатериалов есть свои ограничения. Современные деревянные швеллеры могут перекрывать пролеты до десяти метров, но балки в таких ситуациях, к сожалению, использовать нельзя. Допускается их использование с пролетом не более 5 м для межэтажных перекрытий и не более 6 м для мансардных этажей. Но оптимальной считается длина 4 м, при дальнейшем увеличении расстояния между точками упора прогиб под собственным весом... В связи с такими особенностями балки необходимо укладывать по ширине комнаты, шаг между ними зависит от нескольких исходных данных: в первую очередь это нагрузка на квадратный метр, во вторую - удобство укладки. теплоизоляционные материалы. Чтобы облегчить процесс выбора, в строительных нормах и правилах есть таблицы с рекомендуемыми размерами балок с учетом пролета перекрытия.

    Тип пола и материалы

    Есть несколько вариантов обустройства, при выборе конкретного рекомендуется учитывать максимальное количество индивидуальных факторов.


    В качестве отделочных материалов можно использовать натуральные плиты или мягкие покрытия. Но есть одно ограничение. Если вы планируете теплые полы, то древесные материалы использовать не стоит по двум причинам. Во-первых, они крайне негативно реагируют на высокие температуры и обязательно треснут. Во-вторых, древесина имеет низкую теплопроводность, что снижает эффективность нагрева.

    Видео - Черновой пол. Устройство перекрытия в деревянном доме

    Гидроизоляционные материалы

    Применять только при укладке теплых полов минеральной ватой.Где именно и какая гидроизоляция используется?


    Если в комнате теплые полы, процесс монтажа усложняется. Между утеплителем и ТЭНом имеется дополнительная основа. Это значительно усложняет процесс естественной вентиляции и ухудшает условия эксплуатации деревянных конструкций. Об этом нужно помнить перед тем, как начинать работы с полом, необходимо предвидеть последствия принятых решений.

    Пошаговая инструкция по устройству этажа

    Для примера возьмем сложный вариант - пол утепленный минеральной ватой. Балки перекрытия из досок 50 × 200 мм, по расчетам такие элементы полностью выдерживают запланированные нагрузки и имеют запас прочности около 40%. Запас необходим для всех ответственных архитектурных элементов зданий, перекрытие входит в перечень таких конструкций. Для пароизоляции будут использованы современные мембранные покрытия и черновой пол из обрезных досок толщиной 20 мм.

    Практические советы. С целью удешевления строительства можно использовать плиты OSB или фанеры, использовать плиты такой же толщины или различные некондиционные сечения для чернового пола.Решение следует принимать исходя из личных финансовых возможностей и типа отделочного покрытия пола.

    Шаг 1. Установить балки перекрытия на несущие стены. Мы уже говорили, что для уменьшения силы прогиба их следует укладывать по ширине комнаты, а не по длине. Обязательно оборачивайте торцы балок рубероидом, слоев должно быть не менее двух. Сами доски рекомендуется не менее двух раз пропитать антисептиком.Конкретный бренд значения не имеет, все они достаточно эффективно справляются со своими задачами, кроме явно контрафактной продукции. Расстояние между балками соответствует ширине листов минеральной ваты. Стандартные материалы имеют ширину 60 см, а это значит, что расстояние по осям балок тоже 60 см. Таким образом получается ниша шириной 55 см в чистоте, это позволяет плотно вставить минеральную вату и исключить появление трещин. Слоты нежелательны не только потому, что вызывают теплопотери.Есть еще одна проблема - в этих местах постоянно присутствует конденсат, дерево намокает и начинает гнить. О негативных последствиях такого процесса говорить не приходится.

    Варианты крепления балок перекрытия к деревянным стенам

    Опытные строители могут принять окончательное решение на месте несколькими способами. Новичкам мы рекомендуем использовать один из перечисленных способов.

    1. На концах балок делают пазы по размеру бревна . .. Достоинства - балки плотно лежат на стене; во многих случаях дополнительная фиксация не требуется. Недостатки - обрезанные элементы теряют прочность, на подготовку каждой балки уходит много времени. При расчетах необязательно учитывать габаритную ширину, а только в точке поднутрения. И там его значительно сокращают, за счет чего увеличивается расход пиломатериалов.
    2. Концы балок лежат на линии валки, под них делают специальные проемы ... Очень простой и проверенный временем способ универсального применения. Профессиональные строители всегда стараются использовать такой способ крепления балок перекрытия второго этажа.

    3. С помощью металлических специальных креплений ... Подбираются по размеру балки и прикручиваются или прибиваются к внутренним поверхностям фасадных стен ... Балки вставляются в посадочные места. Достоинства метода - простота и удобство монтажа. Недостатки - снижается несущая способность, крепление является самым слабым местом и не выдерживает таких же нагрузок, как балка.

    Шаг 2. Закрепите пароизоляцию на нижних плоскостях балок степлером. Нахлест не менее десяти сантиметров, все стыки необходимо заклеить скотчем. Мы уже упоминали, что сделать защиту с герметичной полостью не получится, влага в любом случае найдет трещины. Но это не значит, что нет необходимости принимать меры по минимизации этого процесса.

    Шаг 3. Прибейте рейки или доски к балкам снизу.К ним будет крепиться отделка чистового потолка, основание должно быть прочным. Поверх рельсов укладывается изоляционный материал. В нашем случае это минеральная вата, следите за тем, чтобы она плотно прилегала к краям ниши.

    Практические советы. Рекомендуемая толщина утеплителя не менее десяти сантиметров. Намного эффективнее уложить не один слой утеплителя такой толщины, а два на пять сантиметров. За счет этого можно производить смещения стыков и полностью исключить вероятность появления мостиков холода.

    Очень важно, чтобы минеральная вата не промокала, если в доме нет крыши, то ее необходимо защитить пленкой. Влажный материал не может самостоятельно высохнуть в нише; его необходимо снять для просушки. И это не только незапланированная потеря времени, но и большое количество непродуктивных отходов. При демонтаже легко рвется мокрая вата, некоторые листы необходимо полностью заменить на новые. Как правило, такие убытки никто не планирует и не учитывает при расчете количества утеплителя.В результате требуется повторное посещение магазина стройматериалов.

    Шаг 4. Положите гидроизоляцию поверх утеплителя. Мы уже упоминали, что для этих целей необходимо использовать только специальную инновационную мембрану, она пропускает пар и задерживает воду. Мембрана также перекрывается и фиксируется степлером.

    Шаг 5. Выложите черновой пол. В качестве финишного покрытия выбран ламинат, под который требуется прочная основа.Доски прибивают плотно, но специально стягивать их клиньями не нужно. Допускаются зазоры не более одного сантиметра. Каждую доску необходимо вбить не менее чем по два гвоздя с каждой стороны, иначе в процессе эксплуатации они погнутся. Это очень нежелательное явление, особенно для ламината - поднимается легкий налет, при ходьбе появляются крайне неприятные скрипы.

    Ликвидировать их непросто, нужно полностью удалить ламинат, выровнять доски чернового пола и заново переделать покрытие.Как показывает практика, гораздо выгоднее и экономически, и по времени точно следовать рекомендованным технологиям, чем потом устранять допустимый брак.

    Черновой пол на втором этаже готов, можно продолжить строительство фасадных стен. Отделку перекрытия можно производить только после завершения монтажа кровли, отделки потолка и стен.

    Цены на половицы

    Доска пола

    Видео - Теплоизоляция деревянных полов

    Видео - Укладка пола по деревянным балкам на втором этаже

    Возможность неподдерживаемого перекрытия больших площадей значительно расширяет архитектурные возможности при проектировании дома. Положительное решение вопроса о балке позволяет «поиграть» с объемом комнат, установить панорамные окна, строя большие холлы. Но если расстояние в 3-4 метра перекрыть «деревом» несложно, то какие балки использовать на пролете 5 м и более - это уже сложный вопрос.

    Балки перекрытия деревянные - размеры и нагрузки

    Сделал деревянный пол в бревенчатом доме, пол трясется, гнется, появился эффект "батут"; хотим сделать деревянные балки перекрытия 7 метров; перекрывать нужно помещение длиной 6, 8 метров, чтобы не подпирать бревна на промежуточных опорах; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; а если хотите сделать бесплатную верстку - такие вопросы часто задают форумчане.

    Maxinova Пользователь FORUMHOUSE

    Мой дом размером 10х10 метров. На потолок «накинул» бревна, длина их - 5 метров, сечение - 200х50. Расстояние между лагами 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а вы стоите в другой, на полу возникает довольно сильная вибрация.

    И этот случай далеко не единственный.

    elena555 Пользователь FORUMHOUSE

    Не могу понять, какие балки нужны для перекрытий.Мой дом 12х12 метров, 2-х этажный. Первый этаж - газобетон, второй - чердак, деревянный, перекрытый брусом 6000х150х200мм, уложенным через каждые 80 см. Бревна укладываются на двутавровую балку, которая опирается на столб, установленный посередине первого этажа. Когда я иду по второму этажу, я чувствую дрожащий звук.

    Балки для длинных пролетов должны выдерживать большие нагрузки, поэтому, чтобы построить прочный и надежный деревянный пол с большим пролетом, их необходимо тщательно рассчитать.Прежде всего, нужно понять, какую нагрузку выдерживает деревянное бревно того или иного сечения. А затем продумайте, определив нагрузку на балки перекрытия, какое черновое и чистовое покрытие пола потребуется сделать; как будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилой мансардой над гаражом.

    Leo060147 Пользователь FORUMHOUSE

    1. Собственная нагрузка на все элементы конструкции перекрытия.Сюда входит вес балок, изоляции, крепежа, напольного покрытия, потолка и т. Д.
    2. Эксплуатационная нагрузка. Сервисная нагрузка может быть постоянной или временной.

    При расчете эксплуатационной нагрузки учитывается масса людей, мебели, бытовой техники и т. Д. Нагрузка временно увеличивается с приходом гостей, шумными торжествами, перестановкой мебели, если ее отодвинуть от стен к центру комнаты.

    Поэтому при расчете эксплуатационной нагрузки необходимо продумать все - вплоть до того, какую мебель планируется установить, и есть ли возможность в будущем установить спортивный тренажер, который к тому же весит не один килограмм.

    Для нагрузки, действующей на деревянные балки перекрытия большой длины, приняты следующие значения (для мансардных и межэтажных перекрытий):

    • Мансардный этаж - 150 кг / кв.м. Где (согласно СНиП 2.01.07-85) с учетом запаса прочности - 50 кг / кв.м - нагрузка от собственного веса пола, а 100 кг / кв.м - нормативная нагрузка.

    Если на чердаке планируется хранить вещи, материалы и другие предметы домашнего обихода, то нагрузка принимается 250 кг / кв.м.

    • Для межэтажных перекрытий и перекрытий мансардного этажа общая нагрузка принимается из расчета 350-400 кг / кв.м.

    Доски внахлест от 200 до 50 и другие ходовые размеры

    Это балки на пролет 4 метра, разрешенные стандартами.

    Чаще всего при строительстве деревянных полов используются доски и балки так называемых погонных размеров: 50х150, 50х200, 100х150 и др. Такие балки соответствуют нормативам ( после расчета ), если планируется перекрыть проем не более четырех метров.

    Для перекрытия длиной 6 метров и более размеры 50x150, 50x200, 100x150 больше не подходят.

    Брус более 6 метров : тонкости

    Балка пролетом 6 метров и более не должна изготавливаться из бруса и досок ходовых размеров.

    Следует помнить правило: прочность и жесткость пола в большей степени зависит от высоты балки и в меньшей степени от ее ширины.

    На балку перекрытия действует распределенная сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «встык», а с запасом прочности и допустимым прогибом. Это обеспечивает нормальное и безопасное перекрытие операций.

    50х200 - перекрытие для проема 4 и 5 метров.

    Чтобы рассчитать нагрузку, которую выдержит пол, необходимо обладать соответствующими знаниями. Чтобы не вникать в формулы сопротивления (а при строительстве гаража это однозначно излишне), рядовому застройщику достаточно просто воспользоваться онлайн-калькуляторами для расчета деревянных однопролетных балок.

    Leo060147 Пользователь FORUMHOUSE

    Самостроитель чаще всего не является профессиональным дизайнером. Все, что он хочет знать, - это то, какие балки нужно смонтировать в полу, чтобы он отвечал основным требованиям прочности и надежности. Это то, что позволяют рассчитать онлайн-калькуляторы.

    Эти калькуляторы просты в использовании. Чтобы произвести необходимые расчеты, достаточно ввести размеры лаг и длину пролета, на которую они должны перекрывать.

    Также для упрощения задачи можно использовать готовые таблицы, представленные гуру нашего форума с ником Roracotta .

    Roracotta Пользователь FORUMHOUSE

    Я потратил несколько вечеров на изготовление таблиц, понятных даже начинающему строителю:

    Таблица 1. Приведены данные, отвечающие требованиям минимальной нагрузки для полов второго этажа - 147кг / кв.м.

    Примечание: поскольку таблицы основаны на американских стандартах, а размеры пиломатериалов за рубежом несколько отличаются от разрезов, принятых в нашей стране, в расчетах нужно использовать столбец, выделенный желтым цветом.

    Таблица 2. Приведем данные о средней нагрузке на перекрытия первого и второго этажей - 293 кг / кв. м.

    Таблица 3. Вот данные для расчетной повышенной нагрузки 365 кг / кв.м.

    Как рассчитать расстояние между двутаврами

    Если внимательно прочитать таблицы, представленные выше, становится понятно, что с увеличением длины пролета, в первую очередь, необходимо увеличивать высоту бревна, а не его ширину.

    Leo060147 Пользователь FORUMHOUSE

    Можно изменить жесткость и прочность лага вверх, увеличив его высоту и сделав «полочки». То есть изготавливается деревянный двутавр.

    Самостоятельное производство клееного бруса

    Одним из решений перекрытия длинных пролетов является использование деревянных балок в перекрытиях. Рассмотрим пролет в 6 метров - какие балки выдержат большую нагрузку.

    По типу сечения длинная балка может быть:

    • прямоугольный;
    • балка двутавровая;
    • коробчатый.

    Среди самостроителей нет единого мнения, какой раздел лучше. Если не брать в расчет покупные изделия (сборные двутавры), то на первом месте простота изготовления в «полевых условиях», без использования дорогостоящего оборудования и инструментов.

    Просто дед пользователь FORUMHOUSE

    Если посмотреть на поперечное сечение любого металлического двутавра, можно увидеть, что от 85% до 90% массы металла сосредоточено в «полках».На соединительную стену приходится не более 10-15% металла. Делается это расчетом.

    Какую доску использовать для балок

    По прочности материалов: чем больше сечение «полок» и чем дальше они отстоят друг от друга по высоте, тем большие нагрузки выдержит двутавр. Для самостоятельного застройщика оптимальной технологией изготовления двутавра является простая коробчатая конструкция, в которой верхняя и нижняя «полки» выполнены из плоско уложенной доски.(50х150мм, а боковые стенки из фанеры толщиной 8-12 мм и высотой от 350 до 400 мм (определяется расчетом) и т. Д.).

    Фанера прибивается к полкам или прикручивается саморезами (только не черного цвета, на резку не годятся), а нужно установить на клей .

    Если установить такой двутавр на шестиметровый пролет с шагом 60 см, то он выдержит большую нагрузку. Дополнительно можно установить двутавр на 6-метровый потолок с утеплителем.

    Также по аналогичному принципу можно соединить две длинные доски, собрав их в «пачку», а затем положить их друг на друга по краю (взять доски 150х50 или 200х50), в результате сечение бруса будет 300х100 или 400х100 мм.Доски насаживаются на клей и стягиваются штырями или насаживаются на глухаря / дюбеля. К боковым поверхностям такой балки также можно прикрутить или прибить фанеру, предварительно смазав ее клеем.

    Также интересен опыт пользователя форума под ником Taras174, , решившего самостоятельно изготовить клееный двутавр для перекрытия пролета 8 метров.

    Для этого участник форума купил листы OSB толщиной 12 мм, разрезал их на пять равных частей по длине.Потом купил доску 150х50 мм, длиной 8 метров. Фрезой «ласточкин хвост» выбрал паз в середине доски глубиной 12 мм и шириной 14 мм - так получилась трапеция с удлинением вниз. OSB в пазах Taras174 приклеивается полиэфирной смолой (эпоксидной), предварительно «прострелив» полоску стеклопластика шириной 5 мм степлером до торца плиты. Это, по мнению участника форума, укрепило бы дизайн. Для ускорения высыхания склеиваемый участок прогревался утеплителем.

    Тарас174 Пользователь FORUMHOUSE

    На первом пучке тренировался "набивать руку". Вторую сделал за 1 рабочий день. По стоимости с учетом всех материалов включаю сплошную доску 8 метров, стоимость бруса 2000 руб. за 1 штуку

    Несмотря на положительный опыт, такой «скваттер» не избежал ряда критических замечаний наших специалистов. А именно.

    Преимущество многоэтажного дома очевидно - большая жилая площадь при тех же внешних габаритах. Образно говоря, разместив пол на полу, можно увеличить полезное пространство вдвое.

    Это на самом деле несложно, единственное, что нужно заранее продумать, - это дизайн полов. Бетон перегружает стены, а со сталью трудно обращаться.

    Паркет между этажами - лучший выбор для загородного дома ... Важно только точно рассчитать его параметры и выбрать качественные материалы.

    Устройство для деревянных полов

    Пожалуй, это лучший вид полов, он выгодно отличается простотой изготовления и доступностью материалов.К тому же для его создания используется только древесина, что обеспечивает экологичность при достаточной надежности. Устройство перекрытия по деревянным балкам не представляет особой сложности, его основные составляющие:

    • балки несущие;
    • направляющие штанги;
    • черновой потолок;
    • цоколь верхнего этажа;
    • изоляция;
    • гидроизоляция;
    • декоративное покрытие.

    Брус придаст всей конструкции необходимую прочность и надежность.Он может быть цельным или склеенным из нескольких слоев. Цельные бревна небольшого диаметра - хорошая замена брусу. Доски также могут служить основой для конструкции, но такие полы имеют существенные ограничения по длине пролета и нагрузке.

    В принципе, брус может быть из любого дерева, но лучше выбрать лиственницу или сосну. Твердая древесина имеет несколько иную структуру и меньшую прочность на изгиб. Такое перекрытие может не выдержать постоянной нагрузки.

    Основание будущего пола и потолка соответственно монтируется на несущую конструкцию из параллельных балок.Это может быть подготовленная доска или листовой материал на древесной основе. На готовое основание (на втором этаже) укладывается напольное покрытие, снизу делается полноценный потолок.

    Особенностью данной конструкции является свободное внутреннее пространство для использования. Заполняется любым материалом с теплоизоляционными или звукопоглощающими свойствами. Это поможет сохранить тепло в помещении и обеспечит надлежащий уровень звукоизоляции.

    Выбор материала

    Прежде всего, эта конструкция функциональна, поэтому межэтажное перекрытие по деревянным балкам должно быть надежным.Важно понимать, что он должен выдерживать не только свой вес, но и вес мебели, расположенной на верхнем этаже, и вес людей, находящихся там. Следовательно, к используемому материалу, особенно к балкам, предъявляются высокие требования к качеству.

    Как уже было сказано, лучший материал для бруса - хвойное дерево. К выбору дерева следует отнестись со всей возможной ответственностью. Основные требования к материалам:

    • минимальная влажность, ее значение не должно превышать 14%;
    • Минимум
    • узлов на единицу длины;
    • не должно быть ярко выраженной крестовины;
    • без трещин, гнили, изменения цвета, следов вредителей.

    Для обеспечения долговечности пола все деревянные поверхности предварительно обрабатываются антисептиком и пропитываются специальными составами, снижающими горючесть материала. Это гарантирует долговечность конструкции и защищает от возгорания.

    Разновидности полов по способу крепления

    Несущие балки надежно прикреплены к стенам. Есть два основных способа их крепления: установка в розетку или использование дополнительных креплений.

    Установка балки в пазы

    Этот метод отлично подходит для кирпичных домов, зданий из шлакоблоков и подобных материалов. Для крепления бруса нужно сделать в стене паз (паз). Размеры паза должны быть на 2-3 см больше толщины и ширины бруса, глубина варьируется от 100 до 150 мм. Обеспечить гидроизоляцию стыка с помощью обычного рубероида несложно, им наматывают торцы балок, утопленные внутрь стены.

    Использование металлических зажимов

    Если нет возможности утопить балки в стене, можно использовать внешние стальные крепления. Технически этот способ проще, но обеспечивает меньшую прочность, поэтому деревянный пол выдержит меньшие нагрузки. Подобное навесное крепление можно использовать при устройстве небольших перекрытий или между первым этажом и мансардой (мансардой) садового домика.

    В продаже имеются хомуты различной формы, одни предназначены для крепления к стене, другие - на внутренние или внешние углы.С выбором оптимальной конфигурации несущих элементов проблем точно не возникнет.

    Основные параметры балки для балки

    Параметры балок напрямую зависят от геометрических размеров помещений нижнего и верхнего этажей, их целевого назначения. Расчет параметров - важный этап создания межэтажного перекрытия; От этого во многом зависит надежность и долговечность всей конструкции.

    Форма и сечение

    Прямоугольная балка считается оптимальным материалом для изготовления балок.Установленный на краю, он имеет достаточный запас прочности и высокую надежность. Иногда в качестве несущих конструкций используют кругляк или пиломатериалы определенного профиля, например двутавра.

    Точные параметры балки напрямую зависят от предполагаемой нагрузки, длины пролета и расстояния между соседними балками. Кстати, вовсе не обязательно самостоятельно рассчитывать все параметры, можно воспользоваться готовыми таблицами и диаграммами.

    Расчет длины

    Рассчитать длину балки просто - это пролет плюс допуски на заделку в пазы.Независимо от сечения, не рекомендуется делать пролеты шириной более 6 м, это неизбежно приведет к провисанию, которое может закончиться аварией. При необходимости сделать деревянный пол большего размера можно выйти из положения, установив опоры и опоры в виде колонн из того же бруса.

    Количество материала

    Для удобства расчета количества материала будет нелишним набросать схему будущего перекрытия. При этом следует учитывать, что расстояние от крайних балок до стены будет примерно 50 мм, а остальные будут равномерно прокладываться между ними с таким же интервалом (0.5–1,0 м).

    Этапы изготовления межэтажных перекрытий

    После того, как расчеты завершены, материал закуплен, можно приступать непосредственно к устройству деревянного пола. Процесс изготовления не очень сложный, но чтобы облегчить работу, желательно все делать с помощником, особенно это актуально при изготовлении плит большой ширины.

    Монтаж балок

    Оптимальный вариант для жилого дома с полноценным вторым этажом - установка балок в пазы.Делать пазы можно как на этапе строительства, что намного проще, так и после возведения здания. Работа начинается с наружных балок, которые будут располагаться в непосредственной близости от боковых стен.

    Из бруса вырезается заготовка необходимой длины, концы обрезаются дисковой пилой или ручной ножовкой под углом около 60 градусов. Особой аккуратности не нужно, важно создать древесине условия для дыхания.

    Примечание! Часть бруса, которая будет скрыта в стене, пропитывается битумной мастикой (кроме торца) и обматывается рубероидом.

    Балка вставляется в паз, под нее кладется пластина толщиной 20–30 мм. С помощью уровня контролируют правильность установки, балка должна лежать строго горизонтально. Первая и каждая пятая балка дополнительно закрепляется анкерными болтами или стальными пластинами.

    Эту процедуру повторяют с другой концевой балкой. Для управления самолетом между крайними балками временно укладывают доску, поверх нее - обычный строительный уровень ... Благодаря такой несложной конструкции легко подобрать толщину вагонки к каждой последующей балке.

    Черепной стержень

    Черепная планка - планки с поперечным сечением примерно 50 х 50 мм, которые крепятся с обеих сторон балки. Его задача - удерживать рулон, используемый как черновой потолок. Блок желательно использовать только при установке потолка сверху.

    Рейки нарезаются по длине балки, закрепляются саморезами. К ним прикреплен свиток. Этот способ прост и не требует чрезмерных физических усилий, нет необходимости держать детали чернового потолка на весу, но он значительно уменьшает пространство внутри потолка, которое можно использовать для укладки утеплителя и звукоизоляции.

    Если монтировать внахлест снизу, то технологию работы можно значительно упростить, обходясь без черепной планки, тогда рулон будет крепиться с помощью саморезов непосредственно к балкам.

    Создать черновой потолок

    В большинстве случаев для создания основы потолка удобно использовать листовой древесный материал. Легко монтируется и прочный. Для работы достаточно вооружиться отверткой и саморезами.

    При использовании черепной планки материал разрезают на полосы равной ширине пролета, укладывают, закрепляя саморезами.Если черепной блок не установлен, можно использовать материал любого размера, единственное условие - нужно следить за тем, чтобы соседние плиты сходились на балке.

    Теплоизоляция и пароизоляция

    Даже если между жилыми этажами создается перекрытие, внутри стоит уложить теплоизоляционный материал, желательно минеральную вату. Он полностью заполнит пространство, сбережет тепло и будет хорошей защитой от шума.

    Под утеплителем, особенно если на нижнем этаже находится кухня, ванная или другое помещение с повышенной влажностью, нужно проложить слой пароизоляции.Он защитит потолок от проникновения пара, убережет дерево от влаги, которая будет конденсироваться внутри. Листы укладываются внахлест, стыки дополнительно фиксируются строительным скотчем.

    Гидроизоляция

    Поверх готового изоляционного пирога укладывается гидроизоляционная пленка. Его задача - перекрыть путь влаге сверху, чтобы она не просочилась к уплотнителю. Края пленки должны перекрывать друг друга не менее чем на 10 см с каждой стороны. Строительная лента обеспечит дополнительную защиту от возможных протечек, как в случае с пароизоляцией.

    Черновой этаж следующего этажа

    Для создания основы под настил можно использовать доску, многослойную фанеру, листы OSB, ДСП достаточной толщины. Крепеж подбирается под выбранный материал, для плит это саморезы, для досок подходят гвозди. Работая с листовым материалом, как и при создании чернового потолка, нужно следить за тем, чтобы плиты стыковались только по балкам.

    Отделка пола и потолка

    Собственно работа практически закончена, осталась только облицовка.Здесь техника зависит исключительно от выбранного материала. Пол последнего этажа можно покрыть бюджетным линолеумом, элитным паркетом или выбрать золотую середину - ламинат. Материалом для потолка может быть гипсокартон с последующей покраской, пластиковые потолочные панели, вагонка.

    Перекрытие из дерева - лучший выбор для загородного дома. Он прост в установке, прочен и долговечен. Это именно то перекрытие, которое вы можете сделать сами. Он прослужит долго, не требует особого ухода и благодаря исключительно натуральным материалам является отличным решением для детской комнаты, может быть выполнен как на верхнем, так и на нижнем этажах.

    Деревянные перекрытия между этажами обычно используются в малоэтажном частном строительстве домов из дерева, кирпича или пеноблоков. У деревянных полов есть ряд преимуществ: они не утяжеляют конструкцию, позволяют обходиться без привлечения тяжелой техники, обладают достаточной прочностью и приемлемой ценой.

    Выбор материала для деревянных полов

    Деревянные перекрытия устраивают пролетом не более 8 метров. В качестве основных несущих конструкций используются балки из бруса сечением от 50х150 до 140х240 мм или окоренного бревна соответствующего диаметра.Шаг балок определяется расчетом и обычно составляет от 0,6 до 1 метра. Для изготовления балок берутся только хвойные породы дерева - их прочность на изгиб намного выше, чем у лиственных пород. Бревна или брус нужно тщательно просушить под навесом. При постукивании прикладом топора лучи должны издавать звонкий чистый звук. Длина балок перекрытия должна быть такой, чтобы они плотно входили в гнезда кирпичной кладки или сруба.

    Кроме балок, для выполнения межэтажных перекрытий используют:

    • Черепные планки размером 50х50 мм - крепятся к нижней части балок с двух сторон и потолок нижнего этажа подшиты к ним;
    • Черновая доска верхнего этажа. Для этих целей можно взять любую доску, в том числе и не строганную;
    • Доска пола верхняя - доска строганная рифленая;
    • Изоляция. В качестве утеплителя в деревянных полах лучше использовать минеральные плиты или рулонный материал, так как волокнистая теплоизоляция, в отличие от пенопласта, не поддерживает горение и имеет хорошие звукоизоляционные свойства;
    • Пленка гидропароизоляционная, предназначенная для защиты изоляции от паров влаги;
    • Антисептик для древесины и битумной мастики, отделки рубероида;
    • Декоративное покрытие пола и потолка.

    Конструкция - из чего состоит деревянный пол

    Технология изготовления деревянных перекрытий между этажами

    Балки межэтажных перекрытий обычно укладываются в стены при строительстве дома, а все остальные работы по устройству полов проводится после строительства до начала отделочных работ. Перед выполнением перекрытий необходимо рассчитать нагрузку на перекрытия, на основании полученных данных подбираются размеры балок и шаг укладки.

    1. Балки перекрытия вставляются в кирпичную или блочную стену при кладке; для этого в стене делают специальные гнезда. Глубина гнезда должна составлять не менее половины толщины стены; можно пройти насквозь с последующей герметизацией паропроницаемым утеплителем.

    2. В деревянных постройках балки врезаются в верхний венец каркаса. Балки необходимо предварительно обработать антисептиком и просушить. Прямоугольные балки укладывают так, чтобы широкая сторона располагалась вертикально - при такой установке увеличивается их жесткость.Концы балок срезают под углом 60 °, обрабатывают битумной мастикой и обматывают рубероидом в два-три слоя. Сначала укладываются крайние балки на место. Их выравнивают с помощью длинной доски, кладенной на край, и выравнивают, при необходимости балки выравнивают с помощью подкладок из досок разной толщины, предварительно обработанных битумной мастикой и укладываемых в гнездо. Промежуточные балки совмещаются с доской, уложенной на внешние балки.

    3. После возведения стен и временной или постоянной кровли начинают возведение полов.К низу балок с обеих сторон подшивают черепные стержни. Их цель - поддержать черновой пол верхнего этажа и подшить потолок нижнего. Для черепных блоков потребуется сосновый брус толщиной 50 мм, обработанный антисептиком. Крепится к балкам перекрытия саморезами по дереву. На черепные бруски укладываются доски чернового пола. Для них можно использовать не строганную доску толщиной 15 мм - нагрузка на черновой пол невелика, поэтому на толстую доску тратиться не придется.Доски чернового пола укладывают перпендикулярно балкам, упирая их в черепные бруски, и закрепляют саморезами. Черновой пол также обрабатывается антисептиком.

    4. Гидропароизоляционная пленка, например, укладывается поверх чернового пола и балок перекрытия. Полосы пленки накладывают внахлест, стыки заклеивая скотчем. Поверх пароизоляционной пленки укладывается минеральный утеплитель в виде плит или рулонов. Толщина утеплителя должна быть такой, чтобы он не выступал над поверхностью балок.В качестве утеплителя могут использоваться и другие материалы: пенополистирол, керамзит, эковата. В этом случае необходимо обратить внимание на огнестойкость изоляционного материала.

    5. Балки верхнего этажа укладываются поверх балок перекрытия. Направление укладки лаг - поперек балок, шаг от 60 см до 1 метра. Бревна изготавливаются из бруса или доски толщиной не менее 40 мм и крепятся к балкам перекрытия с помощью металлических уголков, закрепленных саморезами.Между лагами можно уложить еще один слой минерального утеплителя, перекрывая стыки нижнего слоя теплоизоляции. Минеральный утеплитель также послужит звукоизоляцией для пола и потолка. Поверх второго слоя утеплителя укладывается гидроизоляционная пленка на случай разлива жидкости.

    6. Пол верхнего этажа по лагам зашивается чистовой паркетной доской, гипсокартоном или фанерой, на которую можно укладывать любое финишное покрытие: плитку, ламинат, линолеум или пробку. На саморезы крепится паркетная доска или фанера. Его можно устроить под финишным покрытием, а в качестве пароизоляции лучше использовать фольгированную пленку.

    Паркетные полы между этажами, в отличие от бетонных плит, не создают лишней нагрузки на фундамент, поэтому можно значительно снизить затраты на возведение мощного фундамента. Правильно выполненное перекрытие прочное и достаточно прочное, обладает хорошими тепло- и звукоизоляционными свойствами, к тому же натуральные материалы позволяют полу «дышать».

    Возможны два варианта устройства деревянного пола: если дом одноэтажный, то пол монтируется по бревнам, а если он многоэтажный, то пол каждого последующего этажа монтируется по деревянным балкам. Хотя в зависимости от конструкции и в одноэтажном доме возможно крепление деревянного пола к деревянным балкам. Поэтому дело не в выборе технологии, а в конструктивных особенностях постройки.

    Балки и перекрытия

    Обустройство пола второго этажа по деревянным балкам имеет свои технологические особенности.

    А именно:

    • Балки являются частью конструкции дома, делая его более прочным. Балки надежно крепятся к несущим стенам, что делает пол не менее надежным.
    • Легкие стройматериалы, которыми зашита нижняя часть пола.
    • Низкие затраты на возведение таких полов. Несмотря на это, у деревянного перекрытия второго этажа есть свои недостатки. Опираясь на несущие стены, он имеет повышенную шумоизоляцию, что негативно сказывается на проживании в таком жилище.Если задуматься и установить балки перекрытия второго этажа на звукоизоляционные накладки, то проблема будет решена. К сожалению, такой подход снижает несущие характеристики конструкции в целом.

    Балочное устройство

    Стоит отметить, что заменить пол в деревянном доме своими руками вполне реально, нужно лишь понимать принцип выполнения работ. Чтобы пол был качественным и прослужил долго, следует определиться с количеством балок.

    Для этого можно использовать специальные программы, но разработчики идут другим путем, опираясь на стандартные подходы:

    • Выбирается брус сечением 150х150 мм или 200х200 мм.
    • Расстояние между балками составляет 0,6 м.


    Как правило, сосна выбирается как самый недорогой и доступный строительный пиломатериал. В зависимости от того, кирпичное здание или деревянное, крепятся балки перекрытия. В кирпичном доме они закладываются в кирпичную кладку... В деревянной конструкции они укладываются на деревянную основу и крепятся металлическими скобами.

    Этот процесс требует особого подхода, который может основываться на определенных правилах:

    • Все деревянные конструкции, в том числе балки, следует обработать антисептиками и огнеупорными материалами.
    • Любые деревянные конструкции не должны быть смолистыми, так как это может привести к образованию конденсата.
    • Первую балку следует устанавливать на расстоянии 5 см от стены и не более.


    Как уже было сказано выше, монтаж балок перекрытия осуществляется в зависимости от конструктивных особенностей конструкции.

    Работа

    На втором этаже частного дома этажи расположены следующим образом. Для начала нужно со всех сторон балок прикрепить бруски. Брусья крепятся таким образом, чтобы при укладке досок они находились заподлицо с балками. Крепление должно быть надежным, так как по полу придется ходить.

    Снизу полностью зашивается перекрытие, которое в дальнейшем будет перекрытием первого этажа.Доски укладываются очень плотно, чтобы не было зазоров. После этого верхняя сторона вагонки покрывается слоем гидроизоляции или обычным глиняно-песчаным раствором.


    Его преимущество в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего необходимо дать ему высохнуть. Как вариант, можно уложить рубероид. Такие технологические операции увеличивают срок службы утеплителя.

    Пол второго этажа в деревянном доме должен быть теплым, а для этого между балками следует уложить теплоизоляцию.

    Можно использовать в качестве утеплителя:

    • обыкновенный шлак, который заливается в зазоры между балками;
    • минеральная вата;
    • Пенополистирол
    • ;
    • керамзит или опилки.

    В большинстве случаев используется минеральная вата из-за ее невысокой стоимости, легкости и простоты монтажа. Этот материал укладывается между балками, причем очень плотно, чтобы не было зазоров, тем более что работа с минеральной ватой позволяет его уплотнять.Это позволит получить качественное теплоизоляционное покрытие без всяких мостиков холода.


    В заключение, поверхность можно покрыть пароизоляцией, хотя в этом нет необходимости при финансовых трудностях.

    В качестве альтернативы можно использовать пену, но следует помнить, что она обладает положительной горючестью, несмотря на ее уникальные теплоизоляционные характеристики.

    Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и вывести их на второй этаж в достаточном количестве не так-то просто.

    После установки утеплителя можно приступать к изготовлению чистового покрытия второго этажа. Делается это по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепили снизу, а теперь нужно делать сверху. Главное, чтобы черновой пол был на одном уровне с балками.


    Есть еще один вариант отделки пола по балкам. Для этого поверх балок и в направлении, перпендикулярном направлению балок, крепят бревна.В этом случае получается вентилируемое пространство, что положительно сказывается на долговечности конструкции.

    Кроме того, такой подход позволяет монтировать плавающий пол, что позволяет снизить уровень шума в несколько раз.

    Сверху на бревно крепится обычная доска или листы ДСП. В этом случае следует предусмотреть зазоры между полом и стенами. В любом случае укладку пола можно завершить финишной отделкой, под которой подойдет линолеум, паркет или ламинат.

    Заключение

    Вывод напрашивается сам собой: вариант с теплым полом на втором этаже вашего дома - лучший выбор ... Как правило, это дополнительный комфорт и уют.

    Посмотрев видео, вы сможете больше узнать об этой технологии.

    Как сделать звукоизоляцию полов - Noisestop Systems

    Как сделать звукоизоляцию полов с помощью линейки звукоизоляционных материалов для полов от Noisestop Systems. Снижение воздушного и ударного шума между этажами за счет повышения звукоизоляции между этажами.Узнайте, какие звукоизоляционные материалы лучше всего подходят для звукоизоляции деревянных и бетонных полов. Эта статья расскажет, как сделать пол звукоизоляцией, если вы домовладелец или опытный застройщик. Решения по звукоизоляции пола от шумных соседей и звукоизоляции пола в соответствии с Частью E. Строительные нормы и правила.

    Ознакомьтесь с полным ассортиментом продукции для звукоизоляции полов здесь.

    Какой пол вы делаете звукоизоляцией?

    Двумя основными типами конструкции пола являются деревянные балки и половые доски или бетонные полы.Бетонные полы обладают высокой массой. Бетонные полы будут блокировать звуки из воздуха (разговор, телевидение). Звук удара (шаги, движущаяся мебель) будет передаваться через пол в комнату ниже. Если ваш пол состоит из деревянных балок и половиц, то проблемой могут быть как удары, так и звуки, исходящие от воздуха.

    Устранение звуков, исходящих из воздуха между деревянными полами, с помощью звукоизоляции пола

    Если вы хотите остановить звуки, распространяющиеся через деревянный пол, используйте звукоизоляцию пола между полом и балками потолка.Акустическая изоляция DFM между балками перекрытий - лучший способ снизить уровень шума, передаваемого по воздуху между этажами. Мы рекомендуем использовать звукоизоляцию пола толщиной 100 мм и плотностью от 60 кг / м³ до 80 кг / м³ для повышения звукоизоляции между этажами.

    Прекращение распространения воздушного и ударного звука приведет к высочайшему уровню звукоизоляции деревянных и бетонных полов. Акустические подложки - самый популярный метод звукоизоляции полов. Комбинация виниловых листов с массовой нагрузкой и акустической пены снижает уровень шума в воздухе и от ударов при нанесении на деревянные или бетонные основания.

    Если вы не хотите поднимать половицы, можно использовать альтернативный метод - положить на пол защитный экран Noisestop Barrier Shield. Виниловый лист высокой плотности с массовой загрузкой, который снижает уровень шума в воздухе. Эти маты быстро и легко укладываются и улучшают звукоизоляцию пола.

    Коврики Barrier Shield для повышения звукоизоляции деревянных полов

    Дополнительная информация

    Как сделать звукоизоляцию деревянных полов

    Чтобы остановить ударный шум через деревянные полы, вам необходимо постелить либо акустический мат, либо плавающий пол.Акустическое матовое покрытие поглощает ударный звук до того, как он перейдет в структуру пола. Эти подкладочные маты также уменьшают передачу воздушного шума между полами с деревянными балками и половыми досками.

    Наш ассортимент звукоизолирующих ковриков Noisestop F7, Noisestop Acoustic Underlay и Noisestop F7 + укладывается непосредственно на деревянные половицы. Используйте акустические подкладочные маты под большинством напольных покрытий, включая ковры, ламинат, инженерные полы, плитку и винил.Вы должны проверить отдельные звукоизоляционные материалы для пола на предмет подходящей отделки пола. Звукоизолирующие прокладки используются для обеспечения того, чтобы разделяющие полы соответствовали действующим Строительным нормам Части E.

    Акустическая подложка для блокирования воздушного и ударного шума через полы

    Дополнительная информация

    Как сделать звукоизоляцию бетонных полов

    Как мы упоминали ранее, бетонные полы имеют хороший уровень массы и плотности, это гарантирует, что воздушные звуки, такие как разговор и разговор, будут заблокирован.Звук удара, такой как звук шагов и движущихся объектов, будет передаваться через бетонный пол. Использование эластичного слоя на бетонном полу - лучший способ уменьшить ударный шум, передаваемый через бетонный пол. Коврик Noisestop раскатывается по бетонному полу в качестве упругого слоя между бетонным полом и отделкой пола. Состав матов поглощает ударный звук до того, как он перейдет в бетонный пол.

    Тонкие звукоизоляционные маты для блокирования звука удара через бетонные полы

    дополнительная информация

    Альтернативный метод звукоизоляции бетонных полов - использование плавающих полов.Плавающий пол Noisedeck 27 используется поверх бетонного пола для изоляции бетонного основания от готового пола.

    Дополнительная информация о звукоизоляции бетонного пола.

    Если вам нужна дополнительная информация о звукоизоляции полов любого типа, вы можете связаться с нами, позвонив нам по телефону 01423 339163 или отправив запрос.

    Реакция конструкции здания со стальным каркасом на горизонтальные и вертикальные пожары на нескольких этажах

    Основные моменты

    Реакция стального каркаса на горизонтальные пожары на нескольких этажах.

    Наибольшие напряжения возникают в противопожарных полах, примыкающих к холодным полам.

    Как тип пожара, так и количество этажей имеют существенное влияние на отказ.

    Одновременные движущиеся пожары представляют собой более тяжелый сценарий для стального каркаса.

    Abstract

    Во время предыдущих пожаров, таких как башни Всемирного торгового центра (WTC) 1, 2 и 7 в Нью-Йорке (2001 г.), Виндзорская башня в Мадриде (2005 г.) и здание Plasco в Иране (2017 г. ), пламя распространялось горизонтально по плите пола и вертикально к разным этажам.Такие пожары не считаются частью традиционного предписывающего конструктивного решения для пожаров. Недавно была разработана методика перемещающихся пожаров (TFM) для учета такого горизонтального перемещения пожаров. В десятке исследований изучалась структурная реакция стальных, бетонных и композитных конструкций на одноэтажный перемещающийся пожар. 5 из 6 исследований пожара с вертикальным перемещением были ограничены конструкциями с системой композитных ферм с большим пролетом, как в Башнях Всемирного торгового центра.Целью данной работы является исследование реакции существенно другой структурной системы, то есть типовой многоэтажной стальной рамы, на многократные пожары на нескольких этажах и различное количество пожарных этажей, включая горизонтальное и вертикальное распространение огня. Двухмерная 10-этажная стальная рама с 5 пролетами моделируется в программе конечных элементов LS-DYNA. Количество нескольких пожарных этажей варьируется от 1 до 10, и для каждого из этих сценариев исследуются 5 различных типов пожаров.Они включают в себя четыре сценария передвижного пожара и стандартный огонь. Всего рассмотрено 51 моделирование пожара. Проанализированы развитие прогибов, осевых сил, изгибающих моментов и коэффициент использования рамы. Результаты показывают, что наибольшие напряжения возникают в противопожарных этажах, примыкающих к холодным этажам, и их поведение не зависит от количества противопожарных этажей. Результаты показывают, что как тип пожара, так и количество пожарных этажей оказывают значительное влияние на время отказа (т.е. превышение несущей способности элемента) и тип механизма обрушения.В случаях с небольшим количеством противопожарных этажей (1–3) разрушение преобладает за счет потери прочности материала, а в случаях с большим количеством противопожарных этажей (5-10) разрушение преобладает за счет теплового расширения. Обрушение в основном вызывается втягиванием внешних колонн (пожары на 1–3 этажах; пожары на 1–9 этажах для 2,5% TFM) или раскачиванием каркаса в сторону очага возгорания (пожары на 5–10 этажах) . В этом исследовании оценивалась форма конструкции, отличная от предшествующей литературы, в рамках широкого диапазона сценариев пожара на нескольких этажах.Мы обнаружили, что, хотя вертикально перемещающиеся пожары приводят к большим осевым силам балки и начальным отклонениям, одновременные перемещающиеся пожары приводят к более короткому времени отказа и представляют собой более обременительный сценарий для исследуемой стальной рамы.

    Ключевые слова

    Моделирование

    Проектирование, основанное на характеристиках

    Структурный отклик

    Передвижные пожары

    Рекомендуемые статьиЦитирующие статьи (0)

    Просмотреть аннотацию

    © 2017 Авторы. Опубликовано Elsevier Ltd.

    Рекомендуемые статьи

    Ссылки на статьи

    Типы реконструкции старых деревянных полов с помощью бетонной плиты (а) ...

    Контекст 1

    ... Полы в старых жилых домах обычно состоят из деревянных балок, уложенных в зона растяжения и деревянные планки просто соединяются с деревянными балками. Чтобы увеличить сопротивление изгибу и сдвигу элементов пола, необходимо выполнить два основных последовательных этапа реконструкции, как схематично показано на рис.1: - деревянные доски удалены и заменены бетонной плитой, - деревянные балки армированы полосами из армированного углеродным волокном полимера (углепластика), приклеенного к нижней части ...

    Контекст 2

    .. . Первый шаг простой замены деревянной доски бетонной плитой (рис. 1а) включает три возможных механизма разрушения такого композитного элемента перекрытия под действием изгибающей нагрузки: разрушение бетонной плиты при сжатии, разрушение крепежных элементов при сдвиге. в зоне соединения бетон-древесина и разрушение при изгибе в зоне растяжения деревянной балки.В случае, если решающую роль играет последний механизм разрушения, ...

    Контекст 3

    ... зона соединения бетон-древесина и разрушение при изгибе в зоне растяжения деревянной балки. В случае, если последний механизм разрушения играет решающую роль, элемент пола нуждается в дополнительном усилении, включающем только деревянную балку, которое выполняется путем приклеивания полос углепластика к нижней стороне балки, подверженной растяжению, как схематически показано на Рис.
