Металлическая лестница: чертеж, фото и расчеты
Металлические лестницы своими руками + чертежи, схемы
Когда в жилом здании вы планируете 2-3 этажа требуется продумывать конструкцию, которая приведет на верхние ярусы. Чертеж металлической лестницы, который создан на основании замеров, помогает упрощать работу и делать процесс обустройства доступным.
Конструкция лестницы из металла обладает всеми требуемыми параметрами долговечности и безопасности. Именно по этой причине часто делают ставки на такой тип изделия.
Металл почти не подвержен воздействию коррозии, помогает выигрышно подчеркивать стиль помещения и привносит строгость и изящность дизайна.
Содержание:
- 1 Лестницы из металла
- 2 Подробности
- 2.1 Лестничная конструкция на косоурах
- 2.2 Какими могут быть лестницы из металла
- 2.3 Лестница из металла с улицы
Лестницы из металла
Глядя на невероятное разнообразие предлагаемых лестниц из металла можно понять, что их сможет своими руками делать даже тот человек, который не обладает опытом в таких воплощениях. Самое важное – сделать выбор в пользу той конструкцию, которую сможет начертить, подготовить и монтировать в пространстве помещения или за пределами.
Достоинства
- Лестницы из металла, которые ведут на второй этаж, способы придумать их в разных дизайнерских решениях.
- Они могут быть окрашены разными цветами, и потому есть шанс выбирать идеально подходящий под основную интерьерную картину.
- Материал не подвергается коррозионному воздействию при грамотной обработке, что дает возможность монтировать такие конструкции в разных условиях влажности, а еще при любых условиях климата.
- Структура изделия надежная и долговечная в плане безопасности. Применение косоуров из металла делает конструкцию куда прочнее.
- Лестницы могут быть и по простой схеме, и замысловатой.
- Монтаж изделия весьма простая, и потому ее можно осуществлять даже вдвоем.
Недостатки
- Основным минусом является громоздкость перил и сходней.
Но за счет умения современных разработчиков, вы сможете с легкостью выбрать схему, которая будет по максимуму соответствовать по нагрузку для того или иного помещения.
- Определенные элементы декора и изгибы сложно воплощать в жизнь без особых навыков.
Если основываться на приоритетах и минусах материала и конструкции в общем, можно делать выбор в пользу или даже против этого решения.
Подробности

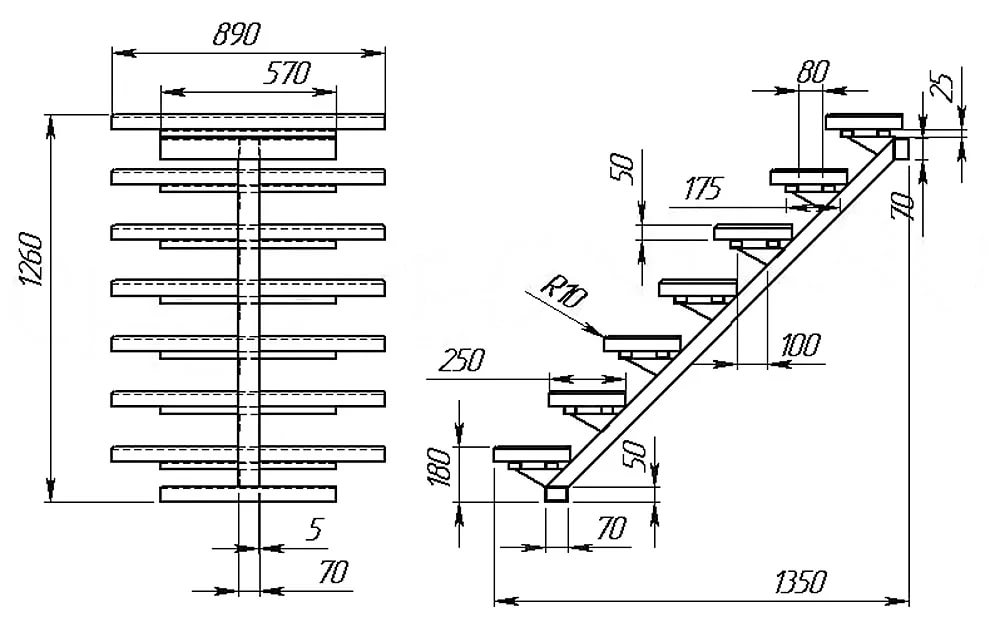

Лестничная конструкция на косоурах

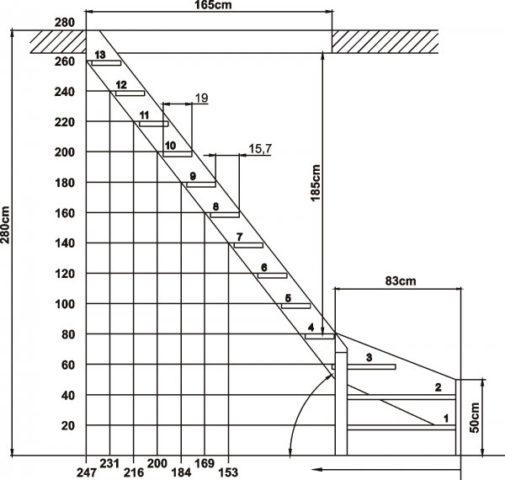

Чертеж лестницы из металла куда проще сделать, если структура будет обустроена посредством косоуров. Это обуславливается тем, что требуется просчитывать дистанцию для каждой ступни и подготовить материалы, которые в будущем будут закреплены на основании. Косоуры представляют собой базой, то есть основой в виде будущей лестницы. Она может быть сделана из разных материалов и быть прикреплена, как это требуется в помещении. Естественно, для покупки подходящих косоуров замеры все же требуется осуществлять. Дело в том, что конструкция должна соответствовать параметрам пространства, выделяемого под лестницу.
Достоинства
За счет того, что сходни, которые оборудованы с применением косоуров, заслужили призвание, а еще положительные качества подобного решения очевидные:
- Это помогает сделать рабочий процесс проще.
- Дает возможность с легкостью организовывать алгоритм действий.
- Подобные конструкции долговечные и прочные.
- За счет косоуров даже неопытный мастер или просто владелец дома, сможет реализовывать задумку и воплощать все в реальность.
- Такой элемент позволяет уделять больше времени элементам и экспериментам дизайнеров, которые украшают проекты лестницы для второго этажа.
Это далеко не все преимущества лестниц, которые закреплены на косоурах, каждый владелец дачного дома будет иметь все плюсы.
Недостатки
На схеме металлической лестницы требуется правильно определить размер базы под ступени, чтобы конструкция четко вписывалась в интерьерное оформление. Сделать подобные расчеты нетрудно. Достаточно просто измерять высоту, наклонный угол и ширину монтажа.
Как сделать чертеж
Сделать чертежи своими руками для лестничных конструкций из металла весьма просто. Для этого требуется осуществлять замеры пространства, где будут размещены ступени, которые ведут на второй этаж.
Материалы для замера
Для того, чтобы произвести замеры пространства, требуется иметь под рукой такие принадлежности:
- Строительная рулетка с максимальной длиной.
- Измеритель поверхностного уровня.
- Специализированный фломастер или мел, которым можно делать нужные отметки на полу, стене и потолке.
Это минимальное число принадлежностей, которые помогут быстро и качественно осуществлять процесс замера.
Материалы для чертежа
Чтобы схема была по максимуму точной, а также правильной, требуется еще произвести подготовку ряда канцелярских предметов, а точнее:
- Циркуль.
- Лист А4 или ватман.
- Линейка.
- Остро заточенные карандаши или черный маркер, у которого тонкий стержень.
Начертить схему требуется аккуратно и внимательно, чтобы при непосредственном процессе монтажа не допускайте погрешностей, которые трудно исправить.
Какие параметры требуется измерять
Чтобы не ошибиться и грамотно сделать чертежи собственноручно, требуется производить такие измерения:
- Высота от поверхности пола до начала уровня на втором этаже под подобранным наклонным углом.
- Дистанция от пола до ступеней – если вы планируете монтировать сплошные конструкции, укрепляя их на полу, то такой замер можно не проводить.
- Дистанция от самой высокой ступеньки, которая параллельна потолку. Такое пространство должно быть не меньше пары метров, чтобы человек с любым ростом, не сгибаясь, смог подняться на второй этаж.
- Чтобы грамотно делать лестницы из металла своими руками, требуется определять ширину будущих ступеней. При этом они должна быть не меньше ¼ метра.
- Высота перепонки, которая есть под ступенькой, еще важно рассчитать. Ее идеальный размер составляет 0.15 метров.
После проведения замеров можно перенести записанные характеристики на бумажный лист, создавая схему будущих сходней.
Нюансы, которые важно учитывать в процессе
При проведении замеров важно уделять особое внимание таким факторам:
- Вымерять высоту обязательно под определенным наклоном.
- Еще важно учитывать, что высоту будущих сходней должна быть на уровне 2-го этажа, а не на уровне потолка 1-ого квартирного яруса.
- При монтаже в доме лестницы из металла важно учитывать, что такие конструкции весят очень много. По этой причине требуется укреплять стены до начала работ или убедиться в прочности, если дом был построек недавно.
Рассмотрим разновидности лестниц.
Какими могут быть лестницы из металла
Дизайн домовых лестничных конструкций может сильно отличаться между собой, но каждый из них достоин и их часто выбирают владельцы загородных дачных домов. Конструкции лестниц из металла могут быть разными.
Винтовые | Подобные сходни помогают по максимуму сохранять полезное пространство в помещении. Ступени выгодно подчеркивают дизайнерскую изысканность и добавляют искру в основную картину пространственного интерьера. Единственное, что можно остановить – трудность самостоятельного составления чертежа.![]() |
Маршевые | Данный вариант обычно применяют для того, чтобы воплотить идеи по монтажу структур лестницы. Для подобного массива можно с легкостью нарисовать схему, даже если вы ранее не занимались подобным. Маршевые лестницы могут быть прямыми, вести на второй этаж или с поворотами (это поможет сэкономить пространство). Измерять параметры, нужные для чертежей любого вида сходней, нетрудно. Достаточно, чтобы у вас под рукой были все приспособления и инструменты. Непосредственный монтаж конструкции тоже элементарный.![]() |
Навесные | Могут быть конструкции, которые ведут на второй этаж, держащийся на стене. Под эти конструкции не устанавливают подпорки. База для держащей и несущей нагрузки конструкции – это стена. По этой причине до начала работ убедитесь в том, что стены прочные и готовы выдерживать высокие нагрузки. Если да, то можно оборудовать навесные лестницы из металла. Они помогут вам сэкономить пространство, а также сделать стиль помещения изысканным. |
В чем достоинства чертежей
Когда будет начерчена конструкция для будущей лестницы, человек облегчит задачу в процессе монтажа сходней. Это помогает:
- Делать монтажный процесс быстро.
- Чертежи, сделанные собственноручно, сэкономят средства.
- Включить в процесс разработки плана конструкции фантазию.
- Сделать лестницу, о который вы мечтали, а не по шаблону компаний.
- Почувствовать себя настоящим владельцем дома.
- Исключить банальные стеновые шаблоны дома.
- Делать идеальную конструкцию, которая впишется в интерьер.
По этой причине требуется отдавать должное вопросу самостоятельного выполнения работ по чертежам в планировании будущей лестницы.
Лестница из металла с улицы

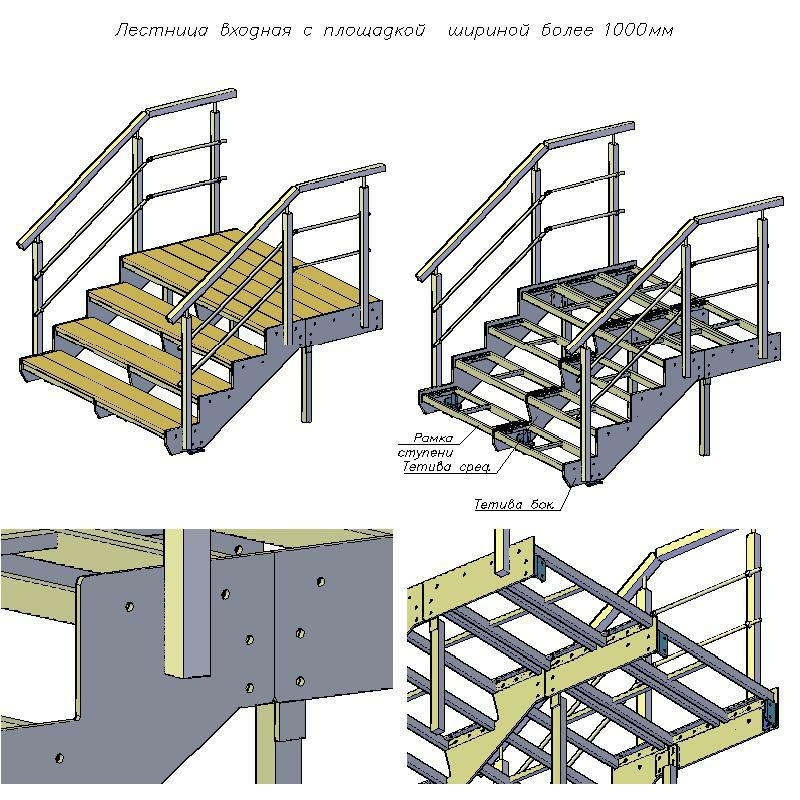

Металл является материалом, который допускается применять во всех пространствах. По этой причине решение обустраивать ступени, которые ведут на второй этаж с уличной стороны, вполне допускается.
Достоинства
- Материал не будет портиться от воздействия факторов климата.
- При грамотной обработке особыми средствами прослужит много лет, не меняя исходного вида.
- При оборудовании ступенчатой конструкции на улице можно допустить определенные огрехи при измерении пространств, а определенные замеры вовсе не нужны.
- Сходни из металла идеально вписываются под любые домовые фасады.
Достаточно лишь окрашивать изделие в цвет, который соответствует по максимуму.
- Если выбирать эксклюзивный вариант дизайна, с необычными линиями или красивыми изгибами, можно украшать вид дом с уличной стороны.
Недостатки
Нет удобство в холодное время, а ступеньки могут стать скользкими при выпадении осадков. Но это можно предотвращать, монтируя особые ограничители на ступенчатых краям.
Как облегчать работы
- Чертежи лестницы из металла помогают правильно и по максимуму эффективно осуществлять процесс лестничного монтажа. По этой причине не следует пренебрегать таким фактором. Грамотно продуманная схема помогает сделать все элементы ступеней практичным, даже изысканным. Ступенчатая структура помогает украшать, облагораживать и добавлять новые решения в интерьере загородного дома.
- Но еще облегчить работу можно, если пригласить помочь знакомых или родственников.
При работе в паре или втроем монтажный процесс будет выполнен куда качественнее и быстрее. Главное, чтобы вы грамотно распределять задачи среди помощников.
- Можно заранее прописать для себя подробную пошаговую инструкцию, чтобы четко по ней действовать. Это помогает не только не упускать важные детали, каждая из которых ощутимо воздействует на конечный результат трудов.
Чтобы все получалось на высочайшем уровне, не следует удерживать себя в таких рвениях. Естественно, своими руками начертить и монтировать лестницу из металла непросто. Но следует бросать вызов таким трудностям и выигрывать такую эстафету. Когда в доме появляется лестница, сделанная собственноручно, ощущение гордости наполнит и вдохновит на новые победы.
Чертежи металлических лестниц разных конструкций: подготовка проекта, варианты, эскизы
Содержание:
- Почему чертеж лестничных конструкций необходим
- Как сделать чертеж металлической лестницы
- Проведение замеров на месте установки лестницы
- Какие параметры нужно замерить
- Выполнение чертежных работ
- Как правильно читать чертежи лестниц из металла
Дизайнерское оформление современных интерьеров диктует свои правила. Деревянные междуэтажные лестницы уже не так популярны. На смену им приходят практичные и стильные металлические конструкции, особенно распространенные в лофт-стилистике.
При проектировании жилого дома в несколько этажей необходимо уделить особое внимание конструкции лестниц из металла, которая должна быть не только надежной, удобной и безопасной, но гармонично вписываться в интерьер помещения.
Почему чертеж лестничных конструкций необходим

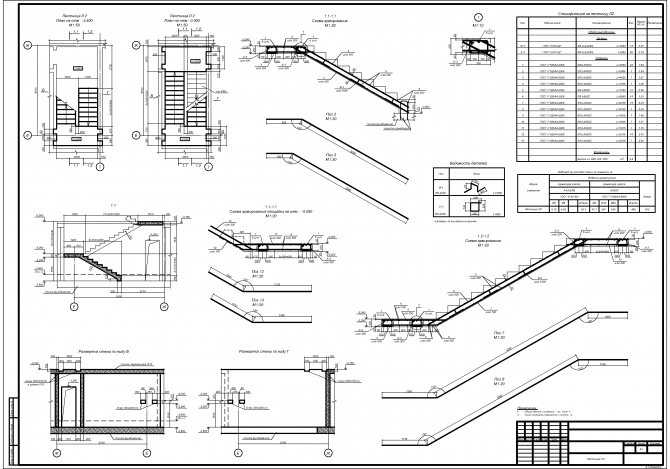

Для того, чтобы проект был наглядным и понятным, оптимальным решением будет создать чертежи металлических лестниц. Подобные эскизы на основе замеров позволят рационально распределить и спланировать пространство комнаты. Кроме того, работа над воплощением проекта будет продвигаться быстрее и легче. Но необходимо выбрать конструкцию, соответствующую параметрам и планировке помещения. В этом случае и монтаж не составит труда.
На схеме можно отобразить особенности конструкции (с поворотом, прямая и проч.), а также указать размеры.
Как сделать чертеж металлической лестницы
Существуют различные варианты металлических лестниц, поэтому эскиз лестницы для коттеджей или частных домов будет выполняться с учетом особенностей конкретной конструкции:
- Выбор места для установки. На рисунке изображается вид помещения сверху;
- Обозначение на плане лестницы в масштабе;
- Далее отмечаются ступени, переходные площадки (если необходимы), а также указывается направление движения;

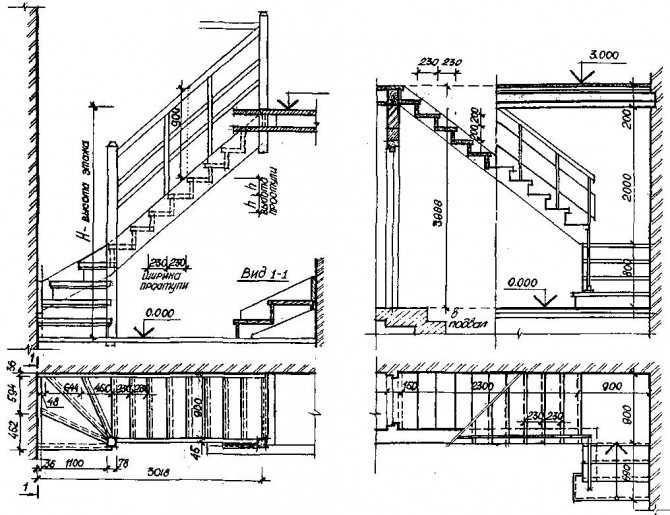

- Для наглядности создается план сбоку, в разрезе.
Наносятся отметки потолка, пола и стен, общей высоты лестницы и перил;
- Помимо этого, более подробные планы включают и детальное указание параметров всех элементов. Это нужно для того, чтобы верно оформить заказ необходимых комплектующих.
Для определения точной стоимости можно произвести расчет лестницы онлайн на сайте.
Проведение замеров на месте установки лестницы
Создавать проект металлической лестницы начинают только после проведения необходимых замеров в том месте, где планируется установка. Металлическая лестница на второй этаж монтируется в строгом соответствии с планом, поэтому так важны правильные и точные расчеты. Особенно это касается ширины потолочных проемов, высоты потолка и свободного пространства вокруг.
Какие параметры нужно замерить
Для того чтобы создать грамотный проект железный лестницы, необходимо снять следующие замеры:
- высоту от пола до перехода на второй этаж с учетом выбранного угла наклона;
- ширину потолочного проема;
- расстояние от самой верхней ступени до потолка.
Высота должна быть от 2-х метров;
- расстояние от ступенек до пола;
- толщину перекрытий;
- ширина ступеней должна быть 25 и более сантиметров;
- размер перекладины ступенями (от 15 см).
Если замер лестницы будет сделан с учетом этих нюансов, конструкция такого типа в итоге получится безопасной и надежной, а производство не потребует доработок.
Если же необходима металлическая уличная лестница, ряд замеров можно не делать, так как пространства вне дома гораздо больше.
Выполнение чертежных работ
Эскизы металлических лестниц можно сделать самостоятельно или поручить эту работу специалистам.
По точному чертежу и с пошаговой инструкцией металлическая лестница своими руками может быть изготовлена в сжатые сроки.
Сложность чертежа зависит от выбранной разновидности междуэтажной лестницы. В частных домах чаще всего устанавливают прямые (маршевые), винтовые или модульные каркасные образцы. Как правило, изображается конструкция металлической лестницы на эскизе с видом сбоку и сверху.
Для выполнения проектных работ можно использовать строительный калькулятор, а также одну из специальных инженерных программ. Рекомендуется создавать план в масштабе. Некоторые элементы, к примеру, те, которые не видны, лучше обозначать пунктиром или другим удобным способом.
Для наглядности и быстроты расчетов следует наносить на изображение параметры всех деталей (ступеней, ограждений, площадок и т.д.). Следует знать, что спроектировать лестницу из профильной трубы своими руками, сложнее и для этого может потребоваться консультация специалиста. Заручившись помощью опытного проектировщика можно смело приступать в работе. Такой проект проект будет надежным и безопасен.
Как правильно читать чертежи лестниц из металла

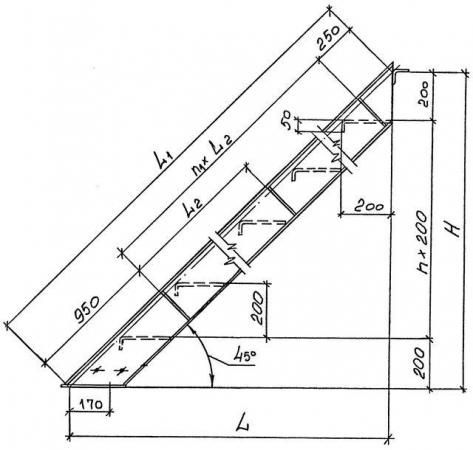

Вид лестницы на чертежах — это проекция на плоскость — вертикальную или горизонтальную в зависимости от типа плана. Выполняются обычно в одном сечении.
На рисунке также указывается направление движения. Верх обозначается «стрелкой», низ — «кружком». На некоторых схемах отмечаются размеры и угол наклона, а также параметры деталей. Лестничный марш показан на эскизе стрелкой, которая показывает уклон в положении «снизу-вверх». Стрелка начинается в нижней части марша.
Это основные моменты, которые нужно «прочитать» на схеме, прежде чем начать изготавливать лестницу в дом. На более подробных планах могут быть нанесены и другие отметки.
Спланируйте свою лестницу | Лестница Acadia
Шаг 1: Вдохновение
Когда вы впервые берете трубку, у вас, вероятно, уже есть некоторые идеи о том, какой должна быть ваша лестница. Однако не всем так везет.
Некоторые вопросы, которые следует задать себе, включают:
- Каков стиль вашего дома или бизнеса?
- Есть ли примеры, которые вам нравятся?
- Лестница какого стиля вас больше всего интересует?
Соберите вместе фотографии и заметки о том, какой вы представляете свою лестницу, и мы поможем вам воплотить ее в жизнь!
Шаг 2: Размеры
Размеры вашего помещения будут определять, какой тип лестницы можно построить. В зависимости от доступного места варианты вашей лестницы могут меняться.
В общем, помните об этих мыслях при измерении пространства:
- Небольшие помещения отлично подходят для винтовых лестниц и корабельных трапов.
- В больших помещениях можно разместить прямые лестницы и изогнутые лестницы, а также более сложные индивидуальные конструкции.
Этап 3: Размещение и функциональность
Прежде чем мы начнем строить вашу лестницу, нам потребуется дополнительная информация о конкретных приспособлениях и функциях вашей лестницы.
Мы будем задавать следующие вопросы:
- Ваша лестница будет находиться внутри или снаружи?
- Ваша лестница будет находиться в доме или в офисе?
- Будут ли дети или пожилые люди регулярно пользоваться лестницей?
- Лестницу какого типа вы хотите построить? (главная лестница, бонусная лестница, декоративная и т. д.)
- Лестница является частью нового строительства или реконструкции?
- Если ваша лестница является частью реконструкции, заменит ли она существующую лестницу?
- Если она заменяет существующую лестницу, будет ли она иметь ту же планировку и размеры или будет что-то совершенно новое?
Этап 4: Требования кодов
При строительстве индивидуальной лестницы также необходимо учитывать требования кодов. Эти требования различаются в зависимости от города и штата.
Вот что вы можете ожидать:
- Мы будем работать с вами и вашим подрядчиком, чтобы убедиться, что ваша новая металлическая лестница соответствует всем необходимым требованиям.
- Мы предоставим рабочий чертеж, адаптированный к вашему заказу, который вы можете передать в строительный отдел вашего города для проверки кодов.
Этап 5: Процесс разработки
После того, как мы соберем всю необходимую информацию и вы сможете подтвердить, что проект лестницы соответствует всем требованиям городского кодекса, мы можем официально начать процесс разработки, начиная с плана или план вашей лестницы.
Для разработки вашего чертежа нам потребуется следующая информация:
- Высота от готового пола до готового пола
- Ширина лестницы
- Общая конфигурация (прямая, Г-образная, с поворотом назад и т.д.)
- Доставка информация
- Если вам потребуются ограждения лестничной клетки или балкона
- Выбранный стиль косоуров, ступеней, перил
- Отделка и цвет лестницы
Шаг 6: Установка
После того, как вы утвердите план, мы изготовим и отправим Ваша лестница к вашему дому или бизнесу для установки.
- Лестницы Acadia поставляются через США
- Мы не осуществляем установку , но многие из наших лестниц могут быть установлены домовладельцем в качестве проекта «сделай сам». Большинство плотников и подрядчиков также могут установить наши лестницы.
Если вы в настоящее время работаете с подрядчиком, мы будем рады обсудить все детали с вами и вашей командой, прежде чем отправить готовый проект.
Готовы начать процесс проектирования лестницы Acadia? Заполните форму ниже, и один из наших консультантов по дизайну свяжется с вами в ближайшее время, чтобы обсудить детали вашего проекта и сроки!
«*» указывает обязательные поля
Стальные панели для лестниц — ограждения и поручни
«Stairapalooza» может быть не лучшее слово для этого, но guardrailapalooza определенно не лучше… Handrailapalooza? Нет, это тоже не то, но сегодняшняя статья именно об этом… о стальных ограждениях и деревянных поручнях на монументальной лестнице в моем проекте Oak Grove (на который мы сейчас ссылаемся по фактическому названию «Work214»).
Это не первый раз, когда я говорю об этой конкретной лестнице — первый раз это было около 6 месяцев назад, сразу после начала строительства, в посте под названием «Дизайн и графика интерьера лестничной клетки»… что гораздо больше захватывающий и взрывной, чем можно было бы предположить из названия. Именно в этом посте я начал показывать первоначальные чертежи этой лестницы (которые кажутся смехотворно сложными — сделать что-то простым почти всегда сложнее, чем может показаться), и первые несколько деталей начали появляться на месте. Я представил миру эту монументальную лестницу, показав вышеприведенную секцию, взятую прямо из Revit — в то время она должна была противопоставить скульптурные внутренние лестницы внешним и сильно сочлененным лестницам. Лестница, по которой я иду вверх по более темной «лестнице», видимой слева.
[щелкните, чтобы увеличить] Я не особенно люблю проектировать лестницы — усилия редко ценятся, за исключением тех из нас, кто этим зарабатывает на жизнь — но лестницы в этом конкретном проекте невероятно важны, потому что они являются единственным самый важный элемент дизайна во всем проекте. Это то, что вы видите с улицы, и они будут архитектурным элементом, с которым каждый человек, который посещает этот бизнес, будет взаимодействовать больше всего.
В оригинальный пост с изображением лестницы я включил лист из нашего набора строительных чертежей, который я перенес в Photoshop и добавил серый оттенок, чтобы выделить стальные панели, чтобы помочь сформулировать то, на чем я хотел, чтобы вы сосредоточились. Прежде чем мы перейдем к фотографиям процесса строительства, я просто хотел бы добавить, что окончательный вариант этой лестницы получился точно таким же, как и воображаемый вариант… Я всегда люблю, когда это происходит.
Я подумал, что добавлю несколько фотографий процесса установки этой лестницы, чтобы показать, насколько далеко продвинулся готовый продукт. Вы были бы удивлены, узнав, что клиент был действительно, действительно обеспокоен тем, как эти стальные панели выглядели в этот момент? У нас было несколько разговоров о воде и следах механической обработки, которые были хорошо видны на этих панелях, и, к счастью для меня, он едва ли желал дать мне презумпцию невиновности, когда я продолжал убеждать его, что они будут выглядеть великолепно и что это конкретная лестница в комплекте с этим стальным ограждением станет самой любимой вещью каждого человека в этом проекте.
Что есть.
Эти панели в тот период выглядели довольно грубо… они были грязные, немного ржавые, набитые всякой гадостью, которая совершенно не намекала на конечный продукт.
С этими панелями происходит многое – между деталями фальца, уголком, приваренным чуть ниже верхней части (чтобы удерживать все стальные пластины на одной линии друг с другом), металлическими стойками, которые в итоге держитесь за дубовый поручень – а когда территория усеяна хламом, сложно представить конечный продукт…
… но вы определенно можете получить намек на то, что будет дальше. Форма этой лестницы очень проста… но я не очень хотел, чтобы она воспринималась как лестница, поэтому я обшил всю ее сталью – я пытался скрыть более практичный характер лестницы и сделать ее более скульптурный.
, но в течение нескольких месяцев, несмотря на отсутствие деревянных перил, окончательного освещения, а также отделки деревянного пола, было немного холодно и больно.
[нажмите, чтобы увеличить] Вы любите рассматривать чертежи магазинов? Если вы этого не сделаете, прокрутите немного вниз, так как я включил чертежи лестницы и выделил стальной угол, который удерживает панели прямо, а также обеспечивает поддержку перил.
[нажмите, чтобы увеличить] Мне кажется, эти рисунки интересны тем, что даже рабочие чертежи, по крайней мере, после правильной разметки, выглядят как готовый продукт.
Вот крупный план угла и выступа поручня, о котором я все время говорю.
А вот несколько готовых изображений, которые я сделал, пока мы составляли список недостатков (просто обратите внимание на синюю малярную ленту на этих снимках, вы, несомненно, сможете ее заметить). и начало вашего пути вверх.
Третий уровень, вид вниз …
Нам все еще нужно отрегулировать встроенные светильники, расположенные под лестницей … не говоря уже о центральной части поручня, которая немного перекошена на данный момент это изображение был взят.
И, наконец, мы оказываемся на верхнем этаже, и вы можете видеть, как заканчиваются и перила, и ограждение.
Один вопрос, который я получал много, много раз, касался того, как эти стальные панели были обработаны, и процесс довольно минимален. Панели очищаются ацетоном, а затем покрываются оригинальным DTS Permalac (быстросохнущий лак) после того, как они установлены на место.
Наконец, последний снимок, на котором я вас оставлю, — это просто стойка регистрации — предмет, который встречает вас в начале вашего путешествия. Я чувствовал, что было бы важно включить стальные панели в стойку регистрации для непрерывности материала.
Я рад сообщить, что владелец согласился на использование этих стальных панелей, и хотя я не совсем уверен, что он любит их, он признал, что это нравится всем остальным.
Если у вас есть какие-либо вопросы, просто дайте мне знать, и я сделаю все возможное, чтобы ответить на них для вас. Использование стали в качестве материала внутренней отделки — один из моих любимых жестов, несмотря на то, что я делал это только дважды за свою 27-летнюю карьеру.
