Лестница своими руками из металла чертежи

Как сделать металлическую лестницу по чертежам своими руками

Как сделать металлическую лестницу своими руками? Вот вопрос, которым задаются многие люди, решившие не отдавать строительство своего гнёздышка на откуп работникам-профессионалам, а все сделать самостоятельно. Во-первых, дворцом, построенным своими руками, можно хвастаться до старости. Во-вторых, легенда о предке, который построил дом, наверняка будет передаваться из поколения в поколение!

Единственное, чтобы можно было спокойно спать и не бояться, что лестница не выдержит все возложенные на неё надежды и обязанности, можно только в том случае, если все работы проведены качественно, в частности, большое внимание придётся уделить расчётам, чертежам и подготовке к строительству. Возможно, стиль дома уже выбран, и под него отлично подходит металлическая лестница.

Почему именно она — металлическая лестница?

Итак, приступая к строительству лестницы, стоит учесть, что одним из лучших вариантов будет каркасная лестница. в частности, с каркасом металлическим. Она будет прочной, надёжной и крепкой. Металлические лестницы также бывают разные, можно скрыть каркас под облицовкой, а можно оставить металл как часть декора. Кстати, с точки зрения дизайна металлические лестницы невероятно выгодны, они позволяют фантазии развернуться в полной мере: можно играть с поворотами и углами наклона. Плюс ко всему металл выдержит всё — от веса человека до каких-нибудь тяжёлых резных перил из морёного дуба столетней выдержки.

Какими бывают металлические каркасы?

На одном косоуре (опора располагается посередине ступени).
На косоурах (ступень крепится на опору).
На тетивах (опора сбоку ступени).
На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
Винтовые (опора — столб в центре конструкции).

Скрыть или открыть?

Если бюджет ограничен. то стоит обратить внимание на скрытые каркасы. Скрытый или закрытый каркас означает, что каркаса видно не будет, он закрыт ступеньками. Дешевизна достигается за счёт внешнего облика: красотой такие каркасы не отличаются, а материал для них — дешёвые швеллеры с уголками. Разумеется, несмотря на цену, этакие конструкции будут надёжны, главное, правильно рассчитать прочность. Впрочем, это важно для любой, даже безумно дорогой лестницы — и об этом мы поговорим чуть позже.

Когда деньги не проблема, можно подумать об открытом каркасе, который после установки ступеней и перил покрывают эмалью — такие каркасы весьма элегантны и изящны, если, конечно, сварные швы выполнены сварщиком-«ювелиром» с многолетним стажем. В целом это хороший вариант, когда нужна лёгкость и воздушность в стиле дома.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

Свариваем раму из швеллеров;
На боковые грани навариваем уголки;
Укладываем ступени:
- Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
- Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
- Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Считаем и чертим

Есть ещё много разных вариантов строительства своей металлической лестницы, но мы остановились на самом простом из них, свой идеальный вариант из металла вы можете выдумать самостоятельно.

Дальше переходим к самому важному: расчётам и чертежам. Важны они потому, что

обеспечивают безопасность эксплуатации. Никому не хочется навернуться с лестницы, в которую были вложены деньги, время и душа.

Требования к лестницам из любых материалов

Минимальная ширина — не менее 900 мм.
Постоянный уклон лестничного марша.
Мощное ограждение, которое справится с нагрузкой в 100 кг.
Глубина ступеней от 270 мм.
Высота ступени около 170 мм +- 10мм.

Для расчёта рекомендуется воспользоваться специальной компьютерной программой, в которой можно создать 3D модель и легко менять любые параметры и элементы, и, следовательно, создать практически лестницу мечты. К тому же компьютер сразу же подготовит и все необходимые чертежи и расчёты.

Но если с техникой дружить не хочется, можно справиться с помощью своих собственных головы и рук. Расчёт сделаем на примере той же самой лестницы, прямой одномаршевой.

Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.

Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

На первый взгляд, кажется, что ничего сложного в строительстве лестницы нет — на самом же деле нужно быть очень внимательным и аккуратным, чтобы провести сварочные работы по-настоящему качественно, ведь это гарантия длительной эксплуатации.

Металлический каркас весьма нетребователен, а когда основные строительные работы будут закончены, его можно декорировать разными материалами: дерево, плитка, нержавеющая сталь. Таким образом, лестница будет выглядеть весьма презентабельно.

Главный аргумент в пользу лестниц из металла, сделанных своими руками, это все же экономичность строительства. А вырученные такими образом деньги можно будет направить на другие работы, например, ремонт и дизайн помещения.

Барсуков Виктор Иванович

Чертеж металлической лестницы

Когда в жилом малоэтажном здании планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

Схемы и чертежи металлических лестниц

Металлические лестницы

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.

Чертеж с размерами металлической лестницы

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества

Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера .
Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.

Лестницы могут быть как простой схемы, так и замысловатой.
Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.

Смонтированный каркас металлической лестницы

Недостатки

Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

Металлическая лестница на косоурах

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Вариант конструкции металлической лестницы

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

Это облегчает процесс работы;
Позволяет с легкостью организовать порядок действий;
Такие конструкции прочны и долговечны;

Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

Рулетку с максимальной длиной;
Измеритель уровня поверхностей;
Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.

Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

Остро заточенный карандаш или черный маркер с тонким стержнем;
Лист бумаги или ватман;
Линейка;
Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

Высота от пола до начала уровня второго этажа под выбранным углом наклона.
Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.

Схема с размерами металлической лестницы

Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.

Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.

Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.

После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

Мерить высоту обязательно под требуемым наклоном;
Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;

Высота и схема металлической лестницы

При установке в доме металлических лестниц, следует учесть, что эти конструкции достаточно много весят. Поэтому, необходимо укрепить стены перед началом работ или просто убедиться в их прочности, если дом строился недавно.

Какими бывают металлические лестницы

Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

Такие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа.
Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения.
Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.

Этот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием.
Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления.
Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.

Бывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена.
Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу.
Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.

В чем преимущества чертежей будущих конструкций

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

Процесс установки металлической лестницы

Сделать процесс установки быстро;
Самостоятельные чертежи сэкономят средства;
Включить в процесс разработки плана будущей конструкции фантазию;
Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
Ощутить себя настоящим хозяином дома;
Исключить банальные шаблоны из стен собственного дома;
Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

Металлическая лестница на второй этаж с улицы

Металл – это материал, который допустим к использованию в самых разных пространствах. Поэтому решение обустроить ступени, ведущие на второй этаж здания со стороны улицы, вполне допустимо.

Преимущества

Материал не портиться от влияния климатических факторов.

Крепление сваркой металлических косоуров

При правильной обработке специальными средствами, прослужит долгие годы, не меняя своего изначального вида.

Оборудуя ступенчатую конструкцию на улице, можно допускать некоторые огрехи при измерении требуемых пространств, а некоторые замеры совсем не нужны.

Металлические сходни идеально впишутся под любой фасад дома. Достаточно просто покрасить изделие в максимально соответствующий цвет.

Если выбрать эксклюзивный вариант дизайна сходней, с красивыми изгибами и необычными линиями, можно украсить вид дома со стороны улицы.

Недостатки

Неудобно в холодное время года. Ступеньки могут стать скользкими при выпадении осадков. Но это можно предотвратить, установив специальные ограничители на краях ступеней.

Как облегчить работу

Чертеж металлической лестницы поможет максимально эффективно и правильно осуществить процесс установления лестницы. Поэтому не стоит пренебрегать данным фактором.

Схема модульной лестницы из металла

Правильная и продуманная схема поможет сделать каждый элемент ступеней практичным и изысканным. Ступенчатая структура поможет украсить, облагородить и добавить свежие решения в интерьер частного дома .

Но также облегчить работу можно, пригласив к участию родственников или знакомых. Работая в паре или втроем, процесс установки будет выполнен намного быстрее и качественней. Главное, правильно распределить задачи между помощниками.

Можно заранее написать для себя пошаговую инструкцию, чтобы действовать четко по ней. Это поможет не упустить важных деталей, каждая из которых весьма влияет на итоговый результат трудов.

Чтобы все получилось на высочайшем уровне, не стоит удерживать себя в подобных рвениях. Конечно, самостоятельно начертить и установить металлическую лестницу нелегко. Но стоит бросить вызов подобным трудностям и выиграть эту эстафету. Когда в доме появится лестница, созданная своими руками, ощущение гордости наполнит и вдохновит на следующие действия.

Проектирование металлической лестницы на второй этаж: расчет и чертежи

Для того чтобы грамотно спроектировать чертежи металлической лестницы на второй этаж своими руками, необходимо рассчитать целый перечень показателей и учесть даже такие нюансы, как тип используемого материала. От того, насколько верно будет выполнена работа, зависит прочность и надежность конструкции.

Особенности металлических конструкций

В первую очередь необходимо рассмотреть такой вопрос, как особенности металлических лестниц в целом. Для этого обратите внимание на принципы соединения основных деталей.

Особенности того или иного проекта должны отображать чертежи металлической лестницы, рассмотрим, как сделать их своими руками. Прежде всего, необходимо рассчитать следующие показатели:

высота и ширина ступени;
уклон;
размещение ступеней относительно друг друга.

Расчет производят по тому же принципу, что и для любой другой лестницы. Если вы готовите чертежи своими руками, обратите внимание на то, что нужно правильно распределить нагрузку и места дополнительных соединений, чтобы подъем на второй этаж был безопасным. Следует упомянуть также плюсы подобных изделий.

Преимущества металлических лестниц:

прочность;
разнообразие форм и их сочетаний;
возможность комбинирования с другими материалами;
долговечность;
небольшие затраты на монтаж каркаса.

Прочность и долговечность — основные преимущества металлических лестниц

Конструкция будет обладать всеми преимуществами только в том случае, если вы не допустите ошибок при составлении проекта.

Необходимые детали и материалы

Для того чтобы создать действительно прочную лестницу, важно использовать только подходящие материалы. Независимо от типа разработанного своими руками проекта, часть деталей каркаса будет соединена между собой сварочным швом. Это условие касается даже готовых модульных изделий. В связи с этим сплав должен хорошо поддаваться подобной обработке, а также выдерживать большую нагрузку на растяжение. Именно поэтому не рекомендуется использовать для обустройства косоуров шпалы. Лучше всего взять профильные уголки, трубы или швеллеры.

Выполняя расчет для металлической лестницы, обратите внимание на распределение нагрузки. Для этого нужно рассчитать массу всех ступеней с учетом их количества и площади. Для определения расчетной нагрузки результат умножают на коэффициент, характеризующий надежность, то есть на 1,1. Для того чтобы чертежи указывали на максимальную нагрузку при переносе предметов на второй этаж, нужно еще раз умножить результат на другой коэффициент — 1,4. Итоговое число покажет, какую максимальную нагрузку могут оказывать перемещающиеся по ступеням люди без ущерба для конструкции. Места, на которые оказывается наибольшее давление, нужно дополнительно укрепить болтами, даже если вы уверены в прочности сварочного шва.

Для обустройства ступеней и перил можно скомбинировать металл с деревом. Для уличных моделей можно сделать ступеньки из листовой перфорированной стали или прутьев арматуры.

Комбинированные модели метала с деревом часто используются в загородных домах

Варианты конфигурации

При проектировании металлических лестниц следует учитывать особенности каждого типа конструкции. Чаще всего выбор осуществляется из таких вариантов:

Прямой марш. Ступени одинакового размера располагаются последовательно по прямой линии, опираясь на косоур.
Забежные лестницы. Марш имеет поворотную часть, на которую устанавливаются забежные ступени или площадки.
Винтовая. Основа каркаса — ось, к которой крепятся забежные ступени под определенным градусом с комфортным шагом для человека.
Складная чердачная. Это самая компактная конструкция, состоящая из соединенных между собой выдвижных секций. Схожа с приставной моделью и обычно служит для обеспечения доступа к редко используемым верхним помещениям вроде чердака или мансарды.

В каждом случае прорабатываются отдельные чертежи для лестниц из металла. Расчет основывается на вычислении оптимальных параметров для специфического расположения ступеней и опор. Если для маршевой лестницы рассчитать шаг нужно по формуле, для чердачной достаточно определить периодичность расположения перекладин для комфортного передвижения.

Винтовые и забежные конструкции сделать своими руками будет немного труднее, так как чертежи частично основываются на графическом подходе.

Варианты конфигураций металлических лестниц используются в зависимости от потребностей

Разработка чертежей

Чтобы разработать проект конкретной металлической лестницы на второй этаж, необходимо прорисовать чертежи в двух проекциях: горизонтальной и вертикальной. Если вы планируете рассчитать параметры, опираясь на графический метод, нужно сопоставить обе картинки в масштабе таким образом, чтобы размеры можно было перенести на ось координат.

Пример чертежа металлической лестницы на одном косоуре

Такой подход позволяет без особого труда примерно определить расположение и габариты забежных ступеней. Так как всё же необходимо более-менее точно рассчитать металлическую лестницу на второй этаж, важно учитывать следующие параметры:

Количество ступеней — расчет производится ориентировочно и корректируется в дальнейшем. Необходимо длину пролета разделить на планируемую высоту ступени.
Шаг лестницы — это расстояние, на которое ступает человек при подъеме или спуске по ступеням. Стандарт принят на уровне 60–65 см.
Ширина проступи — составляющая часть шага, является глубиной ступени. Должна позволять ноге человека надежно закрепиться на поверхности.
Высота подступенка — это высота ступени, то есть расстояние между двумя последовательными ярусами. Также входит в расстояние, отведенное под шаг.
Длина ступени — это ширина самой лестницы, должна позволять беспрепятственно пройти человеку с грузом.

После того как были сделаны пометки и прорисован подробный план изделия, можно приступать к изготовлению деталей и их монтажу.

Конструктивная схема металлической лестницы с учетом главных параметров

Последовательность монтажа

После того как будет завершен расчет лестницы и заготовлены основные детали из металла, приступайте к первому этапу установки. Для начала нужно закрепить каркас. Он состоит из косоуров и опорных столбов. Именно для этих частей и производился расчет максимальной нагрузки.

Схема монтажа металлической лестницы с акцентом на крепежные элементы

Для крепления ступеней могут использоваться кобылки из труб, уголков или швеллера. Также можно крепить их непосредственно к тетиве. Тогда нужно рассчитать интервалы расположения креплений и разработать чертежи для ступенчатых косоуров.

Сделать своими руками проект лестницы на второй этаж не так уж и сложно, если соблюдать нормативы ГОСТ и СНиП, ведь ориентировочные данные разработаны практически для всех типов изделий.

Источники: http://lestnica.guru/materialy/metallicheskie/kak-sdelat-metallicheskuyu-lestnicu-po-chertezham-svoimi-rukami.html, http://proekt-sam.ru/lestnica/chertezh-metallicheskoy-lestnitsy.html, http://vseolestnicah.ru/dizajn-i-proektirovanie/metallicheskaya-lestnica-svoimi-rukami-chertezhi.html

Чертежи лестницы из металла: устройство металлических лестниц

Сферы применения лестниц из металла в современном строительстве широки. Это и внутренние межуровневые конструкции и наружние уличные . Последние можно сварить собственноручно, обладая минимальными умениями сварщика. Материалом может послужить стальной уголок. А вот лестницы внутри дома должны быть сделаны специалистом высокого класса. К ним предъявляются высокие требования по дизайну, надежности.

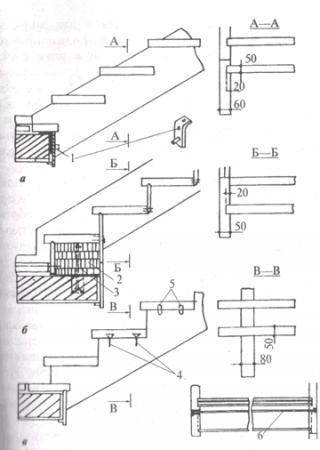

Так выглядит чертеж металлической лестничной конструкции

Какими могут быть металлические лестницы?

Внутренние металлические лестницы изготавливаются по предварительным замерам и чертежам. Это специальный дизайнерский проект. Материалом для изготовления комплектующих служат стальные хромированные трубы, металлические конструкции, покрытые порошковой прочной краской. Устройство лестничных пролетов может быть самым разным – прямые с площадкой посередине марша, закругленные, винтообразные.

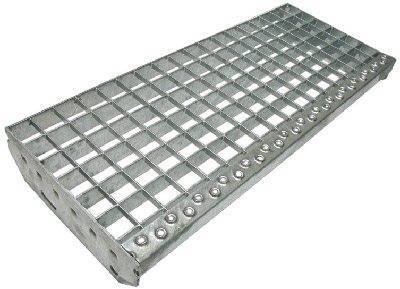

Ступени в интерьерных металлических лестницах оборудуют декоративными деревянными дощечками или пластиковыми вставками, и даже мраморными плитками. Межуровневые лестницы часто устанавливают в офисах с большим количеством посетителей, в учреждениях и в производственных помещениях. Главная задача проектировщиков и строителей в этом случае – прочность комплектующих, большой срок эксплуатации, безопасность движения, большая пропускная способность.
Эти конструкции намного легче и изящнее привычных деревянных или бетонных лестниц. Они создают ощущение свободного пространства, не затемняют помещение. Нейтральные цвета подходят под любое дизайнерское решение.

Виды лестниц из металла

По каким параметрам и требованиям создаются лестницы из металла?

Чертежи металлических лестниц строятся по стандартным нормам:

Ширина лестничного марша внутренней конструкции – не меньше 90 см. такие лестницы устанавливают и в частных домах на второй этаж.
Постоянный уклон лестничного марша – 1*1,25
Ступени лестницы одинаковы по глубине и высоте. Эти параметры – 30-35 см и 15-20 см.
Обязательным элементом устройства является ограждение.

Ограждения — это комплектующие элементы лестничных маршей. Они играют важную роль в безопасности эксплуатации лестниц. Эти элементы изготавливаются из полых труб, прута, кованых элементов. Верх оформляется перилами для поддержки руками. Основания из труб или планок могут заполняются стеклянными, пластиковыми, деревянными соединениями. Эти устройства должны гармонично вписываться в дизайн лестниц, выполняются они специалистами, гарантирующими качество, безопасность и долговечность конструкций.

Требования безопасности к этим элементам следующие:

Боковая нагрузка перил – до 100кг
Промежуток между вертикальными прутьями не должен превышать 12-15 см.
Высота лестничных ограждений не должна быть меньше 90 см, а если в доме есть дети или лестница устанавливается в детском учреждении, высота перил – не менее 120см без поперечных перекладин, на которые дети могут встать и перегнуться через ограждение.

Расчет ограждений лестницы

Виды лестничных конструкций

Лестницы на косоурах. Это железные наклонные балки или швеллера, на которых крепятся ступени. Есть два варианта. Один косоур устанавливается наклонно посередине. Внизу он крепится к опорной балке. Ее часто бетонируют для неподвижности. Верхняя часть лестничного пролета приваривается к стальной стойке, поддерживающей верхний край косоура. На наклонное основание привариваются ступени и другие комплектующие. Преимущество такого устройства в том, что лестница как бы парит в воздухе, занимает мало места и не загромождает пространство. Конструкция на 2-х косоурах прочнее. Торцевые части ступеней прикрепляются к ним сваркой или болтами. Часто один из косоуров прикрепляют к стене болтами или кронштейнами. Это делает конструкцию более прочной. Такую лестницу можно увеличить по ширине без добавления третьего швеллера.
Лестницы на больцах. Здесь возможно три варианта
- Массивные болты – больцы удерживают ступени, прикрепляя их к стене.
- Ступени располагаются между тетивами и прикрепляются больцами к ним
- Ступени закрепляют к центральному столбу.

Пример расчета и изготовления одномаршевой лестницы внутри дома

Высота потолка в помещении, допустим, – 1,8 метра. Соблюдая принятые стандарты, определяем параметры лестницы:

Уклон марша – 45 градусов,
ширина – 90 см,
высота ступеней – 15 см,
глубина – 30 см.
количество ступеней – 10-11.

Первые наброски расчетов лестничной конструкции в виде «гармошки»

Материалы для изготовления комплектующих деталей: рельефная листовая сталь, из которой будут вырезаться ступени. Рельеф играет роль противоскользящего покрытия. Ступени можно сделать из перфорированного стального листа. Два швеллера шириной 10см, высотой – 5 см, это – основание. Из уголка делаются «кобылки» — подставки в форме вытянутого треугольника под ступени, выводящие их поверхность в строго горизонтальное положение.

Устройство лестниц из металла сводится к сборке комплектующих и их соединению путем сварки. Ход работ следующий:

Изготовление кобылок с металлическими кронштейнами для крепления ступеней.
Швеллера устанавливают на ребро под уклоном 45 градусов выемками внутрь.
Приваривают кобылки к швеллерам. Разметку делают на двух тетивах одинаково, чтобы избежать перекоса в расположении ступеней.
Если ширина лестницы больше 90 см, то добавляют по центру еще одну опору.
В нижней точке закрепляют опорную балку, бетонируя ее.
Делают ограждения. Вертикальные стойки его привариваются к боковой части косоура, причем крайние из них должны быть толще серединных. Поручень крепится поверху. Он может быть из металлической трубы, дерева, прочного и гладкого пластика. Длина бокового поручня должна доходить до конца лестничного марша.
В заключение работ все поверхности надо загрунтовать и покрасить, чтобы металл защитить от окисления. Для того, чтобы краска держалась дольше и влага не испортила металл, сначала его поверхность надо обезжирить. Для этого ветошью, смоченной в уайт-спирите, протираем все поверхности. Затем очередь преобразователя ржавчины. Потом покрываем лестницу и ограждение грунтовкой и красим.

После всех расчетов можно приступать к сварке металлической лестницы

Как высчитать схему лестницы

Часто лестницу приходится устанавливать на ограниченном пространстве. В этом случае важно, чтобы ее использование было безопасным, удобным. Необходимо учитывать примерную нагрузку на ступени во время одновременного нахождения на них максимального количества людей. К таким вычислениям лучше привлечь специалиста, ведь от правильных расчетов будет зависеть долговечность и безопасность сооружения. Внутри частного дома, коттеджа можно скомбинировать в лестнице металл и дерево. Просто на металлическое основание уложить и закрепить красивые деревянные дощечки. Их можно покрыть морилкой и лаком.

Дизайнерские лестницы

В наши дни модно украшать свой дом неординарными эксклюзивными интерьерными элементами. Кованые изделия относятся к таким произведениям искусства. В студии ковки можно заказать оригинальную лестницу, которая придаст особый шик вашему дому и станет украшением интерьера. Такие сооружения неповторимы, заказ может быть выполнен с учетом желания заказчика или полностью по его проекту. Ажурные пролеты, ограждения для лестницы и другие элементы декора добавят романтических нот в облик помещения. Эти вещи отличаются тонкостью работы по сравнению со штампованными деталями, которые продают строительные магазины. Хотя, и этим изделиям можно найти достойное применение на садовом участке или на даче.

А вы пробовали устанавливать или делать собственные металлические лестницы? Поделитесь своими впечатлениями от них в комментариях!

Загрузка…

Чертеж лестницы из металла — Всё о лестницах

Чертеж металлической лестницы

Схемы и чертежи металлических лестниц

Металлические лестницы

Чертеж с размерами металлической лестницы

Преимущества

Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера .
Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.
Лестницы могут быть как простой схемы, так и замысловатой.
Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.

Смонтированный каркас металлической лестницы

Недостатки

Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Преимущества

Вариант конструкции металлической лестницы

Это облегчает процесс работы;
Позволяет с легкостью организовать порядок действий;
Такие конструкции прочны и долговечны;
Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж .

Недостатки

Как сделать чертеж металлической лестницы

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

Рулетку с максимальной длиной;
Измеритель уровня поверхностей;
Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.

Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Остро заточенный карандаш или черный маркер с тонким стержнем;
Лист бумаги или ватман;
Линейка;
Циркуль.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

Высота от пола до начала уровня второго этажа под выбранным углом наклона.
Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.

Схема с размерами металлической лестницы

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

Мерить высоту обязательно под требуемым наклоном;
Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;

Высота и схема металлической лестницы

Какими бывают металлические лестницы

В чем преимущества чертежей будущих конструкций

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

Процесс установки металлической лестницы

Сделать процесс установки быстро;
Самостоятельные чертежи сэкономят средства;
Включить в процесс разработки плана будущей конструкции фантазию;
Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
Ощутить себя настоящим хозяином дома;
Исключить банальные шаблоны из стен собственного дома;
Создать идеально вписывающуюся в интерьер конструкцию.

Металлическая лестница на второй этаж с улицы

Преимущества

Материал не портиться от влияния климатических факторов.

Крепление сваркой металлических косоуров

При правильной обработке специальными средствами, прослужит долгие годы, не меняя своего изначального вида.

Недостатки

Как облегчить работу

Чертеж металлической лестницы поможет максимально эффективно и правильно осуществить процесс установления лестницы. Поэтому не стоит пренебрегать данным фактором.

Схема модульной лестницы из металла

Как сделать металлическую лестницу по чертежам своими руками

Почему именно она — металлическая лестница?

Какими бывают металлические каркасы?

На одном косоуре (опора располагается посередине ступени).
На косоурах (ступень крепится на опору).
На тетивах (опора сбоку ступени).
На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
Винтовые (опора — столб в центре конструкции).

Скрыть или открыть?

Делаем металлическую лестницу своими руками

Свариваем раму из швеллеров;
На боковые грани навариваем уголки;
Укладываем ступени:
- Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
- Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
- Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Считаем и чертим

Дальше переходим к самому важному: расчётам и чертежам. Важны они потому, что обеспечивают безопасность эксплуатации. Никому не хочется навернуться с лестницы, в которую были вложены деньги, время и душа.

Требования к лестницам из любых материалов

Минимальная ширина — не менее 900 мм.
Постоянный уклон лестничного марша.
Мощное ограждение, которое справится с нагрузкой в 100 кг.
Глубина ступеней от 270 мм.
Высота ступени около 170 мм +- 10мм.

Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.
Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

Барсуков Виктор Иванович

Удобная металлическая лестница своими руками: чертежи и расчеты

Учитывая все требования безопасности, железную лестницу можно смастерить самостоятельно Для того чтобы качественно спроектировать чертежи железной лестничной конструкции, нужно высчитать целый ряд показателей и учесть даже такие моменты, как тип применяемого стройматериала. От того, насколько правильно будет выполнено строительство, зависит прочность, надежность и долговечность конструкции. О том, как изготовить лестницу из металла, каковы особенности металлоконструкций речь пойдет ниже.

Металлическая лестница своими руками: особенности

Первостепенно нужно рассмотреть такой вопрос, как особенности лестничных конструкций из металла в целом. Для этого следует обращать внимание на принципы соединения главных элементов. Особенности того или иного дизайн-проекта должны отображать чертежи конструкции из метала, следует рассмотреть, как сделать их самостоятельно дома.

Прежде всего, нужно провести расчет следующих показателей:

Высота и ширина ступеньки;
Уклон конструкции;
Размещение ступенек относительно друг друга.

Расчет делают точно так же как и для любой другой лестничной конструкции. Если чертежи делаются своими руками, следует обратить внимание на то, что необходимо верно распределить нагрузку и места, где будут расположены дополнительные соединения, чтобы вхождение на 2 этаж было безопасным. Нельзя не сказать и о достоинствах лестниц из металла.

Перед тем как приступить к изготовлению лестницы, необходимо произвести расчет важных показателей

Преимущества конструкций из металлопрофиля следующие:

Надежность;
Изобилие дизайнерских решений;
Возможность сочетания с другими стройматериалами;
Долгий срок службы;
Быстрый и несложный монтаж входных конструкций.

При желании в доме можно сделать и 2металическии конструкции. Самое главное подготовить все необходимое и выполнять работу как предписывает пошаговая инструкция.

Изготовление металлических лестниц: что подготовить

Для того чтобы выполнить изготовление действительно надежной лестничной конструкции, важно применять только подходящие стройматериалы.

В независимости от типа разработанного самостоятельно проекта, часть элементов металлокаркаса будет соединена между собой швами, потребуется профессиональная сварка.

Это условие обязательно и для покупных модульных конструкций. В связи с этим сварные элементы должны хорошо свариваться, а также выдерживать достаточную нагрузку на растяжение. Именно поэтому не следует брать для работы в частном доме косоуры шпалы.

А вот успешным будет применение:

При изготовлении металлической лестницы понадобятся трубы и швелерры

Когда составляется схема и производятся расчеты для железных лестниц, надо обращать внимание на распределение нагрузки. Для этого необходимо провести расчет массы всех ступенек, их количества и площади. Для того чтобы определить расчетную нагрузку результат следует помножить на коэффициент, который характеризует надежность, а именно на 1,1.

Для того чтобы чертежи-схемы указывали на нагрузку при переноске предметов на 2 этаж, необходимо еще раз перемножить результат на коэффициент – 1,4.

Результат, какую нагрузку по максимуму могут оказывать передвигающиеся по ступенькам люди без ущерба для лестницы. Места, на которые оказывается большее давление, необходимо усилить болтами, даже если нет уверенности в надежности сварки. Для обустройства ступенек и перил, возможно, комбинировать металл, с древесиной. Для уличных конструкций дачи хорошо создать ступени из листов перфорированной стали или прутьев арматуры.

Сварные лестницы из металла: варианты конфигураций

При создании проекта лестниц из металла необходимо учитывать нюансы каждого типа металлоконструкции.

Зачастую выбор производится из таких вариантов:

Прямой марш. Ступеньки имеют одинаковый размер, устраиваются последовательно по прямой линии. Опора на косоур.
Забежные лестничные конструкции. Марш поворотный, на нем установлены забежные ступеньки или площадки.
Винтовая конструкция. Основа металлокаркаса – ось, к которой прикрепляются забежные ступеньки под правильным углом с комфортным шагом для человека.
Складная на чердак. Это самая компактная лестница, которая состоит из соединенных между собой выдвигаемых секций. Модель похожа на приставную и обычно служит для входа на редко используемые, верхние помещениям, такие как чердак или мансарда.
Лестница для металлочерепицы.

Вариантов конфигураций сварных лестниц может быть несколько

В каждом случае прорабатывается отдельный чертеж, проводится подробное составление сметы для лестниц из металла. Расчет цифр основан на вычислении подходящих параметров для индивидуального размещения ступенек и опор.

Если для маршевой конструкции высчитывать данные надо по формуле, для складной достаточно определить периодичность устройства перекладин, чтобы передвижение было удобным. Винтовые и забежные лестницы построить, если человек не специалист будет трудно, так как чертежи отчасти основаны на графическом подходе.

Лестница своими руками из металла: чертежи

Чтобы разработать дизайн-проект лестницы из железа на 2 этаж, нужно прорисовать чертежи в 2-х проекциях: горизонтальной и вертикальной. Если в планах рассчитать параметры, используя графику, надо сопоставить 2-е картинки в масштабе так, чтобы размеры, возможно, было перенести на ось координат. Этот подход дает возможность без проблем приблизительно определить расположение и габариты входных ступенек.

Чертеж для лестницы своими руками обязательно прорисовывается в двух проекциях

Так как всё же надо наиболее точно высчитать параметры металлической лестницы на 2 этаж, важно учесть такие моменты:

Число ступенек – производство расчета ориентировочное и уточняется в дальнейшем. Следует длину пролета поделить на высоту ступеньки, которая запланирована.
Шаг лестничной конструкции – это расстояние, на которое наступает нога при вхождении или спуске по ступенькам. Традиционно берут размер 60–65 см.
Ширина проступи – составная часть шага лестницы, глубина ступеньки. Должна давать возможность ноге закрепиться на поверхности.
Высота подступенка – это высота ступеньки, то есть интервал между 2-мя последовательными ярусами. Тоже включена в расстояние, предусмотренное под шаг.
Длина ступеньки – это ширина самой лестничной конструкции, должна давать возможность без препятствий пройти человеку с грузом.

Когда чертежи прорисованы, можно начинать строительство.

Как изготовить лестницу из металла: монтаж

После того как будет выполнен расчет лестничной конструкции и будут созданы основные самодельные стальные элементы, надо начинать первый этап монтажа. Для начала необходимо укрепить металлокаркас. Он включает в себя металлические косоуры и опорные столбы. Именно для этих элементов и выполняется расчет максимальной нагрузки.

Для устройства ступенек могут применяться кобылки из труб, уголков или швеллера.

Также возможно выполнять крепеж прямо к тетиве. Тогда необходимо выполнить расчет интервалов расположения крепежей и разработать схемы-чертежи для ступенчатых косоуров.

Перед началом монтажа лестницы необходимо укрепить металлокаркас

Выполнить самостоятельно дизайн-проект лестницы на 2 этаж или сварить каркас наружных моделей не так уж и сложно, если придерживаться:

Индивидуальных потребностей;
Правил ГОСТ;
Правил СНиП.

Примерные данные разработаны почти для всех типов изделий. Эскиз, образец и проект можно заказать в специализированной компании в Череповце или другом городе, такие услуги сегодня актуальны. Главное не забыть про договор.

Как сделать металлическую лестницу: наружная конструкция

Металлическая конструкция для наружного применения делается достаточно просто. Нужно только иметь сварочный аппарат или другое спецоборудование, с помощью которого возможно воплотить в жизнь самые смелые решения. Металлоконструкции во многом превосходят лестницы из дерева, они надежнее, долговечнее. Ступени лестницы надо делать из арматуры с зазором.

На прутьях не будет задерживаться снег, а наледь можно будет легко снять. Устраивать листы не рекомендуется, такая лестница будет скользкая, опасная.

Наружная конструкция металлической лестницы делается достаточно легко

Поступи и площадки можно делать из рифленой стали. Для строительства лестничной конструкции надо применять швеллер. Его нужно устроить на ребро. Надо помнить и об ограждении. Оно может быть сделано из уголковой стали, шириной 45 мм. Соединить между собой все составные части лучше всего при помощи электродуговой сварки.

Если швеллер применяется в качестве косоуров, то необходимо приварить к нему кобылки, из металла, которые имеют кронштейны для крепежа ступенек.

Железная лестница своими руками: пошаговая инструкция (видео)

С размерами надо определиться еще на стадии составления чертежей. Приложив немного усилий и времени можно в результате получить красивую, надежную лестницу, которая прослужит многие годы.

Примеры сварных лестниц (фото)

Источники: http://proekt-sam.ru/lestnica/chertezh-metallicheskoy-lestnitsy.html, http://lestnica.guru/materialy/metallicheskie/kak-sdelat-metallicheskuyu-lestnicu-po-chertezham-svoimi-rukami.html, http://kitchenremont.ru/remont/lestnitsy/metallicheskie-lestnitsy-svoimi-rukami-chertezhi-i-raschety

особенности монтажа металлических изделий своими руками (фото и видео)

Еще пару десятилетий назад металлические лестничные конструкции использовались исключительно в промышленных и заводских помещениях, но современные тенденции адаптировали их для внутренних жилых домов. Это объясняется высокой прочность металла, к тому же, с его помощью можно создать любые изделия: одно- или многомаршевые, винтовые и т. д.

На сегодняшний день как домашними умельцами, так и профессионалами, разработаны различные чертежи металлических лестниц, каждый из которых обладает своими конструктивными особенностями. О самых распространенных из них и пойдет речь в данной статье.

Чертежи металлических конструкций.

О металлических лестницах

Мода на металл пришла в городские квартиры и частные дома с появлением стиля «хай-тек». Этот стиль вовсю пропагандирует простые металлические изделия в интерьере. И данная мода не могла обойти стороной столь важный конструктивный элемент многоэтажного здания, как лестница.

Традиционно лестницы и ограждения изготавливались из дерева и камня, однако и у одного, и у другого материала присутствуют определенные недостатки перед металлом. Поэтому металлические изделия довольно быстро заняли устойчивую позицию на современном рынке.

Преимущества и недостатки металлических лестниц

Деревянные лестницы и ограждения: гармоничная завершенность конструкции

Планируя установить в доме стильную стальную лестницу, вы должны в первую очередь знать о преимуществах и недостатках данного материала.

Преимущества

Основным преимуществом таких конструкций является то, что все их сборные компоненты могут быть подготовлены заранее.
Ключевые компоненты являются точно подогнанными между собой, что значительно упрощает и облегчает процесс сборки своими руками. Большинству домашних мастеров не потребуется инструкция для сборки подобных изделий.
Высокая прочность и долговечность. Ключевые компоненты способны выдержать высокие нагрузки, они являются неподверженными деформации и истиранию.
Выгодное соотношение параметров «цена/качество».
Отчетливый звук при ходьбе.

Недостатки

Совет! Проблема с громким звуком при перемещении по ступеням может быть решена комбинацией металла с деревом, пластиком или камнем – материалами, которые отлично глушат звуки шагов.

Лестницы на металлокаркасе подвержены коррозии.
Как правило, металлические ступени являются скользкими.
Если вдаваться в эстетику дизайна, то такие изделия привносят в интерьер холодную атмосферу.

Виды металлических конструкций

Лестницы на металлокаркасе: как их облицевать деревом

Наиболее распространенные виды лестниц:

Маршевая. Является самой популярной, поскольку отличается простотой и удобством.
Винтовая металлическая лестница. Более компактная, но менее удобная модель.

И оба вида могут быть изготовлены из металла, необходим лишь правильно составленный чертеж металлической лестницы.

Варианты каркасов

Существует два варианта установки ступеней в марше:

На косуорах, когда основой каркаса являются балки пилообразной формы, на которые укладываются проступи и подступенки.
На тетивах, когда несущие балки являются прямыми с вырезами, в которые и закладываются проступи.

Среди металлических конструкций первый тип встречается гораздо чаще. Их мы и рассмотрим более подробно.

Итак, различают три вида каркасов:

Закрытый.

Винтовые металлические лестницы – их виды и особенности конструкции

Является самым дешевым вариантом и предполагает, что все элементы будут скрыты проступями и подступенками. В самом простом варианте такая конструкция изготавливается из швеллеров и уголков.

Закрытый каркас металлической лестницы чаще всего является несущей основой, которая состоит из швеллеров, что попарно соединяются в нескольких местах. На них закрепляются уголки, которые и служат основой для установки проступей и подступенков.

Совет! Вместо уголков может быть использован листовой металл, что значительно усложнит изготовление каркаса.

Открытый, на двух косуорах.

Открытый каркас, состоящий из двух косуоров.

Материалом для таких каркасов служит металлический профиль, имеющий прямоугольное сечение. Оба косуора изготавливаются в форме «лесенки», покрываясь эмалью. Данный вид каркаса называется открытым потому, что здесь нет подступенков, и ступень состоит только из проступей.

Это наиболее распространенный вариант, поскольку является экономичным, позволяя при этом создавать конструкции оригинальных форм.

Открытый, на одном косуоре. Такой каркас представлен несущей балкой, на которой укрепляются площадки, предназначенные для ступеней. Эти лестницы имеют воздушный, будто невесомый внешний вид.

Модель на одном косуоре.

Особенности ступеней

Проектируя ступени из металла, вы должны соблюсти целый ряд требований, среди которых:

Надежность.
Удобство.
Обязательное наличие специальной защиты от скольжения.
Гармоничный внешний вид.

В связи с этим, существует несколько советов, которые помогут вам спроектировать действительно качественные, удобные и надежные элементы:

Поверхность ступени из металла должна быть или ребристой или покрытой противоскользящим материалом (к примеру, резиной). В особенности это касается уличных моделей.
Эффект противоскольжения может быть достигнут при использовании решетчатой поверхности. Такие варианты используются при проектировании ступеней, установленных на лестницах в технических помещениях.

Ступень с решетчатой поверхностью.

Заключение

Такая лестница – отличный вариант для частного дома. Если грамотно комбинировать каркас из металла с деревянной или пластиковой отделкой, то можно «вписать» такую конструкцию абсолютно в любой интерьер. Вашему вниманию видео в этой статье подготовило исчерпывающую информацию по данной теме.

Металлическая лестница своими руками: чертежи и расчет

Особенности металлических конструкций

высота и ширина ступени;
уклон;
размещение ступеней относительно друг друга.

Преимущества металлических лестниц:

прочность;
разнообразие форм и их сочетаний;
возможность комбинирования с другими материалами;
долговечность;
небольшие затраты на монтаж каркаса.

Прочность и долговечность – основные преимущества металлических лестниц

Конструкция будет обладать всеми преимуществами только в том случае, если вы не допустите ошибок при составлении проекта.

Необходимые детали и материалы

Комбинированные модели метала с деревом часто используются в загородных домах

Варианты конфигурации

Прямой марш. Ступени одинакового размера располагаются последовательно по прямой линии, опираясь на косоур.
Забежные лестницы. Марш имеет поворотную часть, на которую устанавливаются забежные ступени или площадки.
Винтовая. Основа каркаса — ось, к которой крепятся забежные ступени под определенным градусом с комфортным шагом для человека.
Складная чердачная. Это самая компактная конструкция, состоящая из соединенных между собой выдвижных секций. Схожа с приставной моделью и обычно служит для обеспечения доступа к редко используемым верхним помещениям вроде чердака или мансарды.

Винтовые и забежные конструкции сделать своими руками будет немного труднее, так как чертежи частично основываются на графическом подходе.

Варианты конфигураций металлических лестниц используются в зависимости от потребностей

Разработка чертежей

Пример чертежа металлической лестницы на одном косоуре

Количество ступеней — расчет производится ориентировочно и корректируется в дальнейшем. Необходимо длину пролета разделить на планируемую высоту ступени.
Шаг лестницы — это расстояние, на которое ступает человек при подъеме или спуске по ступеням. Стандарт принят на уровне 60–65 см.
Ширина проступи — составляющая часть шага, является глубиной ступени. Должна позволять ноге человека надежно закрепиться на поверхности.
Высота подступенка — это высота ступени, то есть расстояние между двумя последовательными ярусами. Также входит в расстояние, отведенное под шаг.
Длина ступени — это ширина самой лестницы, должна позволять беспрепятственно пройти человеку с грузом.

Конструктивная схема металлической лестницы с учетом главных параметров

Последовательность монтажа

Схема монтажа металлической лестницы с акцентом на крепежные элементы

Металлическая лестница, сделанная по чертежам своими руками

Почему именно она — металлическая лестница?

Итак, приступая к строительству лестницы, стоит учесть, что одним из лучших вариантов будет каркасная лестница, в частности, с каркасом металлическим. Она будет прочной, надёжной и крепкой. Металлические лестницы также бывают разные, можно скрыть каркас под облицовкой, а можно оставить металл как часть декора. Кстати, с точки зрения дизайна металлические лестницы невероятно выгодны, они позволяют фантазии развернуться в полной мере: можно играть с поворотами и углами наклона. Плюс ко всему металл выдержит всё — от веса человека до каких-нибудь тяжёлых резных перил из морёного дуба столетней выдержки.

Какими бывают металлические каркасы?

На одном косоуре (опора располагается посередине ступени).
На косоурах (ступень крепится на опору).
На тетивах (опора сбоку ступени).
На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
Винтовые (опора — столб в центре конструкции).

Скрыть или открыть?

Если бюджет ограничен, то стоит обратить внимание на скрытые каркасы. Скрытый или закрытый каркас означает, что каркаса видно не будет, он закрыт ступеньками. Дешевизна достигается за счёт внешнего облика: красотой такие каркасы не отличаются, а материал для них — дешёвые швеллеры с уголками. Разумеется, несмотря на цену, этакие конструкции будут надёжны, главное, правильно рассчитать прочность. Впрочем, это важно для любой, даже безумно дорогой лестницы — и об этом мы поговорим чуть позже.

Делаем металлическую лестницу своими руками

Свариваем раму из швеллеров;
На боковые грани навариваем уголки;
Укладываем ступени:
- Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
- Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
- Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Считаем и чертим

Требования к лестницам из любых материалов

Минимальная ширина — не менее 900 мм.
Постоянный уклон лестничного марша.
Мощное ограждение, которое справится с нагрузкой в 100 кг.
Глубина ступеней от 270 мм.
Высота ступени около 170 мм +- 10мм.

Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.
Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

как сделать чертежи и расчеты, пошаговая инструкция

Использование металлопроката дает возможность сделать ажурными самые нагруженные и тяжелые элементы постройки. Металл применяют в тех случаях, когда дерево оказывается недостаточно прочным, а камень просто «не влезает» в рамки проектного задания. Чаще всего это ограждения, стойки, лестница, всевозможные переходы и подъемы в доме, там, где экономить на материале нельзя, так как это безопасность и здоровье. Сделанная своими руками металлическая лестница будет визитной карточкой дома.

Металлический лестничный марш подходит по всем требованиям, но материал и работа стоят недешево. Поэтому принимают соломоново решение — металлопрокат купить такой, как требуется по условиям прочности, а металлическую лестницу сделать своими руками. В итоге получаем то, что нужно при среднем уровне расходов.

Прежде чем подыскивать подходящий проект металлической лестницы, нужно будет правильно оценить свои возможности и навыки, подыскать необходимые инструменты и оборудование.

Качественно сделать металлическую лестницу несложно, но перед этим потребуется, как минимум, провести небольшую подготовку:

Сделать эскиз будущей лестницы, выполнить доступным методом расчет размеров основных узлов – косоурных балок и поперечин подступенников. Остальные детали, как правило, не считают, проще сделать привязку на месте при сборке металлической лестницы;
По схеме необходимо сделать деталировку и расписать, сколько и какого металлического профиля потребуется для изготовления лестницы;
Испробовать на практике сварочное оборудование, подобрать в соответствии с толщиной металла необходимый режим, величину сварочного тока и полярность.

К сведению! Если нет уверенности в том, что получится сделать сварочные работы своими руками, то лучше всего пригласить профессионального сварщика или постажироваться с неделю у опытного специалиста.

Последний пункт списка, несмотря на всю его очевидность, всегда был и остается самым важным в подготовке. Сварка метала — достаточно сложная технологическая операция, которой не обучишься за час-два неумелых попыток сделать сварочный шов. Как только получится сделать хотя бы короткие сантиметровые валики, можно приступать к испытаниям.

Наиболее простой способ проверить качество сварки – отбить шлак и сделать с десяток максимально сильных ударов тяжелым молотком или кувалдой. Если сварочное соединение осталось целым, значит, качество сварки в порядке, и можно пробовать сделать сварку простейших деталей металлической лестницы.

Кроме сварки, сделать металлическую лестницу можно двумя способами:

Клепкой стальными или латунными заклепками. Получается очень надежное и долговечное соединение, но для того, чтобы сделать клепаные косоуры, уйдет в десять раз больше времени, чем при использовании сварки;
Болтовое соединение — наиболее точное и безопасное. Сделать металлическую лестницу на метизах проще и быстрее, чем на клепке, затраты на материал и трудоемкость работ значительно выше, чем при сборке деталей сваркой.

У клепки и сварки есть один серьезный недостаток. Сваркой можно собрать металлическую лестницу из относительно тонкого стального профиля, при этом удается сделать конструкцию очень жесткой и прочной. Если сделать лестницу на заклепках, то, несмотря на толстый и мощный металлопрокат, вся конструкция получается немного «плавающей». Но иногда другим способом сделать лестницу невозможно, например, если в доме планируется установить раритетный авторский вариант из ковки или чугунного литья.

Кроме перечисленного, нужно будет запастись болгаркой, комплектом отрезных дисков, разметочным инструментом, строительным уровнем, сварочными струбцинами, электродрелью и разметочным инструментом.

Существует достаточно большое количество видов лестниц и лестничных маршей, в том числе:

Прямолинейные лестницы с консольным креплением к стене или свободной посадкой на опорах;
Круговые или винтовые системы с одним или двумя поворотами.

К сведению! В отличие от бетонных или деревянных лестниц, металлические конструкции могут быть практически неограниченной высоты и ширины.

При этом не создается впечатления избыточной массивности или чрезмерной сложности конструкции. Если планируется сделать сложный вариант лестницы, то лучше всего доверить работу фирме или мастерам. Своими силами можно сделать относительно простой вариант. И дело тут не в сложности конструкции или владении сварочным аппаратом. Требуется определенный навык работы с металлом, кроме того, что витая металлическая лестница должна быть прочной, вся конструкция должна быть еще и красивой, а свои ошибки, как правило, сделать легко, а увидеть со стороны довольно сложно.

Простой лестничный марш из металлопроката, по сути, является единичным элементом, из которого можно сделать сложные переходы с промежуточными площадками и разворотами. Для работы своими руками можно попытаться сделать один из трех, наиболее распространенных вариантов:

Простая лестница с несущими балками — косоурами, на которые ввариваются площадки из листового металла;
Лестница с косоурами в виде Г-образных угольников. Ступенька образуется за счет сваренной прямоугольной рамы;
Комбинированный вариант, когда Г–образные ступеньки, сваренные в один пролет, укладываются на две дополнительные балки.

Первый вариант наиболее простой в изготовлении, такую лестницу можно сделать даже без чертежа, достаточно только правильно рассчитать сечение двух балок, которые будут нести основную нагрузку.

Способ сделать приблизительный расчет

Сечение балок напрямую зависит от двух факторов — от угла наклона и длины металлической лестницы. Чем круче лестничный пролет, тем меньше сечение профиля, чем длиннее – тем толще и массивнее нужно сделать несущие балки.

Расчет нужно сделать по второму условию. Для начала нужно сделать предварительную оценку несущей способности балки. Для этого определяем нагрузку в виде 400 кг, это соответствует весу двух человек, спускающихся по лестнице. Далее, зная приблизительную длину будущей лестницы и нагрузку, по справочнику выбираем сечение балки для условий сосредоточенной силы. Делим надвое и получаем момент сопротивления, по которому нужно подобрать профиль с соответствующим сечением.

Можно также сделать расчет металлической балки для лестницы народным способом. Для этого нужно сделать контрольное нагружение — балку укладывают на опоры и становятся в центральной части. Прогиб под нагрузкой не должен составить более 3 мм на каждый метр длины.

Лучше всего использовать швеллер или квадратную профильную трубу, после того как балки были выбраны, нужно сделать базу. Первоначально на стену и на пол крепятся два отрезка из профиля, чаще всего это металлический уголок с шириной полки 50-70 мм. Длину отрезка нужно сделать равной ширине пролета. Вся конструкция будет опираться на эти два куска металла, поэтому крепят их основательно, анкерами в бетон или кирпич.

Далее устанавливаем косоуры. Каждую балку прихватывают болтовым соединением на уголке на стене, второй конец оставляют свободным. Будущие ступени можно сделать максимально горизонтальными, только если обе балки будут находиться в одной плоскости. Приходится подгонять положение с помощью строительного уровня и нескольких подкладок тонких кусочков фанеры. После выравнивания фанеру удаляют, а опорные поверхности подрезают болгаркой вровень.

Следующий этап – изготовление ступеней. Если в наличии есть толстый листовой металл 6-8 мм, то проступи для каждой ступеньки можно сделать цельными, вырезать в виде готовых пластин. К каждой пластине по бокам подваривают отрезки из уголка №3, чтобы можно было закрепить проступь на балках. Остается только выровнять положение проступи, прихватить сваркой и обварить короткими сварочными швами по каждой стороне. Таким способом можно сделать пролетку – длинную и крутую металлическую лестницу с шириной ступени не более 60 см.

Если предполагается сделать пролет 70-110 см шириной, то проступь для лестницы сваривают заранее из уголка в виде П-образных рам. Способ установки степеней на опорные балки аналогичен предыдущему. Можно сделать проступь с вертикальным бортиком под укладку керамогранита или зашить плоскость перфорированной металлической сеткой.

Простейшие варианты металлической лестницы не очень удобны для ходьбы, и главное — требуют очень прочных и массивных несущих балок. Существуют более сложные конструкции металлических лестниц, в которых большая часть нагрузки воспринимается не только балками, но и деталями самих ступеней.

В этом случае каждая ступень изготавливается в виде пространственной рамы, в основе которой находится прямоугольник из металлического уголка или профильной трубы, по бокам которого приварены две вертикальные треугольные опоры.

Для того чтобы сделать все ступени одинаковыми, приходится использовать готовый шаблон, заранее изготовленный и подогнанный по требуемым размерам лестницы.

Сборку ведут в следующей последовательности:

Нарезанные заранее куски уголка просто укладываются на шаблон, подгоняются по размерам и фиксируются струбцинами;
Выровненные отрезки прихватываются в каждом стыке 3-5 сварочными точками. После того как заготовка остынет, металлический каркас ступени проваривают полным швом;
Не снимая раму с шаблона, аккуратно сбивается шлак, стыки зачищаются щеткой с бронзовой насадкой. Если есть дефекты, выполняется повторная сварка швов;
Каждую заготовку последовательно укладывают на несущие балки и приваривают по нижнему краю.

Если для изготовления лестницы используется достаточно прочный уголок с толщиной полки не менее 6 мм, то от использования несущих балок можно отказаться, рамы ступеней сваривают между собой в готовый металлический пролет.

Это позволяет снизить стоимость работы и одновременно улучшить внешний вид металлической лестницы. По такой схеме обычно изготавливают металлические ступени для внутренних помещений.

В основе ступени лестничного пролета используется два Г-образных профиля, соединенных кромочным отрезком из уголка. Главным преимуществом металлической лестницы является то, что у каждой ступени есть своя опора на грунт или бетонное основание. Это означает, что конструкция сохранит несущую способность в любой ситуации, под любой нагрузкой. К минусам данного устройства можно отнести то, что каждую металлическую ступеньку нужно сделать и подогнать по размерам индивидуально.

В результате на лестницу уходит вдвое больше средств и времени, но затраты можно считать оправданными, если речь идет о доме на сваях, веранде или террасе. Чтобы увеличить жесткость конструкции, можно сделать две крестовидные распорки внутри пролета или установить металлическую лестницу параллельно фасаду здания. Последний вариант подойдет для домов с неутепленными каменными стенами.

Заключение

После сборки каркаса металлической лестницы необходимо выбрать наиболее подходящий материал для проступи. Уличные пролеты практически всегда облицовываются керамогранитными плитками или заливаются бетонной стяжкой. Для дачи чаще всего используется сетчатая облицовка, перфорированные листы или решетка из арматурных прутов. Это позволяет легко удалять грязь с обуви и сохранять чистоту на ступеньках даже в период затяжных дождей. Для домашних лестниц материалом №1 считается полированный дуб или паркетные плиты, на которые наносится специальный рельеф, чтобы сделать их не такими скользкими.

Своими рукамиКак грамотно использовать пространство под лестницей: идеи и оригинальные решения

Своими рукамиСобрать лестницу для двухъярусной кровати своими руками
