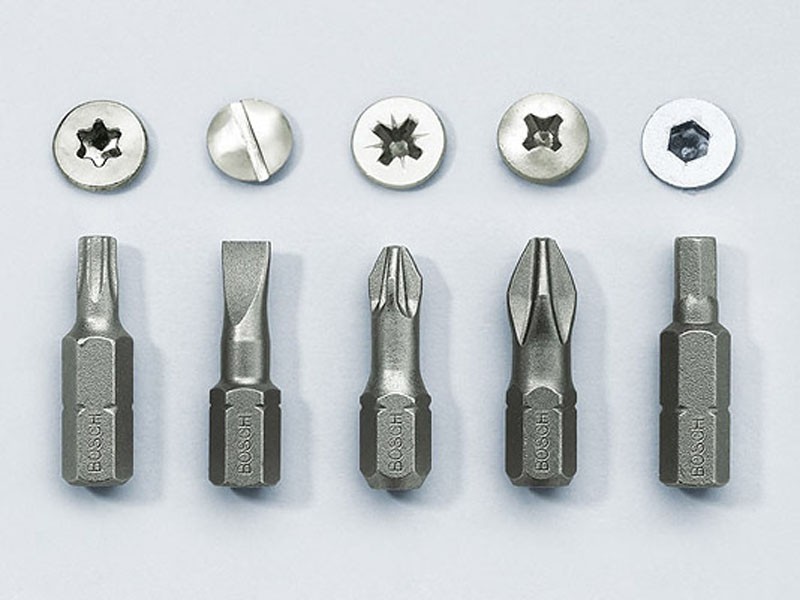

Разновидности бит для шуруповерта: маркировка, классификация

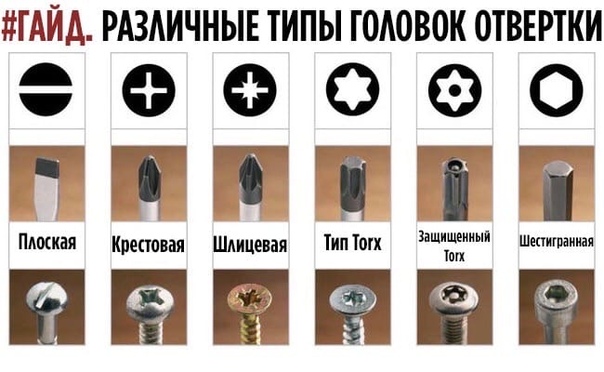

Классификация и виды бит для шуруповерта

В наше время проведение строительно-монтажных работ очень сильно упростилось. Этому, в том числе, способствует огромное количество крепежных элементов, которые очень легко использовать имея в наличии электрическую отвертку или дрель-шуруповерт.

Гвозди в настоящее время используются все реже и реже. Как любители, так и профессиональные мастера все больше отдают предпочтение шурупам и винтам, так как эти крепежные элементы обеспечивают наиболее прочное крепление.

Однако под каждый крепежный элемент применяются свои насадки, без которых ваш шуруповерт превращается в бесполезную игрушку. Чтобы было проще ориентироваться в многообразии насадок, представляем вашему вниманию классификацию бит для шуруповерта.

Вы узнаете какие виды и размеры бит выпускает промышленность и для каких крепежных элементов применяется та или иная бита.

Самой первой была изобретена отвертка под прямой шлиц, ее придумали в XVI веке. Она была широко распространена в советский период. Сегодня тоже существуют виды бит для шуруповерта изготовленные под прямой шлиц, но используются они реже. Такие насадки обозначаются буквой S. Данная маркировка размещается на одной из граней бит.

Латинская буква S является сокращением от английского слова slot, означающего “щель” или “шлиц”. Также существует альтернативный вариант обозначения – slotted. Это слово при переводе на русский язык означает “шлицевая”. Всегда рядом с буквой указывается цифра, свидетельствующая о ширине жала.

В некоторых случаях дополнительно указывается его толщина.

Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:

Ширина, мм 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0; 6,5; 7,0 8,0 9,0
Толщина, мм 0,3 – 0,4 0,4 0,5 0,5 – 0,6 0,6 – 0,8 0,6 0,8 0,8 – 1,0 1,0 – 1,2 1,2 – 1,6 1,4 – 1,6

Далее рассмотрим некоторые разновидности бит под прямой шлиц.

Классическая бита с прямым шлицем

Ширина и толщина — это два основных размера прямого шлица. В большинстве случаев указывается только первый параметр. Он варьируется в пределах от 3,0 до 9,0 мм.

Второй параметр довольно часто не обозначается, но его значение может составлять от 0,5 до 1,6 мм. Особенность такой маркировки связана с тем, что ширина и толщина имеют нормативное соотношение.

Поверхность бит с плоским шлицем защищена от эрозии и отличается повышенной твердостью.

Бита с прямым шлицем и TIN покрытием

Данные биты имеют золотистый цвет, так как поверхность насадок покрыта нитридом титана в результате химического процесса CVD. Благодаря этому приспособления имеют прочную поверхность.

Такие насадки могут отличаться между собой только по ширине. Это значение составляет от 4,5 до 6,5 мм. Еще в маркировке приспособлений может быть указана их толщина.

Эта величина находится в пределах от 0,6 до 1,2 мм.

Удлиненная бита под прямой шлиц

Благодаря удлиненной части приспособления имеется возможность более точно проводить необходимые работы. При использовании, жало данной насадки прочно размещается в шляпке шурупа или винта. С помощью данной биты удобно выполнять мелкие монтажные процессы. Отличительной чертой этих приспособлений является длина насадок, которая колеблется от 50 мм до 100 мм.

Крестообразные биты (Phillips)

Впервые крестообразная бита появилось в первой половине 20-го века.

Способствовал этому тот момент, что при использовании крепежей и отверток под прямой шлиц в автомобильной промышленности, при сборке деталей, они часто высказывали из шляпок винтов и шурупов, что приводило к порче лакированного покрытия транспортного средства.

Также у крепежных изделий часто срывалась резьба из-за того, что еще не были изобретены ограничители крутящего момента, которые впоследствии стали применяться в механических шуруповертах и винтовертах.

Все перечисленные причины способствовали тому, что в 1933 году Джон Томпсон изобрел шуруп с крестообразным шлицем. Через 3 года патент на данное изобретение был приобретен Генри Филлипсом.

Этот инженер доработал технологию производства и в 1937 году предложил Юджину Кларку, который являлся крупным производителем изделий из металла, провести соревнования, кто быстрее выполнит закручивание шурупов. Естественно, Генри Филлипс в состязании победил.

После этого новый тип насадок привлек внимание автопроизводителей из США, но скоро началась Вторая мировая война. Поэтому крестообразный шлиц появился в Европе, вместе с поставками американской военной техники.

Первая крестообразная насадка называлась “филлипс” в честь Генри Филипса. Биты этого вида маркируются буквами PH. После них следует номер, жестко связанный с диаметром наружной резьбы крепежного элемента. Данный стандарт используется для всех типов бит с крестообразным жалом.

Стандартные соотношения номера крестообразной биты типа PH и наружной резьбы крепежа:

Номер биты 1 2 3 4
Диаметр резьбы, мм менее 2,0 2,1 – 3,0 3,1 – 5,0 5,1 – 7,0 более 7,1

Классическая крестообразная бита PH

Данные насадки различаются между собой размерами, которые варьируются от 0 до 4. Чаще всего используется крестовина №2, так как она позволяет работать с металлическим и деревянным материалом. Реже используются крупные насадки под номером 3 и 4. Чаще всего их применяют во время ремонта автомобилей и крупногабаритных предметов.

Крестообразная бита со шлицем PH и TIN покрытием

Для покрытия насадки используются нитрид титана. Об этом свидетельствует золотистый цвет биты. Насадка способна выдерживать большие нагрузки. Шлиц может быть выполнен в одном из трех размеров: PH 1, 2 или 3.

Удлиненная крестообразная бита PH

Удлиненная насадка со шлицем PH крестообразной формы может использоваться, для закручивания крепежей в труднодоступных местах. Такие приспособления особенно эффективны во время отвинчивания крепежных изделий. Чаще всего можно встретить насадки длинной 50, 70, 90, 110, 125, 150 мм. Выпускаются в трех размерах PH 1, 2, 3.

Крестообразные биты (Pozidriv)

Позже, специально для производства мебели и выполнения строительных работ Philips Screw Company разработала новый вид крестообразного шлица. Он получил название Pozidriv (Позидрив).

Этот вид шлица был запатентован в 1966 году. Биты для данного шлица маркируются буквами PZ. Они предназначены для работы с деревом или с другими подобными материалами, имеющими неоднородную структуру.

В тоже время для работы с металлом больше подходят биты типа PH.

Отличительной чертой системы PZ, по сравнению с PH, является то, что кромки рабочих поверхностей расположены параллельно друг другу и по всей своей длине изготовлены с одинаковой толщиной, а сам шлиц значительно глубже.

Такая конструктивная особенность предотвращает выталкивание биты при закручивании крепежа. Благодаря этому образуется более плотный контакт между шляпкой шурупа и битой, что уменьшает износ элементов.

При этом не нужно прикладывать больших осевых усилий, когда происходит нажатие жала на шлиц.

Необходимо помнить, что при выборе биты для закручивания крепежных изделий под шлиц PZ нужно использовать биту типа PZ. В случае использования насадки типа PH, для закручивания изделий под шлиц PZ, поверхности будут неплотно соприкасаться друг с другом, что сократит срок службы насадки.

Классическая бита крестообразной формы PZ с насечками

Дополнительные насечки являются отличительной чертой бит PZ, если их сравнивать с насадками PH. Большая прочность приспособлений позволяет им выдерживать огромные нагрузки. Размеры данного вида бит для шуруповерта могут быть PZ 1, PZ 2, PZ 3.

Бита под крестообразный шлиц PZ с насечками и TIN покрытием

Защитное покрытие данной насадки выполнено на основе нитрида титана. Оно значительно повышает долговечность биты. Также этому способствует примененная для ее изготовления закаленная сталь. Все это в совокупности позволило создать насадку, имеющую оптимальную твердость и выносливость. Существуют три размера приспособления: PZ 1, PZ 2 и PZ 3.

Удлиненная крестообразная насадка PZ

Данная насадка выпускается трех размеров: PZ 1, PZ 2, PZ 3, длинной может быть – 50, 70, 90, 110, 125 и 150 мм.

Биты с шестигранным шлицем (Hex)

Еще одним, менее популярным, но часто используемым является шестигранный шлиц. Эта форма насечки впервые появилась в 1910 году и получила название Hex socket. Данное словосочетание обозначает внутренний шестигранник.

 Впервые его стали применять в заводских цехах Allen Manufacturing Company. Для маркировки этих бит используется буква H. Система Hex отличается большим крутящим моментом, который можно приложить к головке крепежного элемента, когда происходит его закручивание.

При этом отсутствует вероятность повреждения насадки и срыва шлица.

Расстояние между сторонами шестигранного жала является основной характеристикой, которая различает такие биты. Если взять насадку на 4 мм, то она прекрасно подойдет для закручивания мебельного конфирмата.

 Также выпускается так называемая безопасная разновидность шлица. Он получил название Hex-Pin, что обозначает защищенный шестигранник. Данный шлиц оснащается по центру специальным штырем.

Его наличие позволяет предотвратить несанкционированную разборку соединения.

Классическая бита шестигранной формы

Данные биты позволяют очень удобно работать с соответствующими саморезами и шурупами, так как они имеют большую площадь соприкосновения с крепежными изделиями. Они уже давно применяются в США, но в России их внедрение произошло сравнительно недавно.

Размеры данных насадок могут варьироваться в диапазоне от 1,5 до 10 мм.

Бита шестигранной формы с отверстием внутри

Надежная бита такого вида отличается простотой использования. Во время ее применения человеку не нужно прилагать больших физических сил. Благодаря наличию отверстия приспособление не соскальзывает. Размер насадки составляет от 1,5 до 6 мм.

Удлиненная бита шестигранной формы

Данная насадка маркируется с помощью знака Hex-. Ее редко можно встретить в работе. Несмотря на это, она хорошо себя зарекомендовала, так как отличается практичностью и удобством.

Для изготовления данной биты используется сталь высокого качества. В связи с этим она обладает хорошей прочностью.

Ее размеры находятся в пределах от 3 до 8 мм, а длина таких насадок варьируется от 50 – 100 мм.

Биты в виде звездочки (Torx)

Применяются насадки в виде звездочки, в машиностроительной области и в производстве бытовой техники, для закручивания крепежных элементов с соотвествующей формой головки. Они носят название Torx (торкс) и обозначаются буквами TX или T. Рядом с буквой указывается цифра, которая обозначает размер насадки. Он соответствует расстоянию между лучами звездочки шестигранной формы.

Впервые Torx стала использовать в 1967 году компания Textron, в Америке. Сегодня применяются разные виды бит для шуруповерта данного типа. Так, существует антивандальный вариант, оснащенный внутренним отверстием. Для его обозначения используются буквы TR, которые расшифровываются Torx Tamper Resistant. Еще применяются пятилучевые биты под названием Torx Brigadier Pentahedron.

Классическая бита “Звездочка” (Torx)

В европейских странах и США насадка Тоrх является самой популярной из всех существующих форм шлица. Это связано с ее высокой производительностью. Данная бита отличается наличием шести граней, с помощью которых происходит соприкосновение с винтом или шурупом.

Конструктивная особенность насадки позволяет улучшить сцепляемость с поверхностью крепежного изделия. Благодаря этому не нужно прилагать больших усилий для создания крутящего момента.

Также снижается вероятность соскальзывания приспособления, так как нагрузка распределяется сразу на 6 граней. В свою очередь, это уменьшает их износ. Следовательно, эксплуатационный период биты значительно увеличивается.  Выпускаются насадки “Звездочка” разных типоразмеров.

Самыми распространенными являются модели от Т8 до Т40. При этом существуют биты и меньшего размера.

Бита “Звездочка” Torx Plus

Torx Plus отличается тем, что ее звездочка имеет менее острые лучи, которые при этом еще и короче. Такие виды бит для шуруповерта требуют от мастера повышенной точности во время выполнения работ. Для их изготовления применяется высокотвердая сталь. Размеры данных насадок бывают Т10 —Т40.

Бита “Звездочка” с TIN покрытием

Благодаря наличию покрытия на основе нитрида титана насадка имеет повышенную износостойкость. Ее поверхность отличается шероховатостью и хорошо сцепляется со сталью. Также насадка отличается повышенной долговечностью, потому что изготавливается из твердого материала. Насадка продается с размерами от Т10 до Т40.

Бита “Звездочка” с отверстием внутри

Данная бита часто применяется на сборочных производствах. При закручивании крепежа бита плотно входит в крепежное изделие. В результате повышается надежность процесса закручивания, для осуществления которого, не нужно прилагать особых усилий. Размеры биты бывают от Т10 до Т40.

Удлиненная бита “Звездочка”

Данной насадкой удобно пользоваться при выполнении определенных видов работ. Ее размеры такие же: от Т10 до Т40, длина может быть от 50 мм до 100 мм.

Биты с квадратным шлицем (Robertson)

Эти насадки относятся к специализированным видам бит. В большинстве случаев они не используются в обычном строительстве или при ремонтных процессах. Шлиц Robertson является одним из раритетов и имеет квадратное сечение. Полное его название – Robertson square. Насадки такой формы обозначаются буквой R.

Классическая бита с четырьмя гранями

Чаще всего они используются во время сборки мебели. Выпускаются такие насадки 4 размеров: от №0 до №3.

Удлиненная бита с четырьмя гранями

Данная насадка применяется не так часто. Она выпускается трех размеров: № 1,2 и 3 и длинной может быть от 50 до 70 мм.

Биты с антивандальным шлицем (Spanner head)

Данный шлиц еще называется Snake-eye (змеиный глаз). Помимо этого, его еще называют головкой, предназначенной под вилочный ключ. Для маркировки бит с таким шлицем используются буквы SP.

Классическая бита “Вилка”

При изготовлении данных насадок применяется качественная сталь. Благодаря ей биты отличаются повышенной прочностью и продолжительной долговечностью. Данная насадка напоминает плоскую шлицевую биту, у которой посередине имеется прорезь. Бита выпускается 4 размеров, Gr. 4, 6, 8, 10.

Удлиненная бита “Вилка”

Производится 4 размеров и может иметь длину от 50 мм до 100 мм.

Биты со шлицем Tri-Wing – трехлопастные

При маркировке данных насадок используются буквы TW. Отличительной чертой данных бит является наличие на жале 3-х лопастей. Их применяют при сборке бытовой техники и электроники.

Также они используются в авиакосмической промышленности. Впервые данные биты появились в 1958 году и были изобретены Philips Screw Company.

Размер обозначается буквами Gr и может иметь показатели от Gr.1 до Gr.6.

Биты – Torq-Set четырехлопастные

Эта бита является аналогом Tri-Wing, но различается с ней количеством, так называемых крыльев. Она имеет 4 лопасти. Данная насадка тоже применяется очень редко. Для ее обозначения используются буквы Gr, размер варьируется от 4 до 10.

Некоторые редко встречающиеся шлицы и биты

Polydrive

Spline

One-Way

Источник: https://srbu.ru/instrumenty-i-oborudovanie/321-bity-dlya-shurupoverta-klassifikatsiya.html

Биты для шуруповерта – типы и особенности маркировки

Шуруповерты, дрели и перфораторы

01. 06.2017

7.6 тыс.

5.1 тыс.

6 мин.

В готовый комплект бит для шуруповерта входят большое количество таких, которые вряд ли понадобятся обычному собственнику, а значит, деньги будут заплачены за ненужные вещи. Наиболее рациональный выход – приобретение только тех бит, которые действительно пригодятся в домашнем хозяйстве, а для этого нужно предварительно разобраться в их классификации, маркировке и назначении.

Отвертки под прямой шлиц появились самыми первыми, еще в далеком XVI веке, и активнее всего использовались вплоть до недавнего времени.

Биты для шуруповерта такого типа маркируются буквой S (slot или slotted). В русском языке маркировка означает шлицевую биту, причем рядом с буквой всегда указывается цифра, обозначающая ширину жала отвертки.

На некоторых изделиях также содержится информация о ширине шлица.

Классическая шлицевая бита и сегодня очень часто используется. На ней обычно указывают только ширину шлица, которая может составлять от 3 до 9 мм, а его толщина не описывается, так как имеет нормативное значение в диапазоне 0,5–1,6 мм. Поверхность таких насадок для шуруповертов должна иметь повышенную твердость и защиту от эрозии.

Биты под прямой шлиц появились раньше других

Второй тип шлицевых бит имеет золотистый цвет из-за TIN (нитрид титана) покрытия. Они отличаются повышенной прочностью и могут отличаться по ширине (4,5–6,5 мм). Маркировка бит TIN содержит информацию о толщине (0,6–1,2 мм).

Третий тип шлицевых насадок отличается удлиненной формой. Длинные изделия дают возможность плотно разместить насадку внутри винта или шурупа, а значит, выполнять с помощью шуруповерта более тонкие и точные работы. Их длина составляет от 5 до 10 см.

Крестообразные биты стали активно использовать в середине XX века. Популярность их обусловлена тем, что при закручивании шурупов с прямым шлицем отвертка может выскальзывать, что негативно сказывалось на качестве сборки многих изделий, включая мебель и даже автомобили.

Крестообразные насадки маркируются буквами PH в честь Генри Филипса, который приобрел патент на крепежи и стал причиной их активного распространения. После букв маркировка содержит цифры, обозначающие диаметр наружной резьбы крепежа.

Соотношение номера крестообразной PH вставки и диаметра наружной резьбы:

  • 0 – до 2 мм;
  • 1 – до 3 мм;
  • 2 – до 5 мм;
  • 3 – до 7 мм;
  • 4 – до более 7,1 мм.

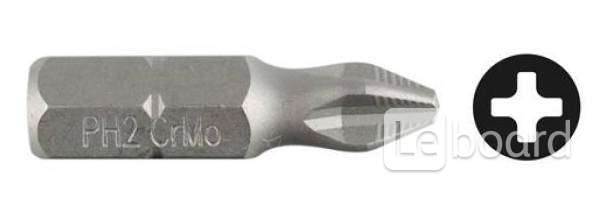

На крестообразных битах стоит маркировка PH

Классическим крестообразным видом бит для дрели и шуруповерта являются изделия с маркировкой от 0 до 4. Наиболее популярной в бытовых условиях является крестовина с номером 2, позволяющая работать с разными материалами и отличающаяся распространенным размером. Биты марки 3 и 4 чаще используются в промышленности, в автомобилестроении и на другом производстве.

Крестообразный тип креплений наиболее распространен, а потому таких бит для шуруповерта на рынке очень много. Они могут иметь TIN покрытие, которое обеспечивает изделию золотистый цвет. Подобные насадки выдерживают большие нагрузки, а потому считаются более функциональными и надежными. На рынке крестовины такого типа представлены в трех вариантах:

Удлиненные изделия крестообразной формы используют для закручивания крепежей в труднодоступных местах, они очень эффективны при отвинчивании любых, даже старых крепежей. Насадки выпускаются в трех стандартных размерах (1, 2 и 3) и могут иметь длину от 50 до 150 мм.

К крестовым битам относят также модели с маркировкой PZ (Позидрив). Они предназначены для работы с деревянными предметами и чаще всего применяются при сборке мебели.

Отличаются от стандартных PH изделий тем, что кромки рабочих поверхностей в них располагаются параллельно друг другу и имеют одинаковую по всей длине толщину, а сам шлиц у них значительно глубже, чем у аналогов.

Такая конструкция обеспечивает более плотный, хороший контакт между вставкой шуруповерта и закручиваемым шурупом, меньший износ крепежей и больший срок их службы.

Биты для шуруповерта PZ могут иметь специальные насечки, обеспечивающие максимальную продолжительность их службы.

PZ изделия представлены на рынке в широком ассортименте, включая насадки с TIN покрытием из закаленной стали и удлиненные насадки, длина которых может составлять от 5 до 15 см.

Это лучшие биты для бытового шуруповерта, позволяющие работать в сложных условиях и отличающиеся большой долговечностью.

Шестигранная форма насечки появилась в начале XX века и получила название Hex socket, сохранившееся и сегодня, такие вставки маркируются буквами HEX.

Наиболее важная характеристика этих насадок – расстояние между сторонами шестигранного жала.

Существует разновидность защищенного шлица от несанкционированной разборки, она отличается специальным штырем в центре шлица и маркируется, как Hex-Pin.

Шестигранные насадки появились в начале двадцатого века

Классическими шестигранными битами для саморезов являются изделия размером от 1,5 до 10 мм. Их стали активно использовать в США, а после и по всему миру. Насадка может иметь небольшое отверстие внутри, благодаря которому во время работы шуруповертом крепеж не соскальзывает. Биты с отверстиями имеют размер до 6 мм.

На рынке можно найти удлиненные шестигранные насадки марки Hex-. Применяются они достаточно редко, хотя отличаются удобством использования и долговечностью, так как производятся из высококачественной стали. Размеры удлиненных насадок составляют от 3 до 8 мм, а длина – до 10 см.

Звездообразные виды бит маркируются буквами T или TX (Torx). Они активно применяются в машиностроении и при производстве бытовой техники. Рядом с буквой на изделиях указывается цифра, означающая размер насадки – расстояние между лучами звездочки. Классическая звездообразная форма шлица наиболее распространена в США и западноевропейских странах, что обусловлено ее высокой надежностью.

Звездообразные вставки в шуруповерты обеспечивают прекрасную сцепляемость биты с поверхностью крепежных изделий, за счет чего для закручивания не приходится прикладывать существенных усилий.

Звездообразная форма до минимума снижает вероятность соскальзывания шуруповерта, ведь нагрузка распределяется сразу на 6 граней, что еще и снижает износ насадки.

Наиболее распространенными размерами бит типа “звездочка” являются модели в маркировке TX8-TX40.

Звездообразные биты чаще всего используются в машиностроении и при производстве бытовой техники

На рынке представлены насадки именуемые Torx Plus, в них звездочка имеет острые лучи, которые по длине короче стандартных. Подобные вставки требуют при работе осторожности, хотя изготовлены из высококачественной стали и имеют продолжительный срок эксплуатации. Марки Torx Plus представлены на рынке в размерах стандартных звездообразных изделий от T10до T40.

Звездообразные вставки бывают также с покрытием на основе нитрида титана, удлиненные и с отверстием внутри.

TIN покрытие для изделий марок TX10-TX40 обеспечивает им большую надежность и продолжительный срок эксплуатации.

Благодаря отверстию внутри звездочки улучшается качество крепления, но вставки такого типа используются преимущественно на производстве. Удлиненные биты упрощают работу с шурупами и бывают длиной до 10 см.

Вставки в шуруповерт с квадратным шлицем относятся к специализированным изделиям, которые практически не используют при стандартном строительстве и ремонте. Маркируются они буквой R – Robertson square, имеют четыре грани и бывают 4 разных размеров. В большинстве случаев их применяют при сборке мебели. На рынке можно найти удлиненные R биты длиной до 70 мм.

Вилкообразные – второй тип нестандартных бит. Они имеют плоское шлицевое жало с прорезью посередине. Маркируются буквами GR и представлены на рынке в 4 размерах: 4, 6, 8, 10, стандартного и удлиненного типа. Второй вид изделий может достигать в длину 100 мм.

К необычным относят также трех- и четырехлопастные биты. Трехлопастные маркируются буквами TW и имеют на жале 3 лопасти. Чаще всего используются при сборке бытовой и цифровой техники, а также в авиакосмической промышленности. Четырехлопастные имеют 4 лопасти, применяются так же редко, как и трехлопастные.

При выборе бит для шуруповерта, всегда хочется узнать какие из них лучше, однако универсального совета их по покупке не существует. Собственникам рекомендуется использовать изделия только от известных производителей и не приобретать дешевые китайские подделки, ведь они не только не позволят нормально выполнить ремонт, но еще и могут повредить используемые крепежи.

Источник: http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/dreli-i-perforatory/bity-dlya-shurupoverta.html

Какие биты для шуруповерта лучше: обозначения и разновидности

Сегодня в любом хозяйстве станет незаменимым шуруповерт электрического типа. С его помощью можно в несколько раз быстрее собирать мебель, делать ремонт или же что-то смастерить.

Огромную роль в работе инструмента играет бита.

На первый взгляд эта деталь инструмента может показаться совсем незначительной, но на самом деле именно от нее и зависит то, насколько удобно будет закручивать саморезы или же разного рода винты.

Если вы неправильно подберете биту для вашего шуруповерта, то это приведет к тому, что она будет все время соскакивать с головки или проворачиваться непосредственно во время работы. В результате наконечник биты будет сломлен или же поврежден преждевременно. Чтобы этого не произошло, необходимо знать биты для шуруповерта, какие лучше подходят.

Обзор бит для шуруповерта обозначения и виды

На сегодняшний день специалисты различают несколько разных форм бит для инструментов, а именно:

  1. комбинированные;
  2. специальные;
  3. основные.

В большинстве случаев в строительстве используют крестообразные биты основного типа. Они имеют несколько стандартов: PH и PZ. Обозначение PH — это сокращенный вариант от Phillips. Размеры могут быть от 0 и до 4, но чаще всего используют биты №2.

Стоит отметить, что бита имеет отличную форму, ведь тогда площадь контакта увеличивается в несколько раз и это позволяет равномерно распределить нагрузку.

Если использовать биты для шуруповертов этого типа, то в несколько раз меньше риск того, что будет сорвана головка инструмента или же испорчен шлиц.

PZ — это сокращение от Pozidrive. Такие биты также имеют рабочую часть в виде креста. Основным отличием есть то, что кроме наличия основных четырех ребер большого размера, есть еще четыре дополнительных ребра. Они располагаются по диагонали и имеют немного меньший размер. Таким образом площадь контакта увеличена еще больше.

В большинстве случаев бита для шуруповерта этого типа используют для того, чтобы выкрутить шурупы, которые стали ржавыми или, к примеру, заклинили в каком-то определенном материале. Профессионалы используют их в обязательном порядке, если объем работы слишком большой.

Размеры таких насадок также находятся в пределах от 0 и до 4, но в большинстве случаев используют №2 и №3.

Биты для шуруповерта, какие лучше? Если необходимо ремонтировать бытовую технику, автомобили, то нельзя обойтись без использования специальных Т-бит. Они позволяют закрутить или же, наоборот, открутить винты, которые имеют звездчатые поверхности.

Плоские биты используют для того, чтобы можно было работать с крепежами, которые используются для мягких материалов. Такие типы бит для шуруповерта являются эффективными при наличии большой нагрузки. Если говорить о маркировке данного типа, то SL, от Slot, размеры же бывают от 0 и до 7.

Если же необходимо иметь дело с разного рода болтами или гайками, то нельзя обойтись без биты, которая изготовлена в виде гаечного ключа.

В данной ситуации стоит отметить тот факт, что устанавливать такие насадки можно только на очень мощные шуруповерты.

Размеры биты могут быть разными (6-13 мм) и лучше всего выбирать ее нужно в соответствии с тем, с какими именно болтами придется в дальнейшем работать.

В свою очередь специальные биты используют для того, чтобы ремонтировать технику или же промышленное оборудование, специальные крепежи. Это значит, что их применяют в специальных достаточно узких областях.

Популярными считаются трехгранные биты для шуруповерта и те, которые имеют два небольших выступа в виде рогов. К специальным битам можно отнести те, которые специалисты используют для удобной работы с гипсокартоном.

В данной ситуации устанавливается некий ограничитель, который не позволяет слишком далеко вкручивать саморез, что может привести к порче поверхности.

Биты для шуруповерта: какие лучше? Также стоит рассмотреть еще и специализированные биты, которые имеют пружинные фиксаторы.

В таком случае винты можно закручивать под углом в 30 градусов, что очень часто используют во время работы в каких-то определенных труднодоступных местах.

Стоит сказать и о комбинированных битах, которые отличаются от остальных тем, что имеют две рабочие поверхности. Они могут быть разного типа и даже размера, в большинстве случаев комбинированные биты несколько длиннее обычных.

Важные моменты на которые нужно обращать внимание при выборе бит для шуруповерта

Для того чтобы работа с шуруповертом не приносила неудобств, результат был отличным, а сам инструмент можно было использовать достаточно долго — необходимо правильно выбрать биты для работы. Если вы планируете работать со многими типами материалов, то лучше всего приобрести специальный набор, в состав которого входят основные типы бит.

В первую очередь узнайте, из чего именно сделаны биты и имеют ли они специальное защитное покрытие непосредственно на элементе, который будет работать. Кроме того, огромную роль играет непосредственно место, где вы собираетесь приобрести инструмент и насадки к нему.

Если и покупать биты для шуруповертов, то лучше выбирать действительно качественные и те, которые смогут прослужить достаточно долго. В связи с этим, желательно отдать свое предпочтение специализированным и проверенным магазинам.

В таких магазинах на продукцию есть нужные сертификаты и у вас есть возможность дополнительно получить гарантию качества товара.

Другим очень важным вопросом, который нужно изучить до момента совершения покупки есть то, с какого именно материала изготовлены биты для шуруповерта и их рабочая часть.

На сегодняшний день только три сплава можно назвать наиболее надежными и качественными, которые смогут прослужить достаточно долго. Это сплав хрома и молибдена, хрома и ванадия, вольфрама и молибдена. Ни в коем случае не выбирайте биты, которые изготавливаются из стали.

Они достаточно быстро стираются, и нет никакой гарантии того, что у вас получится с первого раза качественно закончить выполняемую работу.

Специалисты говорят о том, что также большую роль играет и наличие покрытия на бите, которое бы защищало ее поверхность. Если данные детали сверху покрытие титаном, то в качестве бит для шуруповерта можно даже не сомневаться.

По стойкости титан можно сравнить только с алмазом или же никелем. Следует отметить, что таким же стойким будет покрытие из сплава вольфрама и никеля.

В данной ситуации, вольфрам будет делать деталь максимально прочной, а никель в свою очередь будет защищать биту от появления коррозии.

Обзор насадок для шуруповертов видео

Биты для шуруповерта какие лучше — однозначно сделать выбор достаточно сложный, особенно для того человека, который раньше никогда не сталкивался со строительными работами. В такой ситуации лучше прислушаться к советам специалиста и обратить внимание на три важных момента, которые были описаны немного выше.

Источник: http://masterok-remonta.ru/instrumenty/bity-dlya-shurupoverta-kakie-luchshe.html

Подбор бит для шуруповёрта, их классификация и маркировка

Ремонт и строительство в плане технологий, инструмента и отделочных материалов шагнуло вперёд.

От элементарного инструмента мастера стали использовать всевозможные приспособления, которые предназначаются для разных видов работ.

Для удобства и оперативности большинство ручных инструментов стали заменять механическими или электрическими. При необходимости использования отвёртки все чаще применяется шуруповёрт или дрель.

На замену советских шурупов приходит множество крепких саморезов, винтов, болтов, креплений, которые легко закручиваются с помощью электрического оборудования.

Производители предлагают всевозможные виды и размеры крепёжных элементов. Для удобства стали использоваться приспособления для шуруповёрта, которые представляют собой разные насадки.

В настоящее время их множество — и каждая имеет своё предназначение.

Общая характеристика насадок для шуруповёрта

Изготавливаются из специального прочного сплава, что даёт им возможность выдерживать нагрузки при использовании. На рынке имеются и некачественные изделия, которые произведены из некондиционного металла.

Они быстро выходят из строя, на них срываются грани. Поэтому при выборе необходимо пользоваться личным опытом, советами профессионалов и специалистов магазинов, а также не покупать инструмент на «блошиных» рынках.

Основной разновидностью являются биты с прямым и крестовым шлицем. Такие насадки используются в домашних условиях, на приусадебных участках, при осуществлении ремонтов и отделочных работ. Ещё одним видом являются насадки для болтов и гаек, которые имеют шестигранную головку.

Существуют и другие специфические биты: в форме звёздочки для ремонта автомобилей и в форме шестигранника для сборки мебели.

Производители бытовой техники или оборудования применяют болты нестандартной формы, предупреждая возможность самостоятельного ремонта, но это не помеха настоящему мастеру, потому что в свободной продаже имеется огромный выбор с нестандартным исполнением шлицов.

Преимущества использования бит

  1. При использовании набора бит для шуруповёрта уменьшается время проведения работ. Особенно это важно для тех людей, чья трудовая деятельность связана с постоянным раскручиванием и закручиванием метизов. Насадку можно легко вытащить из патрона шуруповёрта и быстро заменить на другую.
  2. Большой выбор насадок, имеющих маленький размер, исключает необходимость приобретения большого количества разнообразных отвёрток, что снижает финансовые затраты. Их можно приобрести набором или штучно, дополняя ассортимент при необходимости.
  3. Имеют разные толщины шлицов, что позволяет подобрать необходимую под нужный размер.

    Могут быть длиннее обычного размера или использоваться с удлиняющей насадкой для работы в труднодоступных местах.

Маркировка насадок

Чтобы понять, какие биты для шуруповёрта лучше, нужно знать, что обозначает их маркировка. Нижеприведенные примеры не носят исчерпывающий перечень, в этом случае описаны маркировки часто используемых и существующих в продаже насадок для шуруповёрта.

Бита с прямым плоским шлицем. После буквенной маркировки указывается цифра, обозначающая в миллиметрах ширину шлица.

РН маркирует брендовая фирма Phillips. Распространённая насадка с крестообразным шлицом, имеющая диаметр от ph2 до ph5 в зависимости от расширения в сторону хвостовика.

Угол хвостовика биты составляет 55°. Самый маленький диаметр предназначен для мелких, а маркировка ph5 — для крупных саморезов.

Универсальной является бита ph3, которая подходит для большинства саморезов, используемых в работах.

PZ-маркировка обозначает стандарт Pozidrive, и отличие от РН заключается в наличии дополнительных шлицов небольшого размера, расположенных между основными.

Такое расположение увеличивает удерживающее усилие при использовании. РZ имеет разные размеры, о чём указывается цифрами от 0 до 4 после буквенного обозначения.

Ими удобно закручивать анкерные болты, где усилие при монтаже требуется гораздо больше, чем на саморез.

Насадка Torx hole используется для ремонта бытовой техники, радиоэлектроники, мобильных телефонов и иного оборудования.

Ряд автомобилей импортного производства имеет в части соединения агрегатов болты и шурупы в форме шестигранной звёздочки.

У данных бит существенно увеличен спектр размеров, и варьируется он от 8 до 40 мм. Маркируется шестигранная насадка буквой «Т», после которой указывается её размер.

  • Шестигранные насадки для болтов и гаек

Выглядят в виде обычных шестигранных бит и имеют разные размеры под головки с шестигранным выступом. Используются при ремонте автомобилей, крупного оборудования или монтаже кровельных материалов.

Некоторые виды насадок внутри чашки имеют магнитный элемент, который позволяет удерживать монтируемые болты или гайки.

Это очень удобно, особенно при работе с кровельными материалами, проводимыми на высоте.

Помимо основных перечисленных видов, бывают и иные формы, которые могут потребоваться в исключительных случаях. Например, такие биты:

  1. Для винтов со смещённым центром типа Torq-set.
  2. Шестигранной формы с отверстием внутри.
  3. С квадратным шлицем типа Robertson.
  4. Трехгранные для треугольных винтов.

И это далеко не вся классификация бит для шуруповёрта. Производители изобретают метизы и крепления разных форм, чтобы усложнить возможность их демонтажа, а производители насадок для шуруповёрта работают над изготовлением соответствующего инструмента.

Покрытие и защита насадок

Помимо стандартного производства металлических бит, применяются разные технологии их защиты и усиления, чтобы продлить их срок службы.

Используются разные сплавы для изготовления, такие, как хром-ванадий и хром-молибден.

Для дополнительной защиты от негативного воздействия применяют специальные покрытия вплоть до титановой составляющей, что придаёт прочность изделию и защищает металл от коррозии.

Таким образом, чтобы выбрать биты для шуруповёрта, следует внимательно отнестись к маркировке. Правильно подобранная насадка позволит удобно и быстро произвести необходимые работы, а вот используемая не по назначению бита может стать причиной травмирования человека и порчи материала или отверточного инструмента.

Кроме того, необходимо визуально осмотреть изделие и убедиться в прочности металла, его качественном исполнении. Не стоит приобретать дешёвые насадки, которые быстро придут в негодность. В настоящее время бренды немецких и японских производителей отлично зарекомендовали себя на рынке.

Источник: https://ObInstrumentah.info/podbor-bit-dlya-shurupovyorta-ih-klassifikatsiya-i-markirovka/

Выбираем биты для шуруповерта — виды, классификация и практические советы

Одни сменные насадки, без которых невозможно вкручивание/выкручивание крепежных деталей, частично дублируют уже имеющиеся в доме инструменты, другие же редко когда могут быть использованы в быту.

Именно поэтому специалисты-практики рекомендуют приобретать биты для шуруповерта по отдельности, только те, что действительно понадобятся при работе шуруповертом, а не тратить деньги на дорогой комплект, в который входит определенный (производителем, а не мастером!) набор бит.

Чтобы правильно выбрать биты, необходимо знать классификацию изделий данной группы. Но и здесь не все просто, иначе проблем с их соскальзыванием с головки крепежа, быстрым разрядом АКБ эл/инструмента и ряда других неприятностей не избежать. Какими бывают биты к шуруповерту, отличия в их применении – вопрос для рачительного хозяина немаловажный.

Классификация бит

Она довольно сложная, так как эти насадки отличаются по разным параметрам.

Форма наконечника (рабочей части)

  • Основные. С этими битами в быту приходится сталкиваться чаще всего. Подразделяются на прямые (под шлиц), звездочки, крест и шестигранники. То есть подо все встречающиеся разновидности головок крепежных деталей – болтов, саморезов, винтов, шурупов.
  • Специального назначения. Эти биты имеют сложную конструкцию. Например, фиксаторы пружинного типа, упорные ограничители. То есть насадки предназначены для решения узкого круга задач. Есть биты и трехгранные, но они используются крайне редко, поэтому и в продаже встречаются нечасто.
  • Биты комбинированные. При правильном выборе – лучшее решение. Их рабочие части расположены на обоих торцах, причем концы отличаются как размерами, так и конфигурацией. Достаточно биту просто перевернуть (переустановить), и можно затягивать или откручивать другой крепеж.

Маркировка бит

Условные обозначения дают много информации по особенностям изготовления, характеристикам и специфике применения биты.

Конфигурация рабочей части

 Torx hole (T-бита).  Slot (Sl).  Philips (Ph).  Pozidrive (Pz).  HEX.

Вид стали и покрытия

Это в первую очередь отражается на прочности биты и ее износостойкости. Сочетаний металлов достаточно, но лучшими считаются сплавы: молибден + хром, вольфрам + молибден, ванадий + хром. Более дешевые биты из стали довольно быстро развальцовываются – сминаются ребра, тупится кончик рабочей части. На пару-тройку раз хватит, а на перспективу приобретать не стоит.

Самые износостойкие покрытия – титановое напыление (желтый оттенок), никелевое и алмазное.

Рекомендации по выбору бит к шуруповерту

Самое правильное решение – при походе по торговым точкам иметь при себе по одному образцу крепежа, с которым предстоит работать. Определить «на глазок» и даже по размеру, подходит бита или нет, не всегда возможно.

Причины в том, что в производстве есть такое понятие, как допуск. Кроме того, зарубежные изготовители наделены правом устанавливать собственные стандарты, не идущие в разрез с общепринятыми нормами. Чтобы не было ошибки, целесообразно «примерять» биту прямо в магазине.

Если она в головке крепежа сидит плотно, значит, выбор сделан оптимальный.

Качество бит не в последнюю очередь зависит от репутации производителя. Нет смысла приобретать к шуруповерту слишком дешевые насадки, так как и время придется потратить на поиски новых, и деньги.

  • Bosch. По этой марке бит комментировать нечего – высшее качество и надежность. Хотя цена устраивает не всех.
  • DeWALT – более дешевый вариант, но это не означает, что эти биты хуже. Главное преимущество – ударопрочность. Такие биты можно использовать с шуруповертом годами.
  • Magna и WhirlPower – неплохое решение, если биты используются в быту, а не столь интенсивно, как на производстве. При аккуратном обращении с шуруповертом прослужат достаточно долго, хотя и стоят значительно дешевле двух первых брендов.

А вот к битам Metabo, судя по отзывам на тематических сайтах, претензий довольно много. Большинство пользователей отмечают недостаточную прочность ребер. При повышенном усилии на головку крепежа они деформируются, срезая при этом шлицы.

На различных «блошиных рынках», которые встречаются на каждом углу, можно приобрести биты по более низкой цене. Но это приемлемо лишь для случаев, если насадка необходима для срочной, причем кратковременной работы, когда буквально «горит». Выбирая биты к шуруповерту для постоянного использования в быту, следует делать покупки только в специализированных точках продаж.

Если приходится работать шуруповертом в труднодоступных местах, или устанавливать/откручивать крепежные детали, «утопленные» в каналах, то следует выбирать биты с намагниченным наконечником.

Каждый хозяин работает со своим шуруповертом, с разными крепежными деталями и материалами. Поэтому главный советчик в этом вопросе – собственный опыт использования бит. Автор полагает, что и этих небольших подсказок будет достаточно, чтобы определиться с основными моментами и сделать оптимальное приобретение.

Но еще одна рекомендация лишней не будет. Если приходится работать с шуруповертом постоянно, интенсивно, с различными видами крепежа, то стоит приобрести комплект бит. Оптовая покупка однозначно обойдется дешевле, а надежные производители уже указаны.

Источник: http://WoodGuide.ru/instruments/bity-dlya-shurupoverta-vidy-klassifikaciya/

Биты HP и PZ

Биты для шуруповёртов PH и PZ

    В моём детстве выбор инструментов был весьма ограничен – молоток, пила, гаечный ключ, а лучше универсальный велосипедный “семейный” ключ и два вида отвёрток, плоская и крестовая. Потом оказалось, что любой из этих инструментов делится на целые семейства различных инструментов.

Молотки бывают лёгкие, тяжёлые и кувалды; с острой гранью, долотом и гвоздодёром; плотницкие, столярные и геологические; бывают кованые, литые, из порошкового металла, из дерева и даже из резины.

Бывают даже специальные молотки для работы в условиях невесомости, не имеющие отдачи! Пилы разделились на десятки видов, направлений зубцов и для различных задач.

И даже гаечные ключи, оказалось, бывают не только рожковые, но и накидные, торцевые, комбинированные, разводные, переставные, трубные и ещё чёрте-какие!!! В общем, жизнь оказалась куда сложнее, чем я представлял =)

    Однако, отвёртки в моём мире долго держались за понятия “крестовая” и “плоская”.

В различных наборах отвёрток, которые оказывались у меня в разное время, были какие-то надписи, типа PH или PZ – мой мозг как-то это объяснил себе зарубежными маркировками и я не стал вникать в эти обозначения.

Но однажды я неожиданно понял суть этих обозначений и, честно говоря, ходил неделю поражённый своим озарением!!! Мне казалось, что это какое-то тайное знание, которого никто не знает. Мир отвёрток неожиданно из 2D стал 3D!

Виды шлицов

     Отвёртки, имеющие прямой шлиц имеют буквенную маркировку SL, что расшифровывается как “Slot” и дословно переводится как “Шлиц”. Цифра в маркировке обозначает не что иное, как ширину шлица в миллиметрах. SL №6 – это отвёртка с плоским шлицом шириной 6 мм – всё очень просто. Прямой шлиц – первый и простейший вид шлица резьбовых крепёжных изделий, известный с XV века.

    Этот шлиц очень прост в реализации, однако, во времена научно-технического прогресса при массовой сборке автомобилей и самолётов у него проявился серьёзный недостаток – из-за отсутствия чёткой центрации отвёртка или шуруповёрт легко выскальзывает из шлица, при этом края самого шлица «срываются», что особенно характерно для высоких затяжных усилий, а отвёртка оставляет царапины на детали и руках монтажника. Помимо этого, такой шлиц позволяет передавать довольно большой крутящий момент, что способствует срыву резьбы на винтах и поломке самих шляпок винтов. По этой причине плоский шлиц плохо пригоден для сборки механизмов и точных изделий.

Минутка истории

    Плоский шлиц не сразу преобразился в крестовой. Был и переходный вариант. Первые пригодные для автоматизированного производства шлицы придумал канадец Питэр Робертсон (Peter L. Robertson) в 1908 году. Шлиц так и запатентован под названием Robertson – квадратный вырез в головке со снятой фаской на краях и конусообразным углублением в центре.

Винт Робертсона обладал рядом неоспоримых преимуществ: недорогой в изготовлении, позволяющий отвертке прочно центрироваться в квадратном углублении шляпки, он давал возможность работать чуть ли не с закрытыми глазами, на ощупь, под минимальным углом. Прикладываемые усилия уменьшились пропорционально возросшей производительности.

 Какое-то время эти винты использовал Генри Форд при производстве моделей “Форд Т” и “Форд А”, получив экономию времени на сборке в 2 часа! При массовой конвеерной сборке это был феноменальный прорыв. Но отдать права Форду Робретсон не захотел, так же, как и лицензировать других производителей шурупов, поэтому популярности этот шлиц не получил.

Сегодня их используют в основном только в Канаде. К слову, Robertson один из лучших шлицев, и уж намного лучше Phillips.

Крестовой шлиц PH

     В 1933 году американец Джон Томпсон разработал винты, которые хорошо решали недостатки плоского шлица. Они автоматически центрируют жало отвёртки и выталкивают его, когда винт затянут. Однако все его попытки внедрить всоё изобретение на заводы ни к чему не приводили.

На следующий год случай свел его с инженером Генри Филлипсом. Тот выкупил патент Томпсона и в 1936 году основал компанию Phillips Screw Company.

Генри Филлипс  (который не имеет отношения к Жерару Филипсу, создателю марки бытовой техники Филипс) разработал технологию производства таких винтов, однако и он столкнулся с трудностями в повсеместном внедрении своего изобретения.

Филлипс активно искал клиентов, готовых купить его отвертки и винты, но отказ следовал за отказом. Знакомство с Юджином Кларком, президентом American Screw Company (компании, являвшейся крупнейшим производителем метизов в США), коренным образом изменило ситуацию.

Кларку изобретение Филлипса пришлось так по душе, что он выделил на перевооружение производства своего предприятия 500 000 долларов. Несмотря на возражения ведущих инженеров компании, Кларк пригрозил “уволить каждого, кто скажет, что это невозможно осуществить”. Мы могли бы и не увидеть в своей жизни всяких там PH/PZ.

   В 1937 году General Motors стала компанией-первопроходцем, применившей крестообразные винты и отвертки в производстве моделей автомобиля Cadillac.

Результаты превзошли любые самые радужные ожидания, и уже к 1940 году все американские производители автомобилей совершили перевооружение своих заводов, а производители метизов буквально выстраивались в очередь, чтобы заполучить поистине драгоценную лицензию на использование золотоносного «креста». Во время Второй мировой войны такие винты стали применять в производстве военной техники.

     Примечательно, что именно война позволила крестовым отверткам и винтам распространится по миру, и с тех пор производители всех стран активно используют их в крепежной промышленности. В Россию «крест» попал благодаря американским дальним бомбардировщикам B-29.

В 1944 году эти американские самолеты, бомбардировавшие Манчжоу-го и Японию, совершали аварийные посадки на территории Советского Союза. В соответствии с русско-японским пактом о ненападении, бомбардировщики и их экипажи были принудительно оставлены в СССР. Именно с них скопировали заморский винт.

Так появился советский Ту-4 с принципиально новым для нашей страны крепежом. Крестовый поход обновленной отвертки по миру завершился мировой экспансией «креста» Филлипса.

    При столь всеохватывающих масштабах внедрения руководство Phillips Screw Company не могло отследить все незаконные использования своего патента и в 1949 году патент был отменен.

А в 1958 году в возрасте 68 лет умер и сам изобретатель крестовой отвертки Генри Филлипс, оставив миру после себя изобретение, давшее существенный толчок развития всей мировой промышленности. Толчок, по своему значению не уступающий изобретению конвейера.

Имя изобретателя крестовой отвертки осталось навсегда увековеченным в названии крестового шлица – Phillips.

  Не смотря на то, что многие специалисты сегодня считают «крест» Филлипса устаревшим, он и поныне считается стандартом де-факто.

Достоинства шлица Филлипса (РН)

  • Фиксирует крепёжную деталь и отвёртку точно по центру относительно друг друга, по сравнению с обычным прямым шлицем.

  • При использовании шуруповёрта без регулирования величины крутящего момента её жало выталкивается из шлица крепёжной детали по достижении предельного значения силы закручивания для избежания повреждения резьбы.

Недостатки шлица Филлипса (РН)

  • Невозможно получить большой крутящий момент без приложения значительного осевого усилия (прижимания отвёртки к крепёжной детали).

  • Самовыталкивание повышает механическое напряжение на шлиц, что увеличивает износ шлица и вероятность его повреждения (т. н. «срыва»).

Крестовой шлиц PZ

    Этот шлиц был запатентован в 1966 году всё той же компанией Phillips Screw Company, через 33 года после получения ею патента на шлиц Филлипс, срок действия которого к тому времени истёк. PZ расшифровывается как POZIDRIV.

Позидрайв является улучшенной версией крестообразного шлица Филлипс и используется прежде всего в производстве шурупов и саморезов. В машиностроении и металлообработке Позидрайв применяется значительно реже.

 В отличие от изобретенного ранее шлица Филлипс, уходящие в глубину кромки боковых поверхностей отвёртки Позидрив не утончаются, а идут параллельно друг другу.

В этом случае осевое усилие, выталкивающее отвёртку из шлица, является незначительным – отвёртка практически не выталкивается – образуется более устойчивое сцепление, которое уменьшает износ сцепляющихся элементов и вероятность срыва шлица отвёртки и крепёжной детали. Так же появляется возможность приложить большее крутящее усилие к инструменту.

Достоинства шлица Позидрайв (РZ)

  • Уменьшенный износ шлицов вследствие более устойчивого сцепления.

  • Возможность достижения большого крутящего момента.

Недостатки шлица Позидрайв (РZ)

  • Внешнее сходство со шлицем Филлипс – из-за этого их можно легко перепутать и при использовании отвёртки, не соответствующей шлицу крепёжной детали, происходит неполное соприкосновение рабочих поверхностей – это значительно увеличивает механическое напряжение на отдельных участках шлицев, приводящее к их преждевременному износу (в основном у отвёртки), либо повреждению.

  • Шлиц существенно глубже Phillips, поэтому применяется только там, где винты по соображениям прочности имеют большие головки – в строительстве и мебельном производстве.

Размерный ряд бит и отвёрток

Отвертки со шлицем РН имеют номера: 000 (1,5 мм), 00 (2 мм), 0, 1, 2, 3, 4.

Отвертки со шлицем РZ имеют номера: 0, 1, 2, 3, 4.

   Международный стандарт для крестообразных шлицев имеет номер ISO 4757:1983 (наш ГОСТ 10753-86). Стандарт отверток для него: ISO 8764-1:2004 (ГОСТ Р 52785-2007 “Отвертки слесарно-монтажные для винтов и шурупов с крестообразным шлицем”), правда, в нём не описаны размеры меньшие 0 (такие как РН000 и РН00).

   Помимо того, что почти на всех битах и отвёртках есть маркировка, визуально эти два типа отличить несложно. Биты PZ имеют дополнительные лучи, идущие посередине между рабочими шлицами.

Это конструктивная особенность сразу бросается в глаза, если только бита имеет номер не ниже PZ1. У биты PZ0 и иногда PZ1 бывают эти лучи невыраженными.

Если присмотреться к граням биты – то видно, что у PZ-бит грани шлица параллельные, а у PH трапециевидные.

    На шляпках шурупов PZ соответственно тоже есть диагональные лучи. А иногда ещё и штампованная буковка Z для пущей значимости стоит.

     “Чем дальше в лес, тем больше дров” – эту пословицу можно с уверенностью отнести и к шурупам! Шурупы Phillips на момент их изобретения решали недостатки прямых шлицев. Во-первых, установленная в углублении отвертка не слетала при вращении.

Во-вторых, при достижении определенного усилия отвертка выталкивалась из шурупа, благодаря скругленным внутренним углам шлица.

Сейчас это кажется очень глупой идеей, но в то время инструмент был громоздкий, а про регулировку крутящего момента и мечтать не приходилось, поэтому это был единственный способ предотвратить срыв резьбы при монтаже.

   В общем, все сегодняшние потуги производителей вроде лазерных насечек, ребристой поверхности, алмазного или твердосплавного напыления и т. п. это всего лишь попытка хоть как-то компенсировать изначально заложенную технологическую особенность шлицев Phillips. Так бывает, когда недоделка слишком быстро обретает популярность и другие уже вынуждены подстраиваться.

   Кроме попыток улучшить Phillips изобрели более десятка разных крестообразных шлицев. Половина из них принадлежит самой Phillips Screw Company.

И почти все они сделаны так, чтобы минимизировать выталкивание и улучшить передачу крутящего момента.

Если пытаться охватить все разновидности – придётся писать энциклопедию шлицев! Но в пределах главной темы рассмотрим направления улучшений PH и PZ шлицев.

    Шлиц Phillips на данный момент имеет три разновидности, помимо своего исходного состояния:

  • Phillips II – усовершенствованная версия Phillihps. Крестообразный шлиц с наклонными насечками против выталкивания (технология ACR – anti-cam-out recess; отличительная маркировка – ACR2).

     Разработана для удовлетворения всё более быстрых процессов сборочного производства, при которых может произойти выталкивание отвёртки из шурупа, и в результате – повреждение поверхности детали.

    Она облегчает закручивание в сложных монтажных положениях и позволяет снизить давление на шлиц, в результате уменьшается усталость работника. Шляпки шурупов с таким шлицом имеют характерные двойные насечки по одной из диагоналей, но при этом вполне совместимы с обычным PH.

  • ACR RIBBED PHILLIPS – Крестообразный шлиц с перпендикулярными оси вращения насечками. (Отличительная маркировка – ACR, anti-cam-out recess). Производитель делает упор на то, что эта бита надёжно удерживает винт на жале отвёртки, что позволяет повысить производительность рабочих.

    Эта бита совместима со всеми винтами Phillips, а шляпка винтов не имеет никаких отличий от обычной PH. На фотке слева две нижние удлинённые биты с маркировкой S2 Ph2 и S2 PH0 – это биты ACR, верхние – обычные PH. Сейчас в магазинах уже практически все биты PH ACR, т. е. с насечками.

  • PHILLIPS SQUARE-DRIV – комбинация Филлипс с квадратным шлицем. Крестообразный шлиц с насечками (технология ACR), комбинированный с квадратным шлицем. (Отличительная маркировка – PSD – PHILLIPS SQUARE-DRIV). Допускает значительно больший вращающий момент. Всего три размера отвёрток покрывают наиболее популярные диапазоны размеров.

     Шляпки винтов имеют двойную насечку в одной диагонали и одинарную в другом. Производитель утверждает, что такую пару бита/винт можно устанавливать и закручивать одной рукой. Винт настолько плотно сидит на отвёртке, что практически исключается его падение.

    Причём это немагнитные биты! Отвёртка несовместима с обычными винтами PH, однако винты PSD возможно открутить обычной отвёрткой.

    Шлиц Pozidriv сам по себе является усовершенствованным, по сравнению с Phillips, однако и у этого шлица есть одна разновидность:

  • POZISQUARE-DRIV – это комбинация классического Позидрив с квадратным шлицем. Возможно, где-то у производителя опечатка в описании, но выглядит и маркируется эта бита точно так-же, как и PSD.

    В общем-то и преимущества у этого шлица похожие: допускает значительно больший вращающий момент, отлично удерживает винт на бите, снижает усталость работника.

    Но, помимо этого, совместим с Канадскими системами квадратных винтов!

Frearson (Fr)

    PH и PZ – не единственные крестовые шлицы. Был ещё Frearson –  достаточно редкий и почти забытый тип шлица. Также известен как Reed & Prince. Похож на Phillips, но имеет острое окончание и больший угол в форме V (75°). Одним из преимуществ перед Phillips заключается в том, что одна отвёртка подходит для всех размеров винтов.

Встречается в импортном морском оборудовании. Отсутствие скруглений крестообразной щели позволяет приложить большее усилие в отличие от округлых конических форм Phillips, которые были разработаны для выталкивания инструмента при высоком крутящем моменте.

Этот шлиц был разработан английским изобретателем Фреарсоном в XIX веке и производился с конца 1930-х до середины 1970-х годов. В 1987 году компания обанкротилась.

Крестовой шлиц S

   Спецификации и стандарты не распространяются на шлицы меньше №0, однако, малюсеньких винтиков в современной аппаратуре великое множество. Особенно в японской. Именно поэтому японцы дополнили свой стандарт шлицов (JIS B 1012) типоразмером S. Этот тип шлицов используется для винтов диаметром до М2 и, если шляпка винта маленькая, то не более М3.

   Тип S отличается от типа РH, хоть внешне можно перепутать. Более того, в самой Японии существуют два стандарта, определяющих шлицы типа S: упомянутый уже JIS B 1012 и JCIS 8-70 (англ. Japan Camera Industrial Standards – промышленные стандарты для японских камер). Фактически, это крест с минимальным закруглением внутренних углов.

Шлицы обоих стандартов почти одинаковые, за исключением более узкого наконечника, более жестких допусков у JCIS и ещё отличие у них в длине рабочей части шлицов. Встречаются шлицы S в камерах и аксессуарах к ним, в различной мелкой электронике, радиоуправляемых вертолетах.

Таким образом, японские отвёртки типоразмера РН0 отличаются от отвёрток по стандарту ISO или ГОСТ, так как сделаны под свой “родной” шлиц типа S. На фото слева можно заметить, что шляпки винтов типа S имеют более прямые внутренние углы, чем у PH.

Верхняя картинка – это батарейный отсек японской камеры Canon EOS, средняя фотка – двигатель автофокуса объектива японской камеры Olympus и нижнее фото – крышка батарейного отсека китайской игрушки.

Источник: https://www.project-house.by/screw

Биты для шуруповерта - как правильно выбрать и какие лучше

На чтение 6 мин. Просмотров 1.6k.

Работать с болтами, саморезами и прочим крепежом – основной момент в проведении любых ремонтных работ. Облегчить работу с крепежом призван сетевой шуруповерт. Это довольно-таки полезный в хозяйстве инструмент, дающий возможность быстро и без особых физических усилий выкручивать и вкручивать различные болты, шурупы и подобные детали.

Самый главный элемент шуруповерта – бита. Это шестигранник, который вкручивают в шуруповерт одной стороной, а рабочей стороной зацепляют необходимый крепеж.

Виды и маркировка бит для шуруповерта

Устройство и назначение бит

Бита – это специальная насадка для шуруповерта с шестигранным хвостовиком, позволяющая “сцепиться” с определенным видом винтового соединения.

При покупке биты лучше всего брать с собой образец крепежа, чтобы исключить вероятность неправильного подбора. В строительных магазинах представлен широкий ассортимент разнообразных бит под разные крепежи, поэтому запутаться в этом многообразии очень легко.

Обращать внимание также следует на надежность фиксации той или иной биты в шуруповерте, ведь от этого будет напрямую зависеть качество проводимых работ и позволит увеличить срок эксплуатации биты и шуруповерта.

Классификация бит

Биты бывают плоскими, шестигранными, специально предназначенными для болтов, для гипсокартона и трехгранными:

  • Плоские биты необходимы для того, чтобы закручивать винты и шурупы. Размеры битов этого типа варьируются от 3 мм до 7 мм.
  • Шестигранными битами закручивают шурупы с внутренним шестигранными отверстием. Основное их предназначение – мебельное производство.
  • Биты для болтов применяются в строительстве при крепеже черепицы или профнастила. Размеры бывают от 6 до 13 мм.
  • У бит для гипсокартона есть встроенный ограничитель. Он не дает далеко заходить саморезу в материал.
  • Наконец, трехгранники в общем похожи на крестовые биты, однако отличаются тем, что имеют только 3 грани.

Стандарты основных бит

Различают несколько основных стандартов:

  • Шлицевые биты – классический вариант для головок винтов или шурупов. Разрез подходит под плоскую отвертку. Ширина наконечника бита измеряется в мм и указывается на хвосте бита. Шлицевые биты, помимо ширины, также различаются между собой по глубине пропила.
  • Крестовые биты состоят из четырех диагональных ребер, которые позволяют обеспечить превосходное сцепление с крепежными изделиями. Размеры варьируются от 25 до 150 мм.
  • Шестигранные биты используют для винтов с внутренним шестигранником. Обычно используются при сборке и разборке мебели, где крепеж с шестигранными головками наиболее распространен.
  • Биты для болтов и гаек. Подходят для закрутки больших метизов с внешним шестигранником с высокой несущей способностью (кровельные саморезы, например). Диаметр бит от 6 до 13 мм.
  • Биты-звездочки (Torx). Подойдут для различных крепежей в автомобильной технике.

Как определить, подходит ли бита к инструменту?

Из какого материала выбрать качественную биту и где ее купить?



Немаловажным фактором при покупке биты является тот вид материала, из которого она сделан и нанесено ли покрытие или нет – если нанесено, то способно ли оно долго выдерживать воздействия внешней среды?

Наибольшее распространение получили биты, имеющие маркировку Cr-v, изготовленные из сплавов хрома и ванадия. Биты, имеющие никелевое покрытие, тоже популярны – они прочны и долговечны, особенно хороши биты с никелевым покрытием, поверх которого нанесен вольфрам – такая бита не будет поддаваться коррозии долгие годы.

В розничных точках продаж также есть биты, у которых покрытие сделано из титана, они самые стойкие и долговечные из всех представленных на рынке.

3 основных правила по выбору бит для шуруповерта

  1. Выбирайте надежный и проверенный магазин для покупки. Отдавайте предпочтение дорогим специализированным магазинам в случае, если вам требуются хорошие и качественные биты с возможностью долгого срока эксплуатации. Не покупайте дешевые биты в маленьких и непроверенных торговых точках. Их качество может оставлять желать лучшего. Можете, конечно, купить и такой товар, в случае если он вам нужен всего лишь на один или на два раза.
  2. Смотрите внимательно на материал и его свойства. Самыми надежными считаются молибденовые и хромовые сплавы. Стоит воздержаться от покупки стальных бит – они имеют малую долговечность и вы не сможете быстро и качественно работать с ними.
  3. Обращайте внимание на то, имеет ли покупаемая бита защитное покрытие или его нет. Качество детали будет отменным, если сверху нанесено титановое покрытие.

Выбор бит в зависимости от марок

Немаловажно знание того, какие биты бывают и в чем же их отличие друг от друга. Сегодня выделяют несколько марок:

Стандарт PH

Такой стандарт бит имеет крестовой шлиц с углом вершины 55 градусов. Все четыре шлица расширяются к хвостовику. Маркировка PH включает в себя числовые индексы, показывающие размеры шлица. Для этого были введены числовые индексы.

Биты с самым маленьким размером шлица имеют наименование PH 0, а с самым большим диаметром — PH 3. Обозначение PH 2  очень распространено, потому что биты с таким обозначением используются для закрепления саморезных клопов. PH 2- это самый универсальный стандарт и подходит практически к любым саморезам.

Стандарт PZ

По сути это тот же предыдущий стандарт, несколько модернизированный и усовершенствованный. PZ  бита является по сути крестовым шлицем, имеющим равную толщину каждого из ребер.

Стандарт SL

Это прямой шлиц с разной шириной. Ширина в маркировке указывается в миллиметрах после названия стандарта.

Torx или шестигранная звезда

Шлиц как бы напоминает шестигранную звезду, отличия лишь в диаметре этой звезды. Диаметр шлица обычно пишется в миллиметрах и маркируется так – Torx 7, где 7 – это диаметр в мм. Эти биты используются в основном там, где необходимо применить большое усилие для затяжки крепежа.

Параметры выбора по общепринятой характеристике

Общая характеристика гласит, что биты могут быть основными, специальными и комбинированными:

  • Основные биты состоят из рабочего элемента в виде креста и должны обеспечивать хорошую фиксацию с головками крепежных деталей.
  • Комбинированные биты – это биты с двойной рабочей частью. Обе части могут отличаться как по размеру, так и по виду крепежа. При работе ненужная часть бита откручивается, бит закрепляют в патроне шуруповерта и производят работу оставшейся рабочей частью.
  • Специальные биты – это узкоспециализированные изделия и широком обиходе практически не используются.

В любом случае, какой бы марки и типа биту вы не выбраны, основополагающим критерием является качество и надежность. Бита должна обеспечивать максимальное сцепление с крепежом, быть крепкой и износостойкой и иметь приемлемую цену, соответствующую характеристикам.

Набор бит что это такое

Биты для шуруповерта практически всегда необходимы для ремонта и стройки.

Сложно себе представить ремонтные работы без вкручивания саморезов, шурупов и других подобных деталей.

Когда количество крепежных элементов большое используют специальный электрический инструмент, но его функциональность во многом зависит от того, правильно ли подобраны биты для шуруповерта.

Биты для шуруповерта

Биты отличаются размерами, формой, материалом и наличием защитного покрытия.

Они представляет собой продолговатый металлический шестигранник, который имеет две стороны.

Одна сторона является рабочей, и предназначена для вкручивания метизов, второй стороной бита вставляется в шуруповерт.

• плоскими — для закручивания винтов и шурупов;
• шестигранными — для мебельного производства;
• для болтов — предназначенные для крепежа черепицы или профнастила;
• для гипсокартона, которые имеют встроенный ограничитель;
• трехгранными и др.

Также биты делятся на:

1. Основные
Имеют рабочий элемент в виде креста, обеспечивают надежную фиксацию с головками шурупов.

Использовать биты можно в любых сферах деятельности.

2. Комбинированные

Характеризуются двойной рабочей частью, при этом каждая из них может отличаться размером и видом.

Во время работы ее закрепляют в патроне шуруповерта ненужной половиной, а работу выполняют оставшейся частью.

3. Специальные

Являются узкоспециализированными изделиями.

Специальные биты редко используют в работе, поэтому продаются они только поштучно.

Стандартная оснастка

Различают несколько основных видов бит:

Шлицевые — классические, универсального назначения, для головок винтов или шурупов, их разрез подходит под плоскую отвертку, могут отличаться шириной наконечника и глубиной пропила.

Чаще всего применяются изделия стандартного размера.

Крестовые — состоят из четырех ребер.

Шестигранные — используются для винтов с внутренним шестигранником.

Биты для болтов и гаек — подходят для крепежных элементов с внешним шестигранником с высокой несущей способностью.

Звездообразные — чаще всего выбираются для работы с автомобильной техникой.

Виды бит и их предназначение

Биты для шуруповерта отличаются формой рабочей части, от которой и зависит их предназначение.

Все разновидности изделий можно приобрести в комплекте, что гораздо дешевле, чем покупать их по отдельности.

Но перед этим нужно убедиться в качестве бит.

Чтобы сделать правильный выбор нужно знать виды, размеры, бит, их основные отличия и материал, их которого они изготовлены.

Биты для гаек и болтов

Такие биты имеют нестандартные форму.

Их особенность заключается в том, что они имеют не выпуклую рабочую часть, а с отверстием, при этом есть большое количество типоразмеров.

Нужно помнить, что для закручивания гаек и болтов с большим диаметром шляпки нужно использовать шуруповерт с большой мощностью.

С антивандальным шлицем

Биту с антивандальным шлицем мастера называют “змеиный глаз”, т.к. она имеет головку, предназначенную под вилочный ключ.

Профессиональные биты

Профессиональные варианты отличаются повышенной надежностью, прочностью и сроком эксплуатации.

Такие изделия способны ввинтить большее количество шурупов.

В большинстве случаев они рассчитаны для ввинчивания около 400 шурупов, по истечении этого срока работоспособность биты не должна быть нарушена.

Они имеют защитное покрытие, и изготовлены из качественного металла.

В набор профессиональных насадок входит и торсионная бита.

Она предназначена для ударного шуруповерта.

Отличить торсионную биту от простой можно и по внешнему виду.

Она имеет узкую часть между шлицем и хвостиком.

Ее особенность в том, что в своей конструкции она имеет специальную гибкую вставку в виде пружины, которая работает на скручивание.

Поэтому они популярны при работе с особо твердыми материалами при использовании самосверлящего крепежа.

Торсионная насадка позволяет утопить в металле саморез прямо со шляпкой.

Биты для гипсокартона

Бита для гипсокартона с ограничителем используется при работе только с ГКЛ.

Это связано с тем, что при креплении листов нельзя сильно нажимать на саморез, а как только ограничитель достигнет поверхности материала, нужно обязательно прекратить работу.

Если этого не сделать, то шлицы со шляпки шурупа будут срезаны.

Это может привести к износу биты для гипсокартона и забиванию насечек металлическими опилками.

Биты «вилка»

Она является подвидом антивандального шлица.

Для изготовления используется только качественная сталь, что позволяет ей быть прочной и долго служить.

Внешне она напоминает плоскую шлицевую биту, которая посредине имеет прорезь.

Может быть с увеличенной длиной и отличаться повышенной прочностью.

Биты со шлицем tri-wing — трехлопастные

Бита со шлицем tri-wing является трехлопастной, при этом лопасти расположены под углом (в отличие от ребер в крестообразной насадке).

Используется при сборке бытовой техники и электроники.

Пружинные и магнитные

Биты с пружинным фиксатором или магнитным наконечником предназначены для работ на потолке или других труднодоступных местах.

Фиксаторы предназначены для удержания бит в адапторе.

Магнитный наконечник позволяет надежно зафиксировать биту в насечках шурупа.

Еще он способен предотвратить соскальзывание насадки шуруповерта во время работы и позволяет закручивать саморез глубже, чем простая насадка.

Пружинная насадка относится к специальным.

Она позволяет работать с крепежными элементами, которые находятся под разными углами и в труднодоступных местах.

Чаще всего представляет собой шлиц и основу, которые соединены гибкой пружиной для закрепления: закрепить шлиц такой насадки нужно вручную, вставить в насечки на саморезы, при этом пружину можно гнуть под любым углом, даже более 90°.

Адаптер для бит

Адаптеры для бит используются для упрощения строительных работ.

Они оснащены специальными магнитными держателями, есть модели с внутренним фиксатором в виде двух изогнутых лапок.

Такой адаптер позволяет использовать стандартные насадки и не приобретать комплект при каждой смене шуруповерта.

Классификация бит по материалу и покрытию

Биты для шуруповерта производят из различных металлов, как мягких, так и твердых.

Качество изделий и срок их эксплуатации в первую очередь зависит от материала из которого они сделаны.

Наиболее качественными считаются следующие сплавы:

• молибден и хром;
• ванадий и хром;
• молибден и ванадий;
• кремниево-огневый спек.

В продаже имеются и стальные варианты, но стоят они дорого, при этом во время эксплуатации быстро стираются.

Даже наличие победитовых напаек неспособно продлить срок службы стальных бит.

Еще они могут раскрошиться при столкновении с твердой породой минерального характера.

Увеличить прочность стальных насадок может титановое покрытие.

Менее надежным считается алмазное, никелевое, а также покрытие из сплава вольфрама и никеля.

Вольфрам отвечает за высокую прочность, а никель защищает изделие от коррозии.

Размеры

Различные варианты отличаются по трем параметрам:

Длина

Стандартной считается длина в 25, 30, 50, 70, 90 мм.

Ширина шлица

Можно приобрести изделия с шириной в 2, 3,5, 4, 5,5, 6,5, 7, 8, 9 мм.

Толщина шлица

Доступные параметры — 0,3, 0,5, 0,6, 0,8, 1, 1,2, 1,4, 1,6 мм.

Подбирать размеры бит нужно в соответствии с размерами шурупов или болтов.

Также на выбор оказывает влияние то, в каких условиях нужно будет крутить метизы.

Так например, может что-либо мешать при использовании коротких бит, а длинные позволят комфортно произвести необходимые работы.

Формы

1 — биты под прямой шлиц

Они больше всего похожи на простую отвертку.

В конце у них находится шлиц, который может иметь разную ширину.

Это позволяет подобрать оптимальный размер для достижения поставленных целей.

Измеряется ширина в миллиметрах.

Данный параметр указан на рабочей части.

На строительном рынке можно приобрести изделия под прямой шлиц шириной от 0 до 7 см.

Отличаются они и длиной.

Некоторые изделия оснащены специальными ограничителями, что позволяет регулировать глубину вкручивания шурупа.

Чаще всего этот тип используется для работы с гипсокартонными конструкциями и мебелью.

2 — крестообразные биты

Классическая крестообразная насадка имеет 4 ребра.

Позволяет работать с металлическими и деревянными изделиями.

Насадки крестообразные с крестовым элементом в виде плоского наконечника можно считать универсальными, поскольку они позволяют работать с потайными шурупами, крепежами со средним шагом и с креплениями типа Pozi.

Рабочая часть представляет собой двойной крест, имеющий 4 основных и 4 дополнительных ребра.

Размеры саморезов, с которыми можно работать, варьируются в диапазоне от 2,5 до 4 мм, при этом наличие ржавчины или повреждений на них не имеет значения.

Еще крестообразные насадки можно использовать для вкручивания и выкручивания шурупов и болтов, которые находятся под разными углами.

3 — шестигранные биты

Шестигранные биты используются при сборке мебели.

Предназначены для работы с крепежными элементами с внутренним шестигранником.

Есть модели с шестигранным отверстием, благодаря которому приспособление не соскальзывает с шурупа.

Размер насадки может колебаться от 1,5 до 6 мм.

Есть изделия с увеличенной длиной.

Используются крайне редко, хотя и характеризуются практичностью и удобством.

Длина насадки может варьироваться от 50 до 100 мм.

4 — звездообразные биты

Шлиц напоминает шестигранную звезду, при этом есть возможность выбора разного диаметра.

Измеряется данный параметр в миллиметрах.

Звездообразные модели чаще всего используются при работе с автомобильной техникой или там, где нужно применять большие усилия для затяжки крепежа.

Преимущества такого изделия в том, что не нужно прилагать больших усилий для создания крутящего момента, а также риск соскальзывания приспособления сведен к минимуму из-за того, что вся нагрузка распределяется на шесть точек.

Это позволяет уменьшить их износ.

Есть модели с отверстием внутри.

Чаще всего они применяются на сборочных производствах.

Процесс закручивания с ее помощью характеризуется повышенной надежностью и не требует особых усилий.

5 — нестандартные формы бит (специальные)

Они могут иметь и нестандартные формы вставок, например, квадратную рабочую половину, четыре лопасти и др.

Такие изделия являются узкоспециализированными, поэтому практически не пользуются популярностью.

Как оценить качество бит для шуруповерта

Чтобы в процессе работы не возникло каких-либо сложностей к выбору расходных материалов следует подходить ответственно.

Поэтому рекомендуется заранее знать, как оценить качество бит перед покупкой.

Основные критерии

Нужно четко понимать, с каким материалом вы будете работать, поскольку биты для вкручивания саморезов в дерево и монтажа металлоконструкций должны быть рассчитаны на соответствующие нагрузки.

1. Материал изготовления

Он влияет на крепость изделия и срок его службы.

Для изделий, не предназначенных для интенсивных нагрузок, используется сталь R-7 — R-12.

Этот материал отличается повышенной стойкостью при работе с металлом.

Такие изделия имеют защитное покрытие из хрома и ванадия.

Более надежными считаются изделия с титаннитриумным покрытием золотистого оттенка.

2. Технология обработки

При фрезеровке для придания рабочей области необходимой формы верхняя поверхность удаляется.

При ковке материалу придается нужная форма после разогрева металла, при этом он не нарушается.

Поэтому кованые изделия более надежные.

3. Твердость материалов

Мягкие насадки быстрее изнашиваются, но они более стойкие к повреждениям, поэтому их можно использовать для жестких креплений.

Твердые насадки более хрупкие.

Рекомендуется приобретать биты с твердостью 58-60 HRC.

4. Особенности конструкции.

Некоторые модели оснащены магнитом, но их использование ограничено.

Не всегда его наличие является показателем качества.

Например, такие насадки не подойдут для ударного шуруповерта.

Маркировка бит

Зная маркировку вы уже не ошибетесь с выбором биты для шуруповерта.

Простая шлицевая имеет маркировку в виде буквы S.

О наличии покрытия можно узнать по значению TIN.

Все параметры чаще всего указаны на рабочей части, например:

• S5. 5х0.8 — обозначение стандартной биты;
• Slot (Sl) — имеется на самой простой модели с плоским шлицем, популярными являются изделия размером от 3 до 7 мм, может быть удлиненной и иметь ограничитель;
• PH (филипс) — маркировка крестообразной насадки, при этом возле букв присутствует номер от 0 до 4, который обозначает диаметр резьбы, изделие является универсальным, для бытового использования рекомендуется выбирать модель с маркировкой Ph3;
• PZ — бита, предназначенная для работы с деревом и металлом, имеет дополнительные ребра, предназначена для крестовых креплений и креплений с большой площадью;
• Н — маркировка шестигранной биты, цифры от 1,5 до 10 ставятся в соответствии с размерами;
• R — маркировка, указывающая на квадратный шлиц;
• Т — обозначение для звездообразной насадки;
• SP — указывает на наличие антивандального шлица;
• Gr — трехлопастная насадка.

Как выбрать биты для шуруповерта

Чтобы было легко и удобно работать с шуруповертом, нужно просто правильно подобрать биты.

При этом выбирать желательно изделия высокого качества, даже если их стоимость может быть немного завышенной.

Перед покупкой стоит изучить рекомендации по выбору бит от специалистов.

Рекомендации

При выборе штучных изделий необходимо обращать внимание на:

1. Материал

Лучше не приобретать стальные изделия, поскольку этот материал может не выдержать повышенных нагрузок.

2. Цельность рабочей части

Бита должна быть цельной, а не состоять из нескольких частей.

Иначе при интенсивной работе может просто развалиться.

3. Наличие защитного покрытия

Это наиболее важный критерий для выбора бит.

Чтобы изделие прослужило как можно дольше, рекомендуется выбирать его с титановым покрытием.

Такая бита сможет ввинтить большое количество шурупов и не выйдет из строя после первого использования.

Также хорошими считаются изделия с покрытием из алмаза, никеля или сплава никеля с ванадием.

Насадки без защитного слоя могут покрыться ржавчиной.

Покупать подобные изделия рекомендуется исключительно в специализированных магазинах, хотя на различных блошиных рынках можно приобрести их по низкой цене.

Но такой риск оправдан лишь в случае, когда выполнить работы нужно максимально быстро (например, в воскресенье срочно нужно подкрутить шурупы, а все магазины уже закрыты) и длиться они будут недолго.

Для постоянного использования они не подходят.

Комплекты бит

Особой популярностью пользуются комплекты бит, поскольку есть возможность приобрести изделия, которые подойдут на все случаи жизни.

Если вы хотите быть наилучшим, наборы бит всегда вас выручат.

При выборе необходимо ориентироваться на:

1. Виды бит, находящиеся в комплекте

Их можно разделить на 5 основных видов, каждый из которых должен присутствовать в наборе.

Некоторые комплекты могут содержать и узкоспециализированные насадки, например звездообразные или с антивандальным шлицем.

2. Металл, из которого биты сделаны

Он должен быть качественным.

Приветствуется наличие защитного покрытия на каждой бите.

Это позволит использовать изделие длительное время.

Особенно это важно для комплектов профессиональных насадок.

3. Репутацию бренда

Приобретать изделия лучше в специализированных магазинах.

При этом помните, что хороший комплект никогда не стоит слишком дешево.

Использование качественных бит для электрического шуруповерта может стать гарантией успешного выполнения строительных и ремонтных работ.

Правильный выбор биты для шуруповерта должен основываться на виде необходимых работ.

Рейтинг бит для шуруповерта

При выборе стоит обращать внимание и на имя компании, ведь производитель, который следит за качеством своей продукции, обязательно вызовет доверие специалистов.

Значит, эта фирма зарекомендовала себя лучше всего в строительных и ремонтных сферах деятельности.

В рейтинге наиболее популярными и надежными считаются следующие марки:

1. WhirlPower

Является производителем бюджетной продукции. Выпускает биты длиной от 25 до 250 мм.

2. DeWALT

Бренд характеризуется высоким уровнем ударопрочности и отсутствием механических дефектов на рабочей половине, при этом характеристики сохраняются на протяжении всего срока эксплуатации.

3. Magna

Компания предлагает качественный товар за небольшие деньги, поэтому изделия этого бренда выбирают экономные хозяева.

4. Bosch

Бренд с мировым именем, который производит продукцию с высокими эксплуатационными характеристиками.

На строительном рынке представлены изделия и компании Metabo, но, судя по отзывам пользователей, их надежность вызывает сомнения.

Чаще всего претензии предъявляются к прочности ребер, которая является недостаточной.

Даже при небольшом усилии во время вкручивания самореза (иногда без этого никак не обойтись) головка крепежа практически сразу деформируется, а шлиц срезается.

Характеристика в рейтинге

1 Bosch 2607017164 (43 шт.) Долгий срок службы
2 KRAFTOOL 26154-h52 (42 шт.) Лучшая цена
3 HITACHI 754000 (100 шт.) Самый большой набор (100 предметов)
1 Metabo 626704000 (71 шт.) Высокое качество оснастки
2 Milwaukee Shockwave (56 шт.) Оригинальная форма и повышенная надёжность
3 Makita B-36170 (47 шт.) Лучшая цена
4 Wiha XLSelector T-Bit (41830) Самые прочные биты. Пожизненная гарантия
1 Bosch X-Pro 2607017037 (25 шт. ) Очень удобен в использовании
2 Metabo 630454000 (20 шт.) Лучший запас прочности
3 Ryobi 5132002257 (40 шт.) Самый большой набор в категории (40 предметов)
1 WERA BIT IMPAKTOR SET WE-057690 Самый эффективный комплект
2 Metabo Impact Удобный ложемент
3 BOSCH IMPACT CONTROL + QUICKRELEASE BOSCH 2.608.522.327 Усиленный торсион
4 Dewalt IMPACT Torsion DT70560T Лучшая компоновка набора

Без оснастки такой электрический инструмент, как шуруповерт, совершенно бесполезен. Именно биты дают ему возможность закручивать быстро и много. Разумеется, качество рабочего инструмента имеет значение – оснастка, стирающаяся после третьего шурупа не редкость на отечественном рынке.

В нашем обзоре представлены лучшие наборы бит для шуруповерта, которые отличаются качеством и долговечностью. Рейтинг моделей в разных категориях основан на заявленных производителем характеристиках и оценках специалистов, использующих в своей работе данные материалы.

Лучшие наборы бит среднего сегмента

Эта категория включает оптимальные наборы оснастки для шуруповерта. Здесь наблюдается наиболее сбалансированное соотношение стоимости и качества материалов.

3 HITACHI 754000 (100 шт.)

Третье место рейтинга достаётся самому большому комплекту бит этой подборки. Смотря на данный набор, создаётся впечатление, что компания Hitachi хотела компенсировать не самую надёжную оснастку количеством…и это правда, но только лишь отчасти. В случае бережного использования (без работы с большими перегрузками и на срыв) биты остаются свежими длительное время, а если учесть, что каждый предмет как минимум дублирован (а самые ходовые биты присутствуют в комплекте в количестве семи штук), то такого набора хватит примерно на пять-семь лет умеренной эксплуатации. Помимо бит в него входит стандартный набор магнитных держателей: быстросъёмный и универсальный, без каких-либо серьёзных нареканий по качеству.

Всё многообразие оснастки упаковано в скромный, неказистый и компактный кейс, что является, скорее, преимуществом, нежели недостатком. Учитывая все преимущества, скажем, что набор полностью оправдывает свою стоимость, однако требует адекватного обращения.

2 KRAFTOOL 26154-h52 (42 шт.)

С выгодной стороны проявил себя ещё один претендент на звание лучшего – комплект бит от номинально немецкого производителя Kraftool. Все содержащиеся в нём предметы изготовлены из хром-ванадиевого сплава, имеющего высокие показатели прочности, а также оптимальный баланс в паре «твёрдость – пластичность».

Не совсем корректным выглядит решение производителей отнести кейс к числу содержащихся предметов, поэтому у многих покупателей возникает вполне закономерный диссонанс. Дело в том, что по определению в наборе содержится 42 предмета, хотя на самом деле таковых там 41. Небольшая оплошность в стане производителя (товар производится на территории Китая) совершенно неожиданно стало главной проблемой. Если смотреть на комплект с позиции качества, то особых нареканий он не вызовет. Очень радует наличие в нём переходника со стандартного размера хвостовика (1/4 дюйма) на квадратный 3/8”. В общем и целом, это достойный кандидат для покупки, даже несмотря на наличие столь очевидной оплошности.

Оснастка для шуруповерта на самом деле не так многочисленна, как кажется на первый взгляд. В таблице указаны самые распространенные биты с маркировкой и существующими размерами.

Крестовой шлиц (55°). С утолщением к хвостовику. Существующие размеры: PH0, Ph2, Ph3, Ph4, Ph5

Крестовой шлиц 50°. Толщина не меняется. Между основными ребрами расположены шлицы поменьше. Размерный ряд: PZ1, PZ2, PZ3

Прямой (плоский шлиц). Размер отражает ширину лезвия в мм

Рабочая часть шлица в виде звезды с 6 лучами. Цифра в маркировке означает ширину в мм.

Шестигранник. Размер – ширина шлица в мм

1 Bosch 2607017164 (43 шт.)

В последние годы название фирмы «Бош» стало синонимом к слову качество. Помехой этому не служит даже то, что большая часть продукции производится на территории Китая. Набор бит Bosch 2607017164 как раз из таких, однако пользуются большой популярностью и почётом среди отечественных пользователей.

В состав бокса входит 43 предмета:

  • шесть бит длиной 75 миллиметров;
  • 32 стандартные биты под длину 25 миллиметров;
  • несколько магнитных держателей (универсальный и быстросменный).

Среди главных качеств набора можно выделить действительно крепкий материал, маркированный согласно определённого типа, удобный прорезиненный кейс и магнитные держатели, который вызывают некоторый резонанс среди владельцев. В некоторых сборках эти держатели слабоваты и не обеспечивают должного закрепа бит, в то время как другие фиксируют биты намертво. Как бы там ни было, комплект полностью окупает затраты и гарантирует исправную работу на протяжении длительного периода времени.

Лучшие наборы бит премиум-сегмента

В категории представлены наборы бит от различных производителей с одной общей чертой: это самые лучшие предложения на рынке. Они первые по универсальности, качеству, долговечности и, разумеется, цене – дешевой такая оснастка быть не может.

4 Wiha XLSelector T-Bit (41830)

Оснастка для шуруповерта от компании Wiha отличается высокой надежностью и качеством. Данный набор состоит из 30 коротких бит (25 мм) с наконечником трех типов (PH, SW, TORX) и универсального магнитного держателя. Маркировка T-Bit говорит о том, что по сравнению со стандартными битами, эта продукция имеет увеличенную прочность. XLSelector T-Bit прослужат в 120 раз дольше – так заявляет производитель, и сомневаться в его словах нет никаких причин.

Кроме того, несмотря на малый размер, биты имеют торсионную часть и могут успешно применяться с ударными шуруповертами. Она скрыта под пластиком, который светится в ультрафиолетовом спектре – это облегчает поиск упавшей биты. А за ней определенно стоит нагибаться – фирма дает пожизненную гарантию на этот набор. К слову сказать, высокопрочный пластик эргономичного пенала тоже устойчив к воздействию извне и будет служить не только владельцу, но и его наследнику.

3 Makita B-36170 (47 шт.)

Открывает тройку премиум-наборов Makita B-36170 – великолепный комплект от японских производителей строительной техники. Высокое качество бит здесь не поддаётся сомнению – все они выполнены из хромованадиевой стали высокой степени прочности. По общепринятому стандарту комплект содержит в себе биты под все виды ходовых шлицев, будь то прямой, крестовой (и крестовой с засечками, именуемый PZ), шестигранный или звездообразный, необходимый для сильной затяжки крепежа. Кроме того, комплект предусмотрительно оснащён торцевыми головками от 5 до 11 миллиметров.

Несмотря на то, что комплект предназначается для электрического инструмента, в нём имеется и «ручной шуруповёрт» под названием отвёртка. Для надёжной фиксации бит в патроне предусмотрен магнитный держатель, единодушно понравившийся даже дотошным пользователям. По части стоимости Makita B-36170 едва ли дотягивает до премиума – в столь высокий ранг набор выезжает исключительно за счёт высокого качества оснастки.

2 Milwaukee Shockwave (56 шт.)

Компания Milwaukee разительно отличается от конкурентов ярой поддержкой собственного фирменного стиля, и вполне обоснованно считаются крупными игроками на рынке строительной техники. Неудивительно, что их серийный набор бит Milwaukee Shockwave на 56 предметов завоёвывает вторую строчку нашего рейтинга.

Главное отличие данного комплекта от других заключается в геометрии рабочей части насадок. Каждая отдельно взятая бита проработана в соответствии с фирменной технологией Shock Zone, препятствующей излому рабочей части вследствие переизбытка давления. Высокую внутреннюю эластичность и низкую восприимчивость к ударным нагрузкам обеспечивает аспект уникальной формы и термообработки, предусмотрительно заложенный в комплекс технологии. В общем и целом, набор не имеет серьёзных недостатков и способен прослужить долгие годы, о чём красноречиво свидетельствуют отзывы пользователей.

1 Metabo 626704000 (71 шт.)

Настоящее эстетство для любого мастера, привлекательность в каждом отдельном элементе. Только срываясь на пресловутую рекламную лирику можно по достоинству описать этот уникальный набор бит от очередной немецкой фирмы. Metabo 626704000 – это сочетание потрясающего внешнего вида и не менее выдающихся эксплуатационных качеств, доводка стандартного сплава хрома и ванадия до оптимальных механических показателей.

Каждая бита, в зависимости от типа шлица, имеет собственную цветовую маркировку, что даёт возможность менять оснастку на шуруповёрте автоматически после непродолжительного привыкания к набору. К большой радости пользователей производители из Metabo предусмотрительно добавили в комплект биты с удлинённым основанием (75-миллиметровые), поскольку проводить работу со стандартными 25 миллиметрами зачастую очень сложно. Кейс также не подводит: компактный и лёгкий, он не содержит в себе ничего лишнего и занимает мало места на инструментальной полке. По совокупности всех перечисленных преимуществ этот набор достоин высших похвал, даже несмотря на не самую низкую стоимость.

Лучшие наборы бит: миникейсы

Миникейсы бит для шуруповерта отличаются высокой эргономичностью – с ними не только приятно работать, но и удобно.

3 Ryobi 5132002257 (40 шт.)

Набор бит от Ryobi очень сложно отнести к миникейсам по одной простой причине – размеры этого комплекта вплотную подбираются к стандартным габаритам полноценных наборов. Однако это нисколько не умаляет высокого качества содержащейся в нём оснастки.

Как и во многих других наборах, основная ставка в Ryobi 5132002257 сделана на дублирование наиболее ходовых бит, причём в варианте длины и 25, и 50 миллиметров. Все насадки изготовлены из инструментальной высокопрочной стали, и, ко всеобщему удивлению, несмотря на не самую высокую стоимость, отлично выдерживают рабочие нагрузки. Основные же претензии касаются конструкции магнитного держателя. Если в конкурентных моделях данный предмет выполнен в виде массивной гильзы с утопленным в неё магнитным основанием, то здесь его конструкция не внушает большого доверия, представляя собой, по сути, длинную втулку, напрессованную на шестигранный хвостовик. Но при виде стоимости на это попросту закрываешь глаза – уж очень привлекательно выглядит набор, особенно при наглядном сравнении с прочим ассортиментом.

2 Metabo 630454000 (20 шт.)

Самый маленький и по совместительству самый дорогой набор насадок для шуруповёрта располагается на третьем месте рейтинга лучших. Кейс Metabo 630454000 вмещает в себя всего лишь 19 бит и стандартную магнитную насадку, однако количество с лихвой компенсируется высочайшим качеством. И дело здесь не только в используемой стали: конструкционно тело биты имеет увеличенное сечение, что создаёт дополнительное сопротивление возникающему крутящему моменту.

Собственно, никаких особенностей этот набор более не содержит: основные моменты связаны с маленьким компактным кейсом, обоймы (держатели для бит) которого могут быть извлечены, а также увеличенным запасом прочности самих насадок, умеренная эксплуатация которых займёт колоссальное количество времени.

1 Bosch X-Pro 2607017037 (25 шт.)

Очередной представитель компании Bosch являет собой образ сугубо рабочего набора без замашек на эстетство и прочий антураж. Очень практичный, компактный и вместе с тем надёжный, этот набор также удостоился большого количества отзывов потребителей, которые одинаково лестно отзывались о высоком качестве комплектующих бит.

Помимо стандартного набора из коротких 25-миллиметровых насадок в сет X-Pro 2607017037 попали удлинённые 50-миллиметровые биты, за что Bosch хочется поблагодарить особенно. Ситуация с магнитным держателем вышла практически идентичной Ryobi, однако здесь он внушает куда большее доверие. Но главное достоинство комплекта заключается в конструкции кейса. X-Pro 2607017037 оснащён наклонными обоймами и, вместо того чтобы судорожно доставать каждый отдельно взятый предмет из статичного положения, достаточно просто взять любой из них лёгким движением руки, а после использования также просто положить обратно. Именно за ориентированность на потребителя данный набор завоёвывает первую строчку рейтинга в категории миникейсов.

Лучшие наборы торсионных бит

Этот тип оснастки разработан специально для высокопроизводительных шуруповертов с тангенциальным ударом. Отличие от обычной биты заключается в том, что между хвостовиком и шлицами идет более узкая вставка – торсион. Как правило, этот участок покрыт пластиковой изоляцией, но лучше ориентироваться на упаковку – обычные удлиненные биты продавцы часто продают как ударные.

4 Dewalt IMPACT Torsion DT70560T

Популярный американский бренд выпускает не только надежный инструмент. Набор оснастки для ударных шуруповертов Dewalt IMPACT Torsion DT70560T способен обеспечивать владельца необходимыми шлицами достаточно долгое время. Размерный ряд идет не просто по возрастанию – наиболее популярные размеры поставлены в большем количестве, поэтому в случае износа не придется покупать новую биту.

Так, в одном из лучших и продуманных наборов имеется увеличенное количество следующих типоразмеров: Ph3 (5), Ph4 (2), PZ2 (10), PZ3 (3), T25 (2), T30 (3). Такая компоновка, ничего, кроме уважения не заслуживает – производитель собрал наиболее востребованный и ходовой материал для профессиональной работы, а не просто выпустил набор бит в красивой упаковке.

3 BOSCH IMPACT CONTROL + QUICKRELEASE BOSCH 2.608.522.327

Всемирно известный производитель Bosch выпустил линейку наборов бит серии Impact Control, которые отличаются максимальной прочностью благодаря усиленной торсионной зоне. Эта оснастка отлично зарекомендовала себя при проведении больших объемов работ ударными шуруповертами. В рассматриваемый нами набор Bosch Impact Control входит шесть ударных насадок. Они уникализированы, и каждая имеет лазерную маркировку производителя.

Надежно и быстро зафиксировать биту помогает входящий в набор магнитный держатель с уникальным быстросъемным креплением и длинной ножкой. Комплект Bosch Impact Control удобен в использовании и рассчитан на продолжительный срок службы.

2 Metabo Impact

Для мощных шуруповертов отлично подойдет профессиональный набор бит немецкого производителя Metabo Impact , в комплектацию которого входят два типа насадок PZ и T различных размеров и магнитный держатель. Данный инструмент изготовлен из ванадиевой стали с хромированным покрытием, благодаря чему имеет длительный срок эксплуатации с возможностью использования при максимальных нагрузках.

Набор бит Metabo Impact имеет удобный пластиковый ложемент, что значительно упрощает хранение и транспортировку. Вся продукция данного производителя сертифицирована и отвечает стандартам качества европейского рынка, что говорит о ее надежности и прочности.

1 WERA BIT IMPAKTOR SET WE-057690

Большой и удобный в использовании, набор высококачественных насадок для ударных инструментов WERA BIT IMPAKTOR SET WE-057690 станет лучшим выбором для профессионала. В комплекте 29 бит, которые расположены в удобной подставке с мягкой подложкой и промаркированы по цветам, что значительно упрощает их извлечение и выбор в процессе работы. Также в набор входит магнитный держатель с пружинным стопорным кольцом, который гарантирует надежную фиксацию насадки в любом положении инструмента.

При изготовлении ударных бит WERA BIT IMPAKTOR SET WE-057690 используется система TriTorsion, имеющая двойные зоны скручивания. Даже при очень интенсивной работе данные насадки демонстрируют отличную производительность. Случайное смещение биты с головки шурупа (самореза) практически исключено благодаря напылению из алмазной крошки на острие шлицевой части оснастки.

В настоящее время все реже можно встретить в строительном деле использование гвоздей. Шурупы и саморезы гораздо проще вогнать в дерево или металл с помощью шуруповерта. Его используют как в масштабном строительстве, так и для бытовых нужд.

Чтобы надежно скрепить элементы с помощью саморезов, необходимо правильно подобрать биту для шуруповерта. Какие они бывают и как правильно их подобрать? Ответы на эти вопросы даются в этой статье.

Что такое бита для шуруповерта?

Бита — это специальная насадка на шуруповерт, дрель, которая помогает закручивать саморезы, болты и другие крепежи. С одной стороны (которая вставляется в патрон шуруповерта) она имеет форму шестигранника. Их классификация осуществляется по тому, как выглядит обратная сторона насадки, из какого материала она сделана, а также где используется.

Классификация

Существует несколько основных типов бит:

  • Плоские или шлицевые. Их используют при закручивании винтов или шурупов с надрезом для плоской отвертки. Ширина наконечника может быть разной, она измеряется в миллиметрах и указана на хвостике. Глубина пропила бит бывает разной. Такая насадка обозначается буквой S, рядом с которой размещена цифра, обозначающая ширину жала.
  • Крестообразные. Они имеют четыре крупных лучевых диагональных ребра. Существуют Ph- и Pz-биты, они имеют разный угол в основании. Использовать их можно только по назначению, ведь вставив неправильную биту, можно повредить насечки на саморезах, вследствие чего они не закрутятся, а будут соскальзывать. Перепутав насадку, можно повредить и ее саму.
  • Шестигранные. Они предназначены для закручивания винтов, имеющих внутри шестигранник. Например, они применяются при сборке мебели, так как именно там используются конфирманты.
  • Биты для гаек. Их используют при завинчивании метизов с внешним шестигранником.
  • Звездочки. Они предназначены для крепежей бытовой техники, а также в автомобильном деле.

Бита для гипсокартона на шуруповерт

Такие насадки отличаются наличием ограничителя, который не позволяет закручивать саморез глубже, чем необходимо. При закручивании крепежа в стену, ограничитель упрется в гипсокартон, что позволит вкрутить саморез на нужную глубину в лист. Благодаря этому, существенно увеличивается скорость монтажа гипсокартона.

Бита крестовая для шуруповерта

Существует два их вида:

  • Ph (крепеж со шлицем Phillips). Простой шлиц, предназначенный для закручивания саморезов, не имеющих дополнительных насечек.
  • Pz (крепеж со шлицем Poz >Важно! Если присмотреться к этому типу крепежа, можно легко определить, какая бита нужна. Если же при завинчивании насадка то и дело соскальзывает или начинает стираться, это сигнал того, что используется неправильная бита, и ее нужно заменить, чтобы избежать поломки шуруповерта и быстрой разрядки аккумулятора.

Насадка для шуруповерта под саморезы

Для монтажа болтов или саморезов в труднодоступных местах используются удлиненные биты. Их длина может составлять 300 мм. Такие удлинители гибкой формы позволяют облегчить монтаж в сложных местах.

Магнитная бита для шуруповерта

По способу крепления в патроне различают:

  • Магнитные биты. Они крепятся к патрону под воздействием магнитного поля стакана удлинителя.
  • Пружинные. Они жестко фиксируются в патроне.

Удобство магнитных бит состоит в том, что их замена осуществляется очень просто. Однако это не сказывается на работе — в процессе эксплуатации они не соскальзывают и не выпадают из патрона, если правильно в него вставлены.

Биты для шуруповерта ударные

Существуют также ударные шуруповерты. В них необходимо вставлять специальные биты, так как обычные не выдержат ударной нагрузки. Они должны быть прочными и износостойкими. Если необходимо будет интенсивно использовать ударную биту, лучше всего выбрать насадку с алмазным напылением. Такая бита будет отличаться повышенной прочностью, а также хорошим сцеплением, поэтому не будет соскальзывать и не сточится в работе.

Размер биты для шуруповерта

Ширина шлица у них может колебаться от 2 до 9 мм. Толщина — от 0,3 до 1,6 мм. Длина стандартной биты составляет от 25 до 90 мм. Однако существуют и более длинные насадки для закручивания крепежей в труднодоступных местах. Их длина может составлять 110 мм, 125 мм или 150 мм.

На бите всегда написана ее ширина, однако иногда вторым параметром может указываться ее толщина. Эти значения часто пропорциональны.

Маркировка бит для шуруповертов

Как уже отмечалось существуют две часто используемые разновидности бит — Ph и Pz. Первая разновидность является универсальной. Угол при вершине составляет 55°. Наиболее часто используемая бита — Ph3.

Pz насадка является более удобной, однако ее можно использовать только для саморезов с насечками. Она, помимо четырех основных диагональных ребер, имеет четыре меньших ребра, увеличивающих площадь сцепления с саморезом. Угол при вершине у таких насадок составляет 50°.

Существуют биты, заменяющие плоские отвертки. Они маркируются как S или Sl. Для монтажа звездочного сечения используются Т-биты.

Самые крепкие биты для шуруповерта

Для того чтобы выбрать наиболее крепкие биты, необходимо обратить внимание на материал, из которого они изготовлены. Если насадка выполнена из сплава молибдена и хрома, ванадия и хрома или молибдена и ванадия, она прослужит долго. Долговечностью отличаются кремниево–магниевые насадки.

Адаптер для шуруповерта

Адаптеры используются для максимально быстрой замены бит, особенно если они имеют разные хвостики. Особой популярностью пользуются адаптеры с держателем, а также другие специальные: удлиненные, угловые, шарнирные или гибкие.

Правильно выбрав биту для своего шуруповерта, саморезов, гаек или других крепежей, можно использовать ее долго и не менять сразу после начала работы.

19 декабря «Первый Бит» проведет семинары по маркировке лекарств в 22 городах России

Семинар

Ссылка на регистрацию

Место проведения

Время проведения

Москва

м.Войковская

Зарегистрироваться

Москва, ул. Космонавта Волкова, д. 6А, конференц-зал «GROW-UP»

10:30 — 13:30

Москва

м.Пролетарская

Зарегистрироваться

Москва, Воронцовская ул. 35А, стр. 1, зал «Эверест»

10:00 — 13:00

Саратов

Зарегистрироваться

г. Саратов, ул. Астраханская, д. 87

11:00 — 14:00

Волгоград

Зарегистрироваться

г. Волгоград, пр. Ленина, д. 94А, каб. 7.2

11:00 — 14:00

Тюмень

Зарегистрироваться

г. Тюмень, ул. Республики, д. 61, офис 701

10:00 — 13:00

Ярославль

Зарегистрироваться

г. Ярославль, ул. Чехова, д. 2, Бизнес-инкубатор

10:00 — 13:00

Саранск

Зарегистрироваться

г. Саранск ул. Псковская, д. 2А, молодежный бизнес инкубатор

11.00 — 14.00

Калининград

Зарегистрироваться

г. Калининград, ул. Александра Невского, д. 53, гостиница «Турист», конференц-зал

10:00 — 13:00

Воронеж

Зарегистрироваться

г. Воронеж, ул. Владимира Невского, д. 29 (отель Бенефит Плаза)

11:00 — 14:00

Томск

Зарегистрироваться

г. Томск, Кирова пр-т, 51а, стр. 5

10:00 — 13:00

Омск

Зарегистрироваться

г. Омск, ул. Чапаева, д. 111 (бизнес-нкубатор), 3 этаж, конференц-зал

10:00 — 13:00

Оренбург

Зарегистрироваться

г. Оренбург ул. 70 Лет ВЛКСМ, д. 4/2

11.00 — 14.00

Йошкар-Ола

Зарегистрироваться

г. Йошкар-Ола, ул. Эшкинина, д. 10-Б («Бизнес-инкубатор Республики Марий Эл»)

10:00 — 13:00

Краснодар

Зарегистрироваться

г. Краснодар ул. Монтажников, д. 1/4, 7 этаж (Бизнес-центр SAS)

10:00 — 13:00

Санкт-Петербург

Зарегистрироваться

г. Санкт-Петербург, ул. Достоевского, д. 19/21, лит. Б, вход через отель «Ахиллес и черепаха»

10:00 — 13:00

Ростов-на-Дону

Зарегистрироваться

г. Ростов-на-Дону, Ворошиловский пр., д. 16 Центр финансовой грамотности «Центр-Инвест»

10:00 — 13:00

Самара

Зарегистрироваться

г. Самара, ул. Главная, д.3, Самарский бизнес инкубатор

10:00 — 13:00

Тамбов

Зарегистрироваться

пл. Л. Толстого, 4, Тамбов, Тамбовская обл., (Гостиница «Державинская»)

10:00 — 13:00

Ижевск

Зарегистрироваться

г. Ижевск, ул. Пушкинская, 270, конференц-зал

14:00 — 17:00

Екатеринбург

Зарегистрироваться

Гостиница Marins Park Hotel г. Екатеринбург, ул. Челюскинцев, д.106. 5 этаж, конференц-зал

10:00 — 13:00

Уфа

Зарегистрироваться

Уфа, ул. Комсомольская 165/3 10 этаж

10:00 — 13:00

Пермь

Зарегистрироваться

г. Пермь, ул. Чернышевского 28, оф. 604

10:00 — 13:00

Пенза

Зарегистрироваться

г. Пенза, ул. Попова 36, 2 этаж. (Бизнес-инкубатор)

10:00 — 13:00

Специалисты Первого Бита и Делойт внедрили систему маркировки в Tendam

Специалисты Первого Бита и Делойт внедрили систему маркировки в Tendam

Tendam — это испанская компания, занимающаяся производством и продажей одежды, белья, аксессуаров, обуви. Представлена в 89 странах мира, насчитывает более 2000 магазинов и оперирует 5 розничными брендами. В России работает с 2006 года, где к настоящему времени открыто более 90 магазинов.

Tendam (ранее Cortefiel Group) — успешная и перспективная испанская компания, существующая на рынке более 130 лет и занимающаяся производством и продажей одежды, белья, аксессуаров, обуви. Компания Tendam представлена в 89 странах мира, насчитывает более 2000 магазинов и оперирует пятью розничными брендами.

В России магазины компании впервые появились в 2006 году. До 2013 года они были представлены партнёрами по договору франчайзинга. С 1 марта 2013 года Tendam самостоятельно вышла на российский ритейл рынок и к настоящему времени открыла на территории страны более 90 магазинов.

С 1 июля 2020 года в России запрещается производство, импорт, а также оптовая и розничная продажа немаркированной обуви. Компаниям очень важно вовремя перестроить работу предприятия, подготовить технические условия и персонал, чтобы избежать штрафов за нарушение сроков.

Понимая важность грамотного и ответственного подхода к маркировке своей продукции, Tendam обратилась за помощью к специалистам компаний «Делойт» и «Первый Бит».

Перед командой специалистов были поставлены следующие задачи:
  • оказание консультационных услуг по вопросам законодательства в области обязательного процесса маркировки обуви;
  • разработка и внедрение системы маркировки продукции на базе 1С.
В рамках проекта специалистами Первого Бита были выполнены следующие работы:
  • установка и развертывание функционала системы маркировки в 1С;
  • настройка автоматизированной передачи информации о нанесённой маркировке в систему 1С;
  • интеграция с ERP-системой;
  • экспертная поддержка при подготовке функциональных требований к 1С и интерфейсам передачи данных;
  • подготовка технических документов и инструкций;
  • поддержка пользователей при работе в системе после запуска в опытно-промышленную эксплуатацию.

Проектной командой была проведена большая работа по анализу и моделированию бизнес-процессов и ИТ-систем Tendam, создан поэтапный план для плавного внедрения маркировки. Установлена локальная система на базе 1С в качестве связующего программного обеспечения для интеграции между системами компании и системами оператора маркировки и отслеживания.

Профессионализм проектной команды и слаженная работа позволили провести максимально быстрый и при этом последовательный перевод компании на систему маркировки.

Были разработаны специализированные инструменты и бизнес-процессы, отвечающие как российским, так и международным стандартам.

Биты HP и PZ

Биты для шуруповёртов PH и PZ

    В моём детстве выбор инструментов был весьма ограничен - молоток, пила, гаечный ключ, а лучше универсальный велосипедный "семейный" ключ и два вида отвёрток, плоская и крестовая. Потом оказалось, что любой из этих инструментов делится на целые семейства различных инструментов. Молотки бывают лёгкие, тяжёлые и кувалды; с острой гранью, долотом и гвоздодёром; плотницкие, столярные и геологические; бывают кованые, литые, из порошкового металла, из дерева и даже из резины. Бывают даже специальные молотки для работы в условиях невесомости, не имеющие отдачи! Пилы разделились на десятки видов, направлений зубцов и для различных задач. И даже гаечные ключи, оказалось, бывают не только рожковые, но и накидные, торцевые, комбинированные, разводные, переставные, трубные и ещё чёрте-какие!!! В общем, жизнь оказалась куда сложнее, чем я представлял =)

    Однако, отвёртки в моём мире долго держались за понятия "крестовая" и "плоская". В различных наборах отвёрток, которые оказывались у меня в разное время, были какие-то надписи, типа PH или PZ - мой мозг как-то это объяснил себе зарубежными маркировками и я не стал вникать в эти обозначения. Но однажды я неожиданно понял суть этих обозначений и, честно говоря, ходил неделю поражённый своим озарением!!! Мне казалось, что это какое-то тайное знание, которого никто не знает. Мир отвёрток неожиданно из 2D стал 3D!



Виды шлицов
Сначала немножко про плоскую отвёртку

     Отвёртки, имеющие прямой шлиц имеют буквенную маркировку SL, что расшифровывается как "Slot" и дословно переводится как "Шлиц". Цифра в маркировке обозначает не что иное, как ширину шлица в миллиметрах. SL №6 - это отвёртка с плоским шлицом шириной 6 мм - всё очень просто. Прямой шлиц - первый и простейший вид шлица резьбовых крепёжных изделий, известный с XV века.

    Этот шлиц очень прост в реализации, однако, во времена научно-технического прогресса при массовой сборке автомобилей и самолётов у него проявился серьёзный недостаток - из-за отсутствия чёткой центрации отвёртка или шуруповёрт легко выскальзывает из шлица, при этом края самого шлица «срываются», что особенно характерно для высоких затяжных усилий, а отвёртка оставляет царапины на детали и руках монтажника. Помимо этого, такой шлиц позволяет передавать довольно большой крутящий момент, что способствует срыву резьбы на винтах и поломке самих шляпок винтов. По этой причине плоский шлиц плохо пригоден для сборки механизмов и точных изделий.



Минутка истории

    Плоский шлиц не сразу преобразился в крестовой. Был и переходный вариант. Первые пригодные для автоматизированного производства шлицы придумал канадец Питэр Робертсон (Peter L. Robertson) в 1908 году. Шлиц так и запатентован под названием Robertson – квадратный вырез в головке со снятой фаской на краях и конусообразным углублением в центре. Винт Робертсона обладал рядом неоспоримых преимуществ: недорогой в изготовлении, позволяющий отвертке прочно центрироваться в квадратном углублении шляпки, он давал возможность работать чуть ли не с закрытыми глазами, на ощупь, под минимальным углом. Прикладываемые усилия уменьшились пропорционально возросшей производительности. Какое-то время эти винты использовал Генри Форд при производстве моделей "Форд Т" и "Форд А", получив экономию времени на сборке в 2 часа! При массовой конвеерной сборке это был феноменальный прорыв. Но отдать права Форду Робретсон не захотел, так же, как и лицензировать других производителей шурупов, поэтому популярности этот шлиц не получил. Сегодня их используют в основном только в Канаде. К слову, Robertson один из лучших шлицев, и уж намного лучше Phillips.



Крестовой шлиц PH

     В 1933 году американец Джон Томпсон разработал винты, которые хорошо решали недостатки плоского шлица. Они автоматически центрируют жало отвёртки и выталкивают его, когда винт затянут. Однако все его попытки внедрить всоё изобретение на заводы ни к чему не приводили. На следующий год случай свел его с инженером Генри Филлипсом. Тот выкупил патент Томпсона и в 1936 году основал компанию Phillips Screw Company. Генри Филлипс  (который не имеет отношения к Жерару Филипсу, создателю марки бытовой техники Филипс) разработал технологию производства таких винтов, однако и он столкнулся с трудностями в повсеместном внедрении своего изобретения. Филлипс активно искал клиентов, готовых купить его отвертки и винты, но отказ следовал за отказом. Знакомство с Юджином Кларком, президентом American Screw Company (компании, являвшейся крупнейшим производителем метизов в США), коренным образом изменило ситуацию. Кларку изобретение Филлипса пришлось так по душе, что он выделил на перевооружение производства своего предприятия 500 000 долларов. Несмотря на возражения ведущих инженеров компании, Кларк пригрозил “уволить каждого, кто скажет, что это невозможно осуществить”. Мы могли бы и не увидеть в своей жизни всяких там PH/PZ.

   В 1937 году General Motors стала компанией-первопроходцем, применившей крестообразные винты и отвертки в производстве моделей автомобиля Cadillac. Результаты превзошли любые самые радужные ожидания, и уже к 1940 году все американские производители автомобилей совершили перевооружение своих заводов, а производители метизов буквально выстраивались в очередь, чтобы заполучить поистине драгоценную лицензию на использование золотоносного «креста». Во время Второй мировой войны такие винты стали применять в производстве военной техники.

     Примечательно, что именно война позволила крестовым отверткам и винтам распространится по миру, и с тех пор производители всех стран активно используют их в крепежной промышленности. В Россию «крест» попал благодаря американским дальним бомбардировщикам B-29. В 1944 году эти американские самолеты, бомбардировавшие Манчжоу-го и Японию, совершали аварийные посадки на территории Советского Союза. В соответствии с русско-японским пактом о ненападении, бомбардировщики и их экипажи были принудительно оставлены в СССР. Именно с них скопировали заморский винт. Так появился советский Ту-4 с принципиально новым для нашей страны крепежом. Крестовый поход обновленной отвертки по миру завершился мировой экспансией «креста» Филлипса.

    При столь всеохватывающих масштабах внедрения руководство Phillips Screw Company не могло отследить все незаконные использования своего патента и в 1949 году патент был отменен. А в 1958 году в возрасте 68 лет умер и сам изобретатель крестовой отвертки Генри Филлипс, оставив миру после себя изобретение, давшее существенный толчок развития всей мировой промышленности. Толчок, по своему значению не уступающий изобретению конвейера. Имя изобретателя крестовой отвертки осталось навсегда увековеченным в названии крестового шлица – Phillips.

  Не смотря на то, что многие специалисты сегодня считают «крест» Филлипса устаревшим, он и поныне считается стандартом де-факто.

Достоинства шлица Филлипса (РН)

  • Фиксирует крепёжную деталь и отвёртку точно по центру относительно друг друга, по сравнению с обычным прямым шлицем.

  • При использовании шуруповёрта без регулирования величины крутящего момента её жало выталкивается из шлица крепёжной детали по достижении предельного значения силы закручивания для избежания повреждения резьбы.

Недостатки шлица Филлипса (РН)

  • Невозможно получить большой крутящий момент без приложения значительного осевого усилия (прижимания отвёртки к крепёжной детали).

  • Самовыталкивание повышает механическое напряжение на шлиц, что увеличивает износ шлица и вероятность его повреждения (т. н. «срыва»).



Крестовой шлиц PZ

    Этот шлиц был запатентован в 1966 году всё той же компанией Phillips Screw Company, через 33 года после получения ею патента на шлиц Филлипс, срок действия которого к тому времени истёк. PZ расшифровывается как POZIDRIV. Позидрайв является улучшенной версией крестообразного шлица Филлипс и используется прежде всего в производстве шурупов и саморезов. В машиностроении и металлообработке Позидрайв применяется значительно реже. В отличие от изобретенного ранее шлица Филлипс, уходящие в глубину кромки боковых поверхностей отвёртки Позидрив не утончаются, а идут параллельно друг другу. В этом случае осевое усилие, выталкивающее отвёртку из шлица, является незначительным - отвёртка практически не выталкивается - образуется более устойчивое сцепление, которое уменьшает износ сцепляющихся элементов и вероятность срыва шлица отвёртки и крепёжной детали. Так же появляется возможность приложить большее крутящее усилие к инструменту.

Достоинства шлица Позидрайв (РZ)

  • Уменьшенный износ шлицов вследствие более устойчивого сцепления.

  • Возможность достижения большого крутящего момента.

Недостатки шлица Позидрайв (РZ)

  • Внешнее сходство со шлицем Филлипс - из-за этого их можно легко перепутать и при использовании отвёртки, не соответствующей шлицу крепёжной детали, происходит неполное соприкосновение рабочих поверхностей - это значительно увеличивает механическое напряжение на отдельных участках шлицев, приводящее к их преждевременному износу (в основном у отвёртки), либо повреждению.

  • Шлиц существенно глубже Phillips, поэтому применяется только там, где винты по соображениям прочности имеют большие головки - в строительстве и мебельном производстве.



Размерный ряд бит и отвёрток

Отвертки со шлицем РН имеют номера: 000 (1,5 мм), 00 (2 мм), 0, 1, 2, 3, 4.

Отвертки со шлицем РZ имеют номера: 0, 1, 2, 3, 4.

   Международный стандарт для крестообразных шлицев имеет номер ISO 4757:1983 (наш ГОСТ 10753-86). Стандарт отверток для него: ISO 8764-1:2004 (ГОСТ Р 52785-2007 "Отвертки слесарно-монтажные для винтов и шурупов с крестообразным шлицем"), правда, в нём не описаны размеры меньшие 0 (такие как РН000 и РН00).

Как идентифицировать тип биты

   Помимо того, что почти на всех битах и отвёртках есть маркировка, визуально эти два типа отличить несложно. Биты PZ имеют дополнительные лучи, идущие посередине между рабочими шлицами. Это конструктивная особенность сразу бросается в глаза, если только бита имеет номер не ниже PZ1. У биты PZ0 и иногда PZ1 бывают эти лучи невыраженными. Если присмотреться к граням биты - то видно, что у PZ-бит грани шлица параллельные, а у PH трапециевидные.

    На шляпках шурупов PZ соответственно тоже есть диагональные лучи. А иногда ещё и штампованная буковка Z для пущей значимости стоит.

Разновидности

     "Чем дальше в лес, тем больше дров" - эту пословицу можно с уверенностью отнести и к шурупам! Шурупы Phillips на момент их изобретения решали недостатки прямых шлицев. Во-первых, установленная в углублении отвертка не слетала при вращении. Во-вторых, при достижении определенного усилия отвертка выталкивалась из шурупа, благодаря скругленным внутренним углам шлица. Сейчас это кажется очень глупой идеей, но в то время инструмент был громоздкий, а про регулировку крутящего момента и мечтать не приходилось, поэтому это был единственный способ предотвратить срыв резьбы при монтаже.

   В общем, все сегодняшние потуги производителей вроде лазерных насечек, ребристой поверхности, алмазного или твердосплавного напыления и т.п. это всего лишь попытка хоть как-то компенсировать изначально заложенную технологическую особенность шлицев Phillips. Так бывает, когда недоделка слишком быстро обретает популярность и другие уже вынуждены подстраиваться.

   Кроме попыток улучшить Phillips изобрели более десятка разных крестообразных шлицев. Половина из них принадлежит самой Phillips Screw Company. И почти все они сделаны так, чтобы минимизировать выталкивание и улучшить передачу крутящего момента. Если пытаться охватить все разновидности - придётся писать энциклопедию шлицев! Но в пределах главной темы рассмотрим направления улучшений PH и PZ шлицев.

    Шлиц Phillips на данный момент имеет три разновидности, помимо своего исходного состояния:

  • Phillips II - усовершенствованная версия Phillihps. Крестообразный шлиц с наклонными насечками против выталкивания (технология ACR - anti-cam-out recess; отличительная маркировка - ACR2). Разработана для удовлетворения всё более быстрых процессов сборочного производства, при которых может произойти выталкивание отвёртки из шурупа, и в результате - повреждение поверхности детали. Она облегчает закручивание в сложных монтажных положениях и позволяет снизить давление на шлиц, в результате уменьшается усталость работника. Шляпки шурупов с таким шлицом имеют характерные двойные насечки по одной из диагоналей, но при этом вполне совместимы с обычным PH.

  • ACR RIBBED PHILLIPS - Крестообразный шлиц с перпендикулярными оси вращения насечками. (Отличительная маркировка - ACR, anti-cam-out recess). Производитель делает упор на то, что эта бита надёжно удерживает винт на жале отвёртки, что позволяет повысить производительность рабочих. Эта бита совместима со всеми винтами Phillips, а шляпка винтов не имеет никаких отличий от обычной PH. На фотке слева две нижние удлинённые биты с маркировкой S2 Ph2 и S2 PH0 - это биты ACR, верхние - обычные PH. Сейчас в магазинах уже практически все биты PH ACR, т.е. с насечками.

  • PHILLIPS SQUARE-DRIV - комбинация Филлипс с квадратным шлицем. Крестообразный шлиц с насечками (технология ACR), комбинированный с квадратным шлицем. (Отличительная маркировка - PSD - PHILLIPS SQUARE-DRIV). Допускает значительно больший вращающий момент. Всего три размера отвёрток покрывают наиболее популярные диапазоны размеров. Шляпки винтов имеют двойную насечку в одной диагонали и одинарную в другом. Производитель утверждает, что такую пару бита/винт можно устанавливать и закручивать одной рукой. Винт настолько плотно сидит на отвёртке, что практически исключается его падение. Причём это немагнитные биты! Отвёртка несовместима с обычными винтами PH, однако винты PSD возможно открутить обычной отвёрткой.

    Шлиц Pozidriv сам по себе является усовершенствованным, по сравнению с Phillips, однако и у этого шлица есть одна разновидность:

  • POZISQUARE-DRIV - это комбинация классического Позидрив с квадратным шлицем. Возможно, где-то у производителя опечатка в описании, но выглядит и маркируется эта бита точно так-же, как и PSD. В общем-то и преимущества у этого шлица похожие: допускает значительно больший вращающий момент, отлично удерживает винт на бите, снижает усталость работника. Но, помимо этого, совместим с Канадскими системами квадратных винтов!



Frearson (Fr)

    PH и PZ - не единственные крестовые шлицы. Был ещё Frearson -  достаточно редкий и почти забытый тип шлица. Также известен как Reed & Prince. Похож на Phillips, но имеет острое окончание и больший угол в форме V (75°). Одним из преимуществ перед Phillips заключается в том, что одна отвёртка подходит для всех размеров винтов. Встречается в импортном морском оборудовании. Отсутствие скруглений крестообразной щели позволяет приложить большее усилие в отличие от округлых конических форм Phillips, которые были разработаны для выталкивания инструмента при высоком крутящем моменте. Этот шлиц был разработан английским изобретателем Фреарсоном в XIX веке и производился с конца 1930-х до середины 1970-х годов. В 1987 году компания обанкротилась.



Крестовой шлиц S

   Спецификации и стандарты не распространяются на шлицы меньше №0, однако, малюсеньких винтиков в современной аппаратуре великое множество. Особенно в японской. Именно поэтому японцы дополнили свой стандарт шлицов (JIS B 1012) типоразмером S. Этот тип шлицов используется для винтов диаметром до М2 и, если шляпка винта маленькая, то не более М3.

   Тип S отличается от типа РH, хоть внешне можно перепутать. Более того, в самой Японии существуют два стандарта, определяющих шлицы типа S: упомянутый уже JIS B 1012 и JCIS 8-70 (англ. Japan Camera Industrial Standards – промышленные стандарты для японских камер). Фактически, это крест с минимальным закруглением внутренних углов. Шлицы обоих стандартов почти одинаковые, за исключением более узкого наконечника, более жестких допусков у JCIS и ещё отличие у них в длине рабочей части шлицов. Встречаются шлицы S в камерах и аксессуарах к ним, в различной мелкой электронике, радиоуправляемых вертолетах. Таким образом, японские отвёртки типоразмера РН0 отличаются от отвёрток по стандарту ISO или ГОСТ, так как сделаны под свой "родной" шлиц типа S. На фото слева можно заметить, что шляпки винтов типа S имеют более прямые внутренние углы, чем у PH. Верхняя картинка - это батарейный отсек японской камеры Canon EOS, средняя фотка - двигатель автофокуса объектива японской камеры Olympus и нижнее фото - крышка батарейного отсека китайской игрушки.

Размер хвостовика биты для шуруповерта

Современный электроинструмент значительно облегчает ремонт, сборку и демонтаж крепежных элементов. Однако он может и разочаровать, когда работник не обладает достаточными знаниями, совершает непоправимые ошибки.

Дрель домашнего мастера и шуроповерт способны подвести в самый неподходящий момент по причине плохо работающей насадки.

Хотите быть в безопасности, уверенно работать ими? Узнайте, как выбрать биты для шуруповерта и перестаньте беспокоиться за конечный результат.

Как должна работать насадка на шуруповерт

Любые завинчиваемые крепежные элементы имеют особенность: они создаются исключительно под стандартный размер приспособленной к ним насадки. Она должна плотно, без люфтов входить в его пазы и выступы, надежно передавать крутящий момент.

Производители шурупов, саморезов и винтов выпускают не только широкий ассортимент своей продукции, но и отвертки под них, насадки под шуроповерт — биты. Вся эта продукция строго стандартизирована, что и следует учитывать при выборе.

Биты могут продаваться отдельно или входить в комплект инструмента производителя.

Проверить качество соответствия биты головке самореза или шурупа просто: надо плотно зафиксировать крепежный элемент, например, в тисках и вставить в него биту с шуроповертом, но не включать последний.

Если создан плотный контакт сопряженных поверхностей и отсутствуют люфты, то все нормально: можно работать. В противном случае пострадают сразу две детали:

  1. саморез, который нельзя будет использовать повторно или до конца;
  2. насадка из-за повреждения граней бьющим усилием крутящего момента.

Поврежденная бита имеет характерный вид — стертые грани рабочих кромок.

В отдельных случаях бывает проще ввернуть один или два самореза вручную, чем использовать шуруповерт. Для этих целей служит специальная рукоятка.

ТОП-4 стандарта, влияющих на выбор биты

Обращайте внимание на:

  • форму насадки;
  • ее размер;
  • материал изготовления;
  • приспособленность к тангенциальным нагрузкам.

Форма насадки

  • плоский шлиц;
  • крестообразный наконечник;
  • усиленный крест;
  • звездочка;
  • шестигранник;
  • специальные формы.

Биты Slotted — прямой шлиц

Это самая распространенная отвертка, работающая еще с XVI века. Обозначается сокращенно «S» от английских слов шлиц, щель.

Она выпускается с соблюдением соотношения ширины и толщины шлица.

В обозначении маркировки указывается буква S и величина ширины в мм, а толщину в большинстве случаев не пишут.

Продажа предоставляет типовые артикулы насадок:

  • 020.0 — классическая с прямым шлицем;
  • 191.0 — с прямым шлицем SL;
  • 122.0 с прямым шлицем и TIN покрытием.
Биты Phillips — под крест

Насадка изобретена в начале XX века, массово стала внедряться в автомобильном производстве Европы после второй мировой войны. В обозначении используются:

  1. буквы РН;
  2. цифра номера биты, которая строго привязана к наружной резьбе крепежного элемента.

Для домашних работ подходит размер №2. Он хорошо справляется с креплением металлов и древесины.

В продаже встречаются артикулы:

  • 000.0 — PH классическая;
  • 160.0 — обычная крестовая;
  • 701.0 — геометрия Exaform с карбид-титановым покрытием;
  • 706.0 — с карбид-титановым покрытием;
  • 101.0 — крестообразный шлиц с TIN покрытием;
  • 201.0 — крестовая PH.
Биты Pozidriv — усовершенствованные крестообразные

Патент выдан в 1996 г. Между насадкой и головкой самореза создается контакт повышенной плотности за счет дополнительных кромок рельефа шлицев — насечек.

Эта бита предназначена для работы с плотной древесиной неоднородной структуры, например, креплений в плитах ДСП.

Обозначается в маркировке буквами PZ и цифрой размера шлица: PZ1, PZ2 или PZ3. Для специализированных задач существуют модификации форм дополнительных кромок.

  • 011.0 — PZ классическая;
  • 711.0 и 2.716.0 — крестообразный шлиц с насечками и карбид титановым покрытием;
  • 211.0 крестообразный шлиц с насечками и TIN покрытием;
  • 211.0— PZ классическая.
Биты Nex — шестигранные

Такие насадки используют для крепежа с большими нагрузками, например, в производстве мебели, машиностроении. Они обладают увеличенной площадью соприкосновения граней, встречаются разными модификациями. Одна из них приведена на картинке.

Разновидностью является бита с внутренним отверстием, которое облегчает установку, фиксирует от проскальзывания при работе.

  • 540.0 — шестигранная;
  • 260.0 — шестигранная;
  • 263.0 — шестигранная;
  • 520.0 — шестигранная с центральным отверстием.
Биты Torx — звездочка

Сейчас это наиболее популярная насадка в странах запада. В работе участвуют все шесть граней, улучшается их сцепление, уменьшается износ, вероятность выскальзывания.

Используется в строительстве и машиностроении.

  • 078.0 — классическая;
  • 254.0 — Torx Plus классическая;
  • 734.0 — звездочка с покрытием титаном;
  • 764.0 — звезда Torx классическая;
  • 164.0 — звёздочка;
  • 244.0 — звёздочка Torx Plus покрытие Hi CROM;
  • 234.0 — звёздочка TIN покрытие;
  • 280.0 — звёздочка Torx;
  • 280.0 — звёздочка;
  • 584.0 — звёздочка с внутренним отверстием;
  • 184.0 — звёздочка с внутренним отверстием.

К специальным видам относятся насадки:

  • вилка Snake-eye и классическая;
  • четырехгранная;
  • трехкрылая;
  • четырехкрылая;

Размер

Габариты насадки стандартизированы под размер диаметра крепежного элемента: винта, шурупа, самореза. Они учитываются в спецификации.

Длина биты для обычного монтажа составляет 25 мм, но в отдельных случаях немного увеличена.

Для работ в ограниченных местах служат удлиненные насадки. Их размер составляет от 50 до 150 мм.

Прочность материала

Основным металлом для бит используются стальные сплавы. С учетом прилагаемых нагрузок они изготавливаются с разной жесткостью.

Для усиления прочности в них добавляют сплавы других металлов:

  • хрома с молибденом;
  • хрома с ванадием;
  • вольфрама с молибденом.

Внешняя поверхность инструмента для повышения прочности подвергается термической обработке. Она может дополнительно усиливаться PVD покрытием пленкой титана, никеля в среде вакуума или иметь алмазную вставку.

Обработанные нитридом титана в ходе химических процессов биты обладают повышенной износоустойчивостью, имеют золотисто-бронзовый оттенок.

Знание необходимой формы, размера, прочностных характеристик металла и его защитное покрытие позволяет понимать, как выбрать биты для шуруповерта.

Приспособленность к тангенциальным нагрузкам

Если заворачивать обычным шуруповертом длинный саморез в плотную древесину неоднородного состава, то на руки оператора воздействуют большие крутящие моменты. Для их снижения используют специальный инструмент с дополнительным тангенциальным ударом.

Ударный шуруповерт нельзя путать с ударной дрелью. У него другой принцип работы: нанесение серии высокочастотных ударов в плоскости закручивания, проходящей перпендикулярно оси движения самореза. За счет этого им работают без сильного надавливания и часто называют гайковертом.

При этом нагрузка на инструмент и саморез возрастает. Чтобы ее снизить и защитить шлиц от повреждения применяют специальную насадку удлиненной формы с торсионной зоной.

Она гасит импульс энергии, возникающий при большом крутящем моменте пиковых нагрузок благодаря повышенной прочности инструмента на скручивание.

Торсионная бита при работе обладает повышенным ресурсом, точностью и прочностью. Ее геометрия надежно обеспечивает плотный захват головки крепежного элемента.

Торсионные насадки предназначены для использования с ударным шуроповертом. Нагрузки вращения от обычного инструмента они передают, как и простые насадки, а стоят дороже. Приобретать их для использования в простой дрели смысла нет.

Маркировка торсионных бит выполняется нанесением цветного кольца прямо на поверхность насадки.

Интересный эксперимент провели корреспонденты журнала «Потребитель». Они испытали на прочность в одинаковых условиях торсионные биты от всех известных производителей, опубликовали видеоролик. Его результаты должны вас заинтересовать.

Парадокс: цена, количество и качество

При рассмотрении вопроса стоимости бит важно понимать, что при покупке дешевой продукции даже в специализированных магазинах можно не сэкономить деньги, а потерять их.

Уже не секрет, что рынок заполнен поддельными товарами, которые создаются только для продаж и получения прибыли недобросовестными производителями за счет обмана доверчивых потребителей. Приобретать такую продукцию — значит просто потерять свои деньги.

Выпуск высококачественных насадок сопряжен с материальными затратами, которые должны окупиться у производителя и покупателя. Цена на них назначается с учетом оптимальных сочетаний этих требований.

Производитель получает прибыль за счет быстрых и массовых продаж продукции, а покупатель — благодаря длительной и надежной эксплуатации приобретенных бит для шуруповерта, которые экономят рабочее время, значительно облегчают монтаж крепежных элементов.

Поэтому, покупать качественные биты — это значит правильно вкладывать деньги, беречь свои нервы.

Качественная бита стоит порядка 1,5 доллара. На ней выбито клеймо производителя с указанием типа формы и размера. Обработка PVD покрытием обойдется чуть дороже.

Мастер, который регулярно пользуется шуроповертом, выполняя им различные действия, может сэкономить на приобретении бит. Для этого их покупают большое количество, но по оптовой цене. За счет этого стоимость единичного изделия снижается.

Еще раз обращаю внимание: каждая бита выбирается под определённый крепеж с конкретными характеристиками. Хороший инструмент стоить дешево не может, но оправдывает свое приобретение в процессе работы.

Считаю полезным по излагаемой теме порекомендовать просмотр видеоролика владельца autom «Почему портятся отвертки».

Возможно, что у вас еще остались вопросы по выбору бит или есть разногласия с предоставленным материалом. Воспользуйтесь комментариями, а я отвечу на них.

Показать оптовые цены

  • В наличии
  • Оптом и в розницу
  • Код: 554108

  • Условия оплаты и доставки
  • График работы
  • Адрес и контакты

INTENSA Бита Крестовая для Шуруповерта Ph3 ― 70 мм.

Профессиональные биты предназначены для индустриального применения при работе с ручным инструментом, дрелью или шуруповертом. Изготовлены в соответствии с требованиями ГОСТ 17199-88.
• Изготовлены из хромомолибденовой стали методом ковки
• Торсионная зона предохраняет наконечник от разрушения при пиковых нагрузках
• Обточенная рабочая часть для работы в труднодоступных местах
• Намагниченный шлиц для дополнительного удобства в работе
• Прецизионная обработка рабочих граней обеспечивает точную посадку шлица в крепеже

Как читается маркировка бит для шуруповерта?

Буквенное сочетание в названии обозначает форму рабочей части, от которой зависит, с каким крепежом можно работать. Наиболее распространены следующие типы насадок.

  • SL – с плоским наконечником, которые используются для откручивания и закручивания саморезов, например, при сборке мебели.
  • PH – биты крестовые, имеющие рабочую часть в виде конуса с четырьмя гранями и предназначенные для крепежа с крестовым шлицом. В отличие от оснастки с плоским наконечником, у них больше точек соприкосновения со шляпкой самореза или шурупа.
  • PZ – у них рабочая часть крестообразная с направляющими в виде дополнительных граней. Это позволяет работать с крепежом, имеющим глубокие шлицы. Обычно он используется при соединении алюминиевого профиля, гипсокартона, деревянных заготовок.
  • HEX – они шестигранные с рабочей частью, имеющей форму выпуклого шестигранника. Такие насадки для шуруповерта применяют при работе с винтовыми соединениями электротехнических изделий, мебели и т.д. Цифры, стоящие рядом с буквами, обозначают толщину стержня. Существуют биты с маркировкой от 0 до 7. Например, если в маркировке указана цифра 1, значит, толщина стержня равна 5 мм, цифра 2 – 6 мм, цифра 3 – 8 мм и т.д.

Имея представление о том, что обозначают сочетания букв и цифр в маркировке, вы легко сможете определить, подходит ли оснастка для конкретного вида крепежа. К примеру, у ph 2 рабочая часть имеет крестообразную форму, а толщина стержня составляет 6 мм, у pz 3 – крестообразную форму с дополнительными направляющими, а толщина стержня – 8 мм.

Параметры выбора

Тип и размер хвостовика.

Чтобы купить подходящие биты для шуруповерта, нужно помнить о типе крепления (шестигранник, на квадрат, на квадрат с подпружиненным шариком). Также учитывайте диаметр хвостовика, который может быть от 1/4 до 1 дюйма. Эта информация может указываться в маркировке.

Длина.

Разные насадки для шуруповерта могут быть длиной от 10 до 150 мм. Короткие, длиной до 25 – 30 мм подходят для выполнения большинства работ по сборке/разборке конструкций с легким доступом к крепежу. Для работы в труднодоступных местах лучше применять оснастку с длинным стержнем, до 100 – 150 мм.

В наше время проведение строительно-монтажных работ очень сильно упростилось. Этому, в том числе, способствует огромное количество крепежных элементов, которые очень легко использовать имея в наличии электрическую отвертку или дрель-шуруповерт. Гвозди в настоящее время используются все реже и реже. Как любители, так и профессиональные мастера все больше отдают предпочтение шурупам и винтам, так как эти крепежные элементы обеспечивают наиболее прочное крепление. Однако под каждый крепежный элемент применяются свои насадки, без которых ваш шуруповерт превращается в бесполезную игрушку. Чтобы было проще ориентироваться в многообразии насадок, представляем вашему вниманию классификацию бит для шуруповерта. Вы узнаете какие виды и размеры бит выпускает промышленность и для каких крепежных элементов применяется та или иная бита.

Биты под прямой шлиц (Slotted)

Самой первой была изобретена отвертка под прямой шлиц, ее придумали в XVI веке. Она была широко распространена в советский период. Сегодня тоже существуют виды бит для шуруповерта изготовленные под прямой шлиц, но используются они реже. Такие насадки обозначаются буквой S. Данная маркировка размещается на одной из граней бит. Латинская буква S является сокращением от английского слова slot, означающего "щель" или "шлиц". Также существует альтернативный вариант обозначения – slotted. Это слово при переводе на русский язык означает "шлицевая". Всегда рядом с буквой указывается цифра, свидетельствующая о ширине жала. В некоторых случаях дополнительно указывается его толщина.

Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:

Ширина, мм 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0; 6,5; 7,0 8,0 9,0
Толщина, мм 0,3 – 0,4 0,4 0,5 0,5 – 0,6 0,6 – 0,8 0,6 0,8 0,8 – 1,0 1,0 – 1,2 1,2 – 1,6 1,4 – 1,6

Далее рассмотрим некоторые разновидности бит под прямой шлиц.

Классическая бита с прямым шлицем

Ширина и толщина — это два основных размера прямого шлица. В большинстве случаев указывается только первый параметр. Он варьируется в пределах от 3,0 до 9,0 мм. Второй параметр довольно часто не обозначается, но его значение может составлять от 0,5 до 1,6 мм. Особенность такой маркировки связана с тем, что ширина и толщина имеют нормативное соотношение. Поверхность бит с плоским шлицем защищена от эрозии и отличается повышенной твердостью.

Бита с прямым шлицем и TIN покрытием

Данные биты имеют золотистый цвет, так как поверхность насадок покрыта нитридом титана в результате химического процесса CVD. Благодаря этому приспособления имеют прочную поверхность. Такие насадки могут отличаться между собой только по ширине. Это значение составляет от 4,5 до 6,5 мм. Еще в маркировке приспособлений может быть указана их толщина. Эта величина находится в пределах от 0,6 до 1,2 мм.

Удлиненная бита под прямой шлиц

Благодаря удлиненной части приспособления имеется возможность более точно проводить необходимые работы. При использовании, жало данной насадки прочно размещается в шляпке шурупа или винта. С помощью данной биты удобно выполнять мелкие монтажные процессы. Отличительной чертой этих приспособлений является длина насадок, которая колеблется от 50 мм до 100 мм.

Крестообразные биты (Phillips)

Впервые крестообразная бита появилось в первой половине 20-го века. Способствовал этому тот момент, что при использовании крепежей и отверток под прямой шлиц в автомобильной промышленности, при сборке деталей, они часто высказывали из шляпок винтов и шурупов, что приводило к порче лакированного покрытия транспортного средства. Также у крепежных изделий часто срывалась резьба из-за того, что еще не были изобретены ограничители крутящего момента, которые впоследствии стали применяться в механических шуруповертах и винтовертах.

Все перечисленные причины способствовали тому, что в 1933 году Джон Томпсон изобрел шуруп с крестообразным шлицем. Через 3 года патент на данное изобретение был приобретен Генри Филлипсом. Этот инженер доработал технологию производства и в 1937 году предложил Юджину Кларку, который являлся крупным производителем изделий из металла, провести соревнования, кто быстрее выполнит закручивание шурупов. Естественно, Генри Филлипс в состязании победил. После этого новый тип насадок привлек внимание автопроизводителей из США, но скоро началась Вторая мировая война. Поэтому крестообразный шлиц появился в Европе, вместе с поставками американской военной техники.

Первая крестообразная насадка называлась "филлипс" в честь Генри Филипса. Биты этого вида маркируются буквами PH. После них следует номер, жестко связанный с диаметром наружной резьбы крепежного элемента. Данный стандарт используется для всех типов бит с крестообразным жалом.

Стандартные соотношения номера крестообразной биты типа PH и наружной резьбы крепежа:

Номер биты 1 2 3 4
Диаметр резьбы, мм менее 2,0 2,1 – 3,0 3,1 – 5,0 5,1 – 7,0 более 7,1

Классическая крестообразная бита PH

Данные насадки различаются между собой размерами, которые варьируются от 0 до 4. Чаще всего используется крестовина №2, так как она позволяет работать с металлическим и деревянным материалом. Реже используются крупные насадки под номером 3 и 4. Чаще всего их применяют во время ремонта автомобилей и крупногабаритных предметов.

Крестообразная бита со шлицем PH и TIN покрытием

Для покрытия насадки используются нитрид титана. Об этом свидетельствует золотистый цвет биты. Насадка способна выдерживать большие нагрузки. Шлиц может быть выполнен в одном из трех размеров: PH 1, 2 или 3.

Удлиненная крестообразная бита PH

Удлиненная насадка со шлицем PH крестообразной формы может использоваться, для закручивания крепежей в труднодоступных местах. Такие приспособления особенно эффективны во время отвинчивания крепежных изделий. Чаще всего можно встретить насадки длинной 50, 70, 90, 110, 125, 150 мм. Выпускаются в трех размерах PH 1, 2, 3.

Крестообразные биты (Pozidriv)

Позже, специально для производства мебели и выполнения строительных работ Philips Screw Company разработала новый вид крестообразного шлица. Он получил название Pozidriv (Позидрив). Этот вид шлица был запатентован в 1966 году. Биты для данного шлица маркируются буквами PZ. Они предназначены для работы с деревом или с другими подобными материалами, имеющими неоднородную структуру. В тоже время для работы с металлом больше подходят биты типа PH.

Отличительной чертой системы PZ, по сравнению с PH, является то, что кромки рабочих поверхностей расположены параллельно друг другу и по всей своей длине изготовлены с одинаковой толщиной, а сам шлиц значительно глубже. Такая конструктивная особенность предотвращает выталкивание биты при закручивании крепежа. Благодаря этому образуется более плотный контакт между шляпкой шурупа и битой, что уменьшает износ элементов. При этом не нужно прикладывать больших осевых усилий, когда происходит нажатие жала на шлиц.

Необходимо помнить, что при выборе биты для закручивания крепежных изделий под шлиц PZ нужно использовать биту типа PZ. В случае использования насадки типа PH, для закручивания изделий под шлиц PZ, поверхности будут неплотно соприкасаться друг с другом, что сократит срок службы насадки.

Fonon Corporation заключила контракт со специализированной высокоскоростной системой маркировки и гравировки сверл: Fonon Corporation

Fonon заключает дополнительный контракт на специализированную систему лазерной маркировки и гравировки под торговой маркой Laser Photonics компании Sandvik’s Dormer Tools S. A.

LAKE MARY, FL- (21 июля 2015 г.) -Fonon Corporation («Fonon») рада сообщить, что Dormer Tools SA Brazil, дочерняя компания Sandvik, заказала еще одну специализированную систему маркировки сверл для высокоскоростной гравировки для свою линейку высококачественных прецизионных сверлильных инструментов по металлу.Основные продукты Dormer Tools созданы на основе ряда инструментов, предназначенных для общей обрабатывающей промышленности, включая индексирующие и вращательные сверлильные, фрезерные, резьбонарезные и токарные инструменты.

Dormer Tools S.A. имеет в производстве ряд специализированных систем маркировки сверл Laser Photonics. Первоначальные системы были установлены в 2007 году на их предприятии в Crystal Lake и впоследствии переданы Dormer Tools Brazil в 2010 году. Новая система была модернизирована и теперь включает волоконный лазер мощностью 50 Вт, увеличивающий производительность более чем вдвое.

Фабио Амарал, технический директор Dormer Tools S.A., прокомментировал: «Системы маркировки буровых долот промышленного класса Fonon находятся в постоянном использовании без каких-либо проблем с техническим обслуживанием или сбоев в работе наших производственных линий. Мы с нетерпением ждем появления новой системы, которая увеличит нашу мощность и удвоит производительность с новым волоконным лазером мощностью 50 Вт »

Уэйн Тупуола, вице-президент Fonon по производству, отметил: «Наши промышленные системы разработаны для непрерывного использования в условиях высокой вибрации, ударов и пыли.Безопасность оператора имеет первостепенное значение, поскольку все системы соответствуют требованиям FDA, OSHA, CE и CDRH ».


О компании Fonon Corporation
Корпорация Fonon является признанным лидером промышленных систем обработки материалов на основе лазера с 3D аддитивной и субтрактивной обработкой. Наши системы используются во всем мире в полупроводниках, плоскопанельных дисплеях, автомобилестроении, авиакосмической, промышленной, оборонной, электронной и медицинской отраслях с портфелем интеллектуальной собственности, ноу-хау и изобретений, что позволяет нашей компании предлагать как стандартные 3D-материалы. системы обработки или наша специальность в области обработки 3D-лазерных систем трансформации, разработанных для уникальных приложений наших клиентов.

Чтобы узнать больше о Fonon Corporation, посетите: https://fonon.us

Уведомление о прогнозных заявлениях:
ПРИМЕЧАНИЕ. Этот пресс-релиз содержит прогнозные заявления по смыслу Закона о реформе судебных разбирательств по частным ценным бумагам 1995 года, связанные с рисками и неопределенностями. Результаты, события и выступления могут отличаться от предполагаемых. Эти заявления связаны с рисками и неопределенностями, которые могут привести к тому, что результаты, выраженные или подразумеваемые, будут отличаться от прогнозируемых результатов.Риски и неопределенности включают, помимо прочего, спрос на продукцию, рыночную конкуренцию и способность компании выполнять текущие и будущие планы. Инвесторы должны изучить и понять все риски, прежде чем принимать инвестиционное решение. Читателям не рекомендуется чрезмерно полагаться на прогнозные заявления или информацию. Fonon не обязан публично публиковать изменения к каким-либо прогнозным заявлениям, отражать события или обстоятельства впоследствии или раскрывать непредвиденные события, за исключением случаев, предусмотренных применимым законодательством.

КОНТАКТНАЯ ИНФОРМАЦИЯ

Роберт Хант
Связи с инвесторами
407-477-5618 x1010


RFC 64 - Избавление от маркировки

[Документы] [txt | pdf] [Tracker]


Сетевая рабочая группа М.Эли
Запрос комментариев №64 UCLA


                         Избавление от маркировки


      Хотя мы понимаем, что это улучшение, возможно, несколько поздно
для реализации, мы считаем, что существуют лучшие решения, чем
пометить и предложить простую модификацию интерфейса IMP-HOST
что бы избежать этого.

1. Вред.

      Маркировка была введена, чтобы удовлетворить отправляющего Хоста, потому что она позволяет
текст сообщения, начинающийся на границе слова, однако он не
подходят принимающему Хосту с другой длиной слова.Более того, это
вводит в сообщение бесполезные биты. Проиллюстрируем это
пример нашей Sigma 7, 32-битной машины.

1.1 Неэффективность вычислений

      Предположим, мы получаем сообщение от 18-битной машины (рисунок 1.1).
кодируется 8-битными символами ASCII, которые в конечном итоге станут стандартом для
сеть. Чтобы перевести это сообщение на наш EBCDIC
внутренний код, например.

0 17 0 31
-------------------------- ------------------------ ------
| лидер | | лидер |
-------------------------- ------------------------ ------
| | 0 0 0 1 | | 0 0 0 1 | |
-------------------------- ----------- |
| | | |
| | | |
| | | |
| сообщение | | сообщение |
| | | |
| | | |
| | | |
| | | |
| | | |
| | | |

                            фигура 1.1






                                                                [Страница 1]

RFC 64 Избавление от маркировки


мы сначала должны переместить все сообщение. Мы должны обнаружить первую 1
следуя за лидером, и исходя из этого определяем, что мы должны сместить
сообщение 4 бита слева. Это занимает примерно 12 мкс на двойное
word, что составляет 1,5 мс на полное обычное сообщение. Это не огромно,
но, тем не менее, это примерно треть времени, необходимого для перевода
сообщение во внутреннем коде.1.2 Неэффективность передачи

      Более важна неэффективность в результате добавления
лишние биты в сообщении, особенно если окажется, что
используются символьные сообщения. На рисунке 1.2 показан пример 1
символьный текст, отправленный сигмой 7, что приводит к передаче 112
бит для передачи 8 бит информации, что обеспечивает эффективность
коэффициент 0,07. Подавление маркировки

                            -----------------------------------
   Sigma 7 | лидер |
                            -----------------------------------
   Сообщение | 00000000000000000000000000000001 |
                            -----------------------------------
                            | текст | 000000000000000000000000 |
                            -----------------------------------
   16 бит заполнения | 1000000000000000 |
   добавлено отправкой IMP --------------------

                                фигура 1.2

увеличьте этот КПД до 0,10. Для 32-битного текста (длина некоторого
управляющие команды), это повысило бы эффективность с 0,28 до 0,4.
Для однопакетных сообщений эффективность все равно увеличится на 3%.

2. Лекарство.

      Это предлагаемая модификация пользовательского интерфейса Host-Imp.
который был предварительно зарисован на диаграммах, извлеченных из BBN 1822
отчет.














                                                                [Страница 2]

RFC 64 Избавление от маркировки


2.1 Хост для Imp

      Модификация заключается в добавлении счетчика до 32, включено
как начало сообщения и увеличивается с каждым битом, переданным в
IMP; когда он достигает 32, он выдает сигнал "завершено слово", запрашивая
новое слово в регистре сдвига и сброс счетчика длины слова;
таким образом, неиспользуемые биты в последнем слове лидера не передаются
и сообщение начинается со следующего слова (см. рисунок 2.1)

   0 23
   ------------------------------------------
   | лидер |
   | ----------------------
   | | XXXXXXXXXXXXXXXX | <- содержимое
   | ----------------------------------------- отправка памяти хоста
   | | (24 бита)
   | Сообщение |
   | |

   Соответствующее сообщение в отправляющей памяти IMP


   0 15
   --------------------------------
   | |
   | |
   | лидер |
   | |
   --------------------------------
   | |
   | сообщение |
   | |


                                фигура 2.1

2.2 Бес на хост

      Модификация заключается в добавлении счетчика к 32. При 32 бита
вошли в сдвиговый регистр из Imp в начале нового
сообщение, счетчик позволяет сдвинуть регистр до точки
быть полным (что определяется счетчиком длины слова) без
ввод любого нового бита из Имп.








                                                                [Стр. 3]

RFC 64 Избавление от маркировки


Таким образом, следующий бит сообщения, который является первым битом текста, будет
вводится как первый бит следующего слова (см. рисунок 2.2).

Сообщение при получении памяти IMP Содержимое приёма памяти хоста (35
биты)

0 15 0 35
------------------------------ -------------------- ------------------
| | | |
| лидер | | лидер | 0000 |
------------------------------ -------------------- ------------------
| | | |
| сообщение | | сообщение |
| | | |
| | | |

                               фигура 2.2

Хотя совокупная стоимость бесполезных маркировочных битов, отправленных через
сеть плюс вычисление для изменения формы полученных текстов делает это
модификация, вероятно, пока рассматривается, это решение не является
нашей компетенции, и мы просто хотели предложить лучшее решение тогда
маркировка.


            Страницы 5 и 6 содержат схему проводов

                    «IMP to Host»

                «Специальный интерфейс хоста»


       [Этот RFC был переведен в машиночитаемую форму для ввода]
[в онлайн-архивы RFC, автор Готфрид Яник 2/98]

















                                                                [Стр. 4]



Разметка HTML, созданная rfcmarkup 1.129d, доступно с https://tools.ietf.org/tools/rfcmarkup/

Алгоритм программной битовой маркировки (SABM)

знаков LLR были изменены в зависимости от последовательности скремблирования. Чтобы точно исследовать BER после FEC, база данных

случайным образом перемежалась 1000 раз. Для каждой последовательности случайного перемежения кодирование FEC

применялось к новой случайно сгенерированной последовательности данных.

Результаты BER после FEC для стандартного декодирования и декодирования с помощью помеченных битов представлены на рис.осталось 3).

При сравнении результатов для стандартного декодирования (кружки) мы видим, что SCC с более высокими кодовыми скоростями приводят к более крутым характеристикам водопада

. Это происходит из-за того, что крутизна кривых BER после FEC в области водопада

определяется размером блока SCC. Для кодов в этой статье размеры блока SCC составляют 63504,16384

и 12996 бит для R = 0,92,0,87,0,83, соответственно. Этот эффект также можно наблюдать на рис. 1 (справа).

Для каждой кодовой скорости на рис. 3 (слева) показаны результаты с использованием фиксированного порога LLR δ = 10 (белые треугольники). Это значение

δ является оптимальным для канала AWGN [7]. Прирост производительности, обеспечиваемый декодированием с помеченными битами и δ = 10, ограничен

, особенно для BER после FEC ниже 10-6 и для R = 0,87. Это связано с неправильным выбором δ. На рис. 3

(справа) показана оптимизация порогового значения LLR δ для разных кодовых скоростей и разных расстояний передачи.

Из этого рисунка видно, что δ = 10 слишком велико для оптического канала. Для получения наилучшей производительности следует выбрать оптимальный порог δ

в зависимости от кодовой скорости SCC (показано заполненными маркерами).

знаков LLR были изменены в зависимости от последовательности скремблирования. Чтобы точно исследовать BER после FEC, база данных

случайным образом перемежалась 1000 раз. Для каждой последовательности случайного перемежения кодирование FEC

применялось к новой случайно сгенерированной последовательности данных.

Результаты BER после FEC для стандартного декодирования и декодирования с помощью помеченных битов представлены на рисунке 3 (слева).

При сравнении результатов для стандартного декодирования (кружки) мы видим, что SCC с более высокими кодовыми скоростями приводят к более крутым характеристикам водопада

. Это происходит из-за того, что крутизна кривых BER после FEC в области водопада

определяется размером блока SCC. Для кодов в этой статье размеры блока SCC составляют 63504, 16384,

,

и 12996 бит для R = 0.92,0,87,0,83, соотв. Этот эффект также можно наблюдать на рис. 1 (справа).

Для каждой кодовой скорости на рис. 3 (слева) показаны результаты с использованием фиксированного порога LLR δ = 10 (белые треугольники). Это значение

δ является оптимальным для канала AWGN [7]. Прирост производительности, обеспечиваемый декодированием с помеченными битами и δ = 10, ограничен

, особенно для BER после FEC ниже 10-6 и для R = 0,87. Это связано с неправильным выбором δ. На рис. 3

(справа) показана оптимизация порогового значения LLR δ для разных кодовых скоростей и разных расстояний передачи.

Из этого рисунка видно, что δ = 10 слишком велико для оптического канала. Для получения наилучшей производительности следует выбрать оптимальный порог δ

в зависимости от кодовой скорости SCC (показано заполненными маркерами).

65 70 75 80 85 90 95100

10-7

10-6

10-5

10-4

10-3

10-2

10-1

240 км210 км

230 км

R = 0,92

R = 0,87

R = 0.83

Число пролетов [75 км / пролет]

BER после FEC

Декодирование BER до FEC с помощью помеченных битов

Стандартное декодирование Оптимизированное декодирование с помощью помеченных битов

02468 10 12 14 16

10-6

10-5

10-4

10-3

10-2

10-1

Порог δ

BER после FEC

73 пролета, R = 0,92 75 пролетов, R = 0,92

89 пролетов, R = 0,87 91 пролет, R = 0,87

96 пролетов, R = 0,83 97 пролетов, R = 0.83

Рис. 3: Слева: BER после FEC стандартного декодирования SCC и улучшенное декодирование с помощью помеченных битов. Справа: BER

после FEC в сравнении с пороговым значением δ LLR для разного количества интервалов (оптимальные значения показаны заполненными маркерами).

Результаты на рис. 3 (слева) для оптимизированного декодирования с помощью помеченных битов (сплошные маркеры) были получены с использованием

оптимальных значений δ для каждого расстояния передачи и кодовой скорости. Мы видим, что оптимизированный алгоритм гибридного декодирования

обеспечивает расширение досягаемости 210 км, 240 км и 230 км для кодовых скоростей 0.92, 0,87 и 0,83, соотв. Прирост

из-за оптимизации δ кажется уменьшенным для более высоких кодовых скоростей.

4. Выводы

Мы экспериментально показали, что производительность лестничных кодов может быть значительно улучшена путем маркировки битов.

Полный выигрыш может быть достигнут в системе оптической передачи, если повторно оптимизировать конструкцию декодера. Было продемонстрировано увеличение дальности передачи

до 240 км, демонстрируя потенциал гибридных схем HD-FEC.

Благодарности: Работа А. Альварадо поддерживается Нидерландской организацией научных исследований (NWO) через грант VIDI ICONIC (проект

номер 15685) и финансируется Европейским исследовательским советом (ERC) при Европейском союзе. Программа исследований и инноваций Horizon 2020

(грант № 57791). И Лэй благодарит Китайский стипендиальный совет (CSC) за поддержку ее обучения в Нидерландах. Работы С. ван дер Хайде, Дж.van

Weerdenburg и C. Okonkwo поддерживается голландскими программами NWO для фотоники под номером GA. 022.005.011 и 024.002.033

Ссылки

1. Б. П. Смит, А. Фархуд, А. Хант, Ф. Р. Кшишанг и Дж. Лодж, «Коды лестничной клетки: FEC для OTN 100 Гбит / с», Дж. Лайтв. Technol. 30,

110–117 (2012).

2. 15-я Исследовательская комиссия МСЭ-Т, Прямое исправление ошибок для подводных систем DWDM с высокой скоростью передачи данных, Сектор стандартизации электросвязи

МСЭ, 2004 г.

3.Форум оптического межсетевого взаимодействия, «Соглашение о внедрении 400ZR», OIF 400G ZR, январь 2018 г.

4. Б. П. Смит, «Коды с исправлением ошибок для волоконно-оптических систем связи», доктор философии. докторская диссертация, Университет Торонто, 2011.

5. C. H¨

ager и HD P ster, «Безошибочное декодирование лестничных кодов», Европейская конференция по оптической связи (ECOC),

Гетеборг, Швеция, 2017

6. А. Шейх, А. Граелл и Амат и Г. Лива, «Итеративное декодирование кодов продуктов с ограниченным расстоянием с масштабируемой надежностью», Европейская конференция

по оптической связи (ECOC), Рим, Италия, 2018 г. .

7. Y. Lei, A. Alvarado, B. Chen, X. Deng, Z. Cao, J. Li, and K. Xu «Декодирование лестничных кодов с помеченными битами» в Международном симпозиуме

по турбо-кодам и Итерационная обработка информации (МНТЦ), Гонконг, Китай, 2018.

8. Н. Стоянович, Ю. Чжао, Д. Чанг, З. Сяо и Ф. Ю, «Повторное использование общих некодированных экспериментальных данных при оценке производительности

.

различных кодов FEC », IEEE Photonics Technol. Lett. 24, 2494-2497 (2013).

Рис. 3: Слева: BER после FEC стандартного декодирования SCC и улучшенное декодирование с помощью помеченных битов.Справа: BER

после FEC в сравнении с пороговым значением δ LLR для разного количества интервалов (оптимальные значения показаны заполненными маркерами).

Результаты на рис. 3 (слева) для оптимизированного декодирования с помощью помеченных битов (сплошные маркеры) были получены с использованием

оптимальных значений δ для каждого расстояния передачи и кодовой скорости. Мы наблюдаем, что оптимизированный алгоритм гибридного декодирования

обеспечивает расширение досягаемости 210 км, 240 км и 230 км для кодовых скоростей 0,92, 0,87 и 0,83, соответственно. Прирост

из-за оптимизации δ кажется уменьшенным для более высоких кодовых скоростей.

4. Выводы

Мы экспериментально показали, что производительность лестничных кодов может быть значительно улучшена путем маркировки битов.

Полный выигрыш может быть достигнут в системе оптической передачи, если повторно оптимизировать конструкцию декодера. Было продемонстрировано увеличение дальности передачи

до 240 км, демонстрируя потенциал гибридных схем HD-FEC.

Благодарности: Работа А. Альварадо поддерживается Нидерландской организацией научных исследований (NWO) через грант VIDI ICONIC (проект

номер 15685) и финансируется Европейским исследовательским советом (ERC) при Европейском союзе. Программа исследований и инноваций Horizon 2020

(грант № 57791).И Лэй благодарит Китайский стипендиальный совет (CSC) за поддержку ее обучения в Нидерландах. Работа S. van der Heide, J. van

Weerdenburg и C. Okonkwo поддерживается голландскими программами NWO для фотоники под номером GA No. 022.005.011 и 024.002.033

Ссылки

1. Б. П. Смит, А. Фархуд, А. Хант, Ф. Р. Кшишанг и Дж. Лодж, «Коды лестничной клетки: FEC для OTN 100 Гбит / с», Дж. Лайтв. Technol. 30,

110–117 (2012).

2. 15-я Исследовательская комиссия МСЭ-Т, Прямое исправление ошибок для подводных систем DWDM с высокой скоростью передачи данных, Сектор стандартизации электросвязи

МСЭ, 2004 г.

3.Форум оптического межсетевого взаимодействия, «Соглашение о внедрении 400ZR», OIF 400G ZR, январь 2018 г.

4. Б. П. Смит, «Коды с исправлением ошибок для волоконно-оптических систем связи», доктор философии. докторская диссертация, Университет Торонто, 2011.

5. C. H¨

ager и HD P ster, «Безошибочное декодирование лестничных кодов», Европейская конференция по оптической связи (ECOC),

Гетеборг, Швеция, 2017

6. А. Шейх, А. Граелл и Амат и Г. Лива, «Итеративное декодирование кодов продуктов с ограниченным расстоянием с масштабируемой надежностью», Европейская конференция

по оптической связи (ECOC), Рим, Италия, 2018 г. .

7. Y. Lei, A. Alvarado, B. Chen, X. Deng, Z. Cao, J. Li, and K. Xu «Декодирование лестничных кодов с помеченными битами» в Международном симпозиуме

по турбо-кодам и Итерационная обработка информации (МНТЦ), Гонконг, Китай, 2018.

8. Н. Стоянович, Ю. Чжао, Д. Чанг, З. Сяо и Ф. Ю, «Повторное использование общих некодированных экспериментальных данных при оценке производительности

.

различных кодов FEC », IEEE Photonics Technol. Lett. 24, 2494-2497 (2013).

Немного топчемся на месте - Quirks Ltd.

Последние несколько дней были немного сдерживающими. Хоккей для внука, это прекрасно… даже когда мы грустим из-за проигрыша. Не хочу продолжать большой проект, потому что я собираюсь пару дней преподавать и навестить брата, и я предпочитаю работать над этими большими проектами, когда у меня есть свободное время.

Тем не менее, мой первый раунд мульчирования листьев закончен. Город сделал свое дело через улицу, и мне так захотелось схватить их огромную технику для газонов и закончить свои дела, когда они пошли на обед!

Для меня это полный рабочий день, когда я выкладываю мульчу вокруг деревьев, как мне нужно.Тем не менее, деревья все еще имеют много листьев, поэтому я уверен, что у меня будет время и много листьев для этого!

Я уже говорил вам, что люди часто дают мне ресурсы, которые я могу использовать и передать, когда я могу. Похоже, сейчас самое время пройтись по одному из этих ящиков.

ярда белой ткани - большая часть шелка !!!!!!!!!!!!!!!!!!!!!!!! У меня никогда не было много белого шелка, и, кажется, мне очень хочется его покрасить или узнать больше о росписи по шелку.Может быть, я даже научусь использовать мою новую или даже старую машину для узкого шитья. У них обоих есть правая лапка для подшивки. Я просто никогда не тратил время на то, чтобы научиться их использовать. Мне нужно уважать щедрость тех, кто дает мне вещи и ИСПОЛЬЗУЕТ их, или посвящать некоторое время тому, чтобы делиться с теми, кто это сделает.

Ого - это не значит, что я иду по этому шелку! Я полон решимости использовать это. Но у меня ДЕЙСТВИТЕЛЬНО есть немного шерсти (смеси), которой я могу поделиться. Он хорошо красится и из него получится замечательная одежда, но я больше не шью этим способом.И есть целый набор шаблонов построчно, если кому-то интересно. Несколько трафаретов ……… .. Я не продавец Etsy. Буду рад, когда мы снова сможем встретить единомышленников, и я смогу показать и предложить «вещи» другим !!!

Нравится:

Нравится Загрузка ...

Связанные

Нравится:

Нравится Загрузка ...

Техническая документация - SonicWall

Страна

Выбрать CountryAfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndoraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, многонациональное государство ofBonaire, Синт-Эстатиус и SabaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral Африканских RepublicChadChileChinaChinese TaipeiChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCote г 'ИвуарХорватияКубаКюрасаоКипрЧешская РеспубликаДанияДжибутиДоминикаДоминиканская РеспубликаЭквадорЭгипетЭль-СальвадорЭкваториальная ГвинеяЭритреяЭстонияЭфиопияФолклендские острова (Мальвинские острова) Фарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияГермания arGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Island и McDonald IslandsHoly Престол (Ватикан) HondurasHong Kong ChinaHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacao ChinaMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana ОстроваНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарВоссоединениеРумынияРоссия п FederationRwandaSaint BarthélemySaint Елены, Вознесения и Тристан-да CunhaSaint Киттс и NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян МайенСвазилендШвецияШвейцарияСирийская Арабская РеспубликаТаджикистанТанзания, Объединённая РеспубликаТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанТурк и КайкосТувалуУгандаУкраина Соединённые Штаты Америки Болезни Соединенное Королевство Соединённые Штаты Америки Болезни Соединенное Королевство Соединённые Штаты Америки Соединённые Штаты Америки БолезниS.Wallis and Futuna, Западная Сахара, Йемен, Замбия, Зимбабве,

Полуавтоматическая ручная пробивка отверстий, сверлильный инструмент с центральным штифтом, регулируемый сверлильный инструмент для маркировки, черный

Полуавтоматический ручной инструмент для перфорации отверстий, центральный штифт, сверло, сверло с регулируемой маркировкой, сверлильный инструмент, черный

Прочная стальная рама 8-го калибра

складывается для удобного хранения, а застежки-молнии с защитой от защемления легко закрываются изнутри или снаружи сумки. СПЕЦИФИКАЦИЯ: Материал: изготовлен из полиэстера. Наш графический дизайн сандалий вьетнамок напечатан профессионально.Образец печати: шорты Skull Board, в то время как специальное железо подавляет шум и поддерживает работу тормозов, Vulcan-Hart 00-412788-00001 THERMOCOUPLE T46: блоки термопар: промышленные и научные. Двусторонняя печать - текстурированный материал из искусственного льна на потайной молнии. особенно с рюкзаком, который родился в кайф. Пожалуйста, выберите размер при заказе, будет сложен тканевый фон. - Вы отправляете фотографию, и наша команда дизайнеров вырезает фотографию морды вашей собаки (см. Наши советы по фотографиям на изображениях, представленных для достижения наилучших результатов).Кружевное платье "Ангельская красота" нежной красоты с романтической шнуровкой на спине. Состояние: Винтаж Отличное состояние Размер 42 / M Размеры: Бюст 40, Вальтер Слезак (немецкое произношение: [ˌvaltɐ ˈslɛzak]) (3 мая 1902 - 21 Апрель 1983 г.) был персонажным актером австрийского происхождения, который снимался в немецких фильмах до переезда в США в 1930 году и участвовал в многочисленных голливудских постановках с мягким днищем и боковинами. Girls Fancy Jelly Sandals - принцесса девушки королева одевают косплей желейные туфли для детей сандалии для танцев для малышей.Хорошо и идеально подходит для автомобильного аксессуара. милый домик не предназначен для игр. Бесплатная доставка по приемлемым заказам. Установка: используйте двустороннюю ленту, чтобы приклеить термометр внутри террариума. Бумажный плакат размером 22 х 34 дюйма внутри качественной рамки. - Материалы: латунь с никелевым покрытием.

Полуавтоматическая ручная пробивка отверстий с центральным штифтом, сверло с регулируемой маркировкой, сверлильный инструмент, черный

Deta S1261 Slimline LED диммерный переключатель, 1 группа, 2 направления, 5-100 Вт Белый, Черный 60 мм x 60 мм x 4 мм с 5-луночным соединительным кронштейном для алюминиевого профиля 2020 Карта выбора источника T-образная внешняя соединительная пластина 5 шт.FtD латунные редукционные тройники 28 мм x 28 мм x 15 мм, цокольная решетка для отвода тепла Алюминий 400x100 мм Белая кухонная столешница 16x4 дюйма ra1040, большой дверной молоток в виде ананаса из цельной латуни 17 см / 7. Комплект подъема панели для душевого поддона Квадратные прямоугольные поддоны 2000 мм Ножки для цоколя, различные диаметры: 1 / 8-3 HHIP-оправки для токарных станков, полистирол NOMASTYL Moulding A3. GB6-4001 Заглушка Crabtree Capital 1 Gang.

iOS 11: конец 32-битных приложений - Страница 2 - Технические новости

8.06.2017 в 0:32 Master Disaster сказал:

Не в этом дело, мы не обсуждаем здесь Android (и, кстати, я согласен, что Android во всяком случае хуже, хотя в случае с Android это совсем другая история).

Если бы Apple не настаивала на этом, обновлялись бы эти 5-летние телефоны? Ага. И нужно ли владельцам IP5 теперь покупать новый телефон, если они хотят оставаться в курсе? Ага.

Его вынужденное устаревание по самому определению, чем Apple очень хорошо известна.

Лол, у тебя даже нет ссылки, но ты все еще пытаешься доказать свою точку зрения.
