Маркировка бит для шуруповерта: Как читается маркировка бит для шуруповерта?

Содержание

Классификация бит для шуруповертов

В настоящее время все реже можно встретить в строительном деле использование гвоздей. Шурупы и саморезы гораздо проще вогнать в дерево или металл с помощью шуруповерта. Его используют как в масштабном строительстве, так и для бытовых нужд.

Чтобы надежно скрепить элементы с помощью саморезов, необходимо правильно подобрать биту для шуруповерта. Какие они бывают и как правильно их подобрать? Ответы на эти вопросы даются в этой статье.

Что такое бита для шуруповерта?

Бита — это специальная насадка на шуруповерт, дрель, которая помогает закручивать саморезы, болты и другие крепежи. С одной стороны (которая вставляется в патрон шуруповерта) она имеет форму шестигранника. Их классификация осуществляется по тому, как выглядит обратная сторона насадки, из какого материала она сделана, а также где используется.

Классификация

Существует несколько основных типов бит:

  • Плоские или шлицевые. Их используют при закручивании винтов или шурупов с надрезом для плоской отвертки.
    Ширина наконечника может быть разной, она измеряется в миллиметрах и указана на хвостике. Глубина пропила бит бывает разной. Такая насадка обозначается буквой S, рядом с которой размещена цифра, обозначающая ширину жала.
  • Крестообразные. Они имеют четыре крупных лучевых диагональных ребра. Существуют Ph- и Pz-биты, они имеют разный угол в основании. Использовать их можно только по назначению, ведь вставив неправильную биту, можно повредить насечки на саморезах, вследствие чего они не закрутятся, а будут соскальзывать. Перепутав насадку, можно повредить и ее саму.
  • Шестигранные. Они предназначены для закручивания винтов, имеющих внутри шестигранник. Например, они применяются при сборке мебели, так как именно там используются конфирманты.
  • Биты для гаек. Их используют при завинчивании метизов с внешним шестигранником.
  • Звездочки. Они предназначены для крепежей бытовой техники, а также в автомобильном деле.

Бита для гипсокартона на шуруповерт

Такие насадки отличаются наличием ограничителя, который не позволяет закручивать саморез глубже, чем необходимо. При закручивании крепежа в стену, ограничитель упрется в гипсокартон, что позволит вкрутить саморез на нужную глубину в лист. Благодаря этому, существенно увеличивается скорость монтажа гипсокартона.

Бита крестовая для шуруповерта

Существует два их вида:

  • Ph (крепеж со шлицем Phillips). Простой шлиц, предназначенный для закручивания саморезов, не имеющих дополнительных насечек.
  • Pz (крепеж со шлицем Pozidriv). Усовершенствованный вариант, который применяется для саморезов, имеющих дополнительные насечки.

Важно! Если присмотреться к этому типу крепежа, можно легко определить, какая бита нужна. Если же при завинчивании насадка то и дело соскальзывает или начинает стираться, это сигнал того, что используется неправильная бита, и ее нужно заменить, чтобы избежать поломки шуруповерта и быстрой разрядки аккумулятора.

Насадка для шуруповерта под саморезы

Для монтажа болтов или саморезов в труднодоступных местах используются удлиненные биты. Их длина может составлять 300 мм. Такие удлинители гибкой формы позволяют облегчить монтаж в сложных местах.

Магнитная бита для шуруповерта

По способу крепления в патроне различают:

  • Магнитные биты. Они крепятся к патрону под воздействием магнитного поля стакана удлинителя.
  • Пружинные. Они жестко фиксируются в патроне.

Удобство магнитных бит состоит в том, что их замена осуществляется очень просто. Однако это не сказывается на работе — в процессе эксплуатации они не соскальзывают и не выпадают из патрона, если правильно в него вставлены.

Биты для шуруповерта ударные

Существуют также ударные шуруповерты. В них необходимо вставлять специальные биты, так как обычные не выдержат ударной нагрузки. Они должны быть прочными и износостойкими. Если необходимо будет интенсивно использовать ударную биту, лучше всего выбрать насадку с алмазным напылением. Такая бита будет отличаться повышенной прочностью, а также хорошим сцеплением, поэтому не будет соскальзывать и не сточится в работе.

Размер биты для шуруповерта

Ширина шлица у них может колебаться от 2 до 9 мм. Толщина — от 0,3 до 1,6 мм. Длина стандартной биты составляет от 25 до 90 мм. Однако существуют и более длинные насадки для закручивания крепежей в труднодоступных местах. Их длина может составлять 110 мм, 125 мм или 150 мм.

На бите всегда написана ее ширина, однако иногда вторым параметром может указываться ее толщина. Эти значения часто пропорциональны.

Маркировка бит для шуруповертов

Как уже отмечалось существуют две часто используемые разновидности бит — Ph и Pz. Первая разновидность является универсальной. Угол при вершине составляет 55°. Наиболее часто используемая бита — Ph3.

Pz насадка является более удобной, однако ее можно использовать только для саморезов с насечками. Она, помимо четырех основных диагональных ребер, имеет четыре меньших ребра, увеличивающих площадь сцепления с саморезом. Угол при вершине у таких насадок составляет 50°.

Существуют биты, заменяющие плоские отвертки. Они маркируются как S или Sl. Для монтажа звездочного сечения используются Т-биты.

Самые крепкие биты для шуруповерта

Для того чтобы выбрать наиболее крепкие биты, необходимо обратить внимание на материал, из которого они изготовлены. Если насадка выполнена из сплава молибдена и хрома, ванадия и хрома или молибдена и ванадия, она прослужит долго. Долговечностью отличаются кремниево–магниевые насадки.

Адаптер для шуруповерта

Адаптеры используются для максимально быстрой замены бит, особенно если они имеют разные хвостики. Особой популярностью пользуются адаптеры с держателем, а также другие специальные: удлиненные, угловые, шарнирные или гибкие.

Правильно выбрав биту для своего шуруповерта, саморезов, гаек или других крепежей, можно использовать ее долго и не менять сразу после начала работы.

ᐅ Биты для шуруповерта — классификация и обзор

share. in Facebook share.in Telegram share.in Viber share.in Twitter

Биты для шуруповерта обязательно нужны каждому, кто имеет отношение к стройке или ремонту. На каждой стройплощадке и в мастерской нужно вкручивать саморезы, шурупы и прочие крепления. Шуруповерт сильно помогает при закручивании и откручивании большого количества крепежных элементов, но его эффективность напрямую зависит от того, правильно ли был подобран расходник.

Классификации бит для шуруповерта

Биты могут отличаться по нескольким критериям, в основном — форме, размеру и материалу, из которого они выполнены. Каждая бита похожа на шестигранный стержень из металла. Одна сторона — рабочая, она нужна для работы с крепежом, а вторая — вставляется в патрон и называется хвостовиком.

По своей функциональности биты можно разделить на 3 типа:

  • Основные. Имеют только одну рабочую часть, например, крестовую головку. Это самый частый вариант расходника.
  • Комбинированные. Обладают двойной рабочей частью. Их можно переворачивать — в этом случае неиспользуемая рабочая часть выполняет функцию хвостовика.
  • Специальные. Редкие биты для узкоспециализированных работ, которые продаются только поштучно.

Если говорить о типах расходника, можно выделить еще несколько разновидностей, которые на слуху у любого, кто работает с инструментом:

  • плоские — используются для работы с винтами и шурупами;
  • шестигранные — находят свое применение в мебельном производстве;
  • для болтов — нужны при работе с черепицей или профнастилом;
  • для гипсокартона — обладают ограничителем, который не позволяет закрутить крепеж больше нужного;
  • трехгранные биты.

Подробнее о стандартных типах бит

Вот самые популярные виды расходника в зависимости от того, для каких крепежей их используют:

  • Шлицевые. Самые распространенные и универсальные биты. Их форма подходит для работы с полосовыми выемками на головках крепежей (заменяют собой плоскую отвертку). Они различаются между собой по ширине и глубине, на которую могут входить.
  • Крестовые. Имеют четыре ребра на рабочей головке и полностью заменяют собой обыкновенную крестовую отвертку.
  • Шестигранные. Нужны для работы с винтами, имеющими выемку в виде шестигранника. Чаще всего такие крепления используются в мебели.
  • Биты для болтов и гаек. Способны работать с крепежами, имеющими внешний шестигранник. У них высокая несущая способность.
  • Звездочки. Полезные при работе с автомобильной техникой.

Особые типы бит и их предназначение

В этом блоке мы опишем несколько более узкоспециализированных типов бит, которые отличаются от стандарта формой рабочей части.

Биты для гаек и болтов

У таких бит нестандартная форма. Основное отличие в том, что рабочая часть имеет не выпуклую, а впуклую рабочую часть. Они в прямом смысле надеваются на крепеж и снимают его обхватывая снаружи. Для работы с крепежами, имеющими большой диаметр, нужно использовать достаточно мощные шуруповерты.

С антивандальным шлицем

В отношении таких бит нередко можно услышать название «змеиный глаз», потому что у нее есть специальная головка, подходящая к вилочному ключу.

Профессиональные биты

Это разновидность бит, которые обладают высокой прочностью, надежностью и ресурсом. Они могут закручивать большее количество крепежей, более 400, оставаясь при этом в рабочем состоянии. Часто такой расходник также имеет покрытие защитными материалами, которое спасает его от действия коррозии и быстрого износа.

К этой категории относятся торсионные биты, которые предназначены для работы с ударными шуруповертами. Ее отличительная черта заключается в наличии гибкой вставки, которая использует в работе принцип скручивания.

Биты для гипсокартона

Гипсокартон — мягкий материал, поэтому в него очень легко слишком сильно загнать крепеж. По этой причине биты для гипсокартона имеют ограничитель, который не даст закрутить крепление слишком глубоко.

Биты «вилка»

Это разновидность антивандальных насадок. Они изготавливаются из очень прочной стали и имеют долгий эксплуатационный термин. Такие биты похожи на простые шлицевые, но имеют прорезь. Также есть расходник с шлицем, у которого три лопасти. Такой шлиц называется tri-wing. Его основное предназначение — работа с бытовой техникой и приборами.

Магнитные и пружинные

Биты с магнитными фиксаторами очень полезны при работе на высоте или в труднодоступных местах. Фиксаторы удерживают биту в адаптере, не давай ей выпасть. Кроме этого, насадка защищена от соскальзывания во время работы.

Пружинные насадки дают возможность работать с крепежами под углом и в труднодоступных местах. Пружина гнется под разными углами, даже больше прямого. Вращение при этом хорошо передается от шуруповерта к крепежу.

Классификация бит по материалу и покрытию

Для производства бит используются как мягкие, так и твердые металлы. От этого напрямую зависит их качество и эксплуатационный срок. Самыми прочными и качественными считаются следующие сплавы:

  • молибден и хром;
  • ванадий и хром;
  • молибден и ванадий;
  • кремниево-огневый спек.

В случае со стальными битами прочность повышается при помощи покрытия титаном. За ним по прочности следуют покрытия из алмаза, никеля или сплава вольфрама и никеля. При этом вольфрам обеспечивает запас прочности, а никель защищает от коррозии.

Размеры бит

Биты различаются между собой по длине, ширине и толщине шлица. У каждого параметра есть набор популярных значений. Чаще всего длина варьируется от 25 до 90 мм, ширина — от 2 до 9 мм, а толщина — от 0,3 до 1,6 мм.

Как выбрать качественную биту

Чтобы работа с шуруповертом проходила быстро и хорошо, нужно понимать, как выбрать для своего инструмента качественную биту. Сейчас мы опишем, на что ориентироваться при выборе расходника.

Основные критерии выбора бит для шуруповерта

Прежде всего, нужно понимать, с каким именно материалом предстоит работа. Например, закручивание в дерево связано с одними нагрузками, а металл — совсем другими.

3 критерия выбора бит:

  1. Материал изготовления. От этого зависит эксплуатационный срок расходника и его прочность. Если бита не должна выдерживать очень высокие нагрузки, хватит стали R-7 — R-12 с хром-ванадиевой защитой. Если нужна повышенная устойчивость, стоит отдать предпочтение битам с титаннитриумным покрытием (они имеют золотистый оттенок).
  2. Технология изготовления. Биты могут быть фрезерованными или коваными. Фрезеровка подразумевает удаление верхней части, а при ковке материал раскаляется, после чего ему придают необходимую форму. Кованые изделия имеют большую прочность.
  3. Твердость. Насадки из мягкого металла быстрее стачиваются, но подходят для использования с жесткими креплениями. Твердые насадки обладают большим ресурсом, но также имеют повышенную хрупкость. Оптимальный показатель твердости для бит — 58-60 HRC.

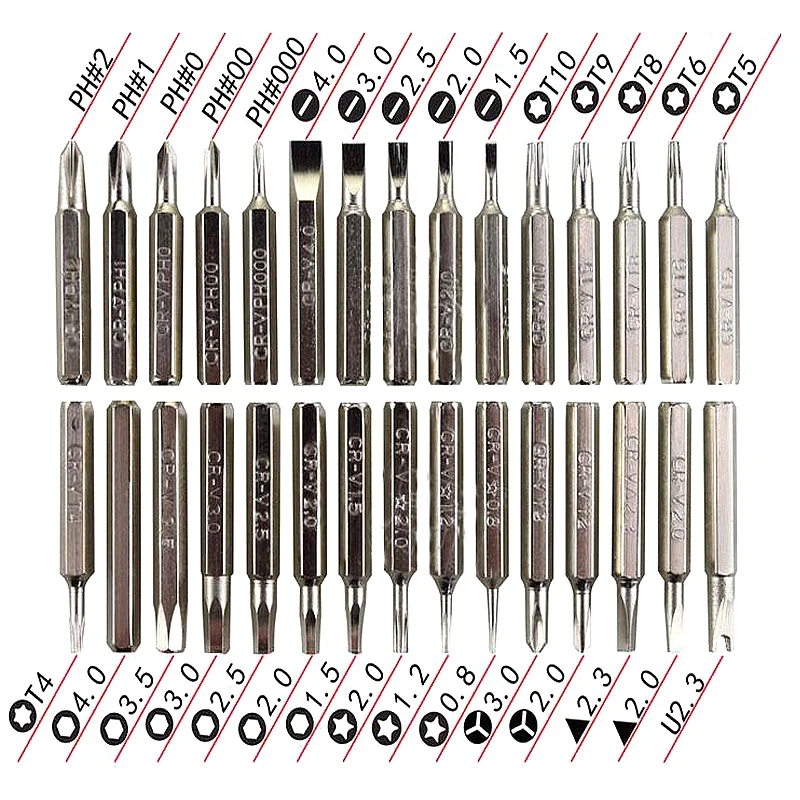

Маркировка бит

Вот наиболее популярные маркировки бит для шуруповертов:

  • Slot — простая модель с плоским шлицем.
  • PH — крестовая. Возле букв обозначен диаметр от 0 до 4. Биты, которые лучше всего подходят для бытового использования, имеют маркировку РН2.
  • PZ — биты для работы с деревом и металлом. Ее особенность — дополнительные ребра для крепежей с крестовой выемкой.
  • H — шестигранные биты. Имеют размер от 1,5 до 10, который указывается в маркировке.
  • R — квадратный шлиц.
  • T — звездообразная насадка.
  • SP — антивандальный шлиц.
  • Gr — трехлопастная насадка.

Стоит ли покупать комплекты бит?

Комплект бит — отличное приобретение для тех, кто часто пользуется шуруповертом и выполняет с его помощью различные работы. Специалистам часто требуются различные размеры или типы бит, поэтому удобно будет держать их под рукой в одном месте. Можно подобрать набор с разным количеством бит, начиная от самых базовых насадок, и заканчивая большими наборами, включающими узкоспециализированные биты.

Важно всегда ответственно относиться к выбору бит, и тогда они оправдают затраты своим качеством.


Читайте также:  Сетевые шуруповерты: Критерии выбора и обзор моделей Dnipro-M

Руководство по битам и торцевым головкам. Маркировка всех торцевых головок и бит

Биты под прямой шлиц (SL)

Прямой шлиц (SL) — это простое углубление под плоскую отвертку. Он выглядит, как прорезь, сделанная в головке винта или самореза. Отличительной особенностью прямого шлица является небольшая площадь контакта инструмента с крепежом (при вращении биты или отвертки ее края касаются внутренней поверхности прорези только в двух точках). Поэтому плоский шлиц SL (или Slot) совершенно не подходит для закручивания крепежа с большим моментом. Несмотря на простоту и универсальность, в наши дни он используется все реже и реже (в основном только для задач, не требующих большого усилия затяжки).

Шлицевые биты встречаются практически в каждом наборе сменных насадок, включая самые бюджетные. В маркировке они обозначаются буквами SL и цифрами, означающими ширину лезвия в миллиметрах. В быту полезно иметь хотя бы две-три биты шириной от SL4 до SL8 (а плоские отвертки маленьких и больших размеров обычно нужны только специалистам).

Биты под крестообразный шлиц (PH, PZ)

Крепеж с крестовым шлицем и соответствующие отвертки для него появились в 30-х годах прошлого века, когда характеристики винтов с плоским шлицем перестали устраивать машиностроительную отрасль. Крестообразная прорезь в «голове» винта или самореза позволяет точно центрировать инструмент, а четыре плоскости контакта между крестовой отверткой или битой и внутренней поверхностью шлица обеспечивают передачу увеличенного крутящего момента. Поэтому крепеж с крестообразными прорезями можно затягивать со значительно большим усилием, не опасаясь «слизать» головку или повредить инструмент.

Существует около десятка разновидностей крестообразных шлицев, но на практике используются только два: Phillips (PH) и Pozidriv (PZ).

Крестовый шлиц PH был разработан специально для пневматических и электрических шуруповертов. Он выглядит, как прорезь в виде «крестика» с небольшим утолщением по центру. Соответствующие биты и отвертки маркируются буквами PH и цифрами, означающими размер: 0000, 000, 00, 0, 1, 2, 3 и 4. Чаще всего в наборы входят биты размером от Ph2 до Ph4, а остальные могут понадобиться только для узкоспециальных задач.

Крестовый шлиц PZ визуально отличается от PH. На поверхности головки крепежа с прорезью Pozidriv заметны дополнительные «усы», а на битах PZ — соответствующие им «ребра». Эти дополнительные элементы позволяют передавать еще больший крутящий момент, чем шлиц PH. На отвертках и битах данного типа указываются буквы PZ и цифровое обозначение размера: от 0 до 5. Наиболее нужный в хозяйстве вид — это бита PZ2 (практически все саморезы типа Pozidriv, с которыми вы можете столкнуться в быту или на стройке, будут именно этого типоразмера).

Несмотря на внешнюю схожесть, крестовые насадки разных стандартов не являются полностью взаимозаменяемыми. Дело в том, что грани шлица Phillips слегка скошены под небольшим углом, а внутренние поверхности крестовой прорези стандарта Pozidriv — вертикальные. Из-за такой особенности инструмент типа PH имеет склонность к выталкиванию из шлица при большом крутящем моменте, а насадки PZ лишены данного недостатка. Поэтому, хотя биты PH и можно использовать для затягивания крепежа PZ (но не наоборот), но лучше, все же, для каждого типа крепежа использовать соответствующий инструмент.

Биты под квадратные и шестигранные шлицы (SQ, Hex)

Четырех- и шестигранные шлицы появились в качестве альтернативы крестообразным, когда возникла необходимость увеличить момент при затягивании винтов, не увеличивая размера их головок.

Биты SQ (Square) под шлиц Робертсона имеют наконечник рабочей части в виде квадратного профиля. В их маркировке указываются цифры, обозначающие размер (от 0 до 4). Винты и саморезы с квадратными шлицами встречаются нечасто, но биты SQ могут вам понадобиться, если вы занимаетесь ремонтом автомобилей (особенно канадского производства) или столярным делом. Самый полезные размеры квадратных бит — это SQ2 и SQ3.

Биты Hex (Hexagon, Allen) под шлиц Аллена имеют рабочую часть в форме правильного шестиугольника. Соответствующий крепеж используется очень широко, особенно в мебельной промышленности. Даже обычные пластиковые окна регулируются с помощью шестигранников (но для этого обычно используются специальные удлиненные ключи). Биты данного типа обозначаются буквой H и цифрами, означающими размер (расстояние между противоположными гранями). В быту наиболее полезным и востребованным является инструмент размером от h4 до H6. Также встречаются «антивандальные» биты HH (Hex Hole, Hex Tamper Resistant или Hex Tamper Proof) с отверстием по центру.

Биты под звездообразный шлиц (T, TX, TH)

Крепежные изделия со звездообразными шлицами и инструмент для работы с ними вошли в оборот более 50 лет назад, когда на сборочных конвейерах автомобильных предприятий появились сложное оборудование и промышленные роботы. Форма в виде шестилучевой звездочки значительно увеличивает площадь контакта между битой и шлицем. Это позволяет затягивать крепеж с очень большим усилием без повреждения головки и рабочих граней инструмента. Практически полностью отсутствует склонность к выталкиванию биты из шлица, поэтому отвертку или шуруповерт не нужно прижимать в осевом направлении во время работы.

В наши дни крепеж со «звездочками» можно встретить где угодно — от ноутбуков до автомобилей. Существуют несколько разных стандартов, но чаще всего встречаются обычный шлиц Torx (углубление в виде звездочки с шестью лучами) и его «антивандальная» версия Torx Security (точно посредине шлица находится небольшой выступающий штырек, для работы с таким крепежом нужна бита с соответствующим по размеру отверстием).

Биты Torx маркируются буквой T (у некоторых производителей — буквами TX) и цифрами, обозначающими размер: от T1 до T100. Самые ходовые размеры — это T10, T15, T20, T25 и T30. Маленькие биты (от Т2 до Т4) нужны только тем, кто занимается ремонтом компьютерной техники и бытовой электроники. В маркировке бит Torx Security (еще могут называться Torx Hole или Torx Tamper Resistant) указывается обозначение TH (иногда TR), а их размерный ряд полностью идентичен насадкам Torx. Инструмент Torx Security можно использовать для работы с крепежом Torx (но не наоборот).

Биты для техники Apple (P)

Отвертки и биты, предназначенные для закручивания и откручивания винтов со шлицами в виде пятиконечной звездочки с заокругленными краями, стали востребованными чуть больше 10 лет назад благодаря компании Apple. Именно тогда «антивандальный» крепеж стандарта Pentalobe стал использоваться для сборки ноутбуков MacBook, смартфонов iPhone и плееров iPod. Производители инструмента мгновенно наладили выпуск отверток и насадок под крепеж этого редкого стандарта, и теперь купить биты для разборки техники Apple совершенно не сложно.

В каталогах инструментов биты Pentalobe обозначаются буквой P и цифрами, означающими типоразмер. Тем, кто занимается ремонтом электроники, могут понадобиться инструменты размером от P1 до P6. Обратите внимание, что некоторые производители насадок используют другие буквенные обозначения (TS или PL), и размерный ряд таких бит не соответствует значениям, принятым у Apple (например, P2 — это TS1, а P5 — это TS4). Также не следует путать биты Pentalobe с пятилучевой разновидностью шлица Torx, ведь это совершенно разные стандарты, и они несовместимы между собой.

Редкие и специальные биты

Кроме бит и насадок, необходимых для работы с широко распространенными плоскими, крестовыми и звездообразными шлицами, есть и большое количество специальных бит, которые используются для закручивания и выкручивания редких видов крепежа.

Биты Spline имеют рабочую часть в виде двенадцатилучевой звезды с 60-градусными углами при вершине каждого луча. Подобная конструкция позволяет передавать очень большой крутящий момент. Поэтому «звездочки» с 12 лучами используются там, где требуется максимально возможное усилие затяжки (например, в автомобильной промышленности для сборки двигателей). В маркировке бит Spline указывается размер крепежа, для работы с которым они предназначены (от М5 до М20). Двенадцатилучевые звезды не следует путать с «двойными шестигранниками» и «тройными квадратами» (XZN). Несмотря на то, что у всех них — одинаковое количество лучей, они несовместимы между собой из-за разной геометрии профиля.

Биты Tri-Wing — это насадки с тремя лопастями, каждая из которых чуть смещена относительно центра шлица. Преимуществом такой конструкции является передача крутящего момента без осевого давления. Раньше крепеж со шлицами Tri-Wing использовался только в аэрокосмической отрасли, но в последние годы многие производители бытовой техники используют его в качестве «антивандальной» защиты от пользователей. Поэтому трехлопастные биты размером от TW0 до TW5 могут вам понадобиться для сборки-разборки некоторых видов техники и электроники (а крупные насадки от TW6 до TW15 пригодятся только в том случае, если вы занимаетесь обслуживанием самолетов). С битами Tri-Wing иногда можно спутать насадки Tri-Point (или Y-Type) — у них тоже по три рабочих грани, но лопасти не смещены относительно шлица.

Биты Torq (Torq-Set) — это четырехлопастные крестовые насадки со смещенным центром. Данный шлиц встречается крайне редко (в основном, в авиации), но иногда может использоваться в качестве «антивандального» решения. Биты Torq маркируются буквами TQ и цифровым обозначением размера (от 0 до 10). Некоторые производители инструмента используют буквы TS.

Биты Triangle представляют собой насадки с рабочим профилем в форме правильного треугольника. Винты с треугольными шлицами используются нечасто, но иногда с их помощью закрывают доступ к двигателю или батарейному отсеку бытовой техники. Треугольные биты могут обозначаться буквами TR или TA. Самые «ходовые» размеры — TR2 и TR3.

Биты Clutch необходимы для затягивания и откручивания винтов со шлицами в виде «бабочек» или «песочных часов». Крепеж данного типа в Европе используется крайне редко, а вот в США встречается намного чаще. Биты Clutch маркируются буквой C и цифрами, означающими размер: условный (вроде С1 или С3) или в дюймах (например, C1/8″ или C5/32″).

Биты Spanner — это вилочные ключи с двумя штырьками. Винты данного стандарта используются для защиты от несанкционированного доступа. С их помощью крепят лифтовые панели или закрывают доступ к электрическим щиткам в поездах и общественных местах. Маркировка бит Spanner включает буквы SP и цифры, означающие типоразмер (от SP1 до SP10). У данного инструмента множество названий. Производители могут обозначать такие биты словами U-type, Snake-Eyes, Two-Hole, Twin-Hole или Pig-Nose.

Биты для крючков — это достаточно редкие насадки. Они встречаются далеко не в каждом наборе. Единого стандарта на биты для закручивания крючков не существует, поэтому они выглядят по-разному у разных производителей. Такая бита может быть похожей на букву Y с пазом, охватывающим поверхность крюка, или сделана в виде цилиндра с поперечной прорезью.

Шестигранные торцевые головки

Шестигранные головки — самый распространенный вид торцевых насадок. Их профиль обеспечивает хороший охват болтов и гаек. Размерный ряд и маркировка — точно такие же, как у обычных гаечных ключей. Глубина стандартной головки — не менее 25 мм, а удлиненные имеют длину рабочей части от 50 мм. У небольших головок посадочный квадрат обычно имеет размер 1/4 » (но по мере увеличения рабочего размера инструмента растет и ответная часть: 3/8 «, 1/2 «, 3/4 » и 1 «).

Двенадцатигранные торцевые головки

Двенадцатигранные головки, как понятно из названия, имеют профиль с 12 рабочими гранями. Они отличаются более точным и удобным позиционированием на крепеже, потому что 12-гранную насадку можно переставлять с поворотом всего на 30 ° (в отличие от 60 ° у 6-гранных). Но есть и недостаток: из-за уменьшенной площади контакта головки с 12 гранями более склонны к «зализыванию» болтов и гаек, особенно, если речь идет о крепеже небольшого размера. Размерная сетка двенадцатигранных торцевых головок полностью идентична шестигранным насадкам.

Торцевые головки Surface / Super Lock

Головки Surface или Super Lock по размерному ряду соответствуют шестигранным насадкам, но отличаются от них по форме профиля. Их внутренние поверхности — не прямые, а слегка выпуклые. Поэтому при вращении головка давит не на самый угол грани крепежа, а чуть ближе к середине. Данная конструктивная особенность позволяет с помощью головок Super Lock закручивать и откручивать слегка «зализанные» или деформированные болты и гайки.

Торцевые головки Torx

Головки Torx (иногда их называют головками с E-профилем) похожи на одноименные биты. Внутренняя поверхность данного инструмента имеет вид шестилучевой звездочки. С помощью головок Torx невозможно крутить обычный шестигранный крепеж, зато они идеально подходят для закручивания и откручивания болтов и гаек с E-профилем, которые в наши дни все чаще встречаются в конструкции автомобилей и некоторых других видов техники.

Торцевые головки Spline

Головки Spline — это самая универсальная разновидность торцевых насадок. У них есть чередующиеся прямые и скругленные грани, которые (если головка правильно подобрана по размеру) обеспечивают хороший контакт с различными видами крепежа. Имея в своем распоряжении комплект насадок Spline, вы сможете крутить обычные шестигранные болты и гайки (причем не только метрического стандарта, но и дюймового), а также крепеж Torx и даже трех-, четырех- и двенадцатигранные крепежные изделия.

Биты для шуруповерта: как их правильно выбрать

Биты являются неотъемлемым дополнением такого удобного инструмента, как шуруповерт. Какие-то из них домашними мастерами используются часто, какие-то не используются совсем. По этой причине многие из них склоняются к тому, чтобы приобретать те биты, которые действительно необходимы. Мало кто из них покупает биты готовыми наборами, состав которых определен производителем.


Что вы узнаете

Если у вас еще нет шуруповерта, вы сможете правильно подобрать его, прочитав нашу статью. Если же он у вас есть, но сломался, другая наша статья, посвященная этому вопросу, поможет вам восстановить его работоспособность.

Какие же биты для шуруповертов лучше? Мы поможем вам разобраться с этим вопросом, рассказав о разновидностях этих изделий и об их особенностях.

Классификация бит

Полная классификация бит довольно сложна. Однако домашний мастер и не нуждается в столь подробной информации. В нашей статье мы ограничимся тем, что изложим основные сведения, касающиеся отдельных, наиболее важных параметров и характеристик.

Форма наконечников

  • Основные формы присущи тем битам, которые используются чаще всего. К этим формам относятся: прямая (шлиц), звездочка, шестигранник, крест.

  • Наконечники специального назначения отличаются довольно сложной конструкцией и предназначаются для решения очень специфичных задач. Их использование является довольно редким и также редко они предлагаются предприятиями торговли.
  • Биты с комбинированными наконечниками – изделия, считающиеся многими самым лучшим решением для домашних мастеров. Такую биту достаточно лишь перевернуть, и она сможет работать с совершенно другим крепежом.

Визуально познакомиться с существующими формами наконечников можно на следующем рисунке:

Маркировка, применяемая для бит

Применяемые в маркировках условные обозначения несут в себе много информации, касающейся характеристик, нюансов изготовления, специфики использования конкретной биты, конфигурации ее рабочей части. К основным маркировкам следует отнести:

  • Slot (Sl). Этими буквами обозначаются наиболее простые и самые востребованные биты, являющиеся заменой плоской отвертке. Их размер находится в диапазоне 3÷7 мм.
  • Torx hole – этими символами обозначается нечасто используемая, но все же необходимая «звездочка». Она бывает необходима при обслуживании импортной техники и автомобилей.
  • Philips (Ph) – изделия наиболее распространенного исполнения, которые позволяют работать с крепежом «под крест». Диапазон маркировки Ph0÷ Ph5. В быту к наиболее ходовым относятся биты Ph3.
  • Такую маркировку наносят на биты, имеющие специальное назначение, используемые чаще всего в мебельном производстве.
  • Pozidrive (Pz) – изделия, представляющие собой наиболее совершенную модификацию бит категории Ph. Их особенность состоит в наличии дополнительных ребер, увеличивающих площадь сцепления, что позволяет прилагать повышенные усилия.

Материал изготовления и покрытия

Использованный при изготовлении материал определяет прочность биты. Лучшими считаются изделия, изготовленные из сплавов:

  • хром-молибденового;
  • молибден-вольфрамового;
  • хром-ванадиевого.

Наибольшую износостойкость изделия приобретают при наличии титанового, никелевого и алмазного покрытий.

Биты: несколько советов для правильного выбора

Отправляясь в магазин за битами, прихватите с собой крепеж, с которым предстоит работать. Именно так можно избежать ошибок при выборе формы и размеров биты.

Выбирая марку, отдавайте предпочтение проверенным брендам. Опыт эксплуатации различных бит показал, что:

  • марка Bosch – это полная гарантия качества и надежности. Правда, цена этих изделий может вас и не устроить;
  • изделия DeWALT, отличающиеся большей ценовой доступностью, имеют очень приличное качество, в которое можно верить;
  • WhirlPower и Magna – биты, достаточно дешевые и неплохие для бытовых условий использования;
  • Metabo – изделия, от приобретения которых лучше воздержаться.

А вот еще несколько добрых советов, которые, несомненно, будут вам полезны:

  • надежные биты вы едва ли отыщете на блошиных развалах, где дешевизна товара предполагает одноразовость и низкое качество;
  • приобретайте биты, имеющие намагниченные наконечники, если использовать их предстоит там, куда доступ затруднен;
  • если вы постоянно работаете с большим количеством различных разновидностей крепежа, приобретите сразу полный набор бит от надежного производителя. Оптовая покупка обеспечит вам существенную экономию.

Лучший советчик для каждого мастера – его собственный опыт. Однако мы надеемся, что и изложенные нами рекомендации будут полезны вам и обеспечат выбор лучших бит для шуруповерта.

Автор статьи:

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Биты для шуруповерта: классификация, виды и использование

Многие замечают, что, приобретая шуруповерт, в комплекте можно получить ряд дополнительных деталей. Биты для шуруповерта являются распространенным добавлением в комплекты. Лучше заранее это понять и приобрести то, что потребуется в процессе эксплуатации. Не каждый знает, какие биты для шуруповерта имеются в продаже и для чего их применяют.

Под прямой шлиц

Биты имеют несколько классификаций. Но каждая со своим назначением и областью применения. Отвертки под прямой шлиц известны мастерам на протяжении многих лет. Есть, соответственно, и биты. Они идут с обозначением S. После чего около буквы добавляется маркировка в виде цифры. Это ширина жала отвертки. Есть и другие дополнения. Все зависит от производителя.

Биты для шуруповерта шлицевые сегодня не менее востребованы, чем раньше. Если обратиться к классике, то каждый увидит обозначение ширины в диапазоне от 3 до 9 миллиметров. Толщина не указывается, потому что она идет в общепринятом показателе до 1.6 миллиметра. Помимо этого, такие виды должны иметь дополнительную защиту и долгий срок эксплуатации. Следующий вариант – это шлицевая бита с нитридом титана. Это вид покрытия. Помимо дополнительной защиты от коррозии, ширина увеличивается до 6.5 миллиметра. В продаже такие дополнительные элементы имеют маркировку TIN. Их толщина доходит до 1.2 миллиметра.

Биты для шуруповерта имеют еще один вид. Это более длинная форма, без которой сложно выполнять некие работы. К ним относят тонкие и точные процессы. Такая насадка садится плотно внутри винта. Длина может доходить до 10 сантиметров. Обойтись без некоторых элементов сложно при выполнении самых простых работ. Поэтому каждый старается приобрести несколько различных насадок для шуруповерта.

Насадки крестообразные

Это еще один вид. Такие изделия стали пользоваться спросом не так давно. Это происходит потому, что стандартные могут не справляться со своей задачей. Они просто выпрыгивают из шляпки. В итоге выполненные работы проходят некачественно и с большой тратой времени. Но спустя время были придуманы более удобные биты. В магазине они имеют маркировку РН. У каждого крепежа своя резьба, чтобы не ошибаться, есть цифровые показатели. Есть значения, которые выглядят следующим образом:

  • 0-2 миллиметра.
  • 1-3 мм.
  • 2-5 мм.
  • 3-7 мм.
  • 4-7.1 мм.

Есть те модели бит, которые чаще всего применяются. К ним относят показатель до 4 миллиметров. А вот самый распространенный размер для насадки шуруповерта – это 2 миллиметра. Они чаще всего подходят в процессе бытовых работ. А в производстве мастера применяют в большей степени 3 и 4 миллиметра.

Самая лучшая — биты-сверло для шуруповерта крестообразной формы. Они применяются часто, поэтому на рынке множество производителей, готовых предоставить такие модели. При покупке стоит обращать внимание на дополнительное покрытие, способное в значительной степени увеличить срок эксплуатации биты. В строительном магазине можно встречать такие аббревиатуры:

  • PH – 1.
  • PH – 2.
  • PH – 3.

Часто в процессе работы могут возникать такие ситуации, когда добраться до крепежа сложно. Для этого в продаже имеются удлиненные крестообразные биты. В итоге любой (даже старый крепежный элемент) откручивается быстро и без проблем. Есть стандартный размер. Длина может доходить до 150 миллиметров.

Позидрив – PZ, это еще одна маркировка, находящаяся в продаже. Они подходят именно для работ по дереву. Мастера их предпочитают ставить при работе с мебелью. Отличия есть, и они выражаются в следующем:

  • Кромки рабочих поверхностей находятся параллельно.
  • Одна толщина по всей длине.
  • Глубокий уровень шлица.

Когда начинается процесс вкручивания любого крепежа, то инструмент идет плотно, после этого создается максимум защиты. Это хорошая бита для шуруповерта, без которой нельзя обойтись в хозяйстве. Но при создании личного ассортимента стоит учитывать необходимость в том или ином элементе. Нет нужды собирать детали, которые в процессе не пригодятся.

PZ и насечки

Некоторые производители на них делают насечки. Но для чего они нужны? Таким образом снижается уровень износа. Отправляясь в строительный магазин, можно найти биты с дополнительным покрытием. Это нужно, чтобы их срок эксплуатации не заканчивался после небольшого отрезка времени. Такие насадки могут быть нестандартной длины (до 15 сантиметров). В бытовых условиях не всегда возникают сложные ситуации, а вот в процессе сбора мебели есть такие уголки, к которым подобраться стандартными инструментами не всегда просто. Для работы и личного пользования они пригождаются, но не всегда. Стоит обратить на это внимание, собирая набор бит для шуруповерта в личное пользование.

Уникальная форма насадки

Еще один вариант – это шестигранник. Появился он в XX веке и пользуется спросом сегодня не меньше. Его маркируют HEX. В чем преимущество такого элемента? Это возможность регулировать расстояние между сторонами шестигранного жала. Помимо этого, есть у инструментов дополнительное укрепление, чтобы не происходило самопроизвольного снятия в процессе работы, что бывает при больших нагрузках на шуруповерт. Это защитный шлиц, в центре которого штырь, и есть свое обозначение.

Чаще всего в работе применяют шестигранные биты с показателем от 1.5 и до 10 миллиметров. Этого вполне достаточно для вкручивания самореза. Первыми они появились в Европе и постепенно оказались в других странах. Иногда производитель делает более широкое внутреннее отверстие. Благодаря этому в процессе выполнения работ шуруповертом крепеж не выходит и остается на месте. Такие биты имеют размер до 6 миллиметров.

Как обычно, в ассортименте строительных магазинов могут быть и удлиненные шестигранники со своей маркировкой. Они позволяют справляться с любыми задачами. Но в домашнем пользовании не всегда пригождаются, а выполняют их из качественного материала, что продлевает срок эксплуатации. Но длина не слишком большая — до 10 сантиметров.

Что нужно для производства бытовой техники?

Звездообразные биты – это такие модели, которые в основном встречаются в машиностроении и при создании бытовой техники. Как их найти? Их можно узнать по таким обозначениям: Т или ТХ. Около буквенного показателя появляется и цифра, свидетельствующая о размере насадки. Классическая вариация этой биты чаще всего применяется в европейских странах, потому что она отличается высоким уровнем надежности.

Звездообразная форма хорошо захватывает крепеж, и он вкручивается без особых усилий. Так как на насадке имеется шесть граней, то соскальзывание полностью исключается, шуруповерт показывает свою работу максимально правильно и быстро. Помимо этого, такие биты не изнашиваются в короткие сроки. Чаще всего пользователи приобретают модели ТХ8 – ТХ40. Они самые удобные в использовании – говорят отзывы.

Также можно найти и такие инструменты, как Torx Plus. Основное отличие – это наличие у звездочки острых углов, хотя по длине они меньше стандарта. Но в процессе работы с ними нужно быть предельно аккуратными, сталь берется надежная и крепкая. А вот по размерам такой вид биты стандартный.

Отправляясь за покупкой в специализированный магазин, несложно найти модели на основе качественного материала, а также удлиненные. Но почему многие производители применяют дополнительные покрытия? Безусловно, стоимость от этого незначительно возрастает, а вот срок эксплуатации становится более длительным. Для домашнего применения не всегда такая бита требуется в наборе с шуруповертом. Иногда бывает и увеличенное отверстие внутри. Это позволяет сделать уровень крепления надежным и качественным. На производстве обойтись без таких видов сложно, для дома можно и не приобретать.

Магнитная бита

Магнитная бита для шуруповерта позволяет сделать процесс смены быстрым и легким. Именно для личного пользования многие делают выбор в пользу такого элемента. Сегодня шуруповерт стал незаменимым в домашнем хозяйстве. А вот по формам имеется условная классификация:

  • Основные. Это те, о которых говорилось выше – крестообразные, прямые, шестигранные и звездочки.
  • Специальные – это трехгранные, с упорным ограничителем, с пружинным фиксатором.
  • Комбинированные – на концах две части разного типа или одинакового.

Также рабочая поверхность имеет свою маркировку, по которой делается выбор. Без понимания этого сложно подобрать нужный вариант для работы.

Нестандартные варианты

В продаже есть и такие виды бит, которые применяются крайне редко. Как понять, о чем идет речь? Чаще всего это биты для шуруповерта профессиональные. Это наличие квадратного шлица, а маркировка для них – R. Характерны четыре грани и столько же разных размеров. Их встретить можно у мастеров при сборе мебели. А в продаже имеются удлиненные виды. Их размер доходит до 7 сантиметров.

Вилкообразные

Еще один тип – вилкообразные. Они предполагают наличие плоского жала с прорезью в середине. Их находят по маркировке GR, они имеют четыре основных размера – 4, 6, 8 и 10. Как обычно, для таких бит имеется классическая модель и удлиненная.

Заключение

Делая выбор бит для шуруповертов, каждый хочет получить универсальный совет, но дать его сложно. У каждого типа свои особенности и преимущества. Единственное, что нужно учесть — это выбор проверенного производителя. Помимо этого, крепежи должны быть не менее надежными. Тогда ремонт пройдет легко и просто.

Новые отвертки Southwire, сделанные в Америке, имеют маркировку размера

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

Недавно мы рассказали о новых отвертках Southwire, произведенных в США. Компания до сих пор не ответила на наши запросы о выпуске пресс-релиза, и никаких других официальных объявлений сделано не было. К счастью, в местном магазине Lowe’s была пара отверток.

В целом, просмотрев образцы, которые были в магазине, я не был впечатлен и не разочарован новыми отвертками Southwire.

У меня было небольшое искушение взять Phillips # 2 для обзора, но с ценой в 16 долларов и сдачей я решил пропустить. Возможно, они уценят его, так как этот размер драйвера стоит на Amazon немного ниже.

Слева: текущая гаечная отвертка Southwire 5/16 ″; Справа: новая шлицевая отвертка Southwire 5/16 ″ производства США.

Я не думал, что они могут разместить маркировку размера на конце ручки, но они могут! Конец новых отверток Southwire сужается, но не сильно, что оставляет много места для маркировки размеров.

В магазине Lowe’s было всего несколько размеров, и казалось, что новые отвертки могут заменить существующие импортные. Видите ли, это тот вопрос, на который я бы хотел, чтобы Southwire могла ответить за нас.

По сравнению с существующей гайкой 5/16 ″ и новой шлицевой отверткой 5/16 ″, новые отметки намного меньше, но все же читаемы.

Похоже, что на концах ручек достаточно места для больших отметок, но маленькие отметки лучше, чем ничего.

Еще предстоит увидеть, насколько хорошо читаемость маркировки размеров сохраняется со временем и при использовании.

У меня не было явных возражений против нового стиля ручки, но я также не был впечатлен или вынужден принести домой образец для обзора.

До сих пор нет ясности в том, из чего сделаны «устойчивые к коррозии хвостовики» отверток и хромированы ли они.

Если вы хотите, у вас есть пара размеров в магазинах Lowe’s, вы можете проверить их там, или они скоро начнут поставляться с Amazon.

Купить сейчас (отвертки и гайки производства Southwire в США через Amazon)
Сравнить (Отвертки производства Klein в США через Amazon)

Отвертки токарные мультибитовые пр.

До сих пор плотникам, которые хотели использовать отвертку с несколькими битами, приходилось довольствоваться версией, купленной в магазине. Это не такой уж и крутой вариант для людей, которые гордятся своей работой с деревом! Итак, я придумал конструкцию с полым корпусом (с запрессованной крышкой) с использованием держателя бит. Моя отвертка состоит из четырех частей: колпачка, ручки, держателя бит и фиксатора колпачка.Его отсек может вмещать до восьми бит с 1-дюймовым винтом или до четырех бит с 2-дюймовым винтом.

Начало работы


Ключом к созданию этого проекта является наличие держателя бит 3 дюймов, убедитесь, что он у вас есть перед началом работы.

Вам понадобится заготовка из твердой древесины по вашему выбору, держатель для отвертки, магнит из редкоземельного металла, винт и ксерокопия полноразмерного шаблона.


Рис. 1. С помощью сверлильного станка просверлите отверстие в центре заготовки для установки держателя бит.

Во-первых, используйте сверлильный станок, чтобы просверлить отверстие для держателя бит на одном конце вашей заготовки (в моем случае отверстие было 1-1 / 8 дюйма глубиной и 17/64 дюйма в диаметре), как показано на рисунке. 1. Как вариант, вы можете закрепить заготовку на токарном станке в спиральном патроне и просверлить отверстие при помощи сверлильного патрона; это твой выбор. Теперь вы готовы начать вращать — сначала ручку, а затем колпачок.

Поворот ручки


Рис. 2: Установите заготовку в центре токарного станка, чтобы начать изготовление ручки.

Чтобы сделать рукоятку, я установил заготовку между центрами, при этом центр рабочей чашки (задняя бабка) закреплен в стартовом отверстии, а другой конец приводится в движение центром цилиндрического привода на передней бабке (Рисунок 2). Опять же, вы можете выбрать спиральный патрон вместо цилиндрического приводного центра, чтобы удерживать вашу ложу, если это ваша обычная или предпочтительная установка.


Рис. 3. После того, как вы установили заготовку, отметьте, где вы хотите сделать контурные надрезы.

На токарном станке, установленном примерно на 1600 об / мин, я использовал черновую строжку, чтобы выровнять заготовку до цилиндра диаметром 1-1⁄2 дюйма.Затем я замедлил токарный станок, положил шаблон на упор для инструмента напротив цилиндра и нарисовал круг вокруг заготовки в трех точках контура ручки: 7/8 дюйма, 1-1⁄4 дюйма и 1-1⁄4. 8 дюймов (Рис. 3). Чтобы найти переходы ручки, я сделал калибровочные надрезы в точках контура с помощью отрезного инструмента.


Рис. 4. Начните с прорезания первого шипа в верхней части ручки с помощью канавки шпинделя.

На конце задней бабки я использовал отрезной инструмент, чтобы сформировать шип диаметром 3/8 «на 7/8» (Рисунок 4).Затем я использовал выемку для деталей шпинделя, чтобы придать форму корпусу ручки, проверив размеры контура с помощью пары внешних суппортов.


Рис. 5. Начните формировать ручку на токарном станке, нарезая мелкие канавки отрезным инструментом.

Я совместил контуры друг с другом для плавного перехода вдоль ручки (рис. 5). Остановив токарный станок, я провел рукой по длине ручки, чтобы обнаружить любые высокие или низкие точки, которые затем сгладил. Для украшения я вырезал на ручке отрезным инструментом неглубокие бороздки, одну вверху, а другую внизу.

Щелкните здесь, чтобы загрузить PDF-файл с выкройкой рукоятки полноразмерной отвертки.

Поворот крышки


Рис. 6. Начните вырезать колпачок с помощью отрезного инструмента, чтобы вырезать шип диаметром 3/4 дюйма на ложе.

Колпачок имеет куполообразную вершину и шип диаметром 3/4 дюйма. Я положил шаблон на упор для инструмента, чтобы направлять меня, и на конце передней бабки начертил круг вокруг заготовки для 3/4 Размеры «и 1». При сбросе токарного станка со скоростью около 1600 об / мин я использовал отрезной инструмент, чтобы вырезать шип диаметром 3/4 дюйма в крышке (рис. 6).


Рис. 7. После того, как вы сделали шип, начните вырезать куполообразную форму крышки.

После того, как шип был сформирован, я переключился на канавку шпинделя и придал верхней части крышки куполообразный профиль (рис. 7).


Рис. 8: Чтобы завершить заворачивание крышки, сделайте глубокий надрез между крышкой и остальными отходами на вашей заготовке.

Теперь пришло время отшлифовать ручку и колпачок (избегайте шлифования шипа колпачка). Я установил скорость ниже 1000 об / мин и работал с бумагами с зернистостью от 150 до 180 и 220.После шлифовки я сделал глубокий паз на верхней части колпачка с помощью тонкого отрезного инструмента, оставив там материал диаметром около 1/4 дюйма (рис. 8). Затем я полностью отделил колпачок от ручки.

Вырезание ручки


Рис. 9. Используйте сверло Форстнера, чтобы вырезать выемку в рукоятке для отсека для отвертки.

Отметив центральную точку на верхней части ручки, я вставил сверло Форстнера диаметром 3/4 дюйма в сверлильный станок и просверлил отверстие глубиной 2-1 / 2 дюйма и диаметром 3/4 дюйма, образуя отсек. в ручке (рисунок 9).(Опять же, вы можете сделать это с помощью сверлильного патрона и спирального патрона на токарном станке.) Я проверил, хорошо ли сидит крышка в отверстии, при необходимости слегка отшлифуя, чтобы изменить размер внутреннего края отверстия. После я был доволен посадкой.


Рис. 10. С помощью ручной пилы снимите колпачок отвертки с остального мусора.

Я использовал ручную пилу с мелкими зубьями, чтобы освободить крышку от отходов (рис. 10). Я слегка отшлифовал только что срезанный участок, чтобы удалить все следы от пилы. Я горжусь своей работой и люблю как-то ее подписывать, поэтому я выбил свою первую букву «М» на крышке кепки штампом.

Изготовление и установка замка крышки

Сама по себе запрессованная крышка может выйти из строя из-за многократного использования или изменений температуры и влажности. Я решил эту проблему с помощью гладкого магнитного «замка», который состоит из редкоземельного магнита диаметром 1/10 «x 3/8» и шурупа для дерева 2-1 / 2 «# 6.


Рис. 11. Используя сверлильный станок, просверлите небольшое отверстие в колпачке для установки магнита.

Сначала на сверлильном станке я просверлил отверстие глубиной 3/32 дюйма и диаметром 3/8 дюйма по центру на нижней стороне крышки (Рисунок 11) и приклеил магнит в отверстие эпоксидной смолой.Затем я просверлил пилотное отверстие глубиной 1/2 дюйма и диаметром 1/8 дюйма в нижней части отсека. В качестве последнего шага, используя настольный шлифовальный станок, я заземлил головку винта примерно до 3/16 дюйма в диаметре, чтобы обеспечить проход для битов винта, чтобы войти в отсек и выйти из него (Рисунок 12).


Рис. 12. С помощью настольного точильного станка отверните головку винта до диаметра 3/16 дюйма, чтобы открыть проход для битов винта в отсеке.

Чтобы завершить запирающий механизм, я вбивал винт в пилотное отверстие до тех пор, пока винт не оказался примерно на 3/8 дюйма (высота выступа крышки) ниже верхней части отверстия отсека.Я отрегулировал винт вверх или вниз так, чтобы магнит касался винта при замене крышки. Наконец, я проверил стержень держателя битов в отверстии и, убедившись, что в отверстии нет древесной пыли, приклеил стержень держателя битов к рукоятке эпоксидной смолой.

Чистовая

Я протер несколько слоев масляного покрытия с низким блеском (например, минерального или кипяченого льняного масла) на ручку и верхнюю часть крышки, оставив незавершенными и шип крышки, и отсек.Чтобы сделать его многогранным инструментом, я просто вставил в отсек несколько бит для винтов диаметром 1 дюйм. Самое интересное, что стальные биты обычно выходят прикрепленными к магниту колпачка, что позволяет легко выбрать подходящую коронку для конкретной задачи. рука.

Это веселый и легкий проект вечернего магазина, и теперь вам не придется довольствоваться одной из этих покупных отверток!

Отвертки с магнитным держателем бит для бит 1/4 «

Отвертки с магнитным держателем бит для бит 1/4″ | ИРИМО

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Укажите, в какой стране или регионе вы находитесь для просмотра конкретного контента: /

Закрывать Больше информации

информация о продукте

  • Отвертка держателя бит для бит ¼ ”
  • С сильным магнитом
  • Для интенсивного использования
  • Двухкомпонентная ручка для удобного захвата и передачи высокого крутящего момента
  • Не катящаяся ручка
  • Встроенное отверстие для подвешивания
  • Лезвие из высококачественной легированной стали, хромированное и полностью закаленное
  • Постоянная маркировка лезвия с указанием размера и номера детали для облегчения идентификации

Технические подробности

Скачать PDF

JIS (Японский промышленный стандарт)

Ваша отвертка Phillips «выпирает» и повреждает винты?

Если это так, это может быть НЕ винт с крестообразным шлицем ® США — это может быть тип «JIS» (Японский промышленный стандарт)!
Вот почему вам нужны японские крестообразные отвертки VESSEL!

Феномен Phillips ® и JIS (Японский промышленный стандарт)

Одним из наиболее известных типов отверток в США является традиционная отвертка Phillips ® .Вероятно, это наиболее часто используемый драйвер в вашем ящике для инструментов для затягивания винтов с крестообразным шлицем. Испытываете ли вы выпрямление и повреждение винтов при использовании отвертки Phillips ® на продукции японских брендов (мотоциклы, квадроциклы, автомобили, электронное оборудование, оргтехника, оборудование дистанционного управления для хобби и т. Д.)? Если да, то это может быть винт JIS (Японский промышленный стандарт). Винты JIS и Phillips ® могут выглядеть одинаково для человеческого глаза, но они имеют совершенно разные профили, и важно понимать разницу.

Генри Филлипс изобрел и запатентовал конструкцию Phillips ® в 1936 году. Конструкция Phillips® была отличным решением для производственных линий автомобилей, поскольку она была спроектирована таким образом, чтобы при достижении определенного момента затяжки не было чрезмерного затягивания. винта. Еще одно преимущество перед использованием винтов с плоской головкой заключалось в том, что самоцентрирующаяся конструкция Phillips ® позволяла операторам очень быстро и легко вставлять наконечник отвертки в головку винта.

Японские инженеры разработали собственную конструкцию точки пересечения, аналогичную конструкции Phillips ® .Японские крестовые отвертки также имеют самоцентрирующееся и быстрое зацепление инструмента и винта, однако конструкция «JIS» (японский промышленный стандарт) позволяла оператору контролировать крутящий момент и чрезмерную затяжку, а не головку винта. . Это ключевое различие является причиной того, почему отвертки Phillips не могут правильно закрепить винты JIS (Японский промышленный стандарт).

Очень сложно отличить Phillips ® от винта JIS без увеличения.Некоторые винты JIS можно легко идентифицировать по одной точке или углублению на головке винта. Однако может быть сложно отличить один от другого, если на винте нет маркировки.

Вы можете увидеть разницу между двумя конструкциями точек пересечения на приведенной выше диаграмме. Профили Phillips ® и японский JIS могут выглядеть одинаково, но они действительно значительно отличаются, если посмотреть на них с близкого увеличения.

Общее практическое правило заключается в том, что рекомендуется использовать японские крестовые отвертки, такие как VESSEL, чтобы предотвратить выпуклость и повреждение винтов при работе с продуктами японских брендов.

Что такое японский промышленный стандарт (JIS)

О JDV и VESSEL Tools:

JDV Products Inc. является эксклюзивным дистрибьютором компании Vessel Japan в Северной Америке. Мы очень гордимся тем, что представляем их престижную линейку промышленных инструментов, начиная от обычных ручных инструментов (японские крестовины, шестигранные ключи, устройства для зачистки проводов, молотки и т. Д.).), пневматические ударные и динамометрические инструменты, промышленные биты, пневматические инструменты для резки и обжима, решения для защиты от электростатических разрядов и многое другое.

Сегодня VESSEL — старейший производитель ручных отверток в Японии. Компания VESSEL известна своим высококачественным инструментом и производит ручные отвертки с 1916 года, то есть почти за 20 лет до того, как Генри Филлипс изобрел отвертку Phillips®, известную в Америке!

Обладая более чем 97-летним опытом производства ручных отверток, компания VESSEL обладает обширным «ноу-хау» по производству превосходных японских ручных инструментов, которые идеально подходят для винтов типа «JIS» (японский промышленный стандарт) и обычных американских винтов типа «Phillip®».У них есть долгая история удовлетворения потребностей клиентов, когда дело доходит до крепления.


Phillips ® по сравнению с JIS (японский промышленный стандарт) Феномен

Ваша отвертка Phillips ® «выпирает» и повреждает винты?
Если это так, это может НЕ быть винт US Phillips ® — это может быть тип «JIS» (Японский промышленный стандарт)!
Вот почему вам нужны японские крестообразные отвертки VESSEL!

Одним из наиболее известных типов ручных ручных инструментов в США является традиционная отвертка Phillips®. Вероятно, это наиболее часто используемая отвертка в вашем ящике для инструментов при затягивании винтов с крестообразным шлицем.Однако при использовании отвертки Phillips ® наблюдаются ли «выпуклости» и повреждение винтов; особенно при работе с продуктами японских брендов (мотоциклы, автомобили, электронное оборудование, оргтехника, хобби, дистанционное управление и т. д.)?

Если да, то это может быть винт «JIS» (Японские промышленные стандарты). Винты JIS и Phillips ® могут выглядеть одинаково для человеческого глаза, но имеют совершенно разные профили. Следовательно, вам понадобится подходящий инструмент для работы.

В 1936 году Генри Филлипс изобрел и запатентовал американскую конструкцию Phillips ® . Винт Phillips ® был отличным решением для производственных линий автомобилей, так как он был спроектирован таким образом, чтобы при достижении определенного момента затяжки не было чрезмерного затягивания винта. Кроме того, в отличие от отверток с плоской головкой, другим преимуществом было то, что самоцентрирующаяся конструкция отвертки Phillips ® позволяла операторам очень быстро и легко вставлять наконечник отвертки в головку винта.

Так же, как и в США, японские инженеры разработали собственную конструкцию точки пересечения. Подобно Phillips ® , японские крестовые отвертки также имеют самоцентрирующийся и быстрый инструмент и винт. Однако ключевым отличием является то, что конструкция «JIS» (японский промышленный стандарт) позволяла оператору контролировать крутящий момент и чрезмерную затяжку, а не головкой винта.

Без увеличения очень сложно отличить Phillips ® от винта JIS.Некоторые винты JIS можно определить по одной точке или углублению на головке винта. Однако, если на винте нет маркировки, отличить один от другого очень сложно. Вот почему так важно правильно выбрать отвертку для работы.

На приведенной выше диаграмме вы можете увидеть разницу между двумя конструкциями точек пересечения. Американский профиль Phillips ® и японский профиль JIS могут выглядеть одинаково, но они действительно значительно отличаются, когда вы смотрите на них с близкого увеличения.

Из-за различных профилей наконечник обычной отвертки Phillips ® не входит полностью в головку винта JIS. Одна из причин заключается в том, что угловой радиус в поперечном сечении головки винта JIS меньше, чем у отвертки с наконечником Phillips ® . Кроме того, большинство винтов JIS имеют более мелкую полость, и, поскольку отвертка Phillips ® имеет более длинный наконечник (по сравнению с японской крестовой отверткой), она не войдет полностью в винт JIS.В результате наконечник Phillips ® может не захватывать стороны винта JIS должным образом и, скорее всего, приведет к тому, что оператор «выскочит» и повредит винт.

С другой стороны, японская крестовая отвертка идеально подходит для винтов JIS и Phillips ® . Если вы не знаете, какой тип винта затягиваете, мы настоятельно рекомендуем использовать крестообразную отвертку VESSEL Japanese, поскольку она универсальна для обоих типов винтов.

В целом, как показывает практика, когда вы работаете с продуктами японских брендов, вам потребуются японские крестовые отвертки, чтобы предотвратить выпуклость и предотвратить повреждение винтов.

Подробнее …

ISO — 25.140.01 — Ручной инструмент в целом

ISO 1173: 1988

Инструменты для сборки болтов и винтов — шестигранные приводные наконечники для ручных и машинных отверток

95,99 ISO / TC 29 / SC 10

ISO 1174-2: 1996

Инструменты для сборки винтов и гаек — Уголки — Часть 2: Уголки для электроинструментов

90.60 ISO / TC 29 / SC 10

ISO 1174: 1975

Инструменты для сборки болтов и винтов — Приводные угольники для торцовых ключей и ручных торцевых ключей

95,99 ISO / TC 29 / SC 10

ISO 1174: 1975 / Amd 1: 1981

Инструменты для сборки болтов и винтов — Отводные угольники для торцовых ключей и ручных торцевых ключей — Поправка 1

95.99 ISO / TC 29

ISO 1703: 1983

Инструменты для сборки винтов и гаек. Номенклатура.

95,99 ISO / TC 29 / SC 10

ISO 1703: 2005

Монтажный инструмент для винтов и гаек. Обозначение и номенклатура.

95.99 ISO / TC 29 / SC 10

ISO 1703: 2018

Инструменты для сборки винтов и гаек. Номенклатура.

60,60 ISO / TC 29 / SC 10

ISO 1711-1: 2007

Инструменты для сборки винтов и гаек. Технические характеристики. Часть 1. Ключи и головки ручные.

95.99 ISO / TC 29 / SC 10

ISO 1711-1: 2015

Инструменты для сборки винтов и гаек. Технические характеристики. Часть 1. Ключи и головки ручные.

95,99 ISO / TC 29 / SC 10

ISO 1711-1: 2016

Инструменты для сборки винтов и гаек. Технические характеристики. Часть 1. Ключи и головки ручные.

95.99 ISO / TC 29 / SC 10

ISO 1711-1: 2019

Инструменты для сборки винтов и гаек. Технические характеристики. Часть 1. Ключи и головки ручные.

60,60 ISO / TC 29 / SC 10

ISO 1711-2: 2005

Инструменты для сборки винтов и гаек — Технические характеристики — Часть 2: Головки с механическим приводом («ударные»)

95.99 ISO / TC 29 / SC 10

ISO 1711-2: 2015

Инструменты для сборки винтов и гаек — Технические характеристики — Часть 2: Головки с механическим приводом (ударные)

95,99 ISO / TC 29 / SC 10

ISO 1711-2: 2016

Инструменты для сборки винтов и гаек — Технические характеристики — Часть 2: Головки с механическим приводом (ударные)

95.99 ISO / TC 29 / SC 10

ISO 1711-2: 2019

Инструменты для сборки винтов и гаек — Технические характеристики — Часть 2: Головки с механическим приводом (ударные)

60,60 ISO / TC 29 / SC 10

ISO 2351-1: 2002

Инструменты для сборки винтов и гаек — Биты для механических отверток — Часть 1: Биты для отверток для винтов с шлицевой головкой

95.99 ISO / TC 29 / SC 10

ISO 2351-1: 2007

Инструменты для сборки винтов и гаек — Биты для механических отверток — Часть 1: Биты для отверток для винтов с шлицевой головкой

90.93 ISO / TC 29 / SC 10

ISO 2351-2: 2002

Инструменты для сборки винтов и гаек — Биты для отверток с механическим приводом — Часть 2: Биты для отверток для винтов с крестообразным шлицем

90.93 ISO / TC 29 / SC 10

ISO 2351-3: 2002

Инструменты для сборки винтов и гаек — Биты для отверток с механическим приводом — Часть 3: Биты для отверток для винтов с внутренним шестигранником

95.99 ISO / TC 29 / SC 10

ISO 2351-3: 2014

Инструменты для сборки винтов и гаек — Биты для отверток с механическим приводом — Часть 3: Биты для отверток для винтов с внутренним шестигранником

90.93 ISO / TC 29 / SC 10

ISO 2351: 1972

Биты отвертки, для винтов с шлицевой головкой, с шестигранной головкой с наружной резьбой

95,99 ISO / TC 29

ISO 2351: 1986

Биты отвертки для винтов с шлицевой головкой, с шестигранной головкой с наружной резьбой

95.99 ISO / TC 29 / SC 10

ISO 2380-1: 1989

Отвертки для винтов с шлицевой головкой — Часть 1: Советы для ручных и машинных отверток

95,99 ISO / TC 29 / SC 10

ISO 2380-1: 1997

Инструменты для сборки винтов и гаек. Отвертки для винтов с шлицевой головкой. Часть 1. Советы для ручных и машинных отверток.

95.99 ISO / TC 29 / SC 10

ISO 2380-1: 2004

Инструменты для сборки винтов и гаек. Отвертки для винтов с шлицевой головкой. Часть 1. Советы для ручных и машинных отверток.

90.93 ISO / TC 29 / SC 10

ISO 2380-2: 2004

Инструменты для сборки винтов и гаек — Отвертки для винтов с шлицевой головкой — Часть 2: Общие требования, длина лезвий и маркировка ручных отверток

90.93 ISO / TC 29 / SC 10

ISO 2380: 1979

Лезвия отвертки для винтов с цилиндрической головкой

95,99 ISO / TC 29 / SC 10

ISO 2725-2: 1996

Инструменты для сборки винтов и гаек — Квадратные приводные муфты — Часть 2: Механические муфты («ударные») — Размеры

95.99 ISO / TC 29 / SC 10

ISO 2725-2: 2007

Инструменты для сборки винтов и гаек — Головки квадратного сечения — Часть 2: Головки с механическим приводом («ударные»)

95,99 ISO / TC 29 / SC 10

ISO 2725-2: 2015

Инструменты для сборки винтов и гаек — Головки квадратного сечения — Часть 2: Головки с механическим приводом («ударные»)

95.99 ISO / TC 29 / SC 10

ISO 2725-2: 2017

Инструменты для сборки винтов и гаек — Головки квадратного сечения — Часть 2: Головки с механическим приводом («ударные»)

60,60 ISO / TC 29 / SC 10

ISO 2725-3: 2001

Инструменты для сборки винтов и гаек — Квадратные приводные муфты — Часть 3: Механические муфты («безударные») — Размеры

95.99 ISO / TC 29 / SC 10

ISO 2725-3: 2015

Инструменты для сборки винтов и гаек — Головки квадратного сечения — Часть 3: Головки с механическим приводом («безударные»)

95,99 ISO / TC 29 / SC 10

ISO 2725-3: 2017

Инструменты для сборки винтов и гаек — Головки квадратного сечения — Часть 3: Головки с механическим приводом («безударные»)

60.60 ISO / TC 29 / SC 10

ISO 2725: 1973

Инструменты для сборки винтов и гаек — Головки с квадратным приводом и ручным приводом — Метрическая серия

95,99 ISO / TC 29

ISO 2725: 1987

Инструменты для сборки винтов и гаек — Головки с квадратным приводом с механическим и ручным управлением — Метрическая серия

95.99 ISO / TC 29 / SC 10

ISO 2936: 1995

Инструменты для сборки винтов и гаек — ключи для винтов с внутренним шестигранником

95,99 ISO / TC 29 / SC 10

ISO 3109: 1974

Инструменты для сборки винтов и гаек — биты с шестигранной головкой для винтов с внутренним шестигранником

95.99 ISO / TC 29

ISO 3109: 1984

Инструменты для сборки винтов и гаек — биты с шестигранной головкой для винтов с внутренним шестигранником

95,99 ISO / TC 29 / SC 10

ISO 3317: 1974

Инструменты для сборки винтов и гаек — удлинитель с квадратным хвостовиком с шестигранной головкой, для торцовых ключей

95.99 ISO / TC 29 / SC 10

ISO 4228: 1986

Гаечные ключи и гаечные ключи — шлицевые головки для торцевых ключей

90,93 ISO / TC 29 / SC 10

ISO 10914: 1996

Инструменты для сборки винтов и гаек — Головки и ключи для шлицевого привода

90.93 ISO / TC 29 / SC 10

ISO 11168: 1995

Торцевые ключи для свечей зажигания и накаливания

90,93 ISO / TC 29 / SC 10

ISO 15744: 2002

Переносные неэлектрические электроинструменты — Код измерения шума — Инженерный метод (степень 2)

90.60 ISO / TC 118 / SC 3

ISO 17066: 2007

Гидравлические инструменты — Словарь

90,60 ISO / TC 118 / SC 3

ISO / TR 20571: 2018

Dynaload — Дизайн и строительство — Использование и обслуживание

60.60 ISO / TC 118 / SC 3

ISO 20643: 2005

Механическая вибрация. Ручные и ручные механизмы. Принципы оценки эмиссии вибрации.

90,93 ISO / TC 118 / SC 3

ISO 20643: 2005 / Amd 1: 2012

Механическая вибрация. Ручное и управляемое вручную оборудование. Принципы оценки уровня вибрации. Поправка 1. Положения акселерометра.

60.60 ISO / TC 118 / SC 3

Отвертки PHILLIPS для бит HIOS, PH00, PH0, Ph2, Ph3, Ph4

Описание отверток PHILLIPS Модель:

d: Диаметр хвостовика, мм:

Длина хвостовика

мм

L: общая длина насадки для отвертки, мм

Код детали обозначен следующим образом: PdIL

P — это кодовое название битов для отвертки PHILLIPS, как правило, биты для отвертки имеют несколько размеров, например, 00 # бит, 0 # бит, 1 # бит, 2 # бит, 3 # бит, макс.размер 3 # бит.

Размер биты зависит от размера передней части биты.

Спецификация бит крестовой отвертки

9023 Ph38 ~ 4.0
Размер вершины Спец. (мм) Размер точки Спец. (мм)
PH00 0,8 ~ 0,9 PH0 0,9 ~ 1,0
Ph2 1,3 ~ 1,4 Ph3 2,2 ~ 2,3

Общий размер бит для отвертки Phillips

В приведенном ниже списке показан общий размер бит, для другого размера, пожалуйста, сообщите нам размер для изготовления на заказ.

PH00 Бита для отвертки

9019
d (диаметр хвостовика) i (длина хвостовика) L (общая длина)
1,2 20 40 20 40
1.6 20 40
1,6 30 60
1,7 20 40
1,7 30 602 40
2,0 30 60

Размер острия PH0 Насадка для отвертки

2 0 L (общая длина 902) 9023 9023 9023 11023
d (диаметр хвостовика) i (длина хвостовика)
1.6 20 40
1,6 20 60
1,6 30 80
2,0 2,0 402 60
2,0 30 80
2,0 30 100
2,5 20 40
2.5 20 60
2,5 20 80
2,5 30 80
2,5 30 40
3,0 20 60
3,0 20 80
3,0 20 100
3.0 30 80
3,0 30 100
4,0 —- 40
4,0 —- 60219 902 902 902 Насадка для отвертки 9022 9022 9022
d (диаметр стержня) i (длина стержня) L (общая длина)
2,5 20 40
.5 20 60
2,5 30 60
2,5 30 80
2,5 30 100 40
3,0 20 60
3,0 20 80
3,0 20 100
3.0 30 60
3,0 30 80
3,0 30 100
4,0
–- 40219 9019

60
4,0 —- 80
4,0 —- 100
4,0 —- 12010 12010
9023 9023 4.0
d (диаметр стержня) i (длина стержня) L (общая длина)
3.0 20 40
3,0 20 60
3,0 20 80
3,0 30 80
4,0 —- 40
4,0 —- 60
4,0 —- 80
—- 100
4,0 —- 120

Отвертка PHILLIPS 2014-07-262017-01-05 https://www.leisto.com/uploads /2014/09/LOGO.pngLeistohttps://www.leisto.com/wp-content/uploads/2014/07/Hios-phillips.jpg200px200px

Позидрив против Филипса: в чем разница?

Вы когда-нибудь пробовали использовать крестообразную отвертку на винте с крестообразным шлицем и обнаруживали, что, к вашему разочарованию, отвертка соскальзывает?

Причина может быть в том, что существуют два разных типа винтов с крестообразным шлицем, которые выглядят одинаково, но на самом деле отличаются.Два типа — это Pozidriv и Phillips.

Так в чем разница между ними?

Разница между Филлипсом и Позидривом

На этом изображении показана разница швов между головками винта Phillips и Pozidriv.

Головки винтов

Phillips сконструированы таким образом, что отвертка Phillips выскальзывает (выскальзывает) при приложении слишком большого крутящего момента (усилия). Причина в том, что это предотвращает риск откручивания головки винта электроинструментом. Это может быть полезно, потому что, если головка отломится, винт будет очень трудно сдвинуть.

Винты

Pozidriv, напротив, разработаны таким образом, чтобы головка отвертки не выпирала.

Отвертки Phillips подходят к винтам Pozidriv и могут их повернуть. Однако они могут соскользнуть и повредить винт.

Отвертки Pozidriv , напротив, не подходят для головок Phillips. Если вы попытаетесь, вы, вероятно, потерпите неудачу и, вероятно, повредите свой винт.

Как мгновенно определить головку винта Phillips и Pozidriv

Самый простой способ узнать, является ли винт крестообразным или позидривым, состоит в том, что все винты Pozidriv имеют линии, вытравленные на головке винта между четырьмя плечами креста.Это наглядное пособие означает, что вы можете мгновенно определить, является ли винт Pozidriv или нет.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
