что делать, если падает или растет

Для обеспечения частного дома теплом и горячей водой все чаще монтируют системы отопления, чаще закрытого типа. Хотя грамотный монтаж и решает практически все проблемы, но для безопасной эксплуатации при комфортных условиях необходимо еще и контролировать давление в контуре системы.

В этой статье мы расскажем, какое должно быть оптимальное давление в системе отопления и что делать, если оно начало падать или расти.

Зачем держать систему под давлением и какое оптимальное значение

Рабочее давление системы отопления состоит из суммы двух других: статического и динамического. Статическое (или естественное) – образуется силами гравитации нашей планеты, примерно 1 бар (атмосфера) на каждые 10 метров высоты. Динамическое же создается узлами системы, например, циркуляционным насосом или расширительным баком.

Оптимальным рабочим давлением в системе отопления частного дома считается 1,5-2 атмосферы. При его падении эффективность отопления снижается, при превышении возможны аварии, которые приводят к разрывам труб и радиаторов.

Стоит отметить, что в многоквартирных домах норма только увеличивается:

• 5 этажей – до 4 бар;
• 10 этажей – до 7 бар;
• больше 10 этажей – до 12 бар.

Связано это с тем, что в трубы в таких домах дополнительно должны выдерживать кратковременные превышения давления (или гидроудары).

Максимальное давление, которое может выдержать система определяется самым слабым узлом в контуре. Обычно это котел, который обычно может выдержать до 3 бар.

Падает давление в отопительной системе: причины и что делать?

Давление системы в холодном состоянии меньше нормы. Но как только включается циркуляционный насос и котел – оно увеличивается. После теплового расширения воды показатели доберутся до вышеуказанных цифр.

Поэтому, если давление стало падать значит появилась проблема внутри контура:

• разгерметизация труб или радиаторов;
• проблема с котлом – появление трещин, засорение теплообменника или разгерметизация отдельных узлов;
• неисправность расширительного бака – повреждение мембраны или нипеля;
• поломка циркуляционного насоса.

Прежде чем приступить в диагностике всей системы, убедитесь, что давление действительно падает. Вполне может быть, что неисправен сам манометр. Сравните его показания с переносным прибором – может проблемы никакой и нет. Но если факт падения подтвердился – смело начинайте с циркуляционного насоса.

Неисправность циркуляционного насоса

Проверьте работоспособность насоса: возможно, по какой-то причине он перестал обеспечивать необходимый напор. Насос обычно изнашивается быстрее, чем другие узлы системы, поэтому специалисты рекомендуют предусмотреть запасной. Он сможет обеспечивать циркуляцию теплоносителя в трубах, не давая им замерзнуть, пока обслуживается основной насос.

Вполне вероятно, что насос будет исправен, но из-за проблем с электроснабжением к нему не поступает электричество. Как только мы убедились, что насос исправен, корректно настроен и полностью обеспечен электропитанием, переходим к отопительному контуру.

Разгерметизация и утечка теплоносителя

Если трубы открыты и доступ к ним не затруднен, то проверить утечку жидкости можно самостоятельно. Пройдите по всему отопительному контуру, тщательно изучая котел, трубы, краны, радиаторы и места их соединения.

Если батареи целы и следов луж нет, вероятно, что вода просто успевает испариться. Положите под трубы листы бумаги или салфеток. Проверьте бумагу спустя несколько часов. Если влажная – однозначно протечка.

Если трубы скрыты или доступ к ним затруднен, тогда возможна только с помощью специального оборудования. Сливается весь теплоноситель из отопительного контура, затем к трубам подключается компрессор, который закачивает воздух внутрь системы. В местах протечки будем слышен характерный звук.

Падение давление в котле отопления

Следующий на очереди – отопительный котел. Причины падения давления в нем могут быть следующие:

• трещины в теплообменнике или его засор;
• неисправный кран подпитки;
• неисправный трехходовой клапан;
• проблема с предохранительным клапаном;
• неисправен манометр.

Более подробно все неисправности котла отопления мы рассмотрели в этой статье.

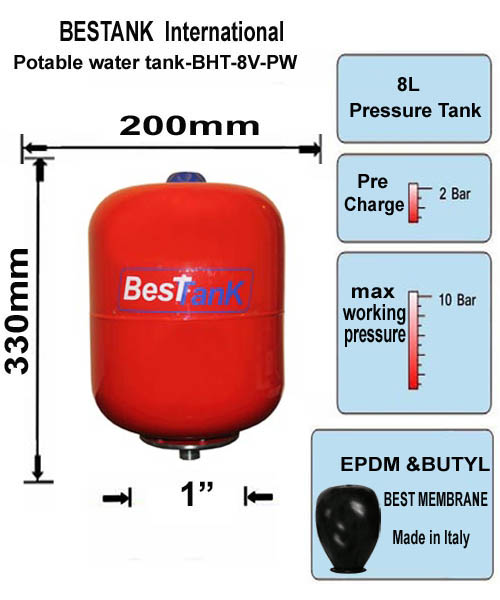

Дефекты расширительного бака

Если все остальные узлы отопительного контура исправны, продиагностируйте расширительный бак. Здесь возможны две проблемы: износилась мембрана между секциями или ниппель сверху стал пропускать воздух. В любом случае бак не подлежит ремонт и его нужно будет заменить.

Рост давления в системе отопления: причины и что делать?

Рост давления более опасен, чем его падение — в этом случае возможно повреждение отопительных приборов и возникновение аварий.

Причин для повышения может быть несколько:

• неисправные датчики — проконтролируйте их показания, возможно просто сбоят;
• где-то перекрыта запорная арматура — просто откройте краны, если это так;
• в контуре образовались воздушные пробки — решить можно с помощью установленных возхдухоотводчиков;
• засоры фильтров — прочистите или просто замените;
• в контур попадает лишняя жидкость — возможно протекает или неплотно закрыт кран подпитки, проверьте его.

Как избежать проблем

Хотя диагностику вы можете провести и сами, но потратите много времени и сил. Для ремонта системы отопления лучше обратитесь к специализированной организации. Благодаря многолетнему опыту и современному оборудованию они быстро определяет причину неисправности и устранят ее.

Избежать всех этих проблем можно просто соблюдая следующие рекомендации:

• подберите оптимальное и качественное оборудование, не скупитесь и не покупайте самое дешевое – при высоких нагрузках оно не сможет обеспечить вам безопасность;
• проведите грамотный и качественный монтаж отопительной системы, в этом случае все узлы будут работать в пределах рабочей нагрузки, предусмотренные производителем;
• проводите регулярное сервисное обслуживание, минимум раз в год: до отопительного сезона или сразу после него;
• обязательно соблюдайте требования изготовителя, указанные в инструкции к оборудованию.

Только соблюдая все эти пункты вы не только увеличите срок эксплуатации своего оборудования, но и сможете обеспечить его эффективную и бесперебойную работу.

Давление в системе отопления — рабочее, статическое теплоносителя в трубах

Для правильного функционирования отопительной системы крайне важно поддерживать необходимое давление в системе отопления. В случае если этот параметр изменяется в какую-либо сторону, возможны значительные сбои в работе, в зависимости от того, какое давление в системе отопления, они вполне могут привести к серьезной поломке. В частности, значительное повышение давления (до предельного уровня) может стать причиной разрушения отдельных элементов или даже полной остановки системы. А вот снижение давление в системах, где задействован циркуляционный насос, нередко вызывает кавитацию – вскипание теплоносителя. Поэтому обеспечить нормальное давление в системе отопления – это важное условие эффективной работы отопительной системы вашего жилища.

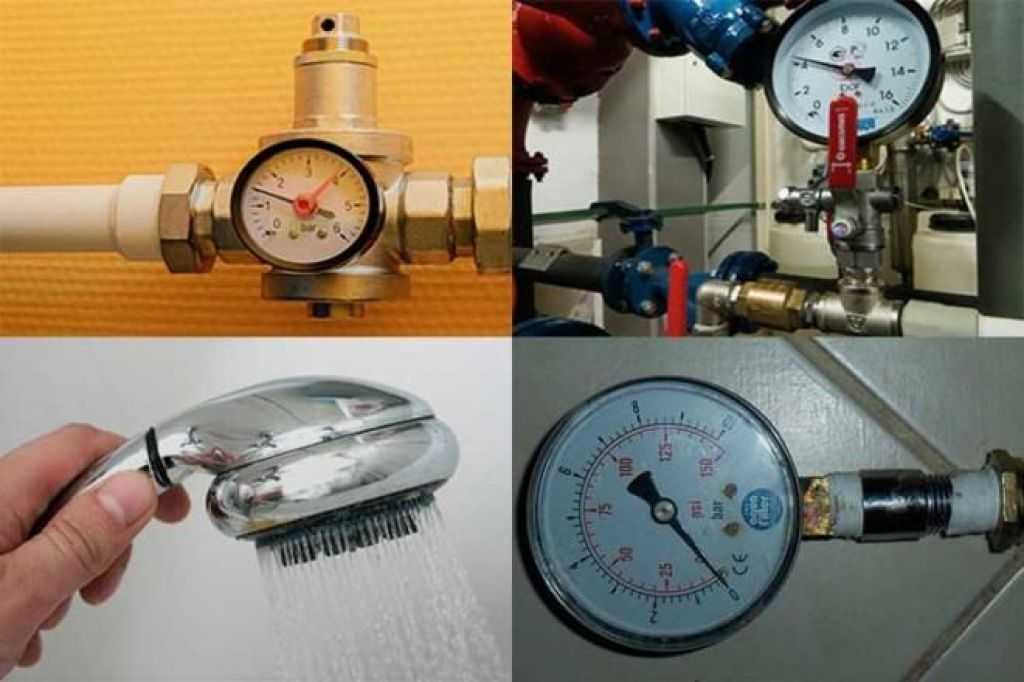

Точки измерения давления в системе отопления

• Виды давления
• Воздействие на систему давлением

Виды давления

Чтобы понять, зачем давление в системе отопления, вспомним курс физики и определим, что же такое давление в системе отопления. По сути, это воздействие жидкости на внутренние стенки элементов системы.

При этом рабочее давление в системе отопления – является давление, которое допускает работу системы при включенном нагревательном приборе и насосе. Следует отметить, что данная величина есть сумма: статическое давление в системе отопления, оказываемое столпом теплоносителя, и динамическое давление, которое возникает при работе циркуляционного насоса.

В таком случае рабочее давление – величина, которая обеспечивает нормальную работу всех компонентов системы (насос, нагревательный прибор, расширительный бак), то есть, оптимальное давление в системе отопления. Следует отметить, что не все типы радиаторов способны выдерживать максимальное давление в системе отопления. Наиболее «стойкими» являются биметаллические радиаторы (то есть, состоящие из двух компонентов – например, медь и сталь).

Биметаллический радиатор отопления

А вот монометаллические радиаторы полноценно работают лишь при оптимальном показателе давления, превышение которого может сказаться крайне негативно и максимальное рабочее давление системы отопления вызовет трудности.

Кроме того, такого типа радиаторы крайне плохо переносят порой возникающие в системе гидравлические удары (резкое скачкообразное повышение давления). Такие удары могут значительно повредить не только радиаторы, но и остальные элементы отопительной системы. В большинстве случаев причиной возникновения гидравлических ударов является банальная халатность, невнимательность обслуживающего персонала. Даже если вы ставили систему самостоятельно – это не исключает появление таких дефектов.

При пробном запуске отопительной системы следует проводить испытание таким образом, как давление воды в системе отопления. То есть – система запускается с давлением, которое превышает нормальное рабочее примерно в 1,5 раз.

Это позволяет не только проверить качество радиаторов, но и обнаружить незначительные протечки и дефекты системы (если они присутствуют). Такой простой метод позволяет исправить некоторые неполадки до начала отопительного сезона, определив минимальное давление в системе отопления.

Опрессовка системы отопления

В большинстве многоэтажных домов уровень давления является довольно высоким. И проведение таких проверок – важная необходимость, которая позволяет следить за функциональностью системы. Примечательно, что снижение в ней давления на уровень, который совсем немного ниже рабочего, может привести к серьезной поломке. Мало кто знает, но в многоэтажных домах давление теплоносителя в системе отопления может достигать 16 атмосфер и выше.

Воздействие на систему давлением

Есть два возможных варианта проверки функциональности отопительной системы при помощи давления. В первом случае проверка проходит отдельными участками. Конечно, это более кропотливый и продолжительный процесс, но, в то же время, – он позволяет более тщательно исследовать целостность участка системы и давление в трубах отопления. Кроме того, в случае обнаружения поломки исправить ее намного проще – ведь участок уже перекрыт. Соответственно – нет необходимости тратить время на определение местонахождения неисправности по всей системе, которые датчик давления в системе отопления вам не покажет.

На плане системы отопления отображены отдельные участки, где можно производить замер величины давления

Второй метод состоит именно в  проверки всей системы одновременно. Пожалуй, единственное преимущество данного метода – более короткие сроки проведения испытания.

Вне зависимости от того, какой принцип проведения испытания выбран, проходит оно по единой схеме.

• из системы (или отдельного ее сегмента) удаляется воздух.
• подается допустимое давление в системе отопления, которое в 1,5 раз превышает рабочее.

После того, как завершается проверка давлением, система проходит еще одно испытание – на герметичность. Оно выполняется в два этапа. В первую очередь, система заполняется холодным теплоносителем. Далее подключается нагревательный элемент, и система наполняется горячим теплоносителем. Разумеется, испытания считаются успешными в том случае, если не возникло протечки. В случае если поломка есть – производится ремонт. Только после этого можно с уверенностью сказать, что система полностью готова к отопительному сезону и что выполнена норма давления в трубах отопления.

устраняем перепады и падения нормы давления

Рабочее давление системы отопления определяется еще на этапе проектирования. Ведь давление в системе влияет на скорость (напор) потока теплоносителя. А эта характеристика, в свою очередь, определяет интенсивность процесса теплообмена между котлом и радиаторами. В итоге, чем выше давление – тем больше КПД всей системы.

Схема монтажа системы отопления

Однако излишне высокое давление системе отопления попросту противопоказано. Ведь прирост КПД не может быть бесконечным и на определенном этапе он снижается, а вот стоимость обустройства функционирующей под высоким давлением системы растет с каждой «лишней» атмосферой.

Поэтому в данной статье мы рассмотрим, как минимальное, так и максимальное рабочее давление системы отопления, пытаясь определить «золотую середину», оптимальную и с точки зрения КПД, и с позиции стоимости монтажных работ.   Кроме того, в этом материале мы предложим нашим читателям несколько способов повышения рабочего давления в системах отопления.

Содержание

• 1 Давление в системе отопления: минимум, максимум, золотая середина
• 2 Перепад давления в системе отопления и его последствия
• 3 Как предотвратить падение давления в системе отопления

Давление в системе отопления: минимум, максимум, золотая середина

Минимальное статическое давление системы отопления равно всего одной атмосфере. Однако это значение устроит лишь владельцев одноэтажных строений, оборудованных самой простой системой отопления, с естественной циркуляцией теплоносителя (за счет разницы плотности разогретой и холодной среды) и открытым расширительным баком.

Давление в системе отопления

Но такая система обладает самым низким КПД (соотношением отданного тепла к затраченной на разогрев теплоносителя энергии). Поэтому «статические» или открытые системы отопления постепенно вытесняются «замкнутыми» аналогами.

Разумеется, строительство «замкнутой» системы требует больших усилий и расходов: необходим циркуляционный насос, герметичный расширительный бак, манометры, предохранительные клапаны и прочее. Однако за счет повышения минимального давления до 1,5-2 атмосфер система начинает функционировать с большей эффективностью: возрастает теплоотдача радиаторов и снижается потеря в разводке.

Но повышать давление до бесконечности невозможно. И трубы, и расширительный бак, и радиаторы, и сам котел обладают граничным пределом прочности конструкционных материалов. И превышение нагрузки они попросту лопнут. Поэтому максимальное давление в системе, как правило, равно 7-9 атмосферам (1 МПа).

Впрочем, высокое давление оправдано только в системах отопления коммунальных многоэтажных строений. А в частных домах монтируют либо открытую систему, рассчитанную на атмосферное давление, либо закрытую систему, рассчитанную на давление 2-4 атмосферы.

Последний вариант – закрытая система отопления с внутренним давлением в 2-4 атмосферы – это та самая «золотая середина», которая устроит и домовладельцев, заинтересованных в эффективности, и специалистов по сборке, рассчитывающих на простоту монтажа элементов.

Ведь 0,2-0,4 МПа выдержит не только высокопрочное сварное соединение, а и более простой в обустройстве резьбовой или клеевой монтаж. К тому же 0,4 МПа хорошо переносят буквально все компоненты системы отоплении: от хрупких чугунных батарей (они выдержат давление до 0,6 МПа), до высокопрочных стальных труб (такая арматура может противостоять и 10 и даже 25 МПа).

Перепад давления в системе отопления и его последствия

Любая замкнутая система отопления функционирует согласно принципам термодинамики, которые гласят, что повышение температуры среды, запертой в емкости с постоянным объемом, приводит к возрастанию давления.

То есть, неважно какое давление в системе отопления было на «старте» (до нагрева теплоносителя), важно какое давление будет в системе при выходе на расчетную мощность (после прогрева теплоносителя).

И спровоцированные изохорной природой замкнутой системы перепады давления оказывают как позитивное, так и негативное влияние на все ее компоненты. Причем негативное влияние – увеличение нагрузки на трубы, стыковочные узлы, котел, радиаторы — проявляется ярче позитивного (возрастающее давление подстегивает КПД).

В итоге, в большинстве систем отопления перепады давления, спровоцированные разогревом теплоносителя, принято нивелировать за счет интеграции в разводку расширительного бака. Эта емкость принимает увеличившийся в результате нагрева объем теплоносителя, частично компенсируя возрастающее давление.

Кроме того, перепад давление может быть вызван не только изохорными процессами (повышением температуры в замкнутом объеме). Давление может не только повышаться, но и падать, вследствие потери герметичности разводке или узла сопряжениях каких-либо компонентов системы отопления.

Причем этот процесс может быть как контролируемым, так и спонтанным. В первом случае падение давления провоцирует особый клапан, стравливающий в окружающую среду перегретый теплоноситель. И после того как давление стабилизируется запорный узел клапана восстановит герметичность системы.

Во втором случае падение давление провоцирует трещина в корпусе трубы, радиатора, бака, котла или деформированный уплотнитель запорно-регулирующей арматуры. Этот дефект следует устранить немедленно.

Как предотвратить падение давления в системе отопления

Нивелировать неконтролируемый процесс падения давления можно путем комплекса профилактических мероприятий или с помощью тривиальных ремонтно-восстановительных работ.

Владельцев пока еще целой системы, безусловно, заинтересует профилактика, которая предполагает следующий комплекс работ:

Падение давления в системе отопления

• Монтаж в систему предохранительного клапана, который «стравит» лишнее давление.
• Периодическую проверку давления за мембраной расширительного бака и обязательную подкачку воздуха при неудовлетворительных результатах (давление в расширительном баке должно быть не менее 1,5 атмосфер).
• Отслеживание состояния фильтров, задерживающих частицы ржавчины и накипи, с периодической промывкой и чисткой.
• Отслеживание позиции вентилей запорно-регулирующей арматуры.

Словом, вся профилактика состоит из очень простых работ, но игнорирование этих мероприятий приведет к большим тратам и времени и денег, расходуемых на полноценные ремонтные работы.

Ну а сами ремонтно-восстановительные работы реализуются следующим образом:

• Котел отключается от энергоносителя, циркуляционный насос выключается из розетки и останавливается.
• Теплоносителю дат время на остывание. После чего его сливают в канализацию.
• Проблемный участок трубопровода, фитинг или крупный узел сначала демонтируют, а затем чинят или заменяют новым, работоспособным аналогом.

Завершив этот комплекс можно залить с систему теплоноситель и продолжить дальнейшую эксплуатацию, время от времени реализуя еще и профилактические мероприятия.

Какое должно быть давление в котле при включенном отоплении? |

Какое правильное давление в котле?

В вашем котле должно быть правильное рабочее давление, чтобы отопление работало должным образом.

Если давление в котле падает или давление слишком высокое, это может привести к отключению или блокировке котла.

Но,  какое давление воды необходимо для вашего бойлера?

Мы ответили на часто задаваемые вопросы, чтобы помочь вам понять, какое давление должно быть в вашем котле и что делать, если оно становится слишком высоким или слишком низким.

Какое должно быть давление в котле при включенном отоплении?

Когда отопление включено , давление в вашем котле должно быть между 1,5 и 2 бар .

Большинство котлов выделяют эту область на манометре зеленым цветом, чтобы помочь вам увидеть, указывает ли стрелка на правильное значение давления.

Некоторые котлы также имеют критические зоны ниже 1 и выше 2 , отмеченные красным, чтобы помочь вам определить любые проблемы.

Какое должно быть давление в котле при выключенном нагреве?

Если ваша система центрального отопления отключена, давление в котле должно быть между 1 и 1,5 бар . Это означает, что стрелка должна оставаться в зеленой зоне манометра.

В зависимости от марки вашего котла рекомендуемое большинством производителей оптимальное рабочее давление составляет  1,3 бар .

Мы всегда рекомендуем свериться с инструкцией по эксплуатации вашего котла, чтобы убедиться, что ваш котел работает при оптимальном рабочем давлении.

Почему при включенном отоплении давление в котле выше?

При включении отопления вода в трубах и радиаторах нагревается и расширяется. Это расширение воды приводит к увеличению давления во всей системе.

Итак, при включенном отоплении вы должны заметить, что давление в котле на манометре немного увеличивается, но не выше 2 бар.

Котлы сконструированы таким образом, чтобы быстро контролировать эти скачки давления с помощью предохранительного клапана. Это означает, что вы можете безопасно пользоваться центральным отоплением и одновременно пускать горячую воду.

Давление в вашем котле не должно превышать оптимальное рабочее давление более чем на 1 бар при включении отопления.

У вас неисправен котел?

Если вы видите скачок вверх на 1 бар или ваша стрелка давления поднимается в красную зону выше 2 бар, это может свидетельствовать о неисправности предохранительного клапана или расширительного бака. Подобные неисправности потребуют авторизованного и регулируемого сервисного инженера.

Стоимость ремонта этих неисправностей зависит от степени повреждения. У большинства сантехников фиксированные цены за час, но мы всегда советуем вам проверить их учетные данные и убедиться, что они регулируются финансовым органом.

Как часто нужно проверять давление в бойлере?

• Раз в месяц проверяйте давление в бойлере, чтобы убедиться, что оно не слишком высокое или слишком низкое.
• Также следует проверить давление после прокачки радиаторов, если оно упало ниже 1 бар.
• Непосредственно перед началом отопительного сезона рекомендуется следить за давлением в котле, чтобы котел был готов к зиме.

Как повысить давление в котле

Если стрелка манометра вашего котла ниже 1 бар или находится в критической красной зоне, вам необходимо восстановить давление в системе.

Чтобы увеличить давление в котле, вам необходимо добавить в систему водопроводную холодную воду с помощью внешнего контура заполнения. Перед запуском убедитесь, что котел выключен и полностью остыл.

Повышать давление в котле следует только один или два раза в год.

Но, если ваш котел продолжает терять давление, это может означать утечку воды из системы. Пожалуйста, всегда обращайтесь к инженеру Gas Safe для ремонта котла, если вы обнаружите утечку — вы можете найти инженера рядом с вами с помощью Gas Safe’s —  Найдите инструмент инженера.

Готовы пополнить счет? Ознакомьтесь с нашим полным руководством о том, как заполнить систему отопления под давлением .

Если у вас есть комбинированный котел , такой как Worcester Bosch , вы можете легко восстановить давление в системе, используя заправочное соединение без ключа. в нижней части котла.

Как уменьшить давление в бойлере

Если вы заметили, что давление в вашем бойлере слишком высокое, возможно, вы недавно слишком сильно увеличили давление в бойлере.

Также это может означать, что вы забыли закрыть клапан сброса давления после доливки или случайно ударили клапан и ослабили его.

Когда поступает воздух, давление повышается. Поэтому убедитесь, что они плотно закрыты, прежде чем начать снижать давление дальше.

После этого, если вам все еще нужно уменьшить давление в котле, вам нужно будет прокачать радиаторы.

Взгляните на наш простой обзор как прокачать радиаторы  и  вешалки для полотенец .

Запомните:

• Отопление включено – давление в котле от 1,5 до 2 бар
• Отопление выключено – давление в котле от 1 до 1,5 бар
• Для повышения давления в котле – долейте воды
• Ежемесячно проверяйте давление в котле
• Для любого ремонта котла всегда обращайтесь к зарегистрированному инженеру

Джесс Стил

Джесс увлекается дизайном интерьера и хочет вдохновить людей смотреть на радиаторы как на украшение дома. Ей нравится быть в курсе последних тенденций в области дизайна и отопления, чтобы в Консультационном центре была вся информация и вдохновение, необходимые домовладельцам, чтобы сделать лучший выбор для них.

Основное руководство по промышленным водогрейным котлам

Существует много типов систем промышленных водогрейных котлов, включая высокотемпературные водогрейные котлы, среднетемпературные водогрейные котлы и низкотемпературные водогрейные котлы. Как вы понимаете, основное различие между этими типами водогрейных котлов заключается в максимальной температуре. Давление также играет значительную роль в классификации этих котельных систем. Например, высокотемпературный водогрейный котел включает любой котел с максимальной температурой, превышающей 250°F, и/или максимальным давлением, превышающим 160 фунтов на квадратный дюйм или PSIG.

В этой статье мы рассмотрим различные типы водогрейных котлов. Однако мы хотим сначала сделать шаг назад и объяснить роль Американского общества инженеров-механиков (ASME) в классификации котлов, а также уточнить разницу между промышленными паровыми котлами и системами водогрейных котлов.

 Американское общество инженеров-механиков (ASME) предоставляет конкретные рекомендации по различным классификациям промышленных котлов. Каждые два года ASME выпускает набор книг под названием «Правила для котлов и сосудов под давлением» (BPVC). BPVC устанавливает стандарты классификации, проектирования, производства и сертификации котлов и сопутствующего оборудования. По сути, ASME является руководящим органом для промышленных котлов, а BPVC — это материал, который используется профессионалами в области производства котлов, чтобы убедиться, что вы соответствуете требованиям.

Большинство людей, работающих в бойлерной промышленности, знакомы с паровыми котлами, но мало что знают о водогрейных котлах. Мы здесь, чтобы устранить любую путаницу. Паровые котлы классифицируются как раздел 1 (> 15 фунтов на кв. дюйм изб.) или раздел IV (≤ 15 фунтов на кв. дюйм изб.) в зависимости от их конструкции максимально допустимого рабочего давления (MAWP). Между тем, ASME Section I Power Boiler также может быть спроектирован как водогрейный котел, где максимальная температура превышает 250°F и/или MAWP выше 160 фунтов на квадратный дюйм изб. Кроме того, отопительный котел согласно разделу IV ASME также может быть спроектирован как водогрейный котел, максимальная температура которого не превышает 250°F, а MAWP не превышает 160 фунтов на квадратный дюйм изб.

Понимание классификации паровых и водогрейных котлов необходимо учитывать при покупке котла. В некоторых случаях котел может быть построен для использования как водогрейного, так и парового котла, и в этом случае общая классификация будет определяться желаемой работой любой конфигурации. Например, если одна конфигурация требует, чтобы конструкция соответствовала разделу 1 ASME, тогда весь проект должен быть классифицирован как раздел 1 ASME.

Наконец, паровые и водогрейные котлы имеют разное применение. Паровой котел больше подходит для стерилизации, увлажнения, прямого впрыска и теплообменников. Между тем, котел HTHW больше подходит для централизованного и кампусного отопления.

Теперь, когда мы знаем разницу между промышленными паровыми котлами и системами водогрейных котлов, давайте углубимся в типы систем водогрейных котлов. Как уже упоминалось, основным отличием систем водогрейных котлов является температура. Следовательно, названия дают некоторое представление о температуре, связанной с системой. В этом разделе мы объясним три типа систем водогрейных котлов: высокотемпературные водогрейные котлы, среднетемпературные водогрейные котлы и низкотемпературные водогрейные котлы. Мы предоставим определение этих котельных систем от ASME, а также то, как это обычно выглядит в приложении.

Высокотемпературные водогрейные котлы (HTHW)

Согласно ASME, высокотемпературный водогрейный котел является энергетическим котлом согласно разделу I ASME и включает любой котел с максимальной температурой, превышающей 250°F, и/или максимальным давлением, превышающим 160 фунтов на квадратный дюйм. При применении системы HTHW относятся к конструкциям, в которых температура превышает 350°F. Как правило, система HTHW работает с максимальным рабочим давлением менее 300 фунтов на квадратный дюйм. Эти системы идеально подходят для более крупных систем, таких как централизованное и кампусное отопление, из-за больших тепловых нагрузок, обширных сетей трубопроводов и общего размера объектов. Крупные технологические процессы также идеально подходят для высокотемпературных водогрейных котлов из-за требований к высокой температуре, которые не могут быть достигнуты низко- и среднетемпературными системами.

Водогрейные котлы средней температуры (MTHW)

Водогрейный котел средней температуры относится к котлу с температурой от 250°F до 350°F, с максимальным рабочим давлением 150 фунтов на квадратный дюйм. Это означает, что для системы MTHW может потребоваться котел ASME Section I для некоторых конструкций и котел ASME Section IV для других. Каждую конкретную систему необходимо сравнить с ASME BPVC, чтобы убедиться, что котел для этой системы разработан в соответствии с применимым разделом. Системы, в которых используется водогрейный котел средней температуры, представляют собой энергетические контуры района и кампуса, жилые и гостиничные комплексы, а также небольшие процессы, требующие средних температур.

Низкотемпературные водогрейные котлы (LTHW)

Согласно разделу IV ASME, отопительный котел включает любой котел с максимальной температурой ниже 250°F и максимальным давлением ниже 160 фунтов на квадратный дюйм. При применении системы LTHW относятся к конструкциям, в которых температура ниже 250°F. Как правило, система LTHW работает с максимальным рабочим давлением менее 30 фунтов на квадратный дюйм. Это означает, что в системе LTHW обычно используется котел, построенный в соответствии со стандартами ASME Section IV. Эти котлы обычно используются в небольших зданиях и даже жилых домах. В большинстве домов используется система принудительной подачи воздуха для отопления и охлаждения, но змеевики могут быть размещены в системе обработки воздуха, используя горячую воду для обогрева в холодные месяцы. В других домах и зданиях, в которых есть низкотемпературный водогрейный котел, используются радиаторы для распределения тепла от воды для кондиционирования различных помещений и жилых помещений.

Системы водогрейных котлов, особенно котлов HTHW, имеют несколько преимуществ по сравнению с паровыми котлами. Некоторые примеры включают низкие затраты и более высокую эффективность, которые могут быть огромным преимуществом для вашей работы. В конце концов, мы все стремимся повысить эффективность котла при одновременном снижении затрат.

Есть несколько соображений, которые вы должны учитывать в процессе принятия решения о котле с высокотемпературным водогрейным котлом (HTHW). Мы предоставили несколько критериев как для существующих, так и для новых систем.

• Существующие системы: паровые системы и HTHW работают совершенно по-разному. Непростая задача преобразовать объект, который работал с паровым контуром, в затем работающий по контуру HTHW. Потребуется полная модернизация, поэтому необходимо иметь важную информацию с подробным описанием текущей эффективности вашего котла и финансов.

• Новые системы: если вы переходите на систему котлов HTHW, вам следует подумать о конструкции, типе распределения и использовании. Мы выделили для вас несколько вопросов.
  • Конструкция: Какая температура и давление необходимы? Какова оптимизация затрат между более высокой температурой и давлением по отношению к стоимости оборудования?
  • Тип распределения: Как будет контролироваться циркуляция через котел и распределительную систему для достижения конечных компонентов?
  • Использование: Каково будет основное использование?

Большинство приобретаемых новых котлов будет построено для конкретной операции на объекте заказчика. Поскольку мы разрабатываем новую котельную систему для ваших операций, мы позаботимся о том, чтобы принять наилучшее решение для ваших конкретных потребностей.

Однако при аренде наших котлов мы проектируем для каждого сценария, потому что мы никогда не знаем, где наши котлы будут арендованы. Вот почему наши арендные котлы рассчитаны как на пар, так и на ГВС. В наших установках RL-50 используется котел ASME Section IV, рассчитанный на работу при давлении пара ≤ 15 фунтов на кв. дюйм и горячей воды ≤ 100 фунтов на кв. дюйм. В наших RH-установках используется энергетический котел ASME Section I с максимальным максимальным рабочим давлением 150–250 фунтов на квадратный дюйм в зависимости от установки, и они могут работать как с паром высокого давления, так и с горячей водой высокой температуры. Кроме того, у нас есть блоки WT , построенные в соответствии с разделом I ASME, с MAWP 39.9 фунтов на квадратный дюйм и способны работать как с паром высокого давления, так и с горячей водой высокой температуры.

Свяжитесь с нами сегодня, чтобы получить дополнительную информацию

Поговорите с нами о котлах

Направляющая давления котла | EDF

Большинство современных котлов обычно не требуют особого внимания, кроме ежегодного обслуживания и периодического осмотра манометра котла. Это говорит вам о давлении воды, циркулирующей в системе отопления.

Если давление в бойлере слишком высокое, повышается вероятность возникновения утечек в системе. Но если давление в котле слишком низкое, система не будет работать. Поэтому важно поддерживать правильное давление в котле, чтобы убедиться, что ваша система эффективно обогревает ваш дом.

Боитесь делать это самостоятельно? Если вы обеспокоены — или обеспокоены тем, что у вас более серьезная проблема — вызовите специалиста, чтобы он посмотрел.

Как проверить давление в котле

На большинстве современных котлов, таких как комби, манометр представляет собой круглую шкалу на передней панели котла или под панелью управления. Если у вас старый котел, манометр котла может быть внизу, среди трубопроводов. Посмотрите в своем руководстве по эксплуатации, если вы не можете его найти.

Какое должно быть давление в котле?

Нормальное давление в котле должно быть около 1-2 бар ^[3] . Идеальное давление в котле часто отмечается зеленым цветом на самом манометре. Красным цветом обозначены зоны низкого и высокого давления в котле.

Имейте в виду, что ваш котел может продолжать работать, если давление находится в этих красных зонах. Но если он выключается или не включается, у вас проблема.

Даже если ваш котел работает хорошо, рекомендуется время от времени проверять давление. И знать, как сбросить давление в котле, когда оно слишком высокое. И как поднять давление в котле – когда оно слишком низкое.

Какое должно быть давление в котле при включенном отоплении?

Нормальное давление в комбинированном котле приближается к нижней границе зеленого диапазона, когда котел холодный. Когда бойлер горячий, вы увидите, как давление в бойлере увеличивается, потому что вода расширяется, когда вы ее нагреваете.

Не путайте давление в бойлере с низким напором воды… То, насколько быстро вода течет из ваших кранов или душа, определяется напором вашей воды. Давление в котле, с другой стороны, это давление горячей воды внутри вашей системы отопления.

Давление котла: низкое

Симптомы потери давления в котле

Вы узнаете, что давление в котле слишком низкое в вашей системе, если:

• Нет отопления и горячей воды
• Ваши радиаторы не нагреваются должным образом
• Циферблат на манометре упал


Если вам интересно, почему давление в вашем котле продолжает падать, наиболее распространенными причинами являются утечка или продувка радиаторов.

Опасно ли низкое давление в котле?

Нет, хорошая новость в том, что низкое давление в котле не опасно.

Иногда в системах отопления возникают небольшие утечки – это немного похоже на медленный прокол в шине. Хотя вы можете не заметить утечки воды, со временем давление в системе падает до слишком низкого уровня.

Если вы только что прокачали радиаторы, вы также можете увидеть падение давления в котле. Удаление воздуха из радиаторов удаляет воздух из системы, что может привести к изменению давления в котле.

Как увеличить давление в котле

Хотите знать, как сбросить давление в бойлере? Хорошей новостью является то, что обычно вы можете поднять давление в котле самостоятельно. Если вы гуглили видео о том, как это сделать, вы, возможно, видели, что это называется «повторным повышением давления» в вашем котле:

• Сначала выключите котел.
• Ищите внешний контур заполнения прямо под котлом – обычно это короткий плетеный шланг, соединяющий две водопроводные трубы, с рычагами на обоих концах для рабочих клапанов.
• Если вы не можете найти заправочную петлю, ваш котел может иметь запираемую заправочную петлю или внутреннюю заправочную петлю без ключа2. Обратитесь к руководству по эксплуатации котла, если вы не можете ее найти.
• Поверните оба клапана так, чтобы рычаги были совмещены с направлением шланга в оплетке. Вы должны услышать, как течет вода, и увидеть, как поднимается манометр котла.
• При давлении около 1,2 бар закройте оба клапана.
• При условии, что давление остается высоким и нет явных признаков протечки воды, можно безопасно снова включить котел.
• После того, как котел поработает и снова остынет, проверьте, не упало ли давление значительно.


В идеале вам не нужно слишком часто повышать давление в бойлере ^[3] . Но если давление падает чаще одного-двух раз в год, проверьте все видимые трубы на предмет утечек воды. Вы также можете обнаружить зеленые отложения возле соединений медных труб или пятна на плинтусах или потолках ^[4] . Если вы обнаружили утечку или давление в котле продолжает падать, закажите ремонт котла.

Давление в бойлере: слишком высокое

Признаки слишком высокого давления в бойлере

• Стрелка манометра увеличилась или перешла в красную зону
• Система отключилась


Есть несколько причин, по которым вы можете увидеть повышение давления в котле до 3 бар или выше:

• Вы могли случайно налейте слишком много воды, пытаясь отрегулировать низкое давление в бойлере.
• Вы могли случайно оставить наливные клапаны открытыми или недостаточно плотно их закрутить, что позволяет воде продолжать поступать!

Опасно ли высокое давление в котле?

Нет, обычно это не опасно ^[5] . Система отопления защищена предохранительным клапаном котла (PRV). Этот напорный клапан котла предотвращает повреждение, позволяя воде выходить (иногда через небольшую трубу через внешнюю стену рядом с котлом) при слишком высоком давлении. Большинство систем также отключаются, если давление в котле становится слишком высоким.

Как снизить давление в котле

Хотите узнать, как самостоятельно понизить давление в котле в вашей системе? Вы можете попробовать самостоятельно диагностировать проблему в несколько простых шагов – и понизить давление в котле:

• Выключить котел.
• Убедитесь, что клапаны заправочного контура, а также заправочная горловина с ключом или без ключа полностью закрыты.
• Подождите, пока система остынет, затем сбросьте давление, прокачав каждый из радиаторов ^[6] . Не знаете как? Взгляните на этот блог. Будьте осторожны, так как неправильно удалить воздух из радиаторов легко. Поэтому, если вы не уверены или у вас произошел сбой при прокачке — например, штифт застревает или вы не можете вернуть его обратно в клапан — немедленно обратитесь к профессионалу .
• Когда вы продуете все радиаторы, проверьте манометр. Если он все еще слишком высок, вам нужно будет повторить процесс прокачки одного или нескольких радиаторов.
• Продолжайте проверять, пока манометр котла не покажет около 1,2 бар или, по крайней мере, не вернется в зеленую зону.
• Если давление в бойлере становится слишком низким, следуйте приведенным выше инструкциям, чтобы снова поднять его. Но не забудьте после этого закрыть заливные клапаны!


Если давление в Вашем котле продолжает расти в минус, лучше заказать ремонт котла. Это может указывать на проблему с предохранительным клапаном или неисправность в системе. Инженер по газовой безопасности сможет диагностировать проблему и устранить ее, поэтому вы не останетесь без отопления или горячей воды.

Контрольный список давления в котле

• Что показывает манометр котла? Это нормально, когда давление в котле повышается при нагреве котла и падает при его охлаждении. Идеальное давление в котле составляет от 1 до 2 бар. Но пока стрелка манометра не заходит в красные зоны, беспокоиться не о чем.
• Падает ли давление в котле? Для некоторых котлов медленное падение давления в течение нескольких месяцев является нормальным явлением. Опять же, не о чем беспокоиться, если вам не нужно пополнять его более одного или двух раз в год.
• Вы сталкивались с быстрой потерей давления в котле? Быстрое падение давления обычно является признаком утечки в системе, особенно если это происходит при включенном котле. Ищите влажные пятна, капли вокруг основания котла или утечки воды.
• Слишком высокое давление в бойлере? Высокое давление в котле может быть вызвано чрезмерно усердным наполнением. Но если это происходит самопроизвольно, в системе может быть неисправность. При любом быстром или повторяющемся изменении давления в котле лучше вызвать инженера по газовой безопасности, чтобы правильно диагностировать и устранить проблему.

Связанные статьи

Почему из бойлера течет вода и как это исправить

19 окт. 2020

Узнать больше

Полное руководство по обслуживанию газовых котлов

19 окт.
