Стандарт высоты ступени лестницы — ширина, длина и другие габариты

Лестница – важная деталь любого дома. Ключевым ее элементом является ступенька. От того, какой размер вы выберете, будет зависеть не только внешний вид конструкции, но и удобство ее использования. Давайте подробно разберемся в том, какая высота и ширина ступени считаются оптимальными, и как их правильно рассчитать.

Размер ступеней по ГОСТу и СНИПу

Размер, согласно ГОСТу и СНИПу, определяется, исходя из следующих параметров:

  • общий угол наклона лестницы;
  • высота ступени;
  • ширина лестничного марша.
Существуют стандарты ступеней

При этом используются следующие нормативные документы:

  1. ГОСТ 8717.1-84 – устанавливает необходимые нормы для размеров различных элементов лестниц.
  2. ГОСТ 23120-78 – определяет требования, предъявляемые к конструкциям, относящимся к маршевым трапам.

Исходя из их содержания, можно выделить следующие габариты, соответствующие общепринятым нормам:

  • высота ступени, согласно ГОСТу, должна составлять не менее 12 и не более 25 сантиметров;
  • минимальная ширина должна варьироваться в пределах 70-80 сантиметров;
  • оптимальной считается конструкция, ширина которой составляет 1 метр;
  • ширина ступени лестницы, согласно норме, должна составлять 27-30 сантиметров. Это необходимо для того, чтобы человек мог опереться на конструкцию всей подошвой, и она не свисала с края.

Обратите внимание! В некоторых случаях, например, при проектировании лестницы на чердак допускается возведение конструкций шириной 60 сантиметров.

В данном видео вы узнаете, какая должна быть высота ступени:

Согласно СНИП, можно выделить следующие показатели:

  1. Высота стандартной ступени лестницы должна составлять не более 15 сантиметров.
  2. Погрешность, допускаемая в размерах ступеней одного лестничного марша, не должна превышать 5 миллиметров.
  3. Их число не должно быть меньше 3 и не больше 18.
  4. Желательно, чтобы количество определялось нечетным числом. Это позволит начинать движение по лестнице и заканчивать его с одной ноги, что очень удобно.
  5. Наклон лестницы считается комфортным, если его значения лежат в интервале от 35 до 40 градусов.
  6. Ширина ступеньки – не менее 30 сантиметров.

Подробнее о нормах СНИП можно узнать из документов:

  • № 2.08.02/89 – правила постройки общественных зданий;
  • № 2.08.01/89 – правила постройки жилых помещений.

Некоторые значения могут изменяться в большую или меньшую сторону, в зависимости от того, где будет располагаться конструкция.

Оптимальный и удобный размер ступеней лестницы в доме

Итак, мы разобрались с шириной и высотой ступени, которые считаются оптимальными, согласно СНИПу и ГОСТу. Теперь давайте попытаемся разобраться, как получить наиболее оптимальный и удобный размер конструкции.

Сразу хочется отметить тот факт, что расчет ступеней и общего размера лестницы зачастую зависит от способа ее применения и габаритов помещения. Проектирование чердачных и подвальных конструкций может отличаться от межкомнатных. Исходя из этого, можно сделать вывод, что проектирование по ГОСТу не всегда может оказаться верным решением.

Существует ряд правил, придерживаясь которых, вы сможете определить оптимальный и удобный размер лестницы и ее элементов:

  1. Угол подъема не должен превышать отметку в 40 градусов.
  2. Проектируйте глубину проступи таким образом, чтобы нога самого большого члена вашей семьи опиралась на поверхность подступенка всей подошвой. Это значительно повысит безопасность подъема.
  3. Старайтесь рассчитать размер ступеней таким образом, чтобы их количество было равно 15. Такая лестница будет максимально удобной для подъема.


Отдельно хочется отметить тот факт, что угол наклона может значительно изменить размер конструкции для того, чтобы она оставалась комфортной и безопасной. Так, например:

  • при угле наклона в 30° ширину проступи необходимо делать равной 30 см, а ее высоту – 15 см;
  • если угол доходит до отметки в 40°, необходимо скорректировать размеры. Ширина станет равна 25 сантиметрам, а высота корректируется до отметки в 20 сантиметров.

Это необходимо для того, чтобы увеличить безопасность спуска и подъема. При строительстве крутых лестниц не забудьте построить удобные и надежные перила.

Способы расчета ступеней лестничного марша

Для того чтобы рассчитать количество ступеней лестничного марша, можно воспользоваться одним из следующих способов:

  • использовать графический метод;
  • разделить расстояние между этажами на желаемую высоту проступи;
  • воспользоваться специальным калькулятором на нашем сайте.
Существует несколько способов расчёта ступеней

Использование графического метода позволит вам получить необходимые параметры конструкции, беря за основу угол ее наклона и количество ступеней. Для реализации этого метода необходимо придерживаться следующего алгоритма:

  1. Чертим ось координат.
  2. Одну ось разбиваем на отрезки, равные длине шага, а вторую – на отрезки, равные его высоте.
  3. Соединяем синими линиями получившуюся разбивку.
  4. Фиолетовой линией обозначаем угол наклона.
  5. На пересечении чертим пунктиром две линии, которые будут параллельны нашим осям.
  6. Таким образом, у нас получается готовый контур, который, для удобства, можно обвести красным цветом.
  7. При необходимости можно внести корректировки в размер конструкции, с учетом поправок на масштаб.


При разделении расстояния между этажами на высоту проступи у нас возникнет проблема, связанная с тем, что полученное число может оказаться дробным. Устранить ее удастся следующими способами:

  1. Сделать нижнюю ступеньку нестандартной по высоте, изменив ее на необходимую величину. Ее размер будет равен произведению полученного остатка на исходную высоту.
  2. Равномерно распределить полученный остаток на все ступени. Для этого нам нужно умножить полученный остаток на число ступеней. Полученное значение добавляется к целому числу. Таким образом, мы получим минимальное изменение в размерах.

Использование калькулятора для расчета количества ступеней – самый простой способ получить нужную информацию. Этот инструмент позволяет рассчитывать количество ступеней для разных конфигураций лестниц, с учетом различных факторов.

Необходимые формулы для расчета

Если вы желаете рассчитать все самостоятельно, воспользуйтесь следующими формулами:

  • формула безопасности. Количество рассчитывается на основании следующего соотношения – суммы глубины проступи и высоты подступенка должны быть равны 46 сантиметрам;
  • формула Блонделя. За основу берется средний шаг человека. Формула выглядит следующим образом: 2h + B = 600…640 миллиметров, где
    • H – высота проступи;
    • В – ширина проступи;
    • 600…640 – средняя длина человеческого шага.

Размеры лестницы в частном доме

В данной статье мы разберем что такое комфортная лестница:  конфигурацию, длину, ширину ступеней, высоту шага, угол подъёма и параметры проёма, о котором необходимо подумать еще во время проектирования дома.

*Все незнакомые термины из данной статьи можно найти в нашем словаре.

Пример 1: Конструкция на 17 ступеней:

Отталкиваемся от четырех стандартных показателей комфортной лестницы:
  • Высота ступени — 180 мм
  • Проступь ступени (место куда становится нога) — 300 мм
  • Ширина лестницы (длина ступени) — 1000 мм
  • Наклон лестницы — не более 40 градусов

Для примера возьмем самую популярную высоту подъёма:

  • Высота от пола первого этажа до пола второго этажа 3060 мм.
  • Высота от пола первого этажа до потолка 2750 мм

Учитывая нахлёст в 75 мм, рабочая часть ступеней будет 225 мм.

Вычислим необходимое количество ступеней для подъёма на заданную высоту. Для этого разделим высоту от пола первого этажа до пола второго этажа на шаг подъёма (высоту ступени):

Количество ступеней = 3060/180=17

Межосевое расстояние модулей равняется 225 мм, то есть, если смотреть сверху, то без нахлёста у нас остаётся только верхняя ступень, которая занимает 300 мм.

Рассчитаем длину прямой лестницы из 17 ступеней:

Занимаемое место по полу = (16*225) + 300 = 3900 мм

*Стоит учесть, что верхняя ступень может крепиться на шаг ниже уровня пола и пол будет являться последней ступенью, следовательно по такой лестнице можно будет подняться на  17 ступней лестницы и одну ступень перекрытия = 3060 + 180 мм.

Расчет минимального проёма для лестницы:

Для любой лестницы достаточно проёма по размерам сопоставимого с размерами самой лестницы, однако нам необходимо узнать размеры максимально компактного проёма для комфортного передвижения.

Для этого необходимо понять, на какой высоте мы упираемся головой в потолок при подъёме.

Как сказано в условии, высота от пола до потолка 2750 мм, с шагом ступени 180 мм подняться вне проёма мы можем всего на 4 ступени:

Высота на четвертой ступени = 180*4 = 720 мм

Расстояние между потолком и четвертой ступенью = 2750 — 720 = 2030 мм

От длины лестницы 3900 мм вычетаем пространство по полу, которое занимают 4 ступени и получаем необходимую длину проёма:

Длина проёма лестницы = 3900 — 225*4 = 3000 мм

Вывод по лестнице из 17 ступеней:

Как видно из расчетов размеров лестницы, для установки комфортной прямой конструкции на высоту 3060 мм, нам необходимо 17 ступеней с шагом 180 мм и наличие проёма длиной 3000 мм. Угол наклона в данной конструкции составляет 38 градусов, а длина 3900 мм.

Пример 2: убираем 2 ступени

Для того, чтобы лучше понимать как друг от друга зависят параметры проёма и лестницы рассмотрим еще один пример и удешевим нашу конструкцию убрав два подъёма, после чего спроектируем лестницу из 15 ступеней не меняя при этом высоту:

Рассчитаем получившийся шаг лестницы, для этого разделим высоту подъёма на количество ступеней:

Шаг лестницы из 15 ступеней = 3060/15 = 204 мм

Т. к. у нас получилось на 2 ступени меньше, чем в прошлом примере, то и расстояние по полу лестница тоже будет занимать меньше:

Расстояние по полу = (225*14) + 300 = 3450 мм

Высота от пола до потолка осталась неизменной, однако шаг ступени изменился и теперь между четвертой ступенью и проёмом остаётся:

Расстояние между четвертой ступенью и потолком = 2750 — (4*204) = 1934 мм.

Данной высоты достаточно для комфортного перемещения рослого человека.

Как и в предыдущем примере вычислим необходимую длину проёма для такой лестницы:

Длина проёма конструкции = 3450 — (225*4) = 2550 мм

Вывод по лестнице из 15 ступеней:

Как видно из второго расчета, при изменении одной величины автоматически меняются все остальные, то есть для каждого помещения лестница индивидуальна. Данная конструкция будет уже не так комфортна, как предыдущая, ведь самые комфортные лестницы имеют шаг 160-180 мм. Угол наклона в данном примере составляет 41 градус.

Рассчитаем размеры поворотной лестницы в частном доме в тот же проём. Т.к. конструкция с забежными ступенями занимает меньше места, чем лестница с площадкой, будем проектировать именно её.

Как видно из проекта в стороне поворота необходимо свободное место на 4 ступени 4*225 = 900 мм.

То есть при той же длине и ширине проёма мы можем менять конфигурацию лестницы. Главное помнить, что межосевое расстояние 225 мм.

Комфортная П-образная лестница:

Т.к. в П-образной лестнице марши идут друг возле друга в разных направлениях, то ширина проёма должна быть в 2 раза больше ширины марша.

В случае с шагом ступени в 180 мм для подъёма на высоту 3060 необходимо 17 ступеней.  На П-образном повороте с шириной ступени 1000 мм для поворота используется 8 забежных ступеней:

Т.к. шаг лестницы как и в первом примере равен 180 мм, то и угол подъёма здесь остаётся 38 градусов.

Общие выводы:

Перед тем, как заливать второй этаж необходимо обязательно рассчитать размеры лестницы, которая комфортно станет в Ваше помещение, т. к. в противном случае, может оказаться что проём слишком маленький и лестница с шагом 160-180 мм в него просто не поместится. Если же нет времени продумывать лестницу, то оставьте проём как можно больше, чтобы в будущем избавиться от проблем с проектированием и установкой.

Если Вас заинтересовала наша конструкция, инженер компании прочертит проект по Вашим замерам абсолютно бесплатно всего за 1 день!

Получить проект лестницы

как рассчитать высоту и ширину

  1. Оптимальные размеры ступенек
  2. Расчет и выбор древесины
  3. Расчет стоимости

Любая лестница состоит из трех основных частей — каркас, ступени и ограждение. Расчет ступенек лестницы — очень важный этап в проектировании любой лестницы, поскольку именно они несут основную нагрузку, именно на них ступает нога. Мы расскажем вам, как сделать максимально комфортные и надежные ступени.

Существуют ли оптимальные размеры ступенек лестницы?

Лестничная ступень вообще состоит из двух частей — проступи и подступенка (хотя часто лестницы делаются вообще без подступенков – открытые) — и характеризуется следующими размерами: ширина, длина, высота.

При этом ширина и длина — характеристики проступи, а высота — подступенка. В связи с последней характеристикой находится такое важное понятие, как комфортный шаг подъема. Проще говоря, высота ступенек лестницы не должна выходить за определенные размеры, которые являются комфортными для подъема и спуска по лестнице среднестатистического человека.

Поворотная деревянная лестница с подступенками (закрытого типа)

Это ведет нас к следующему понятию — удобной и неудобной лестнице. У удобных лестниц оптимальный шаг подъема, у неудобных, как правило, превышающий комфортное для человека значение. Однако это не значит, что неудобная лестница — это неправильно, ошибка. В реальной жизни мы часто сталкиваемся с ситуациями, когда нам приходится пользоваться именно неудобными лестницами: например, крутыми конструкциями для подъема на чердаки или изящнейшими и стильными, но не особенно эргономичными винтовыми лестницами, которые устанавливают из-за их престижности или вследствие отсутствия места для монтажа классической маршевой лестницы.

Лестница открытого типа – со ступенями без подступенков

Вот классический пример лестницы «неудобной» из нашего ассортимента, которая на самом деле представляет собой идеальное решение для небольших помещений:

Винтовая лестница из бука ЛВ-1.0

Это винтовая буковая лестница ЛВ-1.0 – максимально компактная именно за счет своего небольшого марша и маленьких аккуратных ступеней, форма которых позволяет вполне свободно перемещаться по лестнице. Стоимость этой модели в Московских лестницах составляет 52 990 р. Конечно, по такой конструкции не поднимешь диван или кресло, а с большой и тяжелой коробкой придется справляться вдвоем. Но если цель – сэкономить место и придать интерьеру совершенно неповторимый вид, лучше винтовой лестницы нет ничего. Вот так «неудобная» лестница превращается в идеальный вариант.

Какой шаг ступенек у лестницы, изготовленной своими руками, зависит от самого мастера – это величина, которую вы определяете сами и просчитываете заранее.

Прежде чем начинать расчет ступенек лестницы, необходимо определиться с типом конструкции, которую вы будете строить. Как таковые, стандарты ступенек лестницы не существуют, хотя комфортные с точки зрения эксплуатации величины можно найти в любых учебниках и статьях. Мы покажем, как рассчитать ступеньки на лестницу с обычным пологим маршем.

Как рассчитать ступеньки лестницы со стандартным прямым маршем и как выбрать древесину

Для того, чтобы правильно определить размеры ступеней, нужно учитывать, что:

  1. Длина ступени — это ширина самой лестницы. Для стандартной маршевой конструкции этот параметр должен составлять в идеале 90-100 см.
  2. Ширина ступеньки лестницы определяется размерами ступни среднестатистического человека: оптимальные значения для этого показателя — от 27 до 35 см.
  3. Высота подступенка также определяется тем, насколько удобной она является для человека. Рекомендуется делать подступенки высотой 14-17 см (высота ступени в целом будет больше на 2-3 см за счет толщины доски, которая используется для изготовления проступи).

Ну и в заключение нужно понять, сколько вообще ступеней вам потребуется. Для этого длину лестницы делим на высоту подступенка и округляем в большую сторону. Например, если нам нужна лестница высотой в 3 м, а высота ступенек лестницы у нас будет 17 см, то необходимо 300 разделить на 17. Получим 17,65, следовательно, нужно будет вырезать 18 ступеней.

Различные формы лестничных ступеней

Далее необходимо рассчитать, сколько потребуется материала на изготовление нужного количества ступеней и сколько это будет стоить.

Что следует учесть:

  1. Для ступеней (да и вообще для постройки деревянной лестницы) предпочтительнее использовать мебельные щиты, а не доски: их придется меньше обрабатывать.
  2. Ширина марша должна относиться к толщине проступи как 1:20. Соответственно, в нашем случае для изготовления ступеней следует взять мебельный щит толщиной не менее 4 см.
  3. Для подступенков достаточно щита толщиной 2 см.

Немаловажно правильно выбрать вид древесины: чаще всего для строительства деревянных лестниц используются сосна, береза, ясень, бук и дуб, и все они имеют свои особенности как с точки зрения эксплуатации, так и с точки зрения обработки.

Сосна – самый дешевый материал для лестницы. С ней не очень просто работать, так как сосновая древесина отличается наличием множества сучков, кроме того, пиломатериал часто имеет дефекты в виде трещин и не годится для лестницы. Размер ступеньки лестниц из сосны чаще всего максимально приближается к комфортному стандарту – сосновыми обычно делают традиционные маршевые лестницы.

Деревянная лестница из сосны ЛС-04У

Береза представляет собой более красивую и прочную древесину. Размеры ступенек на лестнице из березы могут быть практически какими угодно – из этого вида древесины делают и винтовые, и поворотные лестницы, используют ее и в производстве оригинальных современных модульных конструкций, которые являются не только удобными, но и эффектным украшением интерьера. Вот как эта лестница нашего собственного производства.

Модульная лестница из березы МОСЛЕСТ-90

Что касается ясеня, бука и дуба – это наиболее прочные виды древесины с удивительно красивой текстурой. Они, как правило, используются в производстве лестниц премиум-класса и элитных лестниц. Выбирая, из чего сделать ступени для лестницы, помните, что при обработке дуба древесина выделяет вредные вещества, с этим материалом нужно работать только в респираторе.

Финансовый расчет ступенек лестницы

На самом-то деле, конечно, вряд ли кому-то понадобится узнать, сколько стоят ступеньки для самостоятельного изготовления лестницы в отдельности. Но, тем не менее, планируя строительство лестницы в домашних условиях, мы должны понимать, сколько древесины потребуется на ступени и сколько на это закладывать денег. Естественно, ступеньки для лестницы, размер которых зависит от типа конструкции, могут быть изготовлены из дешевой сосны или дорогущего дуба – и цена их будет кардинально различаться. На итоговую стоимость влияет также длина и ширина ступенек лестницы.

В среднем на ступени стандартной маршевой среднегабаритной лестницы у вас уйдет около 4 квадратных метров древесины. Цена за квадратный метр для сосны в среднем составляет 2 000 р., для березы – 2 500 р., для бука – 5 500 р. Следовательно, ступени для лестницы будут стоить 8 000 – 22 000 р. При этом стоимость всей лестницы из дерева собственного изготовления составит от 20 000 р. и выше. Размеры ступенек лестницы чуть меньше влияют на ее стоимость.

Из какой бы древесины вы не решили изготавливать ступени и саму лестницу, какие бы размеры ступенек на лестнице не спроектировали, лестничная конструкция самостоятельного изготовления не будет стоить дешевле и в лучшем случае обойдется вам примерно в ту же сумму.

Выбор готовых лестниц сегодня настолько богат, а конкуренция между производителями так высока, что магазины готовых лестниц предлагают множество красивых и удобных моделей эконом-сегмента. Вот такую лестницу вы сможете приобрести за 24 900 р.

Деревянная лестница ЛЕС-91У из ассортимента Московских лестниц

А вот такой превосходный вариант, который мы часто рекомендуем приобретать именно для дачи – экономичный и в то же время стильный – стоит еще меньше, 19 900 р.

Лестница из сосны Фаворит ЛМП-11

Мы постарались рассказать вам все тонкости и нюансы нелегкого дела изготовления ступенек деревянной лестницы и абсолютно уверены, что у вас получится сделать их своими руками. Все существующие стандарты ступенек лестницы не являются чем-то, чему нужно следовать неукоснительно – есть просто некие рамки, в которые вам стоит уложиться, если вы хотите построить не бесполезное нечто, а функциональную конструкцию, которая действительно сделает ваш дом более уютным.

Лестница на второй этаж: нормативные размеры и требования эргономичности

При частном строительстве размеры лестниц в домах должны устраивать владельцев, но они не могут браться «с потолка». Есть оптимальные, эргономически обоснованные параметры, которых лучше придерживаться, чтобы обеспечить безопасность и комфортность. При расчетах учитывают не только назначение помещения, его площадь и высоту, но также количество жильцов и их возраст, материал, из которого сооружают лестничную конструкцию, вид ее облицовки. Поскольку изготовление и отделка лестниц из железобетона – специализация компании MONOLITHICSTAIRS, наши мастера знают все о требованиях к их размерам. В этой статье они поделятся своими знаниями с вами.

Лестница – сооружение травмоопасное. Неправильные расчеты делают ее крайне неудобной или просто небезопасной. Могут доставить массу проблем выход из двери на ступеньку, крутой подъем, недостаточное расстояние до потолка, очень высокие ступени (слева направо)

Нормативные документы о размерах прямых маршей лестницы Возведение разных видов монолитных лестничных конструкций выполняют, опираясь на положения нескольких ГОСТов и СНиПов. Главные технические требования, основные параметры подъемных сооружений, гарантирующие их безопасность и комфорт, изложены в ГОСТ 9818-85 и ГОСТ 26887-86. В СНиПах тоже находятся рекомендации, на которые обращают внимание при проектировании лестниц, расчете и конструировании их. Согласно этим документам:
  • Ширина марша может быть 0,9-1,5 м (минимальное значение без учета места, занимаемого ограждением – 0,8 м). Для конкретной лестничной конфигурации ее рассчитывают, учитывая минимальную величину, а также необходимое пространство для поручней и креплений.
  • Физиологически приемлемый уклон – 30-400 (в нормативных документах указывается допустимый диапазон от 20 до 500). Для его обеспечения рационально располагают ступени, создавая повороты. При выборе этого параметра нужно помнить, что при одинаковой высоте на пологую лестницу уходит больше материала, чем на крутую.
  • Удобными для подъема/спуска являются следующие размеры ступеней: ширина проступи находится в пределах 26-32 см, чтобы поместилась стопа человека, а высота подступенка – в пределах 14-20 см. Сумма ширины проступи и высоты двух подступенков должна равняться размеру шага – 60-64 см.
  • Количество ступеней в одном марше по стандартам может быть 3-18.
  • Оптимальным следует быть и расстоянию между ступенькой и потолком (так называемый просвет). Это 2 м (минимум 1,9 м).
  • В двухмаршевых лестницах очень важны размеры промежуточной площадки. Ее длина не может быть меньше 2-х шагов человека (1,3-1,4 м), а ширина – меньше ширины примыкающих маршей.
  • Высота расположения поручня в 90-100 см считается подходящей для комфортного перемещения.

Следовать нормативным требованиям необходимо при расчете всех лестничных габаритов: ширины марша, высоты ступени, глубины (ширины) проступи, размеров поворотной площадки и пр.

Угол наклона лестницы и размеры ее ступеней – важнейшие параметры, влияющие на комфорт эксплуатации

Конечно, если конструкция будет использоваться только для собственных нужд, то при ее сооружении можно несколько отклониться от стандартов. Обычно ориентируются на предпочтения и физические возможности заказчика.

Стандартные размеры винтовой лестницы Все расчеты по определению размеров лестницы выполняются после изучения площадки, отведенной под ее монтаж. Если площадь не превышает 3 кв.м, лучше всего обустраивать спиралевидную лестничную конструкцию. Ее сооружение заказывают в компании MONOLITHICSTAIRS также часто, как и лестницу двухмаршевую с площадкой – купить «спиральку» хотят многие. На плане проекция таких подъемов, как и форма отверстия в перекрытии, может быть круглой (овальной), квадратной (прямоугольной) и даже многоугольной. Минимальные габариты квадратно-винтовой модели – 120х120 см. Размеры винтовой лестницы на второй этаж частного дома вычисляют на основе следующих исходных данных:
  • Высота (расстояние между этажами).
  • Ее наружный и внутренний диаметр.
  • Количество и толщина ступеней.
  • Угол поворота конструкции.
Для этой модели остаются актуальными требования, предъявляемые к прямым маршам, но особая форма требует определенных корректировок. Так:
  • Если интенсивность движения будет невысокой, диаметр монолита может быть 140-150 см, а проем должен быть больше него сантиметров на 20 (по 10 см с обеих сторон).
  • В спиральных моделях очень важна правильная ширина прохода (марша).
  • Высота одного витка конструкции (высота подъема) должна быть безопасной для человека высокого роста (190-200 см).
  • Ширина проступи (глубина) забежных ступеней по средней линии – не меньше 20 см, а в 15 см от узкого края – не менее 10 см, нависание проступи – не более 5 см. Если в конструкции есть и прямые, и поворотные ступеньки, то их глубина обязана быть одинаковой по средней линии марша.
  • Высота подступенка у «спиралек» может быть больше, чем у маршевых лестниц – до 18 см. Количество ступеней определяется методом подбора: расстояние между этажами делят на число подъемов и смотрят, соответствует ли размер поступенка нормам.
  • Физиологически приемлемый уклон винтовой лестницы в 30-400 достигается изменением закругления.

Существуют подробные описания, позволяющие правильно рассчитать размеры винтовой лестницы (слева), и онлайн-калькуляторы для такого расчета (справа)

Несмотря на то, что информация из нормативных документов и примеры расчетов размеров лестниц, выкладываемых в сеть, доступны каждому, составление проекта лучше доверить профессионалам. Специальные знания мастеров MONOLITHICSTAIRS позволяют им рассчитать размеры лестницы на второй этаж таким образом, чтобы она вышла не только красивой, но и комфортной. Желая получить качественные и, благодаря неукоснительному соблюдению требований ГОСТ и СНиП, безопасные и надежные железобетонные лестничные конструкции, заказывайте их у нас, позвонив по т. 8(495)998-95-64.

Какая высота ступеней лестницы оптимальна?

Обращали ли вы внимание, как ходите по лестницам? Если нет, значит, вам повезло. В повседневной жизни, дома и на работе вам приходится передвигаться по лестничным пролетам, которые удобны для хождения. Привычная высота и оптимальная ширина ступеней не требуют особого внимания управляющего нашим движением мозгового центра, и процесс подъема обрабатывается «автоматически», на подсознании. В большинстве случаев, поднимаясь по лестнице, мы не заостряем на этом внимание. Буквально «взлетаем» наверх или спускаемся вниз, попутно беседуя по мобильному и доставая из сумки ключи от квартиры, офиса или автомобиля.

Achtung! Attention! Внимание: неудобная лестница!

Но встречаются лестничные пролеты, едва ступив на которые, приходится сконцентрироваться и максимально снизить скорость передвижения. Мы предельно собраны и контролируем каждый свой шаг, пока это препятствие не закончится. Ведь именно как опасную преграду наш заботливый мозг воспринимает лестницу с нестандартной или переменной высотой ступеней. И очень печально, если именно такая – опасная и неудобная лестница находится в нашем собственном, любимом и уютном доме.

Все уже просчитано и продумано, или для чего существуют СНиПы и ГОСТы.

Многие домашние застройщики ошибочно воспринимают сборники строительных норм и правил (СНиП), а также соответствующие строительному профилю деятельности государственные стандарты (ГОСТ), как придуманную вредными чиновниками формальность. Между тем, в этих документах содержится, сведенный к цифрам, концентрированный опыт многих поколений строителей. Именно там в свое время можно и нужно было узнать, какая самая удобная высота ступени, а также оптимальная ширина и длина лестничного пролета.

Открыть в полном размере

Пролистав соответствующие разделы СНиП 2.08.01/02.89 и ГОСТ 23120-78, находим: оптимальная глубина ступени (проступь) составляет 29 см при допустимом отклонении в ту или иную сторону +/-3 см. То есть соответствует длине ступни среднестатистического взрослого мужчины. Рекомендованная максимальная высота ступеней (подступенков) указана в размере 17 см с вариантом понижения или увеличения на 3 см. Этим нормативам полностью соответствуют размеры ступеней лестниц многоэтажных жилых домов. Тех самых, по которым мы ходим, не задумываясь. А в вашем доме?

Как это могло произойти?

Можно выделить три основных группы причин, из-за которых в домах появляются лестницы, неудобные для ходьбы. Первая и самая распространенная – экономия места и средств. Вторая – незнание. Хотя для того, чтобы узнать, какая оптимальная высота ступени и ширина лестничного пролета, не нужно поднимать справочники. Эта тема детально освещена на множестве интернет сайтов. В том числе и нашем. Третьей причиной, способствующей появлению в коттеджах узких и «резких» лестниц, является непрофессионализм изготовивших их мастеров.

Видя, что заказчик настаивает на заведомо ущербной геометрии и размерах элементов лестницы, его нужно остановить и переубедить. Иначе деньги будут потрачены, а пользоваться неудобной и опасной лестницей придется всю жизнь. Слишком высокие ступени, к примеру, являются серьезным испытанием для пожилых людей и маленьких детей. Спасительную мысль о привычке придется отбросить – к неудобствам привыкнуть невозможно. Кстати, в случае сотрудничества с компанией «ПК БЛК», описанные проблемы вам не грозят. Все наши заказчики и члены из семей ходят по самым красивым, надежным и удобным лестницам в СПб. Обращайтесь!

Читайте так же Как выбрать подрядчика для строительства лестницы?

Как рассчитать лестницу на второй этаж, правильно спроектировать деревянную на 2 этаж в доме, посчитать межэтажную

09.08.2019

Пространство между первым и вторым этажом в частном доме можно организовать разными способами. Выбор марша, который вы поставите, зависит от свободной площади помещения, материала, интерьера. Правильный расчет всех его параметров — гарантия безопасности.

Основные элементы, виды лестниц из дерева

  1. Косоур, тетива — опоры, на которых монтируются ступени. Есть лестницы на моно-, стереокосуре. Как вариант, без несущих балок — с опорой на стальной крепеж (больцы), вмонтированный в стену.
  2. Ступени, состоящие из проступи и вертикального элемента — подступенка. Поскольку подступенки не несут практической функции, можно делать марши без них. С подступенками — закрытая конструкция, без них — открытая. Рядовые проступи образуют марш. Фризовые — крайние элементы системы, примыкающие к полу на первом и втором этаже. Забежные — с узкой внешней частью и широкой внутренней, используют при проектировании поворотных и винтовых лестниц.
  3. Перила — ограждения из вертикальных стоек-балясин и горизонтального поручня, укрепленного на них сверху. Устанавливают по внешнему краю марша, как защиту от падения и декоративную деталь.

Основные виды лестниц:

  • винтовые — на вертикальной стойке, к которой по спирали крепятся забежные ступени. Такие лестницы ставят, когда мало места. Самому их лучше не проектировать. Самое сложное — расчет ступеней — количество, высоту, ширину проступи и другие параметры, от которых зависит удобство и безопасность пользования системой;
  • поворотные — Г-образные с углом поворота 90º, П-образные , с разворотом на 180º. Реже встречаются конструкции, меняющие направление движения на 30, 40º;
  • маршевые прямолинейные — из одного, двух маршей, разделенных площадками. По геометрии спуска-подъема считаются наиболее удобными из всех видов.

Прямые, Г-, П-образные деревянные марши на двух косоурах или тетивах достаточно просто спроектировать самому, особенно, если вы не ограничены размером свободной площади.



Нормы проектирования лестниц: СНиП

  1. Ширина межэтажного марша (см) — 90-105, максимум — 140, одинакова по всей длине.
  2. Высота от ступени до перекрытия — 2 м по всему пролету.
  3. Уклон — минимум 20, максимум 50 градусов, в жилых помещениях — 30-45º.
  4. Ступени. Количество в марше — 3-17. При большем количестве между маршами ставят площадку. Глубина проступи (см) — от 25, для лестниц в подсобные помещения (чердак, подвал) — 20.
  5. Высота шага — 12-25, комфорт — 15-19. Идеально — 15 см, но для такой лестницы нужен проем 4х2 метра. Если пространство под лестницу ограничено, лучше делать 19-22. Высоту шага 25 см используют в очень маленьких проемах, для лестниц в малопосещаемых местах.
  6. Разделительная или поворотная площадка. Ширина не меньше ширины марша, длина — 130 см или не менее двух шагов взрослого человека. Если на площадку выходит дверь — полотно + 60 см.
  7. Перила (см). Высота — не менее 90, если есть дети — 150. Расстояние между балясинами — 10-15 см. Нагрузка, которую должны выдерживать перила — 100 кг, поэтому их изготавливают из дерева твердых пород или металла.

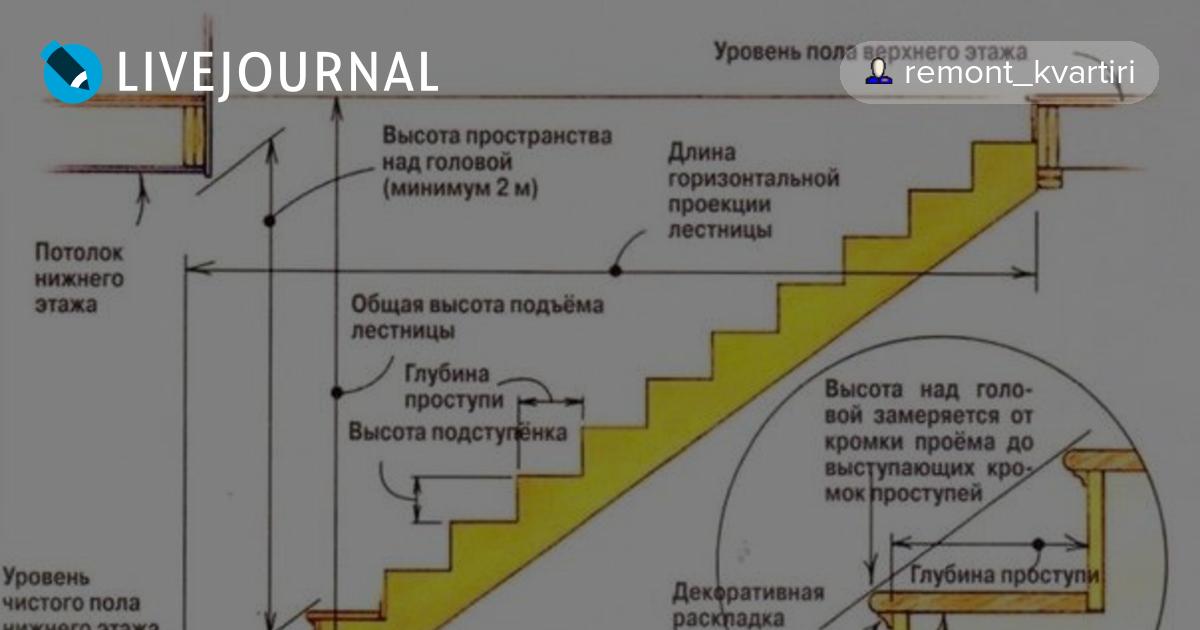

Расчет элементов системы

Планировка прямой и поворотной маршевой конструкции выполняется по общему принципу. Чтобы рассчитать лестницу на второй этаж, нужно замерить:

  • высоту (H) от пола первого этажа до пола второго этажа. Если чистовой пол не сделан, к полученному числу прибавьте толщину стяжки, подложки, напольного покрытия;
  • длину проема — от торца перекрытия до крайней стены. Перепроверьте с разных сторон. Если значения разные, берите меньшее;
  • ширину проема — расстояние между правой и левой стеной. Снова перепроверяем с двух сторон и берем минимальный размер.

Просчитаем угол наклона

Уклон зависит от площади дома и высоты его перекрытий. Лестница с наклоном 30-36 градусов получится компактной, но спускаться по ней будет затруднительно. Для уклона 40-45 градусов нужно большое помещение, поскольку такая деревянная лестница достаточно громоздкая. Чем меньше наклонность, тем опаснее передвигаться по маршу, чем больше, тем больше места занимает конструкция.

Правильный расчет ширины и высоты ступени обеспечит удобство передвижения вниз-вверх. Средний шаг человека — 63 см, высота шага — в 2 раза меньше (31,5 см). Нормативное значение, соответственно, 30 и 15 см.

Вычисляем наклон по формуле:

  • 2x + y, где
  • X — высота подступенка;
  • Y — ширина проступи.

Если размер ступеней меньше 14,5 см, X удваивать не нужно. Чем ниже ступень, тем шире она должна быть.

Соотношение угла наклона (в градусах) / размера проступи (ш/в, см):

  • 30/ 28/16
  • 33/ 26/17
  • 37/ 24/18
  • 41/ 22/19
  • 45/ 20/20.

Как правильно высчитать уклон простым способом:

На листе бумаги начертите прямоугольный треугольник., в котором:

  • горизонтальный катет — горизонтальная проекция основания будущей лестницы;
  • вертикальный — высота от пола до пола между этажами;
  • гипотенуза — длина марша.

Острый угол в нижней части проекции — угол подъема. Если его значение в пределах норм, можно приступать к расчету ступеней.

Посчитаем ступени

Уклон марша составляет 40-45º. Рассчитаем количество ступеней по формуле:

  • 2A + B=60-64 см, где
  • A — высота подступенка;
  • B — ширина проступи;
  • 60-64 — средний шаг человека.

Допустим, A=14-17. Считаем ширину проступи B:

  • 60-15х2 или 64-15х2 = 30 или 34 см.

Недостаток ширины можно компенсировать выступом.

Высчитываем количество элементов в марше:

высота H/высота шага (подступенка) = количество

Оптимальная высота подступенка, рекомендуемая СНиП — 15-19 см. Если результат — дробь, округляем до целого.

Предположим, H=280 см. Посчитаем:

  • 280/15 =18, 6
  • 280/16= 17,5
  • 280/17=16,4
  • 280/18=15,5
  • 280/19=14,7

В марше можно делать от 14 до 19 ступенек (большее значение округляем в большую сторону, меньшее — в меньшую). Если межэтажная лестница с площадкой, планируем площадку на всю ширину проема, длиной 1м и размещаем ее на чертеже.

Просчитаем точное количество ступеней на одном пролете:

длина шахты минус длина площадки / ширину проступи

На нашем примере получается:

200/25 (ширина проступи по СНиП) = 8

При имеющихся габаритах на нижнем и верхнем марше размещается по 8 ступеней и девятая — площадка, которая считается, как ступень. Всего лестница состоит из 17 ступеней.

Рассчитаем шаг по формуле:

межэтажная высота (H)/ количество ступеней = высота шага (подступенка)

Посчитаем на нашем примере — 280/17=16,47 . Округляем до 16,5 см.

У нас получилась удобная лестница из 17 ступеней, с высотой шага 16,5 см и проступью шириной 25 см.

Поскольку мы в процессе подсчетов округляли дроби, нам нужно куда-то девать отклонения. Например, погрешность 0,03 см по высоте подступенка уйдет на нижнюю ступень, которую будем делать короче остальных на 5,1 мм (17х0,3).

Правильность расчетов проверяем на месте — рисуем карандашом на стене проекцию ступеней с заданными габаритами. Вы сможете узнать, мешает ли вам окно, дверь, радиатор и скорректировать расчеты.

Особенности проектирования марша из дерева в частном доме

Проект лестницы принято делать на этапе планирования дома. Если такое решение остается на последний момент, марш придется приспосабливать к имеющемуся пространству.

В межэтажном пространстве жилого второго этажа ставят лестницы, по которым удобно передвигаться, проносить грузы и эвакуироваться в случае непредвиденных ситуаций. Во вспомогательных помещениях можно спроектировать менее удобную конструкцию.


При проведении расчета обратите внимание:

  1. Толщина несущей деревянной балки — не менее 5 см, максимальная ширина перекрытия — 30 см, в самом узком месте — не меньше 12 см.
  2. При высоте потолков 2,7 м подъем осуществляется на 3 метра с учетом ширины перекрытия в 30 см. Длина лестницы составит 5,32 м. При ширине марша 1 м она займет площадь 5,32 м2.
  3. Высота пролета меньше 2 метров затрудняет подъем, особенно людям высокого роста.
  4. Не планируйте ширину марша уже 0,6 м. На лестнице должен развернуться минимум один человек.
  5. Для захода на первую ступень, выхода и прохода рядом с лестницей нужно оставить место, что увеличит площадь размещения конструкции до 12 м2. В частном доме на 80 квадратов, 12 из них займет марш.
  6. Чтобы спроектировать деревянную лестницу, составьте план первого этажа, замерьте размеры дверей, окон, ниш, выступов, нарисуйте их на плане. Обозначьте направление движения по ступеням снизу вверх, начало входа, для правильного размещения проекции.
  7. Прямая конструкция на второй этаж займет много места. Для экономии пространства и безопасности спуска-подъема рекомендуем двухмаршевую П-образную с площадкой или забежными ступенями. Винтовые лестницы — самые компактные, но менее удобные для детей и пожилых людей. Их лучше ставить в малопосещаемые чердаки, подвалы, мансарды.
  8. Дерево для элементов выбирайте, исходя из свойств древесины. Хвойные породы — мягкие, легко поддаются обработке. Сосна годится для изготовления косоуров, подступенков и опорных стоек. Из ели лучше делать подступенки, для других элементов она малопригодна из-за подверженности гниению. Лиственница — самая прочная и твердая из хвойных деревьев, чего ее сложно обрабатывать. Из лиственницы изготавливают все лестничные элементы. Дуб — износостойкий, прочный и гибкий материал. Деревянный дубовый марш простоит до 100 лет при правильном уходе. Ясень по свойствам близок к дубу, хорошо справляется с нагрузками, подходит для производства косоуров, тетив, перил.

Есть много программ, которые сделают расчеты, выдадут чертеж, 3d изображение будущей конструкции на основании ваших замеров — SolidWorks. ArchiCad, AutoCad и другие. Производители лестниц также оказывают услуги проектирования. У них вы можете не только заказать чертеж, но и изготовление деревянных элементов для самостоятельной сборки марша.


Лестница в доме на второй этаж (формы, размеры, материалы).

Лестница в доме имеет прямую зависимость от площади нашего помещения. В соответствии с этим мы планируем лестничную конструкцию возможной формы, размера и используемого материала.

Дизайнеры и конструкторы позаботились о нас и предлагают лестницы довольно обширного разнообразия форм. Здесь можно выделить: маршевые, винтовые и смешанные подъемные механизмы.

Среди маршевых лестниц встречаются такие формы: прямая, Г-образная

П-образная, Т-образная, трапециевидная. Прямая лестница состоит из одного прямого марша ступеней и располагается у стены, либо в центре помещения. Лестницы состоящие из нескольких маршей разделяются поворотными площадками.

Маршевые лестницы наиболее удобны и безопасны в использовании. По этому признаку их чаще всего монтируют в частных домах. Но обязательно нужно учитывать, что двухмаршевые и более лестницы занимают довольно много пространства. И подходят для домов большой площади.

Лестницы с забежными ступенями похожие по форме на маршевые, но не имеющие поворотных площадок. Вместо площадок у таких лестниц располагают поворотные ступеньки. Что позволяет экономить место в доме.

Форма винтовых лестниц скрывается в самом названии. Они имеют конструкцию подъема в виде винта. Основу для таких лестниц берет на себя опорный столб металлическая основательная конструкция в центре, вокруг которой крепятся забежные ступени огражденные с наружней стороны перилами.

Винтовые лестницы обычно занимают не так много места их можно располагать в любом месте помещения. Но чем уже их диаметр тем не безопаснее по нем ходить. Ступени становятся короче, а в виду своей неправильной формы и уже.

Поэтому передвигаться по такой конструкции нужно предельно внимательно. Винтовые лестницы используются в домах с небольшой площадью, либо в просторных помещениях используя большие размеры ступеней и оригинальный дизайн.

Еще одно интересное решение это спиралевидные лестницы. Когда опорный столб расширяют либо совсем не устанавливают, то конструкция больше напоминает спираль.Такую форму лестницы можно расположить в большом просторном холле дома и сделать ее центром вашего дизайн проекта дома. За счет увеличения диаметра спиральная конструкция становится более удобной в эксплуатации.

Встречаются также лестницы со смешанными формами подъемных механизмов. Нередко используют маршевые лестницы без площадок использую забежные ступени, располагая конструкцию лестницы в углу дома. Это существенно экономит место в помещении.

Строительство лестницы в доме предполагает ряд размерных стандартов для безопасности и долговечности конструкции. Стоит выделить основные моменты размеров для ступеней и ограждений.

Чтобы уверенно подниматься и спускаться по лестнице обязательно должна быть правильно выбрана ширина и высота ступеней.

Существуют некоторые стандарты, которых необходимо придерживаться.

  1. Длина ступеней в частном доме соответствует ширине лестничного марша и составляет от 70 до 120 см. Чем длиннее будет это расстояние тем комфортнее будет находиться на лестнице двум людям. А также появится возможность для спуска и подъема мебели.
  2. Глубина ступени (проступи) составляет 25-30 см. Она зависит от средней длины ступни человека.
  3. Для стандартных конструкций высота подступенка может составлять примерно от 12 до 22 см.

Глубину ступеньки (проступи) можно определить таким способом: встаньте на ступеньку, если носок обуви будет выступать над краем на 1 см, значит, ширина подобрана правильно. Если на 1,5 см и более – такая лестница считается небезопасной.

Можно воспользоваться таблицей соотношения размеров ступеней.

Размер ступеней, мм Угол наклона марша
Ширина Высота
400 100 14° 10´
380 110  16° 20´
360 120 18° 30´
340 130 21° 00´
320 140 23° 10´
300 150 26° 40´
280 160 29° 50´
260 170 33° 10´
240 180 37° 00´
220 190 40° 50´
200 200 45° 00´



При подъеме по лестнице мы интуитивно пытаемся ухватиться за перила. Опора придает нам чувство безопасности. Поэтому лестницу принято оборудовать ограждениями и перилами.

По правилам конструкцию имеющую более трех ступеней нужно оборудовать ограждением. Важно учитывать правильные размеры перил согласно Госту.

  1. Перила деревянной лестницы в жилом строении не должны быть ниже, чем 90 см.
  2. Размер ограждения лестничной площадки и площадки для входа на лестницу, ведущую на чердак, не должен быть меньше 90 см.
  3. Высота ограждений на наружной лестнице не должна быть меньше 120 см.
  4. В помещениях, где постоянно находятся дети перила не должны быть ниже, чем 118 см.

Соблюдая эти требования вы будете комфортно и безопасно чувствовать себя при подъеме или спуске держась за перила. Общепринятая нагрузка, которую должны выдерживать перила 30 кг/см². В конструкции перил на лестницах, где проживают дети маленького возраста, должны отсутствовать горизонтальные и наклонные элементы заполнения.

Если с конструкцией размерами лестницы вы уже определились, то остается вопрос из какого материала ее сделать? Выбирать материал стоит отталкиваясь от вашего предпочтения, финансовых возможностей, а также и стилевого решения всего помещения в целом.

Лестницы в дом изготавливают из дерева, металла, с использованием различных комбинаций материалов. Могут быть выбраны такие основания лестниц как дерево, бетон и металл. А отделку возможно произвести комбинируя, например ступени деревянные или каменные, а ограждения металлические или стеклянные.

При выборе камня или плитки для облицовки ступеней, используем материал текстуры которая не будет скользить при эксплуатации. Дабы избежать падений на лестнице. Лучшим вариантом при отделке ступеней выступает дерево. Оно дешевле, подлежит любому виду окраски, приятное и теплое на ощупь. Можно без боязни ступать босиком.

Для изготовления ограждений лестницы дерево также смотрится выигрышно и может принимать любую форму. Будь то простая и лаконичная или же резная и витиеватая. Прекрасно смотрятся резные балясины, а заходным столбам можно придать форму фигур животных, птиц или силуэтов.

Современный дизайн предлагает оборудовать лестницу из металла с сочетанием стекла. Такой стиль визуально расширяет пространство, и придает воздушности помещению.

И так, чтобы сделать лестницу на второй этаж в своем доме, выбирайте форму по вашему пожеланию и площади помещения. Не забываем учитывать правильные размеры ступеней и ограждений, чтобы не испытывать дискомфорта при подъемах и спусках, а также избежать падений. Материал для лестницы зависит от ваших предпочтений и веяний моды. Выбирайте материал с которым вам приятнее соприкасаться, ведь по лестнице придется ходить не один раз на день.

Стремянка — American Ladder Institute

Стремянка — это самонесущая переносная лестница, не регулируемая по длине, с плоскими ступеньками и шарнирной конструкцией для удобства хранения. Он предназначен для использования одним человеком.

Стремянки имеют длину от 4 до 20 футов вдоль бокового ограждения. Стремянки короче 4 футов считаются ступеньками. Самый высокий уровень лестницы-стремянки находится чуть более чем в 2 футах от вершины лестницы.Самый высокий уровень должен быть отмечен на этикетке с техническими характеристиками на боковой направляющей изделия. Поэтому при планировании работы максимальная рабочая высота устанавливается путем прибавления роста пользователя и досягаемости к самому высокому положению. уровень стремянки.

Использование по назначению

Стремянка требует ровной опоры для всех четырех боковых поручней. Если это условие рабочего места не существует, стремянку для работы выбирать не следует.

Стремянку нельзя использовать, если ее основание полностью не раскрыто и Разбрасыватели заблокированы.Стремянки нельзя использовать как одиночные лестницы или в частично открытом положении.

Во избежание опрокидывания лестницы вбок из-за чрезмерного вытягивания пользователь должен подниматься или работать телом около середины ступенек. Лестницу следует устанавливать вплотную к работе. Никогда не пытайтесь передвинуть лестницу, не спустившись, не переставив лестницу, а затем снова поднявшись. Не пытайтесь подниматься по лестнице сбоку или переходить с одной лестницы на другую, если лестница не защищена от бокового движения.

Чтобы не потерять равновесие и не упасть со стремянки, пользователь не должен подниматься или становиться выше, чем ступенька, указанная на этикетке, обозначающей самый высокий уровень стоя. Пользователь также не должен наступать или вставать на верхнюю крышку или полку ведра / ведра.

При подъеме или спуске по лестнице всегда лицом лестницу и крепко держитесь. Не пытайтесь носить в руке (-ах) другие предметы во время подъема.

Подтяжки на задней части стремянки не предназначены для лазания или стояния. и не должны использоваться для этой цели.Однако обратите внимание, что доступны специальные стремянки со ступенями как спереди, так и сзади, и они предназначены для двух пользователей одновременно.

Противоскользящие ножки в нижней части боковых перил стремянки должны быть в хорошем состоянии перед использованием лестницы. Запрещается использовать лестницу на льду, снегу или скользкой поверхности, если не используются подходящие средства предотвращения скольжения.

Стремянку нельзя ставить на другие предметы, такие как коробки, бочки и т. Д. подмости или другие неустойчивые основания, чтобы получить дополнительную высоту.

Правильный уход

Необходимо проводить тщательный осмотр при первоначальной покупке лестницы и каждый раз, когда она вводится в эксплуатацию. Очистите поверхности для подъема и захвата, если они были подвержены воздействию масла, смазки или скользких материалов. Должны быть проверены рабочие детали, болты, заклепки, соединения ступенчатого рельса, а также состояние противоскользящих ножек (защитной обуви). При обнаружении структурных повреждений, недостающих частей или любого другого опасного дефекта лестницу нельзя вводить в эксплуатацию и либо утилизировать, либо грамотно отремонтировать.

Лестницы, подверженные чрезмерному нагреву, как в случае пожара, могут иметь пониженную прочность. Точно так же лестницы, подверженные воздействию коррозионных веществ, таких как кислоты или щелочные материалы, могут подвергнуться химической коррозии, что приведет к снижению прочности. Снимите эти лестницы с эксплуатации.

Лестницы с погнутыми или сломанными боковыми поручнями подлежат уничтожению.

В случае, если лестница выброшена, она должна быть уничтожена таким образом, чтобы сделать ее бесполезной. Другой человек не должен иметь возможность пользоваться лестницей, которая была сочтена небезопасной.

При транспортировке лестниц на автомобилях, оборудованных лестничными стойками, лестницы должны иметь надлежащие опоры. Вылет лестниц за точки опоры стойки должен быть минимальным. Точки опоры должны быть изготовлены из такого материала, как дерево или труба с резиновым покрытием, чтобы свести к минимуму эффекты вибрации, натирания и ударов от дороги. Крепление лестницы к каждой точке опоры значительно снизит разрушительное воздействие дорожных ударов.

Стеллажи для хранения неиспользуемых лестниц должны иметь достаточное количество точек опоры, чтобы избежать провисания, которое может привести к деформации лестницы.Другие материалы нельзя класть на лестница, пока она находится на хранении.

Стандарты безопасности стремянок

Требования безопасности при строительстве, характеристиках, использовании стремянок и уходе за ними можно найти в следующих стандартах:

4 вещи, которые нужно знать о выборе правильной лестницы

Большинство людей, как в профессии, так и вне ее, регулярно используют какие-либо альпинистские приспособления.Домовладелец может дотянуться до более высоких полок, заменить лампочку или даже батарейки для детекторов дыма.

Для домашних мастеров проекты часто включают расширенный охват. Это может быть так же просто, как разорвать панель (ну, я бы хотел, чтобы мои руки были длиннее), чтобы построить приподнятую колоду. Здесь существует потребность в разных типах лестниц, в зависимости от выполняемой работы.

Для профессионалов это своего рода сборник лестниц. Нужны ступеньки, надставки и универсальные лестницы.В некоторых случаях подмости и домкраты подходят. Итак, вот основные четыре критерия при выборе лестницы.

1: Какой тип лестницы мне нужен?

Это может показаться таким простым вопросом, но разные лестницы разработаны, чтобы безопасно направлять вас через разные типы проектов. Поиск и выбор подходящей лестницы — ваш первый шаг (каламбур) к получению правильного инструмента для работы.

Некоторые основные типы включают стремянки, платформенные лестницы, выдвижные лестницы и наклонные стремянки (обязательный специальный предмет, который избавляет профи от штрафов OSHA).Список может продолжаться специальными лестницами, такими как чердачные лестницы, табуреты-стремянки, роллетные лестницы, а также аксессуарами, которые делают вашу лестницу больше.

Во-первых, давайте взглянем на 2 наиболее распространенных типа лестниц:

Стремянки сегодня делают больше, чем деревянный динозавр вашего дедушки. Если вы достаточно взрослые, вы помните, насколько они были шаткими, и, если вам «повезло», вы сломали перекладину во время лазания. Действительно, уроки жизни.

Современные лестницы имеют фиксированную длину и позволяют автономно использовать их для различных работ.Существуют даже версии, которые позволяют вам приблизиться к работе, могут выполнять двойную функцию как наклонная лестница (одобрено OSHA) и даже могут включать рабочую платформу для дополнительной безопасности.

Удлинительные лестницы позволяют более эффективно хранить инструмент, а также добавляют гибкости в регулировке высоты по мере необходимости. Другими вариантами этого инструмента являются прямые лестницы или лестницы для люков, которые представляют собой одну секцию, где заданная длина может использоваться снова и снова (подумайте о библиотечных лестницах для практического применения, когда требуется одна высота).

Замки с дополнительными ступенями принимают на себя большую часть злоупотреблений при использовании этого типа лестницы и могут способствовать раннему выходу из строя. Некоторые компании используют передовые полимеры для усиления этой ключевой детали. Сегодня полимеры заменили сталь и алюминий во многих областях применения, включая легковые и грузовые автомобили.

Менее распространенные типы лестниц:

Специальные лестницы часто используются с определенной целью. Они непрактичны во многих ситуациях, как их аналоги с приставкой и стремянкой.Хорошим примером этого являются лестницы-треноги, которые чаще всего используются для сбора и обрезки, ландшафтного дизайна, хирургии деревьев и других сложных садовых работ.

Другой пример специальных лестниц — складские лестницы: они больше, тяжелее и рекомендуются для интенсивного использования на (как вы уже догадались) на складе. Для более специализированных работ требуются более специализированные лестницы, такие как мобильные платформы, прокатные подмости и эстакады.

Вы, наверное, знакомы с чердачными лестницами, либо они есть у вас дома, либо видели в кино.Это прочные, легкие складные лестницы, которые помогают использовать пространство чердака.

2: Выбор правильного вылета / высоты лестницы

Верно; При выборе лестницы следует учитывать два фактора. Их расчет зависит от типа лестницы, которую вы используете.

Стремянки должны включать длину лестницы в открытом состоянии, а также максимальную высоту, которую вы хотите достичь, рассчитанную для среднего роста человека 5 футов 9 дюймов с вертикальным вылетом 12 дюймов.

Итак, если вы знаете, какой высоты вы хотите достичь, скажем 10 футов, вы, вероятно, купите 6-футовую стремянку, которая позволит вам безопасно стоять почти на 4 фута над землей.

Выберите высоту: размер стремянки, приблизительный максимальный уровень стоя и максимальный вылет.

Приставные лестницы имеют еще несколько соображений. Здесь важны максимальная рабочая длина лестницы и самый высокий уровень стояния, основанные на тех же физических характеристиках человека, описанных выше.

Поскольку существует определяемый пользователем угол использования удлинительной лестницы, перекрытие секций и выступ лестницы над точкой наклона, выбрать правильный продукт здесь немного сложнее.

3: Выбор правильной грузоподъемности

Большинству домашних пользователей не нужны сверхпрочные лестницы. Профессионалы, напротив, должны убедиться, что лестница, которую они используют, может поддерживать их и их инструменты. Все это легко решается, зная, каковы на самом деле номинальные значения режима .

Обязанность — категория, присвоенная лестнице. Это способ легко определить, какой общий вес лестница может выдержать на каждой ступеньке, без каких-либо рисков для пользователя. Он написан римскими цифрами от более легких к более тяжелым. Они начинают с III и переходят к I, затем добавляют IA и IAA для еще более тяжелых нагрузок.

Помните, что эти рейтинги включают всего веса , который может выдержать лестница. Некоторые люди совершают ошибку, поднимаясь по лестнице, потому что они не достигли установленного предела веса, не думая о тяжелых инструментах, которые они несут.
Вот краткая справочная таблица по номинальным нагрузкам:

4: Выбор правильной грузоподъемности

Louisville Ladders производит ступенчатые и раздвижные лестницы из двух основных материалов: алюминия и стекловолокна. Оба материала имеют преимущества и недостатки, в зависимости от типа работы, которую вы запланировали.

Алюминий Стекловолокно
Легкий Прочный и долговечный
Долговечная конструкция Атмосферостойкий
Устойчив к коррозии Отлично подходит для тяжелого строительства
Идеально для окраски, кровли и сайдинга Безопасны для работы без электричества, если они чистые и сухие
Они не подходят для использования рядом с электричеством, так как они являются проводящими и это может привести к несчастным случаям.

В конце концов, выбор правильной лестницы начинается с размышлений, для какой работы вы собираетесь ее использовать. Затем убедитесь, что вы выполнили все предыдущие шаги, чтобы гарантировать, что ваш продукт не будет хуже работать, или, с другой стороны, вы купите лестницу с функциями, которые вы никогда не будете использовать, или просто старые перерасходы из-за недостаток информации.

Если у вас есть дополнительные вопросы, напишите нам на нашей странице в Facebook.

Получайте больше советов по сборке, электронные книги по безопасности, полезную информацию и даже скидки и рекламные акции прямо в свой почтовый ящик.ПРИСОЕДИНЯЙТЕСЬ К НАШЕЙ БЮЛЛЕТЕНЕ! Мы НИКОГДА не будем спамить вас (мы отправляем примерно 1 электронное письмо в месяц) и НИКОГДА не будем передавать вашу информацию кому-либо еще.

МЕЖДУНАРОДНЫЙ СТАНДАРТ

МЕЖДУНАРОДНЫЙ СТАНДАРТ
ПРЕАМБУЛА (НЕ ЧАСТЬ СТАНДАРТА)

В целях содействия общественному образованию и общественной безопасности, равной справедливости для всех, более информированные граждане, верховенство закона, мировая торговля и мир во всем мире, настоящий юридический документ предоставляется на некоммерческой основе, поскольку он это право всех людей знать и говорить о законах, которые ими управляют.

КОНЕЦ ПРЕАМБУЛЫ (НЕ ЧАСТЬ СТАНДАРТА)

МЕЖДУНАРОДНЫЙ СТАНДАРТ

ISO
11660-2

Первое издание
15.08.1994

Appareils de levage a charge Suspenue — Moyens d’acces, dispositifs de protection et de retenue —

Партия 2: Мобильные телефоны Груза

Ссылочный номер
ISO 11660-2: 1994 (E)

II

Предисловие

ISO (Международная организация по стандартизации) — всемирная федерация национальных органов по стандартизации (организаций-членов ISO).Работа по подготовке международных стандартов обычно выполняется техническими комитетами ISO. Каждый членский комитет, заинтересованный в предмете, для которого был создан технический комитет, имеет право быть представленным в этом комитете. Международные организации, правительственные и неправительственные, связанные с ISO, также принимают участие в работе. ИСО тесно сотрудничает с Международной электротехнической комиссией (МЭК) по всем вопросам электротехнической стандартизации.

Проекты международных стандартов, принятые техническими комитетами, рассылаются комитетам-членам для голосования.Публикация в качестве международного стандарта требует одобрения не менее 75% организаций-членов, принимающих участие в голосовании.

Международный стандарт

ISO 11660-2 был подготовлен Техническим комитетом ISO / TC 96, Краны, Подкомитетом SC 6, Мобильные краны.

ISO 11660 состоит из следующих частей под общим названием Краны — Доступ, ограждения и ограничения:

Часть 1: Общие

Часть 2: Мобильные краны

Часть 3: Башенные краны

Часть 4: Консольные краны

Приложения A и B к данной части ISO 11660 предназначены только для информации.

© ISO 1994
Все права защищены. Если не указано иное, никакая часть данной публикации
не может быть воспроизведена или использована в любой форме и любыми средствами, электронными или механическими, включая фотокопирование и микрофильмы
, без письменного разрешения издателя.

Международная организация по стандартизации
Case Postale 56 • CH – 1211 Geneve 20 • Швейцария

Напечатано в Швейцарии

iii

Краны — Доступ, ограждения и ограничения —

Часть 2: Автокраны

1 Область применения

Эта часть ISO 11660 определяет критерии для ступеней, лестниц, лестниц, пешеходных дорожек, платформ, поручней, поручней, ограждений и входных отверстий, которые обеспечивают доступ к платформам оператора, осмотра или обслуживания на мобильных кранах и с них, как определено в ISO 4306–2 и припаркован в соответствии с инструкциями производителя.Он также предъявляет требования к ограждениям и ограничителям в отношении движущихся частей.

Эта часть ISO 11660 также основана на ISO 2860 и ISO 2867 и частично находится в гармонии с ними. Для мобильных кранов, оснащенных башней, следует обращаться к ISO 11660–3 и ISO 11660–4.

2 Нормативные ссылки

Следующие стандарты содержат положения, которые посредством ссылки в этом тексте составляют положения данной части ISO 11660. На момент публикации указанные редакции были действующими.Все стандарты подлежат пересмотру, и сторонам соглашений, основанных на этой части ISO 11660, предлагается изучить возможность применения самых последних редакций стандартов, указанных ниже. Члены МЭК и ИСО ведут реестры действующих в настоящее время международных стандартов.

ISO 4306–2: — 1) , Краны — Словарь — Часть 2: Мобильные краны.

ISO 11660–1: — 2) , Краны — Доступ, ограждения и удерживающие устройства — Часть 1: Общие.

3 Общие

3,1 Требования, приведенные в этой части ISO 11660, основаны на том, что один человек в порожнем состоянии использует систему доступа самостоятельно, т. Е. В системе доступа нет других сотрудников, и на представленных физических размерах человека с 95 по 5 процентили. в ISO 3411.

Также следует признать, что некоторые конструкции машин могут потребовать модификаций или отклонений от требований, представленных в этой части ISO 11660.

4 Определения

Для целей данной части ISO 11660 применяются следующие определения.

4.1 Система доступа: Система, предусмотренная на машине для входа и выхода с оператора, платформы для осмотра или обслуживания с земли и на землю.

1) Подлежит публикации. (Редакция ISO 4306-2: 1985)

2) Подлежит публикации.

1

Первичная система доступа — это обычно используемая система доступа, а альтернативная система доступа — это маршрут доступа, используемый во время ожидаемых чрезвычайных ситуаций, когда первичная система доступа не может быть использована.

4.2 Переходная дорожка JIb: Переходная дорожка, используемая в основном на длинных стрелах, таких как драглайновые краны, которые наклонены под углом до 20 ° от горизонтали.

Платформа для переходов на 4,3 стрелы: Платформа для обслуживания на секциях основания стрелы.

4.4 устройство для управляемого спуска: Устройство, которое может автоматически опускать человека без энергии с фиксированной скоростью как часть альтернативной системы доступа.

4.5 отверстие в корпусе: Отверстие, ведущее к системе доступа или от нее, достаточно большое, чтобы через него мог пройти человек.

4.5.1 первичное отверстие: Обычно используется для доступа.

4.5.2 альтернативное отверстие: Отверстие для использования в аварийных ситуациях, когда основное отверстие не используется.

4.5.3 служебное отверстие: Отверстие для использования во время технического обслуживания, ремонта или осмотра.

4,6-футовый барьер: Устройство, предотвращающее соскальзывание ступни человека с края платформы или прохода.

4,7 ограждение: Устройство вдоль открытых сторон пешеходных дорожек или платформ для защиты человека от падения.

4.8 Поручень и опора для рук: Части системы доступа, которые можно схватить рукой для поддержки тела и равновесия.

4.9 Лестница: Система доступа или часть системы доступа, наклоненная от горизонтали под углом более 50 °, но не более 90 °, состоящая из ряда равноотстоящих ступенек, на которых можно разместить одну или обе ноги.

4.9.1 Вертикальная лестница: Лестница, угол наклона которой от горизонтали превышает 75 °.

4.9.2 наклонная лестница: Лестница, угол наклона которой от горизонтали превышает 50 °, но не превышает 75 °.

4.9.3 Лестница с перекладиной: Лестница, состоящая из боковых перил и ступенек, на которые могут поместиться обе опоры, используется для доступа в местах, где угол наклона от горизонтали превышает 75 °.

4.9.4 Ступенчатая лестница: Лестница, состоящая из боковых перил и ступенек, на которые могут поместиться обе ноги, используется для доступа в местах, где угол наклона от горизонтали превышает 65 °.

4.10 Устройство ограничения падения с лестницы: Любое устройство, которое минимизирует или ограничивает длину падения с лестницы.

4.11 Платформа оператора: Зона, с которой оператор управляет перемещением и рабочими функциями машины.

4.12 проход: Проход с ограничивающими барьерами с обеих сторон, которые проходят вертикально над поверхностью для ходьбы на высоту не менее 1 200 мм для прямой ходьбы или 300 мм для ползания.

4.13 платформа: Горизонтальная поверхность для поддержки лиц, занятых в эксплуатации, техническом обслуживании, осмотре или ремонте.

4.14 рампа: Плоскость, наклоненная под углом 20 ° или менее от горизонтали, без ступенек, но с шипами или другой обработкой поверхности для обеспечения тяги.

4.15 шип: Устройство, добавляемое к поверхности дорожки или пандуса для улучшения сцепления.

4,16 платформа отдыха; площадка для приземления: Платформа, используемая в сочетании с системой лестниц, на которой человек может опереться стоя.

4,17 высота подступенка: Высота между двумя последовательными ступенями или перекладинами, измеренная от поверхности ступени одной ступени или ступени до поверхности ступени следующей.

4,18 ступенька: Устройство, на котором можно разместить одну или обе ножки, обычно устанавливаемое на вертикальных лестницах или на одной ступеньке.

4.19 лестница: Система доступа или часть системы доступа, наклоненная от горизонтали под углом более 33,7 °, но не более 67 ° и состоящая из четырех или более ступенек.

4.20 step: Устройство для размещения одной или обеих опор либо как часть лестницы или лестницы, либо устанавливается (размещается) отдельно.

4,21 расстояние шага: Горизонтальное расстояние от передней кромки одной ступеньки до передней кромки следующей ступени.

4.22 трехточечная опора: Характеристика системы доступа, которая позволяет, но не требует, чтобы человек мог одновременно использовать две руки и одну ногу или две

2

футов и одна рука при подъеме, спуске или перемещении на кране.

4,23 глубина проступи: Расстояние от передней кромки до задней части ступеньки.

4.24 проход: Часть системы доступа, позволяющая ходить или ползать между точками на кране.

4.25 устройство доступа с приводом или ручным приводом: Устройство, которое с помощью мощности или ручного управления обеспечивает полный или частичный первичный доступ или альтернативную систему доступа.

4.26 противоскользящая поверхность: Поверхность системы доступа, обладающая качествами, улучшающими сцепление с ногой.

Приложение A представляет примеры поверхностей, которые считаются «противоскользящими».

5 Общие критерии

5.1 При проектировании системы доступа необходимо учитывать:

  1. Вероятность того, что пользователь будет непреднамеренно ограничен выступающими устройствами, такими как элементы управления, ступеньки или ручки, захватывающие или удерживающие придатки тела или носящие одежду;
  2. выступа, которые могут споткнуться пользователя или увеличить тяжесть травмы в случае падения;
  3. обеспечивает поручни или опоры для рук с гладкой поверхностью для захвата рук;
  4. вероятность контакта пользователя с потенциальными опасностями, такими как резкие перепады температуры или холода, опасность поражения электрическим током, движущихся частей и острых углов;
  5. использование системы доступа должно быть понятным и не требовать обучения;
  6. правильное размещение компонентов, обеспечивающих трехточечную поддержку пользователя, поднимающегося или спускающегося по системе доступа, когда он находится на высоте более 1 м над землей.

5.2 Устройства системы первичного доступа могут быть переносными для удобного хранения на кране, но должны иметь возможность надежно закрепляться во время использования или в хранящемся положении.

5,3 Должен быть предусмотрен альтернативный выход, который должен быть четко обозначен, если он не очевиден.

6 Критерии эффективности

6.1 Поверхности для ходьбы и стояния в системах доступа должны выдерживать без видимой остаточной деформации следующие минимальные силы, приложенные перпендикулярно к поверхности.

  1. 2 000 Н сконцентрировано через диск диаметром 125 мм, нанесенный в любом месте на поверхности; и
  2. 4 500 Н, равномерно распределенных на квадратный метр площади поверхности или ее долю, если она меньше квадратного метра.

Эти силы не обязательно прикладывать одновременно.

6.2 Отверстия в проходах и поверхностях платформ не должны пропускать сферический объект диаметром ≥ 40 мм. Если поверхность пола находится над поверхностью, по которой люди будут ходить, стоять или работать, проем не должен пропускать сферический объект диаметром ≥ 20 мм.При необходимости следует использовать твердые поверхности для предотвращения прохождения материала, который может привести к травмам человека над или под поверхностью. Для проходов стрелы и других подобных участков, которые используются только для осмотра или обслуживания, отверстия на поверхности стоя или ступеньки могут быть увеличены в два раза по сравнению с указанными выше значениями.

6.3 Поручни, поручни и ограждения должны выдерживать минимальную силу в 1000 Н, приложенную в любой точке с любого направления, без видимой остаточной деформации.Гибкие устройства не должны отклоняться под действием приложенной испытательной нагрузки более чем на 80 мм от своего нормального неотклоненного положения.

6.4 Крыши машинных ограждений, используемые только для поддержки персонала во время осмотра, например, крыши кабины и тента, могут соответствовать только требованиям 6.1 a).

6,5 Все поверхности системы доступа, например, ходьба, шагание или ползание (включая любое устройство или его структурный компонент, используемые как часть системы доступа) должны быть противоскользящими.

Башмаки гусениц крана и поверхности гусениц могут использоваться в качестве ступеней доступа, если предусмотрена трехточечная опора.

3

7 ступеней

7.1 Ступеньки должны соответствовать размерам, указанным на рисунке 1 и в таблице 1. По возможности ступеньки должны быть достаточно широкими, чтобы подходить для обеих ног.

7.2 Где боковое движение тела необходимо от верхних или нижней ступени лестницы к следующей шаговой поверхности, расстояние между ступенькой и ближайшим краем опорной поверхности должен быть в пределах сферического радиуса R 300 мм Максимум.(см. рисунок 1).

7.3 Ступени должны быть скоординированы с правильно расположенными поручнями и опорами для рук.

7,4 Везде, где ступня может выступать через ступеньку и соприкасаться с движущейся частью, между ступенькой и подвижной частью должен быть предусмотрен экран.

7,5 Конструкция ступеньки должна включать в себя барьер на концах ступени, с которым ступня будет контактировать в случае бокового проскальзывания.

7,6 Поверхность ступеньки не предназначена для использования в качестве опоры для рук.

7,7 Конструкция ступеней должна минимизировать накопление мусора и способствовать удалению грязи и мусора с подошвы обуви. Следы краулера, если они разрешены в качестве ступеней, не соответствуют этому требованию.

Рисунок 1 — Ступени, лестницы и лестницы

4
Таблица 1 — Размеры ступеней, лестниц и лестниц
Размеры в миллиметрах
Символ Описание Размер
мин. макс.
A Высота первой ступеньки над землей или площадкой 600
B Высота подъема
Ступенчатые лестницы 230 400
Ступени (ступенчатые лестницы, лестницы и т. Д.) 180 250
С Ширина ступени
Лестницы
на одну ногу 160
для обеих ног 320
Лестница 320
D Ступень ступени — диаметр или ширина 19 40
E Высота подъема 150
Ф. 1 Глубина протектора
Ступени (ступенчатые лестницы, лестницы и т. Д.) 240 1) 400
Ф. 2 Зазор между ступнями (свободное пространство за перекладинами) 150
G Расстояние шага 2) 130 270
H Расстояние от верхней ступеньки лестницы до уровня платформы 150
I Высота над ступенькой, ведущей к проходу 2 000
Дж Размещение ступеньки (лестницы) (2B + G) 630
R Размещение ступеньки от лестницы 300
1) См. 9.3; может быть уменьшен до 130, если имеется свободное пространство для носка.
2) Формула для J всегда должна выполняться.

7,8 Конструкция ступеней должна, насколько это практически возможно, обеспечивать пользователю естественное положение ступни при спуске, или ступени должны быть четко видны пользователю при спуске.

ПРИМЕЧАНИЕ 1 Естественное расположение ступенек не гарантирует уверенности пользователя. Только знакомство с системой доступа может вселить уверенность.

7,9 Следует избегать гибкого монтажа ступенек. Если они используются, ступеньки не должны упруго перемещаться более чем на 80 мм в любой плоскости, когда горизонтальная сила в 1000 Н прикладывается к центру внешней кромки передней кромки первой ступеньки без качания от земли. Первый шаг от земли может быть свободным.

8 Лестниц

8.1 Шаги лестницы должны соответствовать критериям, указанным в пункте 7.

8.2 Вертикальные лестницы, которые возвышаются над уровнем земли более чем на 5 м по вертикали, должны быть оборудованы устройством ограничения падения лестницы, предпочтительно пассивного типа.Такое устройство не должно требовать от пользователя постоянных манипуляций для подъема или спуска по лестнице.

8.2.1 Нижний конец лестничной клетки или другого аналогичного устройства, если он используется, должен находиться на высоте не более 3 м над уровнем земли или платформы.

5

8.2.2 Внутренняя поверхность лестничной клетки на вертикальной лестнице не должна выступать более чем на 700 мм от ступенек, а ее внутренняя ширина не должна быть более чем на 700 мм.

8,3 Площадка для отдыха должна быть предусмотрена как минимум через каждые 10 м вертикального подъема.

8.4 Винтовые или винтовые лестницы высотой по вертикали> 3 м должны быть оборудованы ограждениями с открытыми боковыми стенками.

9 подъездов

9,1 Лестницы должны быть оборудованы как минимум одним поручнем.

9.2 Лестницы с перепадом высот> 3 м должны быть оборудованы ограждениями с открытой стороны или боковых сторон.

9,3 Глубина ступени ступеней на лестницах должна быть равна высоте подступенка или превышать ее. Последовательные высоты подступенков и последовательные глубины ступенек должны иметь одинаковые размеры.

9,4 Ступени лестницы должны соответствовать критериям, указанным в пункте 7.

10 Поручни и поручни

10,1 Поручни и поручни должны соответствовать размерам, указанным на рисунке 2 и в таблице 2.

10.2 Поручни и опоры для рук должны быть надлежащим образом размещены вдоль системы доступа, чтобы обеспечивать непрерывную поддержку движущемуся человеку и позволять пользователям сохранять равновесие.

10,3 Предпочтительное поперечное сечение поручня и опоры для рук — круглое.Допускается квадратное или прямоугольное сечение со скругленными углами.

Рисунок 2 — Поручни и поручни

6
Таблица 2 — Размеры поручней и поручней
Размеры в миллиметрах
Символ Описание Размер
мин. макс.
A Ширина (диаметр или поперек)
Лестница, ступенька или дорожка 16 1) 38
Поручни для лестниц и пандусов 16 80
B Длина между радиусами изгиба опор поручней 150
С Свободное пространство для руки до монтажной поверхности 75
D Расстояние от поверхности стояния 1 600
E Расстояние по вертикали продолжения поручня над ступенькой, площадкой, лестницей или пандусом 850 960
Ф. Расстояние смещения поручня или опоры от края ступеньки 75 200
G Ширина между параллельными поручнями
Лестница 600 2)
Лестница и пандус 460
H Расстояние над проходом, переходом, ступенькой или ступенькой лестницы 850 1 400
1) 19 мм при вертикальной ориентации.
2) На расстоянии 600 мм, если требуется зазор между бедрами.

10,4 Любой поручень или опора для рук, на которых поверхность рукоятки выходит за пределы опоры, должны иметь изменение формы на конце поверхности рукоятки, чтобы предотвратить соскальзывание руки с конца.

10,5 Использование поручней на лестничной системе предпочтительнее, чем поручней. Если используются поручни, их расстояние должно соответствовать шагу.

11 Платформы, переходы, проходы, ограждения и ограждения для ног

11.1 Платформы, проходы, проходы, ограждения и ограждения для ног должны соответствовать размерам, указанным на рисунке 3 и в таблице 3. Направляющая должна быть размещена посередине между верхней направляющей ограждения и проходом или платформой.

11.2 Платформы должны быть оборудованы ограждениями, если вертикальное падение с открытой стороны поверхности платформы> 3 м. Некоторые крыши кранов могут не соответствовать этому требованию, если им мешают факторы транспортабельности.

11,3 Проходы должны быть снабжены поручнями, поручнями или ограждениями. Ограждения должны быть предусмотрены, если перепад высот с открытой стороны поверхности дорожки> 3 м.

11,4 Мосты, используемые только для доступа к площадкам для обслуживания и осмотра, на высоте ≤ 3 м над уровнем земли могут иметь минимальную ширину 230 мм. Обслуживание и осмотр могут выполняться с прохода, если это можно легко выполнить с сохранением трехточечной поддержки.

11.5 Если в ограждении предусмотрен проем, кроме доступа к лестнице или ступенькам, поперек проема должно быть предусмотрено устройство, отвечающее требованиям 6.3.

11,6 Везде, где ступня может соскользнуть с дорожки или платформы на движущиеся механизмы или оборудование, должен быть предусмотрен барьер для ног.

7

Рисунок 3 — Платформы, проходы, проходы и ограждения

Таблица 3 — Размеры платформ, проходов, проходов и ограждений
Размеры в миллиметрах
Символ Описание Размер
мин. макс.
A Ширина
Платформа 600
Переход 1) 450
B Расстояние до головы
Постоянный 2 000
На коленях 2) 1 500
Ползание 2) 1 000
С Высота ограждения 1 000 1 100
D Высота барьера для ног 3) 50
E Барьер для ног до расстояния до пола 0 10
Ф. Проход
Проход пользователя лицом вперед 550
Боковой проход пользователя 330
Пользователи, проходящие в противоположных направлениях 900
1) Ширина может быть уменьшена на месте до 400 мм, чтобы учесть препятствия на пути доступа.
2) Только для осмотра и обслуживания.
3) В особых случаях, когда человеку необходимо переместиться, максимальная высота барьера для ног должна быть ограничена до 500 мм в положении переезда.
8

12 Отверстия корпуса

12.1 Отверстия корпуса должны соответствовать размерам, указанным на рисунке 4 и в таблице 4.

12,2 Если прямоугольное отверстие невозможно, минимальная площадь отверстия может быть уменьшена до минимальных размеров, указанных на рисунке 4.В качестве альтернативы вертикальное расстояние от пола нижней (более узкой) области минимального проема может быть увеличено с 460 мм до 770 мм макс, в сочетании с увеличением минимальной ширины с 250 мм до 300 мм.

12,3 Доступ к первичному отверстию должен осуществляться непосредственно со ступенек доступа, с платформы или прохода.

12,4 Дверь ограждения должна открываться без нарушения положения стоя открывающего ее человека.

12,5 В кожухе должно быть предусмотрено альтернативное отверстие на поверхности, отличной от поверхности отверстия для первичного доступа.

12,6 Усилие, необходимое для открытия или закрытия правильно функционирующей навесной двери или крышки шкафа, не должно превышать 135 Н.

12,7 Дверь корпуса, которую можно оставлять открытой во время работы машины, должна быть снабжена средствами, фиксирующими ее в открытом положении.

Рисунок 4 — Отверстия корпуса

9
Таблица 4 — Размеры отверстий в корпусе
Размеры в миллиметрах
Символ Описание Размер
мин. макс.
Первичное отверстие
A Ширина 450
B Высота
Сидячая кабина 1 300
Стоячая кабина 1 800
С Высота внутренней ручки двери от пола
Сидячая кабина 350 850
Стоячая кабина 800 1 000
D Высота наружной ручки двери над стоящей поверхностью 500 1 500 1)
Альтернативное отверстие (желательно того же размера, что и основное отверстие)
Круглый (диаметр) 650
Квадрат 600 × 600
Прямоугольный 470 × 650
Сервисные центры
H Ширина 450
I Высота 760
Дж От нижнего края до пола 500
К Угловой радиус 0.5 H
1) 1700 мм на расстоянии от земли.

12,8 Распашные двери обычно открываются наружу. Раздвижные двери должны быть спроектированы так, чтобы предотвратить опасные движения двери из-за силы инерции, вызванной работой машины.

12,9 Должно быть обеспечено свободное пространство для рук не менее 80 мм:

  1. между внешним вертикальным краем распашной двери и любым неподвижным объектом, кроме дверной коробки, и
  2. , где необходимо, для открытия или снятия других типов дверей или крышек шкафов.

12.10 Съемные крышки проемов корпуса, удерживаемые на месте под действием силы тяжести, например крышки люков, должны быть спроектированы таким образом, чтобы исключить возможность их падения через проем.

12.11 Съемная крышка проема корпуса не должна превышать 40 кг по массе, если ее необходимо поднимать на расстояние до 300 мм по вертикали, с уменьшением массы не менее 5 кг на каждые дополнительные 300 мм требуемой высоты подъема.

13 Устройства доступа с механическим или ручным управлением

13.1 Технические характеристики, указанные в разделах 5–10, также применимы к этим устройствам.

13.2 Лифты и подъемники для персонала должны соответствовать требованиям к рабочим характеристикам, представленным в национальных правилах или стандартах.

13,3 Органы управления устройствами доступа должны:

  1. быть защищенным от непреднамеренного срабатывания:
  2. остановите устройство и удерживайте его в желаемом положении, когда элемент управления либо отпущен, либо перемещен в нейтральное или удерживаемое положение;
  3. располагаться на каждой станции доступа для подъема или опускания устройства.
  4. не требует усилия срабатывания более 225 Н;
  5. позволяет опускать устройство до успешной станции в случае сбоя питания.
10

13,4 Расчетный коэффициент нагрузки должен как минимум в четыре раза превышать максимально ожидаемую рабочую нагрузку.

13,5 Необходимо предотвратить неконтролируемое падение в результате отказа линии подачи жидкости или источника энергии.

13,6 Устройства, которые работают на высоте более 3 м над уровнем земли, должны быть оборудованы ограждениями или боковыми ограждениями.

13,7 Должна быть предусмотрена табличка с указанием максимальной рабочей нагрузки и максимального количества людей, разрешенных для безопасной эксплуатации устройства, которая легко видна с органов управления устройством.

13,8 Следует контролировать работу устройства, чтобы предотвратить резкие движения, которые могут привести к травмам или повреждению устройства.

13,9 Доступ к устройству должен быть возможен только после того, как устройство полностью развернуто.

13.10 Устройство не должно раскачиваться при использовании из-за движений пользователя, за исключением того, что во время входа или выхода разрешается максимальное движение на 80 мм в любом направлении.

13.11 В положении хранения устройство должно быть закреплено. Должно быть предусмотрено визуальное или звуковое предупреждающее устройство, указывающее, когда устройство хранится ненадлежащим образом.

13.12 Кран должен быть снабжен альтернативной системой доступа в дополнение к устройству доступа с приводом или ручным приводом.

13,13 Устройства управляемого спуска должны иметь постоянную скорость спуска независимо от нагрузки, которая должна быть в диапазоне от 1 м / с до 3 м / с для грузов до 135 кг, но даже в аварийной ситуации, например, возгорание в машине, не должно превышать 4,5 м / с при выходе из устройства.

14 Охранники и ограничители

Требования ISO 11660-1 в отношении ограждений и ограничителей должны применяться к мобильным кранам.

11

Приложение A


(справочное)

Примеры поверхностей, считающихся противоскользящими

Ниже приведены примеры поверхностей, считающихся противоскользящими согласно определению в 4.26.

  1. Алмазный протектор: покрытие закрытой поверхности с рельефными ромбовидными узорами или выступами на поверхности.

  2. Open-grip: Решетка с выступающими перфорированными кнопками.

  3. Открытый захват: Решетка с открытым ромбовидным рисунком и зубчатыми краями.

  4. Песочное покрытие: Поверхность, покрытая песком краски или краской, на которую перед сушкой был нанесен песок.
  5. Протектор Flex: текстурированный лист с высоким коэффициентом трения, состоящий из пластиковой пленки, покрытой абразивными частицами карбида кремния.Обратная сторона пленки покрыта самоклеящимся клеем.
12

Приложение B


(справочное)

Библиография

  1. ISO 2860: 1992, Машины землеройные. Минимальные размеры доступа.
  2. ISO 2867: 1994, Машины землеройные. Системы доступа.
  3. ISO 3411: 1982, Машины землеройные. Физические размеры оператора и минимальное пространство оператора.
13

МКС 53.020.20

Описатели: погрузочно-разгрузочное оборудование, подъемное оборудование, передвижное оборудование, краны (подъемники), средства доступа, предохранительные устройства, спецификации, требования безопасности.

Стоимость основана на 13 страницах

14

Высота лестницы | Вернер США

Чтобы выбрать лестницу, которая наилучшим образом соответствует вашим потребностям, следуйте таблице безопасности Вернера по высоте. Максимально допустимый уровень стояния на стремянке — две ступеньки вниз от вершины. Человек, стоящий выше, может потерять равновесие и упасть.Человека максимальная безопасная высота подъема примерно на 4 фута выше, чем высота лестницы. Например, обычный человек может безопасно достичь 8-футового потолка по 4-футовой лестнице *.

Удлинительные лестницы

Удлинительные лестницы должны быть на 7–10 футов длиннее самой высокой точки опоры или контакта, которая может быть линией стены или крыши. Это обеспечит достаточную длину для правильной установки, перекрытие секций лестницы, ограничения по высоте самого высокого положения. уровень и, при необходимости, продолжение лестницы над линией крыши.Самый высокий уровень стояния — четыре ступеньки вниз от вершины.

8 ‘ 11 ‘ 8′ 12 ‘ 10′ 14 ‘ 12′ 16 ‘ 14′ 1832 20 футов 40123 ‘
НАПРАВЛЯЮЩАЯ ВЫДЕЛЕНИЕ ЛЕСТНИЦЫ
Высота лестницы Максимальный вылет * Высота до желоба или верхней точки опоры 9 ‘максимум
20′ 19 ‘ от 9′ до 13 ‘
24′ 23 ‘ от 13′ до 17 ‘
28′ 27 футов 17 дюймов до 21 футов
32 футов 31 футов 21 дюймов до 25 футов
36 футов 34 футов 25 дюймов до 28 футов
37′ 28 ‘до 31’
ПРИБЛИЗИТЕЛЬНЫЙ ВЕС МАТЕРИАЛА
Портативный распылитель 20 фунтов.
Потолочный вентилятор 30 фунтов.
Ящик для инструментов с инструментами 35 фунтов.
Устройство открывания двери гаража 40 фунтов.
5 галлонов краски 60 фунтов
Баскетбольное кольцо 60 фунтов.
Связка черепицы 70 фунтов.
5 галлонов кровельного покрытия 70 фунтов
Окно 3×4 80 фунтов.
Лист фанеры 80 фунтов.
(3) 4×4 80 фунтов.

* Предполагается, что человек ростом 5 футов 6 дюймов с вылетом 12 дюймов.
++ Точки опоры для выдвижных лестниц отражают перекрытие секций, угол лестницы или удлинение на 3 фута выше линия крыши.

Серебряная ступенька для бассейна из нержавеющей стали, размер: стандартный, 1500 рупий / штука


О компании

Год основания 1985

Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер бизнеса Оптовый дистрибьютор

Количество сотрудников от 11 до 25 человек

Годовой оборот 10-25 крор

Участник IndiaMART с ноября 2010 г.

GST07AACCP9544M1ZV

Код импорта и экспорта (IEC) 05030 *****

Potent Water Care Private Limited зарекомендовала себя как промышленный лидер в области бассейнов и спа.Мы импортер и производитель оборудования и принадлежностей для бассейнов.


Работая в течение последних 16 лет, мы смогли увеличить долю в индийской индустрии плавательных бассейнов. Наши качественные продукты и услуги позволили нам поддерживать дилерскую сеть из более чем 500 дилеров по плавательным бассейнам в 28 штатах Индии.


На сегодняшний день мы являемся крупнейшим дистрибьютором, производителем, поставщиком и продавцом оборудования для бассейнов, аксессуаров, химикатов, паровой бани, сауны, гидромассажной ванны и водоочистки.


Помимо этого, мы также расширяем наш опыт в строительстве бассейнов, обслуживании бассейнов, ремонте и реконструкции бассейнов. У нас есть специализированная и преданная своему делу команда профессионалов в области бассейнов, обладающих полным опытом и знаниями в отношении бассейнов, паровой бани, сауны, спа-центра с гидромассажем и водных процедур.


Мы являемся сертифицированной компанией ISO 9001: 2008 и располагаем готовыми запасами для всей продукции для бассейнов, начиная от традиционных систем фильтрации песком и заканчивая инновационными системами фильтрации для плавательных бассейнов, тепловыми насосами и крышками для бассейнов.


Мы являемся ведущим производителем, поставщиком и экспортером всемирно известного ассортимента фильтров для бассейнов, решеток для бассейнов, подсветки для бассейнов под водой, без фильтра для бассейнов, автоматических очистителей для бассейнов, насосов для бассейнов, аксессуаров для бассейнов, Химические вещества для очистки воды, фильтрация бассейнов, фонтанные светильники, мебель для бассейнов, оборудование для паровой и сауны, а также поставщик услуг по строительству бассейнов, консультированию и проектированию.

Видео компании

Ступени

также требуют мер предосторожности при использовании лестниц

При фиксированной высоте до 32 дюймов табуреты могут показаться безопасными, но требуют многих из тех же мер предосторожности, что и полноразмерные стремянки.

Ступенька — это небольшая самонесущая переносная лестница, которую можно складывать для удобства хранения.Ступеньки полезны и эффективны, когда требуется дополнительная высота для безопасного доступа или выполнения задач над головой, но когда нет необходимости в полноразмерной лестнице.

В отличие от стремянок, табуреты-стремянки не имеют полки для ведер и сконструированы таким образом, чтобы человек мог стоять на верхней ступеньке, также известной как верхняя крышка.

Общий отраслевой стандарт OSHA 1910.23 (b) (3) Ступеньки на табуретах расположены на расстоянии не менее 8 дюймов и не более 12 дюймов при измерении между осевыми линиями ступеней. (4) (iv) Подножки имеют минимальную ширину в свету 10,5 дюймов.
Строительный стандарт OSHA 1926.1053 (a) (3) (ii) Перекладины, шипы и ступеньки ступенек должны находиться на расстоянии не менее 8 дюймов и не более 12 дюймов при измерении между осевыми линиями перекладины, планки и ступеньки.

Ступени имеют фиксированную высоту до 32 дюймов в высоту. Ступенька измеряется вдоль передней боковой перекладины от низа ступней до верхней ступеньки.Боковые поручни могут выступать над или над верхней ступенькой, но любые направляющие над верхней ступенькой не учитываются при измерении общей высоты ступеньки.

Всегда устанавливайте и используйте ступеньку в соответствии с инструкциями производителя. Перед тем, как использовать табуретку в первый раз, ознакомьтесь со всеми предупреждающими этикетками и инструкциями на табурете и прочтите руководство пользователя, чтобы узнать о правильном использовании и мерах предосторожности.

Для безопасного использования ступеньку необходимо поставить на ровную поверхность с твердой опорой на пол для всех четырех ножек или всего основания.Стульчик-ступеньку следует устанавливать рядом с выполняемой работой или зоной, к которой необходимо получить доступ. Если вы начинаете подниматься и чувствуете, что ступенька не сбалансирована должным образом, спуститесь и измените положение.

Поднимитесь и используйте ступеньку так, чтобы ваше тело находилось примерно посередине ступеньки, чтобы предотвратить опасность опрокидывания или падения. Старайтесь не слишком тянуться, когда вы сидите на табурете. Поднимаясь вверх или вниз, всегда стойте лицом к табуретке. Стулья-ступеньки предназначены для одновременного использования только одним человеком.

Общий отраслевой стандарт OSHA 1910.23 (c) (3) Работодатель должен гарантировать, что лестницы не нагружены сверх максимальной предполагаемой нагрузки.
Строительный стандарт OSHA 1926.1053 (b) (3) Лестницы не должны быть нагружены сверх максимальной предполагаемой нагрузки, для которой они были построены, а также номинальной грузоподъемности их изготовителя.

Убедитесь, что ступенька, которую вы планируете использовать, прочная и способна выдержать предполагаемый вес выполняемой задачи.Максимальная предполагаемая нагрузка включает вес работника, а также используемых СИЗ, а также всех инструментов, оборудования и материалов.

Не используйте ступеньку в закрытом положении, например, небольшую выдвижную лестницу, или в частично открытом положении. Каждый раз, когда используется ступенчатый табурет, основание должно быть полностью раскрыто с заблокированными распределителями. Перед подъемом обязательно убедитесь, что запорный механизм включен.

Никогда не пытайтесь сдвинуть ступеньку, стоя на ней, или стоя на чем-нибудь другом (например, на полке) и толкая ступеньку ногой.Всегда слезайте с табурета и перемещайте его в следующее безопасное и устойчивое место, в котором вам нужно его использовать, прежде чем снова взобраться на него. Всегда забирайтесь на табурет спереди. Не забирайтесь на ступеньку под углом, сбоку или сзади. Никогда не взбирайтесь и не вставайте на распорки в задней части ступеньки.

Поскольку ступеньки не являются фиксированной лестницей, не ступайте на ступеньку с другой платформы. Например, не переходите с одной ступеньки на другую, чтобы сэкономить время.

Ступени нельзя использовать на скользкой поверхности, снегу или льду.

При использовании не ставьте ступеньку на другой объект, например ящики, бочку, строительные леса или стеллажи. Если требуется дополнительная высота, используйте лестницу, более подходящую для задачи, которую можно безопасно использовать.

Другие предметы, на которые вы можете наступить, например, стулья, коробки, корзины, шкафы для документов или полки, не подходят для замены ступенчатого табурета и не должны использоваться таким образом.

Всегда проверяйте табурет перед каждым использованием или, как минимум, перед первым использованием в каждую смену. Во время осмотра ступенчатого стула вы проверяете, что все его части находятся в хорошем рабочем состоянии, в том числе:

  • все четыре противоскользящие ножки или противоскользящее основание
  • поверхности для лазания / захвата на каждой ступеньке
  • ступенчатые рельсовые соединения
  • рабочие части, болты, заклепки
OSHA General Industry Standard 1910.23 (b) (9) Лестницы проверяются перед первым использованием в каждую рабочую смену и чаще по мере необходимости для выявления любых видимых дефектов, которые могут привести к травмам сотрудников.
Строительный стандарт OSHA 1926.1053 (b) (15) Лестницы должны проверяться компетентным лицом на предмет видимых дефектов на периодической основе и после любого происшествия, которое может повлиять на их безопасное использование.

Если в какой-либо ступеньке обнаруживаются недостающие или сломанные компоненты, структурные повреждения или опасный дефект, ее необходимо немедленно вывести из эксплуатации.Ступени, которые подверглись чрезмерному нагреванию или воздействию коррозионных веществ, могут иметь пониженную прочность и должны быть изъяты из эксплуатации. Стульчик должен быть помечен надписью «Не использовать» (или аналогичным), а затем либо утилизирован, либо должным образом отремонтирован. Ступеньку с погнутыми или сломанными боковыми поручнями необходимо вывести из эксплуатации. Если дефектный шаговый стул не подлежит ремонту и его необходимо выбросить, его следует сломать или уничтожить таким образом, чтобы никто другой не мог найти и использовать небезопасный шаговый стул.

Перед тем, как убрать, повесить или положить на хранение любую ступеньку, убедитесь, что она относительно чистая. Если ступенька контактировала с маслом, жиром или любым другим материалом, из-за которого она могла стать скользкой при использовании, тщательно очистите ступеньку, чтобы она вернулась в исходное безопасное состояние.

Никогда не оставляйте ступеньку без присмотра, особенно если есть вероятность того, что дети пройдут через рабочую зону. Оставленные без присмотра табуреты также могут стать опасностью для других работников, и их лучше хранить подальше, когда они не используются.

Табуреты-ступени, доступные для использования работниками, должны храниться в безопасном месте, в месте, которое по-прежнему остается доступным и удобным. Во время хранения не храните другие материалы на табурете.

Weeklysafety.com раздает 10 бесплатных тем по безопасности, кредитная карта не требуется! Воспользуйтесь преимуществом и получите бесплатный набор тем встреч по безопасности сегодня, нажав кнопку ниже.

Членство в Weeklysafety.com по очень низкой цене, которая никогда не повышается, независимо от того, сколько у вас сотрудников и сколько интересных тем по безопасности вы используете.В ваше членство включены сотни тем по безопасности, которые вы можете использовать на совещаниях по вопросам безопасности, обсуждениях с инструментами и моментах безопасности.

Посетите наш веб-сайт, чтобы узнать больше обо всем, что связано с членством в Weeklysafety.com. Нажмите ниже, чтобы узнать больше сегодня!

Загрузите этот бесплатный отчет сегодня и получите вдохновение для улучшения своей программы безопасности на рабочем месте!

Безопасность лестниц OSHA для промышленности общего назначения

Лестницы настолько распространены, что легко забыть о рисках, связанных с их использованием.

OSHA оценивает, что для общепромышленных компаний падения с лестницы — ступенчатой, прямой, комбинированной и удлиненной — составляют 20% смертельных травм и травм с потерей трудоспособности.

Большинство этих инцидентов можно было бы предотвратить, соблюдая стандарты OSHA. Падение с высоты, одно из наиболее часто упоминаемых нарушений OSHA, включает нарушения безопасности лестниц.

Если ваш бизнес находится в ведении федерального (или государственного) OSHA и вы предоставляете своим сотрудникам возможность пользоваться лестницами, вы должны соблюдать стандарты обучения и техники безопасности.Хорошие новости? Эти безопасные методы помогут защитить рабочих и предотвратить дорогостоящие травмы.

Ознакомьтесь с правилами OSHA по лестницам (и сопроводительными изображениями), чтобы убедиться, что ваши сотрудники принимают необходимые меры, чтобы избежать падений.

В этой статье:
Правила безопасности лестницы OSHA
Выберите правильную лестницу
Установите лестницу правильно
Поднимайтесь и балансируйте безопасно
Избегайте опасностей
Сообщайте об опасностях
Требования OSHA к обучению лестницам

Для более детального обзора требований OSHA к лестницам для строительства , которые включают лестницы, используемые в аварийных операциях и тактических операциях правоохранительных органов, щелкните здесь.

Каковы правила OSHA для лестниц?

Общие отраслевые требования OSHA к использованию лестниц включены в 1910.23 — Рабочие поверхности для ходьбы: лестницы. Они устанавливают требования к конструкции и ограничения по использованию для различных типов лестниц. Они также включают инструкции по установке и использованию лестниц и ограничивают небезопасное поведение, такое как соединение лестниц вместе для достижения большей высоты.

Требования к обучению сотрудников безопасности лестниц также включены в 1910.30 рабочих поверхностей для ходьбы. Если вы работодатель, вы обязаны обучить своих сотрудников безопасному использованию лестниц. Если сотрудник чувствует себя небезопасно, он имеет право отказаться от работы.

Общие отраслевые требования OSHA можно резюмировать следующим образом:

  • Используйте один! Ступенька или лестница необходимы при попытке достичь или выполнить задачи над головой. Не наступайте на стулья, ящики, мусорные ведра или другие предметы.
  • Выберите правильный стиль, высоту, материал и характеристики (обязанности), необходимые для работы.
  • Осматривайте лестницы перед первым использованием и перед каждой рабочей сменой: замените дефектные лестницы.
  • Установите и используйте лестницу в соответствии с этикеткой производителя.
  • Безопасно поднимайтесь и балансируйте.
  • Избегайте опасностей и неправильного использования, например подъема по закрытой лестнице.
  • Сообщайте об опасностях, связанных с лестницей, таких как поврежденное или неисправное оборудование.
  • Обучите всех сотрудников вышеуказанным требованиям (если применимо к вам).

Просмотрите и распечатайте весь 1910 год.23 Стандарты лестниц OSHA PDF. (Получено с osha.gov 10.01.2020)

Здесь вы также можете просмотреть и распечатать популярную карточку OSHA Portable Ladder Quick Card.

Давайте подробнее рассмотрим правила и требования OSHA по безопасности лестниц.

Выберите правильную лестницу

Безопасное использование лестниц начинается с выбора подходящей для работы. В нормах OSHA перечислено несколько типов, в том числе табуреты, стремянки, роликовые лестницы, выдвижные лестницы и самонесущие лестницы.Однако стандарты предназначены для применения к любой переносной лестнице, используемой вашими сотрудниками, даже если она прямо не указана.

Все используемые лестницы должны выдерживать максимальную предполагаемую нагрузку и иметь параллельные ступеньки, поддерживаемые поручнями с каждой стороны (переносные лестницы с одной направляющей запрещены). Ступеньки должны быть расположены на одинаковом расстоянии друг от друга и должны иметь такую ​​форму / конструкцию, чтобы ступня пользователя не скользила во время обычного использования.

При выборе подходящей лестницы для работы внимательно прочтите этикетку.Также учитывайте тип, высоту и грузоподъемность лестницы. Металлические лестницы никогда не должны использоваться для электромонтажных работ или вблизи неизолированных электрических проводов.

1. Типы лестничных диаграмм и их использование

Выберите стиль, обеспечивающий необходимую поддержку в работе. Распространенные типы лестниц включают:

Стулья-ступеньки — Табуреты используются, когда требуется небольшая высота, чтобы добраться до полок или верхних складских помещений. В соответствии со стандартами OSHA табуреты-ступеньки должны быть прочными и способны выдерживать предполагаемый вес выполняемой задачи.Табуреты высотой более 24 дюймов требуют поручня.

Самонесущие (ступенчатые) лестницы — Часто эти лестницы имеют А-образную форму, сами по себе стоят, и они бывают из самых разных материалов и имеют различные характеристики по нагрузке. Высота колеблется от 6 до 30 футов. Самонесущие лестницы должны иметь продольное или стопорное устройство, которое запирается перед использованием. Никогда не используйте самонесущую лестницу в закрытом положении.

Прямые лестницы — Прислоните прямую лестницу к конструкции, чтобы подняться на верхний уровень.При использовании прямой лестницы верхняя часть лестницы должна превышать высоту конструкции, на которую она опирается, на три фута. и она должна быть наклонена под углом 75 градусов, т.е. 1: 4 или 1 фут от стены на каждые четыре фута высоты лестницы. Высота обычно от 10 до 30 футов.

Выдвижные лестницы — Выдвижные лестницы, доступные высотой от 16 до 60 футов, представляют собой прямые лестницы с базовой секцией и секцией мухи, которую можно регулировать по высоте.

Платформенные лестницы — Платформенные лестницы представляют собой стремянку с площадкой и верхним поручнем. Применяются те же правила, что и для лестниц с А-образной рамой.

Роликовые лестницы — Роликовые лестницы, также известные как роллетные лестницы, обычно используются в сценариях комплектации запасов, например, на складах, или для достижения оборудования определенной высоты, например бункера подачи на производственной машине на заводе. У некоторых прямых лестниц есть колеса, но они не считаются катящимися лестницами.Запрещается катить лестницу с колесами во время переноски пассажира.

Опоры вашей лестницы должны позволять ей выдерживать вес вас и ваших припасов, не соскальзывая и не копаясь слишком глубоко в земле.

Если у вас нет доступа к нужной лестнице для работы, или если вас просят неправильно управлять лестницей, немедленно сообщите об этом кому-нибудь. Согласно закону OSHA, вы имеете право отказаться от работы до тех пор, пока не сможете безопасно выполнять свои обязанности.

2. Нормы высоты лестницы

Выберите лестницу, которая позволит вам выполнить желаемую задачу, оставаясь при этом надежно сбалансированным, и вы никогда не должны стоять на двух верхних ступенях стремянки или выше четырех ступенек сверху на удлиненной лестнице.

Удлинитель или прямая лестница, используемые для доступа к возвышенной поверхности, должны выступать не менее чем на 3 фута над точкой опоры (см. Диаграмму). Лестница, увеличенная на высоту 48 футов или более, требует удлинения на 6 футов за карниз.

Приставная или прямая лестница должна быть достаточно длинной, чтобы выступать не менее чем на 3 фута над точкой опоры. (Рисунок безопасности переносной выдвижной лестницы OSHA D-1, изображенный на сайте Safesite.)

Никогда не поднимайтесь по выдвижной лестнице, неся в руках инструменты или материалы; Сначала поднимитесь, затем поднимите инструменты, используя веревку или блок, и захватите снасти.

A 6 футов. стремянка имеет средний вылет 10 футов, 8 футов. лестница имеет длину 12 футов и так далее.

Не используйте верхнюю часть трапа с А-образной рамой в качестве ступеньки. Вместо этого используйте более высокую лестницу.

3. Рейтинговая нагрузка

Используйте номинальную нагрузку лестницы, указанную на этикетке, чтобы определить, является ли лестница устойчивой и достаточно прочной, чтобы выдержать работу.

Справочник по этикеткам с номинальной нагрузкой на лестницу. См. Этикетку на лестнице, чтобы определить ее максимальную нагрузку.

Номинальные нагрузки и ограничения по весу лестницы:

  • Тип 3: Максимальный вес 200 фунтов, легкий для домашнего использования
  • Тип 2: Максимальный вес 225 фунтов, средний вес для маляров, разнорабочих и других простых проектов
  • Тип 1: максимальный вес 250 фунтов , сверхпрочный для профессионального и / или промышленного использования с легкими инструментами и оборудованием
  • Тип 1A: максимальный вес 300 фунтов, сверхтяжелый для профессионального и / или промышленного использования с инструментами и оборудованием среднего веса
  • Тип 1AA: максимальный вес 375 фунтов, сверхмощный для тяжелых работ

Примите во внимание вес вашей одежды и СИЗ, а также вес любых инструментов и материалов, которые вы будете использовать.

Вес обычно используемых инструментов и материалов:

  • Ведро с краской на 5 галлонов — 60 фунтов
  • Переносной распылитель — 20 фунтов
  • Потолочный вентилятор — 30 фунтов
  • Ящик для инструментов — 35 фунтов
  • Связка черепицы — 70-100 фунтов
  • Лист фанеры — 80 фунтов
  • Три деревянные доски 4 × 4 фута — 80 фунтов

Как правильно установить лестницу

Чтобы правильно установить лестницу, осмотрите ее на предмет повреждений, таких как изгибы, вмятины, острые края, жир / гладкость, ослабленные ступеньки / болты, поврежденные опоры для ног, а также застрявшие или поврежденные распорки петель.

Используйте контрольный список для проверки оборудования лестницы, чтобы каждый раз проверять тщательность и точность.

Контрольные списки по лестнице OSHA

Библиотека шаблонов проверки Safesite включает ряд контрольных списков безопасности лестниц, в том числе:

  • Общая безопасность лестниц
  • Безопасность стремянок
  • Безопасность выдвижных лестниц
  • Безопасность лестниц и лесов

Используйте Safesite для проведения этих и других проверок с помощью мобильного устройства.

Если есть краска или другой материал, делающий полный осмотр невозможным, не используйте лестницу.

Убедившись, что ваша лестница находится в хорошем рабочем состоянии, осмотрите рабочую поверхность, чтобы убедиться, что на ней нет мусора, который может повлиять на устойчивость вашей лестницы. Также осмотрите зону на предмет опасности поражения электрическим током.

Если поверхность чистая и ножки лестницы подходят для этого типа поверхности, установите отдельно стоящую лестницу, заблокировав петли или опираясь на прямую лестницу в соответствии с правилом 4-1.

Что такое правило 4-1 для лестниц?

Основание вашей лестницы должно выступать на 1 фут на каждые 4 фута высоты между рабочей поверхностью и точкой контакта. Если все сделано правильно, лестница будет касаться земли под углом 75 градусов.

. Если лестница проходит 12 футов от земли до верхней опорной конструкции, она должна быть 3 фута от стены. если высота 17 футов, она должна выдвигаться на 4,25 фута и т. д. (рисунок безопасности D-1 переносной выдвижной лестницы OSHA, иллюстрированный Safesite.)

Ваш работодатель должен провести обучение установке лестницы во время вашего ознакомления и при ознакомлении с новыми опасностями, связанными с лестницей, например, новыми типами лестниц или новыми рабочими поверхностями.

Безопасный набор высоты и равновесие

Поднимайтесь правильно, постоянно поддерживая три точки соприкосновения с лестницей. Встаньте лицом к лестнице, взбирайтесь за руки и держитесь между перилами.

Безопасное восхождение

Не берите с собой инструменты или другие принадлежности во время восхождения. Вместо этого поднимайте инструменты с помощью системы шкивов или электрической лебедки.

Слишком большой наклон от центра лестницы может привести к падению. Держите талию между поручнями, чтобы центр тяжести лестницы оставался там, где должен.

Избегайте опасностей и неправильного использования

Серьезно относитесь к опасности падения при использовании лестницы. Думайте заранее и не допускайте контакта со всем, что может повлиять на устойчивость вашей лестницы, например, со скользкими поверхностями, другими людьми и транспортными средствами.

Если ваша лестница установлена ​​в зоне с интенсивным движением, например, в дверном проеме или проходе, закрепите ее и / или установите вокруг нее баррикаду, чтобы предотвратить случайный контакт.

Не пытайтесь набрать высоту, укладывая лестницы на другие предметы, такие как ящики, кузов грузовика или другие лестницы. Вместо этого запросите лестницу другого типа или длины. Не пытайтесь выполнить задание, пока не будет предоставлена ​​подходящая лестница или другое оборудование, такое как строительные леса или ножничный подъемник.

Лестницы и защита от падения

Хотя индивидуальная защита от падения требуется для рабочих, подверженных потенциальному падению с незащищенного края шести футов или более, защита от падения не требуется для рабочих на стационарных лестницах длиной 24 фута или меньше или переносных лестницах любой высоты.

Однако рекомендуется обеспечить дополнительную защиту. Такие средства защиты, как система защиты от падения, закрепленная над рабочим, могут предотвратить падение с высоты 6 футов и более.

Также рекомендуется привязать верхнюю часть удлиненной лестницы и заблокировать ее опоры.

Сообщать об опасностях, связанных с лестницей

Если вы заметили повреждение лестницы во время осмотра, немедленно промаркируйте лестницу в соответствии с ее состоянием. Если лестницу невозможно спасти, немедленно уничтожьте ее.

Знаки и ярлыки безопасности лестницы

Следующие знаки безопасности лестницы важны для сообщения о потенциальных опасностях:

Клейкие этикетки или бирки для проверки лестниц — Запишите даты и результаты проверок безопасности лестниц.

Ярлык осмотра лестницы (источник)

Опасно Не используйте бирки — Незамедлительно помечайте небезопасные лестницы ярлыком «Опасно», чтобы никто не использовал их.

Пример метки «Опасно: не допускать» для лестницы (источник)

Клейкие этикетки с максимальной вместимостью — Для лестниц без бирки производителя укажите максимальную грузоподъемность на этикетке стороннего производителя или самостоятельно.

Следите за тем, чтобы сотрудники не использовали лестницы с поврежденными или отсутствующими знаками безопасности. Обратитесь к производителю для замены этикеток или лестницы.

Тренинг по безопасности лестниц

Правила

OSHA также предусматривают, что вы должны обучать своих сотрудников соблюдению вышеуказанных правил. Рекомендуется обучение родному / основному языку сотрудника. Требуется начальная подготовка и обучение по мере необходимости.

Ваши сотрудники должны знать, как безопасно выбирать, проверять, подниматься и работать с лестницы.В частности, вы должны убедиться, что обучение проводится квалифицированным специалистом и включает:

  • характер опасностей падения и способы их распознавания
  • как минимизировать опасность падения
  • когда и как использовать системы защиты от падения, включая осмотр и техническое обслуживание этих систем
  • характер опасностей, связанных с лестницей (оборудованием), и как распознать и минимизировать их

Ваша новая ориентация для сотрудников должна включать обучение технике безопасности при использовании лестниц, если на рабочем месте есть лестницы, но ваша ответственность на этом не заканчивается.Вы также несете ответственность за переподготовку сотрудников, чтобы информация оставалась свежей и актуальной.

OSHA делает упор на переподготовку после изменений на рабочем месте, которые влияют на актуальность прошедшего обучения, после изменения или обновления стандартов, а также когда сотрудник (и) демонстрирует несоответствие правилам техники безопасности.

Если вам требуются меры безопасности, выходящие за рамки стандартов OSHA, такие как защита от падения при работе на переносных лестницах, обучите каждого сотрудника правильному протоколу установки и использования средств индивидуальной защиты от падения в любых требуемых обстоятельствах.

Хотя OSHA не будет ссылаться на вас за нарушение ваших собственных письменных правил техники безопасности, если вы пренебрегаете обучением своих сотрудников таким образом, чтобы они серьезно травмировались, вы все равно можете быть привлечены к ответственности за нарушение статьи об общих обязанностях.

Инструменты и ресурсы для обучения лестнице OSHA

Вы можете обучить своих сотрудников безопасному использованию лестниц, используя различные методы, средства и инструменты, начиная с личного, живого обучения.

Личное обучение в соответствии с требованиями OSHA

OSHA поощряет обучение, максимально приближенное к реальной жизни.Предоставьте квалифицированных специалистов для демонстрации и помощи сотрудникам, когда они практикуют правильное использование лестниц.

Тренинг по технике безопасности в режиме онлайн и видео
Тренинг по безопасности цифровых лестниц

можно использовать в качестве напоминания и / или платформы для опроса ваших сотрудников о правильном использовании лестницы.

Ladder Meetings и Toolbox Talks

Лестничные совещания по безопасности и беседы с инструментами могут иметь или не иметь эмпирический компонент, упомянутый выше. В библиотеке совещаний по безопасности Safesite есть несколько заметок о совещаниях, в том числе:

  • Выберите правильную лестницу
  • Безопасность приставной лестницы
  • Безопасность ступенчатой ​​лестницы

Какой бы метод обучения ни использовался, не забудьте записать дату обучения, имя сотрудника, затронутые темы и все выполненные викторины или тесты.

Хранить эти записи в течение всего срока занятости работника плюс три года.

Вкратце

Во избежание падений соблюдайте правила безопасности при использовании лестниц OSHA. В правилах указано, как выбирать и использовать различные типы лестниц. Они также требуют, чтобы сотрудники проходили обучение на рабочем месте по безопасности лестниц.

Чтобы улучшить вашу программу обеспечения безопасности лестниц, просмотрите наши основные контрольные списки безопасности OSHA или загрузите Safesite на iOS или Android, чтобы просмотреть полную библиотеку шаблонов.Оставайся там в безопасности!

.
