Металлическая лестница, сделанная по чертежам своими руками

Как сделать металлическую лестницу своими руками? Вот вопрос, которым задаются многие люди, решившие не отдавать строительство своего гнёздышка на откуп работникам-профессионалам, а все сделать самостоятельно. Во-первых, дворцом, построенным своими руками, можно хвастаться до старости. Во-вторых, легенда о предке, который построил дом, наверняка будет передаваться из поколения в поколение!

• Почему именно она — металлическая лестница?
• Скрыть или открыть?
• Делаем металлическую лестницу своими руками
• Считаем и чертим
• Требования к лестницам из любых материалов

Единственное, чтобы можно было спокойно спать и не бояться, что лестница не выдержит все возложенные на неё надежды и обязанности, можно только в том случае, если все работы проведены качественно, в частности, большое внимание придётся уделить расчётам, чертежам и подготовке к строительству. Возможно, стиль дома уже выбран, и под него отлично подходит металлическая лестница.

Почему именно она — металлическая лестница?

Итак, приступая к строительству лестницы, стоит учесть, что одним из лучших вариантов будет каркасная лестница, в частности, с каркасом металлическим. Она будет прочной, надёжной и крепкой. Металлические лестницы также бывают разные, можно скрыть каркас под облицовкой, а можно оставить металл как часть декора. Кстати, с точки зрения дизайна металлические лестницы невероятно выгодны, они позволяют фантазии развернуться в полной мере: можно играть с поворотами и углами наклона. Плюс ко всему металл выдержит всё — от веса человека до каких-нибудь тяжёлых резных перил из морёного дуба столетней выдержки.

Какими бывают металлические каркасы?

• На одном косоуре (опора располагается посередине ступени).
• На косоурах (ступень крепится на опору).
• На тетивах (опора сбоку ступени).
• На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
• Винтовые (опора — столб в центре конструкции).

Скрыть или открыть?

Если бюджет ограничен, то стоит обратить внимание на скрытые каркасы. Скрытый или закрытый каркас означает, что каркаса видно не будет, он закрыт ступеньками. Дешевизна достигается за счёт внешнего облика: красотой такие каркасы не отличаются, а материал для них — дешёвые швеллеры с уголками. Разумеется, несмотря на цену, этакие конструкции будут надёжны, главное, правильно рассчитать прочность. Впрочем, это важно для любой, даже безумно дорогой лестницы — и об этом мы поговорим чуть позже.

Когда деньги не проблема, можно подумать об открытом каркасе, который после установки ступеней и перил покрывают эмалью — такие каркасы весьма элегантны и изящны, если, конечно, сварные швы выполнены сварщиком-«ювелиром» с многолетним стажем. В целом это хороший вариант, когда нужна лёгкость и воздушность в стиле дома.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

1. Свариваем раму из швеллеров;
2. На боковые грани навариваем уголки;
3. Укладываем ступени:
   • Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
   • Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
   • Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
4. Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

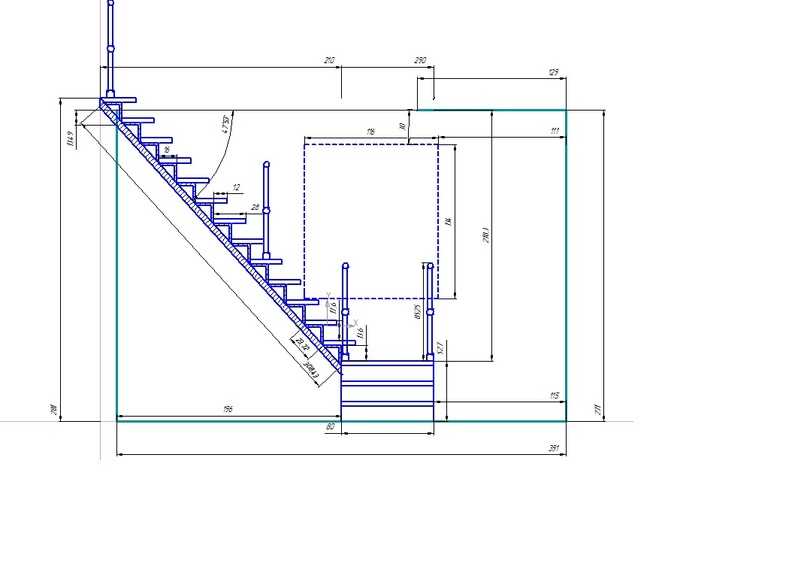

Считаем и чертим

Есть ещё много разных вариантов строительства своей металлической лестницы, но мы остановились на самом простом из них, свой идеальный вариант из металла вы можете выдумать самостоятельно.

Дальше переходим к самому важному: расчётам и чертежам. Важны они потому, что обеспечивают безопасность эксплуатации. Никому не хочется навернуться с лестницы, в которую были вложены деньги, время и душа.

Требования к лестницам из любых материалов

• Минимальная ширина — не менее 900 мм.
• Постоянный уклон лестничного марша.
• Мощное ограждение, которое справится с нагрузкой в 100 кг.
• Глубина ступеней от 270 мм.
• Высота ступени около 170 мм +- 10мм.

Для расчёта рекомендуется воспользоваться специальной компьютерной программой, в которой можно создать 3D модель и легко менять любые параметры и элементы, и, следовательно, создать практически лестницу мечты. К тому же компьютер сразу же подготовит и все необходимые чертежи и расчёты.

Но если с техникой дружить не хочется, можно справиться с помощью своих собственных головы и рук. Расчёт сделаем на примере

той же самой лестницы, прямой одномаршевой.

1. Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.
2. Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
3. Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
4. Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

На первый взгляд, кажется, что ничего сложного в строительстве лестницы нет — на самом же деле нужно быть очень внимательным и аккуратным, чтобы провести сварочные работы по-настоящему качественно, ведь это гарантия длительной эксплуатации.

Металлический каркас весьма нетребователен, а когда основные строительные работы будут закончены, его можно декорировать разными материалами: дерево, плитка, нержавеющая сталь. Таким образом, лестница будет выглядеть весьма презентабельно.

Главный аргумент в пользу лестниц из металла, сделанных своими руками, это все же экономичность строительства. А вырученные такими образом деньги можно будет направить на другие работы, например, ремонт и дизайн помещения.

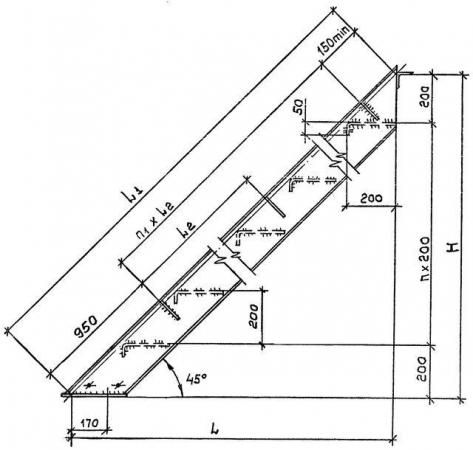

Чертеж металлической лестницы

Изготовление межэтажных лестниц стало как никогда популярным в связи со значительным увеличением количества строящихся загородных частных коттеджей высотой в два и даже три этажа. Компания «Стил-мет» производит широкий спектр металлических каркасов для этих конструкций, выполняя их изготовление по готовым чертежам, хотя это возможно и по чертежам заказчика. Проектировать конструкцию и разрабатывать чертеж металлической лестницы желательно еще на этапе строительства дома. Специалисты компании по заявке выезжают на объект и выполняют все необходимые замеры, в соответствии с данными которых затем выполняются индивидуальные чертежи.

Преимущество предварительных замеров состоит в создании максимально адаптированной к особенностям помещения конструкции и удобству ее размещения.



Работа по изготовлению металлических каркасов лестниц ведется по отработанным чертежам и технологиям, но благодаря наличию квалифицированного персонала компания «Стил-мет» выполняет разработку чертежей металлических лестниц по предварительно выполненным замерам, а также изготовление конструкций по чертежам заказчика. Последнее предполагает более тщательную проработку технологии изготовления заказанного изделия и несколько большее время на его выполнение.



Специалисты проектного сектора компании используют выполненные в соответствии с проведенными замерами чертежи для создания 3D чертежа конструкции, если это условие оговорено в договоре. Затем мастера производственного отдела начинают изготовление каркаса из металла, используя современное оборудование и технологические приемы. Преимущества нашей фирмы перед конкурентами и плюсы обращения к нам очевидны, поскольку компания «Стил-мет» обладает:

— многолетним опытом в сфере изготовления металлических оснований для лестниц;

— индивидуальным подходом к работе по заказам;

— большим штатом квалифицированных специалистов;

— современным оборудованием производственных цехов.

Традиционно компания «Стил-мет» для изготовления металлокаркасов лестниц использует легкие и прочные металлы, обладающие повышенной коррозионной устойчивостью. В зависимости от пожеланий заказчиков выполняются проекты чертежей металлических лестниц, предполагающие дальнейшую полную или частичную отделку металлических поверхностей деревянными панелями.



При выезде на замеры специалисты компании учитывают размеры помещения, место размещения будущей конструкции и удобство пользования ею. В зависимости от этого они могут предложить клиенту различные варианты исполнения лестниц: прямые маршевые, маршевые с поворотом, винтовые. Маршевые лестницы также выполняются по-разному: они могут быть на одном или двух косоурах или на тетивах. Особое место занимают самые сложные – криволинейные лестничные конструкции.



Наша компания гарантирует соблюдение требований всех нормативных документов при производстве продукции и соответствие их современным нормам безопасности.
