Лестница из профильной трубы своими руками: чертеж, расчет, фото

Когда необходимо сделать надежное и долговечное изделие всегда идёт речь о металле. Несмотря на то, что прочность металла зависит от его толщины, создавая и собирая лестницу, стоит знать, что чересчур большие размеры могут навредить конструкции.

При использовании очень толстого металла лестница получится громоздкой и не подъёмной с большими углами. Тогда придётся потратить немалую сумму дополнительных средств, на приведение лестницы в изящную и прочную конструкцию. Чтобы конструкция получилась красивой, и не пришлось тратить лишние деньги и силы, нужно знать какой профиль лучше всего подходит для лестницы и как произвести монтаж.

Выбираем профиль

Делать лестницы из металла стали давно, и это совсем не новая идея. При выборе такой конструкции особое внимание уделяли металлическому уголку и швеллеру.

Принцип сборки, который применялся годами:

  • Параллельно один к другому ставили два швеллера;
  • С помощью металлического уголка приваривались контуры между швеллерами;
  • Крепилась ступенька из дерева, или же металлическая рельефная конструкция.
лестницы из профильной трубы своими рукамиЛестница на второй этаж своими руками из профильной трубы

Судя по многолетней практике, можно сказать, что использование металлического уголка недолговечное, поскольку под воздействием нагрузок он деформируется. Металлическому уголку нашли альтернативу, и это металлический профиль.

Подсказка: Лучше всего для лестниц использовать квадратную металлическую трубу с сечением 40*60, это самый подходящий вариант. Если использовать трубу с меньшим сечением, то результат получится таким же, как и в случае с уголком, а если выбрать очень большие, то они будут выглядеть некрасиво и грубо.

лестница на второй этаж из профильной трубылестница на второй этаж из профильной трубы

Достоинства лестницы, сделанной из металлопрофиля:

  • С таким профилем можно сделать стационарную лестницу, приставную и даже винтовую. Повороты у лестницы могут быть под каким угодно углом;
  • С ним можно комбинировать какие угодно материалы, красиво смотрится дерево и стекло, и даже пластик. Комбинируя металл с такими материалами, можно сделать лестницу уникальной и абсолютно в любом цвете;
  • Можно использовать и один только профиль, поскольку его легко покрасить современным порошковым методом. Популярностью пользуются золотой и серебряный цвет, а также насыщенный чёрный с блестящим металликом в некоторых местах;
  • Такая лестница прочная и красивая, может прослужить несколько десятков лет;
  • Даже если каркас делается сложной формы, то собрать лестницу можно и самому, главное — это правильно сделать заготовки;
  • Установить её можно как на этапе строительства самого дома, так и во время проведения ремонта;
  • Цена изделия невысока и доступна каждому;
  • Собрать её можно и самому с использование обычного бытового сварочного аппарата.
лестница из профильной трубы чертежи

Каким бы прочным и долговечным ни был материал, у него обязательно есть свои особенности, знание которых значительно упростит работу и поможет избежать неприятностей.

каркас лестницы из профильной трубы
  1. Поскольку металл достаточно тяжёлый материал необходимо постараться не утяжелять конструкцию, при возможности лучше подумать о том, как её облегчить. К примеру, если планируется установка деревянных ступенек, то лучше использовать лёгкие породы, это может быть даже берёзовая фанера;
  2. Где бы ни устанавливалась лестница, в доме или на улице, железо обязательно нужно обработать антикоррозийным средством и покрасить. Разница заключается только в том, что обновлять уличную лестницу нужно чаще;
  3. Чтобы самому произвести монтаж нужно уметь пользоваться сварочным аппаратом, иначе стоит воспользоваться услугами профессионального сварщика, или же для крепежа использовать болты. Но использование болтов не рекомендуется, лучше вообще не делать самому лестницу;
  4. Если лестница делается со стороны улицы как эвакуационная, стоит учитывать нагрузку и вибрацию, которые неизбежны во время использования. Чтобы укрепить конструкцию стойки пролетов лучше уменьшить до разумных пределов. металлические лестницы из профильной трубы

Подготовительные работы

Расчёт каркаса лестницылестница из профильной трубы на косоурах

Ни одно дело не начинается без предварительных расчётов и чертежа. С их помощью можно точно определить количество материала, которое понадобиться. Чтобы работать было комфортно и не пришлось отвлекаться стоит приготовить нужный инструмент заранее, вам понадобится:

  • Электроды и сварочный аппарат;
  • Болгарка и круги для работы с металлом;
  • Перфоратор с набором сверл;
  • Молоток.

Во время подготовки стоит сделать разметку и разрезать материал в соответствии с необходимыми размерами.

каркас металлической лестницы из профильной трубы
металлические лестницы из профильной трубы

Рекомендация: Чтобы процесс сборки сложной по конструкции лестницы не стал головоломкой, детали стоит на этапе резки труб пронумеровать, от нижней к верхней.

лестница из профильной трубылестница из профильной трубыкак сварить лестницу из профильной трубыСтупени из профиля для установки в здании

Сборка лестницы

Во время сборки стоит особое внимание уделить несущим балкам, поскольку самая большая нагрузка приходится именно на них. Чтобы собрать обыкновенную лестницу понадобиться:

  1. Обварить контур, тогда получится прямоугольник для установки ступенек. Сам по себе контур также можно использовать как ступеньку, если делается наружная лестница, но тогда на него лучше наварить прутья;
  2. Для основания лестницы стоит использовать швеллер 10 см, или профильную трубу 10/10 см. Лучше, конечно использовать трубу, она дает меньшую вибрацию во время эксплуатации. Если же вы предпочитаете швеллер, то дополнительные крепления на земле исправят ситуацию;moduli-dlya-sborki-lestnitsy-650x268
    модули для сборки лестницы из профильной трубы
  3. Трубу стоит подрезать так, чтобы срез на детали плотно стыковался с опорой, при этом второй конец должен прилегать к верхней опоре. К нижнему и верхнему краю необходимо приварить платформы, они и будут выступать фиксаторами. Если сделать всё правильно, то нижняя платформа будет прилегать к полу, а верхняя к платформе перекрытия;
  4. После работы с направляющими стоит между опорами наварить опорные рамы, соблюдая при этом нужный шаг;каркас из профильной трубыразмер профильной трубы для лестницы
  5. Перила и декорирующие атрибуты стоит устанавливать в последнюю очередь, уже после покраски основной конструкции. Если они делаются из других материалов, то место под их установку стоит также подготовить заранее.

Очень часто между лестницей и стеной оставляют щель, чтобы можно было покрасить стену или поклеить обои. В таком случае стоит конструкцию дополнительно укрепить костылями, которые вбиваются в стенку, крепят их под основной внутренней трубой и подваривают ко всей конструкции.

лестница из металла из профильной трубыВинтовая конструкция из профильной трубы

Используя металлопрофиль можно сделать лестницу любой конструкции своими руками, разница будет только в затраченный силах, времени и финансах. Такие лестницы практичные и долговечные, не требуют особого ухода и выглядят красиво.

чертежи своими руками, как сварить каркас, фото на второй этаж, расчеты

Лестница из профильной трубы (не из круглой) отличается долговечностью и хорошей износостойкостью. В отличие от деревянной лестницы, металлическая более прочная, хотя может быть и более тяжелой. Сами по себе профильные трубы уже тяжёлые, поэтому за весом лестницы нужно следить по ходу работы и стараться не утяжелить, а лучше и уменьшить её вес. Сделать это можно, воспользовавшись советами, которые можно найти в данной статье.

Надежная лестница из профильной трубы своими руками: подготовка

Прежде чем приступить к работе, необходимо сделать замеры, по которым в дальнейшем и будет строиться лестница.

Что необходимо знать перед работой:

  1. Размеры лестничного проёма;
  2. Расчет необходимого количества материала;
  3. Поворот лестницы;
  4. Количество ступеней.

Лестничный проём — это свободное пространство в перекрытии между первым и вторым этажом. Самое первое что нужно сделать — рассчитать размеры этого проёма.

Среди преимуществ лестницы из профильной трубы стоит отметить длительный срок службы и отличные эстетические свойства

Среди преимуществ лестницы из профильной трубы стоит отметить длительный срок службы и отличные эстетические свойства

Металлический каркас для лестницы отличается хорошими эксплуатационными качествами и длительным сроком службы. Подробнее о правильном изготовлении лестницы читайте на нашем сайте: https://homeli.ru/remont-i-otdelka/lestnitsy/izgotovlenie-lestnits-na-metallicheskom-karkase.

Количество материала определяется после всех замеров, на основе уже составленного чертежа.

Поворот лестницы необходим, когда размеры или другие особенности помещения не позволяют поставить лестницу прямо, без изгибов под углом.

Также важно определить количество ступенек на будущей лестнице. Делать это удобно, зная, что по длине одна ступень должна составлять примерно 30 сантиметров, по ширине от 90 до 125, а комфортное для человека расстояние между ступенями по высоте составляет 15 сантиметров. В особых случаях ширина ступени может достигать 180 сантиметров, но для таких огромных лестниц понадобится и дополнительное крепление.

Также при расчётах помните, что средний шаг человека составляет 60 — 64 сантиметра.

Монтаж лестницы из профильной трубы: чертеж и необходимые инструменты

Без хорошего чертежа вы не сможете сделать качественную лестницу. Если раньше вы никогда не имели дела со схемами, то лучше обратиться за помощью к профессионалу.

Что учитывается при составлении чертежа:

  1. Размер лестничного проёма;
  2. Поворот, ширина и высота лестницы;
  3. Количество ступенек.

Сюда же можно добавить будущую художественную отделку лестницы, если вы планируете немного приукрасить её.

Расчет наклона ступеней лестницы позволит спроектировать удобную и безопасную конструкцию. О том, как подобрать угол наклона ступеней наш следующий материал: https://homeli.ru/remont-i-otdelka/lestnitsy/naklon-stupenej-lestnitsy.

После того, как вы сделали чертёж и купили все материалы, нужно подготовить все необходимые инструменты, которые понадобятся в процессе работы.

Инструменты, которые пригодятся при создании лестницы:

  1. Сварка и электроды к ней;
  2. Пила-болгарка и диски для работы с металлом;
  3. Перфоратор, свёрла;
  4. Молоток.

Для того чтобы в процессе создания лестницы не запутаться в большом количестве различных деталей, мы советуем вам пронумеровать их.

Готовим каркас лестницы из профильной трубы: советы

Каркас — это основа будущей лестницы, поэтому необходимо продумать его до конца, а затем качественно сварить.

Помните, что при изготовлении каркаса в любом случае понадобится сварка. А значит, и умение обращаться с нею. Если таковых навыков у вас нет — то придётся прибегнуть к помощи мастера по сварочным работам.

Каркасным основанием чаще всего является труба, диаметром около 60 миллиметров.

Этапы изготовления каркаса:

  1. Просчитайте количество ступенек, их высоту и ширину;
  2. Приступайте к монтажу профильной трубы. Крепиться она будет на настенных анкерах, которые предварительно необходимо установить. Дополнительно лестницу нужно закрепить и с другой стороны, при помощи закладок.
  3. Приваривайте к трубе уголки. Следите, чтобы их замеры точно совпадали с заданными по чертежу, иначе конечный результат получится некачественным, а лестница — кривой и небезопасной.
  4. Если необходимо, к концу работы также можно установить перила.

Как сварить лестницу из профильной трубы: дальнейшая отделка

После того, как вы закончили делать каркас лестницы нужно переходить к её дальнейшей отделке.

Что нужно сделать после установки каркаса:

  1. Изготовить ступени;
  2. Установить перила;
  3. Если требуется, украсить лестницу.

Заметьте, что лестница из профильной трубы — сама по себе тяжёлая конструкция. Поэтому вы можете немного облегчить вес, сделав ступени не из тяжёлого металла, а из лёгкого дерево.

При должном подходе, сочетание металлического каркаса и деревянных ступенек создаст дополнительный эффект дороговизны.

Перила также можно изготовить из дерева, но не забывайте, что дерево должно быть качественным. Как правило, при изготовлении лестниц используют породы дуба, бука или ясеня.

Украсить лестницу можно уже на конечном этапе. Например, если вы выбрали вариант с деревянными перилами, то можно прибегнуть к художественной резьбе или выжиганию.

Одним из вариантом конструкции может быть лестница на косоурах, её вид отлично дополнит дизайн современного помещения. Рекомендации по созданию такой лестницы читайте в статье: https://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsa-na-metallicheskikh-kosourakh.

Лестница на второй этаж из профильной трубы: преимущества и недостатки

После того, как вы ознакомились с процессом создания лестницы из профильной трубы, стоит подумать над преимуществами и недостатками такой конструкции.

Преимущества лестницы из профильной трубы:

  1. Хорошая прочность и износостойкость;
  2. Большой срок эксплуатации;
  3. Относительно быстрый срок изготовления;
  4. Создать лестницу из профильной трубы можно в одиночку, не прибегая к помощи мастеров;
  5. Возможность создать лестницу любой формы;
  6. Цена на необходимые материалы невысока.

Угол наклона лестницы стоит делать таким, чтобы по ней было удобно подниматься людям пожилого возраста и детям

Угол наклона лестницы стоит делать таким, чтобы по ней было удобно подниматься людям пожилого возраста и детям

Как видите, плюсов у такой лестницы действительно немало. Срок её эксплуатации заметно выше, чем у деревянной, и она не так тяжела, как каменная. Однако есть и недостатки.

Недостатки лестницы из профильной трубы:

  1. Металлический каркас весит довольно много, особенно, если лестница большая. Из-за этого при отделке лестницы приходится использовать такие материалы как дерево и пластик.
  2. Для того чтобы создать такую лестницу нужны умения и опыт работы со сварочным аппаратом.

Не забывайте, что лестницу необходимо периодически обрабатывать антикоррозийным покрытием.

Как монтируется лестница из профильной трубы собственноручно (видео)

Лестница из профильной трубы тяжела и требует дополнительной периодической обработки. Зато цена на её изготовление заметно ниже, чем на другие виды лестниц, а срок эксплуатации выше. Правильно изготовленные самодельные конструкции будут служить долгое время.

Надежная лестница из профильной трубы (фото конструкций)

как сделать косоур, на даче на мансарду

Внутренняя межэтажная лестница, выполненная из профильной стальной трубы — это довольно популярная конструкция, так как обладает многими достоинствами. Как правило, ее сооружением занимаются опытные мастера, так как она должна получиться абсолютно безопасной со всех точек зрения. То есть быть способной спокойно выдержать любые возможные нагрузки от перемещения людей и грузов, и удобной для подъема и спуска всех проживающих в доме, включая и детей, и членов семьи, достигших почтенного возраста. Как делается лестница из профильной трубы своими руками будет разобрано далее.

лестница из профильной трубы своими рукамилестница из профильной трубы своими руками

Преимущества конструкций лестниц из профильной трубы

Лестница, самостоятельно изготовленная из профильных труб, имеет ряд значительных преимуществ как перед деревянными, так и перед готовыми металлическими конструкциями, которые можно встретить в продаже. К таким достоинствам можно отнести следующее:

  • Возможность значительно сэкономить средства, выделенные из семейного бюджета на проведение строительства или ремонта.
  • Правильно изготовленная и собранная конструкция лестницы прослужит очень длительный срок, без необходимости выполнения ремонта и реставрации.
  • Данный материал позволяет с равным успехом изготовить практически любой тип лестницы, даже имеющий самую замысловатую конструкцию.
  • Профильная стальная труба отлично сочетается с другими материалами как по техническо-эксплуатационным характеристикам, так и по своим способностям «вписаться» в любой интерьерный стиль.

Можно отнести к достоинствам быстроту изготовления деталей и их монтажа. Но это преимущество металлических конструкций будет справедливо лишь в том случае, если мастер в совершенстве владеет инструментами, и его работа будет осуществляться по заранее разработанным чертежам с точными размерами.

Возведение лестницы из профильной трубы может быть произведено на любом этапе строительного процесса, в том числе — и в уже построенном доме.

Металлическая конструкция, при соответствующей обработке и отделке, подойдет для установки как снаружи здания, так и внутри него. Ее прочностные качества, аккуратный и эстетичный внешний вид придают ей универсальность.

Высокая прочность стального профильного проката позволяет изготовить упрощенный вариант каркаса, опорой для ступеней в котором выступает одна профильная труба, установленная по центральной линии конструкции.

Материалы и инструменты

Для изготовления металлической лестницы из профильной трубы самым используемым ее размером является прямоугольное сечение 60×80 мм. Кроме нее, потребуется труба размером в 25×25 или 30×30 мм для перемычек поверхности ступеней, на которые будут монтироваться доски проступей.

Для скрытого закрепления деревянных проступей на каркасе рекомендуется использовать специальные анкеры с саморезами, например «Fisher TB». Их размер будет зависеть от толщины доски ступени, так как они должны будут не только закрепляться в трубе каркаса, но и на ⅔ входить в толщину доски.

Для ступеней берется качественная, хорошо обработанная доска толщиной в 30÷40 мм. Предпочтение стоит отдавать древесине лиственных пород – дуб, ясень, бук, клен. Но можно использовать и «эконом-вариант» — сосну, но только высокого качества и хорошо просушенную.

Из инструментов для работы над конструкцией необходимо подготовить: сварочный аппарат, «болгарку» (угло-шлифовальную машинку) и круги для резки металла и обработки сварных швов, шуруповерт, электрическую дрель и сверла по металлу и дереву, электрический лобзик или ручную циркулярку. Хорошо, если есть просторный рабочий стол или площадка с идеально ровной поверхностью, позволяющей выполнять сварочные работы. Для фиксации деталей перед сваркой потребуются струбцины.

Пример монтажа лестницы

После того как будет составлен проект и произведены расчеты необходимых материалов, можно приступать к работам:

  • Для того чтобы косоур лестницы, изготовленный из профильной трубы, получился аккуратным на внешний вид и безупречно надежным в эксплуатации, его детали должны быть выложены и соединены идеально точно и ровно. Для этой цели в рассматриваемом примере мастер произвел разметку рабочего стола, на котором будет производиться фиксация деталей между собой.
  • Поверхность стола разлиновывается на квадраты или прямоугольники, равные расчетным параметрам высоты и ширины основы под ступени. Согласно этим линиям разметки и будут выкладываться детали конструкции.
  • В данном случае, прямоугольники имеют размер 260×200 мм, то есть ширина ступени будет составлять 260 мм, а ее высота — 200 мм.
  • Детали для изготовления косоура изготавливаются из целой металлической профильной трубы, которая размечается, а затем нарезается с помощью «болгарки». Чтобы получились строго прямоугольные ступени, срезы делаются под углом в 45 градусов. Затем, при стыковке отдельных деталей, они составят прямой угол.
  • Удобство при изготовлении косоура из этого материала состоит в том, что сколь-нибудь значимых отходов от трубы — практически не остается. Это связано с геометрией профильной трубы.
  • Выполнив рез под углом в 45 градусов, трубу необходимо перевернуть и совместить срезы, так, чтобы они образовали прямой угол. Выкладываются детали на столе, по расчерченным линиям.
  • Если между деталями образовался небольшой зазор, то край среза можно слегка подкорректировать. Чтобы линии среза деталей идеально совместились между собой, к ним необходимо приложить линейку и провести с помощью карандаша, как можно ближе к краю, на одной или обоях деталях, параллельные линии, по которым и будет производиться их корректировка.
  • Корректировка неровного края элемента конструкции производится с помощью «болгарки» с установленным на нее шлифовальным кругом. Причем этот процесс должен в большей мере заключаться в зачистке торца детали, а не в полноценном срезе, так как он снова может получиться недостаточно ровным.
  • Готовые детали, после их выкладывания на поверхности стола (площадки), сразу же фиксируются на нем с помощью струбцин. Для этого в демонстрируемом примере мастер высверлил в поверхности специальные отверстия для заведения нижней губки струбцины. Естественно, окончательная фиксация проводится после тщательного контроля перпендикулярности деталей и их линейных размеров.
  • Затем, приложив и совместив зачищенный край к закрепленным на столе деталям косоура, необходимо разметить следующую деталь конструкции. Для этого, ориентируясь на разметки на столе, по верхней и нижней стороне трубы, имеющей ширину в 60 мм, от ее срезанного края откладывается ширина ступени, то есть в данном случае — 260 мм.
  • После этого на боковых сторонах профильной трубы, линией соединяются верхние и нижние найденные точки. При этом получившаяся линия должна располагаться под углом в 45 градусов. Дополнительно стоит проконтролировать образовавшийся угол – у хорошего мастера для этого имеются специальные шаблоны или угольники с углом именно в 45 градусов.
  • Следующим шагом по найденной линии выполняется аккуратный и, насколько это возможно — ровный рез трубы. Этот процесс осуществляется также с помощью «болгарки». Для того чтобы труба не смещалась, так как на нее будет оказываться весьма значительное давление, ее необходимо жестко зафиксировать в тисках или притянуть струбцинами к столу.
  • В результате получается очередная деталь. Край трубы получился, как видно на фотографии, достаточно ровным, поэтому в этот раз вполне можно обойтись без операции корректировки торцов.
  • После этого готовая деталь точно совмещается с остальной конструкцией, выверяется ее положение, а затем проводится окончательная фиксация к поверхности стола с помощью струбцины.
  • Когда все детали будут готовы, выложены и закреплены на поверхности стола, их необходимо прихватить между собой. Первоначальная фиксация осуществляется небольшими прихватками. Сварные точки ставятся по углам трубы и на стороне, шириной в 80 мм, примерно посередине. Про то, какие электроды лучше использовать, и какой ток выставлять – рассказывать не станем. Тот, кто разбирается в сварке — сам определит. А для новичков изготовление такой сложной конструкции — все же не самая удачная задача для наработки опыта.
  • После скрепления одной стороны косоура, его аккуратно следует перевернуть и уложить кверху стороной, с которой еще не произведено точечное скрепление. Прихватывается эта сторона конструкции таким же образом, как и противоположная. После того как все детали будут со всех сторон прихвачены точечной сваркой, еще раз проверяют ровность сборки, а затем переходят к сварке сплошным швом. Причем, шов начинают варить от углов трубы к центральной точке. При этом необходимо учесть, что, проварив каждый из швов с одной стороны косоура, конструкцию необходимо перевернуть и сразу же проварить параллельный стык, иначе сборку может повести. После соединения сваркой широких сторон трубы, производится сваривание боковых швов.
  • После полного сваривания конструкции, швы необходимо очистить от шлака, а затем очень хорошо зачистить шлифмашинкой, так как на них не должно оставаться заусенцев.
  • Смонтировав оба косоура, их необходимо сложить между собой, чтобы проверить идентичность. Все детали ступеней косоуров должны полностью совпадать.
  • Не стоит паниковать, если обнаружатся некоторые отклонения. Но исправить их все равно придется, иначе ступени лестницы будут иметь перекос.
  • Сначала все секции косоура необходимо измерить, а затем привести всю конструкцию к общим размерам, то есть обрезать или нарастить ее крайние элементы.
  • После того как косоуры будут окончательно готовы, их следует сразу же окрасить. Для этого потребуется краска по металлу, которая не только сделает вид изделий аккуратным, но и будет защищать материал от появления коррозии. Сегодня в строительных магазинах представлен большой выбор краски разных производителей, которая может наноситься на металл даже без предварительной очистки от ржавого налета. Но лучше все же такую очистку выполнить, установив на «болгарку» металлическую щетку. А перед покраской нелишним будет и обезжирить поверхности, протерев их тряпкой, смоченной в уайт-спирите.
  • Готовые косоуры устанавливаются в запланированном для лестницы месте. Их крепление производится по-разному — так, чаще всего они фиксируются к полу и межэтажному перекрытию. Другой вариант – косоур, который будет расположен около стены, закрепляется непосредственно на ней надежными дюбельными или анкерными креплениями. Однако, такое крепление возможно в том случае, если лестница будет монтироваться только вдоль капитальной надежной стены. Если же межэтажный переход будет проходить вдоль внутренней каркасной стены, обшитой, например, гипсокартоном, то основными местами фиксации лестницы должен быть пол и перекрытие.
  • Для того чтобы деревянные ступени не прогибались под весом человека, косоуры, после их установки и закрепления на месте, рекомендовано соединить одной или двумя профильными трубами 25×25 мм. Эти элементы не только сделают ступени более жесткими, но и свяжут между собой косоуры, придав конструкции более высокую надежность. Перемычки в каркасе под ступени фиксируются на конструкции после того, как косоуры будут закреплены на своем «штатном месте».
  • Когда каркас под лестницу будет полностью готов, можно переходить к фиксации на нем деревянных деталей ступеней. Для этого на горизонтальных участках косоуров просверливаются отверстия для анкеров диаметром 9 мм. Отверстие должно пройти только через верхнюю стенку трубы. Для крепления одной ступени необходимо четыре анкера – по два с каждой стороны.
  • Следующим шагом необходимо точно позиционировать отверстия на тыльной стороне деревянной ступени. Для этого при приобретении анкеров рекомендуется сразу купить и специальные метчики «Fisher TBZ-2», хотя бы четыре штуки. Диаметр его цилиндрической части таков, что метчик точно, без люфта, входит в просверленные 9-миллиметровые отверстия.
  • Метчики TBZ-2 вкладываются во все четыре отверстия ступени, острыми наконечниками вверх. Теперь, поверх метчиков, на каркас устанавливается деревянная доска проступи. При этом тщательно контролируется ее положение, то есть прилегание к вертикальным стойкам, ширина свеса ступени, боковой вынос за пределы косоура – все деревянные проступи марша лестницы должны расположиться строго по одной линии.
  • Когда ступень точно выставлена, необходимо добиться, чтобы на обратное ее стороне четко отпечатались центры просверленных в металлическом основании отверстий. Это даст возможность идеального совмещения отверстий, которые будут сверлиться в доске.
  • Теперь по оставленным точкам-вмятинам в доске высверливаются несквозные отверстия. С данным вариантом крепления отверстия должны быть диаметром 14 мм, а глубиной – 25 мм. Чтобы не ошибиться в глубине сверления и не «прошить» доску насквозь, лучше всего установить на электродрель ограничитель глубины. Или же, по крайней мере, на самом сверле сделать метку предельной глубины, например, накрутив кольцо из изоленты.
  • После этого в отверстия металлического каркаса вставляются до упора пластиковые распорные анкеры. Следующим шагом в них шуруповертом вкручиваются входящие в комплект саморезы. Саморез при вкручивании развальцует нижнюю цилиндрическую часть анкера, и этим самым создаст надёжное соединение со стенкой трубы. Не стоит бояться того, что сам анкер – пластиковый. Он рассчитан именно на такие нагрузки и уже давно проверен практикой строительства каркасных лестниц. Кроме того, получающееся крепление обладает определенной эластичностью, что предотвращает неприятные скрипы, которые зачастую возникают при прямом креплении дерева к металлу саморезами. После такой фиксации сверху каркаса выступают рельефные широкие стороны анкеров, и их расположение в точности соответствует расположению отверстий на тыльной стороне ступени.
  • Следующим шагом отверстия в деревянной проступи заполняются столярным клеем или «жидкими гвоздями», предназначенными для склеивания древесины — это обеспечит максимально надежную фиксацию ступени на стальном каркасе.
  • После этого доска ступени устанавливается на каркас, так, чтобы цилиндрические рельефные части анкеров вошли в отверстия, высверленные в доске. Далее, доску необходимо хорошо прижать, чтобы анкеры максимально глубоко вошли в заполненные клеем каналы.
  • Когда клей, на который ступень посажена, полностью схватится, она гарантированно прочно укрепится на каркасе. Таким же образом крепятся и все остальные ступени.
лестница из профильной трубы своими рукамилестница из профильной трубы своими руками

После того как все проступи будут установлены на место, можно переходить к монтажу ограждения лестницы. Важно помнить, что детали ограждения необходимо установить на расстоянии не более 150 мм друг от друга, особенно в тех случаях, когда в доме проживает маленький ребенок.

И в завершение публикации – видео, в котором показан пример монтажа лестницы на одном косоуре из профильной трубы

Предыдущая

Своими рукамиОсобенности сборки модульной лестницы

Следующая

Своими рукамиРасчет и изготовление деревянной лестницы с поворотом на 90 градусов

Лестница из профильной трубы своими руками: расчеты, монтаж и видео

Лестница из профильной трубы своими руками создается сварным и сборным способом. Для ее изготовления рассматривают приставные, стационарные и другие варианты. Для наглядного примера, ниже рассмотрены варианты установки сооружения в виде прямой, винтовой и мобильной конструкции.

Лестница из профиля для внутреннего размещения

Важные детали

  • Для уменьшения веса профильной конструкции применяют вставки из дерева, стекла, камня и керамики.
  • Приставная лестница из профильной трубы своими руками производится в качестве дополнения крыльца, наружного подъема на чердак и установки внутри помещений.
  • Для создания ступенек используются профилированные трубы сечением 5-7,4 см. исключить дрожание и вибрацию можно путем сокращения длины стоек в пролетах.
  • Наклон ступеней – 1:2 или 1:2,5, что соответствует углу подъема от 30 до 40 гр.
  • Правильно разработанная лестница из профильной трубы своими руками на чертежах имеет не более 18 ступеней. При наличии высоких потолков, сооружается площадка между маршами.
  • Для удобства создается нечетное количество ступенек в марше. Это позволяет начинать и заканчивать шаг с одинаковой ноги.
  • Высота ступенек составляет 15 – 21 см.
  • Ширина ступенек равна 30 см. Чем меньше угол наклона, тем шире проступи.

Лестничный марш из профильных элементов

Металлическая лестница из профильной трубы своими руками может иметь альтернативу в виде двух швеллеров. Изначально сваривают опорную раму, затем каркас для ступенек. Он размещается двумя способами:

  1. Поверх швеллера;
  2. Внутри рамы.

В первом варианте уголки привариваются к верхней полке швеллера. А во втором случае создается предварительное крепление уголков к наклонным балкам внутри. К ним приваривают оставшиеся детали каркаса ступенек. Ниже отображена лестница из профильной трубы своими руками на фото.

Подготовка материалов

  • Швеллер 16 (высотой 16 см, шириной полки 6,4 см) длиной, соизмеримой с маршем. Потребуется 2 балки.
  • Профиль толстостенный 4х4 см. Его количество определяется числом ступеней. Для создания небольшого марша потребуется 20 м погонных.

Инструменты для возведения марша:

  • Пила для металлоконструкций (маятниковый вариант).
  • Станок для сверления.
  • Сварка.
  • Электродрель.

Лестница из профиля для установки внутри здания

Этапы монтажа:

  • Межэтажная лестница из профильной трубы своими руками начинается с обрезки косоуров до нужных параметров так, чтобы после монтажа они образовывали упор на пол плоской стороной среза.
  • Для более прочной фиксации на перекрытиях первого и второго этажа к бетонной основе под напольной поверхностью закладывают балки из металла (можно применить швеллер с параметрами 22 см). Длина балок должна быть больше ширины лестницы.
  • Производится крепление несущих швеллеров к закладным балкам. Для этого применяется сварка.

Ступени из профиля для установки в здании

Здесь можно узнать в подробностях, как производится лестница из профильной трубы своими руками на видео:

Из профиля создаются заготовки для ступенек прямоугольной формы.

  • Заготовки монтируют на направляющих и приваривают к ним. Для создания усиления сооружения применяют вертикальные опорные части из той же трубы.
  • Для облегчения устройства вместо трубы можно использовать стальные уголки.
  • Каркас зачищается и окрашивается для исключения порчи конструкции.
  • На основу из металла укладываются проступи из массива с дальнейшим креплением с помощью саморезов. Для этого предварительно сверлятся зазоры.
  • С боковых сторон направляющих швеллеров привариваются опоры в виде столбов, поверх размещаются поручни.
  • На ступеньках монтируются вертикальные стойки. Вместо балясин могут послужить горизонтальные прутки или листовые плиты типа плексигласа, пластиката, шпона, триплекса и пр.

Ступени из профиля для внутреннего монтажа

Металлокаркас для маршевой лестницы

План работ:

  • Разметка и нарезка профиля, соединение рам под ступенями.
  • Бетонирование конструкции.
  • Монтаж косоуров;
  • Оснащение уголками тыльную часть ступеней.
  • Сварка ступенек между собой.

Инструкция по монтажу:

  • Рассчитывается число ступенек, их параметры.
  • Для создания каркаса применяется профиль 10х10 см и уголки 4х4 см. В данном случае труба применяется вместо швеллера, так как характеризуется большой жесткостью.
  • Создают постамент для пологой конструкции. На краю платформы размещается нижняя отправная точка начала ступенек.

Ступени из профиля между первым и вторым этажом

Внимание! в случае установки прямого сооружения, постамент не потребуется, так как важно учитывать отправные точки между напольными поверхностями перекрытий

  • Так монтируется профильная труба, привариваемая к нижней платформе, а вверху с помощью анкеров производится фиксация к стеновой поверхности. Затем привариваются уголки, нарезанные предварительно.
  • Вертикальные параметры уголков должны иметь точные параметры, а горизонтальная часть изделий может выступать за профиль.
  • Между ступенями и стеновой поверхностью создается зазор для поклейки обоев.
  • С боковой стороны к профилю приваривают перила. Обычно установка перил проводится с отступом от края в 10 см. однако это повлияет на сужение лестницы.

Ступени из профиля между перекрытиями

Винтовые конструкции

Труба для создания ступенек разрезается на гильзы по 22 см.

Для определения количества элементов, высота помещения делится на 22 см, то есть размеры подступенка.

Из стальной заготовки нарезается прокладка и консоль. Приваривается прокладка к консоли, затем образовавшиеся элементы присоединяют к частям трубы (толщина 10 см).

На прокладке размещаются ступени с помощью саморезов. Плотность прилегания гильз, размещенных на трубе должна быть повышенной. Исключено образование перекосов и люфтов. Если образуются отверстия при неточном диаметре, создаются кольца-уплотнители.

Стальной каркас для установки лестницы в здании

Затем производится разметка и собираются ступени. Важно предусмотреть наличие нахлеста близко 5 см. Длина круга не менее, чем более широкая часть ступеней. Остается лишь собрать единую конструкцию. Сразу же просверливаются зазоры для фиксации будущих поступей. Конструкция грунтуется.

Внимание! Перила лестницы можно создать из железа, для стоек применяется профильная труба 4х 4 см, а на поручни создаются из трубы 2х2 см.

Потом поверх металла можно соорудить деревянные поручни. В перилах обычно применяют элементы ковки. Для покраски лестницы применяется молотковая краска.

После ее просыхания ставятся временные ступени. Для этого потребуются щиты из клееной сосны. Их необходимо обработать лаком. Для крепления ступенек потребуются саморезы по дереву 32мм.

Стальной профильный каркас для лестницы внутреннего монтажа

Приставная лестница

Конструктивно изделие выглядит достаточно просто. Она образует упор тетивами в стеновую и напольную поверхность. Наклон сооружения составляет 60-75 гр. Ступени размещаются друг от друга на одном промежутке, равном 35 см. Для исключения скользящих свойств, на её опоры надевают наконечники из пластика или резины.

Материалы для изготовления:

  • Профиль прямоугольного или круглого сечения длиной 2 м. Один прямоугольный профиль длиной в 165 см (для ступенек). Обычно применяются дюралевые трубы толщиной 2 мм.
  • Гайки, болты М8х70, шайбы.
  • В идеальном случае применяется сварка. В таком случае винтовые соединения не нужны.
  • 4 пластмассовых или резиновых защиты для нижней части опор.

Металлический профильный каркас для внутренней лестницы

Для создания приставной конструкции необходимо сделать заготовку ступенек. Профиль, длина которого равна 165 см, разрезается на 5 одинаковых изделий длиной 33 см. Делается разметка на двух профилях длиной 2 м. Ставятся отметки так, чтобы между ними был промежуток по 35 см.

При условии, что для фиксации ступенек к основе применяются болты, важно из тонких полос металла создать хомуты, предусмотренные для загибания симметрично по форме труб и просверливания в них зазоров. При этом делается отступ от края 1,5 см. Зазоры делаются в трубах по 2 м. Этому способствует предварительная разметка. Если для фиксации применяется сварка, этот аспект пропускают.

В готовом виде

Крепятся ступеньки. Надеваются на ножки пластиковые или резиновые наконечники.

Вконтакте

Facebook

Twitter

Google+

Лестница из профильной трубы своими руками

Любой современный строительный проект предполагает обустройство лестничных маршей, соединяющих между собой этажи жилого строения. При этом для изготовления каркаса пролёта используются самые технологичные материалы, к которым относится и профильная труба.

В этой статье вы узнаете о том, как изготовить лестницу из профильной трубы, а также сможете ознакомиться со всеми преимуществами описываемой конструкции.

Межэтажные сооружения из труб прекрасно смотрятся в интерьерах современных дачных построек, офисных помещений и других строений. Кроме того, для изготовления лестниц этого класса сегодня широко используется металлический профиль сечением 60х40 мм, размер которого считается наиболее оптимальным.

Подобный выбор объясняется тем, что при меньших размерах снижается прочность конструкции, а профили большей размерности делают её слишком громоздкой и тяжёлой.

Преимущества профильных конструкций

Косоур из профильных трубКосоур из профильных труб

Выбор трубы для обустройства лестничного пролёта обеспечит вам целый ряд безусловных преимуществ:

  • высокую прочность и надежность конструкций этого класса;
  • неплохие эксплуатационные показатели и долговечность;
  • применение отлаженных технологий, заметно сокращающих временные и трудовые затраты;
  • возможность варьирования конфигурации пролётов с использованием современных элементов декора;
  • вполне приемлемую цену.

Используемые при производстве профиля технологии допускают возможность его окрашивания в любой цвет (методом порошкового напыления). При этом вы сможете подобрать окраску, оптимально сочетающуюся с интерьером обустраиваемого вами помещения.

Отметим, что самыми модными в настоящее время считаются серебристый, золотистый и черный цвета.

Также заметим, что данная конструкция обеспечивает возможность подготовки прямого марша, позволяющего изменять направление её монтажа на 90 и 180 градусов.

Организация работ

Сварка металлоконструкцииСварка металлоконструкции

При монтаже основания (каркаса) лестничной конструкции профильные трубы устанавливаются и закрепляются на платформе попарно, после чего к ним монтируются ступени из выбранного застройщиком материала.

Порядок подготовки каркаса может выглядеть следующим образом:

  • предварительная разметка и нарезка заготовок,
  • монтаж рамок под ступеньки,
  • изготовление ступенек,
  • их установка и сварка.

Подобный порядок организации работ предполагает обязательное использование сварочного оборудования, а также владение навыками обращения с ним.

Порядок изготовления

Лестница из металлопрофиляЛестница из металлопрофиля

В качестве примера предлагаем вам рассмотреть технику изготовления лестниц со ступенями из древесины и каркасом из профильной трубы. Каркасным основанием такой конструкции служит труба диаметром 60 мм в сочетании с уголком, имеющим типоразмер 40х40 мм.

Процесс обустройства подобной конструкции включает в себя следующие операции:

  1. В первую очередь просчитываются требуемое количество ступеней, а также их основные размеры (высота и ширина).
  2. После этого можно переходить к заливке бетонной платформы, которая выступает в качестве основания всей конструкции и обеспечивает требуемый угол наклона. Уровень этой платформы является нулевой отметкой, на которой будет размещаться первая ступень лестницы.
  3. Сразу вслед за этим можно перейти к монтажу трубы, которая с одной стороны приваривается к закладкам в платформе, а с другой – крепится к анкерам, наглухо закреплённым в стене.
  4. После этого к трубе привариваются металлические уголки, все размеры которых должны выдерживаться с заданной точностью.
  5. По завершению основных работ сбоку к каркасу монтируются ограждения (перила), которые могут быть изготовлены как из дерева, так и из металла.

Особенности конструкции

Преимущества стальных конструкцийПреимущества стальных конструкций

Отметим, что за счёт установки перил сбоку от несущего каркаса вам удастся увеличить рабочую ширину лестничного пролёта. Следует также учесть, что между готовой конструкцией и стеной должен оставляться проход, достаточный для того, чтобы не мешать проведению текущих ремонтных работ. Во избежание вибраций, возникающих иногда при перемещении, рекомендуется ограничивать длину стоек в пролетах.

Кроме того, для изготовления лестницы из профильных труб вам обязательно потребуются вспомогательные материалы, среди которых наиболее часто используется стекло, дерево, камень и даже керамика. Применение любого из этих материалов не только повышает эксплуатационные достоинства любой конструкции, но и обеспечивает ей вполне современный и привлекательный облик.

Видео

Типичный металлокаркас лестницы выглядит так:

Фото

Лестница на металлическом каркасеЛестница на металлическом каркасе

Лестница из профильных трубЛестница из профильных труб

Двойной косоур из трубДвойной косоур из труб

Деревянная лестница на основе профильной трубыДеревянная лестница на основе профильной трубы

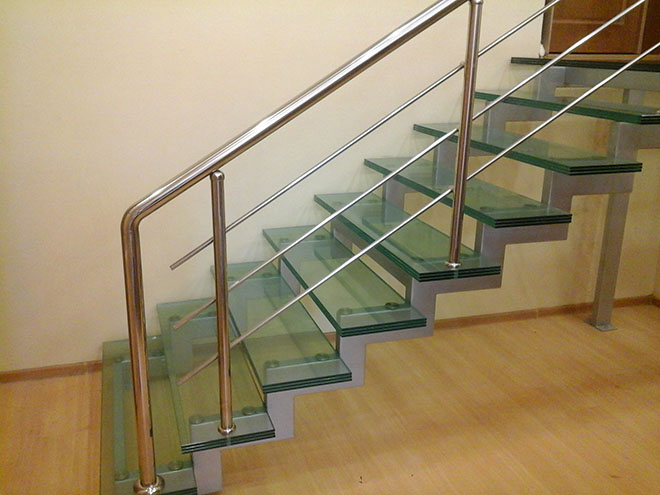

Центральный профилированный косоурЦентральный профилированный косоур

Лестница из профильной трубы своими руками: монтаж

На чтение 5 мин.

Лестницы из профильной трубы пользуются все большей популярностью, постепенно вытесняя аналогичные изделия из дерева и металла круглого сечения. Объясняется это доступностью материала, простотой его обработки, прочностью и долговечностью. Эргономика стальных звеньев позволяет вписать готовую конструкцию в любой интерьер. Рассмотрим варианты выбора, сборки и установки данных сооружений.

Лестница из профильной трубыЛестница из профильной трубыЛестница из профильной трубы

Разновидности лестниц из профильной трубы

Металлические лестницы из звеньев прямоугольного сечения имеют различную конфигурацию в зависимости от условий эксплуатации, планировки помещений и архитектуры зданий.

Выбор конструкции делается по таким критериям:

  • требуемая пропускная способность;
  • максимальная нагрузка;
  • эстетическая составляющая;
  • допустимый размер;
  • соответствие интерьеру;
  • собственные финансовые возможности.

Сделать практичное и красивое сооружение по силам любому мастеру, имеющему опыт обращения с бытовыми инструментами. Качественное выполнение задачи во многом зависит от правильности проектирования и составленных чертежей.

Маршевая

Маршевые конструкции представляют собой пролеты со ступеньками и перилами, соединенными на площадках. По устройству могут быть поворотными и прямыми. Такие лестницы из профтрубы используются для передвижения людей внутри и снаружи зданий, оборудования крутых склонов на местности.

В зависимости от высоты строения делается один маршевый пролет или несколько. Одинарная конструкция устанавливается при входе в дом, подвал, на чердак или внутри здания при большой площади комнат. Лестницы из нескольких маршей делаются для оборудования подъема между двумя близко расположенными стенами.

Количество ступеней на одном марше составляет 14-20 при крутизне 40-80 º.

Винтовая

Винтовые сооружения выбираются с целью экономии места в строениях, не отличающихся большой площадью. Частью ее основы является центральная стойка, выходящая на второй этаж, где она жестко закрепляется на плите перекрытия. Изделие состоит из спиральной опорной трубы, изогнутого поручня, ступеней и перемычек.

Крепление деталей осуществляется к стойкам между плитами или к несущей стене. Правильно спроектированная спиральная конструкция отличается презентабельностью, прочностью и надежностью. Сооружение отлично вписывается в любой интерьер, занимая минимум полезной площади.

Стремянка

Самодельную стремянку изготавливают для постоянного или временного использования. Исходя из предназначения выбирается складная или монолитная конструкция. Цельная стремянка представляет соединенные перемычками марш и обратные опоры. После проведения строительства или ремонта изделие распиливается на звенья для повторного использования или сдачи на металлолом.

Складное устройство имеет подвижное соединение для приведения в рабочее и транспортное положение. Соединение может быть шарнирным, накидным, болтовым, цепным и тросовым. Ступени делают неподвижными или поворотными.

Расчетные работы

При проведении расчета винтовой лестницы следует учитывать, что металлическая конструкция имеет большой вес и оказывает сильное давление на фундамент. Чтобы предотвратить проседание и деформацию сооружения, его необходимо максимально облегчить. Так, для ступеней лучше использовать древесину, решетки сделать из пластика и только каркас для лестницы соорудить из железного профиля.

На чертеже указывается такая информация:

  • тетива;
  • размер ступеней;
  • элементы фиксации;
  • уклон;
  • косоуры;
  • перила;
  • решетки;
  • декоративные фрагменты.

На основе схем делаются расчеты строительных материалов и оборудования.

Сборка конструкций

При изготовлении лестницы из профильной трубы своими руками следует придерживаться ГОСТ 23120-2016.

В данном документе рекомендуется делать чертежи в масштабе 1:5 и соблюдать такие показатели:

  • ширина пролета — 80-100 см;
  • высота ступеней — 14-19 см;
  • размер проступи — 25-30 см;
  • уклон — 32-40 º.

При строительстве металлической конструкции соблюдается такая последовательность работ:

  1. Разметка.
  2. Распил звеньев на заготовки.
  3. Сборка каркаса.
  4. Прикрепление ступенек.
  5. Установка сооружения на место.
  6. Монтаж перил.
  7. Декорирование изделия.

Инструменты и материалы

Перечень необходимых материалов:

  • профильные трубы;
  • уголки;
  • шурупы и болты;
  • массивная доска;
  • полимерные плиты;
  • краска;
  • наждачная бумага.

Потребуются такие инструменты:

  • сварочный аппарат;
  • болгарка;
  • дрель;
  • рулетка;
  • транспортир;
  • масляный уровень;
  • угольник;
  • маркер;
  • молоток;
  • малярная кисть.

В зависимости от конфигурации и дизайна сооружения список может быть расширен.

Сборка маршевой конструкции

Изготовление проводится в несколько этапов. Перед тем как сварить лестницу к опорным конструкциям присоединяют балки для крепления площадок. После этого осуществляется монтаж тетивы. Обе детали привариваются к закладным фундамента и балкам. Предварительно на них наносится разметка и закрепляются больцы. Заготовки для ступеней собираются заранее или устанавливаются на каркас по мере подъема мастера вверх.

Когда закончен монтаж ступеней, начинается установка решеток и перил. После окончания сварочных работ металл очищается от окалины и ржавчины, укладываются пластиковые и деревянные наполнители.

Изготовление винтовой лестницы

Лестница из профильной трубы своими руками изготавливается в следующей последовательности:

  1. Установка и укрепление центральной опоры.
  2. Изгибание боковой тетивы и присоединение ее к стойке.
  3. Приваривание к опоре ступеней.
  4. Монтаж решетки и перил.

Оставшиеся люфты устраняются с помощью уплотнительных колец. Если возникают трудности с изгибом целой секции, то ее можно разрезать на метровые отрезки, работать с которыми намного легче.

Финишная отделка

Декорирование тетивы, балок и площадок лучше осуществлять хромовой, коричневой или черной краской. Предварительно металл шлифуется и обрабатывается грунтовкой. Осуществляя монтаж перил, решетку можно сделать из крученого прута или изящно изогнутого профиля. Что касается ограждения, то его лучше отделать пластиком или массивом древесины. На углах можно установить декоративные колпаки.

Особенности изготовления лестницы из профильной трубы своими руками: виды, материалы, монтаж

Как сделать лестницуЗа многие годы человек не смог придумать ничего более крепкого и долговечного, чем лестницы из металла. Большую популярность они приобрели в том числе и потому, что с помощью этих конструкций можно создавать поистине уникальные композиции, которые могут включать затейливые повороты, большие пролеты и другие нестандартные дизайнерские решения.

Лестницы из металла универсальны, ведь они могут легко вписаться в любой интерьер. И если у вас тоже возник интерес к подобным изделиям и вы даже хотите установить одно из них в свой дом, то вам не помешает узнать о преимуществах этих конструкций, разновидностях лестниц, которые могут быть выполнены из профильной трубы, а также о том, как изготовить такое изделие своими руками.

Преимущества и недостатки

Не так уж сложно понять, почему лестницы из профильной трубы с деревянными перилами пользуются большой популярностью среди наших соотечественников. Достаточно ознакомиться с их достоинствами, которые будут приведены ниже:

  • низкие цены на строительные материалы;
  • возможность создать изделие любой конфигурации за счёт использования всевозможных элементов крепления;
  • минимальное время, необходимое на изготовление лестничного каркаса из профильной трубы;
  • длительный срок службы;
  • высокая прочность.

Но собираясь установить подобное изделие в свой дом, владельцу следует узнать и о недостатках, которые имеются у лестниц из металла с перилами:

  • чтобы изготовить действительно надежную и привлекательную лестницу, основные соединения должны быть выполнены с помощью сварочного аппарата, а это означает, что у владельца должен быть опыт работы с ним;
  • поскольку лестницы из металла представляются довольно громоздкими изделиями, для максимального облегчения конструкции в них приходится использовать более лёгкие и менее прочные материалы — стекло, пластмасса и дерево.

Разновидности

Металлические приставные лестницы являются не единственным вариантом подобных конструкций, которые могут быть установлены в частном доме. По желанию можно заказать изготовление маршевых, больцевых и винтовых лестниц. Причём у каждого из этих изделий имеются свои особенности:

  • Лестницы на второй этажсамым простым вариантом является приставная лестница, в конструкции которой используются две параллельные опоры, под прямым углом к которым между ними размещены ступеньки.
  • маршевые. Имеют более сложную конструкцию, в которой ступени крепятся на установленных под определенным углом балках. Это самый популярный вариант у владельцев частных домов. В качестве опорных элементов здесь могут использоваться тетивы либо косоуры.
  • Винтовые. У лестниц этого типа ступеньки выполнены в виде треугольника или сектора круга. Они монтируются к каркасу в двух местах – в месте примыкания к центральной опорной балке и к перилам. Но встретить лестницы такого типа можно нечасто, поскольку они не только имеют очень неудобную в эксплуатации крутую конструкцию, но и отличаются сложностью изготовления.
  • Больцевые. В конструкции лестниц этого типа ступеньки монтируются при помощи усиленных болтов непосредственно к стене. С тыльной стороны торцы крепятся к балясинам и перилам. Чтобы установить такое изделие, в выбранном месте должна присутствовать надежная стена. При отсутствии таковой имеет смысл рассмотреть в качестве альтернативы другие виды лестниц.

Рассмотрев основные виды лестниц, можно сделать вывод, что самым подходящим из них вариантом для изготовления своими руками является приставная и маршевая.

Лестница из профильной трубы своими руками: чертежи, материалы и инструменты

Прежде чем приступить к изготовлению лестницы из профильной трубы с деревянными перилами, вам необходимо подготовить необходимые инструменты и материалы. Кроме того, вы должны выполнить ряд несложных расчетов для определения характеристик, которыми будет обладать будущая лестница.

Расчёт конструкции

  1. Конструкция лестницыЧтобы определить количество ступенек, необходимо разделить высоту каркаса на высоту подступенка.
  2. Для расчёта длины косоура используется теорема Пифагора. Применив ее к нашей ситуации, получим, что конечным результатом будет сумма вертикальной и горизонтальной проекции изделия.
  3. Чтобы рассчитать правильно высоту перил, необходимо учитывать возраст тех, кто будет пользоваться изделием. Так, для взрослых оптимальным значением будет 95 см, а для детей — 60 см.
  4. При расчёте высоты ступеней необходимо исходить из того, что она не должна быть менее 12 см и более 20 см. Проступь должна иметь глубину 30 см.
  5. Угол наклона лестницы определяем с позиции наибольшего удобства использования, то есть, он должен составлять 45 градусов.
  6. Рассчитывая ширину лестницы. нужно исходить из ее средних размеров, которые варьируются в диапазоне от 80 до 120 см.
  7. Чтобы рассчитать сечение профиля, используем формулу: S=5,2*a*G*L/E, где E – модуль упругости материала; L – длина косоура; a – ширина ступени; S – сечение профиля.
  8. Для определения нагрузки на опорные балки нам понадобится следующая формула: G=1,1*mс+1,4*mл, где mл – масса всех людей, которые могут одновременно находиться на лестнице; mс – вес ступеней; G – предельная нагрузка на косоур.

Материалы и инструменты

Если вы решили своими руками сделать приставную лестницу из профильной трубы с перилами, то вам первым делом придется подготовить необходимые материалы и инструменты:

  • Как самим сделать лестницу из профильной трубыметаллические трубы (2 шт.) квадратного сечения длиной 40 мм. Настоятельно рекомендуется не брать на роль стоек профили длиной более 2,5 м, поскольку в этом случае у вас получится очень непрочная конструкция;
  • отрезки профильной трубы длиной 30 см. Если вы решили делать лестницу небольших размеров, то допускается уменьшить длину перекладины. При расчете количества элементов обращайте внимание на длину лестницы, не забывая о том, что расстояние между ступеньками должно быть не менее 20-25 см;
  • саморезы по металлу;
  • заготовки для ступеней. По желанию вы можете изготовить их самостоятельно, используя в качестве материала деревянные доски. Если же вы не хотите этим заниматься, то можете просто приобрести готовые изделия;
  • профиль для каркаса под ступени;
  • рулетка и маркер;
  • стальные уголки;
  • угловая шлифовальная машинка, а к ней диск по металлу;
  • болгарка;
  • шуруповерт;
  • пластины квадратного сечения 160 мм2;
  • строительный уровень и металлический уголок;
  • профиль, из которого будут сделаны косоуры;
  • лак или краска для металла;
  • сварочный аппарат;
  • грунтовка для обработки металлических поверхностей;
  • наждачка;
  • грунтовка и краска для металлических заготовок.
  • усиленные анкерные болты;
  • бетонный раствор.

Как сварить лестницу из профильной трубы?

После того как вы подготовите всё необходимое для изготовления лестницы из профильной трубы с перилами своими руками, можно начинать сборку.

Лучше всего этим заниматься на ровной поверхности. Тогда вам не придется использовать стремянку и вы будете уверены, что конструкция получится максимально ровной и устойчивой.

Алгоритм действий:

  • Материалы для лестницберем металлические опоры и укладываем на ровную поверхность. Они должны располагаться параллельно друг другу, а расстояние между ними должно составлять 30 см;
  • наносим на стойки отметки с учетом выбранного шага расположения ступенек. Особенно важно, чтобы крайние отметки располагались с отступом от концов опор 15-20 см;
  • в местах, соответствующих расположению меток, под прямым углом привариваем уголки к ножкам лестницы. Это будут опоры для перекладин;
  • нужно взять два куска трубы длиной 30 см и приварить их к уголкам. Причём это нужно сделать правильно — один прихватить сверху, а второй снизу изделия. По завершении работ должна получиться прямоугольная рама;
  • Также поступаем и с другими перекладинами, которые необходимо закрепить на конструкции по всей длине;
  • Чтобы внутрь конструкции не попала влага, к концам лестницы нужно приварить пластину;
  • Теперь можно обработать все металлические соединения шлифмашинкой и наждачкой, зачистив с их помощью наиболее травматичные места;
  • На завершающем этапе нам понадобится стремянка, чтобы покрыть нашу лестницу грунтовкой, а затем лаком или краской;
  • После того как вы дождетесь высыхания краски, наденьте на ножки резиновые насадки. Так вы сможете увеличить сцепление изделия с поверхностью.

Установка

Не менее важным этапом изготовления лестницы из профильной трубы своими руками является монтаж, для которого вам потребуется стремянка. Проводится эта работа по следующему алгоритму:

  • Как создать лестницуНачинается процесс монтажа с нарезки труб для опорных балок. Здесь необходимо выдержать необходимые размеры, которые должны соответствовать расчетным данным;
  • Теперь можно заняться установкой опорных балок в заранее выбранном месте. В верхней и нижней части их нужно зафиксировать анкерными болтами. В нижней части, где будет начинаться лестница, рекомендуется забетонировать конструкцию. Обращаем ваше внимание на то, что балки должны быть установлены строго параллельно друг к другу;
  • Теперь начинаем работу с профилями для каркаса под ступеньки. Их нужно разрезать на одинаковые куски, из которых мы впоследствии будем делать гребень;
  • Далее отрезки труб нужно приварить к опорным балкам, в результате должен получиться гребнеобразный каркас для ступенек. Учтите, что во время установки очередного элемента вы должны проверить угол наклона строительным уровнем. Также обращайте внимание на то, чтобы все элементы конструкции располагались строго параллельно друг другу;
  • Когда вы приварите к конструкции все элементы, места их соединения необходимо зачистить наждачкой;
  • Теперь можно нанести на каркас лестницы из профильной трубы слой грунтовки и краски;
  • Дождавшись, когда лестница высохнет, устанавливаем на неё заготовки для ступеней к косоурам. Для обеспечения надежности соединения следует использовать саморезы по металлу и шуруповёрт. Для выполнения этой работы вам понадобится стремянка.

Если вы имеете хотя бы минимальный опыт работы с основными строительными инструментами и вас есть все необходимое, в том числе и стремянка, то сварить и установить правильно лестницу из профильной трубы по чертежу для вас не составит особого труда. Только придерживайтесь вышеописанных правил и рекомендаций, и тогда вы без особых проблем сможете изготовить прочную и долговечную лестницу.

Заключение

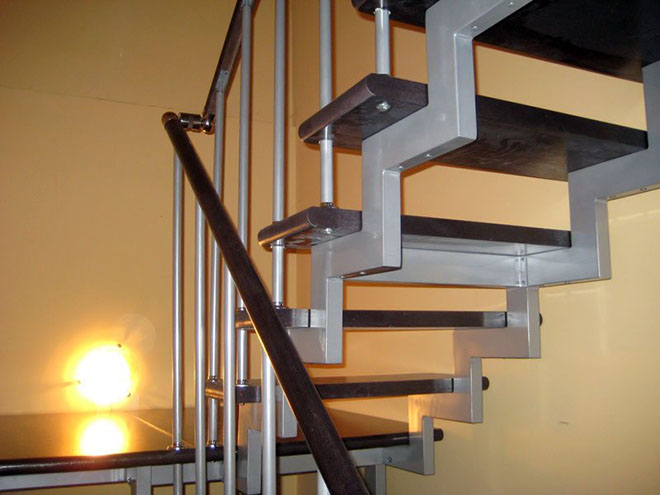

Металлические лестницыЧасто владельцы при устройстве своего частного дома или коттеджа задумываются об изготовлении лестницы своими руками. В принципе эта задача по силам любому, кто имеет минимальный опыт работы с основными строительными инструментами и уже самостоятельно проводил несложные работы.

Сама по себе задача по созданию лестницы своими руками не является такой уж невыполнимой. Нужно лишь просто хорошенько подготовиться к ней, изучив алгоритм выполнения основных этапов. Нужно только выбирать простой чертеж лестницы, иначе вы можете столкнуться с большими трудностями и напрасно потратите время, деньги и силы.

Лестница из профильной трубы
