Правильный монтаж межкомнатных дверей-купе
Среди множества разновидностей дверных конструкций за последние годы большим спросом пользуются раздвижные. Ранее на них не обращали особого внимания. Причиной всему была непонятная, а зачастую пугающая конструкция. Ролики вечно застревали в полозьях, дверь перекашивалась и это не могло позитивно сказываться на их спросе.
Еще одним пугающим фактором для людей была сама установка раздвижных дверей. Какие-то рейки, ролики, полозья, стопоры… Так как большинство людей хотят сделать ремонт самостоятельно, без обращения к специалистам за их дорогостоящими услугами, эта идея отходит на задний план. В голову не приходит ничего проще, чем установить самые простые двери. Но мы поможем сохранить ваши деньги и покажем, как выполнить все работы качественно, а главное, собственными руками.
Особенности, достоинства и недостатки раздвижных дверей
Раздвижные системы имеют отличительную черту, которая разнит их с привычными для нас дверьми. Их уникальностью является само строение, имеющее створки, двигающиеся параллельно стене и не создают никаких помех окружающим предметам. Сначала может показаться, что весь механизм непростой и монтаж таких дверей по рукам только специалистам. Но, если разобраться, как это все работает, то приходит мысль, что установка межкомнатных раздвижных дверей – легкое занятие, которое каждому под силу.
Не важно, какая модель дверей используется, принцип работы остается одинаковым: роликовые элементы, которые двигаются по направляющим «рельсам». От модели двери зависит только количество направляющих элементов (может быть 1 или 2). Вся дверь, при помощи роликов «катится» вдоль направляющих.
Из-за всех своих отличий от распашных дверей, купейные обладают рядом достоинств:
- Легкость монтажа. Если вы даже не представляете, как установить межкомнатную дверь купе – нет повода паниковать. Выполняя все действия и придерживаясь пошаговой инструкции — собрать и установить двери не составит вам никакого труда.
- Исключен риск хлопка двери из-за сквозняка.
- Экономия пространства. Благодаря тому, что дверь открывается параллельно стене, она не занимает лишнее место в комнате, и не мешает другим предметам и мебели.
- Богатый выбор. Благодаря огромному ассортименту дверей-купе, вы можете с легкостью выбрать необходимые формы и дизайны.
Несмотря на все достоинства, при установке раздвижных дверей-купе могут возникнуть следующие нюансы, если сказать простым языком – недостатки:
- Щелей не избежать. Даже при самом точном и правильном монтаже — останутся щели. Без сквозняков и нежеланных шумов не обойтись.
- Точность установки. Если произвести монтаж двери купейного типа с небольшими отклонениями на кривой стене – перекосов створок не избежать. В дальнейшем это приведет к некорректной работе двери.
- Цена. Стоимость дверей гораздо выше, чем распашных.
До того, как установить межкомнатную дверь-купе своими руками, стоит посмотреть все их разновидности. Рассмотрим основные виды раздвижных дверей:
- С 1 створкой. Такие двери больше подходят для комнаты с маленькой площадью, с небольшой дверной коробкой. Их компактность и миниатюрность, не заберет ни единого избыточного сантиметра в комнате. Открываясь, дверь движется параллельно стене, не занимая место в комнате. Крепить такую конструкцию можно как к стене, так и к потолку.
- Двустворчатые. Данные двери больше подойдут для помещений с широким дверным проемом. Различие тут в том, что вместо одной цельной подвижной створки, вы получаете две половины, по желанию, одна из которых фиксируется и используется вторая.
- Раздвижно-складные. Еще одним популярным видом раздвижных дверей являются раздвижно-складные. Механизм их складывания подобен гармошке или книжке. Такие двери крепятся исключительно на верхних направляющих, низ двери остается свободным.
В данной статье мы рассмотрим установку одностворчатой двери и все нюансы, с которыми вы можете столкнуться во время выполнения монтажных работ.
Подготовка и монтаж дверей-купе
Производить установку новой двери лучше всего после завершения работ по отделке стен и пола. Так же, не стоит забывать о демонтаже старой двери. Перед началом всех монтажных работ — подготавливаем нужные принадлежности. Нам понадобится самый стандартный набор из рулетки, уровня, шуруповерта, стамески.
Рассмотрим подробную пошаговую инструкцию по установке дверей-купе своими руками.
Шаг 1: долой старые двери. Первоначально необходимо демонтировать старую дверь. Снимаем с петель створку и переходим к демонтажу коробки. Зачастую, старая дверная коробка мешает монтажу новой раздвижной двери. Выполняйте все работы по извлечению дверной коробки аккуратно, чтобы не повредить углы и стены.
Шаг 2: выравнивание стен. После демонтажа дверной коробки остаются всякие неровности в виде застывшего раствора, кирпича/гипсокартона. Делаем все углы ровными и прямыми. Чтобы добиться максимально плотного прилегания дверей к стене, необходимо, чтобы все поверхности были параллельными, максимальное отклонение — до 5 мм.
Для того чтобы установить раздвижные двери-купе в комнате – делаем новую коробку. Её выравнивание в проёме осуществляем с помощью клиновидных брусочков. Максимально выравниваем коробку и крепим её анкерными болтами в стену.

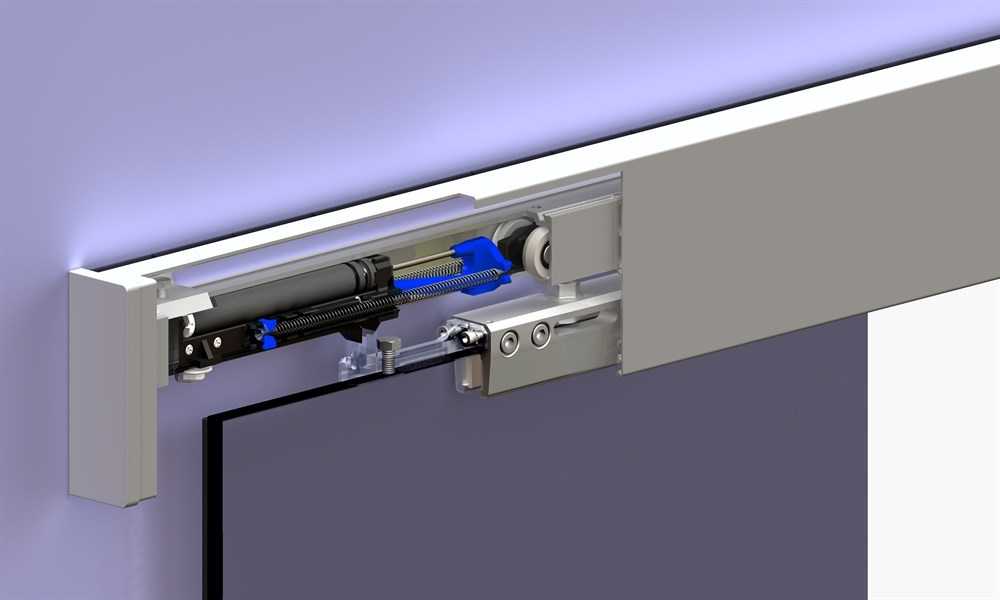

Шаг 3: верхние направляющие. Когда дверная коробка установлена, переходим к монтажу направляющих. Прислоняем нашу дверь к коробке и отмечаем на стене верхний край. Затем, делаем эту же процедуру, только переставляем дверь непосредственно в проем. Таким образом, мы промеряли горизонталь и убедились, что она у нас ровная. Отступаем 70 см вверх от линии и фиксируем здесь саморезами брус. На него мы будем устанавливать рельс. Крепим его снизу бруса саморезами.

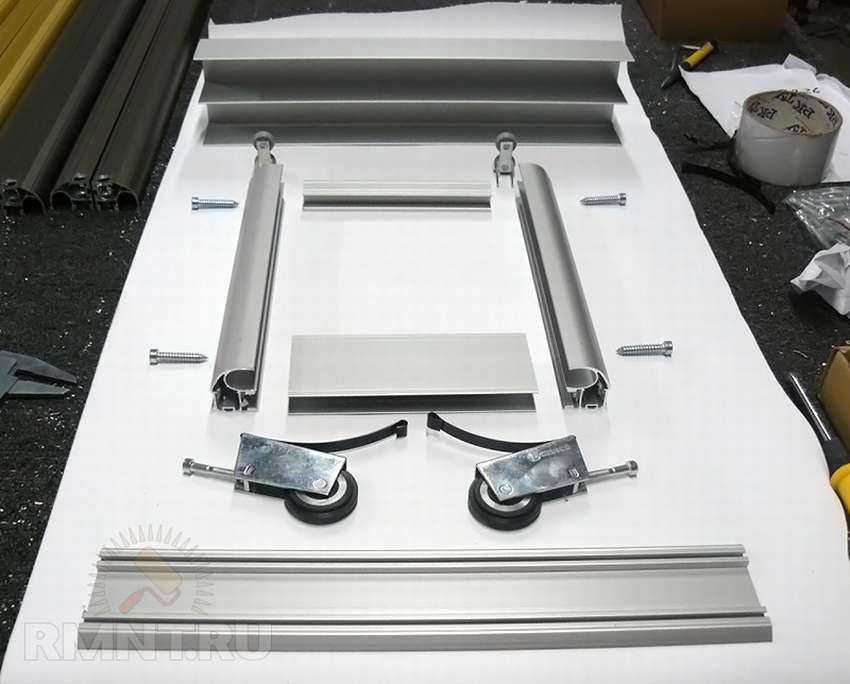

Шаг 4: сборка кареток и монтаж ограничителей. Для правильной установки раздвижных дверей своими руками необходимо произвести монтаж кареток в верхние направляющие. Вставляем их в паз рельса и проверяем, насколько плотно они двигаются. По необходимости стоит ослабить механизм. По краям направляющих устанавливаем ограничитель. Монтаж производим таким образом, чтобы буферный элемент из резины был направлен внутрь.
Шаг 5: нижний паз. От конца нашей створки, отступаем 10мм, проделываем 2 углубления диаметром 7 мм, а глубиной – 20 мм. Между проделанными отверстиями необходимо сделать паз, в который необходимо интегрировать направляющий.
Данный этап был самым ответственным. Ведь необходимо произвести монтаж всех крепежных элементов строго по уровню. Ведь все малейшие отклонения негативно скажутся на работе всей дверной конструкции.
Установка полотна раздвижной двери
Для начала, крепим наши каретки с двух сторон створки. Делаем отступ не менее 2 мм от края створок.
Когда вся наша конструкция собрана – приступаем к монтажу створок. Зацепляем нижним пазом створки рельсу. Потом закрепляем дверь на роликах. Для того чтобы ровно выставить дверь следует сделать настройку при помощи регулировочных болтов. Для того, чтобы сделать все максимально точно — используем строительный уровень.
При работе правильно отрегулированной створки, не должно возникать никаких звуков. Это особенно серьезно, если у вас есть младенец, который реагирует на какие-либо раздражители. При установке дверей купе своими руками возможны небольшие перекосы, которые и будут способствовать появлению шумов такого рода. Для максимального обесшумливания – под ролики можно подложить специальную резиновую подкладку или изготовить её самому (например, из старой велосипедной камеры или других похожих материалов).
Установка фурнитуры купейных дверей
И вот, наша дверь стоит как положено и даже открывается и закрывается! Самое время облагородить всю нашу раздвижную конструкцию и приделать ручку на саму дверь.
Шаг 1: установка ручки. Для дверей купейного типа, используются только врезные ручки. Нужно сделать небольшое углубление, закрепить основу и уже потом одеть декоративную накладку.
Шаг 2: монтаж наличников. Наличники устанавливаются для того, чтобы спрятать верхний брус с направляющей. Сделать так называемую фальшпанель и некое декоративное обрамление всего дверного проема. Крепятся они с помощью специального клея по дереву или гвоздями без шляпок.
Вот мы и разобрались, как установить дверь купе своими руками. Монтаж данной двери не такой и страшный, как о нём думают. Если выполнять все пункты пошаговой инструкции, то никаких проблем при монтаже не возникнет.
Установка дверей купе своими руками: пошаговая видео-инструкция
Автор Michael На чтение 7 мин Просмотров 2.9к. Опубликовано
В начале своего появления раздвижные двери приобрели популярность благодаря значительной экономии пространства и устанавливались зачастую в квартирах с небольшой квадратурой. Однако, весьма скоро их преимущества были оценены по достоинству и хозяевами больших квартир и домов. Ведь помимо оригинального внешнего вида и бесшумности, конструкция обладает высокой прочностью, а установка дверей купе достаточно проста и не требует особых затрат и может быть легко выполнена самостоятельно при наличии стандартных инструментов.
Содержание статьи
- Принцип функционирования конструкции
- Виды раздвижных систем
- Материал полотна
- Что необходимо для монтажа
- Установка конструкции
- Монтаж деревянного бруса
- Направляющая рельса
- Монтаж двери с дополнительным нижним креплением
- Монтаж дверного полотна
- Установка доборов и фурнитуры
Принцип функционирования конструкции

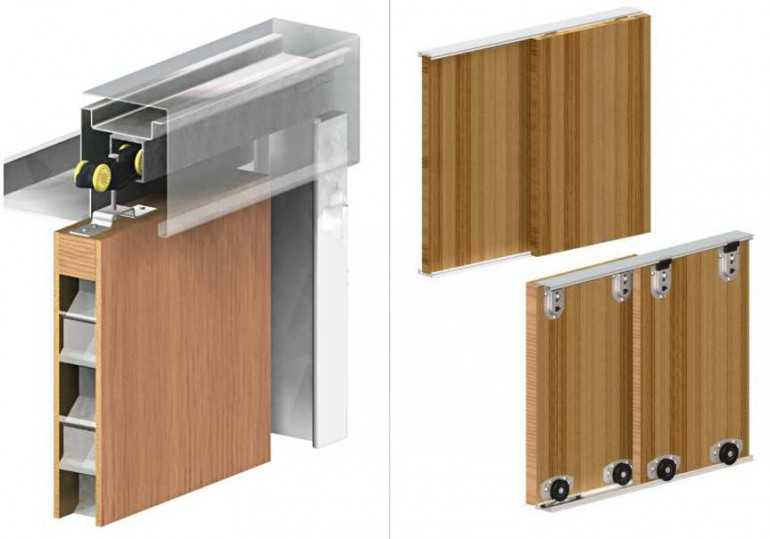

При установке дверей купе своими руками следует знать, что их конструкция может быть нескольких типов, отличаются они друг от друга не только внешним видом, но и способом монтажа и, как следствие, принципом открытия. Общими элементами для всех типов конструкций являются колесики на торцевой части и рейка для перемещения полотна. С обеих сторон находятся ограничители хода. Сама система получается висящей, благодаря чему достигается плавность хода и отсутствие порогов.

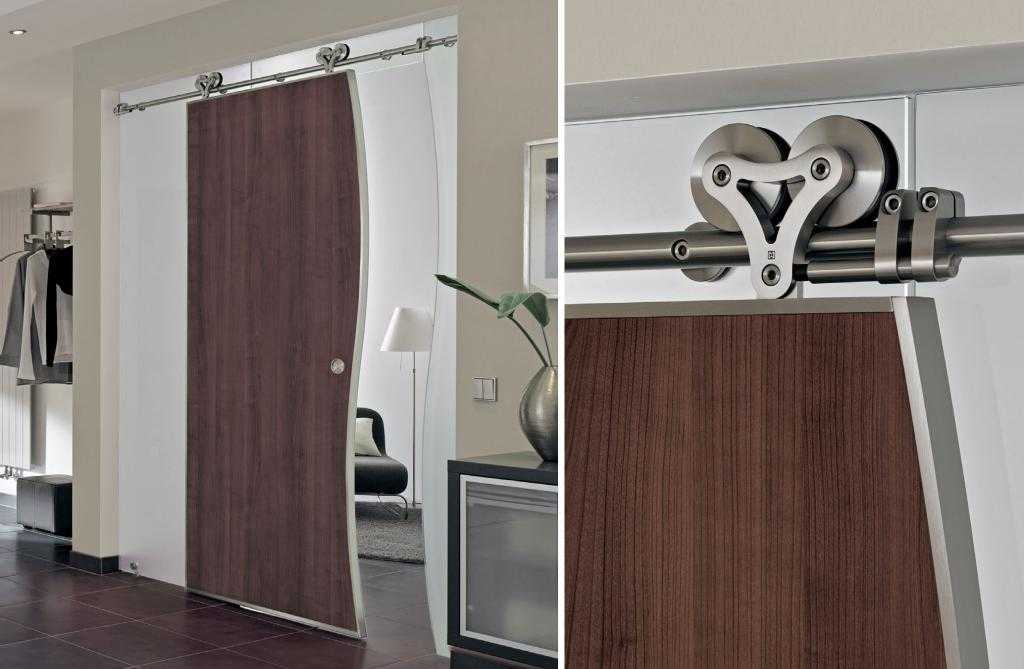

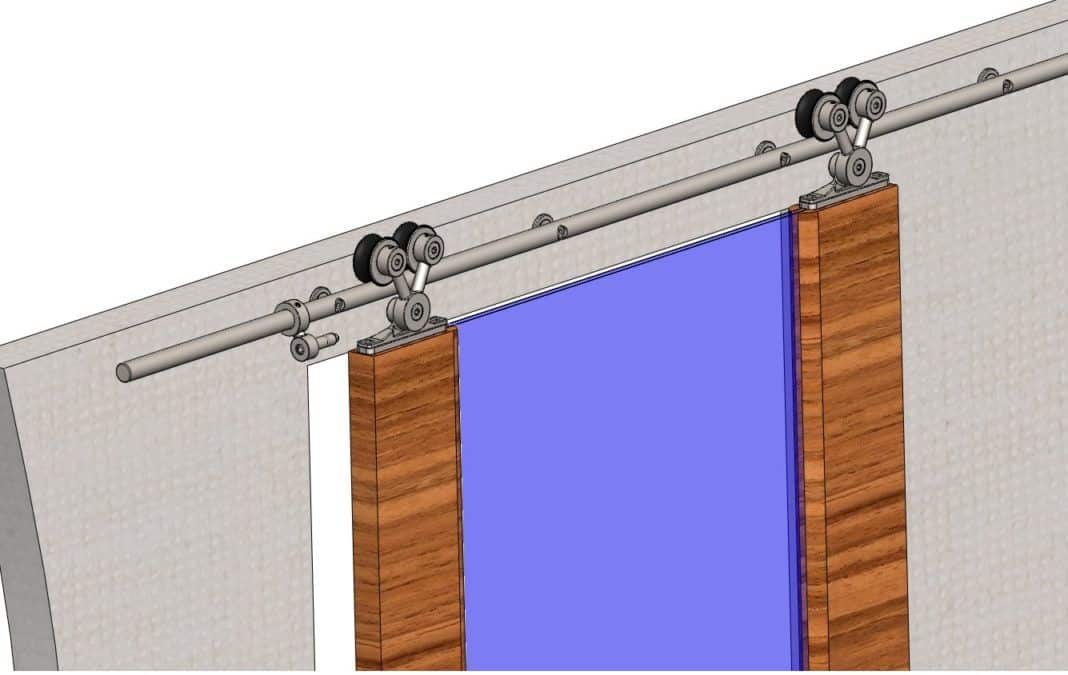

Виды раздвижных систем
Выбор раздвижных дверей зависит от изначальных размеров проема, а также функционального предназначения. Так, для разделения помещения на отдельные зоны выгодно применять конструкцию из 2 и более полотен с подвижными механизмами или оснащенных створками по бокам.
Для изоляции двух помещений эффективным будет использование конструкции, содержащей не более 2 полотен, двигающихся по рейке вдоль стены. Также возможно обустройство двери, входящей при открытии в зазор между обычной и фальшстеной. Сама же установка дверей системы купе своими руками подробно показана в видео в нашей статье.
Установка двери купе различается лишь в виде используемой направляющей рейки. Количество роликовых механизмов напрямую зависит от веса конструкции. Если тяжесть полотна не превышает 30 кг, достаточно установки 2 колесных кареток. Если же двери тяжелые, при установке двери купе необходимо пропорционально увеличивать количество роликовых механизмов для надежности крепления и правильного распределения нагрузки.
Материал полотна

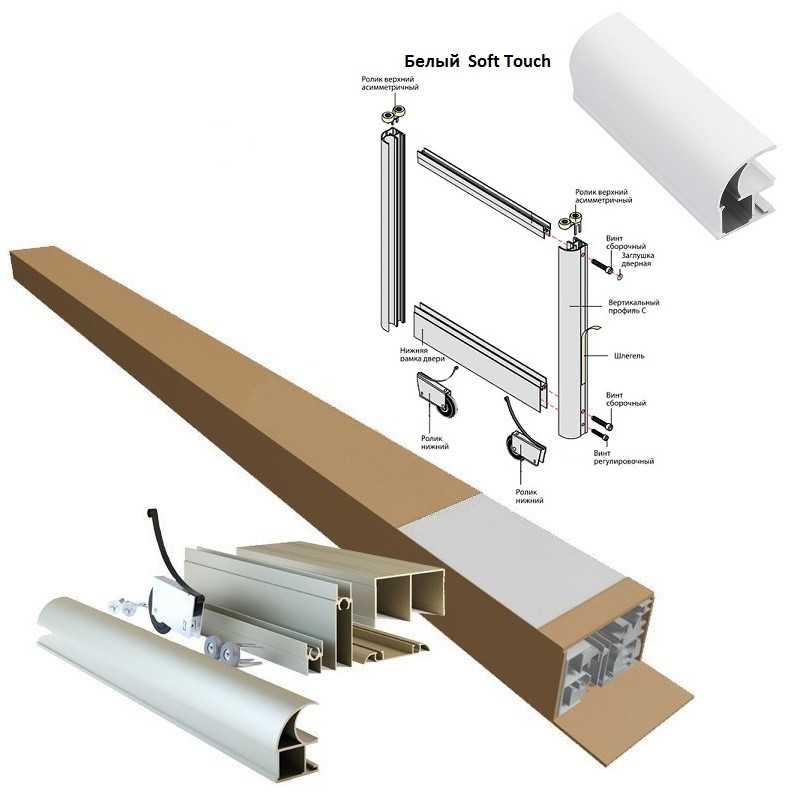

При изготовлении дверей купе возможно использование как цельного полотна из одного материала, так и комбинирование из различных элементов.
- Закаленное стекло;
- МДФ;
- Ламинированное ДСП;
- Дерево;
- Стеклопластик.
От выбора состава полотна двери и ее декоративного оформления будет зависеть окончательный вес конструкции. При установке двери купе ширина и высота используемого изделия должна превышать замеры проема на 6 -7 см.
Что необходимо для монтажа
Для установки двери купе своими руками важно убедиться в ровности контура дверного проема и стен. Довольно часто, для монтажа двери в перегородку из гипсокартона дополнительно используется деревянный брусок. В случае зонального разделения пространства, направляющая рейка может прикрепляться непосредственно к потолку.
Когда происходит установка раздвижных дверей купе, как можно посмотреть на видео в статье, процесс начинается с демонтажа всех имеющиеся элементов старых дверей, включая петли. Коробка вынимается, а дефекты и повреждения стен поддаются тщательной шпаклевке и шлифовке.
- Набор подходящей фурнитуры;
- Саморезы;
- Анкера для прикрепления деревянного бруса к стене;
- Брусок размером сечения 5*5 см, длина элемента должна быть вдвое больше ширины полотна двери;
- Доборы и наличники для декора и скрытия крепежных элементов, а также рама, обрамляющая проем двери;
- Рулетка;
- Уровень;
- Шуруповерт;
- Стамеска;
- Простой карандаш;
- Отвес.
Установка конструкции
Раздвижной механизм при покупке, в большинстве случаев, комплектуется подробной инструкцией по монтажу. Принципы сборки подобных механизмов у разных производителей могут незначительно отличаться.
Монтаж деревянного бруса
Изначально установка двери системы купе, производящаяся своими руками, требует, как можно узнать из видео на нашем сайте, произведения некоторых замеров и расчетов. Необходимо, вертикально приставив дверное полотно к проему, произвести простым карандашом на стене разметку линии верха. Отмерив от нее 6-7 см вверх и выставив уровень, необходимо горизонтально прочертить полосу. Ориентируясь по прочерченной линии, при помощи анкеров, производится монтаж деревянного бруска.
Планку необходимо закрепить на стене таким образом, чтобы одна ее половина находилась непосредственно над проемом, начинаясь от обрамляющей рамы, а другая – со стороны, в которую будет открываться дверь. Такой способ монтажа необходим для полного закрытия и открытия дверного механизма.
Если произвести крепеж деревянного бруса без применения уровня, после установки двери купе конструкция будет открываться или закрываться самопроизвольно.
Направляющая рельса
К нижней торцовой части бруса, на расстоянии в 15-20 см друг от друга сверлятся отверстия. С их помощью к деревянному брусу крепится металлический направляющий рельс. Важно закрепить рельсу таким образом, чтобы расстояние между ней и стеной, позволяло свободно перемещать дверь.

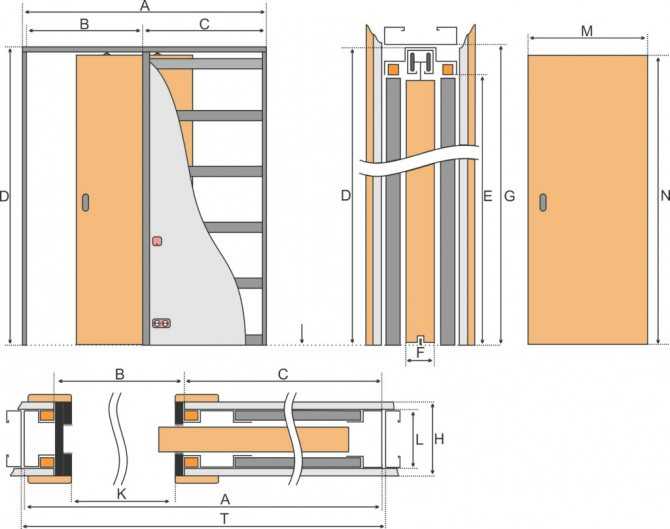

Для установки дверей купе, прячущихся в стену при открытии, необходимо соорудить специальную примыкающую к основной стене гипсокартонную конструкцию. Такой прием способен визуально увеличить размеры помещения.
После монтажа, в направляющую рельсу вводятся роликовые каретки для проверки свободы хода механизма. После успешной проверки торцы рельсы необходимо закрыть резиновыми амортизаторами. Дальнейшие монтажные мероприятия напрямую зависят от вида устанавливаемой двери.
Монтаж двери с дополнительным нижним креплением

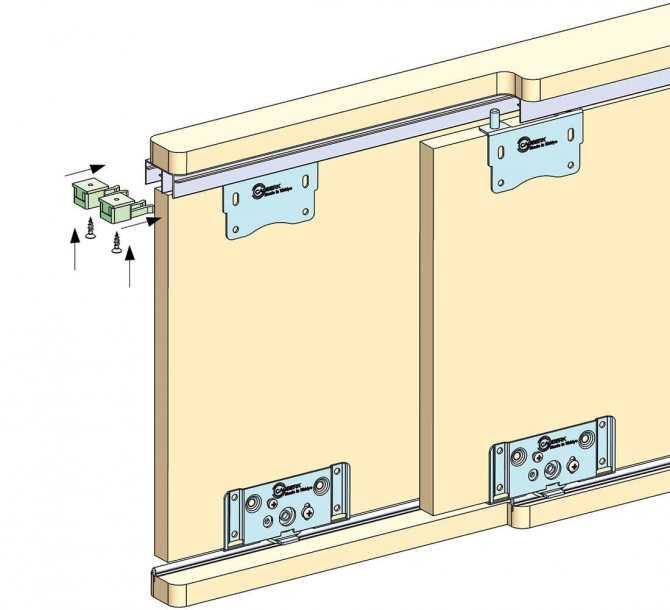

В случае установки двери купе с дополнительными креплениями снизу, возможно постепенное повреждение полового покрытия. Однако такая конструкция более надежна в ходе эксплуатации. Имеется несколько способов монтажа нижнего крепления двери купе:
- В область нижнего торца полотна двери, устанавливается профиль П-образного типа или две тонких рейки, монтирующихся строго параллельно друг другу;
- Укладка паза в торцевой части для направляющей рейки или роликового механизма;
- Установка металлической направляющей рейки по всей ширине дверного проема на полу.
Такой вариант используется крайне редко, поскольку в результате образуется порог.
В случае, когда установка дверей купе производится с созданием порога, необходимо осуществить крепеж профиля или пазов для нижних роликов. Пазы изготавливаются при помощи стамески или фрезерного станка. Углубление и ширина паза должны быть несколько больше высоты нижнего направляющего механизма и его ширины.
Профиль для нижнего крепления дверей.На верхнюю торцевую часть двери крепятся скобы, при помощи которых поверхность будет соединяться с роликовым механизмом. Для точной установки нижней направляющей рельсы, необходимо временно прикрепив каретки к полотну, отвести дверь в крайнее открытое положение. После, сняв дверь, при помощи отвеса зафиксировать нижнюю рельсу.
Монтаж дверного полотна
Когда вся конструкция уже готова, необходимо зацепить нижним пазом полотна двери направляющую рельсу. После этого, дверь закрепляется на роликах. Используя уровень, необходимо подкручивать регулировочные болты до строгой вертикальной позиции полотна двери. При отсутствии помощника, способного поднимать и держать полотно, при установке дверей купе можно подкладывать под нее подручные средства.
Правильно смонтированная конструкция при использовании не производит шума. Однако, при имеющихся в доме маленьких детях или взрослых, остро реагирующих даже на практически незаметные раздражители, рекомендуется установка резиновой прокладки на верхнюю направляющую рейку. Прокладку можно приобрести в магазине или изготовить самостоятельно из камеры колеса автомобиля или иного, схожего по свойствам предмета.
Установка доборов и фурнитуры
После завершения установки дверей купе, необходимо в стороне от коробки закрепить на стене стойку, в которую будет упираться дверное полотно при полном закрытии. Точно такая же стойка будет монтироваться с противоположной стороны, в зоне полного открытия. Крепежные элементы закрываются при помощи элементов доборов.
Установка фурнитуры производится в последнюю очередь. Наличники и ручки крепятся к плоскости двери при помощи специальной клеевой смеси или фиксируются финишными гвоздями в области стоек либо верхнего бруса.
Как установить дверь купе, этапы установки двери купе
Двери-купе не рекомендуется ставить в помещениях, которые требуют полной звуко- и теплоизоляции.
1 этап. Подготовка проёма.При установке данной двери одним из главных условий является максимально точное совпадение плоскостей (отсутствие перекоса) стен у данного проёма и ровного пола по всей длине перемещения двери.
1) Перед началом установки межкомнатной двери убедитесь, что проем сформирован (т. е. имеет четкие размеры: высоту, ширину и толщину), оформлен в чистом виде (гипсокартон обрезан, нет торчащего кирпича, пенобетона).
— ширина проёма, Н— высота пройма, Т— толщина стены
2) Чтобы деревянная дверь свободно открывалась, верхняя часть проема и пол должны быть параллельны и горизонтальны (проверяется уровнем и рулеткой). Допускается непараллельность не более 5 мм в зоне дверного проема.
3) Чтобы дверь висела ровно и не цеплялась за пол, необходимо перед монтажом её убедиться в том, что боковые стороны проема должны быть параллельны и вертикальны (проверяется отвесом, отклонение не более 5 мм на 2 м).
4) Чтобы монтировать дверь надежно, требуется, чтобы стены вокруг проема должны составлять единую плоскость (проверяется длинным правилом, отклонение плоскостности может составлять не более 5 мм на проем).
5) Ровно межкомнатные двери раздвижного типа можно навесить только в том случае, если проем не имеет сужений, т.е. его размеры по обеим сторонам стены могут различаться не более чем на 5 мм на сторону (проверяется рулеткой).
6) Ширина проёма должна быть меньше ширины полотна для отсутствия просветов при закрытой двери, а высота такой, чтобы закрывались роликовые механизмы.
Проём оформляем, используя доборные планки соответствующие толщине стен, на которые крепятся наличники. Крепить доборы можно с помощью саморезов, финишных гвоздей, жидких гвоздей или монтажной пены, которой же и заполняются пустоты.
3 этап. Установка дистанционной прокладки. 1) Перед монтажом раздвижной двери необходимо сделать отметку вверх на расстоянии 60 мм от края дверного проема – на этой высоте будет находиться нижний край дистанционной подкладки. В качестве дистанционной подкладки используется брус из древесины хвойных пород 50 мм х 70 мм. Если стена с изгибом, для сохранения ровности бруска можно подложить соответствующие прокладки из плотного материала. 10-15 мм больше толщины При небольших изгибах стены брусок можно плотно прикрутить к стене без прокладок, главное, чтобы крепящийся на него направляющий алюминиевый профиль сохранил свою прямолинейность. По отметке провести горизонтальную линию над дверным проемом и в сторону раздвижения двери на величину длины алюминиевой направляющей. Длина дистанционной подкладки равна длине алюминиевой направляющей. Длина направляющей на одностворчатое купе -2 м, на — двустворчатое -3 м.
2) При помощи саморезов толщиной 4-5 мм и длиной 50-60 мм по разметке прикрепить к стене дистанционную подкладку так, чтобы ее нижний край проходил точно по линии разметки, а середина длины подкладки оказалась над углом проема со стороны отката двери. Даже при неровной стене дистанционная подкладка должна остаться прямой.
3) Верхний профиль крепим к бруску с помощью саморезов таким образом, чтобы расстояние между стеной (наличником) и полотном составляло 4-10 мм.
Отверстия в профиле под саморезы просверливаем по середине и снимаем фаски, для их плотной потайной посадки. Крепим верхнюю направляющую к нижней части бруска (дистанционной прокладки) при помощи саморезов 3,5 х 20 мм.
1) К верхнему торцу дверного полотна межкомнатной двери при помощи саморезов, входящих в комплект поставки, прикрепить захваты (поз. 2 рисунок 1) на расстоянии D от края полотна (см. таблицу 1). Полукруглые вырезы в захватах должны быть обращены к стене.
Таблица 1.
А | D |
600 | 100 |
700 | 100 |
800 | 110 |
900 | 110 |
А — ширина полотна межкомнатной двери
D — расстояние от середины захвата до края дверного полотна
2) На нижнем торце двери выбираем паз, не доходящий до краёв 1-2 см. (см. рисунок 2). Ширина паза должна быть на 1-2 мм больше толщины флажка (ролика). Выбрать паз можно с помощью фрезера, либо путём просверливания отверстий с дальнейшей выборкой стамеской. В паз установить нижнюю направляющую.
3) Собрать несущие каретки механизма, согласно рисунку 1, и вставить их в алюминиевую направляющую.
поз. 2 — захваты
поз. 3 — гайка
поз. 4 — контргайка
поз. 5 — винт
поз. 6 — регулировочный винт
поз. 7 — регулировочный винт
4) По краям направляющей вставить ограничители с резиновыми амортизаторами.
5) Навесить межкомнатную дверь: приставить ее к стене под направляющую, подкатить правую каретку к правому захвату (поз. 2 рис.1) и, приподняв дверь, надеть вырез захвата на регулировочный винт (поз. 7). Гайки, (поз. 3 рис. 1) , должны быть сверху захвата, (поз. 2 рис.1), а головка винта (поз. 5 рис. 1) — снизу. Повторить это с другой кареткой. Придерживая болт, рукой затянуть гайки.
6) Раздвижной механизм, которым комплектуются межкомнатные деревянные двери, требует установить ограничительный штифт во фрезерованный паз снизу двери. Ограничительный штифт должен быть расположен по центру паза, обеспечивая плавное скольжение двери и равномерный зазор между дверью и стеной. Отметить на полу поперечное расположение ограничительного штифта. Переместить дверное полотно в сторону открывания так, чтобы край двери располагался на одной линии с краем проема; ограничительный штифт должен находиться внутри фрезерованного паза на расстоянии 5 мм от края полотна. Отметить продольное расположение ограничительного штифта на полу. Снять дверь с захватов(поз. 7 рис.1) и по отметкам на полу при помощи саморезов закрепить ограничительный штифт.
5 этап. Установка ручек.Врезка ручек в полотна деревянных дверей. Для раздвижных межкомнатных дверей предназначены специальные ручки «купе». Центр ручки должен находиться на расстоянии 900 -1000 мм от низа полотна, на середине стоевой детали полотна. Врезка ручек осуществляется согласно инструкции по установке фурнитуры.
1) Надеть дверь пазом на ограничительный штифт и навесить ее. Вращая регулировочный винт (поз. 7 рисунок 1), добиться равномерного зазора между дверью и полом величиной 4-6 мм; придерживая регулировочный винт поз. 7, при помощи ключа затянуть гайку поз. 3 и контргайку поз. 4 (рисунок 1).
2) Регулировка навешенной деревянной двери по горизонтали. Переместить дверное полотно межкомнатной двери в сторону закрывания так, чтобы дверь перекрывала проем с запасом по 20 мм с каждой стороны. Зафиксировать ограничитель с резиновым амортизатором крайнего положения двери в закрытом состоянии при помощи винта поз. 5 рисунок 1. Переместить дверное полотно в сторону открывания так, чтобы край двери располагался на одной линии с краем проема. Зафиксировать ограничитель с резиновым амортизатором крайнего положения двери в открытом состоянии при помощи винта поз. 5 рисунок 1. При помощи регулировочных винтов поз. 6 рисунок 1 на ограничителях с резиновыми амортизаторами отрегулировать усилие фиксации дверного полотна в крайних положениях.

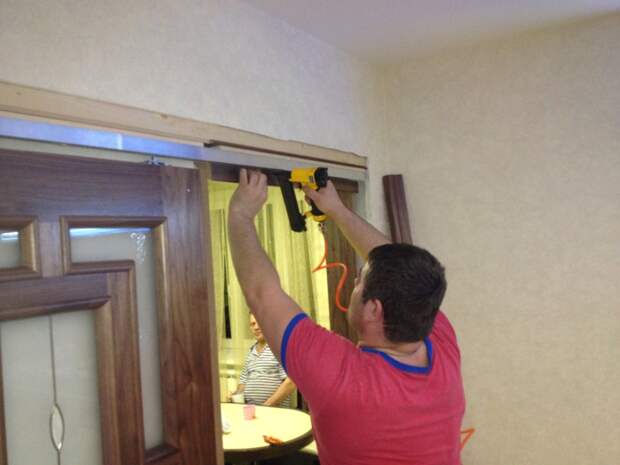

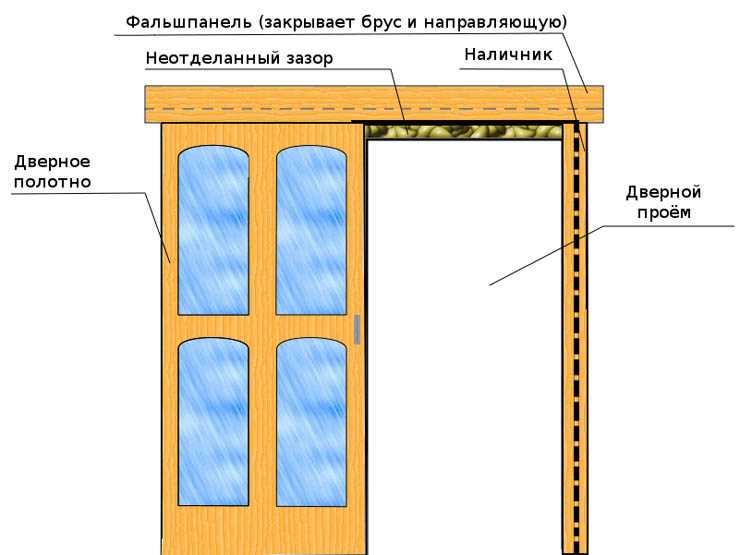

Декоративная накладка крепится на верхнюю направляющую сдвижной двери, таким образом скрывая механизм двери. На межкомнатных дверях в качестве декоративной накладки (рисунок 2) используется стандартный добор шириной 150 мм.
Накладка крепится при помощи «финишных» гвоздей к ранее установленному бруску 50х70 мм (пункт 6 настоящей инструкции). Лицевая планка должна быть на 14 мм длиннее алюминиевой направляющей. Торцы раздвижного механизма закрываются отрезками от добора, которые крепятся на «финишные» гвозди на одном уровне с лицевой декоративной накладкой.
Двери Вивальди
Рекомендуемые статьи
Как установить арку в дверной проем своими руками
Когда хочется визуально расширить пространство, сделать комнату светлее или зонировать помещение, предпочтение отдают оформлению межкомнатного проема в виде арки.
Читать
Ламинат: преимущества и недостатки, особенности и классы
В соответствии с определением европейских экспертов, ламинат (от англ. «имеющий много слоев») представляет собой покрытие для пола, которое имеет многослойную структуру.
ЧитатьМежкомнатные арки
Арка – это прекрасная альтернатива обычным межкомнатным дверям. Благодаря разнообразию форм и отделок они великолепно смотрятся практически в любом интерьере. Как правило…
Читать
Инструкция по самостоятельной установке дверей-купе Toda Alma
Установка дверей-купе требует определённых профессиональных навыков и специального оборудования. Инженеры компании TODA ALMA разработали такую конструкцию двери, чтобы установить ее было под силу любому покупателю.
В комплект дверей TODA ALMA входят все необходимые комплектующие. Для установки двери шкафа-купе нужно 15 минут вашего времени и точное следование этой инструкции. Установка не потребует привлечения сторонних специалистов, дополнительных затрат и профессиональных инструментов.
Для монтажа вам понадобятся:
1 Уровень.
2 Отвертка крестовая.
3 Шестигранник №4.
4 Сверло 5мм.
5 Двухсторонний скотч.
6. Комплект крепежа в бетон (если потолок из бетонного перекрытия).
7. Комплект крепежа в гипсокартон (если потолок из гипсокартона).
8. Комплект крепежа для ДСП (если это шкаф)
Для монтажа в бетонный потолок вам потребуется:1. Перфоратор
2. Сверло для перфоратора 6 мм.
3. Дрель или шуруповёрт
Монтаж верхней направляющей:
1. Предварительно просверлите монтажные отверстия сверлом по металлу 5 мм с шагом 500-700 мм:
2. Установите направляющую в проем, отметьте карандашом места для сверления отверстий в потолке.
3. В намеченных точках на потолке просверлите отверстия под дюбель.
4. Установите направляющую в проем и закрутите винты в дюбеля.
Важно! В данной раздвижной системе верхняя направляющая не несет нагрузки, вся нагрузка приходится на нижнюю направляющую
Монтаж нижней направляющей:Предварительно кладём нижнюю направляющую в проем на пол, примерно в то место где она должна быть установлена, но не закрепляем ее.
1. Потребуется отрегулировать вертикаль, для чего устанавливается одна из дверей. Заводим верхние ролики (А) в ручей верхней направляющей и, приподняв нижние ролики (В) заводим их в ручей нижней направляющей.
2. По уровню добиваемся строго вертикального расположения двери, сдвигая нижнюю направляющую внутрь или наружу.
3. Отмечаем карандашом на полу метки для установки направляющей.
4. Вынимаем дверь из направляющих и отставляем в сторону.
Внимание! Если у вас полы не по уровню, и есть вероятность, что двери будут скатываться, то перед приклеиванием нижней направляющей на двухсторонний скотч к полу, установите в ручейки нижней направляющей металлические пружинящие стопоры дверей, которые поставляются в комплекте
Вариант 1. Монтаж на саморезы или дюбеля:1. Производим монтаж на саморезы. Для этого в нижней направляющей просверливаем отверстия диаметром 5 мм, с шагом 500-700 мм.
Прикладываем нижнюю направляющую к меткам на полу и отмечаем карандашом места для сверления отверстий под дюбеля
2. Просверлив необходимые отверстия и установив дюбеля, прикручиваем нижнюю направляющую к полу
.
Вариант 2. Монтаж на двухсторонний скотч:
1. Приклеиваем монтажный двухсторонний скотч на нижнюю сторону направляющей. Необходимо аккуратно протереть пол от пыли и жира не стирая метки карандаша.
2. Снимаем защитную ленту со скотча. Кладем направляющую на пол согласно нанесенным меткам. Прижимаем направляющую по всей длине.
Важно! Если для вас важно не повредить напольное покрытие, используйте двухсторонний монтажный скотч, который крепко приклеивает алюминиевую направляющую к плитке или ламинату.
Приклеенную направляющую невозможно оторвать, поэтому будьте аккуратны
Установка дверей-купе:
1. Устанавливаем поочередно дверные полотна. Сначала первую дверь: заводим верхние ролики в дальний от нас ручей верхней направляющей и приподняв нижние ролики заводим их в дальний ручей нижней направляющей. Затем вторую дверь устанавливаем в ближний к нам ручей в той же последовательности
2. При помощи шестигранника №4, регулируем винты нижних роликов, добиваясь примыкания дверей к стенам проема.
3. Поворачивая регулировочный болт через отверстие в боковом профиле, регулируем поднятие или опускание двери:
Чтобы опустить дверь вниз — поворот по часовой стрелке.
Чтобы приподнять дверь вверх — поворот против часовой стрелки
Установка двери-купе
Раздвижные, откатные, или двери-купе нашли большое распространение за счет тяги к простору при небольших квартирах и отсутствии места для часто открытого дверного полотна.
С нижним рельсом или без?
Один из первых вопросов, возникающих при планировании раздвижных дверей — делать ли рельс, по которому дверь будет ездить внизу, или остановиться на одном направляющем рельсе — верхнем, на котором дверное полотно будет висеть? Нельзя однозначно сказать, какой способ лучше, у двухрельсовой системы есть свои плюсы и минусы.
Плюсы двухрельсовой конструкции
- Большая прочность конструкции — дверное полотно не «гуляет»;
- Меньше нагрузка на верхний рельс, что увеличивает срок его службы и снижает риск того, что дверь выскочит из направляющей, если кто-то на полном ходу не впишется в дверной проем;
- За счет уменьшения количества щелей улучшается тепло и шумоизоляция;
- Подобная система позволяет установить более прочное, но вместе с тем более тяжелое дверное полотно;
Минусы двухрельсовой конструкции
- Поперек дверного проема торчит неэстетичная направляющая — одна или две;
- За нижний рельс можно запнуться;
-
В отверстии направляющей легко скапливается грязь и пыль, которые периодически надо вычищать.
Однако мало у кого нет разделения пола между помещениями. В прихожей и кухне логичнее сделать ПВХ или плитку — они не боятся влаги и грязи, в зале хочется положить ламинат — он красивый и уютный, в спальне и детской — пушистый и такой приятный ковролин! И между этими покрытиями как раз под дверью установлены порожки. Минимальные, под цвет пола, но они есть. Поэтому если к ним прибавится еще одна полоска направляющего рельса — так ли уж это плохо?
Дверь должна отъезжать в стену или в сторону?
Кроме размеров, материалов покрытия и цветов, двери-купе различаются по своей системе. Если вы уже определились с количеством дверей в вашем дверном проеме, стоит подумать о том, куда будет отъезжать дверное полотно относительно друг друга и относительно стены.
Плюсы дверей в стенах
- Можно не делать стандартное оформление дверного проема доборами и наличниками;
- Открытая дверь не занимает место вдоль стены, где вы могли бы поставить диван или шкаф;
-
Это оригинальное решение, дающее помещению больше простора — над дверным проемом нет длинной «палки», закрывающей направляющую.
Минусы раздвижных дверей внутри стен
- Сложный монтаж — для такого решения необходимо сносить стены и устанавливать перегородки из гипсокартона;
- Трудности в ремонте — если что-то пойдет не так, придется ломать стены и делать все заново;
- Затруднительна уборка — в узкие щели попадает пыль, а если ваши двери имеют еще и нижний рельс, то вычистить из него грязь и пыль практически невозможно.
Как определить размер двери-купе?
У стандартной распашной двери все проще — ширина полотна на 100 миллиметров меньше проема, а эти 10 сантиметров берет на себя дверная коробка и монтажная пена. По высоте стандартное дверное полотно высотой 2 метра подходит к проему высотой около 2060 мм, то есть на монтаж коробки уходит около 5 сантиметров, оставляя 1 см на щель под дверью. Но раздвижная дверь имеет иную конструкцию, как рассчитать ее размер?
Достоинством двери-купе заключается в том, что она может подходить к нестандартным проемам. Ширина раздвижной двери должна быть больше дверного проема на 5-7 см, высота соответственно на 3-4 см. Получается, дверь частично будет закрывать наличники, но они делаются из того же материала и такого же цвета, что и дверь, это не будет смотреться некрасиво. Для чего это нужно? Во-первых, дверное полотно не плотно примыкает к дверной коробке, поэтому оно не должно оставлять щелей ни под каким углом — это некрасиво визуально, а кроме того, снижает тепло- и шумоизоляцию. Во-вторых, мы часто ленимся аккуратно закрывать дверь и можем ее закрыть не до конца или слишком сильно хлопнуть, из-за чего дверное полотно может немного отъехать.
Дверь-купе может открываться двумя вариантами:
- Отъезжать вдоль стены;
- Въезжать в стену.
В зависимости от этого и различается способы установки двери. Рассмотрим самый распространенный и не трудоемкий способ — первый.
Какие нужны инструменты для установки раздвижной двери?
- уровень;
- отвес;
- рулетка;
- линейка;
- угольник;
- шуруповерт;
- дрель со сверлами;
- комбинированная торцевая пила;
- монтажная пена;
- профессиональный пистолет для монтажной пены;
-
пылесос для последующей уборки.
Как установить дверь-купе?
Застилаем пол, чтобы не повредить напольное покрытие.
1. Для начала нужно облагородить дверной проем
- На него можно поклеить обои того же цвета, чтобы визуально увеличить пространство.
- Обложить плиткой или декоративным камнем, если этого требует ваш интерьер.
- Установить фальш-панель, чтобы сделать проем более стандартным.
Последний вариант самый распространенный. Если ваши будущие двери не будут въезжать в специальный пенал в стене и вы хотите отделать дверной проем как в стандартной двери — так кажется уютнее или чтобы не было отличий с распашными дверями — лучше всего использовать фальш-панель из доборов с наличниками. Опишем его поэтапно:
- Замеряем высоту и ширину проема;
- Отмеряем доборы и отпиливаем торцовочной пилой;
- Собираем все части доборов в одну буквой «П» и скрепляем с помощью саморезов;
- Устанавливаем в проем собранную дверную «коробку» и проверяем уровнем и отвесом;
- Запениваем монтажной пеной щель между доборной планкой и стеной;
- Замеряем высоту дверных наличников, сначала боковых, потом верхнего;
-
Отмеряем наличники и отпиливает торцовочной пилой, крепим к доборным планкам в той же последовательности.
Ширина дверных наличников для раздвижной двери может быть такая же, как и для распашной — минимальное значение в 4 сантиметра, максимальное — 10 сантиметров. Обычно ставят среднее значение 7 см, однако все зависит от ваших предпочтений. Поскольку раздвижные двери частично закрывают наличник в закрытом состоянии, лучше не делать его минимальным, но 7-10 сантиметров будет смотреться красиво и аккуратно.
Облагораживаем дверной проем с помощью фальш-панелей
2. Работы под дверным проемом — устанавливаем в пол нижнюю направляющую, если она есть
Рассмотрим вариант, когда нижний направляющий рельс вмонтирован в пол, и по нему ездит ролик, установленный на нижний торец двери.
- Обрезаем нижний рельс до нужной длины. Здесь нужно учитывать, въезжает ли дверь в стену, двигается только в дверном проеме или перемещается вдоль дверного проема параллельно стене. Длина нижней и верхней направляющей должны совпадать;
-
Определяем количество рельсов — одна дверь — один рельс.
Если две двери входят в стену, также достаточно одного рельса. А вот две двери, ездящие параллельно друг другу, нужно ставить на два параллельных направляющих рельса;
- Отмечаем на полу место для крепления — в нижнем профиле отверстие уже есть — затем крепим рельс к полу с помощью саморезов;
- Крепим ролики к нижней части дверного полотна;
- Вставляем дверь в паз нижнего рельса и отмеряем уровень верхней направляющей.
3. Работы выше дверного проема
- Монтируется направляющая, к которой крепятся ролики раздвижной системы. Обязательно должна проводиться регулировка полотна по уровням — иначе дверь будет открываться или закрываться сама под воздействием от силы тяжести. Если ваша конструкция подразумевает наличие нижнего рельса, верхний должен быть строго над нижним;
-
Сверху над дверным проемом и над верхним наличником крепится деревянный брус для направляющей.
Его длина, как и длина рельса, должна вдвое превышать ширину дверного полотна, плюс иметь несколько сантиметров запасного хода;
- К нижней части бруса крепится саморезами направляющий рельс;
- В направляющую устанавливаются ролики.
К стене крепится деревянный брус, к брусу крепится алюминиевая направляющая
4. Работы с дверным полотном
- К верхнему торцу дверного полотна устанавливаются крепления для роликов
- Полотно устанавливается сначала на верхние ролики, затем на нижние;
- Крепится врезная дверная ручка. Врезная потому, что как минимум с одной стороны выпуклая дверная ручка будет мешать закрыванию двери.
Врезная ручка может быть как с замком, так и без него. В этом случае он может быть установлен самостоятельно. Замок для двери-купе имеет особую конструкцию, поскольку дверь открывается вдоль, а не поперек, и язычок замка должен за что-то зацепляться.
Лаконичная и аккуратная врезная дверная ручка смотрится стильно
5. Установка нижней направляющей в дверь, если она есть
Отсутствие направляющей в полу не означает, что его нет вовсе. Рельс врезается в нижний торец дверного проема, а на полу устанавливается флажковый ролик, который вставляется в паз нижнего рельса.
- Отмеряем на полу место для пластикового флажка, если ваша дверь навесная и отсутствует нижний рельс;
- Снимаем дверь;
- К полу по краям двери прикрепляется флажковый ролик (пластиковый флажок) — в нижнем торце дверного полотна есть для него специальный паз. Он предохраняет дверь от поперечных колебаний;
- Вешаем дверь на ролики, заодно вставляя во флажковый ролик;
- По краям рельса устанавливаются ограничители движения двери;
6. Завершающие работы
- Ставим дверь сначала в верхний паз, затем в нижний, затем производится регулировка регулировочными болтами возле роликов;
-
Монтажный брус и направляющая закрываются декоративной фальш-панелью в цвет дверного полотна.
Брус и направляющая закрываются панелью того же цвета, что и дверь
Если же у вас нет времени на подробное обучение установке дверей или вы боитесь, что какие-либо ошибки могут испортить материалы, обращайтесь к профессионалам — мы поставим вам дверь-купе в небольшие сроки, качественно выполнив работу.
Как установить дверь-купе самостоятельно. Плюс видео
Изначально двери-купе своей популярностью были обязаны возможности экономить значительное жилое пространство в малогабаритных квартирах. Немногим позже владельцы жилых помещений со значительной жилплощадью оценили их бесшумность, оригинальное оформление, прочность. Кроме того, установка двери-купе в гипсокартонную перегородку возможна без привлечения специалиста, а только с использованием собственных навыков и обычных, имеющихся в каждом доме инструментов.
Содержание
- 1 Почему стоит выбрать именно двери-купе?
- 2 Что подготовить для монтажа?
- 3 Как проводится самостоятельная установка конструкции?
- 4 Установка изделия без порога
Почему стоит выбрать именно двери-купе?
Отсутствие возможности масштабно перепланировать площадь квартиры, наличие необходимости создать из одного помещения два или сделать автономной проходную комнату подтолкнуло множество собственников к установке двери-купе в гипсокартонную перегородку или создание нескольких сдвижных полотен. Они немногим дороже обычных, привычных всем распашных аналогов, но возможность самостоятельной установки, освобождаемая площадь и комфорт, предоставляемый изделиями, компенсирует незначительную финансовую разницу. Еще один значительный плюс — отсутствие необходимости «подгонять» уже имеющийся дверной проем под изделие. В случае с дверью-купе — это излишне, так как изделие максимально функционально и всегда подходит к заданным параметрам.
Раздвижная конструкция очень удобна с точки зрения многих параметров
К дополнительным преимуществам двери-купе, подчеркивающим правильность подобного выбора, относятся:
- бесшумная работа;
- отсутствие порогов, опасных возможными травмами для пожилых людей, детей, инвалидов;
- частичная или полная изоляция помещений;
- доступность использования;
- долговечность конструкции.
Сам процесс установки не отличается особенной сложностью. По сути, конструкция состоит из полотна, кассеты и механизма на специальном колесике.
Что подготовить для монтажа?
Как и всегда, качественной работе предшествует период тщательной подготовки. Измеряется дверной проем, данные записываются. Для удобства можно использовать рулетку. Параметры каждого полотна не могут быть идентичными основным замерам, а должны быть больше как минимум на 6–7 сантиметров.
Установка межкомнатной двери-купе своими руками предполагает наличие:
- набора фурнитуры;
- дверного полотна;
- саморезов;
- анкеров;
- наличников;
- доборов;
- финишных гвоздей;
- дверной коробки.
Перед началом установки межкомнатной двери-купе своими руками обязательно нужно убедиться, что контуры проема для двери имеют правильную форму. То есть, все стенки строго параллельны, идеально прямые, не содержат рельефных выпуклостей, искривлений. Если монтаж двери будет проводиться в имеющейся перегородке из гипсокартона, в большинстве случаев над ней монтируется деревянная закладная.
Во время подготовки проема к установке снимаются уже имеющиеся наличники и отслужившая дверь, старые петли за ненужностью демонтируются, а коробка просто вытаскивается. Появившиеся в процессе демонтажа старые повреждения стены выравниваются шпаклевкой, а после высыхания — тщательно шлифуются. Выравнивание стен относится к обязательным операциям, так как при установке двери-купе своими руками наличники и привычная дверная коробка, как у распашных аналогов, отсутствует.

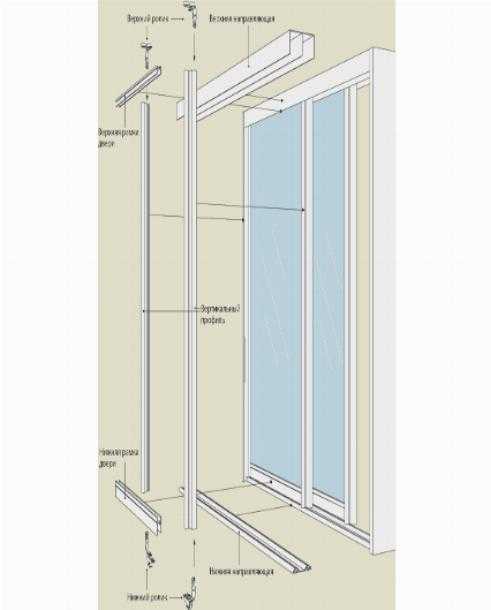

Структура сдвижной двери
Как проводится самостоятельная установка конструкции?
Инструкция по установке двери-купе не отличается сложностью. Если владелец задумал конструкцию, при использовании которой открытая дверь будет замаскирована, стоит установить гипсокартонную конструкцию. С помощью подобного приема комната визуально увеличивается. Но это совершенно необязательно — двигаясь на роликах просто по направляющим, изделие будет также функционально.
Согласно инструкции по установке двери-купе, изначально подготавливается место для ручки на самом полотне. Стамеской вырезается отверстие, зачищаются шероховатости, устанавливается и фиксируется дверная ручка. Далее, в верхней части имеющегося дверного проема вырезается паз, куда вставляется П-направляющая. После ее фиксации монтируется нижняя часть. После установки всех частей и проверки их прочности, устанавливаются ролики. Межкомнатная раздвижная дверь монтируется с помощью помощника, так как удерживать ее самостоятельно строго вертикально и проводить все манипуляции очень сложно. Изделие устанавливается в пазы возле оснований роликов.
[vimeoyoutubepopup_video displaytype=»image» videoplayer=»youtube» videoid=»gETxrrCHT4A» text=»Конструкция и особенности двери-купе» autoplay=»true»]
Остается только разметка места верхней направляющей двери. Участок для расположения рельсы, которая должна гарантировать беспроблемное передвижение роликов, обозначается простым карандашом. После того, как разметки сделаны, правильность сделанных замеров еще раз уточняется. Если ошибки не обнаружены — рельса аккуратно и прочно фиксируется купленными заранее анкерами или саморезами.
Важно:
Проверить строго горизонтальное положение изделия можно с помощью уровня.Если обнаружена ошибка, ее нужно исправить. Не уделив должного внимания правильности процесса, межкомнатные раздвижные двери обеспечат владельцам много неприятностей, открываясь самопроизвольно.
Для соединения обеих частей механизма дверь слегка верхним краем наклоняется и ставится на рельсы. Работа считается идеально выполненной, если конструкция хорошо зафиксирована, дверь двигается без затруднений, во время ее движения не появляется посторонних звуков.
Направляющие механизмы, обеспечивающие легкое скольжение конструкции
Установка изделия без порога
Монтаж двери купе своими руками, в случае, если порог не предусмотрен, не очень отличается от предыдущей инструкции. Помимо безопасности для домочадцев, к ее преимуществам относится отсутствие необходимости демонтажа уже существующего напольного покрытия.
[vimeoyoutubepopup_video displaytype=»image» videoplayer=»youtube» videoid=»VdMjOs0I70Y» text=»Монтаж двери-купе за фальш-стену» autoplay=»true»]
Размеры полотна для работы должны превышать величину проема в помещении, где будут проходить работы по монтажу двери купе. Во время установки к двери прикручиваются планки, устанавливается подшипник. Далее необходимо просверлить отверстия, установить анкера. Чтобы не допустить просчета — конструкция примеряется к проему двери. После фиксации подшипника следует непосредственно сам монтаж. Если помощника, который смог бы удерживать дверь, приподняв ее нет, под нее подкладываются подручные вещи.
Металлическая рейка устанавливается на один из уже зафиксированных анкеров и на нее продеваются подшипники с закрепленной дверью. Вся конструкция осторожно приподнимается, к металлической рейке прикручивается оставшийся анкер. Если по задумке хозяина дверные ручки нужны — они прикрепляются уже в конце. Правильно поставленные двери купе не будут шуметь, но если в доме есть маленький ребенок, больные, пожилые люди, чутко реагирующие даже на незначительный раздражитель, чаще всего на верхнюю рейку клеят небольшую резиновую полоску. Ее покупают в магазине, самостоятельно вырезают из автомобильной камеры или другого аналогичного предмета.
Очень удобно, когда в помещениях отсутствуют пороги, а дверь прячется в фальш-стене
Правильно поставить дверь купе, в сравнении с более сложными конструкциями, не представляется очень проблематичным. А особенно, если учесть те преимущества, экономию, эстетичность и функциональность, которые такие двери предлагают владельцам. Сам процесс занимает не более нескольких часов, но результат получается такой, что постараться действительно стоит.
Двери купе: 3 этапа установки своими руками
Двери купе прекрасно смотрятся в любом интерьере, вне зависимости от его стиля Двери – важная часть любого помещения. Они не только несут практическую функцию, но и дополняют интерьер комнаты. Если вам надоел классический вариант открывания, то его можно заменить раздвижным полотном. Самостоятельно установить такое сооружение, конечно, достаточно сложно, но, имея базовые навыки в строительстве, вы сможете справиться с этой задачей. О том, как монтировать межкомнатные раздвижные двери самостоятельно — читайте далее.
Содержание
- 1 Знакомимся с конструктивными особенностями перед установкой двери-купе
- 2 Направляющие двери-купе: элементы крепления
- 3 Установка дверного полотна купе своими руками: шаг за шагом инструкция
- 4 Установка дверей купе своими руками: аксессуары для более мягкой езды
- 5 Грамотная установка дверей купе своими руками
- 6 Современная дверь-купе своими руками (видео)
С конструктивными особенностями знакомимся перед установкой двери-купе
Чтобы понять, как правильно собрать и навесить двери-купе, необходимо ознакомиться с их особенностями и понять, как они устроены. Кроме того, вам будет интересно узнать преимущества таких конструкций.

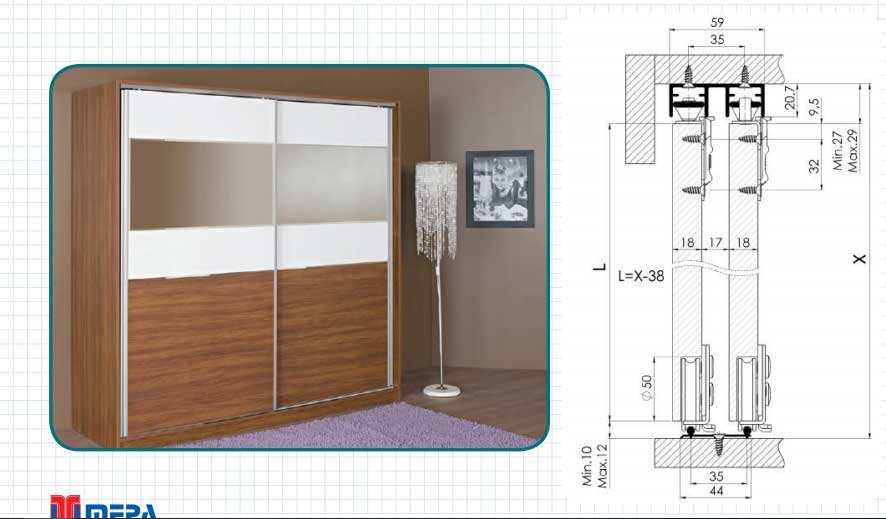

Устройство двери-купе простое. Полотно ворот направляется роликовыми элементами по направляющей до установленных на нем упоров. В некоторых вариантах осуществления также присутствует рельсовая система, установленная на рельсах.
Прежде чем приступить к установке дверей-купе, стоит ознакомиться с их конструкцией
Вы спросите: «Почему такая простая конструкция позволяет воспользоваться постоянно растущим спросом?». Все дело в преимуществах, которыми обладают раздвижные двери, зная их, вы без сомнения установите такое устройство в своей комнате.
Преимущества раздвижных дверей:
- Дверная конструкция с раздвижными дверями не создает мертвой зоны в углу помещения. Таким образом, пространство будет казаться более просторным.
- Установка раздвижных дверей достаточно проста. Если внимательно соблюдать последовательность работ, то с таким делом справится даже неспециалист.
- Эти двери не откроются резко, если вдруг будет сквозняк. Эта особенность, прежде всего, важна для квартир, где проживают маленькие дети.
- Такие двери могут иметь разнообразный дизайн. Они современные и стильные, однако могут гармонично вписаться в классические интерьеры.
Несмотря на достаточно сильные достоинства, у данной дверной конструкции есть и недостатки. Если вы выбрали для своей квартиры такой вариант, то у вас не получится разместить возле двери большой шкаф, ведь двери из-за него не будут раздвигаться. Также следует понимать, что раздвижные двери не могут обеспечить помещению достаточную звукоизоляцию.
Направляющие для двери-купе: элементы крепления
Прежде чем приступить непосредственно к установке раздвижной конструкции, необходимо подготовить дверной проем. В первую очередь откосы необходимо выровнять металлическими уголками и штукатуркой, а затем можно зашпаклевать высохшие углы. Далее дверной проем оформляется обоями или краской, но лучше всего смотрится декоративная дверная коробка.
Дверная коробка может быть изготовлена из разных материалов, но чаще всего их изготавливают из МДФ. Установка такой конструкции не занимает много времени и с ней справится любой человек. Сборка дверной коробки происходит в вертикальном положении. Слишком длинные элементы подшиваются и подгоняются по размеру. Собранную коробку следует вставить в дверной проем, а фиксирующие ее деревянные распорки и колышки выровнять по уровню.
Направляющие двери могут быть изготовлены из различных материалов в зависимости от цены выбранной модели
Пошаговая инструкция по креплению направляющей раздвижной двери:
- Придайте деревянной балке необходимую длину.
Направляющая должна совпадать с планкой по размеру. Сечение этого деревянного элемента может быть 50Х50. Деревянный брус должен быть в два раза длиннее верха дверного проема.
- К нижней стороне балки прикреплена направляющая, которая удерживается винтами.
- Теперь конструкцию нужно повесить над проемом. Его выравнивают таким образом, чтобы его середина находилась на краю проема с той стороны, куда будет открываться дверь.
Направляющую необходимо устанавливать не в проем, а над ним, тогда дверь сможет свободно двигаться. Дверное полотно приподнимется над полом на несколько миллиметров.
Все современные варианты предполагают размещение такой конструкции только в верхней части стены, а для более старых версий рельсовую направляющую систему следует размещать на полу возле дверного проема.
Установить направляющие самостоятельно достаточно сложно. Желательно иметь помощника, который сможет удерживать конструкцию в нужном положении, пока вы будете ее крепить.
Установка дверного полотна купе своими руками: пошаговая инструкция
Самый важный и ответственный этап – монтаж самого полотна. К нему крепятся ролики, за которые дверь необходимо навесить на направляющую. Однако если размеры двери были подобраны неправильно, конструкция будет выглядеть неэстетично.
Если вы приобрели деревянное полотно большего размера, чем вам нужно, его можно разрезать. Главное, сделать это аккуратно, в нужном размере, а срезы расположить так, чтобы они выглядели эстетично.
Чтобы быстро и качественно установить дверное полотно купе, стоит просмотреть обучающее видео и узнать советы специалистов
Чтобы не ошибиться при покупке полотна, необходимо измерить параметры дверного проема заблаговременно. В случае с раздвижной системой дверь должна быть на несколько сантиметров шире дверного проема. Также его высота измеряется не от начала верхнего дверного проема, а с внутренней стороны направляющей системы. При этом необходимо учитывать, что ткань не должна касаться пола, иначе она не сможет свободно двигаться.
Как поставить дверное полотно на направляющие:
- Отверстия для роликов просверлены в верхней части полотна с разных сторон. Для того чтобы аккуратно проделать эту работу, вам придется использовать насадку на дрель, которая называется «перо». С его помощью можно сделать идеально круглые отверстия нужного размера.
- В месте просверливания отверстий крепятся пластины. В эти отверстия нужно вставить ролики в направляющих. Ролики выставляются на необходимую высоту.
- Ткань выравнивается и наматывается под направляющие. При этом ролики должны стоять параллельно друг другу и свободно перемещаться по направляющей.
На первый взгляд может показаться, что установить дверное полотно очень просто, но это не так. Если ошибиться с размерами двери или установить ролики на неправильном расстоянии, то с конструкцией могут быть большие проблемы.
Чтобы их избежать, нужно тщательно измерить дверной проем и правильно подобрать материалы. Также необходимо понимать: чтобы установить раздвижные двери, следует заранее позаботиться обо всех необходимых инструментах.

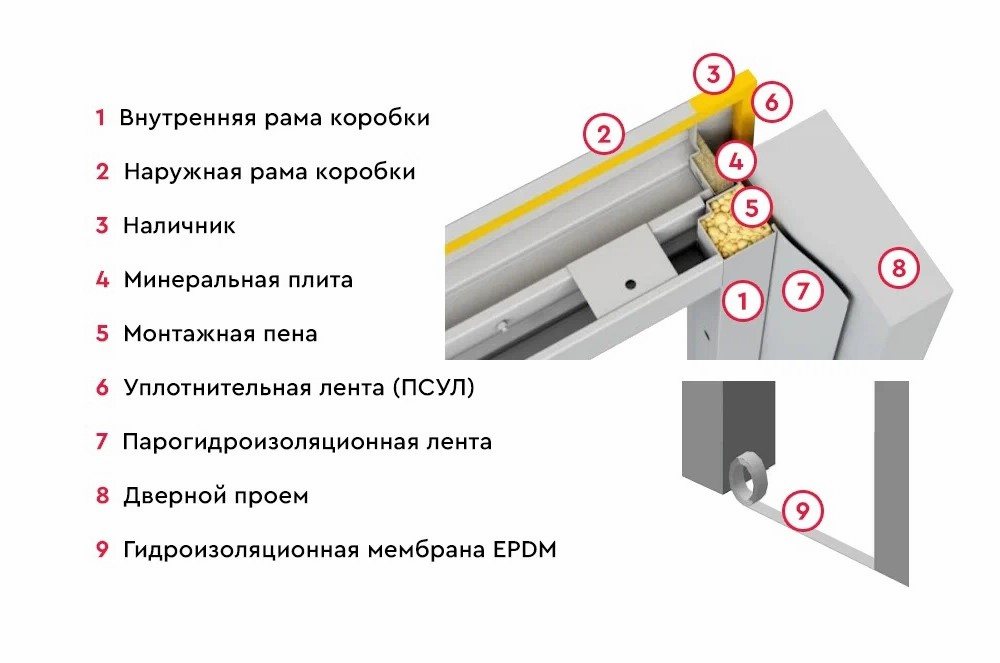

При установке двери между стенами и дверной коробкой заливается монтажная пена. Это вещество не должно оставаться на дверных роликах, иначе они перестанут двигаться.
Установка дверей купе своими руками: аксессуары для более мягкой езды
При установке межкомнатной двери необходимо добавить некоторые вспомогательные элементы. Такая фурнитура не позволит прибору слишком быстро изнашиваться, а также не позволит полотну сойти с направляющих.
Специальные колеса для плавного и бесшумного открывания и закрывания дверей
Первое, что нужно сделать, это установить ограничитель. Его можно сделать самостоятельно, но лучше купить этот предмет в магазине. Для установки стопора дверное полотно выводится в открытое положение. На нужном уровне по обеим сторонам направляющей монтируются ограничители, которые украшаются специальными заглушками. Благодаря таким стопорам лист не отрывается от направляющей и не повредит стены и мебель.
Теперь нужно установить флаг видео. Он прикручивается к полу прямо под дверью, и заводится в специально подготовленный для этого паз. Такой механизм не позволит полотну сильно колебаться во время движения.
Ручка крепится к двери до ее установки на направляющую. Для раздвижных конструкций можно использовать только врезные варианты.
Шикарная установка дверей купе своими руками
Кроме стопоров в направляющую необходимо вклеить уплотнители. Когда все детали собраны, балка над дверью декорируется фальшпанелью, а также устанавливаются наличники.
Современная дверь-купе своими руками (видео)
Раздвижные двери — современный и стильный вариант оформления межкомнатных дверных проемов. С установкой таких конструкций вполне можно справиться без помощи профессионального мастера. Следуйте нашим советам, и пусть ремонт будет вам в радость!
как сделать дизайн интерьера для гардеобны дома, пошаговая инструкция как сделать и аксессуары
Чтобы защитить одно пространство от другого, были придуманы двери. Многие из представленных сегодня на рынке конструкций способны удовлетворить потребности любого, даже самого требовательного покупателя. Но есть конструкции, которые долго не сдают своих лидирующих позиций. К ним относятся двери-купе. Установить такие двери можно своими руками, главное изучить их особенности, виды и способы установки.
Особенности
Двери-купе – это раздвижные конструкции, которые имеют свои особенности, которые необходимо изучить перед тем, как приступить к самостоятельной установке дверей.
Двери-купе имеют простую конструкцию, состоящую из дверного полотна, роликового механизма и направляющих. Дверное полотно перемещается с помощью роликов по профилю, в котором с каждой стороны установлены стопоры, ограничивающие движение дверей до установленные точки.
Без сомнения, данная конструкция пользуется большим спросом, так как имеет преимущества перед распашными дверями.
Из-за особенностей монтажа дверное полотно всегда движется параллельно стене, а некоторые модели откатываются в настраиваемую нишу, поэтому мертвой зоны в углу нет. Любое помещение с установленными дверями-купе визуально воспринимается более просторным, чем с распашными конструкциями.
Дверь купе не просто открывается из-за внезапного порыва сквозняка и невозможно случайно защемить ею палец, что немаловажно для семей с маленькими детьми.
Дизайн дверных полотен очень разнообразен. Готовое полотно можно купить, а можно сделать самостоятельно. Самодельная конструкция будет смотреться не хуже покупной копии. Да и установка дверей-купе не сложная. При желании, наличии необходимых инструментов и правильно сделанных замерах с этим справится даже непрофессионал.
Виды
Существует классификация дверей-купе, по которой они подразделяются на разные виды. Классификация зависит от места и способа установки, конструкции и количества дверных полотен.
Двери-купе используются в разных местах. Их устанавливают в дверные проемы на кухне, в комнате, туалете или ванной. С их помощью огораживают пространство, отделяя одну зону от другой.
Двери купе устанавливаются в ниши, использующие это место для хранения.
Чаще всего раздвижные двери в доме ставят между двумя комнатами. Они могут двигаться вдоль стены и иметь открытую конструкцию, а могут быть встроены в нишу, а при открытии полностью прятаться внутри нее. Скрытая конструкция требует установки коробки и других значительных ремонтных работ, которые проводятся до монтажа двери.
Дверь-купе также используется в шкафах. Мебельные конструкции имеют свою специфику. Как правило, такая дверь движется по двум направляющим и имеет две пары роликов. Одни располагаются внизу дверного полотна, а другие вверху. Межкомнатные двери-купе, в отличие от мебельных вариантов, часто имеют одну направляющую – верхнюю. В данной конструкции он выполняет две функции: удерживает дверное полотно и обеспечивает движение.
В гардеробную можно установить любую конструкцию. Все зависит от площади закрытого помещения и желания хозяев. Поверхность дверного полотна в гардеробной, как правило, зеркальная.
Очень часто гардеробная или гардеробная может иметь неправильную форму. Затем установите дверь, имеющую нестандартную радиусную форму. Для радиусных дверей характерны плавность углов и своеобразная кривизна полотна. Фиксация и перемещение необычных дверей осуществляется по двум направляющим, имеющим одинаковую криволинейную форму и установленным как в верхней, так и в нижней части.
Материалы
Для изготовления дверей-купе своими руками необходимо приобрести соответствующие материалы и выбрать конструкцию дверного полотна, которое может быть сплошным (щитовым) или панельным, состоящим из разных материалов и поддерживаемым рамой.
Для изготовления картин можно использовать массив дерева. Выбор породы зависит от ваших предпочтений. Чаще всего используется сосна, а поверхность покрывается шпоном более ценных пород. Из массива дерева изготавливают как цельное полотно, так и панели различной формы. В качестве каркаса можно использовать дерево.
При работе с массивом дерева требуется не только точность и аккуратность, но и достаточно большой опыт.
Хорошей альтернативой массивной древесине является фанера, имеющая множество преимуществ. В отличие от массива дерева, с ним гораздо проще работать. Она гнется, а потому придать ей нужную форму не составит труда. Двери из фанеры устойчивы к перепадам температур, воздействию солнечных лучей, влаги, синтетических моющих средств. Практичная и прочная фанера часто используется для изготовления дверных полотен не только из-за ее положительных качеств, но и из-за приемлемой цены.
Несколько меньшая стоимость ДСП, которая также используется для изготовления дверных полотен. Поверхность этого материала может быть покрыта пленкой или шпоном. При работе с ДСП необходимо помнить, что край всегда должен быть закрытым, вне зависимости от того, будет ли цельное полотно использоваться для изготовления двери или панели, или нет. Недостатком этого материала является наличие вредных смол, которые выделяются в окружающее пространство при воздействии определенных факторов.
Стекло также используется в качестве материала для изготовления дверных полотен. Может использоваться как сплошное полотно, а также в качестве вставок в сочетании с панелями из других материалов. Поверхность стеклянных полотен может быть украшена пескоструйной обработкой, фотопечатью или гравировкой.
Вместо стекла для изготовления дверного полотна можно использовать легкий и прочный поликарбонат. Двери из него обладают гибкостью, поэтому часто являются основой радиальных конструкций. Этот материал является огнестойким и имеет достаточно долгий срок службы.
В качестве дверного полотна используется и зеркало, устанавливаемое как на отдельном полотне, так и в сочетании с другими материалами.
Как рассчитать размер?
Правильная установка требует тщательной подготовки, в том числе надлежащего измерения проема. От полученных результатов будут зависеть размеры полотна, способ монтажа и количество картин.
Измерение должно начинаться с высоты проема . Промерка производится в нескольких точках с шагом примерно 70 см. Как правило, замер делают по центру проема, а также с левой и правой стороны. Перепад высот должен быть не более 15 мм. Минимальное значение принимается за базовое.
Ширина также измеряется в нескольких точках. . Здесь основным значением является максимальное значение. Дельта должна быть не более 20 мм. Точно так же нужно измерить глубину проема. Это значение требуется при создании окна открытия.
Если ширина дверного проема не превышает 110 см, то, как правило, требуется одно дверное полотно, если же больше, то придется установить две двери. Оптимальная ширина дверного полотна находится в пределах 55-90 см. Его размеры должны превышать размер проема на 50-70 мм.
Помимо измерения высоты, ширины и глубины проема, необходимо определить расстояние от проема до углов (при открытом способе установки). Этот замер необходим, чтобы понять, хватит ли места при перемещении дверного полотна.
Высота дверного полотна зависит не только от высоты проема, но и от способа установки механизма. Его можно прикрепить к бруску или специальному профилю. Профиль или брус с механизмом-купе крепятся непосредственно над проемом или к потолочной поверхности. Высота полотна также зависит от расположения нижней направляющей и наличия или отсутствия роликов в нижней части дверного полотна.
Как сделать дома?
Для того чтобы сделать дверную конструкцию своими руками, необходимо сначала определиться с материалом двери и ее конструкцией.
Если в качестве полотна планируется стекло или пластик, то лучше заказать готовую створку, так как самостоятельно подготовить эти материалы будет достаточно сложно. Ручки и профильные рамки необходимо приобретать по размеру дверного полотна. Оба материала лучше всего подходят для установки в ванной комнате.
Проще всего сделать дверное полотно своими руками из необработанного МДФ или натурального дерева. Для этого нам понадобится ряд инструментов: торцовочная пила, дрель, фреза (для пазов). Также потребуется приобрести дополнительные материалы: лак, торцовочную ленту, пленку ПВХ или шпон для покрытия поверхности, наждачную бумагу при отсутствии шлифовальной машины. При желании можно заказать готовое полотно нужного размера.
Сначала полотно обрезается до нужного размера, а затем шлифуется торцы. После можно вырезать отверстие для ручки, предварительно сделав отметку на полотне. Если планируется установка подвесной системы, в нижней части полотна нужно сделать паз, а в верхней части разметить роликовый механизм и просверлить отверстия.
Теперь нужно очистить дверное полотно от пыли. Если работа ведется с деревом, поверхность сначала обрабатывается пропиткой от гниения, а уже потом покрывается лаком. Если МДФ обрабатывается, то на его поверхность наносится пленка или шпон, который при желании можно обработать лаком.
Для обработки концов используйте скотч. На его внутренней поверхности находится специальный состав, который активируется при нагревании. Его следует прикрепить к внешним концам и пригладить по периметру. Остатки клея зачищаются наждачной бумагой.
Для комбинированного заполнения дверного полотна можно использовать комбинацию самых разных материалов. Для того чтобы собрать воедино все детали, вам потребуются специальные профили, которые можно приобрести в любом строительном магазине. Кроме того, нужны профили профилей.
Горизонтальные профили, предназначенные для удержания вставок, нарезаются по ширине полотна с учетом ширины ручки. Теперь можно приступить к созданию паутины из вставок. Если в их качестве используется стекло или зеркало, то необходимо приобрести силиконовый герметик, используемый для защиты торцов. На внутреннюю сторону зеркала желательно нанести специальную пленку. В случае разбивания зеркальной поверхности она не позволит осколкам разлететься в разные стороны.
Для того, чтобы прикрепить ручку к вставкам, необходимо сделать отверстия в ее верхней и нижней части. Сверху просверливаются два сквозных отверстия, а снизу – 4 отверстия. Диаметр отверстий, расположенных на поверхности ручки, должен быть больше диаметра отверстий, расположенных под ними. В верхней части ручки просверлены отверстия с отступом 7 мм. Внизу первая пара просверливается с таким же отступом, а вторая пара должна располагаться не менее чем в 42 мм от края.
Теперь можно приступить к созданию холста. Подготовленные полотна вставляются в профили. Для этого установите полотно торцом, приложите к нему профиль и с помощью киянки, слегка постукивая, вставьте полотно в паз профиля. То же самое делаем с остальными профилями.
Перед установкой дверного полотна между комнатами необходимо установить коробку, надстройки (если коробка уже открыта) и подготовить наличники. Их лучше устанавливать после монтажа двери. Сама конструкция монтируется над дверным проемом с креплением к стене.
В гипсокартонной стене монтаж полотна производится на металлический каркас, который необходимо установить на этапе ремонта. Сначала устанавливается каркас, затем монтируется дверь и только потом обшивается гипсокартоном.
Несмотря на то, что системы дверей-купе имеют некоторые отличия, принцип работы и установки остаются примерно одинаковыми. Поэтому пошаговая инструкция монтажа выглядит практически одинаково как для навесной системы, так и для системы с нижней опорой.
Для установки дверного полотна понадобится деревянный брус. Его длина должна в 4 раза превышать ширину полотна. Это необходимо для свободного расхождения дверей в разные стороны.
Монтаж двери начинается с монтажной планки или специального профиля. К брусу саморезами крепится заранее подготовленная рейка. Эту подготовленную конструкцию можно прикрепить либо к стене, либо к потолку, либо к металлическому каркасу. Способ крепления зависит от места установки. При установке двери в нишу балка крепится к потолку, в перегородке – к раме, а настенный способ крепления подходит для межкомнатных дверных проемов.
Для правильной фиксации на стене полотно предварительно вставляют в проем и делают отметку, делают отступ вверх на 7 см и проводят горизонтальную линию. Подготовленный брус прикручивается к стене с помощью саморезов строго горизонтально относительно проема. Проверить положение балки с профилем можно с помощью строительного уровня.
Подготовленное полотно с роликами кладется на рельс. Торцы профиля покрыты резиновыми амортизаторами. Для того чтобы дверь плавно двигалась по точно заданной траектории, на пол устанавливается флажковый стопор.
Открытая система, обеспечивающая движение двери, может быть закрыта декоративной панелью.
Для установки раздвижной двери с нижней опорой, помимо верхней направляющей, устанавливается нижний профиль. Стопоры в этом случае расположены в нижнем профиле. Для установки двери необходимо сначала завести верхнюю часть полотна в верхнюю направляющую, а затем, прижав нижние ролики, установить на рейку нижнюю часть полотна.
Фурнитура
На сегодняшний день существует огромный выбор комплектующих для установки двери-купе своими руками.
Для установки системы с нижней опорой необходимо приобрести комплект направляющих и роликов, соответствующих массе и толщине устанавливаемых створок, ручки, по паре стопоров на каждое полотно, устанавливаемых в пазы нижней гид, а при желании можно докупить доводчики.
Для подвесной системы достаточно выбрать верхнюю направляющую, пару роликов, установленных на разных концах полотна, пару флажковых упоров и ручку для створок.
Существуют некоторые различия между деталями, предназначенными для подвески и опорной системы. Верхняя планка подвесной системы, как правило, выполнена в форме буквы «П» и способствует не только скольжению полотна, но и удерживает его на весу. На него приходится основная нагрузка.
Как правило, материалом изготовления является алюминий, но есть и трубчатые модели из стали. Верхнюю дорожку в виде трубы нельзя закрыть фальшпанелью, их форма и внешний вид являются дополнительным декором помещения.
В опорной системе верхняя направляющая имеет форму двойной буквы «П» и не несет основной нагрузки. Его функция заключается в поддержании створки в вертикальном положении. Основная нагрузка в системе поддержки приходится на нижний рельс. Этот профиль имеет два параллельных желоба, предназначенных для движения роликов.
Каждая система имеет свой набор роликов и стопоров.
Удачные примеры в интерьере
Двери-купе – универсальное решение для любого помещения. С их помощью любую нишу можно превратить в удобную и очень функциональную гардеробную. Благодаря им большой проем выглядит просто великолепно, с распашной дверью такого эффекта не добиться. Без них не обходится ни один встроенный шкаф. Двери-купе помогают красиво и эффектно отделить одну комнату от другой.
Как установить двери купе своими руками смотрите в следующем видео.
4-дверное купе AMG GT
Производительность никогда не отступает на второй план. На этот раз он дает один.
Mercedes-AMG GT, 4-дверные купе
Автомобиль AMG GT выводит ходовые качества на новый уровень. 4-дверное купе предлагает непревзойденные впечатления водителю и трем удачливым пассажирам.
Гонка, не знающая финиша.
В 1967 году на старой мельнице два инженера, страстно увлеченных автоспортом, начали превращать седаны Mercedes-Benz в гоночные автомобили-победители. Сегодня AMG продолжает творить победы на трассе и желание на улицах мира. Каждый автомобиль Mercedes-AMG — это продукт мастеров, дизайнеров, инженеров и гонщиков, которые живут одной единственной целью: ходовыми качествами.
Увеличивающий крутящий момент, заставляющий сердце биться чаще
Усовершенствованный рядный шестицилиндровый двигатель без ремня с турбонаддувом и электрическим гибридным усилителем разгоняет 362-сильный GT 43 до 60 миль в час за 4,8 секунды. Добавление дополнительного электрического компрессора повышает мощность GT 53 до 429 л.с. и разгоняет его до 60 за 4,4 секунды. Отказ от ответственности[8]
Девять скоростей, обслуживаемых множеством способов
Быстрая 9-ступенчатая коробка передач обеспечивает высокий крутящий момент. Коробка передач AMG SPEEDSHIFT® TCT в моделях GT 43 и GT 53 предлагает несколько режимов и прямое переключение на несколько передач вниз.
Режим для любого настроения вождения
AMG DYNAMIC SELECT позволяет точно настроить характер автомобиля с помощью пульта управления или доступного AMG DRIVE UNIT на рулевом колесе. Режимы вождения, один из которых можно настроить, варьируют дроссельную заслонку, переключение передач, управляемость, звук выхлопа и многое другое.
Название говорит само за себя: AMG RIDE CONTROL
Спортивная подвеска AMG уравновешивает маневренность и совершенство: многорежимная система AMG RIDE CONTROL обеспечивает для GT 43 и 53 универсальность, баланс и регулируемую реакцию 3-ступенчатого адаптивного демпфирования.
Сила кора, мышечная поверхность
Соблазнительно вылепленные мышцы перекликаются с внутренней силой. Опыт AMG в разработке гоночных и дорожных автомобилей позволил создать вместительный и прочный кузов. Материалы с оптимизированными характеристиками включают полимеры, армированные углеродным волокном.
Центр управления
Высокотехнологичные элементы управления обеспечивают повышенную производительность: три сенсорных интерфейса. Интеллектуальное голосовое управление. Электронный выбор передач. Кнопки с цветным дисплеем для основных настроек производительности. А емкостные переключатели, которые показывают свою функцию при наведении, включаются одним касанием.
Индикаторы мощности
Двойные реконфигурируемые 12,3-дюймовые экраны цифровой кабины оснащены индикаторами AMG и центральным сенсорным экраном. В Mercedes-Benz User Experience (MBUX) есть персональный голосовой помощник. А 64 цвета светодиодной подсветки подчеркивают обтекаемый салон.
Колеса, которые привлекают внимание
Широкий выбор колес AMG®: от стандартных 19-дюймовых до 21-дюймовых кованых легкосплавных дисков серебристого/серого или черного цвета. Отказ от ответственности[10] Отказ от ответственности[11]
Ваш GT может выразить ваш стиль так же сильно, как и его собственный. Варианты оформления включают элементы черного глянцевого цвета, а также элементы из углеродного волокна или серебристого хрома для GT 53.
Ваш GT может выразить ваш стиль так же ярко, как и его собственный. Варианты оформления включают элементы черного глянцевого цвета, а также элементы из углеродного волокна или серебристого хрома для GT 53.
Ваш GT может выразить ваш стиль так же ярко, как и его собственный. Варианты оформления включают элементы черного глянцевого цвета, а также элементы из углеродного волокна или серебристого хрома для GT 53.
ГАЛЕРЕЯ
Модели
Модельный ряд
- AMG GT 43 4-дверное купе org/Offer»> 92 500 долл. США Отказ от ответственности* Рекомендуемая производителем розничная цена
- Двигатель 3,0-литровый рядный 6-цилиндровый двигатель с турбонаддувом и EQ Boost
- Ускорение
- 0-60 миль в час
- 4,8 сек Отказ от ответственности**
- Сила
- при 5500-6100 об/мин
- 362 л.с.
- Крутящий момент
- при 1800–4500 об/мин
- 369 фунт-фут
Сборка Посмотреть характеристики
- AMG GT 53 4-дверное купе org/Offer»> 102 600 долл. США Отказ от ответственности* Рекомендуемая производителем розничная цена
- Двигатель 3,0-литровый рядный 6-цилиндровый двигатель с турбонаддувом, усовершенствованный AMG, с EQ Boost и дополнительным электрическим компрессором
- Ускорение
- 0-60 миль в час
- 4.4 сек Отказ от ответственности**
- Сила
- при 6100 об/мин
- 429 л.с.
- Крутящий момент
- при 1800-5800 об/мин
- 384 фунт-фут
Сборка Посмотреть характеристики
1932 Ford 3 Window Coupe Door Выпуск
Добро пожаловать в Клуб Хот-Род! Главный сайт для
все, что связано с Hot Rod, Customs, Low Riders, Rat Rods и многим другим.
- » Участники со всех концов США и Мир!
- » Помощь со всего мира для вашего вопросы
- » Журналы сборки для вас и всех участников
- » Блоги
- » Галерея изображений
- » Многие тысячи членов и сотни тысяч постов!
ДА! Я хочу зарегистрировать аккаунт бесплатно прямо сейчас! p.s.: Для зарегистрированных пользователей это объявление НЕ будет показываться
12-09-2019 15:45 #1
Привет, я новичок на этом форуме, спасибо, что приняли меня на форум.Примерно через неделю я купил Ford 3 Window Coupe Street Rod 1932 года, похоже, с ним возникла одна проблема. С момента постройки он проехал всего 1000 миль, и на нем есть двери для самоубийц.
Вопрос водительской двери на первый взгляд и в эксплуатации заключается в том, что она имеет небольшой прогиб в водительской двери. Кажется, что она не закрывается легко, и вы можете видеть, где передняя часть нижней части двери трется о дверное уплотнение. Также после того, как дверь закрыта, кажется, что она не закрыта до конца.
Есть ли способ подложить или отрегулировать дверь, чтобы она перестала тереться и дверь закрывалась легче?
Ответить с цитатой
09.12.2019 16:31 #2
Добро пожаловать на сайт.Рад видеть тебя здесь.
Похоже, что «кто-то» сделал переделку и, вероятно, использовал только 2 петли там, где изначально было 3. Много раз, когда верхняя часть была срезана, одна из петель также удалялась. Что касается регулировки, без фотографий я не знаю. как на это ответить. Если использовался какой-то комплект, например, набор скрытых петель, то, возможно… Вам действительно нужно посмотреть, изгибается ли корпус, или строитель просто не отрегулировал все должным образом.
Ответить с цитатой
09.12.2019 17:07 #3
Я полагаю, что человек, у которого вы покупаете машину, починит ее или снизит цену соответственно.Кстати, сталь или стекло?
Кен Томас NOT FaDe AwaY и музыка не умерла Простейшую дорогу обычно ищут последней Wild Willie & AA/FA’s Величайшее шоу в дрэг-рейсинге |
Ответить с цитатой
09.12.2019 17:54 #4
Хорошо, просто чтобы прояснить для вас ситуацию — у всех 3-оконных купе Ford 1932 года были двери самоубийцы с завода, так что это не то, что было добавлено позже.Стандартные оригинальные 3-оконные кузова имели по 3 петли на каждой двери. Иногда, срезая верх, строители удаляли верхнюю петлю. Если это оригинальный стальной корпус, и он был неправильно распилен, его починка может стать настоящей проблемой…
Если это корпус из стекловолокна, большинство корпусов из стекловолокна с тремя окнами поставляются со скрытыми петлями, и обычно их только две на каждой двери. Провисание двери может быть вызвано неправильно отрегулированными петлями (это легко исправить), это может быть вызвано неправильной прокладкой точек крепления кузова (не так просто), или это может быть сочетанием того и другого. Несмотря ни на что, это поправимо. Дайте нам знать, как мы можем помочь.
Джим Гонки! — Потому что для футбола, баскетбола, бейсбола и гольфа нужен только ОДИН МЯЧ! |
Ответить с цитатой
09. 12.2019 18:08
#5
Спасибо всем за участие, ребята! Я полагаю, это автомобиль, построенный из «комплекта». Кузов из стеклопластика, стальные крылья и капот. И это скрытые петли.Предполагалось забрать через неделю-десять дней. Взволнован, но заметил это в прошлую субботу и надеялся, что это будет легко исправить или настроить.
Я рассмотрю его повнимательнее, когда доберусь до дома.
Что касается ремонта там, где я его покупаю… этого не произойдет.
Всю свою жизнь я работал с легковыми и грузовыми автомобилями, но это мой первый Street Rod.
Ответить с цитатой
09. 12.2019 18:09
#6
Дж. Робинсон, будет ли это регулировка скрытых петель или их нужно будет прокладывать?
Ответить с цитатой
10 12 2019 16:13 #7
Как я уже сказал выше, это может быть либо один, либо несколько из обоих.Было бы легче сказать, если бы вы могли опубликовать несколько фотографий, когда получите его. Если дверь тянется внизу спереди, возможно, верхняя петля отрегулирована слишком далеко или нижняя слишком далеко. Посмотрите на щель в задней части двери, когда пытаетесь ее закрыть. Если зазор вверху шире, то петли не отрегулированы. Вам нужно будет снять внутреннюю дверную панель, чтобы получить доступ к регулировке вперед/назад…
Однако вы сказали, что дверь не закрывается до конца. Он торчит вверху, внизу или в обоих? Если он выходит равномерно сверху вниз, проблема может быть связана с проблемой регулировки защелки или слишком толстым уплотнением двери (или с обоими). Если он выходит вверху, а не внизу, или наоборот, одна или обе петли могут быть внутри или снаружи. В разных корпусах используется разное оборудование, но у большинства из них есть регулировка внутрь и наружу, доступная на задней половине шарнира. Вам нужно будет снять внутреннюю панель за дверью, чтобы получить доступ к задней части петель.
На некоторых петлях есть регулировочные прорези, на некоторые нужно установить прокладки; вы не узнаете, пока не увидите их.
Последняя возможность, если корпус был неправильно закреплен снизу, когда он был прикручен болтами, и болты фактически деформировали дверной проем. Если это так, вам может понадобиться помощь кого-то, кто «был там, сделал это». Выложи пару фото, когда вернёшься домой, может быть кто-нибудь подскажет, в чём проблема.
Джим Гонки! — Потому что для футбола, баскетбола, бейсбола и гольфа нужен только ОДИН МЯЧ! |
Ответить с цитатой
10 12 2019 16:49 #8
Прикрепленные изображения
Фото прилагается.… не уверен, что можно что-то сказать по нему или нет
- F0E1544C-F26C-4FF3-8EE9-14FA78C2093E.jpeg (70,6 КБ, 32 просмотра)
Ответить с цитатой
12-10-201916:51 #9
Теперь, когда вы упомянули, что это последний взгляд в субботу, он оказался почти равномерно сверху вниз.
Ответить с цитатой
11 12 2019 05:01 #10
Джим довольно подробно рассказал об этом, так что я просто добавлю дополнительный комментарий, который может не скрасить ваш день.Были самые разные люди, которые попали в бизнес со стеклянными кузовами в расцвете хот-родов несколько лет назад. Не все знали, а некоторым было все равно, насколько качественно изготовлен корпус и его компоненты. Одной из распространенных проблем было то, что петли были сделаны из материала, слишком легкого для работы. Когда эта дверь открыта, на нее действует значительный вес, петли прогибаются либо в ремне, либо в коробке, в которой они обычно вращались (установленной внутри за рамой проема). Иногда стекловолокно или соединение с ним, удерживающее металлический компонент, выходит из строя, опять же, потому что оно недостаточно прочное. Будем надеяться, что это не более ужасный сценарий, но чем предупрежден, тем вооружен.
Ваш дядя Боб, Старший Гизер Скряга Гораздо проще пообещать кому-то «бесплатную» поездку в фургоне, чем убедить его тянуть его. Удача приходит, когда сходятся подготовка и возможность. |
Ответить с цитатой
12-11-201907:05 #11
Трудно сказать по этой картинке, но я сохранил и увеличил ее, чтобы было лучше видно. Когда я его взорвал, оказалось, что щель задней двери немного расширяется вверху. Если это так, то это может быть просто проблема с регулировкой или деформация петель, как предположил Боб. Когда у вас будет возможность, сделайте несколько крупных планов дверных проемов спереди, сзади, сверху и снизу.
Джим Гонки! — Потому что для футбола, баскетбола, бейсбола и гольфа нужен только ОДИН МЯЧ! |
Ответить с цитатой
11 12 2019 13:51 #12
Спасибо, ребята, за участие! Завтра еще раз посмотрю и вернусь к вам с лучшими фото.
Ответить с цитатой
« Предыдущая тема | Следующая тема »
Разрешения на публикацию
Обновленный BMW 4-й серии Gran Coupe 2022 года предлагает такой же спортивный драйв, больше дверей – The Oakland Press
Четыре двери лучше двух — по крайней мере, так считают некоторые покупатели автомобилей.
Таким образом, вполне логично, что BMW возвращает обновленный Gran Coupe 4-й серии к 2022 году. Этот автомобиль представляет собой своего рода гибрид двухдверного купе 4-й серии и седана 3-й серии, стремящийся стать лучшим обоих миров типа транспортного средства.
Цель здесь состоит в том, чтобы создать больше места и места для задних пассажиров, не ставя под угрозу эстетику вождения, которую приносит репутация BMW.
Gran Coupe предлагает два варианта мощных двигателей, что очень важно в чрезвычайно конкурентном жанре роскошных автомобилей.
Недавно я провел некоторое время за рулем BMW 430i Gran Coupe 2022 года, и я вернулся с полным отчетом о том, достигает ли он своей цели сохранения превосходства вождения при одновременном повышении практичности.
КРЕМИ
Транспортное средство : 2022 BMW 4-й серии Gran Coupe
Цена. Протестировано : 56 300 долл. США (начинается около 46 тыс. Долл. США)
Лучшая функция : огромная скорость и сила, энтераж. 4,5 из пяти звезд
Кому нужен этот автомобиль? : BMW fans who want a fast ride with four-door access
Courtesy of BMW
Courtesy of BMW
Courtesy of BMW
Courtesy of BMW
Courtesy of BMW
Предоставлено BMW. двери. Вы получите много взглядов и комплиментов в адрес этого автомобиля, независимо от того, находитесь ли вы за рулем или стоите на подъездной дорожке.
Внешние элементы включают расширенную отделку Shadowline, стеклянный люк с электроприводом, стеклоочистители с датчиками дождя, боковые зеркала с электроприводом складывания и подогревом, а также внешнюю отделку из матового алюминия. С пакетом M Sport вы получите 19-дюймовые колеса в стиле M и рулевое колесо M.
Интерьер Gran Coupe 4-й серии удобен и продуман до мелочей.
Во всем используются качественные материалы, а у водителя и пассажира достаточно места для ног и над головой. Единственным недостатком является узкое заднее сиденье: у вас может быть больше задних пассажиров, чем у некоторых конкурентов спортивных автомобилей, но лучше, если они меньше ростом.
Особенности интерьера: многозонный климат-контроль, передние спортивные сиденья, спортивный руль с подогревом и кожаной обивкой, антрацитовая обивка потолка, подогрев передних сидений и фоновое освещение. Одним из основных моментов является качество сидений, которые были обтянуты кожей Cognac Vernasca в моем тестовом автомобиле.
Багажник вместителен для данного сегмента, а элементы управления удобны для водителя и пассажира.
КАК ПОЕЗДКА?
Компания BMW известна тем, что выпускает автомобили, которые водителям понравится пилотировать, и Gran Coupe 4-й серии 2022 года продолжает эту традицию. Он идеально подходит для долгой воскресной поездки. И вы будете с нетерпением ждать ежедневного вождения.
Если вам нужна скорость, 4-я серия разгоняется от 0 до 60… или от 0 до 100, если уж на то пошло.
Он предлагает легкое вождение… с мгновенным подхватом, резким поворотом и точным управлением. Торможение мгновенное. Это действительно машина для водителя.
Тестируемый мной автомобиль — модель 430i — оснащался 2,0-литровым 4-цилиндровым двигателем TwinPower Turbo с несколькими режимами движения (Eco, Comfort, Sport и Sport+). Он работает в паре с 8-ступенчатой автоматической коробкой передач и предлагает 255 лошадиных сил и 295 фунт-фут крутящего момента.
Модели M440i оснащены 3,0-литровым 6-цилиндровым двигателем мощностью 382 л.с. и крутящим моментом 368 фунт-футов.
Все модели 430i — с задним приводом, а модели M440i — как с задним, так и с полным приводом.
В 4-й серии реализованы функции динамического контроля устойчивости, динамического контроля тяги, антиблокировочной системы тормозов, динамического контроля торможения и контроля торможения на поворотах.
Дополнением к качеству вождения является пакет M Sport, который добавляет адаптивную подвеску BMW M, а также регулируемое спортивное рулевое управление. Вы также можете добавить пакет Dynamic Handling Package, который включает спортивный дифференциал M и спортивные тормоза M 9.0003
ТЕХНОЛОГИИ, БЕЗОПАСНОСТЬ
Говоря о технике, я начну с центра всего этого, информационно-развлекательной системы. BMW 4 серии Gran Coupe 2022 года оснащен системой iDrive 7.0, которая включает в себя возможности навигации.
Системой можно управлять как голосом, так и с помощью контроллера iDrive на центральной консоли автомобиля. Голосовые команды в целом работают хорошо, но иногда случались сбои, когда машина не сразу понимала мои инструкции. В этих сценариях я полагался на удобные сенсорные команды.
Варианты подключения включают информацию о дорожном движении в режиме реального времени, информацию об уличной парковке в некоторых городах и удаленные службы BMW. Android Auto и Apple CarPlay позволяют водителю передавать музыку и звонки на аудиосистему автомобиля.
Аудиофилы оценят звучание аудиосистемы — будь то стандартная система с 10 динамиками или дополнительная система Harman Kardon с 16 динамиками. Звуки четкие, а варианты аудио включают спутниковое радио SiriusXM (подписка на один год включена, затем взимается плата).
Автомобиль предлагает такие функции, как точка доступа Wi-Fi и беспроводная зарядка телефона. Есть также уникальные функции, такие как возможность открывать багажник движением ноги, без прикосновения.
Для такой увлекательной поездки в 4-й серии предусмотрено впечатляющее количество функций безопасности.
К ним относятся передняя и задняя система защиты головы, подушки безопасности по всему автомобилю, светодиодные фары, предупреждение о лобовом столкновении, активный помощник по вождению с активным обнаружением слепых зон, передний и задний контроль дистанции при парковке.Камера заднего вида является частью пакета помощи при парковке, который является доступным вариантом и включает в себя функцию помощи при парковке Plus, активную систему контроля дистанции при парковке и объемный обзор с трехмерным изображением.
миль на галлон
Официальные показатели расхода топлива BMW 4 серии Gran Coupe 2022 года составляют 25 по городу/34 по трассе/28 в сумме.
При тестировании, которое в основном проводилось в спортивном режиме и на городских улицах, средний расход топлива составлял около 24 миль на галлон. Это респектабельные цифры на уровне или лучше, чем у конкурентов в этом классе автомобилей от Audi, Mercedes-Benz и других, поэтому расход топлива, вероятно, не будет решающим фактором для большинства покупателей в этом сегменте.
ЦЕНА
Тестируемая мною модель 4 Series Gran Coupe 2022 года стоила чуть более 56 000 долларов; и его базовая цена начинается примерно с 46 тысяч долларов. Два уровня отделки салона — это базовая модель 430i и более мощная опция M440i.
Гарантии на автомобиль включают:
- Ограниченная гарантия на новый автомобиль сроком на 4 года/50 000 миль
- 12-летняя ограниченная гарантия на перфорацию ржавчины без ограничения пробега
- 4-летняя программа помощи на дорогах с неограниченным пробегом
НИЖНЯЯ ЛИНИЯ
BMW 4 серии Gran Coupe 2022 года предлагает веселую, быструю и спортивную езду, которая соответствует репутации BMW и немного более удобна, чем стандартное купе 4 серии.
Не мой первый выбор для практичной повседневной езды, но это определенно один из лучших вариантов для того, чтобы отправиться в путь и развлечься.
С Мэттом Мифтиу можно связаться по электронной почте: [email protected]. Все его прошлые обзоры можно увидеть на сайте autotechreviews.com. Следите за новостями AutoTechReviews в Instagram по адресу @Autotechreviews. 9ремонт ржавчины горячих стержней 0881
на раковинах двери
Крис Кэмпбелл из Precision Hot Rods and Fabrication рядом с завершенным проектом по ремонту дверной обшивки на этом трехоконном купе Ford 34-го года выпуска.Джон Гилберт
Есть много разных проектов, которые может сделать начинающий мастер, не нуждаясь в тоннах оборудования или опыта, чтобы сделать желаемый ремонт или модернизацию своего хот-рода, но вернуть большие ржавые участки в хорошее состояние. Новый листовой металл не является одним из них.
— Advertisement —
Всегда смешно, когда парень, не имеющий автомобиля, подходит к владельцу недавно отреставрированного или только что собранного хот-рода и говорит: «Я не знал, что вы все еще можете купить одну из этих машин совершенно новой». ». С чего начать? Вы скажете парню, что он смотрит на пять старых автомобилей, разрезанных на части и спаянных вместе, чтобы создать автомобиль, которым он восхищается, или просто улыбнетесь и скажете спасибо?
Шаг 1 включает в себя шлифовку старой краски до голого металла и поиск повреждений, вызванных предшествующими кузовными работами и ржавчиной.Подробнее: Этот Ford Phaeton обретает европейский колорит
Тем не менее, это не означает, что мастер, работающий своими руками, не может позволить себе даже малейшего шанса попробовать самостоятельно выполнить ремонт листового металла, если он этого не сделает. ум сделать серьезные инвестиции в правильное оборудование и узнать, как это делается.
Нетрудно обнаружить серьезные повреждения ржавчиной на внутренней стороне дверей.Или, если на то пошло, магазин хот-родов, который хочет расширить услуги, которые они предоставляют внутри.
— Реклама —
Чтобы проиллюстрировать, как правильно ремонтируются большие участки сильно проржавевших деталей кузова из листового металла, мы привлекли наших друзей из Precision Hot Rods and Fabrication в Македонии, штат Огайо, чтобы доставить читателей Modern Rodding от начала до конца на пару тяжелых ржавые двери форд купе 34 года.
Поездка в компанию American Quality Stripping в Сандаски, и двери вернулись без ржавчины.Крис Кэмпбелл из Precision Hot Rods Первым шагом было подтверждение того, что дверные коробки стоят того, чтобы вложить огромное количество металлоконструкций, необходимых для восстановления обеих дверей до состояния отсутствия ржавчины. Это означало проверку того, что дверные коробки не были слишком подогнаны или перекручены, за исключением того, что они могли вернуться к своей заводской первоначальной форме.
После того, как ржавчина исчезла, я был шокирован, узнав, насколько велики на самом деле дыры от ржавчины.Далее Кэмпбелл обработал наружную часть дверей грубым гибким диском на кузовной шлифовальной машине, чтобы содрать старую краску до голого металла в поисках сюрпризов — сюрпризов, означающих дрянные предыдущие заплаты, глубокие вмятины или ржавые дыры, залитые Бондо.
Пропановая горелка хорошо подходит для выпаривания и сжигания химических растворителей, застрявших в швах.Обе двери прошли проверку, поэтому этап 3 должен был отправить пару на Американское качество зачистки в Сандаски, штат Огайо, для погружения в кипящую химическую слизь, которая сдирает каждую молекулу ржавчины и старой краски до голой серебристой стали.
Экономичный разбавитель лака и сжатый воздух для последующей промывки и очистки стали.— Реклама —
Подготовка голой стальной поверхности перед нанесением грунтовки непосредственно на металл должна быть тщательной, в противном случае пятна краски на окончательной отделке появятся сразу или позже в процессе покраски; пятна на краске могут выглядеть как гусиные лапки, трещины или пузырьки.
Подробнее: Построен с нуля: Ford Highboy Coupe 34 года выпуска Билла
Трещины и надрывы в двери были обнаружены, сварка TIG и зачистка заподлицо.Двери, когда компания American Quality Stripping вернулась в Precision Hot Rods, были покрыты легким защитным покрытием для защиты от ржавчины до тех пор, пока не будет принято окончательное решение. После того, как стальные части кузова, такие как двери, были химически обработаны и зачищены, жидкие химикаты останутся в стальных швах и вызовут появление пятен на краске в будущем.
Чрезмерный нагрев при сварке приводит к деформации листового металла. Серия быстрых точечных сварных швов сводит зону нагрева к минимуму.Precision Hot Rods использует пропановую горелку BernzOmatic для выпаривания и сжигания химического раствора из швов с последующей промывкой (промывкой) стальных деталей экономичным разбавителем лака и принудительной сушкой сжатым воздухом.
Дополнительные точечные сварные швы были сделаны для заполнения зазоров, в результате чего образовался один длинный шов.Затем Кэмпбелл оценил, с какой сталью ему осталось работать; химическая очистка удаляет комки ржавчины, и это всегда шок, сколько материала (стали) на панели кузова уходит, когда она возвращается после зачистки. Даже на совершенно не ржавой двери Ford 34 года будут области, где годы многократного открывания и закрывания (захлопывания) двери могут привести к разрывам листового металла. Кэмпбелл определил разрывы, и сварил их TIG, после чего последовала шлифовка и обработка металла до незаметного ремонта.
Выделение слишком большого количества тепла при шлифовке сварных швов может привести к деформации двери и ремонтной заплаты.Ремонт больших ржавых участков в нижней части дверей представлял собой процесс изготовления на заказ секций из листового металла 18-го калибра, вырезанного из листа размером 4 × 8 футов, в сочетании с установочными панелями, отштампованными для вторичного рынка, чтобы идеально соответствовать интерьеру. детали двери.
Собирая годами воду, попавшую между уплотнителем цоколя и картой двери, штампованный цоколь для наружных дверных ручек подвержен ржавчине.
Обычно отверстия петель выгнуты наружу из-за многолетнего чрезмерного вытягивания дверей и должны быть сплющены.Кроме того, бесчисленные циклы открытия и закрытия дверей изгибают дверную карту и трескают сталь под дверной ручкой, создавая богатую среду для повреждения ржавчиной.
Подробнее: Автомобиль-купе Ford 1932 года выпуска с 3 окнами — настоящий класс
Компания Precision Hot Rods and Fabrication вложила 40 часов труда в восстановление каждой двери. Не каждый может так работать. Для проведения обширного ремонта ржавчины требуется большое количество навыков, приобретенный опыт и специализированное оборудование. Тем не менее, мы понимаем, может ли парень, делающий все возможное, уклоняться; Плюсом чтения технической статьи является то, что она иллюстрирует то, что человек должен знать, прежде чем поручить магазину выполнить работу. МР
Хорошая металлообработка — это красиво. Обратите внимание, что идеальная тонкая кривая была сохранена.Цоколь дверной ручки, отштампованный в дверной коробке, был порван из-за типичного износа и проржавел. Пайка латунью лучше всего справилась с ремонтом порванной стали и повторной формой цоколя. Ржавая область вырезана под квадрат. и используется для изготовления шаблона для изготовления новой заплатки. Два прихваточных шва позволяют согнуть заплатку внутрь или наружу для идеальной подгонки. Затраты большего количества часов на сварку и шлифовку сделали невозможным определение того, что это ржавая область. Ремонт близок к завершению, этот нижний передний угол дверной коробки все еще нуждается в дополнительной обработке. Сложно дойти до этого, сварка создает коробление, защемление и растяжение стали по мере ее продвижения. Медный цвет — U-POL, используется грунтовка для сварки. для улучшения проводимости и предотвращения ржавчины в будущем. Здесь внешний ремонт завершен и будет полностью незаметен при грунтовке DTM. Нет необходимости обрабатывать внутренние сварные швы, так как дверные панели скроют привитые участки.
