Как пользоваться оптическим или лазерным нивелиром?

Чтобы узнать, как пользоваться нивелиром при строительстве и научиться этому на практике, достаточно изучить устройство прибора, его виды, принцип действия и строго следовать инструкции. При этом большое значение имеет вид оборудования.

Поэтому начнем с назначения и характеристики оборудования. Нивелир представляет собой измерительный прибор, который используется для точного определения разницы положения точек в пространстве по отношению к условной линии. Он обязательно используется в процессе строительства различных объектов, при проведении ремонтов и реконструкции в целях точного соблюдения заданных показателей конструкции, а также в процессе исследования рельефа местности.

Применение инструмента актуально в любых отраслях и сферах, где необходимо провести идеальное выравнивание в вертикальной или горизонтальной плоскости или придать конструкции определенный наклон.

На практике используются инструменты, которые отличаются принципом действия и точностью производимых замеров. Для примерной разметки  местности подойдут простые модели, для контроля строительных работ используются высокоточные профессиональные приборы.

Наиболее востребованными среди профессионалов являются следующие разновидности приборов:

• Оптические. Простые и недорогие устройства, которые определяют координаты с помощью светового луча и рейки. В комплектацию входит  труба для зрительного наблюдения и механизм для установки строго по горизонтали. С помощью винтов производятся необходимые настройки положения аппарата. Показатели фиксируются и проводится следующий замер.
• Лазерные. Современная техника, которая пользуется высоким спросом, благодаря компактным габаритам, высокой точности и простоте эксплуатации. С ее помощью можно прокладывать прямые линии одновременно в нескольких плоскостях. Пользоваться таким прибором – легко. Но, он предназначен для работы внутри помещений, поскольку при воздействии солнечного света лазерный луч становится практически невидимым.
• При дополнении описанных выше приборов электроникой получается цифровое оборудование, которое позволяет получать высокоточные данные. Но, оно относится к дорогостоящей категории, поэтому применяется при возведении масштабных, сложных объектов.

Далее рассмотрим, как правильно работать с разными видами измерительного оборудования.

Работа с оптическим нивелиром

Измерительные мероприятия с применением оптической модели проводятся в такой последовательности:

• Устанавливается штатив. Крепления на ножках следует ослабить и каждую из них выдвинуть на необходимую длину. При этом верхняя часть устройства должна находиться в строго горизонтальном положении. Большинство моделей оснащены специальными креплениями, позволяющими выполнить максимальной точную настройку.
• Труба фиксируется на штативе крепежами. С помощью датчиков определяется центральное положение. Путем последовательной настройки уровней обеспечивается горизонтальное положение оборудования.
• Далее производится настройка окуляра индивидуально для работника, выполняющего измерения. Для этого прибор необходимо навести на крупный, хорошо освещенный объект, и изменять настройки до тех пор, пока сетка на объекте не будет видна наилучшим образом. Процедуру повторяют на другом участке с худшей освещенностью.
• После установки оборудования в необходимое положение и его фокусировки приступают к измерениям. Рейки выставляются впереди устройства и позади него. Передние элементы покажут высоту, а задние – шкалу. Прибор наводится на темную сторону переднего элемента, фокусируется, после чего фиксируются показатели по средней и дальномерной черте. После этого наводится на основную рейку, записывается значение по красной стороне.

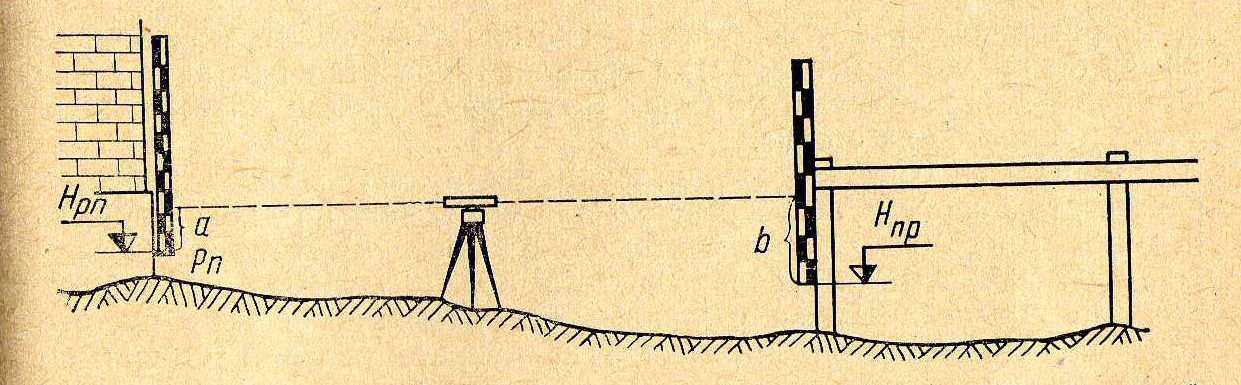

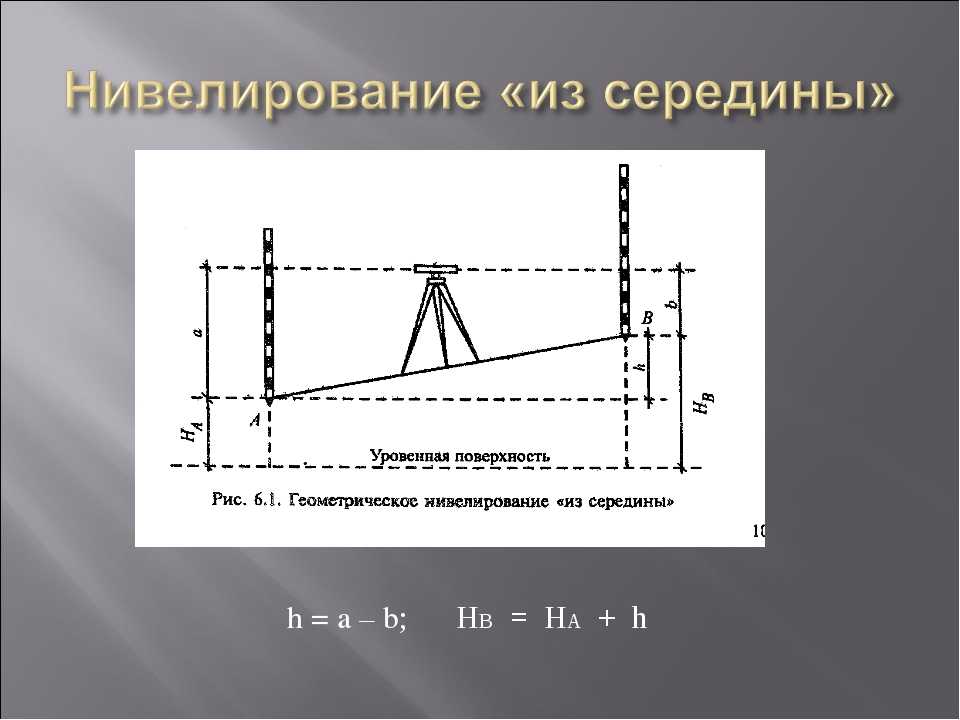

Такой способ измерений по методике «средней линии» позволяет получить высокоточный результат.

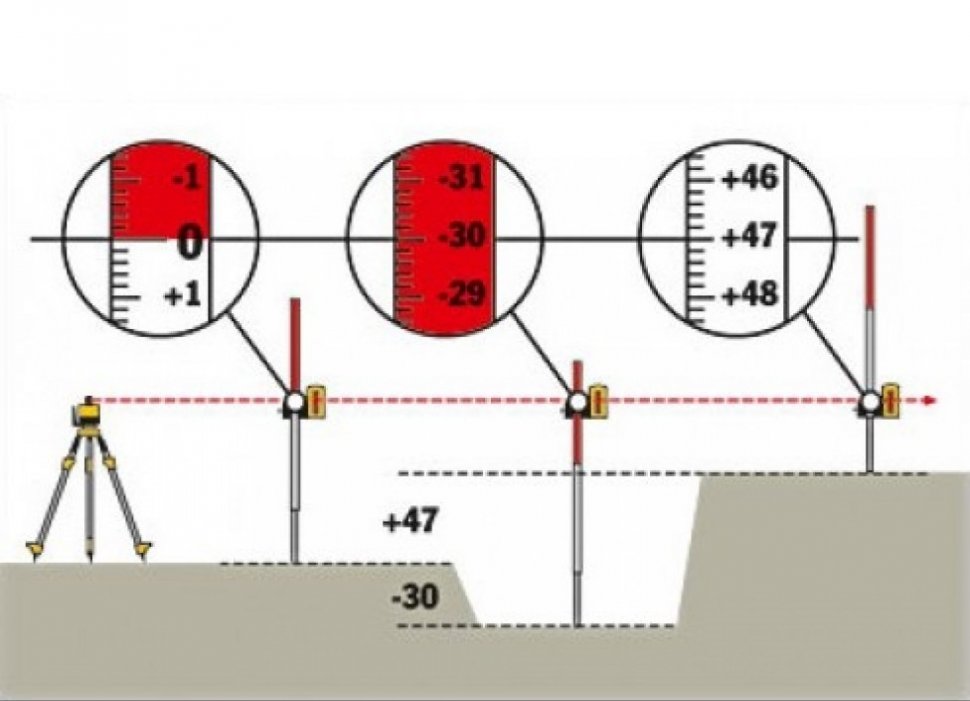

Как правильно пользоваться лазерным нивелиром?

Перед использованием прибор следует правильно установить, поскольку от этого зависит точность показателей замеров.

Чтобы все было сделано правильно, необходимо соблюдать ряд требований:

• Лазерный луч на пути следования не должен встречать стен и других препятствий, иначе линия получится прерывистой.
• Расстояние от аппарата до предмета должно быть оптимальным. Как правило, предельное расстояние указывается в документации и его необходимо соблюдать. По возможности следует установить оборудование поближе к объекту. Если необходимы замеры на дальнем расстоянии, то используется специальное устройство – лучевой приемник.
• В процессе проведения замеров оборудование должно находиться на ровном основании – подставке или штативе. Положение должно быть надежно зафиксировано, не допускается никаких перемещений или колебаний.
• До начала замеров устройство выравнивается по горизонтальной линии. Для этого предназначен встроенный механизм – уровень. Некоторые модели оснащены механизмом самовыравнивания, который будет устанавливать прибор в оптимальное положение, после чего будет подан звуковой сигнал.
• После установки можно приступать к измерительным процедурам.

Практические советы по работе с устройством

При работе с оборудованием любого типа главным условием точности полученных параметров является его правильная установка. Поэтому данному этапу необходимо уделить максимальное внимание. Также необходимо предварительно осмотреть конструкцию на предмет возможных дефектов и поломок.

При проведении замеров необходимо использовать инструкцию, которая обязательно прилагается к технике. Также обязательным является соблюдение правил техники безопасности. Лазерный луч категорически запрещается направлять на людей и животных, поскольку его воздействие может травмировать зрение.

Компания «Магазин Проката» предлагает взять в аренду современные модели нивелиров – на любой срок и по самой демократичной стоимости.

Автор: МагазинПроката

Дата: 10.07.2018

Категория: измерительные приборы

Общий рейтинг

(1 оценок, в среднем: 4. 5 из 5)

виды, назначение и как правильно использовать инструмент

В работе геодезистов сложно обойтись без нивелиров. Сфера применения данных приборов достаточно широка. Они используются при измерениях масштабного характера на открытых территориях, в процессе выполнения СМР на объектах, отличающихся повышенной сложностью, и даже в ходе обычных ремонтных мероприятий.

Краткое содержимое статьи:

• Нивелир – особенности применения устройства
• Достоинства
• Разновидности
• Точность измерений
• Принцип функционирования
• Подбор устройства
• Фото нивелиров

Нивелир – особенности применения устройства

Назначение нивелира состоит в определении разницы, образующейся вследствие различий в уровнях размещения отдельных точек в пространстве, по отношению к принятой при измерении поверхности. Специалисты в области геодезии и топографии применяют прибор, чтобы исследовать особенности рельефа, а нивелир строительный используется рабочими, чтобы соблюсти заданные параметры в процессе СМР, а также при проведении ремонтов различной степени сложности.

Фактически данное приспособление позволяет произвести выравнивание поверхности в горизонтальной или вертикальной плоскости, придать объекту уклон под заданным градусом.

На открытой местности можно:

• разметить участок под фундамент;
• осуществить разбивку приусадебного участка по линиям высадки растительности;
• спланировать обустройство дорожек в саду;
• произвести работы землеустроительного характера.

В строительных и ремонтных работах появляется возможность:

• отметить линии для размещения коммуникаций;
• откорректировать горизонталь пола и вертикаль для стен;
• оценить корректность установки плинтусов и потолков;
• правильно установить окна и двери;
• произвести монтаж мебели встроенного типа.

Достоинства

На фото нивелира можно увидеть разные модификации приспособления, но современные модели обладают такими преимуществами:

• Стойкость относительно действия факторов внешней среды.
• Высокий уровень точности замеров.
• Наличие функции сохранения данных на носителе.
• Простота в работе.
• Компактность и конструктивные удобства.
• Доступная цена.

Разновидности

Существует несколько модификаций приспособлений по принципу эксплуатации и точности производимых замеров.

Точность измерений

Степень точности замеров у приборов может быть разной в зависимости от условий и целей применения:

• высокоточные с принимаемой квадратичной ошибкой в замерах 0,2-0,5 мм в расчете на 1 км двойного хода;
• точные с ошибкой, равной 0,5-2,0 мм на каждый километр хода;
• технические, имеющие величину принимаемой ошибки 2,0-10,0 мм на 1 км двойного хода.

Принцип функционирования

Конструкция нивелиров может различаться, а поэтому и принцип их функционирования неодинаковый:

Геометрические – выпускают луч визирующего типа. Затем он приводится в выровненное по горизонтали положение, вследствие чего измеряется разница в размещении отдельных точек на участке. Для отметки применяются специальные рейки.

Тригонометрические (теодолиты). В них применяется луч наклонного типа, направленный к точке контроля. Чтобы снять замер, нужно произвести определенные вычисления.

Гидростатические, включающие в свой состав два сообщающихся сосуда. В них находится специальная жидкость. Ее уровень и позволяет оценить разницу в высотных характеристиках.

Оптико-механические – применяются световой луч и рейки. В приборе есть труба оптического типа, предназначенная для проведений наблюдений, а также механизм выравнивания. Элевационный винт позволяет производить ориентирование в пространстве при проведении замеров. Это дешевый, но достаточно надежный вариант.

Чтобы понять, как пользоваться нивелиром, необходимо предварительно поставить штатив, выровнять по горизонтали при помощи винтов и встроенного уровня по типу пузырька. Зрительную трубу следует навести на рейку и настроить резкость.

Лазерные модели характеризуются более высокой точностью измерений. В них применяется луч от светодиода, который проецируется на поверхность за счет наличия этого лазера. В корпусе размещены линзы и уровень, с помощью которого осуществляется выравнивание по горизонтали.

Производители лазерных нивелиров предлагают достаточно простые в эксплуатации модели, которые могут задействоваться в точечной работе или измерениях на плоскостях. Прибор ставится на поверхность или штативную конструкцию, выравнивается. Луч дает отметку точки или линии. Это дорогая модель, зависящая от наличия источника энергии.

Цифровые нивелиры могут относиться к оптическому или лазерному типу. Их особенность в том, что информация поступает в цифровом виде, а приборы способны ее запомнить. Некоторые современные модели наделены функцией анализа вычислений. Использовать цифровой нивелир может один человек, но это дорогая модель, которая восприимчива к механическим ударам.

Подбор устройства

Выбор зависит от сферы применения. Исходя из этого, и производится подбор нужных параметров. Основные характеристики нивелира следующие:

• Дальность. Для бытового подойдет 10-40 м, что достаточно для внутренних работ и СМР на участке при возведении, например, фундамента. У профессиональных устройств этот параметр может составлять до 100 м, а иногда и до 600 м.
• Длина волны и количество лучей. Число проекций может достигать 5-ти единиц. Этот параметр влияет на доступные опции при СМР. Длина волны обычно составляет 635 нанометров. В некоторых дорогих моделях используется луч зеленого оттенка.
• Погрешность. Минимальная величина погрешности дает высокую точность измерения, однако и стоимость таких приспособлений будет выше.
• Температурный предел, в котором возможна эксплуатация. Если планируется работа на морозе, то целесообразно выбирать электронные модели с допуском от -20 до +40оС.
• Габариты и вес изделия.
• Способы установки на местности.

Использование современных моделей нивелиров в строительных и ремонтных работах позволяет точно произвести замеры расстояний между точками и определить перепады высот.

При выборе устройства целесообразно выбирать те технические параметры, которые будут задействованы в конкретных типах работ.

Фото нивелиров

Также рекомендуем просмотреть:

• Как выбрать лучшие токовые клещи
• Для чего нужен газоанализатор
• Разновидности измерительных инструментов
• Инструкция, как пользоваться теодолитом
• Что такое анемометр
• ТОП лучших толщинометров
• Как выбрать шумомер
• Хороший дозиметр радиационного фона
• Обзор лучших лазерных уровней
• Как пользоваться индикатором напряжения
• Как использовать штангенциркуль
• Обзор лучших мультиметров
• Лазерный дальномер
• Лучший влагомер для древесины
• Как выбрать лазерную рулетку
• Цифровой вольтметр
• Измерители температуры воздуха
• Электронный динамометр
• Как пользоваться гидроуровнем
• Как выбрать пузырьковый уровень
• Что такое микрометр
• Лучшие измерительные рулетки

Помогите сайту, поделитесь в соцсетях 😉

Руководство для покупателей по уровням

Руководство по уровням

В этом руководстве вы найдете следующую информацию:

1. Факторы, которые следует учитывать при выборе правильного уровня
2. Типы уровней
3. Марки уровня
4. Аксессуары какого уровня вам понадобятся?
5. Что такое уровень?
6. уровней: купить или нанять?

Надеемся, наш гид по уровням поможет вам принять правильное решение!

Посмотреть наши уровни »

---

1.

Факторы, которые необходимо учитывать при выборе подходящего уровня

Доступно множество различных уровней, поэтому при выборе нужного вам необходимо учитывать многое. Вот некоторые вещи, которые следует учитывать:

• Точность : Уровни более точны, чем другие инструменты, но некоторые более точны, чем другие. Если вам требуется максимальная точность, вам следует рассмотреть точный уровень. В точном уровне используется микрометр с параллельными пластинами, который помещается перед объективом, что позволяет вносить небольшие изменения в изображение рейки со штрих-кодом. Это позволяет достичь чрезвычайно высокого уровня точности.
• Вручную против Авто: Некоторые уровни будут «автоматически выравниваться», что означает, что он сделает всю тяжелую работу за вас! Другие требуют, чтобы вы сделали это вручную. Если вы предпочитаете автоматический уровень, вам следует рассмотреть Dumpy Level.
• Цена : Уровни могут быть дорогими, но есть много вариантов для тех, у кого ограниченный бюджет. Если вам нужно что-то более доступное, обратите внимание на автоматический нивелир Leica NA320! NA320 идеально подходит для повседневных задач нивелирования, сочетая в себе точность и простоту.

Посмотреть наши уровни »

---

2. Типы уровней

Доступны различные уровни, все с различными качествами, подходящими для конкретных нужд и областей применения.

Типы уровней включают:

Уровни-болванки

Уровни-пустышки, также известные как автоматические уровни, представляют собой оптический инструмент, используемый для установки горизонтальных уровней, и является проверенным и надежным элементом любой строительной бригады.

Оператор должен смотреть в оптический окуляр при измерении с помощью рейки или рулетки, помещенной в измеряемую точку. Этот метод выравнивания участка особенно полезен для геодезистов во время обследования участка, а также для целого ряда других применений в строительной отрасли.

При работе с неуклюжим уровнем необходимо убедиться, что уровень надежно закреплен, предпочтительно на штативе, и что пузырек находится на одном уровне. Это можно отрегулировать с помощью регулировочных винтов. Затем вы должны навести инструмент, глядя в окуляр и сфокусировавшись на рейке или рулетке в выбранной вами точке измерения.

Нормальный тупой уровень должен автоматически выравниваться до определенной степени, хотя стоит проверить прибор, чтобы убедиться, что он работает должным образом.

Мы рекомендуем линейку Leica NA700, которая предлагает высокую производительность по доступной цене. Этот диапазон чрезвычайно износостойкий в любых условиях. Различные уровни увеличения доступны во всем диапазоне, чтобы удовлетворить ваши точные потребности.

Просмотреть уровни Dumpy »

Лучший уровень Dumpy

Победитель: Leica NA700 Range

Фантастическая серия, предлагающая великолепные функции по доступной цене. В частности, Leica NA730 Plus считается самым надежным и долговечным нивелиром на рынке с 30-кратным телескопическим увеличением.

Просмотреть сейчас »

---

Точный уровень

В точном уровне используется плоскопараллельный микрометр, который помещается перед линзой, что позволяет вносить небольшие изменения в изображение рейки со штрих-кодом. Это позволяет достичь чрезвычайно высокого уровня точности.

Точные нивелиры позволяют выполнять огромное количество геодезических работ, включая: —

• Нивелирование всех типов
• Высотные сооружения для строительства дорог, железных дорог, трубопроводов, тоннелей и т. д.
• Подготовка к работе
• Выравнивание площади с высокой точностью
• Измерение деформации и мониторинг мостов

Мы рекомендуем точный уровень Leica NA2. Этот универсальный уровень отвечает всем требованиям точного нивелирования! У нас также есть все дополнительные принадлежности, которые могут вам понадобиться, включая микрометр с параллельными пластинами Leica GPM3, окуляр Leica FOK73, инварную рейку Leica GPLE2N Nedo и многое другое.

Посмотреть точные уровни »

Самый точный уровень

Победитель: Leica NA2 Precise Level

Leica NA2 — универсальный автоматический нивелир, отвечающий всем требованиям точного нивелирования даже в экстремальных условиях.

Он идеально подходит для выполнения любых геодезических работ благодаря высокому уровню точности и эффективности при выполнении рутинных задач по выравниванию на строительных площадках, а также благодаря точному геодезическому контролю и инженерным проектам.

С Leica NA2 можно использовать прочный деревянный штатив Leica GST20.

Просмотреть сейчас »

---

Цифровые уровни

Цифровой уровень — это инструмент, который можно использовать для выполнения расширенных работ по нивелированию, автоматического расчета высоты и основных строительных работ.

Он использует гравитацию в качестве ориентира и считывает шкалы штрих-кода с посоха со штрих-кодом, чтобы получить чрезвычайно точные показания.

Измерения со штрих-кодированной рейки автоматически отображаются и/или сохраняются для вашего удобства и для использования в будущем.

Мы рекомендуем цифровой нивелир Leica Sprinter 150M — идеальный инструмент для сложных задач по нивелированию строительных конструкций. Сохраняйте до 1000 измерений, загружайте и передавайте их для дальнейших расчетов в Excel® на ПК через USB и многое другое!

Просмотреть цифровые нивелиры »

Лучший цифровой нивелир

Победитель: цифровой нивелир Leica Sprinter 150M продвинутые задачи по выравниванию конструкции! Дополнительные аксессуары включают кабель передачи данных Leica GEV267 и многое другое.

Просмотреть сейчас »

---

3. Марки нивелиров

Нивелиры Leica

Компания Leica Geosystems является лидером на рынке производства геодезического оборудования высокого стандарта.

Имея почти 200-летний опыт в области сбора, анализа и отображения пространственной информации, компания Leica Geosystems выпустила наиболее полный ассортимент продукции; независимо от ваших потребностей.

Цифровые нивелиры и точные нивелиры Leica разработаны с учетом большей точности и аккуратности. Эти продукты были созданы для более сложных геодезических задач, требующих точности на больших расстояниях.

Некоторые наиболее продаваемые уровни Leica, на которые следует обратить внимание, включают:

• Цифровой нивелир Leica LS10: Новая линейка цифровых нивелиров Leica LS заменяет популярные цифровые нивелиры Leica DNA03 и DNA10. Несмотря на то, что он дорогой, он более чем оправдывает себя благодаря ряду высококачественных функций, которые он предлагает, таким как: высочайший уровень точности, прицеливание цифровой камеры, эффективность автоматической фокусировки и многое другое! Leica LS10 устраняет распространенные ошибки нивелирования, такие как неверные показания и ошибки транскрипции, обеспечивая спокойствие пользователя и сводя к минимуму ошибки и непредвиденные расходы.
• Автоматический уровень Leica NA720: этот уровень создан для строителей, инженеров и геодезистов! Ничто не останавливает этот уровень; короткое падение на землю, падение в воду, вибрация от механизмов — NA720 продолжает работать! Это, наряду с отличными функциями и доступной ценой, делает этот инструмент незаменимым!
• Leica NA2 Precise Level: этот уровень предлагает блестящие и эффективные функции, такие как проверка компенсатора с помощью кнопки, первоклассная оптика и многое другое!



Уровни Topcon

Еще одним известным поставщиком на рынке является Topcon. Они поставляют и предоставляют зрелые, простые в использовании, многофункциональные и универсальные инструменты.

Их лазеры отличаются высокой точностью и разработаны таким образом, чтобы каждый раз вы получали наилучшие и наиболее точные результаты.

Topcon предлагает уровень площадки AT-B4. Благодаря точно настроенной системе автоколлимации автонивелир Topcon ATB4 является идеальным устройством для определения разницы высот на оживленных и шумных рабочих площадках! Мы можем взять его напрокат или купить, а также воспользоваться удобными услугами по калибровке и ремонту, чтобы гарантировать оптимальную долгосрочную работу.



---

4. Аксессуары какого уровня мне понадобятся?

• Штатив — это полезные инструменты в мире выравнивания. Это может помочь обеспечить стабильный и ровный пол, делая результаты более точными. Алюминиевый штатив Leica CTP104 — это высококачественный и доступный по цене штатив.
• Регулировочный стержень – В диапазоне от E-типа, со штрих-кодом, стандартного инвара и промышленного инвара, существует множество выравнивающих стержней, которые помогут вам в выравнивании. Наша рейка NEDO из стекловолокна отличается особой прочностью и долговечностью и идеально подходит для выравнивания вблизи линий электропередач и железных дорог.
• Выравнивающие пластины: Эти пластины могут повысить точность уровня — мы можем предоставить микрометр с параллельными пластинами Leica GPM3, который можно использовать с точными уровнями Leica NA2 и NAK2.
• Наглазник: Наглазники уровня могут улучшить увеличение на уровнях без необходимости платить больше за новый инструмент! Если у вас есть нивелир NA2 или NAK2 Precise, мы предлагаем окуляр Leica FOK73, специально предназначенный для работы с этими уровнями!

Посмотреть наши аксессуары »

---

5. Что такое уровень?

Уровни используются в строительстве и геодезии для установки точек уровня и проверки высот.

Обычно уровень состоит из телескопа, уровня и, как правило, штатива для установки.

Существует множество различных уровней, которые можно использовать для различных целей, например:

• Определение уровня и осадки зданий
• Высота для строительства автомобильных, железных дорог, трубопроводов и др.
• Выравнивание территории

Посетите нашу страницу уровней, чтобы узнать больше!

Посмотреть наши уровни »

---

6. Уровни: купить или нанять?

Решение о том, что вы хотите или нуждаетесь в уровне, является первым шагом, затем вам нужно будет решить, что лучше для вас: покупка или найм. Все зависит от того, для чего вы будете использовать уровень, как часто вы будете его использовать и сколько вам может понадобиться.

Покупка уровня сразу может быть идеальной для тех клиентов, которые знают, что будут использовать его регулярно, тем более, что некоторые уровни могут быть относительно недорогими.

Если он нужен вам только для ограниченного использования, было бы разумно подумать о найме!

Узнайте больше о плюсах и минусах как покупки, так и найма в нашем руководстве!

Покупка или аренда »

---

Свяжитесь с нами

Если у вас есть какие-либо вопросы, свяжитесь с нами.

Один из наших опытных сотрудников будет рад помочь.

Эл.0000 Как пользоваться уровнем, включая типы уровней

Уровень является жизненно важной частью любого набора инструментов, но существует множество различных типов. Мы объясняем, как использовать уровень и различные типы спиртовых уровней, которые обычно используются в проектах строительства и благоустройства дома, и как вы можете использовать их наиболее эффективно. Мы дадим вам советы по использованию всех типов пузырьковых уровней, включая ящиковые уровни, уровни лесов и торпедные уровни. Мы также покажем вам, как проверить точность вашего уровня, чтобы вы могли быть полностью уверены, что он дает вам точный уровень.

Установка уровня (или вертикальности) является важной частью любого строительного проекта, а также многих проектов по благоустройству дома. Уровень — один из самых полезных и важных инструментов в любом наборе инструментов. Цель этого проекта — объяснить, какой тип уровня следует использовать для разных типов работ и как эффективно использовать уровень.

Что такое уровень?

Ряд различных типов уровней производства Stabila

Согласно Британской энциклопедии уровнем считается:

приспособление для установления горизонтальной плоскости.

Это четкое определение как и любое; лаконично и правильно. Большинство уровней также можно использовать для поиска вертикальной плоскости, как правило, точно так же, как и для поиска горизонтальной плоскости. Существует множество различных типов уровней, которые используются в различных обстоятельствах, одним из которых является ватерпас. Сейчас мы рассмотрим основные типы.

Различные типы уровней, используемые в строительстве и самодельных работах

Вообще говоря, существует 4 типа или группы уровней, которые обычно используются в строительных проектах, хотя в этом проекте мы сосредоточимся только на спиртовом уровне, это стоит быстро упоминание других типов, прежде чем мы начнем:

Уровни Духа (или Пузыря)

Ниже мы более подробно объясним различные типы уровней, а также способы их использования.

Пузырек в спиртовом уровне показывает, когда он выровнен – изображение предоставлено Википедией горизонтальная плоскость. Более дорогие и сложные устройства также будут показывать вертикальную плоскость, что может быть очень полезно.

Мы не будем рассматривать их здесь, так как у нас есть отличный проект по использованию лазерных уровней, который вам следует прочитать.

Использование лазерного уровня

Оптические уровни

Это инструменты, которые обычно используются геодезистами и строителями на крупных строительных площадках, где необходимо установить ровную плоскость на большом расстоянии, например, по всей строительной площадке.

Использование оптического уровня на строительной площадке

При использовании оптического уровня плоскость уровня создается с помощью пузырька во флаконе, а затем с помощью линзы она переносится на строительную площадку.

Уровни воды

Это одно из самых простых и элегантных решений для переноса уровней из одного места в другое, однако они не установят плоскость уровня. Мы объясняем, как это сделать, и даже делаем свои собственные в нашем проекте про уровни воды.

Как работает уровень воды, чтобы найти уровень

Как работает спиртовой или пузырьковый уровень?

Небольшая стеклянная трубка или пузырек со спиртом, внутри которого запаян маленький пузырек. Верх флакона или трубки слегка изогнут, так что, когда плоская поверхность под пузырьком или уровнем абсолютно горизонтальна, пузырек остановится точно посередине трубки или флакона. Обычно это отмечено направляющими линиями, чтобы их было легче увидеть.

Пузырьковые уровни используют пузырек в спиртовом растворе для отображения уровня

Круглые пузырьковые уровни работают по тому же принципу, что и линейные пузырьковые уровни

Точность уровня определяется тем, насколько изогнута верхняя часть флакона или стеклянной трубки. Чем он «площе», тем он чувствительнее и, следовательно, точнее (в умелых руках).

Пробирка с трубкой может показывать уровень в одной плоскости, но ее легче использовать и она более точна при ручном использовании. Различные самолеты нужно будет проверять отдельно; по ширине, затем вдоль и, в идеале, по диагонали, чтобы получить полностью горизонтальную поверхность. (Для этого часто используется уровень перекрестной проверки — см. типы уровней ниже).

Использование уровня в 2-х плоскостях для получения горизонтальной поверхности – чем больше проверок, тем лучше!

С помощью круглого пузырькового пузырька вы можете получить уровень во всех плоскостях за один раз, хотя они могут быть более сложными в использовании без прочного основания и механизма точной регулировки, поэтому они чаще всего используются для нивелирования устройств, которые иметь подставку для штатива или аналогичную подставку.

Как пользоваться спиртовым уровнем

Это быстрый пошаговый процесс использования спиртового уровня:

1. Поместите уровень на поверхность, где вы хотите найти уровень. В идеале он должен быть гладким и плоским, чтобы уровень можно было надежно удерживать на нем, не двигаясь и не шатаясь.
2. Перемещайте уровень, пока пузырек во флаконе или трубке не окажется точно посередине направляющих линий. В зависимости от уровня, которого вы пытаетесь достичь, это может означать перемещение самого уровня, скажем, у стены, если вы гарантируете, что изображения или розетки находятся на одном уровне, или перемещение объекта на уровне, на котором он расположен, чтобы он был горизонтальным, например брусчатка для патио или, возможно, полка

   Убедитесь, что пузырь находится по центру между направляющими линиями

3. Снова проверьте пузырь, прежде чем отмечать уровень, если это необходимо Уровень

   Таким же образом спиртовой уровень можно использовать для измерения истинных вертикальных поверхностей, или того, что в торговле называют отвесом.

   Использование спиртового уровня для нахождения вертикального уровня

   Используется тот же процесс, однако уровень должен иметь вертикальную ячейку, которая будет показывать уровень перпендикуляра.

   Измерение сливы с помощью спиртового уровня

   Измерение уклона с помощью спиртового уровня

   Во многих случаях вам нужно, чтобы поверхность выглядела ровной, но на самом деле она находилась на небольшом уклоне. Это может быть при укладке патио, чтобы обеспечить сток воды, или при небольшом уклоне стяжки.

   В этом случае вместо того, чтобы следить за тем, чтобы пузырек находился точно в центре флакона, между направляющими линиями, пузырек должен быть немного смещен от центра. Здесь полезно, если у вас есть флакон с несколькими направляющими, чтобы вы могли убедиться, что пузырек находится в одном и том же месте на всей вашей (слегка отклоненной) горизонтальной поверхности.

   После того, как вы установили угол наклона, который вам нужен, можно перенести его с помощью спиртового уровня, чтобы убедиться, что вы постоянно придерживаетесь этого уклона.

   Направляющие кольца на флаконе спиртового уровня, чтобы показать угол отклонения от горизонтали

   СОВЕТ: Старый трюк строителей для получения правильного уровня заключается в том, чтобы поместить основание спиртового уровня на правильный уровень, тогда вы можете нарисуйте фломастером верхнюю часть флакона там, где пузырек останавливается. Теперь, когда вы работаете по всей поверхности, вы можете убедиться, что уровень находится в одной и той же точке, поэтому пузырек останавливается на отметке фломастером. Не забудьте стереть следы, когда закончите.

   Некоторые спиртовые уровни поставляются с пузырьком 45° или даже с регулируемым пузырьком. Их можно использовать таким же образом для установки угла, будь то 45° или другой угол, установленный в регулируемом пузырьке; вам нужно переместить спиртовой уровень, пока пузырек не окажется в центре флакона. В этот момент уровень находится под нужным углом.

   Регулируемый пузырек в коробчатом уровне

   Как проверить точность спиртового уровня

   Когда вы хотите создать уровень, будь то горизонтальный или вертикальный, вы должны быть уверены, что используемый спиртовой уровень точный. Процесс проверки точности уровня очень прост; фактически вы проверяете уровень в двух направлениях, чтобы увидеть, есть ли разница — размер разницы является мерой неточности, так как в идеале он должен быть одинаковым в обоих направлениях.

   Этот процесс подходит для всех типов спиртовых уровней, но вам нужно будет проверять каждую пробирку или пробирку по отдельности. Вот шаги для проверки точности вашего спиртового уровня:

   1. Поместите спиртовой уровень на плоскую поверхность настолько близко к уровню, насколько вам будет удобно
   2. Отметьте на поверхности конец уровня и сторону уровень

      Отметьте конец уровня и сбоку

   3. Проверьте положение пузыря – и точно запомните, где он находится
   4. Поверните спиртовой уровень на 180° и поместите его напротив сделанных вами отметок, чтобы он оказался точно в том же положении, только перевернутым

      Поверните уровень

   5. Проверьте положение пузырька (того же имеет более одного) — он должен находиться точно в том же положении, что и при первой проверке относительно уровня. Любая разница является степенью неточности с этой пробиркой на спиртовом уровне

      Переместите спиртовой уровень по отметкам и проверьте положение пузырька

   Вы можете точно так же использовать этот же процесс для пузырьков, используемых для измерения вертикальных поверхностей, только приложив уровень к вертикальной поверхности.

   Стоит дважды проверить свои измерения, чтобы быть уверенным в точности.

   Так как это очень простой тест, мы рекомендуем проводить регулярные проверки, обязательно делайте это перед покупкой или если вы уронили или думаете, что могли повредить его. Мы проверяем свой уровень, прежде чем приступить к работе, особенно если мы знаем, что это та работа, в которой мы должны быть очень точными.

   Важные особенности уровней Spirit

   Прежде чем мы перейдем к различным типам уровней, следует обратить внимание на некоторые важные особенности, которые являются общими для всех, поскольку, по сути, пузырь — это часть, которую используют все эти типы уровней. их работа.

   Если вы покупаете уровень, обратите внимание на следующие особенности:

   Точность

   Все уровни должны иметь допуск по точности, который будет опубликован для проверки перед покупкой. Обычно это указывается как «+ или – 0,X мм на метр», поэтому вы можете быть уверены, что получите требуемую точность

   Размер пузыря

   Чем больше пузырь, тем лучше, так как его легче увидеть. Проблема в том, что размер пузырька определяется свойствами жидкости, которая будет расширяться и сжиматься при нагревании и охлаждении, что влияет на размер пузырька. Пузырь всегда должен оставаться внутри линий чтения.

   Торговая тема будет посвящена уверенному расширению жидкостей и гарантированным рабочим температурам. Чем они лучше, тем точнее, но дороже будет уровень.

   Цвет жидкости

   В настоящее время на большинстве уровней жидкость окрашена, чтобы было легче увидеть пузырек. Цвет у жидкости со временем и на солнце потускнеет, но сколько времени это займет — это показатель качества, но, конечно же, вы не можете сказать об этом заранее, кроме как по гарантии — и, может быть, по цене!

   Линии для чтения

   Это линии, вставленные в пробирку или флакон или в некоторых случаях окрашенные. Они должны быть четкими и легко видимыми, не влияя на движение пузыря.

   Защита

   Флакон или трубка на самом деле довольно хрупкие и поэтому нуждаются в защите, однако уровень может упасть и иметь срок службы от касания, особенно если на строительной площадке. Концы должны быть из прочной резины или аналогичного материала, чтобы уменьшить удары, а конструкция должна быть прочной, но легкой. При покупке спиртового уровня ищите противоударные флаконы и заглушки.

   Конструкция

   В зависимости от того, где вы будете использовать спиртовой уровень, вам понадобится самый прочный корпус, который вы можете получить, но который не повредит материалы, с которыми вы работаете.

   Строители будут использовать прочные алюминиевые уровни, однако, если вы работаете с более деликатными материалами, такими как рабочая поверхность, вы можете рассмотреть более мягкий корпус, сделанный из чего-то вроде пластика.

   Для обеспечения точности некоторые алюминиевые уровни будут иметь одну или несколько фрезерованных поверхностей, которые представляют собой прецизионно обработанные поверхности, обеспечивающие абсолютно плоскую и горизонтальную поверхность.

   Использование и захват

   Чтобы получить точные показания, необходимо уметь удерживать спиртовой уровень на месте, поэтому удобно держать его за руку, особенно на длинных уровнях.

   V-образная канавка

   Это функция, которая есть у некоторых уровней, и представляет собой канавку на поверхности уровня, предназначенную для прилегания к трубам кабелепровода, чтобы вы могли убедиться, что они установлены горизонтально или перпендикулярно.

   Магнитный

   Некоторые уровни имеют внутри корпуса магниты, чтобы их можно было «приклеивать» к металлическим трубам, опорам лесов или другим металлическим поверхностям. Это означает, что их можно использовать «свободными руками».

   Общие типы духа Уровень

   Ватерпасы бывают разных типов. Чтобы сделать вещи еще более запутанными, они также имеют разные названия, часто в зависимости от того, для кого или для чего они используются, а иногда и от того, как они сконструированы.

   Вот наиболее распространенные типы спиртовых уровней, с которыми вы, вероятно, столкнетесь:

   Плотники, строители или длинные уровни

   1. двутавровые уровни:  рамка уровня имеет форму буквы «i», если смотреть в конце. Их также называют балочными уровнями (потому что в поперечном сечении они похожи на балку). Они используются так же, как и ящики, но, как правило, являются менее прочной и экономичной альтернативой. Ознакомьтесь с нашим ассортиментом балочных уровней здесь.

      Уровень балки или двутавровой балки – Просмотрите здесь сейчас.

   2. Балочные уровни коробчатого сечения; , также известный как Box Level или Box Section, потому что рамка представляет собой прямоугольник прямоугольной формы. Лучшие из них не полые, а покрыты акрилом (или подобным), чтобы сделать их более прочными. Они прочнее двутавровых, но обычно тяжелее. См. больше уровней коробки здесь.

      Уровень секции коробки – покупайте прямо сейчас!

   Уровни для инструментов

   1. Торпедные уровни: Это спиртовые уровни, которые идеально подходят для хранения в ящике для инструментов. Они немного больше, чем карманные, от 6 до 12 дюймов (15-30 см) и обычно с 3 флаконами. Они являются универсальными, универсальными в мире уровней, предназначенными для использования в ограниченном пространстве

      Это типичный торпедный уровень. Подробнее здесь.

   2. Уровень эшафота: Специальный вариант уровня торпеды — уровень эшафота. Как следует из названия, он идеально подходит для использования при возведении строительных лесов, а также для сантехников и других специалистов, работающих с трубами или металлическими поверхностями. У них есть магниты, чтобы «приклеиваться» к трубам. Иногда называется лодочным уровнем.

      Уровень подмости производства Faithfull Доступен в нашем интернет-магазине

   3. Карманные уровни; это небольшие ватерпасы, как следует из названия, предназначенные для быстрого использования, часто поставляются с креплением на поясной клипсе и могут быть помещены в карман. В идеале они должны иметь магниты и V-образную канавку для использования с трубами и металлическими поверхностями.

      Посмотреть наши карманные уровни можно здесь.

      Магнитный горизонтальный/вертикальный карманный уровень Stanley

   Специализированные спиртовые уровни

   1. Линейные уровни; , также называемый String Level, представляет собой один флакон с крючком, чтобы его можно было повесить на веревке. Они предназначены для нивелирования на больших расстояниях, и этот метод использовался до изобретения лазерных уровней. С помощью обученной нити, завязанной между двумя точками (чтобы не было провисания линии), когда концы лески передвигаются так, чтобы пузырек находился посередине направляющих линий, то два конца (и вся леска ) находятся на одном уровне. Линейный уровень можно повесить на любой конец лески, в зависимости от того, что удобнее, при условии, что леска натянута. Они идеально подходят для получения уровня для укладки брусчатки или для выравнивания грунта

      Строковый уровень зацепился за линию. Получите его здесь.

   2. Уровни перекрестной проверки; Также известные как 2D-уровни или уровни под прямым углом, это уровни карманного размера с двумя пузырьками, расположенными под прямым углом друг к другу, чтобы вы могли проверять уровень в двух плоскостях одновременно.

   3. Круглые уровни; Их иногда называют уровнями поверхности, поскольку они полезны для обеспечения ровности поверхности. Чаще всего их можно найти на устройствах, которые необходимо выровнять, таких как штатив для инструмента или камеры

      Круглый уровень с разметкой 2, 4 и 6 градусов

   4. Столбчатые уровни; Это специальный уровень, разработанный специально для проверки вертикальности стоек во всех направлениях. Оберните две стороны стойки, чтобы измерить уровень в обеих горизонтальных плоскостях. Большинство из них будут иметь третью пробирку, чтобы их можно было использовать для обеспечения горизонтальности горизонтальных рельсов, балок или других деревянных конструкций и т. д.

      Использование уровня стойки – купите один здесь

   5. Угловые уровни; это уровни, которые предназначены для использования под углом к ​​горизонтали. У них есть регулируемый пузырь, так что вы можете установить нужный угол

      Устройство Angle или уровень Angle — можно приобрести в нашем интернет-магазине

   Самодельные уровни

   Если у вас нет под рукой спиртового уровня или вы хотите сделать его самостоятельно, это не так уж и сложно.
