Содержание статьи

Как рассчитать угол наклона крыши

Надежность любого здания, а также комфортность проживания в нем, зависят, главным образом, от того, насколько качественно устроена его крыша.

А одним из критериев качества кровли является ее наклон.

Поскольку от его величины зависит и количество кровельного материала, то выбор угла наклона и его предварительные расчеты производят до начала закупки выбранного кровельного материала.

Что на него влияет

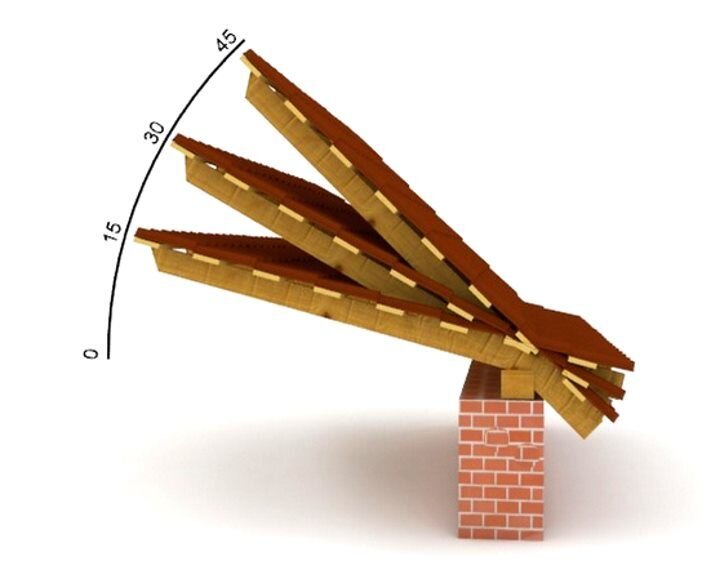

В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.

Принято выделять 4 типа крыш:

• высокие, с углом в 45-60 градусов;
• скатные, с наклоном от 30 до 45 градусов;
• пологие, угол уклона у которых 10-30 градусов;
• плоские. Уклон в 10 градусов и меньше.

Ветровая нагрузка

Сильный ветер самое большое давление оказывает на кровли высокие.

Потому что такие кровли из-за большого угла наклона имеют очень большую площадь.

У большой площади поверхности очень высока парусность.

Соответственно, очень велика нагрузка на всю конструкцию стропильной системы.

И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании.

Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские.

При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре.

И если крепление кровли будет ослабленным, может произойти срыв всей конструкции.

Поэтому в районах, где сильные ветра бывают часто, рекомендуется устраивать скатные кровли с величиной наклона 25 — 30 градусов.

Если же сила ветра невелика, то величина уклона крыши может равняться 30-45 градусов.

Нагрузка снеговая

Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона.

В этом случае высокая крыша вне конкуренции.

На кровлях с большим уклоном снег не задерживается.

Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.).

Чем меньше угол уклона кровли, тем дольше выпавший снег будет находиться на скатах.

Тем больший вес будет воздействовать на всю конструкцию.

Если конструкция стропильной системы сделана с большим запасом прочности, то некоторый слой снега на крыше – это неплохо.

Он обеспечивает небольшую дополнительную теплоизоляцию.

Однако, если конструкция стропильной системы сооружения на большую нагрузку не рассчитана, то могут быть большие проблемы.

Выбираем уклон в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер.

Сегодня кровельных материалов огромное количество!

О размерах шифера плоского листового.

О размерах шифера волнового по ссылке. Также о количестве волн.

Об отливах для крыши здесь. Какие выбрать и как установить.

Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать.

Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона

Существует понятие минимального значения этого параметра.

Для каждого из материалов этот параметр свой.

И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

• для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
• угол наклона для рулонных материалов (рубероид, бикрост и пр. ) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2-5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
• производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
• для металлической черепицы значение этого параметра равняется 14;
• для ондулина – это величина в 6 градусов;
• минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие – сплошная обрешетка;
• для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах.

Дам совет – придерживайтесь этих правил.

Чтобы посреди зимы не пришлось всю кровлю перестилать.

Теперь об оптимальных значениях

Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега.

А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе.

При меньшем наклоне снижается ее парусность.

И не возникает запредельных нагрузок на кровельный материал и стропила.

Также не произойдет срывания крыши при резких порывах ветра.

При этом оптимальный угол уклона кровли равняется 9 — 20 градусов.

Очень часто в регионе есть и снега, и ветер.

Например, Оренбургская область.

В таком случае выбирают среднее значение угла наклона.

Как правило, его величина находится в диапазоне 20 — 45 градусов.

Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение.

Рассчитываем его величину

Для односкатной

Поскольку односкатная крыша опирается на стены, имеющие разную высоту, то формирование заданного угла наклона производят, просто поднимая одну из стен.

Проводим вдоль стены перпендикуляр L сд, берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную дину.

В итоге образуется прямоугольный треугольник.

Для того, чтобы рассчитать длину стороны L bc, надо воспользоваться тригонометрической формулой.

Если длина стены L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

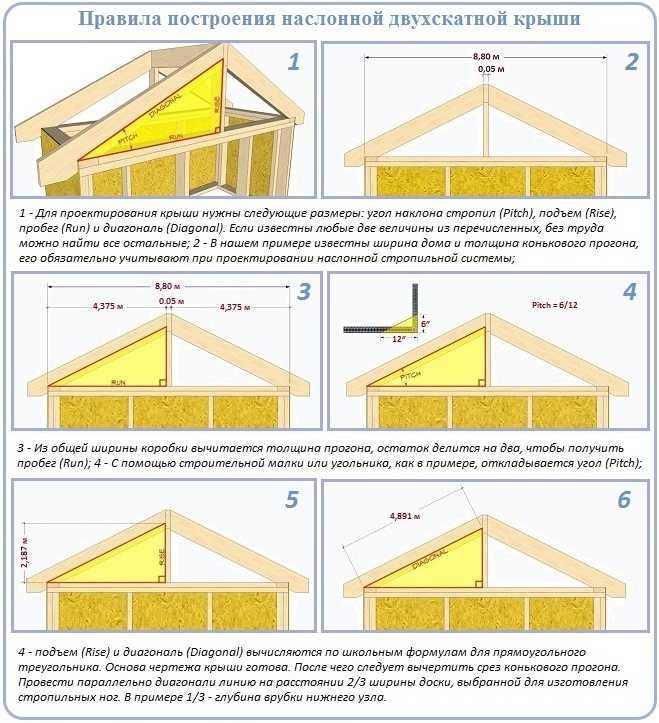

Для двускатной

Принцип расчета для двускатной крыши похож на предыдущий принцип.

Катет С – это половина ширины здания.

Катет а – это высота от перекрытия до конька.

Гипотенуза является длиной ската.

Если нам известны любые два параметра, то величину угла наклона можно легко рассчитать с использованием калькулятора.

Если ширина равна 8, а высота – 10 метров, то следует пользоваться формулой:

cos A = c+b

Ширина с = 8/2 = 4 метра.

В итоге формула выглядит так:

По таблицам Брадиса находим значение угла, которому соответствует данная величина косинуса.

Он равняется 66 градусов.

Для четырехскатной

И снова не обойтись без рулетки и таблиц Брадиса.

Зная несколько параметров, можно без проблем вычислить другие.

В том числе и угол наклона четырехскатной крыши.

Следует помнить о том, что все размеры необходимо снимать максимально точно.

А измерить уклон уже построенной крыши поможет специальный инструмент — уклономер.

Ведь если вы ошибетесь, то углы наклона, длины и площади могут быть не верны.

А значит, вы ошибетесь в количестве требуемого материала или прочность кровли окажется ниже запланированной.

Основные параметры чертежа стропильной системы для вальмовой крыши

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

• вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
• стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
• вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
• не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

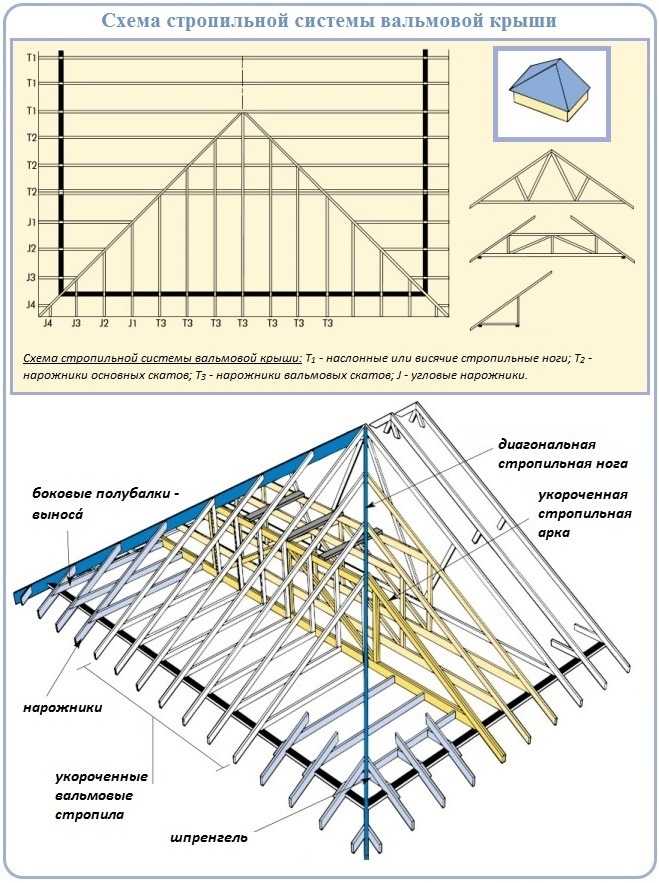

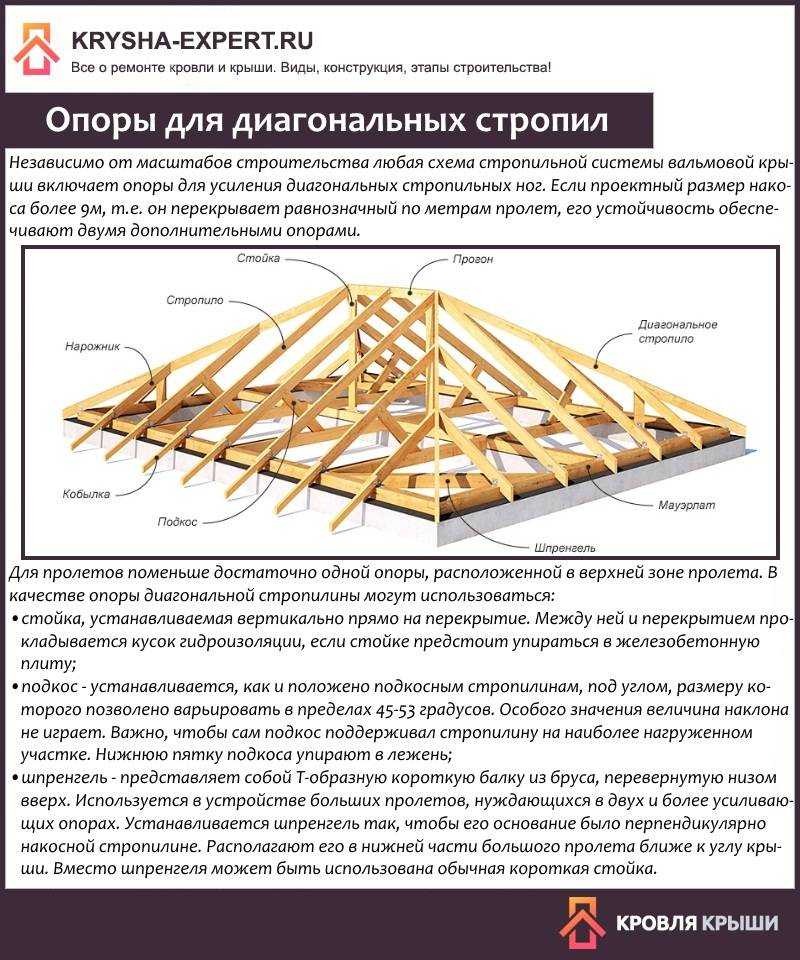

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

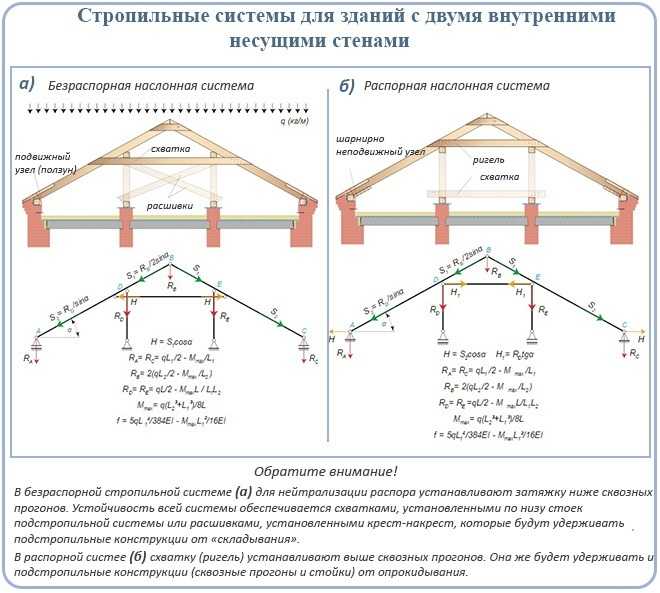

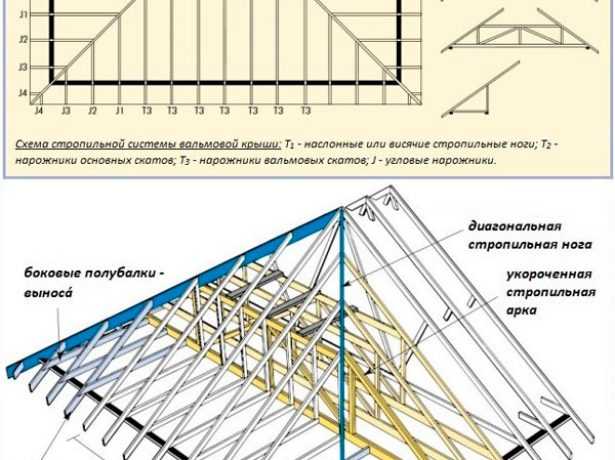

Типы конструкций стропильных систем крыш — схемы

1. Наслонная.
2. Висячая.

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

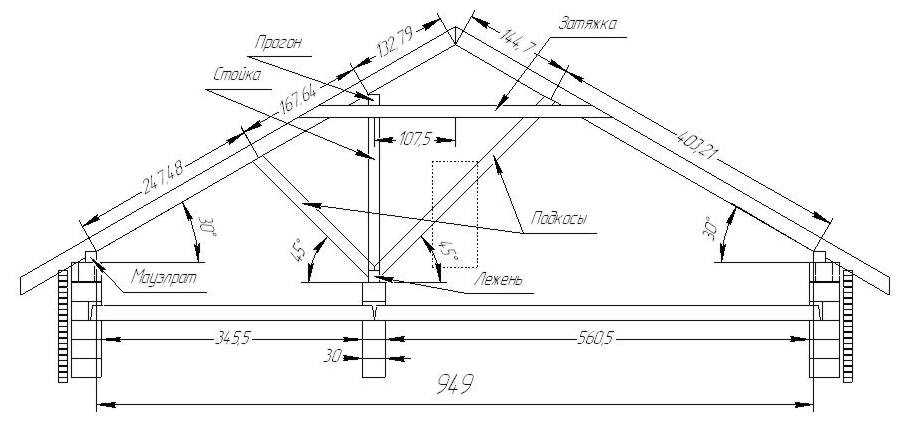

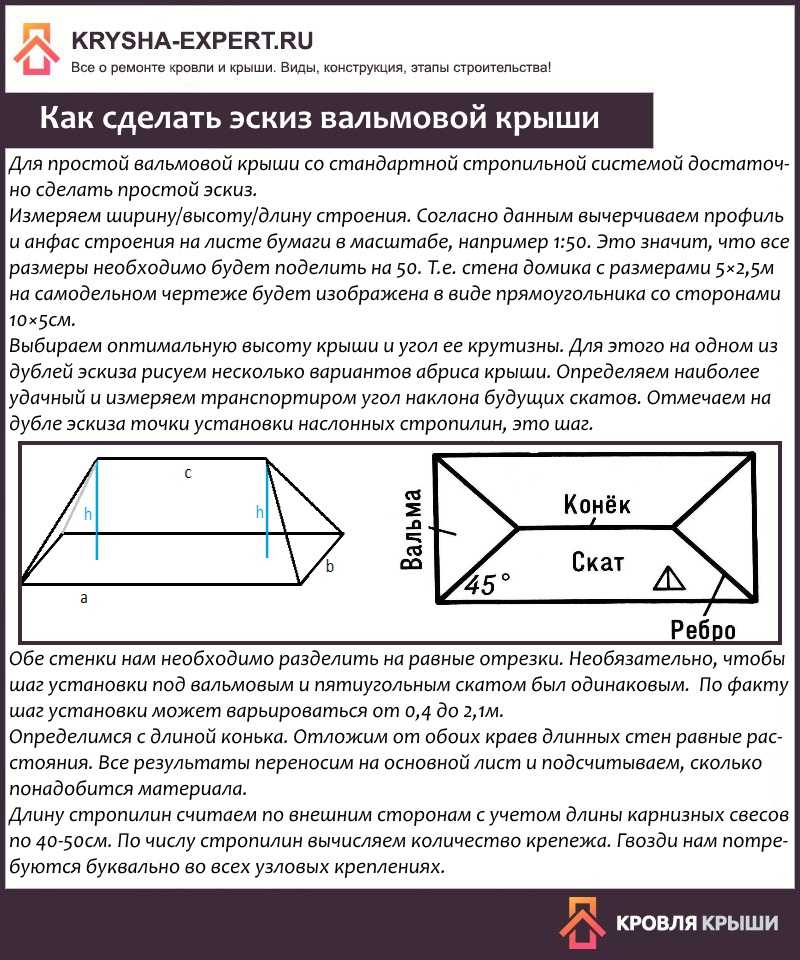

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

• высота расположения конька;
• длина ската;
• угол наклона;
• количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

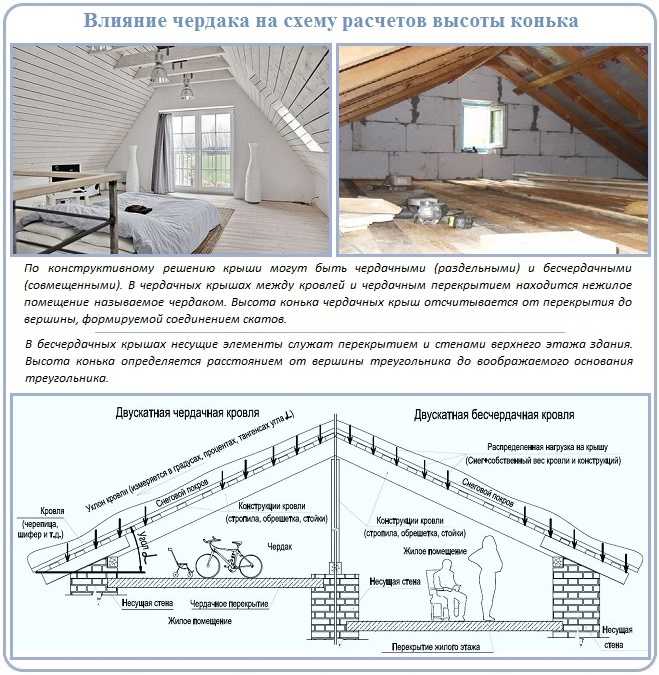

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши.

При этом нужно учитывать следующее:

• будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
• размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
• нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската.

Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж

• в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
• также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования.

Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

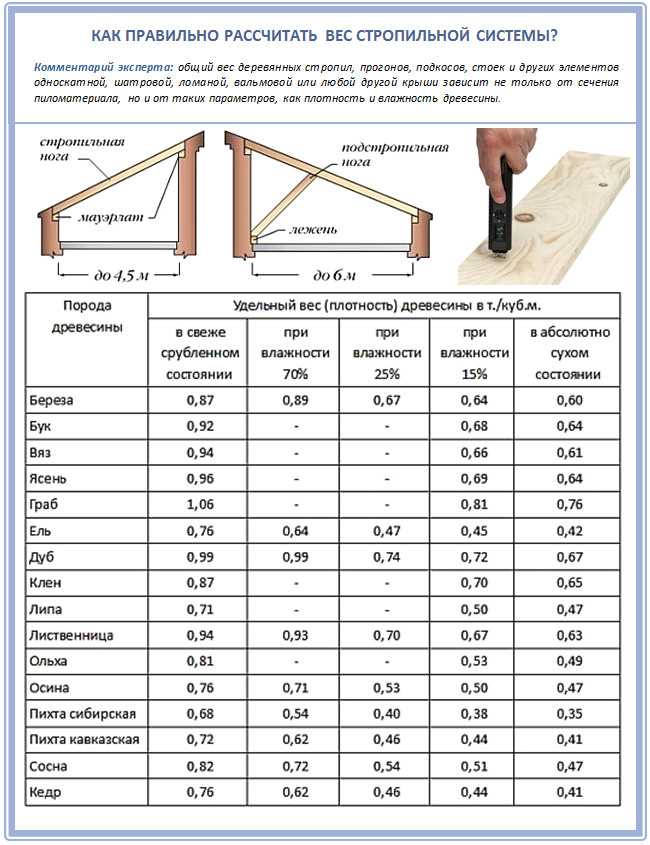

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

1. Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
2. Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

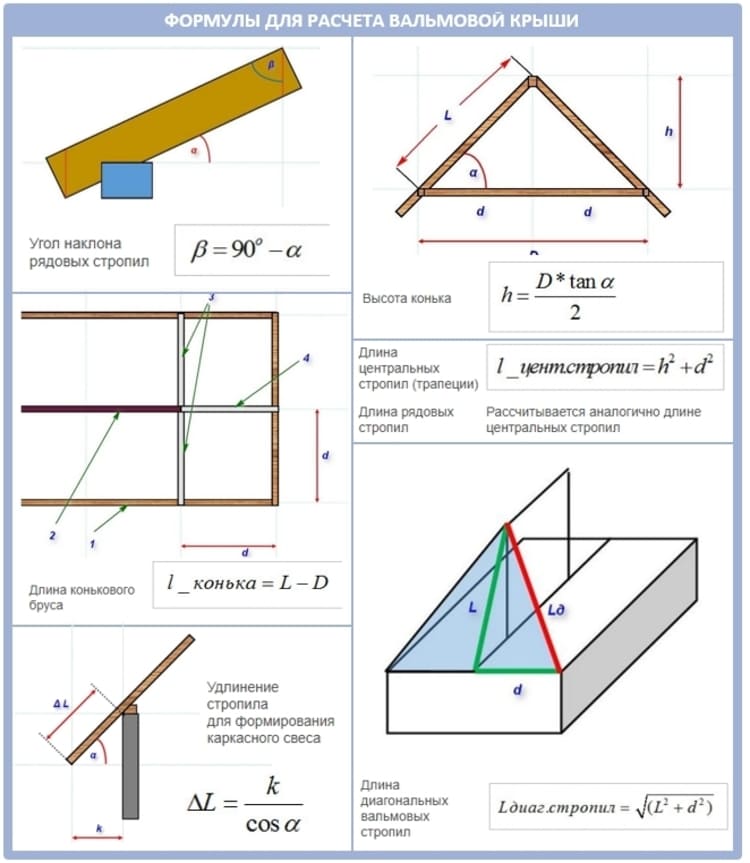

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

• определяется ширина дома и эта величина делится пополам;
• полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
• отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли

1. Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
2. Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
3. После этого, зная шаг установки стропил, высчитываем их количество.
4. Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

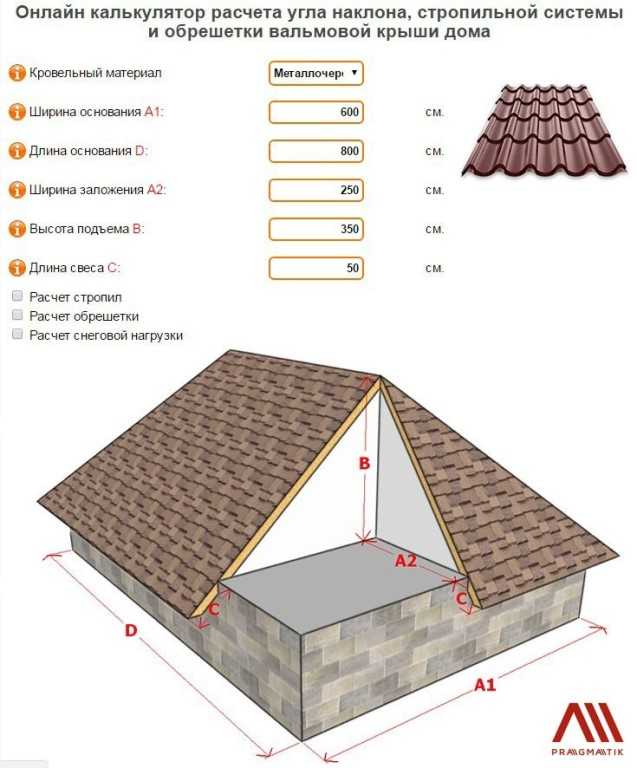

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

Определяем оптимальный угол наклона крыши

Любой дом венчается крышей – одной из главных конструкций здания, защищающей его внутренние помещения от дождя и снега. Одним из главных критериев любой кровли является крутизна скатов. Так как плоская крыша распространена преимущественно только в многоэтажном жилом и промышленном строительстве, то этот вопрос особо актуален для владельцев частных домов и коттеджей.

От величины наклона крыши зависит количество кровельного материала, поэтому выбор угла наклона и его предварительные расчеты следует производить до начала покупки кровельного материала.

Рассмотрим, как определить угол наклона скатной крыши и его связь с проектированием всей кровельной конструкции.

От чего зависит крутизна крыши?

Угол наклона кровли прямым образом влияет на ее эксплуатационные характеристики. В строительстве выделяют 4 вида кровельных конструкций:

• Крутые с уклоном 45-60°;
• Скатные – 30-45°;
• Пологие – 10-30°;
• Плоские с уклоном менее 10°.

Определение данной величины зависит от ряда факторов:

• Воздействие ветра. Наибольшее давление ветер оказывает на крутые кровли, так как они имеют наибольшую парусность из-за своей большой площади поверхности. При обустройстве подобной конструкции важно особое внимание уделить прочности стропильной системы.

В районах с большой ветровой нагрузкой также опасно устраивать плоские и пологие кровли: при слабом креплении конструкции может произойти ее срыв. Таким образом, в районах с сильными ветрами рекомендованный угол ската крыши находится в диапазоне 25-30°.

• Снеговая нагрузка. В районах, где в холодное время года выпадает значительное количество снега, крутая кровля наоборот имеет преимущества. Снег на ней не накапливается. При меньшем угле снег будет дольше лежать на кровле, создавая дополнительную нагрузку на стропильную систему.

Не стоит обустраивать именно крутую крышу: некоторое количество снега, задержавшегося на кровле в зимний период, имеет полезное свойство удерживать тепло. Однако важно рассчитать нагрузку, оказываемую снежной шапкой на конструкцию, чтобы не допустить ее обрушения.

• Кровельный материал. Каждый тип кровли имеет свои ограничения по углу наклона скатов. Если планируется использовать какой-то определенный кровельный материал, то важно еще на этапе проектирования соотнести желаемый наклон кровли с его техническими характеристиками.

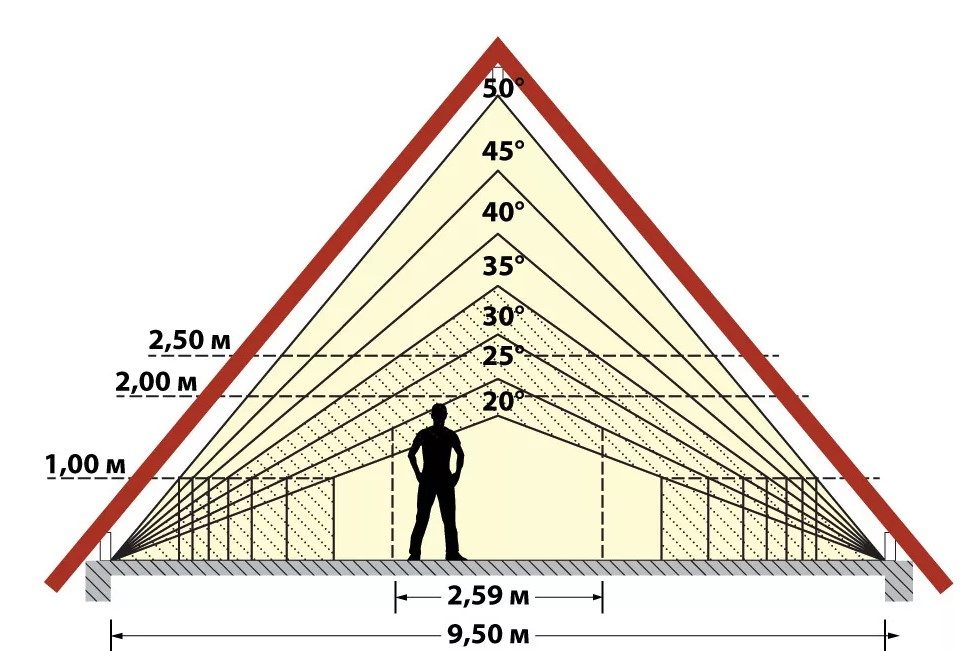

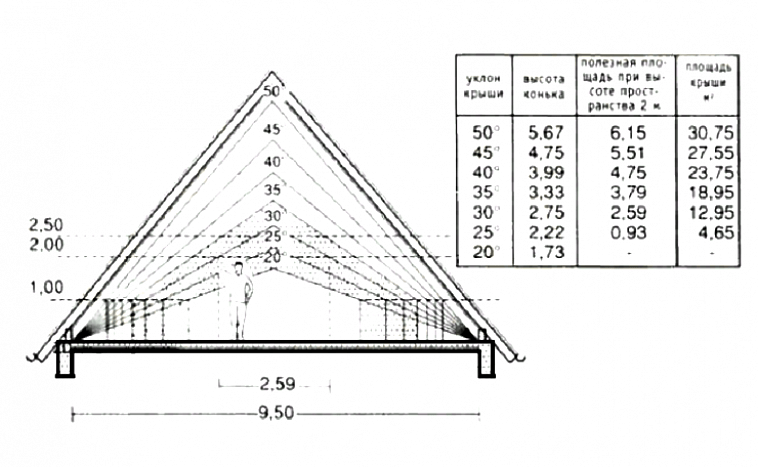

• Размер мансарды. Угол крыши прямым образом влияет на размер комнаты под ней. Чем круче крыша и выше конек – тем просторнее мансарда и наоборот. Планируя комнату под кровлей нельзя забывать о рисках, неизбежно связанных с крутой конструкцией, и ее дороговизной по сравнению с возведением более пологих кровель. На помощь в данной ситуации может прийти ломаный тип, который позволяет сохранить максимальный объем для обустройства комнаты, сэкономив на высоте конька.

Минимальный угол наклона

Такое понятие, как минимальный угол наклона крыши, находится во взаимосвязи с используемым кровельным материалом. Все кровли снабжены техническими характеристиками, в которых, помимо прочего, четко указаны пределы скатности для использования. Нарушать эти правила нельзя, так как в этом случае кровельный материал не сохранит своих изначальных функций и преимуществ.

Рассмотрим основные кровельные покрытия и минимальные углы для них:

• Штучные кровельные материалы (шифер, черепица) укладываются на кровли с уклоном от 22°. Такой показатель связан с тем, что в этом случае на стыках кровельных элементов не скапливается вода и, соответственно, не может просочиться под них;
• В работе с рулонными материалами типа рубероид важно заранее определить с числом слоев. Если планируется настелить 2 слоя, то угол кровли должен быть не менее 15°, при укладке 3 слоев эта величина может быть снижена до 2-5°;
• Профнастил монтируется при уклоне от 12°. Меньшее значение потребует обработку всех стыков герметиком;
• Металлочерепица стелется при значении от 14°;
• Ондулин – от 6°;
• Мягкая черепица может быть настелена на кровлю уклона 11° при наличии сплошной обрешетки;
• Мембранные кровельные материалы – единственные, минимальный порог для которых не обозначен. Они с успехом могут применяться на плоских крышах.

Следование вышеизложенным правилам чрезвычайно важно, так как даже незначительное их нарушение обернется разрушением кровли и, возможно, повреждением стропильной системы.

Расчет угла наклона

Кроме минимального угла, есть такое понятие, как оптимальный угол наклона. При нем крыша подвергается минимальным возможным нагрузкам со стороны ветра, снега и т. д. Приведем примеры подобных оптимальных значений:

• В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
• Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
• В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.

Самостоятельное вычисление угла скатов сводится к несложному геометрическому процессу, в основе которого лежит треугольник. Его катеты – высота конька и половина ширины дома, гипотенуза – один из скатов. А угол между гипотенузой и катетом – искомая величина крутизны.

Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:

• Известна высота крыши. Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.

Примем следующие обозначения:

• H – высота конька;
• L – ширина половины дома;
• α – искомый угол.

Находим тангенс нужного угла по формуле:

tg α = H / L

Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.

• Заранее определен угол наклона. При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.

Оставляем условные обозначения из предыдущего примера и подставляем известные величины в следующее уравнение:

H = L * tg α

Таким образом, процесс вычисления угла наклона значительно проще и быстрее, чем анализ всех совокупностей для определения его оптимального значения для конкретного региона и здания.

Далее рассмотрим детально для односкатной крыши

В связи с тем, что односкатная крыша опирается на стены, имеющие разную высоту, то расчет заданного угла наклона производят, просто поднимая одну из стен дома.

Проводим вдоль стены перпендикуляр L сд (длина стены дома), берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную длину.

Для того, чтобы рассчитать длину стороны L bc, следует воспользоваться тригонометрической формулой.

Если длина стены дома L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Заключение

В проектировании кровли нахождение оптимального угла наклона имеет важное значение. Данный параметр зависит от верной оценки погодных условий, выбора кровельного материала, желания создать жилое помещение. Его верное определение — залог долгой и успешной службы крыши в любых погодных условиях.

Страница не найдена «

Последние посты

30 Мар 2023 / / Комментариев 0

Современный житель крупного города-миллионника всегда стоит перед непростым выбором, когда думает, как купить новый дом в «пятачке» для своей семьи.   […]

Далее >>

22 Мар 2023 / / Комментариев 0

Сотовый поликарбонат – это полимерный материал, устойчивый к механическим воздействиям и экстремальным температурам. Наличие небольших воздушных камер обеспечивает высокую тепло- […]

Далее >>

9 Фев 2023 / / Комментариев 0

Как правильно выбрать комплект? Если учесть все нюансы, у вас будет выгодная покупка на ближайшие 10 лет или вы найдете […]

Далее >>

8 Фев 2023 / / Комментариев 0

Среди искусственно созданных строительных материалов железобетон занимает далеко не последнее место. Несложно догадаться, что изделие состоит из бетона и стали. […]

Далее >>

7 Фев 2023 / / Комментариев 0

Интерьер квартиры оказывает гораздо большее влияние на наше эмоциональное состояние, чем кажется на первый взгляд. Важно, чтобы атмосфера в доме […]

Далее >>

2 Фев 2023 / / Комментариев 0

Мечтая о беззаботной жизни в уюте частного дома, многие напрочь забывают о посредственных мерах безопасности. Это касается не только систем […]

Далее >>

25 Янв 2023 / / Комментариев 0

Противопожарное оборудование предназначено для предотвращения возникновения пожара, а также способствует уменьшению площади пожара и сохранению жизни людей и имущества. В […]

Далее >>

9 Янв 2023 / / Комментариев 0

Вы уже решили, что будете учиться и работать за рубежом? Тогда мы хотим вам рассказать, какие преимущества вы получите, если […]

Далее >>

24 Дек 2022 / / Комментариев 0

«Сердцем» любой инъекционной техники является нагнетательный насос. Это зависит от его выбора технического режима. Инъекционный шнековый насос предназначен для нагнетания под […]

Далее >>

22 Дек 2022 / / Комментариев 0

Вы наверняка не раз замечали, что модуляторы и стимуляторы часто упоминаются в разных источниках в одном и том же контексте. […]

Далее >>

»

По категориям

Какой угол у вальмовой крыши?

Вид с воздуха на современную крышу из битумной черепицы крупным планом

• 21 декабря 2021 г.
• Направляющие для крыши

Коэффициент уклона крыши легко рассчитать. Все, что вам нужно, это базовое уравнение тригонометрии и калькулятор с кнопкой извлечения квадратного корня. Знание и использование элемента может быть очень полезным при измерении площади крыши, например, при покупке кровельных материалов. Тригонометрия необходима для расчета высоты крыши, поскольку она основана на треугольниках; в частности, крыша — это гипотенуза или самая длинная сторона треугольника. Итак, какой угол имеет вальмовая крыша?

Какой угол имеет вальмовая крыша?

Вальмовая крыша, иногда называемая шатровой, является наклонной и не имеет вертикальных концов. Внешний угол, где встречаются две смежные скатные стороны крыши, называется вальмой. Величина, на которую скошен такой угол, называется уровнем бедер. Вот как вы вычисляете углы.

Тангенс угла крыши рассчитывается путем деления общей высоты крыши на всю ширину крыши. Например, отклонение угла крыши составляет 0,5, если высота 7,5 футов, а ширина 15 футов. Поскольку 7,5 разделить на 15 равно 0,5, тангенс угла крыши равен 0,9.0003

Факторный анализ и решение

Общая длина крыши от фундамента до конька рассчитывается путем возведения длины прогона в квадрат, добавления ее к квадрату подъема и извлечения квадратного корня из общей суммы. Затем коэффициент делится на 12. Предположим, у вас крыша с уклоном 6/12. 36 плюс 144 равно 180, а сложение 36 плюс 144 снова дает 180. Квадратный корень из 180 — это 13,416, которое округляется до 13,417, поскольку после запятой (1) стоят два нуля — деление на 1.

Как рассчитать формулу расстояния

Вальмовое стропило – это стропило, которое простирается от конца конька крыши до угла карниза. Теорема Пифагора позволяет рассчитать длину вальмового стропила, не измеряя его физически, а это значит, что вы должны подняться на крышу. Сумма квадратов длин двух других сторон треугольника равна квадратному корню из длины его гипотенузы.

Вам понадобятся следующие вещи.

• Угломер
• Рулетка
• Калькулятор

1. Чтобы определить угол наклона крыши, приложите угломер к нижней стороне одной из стропил. Низ стропила часто выставляется на чердаке или под карнизом дома. Предположим для этого примера, что угол стропила составляет 23 градуса.
2. Чтобы определить пролет крыши, измерьте расстояние между углами карниза на одном конце конструкции. В этом случае предположим, что это 25 футов.
3. Чтобы рассчитать длину крыши, разделите длину одного этажа на два. Пролет крыши составляет 25 футов, поэтому длина крыши составляет 12,5 футов, разделенных двумя = 7,5 футов.
4. Разделите прогон крыши на косинус угла крыши, чтобы получить длину обычного стропила. Пробег крыши в этом примере составляет 12,5 фута, а угол наклона крыши 23 градуса, поэтому длина обычного стропила составляет 12,5 / косинус 23 градуса = 13,6 фута.
5. От угла карниза до конца конька крыши измерьте горизонтальное расстояние. В этом примере предположим, что это расстояние равно 12 футам.
6. Чтобы рассчитать длину вальмового стропила, прибавьте квадрат результата шага 4 к квадрату результата шага 5. Длина шага 4 составила 13,6 фута, а длина шага 5 — 12 футов, в результате чего в сумме получается 329квадратный фут.
7. Чтобы определить длину, извлеките квадратный корень из результата шага 6. Результат шага 6 получился длиной 329 футов, поэтому вальмовое стропило имеет длину 18,1 фута.

Типы вальмовых крыш

Самый популярный тип вальмовой крыши в жилищном строительстве — четырехскатный. Эти плоскости крыши состоят из двух плоскостей, покрывающих концы дома, начиная с конька и заканчивая карнизом, и двух плоскостей, покрывающих стороны от начала до конца. Четырехскатная вальмовая крыша идеально подходит для домов с квадратным или прямоугольным основанием. Другая базовая форма конструкции вальмовой крыши используется для домов с пристройками сзади или сбоку, которые не образуют простой квадрат или прямоугольник.

Как рассчитать уклон вальмовой крыши

Угол, под которым плоскости крыши поднимаются вертикально от горизонтальной линии, образованной стеновыми пластинами, расположенными в верхней части каждой наружной стены, имеет решающее значение в расчетах жилищного строительства для вальмовой крыши. Шаблон коэффициента расчета шага основан на 12-дюймовой модели, где 12 дюймов служат горизонтальным знаменателем в коэффициенте расчета шага. Номинатор коэффициента расчета шага определяется углом, на который поднимается плоскость крыши. Шаг вальмовой крыши 4:12 является одним из примеров этого расчета, выраженного в процентах. Он представляет собой подъем по вертикали на 4 дюйма на каждые 12 дюймов по горизонтали.

Стандартный уклон вальмовой крыши

Наиболее типичные соотношения скатов вальмовой крыши составляют 4:12 и 6:12, хотя они варьируются в зависимости от таких факторов, как снег, дождь и ветер. Более крутое соотношение скатов вальмовой крыши обеспечивает меньшее скопление снега и дождя на крыше, тогда как более низкие коэффициенты обеспечивают большее сопротивление ветру. Архитектурные предпочтения также влияют на уклон вальмовых крыш, которые спроектированы так, чтобы соответствовать общей эстетике дома вдоль линии крыши. Одним из примеров являются плоскости крыши со встроенными в них фронтонами, а также конструкции, включающие в планы декоративные элементы, такие как слуховые окна и камины.

Одним из наиболее привлекательных аспектов вальмовой крыши в жилищном строительстве является ее простота, особенно по сравнению с более совершенными конструкциями с более чем четырьмя плоскостями крыши. Несмотря на то, что вальмовую крышу построить сложнее, чем двускатную (крышу только с двумя скатами), срезы стропил и отвесы обычно измеряют одинаково. В частности, четырехскатная вальмовая крыша создает одинаковый уклон для всех поверхностей крыши, придавая собственности чистый, согласованный внешний вид с постоянными линиями карниза и минимальными изменениями крыши.

Фактор вальмы и ендовы • Таблица уклона стропил вальмы и ендовы

Автор: Roof Online Staff • Обновлено 1 апреля 2023 г.

Формула коэффициента вальмы и ендовы

Шаг стропил вальмы и ендовы отличается от уклона крыши

Полезные инструменты для уклона крыши

Таблица: Факторы вальмы и ендовы

Связанные страницы

Примечание . Значения, обсуждаемые на этой странице и приведенные в таблице коэффициентов вальм и впадин, относятся к обычным вальмам и впадинам , где секции крыши имеют одинаковый уклон и встречаются, образуя угол 90 градусов, а вальмовая или долина образует с карнизом угол 45 градусов. Информация на этой странице не относится, например, к вальмовым стропилам восьмиугольной крыши.

Что такое фактор бедра и долины?

Фактор   вальмы и разжелобка представляет собой число, которое умножается на прогон или пройденное расстояние по горизонтали обычного стропила, чтобы определить длину вальмового или развальцовочного стропила. Повторяю,  пройденное горизонтальное расстояние 90 104 , а не  длина обычного стропила.

Для точности при определении длины прогона следует учитывать толщину коньковой доски и любой свес карниза.

Фактор вальмы и ендовы варьируется в зависимости от уклона крыши, как показано в таблице ниже.

Формула коэффициента впадины и впадины

Для уклона крыши, выраженного как « X-in-12 » (подъем в спуске), коэффициент впадины и впадины определяется путем нахождения квадратный корень из ((подъем/прогон)² + 2)  для уклона соседних секций крыши.

Подъем разделить на пробег (прогон равен 12 ). Возведите результат в квадрат. Сложите 2. Найдите квадратный корень из результата.

Бедра крыши! Долина крыши!

Шаг вальмового и ендовильного стропила отличается от уклона крыши

Кстати, шаг (собственно «наклон») вальмового или ендовильного стропила не будет таким же, как уклон соседних секций крыши. Уклон вальмового или ендовильного стропила будет меньше, чем уклон соседних секций крыши.

Это связано с тем, что вальмовое или ендовильное стропило должно подниматься на одинаковую общую высоту от высоты карниза до высоты конька, но на большее расстояние.

Там, где обычные стропила (обычные стропила) возвышаются на определенное расстояние более чем на 12 дюймов, вальмовое или ендовное стропило будет подниматься на такое же расстояние более чем на 16,97 дюймов .

В то время как скаты обычных стропил выражены как «X-in-12», уклон вальмового и ендовильного стропила на той же крыше будет « Х-в-16. 97 ».

Таким образом, если две секции крыши пересекаются, образуя угол 90° (обычное вальмовое или ендовильное), и каждая секция крыши имеет, например, уклон 6 из 12, вальмовое или ендовильное стропило на этом пересечении будет иметь наклон 6 дюймов-16,97.

Выражая то же самое с помощью градусов: секции крыши в приведенном выше примере имеют уклон 26,57°, а вальмовое или ендовильное стропило будет иметь уклон 19,47°.

Помните, что срез пятки, срез седла и срез головки вальмового и ендовного стропила будут иметь углы, отражающие эту разницу в уклоне. Не вырезайте их по шаблону, который вы использовали для обычных стропил.

Полезные инструменты для измерения уклона крыши

Если вы хотите проверить уклон ваших стропил с удивительной степенью точности и вам нравятся новые интересные инструменты, вам следует проверить этот цифровой уровень.

Возможно, это слишком дорого для того, что вам нужно. Этим пользуются профессионалы. Он сообщит вам уклон стропила в градусах, подъеме/пробеге или процентах и ​​автоматически преобразует одно в другое.

В качестве (намного) более дешевой альтернативы мы рекомендуем  этот искатель уклона . Это очень недорого и очень точно.

Еще одно: если вы используете эту таблицу, вам следует подумать о том, чтобы приобрести себе строительный калькулятор. Это очень хорошо.

Table: Hip and Valley Factors

Hip and Valley Factor Table
Roof Slope (Rise-in-Run)	Roof Slope (In Degrees )	Вальма или ендова Скат стропила (Rise-in-Run)	Hip or Valley Rafter Slope (In Degrees)	Hip and Valley Factor
1-in-12	4.76°	1-in-16.97	3.37 °	1.4167
1.5-in-12	7.13°	1.5-in-16.97	5.05°	1.4197
2-in-12	9. 46°	2-in- 16,97	6,72°	1,4240
2,5 дюйма-12	11.77°	2.5-in-16.97	8.38°	1.4295
3-in-12	14.04°	3-in-16.97	10.03°	1.4362
3.5 -in-12	16.26°	3.5-in-16.97	11.65°	1.4440
4-in-12	18.43°	4-in-16.97	13.26°	1.4529
4,5 дюйма-12	20,56°	4.5-in-16.97	14.85°	1.4631
5-in-12	22.62°	5-in-16.97	16.42°	1.4743
5.5-in-12	24.62°	5.5-in-16.97	17.96°	1.4866
6-in-12	26.57°	6-in-16.97	19.47°	1.5
6. 5 12 дюймов	28,44°	6,5 дюймов 16,97	20.96°	1.5144
7-in-12	30.26°	7-in-16.97	22.42°	1.5298
7.5-in-12	32.01°	7.5-in-16.97	23.84°	1.5462
8-in-12	33.69°	8-in-16.97	25.24°	1.5635
8.5-in-12	35,31°	8,5 дюйма-16,97	26,61°	1.5817
9-in-12	36.87°	9-in-16.97	27.94°	1.6008
9.5-in-12	38.37°	9.5-in-16.97	29.24°	1.6207
10-in-12	39.81°	10-in-16.97	30.51°	1.6415
10.5-in-12	41.19°	10.5 -in-16,97	31,75°	1,6630
11-in-12	42. 51°	11-in-16.97	32.95°	1.6853
11.5-in-12	43.78°	11.5-in-16.97	34.12 °	1.7083
12-in-12	45°	12-in-16.97	35.27°	1.7321
12.5-in-12	46.17°	12.5-in- 16,97	36,38°	1,7564
13-in-12	47.29°	13-in-16.97	37.45°	1.7815
13.5-in12	48.37°	13.5-in-16.97	38.50°	1.8071
14-in-12	49.4°	14-in-16.97	39.52°	1.8333
14.5-in-12	50.39°	14.5-in-16.97	40.51 °	1.8601
15-in-12	51.34°	15-in-16.97	41.47°	1.8874
15. 5-in-12	52.25°	15.5-in-16.97	42.41°	1.9153
16-in-12	53.13°	16-in-16.97	43.31°	1.9437
16.5-in-12	53.97°	16.5-in-16.97	44.20 °	1,9725
17 дюймов 12	54.78°	17-in-16.97	45.05°	2.0017
17.5-in-12	55.56°	17.5-in-16.97	45.88°	2.0314
18 -in-12	56.31°	18-in-16.97	46.69°	2.0616
18.5-in-12	57.03°	18.5-in-16.97	47.47°	2.0921
19-дюймовый-12	57.72°	19-in-16.97	48.23°	2.1230
19.5-in-12	58.39°	19.5-in-16.97	48. 97°	2.1542
20-in -12	59.04°	20-in-16.97	49.69°	2.1858
20.5-in-12	59.66°	20.5-in-16.97	50.38°	2.2177
21-дюймовый-12	60,26°	21-in-16.97	51.06°	2.25
21.5-in-12	60.83°	21.5-in-16.97	51.72°	2.2826
22-in-12	61.39°	22-in-16.97	52.35°	2.3154
22.5-in-12	61.93°	22.5-in-16.97	52.98°	2.3485
23 -in-12	62,45°	23-in-16.97	53.58°	2.3819
23.5-in-12	62.95°	23.5-in-16.97	54.17°	2.4156
24-in-12	63. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики
