Односкатная крыша — особенности конструкции и монтаж, стропильная система крыши

Строители и дизайнеры всё чаще предпочитают односкатную крышу вместо двухскатной. Почему пошла такая тенденция? В каких случаях односкатная крыша – целесообразное решение? Каковы её особенности, преимущества и недостатки? Отвечают наши эксперты.

В каких случаях делают односкатную крышу

Традиционно односкатную крышу делают при возведении хозпостройки (сарая), гаража, навеса, веранды, беседки. Однако в последние годы в России всё чаще используют этот вид крыши при обустройстве крыши жилого дома. Причин и обстоятельств, при которых такой выбор уместен, несколько.

• При возведении второго этажа в одноэтажном доме. Можно обустроить ещё одно жилое помещение.
• При весьма ограниченном бюджете. Материалов в случае обустройства односкатной крыши требуется значительно меньше.
• При строительстве дома в регионе с дефицитом лесоматериалов. Строительство в таких местностях обходится весьма дорого, приходится экономить на всём, на чем возможно.
• При строительстве зданий в местности с постоянно дующим однонаправленным ветром.
• Для реализации оригинального дизайн-проекта (дома с односкатной крышей в стилях лофт, модерн, хай-тек или минимализм).

Особенности односкатной крыши и её монтажа

Односкатная крыша представляет собой наклонную поверхность. Обе части – и более высокая, и низкая – опираются на стены дома. Высота стен, соответственно, различная. Монтаж крыши осуществляется без техники, поскольку речь идёт о простой конструкции.

Монтаж крыши ведется в следующей последовательности:

1. Работы по монтажу начинаются с замеров. Как и в любых строительных работах очень важно осуществить замеры правильно. Специалисты учитывают параметры ската, высоту и длину стропильных ног.

2. При подборе материалов учитывают нагрузку: от осадков и ветра.

3. Проект составляется с учетом вида кровельного материала. От него зависит угол наклона крыши. Например, если используют черепицу, угол будет 25-35 градусов; шифер, профнастил – 20; ондулин, рулонный материал – 8-10. Минимальный наклон – 8 градусов. Оптимальный – 25. Если местность безлесная угол уменьшают на 5 градусов. В лесистой – столько же прибавляют. При составлении проекта указывают, с какой стороны должна располагаться нижняя часть конструкции. Она располагается всегда с подветренной стороны.

4. Стропила используют соответствующие балкам (подбирают так, чтобы получился прямой треугольник из балок). Стропильные ноги устанавливают на расстоянии 0,6-1 м. Соблюдение технологии монтажа позволяет добиться длительного срока службы односкатной крыши.

Конструкция односкатной крыши и стропильная система

Уклон односкатной крыши получается за счет разницы высот между двумя точками опоры. Создают такую конструкцию с помощью следующих элементов:

• Стропильная система. Основанием крыши является крепкий брус называемый мауэрлат. Позволяет равномерно распределить нагрузку. Скат формируют из прочных ровных брусков (стропильные ноги). Размещаются по поверхности будущей крыши на равном расстоянии друг от друга, под уклоном. Поверх них укладывается обрешетка (бруски 20×40 или 50×50 мм). А на неё настилают гидро-, теплоизоляцию и кровельный материал. В некоторых случаях добавляют дополнительные опоры. Количество дополнительных опор зависит от ширины здания: чем выше, тем сложнее конструкция стропильной системы.
• Фронтоны (участок, который ограничен скатом и карнизом).
• Свес – выступающая часть. Создают для защиты конструкции от дождя.
• Утеплитель, гидроизоляция.
• Кровельный материал.

Как мы отметили выше, стропильная система односкатной крыши может быть разной: простой, с дополнительными упорами. Простая конструкция применяется, если речь о строении шириной до 4,5 м. В остальных – усложненная:

• До 6 м. Добавляют ещё один элемент – лежень и подстропильную ногу. Лежень располагают в углу основания крыши в более высокой части. На него упирается подстропильная нога. Располагается под углом. Другой конец её упирается в плоскость крыши. Так делают дополнительную опору.
• До 12 м. Ближе к нижней части крыши размещают стойки – перпендикулярно к стропилам. Стойка упирается на лежень. К стойкам фиксируют подстропильные ноги (дополнительная опора, крепится к стропилам с одной и противоположной стороны).
• До 15 м. Создают дополнительную опору в более высокой части крыши. Создают из подстропильной ноги и лежня так, как в первом случае. Также ближе к нижней части (недалеко от центра всей конструкции) размещают стойку (как во втором случае).
• До 16 м. Используют две стойки. Их размещают на одинаковом расстоянии от центра крыши. Также усиливают конструкцию подстропильными ногами.

Преимущества и недостатки крыши

В завершении приведем список плюсов и минусов, чтобы у вас сложилось окончательное представление об односкатной крыше.

Плюсы односкатной крыши:

• Простая конструкция, негабаритная. Возводится в кратчайшие сроки. Легче проектировать. Подходит для строений с облегченным фундаментом.
• Обходится дешевле двухскатной и других сложных конструкций. Почти в двое экономятся пило- и кровельные материалы.
• Для монтажа не требуется подъемная техника.
• Выдерживает сильные нагрузки (давление воды, снега на крышу, ветровые нагрузки), высокие температуры. Подходит для местности с большой однонаправленной ветровой нагрузкой (важно правильное размещение наклона односкатной крыши).
• Самоочищается от снега и наледи.
• Легко ремонтировать, особенно если уклон небольшой.
• Возможно обустройство жилого пространства, полноценного по высоте. В том числе мансарды с большими окнами.
• Позволяет воплотить оригинальный дизайн-проект дома.

Минусы:

• Требуется произвести точные расчеты сечений элементов при проектировании крыши, с учетом снеговых нагрузок. Эта задача под силу профессионалам.
• Требуется усиленная тепло- и гидроизоляция крыши, особенно при небольшом наклоне.
• Могут возникнуть сложности при уборке мусора на поверхности крыши.

Заказать монтаж односкатной крыши в Липецке

Обращайтесь в компанию «Артель-Строй»: наши специалисты имеют большой опыт кровельных работ и соответствующую квалификацию. Качественно выполним любой проект: беремся за возведение скатной кровли любого вида!

Работаем в Липецке и по области. Возможен выезд в соседние регионы.

Фотогалерея скатных крыш

Устройство односкатной крыши — конструкция и чертежи (фото, видео)

Односкатные крыши с успехом используют в строительстве сооружений хозяйственного назначения: гаражей, сараев, навесов, террас и беседок. Это практичный и экономичный способ защитить постройку от атмосферных осадков, ветра и холода. Однако, устройство односкатной крыши подходит и для частных домов.

Содержание статьи

• 1 Состав односкатной крыши
• 2 Сильные стороны односкатной крыши
• 3 Виды стропильной системы
  • 3.1 Состав стропильной системы
• 4 Расчет угла наклона ската
• 5 Видео-инструкция

С помощью этого строительного решения архитекторы создают смелые дизайн-проекты с несколькими разновысокими скатами. Огромный плюс крыш, состоящих из одного ската заключается в ее доступности для широких масс домовладельцев благодаря низкой цене используемых материалов и простоте монтажа.

Эта статья расскажет о том, как выглядит конструкция стропильной системы односкатной крыши, как выполнить расчет уклона ската и возвести своими руками.

Односкатная крыша

Состав односкатной крыши

Чаще всего под термином «односкатная» подразумевают крышу, имеющую один скат. Скат, уклон которому задает простая стропильная система, опирается на несущие стены постройки и внутренние перегородки, если они есть.

В качестве кровельного материал используют мягкую черепицу, ондулин, профнастил, металлочерепицу или еврошифер. Различают два типа односкатных крыш:

1. Вентилируемые. Конструкция вентилируемой кровли подходит для оборудования террас и беседок открытого типа, используемые в летний период. Наклон ската такой крыши варьируется в пределах 3-6 градусов. Устройство односкатной крыши вентилируемого типа не подразумевает утепление, а иногда и обшивку фронтона.
2. Невентилируемые. Уклон кровли с одним скатов невентилируемого типа составляет 2-25 градусов, в зависимости от вида используемого кровельного материала. Этот вариант применяют для перекрытия помещений, эксплуатируемых всесезонно, жилых домов, отапливаемых гаражей. Невентилируемую кровлю тщательно утепляют, герметизируют для снижения теплопотерь.

Проект крыши из одного ската для жилого дома

Проект крыши из одного ската для жилого дома

Особенность односкатных типов крыш в том, что один пологий скат не обеспечивает самостоятельный сход снежных масс в зимнее время, особенно если в строительстве использовали кровельный материал с шероховатой структурой. Поэтому не исключено, что в особо снежные зимы домовладельцу придется взяться за лопату.

Сильные стороны односкатной крыши

Все чаще дизайнеры и застройщики отказываются от сложных проектов в пользу построек с односкатной крышей. Это легко объяснить ее преимуществами:

• Низкая стоимость. Благодаря экономии строительных материалов, устройство односкатной крыши в 2-2,5 раза дешевле, чем двухскатной такого де размера.
• Простота. Конструкция стропильной системы крыш с одним скатов достаточно проста для самостоятельного монтажа. Даже при условии малого опыта в строительстве начинающий умелец в одиночку справится с работой, имея чертеж и необходимый инструмент.
• Высокая сопротивляемость порывистому ветру. Односкатная крыша – самый безопасный вариант, если место строительство находится в районе с постоянной розой ветров, главное, правильно определить наветренную сторону и сориентировать по ней скат.
• Сокращение затрат на обогрев. Так как между скатом и потолочным перекрытием в односкатной кровле расстояние меньше, чем у остальных видов, отапливаемые помещения не выхолаживаются, а значит теплопотерь при отоплении дома становится меньше.
• Доступность проектов. Даже если вы не в состоянии сделать чертеж самостоятельно, в интернете и строительной литературе есть огромное количество готовых, обсчитанных проектов с подробными схемами стропильной системы и узлов.
• Простота обслуживания. Конструкция односкатной крыши позволяет в любой момент оценить состояние стропильной системы, заменить поврежденные части, укрепить кровельный материал самостоятельно, без привлечения наемных кровельщиков, услуги которых стоят недешево.

Виды стропильной системы

Система стропильных элементов крыши – каркас, который несет на себе и распределяет вес крыши по периметру несущих стен, придавая устойчивость конструкции. В зависимости от размещений опор выделают два типа стропил:

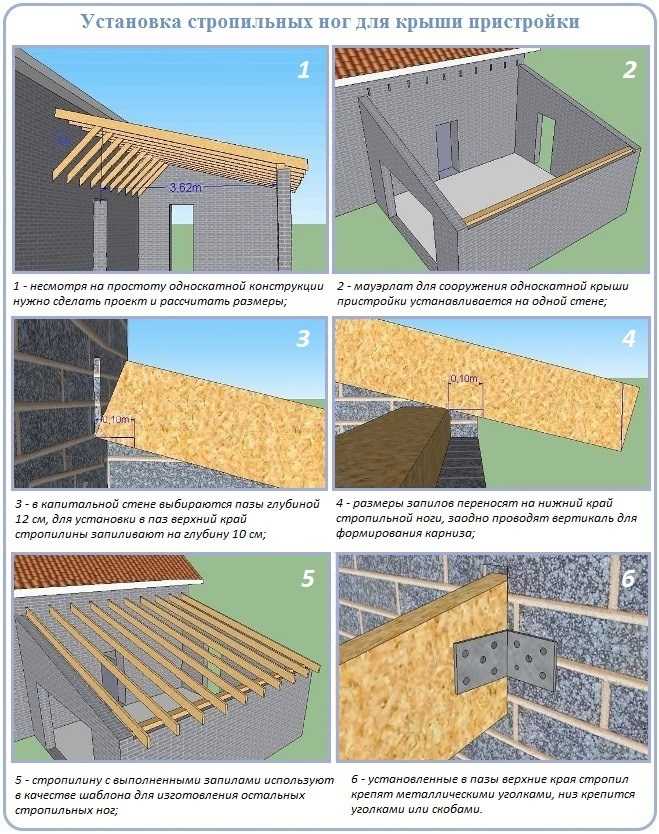

1. Наслонная. Этот способ организации стропильной системы подразумевает использование внутренних перегородок для того, чтобы получить дополнительную опору. На несущую стену, расположенную посредине помещения, устанавливают стойки, которые поддерживают стропильные ноги в середине. Если задействовать две несущие внутренние перегородки, можно таким образом перекрыть постройки с шириной до 16 м.

   Виды стропильных систем

2. Висячая. Это более сложная стропильная система, которая опирается только на внешние стены, поэтому для ее стабилизации требуется больше вспомогательных элементов. Наибольшая ширина постройки, которую можно оборудовать висячими стропилами, составляет 7,5 м, причем для этого потребуется довольно сложная конструкция из двух подкосов, бабки и затяжки. Чтобы правильно рассчитать висячую стропильную систему требуются глубоки знания и опыт.

Основа для строительства стропильной системы висячего или наслонного типа – подробный чертеж, отражающий точные размеры и взаимное расположение элементов и способ крепления основных узлов.

Схема крепления стропил к мауэрлату

Состав стропильной системы

Схема односкатной крыши для сооружения шириной до 4,5 м наслонного типа включает в себе ограниченное количество элементов. Основой для стропильной системы служит мауэрлат, изготовленный из прочного бруса 150х150 мм.

Его закрепляют на верхнюю обвязку постройки вдоль стен, на которые монтируют скаты. Чтобы сформировать уклон крыши, стены возводят разной высоты. Также крыше требуются стропильные ноги, из изготовляют из досок размером 50х150 мм.

С обои концов доски выполняют запилы для крепления стропил к мауэрлату. Ноги устанавливают на мауэрлатный брус, вставляя его в запилы, фиксируя с помощью металлических уголков.

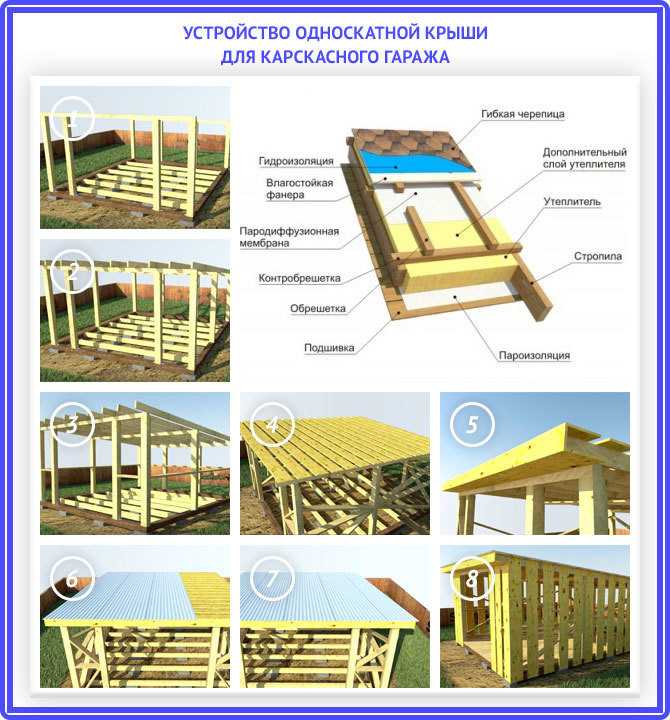

Конструкция стропильной системы

Конструкция стропильной системы

Чтобы равномерно распределить вес кровельного материала на все стропильные ноги, требуется монтаж обрешетки. Для мягких видов кровли, не способных самостоятельно держать форму, используют сплошной тип обрешетки из влагостойких фанерных листов.

Если же используется профнастил или черепица, достаточно приколотить рейки 25х50 мм поперек стропил с шагом 20-13 см. В усложненную стропильную систему односкатной крыши входят затяжка, подкосы, стойка и бабка.

Все элементы изготавливают из древесины первого сорта, просушенной до оптимальной влажности 15-18%, ошкуренной и обработанной антисептической пропиткой глубокого проникновения.

Важно соблюдать баланс между сложностью стропильной системы и сечением ее элементов — усложняя конструкцию, вы увеличиваете ее вес. Рекомендованный размер стропил вычисляют, исходя из временных и постоянных нагрузок, действующих на крышу или определяют по таблицам готовых значений, учитывающих длину и шаг между ногами, вид древесины.

Расчет угла наклона ската

Односкатная крыша хороша тем, что, если ее правильно сориентировать по розе ветров и выбрать оптимальный уклона, она выдержит сильный шквалистый ветер, который бы разрушил двухскатную. Чтобы выбрать угол наклона скатов, нужно учесть 2 параметра:

1. Используемый кровельный материал. Если вы до начала проектирования выбрали материал для кровли, то главным критерием в выборе уклона, станут рекомендации производителя по его монтажу. Металлочерепицу устанавливают на скаты под углом 30 градусов, шифер – 20-30 градусов, профнастил – от 8 градусов, рулонные кровли – от 5 градусов.

   Рекомендованные углы наклона скатов для кровельных материалов

2. Климатические условия. Если строительство идет в регионе с большим количеством осадков, то лучше заложить скат 20-25 градусов, по которому самотеком стекает вода, соскальзывают снежные массы. Для ветреных районов, напротив, лучше подходят пологие скаты с крутизной 3-10 градусов, обладающие низкой парусностью.

   Рекомендованной сечение стропил для односкатной крыши

3. Обратите внимание, что увеличение уклона крыши приводит к удорожанию строительства за счет более сложной стропильной системы и расхода кровельного материла. Зная размеры коробки дома и определив угол наклона скатов, нужно составить схематичный чертеж, по которому легко определить площадь крыши, длину стропил и разницу между высотой стен с помощью геометрических формул.

Расчет площади ската и длины стропильных ног

Строительство монтажной крыши – отличный вариант, если вы хотите быстро и недорого перекрыть надворные постройки или пристроить навес к дому. К тому же это отличный повод отточить строительные навыки, не рискуя испортить кровлю из-за некачественной работы.

Видео-инструкция

Лучшие кровельные материалы для сарая

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 20.06.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, строительстве и реконструкции жилых домов, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Westend61/Getty Images

Домовладельцы, которые никогда бы не подумали о крыше своего дома, часто задумываются о том, чтобы покрыть крышу своего сарая или мастерской на заднем дворе. И на то есть веская причина: односкатные крыши намного меньше и более управляемы, и они, как правило, намного ближе к земле, чем крыши домов.

Одни и те же кровельные материалы, используемые в домах, такие как композитная черепица, часто идеально подходят для односкатных крыш. Помимо композитной черепицы, есть также несколько недорогих вариантов кровли, которые вы, возможно, не выберете для своего дома, но вполне подойдут для большинства навесов.

Рулонная кровля

Рулонная кровля, также называемая рулоном с минеральной поверхностью или MSR, имеет состав, аналогичный обычной битумной черепице, но поставляется в широких рулонах.

Рулонная кровля тоньше, дешевле и проще в установке, чем черепица. Рулонная кровля может быть установлена ​​с помощью гвоздей, если крыша имеет некоторый уклон (скат). Для плоских крыш его обычно монтируют факельным способом.

Стандартный рулон рулонной кровли имеет ширину 36 дюймов и покрывает 100 квадратных футов, площадь, которую кровельщики называют квадратом. В большинстве случаев одного или двух рулонов должно быть достаточно, чтобы покрыть средний сарай или мастерскую.

Torch-Down

Torch-Down — это процесс укладки кровельных материалов путем плавления клеящих материалов с помощью горелки с открытым пламенем. Пламя нагревает клеи до тех пор, пока они не станут мягкими, соединяя таким образом кровельные материалы.

Кровля из рулонных материалов MSR

В большинстве случаев рулонная кровля MSR является самым дешевым материалом для односкатной крыши, который вы можете купить. Рулонная кровля также является самой простой в установке односкатной крышей, потому что вы можете быстро покрыть большие площади, просто раскатав ее и прибив гвоздями.

Рулонная кровля не считается очень привлекательной и никак не повысит стоимость вашей собственности при перепродаже. Рулонная кровля тонкая, поэтому пять лет — это комфортная продолжительность жизни рулонной кровли, прежде чем ее нужно будет заменить.

Стоимость рулонной кровли

Сам кровельный материал стоит от 0,50 до 1 доллара за квадратный фут, что делает его экономичным в установке. Стоимость крепежа для рулонной кровли составляет около 6 долларов США за 400 штук коррозионно-стойких кровельных гвоздей с большой шляпкой 11-го калибра.

Гофрированная кровля

Минусы

• Большие листы трудно перевозить на грузовике

• Может сорваться при сильном ветре

• Соглашение с домовладельцем может не разрешать этот тип материала

Гофрированные кровельные панели изготавливаются из трех распространенных материалов: металла (оцинкованная сталь или алюминий), стекловолокна или поликарбонатного пластика. Металлическая версия — это классическая кровля, которую часто называют жестяной крышей.

Гофрированные кровельные панели имеют длину 8 футов и ширину около 2 футов и устанавливаются очень быстро. Их края перекрываются по швам для защиты от воды, а панели крепятся специальными гвоздями или шурупами с неопреновыми прокладками или шайбами ​​для создания водонепроницаемого уплотнения.

Гофрированные стальные панели , а не такие же, как металлическая кровля со стоячим фальцем. Стоячий фальц — это более дорогая кровля с закрытыми краями, которую устанавливают только квалифицированные кровельщики, а не домовладельцы.

Кровля из гофрированных материалов

С некоторыми изделиями из гофрированной стали доступны целые кровельные системы, которые включают в себя заглушки, ендовы, коньковые заглушки, вальмовые заглушки и другие аксессуары, используемые при кровле дома.

Гофрированная кровля может сорваться при сильном ветре. Профнастил в хорошем состоянии выглядит достаточно привлекательно. Но ржавая металлическая гофрированная кровля — это мозол на глазу. Ассоциации домовладельцев могут запретить использование гофрированной металлической кровли.

Гофрированная кровля Стоимость

Гофрированная кровля стоит около 1 доллара за квадратный фут, исходя из 8-футовых панелей из оцинкованной стали и ширины 25-3/4 дюйма. Стоимость креплений составляет около 15 долларов США за 250 штук для деревянных креплений Galvalume № 9 со встроенными шайбами.

Композитная (асфальтовая) черепица

Минусы

• Установка требует определенных знаний

• Черепица премиум-класса дорогая

• Более длительное время монтажа по сравнению с кровельным покрытием или гофрированными материалами

Стандартная битумная черепица с тремя лепестками представляет собой компромисс между практичностью (оцинкованная сталь или рулонный асфальт) и великолепной черепицей (черепица из кедровой крошки).

Вы можете купить битумную черепицу в местном торговом центре в ограниченном диапазоне цветов. Для сарая достаточно стандартной черепицы, если только вы не хотите, чтобы она выглядела как более толстый материал премиум-класса.

Кровля из композитной черепицы

Композитная черепица означает, что вы можете установить односкатную крышу, которая соответствует или достаточно близко подходит к цвету и внешнему виду крыши вашего дома. Черепица, как правило, придает вашему сараю лучший вид, поскольку она выглядит не так, как сарай, а больше как дом.

Установка черепицы с тремя выступами немного сложнее, чем гофрированной и рулонной кровли. Каждая черепица должна быть установлена ​​отдельно и в правильном порядке.

Композитная черепица не будет водонепроницаемой на очень низких или безскатных крышах.

Композитная черепица Стоимость

Композитная черепица стоит около 1 доллара за квадратный фут для стандартной черепицы с 3 выступами. Крепеж стоит около 25 долларов за 1000 кровельных гвоздей.
