Ломаная мансардная крыша — конструкция и чертежи

Если вы желаете увеличить полезную площадь в собственном доме без значительных капиталовложений, тогда вам стоит обратить внимание на строительные проекты с ломаной конструкцией мансардной крыши для обустройства жилого мансардного помещения. Как показывает практика – это наиболее оптимальный вариант планировки жилплощади эконом класса. Существует ошибочное мнение, что комната под крышей годится для проживания исключительно в теплый период года.

Качественно утепленная мансардная кровля прекрасно держит тепло и в зимний период, сохраняя такие же комфортные условия проживания, как и на первых этажах дома.

Ломаная мансардная крыша технически считается сложной конструкцией, возведением которой должны заниматься профессиональные кровельщики. Но человек, имеющий опыт возведения хотя бы стандартной двухскатной кровли, вполне может справиться самостоятельно с несколькими подсобниками и с подобной кровельной конструкцией. Главное разобраться с нюансами технологии ее установки, предварительно сделать необходимые расчеты.

Стропильная система ломаной мансардной крыши

Особенности мансардной конструкции

Главное отличие мансарды от других помещений – практически полное отсутствие стен, в качестве которых обычно служит стропильная система. А мансардные окна имеют характерные конструктивные отличия, так как они принимают на себя повышенные ветровые нагрузки, больше подвергаются воздействиям атмосферных осадков, чем обычные окна в доме.

Важно! Площадь проема окна согласно требованиям СНиП должна составлять не менее 10-ти процентов поверхности полового основания комнаты. Поэтому в случае обустройства на чердаке межкомнатных перегородок, в каждом сформировавшемся помещении рекомендуется вставлять мансардное окно.

Самый простой и быстрый, а главное экономный вариант – сделать в крыше наклонные мансардные окна, чем специально сооружать дополнительные конструкции для вертикальных окон. Но любые проекты домов требуют качественного обустройства гидроизоляции.

Устройство окон в ломаной мансардной крыше

Преимущества наклонных мансардных окон

  • Достаточное количество естественного освещения.
  • Отсутствие необходимости менять кровельную конструкцию.
  • Возможность самостоятельного монтажа.

Важно! Уровень освещенности будет в первую очередь зависеть от площади оконного проема, прямо пропорциональной углу наклона крыши. Соответственно, чем круче двускатная ломаная кровля, тем выше, шире выполняется проем для оконной конструкции.

Строительство ломаной мансарды с наклонным окном

Основные этапы возведения ломаной мансардной кровли

При проектировании ломаной крыши для обустройства мансарды своими руками рекомендуется предварительно создать чертежи конструкции в разных проекциях. Так можно будет наглядно видеть размещение всех элементов конструкции.

  • На первом этапе формируется геометрия кровельных скатов. Достаточно важно правильно рассчитать высоту конька, от которой в дальнейшем будет зависеть высота потолка мансардного помещения. Необходимо учесть, что между коньком и перекрытием потолка образуется дистанция приблизительно в полтора метра.
  • Второй этап – устанавливается высота потолка мансардного помещения. Для комфортного пребывания в комнате она должна составлять не менее 2 метров.
  • Далее нужно рассчитать угол наклона ската ломаной мансардной крыши в верхней части. Для этого на чертеже проводится линия потолочной поверхности, затем проводятся прямые линии от конька до точек их пересечения с потолочной линией. Берется транспортир и вычисляется угол наклона (его значение обычно в пределах 20-30º). Полученные данные рекомендуется отметить на схеме.
  • Теперь определяется угол наклона кровельного ската в нижней части. Для этого на чертеже отступают от нижнего карниза крыши на расстояние длины свеса (это порядка 50 см). К полученной точке от конца верхнего кровельного ската необходимо провести прямую линию. Берется транспортир, измеряется угол наклона (он находится обычно в пределах 50-60º), отмечается на чертеже.
  • Заключительным этапом проектирования является нанесение контуров стен (в мансарде они обычно выполнены из стропил) мансардного помещения. Измеряются их линейные параметры, общая площадь, также отмечаются на схеме.

Строительство частного дома с ломаной мансардной кровлей

Важно! Максимально точные расчеты проекта будут зависеть от точности выполнения первичных замеров и дальнейшего соблюдения масштаба.

Благодаря современным технологиям и оборудованию значительно облегчить проектирование и получить высокоточные результаты можно с помощью специальных компьютерных программ. Для этого всего лишь нужно ввести в программу параметры здания, тип кровельной конструкции, и все необходимые расчеты компьютер сделает автоматом. Если такой возможности нет, тогда рекомендуется приобрести готовый строительный проект.

Мансардная крыша - проектирование, подбор материалов и этапы строительства

Иметь дом с мансардной крышей – респектабельно. Она служит не только в качестве дополнительного жилого пространства, но и сохраняет тепло в доме зимой. Соорудить такую конструкцию самостоятельно без опытных специалистов вряд ли удастся. Конструкция обладает достаточной сложностью, и массивностью.

Просматривая фото мансардных крыш, можно заметить, что она сооружается под любым типом крыши. Прежде чем возводить стропильную систему, следует определиться с конструкцией мансарды.

Краткое содержимое статьи:

Тип конструкции

Существует множество идей мансардных крыш. Идеальным решением считается проектировка дополнительного помещения еще на этапах строительства. В некоторых случаях мансарду устраивают из чердачного помещения.

При достаточном опыте ее возможно соорудить под каждой кровельной конструкцией. Просто не всегда это будет разумным решение.


Разновидности мансардных крыш

Рассмотрим подробнее, какие бывают мансардные крыши:

Односкатная конструкция. Конструкция крыши устроена одной наклонной поверхностью. Такая конструкция применяется редко, потому что имеет слишком крутой стек. Это приводит к необходимости усиливать в крыше стропильную систему.

Двускатная конструкция. Более разумным вариантом кровли считается двускатная крыша. У нее так же есть недостатки, связанные с большой крутизной кровли.

Если градус наклона будет недостаточным, то помещение получится низким, пригодным только для чердака. Высота нижних углов не позволит использовать пространство должным образом.

Ломаная конструкция. Крыша имеет несколько плоскостей под разными углами. Благодаря крутым боковым скатам пространство мансарды становится шире. Плавные верхние поверхности помогают сэкономить строительные материалы. Минусом такой кровли является сложность возведения каркаса.

Вальмовая и полувальмовая конструкция. Тип крыши имеет четырехскатную поверхность. Жилое пространство мансарды имеет высокие потолки, но из-за высокой стоимости и трудоемкости возведения используется редко.


Возведение каркаса

Рассмотрим, как можно сделать мансардную крышу. Строение кровли может быть висячей, или наклонной конструкции. У каждого вида стропильной структуры есть свои особенности. На выбор какой-либо из них влияет устройство несущей стены.

Висячая система стропил

Конструкция каркаса такова, что стропила опираются только на несущие стены. Поэтому, если две капитальных стены расположены друг от друга более чем на 8 метров, такая система не применяется. Иначе возникнет разрушающая нагрузка на основание стен.

При допустимом расстоянии несущих стен, стараются разными методами снять лишнюю нагрузку с фундамента. В висячем каркасе применяют толстые перекрывающие балки. Это могут быть массивные бруски, или бревна, которые монтируются на ребро.

Сечение этого материала не должно быть меньше 200 мм. Расчет самых важных параметров следует доверить опытному строителю, при неверных расчетах пол в мансарде получится не достаточно прочным.


Наслонная конструкция

Конструктивная особенность наслонной системы в том, что она опирается как на несущие стены, так и на внутренние перегородки, основанные на фундаменте. При строительстве дома, важно сразу планировать мансарду. Тогда на ленточном фундаменте можно сделать крепкие внутренние перегородки.

Плюсом данной системы стропил является большой запас прочности, выдерживающий тяжелые нагрузки. В ней перекрывающие балки имеют крепкую основу, это влияет и на надежность полов.

Проект для мансардной крыши

Для проектирования мансардного помещения рекомендуется делать схему в нескольких проекциях. Тогда каждая деталь стропильной конструкции будет видна с разных сторон. Главным в расчетах является высота конька, она влияет на площадь мансарды. Так же следует произвести расчеты для потолка, и всего пространства мансарды.

Можно воспользоваться готовыми схемами, и найти лучшие проекты мансардных крыш в интернете. Готовый проект рекомендуется согласовать с опытным строителем. Это поможет выявить недочеты в расчетах общего пространства мансарды.

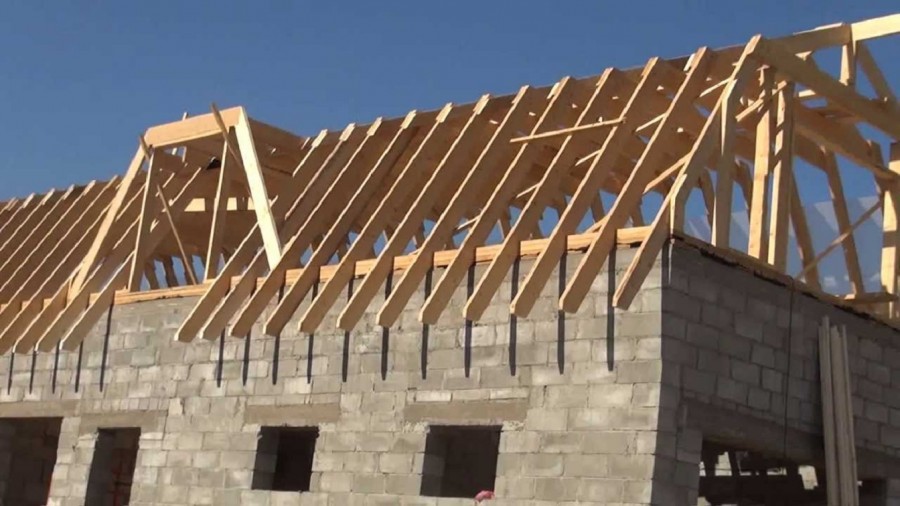

Процесс сборки

Рассмотрим, как правильно построить мансардную крышу. Работа начинается с монтажа мауэрлата, его укладывают на рубероид. Крепление осуществляется на металлические шпильки. Если монтаж мауэрлата делается на деревянных стенах, то для крепления используются деревянные нагели.

Существуют ли поэтапные инструкции? Как сделать мансардную крышу новичку? Для этого опишем монтаж стропильной системы:

  • Первыми устанавливают балки перекрытия.
  • Чтобы по центру установить опорные стойки и конек, нужно наметить балку перекрытия посередине.
  • Расстояние между меткой балки перекрытия и каждой стойкой должно иметь одинаковое расстояние.
  • Стойки и балки перекрытия должны быть одного сечения. Их крепление делается на уголках, и деревянных накладках.
  • Каждую пару стоек соединяют затяжкой. Каждая деревянная затяжка скрепляется со стойками металлическими уголками.
  • В результате получается конструкция П-образной формы. К ее бокам монтируются стропила.
  • С помощью пилы делаются пазы в стропилах.
  • Рекомендуется монтировать подкосы, которые придадут жесткости каркасу.
  • Крепление бабки приходится на середину затяжки.
  • Далее идет монтаж коньковых стропил.
  • При помощи монтажа бабка соединяет конек и середину затяжки.
  • Аналогичным образом устанавливается каждый стропильный каркас.
  • Первый этап сборки системы проходит с помощью боковых элементов, далее идут промежуточные элементы.

Конечной стадией сборки считается гидроизоляция мансарды, и установка кровельных материалов. Нельзя легкомысленно подходить к этому процессу, при недостаточном опыте рекомендуется нанять профессионалов.

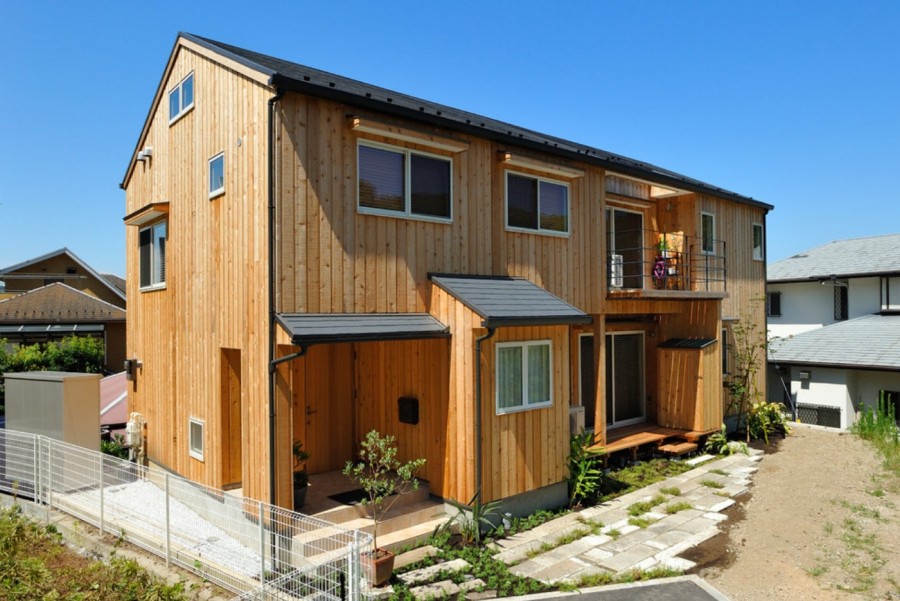

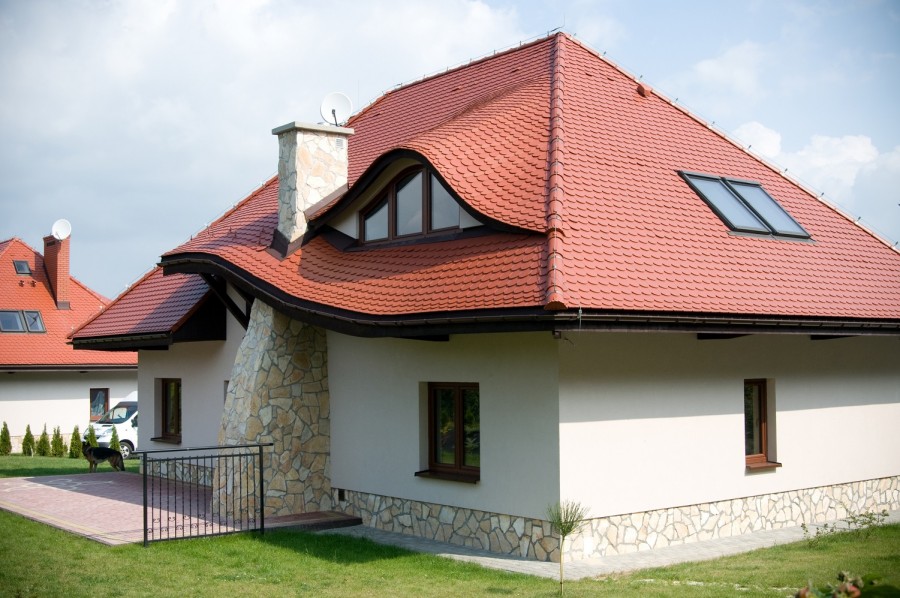

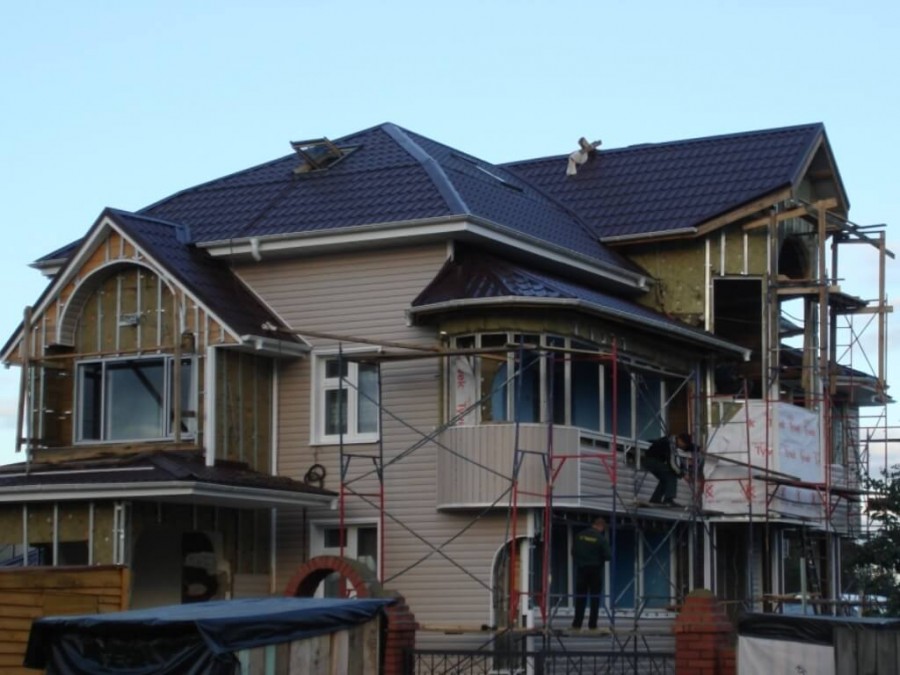

Фото мансардной крыши

Также рекомендуем просмотреть:


Пожалуйста, сделайте репост

100 фото видов двускатных крыш и особенности их устройства

Мансардная конструкция предоставляет возможность значительно расширить жилую площадь дома и придать оригинальности сооружению. Относительно легко соорудить мансардную крышу своими руками, при условии соблюдения технологий строительства. Существует несколько вариантов конструкции мансарды.

Содержимое обзора:

Преимущества и недостатки

Дом с мансардной крышей, как правило, имеет сложную конструкцию кровли. Верхний сегмент обычно пологий, а нижний – более крутой. Это обеспечивает удобство и комфортабельность внутреннего помещения. Последнее можно использовать как в хозяйственных целях, так и для постоянного проживания.

Такая конструкция обладает рядом положительных качеств:

  • дом с мансардой в строительстве обойдется дешевле, чем полноценные 2 этажа;
  • в отличие от двухэтажного строительства, уменьшается нагрузка на фундамент, что позволяет сэкономить;
  • дом выглядит эстетично и оригинально;
  • при правильном обустройстве на мансардном этаже будет очень уютно находиться;
  • мансарда заметно расширяет жилую площадь;
  • в сооружении конструкция не сложная, все работы можно выполнить собственноручно;
  • в процессе монтажа обязательно выполняется утепление мансардной крыши, благодаря чему значительно улучшаются теплоизоляционные характеристики дома.

Однако есть и некоторые минусы:

  • потолки имеют скошенную конфигурацию, поэтому стены низкие, что влечет сложности при подборе мебели;
  • необходимо применять качественные тепло- и гидроизоляционные материалы, стоимость которых относительно высока;
  • построить мансарду несколько тяжелее, нежели традиционную двухскатную крышу.

Конструктивные особенности

Мансарду можно соорудить практически в любом частном доме, будь то большой коттедж или маленькое дачное строение. Форма конструкции может быть разной – треугольной, ломанной, симметричной или ассиметричной. Мансардная часть может располагаться как на всей площади дома, так и его части.

Размеры мансарды ограничены периметром дома. Составляя чертежи мансардной крыши, необходимо учитывать несущую способность стен и фундамента.

Конструкция может немного выступать за внешние стены. В этой ситуации нужно на соответствующее расстояние выносить перекрытия. Последние будут служить опорой для мансардной крыши. Можно сделать и большой вынос, при этом придется сооружать опоры.

Минимальная высота мансардной крыши – 2,5 м. Если конструкция ниже, не удастся сделать комфортное жилое помещение.

Предъявляются повышенные требования к окнам. Они должны иметь высокопрочную раму и стеклопакеты из закаленного стекла. Это влечет дополнительные затраты.

Утеплять можно как всю мансарду, так и только ту ее часть, которая используется в жилых целях и отапливается. Стропильная система мансардной крыши должна иметь высокую несущую способность. Поэтому нужно использовать прочные стропила, сечение которых определяется исхода из угла наклона скатов.

Но, минимальное сечение 50х150 мм для шага в 1 м. Если угол наклона составляет 45°, можно применить шаг в 1,4 м. При этом нужно учитывать климатические условия. Если зимой характерны обильные осадки, шаг стропил не должен превышать 0,8 м.

Разновидности

Все мансардные крыши можно классифицировать на 4 категории, имеющие разную конструкцию. При этом такие мансарды бывают одноуровневыми или двухуровневыми. Построить одноуровневую мансарду проще. Как правило, такая конструкция предполагает сооружение обычной двухскатной или ломанной крыши.

Двухуровневые мансарды более сложны в строительстве. Такая конструкция подразумевает возведение 2-х помещений на различных уровнях. В данном случае применяется метод комбинирования опор.

На фото мансардной крыши можно наглядно ознакомиться с вариантами исполнения таких конструкций. Дополнительно можно предусмотреть балкон. Он сооружается по аналогии с оконным проемом.

Но, такая возможность зависит от несущей способности стен. Если ее недостаточно, балкон можно соорудить с применением дополнительных опор.

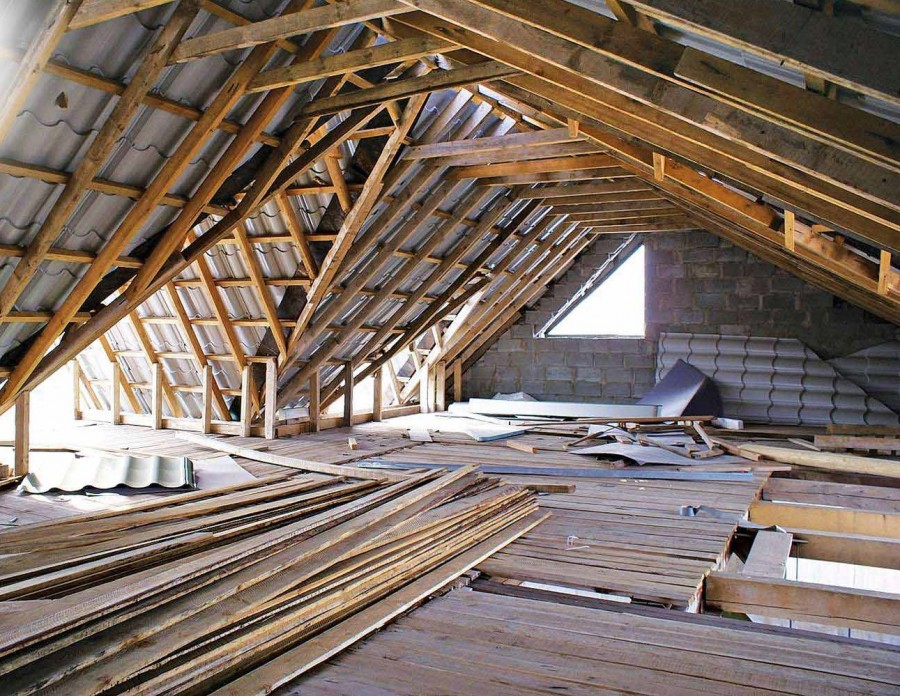

Стропильная система

Существует два вида стропильной системы для мансарды – висячая или наслонная. Определяться с типом стропил необходимо исходя из методики монтажа на стены здания.

Проще всего закрепить висячие конструкции. Это оптимальное решение для домов, в которых несущую функцию выполняют только внешние стены. Последние при этом выступают в качестве опорной конструкции.

Промежуточные опорные элементы отсутствуют. В такой ситуации нельзя делать слишком большое (больше 6 м) расстояние между стенами. Если необходимо увеличить размер пролета (больше 9 м), нужно сооружать подкосы, бабки.

Наслонные стропила, как правило, применяют если конструкция дома предусматривает 2 пролета (в середине имеется еще одна стена, выполняющая несущую функцию). Данный вариант предполагает 3 точки опоры стропильной системы – 2 внешние и 1 внутренняя стена.

Технология сооружения

Для постройки мансарды нужно смонтировать стропила, уложить теплоизоляционные и гидроизоляционные материалы, сделать обрешетку и произвести кровельные работы. Ключевые этапы и порядок действий, как сделать мансардную крышу:

  • После сооружения несущих стен следует соорудить систему стропил.
  • Если дом каркасный, рекомендуется собрать конструкцию кровли внизу, а затем поднять вверх и смонтировать на стены.
  • Брусья, соответствующие высоте помещения по длине, нужно закрепить на нижнем бруске по выполненным согласно размерам конструкции отметкам.
  • Далее монтируется брусок, выполняющий потолочную функцию.
  • Определяется середина потолочного бруска, где монтируется стропильная опора.
  • На вертикальном бруске нужно разметить середину и смонтировать стропила, выступающие скатами крыши. Далее нужно сделать конек крыши.
  • Получившуюся конструкцию нужно смонтировать нам мауэрлат у одного из торцов дома. По аналогичной технологии нужно собрать остальные элементы стропильной системы, устанавливая их в соответствии с заранее определенным и размеченным шагом.
  • Каркас нужно обшить материалом для гидроизоляции.
  • Гидроизоляционный слой брусьями фиксируется на стропилах.
  • Сверху укладывается утеплительный материал (обычно используют минеральную вату).
  • Поверх утеплителя прокладывается дополнительный гидроизоляционный слой.
  • Вся конструкция крыши зашивается плитами OSB или иным стройматериалом. Основная задача – выровнять поверхность.
  • Укладывается кровельный материал.

На этом сооружение мансарды считается завершенным. Далее можно переходить к монтажу потолка (пола мансарды), если он не был выполнен заранее, и отделочным работам.

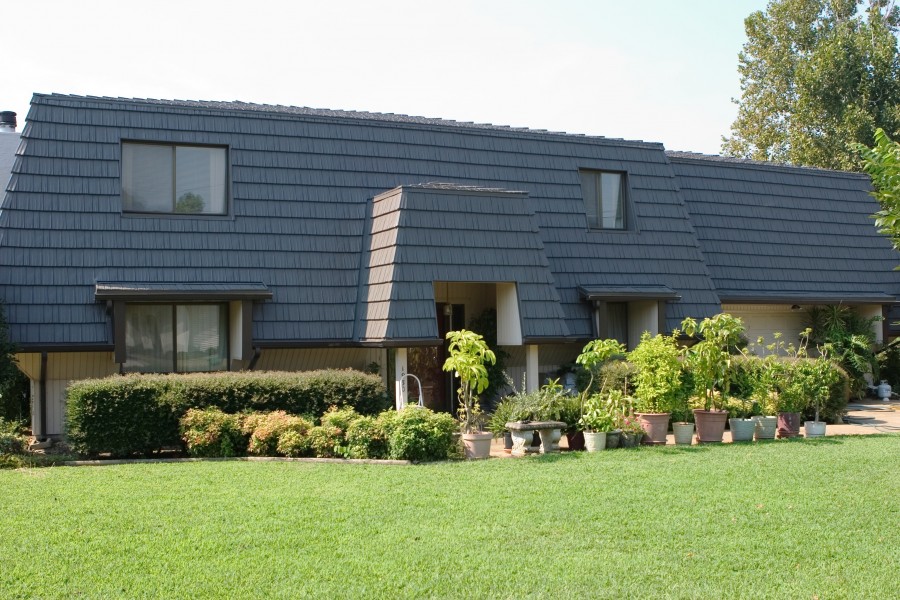

Фото мансардной крыши

Также рекомендуем просмотреть:

40 фото домов, дизайн, варианты

Практичная по конструкции и солидная по дизайну ломаная крыша идеально гармонирует с архитектурой частных домов, выдержанных в любом стиле: классическом, современном, провинциальном. Предлагаем вам найти вдохновение в нашей коллекции фото, для которой мы отобрали самые интересные решения для традиционных и ультрасовременных кровель ломаной формы.

Двухскатная ломаная крыша

Двухскатная ломаная крыша

Основное преимущество ломаной крыши — это возможность рационального использования подкровельного пространства загородного дома. При этом кровля ломаного типа более практична, чем традиционная двухскатная, так как ее мансарда получается просторнее за счет двух скатов, расположенных почти что вертикально.

Двухскатная ломаная крыша

Помимо практичности, ломаные кровли очень внушительно смотрятся, в духе «мой дом — моя крепость». Особенно выразительны контрастные сочетания облицовки фасадов с кровельным настилом, как на фото — здесь окрашенное в красный цвет дерево удачно скомбинировано с ломаной фальцевой крышей из оцинкованного металла.

Двухскатная ломаная крыша

В отличие от традиционных, современные кровельные конструкции ломаного типа имеют более пологие верхние и практически вертикальные нижние скаты. Так площадь кровли значительно снижается, и, соответственно, становятся меньше затраты по ее монтажу. Внешне такие дома представляют собой симбиоз деревенского кантри и современного авангардизма, когда обшитые рустикальной доской фасады мирно уживаются с лаконичными оконными рамами из металла и окрашенной фальцевой кровлей.

Двухскатная ломаная крыша

Еще один пример деревянного зодчества в современной манере — индивидуальный коттедж с большой массой остекления, ломаной металлической крышей и колоритной обшивкой из пестрой доски. Сохранив традиционные формы и фасадную отделку, такая архитектура выглядит очень смело, по-новаторски.

Двухскатная ломаная крыша

Сдержанную архитектуру современного коттеджа с ломаной крышей можно сделать интереснее при помощи эффектной металлической лестницы, ведущей на второй этаж здания. При этом лестничная площадка сможет с успехом выполнить функцию террасы.

Двухскатная ломаная крыша

Кирпичная или каркасная постройка в деревенском стиле — любое здание удачно гармонирует с ломаной крышей нейтрально-серого цвета, а колоритности архитектуре добавят оконные рамы и входные двери яркого оттенка.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Мансардная кровля

Мансардная кровля

Коттедж с ломаной крышей и фасадами из профнастила металлизированного бежевого оттенка смотрится очень современно, несмотря на традиционность архитектурных форм. Особенно эффектна призматическая арка, обрамляющая пространство балкона на мансарде.

Мансардная кровля

Слуховые окна на мансарде под ломаной крышей — не единственный источник естественного света, поступающего во внутренние помещения. Пристроив к мансарде террасу, вы не только сделаете интерьер светлее, но и получите дополнительную зону для отдыха. Такой просторный балкон будет также играть роль навеса над крыльцом, как в проекте дома на фото.

Мансардная кровля

При отделке крыши ломаного типа можно использовать комбинацию из нескольких материалов, например, гибкой и деревянной черепицы, как на фото.

Мансардная кровля

Бюджетный вариант отделки частного дома — фасады, обшитые вагонкой, и кровля с настилом из рулонной битумной черепицы или Ондулина.

Мансардная кровля

Авангардный антураж частному дому на фото придает отделка из серого фальца, а архитектуру здания подчеркивают белые торцевые доски, повторяющие очертания ломаной крыши с мансардой и пристройкой-верандой.

Мансардная кровля

Несмотря на использование рустикально-седой доски в обшивке фасадов, дом на фото не выглядит провинциально, а наоборот, очень даже по-современному. Основным стилеобразующим элементом здесь выступает панорамное остекление мансарды с использованием металлического профиля.

Мансардная кровля

Просторный первый этаж кубической формы со сплошным остеклением и лаконичная ломаная кровля с мансардой — это оригинальные черты дизайна коттеджа в стиле модерн на фото. Наружная отделка дымчато-серого тона акцентирует лаконичность и даже некоторую аскетичность архитектуры этой загородной усадьбы.

Мансардная кровля

Темно-серый тон, присутствующий в фасадной облицовке коттеджа на предыдущем фото, плавно перетекает в дизайн его интерьеров — несущие конструкции и ограждение антресольного этажа, камин и обивка мебели — все выдержано в сдержанно-серой гамме. Уютные, теплые нотки в обстановку дома вносит древесина медово-янтарного цвета.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Четырехскатные крыши

Четырехскатные крыши

Ломаной может быть не только двускатная, но и четырехскатная вальмовая крыша, как на фото этого провинциального домика во французской глубинке.

Четырехскатные крыши

Массивная вальмовая крыша ломаной конструкции выглядит очень основательно, особенно с кровельным покрытием из сланцевой или металлической черепицы.

Четырехскатные крыши

Песочно-белая вальмовая крыша с несколькими изломами красиво завершает архитектуру частной усадьбы, построенной в стиле фахверк. Белые фасады, желтовато-коричневое дерево и серый сланец — благородное сочетание для наружного дизайна загородного дома.

Четырехскатные крыши

Отличительная черта современной архитектуры частных домов — приземистость зданий, как вы видите на фото, когда высота первого этажа идентична высоте вальмовой крыши с мансардой.

Четырехскатные крыши

Интересное решение для загородного дома в деревенском стиле — деревянные фасады скомбинированы с шатровой кровлей, имеющей несколько изломов. При этом дополнительные скаты крыши формируют навесы над крыльцом и пристройками: гаражом и верандой.

Современные кровли

Современные кровли

На фото — нетривиальный вариант дизайна частного коттеджа, каркас которого собран из металлического профиля, крыша имеет ломаную конфигурацию, а фронтон обшит пестрой древесиной.

Современные кровли

Геометрические формы, массивная вальмовая крыша с множественными изломами, темная отделка из одного материала как для фасадов, так и для кровли — характерные черты дизайна современных коттеджей в скандинавском стиле.

Современные кровли

На фото — частный дом с абсолютно нестандарной ломаной кровлей в виде комбинации многогранных объемов и квадратными окнами разного размера на мансарде.

Современные кровли

Необычный вариант кровли в авангардном стиле: крыша этого современного коттеджа, построенного из пеноблоков, представляет собой как бы половинку традиционной ломаной конструкции.

Современные кровли

Комбинация стен из деревянного бруса и ломаной кровли из оцинкованного фальца — колоритное сочетание материалов для дизайна загородного дома в стиле модерн.

Современные кровли

Односкатная кровля с изломом и двумя плоскими участками — прекрасный вариант эксплуатируемой крыши для загородного дома, обшитого профнастилом в манере хай-тека.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Крыши из Ондулина

Крыши из Ондулина

Ломаная крыша из зеленого Ондулина гармонично дополняет архитектуру деревянных каркасных домов, построенных в деревенском стиле. Натуральные тона светлого или темного дерева приятно сочетаются со всеми оттенками зеленого и органично вливаются в окружающий ландшафт. Белые обрамления оконных проемов освежают темную цветовую гамму фасадов на фото и вносят акцентные штрихи в дизайн дома.

Крыши из Ондулина

Комбинация вагонки на фасадах и кровельного покрытия из Ондулина — один из самых экономически выгодных вариантов отделки частного дома. Рифленая поверхность стен в какой-то мере перекликается с волнообразным профилем Ондулина — и это придает цельность экстерьеру здания, несмотря на выраженный цветовой контраст между терракотово-красным кровельным настилом и белой стеновой обшивкой. Такая основательная ломаная крыша, цвет которой намного темнее фасадной отделки, добавляет солидности антуражу дома.

Крыши из Ондулина

Простота монтажа ломаной кровли из Ондулина позволяет реализовать достаточно сложные конструкции, одну из которых вы видите на фото. Здесь кровля имеет не только два ската с небольшим изломом, она также снабжена дополнительными, более пологими скатами, которые помогают отводить обильные осадки без лавинообразного схода. Кроме конструктивной практичности, крыша из коричневого Ондулина на фото эффектно оттеняет песочно-желтые фасады дома.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

советы по выбору материала, этапы строительства и оформления (100 фото)

Ломаная крыша своими руками – стала популярным выбором у большинства дачников и владельцев частных домов. Она сочетает в себе эстетическую и функциональную сторону кровли. Конечно, для ее возведения требуется наличие специальных навыков и инструментов, но при правильном подходе и под присмотром знающего человека, ее можно поставить самостоятельно.

Перед тем, как сделать ломаную крышу, желательно ознакомиться с предоставленными рекомендациями. Так как данная часть дома может привести в негодность всю постройку, желательно отнестись серьезно ко всем мелочам и деталям строительства.

Содержимое обзора:

Общая информация

Большим достоинством двускатной ломаной крыши является большой тупой угол конька. Благодаря этому чердачное помещение обладает высокими потолками и практически вертикальными стенами.

Хоть данная идея и более сложная в осуществлении, плюсы, которые получит домовладелец слишком увесистые. К тому же, при правильном и серьезном подходе к делу, все негативные стороны можно обойти стороной.

Как рассчитать ломаную крышу

Чтобы качественно собрать конструкцию и не испытывать сложности на всех этапах возведения, требуется подготовить точные расчеты и чертеж ломаной крыши.

Все вычисления делятся на два этапа: расчет и калькуляция всех требуемых материалов и проверка конструкции на устойчивость и несущую способность стропильной системы.

Посчитать первую часть можно, если знать конечные значения длины стропил, промежуточных балок и площади кровли. Зная эти данные, погрешности и количество отработанного материала, вычисляется полный набор комплектующий.

Не стоит высчитывать так, чтобы общая сумма выходила на ноль, так как в процессе стройки могут появиться непредвиденные траты.

Второй этап более сложный и требует точного соблюдения всех сил и воздействий на конструкцию и опору. Необходимо учесть:

  • Общий вес готовой крыши.
  • Влияние отдельных элементов, таких как кровля, изоляционный материал и стропила.
  • Расстояние между свесом карниза и центральным коньком.
  • Угол скатов.
  • Шаг установки стропил и параллельных балок.
  • Влияние дополнительных элементов, таких как лестницы, леса и стройматериал.
  • Необходимо делать поправку на вес работников.
  • Если будут установлены стеклопакеты нужно их учесть.
  • Вентиляция.
  • Стоки и ограждения.

Необходимо ознакомиться с нормативами расчета чертежа ломаной крыши. Данный этап считается самым важным за все время стройки, так как неправильно подобранная длина стропил или недостаточная толщина несущей балки могут нести опасность жизни строителей и жильцов дома. В интернете можно найти специальные программы, которые помогают осуществлять вычисления.

После того, как конструкция была рассчитана, и все показатели позволяют осуществлять стройку, можно приступать к покупке материала.

Стройматериал

После того, как будет подготовлен и одобрен проект ломаной крыши, настает черед выбора расцветки и типа материалов. Необходимо приобрести:

  • Муарлат. Брус, который выполняет роль опоры всей конструкции на несущие стены.
  • Стропила и поперечные балки. В качестве стропил можно использовать брус из хвои.
  • Специальные составы для обработки древесины от насекомых и влаги.
  • Кровля.
  • Крепеж.

При выборе стропил желательно использовать материал, общая влажность которого не превышает двадцати процентов. Не допускаются балки, имеющие большие сучки, которые могут быть причиной перелома.

Вообще, желательно использовать наиболее качественные материалы, так как от стропильной системы зависит долговечность и прочность дома с ломаной крышей.

Обработка материалов

Повышенная влажность может быстро свести функционал крыши на ноль. Из-за нее в скором времени древесина начинает быстро гнить. В некоторых случаях в структуре кровли могут завестись паразиты. Поэтому необходимо обработать все поверхности антисептическим средством.

Для того, чтобы обезопасить постройку от пожара, желательно обработать все антипиренами.

Обработка проводится в защитной маске в хорошо проветриваемом помещении. Необходимо нанести средства минимум в два слоя.

Если последним слоем будет укладываться мягкая черепица, желательно покрыть смолой внешнюю поверхность. Если используется металлопрофильный лист, этот пункт отпадает.


Заключение

Самостоятельное строительство ломаной крыши, с фото которой можно ознакомиться в данной статье, позволяет превратить чердак в просторную мансарду.

Применение одобренных чертежей и профессиональных программ для проведения расчетов снижает вероятность допущения ошибки.

Желательно конечно прибегнуть к консультации специалиста, который не будет выполнять работу, но поможет советом.

Специалисты рекомендуют не жалеть деньги на материале. Вся постройка может прийти в негодность или нести опасность для жильцов дома, если конструкция потеряет устойчивость.

Фото ломаной крыши

Также рекомендуем просмотреть:
