Крепление окон: Виды крепежных элементов для монтажа пластиковых окон — Inside

Содержание

Виды крепежных элементов для монтажа пластиковых окон

Современные пластиковые окна имеют отличные технические характеристики и при соблюдении правил эксплуатации способны без поломок выполнять свои функции в течение многих лет. Однако все достоинства светопрозрачных конструкций могут стать бесполезными, если при их установке были допущены ошибки, например, использовались неподходящие крепежи.

К крепежам для установки окон предъявляются достаточно строгие требования, так как при эксплуатации изделия испытывают сильные разноплановые нагрузки. Плохо закрепленное окно может выпасть из проема от сильного порыва ветра или от случайного надавливания на него изнутри или снаружи. Кроме этого, неправильно подобранные крепления могут стать причиной нарушения герметичности оконной системы, источником попадания в помещение холодного воздуха и уличного шума.
Давайте же рассмотрим наиболее распространенные типы крепежей, оценим их достоинства и недостатки.

Анкерные болты – классический крепеж для пластиковых окон

Крепление окон в проеме при помощи анкерных болтов считается классическим способом установки светопрозрачных конструкций.

Раньше этот способ не имел альтернатив, да и сегодня во многих ситуациях монтажники отдают предпочтение именно ему.

Вариант предполагает просверливание в раме отверстий диаметром 8-10мм, вставку в них анкерных болтов и забивание крепежных элементов в стену до упора. Способ хорош при установке окон в зданиях с твердыми прочными стенами – в этом случае он обеспечивает надежную фиксацию конструкции на долгие годы. Применение анкерных болтов неоправданно в зданиях старого фонда и в строениях с многослойными стенами, а при использовании их для остекления балконов имеется вероятность разгерметизации всего помещения, так как массивные элементы нередко пробивают насквозь козырьки навеса.

Среди других недостатков способа крепления окон на анкерные болты выделяются следующие:

Вызывает дополнительное охлаждение рамы, так как пронизывающий её насквозь болт становится прямым мостиком для проникновения холода снаружи.
Требует усиленной герметизации нижней части, чтобы влага от запотевания не попадала на монтажный шов.
Конструкцию сложно демонтировать – чтобы вытащить анкерные болты, нужно приложить большие усилия.

Современные варианты крепления окон

В тех случаях, когда анкерные болты не могут обеспечить нужное качество крепления, применяют другие виды крепежных элементов. Чаще других при установке окон используют анкерные пластины для ПВХ окон и стеновые шурупы МРС (MRS). Оба варианта доказали свою надежность и эффективность – ими пользуются специалисты компаний, идущих в ногу со временем, которые следят за прогрессивными разработками в оконной сфере и применяют лучшие из них.

Анкерные пластины

Монтаж осуществляется при помощи пластин, одна часть которых саморезами присоединяется к раме, а другая прикрепляется к стене дюбелями длиной не менее 40мм. Способ хорошо подходит для зданий с многослойными или рыхлыми стенами (с утеплением), а также для установки окон в исторических зданиях. Дополнительную прочность креплению придает монтажная пена, которой заливаются оставшиеся между откосом и рамой промежутки.

В работе используются универсальные и специальные анкерные пластины для пластиковых окон:

Универсальные крепежные элементы подходят для установки любых конструкций, они напрямую присоединяются к раме саморезами;
Специализированные – разрабатываются под конкретную модель окна и имеют «ушки» под саморезы, они вставляются в особые пазы рамы для упрочнения фиксации.

Монтаж ПВХ окон на анкерные пластины не вызывает дополнительного охлаждения рамы, так как герметичность конструкции не нарушается и исключается ее соприкосновения со стеной в холодной зоне. Крепление при помощи пластин имеет необходимую прочность, а эластичность соединения позволяет регулировать положение устанавливаемого окна в проеме. Такое крепление устойчиво к температурным перепадам и воздействию других климатических факторов.

Главное преимущество анкерных пластин, по достоинству оцененное специалистами по монтажу – это возможность их применения в ситуациях, когда невозможно использовать анкерные болты.

Недостатком крепления окон на анкерные пластины некоторые считают меньшую, по сравнению с классическим способом, надежность соединения. В некоторых случаях это действительно так, но причина, как правило, заключается в неправильном подборе пластины к конкретной разновидности профиля. Крепеж может быть непрочным и из-за неправильного угла сгиба пластины – он не должен превышать 45 градусов. Именно при таком изгибе установленный элемент остается в натянутом положении и обеспечивает нужную прочность.

МРС шурупы

Универсальные стеновые шурупы MRS предназначены для крепления ПВХ окон в проемах по принципу, схожему с креплением анкерными болтами, а также с их помощью возможно проведение сквозного монтажа. По сравнению с массивными анкерами они имеют намного меньший диаметр сверления, но надежность крепления ими практически не уступает классическому способу. Также среди достоинств этого типа крепежей можно выделить:

Высокая скорость и легкость установки оконных конструкций в проем благодаря имеющемуся у крепежных элементов особого изменяющегося резьбового профиля;
Возможность расположить крепежи на минимальном расстоянии друг от друга и в то же время обеспечить минимальное расстояние от края.
Шурупы MRS не подвержены разрушению и воздействию ржавчины, так как оцинкованы.

Комбинированное крепление

В некоторых случаях монтажники применяют сразу несколько типов крепления, исходя из особенностей объекта и структуры его стен. Например, во время остекления балкона могут быть использованы и анкерные пластины, и MRS шурупы. Верхнюю часть светопрозрачной конструкции целесообразнее закрепить анкерной пластиной – этот способ позволить избежать нарушения герметичности, вполне вероятной при сквозном креплении. Боковые стороны и нижнюю часть рамы можно зафиксировать MRS шурупами.

Шурупы станут оптимальным вариантом при установке окон или дверей в помещении с отделкой – они не повредят декоративные элементы и не нарушат целостность интерьера. При установке окон на анкерные пластины отделочные материалы в местах крепления придется демонтировать (например, навесной потолок) и вернуть все на место после окончания работы.

Рекомендации по выбору креплений для установки пластиковых окон могут дать специалисты организации-производителя или приглашенные специалисты по замеру. Именно они должны осмотреть и оценить состояние стен, выбрать способ крепления, рассчитать количество крепежей и оптимальное расстояние между ними. Окна, установленные профессионалами с учетом всех требований, будут долго радовать хозяев безупречной работой и не выйдут из строя долгие годы.

Чем крепить пластиковые окна? | Lankins.ru

Здравствуйте. Сегодня мы поговорим о крепеже для окон. Лично я, предпочитаю рамный дюбель диаметром 10 мм. Почему? Давайте подробнее о том, чем крепить пластиковые окна.

Выбор крепежа для окон, в первую очередь зависит от материала стены, в которую вы будете крепить ваше окно:

Кирпич
Дерево
Газобетон, пенобетон, шлакоблок
Бетон

Во вторую очередь, от типа конструкции и технических условий монтажа:

Лоджии
Входные двери
Окна
Витражи

Чем крепить пластиковые окна. Виды крепежа.

1. Анкер или рамный дюбель. Бывает диаметром 8 мм, но практика показывает, что оптимальный диаметр рамного дюбеля — 10 мм. На мой взгляд самый надежный и удобный крепеж для окон.

Имеет различную длину: 72 мм, 92 мм, 112 мм, 132 мм, 152 мм, 182 мм, 202 мм. Используется следующим образом:

В оконной раме сверлится отверстие сверлом по металлу диаметром 10 мм.
Затем, перфоратором бурится отверстие в бетоне, прямо через раму.
Далее, вставляется рамный дюбель и забивается в бетон, пока не упрется в раму. После чего закручивается винт. Есть мнение, что дюбель надо утапливать внутрь профиля. Я считаю это необязательным. Потому, как для шляпки дюбеля, даже существует специальная декоративная заглушка. А прочность крепления в обоих случаях практически одинаковая.

2. Анкерная пластина. Для каждого вида оконного профиля, особенно популярного, производят определенный тип анкерных пластин. Но поскольку, по технологии пластины нужно прикручивать к оконной раме, то можно использовать любые пластины для окон ( только в целях экономии конечно ).

Кстати, по поводу прикручивания пластин в раму. Есть, так называемые, пластины-крабы. То есть, они врезаются или защелкиваются в профиль. Так вот, в случае наличия четверти в проеме, многие монтажники не прикручивают такие пластины. Наружу окно не выпадет, и это самое главное. Ведь четверть удерживает окно.

Нужно сказать, что бывают случаи (в настоящее время реже), когда монтажники окон, грубо нарушая технологию монтажа, вообще не используют крепеж. Просто фиксируют окно клиньями и заливают монтажной пеной.

Надеюсь, Вас такие случаи пройдут стороной.

3. Шурупы по дереву. Используется для крепления окон в дерево. Самый дешевый крепеж, и это наверное единственный плюс.

4. Шуруп по бетону. Используется по моему только в Европе. Зашел в профессиональный магазин «Крепеж» в С-Петербурге, где много чего можно купить, поговорил с продавцами. Нет у них этих шурупов.

Чем крепить пластиковые окна в кирпич?

Кирпич — это хороший материал для строительства зданий. Но крепить пластиковые окна в кирпич, порой проблематично. В чем собственно сложность?

Если использовать рамный дюбель, то сверлить отверстия в раме под этот дюбель лучше не заранее, а по месту. Это нужно для того, чтобы попасть анкером прямо в середину кирпича, а не в раствор между кирпичами. Так, конечно никто не делает ( я, кстати, тоже). Ведь это потеря времени.

Рамный дюбель, желательно выбрать максимально большой длины ( минимальный заход в кирпич 6 — 10 см ). Если кирпич пустотелый, то используйте 202-й анкер.

Применять анкерные пластины в кирпич можно, если вы уверены в том, что кирпич не пустотелый. Но даже цельный кирпич бывает плохого качества. И закрепить в него пластину, не профессионалу, будет очень сложно.

Чем крепить пластиковые окна в дерево?

Идеальный вариант крепежа окон для дерева — это анкерные пластины. И никто не сможет меня в этом переубедить. Каркасные дома или брус, только пластины.

Из своего горького опыта расскажу, как крепил окна шурупами в верхнюю часть коробки в доме из бруса. И обсада была, и зазор около 4 см. Через год брус начал садиться, и эти шурупы вместе с брусом вошли прямиком в стеклопакеты.

В итоге, несколько стеклопакетов заменил по гарантии. Попал на деньги. После этого случая, если пользуюсь шурупами, то только в исключительных случаях, и только в боковые части оконной коробки.

Кстати, даже при строительстве каркасных домов, профессионалы не рекомендуют использовать закаленные шурупы. Дерево — живой материал и при движении шурупы ломаются, а гвоздь например гнется. Такой же принцип и с анкерной пластиной.

Анкерные пластины для деревянных домов хороши по следующим причинам:

Быстрый монтаж
Компенсирует температурные расширения
Не влияют на оконные конструкции при усадке

Чем крепить пластиковые окна в газобетон?

Газобетонная стена — рыхлая. Можно крепить на рамный дюбель максимальной длинны 202 мм. Это самый простой и быстрый способ.

Но правильнее крепить пластиковые окна на анкерные пластины через специальный дюбель по газобетону. Это чуть дольше и посложнее. К тому же надо покупать или иметь в своем арсенале шестигранную биту.

Чем крепить пластиковые окна в бетон?

Если иметь ввиду бетон хорошего качества, из которого например делают перемычки над оконными проемами, то бурить под рамный дюбель такой бетон диаметром 10 мм сложновато, но можно.

В этом случае лучше применять анкерные пластины. А вот панельные и блочные дома, как раз эффективнее крепить на рамный дюбель. Это надежнее и быстрее.

В начале статьи, я говорил, что выбор крепежа для окон зависит еще и от типа конструкции. Так вот хочу сказать о таком типе, как остекление лоджий и балконов.

Как правило, крепеж окна попадает в самый край верхней бетонной плиты или в край кирпичной нижней и боковой стены. Поэтому на рамный дюбель крепить лоджии в край стены бывает довольно опасно.

Анкерные пластины, здесь прекрасный выход из ситуации.

Ну и напоследок хочется сказать о большом плюсе анкеров, который является в то же время минусом для анкерных пластин.

Когда рама окна крепится на анкера, в момент бурения вы выставляете только одну вертикальную плоскость по уровню. А вторую вертикальную плоскость корректируете после того, как вставили анкер.

Во время крепления анкерными пластинами, вам придется выставить сразу две вертикальные плоскости и только после этого делать отверстия перфоратором. Это требует определенного мастерства и навыков.

Если вам понравилась статья, подписывайтесь на обновления.

С уважением, Вячеслав Ланкин.

Крепеж для окон пвх. На что крепить пластиковые окна: на анкерные болты или пластины

Анкерные пластины для окон пвх | Окна

» Окна

Способы крепления пластиковых окон, как правильно крепить своими руками?

В этой статье подробно будет рассмотрен вопрос, как правильно крепить пластиковые окна с помощью анкеров и монтажных пластин. Существует несколько монтажных методов, каждый из которых характеризуется своими плюсами и минусами. В чем основные отличия между ними? Об этом и будет рассказано далее. Сразу отмечу, что какого-либо «лучшего» варианта просто не существует, поскольку если бы он был, другие методы отпали бы сами собой.

Другое дело, что сколько монтажников, столько и мнений по поводу того, какой метод является предпочтительным. Даже профессиональная академия Rehau, которая готовит профессиональных установщиков, не может выделить лучший способ, рекомендуя использовать любой из них. Кстати, об установке окон:

Крепление с помощью анкеров

Анкерное крепление пластикового окна подразумевает сквозное сверление отверстий в пластиковой раме, что, разумеется, будет нарушать целостность системы из ПВХ. Это приводит к разгерметизации камер, со всеми вытекающими последствиями. Но это не единственный недостаток. Когда анкерный узел вбивается в бетонную или кирпичную стену, то, проходя через пластиковый профиль, он соприкасается с армированием. В результате это может привести к таким негативным последствиям, как промерзание или даже обледенение стеклопакета. А это, в свою очередь, будет следствием запотевания и повышения риска «цветения» откосов. Еще одним недостатком является высокий риск неаккуратного монтажа, что в результате приведет к растягиванию профильной конструкции. После того, как установка будет завершена, в нормальное положение раму будет вернуть очень проблематично. Вы можете подумать, что в вопросе о том, как крепить пластиковые окна, анкерный метод нужно выбирать в самую последнюю очередь. Но не стоит забывать о том, что при всех недостатках у анкерного монтажа есть одно большое преимущество – максимальная надежность крепления и моментальная готовность пластикового окна к использованию. При установке балконных блоков это является огромным плюсом, обуславливающим удобство установочного процесса. Также, анкеры можно купить в любом магазине, поэтому можно не бояться их испортить, если вы ставите окно своими руками.

Крепление с помощью пластин

Пластины – популярный установочный и крепежный метод, главным достоинством которого является резкое ускорение процесса монтажа. Установщикам даже не нужно будет вынимать стеклопакет, прежде чем ставить окно в проем. Кроме того, метод крепления не предусматривает повреждение профильной системы сквозным анкером, а значит и камеры останутся целыми и невредимыми. Стеклопакеты не будут промерзать при любой погоде. Далее, данный способ установки снижает риск растягивания пластиковой рамы, что немаловажно для качества установочного процесса. Есть ли у пластинного метода недостатки? Разумеется. Во-первых, многим заказчикам не нравятся торчащие по периметру конструкции крепежные пластины. Впрочем, если грамотно установить откосы, то этот недостаток успешно скрывается. Во-вторых, окна с открывающимися створками, использующееся достаточно активно, будут испытывать большую ударную нагрузку, приходящуюся на пластиковую раму. А это снижает надежность крепления. Поэтому, крепление с помощью пластин можно использовать только в том случае, если оконный блок полностью глухой.

Комбинированный метод крепления сегодня используется гораздо чаще остальных. Он предусматривает использование пластин в верхней части рамы, а также использование анкеров в нижней части. Это позволяет точно отрегулировать оконный блок анкерами, с одновременным точным выставлением по вертикали и горизонтали. Также, резко сокращаются практически все недостатки, которые появляются при установке окон ПВХ первым методом. Хочу вам напомнить о том, что установка отлива, подоконника, москитной сетки, штор, занавесок и жалюзи проводится только после того, как все монтажные работы (включая отделку откосов) будут полностью завершены.

Монтаж пластиковых окон на анкерные пластины (интересное обучающее видео)

19 ноября 15:11

Вашему вниманию представляется интересное обучающее видео «Монтаж пластиковых окон на анкерные пластины» в котором Вы узнаете как самостоятельно установить окна ПВХ.

В данном видео профессиональный строитель с многолетним опытом расскажет как правильно поставить окна, как их выбирать и как не быть обманутым работниками, которые их будут ставить, если принято решение нанять специалистов. В ролике эксперт также расскажет о мифах, с которыми можно столкнуться при монтаже окон, о том как выбрать качественные окна, чтобы на них не скапливался конденсат и они выдерживали ветровые нагрузки. Полезной информацией будет и то, как правильно фиксировать пластиковую раму и чем именно, к чему ее крепить и из чего сделать опорные колодки.

Надеемся, видео-ролик «Монтаж пластиковых окон на анкерные пластины » будет для Вас полезным и интересным.

Обучайтесь вместе с нами!

Самостоятельный монтаж пластикового окна на анкерные пластины

Основные принципы установки
- Правила монтажа окон
Установка окна с помощью пластин
- Установка креплений на раму
- Установка оконной рамы
- Заполнение щелей монтажной пеной
- Монтаж подоконника и отливов

То, что пластиковые окна гораздо надежнее, долговечнее и экономичнее деревянных аналогов, доказано на практике. Но основной проблемой, с которой сталкиваются люди, желающие заменить старые рамы, является дороговизна перевозки и установки новых конструкций. Провести монтаж самостоятельно по силам даже начинающему мастеру. Необходимо только знать нюансы и хитрости предстоящих работ. А устанавливать новую раму разумнее на анкерные пластины.

Рисунок 1. Схема формирования анкерного крепежа.

Основные принципы установки

Сейчас существует 2 способа монтажа окон, которые различаются между собой типом крепежного узла и способом фиксации рамы к оконному проему. Это монтаж с распакечиванием и без него. Для самостоятельной установки окна разумнее выбрать 2-ой вариант, так как он проще, не требует наличия специальных навыков, а работы не занимают много времени. Кроме того, он помогает избежать ошибок во время установки и позволяет достаточно легко настроить всю фурнитуру.

Монтаж без распакечивания не подразумевает снятие штапика и демонтаж стеклопакета из рамы. Саму же конструкцию крепят на анкерные пластины. Принцип формирования такого крепежа показан на рис. 1.

Перед установкой нового окна необходимо правильно выбрать сами пластины. Они бывают 2-х видов: универсальные и разработанные для конкретной модели. То есть в них учитываются требования определенной профильной системы. Как правило, такие анкерные пластины идут в комплекте к сложным, нестандартным конструкциям.

Рисунок 2. Схема расположения анкерных пластин при монтаже.

Специализированные крепежные элементы отличаются от универсальных тем, что они снабжены ушками. Эти элементы устанавливаются в паз профиля рамы и фиксируются саморезами. Универсальные же пластины специальных ушек не имеют. Их просто закрепляют с помощью болтов.

Для монтажа оконных конструкций специалисты рекомендуют выбирать болты типа 4,5*25. Их тело обязательно должно быть снабжено буром по металлу. Поскольку саморез крепится в армированной конструкции, то другой тип крепления может не встать или зафиксирует пластину не слишком надежно.

Вернуться к оглавлению

Правила монтажа окон

Как правило, на окно стандартного типа рекомендуют установить 5 анкерных пластин. Их расположение показано на рис. 2.

Центральная пластина фиксируется точно посередине рамы, а боковые #8211 примерно на расстоянии 20-25 см от края конструкции.

Как уже было сказано выше, способ монтажа пластикового окна без распакечивания не требует снятия штапика и самого стеклопакета. Это становится возможным благодаря тому, что рама фиксируется с помощью анкерных пластин на внешнюю сторону оконного проема. В противном случае приходится формировать сквозной крепеж.

Рисунок 3. Схема установки отлива.

Но нужно помнить, что крупногабаритные конструкции (площадью более 4 м 2 ) устанавливать с помощью пластин не стоит. Ведь такое крепление может не выдержать веса окна. В данном случае разумнее воспользоваться анкерными дюбелями. Для пластиковых стеклопакетов небольшого или среднего размера пластины станут наиболее рациональным способом крепления.

С помощью дюбелей крепят не только большие окна, но и двери. Профессионалы считают, что такой способ монтажа наиболее надежный. Но он имеет ряд существенных недостатков:

Монтаж с распакечиваением сложен даже для специалистов. Нередко при таком способе установки стеклопакет разбивается или на нем образуются трещины.
Установку на анкерные болты практически невозможно провести в одиночку.
Работа с таким крепежом требует наличия опыта и специальных навыков.
Работа требует больше усилий и времени.

Если вы предпочитаете такой вариант установки, то вам необходимо приобрести дюбели размером 10*132 мм. Кроме того, для монтажа анкеров требуется мощный перфоратор. Некоторые современные магазины, продающие технику для строительства и ремонта, предоставляют услугу аренды. Поэтому не обязательно покупать дорогостоящий аппарат. Но проще установить окно на пластины.

Вернуться к оглавлению

Установка окна с помощью пластин

Для проведения работ вам понадобятся следующие инструменты:

Инструменты для монтажа окна.

электрический перфоратор (или дрель с функцией удара)
шуруповерт
ножовка (разумнее воспользоваться электролобзиком)
шестигранный ключ для регулировки фурнитуры
анкерные пластины (5 шт.)
болты (саморезы)
монтажная пена в баллонах
силикон в баллонах (и пистолет для работы с ним).

Не забудьте приготовить измерительные инструменты. Вам пригодятся сантиметровая рулетка, строительный уровень и угольник. Все необходимые метки можно ставить простым карандашом. Как правило, с пластика его следы можно стереть обычным средством для мытья посуды. Когда все необходимое подготовлено, можно приступать к установке окон.

При установке пластин необходимо соблюдать следующие правила:

Для фиксации используйте только механические крепежные элементы (саморезы). Ни в коем случае не используйте клей или пену.
При формировании отверстий под крепления ударный механизм применяйте только в том случае, если откос сделан из бетона.
Сверло должно быть достаточно длинным. Следите за тем, чтобы патрон дрели не повредил оконную раму. Кромку можно защитить, если подложить рядом с рассверливаемым гнездом отрезок ПВХ.
Если стена сложена из кирпича с вертикальными пустотами, то отверстие необходимо формировать в шве между блоками. Раствор будет «держать» крепление достаточно надежно.
Для установки саморезов лучше воспользоваться шуруповертом с ограничителем момента вращения. Это позволит вам контролировать то, как крепеж входит в раму, и глубину его внедрения.

Соблюдения этих несложных принципов поможет вам смонтировать окно без ошибок, которые будет затруднительно исправить.

Вернуться к оглавлению

Установка креплений на раму

Схема установки оконной рамы.

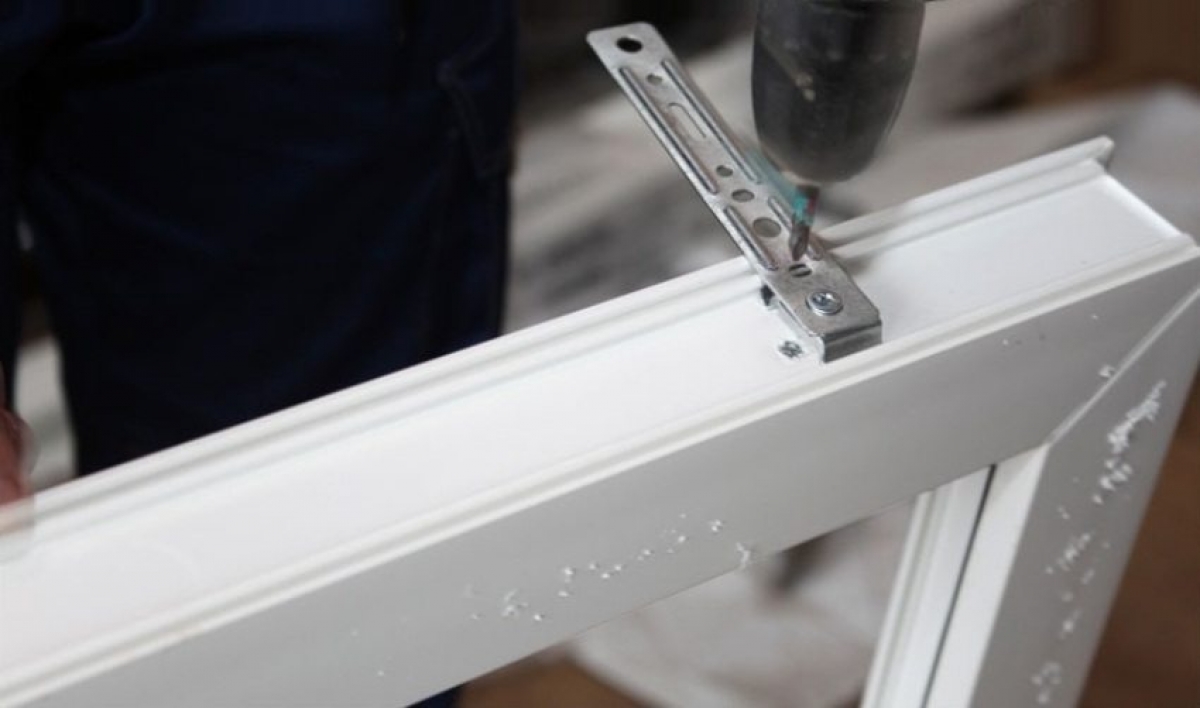

Сначала необходимо закрепить сами анкерные пластины. При этом следите за тем, чтобы расстояние от 1 пластины до другой не превышало 1 м. Если вы собираетесь устанавливать высокое окно, то разумнее поставить дополнительный крепежный узел.

При этом расстояние крайних элементов от угла оконной конструкции должно быть 20-25 см. Делать его больше не имеет смысла. Так как в данном случае рама может потерять устойчивость.

Помните, что саморез, с помощью которого пластина фиксируется на окне, должен быть оснащен буром.

Эти болты обычно имеют маркировку «по металлу». Такая необходимость объясняется тем, что окно покрыто пластиков только снаружи. Внутри конструкции располагается алюминиевый профиль.

Если вы хотите воспользоваться обычными болтами, то нужно предварительно сформировать отверстия в раме. Для этого вам понадобится дрель и сверло по металлу. Следите за тем, чтобы гнездо было на 1 мм меньше диаметра самореза.

Анкерные пластины при необходимости можно заменить универсальными П-образными скобами размером 125 мм. Такие крепления обычно используют при монтаже гипсокартонных плит. Но разумнее воспользоваться готовыми анкерными пластинами.

Вернуться к оглавлению

Установка оконной рамы

Схема установки оконного анкера.

Расстояние от оконной рамы до проема в стене должно быть 2-3,5 см. Если промежуток меньше, то необходимо сформировать в откосах углубления для установки креплений. Это делается следующим образом:

Установите на окне крепежные элементы.
Вмонтируйте раму в предназначенный для нее проем.
Разметьте на стене месторасположение пластин. Для этого воспользуйтесь простым карандашом или мелом.
Снимите окно и выберите с помощью долота ложе. Его глубина не должна превышать 2 см, но пластина обязана в нее лечь плотно и не выступать за края.

Такой прием поможет в дальнейшей отделке оконного проема. Так как анкерные пластины не придется «прятать» под дополнительным (достаточно толстым) слоем штукатурки.

Далее необходимо вставить раму в проем и выровнять ее положение. Для этого вам потребуются деревянные клинья, которые необходимо заготовить заранее. Толщина клиньев должна быть 0,7-3 см. Клинья необходимо устанавливать только под горизонтальные перекладины конструкции, одновременно выравнивая окно по вертикали. Постоянно проверяйте положение рамы с помощью строительного уровня. Для того чтобы добиться правильной установки окна, при необходимости в 1 место можно поставить сразу несколько клиньев разной толщины.

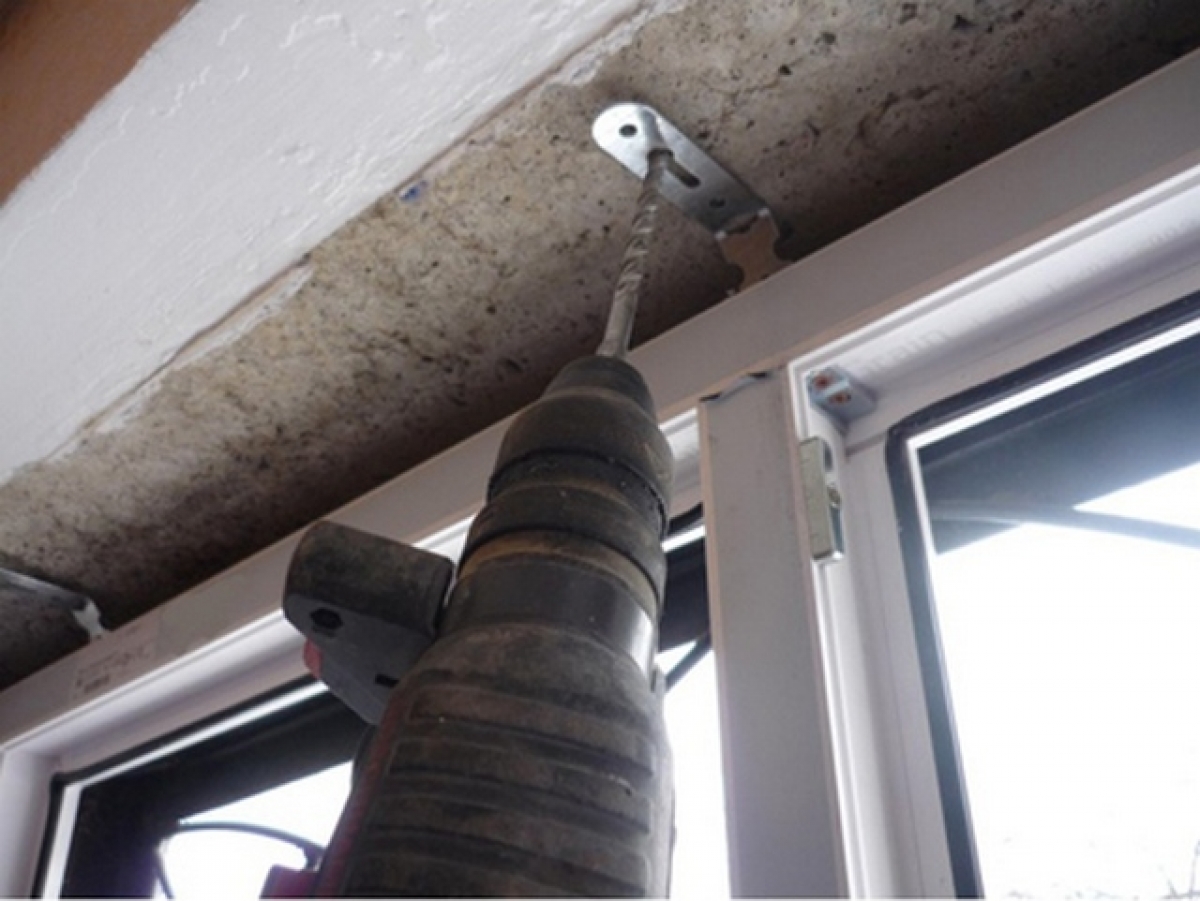

Затем следует закрепить пластины на оконном проеме. Для фиксации крепления на бетонном или кирпичном откосе обычно используют дюбели 6*40. Для деревянных откосов разумнее взять саморезы, предназначенные для работ по дереву. В данном случае вам подойдут крепления размером 4,2*45.

Для того чтобы в процессе монтажа раму не перекосило, пластины крепят последовательно. Как правило, начинают установку с левого нижнего угла, а затем фиксируют правый нижний. При этом постоянно нужно проверять правильность установки с помощью строительного уровня. В процессе работ вы можете случайно толкнуть или сдвинуть раму. А неправильно установленный каркас затруднит отладку положения створок и установку фурнитуры. В последнюю очередь закрепляют верхние пластины.

Вернуться к оглавлению

Заполнение щелей монтажной пеной

Схема устройства пистолета для монтажной пены.

После того как вы установили все пластины и в последний раз проверили положения рамы, щели между окном и откосами необходимо заполнить монтажной пеной. Следите за тем, чтобы промежуток был запенен полностью. Если щель большая, то работайте в 2 этапа. Сначала положите 1 слой, подождите примерно 1,5-2 часа и выдуйте еще 1 слой.

Обратите внимание на характеристики пены. Так как при разных температурах она расширяется по-разному. Поэтому подбирайте материал с учетом сезона. Обычно на баллоне производитель ставит маркировку типа «зимняя». Внимательно читайте инструкцию на этикетке. Там указаны температуры, оптимальные для работы с пеной.

Обрабатывайте промежутки тщательно и аккуратно. Помните, что слишком тонкий слой может привести к появлению в помещении сквозняков. А излишек пены деформирует и выгнет алюминиевый профиль рамы. Тогда всю оконную конструкцию перекосит. Следите за тем, чтобы брызги не попали на пластик окна, так как счистить их будет затруднительно. Излишек пены можно сразу срезать канцелярским ножом. При окончательной отделке оконного проема пену необходимо будет защитить от воздействия солнечных лучей и это тоже нужно учитывать при монтаже.

Вернуться к оглавлению

Монтаж подоконника и отливов

По существующим нормам подоконники и отливы устанавливают спустя сутки после запенивания щелей. Это время необходимо для того, чтобы материал полностью высох и рама окончательно «встала» в проеме. В противном случае декоративные элементы может повести, и они будут расположены косо.

Отлив устанавливают под оконной рамой, стыкуя его с подоконной планкой. Такой способ монтажа гарантирует, что влага не просочиться в местах соединения рамы с отливом. Схема установки показана на рис. 3.

Как правило, производители выпускают подоконники стандартных габаритных размеров. Поэтому при необходимости его нужно подрезать так, чтобы его длина совпадала с шириной проема. Затем его стыкуют с подстановочным профилем и выставляют по уровню.

Выравнивают подоконник так же, как и саму раму. Для определения правильного местоположения используйте деревянные клинья. Обязательно проверьте, не проседает ли конструкция под весом. После того как правильное расположение подоконника установлено, нишу под ним заполняют монтажной пеной. Предварительно подготовьте гнет (достаточно тяжелые предметы, которые можно будет расположить по всей длине подоконника). Если сверху не положить груз, то расширяющаяся пена может выгнуть конструкцию. Гнет снимают примерно через 10-12 часов после работ.

Источники: http://domisad.org/krepleniyeplastokon/, http://video-remont.com/remont/okna/montaj_plastikovyx_okon_na_ankernye_plastiny/, http://1pooknam.ru/ustanovka/montazh-okna-na-ankernye-plastiny.html

Комментариев пока нет!

Закажите пластиковые окна http://oknoff24.ru/ недорого.

restart24.ru

Правила монтажа оконных конструкций часть 2.

Крепление окон

Окна должны быть надежно закреплены в строительной конструкции, чтобы не представлять потенциальной опасности для жизни и здоровья людей. Это правило является безусловным и абсолютным. Никакие доводы экономической целесообразности не могут быть приняты во внимание, если они заставляют усомниться в безопасности конструкции. Крепление должно планомерно и надежно переносить на строительную конструкцию все воздействующие на окно нагрузки с учетом возможного смещения и движения окна и его элементов. При этом крепление должно надежно распределять и сглаживать нагрузки.

Подробное описание решения задач оконной статики выходит за рамки данной статьи. Однако фирмам, занимающимся монтажом оконных конструкций, следует помнить, что для стен с оконными проемами площадью более 9 м2 и боковой длиной более 200 см со светопрозрачной конструкцией, состоящей из рам, стоек и ригелей с остеклением, необходимо произвести расчет статической прочности (с помощью специализированных проектных организаций). Ведь задача оконной статики состоит в том, чтобы доказать, что все силы — ветровые, снеговые, динамические нагрузки, нагрузки от собственного веса конструкции и скопления людей (лестничные марши, школы, спортивные сооружения) и т. д. — передаются только на несущие конструкции здания.

Применение стеклопакетов накладывает дополнительные ограничения на прогиб для ригелей и стоек. Как правило, допустимый прогиб, устанавливаемый изготовителем стеклопакетов, не должен превышать 0,8 мм. Места крепления оконных блоков должны быть определены таким образом, чтобы был гарантирован безупречный перенос возникающих нагрузок на строительную конструкцию. В особых случаях может возникнуть необходимость в дополнительном креплении.

Соблюдение данных интервалов препятствует деформации рам, возникающей вследствие перенапряжения, которое в экстремальных ситуациях может привести к трещинам.

При монтаже противовзломных окон необходимо установить между рамой и строительной конструкцией в пунктах крепления прочные прокладки.

Если дюбели, анкерные пластины и т. п. воспринимают нагрузку, действующую в направлении, перпендикулярном плоскости окна, то усилия, которые воздействуют на окно в его плоскости, должны быть отведены в строительную конструкцию через несущие колодки. При этом следует помнить, что колодки могут воспринимать нагрузку только от давления. Нужно обратить внимание на их достаточную прочность при сжатии и на необходимость правильного расположения колодок в местах углов рам и присоединения импостов. В качестве несущих колодок можно применять, например, специальные наборы пластмассовых планок для остекления или же клинья из твердого дерева.

1 — Несущая колодка 2 — Распорная колодка

Клинья, которые используются при монтаже как вспомогательный крепеж для установки окна в плоскости монтажа в горизонтальном и вертикальном положениях, должны быть в обязательном порядке удалены после окончания крепления. Колодок должно быть ров- , но столько,сколько их требуется для передачи возникающих нагрузок к строительной конструкции. Наличие излишних распорных колодок не только не улучшает положение дел, но и может привести к возникновению дополнительных нагрузок, действующих на оконную конструкцию.

Несущие и распорные колодки должны быть установлены так, чтобы они не мешали тепловому расширению профилей. При встраивании и фиксации окна в проеме особое внимание следует обратить на то, обеспечена ли минимальная ширина швов. Для определения минимально допустимой ширины швов можно использовать следующие значения температурного изменения длины профилей:

• ПВХ белый -1,6 мм/м;• ПВХ цветной -2,4 мм/м.В случае несоблюдения минимальной ширины монтажных швов по всему периметру монтаж начинать нельзя.

Выбор вида дюбелей, шурупов, накладок и анкеров, используемых для крепления окна, зависит от типа кладки строительной конструкции. Возможно применение специальных дюбелей для полых блоков или газобетона. Все крепежные детали должны быть стойкими по отношению к коррозии. Во влажных помещениях (крытых бассейнах, саунах и т. д.) необходимо применять детали из нержавеющей стали.

При выборе размеров крепежных элементов следует учитывать собственный вес оконного блока, вес дополнительных элементов и дополнительные нагрузки, такие как ветровые нагрузки, нагрузки от скопления людей (вес людей, которые в критической ситуации могут схватиться за окно), нагрузки от ударов при открывании и закрывании и т. д.

Дюбели для крепления рам.

Достоинством дюбеля для крепления рам является то, что рама может свободно скользить по гильзе. Это дает возможность раме свободно расширяться. Особенно хорошо зарекомендовали себя металлические дюбели с гильзами диаметром 8 и 10 мм. Дюбели воспринимают нагрузки на сдвиг, срез или изгиб. Поэтому при их применении, особенно при больших тяжестях, устанавливаются ограничения на расстояние между стеной и рамой. Необходимо обратить внимание на соответствующий выбор размеров согласно указаниям поставщика.

Дюбели предназначены для крепления рамы к стенам из бетона, полного кирпича, полного силикатного кирпича, кирпича с вертикальными пустотами, силикатного кирпича с пустотами, газобетона, натурального камня, пемзы и т. д.Если дюбели применяются в нижней, горизонтальной, части рамы, они должны быть особенно хорошо уплотнены в фальце стекла. В противном случае в раме появятся дефекты от проникновения воды. Минимальная глубина погружения дюбеля в стену — 30 мм.

Саморезы

Крепление рамы к кладке саморезами производится непосредственно, без дюбелей. Крепление осуществляется так же, как обычными дюбелями, с той лишь разницей, что нет необходимости в сверлении больших отверстий. Саморезы воспринимают те же нагрузки, что и дюбели.Саморезы предназначены для крепления рамы к стенам из бетона, полного кирпича, полного силикатного кирпича, кирпича с вертикальными пустотами (минимум через 2 перегородки), пемзы, легкого бетона, дерева и т. д. Если саморезы применяются в нижней, горизонтальной, части рамы, они должны быть особенно хорошо уплотнены в фальце стекла. В противном случае в раме появятся дефекты от проникновения воды. Минимальная глубина погружения саморезов в стену 30-60 мм.

Анкерная пластина

Анкерная пластина является относительно гибким элементом и не препятствует тепловому расширению профиля рамы. Анкерная пластина может воспринимать только усилия, направленные перпендикулярно плоскости окна. Анкерная пластина должна применяться там, где расстояние между дюбелем для крепления рамы и краем кладки недостаточно или уплотнение дюбеля в фальце стекла (только снизу) не гарантировано. Такая пластина является профилеориентированным элементом. В принципе, общей особенностью анкерных пластин разных фирм-производителей является то, что крепежная полка устанавливается на фиксирующем основании с возможностью поворота и может, таким образом, применяться в любой ситуации монтажа. Анкерная пластина имеет несколько круглых отверстий и одно продолговатое для крепления к строительной конструкции в нужном положении.

Такая пластина одной лапкой вставляется под углом в спинку рамы и придавливается к раме до тех пор, пока вторая лапка прочно не зафиксируется. Дополнительно основание анкерной пластины крепится к раме с помощью самонарезающего оконного шурупа. При необходимости анкерную пластину можно согнуть для придания ей той или иной формы. Анкерная пластина крепится при помощи соответствующих шурупов и дюбелей к строительной конструкции.

Анкерное крепление

Анкерные крепления, такие как стальные швеллера, уголки, трубы и т.д., способны воспринимать большие нагрузки. Их применяют в конструкциях фасадов и при других тяжелых нагрузках. При применении анкерного крепления, в каждом конкретном случае необходим расчет статических и динамических нагрузок, воспринимаемых им, обязателен.

Основные правила, которых необходимо придерживаться при креплении рам:

• Крепление должно быть только механическим. Применение пен, клеев и подобных им средств для крепления окон недопустимо.• Необходимо производить правильное сверление, т. е. без ударного механизма (за исключением бетона). Сверло следует выбирать подлиннее, так как возможно повреждение рамы зажимным патроном дрели. По возможности применять утолок из ПВХ для защиты кромок. Просверленные отверстия необходимо продуть. При кирпичах с вертикальными пустотами нужно производить сверление в растворных швах.• Следует обратить внимание на несущую способность и длину дюбелей.• Нужно соблюдать указанные поставщиком дюбелей межосевые и краевые расстояния в соответствии со строительным материалом.• Шурупы необходимо заворачивать равномерно, без внедрения в раму, для этого следует применять шуруповерт с ограничителем момента вращения. • Забивание гвоздей даже специального исполнения не рекомендуется, так как при этом невозможно контролировать глубину их захода.После крепления необходимо:а) проконтролировать правильность установки окна по горизонтали, вертикали и оси;

б) удалить выравнивающие и фиксирующие клинья. Деревянные клинья, которые применялись для выверки окна, не являются несущими колодками и должны быть удалены после крепления окна;

в) прочистить пазы от стружки после сверления и при необходимости подправить;

г) провести эксплуатационную проверку окон.

mainstro.ru

крепеж для пластиковых окон

Как выбрать крепеж для пластикового окна — советы строителя

Замена устаревших деревянных оконных рам в жилых зданиях в клину, Солнечногорске, Зеленограде новыми конструкциями светопрозрачных блоков настолько стала популярна, что многие домашние умельцы начали самостоятельно выполнять эту работу.

Ведь можно посмотреть за действиями подготовленного мастера-строителя при установке пластикового окна.

Однако хорошие практические навыки выполнения слесарных и строительных работ, наличие необходимого инструмента не всегда оказываются достаточными для выполнения подобных операций. Нужны еще знания конкретных особенностей технологии установки конструкций, правил монтажа на различные стены, применения крепежных элементов.

Современная торговля предоставляет большой ассортимент болтов, шурупов, пластин и других креплений, которые предназначены для установки пластикового окна. Такое разнообразие деталей в совокупности с рекламой могут усложнить выбор неискушенному покупателю потому, что каждая конкретная модель предназначена для специфических условий эксплуатации. Их надо учитывать.

До начала работ по установке пластикового светопрозрачного блока следует учесть материал и состояние стен оконного проема, на который будет выполняться монтаж для того, чтобы правильно подобрать крепежные элементы, надежно фиксирующие всю конструкцию.

Для установки пластиковых окон чаще всего используют:

анкерные болты;
специальные шурупы для крепления в бетоне;
анкерные пластины.

Анкерный болт

Его строители называют анкерным дюбелем или анкером и признают самым надежным элементом крепления оконных блоков. В его комплект входят:

болт с резьбой на конце;
пластиковая втулка;
строительная гильза.

Принцип работы

Для крепления конструктивного элемента в стене высверливается отверстие, куда вставляются последовательно гильза и втулка. Анкерный болт через отверстие закрепляемой детали завинчивается во втулку, расклинивает ее так, что создается распирающее воздействие на гильзу, которая расширяется и удерживает все элементы.

Преимущества

Надежность фиксации конструкции окна ПВХ в сочетании с удобным процессом монтажа считается главным достоинством крепления анкерным болтом. Поэтому его используют для соединения строительных деталей с любыми прочными основаниями.

Но эту работу сложно переделывать, ее надо сразу выполнять качественно. Разобрать анкерное соединение для регулировки положения окна по уровню горизонта или вертикали очень проблематично. Жестко зафиксированный в стене анкер для извлечения требует много сил и времени. Поэтому такая надежность крепления при определенных обстоятельствах отрицательно сказывается на использовании анкерных болтов.

Недостаток

Проблемным местом применения анкеров считаются многослойные стены с пустотами, заполненными утеплителями. Отсутствие однородной плотной среды исключает надежную фиксацию гильзы в подготовленном отверстии при ввинчивании болта. Создаваемой анкером распорке в полой среде не за что удерживаться.

Особенности монтажа пластиковых окон в клину, Солнечногорске, Зеленограде

1. Среди строителей бытует мнение, что анкерные пластины обладают недостаточной надежностью. Но производители предписывают выполнять такое крепление с обязательным использованием монтажной пены, которая при застывании создает сама по себе надежную фиксацию окна. А вот использование минеральной ваты или любых других уплотнителей недопустимо.

2. Анкерные пластины выпускаются под конкретную конструкцию пластикового окна каждым производителем по своим стандартам. Это надо учитывать при покупке крепежа. Использование пластин, например, фирмы Rehau для крепления окон другой конструкции может создать проблемную ситуацию.

При выборе крепежных элементов учтите конструктивные особенности окон и стен. Это поможет сделать правильный выбор для установки конкретной модели.

При необходимости можно проконсультироваться у специалистов в оконной компании, которые своими советами облегчат вам самостоятельно выполнить монтаж окон ПВХ.

okna-systems.pro

На что крепить пластиковые окна

Преимущества: При правильном креплении наилучшим образом подходят для крепления окна в бетонный проем, так как данный вид крепления является наиболее надежным с точки зрения фиксации в самой стене.

Недостатки: Сложнее учесть возможные температурные искажения конструкций в ходе эксплуатации;

Приводит к охлаждению рамы, так как нарушается герметичность рамы окна из-за сквозного сверления. Металлический дюбель-болт является дополнительным мостиком холода, передающим холод от холодной зоны стены к раме, и незначительно охлаждает ее.

При креплении дюбель-болтом по низу рамы требуется очень тщательная герметизация, так как влага, возникающая на границе температур в следствие эффекта «точки росы», попадает непосредственно в монтажный шов по низу рамы.

В случае если понадобится демонтаж изделия по тем или иным причинам, выдернуть дюбель очень трудоемко.

Преимущества: Самый современный способ крепления пластикового окна в стене.

Не охлаждают раму при креплении к стене, так как не требуют нарушения герметичности при сверлении и не являются мостиком холода, так как не касаются стены в холодной зоне.

Являются универсальным креплением к стенам разного типа, особенно сэндвичного типа, где крепление непосредственно напротив монтажного шва не представляется возможным.

Учитывают все возможные температурные искажения окна в ходе эксплуатации при правильной установке.

Следует отметить, что выбор того или иного метода крепления с соблюдением всех необходимых технологий не сильно будет отличаться в процессе эксплуатации, особенно при установке окон стандартных размеров в стандартный бетонный проем. Чаще всего, выбор того или иного метода креплений зависит от предпочтений и характера стены, где один из вариантов просто невозможен.

Для рыхлых и пористых материалов в последнее время все чаще используется новый вид крепежного материала — это Нагель (часто называют шуруп по бетону). Он неплохо подходит для рыхлой структуры несущей стены, например керамзито-бетонных, опилко-бетонных, шлакобетонных стен, а также стен из пористой керамики. В случае применения для пористой керамики рекомендуем использовать нагель достаточной длины, чтобы нагель проходил через несколько внутренних стенок и обеспечивал достаточную прочность крепления.

Основные требования к крепежным элементам:

В соответствии с ГОСТ 30971-02 крепление ПВХ окон в проем должно обеспечивать:

учет температурных напряжений пластикового окна в процессе его эксплуатации (с точки зрения ГОСТа — это пожалуй самое важное). Напряжения возникают как угловые: рама в холодный период стремится к изгибу внутрь помещения, так и линейные: все элементы пластикового окна подвержены температурным деформациям. В соответствии с данными от поставщиков ПВХ профиля линейные расширения могут составлять до 1,5 мм на один погонный метр окна. При этом окно может расширяться и сужаться во всех направлениях. Вывод: крепежные элементы должны обеспечивать относительно свободное линейное перемещение окон (т.е. изменение размеров) и удерживать окно от возможных угловых перемещений (изгибов рамы).

учет ветровых нагрузок. Особенно высокую важность данный критерий приобретает при установке пластиковых окон на высоких этажах зданий, где ветровая нагрузка значительно выше.

Следует отметить, что наибольшим заблуждением является то, что крепежные элементы либо монтажная пена удерживают окно в проеме.

Внимание!

В соответствии с ГОСТ 30971-02 передача любых силовых нагрузок на монтажный шов (монтажную пену) не допускается.

Не допускается также действие весовых нагрузок на крепежные элементы. Т.е. крепеж держит окно только в поперечных направлениях (перпендикулярно окну), но никак не в плоскости окна!

Для передачи нагрузок в плоскости окна на несущие поверхности осуществляется строго с помощью опорных и дистанционных подкладок выполненных из полимерных материалов либо дерева. Расположение и количество опорных подкладок определяется размерами и конструкцией окна.

narodnye-okna.ru

Правильная установка пластиковых окон своими руками

Технология и порядок установки пластиковых окон

Последовательность установки:

Демонтаж старых окон (если производится замена).
Подготовка нового пластикового окна.
Установка и выравнивание подставочного профиля под будущее окно.
Крепление крепёжных элементов к оконной раме.
Создание углублений в стене в местах крепления крепежей.
Вставка и выставление пластикового окна по горизонтальному и вертикальному уровню.
Фиксация окна в проёме с помощью крепёежных элементов в местах отверстий для них.
Запенивание (заполнение монтажной пеной) щелей между окном и проёмом.
Установка и выравнивание подоконника.
Монтаж откосов.
Регулировка оконной фурнитуры.
Установка отлива с наружной части окна.

Последний пункт можно выполнять в конце всех работ, если вы строите частный дом, коттедж. Если же вы живете в квартире, то монтаж отлива нужно производить после вставки окон без стеклопакетов. Для этого перед монтажом окна снимаются штапики (отвёртка подсовывается между штапиком и резиновой прокладкой, и лёгкими ударами выбивает штапик из паза), а затем вынимаются стеклопакеты. Таким образом через окно легко выравнивать и устанавливать отлив.

Монтаж пластикового окна

Перед установкой окна монтируется подставочный профиль. Укладываете профиль в нужном месте, выравниваете по горизонтали и запениваете. Но перед запениванием лучше поставить на профиль окно и посмотреть, нормально ли оно влезает в оставшееся пространство. Если вверху остается слишком много свободного места, то под профиль следует что-нибудь подложить.

Лучше вставить подставочный профиль сразу в нижний паз окна. Если профиль в комплектации не предусмотрен, то под окно нужно подложить брусочки на высоту подоконника, чтобы крепить подоконник под нижний паз окна.

Когда монтаж подставочного профиля завершён, устанавливаем окна. Рекомендуется не снимать защитную ленту до окончания работ.

Совет: для увеличения теплоизоляционных свойств окна пространство в подставочном профиле можно запенить с помощью удлиняющей насадки на монтажный пистолет.

Для начала к окну нужно прикрепить крепёжные элементы, на которых оно будет держаться. Лучше всего использовать плоские анкерные пластины. Они должны быть расположены перпендикулярно плоскости окна на расстоянии 10-20 см от углов рамы с каждой стороны. Крепление к окну производится саморезом по металлу длиной около 10 см (1 саморез вкручивается в дюбель на конце анкерной пластины в раму с наружной стороны, второй на другом конце пластины в стену и тоже в дюбель).

Если вы вставляете пластиковое окно без стеклопакетов (с пустыми рамами), то крепёжные саморезы вкручиваются изнутри рамы в стену с помощью дюбелей, но не до конца, чтобы не повредить конструкцию рамы, для дюбеля сначала нужно просверлить отверстие.

Когда анкеры зафиксированы в окне, вставляем его в проём и выравниваем. После этого в будущих местах крепления анкерных крепежей к стене пробиваем углубления под всю пластину крепежа, чтобы потом замазать раствором все крепление и выровнять стену для установки откосов. После крепления пластикового окна в проёме ещё раз проверьте его вертикаль и горизонталь. Поэтому не следует сразу закручивать саморезы в проем полностью.

Работы по выравниванию лучше делать вдвоём, чтобы один человек держал окно, а второй подкладывал бруски для выравнивания.

Переходим к заполнению пространства между оконным проёмом и пластиковым окном монтажной пеной. Главное, чтобы запенивание было стопроцентным.

Важно! Всегда перед запениванием смачивайте поверхность водой (с помощью пшикалки, например). Только так пена максимально схватится со структурой стен.
Если вы устанавливаете окно при температуре ниже 5 градусов, то используйте всесезонную или зимнюю монтажную пену. Если температура выше 5 градусов, подойдет любая пена.

Пена должна высыхать не менее половины дня. После этого её нужно закрыть от губительного воздействия лучей солнца. Это делается либо обычным раствором, либо клеем для плитки, либо защитной непроницаемой плёнкой.

Установка подоконника

Монтаж подоконника требует предварительной обрезки лишней длины, поскольку он идет с запасом по размерам. Для этих целей отлично подойдет лобзик или болгарка. Затем следует придвинуть подоконник к подставочному профилю (если он есть) и выровнять.

Не забудьте надеть на подоконник заглушки. Желательно обрезать подоконник так, чтобы он входил в проём чётко вместе с заглушками. К подоконнику заглушки приклеиваются лучше всего супер-клеем.

После выравнивания подоконника его нужно проверить на проседания, надавив рукой в нескольких местах. Если всё отлично, то можно приступать к запениванию, предварительно придавив подоконник тяжёлыми предметами (например, несколько бутылок с водой) во избежание выпирания наверх от монтажной пены. На следующий день излишки пены под подоконником можно удалить обычным ножом.

Кстати, можно устанавливать подоконник с очень малым уклоном от окна (буквально 2-3 градуса), чтобы возможный конденсат не просачивался между окном и подоконником.

Установка откосов

Перед монтажом откосов нужно ножом удалить излишки пены по периметру рамы (это следует делать очень аккуратно, чтобы не повредить материал окна). Для установки откосов берутся ПВХ-панели и отрезаются на нужную длину (две – на высоту проёма, третья – на ширину проёма). После вертикального выравнивания крепление производится на монтажную пену.

А чтобы пена не выталкивала панели от стены, их нужно приклеить к стенам малярным скотчем (желательно в трёх местах).

После схватывания пены нужно сделать окончательное обрамление на концах панелей. Для этого существует профиль F-образной формы (благодаря такой конструкции он надевается на торец планки).

Установка отливов

Отлив вставляется в паз под окном, а затем выравнивается, прижимается, крепится саморезами к подставочному профилю и запенивается.

После установки пластиковых окон регулируется фурнитура, ставится москитная сетка.

Дальше больше!

18 Типы приспособлений и креплений для дверей и окон

🕑 Время чтения: 1 минута

Для дверей и окон предусмотрены приспособления и крепления для обеспечения рабочих условий, безопасности помещений, простоты открывания и закрывания и т. Д. Различные типы приспособлений и креплений, такие как петли, болты, ручки, замки доступный.

Типы фурнитуры и крепления для дверей и окон

Петли Петля — это приспособление, которое помогает двери свободно вращаться вдоль своей оси.Существует так много типов петель, а именно:

1. Петля стыковая

Это наиболее распространенный тип петель, используемых для окон и дверей. Имеет два фланца из чугуна или стали. Один фланец прикручивается к двери или окну, а другой — к раме.

2. Петля откидной створки

Они похожи на петли встык и используются для тонких дверей. Петли задней заслонки имеют более широкие фланцы, чем стыковые. Они крепятся к тыльной стороне двери и рамы.

3. Петля встречной заслонки

Этот шарнир имеет два центра, и их можно складывать вплотную.

4. Парламентская петля

Если проем очень маленький или узкий, то лучше установить парламентские петли, чтобы было больше места для открывания, а также во избежание препятствий при перемещении мебели и т. Д.

5. Пружинный шарнир

Пружинные петли используются для распашных дверей. В этом случае дверь закрывается автоматически за счет действия пружины. Пружинные петли бывают одностороннего и двухстороннего действия.

6. Петля с подъемом стыка

Он похож на обычное стыковое соединение, но имеет спиральное никелевое соединение между фланцами, которое помогает двери подниматься вертикально вверх при открытии.Это полезно для комнат с коврами и т. Д., Подъем может составлять около 10 мм.

7. Петля гранатовая

Имеет петли разной формы Tw. Один имеет форму длинной руки, которая прикреплена к двери, а другой имеет форму пластины, которая прикреплена к раме. Петли этого типа используются для дверей с реечными планками или с выступами.

8. Петля для ремня

Он также используется для дверей и окон с планками и выступами. Он имеет два фланца в форме длинных плеч.

9. Шарнирный шарнир

Петли этого типа состоят из двух фланцев, соединенных штифтом.Если вынуть штифт, мы можем отделить фланцы. Обычно это используется для тяжелых дверей. К двери и раме отдельно крепятся два фланца.

10. Петля Нар-Мади

Он также используется для тяжелых дверей, но состоит только из одного фланца, который крепится к двери. Штифт крепится к раме, к которой при необходимости прикрепляется фланец.

Болты

Дверные или оконные засовы используются для обеспечения безопасности комнат. Ниже описаны различные типы болтов.

11. Болты с крючком и проушиной

Этот тип болта используется для удержания оконной ставни в нужном положении при открытии.Крюк крепится к раме ставни, а проушина — к оконной рейке.

12. Болт для промывки

В случае болта заподлицо желательно, чтобы болт был заподлицо с лицевой стороной двери.

13. Болт Aldrop

Болт Aldrop — это болт старого типа и наиболее распространенный тип. Для запирания этого болта используются замки-накладки.

14. Болт для ствола

Для фиксации задних поверхностей дверей используются цилиндрические болты. Он содержит розетку и пластину, розетка крепится к раме, а пластина крепится к задней стороне двери.

15.Болт Espagnalette

Это используется для дверей с высокой степенью защиты и оконных створок, до которых нелегко добраться.

16. Запорный болт и скоба

Он также блокируется с помощью навесного замка в качестве засова. Застежка крепится к двери или окну, а скоба крепится к раме.

17. Ручки

Ручки используются для открытия или закрытия двери или окон. Доступно множество типов ручек. Некоторые из них относятся к типу лука, ручке рычага, дверной ручке, ручке шкафа и т. Д.

18. Замки

Замки, используемые для дверей и окон, бывают разных типов, и некоторые из них — это навесной замок, врезной замок, колесный замок, замок шкафа, замок ручки рычага и т. Д.

Стили Windows — Руководство

Выбор правильного размера и стиля окон является обязательным условием любого проекта строительства или ремонта дома. Правильный выбор может преобразить здание с выдающимися результатами, а неправильное решение может мгновенно испортить внешний вид любой собственности.

Есть два основных типа окон; створка и створка …

Вверху слева — створчатое окно, вверху справа — створчатое окно.

Оконные створки

Двустворчатое окно крепится к своей раме с помощью одной или нескольких петель сбоку.Двустворчатые окна были распространены в Великобритании до того, как были введены створчатые окна, и обычно их делали из металла с свинцовым стеклом. К началу викторианской эпохи оконные створки были построены из дерева и закрыты практичными внешними ставнями.

Вверху — оригинальные окна с металлическими створками, Шропшир.

Лента окон

Признанные своим декоративным качеством, створчатые окна происходят из грузинского и эдвардианского периодов и скользят вверх и вниз, позволяя окну открываться и закрываться как сверху, так и снизу.

Вверху — створчатые окна Milbank Arms (см. Пример здесь)

В настоящее время створчатые и створчатые окна доступны в широком выборе материалов, цветов и дизайнов. Выбор материалов и цветов значительно расширился за последние десять лет. Последние инновации в области окон — это инженерная древесина, композит стеклопластика, заподлицо ПВХ и облицованная алюминием древесина.

Такое разнообразие делает выбор окна правильного стиля увлекательным этапом любого строительного расписания.Хотя выбор материала и цвета очень важен, люди часто упускают из виду пропорции, стиль и варианты остекления. Вот несколько полезных советов, которые следует учитывать при выборе или проектировании окон.

Выбор стиля окна

Совет 1. По возможности сохраняйте симметричность стилей.

Совет 2. Чтобы добиться симметричного вида на штормозащитном окне, установите на неподвижных стеклах пустые створки.

Совет 3.Подумайте об использовании планок для остекления. Правильный баланс прутьев и стекла важен, и иногда лучше меньше, да лучше.

Выбор оконной мебели

При выборе мебели для створчатых окон сначала необходимо определить, оснащено ли ваше окно многоточечной системой запирания или требует более традиционного крепления.

Многоточечный замок — ручки с эспаньолетом

Многоточечные системы запирания обычно устанавливаются на окнах из ПВХ или современных деревянных и алюминиевых окон для дополнительной безопасности.Эта система запирания требует ручки шпинделя, поскольку шпиндель приводит в действие многоточечный замок, который обычно фиксируется в трех точках внутри рамы. Затем окно можно заблокировать, повернув установочный винт ручки. Оконные упоры — это дополнительная опция при использовании ручек-шпонок, поскольку они не требуются для защиты окна при закрытии.

Вверху слева — Black Monkeytail Espag. Ручки, вверху справа — Pewter Peardrop Espag. Ручки.

Крепеж окон

Оконные крепления подходят для использования на более традиционных деревянных окнах, не имеющих внутреннего механизма блокировки.Большинство креплений удерживаются на месте с помощью врезной пластины, которая утоплена в оконную раму и сочетается с соответствующими оконными стойками. В окнах с центральной стойкой используется застежка и пластина с крючками, а для креплений с функцией вентиляции в ночное время используется клиновая пластина, позволяющая удерживать окно открытым. Некоторые оконные застежки можно заблокировать, затянув установочный винт, который удерживает застежку в закрытом положении. Безопасность может быть добавлена к окнам без фиксирующей застежки с помощью оконных болтов или стопорных штифтов.

У нас есть большая коллекция качественных застежек, ручек и люнетов различных стилей и отделок.

Вверху — оловянная застежка на окно ночного вентиляционного отверстия обезьяньего хвоста и соответствующая подпорка.

Створка для мебели

У нас также есть специальный ассортимент створчатой мебели. Застежка-крючок для створки требуется, чтобы скрепить вместе верхнюю и нижнюю створки или панели на так называемом среднем поручне. Подъемник створки прикреплен к нижней части окна створки, обычно попарно и используется для помощи при подъеме и закрытии нижней створки.Верхнюю створку можно использовать с помощью петли.

Вверху — подъемники из состаренной бронзы.
