Установка накопительного электрического водонагревателя своими руками, схема, монтаж и подключение

Самыми распространенными в настоящее время типами водонагревателей являются агрегаты, подогревающие воду посредством электроэнергии или газа. В данном материале, мы разберем, как производится установка накопительного электрического водонагревателя.

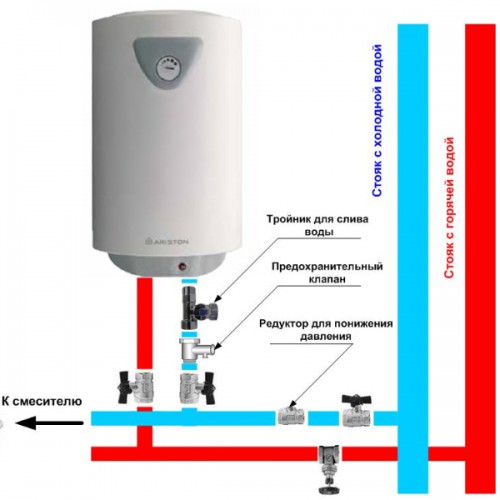

Схема подключения накопительного водонагревателя

Существуют различные вариации таких агрегатов — от простых водонагревателей, действующих по проточному принципу, до сложных высокотехнологичных агрегатов, оснащенных дополнительными функциями контроля и регуляции различных параметров. В качестве главным факторов выбора водонагревателя стоит брать их цену, а также объем необходимого количества воды.

Основные виды водонагревателей

Если вы выбираете газовый водонагреватель, то следует учесть сложность его монтажа, а также необходимость разрешения на эксплуатацию такого водонагревателя от газовой службы. Если вы сделали выбор в пользу водонагревателя на основе электроподогрева, тогда монтаж не требует каких-либо разрешений, необходимо только придерживаться норм безопасности во время монтажных работ.

Накопительные водонагреватели отличаются тем, что позволяют потребителям иметь доступ к 10-150 литрам подогретой воды постоянно. Данный тип устройства отличается невысоким потреблением электроэнергии, он имеет хорошую теплоизоляцию корпуса, поэтому нагрев воды может осуществляться постепенно, и она не будет быстро остывать. В этом случае проточный водонагреватель будет менее выгодным.

В зависимости от емкости водонагреватели потребляют различное количество электроэнергии: включенный водонагреватель на 150 литров будет потреблять 1,5-2 кВт. Чтобы нагреть воду понадобится от трех до пяти часов. Нагретая вода внутри агрегата остывает всего на пол градуса в час.

Многие водонагреватели имеют специальную регулировку температуры, поэтому потребитель сам может выставить необходимую температуру воды на выходе. Установка накопительного электрического водонагревателя решит вопросы удобства мытья посуды, принятия ванны или душа.

Выбор места для установки водонагревателя

Перед приобретением водонагревателя, следует найти для него оптимальное место размещения, чтобы он никому не мешал и не занимал полезную площадь жилого помещения, став помощником человека.

Пример установки водонагревателя в шкафу

Главными аспектами выбора подходящего места для установки водонагревателя являются его габариты, мощность, а также расположение труб подачи поды. Если помещение маленькое, тогда целесообразнее устанавливать водонагреватель горизонтально — так можно сэкономить полезное пространство. Дизайнеры помогут решить эту проблему, создавая специальные агрегаты с уменьшенным корпусом и плоским дизайном. Если объем водонагревателя меньше 200 литров, то его можно прикрепить к стене. Если же объем больше — то необходимо помещать водонагреватель на пол.

Для установки агрегата в малогабаритных квартирах можно создать специальную нишу или поместить его в сантехнический шкаф. Горизонтальные водонагреватели можно прикреплять к потолку, поскольку их объем не превышает 150 литров.

Установка горизонтального накопительного водонагревателя

При установке водонагревателя любого размера и объема, стоит разместить агрегат так, чтобы в случае необходимости проведения профилактических или ремонтных работ, к нему был открыт доступ. Следует предусмотреть наличие расстояния в 50 см между потолком и крышкой бака.

Как происходит установка накопительного электрического водонагревателя?

Для осуществления самостоятельного монтажа водонагревателя накопительного типа следует ознакомиться с инструкцией. При наличии особых условий следует дополнительно применить элементы крепежа и арматуру.

Крепление водонагревателя на кронштейн

Каждый должен понимать, насколько важным является качественный монтаж водонагревателя, чтобы все это не закончилось падением очень тяжелого агрегата и порчей его и напольного покрытия. Лучше всего для монтажа агрегата использовать те крепежные элементы, которые поставляются с ним в комплекте. Если же их недостаточно для крепления к стене со сложной структурой, следует взять дополнительные крепежные детали.

Анкерные болты для крепления энергонагревателя

Водонагреватели, рассчитанные на объем воды от 50 до 200 литров следует крепить на специальные надежные крюки. Также можно использовать металлические распорные анкерные болты. Главное условие: крепление должно быть рассчитано на вес, составляющий два веса агрегата. Рекомендуемые размеры анкеров: длина 100 мм, диаметр 10 мм. двух таких креплений для установки водонагревателя весом до 300 кг будет достаточно.
Вкрутив в стену крепежные крючки на анкерах, вам будет легко повесить на них водонагреватель. В этом вам поможет крестовидная отвертка и шестигранный ключ, при помощи которых можно помочь себе осуществить монтаж. Анкерные болты, которые по методу крепления могут быть втулочными, разжимными, забивными и клиновыми, используются по принципу распирания в отверстии крепежной втулки. Клиновидная гайка во время вкручивания болта закрепляет в отверстии распорную втулку, расширяя ее.

Необходимые инструменты

В процессе установки электрического накопительного водонагревателя лучше всего использовать крепежные детали, инструменты, сантехнический и электроматериал, указанные в технической документации к агрегату. Сюда стоит отнести рулетку, уровень, перфоратор, молоток, победитовые сверла, плоскогубцы, отвертку, разводной и рожковый ключ, уплотнительный материал, крепежные анкерные болты, шаровые краны, автоматический электровыключатель и кабель.

Показатель допустимой нагрузки зависит от типа стены, прочности элементов крепления, прочности шлакоблока, бетона или кирпича. Лучше избегать ввинчивания крепления в кладочные швы. Как для вертикального, так и для горизонтального расположения следует отметить места крепления и отверстий. Для высверливания отверстий необходимо взять победитовые сверла нужного диаметра и перфоратор. Анкерные болты следует вставить в готовые отверстия, после чего следует закрутить их до упора.

Накопительный бак водонагревателя следует повесить на анкеры — процесс нужно производить вдвоем. Один человек будет навинчивать гайки, а второй поддерживать бак.

Болты с опорной шайбой применяются для монтажа водонагревателя на перегородку из гипсовых блоков, кирпича или пенобетона. С обратной стороны относительно места установки нужно просверлить сквозное отверстие, вставить болт через шайбу диаметром больше толщины стены. Водонагреватели объемом от 100 до 200 литров крепятся при помощи прокатных уголков, имеющих отверстия.

Описанный выше способ монтажа водонагревателя не подходит для установки на каркасные или саманные перегородки агрегата, емкостью более 50 литров. Лучше всего произвести монтаж каркаса из прочного материала и прикрепить бак к нему. Водонагреватель объемом до 30 литров можно прикрепить к стене или любого материала с помощью пластиковых дюбелей.

Подводка трубопроводов к водонагревателю

Перед началом работ по подключению отводящих и подводящих труб к водонагревателю, стоит отключить воду в квартире. Далее нужно открыть один из кранов, таким образом, сбрасывая давление. Для подачи воды в водонагреватель следует присоединить патрубок к внутриквартирной трубе холодной воды, а также установить запорный вентиль.

Место подключения стоит выбирать исходя из оптимальности. Запорный вентиль должен быть закрытым, чтобы можно было возобновить подачу холодной воды в дом. Можно установить фильтры, если вас не устраивает качество воды. При давлении в трубе больше, чем 6 бар, следует установить перед агрегатом редуктор.

Подводка труб к накопительному водонагревателю

Последовательно устанавливается вентиль, фильтр, редуктор, а затем обратный клапан. Без обратного клапана водонагревателем невозможно будет воспользоваться. После обратного клапана следует установить тройник и сливной вентиль на боковой отвод, которые понадобятся при ремонте агрегата. Ко входному патрубку агрегата нужно подключить предохранительный клапан, который будет включаться в случае превышения допустимого давления воды (больше 8 бар) в водонагревателе. Если полностью открыть предохранительный клапан, тогда произведется слив. К трубопроводу нужно также подключить патрубок для выхода нагретой воды.

Информация! Полипропиленовая труба или гибкий сантехнический шланг отлично подойдут для объединения элементов разводки. Лучшим вариантом будут силиконовые шланги, а в местах их соединений следует использовать паклю или ленту ФУМ.

Накопительные водонагреватели при централизованном снабжении жилья горячей водой можно использовать в качестве дополнительно варианта. В этом случае выходную трубу нужно соединить с внутриквартирной трубой подачи горячей воды. В этом случае для их разграничения стоит использовать запорный вентиль.

Подключение к электросети

При подключении к водонагревателю электричества лучше посоветоваться с профессионалами относительно выбора кабеля, а также схемы его присоединения, поскольку мощные агрегаты требуют отдельной схемы. Если мощность водонагревателя не превышает 3 кВт, то его можно просто включить в защищенную от воды розетку. Следует использовать эту розетку только для питания водонагревателя.

Электро-схема подключения водонагревателя

Если мощность водонагревателя превышает 3 кВт, тогда для подключения его к электричеству потребуется кабель сечением 2,5 мм2 и больше. В этом случае следует установить и защитный выключатель на основе автоматики с защитой по мощности водонагревателя. Кабель питания водонагревателя должен идти непосредственно от щитка. После автомата установите УЗО (устройство защитного отключения) номиналом меньше автомата на шаг.

Для точного определения нужного сечения кабеля следует воспользоваться специальной формулой. Медный провод с сечением 1 мм2 подойдет для тока 10 А. Прибор с силой тока 8 кВт должен получить силу тока в проводке по формуле — 8000/220=36,4 A. Поэтому, сечение провода должно быть 36/10 = 3,6 мм2. В этом случае подойдет медная проводка сечением 4 мм2.

При подключении агрегата к электрической сети следует позаботиться о заземлении, вследствие чего следует использовать трехжильный кабель, имеющий двойную изоляцию. От заземляющей клеммы до розетки водонагревателя должна проходить непрерывная заземляющая жила. Металлические конструкции трубы и санузла не подойдут для заземления корпуса водонагревателя.

Пробный запуск устройства

После окончания всех монтажных работ следует произвести включение устройства, чтобы определить, насколько корректно оно работает. Первым делом следует закрыть кран подачи горячей воды, после чего открыть краны холодной воды и нагретой воды в водонагревателе, дождавшись, пока емкость заполнится. Производя данные действия следует еще раз проверить надежность крепления агрегата и герметичности всех труб и их соединений. Чтобы избавиться от шума во время подогрева воды, нужно удалить воздух из резервуара. Для этого нужно слить воду из горячего крана, пока шум воды не приобретет ровный звук. Далее следует включить водонагреватель в сеть, произведя настройку температуры и других параметров в соответствии с инструкцией.

Уход за электрическим водонагревателем

На нагревательных элементах агрегата в процессе его эксплуатации может образовываться накипь и осадок. Скорость и интенсивность образования осадка будет зависеть от химических свойств воды. В этом случае рекомендуется производить профилактические работы, заключающиеся в регулярной очистке нагревательных и других внутренних элементов.

После полугода эксплуатации электрического водонагревателя следует заменить магниевый анод. Увеличить срок службы накопительного водонагревателя можно посредством качественной установки, а также своевременного технического обслуживания агрегата. Таким образом, агрегатом можно пользоваться около 10 лет, в зависимости от модели и гарантий производителя.

Установка накопительного электрического водонагревателя – это основа залога длительной и надежной работы агрегата.

Как повесить водонагреватель (бойлер) на стену: варианты для разных материалов

При покупке накопительного бойлера у хозяина возникает две проблемы: как подсоединить и как закрепить к стене. Чаще второе действие сопровождается большим количеством вопросов. Это связано с материалом стены. Надежное крепление водонагревателя можно обеспечить только на твердом и прочном основании. Стены из мягкого материала требуют установки дополнительных крепежей.

Содержание

• 1 Особенности конструкции
• 2 Варианты крепления на стены из разных материалов
  • 2.1 Пенобетон
  • 2.2 Саман
  • 2. 3 Керамическая плитка
  • 2.4 Гипсокартонные перегородки
  • 2.5 Древесина
  • 2.6 Вагонка
  • 2.7 Гипсолит
  • 2.8 Кирпич и шлакоблок
  • 2.9 Бетон
• 3 Необходимые для работы инструменты
• 4 Монтажные работы

Особенности конструкции

Чтобы разобраться, как повесить водонагреватель на стену, сначала нужно выяснить особенность конструкции накопительного прибора. По типу нагрева бойлеры бывают:

• Газовые водонагреватели подключаются к магистрали или баллону. Требуют вывода дымохода за пределы помещения.
• Электрические бойлеры работают от подключения к домашней электросети. Отсутствие продуктов сгорания не требует делать вывод дымохода, так как он, вообще, отсутствует.
• Водонагреватели косвенного нагрева оснащены теплообменником, подключающимся к системе отопления.

Общее у всех этих бойлеров – это накопительная емкость. Чем больше бак, тем он тяжелее, когда наполнится водой. От этой особенности конструкции зависит, как повесить бойлер на стену из разных материалов и где ему выбрать место.

Любая модель водонагревателя продается с элементами крепления. Напольные приборы устанавливать проще, а для подвесных бойлеров нужна прочная стена. По стандарту каждый корпус бойлера сзади оснащен монтажными проушинами. В комплекте идут стальные крючки. Если их нет, придется купить отдельно. Толщина крючка должна соответствовать диаметру отверстия в проушинах.

Разобраться, как использовать крепление для водонагревателя к стене, может даже неопытный человек:

• Первый вариант – дюбели для фиксации прибора вгоняют строительным пистолетом. Однако инструмент не у каждого хозяина имеется дома.
• Проще просверлить в стене отверстия под пластиковые дюбели и вкрутить стальные крючки.

Варианты стандартного крепления подходят для прочного бетонного или каменного основания. Как выполнить крепление бойлера на слабые стены, будет зависеть от рыхлости материала.

Варианты крепления на стены из разных материалов

От накопительного водонагревателя даже с баком емкостью 100 л нагрузка на бетон не страшна. Такая стена считается идеальной опорой. Как закрепить нагреватель воды большого объема к элементам конструкции здания из других материалов, сейчас постараемся выяснить.

Пенобетон

Сначала разберемся, как крепится накопительный нагреватель на пенобетон. Легкие модели с емкостью бака 50 л выдержат нейлоновые дюбели спиральной формы. Для тяжелых бойлеров, рассчитанных на 80 и 100 л, понадобится стальной крепеж:

• Как вариант, подойдет крепежная пластина, зафиксированная длинными стальными дюбелями. Лучше шпильки с резьбой пропустить сквозь стену и через подкладку широких шайб затянуть гайками.
• Для стен из пенобетона выпускают специальные анкера, но они не всегда выдерживают большую нагрузку.
• Аккуратно и прочно в стене сидят химические или, как их называют, клеевые анкера.

Из всех вариантов – третий более приемлем. Несмотря на такое название, клеевой состав экологически чистый и устойчив к перепадам температуры.

Для крепления химического анкера в стене высверливают отверстие. Сверло ставят под углом, проворачивая по оси. В итоге внутри пенобетона получается ниша как карман, шириной больше от входного отверстия. Углубление заполняют клеем, а затем вводят сам анкер. После застывания получается конусообразная твердая пробка, которую вырвать получится только с большим куском пенобетонной стены.

Саман

Прочность стены зависит от качества самана, но использованием одних анкеров здесь не обойтись. Как выйти из ситуации, поможет смекалка. Простейший вариант – изготовление щита. Металлическая пластина равномерно распределит нагрузку на стены и сам крепеж. К щиту приваривают монтажные крючки или проушины для фиксации водонагревателя на болты. Пластину к саманной стене крепят длинными анкерами или насквозь шпильками с подкладками широких шайб.

Керамическая плитка

На стену, облицованную керамической плиткой, можно вешать накопительный нагреватель при двух условиях:

• под облицовкой отсутствуют пустоты;
• плитка крепко приклеена к стене из прочного материала.

При несоблюдении этих правил возникнет две проблемы. Во-первых, крепеж вместе с водогрейным прибором сорвется со стены. Во-вторых, даже если анкера как-то удержатся, нагрузку не выдержит кафель. Плитка на мягких участках и пустотах начнет вдавливаться внутрь стены и трескаться.

Гипсокартонные перегородки

Чтобы повесить бойлер на гипсокартон, внутри межкомнатной перегородки еще при ее строительстве предусматривают закладные. Конструкцию делают прочную, а ее площадь желательно должна соответствовать габаритам водогрейного прибора. Узкая закладная не даст анкерам вырваться, но под весом воды бойлер наклонится и продавит перегородку из ГКЛ.

Просто закрепить водонагреватель на стену из гипсокартона можно при условии, что за листами находится несущая конструкция. Если бетонная поверхность облицована ГКЛ, анкера вкручивают традиционным способом. Глубины отверстий должно хватить для прочного удержания крепежа, причем толщина гипсокартона при сверлении не учитывается.

Древесина

Чтобы повесить водогрейный прибор на деревянную стену обязательно подкладывают негорючий материал. Как закрепить тяжелый бак с водой, зависит от состояния опоры. Несущая стена из деревянного бруса или бревна прочная. Можно просто вкрутить Г-образный кронштейн. Однако со временем древесина утрачивает свои свойства. Как вариант, лучше воспользоваться дополнительным щитом. Стальная пластина равномерно распределит нагрузку и сыграет роль негорючей подкладки.

Вариант со щитом подходит для межкомнатной перегородки из дерева. В старых домах простенки делали из столбов оббитых дранкой, а внутри их заполняли глиной с соломой. Щит придется крепить шпильками с гайками, пропущенными насквозь через перегородку.

Вагонка

Самый капризный материал в любом исполнении – это вагонка. Вопрос с негорючей подкладкой остается. А как лучше повесить на стену агрегат, придется решать индивидуально. Оптимальным вариантом, если есть возможность надежно закрепить, устанавливают стойки из бруса или профильной трубы. Конструкцию окрашивают под цвет вагонки, а потом навешивают водонагреватель.

Гипсолит

В гипсолите ни один крепеж не выдержит большой вес. Если нужно повесить накопительный бойлер, поможет потолок. Из металлических полос толщиной 4 мм отрезают две шины. Один край надежно фиксируют к балке перекрытия или бетонной плите потолка. Второй край дюбелями закрепляют к гипсолиту.

Как лучший вариант – это вырезать в стене две канавки от пола до потолка. Внутрь вставляют две стойки из профильной трубы. Крепление каркаса происходит в двух точках: пол и потолок. К трубам приваривают крюки или шпильки с резьбой для навешивания водонагревателя.

Кирпич и шлакоблок

Для шлакоблочной стены подойдет крепление анкерным винтом. Однако все зависит от качества материала. Пустотелые пористые блоки слабые. Как выход из ситуации, помогут шпильки или болты, проходящие сквозь стену, а также Г-образные крюки с пластиковыми вставками.

Силикатный кирпич удерживает анкерный винт или шпильку с цангой не хуже бетона. Однако несущая конструкция не должна быть тонкая. Допускается минимальная толщина стены – 1 кирпич.

Стены из красного кирпича слабые. Как минимум, придется сварить рамку или щит, а к ним фиксировать накопительный нагреватель воды.

Бетон

Для вкручивания анкера в бетон можно использовать даже пластиковый дюбель, вбитый внутрь просверленного отверстия. Удержит тяжелый бак, заполненный водой, шпилька с цангой. На стену из рыхлого бетона лучше закрепить щит.

Необходимые для работы инструменты

Быстро дюбелями на бетонной стене закрепить бойлер поможет строительный пистолет. Во всех других случаях потребуются следующие инструменты:

• ударная электродрель или перфоратор с функцией сверления;
• молоток;
• болгарка с отрезным диском по металлу в случае изготовления рамки или стоек;
• уровень, карандаш, рулетка;
• гаечные ключи, пассатижи.

Из материалов понадобятся крепежные элементы, подходящие к материалу стены. Для самодельной конструкции готовят длинные шпильки с гайками и широкими шайбами, листовой металл толщиной 4 мм, профильную трубу.

Монтажные работы

Выбирают место монтажа накопительного нагревателя как можно ближе к водоразборным кранам и электрощиту. Водонагреватель не должен занимать полезное пространство. После проверки прочности, по стене рисуют разметку, сверлят отверстия, вбивают пластиковые дюбели или монтируют самодельный щит.

Сзади у бойлера имеется крепежная пластина с проушинами. В отверстия вставляют анкер и закручивают его в пластиковый дюбель. Если применялись крюки, то бойлер просто навешивают проушинами. При использовании шпилек, крепежную пластину прижимают гайками.

По окончании монтажных работ подсоединяют выходные патрубки к водопроводу, пробуют наполнить бак водой и проверяют, как надежно он закреплен.

Накопительные водонагреватели | Министерство энергетики


Обычные накопительные водонагреватели остаются самым популярным типом системы нагрева воды для дома. Здесь вы найдете основную информацию о том, как работают накопительные водонагреватели; какие критерии использовать при выборе подходящей модели; и некоторые советы по установке, обслуживанию и безопасности.

Как они работают

Накопительный водонагреватель для одной семьи предлагает готовый резервуар — от 20 до 80 галлонов — горячей воды. Он работает, выпуская горячую воду из верхней части бака, когда вы открываете кран горячей воды. Чтобы заменить эту горячую воду, холодная вода поступает на дно бака через погружную трубку, где она нагревается, благодаря чему бак всегда полон.

Обычные источники топлива для накопительных водонагревателей включают природный газ, пропан, мазут и электричество. Узнайте больше о типах топлива, доступных при выборе нового водонагревателя.

Поскольку вода в баке нагревается до тех пор, пока не будет достигнута заданная температура термостата, энергия может быть потрачена впустую, даже когда кран горячей воды не открыт, из-за потерь тепла в режиме ожидания, возникающих в результате потери тепла баком в окружающую среду. Только безрезервуарные водонагреватели, такие как водонагреватели по требованию и безбаковые змеевиковые водонагреватели, позволяют избежать потерь тепла в режиме ожидания. Некоторые модели накопительных водонагревателей имеют хорошо изолированный бак, что значительно снижает потери тепла в режиме ожидания и снижает годовые эксплуатационные расходы. Ищите модели с резервуарами, которые имеют тепловое сопротивление (R-значение) R-24 и выше, чтобы избежать добавления изоляционного покрытия (только для электрических водонагревателей).

Газовые и масляные водонагреватели также имеют потери энергии, связанные с вентиляцией. Два типа водонагревателей — газовый водонагреватель с вентилятором и атмосферный водонагреватель с закрытым сгоранием — уменьшают эти потери. Посетите сайт Energy Basics, чтобы узнать больше о том, как работают обычные накопительные водонагреватели.

Для низких счетов за электроэнергию лучше всего рассмотреть водонагреватели с тепловым насосом и солнечные водонагреватели. Эти водонагреватели, как правило, дороже, но они имеют значительно более низкие годовые эксплуатационные расходы, что приводит к коротким периодам окупаемости.

Выбор накопительного водонагревателя

Самый дешевый накопительный водонагреватель может быть самым дорогим в эксплуатации и обслуживании в течение всего срока службы. Несмотря на то, что крупногабаритный блок может быть заманчивым, он сопряжен с более высокой закупочной ценой и увеличением затрат на электроэнергию из-за более высоких потерь энергии в режиме ожидания.

Перед покупкой нового накопительного водонагревателя обратите внимание на следующее:

• Размер и мощность первого часа
• Тип топлива и доступность
• Энергоэффективность и затраты.

Установка и техническое обслуживание

Правильная установка и техническое обслуживание вашего водонагревателя может оптимизировать его энергоэффективность.

Правильная установка зависит от многих факторов. Эти факторы включают тип топлива, климат, требования местных строительных норм и правил и вопросы безопасности, особенно в отношении сжигания газовых и масляных водонагревателей. Поэтому лучше всего, чтобы накопительный водонагреватель устанавливался квалифицированным подрядчиком по сантехнике и отоплению. При выборе подрядчика обязательно сделайте следующее:

• Запросить смету расходов в письменной форме
• Спросите рекомендации
• Проверьте компанию в местном Better Business Bureau
• Узнайте, получит ли компания при необходимости местное разрешение и понимает ли местные строительные нормы и правила и т. д.

Если вы решили установить его самостоятельно, сначала проконсультируйтесь с производителем водонагревателя. Производители обычно имеют необходимые инструкции по установке и эксплуатации. Кроме того, обратитесь в свой город для получения информации о получении разрешения, если это необходимо, и о местных строительных нормах и правилах водонагревателя.

Периодическое техническое обслуживание водонагревателя может значительно продлить срок службы водонагревателя и свести к минимуму потерю эффективности. Прочтите руководство пользователя для конкретных рекомендаций по техническому обслуживанию.

Текущее обслуживание накопительных водонагревателей, в зависимости от того, какой у вас тип/модель, может включать:

• Слив литра воды из накопительного бака каждые три месяца
• Проверка клапана температуры и давления каждые шесть месяцев
• Проверка анодного стержня каждые три-четыре года.

Повышение энергоэффективности

После того, как ваш водонагреватель правильно установлен и обслуживается, попробуйте выполнить некоторые дополнительные меры сбережения энергии, чтобы снизить счета за нагрев воды. Некоторые энергосберегающие устройства и системы выгоднее устанавливать вместе с водонагревателем.

Как установить сменный водонагреватель (шаг за шагом с иллюстрациями) (сделай сам)

Когда ваш водонагреватель начинает протекать, вы должны быстро установить новый.

Время

Полный день

Сложность

Промежуточный

Стоимость

$101–250

Введение

Когда ваш водонагреватель начинает течь, вы должны быстро заменить его. Мы покажем вам, как установить газовую колонку своими руками менее чем за день. Даже если вам не нужен новый водонагреватель прямо сейчас, скорее всего, он понадобится вам в ближайшие несколько лет. Водонагреватели обычно служат от семи до 15 лет. Если ваш стареет, эта статья также для вас. Заменить водонагреватель несложно, если вы хорошо владеете основными инструментами и имеете небольшой опыт пайки меди.

Tools Required

• 4-in-1 screwdriver
• Adjustable wrench
• Electrical tape
• Pipe wrench
• Plumbers tape
• Safety glasses
• Soldering torch
• Tape measure
• Tube cutter
• Voltage tester
• Инструмент для зачистки проводов/нож

Необходимые материалы

• Напорная труба
• Фитинги
• Смазка для резьбы труб
• Клапан сброса давления
• Припой
• Вентиляционная труба и соединители
• Водопроводные и газовые трубы

Начало работы Установка вашего нового резервуара для горячей воды

В нашей демонстрации мы заменяем водонагреватель, работающий на природном газе. Шаги по замене пропанового водонагревателя точно такие же, как и для электрического водонагревателя.

В любом случае, планируя замену водонагревателя, будьте осторожны. Позвоните в местный отдел инспекции и спросите, нужно ли вам разрешение. И убедитесь, что инспектор по сантехнике или электрике проверяет вашу работу.

Стоимость установки и рабочая сила

Сантехники обычно берут от 45 до 65 долларов в час и обычно могут установить водонагреватель за день или за 6-8 часов.

Большинство бытовых водонагревателей стоят от 150 до 400 долларов за газ или электричество, плюс от 200 до 450 долларов, если их устанавливает сантехник. Также доступны более дорогие газовые водонагреватели со специальной системой вентиляции. Но они сложнее в установке, и мы их здесь рассматривать не будем.

Детали и разборка водонагревателя

• Дымоход
• Запорный клапан холодной воды
• Дивертор тяги
• Клапан ограничения температуры и давления
• Переливная трубка
• Выход горячей воды
• Антикоррозийный анодный стержень
• Погружная трубка
• Элементы
• Изоляция
• Сливной клапан
• Термостат или регулирующий клапан
• Горелка
• Термопара
• Клапан подачи газа

Когда покупать новый водонагреватель

Ваш водонагреватель вышел из строя из-за протечки бака. Верным признаком того, что ваш водонагреватель нуждается в замене, является медленная капля под ним, обычно проявляющаяся в виде следа ржавой воды. Это означает, что стальной бак проржавел насквозь и не подлежит ремонту. Другие симптомы, такие как недостаточное количество или отсутствие горячей воды, обычно сигнализируют о других проблемах с ремонтом водонагревателя, которые вы можете устранить.

Если вы заметили подтекание воды, немедленно замените водонагреватель. Не ждите, пока утечка станет серьезной. Узнайте, как долго служат водонагреватели.

Новые водонагреватели поставляются с инструкциями по установке и множеством предупреждений, чтобы обеспечить безопасное обращение с газовыми, электрическими и другими соединениями. В этой статье мы дополним эти основы методами и «реальными» советами от нескольких профессиональных сантехников.

Но будьте осторожны: вы будете работать с природным газом, пропаном или электричеством, все они опасны. Если вы не чувствуете себя уверенно, вызовите профессионала, чтобы он позаботился о сложных деталях. И проверьте свою работу, когда она будет сделана.

Сантехнические коды различаются в зависимости от региона. Опишите запланированную установку вашему местному инспектору сантехники, включая типы материалов, которые вы собираетесь использовать для новых соединений. Лучше сначала получить рекомендации, чтобы потом ничего не менять!

Рисунок A: Детали газового водонагревателя

Семейный мастер на все руки

Чтобы распечатать это изображение, см. дополнительную информацию в конце этой статьи.

Рисунок B: Соединения для стальных и пластиковых труб

Семейный мастер на все руки

Во многих домах есть водопроводные трубы из оцинкованной стали или пластика (ХПВХ). Трубы из оцинкованной стали трудно заменить. Рекомендуем снять трубы обратно до ближайшего тройника, накрутить оцинкованный ниппель с пластиковой футеровкой и выполнить соединения медью, как показано на нашей фото серии.

Из-за потенциального накопления тепла держите пластиковую трубу на расстоянии не менее 6 дюймов от вентиляционного отверстия и резервуара. Сделайте переход от пластика к меди с помощью специальной муфты, доступной везде, где продается ХПВХ.

Гибкие медные соединители легче устанавливать, чем сплошные медные, особенно если существующие трубы и впускные отверстия резервуара не совпадают. Но не все местные правила разрешают их. Если у вас есть, проявляйте особую осторожность, чтобы не защемить и не перегнуть их. У вас может быть утечка.

Проект шаг за шагом (12)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Шаг 11

Зажгите запальник

Используйте зажигалку, чтобы зажечь запальник

Семейный мастер на все руки

Зажгите контрольную лампу в соответствии с указаниями производителя. (Для электрических водонагревателей включите питание на главной панели после того, как инспектор по электрике проверит вашу работу.) Наконец, установите температуру на 120 градусов по Фаренгейту, следуя инструкциям по установке. Зажгите контрольную лампочку в новом водонагревателе и отрегулируйте настройку температуры.

Сведения об установке электрических водонагревателей

Семейный мастер на все руки

Сначала отключите питание водонагревателя на главном электрическом щите. Затем выполните те же процедуры слива, что и для газового водонагревателя.

Когда водонагреватель слит, отсоедините электрические провода от винтовых клемм под панелью доступа, которая обычно находится вверху. (Если у вас нет опыта работы с электрикой, наймите электрика для выполнения всех электромонтажных работ.)

Следуйте инструкциям производителя по подключению нового водонагревателя. Если новый водонагреватель короче и старые провода не достают, установите на поверхность 4-дюймовый водонагреватель. х 4 дюйма x 1-1/2 дюйма металлическая электрическая коробка на стене или потолке поблизости, проложите старые провода к коробке, а затем протяните новый участок армированного кабеля или электрического кабелепровода к водонагревателю. Ознакомьтесь с инструкциями и убедитесь, что номинал старого предохранителя или автоматического выключателя достаточно высок для работы с новым водонагревателем. Кроме того, контур должен иметь выключатель в пределах видимости водонагревателя.

Прежде чем приступить к работе, позвоните своему местному инспектору по электрике. Вероятно, вам понадобится разрешение. Затем, когда вы закончите, попросите инспектора по электрике проверить вашу работу.

Алюминиевая проводка требует особого обращения. Если у вас алюминиевая проводка, обратитесь к лицензированному специалисту, который сертифицирован для работы с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.
