Крепление провода к потолку


Крепление и крепеж для кабеля

При устройстве или ремонте проводки приходится монтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники приходится иногда тянуть отдельную линию от электрощитка. В любом случае приходится каким-то образом монтировать провода на стены или потолок. Каким может быть крепление кабеля для каждого их этих случаев и будем дальше разбираться.

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

  • Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

    В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой

  • Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля.
    В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

    Установка дюбеля

  • Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

    Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепеж для кабеля и проводов: виды и разновидности

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации.

А тип крепления подбираете из возможных вариантов. Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Вариантов крепления кабелей много

Клипсы для крепления кабеля

При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление  кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

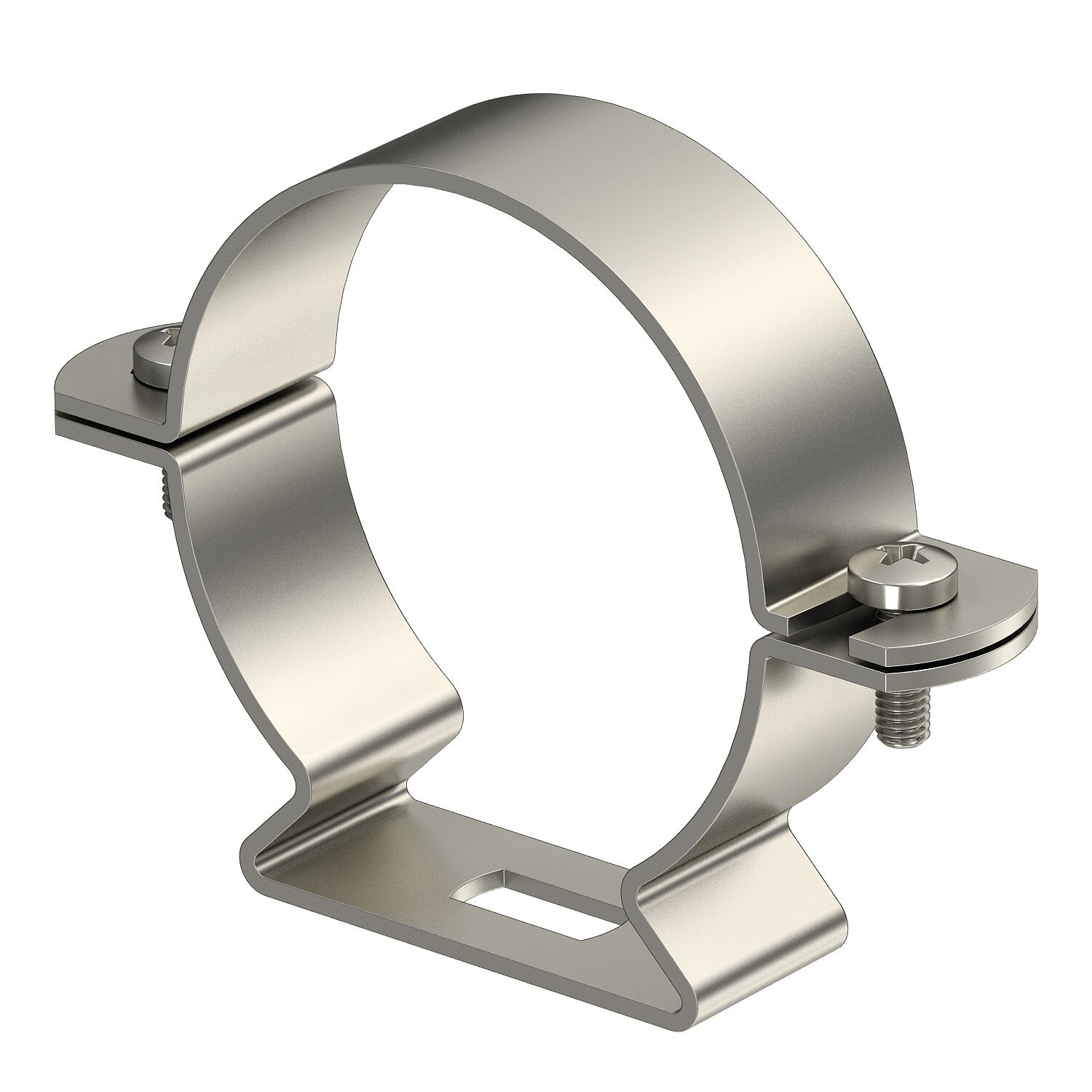

Металлические клипсы для крепления кабеля

Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

Монтаж на пластиковые клипсы

Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки. Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка. Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Дюбель-клипсы для кабелей разной формы

Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

Дюбель-стяжка

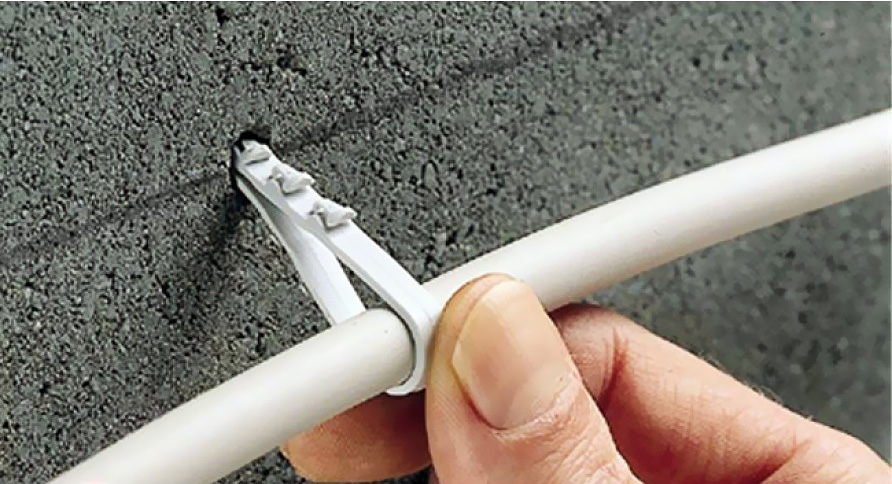

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Кабельные стяжки с площадкой под дюбель (КСП)

Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

КСП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

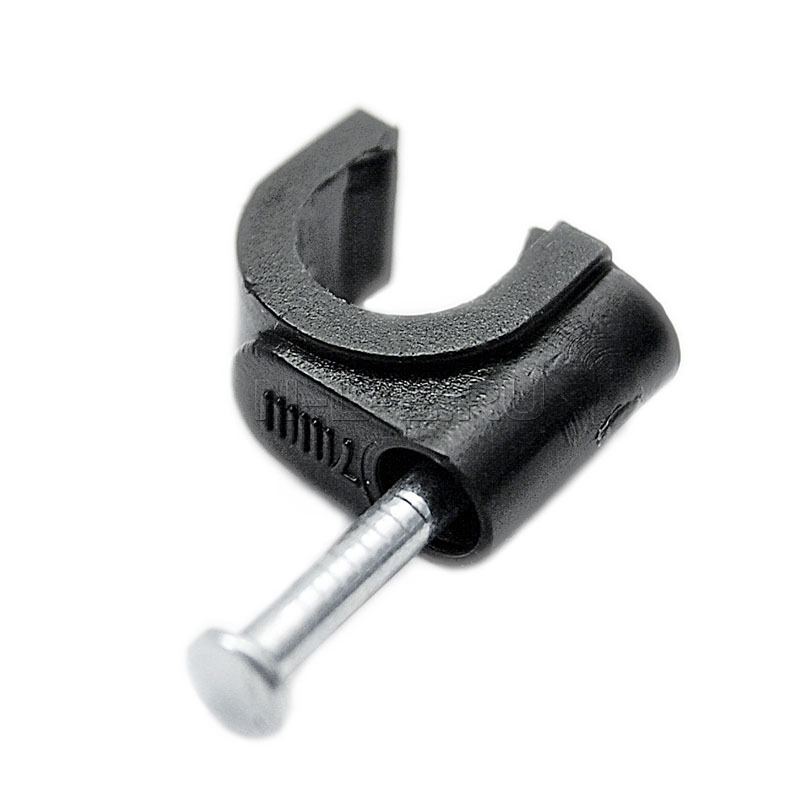

Клипсы (скобы) с гвоздем

Отличный вариант для крепления кабеля к плотным поверхностям — древесине и ее производным, штукатурке.

Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме скобы есть круглые  прямоугольные — под разной формы проводники.

Пластиковые скобы с гвоздями для открытого монтажа кабеля

Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

U-образные скобы из степлера

Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами. Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

Крепление кабелей при помощи степлера и специальных скоб

Хорош способ высокой скоростью — всего одно нажатие на рычаг степлера и скоба уже установлена. За час можно зафиксировать приличный метраж. Еще один положительный момент — крепеж малозаметен, при демонтаже в древесине остаются очень небольшие отверстия, которые тоже практически невидны. Со штукатуркой и ДСП, ОСП несколько сложнее — повреждения могут оказаться больше, тем не менее, они все равно менее заметны чем от гвоздей, даже самых маленьких.

Недостаток крепления кабелей степлером — значительные ограничения по размерам. Подобные скобы большими не бывают. Максимальный размер по ширине скобы — 12,5 мм, да и то не во всех видах. Этого более чем достаточно для монтажа телефонной «лапши», интернет-кабеля или других подобных проводников, но уже ВВГ или NYM таким способом закрепить получается далеко не всегда. К тому же у этих кабелей изоляция более жесткая, что требует более частой установки скоб.

Крепеж для упорядочения пучка проводников

Не всегда провода необходимо закреплять стационарно. В некоторых случаях просто надо пучки упорядочить — чтобы они не путались. Например, обычно к рабочему столу подходит немалое количество проводов. Фиксировать их жестко ни к чему — через некоторое время могут потребоваться переделки, а от вбитых гвоздей остаются дырки, которые на столе уже ничем не замаскируешь. Вот для этих целей есть различные приспособления. Их чаще называют держателями проводов или кабеля.

Кабельные клипсы на липучке

Например, те же скобы, но другого строения. Справа на фото выше вы видите кабельную клипсу, к тыльной стороне которой прикреплена двусторонняя липкая лента. Для крепления на мебель или пластиковые панели это очень удобно — клей потом можно отмыть, а поверхность остается неповрежденной. По центру — второй вариант с той же идеей, а слева так называемая монтажная площадка для крепления кабельных стяжек. Сначала к поверхности крепятся эти площадки — у них на тыльной стороне тоже есть липучка. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой. Не столь удобно и аккуратно (хвосты стяжек будут торчать), но тоже может использоваться.

Пластиковые держатели для кабелей на столе

Еще несколько вариантов для крепления жгута электрических проводов вы видите на фото выше. Суть одна, методика разная.

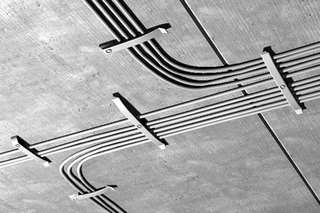

Кабельные лотки — для скрытой прокладки больших пучков

При устройстве подсветки потолка из точечных светильников приходится прокладывать большое количество проводов, причем фиксировать их приходится к потолочному перекрытию. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита. Сверлить в ней массу дырок тяжело и долго, крепить по одиночке или небольшими группами провода не намного легче. Вот для таких случаев используют подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

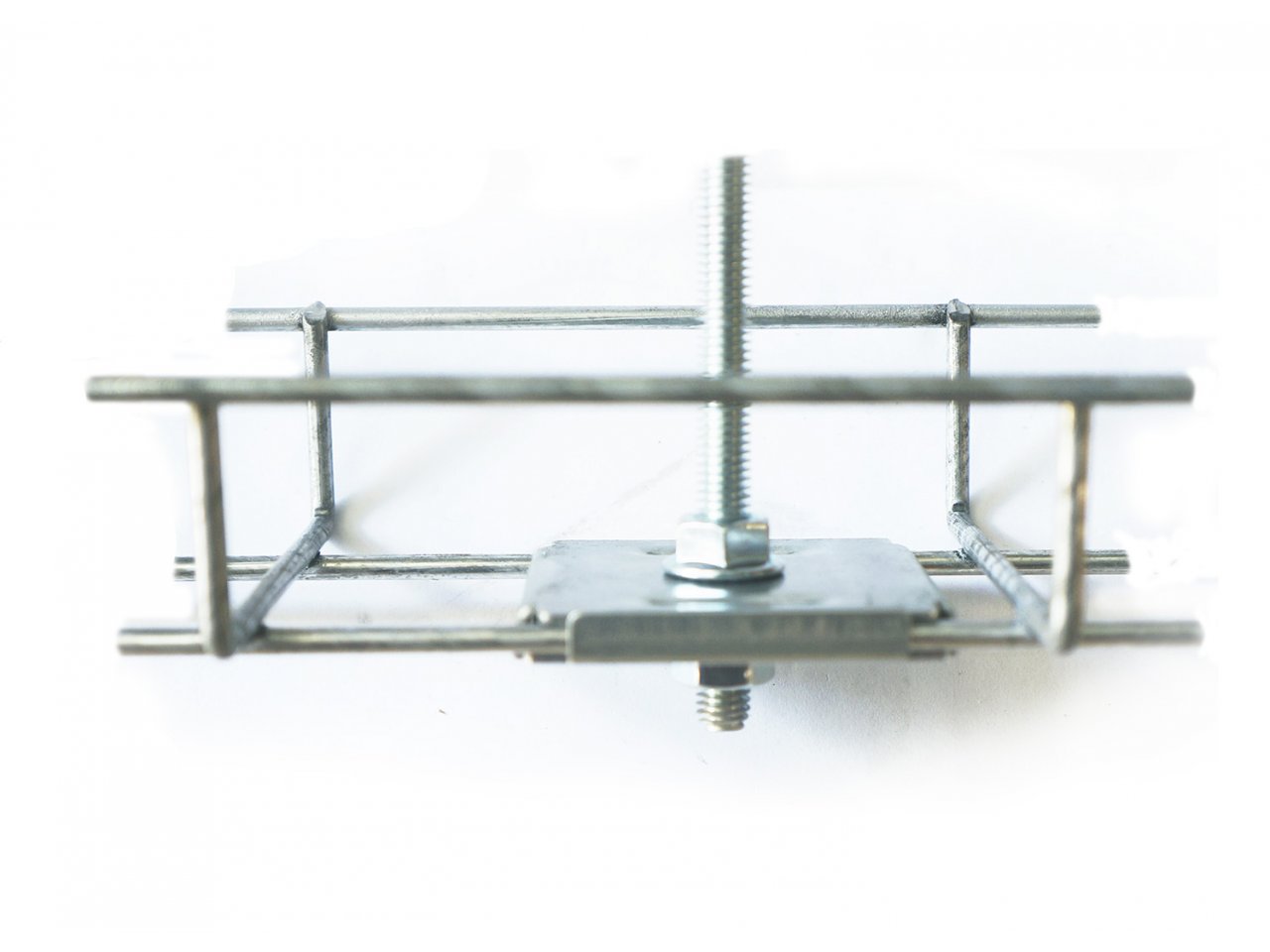

Подвесные лотки для кабелей

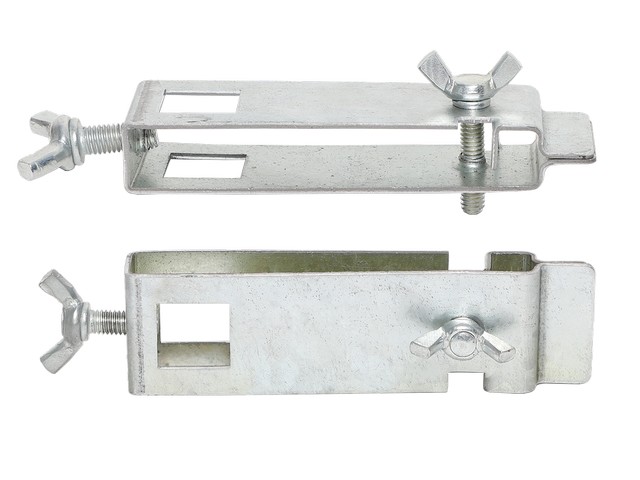

Есть они разных размеров, есть несколько разных типов крепления — на шпильки, прикрепленные к потолку, на подвесы «Т» или «Г»-образной формы.

Порядок монтажа такой: сначала собирается и монтируется на потолке конструкция, потом в нее закидываются кабели. При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

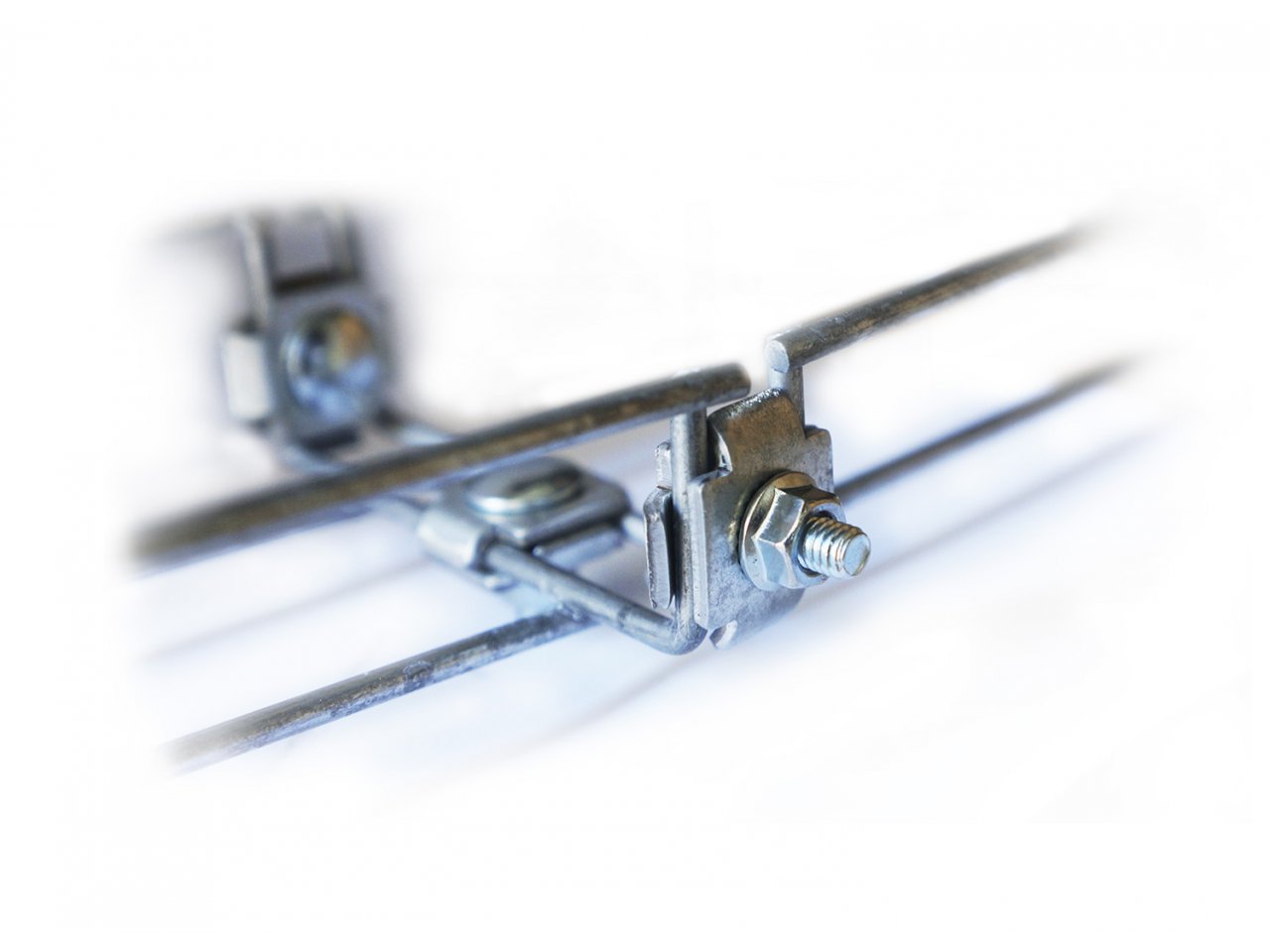

Кроме того есть металлические лотки из перфорированного и неперфорированного металла. Последние необходимы при прокладке кабелей внутри горючих стен — в каркасных домах, например.

Виды кабельных лотков из металла

Такие же лотки можно использовать при укладке кабелей в подпольном пространстве. Но тогда можно применять перфорированный вариант. Он тоже замечательно защитит от грызунов и случайного повреждения.

Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги,  если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

  • Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.

    Пример самодельного крепежа для кабеля

  • Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

    Как можно закрепить провод полоской из жести

  • Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
  • Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

    Фиксация пучков проводов

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

  • Стяжки любого типа — с дюбелями, монтажными площадками и т.д.
  • Можно подобрать подходящего размера  типа клипсы.
  • Сделать самодельный крепеж.

    Если делаете подвесной потолок из гипсокартона, проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля — чтобы не повредить при работе

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные например ретро-проводка. Это обширная тема и подробно описана она тут. Другие варианты:

Выбор есть, но все способы неидеальны, потому каждый решает для себя сам как и чем ему крепить кабель.

Крепление кабелей к потолку

Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из  пластиковых панелей и гипсокартона.  В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов. В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

Крепление кабеля на потолке требует много времени

Ускорить монтаж можно несколькими способами:

  • Используя кабельные лотки (описаны выше).
  • Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек.
  • Использовать для крепления длинную перфорированную полосу металла.

stroychik.ru

Крепеж для провода и кабеля по стене и потолку. Использование монтажных пистолетов.

После разметки трасс кабельной проводки, приходит время проложить и закрепить кабеля по стенам, потолку или полу. Без специального инструмента в этом деле не обойтись. Можно использовать два варианта:

  • обыкновенный перфоратор
  • монтажный пистолет Hilti со специальной расходкой

Сначала рассмотрим первый способ с помощью привычного всем перфоратора.

Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:

Дюбель-стяжка для крепления одиночного плоского или круглого кабеля

Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие.  Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.

Кабельная стяжка с отверстием под дюбель

Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.

Монтажная квадратная площадка

Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.

Пластиковый дюбель с отверстием в головке под нейлоновую стяжку

Принцип крепления аналогичный предыдущим

Клипсы под гофру

Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

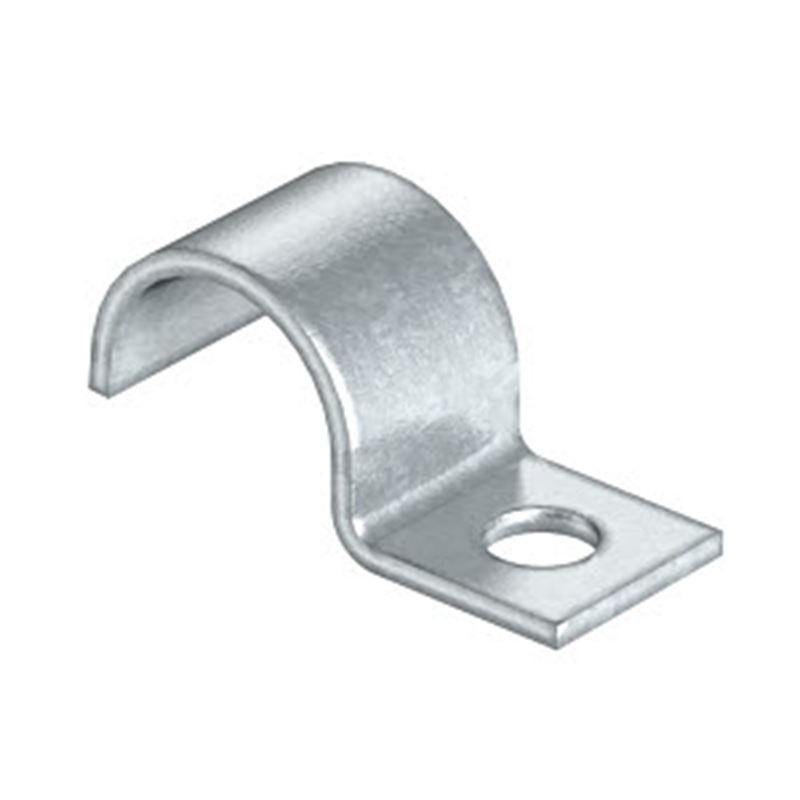

Металлические скобы

Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.

Самоклеющаяся площадка

Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой. Такой крепеж часто используется при монтаже проводки в большой электрощитовой.

Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.

Гвозди для монтажа

Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм. Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

domikelectrica.ru

Крепление кабеля к потолку

В этой статье будут рассмотрены самые лучшие и практичные способы, при помощи которых Вы сможете самостоятельно закрепить электрический кабель или трубу к стене, потолку или полу.

Я за свою многолетнюю практику электрика встречал довольно много разных методов крепления, но сейчас Я Вам расскажу про самые удобные, быстрые и практичные из них.

При монтаже электрического кабеля необходимо отступать от 40 до 60 сантиметров между его крепежами. А так же соблюдать общепринятые правила электромонтажа, изложенные в этой статье .

Как лучше крепить кабель в домах и квартирах.

  1. Фиксация в штробе алебастром, гипсом или другим быстросохнущим раствором. Многие электрики примазывают через каждые полметра электрический кабель или трубы в штробе с использованием любого быстро схватывающегося строительного раствора. В чем плюсы данного метода.
    • Достаточно узкой штробы с небольшим запасом по ширине кабеля.
    • Скорость работы.
    • Невысокая цена.
    • Нет необходимости искать и покупать дополнительно специальный крепеж.
    • Не нужен перфоратор или дрель для монтажа.
    • Нужно часто разводить раствор.
    • Больше двух кабелей в одной штробе очень тяжело замазать.
    • Трудновато данным методом фиксировать трубы.
  • Недорогим и практичным методом, позволяющим закрепить кабель будет крепление дюбель-хомутами. которые бывают как для плоского, так и круглого кабеля. При покупке необходимо подбирать размер, в зависимости от предполагаемого сечения и количества электрокабелей. Перед установкой просверливаем необходимого диаметра отверстие перфоратором или дрелью, обхватываем пучок проводов и забиваем дюбель-хомут. Я данный способ не использую в своей работе по причине отсутствия универсальности или необходимости подбора подходящего размера крепежа для каждого конкретного случая.
  • Более универсальное крепление на дюбель — стяжки. С ее помощью легко можно закрепить как плоский, так и круглый кабель, каждый по отдельности или несколько вместе. Она просто вставляется в просверленное отверстие, после чего забивается разжимной пластиковый колышек.
  • Быстро закрепить своими руками кабель, трубу к стене и потолку позволяет кабельная стяжка с отверстием под дюбель-гвоздь или саморез. Просверливаем отверстие, прибиваем дюбель-гвоздем ушко стяжки и останется только вставить и пристегнуть провода простым протягиванием кончика в самозажимной замочек.
  • Пристегнуть к уже закрепленному кабелю второй, позволяет простая пластиковая стяжка с замочком. Они бывают разных размеров- бесцветные или черные. Последние можно использовать для крепления на улице, потому что они устойчивы к УФ-излучению.
  • Пластиковый дюбель под хомут. Просверливаем отверстие, забиваем и вставляем необходимой длины и толщины простой хомут. Мой любимый метод применяемый для крепления по стенам или потолкам линий электропроводки, благодаря универсальности- всегда можно быстро вставить в пластиковый дюбель любую необходимых размеров стяжку, добавить еще одну или заменить на другую.
  • Для крепления в полу труб из металла или ПНД, а так же металлорукава лучшим будет вариантом использование металлических скоб соответствующего диаметра. Для крепления в полу достаточно варианта с одним отверстием.
  • Клипсы Я использую для крепления металлических, ПВХ гладких и гофрированных труб к потолку и стенам. Клипса крепится к поверхности при помощи дюбеля, а трубы уже просто защелкиваются, поэтому важно точно подбирать размер клипсы под диаметр трубы. А то не сможете защелкнуть или просто трубы не будут держаться.
  • Гвоздевые скобы обычно используются для крепления к стене телевизионного, телефонного или компьютерного кабеля. Они выпускаются отдельно для плоских и круглых кабелей.
  • Монтажная площадка с самоклеющимся основанием будет полезна для крепления на уже готовых поверхностях не только стен, но и мебели. Она надежно приклеивается к поверхности, которая при этом не повреждается. Вы всегда сможете отклеить площадку, после чего не останется никаких следов.
  • Для крепления на гипсокартоне или ПВХ панелях используются специальные ввертыши или бабочки, которые вставляются в отверстие и к ним прикручивается крепеж при помощи самореза. На рисунке внизу показано, как крепить при помощи бабочек.

    Рекомендую прочесть нашу статью «Как штробить стены «.

    Если есть у Вас свои способы крепления для электропроводки или вопросы пишите ниже в комментариях к этой статье.

    • Электропроводка гаража своими руками
    • Монтаж электропроводок в трубах.
    • Видео урок № 3. О выборе и прокладке.
    • Разводка электропроводки в деревянном.

    Крепление кабеля к потолку: варианты и способы

    Все чаще выбор потребителей падает на конструкции подвесного типа, которые удобны при монтировке, а также обеспечивают ровную и красивую поверхность, формы которой могут быть самыми разнообразными, как и цвета. Однако проложить провода под подобными объектами – нелегкая задача.

    Так как крепить кабель к потолку, если грядет монтирование подвесной конструкции? На этот вопрос будут даны инструкции и ответы по ходу данной статьи.

    Подготовительные работы

    Для того, чтобы грамотно проложить провода под потолком, следует знать некоторые моменты:

    • Где находится главный распределительный щит
    • Какая марка и какое сечение у кабеля
    • Где располагается оборудование
    • Какой применить метод прокладывания проводки, исходя из специфики помещения

    Выполнив первый пункт, можно начать подбор необходимого кабеля и инструментария. Руководствуясь рекомендуемыми нормами, следует остановить свой выбор на кабеле ВВГнг, который может применяться в качестве как утопленной, так и внешней системы электропроводов.

    Возможность прокладывания электропроводов зависит от того, в каком месте располагается электрооборудование. Так, если не получается проложить скрытую электропроводку, то стоит спланировать маршрут, по которому пройдут внешние кабели.

    Крепление кабеля к потолку снаружи

    В настоящее время имеется несколько видов внешнего крепления проводов:

    • Проведение их в специальном металлизированном, либо гофрированном рукаве
    • Прокладка в стальной трубе
    • Использование электротехнических труб из пластика
    • Применение кабель-каналов
    • Крепление кабеля к потолку изоляторами и скобами

    Любой из приведенных вариантов внешней монтировки электрокабеля может подойти к жилищу, однако все зависит от ситуации. Какие-то виды лучше монтировать на один вид поверхности, а какие-то для этой же поверхности использовать нежелательно.

    Какие бывают поверхности и способы прокладки электрических проводов для них

    Каждый дом имеет собственную конструкцию и используемый при строительстве материал. Отсюда возникает разнообразие методов установки кабеля (прочитайте: «Какие бывают потолки: давайте разберемся «).

    Потолок древесного типа

    Деревянный потолок лучше всего оснастить стальными трубками. Их поперечный размер сильно зависит от диаметра электрических проводов. Кроме того, в одну трубку можно поместить сразу несколько кабелей.

    В качестве разветвления к электропотребителю лучше использовать коробки исполнения IP65, которые должны быть смонтированными из огнеупорного материала. Внутри коробки следует устранить возможность касания жилок кабеля к ее стенкам, применив изоляцию. Данная методика важна при монтаже как утопленной, так и открытой проводки.

    Процесс монтажа кабеля к дереву:

    • Сначала проводится разметка маршрутка прокладывания проводки.
    • Далее следует разметить расположение и установить распределительные и проходные коробы.
    • Затем производится укорачивание трубок до необходимой длины, крепление их к потолку. Далее трубы соединяются между собой при помощи сварки.
    • Все вихляния проводки требуется выполнять под углом в девяносто градусов.
    • При помощи протяжки кабель растягивают от короба к коробу, оставляя на концах выводы, длина которых будет адекватной для распайки в коробках (составит около 20-25см).
    • Следом производится сцепление жил проводки в коробах, используя сварку или пайку. Далее происходит изоляция кабеля.
    • Потом нужно провести заземление.
    • Наконец, последним этапом происходит проверка целостности получившейся проводки.

    Как крепить кабель к потолку, сделанному из металла

    Металлическая поверхность потолка является хорошим проводником тока, так что необходимо максимально ответственно подойти к монтажу кабеля, чтобы избежать неприятных инцидентов. Таким образом, лучше всего прокладывать кабель в пластиковых электротехнических трубках.

    Данный материал отлично подойдет для распределительного короба. Однако, если помещение не располагает к установке данной материи, можно провести кабели в стальных трубках.

    • Проводится разметка того маршрута, по которому пройдет кабель.
    • Необходимо определить места расположения проходных и распределительных коробов.
    • Следует отрезать излишки трубок, затем закрепить на потолке, после чего склеить, соединив конструкцию.
    • Необходимо применять гофрированную трубку при поворотах трассы кабеля, которые должны производиться под прямым углом.
    • Применять протяжку при прокладывании кабеля от коробки к коробке, оставляя на концах выводы, длина которых составит 20-25см.
    • Производится сцепление кабельных жил в коробах при помощи сварки, либо пайки. Затем их необходимо заизолировать.
    • После данных этапов следует проверить конструкцию на цельность.

    Прокладка кабеля по железобетонной плите

    Данные плиты имеются в старых домах, потому их конструкция несколько отличается от той, которая используется при сооружении современных зданий.

    В настоящее время перекрытия подготавливаются при стройке. Заранее прокладываются электротехнические трубки из пластика, закладываются установочные и проходные коробки в будущий потолок. Далее происходит заливка перекрытий. Однако это характерно для современных образцов, но не для старых домов.

    Использование железобетонных плит вынуждает осуществлять проводку кабеля через каналы, но, зачастую, на краях плит, либо внутри имеются затрудняющие прокладку проводки бетонные грудки.

    По железобетонной плите можно проложить открытый кабель следующими способами:

    • Крепление проводки к потолку скобами.
    • Крепление гофрированной трубы с кабелем клипсами.
    • Крепление металлизированной трубки с кабелем клипсами, либо скобами.
    • Крепление в стальной трубке, зафиксированной скобами, либо хомутами.
    • Крепление электротехнической трубки из пластика с кабелем клипсами.

    Разобравшись со способами прокладки, можно рассмотреть особенности наружного монтажа кабеля:

  • Вначале производится разметка маршрута прокладывания проводки.
  • Отмечаются места, где будут расположены распределительные и проходные короба.
  • Производится нарезка имеющихся трубок, чтобы привести их к необходимой длине. Далее они крепятся к потолку и соединяются.
  • Перед креплением к потолку трубок производится их затяжка при помощи протяжки с оставлением на концах выводов, длиной от 20 до 25см (читайте также: «Крепление телевизора к потолку: современное решение «).
  • Повороты и вихляния маршрута кабеля производятся под углом в девяносто градусов.
  • При помощи протяжки кабель, помещенный в стальную или пластиковую трубу, прокладывается от короба к коробу интервалами.
  • Производится сцепление кабельных жил спайкой или сваркой, после чего происходит изоляция.
  • Следующим этапом необходимо заземлить проводку.
  • Наконец, потребуется проверить проводку на целостность. Безусловно, открытая проводка проще скрытой, но если предоставляется возможность исполнить второй вариант, то нужно помнить о следующих условиях монтажа в железобетонной плите:
  • Прокладка должна производиться вдоль каналов.
  • Штробить потолок необходимо вдоль плиты. Поперечное штробление может нарушить единство конструкции. Некоторые особенности монтажа скрытой проводки:
  • Необходимо отступить от стены на 5-7см и поставить отметину.
  • Далее проделывается углубление на 2см в длину вдоль стены и на 10см вдоль плиты.
  • В месте расположения светильника необходимо выполнить ту же операцию.
  • Кабель, прикрепленный к протяжке, продевается по каналу.
  • После протяжки кабель обрезается, образуя отрезок в 40 см.
  • После этого производится сцепление кабельных жил в распределительном коробе при помощи пайки. Далее место сцепления изолируется.
  • В конце работ следует проверить проводку на цельность.
  • Данные методы монтирования проводки типичны для стандартных потолков, однако прокладка кабеля за подвесным потолком будет иметь некоторые особенности и отличия от приведенных методик.

    Особенности проведения кабеля в гипсокартонной конструкции

    Отличительной чертой подобного фальш-потолка является ограниченный доступ к электропроводам, так что необходимо заранее спланировать места обслуживания проводки. Крепление кабеля к потолку будет осуществляться тем методом, который подходит для имеющейся потолочной основы, будь то металл, бетон или дерево. Подобные методики упоминаются выше по статье.

    Гипсокартон позволяет легко спрятать провода, так что надобности в скрытом проведении кабелей нет. Однако потребуется вынести распределительные и проходные коробы за пределы потолка, чтобы облегчить доступ к ним.

    Крепление кабеля под гипсокартонную конструкцию, смотрите на видео:

    Крепление и крепеж для кабеля

    При устройстве или ремонте проводки приходится монтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники приходится иногда тянуть отдельную линию от электрощитка. В любом случае приходится каким-то образом монтировать провода на стены или потолок. Каким может быть крепление кабеля для каждого их этих случаев и будем дальше разбираться.

    Общие правила

    При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

    • Оптимальное расстояние между крепежом — 40-50 см.
    • Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.
    • Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте.

    Укладывать кабель желательно по прямой — вертикально или горизонтально

    В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

    Способы крепления к разным поверхностям

    Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

    • Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

    В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой

  • Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

  • Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

    Для крепление кабеля к тонким стенам нужен специальный крепеж

    Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

    К бетонному столбу

    К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

    Один из способов опустить кабель вдоль железобетонного столба

    Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

    В металлической трубе

    Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

    Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

    Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

    Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

    Подвесы для крепления кабеля к тросу

    Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

    Крепеж для кабеля и проводов: виды и разновидности

    При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов. Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

    Вариантов крепления кабелей много

    Клипсы для крепления кабеля

    При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

    Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

    Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

    Металлические клипсы для крепления кабеля

    Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

    Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

    Монтаж на пластиковые клипсы

    Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки. Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

    Дюбель-клипса

    Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка. Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

    Дюбель-клипсы для кабелей разной формы

    Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

    Дюбель-стяжка

    Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого так и для скрытого монтажа.

    Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям

    Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

    Кабельные стяжки с площадкой под дюбель (КСП)

    Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

    КСП — кабельная стяжка с монтажной площадкой под дюбель

    Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

    Клипсы (скобы) с гвоздем

    Отличный вариант для крепления кабеля к плотным поверхностям — древесине и ее производным, штукатурке. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме скобы есть круглые прямоугольные — под разной формы проводники.

    Пластиковые скобы с гвоздями для открытого монтажа кабеля

    Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

    U-образные скобы из степлера

    Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами. Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

    Крепление кабелей при помощи степлера и специальных скоб

    Хорош способ высокой скоростью — всего одно нажатие на рычаг степлера и скоба уже установлена. За час можно зафиксировать приличный метраж. Еще один положительный момент — крепеж малозаметен, при демонтаже в древесине остаются очень небольшие отверстия, которые тоже практически невидны. Со штукатуркой и ДСП, ОСП несколько сложнее — повреждения могут оказаться больше, тем не менее, они все равно менее заметны чем от гвоздей, даже самых маленьких.

    Недостаток крепления кабелей степлером — значительные ограничения по размерам. Подобные скобы большими не бывают. Максимальный размер по ширине скобы — 12,5 мм, да и то не во всех видах. Этого более чем достаточно для монтажа телефонной «лапши», интернет-кабеля или других подобных проводников, но уже ВВГ или NYM таким способом закрепить получается далеко не всегда. К тому же у этих кабелей изоляция более жесткая, что требует более частой установки скоб.

    Крепеж для упорядочения пучка проводников

    Не всегда провода необходимо закреплять стационарно. В некоторых случаях просто надо пучки упорядочить — чтобы они не путались. Например, обычно к рабочему столу подходит немалое количество проводов. Фиксировать их жестко ни к чему — через некоторое время могут потребоваться переделки, а от вбитых гвоздей остаются дырки, которые на столе уже ничем не замаскируешь. Вот для этих целей есть различные приспособления. Их чаще называют держателями проводов или кабеля.

    Кабельные клипсы на липучке

    Например, те же скобы, но другого строения. Справа на фото выше вы видите кабельную клипсу, к тыльной стороне которой прикреплена двусторонняя липкая лента. Для крепления на мебель или пластиковые панели это очень удобно — клей потом можно отмыть, а поверхность остается неповрежденной. По центру — второй вариант с той же идеей, а слева так называемая монтажная площадка для крепления кабельных стяжек. Сначала к поверхности крепятся эти площадки — у них на тыльной стороне тоже есть липучка. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой. Не столь удобно и аккуратно (хвосты стяжек будут торчать), но тоже может использоваться.

    Пластиковые держатели для кабелей на столе

    Еще несколько вариантов для крепления жгута электрических проводов вы видите на фото выше. Суть одна, методика разная.

    Кабельные лотки — для скрытой прокладки больших пучков

    При устройстве подсветки потолка из точечных светильников приходится прокладывать большое количество проводов, причем фиксировать их приходится к потолочному перекрытию. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита. Сверлить в ней массу дырок тяжело и долго, крепить по одиночке или небольшими группами провода не намного легче. Вот для таких случаев используют подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

    Подвесные лотки для кабелей

    Есть они разных размеров, есть несколько разных типов крепления — на шпильки, прикрепленные к потолку, на подвесы «Т» или «Г»-образной формы.

    Порядок монтажа такой: сначала собирается и монтируется на потолке конструкция, потом в нее закидываются кабели. При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

    Кроме того есть металлические лотки из перфорированного и неперфорированного металла. Последние необходимы при прокладке кабелей внутри горючих стен — в каркасных домах, например.

    Виды кабельных лотков из металла

    Такие же лотки можно использовать при укладке кабелей в подпольном пространстве. Но тогда можно применять перфорированный вариант. Он тоже замечательно защитит от грызунов и случайного повреждения.

    Самодельные приспособления для крепления кабеля

    Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги, если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

    • Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.

    Пример самодельного крепежа для кабеля

  • Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

    Как можно закрепить провод полоской из жести

  • Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
  • Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

    Фиксация пучков проводов

    Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

    Крепеж для скрытой прокладки

    Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

    • Стяжки любого типа — с дюбелями, монтажными площадками и т.д.
    • Можно подобрать подходящего размера типа клипсы.
    • Сделать самодельный крепеж.

    Если делаете подвесной потолок из гипсокартона. проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля — чтобы не повредить при работе

    Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

    Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

    Прокладка и крепление проводов в штробе

    Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

    Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

    Крепеж для открытой прокладки кабеля

    При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные например ретро-проводка. Это обширная тема и подробно описана она тут. Другие варианты:

    • Монтаж в кабель каналах. Это пластиковые лотки, которые крепятся вдоль стен. Не самый лучший с точки зрения эстетики способ, но при необходимости прокладки большого числа проводов в деревянных домах, пожалуй, наиболее дешевый при монтаже и удобный с точки зрения эксплуатации: всегда свободный доступ для замены, ремонта и модернизации.

    Можно уложить провода в кабель каналы

  • Прокладка некоторого количества проводов в специальных плинтусах.
  • Использование скоб из степлера. Самый незаметный крепеж, к тому же устанавливается быстро.
  • Крепление при помощи скоб и клипс, окрашенных в тон с кабелем.
  • Выбор есть, но все способы неидеальны, потому каждый решает для себя сам как и чем ему крепить кабель.

    Крепление кабелей к потолку

    Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из пластиковых панелей и гипсокартона. В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов. В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

    Крепление кабеля на потолке требует много времени

    Ускорить монтаж можно несколькими способами:

    • Используя кабельные лотки (описаны выше).
    • Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек.
    • Использовать для крепления длинную перфорированную полосу металла.

    Источники: http://jelektro.ru/jelektroprovodka/kak-krepit-kabel.html, http://pod-potol.com/osveshchenie/lyustry-i-lampy/varianty-kreplenie-kabelya-k-potolku.html, http://stroychik.ru/elektrika/kreplenie-kabelya

    macter-potolok.ru

    Крепеж для кабеля — выбор способа крепления

    При устройстве проводки одна из задач — правильное крепление кабеля. Оно не должно занимать много времени, но должно быть надежным и безопасным.

    Правила и особенности выбора типа крепежа для кабеля

    Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

    Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

    В зависимости от типа материала

    Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

    Крепление кабеля большей частью происходит при помощи дюбелей

    К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

    Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

    Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

    Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

    Гвозди, саморезы или дюбеля?

    Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

    Чаще используются дюбеля

    Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

    Правила монтажа

    Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.

    Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

    Крепеж для открытой прокладки

    При открытом способе прокладки стараются использовать наименее заметный виды крепежа. Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание.

    Надо стараться сделать кабель незаметным….

    Скобы из строительного степлера

    Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

    Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

    Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

    Скобы и клипсы

    Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

    Клипсы и скобы для крепления кабеля к стенам

    Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

    Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

    Для крепления гофрошлангов

    Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

    На основе дюбелей

    Есть кабельный крепеж на основе пластиковых дюбелей.  Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

    • Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.

      Дюбель-стяжка — быстрый монтаж

    • Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.

      Дюбель клипсы бывают двух видов — для плоских и круглых кабелей

    • Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

      Дюбеля с площадками под стяжку

    Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

    Крепление кабеля в штробе

    При скрытой прокладке в негорючих основаниях кабеля укладывают в специальную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы кабель в этой канавке держался и не вываливался, его надо каким-то образом зафиксировать. Есть несколько способов фиксации:

    • Развести строительный гипс и его «лепешками» фиксировать провода к стенкам сделанного углубления. Способ подходит для небольшого числа проводников с не очень жесткой изоляцией. Во время работы замешивать надо небольшое количество гипса так как он очень быстро «схватывается».

      Гипсовый раствор хорошо удерживает кабели в штробе

    • Использовать дюбель-стяжку. Установка крепежа происходит до прокладки кабеля. Неплохой способ, но требуется много времени. Особенно при установке в бетонные стены или плиты перекрытия. Второй недостаток — при большой протяженности трасс набегает значительная сумма на сам крепеж.

      Стяжка или дюбель-стяжка позволяет закрепить провод в штробе

    • Если надо сэкономить, берут просто дюбель или гвоздь — в зависимости от типа основания, пробивают им посередине кусок телефонной «лапши», накручивают провод. Установка крепежа как в предыдущем случае — до начала прокладки проводников.

      Самодельные держатели для кабелей

    • Для быстрого крепления кабеля в штробе можно использовать куски гофорошланга. Отрезают кусок чуть длиннее ширины штробы, сжав шланг, устанавливают его в штробу. Он хорошо держит кабеля за счет силы упругости, очень сильно экономит время. По мере нанесения штукатурки, такие «держатели» для кабеля можно вынимать.

    Особенности горючих оснований

    Если скрытую проводку делают в горючих стенах — деревянных, каркасных и т.п. — по требованиям пожарной безопасности, их необходимо прокладывать в негорючей защитной оболочке. Негорючая оболочка — это или гофрошланги из неподдерживающих горение пластиков, или цельнометаллические короба. При использовании гофрошлангов способ крепления такой же, как при фиксации кабеля. Разница — в диаметрах необходимого крепежа.

    Для крепления гофошлангов можно использовать любые подходящие по размерам фиксаторы

    При использовании металлических коробов, их закрепляют в стене, а затем в лотки укладывают кабели. Такой способ чаще используют в каркасном домостроении, потому что шбробление каналов в деревянных стенах значительно снижает их теплоизолирующие свойства. К тому же деревянный дом постоянно меняет свои размеры и жестко закрепленные короба могут стать проблемой. При прокладке проводки в деревянных домах чаще используют открытую прокладку в кабель-каналах или делают ретро-проводку.

    Большие пучки проводов

    Часто при разводке электропроводки требуется проложить большой количество кабелей. Чтобы минимизировать время на крепление больших пучков проводов можно:

    Также можно использовать комбинацию этих методов. При использовании ленты ее крепят по краям. За счет своей жесткости она хорошо удерживает даже жесткие проводники или гофрированные оболочки. При необходимости можно установить крепеж и между кабелями, но надо следить за тем, чтобы не повредить изоляцию.

    Как закрепить кабели на потолке

    Если кабелей на потолке не очень много, можно использовать обычный крепеж — хомуты, стяжки, клипсы, самодельные фиксаторы и т.д. Но их устанавливать неудобно — приходится долго работать с поднятыми руками, да еще удерживать в них инструмент, кабель. Тяжелая работа.

    Если потолок будет подвесной, кабели можно закрепить за подвесы. В этом случае используют обычные пластиковые хомуты (затяжки), которыми фиксируют провода выше уровня будущего потолка. Чтобы не повредить оболочку или даже жилы, лучше прокладывать провода в защитном гофрошланге. Это также сделает проводку более безопасной с точки зрения пожарной безопасности.

    Устройство проводки при монтаже подвесного потолка

    Большие пучки кабелей на потолке проще укладывать в лотки. Они есть проволочные и металлические (из цельного металла и перфорированного). В квартирах и домах используют обычно проволочные. Они стоят и весят меньше. Их крепят к потолку на регулируемые подвесы.

    Лотки для прокладки больших пучков кабелей

    Такое крепление кабеля также требует установки подвесов, но количество крепежа намного меньше. Еще один плюс такого способа прокладки кабелей — легко при необходимости заменить или проложить новые. Минус — лотки не очень дешевы.

    Как упорядочить пучки проводов

    В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

    Крепление кабеля для упорядочивания проводов

    Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

    Крепление к столбам и стенам при воздушном способе монтажа

    При воздушной прокладке кабелей необходимо их крепить к столбам, стенам зданий и другим объектам. Есть крепеж для самонесущих и обычных кабелей. Обычные кабели между столбами без опоры подвешивать нельзя — они не выдержат нагрузки и порвутся. Для таких проводников между опорами натягивается трос и уже к нему на подвесах крепится кабель. В этом случае нагрузка приходится на трос, а не на кабель. Способы крепления троса — любые, но самый распространенный — сделать петлю вокруг столба, зафиксировать конец. Для промежуточных столбов можно использовать любой доступный способ — два отдельных троса, вбитый крюк, подходящий кронштейн.

    Крепление троса к столбам

    Крепление кабеля к несущему тросу происходит при помощи поддерживающих зажимов. Они бывают под кабели разной формы, сечения. Также возможно использование стяжек из устойчивого к ультрафиолету пластика. Иногда, для экономии, кабель прикручивают отрезками провода, скручивая его. Этот способ наименее надежный — при больших нагрузках скрутка может не удержать провод, он провиснет и порвется.

    Как подвесить кабель к тросу

    Для самонесущих кабелей крепеж обычно состоит из двух частей — кронштейнов или хомутов, которые крепятся к стене, столбу, и зажимов, которые цепляются за установленный кронштейн и удерживают кабели. Хомуты применяют только на столбах. Особенно удобны они на железобетонных столбах — нет необходимости сверлить отверстия, что очень нелегко.

    Несколько вариантов крепления кабеля к столбу

    Кронштейны бывают нескольких видов. Их выбирают в зависимости от вида основания (деревянных, стальных, бетонных, алюминиевых) и планируемой нагрузки. По назначению бывают:

    • ответвительные — для установке на столбах и опорах в местах поворотов трассы;
    • промежуточные крепления — для монтажа на столбах и опорах вдоль трассы без поворотов и ответвлений;
    • фасадные — для установки на наружных стенах.

    К кронштейнам крепятся подвесы или зажимы. Их выбирают в зависимости от типа кабеля, его сечения и т.д.

    elektroznatok.ru

    Крепление кабеля (провода) к стене, к потолку, в штробе

    Разводку электрики: прокладку и крепление кабеля к стенке, полу или потолку необходимо делать в квартире с черновой облицовкой, при перепроектировке или ремонте. Также во время установки новой техники для дома приходится тащить отдельную линию от электрического щита.

    Рассмотрим, как крепить провода на стенке, чтобы они не портили собственным видом интерьер, соответствовали правилам электрической безопасности и были защищены от воздействий извне и случайных повреждений.

    В зависимости от того, как вы решите разводить проводку по комнатам — открытым либо потайным способом, подбирается вариант крепежа проводов к стенке. В этой статье мы будем рассматривать распространенные методы крепления кабеля – дюбеля, стяжки, скобы, клипсы, их минусы и плюсы.

    Крепление кабеля

    Во время монтажа кабеля применяются разные способы крепежа. Все будет зависеть от определенных условий, возможностей в финансовом плане и вкусов владельцев помещений. При выполнении данных работ все обязано быть надежно зафиксировано, изоляция не нарушена, а внешний вид подходил находящейся вокруг обстановке и был благоприятным.

    Материалы, из которых сделаны стены и потолки, могут иметь самую разнообразную плотность и структуру. Провод, в зависимости от установленной задачи, полностью или частично можно «скрыть» в штробах (канавочные углубления), пластиковых трубах, гофрах или специализированных лотках. А если в данном нет большой надобности, необходимо прикрепить его более бережно.

    Все это можно выполнить при помощи совершенно разных устройств. Попытаемся более детально рассмотреть самые популярные виды крепления.

    Единые правила

    Как правило, советы универсальны и несложны. Расстояние если понадобится можно уменьшать. К примеру, на поворотах трассы крепеж ставят на маленьком расстоянии от места сгиба — 5-10 см. Задача — обеспечить хорошую фиксацию и избежать провисания.

      Итак, при прокладывании кабеля на поверхности стен или потолке рекомендуется руководствоваться следующими правилами:
  • Во время использования винтов, дюбелей и шурупов пытаться закручивать их до конца. В другом случае, торчащая шляпка способна повредить изоляцию.
  • Самое большое расстояние между крепежными точками не должно быть больше 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
  • Кладка проходит без горбов, одинаково и неплохо бы по прямой линии (в горизонтальном положении или вертикально).
    Если предусматривается запас, нужно сделать его менее заметным.
  • При прокладке скрытым способом кабелей в штробе их кладут таким образом, чтобы они не мешали последующей стеновой отделке.
  • Если у вас будут подвесные или французские потолки, нет надобности делать под ними штробы.
  • Ключевой инструмент, который должен применяться во время монтажа – это дрель, перфаратор, шуруповерт, отвертки и молоток.
  • Эти все советы универсальны и несложны в выполнении.

    Крепеж для прокладки скрытого типа

    Если кабели ложатся на стадии ремонта, очень часто прибегают к укладке в середине стен, потолка либо пола. Так как рабочий результат невиден, то эстетике уделяют немного внимания. Зато достаточно внимания уделяют надежности и безопасности — доступ для переделки весьма и весьма усложнен.

      Потому и крепеж для кабеля при прокладывании в середине стенки, потолка, под полом подбирается хороший. Это могут быть:
  • Стяжки разного типа — с дюбелями, монтажными площадками и т.д.
  • Можно выбрать нужного размера типа клипсы.
  • Сделать рукодельный крепеж.
  • Если выполняете гипсокартонный потолок на подвесах, проводку можно крепить к подвесам или ложить в середине профилей. Только во время монтажа кабели не нужно укладывать недалеко к стене профиля — чтобы не повредить во время работы.

    Для прокладывания больших пучков проводов на поверхности потолка удобнее и быстрее применять лотки, однако можно все тем же крепежом. Единственное что плохо — приходится высверливать много дырок под установку крепежа в бетон или кирпич. Особенно некомфортно это при работах на поверхности потолка. Про то, как лучше улучшить работу в данном случае немного ниже.

    С эстетической точки зрения вариант безупречный. С точки зрения эксплуатации — проблематический, так как заменить или отремонтировать проводку, не разбивая стены, как правило невозможно. Но все таки проводку делают собственно так, просто стремясь положить качественные кабели, да еще хоть с определенным запасом по мощности или количеству пар.

    Согласно правил безопасности в горючих стенах (древесных, панельных и каркасных) ложится провод в невоспламеняющейся оболочке или в цельнометаллическом лотке. Если идет речь о невоспламеняющейся оболочке, то в большинстве случаев это гофрированная труба из неподдерживающего горение пластиката. В данном случае прикрепляют собственно оболочку, в середине которой находится провод.

    На выбор типа крепления это сильно не оказывает влияние, но оказывает влияние на выбор размеров крепежа — просто нужно чтобы фиксаторы могли охватить оболочку.

    Прокладывание кабелей в середине горючих стен связана с трудностями: требования очень жёсткие. Их можно выполнить в каркасных или домах построенных из панелей, однако в брусовых или в срубах не легко. Нужно в стенки ложить цельнометаллические лотки.

    При этом приходится вынимать очень много древесины, что не делает лучше теплотехнические характеристики, да и внешний вид сделать безупречным возможным не представляется. Потому в домах из дерева чаще прибегают к открытому варианту монтажа — сверху стен.

    Крепеж для открытой прокладки

    При наружной прокладывании кабеля насчет внешнего вида к крепежу предъявляют более жёсткие требования. Так как все на виду следует выбирать наиболее невидимые варианты либо наоборот, наиболее декоративные, к примеру ретро-проводка.

  • Монтаж в провод каналах. Это лотки из пластика, которые закрепляются под стенами. Не очень хороший с эстетической точки зрения способ, но если понадобится прокладки огромного числа проводов в домах из дерева, наверное, наиболее дешевый во время монтажа и хороший.
  • Прокладка некоторого количества проводов в специализированных плинтусах.
  • Применение скоб из скобосшивателя. Самый невидимый крепеж, более того ставится быстро.
  • Крепление с помощью скоб и клипс, окрашенных под тон с кабелем.
  • Есть выбор, но все способы неидеальны, потому каждый для себя решает сам, как и чем ему крепить провод.
  • Крепление провода к стенке

    Все зависит от вида поверхности подбирается и вариант крепежа.

    • Мягкие и тонкие.

    К ним можно отнести стенки из пенобетонного блока, газосиликата, Двп, пластика, гипса и т.п. Простой крепеж тут держаться не будет. Намного надежными и устойчивыми будут специализированные устройства, у которых торцовая или средняя часть выполнена расширенной. Это могут быть дюбели-бабочки, зонтики или дюбеля со сверлом.

    Это древесные, гипсовые, заштукатуренные поверхности, Ориентированно-стружечные плиты и Дсп. В данном случае используют обыкновенные шурупы или обычные гвозди. Если саморезы вкручивают со значительным усилием, можно заранее высверлить отверстия с небольшим диаметром.

    Кирпичной стены и бетона считаются очень популярными материалами данной категории. Тут даже в заранее просверленные отверстия просто так шурупы закрутить будет непросто. Именно в данном случае необходимо применять дюбеля.

    Очень часто, они состоят из колпачка из пластика и винта. В стене сверлятся отверстия. Для бетонных стен и кирпича размер сверла должен быть одинаковым с диаметром дюбеля (сверло 6 мм – дюбель 6 мм).

    Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия ставятся колпачки, торец которых не должен выступать из поверхности. После к ним, при помощи винтов, крепят сам крепеж (хомут, пластины или др.).

    Крепление кабеля к поверхности потолка


    Крепить кабели к поверхности потолка появляется потребность как правило при устройстве бесшовных потолков или потолков из ПВХ панелей и гипса. В случае с гипсокртоном все несколько легче: есть система подвесов, к которым можно стяжками из ПВХ зафиксировать жгуты проводов.

    В остальных случаях все не так просто: приходится высверливать очень много крепежных отверстий, ведь применяют все те же клипсы и скобы, а под каждую необходимо установить дюбель (если потолок из плиты из бетона).

      Сделать быстрее монтаж можно несколькими вариантами:
  • Применяя кабельные лотки (описаны выше).
  • Прикрепив к поверхности потолка определенное количество линий, подвешивать к ним маленькие жгуты проводов с помощью стяжек из ПВХ.
  • Применять для крепления длинную перфорированную полосу металла.
  • Как зафиксировать провод в штробе

    О штроблении и укладке жгутов из кабелей нужно побеспокоится задолго до финальной облицовки помещения: собственно тогда, когда в квартире еще нет и в помине ни мебели, ни вещей, ни обоев, ни линолеума, вообще ничего. Проще говоря – чистые стены, как в одной популярной телепередаче.

    На данных голых стенах определяем и размечаем магистраль, по которой у нас будут проходить линии кабелей. Разметку можно произвести с помощью строительного карандаша и уровня.

    Производя стеновую разметку, сразу нужно определится с местом расположения розеток, выключателей и ответвительных коробок, ведь отверстия в стене для их монтажа нужно будет выполнить на том же шаге, что и штробы для укладывания кабеля.

    Ширину каждой штробы определяем в согласии с количеством и сечением кабеля, который станет в ней крепиться.

    Штробление

    Очень часто для выполнения штробы применяется перфаратор с одной из специализированных насадок. Первая из подобных насадок так и именуется – штробер. Штробер собой представляет слегка изогнутую лопатку с продольным желобком. Конец этой лопатки заострен и предназначается для углубления вовнутрь пробиваемой штробы.

    Работать со штробером следует на чисто ударном режиме, без вращения. Штроба от него выходит аккуратной и глубокой. Но сделать с помощью этого устройства штробу шире самого штробера можно только за пару приемов, что, разумеется, не слишком удобно.

    Иная насадка, часто применяемая для штробления с помощью перфоратора, – это обыкновенная плоская лопатка. Рабочий принцип с ней приблизительно тот же, что и со штробером, но продуктивность чуть-чуть ниже.

    И все же высокой производительности при штроблении перфоратором ждать не приходится, тем более, если идет речь о штроблении стен из бетона. По этому при больших рабочих объемах многие электромонтажники применяют для выполнения штроб дисковый режущий инструмент.

    В качестве такового нередко подходит болгарка (УШМ), или, говоря откровенно, углошлифовальная машинка с алмазным сегментным диском. При ее помощи выполняются прорези по краешкам штробы на нужную глубину, а средняя часть после легко выбивается с помощью все того же перфоратора.

    Не обращая внимания на, кажется, намного приличное количество рабочих операций, штробление с помощью угловые шлифовальные машины гораздо производительнее, чем та же работа во время использования одного лишь перфоратора. Причина – в том, что углошлифовальная машинка выполняет каждый рез довольно быстро за один единственный проход.

    Расстояние между этими дисками изменяется, а это означает, что можно ставить ширину штробы в нужных пределах. Меняется и положение дисков относительно опорной поверхности, другими словами глубина штробления.

    У дисковых инструментов для резки если сравнивать с перфоратором есть лишь единственный минус. Разумеется, и при штроблении перфоратором грязи и пыли бывает много, но от режущего диска эта пыль летит даже не клубами, а цельным потоком.

    Если электрик пренебрегает средствами индивидуальной защиты при штроблении угловой шлифмашиной или штроборезом, то завершив парочку объектов, он рискует поиметь заболевание легких и/или глаз.

    Поэтому очки для защиты, респиратор и беруши при выполнении штроб – это абсолютно не роскошь, даже в том случае, если вы работаете перфоратором. Собственное здоровье дороже.

    Профессиональные штроборезы, кстати, оборудованы не только кожухом с защитной функцией для дисков, но и штатным отрезком трубы для подсоединения промышленного пылесоса, который может поглотить немалую часть вырабатываемой пыли.

    Монтаж кабеля в штробе

    И вот штроба сделана, пыль и туман рассеялись, и приступаем к монтажу кабелей. К несчастью, требованием о сменяемости скрытой электрической проводки при укладывании кабеля в штробе очень часто приходится пренебречь. Выполнение больших и широких штроб, в которых могла бы уместиться труба для проводки кабеля, возможно абсолютно не всегда.

    По этому, в основном, в штробу кабели ложатся жгутами, безо всякой добавочной защиты. Изоляция очень популярного для домашнего монтажа кабеля – ВВГнг – очень надежна и не подводит при таком варианте укладки.

    Зафиксировать же провод в штробе можно одним из следующих вармантов:

    • С помощью перфорированной полосы.

    Собственно аналогичные нейлоновые перфорированные полосы в собственной массе использовались во время строительства наших «любимых» панельных «хрущевок». Полоса крепилась поперек штробы с помощью дюбелей и надежно держала всю массу кабелей независимо от их количества.

    • Как зафиксировать в штробе провод при помощи монтажной алюминиевой полосы.

    Реализуется такая в любом магазине электрики. Собственно, ее и приобретать необязательно: если есть наличие свободного времени и терпения можно создать ее, нарезав любой тонкий и эластичный металл.

    Для монтажа полоса пробивается в середине и закручивается на днище штробы с помощью распространенной пары «саморез-дюбель». Кабели ложатся на полосу сверху, а концы ее загибаются пассатижами, организуя плотный и крепкий замок. Способ, разумеется, сложный, но все таки достаточно распространенный.

    • Действительно возможно крепить провод с помощью строительного гипса.

    Тянем линию кабелей по штробе и сразу отмечаем раствором, который держим рядом. Минус данного способа в том, что раствор строительного гипса нельзя разводить в не малом количестве благодаря тому, что он очень высыхает очень быстро.

    • Самым «передовым» и производительным вариантом крепежа кабеля в штробе считается крепление с помощью дюбель-хомутов.

    Дюбель-хомут – это дюбель установочного размера 6 мм. На конце его существует особенная петля, позволяющая удержать жгут кабелей. Аналогичным образом, монтаж с применением дюбель-хомутов прост донельзя: нужно только пробить перфоратором ряд отверстий, а потом вставить в них дюбель-хомуты с зафиксированным жгутом.

    Крепежные варианты для кабеля и проводов

    При лбом типе монтажа электрической проводки и кабеля применяться могут теже самые крепежные варианты. Выбирается он исходя из имеющихся условий, возможностей и вкусов владельцев.

    Их очень много — имеются особые, которые выпускают конкретно для кабелей, есть заимствованные из иных областей, есть — самодельные.

    Дюбель-хомут

    Пластмассовые дюбель хомуты для крепежа кабеля рассчитаны на фиксацию одиночного кабеля. Зафиксировать провод дюбель хомутом достаточно легко. Нам для этого как раз понадобится перфаратор и сверло по бетону диаметром 6 мм.

    В первую очередь в бетоне сверлится отверстие на нужную глубину (зависит от длины самого дюбеля), после хомут раскрывают и в него укладывают провод, после этого хомут заталкивают в отверстие.

    Дюбель хомут для крепежа кабеля может быть в 2-ух исполнениях: для плоского и круглого кабеля.

    Позитивным моментами являются маленькая цена, быстрый вариант монтажа, надежность фиксации (можно быть уверенным, что провод не сорвется под своей тяжестью).

    При помощи дюбель хомута крепеж кабеля можно исполнять к бетону, кирпичу, пенобетонному блоку, искусственному камню. Годится как для открытой, так же и для скрытой фиксации проводов.

    Такой вид крепления порой называют дюбель-клипса или дюбель-скоба.

    Дюбель-клипса

    Более невидимой во время монтажа считается дюбель-клипса. Это изогнутая полоса пластика с отличительными ответвлениями на концах, которые за счёт силы упругости будут удерживать крепеж в материале стены или потолка.

    Форма данных изделий есть для круглых и плоских кабелей различного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато довольно аккуратно выглядят на проводниках маленьких сечений, в том числе телевизионных, телефонных и для интернета.

    Ставится они просто: сверлится отверстие нужного диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда ставятся. На самом деле замечательный вариант — быстро устанавливается, вы глядит бережно. Применяется как правило для открытой прокладывания проводов.

    Дюбель-стяжка

    Еще 1 вариант для быстрого крепления кабеля — дюбель стяжка. Делается она из негорючих самозатухающих пластификатов, дает возможность быстро устанавливать линии кабелей. Может применяться как для открытого, так же и для скрытого способа монтажа.

    Дюбель-стяжка — удобный и быстрый способ зафиксировать провод к бетону, кирпичу и иным поверхностям.

    Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет если понадобится менять кол-во проводов. Вариант установки аналогичный как у обыкновенного дюбеля. Разница в том, что дюбель здесь тоже выполненный из пластика.

    Скобы для кабеля бывают пластиковыми и железными.

    • Скобы из металла для крепежа кабеля

    В основном, этот способ используется для крепления кабелей проложенных в металлорукаве. Скобы из металла имеют крепежное отверстие с одной или с обеих сторон. Размер скоб можно выбрать в зависимости от диаметра металлические рукава. Прекрасно сопротивляются влияниям механики, подойдут для «держания» тяжёлых кабелей.

    Хорошим качеством считается «многоразовость». Легко можно заменить, переложить, добавить-убрать провод, будет достаточным лишь выкрутить винт.

    При этом методе крепления фиксация кабеля к поверхностям делается при помощи заблаговременно подготовленных конструкций крепления, его классически применяют для крепления проводки.

      Данный вариант имеет два положительные качества, которые для других способов крепежа недостижимы:
  • Надежная фиксация, благодаря которой кабеля можно к поверхности вплотную прижать.
  • Фиксация нескольких параллельно идущих кабелей, для этого не требуется высверливать кучу отверстий, а захватить и закрепить сразу 3-4 (и даже больше) кабеля может длинная скоба-крепеж.
  • Двухжильная алюминиевая лапша или ПТПЖ — более жёсткий кабель, применяется в большинстве случаев в качестве скоб. К стенке крепление самой скобы делается с применением «быстрого монтажа» (6 х 40 или 6 х 60) либо же при помощи строительных гвоздей (если стены выложены из газобетона).

    • Пластиковая скоба для крепежа кабеля

    В основном, используется для открытого монтажа одиночных кабелей. Пластиковая скоба оборудована гвоздем для фиксирования, исходя из этого подойдет для монтажа на мягких поверхностях, например как дерево, Дсп, пластик (в бетон такой гвоздик не забьешь).

    За мою практику часто доводилось видеть аналогичным способом крепление телевизионных и телефонных кабелей. Пластиковыми скобками сильно любят пользоваться провайдеры для крепежа интернет-кабеля.

    В общем если ремонт уже закончен и требуется бережно развести провод над плинтусом — это самый хороший вариант – просто и недорого.

    С помощью клипс можно зафиксировать провод на стенке, потолке, на полу. Просто придется выбрать правильную конструкцию, а их немало. Крепление кабеля клипсами широко распространенный метод — выйдет довольно аккуратно и практически неприметно. Это если предполагается открытая прокладка проводки.

    Эти крепежные элементы являются самыми популярными при открытой прокладывании кабеля. Клипсы после того как произошла установка выглядят очень аккуратно. Они бывают разного размера, формы и быть железными или пластиковыми,

    Клипсы для монтажа кабеля есть железные и пластиковые, причем разнообразной формы. Незамысловатые имеют вид дужки, у которой с двух сторон есть отверстия для саморезов или дюбеля. Всем они хороши, однако для установки требуется высверлить два отверстия, а это занимает очень много времени.

    Имеется вариант, который дает возможность выдержать противопожарный просвет во время монтажа кабеля силового на сгораемые поверхности (на фото слева). Данный крепеж крепится одним шурупом к поверхности. Он прекрасен тем, что если понадобится в тот же крепеж можно дополнить нити. Для этого не придется его снимать, нужно будет открутить винты, удерживающие часть сверху клипсы.

    Вариант третий — специфическая петля из полосы металла. Чтобы установить ее в первую очередь нужно завести вовнутрь кабели, потом соединить отверстия и зафиксировать на поверхности.

    Клипсы из ПВХ применяют по большей части для крепежа кабелей в гофрошлангах. Есть они разного размера под разные диаметры гофры. Как правило ставятся как единично, так и собираться в линейки — для более внимательного монтажа больших пучков проводки.

    Данный тип клипс используют по большей части для прокладки скрытого типа, однако если гофра проложена с наружной стороны, то удобнее ее фиксировать при их помощи.

    Прекрасный вариант для крепежа кабеля к уплотненным поверхностям: древесине и ее производным, штукатурке — клипса с гвоздем. С боковой стороны пластиковой скобы есть отверстие, в которое ставится гвоздик. По форме гвоздевые скобы есть круглые и с прямыми углами — под разнообразной формы проводники.

    Крепление кабеля такими скобками быстрое и не кидается в глаза. Очень часто тоже прикрепляют маленьких размеров провода — телевизионные, телефонные, для интернета.

    Кабельные стяжки с площадкой под дюбель (КСП)

    Еще 1 вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. В первую очередь ставится дюбель, на него навинчивается площадка со стяжкой. К готовой трассе фиксируются провода.

    КСП — кабельная стяжка с монтажной площадкой под дюбель

    Материал — негорючий пластификат, цвет — серый, температура применения — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и поверхности из дерева.

    U-образные скобы из скобосшивателя

    Даже очень маленькие скобы и клипсы все-равно довольно видны. Есть способ сделать крепеж фактически незаметным, в любом случае в большинстве случаев. Если есть наличие строительного скобосшивателя к поверхностям из дерева или штукатурке провода и телефонные кабели можно крепить специализированными скобками.

    Они имеют длинные ножки и скругленную спинку. Имеются особые скобы для скобосшивателя, предназначающиеся для монтажа кабеля с пластиковыми ограничителями (усредненный рисунок). Они не дают возможность передавить кабель, что бывает во время работы с обыкновенными скобками, если выставлена слишком значительное усилие на спусковом механизме.

    Прекрасен способ большой скоростью — всего одно нажатие на рычажок скобосшивателя и скоба уже поставлена. За час можно закрепить приличный метраж. Еще 1 хороший момент — крепеж малозаметен, при демонтаже в древесине остаются совсем маленькие отверстия, которые тоже фактически невидны.

    Минус крепления кабелей скобосшивателем — большие ограничения по размеру. Аналогичные скобы большими не бывают. Самый большой размер по ширине скобы — 12,5 мм, да и то не во всех разновидностях.

    Этого вполне достаточно для монтажа телефонной «лапши», интернет-кабеля либо иных аналогичных проводников, однако уже ВВГ или NYM именно так зафиксировать выходит абсолютно не всегда. Более того у данных кабелей изоляция более жёсткая, что просит намного частой установки скоб.

    Монтажная площадка для крепежа кабеля

    Этот крепеж для кабеля сделан в форме прямоугольной площадки. Могут быть квадратными или более продолговатыми. Я предпочитаю применять другой вариант, так как они намного прочнее. В середине есть монтажное крепежное отверстие. Иногда в точках продажи можно повстречать аббревиатуру как ПМО (площадка с монтажным отверстием).

    Монтаж также не составляет большого труда. Для начала сверлится отверстие в бетоне диаметром 6 мм, в него ставится обыкновенный дюбель, и площадка фиксируется к основе (стене или потолку) шурупом.

    После берем обыкновенную нейлоновую стяжку и закрепляем при ее помощи провод к площадке. Этот способ дает возможность крепить несколько проводов и кабелей к одной площадке. А это означает, что отверстий высверливать необходимо меньше, что исходя из этого делает быстрее процесс монтажа.

    Позитивным нюансом считается простота в применении, быстрый монтаж, возможность крепление к площадке нескольких кабелей одновременно.

    Крепление для гофры

    Крепление клипсы для гофры выполняется дюбелем и шурупом. Клипсы выбираются в зависимости от диаметра гофры. Плюсом клипс считается то, что их можно собирать в блоки (для этого с боковой стороны есть специализированные замки) и укладывать сразу несколько магистралей кабелей.

    Лента монтажная

    Железная лента для монтажных работ необходима для крепления кабеля с соблюдением необходимого шага укладки. Очень хорошо применять при крепеже больших групп проводников. Имеет 21 мм в ширину и расстояние между гибкими точками фиксации в 25 мм. Бывает двух вариантов – медная и стальная оцинкованная. Каждый зажим ленты имеет язычок с отгибом и лепесток. Лепесток выступает над поверхностью ленты, что делает легче его изгиб, к примеру, отверткой. Маленькой отгиб на конце язычка обеспечивает надежное закрепление кабеля «в замок».

    Провод каналы разных размеров

    Монтажный короб считается достаточно популярным вариантом крепежа проводов и кабеля открытым способом. По мнению многих электриков является удобнейшим способом крепления. Монтажный короб делается из оцинкованного стали, не поддерживающего горение пластика, алюминия и собой представляют простейшую П — образную конструкцию.

    В этот технический короб ложатся провода и закрывают односторонней или двусторонней крышкой.

      Отличаются материалам изготовления, цветовому исполнению, габаритам, исполнению (какая крышка), влагозащите, а еще по исполнению:

    Во время установки провод канала в первую очередь выполняется разметка на стенке, после крепиться при помощи шурупов, дюбель гвоздей или «гвоздей на жидкой основе».

    Крепеж для упорядочения пучка проводников

    Не всегда провода нужно прикреплять стационарно. В большинстве случаев просто нужно пучки урегулировать — чтобы они не путались. К примеру, в большинстве случаев к столу для работы подходит очень большое количество проводов.

    Фиксировать их жестко ни к чему — через определенный промежуток времени могут понадобиться переделки, а от вбитых гвоздей остаются отверстия, которые на столе уже ничем не замаскируешь. Вот под эти цели существуют самые разные устройства. Их чаще называют держателями проводов или кабеля.

    К примеру, те же скобы, но иного сооружения. С правой стороны на фото выше вы видите кабельную клипсу, к обратной стороне которой закреплена двусторонняя липкая лента.

    В первую очередь к поверхности фиксируются эти площадки — у них на обратной стороне тоже есть липучка. После пучок проводов фиксируется к отверстиям обыкновенной стяжкой из ПВХ. Не очень комфортно и бережно (хвосты стяжек будут торчать), но тоже может применяться.

    Самодельные устройства

    Часто бывает, что для крепежа кабеля нет подходящих скоб, площадок или хомутов. Все такие элементы можно сделать и самому.

    Для производства установочных компонентов можно применять очень разные материалы. Это могут быть одножильные или двужильные провода, пластик, оцинкованная жесть и многое иное. Вот некоторые из вариантов самоделок.

    Режем двужильные кусочки провода, длина выбирается в зависимости от крепящегося провода. Внутрь каждого продеваем самосверлящий шуруп.

    • Аналогичные, но одножильные кусочки обматываем вокруг шляпки дюбеля или шурупа.
    • Режем жестяные полосы. Внутрь пробиваем гвоздь или самосверлящий шуруп.
      Плюсы у подобного самодельного крепежа такие:
  • простота в изготовлении и монтаже;
  • нет надобности поиска крепежа и его покупки в точках продажи;
  • возможность применять (установка и замена) самоделок неоднократно;
  • можно крепить, как один, так и несколько проводов одновременно.
  • Многие заводские устройства имеют сравнительно небольшую цену, однако, когда их нужны сотни, сумма набегает большая. А если проводка спрятанная — требуется, к примеру, зафиксировать провод в штробе, для чего замуровывать лишние деньги, если можно обойтись средствами находящимися под рукой. Вот из чего изготавливают рукодельное крепление кабеля.

    Полосы жести + гвозди или дюбеля — в зависимости от материала стены. Жесть неплохо бы оцинкованная, а ее можно «добыть» из пивных банок. Режется на полосы толщиной 7-10 мм, в самом центре делают отверстие, в которое продевается гвоздь.

    Из оцинкованного металла, нарезанного на полосы толщиной примерно 1 см можно создать простейшую U-образную скобу. На концах прибить гвозди, применять как обыкновенные скобы — прихватывая проводник каждые 50-80 см. Можно применять для крепления проводов к поверхности стен и потолку.

    Также полосу жести можно применять для крепления кабеля в петлю. Полоса охватывает провод после этого полоска фиксируется к стенке (взгляните на фото с правой стороны).

    Аналогичным способом можно прикреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы понадобятся большей длинны и, может быть, ширины — для более хорошей фиксации. Для дерева подойдёт гвоздь или самосверлящий шуруп, для кирпича и бетона потребуется дюбель.

    Средствами находящимися под рукой можно прикреплять и пучки проводов. Более длинной полосой жести можно крепить несколько размещенных один возле иного проводников. Удобнее для этого применять перфометалл (к примеру, монтажные подвесы для навесных потолков), однако можно обойтись и обыкновенными полосками жести.

    Это главные виды крепежа для кабеля, который можно создать собственными руками. Наверное есть иные варианты — фантазия мастеров неистощима, однако это самые популярные.

    Кабельные лотки — для прокладки скрытого типа больших пучков

    При устройстве потолочной подсветки из светильников точечного типа приходится укладывать очень много проводов, причем фиксировать их приходится к перекрытию потолка. Если идет речь о квартирах, то перекрытия очень часто — плита из бетона.

    Есть они разного размера, существует несколько различных типов крепления — на шпильки, прикрепленные к поверхности потолка, на подвесы «Т» или «Г» -образной формы.

    Очередность монтажа такой: в первую очередь собирается и устанавливается на поверхности потолка конструкция, потом в нее закидываются кабели. При вашем желании их можно зафиксировать стяжками к решёткам, но в большинстве случаев в данном нет надобности.

    Плюс к этому, есть железные лотки из перфорированного и неперфорированного металла. Последние нужны при прокладывании кабелей в середине горючих стен — в домах из sip панелей, к примеру.

    Аналогичные лотки можно применять при укладывании кабелей в подпольном пространстве. Но тогда можно использовать перфорированный вариант. Он тоже идеально убережет от грызунов и нечаянного повреждения.

    Крепление лотка к поверхности потолка и конструкциям потолка
    • Советы при методе крепления лотка на потолочные стойки
    • Способ аналогичен креплению полок и спайдерных крепежей к стенке с тем лишь исключением, что спайдерные крепежи фиксируются не к стенке, а к специализированным потолочным стойкам или к сборным конструкциям из потолочных опор и профиля для монтажа.
    • Крепление лотков при помощи спайдерных крепежей к поверхности потолка выполняется при помощи сборной единицы — опоры потолочного.
    • Потолочный спайдерный крепеж в сборе фиксируется к поверхности потолка при помощи анкеров-болтов или анкера забивного.
    • Анкерный болт забивной с помощью специнструмента для забивки анкера, а потом в него заворачиваются болты. Анкерный монтаж дает возможность очень просто перебрать или демонтировать монтажные конструкции.
    • Спайдерный крепеж потолочный должен ставиться через 1-1,5 метра (т.е. также, как и при любом ином способе монтажа: в местах стыковок и в середине лотка для кабеля).

    Таким образом выполняется монтаж лотков при помощи свободностоящих (без опоры к стенке) напольных стоек.

      Советы по применению перфорированной стальной ленты:
  • Крепление на перфорированной ленте считается наиболее недорогим решением, однако из-за недостаточной жесткости имеет небольшое использование: небольшая нагрузка, небольшая высота подвеса, небольшая ширина кабельных лотков, трудности с расширением монтажных конструкции.
  • Перфорированная лента фиксируется к поверхности потолка при помощи болтов, вворачиваемых в анкерные болты.
  • Каналы фиксируются к перфорированной ленте при помощи винтов, гаек и шайб.
  • Расстояние подбирается также, как и при крепеже спайдерными крепежами — в стыковочных местах лотков и в середине лотка (1-1,5 м).
  • В качестве намного удобной, функциональной и хорошей альтернативы данному методу предлагается крепить лотки к поверхности потолка при помощи С-образных подвесов.
  • Похожие статьи

    Крепление кабеля к стене и потолку. Делаем монтаж самостоятельно

    Занимаясь в квартире или доме электромонтажными работами, нужно всегда помнить про крепление кабеля и не забыть купить кабельный крепеж. Это специальные электромонтажные изделия для крепления на кирпичных или бетонных стенах и перекрытиях без защитных коробов (кабельных каналов) и труб (пластиковых гофр или металлорукавов).

    В настоящее время существует множество способов крепления кабелей и проводов к стенам и потолку. Остановимся подробнее на некоторых из них:

    Крепление строительной смесью

    В качестве смеси, можно выбрать гипсовый раствор. Такой способ еще называют «приморозкой». Здесь нет ничего сложного – делается замес и кабель прихватывается к стене через определенное расстояние. Однако этот способ требует сноровки – гипс (алебастр) схватывается очень быстро, поэтому много кабеля за один раз не закрепишь.

    «Примораживание» гипсом хорошо подходит для крепления одиночного кабеля в штробе, но чаще всего — как дополнительный способ при креплении пучков проводов и кабелей, например, с помощью скоб, дюбель-хомутов и др.

    При больших объемах прокладки возня с частым замешиванием раствора и фиксацией кабеля значительно снижает скорость работы.

    Крепление дюбель-хомутом (UW, увешка)

    При креплении кабеля или провода к стене (кирпич, бетон) дюбель-хомуты являются весьма эффективными. Размер дюбель-хомута необходимо выбирать, исходя из номинального сечения кабеля. Чтобы прикрепить кабель или провод к стене, необходимо проделать в ней перфоратором отверстие под дюбель-хомут, затем захватить кабель (провод) хомутом, и поместить дюбель в отверстие до упора. При этом пластиковые усики хомута расклинятся в отверстии, и провод будет закреплен.

    Это хороший способ для крепления одиночного кабеля. Если же по стене проходит трасса, состоящая из нескольких кабелей (групп), то для каждого отдельного кабеля потребуется сверлить свое отверстие для дюбель-хомута. К сожалению, крепление хомутами весьма ненадежно — при укладке (натяжке) кабеля увешки часто выскакивают из своего места, к тому же хомуты очень слабо прижимают кабель к поверхности.

    Крепление кабеля к стене скобами

    Традиционный способ крепления проводки, при котором фиксация кабеля (провода) к поверхностям происходит при помощи предварительно подготовленных крепежных конструкций.

    У данного способа есть два достоинства, которые недостижимы для других способов крепления:

    • Надежный прихват (фиксация) — благодаря этому провода и кабели можно очень плотно пригладить к поверхности
    • Возможность фиксации нескольких параллельно идущих кабелей. Это очень удобно — не нужно сверлить кучу отверстий, длинная скоба-крепеж может захватить и зафиксировать сразу 3-4 (и более) кабеля

    В качестве скоб обычно используется нарезанная двухжильная алюминиевая лапша или более жесткий провод – ПТПЖ. Крепление самой скобы к стене выполняется с помощью «быстрого монтажа» (6 х 40 или 6 х 60), либо при помощи строительных гвоздей – в случае, если стены выложены, например, из газосиликата.

       Крепление кабеля к стене скобами



       Крепление кабеля к стене жестью

    Готовится такой крепеж элементарно

    Провод шинкуется бокорезами на отрезки, их длина примерно 6 — 7 см. В середине отрезка прокалывается отверстие под шуруп «быстрого монтажа». Далее в стене сверлится перфоратором отверстие и в него забивается «быстрый монтаж» со скобой. Фиксация провода выполняется простым загибанием усиков скобы и несильным пристукиванием молотком.

    В качестве материала для скоб иногда используют тонкую (0,5 мм) оцинкованную сталь. Скобы нарезаются ножницами по металлу на пластинки шириной 10 – 12 мм, и длиной 6 – 7 см. По центру делается отверстие пробойником (или сверлом) для установки «быстрого монтажа». Отверстие пробивается на деревянной поверхности (доска, брус). Если будут использоваться гвозди, то пластинки оцинковки пробиваются этими гвоздями. При этом гвозди остаются зафиксированными в пластинке, и делать больше ничего не требуется.

    Данный крепеж на стройке почему-то называют «петушками». У этой конструкции есть существенные минусы:

    • Требуется много времени для подготовки такого крепежа
    • Существует высокая вероятность пробить изоляцию кабеля острыми кромками (заусенцами) пластинки
    • После оштукатуривания стен возможна коррозия пластинок. Это может проявиться после оклейки обоев – на них появляются рыжие (ржавчина) пятна

    Кратко о других способах крепления

    Эти способы больше относятся к открытой электропроводке:

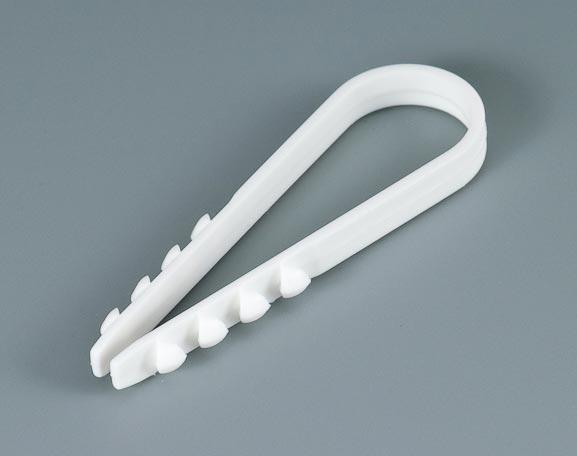

    • Крепление кабеля с помощью дюбелей-стяжек

    Ими можно крепить кабель любого сечения: и круглого, и плоского.  Удобно крепить кабели разных диаметров, можно крепить несколько кабелей сразу.

    • Крепление с помощью клипс

    Для крепления провода в гофрированной трубе к поверхности идеально подойдут клипсы, которые крепятся к стене посредством «быстрого монтажа» или саморезов – если стена из гипсокартона. Размер клипс при этом подбирается в соответствии с диаметром гофры.

    • Крепление кабеля с помощью гвоздевых скоб

    Слаботочные кабели (телефонный, антенный, оптоволоконный кабель и кабель для интернета) можно крепить к стене посредством гвоздевых скоб. Скобки для крепления кабеля могут применяться как для кабелей круглого, так и для кабеля плоского сечений.

    Несколько замечаний по прокладке

    При любом способе крепления проводки нужно соблюдать аккуратность и внимательность. Что это значит?

    В первую очередь необходимо сделать осмотр провода (кабеля) на предмет повреждений (порезы, задиры). Все дело в том, что перед тем, как попасть на объект, провода и кабели (да и не только они) проходят множество испытаний – их могут кидать и пинать ногами, держать какое-то время под дождем или на морозе. Иногда встречается производственный брак – в каком-либо месте бухты попадаются видимые утолщения кабеля.

    Очень важно следить за тем, чтобы провод (кабель) плотно прилегал к поверхностям стен. Неприглаженные провода (горбы) – это лишний расход штукатурки. Отделочники за вас ничего не будут приглаживать – заштукатурят так как есть.

    Нашим монтажникам приходилось видеть, как на отштукатуренных стенах местами проглядывал кабель. Потом на стены начинали наносить финишную шпатлевку, и изоляцию торчащего из стены кабеля сдирали шпателем. Поэтому при прокладке проводов и кабелей нужно соблюдать их достаточную натяжку, а приглаживание выполнять деревянным предметом (например, торцом ручки молотка), с разумным усилием.

    При монтаже скоб шляпки гвоздей и шурупов «быстрого монтажа» необходимо утапливать на достаточную глубину. Иначе при приглаживании провода эти шляпки легко смогут пробить изоляцию провода.

    Перед тем, как крепить провод (кабель) к стене, его нужно смотать с бухты хотя бы метров 10 – 15, и не полениться — выпрямить кольца руками в перчатках.  Монтировать перекрученный провод – плохо и неудобно.



    Будем рады, если подпишетесь на наш Блог!

    [wysija_form id=»1″]

    советы по выбору при электромонтажных работах

    Способы крепления кабеля

    Здравствуйте, в этой статье я расскажу вам, способы крепления кабеля к стене и на потолок.

    Существует два типа монтажа электропроводки: открытый и скрытый, и для каждого типа можно выбрать определенный способ крепления проводов к стене. Ниже мы подробно рассмотрим все существующие способы крепления, а также приведем плюсы и минусы каждого из них.

    Содержание (Скрыть)

    Открытый электромонтаж

    Для монтажа открытой электропроводки кабель крепится на готовые стены с декоративной отделкой. Чаще всего, данный тип электромонтажа используют в деревянных домах и постройках на дачных участках, а также в гаражах. Для крепления проводов непосредственно на стены используют следующие приспособления — кабельные каналы, клипсы или специальные фарфоровые изоляторы. Давайте подробней рассмотрим каждое из приведенных материалов.

    Кабель-каналы

    Сегодня широко распространено применение специальных пластиковых каналов для крепления проводов и кабелей. Во-первых, кабель-каналы имеют невысокую цену, во-вторых, выглядят аккуратно, и, самое главное, позволяют закрепить несколько проводов в одном месте. Для самостоятельного монтажа проводов в кабель-каналы необходимо лишь закрепить пластиковый короб на стене, используя саморезы. Также завод-изготовитель выпускает специализированные соединения для крепления нескольких кабелей в одну линию. После закрепления кабель-канала поместите в него все кабели и закройте переднюю крышку, просто защелкнув ее.

    Узнайте как крепить кабель-канал к потолку и на стену перейдя по ссылке!

    Пластиковые трубы ПВХ и гофрированная трубка

    Трубы и гофры для протяжки в них проводов выпускаются следующих размеров 16 20 25 32 40 50 мм. Они предназначены для защиты электрических проводов и кабелей от механических повреждений на стадии ремонта и эксплуатации помещения, а так же необходимы по пожарной безопасности.

    Крепление трубы ПВХ и гофрированной трубки осуществляется при помощи клипс и железных скоб идентичного размера.

    Чтобы протянуть кабель ВВГнг 3х1.5 на длину от 1 метра, вам понадобится гофра 16 диаметра и клипсы на 16. Отмерьте необходимую длину гофрированной трубки и отрежьте ее ножом, внутри должна быть стальная проволока. После этого один конец стальной проволоки прикрепите к кабелю ВВГнг 3х1.5, а другой конец к жестко закрепленному основанию (труба отопления и т.д.).

    Натяните стальную проволоку со стороны кабеля и, взявшись за гофру, потяните вперед, и кабель начнет затягиваться вовнутрь. Когда кабель выйдет из другого конца гофрированной трубки стальную проволоку можно отрезать.

    Для кабелей другого сечения подбирайте гофру так, чтобы кабель без усилий мог пройти вовнутрь и не разорвать ее, но если это произошло, соедините два куска и замотайте изолентой (после затяжки кабеля).

    При использовании трубы ПВХ длиной более 10 метров используйте стальную проволоку 2мм или 3мм, предварительно затянув ее внутрь трубы (после монтажа всей трассы). Чтобы сделать угол или обойти препятствие используйте гофру и соединительные муфты идентичного размера. Также соединительные муфты необходимы при соединении труб между собой.

    Клипсы и железные скобы

    Использование клипс или скоб для крепления проводов подходит только для монтажа электропроводки в пластиковых трубах ПВХ или в гофрированной трубке.Железные скобы применяют когда необходимо закрепить тяжелый участок, т.к. клипса может не выдержать.Крепление клипс осуществляется быстрее, чем скоб, потому что при монтаже трех труб или гофр, нам понадобится сделать отверстия для каждой скобы, а для трех клипс только два отверстия, т.к. клипсы можно соединять между собой.

    Клипсы и железные скобы выпускают разных диаметров 16 20 25 32 40 50 мм.

    Пример крепления клипс к потолку для монтажа пяти труб или гофр.
    1. Определитесь с диаметром необходимых клипс (чтобы провод мог свободно пройти в трубу или гофру)
    2. К примеру, 20мм клипсы, возьмите и соедините их по пять штук (обратите внимание, между собой клипсы можно соединять абсолютно разного диаметра, допустим на 20мм, затем 16, 25, 20 и т. д.)
    3. Возьмите данную заготовку и прислоните к потолку, карандашом сделайте три черточки напротив крайних и центральной клипс, после этого просверлите их перфоратором.
    4. Забейте в потолок дюбель-пробки и шурупами закрепите клипсы.

    Чтобы закрепить гофрированную трубку на расстояние от 1 метра и более, шаг между клипсами должен быть не более 60 см (следите, чтобы гофра не провисала между клипсами)Расстояние клипс для монтажа труб ПВХ не более 1 метра.При монтаже одной линии труб ПВХ или гофры можно применять клипсы, совмещенные с пробками.

    Гвоздевые скобы

    Этот вид крепления не подойдет для монтажа кабеля большого сечения, их обычно применяют для крепления телевизионных и телефонных кабелей, а также линии от интернета.

    Скрытый электромонтаж

    Данный способ монтажа электропроводки осуществляется в штробах, затем стену покрывают штукатурным раствором, также кабель можно закрепить без утапливания в штробу, но расход штукатурки тогда увеличится. В стенах панельного дома электропроводка проходит в специальных каналах внутри стены и потолка, залитых бетоном на заводе.

    Дюбель-хомуты

    Дюбель-хомут это пластиковый крепеж, с его помощью можно закрепить кабель на различных поверхностях: бетон, кирпич, пеноблок, газобетонный блок.

    Дюбель-хомуты выпускают следующих размеров: 5-10, 11-18, 19-25.

    Диам. обхвата, ммДиам. сверла, ммМин. глубина сверления
    5 – 10635
    11 – 18640
    19 – 25645
    Пример крепления кабеля ВВГнг 3х1,5 дюбель-хомутом в штробе или без
    1. Возьмите перфоратор с буром 6мм и просверлите отверстия в стене или на потолке с шагом 30 см друг от друга
    2. Выпрямите кабель, чтобы он ровно прилегал к стене без разворотов и заломов
    3. Возьмите дюбель-хомут размером 5-10
    4. Закрепите кабель к стене хомутом

    Быстросохнущий раствор

    К данному раствору относится строительный гипс, алебастр. Использовать раствор можно только для крепления кабелей в штробе стены, т.к. в других случаях это не целесообразно.

    Способ крепления электропроводки в штробе алебастром:
    1. Подготовьте кабель необходимого сечения
    2. Замешайте немного раствора
    3. Уложите кабель в штробу и шпателем нанесите алебастр в штробу с шагом 40 см.

    Самодельные скобы

    Данные скобы можно изготовить из плоского 2х жильного кабеля, одной жилы кабеля либо из жестяной банки от кофе. С помощью скоб можно закрепить большой пучок кабельной трассы.

    Пример крепления кабеля ВВГнг 3х1,5 2х жильным кабелем:
    1. Нарежьте 2х жильный кабель по 7 сантиметров
    2. Сделайте перфоратором с буром 6мм отверстия в штробе с шагом 40см
    3. Вбейте в отверстия дюбель-пробки
    4. Закрепите нарезанные полоски кабеля в штробе путем вкручивания шурупов через центр 2х жильного кабеля в пробку
    5. Выпрямите укладываемый кабель и зафиксируйте его 2х жильным кабелем

    Чтобы использовать вместо 2х жильного кабеля одну медную жилу 1,5мм вам необходимо сделать все те же пункты кроме 4го, а вместо него накрутить жилу на шуруп и вкрутить в пробку.

    Спасибо за внимание!

    Если у вас есть, что добавить, или вы можете поделиться своим опытом, обязательно оставьте свой комментарий.

    Вам помогла данная статья?

    Пожалуйста оцените статью:

    1. 5
    2. 4
    3. 3
    4. 2
    5. 1

    Рейтинг: 4.7 из 5 (25 голосов)
    Похожие Статьи:

    Tweet Follow @twitterdev

    streiderz.ru

    Потолочный монтаж

    При выполнении скрытого монтажа кабели прокладываются в штробы. Для крепления проводов в штробах можно использовать один из следующих методов:

    • гипсовым или алебастровым раствором;
    • дюбель-стяжками. Крепежные элементы монтируются перед прокладкой провода. Довольно длительный метод монтажа, особенно при работе с твердыми основаниями;
    • обычными дюбелями или гвоздями. Это самодельные крепежи, в которых дюбель пробивается через кусок металла или пластика, непосредственно фиксирующий кабели.

    При небольшом количестве кабелей можно применять простой крепеж для провода к потолку – хомуты, клипсы, стяжки или самодельные крепления. Но, монтировать такие крепления на потолок неудобно.

    В случае с подвесным потолком, монтаж проводов можно выполнить за подвесами. При этом можно применить простые пластмассовые хомуты. Кабели предварительно лучше уложить в гофрированную трубу, чтобы избежать повреждения изоляции и повысить пожарную безопасность.

    Для прокладки больших групп проводов лучше всего использовать специальные лотки. Существуют готовые изделия из проволоки или перфорированных металлических профилей.

    Чем закрепить гофрированную трубу на стене?

    Гофротруба — это оптимальный аксессуар для защиты провода. Она позволяет предотвратить его повреждение при физических воздействиях, а также не позволяет попадать на изоляцию кабеля жидкости либо опасным химикатам. Кроме того, гофротрубы способны предотвратить распространение огня — они эффективно гасят искры и очаги открытого пламени.

    При монтаже таких аксессуаров для проводки чаще всего возникает вопрос, каким образом организовать крепление гофротрубы к стене. Мы рассмотрим, какие способы фиксации используются чаще всего, и в чём их преимущества.

    Разъёмное соединение

    Наиболее популярной является укладка электротехнической трубы с применением клипс и зажимов (с защёлкой или без). Самая простая клипса не имеет специализированных защёлок, что несколько упрощает извлечение трубопровода, но снижает прочность крепления в целом.

    Преимущество такого способа заключается в его простоте — для фиксации трубы не потребуется профессиональная помощь. Достаточно просто закрепить клипсу либо скобу на стене, и затем вложить в неё гофротрубу. В случае зажима с защёлкой (или раздвижного) зажимать фиксатор придётся вручную, а вот клипса защёлкнется самостоятельно, благодаря естественной эластичности используемого при её изготовлении материала.

    Крепление гофрированной трубы к стене может осуществляться с применением различных средств — например, анкеров, болтов, «молли» и прочих. Подбор конкретного крепежа производится в зависимости от того, из какого материала изготовлена стена.

    Если речь идёт о временном креплении гофротрубы, можно использовать специализированный крепёж хомутами-стяжками. Постоянное (неразборное) крепление представлено металлическими скобами. Внимание: на нашем сайте скобы и хоммуты-стяжки размещены в другом разделе — Хомуты, крепеж, клеммники! В этом разделе можно купить клипсы для электротехнических труб разных модификация и размеров.

    Неразъёмное соединение

    Одним из вариантов крепления пластиковой гофрированной трубы к поверхности стены является использование металлических опор, представленных крюками или специальными платформами. Принципы прокладывания гофры очень похожи на протяжку кабеля между опорами ЛЭП, использующимися в электрических магистралях. Однако в данном случае можно обойтись без изоляторов, поскольку пластиковая гофра выдерживает разряды с напряжением до 1–2 кВ.

    Опоры крепятся к стене при помощи дюбелей либо аналогичных фиксаторов. Стоит помнить, что глубина проникновения крепежа в стену будет тем выше, чем больше нагрузка приходится на фиксаторы. Отверстие должно быть достаточно крупным, если на крюки либо платформы будет уложен металлический лоток — такой тип прокладывания кабеля применяется в различных инженерных сооружениях.

    Неразъёмным считается и крепление к стене при помощи специального полимерного клея. Его нужно использовать в тех случаях, когда повреждение поверхности основы недопустимо или невозможно. Примером сферы применения полимерного клея для крепления гофры является укладка трубопровода ПВХ на гипсокартонный профиль. Кроме того, при помощи такого материала можно укладывать трубы и на другие металлоконструкции.

    Как выбрать шаг крепления?

    Один из важнейших параметров, на которые следует обращать внимание при организации крепления гофротрубы к стене — шаг фиксации. Под ним подразумевается расстояние, на котором будут располагаться клипсы либо другие виды креплений.

    Если речь идёт о 20-миллиметровых трубах, то следует выдерживать расстояние в 70–75 миллиметров между отдельными клипсами либо скобами. Такой показатель позволит избежать провисания гофротрубы и её деформации. Кроме того, при таком положении кабель будет находиться в состоянии минимального натяжения, что обеспечит его долговечность и устойчивость к физическим нагрузкам.

    Расстояние между крепежом возрастает пропорционально в зависимости от диаметра испольтзуемых трубопроводов. Так, если диаметр труб равен 25 мм, дистанция будет составлять 80–85 мм, а для 40-миллиметровых изделий — 100–105. Максимальное расстояние необходимо выдерживать между трубами с диаметром 50 миллиметров — оно будет равно 1,2–1,25 метров.

    Какие крепления выбрать?

    Стоит также подбирать фиксаторы по типу материала, из которого они изготовлены. Оптимальным вариантом считаются металлические скобы или прочие держатели, однако они достаточно дороги и не всегда удобны в обращении. Поэтому многие специалисты советуют пользоваться пластиковыми клипсами. Они изготавливаются из того же материала, что и трубы — например, из ПВХ. Если необходимо использовать держатели повышенной прочности, то предпочтение стоит отдать изделиям из АБС-пластика. Пластиковые хомуты-стяжки всегда (!!) нужно использовать только нейлоновые.

    www.220.ru

    Степлерные скобы

    Скобы обычно применяются для крепления низковольтных кабелей. Такие крепежи могут иметь U или L-образную конструкцию. В зависимости от толщины кабеля подбираются скобы соответствующего размера.

    Лучше использовать скобы с пластиковым кожухом, это минимизирует риск повреждения изоляции. Но, для проводки даже бытовой электросети такой тип монтажа использовать не рекомендуется. Это оптимальное решение для прокладки компьютерных сетей, телефонных линий и т. п.

    Клипса для крепежа проводов – это специальная стальная или пластиковая конструкция, посредством которой осуществляется монтаж кабелей. Клипсы из пластика применяют при выполнении внутренних работ.

    Предлагаем ознакомиться: Можно ли купаться в бане при температуре

    Стальные клипсы пригодны для эксплуатации на открытых площадках. Лучше всего использовать нержавеющие крепежи, они наиболее долговечны. Покрытые краской или слоем цинка также прочные, но менее долговечны.

    Самая эстетичная и незаметная разновидность клипсы – компактная скоба из пластика с гвоздем. Такие крепежи обеспечивает быстрый монтаж и хорошо подходят для прокладки одинарного кабеля. Скобы для толстых проводов или их пучков более заметны, однако обеспечивают большую надежность.

    Прокладка провода в гофротрубе

    Использование гофрированной трубы позволяет производить быстрый и безопасный внешний монтаж электроснабжающих линий.

    Труба фиксируется на поверхности стен и потолков с помощью специальных пластиковых клипс, которые, в свою очередь, закрепляются в материале основания. Фиксация гофротрубы к опорным элементам (крепежам, текстильным шнурам, проволоке, другим проводящим линиям и т.д.) может выполняться посредством пластиковых стяжек.

    Инструменты: Отвертка, карандаш (маркер), дрель (шуруповёрт), сверло, рулетка, кусачки, нож строительный, пассатижи-длинногубцы (утконосы)

    Приобретение материала и подготовка к работе

    Клипсы для крепления гофротрубы подбирают в соответствии с её диаметром. Для прокладки одного стандартного кабеля (ВВГнг 3*2,5), чаще всего используемого для устройства электропроводки в доме или квартире, будет достаточно гофротрубы диаметром 16 мм с клипсами, соответствующими этому типоразмеру. Если же Вам необходимо выполнить прокладку в одной гофротрубе двух или более проводников – следует использовать трубу большего диаметра.

    Определить количество монтажных клипс несложно: как правило, их размещают на расстоянии около 30 см друг от друга, таким образом, число клипс будет равно общему метражу трубы, умноженному на три плюс одна клипса.

    Нанесение разметки

    Начертите строительным маркером контуры будущих электролиний. В нашем примере гофрированные трубы с проводниками монтируются на потолке для обеспечения электропитания шести точечных светильников (рис 1).

    рис. 1

    Закрепление клипс

    С помощью рулетки, определите необходимую длину проводников (отрезков кабеля), измерив расстояние между коммутируемыми точками и прибавив к нему запас в несколько сантиметров с каждой из сторон (для выполнения коммутации).

    Длину гофротрубы определяют, замеряя расстояние между корпусами распределительных коробов, выключателей и прочих модулей электроснабжения. В рассматриваемом примере длина гофротрубы равна расстоянию от места установки светильника (за вычетом технологического зазора в 5-10 мм) до корпуса распределительного короба (рис.1).

    Отмерьте нужный размер электрического кабеля, а затем отрежьте его с помощью кусачек. Гофротрубу лучше сперва прорезать строительным ножом и только после этого — отрезать металлический зонд кусачками.

    Рассчитайте – какое количество клипс Вам понадобится для закрепления полученного отрезка гофротрубы и где их следует разместить. Две клипсы размещают непосредственно у краев гофротрубы, остальные – с равными интервалами.

    Обозначьте места установки клипс на контурных линиях строительным маркером (рис.1).

    Просверлите отверстия для закрепления клипс. Диаметр сверла, а также глубину сверления следует выбирать, исходя из типоразмера крепежей (дюбели и шурупы для закрепления обычно поставляются в комплекте с клипсами).

    Выбирая сверло, учитывайте твердость материала основы. В нашем примере монтаж гофротрубы осуществляется на потолке, поэтому для сверления используется перфоратор и твердосплавной бур.

    Установите пластиковые дюбели, используя молоток и добойник, после чего зафиксируйте клипсы шурупами с помощью отвертки или шуруповерта.

    Протяжка кабеля и фиксация гофротрубы

    После того как все клипсы установлены, необходимо протянуть электроснабжающий кабель через гофротрубу. Для этого следует использовать зонд – тонкую металлическую проволоку, протянутую сквозь всю длину гофрированной трубы.

    Проколите сквозное отверстие во внешней изоляции кабеля с помощью шила.

    Проденьте зонд, выведенный из конца гофротрубы, сквозь кабель, а затем загните конец проволоки с помощью пассатижей.

    Аккуратно вытягивая зонд, протяните кабель через гофротрубу, оставив равные отрезки кабеля у её краев.

    Вдавите гофрированную трубу с кабелем в клипсы до упора.

    Для обеспечения более надежного закрепления гофротрубы используются пластиковые стяжки.

    Сначала проденьте стяжку под трубу, а затем, сделав петлю, затяните её до упора.

    Обрежьте хвостик стяжки на расстоянии в 2-3 мм от защелки, используя кусачки.

    interyerum.ru

    Строительная смесь

    Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

    Раствор гипса для крепления проводки

    Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

    Читать также: Ручка на колун чертеж

    Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

    гофрированные 20 мм, 16 мм, 25 мм

    Каждый ремонт предполагает проблемы, связанные с сокрытием электрических проводов. Несколько десятилетий назад, такие кабеля скрывались в электротрубку с тонкими стенами. Особенно актуальным такое решение было при прокладке электрокабеля с наружной стены зданий, домов. Применение стальной трубы имеет множество преимуществ, однако, при этом, основной недостаток в виде высокой рыночной стоимости, значительно снижает популярность данного метода.

    Крепеж клипса

    Монтажные работы предполагают наличие сварочного аппарата, ведь без сварки невозможно плотно и качественно соединить две трубы, при этом обеспечив герметичность шва. Это также повышает бюджет установочного процесса.

    На смену финансово затратным тонкостенным стальным трубкам пришли бюджетные, но не менее надежные, пластиковые гофрированные трубки. Они гораздо легче по весу, соответственно проще в монтаже. Также эти аксессуары не нуждаются в ежегодной покраске, снижая к нулю затраты на содержание такой установки. Изделия гибкие и прочные, что и обеспечивает их сегодняшнюю популярность в строительной сфере. Однако вопрос крепежа все также остается открытым. Оптимальным решением здесь выступают применение крепежных клипс.

    Что такое крепеж-клипса

    Клипсы для монтажа являются сегодня обязательным атрибутом любого строителя. Данный элемент предназначен специально для крепежа труб самого разнообразного назначения. Визуально данный агрегат выглядит в виде квадратного основания с отверстием посередине для вкручивания шурупа, а также двум полукруглым скобам по бокам основы. При правильном подборе диаметра ребер, они обеспечивают надежный захват трубы, а также долгий срок эксплуатации.

    Крепеж-клипсы могут закрепляться на таких поверхностях как:

    • бетон;
    • кирпичная кладка;
    • пенобетон и железобетон;
    • деревянные перекладины.

    Монтаж данного инструмента происходит при помощи дюбеля или шурупа, который вкручивается в специальное отверстие посредине основания клипсы. Материал изготовления данного изделия – высококачественный пластик. Его особенностями является стойкость к любым перепадам температур.

    Крепление пластиковой трубы

    Благодаря данному свойству крепежная клипса может быть использована при закреплении гофрированной трубы на улице, выдерживая как зимние морозы, так и палящую летнюю жару.

    Так же значительным достоинством клипсы является ее устойчивость к таким внешним факторам как:

    • ультрафиолетовое излучение;
    • кислоты и алкалины;
    • солевое воздействие.

    Крепеж клипса

    Может применяться для напольного, настенного, а также потолочного крепления трубы.

    Разновидности и отличия

    По своим разновидностям данный строительный элемент отличается лишь цветом, небольшими разностями в дизайне и, наиболее важное, в диаметре боковых ребер. Цветовые решения клипсы могут быть серыми или белыми, визуально, боковые ребра могут иметь треугольную или трапециевидную форму.

    Крепеж универсальный

    Однако основное отличие, на которое и обращает внимание потребитель – это диаметр боковых захватов. Диаметр крепеж-клипсы варьируется от 16 миллиметров, до 0,5 сантиметров. Именно от этой величины зависит использование данного строительного аксессуара.

    Так, например, наиболее популярные размеры аксессуара:

    • крепеж клипса для трубы 16 мм., внутренний диаметр 0,16 см.;
    • крепеж клипса для трубы 20 мм. имеет внутренний диаметр 0,2 см.;
    • крепеж клипса для трубы 25 мм. Соответственно, имеет внутренний диаметр в 0,25 сантиметров.

    Крепление кабеля к стене. Монтаж электропроводки по потолку и способы её крепления Как закрепить силовой кабель на стене здания

    Несмотря на появившееся в последние десятилетия изобилие различных настенных и напольных источников света для помещений, применение потолочных светильников, люстр в квартире остается оправданным и необходимым. Ведь только падающий сверху свет может обеспечить нужную освещенность всего помещения. Очень часто под потолком размещают различные электрические приборы – кондиционеры и вентиляторы.

    Для работы этих приборов необходимо обеспечить бесперебойное питание их электричеством и при этом без ущерба для интерьера помещений.

    Виды и способы исполнения

    По материалу, используемому для проводника, проводка подразделяется на изготовленную:

    • из меди;
    • из алюминия. Нормативными документами допускается в настоящее время использование алюминия только для изделий с сечением проводника не менее 16мм 2 , поэтому внутри зданий такая проводка почти не используется.

    По способу исполнения, электропроводка подразделяется на:

    • открытую, расположенную на поверхностях потолков, стен, по балкам, фермам;
    • скрытую, расположенную внутри частей, конструкций зданий. Скрытой считается и проводка, выполненная в пустотах перегородок и за потолками.

    При прокладке по потолку принимается во внимание и материал перекрытия.

    По железобетонным перекрытиям

    В зданиях с монолитными или сборными железобетонными перекрытиями открытая проводка используется очень редко. В этом случае монтаж производится непосредственно по поверхности потолков, на изоляторах, в коробах, электротехнических гофрированных трубках (гофрах), трубах, металлорукавах, кабель-каналах. Временную проводку допускается выполнять свободно подвешенной.

    При креплении проводки к поверхности потолков используются гвоздевые скобы (при этом гвозди забивают в предварительно смонтированные дюбеля), дюбель-хомуты, дюбель-стяжки. Перед монтажом размечается расположение на потолке электроприборов, светильников, кабелей .

    Для устройства проводки в трубах, гофрах, металлорукавах используются специальные клипсы или дюбель-хомуты. В начале работ на потолке размечаются места крепления светильников, кабелей. Затем осуществляется монтаж труб, гофр или металлорукавов, в которых при помощи проволоки протягиваются кабели. Чаще в зданиях с железобетонными перекрытиями выполняется скрытая проводка по потолку.

    Если перекрытие монолитное, прокладку проводки необходимо предусмотреть на стадии изготовления конструкции, для этого кабели помещаются в пластмассовые или металлические трубы, которые крепятся к армокаркасу еще до укладки бетонной смеси.

    Крепить их следует к конструктивной арматуре при помощи пластиковых стяжек или проволоки.

    Крепление проводки к несущим стержням недопустимо. Для замены провода просто протягиваются в замоноличенных трубах при помощи стальной проволоки, либо старый заменяемый провод используется в качестве кондуктора.

    Устройство несменяемой проводки, замоноличенной в панелях и монолитных конструкциях перекрытий не допускается.

    В сборных железобетонных перекрытиях для монтажа проводки используют пустоты в плитах. Производится разметка расположения на потолке светильников и приборов. После этого плита сверлится в необходимых местах, и, с помощью проволоки протягивается кабель. Необходимо учитывать, что такой способ монтажа применим, если направление проводки совпадает с направлением пустот в плите.

    Если возможность прокладки внутри конструкции отсутствует, допускается устройство несменяемой проводки под слоем штукатурки. Для этого используются плоские кабели, которые крепятся к потолку проволокой, стальной лентой, гвоздевыми скобами до началаа штукатурных работ. Второй способ – оштукатурить потолок и укладывать проводку в проштробленные каналы. Не должно быть пересечений плоских кабелей при прокладке под штукатуркой. Если это невыполнимо, изоляция в местах пересечений усиливается тремя-четырьмя слоями изоляционной ленты.

    Штробить плиты перекрытия или монолитные конструкции категорически запрещено.

    Также недопустимо прокладывать кабели в швы между панелями перекрытия.

    По деревянным перекрытиям, балкам, фермам

    По конструкциям из древесины, проводка может быть как открытой, так и скрытой. Открытая проводка на потолке выполняется теми же способами, какими и по бетонным конструкциям. Все монтажные изделия должны быть произведены из металла или из не поддерживающего горение материала.

    Крепление проводки к потолку по изоляторам в современном строительстве применяется крайне редко, в основном для имитации старинного интерьера в квартире. Чаще монтаж проводки производится в гофрах или металлорукавах, которые монтируются к потолку при помощи клипс. Нередко также используются трубы, которые крепятся при помощи хомутов. Кабели протягиваются в закрепленные на поверхности трубы или рукава при помощи стальной проволоки.

    Все чаще для устройства электропроводки по деревянным поверхностям используются пластмассовые кабель-каналы. Материал этот не поддерживает горение, а пластмасса при производстве окрашивается и имитирует текстуру дерева. Кабель-каналы подходящего сечения закрепляются на поверхности потолка при помощи шурупов или саморезов .

    В местах изгиба кабель-каналы подрезаются под углом. Это удобно делать, пользуясь плотницким стуслом. Производятся и специальные изделия для изгибов, разветвлений. Они заметно упрощают монтаж электропроводки по потолку. Далее внутрь помещаются кабели и закрываются защелкивающимися крышками.

    Скрытая проводка производится по деревянным потолкам в слое штукатурки, под гипсокартоном, или внутри конструкций потолков.

    При монтаже в штукатурке, кабели необходимо крепить по полосе асбеста или по стальной ленте. Для закрепления кабелей используются хомуты или гвоздевые скобы.

    Категорически запрещено крепить кабель, прибивая его гвоздем между проводниками. Если монтаж проводки выполняется в проштробленные в штукатурке каналы, возможно прикреплять кабели быстросохнущим раствором с добавлением алебастра.

    При выполнении , штробить каналы необязательно, так как листы крепятся на каркас, изготовленный из металлических профилей. Обязательно, при прокладке за подвесными потолками, помещать кабели внутри труб из металла, позволяющих локализовать возгорание проводки при возникновении замыкания. Трубы допускается использовать стальные водогазопроводные, или медные.

    Диаметр труб должен обеспечить прокладку необходимого числа кабелей нужного размера. Перед использованием трубы осматривают, отбраковывают смятые. Далее их режут на куски необходимой длины и нарезают по концам стальных труб резьбу. В обязательном порядке удаляют зазубрины и заусенцы, которые могут повредить изоляцию кабелей.

    Отрезки труб соединяют между собой уголками или муфтами. Медные трубы изгибают специальными трубогибами.

    Необходимо заметить, что при устройстве в квартире проводки любого типа, необходимо предусмотреть возможность замены ее вследствие физического износа или аварийной ситуации. Правильно выполненные обеспечат длительную и безопасную эксплуатацию всего здания или сооружения.

    Крепление провода к стене внутри зданий и сооружений – это скрытая или открытая прокладка одиночного кабеля или группы проводников. Стены – это своеобразный плацдарм для размещения на нём электропроводной продукции. Надёжность фиксации кабельных линий зависит от правильного выбора крепежа для проводов.

    Крепёж для провода и кабеля по стене

    Современные материалы и техника позволяют быстро и надёжно провести электропроводные связи по вертикальным ограждениям и потолкам. Фиксаторы для крепления кабельной продукции разного поперечного сечения к ограждениям из бетона, кирпича и дерева:

    • дюбель-стяжка для одиночного кабеля;
    • стяжка с отверстием под дюбель;
    • монтажная площадка;
    • полимерный дюбель со сквозной головкой;
    • клипса для гофры;
    • скоба;
    • самоклеящаяся площадка;
    • гвозди для монтажа.

    Дюбель-стяжка

    Фиксаторы бывают двух видов для плоских и круглых кабелей. Дюбель-стяжка – это фигурная пластиковая полоска, сложенная вдвое. Форма сгиба может выглядеть в виде проёма под плоский или круглый провод определённого размера.

    Крепление кабеля к стене осуществляют с помощью ударной дрели или перфоратора. В проём изделия втягивают кабель, его сведённые концы вставляют в готовое углубление до отказа. Ребристая поверхность дюбеля обеспечивает надёжное сцепление со стеной.

    Стяжка с отверстием под дюбель

    В качестве крепёжа для фиксации электропроводки небольшого сечения, следовательно, малого удельного веса, используют стяжки с отверстием под дюбель. По линии трассы сверлят углубления, в которые вбивают дюбели, предварительно продев их в отверстия стяжек. После этого протягивают кабель, поочерёдно затягивая на нём стяжки.

    Монтажная площадка

    Оригинальная конструкция монтажной площадки позволяет быстро провести проводку по вертикальным ограждениям в деревянном доме. Для этого будет нужен шуруповёрт со сверлом ø 6 мм. Пластиковые держатели пригодны для любой формы сечения проводов. К поверхности стен шурупами крепят площадки. Через боковые проёмы фиксаторов протягивают нейлоновые замковые ленты, которыми стягивают проводку. По вертикальным ограждениям из бетона или кирпича площадки монтируют после сверления отверстий перфоратором.

    Полимерный дюбель со сквозной головкой

    Простое с виду изделие позволяет быстро создать точки фиксации электропроводки на стенах из любого материала. Дюбель вдавливают в отверстие, через проём головки протягивают замковую ленту, которой затем стягивают провод.

    Клипса для гофры

    Крепёж для гофры выглядит в виде двухлапкового или однолапкового захвата (клипсы). Гофрированный кожух может нести в себе группу проводов с последующей разводкой по потребителям электроэнергии. Крепление гофры к стенам не должно деформировать кожух. Клипсы прочно и надёжно охватывают гибкий шланг. Фиксаторы прибивают к ограждениям дюбель-гвоздями. Гофру вставляют в клипсы, пока лапки плотно ни охватят шланг.

    Скоба

    Крепёж для кабеля по форме напоминает древнегреческую букву Омегу. Металлические скобы для крепления кабеля преимущественно используют для размещения электропроводки, заключённой в металлическую гофру.

    Скобы подбирают по диаметру поперечного сечения проводного шланга. Монтаж скоб на стенах осуществляют дюбелями или шурупами в зависимости от структуры ограждений. Их крепят по мере протяжки кабеля.

    Важно! Гофру крепят стяжками к подвесам, которые держат каркас подвесного потолка. Не нужно ничего сверлить. Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов.

    Самоклеящаяся площадка

    Это та же монтажная площадка, в основании которой отсутствует отверстие, а тыльная сторона покрыта клейким составом.

    Гвозди для монтажа

    Крепёж используют для монтажа кабельных линий ТВ-сигнала, интернета и телефонии. Фиксатор представляет собой пластиковую скобку с проёмом под провод диаметром 5-6 мм. Через вертикальное отверстие в скобке продет гвоздик, который забивают в плотную поверхность древесины, фанеры, штукатурки и пр.

    Использование монтажных пистолетов

    Техникой такого типа пользуются в основном профессионалы. Монтажным пистолетом можно закрепить до сотни метров кабеля в течение рабочей смены. Агрегат использует энергию сжатого инертного газа. Пистолет имеет специальную полость, в которую вкладывается обойма фиксаторов. Заряжают инструмент кассетой из десяти патронов, которые представляют собой пластиковые площадки с продетым металлическим гвоздём-дюбелем.

    Ствол агрегата подвижен. Чтобы произвести выстрел, нужно дуло прижать к стене, иначе предохранитель не даст нажать на курок. Дюбели гвозди для бетона и стали бывает длиной 30 мм и 36 мм.

    Крепление кабеля своими руками

    Эксплуатация монтажного газового пистолета требует особой подготовки оператора. Крепление проводов к стенам и потолкам хозяин жилого либо другого объекта может вполне выполнить перфоратором самостоятельно.

    Если нет нужды заботиться об интерьере помещения или экстерьере фасада дома, то проводку с небольшим удельным весом закрепляют на стенах комками строительной смеси. В основном фиксирующий состав состоит из алебастра. Достоинство метода – в том, что пластичной массой кабель фиксируют на ограждении. Буквально в течение 10-15 секунд смесь застывает, обретая несущую способность.

    Крепление дюбель-хомутом (UW или увешка)

    Крепление кабеля к стене осуществляют с помощью перфоратора. В проём хомута втягивают провод, а свободные концы дюбеля втискивают в готовое углубление до упора. Ребристая поверхность крепежа обеспечивает надёжное сцепление с ограждением.

    Крепление кабеля к стене скобами

    Их применяют для размещения электрических сетей на бетонных, кирпичных и деревянных стенах. Стальными скобами удерживают электропроводку, проложенную в металлической гофре. Во всех остальных случаях используют изделия из пластика. К дереву кабельный стальной крепёж прикручивают саморезами. К бетону и кирпичной кладке фиксаторы прибивают дюбелями, используя перфоратор или строительный пистолет.

    Как закрепить кабель к бетону без сверления

    Без сверления можно обойтись только в одном случае. Это пристрелка скоб либо других фиксаторов дюбель-гвоздями строительным пистолетом. Исключение составляет способ крепления строительной смесью, и то он действенен только для силовых кабелей небольшого удельного веса.

    О других способах крепления

    Домашние мастера не озабочиваются приобретением крепежа заводского изготовления, они делают его своими руками. Перед установкой провода на стену нарезают полоски из жести. В них просверливают дыры. В отверстие стены вставляют пластиковый стержень. Шуруп продевают через металлическую полоску и вкручивают его в дюбель. Кабель крепят, сгибая концы полосок.

    Несколько замечаний по прокладке
    1. Промежуток между точками опоры электропроводки должен быть такой, чтобы провис кабеля был не более 5-10 мм.
    2. Открытый монтаж пластикового крепежа делают в тех местах, где нет воздействия ультрафиолета, агрессивной среды и перепадов температуры.
    3. Если проводка может быть подвержена случайным механическим воздействиям, то её прячут в кабель-каналы или укладывают в штробы.
    4. Нельзя крепить силовой кабель, который находится под напряжением.

    Обратите внимание! Домашняя проводка имеет небольшую площадь поперечного сечения, поэтому её прокладка не вызывает особых затруднений. Потребуется минимальный опыт владения строительным электроинструментом (это перфоратор, шуруповёрт и дрель).

    Варианты, как крепить провод внутри жилья

    Создание скрытой электропроводки

    Закрытую проводку осуществляют несколькими способами.

    В кирпичных стенах

    В вертикальных ограждениях в кирпичной кладке перфораторам вырубают каналы, шириной и глубиной равные общему поперечному сечению электропроводки. Её точечно закрепляют алебастром. Затем штробы закрывают слоем штукатурки.

    В железобетонных панелях

    Зная расположение пустот внутри ж/б конструкций, делают в плите два окна: выходное и входное отверстие. Используя трос или шнур, провода протягивают через полости в железобетоне. Если слой штукатурки достаточно толстый, то в нём прорубают штробу и закладывают кабель. Затем канал штукатурят.

    В монолитной стене

    Как указано в вышеприведённых вариантах, поступают только одним образом. Перфоратор – штроба.

    Создание открытой электропроводки

    Открытым способом провода укладывают с помощью крепежа, описанного в начале статьи. Главное – это то, что проводная продукция в точках опоры не должна контактировать с металлическими деталями (дюбели, гвозди, шурупы и саморезы).

    Крепление провода на липучке

    Липучки применяют в тех местах, где сверление стены нежелательно или недопустимо. Площадки клеят на поверхность ограждений, предварительно сняв защитную плёнку. Провод или антенный кабель зажимают нейлоновой стяжкой, продетой в пазы площадки.

    Чем крепить провод в штробе
    • Алебастр – быстро и надёжно;
    • Дюбель-хомуты применяют, когда нужно отделить один кабель из всей группы проводников;
    • Дюбель-стяжками в штробе группируют провода в отдельные ветви;
    • Кабельные стяжки под дюбель применяют в вертикальных каналах для удержания тяжеловесной электропроводки;
    • Пластиковый дюбель под стяжку в штробах практически не используется по причине малой несущей способности;
    • Алюминиевыми пластинами укрепляют группы проводов на участках, где штроба меняет своё направление.

    Крепление кабель-канала дюбель-гвоздями

    Инструмент и оборудование

    Для установки кабель-каналов потребуются отвёртки, резиновый молоток, шуруповёрт и перфоратор. Для подгонки полимерных секций и лотков из оцинкованной стали в узлах соединений понадобятся ножовка и ножницы по металлу.

    Технология крепления кабель-канала
    1. Перед монтажом коробов с поверхности стен и потолков убирают все выступы, очищают от пыли и грязи.
    2. Согласно схеме прокладки электропроводки, короба нарезают на нужные отрезки, готовят угловую фурнитуру.
    3. На ограждениях маркером отмечают центральную ось прокладки. Прикладывая секции, перфоратором просверливают в ограждении отверстия, затем молотком вбивают дюбель-гвозди.
    4. В короба укладывают кабели или провода.
    5. Кабель-каналы закрывают крышками.

    Прокладка проводки по потолку

    Перед монтажом подвесного потолка кабель крепят к перекрытию скобами, фиксаторами с консолями. Электропроводку прокладывают внутри металлического профиля потолочного каркаса или крепят к подвесам нейлоновыми стяжками.

    Часто совершают ошибку, подвешивая провода на дюбелях-хомутах и других фиксаторах из пластика. Со временем под действием силы тяжести кабель может вырвать полимерные фиксаторы из своих гнёзд.

    Дополнительная информация. Чтобы избежать нарушений и ошибок при потолочной прокладке кабелей, нужно ознакомиться с характеристиками того или иного вида крепежа и его пригодностью для монтажа в таких условиях. Если всё же возникают сомнения в выборе фиксаторов, то совсем не помешает консультация специалиста. Профессионал подскажет, как лучше закрепить провод на потолке и стене.

    Крепление кабеля к деревянной стене

    Древесина – мягкий материал. Крепление к ней проводов не вызывает особых затруднений. Тут не нужен перфоратор, достаточно обзавестись шуруповёртом или дрелью. Несмотря на свою податливость, дерево обладает хорошей несущей способностью. Для крепления кабеля к деревянной стене можно применить несколько способов открытой фиксации электропроводки.

    Крепление строительной смесью

    К этому методу редко прибегают. В основном строительной смесью крепят провода между брёвнами сруба в подсобных помещениях. Об эстетичности интерьера тут нечего говорить.

    Дюбель-хомут

    Крепёж требует заглубления минимум на 30 мм, это не всегда возможно по причине небольшой толщины деревянной облицовки. Однако при желании можно воспользоваться таким способом.

    Скобы

    Это самый приемлемый вариант. Скобы крепят шурупами, которые древесина хорошо удерживает.

    Иные способы

    Домашние мастера придумывают различные самодельные фиксаторы, порой не заботясь о безопасности крепежа. Лучше всего пользоваться изделиями заводского изготовления.

    Несмотря на разнообразие видов фиксаторов для крепления кабеля к стене и потолку, каждая модель предназначена для определённых условий прокладки силовых линий внутри зданий и сооружений. При покупке креплений стоит посоветоваться с продавцом-консультантом.

    Видео

    При монтаже открытой проводки, крепление провода или кабеля к потолку либо к стене можно выполнять различными способами. Один из часто применяемых вариантов монтажа основан на использовании специальных крепежных элементов – клипс. В зависимости от того, какой проводник необходимо проложить, осуществляется его крепление в трубе, гофрированном рукаве, либо открыто, предъявляются ли требования к внешнему виду проводки, используются клипсы для проводов и кабелей, имеющие различные конструкции и размеры. Ниже представлен обзор этих монтажных изделий.

    Клипсы с гвоздиком

    Предназначены для закрепления провода или кабеля диаметром от 6 мм до 14 мм. Применяются для монтажа силовых и осветительных цепей, а также телефонных и сетевых компьютерных линий. Изготовлены из термопрочного и износостойкого полипропилена, способного работать при температуре от -5°С до +140°С. Крепление к стене или потолку осуществляется с помощью гвоздя, входящего в комплект. Гвоздь изготавливается из закаленной стали, его длина варьируется от 8,1 мм до 14,9 мм. Размеры клипс могут варьироваться от 4 до 12 мм (диаметр для крепления круглого кабеля). Для плоского проводника в маркировке указывается два размера, например, 5,7*10 мм. Производителями заявлена возможность установки таких изделий на любых поверхностях, кроме металла. Практически, забивать гвозди все же удобнее в более мягкие материалы, например, дерево, гипсокартон, пенобетон, кирпич сырец.

    Размер зажима подбирается таким образом, чтобы провод или кабель входил в него плотно, допуская проскальзывание только при приложении заметного усилия. Перед началом монтажа необходимо . Зажимы нужно располагать через равные промежутки. В местах изгиба трассы, клипсы располагаются в непосредственной близости от изгиба с двух сторон от него. После установки очередного крепления, провод или кабель следует хорошо натянуть вдоль размеченной трассы, установить следующее крепление и забить гвоздь, удерживая проводник натянутым.

    Также существует специальный степлер для крепления скоб. На видео ниже наглядно показывается, как пользоваться данным приспособлением:

    Клипсы для монтажа гофры или трубы ПВХ

    В случае, когда кабель или провод прокладывается в гофре или трубе ПВХ, удобно использовать упругие пластиковые зажимы — защелки, изображенные на фото:

    Они изготавливаются методом литья пластика под давлением, снабжены ребрами жесткости, обеспечивающими прочность захвата трубы или гофры. Применение высококачественного пластика позволяет изделию сохранять механические характеристики в широком диапазоне рабочих температур. Крепление производится шурупом саморезом. Размерный ряд представлен клипсами с установочными диаметрами от 12 мм до 50 мм. Особенностью данного изделия являются специальные пазы на боковых поверхностях клипсы, благодаря которым, зажимы разных размеров могут быть объединены в блоки, когда необходима параллельная прокладка нескольких кабельных линий.

    Начинать работу следует с тщательной разметки трассы проводки. Клипсы или блоки из них нужно крепить через равные расстояния. Если производится параллельная прокладка нескольких линий и зажимы объединяются в блоки, крепить к стене каждый из них нет необходимости, достаточно обеспечить крепление одного из трех или четырех соединенных зажимов. В зависимости от материала стены или потолка, зажим может крепиться либо непосредственным вкручиванием шурупа (для дерева или гипсокартона), либо в предварительно просверленное отверстие (для металла или пластика). Для установки в процессе монтажа кабельного зажима на кирпич или бетон, лучше использовать дюбель-гвоздь нужного размера. Заканчивается монтаж установкой трубы в створ защелки и легким нажатием до входа в паз, сопровождающегося щелчком. Более подробно о том, мы рассказали в отдельной статье.

    На фото ниже представлен вариант зажима, фиксирующего герметичные трубы или гофры. Он оснащен застежкой, обеспечивающей более плотную фиксацию. Установка данного зажима, как и предыдущего, производится под шуруп.

    Декоративные клипсы

    Конструктивно эти изделия аналогичны монтажным зажимам с гвоздиками. Благодаря декоративной форме, такие зажимы позволяют не только произвести , но и придать помещению требуемый стиль, а также красиво . Пример использования таких зажимов представлен на фото ниже.

    Другой пример декоративных зажимов для кабеля представлен на следующем фото. Такие самоклеящиеся универсальные клипсы крепятся на двухстороннем скотче и предназначены для фиксации кабелей зарядных устройств телефонов и компьютерных периферийных устройств. Зажимы на липучке удобно располагать на любой гладкой поверхности.

    Обзор данного вида изделий предоставлен на видео:

    Клипса кабельная КЛ

    Один из простейших видов крепления провода в форме хомута. Изготавливается из пластика или металла. Размеры изделий позволяют осуществлять крепление кабелей и проводов разного сечения. Диаметр клипсы варьируется от 5 до 20 мм, маркировка соответствующая: КЛ-5, КЛ-12 и т.д.

    Простота конструкции, дешевизна и не очень высокие декоративные качества такого крепежного изделия позволяют говорить о предпочтительном ее использовании при , для предварительной фиксации проводника в штробе.

    Дюбель-хомуты

    Данный крепежные изделия предназначены для монтажа круглого или плоского проводника. При открытой проводке являются наименее видимыми из всех типов крепежных изделий. Прозрачные зажимы такой конструкции годятся для проводки любого цвета. Могут быть использованы при скрытой проводке, в штробе. Устанавливаются очень просто. В стене сверлится отверстие нужного диаметра, проводник заправляется в зажим, затем клипса вставляется в отверстие и задвигается до упора. К недостаткам следует отнести сравнительно небольшую прочность крепления, в связи с чем, такие клипсы используются при монтаже относительно легких проводов и кабелей.

    Мастера «с сединою на висках» помнят, как делалась открытая проводка лет тридцать тому назад, видели, какие изменения произошли в технологии лет пятнадцать тому назад и могут сравнить с современными способами укладки открытой проводки. Чтобы и вам было с чем сравнивать и легче принимать решения, сделаем краткий обзор всех существовавших и существующих методов.

    Это она теперь так красиво называется, а раньше была единственным вариантом открытой проводки. Ее использовали не только в бане, но и в жилых помещениях. Провода фиксировались на фарфоровых роликах-изоляторах.

    Для такой проводки электрические провода должны быть только одножильными, чашечки фиксируются на расстоянии не более десяти сантиметров плюс по одной на каждом повороте. Провода надо было скручивать, а это долгое и утомительное занятие. Кроме того, белая изоляция в течение непродолжительного времени становилась пыльной и грязной, в ней очень часто поселялись на постоянное место жительства различные жучки-паучки.

    Сегодня открытую проводку описанным методом монтируют только большие любители старины, не знающие, какой вид она будет иметь через несколько лет.

    Более удачный вариант, электрические кабели прятались в пластиковых трубах, что намного лучше смотрелось на стенах. Кроме того, пластиковые трубы служили дополнительной защитой от механических повреждений.

    Недостатки – сложность монтажа и регламентного обслуживания. Электрики еще помнят, с каким трудом приходилось протаскивать кабели по трубам, особенно если имелись повороты.

    Часто трубы проходилось разрезать, а после протягивания кабелей соединять муфтами. Еще один существенный недостаток – большие сложности во время производства ремонтных работ. Благодаря низкой стоимости открытая проводка в пластиковых трубах довольно часто используется и сегодня.

    Открытая проводка в кабель-канале

    По мнению большинства профессиональных электриков – самый лучший вариант открытой проводки. По существу, открытой ее можно называть только по технологии прокладки кабелей, по внешнему виду она мало напоминает привычные варианты, скорее ее можно называть полуоткрытой.

    Производители выпускают огромное количество вариантов как по числу кабелей, так и по способу фиксации, габаритным размерам и наличии дополнительной фурнитуры. К преимуществам можно отнести простоту монтажа, долговечность, безопасность эксплуатации, универсальность использования, наличие многочисленной специальной дополнительной фурнитуры. Дополнительные элементы решают вопросы с внутренними и внешними углами, поворотами, подключениями розеток, выключателей, монтажных коробок и т. д.

    Именно на этом типе открытой проводки остановимся в статье. Прежде чем непосредственно рассматривать вопросы крепления кабель-каналов, следует немного узнать об их разновидностях и технических возможностях.

    Цены на кабель-канал

    кабель-канал

    Виды и особенности каналов

    Кабельные каналы классифицируются по нескольким важным признакам.

    Характеристика Описание Иллюстрация
    По месту расположения. Могут быть напольными, парапетными, плинтусными и магистральными. Внешний вид каждой категории максимально адаптирован к месту установки, может напоминать профильный погонаж.
    По цветовому исполнению. Бывают светлые, темные и с имитацией натурального дерева.
    По линейным размерам. Рассчитаны на один, два, три и более кабелей. Внешние размеры колеблются в пределах от 40×25 мм до 100×60 мм. Могут иметь острые или закругленные углы и увеличенные размеры крышки. Есть варианты с высокими крышками, их полки закрывают внутренние элементы канала по всей высоте – создается впечатление монолитного изделия. Это не только улучшает внешний вид электропроводки, но и увеличивает ее защищенность от негативного влияния внешних факторов.
    По количеству замков – с одним или двумя замками. Два замка более надежно удерживают крышку от самопроизвольного открытия, исключают возможность деформации крышки.
    По материалу изготовления. Пластиковыми, стальными и алюминиевыми. Алюминиевые покрываются полиэтиленовой пленкой под различные породы древесины, отлично сочетаются с существующими интерьерами помещений, но по цене считаются самым дорогим вариантом. Пластики не поддерживают открытое горение, разрешается использование таких каналов для прокладки кабелей напряжением до 1000 В.
    По степени защиты от попадания пыли и влаги. Отдельные марки пластиковых каналов имеют степень защиты IP55, что позволяет их использовать на открытой местности и в помещениях с высокими показателями влажности, защищает от разнонаправленных брызг водой. Для бани это очень важная характеристика.

    Видео – Как выбрать и установить кабельный канал

    Главными параметрами во время выбора кабельного канала считаются сечение и количество кабелей, которые планируется прокладывать в сети. Конечно, нужно обращать и на внешний вид, пытаться подобрать такой вариант, который бы максимально гармонизировал с существующим интерьером помещений бани.

    Этапы монтажа проводки в кабельном канале

    Шаг 1. Нарисуйте план размещения электрических сетей, приборов и оборудования.

    Прикиньте несколько вариантов, продумайте возможность увеличения мощности и количества электрической арматуры. В зависимости от максимальной суммарной мощности всех потребителей электрической энергии, подберите диаметр кабеля. Для облегчения выбора руководствуйтесь таблицей №1.

    Опытные электрики не держат в голове все значения, они запоминают только, что 1 мм2 сечения медного кабеля рассчитан на 1,3 кВт мощности при напряжении 220 В, а 1 мм2 алюминиевого кабеля держит при таком же напряжении тока всего 0,5 кВт. Далее простая арифметика. Если на оболочке медного кабеля указано сечение 2,5 мм2, то его можно применять для подключения потребителей тока общей мощностью 2,5×1,3=3,25 кВ. Всегда округляйте с запасом и используйте такой кабель на мощность 3,0 кВт.

    Практический совет. Для бани вполне достаточно покупать обыкновенный пластиковый короб с размерами 40×25 мм, в него спокойно входит кабель, выдерживающий мощность до 10 кВт. В реализации есть коробы, сделанные под потолочный плинтус или плинтус пола. Отличное решение, но его нужно продумывать еще перед выполнением финишных отделочных работ стен или пола. Мы рекомендуем монтировать центральную проводку над полом, а выводы под осветительные приборы, монтажные коробки, розетки и выключатели делать снизу. Но это на любителя, вы можете использовать у себя другие варианты монтажа электрической проводки.

    У вас должна быть нарисована как общая принципиальная схема электрической проводки начиная с вводного распределительного щита, так и отдельная схема для каждого помещения бани.

    Метизы крепежа выбирайте в зависимости от материала стен. Под дерево нужны саморезы, под гипсокартон специальные метизы и под кирпич дюбели.

    Каждый производитель кабель-каналов выпускает широкий набор доборных элементов: внутренних и внешних углов, треугольников, заглушек, соединительных муфт, монтажных коробок, розеток, выключателей и т. д. Внимательно подсчитайте номенклатуру и общее количество, советуем взять по несколько штук в запас. Стоят они копейки, это обойдется в конечном итоге намного дешевле, чем еще раз отправляться в магазин за приобретением недостающих элементов.

    Шаг 2. Сделайте разметку. Для примера мы возьмем баню, у которой уже полностью обшиты стены и положено половое покрытие. Остается только один вариант открытой проводки в кабель-каналах – поверх стен. Разводку лучше делать возле пола, в этом случае намного легче сверлить отверстия и крепить кабель-канал. Работать под потолком все время с вытянутыми руками утомительно и неудобно. Тем более что в руках придется держать довольно тяжелую дрель и шуруповерт.

    Опытные электрики на стенах делают разметку только для монтажных коробок, выключателей и розеток, кабель-каналы устанавливают сразу без нанесения предварительных линий. Берут отрезок канала, приставляют его к стене, устанавливают сверху (или сбоку) уровень и регулируют пространственное положение. Далее одной рукой придерживают короб, а второй рукой дрелью просверливают отверстия в днище под метизы. Это довольно сложно, нужно не только иметь опыт, но и уметь оптимально организовать процесс монтажа. Мы расскажем, как сделать подробную разметку новичкам, это поможет избежать досадных ошибок.

    Цены на метизы

    комплект метизов

    Как сделать разметку кабель-каналов

    Вам нужно иметь гидроуровень, веревку с синькой, линейку и карандаш.

    Не бойтесь использовать синьку – отбитые линии будут закрыты кабель-каналом. Разметку начинайте делать с распределительного щитка, при этом одновременно учитывайте не только характеристики кабелей и размещение розеток, монтажных коробок, выключателей и т. д., но и планировку и назначение помещений.


    Разметка и подсчеты выполнены, можно приступать к монтажу.

    Шаг 3. Крепление кабель каналов. Способы крепление зависят от материала изготовления стен и материала финишной обшивки. Рассмотрим подробно каждый вариант.

    Цены на уровень строительный

    уровень строительный

    Крепление кабель-каналов к гипсокартонным плитам

    Гипсокартонные плиты состоят из двух слоев бумаги, между которыми располагается гипс. Материал относительно новый и пользуется большой популярностью среди профессиональных строительных компаний – с ним легко работать, он очень технологичный и т. д. Но потребители не могут сказать об этом материале так много хороших слов – прочность гипсокартонных плит ниже всякой критики. Снимите с гипсокартона бумагу и он раскрошится, любое ощутимое усилие на гипсокартон не остается без видимых повреждений поверхности. Соответственно, крепить к такому материалу кабель-каналы довольно проблематично. Применять шурупы (пусть и специальные) нет смысла. Стоит во время прикручивания немного «переусердствовать», как резьба в гипсе прокрутится и прочность крепления приблизится к нулю.

    На такие стены рекомендуем использовать только пластиковые кабель-каналы, применение алюминиевых весьма нежелательно. Крепить пластик нужно жидкими гвоздями, в наиболее ответственных местах можно дополнительно использовать специальные шурупы.

    Практический совет. В связи с тем, что гипсокартонные плиты имеют декоративное финишное покрытие, его нужно проверить на адгезию с жидким гвоздями. Не все типы красок и не все виды обоев годятся для приклеивания. Вначале в каком-нибудь укромном месте приклейте небольшой кусок пластикового короба и через день проверьте прочность приклеивания. Все нормально – можете использовать эту технологию.

    Жидкие гвозди наносите на короб с обратной стороны тонким слоем, полоса нанесения должна быть волнообразной для увеличения площади сцепления. Клея должно быть ровно столько, чтобы он во время прижатие кабель-каналов не выступал за их периметр. Для повышения надежности крепления можете дополнительно фиксировать саморезами.

    Крепление кабель-каналов к кирпичным стенам

    Сложный и трудоемкий вариант, необходимо использовать дюбели. Преимущество дюбелей – высокая надежность, но в нашем случае никаких ощутимых физических нагрузок на каналы не предвидится, преимущество становится ненужным, а большие трудозатраты остаются. Как крепить кабель каналы на дюбели?

    1. Отрезанную заготовку канала приставьте на место фиксации, сверлом по металлу просверлите в днище отверстия на расстоянии 15÷20 сантиметров. Отверстия сверлите осторожно, в стену нужно углублять только конец сверла. Таким способом одновременно делаются метки установки дюбелей на канале и стене.

    2. Отнимите канал, смените сверло на победитовое, переключите дрель с режима сверления на режим перфорации. Победитовым сверлом сделайте отверстия под дюбели.

      Важно. Сверлите осторожно, правильно подбирайте диаметр сверла. Оно должно быть на несколько десятых миллиметров меньше, чем диметр пластикового элемента дюбеля. Этот элемент должен входить в отверстие с небольшим усилием.

    3. Приставьте на место пластиковый кабель канал, совместите отверстия в нем и стене, вставьте пластиковые элементы дюбелей, забейте металлические дюбели.

    Если стена неровная, то выбирайте места под сверление отверстий на выпуклых участках, таким образом удастся избежать видимой деформации кабель канала. Ошиблись – не проблема. Большинство металлических дюбелей имеет резьбу, их можно немного выкрутить, ослабить усилие прижатия к стене и тем самым исправить появившуюся деформацию.

    Во всех местах разрезания или стыкования отдельных участков кабель-каналов нужно крепить дополнительные соединяемые элементы. Это общее правило для всех способов фиксации кабель каналов.



    Профессиональные монтажники для фиксации кабельных каналов к кирпичным или бетонным поверхностям пользуются пневмопистолетом и специальными гвоздями. Но пневмопистолет для гвоздей – дорогостоящее оборудование, приобретать его для одной бани нецелесообразно.

    Цены на пневматический гвоздезабивной пистолет

    пневматический гвоздезабивной пистолет

    Крепление кабель-каналов к деревянным стенам

    Для бань – наиболее часто встречающийся вариант, крепление выполняется саморезами, длина саморезов приблизительно 1,5÷2 сантиметра. Можно на ровной плоскости сперва высверлить отверстия в кабель-канале на расстоянии до двадцати сантиметров, а потом использовать их для фиксации. Так легче, но дольше. Если есть практика выполнения строительных работ, то саморезы можно вкручивать одновременно в дно кабель канала и стену.

    Могут возникать проблемы во время прокладки открытой проводки по стенам, обитым вагонкой. Доски вагонки имеют профиль, крепить саморезы следует осторожно. Если саморез попал на выпуклый участок профиля – отлично, можете его полностью затягивать. Если приходится закручивать саморез в вогнутую часть профиля – не затягивайте саморез до упора, следите, чтобы он не нарушил линейность пластикового канала.

    Мы уже советовали покупать специальные доборные элементы для прохождения внешних и внутренних углов, разводок под прямыми углами, тройников и т. д. Все стыки можно запиливать под прямым углом, срез может не быть идеально ровным. Накладные элементы закроют проблемные места, соединение будет красивым, работы значительно ускоряются. Резать пластиковый кабель-канал можно ножовкой по металлу, специальными монтажными ножницами или круглошлифовальной машиной (болгаркой) с диском по металлу.

    А что делать, если по каким-то причинам доборных элементов нет, как резать канал, чтобы соединение не бросалось в глаза?


    Вначале используйте стандартные длинные каналы, не спешите их разрезать на куски. У вас всегда должны быть под рукой все отрезки, среди них можно подобрать нужный по длине и не трогать целый. Будет необходимо для этого на несколько сантиметров сместить в ту или иную сторону розетку – нет ничего страшного.

    Если вам нужно длительное время хранить приобретенные кабель-каналы, то положите их на ровную плоскость, не допускайте попадания на них прямых солнечных лучей. Со временем все пластики под воздействием солнечных лучей темнеют и теряют пластичность. Не стоит верить рекламе производителей о «полной устойчивости» к УФ-лучам благодаря современным технологиям, различные инновационные добавки не защищают пластик от таких воздействий полностью, а только замедляют процессы физического старения.

    Смонтированный кабель-канал

    После разметки трасс кабельной проводки, приходит время проложить и закрепить кабеля по стенам, потолку или полу. Без специального инструмента в этом деле не обойтись. Можно использовать два варианта:


    Крепление проводов с помощью перфоратора и дюбелей, скоб, хомутов

    Сначала рассмотрим первый способ с помощью привычного всем перфоратора.

    Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:

    Дюбель-стяжка для крепления одиночного плоского или круглого кабеля


    Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие.

    Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.

    Кабельная стяжка с отверстием под дюбель

    Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.

    Монтажная квадратная площадка

    Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.

    Пластиковый дюбель с отверстием в головке под нейлоновую стяжку

    Принцип крепления аналогичный предыдущим

    Клипсы под гофру

    Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

    Металлические скобы

    Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.

    Самоклеющаяся площадка

    Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой.
    Такой крепеж часто используется при монтаже проводки в большой электрощитовой.

    Крепление кабеля с помощью монтажных пистолетов

    Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

    При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.


    Гвозди для монтажа

    Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

    Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

    Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм.

    Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

    Расходка для пистолетов Hilti GX120 и Hilti BX3

    Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:

    Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB


    Держатель электрокабеля X-ECT MX

    Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.


    Держатель для кабелей, без хомутов и стяжки X-EKB MX



    Крепеж под кабельный канал X-ET MX

    Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.

    Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.

    Зажим для кабелей или легких труб X-EKS 16-40 MX

    Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.

    Двойной фиксатор X-DFB MX




    Подвесной элемент под электрику X-EHS MX, X-HS CC MX


    Текстильная крепежная лента X-TT



    Распределение кабелей по лоткам и крепление лотков к потолку

    Лотки монтируются к потолку следующими способами:

    1 — магистральный силовой лоток закреплен с одного конца к потолку с помощью шпилечного крепления. Шпилечное крепление состоит из крепления B46, шпильки с гайкой и кронштейна B39/120-220, далее этот лоток крепится к потолку с помощью креплений B4, установленных на стойке B12L/500.

    2 — S-образно изгибающийся лоток закреплен к потолку с одного конца на той же шпильке, что и магистральный силовой лоток (1), а с другого конца — крепится к потолку с помощью крепления B4 к стойке B12L500.

    3 — слаботочный магистральный лоток закреплен к потолку с помощью стойки B12 и кронштейна B35.

    4 — распределительный лоток (имеет переменную ширину от 220 мм до 120 мм): на участке шириной 220 мм лоток закреплен к стене на консолях В9/220, а на участке шириной 120 мм лоток крепится с помощью крепления B4.

    1 — слаботочный магистральный лоток (проволочный лоток 422 Defem), закрепленный к потолку с помощью стойки BL12/500 и кронштейна B35.

    2 — распределительный лоток (проволочный лоток 220/120 Defem), закреплен к стене на двух консолях B9/220 и с помощью крепления B4.

    3 — силовой магистральный лоток (проволочный лоток Defem)- для крепления лотка к стене используется стойка B12/500, на которую устанавливается B4.

    4 — распределительный лоток (проволочный лоток 120 Defem)- — закрепленный к потолку с помощью шпилечного крепления B46 и кронштейна B39. По распределительному лотку осуществляется подвод кабелей к колонне рабочего места.

    Материалы:

    Кронштейн B39/120-220,

    шпилька М8,

    гайка M8,

    крепление B46,

    крепления B4,

    стойка B12L/500,

    кронштейн B35,

    консоли В9/220.

    Крепление лотка к потолку на шпильке

    Силовой лоток подвешен к потолку на шпильке. Шпилька крепится к потолку с помощью универсального крепления, а к лотку — кронштейном. Каждый кабель в лотке закреплен стяжками.

    Материалы:

    Шпилька М8,

    крепление B46,

    кронштейн B39,

    неоткрывающиеся стяжки Hyperline.

    Подвод кабеля по лотку Defem к электрическому щитку Schneider Electric

    По проволочному лотку Defem проложен магистральный электрический кабель (Helukabel 4х25 мм), идущий от центральной электроподстанции здания до абонентского щитка. В электрическом щитке (Schneider Electric) через систему автоматов, обеспечивающих защиту от короткого замыкания и перегрузки, электроэнергия распределяется по потребителям (с помощью кабелей Alcatel (Nexans)).

    Материалы:

    Электрический распределительный щиток Schneider Electric, MINI PRAGMA (36 автоматов), навесной, с прозрачной дверцей

    Проволочный лоток Defem высотой 60 мм и шириной 220х4мм

    Силовой кабель (Helukabel 4х25 мм)

    Alcatel (Nexans) 1802 NYM 3×2,5 Кабель силовой (инсталляционный) 300/500 В

    Подвод кабеля к телекоммуникационному шкафу

    Подвод кабеля к шкафу (ZPAS SZB Шкаф напольный 42U, 600х800 со стеклянной дверью в стальной раме) осуществляется по двум вертикально закрепленным на стене лоткам Defem.

    Информационные (оранжевого цвета) и слаботочные (серые) кабели подводятся к напольному шкафу ZPAS SZB в широком лотке, который вертикально закреплен на стене с помощью элемента B4 mini. Чтобы избежать перегиба при переходе кабеля из горизонтального лотка в вертикальный используется ограничитель радиуса изгиба кабеля.

    Силовой кабель подается к шкафу по лотку шириной 53 мм. Этот лоток вертикально смонтирован на стене с помощью крепления B4 mini cправа от широкого информационного лотка. В этом же лотке (53 мм) проходят кабели заземления.

    На горизонтальном участке силового лотка шириной 53 мм смонтирована система видеонаблюдения (камера и охранная система-датчик).

    Техническое решение по обходу проволочным лотком Defem монолитной колонны

    В помещении торгового зала имеются три несущие многоступенчатые колонны. Одна из колонн является препятствием на пути распределительного проволочного лотка Defem (120 мм), по которому происходит распределение электрических и информационных кабелей на рабочие места.

    Чтобы обойти это препятствие, было применено оригинальное техническое решение: на верхнем выступе колонны установлена консоль B9, на которой закреплен распределительный проволочный лоток Defem 120 мм, огибающий колонну. Немного ниже этого выступа, на противоположных сторонах колонны, закреплены еще две консоли B9, которые служат опорой для кольца из проволочного лотка Defem 120 мм, огибающего колонну по кругу. В это кольцо, через ограничитель радиуса изгиба, из распределительного лотка опускаются электрические и информационные кабели. Кольцо из лотка требуется для правильного распределения информационных и электрических кабелей до рабочих мест, установленных на другой стороне колонны. Силовой кабель проходит по левой стороне лотка, слаботочный — по правой. Расстояние между кабелями — не менее 10 мм (чтобы уменьшить взаимовлияние кабелей друг на друга). Внизу на лотке установлены розетки. Силовые розетки смонтированы с помощью крепления B5mini, розетки Hyperline телефонные RJ-12 — с помощью B4.

    Крепление кабеля к стене. Крепеж для кабеля — выбор способа крепления Крепление тв кабеля к стене

    Все чаще выбор потребителей падает на конструкции подвесного типа, которые удобны при монтировке, а также обеспечивают ровную и красивую поверхность, формы которой могут быть самыми разнообразными, как и цвета. Однако проложить провода под подобными объектами – нелегкая задача.

    Так как крепить кабель к потолку, если грядет монтирование подвесной конструкции? На этот вопрос будут даны инструкции и ответы по ходу данной статьи.

    Подготовительные работы

    Для того, чтобы грамотно проложить провода под потолком, следует знать некоторые моменты:

    • Где находится главный распределительный щит
    • Какая марка и какое сечение у кабеля
    • Где располагается оборудование
    • Какой применить метод прокладывания проводки, исходя из специфики помещения

    Выполнив первый пункт, можно начать подбор необходимого кабеля и инструментария. Руководствуясь рекомендуемыми нормами, следует остановить свой выбор на кабеле ВВГнг, который может применяться в качестве как утопленной, так и внешней системы электропроводов.

    Возможность прокладывания электропроводов зависит от того, в каком месте располагается электрооборудование. Так, если не получается проложить скрытую электропроводку, то стоит спланировать маршрут, по которому пройдут внешние кабели.

    Крепление кабеля к потолку снаружи

    В настоящее время имеется несколько видов внешнего крепления проводов:

    • Проведение их в специальном металлизированном, либо гофрированном рукаве
    • Прокладка в стальной трубе
    • Использование электротехнических труб из пластика
    • Применение кабель-каналов
    • Крепление кабеля к потолку изоляторами и скобами

    Широкий ассортимент кабель-каналов различных стилей для дома и производственных помещений представлен на сайте lotki-lider.ru


    Любой из приведенных вариантов внешней монтировки электрокабеля может подойти к жилищу, однако все зависит от ситуации. Какие-то виды лучше монтировать на один вид поверхности, а какие-то для этой же поверхности использовать нежелательно.

    Какие бывают поверхности и способы прокладки электрических проводов для них


    Потолок древесного типа

    Деревянный потолок лучше всего оснастить стальными трубками. Их поперечный размер сильно зависит от диаметра электрических проводов. Кроме того, в одну трубку можно поместить сразу несколько кабелей.

    В качестве разветвления к электропотребителю лучше использовать коробки исполнения IP65, которые должны быть смонтированными из огнеупорного материала. Внутри коробки следует устранить возможность касания жилок кабеля к ее стенкам, применив изоляцию. Данная методика важна при монтаже как утопленной, так и открытой проводки.

    Процесс монтажа кабеля к дереву:

    • Сначала проводится разметка маршрутка прокладывания проводки.
    • Далее следует разметить расположение и установить распределительные и проходные коробы.
    • Затем производится укорачивание трубок до необходимой длины, крепление их к потолку. Далее трубы соединяются между собой при помощи сварки.
    • Все вихляния проводки требуется выполнять под углом в девяносто градусов.
    • При помощи протяжки кабель растягивают от короба к коробу, оставляя на концах выводы, длина которых будет адекватной для распайки в коробках (составит около 20-25см).
    • Следом производится сцепление жил проводки в коробах, используя сварку или пайку. Далее происходит изоляция кабеля.
    • Потом нужно провести заземление.
    • Наконец, последним этапом происходит проверка целостности получившейся проводки.

    Как крепить кабель к потолку, сделанному из металла

    Металлическая поверхность потолка является хорошим проводником тока, так что необходимо максимально ответственно подойти к монтажу кабеля, чтобы избежать неприятных инцидентов. Таким образом, лучше всего прокладывать кабель в пластиковых электротехнических трубках.

    Данный материал отлично подойдет для распределительного короба. Однако, если помещение не располагает к установке данной материи, можно провести кабели в стальных трубках.


    Особенности монтажа:

    • Проводится разметка того маршрута, по которому пройдет кабель.
    • Необходимо определить места расположения проходных и распределительных коробов.
    • Следует отрезать излишки трубок, затем закрепить на потолке, после чего склеить, соединив конструкцию.
    • Необходимо применять гофрированную трубку при поворотах трассы кабеля, которые должны производиться под прямым углом.
    • Применять протяжку при прокладывании кабеля от коробки к коробке, оставляя на концах выводы, длина которых составит 20-25см.
    • Производится сцепление кабельных жил в коробах при помощи сварки, либо пайки. Затем их необходимо заизолировать.
    • После данных этапов следует проверить конструкцию на цельность.

    Прокладка кабеля по железобетонной плите

    Данные плиты имеются в старых домах, потому их конструкция несколько отличается от той, которая используется при сооружении современных зданий.

    В настоящее время перекрытия подготавливаются при стройке. Заранее прокладываются электротехнические трубки из пластика, закладываются установочные и проходные коробки в будущий потолок. Далее происходит заливка перекрытий. Однако это характерно для современных образцов, но не для старых домов.

    Использование железобетонных плит вынуждает осуществлять проводку кабеля через каналы, но, зачастую, на краях плит, либо внутри имеются затрудняющие прокладку проводки бетонные грудки.

    По железобетонной плите можно проложить открытый кабель следующими способами:



    Особенности проведения кабеля в гипсокартонной конструкции

    Отличительной чертой подобного фальш-потолка является ограниченный доступ к электропроводам, так что необходимо заранее спланировать места обслуживания проводки. Крепление кабеля к потолку будет осуществляться тем методом, который подходит для имеющейся потолочной основы, будь то металл, бетон или дерево. Подобные методики упоминаются выше по статье.

    Гипсокартон позволяет легко спрятать провода, так что надобности в скрытом проведении кабелей нет. Однако потребуется вынести распределительные и проходные коробы за пределы потолка, чтобы облегчить доступ к ним.

    Крепление кабеля под гипсокартонную конструкцию, смотрите на видео:

    Особенности монтажа проводки в условиях реечного потолка

    Данный потолок является подшивным, как и предыдущий экземпляр, так что многие особенности гипсокартонной конструкции подходят и к рейкам. Таким образом, следует вынести распределительные коробки за пределы потолка, чтобы обеспечить легкий доступ к ним.

    Реечный потолок часто устанавливается в ванных помещениях, потому проводка под потолком должна производиться:

    • В электротрубках из пластика или гофрированных аналогах при условии, что потолок сделан из железобетона.
    • В стальных трубках при условии, что основой потолка является дерево.

    Особенности монтажа проводки для кассетных потолков

    • В случае, если потолок сделан из железобетона или металлоконструкции, необходимо пользоваться гофрированными или пластиковыми электротехническими трубками.
    • Если поверхность потолка сделана из дерева, то необходимо применять стальные трубки.

    Монтаж проводки под натяжным потолком

    Прокладка кабеля под натяжным потолком является скрытой проводкой, потому следует быть особенно внимательными при монтаже. Кроме того, материал, который применяется в данном потолке, не является стойким к высоким температурам, потому провода необходимо размещать в гофрированных трубках. Более того, распределительный и проходные короба следует расположить вне потолка.

    Монтаж кабеля в условиях электропроводящей панели

    Данные потолки представляют собой модули, наполненные пенополиуретаном. В данные плиты вмонтированы токопроводящие пластины. Модули можно присоединять до 5 штук к одному коннектору. Проводка прокладывается исходя из особенностей помещения, будь потолок составлен из железобетона, дерева или металла. Кроме того, следует выносить коробки распределения проводов за пределы потолка.

    Электропроводящие панели отлично выглядят ночью, когда все огни потушены, кроме потолочных. Сделав фото данного потолка в темное время суток, можно насладиться необычным контрастом света и тьмы.


    Предложенные варианты размещения проводки на потолке и под оным являются базовыми и, относительно, нетрудными в воспроизведении их самостоятельно. Если внимательно исполнять инструкции по монтажу и соблюдать все нормы безопасности, то проблем с электрическими проводами возникнуть не должно, а установка осветительных приборов превратится в настоящее удовольствие.

    При устройстве проводки одна из задач — правильное крепление кабеля. Оно не должно занимать много времени, но должно быть надежным и безопасным.

    Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

    В зависимости от типа материала

    Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

    К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

    Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

    Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

    Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

    Гвозди, саморезы или дюбеля?

    Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

    Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

    Правила монтажа

    Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.


    Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

    Крепеж для открытой прокладки

    При открытом способе прокладки стараются использовать наименее заметный виды крепежа. Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание.

    Надо стараться сделать кабель незаметным….

    Скобы из строительного степлера

    Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:


    Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

    Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

    Скобы и клипсы

    Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

    Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

    Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

    Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

    На основе дюбелей

    Есть кабельный крепеж на основе пластиковых дюбелей. Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:


    Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

    Крепление кабеля в штробе

    При скрытой прокладке в негорючих основаниях кабеля укладывают в специальную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы кабель в этой канавке держался и не вываливался, его надо каким-то образом зафиксировать. Есть несколько способов фиксации:


    Особенности горючих оснований

    Если скрытую проводку делают в горючих стенах — деревянных, каркасных и т.п. — по требованиям пожарной безопасности, их необходимо прокладывать в негорючей защитной оболочке. Негорючая оболочка — это или гофрошланги из неподдерживающих горение пластиков, или цельнометаллические короба. При использовании гофрошлангов способ крепления такой же, как при фиксации кабеля. Разница — в диаметрах необходимого крепежа.

    При использовании металлических коробов, их закрепляют в стене, а затем в лотки укладывают кабели. Такой способ чаще используют в каркасном домостроении, потому что шбробление каналов в деревянных стенах значительно снижает их теплоизолирующие свойства. К тому же деревянный дом постоянно меняет свои размеры и жестко закрепленные короба могут стать проблемой. При прокладке проводки в деревянных домах чаще используют открытую прокладку в кабель-каналах или делают .

    Большие пучки проводов

    Часто при разводке электропроводки требуется проложить большой количество кабелей. Чтобы минимизировать время на крепление больших пучков проводов можно:


    Также можно использовать комбинацию этих методов. При использовании ленты ее крепят по краям. За счет своей жесткости она хорошо удерживает даже жесткие проводники или гофрированные оболочки. При необходимости можно установить крепеж и между кабелями, но надо следить за тем, чтобы не повредить изоляцию.

    Как закрепить кабели на потолке

    Если кабелей на потолке не очень много, можно использовать обычный крепеж — хомуты, стяжки, клипсы, самодельные фиксаторы и т.д. Но их устанавливать неудобно — приходится долго работать с поднятыми руками, да еще удерживать в них инструмент, кабель. Тяжелая работа.

    Если потолок будет подвесной, кабели можно закрепить за подвесы. В этом случае используют обычные пластиковые хомуты (затяжки), которыми фиксируют провода выше уровня будущего потолка. Чтобы не повредить оболочку или даже жилы, лучше прокладывать провода в защитном гофрошланге. Это также сделает проводку более безопасной с точки зрения пожарной безопасности.

    Большие пучки кабелей на потолке проще укладывать в лотки. Они есть проволочные и металлические (из цельного металла и перфорированного). В квартирах и домах используют обычно проволочные. Они стоят и весят меньше. Их крепят к потолку на регулируемые подвесы.

    Такое крепление кабеля также требует установки подвесов, но количество крепежа намного меньше. Еще один плюс такого способа прокладки кабелей — легко при необходимости заменить или проложить новые. Минус — лотки не очень дешевы.

    Как упорядочить пучки проводов

    В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

    Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

    Крепление к столбам и стенам при воздушном способе монтажа

    При воздушной прокладке кабелей необходимо их крепить к столбам, стенам зданий и другим объектам. Есть крепеж для самонесущих и обычных кабелей. Обычные кабели между столбами без опоры подвешивать нельзя — они не выдержат нагрузки и порвутся. Для таких проводников между опорами натягивается трос и уже к нему на подвесах крепится кабель. В этом случае нагрузка приходится на трос, а не на кабель. Способы крепления троса — любые, но самый распространенный — сделать петлю вокруг столба, зафиксировать конец. Для промежуточных столбов можно использовать любой доступный способ — два отдельных троса, вбитый крюк, подходящий кронштейн.

    Крепление кабеля к несущему тросу происходит при помощи поддерживающих зажимов. Они бывают под кабели разной формы, сечения. Также возможно использование стяжек из устойчивого к ультрафиолету пластика. Иногда, для экономии, кабель прикручивают отрезками провода, скручивая его. Этот способ наименее надежный — при больших нагрузках скрутка может не удержать провод, он провиснет и порвется.

    Для самонесущих кабелей крепеж обычно состоит из двух частей — кронштейнов или хомутов, которые крепятся к стене, столбу, и зажимов, которые цепляются за установленный кронштейн и удерживают кабели. Хомуты применяют только на столбах. Особенно удобны они на железобетонных столбах — нет необходимости сверлить отверстия, что очень нелегко.

    Кронштейны бывают нескольких видов. Их выбирают в зависимости от вида основания (деревянных, стальных, бетонных, алюминиевых) и планируемой нагрузки. По назначению бывают:

    • ответвительные — для установке на столбах и опорах в местах поворотов трассы;
    • промежуточные крепления — для монтажа на столбах и опорах вдоль трассы без поворотов и ответвлений;
    • фасадные — для установки на наружных стенах.

    К кронштейнам крепятся подвесы или зажимы. Их выбирают в зависимости от типа кабеля, его сечения и т.д.

    После разметки трасс кабельной проводки, приходит время проложить и закрепить кабеля по стенам, потолку или полу. Без специального инструмента в этом деле не обойтись. Можно использовать два варианта:


    Крепление проводов с помощью перфоратора и дюбелей, скоб, хомутов

    Сначала рассмотрим первый способ с помощью привычного всем перфоратора.

    Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:

    Дюбель-стяжка для крепления одиночного плоского или круглого кабеля


    Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие.

    Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.

    Кабельная стяжка с отверстием под дюбель

    Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.

    Монтажная квадратная площадка

    Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.

    Пластиковый дюбель с отверстием в головке под нейлоновую стяжку

    Принцип крепления аналогичный предыдущим

    Клипсы под гофру

    Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

    Металлические скобы

    Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.

    Самоклеющаяся площадка

    Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой.
    Такой крепеж часто используется при монтаже проводки в большой электрощитовой.

    Крепление кабеля с помощью монтажных пистолетов

    Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

    При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.


    Гвозди для монтажа

    Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

    Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

    Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм.

    Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

    Расходка для пистолетов Hilti GX120 и Hilti BX3

    Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:

    Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB


    Держатель электрокабеля X-ECT MX

    Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.


    Держатель для кабелей, без хомутов и стяжки X-EKB MX



    Крепеж под кабельный канал X-ET MX

    Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.

    Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.

    Зажим для кабелей или легких труб X-EKS 16-40 MX

    Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.

    Двойной фиксатор X-DFB MX




    Подвесной элемент под электрику X-EHS MX, X-HS CC MX


    Текстильная крепежная лента X-TT



    При монтаже открытой проводки, крепление провода или кабеля к потолку либо к стене можно выполнять различными способами. Один из часто применяемых вариантов монтажа основан на использовании специальных крепежных элементов – клипс. В зависимости от того, какой проводник необходимо проложить, осуществляется его крепление в трубе, гофрированном рукаве, либо открыто, предъявляются ли требования к внешнему виду проводки, используются клипсы для проводов и кабелей, имеющие различные конструкции и размеры. Ниже представлен обзор этих монтажных изделий.

    Клипсы с гвоздиком

    Предназначены для закрепления провода или кабеля диаметром от 6 мм до 14 мм. Применяются для монтажа силовых и осветительных цепей, а также телефонных и сетевых компьютерных линий. Изготовлены из термопрочного и износостойкого полипропилена, способного работать при температуре от -5°С до +140°С. Крепление к стене или потолку осуществляется с помощью гвоздя, входящего в комплект. Гвоздь изготавливается из закаленной стали, его длина варьируется от 8,1 мм до 14,9 мм. Размеры клипс могут варьироваться от 4 до 12 мм (диаметр для крепления круглого кабеля). Для плоского проводника в маркировке указывается два размера, например, 5,7*10 мм. Производителями заявлена возможность установки таких изделий на любых поверхностях, кроме металла. Практически, забивать гвозди все же удобнее в более мягкие материалы, например, дерево, гипсокартон, пенобетон, кирпич сырец.

    Размер зажима подбирается таким образом, чтобы провод или кабель входил в него плотно, допуская проскальзывание только при приложении заметного усилия. Перед началом монтажа необходимо . Зажимы нужно располагать через равные промежутки. В местах изгиба трассы, клипсы располагаются в непосредственной близости от изгиба с двух сторон от него. После установки очередного крепления, провод или кабель следует хорошо натянуть вдоль размеченной трассы, установить следующее крепление и забить гвоздь, удерживая проводник натянутым.

    Также существует специальный степлер для крепления скоб. На видео ниже наглядно показывается, как пользоваться данным приспособлением:

    Клипсы для монтажа гофры или трубы ПВХ

    В случае, когда кабель или провод прокладывается в гофре или трубе ПВХ, удобно использовать упругие пластиковые зажимы — защелки, изображенные на фото:

    Они изготавливаются методом литья пластика под давлением, снабжены ребрами жесткости, обеспечивающими прочность захвата трубы или гофры. Применение высококачественного пластика позволяет изделию сохранять механические характеристики в широком диапазоне рабочих температур. Крепление производится шурупом саморезом. Размерный ряд представлен клипсами с установочными диаметрами от 12 мм до 50 мм. Особенностью данного изделия являются специальные пазы на боковых поверхностях клипсы, благодаря которым, зажимы разных размеров могут быть объединены в блоки, когда необходима параллельная прокладка нескольких кабельных линий.

    Начинать работу следует с тщательной разметки трассы проводки. Клипсы или блоки из них нужно крепить через равные расстояния. Если производится параллельная прокладка нескольких линий и зажимы объединяются в блоки, крепить к стене каждый из них нет необходимости, достаточно обеспечить крепление одного из трех или четырех соединенных зажимов. В зависимости от материала стены или потолка, зажим может крепиться либо непосредственным вкручиванием шурупа (для дерева или гипсокартона), либо в предварительно просверленное отверстие (для металла или пластика). Для установки в процессе монтажа кабельного зажима на кирпич или бетон, лучше использовать дюбель-гвоздь нужного размера. Заканчивается монтаж установкой трубы в створ защелки и легким нажатием до входа в паз, сопровождающегося щелчком. Более подробно о том, мы рассказали в отдельной статье.

    На фото ниже представлен вариант зажима, фиксирующего герметичные трубы или гофры. Он оснащен застежкой, обеспечивающей более плотную фиксацию. Установка данного зажима, как и предыдущего, производится под шуруп.

    Декоративные клипсы

    Конструктивно эти изделия аналогичны монтажным зажимам с гвоздиками. Благодаря декоративной форме, такие зажимы позволяют не только произвести , но и придать помещению требуемый стиль, а также красиво . Пример использования таких зажимов представлен на фото ниже.

    Другой пример декоративных зажимов для кабеля представлен на следующем фото. Такие самоклеящиеся универсальные клипсы крепятся на двухстороннем скотче и предназначены для фиксации кабелей зарядных устройств телефонов и компьютерных периферийных устройств. Зажимы на липучке удобно располагать на любой гладкой поверхности.

    Обзор данного вида изделий предоставлен на видео:

    Клипса кабельная КЛ

    Один из простейших видов крепления провода в форме хомута. Изготавливается из пластика или металла. Размеры изделий позволяют осуществлять крепление кабелей и проводов разного сечения. Диаметр клипсы варьируется от 5 до 20 мм, маркировка соответствующая: КЛ-5, КЛ-12 и т.д.

    Простота конструкции, дешевизна и не очень высокие декоративные качества такого крепежного изделия позволяют говорить о предпочтительном ее использовании при , для предварительной фиксации проводника в штробе.

    Дюбель-хомуты

    Данный крепежные изделия предназначены для монтажа круглого или плоского проводника. При открытой проводке являются наименее видимыми из всех типов крепежных изделий. Прозрачные зажимы такой конструкции годятся для проводки любого цвета. Могут быть использованы при скрытой проводке, в штробе. Устанавливаются очень просто. В стене сверлится отверстие нужного диаметра, проводник заправляется в зажим, затем клипса вставляется в отверстие и задвигается до упора. К недостаткам следует отнести сравнительно небольшую прочность крепления, в связи с чем, такие клипсы используются при монтаже относительно легких проводов и кабелей.

    Во время строительства дома монтаж электропроводки производится скрытым способом, под штукатурку. Полная замена электрической разводки, как правило, производится во время капитального ремонта. В этом случае в стене делаются штробы, в которые и укладывается провод.

    Но как быть, когда нет возможности или желания заниматься пыльным штроблением стен? Или нужно подключить недавно установленный мощный электроприбор, например, водонагреватель? В этом случае многие выбирают открытый способ прокладки электропроводки, а крепление к стене осуществляется при помощи кабель канала.

    Виды кабельных каналов

    Для классификации кабель канала используется несколько критериев:

    1. Размер. Существуют небольшие изделия для прокладки одного провода небольшого сечения или коробы больших размеров, рассчитанные чтобы закрепить на стене до восьми проводников различного сечения;
    2. Материал изготовления. Выпускают алюминиевые, стальные и пластиковые конструкции. Для монтажа внутри помещений более востребованы пластиковые модели, а крепление стальных и алюминиевых коробов чаще используется при прокладке электропроводки по фасаду дома;
    3. Месторасположение. Крепление кабель канала может производиться в нескольких местах. Конструкция изделия максимально адаптируется в зависимости от места установки. Различают плинтусные, парапетные, магистральные и напольные модели.

    Обратите внимание! По цветовому оформлению кабель канал чаще всего имеет нейтральный белый цвет, подходящий под любую отделку. Также популярны модели, имитирующие деревянную структуру.

    Технология монтажа

    Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

    Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

    Замена потолочного вентилятора на обычный светильник

    Тим Хили При замене вентилятора / светильника на осветительную арматуру закройте неиспользованный провод с обоих концов.

    Q: Я хочу заменить потолочный вентилятор / светильник на обычный светильник. Кабель от распределительной коробки к потолочной коробке состоит из трех проводов — двух одинаковых черных и белого — с одним из черных, подключенных к таинственному синему проводу от вентилятора. У светильника, который я хочу установить, всего два провода: белый и черный.Как лучше всего подключить новый свет?

    A: Отвечает Клифф Попеджой, лицензированный электрик из Сакраменто, Калифорния.

    Кабель, идущий к вентилятору / осветительной арматуре, называется трехжильным кабелем, и он обычно имеет один красный провод и один черный вместо двух черных проводов во избежание путаницы. В вашем случае один из черных проводов кабеля подключен к черному проводу светильника, идущему к свету; другой черный провод подсоединяется к синему проводу прибора, идущему к вентилятору.Белый провод кабеля подключается к белому проводу прибора.

    В распределительной коробке должно быть два кабеля: один с двумя проводами (один черный и один белый) и один с тремя проводами (два черных и один белый). Черный провод двухжильного кабеля подает питание, и он должен подключаться к одной из клемм переключателя, а также к одному черному проводу трехжильного кабеля для питания вентилятора. Другой черный провод трехжильного кабеля подключается к другому выводу переключателя, чтобы запитать свет.Два белых провода в распределительной коробке должны быть соединены вместе. Подключенный таким образом настенный выключатель управляет светом, а тяговая цепь на приспособлении управляет вентилятором.

    Учитывая такое расположение, вот как подключить новый светильник. Сначала отключите питание на автоматическом выключателе или предохранителе и убедитесь, что он выключен, путем тестирования. В распределительной коробке оставьте белки соединенными вместе. Оставьте черный провод двухжильного кабеля подключенным к клемме переключателя, но отсоедините его от черного провода трехжильного кабеля, который затем следует закрыть проволочной гайкой.Убедитесь, что другая клемма переключателя подключена ко второму черному проводу трехжильного кабеля.

    У монтажной коробки убедитесь, что три провода отделены друг от друга и на них нет всего остального, затем снова включите питание. Включите переключатель и переведите диммеры в крайнее положение. С помощью тестера напряжения выясните, какой из черных проводов в коробке с приспособлениями имеет 120 В (проверка между черным и нейтралью), и пометьте этот провод кусочком ленты.Теперь снова отключите питание. Подсоедините черный провод от нового светильника к черному проводу, помеченному изолентой. Подключите белый провод крепления к белому проводу трехжильного кабеля. Закройте другой черный провод проволочной гайкой и завершите установку приспособления.

    Если у вас нет измерителя напряжения или тестера, чтобы проверить, какой черный провод подключен к переключателю, подключите один из черных проводов трехжильного кабеля к черному проводу крепления перед установкой устройства. Затем включите схему и включите переключатель.Если свет горит, закройте другой черный провод, и все готово. Если свет не горит, отключите питание и подключите другой черный провод к проводу прибора. Используя эту стратегию, никогда не подвешивайте прибор за стыки электрических проводов. Вместо этого сделайте крючок из вешалки, чтобы подвешивать прибор до тех пор, пока он не будет установлен.

    Как исправить незакрепленную электрическую потолочную коробку | Руководства по дому

    Электрические коробки — это пластиковые или металлические коробки, размещаемые внутри стен и потолков, где бы ни находился вентилятор, осветительный прибор, электрическая розетка или выключатель света.Электрическая коробка обеспечивает защитный барьер для проводных соединений и объект, к которому может быть прикреплено электрическое приспособление. Если электрическая коробка в вашем потолке ослабнет, возможно, из-за вибрации, вызванной потолочным вентилятором, это может стать угрозой безопасности, поскольку провода внутри коробки могут быть повреждены.

    Выключите электропитание потолочного вентилятора или светильника на главной электрической панели вашего дома. Проверьте цепь, включив и выключив выключатель света.Если цепь все еще находится под напряжением, вернитесь к главной панели и отключите правильную цепь.

    Опустите навес от потолка. Навес — это металлическая пластина, закрывающая электрическую коробку.

    Осмотрите фитинги (винты или гайки и болты), которые крепят приспособление к распределительной коробке. Если фитинги ослаблены, затяните их, а затем очень осторожно двигайте приспособление взад-вперед, наблюдая за распределительной коробкой, пока вы это делаете. Если коробка все еще движется, значит, коробка ослаблена и ее необходимо подтянуть.Если коробка не двигается, замените навес.

    Отсоедините приспособление от распределительной коробки, сняв фитинги. Отвинтите и снимите пластиковые гайки для проводов, закрывающие концы проводов. Не прикасайтесь к проводам, пока не проверите их тестером напряжения, чтобы убедиться, что цепь обесточена. Убедившись, что цепь отключена, отделите провода от светильника от кабеля внутри потолка. Осторожно опустите приспособление на землю.

    Затяните винты, удерживающие электрическую коробку на месте.Надавите на коробку вперед-назад. Если он больше не двигается, переустановите приспособление. Если он все еще болтается, снимите коробку с потолка.

    Заполните отверстия для шурупов в балке потолка шпаклевкой. Дайте замазке застыть в течение времени, указанного производителем.

    Вставьте электрическую коробку обратно в потолок и прикрутите ее к боковой балке потолка.

    Установите светильник и включите питание цепи. При подключении проводов всегда подбирайте провода по цвету.

    Ресурсы

    Биография писателя

    Карсон Барретт начал профессионально писать в 2009 году. Его публиковали на различных веб-сайтах. В настоящее время Барретт учится в муниципальном колледже округа Бакс, где получает степень бакалавра искусств в области спортивного менеджмента.

    Инструменты и советы для доступа к потолку

    Количество проектов по техническому обслуживанию, требуемых в таком сложном учреждении, как больница, ошеломляет. Все, что угодно, от обширной очистки, необходимой для поддержания стерильности окружающей среды, до замены воздушных фильтров HEPA и обновления систем вентиляции; все эти процедуры должны выполняться с учетом безопасности пациента.Протягивание кабеля может быть одной из этих важных задач, особенно по мере того, как технологии развиваются и расширяются, так что требуется все больше и больше оптоволоконных кабелей и сетевых соединений.

    Что такое протягивание кабеля?

    Хотя механизм протягивания кабеля может быть довольно сложным, фактическое определение этого понятия не требует пояснений. Протягивание кабеля — это перемещение отрезков кабеля из одного места в другое, чтобы установить соединение определенного типа между разрозненными участками.

    Типы протяжки кабеля

    Не все протяжки кабеля одинаковы.Есть несколько различных процессов, которые можно описать фразой «протягивание кабеля», поэтому давайте посмотрим, чем они отличаются.

    Протягивание кабелепровода

    При установке или изменении проводки различных типов проводов, включая электрические провода, провода громкоговорителей, телефонные или интернет-кабели, часто необходимо провести новые провода через существующий кабелепровод или трубу. Для этого необходимо протянуть кабель от точки входа через кабелепровод. Есть разные способы сделать это, но создание надежной натяжной веревки, чтобы предотвратить повреждение проводов, обычно является хорошим началом.

    Установка кабеля

    Для прокладки свежих кабелей над потолком в таком учреждении, как больница или чистое помещение, требуется другой тип протяжки кабеля. Лучший способ обеспечить бесперебойную протяжку кабеля — это использовать подходящие инструменты, и в данном случае это может быть точка доступа к кабелю. Это устройство позволяет подрядчикам безопасно протянуть кабель до потолка, не вызывая чрезмерного трения и не позволяя излишкам мусора проникать в помещение.

    Большой протяжной кабель

    Гораздо более крупные проекты по протяжке кабеля особенно распространены в проектах нового строительства.Они могут включать пучки кабелей, кабелепровод или любое количество других сложных материалов, но обычно не требуют доступа к потолку, поскольку кабель прокладывается в зданиях, строительство которых еще не завершено.

    Рассмотрение особых условий

    Как упоминалось выше, на некоторых объектах могут быть особые соображения относительно доступа к потолку и, в частности, протяжки кабеля. В чистых помещениях и в медицинских учреждениях, особенно там, где у находящихся поблизости пациентов может быть ослабленный иммунитет, очень важно поддерживать процесс протягивания кабеля как можно более чистым.В точке доступа к кабелям (CAP) HEPACART ™ используется щетина из конского волоса, которая предотвращает падение пыли, грязи и мусора с потолка. Таким образом, пользователь CAP будет тратить меньше времени на протягивание кабеля, уменьшит возможное повреждение оболочки кабеля и защитит окружающее пространство.


    Протягивание кабелей — важный навык для подрядчиков-электриков и других рабочих по обслуживанию. Использование правильных инструментов может значительно упростить процесс и предотвратить повреждение как кабеля, так и оборудования.

    Что можно и чего нельзя делать при прокладке кабеля Ethernet

    С каждым годом кабельная проводка Ethernet становится все более важной в нашем мире постоянно развивающихся технологий, особенно из-за Интернета вещей (IoT), а теперь и промышленного Интернета вещей (IIoT). Концепция IoT предполагает развитие Интернета, в котором повседневные объекты имеют возможность подключения к сети, что позволяет им отправлять и получать данные.


    Правильно установленный сетевой кабель Ethernet сокращает время простоя и обеспечивает постоянный поток данных, соединяя ваши системы передачи данных и сетевые устройства, такие как маршрутизаторы, модемы, адаптеры или что-то еще, что требует подключения по всему объекту.

    Учитывая, что вы ранее определили центральное место, где будут завершаться все ваши кабели, вы можете приступить к планированию прокладки сетевого кабеля. Имейте в виду, что это центральное место для вашего кабеля должно быть достаточно большим, чтобы вместить ваш текущий проект, а также любые будущие планы расширения сети передачи данных на вашем предприятии.Если кабель будет подвергаться суровым условиям окружающей среды, выберите кабель, обладающий промышленными прочностными характеристиками, такими как длительный срок службы при изгибе и устойчивость к ультрафиолетовому излучению, порезам, истиранию, маслу, химикатам и экстремальным температурам.

    Выбор Проводка Ethernet
    • PROFINET: В этом промышленном кабеле Ethernet используется экран из фольги и оплетки для защиты сигналов от шума, ожидаемого на производственных площадях.
    • CAT6: Эти кабели обратно совместимы со всеми предыдущими кабелями CAT, имеют провода большего диаметра, могут работать с большей длиной, поддерживают до 10 Гбит / с и полосу пропускания 250 МГц и имеют более длительный срок службы.
    • CAT6A: Этот кабель Ethernet удваивает пропускную способность CAT6, работая на частоте до 500 МГц и может работать на больших расстояниях — до 100 метров.
    • CAT7A : Проводка CAT7A Ethernet поддерживает 10-гигабитный Ethernet, частоты до 1000 МГц и является жизнеспособной альтернативой оптоволоконным кабелям.

    Как установить кабель Ethernet

    Сделайте: перекрестное питание кабеля под углом 90 градусов

    Если вам нужно или случайно пересечь кабели сети передачи данных, их следует держать под углом 90 градусов, чтобы избежать помех.

    Запрещается прокладывать кабель в небезопасных местах
    • В какой-то момент может потребоваться проложить кабель к потолку или стене. Убедитесь, что кабель не касается потолочной плитки, и не прокладывайте кабель по кабелепроводу, водопроводным или любым другим трубам, так как это небезопасно и может не пройти проверку.
    • Не прокладывайте кабель передачи данных под полом.

    Можно: использовать разные цветовые схемы
    • Разделение цветов кабелей удобно и позволяет упорядочить линии передачи данных.

    Не скручивайте кабели слишком туго
    • Перекрученный кабель может отрицательно сказаться на сети и снизить качество кабеля.
    • Кабели, которые связаны слишком туго, трудно устранить, если проблема когда-либо возникнет.

    Сделайте: Пометьте кабель

    Задайте себе следующие вопросы, чтобы помочь с процессом маркировки:

    • Для какого места предназначен кабель?
    • Как это было прекращено?
    • Кабель для Ethernet или разъем?

    Запрещается: «перетягивать» стойки

    Слишком большое количество кабелей в вашем центре обработки данных приведет к избыточному нагреву, что нехорошо, поскольку стойки должны оставаться прохладными.

    Как: использовать эффективную систему управления проводкой
    • Используйте безопасное и эффективное устройство для связывания проводов (например, Velcro® или кабельные стяжки ) для организации коммутационной прокладки кабелей между стойками.
    • Разместите провода в патч-панели.
    • Укрепляйте кабели без ныряния и перекрещивания кабелей.
    • Создайте простую схему расположения кабелей, которая будет служить быстрым и легким ориентиром для поиска кабеля для ремонта или замены.

    Запрещается: оставлять провода незащищенными от оконечных устройств

    Оставление проводки кабеля Ethernet незащищенной от заделки может привести к повреждению провода внутри заделки и поломке внутри вилки.

    Сделать: Приобрести соединительный кабель

    Покупка кабеля с предварительными разъемами упрощает установку по принципу «plug-and-play» и обеспечивает точную сборку.

    Подготовьте свои системы обработки данных к более разумному будущему

    Интернет вещей описывает мир, в котором (практически) все может быть подключено и будет общаться разумным образом. Сократите время простоя и подготовьте системы данных вашего предприятия к гораздо более интеллектуальному будущему в области связи.Начните свой план установки сетевого кабеля уже сегодня, загрузив лист «Что можно и чего нельзя делать при установке кабеля Ethernet» от TPC Wire & Cable®, в том числе лист «Соберите собственные комплекты шнуров Ethernet».

    10 вещей, которые вам нужно знать о потолочных динамиках перед установкой — звуки для умного дома

    Потолочные динамики — все, что вам нужно знать

    Потолочные колонки разработаны как постоянное звуковое решение, которое обеспечит вам превосходный, эстетичный звук на долгие годы.

    Вот почему так важно, чтобы вы выбрали правильное качество колонок, а также продумали, как они будут установлены.

    Вы читали наше руководство о , сколько стоят проекты потолочных громкоговорителей ? Это даст вам представление о том, подходят ли они вам.

    Для установки потолочных громкоговорителей вы должны иметь доступ за стенами / потолком для подключения кабеля громкоговорителя, и после того, как все будет установлено, мы не хотим, чтобы вас ожидали какие-либо нежелательные сюрпризы!

    Мы выбрали 10 вещей, о которых должен знать каждый установщик / заказчик, прежде чем устанавливать динамик в потолок.

    Мы также подготовили руководство для начинающих по потолочным колонкам в виде серии видеороликов YouTube , которые охватывают все, что вам нужно знать о потолочных громкоговорителях, в трех простых для понимания видеороликах. А если вы готовы приступить к работе над своим проектом, мы предлагаем бесплатную услугу по дизайну , чтобы максимально уложить ваш бюджет. Мы сняли пошаговое руководство по планам реального клиента здесь

    ПЕРЕХОД НА …

    1. Сколько потолочных колонок мне нужно в комнате?
    2. Где мне разместить потолочные динамики и как далеко друг от друга?
    3. Требуется ли питание потолочных динамиков от сети?
    4. Нужны ли мне потолочные моно или одиночные стереодинамики?
    5. Какой кабель динамика мне нужен?
    6. Нужны ли потолочные колонки противопожарные колпаки?
    7. Руководство по установке потолочных громкоговорителей в помещениях с высокой влажностью
    8. Можно ли покрасить потолочные динамики?
    9. Насколько тонкими должны быть потолочные динамики?
    10. Могу ли я управлять потолочными динамиками голосом?

    1.Сколько потолочных колонок мне нужно в комнате?

    По большей части потолочные колонки продаются парами с целью настройки их как левой и правой стереопары. Одна из самых важных вещей в аудио — это постоянство звука.

    Для больших помещений, по нашему мнению, лучше сбалансировать уровни звука, имеет смысл добавить 4 динамика меньшего размера, чем 2 динамика большего размера.

    Если вы собираетесь подключать потолочные громкоговорители к Sonos, вам необходимо использовать Sonos Amp .Каждый усилитель Sonos может питать до 4 моно потолочных громкоговорителей (сопротивление 8 Ом) или 6 потолочных громкоговорителей Sonos , поэтому многие люди предпочитают устанавливать 4 или 6 потолочных громкоговорителей в квадратной конфигурации, если для этого достаточно места.

    Однако имейте в виду, что все потолочные динамики, подключенные к одному усилителю Sonos, будут воспроизводить одну и ту же музыку с одинаковой громкостью. Если вы ищете независимое управление между комнатами, вам понадобится усилитель Sonos для каждой комнаты, так что имейте это в виду при выборе необходимого количества усилителей Sonos.

    Посмотрите наш полный обзор усилителей Sonos ниже:

    Как работает экосистема Sonos? >>

    Посмотреть Sonos Amp

    2. Где мне разместить потолочные динамики и как далеко друг от друга?

    Лучше всего располагать потолочные громкоговорители на одинаковом расстоянии от каждой стены по длине комнаты и на расстоянии не менее 2 метров друг от друга для наилучшего эффекта разделения стерео.

    Если громкоговорители будут находиться на расстоянии менее 2 метров друг от друга, вы можете рассмотреть одинарный потолочный стереофонический громкоговоритель , расположенный посередине потолка комнаты.

    Мы понимаем, что у некоторых клиентов может быть неудобная планировка комнат, из-за чего сложно определить, где их лучше всего разместить.

    В этом случае, возможно, стоит выбрать потолочный динамик с наклонным твитером, чтобы направить звук в наиболее обитаемые области комнаты.У нас есть множество вариантов с наклонными твитерами, если они вам нужны.

    Для получения дополнительной информации, пожалуйста, свяжитесь с нашей командой специалистов , которые могут изучить ваш план этажа и посмотреть, что лучше всего и где.

    3. Требуется ли питание потолочных динамиков от сети?

    Нет, потолочные громкоговорители обычно являются пассивными громкоговорителями, что означает, что они не имеют встроенных усилителей, а вместо этого получают питание через кабель громкоговорителя, который проходит от внешнего усилителя. Это достигается подключением каждого потолочного динамика к клеммам усилителя.

    Мы рекомендуем использовать Sonos Amp для наилучшего взаимодействия с пользователем. Sonos позволяет пользователю назначать каждому усилителю соответствующее имя комнаты, а звук можно сгруппировать или воспроизвести индивидуально по беспроводной сети в любой или всех комнатах с помощью простого в использовании приложения Sonos.

    Самому усилителю Sonos требуется подключение к электросети и постоянное соединение Wi-Fi.

    Если у вас нет возможности проложить кабель динамика за потолком, вы можете приобрести потолочные динамики, которые просто требуют питания от сети и управляются через Bluetooth.Никаких усилителей и кабелей. Обратите внимание на потолочные колонки Lithe Audio.

    Или читайте в нашем обзоре потолочной bluetooth-колонки Lithe Audio.

    4. Нужны ли мне потолочные моно или одиночные стереодинамики?

    Традиционно потолочные громкоговорители были разработаны для работы с усилителями, которые понимают только левый или правый канал, поэтому вы всегда должны покупать пару потолочных громкоговорителей, чтобы настроить их как стереопару.

    Это все еще так, поскольку они будут подключены к усилителю Sonos таким образом.Однако в некоторых случаях просто нецелесообразно устанавливать пару потолочных громкоговорителей из-за недостатка места на потолке.

    Это особенно часто встречается в ванных комнатах или других комнатах меньшего размера. Чтобы преодолеть это, был создан один стереодинамик, который предлагал левый и правый канал из одного динамика, сохраняя пространство и открывая возможности для прослушивания музыки в большем количестве комнат.

    Один усилитель Sonos может питать либо 4 потолочных монофонических динамика, либо 2 одинарных потолочных стереодинамика (или 3 пары, если используются собственные потолочные динамики Sonos)

    Чтобы подключить один стереодинамик, вы должны подключить к нему 2 кабеля, а не 1, если вы не используете 4-жильный кабель динамика (более подробная информация ниже).

    Обычно мы сталкиваемся с ошибкой установщиков, устанавливающих один кабель для одного динамика, и это, к сожалению, неверно.

    Ниже приведена схема подключения потолочных динамиков.

    5. Какой кабель динамика мне следует использовать с потолочными динамиками?

    Для большинства установок мы рекомендуем 2-жильный акустический кабель калибра 16, является отраслевым стандартом и достаточен для большинства установок.Мы можем поставить этот кабель в катушках по 50 метров с бесплатной доставкой на следующий день, если он вам нужен быстро.

    Единственный случай, когда вам может понадобиться проложить кабель более высокого качества, — это если длина любого отдельного кабеля превышает примерно 35 метров.

    Аудиосигнал может ухудшиться, если он распространяется слишком далеко, что влияет на качество звука. В этом случае мы предлагаем перейти на 14-й калибр. Кабель следует прокладывать в параллельной конфигурации.

    Просмотр кабеля динамика

    Что такое 4-жильный акустический кабель?

    4-жильный кабель динамика

    — это четыре жилы кабеля динамика, заключенные в одну внешнюю оболочку.Этот тип кабеля особенно полезен для одиночной стереосистемы, так как требуется только одна прокладка кабеля вместо двух.

    6. Нужны ли потолочные колонки противопожарные колпаки?

    Противопожарный кожух закрывает заднюю часть динамика, чтобы предотвратить распространение огня в пустоте потолка.

    Это требование закона для любых потолочных громкоговорителей, которые устанавливаются там, где есть жилое помещение наверху, чтобы сохранить целостность ваших потолков в случае пожара.

    Еще одним преимуществом кожуха динамика является то, что он представляет собой заднюю коробку для улучшения звука и предотвращения некоторой утечки звука.Это означает, что вы можете дольше радовать своих соседей наверху, если увеличите громкость!

    Уточните у своего строителя / установщика, требуется ли противопожарный колпак для потолочных громкоговорителей в вашем конкретном здании. Также может потребоваться акустический кабель с низким содержанием дыма / нулевым содержанием галогенов.

    О том, нужен ли вам противопожарный колпак, читайте в нашем блоге >>

    Посмотреть кожух для динамиков

    7. Можно ли устанавливать потолочные колонки в помещениях с высокой влажностью, таких как кухня или ванная комната?

    Большинство поставляемых нами потолочных громкоговорителей устойчивы к воздействию пара и влаги, а это означает, что, если они не намокают, они отлично подходят для ванной и кухни.Если вы не уверены, обратитесь к своему электрику.

    Или, если вы хотите иметь полностью водонепроницаемую потолочную акустическую систему, которую можно установить внутри душевой кабины или над ванной, тогда вам идеально подойдет Monitor Audio AWC265-T2 .

    Обратите внимание на наш выбор для потолочных колонок в ванной .

    8. Можно ли покрасить потолочные колонки в цвет моей комнаты?

    Все потолочные громкоговорители на нашем веб-сайте имеют белые решетки, которые можно покрасить распылением, что позволяет адаптировать громкоговоритель к вашему окружению.

    9. Насколько тонкими должны быть потолочные колонки?

    Если глубина потолочного пространства (за гипсокартоном) очень мала, доступны варианты для тонких и сверхтонких потолочных громкоговорителей.

    Наименьшая глубина установки, которая вам понадобится, составляет 36 мм, в противном случае потолочные громкоговорители будут непригодны для вашей собственности. Воспользуйтесь нашим фильтром на нашем сайте, чтобы найти наиболее подходящего для вас спикера.

    Посмотреть потолочные динамики

    10.Могу ли я управлять своими потолочными динамиками голосом?

    Да, теперь это возможно с помощью устройства Amazon Echo или Google Home. Просто подключите свое устройство к желаемой комнате, в которой вы хотите иметь возможность голосового управления системой, помочь Alexa или Google Assistant обнаружить ваши устройства Sonos в приложении Sonos и следовать инструкциям на экране, чтобы начать работу.

    Затем попробуйте сказать «Алекса, включи мой любимый плейлист Spotify».

    Посмотрите наш Как получить максимальную отдачу от Alexa на Sonos >> блог

    Посмотреть Amazon Echo Dot

    Если вы разрабатываете проект потолочной акустической системы или рассматриваете его в будущем, мы будем рады помочь!

    Мы предлагаем совершенно бесплатную услугу по разметке плана этажа , чтобы мы могли предложить лучшие позиции для потолочных громкоговорителей, сообщить, сколько потребуется, рекомендуемые модели и указание стоимости.

    Просто позвоните нам по номеру 0800 677 1100, поговорите с нами, используя виджет в нижней части экрана, или отправьте свой план этажа на [email protected], и наши специалисты будут рады помочь.

    Посмотреть все потолочные колонки

    Джонатан, Специалист Sonos


    Подробнее о потолочных динамиках …

    Сколько будет стоить мой проект потолочного громкоговорителя? >>

    Как выбрать идеальные потолочные колонки >>

    Sonos и потолочные динамики для расширения, ремонта или новой сборки >>

    Полное руководство по потолочным динамикам для начинающих >>


    Нужна помощь с вашим проектом потолочных громкоговорителей? Мы можем помочь

    Ознакомьтесь с нашим ассортиментом потолочных громкоговорителей

    Как подключить питание к потолочному проектору

    Одна вещь, которая может мгновенно придать проектору любительский вид, — это болтающийся шнур питания.Даже когда кабелю удалось пройти по линиям стены и углам, нельзя обойти стороной тот факт, что он уродлив и что независимо от того, с чем вам придется справиться, потребуется много кабеля.

    Если вы какое-то время читали наш блог, то знаете, что беспроводной HDMI и потоковая передача могут избавить нас от необходимости иметь дело с некоторыми кабелями, но для питания вам придется спрятать этот кабель жестким способом: проложите силовой кабель на чердаке или проведите провода через стену.

    Если у вас есть чердак:

    1. Найдите и установите розетку на чердаке
    2. Подведите шнур питания проектора к розетке
    3. Включите и проверьте

    Если у вас нет , есть чердак:

    1. Решите, будете ли вы использовать комплект или использовать новую линию электропередачи (обратитесь к электрику)
    2. Проведите провод от проектора к розетке
    3. Включите и проверьте

    Их много деталей, задействованных в обоих этих методах, и мы рассмотрим их все ниже.Не волнуйтесь, к тому времени, когда вы дочитаете эту статью до конца, вы почувствуете себя готовым сделать следующий шаг и сможете, наконец, избавиться от последнего кабеля, который свисает между вами и чистым профессиональным домашним кинотеатром.

    Если у вас есть чердак

    Если вам повезло, что ваш проектор установлен на потолке с чердаком с другой стороны, у вас будет гораздо меньше работы. Фактически, на чердаке уже может быть электрическая розетка.Однако то, что он существует, не означает, что он находится в нужном месте.

    1: Объем и установка розетки питания

    Нельзя просто бросить розетку в любом месте и ожидать, что все наладится, и нельзя просто протянуть удлинительный кабель от кабеля питания проектора к розетке, которая случайно существует. Это элемент строительного кодекса — вы не хотите, чтобы удлинительный кабель просто лежал на чердаке, вокруг всей этой изоляции.

    В зависимости от ваших настроек есть подходящее место для установки розетки, поэтому давайте начнем с ее поиска.

    Проверьте проектор и расположение розеток

    Скорее всего, вы уже знаете, где вы хотите установить проектор, и если у вас еще нет крепления, не беспокойтесь, потому что мы составили список из 11 лучших. Это место на потолке устанавливается по центральной линии экрана, где, вероятно, вы начали задумываться о настройке домашнего кинотеатра. И, чтобы нам было понятно, проектор действительно должен быть установлен по средней линии.

    Но это не проблема — у нас есть много места для работы, когда вам нужно попасть на чердак … наш маршрут не может быть заблокирован шпильками или балками, потому что мы просто идем прямо сквозь простыню- рок.

    Для начала посмотрите, где находится проектор и где вы хотите, чтобы шнур питания уходил в потолок за ним. Это пятно, вероятно, будет примерно в шести дюймах от самого проектора. Используйте прибор для поиска гвоздей на потолке, чтобы убедиться, что вы находитесь прямо рядом с гвоздиком, затем отметьте место острием.

    Теперь, используя сверло, просверлите потолок и вставьте световой стержень (на Amazon). Вам нужно будет сделать это, чтобы найти место, когда вы находитесь на другой стороне, на чердаке.Накаленный стержень не является 100% необходимым, но он чрезвычайно полезен при прокладке кабелей через потолки и / или стены.

    Когда вы поднялись на чердак и нашли эту дыру, теперь вам нужно выяснить, где относительно дыры должна быть розетка. Если вам известна длина кабеля питания проектора, вы можете использовать эту информацию, чтобы попытаться найти где-нибудь в пределах досягаемости от проектора, чтобы вставить розетку.

    Если нет твердой поверхности — нет вертикальных плиток два на четыре или чего-то еще, куда можно поставить розетку, ничего страшного.Вы всегда можете прикрутить выпускной патрубок к боковой стороне горизонтального блока два на четыре, которая находится в пределах досягаемости. Позвоните по телефону, чтобы узнать, где вы хотите установить розетку, в зависимости от просверленного отверстия и длины кабеля питания проектора, и тогда вы будете готовы к следующему шагу.

    Установите розетку питания

    Теперь, когда вы выбрали правильное место, вы можете приступить к установке розетки. Если вы под рукой и знаете, что делаете, то можете купить коробку самостоятельно и использовать кабель Romex (подробнее об этом ниже) и, возможно, металлический кабелепровод, чтобы установить розетку в нужном месте.Однако, скорее всего, вам пора вызвать электрика и попросить его сделать здесь всю работу.

    Предупреждение: Если вы еще не знаете, как установить розетку, я настоятельно рекомендую вам обратиться к электрику. Если у вас есть хоть какая-то неуверенность, не пытайтесь сделать это без помощи профессионала.

    Это может показаться немного пугающим, и у вас может возникнуть соблазн протянуть удлинительный кабель от розетки на чердаке, если она у вас есть, но, пожалуйста, не делайте этого! Опять же, это серьезная пожарная опасность и нарушает раздел 11.1.4.3 NFPA 1 (Национальная ассоциация противопожарной защиты).

    Это время, когда имеют значение дополнительные затраты и усилия, чтобы установить розетку в нужном месте, поэтому обязательно сделайте это правильно!

    2: Проложите кабель питания проектора к розетке

    Когда розетка находится в нужном месте и готова, все на чердаке подготовлено, и вы можете сосредоточить свое внимание на вырезании отверстия и протягивании кабеля питания проектора. Однако перед этим вам необходимо установить одну вещь: щеточную пластину для кабеля.

    Установите щеточную пластину

    Щетки, подобные этой (на Amazon), стоят каждого пенни за то, что они предлагают вам: чистое отверстие в потолке, через которое проходят кабели. Очевидно, вы могли бы просто вырезать небольшое круглое отверстие в гипсокартоне, достаточное для того, чтобы через него можно было вставить вилку кабеля проектора, но пластина с щеткой делает установку похожей на настоящую установку. Иначе дыра в потолке будет выглядеть дилетантски.

    Хорошая новость в том, что щетки дешевы и просты в установке.Если у вас есть подходящее место для уже выбранного кабеля, то с помощью щетки просто отметьте место, где вы должны вырезать фиксатор — такой, который совпадает с отверстием щетки, — а затем вы можете использовать любые крепежные детали щетки пластина прилагалась, чтобы на самом деле ее прикрепить.

    После этого просто протяните силовой кабель через пластину, поднимитесь на чердак и подключите его. Здесь следует обратить внимание на одну вещь: легко разрезать слишком много гипсокартона и оказаться в положении, в котором будет дыра. слишком большой, и щеточной пластине не к чему прикрутить.

    По этой причине вы не должны пропустить этот шаг измерения, описанный выше. Даже если у вас другая марка / модель щеточной пластины, используйте карандаш, чтобы отметить фактическое отверстие, которое вам нужно вырезать, оставив вокруг него пространство, чтобы пластина могла ввинтить.

    Медиа-кабели

    Если вы собираетесь потрудиться, чтобы спрятать кабель питания прямо на чердаке, то, возможно, вам точно так же понадобятся медиа-кабели. У вас есть несколько вариантов, например, прикрепить ваше аудио-видео оборудование (возможно, с помощью ИК-повторителя, чтобы вы могли управлять всем этим) или проложив медиа-кабели от проектора до чердака, а затем опустив его. с чердака в лучшем месте.

    Обязательно помните об этом при планировании настройки, потому что эта щеточная пластина позволит вам подавать больше кабелей, и даже если вы используете беспроводную связь, у вас может быть возможность скрыть приемник HDMI (например) вверх на чердаке, подводя к проектору только кабель HDMI.

    Эти беспроводные приемники обычно тоже нуждаются в питании, поэтому вам нужно это спланировать: если что-то еще на чердаке будет нуждаться в питании, вам нужно убедиться, что у вас достаточно розеток для всего этого.

    3: Включите и проверьте

    После включения питания следующее, что вам нужно сделать, это проверить настройку и убедиться, что все работает. Если вы делали это сами, не забудьте снова включить выключатели.

    Если проектор включится, не помешает подняться на чердак и на всякий случай быстро все осмотреть. Если проектор и любое другое оборудование, которому требуется питание, включены и остаются в этом состоянии, то все готово!

    Если у вас

    нет чердака

    Если у вас нет чердака, чтобы протянуть кабель питания, у вас впереди еще немного работы.С чердаком достать розетку там, где она нужна, относительно легко. Без него ваши возможности более ограничены.

    Вам по-прежнему нужна розетка рядом с проектором, но теперь вместо открытого пустого пространства для работы вам придется пропустить кабель через узкие щели в стене и потолке. Платит за то, чтобы электрик сделал все это за вас, но если у вас есть возможность или вы хотите им воспользоваться, вы можете сделать это самостоятельно несколькими способами.

    1. Решите, будете ли вы использовать комплект или использовать линию электропередачи «с нуля».

    Во-первых, вы должны знать, что есть несколько вариантов, если вы хотите сделать это самостоятельно.Во-первых, вы можете купить такие комплекты, как Powerbridge (на Amazon), в которых есть все необходимое оборудование и кабели. Это самый простой вариант, но он все же оставляет вам проблему с протаскиванием рыболовной проволоки через стену и потолок.

    Другой вариант — установить новую розетку «с нуля», купив все детали и детали самостоятельно. В основном это сводится к сборке вашего собственного комплекта, аналогичного Powerbridge, но, если вас это не пугает (возможно, вы уже выполняли какие-то электромонтажные работы), то основные сведения описаны ниже.

    Использование комплекта

    Powerbridge (на Amazon) поставляется с кабелями заранее обрезанной длины, которые очень просто подключаются к предусмотренным розеткам. Это упрощает задачу и делает работу более доступной для тех, кто не имеет опыта возиться с электрическими компонентами. Вы тянете за проволоку, устанавливаете щеточные пластины, и тогда вы готовы к подключению. Выловить проволоку не так-то просто, но подробнее об этом ниже.

    Запуск ЛЭП «с нуля»

    Если вы разбираетесь в электромонтажных работах, вы, скорее всего, откажетесь от этого комплекта и создадите здесь собственное решение.У вас по-прежнему будет рыболовная проволока (в данном случае — кабель Romex (на Amazon), который является наилучшей практикой для работы с электричеством в доме), но вам также необходимо выяснить, где вы подключаетесь к своей электрической системе. , и какой тип розетки / где вы собираетесь ее поставить.

    Вы можете использовать утопленную розетку, которая хорошо вписывается в листовой камень, позволяя просто подключить кабель проектора прямо поблизости, что позволяет управлять любыми дополнительными кабелями, заправляя их над проектором.

    2: Проложите провод от места расположения проектора до места расположения аудио / видео оборудования

    В любом из вышеперечисленных вариантов вам понадобится проложить кабель. Будь то кабель Romex или прилагаемый к набору Powerbridge кабель, проволока не протянется сквозь стены.

    Рыбалка на проволоке

    Вероятно, это будет самая сложная часть установки. Вы действительно собираетесь спрятать кабель, вам нужно будет протянуть его над потолком, начиная с проектора, а затем заставить его опускаться по стене в нужном месте.

    Это потребует тщательного планирования, и может быть неприятно, если вы остановитесь на полпути и поймете, что на пути есть гвоздь или балка. По этой причине вы захотите начать эту часть с поисковика шпилек и нанесите на карту маршрут кабеля.

    Начните с того места, где должна кончиться розетка у проектора. Отметьте это место, а затем начните использовать свой поисковик, чтобы нанести на карту балки на потолке. Вы захотите сделать это карандашом, так как позже вам нужно будет удалить эти отметки.Как только вы получите представление о том, где находятся опоры и в каком направлении они движутся, вы поймете, какие у вас есть варианты того, к какой внешней стене двигаться.

    Затем позвоните по той стене, к которой хотите перейти, в зависимости от того, где уже есть розетка. Если вы можете подойти к одной стене и уже быть рядом с розеткой внизу, то это ваш лучший выбор. Затем используйте искатель шпильки, чтобы определить, с какой стороны шпильки находится выходное отверстие, и убедитесь, что именно туда вы целитесь, когда ловите проволоку.

    Наконец, вам может потребоваться удалить кусок камня в углу потолка и стены, чтобы просверлить отверстие для кабеля, через которое он упадет в стену. Как видите, это нетривиальное мероприятие … тем более что повод обратиться к электрику … но если вы идете по этому маршруту, предварительное планирование поможет вам найти кабель в нужном месте и подготовить его к установке. магазины.

    Установка щеток и розеток

    Теперь, когда кабель проложен, вы почти полностью свободны.По сравнению с рыболовным тросом, установка самих розеток и любых пластин, с которыми они идут, проще простого. Электрическое подключение кабеля к розеткам может быть немного пугающим, но следуя инструкциям по подключению, все будет в порядке — просто убедитесь, что выключатели выключены, если вы подключаетесь к электрической системе дома.

    В случае комплекта Powerbridge пластина, которая оказывается у земли, на самом деле является охватываемым концом вилки. Это сделано для того, чтобы вы могли использовать короткий удлинительный кабель для перехода от существующей розетки к концу комплекта Powerbridge.Это означает, что Powerbridge — это, по сути, прославленный удлинитель, но это тот, который нужно кодировать, так что вот оно.

    Если вы используете комплект, у вас уже есть щеточные пластины для кабелей мультимедиа, но если вы выполняли силовой запуск «с нуля», вам также может потребоваться несколько щеток для кабелей мультимедиа, если вы хотите, чтобы они проектор. Однако, поскольку вы уже вылавливали одну леску, должно быть легко использовать веревку и существующий трос, чтобы протянуть их от одного конца до другого.

    3: Включите и проверьте

    Когда все подключено, включите и проверьте. Опять же, убедитесь, что соответствующие прерыватели включены, и что любые другие электрические соединения, которые вы сделали, в первую очередь соответствуют кодированию.
