Требования к вентиляции в котельной с газовым котлом

Вытяжка для котла в частном доме, оборудованного автономным отоплением – это обязательная инженерная система, обеспечивающая санитарные условия проживания. Ее главные задачи — отвод продуктов сгорания из котлоагрегата в атмосферу и приток свежего воздуха в жилые комнаты.

Требования к вентиляции в котельной с газовым котлом обязательно учитываются при выполнении проекта жилого строительства. Без этого собственник не сможет законно ввести дом в эксплуатацию, поскольку государственные надзорные органы такой дом в эксплуатацию не примут.

СодержаниеПоказать

Назначение вентиляции

Вентиляция котельной состоит из двух функциональных подсистем: приток атмосферного воздуха и отвод уходящих газов от отопительного котла.

Расчет и монтаж вытяжки-ответственный процесс. Источник фото: th460.ru

Назначение системы дымоотвода:

1. Подача кислорода в составе воздуха в необходимом количестве для полного сжигания топлива. Дефицит кислорода уменьшает эффективность работы котельной установки из-за потерь, вызванных неполным сгоранием топлива. Кроме того несгоревшие частицы топлива проходят по газовому тракту котла и дымоотводящих каналов, вызывают преждевременный износ поверхностей оборудования, заносят сажей дымоходы и загрязняют окружающую среду.
2. Вывод вредных дымовых газов, образовавшиеся в результате процесса горения. При несоблюдении технологических правил эксплуатации котельного оборудования в части топочных режимов, угарный газ попадает в помещение с образованием опасной концентрации вредных веществ в воздухе, что является угрозой для здоровья окружающих.
3. Выполняет функции вытяжки газового котла в частном доме при аварийных утечках дымовых газов или природного газа в топочную. Такая ситуация возможна в случае нарушения целостности газопровода, отрыва газового пламени от горелки, а также при падении разрежения в топке.

Требования к вытяжке по закону

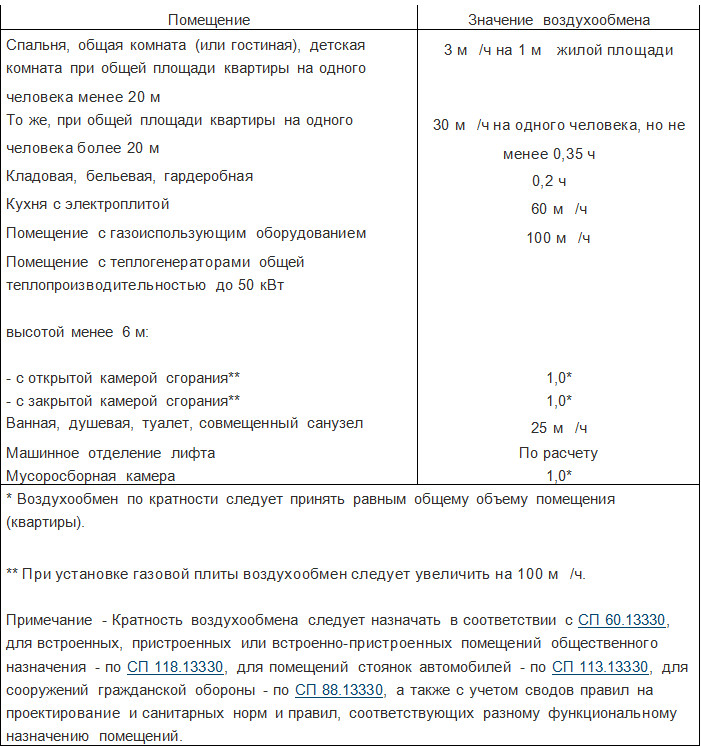

Правила вентиляции закреплены в СНиП. Базовое требование относится к объему воздухообмена – он обязан обеспечивать 3-х кратную циркуляцию воздуха в течение часа.

Вентиляция котельной в частном доме выполняется только по предварительному проекту. В котором представлены исполнительные схемы вентиляции помещения, вид и количество необходимого оборудования, перечень материалов и запчастей для монтажа дымохода.

Основные требования к воздухообмену

При покупке вентиляционного и дымоотводящего оборудования для газового котла в частном доме, определенных проектной документацией, необходимо проверить их на соответствие качества, регламентированного нормами законодательства на территории РФ.

Базовые требования законодательства по обустройству систем вентиляции газового котла в частном доме:

1. Установка отдельного воздуховода в вентиляционной конструкции.
2. Герметичность вентканалов, все швы обязаны быть подвергнуты обработке термоустойчивым герметиками.
3. Обустройство отдельного воздушного канала в потолке топочного помещения.
4. Устройство гильз в стеновых конструкциях для вывода газохода из помещения на улицу.
5. Подключение к одному дымоходу не более 2-х газовых установок.
6. Между наружной стенкой и точкой завершения газохода обязано выдерживаться расстояние более 300 мм.
7. Подвод воздуха может быть организован и снаружи, и изнутри топочной. Однако при этом в роли смежного помещения нельзя использовать жилую комнату.

Виды вентиляционных систем

Циркуляция воздушных масс в помещении выполняется естественной или принудительной. Первую применяют для котлоагрегатов тепловой мощностью до 30 кВт, если подобная система предусмотрена для данной модификации заводом-изготовителем.

Вторая схема устанавливается в более мощных котлах с развитыми поверхностями нагрева, несколькими контурами циркуляции и большой протяженностью дымовентиляционных каналов. Такая система теплоснабжения имеет большие аэродинамические сопротивления по пути движения газовоздушной смеси, которую потребуется преодолеть дымовым газам.

В связи с чем их движение может быть обеспечено только принудительно с использованием дутьевого вентилятора или дымососа.

Естественная

В наименьшей степени эффективная система и при этом более простая, устанавливается в одноэтажных домах небольшой площади с маломощными котлами. Зачастую ее используют для организации воздухообмена, протекающего в подвальных, чердачных, подсобных помещениях и гаражах.

Естественная вытяжка в котельной

Забор воздушных масс в помещении топочной выполняется через форточки, оконные проемы, вентиляционные решётки в дверных полотнах, а вытяжная вентиляция — через воздуховоды, размещенные вверху стен либо в потолочных перекрытиях с выводом над крышей.

Профессионально выполненная система вентиляция меняет весь объем воздуха в топочной на свежий. Для этого приточное и выходное воздушное отверстие располагают противоположно друг другу.

К примеру, размещают котлоагрегат непосредственно против входа, а вытяжное отверстие — над котлом. Воздушные массы передвигаются снизу, проходят через всю топочную и поступают вверх к вытяжке. Окно при этом может находиться на любой стене.

Выходное отверстие воздуховодов не рекомендуют размещать около котла. В зимнее время резкое падение температур наружного воздуха может отразиться на работе котла, в связи, с чем отверстие выполняют на расстоянии не меньше 1-1.5 м от зоны его расположения.

Принудительная

Турбированные отопительные устройства или котлы с принудительной циркуляцией устанавливаются только по рекомендациям завода-изготовителя оборудования. Они выпускаются с закрытыми топочными камерами, а воздух подается дутьевыми центробежными вентиляторами.

Для повышения эффективности котельного оборудования и его ремонта, в современных котлах устанавливают комбинированная система воздухоподачи с применением воздушных фильтров, калорифера, для предварительного подогрева воздуха и вентиляторов.

Для газовых котлов большей мощности дополнительно устанавливаются дымососы, которые создают разрежение в топке, тем самым заставляя перемещаться дымовые газы по газоходам.

Инновационные бытовые котлоагрегаты с закрытой топкой, использующие газообразное топливо, комплектуются автоматикой с погодозависимой системой управления и безопасности.

Она устанавливает режим в зависимости от температуры наружного воздуха, в связи, с чем регулирует подачу объема газового топлива. Данная функция должна согласовываться с количеством воздуха поступающего в котел, чтобы обеспечить полноту сгорания газа.

Для согласованности теплотехнических и аэродинамических процессов служат первичные датчики по температуре греющей воды и давлению тяги в топочном пространстве.

Таким образом, исполнительные механизмы в режиме открытия/закрытия топлива будет работать пропорционально с расходом воздуха, поступающего на горелочное устройство.

Расчет необходимого воздухообмена вытяжки для газового котла в частном доме

По СНИП, в помещении, где расположен котел, должна обеспечиваться трехкратная циркуляция воздуха, то есть полный объем воздуха обязан обновится в топочной каждые 20 минут.

Сначала рассчитывают фактическую кратность циркуляции вентиляции в помещении с газовым котлом, по нормам она равна 3. Для топочной 15 м2 и уровнем потолков 3.0 она будет равняться:

Кц=(6-3)х0.25+3=3.75

Расчет необходимого воздухообмена осуществляют по формуле:

Во=KхОк

Где:

• Во — эффективный объем воздуха, м3/час;
• К — кратность циркуляции;
• Ок — объем топочной, где установлен котел.
• 3.75х(15.0х3.0)=168 м3.

Теперь возможно определить номинальное площадь сечение входного канала — 168/3600=0.0466 м2.

В случае, если станет применяться вентканал круглого сечения, то Дн трубы более 216 мм.

Как выполнить вентиляцию топочной

Профессиональный расчет системы приточной вентиляции в коттедже с автономным источником отопления должен проводиться в рамках общего проекта жилого дома в разделе вентиляция.

В проекте должны быть предусмотрены разделы по расчету размеров ветканалов, определены типы вентоборудования и монтажные схемы. Задачей проектирования — является создание системы, которая сможет обеспечить трехкратный воздухообмен.

Схема

Естественную вентиляцию можно устанавливать в помещениях, расположенных не в низменностях и когда дом не закрывают другие постройки, препятствующие нормальному воздухообмену. Такая схема должна определить места размещения функциональных узлов.

Схема вентиляции с приточной установкой

Так патрубок для забора воздуха, должен размещаться в нижней части стены, а выходящий — в верхней, на противоположной стороне. Это требуется для организации естественной конвекции в помещении. Кроме того на выходе воздуха из топочной не должно оказывать влияние тепло поступающее от источника отопления и радиаторов.

Инструменты и материалы

Для обустройства воздуховодов применяются различные материалы: пластикат, металлические листы покрытые цинком, обычные стальные листы или дюралевые.

Для индивидуальных домов с автономным отоплением, возможно, применение в качестве воздуховодов — ПХВ-канализационные трубы требуемого диаметра. Дополнительно к этим трубам приобретают переходники, а на патрубок для забора воздуха — защитную решетку.

Дополнительные материалы для обустройства вентиляции для газового котла в частном доме:

1. Гильзы для перекрытий защитные.
2. Крепления и установочные хомуты.
3. Строительный уплотнитель, герметизирующий пустоты между гильзами и стеновыми переходами.
4. Набор строительных инструментов.
5. Перфоратор для выполнения сквозных стеновых отверстий
6. Защитные средства.

Монтаж вентиляции

Выполнять работу по обустройству газоходов рекомендуется в теплое время года. Рабочее место должно иметь хорошее освещение и на нем не должны быть посторонние люди, мешающие осуществлению мероприятий.

Перед тем как начать сборку системы, ее выполняют в пробном варианте на свободной площадке, тем самым проверяют комплектность. Далее по схеме отмечают места создания крепежных отверстий в стенах и потолочном переходе. Входной патрубок устанавливается на уровне 25 см от земли.

Последующие мероприятия по организации вентсистемы:

1. Очищают монтажные отверстия от загрязнений.
2. Устанавливают гильзы для проходов вентиляционных каналов.
3. Монтируют трубы.
4. Закрепляют вертикальный участок, проверяя качество крепежа.
5. Устанавливают вентилятор и подключают его к электропитанию.
6. Выполняют проверку работоспособности соединенных газоходов и систем вентиляции в котельной частного дома.

Коаксиальная труба

Данная вытяжка для котла — инновационная конструкции дымохода. Она выполняется по принципу встроенных вдруг в друга труб и осуществляет одновременно две функции: отвод дымовых газов из котла в атмосферу и забор чистого воздуха, необходимого, чтобы обеспечить полноту сжигания топлива в котле.

Такие дымоходы подразделяются на два вида: горизонтального и вертикального размещения. Горизонтальные проходят сквозь стену, а вертикальные — через потолок на чердак и далее через крышу.

Вторая система, при установке газового котла, наиболее сложная, цена ее дороже, а кроме того она требует установки конденсатоотводчика.

Данная модификация дымовой трубы обладает одним существенным недостатком — существует возможность замерзания конденсатной жидкости на внешней части конструкции. Эту проблему можно разрешить утеплением дымоотвода теплозащитным материалом.

Из кирпича

Традиционный кирпич издавна использовался для обустройства воздуховодов и дымоотводящих систем. В настоящее время он не соответствует нужному уровню эксплуатационных требований и значительно уступает другим современным материалам.

Это также вызвано тем, что конструкции вентканалов из кирпича очень громоздкие, нуждаются в привлечении высококлассных специалистов, но при этом являются недолговечными, а при контакте с кислотосодержащим конденсатом, скорость их разрушения возрастает в разы.

Поэтому в последнее время из кирпича воздвигают только шахту, а сам дымоход газового котла выполняют из оцинкованных труб с толщиной стенок, учитывающий температурный режим уходящих газов.

Стальной дымоотвод

В настоящее время этот вид дымоотвода наиболее распространён по причине своих высококачественных характеристик. Стальные трубы в системах вентиляции и дымоотвода просто устанавливаются, по сравнению с кирпичными.

Толщину трубных стен подбирают исходя из температуры уходящих газов. При максимальном показателе 400-450 С допустимая толщина стенок — 0.6, а при большей температуре — 1.0 мм.

Недостатком таких систем, являются, то что при высоких температурах они быстро прогорают, кроме того они обладают слабой устойчивость по отношению к кислотному конденсату, выделяющемуся из дымовых газов, при точке росы примерно 55 С.
Для борьбы с коррозионными процессами применяют нержавеющие стальные трубы, которые размещаются в «сэндвич», панелях.

Керамическая дымовая труба

Данный вид системы дымоотвода особенно универсальный, в связи с этим считается безупречным решением для котлов на газовом топливе. Они хорошо чистятся, не собирают на своей поверхности сажу, из-за глянцевого внутреннего покрытия, имеют высокую газоплотность и устойчивость к агрессивным химсоединениям. Не маловажным преимуществом керамического материала является его долговечность.

Труба из керамики. Источник фото: ekaterinburg.freeadsin.ru

Тем не менее, как у любого стройматериала у него есть свой недостаток — высокая влагопроницаемость, поэтому они нуждаются в конденсатоотводчиках.

Кроме того такие трубы в дымоотводах в одиночку не применяется, а комбинируется с минватой и камнем. Лучший вариант обустройства такой системы, когда керамическая труба закрывается изоляционным материалом, а после размещается в керамзитобетонной оболочке.

Эксплуатация

При работе систем вентиляции газового котла расчетные температурные режимы, кратность воздухообмена для жилых зданий, где установлены газовые котлы, должны согласовываться с действующими нормативами СНИП, правилами пожарной и санитарно-гигиенической безопасности.

Естественная приточно-вытяжная система вентиляции обязана гарантировать выведение нужного объема воздуха из всех комнат при температурах на улице +5 С и ниже. При работе принудительной вентиляции с использованием газовых калориферов не разрешается допускать разбежность по объему притока и вытяжки более чем на 10%, в одну или другую сторону.

Оголовки основных вытяжных шахт вентиляции для газовой котельной в частном доме в системах с естественной циркуляцией воздуха оборудуют дефлекторами. Антикоррозионная защитная окраска металлических труб, и их конструктивных элементов выполняется не чаще 1 раза в 3 года.

Профессионально выполненная вентиляция в частном доме с автономным отоплением — это не роскошь, а жизненная необходимость.

Она призвана обеспечивать не только приток свежего воздуха, но и отвод в атмосферу вредных, ядовитых дымовых газов, образующихся в процессе работы котла. От качества ее работы будет зависеть здоровья окружающих, поэтому лучше поручить ее монтаж специалистам.

Система вентиляции котельной в частном доме своими руками

Автор DearHouse На чтение 4 мин Просмотров 38 Обновлено 26 октября 2015

Правильно спроектированная вентиляция в котельной является обязательным условием для ее эксплуатации. Пренебрежение этим аспектом может привести к концентрации угарных газов в помещении, что представляет прямую угрозу для здоровья проживающих в доме. В зависимости от типа отопительного оборудования применяют различные способы циркуляции воздуха в котельной.

Задачи

Помимо профессиональной установки котла отопления и трубопроводов в частном доме необходимо заранее подготовить помещения для эксплуатации в качестве котельной. Наряду с соблюдением правил противопожарной безопасности необходимо обеспечить воздухообмен в помещении.

Правила организации вентиляции подробно описаны в СНиП II-35-76 (скачать их можете на нашем сайте). Согласно им для котельных, в которых отсутствует постоянный обслуживающий персонал приняты следующие нормы обустройства вентиляции:

1. Для газового оборудования необходимо обеспечить 3-х кратный воздухообмен в течение 1 часа работы котла. При этом не учитывается объем воздуха, необходимый для поддержания процесса горения.
2. Оптимальная высота котельной должна составлять 6 м. Но так как это практически невозможно осуществить в условиях частного дома, то следует увеличить кратность воздухообмена из расчета 25% на каждый метр понижения высоты.
3. При невозможности обеспечения требуемого притока воздуха через вентиляционные каналы естественным путем устанавливается принудительная воздухообменная система.

Эти условия являются общими для газовых и твердотопливных котельных. Существуют небольшие различия в местах установки вентиляции. Но, перед тем как закупить необходимое оборудование и делать воздушные каналы необходимо провести расчет их геометрических параметров.

Расчет вентиляции

Правильно составленный расчет является основой для проектирования помещения котельной в частном доме. Профессиональная схема включает в себя множество параметров – план помещения, место установки оборудования, его характеристики и т.д. Но для бытовых котельных расчет можно значительно упростить (все требования к котельной описаны тут). Для этого необходимы следующие параметры помещения:

• Объем.
• Скорость потока воздуха. Эта величина не должна быть менее 1 м/с.
• Коэффициент увеличения кратности воздухообмена в зависимости от высоты потолков.

Эти характеристики необходимы для расчета оптимального диаметра воздушного канала. Рассмотрим для примера помещение со следующими вводными данными:

1. Размеры котельной – 3*4*2,7 м. (ширина, дина, высота). Объем – 32,4 м³.
2. Кратность воздухообмена с учетом коэффициента равна – (6-2,7)*0,25+3= 3,8

Т.е. за один час с помощью естественной вентиляции должно выходить 3,8*32,4= 123 м³ воздуха.

Исходя из этого можно рассчитать диаметр канала:

Так как на практике устанавливают трубы круглого сечения в качестве элементов вентиляции, то правильно пересчитать полученное значение площади в диаметр – 204 мм. Оптимальным вариантом будет установка трубы с ближайшим стандартным диаметром 200 мм.

[box type=”shadow” ]В данном случае был рассчитан канал для удаления воздуха из помещения. Такими же параметрами должно обладать приточное вентиляционное отверстие.[/box]

Если же в котельной уже установлена воздушная шахта, а ее диаметр меньше расчетного, то можно установить принудительную вентиляцию. Чаще всего для этого используют стандартный вентилятор, мощность которого должна компенсировать недостающую производительность естественной вентиляции.

Правила установки

Выбор принудительного или естественного способа обмена воздуха в котельной зависит от ее параметров. После проведения расчетов можно приступать к монтажу системы.

Воздушные каналы можно располагать как вертикально, так и горизонтально. Однако для эффективной работы существуют следующие условия:

• Горизонтальные конструкции могут устанавливаться только для принудительной вентиляции. Они не должны иметь поворотных участков, а максимальная длинна определяется мощностью оборудования.
• Вертикальные участки необходимы для естественного воздухообмена. Их высота не должна быть менее 3 м. Это необходимо для создания должного значения тяги.

Оптимальным вариантом будет применение комбинированной системы. В случае отказа принудительной естественный способ сможет частично компенсировать ее функции.

[box type=”warning” ]Независимо от выбранной системы объем уходящего воздуха должен быть равен приходящему. Поэтому не нужно забывать об установке оборудования соответствующей мощности в приточный канал.[/box]

Месторасположение элементов системы должно быть привязано к отопительному оборудованию. Приточный канал располагается в рабочей зоне котла, а вытяжной – в верхней части помещения. Причем расстояние между ними должно быть максимально возможным. Для твердотопливного оборудования необходима установка дополнительной принудительной вентиляции в районе появления сажи.

Расчет вентиляции котельной в частном доме – это ответственный этап в обеспечении условий нормальной работы оборудования и безопасности. Если проект представляет собой сложную схему из нескольких отопительных котлов, то лучше всего воспользоваться услугами профессионалов. В некоторых случаях необходима установка системы очистки воздуха от вредных газов с соответствующими фильтрами.

Вентиляция в котельной с газовым котлом

Газовая котельная в своем доме обязательно снабжается вытяжкой соответственно стандартов СНиП. При эксплуатации котла, работающего на газообразном топливе, возможна его утечка, что, в свою очередь, может явиться причиной пожара или взрыва.

В связи с этим к помещению предъявляются повышенные требования по технике безопасности. При этом необходимо соблюдение всех правил по вентиляции, их следует брать за основу при проектировании помещения для котла.

Содержание статьи

Необходимость циркуляции воздуха в газовой котельной

Даже при небольшом наличии угарного газа ухудшается самочувствие жильцов дома. Головная боль, резь в глазах, вялость – это наименьшее, что сопровождает человека при отравлении газом.

Наиболее опасны его протечки, поскольку часто это приводит к взрыву или пожару. А также неправильно рассчитанная вытяжка напрямую влияет на производительность котла.

Это вызвано тем, что для нормального горения топлива нужен свежий кислород. А если его не будет хватать из-за слабой вентиляции, то газ хуже горит и, соответственно, котел меньше отдает тепла.

ВНИМАНИЕ! Плохая вытяжка с напольным котлом служит источником накопления газа и гари внутри отводящей трубы, в результате чего снижается ее проход, ухудшается тяга и случается задымление помещения.

Требования к вытяжке

В газовых котельных предъявляются повышенные запросы к вентиляционной системе.

При этом такие помещения допускается оборудовать:

• Как отдельную постройку.
• Пристраивать к зданию дома.
• В подвале.
• В выделенной комнате здания.

Если оборудование рассчитано на сжиженный газ, то подвальные и чердачные помещения использовать для этих целей нельзя, так как удельный вес газа больше, чем у воздуха.

В результате этого он опускается в случае протечек и будет взрывоопасным. Наряду с выделением отдельных помещений, современные настенные котлы разрешено размещать на кухне.

Несмотря на коаксиальный дымоход, комнаты для них должны соответствовать следующим требованиям:

1. Площадь около 12 м².
2. Высота до потолков более 220 см.
3. Размер окна должен равняться из расчета не менее 0,05м² на 1м³ объема комнаты.
4. Наличие форточки или открывающегося окна.
5. Котел вывешивается на стене из негорючего материала, при этом расстояние от смежной перегородки должно быть, не менее 20 см.
6. Соответствующие по размеру отверстия для притока воздуха из соседнего помещения.

Нормы вентиляции газовой котельной по СНиП

При проведении приточно-вытяжной системы нужно строго соблюдать все требования строительных нормативов и правил от 2.04. 05-91.

Для котельных, работающих на газу, нужно учитывать трехкратный воздухообмен в 1 час, а если такой вентиляции не создается естественным путем, то необходимо предусмотреть принудительную вытяжку.

Схему циркуляции воздуха следует принимать согласно прил. 11 СНиП:

• Газовая котельная должна быть оборудована вентиляцией, при этом выход воздуховода – располагаться на потолке.
• Приток воздуха обеспечивается через вентиляционный канал или через отверстия в нижней части дверей.
• Расход подсчитывается по мощности котла: на 1 кВт мощности должно быть не менее 0,08м² продухов.
• Приход из соседнего помещения: на 1 кВт мощности – свыше 0,3м² отверстий.

С другими нормами оборудования вентиляционной системы можно ознакомиться в правовых документах.

Виды вентиляции для работы газовых котлов

Вентиляционная система, это перечень элементов для поступления и удаления воздуха, а отличается он по следующим признакам:

• По принципу образования воздухообмена (естественная и принудительная вытяжка).
• По назначению. Вытяжная, приточная и комбинированная вентиляция.
• По конструкции (канальная и простая).

Рассмотрим более подробно первые два вида вентиляции.

Естественная вентиляция в газовой котельной

Если в доме стоит котел с мощностью до 30 кВт, то достаточно обеспечить приход воздуха, оборудовав вытяжку в нижней части стены или двери. Таким источником может служить отверстие диаметром 10-15 см.

Чтобы создать вентиляционный канал для притока воздуха нужно:

1. В отверстие установить обрезок трубы из любого материала (пластмасс, асбоцемент).
2. На ее торце снаружи прикрепить сетку от москитов.
3. Приточное отверстие желательно установить рядом с топливником в стене, чтобы подсос воздуха был напрямую в камеру сгорания, не создавая пыли в помещении.
4. Вытяжной канал монтируется через крышу. Он выглядит как труба такого же диаметра, и при этом оборудована вверху предохраняющей сеткой от насекомых и зонтиком, защищающим от осадков.

ВАЖНО ЗНАТЬ! Диаметры труб вытяжной и приточной вентиляции для оптимального воздухообмена должны быть одного размера.

Дверь в котельной, если ее оборудовать решеткой в нижней части, также может служить в качестве элемента для вытяжки.

Принудительная вентиляция

Искусственная вытяжка может быть не только приточная, но и комбинированная, то есть приточно-вытяжная.

Этот процесс наступает в том случае, когда по приточным и вытяжным трубам воздух нагнетается за счет вентиляторов – принудительно. За час такое устройство нагнетает не один десяток кубометров свежего воздуха.

В современных вентиляционных блоках стоит контрольно-регулирующая аппаратура, которая позволяет поддерживать не только микроклимат в котельной на должном уровне, но и обеспечивает правильную работу котла.

Такие вентиляционные комплексы подразделяются:

Моноблочные установки. Устройства такого типа могут монтироваться в любом помещении.

Приточно-вытяжные системы. Поступление и вытяжка воздуха здесь совершается принудительным способом. Устанавливается такое оборудование обычно в подвалах, основным образом там, где применяются высокопроизводительные газовые котлы.

Самый лучший и безопасный вид принудительной вентиляции – это котел с коаксиальным дымоходом. В этой комбинированной трубе по внешнему промежутку забирается свежий воздух с улицы, а по внутреннему отверстию выходят отработанные угарные газы.

Кроме того, такая вентиляция повышает производительность котла, так как в помещение воздух подается уже подогретый воздух, благодаря встречному выбросу отработанного газа по внутренней трубе.

Плюсы и минусы двух систем

Естественная вентиляция

Для оборудования такой вытяжки самостоятельно не нужно особых навыков, при этом она обладает целым рядом достоинств:

1. Отсутствие механизмов делает такой воздухообмен надежным и долговечным.
2. Нет необходимости тратиться на приобретение приборов.
3. Простота в работе.
4. Бесшумность в момент эксплуатации.

В свое время такая вытяжка вполне отвечала своим требованиям, но с появлением нового газового оборудования, взгляд на это поменялся.

При этом обнаружились следующие существенные недостатки:

• Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
• Невозможность регулирования воздушного потока.
• Проникновение посторонних частиц через систему.

А также при понижении поступления воздуха появляется вероятность повышения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка является лучшим вариантом при устройстве газовых котельных, так как:

1. Есть возможность самостоятельной регулировки подачи воздуха.
2. Важность данной вентиляции в закрытых помещениях.
3. Приятный микроклимат в комнате.
4. Возможность регулирования воздухообмена с помощью пульта.
5. Независимость от погодных условий.

Если в доме котел с коаксиальным выводом, то встроенный вентилятор в нем автоматически создает благоприятную атмосферу для проживания человека.

Единственным недостатком такой системы можно признать довольно высокую стоимость этой установки.

Расчет системы вентиляции

От правильного монтажа вытяжных устройств в котельной зависит производительность газового оборудования и безопасность людей, в связи с этим не надо стремиться делать все самостоятельно в угоду экономии.

НА ЗАМЕТКУ! При составлении проекта нужно максимально приблизить выход приточной трубы к топливной камере для лучшего поступления воздуха и соответственно, для оптимального горения топлива.

При расчете вентиляционной системы важно знать такие параметры:

• Скорость движения воздуха.
• Объем комнаты с учетом высоты потолка.
• Обмен воздуха в помещении за единицу времени.

Подсчет объема воздушного пространства производится по следующей формуле V=L×S×H×n, где: V – объем воздуха для обмена за 1 час; L – длина комнаты; S – ширина; H – высота; n – кратность воздухообмена.

Для напольных газовых котлов вентилятор выбирают с запасом мощности, превышающим обычную загрузку на 25-35 %.

Заключение

Всякое отклонение от проектных данных является нарушением, а значит – основанием для запрета запуска в эксплуатацию котла и вентиляционной системы, поскольку последствия от данных нарушений непредсказуемы.

И лишь при полном соблюдении требований СНиП можно рассчитывать на оптимальную циркуляцию воздуха в газовой котельной. А значит и экономичную работу газового котла, что, несомненно, отразится на вашем бюджете.

Вентиляция котельной в частном доме нормы

Автор Евгения На чтение 37 мин. Опубликовано 02.03.2020

Вентиляция котельной в частном доме нормы

Устройство вентиляции в котельной частного дома и как ее правильно установить

Для поддержания комфортного микроклимата в холодное время дом тщательно стараются утеплить. Помещения реже проветриваются. Когда вентиляция в котельной частного дома выходит из строя, создается аварийная обстановка. Из-за плохой циркуляции появляется множество проблем. Продуманное вентилирование в котельной один из самых основных вопросов.

Необходимость и функции вентиляции в котельной частного дома

Чистый воздух имеет большое значения для качественной работы газового котла. Если естественным путем не удается наладить поступление свежего воздуха, проводят искусственное вентилирование.

Без систематического проветривания сгораемые вещества попадают на трубы, снижается эффективность работы газового котла, хуже обогревается дом. Но, даже, не это самое страшное. Из-за неисправной вентиляции и неудовлетворительной работы оборудования в помещении скапливаются избытки угарного газа, жизнь людей ставится под угрозу.

Профессиональный монтаж вентиляции в котельной частного дома:

• Продлевает срок службы на более длительный период эксплуатации;
• Создает в доме хорошие климатические условия для проживания;
• В помещении всегда находится достаточный объем кислорода;
• На стенах не появляется сырость и плесень;
• Меньше концентрация продуктов горения;
• Котел работает с высокой отдачей.

Вентиляция в котельной частного дома регулирует скопление угарного газа, не образовывается обратная тяга. Превышенная концентрация углекислоты опасно для здоровья. Благодаря обменным процессам в воздухе, в помещение поступает кислород, который необходим для жизни человека и налаженной работы газового оборудования.

Требования к вентиляции газовой котельной в частном доме и нормы согласно СНиП

При несоблюдении норм и правил газовые службы применяют санкции, вплоть до отключения газа. В частном доме устанавливается обособленная система вентиляция:

1. Вытяжка за час способна трижды сменить воздух;
2. Приток поступает суммарно в таком же количестве, как в вытяжку вместе с учетом потребности горения газа.

В верхней части потолка должно находиться вытяжное устройство. Обычно – это вытяжная труба. Диаметр трубы обозначают газовщики при создании проекта-схемы на строительство. По всем требованиям диаметр составляет 1,3 метра. Труба создает условия для нормального входа и выхода воздуха.

Например, объем помещения в котельной составляет 15м 3 . За час эти пятнадцать кубов должны выйти три раза через вытяжку. То есть, 45м 3 за час должно естественным образом уйти наружу через вытяжную трубу.

Предусмотрены требования к приточному воздуху. Войти должно 45м 3 в помещение, плюс необходимое количество воздуха для горения газа. Любое котельное оборудование потребляет кислород для поддержания горения газа.

Один из нормативных документов, на который ориентируются газовые службы: СниП Газоснабжение 2. 04.08-87*

Способы организации воздухообмена

Для нормальной работы вентиляции воздух должен постоянно циркулировать. Организовать процесс можно двумя способами. Приток и отток происходить самостоятельно, без установки соответствующего оборудования для принудительного обмена. Воздух в этом случае, перемещается природным (естественным) путем под воздействием ветра и других явлений. Другой вариант, не надеясь на силы природы, устанавливается искусственная (принудительная) вентиляция.

Естественная вентиляция

Котельная относится к помещению повышенного риска. Если естественная вентиляция в загородном доме находится только на кухне, в ванной и туалете — такой вариант не подходит. Для котельной проводят обособленную систему

• Максимальная высота от пола до потолка составляет 6 метров. Чем ниже высота, тем больше кратность воздуха. На каждый метр кратность увеличивается на 25%;
• Свежий воздух попадает в котельную через систему вентилирования. Дополнительно делаются клапаны внизу двери. Площадь рассчитывается в соотношении 8 см²/1 кВт мощности отопительного агрегата, с помещения — 30 см²;
• Дымоход имеет 2 выхода. Верхний предназначен для вывода продуктов горения из котла, нижний очищает от мусора и грязи. Минимальное расстояние между ними — 25 см. Приточный канал размещается внизу помещения, вытяжной — в верхней части.

Недостаток системы в том, что не всегда естественная вентиляция работает в полном режиме. Большая зависимость от силы ветра.

Система принудительной циркуляции воздуха

Принудительная вентиляция используется в воздуховодах с длинным основанием. Естественная тяга отсутствует. Приточная вентиляция в котельной частного дома связана с воздухообменом всего здания, вытяжная имеет одни канал выхода на улицу.

Достоинства принудительной системы:

• Котельную можно установить в любом месте с подходящими размерами;
• Большой плюс не зависит от внешних условий и природных явлений.

• Оборудование и процесс монтажа обходится дороже, чем естественная вентиляция;
• При неисправной работе приходится производить дорогостоящую замену.

Требования к устройству дымохода

Дымоход такая же важная часть, как сам котел в отоплении.

Требования к дымоходам, которые устанавливаются снаружи

• С улицы проводится теплоизоляция дымохода для предотвращения образования конденсата;
• По оси котла и до оси дымохода с улицы расстояние составляет не более двух метров. Иначе тяга будет плохая;
• Не менее одного метра должен быть прямой участок вверх от котла по трубе. Только после такого расстояния делается изгиб;
• В любом случае, даже если не образовывается конденсат, обязательно должен монтироваться карман для очистки и отвода конденсата;
• Если котел напольный, делается несгораемая подложка из асбестового и металлического листа. На металлический лист устанавливается котел;
• При прохождении дымохода через стены, если они из сгораемого материала, проводится противопожарная разделка на 0,5 метра сверху и снизу.

Требования к дымоходу, который проходит вертикально через перекрытия потолка и крыши

• По оси расстояние составляет не более двух метров;
• Противопожарная заделка устанавливается в потолке;
• Зона доступа холодного воздуха обеспечивается теплоизоляцией;
• Карман для конденсата и очистки делается на расстоянии одного метра;
• До верха трубы теплоизоляция должна заканчиваться на расстоянии не более 0,1 метра.

Расстояние от низа котла до верха дымоходной трубы составляет не менее пяти метров.

Диаметр дымохода на котле, установленный заводом-изготовителем, должен быть равен диаметру дымохода, который выходит из помещения. Встречаются котлы меньшим диаметром, порядка 80 мм. Стандартно внутренний диаметр дымохода составляет 130 мм.

По окончании монтажных работ и установки в каналы наружной трубы, внизу дымохода обязательно монтируют люк для очистки. Когда грязь и мусор собираются на уровне дымохода, тяга прекращает работать. По этой причине в нижней части устанавливают карман для очистки.

Расчет естественной системы вентиляции

Чтобы подобрать вентиляцию, необходимо знать требования к котельному помещению. В нормативных документах не указывается точная площадь помещения. Но минимальная высота в Инструкции по размещению агрегатов должна быть не менее 2,5 метров. Газовые службы, в основном, ориентируются на Инструкцию МДС 41-2.2000. В то время, как СНиП рекомендует использовать помещение 2,2 метра.

• 0,7 метров проход,
• плюс ширина самого котла это по санитарным нормам и правилам.
• по инструкции 1 метр составляет ширина прохода,
• плюс ширина котла.

В общей сложности 1,5 метра.

Если объем котельной 15 м 3 Высота потолка от плитки котельной на полу до низа перекрытия или потолка – 3 метра. Тогда площадь котельной составит 5 м2 15:3 = 5

Если высота котельной 2,5 метра, 15:2,5 = 6 м 2 Таким образом, варьируется площадь котельной внутри помещения.

• Высота 2,5 метра;
• Ширина 1,5 метра;
• Объем 15 м 3

При расчете естественной вентиляции принимаются во внимание:

• Объем котельного помещения;
• Скорость прохождения воздуха по вентканалам;
• Пропорциональность высоты котельной к коэффициенту кратности воздухообмена.

Пример расчета воздухообмена

• Объем котельной: 33,6 м 3 ;
• Расчет воздухообмена: (6м -2,8м) х 0,25+3 =3,8, где

6 м — оптимальная высота потолка:

2,8 м действительная высота потолка;

3м 3 увеличение кратности воздуха на каждый метр опускания потолка.

На основе этих данных, по таблице норм и правил определяется диаметр труб, необходимых для прокладки вентиляции для естественной системы не менее 200 мм.

Правильный монтаж оборудования

Причины выхода из строя газовых установок, в большинстве случаев, банальные. Не очищен дымоход, угарный газ возвращается в квартиру либо неправильно вмонтирована газовая колонка. Важно правильно подобрать и осуществить монтаж.

Каким образом обустраиваются дымоходы

1. В стене прокладывают отверстие с выходом наружу:
2. Со стороны улицы конструкция поднимается наверх;
3. Соединяется со стеной — рамой, закручивается хомутами.

Внутренний дымоход поднимается от котла на крышу, не выходя из дома. Он проходит через все перекрытия и выходит на крышу. Такой дымоход обычно делают двухслойным. Между слоями закладывается изолирующий материал, чтобы исключить возможность возникновения пожара при нагреве дымохода и оградить от образования конденсата.

Расположение выхода дымоходной трубы относительно крыши

• Если от конька свыше трех метров выходит дымоходная труба, вполне достаточно установить от горизонта под углом 10◦. Участок должен быть не менее 1 метра;
• От 1,5 до 3 метров — дымоход выводится на одном уровне вместе с коньком;
• Расстояние меньше 1,5 метров – конструкция крепится выше конька, не менее 0,5 метров;
• Для установки дымохода в котельной, пристроенной к дому, берется угол 45 градусов и выше. В отмеренном месте должна выходить труба, чтобы при ветровых нагрузках не задувало запальник в котле.

Если не соблюдать требования регламента безопасности (СНиП), возникают проблемы при сдаче в эксплуатацию газового котла со стороны контролирующей организации.

Вентиляция в котельной частного дома

Применяя газовый котел в виде основного источника отопления и нагревания воды в частном доме нужно обязательно выполнять условия эксплуатации оборудования. Немаловажное условие при работе агрегата – вытяжка для котла, которая всегда требуется, несмотря на вид отопительного прибора.

Требования к вентилированию газовой котельной

Котлы небольшой производительности (до 60 кВт) располагаются на кухне при условии, когда она отвечает определенным требованиям:

• размеры помещения не менее 7,5 м 3 при установке одного отопительного прибора, и не менее 13.5 при установке двух;
• потолок не менее 2 м при установке одного отопительного прибора, и не менее 2.5 при установке двух;
• площадь стекол в окнах не менее 3 см 2 на 1 м³ помещения;
• обязательное наличие в окнах рам и форточек;
• расстояние между отопительным прибором и стеновой конструкцией не менее 100 мм;
• стена покрыта огнестойким материалом;
• поступление свежего воздуха естественным путем (через нижние зазоры в дверях или специальные отверстия в стене).

Для более производительных котлов свыше 30 кВт нужно отдельное помещение с площадью более 15 м 2 .

Требования к вентиляции твердотопливного котла и помещения

Основные условия к проведению вентиляции в котельной в частном доме – это соответствие определенной площади и объема. Это вызвано необходимой частотой воздухообмена за единицу времени, противопожарной безопасностью и регулярными осмотрами оборудования. Следовательно, для нормальной вентиляции котельной расстояние котла от стен и свободный доступ к нему должен быть обеспечен в зависимости от производительности агрегата:

1. Для котла производительностью до 30 кВт не менее 3,5 м 2 .
2. Для теплового устройства от 30 до 60 кВт – 5 м 2 .
3. Если у агрегата мощность больше 60 кВт, то площадь котельной – свыше 6м 2 .

Кроме того, высота до потолка должна быть 2,2 м.

Дымоотвод отопительного прибора в частном доме

Дымоходы и их монтаж нуждаются в специализированном подходе и соблюдении определенных требований. Стенки дымоотвода обычно изготавливаются устойчивыми к перепадам температуры, к коррозии и воздействию химических соединений.

Вытяжка для котлов в частном доме должна отвечать строительным нормативам:

1. СНиП 41-01-2003 «Вентиляция и отопление жилых помещений».
2. СНиП 42-01-2002, 42-101-2003 «Рекомендации и требования к газораспределительным комплексам»

Таким образом, поддерживаясь этих законодательных актов, нужно соблюдать, чтобы дымоудаление соответствовало необходимому воздухообмену и ППБ. А для этого нужно вычислить высоту и сечение дымоотвода и воздуховода. При установке обходимо соблюдать следующие условия:

• труба должна быть выставлена строго вертикально;
• возвышаться над коньком крыши не более 0,5 м;
• общая высота венканала – не более 5 м;
• стыки в канале изолируются термостойким герметиком.

При соблюдении выше перечисленных требований, вентиляционную трубу для отопительного прибора можно смонтировать своими руками.

Как подобрать материал для вытяжки

Для решения таких задач применяется кирпич, нержавеющая, оцинкованная сталь или керамический материал. Проанализируем более детально каждую из них.

Коаксиальная вентиляция

Эта вытяжка газового котла в частном доме состоит из короткой внешней и длинной внутренней трубы. Помимо этого к ней относятся всякие принадлежности: хомуты, колена, прокладки, а также – приемник для конденсата. Еще такую конструкцию называют «труба в трубе» и используется она в газовых отопительных приборах с закрытой камерой горения.

Устройство и принцип работы одинаковый для всех котлов такого типа:

1. Труба, расположенная внутри, подсоединятся с одной стороны к патрубку котла, а ее другая сторона выводится на улицу и по ней выходят продукты сгорания. Она сделана из нержавейки и выдерживает перепады высоких температур.
2. Труба, расположенная снаружи, присоединяется одним концом к входному отверстию, а другой конец выводится за пределы помещения. В этом канале происходит поступление свежего воздуха.
3. Во время эксплуатации агрегата, выработанные продукты горения за счет тяги по внутреннему каналу отводятся наружу, и в то же время к камере сгорания поступает свежий воздух по внешнему каналу.

Данное коаксиальное устройство обладает следующими достоинствами:

1. Дымоход безопасен. Это возможно потому, что выходящие горячие продукты горения тут же охлаждаются холодным воздухом, поступающим извне.
2. Повышенная производительность. Свежий воздух при подаче нагревается и увеличивает КПД агрегата.
3. Экологичность системы.
4. Установка на кухне. Такой настенный отопительный прибор не портит общий интерьер в помещении.

Еще одной особенностью монтажа таких котлов с коаксиальной циркуляцией воздуха является то, что в доме для частного проживания монтировать дымоход можно как вертикально, так и горизонтально.

Кирпичная кладка

Сейчас кирпич все реже применяется для вентиляционных колодцев.

Это вызвано двумя основными причинами:

Во-первых, его недолговечностью, через 7-10 лет кирпич начинает крошиться, и кладка теряет герметичность, а значит, она теряет свое предназначение. Разрушается он из-за того, что в канале температура меняется и в результате образуется конденсат, который зимой замерзает. Более приемлемо делать дымоходы из этого материала, когда стенки постоянно испытывают контакт с горячими отходами.

Во-вторых, кирпичная кладка – это трудоемкий процесс, у такого вентиляционного канала непростое устройство и неоправданные расходы.

В связи с этим, более удачным вариантом будет являться кирпичная шахта с заложенной внутри оцинкованной трубой для вентиляции. Собирается она по частям из 2-х метровых контуров, а толщина стенок подбирается с учетом температуры отводящих газов.

Стальная вытяжка

Отработанный газ при работе газового котла имеет температуру около 430 градусов, а при эксплуатации твердотопливных котлов еще больше. Поэтому трубы для вытяжки газового котла в частном доме изготавливаются из нержавеющей стали с толщиной стенок 0,7-1 мм. Данные изделия вполне стабильны к действию конденсата на поверхности стенок.

Надо отметить, что период эксплуатации этих вентиляционных труб ощутимо меньше, чем кирпичных и керамических. В то же время стандартные стальные вытяжки проще при замене, так как они легче и не нуждаются в специализированных основаниях для придания прочности.

Такие каналы изготавливаются в разных вариантах:

1. Размещение в специально выложенном колодце из кирпича;
2. Из заводских контуров. При этом всякий контур представляет собой сэндвич-трубу с двумя стенками. Здесь одна труба расположена в другой, а зазор заполнен теплоизолирующим материалом.

Использование таких вытяжек упрощает установку, при этом они монтируются как внутри помещения, так и снаружи.

Керамическая вытяжка

Следует дать оценку, что керамический канал – идеальное решение для всех видов котлов в частном доме. Этот материал устойчив к высоким температурам. А также нейтрально относится к ядовитым химическим соединениям, которые могут образовываться при сгорании разного топлива. Каналы керамической вытяжки в основном располагаются вертикально из модулей с одной или двумя выемками.

В последнем варианте второй канал применяется для вентилирования котельной или для поступления воздуха к горелке котла. Обычно такие сэндвичи утепляют минеральной ватой, чтобы защитить их от охлаждения и возникновения конденсата. К тому же в утепленной трубе увеличивается естественная тяга. При устройстве такой керамической вытяжки должен остаться зазор для свободного прохождения воздуха между утеплителем и поверхностью колодца.

На рынке стройматериалов можно встретить комплекты керамических вытяжек в металлическом кожухе. Такая модель не нуждается в устройстве вентиляционных зазоров и монтируется на отопительный прибор как внутри, так и снаружи дома. Они могут эксплуатироваться с температурой выходящих газов до 450 градусов.

В то же время керамика хорошо впитывает влагу, поэтому у них обычно предусматривается лоток для сбора конденсирующейся влаги. А сам канал обеспечивается свободным доступом для обдува воздухом. Благодаря сглаженной поверхности в трубе, в ней обеспечена устойчивость против загрязнения и удобное очищение при обслуживании.

Для работы котлов на твердом топливе в частном доме применяются трубы, выдерживающие температуру 650 градусов. Кроме того они должны быть нейтральными к сгоранию сажи и эксплуатироваться в сухом состоянии.

Расчет системы вентиляции

Вычисление вентиляции в помещении с газовым котлом рекомендуется делать, учитывая следующие параметры:

• объем котельной;
• скорость воздушной массы;
• кратность воздухообмена;
• количество членов семьи.

Учитывая данные параметры, рассчитывается нужное сечение вытяжки для газового котла, при этом диаметр приточного отверстия вычислять нет необходимости, поскольку эти размеры должны быть равны. Если же котельная уже существует, но диаметр вытяжного канала меньше расчетной, нужно дополнительно делать принудительную вентиляцию. Для расчета можно использовать разные способы, ниже приведены два из них.

Вычисление вентиляции по количеству воздухообмена:

L — мощность котла кВт/ч;

N — кратность обновления воздуха;

S — площадь котельной;

Н — высота до потолка в м.

Вычисление вентиляции по числу членов семьи:

L — мощность котла кВт/ч;

N — число членов семьи в доме;

Lн — минимальная норма потребления воздуха на одного человека:

во время отдыха — 20 м³/ч;

при пассивной деятельности — 40 м³/ч;

при физических нагрузках — 60 м³/ч

Подбор и монтаж оборудования

Воздухообмен естественным путем в котельном помещении достигается за счет приточного и вытяжного каналов.

При монтаже приточного канала необходимо:

1. Подготовить кусок пластмассовой трубы, фильтрующую сетку и обратный клапан. Сечение трубы подбирается в зависимости от мощности котла. В случае, когда производительность менее 30 кВт, то хватит 150 мм. Чем больше мощность, тем больше сечение.
2. Для создания правильного процесса горения и соответствующей вытяжки в частном доме, подачу воздуха нужно создать как можно ближе к топке котла. Поэтому отверстие в стене нужно пробить напротив горелки, но не выше его рабочей зоны. В отверстие вставляется отрезок трубы, и щели заделываются монтажной пеной.
3. Снаружи патрубок закрывается сеткой для предохранения от насекомых и мелких животных. Внутри трубы нужно установить обратный клапан для защиты от обратной тяги на улицу.
4. Трубы для вытяжки в котельном помещении при естественном вентилировании устанавливаются только вертикально, при этом высота их не должна быть меньше 3,5 м.

Сейчас многие пользователи не задаются вопросом перед выбором той или иной приточной вентиляции, так как оптимальным решением будет установка комбинированной системы воздухообмена.

Требования и нормы вентиляции в газовой котельной частного дома

Газовая котельная частного дома в обязательном порядке обеспечивается вентиляцией согласно государственным стандартам и СНиП. Сжиженный и природный газ могут стать причиной пожара или взрыва, поэтому к помещению предъявляются повышенные требования безопасности. Выполнение всех норм вентиляции обязательно, их следует учитывать при проектировании частного дома или выборе комнаты для котельной. О том, как сделать в котельной вентиляцию правильно, читайте в нашем материале.

Нужна ли вентиляция в газовой котельной

Даже незначительное количество угарного газа способно ухудшить самочувствие жильцов. Хроническая усталость, головные боли и резь в глазах – это самое меньшее, что ощущают люди, часто вдыхающие продукты горения. Не менее опасны и протечки взрывчатого и легковоспламеняющегося топлива.

Плохо рассчитанная вентиляция не только угрожает жизни и здоровью людей, но еще и снижает производительность оборудования.

Работа газового котла возможна при постоянном поступлении кислорода в котел и своевременном удалении продуктов горения. При нехватке воздуха топливо хуже сгорает. Расходуя одинаковое количество газа, в плохо вентилируемом помещении котел выдает меньше тепла.

Слабая вытяжка вентиляции в котельной с напольным газовым котлом приводит к скоплению гари и копоти внутри оборудования, уменьшаются сечения воздуховодов, тяга ухудшается и часть продуктов горения затягивается в помещение.

Газовые котлы используют воздух из котельной. Если котельная отделена от основного дома деревянными негерметичными дверями или в ней окна старого образца, достаточно воздуха, поступающего через щели рам. Но если установлены современные окна и двери, воздух из вне поступать не будет. При сгорании топлива в помещении будет разряжаться воздух, а КПД котла снижаться. Гарь из котла может пойти в котельную и оттуда в жилые комнаты. Поэтому необходимо задуматься о том, как сделать вентиляцию котельной.

Требования к вентиляции в частном доме с газом

Помимо наличия вентиляции, к помещению газовой котельной предъявляются специальные требования.

Котельную разрешается оборудовать:

• в пристройке к коттеджу;
• на чердаке;
• в отдельном строении;
• в специально отведенной комнате.

Если оборудование рассчитано на сжиженный газ, цокольный этаж или подвал не подойдут. Сжиженный газ обладает большим удельным весом, чем воздух. Поэтому при протечках он опускается в самые нижние части дома и здесь может взорваться. Эту особенность топлива необходимо учитывать перед тем, как делать вентиляцию в котельной.

Маломощные газовые котлы (не более 30 киловатт) не требуют оборудования специальной котельной, можно навесить или установить их на кухне, если помещение удовлетворяет следующим требованиям для вентиляции котельной частного дома:

• площадь от 15 кв. метров;
• высота потолков минимум 2 м 20 см;
• площадь окон от 3 кв. см на 1 кубометр объема помещения;
• окно открывается или снабжено форточкой;
• для притока воздуха из соседних помещений в нижней части двери проделаны отверстия;
• оборудование устанавливается возле стены из негорючего материала на расстоянии не менее 0,1 м.

Согласно требованиям приточная вентиляция в котельной в частном доме обязательна. Если мощность оборудования выше 30 киловатт, обустраивается отдельное помещение котельной.

Нормы вентиляции газовой котельной по СНиП

Все требования к вентиляции газовой котельной изложены в СНиП 2.04.05, II-35.

• В помещении газовой котельной обязательно должна быть вентиляция, выход воздуховода располагается на потолке;
• Возле канала для дымохода пробивается еще один, на 30 см. ниже. Он служит для очистки дымохода;
• Приток воздуха обеспечивается с улицы через вентканал или из прилегающего помещения через отверстия в нижней части двери;
• Приток воздуха для вентиляции рассчитывается, исходя из мощности котла:
  • приток с улицы: на 1 киловатт мощности – от 8 кв. сантиметров продухов;
  • приток из соседнего помещения: на 1 киловатт мощности – от 30 кв. сантиметров продухов.

С остальными правилами оборудования котельной в частном доме можно ознакомиться в соответствующих нормативных документах.

Естественная вентиляция с газовым котлом

Обычно для вентиляции газовой котельной частного дома используется естественная тяга. Так, при котле мощностью до 30 киловатт для притока достаточно продуха диаметром 15 см. В продух вставляется пластиковый патрубок, снаружи вход прикрывается металлической сеткой от проникновения грызунов и мусора. Внутри же на трубу крепится обратный клапан, который не дает воздуху вытягиваться на улицу.

Вытяжка делается также. На верхний конец вытяжной трубы крепится зонтик для предохранения от дождя и снега. Некоторые мастера и на вытяжную трубу устанавливают обратный клапан, чтобы через нее воздух не проникал в дом.

Чтобы чистый воздух попадал непосредственно в камеру сгорания, приточный воздуховод устраивают за топливным отсеком. Вытяжную трубу ставят прямо над котлом, куда поднимаются продукты сгорания.

Приведенное устройство вентиляции котельной частного дома очень просто в исполнении и в большинстве случаев достаточно эффективно. Но систему невозможно контролировать и это ее основной минус. Согласно СНиП вентиляции в котельной воздух должен обновляться трижды за час. Воздухообмен при естественной системе вентиляции котельной рассчитать невозможно. Кроме этого, воздухообмен зависит от давления, температуры воздуха на улице и силы ветра.

Дымоход для вентиляции газовой котельной

Дымоход – это один из важнейших элементов грамотного устройства вентиляции котельной частного дома. Поэтому на его конструкции нужно остановиться отдельно.

СНиП вентиляции в котельной разработаны и для дымоходов:

• Дымоход не пропускает газ и гарь. Никакие продукты горения не должны проникать в воздух помещения котельной. Для увеличения герметичности дымохода некоторые владельцы оштукатуривают его или вставляют внутрь металлической трубы асбестоцементную. Диаметр ее зависит от мощности котла;
• Труба дымохода должна выходить за уровень конька, чтобы тяга была достаточной. Выход дымохода должен подниматься над коньком крыши на 2 – 5 метров, иначе возможен подсос;
• Диаметр дымохода вентиляции в газовой котельной должен быть больше, чем диаметр дымохода самого котла и зависит от его мощности. Можно использовать такие пропорции:
  • при мощности котла 24 кВт – диаметр 120 мм;
  • при 30 кВт – 130 мм;
  • при 40 кВт – 170 мм;
  • при 55 кВт – 190 мм;
  • при 80 кВт – 220 мм;
  • при 100 кВт – 230 мм.

Тем, кто решил своими руками оборудовать вентиляцию котельной собственного частного дома, помогут простые правила:

• сечение трубы для дымохода указывается в паспорте котла;
• дымоход выполняется из листового металла (оцинкованной или нержавеющей стали). Дымоход имеет круглое сечение одинакового диаметра по всей длине и ревизионное окошко для чистки;
• дымоход должен иметь не более трех поворотов или изгибов.

Искусственная вентиляция котельной

Если естественную систему вентиляции в газовой котельной частного дома оборудовать нельзя, прибегают к механической тяге.

Искусственная вентиляция работает за счет вентиляторов. Обычно используются канальные вентиляторы, которые подбираются в зависимости от сечения вентканалов.

При расчете вентиляции в котельной с напольным газовым котлом мощность вентилятора подбирают с 20 – 30% запасом при наибольшей нагрузке. Мощность зависит и от количества изгибов воздуховода, его сечения и длины.

Простейший метод расчета своими руками вентиляции котельной частного дома:

(Ш * В * Д) * 3 = объем воздуха, который необходимо заменить за один час, здесь:

Ш – ширина помещения, В – высота потолков, Д – длина помещения.

Оборудуя вентиляцию в котельной частного дома своими руками, можно сэкономить. Для этого вентилятор устанавливается только на приток или выдув. Но наиболее надежным способом является полная механизация воздухообмена.

Специалисты рекомендуют использовать в котельных с напольными газовыми котлами вентиляторы в медных или алюминиевых корпусах, стойких к плавлению и возгоранию.

Увеличивается эффективность и экономность вентиляции за счет системы автоматического контроля. Автоматика запускает вентиляторы одновременно с запуском котла. А когда топка не работает и вытягивать нечего – вентиляторы останавливаются.

В некоторых случаях вентиляцию котельной частного дома устраивают совместно с кондиционированием, одновременно обеспечивая комфортную температуру воздуха.

Правильно рассчитать вентиляцию газовой котельной поможет видеоролик:

Правильная вентиляция для газового котла в частном доме – нормы и правила

В помещении, где сгорает природный газ, постепенно увеличивается концентрация угарного газа. Когда человеку приходится постоянно находиться в такой атмосфере, развиваются опасные болезненные симптомы: головокружение, различные аллергические реакции. Со временем они переходят в тяжёлые заболевания. При утечке газа создаётся взрывоопасная ситуация. По этой причине всюду, где стоит газовое оборудование, имеется вентиляционная система.

Для чего нужна вентиляция

Для того, чтобы газ горел, ему требуется постоянная подача кислорода. Если его не будет хватать, в атмосфере аккумулируется большое количество продуктов горения, очень опасных для жизни. Качество пламени при этом изменяется. Огонь окрашивается в жёлтый цвет и выделяет обильную копоть. При этом КПД котла или плиты заметно снижается, так как объём сгораемого газа остаётся прежним, а тепловой энергии от него исходит гораздо меньше.

Газ представляет угрозу взрыва, когда происходит его утечка. Это может случиться не только при поломке оборудования. Порыв ветра из окна может внезапно затушить огонь на газовой конфорке. Иногда рассыхается шланг подачи газа, и на нём появляются трещины.

Вентиляция для газового котла в частном доме — это залог безопасности при эксплуатации агрегатов, работающих на природном или баллонном газе. Исправная вентиляционная шахта в многоквартирном доме может спасти жизнь жильцам при неисправности газовых плит.

Особенности вентиляционной системы зависят от особенностей здания, куда она вмонтирована. Важен тип оборудования, которое будет использоваться, мощность, пропускная способность и другие параметры, характеризующие интенсивность горения природного газа. Диаметр трубы вентиляции для газового котла зависит от модели агрегата.

Требования к вентиляции в котельной

Монтаж вентканалов для газового котла в различных зданиях устанавливают с учётом похожих требований. Исключение составляют котельные, где стоит агрегат с коаксиальным дымоходом. Схема вентиляции газового котла в частном доме предусматривает автономный приток воздушных масс.

К помещениям, где стоят газовые котлы, предъявляют следующие технологические нормы:

• К дымоходу подключают не более двух газовых приборов, независимо от их расположения по отношению друг к другу и к дымоходу.
• В частных домовладениях вентиляционную систему для газового агрегата делают максимально герметичной. Нельзя допустить даже минимальных протечек угарного газа или копоти, опасных для жизни. Места стыков дымоходных каналов обрабатывают герметиком, который устойчив к повышению или понижению температуры.

На заметку. Для стабильной работы газового агрегата воздух должен поступать в котельную в троекратном объеме. Это принимают во внимание при расчёте размеров вентиляционного канала для газового котла.

Виды вентиляционных систем для газового котла

Для помещений с газовыми агрегатами в частных домах устанавливают следующие виды вентиляционных систем:

• Естественные и механические;
• Вытяжные, приточные и комбинированные, исходя из их предназначения;
• Канальные или бесканальные по конструктивным особенностям.

Если вентиляцию устраивают в котельной, где установлен газовый котёл с открытой камерой сгорания, принимают во внимание такие моменты:

• наличие вентиляционной шахты для вывода угарного газа на улицу;
• монтаж общей системы вытяжной вентиляции;
• наличие приточной вентиляции, которая затягивает воздушные массы с улицы в котельную (учитывают щели и зазоры в окнах и дверных проёмах).

На заметку. Когда котельная герметичная, установка специальной системы притока воздуха обязательна.

При выборе котла для отопления дома, следует правильно рассчитать его мощность, чтобы оправдать затраты на обустройство вентиляции. Количество подачи кислорода должно соответствовать потребностям агрегата для того, чтобы пламя в горелке не давало копоти. Если этого не учесть, то на теплообменнике быстро образуется слой сажи и КПД котла упадёт. При подсчёте требуемого притока воздуха следует учесть объём котельной.

Требования к вытяжке газового котла в частном доме обязательны к исполнению, их соблюдение будет гарантом безопасной эксплуатации оборудования.

Если в котельной не хватает притока воздуха, снижается объём кислорода, и может появиться обратная тяга. Как следствие — угарный газ направится в помещение. Особенно это опасно, когда отопительный агрегат устанавливают в кухонной зоне. При поглощении кислорода вредная атмосфера в помещении приведёт к тому, что у жильцов появятся признаки кислородного голодания: боль и рези в глазах, слезотечение, головокружение. Это значит, что воздуховод для газового котла в частном доме не выполняет свою задачу.

Как работают вентиляционные системы

Рассмотрим подробно работу различных типов вентиляции в помещении с газовым котлом:

• Для механической тяги требуется монтаж вентилятора. Его устанавливают в вентиляционную решётку на подаче воздуха в помещение. Естественная тяга отличается тем, что перемещение воздушных масс происходит за счёт разницы давления в помещении и за окном. Но даже в этом случае, при нормальной тяге, монтаж небольшого вентилятора не помешает. При механическом типе вентиляции создаётся принудительный приток кислорода и эффективно выталкивается отработанный воздух.

• Иногда в котельных устанавливают комбинированную систему вентиляции — приточно-вытяжную. Комбинация механической и естественной вентиляции создаёт хорошие условия для безопасной работы газового агрегата.
• Простейшая вентиляционная система — бесканальная. Это специальные отверстия в потолке или стенах, иногда соединяющие два помещения, например, кухню и санузел.
• При высокой загазованности и запылённости квартиры или дома устанавливают канальную вентиляцию. Это просчитанная система трубопроводов, которые идут по зданию. Расположение труб и их диаметр рассчитывает специалист.

Вытяжная вентиляция для кухни с газовым котлом

Устройство вентиляции в кухне с газовым котлом — процесс не сложный. Нужно иметь базовый набор инструментов и небольшой опыт работы.

Для монтажа вытяжной вентиляции понадобятся:

• вентилятор, оснащённый обратным клапаном;
• вентиляционная решётка;
• вентиляционная труба для газового котла соответствующего диаметра.

Этапы выполнения монтажа:

• Обозначают маркером точное место для размещения воздуховода. Следует учесть, что диаметр круга должен быть несколько большим, чем размер воздуховодной трубы.
• Перфоратором необходимо просверлить отверстия по кругу (с частым шагом) и одно в центре.
• С помощью инструментов (молотка и зубила) выбивают середину. Должно получиться круглое отверстие, куда встанет труба.
• Зазоры следует тщательно заделать монтажной пеной или цементным раствором.
• Устанавливают вытяжной вентилятор.
• Завершающий этап — крепление решётки. Это надёжный барьер от пыли, сора и насекомых. Выбирая газовое оборудование для дома, необходимо заранее предусмотреть нюансы вентиляции.

Установка приточной вентиляции

Приточная вентиляция требуется для того, чтобы не просто дать возможность зайти воздуху с улицы, но и отфильтровать его, охладить или согреть по ситуации.

В квартирах и частных домах ставят оборудование небольшой мощности. Такая система тихо работает и создаёт комфортные условия для жизни. Современные воздуховоды хорошо вписываются в интерьер.

Простейшим способом организации этой системы является установка приточного вентилятора.

Делается это по схеме аналогично монтажу вытяжного вентиляционного прибора.

Как сделать вентиляцию для газовой колонки

Для устройства вентиляции в помещении, где установлена газовая колонка, нужно обязательно предусмотреть дымоход. Обычно он выполнен из гофрированной металлической трубы. Наиболее выгодный и эффективный вариант — коаксиальный дымоход. Он прослужит долгий срок, и его монтаж не составляет труда. Требования к параметрам помещения, где устанавливают коаксиальную дымоходную трубу, минимальны. Все необходимые расчёты, связанные с установкой такого дымохода, зависят от мощностных характеристик газового прибора. Устройство вытяжки на кухне для газового котла очень ответственное мероприятие, от которого зависит безопасность жильцов.

Комплект дымохода для газовой колонки включает следующие элементы:

• колпак, защищающий конструкцию;
• проходной патрубок, которым отделяют трубу от стены;
• крепёжные элементы;
• переходники от трубопровода к колонке;
• смотровое окно для проверки состояния дымоходной системы;
• ёмкость для сбора конденсата.

Диаметр дымохода должен быть одинаковым по всей магистрали. Его размеры указывают в инструкциях производители газовых колонок.

В длину такие дымоходы обычно 400 см и более. В регионе с морозными зимами дымоходы утепляют. Когда устанавливают вентиляцию в частном домовладении, верхний конец трубы выводят на 100 см выше кровли.

Монтаж дымохода выполняют согласно нормативам СНиП:

• у газовой колонки должен быть отдельный дымоход;
• труба для отвода дыма должна быть смонтирована герметично для исключения протечек угарного газа;
• материал, из которого сделана труба, должен быть устойчив к влаге и перепаду температур;
• дымоходная труба не должна провисать, крепёж должен быть жёстким;
• когда выполняют монтаж, главная цель — добиться равномерной тяги, поэтому трубы должны быть гладкими (трубы с квадратным сечением лучше не применять).
• для хорошей тяги дымоход ставят вертикальным способом;
• конденсат и сор собираются в специальном люке, который устраивают в нижней части дымохода.

Этапы монтажа дымохода:

1. В стену монтируют проходной патрубок. С наружной части стены к патрубку прикрепляют колено в 90 градусов.
2. Внутри помещения прикрепляют отвод от колонки.
3. Снаружи устанавливают дымоходную трубу, соединяя патрубки хомутами.
4. По всей высоте стены равномерно распределяют крепёжные элементы.
5. После того, как будет завершен процесс крепления трубы к стене, следует убедиться, что дымоход нигде не провисает. Обычно для крепежа хватает шага в 200 см.
6. На верхнюю часть трубы одевают укрывной зонт.
7. В нижней части трубы следует оборудовать сборник для конденсата.
8. Проверяют тягу. Если пламя от спички клонится в сторону трубы, всё сделано правильно.

На заметку. Перед монтажными работами, связанными с вентиляцией в котельной, нужно изучить нормативную документацию к газовому агрегату. В ней содержится полезная информация по обеспечению нормального функционирования оборудования.

Устройство вентиляции в кухне с газовой плиткой

Очень часто в кухнях с естественной вентиляцией воздух нормально не очищается. Проверить это не сложно. Достаточно выкурить одну сигарету и оставить помещение закрытым на 15 минут. Если следы дыма остались, значит вентиляция не управляется со своей функцией. Причин может быть много: ошибка при проектировании здания, недобросовестность строителей, отсутствие надлежащего технического обслуживания системы. Нужно принимать меры.

Требования СНиП 42-01 для помещений с газовой плитой следующие:

• высота потолков не менее 220 см;
• наличие вентиляционного отверстия или окна с форточкой;
• просвет между дверью и полом (или отверстие) не меньше 0,25 кв.м.

Как организовать отток воздуха

Самый эффективный способ и наиболее распространенный — монтаж вытяжки над плитой. Это устройство оснащено вентилятором, который вытянет дым и угарный газ. С помощью вытяжки осуществляется принудительная вентиляция в кухонной зоне.

В продаже имеются два вида вытяжек:

• Выполняют функцию фильтрации и рециркуляции воздушных масс. Такое оборудование не является частью вентиляционной системы, так как оно не принимает участие в воздухообмене.
• Выводят отработанные газы наружу. Обеспечивают полноценный вывод загазованного воздуха. Его сменяет поток свежего воздуха с улицы.

На заметку. Когда в кухне, где стоит газовая плита, окна пластиковые, системе приточной вентиляции нужно уделить особое внимание.

Как высчитать мощность вытяжки:

М=Ох10, где О — объём воздуха в помещении. Высчитывают его по следующей формуле:

О=HхLхS, где H — высота потолков, L — длина, S- ширина помещения.

По нормативам в многоквартирном доме запрещено подключать вытяжку в вентиляционную общедомовую шахту, целиком перекрывая отверстие. Дело в том, что при отключенной вытяжке вентиляция не будет выполнять своё предназначение. Проблему решают специальные вентиляционные решетки для двух каналов.

Как организовать приток воздуха

Для того, чтобы в кухню, где установлено газовое оборудование, постоянно поступал свежий воздух, существуют специальные приточные устройства.

Типы приточного оборудования:

• Приточный клапан, встраиваемый в раму пластикового окна. Может функционировать в ручном или автоматическом режиме. При сильных морозах может выйти из строя, так как подвержен обледенению.
• Приточный клапан, встраиваемый в стену. Для его монтажа делают отверстие в наружной стене. Может эксплуатироваться как ручным, так и автоматическим способом.
• Устройство для проветривания помещения, которое включается от электросети. Его прикрепляют на нижнюю филёнку пластиковой двери. Выполняет функцию фильтрации и прогрева воздушного потока.

Любой тип вентиляции под газовый котел, колонку или плиту можно при желании установить самостоятельно.

Вентиляция котельной в частном доме нормы

Для организации отопления и водоподготовки в домах, часто требуется отдельные помещения, так называемые: бойлерные, топочные или котельные. Так как данное помещение относится к потенциально опасному, для него предъявляются некоторые требования, которые призваны обеспечить необходимую степень безопасности в процессе его эксплуатации. Ниже мы постараемся разобрать какой должна быть котельная в частном доме и какие требования и нормы к ней предъявляются.

С 1 июля 2003 года вступил в силу СНиП 42-01-2002, который регламентирует требования и нормы по устройству котельной для частного дома.

Правила и нормы установки газового котла в частном доме:
Выбор места установки (монтажа) газового котла зависит от его мощности!

• при мощности газового котла до 60 кВт газовый котел возможно установить на кухне, но при условии соблюдения определенных требований)
• от 60 кВт до 150 кВт – установку газового котла необходимо осуществлять в отдельном помещении независимо от этажа (при использовании природного газа котел можно установить в подвале или цокольном этаже).
• от 150 кВт до 350 кВт – в отдельном помещении первого или цокольного этажа, в пристроенном помещении или отдельном одноэтажном здании.

• для котлов мощностью до 30 кВт объем котельной должен быть не менее 7,5 м 3
• для котлов от 30 кВт до 60 кВт – 13,5 м 3
• для котлов от 60 кВт до 200 кВт – 15 м 3

Но стоит учесть тот момент, что в случае размещения газового котла на кухне, объем кухни должен быть не менее 15 м 3 , а высота потолков не менее 2,5 м.

Общие требования для котельных:

• любое помещение котельной должно иметь естественное освещение, общая площадь оконных проемов должна быть пропорциональна объему помещения: на 1 м 3 объема помещения – 0,03 м 2 остекления. А само окно обязательно должно открываться наружу. В оконном проеме обязательно должна быть форточка или фрамуга для аварийного проветривания в случае утечки газа.
• для удаления продуктов сгорания необходима вентиляция, а от котла должен отходить дымоход, разработанный заводом производителем, обеспечивающий необходимую герметичность соединения.
• к котельной должна быть подведена вода для подпитки системы отопления в случае необходимости и канализация для слива теплоносителя.
• для котла мощностью выше 60 кВт и газового оборудования для организации горячего водоснабжения необходима установка систем контроля загазованности, которая позволит в случае утечки газа или продуктов сгорания будет автоматически прекращать подачу газа.

• Минимальный объем помещения котельной 15 м 3
• Высота потолков при мощности кота до 30 кВт не менее 2,2 м, а при мощности котла свыше 30 кВт не менее 2,5 м.
• Помещение оборудуется раскрывающимся окном, площадь остекления не менее 0,03 квадрата на каждый кубический метр объема помещения.
• Производительности вентиляции должна быть не трехкратной (трехкратный воздухообмен).

В том случае, если помещение котельной оборудовано в подвальном или цокольном этаже, минимальный объем котельной возрастает. К обязательным 15 м 3 , добавляется еще по 0,2 м 2 на каждый киловатт мощности отопительного прибора. А так же ужесточаются требования к стенам и перекрытиям, смежным и другим помещениям: они должны быть паро- и газо- непроницаемыми. Плюс ко всему котельная, в которой установлено оборудование от 150 кВт до 300 кВт должна оборудоваться отдельным выходом на улицу или же в коридор ведущий на улицу.

Основные требования к пристроенным котельным:
Их количество не так уж и велико, к пунктам изложенным выше добавляются:

• Пристройка должна располагаться на сплошном участке стены, до ближайших окон или дверей расстояние должно быть не менее 1 м.
• Выполнена она должна быть из негорючего материала с пределом огнестойкости не менее 0,75 часа (бетон, кирпич, шлакоблок).
• Стены пристройки не должны быть связаны со стенами основного здания. Это значит, что фундамент надо делать отдельным, несвязным и строить не три стены, а все четыре.

Установка газового котла котла в кухне, требования к помещению:
Как и говорилось ранее, на кухне может быть установлен газовый котел мощность до 30 кВт. Тип камеры может быть любой (открытый или закрытый). Отвод продуктов сгорания может быть через специальные (отдельные) вентканалы или же просто на улицу с помощью коаксиального дымохода.

Остальные требования к кухням:

• высота потолков не менее 2,5 м
• объем помещения не менее 15 кубов
• система вентиляции должна обеспечивать трехкратную смену воздуха за час
• должен быть обеспечен приток свежего воздуха в объеме, достаточном для горения газа

Настенные котлы должны навешиваться на негорючие стены, а расстояние до боковых стен не было менее 100 мм. Если же помещение котельной выполнено из горючего материала (например бревно), то рекомендуется отделать стену каким-либо негорючим материалом, например штукатуркой толщиной не менее 50 мм. А экран под газовый котел возможно сделать из листовой стали. Металл крепят поверх листового теплоизоляционного материала толщиной не менее 30 мм (асбест, минеральная вата). Размеры экрана должны выступать за контур котла на 700 мм сверху и по 100 мм по другим сторонам.

Требования к отдельно стоящей котельной:
Такие котельные обычно делают, если мощность котельного оборудования составляет более 200 кВт.

• Материал стен, отделки и кровли должен быть несгораемым.
• Объем помещения отдельной котельной – не менее 15 кубометров, плюс 0,2 кв.м на каждый кВт мощности, идущий на отопление.
• Высота потолка не менее 2,5 м.
• Площадь остекления считается исходя из 0,03 кв.м на каждый куб объема.
• Окно должно иметь форточку или фрамугу.
• Под котел требуется отдельный фундамент, его высота не должна быть выше 15 см выше уровня пола.
• При относительно небольшой массе (до 200 кг) допускается установка на бетонный пол.
• Должна присутствовать система аварийного отключения газа (монтируется на трубе).
• Двери неусиленные, слабозакрепленные.
• Вентиляция в помещении должна обеспечивать трехкратный обмен воздуха за 1 час.

К дверям в помещении котельной тоже предъявляются ряд требований:
Если это отдельно помещение в доме, то двери должны быть выполнены из огнеупорного материала, это означает, что они должны сдерживать огонь не менее 15 минут. Под эти требования попадают только двери изготовленные из металла. Фабричные или самодельные не имеет значения, лишь бы под требования подходили.

В случае, если в помещении котельной есть выход на улицу, должны стоять слабоукрепленные двери, это необходимо на случай взрыва скопившегося газа. Это необходимо, чтобы при взрыве коробку просто выдавило взрывной волной и не пострадали стены помещения. Очень часто контролирующие органы просят монтировать в нижней части дверей переточные решетки, для организации естественного притока воздуха в котельную.

Требования к вентиляции котельной в частном доме:
Расчет производительности вентиляции считается от объема помещения. Его нужно умножить 3 и добавить около 30% на запас. В итоге получим объем воздуха, который необходимо подавать и удалять из помещения за 1 час.

Например для помещения 3х4 м, с высотой потолков 2,5 м, нам потребуется: 3 (длина) * 4 (ширина) * 2,5 (высота) * 3 (кратность воздухообмена) * 1,3 (запас 30%) = 117 м 3 /час.

Приток возможно осуществлять с помощью переточной решетки, расположенной внизу двери, а вытяжку организовывать из верхней части помещения через стену или через кровлю, трубой располагаемой на одном уровне с дымовой.

Вентиляция в котельной частного дома с газовым котлом: требования, нормы

На чтение 7 мин Просмотров 2.2к. Опубликовано 05.12.2014 Обновлено 30.07.2018

Газовая котельная частного дома в обязательном порядке обеспечивается вентиляцией согласно государственным стандартам и СНиП. Сжиженный и природный газ могут стать причиной пожара или взрыва, поэтому к помещению предъявляются повышенные требования безопасности. Выполнение всех норм вентиляции обязательно, их следует учитывать при проектировании частного дома или выборе комнаты для котельной. О том, как сделать в котельной вентиляцию правильно, читайте в нашем материале.

Нужна ли вентиляция в газовой котельной

газовая котельная частного дома

Даже незначительное количество угарного газа способно ухудшить самочувствие жильцов. Хроническая усталость, головные боли и резь в глазах – это самое меньшее, что ощущают люди, часто вдыхающие продукты горения. Не менее опасны и протечки взрывчатого и легковоспламеняющегося топлива.

Плохо рассчитанная вентиляция не только угрожает жизни и здоровью людей, но еще и снижает производительность оборудования.

Работа газового котла возможна при постоянном поступлении кислорода в котел и своевременном удалении продуктов горения. При нехватке воздуха топливо хуже сгорает. Расходуя одинаковое количество газа, в плохо вентилируемом помещении котел выдает меньше тепла.

Слабая вытяжка вентиляции в котельной с напольным газовым котлом приводит к скоплению гари и копоти внутри оборудования, уменьшаются сечения воздуховодов, тяга ухудшается и часть продуктов горения затягивается в помещение.

оборудование газовой котельной частного дома

Газовые котлы используют воздух из котельной. Если котельная отделена от основного дома деревянными негерметичными дверями или в ней окна старого образца, достаточно воздуха, поступающего через щели рам. Но если установлены современные окна и двери, воздух из вне поступать не будет. При сгорании топлива в помещении будет разряжаться воздух, а КПД котла снижаться. Гарь из котла может пойти в котельную и оттуда в жилые комнаты. Поэтому необходимо задуматься о том, как сделать вентиляцию котельной.

Требования к вентиляции в частном доме с газом

настенный газовый котел

Помимо наличия вентиляции, к помещению газовой котельной предъявляются специальные требования.

Котельную разрешается оборудовать:

• в пристройке к коттеджу;
• на чердаке;
• в отдельном строении;
• в специально отведенной комнате.

Если оборудование рассчитано на сжиженный газ, цокольный этаж или подвал не подойдут. Сжиженный газ обладает большим удельным весом, чем воздух. Поэтому при протечках он опускается в самые нижние части дома и здесь может взорваться. Эту особенность топлива необходимо учитывать перед тем, как делать вентиляцию в котельной.

Маломощные газовые котлы (не более 30 киловатт) не требуют оборудования специальной котельной, можно навесить или установить их на кухне, если помещение удовлетворяет следующим требованиям для вентиляции котельной частного дома:

• площадь от 15 кв. метров;
• высота потолков минимум 2 м 20 см;
• площадь окон от 3 кв. см на 1 кубометр объема помещения;
• окно открывается или снабжено форточкой;
• для притока воздуха из соседних помещений в нижней части двери проделаны отверстия;
• оборудование устанавливается возле стены из негорючего материала на расстоянии не менее 0,1 м.

Согласно требованиям приточная вентиляция в котельной в частном доме обязательна. Если мощность оборудования выше 30 киловатт, обустраивается отдельное помещение котельной.

Нормы вентиляции газовой котельной по СНиП

вытяжной вентилятор

Все требования к вентиляции газовой котельной изложены в СНиП 2.04.05, II-35.

• В помещении газовой котельной обязательно должна быть вентиляция, выход воздуховода располагается на потолке;
• Возле канала для дымохода пробивается еще один, на 30 см. ниже. Он служит для очистки дымохода;
• Приток воздуха обеспечивается с улицы через вентканал или из прилегающего помещения через отверстия в нижней части двери;
• Приток воздуха для вентиляции рассчитывается, исходя из мощности котла:
  • приток с улицы: на 1 киловатт мощности – от 8 кв. сантиметров продухов;
  • приток из соседнего помещения: на 1 киловатт мощности – от 30 кв. сантиметров продухов.

С остальными правилами оборудования котельной в частном доме можно ознакомиться в соответствующих нормативных документах.

Естественная вентиляция с газовым котлом

схема естественной вентиляции газовой котельной

Обычно для вентиляции газовой котельной частного дома используется естественная тяга. Так, при котле мощностью до 30 киловатт для притока достаточно продуха диаметром 15 см. В продух вставляется пластиковый патрубок, снаружи вход прикрывается металлической сеткой от проникновения грызунов и мусора. Внутри же на трубу крепится обратный клапан, который не дает воздуху вытягиваться на улицу.

Вытяжка делается также. На верхний конец вытяжной трубы крепится зонтик для предохранения от дождя и снега. Некоторые мастера и на вытяжную трубу устанавливают обратный клапан, чтобы через нее воздух не проникал в дом.

Чтобы чистый воздух попадал непосредственно в камеру сгорания, приточный воздуховод устраивают за топливным отсеком. Вытяжную трубу ставят прямо над котлом, куда поднимаются продукты сгорания.

Приведенное устройство вентиляции котельной частного дома очень просто в исполнении и в большинстве случаев достаточно эффективно. Но систему невозможно контролировать и это ее основной минус. Согласно СНиП вентиляции в котельной воздух должен обновляться трижды за час. Воздухообмен при естественной системе вентиляции котельной рассчитать невозможно. Кроме этого, воздухообмен зависит от давления, температуры воздуха на улице и силы ветра.

Дымоход для вентиляции газовой котельной

правильный дымоход для вентиляции котельной

Дымоход – это один из важнейших элементов грамотного устройства вентиляции котельной частного дома. Поэтому на его конструкции нужно остановиться отдельно.

СНиП вентиляции в котельной разработаны и для дымоходов:

• Дымоход не пропускает газ и гарь. Никакие продукты горения не должны проникать в воздух помещения котельной. Для увеличения герметичности дымохода некоторые владельцы оштукатуривают его или вставляют внутрь металлической трубы асбестоцементную. Диаметр ее зависит от мощности котла;
• Труба дымохода должна выходить за уровень конька, чтобы тяга была достаточной. Выход дымохода должен подниматься над коньком крыши на 2 – 5 метров, иначе возможен подсос;
• Диаметр дымохода вентиляции в газовой котельной должен быть больше, чем диаметр дымохода самого котла и зависит от его мощности. Можно использовать такие пропорции:
  • при мощности котла 24 кВт – диаметр 120 мм;
  • при 30 кВт – 130 мм;
  • при 40 кВт – 170 мм;
  • при 55 кВт – 190 мм;
  • при 80 кВт – 220 мм;
  • при 100 кВт – 230 мм.

Тем, кто решил своими руками оборудовать вентиляцию котельной собственного частного дома, помогут простые правила:

• сечение трубы для дымохода указывается в паспорте котла;
• дымоход выполняется из листового металла (оцинкованной или нержавеющей стали). Дымоход имеет круглое сечение одинакового диаметра по всей длине и ревизионное окошко для чистки;
• дымоход должен иметь не более трех поворотов или изгибов.

Искусственная вентиляция котельной

система вентиляции и отопления

Если естественную систему вентиляции в газовой котельной частного дома оборудовать нельзя, прибегают к механической тяге.

Искусственная вентиляция работает за счет вентиляторов. Обычно используются канальные вентиляторы, которые подбираются в зависимости от сечения вентканалов.

При расчете вентиляции в котельной с напольным газовым котлом мощность вентилятора подбирают с 20 – 30% запасом при наибольшей нагрузке. Мощность зависит и от количества изгибов воздуховода, его сечения и длины.

Простейший метод расчета своими руками вентиляции котельной частного дома:

(Ш * В * Д) * 3 = объем воздуха, который необходимо заменить за один час, здесь:

Ш – ширина помещения, В – высота потолков, Д – длина помещения.

Оборудуя вентиляцию в котельной частного дома своими руками, можно сэкономить. Для этого вентилятор устанавливается только на приток или выдув. Но наиболее надежным способом является полная механизация воздухообмена.

Специалисты рекомендуют использовать в котельных с напольными газовыми котлами вентиляторы в медных или алюминиевых корпусах, стойких к плавлению и возгоранию.

Увеличивается эффективность и экономность вентиляции за счет системы автоматического контроля. Автоматика запускает вентиляторы одновременно с запуском котла. А когда топка не работает и вытягивать нечего – вентиляторы останавливаются.

В некоторых случаях вентиляцию котельной частного дома устраивают совместно с кондиционированием, одновременно обеспечивая комфортную температуру воздуха.

Правильно рассчитать вентиляцию газовой котельной поможет видеоролик:

Вентиляция котельной в частном —

Требования к вентиляции котельной в частном доме: разбираем правила обустройства и расчет

Вентиляционная система очень важная инженерная конструкция, которая играет ключевую роль в создании хорошего микроклимата. Она должна быть в каждом помещении, включая и нежилые, и отопительное помещение – не является исключением.

Для чего нужна вентиляционная система

Вентиляция в котельной частного дома предотвращает повышение концентрации угарного газа в воздухе и борется с таким распространенным явлением как обратная тяга. Распространение угарного газа является смертельно опасным, ведь повышение его концентрации в воздухе всего лишь на 0,2 % приводит человека к потере сознания с последующей остановкой дыхания.

Отопительный котел для поддержания горения сжигает кислород, и чем котел мощнее, тем больше он его «ест». А каким образом восполнить его концентрацию в воздухе котельного помещения, кроме как через проветривание?

И вентилирование должно быть, не абы какое. Существуют четкие правила, которые достаточно подробно описаны в СНиП 2-35-76.

• В отопительных помещениях, оборудованных газовыми котлами, рекомендуется обеспечить трехкратный воздухообмен.
• Высота строения должна быть не мене 6 м, если это реализовать невозможно, то необходимо увеличить кратность воздуха из расчета 25% на каждый метр понижения.
• Если необходимый приток воздуха обеспечить невозможно естественным путем, в таком случае требуется монтаж оборудования для дополнительного воздухообмена.

Расчет вентиляционной системы

В отопительном помещении недостаточно просто организовать вентилирование, его необходимо правильно рассчитать. На правильность расчетов вентиляции котельной влияют несколько факторов:

1. Объем помещения котельной.
2. Скорость движения воздуха по вентиляционным каналам. Для котельных помещений в частном доме этот показатель не может быть ниже, чем 1 м/сек.
3. Увеличение кратности в зависимости от понижения уровня потолка.

Давайте рассмотрит пример правильного расчета естественной системы вентиляции в частном доме, в котором располагается отопительное помещение, с размерами 2,5 м на 3,5 м. и высотой потолков 2,7 м.

1. Высчитываем объем этой комнаты: 2,5х3,5х2,7=23,62 м.куб
2. Воздухообмен, с учетом всех факторов составит: (6-2,7) х 0,25+3=3,8
3. За час в котельной должна произойти циркуляция воздуха объемом 23,62 м.кубх3,8=89,76 м.куб.
4. На основании этих данных и предоставленной таблицы, несложно произвести расчет нужного диаметра вентиляционных воздуховодов, которые обеспечат нужный воздухообмен (89,76 м.куб).

На основании данных таблицы диаметр нужного нам вентиляционного канала должен быть не менее 180 мм. И это мы рассчитали только вытяжной канал. Точно такими же параметрами должна обладать и приточная труба.

Правила обустройства вентиляции

Вентиляция помещения с газовым котлом может быть как естественная, так и принудительная. Главное – чтобы она отвечала всем требованиям по воздухообмену и безопасности. Есть несколько общих правил, соблюдение которых увеличит эффективность работы выбранной вами вентиляционной системы:

1. При естественном проветривании котельной нельзя использовать горизонтальные участки воздуховодов. Если конструктивно этого добиться невозможно, тогда в канал устанавливается дополнительный вентилятор. Если вентиляционная система принудительная, то горизонтальные воздуховоды на эффективность вывода отработанного воздуха не влияют.
2. Для эффективной работы естественного проветривания нужна тяга. Для этого вентиляционная труба должна быть расположено строго вертикально, и высота ее была не менее 3 м.

Важно!
Специалисты рекомендуют устанавливать в отопительное помещение частного дома, дополнительно дублирующую вентиляцию. В случае выхода из строя одной, ее сможет заменить другая, предотвращая угрозу жизни обитателей дома.

Очень важным, для работы вентиляции является и расположение каналов. Приточный должен располагаться в рабочей зоне отопительного котла, в нижней части помещения котельной, а вытяжной, на максимально возможном расстоянии от первого – в верхней части.

Оснащение котельной при наличии общедомовой вентиляции

Многие люди задаются непростым вопросом, как сделать вентиляцию в доме, чтобы она охватывала и котельную. На самом деле стандартная схема естественной вентиляции, когда вытяжки находятся в кухне и санузле дома, здесь не сработает. Либо придется делать отдельную вентиляцию, конкретно на котельную, либо подключать ее к общедомовой принудительной системе подачи и вывода воздуха.

• Можно оснастить котельную воздухозаборным каналом, подключенным к общеобменной системе дома, а в качестве оборудования установить канальный вентилятор нужной производительности. При этом обязательно использовать противопожарный клапан.
• Бывают варианты расположения комнаты, с установленным в нее отопительным оборудованием, когда организация естественного вывода воздуха невозможно из-за неправильного месторасположения. В таком случае специалисты рекомендуют использовать тягодутьевую машину, подключенную к общеобменной вентиляции частного дома.
• И не забудьте о достаточном притоке воздуха в котельной, так как по правилам пожарной безопасности в нем должна быть несгораемая дверь, которая должна довольно плотно закрываться, поэтому притока воздуха из других помещений туда не будет, а значит и естественная вытяжка воздуха также работать не будет.

Если вас вы только начали проект загородного дома, то рекомендуем прочитать статью об устройстве и функционале системы вентиляции для частного дома.

Совет:
Расчет и монтаж воздуховодов вентиляции дело очень ответственное, благодаря чему обеспечивается нормальная ее работа и установленного в котельной оборудования. Если вы понимаете, что самостоятельно не справитесь с такой работой – лучше пригласите профессионалов. Если у вас установлена сложная система отопления с несколькими отопительными агрегатами, то все же лучше пригласите профессионалов.

Вентиляция в котельной в частном доме: виды и требования. Как сделать вентиляцию в котельной частного дома

Сжигание в котле топлива сопровождается выделением в воздух помещения котельной продуктов сгорания. Вентиляция в котельной в частном доме необходима для защиты жильцов от пожара, взрыва, отравления угарным газом и другими продуктами горения.

К ней предъявляются особые требования.

Вентиляция котельной частного дома: требования

Наличие вентиляции не допускает появления обратной тяги, приводящей к распространению продуктов сгорания в индивидуальном доме. Схема циркуляции воздуха в котельной определяется типом отопительного оборудования.

Требования к вентиляции котельной в частном доме.

1. Воздух подается в котельную через специальные каналы или отверстия.
2. Котельная является частью общей системы вентиляции индивидуального дома. Выход для воздуха производится через потолок или верхнюю часть стены помещения, где расположен котел.
3. На 1 кВт мощности агрегата отопления требуется приток свежего воздуха через отверстия сечением 30 см 2 при его подаче изнутри и не менее 8 см 2 , если тяга производится снаружи.
4. Горизонтальных каналов на вытяжке должно быть два: один для дымохода вентиляции, а другой (ниже на 0,25-0,35 м) — для его очистки.
5. Расстояние котельного оборудования от стен не должно быть меньше 0,1 м.
6. Вытяжка и приток воздуха располагаются на противоположных сторонах помещения.

В соответствии с принятыми требованиями и нормами, котельная создается в нескольких вариантах.

1. Отдельное строение.
2. Пристройка к дому.
3. Встроенное внутри дома помещение.
4. В помещениях дома, например, на кухне.
5. Система на чердаке.
6. Блочно-модульная система — контейнер с оборудованием.

Выбор помещения определяется производительностью и габаритами оборудования.

Газовые котлы до 30 кВт можно устанавливать на кухне. Для сжиженного газа цокольный этаж или подвал не подходят. Топливо имеет удельный вес больше, чем воздух. Газ может скопиться при утечке в нижних помещениях, что недопустимо.

• площадь пола не ниже 15 м 2 ;
• высота помещения от 2,2 м;
• наличие окна площадью 3 см 2 на 1 м 3 объема котельной;
• окно должно открываться или иметь форточку.

Естественная вентиляция

Вентиляция в котельной в частном доме преимущественно делается на естественной тяге. Воздух может поступать под дверями или сквозь каналы в стенах. Приточный продух при мощности котла до 30 кВт делается диаметром не более 15 см и располагается не выше рабочей зоны котла. В нем располагается патрубок из пластика, который снаружи закрывается сеткой, а внутри оборудуется обратным клапаном, препятствующим попаданию воздуха наружу.

Вытяжное отверстие находится над котлом, наверху помещения и может снабжаться обратным клапаном. Тогда воздух не будет попадать в помещение снаружи. Трубу легко установить своими руками. Сверху на нее крепится металлический зонтик от осадков.

Большим недостатком является отсутствие контроля за воздухообменом, который также зависит от температуры среды, силы ветра и атмосферного давления.

Принудительная вентиляция

Для мощных котельных монтируются вентсистемы с принудительной тягой. В каналы устанавливают вентиляторы с характеристиками, соответствующим проходным сечениям. Мощность вытяжки берут с запасом 25-30 % в отношении к максимальной нагрузке. Учитывается также длина воздуховода, поперечное сечение и количество изгибов.

Корпус, в котором устанавливается вентилятор, должен быть надежно защищен от коррозии и возгорания. Для этого применяют надежные покрытия, сплавы алюминия или меди.

Принудительная тяга обходится дорого по оборудованию и энергозатратам. Можно уменьшить расход электроэнергии, если применять только нагнетание или вытяжку. Но по-настоящему вентиляционная система эффективна только при нагнетании и вытягивании воздуха вентиляторами.

В котельной необходима система автоматики. Она не только обеспечивает безопасный режим эксплуатации оборудования, но также снижает расход газа, сокращая его расход, когда в этом нет необходимости.

Вентиляция котельной в частном доме: нормы и правила

Основные правила, относящиеся к вентиляции котельной следующие.

1. Расположение входа вытяжного воздуховода наверху.
2. Наличие дополнительного канала для чистки вытяжной трубы.
3. Обеспечение поступления свежего воздуха через вентиляционный канал или под дверями.
4. Если подача воздуха производится с улицы, размер продуха на 1 кВт мощности составляет не менее 8 см 2 , а для притока из других помещений — от 30 см 2 .

Дымоход для вентиляции котельной

Вентиляция в котельной в частном доме оборудуется отдельным дымоходом, не связанным с вытяжкой системы отопления. Для него разработаны отдельные правила и нормы.

1. Не допускается попадание продуктов горения из топки в помещение. Диаметр и длина вытяжной трубы определяются мощностью котла.
2. Для создания необходимой тяги выходная часть дымохода должен возвышаться над коньком крыши не менее чем на 2 м.

Расчет системы вентиляции

3-кратный обмен воздуха в час достигается в котельной с оптимальной высотой 6 м. В связи с тем, что в частном доме ее обеспечить сложно, воздухообмен увеличивают на 25 % на каждый метр снижения высоты.

Упрощенный расчет вентиляции котельной включает параметры:

• объем v = b * l * h, где b — ширина, l — длина, h — высота помещения;
• скорость воздушного потока w = 1 м/с;
• коэффициент увеличения кратности воздухообмена k = (6-h)*0,25+3.

Пример расчета

Размеры помещения котельной составляют 3х4х3,5 м.

Определяем v = 3 * 4 * 3,5 = 42 м 3 ; k = (6 — 3,5) * 0,25 + 3 = 3,6.

За 1 час естественная вентиляция обеспечивает прохождение воздуха в количестве V = 3,6 * 42 = 151 м 3 .

Площадь поперечного сечения канала вытяжной трубы составит S = V / (v * t) = 151 / (1 * 3600) = 0,042 м 2 .

По этому показателю можно подобрать ближайший внутренний диаметр вытяжки из стандартного ряда d = 200 мм. Такое же сечение должно иметь приточное отверстие.

При установленной вентиляционной шахте, когда ее проходное сечение меньше расчетного, делается принудительная вентиляция для компенсации недостающей производительности.

Особенности монтажа вентиляционной системы

При естественной вентиляции воздушные каналы располагают только вертикально, не ниже 3 м. Для принудительной можно устанавливать горизонтальные участки, но без поворотов.

Любого домовладельца интересует вопрос, как сделать вентиляцию в котельной частного дома лучше? Оптимальный вариант включает оба способа вентиляции. Когда один из них откажет, можно применять другой. В обоих вариантах необходимо, чтобы приходящий объем воздуха был равен уходящему, что обеспечивается работой вентиляторов и заслонок. Но здесь важно, чтобы обеспечивалась требуемая производительность системы.

Расположение оборудования должно выполняться согласно СНиП. При использовании твердотопливных котлов следует устанавливать дополнительные вентиляторы на месте появления сажи.

Монтаж естественной вентиляции

Приточная вентиляция в котельной частного дома делается следующим образом.

1. К стене прикладывается труба и отмечаются ее габариты.
2. Перфоратором штробится канал с уклоном 6 0 наружу для стока конденсата.
3. В отверстие вставляется труба с прокладкой утеплителя и решеткой снаружи.
4. На стену дюбелями крепится корпус с обратным клапаном.

Вытяжную вентиляцию делают аналогично, только труба устанавливается вертикально.

Монтаж принудительной вентиляции

Наличие вентилятора существенно повышает производительность системы. Приточная вентиляция устанавливается просто.

1. Алмазной коронкой или перфоратором делается отверстие в стене с уклоном в сторону улицы.
2. В отверстие устанавливается труба. Щели запениваются.
3. Производится установка канального вентилятора.
4. Прокладывается и подключается электропроводка для питания двигателя вентилятора.
5. Устанавливаются датчики, шумопоглотитель и фильтр.
6. С обеих концов трубы крепятся решетки.

Заключение

Вентиляция в котельной в частном доме должна полностью соответствовать требованиям и нормам. Все они направлены на обеспечение безопасности в доме. Лучшим вариантом является комбинированная система, которая может работать по схеме естественной и принудительной вентиляции.

Вентиляция для газового котла. Важные требования, которые нужно соблюдать

Вентиляция для газового котла в частном доме – это безопасное и эффективное, бесперебойное функционирование отопления помещений любого назначения. Грамотное обустройство системы вентилирования является сегодня обязательным условием эксплуатации любого оборудования, работающего с использованием газа. Показатели кратности воздухообмена и производительности регламентируются нормативными документами.

Для чего нужна вытяжка?

Основной задачей, возлагаемой на вентиляционную систему в котельных частных домовладениях, является высокоэффективное удаление из пространства побочных продуктов сгорания топлива. Следует помнить, что воздействие даже небольшого количества угарного газа на человеческий организм может стать фатальным. Утечка достаточной концентрации голубого топлива взрывоопасна.

В условиях отсутствия конструкции, хорошо вентилирующей помещение, существенно снижается производительность газового оборудования, что обусловлено недостаточным притоком воздуха, обеспечивающим процесс горения топлива. Подобная ситуация часто сопровождается снижением тепловой эффективности и заметным повышением расхода магистрального или баллонного газа.

Высокомощные напольные котлы, не обеспеченные эффективной вытяжной конструкцией, могут потребовать внеплановой чистки топки. Скопление сажи вызывает сужение внутреннего диаметра воздухоотводящей системы, поэтому продукты горения не вытягиваются из помещения, а активно скапливаются в обогреваемом пространстве.

Требования к конструкции

Частные домовладения, как правило, оснащаются стандартным отопительным оборудованием, работающем на голубом топливе, поэтому показатели мощности не превышают 25-35 кВт. Нормы монтажа не предполагают возведения отдельных котельных, но установка возможна только при соблюдении ряда требований, представленных:

• минимальной площадью проёмов окон – 30 мм 2 на кубометр;
• минимальной площадью помещения – 15 м 2 ;
• минимальной высотой потолков – 220 см;
• наличием отверстия под вентиляцию;
• наличием форточки.

Поверхность стены в котельной должна быть обшита негорючим материалом, а минимальное расстояние до оборудования – 100 мм. С целью защиты используется огнестойкая цементно-стружечная плита или листовой оцинкованный металл. Отдельную котельную, при желании, следует обустраивать в пристройках, чердачных и цокольных помещениях, в подвалах.

Виды вентиляции

В зависимости от способа образования тяги, организуемые вентиляции для газовых котлов в котельной частного дома могут быть естественными или принудительными. Также модели различаются направлением движения: приточного, вытяжного и комбинированного (коаксиального) типа. Схема вентиляции в частных домовладениях, как правило, предполагает применение коаксиального дымохода, включающего в себя несколько основных элементов:

• газовое котловое оборудование;
• отвод коаксиальный углового типа;
• прямой коаксиальный трубопровод;
• отводчик скапливающегося конденсата;
• фильтрующая система и защитная решётка;
• наконечники горизонтального и вертикального типа.

Согласно конструктивным характеристикам выпускаются канальные или целостные вентиляции, но именно первый тип приставной или внутренней системы удаления из помещений продуктов сгорания является на сегодняшний день простым в монтаже и экономически целесообразным.

Естественная вытяжка

Естественная вентиляция – наиболее востребованный в частных домах вариант для газовых котлов в котельной, отличающийся поступлением воздуха посредством входных отверстий в нижней части помещений и удалением загрязнённых воздушных масс сквозь вытяжные каналы. Естественная циркуляция организуется следующим образом:

• разметка отверстия в соответствии с диаметром трубы;
• высверливание отверстия согласно выполненной разметке;
• монтаж трубы вентиляции через отверстие с небольшим уклоном;
• заполнение всех образовавшихся пустот при помощи монтажной пены;
• установка специальной заслонки для регулирования скорости движения воздуха.
• монтаж решётки со специальным фильтром для защиты канала от попадания мусора.

Выходная часть отверстия располагается с минимальным расстоянием 100-120 см от котлового оборудования. Определённым плюсом естественной системы является полная независимость от энергоносителей, включая электрические сети.

Система принудительного типа

Приточно-вытяжная система – это хорошо себя зарекомендовавший комбинированный вариант вентиляции принудительного типа, имеющий большой потенциал. Такая относительно сложная конструкция представлена вентиляторами, фильтрами и калориферами, поэтому вполне может быть отнесена к климатическим устройствам, монтаж которых выполняется поэтапно:

• разметка местоположения вентиляционного канала согласно диаметру трубы;
• пробивание отверстия в соответствии с разметкой для монтажа воздухозаборника;
• фиксация трубы в отверстии с соблюдением обратного уклона и запенивания пустот;
• подсоединение лопастного осевого вентилятора и монтаж обратной клапанной арматуры.

Самое современное котловое оборудование комплектуется специальными регулирующими элементами с автоматическим режимом управления, поэтому принудительные вентиляции обеспечивают максимальную эффективность работы системы отопления.

Будьте внимательны! Зачастую такая вентиляция энергозависима. В случае перебоя с электроподачей вентиляция в котельной с газовым котлом будет нарушена

Вытяжка для настенных котлов с закрытой камерой

Несмотря на кажущуюся ненужность вентилирующего канала при эксплуатации настенных котлов с закрытой камерой, действующими на данный момент требованиями СНиП регламентируется монтаж воздухоотводящих систем:

• сечение отводящего трубопровода должно полностью соответствовать или превышать сечение отводного патрубка газового котла;
• дымоход отводящей трубы котлового оборудования должен быть изготовлен из нержавеющей или углеродистой листовой стали достаточной толщины;
• недопустимо применение асбестовых труб и элементов, изготовленных из материалов слоистого типа, в непосредственной близости к отводящему патрубку котла;
• подсоединение газовых котлов, оснащённых отводящим патрубком верхнего расположения, должно выполняться с присоединением вертикального участка;
• прямая часть вертикальной воздухоотводящей трубы не должна быть менее четверти метра, после чего допустимы конструктивные изгибы;
• вне зависимости от общей протяжённости монтируемой дымоходной системы, конструкция должна состоять не менее чем из трёх колен;
• между выводящей частью конструкции дымоходной трубы через стену и поверхностью потолка выдерживается минимальное расстояние 20-25 см.

Вентиляционный канал обустраивается разными способами: с горизонтальным выходом через стену, с наличием изгиба и подъёма, с выходом через потолочную часть и наличием изгиба, а также посредством прямого вертикального выхода через кровельные перекрытия.

Последствия отсутствия вентиляции

В процессе сгорания природного и баллонного голубого топлива происходит активное выделение окислов такого элемента, как углерод, а также азота, серы и чрезвычайно опасных для человека формальдегидов. Скапливание таких токсинов в воздухе вызывает чувство вялости и сонливости, провоцирует головокружение и обильное слезотечение. Поэтому абсолютно все помещения с газовым оборудованием, вне зависимости от их площади и назначения, в обязательном порядке оснащаются вентиляцией.

Правильно выбранный и грамотно установленный вентиляционный канал не только обеспечивает одновременную подачу уличного воздуха на горелку газового оборудования, но также отвечает за отвод формирующихся в процессе функционирования котла продуктов горения. При этом важно помнить, что к одному дымоходу должно подключаться не более двух единиц оборудования, работающего с применением газа. В противном случае заметно повышается риск неэффективного удаления токсичных веществ и перерасхода топлива.

Вентиляция для газового котла. Важные требования, которые нужно соблюдать

Вентиляция для газового котла в частном доме – это безопасное и эффективное, бесперебойное функционирование отопления помещений любого назначения. Грамотное обустройство системы вентилирования является сегодня обязательным условием эксплуатации любого оборудования, работающего с использованием газа. Показатели кратности воздухообмена и производительности регламентируются нормативными документами.

Для чего нужна вытяжка?

Основной задачей, возлагаемой на вентиляционную систему в котельных частных домовладениях, является высокоэффективное удаление из пространства побочных продуктов сгорания топлива. Следует помнить, что воздействие даже небольшого количества угарного газа на человеческий организм может стать фатальным. Утечка достаточной концентрации голубого топлива взрывоопасна.

В условиях отсутствия конструкции, хорошо вентилирующей помещение, существенно снижается производительность газового оборудования, что обусловлено недостаточным притоком воздуха, обеспечивающим процесс горения топлива. Подобная ситуация часто сопровождается снижением тепловой эффективности и заметным повышением расхода магистрального или баллонного газа.

Высокомощные напольные котлы, не обеспеченные эффективной вытяжной конструкцией, могут потребовать внеплановой чистки топки. Скопление сажи вызывает сужение внутреннего диаметра воздухоотводящей системы, поэтому продукты горения не вытягиваются из помещения, а активно скапливаются в обогреваемом пространстве.

Требования к конструкции

Частные домовладения, как правило, оснащаются стандартным отопительным оборудованием, работающем на голубом топливе, поэтому показатели мощности не превышают 25-35 кВт. Нормы монтажа не предполагают возведения отдельных котельных, но установка возможна только при соблюдении ряда требований, представленных:

• минимальной площадью проёмов окон – 30 мм 2 на кубометр;
• минимальной площадью помещения – 15 м 2 ;
• минимальной высотой потолков – 220 см;
• наличием отверстия под вентиляцию;
• наличием форточки.

Поверхность стены в котельной должна быть обшита негорючим материалом, а минимальное расстояние до оборудования – 100 мм. С целью защиты используется огнестойкая цементно-стружечная плита или листовой оцинкованный металл. Отдельную котельную, при желании, следует обустраивать в пристройках, чердачных и цокольных помещениях, в подвалах.

Виды вентиляции

В зависимости от способа образования тяги, организуемые вентиляции для газовых котлов в котельной частного дома могут быть естественными или принудительными. Также модели различаются направлением движения: приточного, вытяжного и комбинированного (коаксиального) типа. Схема вентиляции в частных домовладениях, как правило, предполагает применение коаксиального дымохода, включающего в себя несколько основных элементов:

• газовое котловое оборудование;
• отвод коаксиальный углового типа;
• прямой коаксиальный трубопровод;
• отводчик скапливающегося конденсата;
• фильтрующая система и защитная решётка;
• наконечники горизонтального и вертикального типа.

Согласно конструктивным характеристикам выпускаются канальные или целостные вентиляции, но именно первый тип приставной или внутренней системы удаления из помещений продуктов сгорания является на сегодняшний день простым в монтаже и экономически целесообразным.

Естественная вытяжка

Естественная вентиляция – наиболее востребованный в частных домах вариант для газовых котлов в котельной, отличающийся поступлением воздуха посредством входных отверстий в нижней части помещений и удалением загрязнённых воздушных масс сквозь вытяжные каналы. Естественная циркуляция организуется следующим образом:

• разметка отверстия в соответствии с диаметром трубы;
• высверливание отверстия согласно выполненной разметке;
• монтаж трубы вентиляции через отверстие с небольшим уклоном;
• заполнение всех образовавшихся пустот при помощи монтажной пены;
• установка специальной заслонки для регулирования скорости движения воздуха.
• монтаж решётки со специальным фильтром для защиты канала от попадания мусора.

Выходная часть отверстия располагается с минимальным расстоянием 100-120 см от котлового оборудования. Определённым плюсом естественной системы является полная независимость от энергоносителей, включая электрические сети.

Система принудительного типа

Приточно-вытяжная система – это хорошо себя зарекомендовавший комбинированный вариант вентиляции принудительного типа, имеющий большой потенциал. Такая относительно сложная конструкция представлена вентиляторами, фильтрами и калориферами, поэтому вполне может быть отнесена к климатическим устройствам, монтаж которых выполняется поэтапно:

• разметка местоположения вентиляционного канала согласно диаметру трубы;
• пробивание отверстия в соответствии с разметкой для монтажа воздухозаборника;
• фиксация трубы в отверстии с соблюдением обратного уклона и запенивания пустот;
• подсоединение лопастного осевого вентилятора и монтаж обратной клапанной арматуры.

Самое современное котловое оборудование комплектуется специальными регулирующими элементами с автоматическим режимом управления, поэтому принудительные вентиляции обеспечивают максимальную эффективность работы системы отопления.

Будьте внимательны! Зачастую такая вентиляция энергозависима. В случае перебоя с электроподачей вентиляция в котельной с газовым котлом будет нарушена

Вытяжка для настенных котлов с закрытой камерой

Несмотря на кажущуюся ненужность вентилирующего канала при эксплуатации настенных котлов с закрытой камерой, действующими на данный момент требованиями СНиП регламентируется монтаж воздухоотводящих систем:

• сечение отводящего трубопровода должно полностью соответствовать или превышать сечение отводного патрубка газового котла;
• дымоход отводящей трубы котлового оборудования должен быть изготовлен из нержавеющей или углеродистой листовой стали достаточной толщины;
• недопустимо применение асбестовых труб и элементов, изготовленных из материалов слоистого типа, в непосредственной близости к отводящему патрубку котла;
• подсоединение газовых котлов, оснащённых отводящим патрубком верхнего расположения, должно выполняться с присоединением вертикального участка;
• прямая часть вертикальной воздухоотводящей трубы не должна быть менее четверти метра, после чего допустимы конструктивные изгибы;
• вне зависимости от общей протяжённости монтируемой дымоходной системы, конструкция должна состоять не менее чем из трёх колен;
• между выводящей частью конструкции дымоходной трубы через стену и поверхностью потолка выдерживается минимальное расстояние 20-25 см.

Вентиляционный канал обустраивается разными способами: с горизонтальным выходом через стену, с наличием изгиба и подъёма, с выходом через потолочную часть и наличием изгиба, а также посредством прямого вертикального выхода через кровельные перекрытия.

Последствия отсутствия вентиляции

В процессе сгорания природного и баллонного голубого топлива происходит активное выделение окислов такого элемента, как углерод, а также азота, серы и чрезвычайно опасных для человека формальдегидов. Скапливание таких токсинов в воздухе вызывает чувство вялости и сонливости, провоцирует головокружение и обильное слезотечение. Поэтому абсолютно все помещения с газовым оборудованием, вне зависимости от их площади и назначения, в обязательном порядке оснащаются вентиляцией.

Правильно выбранный и грамотно установленный вентиляционный канал не только обеспечивает одновременную подачу уличного воздуха на горелку газового оборудования, но также отвечает за отвод формирующихся в процессе функционирования котла продуктов горения. При этом важно помнить, что к одному дымоходу должно подключаться не более двух единиц оборудования, работающего с применением газа. В противном случае заметно повышается риск неэффективного удаления токсичных веществ и перерасхода топлива.

Заказать систему вентиляции в котельной. Надежные и недорогие системы вентиляции от компании Свежий Воздух

Функционирование оборудования любой котельной тесно сопряжено с такими моментами, как сжигание топлива, именно поэтому горение сопровождается значительным потреблением кислорода из воздуха. Приточно-вытяжная вентиляция котельной должна не допускать образования обратной тяги, чтобы угарный газ не распространялся по комнатам дома. Если не будет обеспечен качественный приток воздуха, то угарный газ станет заполнять пространство, из-за чего падает интенсивность горения, вплоть до затухания.

Продукты горения оказывают негативное влияние на самочувствие всех обитателей помещений: люди испытывают слабость, резь в глазах, головокружение, если вдыхают много продуктов горения. Для полноценного и безопасного функционирования оборудования, предотвращения утечки топлива, полного комфорта пользователей, требуется верно спроектировать и установить систему вентиляции котельной. В данном случае упор делается на нормы, регламентированные СниПами.

Специалисты компании «Свежий воздух» хорошо знают, как правильно спроектировать вентиляцию котельной частного дома, какие моменты учесть при этом. Они составят проект и подберут соответствующее оборудование для полноценного функционирования системы.

Особенности использования котлов отопления

Важно понимать, что при верно спроектированный обмен воздуха в помещении, используемом для размещения котла отопления, это важнейшее условие. Если этим пренебречь, то можно столкнуться с угрожающей жизни концентрацией угарных газов в комнатах, а также с отключением отопления из-за затухания горения при недостатке кислорода. Обеспечить циркуляцию масс воздуха в помещении котельной можно различными способами, и они продиктованы типом оборудования, используемого для отопления частного дома.

В СниПах предусмотрена система вентиляции, которая требуется для удаления избытка тепла, поддержания достаточного уровня чистоты воздуха в зоне работы оборудования. Если это не достижимо посредством естественной циркуляции, то требуется смонтировать устройства для воздухообмена принудительным способом. При таком подходе стоимость системы возрастает, но ее эксплуатация будет совершенно безопасной для здоровья и жизни пользователей котельной.

При проектировании дома обязательно учитывать каждую мелочь, способную проявиться в интерьере или планировки любого помещения. На этом этапе обязательно прорабатывается помещение для котельной, выступающей в роли одного из обязательных элементов для комфортного проживания.

Виды систем вентиляции котельной

Топливом для котлов в частных домах традиционно служит природный газ, дрова или пеллеты, каждый такой вид топлива нуждается в непрерывном и достаточном нагнетании свежего воздуха для полноценного горения и утилизации образовавшихся продуктов этого процесса. Чтобы воздухообмен был полноценным, часто достаточной мерой оказывается формирование системы естественной вентиляции. В котельных устанавливают приточные клапаны или используют переточные решетки во входных дверях.

Только так можно удалить излишки продуктов горения и остатки несгоревших газов, отметины которых можно видеть в виде копоти на стенах и потолке. Но плохая вентиляция становится причиной не только неэстетичного внешнего вида котельной.

Естественная вентиляция: особенности

Естественная приточная вентиляция в котельную подходит для использования в случае, если эксплуатируется оборудование мощностью не более 30 киловатт.

• По инструкции допускается проделать в стене отверстие диаметром 100-150 мм, куда вставляется пластиковая труба, наружная решетка и оголовок внутри помещения. Такой вид естественной вентиляции называется приточным клапаном.
• В зависимости от типа котла отверстие для притока может находиться за топливником, тогда подача осуществляется непосредственно в камеру сгорания, не распространяясь по помещению. Такой тип котлов не требует организации дополнительного отверстия для притока воздуха.
• Вытяжное отверстие рекомендуется обустраивать над котлом, чтобы выводить продукты горения, поднимающиеся к потолку.

Принудительная вентиляция: особенности

Ее применение актуально для тех случаев, когда отсутствует возможность для обустройства естественной вентиляции. С ее помощью воздухообмен регулируется принудительно, что не возможно при применении предыдущего варианта системы. Базовыми компонентами становятся вентиляторы. При их выборе к наибольшему объему расходуемого воздуха нужно добавить примерно 30%.

Требования к организации воздухообмена

К дымоходам для котельных предъявляются определенные требования, которых нужно придерживаться. Их важно выполнить для безопасной работы оборудования, функционирующего на природном газе.

Основные требования:

• Размер труб выбирается соответственно инструкции к оборудованию, составленной производителем;
• Труба не должна быть выше 5 метров над коньком крыши;
• На дымоходе не допускается монтаж зонта;
• Дымоход обязательно имеет сечение, подобранное соответственно модели котла;
• Труба выбирается в форме цилиндра, ее требуется изготовить из металла, обязательно наличие отверстия для чистки;
• У дымохода не должно быть более трех поворотов или изгибов.

Специалисты компании «Свежий воздух» хорошо знают все нормы и требования, предъявляемые к вентилированию в котельной, поэтому разработают проект и подберут оснащение, способное обеспечить полноценный приток свежего воздуха и удаление отработанного.

Для воздухообмена в помещении предъявляются требования СНиП II-35-76. В нем предусмотрены нормы для котельных, где отсутствует персонал для постоянного обслуживания. Если в помещении смонтировано оборудование на газу, то требуется трехкратный обмен воздуха каждый час работы котла. В расчет не берется тот объем воздуха, который считается необходимым для поддержания процесса горения.

Котельная должна иметь высоту 6 метров. Если это нельзя реализовать в частном доме, то требуется нарастить кратность воздухообмена для каждого недостающего метра высоты на 25%. Если поступление воздуха посредством клапана оказывается недостаточным, то требуется принудительная приточная вентиляция в котельной частного дома.

Эти нормы и параметры общие для котельного оборудования, использующие твердое топливо или природный газ. Существуют лишь незначительные различия в местах монтажа системы вентиляции. Специалисты компании «Свежий воздух» хорошо знакомы со всеми нюансами этого процесса, поэтому разработают проект и учтут все важные моменты. Все необходимое для этого оборудование тоже будет подобрано в соответствии с нормами и вашими пожеланиями.

Расчет для бытовых котлов можно выполнить самостоятельно по упрощенной схеме. Тут важно учесть только несколько параметров:

• Объем комнаты, где установлено оборудование;
• Скорость потока воздуха;
• Коэффициент увеличения кратности обмена воздухом в зависимости от высоты потолков.

Все эти параметры важны для расчета диаметра воздушного канала, который необходимо выполнить.

Пример:

Котельная имеет габариты 3*3*2,5 м. Ее объем, рассчитанный посредством перемножения указанных величин, равен 22,5 кубометра.

Для расчета кратности обмена воздуха учитываться коэффициент 0,25 на каждый метр высоты: (6-2,5)*0,25+3, получается 3,9. Получается, что за час в условиях использования естественной вентиляции, приток воздуха должен составлять 88 кубометров.

Для определения диаметра необходимого канала используется специальная формула. Сначала нужно получить площадь отверстия:

F = 88/3600 = 0,024 квадратных метра.

После этого полученное значение нужно перевести в диаметр, что дает значение 88 мм. Точно такую трубу найти нельзя, поэтому берется ближайшее большее значение – 100 мм, а еще лучше установить воздуховод диаметром 125 мм, такое решение более универсально.

Все эти расчеты позволили получить минимальный диаметр вентиляционной трубы для данных параметров котельной. Для размещения клапана есть определенные места, которые учитывают специалисты при расчетах и проектировании.

Преимущества систем вентиляции

• Для организации естественной вентиляции требуются минимальные затраты;
• Простота монтажа;
• Отсутствие необходимость в специальном уходе;
• У принудительной вентиляции есть возможность справиться с большой площадью.
• Стоимость принудительной вентиляции выше, чем естественной;
• Если вентилятор неисправен или отключена электрическая энергия, он не будет работать;
• Зависимость естественного воздухообмена от условий погоды

Недостатки систем вентиляции

Сотрудники компании «Свежий воздух» порекомендуют вариант системы вентиляции для конкретного объекта в зависимости от высказанных пожеланий, норм и требований СниПов, а также финансовых возможностей заказчика.

Выводы

При обустройстве котельной в частном доме не стоит игнорировать требования и правила строительных норм, так как вентиляция в этом случае имеет большое значение. Тут были описаны основные моменты, однако в каждом отдельном случае требуется производить собственные расчеты, чтобы обеспечить правильный и эффективный воздухообмен. Обращайтесь к специалистам компании «Свежий воздух», чтобы получить необходимую информацию и рекомендации, а также подобрать подходящее оборудование для организации эффективной системы проветривания.

ПЕРЕЙТИ В КАТАЛОГ

ЗАКАЗАТЬ МОНТАЖ

+7 (495) 190-74-06 Закажите консультацию и выезд инженера

Интенсивность воздухообмена в типичных помещениях и зданиях

Объем свежего воздуха (подпитывающий воздух), необходимый для надлежащей вентиляции помещения, определяется размером и использованием помещения — типичный номер. людей в помещении, разрешено ли курение или нет, и загрязнение от производственных процессов.

В таблице ниже указаны скорости воздухообмена (воздухообмен в час), обычно используемые в разных типах помещений и зданий.

Здание / Комната	Скорость изменения воздуха — n — (1 / час)
Все помещения в целом	мин 4
Сборочные залы	4 — 6
Чердаки для охлаждения	12-15
Аудитории	8-15
Пекарни	20-30
Банки	4-10
Парикмахерская Магазины	6-10
Бары	20-30
Салоны красоты	6-10
Котельные	15-20
Боулинг	10-15
Кафетерии	12-15
Церкви	8-15
Учебные классы	6-20
Клубные номера	12
Клубные дома	20-30
Коктейльные залы	20-30
Компьютерные залы	15-20
Корт Дома	4-10
Танцевальные залы	6-9
Стоматологические центры	8-12
Универмаги	6-10
Обеденные залы	12-15
Обеденные залы (рестораны)	12
Одежные магазины	6-10
Аптеки	6-10
Машинные отделения	4-6
Завод обычные здания	2 — 4
Производственные здания, с дымом или влажностью	10 — 1 5
Пожарные части	4-10
Литейные цеха	15-20
Цеха цинкования	20-30
Ремонт гаражей	20-30
Хранение в гаражах	4-6
Дома, ночное охлаждение	10-18
Больничные палаты	4-6
Ювелирные магазины	6-10
Кухни	15-60
Прачечные	10-15
Библиотеки, общественные	4
Обеденные залы	12-15
Обеденные зоны	12-15
Ночные клубы	20 — 30
Механические цеха	6-12
Торговые центры	6 — 10
Медицинские центры	8-12
Медицинские клиники	8-12
Медицинские учреждения	8-12
Бумажные фабрики	15-20
Мельницы, текстильные общественные здания	4
Мельницы, текстильные красильные дома	15-20
Муниципальные здания	4-10
Музеи	12-15
Офисы, общественные	3
Офисы, частные	4
Малярные мастерские	10-15
Бумажные фабрики	15-20
Фото темные комнаты	10-15
Свинарники	6-10
Полицейские участки	4-10
Почтовые отделения	4-10
Птичники	6-10
Прецизионное производство	10-50
Насосные	5
Железнодорожные цеха	4
Общежития	1-2
Рестораны	8-12
Розничная торговля	6-10
Школьные классы	4-12
Обувные магазины	6-10
Торговые центры	6-10
Магазины, станки	5
Магазины, краски	15-20
Магазины деревообрабатывающие	5
Подстанция, электрическая	5-10
Супермаркеты	4-10
Бассейны	20-30
Текстильные фабрики	4
Текстильные фабрики красильные дома	15-20
Ратуши	4-10
Таверны	20 — 30
Театры	8-15
Трансформаторные помещения	10-30
Машинные, электрические	5-10
Склады	2
Залы ожидания, общественный	4
Склады	6 — 30
Деревообрабатывающие мастерские	8

Помните о местных правилах и нормах.

Подача свежего воздуха — подпиточный воздух — в комнату на основании приведенной выше таблицы может быть рассчитана как

q = n V (1)

, где

q = приток свежего воздуха ( ^{футов) 3} / ч, м ³ / ч)

n = скорость воздухообмена (ч ^-1 )

V = объем помещения (футы ³ , м ³ )

Пример — Подача свежего воздуха в публичную библиотеку

Подача свежего воздуха в публичную библиотеку объемом 1000 м ³ можно рассчитать как

Q = (4 ч ^-1 ) (1000 м ³ )

= 4000 м ³ / ч

Калькулятор объема воздуха

Частота выхода воздуха в минутах

«Частота выхода воздуха» в минутах можно рассчитать как

n _м = 60 / n (2)

где

n _м = Частота замены воздуха на выходе (минуты)

Подача воздуха в котельную | Johnston Boiler

Правильная работа любого котла зависит от систем, которые поддерживают его и подключаются к нему.Они включают, но не ограничиваются: систему подачи свежего воздуха в котельную, систему отвода дымовых газов, систему подачи топлива, распределительную сеть и систему распределения пара или горячей воды.

Отправной точкой в ​​любой системе сгорания является подача свежего воздуха. Чтобы избежать серьезных проблем с горением, котел должен иметь достаточную подачу свежего воздуха и систему подачи, которая не влияет на работу котла.

Сколько воздуха требуется?
В целом, следующие формулы были разработаны для определения количества воздуха, необходимого для любой котельной с комплектным дымогарным котлом, работающим на газовом или жидком топливе.

1. Воздух для горения = HP * x 8 CFM / HP =
2. Вентиляционный воздух = HP * x 2 CFM / HP =
3. Общее количество необходимого воздуха = HP * x 10 CFM / HP =

* HP относится к общая максимальная ТД котла, находящаяся в котельной.

Приведенные выше расчеты подходят для установки на высоте до 1000 футов над уровнем моря (fasl). При установке выше 1000 фасл добавьте 3% дополнительного воздуха на каждые 1000 фасл (или его часть), чтобы учесть изменение плотности воздуха на больших высотах.

Какой размер отверстия наружу требуется в котельной?
Размер отверстий для забора свежего воздуха и их расположение очень важны.В наружных стенах котельной должно быть не менее двух постоянных отверстий для подачи воздуха. По возможности, они должны быть на противоположных концах котельной и не выше семи футов над полом. Это будет способствовать тщательному смешиванию с воздухом, уже находящимся в котельной, надлежащему охлаждению котлов и смягчению потенциально более холодного наружного воздуха перед его поступлением в горелку для сжигания.

Воздухозаборники должны быть снабжены защитой от атмосферных воздействий, но никогда не должны быть закрыты сеткой из проволочной сетки с мелкими ячейками.Этот тип покрытия приводит к ухудшению характеристик воздушного потока и может забиваться пылью, грязью, бумагой и другими мелкими предметами.

Чтобы определить чистую свободную открытую площадь проема, разделите общий CFM, требуемый в котельной, на допустимую скорость в проеме (см. Таблицу ниже).

Допустимые скорости воздуха в котельной
0-7 футов над полом 250 FPM
Более 7 футов в минуту 500 FPM

При выборе размера отверстия наружу оно должно составлять не менее одного квадратного фута.

Необходимо следить за тем, чтобы трубопроводы для воды, масла или пара не проходили по прямому пути холодного свежего воздуха, поступающего из любого отверстия для наружного воздуха. Подогреваемые трубопроводы тяжелого масла должны быть защищены от холодного воздуха, и они должны иметь электрическое или паровое отслеживание и изоляцию.

А как насчет воздуховодов?
В некоторых случаях котельная расположена в здании без внешних стен. Многие из этих приложений не имеют достаточного количества избыточного воздуха для подпитки на заводе, чтобы обеспечить потребности в воздухе для горения.В этих случаях есть два решения:

Первое — подавать свежий воздух в котельную. Там, где это требуется, можно использовать общие правила в отношении размеров проема в стене для поступления свежего наружного воздуха. Размер воздуховода наружу и его свободное открытое пространство для входа никогда не должны быть меньше отверстия в стене в котельной. Кроме того, перепад давления в воздуховоде при максимальном расходе никогда не должен превышать 0,05 дюйма вод. Ст.

Второй — подача свежего воздуха прямо в котел. В общем, этого метода подачи воздуха следует по возможности избегать.Недостатки этого типа системы намного превышают любые предполагаемые преимущества. При использовании воздуховод становится частью котельной системы и может влиять на стабильность горения из-за различных погодных условий, направления и скорости ветра, влажности и температуры. Изменение наружной температуры от -10 ° F зимой до 80 ° F летом (многие районы страны шире) может привести к тому, что горелка, настроенная на 15% избыточного сжигания воздуха в самый холодный зимний день, будет иметь 5% нехватку воздуха в теплый день.Это может привести к массовому образованию CO, образованию сажи, а также к нестабильному и небезопасному горению.

Если необходимо использовать прямой воздуховод, мы рекомендуем выполнить следующие минимальные шаги:

1. Каждый котел имеет свои собственные, полностью отдельные воздуховоды и вытяжную трубу. Совместное использование системы подачи воздуха и выхлопных труб приведет к проблемам сгорания и небезопасным условиям эксплуатации. №
2. Котлы, непосредственно подключенные к каналам свежего наружного воздуха, должны проверяться на правильность регулировки и работы каждые три месяца сертифицированным специалистом по пожаротрубным котлам.
3. Воздуховод, подающий свежий воздух в котел, должен быть такого размера, чтобы он имел максимальное падение давления при максимальном расходе 0,05 ″ вод. Ст.
4. Канал подачи свежего воздуха должен иметь электрический, водяной или паровой нагреватель для поддержания температуры холодного наружного воздуха не менее чем до 50 ° F.
5. Если в системе используется рециркуляция дымовых газов с низким уровнем выбросов, не используйте прямой отвод наружного воздуха. Потенциальные проблемы, связанные со стандартной горелкой, усугубляются горелкой с низким уровнем выбросов.

Модель дымохода котла

Примеры расчетов
Определите чистую свободную открытую площадь входных отверстий котельной для одного котла на 300 л.с. и одного котла на 800 л.с., находящихся в одной котельной.Котельная, расположенная на высоте 1800 футов, и ее прямые входные отверстия для наружного воздуха должны находиться на высоте пяти футов над уровнем пола.

Общее максимальное HP = 300 + 800 = 1100 HP
Общее количество необходимого воздуха = (1100) (10) = 11000 кубических футов в минуту
Поправка на высоту = (11000 кубических футов в минуту) (1,03) = 11330 кубических футов в минуту = 45,32 кв. Фута
250

В котельной потребуется минимум два отверстия для свежего воздуха площадью 22,66 кв. Фута (45,32 кв. Фута) 2) чистая открытая площадь.

ПРИМЕЧАНИЕ: Для всех применений вышеуказанное является общим минимальным требованием для подачи свежего воздуха.Всегда обращайтесь к местным нормам, которые могут заменить приведенные выше рекомендации.

Требования к воздуху для горения в котельной — предпочтительный пироскоп

Для успешного и эффективного сгорания необходимы три элемента: тепло, топливо и воздух. При проектировании котельной можно легко упустить из виду необходимый приточный воздух. Приточный воздух в котельную — это количество воздуха, необходимое для наиболее эффективной работы оборудования, включая воздух для вентиляции.Без соответствующего размера подачи воздуха оборудование котельной может выйти из строя и стать причиной несчастных случаев.

Сколько?

Подача воздуха на входе в котельную должна соответствовать количеству воздуха, необходимому для оборудования в котельной. Каждое входное отверстие подачи должно иметь минимальную свободную площадь 1 из ² на 2000 БТЕ / ч. NFPA рекомендует, чтобы в котельной было как минимум два отверстия, напрямую сообщающихся с окружающей средой, хотя в котельной может быть только одно отверстие.

Компания

Preferred создала калькулятор требований к воздуху для горения на основе NFPA 54 и Международного кодекса пожарного газа 304, чтобы помочь определить размер входных отверстий для котельной, если известны BHP или Btu / hr оборудования.

Примечание. Информация, представленная выше, носит общий характер и должна быть проверена на соответствие конкретным требованиям местного законодательства.

На что обратить внимание

Открытия

NFPA 54 рекомендует, чтобы в каждой котельной было два отверстия в пределах одного фута от потолка и одного фута от пола.Наличие обоих входных отверстий позволяет воздуху поступать в котельную, даже если одно из отверстий заблокировано, и обеспечивает естественную вентиляцию котельной. Согласно нормам, каждое отверстие должно иметь площадь не менее 1 фут ² .

Высота

Если котел находится на высоте более 1000 футов над уровнем моря (fasl), то к общему требуемому воздуху для горения должен быть добавлен поправочный коэффициент 3,5% на 1000 fasl из-за менее плотного воздуха на больших высотах.

Механическая вентиляция

Установка механического вентилятора в проем увеличивает приток приточного воздуха в котельную.Установленные механические вентиляторы должны иметь блокировку для проверки работы вентилятора перед запуском котла. Если используется механическая вентиляция, необходимо добавить 0,35 кубических футов в минуту воздуха на каждые 1000 БТЕ / час оборудования для сжигания газа.

Жалюзи и решетки

Поскольку большие отверстия в стенах здания не рекомендуются, используется комбинация жалюзи / решеток и экранов для предотвращения проникновения паразитов, а иногда и людей в котельную. Поскольку оба элемента слегка блокируют поток воздуха, существует дополнительный коэффициент, который необходимо использовать для расчета размера нового отверстия с металлическими и деревянными решетками, если производитель не указывает коэффициент K.Перед установкой моторизованных заслонок в котельной проверьте элементы управления и предохранительные устройства ASME CSD-1 для котлов с автоматическим зажиганием и воздух для горения CG-260.

Согласно Международному кодексу топливного газа, раздел 304.10 Жалюзи и решетки

Металлические жалюзи: 75% свободной площади

Деревянные жалюзи: 25% свободной площади

Минимальный размер сетки: ¼ ”

Заключение

Подсчитать, сколько воздуха для горения необходимо в котельной, не так сложно, как кажется.Кроме того, важно правильно выбрать размер входных воздуховодов для приточного воздуха в котельную и следить за тем, чтобы они регулярно обслуживались для максимальной эффективности оборудования.

Список литературы

• NFPA 54 — Национальный кодекс по топливному газу, 1992, раздел 5.3 Воздух для горения и вентиляции.

• NFPA 31 — Установка оборудования для сжигания нефти, 1992, раздел 1-5 Воздух для горения и вентиляции.

• ASME CSD-1 — Устройства управления и безопасности для автоматических котлов, 1992 с приложением 1a 1993.раздел CG-260 Воздух для горения.

• BOCA — Национальный механический кодекс, 1990, статья 10, Воздух для горения.

• SBCCI — Стандартный механический кодекс, 1991, раздел 305 Воздух для горения и вентиляции.

• Справочник Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) — основы, 1993 г., глава 15, стр. 15.9 Воздух для горения.

Конструкция воздуха для горения

Вентиляция зданий — правильное изменение воздуха в час (ACH)

Если вам нужна консультация по вентиляции или тестирование, описанное в этой статье, позвоните нам по телефону 1-800-344-4414 или напишите нам по электронной почте info @ atlenv.com для получения подробной информации и бесплатной оценки.

Автор: Роберт Э. Шериф, MS, CIH, CSP, президент
5 апреля 2020 г.

Количество свежего воздуха (наружного воздуха), которое необходимо подавать в здание, широко варьируется в зависимости от активности и уровня занятости.

Воздухообмен в час (ACH)

Наиболее распространенный термин, используемый для обозначения количества наружного воздуха, который необходимо ввести в здание, называется «воздухообмен в час» (ACH).ACH может широко варьироваться в зависимости от того, что происходит внутри здания: например, обычно считается, что 4 ACH — это минимальная скорость воздухообмена для любого коммерческого или промышленного здания. Другие примеры: Учебные классы, 6 — 20 АЧХ (это лекционный зал или химическая лаборатория?), Машинный цех, 6 — 12 АЧХ, склад, 6 — 30 АЧХ.

Важно отметить, что применение концепции ACH предназначено только для общего ознакомления и не включает рассмотрение конкретной ситуации, когда присутствуют загрязнители воздуха, требующие местной вытяжной вентиляции для улавливания химического вещества, пыли или газа перед этим. попадает в воздушный поток здания.

Ниже приводится хорошая справочная таблица для некоторых наиболее распространенных применений в зданиях и ACH для этих целей. Следующий список взят с «веб-сайта Engineering Toolbox по адресу www.engineeringtoolbox.com и является разумным справочным материалом для ACH.

Корпус / Помещение	Скорость воздухообмена в ACH
Все области в целом	4
Аудитория	8–15
Хлебобулочные	20–30
Салоны красоты	6–10
Котельные	15–20
Аудитории	6–20
Компьютерные залы	15–20
Стоматологические центры	8–12
Гаражи — Ремонт	20–30
Больничные палаты	4–6
Кухни	15–60
Машинные цеха	6–12
Торговые центры	6–10
Муниципальные здания	4–10
Полицейские участки	4–10
Точное производство	10–50
Магазины, краска	15–20
Деревянные мастерские	5
Театры	8–15
Склады	6–30
Залы ожидания, общественные	4

Обратите внимание, что в приведенном выше списке указаны показатели ACH без особого учета промышленных / коммерческих процессов, которые могут вносить в воздух загрязнители, которые следует контролировать с помощью местной вытяжной вентиляции.

ИЗМЕРЕНИЕ ACH 0 Два (2) метода

Есть два метода определения скорости ACH в здании. Первый — и наиболее очевидный — это измерение воздушных потоков.

Второй метод — ввести в воздух индикаторный газ и измерить его снижение с течением времени для определения ACH.

ФАКТИЧЕСКОЕ ИЗМЕРЕНИЕ ПОТОКОВ ВОЗДУХА

Использование измерителя скорости, термометра или крыльчатого анемометра для измерения расхода воздуха во всех точках выпуска и подачи воздуха, включая все местные вытяжки, которые могут использоваться для управления определенными операциями.Расчет ACH прост.

ACH = общий воздух подача скорость (фут / мин) x 60 минут

Объем помещения (футы ³ )

или ACH = общий воздух выхлоп скорость (фут / мин) x 60 минут

Объем помещения (футы ³ )

Что лучше — использование воздуха подача итогов или воздуха выхлопных итогов?

Как правило, с использованием скорости вытяжки воздуха лучше только потому, что большинство зданий выбрасывают больше воздуха, чем поставляют.Состояние, часто называемое «отрицательным давлением». Например, трудно открыть дверь механического цеха из-за нехватки подпиточного воздуха по сравнению с объемом выхлопных газов.

В идеале лучше всего измерять как вытяжной, так и приточный воздух. Это подскажет вам, что, возможно, нужно сделать, чтобы лучше сбалансировать приточный и вытяжной воздух — обычно, чтобы сбросить состояние «отрицательного давления» в здании.

Условие отрицательного давления (слишком много выхлопных газов — недостаточная подача) также создает проблемы с контролем температуры, такие как слишком холодная температура возле погрузочных доков и слишком высокая температура на противоположной стороне здания.Сильное отрицательное давление также снижает ACH, потому что вентиляторы должны работать интенсивнее, потребляя больше электроэнергии и создавая меньший объем выхлопа, чем хотелось бы. Да, да, я знаю, что нагревание или кондиционирование дополнительного приточного воздуха обходится очень дорого.

Старт на крыше

При измерении расхода воздуха лучше всего начинать с крыши. Может потребоваться просверлить небольшое отверстие в воздуховоде, чтобы пересечь воздуховод и получить средний расход воздуха.(Не сверлите отверстие слишком близко к вентилятору или прямому колену, если это возможно — слишком сильная турбулентность — выберите место, где лучше ламинарный / линейный поток.

Для настенных вентиляторов сделайте также траверс по поверхности пола. Идеальная траверса — на равных площадях, но измерение с интервалами ½ дюйма или 1 дюйм более практично.

Есть и другие способы измерения адекватности движения воздуха в здании. ASHRAE (Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха) установило «Вентиляция для обеспечения приемлемого качества воздуха» Стандарт ASHRAE 62.1-2016, который в первую очередь разработан с учетом занятости человека и рекомендует определенный объем воздуха на человека. Пример: аудитория — 7,5 кубометров в минуту / человека, салоны красоты и маникюра — 20 кубометров в минуту / человека. Об этом мы поговорим в других статьях — зайдите на сайт www.atlenv.com-newtecharticles-industrialhygienenews-вентиляция .

Вентиляция для контроля загрязнения

Как упоминалось ранее, местная вытяжная вентиляция является более подходящим методом улавливания выбросов в результате определенного процесса, например, до того, как они попадут в воздух рабочего помещения; Краска-спрей, будка, сварка, химическое смешивание, шлифовальная пыль.Лучшим справочным материалом для этого подхода является публикация ACGIH «Промышленная вентиляция — Руководство по рекомендуемой практике», 29 ^th edition, двухтомник.

Использование индикаторного газа

Метод использования индикаторного газа для измерения воздухообмена в час (ACH) описан в других статьях, посвященных вентиляции, на нашем веб-сайте. Также в рубрике: Вентиляция.

За дополнительной информацией о вентиляции зданий обращайтесь в Atlantic Environmental.- Специалисты по промышленной вентиляции.

Наши основные зоны обслуживания для консультаций или испытаний в области вентиляции зданий: Нью-Джерси, штат Нью-Джерси, Нью-Йорк, штат Нью-Йорк, (Нью-Йорк), Пенсильвания, Пенсильвания, Коннектикут, Делавэр, Делавэр, Массачусетс, (Бостон), Массачусетс, Род-Айленд, Род-Айленд, Вашингтон, округ Колумбия, Висконсин. Висконсин, Мэриленд, Мэриленд, Мичиган, Мичиган, Иллинойс (Чикаго), Иллинойс, Вирджиния, штат Индиана, Индиана, Джорджия (Атланта), Джорджия, Алабама, Алабама, Северная Каролина, Северная Каролина, Южная Каролина, Южная Каролина, Теннесси, Теннесси, Техас (Даллас, Форт-Уэрт), Техас, Оклахома Окей, округ Колумбия, Арканзас, Флорида, Флорида.Мы можем обслуживать большинство других регионов США, но с некоторыми дополнительными дорожными расходами.

Котельных нужен правильный воздухозаборник

Правильная работа котла на вашем предприятии зависит от поддержки подключенных к нему систем. Системы, включая подачу воздуха в котельную, систему отвода дымовых газов, распределительную сеть, систему подачи топлива и систему распределения горячей воды. Но самое главное, котельным нужен правильный воздухозаборник. Отправной точкой в ​​системе сгорания является подача свежего воздуха.Ваш котел также должен быть в достаточном количестве. В противном случае он перестанет работать эффективно. Следовательно, это также создает угрозу безопасности.

Рассчитайте воздухозаборник

Важно, чтобы квалифицированный и знающий специалист по HVAC проанализировал ваши системы и применил формулу для создания надлежащей подачи воздуха в котельную. Следующие уравнения помогают определить количество воздуха, необходимое для любой котельной.

1. Воздух для горения = HP * x 8 CFM / HP
2. Вентиляционный воздух = HP * x 2 CFM / HP
3.Общий требуемый воздух = л.с. * x 10 куб. Футов / мин / л.с.

_{* HP относится к максимальной максимальной мощности котла, находящейся в котельной.}

Строительные нормы и правила

Ваш техник также должен быть знаком с местными строительными нормами, касающимися забора воздуха для горения. Вот наиболее важные нормы безопасности, встроенные в национальные стандарты:

Регламент по свежему воздуху

Кроме того, ваш техник HVAC также проверит размер отверстий для впуска свежего воздуха и их расположение.Ваша система требует как минимум двух постоянных отверстий для подачи воздуха во внешних стенах котельной. В идеале — на противоположных концах котельной и не выше семи футов над полом. Такая практика способствует подмешиванию свежего воздуха, обеспечивает охлаждение котлов и охлаждение наружного воздуха перед подачей в горелку для сжигания. Наконец, воздухозаборники нуждаются в защите от атмосферных воздействий, чтобы они не забивались и не пачкались, что препятствует прохождению воздуха.

Воздуховоды

В месте, где нет внешних стен, техник осмотрит воздуховод.Вот список предложений по правильной организации воздуховодов для котельных:

1. Каждому котлу нужен собственный канал свежего воздуха и вытяжная труба. №
2. В котлах, подключенных напрямую к подаче свежего наружного воздуха, воздуховоды необходимо проверять каждые три месяца.
3. Техник должен рассчитать воздуховоды с учетом максимального падения давления при максимальном расходе 0,05 ″ вод.
4. Канал подачи свежего воздуха должен иметь электрический, водяной или паровой нагреватель для кондиционирования холодного наружного воздуха.
5. Никогда не используйте прямой отвод наружного воздуха, если воздуховод использует низкий уровень выбросов с рециркуляцией дымовых газов.

В заключение, проверка того, что ваша система отопления, вентиляции и кондиционирования воздуха использует надлежащий забор воздуха в котельную, может показаться запутанной. Вы можете доверять The Severn Group в расчете ваших потребностей и, следовательно, в разработке наилучшего решения для вашего предприятия. Свяжитесь с нами сегодня для оценки системы. Наша команда имеет большой опыт и обширные знания в области HVAC. Все наши технические специалисты имеют лицензии, сертификаты и имеют хорошую репутацию. Кроме того, мы знакомы с местными строительными нормами и правилами техники безопасности.

доля Color Fire 15 ноября 2016 г. / Услуги HVAC, Техническое обслуживание

Вентиляция и выход из котельной

Важно помнить следующее

• Все котлы Superior Boiler без конденсации относятся к устройствам Категории I, работающим при неположительном давлении (от 0 до -0.05 ″ давление водяного столба на вентиляционной манжете).
Котлы
• Superior одобрены UL для использования с отводом типа B.
Бойлеры
• Superior могут вентилироваться через боковую стенку при соблюдении местных норм и правил BOCA.

Удаление воздуха из котельной системы

Проектирование воздушного потока в котельной и потока продуктов сгорания требует четкого понимания целей применения, ограничений, налагаемых котельной и другим оборудованием, а также знания применимых норм. Перед внедрением любой системы следует проконсультироваться с квалифицированными инженерами и проектировщиками.Superior Boiler Boiler Systems, Inc. не может гарантировать, что ее оборудование, заказанное клиентом, соответствует местным нормам котельной.

ВНИМАНИЕ: Несоблюдение требований по проектированию, установке и техническому обслуживанию котельных систем может привести к чрезмерному уровню ОКСИДА УГЛЕРОДА или ПОЖАРА. Проектирование, установка и эксплуатация должны выполняться только квалифицированными специалистами, знакомыми с системами отопления, вентиляции и кондиционирования воздуха, настройкой горелки и требованиями местных норм.

Требования к воздуху для горения котлов

Building Officials and Code Administrators International, Inc.(BOCA) предоставляет коды моделей, ориентированные на производительность, включая положения о минимальном количестве воздуха для горения. Прошлые требования BOCA, NFPA и ANSI включали (частично) следующее:

Внутренний воздух

Предполагая, что скорость обмена составляет не менее 40 кубических футов на 1000 БТЕ / ч, дополнительный воздух требуется, если скорость обмена меньше 0,5. Если да, то требуются два отверстия; один у пола и второй у потолка с размером не менее 1 квадратного дюйма на 1000 БТЕ / ч — не менее 100 квадратных дюймов.

Наружный воздух

Требуются два отверстия, одно около пола, другое под потолком. Отверстия должны сообщаться непосредственно на открытом воздухе или через каналы. Минимальный размер отверстия для воздуха не должен быть меньше следующего:

• 1 кв. Дюйм на 4 000 БТЕ / ч на входе — прямо на улицу.
• 1 кв. Дюйм на 2 000 БТЕ / ч на входе — через горизонтальный воздуховод.
• 1 кв. Дюйм на 4 000 БТЕ / ч на входе — через вертикальный воздуховод или через стену.
• Если на свободном месте, то без хранения, свободная циркуляция воздуха.
• Свободная площадь — с жалюзи — должна считаться металлом на 75 процентов и деревом на 25 процентов.

Отрицательное давление воздуха на воздухозаборнике горелки может затруднить розжиг. Несмотря на то, что горелка может работать с принудительной тягой, не предполагайте, что она может втягивать требуемый воздух. Другие факторы могут привести к тому, что тяга будет сильно работать против горелки. Избыточную потребность в воздухе для дутьевых горелок следует рассчитывать в размере 14 куб. футов (± 1,5 куб. футов) на куб. фут природного газа.

Не позволяйте котлам работать там, где воздух для горения будет содержать взрывоопасные, легковоспламеняющиеся или коррозионные вещества (включая соединения хлора, фтора и т. Д.)) пары с ней. Обратитесь к справочнику по коррозии, чтобы узнать, вызывают ли газы / пары хотя бы легкую коррозию стали. Обратите внимание, что в некоторых случаях их сжигание увеличивает их коррозионную активность.

Убедитесь, что воздухозаборник не настолько холодный, чтобы не заморозить котел, который не работает.

Удаление продуктов сгорания

При определении правильного метода удаления продуктов сгорания необходимо учитывать следующие факторы.

• Сжигаемое топливо
• Количество и размер квартир
• Строительные материалы и строительные материалы

Отвод воздуха через боковую стенку приемлем для котлов Superior при использовании металлического отвода воздуха и дымовой трубы.Однако горелки не отталкивают продукты сгорания, поэтому конструкция должна создавать гравитацию или механическую конвекцию.

Патрубок котельной системы

Самая большая отдельная потеря эффективности в системе отопления обычно происходит из-за верхнего предела и может составлять от 12 до 20 процентов стоимости топлива. Таким образом, правильная система вентиляции имеет решающее значение для эффективной работы.

Все горелки должны быть настроены перед нормальной работой, поэтому очень важно следовать руководству производителя горелки.Регулировка горелки должна производиться только квалифицированными специалистами с использованием надлежащего оборудования.

Рекомендации по проектированию ягодиц

• Подайте котлы в патрубок со смещением качения по направлению потока газов к дымовой трубе.
• НЕ вставляйте трубы в переборку тройника.
• Установите барометрическую заслонку на каждом котле или хотя бы между первым котлом и дымовой трубой.
• Муфта, расположенная непосредственно над котлом или барометрической заслонкой, облегчает обслуживание и чистку.
• Нарушение изоляции не является обязательным.
• Газы из дымовой трубы обычно теряют примерно 2 ° F на фут вентиляции.
• Superior Boiler также рекомендует устанавливать муфту на патрубке непосредственно над каждым котлом и барометрической заслонкой для облегчения обслуживания и очистки.

ТРЕБОВАНИЯ К МЕСТНЫМ КОДАМ И / ИЛИ BOCA ПРЕДУПРЕЖДАЮТ ЛЮБЫЕ РЕКОМЕНДАЦИИ Superior Boiler.

Другие важные компоненты котельной

В дополнение к правильному выбору системы для правильной тепловой нагрузки, для хорошо спроектированной котельной, вероятно, потребуется:

• Компрессионный бак
• Резервуар для воздуха / отстойника
• Защитные устройства и оборудование котельной
• Система питательной воды (регулятор)
• Редуктор / регуляторы давления газа
• Вентиляция воздуха для горения в соответствии с местными нормативами
• Системный насос (-ы)
• Очистка воды (важность воды см. Ниже)

Регуляторы тяги системы котла

Для правильной работы и эффективного расхода топлива в отопительных приборах, работающих на жидком и газе, тяга должна оставаться постоянной.Когда это так, сгорание более полное, топливо используется и деньги экономятся. Органы управления осадкой поддерживают постоянную осадку, противодействуя отрицательным силам, вызванным изменениями температуры и барометрического давления, а также ветром.

Индукторы тяги / силовые вентиляторы

В этих устройствах увеличивается или создается тяга, вызывающая колебания воздушного потока через камеру сгорания. Эти колебания могут быть устранены путем использования барометрического регулятора тяги, расположенного между индуктором тяги или вытяжным вентилятором и печью, бойлером или водонагревателем, которые он обслуживает.

Используйте регулятор одностороннего действия для нефтегазового оборудования с системой вентиляции. Регулятор одностороннего действия для масла и двойного действия для газового оборудования с системой регулирования тяги.

Горелки электрические

Мощная горелка сконструирована таким образом, что вентилятор нагнетает поток воздуха в камеру сгорания. Односторонний регулятор тяги для масла регулирует избыточную тягу. Электрическая горелка, предназначенная для сжигания природного или сжиженного газа, работает таким же образом.В то время как вытяжной колпак (переключатель) часто используется на газовых установках, работающих с атмосферной горелкой, барометрический регулятор тяги двойного действия следует использовать для печей или котлов, работающих с газовыми горелками.

Горелки с принудительной тягой

Принудительная тяга, установленная с высотой дымовой трубы более 30 футов, вероятно, создаст чрезмерную естественную тягу, уменьшающую величину давления внутри печи или котла. Барометрический контроль тяги поможет устранить это нежелательное действие штабеля и позволит создать давление в агрегате.

Двухтопливные устройства

Горелки, способные сжигать газообразное топливо или мазут, должны быть оборудованы барометрическим регулятором тяги. Компания Field Controls предлагает использовать регулятор двойного действия на установках, где часто меняется топливо. Особенность двойного действия важна для газовых горелок, она позволяет проливать продукты сгорания в случае засорения дымоходов или нисходящих тяг. Для обнаружения утечки дымовых газов на двухтопливной установке рекомендуется полевой термовыключатель.

Газовые приборы

Газовые печи и котлы обычно требуют регулятора тяги двойного действия. Как и регулятор одностороннего действия, он открывается внутрь, чтобы поддерживать равномерную тягу. Но, в отличие от регулятора одностороннего действия, он также может свободно открываться наружу, чтобы пролить продукты сгорания в случае засорения дымоходов или нисходящих потоков.

Национальные нормы и правила часто требуют использования вытяжного шкафа. Использование обычно ограничивается печами или котлами, предназначенными для использования с мощными горелками и инсинераторами.Регуляторы тяги обычно используются, когда установки, работающие на жидком топливе, переводятся на газ.

Как работают средства контроля тяги

Статическое давление холодного воздуха (1) оказывает давление на снаружи топки или котла, на патрубок и дымовую трубу. Разница давлений между комнатным воздухом и нагретым газом (воздухом) заставляет продукты сгорания (2) течь (тяга) через агрегат и подниматься по воздуховодам и дымоходу.

Воздух комнатной температуры (3) поступает через барометрический регулятор тяги (4) в точном количестве, необходимом для преодоления избыточных сквозняков, вызванных колебаниями температуры, колебаниями ветра и изменениями барометрического давления.

Сгорание топлива завершено, процесс стабилизирован. Скорость продуктов сгорания через теплообменник снижается, поэтому отводится больше тепла. Агрегат работает более эффективно, надежно и требует меньше обслуживания.

Общие сведения о подаче воздуха в котельную

Каждой системе сгорания требуется свежий воздух для оптимальной работы. Когда подача воздуха в котельную настроена правильно, он уравновешивает давление внутри и снаружи котельной и обеспечивает надлежащее сгорание.Подача воздуха должна быть постоянной, иначе могут возникнуть проблемы. Перебои в технологическом процессе, накопление сажи, грубое сгорание, угарный газ, эксплуатационные опасности и вызовы технического обслуживания — и это лишь некоторые из них.

В этой статье мы рассмотрим, сколько воздуха нужно вашему котлу, и что нужно учитывать для оптимального потока воздуха.

Сколько воздуха нужно моей котельной?

Хорошее практическое правило — обеспечить 4–6 квадратных дюймов неограниченного воздушного потока на каждую мощность котла. Например, если у вас котел мощностью 60 л.с., вы можете оценить, что для оптимальной работы требуется 240–360 квадратных дюймов площади.

Что делать, если вы хотите найти более точный способ расчета необходимого воздуха для горения? Если у вас есть газовый или масляный котел с дымовыми трубами, следующие формулы помогут определить потребности вашего котла:

Общий требуемый воздух (куб. Фут / мин) / допустимая скорость при открытии (FPM) = чистая свободная открытая площадь отверстия

CFM = кубический фут в минуту (фут / мин)

FPM = футов в минуту (фут / мин)

л.с. = мощность котла (включая общую максимальную мощность котла в котельной)

Всего необходимого воздуха (куб. Фут / мин)

Воздух для горения =	л.с. x 8 куб. Футов в минуту
Воздух для вентиляции =	л.с. x 2 куб. Футов в минуту
Всего необходимого воздуха (горение + вентиляция) =	л.с. x 10 куб. Футов в минуту

Допустимая скорость при открытии (FPM)

0-7 футов над полом =	250 FPM
Более 7 футов над полом =	500 FPM
Воздуховод от подачи воздуха к котлу =	1000 футов в минуту

Примечание : Эти расчеты являются стандартными для работы котельной на высоте до 1000 бар (футов над уровнем моря).Из-за более разреженного воздуха важно добавлять 3% воздуха на каждые 1000 бар для точных оценок.

Кроме того, рекомендуется установить две заслонки для работы одного котла для оптимального воздушного потока. Если установлено более одного котла, важно иметь хотя бы одну жалюзи на каждый котел.

Лучшие типы и места

После того, как вы определили площадь, необходимую для вашего котла, важно принять во внимание расположение приточных отверстий для свежего воздуха.

Как правило, в стенах котельной должно быть не менее двух постоянных отверстий для подачи воздуха. Если возможно, эти отверстия должны быть на противоположных сторонах котельной и не должны быть выше 7 футов от пола. Эта установка оптимальна, потому что она:

• Способствует смешиванию свежего и теплого воздуха уже в котельной
• Обеспечивает надлежащее охлаждение котлов
• Удерживает более холодный воздух перед подачей в горелку для надлежащего сгорания

Также важно убедиться, что сами воздухозаборники обеспечивают беспрепятственный поток воздуха с защитой от погодных условий, вредителей и мусора.В некоторых котельных для прохождения воздуха выбирают сетку из тонкой проволоки. Эти типы экранов склонны к засорению из-за пыли, бумаги, грязи и проникновения вредителей.

Простой тест для подачи воздуха в котельную

Один из самых простых способов проверить, есть ли в вашей котельной проблемы с подачей воздуха, — это открыть внешнюю дверь (если таковая имеется). Если при открытии двери вы чувствуете, как влетает воздух, а при открытии двери она хлопает, значит, у вас проблема. Это означает, что ваша котельная находится под отрицательным давлением.

Это может вызвать проблемы с горением и заставить вентиляторы работать больше, чем необходимо.

Устранение неисправностей централизованных котлов

Не на каждом предприятии есть оптимальная настройка для подачи воздуха извне. Если котельная не имеет выхода к наружным стенам, обычно есть два возможных решения. Вы можете направить источник свежего воздуха в котельную или направить источник свежего воздуха прямо в котел.

Воздуховод источника свежего воздуха в котельную

Для этого метода размер проема в стене котельной можно использовать для определения размера воздуховода.Кроме того, перепад давления в воздуховоде не должен превышать 0,05 дюйма вод. Ст.

Воздуховод источника свежего воздуха непосредственно в котел

Этот метод подачи воздуха имеет некоторые преимущества и недостатки. Воздуховод фактически становится частью котельной системы. Это может повлиять на стабильность горения (через направление / скорость ветра, влажность, температуру, неблагоприятные погодные условия). Следовательно, незначительные или резкие колебания температуры наружного воздуха могут привести к изменениям в топливно-воздушной смеси, потенциально вызывая значительное увеличение образования CO, образования сажи и других небезопасных последствий сгорания.Тем не менее, вывод нагнетателя воздуха для горения наружу может облегчить проблемы с отрицательным давлением в помещении, замерзанием труб возле открытых воздухозаборников зимой или блокировкой нагревателей подпиточного воздуха.

При использовании прямого воздуховода необходимо учитывать следующие факторы:

• Каждый котел должен иметь свой собственный воздуховод свежего воздуха и вытяжную трубу (сводит к минимуму проблемы сгорания)
• Котлы, напрямую подключенные к воздуховодам свежего воздуха, необходимо регулярно проверять. Обычно каждые 3 месяца или чаще сертифицированным специалистом по котлам.(включая правильную регулировку сгорания). Расширенные элементы управления могут допускать здесь более длительный интервал.
• Воздуховоды для подачи свежего воздуха должны быть рассчитаны на максимальное падение давления 0,05 дюйма водяного столба. при максимальном расходе, если конструкция вентилятора не регулируется с учетом дополнительных потерь.
• Свежий воздух должен быть доведен до температуры не менее 50ºF с помощью пара или гликоля, чтобы предотвратить конденсацию или смешивание.

Нужна помощь с подачей воздуха в котельную?

Если вам нужно правильно настроить подачу воздуха в котельную, положитесь на экспертов по сжиганию из Rasmussen Mechanical Services.
