Краскопульт как собрать: Разобрать краскопульт и почистить от засохшей краски

20.08.1993
Комментариев нет

Содержание

Разобрать краскопульт и почистить от засохшей краски

После каждой покраски маляру необходимо обязательно очищать свое оборудование, а для этого нужно знать, как разобрать краскопульт, чтобы его правильно промыть и почистить. Ведь если упустить момент и позволить старой краске засохнуть, то отмыть распылитель будет довольно сложно.

Но это еще не самое неприятное. Хуже всего то, что краскопульт может вообще выйти из строя, либо работа новыми материалами может быть испорчена старой краской, отслоившейся во время работ и попавшей на обрабатываемую поверхность. Это может существенно испортить внешний вид поверхности.

Особенно тщательно, аккуратно и бережно должны быть промыты форсунка и воздушная головка для краскопульта, при этом следует помнить, что их ни в коем случае нельзя очищать проволокой или иными жесткими предметами, так как можно вывести аппарат из строя. Пользоваться нужно только мягкими щеточками либо зубочистками. Чтобы разбирать краскораспылители, потребуются ключи, причем количество их для каждой модели может быть разным. А чтобы чистить, понадобится ершик, который присутствует при продаже в комплекте для краскопульта.

Как разобрать и почистить модель DeVilbiss GTi Pro Lite

Любой краскопульт перед использованием необходимо промыть в растворителе, поскольку он смазан транспортировочным маслом либо специальной смазкой. Чтобы разобрать модель DeVilbiss, понадобится всего лишь один ключ, а чтобы почистить — ершик для краскопульта. Последовательность действий следующая:

  1. Открутить бачок.
  2. Снять воздушную головку. Она откручивается легко и быстро, так же как и бачок, но делать все нужно осторожно.
  3. Снимается форсунка. Но сначала нужно нажать на курок полностью, чтобы отодвинуть иглу от сопла. Если этого не сделать, то в момент откручивания сопла можно повредить иголку. Форсунка откручивается специальным ключом для краскопульта, входящим в комплект.
  4. Сняв дюзу, можно увидеть большое массивное распределительное кольцо, которое не нуждается в промывке, поскольку не соприкасается с красящими материалами. Разве что во время разборки устройства краска может по неосторожности попасть на кольцо снаружи. Если такое случилось, то следует почистить его ершиком, однако ни в коем случае не нужно замачивать воздухораспределительное кольцо, поскольку прилегающее к нему уплотнительное кольцо может разбухнуть и вставить его обратно в пистолет будет сложно.
  5. Чтобы вытащить иглу, нужно снова нажать на курок пистолета полностью, иголка подается таким образом назад, и ее легко вытащить из корпуса пистолета. Пистолет полностью разобран, и все его каналы хорошо видны и легко доступны для промывки и очищения ершиком.
  6. После промывки краскопульта его необходимо продуть сжатым воздухом, чтобы удалить остатки грязного растворителя, иначе они могут засохнуть и забить воздушные или материальные каналы.

Краскопульт в разобранном виде промывается с осторожностью, чтобы не повредить некоторые детали.

Нужна помощь в продвижении в интернете? Пишите!!! [Нажмите на этот текст или кликните на картинку ниже]

Сборка модели DeVilbiss GTi Pro Lite

Пистолет собирается в обратной последовательности:

  1. Вставляется и прикручивается игла.
  2. На иглу надевается воздухораспределительное кольцо с уплотнителем, на котором есть специальные направляющие для облегчения сборки.
  3. При нажатом курке, чтобы не повредить иглу, закручивается сопло и затягивает ключом.
  4. Надевается воздушная головка и регулируется.
  5. Надевается бачок.

Все детали для краскопульта закручиваются быстро, просто, без усилий, и всего лишь одним ключом, что очень удобно для сборки разборки пистолета, снимаются руками.

Здесь не требуется никаких съемников, при разборке пистолета никакие детали не ломаются.

Как разобрать китайский краскопульт Voylet 17G

В комплекте к данному пистолету прилагается целый набор ключей, однако их может не хватить, поэтому придется добавить накидной ключ на 9 мм, чтобы разобрать краскопульт.

Последовательность действий будет следующая:

  1. Снимается бачок.
  2. Чтобы вытащить иглу, откручивается сзади регулировочный винт и через это отверстие вытаскивается игла.
  3. Снимается воздушная головка.
  4. Чтобы форсунка могла быть выкручена, понадобится ключ из набора. Подбирается подходящий и откручивается сопло.
  5. С этого момента могут возникать трудности, потому что резьба платформы левая, а распределительное кольцо закручено очень сильно. Берется шестигранный ключ из набора, добавляется к нему накидной ключ на 9 мм, откручивается кольцо с прокладкой.

Сборка осуществляется в обратной последовательности, при этом следует обратить внимание на то, чтобы установить прокладку кольца перемычками строго над отверстиями для воздуха. Тогда воздух, поступающий в камеру, будет создавать максимальное завихрение. При сборке все трущиеся детали нужно обработать смазкой без силикона.

Нарушения в работе устройства

Нередко краскораспылитель приходится разбирать не для того, чтобы почистить его после работы, а по той причине, что в его работе происходят определенные нарушения. Возможные дефекты в работе пистолета и способы их устранения:

  1. Иногда факел краскопульта деформирован с одной стороны, слишком мал или искривлен. В этом случае нужно осмотреть дюзу, и убедиться, что форсунка не повреждена. Если необходимо, заменить дюзу, и тщательно очистить воздушную головку.
  2. Иногда факел вибрирует, а в воде появляются пузырьки воздуха. В этом случае нужно затянуть форсунку, если это не помогло, заменить распределительное кольцо.
  3. Бывает, что регулировочная головка прокручивается, либо вообще не работает. В этой ситуации следует смазать резьбу, предварительно выкрутив головку полностью, или заменить распределительное кольцо.
  4. Может начать сифонить воздух. Если это происходит постоянно, то нужно очистить гнездо воздушного поршня либо заменить сам поршень.
  5. В случае обнаружения коррозии на корпусе пистолета, резьбе воздушной головки или в канале подачи материала следует аккуратно промыть краскораспылитель, после чего обязательно продуть воздухом внутри и снаружи все детали инструмента.

Все работы необходимо проводить в порядке, описанном в инструкции к устройству, чтобы не допустить деформации деталей и выхода из строя приспособления.

Нужна помощь в продвижении в интернете? Пишите!!! [Нажмите на этот текст или кликните на картинку ниже]

необходимые детали и сборка устройства для покраски своими руками

Для покраски любой поверхности необходимо иметь специальную аппаратуру и расходный материал. Купить такую технику можно на строительном рынке, но есть большой минус, связанный с высокой ценой. В такой ситуации остаётся только сделать краскопульт своими руками и использовать его при покраске стен, техники и мелких деталей.

Особенности использования пульверизатора

Собранный своими руками пульверизатор для краски уже давно используют в качестве техники для окрашивания больших поверхностей или мелких деталей. С помощью распыления получается решать любые вопросы, связанные с окрашиванием, при этом качество не зависит от материала поверхности. Такой метод отличается большим количеством положительных особенностей, которые и становятся причиной сборки миникраскопульта. К преимуществам приспособления относят следующие факторы:

  1. Краскопульт дает возможность регулировать толщину слоя краски, которая наносится на поверхность.
  2. На рабочей площади не остаётся ворса (в отличие от работы с валиком или кисточками).
  3. Сокращается время работы.
  4. Распыление экономит значительное количество краски из-за равномерного распределения.
  5. Небольшой вес, габариты и функции краскопульта позволяют использовать его пожилым людям, женщинам и малоопытным работникам.

Учитывая все положительные моменты, пульверизатор для окрашивания используют в различных сферах, в том числе и в промышленных технологиях, основанных на таком принципе нанесения краски. Краскопульт, собранный своими руками, подойдёт для применения в следующих случаях:

  1. Окрашивание стен, деревянных сооружений, заборов, мебели.
  2. Нанесение краски на поверхность автомобильных запчастей или любых других металлических деталей.
  3. В качестве средства для получения плотных имитирующих структур, которые заменяют штукатурку или аналогичные декорирующие материалы отделки.



Самодельный агрегат имеет малый срок эксплуатации, но в некоторых случаях значительно выигрывает по возможностям у производственных моделей. Создавая краскопульт, удаётся подобрать оптимальный размер, ёмкость для краски, использовать подходящую насадку для равномерно распределения. Естественно, результат работы зависит от навыков человека, но краскопульт минимизирует все ошибки, которые могут быть допущены во время работы.

Предназначение и виды прибора

Существует большое количество видов пульверизаторов, отличающихся между собой размерами и функциями. Каждый тип имеет свои плюсы и минусы, поэтому важно подобрать правильную схему модели для ручной работы. Выделяют следующие типы краскопульта:

  • электрический;
  • безвоздушный;
  • пневматический;
  • комбинированный;
  • ручной.

Каждый вид пульверизатора предназначен для определённой работы и объёмов. При сборке аппаратуры своими руками лучше всего выбирать комбинированный вариант, который будет сочетать в себе несколько функций. Это сделает распылитель действительно универсальным и необходимым инструментом в домашнем хозяйстве.

Выбор вида пульверизатора зависит от действий, которые с его помощью предстоит выполнять:

  1. В тех случаях, когда нет опыта работы с краскопультом, лучше всего использовать ручной вид. Эта модель уступает в качестве нанесения краски, но она достаточно надёжна и проста в использовании.
  2. Окрашивание поверхности краской, которая подаётся с помощью сжатого воздуха, используется исключительно в промышленности. Пневматический метод позволяет быстро и качественно наносить краску на небольшие детали и огромные площади.
  3. Безвоздушная система отличается использованием разницы давления, а не её нагнетания, как в случае с пневматикой. Здесь воздух затормаживает распыление краски на поверхность, а это даёт возможность получить множество преимуществ. Из-за сопротивления воздуха удается сэкономить расходный материал и добиться высокой скорости работы. Недостаток такого механизма в том, что слой лакокрасочного покрытия слишком тонкий, а значит, быстро деформируется.
  4. В мебельной и авиационной промышленности используют краскопульты, которые соединяют в себе безвоздушную систему с пневматической.
  5. Электрическая система работает от насоса, который автоматически подаёт краску в распылитель. Именно эту модель легче всего сделать в домашних условиях.

Электрическая или ручная модель пульверизатора является самой подходящей для окрашивания мелких деталей или поверхностей средней площади. Кроме того, подобные виды систем не требуют покупки дорогостоящих комплектующих, а большая часть запчастей — это подручный материал.

Самостоятельная сборка краскопульта

В домашних условиях легко собрать пульверизатор для окрашивания из встречающихся в любом гараже материалов. Для сборки понадобится выполнить следующие действия:

  1. В качестве ёмкости для краски подойдёт любой пустой бутыль с широкой головкой, но нельзя брать обычные бутылки из-под воды. Требуется ёмкость из плотного пластика.
  2. На следующем этапе необходимо использовать пенопласт высокой плотности для изготовления заготовки. Один из краёв обязательно должен соответствовать диаметру горлышка ёмкости, а нижний край быть немного шире из-за особенности пенопласта сжиматься.
  3. В заготовке проделывают дрелью отверстие. Процедура проводится только с помощью сверления. Резание или прокалывание сделает отверстие неровным и деформирует деталь. Один из туннелей обустраивается сверху вниз, а потом в него устанавливают стержень шариковой ручки. Второй туннель проделывают по горизонтали и в него устанавливают вместо стержня корпус от той же ручки.
  4. В конце детали просто соединяют. На этом сборка краскопульта считается законченной.

Легко в домашних условиях сделать пульверизатор своими руками. Как увеличить срок эксплуатации этого агрегата — уже другой вопрос, ведь стержни от ручки и пенопласт — это материалы недолговечные. Решить проблему можно путем постепенной замены простых частей на более крепкие детали. Например, стержень от ручки заменяется металлической трубкой.

Пользоваться самодельным агрегатом легко, но у многих через некоторое время появляется идея его усовершенствования. Благодаря небольшим изменениям можно значительно увеличить функциональность пульверизатора. Так, удаётся добиться тонкого напыления краски с помощью модернизации заготовки из пенопласта. Для этого проделывают дополнительное отверстие сверху вниз. Размер туннеля идентичен диаметру. Он должен проходить параллельно отверстию, в который вставлен стержень от шариковой ручки.

Благодаря таким изменениям возрастает давление, которое увеличивает скорость выхода лакокрасочного покрытия, а значит, и струя распылённой краски становится тоньше.

При правильном обустройстве отверстия появляется не только возможность делать распыление тонким слоем, но и использовать больше видов краски с различной консистенцией. Это особенно полезно, если краскопульт используют для имитации штукатурки или декорирующей структуры.

В любом случае главное знать, как сделать пулевизатор своими руками так, чтобы он не уступал по сроку эксплуатации промышленным моделям. Для этого следует предпринять следующие меры:

  1. Краски должны быть на водной основе, поскольку даже жёсткий пенопласт является материалом, который легко вступает в реакцию с различными химическими веществами, являющимися основой растворителей.
  2. Пенопласт хорош как материал, только если проводится работа краскопультом один или два раза. Для регулярной работы с этой аппаратурой лучше всего использовать резину.

Учитывая все улучшения и изменения, всё равно не получится сделать долговечный агрегат без использования металлических деталей, которые стойко перенесут нагрузки и химическое воздействие.

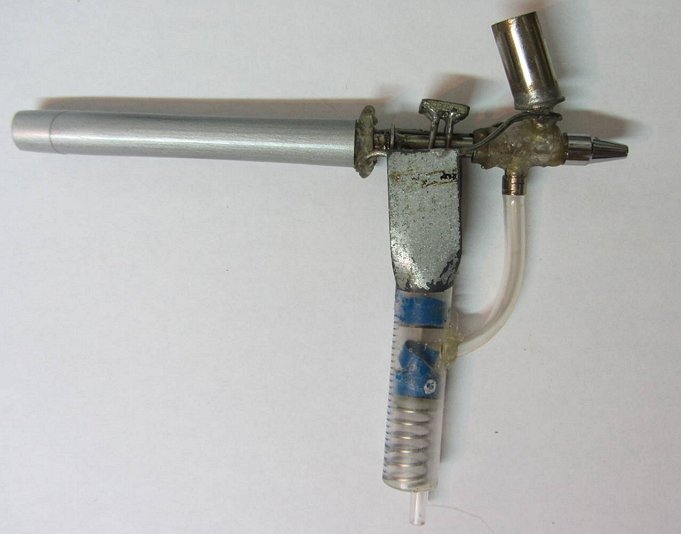

Создание универсального аппарата

Ручной или электрический краскопульт — это лишь начальные модели, которые подходят больше для обучения. Для больших объёмов окрашивания поверхности требуется прибор широкого спектра действия. Весь процесс сборки распылителя краски своими руками делят на несколько этапов:

  1. Алюминиевая или медная трубка с внешним диаметром не меньше 5 мм сгибается в дугу таким образом, чтобы подключить шланг, подающий воздух от пылесоса.
  2. С обратной стороны трубки к отверстию подсоединяют латунное сопло. К конструкции прикрепляют ручку, причём в качестве варианта можно использовать бакелитовое приспособление. Если получится сделать соединение и конструкция не выпирает, тогда на этом этапе работа закончена. Если ручка сильно выпирает, тогда лучше проделать пазы и соединить её с трубкой винтами, а поверхность отшлифовать.
  3. К гнезду из латуни подсоединяется трубка со всасывающим действием с диаметром, равным 2 мм. Трубка обязательно должна по длине соответствовать размеру ёмкости под краску.
  4. На следующем этапе необходимо сделать, используя подручный материал, скобу с отверстием для крепления. Дальше верхняя часть трубки сгибается в конус и зачищается.
  5. Краскораспылитель фактически готов к применению, остаётся только собрать все детали. Во время этой работы всасывающая трубка должна перемещаться до того момента, пока её верхний конец не будет располагаться наравне с соплом.
  6. Дальше необходимо устройство настроить путём проведения нескольких тестов. Регулируется высота торца трубки для того, чтобы краска распылялась тонким слоем.
  7. После того как будет проведена настройка аппарата, всасывающая трубка фиксируется на необходимом уровне и спаивается с гнездом, которое находится на ёмкости с краской.
  8. Затягиваются все крепёжные элементы. Краскопульт полностью готов к работе.

Расширить сферу использования этого агрегата можно путём увеличения или уменьшения силы подачи краски. Для этого достаточно изменить диаметр сопла.

Распылитель из старого холодильника

В качестве основы для сборки своими руками самодельного краскопульта часто используют старый холодильник. Работа трудная и продолжительная, но в итоге получится сделать распылитель с высокой надёжностью и долговечностью. Для создания краскопульта из холодильника потребуются следующие детали:

  • фильтр;
  • доска;
  • хомуты 20 мм;
  • шланги длиной 40 см и 10 см;
  • проволока;
  • ёмкость;
  • компрессор.

Дальше необходимо всё это собрать в одно целое, используя части холодильника как основу. Вначале необходимо закрепить компрессор на деревянной поверхности. От этой детали отходит три трубки, поэтому предварительно следует подключить компрессор к электросети и понять, какая из них отвечает за нагнетание воздуха и является основным выходом. Другой патрубок является входом. К обеим трубкам прикрепляются шланги и закрепляются хомутами. Другие концы шлангов вставляются в отверстия ресивера, который легко сделать из старого огнетушителя.



Ресивер закрепляется на компрессоре, но дополнительно к нему необходимо подключить манометр для определения давления во время работы. На стыке шлангов дополнительно подключается фильтр, который очищает захватываемый воздух от грязи. Последний этап — это подключение ёмкости с краской.

Бытовой краскопульт устроен без каких-либо сложностей, поэтому такой агрегат способен собрать даже новичок в домашних условиях. В качестве материалов подойдёт старый холодильник, пылесос или ненужные запчасти, скопившиеся в гараже. Главное, следовать правилам при сборке пульверизатора, ведь от этого зависит качество работы и срок эксплуатации прибора.
