Обзор шахтных котлов Холмова
Обзор шахтных котлов Холмова.
Достоинства и недостатки
При выборе твердотопливного котла покупатель часто принимает решение в пользу шахтного котла типа Холмова. И это понятно – недорогая цена, котел может работать автономно без электроэнергии, простая конструкция и понятное управление. Схему шахтной топки с вертикальным зеркалом горения придумал профессор Карл Васильевич Кирш еще более 100 лет назад (Википедия). Где-то в 2011 году Владимир Холмов воплотил эту конструкцию в жизнь, и мы получили в пользование котел Холмова.

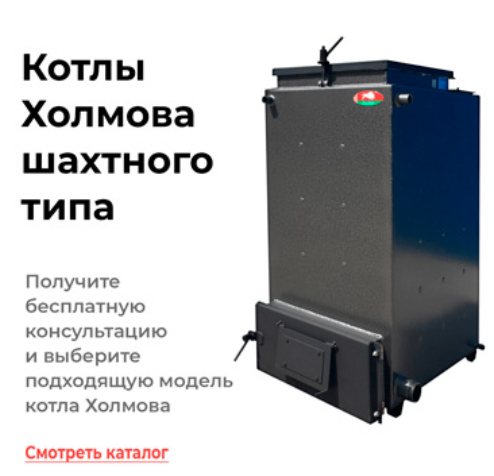

Котел шахтного типа Холмова
фото котел Холмова
Цены и характеристики популярных котлов СМОТРЕТЬ ПО ССЫЛКЕ
Сейчас многие заводы производят разные варианты котлов и под разными названиями, но принцип работы у них практически один и тот же. Котел популярен среди пользователей и давайте рассмотрим его плюсы и минусы.
Конструктивно агрегат состоит из двух вертикальных шахт — загрузочной камеры, камеры теплообменника, зоны сжигания и дожига топлива.
Отсюда и происходит название котла. Топливо в котел загружается вертикально как в колодец и горит снизу в сторону теплообменника – так называемый «метод нижнего отгорания» или «боковое горение». Так что его еще называют котел нижнего горения.
Схема шахтного котла Termit TT
У любого типа шахтного котла загрузочная камера отделена от теплообменника вертикальной перегородкой и только в низу есть маленький зазор куда под действием тяги в дымоходе засасывается пламя из первой камеры в зону дожига. На колосниковой решетке происходит основное сгорание топлива, но с недостатком кислорода при первичной подаче воздуха. При этом часть топлива не горит, а тлеет с образованием пиролизного газа. А дожигание пиролизных газов идет в камере дожига с применением вторичной подачи воздуха. Там как раз самые высокие температуры (могут достигать 800 °С) и быстрый нагрев теплоносителя, а оставшееся тепло дымовых газов далее извлекается теплообменником.
Камера дожига, наверное, самое сложное и интересное в шахтном котле и многие производители теплоагрегатов стараются придумать свой способ дожигания пиролизных газов, в чём и заметна разница в работе котлов нижнего горения.
Работа шахтного котла типа Холмова
Стоит обратить внимание на закладку дров в загрузочную камеру, так как они могут зависать, зацепившись за стенки котла и топливо не будет опускаться вниз. Дрова, уложенные правильно увеличивает время работы котла и снизит вероятность задымления помещения.
— дрова должны быть чуть меньше размера загрузочной камеры
— снизу желательно укладывать сухие дрова, а сверху можно расположить и сырые
— поленья складываем поперек шахты, а не вдоль нее.
— по возможности не используйте сосну и ель, так как тогда смолы и дегтя при работе котла будет гораздо больше.
О всех плюсах при использовании шахтного котла типа Холмова нет смысла много писать, эту информацию можно найти в любом интернет магазине.
Главное достоинство котла — это принцип нижнего горения, что увеличивает время работы и дает возможность спокойной дозагрузки топлива при работающем агрегате.
Но перечислим основные (не удержались 🙂
- Топливо воспламеняется не всё сразу, а только нижняя его часть в закладке
- Эффективное сжигание и дожиг продуктов сгорания. Это существенный рост КПД котла и чистота дымовых газов
- Длительное время работы, не в ущерб КПД котлов.
- Дозагрузка топлива может выполняться в любой момент, нет необходимости дожидаться окончания цикла сжигания закладки, как у котлов верхнего горения
- Котлы геометрически компактны
- Легко загружать топливо можно с 3-х сторон котла
- В шахтных котлах возможно использовать как лучистую, так и конвекционную тепловую энергию.
- Более низкая цена при достойном уровне эфективности/качества
А вот теперь о недостатках:
- не весь дым и газ засасывается в камеру дожига, сажа и смола накапливаются в камере загрузки
- Перед загрузкой топлива в работающий котёл, нельзя сразу открывать полностью крышку камеры, наблюдается выход дыма из шахты загрузки.
Это эффект кратковременного разряжения камеры, когда поднимаем крышку и «вытягиваем» поток газов. Необходимо немного приоткрыть, подожать пару секунд для стабилизации давления, а затем полностью открываем. - Может зависать топливо, не опускаться по мере сжигания нижнего слоя
- Не смотря на все заявления изготовителей, дрова лучше использовать не очень сырые.
- Часто производитель не обременяет себя разработкой подвода вторичного воздуха, либо сделано это плохо. Котёл дымит и коптит.
- Существует риск возгорания всей закладки топлива при неправильной настройке воздуха и плохой тяге.
- Для шахтного котла необходимо устанавливать дымосос. Как и для всех котлов, в принципе.
- Нельзя эксплуатировать шахтный котёл с вентилятором наддува (улитка). Дым полезет со всех щелей. Следует выключать вентилятор перед загрузкой топлива.
Это эффект кратковременного разряжения камеры, когда поднимаем крышку и «вытягиваем» поток газов. Необходимо немного приоткрыть, подожать пару секунд для стабилизации давления, а затем полностью открываем.Многие недостатки не исправить, так как производители котлов разные и результаты сильно разнятся. Но некоторые недочёты можно спокойно и легко решить с помощью регулируемого дымососа, что ведет к дополнительным финансовым вложениям в отопление.
Но это того стоит, проверено!
Шахтные котлы отзывы
Ну и в заключение если вы решили купить шахтный котел, то вот отзыв о работе котла на нашем канале в Ютуб:
Для пользования этими котлами нужно их правильно настроить, важны понимание и сноровка. Два одинаковые котла одного производителя при аналогичной установке и эксплуатации будут давать разный КПД! Вот почему так много негативных отзывов про котлы такой конструкции. У многих не получается правильно его настроить после покупки, и КПД становиться 50% а не 80%, как должно быть, и он коптит.
Вы можете посмотреть наше видео котел типа Холмова и если есть желание оставить свои комментарии или задать нам вопросы. Желаем вам полезных и правильных покупок!
Шахтный котел Холмова видео
Твердопаливний котел Холмова Арго (Argo)
Піролізний Argo потужності на вибір від 10 до 38 кВт призначений для обігріву та гарячого водопостачання приватних будинків і будівель з автономним опалювальним контуром (природна та примусова циркуляція теплоносія).
Забезпечує нагрівання повітря в приміщеннях площею 30-380 м. кв.Ефективний тт-котел типу Холмова піролізного горіння українського заводу «Арго». Паливо: дрова, торф, вугілля, брикети.
Серія включає в себе котли універсального призначення, початкова базова комплектація енергонезалежна з ручним завантаженням, механічне управління, потужності 10, 12, 15, 20, 38 кВт. Конструкція виконана з якісної сталі товщиною 4 або 6 мм на вибір, збільшена завантажувальна камера, чавунні колосники, металевий зовнішній кожух, ККД — 86%. Верхній люк завантаження відкривається на бік.Є можливість підключити
електронну автоматику — контролер + вентилятор (опція).ПІРОЛІЗ І КОНСТРУКЦІЯ ШАХТНОГО ТИПУ
Піролізне горіння найбільш вигідну з усіх — воно забезпечує повний допалювання з максимальним виходом теплоти: спочатку згоряють дрова в першому відсіку, потім виділяється деревний газ йде в другу камеру (ззаду, за топкою) і догорає там з інтенсивним виділенням додаткової енергії.
Сажі в таких агрегатах утворюється мало, тому чистку теплообмінних частин приладу виконують один раз на кілька місяців.
Шахтна топка успішно працює і на СИРИХ ДРОВАХ, горіння буде менш ефективним, але стабільним. Ніякі інші конструкції «»твердопаливників»», крім як по-Холмову, не витримують постійного використання вологого і неякісного палива.
Незалежний режим
Інтенсивність горіння регулює повітряна заслінка на дверці зольника.
Для більш точного регулювання температури і ще більш ефективної роботи котла потрібно встановити механічний регулятор тяги.
Автоматичний режим
Підключення електронного керуючого блоку і нагнітальній турбіни для наддуву повітря (купується за додаткові гроші) забезпечить стабільну продуктивність і підвищить ефективність роботи котла, витрата палива знизиться до 25-30%!
Переваги опалювальних котлів ArgoУніверсальний і невибагливий — працює на вологих дровах (з вмістом вологи до 40%)
ККД — 86%
Енергонезалежний — при необхідності функціонує без електрики (бажано встановити механічний регулятор тяги)
Топка і теплообмінна частина виконані з котлової
сталі товщиною 4 мм або 6 ммМістка топка — тривалість згоряння 1 закладки дров 8-11 годинПри дозавантажити дим не потрапляє в приміщення
Вертикальний теплообмінник з полицями (див.
нижче «Конструкція»)Служить 15 років і більше за рахунок якісної сталіЗаводська Гарантія
РОЗТЯГУЙТЕ ВАШУ ОПЛАТУ НА 4,6,8 МІСЯЦІВ ЗА ПРОПОЗИЦІЄЮ БЕЗВІДСОТКОВА «РОЗСТРОЧКА»!
Конструктивні особливості ArgoПринцип дії — нижнє горіння: інтенсивно горять нижні паливні шари 5-10 см на колосниками, а верхні шари просушуються (горіння там немає). Все паливо, що розташоване вище надколосниковой зони – це Ваш запас. В топку повітря надходить у такій кількості, щоб підтримувати «тліюче» горіння, яке і забезпечує тривалу роботу агрегату. Це підвищує ККД, відмінно економить витрату вугілля/дрова і запобігає прискорений знос топкової частини.
Конструкція даного обігрівального приладу надійна і герметична, з мінімальним ризиком прогоряння металу або протечки
Топка виконана як у всіх шахтних котлах — витягнута вертикально, у вигляді шахти, поділена на два відсіки — паливний і з теплообмінником.
В паливний відсік дрова закладають в колодязь. Верхній завантажувальний люк забезпечує зручність при експлуатації
Газогенераторний відсік виконаний з декількох секцій, це забезпечує відмінне зіткнення металу з теплоносієм
Теплообмінник складається з водяної перегородки і «сорочки». Вся топкова частина виконана з котлової жаростійкої завтовшки 4 мм або 6 мм; водяний «сорочка» розташована по всьому корпусу, забезпечуючи високу ефективність і продуктивність
Подача первинного повітря для горіння здійснюється через нижню віконце (піддувало, до нього кріплять ланцюжок хутро. регулятора)
Шиберна заслінка в димохідні патрубку усуває різкі перепади тяги в димовому каналі, сприяючи плавного функціонування
Зовнішній кожух з металу (зовні) має естетичний вигляд
Не вимагає частого обслуговування: закладка палива виконується 1-2 рази на добу.
Очищення теплообмінних частин котла виконують 1-2 разів в місяць
Для роботи в безперервному режимі, дрова періодично підкладають, без виключення опалювального приладу
В конструкції передбачені місця для установки приладів безпеки.
КомплектаціяБазова: Котел, колосники, зольник, Гарантийний талон.
За додаткові гроші котел може комплектуватися:
Механичеський регулятор тяги
Електронний керуючий блок + Нагнітальна турбіна
Група безпеки
Димар
Обв’язка
Акумулююча ємність.
МИ ВИКОНУЄМО установку котла «під ключ»: економно і правильно робимо ОБВ’ЯЗКУ котлового контуру і монтуємо ДИМОХІД (при необхідності).У цьому випадку покупка обійдеться досить вигідно — знижки за «повний комплект» в сумі становитимуть 1500 грн.
Зверніть увагу на програми «Теплий кредит» та «IQ Епегду», за ним Ваша вигода складе ще плюс кілька тисяч гривень.Технічні характеристики лінійки Argo
Регуляція температури
Механічний регулятор тяги керує спеціальним клапаном подачі зовнішнього повітря, дозволяючи точно відрегулювати кількість подається в зону горіння повітря. Мікропроцесорний контролер автоматично змінює кількість оборотів повітряного нагнітального вентилятора і перемикає швидкості циркуляційного насоса так, що опалювальне обладнання завжди працює в самому оптимальному режимі — з максимальною ефективністю і відповідно до заданої користувачем температурою.
Видеоосмотр: облаштування димаря для котла своїми руками
Отопительные котлы с автоматической подачей топлива » Топка
На практике отопительные котлы с автоматической подачей топлива представляют собой достаточно широкий спектр отопительного оборудования, обеспечивающего автономную работу системы отопления.
Формально к ним относятся газовые и дизельные котлы, но обычно к этой категории относятся твердотопливные модели. В их конструкции предусмотрен конвейер энергетического сырья. На этом этапе стоит сделать заметку. На рынке есть более дешевые версии с самотечной подачей и более дорогие с транспортным шнеком.
Несмотря на то, что самотечная подача характерна для обычных твердотопливных моделей (холмовские котлы), пеллетное отопительное оборудование специалисты все же относят к отопительным котлам с автоматической подачей топлива. Это связано с удобством организации перевозки гранулированного топлива. Что не применимо для топливных брикетов или колотой древесины.
Шахтные твердотопливные котлы
Среди владельцев частных домов и, соответственно, частных котельных востребованы необслуживаемые модели отопительного оборудования. То есть с автоматической подачей топлива. В промышленности котельное оборудование также поставляется со шнековой подачей угля, мазута или других энергоресурсов.
Для домашних вариантов котлов такая реализация уже очень давно является проблемой. При использовании твердого топлива приходилось подкладывать дрова через каждые 3-6 часов.
Этот вопрос был решен с появлением шахтных котлов Холмова, в которых подача дров осуществлялась самотечным способом. Топливная масса просто оседала по мере сгорания. Эта форма подачи используется в дешевых моделях пеллетных котлов и более ранних версиях, представленных на рынке.
Факельная горелка на пеллетах с автоматической подачей топлива
В пеллетных котлах последнего поколения так называемые автоматические пеллетные горелки … Это факельные горелки с автоматической подачей топлива. Стоит отметить, что именно горелка принципиально отличает пеллетный котел от обычного твердотопливного котла.
Несмотря на то, что производители использовали шнековую подачу в более ранних версиях горелок. Именно в факельных версиях за счет подачи пеллет шнеком уровень КПД повышен до 95%.
Этот тип поставки необходим, чтобы избежать механической работы, которую могут выполнять газы сгорания при возникновении эффекта. объемное сжигание и с целью осуществления пиролизного дожигания сырья. Таким образом, факельная горелка на пеллетах конструктивно подразумевает автоматическую подачу топлива.
Например, факельная пеллетная горелка FOCUS является отопительным оборудованием последнего поколения, поэтому включает дозированную шнековую подачу пеллет. Процесс подачи воздуха и топлива управляется микроконтроллером PLUM. По этой причине появляется возможность регулировать работу котла по заданному сценарию комнатной температуры.
На что способны отопительные котлы с автоматической подачей топлива?
Винтовая подача топлива позволяет контролировать процесс горения, его полезную теплоотдачу и безопасные параметры. Предлагаемые на рынке факельные горелки по умолчанию являются технологически автоматическими.
Например, пеллетные горелки FOCUS:
- устанавливаются на любые напольные котлы без конструктивных изменений;
- управляется системой климат-контроля;
- позволяют развертывать все виды отопления: воздушное, водяное, высокотемпературное и низкотемпературное;
- не требуют обслуживания;
- имеют систему самоочистки и охлаждения в старых моделях.
Обеспечивая владельцам высочайший уровень комфорта, значительно выше, чем у газовых систем, пеллетное отопление обойдется в 2 раза дешевле. Стоимость киловатта на 2020 год составляет 0,464 грн. С внедрением сценариев климат-контроля и установкой датчиков расход пеллет еще больше снижается. Горелка пеллетной горелки FOCUS не чувствительна к качеству сырья, поэтому вы можете использовать древесные пеллеты и менее дорогое гранулированное сырье.
Заливка «Пепто» в чрево котла | Colorado School of Mines
1 ноября 2019 г.
by
Emilie Rusch
Создание интеллектуального робота для осмотра и ремонта котлов электростанции обслуживание котлов ТЭЦ.
Котлы являются одним из наиболее важных компонентов теплоэлектростанции, но их осмотр и ремонт – непростая задача.
Сегодня единственным методом является использование дорогостоящих строительных лесов и людей-инспекторов, забитых внутри опасной замкнутой среды самого котла.
Но что, если бы автономный робот мог карабкаться по стенам котла, осматривая поверхность и производя ремонт вживую?
Это именно то, что Хао Чжан, доцент кафедры компьютерных наук, и междисциплинарная группа исследователей разрабатывают при финансовой поддержке Управления топливной энергетики Министерства энергетики США. Также в проекте участвуют Андрей Петрушка, доцент кафедры машиностроения; Женжэнь Юй, доцент кафедры металлургии и материаловедения; и Йиминг Дэн из Мичиганского государственного университета.
Мы встретились с Чжаном, чтобы поговорить о том, как умные роботы могут революционизировать методы обслуживания энергетических объектов.
В: Как появилось финансирование Министерства энергетики и чего они хотят от проекта?
Хао Чжан: Министерство энергетики предоставляет возможности финансирования для решения наиболее важных проблем в промышленности, и оказывается, что одна из ключевых проблем, которую они пытаются решить, заключается в том, как проверять эти высокие котлы угольных электростанций.
Их цель — найти автономные роботизированные решения, способные проводить проверки и/или ремонт. Шахты — единственный призёр, решивший проблему ремонта.
В: Каковы преимущества использования роботов в котлах электростанций?
Чжан: Первым преимуществом является безопасность. Одна из самых больших проблем, с которыми они сталкиваются сейчас, — это риск падения и работа людей в опасной среде в течение длительного периода времени. На установку строительных лесов может уйти несколько дней работы, а потом еще несколько недель уходит на осмотр.
Второе преимущество заключается в снижении стоимости. Сегодня нам нужно закрыть электростанцию, чтобы установить леса и провести проверки. В будущем нам не нужно будет делать строительные леса — робот может просто ползать по стенке котла — это снижает стоимость и увеличивает частоту проверок.
Автономные роботы, такие как показанный здесь, когда-нибудь смогут самостоятельно осматривать и ремонтировать котлы электростанций.
В: Почему этот тип исследований вас интересует?
Чжан: Это очень интересная проблема — существует огромный рынок, но решения пока нет.
Это очень междисциплинарный подход. В нашей команде есть специалисты по информатике, машиностроению, материаловедению и электротехнике, а также у нас есть сотрудники из отрасли.
Многие угольные котлы работают более 40 лет. Там мы увидим больше неудач. Это действительно хорошее время для автономных роботизированных решений, которые могут чаще проводить проверки и ремонт.
В: С какими проблемами вам предстоит столкнуться?
Чжан: Со стороны платформы задача состоит в том, чтобы сделать инструмент для ремонта достаточно маленьким, чтобы его можно было надеть на робота. Эти инструменты для ремонта большие по размеру и часто дорогие. Мы пытаемся сделать его меньше 1 фута.
Другая проблема связана с дизайном робота. Нам нужно интегрировать ремонтные инструменты и неразрушающие датчики в робота, который также должен иметь магнитные дорожки, чтобы он мог перемещаться по котлу.
Возможно, магнитное поле может повлиять на сигналы датчика. Итак, нам нужно придумать, как собрать все эти компоненты вместе на одной платформе.
Что касается программного обеспечения, то самой большой проблемой является внедрение искусственного интеллекта. Нам нужно, чтобы наш ИИ мог интегрировать всю информацию, распознавать любые повреждения, создавать 3D-карту и локализовать повреждения. В то же время ИИ должен иметь возможность автономно управлять роботом и управлять ремонтным инструментом.
В: Почему вы настаивали на привлечении к проекту студентов?
Чжан: Для следующего поколения робототехников и ученых крайне важно оценить реальные проблемы и красоту интеллекта роботов для решения этих больших социальных и экономических проблем. Этот проект — действительно хорошая возможность для студентов поработать в междисциплинарной исследовательской группе с четырьмя профессорами из разных отделов, пообщаться с коллегами из отрасли и получить более широкую картину и более широкое видение того, что происходит.
