Подключение одноконтурного котла к бойлеру косвенного нагрева

Очаг тепла в жилище позволяет человеку с комфортом жить и выполнять работу по дому. Для правильного использования тепла важно установить наиболее подходящую под конфигурацию дома и особенности быта систему отопления. Инженерами разработаны специальные водонагревательные приборы, такие как одноконтурный котёл и бойлер косвенного нагрева. Об их особенностях, строении, взаимодействии пойдёт речь в приведённой статье.

Что такое одноконтурный котёл

Из двух существующих разновидностей котлов, дифференцирующихся количеством встроенных контуров нагрева, одноконтурный отличается тем, что наделён только одной полезной функцией – теплоснабжением батарей для повышения комнатной температуры. Его конструкция сама по себе не способна осуществлять поступление горячей воды в кран, поэтому роль смесителя в данном случае сводится к нулю. Котлы бывают электрические (ТЭНовые, индукционные, электродные) и газовые, что обусловлено разными способами нагрева, мощности, расхода потребления.

Электрокотёл имеет следующую номенклатуру: центральная ёмкость, выполняющая функцию теплообменника, трубчатые нагревательные элементы (ТЭНы), входные — выходные патрубки в нижней части корпуса, циркуляционный насос для хождения воды в системе, терморегулятор, индикаторы. В индукционном котле вместо ТЭНов размещены катушки, которые приводит в движение электромагнитная индукция, выходной патрубок с горячей водой установлен на верхней крышке конструкции. Электродные котлы работают, соответственно, посредством установленных параллельно полюсов замкнутого электрического контура (анод и катод), формирующих электрическое напряжение и выделение тепла.

Газовый одноконтурный котёл оснащён теплообменником, камерой сгорания поступающего горючего от газовой горелки, трёхкодовым клапаном, циркуляционным насосом, расширительным бачком, клапаном для подсоединения к трассе, проводящей газ.

У всех современных моделей одноконтурных котлов в составе деталей, помимо патрубка входа-выхода воды, предусмотрены патрубки для подключения к внешним агрегатам водонагрева. Таким образом, реализуется возможность синтеза одноконтурного котла с бойлером косвенного нагрева для создания многофункциональной системы отопления и горячего водоснабжения дома.

Что такое бойлер косвенного нагрева

Его особенность состоит в том, что принцип действия основан не на нагреве воды за счёт собственного блока, а теплообмена от внешних источников, таких как сжигание топлива, электрической резистентности (сопротивления), контакт с центральным отоплением, использования солнечных батарей для переработки энергии. По своей сути бойлер является связующим звеном между сердцем системы отоплением (котлом) и всеми её сосудами и артериями, правильно распределяя нагрузку и напор на каждую ветвь. В данном распределителе горячая жидкость проходит сквозь металлическую спираль (змеевик), встроенную в накопитель. Теплообмен проходит с помощью теплопроводности между змеевиком и резервуаром с холодной водой. Обязательной составной частью бойлера является теплоизоляция, напоминающая по структуре термос для поддержания температуры внутри ёмкости, исключая потерю аккумулированных джоулей за пределы аппарата. Материалом для теплозащиты в основном становится полиуретан. В схему бойлера также встроены защитный анод, ревизионное отверстие, отбойник, погружная гильза (для датчика температуры).

За счет теплообменника возникает возможность нагрева воды за короткий промежуток времени (до 20 минут с нуля до 60 градусов). Единственно, необходимо делать связку бойлера косвенного нагрева с котлом (чаще газовым) для того, чтобы можно было осуществлять такой быстрый нагрев.

Обвязка котла и водонагревателя косвенного нагрева

Для того, чтобы подключить два рассмотренных устройства системы теплоснабжения (одноконтурного котла и бойлера косвенного нагрева) важно иметь в виду, что существуют особые рекомендации перед непосредственной обвязкой.

1. Выбирать местоположение бойлера необходимо отталкиваясь от места монтажа самого котла. Лучше всего расположить их максимально близко друг к другу. Это позволит уменьшить время поступления горячей воды в кран;
2. Приобрести и встроить на выходе горячей жидкости из бойлера мембранный гидроаккумулятор, который способствует предотвращению повреждений при эффекте теплового расширения;
3. Дополнительно установить на каждый контур шаровой кран;
4. Закрепить обратные клапаны для регулирования направления потока воды;
5. Поместить фильтры для очистки;
6. Вал насоса должен лежать горизонтально.

Обвязка может осуществляться несколькими вариациями:

Вариант 1. Подключение при помощи трёхходового клапана.

Мы уже упоминали про трёхходовой клапан. Именно он в данной схеме положен во главу угла, разветвляя проток из котла, вхождение в бойлер и выход в отопительный сектор. Данный узел выполнен в виде параллельного соединения системы и бойлера, что обеспечивает максимальное быстродействие и производительность выполняемой работы. Его плюсом можно назвать возможность переключения приоритета тепла с радиаторов на быстрый нагрев бойлера косвенного нагрева. Нужен тем потребителям, кто часто пользуется бойлером.

Посмотрите вариант такой схемы обвязки в нашем видео

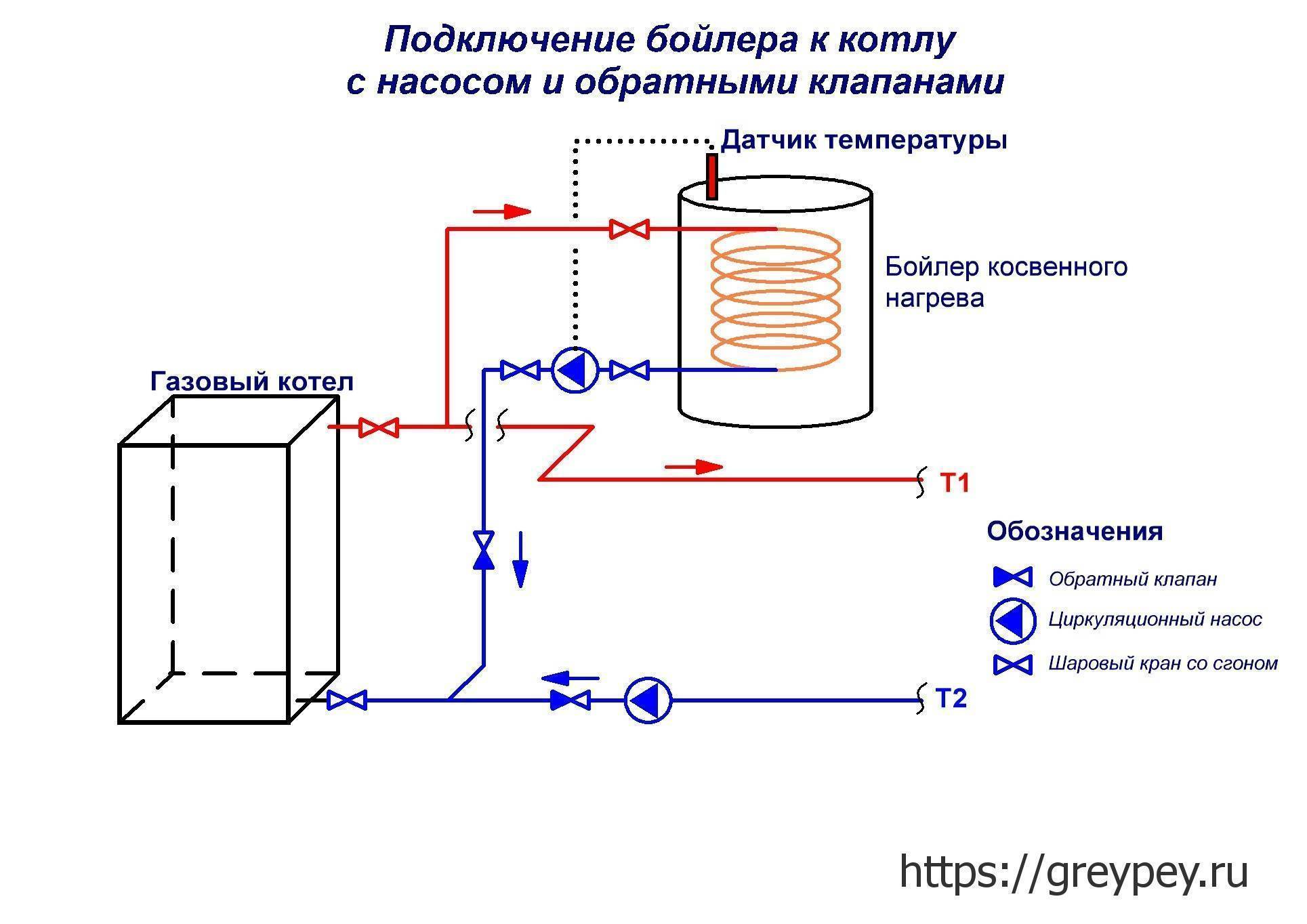

Вариант 2. Два циркуляционных насоса

Трёхходового клапана в данной схеме нет. Перевод воды на разные участки системы осуществляют стандартные тройники. Первый насос ставится на трубе подачи БКН, другой – на контуре отопления. Цель этого решения – обеспечить хозяйство тёплой водой в любой момент времени.

Вариант 3. Использование гидравлической стрелки

Крайне трудоёмкий процесс монтажа, с выполнением операций по установке оборудования на несколько независимых контуров. Отличается многоуровневостью, например, в двух- и многоэтажном доме. Подойдёт той категории заказчиков, кто использует большое количество тёплых поверхностей, одновременного открытия нескольких кранов с горячей водой.

Вариант 4. Рециркуляция теплоносителя

Зигзагообразный осушитель полотенец является той же батареей для отопления ванной комнаты. Для поддержания константного уровня температуры применяется постоянная циркуляция водных масс внутри контура. Недостаток – большой расход энергии.

Вариант 5. Циркуляция БКН без потребления энергии.

Принцип действия основан на силе притяжения. При таком методе бак устанавливают на вышестоящем уровне относительно всей несущей воду системы. Вода от насоса котла доставляется в бойлер, который просто спускает её во все углы контура.

Котел с водонагревателем. Работа летом

Наступление лета знаменует собой повышение атмосферной температуры на улице и порядок отключения системы отопления. В каком режиме работает бойлер косвенного нагрева летом без содействия с уже нагретой извне водой? Некоторые владельцы бойлеров «прошивают» свои приборы ТЭНами, чтобы не эксплуатировать котел летом. Однако, на огромный объём воды рабочих мощностей трубчатого электронагревателя не хватит для эффективного обеспечения горячей водой. Придётся изрядно подождать до наступления точки нагрева.

Лучший способ избежать мучений при дефиците горячей воды – поставить газовый котёл. С помощью него и встроенного трёхходового клапана, меняющего своё положение с отопления на ГВС, возможно сосредоточение разогретой воды в кране. Газовый клапан горелки открывается по нарастающей. Газ постепенно увеличивает температуру теплоносителя. Встроенное реле (автоматический выключатель) размыкает электрические контакты при превышении заданной температуры на 5 градусов и смыкает при понижении на 1 градус.

У многих одноконтурных газовых котлов есть летний режим работы, который позволят не работать на систему отопления, а обеспечивать нагрев бойлера косвенного нагрева.

Примеры котлов, работающих с водонагревателями напрямую

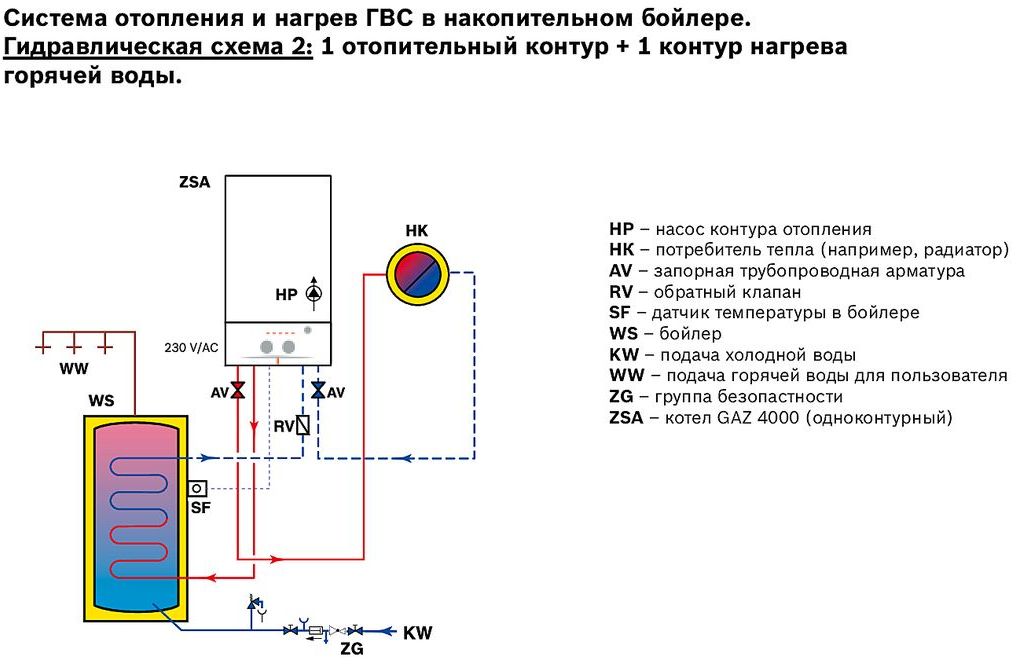

Buderus U-072/Bosch Gaz A6000

Данная модель котла имеет встроенный трехходовой клапан с сервоприводом для работы с баком косвенного нагрева. Вам остается докупить датчик температуры от компании Bosch, подключив его между баком и котлом.

Подключение простое. Необходимо по схеме найти в котле клеммы для датчика бойлера и соединить концы провода в них. Второй конец прокинуть в специальный разъем бойлера. На этом монтаж можно считать оконченным.

Baxi Luna 3

Известная итальянская марка так же имеет такую опцию (только одноконтурная модель). Нужно докупить к котлу сервопривод с выносным датчиком. Подключаете их и получаете рабочую схему.

Protherm Скат/ Vaillant EloBlock

Электрические котлы немецкого концерна так же обладают такой возможностью. Нужно докупить специальный модуль «Фугас», установить на котел и подключить датчик к бойлеру.

Два в одном. Газовый котел с бойлером

Для экономии пространства при внутренней планировке, а также упрощённому подсоединению можно прибегнуть к новшествам в сфере сантехники. Разработаны готовые решения, позволяющие использовать котёл и бойлер в одном неразрывном комплексе. Такие модели представляют собой напольный блок, где под котлом непосредственно находится сам бак, содержащий воду. Объём воды может быть 40, 60, 80 литров и более. Крепятся одноконтурный котёл с бойлером при помощи крепёжных пластин, не нуждаясь в дополнительном привинчивании. К тому же, термостаты, монометры, жидкокристаллические панели позволяют самостоятельно следить и корректировать подачу воды, отслеживать температуру и изменять её с помощью поворотного механизма из любой точки вашей недвижимости, либо с выносной цифровой панели. Яркий пример такой модели котел Baxi Luna 3 Comfort Combi.

Бойлер косвенного нагрева или двухконтурный котел

Часто стоит выбор между связкой бойлер косвенного нагрева с одноконтурным котлом или монтаж только двухконтурного котла. Двухконтурный котел обойдется гораздо дешевле, но его производительность будет ограничена 12-18 литров горячей воды в минуту.

В тоже время водонагреватель косвенного нагрева имеет больший запас воды, который может быть выдан за единицу времени. Поэтому при наличии нескольких точек потребления горячей воды, лучше использовать связку котла с баком. Если один санузел, то можно ограничиться установкой двухконтурного котла.

Полезные видео по теме

Читайте так же:

Какой котел выбрать – одноконтурный с бойлером или двухконтурный

Если имеется возможность подключить к дому магистральный газ, то для приготовления горячей воды и для отопления дома будет использоваться автоматизированный газовый котел. На сегодняшний день это само собой разумеющееся решение из-за дешевизны природного газа и удобства пользования котлом.

С выбором нет сложности, но…

С выбором газового котла проблем обычно не возникает. Известно, что настенный котел с горелкой закрытого типа, у которого короткий дымоход выходит через стену, наиболее предпочтительный при небольших мощностях отопления – до 30 кВт.

С мощностью котла тоже все понятно, — подбирается по известным критериям или по рекомендациям специалистов.

Но затруднения в основном вызывает вопрос, одноконтурный или двухконтурный котел выбрать. А также нужен ли бойлер косвенного нагрева или нет, — ведь это существенные дополнительные траты. А если бойлер приобретать, то как его подключить к котлу.

Далее проясним ситуацию с этим ключевым вопросом выбора газового котла и разберемся, как лучше обеспечить горячее водоснабжение в частном доме и в квартире

Особенности работы каждого из котлов

В одноконтурном котле жидкость может нагреться только в одном теплообменнике для отопления дома. Для водоснабжения теплообменника нет, и у котла два подключения гидравлики – подача и обратка на отопление.

В двухконтурном котле могут нагреваться жидкость для отопления и вода для горячего водоснабжения (ГВС).

Чтобы с одноконтурным котлом получить горячую воду для бытовых нужд, к нему нужно подключить бойлер косвенного нагрева. Это большая емкость в теплоизоляторе, внутри которой находится змеевик для прохождения теплоносителя из системы отопления.

Подключается бойлер ГВС к контуру отопления по особой схеме. Которая, как правило, обеспечивает, так называемый «Приоритет бойлера». Если вода в системе ГВС остыла ниже заданного значения, то котел переключается полностью на нагрев бойлера. Когда вода нагрелась, обычно до 50 – 55 градусов, то снова включается отопление.

Дополнительное оборудование для подключения бойлера

С бойлером устанавливается дополнительное оборудование:

• Расширительный бак в систему ГВС – устройство, которое компенсирует увеличение объема воды при нагреве.
  Емкость – 1/10 от объема бойлера.
• Циркуляционный насос, который обеспечит подачу горячей воды и давление в системе ГВС.
• Предохранительный клапан, а также дополнительные трубопроводы, краны и другие элементы системы.

Нужно также не забыть, что все это смонтировать самостоятельно не столь просто, если раньше «не крутили гаек». Придется приглашать специалиста.

Котел с бойлером и другими элементами системы на кухне разместить вряд ли получится. Да и не рационально это из-за загромождения и шума оборудования. Поэтому под него желательно выделить отдельное помещение — котельную.

Особенности, недостатки двухконтурного котла

Двухконтурный котел представляет из себя миникотельную в «одном шкафе», в нем имеются уже и приборы безопасности, и циркуляционные насосы, а в
отдельных моделях и расширительные баки. И все это помещается в небольшом аппарате, подвешенном на стене.

Производительность прямого нагрева воды в контуре не велика – расчет только на один отрытый кран.

Это значит, что душ может принимать только один человек и желательно, чтобы ему не мешали в это время, открывая горячий кран на кухне, а ванная должна быть не слишком велика, так как набирать ее водой с высокой температурой долго.

При каждом открытии крана второй контур котла будет включаться в работу, если задан режим нагрева воды. Частые включения котла зачастую просто тревожат владельцев – не поломается ли преждевременно?

Размещение двухконтурного

Основное предназначение двухконтурных котлов – небольшие дома и квартиры, где оборудование размещаются рядом с кухней, но и не далеко от ванной. Небольшие расстояния — необходимость для такого типа котлов, — чем короче путь горячей воды к потребителю, тем лучше, чтобы не приходилось слишком долго ждать пока пойдет горячая вода.

Специалисты считают, что максимальное расстояние от контура нагрева к крану – 7 метров. Если больше, то все это становится просто расточительным. Обычные же расстояния – от 1,5 до 3 метров.

Но в приоритете размещения — кухня, где горячий кран открывается часто.

Когда нужен бойлер

Для большого дома, где имеются значительные расстояния между потребителями ГВС, а также где есть большие расходы горячей воды, или же там, где люди хотят расходовать много горячей воды, нужно выбирать бойлер косвенного нагрева, — он может одномоментно дать «лавину» нагретой жидкости без значительных скачков температуры.

Также можно сделать систему постоянной циркуляции горячей воды между краном и бойлером, и если вы откроете кран даже в 20 метрах от бойлера, то тут же получите горячую воду.

Это значительно экономичнее, чем дожидаться пару минут, спуская холодную воду тоннами. В таких условиях с двухконтурным котлом недостаток мощности второго контура будет доставлять уже существенные неудобства.

Объем бойлера

Обычно устанавливают бойлеры объемом от 80 до 300 литров. Объем бойлера в принципе не сильно ограничивается мощностью котла и выбирается по предпочтениям. Чем больше количество принятия ванн, — тем больше нужен бойлер. Скажем так, что для большой ванны с гидромассажем даже и 300 литров маловато – нужно 500.

В большинстве же случаев выбор ограничивается в размерах 100 – 200 литров.
Этот же объем весьма быстро подогреет обычный газовый котел мощностью 12 – 20 кВт.

Вопрос цены

Двухконтурный котел лишь не значительно дороже одноконтурного. Но комплект – одноконтурный котел, плюс бойлер, плюс вся система к бойлеру весьма ощутим по цене – на несколько сотен $ дороже, чем двухконтурный котел.

Этот аргумент зачастую является решающим, в пользу выбора простого двухконтурного котла.
(К вопросу о цене, кстати, читайте какой котел и какая система отопления будут экономичными)

Другим фактором, подталкивающим сделать такой же выбор, является недостаток информации. Люди зачастую не знают, зачем еще нужен дорогой элемент бойлер и все связанные с ним сложности, и не хотят в этом разбираться. И это не редко приводит к следующему результату.

Как нельзя подключать бойлер ГВС

Частенько бывает и такая ситуация. Ощутив недостаток комфортности пользования ГВС от двухконтурного котла, жильцы решают исправить положение и прикупить таки бойлер. Но как его подключать?

Ответ, казалось бы, очевиден, – без дополнительной автоматики, дешево, прямо ко второму свободному контуру котла.

Но этого делать нельзя. Второй контур ограничен по температуре 60 градусов, — чтобы не было ожогов от ГВС. Поэтому он никогда не нагреет воду в бойлере до 60 градусов, даже до 50. При нагревании температура на обратке этого контура поднимется до 50 градусов, и котел будет работать в ненормальном режиме, с минимальным пламенем, постоянно отключаясь и включаясь и т.д. Поэтому остается подключать бойлер, как и положено по классической схеме к высокотемпературному контуру отопления.

Котлы со встроенным бойлером ГВС

Это напольные аппараты, напоминающие по виду холодильник, но могут быть маломощными, т.е. это приспособленный образцы настенных котлов. При емкости бойлера до 100 литров, могут быть и настенными.

Особенность в том, что совмещенные с бойлером котлы можно установить, как отдельно стоящий аппарат не только в котельной, но и в другом подсобном помещении, — удобная штука при недостатке места, да и монтировать воедино систему не нужно.
В местах постоянного нахождения людей никакие котлы устанавливать не рекомендуется, так как они шумят. Установка на кухне, это скорее вынужденная мера.

В итоге мы разобрались, когда стоит покупать двухконтурный котел, а когда нужен одноконтурный. Но в принципе, складывается мнение, что на системе горячего водоснабжения экономить не нужно. Она должна быть максимально комфортной. Поэтому бойлер с одноконтурным котлом все же в приоритете.

Пакетные предложения Viessmann

Для надёжного отопительного оборудования характерна высокая стоимость. А если оно изготовлено известным производителем, цена становится более высокой. Компания Viesmann, являющаяся ведущим разработчиком отопительного оборудования, решила разрушить этот стереотип, поставляя на рынок пакетные предложения. Они представляют из себя комплекты оборудования для обогрева домовладений, объектов государственной собственности и подготовки горячей воды, состоящие, как правило, из отопительного котла, бойлера косвенного нагрева и различных аксессуаров для их совместной коммуникации.

Пакетные предложения Viesmann для традиционных котлов включают в себя следующее оборудование:

• Одноконтурные отопительные котлы;
• Накопительные водонагреватели косвенного нагрева;
• Комплекты подключения бойлеров;
• Датчики температуры горячей воды.

Оборудование обеспечивает обогрев домовладений и квартир, подготавливает горячую воду для её интенсивного потребления.

В представленных пакетах используются одноконтурные газовые котлы Viesmann, отличающиеся высочайшим уровнем надёжности. По выносливости и стойкости к перегрузкам они не имеют равных. Котлы Viesmann служат годами, не требуя излишне частого обслуживания. Их мощность составляет 24, 29.9 или 34 кВт. Максимальная площадь обогрева составляет 340 кв. м, в зависимости от выбранной модели.

Накопительный бойлеры косвенного нагрева от компании Viesmann отличаются высокой скоростью подготовки водоподготовки. Целый бак нагревается буквально за 20-30 минут. Столь высокая скорость обеспечивает солидную производительность оборудования. Ёмкость баков в бойлерах, представленных в пакетных предложениях Viesmann, составляет 100, 150 или 200 литров.

Пакетные предложения Viesmann включают комплекты и датчики для подключения бойлеров к отопительным котлам. Комплектные поставки оборудования гарантируют лёгкость монтажа и совместимость предлагаемых аксессуаров и дополнений. Температурные датчики обеспечивают точный температурный контроль.

Воспользовавшись пакетными предложениями Viesmann, вы получаете:

• Оборудование от известного европейского бренда, продукция которого высоко ценится российскими пользователями;
• Полностью совместимую технику, полностью готовую к монтажу и эксплуатации;
• Сбалансированные расценки, позволяющие сэкономить деньги в бюджете на постройку систем отопления и горячего водоснабжения.

Изучите предлагаемые комплекты и подберите наиболее подходящий по мощности, наполнению и цене вариант.

Что выбрать двухконтурный, одноконтурный котел и колонку/бойлер

12.11.2020

Сегодня многие сталкиваются с проблемой выбора газового отопительного оборудования, и один из частых вопросов: что же купить, котел для отопления и ГВС, котел плюс колонку или котел с бойлером?

Выбираем: двухконтурный котел или одноконтурный котел и водонагреватель?

Цифры в платежных квитанциях не радуют с каждым годом. Подсчитывая расходы, практически каждый второй человек задается вопросом – как экономнее и эффективнее решить 2 глобальные задачи для каждой семьи – ГВС и отопление в холодный период года.
Что выбрать котел обеспечивающий одновременно ГВС и отопление или агрегат с одним контуром в сочетании со сторонним водонагреватель?

---

Двухконтурная система отопления и ГВС

Двухконтурный котел – это оборудование, которое предназначено для нагрева горячей воды для потребительского пользования и отопления помещения.
На сегодняшний день современные газовые котлы стали довольно технологическим оборудованием, их КПД может превысить 110. Из – за постоянного роста цен на газ – современные производители проводят массу обновлений для большей экономии, дабы сохранить своего потребителя. Модулируемая мощность газовой горелки, все возможные датчики комнатной и наружной температуры воздуха и много другое.

Существуют 2 основных типа двухконтурных котлов:

• со встроенным теплообменников для горячей воды и отопления
• со встроенный баком для ГВС.

За счет своей компактности и функциональности – решает сразу 2 задачи, котлы газовые двухконтурные очень популярны в новостройках Украины. Они идеально подходят для 2-3 комнатных квартир с 2-3 водоразборными точками. Важно отметить, что газовому двухконтурному котлу необходимо время на приготовления первых порций горячей воды для бытовых нужд.

Настенный газовый котел со встроенным бойлером – альтернатива двухконтурным газовым котлам. С одной стороны, есть постоянный запас горячий воды. Уменьшается время на ожидание и расхода воды. С другой стороны, производитель все же нацелен сохранить компактность агрегата, поэтому обеспечить большим объемом бойлера – нет физической возможности. Как правило, это от 40 – 80 литров.

WaterStore рекомендует двухконтурные газовые котлы проверенных производителей:

---

Одноконтурный котел в сочетании со сторонним водонагревателем

Электрический котел

Конечно, если у вас нет доступа к газу, то единственным выбором для отопления и водоснабжения остается электрокотел и электрический проточный нагреватель или накопительный бойлер.,
Важнейшим требованием для использования электроприборов (котел, водонагреватель) – усиленная электросеть. Если при включении электрического чайника – свет тускнеет, такая проводка не потянет.

Электрические котлы отличаются более простой конструкцией, меньшими габаритами. Производительность и эффективность на уровне с двухконтурными котлами. Современные проточные водонагреватели занимают мало места, отличаются достаточно надежной механикой. Часто в коттеджных домах, электрические котлы используется как дополнение к газовой отопительной системе. На случай холодных зим, с рекордно низкими температурами.

Проточный или накопительный электрический водонагреватель?

Проточный водонагреватель «электрическая колонка» начинает готовить воду моментально, как только вы включите кран на водоразборной точке. Правда сразу на несколько точке, проточной колонки может не хватить.
Бойлер электрический конструктивно подразумевает накопительный бак. В нем «хранится» определенный объем воды. Как только он израсходуется, датчик температуры дает команду включить бойлер в режим обогрева. Важно понимать, за счет того, что в баке постоянно находится вода – отложение солей и много иных примесей неизбежно. Поэтому, своевременная очистка бойлера не только продлит срок службы самого бака, но и предоставит возможность пользоваться чистой водой, без неприятного запаха.

Для оперативной подачи горячей воды, электро колонка потребляет достаточно большое количество электроэнергии от и нередко требует 3‑х фазной напряжения в сети.
В то время как мощность электрического бойлера колеблется между 1 и 3 кВт.

Газовый котел Газовый котел в сочетании с электрическим бойлером либо бойлером косвенного нагрева будет хорошим решением в случае дома для большей семьи. Большой разбор на протяжении короткого времени (утро, вечер) будет компенсироваться высокой производительностью крупного бойлера (120-250л). Бойлеры могут быть электрическими и косвенного нагрева. Электрический накопительный бойлер — типичный бойлер, к которым мы все привыкли, оснащен электрическим нагревателем, теном. Бойлер косвенного нагрева использует тепло, выработанное газовым либо электрическим котлом. Если площадь позволяет, лучше использовать бойлер косвенного нагрева, так как он обеспечит подачу горячей воды одновременно в нескольких точек водоразбора с разной температурой на каждой из точек. Что невозможно добиться с проточным водонагревателем или двухконтурным котлом. Электро бойлер более дешевый, однако более дорогой в эксплуатации, потребляет значительное количество электроэнергии для нагрева. Бойлер косвенного нагрева будет более дорогим в покупке и обвязке, однако сэкономит средства на протяжении эксплуатации.

WaterStore рекомендует одноконтурные газовые котлы проверенных производителей:

---

Подведем итоги:

Преимущества системы с двухконтурным котлом: • Занимает мало места, компактные габариты – идеально для небольших квартир • Большая надежность более совершенной системы • Минимальная необходимость для обслуживания • Доступные цены на монтажные работы

Преимущества сочетания одноконтурного котла с проточными и накопительными нагревателями: • Возможность выбор водонагревателя исходя из возможностей – колонка, накопительный электрический бойлер или косвенного нагрева. • Большая стабильность системы – каждый из приборов работает самостоятельно друг от друга • Газовый котел + бойлер косвенного нагрева идеально подходят для частных домов с доступным местом для размещения котельни.

Недостатки двухконтурного котла: • Во время нагрева воды ГВС на полную мощность перестает греть воду в отопительном контуре. Этот минус решается установкой аккумулирующего бака • Ограничение по времени нагрева ГВС – помимо ожидания заданной температуры, стоит помнить и о расходе самой воды. • Модели со строенным бойлером – не радуют своим объемом бака.

Недостатки сочетания одноконтурного котла с проточными и накопительными нагревателями: • Более сложная обвязка • Требует определенных условий по монтажу и хранению • Высокая стоимость монтажных работ

Одноконтурный и двухконтурный котел: работа в связке

Одноконтурный и двухконтурный котел могут работать как в связке друг с другом, так и с другими элементами вашей сантехники: солнечным коллектором, бойлером, твердотопливным котлом или камином и так далее.

Одноконтурный и двухконтурный котел с солнечными коллекторами

Вода, нагретая солнечными коллекторами, хранится в большом бойлере, чтобы ею можно было пользоваться в любой момент, а не только тогда, когда светит солнце. Поэтому если есть желание установить коллекторы, следует выбрать одноконтурный котел с бойлером косвенного нагрева. Для одновременного подключения к котлу и солнечному коллектору выпускаются специальные бойлеры с двумя теплообменниками: через один – течет теплоноситель из котла, через другой – из коллекторов. Когда для нагревания требуемого количества воды солнечной энергии будет недостаточно, автоматически включится котел. Нужна только соответствующая автоматика, которая будет управлять всеми узлами системы.

Производители котлов предлагают готовые комплекты, которые включают: котел, бойлер, коллекторы, блоки автоматики и другие узлы, необходимые для работы всей системы.

Двухконтурный котел не может работать с солнечными коллекторами из-за отсутствия бойлера косвенного нагрева.

Читайте также: Безопасно ли инфракрасное отопление?

С твердотопливным котлом или камином с водяной рубашкой

Одноконтурный и двухконтурный котел также может работать совместно с каминами или твердо­топливными котлами подходят как одно-, так и двухконтурные котлы. Если же выбирается газовый двухконтурный котел, то твердотопливный котел (или камин) не сможет принимать участие в приготовлении горячей воды для системы ГВС.

Чтобы это было возможно, нужен бойлер косвенного нагрева, поэтому при желании использовать тепло, полученное от сжигания угля или дров, и для нагрева воды для системы ГВС, необходимо выбрать газовый одноконтурный котел и бойлер. Такое решение будет выгодным, учитывая более низкую стоимость обогрева.

Можно также выполнить систему для нагрева горячей воды с независимым от котлов нагревателем (электрическим или газовым) – тогда, естественно, газовый котел должен быть одноконтурным.

Безопасность

Напоследок важный совет: чтобы обезопасить себя по-максимуму, для начала поинтересуйтесь, имеет ли продукция, которую вы выбрали, сертификаты соответствия стандартам в вашей стране, а также в ЕС. На изделие должен быть технический паспорт, гарантийный талон и информация о классе защиты электроприбора. Именно последнее часто определяет безопасность.

Бойлер косвенного нагрева или двухконтурный котел

Обустраивая систему ГВС в частном доме, хозяину зачастую приходится определиться, что лучше – бойлер косвенного нагрева или двухконтурный котел? Обогреватели непрямого нагрева, к которым относится этот тип бойлеров завоевывают все большую популярность, ведь себестоимость нагрева воды в таком случае является очень низкой. Это обусловлено конструкцией бойлера – в ней отсутствует автономный нагревательный элемент. Вода обогревается за счет передавания высокой температуры циркулирующей жидкостью внутри змеевика. В то время как котел не может функционировать, не потребляя энергию, косвенный бойлер не расходует ресурсы на обогрев, беря тепло у другого источника.

Двухконтурный котел или бойлер косвенного нагрева: техническая и финансовая сторона вопроса

Владельцы двухконтурных котлов изначально сделали выбор в пользу многофункциональности и надежности. Однако, в процессе эксплуатации двухконтурный агрегат становится источником ряда неудобств:

• при достаточном количестве точек водоразбора требуется значительное повышение мощности котла;
• расход воды сказывается на ее температуре – в разных точках разбора она может быть разной;
• необходимость ждать после открытия крана, пока вода станет необходимой температуры;
• срок службы проточного нагревателя напрямую зависит от жесткости воды, т.к. на стенках возникают отложения, которые могут привести к поломке.

Кроме того, котел, обслуживающий два контура имеет невысокие показатели при обеспечении ГВС. Работая непрерывно, он может нагреть всего 6-12 литров воды в минуту. Для тех, у кого небольшая семья, а в доме присутствует только душ и кухонная раковина, пользование двухконтурным котлом оправдает себя. В случае же большего количества точек водоразбора или более интенсивного пользования горячей водой, могут возникнуть неудобства. В этом плане пользование бойлером косвенного нагрева надежней и обеспечит вам ГВС в полном объеме и одинаково комфортной температуры. Цена нагрева жидкости при этом минимальна.

Интернет-магазин отопительной техники «Теплозон» помимо стандартных бойлеров косвенного нагрева, может предложить также изделия с ТЭНом, которые позволяют не привязываться к отопительному сезону и в теплое время года умеренно нагревать воду до комфортной температуры. Консультанты помогут также определиться с литражом устройства, исходя из потребностей вашей семьи. Также в интернет-магазине вы сможете купить одноконтурный котел, идеально подходящий для косвенного бойлера для максимально комфортного пользования горячей водой.

Смотрите также:

Пакеты с газовыми котлами — Настенный газовый котел + водонагреватель косвенного нагрева + погодозависимый регулятор

V00020100	turboTEC plus VU INT 242/5-5 арт. 0010015255	uniSTOR VIH R 120/6 B арт. 0010015943	multiMATIC 700/5 арт. 0020171319	Датчик температуры водонагревателя, арт. 306257 Группа безопасности водонагревателя, арт. 305826
V00020200	turboTEC plus VU INT 242/5-5 арт. 0010015255	uniSTOR VIH R 150/6 B арт. 0010015944	multiMATIC 700/5 арт. 0020171319	Датчик температуры водонагревателя, арт. 306257 Группа безопасности водонагревателя, арт. 305826
V00020300	turboTEC plus VU INT 242/5-5 арт. 0010015255	uniSTOR VIH R 200/6 B арт. 0010015945	multiMATIC 700/5 арт. 0020171319	Датчик температуры водонагревателя, арт. 306257 Группа безопасности водонагревателя, арт. 305826
V00020500	turboTEC plus VU INT 282/5-5 арт. 0010015256	uniSTOR VIH R 120/6 B арт. 0010015943	multiMATIC 700/5 арт. 0020171319	Датчик температуры водонагревателя, арт. 306257 Группа безопасности водонагревателя, арт. 305826
V00020600	turboTEC plus VU INT 282/5-5 арт. 0010015256	uniSTOR VIH R 150/6 B арт. 0010015944	multiMATIC 700/5 арт. 0020171319	Датчик температуры водонагревателя, арт. 306257 Группа безопасности водонагревателя, арт. 305826
V00020700	turboTEC plus VU INT 282/5-5 арт. 0010015256	uniSTOR VIH R 200/6 B арт. 00100015945	multiMATIC 700/5 арт. 0020171319	Датчик температуры водонагревателя, арт. 306257 Группа безопасности водонагревателя, арт. 305826
V00020401	turboTEC plus VU INT 242/5-5 арт. 0010015255	uniSTOR VIH Q 75 B, арт. 0010015978	multiMATIC 700/5 арт. 0020171319	Комплект подключения, арт.0020152956 Группа безопасности, арт.0020174068
V00021500	turboTEC plus VU INT 242/5-5-H арт. 0010015255	uniSTOR VIH R 120/6 B арт. 0010015943	Комнатный регулятор температуры VRT 50 арт. 0020018266	Датчик температуры водонагревателя, арт. 306257 Группа безопасности водонагревателя, арт. 305826 Горизонтальный проход через стену, 1000 мм, 60/100 мм, арт. 0020188791
V00021600	turboTEC plus VU INT 242/5-5-H арт. 0010015255	uniSTOR VIH R 150/6 B арт. 0010015944	Комнатный регулятор температуры VRT 50 арт. 0020018266	Датчик температуры водонагревателя, арт. 306257 Группа безопасности водонагревателя, арт. 305826 Горизонтальный проход через стену, 1000 мм, 60/100 мм, арт. 0020188791
V00021700	turboTEC plus VU INT 242/5-5 арт. 0010015255	uniSTOR VIH R 200/6 B арт. 0010015945	Комнатный регулятор температуры VRT 50 арт. 0020018266	Датчик температуры водонагревателя, арт. 306257 Группа безопасности водонагревателя, арт. 305826 Горизонтальный проход через стену, 1000 мм, 60/100 мм, арт. 0020188791
V00021800	turboTEC plus VU INT 282/5-5 арт. 0010015256	uniSTOR VIH R 120/6 B арт. 0010015943	Комнатный регулятор температуры VRT 50 арт. 0020018266	Датчик температуры водонагревателя, арт. 306257 Группа безопасности водонагревателя, арт. 305826 Горизонтальный проход через стену, 1000 мм, 60/100 мм, арт. 0020188791
V00021900	turboTEC plus VU INT 282/5-5 арт. 0010015256	uniSTOR VIH R 150/6 B арт. 0010015944	Комнатный регулятор температуры VRT 50 арт. 0020018266	Датчик температуры водонагревателя, арт. 306257 Группа безопасности водонагревателя, арт. 305826 Горизонтальный проход через стену, 1000 мм, 60/100 мм, арт. 0020188791
V00022000	turboTEC plus VU INT 282/5-5 арт. 0010015256	uniSTOR VIH R 200/6 B арт. 00100015945	Комнатный регулятор температуры VRT 50 арт. 0020018266	Датчик температуры водонагревателя, арт. 306257 Группа безопасности водонагревателя, арт. 305826 Горизонтальный проход через стену, 1000 мм, 60/100 мм, арт. 0020188791
V00022100	turboTEC plus VU INT 362/5-5 арт. 0010015258	uniSTOR VIH R 120/6 B арт. 0010015943	Комнатный регулятор температуры VRT 50 арт. 0020018266	Датчик температуры водонагревателя, арт. 306257 Группа безопасности водонагревателя, арт. 305826 Горизонтальный проход через стену, 1000 мм, 60/100 мм, арт. 0020188791
V00022200	turboTEC plus VU INT 362/5-5 арт. 0010015258	uniSTOR VIH R 150/6 B арт. 0010015944	Комнатный регулятор температуры VRT 50 арт. 0020018266	Датчик температуры водонагревателя, арт. 306257 Группа безопасности водонагревателя, арт. 305826 Горизонтальный проход через стену, 1000 мм, 60/100 мм, арт. 0020188791
V00022300	turboTEC plus VU INT 362/5-5 арт. 0010015258	uniSTOR VIH R 200/6 B арт. 00100015945	Комнатный регулятор температуры VRT 50 арт. 0020018266	Датчик температуры водонагревателя, арт. 306257 Группа безопасности водонагревателя, арт. 305826 Горизонтальный проход через стену, 1000 мм, 60/100 мм, арт. 0020188791
V00024800	turboTEC pro VUW INT 242/5-3, арт. 0010015249	—	Комнатный регулятор темпера- туры VRT 50, арт. 0020018266	Горизонтальный проход через стену, 1000 мм, 60/100 мм, арт. 0020188791
V00020800	atmoTEC plus VU INT 240/5-5 арт. 0010015251	uniSTOR VIH R 120/6 B арт. 0010015943	multiMATIC 700/5 арт. 0020171319	Датчик температуры водонагревателя арт. 306257 Группа безопасности водонагревателя арт. 305826
V00020900	atmoTEC plus VU INT 240/5-5 арт. 0010015251	uniSTOR VIH R 150/6 B арт. 0010015944	multiMATIC 700/5 арт. 0020171319	Датчик температуры водонагревателя арт. 306257 Группа безопасности водонагревателя арт. 305826
V00021000	atmoTEC plus VU INT 240/5-5 арт. 0010015251	uniSTOR VIH R 200/6 B арт. 0010015945	multiMATIC 700/5 арт. 0020171319	Датчик температуры водонагревателя арт. 306257 Группа безопасности водонагревателя арт. 305826
V00021100	atmoTEC plus VU INT 280/5-5 арт. 0010015252	uniSTOR VIH R 120/6 B арт. 0010015943	multiMATIC 700/5 арт. 0020171319	Датчик температуры водонагревателя арт. 306257 Группа безопасности водонагревателя арт. 305826
V00021200	atmoTEC plus VU INT 280/5-5 арт. 0010015252	uniSTOR VIH R 150/6 B арт. 0010015944	multiMATIC 700/5 арт. 0020171319	Датчик температуры водонагревателя арт. 306257 Группа безопасности водонагревателя арт. 305826
V00021300	atmoTEC plus VU INT 280/5-5 арт. 0010015252	uniSTOR VIH R 200/6 B арт. 0010015945	multiMATIC 700/5 арт. 0020171319	Датчик температуры водонагревателя арт. 306257 Группа безопасности водонагревателя арт. 305826
V00022400	atmoTEC plus VU INT 240/5-5 H арт. 0010015251	uniSTOR VIH R 120/6 B арт. 0010015943	Комнатный регулятор температуры VRT 50 арт. 0020018266	Датчик температуры водонагревателя арт. 306257 Группа безопасности водонагревателя арт. 305826
V00022500	atmoTEC plus VU INT 240/5-5 H арт. 0010015251	uniSTOR VIH R 150/6 B арт. 0010015944	Комнатный регулятор температуры VRT 50 арт. 0020018266	Датчик температуры водонагревателя арт. 306257 Группа безопасности водонагревателя арт. 305826
V00022600	atmoTEC plus VU INT 240/5-5 H арт. 0010015251	uniSTOR VIH R 200/6 B арт. 0010015945	Комнатный регулятор температуры VRT 50 арт. 0020018266	Датчик температуры водонагревателя арт. 306257 Группа безопасности водонагревателя арт. 305826
V00022700	atmoTEC plus VU INT 280/5-5 H арт. 0010015252	uniSTOR VIH R 120/6 B арт. 0010015943	Комнатный регулятор температуры VRT 50 арт. 0020018266	Датчик температуры водонагревателя арт. 306257 Группа безопасности водонагревателя арт. 305826
V00022800	atmoTEC plus VU INT 280/5-5 H арт. 0010015252	uniSTOR VIH R 150/6 B арт. 0010015944	Комнатный регулятор температуры VRT 50 арт. 0020018266	Датчик температуры водонагревателя арт. 306257 Группа безопасности водонагревателя арт. 305826
V00022900	atmoTEC plus VU INT 280/5-5 H арт. 0010015252	uniSTOR VIH R 200/6 B арт. 0010015945	Комнатный регулятор температуры VRT 50 арт. 0020018266	Датчик температуры водонагревателя арт. 306257 Группа безопасности водонагревателя арт. 305826

Установка котла

A и резервуара косвенного хранения с контуром Primanry

Вот как вы можете настроить газовый котел с косвенным накопительным баком. Это дает вам много горячей воды для бытового потребления вместе с зоной замкнутого контура отопления для одной температурной системы — излучающей воды или радиаторов. Если вам требуется многотемпературная система, тогда вы устанавливаете котел на максимальную температуру, а затем используете смесительные клапаны, чтобы уменьшить количество нагревательных колен, для которых требуется вода с более низкой температурой.

Это только пример.Фактические макеты варьируются от работы к работе.

Список материалов, необходимых для такого проекта (щелкните ссылку ниже, чтобы приобрести продукт и просмотреть дополнительную информацию)

Отопление и горячее водоснабжение

Кол-во 1 — Котлы газовые

Количество 10+ — Шаровые краны для систем отопления

Количество от 3 до 4 — сливные и шланговые патрубки котла

Количество 6 +/- чугунных нагревательных насосов (размер зависит от системы с контролем потока)

Количество 6 +/- фланцев насоса (наиболее вероятно от 3/4 до 1 1/2 дюйма)

Количество 1 — Webstone ProPal Series 5865 Тройник продувки первичного вторичного контура

Количество 1 — Резервуары для косвенного хранения

Количество 1 — Johnson Controls Temperature Controls

Количество 1 — Клапаны сброса давления

Количество 1 — Смесительные клапаны для нагрева воды для бытового потребления

Количество 1 — Проверки расхода горячей воды для бытового потребления

Количество X — смесительные клапаны нагрева (зависит — при использовании высокотемпературного и низкотемпературного нагрева)

Количество 1 — Расширительные баки для систем водяного отопления

Qunatity 1 — Реле переключения гидравлического циркулятора

Количество 1 — Термостаты водяного отопления и датчики пола

Количество 1 — Гидравлические предохранители обратного потока и комбинированные клапаны автозаполнения

Количество X — Медные фитинги и латунные фитинги

Сторона водяного отопления (распределение)

Quantity X — трубки Hydronic Radiant Heat Pex (в зависимости от системы)

Quantity X — Гидравлические радиаторы и конвекторы (в зависимости от системы)

Quantity X — Экологические водонагреватели для плинтуса Smith Heating Edge

X = различное количество необходимого продукта — в зависимости от фактической системы

Газовый котел с бойлером косвенного нагрева, одноконтурный и двухконтурный: обратная связь, схема подключения

Пожалуй, каждый хозяин частного дома хочет обеспечить себя и свою семью необходимыми санузлами и условиями.В этом случае вы не хотите переплачивать. Но если нет возможности или смысла организовать отдельную систему горячего водоснабжения, то можно прибегнуть к более простому, сложному решению, которым может быть газовый котел с бойлером.

Главное условие в этом случае — правильный расчет необходимого объема воды для хозяйственных нужд. Вам нужно будет подобрать оборудование с подходящей производительностью.

Отзывы о газовых котлах с накопительным баком типа

При желании приобрести газовый котел с бойлером следует руководствоваться объемом внешнего накопительного бака.Если он готов выдавать около 14 литров воды в минуту, то это, по мнению покупателей, считается неплохим показателем. Однако этого не всегда достаточно. Подвесные теплогенераторы имеют ограниченные габариты, поэтому на них не устанавливаются большие емкости. Ведь от объема нагретой воды в резерве будет зависеть производительность системы горячего водоснабжения. Кроме того, потребители отмечают, что вес конструкции с водой в итоге будет такой, что она не выдержит ни одной стены.

Выбирая газовый котел с бойлером, можно встретить модели, имеющие накопительные баки, но в этом случае потребители уверяют, что размер устройства будет значительным.

Рекомендации специалиста

Если требуется более высокая производительность, следует обратить внимание на удаленные резервуары для горячей воды. Такие котлы, объем которых может достигать 500 литров, можно подключать к теплогенераторам с этой возможностью. Это говорит о том, что в оборудовании должны быть входные патрубки, а внутри него находится циркуляционный насос, необходимый для обслуживания контура горячего водоснабжения.Мощность котла должна соответствовать мощности котла, иначе температура воды никогда не дойдет до нормальной отметки.

Отзывы об одноконтурных котлах с выносным котлом серии Vitopend 100-W

Выбирая газовый котел с бойлером, следует обратить внимание на одноконтурное оборудование, которое сейчас предлагают в продажу многие производители. Среди них — немецкая компания Viessmann, которая производит настенные устройства, подходящие для установки в офисах, квартирах и частных домах.По словам покупателей, эти устройства очень компактны, ширина их корпуса достигает 40 см, поэтому для такого агрегата достаточно легко найти место даже в небольшом помещении.

Стоит обратить внимание на выгодное оборудование, ведь оно укомплектовано всеми крепежными и монтажными элементами, необходимыми для подключения к коммуникациям. Потребителям нравится, что газовый котел дополнен расширительным баком на 6 литров, а также циркуляционным насосом для контура отопления.

Панель управления понятная, предполагает наличие механических регуляторов температуры, дисплея и манометра. С помощью этой системы вы можете контролировать основные рабочие параметры. Производитель позаботился о том, чтобы у покупателя была возможность оставить устройство без наблюдения, ведь в нем есть система самодиагностики, которая проверяет наличие проблем с нагревом, отображая коды ошибок на экране. Если вы до сих пор не знаете, следует ли выбирать газовый котел двухконтурный или одноконтурный с бойлером, то вам стоит обратить внимание на модели вышеуказанной серии, которые, по мнению потребителей, экономичны.В устройствах есть модуляционная горелка, которая при необходимости меняет интенсивность горения. Это снижает расход топлива, увеличивает КПД.

Отзывы о двухконтурном котле VIESSMANN Vitopend 100 с бойлером

Этот двухконтурный газовый котел с бойлером стоит 53 900 руб. И это устройство, имеющее компактные габариты. Агрегат, по словам пользователей, имеет высокую производительность, которая составляет 14 литров воды в минуту. Встроенный электронный регулятор обеспечивает поддержание температуры воды на желаемом уровне.При необходимости обустройства системы горячего водоснабжения и отопления потребителям рекомендуется приобретать именно такую ​​технику, которая максимально решит эти проблемы. Его мощность составляет 30 кВт, а КПД достигает 90%. Диаметр дымохода 140 мм, камера сгорания открытая. Выбирая данный газовый котел с бойлером косвенного нагрева, потребители отмечают его эффективность, простоту в эксплуатации и многие другие достоинства типа:

• Электронное управление;
• Удобная установка;
• Повышенный комфорт приготовления горячей воды.

Положительные отзывы потребителей об эксплуатационных характеристиках Vitopend 100

Описанный выше газовый котел с бойлером, отзывы о котором зачастую самые положительные, как уже говорилось, эффективен в работе. Это выражается в том, что модулированная горелка поддерживает температуру воды в контуре, что позволяет добиться максимально точного регулирования.

Покупатели

также говорят о простых элементах управления, ведь на корпусе есть панель с дисплеем, позволяющая обеспечивать контроль температуры и следить за работой устройства.Помимо прочего, заказчики отмечают, что из-за компактных размеров это оборудование возможно установить даже в небольших помещениях, нишах или проемах.

Электросхема

Газовый котел с бойлером косвенного нагрева, схема подключения которого обязательно должна быть рассмотрена мастером, позволяет решить проблемы, выражающиеся в недостаточном количестве горячей воды. Это возможно благодаря полноценному котлу, который имеет дополнительную вставку электрического отопления. Такой раствор будет поддерживать температуру на определенном уровне.

Для подключения необходимо знать, что система предполагает наличие защитного магниевого электрода, пенополиуретановой изоляции, металлического сосуда с эмалевым покрытием, а также змеевика, выполняющего роль нагревательного элемента. Внешний котел для котла следует подключать по схеме к циркуляционному насосу.

Вывод

Производители описанного выше оборудования предлагают использовать для этого определенную схему. Он предполагает необходимость подключения водонагревателя к контуру ГВС.

Бойлер косвенного нагрева

В этой статье: назначение бойлера косвенного нагрева; устройство и принцип работы; положительные и отрицательные характеристики; цены и производители; Критерии выбора; как подключить бойлер косвенного нагрева; как удалить накипь и грязь.

Степень комфорта в нашей жизни прочно связана с таким неотъемлемым элементом цивилизации, как постоянное наличие горячей воды — для мытья посуды, мытья, мытья.В городских условиях горячая вода более-менее присутствует в кранах, но на огромных просторах сельской местности возникают проблемы с подачей горячей воды — она ​​идет только на отопление домов, циркулируя в системах отопления с одноконтурными котлами. Вариант обеспечения домохозяйств горячей водой с помощью электрокотлов не очень привлекателен — электричество стоит недешево, газовые котлы или, чаще, газовые водонагреватели имеют внушительные габариты и не способны поддерживать постоянную температуру воды.Оптимальный вариант — бойлер косвенного нагрева.

Зачем нужен бойлер косвенного нагрева

Котел косвенного нагрева приобретается вместе с одноконтурным котлом — вместе это оборудование занимает больше места и стоит дороже, чем двухконтурный котел. Однако их важное преимущество перед двухконтурным котлом — возможность практически без перебоев обеспечивать домохозяйства значительным количеством горячей воды, при этом ее температура останется неизменной..

Любая система водяного отопления на основе нагрева проточной воды имеет два отрицательных фактора — ее производительности хватает только на одну-две точки водопотребления, при этом температура воды непостоянна. Например, домочадцы не смогут одновременно мыть посуду и, допустим, принимать душ, не испытывая недостатка воды и резкого падения ее температуры, что очень неприятно. Мы должны разработать определенный внутренний график потребления горячей воды — если кто-то собирается принять душ, то он должен сообщить об этом другим жильцам дома и попросить их не открывать кран с горячей водой и вызывать непредвиденные обстоятельства. дискомфорт для пловца.

В семьях с количеством домохозяйств от 2 и более человек проточные системы водяного отопления будут малоэффективными, более оптимальным решением будет бойлер косвенного нагрева.

При использовании бойлера косвенного нагрева количество одновременно используемых точек горячего водоснабжения ограничивается только мощностью бойлера — в нем уже накоплена горячая вода и имеет одинаковую температуру по всему объему, то есть вам не нужно дождитесь, пока циркуляция воды при открытии крана не подаст горячую воду необходимой температуры.

Устройство и принцип действия

Внешне бойлер косвенного нагрева напоминает металлическую бочку для сбора воды и имеет цилиндрическую форму, вмещает как десятки, так и сотни литров воды — точный объем зависит от конкретной модели. Есть котлы как для вертикальной, так и для горизонтальной установки — первый тип крепится к стене на определенной высоте от уровня пола и предпочтительнее, если котельная небольшая по площади. Корпус накопительного бака изготовлен из окрашенной эмалированной стали, пластика и нержавеющей стали — последние два материала обеспечивают значительно более длительный срок службы, так как не подвержены коррозии.

Устройство бойлера косвенного нагрева со змеевиком: 1 — подвод холодной воды; 2 — отвод горячей воды; 3 — защитный анод; 4 — вход охлаждающей жидкости; 5 — теплоизоляция; 6 — трубчатый теплообменник; 7 — выход охлаждающей жидкости

Змеевидная труба теплообменника из стали или латуни, устанавливаемая внутри бака бойлера косвенного нагрева, часто имеет сложную форму, что позволяет циркулирующему в ней теплоносителю лучше и быстрее нагревать воду. Змеевики теплообменника могут быть расположены ближе к нижней части бака котла, где скапливается более холодный слой воды, или могут быть равномерно распределены по всему объему бака — по заявлению производителей такое расположение позволяет для лучшего нагрева воды, достижения равномерной температуры.Существуют модели котлов с двумя трубчатыми теплообменниками, первый из которых предназначен для циркуляции теплоносителя из системы отопления, второй — для теплоносителя из других источников, например, солнечного коллектора или теплового насоса.

Помимо котлов со встроенными змеевиками, выпускаются модели без теплообменных трубок — такие котлы состоят из двух баков, установленных один в другой, внутренний — из нержавеющей стали, а теплоноситель циркулирует между стенками наружного. и внутренние резервуары.

Котел косвенного нагрева «бак в баке»: 1 — вход холодной воды; 2 — отвод горячей воды; 3 — вход охлаждающей жидкости; 4 — внутренний бак из нержавеющей стали; 5 — выход охлаждающей жидкости

Внутри котла, в резервуаре с водой, находится магниевый анод. Он предназначен для защиты металлического контейнера от гальванической коррозии — его электрический потенциал ниже, чем у металлов в конструкции котла, поэтому коррозия затронет и разрушит магниевый анод. Требует периодической замены по причине износа — коррозия «съедает».

Большинство бойлеров косвенного нагрева оснащено электронагревательным элементом, который используется в теплое время года, когда отопительный котел выключен.

Бойлеры косвенного нагрева работают по довольно простой схеме — холодная вода поступает через вход в бак котла, теплоноситель циркулирует по змеевику теплообменника или между стенками двойного корпуса, нагревается котлом отопления, который в Turn нагревает воду в бойлере и поддерживает ее постоянную температуру.Каждый бойлер косвенного нагрева имеет входные и выходные патрубки, соединяющие его с котлом отопления, а нагретая вода поступает в точки ее потребления через специальную выходную насадку. Для уменьшения потерь тепла при контакте с внутренней атмосферой котельной и исключения угрозы повреждения котла из-за постоянных изменений внутренней и внешней температуры, его емкость снаружи закрывается теплоизоляционным материалом из пенополиуретана. , пенополистирол или минеральная вата.Внешний корпус бойлера косвенного нагрева имеет форму цилиндра или овального прямоугольника.

При небольшом расходе воды, т.е.не выше 1,3 л / мин, установка бойлера косвенного нагрева и одноконтурного бойлера невыгодна, проще и дешевле установить двухконтурный бойлер. Такой котел невыгодно использовать даже при нагреве теплоносителя электрическим котлом отопления, при выработке электроэнергии дизельным генератором.В случае, когда для наполнения бани требуется горячая вода, а отопительный котел работает на твердом топливе или природном газе — без бойлера косвенного нагрева не обойтись!

Бойлер косвенного нагрева — плюсы и минусы

Положительные характеристики:

• не увеличивает нагрузку на электросеть в холодное время года, так как не использует электричество для нагрева воды в это время года;
• высокой производительности при условии, что одноконтурный котел оборудован теплообменником достаточного диаметра и достаточной мощности;
• отсутствие прямого контакта теплоносителя с нагретой водой, то есть внутренняя поверхность змеевика в бойлере косвенного нагрева контактирует только с подготовленной водой, содержащей небольшое количество солей;
• обеспечение потребителей горячей водой без ее предварительного слива в месте потребления за счет рециркуляции, недоступной для других водонагревательных приборов без их повышенного износа;
• допустимо подключение различных источников тепловой энергии, а также сезонный переход с одного источника теплоносителя на другой.

Отрицательные характеристики:

• дороговизна комплекта оборудования (бойлер косвенного нагрева + одноконтурный котел), по сравнению с электрокотлом или двухконтурным котлом;
• для нагрева холодной воды в емкостях объемом 100 литров требуется несколько часов; в отопительный период снижается интенсивность обогрева жилых помещений;
• вместимость котла, особенно большого, занимает много места, что создает трудности при размещении в котельной и требует тщательного планирования.

Сравним бойлер косвенного нагрева и другие типы водонагревателей:

• Водонагреватель газовый — для его установки требуется проект, строительство дымохода и предварительное согласование с государственными органами. Договор на техническое обслуживание газового водонагревателя является обязательным. Главный недостаток водонагревателя такого типа — невозможность поддерживать стабильную температуру воды.
• Газовый обогреватель накопительный — по большинству характеристик аналогичен бойлеру косвенного нагрева, но требует тех же предварительных мер, что и установка газового водонагревателя.
• Проточный электронагреватель — быстрый нагрев воды, но низкая производительность из-за меньшей мощности, чем у бойлера косвенного нагрева.
• Накопительный электронагреватель — как и проточный электронагреватель, он имеет меньшую мощность, поэтому не в состоянии обеспечить нагрев новой порции воды за короткое время. Серьезный минус любых электронагревателей — большая потребляемая мощность.
• Двухконтурный котел — производительность данного водонагревателя низкая, а температура нагретой воды непостоянна.Основным недостатком решения проблемы ГВС с помощью двухконтурных котлов является зарастание змеевика, в котором циркулирует вода, известковыми отложениями (накипью). В результате двухконтурный котел теряет мощность, так как накипь препятствует передаче тепла, сечение змеевика уменьшается, из-за чего вода течет слабой струей при открытии крана — полностью удалить накипь внутри крайне сложно. катушка.

Производители и цены на бойлеры косвенного нагрева

Бойлер с баком для воды объемом 80 литров стоит около 14000 рублей, а один из самых вместительных — 900 литров — в среднем 165000 рублей.

В России котлы с косвенным нагревом воды представлены широкой линейкой марок и объемов — German Buderus, Junkers Bosch Gruppe, Reflex, Viessmann, Wolf and Bosch, French Saunier Duval, Czech Protherm, Mora and Drazice, словенское Gorenje, польское Galmet, итальянская Beretta и бельгийская ACV. Кстати, котлы без змеевика — в двойном корпусе — производят только бельгийцы.

Как выбрать бойлер косвенного нагрева

Выбор начинается с подбора оптимального объема котельной мощности.Средний расход горячей воды на человека в сутки: на стирку — 6–17 литров; для мытья посуды — 20-25 литров; душевая кабина — 60-90 литров; для принятия ванны — 160-180 л. На основании этих данных рассчитываются приблизительные потребности домохозяйств по расходу воды, округляются в большую сторону и определяется необходимая мощность. Имейте в виду, что 20-литровый бойлер нагреет воду до оптимальной температуры за 40 минут, а 200-литровый бойлер — более 6 часов.

Определившись с объемом котла и приступив к осмотру предлагаемых в магазинах моделей, обратите внимание на материалы, из которых изготовлены трубка змеевика, внутренний резервуар для воды и теплоизоляция между ним и внешним кожухом.

Модели нижнего ценового диапазона оснащены стальным змеевиком, приваренным к резервуару котла, более дорогие модели — латунным змеевиком, в некоторых моделях — ребрами, закрепленными с помощью фланцевого соединения. Съемный латунный змеевик более эффективен при нагревании воды, его легко снять и очистить от накипи, чего нельзя сделать с помощью сварного стального змеевика.

В недорогих котлах с косвенным нагревом резервуар для воды защищен от коррозии слоем эмали или стеклокерамики, но такое покрытие прослужит недолго — перепады температур вызовут образование микротрещин, в которых начинаются процессы коррозии.Поэтому лучшим выбором будут котлы с баками из нержавеющей стали. Обратите внимание: если бак котла изготовлен из нержавеющей стали, то гарантия на него будет более одного года, если нет — до одного года.

Убедитесь, что изоляция между корпусами котла сделана из полиуретана — в более дешевых моделях изоляция сделана из быстроизнашивающегося поролона.

Каждый котел косвенного нагрева оснащен катодной защитой, которая поглощает эффекты гальванической коррозии.Есть два способа защиты от такой коррозии: магниевый анод, который меняют каждые полгода или год; катодная защита с внешним источником питания — менять не нужно, но необходимо подключить к источнику питания.

Важным критерием выбора будут возможности одноконтурного котла, к которому будет подключен бойлер косвенного нагрева — если в паспорте котла указан расход теплоносителя, проходящего через змеевик теплообменника, соответствующий 45-50% от расход установленного в вашем доме отопительного котла, то производительность отопительной системы дома существенно снизится… Кроме того, увеличится время нагрева ГВС..

Проверить наличие термостата и предохранительного клапана, которые обычно входят в комплект поставки котла — они необходимы при использовании прибора.

Бойлеры косвенного нагрева различаются по способу установки: объемом до 200 литров они могут быть настенными и напольными, большего объема — только напольными.

Подключение бойлера косвенного нагрева

Осуществляется параллельным отопительному контуру, в который встроен циркуляционный насос — благодаря этому достигается независимость подачи горячей воды от системы отопления.К тому же такое подключение позволит при необходимости полностью отключить отопительный контур и направить теплоноситель только в котел.

Пример обвязки бойлера косвенного нагрева: 1 — отопительный котел; 2 — группа безопасности котла; 3 — запорная арматура; 4 — группа безопасности котла; 5 — расширительный бак системы ГВС; 6 — горячее водоснабжение потребителей; 7 — термостат котла; 8 — радиаторы отопления; 9 — бойлер косвенного нагрева; 10 — циркуляционный насос котла; 11 — циркуляционный насос системы отопления; 12 — обратный клапан; 13 — фильтр грубой очистки; 14 — холодное водоснабжение

Допускается установка бойлера косвенного нагрева в системе гравитационного отопления; он должен вводиться в отопительный контур последовательно через байпас, после котла и перед отопительными приборами.

Схема и порядок установки котла указаны в его паспорте. Если вы приобрели настенный прибор, то нужно поднять его на такую ​​высоту, чтобы низ был выше верха отопительного котла — при таком расположении вода в нем будет нагреваться быстрее.

Как удалить накипь из бойлера косвенного нагрева

Согласно инструкции, прилагаемой к котлу производителем, его профилактическое обслуживание проводится один раз в полгода или год, лучше два раза в год — до и после отопительного сезона..

Производители бойлеров косвенного нагрева, однако, как и любых других отопительных приборов, не рекомендуют проводить его профилактику самостоятельно, только в специализированных сервисных центрах, поэтому не дают никакой информации о том, как открыть доступ к внутреннему объему котла. котел. Вы можете удалить и заменить только катод из магния, уменьшив при этом его длину вдвое. Но удалить окалину через небольшие отверстия фланцев без специального оборудования невозможно. Что можно сделать в домашних условиях, то есть самостоятельно?

Прежде всего, определите степень образования накипи на теплообменнике, для этого необходимо измерить температуру теплоносителя на входе и выходе из котла, чтобы определить теплопотери.При нормальной работе котла перепад температур на входе и выходе не должен превышать 15 ° С, т.е. если входящий теплоноситель имеет температуру 90 ° С, а на выходе 75 ° С, все в порядке. Известковая накипь, так как она оседает на внешней поверхности змеевика теплообменника, препятствует передаче тепла, и если при 90 ° C на входе температура воды на выходе из котла составляет 80-85 ° C — необходимо удаление накипи, иначе период нагрева воды увеличится многократно.

Если налет на теплообменнике небольшой, то есть перепад температур на входе-выходе не менее 14–12 ° С, его можно удалить методом «теплового удара». Для этого полностью слейте воду из котла и пропустите теплоноситель из работающего котла через змеевик на 10 минут, чтобы максимально прогреть теплообменник в пустом баке котла. Затем залейте в бойлер холодную воду — емкость должна наполняться за 3-5 минут.В результате большей разницы между температурой змеевика и окружающей воды известковые отложения будут отставать от трубки — промойте и повторите удаление накипи снова с помощью «теплового удара».

Если на входе-выходе теплоносителя разница температур меньше 12 ° C, метод «термоудара» будет неэффективным — слишком большой налет на змеевике. Для удаления накипи необходимо использовать химические вещества, в идеале рекомендованные производителем данной модели бойлера.Не рекомендуется использовать какие-либо «домашние» средства и составы для удаления известкового налета — это может привести к повреждению емкости котла. Химикаты для удаления накипи, специально предназначенные для бойлеров косвенного нагрева, разбавляются водой — температура и степень разбавления указаны на упаковке чистящего средства. Приготовленная смесь заливается в бак котла с условием, чтобы ее уровень полностью перекрывал змеевик теплообменника. Время очистки указывается производителем химиката, как правило, от 4 до 8 часов и зависит от объема бойлера.По окончании периода очистки содержимое бойлера полностью удаляется, затем его необходимо дважды наполнить холодной водой и слить — на этом удаление накипи завершено.

Конденсационные котлы | Building America Solution Center

Вкладка «Соответствие» содержит информацию о программе и коде. Язык кода взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации.Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

Эталонный дизайн-дом ENERGY STAR — это набор характеристик эффективности, смоделированных для определения целевого показателя ENERGY STAR ERI [индекс энергоэффективности] для каждого дома, проходящего сертификацию. Следовательно, хотя перечисленные ниже функции не являются обязательными, если они не используются, для достижения цели ENERGY STAR ERI потребуются другие меры. Кроме того, обратите внимание, что Обязательные требования для всех сертифицированных домов, Приложение 2 [см. Список ниже], содержат дополнительные требования, такие как общие пределы утечки в воздуховоде, минимально допустимые уровни изоляции и минимально допустимые характеристики оконного проема.Поэтому EPA рекомендует партнерам ознакомиться с документами в Приложении 2, прежде чем выбирать меры.

Обратите внимание, что показатели эффективности Home HVAC эталонного дизайна для версии 3.1 отличаются от эффективности для версии 3.0. Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии и редакции программы, которая в настоящее время применима в вашем штате.

Версия 3.0 Приложение 1: Эталонный образец дизайна ENERGY STAR. (Источник: дома, сертифицированные ENERGY STAR, версия (Rev.09).)

Версия 3.1 Приложение 1: Эталонный дизайн страницы ENERGY STAR. (Источник: дома, сертифицированные ENERGY STAR, версия (Ред. 09).)

Приложение 2 требований национальной программы для домов, сертифицированных ENERGY STAR версии 3 / 3.1 (Ред. 09), требует, чтобы дома заполняли следующие контрольные списки:

Версия 3 / 3.1 Приложение 2: Обязательные требования для всех сертифицированных домов. (Источник: дома, сертифицированные ENERGY STAR, версия (Ред. 09).)

Полевой контрольный список национального оценщика

Система HVAC.
10. Приборы для сжигания.
10.1 Печи, бойлеры и водонагреватели, расположенные в пределах давления в доме, имеют механическую вытяжку или прямую вентиляцию. Альтернативы в сноске 57. ^{55, 56, 57}

Сноска 57) Естественно спроектированное оборудование разрешено в пределах границ давления дома в климатических зонах 1-3, если оценщик следовал Разделу 802 Стандартов RESNET, включая ANSI / ACCA 12 QH-2014, Приложение A, Разделы A3 (Тест на угарный газ) и A4 (Испытание на разгерметизацию для зоны устройства для сжигания) и подтвердили, что оборудование соответствует ограничениям, установленным в пределах.

Дом с нулевым потреблением энергии DOE (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.

Приложение 2 Дом, готовый к нулевому энергопотреблению Министерства энергетики США, Целевой дом.
Программа Zero Energy Ready Home Министерства энергетики США позволяет строителям выбирать предписывающий или производительный путь. Согласно предписаниям DOE Zero Energy Ready Home, строители должны соответствовать или превосходить минимальную эффективность HVAC, указанную в Приложении 2 требований национальной программы, как показано ниже.Путь производительности DOE Zero Energy Ready Home позволяет строителям выбирать индивидуальную комбинацию показателей для каждого дома, которая по своим характеристикам эквивалентна минимальному индексу HERS смоделированного целевого дома, который соответствует требованиям Приложения 2, а также обязательным требованиям Zero Дом, готовый к использованию энергии, экспонат 1.

Требования DOE ZERH к домашнему оборудованию HVAC. (Источник: Дом Министерства энергетики США с нулевым потреблением энергии (версия 07).)

Международный кодекс энергосбережения, 2009 г. (IECC)

403.1 Каждая система отопления и охлаждения должна иметь собственный термостат.

403.2 Воздуховоды — Изолируйте приточные каналы на чердаках как минимум до R-8 и всех остальных каналов как минимум до R-6. Герметичность воздуховода проверяют, как описано в разделе 403.2.2 Уплотнение.

403.3 Трубопроводы механической системы, способные пропускать жидкости> 105 ° F или <55 ° F, должны быть изолированы по крайней мере до R-3.

403.6 Размеры отопительного оборудования должны соответствовать разделу M1401.2 Международного жилищного кодекса.

2012 IECC

R403.1 Каждая система отопления и охлаждения должна иметь свой собственный термостат. Если основная система отопления представляет собой печь с принудительной подачей воздуха, по крайней мере, один термостат должен быть программируемым.

403.2 Воздуховоды — Изолируйте приточные каналы на чердаках как минимум до R-8 и всех остальных каналов как минимум до R-6. Герметичность воздуховода проверяют, как описано в разделе 403.2.2 Уплотнение. Воздухообрабатывающий агрегат должен иметь обозначение производителя, показывающее, что утечка воздуха составляет не более 2% от расчетного расхода воздуха при испытании в соответствии с ASHRAE 193.

R403.3 Трубопроводы механической системы, способные пропускать жидкости> 105 ° F или <55 ° F, должны быть изолированы по крайней мере до R-3. Изоляция трубопроводов, подверженная воздействию погодных условий, должна быть защищена от повреждений, вызываемых солнечным светом, влагой, оборудованием и ветром. Защита не может быть обеспечена липкой лентой.

403.6 Оборудование для обогрева и охлаждения должно иметь размеры в соответствии с Руководством S ACCA на основании нагрузок на здание, рассчитанных в соответствии с Руководством J ACCA или другими утвержденными методами расчета отопления и охлаждения.

2015 и 2018 IECC

403.1 Каждая система отопления и охлаждения должна иметь свой собственный термостат. Если основная система отопления представляет собой печь с принудительной подачей воздуха, по крайней мере, один термостат должен быть программируемым.

Раздел 403.3.1 Изоляция (предписывающая). Приточные и возвратные каналы на чердаках имеют изоляцию не менее R-8, если диаметр 3 дюйма или более, или R-6, если диаметр менее 3 дюймов. Все остальные воздуховоды имеют изоляцию не менее R-6, если диаметр 3 дюйма или более, и R-4,2, если диаметр менее 3 дюймов.Герметичность воздуховода проверяется в соответствии с описанием в R403.3.2 Уплотнение. Воздухообрабатывающий агрегат должен иметь обозначение производителя, показывающее, что утечка воздуха составляет не более 2% от расчетного расхода воздуха при испытании в соответствии с ASHRAE 193.

R403.4 Трубопроводы механической системы, способные пропускать жидкости> 105 ° F или <55 ° F, должны быть изолированы по крайней мере до R-3. Изоляция трубопроводов, подверженная воздействию погодных условий, должна быть защищена от повреждений, вызываемых солнечным светом, влагой, оборудованием и ветром. Защита не может быть обеспечена липкой лентой.

403.7 Размеры нагревательного оборудования должны соответствовать Руководству ACCA S и J.

Модернизация: 2009, 2012, 2015, 2018 и 2021 годы IECC

Раздел R101.4.3 (в 2009 и 2012 годах). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Глава 5 (в 2015, 2018, 2020).Положения данной главы должны регулировать изменение, ремонт, добавление и изменение занятости существующих зданий и сооружений.

Международный жилищный кодекс (IRC) 2009, 2012, 2015, 2018 и 2021 годов

Соблюдать все соответствующие разделы применимого Международного жилищного кодекса, включая соответствующие разделы Главы 13: Общие требования к механическим системам, Главы 14: Отопительное и охлаждающее оборудование, Главы 20 Котлов и водонагревателей, Главы 21 Гидравлические трубопроводы, Главы 22 Специальные трубопроводы и Системы хранения и Глава 24 Топливный газ.

В разделе

M1441.3 говорится, что конденсат из охлаждающих змеевиков и испарителей следует утилизировать в утвержденном месте (во избежание неудобств), а также описаны требования к удалению конденсата.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали требованиям этого кодекса, если не указано иное.(См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Международный механический кодекс (IMC) 2009, 2012, 2015 и 2018 годов

Соблюдайте все соответствующие разделы. Примечание. В главе 2 «Определения» определены категории устройств для сжигания в зависимости от типа вентиляции.

Стандарты американских подрядчиков по кондиционированию воздуха (ACCA)

Руководство по ACCA S.Выбор бытового оборудования, ANSI / ACCA 3-Руководство S-2004, предоставляет информацию о том, как выбрать и определить размеры оборудования для обогрева и охлаждения для соответствия ручной нагрузке J в зависимости от местного климата и условий окружающей среды на строительной площадке. Руководство S охватывает стратегии определения размеров для всех типов охлаждающего и нагревательного оборудования, а также исчерпывающие данные производителей о производительности по ощутимой, скрытой или теплопроизводительности для различных условий эксплуатации.

Руководство ACCA D: Системы воздуховодов для жилых помещений , ANSI / ACCA 1-Руководство D-2011, содержит признанные ANSI принципы определения размеров воздуховодов и расчеты, применимые ко всем материалам воздуховодов; рабочая точка системы (подача кубических футов в минуту и ​​внешнее статическое давление) и размер воздуховодов для односкоростных и многоскоростных (ECM) нагнетателей; способ определения влияния трения в воздуховоде и падения давления в фитинге на производительность воздуходувки и подачу воздуха; и данные эквивалентной длины.

Руководство ACCA J: Расчет нагрузки на жилые дома , 2-руководство ANSI / ACCA J-2011, содержит информацию для расчета нагрузок на отопление и охлаждение для определения размеров оборудования для частных домов на одну семью, небольших многоквартирных домов, кондоминиумов, таунхаусов и т. Д. и промышленные дома.

Стандарт ACCA 5: Спецификация установки качества HVAC , ANSI / ACCA 5 QI-2010, детализирует признанные на национальном уровне критерии правильной установки бытовых и коммерческих систем HVAC, включая печи с принудительной подачей воздуха, бойлеры, кондиционеры и тепловые насосы.Стандарт охватывает аспекты проектирования, установки и распределения систем, а также необходимую документацию. Руководство для техников по качественной установке, выпущенное ACCA, объясняет Спецификацию качественной установки (QI) HVAC и предоставляет подробные процедуры для шагов, которые технические специалисты должны выполнить, и задокументировать, чтобы продемонстрировать соответствие Спецификации QI HVAC.

Стандарт 9 ACCA: Протоколы проверки качества установки HVAC, ANSI / ACCA 9 QIVP-2009, определяет протоколы для проверки установки систем HVAC в соответствии со Стандартом 5 ACCA.Протоколы служат руководством для подрядчиков, проверяющих и администраторов, которые участвуют в усилиях по проверке с привлечением независимых объективных и квалифицированных третьих сторон, чтобы гарантировать, что установка HVAC соответствует требованиям Стандарта 5.

Национальный кодекс топливного газа (NFPA-54 2015)

Продукты сгорания из газовой печи (без конденсации) выводятся из здания с помощью специальных типов вентиляционных труб, изготовленных из различных материалов в зависимости от температуры дымовых газов, как указано в ANSI Z223.1, Национальный кодекс по топливному газу (NFPA-54 2012), «Таблица 12.5.1. Тип используемой системы вентиляции». В Таблице 2 показаны соответствующие вентиляционные материалы для бытовых вентилируемых устройств сжигания, взятые из Таблицы 12.5.1 NFPA.

Таблица 2. Допустимые типы вентиляции для различных типов устройств для сжигания, выдержки из NFPA 54 2012, Национальный кодекс топливного газа, таблица 12.5.1 (Источник: Национальная ассоциация противопожарной защиты)

Дополнительные соответствующие требования см. В Национальном кодексе по топливному газу.

Сеть жилищных энергетических услуг (RESNET) Ипотечная отрасль Национальные стандарты системы оценки энергопотребления жилых домов

Процедуры и технические стандарты, в соответствии с которыми проводится оценка энергопотребления дома, включая энергетический аудит дома.

Подключение котла к двухконтурному котлу. Схема подключения бойлера косвенного нагрева

Котел косвенного нагрева Устанавливается совместно с моноблочными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами.Для нормальной работы водонагревателя необходима привязка, согласованная с инструкцией производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства Емкостный привод. Есть несколько вариантов тиснения, что дает возможность учесть технические условия эксплуатации БКС.

БПН обвязочная арматура

Принцип работы котла связан с использованием тепла, отбираемого от отопительной системы, для нагрева ГВС.BCN должен решать несколько важных задач:

1. обеспечивать непрерывную циркуляцию теплоносителя от котла к водонагревателю;
2. предотвращает гидравлический и термический удар;
3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

При установке котла используется следующая запорная и регулирующая арматура:

• Мембранный расширительный бак — Предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций.Для подключения БКН Установлен с группой безопасности. Расширительный бак должен содержать не менее 10% всего бойлера косвенного нагрева.
• Клапан предохранительный — Необходимость аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется при техническом обслуживании, для заправки привода химическими реагентами, устраняющими накипь.
• Группа безопасности Бойлера косвенного нагрева — Включает манометр, нагнетательный клапан и воздухоотводчик.Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Установка группы безопасности и расширительного бачка, это требование производителей к обвязке БКН.
• Датчик температуры котла — подключается к циркуляционному насосу, регулирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достаточном нагреве воды датчик подает сигнал на отключение насосного оборудования. Вода перестает лечить. После охлаждения автоматика котла начинает циркуляцию.
• Трехходовой клапан — Работает как узел укрытия, открывая и закрывая подачу воды в котел от системы отопления. Есть простые механические устройства и точные трехходовые клапаны с сервоприводом.
• Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Комплект подключения может отличаться в зависимости от технических характеристик, особенностей здания, реальной потребности в горячей воде и других параметров.В обвязке может присутствовать дополнительное оборудование: гидравлическая стрела, система фильтрации.

Материал трубы для обвязки БКН

К котлу подключается подача холодной и горячей воды, подпитка и реверс системы отопления. Температура нагрева и давление на трубы определяют, какой материал предпочтительнее использовать при выполнении обвязки:

• Холодная вода — может быть установлена ​​полипропиленовая трубка. Материал подходит для пайки всей системы HPW.
• Горячее водоснабжение — температура ГВС.Представленный пользователь поддерживается при температуре 65-70 °. Допускается использование полипропилена с усилением из стекловолокна (армированного) или алюминия, предназначенного для горячего водоснабжения.
  Другой вариант: проложить обвязку медной трубкой. При укладке медной трубы использование теплоизоляции. Медь — хорошая теплопроводность, что неизбежно приведет к снижению температуры нагретой воды при транспортировке до конечного потребителя. Теплоизоляция труб защитит от потери тепла.

Альтернативой полипропилену может быть труба из металлопластика.Материал выдерживает высокое давление и нагрев до 95 ° С. Устанавливается с помощью обжима и пресс-фитингов.

Размещайте установку котла сразу за отоплением котла, перед радиаторами и теплыми полами. Такая схема подключения обусловлена ​​тем, что для нагрева ГВС теплоноситель должен быть прогрет до 90-95 ° С. Серьезная тепловая нагрузка Наблюдается на участке между котлом и котлом. Этот участок обвязки рекомендуется выполнять для стальной или медной трубы.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условий.Величина источника тепла, количество водонепроницаемых точек, наличие в системе теплых полов, радиаторов отопления. Способы обвязки подбираются в каждом конкретном случае индивидуально, с акцентом на техническое состояние ГВС и системы отопления.

Еще один важный фактор, который следует учитывать при выборе типа подключения — это энергетическая зависимость. Есть, в которых циркуляция воды и теплоносителя происходит независимо, а также схемы с созданием принудительного давления (откачка).Последний не может работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендованную схему обвязки, которая также учитывается при подключении.

BPN BCN с трехходовым клапаном

Схема смесительного узла SO — Подключение с приоритетом ГВС, успешно применяется при подключении к котлу нескольких источников тепла (котел, солнечные коллекторы, тепловой насос). БКН монтируется сразу после ТЭНа. Подачу циркуляционного насоса перекрывают, ставят трехходовой вентиль.

Достоинств решения несколько:

• быстрый нагрев ГВС;
• экономия при постоянном использовании котла;
• Возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет поток теплоносителя из системы отопления на BKN до тех пор, пока температура в котле не достигнет заданных значений. После прогрева теплоноситель HBU полностью возвращается в систему отопления.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда котел планируют использовать только время от времени.Требуется два циркуляционных насоса. Первый ставится на подогрев, второй прямо на подачу воды в БКН. В системе отопления здания поддерживается постоянная циркуляция теплоносителя.

Циркуляционный насос на приводе подключен к термодатчику. При понижении температуры нагрева подается сигнал ГВС на включение. Создается давление, достаточное для изменения движения охлаждающей жидкости и направления ее через BCN. Чтобы система нормально работала, необходим точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидросистему

Схема применяется в промышленных целях, а также при обвязке больших приводов свыше 200 литров. Подключение через гидросистему применяется для разветвленных сложных систем отопления: совмещения теплых полов и радиаторов, твердотопливного котла, а также солнечных коллекторов.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому лучше обратиться за помощью к специалисту.

Сводная система

Схемы гидравлических соединений, применяемые в энергонезависимых отопительных котлах. Котел и сопутствующее оборудование поднимаются над котлом. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь зазор высотой не менее 1 м.

Гравитационная система имеет ряд недостатков, связанных с особенностями работы. Вода нагревается медленнее, температура нагрева и подачи воды в емкость будет меньше, чем в системах с принудительной циркуляцией.Главное преимущество: возможность работы при отсутствии электричества. При частом отключении напряжения в сети самоконкурсная система вне конкуренции.

Установка рециркуляции ГВС с БКН

Как обычно при использовании горячей воды В трубопроводе между БКН и точкой водоподготовки постоянно остается какой-то ее вид. В сложных системах ГВС без рециркуляции на этом участке может находиться несколько десятков литров жидкости.

При повторном открытии крана из него сначала течет уже остывшая вода, что снижает комфортность использования бойлера.Утилизация необходима для обеспечения мгновенной подачи горячей воды потребителю. Дополнительное преимущество, возможность подключить полотенцесушитель.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически не отличается от обычного подключения принципиально. Отличие в том, что тройник, подключенный к обратному трубопроводу, устанавливается перед самой мешалкой или водяным краном. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с использованием насосного оборудования.

Recycling имеет несколько недостатков:

• снижение температуры нагрева ГВС;
• рост затрат на топливо;
• энергетическая зависимость.

В конструкции европейских котлов косвенного нагрева, фирмы ACV,
Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента обнаружения крана и до фактической подачи горячей воды.На практике происходит следующее:

• При открытии крана двухконтурный котел нагревает теплообменник ГВС, затрачивая на это максимальное количество тепловой энергии. Для нагрева змеевика требуется время. По этой причине горячая вода поступает к пользователю не сразу после открытия крана, а через некоторое время (срок зависит от удаленности точки водоотделения и мощности котла).
• Частые запуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что может привести к быстрому выходу оборудования из строя.

По некоторым подсчетам, только на 1 точку водозабора при интенсивном использовании расходуется около 70 литров воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме тоже работает так же, как и однозаземленный. Тепло от системы отопления поступает и накапливается в приводе. При включении ГВС сразу подается горячая вода. Обвязка бойлера и бойлера косвенного нагрева предполагает установку системы рециркуляции.

Основные минусовые схемы: зависимость работы БЦН от пропускной способности котла.Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше подключать к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и применяется в основном при необходимости доработки существующей системы отопления и ГВС.

Если вы не знаете, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема на этой странице поможет вам разобраться с этим вопросом.

SAMI простая схема Подключение бойлера косвенного нагрева к двухконтурному котлу подразумевает использование второго контура контура нагрева горячей воды для ГВС.

В случае, если у вас нет БКН, горячая вода нагревается в «проточном» режиме. Если нужен «накопительный» режим, то вариант только один — использование БКН, потому что в самой телячке накопительных баков нет накопителя горячей воды.

При этом двухконтурный котел, схема которого приведена на этой странице, реализован так же, как если бы это был одноконтурный котел.

Возникает вопрос — зачем тогда использовать двухконтурный котел? Ответ отрицательный.Но у кого-то может быть такая ситуация, что 2х часовой котел уже есть, а БКН есть. И при этом человек хочет реализовать систему ГВС в «накопительном» режиме.

Подключение бойлера косвенного нагрева к двухконтурному котлу

Итак, вот простая схема подключения бойлера косвенного нагрева к двухкайтовому, когда у вас есть возможность реализовать «накопительный» режим для системы ГВС даже при использовании двухконтурного бойлера.

Подробнее по этой теме на нашем сайте:

1.
   Если у вас бойлер косвенного нагрева, то схема подключения к газовому котлу позволит вам получить горячую воду для системы горячего водоснабжения …
2.
   Раз уж про эту чешскую марку уже начали писать, это как минимум один бойлер косвенного нагрева «Разберите по винтам» ….
3.
   Для корректной работы нужна рабочая схема подключения бойлера косвенного нагрева.В этом случае отопление будет работать, а горячее …
4.
   Самая простая и правильная схема частного дома с газовым котлом представлена ​​на этой странице. Так как это для газовых котлов …

Дополнить котлы косвенного нагрева в частных домах могут как газовые, так и твердотопливные или котлы, работающие на дизельном топливе. Установка такого оборудования может сделать проживание в загородном доме намного комфортнее. В отличие от двухконтурных котлов, котлы способны обеспечить максимально равномерный нагрев воды.

Что такое бойлер косвенного нагрева и принцип его работы

Конструкция агрегатов этого типа у нас относительно простая. Это бойлер косвенного нагрева представляет собой небольшую утепленную металлическую «бочку», покрытую изнутри двумя слоями эмали. В качестве нагревательного элемента в таких агрегатах используется обыкновенный змеевик.

Холодная вода поступает в бойлер косвенного нагрева снизу, проходит наверх по спирали, нагревается и выходит через верхнее сопло.За обогрев самой декорации в таких приборах отвечает система обогрева. Горячая вода из котла сверху подается в нагревательную спираль, а снизу отводится от нее.

Какие правила следует соблюдать при подключении

Безнаказанность бойлеров косвенного нагрева производится своими руками с соблюдением следующих рекомендаций:

• на трубах, подводящих теплоноситель к змеевику и снятию его, установлены краны;
• на входе холодная вода В агрегате установлен обратный клапан;
• в обвязке котла, расширительный бак обязателен.

Краны на трубах, соединяющих водонагреватели с котлом, устанавливаются для облегчения ремонта в случае необходимости. Снять агрегат при наличии такой арматуры в последующем в любой момент можно будет, не отключая основное оборудование. Обратный клапан При установке котла используется во избежание попадания горячей воды в «холодный» водопровод при падении давления в системе.

Расширительный бак в обвязке блоков косвенного нагрева используется для предотвращения разрушения их корпуса во время работы.Ведь вода, как известно, при нагревании довольно сильно расширяется. Следовательно, давление внутри агрегата может возрасти до высоких пределов.

Основные этапы монтажа

Обвязка водонагревателя, следовательно, должна включать следующие этапы:

• подключение агрегата к водопроводу из скважины;
• гребная магистраль, обеспечивающая потребителей горячей водой;
• присоединение змеевика к трубам котла, подающего и редуцирующего теплоноситель;
• установка расширительного бачка и группы безопасности.

Одновременно с котлом в котельных, он обычно монтируется и упрощает использование системы рециркуляции горячей воды.

Пошаговая установка котла в систему отопления принудительного типа

В сетях данного типа блокировка узлов косвенного нагрева выглядит следующим образом:

• после циркуляционного насоса в подающей трубе, трехходовой клапан разбит; №
• в втулке на корпусе котла, прикручен датчик температуры нагрева воды;
• один из выходов трехходового клапана соединен с приемным патрубком теплоносителя котла;
• в обратной трубе разрезать тройник;
• Репетитор соединен редукционным патрубком охлаждающей жидкости теплоносителя;
• в репетиторе установлен клапан;
• Расширительный бак монтируется на трубе горячей воды рядом с котлом.

Датчики косвенного нагрева обычно изначально поставляются с одинарными котлами. Когда вода в котле охлаждается, они просто переключают трехходовой клапан для подачи теплоносителя в его змеевик. В результате котел переходит в режим нагрева горячей воды. Система отопления на время отключена.

Как только температура воды в котле достигает определенного значения, трехходовой клапан снова переключает котел в режим отопления.

Этапы монтажа водонагревателя с насосом

Иногда котлы косвенного нагрева при вводе в систему комплектуются собственными циркуляционными насосами.Обычно такая схема обвязки применяется, когда агрегат устанавливается не возле котла, а на некотором удалении от него.

В данном случае монтаж осуществляется по такой технологии:

• теплоноситель котла от котла подключается к змеевику котла сверху.
• в холодной воде, трасса врезана в сегмент котельного разведения;
• перед этими сегментами в трубе холодной воды устанавливается обратный клапан;
• на реверсе отопителя установлена ​​помпа;
• труба подключена к змеевику;
• Установлен расширительный бачок.

Трехходовой клапан в такой схеме, как можно было заметить, не используется. Котловой контур подключается через обычные тройники. Для переключения потока в этом случае насосы и датчик температуры соответствуют датчику температуры, в зависимости от степени нагрева воды, контактирующему с насосом бойлера или бойлера.

Пошаговая обвязка в гравитационных системах

Установка водонагревателя в сетях данного типа производится таким образом, чтобы он располагался над радиаторами.Поэтому приобретайте для гравитационных систем обычно не напольные, а настенные подвесные котлы.

Включает в себя правильный монтаж Водонагреватели в сетях с естественной циркуляцией теплоносителя следующие этапы:

• змеевик котла подключается к потоку от котла с помощью трубы большего диаметра, чем в системе отопления;
• далее, на этом участке между котлом и водонагревателем прекращается подача в систему отопления;
• между котлом и результирующим ответвлением монтируется термостатическая головка с потолочным датчиком, работающим от аккумуляторов;
• котел подключен к котлу разводящей трубы;
• в топливопроводе, перерезана магистраль для отвода остывшей охлаждающей жидкости от радиаторов;
• ближе к реверсивному котлу установить расширительный бачок.

Вода при применении такой схемы нагревается за счет разницы в сечении подводящих труб котла и системы отопления. Водонагреватель в этом случае в приоритете. Как только вода в бойлере нагревается до определенной температуры, срабатывает датчик и трубопровод перекрывается. В результате в систему отопления начинает поступать вода.

Можно ли подключить к двухконтурным котлам

Используйте двухконтурные котлы, которые могут греть воду как в системе отопления, так и в ГВС, в загородных домах достаточно комфортно.Однако у этого оборудования есть один серьезный недостаток. Вода из кранов ГВС При использовании двухкилтового котла в качестве водонагревателя он может не только перегреться, но и остыть. Свое равномерное отопление оборудование такого типа, как уже было сказано, обеспечить не в состоянии.

Исправьте ситуацию, в этом случае используется бойлер. Подключать такое оборудование к двухконтурным котлам, конечно, разрешено. Обвязка водонагревателя такими агрегатами производится обычным способом. При этом на самом болете форсунки, отвечающие за ГВС, просто накладываются друг на друга.

Установка бойлера косвенного нагрева в коллекторную сеть

Такие современные системы Водонагреватели тоже очень часто используются. Монтируются котлы в коллекторных сетях обычно на коньке как можно ближе к питанию. То есть там, где температура охлаждающей жидкости самая высокая.

Подключение бойлеров косвенного нагрева в таких системах по следующей схеме:

• водонагреватель подключает подачу от гребенки системы отопления;
• обратка, расширительный бачок, группа безопасности подключены;
• смонтированы патрубки подачи и отвода воды.

При монтаже линии сверления змеевика в коллекторных системах используются режущие краны.

Инструкция по установке Переработка

Часто сантехнические приборы располагаются в доме на значительном удалении от котла или на верхних этажах. В этом случае хозяевам дома на горячую воду обычно приходится ждать, пока краны в ванных комнатах не застаются и не остынут в трубах. А это, конечно, неудобно и не особо экономично.

Исправить эту ситуацию можно, установив на даче Recycling systems. Монтаж такой сети производится примерно так:

• максимально близко к потребителю, тройник врезается в горячую воду, подавающую горячую воду;
• к тройнику подсоединяется труба нужной длины;
• Удлиненная магистраль соединяется с котлом через рециркуляционную насадку;
• рядом с котлом в форсунке в контуре разбился дополнительный насос не слишком большой мощности.

При применении такой водной схемы в трубах между котлом и потребителем после включения насоса в электросети он не будет храниться и, соответственно, охлаждаться. То есть использовать горячую воду. Жители дома смогут сразу после откручивания задвижек кранов.

Отопительное оборудование сейчас достаточно разнообразное. Но крайне важно понимать все его тонкости, иначе можно допустить фатальные ошибки. В полной мере это относится и к водяным двигателям, нагревающим ее по косвенной методике.

Характеристики

Основная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель здесь рассматривать нельзя) — то, что он лишен собственного теплового узла. Вода забирает тепловую нагрузку от внешних систем отопления.

Они могут получать тепловую энергию За счет:

• сжигания минерального или органического топлива;
• эффект электрического сопротивления;
• связь с системой центрального отопления;
• Накопление солнечных лучей.

Устройство

При любом виде внешних источников тепловой энергии котел работает одинаково, за редким исключением. И даже защищенные патентным законодательством частные инновации отдельных фирм не меняют сути давно устоявшейся схемы. Часть теплоносителя уходит от источника и идет по змеевику, встроенному в привод. Циркуляция поддерживается насосом. При тесном контакте с трубками или резервуаром, где изначально холодная вода, он нагревается.

Поскольку даже один зря излучаемый джоуль тепла оказывает крайне негативное влияние на работу системы, она обязательно оборудована теплозащитным экраном. Полиуретан или полистирол обычно выбирают как непроницаемые для оттока тепла. Поступление новых доз холодной воды естественным образом происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные форсунки. Как только цикл движения в змеевике завершается, теплоноситель поступает в систему отопления дома — для этого предусмотрена совершенно специальная труба.

Далее начинаются определенные отличия: хотя большинство котлов сконструировано с подачей холодной воды снизу, есть такие, в которых она поступает через верх. В такой конструкции жидкость сначала должна полностью пройти через систему до самой нижней точки. Вариации с выходом нагретого теплоносителя заметно меньше, почти в 100% случаев будут сняты сверху. Трудно найти причину, по которой следует поступать иначе.Ведь верхнее расположение позволяет подавать горячую воду как можно дольше, при этом в емкости есть хотя бы небольшая порция.

Для того, чтобы змея занимала максимально возможное пространство внутри тела, это обычно делается в форме спирали. Когда теплоноситель проходит по этой трубе несколько циклов, температура становится равной нагреву жидкости в самом котле. Специальная цепь останавливается специальной командой реле, питающей насос.При последующем охлаждении теплоносителя до заданного значения реле подает другую команду — замкнуть цепь — и нагрев возобновляется. Преимущества такого устройства хорошо известны. Все эти моменты необходимо учесть перед началом работы.

Принцип установки

Если вам необходимо смонтировать резервуар емкостью до 200 литров, это может быть настенное изделие. Для ее крепления предусмотрены специальные кронштейны, которые должны располагаться на ровных и прочных вертикальных поверхностях.Обычные перегородки из гипсокартона для монтажа даже такого «легкого» привода не подходят. Стоит выбирать между экономией на обустройстве внутреннего пространства и экономией на котле. Наружные устройства предпочитают удовлетворить потребности больших домовладений, иногда даже кладут изделия емкостью более тысячи литров и убирают специальную котельную.

В частных домах можно ограничить бойлеры косвенного нагрева, накапливая от 250 до 300 литров воды. Точный выбор мощности должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухкилту, оборудованному встроенным насосом, координацию работы клапана по сигналу с термостата берет на себя сам котел-автомат. Это очень важно, ведь двухконтурный отопительный аппарат, в отличие от одноконтактного, должен подавать горячую жидкость как в систему отопления, так и в водопровод горячего водоснабжения.

Если установить трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с контуром отопления.Такой подход приемлем, когда резервуар установлен. большой бак. На заметку: такой способ подключения практикуется и с принудительным использованием жесткой воды, что затрудняет нормальное использование системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться о смягчении поступающего теплоносителя. Но иногда необходимо к нему адаптироваться.

Проблемы могут возникнуть из-за того, что значительный расход горячей воды может усложнить работу данной схемы.В этом случае способ получения тепла, в том числе с помощью пеллетного или другого твердотопливного котла, не имеет существенного значения. И тут на выручку приходит котел, который сглаживает колебания по двум контурам. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Установщики должны учитывать, какая из функций будет иметь наивысший приоритет.

Подключение бойлеров косвенного нагрева к одноконтурному котлу можно производить с помощью пары насосов.Затем потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что в первую очередь будет контур горячего водоснабжения. Правильно настроить алгоритм работы котла в связке с одно-навесным аппаратом. Для получения разных потоков жидкости, основных параметров друг друга, обоим насосам должен предшествовать обратный клапан. Горячая вода подается исключительно от бойлера.

Установка

Качественная обвязка котла, прикрепленного к двухкилту, подразумевает стыковку водонагревателя с одним из теплообменников.Кольцевая система образуется при сообщении входного сопла котла к начальному звену теплообменника. Все устроено таким образом, чтобы вода, идущая из водопровода, проходила через теплообменник котла. Он поступит сразу к котлу, а оттуда попадет в тракт ГВС. Подключить электрокотел можно примерно по такой же схеме, но водопровод связан с первой насадкой второго узла, передающей тепло, а вторая насадка уже присоединена к котлу.

Рекомендуется установка водонагревателя как можно ближе к источнику энергии для упрощения их связок с помощью автоматики. При установке устройства происходит подключение стыковки. Важно: правильно смонтированный и подключенный водонагреватель обязан отбирать лишь часть тепла. Чрезмерно большой расход способен парализовать систему отопления. Решить такую ​​проблему чаще всего удается, если установить своими руками или с помощью профессионалов циркуляционно-ходового насоса с автоматическим управлением.

Только в последней очереди монтируется термоблок. Практически всегда рекомендуется поручить сборку контура специалистам. Нюанс в том, что бойлеры косвенного нагрева, имеющие блок управления, необходимо подключать исключительно к системам отопления, получающим воду от неуправляемых котлов.

Требуется только:

• тянуть подачу и принимать ходы;
• состыковать привод с водоснабжением;
• нанесите на верхний вывод гребенки, раздающей горячую воду;
• Залить бачок и сразу начать прогрев.

Самые простые котлы взаимодействуют в основном с автоматизированными источниками тепла. При установке придется позаботиться о креплении датчика, измеряющего силу прогрева. Этот датчик подключается к строго определенному входу котла. Допускается подключение котлов независимо от электросети к автономным котлам, но это сразу усложняет работу и требует особой схемы. При этом следует учитывать, что можно нагреть воду внутри котла немного слабее, чем основная жидкость в змеевике.

Следовательно, когда котел переведен в режим малого нагрева и может подавать теплоноситель, нагретый до 40 градусов, только ТЭНы комбинированного типа смогут поднять температуру выше. В них обязательно есть ТЭН, помогающий добавлять тепло. Если при настройке системы управления рециркуляцией первенство отдается нагреву горячей воды в кране, движение всего теплоносителя направляется через замененный приводной узел. В результате заметно снижается общий расход времени на полученную жидкость с необходимой температурой.

Как показывает практика, если проектировщики и установщики котельной предпочтут именно с приоритетом, можно обеспечить комфортные условия для арендаторов. Чтобы прогреть весь объем жидкости, находящейся в емкости, нужно потратить от 20 до 40 минут. А если говорить о стабилизации температуры на фоне расхода теплоносителя, то это время сокращается в несколько раз. Даже маленький корпус вряд ли способен так сильно остыть, чтобы в нем его обнаружили.Но многое зависит от установленного котла и котла: их мощность должна совпадать, а в идеале рекомендуется ставить котел с запасом мощности от 25%.

Для обеспечения стабильной работы устройств, подключенных к гребенчатой ​​разводке горячей воды, необходимо дополнить мощность котла специальным расширительным баком. Рекомендуемое значение — 10% от основного резервуара, помогает погасить эффекты температурного расширения. Все присоединяемые ответвления должны быть оборудованы краном шаровой отрезной.С их помощью любой узел удалось в нужный момент отключиться от трассы и проверить или исправить.

Трубопроводы, по которым подается жидкость, обычно снабжены обратными клапанами. С их помощью предотвращается встречное движение теплоносителя, повышается удобство и безопасность монтажа. Ставить котел необходимо рядом с котлом, на обслуживающей среде которого установлен насос, обеспечивающий циркуляцию. В этом варианте очень важно обеспечить отдельный контур, по которому вода будет поступать в водонагреватель от бойлера.Фактически создается параллельный тип подключения.

Если в котле есть насос, а в бойлере сразу на циркуляционном насосе следует монтировать трехходовой вентиль, один канал подключается к трубе водонагревателя. Так обеспечивается нормальный нагрев. На обратном патрубке до точки входа в котел необходимо установить тройник. И уже в этот тройник подключил патрубок, вытягивающий жидкость из теплообменника. Подобная простая система легко и элегантно решает поставленные задачи.

Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан сбрасывает свежую струю в котел. При этом система отопления останавливается. Когда нормальное значение восстанавливается, тот же клапан переключается в обратном направлении. Минимальное количество компонентов снижает риск поломки. А простота исполнения позволяет быстро найти проблему, если она все же появится.

При использовании котла, независимого от энергосетей, обеспечить приоритет котла не так просто, как в других версиях.Рекомендуется ставить водонагреватель выше по отношению к полу помещения, чем радиаторы. Желательно, чтобы нижняя точка настенной модели была приподнята также над котлом. Но точное соблюдение такого требования получается лишь в отдельных случаях. Когда он выполнен частично, все же стоит поднять привод на такую ​​большую высоту, которая только возможна.

Ставя бойлер на пол, сразу уменьшите скорость нагрева жидкости. Что еще хуже, нижняя часть бака в принципе не может нормально прогреться.Если подключить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно с помощью водонагревателя, связанного с трубой большего размера, чем на нагревательном звене. Сразу в начале ветви нагрева нагревательного характера устанавливается головка термостата и накладывается датчик. Энергия выдается батареями.

Котел косвенного нагрева устанавливается совместно с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами.Для нормальной работы водонагревателя необходима привязка, согласованная с инструкцией производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует особых навыков, четкого понимания внутреннего устройства емкостного привода. Есть несколько вариантов тиснения, что дает возможность учесть технические условия эксплуатации БКС.

БПН обвязочная арматура

Принцип работы котла связан с использованием тепла, отбираемого от отопительной системы, для нагрева ГВС.BCN должен решать несколько важных задач:

1. обеспечивать непрерывную циркуляцию теплоносителя от котла к водонагревателю;
2. предотвращает гидравлический и термический удар;
3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

При установке котла используется следующая запорная и регулирующая арматура:

• Мембранный расширительный бак — Предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций.При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен содержать не менее 10% всего бойлера косвенного нагрева.
• Клапан предохранительный — Необходимость аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется при техническом обслуживании, для заправки привода химическими реагентами, устраняющими накипь.
• Группа безопасности Бойлера косвенного нагрева — Включает манометр, нагнетательный клапан и воздухоотводчик.Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Установка группы безопасности и расширительного бачка, это требование производителей к обвязке БКН.
• Датчик температуры котла — подключается к циркуляционному насосу, регулирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достаточном нагреве воды датчик подает сигнал на отключение насосного оборудования. Вода перестает лечить. После охлаждения автоматика котла начинает циркуляцию.
• Трехходовой клапан — Работает как узел укрытия, открывая и закрывая подачу воды в котел от системы отопления. Есть простые механические устройства и точные трехходовые клапаны с сервоприводом.
• Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Комплект подключения может отличаться в зависимости от технических характеристик, особенностей здания, реальной потребности в горячей воде и других параметров.В обвязке может присутствовать дополнительное оборудование: гидравлическая стрела, система фильтрации.

Материал трубы для обвязки БКН

К котлу подключается подача холодной и горячей воды, подпитка и реверс системы отопления. Температура нагрева и давление на трубы определяют, какой материал предпочтительнее использовать при выполнении обвязки:

• Холодная вода — можно установить обычную полипропиленовую трубку. Материал подходит для пайки всей системы HPW.
• ГВС — Заявленная пользователем температура ГВС поддерживается на уровне 65-70 °. Допускается использование полипропилена с усилением из стекловолокна (армированного) или алюминия, предназначенного для горячего водоснабжения.
  Другой вариант: выполнить обвязку медной трубы. При укладке медной трубы использование теплоизоляции. Медь — хорошая теплопроводность, что неизбежно приведет к снижению температуры нагретой воды при транспортировке до конечного потребителя.Теплоизоляция труб защитит от потери тепла.

Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95 ° С. Устанавливается с помощью обжима и пресс-фитингов.

Расположение котла сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена ​​тем, что для нагрева ГВС теплоноситель должен быть прогрет до 90-95 ° С. На участке между котлом и котлом наблюдается серьезная тепловая нагрузка.Этот участок обвязки рекомендуется выполнять для стальной или медной трубы.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условий. Величина источника тепла, количество водонепроницаемых точек, наличие в системе теплых полов, радиаторов отопления. Способы обвязки подбираются в каждом конкретном случае индивидуально, с акцентом на техническое состояние ГВС и системы отопления.

Еще один важный фактор, который следует учитывать при выборе типа подключения — это энергетическая зависимость.Есть, в которых циркуляция воды и теплоносителя происходит независимо, а также схемы с созданием принудительного давления (откачка). Последний не может работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендованную схему обвязки, которая также учитывается при подключении.

BPN BCN с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при подключении к котлу нескольких источников тепла (котел, солнечные коллекторы, тепловой насос).БКН монтируется сразу после ТЭНа. Подачу циркуляционного насоса перекрывают, ставят трехходовой вентиль.

Достоинств решения несколько:

• быстрый нагрев ГВС;
• экономия при постоянном использовании котла;
• Возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет поток теплоносителя из системы отопления на BKN до тех пор, пока температура в котле не достигнет заданных значений. После прогрева теплоноситель HBU полностью возвращается в систему отопления.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда котел планируют использовать только время от времени. Требуется подключение двух циркуляционных насосов. Первый ставится на подогрев, второй прямо на подачу воды в БКН. В системе отопления здания поддерживается постоянная циркуляция теплоносителя.

Циркуляционный насос на приводе подключен к термодатчику. При понижении температуры нагрева подается сигнал ГВС на включение.Создается давление, достаточное для изменения движения охлаждающей жидкости и направления ее через BCN. Чтобы система нормально работала, необходим точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидросистему

Схема применяется в промышленных целях, а также при обвязке больших приводов свыше 200 литров. Подключение через гидросистему применяется для разветвленных сложных систем отопления: совмещения теплых полов и радиаторов, твердотопливного котла, а также солнечных коллекторов.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому лучше обратиться за помощью к специалисту.

Сводная система

Схемы гидравлических соединений, применяемые в энергонезависимых отопительных котлах. Котел и сопутствующее оборудование поднимаются над котлом. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь зазор высотой не менее 1 м.

Гравитационная система имеет ряд недостатков, связанных с особенностями работы.Вода нагревается медленнее, температура нагрева и подачи воды в емкость будет меньше, чем в системах с принудительной циркуляцией. Главное преимущество: возможность работы при отсутствии электричества. При частом отключении напряжения в сети самоконкурсная система вне конкуренции.

Установка рециркуляции ГВС с БКН

В обычном режиме при использовании горячей воды часть ее количества постоянно остается в трубопроводе между БКН и водопроводной точкой.В сложных системах ГВС без рециркуляции на этом участке может быть несколько десятков литров жидкости.

При повторном открытии крана из него сначала течет уже остывшая вода, что снижает комфортность использования бойлера. Рециклинг нужен для обеспечения мгновенной подачи горячей воды потребителю. Дополнительное преимущество, возможность подключить полотенцесушитель.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически не отличается от обычного подключения принципиально.Отличие в том, что тройник, подключенный к обратному трубопроводу, устанавливается перед самой мешалкой или водяным краном. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с использованием насосного оборудования.

Recycling имеет несколько недостатков:

• снижение температуры нагрева ГВС;
• рост затрат на топливо;
• энергетическая зависимость.

В конструкции европейских котлов косвенного нагрева, фирмы ACV,
Распространенный вопрос, на который нет однозначного ответа.Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента обнаружения крана и до фактической подачи горячей воды. На практике происходит следующее:

• При открытии крана двухконтурный котел нагревает теплообменник ГВС, затрачивая на это максимальное количество тепловой энергии. Для нагрева змеевика требуется время. По этой причине горячая вода поступает к пользователю не сразу после открытия крана, а через некоторое время (срок зависит от удаленности точки водоотделения и мощности котла).
• Частые запуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что может привести к быстрому выходу оборудования из строя.

По некоторым подсчетам, только на 1 точку водозабора при интенсивном использовании расходуется около 70 литров воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме тоже работает так же, как и однозаземленный. Тепло от системы отопления поступает и накапливается в приводе. При включении ГВС сразу подается горячая вода.Обвязка бойлера и бойлера косвенного нагрева предполагает установку системы рециркуляции.

Основные минусовые схемы: зависимость работы БЦН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше подключать к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и применяется в основном при необходимости доработки существующей системы отопления и ГВС.

Простота эксплуатации в сочетании с экономичностью: особенности газового котла с бойлером косвенного нагрева. Какие напольные газовые котлы лучше

Котел косвенного нагрева представляет собой отдельную емкость, которую можно дополнить как одноконтурным, так и двухконтурным газовым котлом. Одноконтурные агрегаты комплектуются бойлером косвенного нагрева для обеспечения производства горячего водоснабжения, так как эти устройства предназначены только для отопления.

К двухконтурным газовым котлам отопления подключить дополнительный бак, если объема встроенного котла или мощности проточного теплообменника недостаточно.

Преимущества газа Напольные котлы, оборудованные бойлером косвенного нагрева, обладают следующими характеристиками:

Котел соответствующего размера удовлетворит ваши пиковые потребности в горячей воде. Напольные агрегаты различаются по типу камеры сгорания:

Требуемая мощность газового котла считается исходя из того, что для обогрева площади 10 м² требуется 1 кВт энергии. Чтобы нагреть воду, нужно добавить еще около 30%. Объем емкости находится в пределах от 40 до 100 литров для бытовой техники и до 500 литров для промышленных устройств.

Примечание! Чтобы не столкнуться с трудностями при подключении бойлера косвенного нагрева к своему котлу, лучше приобретать емкость того же производителя, что и газовый агрегат.

Подключение газового напольного котла со встроенным котлом

Схема газового котла со встроенным котлом включает пять труб: одна газовая и четыре водопроводные. Подключение газа должно производиться только специалистом, водопроводные трубы можно подключать самостоятельно.Газовая линия подключается с помощью шарового крана. Остальные подключаются следующим образом:

• патрубок теплообменника с подающей магистралью отопления;
• другой патрубок главного контура с обратным патрубком;
• водопровод с бойлером-форсункой;
• кран подачи теплой воды с патрубком второго бака.

Данная схема подключения имеет два неоспоримых преимущества по сравнению с обвязкой обычного двухконтурного котла с проточным водонагревателем:

• теплообменник не забивается осадком, который остается при нагревании жидкости;
• отопление не выключается при использовании горячей воды.

С каким котлом выбрать напольный котел зависит от конкретной ситуации. Если у вас уже есть газовый котел с определенными показателями выработки ГВС, то желательно дополнить его емкостью для косвенного нагрева недостающего объема. Если вы выбираете новый агрегат, то следует четко рассчитать предполагаемую потребность в горячей воде и выбрать соответствующий бойлер.

Все их плюсы и минусы станут более понятными по сравнению с аналогичными моделями, в которых горячая вода «готовится» в проточном теплообменнике.

Преимущества

1. Домашняя охрана горячей воды вне зависимости от давления в линии ВН … Особенность двухконтурных газовых котлов заключается в том, что их автоматика при резком снижении давления в контуре может не переводить агрегат в режим ГВС . Это происходит в часы повышенного потребления воды. Как правило, вечером, когда хозяйки готовят, стирают, купают малышей. Для моделей со встроенным бойлером все это не критично — они обеспечат дом горячим водоснабжением в любом случае.Даже если автоматика схемы защиты закроет газовый кран и котел остановится на время, из котла все равно будет течь горячая вода.
2. При подключении этого обогревателя дополнительного оборудования не требуется , по мнению недостаточно информированных людей. По аналогии с обычными моделями он подключается к двум основным коммуникациям — водопроводу и промышленной сети / сети напряжения.
3. Увеличенный срок эксплуатации … Это связано с тем, что традиционные двухконтурные настенные котлы при необходимости получения ГВС постоянно переключаются с одного режима на другой.В результате увеличивается износ отдельных компонентов. В этом плане отопительные установки с бойлером более долговечны, то есть период без обслуживания несколько больше.
4. Оптимальное сочетание показателей, таких как мощность котла и емкость бака для воды. Тех, кто выбирает вариант обеспечения ГВС одноконтурным агрегатом с подключением автономного котла, к тому же самостоятельно, результат чаще всего не устраивает. Причина — нерациональное распределение тепловой энергии, которое вызвано как раз неправильным подбором оборудования.В котлах со встроенным бойлером его мощность точно соответствует мощности установки, поэтому проблем с отоплением, повышенным расходом газа для таких моделей нет.
5. Бак ГВС защищает контур отопительной воды от перегрева, так как выполняет функцию своеобразного «буферного» бака, отбирая часть тепловой энергии для приготовления горячей воды.
6. Чуть меньше расход «голубого топлива» двухконтурных котлов со встроенным бойлером. Но с расчетом на будущее экономия может быть весьма внушительной.
7. Отсутствие инерции контура ГВС. Горячая вода идет сразу после открытия крана.

Недостатки

Справедливости ради стоит отметить, что далеко не все недостатки настенных котлов с бойлером имеют большое значение в плане монтажа и дальнейшей эксплуатации. Серьезный анализ актуальной информации позволяет сделать вывод, что одни из них надуманы (как правило, конкуренты), а другие — от поверхностного понимания сути вопроса.Насколько существенны имеющиеся недостатки, каждый сможет оценить самостоятельно, зная особенности своего дома и собственные возможности по уходу за системой отопления. Что ставят в минус двухконтурным котлам с бойлером?

1. Встроенный резервуар для дополнительного места Система отопления и ее вес. Справедливо, но только отчасти, поскольку речь идет лишь об увеличении на несколько см и кг (в зависимости от модели).
2. Котел малый объем … А это значит, что такой агрегат не сможет полностью удовлетворить потребность в горячей воде с ее большим анализом. Двухконтурные настенные котлы с баком для горячего водоснабжения выпускаются в нескольких модификациях. Минимальная емкость котла — 10 литров, максимальная — 60. Для семьи из 5-6 человек вполне достаточно 35-40. Это подтвердит любой специалист, так как нереально, например, чтобы все домочадцы сразу приняли банные процедуры или одновременно открыли все краны ГВС… Уже промаркированный бойлер Baxi оборудован бойлером на 40 литров. Как говорится, в большинстве случаев «за глазами». Кроме того, многие модели имеют возможность подключения накопительного бойлера (например, на 250 и даже 500 литров). Поэтому разговоры о том, что горячая вода пойдет буквально в считанные минуты, как минимум некорректны.
3. Обслуживание усложняется отопительный агрегат. Это связано с необходимостью регулярной очистки резервуара ГВС. Совершенно верно, если бы не единичный нюанс.В любом доме есть другие устройства (кроме теплообменника котла), так или иначе связанные в своей работе с водой. Усердный хозяин, чтобы не заниматься систематическим ремонтом одних и тех же стиральных, посудомоечных машин и так далее, всегда думает над вопросами очистки воды. В зависимости от качества жидкости в частных домах устанавливают различные модификации фильтров или очистных сооружений. Так что говорить о том, что с котлом особых проблем не будет.
4. Высокая цена … Существенный недостаток. Но за любое удобство нужно платить, и вряд ли кто-то станет с этим спорить.
5. Сложность выбора подходящей модели и ее обвязки … Несомненно. Основная сложность, с которой сталкиваются многие при оценке целесообразности приобретения котельного оборудования, — это определение оптимальной мощности установки. Наиболее частая рекомендация — от 1 до 10 (кВт / м2). Но это соотношение усреднено и не учитывает многие факторы — особенности конструкции (материал стены, планировку), ее расположение на земле и ряд других.Применительно к двухконтурным котлам с бойлером эта формула вообще не работает, так как часть тепловой энергии уходит на подготовку горячего водоснабжения.

Применение газовых настенных котлов со встроенным котлом, их достоинства и недостатки, технические характеристики и сфера применения. Стоит ли покупать такое оборудование?

По своим характеристикам эти устройства занимают промежуточное положение между двухконтурными и одноконтурными котлами косвенного нагрева.

В корпусе такого газового котла есть накопительный бак, обеспечивающий бытовые нужды.Горячая вода из этой емкости подается при открытии соответствующего крана. Вода в бойлере нагревается с помощью расположенного в нем змеевика.

Когда температура воды падает ниже заданного уровня, срабатывает внутренний клапан, который включает спираль. Как только температура воды достигает установленного уровня, трехходовой клапан возвращается в исходное положение.

Двухконтурные системы отопления

Двухконтурные газовые котлы с бойлером считаются одними из самых известных отопительных приборов.Это связано со следующими особенностями:

• доступная стоимость;
• нет необходимости во вспомогательном оборудовании;
• компактность.

Насколько удобно пользоваться этими нагревательными приборами? Какие особенности делают так популярны настенные модификации со встроенным бойлером?

Данное оборудование предназначено для одновременного нагрева воды в системе отопления и для хозяйственных нужд.

Его главная особенность — встроенный бойлер. Такой раствор позволяет использовать теплую воду в любое время.

В отличие от проточных водонагревателей, в газовых водонагревателях нет необходимости ждать, пока вода нагреется до желаемой температуры. Горячая вода появляется сразу после открытия крана.

Преимущества и недостатки

Основными преимуществами двухконтурных систем являются:

• Возможность нагрева и хранения теплой воды в гидроаккумуляторе, в том числе летом, когда не требуется система отопления.
• Экономичность и отсутствие перерасхода воды.Это особенно важно, когда в жилище отсутствует централизованная канализация. Нагретая в бойлере вода долго сохраняет свою температуру и не требует нагрева, что также дает дополнительную экономию.

• Комфорт. В отличие от одноконтурных агрегатов, в состав которых входит аккумулятор косвенного нагрева, двухконтурные агрегаты полностью управляются автоматикой. Поэтому ему не нужно использовать какие-либо дополнительные устройства для обеспечения эффективности его работы.
• Компактность. Габариты лишь немного превышают те, которые присущи обычному оборудованию. Накопитель встроен в корпус, также есть расширительный бак и циркуляционный насос.
• Простота установки. Это вид оборудования, поэтому его необходимо подключать не только к газопроводу, но и к электрической сети. Не требует установки дополнительного оборудования, что значительно ускоряет и упрощает весь процесс подключения.
• Цена. Некоторые модели накопительных баков косвенного нагрева стоят по цене бойлера со встроенным бойлером.

Оборудование предназначено в первую очередь для бытовых нужд и непромышленного использования. Эти агрегаты отлично зарекомендовали себя в обеспечении горячей водой и теплом. домики … Их максимальная мощность может достигать 40 Вт.

Внимание! Выбирая этот тип котла, в первую очередь необходимо обратить внимание на технические характеристики накопительного устройства.

Стоит учесть то, что для большой семьи бойлер обычного размера (40-60 литров), скорее всего, будет маленьким.

Основная масса недостатков, которые могут быть у двухконтурного газового котла со встроенным котлом, устраняется очень просто и быстро, не влияя на его эксплуатационные возможности.

Ниже приведены основные недостатки и способы их устранения.

• Волатильность. Из-за отключения электроэнергии оборудование перестает работать. Автоматика, циркуляционные насосы работают только на электричестве. Чтобы уберечь себя от подобной проблемы, рекомендуется приобрести ИБП (источник бесперебойного питания), который начинает работать в момент отключения электроэнергии.
• Неисправности. Независимо от того, какой узел в устройстве выходит из строя, работа всей системы полностью блокируется. Чтобы этого не произошло, рекомендуется производить регулярно, один раз в год перед началом отопительного сезона.

Нужно ли покупать такое оборудование?

Зачем нужен котел в газовом котле? Он позволяет без промедления получать горячую воду для хозяйственных нужд в любое время года, даже если отопительный сезон закончился. По своей сути это оборудование просто заменяет обычное устройство для хранения воды, работающее от электричества.В результате применения достигается значительная экономия, которая наиболее ощутима зимой, когда вода нагревается системой отопления.

Если посчитать стоимость покупки такого оборудования, то покупка товара со встроенным хранилищем оказывается намного выгоднее. Покупка такого котла должна быть обязательной для владельцев частных домов, у которых нет возможности подключения к центральной системе горячего водоснабжения.

На рынке жилья частные дома и квартиры в многоэтажных новостройках с автономными системами отопления и подогрева воды для собственных нужд (ГВС).Для автономного отопления домов используют различное водонагревательное оборудование, но особой популярностью пользуется одноконтурный газовый котел. И это связано с его простотой и безопасностью.

Преимущества

Современные модели газовых котлов с одним контуром нагрева теплоносителя системы отопления можно было бы назвать примитивными водонагревательными приборами, если бы они не были снабжены высокоточным контрольно-измерительным оборудованием, обеспечивающим надежность и безопасность всех рабочих циклов.Для решения задач регулирования и безопасности котлов предусмотрена автоматическая система защиты котла с регуляторами расхода и давления газа, клапаны, регулирующие расход, температуру и давление нагретой воды, всевозможные датчики, устройства и предохранительные устройства … Это главное преимущество газовых котлов.

Другие важные преимущества:

• простота конструкции и монтажа котла, который включает камеру сгорания с газовой горелкой, контурный теплообменник в топке, систему коллекторов и трубопроводов, насосное оборудование;
• КПД достигается за счет автоматизации и наладочных работ для оптимального и эффективного сжигания топлива, процессов смешения и регулирования параметров теплоносителя в соответствии со стандартами;
• Возможность подключения котлов к каскадным системам отопления в городах и крупных населенных пунктах, что позволяет не только централизованно управлять системой, но и обеспечивать надежное и качественное теплоснабжение потребителей жилых массивов, кварталов, микрорайонов, а также как предприятия, котельные которых включены в каскад;
• более экологически чистые выбросы продуктов сгорания газа в атмосферу по сравнению с аналогичными котельными на жидком и твердом топливе.

Принцип действия

Рабочий тракт отопительного котла образуют следующие элементы:

• собственный водонагреватель (теплообменник), расположенный в камере сгорания и обогреваемый горячими продуктами сгорания газа, поступающего в топку через горелку;
• обратный трубопровод к теплообменнику котла с охлажденным теплоносителем (водой) от тепловой сети;
• прямой водопровод нагреваемой воды от теплообменника в систему отопления;
• циркуляционный насос, гоняющий охлаждающую жидкость по кругу.

Вот и вся принципиальная схема рабочего цикла одноконтурного котла. Подпитка (компенсация неизбежных потерь воды) системы отопления малых котельных обычно осуществляется от городского водопровода, давление в трубопроводах которого превышает давление в системе отопления.

Функциональное ограничение одноконтурного котла, выражающееся в его использовании только для отопления, является существенным недостатком по сравнению с двухконтурным «братом».

Но если котел агрегатируется с бойлером косвенного нагрева и тем самым обеспечивает потребителя горячей водой для бытовых нужд, то возможности котлов выравниваются.

Тонкости работы

Если при поиске отопительного оборудования для собственного дома или квартиры выбор останавливается на одноконтурном котле и к нему планируется подключить котел, то необходимо учитывать следующие особенности работы котла. котел в паре с этим теплообменником.

1. С момента включения котла и до полного нагрева горячей воды в нем система отопления не будет работать. Исходя из этой неприятности, подбирать теплообменник для горячего водоснабжения необходимо по максимальному времени нагрева воды, которого хватило бы для предотвращения промерзания труб отопления в самые сильные морозы в регионе проживания.
2. Выбрать котел по мощности, увязав его с отапливаемой площадью помещения, не забывая о климатической зоне проживания, из чего построен дом и есть ли у него теплоизоляция стен — все это важно при выборе мощность отопительного агрегата.
3. Определившись с мощностью, можно с точностью сказать, потянет такой котел систему отопления котловой воды или нет.

Теплоспециалисты считают, что котельная сможет нормально работать только с котлом минимальной мощностью 24 кВт. Еще одна экспертная цифра — котел забирает до 50% мощности от котла. Именно этими цифрами нужно руководствоваться при выборе модели газового котла для дома.И не допустить ситуации, когда установлен котел на 35 кВт с расчетной тепловой мощностью 25 кВт, а котел возьмет 17 кВт. В результате возникает дефицит мощности котла 7 кВт.

Также стоит отметить тот факт, что в некоторых случаях требуется бойлер большой мощности, объемом 200 и даже 500 литров.

Эти котлы доступны со встроенными циркуляционными насосами ГВС.

Типы

Производители водонагревательных приборов не экономят на разработке ультрасовременных моделей, правильно ориентируя наметившийся несколько лет назад интерес населения к устройствам автономного отопления и горячего водоснабжения для частных домов.

В настоящее время существует два типа одноконтурных отопительных приборов:

Напольные варианты более мощные, но для их размещения необходимы отдельные помещения в виде пристройки. Настенный водонагреватель — компактный, малогабаритный, настенный. Именно поэтому первые из этих моделей получили широкое распространение среди владельцев загородных и городских частных домов, дач и коттеджей, а настенные котлы нашли своих почитателей в городских условиях.

Оба котла имеют простую и понятную конструкцию, привлекательный внешний вид, высокую степень безопасности.Необходимо лишь составить собственное мнение о том, какой из них лучше в зависимости от стоящих перед ними задач. Иногда выгоднее приобрести одноконтурный стеновой агрегат меньшей мощности, но которого хватит для полноценной системы отопления дома, и сделать простую обвязку для соединения конструкции стены с колонной, служащей для обогрева холода. вода для собственных нужд (колонка может быть электрическая или газовая). Комплект для обвязки шланга можно приобрести отдельно.

Система горячего водоснабжения в вашем доме может быть организована по-разному.Благо сегодня производители предлагают разные варианты … Проще всего установить водогрейный газовый котел, который будет нагревать воду в своем баке до необходимой температуры. Правда, это не самый экономичный вариант, поэтому есть способы получше. Например, можно установить газовый котел с бойлером. Что это такое и как все работает?

Модельный ряд

Начнем с того, что есть две модели, которые работают по одной технологии, но сам котел расположен по-разному:

• Отдельностоящие модели котлов.
• Со встроенным резервуаром.

Первый вариант

Для этого приобретается отдельный газовый котел, отдельный котел. Здесь очень важно точно соотнести мощность котла с объемом бака. Может случиться так, что мощности газового котла не хватит, чтобы за короткий промежуток времени нагреть воду внутри котла до определенной температуры (часто до + 60 ° С). А это значит, что вы не получите ни горячей воды, ни эффективную систему отопления.Почему?

Все дело в принципе работы настенных или напольных газовых котлов с бойлером. Получается, что теплоноситель, нагреваясь внутри котла, перераспределяется по необходимости. Если температура воды внутри котла для бытовых нужд соответствует запрограммированному показателю, то теплоноситель работает на систему отопления. Как только температура становится ниже, она сразу же перераспределяется в систему ГВС. То есть сразу отключается подача теплоносителя в систему отопления.Это означает, что температура в доме становится все ниже.

Напольный с бойлером

Внимание! Чем больше объем котла вы выберете, тем выше вероятность того, что при перераспределении теплоносителя температура в доме всегда будет ниже требуемой. Именно поэтому мы уже говорили выше, что необходимо точно соотнести два показателя: мощность отопительного агрегата и объем котла.

В настоящее время производители предлагают два варианта котлов данного типа:

1. Одноконтурный с отдельным баком для горячей воды.
2. Двухконтурный.

В первом случае это напольные газовые котлы большой мощности. Во втором — это стеновые конструкции. И тут возникает вопрос, какой выбрать? Все зависит от того, какую площадь нужно отапливать. Если это квартира или небольшой загородный дом (коттедж), то второй вариант. Если это большой частный дом, то только первый. Но учтите, что у каждого вида есть свои достоинства и недостатки.

Со встроенным бойлером

Например, двухконтурный газовый котел с бойлером имеет теплообменник с малым сечением, то есть с малым сечением.Это минус. К тому же в них быстро оседают солевые и грязевые отложения, а значит, их придется часто смывать и выдувать. К тому же обслуживание одноконтурного котла и самого котла проще, по сути, потребитель получает своеобразный вариант центральной сети, по которой движется теплоноситель, которая используется как для отопления, так и для горячего водоснабжения.

Второй вариант

Газовые котлы со встроенным бойлером — это настенные двухконтурные модели, в которых часть тепловой энергии уходит на нагрев воды внутри бака, встроенного в корпус самого котла.Так сказать:

• Встроенный бак усложняет и увеличивает конструкцию.
• Объем бака не очень большой. Здесь есть свои плюсы и минусы. Плюс — быстрый нагрев небольшого количества воды, находящейся в бойлере, а значит снижение затрат на тепло. Минус — небольшое количество горячей воды, которой может хватить на несколько минут.
• Обычно двухконтурные настенные агрегаты комплектуются сложной системой автоматики. Здесь тоже есть свои плюсы и минусы.Плюсы — котлы работают качественно и экономично. Минусы — сама автоматика очень капризна, часто выходит из строя.

Котел и схема трубопроводов котла

На российском рынке настенные газовые котлы со встроенным котлом не очень популярны. Наши соотечественники стараются закупать агрегаты, которые меньше всего создают проблем с их эксплуатацией. Сложная настройка температурного режима, всевозможные переключения, контроль давления и температуры — все это нас раздражает.Поэтому россияне выбирают более упрощенные конструкции. И здесь котел (настенный или напольный) с отдельно стоящим котлом — оптимальное решение.

Прочие опции

Выше мы говорили о конструкциях накопительного типа. То есть вода в баке имеет определенный объем, который нагревается. Но есть на рынке и проточные модели … В них вода нагревается до определенной температуры, проходя через специальный теплообменник.

Обычно теплообменник изготавливается из материала с высокой теплопроводностью, хорошей коррозионной стойкостью.Поэтому эту сборку чаще всего изготавливают из меди, алюминия или нержавеющей стали. Но форма у них змеевидная, ведь в небольшом объеме необходимо установить теплообменник достаточно большой длины. И чем дольше, тем эффективнее в нем нагревается вода. Кстати, по этой системе работают водогрейные газовые котлы, о которых уже говорилось выше.

Простая схема подключения

Преимущества одноконтурных котлов с котлом

Итак, мы установили, что наиболее популярными на сегодняшний день считаются одноконтурные газовые котлы с отдельно стоящим котлом.Следовательно, необходимо выделить все его преимущества:

• Большая внутренняя часть теплообменника. Это помогает уменьшить образование накипи. К сожалению, качество воды, используемой в системах хозяйственного водоснабжения, оставляет желать лучшего.
• Высокий показатель надежности, который определяется простотой конструкции самого устройства.
• В данной модели расход тепловой энергии более рациональный, а значит, в этом причина высокого КПД и экономичности расхода топлива.
• Вода внутри котла почти всегда имеет определенную температуру. На него не влияют ни скачки давления внутри газопровода, ни скачки температуры внутри системы отопления дома.
• Простота обслуживания, где необходимо отметить минимум устройств автоматики.
• Весь комплект (газовый котел плюс бойлер) стабильно обеспечивает Ваш дом горячей водой независимо от времени суток. Кроме того, стабильно работает и отопление.
• Простая встроенная автоматика поможет вам установить требуемые параметры горячей воды в системе ГВС и теплоносителя в отоплении.Она также контролирует эти параметры.

Котлы

Заключение

Итак, подведем итоги. В настоящее время организовать в доме систему горячего водоснабжения несложно. Главное — правильно выбрать вид и метод организации. Как видите, есть несколько вариантов. Какой из них вам подходит, решать только вам. Наша задача — рассмотреть варианты, предлагаемые современным рынком, и дать рекомендации относительно того или иного метода.

Не забудьте поставить оценку статье.

Система косвенного нагрева

— обзор

3.1 Введение

Энергия необходима для производственных процессов во всем мире и является неотъемлемой частью совершенствования технологий, экономического роста и модернизации промышленного сектора. Фактически, промышленный сектор является одним из крупнейших потребителей энергии во многих странах, и около 35% общего потребления энергии в мире приходится на промышленный сектор (Suleman et al., 2014a, b). Это, конечно, зависит от факторов, связанных с каждой страной, таких как уровень технологического и экономического развития.

Отопление и охлаждение часто являются крупными потребителями энергии в промышленном секторе. В промышленном отоплении широко распространено технологическое нагревание, при котором энергия передается процессу или обрабатываемому материалу. В промышленном секторе используются различные материалы, в том числе металлы, пластмассы, резина, бетон, стекло и керамика. Точно так же промышленное охлаждение широко используется в таких приложениях, как охлаждение или замораживание скоропортящихся продуктов, криогенных процессах, таких как сжижение воздуха и других. Кроме того, промышленный сектор требует обогрева и охлаждения объектов, на которых расположены производственные предприятия.

Существуют различные методы промышленного нагрева, такие как прямой или косвенный нагрев. В системах прямого нагрева тепло генерируется непосредственно внутри материала, пропуская через него электрический ток, или вызывая контролируемые экзотермические реакции, или возбуждая атомы или молекулы внутри материала электромагнитным излучением (например, микроволнами). В системах косвенного нагрева энергия передается материалам от источников тепла посредством теплопередачи в форме теплопроводности, конвекции, излучения или их комбинации.Номенклатура промышленных систем отопления представлена ​​на рис. 3.1.

Рисунок 3.1. Классификации промышленных систем отопления.

В промышленных системах отопления и охлаждения часто используется ископаемое топливо, прямо или косвенно через другие процессы преобразования энергии. Но за последние несколько десятилетий энергетические проблемы, такие как безопасность поставок и воздействие на окружающую среду, побудили многие страны предложить стимулы для использования возобновляемых источников энергии в промышленном и других секторах экономики.Целью таких стимулов часто является замена или сокращение использования ископаемого топлива, полностью или частично компенсируя их выбросы загрязняющих веществ и парниковых газов, таких как двуокись углерода (Suleman et al., 2014a, b). Природные энергетические ресурсы, такие как солнечный свет, ветер, дождь, приливы, волны, геотермальное тепло и биомасса, являются возобновляемыми и, таким образом, могут способствовать достижению этих целей.

Забота об энергоресурсах также повысила интерес к лучшему пониманию и повышению эффективности устройств преобразования энергии.Согласно первому закону термодинамики, который касается количества энергии и принципа сохранения энергии, можно выделить некоторые улучшения в области энергоэффективности. Но диапазон улучшений, демонстрируемых с помощью энергетических методов, ограничен, поскольку энергетический анализ часто не дает значимой оценки термодинамических потерь и эффективности. Как следствие, энергетические методы часто не указывают средств эффективного использования топлива и ресурсов. Но методы эксергии, основанные на первом и втором законах термодинамики, помогают преодолеть эти недостатки.Сохранение эксергии и повышение эффективности эксергии являются логичными и значимыми термодинамическими целями, если целью является более эффективное использование ресурсов. Как указывалось ранее, преимущества методов эксергии во многом проистекают из их основания во втором законе, который касается качества энергии. Как указывалось ранее, эксергия определяется как максимальная полезная работа, которая может быть получена от системы в данном состоянии в определенной среде. Эксергия не сохраняется, за исключением обратимых (идеальных) процессов, но сокращение использования эксергии может быть достигнуто с помощью соответствующих мер.

Анализ Exergy, следовательно, является эффективным методом повышения эффективности и производительности промышленных систем отопления и охлаждения. Это достигается за счет использования принципов сохранения массы и сохранения энергии вместе со вторым законом при проектировании и анализе энергетических систем. Применение эксергетического анализа к промышленным процессам помогает определить полезность, качество и потенциал изменения любого материала или потока энергии в технологическом потоке. Следовательно, эксергетический анализ является важным инструментом для определения местоположения, типов и величин КПД и потерь в промышленном секторе в целом и в промышленном отоплении и охлаждении в частности.
