Как сделать каркас из профилей для короба из гипсокартона на потолке: видео
Короб — это универсальное сооружение, которое можно использовать для скрытия инженерных линий, бытовых счётчиков, шкафов, второго яруса гипсокартона на потолке и прочих элементов интерьера. Такую конструкцию легко замаскировать окружающей отделкой, сделав практически невидимой.
Оформление и дизайн короба из гипсокартона для коммуникаций
Однако, в процессе проектирования и сборки, нужно заложить определённый запас прочности в постройку, для чего она сооружается на основании с использованием металлических профилей. Чтобы на выходе получить соответствующий качеству каркас под короб из гипсокартона, нужно иметь понятие о подборе материала, крепежа, а также процесса сборки.
Вернуться к оглавлению
Полное содержание материала
- 1 Как выбрать профили для каркаса
- 2 Саморезы для каркаса короба из ГКЛ
- 3 Сборка каркаса под короб из гипсокартона
- 3.
1 Разметка участка под монтаж каркаса - 3.2 Монтаж направляющих
- 3.3 Сборка каркаса для короба
- 3.
1 Разметка участка под монтаж каркасаКак выбрать профили для каркаса
Изначально стоит уяснить, что сборку каркаса под различные короба, в особенности скрывающие линии коммуникаций, лучше всего делать с использованием предназначенного для этого металлического профиля.
Конструкция каркаса гипсокартонного короба
Древесина довольно капризный материал и требует особого подхода к выбору, подготовки и сборки в единую конструкцию. Стоит знать, что металлические каркасы легче деревянных, но в то же время долговечнее и тем более прочнее. Сталь с антикоррозионным покрытием не рассохнется, вследствие чего не возникают деформации, способные «порвать» гипсокартонную обшивку. Ну, и, конечно, рейки из профиля не нуждаются в дополнительной обработке от гниения, они уже покрыты цинковым напылением, способным противостоять окислению.
Готовый обшитый короб на кухне
Материал для сборки оснований требуется двух типов:
- направляющие профили. Имеют маркировку UD (отечественная ПН – профиль направляющий). Используются как основа для создания любых каркасов под гипсокартонные конструкции. Ширина 28 мм, высота боковых полок 27 мм, длинна 3000-4 тыс. мм;
- стоечные профили. Маркируются буквами CD (отечественная ПП и ПС – потолочный и стоечные профили соответственно). Применяется в качестве стоек каркаса и боковых перемычек, а главное, это основная «рабочая» поверхность, на которую монтируются гипсокартонные листы. Ширина рейки – 60 мм, высота полок 27 мм (имеют загибы), для жёсткости присутствуют продольные ребра.Сборка короба из стоечных профилей
Имеют маркировку UD (отечественная ПН – профиль направляющий). Используются как основа для создания любых каркасов под гипсокартонные конструкции. Ширина 28 мм, высота боковых полок 27 мм, длинна 3000-4 тыс. мм;Толщина качественного профиля 0,5-0,6 мм, материал сталь.
Главное, при выборе материала — обратить внимание на толщину стенок, а также на качество цинкового покрытия. Если при осмотре обнаружены малейшие следы ржавчины, от такого товара лучше сразу отказаться.
Лучше всего приобретать профили под будущий каркас для короба из гипсокартона от известных производителей (лидеры Knauf, Giproc и прочие).
Вторым по значимости материалом для сборки оснований под ГКЛ является крепёж.
Схема внутреннего устройства короба для труб
Вернуться к оглавлению
Саморезы для каркаса короба из ГКЛ
Короб с обшивкой из гипсокартонных листов конструкция специфическая, ведь минимум две грани и один угол не имеют несущей основы. Прочность и жёсткость такого элемента достигается за счёт наличия поперечных перемычек и многочисленных точек крепления. А полностью собранная постройка фиксируется к стенам или потолку. Все это требует наличия качественного крепежа, который после завершения монтажа не допустит наличия люфтов отдельных частей.
Пример обшивка короба листами гкл с помощью саморезов
При сборке каркасов стеновых и потолочных коробов используются следующие типы метизов.
- Дюбели — гвозди. Это саморезы, имеющие на острие не бур, а заточенное острие, позволяющее вбивать крепёж в стандартный пластиковый дюбель. С помощью такого материала к несущим стенам и перекрытиям фиксируются направляющие (UD) профили.
- Саморезы по металлу. Соединения металлических деталей в каркасе под гипсокартонные конструкции осуществляется за счёт мелких саморезов по металлу. Они имеют следующие параметры, толщина – 3,5 мм, длина от 9,5 до 11 мм. Чаще всего их называют «клопы», «блошки», «семечки» и прочие. На конце бур, для ввинчивания в металл. Обязательно имеют цинковое покрытие для защиты от коррозии. Несмотря на мелкий размер 2-3 клопа обеспечивают очень прочное соединение двух профилей между собой.
При подсчёте необходимого количества крепежей стоит отталкиваться от таких данных. Дюбели — гвозди вбиваются в направляющие профили с шагом 350-400 мм, то есть на одну несущую рейку длиной 3-4 метра их необходимо от 8 до 12 штук. Расход клопов на одно соединение 2-3 штуки.
Чертеж с размерами клопов для профиля
Вернуться к оглавлению
Сборка каркаса под короб из гипсокартона
Вся работа по конструированию каркаса для коробов проводится в три этапа:
- Разметка.
- Монтаж направляющих.
- Сборка.
Смотрите в видео процесс сборки каркаса короба под гипсокартон.
Разметка участка под монтаж каркаса
Параметры будущего короба для гипсокартона зависят от габаритов предмета (для труб меньше, приборов больше). Причём разметку и сборку каркаса лучше всего осуществлять после установки/прокладки линий коммуникаций или бытовых приборов.
- В первую очередь отбиваются длинные линии, соединения будущего короба с несущими стенами или потолком. Для удобства в работе лучше использовать шнур, который натягивают на вбитых гвоздях. Такой способ довольно простой и в случае ошибок можно легко переместить отметки.
- Делая разметку линии, сверяются со строительным уровнем во избежание перекосов.
- Под направляющие граней также делается отбивка, для чего лучше использовать столярный уголок.
Шнуры для разметки используются цветные, например, красные или синие!
Монтаж направляющих
По всем отметкам теперь нужно закрепить направляющие UD профили, нарезанные по размерам. Резку реек лучше делать с использованием ножниц по металлу.
Чертеж с размерами для монтажа коробаПрименять болгарку не рекомендуется, так как отрезной круг на высоких оборотах сжигает цинковое защитное покрытие на срезе.
- Подогнанный по размеру профиль UD прикладывается к линии и непосредственно сквозь него сверлятся отверстия под дюбели — гвозди. Шаг между точками крепления 350-400 мм, не более.
- В полученные проёмы вставляют дюбели и забивают монтажные шурупы.
- На углах направляющие подрезают со скосом, для формирования стыков реек.

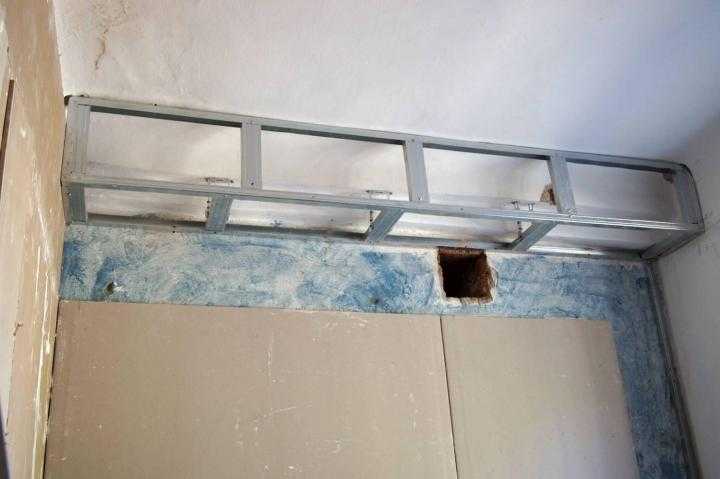

Процесс сборки каркаса короба под ГКЛ
Для создания внешнего угла короба нужно изготовить конструкцию с двух UD профилей, соединённых между собой. Делается это путём крепления к уложенной набок рейке такого же элемента, установленного в виде перевёрнутой буквы «П».
Фиксацию можно выполнить клопами или пресс шайбами с шагом 200 мм.
Сборка каркаса для короба
Окончательное устройство каркасов короба из гипсокартона включает в себя два этапа: установку внешнего угла и монтаж перемычек.
- соединённые рейки для внешнего угла устанавливаются в соответствующих точках направляющих и фиксируются клопами (по 2 штуки на каждую грань). Сверлить предварительно отверстия под крепёж не нужно, бур самореза отлично ввинтит метиз в тело профиля;
- перемычки нарезаются со стоечного профиля по размеру граней короба;
- полученные боковые элементы вставляются в стеновые и угловые направляющие, с последующим закреплением саморезами. Расстояние между деталями выдерживают в пределах 400 мм или же в зависимости от ситуации.
После завершения монтажа, каркас нужно предварительно проверить на наличие перекосов (возможны в процессе сборки) и подправив конструкцию, можно переходить к её обшивке гипсокартоном.
Примеры конструкции и оформления коробов из гипсокартона
Как сделать короб из гипсокартона в ванной или туалете? Устройство и монтаж короба.
Делая ремонт в ванной, многие задаются вопросом – как убрать трубы и стояки, чтобы придать интерьеру ванной комнаты более эстетичный внешний вид?
Сделать это можно, закрыв все инженерные коммуникации коробом из гипсокартона. Это не только сделает интерьер ванной красивее, но и убережет пластиковые трубы от возможных механических повреждений.
Давайте в этой статье рассмотрим, как правильно сделать короб, не имея специальных навыков, как собрать каркас и как обшить его листами ГКЛ (ГКВЛ).
В статье вы найдете пошаговые фото процесса монтажа, а также видео, в котором показаны все операции по устройству короба.
Необходимые инструменты
Для выполнения работы по обшивке стояков гипсокартонном, вам понадобятся следующие инструменты:
- монтажные клещи;
- дрель;
- угольник;
- карандаш;
- нож;
- ножовка;
- молоток;
- ножницы по металлу;
- отвертка;
- уровень;
- рулетка.
Устройство короба из гипсокартона шаг за шагом
Сначала нужно замерить расстояние, на котором будет устанавливаться профиль, закрепляемый к стенам.
После этого в стене засверливаются отверстия, в которые вставляются пластмассовые дюбеля. Профиль закрепляется к стене с помощью саморезов или дюбель-гвоздей.
После того, как эти два профиля смонтированы, устанавливается стойка из профиля, который соединяется с пристенными профилями горизонтальными перемычками, закрепляемыми к профилю саморезами.
Собранный каркас из оцинкованного профиля вокруг стояка канализации показан на фото ниже:
Аналогичным образом собирается каркас вокруг труб проложенных по полу:
В каркасе нужно предусмотреть места пропуска труб, там, где это необходимо. На фото ниже показано место выхода трубы подводки к бачку унитаза:
Проверка на горизонтальность и вертикальность всех элементов каркаса проверяется с помощью уровня:
Все пространство внутри каркаса вокруг пластикового канализационного стояка целесообразно заполнить минеральной ватой, чтобы снизить уровень шума от стекающей по стояку воды:
Лист ГКЛ размечается по размеру и раскраивается на полосы, которыми будет зашиваться смонтированный каркас из металлического профиля.
Нарезанные по размеру листы прикручиваются к металлическим профилям саморезами длиной 27 мм через каждые 30 см с помощью отвертки или шуруповерта.
В месте стыка листов ножом или рубанком снимается небольшая фаска, и зазор заделывается шпатлевкой.
Как выглядит каркас, полностью зашитый гипсокартоном показано на фото ниже:
Поверх гипсокартона выполняется такая же отделка, какая выполнена по стенам – пластиковыми панелями, краской, обоями или керамической плиткой.
Как выглядит помещение после отделки плиткой показано на фото ниже:
Как видите, трубы все убраны, интерьер получил гораздо более эстетичный вид. а трубы теперь надежно защищены от случайного повреждения.
Полезный совет! Для снятия показаний счетчиков, доступа к ревизиям или вентилям следует установить евролюк, который монтируется непосредственно в каркас, устанавливаемый для гипсокартона.
Видео установки евролюка в коробе из гипсокартона представлено ниже (для воспроизведения нажмите треугольник):
***
Как видите, собрать короб из гипсокартона своими руками не представляет особой сложности, и при желании вы можете выполнить все описанные выше операции своими руками.
