Вальмовая крыша. Устройство, узлы и усиление вальмовой крыши

0 votes

+

Голос за!

—

Голос против!

Важнейший элемент дома, который оказывает влияние на всю постройку, это крыша. Её конструкцию подбирают, учитывая погодные условия в вашей местности и материалы, что используются в строительстве. И, конечно же, большое значение имеет внешний вид крыши. Среди всех конструкций больше всего заслуживает вашего внимания вальмовая кровля.

Содержание:

1. Особенности и конструкция вальмовой крыши
2. Разновидности вальмовых крыш
3. Вальмовая крыша своими руками
   • Угол наклона крыши
   • Площадь вальмовой крыши
   • Расчет стропильной системы
   • Монтаж опор для стропил
   • Установка стропильной системы
   • Усиление крыши и обрешетка
   • Устройство кровельного пирога

Особенности и конструкция вальмовой крыши

Вальмовая крыша пользуется особой популярностью, так как ей присущи высокие прочностные характеристики, долговечность и оригинальный вид.

Также стоит отметить и её необычайную конфигурацию. Вальмовая крыша станет отличным выбором при обустройстве жилого чердачного этажа, так как позволяет упростить процедуру создания мансардных окон.

Кроме того, вальмовая крыша имеет обтекаемую форму. И благодаря этому она не так сильно подвергается разрушению от ветровых нагрузок, как другие конструкции. Конек крыши в свою очередь не подрывается порывами ветра. И на это свойство следует обратить внимание, если вы проживаете в южных районах с сильными ветрами.

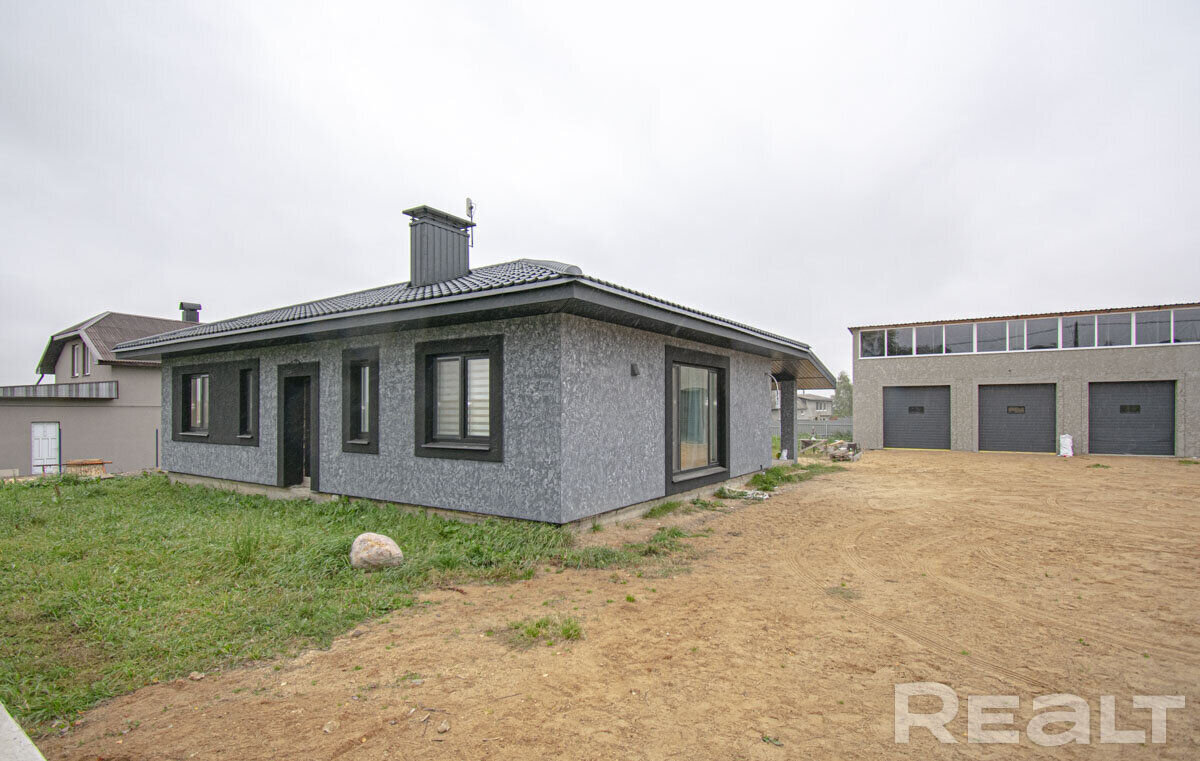

Вальмовая крыша представлена четырьмя скатами. Они наклонены со всех сторон здания. Два ската являются боковыми, как у классической конструкции крыши. Еще два, дополнительные, располагаются между двумя предыдущими. В вальмовой крыше, в отличие от шатровой разновидности, присутствует не одна вершина, а две. Они соединены между собой коньком.

Вертикальные фронтоны имеют вид наклонных треугольных скатов. Они называются вальмами. Получается, что два ската у подобной конструкции принимают форму трапеции — по длинным сторонам. А по торцу – треугольную форму.

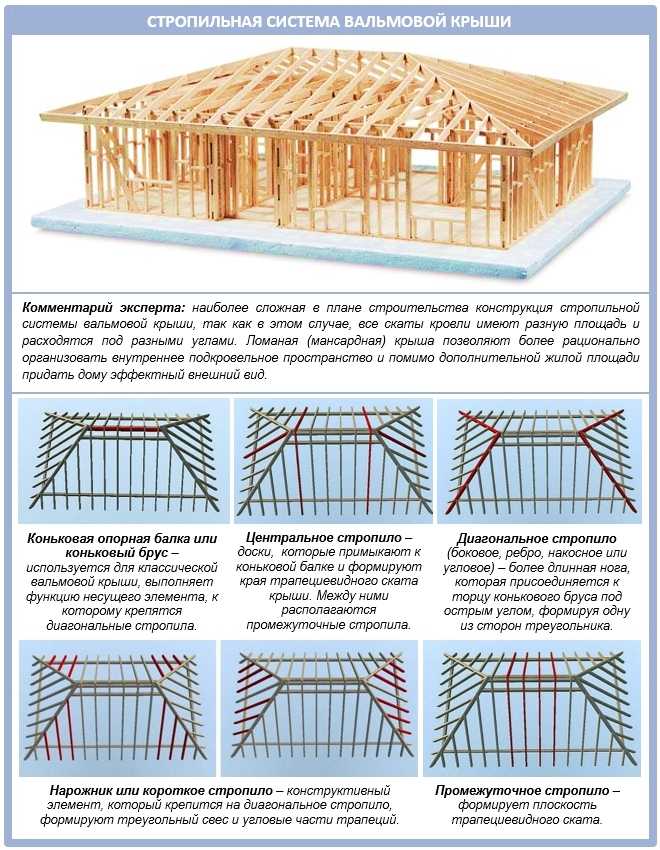

Конструкция вальмовой кровли состоит из таких узловых элементов:

• Коньковый брус. Именно этот элемент является верхней точкой крыши и её главной несущей осью. В этом месте также соединяются все грани. Чаще всего при возведении вальмовой крыши центр конька совпадает с центром всего кровельного покрытия.
• Угловые стропила. Стропильные ноги накосного типа выступают базовыми силовыми элементами и соединяют коньковый брус и углы постройки. Для их вырезания используют доски, толщина которых равна толщине конька. Стропильная нога одним концом крепится к коньку, а вторым — заходит за границы дома. Понадобится четыре штуки, зависимо от проекта.
• Короткие стропила. Они могут быть разными по длине, но выходят под одним углом. При определении их количества во внимание принимают площадь крыши. Короткие стропила соединяются одним концом угловыми стропильными ногами. А другим они опираются на мауэрлат или угол здания, к коньку не крепятся.
• Рядовой каркас. Центральные промежуточные стропила установлены на концах конькового бруса и выводятся на несущие стены здания. Их число равняется шести, с каждой стороны – по три.
• Промежуточный каркас. Промежуточные стропила начинаются на коньке, а второй стороной опираются на мауэрлат. На вальмах не устанавливаются.

Разновидности вальмовых крыш

Перед устройством вальмовой крыши следует разобраться, какие они бывают. Если конструкция с вальмой обрывается выше уровня боковых скатов, то кровлю называют голландской. Также иногда можно встретить название датская крыша. Такую конструкцию сложнее построить, чем классическую вальмовую. Однако старые дома с подобной кровлей целыми десятилетиями, а иногда – и намного дольше, стоят без изменений.

Еще существуют шатровые вальмовые крыши, скаты которых принимают одинаковую форму. Боковых скатов попросту нет. Вальмы формируют одинаковый угол. Шатровые крыши обустраивают исключительно для домов квадратной формы.

Также можно встретить различные необычные ломаные вариации вальмовой крыши. Конструкция состоит из скатов, которые имеют разный размер и расходятся под разными углами. Сложные ломанные вальмовые крыши редко встречаются, но вид имеют самый эффектный.

Вальмовая крыша своими руками

Устройство вальмовой кровли следует начинать с проектирования такой конструкции. Если вы правильно разработаете схему, то её получится собрать самостоятельно без привлечения дополнительных рабочих.

Угол наклона крыши

Оптимальный угол наклона крыши стоит определять в зависимости от климатических условий в регионе:

1. Уклон в ветряной местности должен быть как можно меньшим. Так вы сможете защититься от больших нагрузок на внешние стены.
2. Наклон крыши для регионов, где случаются обильные снегопады, следует увеличить. Так с кровли будет быстро сходить снег.
3. В местности, где преобладает сухая и жаркая погода, уклон следует делать минимально возможным. Чтобы навсегда забыть о перегреве, выбирайте этот показатель на уровне 2-5°.

Угол наклона также рекомендуется выбирать, зависимо от материала кровли:

• При использовании наборного материала в штуках, к примеру, шифера, создайте крышу под минимальным углом — 22°.
• Для вальмовой крыши из рулонного материала угол наклона будет зависеть от числа слоев. Если вы планируете укладывать два слоя, то угол должен составлять до 15°. Если будете укладывать 3 слоя, то сделайте угол от 2 до 5°.
• При монтаже кровли из профнастила крышу сооружайте под минимальным уклоном – при условии герметичных стыков от 12°.
• Если вы надумали уложить металлочерепицу, сделайте минимальный уклон в 14°.
• Для мягкой черепицы ограничьтесь наклоном вальмовой крыши в 11°.
• При покрытии крыши ондулином угол достигает 6°.
• Если вы выбрали мембранную кровлю, то запомните, что она подходит для крыш, которые имеют любой уклон.

Кроме того, уклон вальмовой крыши рекомендуется пропорционально увеличивать, если увеличилась общая площадь и количество материалов, которые используются при работе. Поэтому если вас интересует экономия, стоит учитывать этот момент при проектировании вальмовой крыши.

Площадь вальмовой крыши

Обратите внимание, что некоторые факторы в расчет вальмовой кровли не включаются:

• габариты дымоходной трубы;
• размеры мансардных окон;
• фальцы;
• не имеющие отношения к кровельному покрытию свесы и парапеты;
• длина ската,
• элементы брусков, что выступают над кровельным покрытием;
• примыкания.

Площадь кровли определяют в метрах квадратных. Для проведения таких расчетов вы можете воспользоваться специальным калькулятором, который легко отыскать в сети. С его помощью определяется площадь вальмой крыши и количество строительных материалов.

Для расчета вальмовой кровли придется вспомнить знания, полученные на уроках геометрии. Так как вальмовая крыша имеет две вершины, то её общая площадь состоит из суммы площадей двух боковых плоскостей (трапеции) и площадей двух вальмов (треугольники):

1. Определить площадь вальма можно по формуле обыкновенного равнобедренного треугольника: S= 0,5*a*h, где а – основание вальма, h – высота вальмовой плоскости.
2. Площадь боковой плоскости определяется по формуле трапеции: S = h*(a + b)/2, где а – длина, b – основание, h – высота. Площадь трапеции получится разбить на площадь одного прямоугольника и двух треугольников.
3. При этом площадь рекомендуется вычислять по длине карнизов, а не по краям дома. Если вы планируете укладывать металлочерепицу или кровельные покрытия в рулонах, то длину ската уменьшите на 700 миллиметров.
4. Площадь коврового покрытия может намного превышать саму крышу. Это объясняется тем, что материалы укладываются с нахлестом. Также на крыше бывает много дополнительных элементов и примыканий. Поэтому чтобы рассчитать количество кровельного материала, прибавьте к площади крыши 10%. Если вы планируете возвести сложную крышу, то — 15-20%.

Расчет стропильной системы

Расчет стропильной системы вальмовой крыши – очень важная работа. Стропила должны выдерживать кровельный материал, нагрузки, создаваемые ветром и снегом. Поэтому при расчете учитывайте вес материалов, применяемых для создания кровельного покрытия и отделки, вес системы стропил и климатические условия в вашем регионе.

Для этой работы подготовьте замерную рейку и нанесите на неё все разметочные обозначения. Так вы избавитесь от неточностей в измерениях. Для изготовления рейки используйте фанеру, которая имеет ширину 5 сантиметров. Также приготовьте таблицу, где указаны соотношения длины и размещением стропильных ног, чтобы достичь высокой точности при измерениях.

Расчеты проводите в такой последовательности:

• Длина стропильной ноги равняется произведению соответственного коэффициента.
• Разметьте ось с торца постройки. Делайте по верхней обвязке.
• Просчитайте половину ширины конька. Так вы выясните месторасположение первого элемента системы стропил.
• Приложите конец рейки к размеченной линии. Другой — разместите по линии боковой стены. Здесь и будет место для промежуточной стропильной ноги.
• Чтобы узнать длину стропила, один конец бруса установите на свес крыши, а второй — разместите на внешнем углу несущей стены.
• Где расположить следующее центральное стропило, вычисляют так. Перенесите замерную рейку на край боковой стены, оставьте на ней пометки будущей системы стропил.
• Аналогичные действия нужно провести на трех углах, что остались. Так вычисляется размещение конька и торцов промежуточных стропильных ног.

Для расчета угла наклона четырехскатной вальмовой кровли проделывайте манипуляции в такой последовательности:

1. Измерьте горизонтальную проекцию промежуточной стропильной ноги, используя замерную рейку.
2. В таблице найдите подходящий угол крыши. Совершите произведение этих показателей.
3. Измерьте длину стропила от места, где крепится опора, до конька.
4. Аналогичным образом определите длину свеса. Сделайте произведение соответственного коэффициента на горизонтальную проекцию.

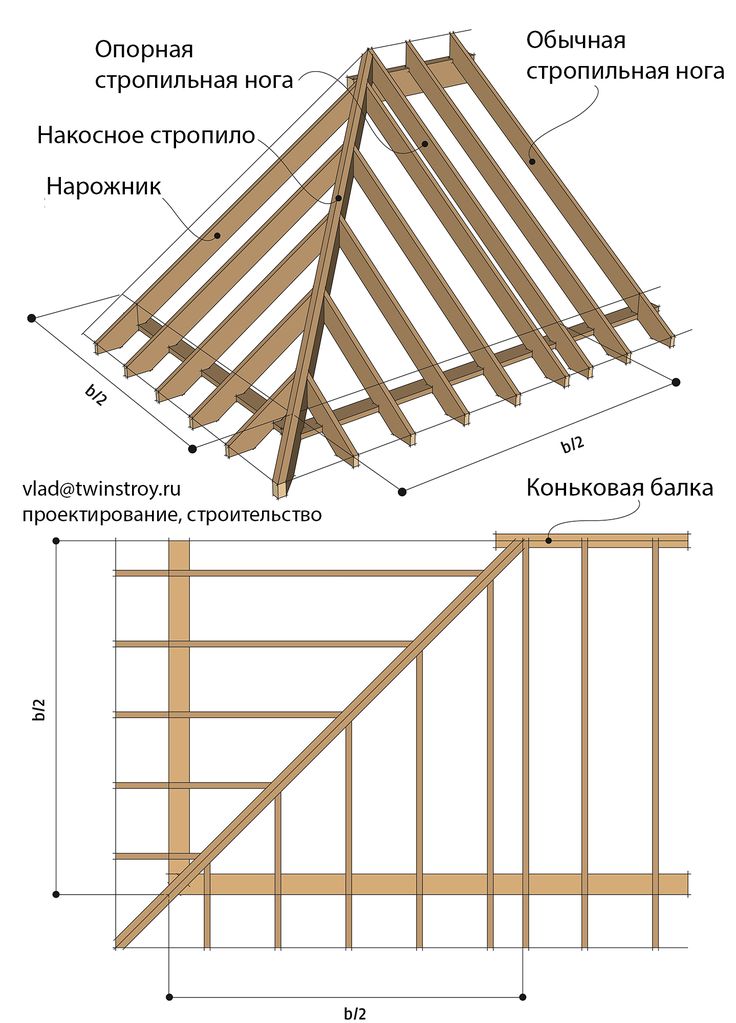

Теперь поговорим об накосной детали. Расчет стропильной ноги проведите так:

• Отмерьте её длину от угла жилого дома.
• Проекцию можно получить, если произведете квадраты проекций рядового каркаса.
• Результат умножьте на поправку. Это и будет длина угловой стропильной ноги.

Монтаж опор для стропил

Первым делом установите опоры для поддержки бруса конька:

1. Нижние опоры различаются, зависимо от использованного для возведения дома материала. В брусчатых или рубленых домах эти функции выполняют верхние венцы сруба. В зданиях, которые сооружены по каркасной технологии, опорой выступает верхняя обвязка каркаса. В кирпичных домах накосные стропильные ноги опираются на мауэрлат.
2. Мауэрлат нужен для распределения нагрузки на внешние стены. Для его изготовления возьмите балку из древесины, что имеет сечение 100х100 мм. Этот элемент можно укладывать ближе к внутреннему краю стены или по центру.
3. Чтобы крышу не сорвало ветром, прикрепите его с помощью скруток из проволоки. Выдерживайте при этом шаг в 1000 мм.
4. Чтобы вы могли свободно осматривать мауэрлат и стропила, выдерживайте определенные расстояния. От чердачного перекрытия до мауэрлата должно быть хотя бы 400 мм.
5. Верхняя опора для системы накосных и диагональных стропильных ног – балка, сечение которой равно сечению диагональных стропил.
6. В конструкции вальмовой крыши нет кирпичных фронтонов, которые имеет двускатная кровля. Поэтому установите под коньковый брус стойки, которое имеют сечение 100х100 мм. Располагают их с шагом 3-4 м, как показано на фото вальмовой кровли.
7. Стойку обоприте на лежень. Уложите его на внутреннюю несущую стену или плиту перекрытия. В первом случае для изготовления лежня используют доску, что имеет сечение 50х150 мм. Во второй ситуации — брус, который обладает сечением 150х150 мм. Под лежень в обязательном порядке уложите рулонную гидроизоляцию.

Установка стропильной системы

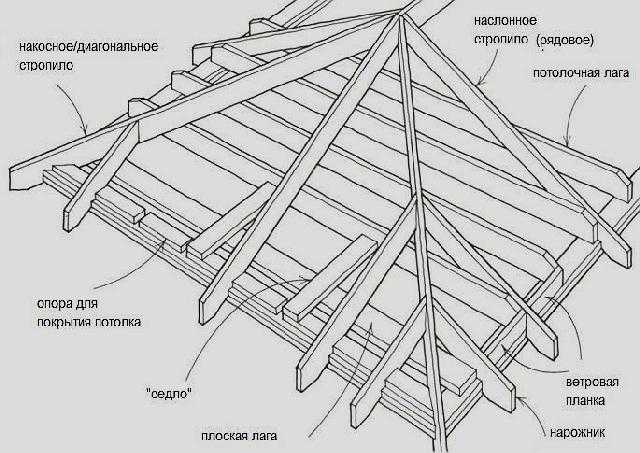

При устройстве системы накосных и диагональных стропильных ног вальмовой крыши следуйте такой инструкции:

• Накосные стропила крепятся к внутренним углам стен, а диагональные — к внешним. Длина первых больше обычных стропил, так как на них возложена в полтора раза большая нагрузка.
• На стропильные ноги накосного типа будут опираться укороченные стропила скатов. Их называют нарожниками. Их принято изготавливать спаренными из двух рядовых ног.
• Под стропила диагонального вида устанавливают опоры — одну или две. Для их изготовления используйте стойки из бруса. Подкосы размещают под острым углом 45°.
• Промежуточные стропильные ноги опираются сверху на коньковый брус, а снизу — на мауэрлат. При их монтаже придерживайтесь шага в 1,0-1,2 м. Сечения подобных ног нужно выбирать, зависимо от схемы балки — одно- или двухпролетная, шага стропил, создаваемой весом крыши и снегом нагрузки. Помните, что промежуточные стропильные ноги не должны быть слишком длинными.
• Каждое второе стропило крепите к несущей стене с помощью скруток. Сделайте их из 2 проволок, что имеют диаметр 4 мм. Промежуточный каркас соедините с мауэрлатом. Используйте для этого обратную скобу.
• Угловые стропильные ноги известны под названием нарожники. Также зачастую их называют полуногами, так как они имеют укороченную длину. С одной стороны нарожники опираются на мауэрлат, со второй – на диагональную ногу. Для равномерной распределения нагрузки от угловых ног на накосные нарожники крепят к диагональным в разных местах, согласно схеме вальмовой кровли.
• Для симметричного размещения всех стропильных ног сделайте отметки на коньковом брусе и мауэрлате. Наиболее важный момент при изготовлении стропильной системы вальмовой крыши — грамотное соединение всех элементов в местах, где пересекаются центральные и диагональные стропила. Сделайте для этого на брусьях надрезы, которые имеют двойной скос.

Усиление крыши и обрешетка

Чтобы конструкция вальмовой крыши получилась долговечной и надежной, не достаточно просто изготовить крепкую стропильную систему. Необходимо также её усилить:

1. Для усиления в углах размещают шпренгель – брус, что перекидывается между плечами мауэрлата и образует угол. Эти стойки предназначаются для подпирания диагональных стропильных ног. Если шпренгель располагается вдалеке от угла, то рекомендуется к нему пристроить ферму.
2. На перекрытие установите стойки, которые сверху соединяются брусом. Он выступает настоящей подпоркой для стропил и обеспечивает равномерное распределение нагрузки на здание. Подобные стойки выполняют функции полок.
3. Если диагональные стропила имеют очень большую длину, то вам следует использовать сдвоенные балки вместо одного бруса, как показано на видео о вальмовой крыше.
4. Для создания обрешетки рекомендуется использовать деревянные доски. Также для этой цели годятся бруски с сечением 40 на 40 или 50 на 50 мм.
5. Предварительно обработайте древесину защитным составом, затем — тщательно просушите. Лучше не брать для работы сырые доски, так как они способны вызывать деформацию кровельного покрытия.
6. Обрешетку располагают перпендикулярно стропильным ногам. Стропила должны размещаться сплошным слоем. Также можно их устанавливать с шагом 10-15 см. Способ обустройства обшивки зависит от типа кровельного материала. Скажем, для мягкой кровли обрешетка допускается только сплошная.

Устройство кровельного пирога

После установки обрешетки на вальмовой крыше можно заняться обустройством кровельного пирога:

• Для начала уложите слой гидроизоляционного материала для предотвращения попадания под кровельное покрытие воды. Также гидроизоляция поможет избежать формирования конденсата. Зафиксируйте его к стропилам, используя строительный степлер. Сверху укрепите контробрешеткой, не забывая о зазорах между кровельным и гидроизоляционным материалом для создания вентиляции.
• Размещение пароизоляционного и теплоизоляционного материала будет зависеть от предназначения чердака. Определите, каким он будет – теплым или холодным. В ситуации с холодным чердаком утеплите пол, потому что утечки теплоты из жилого пространства минимальны. В случае с теплым чердачным помещением утеплите и крышу. Уложите утеплитель между стропилами. Затем обшейте обратную поверхность вальмовой крыши строительным картоном. В итоге вы получите потолок для мансарды.
• Под утеплитель зачастую укладывают пароизоляционный материал. Размещается он внахлест. Поэтому вам следует рассчитывать на большой расход материала.
• При выборе кровельного материала учитывайте его внешний вид, прочностные характеристики, надежность и долговечность. Также обратите внимание и на погодные условия в регионе и угол наклона вашей крыши.
• Вальмовая крыша – это классическая конструкция, поэтому прекрасно будет смотреться глиняная черепица, которая не поддается деформациям и не выгорает.
• Присмотритесь к другим черепичным материалам – битумной и металлической черепице. Они имеют бюджетную стоимость, отличаются простым монтажом, характеризуются высокими показателями устойчивости к разного рода повреждениям и шумоизоляции.
• Допускается использование листовых вариантов кровельного материала из металлопрофиля. Чтобы достичь самого оригинального вида вальмовой крыши, задумайтесь о медном покрытии. Это дорогостоящий материал, который увеличивает цену вальмовой крыши. Однако его стоимость с лихвой оправдывается экологической чистотой и большой выносливостью.
• Затем займитесь покрытием коньков и карнизных свесов, отделкой дымоходных труб в тех местах, где они проходят через крышу, устройством разжелобков и слуховых окон. Особое внимание уделите установке элементов снегозадержания, водосточной системы и ограждений крыши.

Таким образом, вальмовые крыши пользуются большой популярностью. Особенно, если вы решили построить небольшой загородный дом или дачу. Присмотритесь к вальмовой кровле при возведении офисного строения представительного характера. К тому же подобная конструкция будет идеальной для постройки оригинальной архитектуры с возвышениями, выступами и башенками. А еще вальмовая крыша – идеальна при устройстве мансардного этажа.

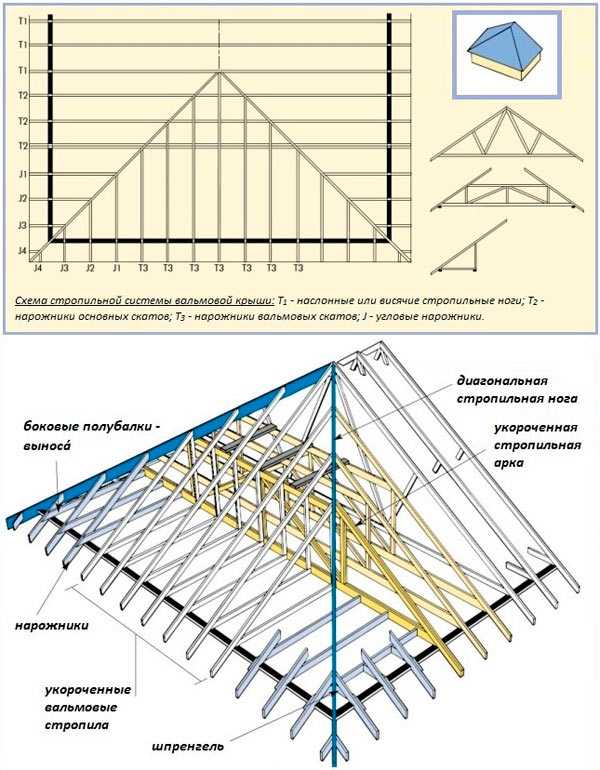

Чертеж стропильной системы вальмовой крыши: виды, основные параметры

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Содержание

1. Что такое вальма
2. Виды вальмовых стропильных систем
3. Создание чертежа стропильной системы вальмовой крыши
   1. Измеряем габаритные данные строения
   2. Выбор оптимальной высоты крыши
   3. Выбор угла наклона ската вальмовой кровли
   4. Выбираем точки (шаг) установки стропилин
   5. Определяем длину конька
   6. Рассчитываем количество необходимого материала

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

• вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
• стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
• вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
• не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы

1. Наслонная.
2. Висячая.

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

• высота расположения конька;
• длина ската;
• угол наклона;
• количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

• будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
• размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
• нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж

• в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
• также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

1. Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
2. Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

• определяется ширина дома и эта величина делится пополам;
• полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
• отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли

1. Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
2. Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
3. После этого, зная шаг установки стропил, высчитываем их количество.
4. Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

Вальмовая крыша — особенности конструкции и расчёт, стропильная система крыши

В компании «Артель-Строй» Вы можете заказать устройство вальмовой крыши. Об особенностях конструкции, преимуществах и недостатках вальмовой крыши и как рассчитать стоимость – читайте в статье наших экспертов.

Особенности конструкции

В классическом варианте конструкция вальмовой крыши состоит из четырех скатов, два из которых имеют треугольную форму, ещё два – трапециевидную. Каждая сторона крыши размещается под углом (скатная крыша). Стороны соединяются в верхней точке – коньковое соединение или просто конёк. Снизу заканчиваются на одном уровне.

Классический вариант вальмовой крыши сооружают для домов прямоугольной формы. Для других придумана полувальмовая голландская крыша (некоторые скаты укорочены, в некоторые устанавливают «слуховое» окно), полувальмовая датская (нет конькового соединения, вальмы начинаются ниже).

Стропильная система вальмовой крыши

Для обустройства четырехскатной (вальмовой) крыши требуется иная стропильная система: к стандартной двухскатной системе добавляются особые элементы – стропильные ноги треугольной формы.

Два ската, расположенные в привычных местах называют фасадными, другие два – торцевыми. Та линия, в которой они соединяются (конёк), имеет длину меньше длины дома.

Часть ската, которая выступает за пределы дома, называется свесом. Она удлиняется за счет стропильных ног или кобылков. Свес защищает стены от влаги.

Треугольная стропильная система для вальмовой крыши отличается такой же надежностью и жесткостью, как и у двухскатной крыши. Она выдерживает вес кровельного пирога, из чего бы он ни состоял (покрытие в форме листов, рулонов, модулей).

Преимущества и недостатки

Вальмовая крыши имеет ряд преимуществ, которые отличают её от других аналогичных конструкций.

• Подкровельное (чердачное) пространство можно использовать в качестве жилого (потолки достаточно высоки).
• Популярна среди архитекторов, поскольку позволяет придать дому законченный совершенный вид. Идеальна для оформления загородных коттеджей, таун-хаусов, садовых домиков.
• Идеально подходит для применения в районах с сильными порывами ветра (снижает парусный эффект – кровельное покрытие не сорвет ветром).
• Можно обустроить скаты под определённым углом, в зависимости от климатических условий. Крутые подходят для районов с высокой снеговой нагрузкой. Пологие – для ветренных.

Однако стоит учитывать и минусы конструкции. А они, в основном, связаны с финансовым вопросом.

• Нет возможности установить обычные окна, только «слуховые» (окно в кровле). Слуховое мало чем отличается от обычного, но обходится дороже. И не всегда возможно установить вариант с полноценным размером. Поэтому естественного освещения внутри оказывается недостаточно.
• При увеличении угла наклона скатов увеличивается расход материала.
• Конструкцию вальмовой крыши могут сделать и установить на дом далеко не все. Приходится обращаться к профессионалам.
• Установка вальмовой крыши подразумевает надежный капитальный фундамент под домом (из-за значительного веса стропильной системы).

Расчет вальмовой крыши

Предварительный расчет стоимости вальмовой крыши сводится к расчету стоимости её элементов. С помощью компьютерной программы или онлайн-калькулятора узнать стоимость гораздо проще.

Угол наклона скатов

Программа, кроме стоимости, также определяет оптимальный угол наклона (в зависимости от погодный условий в месте проживания). Его, кстати, можно определить и самостоятельно – существуют карты, на которых вся территория страны разбита на восемь зон. В каждой свои условия: сила ветра, обильность осадков. Найдите место строительства на карте и определите зону. Узнаете рекомендации по углу наклона скатов.

Также существуют рекомендации по определению оптимального угла наклона в зависимости от выбранного кровельного материала.

• Для рулонных на основе битума выбирают уклон в 0-3 градуса.
• При устройстве крыши с применением черепицы – 34 градуса.
• Волнистые асбестоцементные листы – 9 градусов.
• Глиняная черепица – 9,5.
• Стальные листы – 18.
• Сланцевые и асбестоцементные плиты – 26,5.
• Деревянная кровля – 39.

Расположение конька

Высоту расположения конька вычисляют по разрезу крыши. Когда известны углы наклона и основание (равно ширине дома), применяют формулу и определяют высоту конька.

Толщина элементов стропильной системы

Для создания стропильной системы требуются пиломатериалы разной толщины. Толщину стропил, стоек, конька определяют в зависимости от будущей нагрузки на фундамент: вес кровельного материала, каркаса, пола мансарды, перекрытий, плюс временные нагрузки в виде снежного покрова.

Например, общая нагрузка на фундамент кирпичного дома может составить около 6,5 тонн, из которых 197 кг – вес черепицы. Это и есть нагрузка на 1 погонный метр стропильной системы. В зависимости от нагрузки сначала определяют шаг, на котором следует устанавливать стропила: от 60 до 215 см. По таблице, в зависимости от шага и длины стропил, выбирают габариты пиломатериалов.



Заказать монтаж вальмовой крыши в Липецке

Обращайтесь в компанию «Артель-Строй»: наши специалисты имеют большой опыт кровельных работ и соответствующую квалификацию. Качественно выполним любой проект: беремся за возведение скатной кровли любого вида!

Работаем в Липецке и по области. Возможен выезд в соседние регионы.

Фотогалерея скатных крыш



Фронтон

против вальмовой крыши: в чем разница?

Битва двух самых популярных стилей крыш в мире. Фронтон против вальмовой крыши. Кто победит? У них обоих есть свои сильные и слабые стороны, и если вы не планируете строить новый дом, у вас, вероятно, есть тот, с которым вы застряли, нравится вам это или нет.

«Я бы рассказал тебе анекдот про крышу, но она была бы у тебя над головой».

-Some Dad

Знание различий между двускатной и четырехскатной крышей может помочь вам получить скидки на страхование домовладельцев, лучше утеплить и успешно спланировать реконструкцию чердака, поэтому давайте углубимся в тему, чтобы вы действительно знали разницу между двускатной и двускатной крышей. вальмовая крыша.

Что такое вальмовая крыша?

Самая старая конструкция с шатровой крышей, которая до сих пор стоит в США, — это Блок-хаус в Клеймонте, штат Делавэр. Он был построен в 1654 году и является единственным сохранившимся строением поселения в этом районе. Однако популярность шатровых крыш в Америке возникла в начале 1700-х годов, вдохновленных британскими архитектурными проектами.

Если вы не видите вертикального пространства стены, доходящего до пиков крыши, вы, вероятно, смотрите на какой-то тип вальмовой крыши. Крыша наклонена со всех сторон и образует гребень между соседними скатами, называемый вальмой. Базовый дом с шатровой крышей будет иметь 4 наклонных стороны и один горизонтальный гребень сверху.

Вальмовая крыша может иметь несколько вариаций. Некоторые примеры — крестообразные, мансардные, капотные, вальмовые, пирамидальные, и большинство беседок, которые вы видите, используют конструкцию вальмовой крыши в форме восьмиугольника или шестиугольника.

Простая вальмовая крыша

Что такое двускатная крыша?

Первые остроконечные крыши появились в США вместе с колонистами в начале 1600-х годов. Большинство самых старых зданий Америки имеют двускатную крышу. Двускатная крыша — самая распространенная крыша в США

Вы узнаете его по крайней мере по двум склонам и 2 фронтонам с гребнем, идущим от вершины к вершине. Фронтон представляет собой вертикальную, не наклонную сторону крыши и иногда содержит окно или вентиляционное отверстие. Если вы видите, что края линии крыши образуют вертикальный треугольник до вершины, это двускатная крыша.

Так же, как и вальмовая крыша, двускатная крыша может иметь такие варианты, как открытая, коробчатая, крестообразная, вальмовая, двускатная и голландская двускатная. И рывковая, и голландская двускатная крыши представляют собой гибрид двускатной и вальмовой крыш.

Крыша с тупорылой головой наклоняет концы верхнего конька частично во фронтон. Голландская двускатная крыша выглядит как двускатная крыша, построенная поверх вальмовой крыши, нижняя часть которой наклонена со всех сторон.

Простая двускатная крыша

Двускатная или вальмовая крыша

Есть причина, по которой обе конструкции все еще используются сегодня, хотя у их конструкций есть свои плюсы и минусы. Есть несколько факторов, которые следует учитывать при выборе одного из них для новой постройки крыши или при покупке дома. Какая погода в регионе? Сколько места вам нужно? А как насчет энергоэффективности? Сколько денег вы хотите потратить на строительство?

Шатровые и двускатные крыши хорошо себя чувствуют в снежных и дождливых регионах. Прочность конструкции вальмовой крыши может выдержать вес снега сверху, а наклон двускатной крыши может легко пролить дождь и снег. Однако, если вы строите или покупаете дом в регионе с сильным ветром или там, где присутствуют штормы, такие как ураганы, лучшим вариантом будет четырехскатная крыша.

Вальмовые крыши изготавливаются из самоподдерживающейся, конструктивно прочной конструкции, с меньшим уклоном и обычно имеют меньшую площадь поверхности, которая может улавливать разрушительные ветры. По сравнению с двускатными крышами, где участки с большим уклоном имеют большую тенденцию терять черепицу при сильном ветре, а фронтонная сторона может вести себя как воздушный змей, что может привести к обрушению или отслоению крыши. Важно, чтобы двускатная кровля была установлена ​​правильно и с надлежащими креплениями.

Если вам нужно больше места для хранения или жилой площади, выберите двускатную крышу. Шатровые крыши обычно имеют более низкий потолок на чердаке и в большинстве случаев не оставляют жилого пространства. Их лучше всего использовать в качестве небольшого чердака для хранения. Двускатная крыша может иметь много места для хранения и проживания. Добавляя окна к фронтонам, вы также можете добавить света в пространство.

У вас также есть возможность добавить мансардные окна к любому типу крыши, но мансардные окна, установленные на двускатной крыше, создают наилучшую планировку для жилого чердачного пространства.

Хотите сэкономить на электроэнергии? Ну, действительно трудно сказать, какой вариант лучше. Есть несколько факторов, которые следует учитывать, например, местный климат, размер пространства под крышей и то, как вы решите его использовать. Например, двускатную крышу вентилировать дешевле, чем вальмовую, но если вы используете чердачное пространство под двускатной крышей для проживания и добавляете кондиционер, общая экономия улетучивается.

Лучше всего для начала определиться с дизайном крыши, исходя из других факторов, таких как эстетика, местные ветры или жилая площадь, а затем в последнюю очередь поработать над планом энергоэффективности.

Если вы строите дом с ограниченным бюджетом, вам следует выбрать двускатную крышу, а не вальмовую, если это возможно в вашем регионе. Двускатная крыша представляет собой простую конструкцию с простой конструкцией и обычно использует меньше материалов. Шатровые крыши сложны в изготовлении и, следовательно, являются более дорогим вариантом. Тем не менее, вальмовые крыши имеют меньшие затраты на страхование.

Что касается затрат на замену кровли, то они действительно зависят от сложности крыши. Квадрат за квадратом, простая двускатная крыша будет дешевле по сравнению со сложной конструкцией вальмовой крыши с множеством пересечений, но иногда двускатная крыша также может быть сложной, например, с добавлением слуховых окон или дополнительных крыльев к конструкции дома.

Вот краткое сравнение вальмовой и двускатной кровли.

	Фронтон	Бедро
Дешевле стоимость строительства?	✔
Дешевле Стоимость перекрытий?	✔*
Страхование жилья дешевле?		✔
Повышенная прочность и долговечность?		✔
Повышение энергоэффективности?	✔*
Лучшее место для хранения или жилое?	✔

*Сложные конструкции крыши или жилого помещения могут изменить это.

заключение

Как вальмовая, так и двускатная кровля являются отличными вариантами дизайна крыши. Если вы собираетесь строить, просто не забудьте сделать домашнее задание по местному климату и погоде, прежде чем принимать решение о дебатах о двускатной или вальмовой крыше.

Теперь, когда вы знаете разницу между двускатной и вальмовой крышей, это меняет ваши планы? Довольны ли вы тем, что у вас уже есть на собственной крыше, или хотите что-то изменить? Дайте мне знать ваши мысли в комментариях ниже.

Подпишитесь прямо сейчас и получите БЕСПЛАТНУЮ электронную книгу!

Марк Эйкерс

Марк — мастер и дизайнер продукции, имеющий опыт сохранения исторических памятников, архитектурных сборных конструкций и жилищного строительства.

Он жил и реставрировал дома середины века на рубеже веков почти 20 лет.

6 типов вальмовых крыш: история, преимущества и недостатки

Содержание



  Что такое крыша?

Крыша является важным компонентом любой строительной конструкции, которая по существу образует самое верхнее покрытие конструкции. Крыша является конструктивным элементом, который защищает всю конструкцию от различных погодных явлений, таких как дождь, мороз, град и т. д. В связи с неизбежным характером крыш в строительстве зданий были разработаны и используются различные типы крыш. мир. Одним из таких важных типов крыш является Шатровая крыша.



Видео: описание типов крыш



  Что такое вальмовая крыша?

Шатровая крыша также часто упоминается как шатровая крыша .

Крышу можно понимать как наклонную вверх со всех сторон конструкции и, таким образом, не имеющую вертикальных концов.

Внешний угол, под которым сходятся смежные скатные стороны крыши, называется вальмой. Степень такого образованного угла соответственно называется скосом бедра.

Эта кровля не имеет фронтонов и вертикальных сторон.

Здания с такой кровлей обычно имеют две треугольные и две трапециевидные стороны.

Боковые стороны вальмовой крыши обычно имеют почти одинаковый уклон. Благодаря этому кровля в основном симметрична относительно осевых линий.

Вальмовая крыша в основном состоит из фасции одинакового уровня, что означает, что водосточный желоб можно установить и установить вокруг вальмовой крыши.

В наше время эта кровля обычно используется в домах и коттеджах типа бунгало.

Шатровая крыша квадратной формы обычно имеет форму пирамиды. Она также известна как крыша павильона .

Другим распространенным типом вальмовой крыши является полувальмовая крыша, которая называется односкатной крышей. В этой кровле фронтонные концы крыши усечены карнизом небольшого вальмового конца, также известного как головка куртки, которая довольно спускается на небольшом расстоянии от конька крыши.

Рис. Двускатная крыша

В случае конструкций неправильной формы кровельной системе может потребоваться более четырех вальм, которые могут чередоваться с ендовами, образуя вальмовую и ендовую крышу.

Рис. Вальмовая крыша



---



  1. История вальмовой крыши

2

Самый ранний известный пример такой кровли — Французский квартал Нового Орлеана.

Шатровая крыша широко использовалась для кровли американских домов еще в 1950-х годах. С тех пор он был популярен в американской архитектуре благодаря своему эстетичному внешнему виду, а также долговечности этой кровли.

Даже сегодня коттеджи и бунгало имеют вальмовую крышу в США

Эта кровля является неотъемлемой частью современной домашней архитектуры, особенно во французских и американских домах.

Таким образом, эта кровля является важным аспектом как традиционной Американский стиль Foursquare , а также конструкции во французском стиле.



---



  2. Срок службы вальмовой крыши

Согласно статистическим отчетам, было установлено, что вальмовая крыша может прослужить до 50 лет, если она построена с соблюдением надлежащих технологий и с максимальной осторожностью.

В основном срок службы этой кровли зависит от качества используемых строительных материалов, а также от обслуживания.

Когда вальмовая крыша построена из стабильных материалов, таких как стальная черепица, она может служить в течение длительного времени.



---



  3. Ориентировочная стоимость вальмовой крыши

Обычно общая стоимость строительства данной кровли зависит от нескольких факторов, таких как стоимость строительных материалов, трудозатраты, стоимость каркаса и т.д. В целом трудозатраты на вальмовую кровлю среднего размера площадью 1500 кв.м составляют от 12000 до 18000 долларов.

Стоимость дополнительных материалов для каркаса может быть приблизительно равна от 2 до 5 долларов за квадратный фут.

Установлено, что стоимость установки новой вальмовой кровли дешевле, чем замена существующей кровли.



---



  4. Типы вальмовых крыш



Конструкция этой кровли обычно состоит из треугольника с двух сторон и многоугольника с двух других сторон.

Таким образом, все эти четыре стороны соединяются вместе в верхней части крыши, образуя конек.

Рис.: Простой H.R.

{ H.R. изображает вальмовую крышу}



Он также известен как крыша Jerkin Head.

Рис.: Half H.R.



3. Голландская двухскатная вальмовая крыша

Имеет промежуточные черты вальмовой и двускатной крыш. Наиболее важным преимуществом этой кровли является то, что она обеспечивает больше внутреннего пространства благодаря наличию фронтона на конце конька вальмовой крыши.

Рис.: Dutch Gable H.R.



4. Вальмовая крыша

Это кровля, в которой две секции крыши соединяются вместе на своих концах, образуя шов или ендову. Он также известен как вальмовая и долинная крыша.

Рис: Cross H.R.



5. Шатровая крыша в виде пирамиды

Это кровля, в которой четыре треугольные стороны пирамиды одинаковой длины сходятся на вершине в одной точке.

6. Шатровая шатровая крыша

Она имеет многоугольную форму и состоит из крутых скатов, которые поднимаются, образуя вершину крыши.



---



  5. Конструкция вальмовой крыши

Конструкция этой кровли требует предельной аккуратности и аккуратности.

Общеизвестно, что устройство этой кровли сложнее, чем устройство двускатной крыши. Это связано с тем, что для этого требуются более сложные системы ферм или стропил.

В этой кровле каждый из коньков располагается по центру прямоугольника строительной конструкции, над которым расположена крыша.

Вальмы, а также вальмовые стропила обычно укладывают на наружные углы зданий и поднимают к коньку.

В случае наличия внутреннего угла здания ендову используют для соединения наклонных поверхностей.

Общие этапы строительства можно перечислить следующим образом:

1. Первый этап строительства включает в себя снятие и запись всех измерений перед обрезкой стропил.

2. Стропила крепятся к коньковой доске. Коньковая доска относится к раме, которая будет закреплена по всей крыше.

3. Затем должным образом рассчитываются требуемые размеры вальмового стропила и поочередно крепятся стропила.

4. После завершения прибивания стропил на место их можно подрезать в соответствии с требованиями, чтобы получить более чистую и точную компоновку.

5. Вальмовые стропила соединяются со стандартными стропилами.

6. Наконец, нарожники устанавливаются между стандартными стропилами и вальмовыми стропилами.

7. Сооружаемая вальмовая крыша покрывается металлом, гонтом, черепицей или шифером.

---

6. Преимущества крыши тазобедренного сустава

1. Эстетически привлекательная природа:
Он богат эстетической внешностью, которая существенно используется для кровли архитектурных и конструкций.

Он визуально убедителен по своей природе и, таким образом, увеличивает общую архитектуру, а также стоимость недвижимости.



2. Аэродинамические характеристики:
Характеризуется значительной аэродинамической характеристикой. Поскольку у него нет плоских концов; он не ловит ветер.

Он является самоподдерживающимся и очень желателен даже в районах, подверженных сильным ветрам и даже в районах, подверженных ураганам.



3. Энергоэффективность:
Энергоэффективность доказана.

Подходит даже для теплого климата, а также сводит к минимуму ненужное использование вентиляторов, охладителей и т. д. осадки и снегопад.

Наклонные стороны позволяют беспрепятственно стекать собранной воде с крыш.



5. Предусмотренное дополнительное пространство:
Шатровая крыша с дополнительным слуховым окном или окном на крыше может быть использована для увеличения внутреннего жилого пространства. 7. Недостатки вальмовой крыши

Это связано с тем, что конструкция вальмовой крыши более сложная, а также для изготовления каркаса требуются дополнительные строительные материалы.

Это также значительно увеличивает стоимость рабочей силы.



2. Склонность к повреждению из-за протечек:
Несмотря на то, что наклонные стороны вальмовой крыши обеспечивают эффективный дренаж. Он подвержен повреждению из-за утечки воды.

Включение ендов и вальм в такой кровле являются своеобразными воротами для прохода воды.

Следовательно, для предотвращения таких повреждений требуются соответствующие профилактические меры и техническое обслуживание.



3. Труднодоступный:
Конструкция этой крыши затрудняет доступ для ремонта и обслуживания.

В связи с этим стоимость замены существующей крыши на вальмовую довольно высока.





Dream Civil Team

Образовательная платформа при Институте Будды Наба

10×12 Планы строительства вальмовой крыши

Этот пошаговый проект своими руками примерно 10×12 чертежи навеса с вальмовой крышей . Это ЧАСТЬ 2 проекта сарая, где я покажу вам, как построить конструкцию крыши для вальмового сарая 10×12. Я покажу вам все, что вам нужно знать о создании красивой вальмовой крыши. Стропила 16″ по центру и сделаны из 2×6. Убедитесь, что вы прочитали местные правила, чтобы вы могли соблюдать требования законодательства. Взгляните на остальные мои чертежи по дереву , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день. Посмотреть все мои Премиум планы ЗДЕСЬ .

Проекты, разработанные из этих планов

10 × 12 Планы строительства крыши тазобедренного сустава

здание A-10 × 12-hip-roof-сарай

[Tab1 = ”Материалы». tab2=»Инструменты» tab3=»Время» tab4=»Связанные планы»] [tab id=1]

• J — 2 куска бруса 2×4 — 40″ в длину, 1 кусок бруса 2×6 — 25 1/2″ длиной КОНЬКОВАЯ БАЛКА
• K – 4 бруска 2×6 – длина 110 1/2″ Вальмовые стропила
• K – 6 брусков 2×6 – длина 86 1/2″ ОБЫЧНЫЕ СТРОПИЛА
• L – 4 шт. бруса 2×6 – длина 29 1/2″, 4 шт. – длина 67 3/4″, 4 шт. – длина 48 3/4″, 4 шт. – длина 30 3/4″, 4 шт. – длина 50″, 4 шт. – длина 69″ НАДОРНЫЕ СТРОПИЛА
• M – 4 шт. фанеры 3/4″ – длина 48″x70″, 4 шт. – длина 35″x59 1/2″, 2 шт. – длина 48″x71″, 2 шт. – 48″x92 3/4 ″ в длину, 2 шт. – 83 1/2″x35 1/4″ в длину ЛИСТ КРЫШИ
• N – 280 кв. футов толя, 280 кв. футов битумной черепицы КРОВЛЯ
• O – 2 шт. пиломатериала 1×8 – длина 141 1/4″, 2 шт. – длина 163 3/4″ ОБРЕЗКИ
• P – 8 шт. пиломатериалов 1×4 – длина 96″, 2 шт. – длина 43″, 2 шт. – длина 36″ ОБРЕЗКИ
• R – 2 шт. бруса 2×4 – длина 80″, 1 шт. – длина 55″ КОНСТРУКЦИИ
• С – 1 шт. сайдинга Т1-11 – 48″х80″, 2 шт. бруса 2х4 – 48″, 2 шт. – 73″, 1 шт. – 41″ ДВЕРЬ

---

• 7 пиломатериалов 2×4 – 8 футов
• 4 пиломатериала 2×6 – 10 футов
• 22 пиломатериала 2×6 – 8 футов
• 7 пиломатериалов 1×8 – 8 футов
• 10 штук фанеры 1/2″ – 4’x8’
• 10 пиломатериалов 1×4 – 8 футов
• 2 пиломатериала 1×8 – 12 футов
• 4 пиломатериала 1×8 – 8 футов 905:30
• 280 кв. футов толя, 280 кв. футов битумной черепицы
• 2 винта 1/2″, 3 винта 1/2″, 1 винт 5/8″
• гвозди 6d, гвозди 8d
• наполнитель для дерева, клей для дерева, морилка/краска
• навесные петли
• подкровельное покрытие

[/tab] [tab id=2]

 Молоток, Рулетка, Квадрат, Уровень

 Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

 Защитные перчатки, Защитные очки

[/tab] [tab id =3]

 Один день

[/tab][tab id=4]

• ЧАСТЬ 1: Сарай 10×16 с вальмовой крышей Планы
• ЧАСТЬ 2: Планы шатровой крыши 10×16

[/tab][/tabs]





Так просто построить сарай с вальмовой крышей – Видео!







Подпишитесь на меня на Facebook, чтобы первыми узнавать о наших последних планах и другом эксклюзивном контенте. Кроме того, подпишитесь на меня в Pinterest, чтобы найти много идей для вашего двора со всего Интернета! Посетите наш канал на YouTube! Посмотрите, как вы можете Поддержите меня без дополнительных затрат с вашей стороны.





Планы односкатной вальмовой крыши размером 10×16

Установка коньковой балки

Первым этапом проекта является установка коньковой балки для вальмовой крыши. Поэтому используйте пиломатериалы 2×4 для опор и просверлите карманные отверстия на обоих концах. Используйте пиломатериалы 2 × 6 для коньковых балок. Отцентрируйте опоры на пластинах и вставьте винты 2 1/2″, чтобы плотно скрепить все вместе. Отвесьте опоры и убедитесь, что углы прямые.

Изготовление вальмовых стропил

С помощью торцовочной пилы сделайте надрезы под углом 25 градусов на обоих концах досок. Это вальмовые стропила. Сгладьте края наждачной бумагой. Удостоверьтесь, что вы делаете составной срез до верхнего конца вальмовых стропил (скос 48 градусов, угол 25 градусов).

Крепление вальмовых стропил – навес 10×12

Крепление вальмовых стропил к навесу для хранения. Внимательно выровняйте края, просверлите направляющие отверстия и вставьте винты 3 1/2″, чтобы плотно зафиксировать их на месте. Используйте стяжки для усиления стыков.

Строительство общих стропил – навес 10×16

Используйте пиломатериалы 2×6 для обычных стропил. С помощью торцовочной пилы сделайте надрезы под углом 33,5 градуса на обоих концах стропил, как показано на рисунке.

Крепление обычных стропил к вальмовой крыше

Крепление обычных стропил к верхней части навеса вальмовой крыши 10×12. Выровняйте края, просверлите направляющие отверстия и вставьте винты, чтобы плотно зафиксировать их на месте. Установите стропила, как показано на чертежах. Используйте стяжки для крепления стропил к верхним пластинам и винты, чтобы прикрепить их к коньковому брусу.

Накатные стропила со стороны сарая

Затем соберите накатные стропила для вальмовой крыши сарая. Используйте торцовочную пилу и сделайте простой разрез под углом 33,5 градуса на одном конце. Используйте косой рез и сделайте составной рез на противоположном конце: косой рез 33,5 и скос под углом 50 градусов.

Боковые нарожные стропила

Установите натяжные стропила в верхней части сарая. Начните установку нарожных стропил от обычных стропил наружу, через каждые 16 дюймов по центру. Используйте стропильные стяжки, чтобы надежно закрепить стропила на месте. Просверлите направляющие отверстия и вставьте винты.

Передние и задние накатные стропила

Сделайте нарожные стропила для передней и задней части крыши.

Передние и задние натяжные стропила

Установите стропила на вальмовые стропила, как показано на схеме. Поместите стропила через каждые 16 дюймов по центру, как показано на чертежах.

Боковые листы крыши

Используйте фанеру 1/2″ для листов крыши. Нарежьте листы нужных размеров, а затем уложите их на верхнюю часть конструкции крыши. Выровняйте края заподлицо, не оставляйте зазоров между листами и вставьте шурупы 1 5/8″ через каждые 8″ вдоль каркаса.

Боковые листы крыши – навес вальмовой крыши

Прикрепите листы к бокам крыши. Не оставляйте зазоров между листами и выравнивайте края заподлицо.

Установка обшивки крыши – навес вальмовой крыши

Используйте пиломатериалы 1×8 для обшивки крыши. Отрежьте планки нужного размера и прикрепите их к концам стропил. Просверлите направляющие отверстия и вставьте винты 2 1/2″, чтобы плотно зафиксировать планки на месте.

Установка кровли – навес вальмовой крыши 10×12

Установите кровельный материал, начиная с нижней левой части крыши. Прикрепите бумагу к кровле с помощью степлера. Убедитесь, что толь перекрывается не менее чем на 2 дюйма. Не забудьте закрыть верхний край 14-дюймовой полоской бумаги.

Первый ряд гонтов начинайте с полного язычка, второй — с 2 1/2 лепестков, третий — с 2 лепестков, четвертый — с 1 1/2 лепестка, пятый — с 1 лепестка, шестой — с половинным лепестком и седьмой с 3 вкладками.

Накладки боковых окон – навес вальмовой крыши

Установите окно сбоку навеса, а затем установите декоративные накладки. Вставьте 2-дюймовые гвозди, чтобы плотно закрепить планки.

Дверные косяки – навес 10×12

Используйте доски 2×4 для дверных косяков. Выровняйте края заподлицо и вставьте винты 2 1/2″, чтобы плотно зафиксировать их на месте.

Передняя дверь – навес 10×12

Используйте панель, которую вы вырезали на предыдущих шагах, для двери. Используйте пиломатериалы 2 × 4 для отделки. Соберите дверную раму с помощью винтов 2 1/2″ и карманных отверстий. Убедитесь, что углы прямые, и проверьте, равны ли диагонали. Прикрепите дверную панель на место с помощью 2-дюймовых гвоздей.

Установка двери на место – навес

Установите дверь в передней части навеса. Выровняйте края заподлицо и используйте петли, чтобы зафиксировать их на косяках. Установите защелку, чтобы зафиксировать дверь.

Установка угловых накладок – навес 10×12

Установите накладки 1×4 или 1×3 на углы навеса. Выровняйте края заподлицо и вставьте 2-дюймовые гвозди, чтобы надежно закрепить их на месте.

10×12 Чертежи навеса для вальмовой крыши – вид сзади

Обязательно ознакомьтесь с ЧАСТЬ 1 проекта садового навеса для вальмовой крыши 10×12, чтобы узнать, как построить каркас стены и дверь.
