Обвязка коллектора теплого пола. Как выбрать коллектор для водяного теплого пола и установить его своими руками – ценные советы профессионалов


Коллектор для теплого водяного пола своими руками: сборка, установка

Коллектор для водяного теплого пола – это один из главных элементов всей системы. Благодаря ему у вас есть возможность поддерживать определенную температуру нагрева. Без наличия данного компонента теплый пол работать эффективно не будет. Естественно, нужно знать его принцип работы и особенности произведения монтажа.

Устройство изделия

На рисунке показан принцип работы коллектора. Красными стрелками показан горячий теплоноситель, синими - холодный, фиолетовыми - теплый, после узла смешивания

Перед тем как установить коллектор для теплого пола необходимо разобраться, какое устройство он имеет:

  1. Циркуляционным насосом изделие оборудуется обязательно.
  2. Два коллектора.
  3. Смесительный клапан (он может быть 2-х или трехходовой). Двухходовой отличается тем, что обладает низкой пропускной способностью. В этом случае горячий теплоноситель подается без каких-либо резких скачков. Лучше всего он подходит для тех комнат, площадь которых не превышает 200 м2. Трехходовой клапан может быть применен в сложных системах отопления. Он является универсальным.
  4. Запорные, а также балансировочные клапаны.
  5. Манометры, при помощи которых производится контроль давления.
  6. Датчик и термоголовка, которые регулируют температуру нагрева.
  7. Воздухоотвод.
  8. Фитинги, тройники, соединительные и крепежные элементы.

Любой клапан со временем забивается, так как в системе редко используется дистиллированная вода. Для того чтобы иметь возможность устранить эту проблему, устанавливайте его на съемную соединительную муфту.

Особенности некоторых конструктивных элементов

Коллекторный узел монтировать можно очень быстро, но нужно, чтобы он в своей конструкции содержал некоторые обязательные элементы:

  1. Регулятор расхода.
    Он обязательно должен быть установлен в том случае, если в вашей системе присутствуют несколько контуров. При этом длина труб может быть разная. Если его не установить, то распределение тепла будет неравномерным. В этом случае регулировка расхода дает возможность сбалансировать подачу нагретой жидкости в каждый контур.
  2. Термостатические регуляторы. Они помогают системе вовремя отреагировать на колебания режима температуры в случае проветривания помещения или изменения погодных условий. Такие регуляторы необходимо устанавливать на каждый контур. Для контроля температуры применяются комнатные термостаты.
  3. Смесительный узел. Следует учитывать, что если ваш теплый пол запитан от общей отопительной системы, то первоначальная температура теплоносителя может достигать 70-90 градусов Цельсия. Она является приемлемой только для радиаторов или батарей. Чтобы снизить температуру теплоносителя, применяются специальные смесительные узлы. Благодаря им смешиваются холодная и горячая жидкость.
  4. Смесительный клапан. Именно он отвечает за охлаждение слишком сильно нагретой жидкости. Регулировка клапанов может производиться вручную, а также при помощи специального автоматического устройства.

Особенности выбора устройства

Коллектор для теплого пола необходимо подобрать правильно, для этого нужно учитывать такие нюансы:

  • Самым важным параметром выбора такого изделия является схема теплого пола.
  • Во время приобретения учитывайте, что устройство обеспечивает безопасность всей системы. Поэтому не следует покупать очень дешевые аппараты.
  • Подбирать изделие необходимо с учетом всех особенностей вашего отопления. То есть, устройство должно обеспечивать необходимое давление в системе.
  • Во время выбора нужно также учитывать и материал изготовления. Например, одни из них могут быть произведены из латуни, а другие из металла нержавейки. От этого параметра зачастую зависит цена коллектора.

  • Обратите внимание на сложность модели. Возможно, в вашем случае схема теплого пола позволяет установить аппарат без каких-либо дополнительных элементов.
  • Обратите внимание на площадь помещения, а также на то, с какой целью оно будет применено. Например, если комнаты небольшие, то вы можете использовать пластиковый коллектор.
  • Последним важным параметром, которым следует руководствоваться, является стоимость изделия. Она зависит от комплектации агрегата. Например, если в распределительный коллектор входит расходомер и есть возможность регулировки, то такое устройство будет стоить достаточно дешево. Если же вам хочется выбрать что-то посложнее, то можете приобрести аппарат, в котором установлена группа смесителей с пятью выходами. Она производится разными фирмами. Но эта группа будет иметь достаточно высокую стоимость.
На фото коллекторная группа на 5 контуров со смесительным узлом

Коллектор для теплого пола своими руками собрать и установить нетрудно. Нужно только соблюдать схему подключения и некоторые особенности работы.

Правила монтажа

Если вы хотите установить коллектор теплого пола своими руками, необходимо подготовиться к этой работе заранее. Этот распределительный аппарат должен находиться в специальном шкафу. Его монтаж производится внутри или снаружи стены.

Прежде чем вы начнете работу, должна быть нарисована схема, по которой будет производиться подключение, только потом устанавливается гребенка для теплого пола.

Монтаж можно осуществлять только после того, как трубы будут уже уложены, а коллекторный шкаф установлен.

Располагаться коллектор должен так, чтобы вы не чувствовали никакого дискомфорта. При этом к нему должен быть обеспечен хороший доступ.

Схема сборки зависит от количества контуров системы. Если их два, то она может быть такой: двухходовой и шаровой клапан устанавливаются параллельно друг другу. Соединяются они при помощи регулировочного клапана. По линии входа горячей воды устанавливаются циркуляционный насос и датчик температуры воды. Далее происходит подключение сервомотора, от которого уже отводятся провода, для установки коммутационного блока, блока питания и комнатных термостатов. После этого горячая жидкость подается в трубы. Таким образом, обеспечивается принцип работы коллектора.

Далее эта линия соединяется с обратным коллектором, в который поступает уже холодная вода. Через шаровой клапан она поступает обратно в систему отопления. Эта схема является самой простой.

Монтировать коллектор для теплого пола своими руками не сложно. Но нужно соблюдать определенные правила. Учтите, что самодельный коллектор должен полностью удовлетворять всем требованиям системы напольного отопления. Регулировка температуры должна быть настроена максимально правильно.

Схема такого устройства с подключением регулировочных клапанов может потребовать вложения достаточно большого количества средств. Однако преимуществом такой системы является возможность контролировать расход теплоносителя в каждом контуре.

Естественно, монтаж нужно начинать с установки запорных кранов, оборудованных термометром. Если вы не уверены, что сможете собрать коллектор самостоятельно, лучше всего купить уже готовый коллекторный набор. Чаще всего он уже укомплектован и может быть сразу подключен к системе отопления. Такая группа может стоить достаточно дорого, хотя есть разные модели.

Если вы приобрели уже готовые комплекты, то подключить их не составит труда. Сначала производится монтаж изделия к трубам подачи горячей воды и обратного хода. А далее его соединяют с элементами теплого пола.

Для фиксации всех компонентов устройства используются компрессорные фитинги. Так как элементы имеют разный диаметр, то для их соединения необходимы переходники.

Если установленная гребенка для теплого пола обеспечивает принцип работы коллектора, то все сделано правильно. Оставьте мнение о сегодняшней статье в комментариях, была ли она полезной для вас?

Материалы По Теме:

polprofy.ru

виды коллекторов и принципы их монтажа

В любом жилом помещении актуальным остается вопрос, связанный с утеплением полов. Самым распространенным решением такой проблемы выступает водяное утепление, ключевым элементом в котором является смесительный узел для теплого пола. Но прежде всего перед установкой коллектора, необходимо спроектировать трубную отопительную систему, по которой будет циркулировать теплая вода, и отапливать не только пол, но и все помещение. Конечно, проектирование это «громко» сказано, так как кроме длины и ширины комнаты, по сути, больше ничего знать не нужно.

После того, как длина и ширина определена, необходимо выбрать материал, из которого будет выполнена система. На сегодняшний день оптимальным выбором станут пластиковые трубы с алюминиевой прожилкой, они отлично проводят тепло и практически не имеют срока износа. Выбранный расходный материал, необходимо порезать по размерам помещения.

Обычно трубы раскладывают так, чтобы в результате получилась так называемая «змейка» или «улитка»

Количество изгибов такой «змейки» зависит от общей длины купленных труб и от требуемой отопительной эффективности. Конечно, чем больше изгибов, тем температура пола будет выше, и тем равномернее он будет прогреваться. Но на минимальные расстояния тоже есть нормативы.

В современном строительстве система теплых полов имеет следующую структуру: нижний слой делают теплоизоляционным, на него укладывается система спаянных между собой греющих труб, которые покрываются несущим слоем бетонной стяжки. Верхним укладывается чистовой слой из керамической или каменной плитки, а также из ламинированного паркета, именно эти виды напольных покрытий наиболее подходят для теплых полов.

Общая толщина «теплового пирога» колеблется в пределах 70-150 мм. Этот размер определяется требованиями, предъявляемыми к диаметру трубы, толщине теплоизоляции и толщине стяжки.

Назначение смесительного узла и принцип его действия

После того, как система из пластиковых труб спаяна и готова к использованию, следующим этапом является выбор смесительного узла.

Как было сказано в видео, коллектор для теплого пола – это оборудование, направленное на циркуляцию и регулировку теплоносителя по отопительной системе пола. Оно имеют две основные составляющие:

  • циркуляционный насос, осуществляющий циркуляцию тепловой воды в контуре теплого пола;
  • регулирующий клапан, подпитывающий контур горячей водой ровно на столько, насколько задана температура теплоносителя.

Существует два типа коллекторов: с трех и двух ходовыми клапанами.

Коллектор на трех-ходовых клапанах

Первая конструкция основывается на использовании трех ходовых смесительных (коллекторных) клапанов. Задачей такого клапана является смешивание внутри себя горячей воды, поступающей от котла, с более холодной водой, идущей по «обратке» теплого пола. Такие клапана часто оснащают сервоприводами, позволяющими управлять как погодозависимыми контролерами, так и термостатическими устройствами.

Данный коллектор считается самым универсальным, но обладает некоторыми характерными недостатками:

  • Во-первых, имеет место вероятность, что по сигналу термостата клапан полностью откроется и впустит в систему горячую воду температурой 90 °С. Такой резкий скачек температуры, может привести к разрыву отопительных труб, из-за повышения давления в них.
  • Во-вторых, трех ходовые смесительные клапана имеют большую пропускную способность, что для теплых полов не очень хорошо, так как минимальное смещение регулировки клапана серьезно отразится на температуре пола.

Но, не смотря на эти недостатки этот вид коллекторов, является незаменимым в крупномасштабных системах отопления и в системах с погодозависимым регулированием.

Коллектор на двух-ходовых клапанах

Второй тип коллекторов использует двухходовые питающие клапаны. Большинство специалистов отдают свое предпочтение именному такому смесительному узлу и считают его наиболее правильным. Особенностью в работе является то, что смешивание теплоносителя с холодной водой из «обратки» происходит постоянно и теплые полы никогда не перегреются. Двух ходовой смесительный клапан имеют малую пропускную способность, что обеспечивает стабильное и плавное регулирование температуры. Они наиболее распространены, но имеют ограничения  в применении, их не целесообразно устанавливать в помещениях с площадью более 200 м².

Также неотъемлемой частью коллектора являются термостатические клапана и расходомеры. Последние обязательно должны присутствовать, из-за того, что в системе длина труб разная и если не поставить расходомер, то вода будет течь в трубах с меньшим гидравлическим сопротивлением, то есть в коротких. Регулятор расхода обеспечивает равномерную циркуляцию теплоносителя по всей системе. Термостатические регуляторы предназначены для изменения температуры отдельно в каждом контуре системы. При помощи термостатических головок теплый пол реагирует на изменения внешних условий и поддерживает заданную температуру.

Так выглядит коллекторная система в сборе

Преимущества коллекторной схемы устройства

Теплый пол с коллекторной системой отопления имеет массу неоспоримых достоинств, которые сделали его наиболее используемым в современной теплотехнической промышленности:

  • Гигиеничность. Теплые полы хорошо поддаются влажной уборке и дезинфекции, а за счет своей постоянной отапливаемости они быстро сохнут, что предотвращает появление вредной плесени и грибков, поскольку уничтожается среда существования вредных микроорганизмов.
  • Безопасность. Часто дети и даже взрослые забывают о высокой температуре отопительного оборудования и в результате получают сильные ожоги. При использовании теплого пола ожоги, царапины и другие травмы просто исключены.
  • Комфорт. Теплый пол создает незримый уют и повышенную комфортность, он излучает надежность и спокойствие.
  • Экономичность. Экономия энергии по сравнению с отопительными радиаторами в небольших домах достигает 30%, а в помещениях с большими габаритами до 50%.
  • Долговечность. Единственное, что подлежит износу в отопительной системе пола – это труба, минимальный срок службы, которой составляет 50 лет.

Надеемся, что теперь у вас появилось представление о таком сантехническом чуде, как коллектор. Пусть у вас все получится в самостоятельном устройстве такой системы. А если остались вопросы — задавайте в комментариях.

Оцените статью: Поделитесь с друзьями!

pol-master.com

устройство, схема подключения и настройка коллектора

Смесительный узел для теплого пола обеспечивает трансляцию теплоносителя по нагревательному контуру обособленного участка системы отопления. Причем смесительный узел может обслуживать несколько линий, распределяя или собирая поток с двух и более контуров.

Словом, это очень важный узел, без которого не может существовать ни один «теплый пол» водяного типа. Поэтому в данной статье мы рассмотрим конструкцию типового «смесителя» (коллектора) и схему подключения узла в разводку теплого пола. Эта информация поможет вам подобрать правильный коллектор для вашего теплого пола и установить этот узел в разводку системы отопления.

Смесительный узел для теплого пола

Что такое коллектор для водяного теплого пола и как он работает?

Внешне коллектор похож на толстую трубу, из которой торчат отводы с вентилями. Напорный поток теплоносителя подается в торец этой «трубы» и распределяется по отводам, пропускную способность которых регулируют вентили. На противоположном торце монтируют либо манометр, либо предохранительный клапан, сбрасывающий давление.

Коллектор для водяного теплого пола

Кроме того, возможна и другая схема работы, когда коллектор собирает теплоноситель с отводов и транслирует его по «трубе» в обратку. То есть смесительный узел должен состоять из двух коллекторов – собирающего и раздающего. А еще коллекторы можно состыковывать, выстраивая длинную цепочку, обслуживающую практически неограниченное количество контуров.

Причем, с помощью коллекторов можно обслуживать и последовательную параллельную схему включения теплого пола. Первый (последовательный) вариант предполагает врезку коллектора в однотрубную или двухтрубную разводку, с передачей теплоносителя от напорного смесителя к коллектору обратки. Второй (параллельный) вариант предполагает обустройство двух или более контуров, регулируемых двухходовым клапаном или группой клапанов.

В итоге простейшая  схема смесительного узла теплого пола состоит из следующих элементов:

  • Трубы-тройника или нескольких труб, соединенных последовательно.
  • Запорно-регулирующей арматуры – двухходовых и обычных клапанов, заслонок и прочего.
  • Циркуляционного насоса, который встраивается в напорную линию, качающую разогретый теплоноситель от котла к напорному коллектору.
  • Блока управления, координирующего работу запорно-регулирующей арматуры с помощью сервоприводов.

Все вышеописанные элементы можно приобрести по отдельности или купить в формате готового коллекторного шкафа, оборудованного и смесителями-тройниками, и вентилями и насосом и управляющим модулем.

Как выбрать смесительный узел для водяного теплого пола?

Покупка смесителя начинается с обзора моделей коллекторов. При этом мы не просто перебираем модели, а ищем оптимальный вариант узла, подходящий и по цене и по качеству.

Поэтому поиск «правильного» смесителя ведется по следующим правилам:

Смесительный узел

  • Во-первых, трубу-тройник покупают исходя из числа планируемых контуров системы теплого пола. Разумеется, в свободные гнезда можно установить заглушки, оставив возможность обустройства большего числа отводов. Но расширение отопительной системы состоится в далеком (или не очень) будущем, а тройник придется оплатить уже сейчас.Поэтому при выборе стоит придерживаться следующего правила: сколько контуров – столько и отводов. Ну а дополнительные контуры можно подключить попросту «нарастив» трубу с тройниками за счет отдельного модуля (еще одного тройника).
  • Во-вторых, не стоит экономить на материалах, но лучше купить тройник из качественной нержавейки, чем из дешевой латуни, загрязненной свинцом или цинком. Ведь от прочности корпуса тройника, работающего под постоянной нагрузкой, вызванной температурными деформациями, зависит герметичность и работоспособность всей системы.Проще говоря: труба-тройник не может быть подозрительно дешевой.
  • В-третьих,  устройство коллектора водяного теплого пола предполагает возможность автоматизации процесса управления циркуляцией теплоносителя. Но для этого придется купить регулируемый коллектор, вентили которого «крутит» сервопривод, работающий «по командам» от датчиков температуры. Разумеется, такой смеситель обойдется дороже управляемого вручную узла, но поможет сэкономить на отоплении в будущем.Поэтому: если есть деньги —  покупайте только регулируемый коллектор с блоком автоматического управления.
  • В-четвертых, автоматическое регулирование и тройник из нержавейки – это, конечно же, хорошо, но очень дорого. Поэтому такую систему стоит использовать лишь в случае обустройства полноценной системы отопления на базе теплого пола. А для обособленного контура скромных габаритов, обогревающего пол в ванной или туалете подойдет упрощенная схема коллектора водяного теплого пола (полимерный тройник-коллектор, ручной вентиль-регулятор пропускной способности и клапан для сброса избыточного давления).То есть: соизмеряйте задачи со сложностью конструкции – не покупайте дорогой коллектор на обособленный контур малых габаритов. Тут хватит и дешевого варианта, собранного по упрощенной схеме.

Словом, расходуйте бюджет с умом, не экономя на важном и не оплачивая излишнюю функциональность. Впрочем, коллектор нужно не только купить – его придется еще и монтировать в тепловую сеть жилища. А как это делается – мы разберем ниже по тексту.

Подключение смесительного узла теплого пола – как это делается?

Сам процесс подключения коллектора в поэтапной разбивке выглядит следующим образом:

Установка смесительного узла для водяного теплого пола

  • Вначале нужно определить месторасположение коллекторного шкафа и обустроить точку установки.
  • Далее нужно подключить к напорной трубе и обратке соответствующие коллекторы, оборудовав их регулирующими элементами, предохранителями и автоматизированными приводами.
  • Следующий этап – подключение к патрубкам трубы-тройника отводов нагревательных контуров.
  • Финальный этап — настройка смесительного узла теплого пола, предполагающая калибровку системы управления, стравливание воздуха и прочие пуско-наладочные работы.

Разумеется, каждый этап из вышеописанной схемы монтажа коллектора изобилует множеством нюансов, поэтому ниже по тексту мы рассмотрим указанную последовательность «сборочных операций» более подробно (по пунктам).

Выбор места для шкафа

Место под шкаф выбирают на этапе проектирования системы «теплый пол».

Ведь каждый контур собирается из цельного отрезка полимерной трубы, длиной не более 120 метров. Причем разница между метражом контуров не может превышать 10-15 метров.

Поэтому месторасположение точки подключения коллектора определяют на основании схемы укладки спиралеобразных контуров.

Подключение труб-тройников

Подключение коллектора теплого водяного пола осуществляется по следующей схеме:

Подключение труб-тройников

  • На напорную магистраль с разогретым до 40-55 градусов Цельсия теплоносителем монтируют запорный вентиль, на вентиль ставится тройник, к прямому каналу которого крепят автоматический ограничитель температуры или шаровой кран с гнездом под термометр.
  • К обратной магистрали, по которой уходит охлажденный до 40-50 градусов Цельсия теплоноситель крепят запорный вентиль тройник и еще один шаровой кран с гнездом под термометр.
  • Верхний (напорный) и нижний (обратный) тройники соединяют байпасом, в который врезают циркуляционный насос, качающий воду вверх – в напорную линию.
  • К верхнему (напорному) шаровому вентилю монтируют трубу-тройник с расходомерами над каждым отводом, заглушая ее торец клапаном для сброса воздуха.
  • К нижнему (обратному) шаровому вентилю монтируют трубу тройник с термостатами  над отводами, заглушая ее торец клапаном для травления воздуха.
Подключение контуров

Подключение труб к коллектору

Подключение трубы нагревательного контура осуществляется последовательно к крайнему отводу напорной и обратной трубы-тройника. То есть, вначале «заполняют» первые (от края) отводы, затем вторые и так далее.

Причем монтаж ведется на пресс-фитинги, которые гарантируют максимальную герметичность даже при постоянных линейных деформациях. А вот цанговые фитинги такой гарантии дать не могут, но этот способ подключения, в отличие от неразборного пресс-фитинга, предполагает возможность демонтажа трубы.

Настройка смесителя

Этап настойки предполагает отладку автоматизированной системы управления, которая заключается в синхронизации работы сервоприводов с данными, считываемыми с датчиков температуры. Помимо этого проверяют работу термостатов, клапана сброса давления, расходомеров и шаровых вентилей.

Ну а в самом конце систему проверяют на герметичность всех стыковочных швов в смесителе. Впрочем, эту операцию можно провести и в первую очередь. Ведь от герметичности стыков будет зависеть точность калибровки всей системы автоматического управления смесителем.

canalizator-pro.ru

Для чего необходим коллектор для теплого пола

Организация системы отопления в доме, которая бы работала эффективно, да к тому же экономила ваши деньги, реальная возможность современности. Водяной теплый пол — вот что вам нужно, чтобы забыть о проблемах отопительной системы и снизить расходы на ее эксплуатацию. Но вот что странно: монтаж теплого пола придется начинать не с пола, а со стены. Почему? Потому что в системе теплых полов присутствует один очень важный прибор, который специалисты считают центром всего отопления. Это коллектор для теплого пола, который устанавливается на стене. Что это такое, какие функции на него возложены, из каких материалов он изготавливается? На эти и другие вопросы будем и отвечать в этой статье.

Что такое коллектор

Если рассмотреть его чисто конструктивные особенности, то это простой отрезок трубы, в котором сделаны отверстия с одной стороны. К отверстиям привариваются патрубки, снабженные отсекающими вентилями. К этим патрубкам и будут подсоединяться контуры теплого пола, по которым теплоноситель будет подаваться в систему отопления.

[wp_ad_camp_1]

Один торец заглушается пробкой, с другого торца устанавливается вентиль, через который производится подсоединение коллектора к подающему контуру системы отопления дома. Кстати, хотелось бы отметить, что очень часто сегодня вместо заглушки с первого торца устанавливается разводка, к которой присоединяются два прибора: сливной кран и воздухоотводчик.

Гребенки

Это труба подающего контура. А так как система отопления – это двухконтурная сеть, то, значит, есть в коллекторной группе для теплого пола и труба, выполняющая роль обратки. Она точно такая же, как и первая. Просто в ней обязательно устанавливается заглушка, на крайний случай — сливной кран. С противоположного торца также монтируется вентиль, который соединяет трубу с обратным контуром отопительной сети дома.

[ads-mob-1][ads-pc-1]

Обе трубы жестко соединены между собой, образуя своеобразную гребенку для теплого пола. Эта конструкция и называется коллектором.

Функциональность устройства

Итак, для чего необходим данный прибор. Всем известно, что в системе отопления дома температура теплоносителя на выходе из котла составляет до +95°С. К общей радости, такая температура для теплых полов не нужна. Ее максимальное значение не превышает +50°С. И если водяной теплый пол является в вашем доме единственным видом отопления, то поддерживать такую температуру будет легко, а самое главное, это огромная экономия в плане потребления топлива и расхода денежных средств на его приобретение. В такой конструкции коллектор не нужен.

Коллектор в монтажном шкафу

Если же теплый пол – не единственный источник тепла, то без смесительного узла вам не обойтись. Почему? Все дело в том, что основная нагрузка на данное устройство – это смешивание двух сред с разной температурой. Мы просто должны понизить температуру теплоносителя из основного отапливаемого контура до температуры для теплых полов (до +50°С).

Как это сделать? Есть несколько вариантов:

  • Смешивать в определенных пропорциях воду из контура подачи с водою из контура обратки.
  • Подмешивать в теплоноситель воду из водопроводной сети.

В зависимости от того, какой тип смешивания вы выбираете, будет зависеть схема самого коллектора теплого водяного пола. Размер прибора зависит от того, сколько контуров вы присоединяете к этому устройству. К примеру, один коллектор может обслуживать несколько теплых полов, расположенных в разных помещениях.

Внимание! Хотелось бы отметить один очень важный показатель, который будет влиять на эффективную работу всей отопительной сети. Обычно один коллектор для водяного теплого пола устанавливается на трубную разводку, длина которой не превышает 120 м. Если в помещении разводка получилась больше 120 м, то необходимо установить дополнительный узел меньшего размера.

Монтаж коллектора[wp_ad_camp_3]

Монтаж смесительного узла

Итак, монтаж коллектора теплого пола производится на стену. Поэтому для него покупается специальный металлический шкаф. Он может быть открытого исполнения или закрытого. Обычно под шкаф в стене делается ниша, куда он и вставляется. Если есть возможность, то лучше коллекторную группу спрятать в соседнее служебное помещение. Это делается исключительно из соображений дизайна интерьера комнаты.

Теперь в шкаф проводятся два контура от общей отопительной системы дома. В него вводятся две трубы: подача и обратка теплоносителя. Они подключаются к гребенке через отсекающие вентили. Затем к каждому входному патрубку подключаются ветви теплого пола, по которым теплоноситель будет поступать в него, к отводящему коллектору подключаются трубы обратки теплых полов.

После чего необходимо протестировать всю отопительную систему на предмет корректной ее работы. Здесь очень важно правильно отрегулировать температуру теплоносителя. Вот почему многие производители к каждому входному патрубку на коллекторе подачи теплоносителя устанавливают термоголовки. Именно с их помощью можно регулировать подачу теплоносителя в зависимости от его температуры. А если еще установить автоматическую систему контроля с полной саморегуляцией, то такому смесительному узлу просто цены нет.

Подключение контуров

Вот так производится установка коллектора теплого пола. Казалось бы, что ничего сложно в этом нет. Единственное, на что хотелось бы обратить ваше внимание, это на правильное подключение ветвей, чтобы не перепутать конец подающего контура с концом обратного. Ведь теплый пол укладывается по определенной схеме, так что не перепутайте.

Самодельные узлы

В основном смесительные узлы для теплого пола изготавливаются из нержавейки или цветного металла, поэтому стоят очень дорого. Отсюда вопрос: а можно ли изготовить коллектор для теплого пола своими руками и не будет ли это нарушением технологии отопления?

Ответить на этот вопрос можно лишь так. Если вы организуете сборку теплых полов в собственном доме, где используется автономное отопление, тогда нет проблем, самодельный коллектор для теплого пола можно применить. Изготавливают его обычно из пластиковых труб, которые устанавливаются в отопление дома. Не забудьте установить все необходимые приборы, с помощью которых можно будет контролировать теплотехнический процесс внутри устройства. Это и манометры, и термометры, обязательны элементы запорной арматуры и т.д.

Самодельная гребенка

Но самый главный элемент коллектора – это клапан смешивания. Он обычно устанавливается между двумя гребенками, соединяя торцы. Конструкция простого коллектора несложная, но работать она будет лишь только для небольших помещений. К примеру, для санузла или кухни, для присоединенного балкона или столовой. Если вы решили установить самодельный прибор для всего дома, тогда постарайтесь снабдить его всеми необходимыми приспособлениями. К тому же придется точно рассчитать его мощность. Все это непросто, поэтому совет – для больших площадей лучше использовать готовый заводской вариант.

Не забудьте оценить статью:

Загрузка...

otepleivode.ru

Особенности коллектора в котельной для отопления дома: характеристики и описание конструкции

Распределительный коллектор ставится в котельной и является очень важным устройством для эффективного отопления дома. Он функционирует по принципу распределения теплоносителя между всеми контурами для подачи его в конечные точки отдачи тепла и учитывает все нестандартные характеристики для каждой ветви отопления (различные требования к температурным режимам всех подсоединенных гидравлических систем).

Коллекторы могут контролировать и обеспечить подсоединение до восьми веток отопительной системы жилых домов и производственных помещений. Это дает возможность упростить систему и отпадает необходимость в монтаже большого количества трубопроводных соединений и узлов. К стальным выходам распределительных коллекторов при помощи специальных фитингов и соединительных деталей можно без труда подсоединить трубы из различных материалов – пропиленовые, медные, металлопластиковые и др.

Контуром котельной является отдельная ветка системы, которая имеет параметры теплоносителя, отличающиеся от заполнителя на выходе котла. Типовой проект котельной на частный дом содержит в конструкции три контура:

  • сеть труб и радиаторов для водяного отопления дома;
  • контур теплого пола водяного подогрева;
  • подсоединение бойлера для получения горячей воды.

Котел постоянно дает на выходе температуру в 80ºС, но эффективная работа различных подсоединенных веток требует различного теплового режима. Для функционирования отопительного контура нужна температура теплоносителя от 60 до 80ºС на поступательной и обратной магистралях, причем расход теплоносителя происходит постоянно. Для теплых полов нужен теплоноситель с показателем нагрева от 40 до 45ºС с тем же режимом расхода. Для бойлера температура должна держаться в пределах от 60 до 80ºС, а расход является непостоянным от нулевого при ожидании и до полного в момент забора воды.

При помощи группы установленных насосов и смесителей готовится и поддерживается требующаяся температура для работы всех контуров. Кроме такого разделения режимов, насосно-смесительная группа может поддерживать различные требования подсистемы в контурах. Примером этого может служить разделение отопительного контура в жилых и подсобных помещениях. Ветка теплого пола может быть разделена на подсистемы разных этажей. Все магистрали могут иметь различные требования по температуре и периоду включения.

В системах отопления с устройством коллектора котельной обязательно нужно наличие циркуляционного насоса, сокращающего диапазон разницы температур на входе и выходе и делающим нагревание более качественным. Все отводы коллектора снабжаются собственным шаровым краном, помогающим отсечь работу любого контура без влияния на систему отопления в целом.

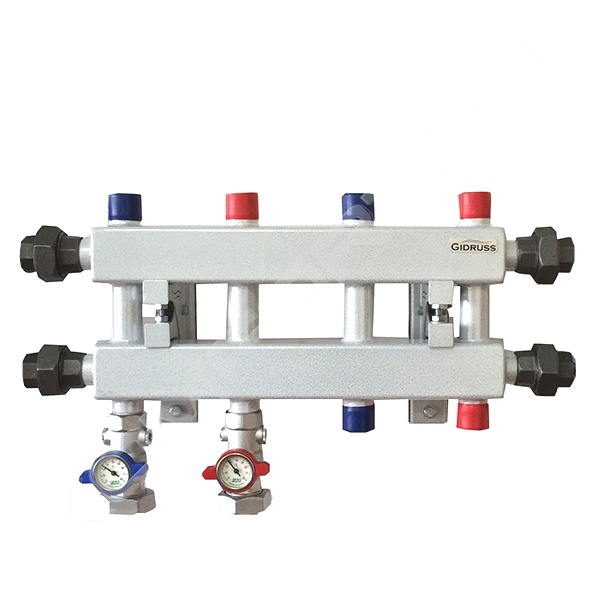

Типовое устройство коллектора

Коллектор котельной является достаточно большим распределительным центром, в котором завязано много рабочих узлов, выполненных, как правило, из труб диаметром 100 мм. Обычно в его составе предусматривается установка двух гребенок для раздачи теплоносителя и сбора его при выходе из системы. Подающая гребенка снабжается насосами для улучшения циркуляции, а принимающая оснащается кранами. Обязательно ставятся манометры давления и датчики температуры. С помощью такого устройства можно цивилизованно осуществлять надзор за отоплением дома.

Устройства в конструкции обычного типового коллектора котельной:

  • клапан смешения для выбора температуры теплоносителя;
  • циркуляционный насос для повышения давления в системе;
  • гидравлический разделитель;
  • гребенка в котельной;
  • автоматика зависимости от погоды;
  • расширительный отопительный бак;
  • расширительный бак контура снабжения горячей водой;
  • манометры давления;
  • приборы улавливания и удаления воздушных пузырей;
  • муфты и фитинги для перехода на разные диаметры труб;
  • устройства для подпитки отопления;
  • группа приспособлений безопасной работы котла;
  • автоматическое управление работой контуров.

Описание назначения каждого устройства

Двухходовой и трехходовой клапаны

В системе коллекторного отопления котельной термическое устройство выполняет контроль температуры каждого теплоносителя, поступающего в нужную магистраль. Если показатель не соответствует норме, то подача жидкости прекращается закрытием клапана.

В отопительной системе тепловое устройство контролирует жидкость в контурах по заданным показателям. Если значение не соответствует норме, клапан перекрывается и завершается подача жидкости.

Низкая пропускная скорость клапана позволяет ему подавать воду без скачков, в плавном режиме. Проходные клапаны периодически нужно изымать для очищения, поэтому соединение сваркой лучше не выполнять. Двухходовые клапаны надежны и достаточно распространены, но ограничением для их контроля является размер площади дома, которая должна быть не больше 200 м2.

Трехходовой клапан работает по принципу смешивания теплоносителя от прямой и обратной подачи внутри него в камере с перпендикулярной перегородкой. Он регулирует подачу воды из двух магистралей и это помогает изменить температуру жидкости до нужного значения.

Трехходовой клапан считается универсальным прибором, его установка показана при подсоединении большого числа контуров в сложной отопительной системе. Сбой в работе отопления котельной может произойти, если в систему попадет холодная или горячая вода, так как пропускная способность клапана очень высокая. Даже небольшой лишний поворот крана может привести к изменению температуры в магистрали.

Насосно-смесительное устройство

Регулирует температуру воды в каждом отдельном контуре. Включает в себя смесительные вентили, насос, запорные краны и группу контрольно-измерительных датчиков. Некоторые ветки, такие как бойлерная и труба бассейна, не требуют подключения смесительных вентилей. Монтаж обычно осуществляется на гребенке коллектора в котельной.

Гидравлическая стрелка

Гидравлический разделитель в составе коллектора котельной выполняет сразу несколько операций:

  • позволяет разделять потоки воды в разных контурах и замедлять или ускорять их, при этом изменение расхода в каждой магистрали никак не влияет на прохождение теплоносителя в системе котла, что значительно предохраняет его от раннего износа;
  • улавливает и удаляет воздушные пузыри в воде, делает это более эффективно, чем при работе с ручными или автоматическими кранами удаления воздуха;
  • в нижней части разделителя осаждаются самые маленькие частицы загрязнения, которые не смогла уловить сетка фильтра, потом их сливают с помощью специального крана.

Применение распределителя улучшает эффективность работы котельной в частном доме. Если мощность котла превышает 50 кВт, то его установка считается обязательной.

Автоматика соответствия погоде

Датчики погоды позволяют установить оптимальное значение температуры воды в системе в зависимости от температуры на улице. Такие электронные устройства позволяют экономить котельное топливо за счет быстрого реагирования на резкие перепады погоды, иногда такая экономия может достигать до 20%.

Если не ставить погодные датчики, тогда регулировку рабочей мощности потребителю придется выполнять самостоятельно, что не всегда эффективно ввиду отсутствия человека дома. Кроме того, это добавляет хлопот владельцу.

Расширительный отопительный бак

Устанавливается для того, чтобы компенсировать расширение объема теплоносителя при его нагревании. Такое увеличение без подобного устройства может поднять нежелательное давление в магистрали. При устройстве бака напор во всех магистралях остается без изменений и сознательно регулируется сложной насосной системой. Расчет объема бака производится на стадии проектирования отопления дома.

Расширительный бак для горячей воды

Такая емкость регулирует расширение горячей жидкости для бытовых потребностей при увеличении объема нагреванием. Это позволяет сохранять принятое рабочее давление внутри бойлера, что не позволит сработать аварийному отключению водонагревателя, вызванное показанием в приборе безопасности бойлера.

Гребенка котельной

Коллекторное отопление подразумевает выполнение гребенки большего поперечного сечения (диаметра), чем основная ветка от котельного выхода до места установки распределительного коллектора отопления.

Это делается для того, чтобы уменьшить или полностью исключить взаимодействие при работе нескольких насосов различных смесительных групп, позволяя обеспечить равномерную подачу воды во все контуры. Гребенка в коллекторе устраивается всегда, если есть более двух отопительных веток.

Устройство подпитки отопления

Количество жидкости в системе отопления обычно уменьшается даже в закрытых системах. Это может происходить по причине разгерметизации трубопровода в случае пробоин, трещин, нарушения герметизации стыков. Чаще случается испарение влаги через устройства отвода пузырьков или при удалении воздушных пробок.

В этом случае давление в системе становится низким и котел выключается при достижении критически низкого показателя. Чтобы возобновить работу или не допустить подобных аварий, нужно производить пополнение жидкости в магистрали.

Приборы пополнения теплоносителя выпускаются с автоматическим и ручным управлением. Для частных домостроений более рекомендуется применение ручного варианта. Пользоваться таким прибором потребителю придется, при правильно организованной работе отопления, не чаще одного раза в два месяца. Но если произошла разгерметизация и вода вытекает из системы, то обязательно нужно присутствие владельца, который поможет предотвратить аварию.

Устройство безопасности котла

В коллекторе котельной предусматривается группа безопасности, которая предохраняет отопительную магистраль и сам котел от превышения нормативного давления в случае аварийных ситуаций. Такая группа включает в себя автоматический отводчик воздуха, предохранительный аварийный клапан и манометр действительных показателей давления.

На манометре присутствует отображение минимального и максимального допустимого значения. Автоматический улавливатель воздуха удаляет из отопительной системы пузырьки атмосферы и предотвращает возникновение воздушных заторов, которые делают невозможной работу котла.

Пружина в предохранительном клапане настроена по предельно допустимому давлению жидкости в трубах. Превышение показателя выше нормы приводит к аварийному открытию клапана и удалению излишнего количества теплоносителя из системы отопления. Каждый клапан оснащен прибором для выявления показателя его рабочего состояния. Кроме того, на нем ставится табличка с показанием его максимального предела для срабатывания.

При коллекторном варианте отопления группа безопасности обязательно устанавливается в котельной. Выбор составляющих приборов безопасности и подбор мощности каждого из них проводится на стадии проектирования.

Автоматика управления отоплением

Достаточно дорогостоящее устройство, позволяющее полное отстранение владельца дома от участия в процессе отопления. Система с электронным управлением позволит достичь наивысшего комфорта и удобства. Автоматика полностью возьмет на себя все функции контроля и регулирования от начала работы котла до завершения отопительного цикла. При сложной коллекторной системе отопления в котельной, применение такого сложного устройства более, чем оправдано.

Недостатки отопления с коллектором

Существует ряд отрицательных показателей отопления с коллектором, а именно:

  • вариант отопительной системы с коллектором в котельной является очень дорогостоящим и большое количество устройств и приборов контроля делает его недоступным для широких масс потребителей;
  • присоединение к коллектору каждой ветки из труб значительно увеличивает их протяженность, что значительно повышает стоимость;
  • собрать и установить коллектор в котельной, довольно хлопотное дело, нужно обращаться к специалистам;
  • конечно, простенький коллектор при подсоединении двух веток можно попытаться сделать самому, но более серьезные системы требуют доскональных расчетов и продуманных мелочей.

Коллекторы для отопления в некоторых случаях просто незаменимы и обойтись без их устройства нельзя.

Оцените статью: Поделитесь с друзьями!

Коллектор для котельной обвязки КК-32М/125/40/6D до 360 кВТ [Дублер]

преимущества распределительного коллектора  ASKON
  • Компактный размеры, меньше соединений, низкая стоимость.
  • Каждое изделие упаковано в картонный короб с тех. паспортом изделия.
  • Аккуратные маленькие сварные швы - при изготовлении используется аргонная сварка.
  • Рабочее давление 6Атм.
  • Давление на разрыв 35Атм.

Распределительный гидравлический коллектор – очень нужная вещь для любой котельной, имеющей несколько контуров. Само название распределительный коллектор говорит о том, что это устройство будет распределять равномерным образом теплоноситель котла по трубам. Необходимость распределительного коллектора очевидна, так как диаметр трубы котла на входе гораздо меньше диаметра трубы любого контура, а этих контуров еще и несколько. И по этому возникает проблема с равномерностью распределения теплоносителя по контурам, что приводит к дефициту тепла в помещении, и по каждому контуру отдельно. Распределительный коллектор решает эту проблему «в два счета»! К тому же распределительный коллектор сыграет роль не только рационального распределителя теплоносителя по контурам, а и надежного «контролера» таких важных показателей, как температура и давление в системе.


Распределительный гидравлический коллектор  избавит Вас от постоянного ощущениянедостатка тепла. И в таком случае не стоит нарекать на котел, так как он может быть вполне достойным, просто нужно поставить распределительный коллектор и все Ваши контуры будут получать свою «порцию» теплоносителя, которой будет вполне достаточно для обогрева конкретного контура.

Если же у Вас возникнет поломка на одном из контуров, именно распределительный коллектор позволит Вам не отключать всю систему в целом, а остановить работу только конкретного контура и произвести необходимый ремонт. Согласитесь, это очень удобно? И это еще одно преимущество, которое несет в себе распределительный коллектор


Можно смело подвести итоги:
Если у Вас котел, в котором только один выход, а Вы планируете подключать несколько контуров:
- отопление;
- теплые полы;
- бойлер и т.п.
то распределительный коллектор – эта вещь, без которой Вам не обойтись. Он будет равномерно распределять теплоноситель по трубам, и Вы сами сможете контролировать температуру по каждому контуру, благодаря температурным датчикам распределительного коллектора.

В интернет-магазине "ГлавТепло.ком" Вы сможете приобрести распределительный коллектор по самым низким ценам и самых различных видов. Мы гарантируем качество и своевременность выполнения работ.

Коллектор отопления для котельной

Коллектор отопления для котельной является обязательным устройством, так как обеспечивает безопасность и продолжительную работу всей системы. Он защищает котёл от гидравлического удара, резкого перепада температуры, воздушных пробок, застойных примесей на подвижных элементах. И это далеко не полный список полезностей, которыми «одарит» вашу котельную коллектор отопления. Что это за зверь такой, зачем он нужен и другие не менее интересные факты мы собрали в одном обзоре.



Содержание



1. Коллектор отопления в частном доме

2. Как устроен коллектор отопления

3. Гидравлический разделитель в составе коллектора

4. Гребенки коллектора отопления

5. Из чего делают коллекторы отопления

6. Итоги



Коллектор отопления в частном доме



Коллектор для отопления устанавливают в оборудованном помещении, отдельно от бытовых приборов, и в непосредственной близости от котла. Предварительно подготавливают место. Как правило, его располагают на стене и крепят при помощи разъёмных кронштейнов. Желательно, чтобы монтируемая поверхность была ровной, без посторонних предметов и повреждений.





Сборку проводят в несколько этапов, потом тестируют и корректируют. Только убедившись в правильности настройки, пользователь заканчивает установку и переходит к проверочному запуску, длится он от двух часов до суток. В это время отслеживают показатели, и при необходимости вносят изменения. Такие тестовые периоды устраивают и для работающей обвязки, так сказать в целях профилактики.



Как устроен коллектор отопления



Конструкция коллектора проста и продумана до мелочей. Последнее полностью зависит от производителя, точнее его квалификации и технической грамотности.  Опытные мастера тщательно обдумывают каждую деталь, прежде чем начать производство, поэтому их продукция оснащена всем необходимым.



Однако единого стандарта коллектора отопления до сих пор не ввели. Покупателю остаётся надеяться на порядочность изготовителя. Наш поставщик, промышленная группа Гидрусс делает коллекторы и гидрострелки давно, и все беды монтажников и собственников загородной собственности знает очень хорошо. Поэтому в качестве примера мы рассмотрим коллектор отопления именно этой марки.





Гидравлический разделитель в составе коллектора



На фото модель на 4 контура из нержавеющей стали BMSS-100-4D с насосной группой в изоляционных кожухах.. Справа находится вертикальная стрелка.





Это гидравлический разделитель, который соединяется с котлом и принимает теплоноситель. Обратите внимание на патрубки. Наружная резьба у них не случайно.





Внешние борозды накручиваются легче, да и фурнитуру к ним подобрать проще. Условный проход, точнее вход составляет 1 1/4 дюйма, что соответствует соединительным размерам котлов до 100 киловатт.







Теперь посмотрим на отверстия сверху и снизу, они гораздо меньше входа, и это снова не просто так.





В верхний патрубок вставляется автоматический отводчик воздуха, в нижний – сливной кран. Эти два устройства отвечают, пожалуй, за один из самых важных процессов – очистку теплоносителя.



Жидкость циркулирует в системе по кругу и накапливает остатки механических смесей, металл, отколовшийся от запорной арматуры. Кроме того, туда попадают пузырьки воздуха, если их не удалить, то в системе появится ржавчина. А это верный признак скорой поломки.



Хорошо, если окислился металл на комплектующих, их замена обойдётся недорого. Когда коррозия проникает в теплообменник котла, всё может закончиться плачевно. Покупка нового теплогенератора - недешёвая забава, от 50 тысяч и далее по возрастающей. Хотя нужно было только позаботиться о фильтрующих элементах.



В помощь воздушнику и дренажному крану инженеры компании добавили ещё один важный компонент, сепаратор.





Сетка из нержавеющей стали устанавливается внутрь стрелки, таким образом, очищение системной воды происходит лучше. Проходя через ячейки, она освобождается от примесей и идёт дальше. Теплоноситель без добавок более лёгкий, по контурам проходит быстрее. В модуле поддерживается пропускная способность, заданная заводскими настройками, что в разы увеличивает производительность обвязки.





Гребенки коллектора отопления



От гидрострелы жидкость направляется в гребёнки. Два профильных объёмных отрезка, сваренных аргонно-дуговой сваркой, называют распределительными коллекторами отопления, нужны для разводки нагретой воды по потребителям.







Радиаторы на этажах, бойлер косвенного нагрева, тёплый водяной пол работают в установленных режимах, соответственно и жидкости им нужно разное количество. Через котёл и стандартную гидрострелку с одним контуром разветвлённую разводку оборудовать не получится, её дополняют гребёнками или покупают коллектор отопления, как на фото.



Отличительная особенность такой комплектации в расположении отводов. Три направлено вниз, один сторону (есть модели и с комбинированными патрубками), причём первичная и вторичная линия у потребителей свои. Это значит, что они никак не могут повлиять друг на друга.



Останется подобрать корректный режим для каждого контура. В результате создаются благоприятные условия для функционирования системы, а вы ещё и экономите. При сбалансированной подстройке потребление ресурсов снижается, в частности уменьшается расход электроэнергии. Конечно, одного коллектора отопления здесь недостаточно. Вам потребуется умная автоматика. Термостаты, электрические приводы, клапаны, адаптивные насосы, коммутационные платы помогут настроить обвязку максимально эффективно.





Устройства находятся в общей обвязке, управлять ими проще. Базой становится коллектор отопления, к нему присоединяется подводка и арматура (трубы, насосы, краны), он в свою очередь подключается к котлу. В результате получается многофункциональный модуль, решающий основные задачи, необходимые для качественной и продолжительной эксплуатации котельной в частном доме.



Из чего делают коллекторы отопления



Материалы для производства коллекторов отопления заказывают на специализированных заводах. Традиционно высокий спрос на металлы. Нержавеющая сталь считается самой крепкой. Наш коллектор сделан именно из неё.







Марка Aisi 304 прекрасно справляется с нагрузками. Оксидная плёнка на поверхности защищает от окисления. Ржавчина не появится в принципе. Добавьте к этому повышенную износостойкость, хорошую прогреваемость и практически не ограниченный срок службы. Перечисленные преимущества становятся весомыми доводами в пользу нержавеющих коллекторов. Тем более у Gidruss все изделия этой линейки проходят обязательную опрессовку и шлифовку.



Кроме нержавейки используют обычную конструкционную сталь, в народе её называют чёрной. Она также прочна, однако подвержена коррозии. Чтобы укрепить металл, готовое изделие окрашивают порошковой краской и эмалью. Состав распыляют пульверизатором в три или четыре слоя. Сохнет отделка сутки, за это время частицы краски глубоко проникают в структуру металла. На поверхности образуется невидимая плёнка, уберегающая изделие от неблагоприятных воздействий.



Подведём итоги





  1. Коллектор отопления приобретается в котельную частного дома при условии, что обвязка многоконтурная, то есть состоит минимум из трёх потребителей.



  1. Коллектор в большинстве случаев имеет совмещённую конструкцию, состоящую из гидрострелки и гребенок. Данное сочетание предпочтительнее как с точки зрения эксплуатации (всё практически в одном месте), так и внутренних процессов (цикл течения теплоносителя не нарушается).



  1. Стандартов для коллекторов нет, поэтому строение и комплектация моделей разных производителей отличается. Выбрать действительно качественный можно, удостоверившись в добросовестности изготовителя.



  1. Нержавеющие коллекторы самые крепкие, дорогие и долговечные (гарантия 10 лет). Модели из конструкционной стали дешевле, более склонны к ржавчине (гарантия 5 лет).

как правильно обвязать своими руками, схема для напольного котла

Содержание:

Для того, чтобы система отопления функционировала надежно и качественно, в ней, наряду с котлом и радиаторами отопления, должны быть еще некоторые важные элементы: их называют обвязкой котла отопления.


Основные виды отопительных схем

Системы отопления, где в качестве воды используется вода, могут быть открытыми, закрытыми, гравитационными и принудительными.

Открытые и закрытые

В верней точке открытый контур оснащается открытым расширительным бачком, выполняющим следующие функции:

  • Дает возможность пополнять систему водой, восполняя потери через испарение или протечки.
  • Компенсирует расширение воды при нагревании, в результате которого она увеличивает свой объем.
  • Позволяет избавляться от воздушных пробок. Труба разлива от бака к теплообменнику котла должна быть проложена с некоторым уклоном.


В закрытой схеме контакта с атмосферой не происходит, что объясняет наличие в ней избыточного давления. Главной проблемой здесь является риск разрывов трубопровода и отопительных элементов в результате увеличения объема теплоносителя из-за его нагревания.

Гравитационные и принудительные

Принудительная отопительная система функционирует благодаря циркуляционному насосу – прибору небольшой мощности, имеющему винтовую или центробежную крыльчатку (она насажена на вал электромотора). Это позволяет достигать хорошей скорости потока внутри трубопровода: как следствие – отопительные приборы нагреваются равномерно и быстро. Слабой стороной принудительной системы является то, что насос зависим от наличия энергии. Если при кратковременных отключениях света можно спастись источником бесперебойного питания, то более длительное отсутствие электричества повлечет за собой отключения всего контура.

В этом отношении отопление с естественной циркуляцией теплоносителя более надежно, так как его работа обеспечивается разницей в плотности холодной и горячей воды.


Работает такая схема очень просто:

  1. Воду нагревают внутри котла (в основном – твердотопливного), после чего она вытесняется вверх отопительного контура более холодным теплоносителем. Происходит это все внутри разгонного коллектора.
  2. С верхней точки системы нагретая вода начинает самотеком распространяться по трубопроводу, нагревая батареи.
  3. После постепенной отдачи тепла происходит возвращение остывшей воды внутрь теплообменника. Далее все повторяется по новой.

Составные элементы гравитационной системы

Обвязку напольного котла твердотопливного типа в гравитационных открытых систем комплектуют следующими приборами:

  • Разгонным коллектором. Речь идет о коротком вертикальном участке разлива, расположенном сразу за котлом.
  • Открытым расширительным баком. Он должен вмещать до 10% теплоносителя, залитого в контур.


Чтобы определить, сколько вмещает контур, можно полностью залить систему водой, после чего постепенно сливать ее в емкость известного объема. Также выход и вход в котел комплектуется отсекающими кранами, дающими возможность проводить ремонт или обслуживание теплообменника без сбрасывания всего объема теплоносителя. С помощью кранов оснащаются системы любого типа.

Особенность схемы обвязки котла

Данная схема обвязки котла отопления предельно проста – расширительный бачок устанавливают вверху разлива сразу за разгонным коллектором. Обычно он имеет кран для заливания воды в контур. Нижняя точка контура комплектуется краном, дающим возможность полностью сливать воду: это позволяет опорожнять системы тех домов, которые в холодное время не эксплуатируются. Установка котла проводится в нижней точке контура: подходящее место для этого – подвал или приямок. Благодаря перепаду высоты монтажа теплообменников и радиатора и обеспечивается стабильная циркуляция теплоносителя, когда вода после остывания продолжает двигаться самотеком.

Открытая система принудительного типа циркуляции

Отличный вариант обвязки котла отопления для двухэтажного дома. Отсутствие здесь разгонного коллектора объясняется тем, что его функции выполняются циркуляционным насосом. Выбирая подходящий для этого аппарат, особое внимание уделяют его производительности. Определяясь со схемой, как правильно обвязать котел отопления, ориентируются на тепловую нагрузку контура, соответствующей мощности котла. То, какой именно создается напор насосом, особой роли не играет, так как его обычно вполне хватает для обеспечения нужд обычного частного жилища. Кстати, циркуляция системы отопления многоквартирного дома обеспечивается напором всего в 2 метра (что соответствует избыточному давлению в 0,2 кгс/см2).


Схема

Перед тем, как обвязать котел отопления, нужно определиться с местом размещения циркуляционного насоса. В основном это участок перед котлом, по ходу распространения нагретой воды, где наименьшая температура теплоносителя во всей системе.

Благодаря тому, что степень изменения конфигурации контура довольно незначительна, это позволяет использовать его и в принудительных, и в естественных схемах обвязки напольного котла отопления:

  • Установка насоса проводится параллельно разливу, а не в его разрыв.
  • Врезки связываются между собой шаровым краном или обратным клапаном, имеющим малое гидравлическое сопротивление. Обычно для этих целей применяют шариковые элементы.

Когда насос активен, байпас между врезками перекрывают. Если же аппарат останавливается, происходит открывание крана или обратного клапана: это позволяет системе продолжать свою работу в формате естественной циркуляции.

Закрытый контур отопления

Обвязка котла отопления своими руками в частном доме с закрытой системой отопления предусматривает установку следующих приборов:

  1. Мембранного расширительного бака. Внутри этой емкости имеется специальная резиновая мембрана, разделяющая ее на два отсека – воздушный и водяной. Так как воздух сжимается намного лучше теплоносителя, это позволяет добиваться компенсации расширения последнего в следствии нагревания. Такой бак должен в состоянии вмещать примерно 10% от объема всего теплоносителя. Сбалансированные системы содержат его в количестве 15 л/кВт мощности котла.
  2. Предохраняющего клапана. Его задачей является проведение сброса теплоносителя по достижении им верхнего допустимого предела. Если этот процесс часто повторяется, это свидетельствует о недостатке объема расширительного бака.
  3. Автоматического воздухоотводчика. Благодаря ему из контура удаляются постоянно возникающие воздушные пробки.
  4. Манометра, позволяющего визуально наблюдать за давлением.


Схемы контуров с принудительной циркуляцией дополнительно комплектуются циркуляционным насосом. Желательно, чтобы обвязка котла отопления в частном доме выполнялась опытным специалистом.

Устройство

Группу безопасности (воздухоотводчик, манометр и клапан) и расширительный бачок теоретически можно установить на любом участке закрытого контура. Однако, как показал практический опыт, лучше всего смонтировать бак перед котлом, на расстоянии от 8ми диаметров розлива после насоса, или от 2х диаметров розлива перед насосом.

Объясняется это следующими соображениями:

  • Чем меньше температура теплоносителя, тем дольше служит мембрана бачка.
  • Положительно влияет на ресурс мембраны факт отсутствия турбулентностей от крыльчатки насоса.

Устанавливать группу безопасности рекомендуется на выходе котла.

Функциональные элементы - как правильно обвязать

Кроме вышеназванных приборов, для решения задачи как обвязать котел в частном доме могут применяться некоторые дополнительные элементы.

Теплоаккумулятор

Это название применяется к теплоизолированному баку из металла или полимера, внутри которого происходит накопление тепловой энергии.

Его применяют в следующих ситуациях:

  1. Если используется котел на твердом топливе. За счет накопления тепла удается увеличивать периоды между растопками. Это позволяет котлу работать  с максимальным КПД.
  2. Если дом обогревается при помощи электрического котла и стоит двухтарифный счетчик. В ночное время, когда цена на электроэнергию снижена, происходит нагрев воды внутри аккумуляторного бака. В дневное время накопленное ночью тепло расходуется на обогревание дома.


Для эффективной работы теплоаккумулятора потребуется два контура отопительной системы: первый из них коммутирует теплообменник и бак, а второй – теплоаккумулятор и нагревательные элементы.

Гидрострелка

Речь идет о трубе внушительной толщины, имеющей ряд выходов и выходных патрубков. Гидрострелка призвана синхронизировать между собой несколько контуров, температура которых отличается между собой. Ее часто применяют в схеме обвязки котла с теплым полом. У каждого из контуров имеется отдельный насос (если используется низкотемпературный режим) и трехходовой клапан для рециркуляции теплоносителя.


В отдельных случаях в роли гидрострелки может выступить теплоаккумулятор: это становится возможным благодаря медленной циркуляции внутри бака теплоносителя, в результате чего более горячая вода собирается вверху емкости, а более холодная – внизу. За счет отбора воды из находящихся на разной высоте патрубков можно получать любой уровень нагрева, от показателя подачи котла и температурой в доме. Такой вариант также используется для обвязки котла с теплым полом.

Коллектор

Если нагревательные элементы подключены последовательно, между ними наблюдается довольно заметная разница нагревания. Радиаторы, расположенные ближе к подаче котла, горячее тех, что находятся дальше. Из-за этого жилище прогревается неравномерно. Благодаря коллектору появляется возможность параллельного подключения нескольких конвекторов, батарей и контуров. К примеру, таким образом можно сделать обвязку котла с теплым полом и радиаторами. На каждом патрубке такого коллектора имеется отдельный кран или дроссель, что позволяет автономно отключать или регулировать элементы.


Бойлер косвенного нагрева

Как правило, нагрев ГВС подразумевает наличие двухконтурного котла и проточного теплообменника.

Недостатками подобной схемы как обвязать котел отопления является:

  1. Чтобы отопление и проточный нагреватель работали в синхронном режиме, необходим очень мощный аппарат. Если обогрев дома осуществляется при помощи электрического котла, то при выделенной мощности в 10 кВт становится выбор между теплом в доме и нагретой водой в кране.
  2. Проточные водонагреватели не дают возможность точно регулировать температуру на выходе. Прием душа или помывка посуды обычно сопровождается длительной процедурой настройки оптимальной температуры воды с помощью кранов.


Благодаря бойлеру косвенного нагрева всех вышеназванных проблем можно избежать. Он является обычным накопительным нагревателем воды, отбирающим часть тепловой энергии у теплоносителя из контура.

Принципы подключения прибора:

  • Холодную воду нужно подводить к его нижней части. Горячая вода, соответственно, подводится сверху бойлера.
  • Теплоноситель подается в бак сверху вниз, для чего в нем есть специальные патрубки.
  • Зона рециркуляции находится примерно по центру бойлера.


принцип работы, правила установки и подключения

Одним из действенных вариантов модернизации системы отопления, позволяющих сделать ее более производительной и надежной, является установка коллекторного блока. Устройство, пришедшее на смену традиционным конструкциям линейной структуры, призвано повышать удобство эксплуатирования и ремонтопригодность системы.

Как функционирует коллектор для отопления и какие особенности монтажа следует учитывать, рассмотрим подробнее.

Содержание статьи:

Принцип функционирования распределителя

Основное предназначение – равномерно раздавать тепловые потоки, поступающие из основной магистрали, по контурам системы и за счет циркуляционного оборота возвращать остывшую жидкость к котлу.

При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.

Прибор являет собой промежуточный распределительный узел, ключевыми элементами которого выступают две взаимосвязанные части:

  • подающая гребенка – отвечает за подачу теплоносителя;
  • обратная – выполняет функцию отвода остывшего теплоносителя к генератору тепла.

Вместе они образуют коллекторную группу. От каждой гребенки отходит по несколько выводов для подключения контуров, ведущим к отопительным приборам.

Галерея изображений

Фото из

Коллектор в системе отопления

Коллектор заводского исполнения

Распределительная гребенка из ПП труб

Коллекторная разводка в доме

Составляющие коллекторного узла

Комбинация коллектора с двухтрубной схемой

Техническое оснащение лучевых схем

Дешламаторы и шаровые краны

Каждый вывод устройства может быть оснащен выпускными вентилями и отсекающим либо регулировочным краном.

Их наличие дает возможность регулировать давление внутри каждого контура и в случае надобности отсоединения ветки для ремонта, например, перекрывать поток теплоносителя.

Чтобы повысить производительность системы и получить возможность контролировать все отопительные процессы в каждой комнате обогреваемого дома, корпус задействуют также в качестве платформы под установку:

  • воздуховыпускных клапанов;
  • водосливных клапанов;
  • расходомеров;
  • счетчиков тепла.

Принцип работы коллекторной системы довольно прост. Разогретая теплогенератором жидкость поступает в подающую гребенку.

Внутри промежуточного сборного узла скорость движения жидкости замедляется благодаря увеличенному внутреннему диаметру устройства, она перераспределяется между всеми отводами.

Количество выводов на распределителе может быть любым, а в случае надобности конструкцию всегда можно нарастить дополнительными отводами

Зная расход теплоносителя, равный мощности теплогенератора, и скорость движения воды, несложно найти необходимую площадь сечения. Только предварительно следует перевести литры в удобную для расчетов единицу мм3.

Через соединительные патрубки, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и двигается к радиаторам или к .

Благодаря такому распределению должным образом прогревается каждый элемент, снабжаемый теплоносителем равной температуры.

Внутренний диаметр коллектора определяется расчетным путем так, чтобы скорость передвижения теплоносителя внутри него была не больше 0,7 м/с

Достигнув батареи и отдав полученное при нагреве тепло, жидкость направляется по другой трубе в противоположном направлении к распределительному блоку. Там она поступает на обратную гребенку, откуда перенаправляется к теплогенератору.

Для загородного коттеджа  по праву считается самой эффективной и надежной.

Единственное, что может останавливать рачительного хозяина– стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.

Такое конструктивное решение, предполагающее обустройство отдельных подающих труб, создает условия для равномерного разогрева радиаторов

Типы коллекторов в системах отопления

Коллекторные установки, применяемые при проектировании закрытых циркуляционных отопительных систем, бывают трех разновидностей.

В зависимости от назначения конструкции на рынке представлены: радиаторные и солнечные системы, а также устройства, оснащенные гидрострелкой.

Тип #1 — радиаторное коллекторное отопление

Какой бы тип отопления не был запроектирован в доме, радиаторы в нем присутствуют всегда. А потому коллекторы, распределяющие потоки теплоносителя непосредственно к установленным в комнатах батареям, являются самым востребованным типом.

Распределительный узел состоит из двух взаимосвязанных гребенок: первая направляет теплоноситель к установленным в комнатах приборам, вторая – отводит его обратно к котлу

Коллекторы, применяемые при радиаторном отоплении, в зависимости от архитектурных и интерьерных особенностей помещения можно подключать различными способами.

По способу подключения радиаторная система отопления может быть выполнена в любом из перечисленных ниже вариантах исполнения:

  • верхнее подключение;
  • нижнее присоединение;
  • установка сбоку;
  • ведение по диагонали.

Наибольшее распространение получил все же нижний способ соединения. При такой разводке контуры, скрытые под поверхностью плинтуса или пола, не так бросаются в глаза.

Да и расчеты подтверждают, что при нижнем присоединении все преимущества частного отопления проявляются в полной мере.

Коллектором для радиаторов оснащают каждый этаж дома. Устанавливают его в центре, маскируя устройство в нише или в устроенном специально для него шкафчике на стене.

Место для установки должно быть выбрано так, чтобы по возможности ко всем приборам подводились ветки равной длины.

Если невозможно достичь равенства подключенных к коллектору колец, то каждый отвод снабжается собственным циркуляционным насосом.

По сути, все подключенные к распределительному узлу ветки представляют собой самостоятельный контур с собственной запорной арматурой, а иногда и автоматикой.

Ярким примером коллекторной схемы отопления являются .

Коллекторная схема разводки обеспечивает равномерную поставку тепла во все кольца системы водяных “Теплых полов”

Трубопроводы теплых полов собирают из медных труб или их пластиковых аналогов, для соединений используют неразъемные фитинги.

В отопительные кольца монтируют вентили, с помощью которых регулируют подачу теплоносителя, а в случае необходимости отключают «теплые полы» от общедомовой отопительной сети.

Коллектор для «теплого пола» представляет собой конструкцию, включающую ряд трубных колец, которая прокладывается под напольным покрытием

Такие системы всегда оснащают . Его располагают в промежуточный коллекторный узел на входе в трубу обратного направления.

Число патрубков на распределительном узле зависит от количества помещений, зацикленных на одной гребенке.

Количество коллекторных групп определяют, ориентируясь на длину контуров. За основу расчетов берут соотношение, при котором на одну коллекторную группу отводится 120 метров трубопровода.

Тип #2 — гидравлическая стрелка

При обустройстве мощных и разветвленных систем отопления, которые проектируют в жилых постройках большой площадью, применяют распределительные коллекторы, оборудованные термогидравлическим распределителем или гидрострелкой.

При монтаже связующего звена с одной стороны к нему подключают контур отопительного котла, а с другой – радиаторное отопление или «теплые полы».

Гидравлическая стрелка представляет собой вертикальная полая труба, оснащенная по торцам эллиптическими заглушками, основное предназначение которой – выравнивать оказываемое на теплоноситель давление

Наличие распределительной гидравлической стрелки позволяет решить сразу несколько задач:

  • избежать резких перепадов температуры в трубах, губительно сказывающихся на эксплуатационном сроке системы;
  • за счет подмеса и вторичной циркуляции части теплоносителя сохранить постоянный объем котловой воды, а также сэкономить топливо и электроэнергию;
  • в случае необходимости компенсировать во второстепенном контуре дефицит расхода.

Поддержание температурного баланса достигается за счет того, что устройство позволяет отделить гидравлический контур котла от вторичной цепи.

Вариант изготовления самодельного коллекторного распределителя, оснащенного гидрострелкой, которая изготовлена из стальной квадратной трубы и оборудована штуцерами

Оптимальную работу системы, оснащенной гидрострелкой, можно обеспечить при условии, если каждый контур оборудован собственным циркуляционным насосом.

Тип #3 — солнечные коллекторные установки

Устройства этого типа выбирают при обустройстве автономного водопровода в негазифицированных областях, где уровень солнечного излучения достаточно высок.

Воздушные гребенки, функционирующие на солнечной энергии, работают за счет парникового эффекта, преобразовывая солнечный свет в тепловую энергию

Конструкция солнечных установок немного отличается от традиционных аналогов. По сути, они представляют собой своего рода теплицы, накапливающие солнечную энергии.

Естественная циркуляция теплоносителя в них осуществляется за счет конвекционных потоков и под действием присоединенных к поглощающей пластине вентиляторов.

Распределитель, поглощающий солнечные лучи, представляет собой небольшой плоский ящик, покрытый черной адсорбирующей пластиной. Эта тепловоспринимающая пластина и аккумулирует тепло.

Накопленное тепло передается теплоносителю, в роли которого может выступать циркулирующий по трубам воздух или жидкость.

Основное предназначение солнечного коллектора – направлять и перераспределять энергию Светила на бытовые потребности и нужды

В продаже можно встретить подвижные коллекторные системы, работающие на солнечной энергии. Их конструкция устроена так, что зеркала и нагревательные элементы «следят» за передвижением солнца, благодаря чему его энергию поглощают по максимуму.

Но из-за высокой стоимости оборудования в качестве основного источника обогрева в условиях климата даже южных регионов нашей страны невыгодно.

А потому их больше задействуют в качестве дополнительного источника тепла при обустройстве систем отопления с исполльзованием твердотопливных и газовых котлов.

Модификации распределительных гребенок

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.

Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.

На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:

  • расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
  • термодатчиками, призванными контролировать температуру каждого отопительного прибора;
  • воздуховыпускными клапанами автоматического типа для слива воды;
  • электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.

Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.

Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам

Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:

  1. Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
  2. Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
  3. Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».

Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.

Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.

Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.

Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший

Рекомендации грамотного выбора

Основная сложность заключается не только в самом монтаже коллектора, но и в правильном выборе оборудования.

При выборе модели гребенки следует ориентироваться на такие параметры:

  1. Предельно допустимое давление для этой модели. Оно определяет тип материала, из которого может выполнен гидрораспределитель.
  2. Пропускная способность узла.
  3. Наличие вспомогательных устройств.
  4. Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
  5. Возможность дополнительного присоединения элементов.

Все эксплуатационные параметры указываются в паспорте к изделию.

Для обустройства поэтажных независимых обогревательных контуров, оснащенных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.

При выборе и установке поэтажных распределителей ориентируются на параметры «подсистемы», которую они призваны обслуживать.

Благодаря поэтажному размещению гребенок в случае надобности всегда можно отключать отопление как нескольких отдельных приборов, так и всего этажа

Это значительно упрощает обслуживание отопительной системы и ее ремонт.

Поскольку коллекторный блок – недешевое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строе при выборе модели стоит ориентироваться на продукцию проверенных производителей.

Смело можно доверять таким производителям, как «GREENoneTEC», «Rehau», «Soletrol», «Oventrop» и «Meibes». В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.

Вспомогательные элементы и арматура к коллекторному блоку также должна соответствовать ГОСТу и ТУ.

В качестве дополнительных устройств для подключения коллектора могут понадобиться: 1 – автоматический воздухоотводчик, 2 – переходник, 3 – уголок, 4 – кран, 5 –сгон, 6 – еще уголок, 7 – выводы труб

Каждый из дополнительных элементов конструкции выполняет свою функцию:

  • автоматический воздухоотводчик – монтируется, если блок и радиаторы расположены на одном этаже;
  • переходник – потребуется при монтаже воздухоотводчика, диаметр которого равен ½ дюйма, при условии что резьба коллектора составляет ¾ дюйма.
  • уголок – позволит подсоединить трубы и направить воздухоотводчик вверх.
  • кран – необходим для подключения к устройству идущей от котла трубы;
  • сгон, оборудованный накидкой гайкой – позволит в случае необходимости перекрыть подачу теплоносителя и, открутив накидную гайку, отсоединить устройство.

Если предполагается подключать , дополнительно потребуется установить кран для подпитки.

Для фиксации коллектора к стене потребуются также хомуты, «посаженные» на пластиковые дюбеля. При монтаже конструкции допустимо также применять специальные кронштейны.

Такие конструкции удобны тем, что верхний коллектор в них выдвинут вперед, благодаря чему трубы узла не мешают подводу трубопровода к нижнему коллектору.

Правила установки и подключения

Выбирать и устанавливать коллектор лучше всего еще на этапе проектирования и монтажа отопительной системы.

Устанавливают такие промежуточные конструкции в помещениях, защищенных от избыточной влажности. Чаще всего для этих целей отводят место в коридоре, кладовой или гардеробной.

Коллекторный блок желательно размещать в специально предназначенном для этого металлическом шкафу, оснащенным в боковых стенках отверстиями под выведение труб

В продаже встречаются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и выштамповкой по боковым сторонам.

За неимением возможности установить металлический шкафчик, поступают проще, фиксируя устройство прямо на стену. Нишу под обустройство коллекторного блока размещают на небольшой высоте относительно пола.

Общепринятой инструкции по монтажу коллекторных распределительных схем по сути нет. Но есть ряд основных моментов, относительно которых специалисты пришли к единому знаменателю:

  1. Наличие расширительного бака. Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
  2. Наличие циркуляционного насоса для каждого проложенного контура. Относительно этого элемента не все специалисты едины во мнении. Но все же, если планируется задействовать несколько независимых контуров, для каждого из них стоит установить отдельный агрегат.

Перед циркуляционным насосом на магистрали обратной подачи размещают . Благодаря этому он становится менее уязвимым к турбулентности потоков воды, часто возникающих в этом месте.

Если же используется гидрострелка – бак монтируют перед основным насосом, основная задача которого состоит в том, чтобы обеспечивать циркуляцию на малом контуре.

Место расположения циркуляционного насоса не принципиально. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».

Главное при монтаже – расположить вал строго горизонтально. При несоблюдении этого условия первый же пузырь скопившегося воздуха оставит агрегат без охлаждения и смазки.

Сам процесс сборки и подключения коллекторной системы наглядно представлен в видео-блоке.

Выводы и полезное видео по теме

Видео-руководство по последовательной сборке коллекторного блока:

Видео-обзор установки и работы модульного пластикового коллектора:

Распределительный узел для «теплого пола»:

Грамотно выбранная и смонтированная коллекторная разводка гарантирует эффективность и надежность системы отопления.

Благодаря малому количеству соединений и тройников вероятность протечек таких конструкций сводится к минимуму. Ну а возможность регулировать температуру нагрева каждого отопительного радиатора делает эксплуатацию отопительной системой особенно комфортной.

Если обладаете необходимыми знаниями или есть опыт подключения коллекторной системы отопления, пожалуйста, поделитесь им с нашими читателями. Сделать это можно оставив комментарий внизу статьи.

ПРАЙС ЛИСТ | Стоимость услуг Фирма Бригада

12 Монтаж гидравлического разделителя (гидрострелки) в котельной 3,000 500
13 Монтаж главного распределительного коллектора в котельной 4,500 2,000
14 Установка и обвязка группы безопасности 1,500 500
15 Монтаж насосной группы 2,000 1,000
16 Монтаж трехходового смесителя с сервоприводом - (До 1 1/2") 2,500 1,000
17 Монтаж коллектора радиаторного отопления (или теплых полов) - (Не включая монтаж коллекторного шкафа) 4,500 1,500
18 Монтаж магистралей и стояков ( металопластик, полипропилен, PEX-a) - (До Ду 25, монтаж утепления входит в стоимость работ) 160 60
19 Монтаж магистралей и стояков ( металопластик, полипропилен, PEX-a) - (До Ду 40, монтаж утепления входит в стоимость работ) 190 90
20 Монтаж расширительного бака отопления/водоснабжения до 50 литров 2,500 500
21 Монтаж расширительного бака отопления/водоснабжения до 300 литров 4,500 1,000
22 Окраска трубопровода до Ду 250 за метр погонный 150 -
23 Установка терморегулятора на радиатор 200 100
24 Монтаж подпитки системы отопления 2,500 500

Узнайте о коллекторах лучистого отопления

Коллекторы подобны «сердцу» системы теплого пола. Коллекторы водопровода - это то центральное место, где вода распределяется по трубам меньшего размера и направляется через систему лучистого тепла. Коллекторы используются для распределения воды в системах отопления, таяния снега и водоснабжения.

Эти централизованные системы состоят из адаптеров, заглушек и фитингов, которые обычно проектируются или указываются в индивидуальных коллекторах в зависимости от предполагаемого применения.Они также имеют индивидуальные запорные клапаны, позволяющие отключать отдельное приспособление или определенный трубопровод, не затрагивая другие части здания. Водяные клапаны должны быть идентифицированы, чтобы указать, какая сантехническая арматура управляется этим конкретным клапаном.

Компоненты коллектора

Хороший коллектор должен иметь возможность эффективно и экономично распределять воду, если размер трубки PEX выбран правильно. Если трубка PEX спроектирована правильно, горячая вода будет течь быстрее, что приведет к экономии воды и энергии.Сантехнические коллекторы изготавливаются разных размеров, наиболее распространенными из которых являются трубы из полиэтиленгликоля (PEX) от 3/8 дюйма до 1/2 дюйма.

Типоразмеры коллектора PEX

Коллектор PEX снизит необходимость пайки медных труб, пламени и химикатов, которые могут попасть в водопроводные линии, вызывая закупорку и многие другие проблемы. Использование коллекторов может ускорить установку и улучшить работу систем распределения воды. Сантехнические коллекторы обычно доступны в следующих размерах от Canarsee.COM :

  • Комплект коллектора Radiant PEX с 2 ответвлениями для систем отопления площадью до 800 квадратных футов
  • Комплект коллектора Radiant PEX с 3 ответвлениями, используемый для покрытия площади от 600 до 800 квадратных футов
  • Комплект коллектора Radiant PEX с 4 ответвлениями площадью почти 1200 квадратных футов
  • Комплект коллектора Radiant PEX с 5 ответвлениями площадью от 1000 до 1300 квадратных футов пола
  • Комплект коллектора Radiant PEX с 6 ответвлениями для площади пола от 1300 до 1700 квадратных футов
  • Комплект коллектора Radiant PEX с 7 ответвлениями обычно используется вместе с трубками PEX для излучающего напольного отопления в системах, охватывающих не более 1900 квадратных футов пола
  • Комплект коллектора Radiant PEX с 8 ответвлениями 3/4 дюйма может использоваться, когда покрываемая площадь составляет от 1800 до 2200 квадратных футов пола

Также доступны дополнительные модели с коллектором до 12 ответвлений, которого должно хватить для покрытия площади пола в 2500 квадратных футов.Хотя продукты варьируются от одного производителя к другому, они обычно включают одну сторону подачи с регулируемыми расходомерами и выпускными отверстиями для трубок из PEX, обратную сторону с балансировочными клапанами и выпускные отверстия для труб из PEX. Сантехнические коллекторы также должны содержать два сливно-заливных клапана с датчиками температуры, 3/4-дюймовое соединение для садового шланга, запорные шаровые краны и кронштейны для настенного монтажа.

Требования к коллектору PEX

Все эти коллекторы и их покрытия будут зависеть от размера используемой трубы PEX.Для типичной системы отопления плит с 1/2-дюймовым PEX, расположенным на 12-дюймовом OC (в центре) и 1500 квадратных футов пространства, для проекта потребуется около 1500 погонных футов PEX.

Для водопровода горячей и холодной воды требуются отдельные водопроводные коллекторы PEX. Их размеры и выбираются в зависимости от количества приспособлений, а также размеров входных и выходных труб. Помните, что система лучистого тепла включает в себя не только хорошую коллекторную систему из PEX, она также должна иметь подходящие кабели, напольный коврик, фитинги, термостаты и правильные трубки из PEX.

Механика многообразий | Блог Ecosolaris

24 января 2014 г. • Теплый пол, Лучистое отопление • Просмотры: 1955

Коллекторы играют важную роль в системе лучистого теплого пола. Как правило, в каждой системе используются подающий и обратный коллекторы. Проще говоря, коллектор - это устройство, в котором все подводящие или возвратные трубки соединяются вместе и где большая труба как часть коллектора либо подает воду, либо возвращает воду из трубки к источнику тепла.Звучит достаточно просто, и это довольно просто, но это также важно. Расположение коллектора может иметь прямое отношение к общей стоимости установки системы. Планирование расположения коллектора требует, чтобы разработчик системы продумал доступ и общее расположение трубопроводов. Коллекторы следует устанавливать в центральных местах, чтобы снизить затраты на установку трубок.

На место, выбранное для коллектора, влияет несколько факторов. В первую очередь следует обратить внимание на расположение трубопроводов.Разместите манифольд в таком месте, чтобы минимизировать количество трубок, необходимых для выполнения работы. Поскольку на коллекторах есть клапаны, они должны быть доступны. Даже лучше, если есть возможность сделать коллекторы легкодоступными. Закрывать коллектор стеной - плохая идея. Возможно, что доступ к коллектору может не понадобиться в течение длительного времени, но разумный доступ всегда должен быть доступен.

Некоторые подрядчики, в том числе и я, строят свои собственные коллекторы, по крайней мере, время от времени.Другие подрядчики полагаются на складские коллекторы, которые можно приобрести у поставщиков материалов. Нет большого преимущества в создании собственного коллектора. Изготовление коллектора может быть немного дешевле, чем покупка предварительно собранного блока, но экономия обычно не стоит дополнительного времени, необходимого для изготовления коллектора. Конечно, если у вас мало работы и много времени, создание собственного коллектора может немного увеличить вашу прибыль. Основная мотивация для создания коллектора на стройплощадке - это контроль.Бывают случаи, когда коллектор, изготовленный на заказ, просто лучше подходит для работы.

Коллекторы сбивают с толку некоторых подрядчиков. Нет причин, почему это должно быть так. На самом деле коллекторы просты по своей природе и функциям. Вы можете представить коллектор как перекресток, на котором вода входит, а часть выходит. Подающая вода подается в коллектор, чтобы ее можно было распределить по всей системе отопления. Частично путаница может заключаться в том, что один коллектор выполняет оба конца работы.Но есть как минимум два коллектора на каждую систему отопления. Есть подающий коллектор и обратный коллектор. Поскольку некоторые подрядчики называют эту пару станцией коллектора, люди иногда думают об одном устройстве. Два блока часто расположены близко друг к другу и даже могут поддерживаться одними и теми же кронштейнами.

Коллектор может содержать только один кусок трубки, но к нему может быть подключено 10 или более трубопроводов. Если подрядчику требуется коллектор, который будет поддерживать большее, чем среднее количество подключений, коллектор должен быть либо изготовлен на строительной площадке, либо заказан со спецификациями, в которых указано точное количество подключений.Когда у подрядчика есть основания полагать, что система отопления может быть расширена позже, могут быть установлены коллекторы с запасными портами для подключения. Неиспользуемые точки подключения можно закрыть крышками до тех пор, пока они не потребуются для расширения системы отопления.

Балансировочные клапаны часто устанавливаются с коллекторами. Клапаны позволяют регулировать индивидуальный расход в различных секциях нагревательной трубки. Когда используется предварительно собранный коллектор, можно указать точные настройки для каждого балансировочного клапана.Целью этого является обеспечение надлежащего потока с точки зрения критериев проектирования. Дополнительные аксессуары для коллекторной станции могут включать расходомер, устройства для удаления воздуха, термометры и продувочные клапаны, которые позволяют удалять воздух из системы, а также обеспечивают средства, с помощью которых вода может быть удалена из системы.

Приводы

устанавливаются вместе с коллекторными станциями. Привод позволяет контролировать отдельные зоны с помощью комнатного термометра. Приводы состоят из небольшого теплового двигателя 24 В переменного тока.Блок прикручивается к распределительному клапану. Это позволяет контуру трубопровода реагировать на запросы отдельных мест, оборудованных независимыми термостатами. Приводы можно приобрести с изолированными концевыми выключателями или без них, как и зонные клапаны. Когда комнатный термостат требует тепла, привод медленно открывает клапан в контуре коллектора. Этот процесс может занять до 5 минут. Устанавливая исполнительные механизмы на каждое соединение коллекторной системы, вы можете существенно разделить здание так, чтобы каждое соединение создавало свою собственную зону.Конечно, эта процедура может значительно увеличить стоимость системы отопления. Использование большого количества соединений может потребовать установки нескольких коллекторных станций.

Одной из причин использования более чем одной коллекторной станции может быть напольное покрытие. Если в здании есть ковровое покрытие в качестве напольного покрытия в одной части и плитка в качестве напольного покрытия в другой части, температура воды, необходимая для обеспечения комфортного тепла, будет другой. Трубки, проложенные под плиточным полом, не должны производить столько тепла, как трубы, установленные под ковровым покрытием.Если существует такая ситуация, желательно использовать две станции коллектора, одну для коврового покрытия и одну для выложенной плиткой области.

Конструкция и установка коллекторных систем различны. Одна переменная - это источник тепла. Если используемый источник тепла может без проблем принимать низкотемпературную обратную воду, можно использовать систему прямого трубопровода. Котел, для которого требуется обратная вода с высокой температурой, делает невозможным прямую систему трубопроводов. Однако существует несколько типов источников тепла, которые можно использовать с системами прямого трубопровода.Конденсационные котлы являются наиболее часто используемым источником тепла для прямой системы трубопроводов. Гидравлические тепловые насосы и электрические котлы также могут использоваться с прямыми системами. Как водонагреватели, так и солнечные коллекторные системы могут использоваться для нагрева воды в системе прямого трубопровода.

Система лучистого отопления, использующая прямой трубопровод, должна иметь циркуляционный насос, который работает непрерывно. Системой можно управлять с помощью двухпозиционного регулятора или регулятора сброса.Когда используется двухпозиционный регулятор, он подключается последовательно с регулятором уставки, ограничивающим температуру, и это важно. Когда требуется тепло, включается источник тепла. Источник тепла будет продолжать производить тепло до тех пор, пока не будет удовлетворен требуемый термостат. Если температура подаваемой воды поднимается слишком высоко, регулятор уставки определит это и отключит источник тепла. Как только температура подаваемой воды упадет до приемлемого уровня, регулировка уставки перезапустит источник тепла.

Регуляторы уставки защищают бетонные тепловые массы от растрескивания. Если система отопления работает с источником тепла слишком большого размера, температура воды в трубке отопления может стать слишком высокой. Комнатный термостат не распознает это тепло и, следовательно, не отключает источник тепла. Были случаи, когда температура горячей воды в системах лучистого отопления приводила к растрескиванию бетона. Регулировка уставки предотвращает это.

Электронное управление сбросом может использоваться вместо управления уставкой.Управление сбросом поддерживает расчетную температуру подаваемой воды в подающую трубку. Подвод тепла в систему напрямую зависит от преобладающих тепловых нагрузок. Если вы хотите свести к минимуму колебания температуры отапливаемого помещения, управление сбросом работает очень хорошо. Если вам нужна система с прямым трубопроводом, используйте источник тепла, который будет принимать низкотемпературную обратную воду, который имеет непрерывную циркуляцию и оснащен либо контролем уставки, либо регулятором сброса.

Выбор места

Выбор места для установки манифольда не должен быть сложным процессом.Однако это решение, к которому нельзя относиться легкомысленно. Одно из соображений, которое следует учитывать, - это доступность манифольдной станции. Обычно станции устанавливают в полостях стен. В этом случае место должно быть доступно. Унитазы - идеальное место для установки коллекторной станции. Допустимо спрятать коллекторную станцию ​​за стеновым покрытием, но должна быть съемная панель доступа, чтобы облегчить работу с коллекторами. Поскольку смотровые панели не всегда выглядят очень привлекательно, коллекторы выгодно размещать в шкафу.

В домах с цокольными этажами коллекторы можно размещать где-нибудь в цокольном этаже. Источники тепла обычно устанавливают в подвалах, когда есть подвалы. Размещение коллекторов в непосредственной близости от источника тепла может быть экономически эффективным. Если коллекторы устанавливаются в механическом помещении, их следует устанавливать открытым способом. Это делает клапаны легкодоступными. Если есть смысл сделать коллекторную станцию ​​легкодоступной, вы должны это сделать.

Предварительно собранные коллекторы иногда продаются с индивидуальными шкафами для их размещения. Эти шкафы похожи на те, которые используются для подключения стиральных машин. Металлический шкаф встраивается в каркасную стену. Коллекторы подачи и возврата установлены внутри шкафа. Откидная крышка на передней части шкафа обеспечивает быстрый и легкий доступ к коллекторной станции. Это очень хороший способ, когда оставлять коллекторную станцию ​​полностью открытой нецелесообразно.

Унитазы не всегда доступны в местах, где должны быть установлены коллекторные станции.Если коллектор не может быть установлен в подвале, механическом помещении или туалете, вам нужно проявить немного больше творчества. Рассмотрите возможность установки коллекторной станции в напольном шкафу на кухне или в ванной комнате. Станции с манифольдами требуют места и доступа, но базовый шкаф среднего размера может вместить большинство станций с коллектором.

Креативная тактика строительства может иметь большое значение для сокрытия коллекторных станций. Например, вы можете соорудить в комнате сиденье у окна, чтобы скрыть коллекторную станцию. Откидная верхняя часть сиденья у окна может обеспечить хороший доступ к коллекторам.Полки для растений могут быть построены, чтобы украсить комнату и скрыть коллекторную станцию. Съемная панель спереди полки для растений или книжного шкафа может скрыть коллектор. Если в доме есть отапливаемый гараж, можно установить коллекторную станцию ​​в гараже. Существует множество способов скрыть коллектор, поэтому не идите на компромисс с желаемым расположением коллекторов только потому, что нет очевидного места, где можно было бы спрятать компоненты системы отопления.

Плотные соединения в точках коллектора имеют решающее значение.Если вы покупаете предварительно собранный коллектор, не делайте никаких предположений относительно подключений. Самостоятельно проверьте все существующие работы и проверьте соединения коллектора, прежде чем доверять им. Некоторые подрядчики не торопятся проверять соединения коллектора, которые они делают. Это может быть связано с предположением, что к коллектору можно получить доступ всякий раз, когда это необходимо. Не попадитесь в эту ловушку. Очень небольшая утечка со временем может нанести значительный ущерб. Многие коллекторы не у всех на виду. Это означает, что небольшие утечки дешевых таблеток канадской виагры могут оставаться незамеченными в течение недель или месяцев.Даже если вы застрахованы, вы не можете позволить небольшим утечкам разрушить ваш бизнес и репутацию. Никогда не скрывайте коллекторную станцию ​​до ее полного тестирования.

Механика коллекторов несложная. Даже при использовании нескольких коллекторов основные принципы остаются неизменными. Иногда более экономично разделить систему отопления на разные коллекторные станции. Это могло произойти из-за больших расстояний в трубопроводах или различных типов напольных покрытий. Проще говоря, коллектор либо принимает воду от источника тепла и разделяет ее между подающими трубками, либо он принимает возвратную воду из труб и объединяет ее в единую трубу, которая возвращает воду к источнику тепла.На самом деле нет никаких загадок, связанных с коллекторными станциями.

——————————————————-

Источник:

Теплый пол

Реальные ответы нужны подрядчику

Р. Додж Вудсон

Теги: лучистые полы с подогревом, лучистое отопление

Как установить коллектор из PEX для теплой или бытовой питьевой воды

Горячий для установки коллектора PEX с трубкой Pex для лучистого отопления и бытового водоснабжения на настенный газовый комбинированный котел, как мы продаем.Поскольку это комбинированный бойлер, горячая вода поступает в водопроводный коллектор для питьевой воды. Эта диаграмма также применима для других комбинированных водогрейных котлов. Единственное, что не так с этой картиной, заключается в том, что нет первичного контура, который сегодня требуется для всех котлов.

Коллектор лучистого тепла находится слева и имеет 8 контуров и забирает нагретую воду непосредственно из котла. Вы можете сделать это, потому что это конденсационный котел, и котел может быть установлен на любой низкий уровень, который вы хотите.Если у вас есть 2 температурные зоны, вы должны установить котел на самую высокую температуру зоны, а затем добавить смесительный клапан, чтобы уменьшить петли трубопровода PEX.

Сантехнический коллектор находится справа и 24 порта для холодной и горячей воды. Вы можете использовать 1/2 или 3/8 дюйма Plumbing PEX или их комбинацию.

Котел в данном примере представляет собой конденсационный комбинированный котел Embassy ONEX, что означает, что он может обогревать ваш дом и обеспечивать горячую воду для бытовых нужд. Эффективность более 95%.

Список материалов, необходимых для такого проекта (щелкните ссылку ниже, чтобы приобрести продукт и просмотреть дополнительную информацию)

Сторона горячего водоснабжения

Quantity X - Коллектор Viega Plumbing PEX для бытового водоснабжения (размер зависит от системы)

Quantity X - трубы HousePEX и Legend для бытового водоснабжения

Количество от 2 до 4 - шаровые краны для бытового водоснабжения

Количество от 1 до 2 - сливные и шланговые патрубки котла

Количество 1 - Клапаны сброса давления

Количество 1 - Расширительные баки для бытовой воды

Количество 1 - Смесительные клапаны водяного отопления для бытового водоснабжения

Quantity X - Медный фитинг и быстроразъемные фитинги Sharkbite

Сторона водяного обогрева (обшивка)

Количество 1 - Смесительные клапаны для систем водяного отопления (опция)

Количество от 2 до 4 - шаровые краны для стороны водяного отопления

Количество от 2 до 3 - сливные и шланговые патрубки котла

Quantity X - датчики температуры и тройники (дополнительно)

Количество 1 - Расширительный бак системы водяного отопления (опция - некоторые котлы имеют встроенный)

Количество 1 - чугунный насос (для стороны нагрева и в зависимости от системы)

Количество 1 - Фланцы насоса (для стороны нагрева и, скорее всего, 3/4 дюйма)

Qunatity 1 - Реле переключения гидравлического циркулятора

Количество 1 - Термостаты водяного отопления и датчики пола

Количество 1 - Гидравлические предохранители обратного потока и комбинированные клапаны автозаполнения

Количество X - труба и фитинги для первичного контура (не показаны)

Количество 1 - Гидравлические воздухоочистители, воздухоотделители, воздухозаборники и грязеуловители

Количество 1 - Гидравлические предохранители обратного потока и клапаны автозаполнения

Количество? - Трубки Hydronic Radiant Heat Pex (в зависимости от системы)

Quantity X - Трубка HousePEX PEX-A Pex для лучистого отопления

Количество 1 - Коллекторы лучистого отопления из PEX (в этом примере)

Quantity X - Принадлежности для крепления труб

Quantity X - Принадлежности для трубок PEX

X = различное количество необходимого продукта - в зависимости от фактической системы

Использование коллекторов в бытовых системах отопления

Что такое коллекторы отопления и почему вы должны их использовать?

Большинству из вас известно о коллекторах, особенно в системах теплого пола.В этой статье рассматривается все более широкое использование их в традиционных настенных радиаторных системах с появлением пластиковых труб.

Коллекторы производят революцию в инсталляциях точно так же, как компьютерные кабели в ИТ-индустрии несколько лет назад. Они позволяют перейти от традиционной системы «кольцевых» цепей к «звездообразной» системе, что дает значительные преимущества в скорости установки системы и ее ввода в эксплуатацию.

звездообразный водопровод

кольцевой водопровод

Ключевые различия между традиционной «кольцевой» системой и «звездой» заключаются в следующем:

  • «Звездообразная» система на основе коллектора может сократить время установки до 40% (в зависимости от вашего выбора трубы).Как? Вы устраняете до 75% или более всех суставов. Тройники и колена практически не требуются (в зависимости от радиуса кривизны конкретной трубы, которую вы выбираете, в каждом случае обращайтесь к данным производителей труб BS7291).
  • Экономия затрат за счет отказа от этих фитингов компенсируется увеличением требуемого метража трубы и собственно стоимостью коллектора.
  • Остальные стыки ограничиваются подвесными радиаторами и коллектором, что сокращает количество труднодоступных стыков и сводит к минимуму возможность утечки.
  • В случае утечки, если вы выбрали коллектор с устройством изоляции, легко изолировать только протекающий контур, оставив остальную систему свободной для продолжения работы.
  • Коллекторы обеспечивают централизованное управление. В зависимости от требуемых функций вы можете обеспечить следующие функции из одного места: наполнение, слив, изоляция, гидравлическая балансировка, регулирование расхода и температуры. Все это сокращает время монтажа, ввода в эксплуатацию и техобслуживания на месте.
  • Коллекторы должны быть установлены как часть первого ремонта, что позволит им играть ключевую роль при испытаниях под давлением. На этом этапе вы можете изолировать и испытать установленный трубопровод под давлением.
  • Коллекторы обогрева обеспечивают независимые контуры подачи и возврата к каждому радиатору, что значительно упрощает контроль потребности в энергии на каждый радиатор. Гидравлическая балансировка между контурами проще, и ее также можно выполнить на коллекторе с помощью встроенного расходомера.
  • Расположенные в центре коллекторы значительно повышают скорость, с которой последний радиатор в традиционном «кольцевом» контуре потока получает горячую воду.Это позволяет избежать старой проблемы, когда один радиатор вырабатывает тепло раньше другого.

Какие типы коллекторов бывают?

Их много, от простых пластиковых коллекторов до сложных погодозависимых коллекторов. Здесь мы рассмотрели стандартные решения, доступные на рынке Великобритании.

Его можно разделить на две группы:

  1. По конструкции коллекторы бывают латунными и пластиковыми. Пластик обычно представляет собой простую трубку с несколькими ответвлениями, латунь - это обычно направляющие подачи и возврата, установленные на смещенном кронштейне.Копланарные (или биполярные) многообразия будут обсуждаться позже.
  2. По функциям существует три типа: -
    Тип 1 - Коллектор для питания настенных радиаторов с термостатическими радиаторными клапанами (TRV) и запорными щитками на радиаторе.
    Тип 2 - коллекторы, снабжающие подвесные радиаторы, больше не использующие TRV, но вместо этого использующие пару колесных головок или запорных экранов на радиаторе. В нем используется настенный термостат вместо TRV, подключенного к коллектору, который имеет электротермическую головку на возвратной рейке.
    Тип 3 - Коллекторы типа 2, питающие контуры теплого пола, но включающие вторичный насос и регулятор температуры.

Какой коллектор отопления лучше всего подходит для вашего применения или установки?

Выбор вашего коллектора отопления должен основываться на следующих вопросах: Где я могу его найти? Какую функциональность я хочу от нее?

Мы обратимся к местоположению в одном из следующих абзацев. Функциональность связана с анализом стоимости всего срока службы - выбор должен отражать время установки и ввода в эксплуатацию, стоимость соответствующих систем, требования к энергоэффективности (Часть L Строительных норм) и интервалы технического обслуживания, связанные с рабочей нагрузкой (долговечность системы) .

Коллекторы типа 1
Это самые простые конструкции, которые все чаще используются при строительстве новых домов. Как минимум, вам понадобится подающий и обратный рельс. Обычно добавляют простые функции, такие как ручные или автоматические вентиляционные отверстия, и пару изоляторов шарового клапана (с красной и синей ручками). Могут быть добавлены дополнительные функции:

  • Точки слива и заполнения могут быть добавлены к каждой направляющей, что упрощает заполнение системы для ввода в эксплуатацию и технического обслуживания.
  • Изоляторы на контур помогают с заполнением и вводом в эксплуатацию.Здесь вы можете выполнить гидравлическую балансировку, поэтому необходимо добавить двойные регулирующие запорные устройства. Они могут включать расходомеры.
  • Можно добавить встроенный перепускной клапан перепада давления (согласно руководству 302 по надлежащей практике).
  • Для измерения температуры подачи и возврата вы можете использовать шаровые краны подачи и возврата с термометрами.

Коллекторы обогрева типа 2
Они могут иметь все дополнительные функции, описанные выше, но теперь с добавлением электротермических головок на возвратной рейке.

Они позволяют использовать программируемый или простой комнатный термостат для каждой комнаты. Эта форма индивидуального зонирования помещения, в частности, с использованием программируемого комнатного термостата со временем и двумя уровнями контроля температуры (комфорт и энергосбережение), значительно увеличивает энергоэффективность системы отопления, позволяя легче соблюдать Часть L Строительных норм (Сохранение топливо и энергия) и передовой опыт (GPG 301, 302 и GIL 59 CHeSS).

Вам также понадобится распределительная коробка, чтобы сигнализировать насосу и котлу о замыкании контуров.Это также устраняет необходимость в двухходовом клапане с электроприводом и прилагаемом к нему настенном термостате.

Коллектор отопления, тип 3
Для теплых полов можно использовать коллектор типа 2, но с добавлением вторичного насоса (для более длинных участков трубопровода) и регулятора температуры (для пониженных рабочих температур).

Где разместить коллектор отопления?

Они должны быть расположены по возможности в центре, с легким доступом. Они могут располагаться в каркасных стенах, внутри пластикового или металлического шкафа.Другие распространенные места - в сушильном шкафу (первый этаж) или под лестницей (первый этаж). Если они недостаточно центральные, то разместите их в пространстве крыши первого этажа между балками (используя копланарный коллектор). Обычно вы используете по одному на этаж, от 6 до 8 выходов.

Где в системе отопления они должны быть установлены?

Follow Building reguЧто такое коллекторы отопления и почему их следует использовать?

Большинству из вас известно о коллекторах, особенно в системах теплого пола.В этой статье рассматривается все более широкое использование их в традиционных настенных радиаторных системах с появлением пластиковых труб.

Коллекторы производят революцию в инсталляциях точно так же, как компьютерные кабели в ИТ-индустрии несколько лет назад. Они позволяют перейти от традиционной системы «кольцевых» цепей к «звездообразной» системе, что дает значительные преимущества в скорости установки системы и ее ввода в эксплуатацию.

Зачем использовать биполярный или копланарный коллектор?

Коллектор этого типа представляет собой цельную конструкцию с соединениями подающей и обратной линии, поперечно соединенными через противоположную направляющую, без смешивания воды.Они имеют меньшую площадь основания, чем обычные коллекторы, по глубине и высоте и могут устанавливаться горизонтально. Они обычно используются в кровельных пространствах между балками.

Могу ли я использовать одни и те же коллекторы как для настенных радиаторных систем (WHR), так и для систем теплого пола (UFH)?

Этот вопрос может возникнуть, если вы смотрите на UFH на первом этаже и на WHR на первом этаже. Единственное отличие состоит в том, что в системе UFH требуется вторичный насос и регулятор температуры.Часто это отдельные элементы или отдельный комплект для коллектора. Однако мы предлагаем комплексное решение - смеситель для пола.

Коллектор типа 2 с электротермическими головками на возвратной рейке в обоих случаях идентичен. Если вы хотите установить в контуры UFH коллектор со встроенным насосом и регулятором температуры, выберите коллектор типа 3. Если вы не хотите зонировать отдельную комнату, полагаясь на TRV, используйте коллектор типа 1 для части WHR системы.

Смешанные системы

Что я могу сделать, если у меня есть коллекторная система для теплых полов (UFH), но на том же этаже есть настенные радиаторы (WHR)? Коллекторы

позволяют легко решить эту проблему.Просто используйте коллекторную систему, которая позволяет использовать высокотемпературные подающие и обратные рельсы на одном и том же коллекторном блоке перед вторичным насосом UFH и контроллером температуры. Это означает, что вы используете один комплект управления центральным коллектором, а не два, что сокращает время и затраты на установку. Вы также сохраняете выбранные вами функции централизованного управления. Emmeti предлагает смеситель для пола, который позволяет добавлять эти высокотемпературные контуры.

Коллекторы из PEX на PexUniverse.com

О коллекторах из PEX

Основная цель коллектора из труб PEX - действовать в качестве распределительного центра в водопроводной или отопительной системе.Выбранные типы и модели коллектора позволяют пользователям настраивать автоматический контроль расхода, контролировать температуру и расход и многое другое.

Изготовленные коллекторы значительно экономят время установщикам и помогают устранить утечки, связанные с ручной сборкой отдельных компонентов, таких как фитинги, клапаны, трубы и т. Д. Во многих случаях стоимость изготовленных коллекторов меньше, чем стоимость таких отдельных компонентов , что в дальнейшем помогает увеличить экономию.

Приложения

Гидравлическое лучистое отопление
Классическая система водяного отопления водяного типа состоит из (2) или более контуров (контуров) труб из PEX, которые питаются от основной линии горячего водоснабжения от котла или другого отопительного оборудования.Коллектор излучаемого тепла PEX, встроенный в эту систему, помогает пользователю сбалансировать поток в отдельных контурах, достигая выравнивания температур во всех зонах. Дополнительные приводы коллектора могут заменить ручные балансировочные клапаны и в сочетании с устройством управления клапаном внешней зоны (например, Taco ZVC) позволяют контролировать температуру в помещении с помощью термостата.
Другие компоненты, интегрированные в конструкцию коллектора, такие как запорные клапаны, воздуховыпускные и сливные клапаны, упрощают процесс установки и обслуживания без необходимости установки отдельных дорогостоящих компонентов.PexUniverse продает полный ассортимент излучающих коллекторов Everhot.

Сантехника
В традиционных системах с жесткими трубами вода подается к арматуре путем ответвления от основной водопроводной трубы трубами меньшего диаметра. Проблема таких систем заключается в большом количестве соединений, скрытых за стенами и в полу / потолке, которые требуют больше времени и представляют потенциальную проблему утечки.
Водопроводный коллектор PEX, установленный рядом с источником горячей или холодной воды, помогает устранить эти проблемы, позволяя проложить трубопровод PEX от коллектора непосредственно к арматуре с небольшими скрытыми соединениями или без них.Коллекторы PEX с клапанами («с клапанами») или без клапанов («без клапанов»), продаваемые здесь, изготовлены в США из меди типа «L» и полностью соответствуют нормам «с низким содержанием свинца».
PexUniverse предлагает самый большой выбор медных коллекторов Sioux Chief в Интернете.

Совместимость

Ведущие американские компании PEX, включая Watts, Viega, Zurn, Nibco, Everhot и другие, предлагают продукты PEX, изготовленные по одним и тем же стандартам, что означает, что они могут использоваться взаимозаменяемо.
Коллекторы Radiant PEX от Everhot могут заменить аналогичные продукты от вышеуказанных производителей, а также таких брендов, как Uponor (Wirsbo), Caleffi, Mr.PEX и ряд других.
Коллекторы из меди PEX от Sioux Chief также могут заменить изделия, изготовленные упомянутыми выше, однако всегда следует учитывать тип соединений. PexUniverse продает водопроводные коллекторы либо со стандартным обжимным типом, либо с выходами для подключения нажатием.

Калибр

Коллекторы отопления
Основными факторами, влияющими на выбор коллектора отопления, являются размер трубы PEX, используемой для теплого пола, и размер отапливаемой площади.
Для типичной системы обогрева плиты с 1/2 "PEX, расположенным на 12" OC (по центру) и площадью 1500 квадратных футов, для проекта потребуется около 1500 погонных футов PEX.Поскольку рекомендуемая длина контура для 1/2 "PEX составляет 300 футов, для проекта потребуется (5) 300-футовых контуров из PEX и, следовательно, комплект коллектора отопления с 5 ответвлениями (например, SSM005).

Водопроводные коллекторы
Поскольку для водопровода горячей и холодной воды требуются отдельные водопроводные коллекторы из PEX, их размеры и выбираются в зависимости от количества приспособлений, а также размеров впускных и выпускных труб. Коллекторы большего размера можно использовать для водопровода всего дома, а коллекторы меньшего размера - для приложений в местах использования. Некоторые модели имеют до 12 ветвей с диаметром ствола до 2 дюймов.
Модели с клапанами предоставляют пользователю возможность перекрыть поток в случае технического обслуживания или ремонта. Коллекторы PDQ с вставными соединениями позволяют подключать трубы PEX любой марки без использования инструментов.

Коллекторы отопления - Комплекты коллекторов

Коллекторы обогрева - Комплекты коллекторов - Прямой нагрев

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Мы используем файлы cookie, чтобы вам было удобнее. Чтобы соответствовать новой директиве о конфиденциальности в Интернете, нам необходимо запросить ваше согласие на установку файлов cookie. Учить больше.

Разрешить файлы cookie

Коллекторы центрального отопления идеально подходят для радиаторов, внутрипольного отопления или теплых полов.Этот распределительный коллектор идеально подходит для тепловых насосов или высокотемпературных источников тепла с предварительно контролируемой температурой. Доступны распределители, одобренные Topway WRAS, которые подходят для систем отопления и горячего водоснабжения. Адаптеры для подключения коллектора, прямые и прямоугольные, предлагают решение ваших требований к установке.

Коллекторы центрального отопления идеально подходят для радиаторов, внутрипольного отопления или теплых полов. Этот распределительный коллектор идеально подходит для тепловых насосов или высокотемпературных источников тепла с предварительно контролируемой температурой.Доступны распределители, одобренные Topway WRAS, которые подходят для систем отопления и горячего водоснабжения. Адаптеры для подключения коллектора, прямые и прямоугольные, предлагают решение ваших требований к установке.

ИДЕАЛЬНО ДЛЯ ДОМА

Комплекты для подогрева пола, коллекторы, трубы и крепления - все это стало для вас проще. В наших быстрых пакетах и ​​наборах для теплого пола есть заранее определенные опции, что означает, что вы можете выбрать свою систему за секунды.Наш магазин идеально подходит для торговых установщиков и продавцов.

Авторские права © 2021 Heat Direct. Все права защищены.

Коллектор для теплого пола из латуни с трубой из пэх

Расположенный в Хайнине, в 120 км к югу от коммерческого центра Шанхая и в 50 км к северу от столицы провинции Ханчжоу, мы имеем отличный доступ к наземным и воздушным транспортным сетям. Мы занимаемся разработкой и производством солнечных водонагревателей, кухонной техники и сантехники. Сейчас у нас есть более 30 моделей водонагревателей, доступных под нашим брендом Qirui.

При производстве этих изделий по немецкой технологии, наши качественные обогреватели очень конкурентоспособны на внутреннем китайском рынке. Постоянно работая над улучшением нашего присутствия за рубежом, мы постоянно представляем новые продукты, а также предлагаем услуги по настройке для выполнения специализированных заказов.

Имея научную систему управления, которая повысила нашу эффективность и неуклонно улучшила наши показатели продаж, мы стремимся внести лучший вклад в развитие общества. Если вас интересует какой-либо из наших продуктов, свяжитесь с нами для получения более подробной информации.
Меньше Производственная мощность
Просмотреть больше>

Заводская информация
Наименование продукта Количество произведенных единиц
(предыдущий год) Самый высокий годовой объем выпуска
Тип блока
солнечный водонагреватель 3000 5000 шт. / Шт.
солнечный коллектор 3000 5000 комплект / комплект
коллектор напольного отопления 30000 50000 Шт. / Шт.
Объем торговли Подробнее>
Торговля и рынок
Основные рынки Общий доход (%)
Внутренний рынок 30,00%
Северная Америка 20,00%
Восточная Азия 10.00%
Южная Америка 10,00%
Южная Азия 5,00%
Юго-Восточная Азия 5,00%
Ближний Восток 5,00%
Восточная Европа 5,00%
Африка 5,00%
Океания 3,00%
Доля экспорта: 61% - 70%
Режим экспорта: Собственный Лицензия на экспорт
Количество сотрудников в торговом отделе: 6-10 человек
Отправить электронное письмо этому поставщику
Кому:
Джессика Сан
* Сообщение:

Введите данные вашего запроса, такие как название продукта, цвет, размер, MOQ, FOB и т. Д.
Ваше сообщение должно содержать от 20 до 8000 символов

Я согласен передать свою визитную карточку поставщику.

Отправить
Обзор компании
Представление компании
Возможности компании
Торговые мощности
Производственные мощности
Научно-исследовательские мощности
Эффективность бизнеса
Взаимодействие с покупателями
История транзакций
Дополнительная информация
Торговые выставки
Уровень транзакции

.
