Распределительный коллектор отопления: для чего нужен и как изготовить

Оглавление:
Распределительный коллектор отопления: устройство и принцип работы
Два основных вида распределительных коллекторов для отопления
Как сделать коллектор отопления своими руками: нюансы технологии

С некоторыми системами отопления иногда происходят настоящие курьезы – к примеру, когда включаются теплые полы, обычные радиаторы отопления перестают работать. Такое поведение отопительных систем является явным признаком неправильной сборки – по сути, теплоносителя не хватает, чтобы обеспечить работу всего оборудования сразу. Или же просто он неправильно распределяется – именно это и стало первопричиной появления в системах отопления такого элемента, как распределительный коллектор отопления, о котором и пойдет речь в этой статье. Вместе с сайтом stroisovety.org мы подробно разберемся с этим изделием – изучим его вдоль и поперек, а также рассмотрим возможность самостоятельного изготовления.

Распределительный коллектор отопления фото

Распределительный коллектор отопления: устройство и принцип работы

Первое, что следует понять, подходя к изучению коллектора системы отопления, это то, что именно представляет собой данное устройство – по сути, это емкость для сбора теплоносителя, так сказать, в единый кулак, т.е. сосуд для кратковременного хранения и накопления жидкости перед ее выбросом в системы трубопроводов. Чтобы проще было понять суть этого устройства, представьте себе бочку, вода из которой вытекает не через одно отверстие, а через десяток – наблюдая за этими струями, можно заметить, что из них всех вода льется с одинаковым напором. Вот это и есть распределительный коллектор, в котором роль трубопроводов играют дырки – именно такое многократное различие в проходной способности отверстий и самого резервуара обеспечивает равномерное распределение жидкости по всем отверстиям одновременно.

Естественно, это только основной принцип, который заложен в работу современной распределительной гребенки для системы отопления – реальное устройство полностью собранного агрегата намного сложнее и включает в себя не только емкость с врезанными в нее патрубками. Полностью собранная и готовая к работе гребенка дополнительно оборудуется кранами, насосами, термометрами, манометрами и устройствами сброса воздуха, которые в своей совокупности позволяют осуществлять полноценный контроль над движением теплоносителя. Возможности этого устройства позволяют не только равномерно распределять теплоноситель, гребенка отлично справляется и с обратной задачей. Коллектор может перераспределять жидкость, подавая ее больше в одно крыло и меньше в другое – в общем, это полноценный агрегат, призванный обеспечивать необходимые режимы работы обширной системы отопления.

Коллектор отопления для монтажа котельной фото

Два основных вида распределительных коллекторов для отопления

В современных отопительных системах применяется два вида распределительных коллекторов – они отличаются как своим устройством, так и габаритами. Рассмотрим несколько подробней два этих узла:

1. Коллектор отопления для котельной. Это довольно большой распределительный узел (как правило, изготавливается из трубы диаметром 100мм) – он состоит из двух распределительных гребенок, одна из которых отвечает за подачу теплоносителя в разные крылья отопительной системы, а вторая за сбор охлажденной жидкости из этих же крыльев. Падающая гребенка коллектора оборудуется кранами и циркуляционными насосами, а принимающая холодный теплоноситель гребенка – в основном только отсекающими кранами. Коллектор отопления для монтажа котельной в обязательном порядке оборудуется датчиками давления и температуры. Мало того, практически всегда неотъемлемой составляющей подобных узлов является так называемая гидрострелка, в задачи которой входит поддержание оптимальной разницы температур между подачей и обраткой. Эта разница обеспечивает оптимальный режим работы котла.
   Коллекторы для котельной фото

2. Локальная распределительная гребенка для системы отопления – ее основное отличие от центрального коллектора заключается не только в миниатюрных размерах, но и в немного ином принципе работы. В общем, в ней происходит то же самое, что и в большом коллекторе, только немного иначе – если в первом случае получается полная замена охлажденного теплоносителя новой нагретой жидкостью, то во втором случае жидкость просто разбавляется горячей и отправляется назад в систему. Такой немного видоизмененный принцип работы позволяет увеличить эффективность работы системы и снизить затраты энергоресурсов, потребляемых котлом. Роль гидрострелки в таких коллекторах, как правило, играет дополнительный циркуляционный насос – он гоняет локальный теплоноситель по кругу, который обслуживает и при необходимости (за счет разницы температуры воды) захватывает дополнительную порцию горячей жидкости и одновременно выбрасывает в магистральную систему охлажденную воду. Именно такой принцип работы позволяет брать дозированное количество теплоносителя на ту или иную ветку системы. Во всем остальном такие коллекторы полностью идентичны котельным гребенкам. Как правило, их используют для устройства водяных теплых полов или подключения большого количества радиаторов в одном помещении.

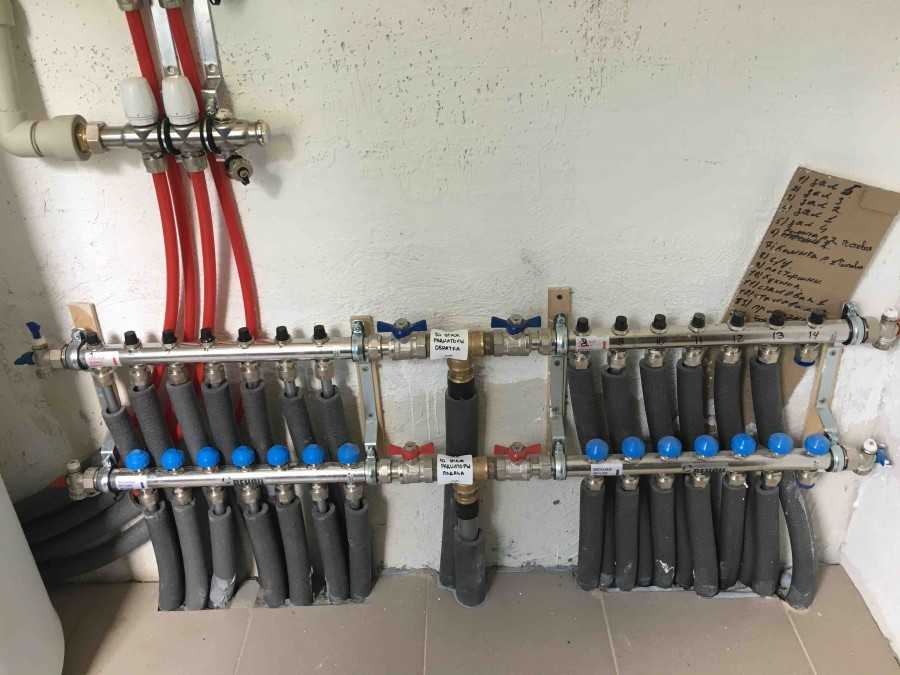

   Распределительная гребенка системы отопления фото

В принципе, эти два узла можно назвать практически идентичными, если бы не одно «но» – только при их совместном использовании можно добиться высокой эффективности работы отопительной системы в целом.

Как сделать коллектор отопления своими руками: нюансы технологии

Подходя к вопросу самостоятельного изготовления распределительного коллектора для отопления, сразу хочу отметить, что и тот и другой узел можно свободно приобрести в любом специализированном магазине – причем сделать это можно как комплексно, так и по отдельности (в смысле, купить каждый элемент отдельно). В последнем случае коллектор обходится дешевле, но от вас потребуется правильно его собрать. Чтобы еще больше уменьшить стоимость этих узлов отопления, их можно изготовить самостоятельно, и делается это не так сложно, как может показаться на первый взгляд. Также сразу хочу отметить и тот факт, что оба эти узла изготавливаются из различных материалов – коллектор для котельной, в силу своей близости к нагревателю теплоносителя, должен выдерживать очень высокие температуры, в связи с чем для его изготовления используется исключительно металл. В отличие от него, локальную распределительную гребенку можно изготовить из трубы любого вида, в том числе и из полипропилена.

Рассмотрим немного подробнее технологию их изготовления.

1. Коллектор для котельной – без электросварки здесь не обойтись, даже несмотря на всю простоту его сборки. Изготавливается распределительный коллектор в три этапа – сначала делается гидрострелка (по сути, это кусок заглушенной с двух сторон трубы и оборудованный четырьмя патрубками, два из которых нужны для ее подсоединения к котлу, а два других для подключения к ней распределительных гребенок). Потом по очереди, одна за другой, изготавливаются падающая и обратная гребенки – по своей конструкции они полностью идентичны и могут отличаться разве что направлением выводов. Если все они будут смотреть вверх, то располагать их нужно в шахматном порядке, т.е. на одной из гребенок патрубки должны быть сдвинуты относительно патрубков второго коллектора. Так будет удобнее монтировать трубы. И на третьем этапе коллектор оборудуется всем необходимым – это краны, насосы, сброс воздуха, а также датчики температуры и давления.
2. Локальный распределительный коллектор изготавливается практически точно так же, как и гребенка для котельной, за исключением того, что его можно просто спаять из полипропиленовой трубы или скрутить из металлопластика. Лучше, конечно, спаять – так будет надежнее. Здесь есть одно «но» – оно касается коллектора из полипропилена. За счет дороговизны резьбовых концевиков он обойдется практически столько же, сколько и магазинный. Так что здесь следует подумать, нужны ли вам лишние хлопоты или быть может проще купить готовый коллектор?

   Как сделать коллектор отопления своими руками

В принципе, это все, что можно сказать по поводу самостоятельного изготовления распределительной гребенки. По большому счету, человеку, не понаслышке знакомому с выполнением сантехнических работ, изготовить подобный узел не составит никакого труда – особенно если перед глазами будет лежать хотя бы его рисунок.

И в заключение добавлю только одно – просто так, без соответствующих расчетов, изготовить распределительный коллектор отопления будет неправильно. Даже в магазинах они продаются в разных размерах, и здесь нужен четкий расчет. В принципе, небольшой запас мощности, конечно, не повредит, но если будет перебор или, чего хуже, недобор, то система отопления значительно потеряет в своей эффективности.

Автор статьи Александр Куликов

Размеры коллектора для отопления

Содержание

1. Виды гребенок для отопления
2. Распределительный коллектор отопления для котельной
3. Гидрострелка
4. Гребенка для отопления
5. Устройство распределительного коллектора отопления
6. Как выбрать распределительную гребенку для отопления
7. Функции коллекторного шкафа
8. Устройство ящика под отопительный коллектор
9. Монтаж внутренних и внешних шкафчиков по пунктам
10. Где расположить для правильного контроля системы
11. Размеры шкафов для коллекторов отопления
12. Комплектующие
13. Полезное видео
14. Российские компании, выпускающие коллекторное оборудование

Укажите внутренние диаметры присоединённых патрубков

Расчёт диаметра коллектора основан на требовании, которое гласит, что площадь поперечного сечения корпуса распределительного коллектора должна быть не менее суммы площадей поперечных сечений отводящих трубопроводов, а сборного коллектора – не менее площадей подводящих трубопроводов.

Следует помнить, что для коллекторов диаметром более чем 500 мм использование плоских накладных приварных заглушек – не допускается. В таких случаях используют эллиптические или плоские заглушки с приваренными рёбрами.

Устанавливать коллектор следует с уклоном 0,002 в сторону спускного штуцера, а врезки подводящего трубопровода распределительного коллектора и отводящего трубопровода сборного коллектора следует предусматривать около неподвижной опоры. Также следует иметь ввиду, что нижняя врезка в коллектор не рекомендуется.

Распределительный коллектор отопления это устройство для распределения по потребителям теплоносителя в отопительной системе дома. Коллектор (или гребенка, как его еще называют) отвечает за равномерное поступление теплоносителя в различные контуры системы отопления.

Существует мнение, что установка распределительного коллектора не является обязательной, т.к. отопление будет эффективно функционировать и без нее. Это утверждение верно только для небольших домов, где используется одноконтурные простые схемы, то есть тепло от котла последовательно передается всем радиаторам в доме, а затем возвращается обратно на подогрев.

При наличии трех и более контуров (например, радиаторы первого этажа, теплый пол первого этажа, радиаторы второго этажа, теплый пол второго этажа и т.д.) установка подобного устройства является обязательной. В противном случае неправильное распределение потоков теплоносящей жидкости может привести к снижению эффективности системы. К примеру, при горячих радиаторах будет оставаться холодным контур теплого пола или одна из комнат будет обогреваться слабо, при горячих батареях в других помещениях.

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

• коллектор для котельной;
• гидрострелка;
• локальные гребенки.

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

• не допускать резких колебаний температур, снижающих ресурс системы;
• сохранять объем воды в теплообменнике котла на постоянном уровне;
• поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

Устройство распределительного коллектора отопления

Распределительные гребенки для отопления в зависимости от подсоединяемых приборов могут иметь от 2 до 20 контуров, причем конструкция позволяет при необходимости это число увеличить. При производстве элементов гребенок используются материалы с высокой степенью сопротивления водяным примесям и внешним факторам. Обычно корпуса выполняются из нержавеющей стали или латуни.

Такие элементы обычно стоят довольно дорого, однако срок их службы достигает десятков лет. Простые и дешевые аналоги из полипропилена при этом по всем параметрам проигрывают изделиям из металла. При выборе коллектора необходимо обращать внимание на максимально возможное давление, пропускную способность, количество точек соединения и допустимость монтажа вспомогательных устройств.

Каждая точка подключения может оснащаться выпускными вентилями или отсекающими или регулировочными кранами. С их помощью можно перекрывать необходимую ветку при обслуживании или ремонте не перекрывая основной поток теплоносящей жидкости.

Для контроля тепловых процессов в отдельных помещениях на корпус гребенки могут монтироваться воздуховыпускные и сливные клапана, тепловые счетчики и расходомеры.

Коллекторная система имеет довольно простой принцип функционирования. После котла отопления разогретый теплоноситель проистекает в подающую гребенку. Во внутренней части коллектора она замедляет движение. Это обеспечивается увеличенным (по отношению к магистральному) диаметром внутренней части устройства. Затем теплоноситель равномерно распределяется между отдельными ветками подключения. Поступая в патрубки подключения, имеющие диаметр меньше чем коллектор, теплоноситель продолжает движение к устройствам, непосредственно обогревающим помещение.

Все элементы, будь то сетка теплого пола, радиатор или водяной конвектор, получают теплоноситель равной температуры, это достигается настройкой специальных расходомеров, которые контролируют объем подачи теплоносителя в каждую ветку. Например, чтобы чтобы достигнуть одинаковой температуры теплого пола в ближней и дальней комнате, необходимо так настроить соответствующие расходомеры, чтобы в ветке ближней комнаты теплоноситель медленнее перемещался по трубам, а в ветке дальней комнаты быстрее.

После отдачи тепла, жидкость двигается по трубопроводу в сторону обратной гребенки с последующим направлением к котлу отопления.

Какой бы вид не имела бы отопительная система любого дома, в ней практически всегда присутствуют радиаторы отопления. Самым востребованным и популярным типом коллекторов, являются устройства, распределяющие тепловые потоки к радиаторам.

Радиаторный распределительный узел обычно состоит из двух связанных друг с другом распределительных гребенок. Первая направляет жидкость к радиаторам, вторая возвращает к котлу. Такие коллекторы, как правило, не снабжают дополнительным оборудованием и приборами, в целях экономии.

По виду подсоединения коллекторы можно разделить на устройства с верхним, нижним, боковым или диагональным подключением. Чаще других используется нижний способ подключения. В этом случае удается скрыть контуры под декоративными деталями пола, и максимально использовать достоинства индивидуального отопления.

Если дом имеет несколько этажей, коллекторный узел для радиаторов устанавливается на каждом уровне. Местом установки может служить специальное технологическое углубление или щит, обеспечивающие свободный доступ к гребенке.

В идеале, все ветки подключения должны иметь одинаковую протяженность. Если выдержать единую длину контуров невозможно, то на каждый из них можно установить индивидуальный насос, поддерживающий циркуляцию теплоносителя. По такой схеме обычно оборудуются теплые водяные полы, каждая ветка которых оснащается не только собственным насосом, но и автоматикой.

Как выбрать распределительную гребенку для отопления

При выборе распределительного коллектора нужно четко знать исходные данные – один или несколько этажей в здании, будет ли использоваться гребенка только для одной группы приборов (например, радиаторов) или для нескольких (совместно с теплым полом), а также количество всех точек обогрева.

Таких образом, выбор необходимо строить, исходя из следующих параметров:

• количество точек присоединения;
• возможность подсоединения к коллектору дополнительных точек;
• допускаемое давление теплоносителя в системе;
• возможность подсоединения дополнительного оборудования;
• наличие или отсутствие отсечных кранов и расходомеров на каждой точке;
• материал изготовления распределительной гребенки;
• цена.

Лидерами на рынке коллекторов на сегодня являются такие фирмы как FAR, ASKON, VALTEC, WESER. Помимо самих гребенок, у каждого производителя можно выбрать весь перечень дополнительного присоединяемого оборудования.

Установка коллекторов связана с определенными трудностями, поэтому такую работу лучше доверить проверенным и опытным мастерам. Чтобы избежать быстрых разочарований, свое внимание при покупке коллекторных блоков следует остановить на продукции известных, зарекомендовавших себя на рынке марок. Подробно об устройстве и принципах функционирования гребенок отопления рассказано в видео:

Коллекторный шкаф — специальное оборудование, которое упрощает устройство обогрева и водоснабжения дома.

Современный подход к одному коллекторному шкафу облегчает организацию отопительной конструкции жилого помещения.

Функции коллекторного шкафа

Коллекторный шкаф — место совокупности отопительного оборудования и водоснабжения. Единственной его функцией является скрытие разных труб, смесителей, вентилей кнопок и так далее.

Сам шкаф — место, в которое помещается оборудование, отвечающее за подачу воды в доме и за её нагрев.

Кроме труб, к шкафу присоединяются и насосы, регулирующие, например, тёплый пол. Коллектор часто устанавливается так, чтобы регулировать температуру и полы можно в каждой комнате по-разному, сделав в одной, например, «саванну», а в другой «Антарктиду».

Справка. Цена и разницы температур у коллекторов отличаются фирмой поставщика и материалом изготовления.

Плюсы установки коллекторного оборудования:

1. Одним из самых важных плюсов коллекторного устройства считается его простота в сооружении. Чтобы установить шкафчик от мастера, не требуется глубоких познаний или наличие квалификации для того, чтобы разбираться в тонкостях электрики, механики или в техническом ремесле. Установить коллекторное оборудование может любой желающий, что снижает его цену в глазах других сложных механизмов отопительного оборудования и водоснабжения.
2. Многие технологии, составляющие полный набор коллекторного шкафа, позволяют переносить воду и нагревать её максимально быстро. Например, циркуляционный насос через трубы с максимальной КПД способен донести тепло до обогревающих радиаторов. Из-за этого время нагрева или охлаждения увеличено.
3. К преимуществам коллекторного оборудования при максимальном КПД относят минимальные затраты топлива для обогрева. Это помогает хозяину шкафчика экономить на приобретении жидкости для терморегуляции (топлива).

Фото 1. Коллекторный шкаф для отопительной системы. К нему подключается контур подачи и обратки.

1. Благодаря контролю устройств обогрева в одном месте коллекторное оборудование легко ремонтируется, ведь отключать компоненты конструкции теплового баланса можно по отдельности.
2. Эстетичный вид. Из-за компактности коллекторного шкафа его можно встроить в стену. Трубы и насосы будут скрыты от глаз посторонних, закрывая обзор бытовых вещей квартиры или дома.
3. К особенным преимуществам относится способность прогревать помещение только с помощью полов с подогревом. Для жителей Российской Федерации это довольно весомый плюс в связи с ранним наступлением холодов и работой ЖКХ по включению отопления в том или ином регионе.

Устройство ящика под отопительный коллектор

1. Циркуляционный насос

Это одна из основных частей коллекторного шкафа. Он позволяет обеспечить движение воды или другой жидкости (топлива) по трубам устройства. Циркуляционный насос позволяет регулировать и доставлять в точном количестве необходимую для нагрева жидкость в комнату или бытовой отсек.

Благодаря обыкновенной физике работа механизма не зависит от высоты здания и количества комнат, в которых проведено подключённое устройство отопления, поэтому для усадьбы и поместья актуально использование среднего по мощности насоса.

Фото 2. Коллекторный шкаф с циркуляционным насосом. Для работы прибора необходимо обеспечить доступ к электросети.

Оборудование, поддерживающее определённую, заданную температуру в комнатах.

1. Манометр

1. Расходомер

Агрегат, который регулирует и контролирует расход теплоносителя по трубам. С помощью этого прибора задаётся и распределяется количество горячей и холодной воды в трубах для смешивания чтобы для смешения получить желаемую температуру в комнате.

После выключения теплового оборудования использованная вода регулируется расходомером для дальнейшей эксплуатации. Горячая вода тратится быстрее холодной, но она не испаряется, позволяя использовать её не один раз.

1. Воздушный клапан

При отключении конструкции отопления вода уходит, оставляя трубы пустыми. На месте этого опустошения не образуется вакуум, но остаётся воздух, который при включении устройства обогрева необходимо куда-то деть. Тут на помощь приходит воздушный клапан. Он позволяет воздуху не смешиваться с водой в больших количествах, останавливая этот процесс для меньшего испарения воды и сохранения её объёма.

Существует 2 вида коллекторных шкафов:

Фото 3. Коллекторный шкаф внутреннего типа. Он вмонтирован в стену жилого помещения.

Первые монтируются на стену и заметны невооружённым глазом. Обычно это большие блоки 2 метра на метр, но ширина и высота сооружений варьируется от количества необходимых насосов, которые будут доставлять воду или другую жидкость по трубам в комнаты. Установка открытых или внешних коллекторных шкафов имела тенденцию быть в старых зданиях, в «хрущёвках», где было невозможно внедрение шкафчика в стену или в пол.

Вторая ориентируется больше на новостройки или дома 2000 годов, когда внедрение определённых материалов в стены стало общедоступно и не угрожало обвалом несущих конструкций. Внутренние коллекторные шкафы имеют незаметную проводку и подключения к трубам и к насосу в стене или под полом, увеличивая свои эстетические преимущества перед заказчиком.

Монтаж внутренних и внешних шкафчиков по пунктам

Для начала необходимо соединить трубку для выхода и входа воды с распределительным узлом. Тщательно проверить, чтобы между ними не осталось ни малейшего места выхода воды, иначе конструкция протечёт, и будет подлежать немедленному ремонту.

1. После создания конструкции в похожую на заглавную букву I английского алфавита нужно соединить оборудование с обогревательным контуром, который представляет собой схему труб-веток для обогрева пола или труб до самой батареи.

1. После соединения частей идёт подключение деталей самого коллекторного шкафчика: циркуляционный насос, термостат, манометр, расходомер и воздушный клапан.
2. Далее необходимо прикрепить побочные предметы, (сливной кран и трехходовой смеситель). Приборы помогают полностью контролировать процесс обогрева или охлаждения помещений.
3. На этом монтаж заканчивается, остаётся прикрепить шкаф на удобный участок или поместить внутрь стены.

Где расположить для правильного контроля системы

Наиболее подходящее расположение прибора — место с кафельными полами. Это обуславливается старением комплектующих частей, приводящих конструкцию к течке, потому что контакты, как бы сильно они ни были прикручены, начинают отходить друг от друга, образуя течь. Поэтому помещать шкаф в гардеробную или в жилую комнату — неудачный вариант для долговременной эксплуатации.

Внимание! Во время неизбежного ремонта этого устройства придётся ненадолго переехать из комнаты проживания и поменять паркет.

Одним из наилучших мест для расположения является кухня или коридор. В последнем варианте течь будет обнаружена сразу же, а, например, включение тёплого пола можно сделать после входа в квартиру, так, что, разувшись, почувствуется уют тёплого помещения.

Размеры шкафов для коллекторов отопления

Объём шкафа имеет большой размах в сантиметрах, который зависит только от количества необходимых регуляторов отопления.

Ширина коллекторных приборов колеблется от 494 до 1344 мм, но высота и глубина задаётся индивидуально заказчиком, который регулирует саму конструкцию отопления и вид шкафчика (внутренний или внешний).

Комплектующие

Маленькие детали, помогающие оптимизировать и улучшить работу отопительного оборудования:

• пробки;
• сдвоенные ниппели;
• фитинг для пластиковой трубы;
• тупиковый байпас;
• тройник с термометром;
• сервопривод;
• настроечный клапан;
• регулировочный клапан;
• запорный клапан;
• кронштейны;
• краны.

Полезное видео

Посмотрите видео, в котором рассказывается, как правильно выполнить установку коллекторного шкафа для теплого пола.

Российские компании, выпускающие коллекторное оборудование

1. «GROTA»

Самая популярная по своей продукции компания, держащаяся на рынке востребованной уже 20 лет. Её высокие рейтинги говорят о качественной и долгосрочной работе оборудования у владельцев.

Фото 4. Коллекторный шкаф от производителя Grota. Изделие закрывается на замок при помощи ключа.

Одни из лучших встроенных коллекторных шкафчиков можно найти у фирмы «ТЕСЕ». Не отставая от своих прямых конкурентов «GROTA», компания быстро набрала обороты. Существует на техническом рынке более 15 лет, с блеском продавая кучи встраиваемых коллекторных оборудований, которые также долго служат своим обладателям.

Разницы между «ТЕСЕ» и «GROTA» практически не существует, поэтому выбрать коллектор можно лишь опираясь на цену, качество у этих компаний примерно одинаковое и ничем не отличается.

1. ПАО «МОССТРОЙПЛАСТМАСС»

Менее известный, но хороший поставщик коллекторов. На протяжении 7 лет успешно занимается деятельностью по выпуску оборудования, поэтому по популярности уступает конкурентам. Однако, несмотря на это «МОССТРОЙПЛАСТМАСС» имеет хорошее качество, чем славятся другие компании по обогревательному оборудованию. Кроме того, предприятие радует ценами, которые немного снижены по сравнению с остальными компаниями.
